Автоматические ворота своими руками: распашные, откатные

Вы подъезжаете к своему гаражу или приусадебному участку, нажимаете кнопку на пульте (или встроенном передатчике в автомобиле), и въезд открывается автоматически. Это удобно: нет необходимости выходить из машины (особенно в дождь).

Конечно, есть и минусы, которые могут свести на нет все возможные преимущества:

  • Автоматические ворота с дистанционным открытием снижают степень защищенности вашего жилища. Сигнал с пульта ДУ можно перехватить. Злоумышленники с помощью несложных приспособлений считывают радиокод, и могут получить доступ на территорию после вашего отъезда.
  • Электропривод в некотором смысле ограничивает свободу: в случае неисправности, или банального отсутствия электроэнергии, открыть створки вручную может быть проблематично.
  • Установленный актуатор занимает определенное место, и портит эстетику ограды вашего дома.
  • Механические створки при неправильно настроенной автоматике, являются объектом повышенной опасности: под их действие могут попасть животные, или даже люди.
  • Требуется гарантированно свободная территория по траектории движения створок.
  • Главный минус — автоматика для распашных или гаражных ворот стоит немалых денег.

Если монтаж автоматических ворот своими руками еще возможен, то актуаторы и систему управления воротами, сделать довольно сложно. Потребуется фабричный двигатель, механические тяги, возможно — зубчатые передачи и пр. Разумеется, механизм откатных ворот можно приобрести в специализированном магазине.

Однако стоимость такого набора, чаще всего превышает затраты на изготовление самих створок. Кроме того, установка автоматики на готовые распашные ворота своими руками, может осложниться несовместимостью по геометрии.

Тем не менее, автоматические гаражные ворота своими руками создаются, и без проблем монтируются как в ограждение (забор), так и в створ гаража. Экономия при этом получается существенная, плюс моральное удовлетворение после успешно выполненных работ.

Основные типы автоматических ворот

Чтобы понимать объем работы, рассмотрим основные типы автоматических ворот

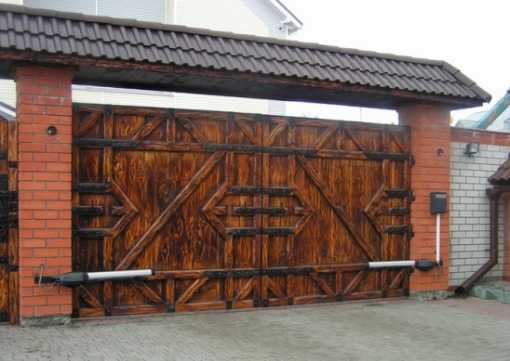

Распашные створки

Это настоящая классика: створчатые конструкции существуют с тех пор, как люди научились делать заборы и крепостные стены. Автоматические распашные ворота своими руками обычно делаются на основе уже существующей ограды с въездом. Вы пользуетесь створками уже давно, и в какой-то момент захотелось установить дистанционное управление.

Монтажная схема выглядит следующим образом:

С внутренней стороны, между створками и опорными столбами, устанавливаются актуаторы: по одному на каждую половинку ворот. В зависимости от пульта ДУ, устанавливается антенна или приемник инфракрасного сигнала. Во втором случае — обеспечивается прямая видимость для сигнала. На видном месте обязательно должна быть сигнальная лампа, которая загорается при начале работы механизма. При изготовлении распашных ворот своими руками, многие забывают об этом обязательном элементе безопасности.

Еще один элемент, который часто игнорируется — фотодатчики. Если траекторию движения створок пересекает какой-нибудь объект (автомобиль, животное, человек), ворота не должны работать в режиме закрытия. Вместе с датчиками, автоматика для ворот своими руками должна обеспечивать прекращение подачи напряжения на двигатель, когда створки достигают крайних положений: открыто/закрыто.

Если привод можно активировать мышечной силой рук (без подачи питающего напряжения), для безопасности следует установить замок, или другое запирающее устройство, которое можно задействовать в случае, если подворье остается без присмотра на длительный срок.

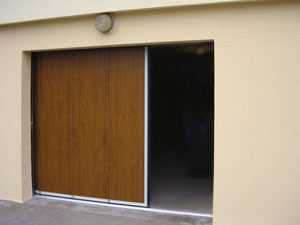

Откатные системы

Фактически, это часть стены (забора), которая перемещается в сторону с помощью опорного роликового механизма. Эта конструкция изначально предназначена для механизированного привода, ручные ворота слишком тяжелые. Автоматика для откатных ворот своими руками проще в изготовлении, но для реализации проекта потребуется большое количество материалов.

Ворота откатные должны устанавливаться на мощный фундамент. Вне зависимости от материала (металл, дерево, пластик), полотно имеет большой вес. Мягкий грунт под опорными роликами рано или поздно просядет, и механизм открывания может заклинить от перекоса.

На откатные ворота, сделанные своими руками, можно подобрать актуатор из различных промышленных и бытовых комплектующих. Есть возможность сэкономить на покупке дорогостоящих приводов. Не требуется создание зон повышенной опасности: свободное пространство для перемещения полотна не нежно. Тем не менее, механизм управления для откатных ворот своими руками, требует установки фотодатчиков. При появлении объекта в плоскости ворот, движение должно блокироваться: так же точно, как и в распашных воротах.

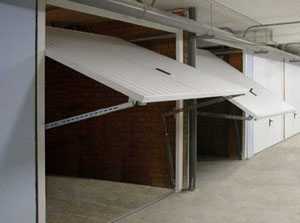

Подъемные механизмы секционного типа

Подобные системы чаще всего реализуются в гараже. По сути — это обычные ролеты, только секции выполнены из более прочного материала. Подъемные ворота движутся по направляющим, и по мере открывания размещаются вдоль потолка.

Привод для секционных ворот своими руками сделать проще, чем само полотно. Этот элемент должен быть идеально подогнан к направляющим. Кроме того, малейший перекос шарнирных соединений может заблокировать всю конструкцию. Учитывая тот факт, что многие (не все!) домашние мастера заказывают полотно (вне зависимости от конструкции) у профессионалов, изготовить подъемные ворота для гаража своими руками несложно. В этом случае вам придется сделать только актуатор.

Особое внимание следует уделять различным датчикам. Если при заезде (заходе) в гараж, ролеты неожиданно опустятся, ущерб для автомобиля будет весомым. Не говоря о возможном травматизме для пешехода, на которого буквально упадет тяжелая конструкция.

Главная проблема подъемных ворот, изготовленных своими руками — это мощность привода. Для горизонтального перемещения распашных или откатных ворот, требуется относительно небольшое усилие. А для подъема тяжелой секционной конструкции, мощность двигателя должна быть в разы больше.

Практическая реализация

Нет смысла рассказывать, как сделать автоматические ворота своими руками, на основе готовых проектов в комплексе. Каждая конструкция сугубо индивидуальна, и повторить ее в точности на своем подворье не всегда возможно.

Как мы уже говорили, проще всего сделать распашные ворота своими руками. Скорее всего, створки ворот у вас уже есть. Рассмотрим возможные конструкции приводных элементов.

  • Подходящий актуатор — червячный редуктор рулевого механизма от крупного автомобиля, лучше грузовика. Ворота для гаража своими руками из этого элемента — достаточно популярный вариант. В любом кооперативе можно встретить подобную «автоматику». Любой подходящий мотор (например, от стиральной машинки) подключается к штоку рулевой колонки. Для уменьшения оборотов, можно установить простейший редуктор из двух шкивов разного диаметра. Тяга для створок крепится на сошку рулевого механизма.
  • Еще один условно бесплатный привод — механизм стеклоподъемника. Лучше использовать конструкцию от крупного отечественного автомобиля. Если петли хорошо смазаны, а створки сбалансированы — усилия вполне достаточно. Как видно на иллюстрации, требуется лишь небольшая доработка в виде тяги из профтрубы.
  • Следующий вариант можно изготовить из промышленного червячного механизма. Чаще всего используется привод суппорта от списанного обрабатывающего станка. Можно выточить червячную пару в слесарной мастерской, в зависимости от стоимости проекта.
  • Принцип работы простой: винтовая шпилька напрямую соединяется с валом двигателя (вдоль оси). При вращении винта, каретка движется в нужную сторону, создавая мощное тяговое усилие. Остается соединить механизм тягой со створками, и отрегулировать угол открытия.

Вопрос, как сделать автоматические распашные ворота, решен.

А чем двигать откатную конструкцию

Существует две концепции:

  • Тросовый привод. Вдоль полотна ворот натягивается трос. На неподвижной раме устанавливается промышленный электродвигатель с редуктором и шкивом. Трос накручивается на шкив одной петлей.
    При вращении шкива, трос перемещается, увлекая за собой полотно ворот. Этот вариант не слишком затратный, при наличии донорского мотора.
  • Более распространенная конструкция: шестерня-рейка. Такая связка применяется в фабричных конструкциях. Изготовить привод самостоятельно невозможно, если только вы не работаете в слесарной мастерской. Оптимальный вариант — приобретение механизма заводского исполнения. Разумеется, монтаж и наладка своими руками. Не так экономно, но все равно затраты в пределах разумного.

Привод подъемных ворот в описании не нуждается. Это обычная лебедка со стальным тросом. При наматывании на шкив секции поднимаются, а спуск осуществляется под действием силы тяжести.

Важно: Общие правила безопасности при установке автоматики

Автоматические ворота своими руками, делаются в обход ГОСТов и сертификатов безопасности. Ответственность лежит на авторе конструкции, а также исполнителе работ (чаще всего, это один и тот же субъект). При нанесении ущерба или травмы, все проблемы лягут на вас.

  • Наличие фотодатчиков предотвращает травматизм и защемление створками объектов в зоне действия ворот.
  • Концевые выключатели отключают двигатель при достижении конечных положений створок.
  • Кроме того, установка автоматических ворот должна обеспечивать электрическую защиту от перегрузок. Если фотодатчики или концевые выключатели по какой-то причине не сработают, перегрузка двигателя должна запустить схему отключения.
  • Возможна установка механических ограничителей крутящего момента (как на редукторе шуруповерта). Это может быть фрикционный или храповой механизм. Принцип действия следующий: створка (полотно) упирается в препятствие (объект или человек), приводной вал начинает проскальзывать. С помощью регулировки необходимо добиться баланса усилия: ограничитель должен преодолевать сопротивление опорного или подвесного механизма ворот, и срабатывать при небольшом превышении.

Видео по теме

profazu.ru

схемы самодельных приводов, варианты механизмов

Возвращаясь с работы в загородный дом в непогоду, многие не хотели бы выходить из машины для того, чтобы въехать во двор своего дома. По этой причине были придуманы автоматические ворота для удобства. Однако высокие цены на подобные механизмы побуждают некоторых домовладельцев сделать привод для распашных ворот своими руками. Чертежи находят или делают самостоятельно, применив смекалку и трудолюбие, такие мастера вносят значительный вклад в экономию семейного бюджета.

Существует несколько типов подобной конструкции

Варианты решения задачи

Прежде чем делать распашные ворота с электроприводом своими руками, домовладельцы определяются с выбором конструкции. Существует три основные конфигурации принципов устройства таких сооружений:

  1. Гаражный вариант. Очень сложный по технической реализации, поэтому редко применяется, чтобы сделать электропривод для ворот своими руками.
  2. Откатные. Самый простой в реализации, но не всегда подходит из-за высоких требований к наличию свободного места для отката длинного полотна.
  3. Распашные. Их сравнительно легко сделать в домашних условиях. Это самый популярный вариант среди автолюбителей.

Оценив все благоприятные и негативные факторы каждого варианта, домовладельцы стараются выбрать оптимальный для своих обстоятельств. От их решения будет зависеть дальнейший ход действий. Поскольку установка сложной конструкции — очень материально и энергозатратное мероприятие, к первоначальному выбору относятся очень серьёзно.

Большинство домовладельцев отдают предпочтение распашному варианту из-за относительной простоты устройства и возможности установки собственными силами. К тому же для него не требуется много места, поэтому при ограниченной площади приусадебного участка это достоинство может быть определяющим.

В этом видео вы подробнее узнаете о таких воротах:

Установка ворот

При сооружении распашных ворот особое внимание уделяют их установке. От этого зависит срок службы и надёжность конструкции. Поскольку створки имеют большую массу, для их удержания делают крепкие столбы. Схема установки этой части конструкции довольно проста:

  1. Определяют конфигурацию столбов и материал изготовления. Это могут быть надёжные стальные трубы или кирпичные колонны со встроенным внутрь металлическим стержнем для приваривания креплений створок. Существует вариант железобетонной конструкции.
  2. Роют котлован для установки столбов или заливки фундамента для кирпичных колонн. Во втором случае высчитывают нагрузку, чтобы фундамент выдержал её и не деформировался в будущем. Для надёжности многие делают стяжку между столбами на глубине до полутора метров, соединяя их металлическими перемычками.
  3. Бетонируют столбы и стяжку, если она есть. При этом стараются сделать максимально качественным раствор, постоянно перемешивая его, чтобы избежать образования воздушных пустот в бетоне.
  4. Дают отстояться и хорошо затвердеть столбам и фундаменту в течение 10 дней. Регулярно поливают бетон водой, чтобы не появились трещины.
  5. После затвердения фундамента выкладывают столбы из кирпича.
  6. Приваривают петли для крепления ворот и вешают их на место.

Во время просыхания столбов (операция № 4) обычно занимаются изготовлением створок. Их конструкция имеет прямоугольную металлическую раму и полотный заполнитель, которым может быть:дерево;

  • профнастил;
  • кованная решётка;
  • поликарбонат;
  • стальной лист;
  • штакетник из металлических труб или арматуры;
  • комбинированный вариант из нескольких перечисленных материалов.

Для изготовления створок нужен сварочный аппарат и болгарка. Подготовив все необходимые инструменты и материалы, приступают к пошаговому изготовлению:

  1. Делают деревянные козлы для сварки рам.
  2. Производят разметку основных деталей и их резку.
  3. Сваривают каркас створок. При этой операции строго следят за контролем прямых углов и надёжностью сварки всех швов.
  4. Приваривают полотно.
  5. Приваривают петли для крепления на столбы.
  6. Устанавливают створки и красят их, предварительно шлифуют и грунтуют антикоррозийным составом.

Соорудив ворота, хозяин ещё раз продумывает, как сделать самодельный механизм для распашных ворот. Пока этот вопрос не будет решён, ворота открывают и закрывают вручную.

Самодельный привод

Пока лето и не идут дожди, выйти из машины для того, чтобы открыть ворота, не составляет особого труда. Однако стоит набежать первым тучкам или ударить первым морозам, всё чаще начинает приходить мысль соорудить самодельный привод для распашных ворот. Чертежи таких устройств найти не составит большого труда в век компьютерных технологий. Определившись с конструкцией, готовят основные компоненты будущего устройства:

  1. Электропривод. Это могут быть приводы линейного или рычажного типа. Для таких целей обычно используют автомобильные электростеклоподъёмники, электродвигатели редукторные с усилием не менее 120Н, актуаторы спутниковых антенн.
  2. Электропроводка. Используют электропровода для автомобилей и изоляционные кабели для предохранения от непогоды и механического воздействия.
  3. Электрошкаф. Место размещения электроприборов, укрывающее их от неблагоприятного воздействия.
  4. Доводчики. Приспособления для соединения электромотора с воротами, выполняющие роль рычага.
  5. Автоматика. Приспособление для автоматического запуска устройства.

Когда все основные узлы устройства собраны, начинают монтировать электропривод. Для этого следуют пошаговой инструкции:

  1. Собирают привод и устанавливают его на месте использования.
  2. Приступают к сборке электросхем. Для этого определяются с вариантом электрообеспечения и выбирают подходящую схему. Собирают её воедино и проверяют в действии.
  3. Устанавливают монтажный электрошкаф и монтируют внутри электрооборудование.
  4. Прячут все провода в изоляционные кабели или шланги.
  5. Проводят окончательную проверку работы всей системы.

Так, потратив время и силы на изготовление привода для ворот, многие домовладельцы и автолюбители избавляют себя от хлопот самостоятельно открывать и закрывать громоздкие дверцы. В любую погоду они теперь могут не выходить из машины, чтобы заехать во двор.

‘; blockSettingArray[3][«setting_type»] = 5; blockSettingArray[4] = []; blockSettingArray[4][«minSymbols»] = 0; blockSettingArray[4][«minHeaders»] = 0; blockSettingArray[4][«text»] = ‘

‘; blockSettingArray[4][«setting_type»] = 1; blockSettingArray[4][«element»] = «h3»; blockSettingArray[4][«elementPosition»] = 1; blockSettingArray[4][«elementPlace»] = 4; blockSettingArray[5] = []; blockSettingArray[5][«minSymbols»] = 0; blockSettingArray[5][«minHeaders»] = 0; blockSettingArray[5][«text»] = ‘

‘; blockSettingArray[5][«setting_type»] = 6; blockSettingArray[5][«elementPlace»] = 90; blockSettingArray[10] = []; blockSettingArray[10][«minSymbols»] = 0; blockSettingArray[10][«minHeaders»] = 0; blockSettingArray[10][«text»] = ‘

‘; blockSettingArray[10][«setting_type»] = 1; blockSettingArray[10][«element»] = «img»; blockSettingArray[10][«elementPosition»] = 1; blockSettingArray[10][«elementPlace»] = 2; var jsInputerLaunch = 15;

zaborprofi.com

Автоматические распашные ворота своими руками

Главным достоинством автоматических распашных ворот является возможность дистанционного открытия-закрытия, то есть при помощи пульта управления. Комфорт автоматизации особенно ощущается в зимнее время, когда хозяину домовладения или гостям не приходится контактировать с холодной конструкцией.

Установить электропривод на ворота не просто, но если учесть створки касательно высоты столбов и применить створочные упоры, электродвигатель станет залогом успешного функционирования всей конструкции.

Комплект автоматики обычно содержит несколько устройств:

  • пульт;
  • приводы – 2 шт.;
  • маячок – 1 шт.;
  • фотоэлементы – 1 уп.;
  • блок управления – 1 шт.

   Электропривод для ворот, собранный своими руками, прочен, долговечен и скор в эксплуатации. Он открывает ворота примерно за 15 секунд.

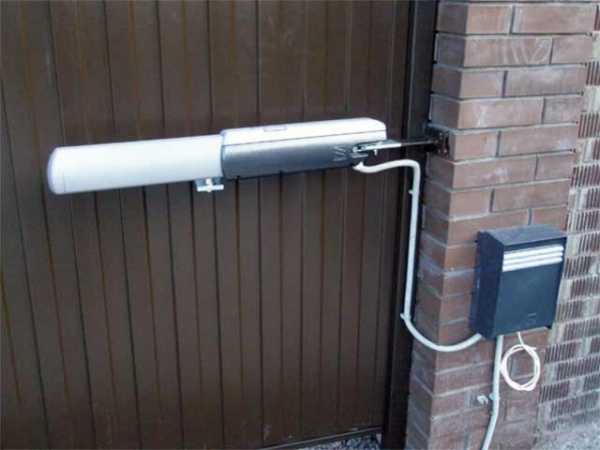

Пример электропривода для ворот

Но если по ходу движения створок появится какое-либо препятствие, автоматика перестанет работать. Отсутствие преград перед проемом – важное условие долговременной службы ворот. Малейшая помеха приведет к сбою в работе устройства и заклинит створки.

При сборке самодельного привода используют механизм спутниковой антенны – его червячная передача заменяет полноценный электропривод. По сравнению с магазинным вариантом поворотный двигатель более экономичен, т. к. питается от напряжения 36 В. Магазинная автоматика тянет 220 В.

Для сборки электропривода своими руками, при помощи которого будут открываться ворота, необходимо запастись парой рабочих приводов с длинными штоками, пультом и трансформатором с диапазоном мощности 36 – 40 В. Пульт понадобится для открытия-закрытия конструкции. Он должен работать в радиусе 50 м. Еще понадобятся два брелка для охранных устройств и токовое реле. Без него автоматика сломается или перегреется.

Для самостоятельной установки электропривода нужен инструментарий:

  • дрель;
  • изолента;
  • молоток;
  • шуруповерт;
  • плоскогубцы;
  • строительный метр.

Автоматические врата отличаются от распашных тем, что имеют электропривод. Устройство выпускают в двух вариантах – линейном и рычажном.

Какой же из них выбрать? Подходящую автоматику определяют по замеру промежутка, разделяющего внутреннюю сторону столба и петлю. Для значения до 1,5 см используют дешевый линейный привод. Для больших показателей вплоть до 3 см подходит рычажный тип.

Определившись с приводом, выбирают комплект. При этом руководствуются шириной створки и возможными ветровыми колебаниями. Например, средняя ветровая нагрузка на местности равняется 40 кг/ м. Для ворот из профнастила со створками 2 х 2 м нагрузка составляет 160 кг (2 х 2 х 40). К этому значению приплюсовывают действительный вес одной створки (допустим, 100 кг). Итого – 260 кг. Учитывая запас прочности, привод подбирают на створки весовой категории 400 – 800 кг.

Комплектующие для автоматических откатных ворот

Также рекомендуется учесть интенсивность открывания, т. е. сколько машин пропустит конструкция за 1 час. Этот параметр прописан в техпаспорте. Указан он в процентах.

При установке электропривода применяют его так. Если створка открывается за 15 секунд, то на закрытие уходит такое же время. Итого 30 секунд. Если прописанная в техдокументации интенсивность составляет 25 %, их выделяют из количества минут в часе (60 х 25 % = 15). Превратив 15 минут в секунды, получаем значение 900. Делим его на 30 и получаем 30. Таким образом, в течение каждого часа ворота проделают свою работу 30 раз. Для частного дома такая пропускная способность может оказаться лишней, а для солидного предприятия – слабоватой.

Важным моментом является легкость движения створок. Когда столбы и петли стоят идеально ровно и петли хорошо смазаны, ворота будут работать исправно. Но зимние погодные условия способны создавать дополнительное сопротивление. Отсюда вывод – привод надо брать с запасом мощности.

Как сделать автоматические распашные ворота своими руками

Типов ворот на сегодняшний день существует немало, и каждый из них имеет уникальный механизм автоматизации. Своими руками наиболее просто сделать автоматические распашные ворота. Весь процесс разбивается на этапы.

Схема ворот из профнастила
  1. Изготовление ворот. Для него берут сварочный аппарат, профильную трубу или уголок, листовую сталь или профнастил, а также разнообразный вспомогательный инструмент. На основном материале делают разметку, основываясь на размерах желаемых ворот. Для получения качественной конструкции учитывают параметры створок и зазор, остающийся меж ними.
  2. Сварка прямоугольных рамок с последующим приданием жесткости перемычками. Заготовки обшивают подготовленным материалом. Сборку проводят на ровной поверхности с соблюдением геометрии воротных створок.
  3. Воротная рама. Для въездной конструкции она не нужна. В землю внедряют опоры и закрепляют на столбах створки при помощи навесов. Безрамную конструкцию фиксируют при помощи бетона с соблюдением точного расстояния между опорами и четкого вертикального расположения. Если выбором хозяина стала полноценная воротная рама, он должен верно рассчитать длину-ширину и выдержать параллельность линий и диагональ.
  4. Установка. Независимо от того, что поставил хозяин – раму или столб, надежное крепление створок обеспечивают точеными навесами с шариками. Распашную конструкцию с рамой собрать не трудно. После помещения створок в «контур» их ровно выставляют и соединяют навесами, используя сварку. При работе с безрамной конструкцией створки ставят и фиксируют при помощи струбцин (зажимов с винтом). Иногда в ходе позиционирования применяют сварку, излишки которой впоследствии обрезают. В конце работы приваривают навесы.

После установки главной конструкции приступают к монтажу автосистемы открывания. Сначала приваривают кронштейны – держатели раздвижного механизма. Крепят их на уровне ребра жесткости с соблюдением горизонтальности и расстояния из сборочного чертежа. Оно предусмотрено для ворот, открытых на 90 градусов.

Комплектующие к распашным автоматическим воротам

Далее занимаются установкой электропривода. Сначала его переводят в ручной режим, для чего пользуются ключом, приложенным к устройству (разблокировка облегчает перемещение штока механизма). После этого шток выдвигают по максимуму и устанавливают механизм на опорные столбы и створки ворот.

После подведения электрических проводов приступают к испытаниям. По мере завершения отладки ворота оборудуют электронным замком. В случае необходимости он поможет открыть конструкцию вручную.

Электропривод для распашных ворот

Электроприводы, предназначенные для распашных ворот, по способу работы подразделяются на три типа.Каким может быть электропривод, который устанавливается на распашные ворота? Тип приспособления подбирают, руководствуясь размером ворот и стороной открывания, т. е. внутрь или наружу. Кроме своей непосредственной функции «открытие-закрытие» механизм работает как надежный замок при отсутствии электричества, что важно в современных условиях. Независимо от типа автоматики она всегда оснащена опцией аварийной разблокировки, которая позволяет раздвигать створки вручную.

Один из электроприводов для распашных ворот
  • Червячные. Устройства бытового назначения хорошо обслуживают небольшие конструкции с интенсивностью работы ниже среднего значения. Их название связано с расположением в корпусе штока с резьбой (так называемый червяк). По нему движется каретка, соединенная со створкой. Короткий шток позволяет открывать конструкцию внутрь. Червячные механизмы годятся для эксплуатации въездных ворот при дворах многоквартирных домов или частной жилой собственности с незначительным количеством въезжающего транспорта.
  • Рычажные. Надежная стальная система упорно противостоит взлому. Привод такого плана эффективен в обслуживании больших тяжелых конструкций. Мощный механизм открывает врата наружу и внутрь.
  • Гидравлические. Подобная автоматика работает от помпы, создающей давление масла. Гидравлический механизм отличается высокой мощностью, которая необходима для автоматизации нестандартных ворот с повышенной интенсивностью использования. В холодных регионах для нормальной работы гидравлики желательно устанавливать обогревательные элементы, не допускающие стекания масла сквозь сальники.
  • Подземные. Не популярный вариант, востребованный только при необходимости скрытия автоматики для сохранения внешней красоты ворот. Подземные конструкции дорогостоящие, рядовому потребителю они не по карману.

   Какой выбрать электропривод, чтобы для распашных ворот он прослужил как можно дольше? Поскольку червячные и гидравлические устройства являются линейными механизмами, выбор нужно произвести между ними и рычажными двигателями.

Зачастую потребитель ориентируется на дешевизну продукта, и при таком подходе ему можно посоветовать линейный привод. При его покупке следует учитывать ширину открываемой створки. Устройства позволяют распахнуть ворота на 2.5, 3 и 5 м. Механизм с максимальными характеристиками специалисты брать не советуют. Оптимальным вариантом будет середина диапазона привода.

Червячный привод для распашных ворот

Максимально возможный вес ворот, описанный в начале статьи, – ориентировочный показатель. Но пренебрегать ним не стоит, иначе устройство не справится со своей задачей и преждевременно выйдет из строя. Об интенсивности работ также было сказано. Чем внушительнее количество входящих объектов, тем более высокой должна быть интенсивность.

Стоимость устройства – критерий индивидуальный. Однако приемлемой цифрой считается та, которая соответствует условиям эксплуатации и запасу прочности. Продуманный подход продлевает жизнь механизма и экономит финансы.

В условиях постсоветского пространства будет не лишним учитывать площадь всей конструкции. Например, европейцы распашные ворота делают продуваемыми. Наши соотечественники предпочитают глухие конструкции из металла или пластика. Цельность полотна повышает ветровую нагрузку.Рычажной привод для ворот

Устройство автоматических ворот

Традиционными компонентами автоматических ворот являются:

  • засов;
  • упоры;
  • электроприводы;
  • комплект петель;
  • створки ворот;
  • ручки для открывания;
  • столбы для крепления;
  • кронштейны.

Столбы для фиксации конструкции проще всего соорудить из стальной трубы. Тяжелые врата лучше помещать на П-образном каркасе. Занимаясь устройством автоматических ворот, необходимо позаботиться о несущей части. Мастера советуют делать фундамент стаканного типа.

Схема подключения приводов для распашных ворот

Для плавного хода ворот используют петли (ищите в комплекте с подшипниками). В зависимости от габаритов конструкции их вешают в количестве 4 – 6 шт. Петли выпускаются металлические и полимерные.

Говоря об устройстве автоматических ворот, стоит рассмотреть варианты заполнения полотна. В каркас вставляют одно из видов полотен:

  • сплошное;
  • с просветами;
  • комбинированное.

Рамку создают из металлического профиля, секции заполнения – из роллетного и алюминиевого профиля, сендвич-панелей, железного штакетника. Для долгой службы металлические элементы грунтуют и красят.

Упоры – боковые и центральные, важный элемент всего сооружения. Они не дают створкам покидать установленные пределы. Упоры имеют вид металлических штырей, которые подразделяются на съёмные и постоянные.

Кронштейны для фиксации электроприводов идут с ними в комплекте. Вразнобой покупать эти товары не рекомендуется, ведь разные производители выпускают их с разными размерами. Поэтому приводное устройство для автоматических ворот и кронштейны не будут соответствовать друг другу.

Покупать ли засов и ручки – решать потребителю. Но эти малозатратные элементы придут на выручку в случае перебоев с электричеством и избавят от необходимости возиться с воротами вручную.

  Продуманный выбор электропривода создает воротам оптимальный режим работы. Хозяину механизм дарит комфортное использование конструкции и современную оснастку. Дерзайте и пользуйтесь автоматикой в свое удовольствие!

Загрузка…

delaydachu.ru

Автоматические ворота своими руками

Несколько лет назад стоимость фурнитуры для автоматических ворот имела стоимость подержанного автомобиля, потому была не по карману большинству наших соотечественников. Раньше автоматические ворота могли себе позволить только наиболее состоятельные люди.

[sam id=»1″ codes=»true»]

С тех времен ситуация сильно изменилась, и приобрести автоматические ворота может позволить себе практически каждый желающий. Через небольшую сложность конструкции многие люди предпочитают монтировать таковые самостоятельно, при этом экономя деньги на услугах специализированных компаний. Рассмотрим то, как делать автоматические ворота своими руками.

Опорные столбы

Для начала необходимо правильно сделать опорные столбы своими руками под автоматические ворота. Именно к ним будут прикрепляться сдвижные ворота с калиткой. В качестве опорного столба можно использовать бетонный либо кирпичный столб, дубовый брус либо швеллер.

Наиболее предпочтительным вариантом является использование бетонного столба, который необходимо забетонировать на глубину не менее одного метра. Изготовление столбов не требуется, их можно приобрести в специализированных магазинах.

Сначала нужно установить самому столбы по уровню, после чего залить их раствором. Если это выполнено не будет, то открытие будет происходить неправильно.

Для того чтобы раствор окончательно застыл, необходимо подождать не меньше недели. Кладка должна располагаться на одном уровне с дорогой.

Заливка фундамента

Перед началом заливки фундамента необходимо взять швеллер шириной 20 сантиметров, а также арматуру с сечением около 15 миллиметров. Арматуру нужно разрезать своими руками на куски длинной до 1.2 метра, после чего приварить ее к швеллеру с обеих сторон. Сделать все это можно самостоятельно.

Теперь необходимо выкопать яму. Длина ямы должна составлять не менее половины ширины проема. При этом ширина самой ямы должна быть не менее 40 сантиметров, а глубина – 1.5 метра. В яму устанавливаем швеллер и заливаем все бетоном. Если вы все сделаете правильно, то фундамент для ворот с калиткой можно считать готовым.

Главное – подождать около двух недель, чтобы он окончательно просох. Иначе подъемные автоматические ворота просядут.

Изготовление воротной системы

Для того чтобы получилось сделать своими руками раму для ворот, необходимо использовать профильную трубу размером 60х30 миллиметров. Примеры того, как происходит изготовление и подключение, можно отыскать в интернете. Также необходимо помнить о том, что нам нужно будет использовать еще и трубы внутренней конструкции. Они используются для повышения прочности ворот и для крепления полотна.

[sam id=»2″ codes=»true»]

Для внутреннего каркаса разрешается использовать профильную трубу размером 40х30 миллиметров. При использовании именно такого материала у вас не возникнет никаких трудностей с тем, чтобы самому попасть в него саморезами либо заклепками для крепления обшивки.

Сборка составляющих частей

Взяв чертежи, на которых отображено устройство автоматических ворот, необходимо сделать трубы соответствующим образом. Каждую трубу необходимо избавить от ржавчины. Для этого можно применить болгарку с зачистным кругом. По правилам безопасности, во время зачистки своими руками обязательно необходимо применить защитные очки.

Если сдвижные ворота будут зашиваться при помощи профнастила, то трубы внутреннего каркаса необходимо приваривать посредине. В том случае, если обшивка нужно будет сделать только с одной стороны, то трубы сдвигаются ближе к краю. Стоит обратить внимание, что облицовочный материал должен быть прикреплен на одном уровне с несущей рамой конструкции.

После удаления ржавчины необходимо обезжирить трубы при помощи растворителя или бензина. Далее на трубы наносим своими руками грунтовку и после полного ее высыхания красим эмалевой краской в несколько слоев. Стоимость покраски зависит от пожеланий потребителя.

Установка готовой конструкции

Сделать самодельные подъемные автоматические ворота с калиткой не так уже и сложно, однако этот процесс отличается достаточно большой хлопотливостью. Главное закончить их изготовление. В первую очередь на швеллер устанавливаем каретки для откатных ворот. При этом раздвигаем их максимально возможно.

Теперь одеваем заранее подготовленную раму на роликовые каретки. Автоматические ворота своими руками необходимо установить строго по уровню. После этого платформы кареток необходимо немного прихватить при помощи сварки. Если что-то сделано не так, необходимо все переделать по новой, с соблюдением всех правил.

На последнем этапе необходимо смонтировать электронику. Подключение предельно простое, главное иметь минимальные знания в этой отрасли. Также должна использоваться схема, которая прилагается в комплекте.

[sam id=»3″ codes=»true»]

vorotagate.ru

какую выбрать конструкцию и на что обратить внимание при сборке

Охрана автомобиля, а также удобство при открывании – это минимальные требования, которые могут быть предъявлены к современным воротам для гаража. Те конструкции, которые закрываются навесным замком, сегодня по функциональности и безопасности значительно уступают современным. Технологии автоматического управления, а также дополнительная сигнализация и отслеживание передвижений в зоне ворот – то, чем можно оборудовать практически любые ворота для гаража.

Типы гаражных ворот

Автоматика и ворота – это две составляющие удобства для владельца гаража. Ворота, оснащенные автоматической системой управления, могут быть:

  • Распашными
  • Откатными
  • Подъемными

Их объединяет общее – защита и простота управления. А разъединяет – принцип работы автоматики.

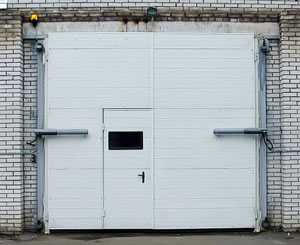

Ворота автоматические распашные

Классические ворота – распашные. Они сравнительно недорогие, их просто сделать самому. Главное требование – достаточно места для того, чтобы эти распашные ворота открыть. Делаются они просто.

Рама – уголки повышенной жесткости. Два полотна ворот, чаще всего, из листового железа. Полотна навешиваются на петли. Затем устанавливается автоматика. Готовые ворота можно декорировать коваными изделиями или планками.



Ворота автоматические откатные

Ворота откатные потребуют место сбоку от гаража. В этом случае они будут выезжать за его габариты. Для таких ворот нужна специальная, довольно дорогая фурнитура. Самое дорогое – это направляющие.

При строительстве можно сделать так, что ворота будут заезжать внутрь гаража. Тогда одна из стен должны быть чуть больше длины проема. При установке ворот после того, как кладка завершена, возможен только вариант, при котором направляющие будут выводить ворота за пределы стены.

Ворота автоматические подъемные

Подъемные автоматические ворота делятся на два вида:

  • Секционные
  • Поворотные

Секционные сэндвич-панели состоят из набора горизонтальных секций, которые при открывании двигаются вверх. А в поворотных нижняя часть будет выходить наружу, верхняя часть внутрь. Складываться они будут под потолком. Можно собрать поворотные и секционные ворота своими руками.

Конструкция и порядок установки автоматических распашных ворот своими руками

Любые распашные ворота, даже те, которые старше владельца гаража, можно сделать автоматическими. Если же предстоит сделать автоматические гаражные ворота своими руками, понадобятся:

  • Листы железа либо другой материал для полотен ворот
  • Навесы
  • Уголки для рамы
  • Болгарка
  • Сварочный аппарат

Работу нужно начинать с изготовления рамы. Чем больше проем для ворот и толще лист железа, предназначенный для полотна их створок, тем более усиленной должна быть рама. Её нужно сварить на земле, а затем вставлять в проем. Нижнюю часть закрепить стяжкой. Бока анкерами. Полотна ворот сварить, очень точно вымеряв размеры рамы. Готовые створки нужно навесить на петли. После этого убедиться двигаются ли ворота свободно, а также плотность прилегания створок. Теперь очередь за автоматикой.

Это важно! Мощность автоматического привода пропорциональна расстоянию между петлей и внутренним краем ворот. Если это 150 миллиметров, можно использовать линейный привод. От 150 – рычажной.

В общем, самое главное соблюдение размеров и других рекомендаций производителя автоматического привода. Конструкция, которая будет распахивать ворота, приваривается к полотну ворот, а другой стороной крепится к стене. При правильном монтаже никаких особых настроек для работы автоматического управления не будет нужно.

Преимущества распашных автоматических ворот для гаража

Если считать, что слабое место распашных ворот – наличие дополнительного места для их открытия, то его всё перевесят следующие достоинства:

  • Отсутствие направляющих, блоков и роликов
  • Классический принцип при открывании и закрывании ворот
  • Возможность установить автоматическую систему управления в ворота, которые уже давно функционируют
  • Возможность снять автоматику и продолжать эксплуатировать ворота без неё, установив обычные замки
  • Относительно небольшая цена

Распашные ворота, как правило, служат дольше других конструкций. Но для их нормального функционирования тоже следует соблюсти определенные правила.

Довольно часто владельцы автомобилей устанавливают гаражные ворота подъемные своими руками. Такой тип ворот является удобным, так как для конструкции не требует дополнительное место перед гаражом (как в случае с распашными воротами).

Для гаража можно установить сдвижные ворота, но для них нужно дополнительное пространство внутри помещения. Такую конструкцию чаще монтируют на забор. Рекомендуем ознакомиться в этой статье с тем, как устанавливать сдвижные ворота своими руками.

Ворота откатные автоматические своими руками

Главное отличие ворот откатных от распашных в том, что они не занимают место при открытии. Всего существует три типа откатных ворот:

  • Консольный тип
  • Подвесной
  • На колесиках

Ворота консольного типа имеют несущую направляющую, которая установлена в нижней части полотна. В подвесном варианте направляющая должна быть расположена над проёмом. В этом случае сами ворота подвешивают на роликах. Ворота на колесиках должны двигаться по рельсе, вмонтированной в пол.

Изготовлением стоит начаться заниматься после определения типа ворот. Вполне возможно собрать раздвижные ворота своими руками.

Двигаться в сторону могут любые конструкции. Хоть деревянные, хоть металлические. Нужно только провести правильные расчёты соответствия функциональной (закрывающей) и консольной частей ворот. Консоль должна быть длиной не менее 30 и не более 50 % ширины проема. Этот показатель зависит от веса самих ворот и от ширины проема. Монтаж нужно проводить так:

  1. Направляющую, по которой будут двигаться ворота, устанавливают, в зависимости от типа ворот, сверху над проемом или внизу его
  2. К полотну ворот крепят роликовые каретки. Их ставят внизу, если направляющая будет снизу. И вверху, если направляющая вверху. С противоположных сторон надо устанавливать поддерживающие ролики
  3. Затем необходимо вставить ворота и проверить, насколько просто они двигаются
  4. Теперь нужно закрепить привод, после чего подключать автоматику

Типовой набор откатной двери

Главное в комплекте для функционирования откатных ворот – роликовые каретки.

В общем, нужны:

  • Роликовые каретки
  • Поддерживающие ролики
  • Направляющие. Они могут быть 7 или 5,6 метра
  • Верхние и нижние уловители
  • Ролик накатный
  • Заглушки для направляющих
  • Болты и гайки

Чем качественнее вся фурнитура, тем лучше будет работа откатных ворот.

Автоматика для ворот должна служить не менее 10 лет (речь идет только о качественном оборудовании). Периодически стоит делать профилактические осмотры комплектующих ворот. А в случае неисправной поломки автоматического устройства, всегда можно его заменить на новое. Само же полотно для ворот, будь то распашная или откатная конструкция, функционирует дольше.

Видео об автоматических воротах своими руками

Видео о монтаже автоматики для распашных ворот.

Обычно на монтаж ворот может уйти целый рабочий день. Вот видео, которое поможет избежать ошибок при монтаже.

megabeaver.ru

Автоматические ворота своими руками

Оглавление:

  1. Какие виды автоматических ворот бывают?
  2. Автоматические ворота распашные
  3. Автоматические ворота откатные
  4. Отечественное производство автоматических ворот
  5. Как сделать автоматические ворота самостоятельно?
  6. Установка автоматических ворот
  7. Обслуживание и ремонт автоматических ворот

С каждым годом светлые «умы» усовершенствуют конструкцию «автодомика», добавляя в нее ту или иную полезную «мелочь». Но настоящим прорывом в индустрии гаражных «удобств» стала система автоматического открывания дверей, которая значительно упростила жизнь водителям.

Слишком много времени отнимает ручное открытие/закрытие гаража. Автоматические въездные ворота освобождают автовладельца от «лишних» движений, что позволяет значительно ускорить эту повседневную процедуру. Не будем вдаваться в «дебри» статистики, подбивая количество освободившихся минут за месяц или год. И без этих сложных расчетов понятно: автоматические ворота для гаража – это удобно, практично и стильно.

Вы еще не почувствовали этот комфорт? А хотелось бы?

Тогда для вас ознакомительная экскурсия в «мир» автоматических ворот и дверей. Одновременно дадим ответ на самые животрепещущие вопросы автовладельцев:

  • Какие автоматические ворота и двери бывают? Их преимущества и недостатки.
  • Сколько стоят автоматические ворота? Каков бюджет покупки.
  • Какие производители автоматических ворот надежны? А каких стоит избегать.
  • Можно ли сделать самодельные автоматические ворота? Какой вариант легче и выгоднее воплотить в «жизнь».
  • Какое устройство автоматических ворот надежнее и долговечнее?

Какие виды автоматических ворот бывают?

«Сердце» устройства автоматических ворот – приводной механизм линейного или рычажного типа.

Это железная «рука», которая по команде водителя перемещает двери «автодомика» в нужную позицию. Привод для автоматических ворот чаще всего электрический. Гидравлические модели используют для более тяжелых конструкций и жестких условий эксплуатации (например, автоматическое открывание ворот внушительного размера при въезде на промышленный объект). Мощность механизма подбирается индивидуально и зависит от технических и линейных характеристик всей конструкции.

«Тело» автоматических въездных ворот – дверное полотно, которое совмещает в себе не только защитную, но и декоративную роль, позволяя эффектно украсить гараж. Тип и способ подъема этого элемента – главные характеристики, по которым данная продукция классифицируется. Они отображают суть работы механизма автоматических ворот и дают соответствующие названия модели. Рассмотрим каждую из них.

АВТОМАТИЧЕСКИЕ ВОРОТА РАСПАШНЫЕ

Это всем привычные двухстворчатые двери, которые часто можно увидеть в старых гаражах. Распашные автоматические ворота состоят из цельных полотен (из стали или алюминия), рамы, крепежных петель и электропривода. Если гараж отапливается, то створки дополнительно обшиваются утеплителем. При желании водитель может усовершенствовать имеющиеся у него распашные двери, установив движущий механизм.

Чтобы подобрать требуемый электро привод, нужны такие параметры:

  • Линейные размеры створок полотна
  • Общий вес ворот
  • Длина от дверной петли (ее середины) до боковой стены.

Автоматические приводы для распашных ворот могут перемещать створки внутрь или наружу. Но из-за ограниченного внутреннего помещения гаражей, предпочтение отдается последнему способу.

Нет особой разницы в технических характеристиках между линейной и рычажной моделью механизма. Автоматический привод для распашных ворот гаража спрятан внутри помещения, поэтому его внешний вид не столь важен. Чаще всего более элегантный и компактный линейный механизм выбирают для въездных дверей на территорию участка.

Естественно, главный аргумент для большинства покупателей, выбирающих автоматические ворота – стоимость.

Распашные двери здесь в выигрышной ситуации, поскольку являются самыми доступными в этом секторе гаражных «удобств». Стандартная неутепленная модель размером 2×4 м обойдется от 800 $. Надо учесть, что стоимость автоматических гаражных ворот такого вида кардинально зависит от веса конструкции, мощности привода и декоративного оформления полотна. В случае если в одной из створок вы захотите обустроить калитку, то такие усовершенствованные автоматические распашные ворота (стоимость готового образца) обойдутся дороже на 20-30 %.

К преимуществам данного типа дверей следует отнести универсальность, надежность и долговечность. Механизм автоматических ворот распашного вида прост и «не капризен», скорость открытия створок 12-15 с.

Недостаток данной системы – малейшие препятствия на пути движения полотен могут привести к запиранию дверей. Во избежание поломки привода и для корректной работы автоматических въездных ворот, следует скрупулезно следить за отсутствием препятствий в этой «красной» зоне.

АВТОМАТИЧЕСКИЕ ВОРОТА ОТКАТНЫЕ

Такой вид дверей представляет собой цельное полотно, которое полностью отодвигается вправо или лево. Ворота откатные автоматические (или как их часто называют автоматические раздвижные/сдвижные ворота) больше популярны для въезда на участок, нежели при обустройстве гаража. Дело в том, что полотно передвигается на специальных роликах и не обеспечивает должной герметичности внутреннего помещения, что недопустимо, если оно отапливается в зимний период.

Раздвижные ворота автоматические так же требуют большого дополнительного пространства (больше ширины дверного проема) для движения створки. Внутри помещения отдельностоящего стандартного гаража, рассчитанного на одну/две машины, его явно недостаточно.

Автоматические сдвижные ворота получили широкое применение на промышленных, хозяйственных и охранных объектах. Чаще всего они оснащены гидравлическими приводами, рассчитанными на большой вес полотна. То есть, такой удобный вариант подходит для широких огражденных площадок.

Преимущества откатных ворот: элегантный внешний вид, прочность и перекрытие проемов любых размеров. Для них не нужно отдельно предусматривать входную калитку.

Недостатки – дороговизна, плохая теплоизоляция и потребность в дополнительном пространстве для движения полотна.

Сколько стоят автоматические откатные ворота?

Дать однозначный ответ тяжело. Но скажем так: откатные ворота автоматические гаражные, цена которых зависит от веса дверей, размера проема, консоли и обшивки, обойдутся дороже аналогичной распашной модели в среднем на 40-50 %.

ВОРОТА ПОДЪЕМНЫЕ АВТОМАТИЧЕСКИЕ

Функциональность и продуманность конструкции – главные особенности, которые выделяют эти современные автоматические ворота. Фото, где изображены зарубежные частные дома, всегда поражают элегантно обустроенными, словно влитыми в основную постройку, гаражами.

Такая гармония как раз и достигается с помощью использования автоматических подъемных ворот, которые эффективно решают проблему экономии пространства. Рассмотрим все возможные варианты таких конструкций.

Рольставни – гаражные ворота автоматические

Это самый компактный «представитель» подъемных автоматических ворот. Дверное полотно представляет собой рулон из скрепленных между собой шарнирами металлических ламелей (створок) шириной до 150 мм. Чаще всего для этих целей используют алюминиевые направляющие, чтобы максимально облегчить конструкцию.

Есть обычные и скоростные автоматические ворота, для которых рулонное полотно в считанные секунды (минимум 2,7 с) наматывается на вал, расположенный в специальном коробе. Преимуществами такой конструкции являются: взломостойкость, долговечность и минимальные «расходы» пространства. Металлические ламели заполняют специальной полиуретановой пеной, которая придает им дополнительную прочность (заполнитель в 2 раза тверже монтажной пены). Алюминиевое полотно не поддается коррозии и не изнашивается.

Недостатков у рулонных ворот тоже достаточно. Вот главные из них:

  1. Из-за большого количества зазоров они не подходят для отапливаемых гаражей.
  2. Зимой автовладелец сталкивается с проблемой обледенения створок, из-за которых механизм заедает. Тоже касается примерзания конца полотна к полу. Придется вручную открывать дверь, предварительно постучав по ней.
  3. Главное что смущает автовладельцев, которые присмотрели такие гаражные автоматические ворота – цена. При всей привлекательности модели, она довольно высока.

Рулонные двери чаще всего применяются внутри отапливаемых помещений. По своим защитным характеристикам такое спецоборудование, как рольставни, автоматические ворота-шлагбаумы – отличные «помощники» для контролируемых точек доступа. Их активно используют для подземных и наземных паркингов. Рольставни, в отличие от автоматических ворот-шлагбаумов (используемых для пропускных пунктов) позволяют обустроить отдельные боксы для машин.

Ну и главное, что волнует автовладельца, которого заинтересовали эти автоматические ворота – стоимость данной модели. Все зависит от материала (сталь или алюминий), цвета, величины проема и производителя. В среднем 1 кв. м. стоит от 120$ (указанная цена на эти автоматические ворота для гаража приведена для стандартного стального образца).

Подъемно-поворотные автоматические ворота

Такие ворота состоят из цельного полотна, которое сделано из сэндвич-панели (металл+утеплитель+металл – для отапливаемых гаражей) или тонкого слоя профнастила (для неотапливаемых помещений).

Они обеспечивают отличную герметизацию гаража, так как плотно прилегают к дверной раме.

При открытии дверей полотно поворачивается и прячется под потолком во внутреннем помещении «автодомика». Для этого ворота оснащены шарнирно-рычажковым механизмом, где вес полотна компенсируется с помощью мощных пружин, спрятанных в чехлах.

Достоинством такой конструкции ворот является их взломостойкость, бесшумное движение щита и его плотное прилегание к раме.

К недостаткам следует отнести быструю изнашиваемость пружин (особенно при тяжелом полотне) и высокую цену.

Это самые дорогие образцы, так как все модели изготавливаются и собираются только за границей, что значительно повышает их окончательную стоимость. Обычно, если набрать запрос «подъемно-поворотные ворота автоматические гаражные цена», то поисковик выдаст массу результатов, где потенциального клиента культурно попросят перезвонить продавцу. Дело в том, что разброс цен на этот товар очень велик: от 3 до 10 тыс. долларов.

Подъемно-поворотная модель ворот не завоевала у нас такой популярности, как за границей, поскольку требует дополнительного пространства в гараже для беспрепятственного поворота/подъема полотна, что в наших стандартных проектах не предусмотрено.

Автоматические ворота гаражные секционные

Это самый популярный вид современных подъемных дверей. Гаражные ворота (автоматические, секционные) совмещают преимущества рулонных и подъемно-поворотных моделей.

Их движущий механизм состоит из направляющих рельс, системы торсионных пружин с валом, барабаном и предохранителем обрыва. Благодаря такой «помощи» полотно легко поднимается под средством среднемощного электро привода для автоматических ворот (от 0,5 кВт).

Щит изготавливают из скрепленных между собой шарнирами панелей (их стандартная ширина: 385, 500, 610 мм) толщиной 20 – 45 мм (20 мм – для неотапливаемого гаража, 35-45 мм сендвич-панель для отапливаемых помещений).

Указанные линейные размеры элементов одинаковы для большинства зарубежных и отечественных производителей автоматических ворот. Поэтому собирают готовый комплект клиенту, выходя из стандартных величин панелей. Еще один нюанс, который следует учесть, планируя устанавливать такие гаражные ворота: автоматические секционные двери должны быть обязательно больше дверного проема на 25-50 мм. При подъеме полотно преломляется и компактно складывается под потолком (возможные варианты: вертикально, горизонтально и под углом). При желании в нем может быть предусмотрена дверь. Если размеры полотна позволяют, то ее можно вписать в автоматические секционные ворота: цена изделия вырастет на 35-40 %.

Преимуществом модели является компактность, независимость от внешних преград, универсальность и огромный выбор дизайна. Рассматривая фотографии этих автоматических ворот, поражаешься разнообразию возможных оформлений полотна.

Их существенный недостаток: быстрая изнашиваемость и «капризность» механизма. Комплектующие для автоматических ворот должны быть строго подобраны для вашего режима эксплуатации гаража. Только тогда можно избежать быстрой поломки привода.

Цена на автоматические секционные ворота колеблется от 1800 $.

Отечественное производство автоматических ворот

Долгое время все комплектующие для автоматических ворот изготавливались только за рубежом. Ведь именно там «двери-самоходы» завоевали популярность еще 40 лет назад. Для нашего рынка они стали актуальными всего лишь недавно. Поначалу все автоматические ворота, цены на которые были малодоступны среднестатистическому обывателю, относились к разряду элитной продукции. К тому же это был дефицит, что подтверждала большая ценовая накрутка.

Значительный прорыв в сфере продаж произошел после закупки соответствующего оборудования для производства автоматических ворот отечественными предприятиями. В свет вышла более доступная серия дверей, которая заставила уравновесить рынок и снизить «аппетиты» перекупщиков. Постепенно сформировались адекватные и реальные цены на зарубежные модели.

Отечественные автоматические ворота, оборудование для которых уже разрабатывалось у нас, несколько уступают по качеству своим зарубежным аналогам. Надежная и долговечная автоматика от немецких (Horman, Sommer) и итальянских (FAAC, CAME) фирм занимает лидирующие позиции на мировом рынке данной продукции.

Отечественные модели дверей значительно укрепили свои позиции, благодаря разработкам российской компании DOORHAN, которая сумела завоевать Европу.

Классом ниже представлена продукция чешских и литовских фирм. Ну и не стоит доверять лозунгам «прочные автоматические ворота дешево» от китайских производителей. Они испортили себе репутацию плохим качеством и недолговечностью дверей.

Как сделать автоматические ворота самостоятельно?

Такой вопрос весьма популярный на форумах интернета. Ведь «самоделки» обходятся значительно дешевле заводских автоматических ворот. Какие модели реально сделать самому?

Во-первых, оцените свои силы. В сети имеется множество схем для самодельных автоматических ворот, но многие из них – лишь «проба пера» техников-самоучек. Никто вам не даст гарантии долговечности такой конструкции. Особенно этого касается привода – самого важного ее элемента. Следует критически оценить его «жизнеспособность», а для этого надо быть технически подкованным человеком. Не стоит покупаться на восторженные отзывы «благодарных» пользователей.

Легче всего сделать своими руками автоматические распашные ворота. Это простейшая модель въездных дверей. Принцип изготовления полотна и рамы мы подробно описали в разделе «Гаражные ворота своими руками…». К ним лишь нужно подобрать соответствующую автоматику (критерии выбора уже упоминались выше). Отдайте предпочтение заводской известной модели, тогда автоматические распашные ворота своими руками будут служить вам «верой и правдой».

Другая популярная в народе самоделка – секционные двери. Их сделать сложно, поэтому многие производители выпускают готовые комплекты для самостоятельной сборки. Они дешевле готовых образцов, а изобилие вариантов позволит подобрать подходящий образец для своего гаража.

Многие, кто спрашивает о том, как сделать недорогие автоматические ворота, забывает, что даже для заводской модели необходимо докупить «пакет безопасности». Что это значит?

По нормам ГОСТ заводские подъемные двери оснащены страховочным тросом, который не даст полотну упасть в случае обрыва пружин. Что касается второстепенных аксессуаров «безопасности», то они не всегда входят в комплект «конструктора».

Например:

  • Датчики для дверного проема, фиксирующие препятствие на пути полотна и останавливающие его движение.
  • Запирающие/отпирающие ключи для разблокировки ворот в случае поломки привода или отсутствия электричества.
  • Система дистанционного управления.

Важно точно снять размеры будущих автоматических гаражных ворот. Для этого замеры выполняют для каждого угла рамы и выбирают большое значение.

Распашные автоматические ворота своими руками׃ важные нюансы выполнения работ

Легче всего изготовить и установить автоматические распашные ворота, поскольку это простейшая модель дверей, производство которой вполне под силу самоделкину, владеющему навыками сварки и резки металла. Даже несмотря на критику о непрактичности этой конструкции дверей, подавляющее большинство гаражей оснащено «по старинке». Победить «классику» по доступности, надежности и долговечности прогрессивным «новинкам» пока не по плечу.
Итак, как сделать распашные автоматические ворота своими руками? Для начала проверяем дверной проем на возможность такой модернизации, ведь для корректной установки автоматики по его бокам должен быть 25-30 сантиметровый запас свободной стены.

Сначала приступаем к изготовлению металлических ворот. Работа выполняется в несколько этапов (подробнее о каждом читайте в теме «Гаражные ворота своими руками»)׃

  1. Изготовление рамы
  2. Изготовление каркаса
  3. Его обшивка листовым металлом
  4. Приваривание петель
  5. Установка замка и запора

Для гаражных ворот чаще всего устанавливают автоматический привод рычажного типа, отличающийся компактностью, надежностью и неприхотливостью в работе. Но прежде, чем приступить к его монтажу, следует предельно точно отрегулировать движение дверных полотен.

ВАЖНО!

От точности регулировки распашных ворот зависит долголетие автоматики. Следует устранить малейшие перекосы полотен, перепроверить правильность положения петель и хорошенько их смазать. В итоге двери должны легко открыться от толчка пальцем.

Лидерами среди производителей автоматики являются итальянские фирмы Nice, Came, FAAC. Среди отечественных фирм котируется продукция DoorHan. Избегайте малоизвестных китайских «подделок», привлекающих беспечных покупателей низкой ценой.

При установке привода строго придерживайтесь инструкции фирмы производителя и пользуйтесь «проверенными» измерительными инструментами, так как малейший сдвиг рычагов разбалансирует систему и нанесет вред механизму.

Установка автоматических ворот

Монтаж автоматических ворот – дело непростое, но если хорошо подготовиться заранее, то весь процесс займет всего лишь несколько часов. Для корректной установки автоматики во время проектирования гаража следует предусмотреть дополнительное пространство: 45 см по бокам дверного проема и 30 см над ним. Высота потолка должна быть не ниже 2,1 м. Если под ним проведены коммуникации, то нулевой отметкой считать не потолок, а линию их прохода. Для монтажа автоматических ворот опорная поверхность, к которой будет выполняться крепеж, должна быть прочной и не содержать нестойкого облицовочного материала. Если такой имеется (например, утеплитель), то рабочую зону следует очистить до твердого несущего слоя.

Как правильно установить автоматические ворота?

Малейший перекос полотна может привести к заклиниванию или поломке механизма. Особенно в этом плане требовательны секционные модели. Рама и направляющие должны быть строго выставлены, чтобы в дальнейшем избежать подобных проблем.

Вышеописанные правила более мягче для миниатюрной и практичной рольставни. В отличие от других автоматических гаражных ворот подъемного типа, она требует минимальных уступов по бокам рамы (10-15 см) для фиксации основы. Необходимое расстояние от рамы до потолка – 20см. Чтобы обычные или скоростные ворота автоматические (рулонные) дополнительно защитить, механизм зашивают в короб, который обустраивают над въездом в гараж.

Для этого вида дверей следует особенно точно измерять их высоту. Рулонные автоматические гаражные ворота, размеры для которых будут сняты неправильно, будут, или короче, или длиннее, и не смогут функционировать. В обоих случаях придется подгонять уровень пола.

Хотя для сурового климатического пояса России «рулоны» непрактичны, но при должной подготовке въездного участка все же их использовать можно. Для этого следует предусмотреть подогревающий кабель в полу проема, который не даст им обледенеть. Для всех автоматических ворот следует обязательно обустроить козырек и наклонную площадку въезда (или позаботиться о ее дренаже).

Как установить автоматические ворота без проблем? Пригласить замерщиков, которые на этом процессе «съели собаку». Тогда дальнейшая самостоятельная установка пройдет точно без проблем.

Обслуживание и ремонт автоматических ворот

Лучший способ избежать поломки – своевременная профилактика. Все детали, требующие смазки, должны периодически «освежаться». Даже, если механизм заклинило (например, из-за механичной преграды), ни в коем случае не прилагайте излишних усилий для открытия дверей.

Если все же поломка произошла, то автоматические ворота, ремонт которых необходим, следует показать опытному мастеру.

mdkinvest.ru

Автоматические распашные ворота своими руками

Автоматические распашные ворота своими руками

Казалось бы, с приходом технологических новшеств, подобные конструкции давно уже должны были уступить место новым модификациям, но нет – инженерная мысль «прикрепила» к воротам автоматический привод, в результате чего уже автоматические распашные ворота стали самым популярным из сооружений подобного рода. Их используют в гаражах, на дачах и жилых участках. Если присмотреться, то можно заметить, что это повсеместная муниципальная конструкция, обозначающая входы в парки, детские сады, конторы. Автоматические распашные ворота своими руками может соорудить технически грамотный и обладающий определенными навыками хозяин.

Разновидность автоматических распашных ворот

Распашные ворота разделяются по материалу изготовления обшивки — могут быть как деревянными, так и металлическими. По конструкционным особенностям ворота делятся на одностворчатые и двухстворчатые (двупольные), в зависимости от количества используемых створок. Самый универсальный и широко применяемый вариант – двупольные металлические ворота, с оборудованной рядом калиткой. В этом случае, внешний вид выполняется с применением профессиональной колированной покраски, либо с художественным оформлением, положительно влияющим на эстетичность.

fundamentt.com

РубрикаРазное

Добавить комментарий
