Как сделать самому ролики для откатных ворот: Ролики для откатных ворот своими руками + чертежи

конструкция, подробное описание по изготовлению

Въезд на территорию частного дома обычно преграждают ворота. Они могут иметь разную конструкцию, однако одними из самых удобных являются откатные устройства. Они имеют множество преимуществ, среди которых следует выделить экономию пространства. Они хороши тем, что систему можно дополнить электромотором. Но при желании сэкономить можете открывать и закрывать створку вручную.

Почему стоит выбрать откатную конструкцию?

Если систему изготовить правильно, она сможет выдержать более 50 тысяч циклов открывания и закрывания. Но перед началом работ стоит обратить внимание еще на один плюс, который заключается в свободном выборе материала для обшивки конструкции. Это может быть поликарбонат, профилированный настил и даже древесина. В качестве одной из составляющих таких ворот выступают ролики, изготовить которые можно самостоятельно.

Что важно учесть перед началом работ?

Прежде чем изготовить роликовые ворота, вы должны знать, что их установка осуществляется на фундамент. Для того чтобы добиться хорошего результата, следует создать мощное основание, на которое будет оказывать давление немалый вес. Созданные вами ролики будут двигаться по направляющей балке. Для надежной фиксации следует использовать две опоры.

Какой метод соединения деталей выбрать?

Конструкция должна иметь достаточную прочность, для этого следует использовать сварку. По балке будут перемещаться подставки и тележки. Верхняя часть будет располагаться на нижней части ворот, что позволяет добиться легкого движения конструкции из стороны в сторону. При желании можете дополнить систему автоматическим приводом, который упростит процесс эксплуатации.

Описание

Роликовая каретка, которая еще называется роликами, является одной из важных деталей в системе. По значимости с ней можно сравнить лишь направляющий рельс. На эти компоненты возлагается функция движения полотна. В раздвижной системе обычно используется пара роликов. От того, насколько прочными и качественными будут подшипники, ролики, а также основания кареток, зависит, прослужат ли ворота десятилетие или сломаются в первые месяцы эксплуатации.

Рассмотрев описание роликов для откатных ворот, своими руками вы сможете выполнить их самостоятельно. Они состоят из:

• оси;
• основания;
• обойм.

Дополнительные конструктивные особенности

Внутрь впрессованы подшипники. При покупке такого устройства следует обратить внимание на то, чтобы каретка была изготовлена из качественного и прочного металла. Она должна обладать ровной основой. Конструкцию роликов для откатных ворот своими руками вы сможете изготовить. Однако сделать их необходимо из качественного и прочного материала.

Ролики должны хорошо ходить по осям, а смазки в подшипниках должно быть достаточно. Ролики должны исправно работать зимой и летом. Они не должны обладать сильным люфтом. Роликовая каретка, если она имеет хорошее качество, должна прослужить около 20 лет.

Изготовление роликов

Если вы хотите изготовить своими руками ролики для откатных ворот, следует подготовить некоторые комплектующие, среди них:

• концевой ролик;
• специальный рельс;
• заглушки;
• роликовые опоры;
• улавливатель.

Каждый из этих элементов имеет свое предназначение. Однако лишь совместная работа обеспечит нормальное функционирование системы. В процессе проектировки особое внимание уделяется направляющему рельсу, который должен иметь достаточную жесткость. Если эта деталь недостаточно надежна, в процессе ее использования элемент разогнется, и система выйдет из строя.

Работа над рельсом и подшипниками

При изготовлении своими руками роликов для откатных ворот следует выполнить рельс из стали. Ее толщина должна составить 3,6 мм минимум. Роликовые каретки будут удерживать на себе массу конструкции, поэтому при создании роликов особое внимание следует уделить именно им. Понадобятся хорошие прочные подшипники, в противном случае створка будет перемещаться со скрипом, более того, от такого воздействия ролики довольно скоро разрушатся. Люфтов при сборке и фиксации элементов быть не должно. Иначе система быстро выйдет из строя.

Работа над верхним креплением и нижним улавливателем

Для того чтобы обеспечить более длительный срок эксплуатации, следует использовать усиленные подшипники. Верхние ролики будут отвечать за крепление створки сверху. Их изготавливают из резины. Пластик будет наносить вред краске. Толщина стали здесь должна составить 4 мм.

При изготовлении роликов для откатных ворот своими руками вы должны помнить, что концевой ролик и нижний улавливатель будут работать вместе. В качестве основной функции первого выступает разгрузка основных роликов. Улавливатель должен быть изготовлен таким образом, чтобы концевик входил в него. В самом конце устанавливаются заглушки. Их задача состоит в защите направляющей от снега и воды.

Подробное описание по изготовлению. Второй вариант

Тележки и роликовые каретки будут принимать на себя нагрузку от движущейся створки. После этого она переносится на фундамент. Благодаря каретке профиль с рамой будет двигаться вдоль проема. На каждой каретке должно быть по 8 роликов, которые могут быть полимерными или металлическими. Приобретая заводские каретки, вы становитесь обладателем узла, качество которого гораздо выше самодельного. Однако если изготовить ролики для откатных ворот своими руками, и сделать это правильно, то они смогут прослужить довольно долго.

Для проведения работ можно позаимствовать подшипники от генератора автомобиля «Жигули». Внутренний диаметр подшипников может быть равен пределу от 14 до 40 мм. Он должен помещаться в трубу и свободно двигаться по ней. Для осей кареток можно применить шпильки М18, которые разрезаются на куски нужной длины. Понадобится еще и железная 8-мм пластина для основания кареток направляющих роликов для откатных ворот. Своими руками вы сможете справиться с задачей, если будете использовать толстый металл. Тонкий материал не выдержит массы конструкции и попросту прогнется. Если железа нужной толщины под рукой не оказалось, можно сделать двойные пластины, соединив их между собой.

Металлическая пластина

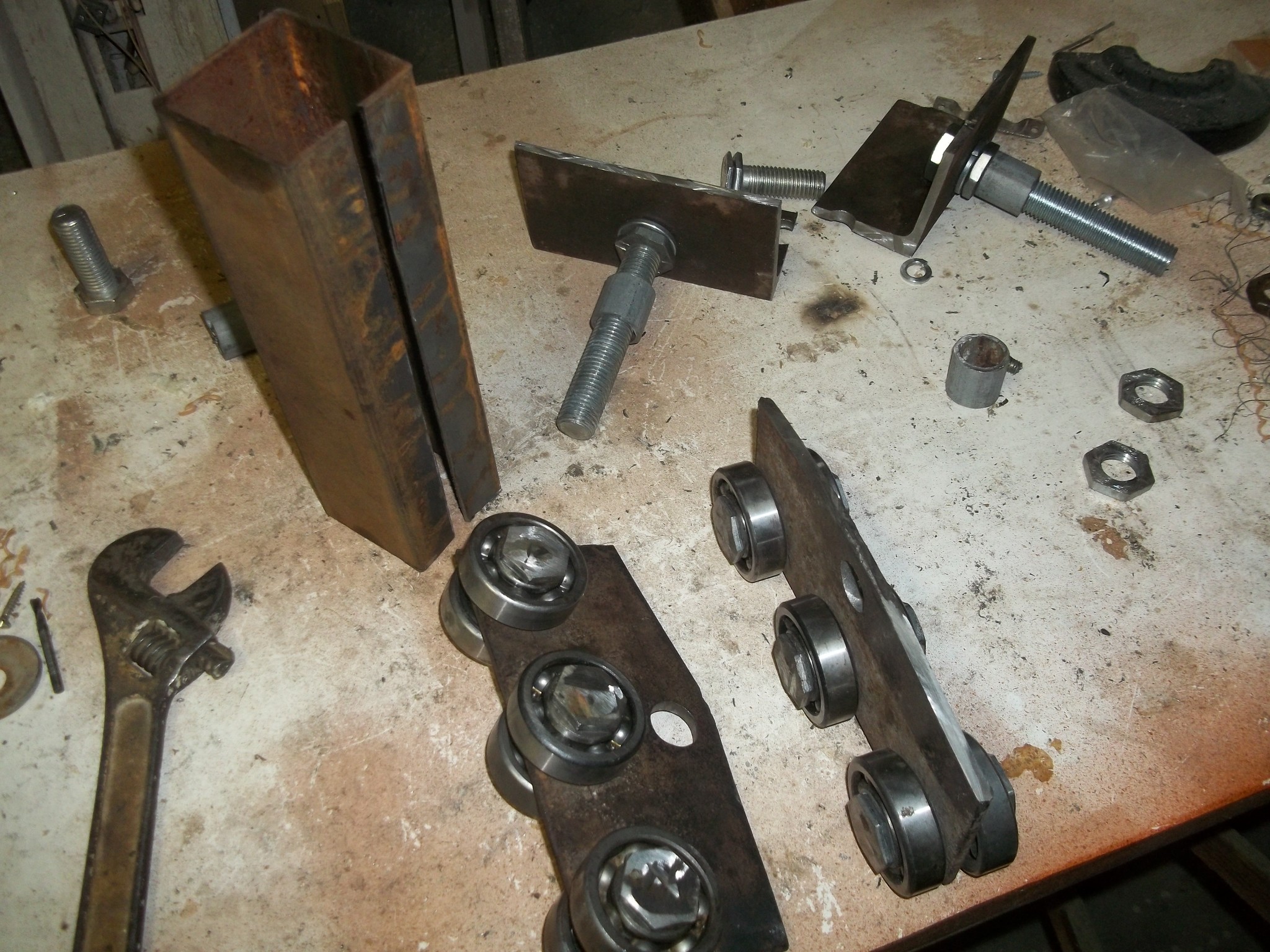

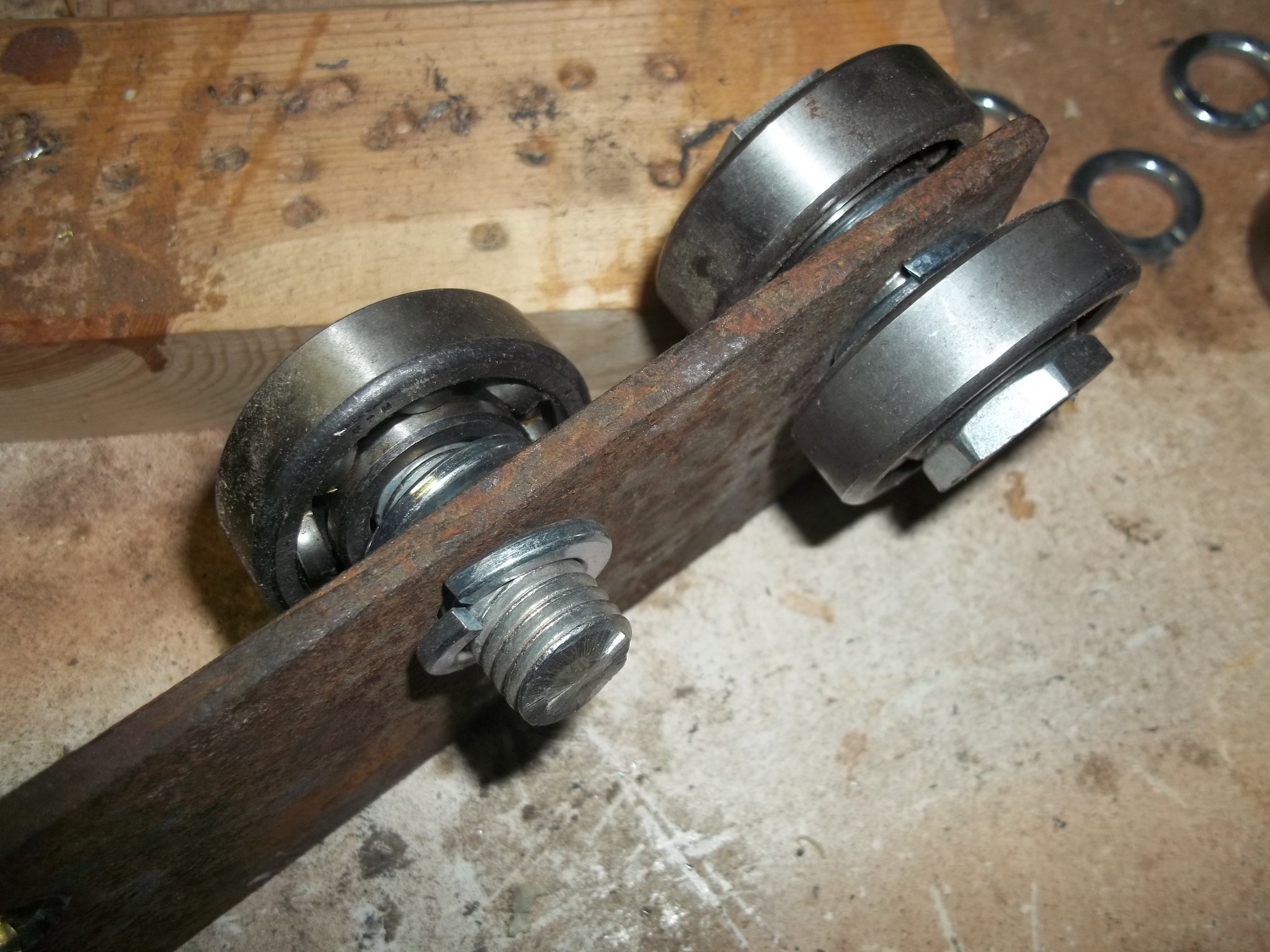

Процесс изготовления довольно прост. На металлических пластинах необходимо сделать разметку и обрезать лишнее углошлифовальной машиной. Затем для крепления подшипников просверливают отверстия. Если металл довольно тонкий, пластины необходимо сварить между собой и зачистить швы. Диаметр отверстий должен быть равен диаметру оси. В описываемом случае это значение равно 18 мм. При сверлении следует использовать масло для охлаждения, чтобы исключить перегрев металла.

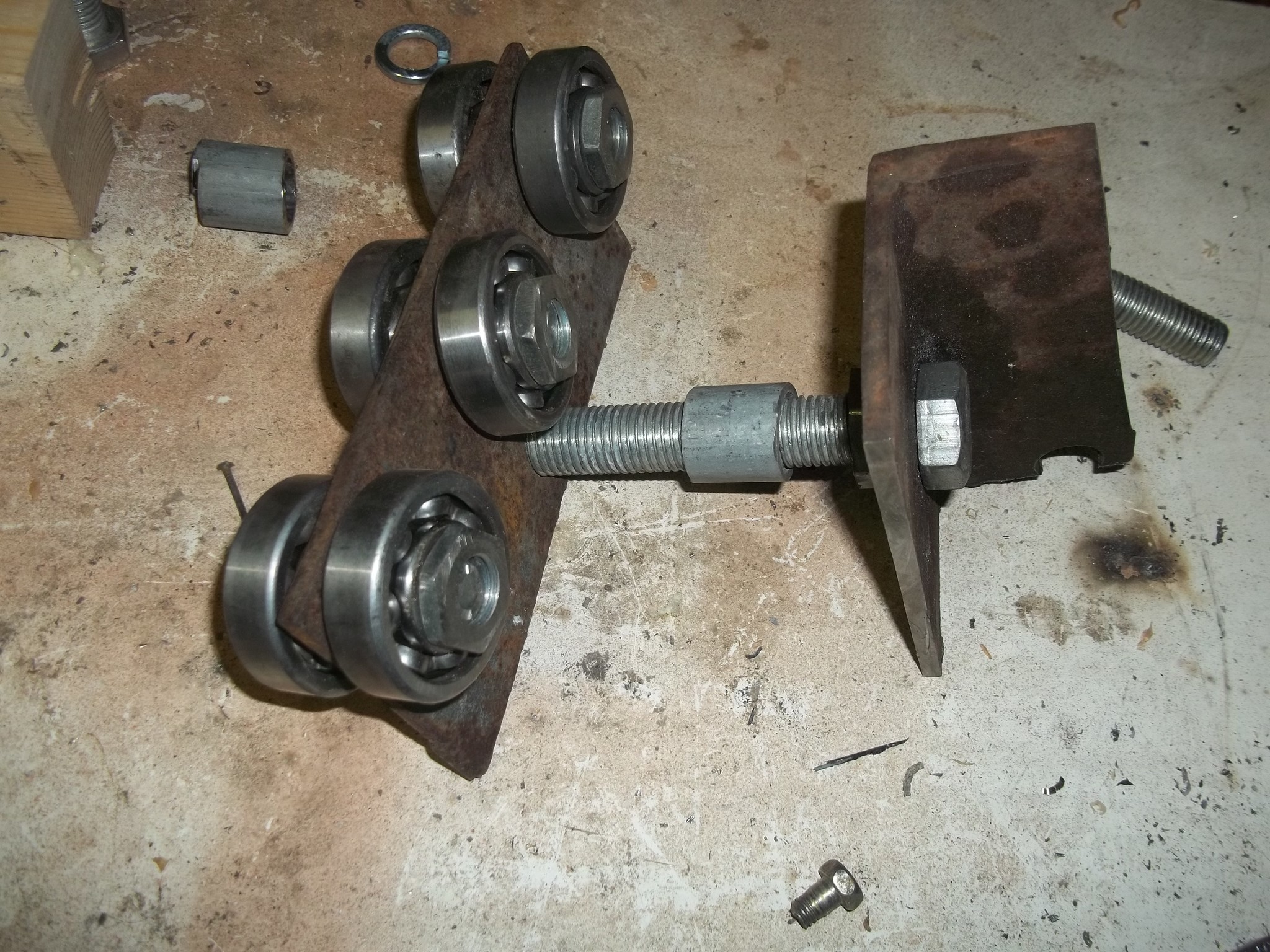

На следующем этапе можно примерить к отверстиям оси, обрезав их до необходимой длины. На оси надеваются шайбы, следом должны идти подшипники. Все это крепко прикручивается. Подшипники набиваются смазкой до приваривания основы.

Альтернативный вариант изготовления роликов

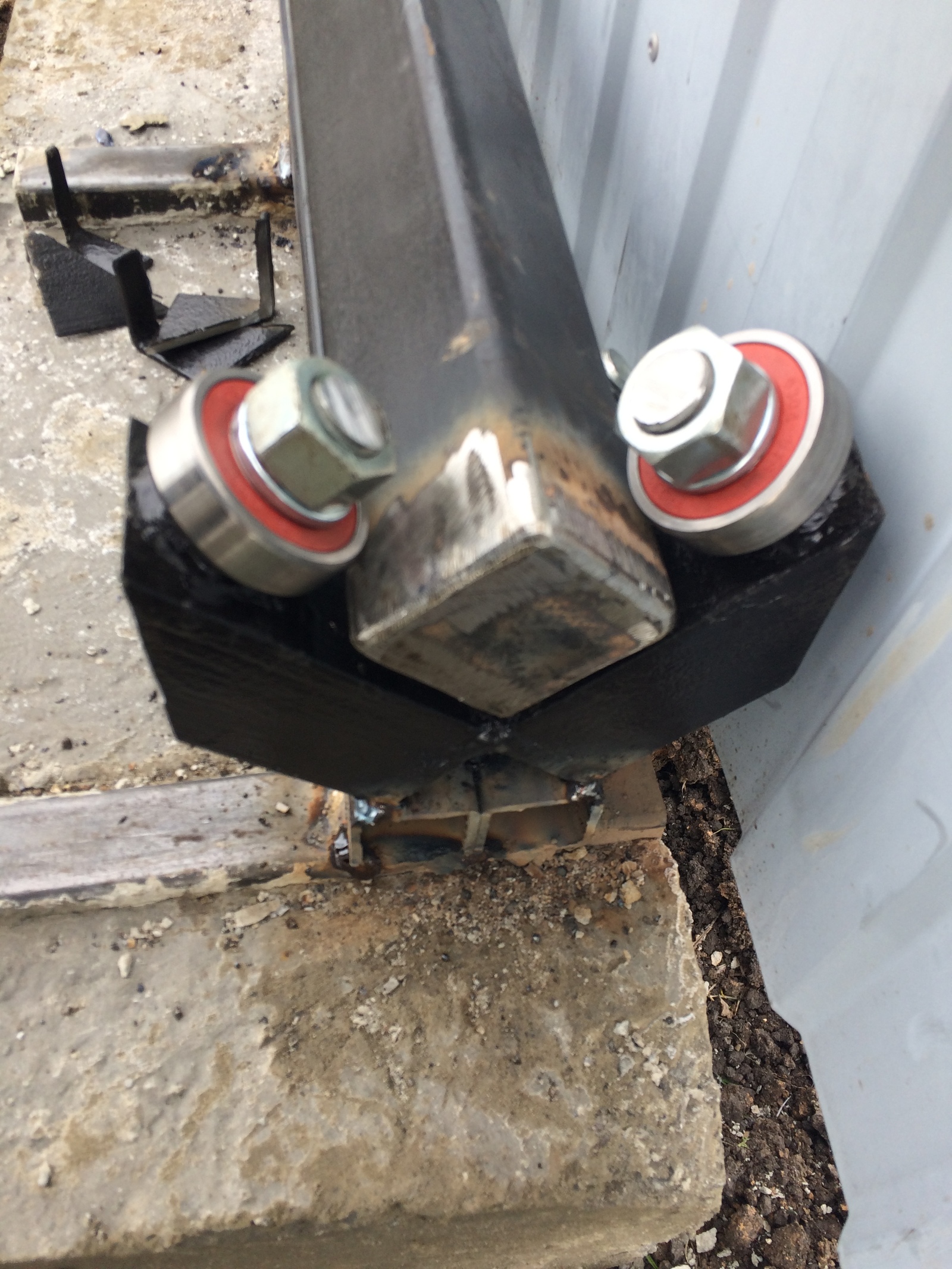

Если вы хотите изготовить своими руками опорные ролики для откатных ворот, можно расположить их на швеллере на большем расстоянии друг от друга. Так вам удастся уменьшить плечо створки и снизить нагрузку на узел. Для изготовления опоры следует использовать 10-мм сталь. На каждую опору и оси для подшипников должно приходиться по 8 подшипников. Дешевые китайские лучше не использовать, так как срок их эксплуатации невелик. Лучше приобрести более дорогие, покупка будет оправдана.

По сечению трубы следует определить размеры подшипников. Труба будет выполнять роль направляющего рельса. Перед изготовлением своими руками роликов для откатных ворот вы должны будете приобрести подшипники. При этом важно обратить внимание на защиту шариковом механизма, который называется пыльником. Она может быть металлорезиновой или металлический. Лучше остановиться на первом варианте, так как изделие будут контактировать с негативными факторами, и металл заржавеет, оказавшись непригодным к дальнейшей эксплуатации.

Рассмотрев фото роликов для откатных ворот, своими руками вы должны будете их изготовить и осуществить антикоррозионную защиту. Такая необходимость обусловлена тем, что узлы постоянно контактируют с осадками. Самостоятельное цинкование вряд ли удастся осуществить, поэтому окрашивание и грунтование нужно произвести в несколько слоев. Это и станет стопроцентной защитой, однако, лишь на некоторое время.

Приобретая роликовые опоры, вы сможете выбрать модель с обоймами подшипников из металла или полимера. Лучше приобрести изделие с металлическими обоймами, так как эксплуатация полимеров предусматривает необходимость соблюдения температурного диапазона, находящегося в пределах от — 20 до + 50 ˚С. В противном случае полимеры начнут терять форму и сломаются.

Прочитав подробное описание роликов для откатных ворот, своими руками вы сможете изготовить их самостоятельно. Для того чтобы замедлить износ узла и распределить нагрузку, верхнюю часть необходимо сделать подвижной. Это относится к опорам. При этом ролики в рельсе будут наклоняться в сторону перемещения створки. Важно позаботиться еще и о защите от воздействия влаги. Заводские опоры оцинкованные, поэтому они могут контактировать с водой, не повреждаясь.

Купив роликовые опоры, вы можете установить их с или без регулировочных пластин. В противном случае монтаж осуществляется на забетонированный швеллер. Их основание прихватывается сваркой, после этого можно проверить ход ворот. Если движение оказалось затруднено, сварка срезается, а опоры переустанавливаются. После этого их следует приварить и проверить легкость движения. Описанные манипуляции повторяются до тех пор, пока ворота не будут открываться и закрываться без усилий.

Прочитав подробное описание по изготовлению роликов для откатных ворот, своими руками вы сможете изготовить этот узел. Дополнив его регулировочным механизмом, процесс установки вы сделаете проще и быстрее. Для этого к швеллеру необходимо приварить пластины, установив сверху роликовые опоры. Для того чтобы осуществить регулировку, необходимо вращать гайки на шпильках регулировочных пластин. Важно обеспечить зазор между направляющими рельсами и роликами опор, который должен составить 2 мм максимум. В противном случае нижний свободный угол створки будет нырять при закрывании, не попадая на нижнюю полку улавливателей. При этом створка не будет закрываться.

Самодельная фурнитура (комплектующие) для откатных ворот – замена на заводскую своими руками

В обзоре рассмотрим подробно, какие элементы обязательно необходимы для нормальной работы откатных ворот. Отталкиваясь от этого можно будет судить, что действительно реально изготовить самостоятельно и как это лучше сделать. Также коснемся плюсов готовых комплектов и возможности заменить самодельные элементы на заводские на уже существующих воротах при желании.

Для начала следует внимательно рассмотреть строение откатной конструкции на фото ниже. Там как раз перечислены основные комплектующие, за счет которых удерживаются и перемещаются ворота.

Направляющий рельс

Откатные ворота имеют консольную конструкцию. Снизу к створке необходимо приварить направляющий рельс – профильную балку, внутрь которой в дальнейшем заводятся роликовые опоры. Таким образом рельс (а значит и створка) сможет катиться по роликам из стороны в сторону.

В проезде ворота двигаться будут словно на весу, опираясь на продолжение створки (хвостовую часть) и ролики. Поэтому сам рельс берется длиной в 1,5 ширины воротного проема. Нагрузка при этом будет не только от веса ворот, но и от давления свободного края створки (своеобразный рычаг), так что необходимо обеспечить достаточную прочность роликов и рельса.

При самостоятельном изготовлении рельса берут квадратную трубу, в основном выбирают со стороной 60, 80 или 100 мм. Стоит заметить, что с воротами весом до 300 кг следует приобретать трубу со стенками толщиной от 3,5 мм, а при более тяжелой створке или проеме шире 5 м нужна уже труба толщиной 5 мм. По длине такая направляющая труба будет во всю длину створки с хвостовиком – нижняя труба рамы приваривается к рельсу сверху. А вот для того, чтобы рельс был способен двигаться по роликам, снизу трубы придется делать специальный вырез. Можно болгаркой.

Такой способ изготовления нарушает изначальную целостность трубы. В связи с этим со временем может возникать деформация рельса, створка начинает подклинивать, требовать повышенных усилий для перемещения. Деформации и искривления могут появиться уже на стадии выполнения выреза в стенке вследствие нагрева металла в ходе работ.

Заводское производство позволяет придать направляющей особую форму в поперечном сечении, чтобы максимально подстроиться под взаимодействие с роликами. Большинство изготовителей рельс выполняет из стали с высоким содержанием углерода, что предотвращает возникновение деформаций от нагрузок. Важно, чтобы внутренняя поверхность элемента была гладкой, без окалин, раковин и прочих дефектов, приводящих к подклиниванию ворот.

Некоторые производители предлагают направляющие только из черной стали, а другие изготавливают еще и оцинкованные. Второй вариант, естественно, дороже, но при этом срок службы рельса будет увеличенным. Это связано с тем, что если наружную сторону можно прогрунтовать и покрасить, защитив от коррозии, то обработать вручную внутреннюю так просто не получится.

Используются в основном направляющие двух стандартов. Обычная (малая) рассчитана на створки до 300 кг весом (или 400-500 кг общей нагрузки), а для более тяжелых или длинных ворот на проемы от 5 м идет уже увеличенная (большая) балка.

Направляющий рельс крепят к нижней трубе несущего каркаса. При этом сваривание производится прихватками, а не сплошным швом. Обычный шаг – шов по 15-20 мм через каждые 700 мм, причем с обеих сторон и так, чтобы получался шахматный порядок.

Сплошной сварочный шов запрещен, так как вызывает деформацию рельса.

Роликовые опоры

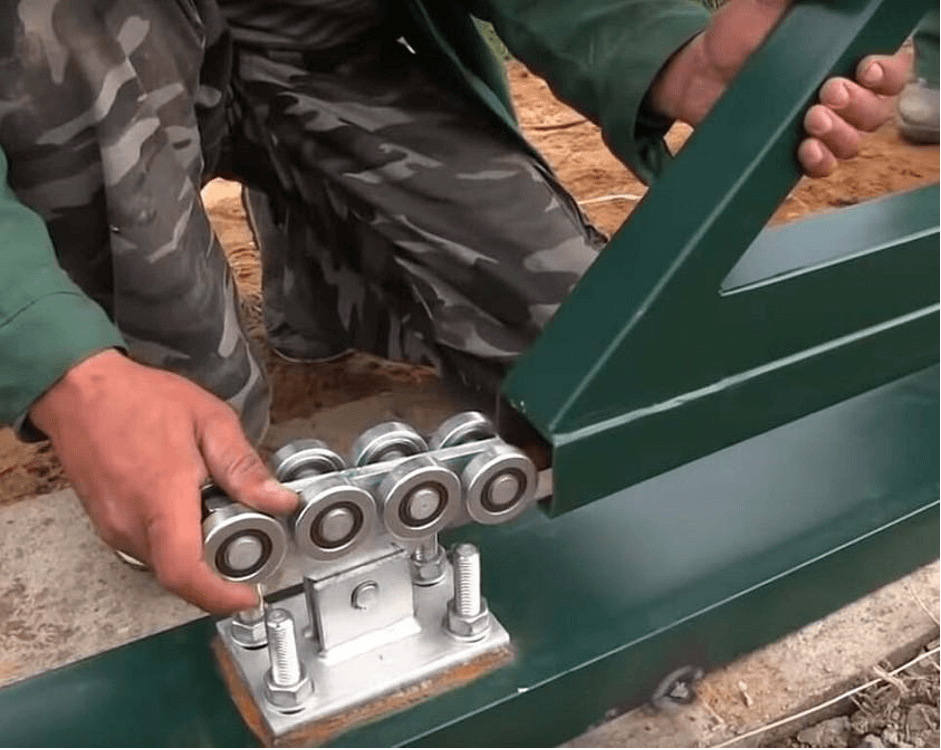

Роликовые каретки поставляются парой. Устанавливают их на подготовленный фундамент с закладной, причем по разные стороны швеллера. Стараются, чтобы дистанция было максимально возможной, тогда плечо створки будет меньше, а значит, снизится нагрузка на каретки и рельс.

Создание роликовой опоры своими руками потребует наличия листовой стали толщиной от 10 мм и выше, а также 16 подшипников (по 8 на каждую каретку) и оси для них.

Дешевые подшипники китайского производства долго не протянут, а вот более дорогие скорее всего оправдают надежды.

По размеру подшипники подбираются под выбранную в качестве рельса трубу, чтобы могли легко ходить внутри нее, но не болтаться. Важно, чтобы пыльники подшипников были металлорезиновыми, а не просто металлическими, так как потребуется защита шарикового механизма не только от пыли, но и от влаги. Согласитесь, что атмосферные осадки и близость к земле (роса, брызги, сырость) способны вызывать коррозию металла, а из-за этого элементы просто станут непригодными к работе.

Металл опоры также должен быть защищен от коррозии. Цинкование в бытовых условиях выполнить вряд ли удастся, но можно хорошо прогрунтовать и покрасить в несколько слоев. В дальнейшем надо будет регулярно контролировать состояние такого покрытия, так как защиту на 100%, тем более надолго оно обеспечить не может.

Изготовленные на заводе роликовые опоры бывают различными. На рынке можно встретить каретки с металлическими и с полимерными обоймами подшипников.

Рекомендуется приобретать металлические ролики. Полимеры требовательны к соблюдению температурного режима, а разрешенный диапазон обычно задается в пределах от -20°С до +50°С. Выход за эти рамки приводит к поломке полимеров или потере формы.

У заводских кареток верхняя часть подвижна относительно основания. Это сделано для того, чтобы ролики могли немного наклоняться в сторону движения створки. Нагрузка оптимально распределяется, ход ворот становится более легким и плавным, а также снижается износ самих кареток.

Плюсом заводских опор можно считать и оцинкованную поверхность, надежно оберегающую данные элементы от разрушительного воздействия влаги.

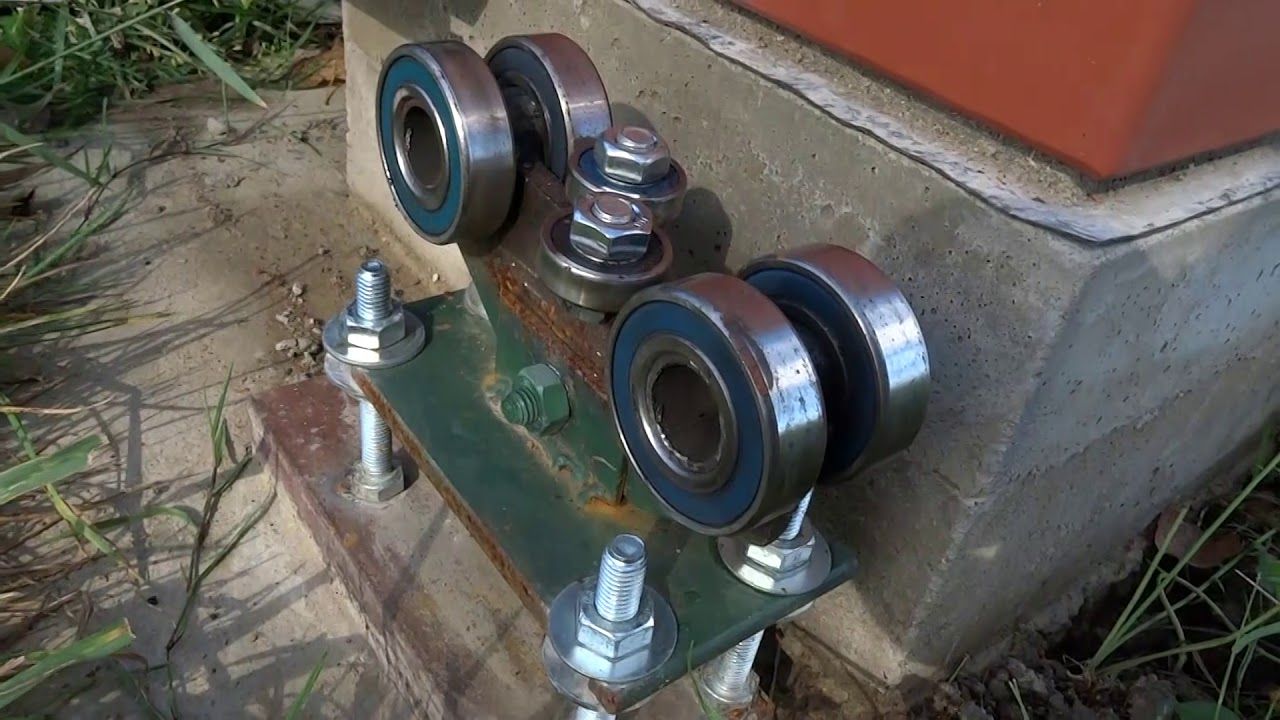

Устанавливать роликовые опоры заводского производства можно двумя способами:

• на регулировочные пластины
• без них

При отказе от регулировочных пластин, роликовые опоры будут приварены непосредственно к швеллеру, забетонированному в фундамент. Изначально основания элементов лишь прихватываются сваркой, оставляя возможность скорректировать их положение, если движение окажется затрудненным.

Принцип следующий: прихватили опоры, проверили легкость движения, если недостаточно хорошо идут, то срезали и переставили ролики и снова проверили работоспособность. Когда добьетесь перемещения ворот без лишних усилий, тогда основания роликов можно обварить окончательно.

Установка на регулировочные пластины изначально похожа на монтаж без них. Отличием является то, что к швеллеру будет приварена не сама опора, а пластина, а каретки крепятся к последней с помощью шпилек и гаек. Использование регулировочной пластины позволяет в дальнейшем изменять высоту расположения роликов простым вращением гаек, чтобы добиться идеального хода ворот, особенно после возможного проседания фундамента на неустойчивых почвах.

Важно! Ролики не должны болтаться в трубе. Зазор между стенкой рельса и роликами допустим в пределах 1-2 мм, иначе створка будет клевать, то есть свободный край окажется ниже полочки уловителя, не позволяя закрыть ворота полностью.

Верхняя направляющая пластина


Данный элемент поддерживает створку за верхний край, выполняя несколько задач: удерживает ворота от падения, поддерживает строго вертикальное положение и направляет движение по прямой в сторону уловителей.

При самостоятельном изготовлении верхней поддержки есть где развернуться фантазии «умельцев». Примером может послужить конструкция с фотографии:

В заводских условиях выполняется верхняя пластина с парными роликами. Делают элементы с 2-мя или 4-мя роликами для легких и более тяжелых ворот соответственно. Для того, чтобы пластина сумела справиться с предстоящими нагрузками и не разогнуться, желательно выполнять ее из стали порядка 4 мм толщиной.



Сами ролики от разных производителей могут идти с пластиковой или резиновой поверхностью. Пластик может царапать створку, так что резина все же предпочтительнее.

Монтаж заводской верхней пластины производится на нащельнике ближайшей к кареткам воротной опоры. Чтобы не увеличивать дистанцию от столба до створки, а максимально прижать ее к столбу, один из роликов частично заводится внутрь нащельника в предварительно выполненный вырез размером 60*40 мм.

Край самой пластины заводится между столбом и нащельником и приваривается.

Створка ставится на свое место (каретки заводятся в рельс) и пропускается верхним срезом между роликами поддерживающей пластины. Ролики подгоняют согласно толщине рамы, передвинув болты в продолговатых пазах пластины и не забывая убедиться в вертикальности створки.

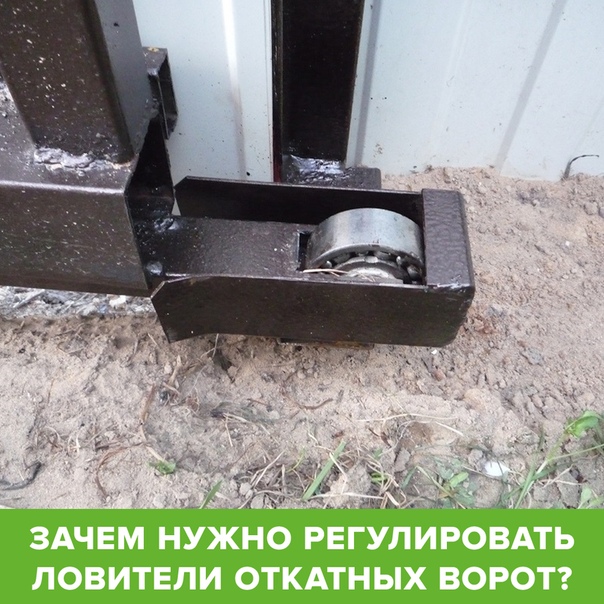

Нижний уловитель


Элемент необходим для перераспределения нагрузки при запертых воротах. Перемещается створка на весу, но удерживать ее так постоянно недопустимо – ролики с рельсом быстро выйдут из строя. Поэтому свободный край при закрытых воротах обязательно должен опереться о полочку уловителя.

Для создания нижнего улавливателя подойдут пара отрезков уголка и пластина из металла не тоньше 3мм, которые свариваются между собой. Менее крепкий элемент может разрушиться или деформироваться.

Нижний уловитель заводского производства снабжен лепестками – отгибами для гарантированного попадания ворот в улавливатель при ветре или наличии незначительного люфта.

Крепят данный элемент на дальний от роликов нащельник при помощи сварки.

Важно выдержать правильную высоту, чтобы створка заезжала на полочку с подъемом данного края на 3-4 мм.

Нижний концевой ролик

Данное колесико необходимо для плавного закатывания створки в уловитель.

Сам ролик и его конструкция могут быть любыми, удобными для изготовления. Важно лишь продумать систему крепления элемента к рельсу створки.

Заводские концевые ролики могут быть с колесом из металла или пластика. В принципе, для легких ворот до 300 кг весом полимера вполне достаточно.

С более тяжелыми створками от 300 кг необходим металлический ролик.

Не редко современные элементы снабжаются стальной пластиной перед роликом. Такое дополнение заменяет переднюю заглушку для торца рельса, тогда резиновая заглушка в комплекте будет лишь одна, для заднего среза направляющей.

Концевой ролик крепится непосредственно в направляющую рядом с торцом. Заводской элемент фиксируется пластиной и парой болтов.


Концевой ролик закатывает створку на полочку уловителя, составляя вместе с ним третью точку опоры для конструкции. Это позволяет разгрузить роликовые опоры.

Верхний уловитель


Данный элемент фиксирует створку при закрытых воротах. Если его не установить, то ворота будут греметь, а периодическое давление на створку (в том числе и ветра) сможет приводить к деформации.

Для изготовления верхнего улавливателя можно взять просто отрезок гнутого швеллера, можно сварить пару уголков или согнуть полосу длиной 6-10 см. Металл необходим как минимум 4 мм толщины.

Произведенный на заводе верхний уловитель выполнен в виде П-образной скобы с теми же лепестками-отгибами. Такая форма позволяет створке попасть на свое место даже при наличии люфта.

Верхний уловитель приваривают к тому же нащельнику, что и нижний.

Крепить его можно после всех остальных элементов.

Не все производители включают верхний улавливатель в базовый комплект, предлагая приобретать его отдельно. При выборе подходящего набора стоит убедиться в полноте комплектации.

Заглушки

Данные элементы закрывают торцы рельса от снега, грязи и излишней влаги.

Когда изготавливают заглушки самостоятельно, то чаще всего берут просто пластины из листовой стали 1-2 мм толщиной, изготавливают детали по размерам сечения направляющей и заваривают с их помощью торцы.

Заглушки заводского производства в основном выполняются из резины и являются съемными благодаря гофрированной части, за счет которой удерживаются в профиле.

Устанавливаются заглушки с обеих сторон рельса вручную. При наличии стальной пластины на концевом ролике потребуется лишь один резиновый элемент для противоположного края.

Преимущества заводского комплекта фурнитуры перед самодельным


Относительно недавно фурнитура заводского производства стоила слишком дорого, чтобы ее мог позволить себе любой желающий. Готовые комплекты завозились из-за рубежа по 300-400 долларов, а еще монтаж оплатить надо было. В связи с этим некоторые мастера приспособились изготавливать комплектующие самостоятельно, что было очень востребовано на тот момент.

Для создания роликовых опор необходим был токарь, который смог бы обточить подшипники как следует. Вместо направляющего профиля использовалась квадратная труба со сделанным болгаркой разрезом на одной из граней. Но все равно самодельный комплект стоил порядка 150-200 долларов.

Сейчас заказывать самопальную фурнитуру стало просто не выгодно, так как заводские комплекты отечественного производства окажутся едва ли не дешевле, но при этом выше качеством.

С заводскими комплектующими ворота работают не в пример лучше, так как рельс и каретки изначально производятся максимально подогнанными друг под друга. В готовом комплекте все просчитано, выверено и проверено временем. Створка гарантированно будет ходить легко, без лишнего грохота и заеданий. Прослужат ворота также намного дольше конструкции на самодельных элементах.

На практике проверено, что мало кто сумел сделать «на коленке» действительно качественные роликовые опоры. В большинстве же случаев получались недолговечные комплектующие, вызывающие частые поломки.

Преимущества комплектов заводского производства:

• Точная геометрия всех элементов, которой в самодельных наборах добиться невозможно.
• Качественная оцинковка всех элементов. Самодельные комплектующие такой защиты не получают, поэтому риск появления ржавчины и снижения прочности очень велик.
• Высокая прочность направляющего профиля, устойчивость к деформации (при соблюдении правил монтажа). Обычная квадратная труба держать геометрию на должном уровне не может, прочность снижается уже при разрезе стенки, а геометрия «плывет» под нагрузкой.
• Заводские роликовые опоры проще выставляются в правильное положение, особенно при наличии регулировочных пластин.
• Подвижность верхней части роликовых опор снижает износ самих кареток.
• Поддерживающая пластина позволяет легко подстроить ролики согласно толщине створки, так что никаких люфтов при движении ворот наблюдаться не будет.
• Готовый комплект фурнитуры хорошего качества обеспечит легкое скольжение створки. Особенно важно это для ворот, которые будут автоматизироваться – приводы не рассчитаны работать с перегрузками со стороны некачественной механики ворот.
Замена самодельной фурнитуры заводским комплектом на готовых воротах


Случай из практики. Специалистов нашей компании вызвал для консультации клиент, который установил нашу автоматику. При перемещении створки привод сильно нагревался, а причину этого самостоятельно установить он не смог.

Уже при визуальном осмотре стало ясно, что причина в несоответствии самодельной фурнитуры даже самым основным требованиям. Рекомендацией мастеров стала замена кустарной фурнитуры на заводскую, подобран комплект отечественного производителя «Світ Воріт^тм». Ход работ по замене вкратце описан ниже.

Демонтаж створки. Были удалены заглушки и вынут концевой ролик. Створка открылась полностью и была снята с роликовых опор. Ворота разместили на ровной поверхности. Болгаркой были срезаны сварочные швы, которыми была приварена квадратная труба-рельс к раме створки.

Фото, размещенное ниже, показывает одну из причин, которые вызывали заклинивание ворот и перегрев привода.

Этот очень ржавый и деформированный рельс принято было заменить заводским рельсом харьковского производства. Благодаря использованию стали с высоким содержанием углерода, такой элемент должен гораздо лучше противостоять нагрузкам и не терять геометрию.

На данной направляющей снизу временно приварили две «ножки» — отрезки металлопрофиля по 60 см длиной. Такой подход позволяет сразу выставить створку вертикально и приваривать к рельсу с обеих сторон без переворачиваний ворот и риска получить перекосы.

Створка была установлена сверху на этот рельс, после чего нижнюю трубу каркаса стали соединять с данным основанием.

Крепление выполнялось в виде прихваток сварными швами по 20-30 мм с шагом 700 мм с двух сторон створки, но в шахматном порядке.

Внимание! Сплошной шов выполнять нельзя ни в коем случае, иначе даже самый качественный рельс может «повести», и ворота начнут клинить из-за деформации.

После приваривания рельса к створке с помощью автомобильного герметика был тщательно заделан зазор между направляющей и трубой каркаса. Без данной операции в щель могла бы попасть влага, которая со временем вызвала бы рост ржавчины и разрушение металлоконструкции.

Рельс и нижняя каркасная труба подверглись грунтованию и трехслойному окрашиванию. Это не входило в задачу монтажников, они в это время занимались заменой фурнитуры.

Специалисты демонтировали старые роликовые опоры, уже не способные выполнять свои обязанности дальше.

Их заменили каретками с усиленными подшипниками и металлическими обоймами.

Роликовые опоры разместили на швеллере, подобрав оптимальное положение. Створку поставили на них и убедились в легкости хода. Только после этого основание опор было обварено по периметру для надежного соединения с горячекатанным швеллером, забетонированным в фундамент.

Концевой ролик установили в рельс. Закрепили сваркой на своих местах верхнюю пластину и улавливатели. Поставили заглушку.

Замена фурнитуры с самодельной на заводскую на этом была завершена. После включения автоматики заказчик убедился, что привод перестал греться.
