Схема масляного обогревателя: Схема масляного обогревателя — принцип работы устройства. Об особенностях и главных характеристиках прибора

Содержание

Электрическая принципиальная схема масляного обогревателя

Электрические масляные обогреватели пользуются у населения заслуженной популярностью благодаря ряду положительных качеств, которые характеризуют этот тип электроприборов.

Устройство масляного радиатора.

К таким достоинствам можно отнести следующие:

Простота обслуживания и подключения. Главное требование — вертикальная установка. Обогреватель можно подключить в любом помещении, где есть электрическая розетка (желательно «евро»).
Низкая температура корпуса, особенно у обогревателей закрытого типа (60-70°C).
Экологичность, воздух в помещении не высушивается, не происходит сгорания кислорода.
Высокая надежность, экономичность и пожаробезопасность. Обогреватель автоматически регулирует температуру в помещении, при необходимости его нагревательный элемент отключается от электросети. Может работать в таком режиме несколько дней.
Сравнительно невысокая цена классических моделей. Всегда можно подобрать модель, функциональность которой будет соответствовать ее стоимости.

В случае возникновения неполадок прибор всегда можно сдать в ремонт в ближайший сервисный центр. Если гарантия на ваш масляный обогреватель закончилась, устранить неполадки можно самостоятельно, тем более что его электрическая схема не так уж сложна.

Принцип работы и комплектация прибора

В основе прибора лежит емкость, заполненная строго до определенного уровня минеральным маслом.

Внутри этой емкости располагаются трубчатые электрические нагреватели (ТЭНы). ТЭНы должны быть постоянно погружены в масло, поэтому установка масляного обогревателя допускается только в вертикальном положении. В случае падения обогревателя и оголения ТЭНов последние могут выйти из строя.

Схема электрическая подключения масляных радиаторов.

Работы, связанные с заменой ТЭНов, а значит, с необходимостью слива и замены масла, обычно проводятся в специализированных мастерских (при наличии опыта и чистого трансформаторного масла можно рискнуть проделать это самостоятельно). Если же произошла разгерметизация масляного бака, лучше довериться профессионалам, так как в домашних условиях это не устраняется. Иногда дешевле будет приобрести новый обогреватель.

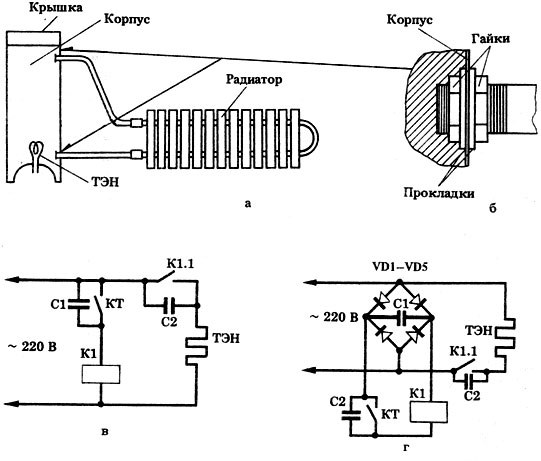

Упрощенная схема масляного обогревателя изображена на рисунке 1. Нагревательный элемент, состоящий из 2 масляных ТЭНов, EK1 и EK2, подключен через переключатель мощности V1, расположенный на корпусе масляного обогревателя. В зависимости от количества включенных нагревательных элементов изменяется его потребляемая мощность (схема включения ТЭНов показана условно и может отличаться).

Нагретое масло передает тепло корпусу, который работает как обычный радиатор. Чем больше секций он имеет, тем быстрее происходит передача тепла. Уровень температуры воздуха в комнате можно плавно изменять, устанавливается он при помощи биметаллического термостата, обозначенного на схеме как SK1. Обогреватель нельзя накрывать сверху, иначе термостат просто отключит прибор, среагировав на скопление горячего воздуха. Некоторые модели имеют специальные подставки для сушки белья, но в целом использовать масляный радиатор для сушки малоэффективно.

Схема подключения ТЭНов содержит также термовыключатель (SK2), предохраняющий от перегрева сам корпус прибора. Особенностью масляных обогревателей является постепенный нагрев воздуха. Для того чтобы несколько ускорить этот процесс, некоторые модели оснащают встроенными вентиляторами. Место подключения двигателя вентилятора M на схеме условно показано стрелками, так как он не является обязательным элементом прибора. Сетевой выключатель SA1 подает питание на сигнальную лампу HL1.

https://1popechi.ru/youtu.be/olLrgRIRSRs

Вернуться к оглавлению

Устройства защиты и электропроводка

Схема подключения элементов обогревателя внутри прибора производится по трехпроводной схеме. Это значит, что для его работы используется однофазная сеть с третьим проводом для заземления корпуса прибора. Вилка сетевого шнура и розетка, куда будет подключаться обогреватель, должны иметь заземляющие контакты. Это не значит, что прибор не будет работать в двухпроводной сети старого образца, просто таковы современные требования безопасности.

Кроме этого, желательно использовать как минимум противопожарное УЗО, включенное после входного автомата и счетчика. Для защиты от поражения электрическим током от корпуса прибора можно использовать двухполюсное УЗО на отдельной ветке, где будут подключены розетки для обогревателя.

Мощность масляных обогревателей составляет обычно от 1 до 2,5 кВт, то есть фактически эквивалентна мощности обычного электрического чайника (2,2 кВт). Поэтому никаких особых требований к электропроводке возникнуть не должно. Автоматы в распределительном щите тоже имеют достаточный запас для такой нагрузки.

https://1popechi.ru/youtu.be/AdK120U8vfc

Единственное, что можно пожелать при выборе обогревателя, — это наличие датчика, отключающего прибор при опрокидывании, и таймера, задающего режим его работы по заранее установленному графику. В этом случае всегда можно поддерживать наиболее комфортный климат в квартире и избежать случайного перегорания нагревательных элементов.

схема радиатора, не работает, не греет, как разобрать, если сломался, как отремонтировать

Содержание:

Как устроен прибор
Причины выхода обогревателя из строя
Подготовка к ремонту обогревателя
Ремонтный процесс
Видео

Вышедший из строя масляный обогреватель не следует выбрасывать, восстановить работоспособность этого источника дополнительного обогрева можно самостоятельно, не привлекая к работе специалистов.

Как устроен прибор

Если сломался обогреватель, прежде чем приступить к его ремонту следует поближе ознакомиться с его устройством и принципом работы.

Основными частями масляного обогревателя является следующее:

Металлический корпус.
Нагревательный элемент – ТЭНа.
Блок управления.
Соединительные провода.

Работает устройство по такому принципу:

Корпус заполнен специальным маслом.
При включении радиатора температура элемента нагревания начинает повышаться.
Соответственно масло также нагревается.
Постепенно тепло передается на стенки корпуса, а от них нагревается помещение.
Когда температура в комнате достигает оптимального значения, срабатывает блок управления и ТЭНа отключается.
Процесс повторяется на протяжении всего периода подключения обогревателя к сети электропитания. Благодаря этому в помещении создается комфортная обстановка.

Причины выхода обогревателя из строя

Масляный обогреватель перестает работать по разным причинам, однако все повреждения могут быть электрического и механического типа.

В первом случае выходит из строя электрооборудование, это может быть ТЭН и элементы блока управления, включая термопредохранители, тепловое реле и выключатель. В редких случаях сбой в работе происходит из-за неисправной электропроводки.

Повреждения механического типа подразумевают деформацию корпуса, включая образование раковин, через которые может наблюдаться масляная течь. Эта проблема является результатом действия коррозии металла. Определить подобную неисправность очень легко, в этом случае под нагревательным устройством образуется масляное пятно.

Подготовка к ремонту обогревателя

Перед тем как отремонтировать масляный радиатор следует создать определенные условия.

Именно этот шаг станет залогом качественного ремонта. В первую очередь необходимо подготовить место, где будет выполняться разбор оборудования. Главное условие при этом – простор и хорошее освещение. Ремонт обогревателя вполне можно провести в гараже или какой-либо отдельной комнате.

Далее нужно приготовить набор инструментов для работы и различные приспособления. Инструменты потребуются самые обыкновенные, так как обогреватель имеет довольно простое устройство. При выполнении ремонтных работ под руками должны быть отвертки, пассатижи, кусачки, молоток и шило. Кроме этого может понадобиться паяльник, тестер, смазка и чистая ветошь. Если причина поломки радиатора уже известна, то запасную часть лучше приобрести заранее.

Ремонтный процесс

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Каждый хозяин при выходе из строя прибора дополнительного обогрева задает вопрос, как вернуть к работе сломанное оборудование. Решение вопроса довольно простое и состоит из нескольких пунктов:

Независимо от вида выполняемых работ, перед тем как разобрать масляный радиатор нужно выполнить его отключение от сети электропитания.
Затем прибор нужно разобрать и рассмотреть схему масляного радиатора, чтобы понять, почему он не работает. Для этой цели выполняют отсоединение панели управления от основного корпуса. В качестве крепежа в этом случае могут использоваться защелки, винты и скобы, поэтому важно провести тщательный визуальный осмотр. После определения типа крепления снимают панель управления. При этом очень важно не прилагать особых усилий, чтобы не сломать пластмассовые элементы.

Восстановление работоспособности масляного обогревателя начинается с проверки сетевого шнура и выключателя. Иногда масляный обогреватель не работает из-за обрыва проводов сетевого шнура. Проверить достоверность этого можно с помощью тестера. Что касается выключателя, то здесь причина заключается в нарушении контакта, что является результатом подгорания проводов в местах соединения. Для решения проблемы провода отсоединяют и зачищают, также проводят зачистку места присоединения. Далее проводят сборку выключателя и проверяют восстановленный контакт, используя тестер.
На следующем этапе осматривают все контактные соединения блока управления. На каждом контакте выявляют окисленные или подгоревшие места, а также места ослабленного крепления. Ремонт выполняют с помощью отверток и шлифовальной шкурки. В некоторых случаях пользуются паяльником, которым припаивают оторвавшиеся проводки.

Если неисправным окажется тепловое реле или регулятор температуры, нужно аккуратно снять эти элементы и разобрать их. Расположенную внутри биметаллическую пластину вытаскивают и выполняют замену на новый элемент. Других неисправностей в этих деталях быть не может. Новая пластина восстанавливает работоспособность реле или терморегулятора.
Термопредохранители проверяют на предмет работоспособности с помощью тестера, в случае неисправности заменяют их новыми элементами. Проверить следует каждый из имеющихся термостатов.
Если обогреватель масляный не греет, то причиной может быть неисправный нагревательный элемент. Для проверки состояния ТЭНы также используют тестер. С его помощью измеряют сопротивление, нормальное значение которого должно быть равным 1 КОму. Отклонение от этого значения свидетельствует о неисправности ТЭНы и времени ее замены.

Пройдя все этапы проверки электрических частей масляного радиатора можно приступать к устранению механических повреждений.

Самой актуальной проблемой является вытекание масла из корпуса радиатора. Для ее решения необходимо разобрать прибор и слить остатки масла. Выполняя осмотр корпуса на предмет повреждений, важно точно установить место течи. Здесь с помощью шлифовальной шкурки выполняют зачистку, в результате которой определяют размер отверстия. От этого зависит способ ремонта. Если размер отверстия небольшой, а вокруг отсутствуют следы коррозии, то можно в отверстие небольшой саморез или винт.

Также для ремонта масляных радиаторов можно воспользоваться специальным герметиком «холодная сварка». Для удобного использования материал предварительно размягчают в руках до пластического состояния. Герметик скатывают в шарик и замазывают им отверстие, тщательно разравнивая на поверхности. Чтобы герметик полностью затвердел, необходимо подождать около 20 минут. После этого можно включать обогреватель.

Отверстие, образованное в результате ржавчины, заделать сложнее. Поврежденное место также зачищают наждачной шкуркой, удаляя ржавчину до основного металла. После этого проводят осмотр и определяют размер отверстия. Небольшую дырку можно запаять, используя латунный припой, а не олово. На более обширное повреждение накладывают заплатку и приваривают ее с помощью сварочного оборудования полуавтоматического типа. Процесс усложняется тем, что для его выполнения требуется специальное оборудование и навыки работы с ним.

Можно выполнить ремонт масляных радиаторов своими руками, для этого необходимо обладать минимальными навыками в слесарном и электротехническом деле. Тем более что ремонт незначительной поломки обойдется дешевле, чем покупка нового прибора для обогрева помещений.
