Стол для фрезера своими руками 1000 фото, чертежи, пошаговые инструкции

стол для ручного фрезера своими руками

Можно много говорить о достоинствах и необходимости для каждого мастера такого инструмента как фрезер, но это итак понятно. Просто оглянитесь – дверцы шкафчиков, коробы дверей, деревянные плинтусы, рамы для окон и еще множество вещей были изготовлены с помощью этого инструмента. Лучше рассмотрим, для чего нужен фрезерный стол.



Для мастера это не вопрос, если приходится работать ручным фрезером, без вспомогательных приспособлений обойтись очень тяжело. Чтобы купить хороший стол для фрезера, нужно порядка 150 долларов, можно и дешевле, но мы говорим про хороший стол. Поэтому практичней сделать стол для фрезера своими руками, тем более это не так и сложно, зато вы будете иметь конструкцию, размер и опции, которые подходят именно вам.

В статье вы сможете узнать, как сделать своими руками:

1. Стационарный стол для фрезера
2. Стол для фрезера портативный
3. Стол для ручного фрезера и лобзика
4. Самодельный стол для фрезера и циркулярки
5. Горизонтальный стол верстак для фрезера
6. Фрезер из дрели
7. Лифт для фрезера
8. А также монтаж пластины и упора в стол для фрезера

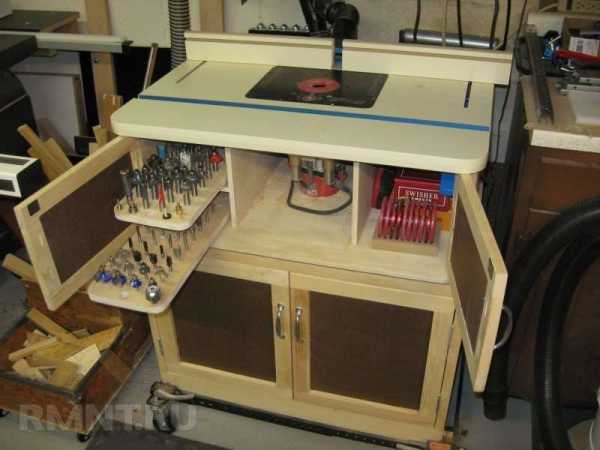

Стационарный стол для фрезера

Как сделать стол для фрезера

Фрезерование — это процесс обработки различных поверхностей путем подачи заготовки на вращающийся резец, содержащий несколько режущих кромок. Работать ручным фрезером на специальном столе удобнее и эффективнее. Поэтому обладатели инструмента рано или поздно задумываются о покупке стола или изготовлении его своими руками. На пошаговых фото показано,

как сделать стол для фрезера, стационарный вариант. Для изготовления вам понадобятся циркулярная пила, дрель и шлифмашинка. Если на фото что-то не понятно, подробности можете узнать на сайте, ссылка на который находится под галереей.

Источник фото www.scottmoore.net/projects/router/

Фрезерный стол для ручного фрезера

Суть конструкции фрезерного стола для ручного фрезера не только надежность, важно, чтобы вам удобно было им пользоваться. Тогда увеличится точность обработки деталей, и работать будет легче. В данном случае представлен очень простой вариант, рабочая поверхность представляет отдельную плиту, размещенную на двух тумбах.

Такой стол можно сделать буквально за несколько часов и без особых материальных затрат. Начните с подбора материала и изготовления столешницы. Ниже представлены схемы раскроя и определения расположения отверстия для рабочей поверхности.

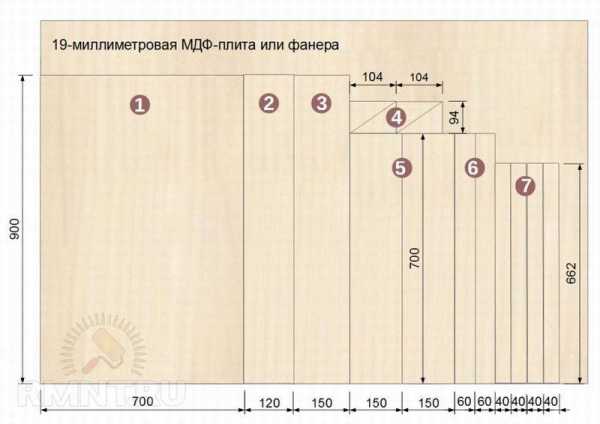

На пошаговых фото представлены чертежи отдельных деталей, а так же подписано, что куда крепить и где сверлить. Если у вас это не первый опыт в столярных работах, то легко разберетесь.

Источник фото www.rmnt.ru/story/instrument/1087479.htm

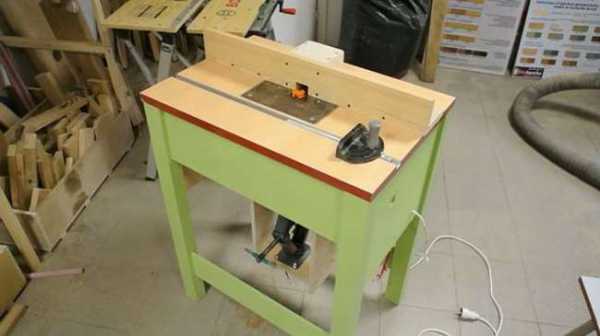

Самодельный фрезерный стол

Фрезер, замечательный инструмент, открывающий перед мастером широкие возможности и незаменимый помощник для обработки древесины и не только. Только проблема в том, что ручным фрезером не всегда удобно пользоваться, особенно если во время работы приходится придерживать обрабатываемую деталь.

Поэтому самодельный стол под фрезер будет надежным дополнением к инструменту. Надо только не торопиться, точно размечать и вырезать заготовки, продумывая каждый шаг. Следуйте пошаговым фотографиям, и такой стол вы сможете изготовить за один день.

Источник фото www.crestonwood.com/router.php

Стол для ручного фрезера своими руками

В этой конструкции стола для ручного фрезера используется встроенный лифт для фрезера, в правом углу расположены зубчатая передача и резьбовой стержень, чтобы поднимать ручной фрезер вверх и вниз. Здесь также используется шпилька для вертикального движения, но передаточное отношение 24:12, вместо 20:12, как в шахте. Это означает, что два винта поворачивается на кривошипе, поднимая узел на 3 мм по часовой стрелке поворотом рукоятки.



Поскольку передача и шпилька будут точно по центру, трудно поставить фиксатор в центре, поэтому сделаны две фиксирующих ручки с обеих сторон. Две черные пластиковые ручки фиксируют фрезер на месте. Малые шестерни сделаны из оргалита, но здесь есть и минус, плата получилась слишком тонкой, чтобы использовать Т-гайку. Фрезер зажат между двумя блоками из дерева, а не хомутами, как делается в большинстве случаев. Шланг для удаления стружки подсоединен к отверстию в шкафу, когда передняя дверь шкафа плотно закрыта, воздух всасывается через это отверстие, эффективно высасывая всю пыль и стружку.

Источник фото woodgears.ca/reader/router_table.html

Здесь показано, как сделать лифт, подъемный механизм для фрезера. Устройство компактное и полностью автономное, только необходимо правильно закрепить к опорной структуре стола. Нижняя шестерня сделана из 6 мм оргалита. Для прочности погрузите ее на ночь в уретан в и как просохнет в течение дня, будет иметь консистенцию прочного пластика. Всего 2 шестерни, одна на передней панели имеет рукоятку и приводит в действие другую на дне. Нижняя шестерня поворачивает резьбовой шток, который поднимает и опускает фрезер. Здесь используется соотношение 1: 2, так что для каждого полного поворота передней шестерни, фрезер будет повышаться или понижаться на 3 мм. Два ручных винта блокируют механизм после того, как регулировка завершена.

Источник фото www.ibuildit.ca/router-table-1.html

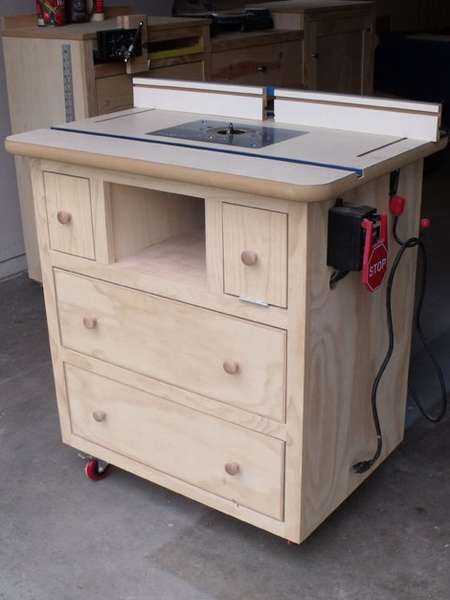

Мобильный стол для фрезера



Вот такой симпатичный мобильный стол для фрезера предлагает изготовить автор одного популярного англоязычного сайта. Первая галерея показывает все ракурсы и возможности, на самом деле очень удобная конструкция, видно, что автор немалое внимание уделил именно дизайну стола. Все продумано, включая выдвижные ящики, колесики, выключатели и размещение проводки.

Дальше показан порядок сборки стола в схемах. Замечание автора, салазки нужно закрепить заранее, потому что у вас будет слишком маленькое пространство, чтобы сверлить и крепить после того, как все будет готово. Также чтобы разделить роутер с ящиками, прикрепите квадратный дюбель к шкафу, а затем прикрепите тонкую фанеру к квадратному штырю.

Источник фото www.ana-white.com/2012/07/plans/patrick039s-router-table

Фрезерный стол для ручного фрезера своими руками

Чтобы с помощью ручного фрезера изготовить деревянные изделия, которые по качеству не будут уступать аналогичным продуктам, сделанным на специальных станках,

необходим фрезерный стол для ручного фрезера.

Конструкции бывают разными по сложности, но это зависит от того, какие задачи вы перед собой ставите. Данный вариант довольно прост в изготовлении. Слева представлен чертеж, на основании которого вы самостоятельно можете подобрать материалы и инструменты, а так же рассчитать предполагаемые затраты.
Для этой модели использовалась фанера и обрезки ДСП, так же вам понадобятся деревянные бруски, стальная пластина толщиной 6 мм, металлический профиль и алюминиевые направляющие.



Далее порядок сборки смотрите на пошаговых фото. На что нужно обратить внимание:

• в качестве каретки-упора можно использовать направляющую от старой пилы.
• при установке стальной пластины, необходимо проследить, чтобы края не выступали над рабочей поверхностью;
• фрезер необходимо крепить не к столу, а к пластине;
• вместо ручек, которые необходимо снять, прикрутите алюминиевые направляющие.

Источник фото o-builder.ru/frezernyj-stol-dlya-ruchnogo-frezera-svoimi-rukami/

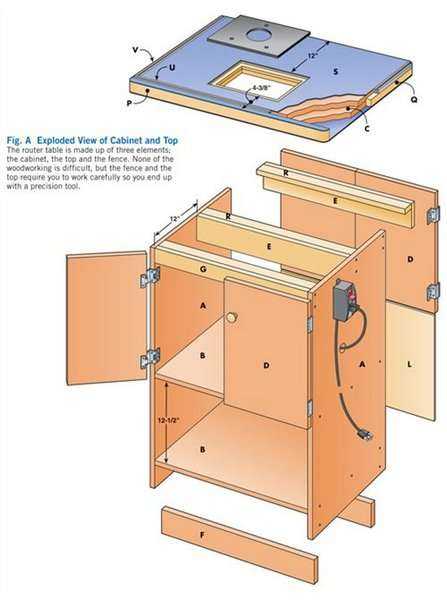

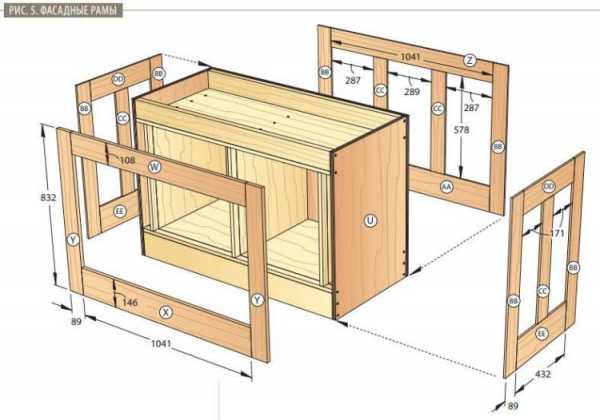

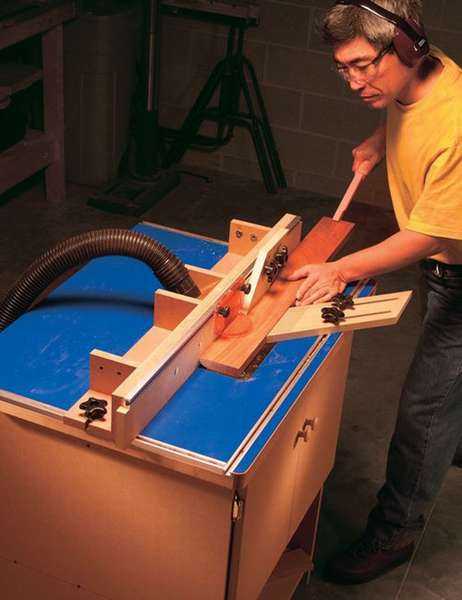

Стол верстак для фрезера

Этот стол верстак для фрезера включает в себя все лучшие функции аналогичных промышленных моделей, который можно изготовить с минимальными затратами. Вы сэкономите достаточно, чтобы купить себе новый фрезер! В основе любой системы фрезерных столов лежит хорошо продуманный упор. В этом варианте есть все нужные функции, упор легко устанавливается без инструментов и его легко регулировать. Простые встраиваемые подборы можно отрегулировать для фрезы любого размера или использовать для создания отверстий с нулевым зазором. Простые настройки ограждения становятся возможными благодаря использованию специальных профилей. Для тонкой настройки оставьте один фиксатор плотным, чтобы создать опорную точку для упора.

Также предусмотрен пылесборник и Т-образная направляющая для крепления фурнитуры. Большой, простой в сборке корпус, изготовленный из поглощающего вибрацию МДФ, идет вместе с стыковыми швами и винтами. Он достаточно вместительный, имеет дверцы на передней и задней панели, которые уменьшают шум и предоставляют вам доступ к фрезеру с любой стороны стола. Внешний выключатель питания упрощает и повышает безопасность эксплуатации фрезера. Это очень удобно, потому что не надо возиться под столом, чтобы включить фрезер и безопаснее в аварийной ситуации.





















Начинайте сборку снизу вверх

, начиная со шкафа, который служит прочным фундаментом для рабочих частей верстака. Порядок работы с подсказками можете видеть на пошаговых фото, правда надписи на английском, но там все просто, cut – разрез, offset – смещение, length – длинна, slip stick – скользящая штанга, в общем, разобраться можно.

Источник фото www.popularwoodworking.com/projects/american-woodworker-router-table

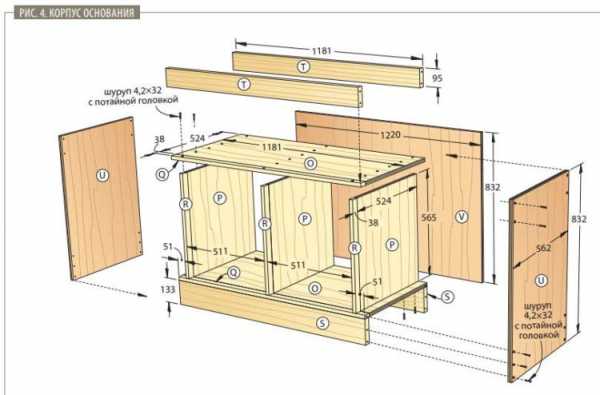

Верстак для фрезера на основе письменного стола



С помощью ручного фрезера даже в домашней мастерской можно изготавливать изделия, доступные ранее только профессиональным мебельным мастерским. Стол верстак для фрезера еще больше увеличивает возможности, позволяя изготавливать сложные соединения, делать канавки, прорезать пазы, обрабатывать кромки и т.д. Сегодня на рынке представлен большой ассортимент деревообрабатывающего оборудования, хотя самостоятельно сделать простой фрезерный стол не проблема. Например, если у вас есть старый, но достаточно прочный письменный стол, его легко можно переделать в верстак для фрезера. Ниже представлена

таблица, со списком деталей и материалов.

В галерее можно посмотреть фото чертежей и схемы сборки

Источник фото o-builder.ru/frezernyj-stol-dlya-ruchnogo-frezera-svoimi-rukami/

Стол под фрезер своими руками

Здесь показан простой вариант, как сделать стол под фрезер своими руками. Сам столик, не проблема, вся фишка в столешнице. Основные детали, упор и монтажная пластина для фрезера. Также необходима выемка для лифта, крепить сам лифт лучше на поверхности из пластика или дерева. На столешнице крепятся профили для направляющих и принадлежностей. Вкладышей с отверстиями под фрезу нужно делать несколько, на все случаи. Устанавливаете пластину, в данном случае она закреплена саморезами, что, конечно, неудобно, лучше крепить винтами. Ползунки можно сделать из того же материала, что и пластина, в этом случае из стеклотекстолита. Вертикальный упор изготовлен из опалубочной фанеры. Устанавливаете коробку для пылесоса. Створки для упора регулируются в зависимости от фрезы, тогда зазор будет минимальным, и стружка будет хорошо вытягиваться пылесосом. С-профиль к упору сажаете на жидкие гвозди. Как то так, если вкратце. Подробней можно посмотреть на сайте, ссылка под галереей.

Источник фото oborud.jofo.me/303983.html

Стол для фрезера своими руками с чертежами

Стол для фрезера Рудольфа Баумеллера, не знаю, кто это, но столик получился красивый, сразу видно, человек неплохо поработал над дизайном. Ниже показаны чертежи с размерами в дюймах (1 дюйм 2,54 см).

Источник фото woodgears.ca/router_table/plans/printer.html

Но Рудольф не только сделал стол для фрезера, он еще и придумал специальный подъемник. Даже со всеми выдвижными ящиками, загруженными инструментами, он легко поднимается и с помощью специальных ручек может вращаться. Жалко, на сайте нет инструкции, как его изготовить, но ведь главное, это идея.

novamett.ru

Металлический верстак своими руками | Строительный портал

Если мужчина любит работать руками, то ему не обойтись без слесарного верстака, поэтому любой мастер мечтает сделать металлический верстак своими руками. Обычно его устанавливают в гараже, подсобном помещении или на даче. Сам верстак изготавливается в виде столешницы на металлическом каркасе. Это крупное изделие может стать настоящим достижением в самостоятельном изготовлении инструментов. Если вы хорошо владеете инструментами, а также обладаете смекалкой и терпением, то легко справитесь с этой задачей.

Содержание:

1. Понятие металлического верстака
2. Конструкция и принцип работы
3. Выбор металлического верстака
4. Чертеж металлического верстака
5. Подготовка к работе
6. Изготовление металлического верстака
7. Верстак под «письменный стол»
8. Советы по эксплуатации верстака

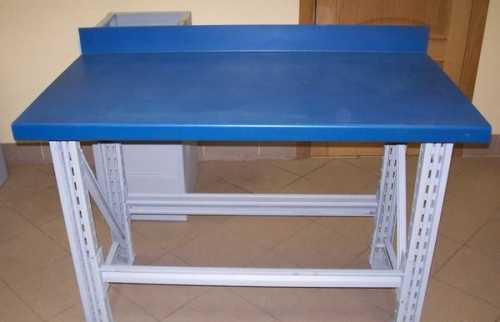

Понятие металлического верстака

Верстаком называют тяжелый прочный стол, на котором может обрабатываться металл или дерево. Этот инструмент был изобретен в Германии для облегчения работы в мастерских. Конструкция верстака может быть самой разной, это зависит от индивидуального вкуса и характера выполняемой работы, изготовленной из дерева или металла. С помощью металлического верстака проводят слесарные, монтажные и электротехнические работы в цехах, ремонтных мастерских и на станциях техобслуживания.

Необходимо знать, что верстаки могут быть слесарными и столярными. Столярные верстаки изготавливаются проще, но могут работать только с деревянными деталями. У столярного варианта крышка сделана из дерева или обработана линолеумом. Если вы попытаетесь обработать металлическую деталь на столярном верстаке, его покрытие будет быстро впитывать масло, а металлическая стружка будет постоянно там застревать. Столярные верстаки изготовлены из дерева, поэтому являются не такими устойчивыми, как металлические.

Для гаража обычно используется слесарный верстак, на котором можно работать и с металлическими деталями. Стол, предназначенный для таких работ, имеет металлическую крышку. Металлический верстак может обрабатывать и деревянные заготовки, поэтому является своего рода универсальным, чего нельзя сказать о столярном. При работе с металлом важна устойчивость конструкции, поскольку для его обработки затрачиваются значительные усилия, которые создают большое давление на столешницу.

Металлические верстаки могут быть одноместными и многоместными. Одноместные столы предназначаются для одного человека, на многоместных могут работать несколько человек одновременно. Многоместный вариант удобно использовать в школьных мастерских, но не на производстве. Один мастер может выполнять точную работу, а другой в это время что-то пилить, поэтому устойчивость и результат работы могут нарушиться. Верстак должен хорошо подбираться под мастера. В этом случае работа будет выполнена профессионально.

Конструкция и принцип работы

Классический металлический верстак имеет стол, крышку и подверстачье, которое обычно изготавливается из мягкой древесины. Слесарный верстак имеет прочный металлический каркас и крышку, которая наделена трехсторонними бортами. Металлические столы делаются из толстого листа фанеры или МДФ, что дополнительно покрываются стальным листом. Столешница металлического верстака острых углов не имеет, что предотвращает возникновение травм слесаря по неосторожности.

Ящики металлического верстака для хранения крупного инвентаря, что расположены под столешницей, оснащаются направляющими, которые предотвращают их случайное падение. Также такие рабочие столы могут быть оборудованы защитным экраном, который представляет из себя плоский щит, что прикреплен к задней стенке стола. Он предотвращает загрязнение стены и позволяет расположить в непосредственной близости от собственного рабочего места необходимые инструменты.

Ножки отличаются большой площадью поверхности и высокой прочностью, они дополнительно скрепляются в нижней части между собой. В местах соединения может располагаться полочка для хранения разных комплектующих, лаков, материалов и крупных инструментов. Как правило, металлический верстак оборудуется двумя тисками, специальным приспособлением для упора и зажимным винтом.

Сегодня применяются верстаки со специальными отверстиями в столешнице, которые предназначены для различных упоров и струбцин. Также для содержания инструментов предусмотрены на рабочем столе разные отсеки и полки. Столы дополнительно укомплектовываются таким оборудованием, как перфорированные панели, лампы дневного света, розетки, держатели для инструмента.

Металлические верстаки могут работать с железом и деревом. Они выполняют различные операции — шлифовка, распилка, обточка, резка и т.д. На обычном столе не поместиться столько инструментов, к тому же он должен быть очень прочным, и не получиться отогнуть лист железа. Для этого и нужны металлические верстаки, которые изготавливаются из высококачественной стали.

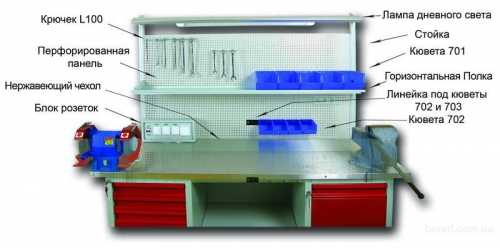

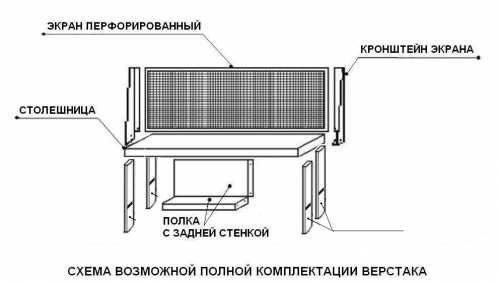

Верстак с экраном и тумбочками сможет хранить различные отвертки, ключи, разные карандаши, чертежи, наждачную бумагу, молотки, гвозди, мелкие детали и т.д. Такое приспособление очень удобно для работы, оно позволяет мастеру очень точно выполнить свою работу, не затрачивая больших усилий. Именно поэтому многие мастера принимают решение изготовить его самостоятельно.

Выбор металлического верстака

При покупке металлического верстака необходимо пользоваться некими рекомендациями. Неоспоримым достоинством современных верстаков считается возможность быстрой сборки-разборки, потому что в этом случае перевозка и установка металлических верстаков требует минимальных затрат и усилий, благодаря чему уменьшаются расходы на приобретение необходимого вам оборудования.

Главной частью в конструкции верстака является крышка, куда устанавливаются тиски. Не забывайте, что тиски могут монтироваться поперек и вдоль верстачной доски, что позволяет совершать манипуляции с изделиями в обоих направлениях. Чем большей будет толщина крышки, тем комфортнее и удобнее металлический верстак будет в работе. Среднее значение толщины чаще всего составляет 60 — 70 миллиметров.

Помните, что различные модели металлических верстаков имеют столешницу разной прочности. Некоторые верстаки рассчитаны на нагрузки до 200 килограмм, другие — на нагрузку до 300 килограмм, остальные способны выдерживать до 700 килограмм. Подбирать модель принято, исходя из эргономики и наличия свободного пространства. После этого стоит определиться с желаемым количеством тумб, которые подходят по функционалу под ваш верстак.

Металлический верстак под собой может быть оборудован по-разному, это только на усмотрение покупателя. Там могут располагаться всевозможные шкафчики для содержания инструментов. Однако запомните, что такие шкафчики при этом придают рабочей поверхности ещё большую устойчивость, так как наполняют пространство под верстаком. Далее можно подумать о приобретении дополнительных устройств для верстака, экрана, держателей для инструментов, лотков, или же поинтересоваться, как сделать металлический верстак.

Чертеж металлического верстака

Прежде чем приступать к изготовлению металлического верстака в домашних условиях, необходимо сделать его чертеж и точно рассчитать размеры всех заготовок конструкции — столешницы, ножек и полочек. Для начала необходимо определиться с высотой. Для этого руки опускаются вниз, а ладони располагаются параллельно полу. Расстояние между ладонями и полом будет высотой рабочего места.

Также необходимо просчитать габариты металлического верстака. Стоит отметить, что чем длиннее столешница, тем удобнее на ней работать. Для крышки стола будет достаточно ширины примерно в 50-60 сантиметров, а длины в 1,5 метра. Столешницу можно изготовить из листовой стали или дерева, которое в последствие оббивается металлом.

Каркас можно сделать из металлических уголков или профильной трубы. Не забудьте предусмотреть дополнительные поперечины между ножками для надежности. Вместо распорок вы можете соорудить удобную полочку внизу, на которой можно размещать лаки, различные инструменты, краски и детали. Учтите, что хороший верстак должен держаться очень прочно, поэтому заранее продумайте способ крепления ножек к полу.

Не забывайте про источники света и розетки, которые должны находиться рядом с металлическим верстаком. После этого можно рассчитать необходимое количество материала и приступить к изготовлению металлического верстака. Многие мастера пренебрегают этим этапом и подгоняют детали друг к другу уже в процессе работы.

Но такой подход является непрофессиональным, ведь именно на стадии проектирования вы можете окинуть взглядом всю конструкцию и немного изменить ее. Постарайтесь сделать все аккуратно, точно подгоняйте и шлифуйте детали, хорошо обрабатывайте острые металлические края. В этом случае верстак будет работать долго и слаженно.

Подготовка к работе

Внимательно окиньте взглядом свой чертеж металлического верстака и еще раз убедитесь, что вас полностью устраивает намеченный вариант. Точно продумайте размер инструмента, чтобы он вмещался на рабочей площади. Конечно, большой верстак гораздо удобнее, но при маленькой площади подойдет небольшая столешница с одной полочкой.

Делать металлический верстак без полок крайне опрометчиво — вам все равно придется куда-то класть инструменты. Современные верстаки обладают защитным экраном, который обычно расположен в задней части рабочего стола. На защитном экране можно сделать держатели, которые будут хранить разные приборы. Если вы хотите сделать ящики, они должны быть оборудованы специальными механизмами, которые позволят ящичкам выдвинуться полностью.

Чтобы конструкция прочно держалась, рекомендуется делать ее из металла, для нарезания которого обычно используется болгарка. Для изготовления каркаса можно задействовать металлические уголки с толщиной в 3 сантиметра и размером 40х40 или металлические профили с сечением 30х50 миллиметров. Также понадобится металлическая полоса для крепления рабочего стола к основному каркасу.

Для изготовления столешницы можно использовать сухие доски толщиной в пятьдесят миллиметров и шириной в сто или сто пятьдесят миллиметров. Они также пригодятся для установки ниш, в которых могут размещаться инструменты. Столешницы могут оббиваться металлическими листами, а могут полностью из них выполняться. Полностью металлические верстаки являются более надежными, за счет толстого листа, который выдерживает самые сильные удары и не деформируется.

Заранее приготовьте оцинкованный металл толщиной в 2 миллиметра, это необходимо для покрытия дерева на рабочем столе. Полосы того же металла пригодятся для создания бортиков, которые будут защищать от искр при работе с металлом. Длина одной полосы должна совпадать с длиной рабочего места, а длина двух остальных — с шириной.

Изготовление металлического верстака

Для будущего каркаса металлического верстака необходимо нарезать детали по нужному размеру и соединить их между собой при помощи сварки. Если вы не собираетесь устанавливать дополнительные полки, укрепите конструкцию ребрами жесткости из того же уголка. Их следует приварить на высоте десяти сантиметров от пола и десяти сантиметров вниз от столешницы. Не забудьте сделать то же самое в центре будущего рабочего стола. Чтобы каркас был более устойчивым, на будущие ножки металлического верстака своими руками приварите квадратные металлические пластины.

Когда вы соберете основную конструкцию, можете приступать к созданию каркаса рабочего стола. Из металлических уголков 50х50 необходимо сварить каркас, длина которого должна быть на двадцать сантиметров больше размеров конструкции. Это необходимо для закрепления тисков. После этого в месте крепления рабочего стола на основную конструкцию инструмента навариваются полосы из металла, а на них — конструкция из уголков. Также к конструкции привариваются защитные экраны.

В прикрепленной столешнице и уголке (который закреплен для жесткости на каркасе) необходимо просверлить отверстия, к которым будут крепиться доски. Обычно они фиксируются саморезами с потайной шайбой. Далее столешница покрывается листовым металлом, который также закрепляется саморезами по заранее просверленным отверстиям. Вы можете покрасить полочки или обработать их огнебиозащитным составом.

Для удобной работы деталь необходимо жестко зафиксировать. Для этого можно использовать тиски, которые состоят из двух параллельных губок и фиксируют все обрабатываемые элементы. При зажиме губок фиксируется деталь. Зажим можно регулировать при помощи винта, вращение которого обеспечивается длинным удобным рычагом.

Для металлического верстака необходимо сделать тиски из металла. Помните, что тиски должны очень надежно прикручиваться к столу, поэтому во время работы следите за прочностью соединения. Если верстак достаточно большой, на нем можно закрепить двое тисков. Одни закрепляются с правого торца инструмента, а другие — в левом углу передней части стола.

Чтобы не столкнуться с ржавчиной верстака и продлить срок его использования, конструкцию можно обработать специальной краской по металлу, которая сможет защитить инструмент от коррозии. Мы надеемся, что эти простые рекомендации помогут вам создать удобный и качественный верстак!

Верстак под «письменный стол»

Чтобы верстак был устойчивым и выдерживал сравнительно большие нагрузки, его делают с прочным массивным основанием, которое называется подверстачье. Если ваше помещение слишком маленькое, вы можете изготовить верстак упрощенной конструкции, сделать его чуть меньше или приспособить под старый хозяйственный стол.

Очень часто маскируется металлический верстак под стол с откидной столешницей, которая закрывает верх верстака. В этом случае тумбочки стола можно использовать для хранения инструментов. Но обычную конструкцию стола нужно упрочнить, чтобы инструмент мог выдерживать большие нагрузки. Большинство столов имеют толщину около 18-25 миллиметров, поэтому на них невозможно работать с массивными деталями.

В этом случае на столешницу наклеивается дополнительная плита, чтобы она выступала за края рабочего стола примерно на 50 сантиметров. Это позволит закрепить на ней струбцины, тиски и прочие приспособления. При необходимости можно укрепить ножки стола с внешней или внутренней стороны. Для этого можно воспользоваться деревянными планками или металлическими уголками.

Стол имеет свойство расшатываться со временем, поэтому его лучше поставить в угол и прикрепить к полу или к стене. Это можно сделать при помощи металлических уголков. При работе может создаваться шум, поэтому под ножки можно положить войлок или другой мягкий материал, чтобы не беспокоить соседей, если вы работаете в домашних условиях. Изготовить верстак из письменного стола можно, но учтите, что для работы с массивными деталями его придется хорошо укрепить, поэтому гораздо проще сделать металлический верстак заново.

Советы по эксплуатации верстака

Использование металлического верстака в домашних условиях связано с некими особенностями, которые касаются выполнения техники безопасности и бережного ухода за таким инструментом. При эксплуатации стола следуйте ниже изложенным правилам:

1. Перед началом работы обязательно ознакомьтесь с правилами техники безопасности. Найдите и прочитайте инструкцию по применению используемых вами инструментов. Если вы будете правильно пользоваться инструментом, то сможете обезопасить себя от травматизма и сохранить верстак в исправности. Если вы никогда не пользовались металлическим верстаком, посмотрите, как это делают опытные специалисты.
2. Вы уже знаете, что существуют различные виды верстаков, поэтому многое будет зависеть от предназначения инструмента. Помните, что не стоит обрабатывать металлические заготовки на деревянном верстаке, поскольку это может повлечь за собой печальные последствия. Для этой цели вы и изготовили металлический верстак.
3. При работе с верстаком обязательно используйте тиски, которые смогут хорошо закреплять деталь с двух сторон. Как правило, тиски на передней части стола передвигаются, а задние остаются неподвижными.
4. При работе с инструментом обязательно используйте необходимое крепление, для этого можно использовать даже специальное приспособление. Металлический верстак должен иметь прочную основу, поскольку ремонтируемые конструкции могут быть очень тяжелыми — до 500 килограмм.
5. В каждом верстаке должны быть тумбочки, которые помогут сохранить порядок на рабочем месте. Существуют верстаки с регулировкой высоты стола, что позволит выполнять работу более качественно. Сбоку верстака можно установить карман для мусора, который поможет сохранить чистоту в мастерской.
6. После окончания работ не забудьте хорошо прибрать рабочее место. Чтобы избежать замыкания в электропроводке, все электроприборы должны быть выключены. Перед началом работы также следует очистить поверхность верстака от пыли и грязи. Следите, чтобы на инструмент не попадала вода, клей или другие элементы.
7. Винты следует заворачивать полностью, но без чрезмерного нажима. Если конструкция неустойчива, необходимо заново укрепить ее.

Таким образом, каждый мастер, мечтающий о собственной мастерской, может установить там специальную мебель, которая будет предназначаться для работы и инструментов. Одним из наиболее важных предметов мебели является верстак. В магазинах представлен большой выбор различных по цене металлических верстаков, но вы можете сделать его и своими руками. Такой подход создаст для вас максимально удобное рабочее место, работать на котором будет легко и комфортно.


strport.ru

Изготовление универсального верстака для мастерской своими руками

Большинство домашних мастеров, коими является основная масса подписчиков и посетителей нашего сайта, в той или иной степени уже решили задачу организации своего рабочего места, устроив удобные верстаки в своих мастерских и на балконе.

Но есть и те, кто присматривается к домашнему рукоделию, пробует на зуб эту универсальную профессию, включающую в себя множество специальностей, становящуюся очень полезным для семьи хобби.

В первую очередь эта статья для них, но возможно она будет полезна и тем, кто уже нашел себя в роли самоделкина и, определившись с основными видами работ, может со знанием дела заняться обустройством домашнего верстака для мастерской своими руками.

Типы верстаков для мастерской

Верстак – это стол для проведения различных специализированных работ по обработке разных материалов. Соответственно, в зависимости от того, с каким материалом придется работать и какие операции осуществлять, верстаки отличаются друг от друга размерами, конфигурацией и материалом изготовления. По виду обрабатываемых материалов верстаки подразделяются на:

• столярные;
• слесарные;
• комбинированные.

Исходя из конструктивных особенностей, к ним добавляются такие типы:

• универсальный;
• складной.

Складные универсальные верстаки выпускаются разными фирмами с различным перечнем функций, а отличительной особенностью, в первую очередь, является их мобильность. Поэтому, если вы свой опыт домашнего мастера конвертируете в денежные знаки за пределами своей квартиры или двора своего дома, то можете, либо подобрать себе универсальный складной верстак заводского изготовления, либо, проанализировав ряд конструктивных особенностей той или иной модели, изготовить его своими руками.

А вот для домашней мастерской подойдут более массивные верстаки и здесь возможны три варианта:

• столярный верстак с возможностью выполнения ряда слесарных операций;
• слесарный верстак с возможностью выполнения ряда столярных операций;
• комбинированный верстак.

Сразу отметим, что последний вариант не является лучшим решением, так как он не позволяет в полной мере качественно выполнять и столярные, и слесарные виды работ, а лишь относительно приспособлен для их производства, поэтому первые 2 варианта, на наш взгляд предпочтительнее. Именно эти варианты мы и рассмотрим в примерах для самостоятельного изготовления.

Изготовление простого верстака для гаража своими руками

Самым простым верстаком для домашней мастерской будет достаточно мощный стол с небольшим набором дополнительных функций: ящики, полочки т.п. для складирования инструмента и реманента.

Хорошо, если есть возможность его незначительной трансформации для выполнения работ по металлу или по дереву, но об этом – ниже.

Для создания такого верстака мы возьмем деревянные бруски 40х80 и вырежем 4 ножки: 2 шт. длиной 700 мм, 2 шт. длиной 750 мм и 2 нижние перемычки длиной 500 мм. Для 2-х верхних перемычек той же длины мы использовали имеющийся в хозяйстве брусок 40х100.

Он также пойдет для верхней обвязки основания нашего верстака спереди, с длиной 1400 мм по низу и 1600 мм по верху. А сзади мы используем обрезную доску 40х150х1600, но все длинномерные заготовки нам понадобятся позже.

Если у вас имеется инструмент для изготовления шиповых соединений, воспользуйтесь им, как это сделали мы.

Если нет, то изготовьте их вручную или можете соединить детали встык с использованием накладного металлического крепежа.

Соберите боковые стойки как показано на фото ниже.

После этого можно приступать к сборке всей станины.

Центральная перемычка внутри станины, изготовленная из того же бруска 40х80, закрепленная на небольших деревянных кронштейнах 40х40х180, кроме упрочнения конструкции, выполняет функцию упора для двух тумбочек с ящиками от старых письменных столов, которые мы решили использовать в нашем верстаке.

Для рабочей поверхности верстака также мы использовали имеющуюся у нас ламинированную поверхность из ДВП. К передней кромке мы прикрутили на металлических пластинах доску, которая защитит ее край от вылущивания в процессе эксплуатации. Она же послужит основой для крепления небольших слесарных тисков со струбциной

Крепление рабочей поверхности к станине мы осуществили на металлических уголках и получили достаточно мощный верстак общего назначения для нашей домашней мастерской.

Изготовление столярного верстака с доработкой для выполнения слесарных работ

Если вы в основном работаете с деревом, то логичным будет изготовить столярный верстак и сделать некоторые доработки конструкции для слесарных операций.

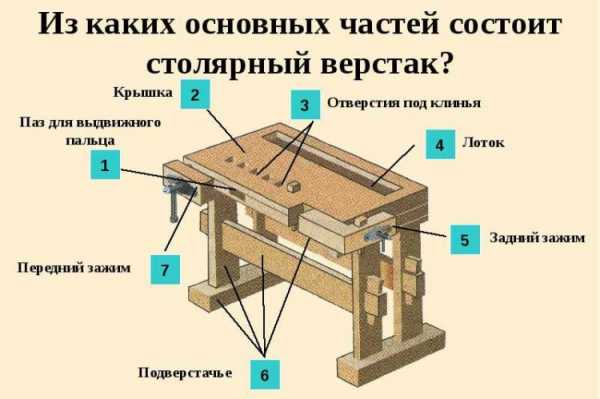

Традиционный столярный верстак для мастерской имеет отработанную столетиями конструкцию, которая практически не претерпела существенных изменений вплоть до наших дней. Его основу составляет массивная станина на шиповых соединениях, с использованием клиньев для подтяжки в случае усыхания, мощной (часто наборной) столешницы с заглубленным лотком для сбора стружки и инструмента, и двумя тисками-зажимами для крепления заготовок.

Габариты такого верстака выбираются в зависимости от максимальной длины заготовок, которые будут на нем обрабатываться. Если вы собираетесь самостоятельно изготавливать деревянные двери, то длина верстака должна быть не меньше 2,5 м, а ширина не менее 0,8 м, иначе ваша работа на нем превратится в каторгу. Верстак моего деда – лучшего столяра в округе минимум на 50 км во всех направлениях – был 3000х1000 и он говорил, что для изготовления больших рам для веранд ему не хватает сантиметров 20 по ширине.

Размеры школьного столярного верстака 1200 х 500 х 750. Если габариты в плане вас устроят, и вы готовы потратить на него около 13 тыс.р., то высоту можно подогнать, прикрутив к ножкам бруски соответствующих размеров. Но также можно рассмотреть альтернативные варианты.

Собственно говоря, это вариации на тему одного и того же столярного верстака для мастерской с различным материалом для столешницы, наличием или отсутствием ящиков, полочек и разными механизмами тисков. Теперь по порядку:

1. Станину делаем из сухого соснового пиломатериала 40-50 х 80-100 мм, рассчитав высоту под свой рост. Если ваш верстак будет установлен в помещении, где не будет резких перепадов влажности, то соединение его элементов можно производить любым удобным способом, хоть и встык с использованием фиксирующих металлических пластин и уголков.

2. Столешницу можно делать из готовых клееных деревянных щитов, продающихся в большинстве строительных супермаркетов, или склеить из строганных брусков толщиной не менее 50 мм самостоятельно при помощи клея ПВА, соорудив несложное зажимное приспособление. Важно помнить, что верхняя сторона будущего верстака должна быть максимально ровной. Также для столешницы можно использовать толстослойную фанеру, но торцы ее, все же, желательно оклеить деревянными рейками из дуба, бука или ясеня.

3. Для крепления зажимных механизмов низ столешницы верстака наращивается брусками соответствующих размеров. Наиболее популярны такие зажимные приспособления:

— столярный ходовой винт с двумя направляющими чешского производства Tr 24*5, 390/205 по цене ок.3 тыс.р.

 -испанские тиски столярные Piher, 150 мм стоимостью ок. 2 тыс.р.;

-можно также самостоятельно изготовить некое их подобие, использовав шпильку диаметром 14 – 16 мм, которая конечно таких усилий, как тиски не передаст, но зато сделает ваш зажим исключительно экономичным и ремонтопригодным, ввиду своей дешевизны;

-или изготовить еще более простое прижимное устройство из тех же шпилек, но ввиду отсутствия направляющих, поставить по 2 таких зажима на одни тиски.

4. Отверстия для колышков-упоров делаете в двух направлениях напротив ходового винта тисков. Также полезно сделать их по всей поверхности столешницы параллельно друг другу для уверенного крепления габаритных изделий.

5. Крепите столешницу верстака к основанию на мощных металлических уголках и, если не планируете его передвигать, при их же помощи крепите его к полу.

И с первой задачей варианта верстака, описываемого в этом разделе статьи, вы успешно справились.

Теперь, несколько вариантов приспособлений для выполнения слесарных работ на таком верстаке.

1. Самый простой из них – сделать накладку из стали толщиной 3 – 5 мм с обрамлением из стального уголка, сохраняемой отдельно от верстака или же прикрепленной к нему на петлях и опускаемой на столешницу при необходимости.
2. Основным атрибутом слесарного верстака являются слесарные тиски. В этом случае мы рекомендуем использовать тиски с крепежом, не требующим прохождения через столешницу верстака.

Можно конечно подогнать под крепеж тисков отверстия для упоров, но при толстой накладке обойтись и без этого. Также интересен вариант крепления слесарных тисков непосредственно на столешницу столярного верстака при помощи переходного бруса-подставки и мощной струбцины.

А накладку при этом делать не на всю площадь верстака. Вариантов – масса, выбор за вами.

Доработка слесарного верстака для выполнения столярных работ

Зачастую, особенно если в хозяйстве имеется автомобиль и гараж, основным верстаком является слесарный.

Процесс его изготовления мы в этой статье рассматривать не будем, а вот о простых способах его адаптации для выполнения столярных работ расскажем, тем более что это вовсе не сложно. Для полноценного использования вашего слесарного верстака в качестве столярного нужно будет демонтировать слесарные тиски, и изготовить несколько не сложных приспособлений.

Рассмотрим их подробнее.

1. Из первого рисунка ниже нам при доработке слесарного верстака будет интересен в первую очередь боковой упор (1), который не сложно сделать съемным. А вместе с отверстиями для нагелей (14) по переднему торцу верстака (а это может быть цельная съемная конструкция) и подходящим клином, мы получим простое и надежное устройство крепления доски к верстаку. Можно просто изготовить закрепляемую при помощи заглубленных струбцин деревянную накладку, со всем, изображенным набором креплений заготовок и понимать, что на ее толщину поднимется уровень рабочей поверхности, который можно компенсировать соответствующей высоты трапиком у верстака.

О заднем упоре и говорить нечего, он просто выполняет поддерживающую функцию для длинномерных заготовок.

2. Можно изготовить накладную доску для строгания с универсальным упором, изображенную на втором рисунке. Наращивая высоту упора (или меняя его в зависимости от высоты обрабатываемого бруска) и прикрутив с нижней стороны брус для упора о правый край верстака, мы получим самое простое приспособление, превращающее слесарный верстак в столярный.

3. Чуть более сложная накладка с достаточно мощным вариантом закрепления заготовки, позволяет также решить эту задачу. Единственное, что мы бы рекомендовали в этом случае – также прикрутить с правой стороны упор и толщину выбрать не менее 50-70 мм для более надежного крепления передних колышков и достаточного заглубления замка и прижима.

Способ установки на верстак двух последних приспособлений для строгания изображен на схеме:

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

stroi-specialist.ru

Компьютерный стол своими руками 800 фото, чертежи, инструкции

как сделать компьютерный стол своими рукамисвоими

Двадцать первый век на дворе, миром правят технологии. Компьютер, самая популярная техника в доме, ну, разве, после холодильника. Мы уделяем компьютеру больше времени, чем тратим на сон, что, конечно, не очень хорошо, но такова реальность. Поэтому и место, где мы проводим столько времени, должно быть, как минимум удобным.



Сегодня выбор мебели огромный, но ведь можно и компьютерный стол сделать своими руками. При самом широком ассортименте магазинных каталогов, не всегда удается подобрать именно то, что надо. А стол для компьютера, это просто стол, только с различными деталями и приспособлениями, которые можно подогнать лично для себя. Плюс, стол, сделанный своими руками, в любом случае обойдется намного дешевле, чем покупной.

 Прямые столы для компьютера своими руками

Стильный компьютерный стол своими руками

Было бы преувеличением сказать, что сделать такой стильный компьютерный стол своими руками очень просто. Без опыта выточить радиусы кривых линий довольно сложно. Конечно, можно все упростить, и ограничится прямыми линиями, но тогда столик не будет таким стильным. Но со всем можно справиться, ведь этот стол не на заводе делали.

Совет такой, вначале необходимо распилить основание, а затем между частями вклеить специально выпиленный брусок нужного размера и тогда уже подгонять радиус. Справитесь с краями, а дальше уже ничего сложного, смотрите пошаговые фото и быстро разберетесь. Обратите внимание на выдвижную столешницу, полозья размещены под ней, а не по бокам, так она выдерживает большую нагрузку, и не будет прогибаться. Дополнительные полочки, крепление для системного блока и отверстия для проводов можно сделать на свое усмотрение.

Источник фотографий eurosamodelki.ru/katalog-samodelok

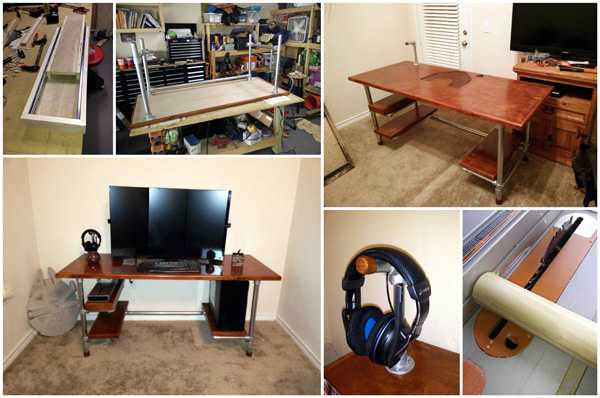

Игровой компьютерный стол своими руками

Рабочий стол, построенный специально для игр, позволяют комфортно проводить время, обеспечивая легкий доступ ко всему, что может понадобиться с минимальными усилиями. И пускай разработкой моделей занимаются профессиональные дизайнеры, но кто сказал, что игровой компьютерный стол нельзя сделать своими руками.

Вариант, что на фото, с ножками из металлических труб и деревянными столешницей и полочками не самый простой, но зато надежный и практичный. Конечно, надо будет купить много деталей и использовать для работы специальный инструмент, но посмотрите, сколько стоит готовое изделие. Вместо того, чтобы крепить полки непосредственно к трубе, можно сделать деревянные выступы, которые прикрутить к трубе и приклеить к нижней части полки.

Источник фотографий www.simplifiedbuilding.com/blog/build-your-own-diy-computer-gaming-desk/

Компьютерный столик для маленькой комнаты

Вариант рассчитан для небольшого помещения, например, этот компьютерный столик вообще стоит во встроенном шкафу-купе. На пошаговых фото указаны размеры, но вы можете их изменить, чтобы системный блок поместился в «ножку» стола. Вообще их можно сделать довольно просторными, чтобы на столе не хранилось ничего лишнего. В данном случае столешница для клавиатуры не выдвижная, но это тоже дело вкуса, если немного сократить рабочую площадь нижней столешницы и поставить выдвижную полку на полозьях, то будет выдвижная.

Источник фото www.ana-white.com

Большой компьютерный стол с бюро

Такой стол хорошо подойдет для рабочего кабинета, особенно если вы храните документацию дома. Конечно, здесь нет никаких наворотов, даже выдвижной столешницы для клавиатуры, но зато просто и надежно. Конструкция простая, на пошаговых фото показано, как изготовить столешницу, ящики бюро в данном случае куплены отдельно, хотя можно и сделать своими руками.

Источник фотографий overthebigmoon.com/diy-file-cabinet-desk-blendtec-giveaway/

Большой, красивый и недорогой компьютерный стол

Тяжело купить стол для компьютера по разумной цене и чтобы удовлетворял всем потребностям, автор этого фото предлагает прекрасную альтернативу – сделать красивый и недорогой компьютерный стол своими руками. Конструкция состоит из четырех частей.

1. столешница
2. 3 ящика шкафа (для разных принадлежностей, компьютерных кабелей и т.д.)
3. картотека на 2 ящика (ящики размером для файлов папки)
4. шкаф для принтера.

Идея сделать именно так, потому что стол можно будет транспортировать, и его легко можно будет установить в новом месте, ремонт и перестановка дело непредсказуемое. Автор выбрал довольно простую конструкцию, на изготовление которой не потребуются какие-то специальные инструменты и дорогие материалы, разве что придется обратится к соседу или в мастерскую, чтобы распилить древесину. Здесь ниже показаны инструменты, которые использовал автор.

Материалы:

• 3 листа МДФ (можно использовать кленовый шпон фанеру, но она в 3 раза дороже)
• 2 листа 1/8  МДФ или ДВП — деревянный клей
• наполнитель для отверстий
• 5 пар роликовых салазок для ящиков
• 7 ручек для ящиков — 1 пара петель для двери шкафчика
•  4 литра грунтовки
• 4 литра краски
• кисти и валики.

Порядок сборки смотрите на пошаговых фото, если интересуют нюансы, можно прочитать подробно на сайте первоисточника, ссылка под галереей.

Источник фото www.instructables.com/id/great-looking-inexpensive-computer-desk

Рабочий компьютерный стол студия

Стол немного громоздкий, но если ваша работа связано с компьютером, здесь предусмотрено практически все. Вряд ли вы сможете купить такую модель в магазине, а сделать компьютерный стол своими руками обойдется раз в пять дешевле. Кроме досок и фанеры вам понадобятся винты для стяжки, гвозди и клей для дерева. Из специальных инструментов циркулярная пила и шлифовальная машинка.

Источник фотографий jackdanielsrecordings.com/my-diy-studio-desk-build/

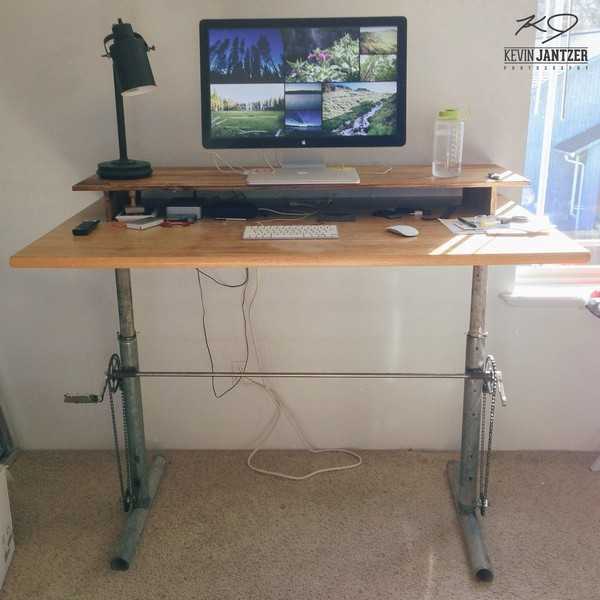

Регулируемый компьютерный стол

Интересная идея компьютерного стола, в магазине вы вряд ли найдете модель, с регулируемой высотой столешницы. Есть такие, но там в основном надо разбирать конструкцию, чтобы отрегулировать нужную высоту, а здесь вся фишка в цепном приводе. То есть просто использовали велосипедные звездочки с цепью. Ну, конечно, не просто, нужна сварка и прочие серьезные инструменты, но зато получится очень удобный столик в индустриальном стиле. Как его изготовить, смотрите на пошаговых фото.

Источник фотографий kevinjantzer.com/diy-adjustable-standing-desk/

Простой компьютерный стол своими руками

Вот такой простой компьютерный стол своими руками можно сделать, скажем, для дачи. Конечно, он  не то чтобы совсем компьютерный, скорее универсальный. Можно назвать его письменным, даже кухонным, по-моему, для дачи вполне подходящий вариант. Под столешницей есть ящик, который можно использовать как обычный выдвижной или переделать под клавиатуру. Сделать его достаточно просто, все этапы указаны на схемах в пошаговых фото.

Источник фото www.thedesignconfidential.com/2012/08/free-diy-furniture-plans-build-pottery-barn-inspired-hendrix-large-desk

Компьютерный стол в старом шкафу



Нехватка свободного пространства, проблема номер один в небольшой квартире. Сам компьютер много места не занимает, но уж очень много у него различных аксессуаров. Есть много идей решения проблемы, например, сделать компьютерный стол в старом шкафу. На пошаговых фото показано, как это можно сделать своими руками, по сути шкаф, большая коробка с дверцами, можно делать что угодно, только не забудьте про отверстия для вентиляции.

Автор Джозеф Truini
Источник фотографий www.popularmechanics.com

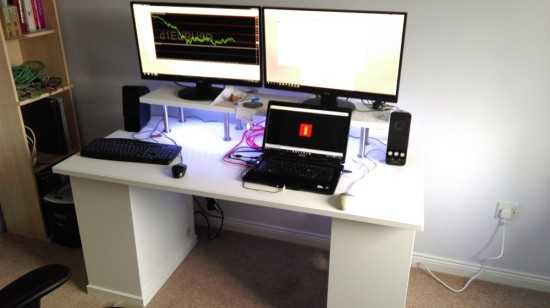

Компьютерный стол с надстройкой своими руками

Вариант для людей высокого роста, удобно работать с монитором, сидя в кресле. Системный блок, кабели и прочие аксессуары находятся в ножках, которые можно переделать из книжных шкафчиков или сделать самостоятельно. Полка для монитора крепится на восьми ногах из нержавеющей стали. Вы можете видеть на фотографии, что светодиодные полосы расположены вокруг нижней полки, что обеспечивает превосходную подсветку.

Источник фото ikeahackers.net

Простой стол для компьютера с полкой

Здесь представлен простой, но эргономичный компьютерный стол с полками 100х50 см. На пошаговых фото показано, как его сделать своими руками. Что понадобится: деревянные плиты; брус деревянный 6х4 см; брус деревянный 9×4 см — все это можно купить или как вариант, разобрать старую мебель, найти поддоны, потом еще необходим. 1 метровый шарнир; винты;  лак, клей; сверла; шлифовальная машинка; циркулярная пила. Автор использовал только переработанную древесину, так что качество не совершенное, но автор и не стремился к совершенству, его идея – сделать простой компьютерный стол. Для распиловки плит можно использовать настольную циркулярную пилу или ручную пилу. Вот инструмент, который использовался при работе.

Автор сделал деревянные балки на строгальном станке, но вы можете купить их в магазине. Перед соединением просверлите небольшие отверстия в тех местах, где должны быть винты, чтобы дерево не треснуло. Просверлите отверстие для ввода кабелей.

Источник фото www.instructables.com/id/Simple-computer-table-with-storage

Аллюминиевый столик для компьютера

Изготовления такого столика не потребует от вас особенных навыков. У алюминия есть свои преимущества, он устойчив к коррозии, очень легкий и с ним просто работать, и главное, дизайн выглядит очень симпатично. Ниже представлен чертеж автора.

Перед тем как будете определять размеры для своего столик, убедитесь, что у вас есть соответствующее эргономичное измерение, соответствие роста и размеров можно посмотреть в интернете. Порядок изготовления показан в представленных автором пошаговых фото, хотя, надо признать не очень понятно. Впрочем, под галереей есть ссылка на сайт, где все шаги описаны более подробно.

Источник фото www.instructables.com/id/Very-Nice-Aluminum-Computer-Table

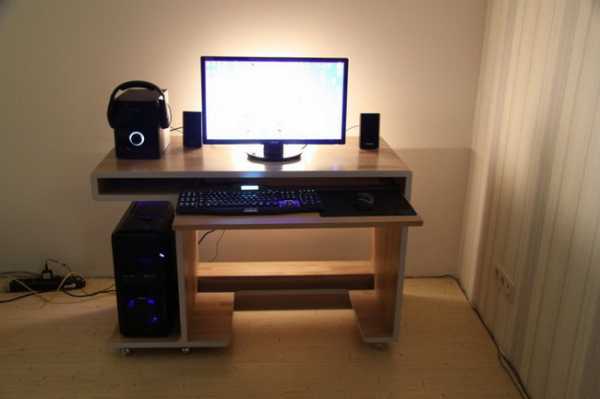

Компьютерный стол с подсветкой светодиодной лентой

Любой дизайн будет смотреться очень внушительно, если сделать красивую подсветку. Сегодня очень популярны светодиодные ленты, они безопасные и простые в использовании, поэтому часто используют для подсветки мебели в интерьере. Этот компьютерный стол с подсветкой светодиодной лентой сделан своими руками в обычном гараже, подробности смотрите на пошаговых фото.

Источник фотографий doseng.org/sandbox/101619-kompyuternyy-stol-svoimi-rukami

Логотипы с подсветкой для компьютерного стола



Каждый владелец компьютера хочет сделать свой стол особенным, ведь с появлением интернета компьютера стали нечто большим, чем простое электронное устройство. Идеи есть у всех, но мало кто их реализует. Автор, например, воплотил свою мечту вот таким образом. Каждый логотип выполнен вручную с помощью лобзика. Стол имеет встроенный динамик, огромный корпус для монитора и много разных удобных приспособлений.

Дизайн сделан на компьютере с помощью программного обеспечения Google эскиз, что является лучшим инструментом, в котором вы можете проверить, какой цвет ламината будет подходить к рабочему столу, также можете сделать необходимые изменения, как вам нравится. В общем, смотрите пошаговые фото, там хорошо показаны все детали сборки.

novamett.ru

инструменты, материалы, ход работы, схемы (фото и видео)

Семейные праздники люди при наличии собственного загородного дома в основном проводят на свежем воздухе. Для того чтобы не перетаскивать постоянно стол из дома на улицу, стоит сделать один или несколько экземпляров, которые будут постоянно находиться на свежем воздухе. Данная статья расскажет, как изготовить стол своими руками. На самом все делается достаточно просто. Для этого требуется не так уж и много различных инструментов и материалов.

Схема сборки стола.

Инструменты и материалы

Чтобы построить стол своими руками, необходимо обзавестись следующими материалами:

• пять досок, длина которых составляет 4 м, а толщина 25 мм;
• для лапок стоек понадобится отрезок бруса длиной 1 м;
• доска толщиной 50 мм для вертикальных стоек;
• четыре металлических уголка размером 35*35 мм;
• четыре металлических уголка толщиной 20*20 мм;
• наждачка;
• саморезы.

Схема сборки ножек стола.

Теперь стоит подробнее поговорить о перечне инструментов, которые необходимы, чтобы построить подобную конструкцию. Кстати, письменный стол может иметь точно такую же конструкцию. Тот, кто затеял сделать письменный стол, может вполне взять за основу тот, о котором идет речь в данной статье. Итак, для строительства стола понадобятся следующие инструменты:

• деревообрабатывающий станок;
• ножовка;
• рубанок;
• топор, отвертка, молоток;
• уровень;
• столярный угол;
• шуруповерт;
• болгарка со шлифовальными кругами.

После того как все необходимые инструменты и материалы подготовлены, можно начинать мастерить стол своими руками. Вся работа будет состоять из нескольких последовательных этапов. На них и стоит остановиться подробнее.

Вернуться к оглавлению

Ход работы

Как уже говорилось ранее, такая конструкция может быть использована в качестве письменного стола. Это универсальная модель, которая выручит в любой жизненной ситуации.

Итак, весь ход работы состоит из следующих этапов:

Схема ламинированной столешницы.

1. Делаются заготовки для ножек стола. Из бруса стоит отрезать две опорные лапки. Длина каждой из них будет составлять полметра. В углах делаются скосы. Вертикальные стойки будут состоять из двух частей. Они нарезаются из доски толщиной 50 мм. Их длина будет составлять 650 мм. В одной половинке ножки делаются два паза. Они необходимы для связки стола. Это достаточно простая, но при этом прочная конструкция.
2. Далее необходимо сделать коробку под крышку стола. Ее размеры должны составлять 1300*500 мм. При этом высота составляет 100 мм.
3. На третьем этапе производится сборка ножек вместе с перекладинами и устанавливается коробка под крышку стола. Для того чтобы все детали были соединены ровно, стоит использовать угол и уровень. По ним и выставляются все составляющие конструкции стола.
4. Далее необходимо нарезать пять досок для крышки стола. Делается это достаточно просто. Понадобится самая обыкновенная ножовка по дереву. С ее помощью и производится пилка всего необходимого. Стоит выравнивать края досок, чтобы на них не оставалось заусенцев.
   Для этого можно использовать рубанок и наждачную бумагу, а можно просто применить для этих целей обыкновенную болгарку со шлифовальным кругом. Нужно помнить, что любые острые углы также несут в себе опасность для всего окружающего. Тем более это опасно, если стол будет использоваться не в качестве письменного, а в качестве праздничного. Всегда стоит заботиться о дополнительных мерах предосторожности.
5. Крепление крышки стола к основанию. Для крепления придется использовать саморезы и шуруповерт. Если использовать обыкновенные гвозди, то крепление не будет столь долговечным. Саморезы отличаются повышенной стойкостью, поэтому именно их стоит использовать в качестве крепежного материала. Шуруповерт значительно облегчает задачу соединения двух деталей стола в единое целое. Если использовать отвертку, то придется потратить на соединение достаточно много времени. В некоторых случаях может понадобиться до нескольких часов. С помощью шуруповерта вся работа производится в считанные минуты.

Вернуться к оглавлению

Заключительные моменты

Завершающим этапом монтажа стола является шлифовка всех его составляющих. Как уже отмечалось ранее, для этих целей идеально подходит болгарка со шлифовальным кругом. Работа производится в считанные минуты.

Шлифовку необходимо делать, чтобы впоследствии нанести на стол морилку.

Для шлифовки можно использовать не только болгарку, но и другой подручный инструмент. В некоторых случаях болгарки может не оказаться под рукой. Тогда на помощь приходит самая обыкновенная наждачная бумага. С ее помощью также можно производить шлифовку. Единственное различие заключается в том, что для завершения процесса придется потратить времени на порядок больше.

Теперь можно констатировать тот факт, что стол готов. Подобную конструкцию можно использовать для различных целей. Стол идеально подойдет для загородного дома, где собираются гости за праздничным ужином. При этом не придется выносить мебель из дома. Его также можно использовать как письменный стол.

В целом, можно считать, что данная конструкция является абсолютно универсальной. Тем, кто не хочет тратить лишние средства на покупку этого предмета мебели, стоит задуматься о самостоятельном его строительстве. Делается это, как понятно, достаточно просто. Работу может производить практически любой человек.

Достаточно уметь пользоваться элементарным строительным инструментом и иметь его под рукой. Практически весь сложный инструмент вполне можно заменить более простым.

Таким образом, сделать стол своими руками — это самый доступный вариант для каждого. Многие именно таким образом и поступают, ведь в магазинах цены даже на самые простые модели сильно завышены.

masterpomebeli.ru

Столярный верстак своими руками — инструкция, чертежи и размеры

У рачительного хозяина рабочий стол – непременный атрибут гаража, сарая или пристройки к дому. Конечно, столярный верстак можно и приобрести. Но если это изделие известной марки, то стоит оно довольно дорого. К тому же и неизвестно, будет ли оно полностью отвечать всем запросам мастера. Дешевые же столы долго не прослужат – однозначно.

Самое рациональное решение, если действительно хочется иметь максимально удобный и универсальный столярный верстак – изготовить его своими руками. Разобравшись с оптимальными размерами, чертежами, особенностями подбора материалов и рядом других вопросов, станет ясно, что ничего сложного в этом для любого мужчины нет.

Подготовительные мероприятия

Выбор проекта верстака

Начинать нужно именно с этого. Любой рабочий стол изготавливается для каких-то конкретных целей и помещений. Столярный верстак – название обобщенное. Один нужен лишь для деревообработки на приусадебном участке (например, в процессе строительства или капитального ремонта), другой собирается для повседневной работы с мелкими деталями, причем из разных материалов. В зависимости от специфики использования и места установки и определяются его конструктивные особенности, размеры, чертеж.

 Вариант А – верстак переносной (мобильный).

 Вариант Б – стационарный верстак.

 Вариант В – по сути, это промежуточная (сборная) конструкция (на болтовых соединениях).

Для бытовых целей домашнему мастеру лучше всего подходит стол по варианту А. Мобильным он называется чисто условно, только лишь по причине сравнительно небольшого веса. Если для него отведено конкретное место в сарае или гараже, ничто не мешает хозяину его ножки зафиксировать на полу (залить бетоном, «пристегнуть» крупными саморезами и так далее). Своими руками – как угодно.

Составление чертежа столярного верстака

Если верстак собирается для бытового использования, то существуют рекомендуемые линейные параметры (в см), на которые можно ориентироваться. Но это не аксиома, поэтому мастер сам волен что-либо изменить, на собственное усмотрение.

• Длина – не менее 180.
• Ширина рабочей поверхности – 90±10.
• Высота верстака – 80±10 (с учетом толщины столешницы). Определяясь с этим параметром, нужно ориентироваться на собственный рост. Вряд ли работа с деревом будет эффективной и принесет удовлетворение, если придется постоянно сутулиться или наоборот, приподниматься «на цыпочки».

Что учесть:

• Количество и вид отсеков в тумбе стола. Это могут быть открытые боксы, ящики выдвижные или с дверками, полки. Другое дело – нужны ли они мастеру?
• Чтобы было удобнее работать с образцами разной длины, в столешнице стоит высверлить несколько «гнезд» для установки ограничителей.
• Для фиксации заготовок желательно иметь на верстаке парочку зажимных устройств (струбцин или тисков винтовых). Оптимальная ширина их «губок» 170±5 мм.
• Место расположения рабочего стола. В зависимости от уровня освещенности определяется количество закрепляемых на верстаке (и над ним) светильников. Но хотя бы пара штук, на краях столешницы, для «точечной» подсветки необходима.

Если хозяин левша, то и это следует предусмотреть. Все типовые чертежи, размещенные в интернете, рассчитаны на мастеров, у которых «рабочая» рука – правая. Следовательно, придется на столе располагать доп/оборудование по принципу «зеркальности».

Пример чертежа верстака

Подбор материалов

 Брус строганый. Размеры бруса смотрите здесь. Доска.

Рабочий стол в жилых помещениях не устанавливается. А в мастерской обязательно будут перепады и температуры, и влажности. Поэтому для изготовления верстака рекомендуется древесина – граб, бук, дуб. Единственный минус такого решения – высокая стоимость материалов. Можно выбрать вариант дешевле – клен, лиственница. Эти породы отличаются достаточной твердостью. Хотя для столешницы самодельного верстака, если на нем не планируется проводить какие-то «ударные» работы, иногда берутся плитные образцы (ДСП, ОСВ). В принципе, любой хороший хозяин без труда определит, что ему более подходит.

Слишком пористую древесину использовать не следует. Даже качественная ее обработка антисептиками, маслами лишь повысит влагоотталкивающие свойства, но прочности дереву не добавит.

Крепеж

•  Болты.  С ними особых трудностей нет. Они должны быть такой длины, чтобы с обратной стороны можно было поставить шайбу, гровер и гайку. Сложнее с другими типами крепежа.
•  Гвозди.  Насколько целесообразно их использовать при сборке верстака своими руками (а такие рекомендации встречаются довольно часто), каждый определит самостоятельно. Но ряд замечаний высказать стоит.

1. Во-первых, гвоздь, особенно крупный, легко раскалывает древесину, тем более, если она пересушена.
2. Во-вторых, вбить его строго вертикально вряд ли получится, учитывая длину ножки и прочность дерева, из которого изготавливается верстак.
3. В-третьих, сложность с демонтажом. Например, при необходимости ремонта рабочего стола с заменой составной части. Вытащить плотно забитый «мощный» гвоздь получится не всегда.

•  Саморезы.  Для небольшого верстака – лучший выбор. Наиболее «проблемные» участки дополнительно можно усилить металлическим планками, уголками, пластинами. Главное – грамотно подобрать длину ножки крепежа. Есть правило, согласно которому она должна превышать толщину скрепляемой детали в 3 раза, как минимум. В противном случае прочность соединения – под вопросом.

Инструкция по сборке столярного верстака

В процессе изготовления рабочего стола своими руками мастер должен постоянно, на каждом этапе, контролировать углы и уровни. Малейший перекос даже в одном месте – и все придется начинать сначала.

Изготовление деталей верстака

• Это несложно сделать по имеющимся на чертеже размерам.
• Каждый образец тщательно шлифуется.
• В зависимости от породы древесины выбирается пропиточный состав и производится обработка деталей для защиты от разрушения гнилью и насекомыми-древоточцами.
• Просушка. На этом стоит акцентировать внимание. Инициировать данный процесс с помощью искусственного нагрева нельзя, иначе заготовки начнут деформироваться – изгибаться, скручиваться. Влага должна испаряться только естественным путем – в помещении с комнатной температурой и хорошей вентиляцией.

Сборка несущей рамы (основания верстака)

Частично об особенностях скрепления уже сказано – саморезы + элементы усиления. Но все-таки основной способ фиксации – соединение «шип-паз» с посадкой на столярный клей. А вот крепеж только добавляет прочности всей конструкции верстака. Но это практикуется лишь для массивных столов, которые не планируется в дальнейшем разбирать (стационарные варианты).

Здесь следует учитывать степень ремонтопригодности верстака. Если он находится в помещении с хорошими условиями, то вряд ли древесина быстро начнет подгнивать. В подобных случаях клеевые соединения вполне оправданы. Для рабочих столов, которые располагаются в холодных сараях, неотапливаемых боксах и тем более под открытым небом, «посадка» на клей нежелательна. Частичный ремонт сделать не получится, и придется собирать раму заново.

Дополнительная надежность конструкции может быть обеспечена установкой различных перемычек – диагональных, горизонтальных. Это все продумывается еще на этапе составления чертежа, хотя произвести «доработку» можно и в процессе монтажа.

Столешница

Это самая нагружаемая часть верстака, и ее целесообразно сделать съемной. В этом случае несложно (при значительных повреждениях) заменить 1 – 2 доски.

• Ширина столешницы подбирается из расчета, чтобы ее поверхность несколько выходила за периметр рамы. Иначе работать на таком верстаке будет неудобно. Да и закрепить съемные тиски уже не получится.
• Боковые части досок тщательно шлифуются. Если не добиться точной подгонки образцов, то не избежать появления щелей.
• Заготовки укладываются лицевой стороной вниз (на ровном основании) и скрепляются брусками. Они помещаются перпендикулярно осевым линиям досок, а толщина последних позволяет притянуть их толстыми саморезами. В крайнем случае, в отдельных точках несложно высверлить углубленные фаски.

Советы:

• Чтобы столешница получилась съемной, ее фиксируют на раме с помощью металлических уголков.
• После ее изготовления производится дополнительная шлифовка лицевой части. Для продления срока службы целесообразно произвести обработку рабочей поверхности пропиточными средствами (маслом для дерева, олифой).

Оснащение верстака

На каком этапе и что именно необходимо сделать, решается в зависимости от модификации рабочего стола и выбранного чертежа. К примеру, те же тиски. Они могут быть купленными, которые несложно закрепить на краю верстака. Люди, имеющие опыт в столярном деле, изготавливают зажимные устройства самостоятельно.

В принципе, у мужчины, который «дружит» с простейшим инструментом, при сборке столярного верстака сложностей возникнуть не должно. Единственная рекомендация – перед тем, как приступать к составлению чертежа, стоит внимательно просмотреть все имеющиеся в интернете фото рабочих столов.

Даже если на них нет размеров, определиться с ними нетрудно. Зато с большой долей вероятности можно утверждать, что появятся новые, интересные идеи. Ведь верстак бывает и откидной, который очень удобен в малогабаритном боксе или сарае. Да и ознакомившись с комплектацией стола, конструктивными особенностями различных моделей, можно придумать и что-то свое, оригинальное. Ведь вся прелесть сборки своими руками – в отсутствии каких-либо канонов. Только творчество + знание вопроса.

woodguide.ru

Простые гаражные ящики+верстак своими руками

Перевел alexlevchenko92 для mozgochiny.ru

Эта статья расскажет вам о том, как сделать своими руками простые и дешевые гаражные ящики+верстак, что позволит хранить инструменты и приспособления в безопасности, в то время как рабочая поверхность верстака увеличивается в разы.

Шаг 1: Планируем конструкцию

Длина стены гаража составляет 6,6 м, что идеально подходит для создания верстака и стеллажей.

Мне хотелось, чтобы было место для циркулярной пилы и одновременно много ящиков для хранения инструментов для работы по дереву, инструментов для сада и механических приспособлений.

Верстак разрабатывался таким образом, чтобы быть в высоту 100 см от пола и 60 см в глубину.

Также хотелось сделать поверхность верстак на всю длину от стены до стены. В процессе планировки конструкции возникла необходимость создания пространства для хранения газонокосилки, снегоуборочной машины, пылесоса.

Стеллажи будут сделаны из простых фанерных модульных секций, в которых и будут размещены ящики для хранения. Плавающие части на поверхности стола будут сделаны из рамы 60*120 см.

Шаг 2: Режем фанеру

Используем шлифованную фанеру толщиной 2 см для центрального шкафа и для крышки верстака. 4 полных листа фанеры достаточно для того, чтобы сделать 5 шкафов и покрыть полную длину рабочей поверхности верстака.

С помощью циркулярной пилы и линейки разрезаем каждый лист фанеры на две полоски размерами 60*480 см. Отложим 3 полосы фанеры, с наиболее презентабельным видом, для крышки верстака.

Каждая половина листа, может одновременно выступать в роли двух сторон. В моих планах было изготовить 5 шкафов. Нарезаем полосы фанеры для низа и верха тумбы.

Для ящиков используем фанеру толщиной 1,3 см, что была отшлифована с обеих сторон. Точно также, разрезаем все листы пополам на полосы 60*480 см.

Размеры донышек ящиков 61*61 см. Вырезав 20 донышек, оставив остальную часть фанеры при использования для сторон.

О инструментах:

Линейка с циркулярной пилой, безусловно, стоит денег. Купив такой инструмент для этого проекта, он полностью окупил себя. У меня не было большого стола для распиливания фанеры, поэтому все действия выполнялись на полу гаража. Этот инструмент сделал порезку фанеры простой и безопасной. Длина инструмента позволяла резать куски шириной 66 см, которые идеально подходит для изготовления частей тумб стеллажа.

Шаг 3: вырезаем направляющие ящиков

Разработка тумб учитывала количество инструментов. 3 неглубоких и 1 глубокий ящик для крупных предметов.

Используем фрезу диаметром 1,27 см для того, чтобы вырезать направляющие (глубина паза 1,27 см) в стенках шкафов.

Вырежьте один паз глубиной 2,54 см на нижней стороне шкафа. Вырежьте другие 3 паза на расстоянии 12,7 см друг от друга и 14,6 см от верхнего края. Сделайте временное приспособления для фрезы, чтобы легко наносить пазы на всех деталях шкафчиков для стеллажа.

Шаг 4: Сборка каркаса

Используем обрезки фанеры, для того, чтобы закрыть верхнюю часть задней стенки, чтобы создать место для размещения крепежных винтов при монтаже шкафчиков, обеспечить таким образом надежное крепление.

Обратите внимание на то, что в проекте планировалось сделать место для циркулярной пилы, один шкаф на 7,6 см будет ниже, чем 4 остальные. Для этого шкафа высота двух ящиков была уменьшена на 7,6 см.

После того, как были собраны 5 шкафов, прикрепим их к стене/друг другу с помощью винтов. Они как бы парят на высоте 25 см над полом гаража. Ниже шкафов, у меня будет дополнительные большие ящики для хранения больших или длинных инструментов. Эти ящики будут просто размещены на бетонном полу. Вы же можете использовать мебельные ролики.

Шаг 5: Доработка донышка выдвижного ящика

Ящики были тесноваты, поэтому воспользовавшись шлифовальной машинкой, слегка закруглим донышки, чтобы они легче скользили на салазках. Убедитесь, чтобы донышки каждого ящик хорошо скользят на салазках, прежде чем завершить сборку ящика.

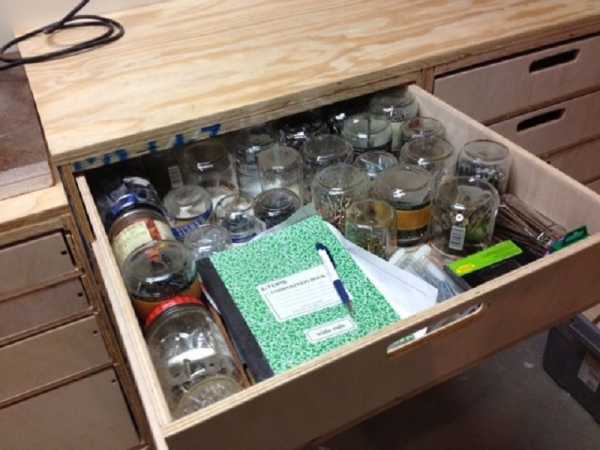

Шаг 6: Сборка ящиков

Боковины ящика, фасад, задняя стенка были сделаны из порезанной на полоски фанеры толщиной 1,27 см.

Воспользовавшись фрезерным станком, вырежьте ручки в передней части каждого ящика. С помощью шлифовальной машинки, отшлифуйте все вырезанные участки. Собираем с помощью гвоздей, добавив по два винта для гипсокартона, на фронтальную сторону каждого ящика, что придаст дополнительную прочность конструкции.

Этот шаг был наиболее трудоемким потому, что нужно было вырезать, сделать пазы и зашлифовать 112 частей ящиков.

Сделаем два ящика длиной 120 см и один длиной 60 см. Эти нижние ящики глубиной 51 см. Они прекрасно подходят для хранения длинных предметов таких как: струбцины, шланги и т.д.

Шаг 7: Установка

Крышки верстаков дополняется еще одним куском фанеры толщиной 2 см, что прикручен к верхней части шкафов.

Для плавающей части верстка, сделаем раму 60*120 см из пиломатериалов и прикрутим к крышке верстка.

С рамой 60*120 см и двумя слоями фанеры поверх каркаса, крышка верстка получилась по-настоящему прочной. Конструкция позволила установить на верстак тиски.

Шаг 8: Завершение

Отшлифовав поверхности верстака с помощью шлифовальной машинки и используя природный краситель, окрасим всю фанеру. Добавив полосы красного дуба, шириной 3,8 см.

Все было покрыто тремя слоями полиуретана.

Выводы:

Теперь появилась возможность хранить тонны инструментов и принадлежностей, а также мог отправить на пенсию десяток ящиков и коробочек для хранения мелочей.

Если бы мне пришлось делать его снова, наверное, добавил бы больше ящиков высотой 7,6 см. Они прекрасно подходят для мелких электрических и механических инструментов. Некоторые из 12,7 см ящиков стали довольно тяжелыми, когда они полностью загрузились, а 25 см ящики слишком большие.

Всем спасибо за внимание. Удачных Вам самоделок!

(A-z Source)

ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ!

---

About alexlevchenko

Ценю в людях честность и открытость. Люблю мастерить разные самоделки. Нравится переводить статьи, ведь кроме того, что узнаешь что-то новое — ещё и даришь другим возможность окунуться в мир самоделок.

mozgochiny.ru
