укрепление стропильной системы изнутри, как укрепить, усилить крышу дома, ремонт деревянной конструкции

Содержание:

Усиливать систему стропил потребуется, если во время эксплуатации оказалось, что она не способна выдерживать требуемую нагрузку и начинает деформироваться. Ниже мы детально расскажем о том, как произвести усиление стропильной системы изнутри, чтобы устранить все ошибки, которые были допущены во время расчетов перед монтажом.

Усиливаем стропильные ноги

Вначале стоит отметить, что стропильная система дома, гаража, бани и иных построек должна вовремя проверяться на возможные повреждения и деформацию. Своевременное усиление стропил поможет предотвратить возможные разрушения кровли и огромные затраты на ремонт. Если будет повреждена крыша гаража, то от этого может пострадать автомобиль. Укрепление стропил может потребоваться для системы стропил любой разновидности. Для этого зачастую устанавливают расширяющие балки – «подмоги», подкосы или двусторонние накладки.

Если подбор стропил проводился с учетом прочностных характеристик, то их усилия на прогиб всегда будут соответствовать нужным показателям, которые регламентируются соответствующим СНиПом «Нагрузки и воздействия». Получается, что от нас понадобится увеличить поперечное сечение стропильных ног. Для усиления тонких стропил используют деревянные подмоги. Их крепят к нижнему поясу стропила в промежутке между стропилом и мауэрлатом. В роли крепежей в данном случае выступают стальные зубчатые пластины или хомуты с болтами.

Как укрепить правильно и надёжно — правила усиления конструкции крыши

Особенно тщательно нужно подойти к усилению элемента опирания неразрезной стропильной ноги на подкос. Все потому, что в таком месте не должно быть прогиба, а значит, сечение стропилины увеличивают при помощи накладок, которые устанавливают с двух ее сторон. Размеры накладок определяют, ориентируясь на расчетные параметры сечения с предельным изгибающим моментом. Крепление дощатых накладок осуществляется при помощи болтовых хомутов или гвоздей.

Накладкой может служить и установленная подмога, если увеличить ее длину и вывести ее за границу опирания на подкос. В таком случае она будет не только придавать пролету дополнительной жесткости, но и сможет увеличить опорные возможности данного узла.

В некоторых случаях чтобы улучшить эксплуатационные характеристики кровли, для нее изготавливают более крутые скаты. При этом старый каркас можно не разбирать, а собрать новую стропильную систему и соединить их между собой. Такое усиление стропильных конструкций позволит сделать новую крышу более жесткой, однако подкровельное пространство, которое служит мансардой или нежилым чердаком, при этом не увеличится. Соединить элементы конструкции между собой можно с помощью расшивки стропильных ног с двух сторон, закрепленной крестообразно.

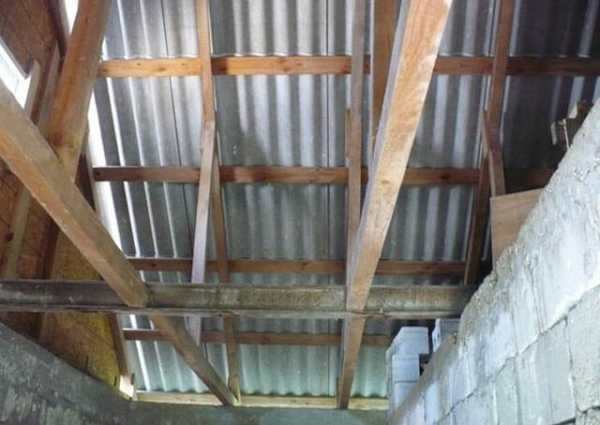

Работы по усилению стропильной системы

Чаще всего разрушению подвергаются балки мауэрлата и стропильные ноги в нижней их части. Происходит это в результате плохой гидроизоляции мауэрлата от кирпичной стены из-за подтекания дождевых осадков и талой воды сквозь кровельное покрытие, либо по причине изначальной укладки недостаточно просушенных пиломатериалов. Кроме того, попадание влаги на деревянные конструкции может происходить вследствие засорения вентиляционных каналов или нарушения целостности пароизоляционной мембраны.

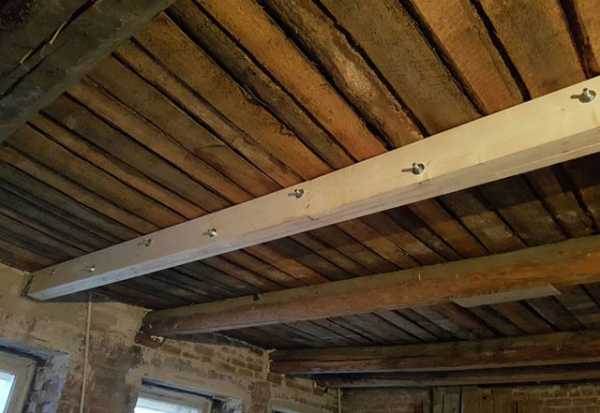

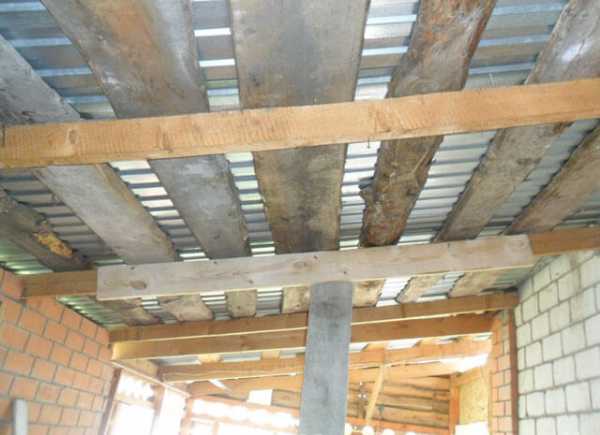

Выполнить усиление стропил крыши в нижней их части можно с помощью вспомогательных подкосов. Эти элементы фиксируются к нижнему краю стропильной ноги с упором в дополнительный лежень или мауэрлат. Придать полученной ферме дополнительную устойчивость можно, если слегка раздвинуть нижние концы подкосов. Если сделать упор подкоса на вспомогательно установленный лежень, можно устранить изгибающие усилия между мауэрлатом и подстропильными элементами.

Ремонт поврежденной системы стропил

Чтобы выполнить ремонт деревянных стропильных ног или мауэрлатной балки, обычно используются дополнительные накладки. Такой способ применяется, если оказались повреждены одиночные стропила. Фиксируют такие элементы гвоздями или болтами, опирая накладку нижней частью на мауэрлат и прикрутив ее вязальной проволокой.

Принимая решение, как усилить стропильную систему при наличии многочисленных повреждений, обычно используют прутковые протезы. При этом все деформированные и пришедшие в негодность деревянные элементы необходимо снять. Прежде всего, стропило фиксируют временными опорами, после чего демонтируют кусок кровельного настила и удаляют поврежденный участок. На его место крепят аналогичный элемент – «протез», изготовленный из свежей древесины. Для надежности он должен опираться на марала.

В случае необходимости замены отдельных участков мауэрлата, работы выполняются в такой последовательности:

перед тем, как усилить крышу дома, под стропильный каркас устанавливаются временные опорные столбы;
затем демонтируют поврежденный кусок балки мауэрлата;
подготавливают балку соответствующего размера (около 1 метра) и надевают на шпильки, расположенные в кладке стены;
затем на стену или балки перекрытия монтируют кусок лежня такого же размера;
в конце стропила дополнительно фиксируют двумя подкосами, которые опираются на новую балку.

Как сделать стропильную систему: правильно выставить, усилить конструкцию

Как правильно выставить стропильную систему: функциональность здания

Главные элементы остова крыши

Какие материалы нужны: учитываем функциональность

Крыша – это один из самых важных и сложных элементов любого дома. Поэтому ее в отличие, скажем, от стен нужно обязательно просчитать, выбрав, конечно, форму крыши, тип стропильной системы, материал для покрытия, утеплителя и другое. Отсутствие предварительного расчета может привести к большим проблемам и как следствие, к значительным капитальным затратам.

Проектирование крыши начинают с расчета ее остова – стропильной конструкции. При этом нужно учитывать, что строение при использовании того или иного материала будет отличаться, хотя бы исходя из имеющегося у них различного веса, например, ондулин в 6–7 раз легче керамической черепицы.

Как правильно выставить стропильную систему: функциональность здания ↑

Расчет ног – это первый шаг на пути того, как сделать стропильную систему правильно. Их сечение определяют на основе данных о действующих нагрузках (тяжести самой конструкции и кровельного «пирога», снеговой и ветровой нагрузке) и угле наклона крыши с учетом запаса прочности (не меньше 1,4). Расчетно определяют также шаг стропил (расстояние между ними). Решают, какие стропила применить – наслонные или висячие, есть ли необходимость в таких промежуточных элементах, как затяжки, которые препятствуют «разъезжанию», или раскосы, призванные разгрузить стропила. Для стандартных строений 6 × 6 м можно найти уже готовые типовые решения, однако, предугадать для других случаев, скорее всего, не получится.

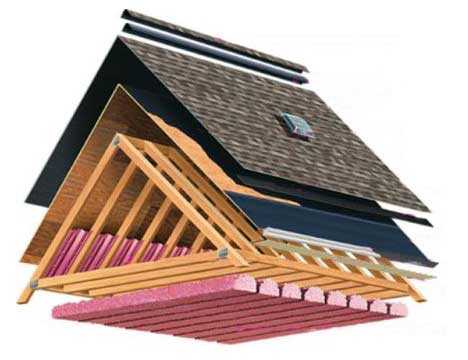

Кровлю поддерживает каркас. Он состоит из обрешетки, которая непосредственно несет эту кровлю, и стропил. Посредством них нагрузка от веса крыши, ветра, снега передается на внутренние опоры и стены. Конструкцию стропил выбирают в зависимости от формы крыши, величины пролета, наличия внутренних опор и их расположения и действующих нагрузок.

Главные элементы остова крыши ↑

Основной фигурой строения является треугольник, который, как известно, – самая жесткая геометрическая фигура. Главным элементом любой стропильной фермы являются стропильные ноги. Уложенные вдоль ската они поддерживают обрешетку.

Мауэрлат – это опорный брус на который опираются ноги. В деревянных эту функцию выполняет бревно или брус верхнего венца сруба. При кирпичной кладке – это специальный брус, который устанавливают заподлицо с внутренней плоскостью стены. Между мауэрлатом и кирпичной стеной обязательно прокладывают слой гидроизолирующего материала.

При необходимости верхнюю часть стропильных ног поддерживают при помощи системы стоек и раскосов. Они, с одной стороны, обеспечивают жесткость конструкции, а с другой – передают нагрузку на опорные столбы и внутренние стены и разгружают тем самым ноги.

В местах, где отсутствуют несущие стены, опорой для пяток стропильных ног могут стать продольные, достаточно мощные, балки, так называемые, боковые прогоны. Их длину ограничивают оказываемой на них нагрузкой.

Коньковый прогон– на нем в вершине всего каркаса соединяются между собой стропила (фермы). В дальнейшем на этом прогоне будет устраиваться конек крыши.

Для защиты от ветровых нагрузок в плоскости каждого ската устанавливают диагональные связи (сколько потребуется).

Стропильные ноги и мауэрлат вместе должны быть накрепко связаны со стенами. В кладку под пятками ног заделывают ерши (стальные шпильки) или заранее ставят заранее закладные элементы. Ноги к ним притягивают с помощью скрутки из стальной проволоки (диаметр 6 мм).

Этот прием для срубов считают необязательным, поскольку верхний венец и так всегда надежно связан с остальной стеной.

Кобылка в стропильной системе (доска, которой наращена нога) используется для устройства вылета или карнизного свеса. Кровельный свес выполняет защитную функцию – отводит дождевую или талую воду, стекающую с крыши. Кобылку устанавливают с отступом от стены самое меньшее на 40 см. Доска для нее должна быть меньшей ширины, чем стропила.

Как усилить в опасных узлах ↑

Чтобы увеличить несущую способность, рекомендуется устанавливать разгружающие балки (подмоги), двухсторонние накладки и подкосы.

Подмоги крепят в пролете между подстропильной ногой и мауэрлатом с помощью болтовых хомутов или металлических зубчатых пластин.

Одним из опасных узлов, который имеет неразрезная стропильная нога является опирание на подкос. В этом месте возникает наибольший изгибающий момент, из-за чего приходится прибегать к увеличению сечения в целом. Однако, поскольку в этом узле прогиба нет, достаточно лишь увеличить ширину стропил, закрепляя двусторонние дощатые накладки. Их крепят гвоздевым боем, болтовыми хомутами или болтами.

Если стропило уже было усилено подмогой, то ее можно сделать длиннее настолько, чтобы вывести край подмоги за опорный узел. Таким образом удается решить одновременно две задачи: усилить опорный узел и прогиб в пролете.

Если по какой-то причине, например, подгнивания, опирание на мауэрлат становится ненадежным, к пятке ноги крепят дополнительные подкосы. Они будут упираться в ту же балку мауэрлата или же в дополнительный лежень. Кстати, так же проводят выравнивание стропильной системы висячего типа.

Какие материалы нужны: учитываем функциональность ↑

Основным материалом, который используют при изготовлении стропильных конструкций, особенно в индивидуальном строительстве, неизменно остается дерево. Учитывая специфику материала, еще на стадии проектирования необходимо предусмотреть конструктивные, а также защитные мероприятия, направленные на продление службы древесины. К первым относят: устройство в местах, где соприкасаются дерево и кирпичом, прокладок из гидроизоляционных материалов, создание и поддержание паро- и гидроизоляционных слоев, предотвращение протечек, обеспечение вентилируемыми зазорами кровли. К защитным – чем обработать стропильную систему, чтобы оградить ее от загнивания, плесени, пожаров и т. д.

В прежние времена использовался исключительно каркас из бревен или полубревен. Сегодня предпочтение отдается готовому прямоугольному брусу – его сечение соответствует расчетным нагрузкам, или доскам с сечением 50 × 200 (50 × 150) мм, которые в случае необходимости сплачивают. В основном используют древесину хвойных пород – сосны, ели, лиственницы без пороков (влажность не больше 18–22%).

Для повышения жесткости и усиления на отдельных участках вводятся металлические элементы. К примеру, они служат опорами для самых нагруженных коньковых прогон. Пролеты между частями из металла заполняются деревянными элементами. Такой комбинированный вариант намного прочнее деревянного, к тому же позволяет использовать безраспорно-наслонную схему.

Определенные сложности создает стропильная система эркера или мансарды с использованием металла. Он, как известно, отличный проводник, поэтому стандартное утепление – когда утеплитель укладывают между стропил, может и не подойти. Теплоизоляцию нужно уложить так, чтобы металлическая часть оказалась или снаружи его слоев, или полностью внутри помещения (тогда весь кровельный «пирог» – покрытие кровли, вентиляционный зазор, все виды изоляции, тепло-, влаго-, паро- и внутренняя обшивка будут снаружи).

Оба этих способа не без недостатков: в первом случае имеем дело с потерей значительного объема помещения, во втором – возникает необходимость декорировать стропила (вагонкой, гипсовыми листами, декоративными панелями, гипсокартоном и т. п.).

Способы изготовления стропильных каркасов ↑

Первыми можно отметить изготовление конструкции стропил методом «паз-шип» или при помощи гвоздей, болтовых, скоб, хомутов и прочих подобных соединений. Самым популярным, безусловно, является использование при скреплении стропил гвоздей и скоб.

Однако не надо забывать, что такое соединение по мере высыхания деревянных элементов теряет в надежности и прочности. Этого недостатка позволяют избежать болты.

Второе решение – в использовании при крепеже элементов конструкции фасонных штампованных деталей из стали и саморезов. Монтажные детали бывают разного назначения и формы, начиная от универсальных, например, уголки для стропильной системы или пластины, до исключительно специальных, типа подкосов, в том числе и усиленных. Таким образом, создание сложного варианта становится похожим на работу с детским конструктором.

stylekrov.ru

ПРАВИЛЬНАЯ стропильная конструкция | Своими руками

Стропильная система – важнейший элемент здания, от которого зависит как надежность и долговечность дома так и его архитектурный облик. Задача стропил – выдерживать нагрузку от кровельного материала, снега, ветра и передавать ее на стены и внутренние опоры строения. справиться с этой задачей по силам только правильно спроектированной и смонтированной стропильной конструкции.

Стропильная система – атрибут скатной крыши, как неутепленной (с холодным чердаком), так и утепленной (мансардной). Стропила являются несущей конструкцией, и потому так важно не допустить их деформации или разрушения в процессе эксплуатации. Принципиальное условие их надежности – возведение на основании проекта, выполненного квалифицированным инженером-конструктором.

В проекте учитывают все возможные нагрузки на систему (собственный вес кровли, снеговая и ветровая, характерные для климатической зоны, где ведется строительство), а также целый ряд других факторов: геометрия, размер, уклон кровли; величина безопорных пролетов стропил; возможность установки внутренних опор и пр. К слову, о форме крыши. Специалисты единодушны во мнении: неоправданное усложнение геометрии крыши (в угоду внешнему виду здания) снижает ее надежность и чревато появлением протечек и других проблем.

Читайте также: Стропильная система крыши

СТРОПИЛЬНЫЕ НОГИ

В большинстве случаев стропильную систему выполняют из древесины, используя пиломатериалы хвойных пород не ниже 2 сорта, без пороков, с влажностью 18-22%. Древесину обязательно обрабатывают био- и огнезащитными составами, по возможности дважды – до и после установки стропил. Вторая обработка нужна, чтобы не осталось незащищенных участков, возникших в результате спилов, зарубов и т.п. Когда проект крыши предусматривает безопорные пролеты значительной длины, стропильную систему могут изготавливать полностью или частично из стальных элементов (двутавра, швеллера, уголка и др.), соединяемых сваркой.

Чаще всего поверх металлического каркаса устанавливают деревянные стропила, между которыми укладывают теплоизоляцию, чтобы исключить промерзание металлоконструкции. Слой утепления должен быть выполнен очень качественно, иначе возможно появление конденсата на каркасе, из-за чего металл начнет ржаветь. Во избежание тех же проблем нежелательно устанавливать металлический элемент так, чтобы он проходил из теплого жилого помещения на улицу. К недостаткам металлической стропильной системы можно отнести серьезный вес и сложность монтажа.

Еще один вариант устройства длинных безопорных пролетов – с помощью клееного бруса, LVL-бруса и других пиломатериалов, которые обладают высокой несущей способностью. Их минус – немалая цена.

Рассмотрим подробнее традиционную стропильную систему – из обычной древесины. Основной элемент системы – стропильные ноги (стропила), устанавливаемые вдоль ската. Нижняя часть ноги опирается на мауэрлат – деревянный брус (или бревно в случае срубовых сооружений), который устанавливают поверх наружной стены здания. Верхняя часть стропила опирается либо на коньковый прогон (брус), либо на конец стропильной ноги с противоположного ската. Если крыша неутепленная, поверх стропил набивают сплошную или шаговую обрешетку, а к ней крепят кровельный материал. Если же крыша утепленная, то к стропилам сначала фиксируют контробрешетку, и только затем обрешетку.

Стропильные системы бывают висячими или наслонными. В первом случае конструкция опирается только на две наружные стены, без промежуточных опор. При этом возникает значительное распирающее давление на стены, для уменьшения которого обычно предусматривают горизонтальные затяжки (ригели) – деревянные балки, соединяющие стропила с соседних скатов.

Затяжки устанавливают на расчетной высоте. Висячие стропила довольно сложно монтировать, поэтому проектировщики по возможности предусматривают наслонные системы. Для их устройства необходима одна или несколько внутренних несущих стен или опор. Тогда нижними концами стропильные ноги опираются на наружные стены, а в средней части – на внутренние стены или опоры, благодаря чему распирающее давление на наружные стены уменьшается. Нагрузка от средней части стропил передается на основание за счет вертикальных стоек и наклонных балок (подкосов), установленных поверх мощной горизонтальной балки, называемой лежнем.

Для усиления наслонной системы могут также применяться горизонтальные затяжки.

Самый распространенный материал для изготовления стропильной ноги длиной до 4 м – это доска сечением 50×200 мм.

Высота 200 мм выбрана во многом из соображений удобства сооружения мансардной крыши, ведь в средней полосе России требуемая толщина теплоизоляционного слоя, укладываемого в пространство между стропил, – как раз 200 мм. Стропильную ногу длиной более 4 м, как правило, выполняют из доски сечением 100×200 мм. В ендовах и хребтах, где происходит схождение двух скатов, устанавливают диагональную (накосную) стропильную ногу (к которой будут под углом примыкать основные стропила).

Накосной ноге приходится выдерживать серьезную нагрузку, поэтому обычно ее делают из доски увеличенного сечения (например, 150×250 мм), а также предусматривают под ней подпорную стойку. На рынке представлены доски длиной до 6 м. Если же нужны стропила большей длины, то чаще всего приходится сращивать две доски в единую балку.

Существуют разные способы сделать это. Часто практикуется метод «косого прируба»: концы стыкуемых досок подрезают под определенным углом, затем накладывают один на другой и жестко скрепляют болтом (диаметром, как правило, 12 мм) или дощатыми накладками по бокам от стропила, которые фиксируются гвоздями и 2-4 болтами (в результате каждый болт стягивает три элемента: две доски и находящуюся между ними ногу). Стропила монтируют с расчетным шагом. Обычно он составляет 580-590 мм, что обусловлено не только несущей способностью такой конструкции крыши, но и необходимостью жестко фиксировать между стропилами теплоизоляционные плиты, стандартная ширина которых – 600 мм. Чтобы плиты жестко держались, шаг стропил должен быть чуть меньше их ширины.

ЧЕМ ПИЛИТЬ СТРОПИЛА?

Чаще всего деревянные элементы стропильной системы пилят цепной пилой -бензиновой или электрической. Бензиновая более востребована кровельщиками в силу своей независимости от электросети. Ведь стропильную систему нередко возводят на этапе, когда электричество к дому еще не подведено. Кроме того, бензиновые пилы более мощные (например, модель RD-GC38-14 от Redverg), и потому ими проще и быстрее пилить толстые балки (бывает, что сечение стропильных ног достигает 200×200 мм).

Вместе с тем электрические цепные пилы меньше шумят и вибрируют, и потому успешно используются на объектах, где есть возможность подключить их к электросети. Недостаточная точность реза цепной пилы, являющаяся минусом этого инструмента, в данном случае не играет большой роли, поскольку зазор между элементами стропильной системы может достигать 3-5 мм (в зависимости от узла конструкции). Тем не менее оператору нужно обладать серьезным опытом работы с пилой, так как некоторые узлы стропильной системы все же требуют очень точной подгонки элементов.

Речь идет прежде всего о местах примыкания стропил к балке ендовы или хребта. Здесь понадобится делать косые пропилы, и оператор должен иметь навыки по качественному выполнению этой работы. Для косых пропилов рекомендуют использовать только новую или хорошо заточенную цепь, иначе она уходит в сторону от нужной траектории, и рез выходит неточным. По утверждению кровельщиков, в среднем одной цепи хватает не более чем на одну крышу средней площади. Дальше ее приходится либо менять на новую, либо затачивать. Добавим, что альтернативой электрической цепной пиле может выступать двойная столярная ножовка (пила-аллигатор), но это менее распространенный инструмент.

Ссылка по теме: Устройство стропил, обрешетки и кровли

СБОРКА СТРОПИЛЬНОЙ СИСТЕМЫ В ЕДИНОЕ ЦЕЛОЕ

Для соединения деревянных элементов стропильной системы используют разнообразный металлический крепеж. Первоначально конструкцию закрепляют («наживляют») гвоздями длиной 100-200 мм. Однако жесткое соединение несущих элементов крыши осуществляют с помощью шпилек (болтов) в сочетании с гайками и широкими шайбами. Чаще всего применяют шпильки диаметром 12 мм. Чтобы установить шпильку, необходимо просверлить отверстие в деревянных балках. Обычно сверлят мощной дрелью или легким перфоратором, у которого в патрон SDS-plus через переходник

установлен патрон для обычных хвостовиков: у сверл по дереву не бывает хвостовиков для системы SDS. Отверстия выполняют спиральными (винтовыми) сверлами большого диаметра (под 12-ю шпильку – диаметром соответственно 12 мм) с шестигранными хвостовиками во избежание их проворачивания в патроне. Длина сверл, необходимых для монтажа стропильной системы, – как правило, от 100 до 250 мм, но может понадобиться и более длинная оснастка. После затяжки болтов гайками выступающие части шпилек срезают- обычно углошлифовальной машиной с диском по металлу. Еще один крепежный элемент- фасонные детали (пластины, уголки и пр.) из оцинкованной листовой стали толщиной, как правило, 2 мм. Так, для некоторых соединений деревянных балок под углом 90° друг к другу используют Т-образные пластины. Другой вариант для таких соединений – уголки.

Скрепить две детали в одной плоскости (например, балку, ребром уложенную на торец стойки) можно с помощью прямых пластин. Крепление самих металлических деталей к древесине осуществляют гвоздями или саморезами (обычно длиной 40-50 мм), – в последнем случае используют шуруповерт (дрелью с большими оборотами аккуратно прикрутить саморезы сложно). Поскольку завинчивать саморезы приходится и на большой высоте, и в труднодоступных местах, намного удобнее работать аккумуляторными моделями инструмента. Количество гвоздей/саморезов на одну пластину зависит от ее размера и формы. Например, уголок привинчивают 10-14 саморезами, по 5-7 на каждую его сторону. Некоторые специалисты не рекомендуют использовать саморезы с конусообразной потайной шляпкой, поскольку у них сравнительно небольшая площадь опоры, и крепеж оказывается недостаточно надежным. По мнению этих экспертов, лучше применять саморезы с прессшайбой (то есть с головкой в виде полусферы, под которой находится прессшайба).

МАУЭРЛАТ. КОНЕК, КАРНИЗНЫЙ СВЕС

Нижний конец стропильной ноги опирают на мауэрлат, уложенный поверх ограждающей стены. Его сечение определяют на основании расчета, но чаще всего используют брус сечением 100×150 или 150×150 мм. Основание под мауэрлатом должно обладать высокой прочностью. Если же стены здания выполнены из материалов со сравнительно невысокой несущей способностью (блоки из пено- или газобетона, поризованной керамики), необходимо их усиливать с помощью железобетонного пояса (армопояса). Между поясом и мауэрлатом обязательно предусматривают отсечную гидроизоляцию – обычно рулонную битумную или полимерно-битумную: это защита от проникновения в древесину влаги из конструкции стены. Технология крепления мауэрлата к стене бывает разной.

Иногда его фиксируют анкерными болтами (шпильками) диаметром 12-18 мм, которые закладывают в армопояс на этапе заливки бетона. Затем в мауэрлате просверливают отверстия, насаживают его на шпильки, притягивая к основанию гайками с широкими шайбами. Но чаще всего при фиксации мауэрлата обходятся без закладных деталей, осуществляя крепление по месту. Для этого в каменной (кирпичной, пено-, газобетонной) стене перфоратором с буром по бетону просверливают отверстие, куда загоняют либо двухраспорный анкерный болт (диаметром 14-18 мм), либо цанговую бобышку (диаметром 16-18 мм) со шпилькой. На них нанизывают мауэрлат с заранее выполненными отверстиями и притягивают его к стене гайками с шайбами.

Шаг шпилек, анкерных болтов или бобышек определяют расчетом, но обычно он составляет 60-100 см. Технология опирания стропил на мауэрлат также бывает разной. Часто в стропильной ноге вырезают так называемую «пятку» -угол (не более 1/3 от высоты ноги), за счет которого стропило насаживается на мауэрлат. Можно выполнять паз в самом мауэрлате и устанавливать в него стропильную ногу.

Есть и другие способы.

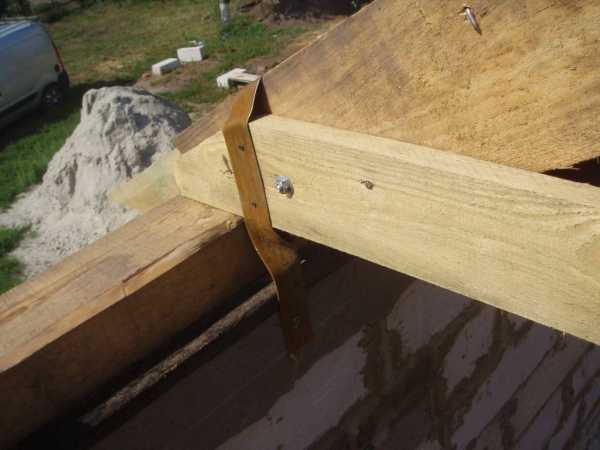

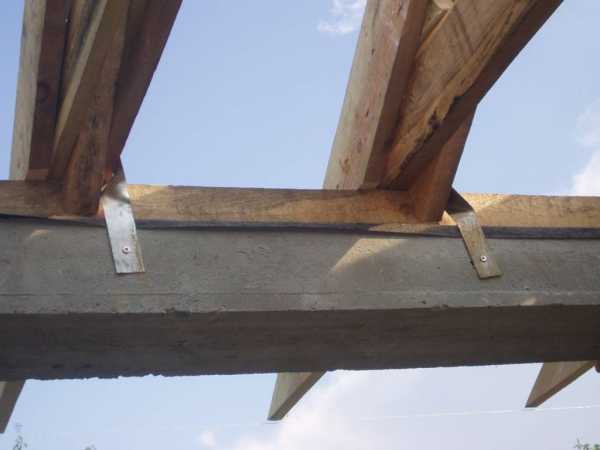

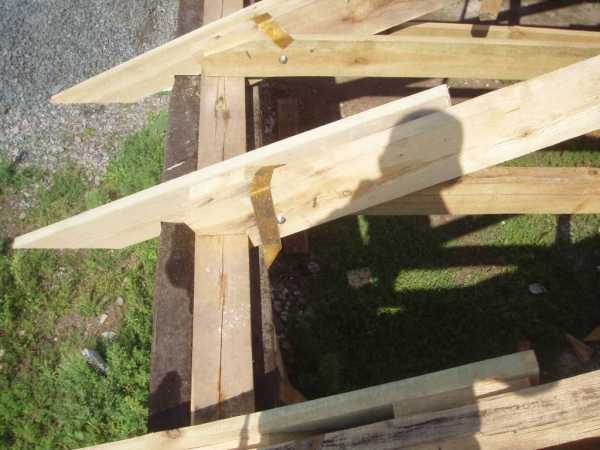

Чтобы жестко притянуть стропило к мауэрлату, обычно используют металлические уголки, закрепляемые гвоздями или саморезами. Специалисты рекомендуют фиксировать уголок к стропильной ноге ершеными гвоздями, а к мауэрлату – болтами с шестигранной шляпкой, имеющими резьбу по дереву.

Кроме того, стропильные ноги необходимо дополнительно «привязать» к конструкции здания. Для этого предусматривают проволочную обвязку: под мауэрлатом в стене перфоратором сверлят отверстие, туда забивают кувалдой арматурный прут диаметром 12-14 мм, привязывая к нему проволочной скруткой стропило. Добавим, что в бревенчатых и брусовых домах мауэрлатом служат брусья или бревна верхнего венца. Учитывая осадку срубовых конструкций, предусматривают «плавающий» крепеж стропила к мауэрлату: их соединяют при помощи специальных металлических пластин, способных смещаться одна относительно другой в плоскости ската.

Верхний конец стропильных ног чаще всего опирают на коньковый прогон – это очень мощный брус (или две спаренные доски), сечение которого доходит до 200×250 мм. Если же и у такого бруса не хватает расчетной прочности, тогда прогон выполняют из клееного бруса или металлической балки. Прогон устанавливают на фронтонные и – по возможности – на внутренние несущие стены здания.

Стропило механически фиксируют к прогону (притом нередко в ноге выпиливают небольшой угол, высотой не более 50 мм, для более жесткого ее опирания). В ряде случаев верхний конец стропил соединяют с верхними концами стропил с противоположного ската (например, если у крыши вальмовая форма, то есть отсутствуют фронтоны). При этом для усиления конструкции оба стропила дополнительно соединяют тем или иным способом, в частности, горизонтальными деревянными накладками, фиксируемыми шпильками.

Важная часть крыши – карнизный свес, защищающий фасад здания от осадков. Стандартная величина его вылета за пределы наружной стены – 600 мм. Предпочтительнее устраивать свес за счет выпуска стропильных ног. Это позволит сохранить целостность стропил и тем самым не снизить несущую способность конструкции.

Однако такое решение зачастую невозможно: например, при большом уклоне крыши, толстых наружных стенах и пр. Тогда стропило торцом опирают на мауэрлат, а свес устраивают с помощью кобылок – досок сечением, как правило, 50×100 мм, прибитых к верхней части стропила – по одну или по обе стороны от него (второй вариант предпочтительнее). Обычно к каждой кобылке крепят еще две доски – горизонтальную и вертикальную, упирающуюся в фасадную стену (все вместе они образуют треугольник), а к торцам кобылок прибивают лобовую доску, которая жестко связывает их в единую конструкцию, – все это обеспечивает жесткость конструкции.

Ссылка по теме: Скатные крыши – виды формы и конструкции

КОММЕНТАРИЙ СПЕЦИАЛИСТА-КРОВЕЛЬЩИКА

Чем сложнее форма мансардной крыши, тем больше трудностей возникает при проектировании и устройстве стропильной конструкции для нее. Как следствие – больше затрат на возведение здания. Ведь сооружение такой крыши предполагает либо применение очень мощных, дорогостоящих и трудновыполнимых несущих элементов (например, длинных безопорных балок из клееной древесины или металла).

Либо установку большого числа стоек и других опор, а это затрудняет размещение под крышей полноценного жилого помещения. Поэтому предпочтительнее, чтобы мансардная крыша обладала простой формой. – тогда многих проблем удастся избежать.

Если же заказчик настаивает на возведении крыши сложной геометрии, то желательно усилить перекрытие мансардного этажа, выполнив его из железобетонных плит или монолитного железобетона. В этом случае на любое место перекрытия можно установить так называемый лежень – брус, на который будут опираться стойки, поддерживающие те или иные элементы крыши, например, диагональные хребтовые или ендовные стропильные ноги. Перекрытия по деревянным балкам зачастую не позволяют разместить такой лежень в нужном месте.

Стропильная система – видео

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. РЕКОМЕНДУЕМ — ПРОВЕРЕНО 100% ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Навес над крыльцом своими руками Как сделать навес над крыльцом Если…

Дом по технологии ТИСЭ своими руками – часть 3 Строительство дома по технологии ТИСЭВ…

Мансарда своими руками – Устройство и крепление мауэрлата стене Продолжаем разговор о строительстве мансарды…

Защита деревянных свесов крыши Чем и как защитить свесы…

Вальмовая крыша своими руками-разметка, расчет и возведение конструкции Как построить четырехскатную вальмовую крышу…

Этаж над баней своими руками – чертежи и советы архитектора КАК ПРИСТРОИТЬ ЭТАЖ НАД БАНЕЙ Начать…

Красивый павильон на даче своими руками – каркасный вариант Дачный павильон своими руками -…

Подпишитесь на обновления в наших группах.

Будем друзьями!

kak-svoimi-rukami.com

Как поставить стропила на дом – подробные рекомендации + Видео

Установку стропил лучше доверить специалистам, крыша – не тот элемент здания, с которым можно экспериментировать. Однако знать азы и особенности того, как поставить стропила на дом, необходимо, хотя бы для того, чтобы проконтролировать качество работы и уметь соорудить несложную стропильную конструкцию.

Как правильно поставить стропила на дом – разберемся с терминами!

Если большинство людей мало-мальски представляет себе, что такое стропила, то вот с остальными терминами, встречающимися в деле кровельщика, может возникнуть проблема. Мауэрлат, ригель, лежень, стойка, подкос, прогон – вряд ли тут обойтись без помощи специализированной литературы или опытного строителя! Впрочем, если вы читаете эту статью, то вполне обойдетесь и без них.

Мауэрлат – традиционно это деревянная балка сечением 15*15 см, которая выполняет роль крайней нижней опоры для стропил, распределяя нагрузку от точек стыкования стропил на всю верхнюю площадь стены. В последнее время вместо дерева часто используют металл, для мауэрлатов это швеллеры и двутавры. Мауэрлат устанавливается с небольшим отступом от внешнего края стены и закрепляется. Для предотвращения гниения и коррозии снизу балки изолируются рубероидом или другим водонепроницаемым материалом. Именно с этого элемента зачастую и начинают установку стропил.
Лежень – дополнительный брус для распределения нагрузки от стропил по всему периметру стен. От мауэрлатов отличаются тем, что лежни устанавливаются внутри сложных стропильных конструкций, то есть они не являются обязательным элементом крыши, а лишь дополнением в нужных случаях.
Стойка – вертикальный брус, который усиливает стропильную конструкцию изнутри. На стойки устанавливаются в свою очередь прогоны, которые подпираются подкосами – наклонными брусами, которые поддерживают горизонтальные элементы и противодействуют сжатию или перекосу конструкции.
Прогон – горизонтально расположенная балка, которая перпендикулярно пересекает стропила по всей длине крыши. В конструкции кровли можно выделить три типа прогонов – коньковый (на котором сходятся стропила вверху крыши), боковые прогоны и мауэрлаты, о которых написано выше.

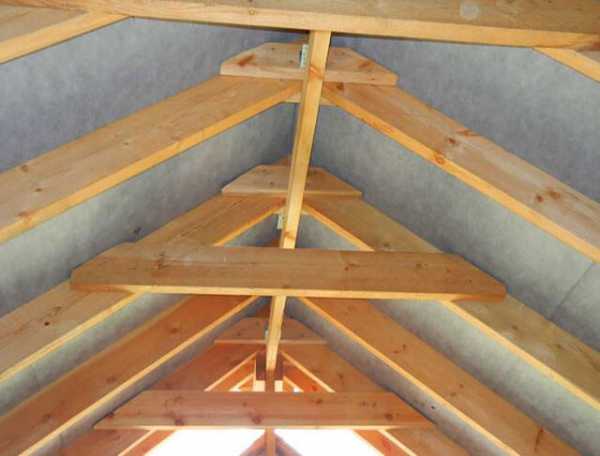

Ригель — балка, которая устанавливается между стропильными ногами, увеличивая прочность конструкции и ее устойчивость. Обычно сечение ригелей – 10*15 см.
Стропильные ноги или стропила – балки, на которые непосредственно и устанавливается кровельное покрытие. Стропила – это также общее название для всей стропильной конструкции. Для этого элемента используют брус сечением 10*15 см. Для изготовления дощатой стропильной системы применяется сосновая доска с сечением 50*150 мм или 60*200 мм.

Перед установкой элементов необходимо точно рассчитать их количество, а также учесть возможные нагрузки на стропила: они могут быть одними при установке шифера, другими для черепицы и третьими для листов профнастила.

Например, односкатная крыша, сооруженная из минимального количества элементов, с легкостью выдержит листы металла или шифера, тогда как под черепицей со временем стропила могут деформироваться, прогнуться, а значит, вам потребуется дополнительно укрепить конструкцию стойками или подкосами, а также использовать брусья с большим сечением.

Как правильно установить стропила – наслонные или висячие?

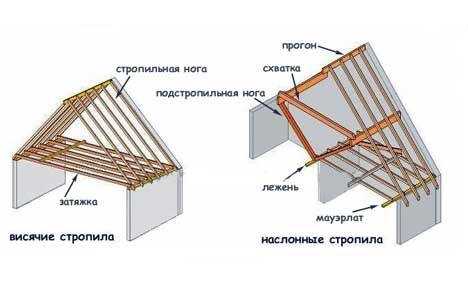

Стропильные конструкции разделяют на две группы – наслонные и висячие. Висячие стропила обычно сооружаются на кровлях зданий без внутренних несущих стен. Висячая конструкция опирается на коньковый прогон и мауэрлаты, а внизу скрепляется затяжками, которые не дают стропилам под воздействием нагрузки разъехаться в стороны. Следует отметить, что на висячие стропила уходит гораздо больше лесоматериала, поскольку этим обеспечивается их устойчивость. Сэкономить древесину можно на дощатых стропилах, поскольку на варианты из бревен уходит на 15-20 % больше лесоматериалов.

Наслонные стропила устанавливаются на тех зданиях, внутри которых есть несущие стены, поскольку для этого типа нужны минимум три точки опоры. Наслонными элементами можно перекрыть пролет максимальной длиной до 6,5 метров. Если есть необходимость увеличить ширину перекрываемой площади, то этого легко достичь за счет установки дополнительных опор: при одном дополнительном стояке ширину можно увеличить до 12 метров, а при двух – до 15!

В зависимости от сечения брусьев, которые применяются для изготовления стропильных ног, шаг расположения стропил варьируется от 0,8 до 1,2 м. Нижние концы в наслонном типе стропильной конструкции упираются в мауэрлаты, а верхние – в прогоны. Сооружение подстропильной рамы, включающей прогоны, стойки и подкосы, обеспечивает особую устойчивость стропильных ног. Такой тип чаще всего применяется в частном строительстве, поскольку с одной стороны получается крепкая и надежная крыша, а с другой стороны наслонные стропила весьма экономны – древесины на них, по сравнению с висячими, нужно в разы меньше. Довольно часто кровлю сооружают, комбинируя оба типа.

Как ставить стропила на крышу – что за чем?

Для начала, руководствуясь подробными инструкциями, как рассчитать количество бруса на дом, которые приведены в отдельной статье, вычислите, сколько вам необходимо материала. Перед установкой элементов стропильной конструкции их необходимо обработать составами против грибков, насекомых и антипиренами, препятствующими воспламенению. Потратившись на эти составы перед тем, как ставить стропила на крышу, вы продлите срок их эксплуатации на десятки лет.

Как ставить стропила на крышу — пошаговая схема

Шаг 1: Установка мауэрлатов

Самым важным соединением в наслонных вариантах считается место опоры стропильной ноги на мауэрлат. Именно с закрепления мауэрлата и начинается установка. Для этого предварительно бетонируются в стенах металлические штыри, которые уходят вглубь стен как минимум на 40 см. Для этих же целей будут пригодны и проволочные скрутки, диаметр которых будет не меньше 6 мм.

Шаг 2: Делаем макет

Поднимите наверх два бруса, которые будут стропильными ногами. Вырежьте выемки на левой и правой ноге для упора в мауэрлаты, не забудьте пометить для себя, к какой стороне какой брус относится. Установите брусья, соединив их вверху, чтобы сделать пометки для выемок в верхней их части. Выемки нужны для того, чтобы сделать соединение с упором, а не внахлест – такое считают крайне ненадежным даже при сильном укреплении гвоздями.

Шаг 3: Готовим стропила

По готовым стропильным ногам, как по макетам, подготавливаем на земле последующие брусья.

Шаг 4: Устанавливаем первые стропила

На двух противоположных краях крыши устанавливаем по паре стропильных ног и натягиваем между ними веревки, которые будут рабочим уровнем при закреплении остальных пар.

Шаг 5: Устанавливаем стропила

После проведения всех замеров и подготовки брусьев устанавливаем оставшиеся стропила. В зависимости от угла наклона кровли, колеблется и расстояние между ними – при наклоне в 30° такое расстояние может быть около 70 см. Чем больше угол, тем меньше расстояние.

Шаг 6: Дополнительные элементы

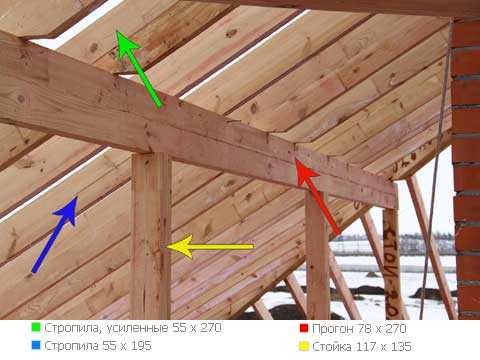

При необходимости устанавливаются стойки, прогоны, ригели. Прежде всего, такая необходимость может быть вызвана весом кровельных материалов, например, черепицы, а также погодными особенностями, такими как обильные снегопады.

remoskop.ru

Как установить стропила на крышу

Строительство дома – задача не из легких. Это утверждение очевидно и понятно как для профессионального строителя, так и для человека, знакомого с вопросом лишь поверхностно. В этом деле нет мелочей, и каждый из этапов строительства требует тщательного изучения и многолетнего опыта практического применения полученных знаний. И хотя, благодаря развитию технологий производство многих материалов и усовершенствованию инструментария, проведение работ во многом облегчено, некоторые этапы представляют собой задачу, посильную для осуществления только человеком, действительно разбирающимся в сути материала.

Что такое стропила

Особенно важно разобраться, как установить стропила на крышу. Сразу необходимо оговориться, что, если должного опыта в проведении подобных работ нет, то браться за них не имеет смысла. Но с другой стороны, любой опыт – дело времени, а суть заключена в знании, так что изучить вопрос хотя бы в теории, не будет лишним наверняка.

Что такое стропила?

Роль стропил в конструкции крыши

Для начала необходимо несколько слов сказать о том, что такое стропила. Так принято называть основной элемент кровельной системы, представляющий собой длинные брусья, расположенные вертикально и под наклоном, относительно стен. Именно стропила являются своеобразной основой всей кровли. Поверх стропил монтируются основные её элементы, а значит, ошибки, допущенные на этапе монтажа стропильной системы приведут к нарушению технологии монтажа и остальной кровли. Говоря простым языком, неправильный монтаж стропил – это текущая кровля. Именно поэтому вопрос, как правильно смонтировать стропильную систему имеет главенствующее значение, если речь идет о крыше дома.

Виды стропил

Виды стропильных систем

Говоря о монтаже стропильной системы необходимо отметить, что существует две основных технологии выполнения задачи.

Наслонные стропила.
Висячие стропила.

Эти технологии в значительной степени отличаются друг от друга, поэтому достаточно верным будет рассмотреть каждый вариант по отдельности и более подробно.

Наслонные стропила

Системы наслонного типа

Наслонными стропилами называются такие элементы кровли, которые при установке, помимо точки опоры на мауэрлат и между собой, предусматривают установку специальных стоек, на которые будут также опираться. В результате получается так, что возникающие распорные напряжения и последующие механические нагрузки, оказываемые остальными элементами кровли, равномерно распределяются и взаимокомпенсируются.

Что касается того, как именно установить наслонные стропила на дом, то здесь полезно знать, что существует несколько способов монтажа. Главным образом различия касаются способов закрепления стропил к мауэрлату и соединения стропильных ног между собой.

Сначала используемые в качестве стропильных ног брусья должны быть подготовлены. Речь идет о том, что в месте их соприкосновения друг с другом, необходимо выбрать половину толщины бруса для того, чтобы при соединении стропил друг с другом, они находились строго в одной плоскости, не имея смещений.
Кроме того, в месте соединения стропильной ноги и мауэрлата на стропилах можно сделать специальные пропилы, которые будут способствовать тому, чтобы опоры не разъезжались.
Вверху стропила помимо фиксации друг с другом, крепятся к дополнительной опоре – продольному брусу, который укладывается поперек направления стропил. Таким образом, стропила достаточно прочно закрепляются уже.

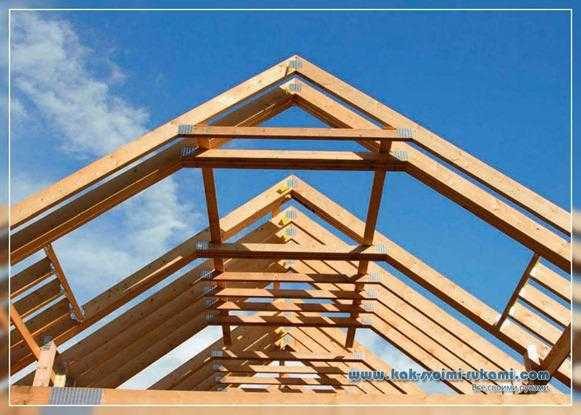

Далее, стропильные ноги можно дополнительно стянуть между собой вверху или внизу, а возможно и в обоих местах, если того будет требовать ситуация.

Если же говорить непосредственно о способах крепежа стропил, то здесь также существует множество вариантов. В этих целях могут быть использованы и строительные скобы (удобно для закрепления стропил к мауэрлату), и разнообразные вспомогательные подкосы и стяжки, а также стальные крепежные пластины и тому подобное. В качестве расходного крепежного материала могут быть использованы саморезы, шпильки, деревянные клинья, упомянутые выше скобы и вообще всё, что позволит ситуация и опыт проведения подобных работ.

Висячие стропила

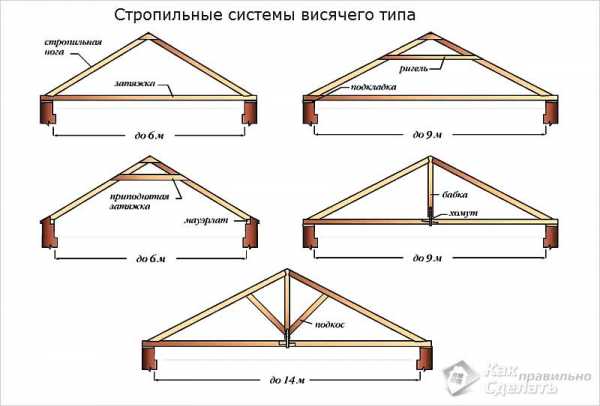

Системы висячего типа

Еще одним вариантом изготовления стропильной системы является монтаж на дом висячих стропил. По большому счету процесс установки опор по этой технологии может напоминать вышеописанный, но это не совсем так, по ряду причин, одной из которых является то, что для монтажа висячих стропил необязателен монтаж центральной опоры вроде продольного бруса, как это необходимо в случае описанном выше. Стропила соединяются между собой и с мауэрлатом, поэтому получается, что они как бы висят на каркасе дома. Это в некоторой степени упрощает работу с технической стороны и позволяет монтировать стропильную систему на домах, у которых отсутствует центральная несущая стена.

Что касается того, как ставить стропила висячего типа, то происходит это в общих чертах следующим образом:

Сначала брусья соединяются между собой. На этом этапе необходимо следить за тем, чтобы соединения были ровными и прочными.
Затем сформированные стропильные ноги устанавливаю сверху на сруб и закрепляют.

Важно понимать, что процесс этот может показаться простым только со слов, так как влечет за собой не только приложение физических усилий, но и применение достаточно большого количества знаний и умений, обладанием которыми может похвастаться далеко не каждый.

Скрепление стропильных ног между собой может производиться, как и в первом варианте несколькими способами. Например, можно стянуть стропила между собой горизонтальным брусом внизу, чуть выше уровня мауэрлата или же наоборот, оборудовать дополнительную стяжку вверху, ближе к месту схождения стропил. А можно и комбинировать варианты, что только лишь добавит конструкции прочности. Но здесь важно помнить, что любые перегибы не на пользу делу.

Чем большее количество дополнительных элементов будет иметь стропильная система, тем больший вес будет иметь вся крыша, а значит, большей будет и нагрузка, как на стены, так и на фундамент.

Еще одним способом дополнительного укрепления висячих стропил является оборудование их специальной поддерживающей подпоркой, называемой «бабкой». Сначала стропильные ноги стягиваются брусом внизу, а затем, используя этот брус в качестве элемента опоры, устанавливается вертикальная подпорка. В дополнение к «бабке» можно использовать угловые распоры, но, важно помнить, что по описанным чуть выше причинам чрезмерное увлечение подпорами неуместно.

Системы сложной крыши

Завершая сказанное можно добавить, что поставить стропила своими руками в принципе возможно. Однако для этого необходимо располагать и знаниями и опытом, а если их нет, то лучше работу доверить профессионалам, а для приобретения знаний можно ограничиться «должностью» помощника. Помимо прочего, в качестве источника дополнительной информации по интересующей тематике можно использовать соответствующие видео, которые помогут разобраться в сути вопроса и наглядно продемонстрировать предстоящий процесс.

Видео

Посмотрите познавательный фильм Ларри Хона о том, как нужно строить крышу:

kakpravilnosdelat.ru

типы систем, как установить, собрать и соединить правильно

Основу кровельной конструкции практически любого типа составляют стропила. От правильности выбора типа несущей конструкции, расчета сечений конструктивных элементов зависит надежность всей кровли.

Поэтому, приступая к проектировке крыши, необходимо знать, какие типы кровельных конструкций применяются для различных сооружений или климатических условий, как делать стропила, как правильно произвести расчет.

↑

Выбор формы крыши

Для человека, не имеющего опыта в строительстве, в частности в кровельном деле, кажется, что выбор формы крыши может зависеть только от его предпочтений или, в крайнем случае, от толщины кошелька. Но на самом деле все не так просто. При выборе формы крыши, а, следовательно, и конструкции стропил, следует учитывать множество факторов.

Предназначение постройки.
Геометрические размеры и форма здания.
Материал, из которого выполнены фундамент и стены (это связано с оценкой способности выдержать нагрузку), согласитесь, на домик из камыша будет глупо ставить тяжелую крышу покрытую черепицей.
Наличие внутренних несущих стен.
Материал, из которого будет выполнено чердачное перекрытие.
Необходимость утепления непосредственно кровли.
Климатические условия определенного региона, под этим понятием подразумевается количество атмосферных осадков, направление господствующих ветров и их сила.

И это еще далеко не полный перечень причин, которые могут повлиять на то, какую форму крыши выбрать, и как правильно сделать стропила под нее.

↑

Выбор материала и сечений несущих элементов

От правильного выбора сечений конструктивных элементов зависит надежность всей конструкции, а также срок эксплуатации здания в целом. В качестве материала чаще всего применяют древесину хвойных видов. Лесоматериал не должен содержать изъянов, быть качественно просушенным.

При выборе сечения учитывайте, что любые запилы, отверстия под шпильки ослабляют древесину, поэтому необходимо расчет производить с наличием запаса по прочности.

Двумя взаимосвязанными величинами являются расстояния между элементами и их сечения. Выбор этой связки должен рассчитываться, исходя из наличия материалов. Более мощные стропила можно устанавливать через большее расстояние, но при этом стоит учитывать, что в этом случае увеличивается масса элемента, а это может создать проблемы при монтаже. На сегодняшний день в качестве материала чаще всего применяют доску толщиной 50 мм, имеющей подходящую ширину.

Несмотря на наличие множества программ, выполняющих расчет сечений конструктивных элементов, лучше всего для решения данного вопроса обратиться к специалисту, тем более, если это касается крыши сложной конструкции. Неспециалисту будет тяжело рассчитать и сделать стропила для крыши в этом случае, даже несмотря на обилие информации на данную тему. А проектировщик будет нести полную ответственность за разработанную конструкцию.

↑

Виды стропильных систем

В зависимости от конструкции несущих стен здания, размеров постройки применяются стропильные системы различных типов.

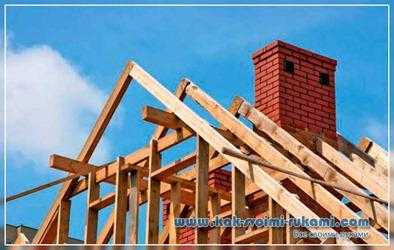

Висячие стропила устанавливаются на здания, не имеющие внутренних несущих перегородок, опираются только на наружные стены и друг на друга. Стропильные ноги для снижения распорной нагрузки на стены, которая при критических значениях может привести даже к разрушению, соединяются между собой затяжкой. Соединение элементов чаще всего выполняется без конькового бруса, но с применением подкосов, передающих часть нагрузки на несущие балки перекрытия.
Наслонные стропила имеют дополнительные точки опоры на внутренние несущие стены. Соединение стропил в коньке осуществляется посредством конькового бруса, который опирается на несущую перегородку. Также возможно наличие еще нескольких точек опоры, что позволяет распределить нагрузку. Подобные конструкции отличаются высокими техническими характеристиками, но их возведение стоит более дорого.

↑

Сборка стропильных ферм

Сборка того или иного вида стропил имеет некоторые нюансы.

Так, висячие стропила будет удобнее монтировать готовыми фермами, а наслонные лучше всего ставить отдельными элементами.

Применение шаблона для стропил

Упростить решение вопроса, как правильно собрать стропила, поможет специальный шаблон.
Для наслонных стропил подобный шаблон представляет собой облегченную доску, один край которой подрезан под угол сопряжения с коньковым брусом, а в нижней части, при необходимости, сделан запил под мауэрлат. В связи с тем, что выполнить идеальную геометрию крыши практически невозможно, то заготовку каждой стропильной ноги перед креплением необходимо примерить и подогнать, если требуется.
Шаблон для висячих стропил повторяет форму будущей секции, но собран из более тонкой доски, что упрощает его изготовление. Изготовление всех стропил по одному шаблону значительно облегчает последующий монтаж, при этом сборку предпочтительнее вести на уже готовом чердачном перекрытии, в этом случае отпадет необходимость в привлечении подъемной техники.

↑

Установка стропил

Перед началом монтажных работ каждый исполнитель должен знать, как правильно установить стропила, и осознавать сам смысл технологии. Рассмотрим очередность работ при установке висячих стропил для двухскатной крыши.

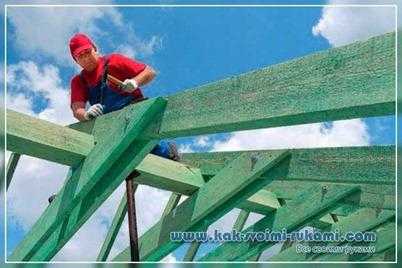

В первую очередь, монтируются две крайних стропильных фермы. Стропила крепятся временными подкосами.

Следует помнить, что точки опоры стропильных ног на мауэрлат должны находиться на одном уровне.

После этого натягиваются три шнура (по коньку, и посредине стропильных ног), монтаж следующих секций проводится, ориентируясь по ним.
К мауэрлату такие типы стропильных систем крепятся при помощи строительных скоб, гвоздей или саморезов. Соединение саморезами более крепкое, но они обладают недостаточной прочностью на излом.
После установки всех стропильных ферм осуществляется их связка при помощи прогонов, и установка дополнительных подкосов.
После этого монтируется обрешетка, шаг которой и материал зависит от типа кровельного покрытия.

Установка наслонных стропил, как уже говорилось, осуществляется поэлементно, принцип монтажа аналогичный.

Нужно отметить, что, даже зная, как сделать стропила на дом, не рекомендуется, без наличия опыта, приступать к монтажу сложных крыш. Желательно получить практический опыт на более простых, например, двухскатных конструкциях. Если же, исходя из архитектурных соображений, требуется монтаж кровли сложной формы, лучше доверить это дело профессионалу. Ведь любой просчет в разработке и монтаже крыши может привести к возникновению проблем.

Также советуем посмотреть:

novakrovlya.ru

Как удлинить стропила Крепление стропил к мауэрлату

Завершающим этапом строительства любого дома независимо от количества этажей в нем — это строительство крыши. Все этапы строительства дома являются ответственными: сооружение фундамента, кладка цоколя или стен, но пока нет крыши — нет и вашего дома.

В сегодняшней статье мы продолжаем тему «Изготовление крыши своими руками».

В предыдущих статьях мы уже рассказали:

Как правильно нарастить стропила для устройства свеса

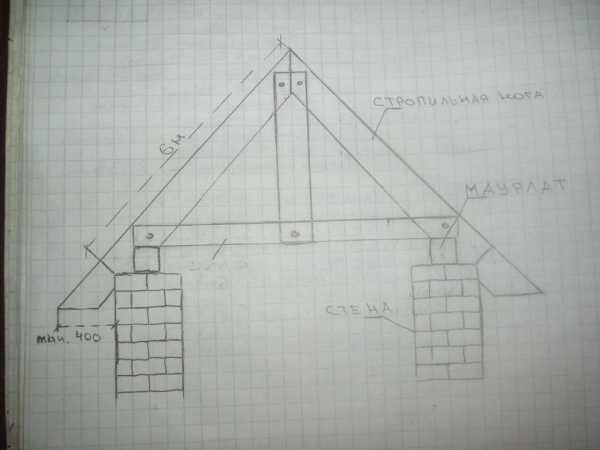

Итак, продолжим. Длины бруса, который мы использовали для стропильной ноги, составила 6м. Этой длины хватило только на стропильную ногу. Но для устройства свеса крыши, который должен быть не менее 40 см, этой длины нам не хватало.

В этом случае стропильная нога наращивается доской, которая называется «кобылкой». Карнизный свес (он же — вылет) необходим для отвода воды (дождевой или образовавшейся от таяния снега), которая стекает с крыши. Свес (вылет) предохраняет стены от намокания и возможного плесневения. Длина вылета — минимум 40 см, но возможно увеличение длины и до 60 см. За длину вылета берется расстояние от стены до его конечной точки вылета (мысленно проведите горизонтальную линию от стены то конца свеса — см. рисунок в конце статьи).

Для свеса используется отрезок доски необходимой длины. Этот отрезок для свеса и называется «кобылка». Кроме того, ширина доски допускается уже, чем ширина бруса стропильной ноги.

Использование «кобылки» для устройства свеса не является недостатком, а, наоборот, имеет ряд преимуществ:

Нет необходимости использовать более длинный брус, чем тот, который необходим для изготовления непосредственно стропильной ноги. Для «кобылки» применяется более дешевый пиломатериал — доска, что ведет к удешевлению строительства;
Подъем, подгон по месту и крепление стропил проще выполнять, когда они имеют меньшую длину и меньший вес, нежели необходимо с учетом свеса;
Выводить свес удобнее легкими «кобылками»;
В дальнейшем, при необходимости ремонта свеса, «кобылку» всегда проще заменить, чем менять всю стропильную ногу.

«Кобылка» крепится к стропильной ноге с просветом, т.е. между брусом и доской есть просвет, который частично заполняется вкладышем (более короткой доской). Используем крепление помощью гвоздей:два гвоздя забиваются с противоположных сторон и загибаются. Такого крепления вполне достаточно, т.к. нагрузка на этот узел небольшая. Все, о чем мы вам рассказали отчетливо видно на прилагаемых к статье фото.

Если же крыша вашего дома позволяет использовать брус, длины которого хватает и на свес — такой вариант тоже хорош. Как в этом случае вырубать стропила («зарубать пятку») относительно стен дома и мауэрлата показано на рисунке.

Крепление стропильных ног к мауэрлату

Первоначально мы крепили стропильные ноги на гвоздь. Теперь пришло время закрепить стропила к мауэрлату окончательно. Для этого мы использовали шинку. Шинка — это полоса из металла. Шинкой «обертываем» стропильную ногу и с двух сторон (с правой и с левой стороны относительно стропильной ноги) крепим ее на гвозди и шурупы с внутренней стороны стены на глубину 25-30 см.

Такое дополнительное крепление предохранит крышу от возможного срыва при сильных порывах ветра.

Можно воспользоваться и способом наших дедов: стропильную ногу «оборачивали» проволокой, которую тоже закрепляли с внутренней стороны стены. Для этого берут проволоку толщиной 4 — 6 мм и привязывают ее к ершам, которые забивают в стену.

На этом мы заканчиваем серию статей о сооружении стропильной системы (см. рубрику «Крыша» ). В заключении мы предлагаем прослушать аудиозапись в формате mp3. Возможно, вы услышите что-то интересное и полезное для вас, не вошедшее в статьи.

Cооружение стропильной системы.mp3

В следующих статьях мы расскажем, как нужно делать обрешетку стропильной системы, натягивать пленку и крыть крышу шифером. До новых встреч!

Это точно Вас заинтересует:

realizedadream.ru

РубрикаРазное
