Как сделать тв антенну своими руками – ТВ антенна своими руками — 6 способов сделать

Антенна для телевизора своими руками – просто, легко, быстро

Примеры известны, когда своими руками изготавливали спутниковые антенне. Однажды завод, работающий на оборонку, выпустил брак, клерки ничего не придумали лучше сбыта населению через магазин детских игрушек: выставили санки для малышей. Товар расхватали мгновенно, когда между местными радиолюбителями прошел слух: возможно задешево купить спутниковую антенну для телевизора. Фокус на доли миллиметра сбит, форм-фактор не выдержан досконально, снижен парой дБ коэффициент усиления! Названный факт мало волновал радиолюбителей, получивших в руки антенны-параболоиды дециметрового диапазона. Намного круче «волновых каналов», четвертьволновых вибраторов. Антенна для телевизора своими руками? Легко — если найдете санки неподалеку…

Прежде чем делать антенну своими руками

Перво-наперво учтите: сегодня государственное вещание заменяют цифровым. Прежде касается телевидения. В Москве несколько мультиплексов, на одной частоте передается дюжина каналов, наступает очередь радио. Преимущество подхода привлекает возможностью конструировать узкоспециализированные устройства, справляющиеся с приемом конкретной частоты. Наружная антенна для цифрового телевидения составлена несколькими простыми элементами, формирует ярко выраженный резонанс нужной длины волны. Отпала нужда обеспечивать широкополосность, получили значительный выигрыш усиления. Не обязательно вариант купить телевизор с антенной идеален.

Отсутствует возможность улучшить конструкцию спутниковых антенн. Тороидальная модель, увешанная облучателями, смотрится так себе, эквивалентов для приема с нескольких космических аппаратов не придумано. Подошла бы фазированная антенная решетка с отклоняющимся лучом диаграммы направленности, но сегодня реализация конструкции не то чтобы дорогая, попросту невозможна.

Какую антенны выбрать для приема телевизионного вещания

Телевизионное вещание осваивает диапазон ДМВ (300 — 900 МГц), поляризация используется горизонтальная. Для ловли потрудитесь параболоид с правильно настроенным облучателем найти, потребуется прямая видимость на телецентр или точная подгонка к переотраженному сигналу, изменяемому погодными условиями, даже ветром. Не принято использовать параболоиды, принимая наземное вещание. Спутник висит непреклонно на одном месте, точку позиционирования периодически корректируют наземные станции, легко обойтись тарелкой. Прямая видимость, естественно, должна присутствовать.

Для наземного приема нужна антенна, главный лепесток диаграммы направленности которой достаточно широкий, чтобы уловить сигнал. Одновременно требуется ограничить прием паразитных составляющих многолучевости, помехи соседних телецентров, вышек. Устройства снабжаются различного рода рефлекторами, форма и конструкция сильно зависят от типа антенны. Различают:

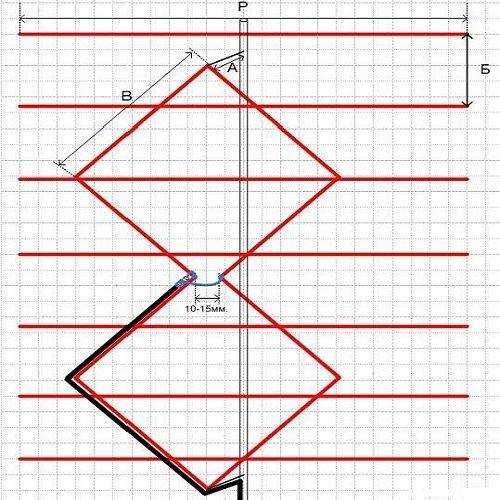

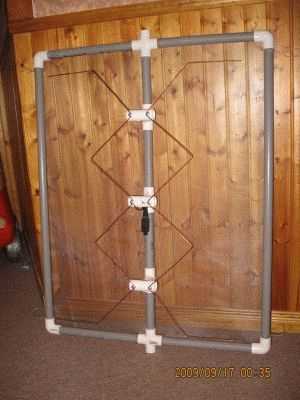

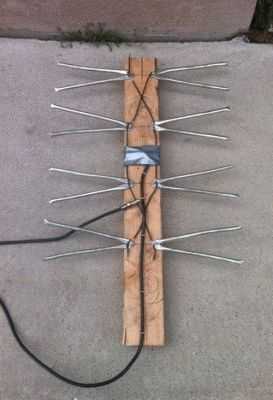

• зигзагообразные;

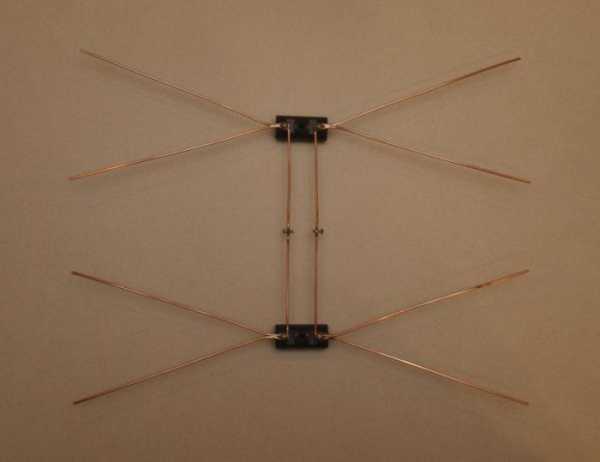

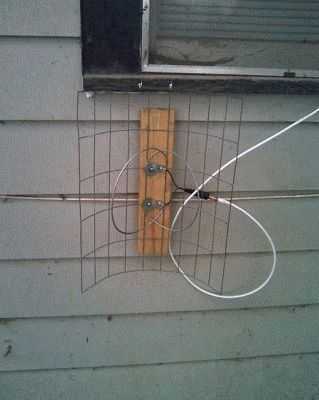

• вибраторные;
• волновые каналы;

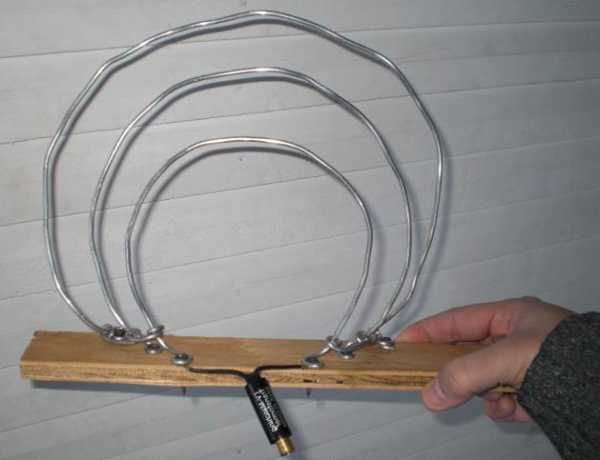

• рамочные;
• бегущей волны;

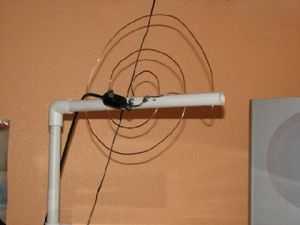

• комбинированные.

Среди множества устройств антенна телевизионная наружная своими руками проще собирается по типу волновой канал (антенна Удо-Яги). Устройство обладает отличными характеристиками, сегодня займемся рассмотрением этого класса приспособлений для приема телевизионного вещания.

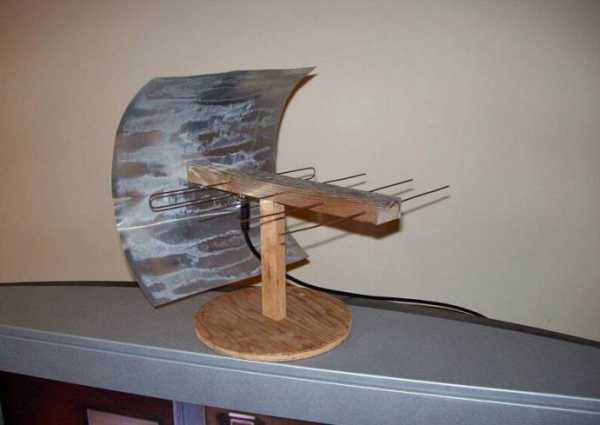

Приемные антенны класса волновой канал своими руками

Конструкция антенны

Прежде всего о количестве элементов. У волнового канала имеется траверса, на которую крепятся параллельно друг другу, начиная сзади:

1. Рефлектор.
2. Активный вибратор.
3. Пассивные вибраторы (директоры).

Для каналов метрового диапазона необходимо пожертвовать коэффициентом усиления ради увеличения рабочей полосы устройства. Достигается путем снижения количества директоров.

Выглядит практически следующим образом:

1. Диапазон ниже 70 МГц потребует наличия одного директора. Получается трехэлементная антенна волновой канал. Образована рефлектором, активным, пассивным вибраторами.
2. Диапазон ниже 110 МГц обходится четырехэлементной антенной, где имеется два директора.
3. 170 — 240 МГц принято ловить волновыми каналами с пятью пассивными вибраторами.
4. 470 МГц и выше (цифровые мультиплексы) — рекомендуется применять антенны из 15 элементов: рефлектор, активный вибратор, 13 директоров.

Используйте антенны для приема радио диапазона FM, знайте: поляризация вертикальная. Элементы, о которых поговорим ниже, располагаются перпендикулярно земле. Теперь размеры. Узлы, кроме активного вибратора, представляют собой куски проволоки, закрепленные на траверсе параллельно друг другу. Активный вибратор выглядит удлиненным прямоугольником со скругленными сторонами. Углы прямые, на практике, выгибая из толстого материала, не получается сделать точно. Выделим четыре вида расстояний в волновом канале:

1. Между рефлектором и активным вибратором.
2. От активного вибратора до первого директора.
3. От первого директора до второго директора.
4. Между остальными директорами.

На практике себя показывает отлично конструкция, где директоры имеют одинаковую длину, меньшую, нежели у активного вибратора. Рефлектор должен длиной превосходить каждый в отдельности. Элементы изготавливаются из круглой медной, латунной, алюминиевой проволоки круглого сечения. Допускается использовать центральные жилы 4-жильных кабелей. Прочие будут искажать прием, разрешается испробовать.

Изготовить траверсу следует из дачного черенка лопаты, трубы полиэтилена (полипропилена) высокой плотности. Элементы крепятся поперек болтовыми соединениями, при необходимости длинные директоры снабжаются направляющими из прочного диэлектрика (древесина). По возможности элементы располагаются в одной плоскости, быть горизонтальны.

Мачта обоснуется позади активного вибратора, рекомендуется применить одну-две наклонные распорки. Ни одна не должна попасть в зазор между первым директором и активным вибратором. В противном случае антенна телевизионная цифровая будет работать отвратно, сбитая искажениями сигнала крепежом.

Сама мачта устанавливается на растяжки из стальной проволоки. Допустимо пользоваться двумя комплектами при необходимости. Кабель для телевизионной антенны по нормам используется 75 Ом. Такое же значение имеют и волновые сопротивления разъемов плазменных и жидкокристаллических телевизоров. Как результат, блокируется отражение мощности, мастера добиваются уверенного приема сигнала с минимальными затратами энергии и технических средств. При переусилении снижайте коэффициент передачи аттенюаторами.

Размеры самодельной антенны типа волновой канал

Первый мультиплекс Москвы приходится на частоту 559,25 МГц. Посмотрим, какие размеры будет иметь антенна для портативного телевизора соответствующей длины волны. Сие приходится примерно на 32-ой канал советского вещания. Литература указывает следующие размеры устройства:

1. Длина рефлектора 26,9 см.
2. Длина активного вибратора 21,3 см.
3. Высота активного вибратора 5 см.
4. Длина директоров 20,2 см.
5. Расстояние 1 – 11, 9 см.
6. Расстояние 2 – 7 см.
7. Расстояние 3 – 13,1 см.
8. Расстояние 4 – 15,8 см.

Сигнал снимается с разрыва активного вибратора внизу. Длина прорези не имеет значения, для ДМВ диапазона это 1,5 — 3 см. Теперь у нас будет цифровое телевидение, антенна своими руками сделана, осталось установить в комнате или на крыше. Рекомендуется при наличии прямой видимости, но башня находится за горизонтом, пользоваться компасом, картой. Наблюдаете непосредственно передающую станцию — нацельте антенну волновой канал, пользуясь зрением. Дальнейшая настройка производится по максимальному уровню сигнала (на практике качеству изображения). После приспособление стоит закрепить, как было показано выше.

Обратите внимание: в городе о прямой видимости не идет речи. Будем ловить отраженный сигнал, приходящий с абсолютно любого направления. Даже с противоположного расположению телецентра. Придется поискать хорошенько, откуда приходит вещание. При неудовлетворительном качестве рекомендуется использовать усилитель для телевизионного сигнала, включаемый близ антенны. Придется провести кабель питания на крышу. Допускается установить волновой канал в комнате, усилитель может не понадобиться. Основные потери обусловлены кабелем, длина оставляется минимальной. Телевизионная антенна комнатная своими руками изготавливается по тому же принципу. Не требуются мачта, растяжки. Где поместить — личное дело каждого. Зависит от фантазии.

Если использовать кронштейн для телевизионной антенны, на одной мачте возможно укрепить ряд волновых каналов, это позволит принимать все частоты с максимальным качеством, ловить радиовещание. Обратите внимание, не обсудили в обзоре согласующие устройства, помогающие добиться наименьшего значения КСВ. В этом случае мощность будет отражаться меньше. Опытный конструктор должен об этом позаботиться сам!

vashtehnik.ru

Как сделать телевизионную комнатную антенну для приема цифрового сигнала

Антенна – это радиотехническое устройство, предназначенное для приема и излучения электромагнитных волн через эфир.

Если вы живете на расстоянии прямой видимости телевизионной вышки, то для приема цифрового телевидения вполне подойдет простейшая самодельная комнатная телевизионная антенна, конструкция которой представлена в этой статье. Данная антенна предназначена для приема телепередач в диапазоне частот цифрового телевидения (470–790–МГц).

Конструкция телевизионной антенны простая и для повторения не требует специальных знаний. Для ее изготовления понадобится 70 см медного провода диаметром 2-3 мм, кусок листа двухстороннего стеклотекстолита, 1,5 м коаксиального телевизионного кабеля с волновым сопротивлением 75 Ом и F-штекер.

Инструкция по изготовлению телевизионной ДМВ антенны

Первое, что необходимо это подобрать отрезок медного провода диаметром 2-3 мм длиной 70 см. Для этих целей хорошо подойдет медный одножильный провод для прокладки электропроводки. Если проводников в кабеле несколько, то нужно аккуратно отрезать вдоль канавки один проводник, стараясь не повредить изоляцию. Она для работы антенны не нужна, изоляция оставляется только для эстетического вида.

Подойдет и алюминиевый провод, но тогда к контактам платы согласующего трансформатора его придется присоединять с помощью резьбового соединения. Обратите внимание, гайка не должна касаться экранирующей фольги трансформатора, если касается, то нужно проложить изолирующую шайбу или подрезать фольгу.

Если используется провод без изоляции, то можно для красоты надеть на него хлорвиниловую трубку.

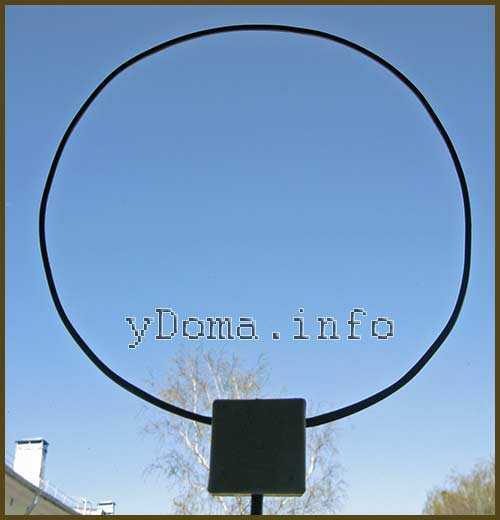

Далее провод нужно согнуть в кольцо диаметром приблизительно 220 мм. Тут высокая точность не нужна. Для этого хорошо подойдет оправка в виде ведерка от краски или любая другая круглая емкость подходящего размера.

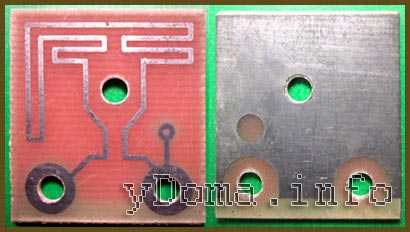

Когда кольцо для антенны готово можно приступать к изготовлению печатной платы согласующего трансформатора.

Печатная плата делается из стеклотекстолита или гетинакса фольгированного с двух сторон, толщиной 1,5 мм размером 25×30 мм. На фотографии представлен внешний вид печатной платы трансформатора с двух сторон.

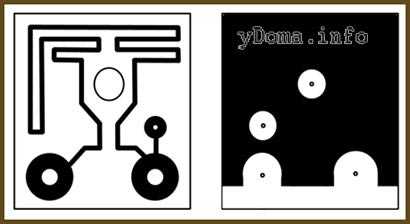

На этой фотографии негатив печатной платы антенны. Ширина токоведущих дорожек равна 1 мм, расстояние между дорожками составляет 1,5 мм. Размер платы антенны 25×30 мм.

Если нет возможности сделать для изготовления антенны печатную плату химическим способом, то можно ее сделать механическим. Для этого нужно удалить ненужные участки фольги, оставив только контактные площадки, а токоведущие дорожки выложить из медного провода диаметром 0,3-0,5 мм, приклеив его плате, например клеем «Момент».

Для придания эстетического вида, и увеличения механической прочности антенны трансформатор помещается в пластмассовую коробку, в которой предварительно просверливаются отверстия для кольца и антенного кабеля.

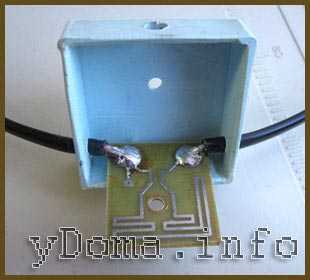

Когда все детали подготовлены, можно приступать к сборке антенны. Заводятся, предварительно залуженные припоем, концы кольца в коробку и загибаются под прямым углом на расстоянии 3 мм. Далее концы вставляются в печатную плату трансформатора антенны и запаиваются припоем с помощью паяльника.

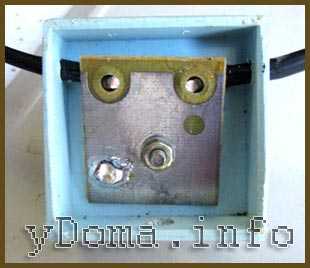

Плата антенны проворачивается ко дну коробки и закрепляется с помощью винта и гайки М3.

Продевается в отверстие коробки телевизионный кабель с волновым сопротивлением 75 Ом длиной 1,5-1,8 м. О выборе типа кабеля и его разделке, об установке F-разъема вы можете узнать из статьи «Подключение телевизора к антенному кабелю».

На один его конец предварительно нужно установить телевизионный F-разъем, а второй разделать и его концы распаять на печатную плату. Центральная жила кабеля припаивается непосредственно к правому концу кольца, а экранирующая оплетка припаивается непосредственно к фольге платы антенны.

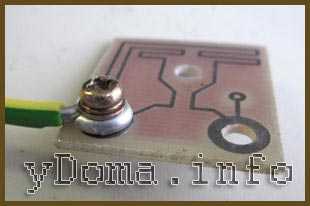

Для надежной работы антенны припаивать или крепить кабель нужно в следующем порядке. Сначала припаивается экранирующая оплетка, затем за кабель нужно хорошо потянуть, чтобы выбрать слабину, и только после этого припаять центральную жилу. В таком случае, при перемещении антенны с целью поиска места в помещении с максимальным уровнем сигнала и натягивания кабеля не будет обрываться центральная жила.

Если экран у кабеля сделан из алюминиевой фольги, то его можно прижать к фольге платы с помощью металлического хомута, одетого на винт и закрепленного гайкой. Технология крепления экрана хомутом рассмотрена в статье «Как сделать телевизионный краб своими руками».

Осталось закрыть коробку крышкой, вставить разъем в телевизор и настроить каналы на нужные программы. Для того, чтобы качество изображения было с минимальными шумами, нужно перемещать антенну по помещению с целью поиска места с максимальной величиной телевизионного сигнала.

Как заменить согласующую печатную плату
петлей из кабеля

Применение печатной платы для согласования антенны с коаксиальным кабелем позволяет сделать антенну более компактной.

Если печатную плату изготавливать нет желания или возможности, то ее без потери качества работы антенны можно заменить петлей, которую еще называю U-коленом, представляющей собой согнутый пополам отрезок телевизионного кабеля, соединенного с антенной по схеме, как на представленной ниже фотографии.

Для изготовления согласующей петли необходимо взять отрезок телевизионного кабеля длиной 162 мм, с помощью которого антенна будет подключаться к телевизору. Разделать его концы и припаять центральные жили к концам кольца, расстояние между которыми должно составлять 60 мм. Далее разделывается конец кабеля, идущего к телевизору и центральная его жила припаивается к любому из концов кольца антенны, а экранирующий провод соединяется с экранирующими проводами петли, как показано на фотоснимке.

При пайке экранирующей оплетки надо соблюдать осторожность, чтобы не расплавилась изоляция центральной жилы, и оплетка не соприкоснулась с ней.

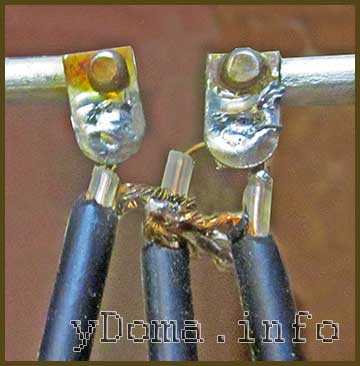

На фотографии показана припайка кабеля к кольцу антенны, сделанной из алюминиевого провода диаметром 3мм. Так как к алюминию сложно припаять провода мягким припоем, то концы кольца были немного расплющены, в них просверлены отверстия и с помощью заклепок закреплены латунные лепестки. Центральные жилы кабеля к лепесткам припаялись надежно.

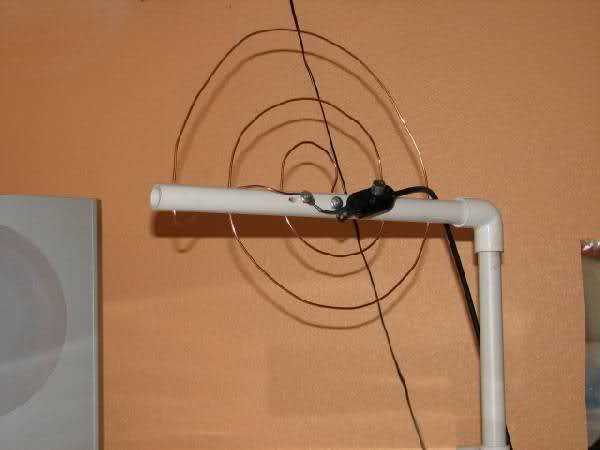

Как сделать своими руками антенну для цифрового ТВ

Содержание:

electric-220.ru

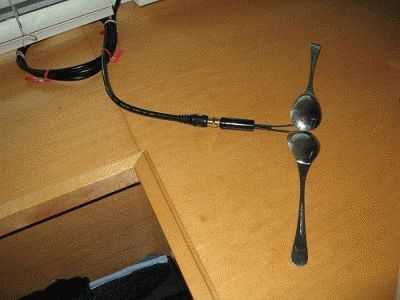

Простейшая телевизионная антенна своими руками

На сегодняшний день большой выбор различных антенн для телевизора, всегда имеется возможность приобрести именно то, что требуется. Но бывают такие случаи, когда подобное устройство необходимо очень срочно, к примеру, после грозы либо на даче, а до магазина еще дойти нужно.

Тогда на помощь приходят умелые руки, смекалка и некоторое количество исходного материала. С целью просмотра телепередач лучше телевизор подключать к антенне спутникового телевидения. В городе альтернативой считается кабельное телевидение.

Бывают случаи, когда невозможно оплатить услуги, которые вполне можно получить и бесплатно, только в худшем качестве, а также меньшем объеме. Реализация такого желания возможна при подключении телевизора к индивидуальной антенне.

Изготовление в домашних условиях

Рекомендуем просмотреть данное видео, в котором вам покажут как можно сделать простую комнатную ТВ антенну, своими руками.

В качестве примера, попробуем изготовить автомобильную ТВ антенну своими руками. Сложность заключается в том, что корпус автомобиля постоянно находится в движении.

Задачей является сделать автомобильную антенну таковой, чтобы она:

• не вызывала нареканий сотрудников ГИБДД из-за доработки корпуса;
• могла стать прямо в салоне;
• обеспечила надежный прием на частоте радиосвязи;
• имела высокий КПД.

Итак, можно использовать рамочную конструкцию, прокладываемую под уплотнителем заднего стекла автомобиля. Естественно, она немного заужена кверху и имеет не совсем те размеры, которые нужны, поэтому в центре располагается конденсатор, которым осуществляется настройка антенны в резонанс на требуемом канале.

Кабель припаивается с той стороны, где провод обрезан. С противоположной стороны разрыв не допустим.

Подключение антенны происходит через разъем, используемый связным оборудованием. Кабель должен иметь небольшую длину, его нужно брать по возможности меньше. Если возможно оборудование поставить у заднего стекла, то так и нужно сделать.

Самая простая ДМВ модель

Для начала необходимо сделать четвертьволновый вибратор из коаксиального кабеля. Для этого находится частота приема. Сопротивление четвертьволнового вибратора приближается к 40 Ом. Это учитывается при согласовании или просто втыкается в ресивер цифрового телевидения, предварительно приделав f-разъем либо другой нужный коннектор.

Зачищается лишь внешняя оболочка и экран. Четвертьволновый вибратор располагается горизонтально для наилучшего приема. Эта конструкция проста в изготовлении и под силу даже школьнику.

Это наиболее простая ДМВ антенна, которая производится своими руками. Не стоит ожидать от нее больших подвигов и не нужно устанавливать такую на крышу. Это устройство не наружного применения, но оно способно усиливать прием на обычный ресивер.

При отсутствии времени долго что-либо мастерить,  стоит попробовать именно этот простой способ.

Комнатный тип

Из этого видео, вы узнаете, как сделать простейшую ДМВ антенну, своими руками. Приятного просмотра, мотайте себе на ус!

Если вы живете далеко от телевизионной вышки, то комнатная телевизионная антенна вполне подойдет для приема телевизионного сигнала. Конструкция данного типа проста и для изготовления не потребует специальных знаний.

Для изготовления такого варианта улавливателя сигнала потребуется 70 см медного провода (диаметр 2-3 мм), двухсторонний стеклотекстолит, коаксиальный телевизионный кабель (1,5 м) и F-штекер.

Необходимо подобрать отрезок провода из меди диаметром 2-3 мм и длиной 70 см. Здесь хорошо подойдет одножильный провод из меди для прокладки электропроводки.

При наличии нескольких проводников в кабеле требуется аккуратно отрезать один проводник вдоль канавки, стараясь не принести вреда изоляции. Для работы антенны изоляция не нужна, оставляется лишь для эстетического вида. Подходит и алюминиевый провод, но к контактам платы он присоединяется при помощи резьбового соединения.

Стоит обратить внимание, что гайка не должна прикасаться к экранирующей фольги трансформатора, в противном случае требуется проложить изолирующую шайбу либо подрезать фольгу. При использовании провода без изоляции, можно надеть на него для красоты хлорвиниловую трубку.

Затем провод следует согнуть в кольцо, диаметр которого приблизительно 220 мм. В этом случае высокой точности не потребуется. Для этого подойдет оправка в виде ведра от краски либо другая круглая емкость примерного размера.

При наличии кольца для антенны можно приступать к производству печатной платы трансформатора. Делается она из стеклотекстолита либо гетинакса фольгированного с 2-х сторон.

Пример комнатной ТВ антенны

Если невозможно сделать химическим способом печатную плату, то можно сделать ее и механическим.

С этой целью требуется удалить лишние участки фольги, оставить только контактные площадки, токоведущие дорожки выложить из провода медного диаметром 0,3-0,5 мм, приклеить его к плате.

Для эстетического вида и повышения механической антенной прочности трансформатор помещается коробку из пластмассы или металла, в которой выполняются отверстия, предназначенные для кольца, а также антенного кабеля.

После приготовления всех деталей антенны можно приступить к сборке устройства.Для этого заводятся в коробку концы кольца и загибаются на расстоянии 3 мм под прямым углом.

Далее концы вставляют в печатную плату антенного трансформатора и запаиваются припоем при помощи паяльника. Плату антенны нужно провернуть ко дну коробки и закрепить при помощи винта и гайки.

Далее в отверстие коробки продевается телевизионный кабель. На один его конец устанавливается предварительно телевизионный F-разъем, а второй разделывается и его концы распаиваются на печатную плату антенны. Затем центральную жилу кабеля припаивают к правому концу кольца, а экранирующую оплетку к фольге платы.

Припаивать или крепить кабель для надежности требуется в следующем порядке. Важно помнить о том, что сначала припаивают экранирующую обмотку и хорошо тянут за кабель для выбора слабины, и только затем припаивается центральная жила.

В результате этого при передвижении антенны, а также натягивания кабеля не оборвется центральная жила. Если экран у кабеля произведен из алюминиевой фольги, он прижимается к фольге платы при помощи металлического хомута, который одет на винт и закреплен гайкой.

Осталось лишь закрыть коробку крышкой. Как результат, телевизионная комнатная антенна полностью готова для приема сигнала ТВ. Требуется вставить разъем в телевизор, настроить каналы на желаемые программы.

Для качества изображения с минимальными шумами, требуется перемещать антенну по помещению для поиска места с оптимальной величиной телевизионного сигнала.

Парогенератор Кёрхер, отзывы, цена, а так же принцип работы, описаны в полном объёме на нашем сайте!

Здесь, находится большое количество полезной информации о встраиваемой электрической стеклокерамической плите.

Только у нас, можно узнать из этой статьи, сколько стоят настольные посудомоечные машины.

Советы по изготовлению своими руками

Если вы желаете сделать антенну для телевизора своими руками в домашних условиях, следует учесть тот факт, что на сегодняшний день существует 2 совершенно элементарных метода. Вам потребуется обычная проволока. Обратите внимание на тот факт, что алюминиевую брать не рекомендуется, поскольку она подвержена быстрому окислению.

Для таких целей замечательно подходит проволока медная или из латуни. Поверхность проволоки нужно зачистить с 2-х концов от изоляционного материала, затем один конец прикрепить к батарее либо трубе, а противоположный вставить в телевизионный разъем.

Вы сразу заметите, что появился сигнал, поскольку труба проходит через большую часть дома и выходит вверх. Она считается усилителем нужных частот. Такой способ позволяет «поймать» около 5 каналов.

Второй вариант доступен лишь тем людям, у которых есть балкон. В этом случае потребуется такая же проволока, только длиннее, для соединения телевизора и зоны балкона.

Проволока зачищается с обеих сторон, один конец подключается к телевизору в кабельном гнезде, а второй наматывается к натянутым струнам, на которые вешается белье. Такой метод не просто помогает добавить каналы, но еще и делает качество изображения выше.

tehnosektor.ru

Простейшая телевизионная антенна своими руками » Полезные самоделки

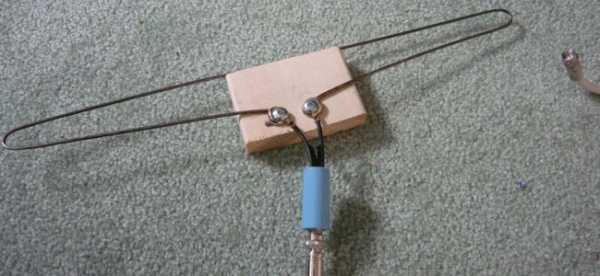

Длина трубок, а значит, и общая длина вибратора зависит от частоты принимаемой телевизионной станции. А она может лежать в пределах примерно от 50 — до 230 МГц. Весь этот рабочий диапазон поделен на 12 каналов — они отмечены на ручке переключателя программ» телевизора. Так, для первого канала (самого «длинноволнового» — около 50 МГц) длина вибратора (расстояние между удаленными концами трубок) должна быть 271-276 см, для второго — 229-234 а далее соответственно — 177-179, 162-163, 147-150, 85, 80, 77, 75, 71, 69, 66 см. Поэтому, еще не начав строить антенну, узнайте, на каком канале ведет передачи местный телецентр или ретранслятор.

Итак, длину трубок определили. Диаметр их может быть 8-24 мм (чаще всего используют, трубки диаметром 16 мм). Один из концов каждой трубки расплющите и прикрепите трубки металлическими хомутиками к Держателю и? изоляционного материала (текстолит или гетинакс толщиной не менее 5 мм) так, чтобы между удаленными концами получилось требуемое расстояние, а расплющенные концы отстояли друг от друга на 60-70 мм. К расплющенным концам прикрепите с помощью винтов монтажные лепестки — они будут служить своеобразными выводами трубок. Лучше, конечно, приварить лепестки к концам трубок, чтобы контакт был надежнее.

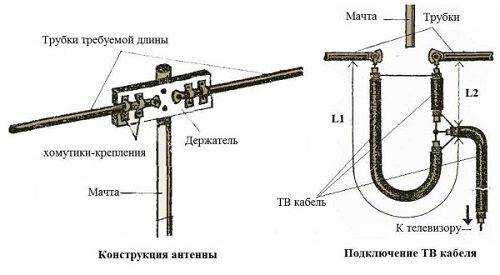

Держатель с трубками установите. на мачте, которая в дальнейшем будет установлена на крыше. Теперь к антенне нужно подсоединить снижение из коаксиального кабеля РК-1, РК-3, РК-4 или другого с волновым сопротивлением 75 Ом. Но подпаивать проводники кабеля непосредственно к выводам трубок нельзя. Между кабелем снижения и антенной устанавливают согласующее устройство, представляющее собой петлю из двух отрезков такого же коаксиального кабеля. Длина отрезков зависит от принимаемого телевизионного канала.

Для первого канала размер должен равняться 286 см, а 12 — 95 см, для последующих каналов — соответственно 242 и 80, 187 и 62, 170 и 57, 166 и 52, 84 и 28, 80 и 27, 77 и 26, 74 и 25, 71 и 24, 68 и 23, 66 и 22 см.

Подключение согласующего устройства показано на рисунке 2. Центральные жилы кабеля и отрезков подпаивают непосредственно к выводам трубок и Друг к другу, а металлические оплетки соединяют отрезками медного провода без изоляции. Пайка должна быть прочной и надежной, а места паек защищены изоляционной лентой.

Согласующую петлю и кабель снижения прикрепляют к мачте. Длина кабеля снижения должна быть достаточной для подключения к телевизору после установки антенны на крыше. На конце кабеля устанавливают разъем, который подключается в гнездо телевизора.

Антенну укрепляют оттяжками так, чтобы она стояла прочно, а вибратор находился на расстоянии не менее 2 м от крыши.

Чтобы получить от антенны максимально мощный сигнал, ее нужно ориентировать возможно точнее на телецентр (или на антенну ретранслятора). Эту работу лучше проводить вдвоем или даже втроем. Один медленно поворачивает антенну вокруг оси, а другой, наблюдая за экраном телевизора, сообщает ему об изменении контрастности и качества изображения. Антенну устанавливают и закрепляют в таком положении, чтобы контрастность была наибольшей и на изображении отсутствовала многоконтурность (результат приема сигнала, отраженного от близлежащих строений) .

Б.Иванов

Категория: Радиолюбителю / Самодельные антенны

www.freeseller.ru

ТВ-антенна своими руками — она на самом деле будет работать! :: SYL.ru

Если вы проживаете в пригороде, проблемы с подключением кабельного телевидения – далеко не редкость. Может, к примеру, часто пропадать сигнал – от этого качество картинки портится. Но ситуацию всегда можно исправить, причём сделать это самостоятельно, даже телевизионный мастер не потребуется. ТВ-антенна, своими руками сделанная из подручных материалов – это не фантастика, а реальность, причём получится очень мощное устройство, способное без проблем принимать сигнал.

Телевизионная «батарейная» конструкция

Каким образом ТВ-антенна своими руками может быть изготовлена, если у вас даже нет представления об элементарных технических понятиях? Всё просто. Необходимо найти медную или латунную проволоку, вооружиться перочинным ножиком. Способ хорош для людей, проживающих в обычной городской многоэтажке. Проволока зачищается с каждого конца. Один из них следует примотать к батарее центрального отопления, другой – подсоединить к разъёму телевизора. Вот и всё – сигнал будет доходить без проблем сразу после такого подключения. Секрет прост: трубы располагаются по всему жилью – в том числе и около крыши, за счёт этого происходит усиление сигнала, от пяти до семи каналов точно будет «ловиться».

Антенна-сушилка

ТВ-антенна своими руками может получиться и без использования батарей. Медная проволока всегда может быть примотана к балконной сушилке, точнее – к её металлическим струнам. Порядок действий в этом случае точно такой же, как и в примере выше. Данный приём не только увеличит число телевизионных каналов – улучшится также общее качество картинки.

«Баночная» антенна

Представляем вам ещё один вариант самодельной антенны, рассчитанный сугубо на ограниченный бюджет. Кстати, такой способ «ловить» ТВ известен давно. Требуется несколько банок из-под пива (или лимонада), телевизионный кабель или медная проволока и вешалка для одежды. Если есть паяльник – хорошо, он не помешает: конструкция выйдет более надёжной, сигнал будет гораздо качественнее.

Банки от газированной воды или пива хорошо промываются, сушатся. Потом их тщательно закрепляют с двух концов вешалки. Такую работу можно выполнить изолентой или скотчем. Концы ТВ-кабеля зачищаются, два медных провода нужно высвободить из-под оболочки. Далее в «ушки» (те самые, при помощи которых банка открывается) продеваются медные концы проводов. Между поверхностью тары и данными «открывалками» зажимается проволока. Вся конструкция выставляется за окно – свободный конец ТВ-провода нужно вставить в полость разъёма. Что тут скажешь – антенна полностью готова для использования, самое время начинать тестирование!

Комнатная антенна

Чтобы сделать прекрасное устройство, которое обеспечит надёжный приём сигнала, необходим медный провод, диаметр которого 2-3 мм. Также требуется стандартный ТВ-кабель, штекер, небольшое количество двустороннего стеклотекстолита. Если меди в наличии нет, допускается использование алюминия. Когда антенна для цифрового телевидения отсутствует, этот вариант обязательно поможет.

— Сначала в кольцо (диаметром где-то 200 мм) сгибается медный провод – часто используют ведро от краски в качестве ориентира.

— Стеклотекстолит нужен для изготовления платы, без неё не будет работать ТВ-антенна. Своими руками это сделать можно, главное, чтобы размер данного элемента составлял не меньше 0,25 на 0,30 см. Чтобы выполнить плату, нужно обладать определённым опытом – с чертежей переносятся токоведущие дорожки, их прокладывают медной проволокой, излишки фольги удаляют.

Чтобы конструкция имела защиту от механических повреждений, её советуют закреплять в пластиковой или металлической коробке. В боковых гранях делают отверстия для кабеля и антенны.

Когда подготовка элементов выполнена, можно собирать устройство. Концы антенного кольца заводят в коробку, загибают их под прямым углом, вставляют в плату и запаивают. Потом фронтальную сторону платы поворачивают ко дну короба, крепят гайкой и винтом. В отверстие на коробке продевается ТВ кабель, центральная жила припаивается к правому концу антенного кольца, экранирующая оплётка крепится к фольге платы. Остаётся только всё закрыть, установить в разъём штекер кабеля, приступить к настройке каналов.

3G-антенна

Чтобы получить самую простую конструкцию самодельной антенны 3G, нужно сделать два квадрата из согнутой проволоки. Сторона каждого должна составлять 5,3 см. Концы квадратов спаиваются – таким образом получается сплошная система. Для изготовления своими руками такой антенны толщина медного провода должна составлять от 1 до 4 мм.

Какие подготовительные работы следует выполнить? Прежде всего, RG6U (антенный провод) зачищается, на него надевают коннектор таким образом, чтобы из него на 1 см выходил конец. Вот и всё, можно сказать, что устройство сделано. Теперь необходимо выполнить рефлектор – для этого часто выбирают фанеру. Плитку 120 на 135 мм оборачивают фольгой (металлической).

Антенна GSM

Для начала берут телевизионный кабель RG6U, зачищают его с одного конца. Далее медный провод припаивается к центральному проводнику. Он может иметь любую толщину, оптимальная длина составляет 820 мм (если интересует диапазон 900 МГц). GSM-антенна своими руками – это вполне реально: вертикально вверх крепится провод, второй точно такой же припаивают к оплётке, после чего крепят вниз вертикально. К телефону при помощи переходника подключается другой конец кабеля – великолепный усилитель для сотовой связи готов.

Как видно из многочисленных примеров выше, в домашних условиях действительно можно делать антенны для самых разных целей. Но некоторые варианты изготовления являются достаточно сложными – чтобы получить оптимальный результат, необходимы определённые инструменты, специальные навыки.
