Вентилируемый фасад своими руками (+фото)

Наружная отделка фасада является неотъемлемой частью заключительного этапа строительства здания. Если раньше в подавляющем большинстве случаев в качестве отделочных материалов использовали штукатурку, то сейчас принято устанавливать вентилируемый фасад. В данной статье мы расскажем как сделать вентилируемый фасад своими руками, а также продемонстрируем фото и видео.

Что представляет собой

Вентилируемый фасад

Что представляет собой вентилируемый фасад? Эта новая технология наружной облицовки здания. Он выполняется в виде прочного каркаса, на котором закрепляются облицовочные материалы.

Каркас изготавливают из следующих материалов:

• оцинкованная сталь,
• алюминий,
• нержавеющая сталь.

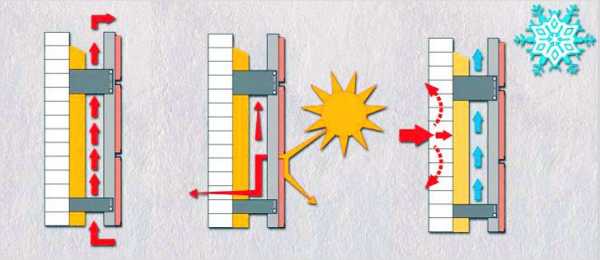

Благодаря особенностям конструкции фасада между ним и зданием остается пустое пространство, в котором может свободно циркулировать воздух. Высокий уровень вентиляции не позволяет влаге, конденсату и испарениям оседать на стенах здания. Часто вентилируемый фасад используется в качестве дополнительного утеплителя. В этом случае здание облицовывается теплоизоляционными материалами. В большинстве случаев принято использовать утеплитель из минеральной ваты или материал из пенополистирола.

Особенности

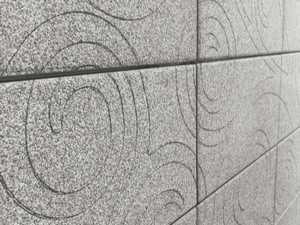

Керамогранитная плитка

Конструкция вентилируемого фасада имеет ряд особенностей:

• Обладает высоким уровнем теплопроводности.
• Осуществляет дополнительную вентиляцию.
• Избавляет здание от влажности и сырости.
• Способствует экономии средств при приобретении строительных материалов.
• Может применяться для облицовки зданий из различных типов материалов.
• Поддерживает возможность установки фасада любой цветовой гаммы.
• Обладает высоким уровнем звукоизоляции.
• Снижает затраты на отопительную систему.
• Имеет длительный срок эксплуатации (более полувека).
• Стойкая к внешним повреждениям.
• Монтируется в сжатые сроки.
• Характеризуется легкостью процесса сборки и установки.

Кроме положительных качеств есть и минусы:

• При несоблюдении основных правил эксплуатации может возникнуть угроза возгорания материалов.
• Процедуру установки рекомендуется проводить под наблюдением профессионалов.
• На монтаж вентилируемых фасадов не распространяются правила ГОСТ.
• При монтаже вентилируемого фасада неквалифицированными рабочими возникает риск повреждения и разрушения здания.

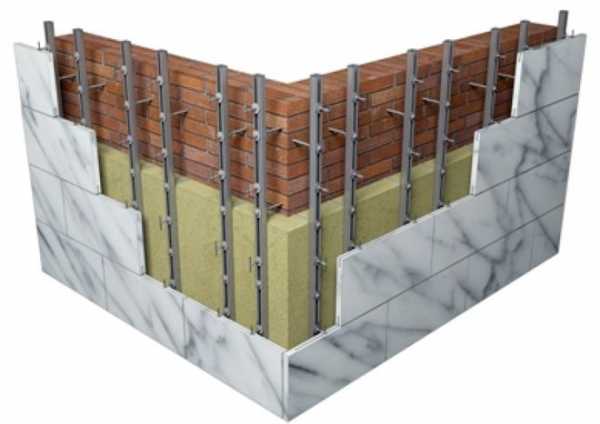

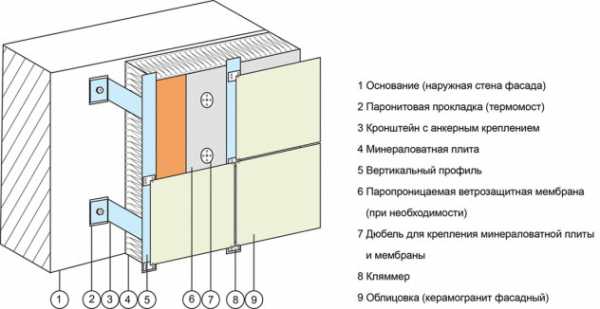

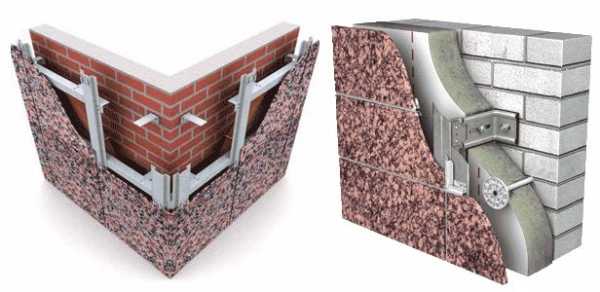

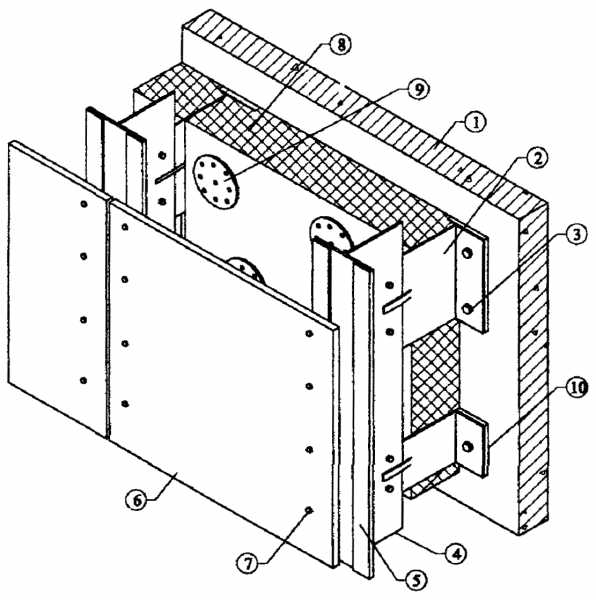

Схема вентилируемого фасада

Стандартный вентилируемый фасад имеет следующий состав:

1. На стены здания крепится слой утеплителя.
2. Его необходимо закрепить специализированной парозащитной пленкой. Она позволит оградить материал от внешнего воздействия и предотвратить его разрушение. Также пленка имеет гидрозащитную функцию.
3. Для осуществления вентиляции устанавливается воздушная прослойка. Стандартная ее ширина – не менее 4 см.
4. Внешний слой. Обычно представляет собой декоративный материал. Служит дополнительной защитой фасада от механических повреждений.

Выбор утеплителя

Вентилируемый фасад обязательно подвергается процедуре утепления. Для этого можно использовать следующие типы материалов:

• Минеральная вата. Один из наиболее часто используемых типов утеплителей. Обладает высоким уровнем сохранения тепла, паропроницаемости и имеет низкую стоимость.
• Базальтовая вата. Достаточно жесткий и долговечный материал. Выпускается в виде рулонов и плит.
• Пенопласт. Высокий уровень теплоизоляции. Устойчив к влажности. Обладает низким уровнем паропроницаемости.
• Пенополистирол. Материал обладает высоким уровнем прочности. Имеет достаточно высокую стоимость. Также обладает низкими свойствами паропроницаемости.

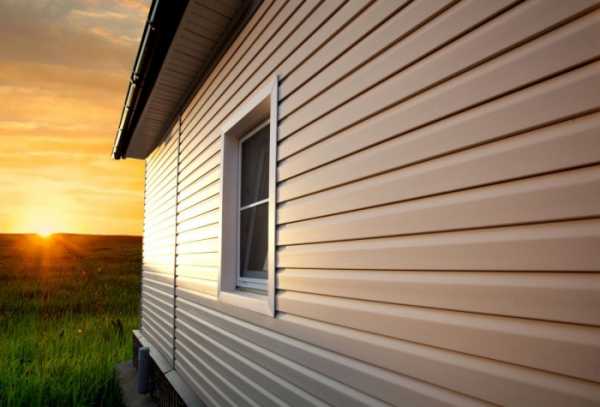

Виниловый наружный сайдинг

Выбор обрешетки и декоративного покрытия

Циркуляция воздуха в вентилируемом пространстве достигается за счет установленной обрешетки. Она может быть изготовлена из бруса или оцинкованного профиля.

Облицовочное покрытие несет не только декоративную функцию, но и защищает фасад от губительного воздействия окружающей среды.

Виды используемых материалов:

1. Деревянная вагонка.
2. Панели ПВХ.
3. Плитка из натурального или искусственного камня.
4. Панели из композита.
5. Плитка из керамогранита.
6. Сайдинг.
7. Блок-хаус.
8. Шифер.

Подготовка к работе

Особенности монтажа с утеплителем и без

Процесс подготовки включает в себя следующие действия:

1. Разметка и подготовка участка в соответствии с техническими требованиями.
2. Установка и разметка границ работы.
3. Осмотр и оценка состояния фасада.

Процесс монтажа

Как сделать вентилируемый фасад самостоятельно? Рассмотрим основные этапы работы:

1. Подготовка поверхности. Очистка стен от пыли и загрязнений. Пропитка стен бактерицидным раствором.
2. Разметка поверхности для установки каркаса.
3. Закрепление кронштейнов в размеченных местах. Они необходимы для удержания и фиксации каркасных панелей. Чтобы закрепить кронштейны в стене, необходимо установить их при помощи анкеров. Анкеры должны быть покрыты антикоррозийным веществом.
4. Установка и закрепление утеплителя. В поверхности стен необходимо сделать отверстия, в которых закрепляются анкеры из пластика со стальным сердечником. Панели утеплителя закрепляются на стене при помощи анкерной шляпки.
5. Установка и закрепление слоя гидроизоляционной пленки.
6. Установка удерживающего каркаса. Необходимо установить горизонтальные и вертикальные направляющие. Их следует зафиксировать при помощи винтов.
7. На готовый каркас производится установка декоративных плит. Монтаж необходимо проводить по горизонтали, начиная от нижнего ряда. Нельзя допускать образования щелей и просветов между плитами. Стыки, образующиеся в результате работы, можно закрыть специальными панелями.

Советы по установке

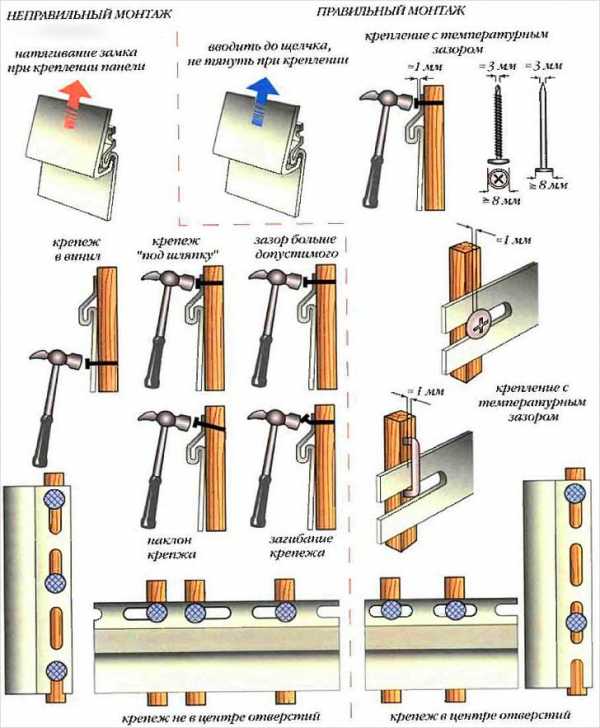

• Панели должны иметь возможность свободно передвигаться в вертикальном направлении. Это обеспечит оптимальный уровень циркуляции воздушных потоков.
• Если каркас выполнить из нержавеющей стали, это придаст фасаду дополнительную защиту от возгорания.
• При строгом соблюдении всех этапов работ можно добиться максимального срока службы материалов.
• Все материалы, используемые в работе, не должны иметь дефектов и повреждений.
• Для обеспечения максимального уровня теплоизоляции и хорошей циркуляции воздушных масс не рекомендуется нарушать технологию монтажа.
• Перед началом работы необходимо провести точные расчеты по количеству используемого материала.

Дочитав нашу статью до конца, вы уже знаете все достоинства и недостатки вентилируемого фасада и сможете самостоятельно принять правильное решение — использовать такой вид наружного декорирования здания или нет. Посмотрите подборку фото, иллюстрирующую различные варианты оформления фасада здания.

Фото

Оригинальное решение Верзалитклин Возможности отделки Коттедж Керамогранит Керамика и сайдинг Дизайнерская работа

Видео

Посмотрите видео о монтаже вентилируемого фасада:

Последняя редакция: 28.08.2015 Автор: Натали Юдакова

fasadoma.ru

Вентилируемый фаса своими руками — особенности конструкции вентилируемого фасада

Существует множество вариантов отделки фасада дома, а современный строительный рынок предоставляет самый широкий спектр материалов для осуществления задумок. Кроме того, нельзя забывать и о том, что один и тот же материал может быть смонтирован по нескольким технологиям. Так, например, всё чаще можно наблюдать, как люди делают вентилируемый фасад своими руками. Такая технология облицовки дома позволяет решить множество проблем сразу и отличается сравнительной простотой осуществления. О том, в чем заключены основные особенности этого процесса и пойдет речь ниже.

Описание технологии

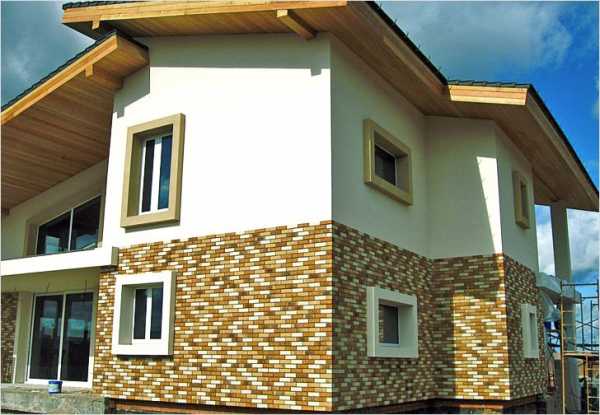

Устройство фасада с отделкой клинкерной плиткой

Для того чтобы в полной мере понять суть предстоящих работ, необходимо в первую очередь несколько слов сказать об особенностях технологии вентилируемого фасада.

В случае следования этой технологии между финишным покрытием и стеной оборудуется слой теплоизоляции, а также небольшой зазор, который позволит воздуху свободно циркулировать внутри обшивки, что не позволит стенам отсыревать.

Что касается того, как сделать вентилируемый фасад, то здесь нужно сразу сказать, что дело это в принципе нехитрое.

Подготовка

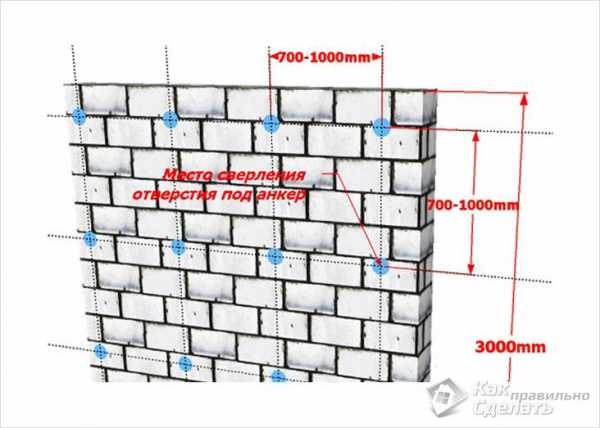

Схема разметки

Подготовка к работе играет важную роль и на этом этапе будет необходимо:

• выровнять поверхность, на которой планируется проведение работ.
• подготовить все необходимые материалы (утеплитель, пароизоляцию, финишное покрытие), а также инструменты.
• провести дополнительную теоретическую подготовку. Освежить в памяти определённые нюансы предполагаемой работы часто важнее, чем наличие какого-то инструмента.

Выполнение разметки

В качестве утеплителя, без которого монтаж вентилируемого фасада невозможен, могут быть использованы несколько материалов. Однако наиболее уместным в большинстве случаев будет являться пенопласт. Минеральная вата также неплохой утеплитель, но при воздействии на неё влаги может терять свои эксплуатационные свойства, пенопласт лишен этого недостатка.

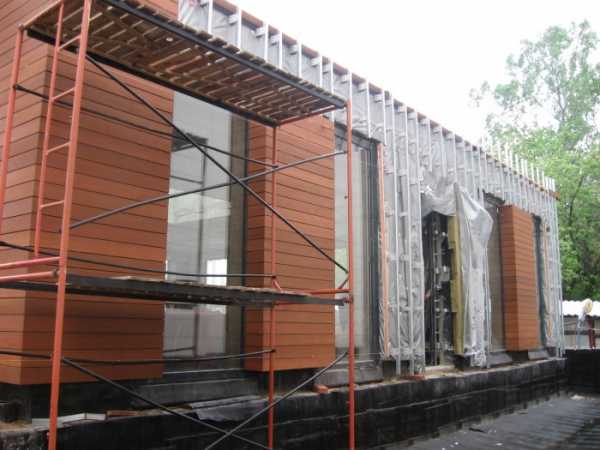

Монтаж обрешетки

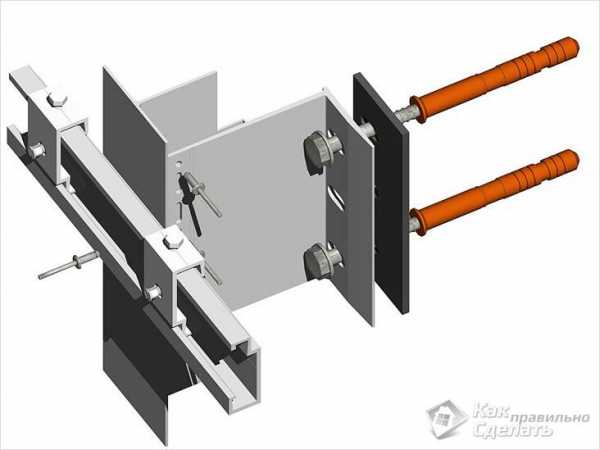

Крепеж для вентилируемых фасадов

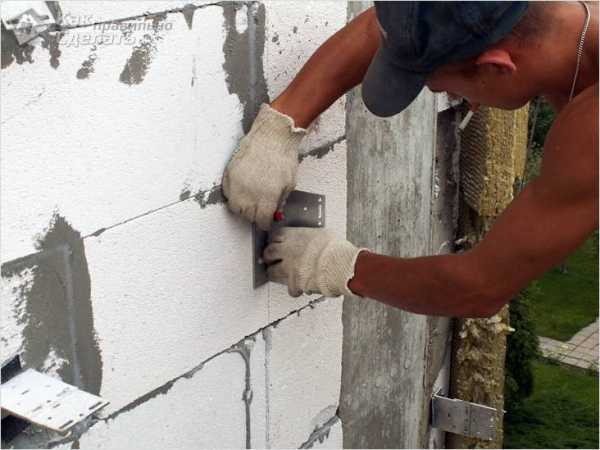

Если все подготовительные этапы работ завершены, то можно приступать к монтажу обрешетки. Для этих целей удобнее всего использовать металлопрофильные рейки и П-образные крепежи.

1. Сначала размечаются стены. Необходимо по всей их площади выполнить ряд вертикальных линий, по которым будут устанавливаться крепежи и рейки. Для этого можно использовать простой отвес и отбивочный шнур.
2. По размеченным линиям на расстоянии 1 м друг от друга необходимо установить П-образный крепеж.
3. По крепежам устанавливаются рейки обрешётки. Здесь важно помнить, что арки окон и дверей требуют «обхода» их периметра дополнительными рейками.

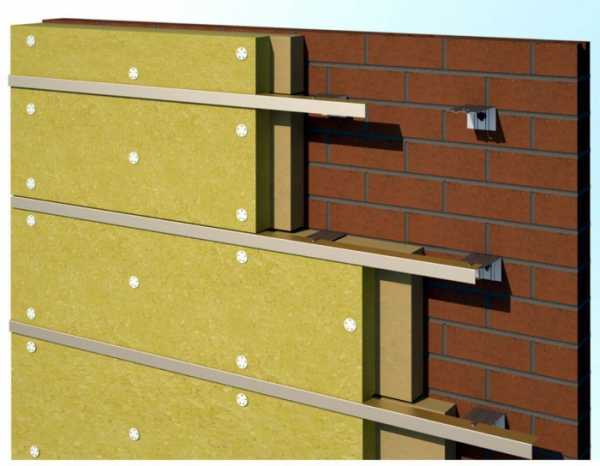

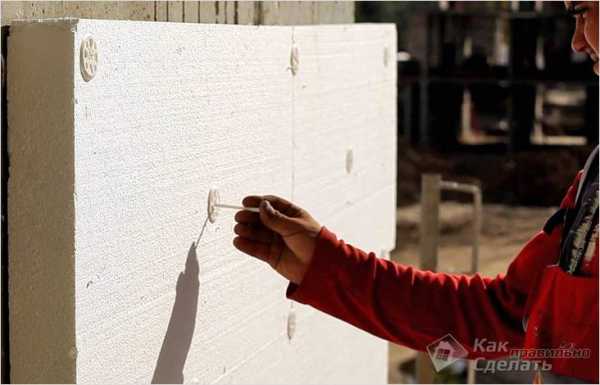

Укладка утеплителя

Утепление пенопластом

Когда обрешетка будет сделана, можно приступать к укладке и закреплению утеплителя. Здесь всё просто — пенопласт режется до необходимых размеров, на него наносится клеящий состав, и затем он вставляется внутрь пространства между рейками. Утеплитель необходимо дополнительно фиксировать, например, «парашютами». Поверх пенопласта укладывается пароизоляционная пленка. При этом нельзя допускать образования зазоров между листами. Фиксировать материал можно с помощью степлера.

Монтаж финишного покрытия

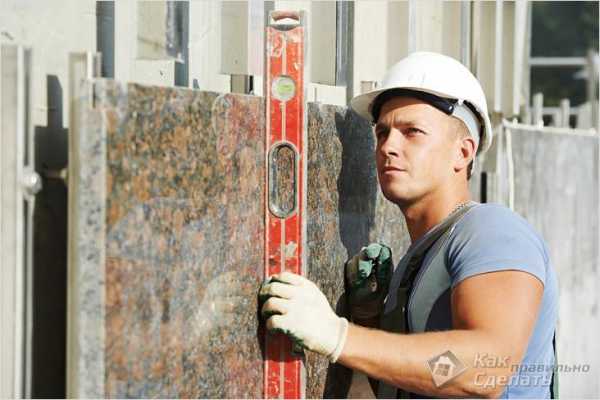

Монтаж гранита

Завершающим этапом работ является монтаж финишного покрытия. Основной нюанс здесь будет заключаться в том, чтобы между материалом покрытия и пароизоляцией оставалось некоторое расстояние. В большинстве случаев достаточно 5–7 мм. В качестве материала, пригодного для обозначенных целей, может быть использован, например, сайдинг или простой металлопрофиль.

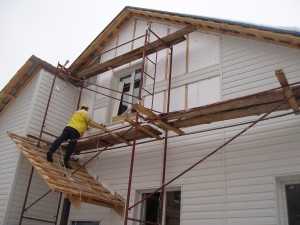

Сайдинг

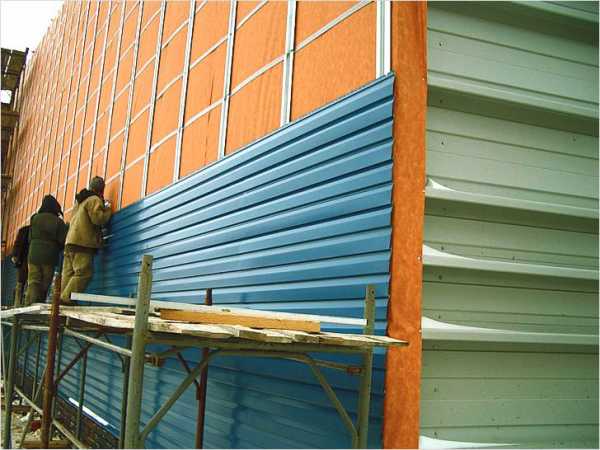

Фасад из металлопрофиля

На этом описание основных этапов монтажа вентилируемого фасада можно считать завершенным. Как видно из изложенного выше текста, справиться с задачей вполне можно без привлечения наемных специалистов.

Керамогранитный вентилируемый фасад

Видео

Монтаж вентилируемого фасада «Краспан»:

kakpravilnosdelat.ru

подробная видео инструкция по монтажу

Для того чтобы защитить несущие стены от негативного воздействия температур внешней среды, воды и различных механических повреждений все чаще выбирают вентилируемые фасады.

Данная конструкция, кроме защитных функций, выполняет роль декоративного покрытия, которое облагораживает внешность здания, и еще позволяет сохранить тепло внутри дома. Все это достигается с помощью нескольких материалов, которые обязательно нужно использовать во время установки навесного фасада.

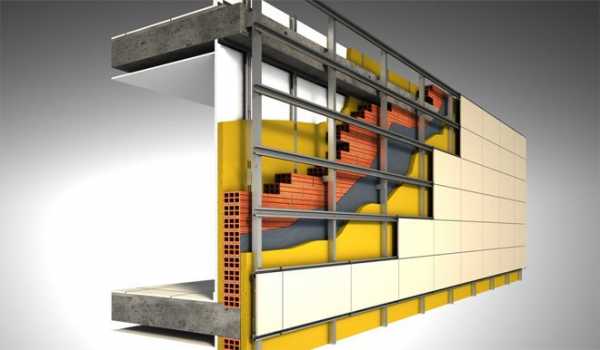

Основные составляющие

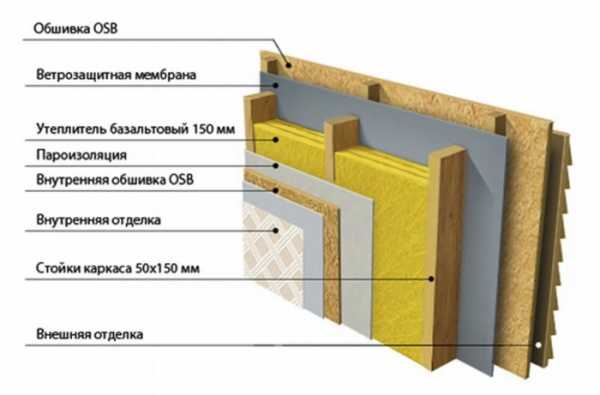

Навесной вентилируемый фасад состоит из нескольких слоев разных материалов, которые выполняют отведенную именно ему функцию.

1. Утеплитель. В качестве утепляющего материала используют минеральную вату, пенопласт или пеноплекс.
2. Паро- и гидроизоляция, ветрозащитный слой. В строительных магазинах продается множество пленок, которые выполняют данную функцию, и не позволяют жидкости накапливаться как на поверхности несущих стен, так и в самом утеплителе.
3. Система навесных фасадов. Проще говоря, каркас, на который будет крепиться декоративная отделка. Может быть деревянным или металлическим.
4. Вентиляционный зазор. Позволит воздуху без ограничений циркулировать между облицовкой и утеплителем. Его размер может колебаться в приделах 2–6 см.
5. Материал для внешней облицовки. Сделает здание более современным и привлекательным.

Таким образом, каждый последующий слой защищает друг друга и несущие стены, благодаря чему вся конструкция может прослужить до 50 лет. Если что и надо будет поменять на протяжении этого времени, так это декоративный материал, поскольку он больше всего подвержен влиянию внешней среды.

Чтобы вентфасад всегда имел презентабельный вид, его достаточно промыть водой, большего ухода он не требует.

Виды навесных фасадов

Классифицируют навесные вент фасады по разным критериям. Самой популярной является классификация по материалам, которые выбирают для декоративной отделки. Поскольку каждый материал имеет свои особенности монтажа и различный вес, под него подбирают и особую систему навесных вентилируемых фасадов.

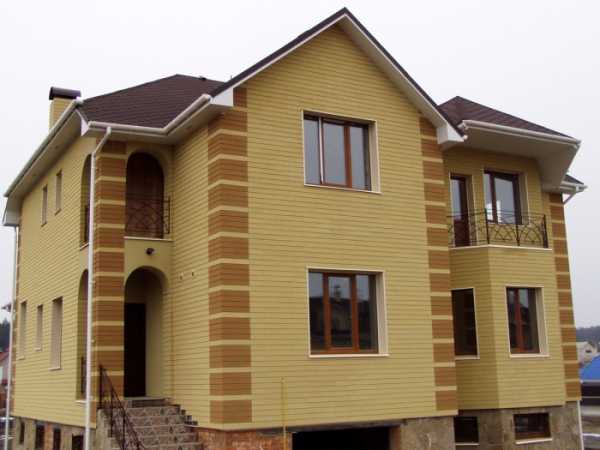

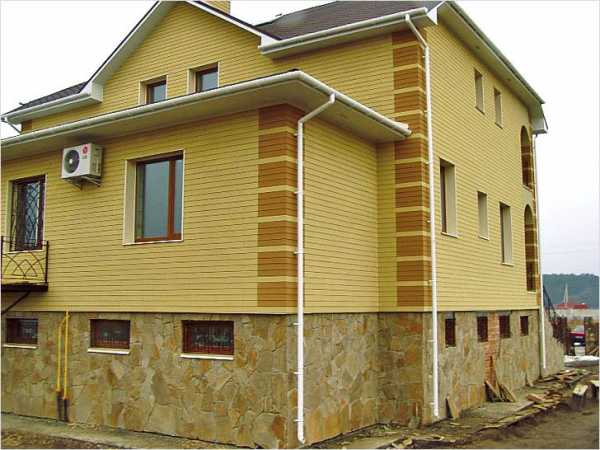

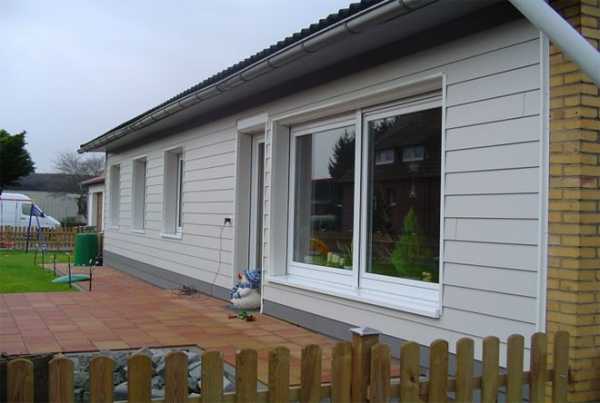

Фасад из сайдинга

Данный материал очень популярный из-за его цены, простоты монтажа и веса. В качестве каркаса выбирают сухой деревянный брус размерами 20х20 мм.

Такой навесной фасад не несет большой нагрузки на несущие стены, потому хорошо подходит для достаточно старых домов, прочность стен которых уже не так велика. Также его можно применять для отделки домов, которые возведены из дерева, пеноблоков или газобетона.

Керамогранит

Представлен на рынке плиткой различных размеров, вес которых достаточно внушителен. Перед выбором этого материала нужно увериться в том, что стены дома и фундамент смогут выдержать данную нагрузку.

Для установки керамогранита нужно выбирать более надежный каркас из алюминиевого профиля или нержавеющей стали. Этот материал имеет ряд преимуществ, которые делают его популярным среди желающих сделать вентфасад на своем доме:

• высокие показатели износостойкости и прочности;
• устойчивость к низким температурам;
• не выцветает под воздействием солнечных лучей;
• практически не горит и безопасен как для людей, так и для внешней среды;
• большой выбор цветов и фактур;
• длительный срок эксплуатации.

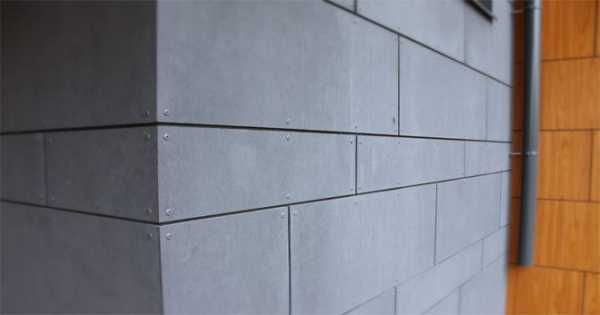

Плиты из фиброцемента

Данный материал имеет хорошие показатели по изоляционным свойствам, отлично противостоит низким температурам и механическим повреждениям.

Считается самым доступным материалом для облицовки и достаточно привлекательно выглядит. Можно устанавливать как на деревянный, так и на металлический каркас.

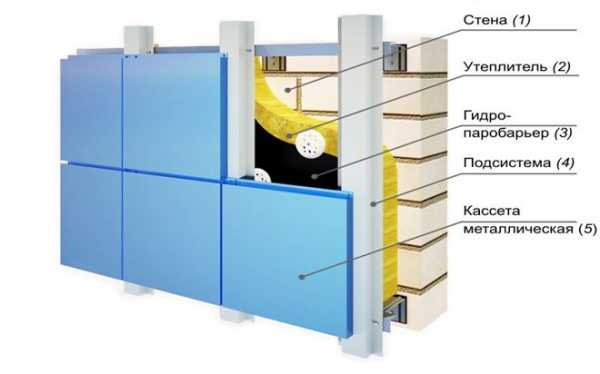

Металлокассеты

Изготавливают из оцинкованной стали и сверху покрывают цветным полимером. Такой вентфасад долго сохраняет свой внешний вид практически не меняет цвет.

Особенностью этого материала является само очищаемым. Во время дождя пыль и грязь смывается. Данные фасадные системы устанавливаются исключительно на металлический профиль.

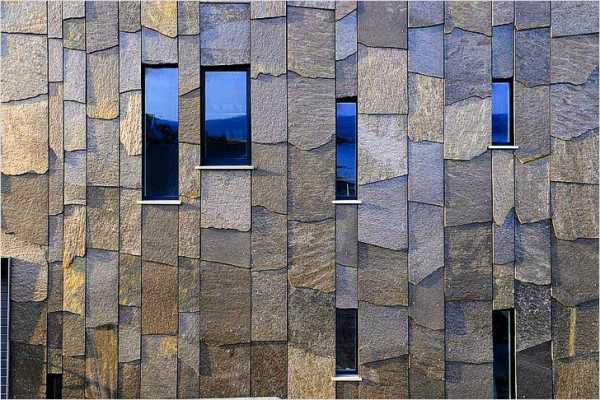

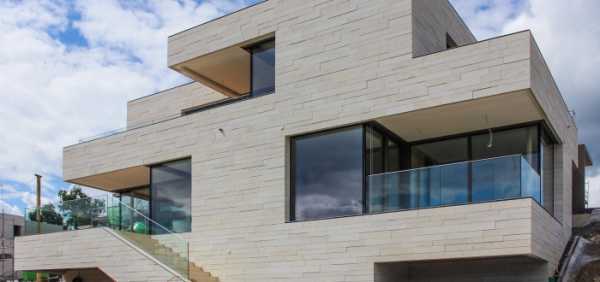

Натуральный и искусственный камни

Первый вариант довольно дорогостоящий, да и вес тоже приличный. Чтобы установить такой фасад, во-первых, нужно проверить прочность всего дома, во-вторых, следует использовать прочный металлический каркас, желательно из нержавеющей стали. В остальном – это отличный вариант для отделки дома.

Если натуральный камень слишком тяжелый для вашего дома, можно воспользоваться его искусственным аналогом. Данный материал намного легче и дешевле, хотя практически не отличается по остальным характеристикам от натурального.

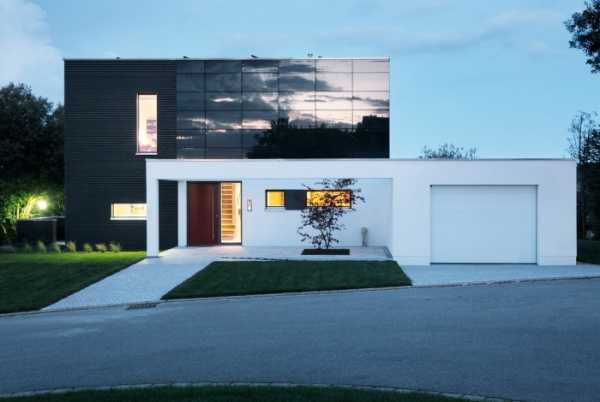

Стекло

Очень эффектный вариант навесных вентилируемых фасадов. Но этот материал очень сложно монтировать, кроме того, и стоимость существенная. Такую отделку самому лучше не проводить.

Часто производители выпускают специальные подсистемы под вентфасады из определенного облицовочного материала. Это намного упрощает выбор подсистем. Каждая конструкция отличается по размерам кронштейнов и направляющих, могут отличаться крепежные детали и материал, из которого все сделано.

Как монтировать

Если вентфасад нужно установить на многоэтажное здание, то тут без специального оборудования не обойтись, поэтому целесообразнее воспользоваться услугами профессионалов. Если отделывается небольшой частный дом, то вполне можно и справиться своими силами. Для того чтобы сделать все идеально, следует придерживаться следующего плана работы:

1. Для начала нужно сделать разметку на стенах. Это позволит отметить неровности на стене. Далее при установке каркаса данные погрешности нужно будет выровнять, поскольку облицовочный материал нужно устанавливать на идеально ровные рейки.
2. Потом пометкам устанавливают профиль. Причем не рекомендуется крепить в межи шовное пространство. Лучше продолбить дыру в кирпиче или бетоне и с помощью дюбеля зафиксировать профиль. Если стены сделаны из пористого материала, то лучше монтировать элементы подсистемы в межи этажные плиты.
3. Следующий этап — это установка пароизоляционной пленки и утеплителя. Пароизоляционная прослойка поможет выходить внутреннему пару из дома, но при этом не оседать в утеплителе. Поверх утепляющего слоя нужно уложить гидроизоляционную пленку. Все следует зафиксировать шляпными дюбелями. Два из них крепят утеплитель, а 3 все три слоя вместе.
4. Теперь можно монтировать облицовочный материал. Не забываем оставить промежуток в 2–6 см до облицовки для вентиляции.
5. Завершающим этапом будем установка декоративных и защитных элементов на откосы, углы и другие места здания, где это предусмотрено.

1pofasadu.ru

Стена с вентилируемым фасадом: описание устройства + видео-урок

Вентилируемые фасадные системы широко применяются для отделки стен частных домов, промышленных строений и высотных зданий. Существует несколько разновидностей таких систем, которые применяются в современном строительстве. Они используются как частными мастерами, так и солидными строительными организациями. Технология монтажа обрешетки зависит от типа облицовочного материала, который будет украшать, и оберегать от негативных факторов строение. Устройство вентилируемого фасада может быть как с утеплителем, так и без него.
Примечание – такой способ отделки можно применять летом и зимой.

Типы популярных фасадных панелей

1. Керамогранитные плиты – применяются на больших фасадах, цоколях и входных группах. Применяются с утеплителем или без него. Крепятся на металлический каркас при помощи специальных кляммеров. Служат до 60 лет, не выцветают. Эти плиты тяжелее других отделочных материалов, поэтому на высотных зданиях монтируются на усиленную подсистему. Ее параметры можно рассчитать с помощью специального калькулятора.
2. Композитные панели – представляют собой алюминиевые кассеты, которые вырезают и загибают из листа композитного материала. Стандартные размеры листа различны для каждой толщины. Так для листа толщиной 3мм – 1,5*4м, для листа толщиной 4мм- 1,25*2,5. Обладают небольшим весом порядка 7кг на 1м2, гибкостью и разнообразием вариантов расцветки. Такие навесные панели обеспечивают защиту стен от агрессивных природных воздействий. В основном применяются на промышленных зданиях, торговых центрах, и в качестве отделочного материала жилых домов.
3. Фиброцементные плиты – отличаются особой прочностью и долговечностью. Изготавливаются в различных цветах.
4. Натуральный камень – применяется для отделки цоколя зданий, или же в качестве облицовочного материала крупных, муниципальных зданий. В отличии от керамогранита такой материал тверд и более устойчив к ударам.

Что представляет собой вентилируемый фасад

Для обеспечения благоприятного микроклимата в помещении и защиты наружных стен здания конструкция вентиляционного фасада состоит из различных материалов. В ее состав входит: утеплитель, мембрана, подсистема, облицовочный материал и элементы крепежа. В результате отделки фасада получается система, обеспечивающая утепление стен и вентиляцию между утеплителем и облицовочным материалом. При монтаже материалов на стены здания должна соблюдаться технология, о которой поговорим далее.

Соблюдение технологии монтажа

Вентилируемые фасадные системы работают в комплексе с утеплителем. В случае когда монтаж осуществлен с нарушениями технологии, система теряет свою эффективность. Например, когда слой утеплителя неплотно прилегает к стене и имеет разрывы, возникают мостики холода, которые снижают эффективность утеплителя. Между мембраной и облицовочным материалом должен быть воздушный буфер. Некоторые типы фасадных панелей имеют высокий коэффициент температурного расширения, поэтому необходимо правильно осуществлять крепление этих элементов.

Многие частные заказчики совершают одну и ту же ошибку: самостоятельно закупают материалы для отделки своего дома. При этом опираются на советы малокомпетентных продавцов со строительных рынков, которые «впаривают» им лишние доборные элементы или производят подсчеты, опираясь на размеры заказчика. На деле оказывается, что заказчик приобрел лишние элементы или не докупил какие-либо материалы. Более разумно будет доверить расчеты организации или частному мастеру, который будет обшивать фасад.

Совет от автора

Добавьте 3-4% запаса к материалам. К общей длине профиля стоит прибавить не менее 5%

Большинство крупных строительных организаций имеют в своем штате квалифицированных инженеров и сметчиков, которые правильно подсчитают количество материалов, выберут соответствующий утеплитель и навесные панели. Но что же делать владельцу небольшого частного домика, который желает сделать свое жилище красивым и теплым. Ведь не каждая крупная организация берется за маленькие объемы. Нанимать частных мастеров, но на их заявление при выборе материалов, что «так уже делали» и «все нормально», не стоит сильно рассчитывать.

Как выбрать материал?

Этот вопрос касается утеплителя. Другие элементы фасада могут применяться в любых условиях и их можно подобрать, опираясь на свой вкус и размер кошелька. Для того чтобы выбрать тип утеплителя и его толщину нужно поступить также как квалифицированные инженеры. Ознакомиться со СНиПом по утеплителю, который соответствует вашей климатической зоне.
СНиП – свод норм и правил, применяемый в строительстве.

В этих документах вы найдете информацию о том, какой слой утеплителя необходимо заложить под облицовочные панели. При этом учитывайте тип строения. Кирпичный дом или деревянный, панельный или каркасный. Материалы, из которых сделаны эти дома, имеют различный коэффициент теплопроводности, поэтому слой начинки под облицовкой будет разным. Зарядившись информацией, из компетентных источников, которые вы можете найти в интернете, вам удастся сделать свой дом очень теплым, привлекательным с соблюдением технологии.

Каркас для навесных фасадов

Каркас – это конструкция, которая представляет собой решетку из металлических профилей или деревянных брусков. В ее состав входят крепежные элементы для облицовочного материала, несущие направляющие и кронштейны, которые различаются формой и способностью выдерживать нагрузки(несущей способностью). Например, для отделки стен натуральным камнем понадобятся усиленные кронштейны, а для отделки небольшого здания сайдингом или металлокасетами понадобится прямой подвес (облегчённый кронштейн).

Металлический каркас

В зависимости от типа отделочного материала при изготовлении каркаса соблюдают определенное расстояние между профилями и подвесами. Например, для керамогранита при применении оцинкованной подсистемы расстояние между вертикальными и горизонтальными профилями составляет 60 см. Такой же шаг между подвесами. В конструкции такого каркаса имеются кляммеры, посредством которых крепится плитка. Крепежные элементы выбираются в зависимости от типа стены. Для деревянной применяют саморезы, а для кирпичной дюбеля. Такой каркас обеспечивает высокую надежность всей фасадной конструкции. Для изготовления такого каркаса требуется профессиональный инструмент и навыки строителя.

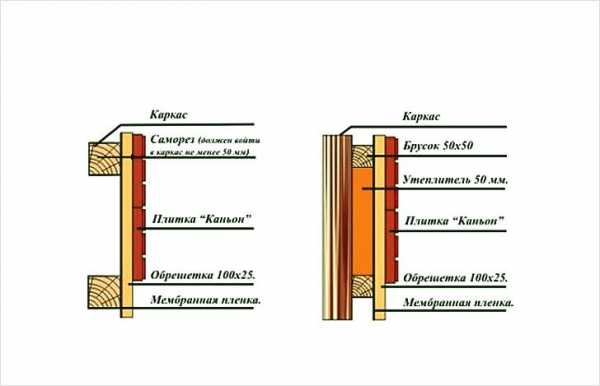

Деревянный каркас

Изготавливается из брусков сечением 50–50 мм. Крепление к стене производится с помощью прямых подвесов или на шурупы длиною в 100 мм. Конструкция такого каркаса достаточно проста и его может изготовить начинающий монтажник. Стоит отметить, что на такую обрешетку не следует крепить тяжелые отделочные материалы. На такой каркасной конструкции следует применять виниловый или металлический сайдинг.

Крепление навесных панелей к каркасу

Керамогранит крепится к фасаду с помощью кляммеров, алюмокомпозитные панели крепятся на салазки – это специальные крепежные элементы. Кляммеры крепят на каркасе заклепками, а затем на них монтируется керамогранитная плита.
В инструкции, которая поставляется в комплекте с отделочными панелями, есть вся необходимая информация, помогающая осуществить качественный монтаж. Шурупы, с помощью которых производится крепление панелей, подбираются в зависимости от материала, из которого сделан каркас. Для металлического каркаса применяют саморезы по металлу, а для деревянного по дереву. Но для крепления винилового сайдинга лучше применить шурупы с пресс-шайбой. Это обеспечит надежность фасадной конструкции.

Как правило, суть сборки подсистемы для всех видов облицовочного материала одинакова, различаются лишь элементы крепления, кляммеры, салазки или профили которые применяют для крепления. Далее, рассмотрим монтаж керамогранита, так как он является одним из самых распространенных отделочных материалов.

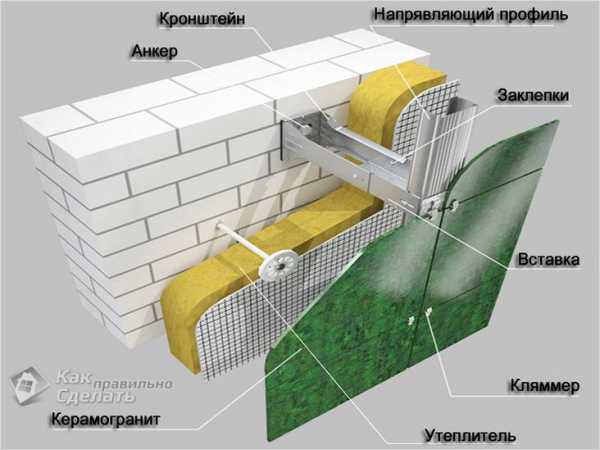

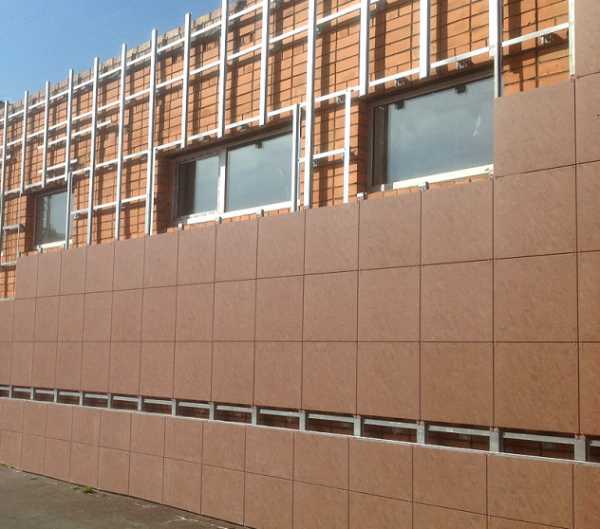

Монтаж вентилируемых фасадов с плитами из керамогранита

Перед началом работ производят разметку стены. В местах расположения кронштейнов наносят метки и сверлят отверстия. Диаметр и длинна бура, которым производят сверление, должны соответствовать размеру анкерного дюбеля. После крепления кронштейнов приступают к монтажу утеплителя. Он должен непрерывным слоем покрывать всю поверхность стены и быть надежно закреплен на ней. Для этого используют рондоли. Они представляют собой пластиковый дюбель со шляпкой большого диаметра. При монтаже рондолей утеплитель покрывают пароизоляционной мембраной и производят крепление сквозь нее. Таким образом, мембрана надежно держится на утеплителе.

В состав конструкции вентфасадов входят металлические профиля, которые необходимо закрепить на кронштейнах и при этом с помощью них создать одну плоскость. Для этого закрепляют первый профиль у угла здания и второй у противоположного. При монтаже профилей контролируют вертикаль с помощью уровня. Для того чтобы создать единую плоскость между профилями натягивают капроновые нитки расстояние между ними должно быть не более одного метра. После этого приступают к монтажу следующих профилей, которые крепят на кронштейнах с помощью вытяжных заклепок.

Совет от «фасадца»

Примечание — в целях экономии допускается применение шурупов, но такой тип крепежа не рекомендуется, так как винтовое крепление со временем выкручивается под воздействием акустических эффектов.

По технологии монтажа керамогранитных панелей следует применить специальные кляммеры, которые предназначены для крепления плит на каркасе и входят в комплектацию фасадной системы. Такая комплектация позволяет собрать вентилируемый фасад очень быстро и качественно. Клямеры крепят к каркасу с помощью заклепок. Перед началом крепления этих элементов можно натянуть нитку вдоль каркаса, которая будет определять расположение нижних кляммеров.

Стоит отметить, что комплектация фасадных систем включает в себя несколько разновидностей кляммеров.

В ее состав входят кляммеры, которые располагаются снизу плиты, сбоку и сверху. После монтажа нижних креплений устанавливают первую плиту у угла и закрепляют ее боковым кляммером. Так осуществляют монтаж всего нижнего ряда фасадных плит. После этого крепят верхние кляммеры, которые являются нижними для второго ряда плит и повторяют действия описанные выше. Если все сделать согласно этой инструкции в вашем доме будет тепло, а фасадная система прослужит много лет.

Похожие статьи

fasadec.ru

Вентилируемый фасад своими руками: монтаж вентилируемых фасадов

Вред, который причиняют стенам дома атмосферные осадки, огромен. А если стены нуждаются в утеплении, еще больший вред причиняет конденсат, который скапливается на основании, не удаляется оттуда, способствует химическому и биологическому разрушению стены.

Популярное решение этой проблемы, но достаточно дорогое – вентилируемый фасад. Чтобы избежать лишних денежных затрат, можно попробовать устроить вентилируемый фасад своими руками.

Внешняя отделка такого фасада может быть любой: камень (натуральный, искусственный), плитка, сайдинг, композит, вагонка/блок-хаус, профильный металл, стеклянные панели и т.д. Возможны любые цветовые и дизайнерские решения. Выбор зависит исключительно от эстетических претензий хозяев и возможностей кошелька.

Устройство

Устройство вентилируемого фасада типичное:

1. Каркас.

2. Утеплитель.

3. Ветрозащитный барьер.

4. Воздушная прослойка.

5. Декоративная отделка.

Благодаря такому устройству вентфасада конденсат выводится наружу, стены и утеплитель остаются сухими.

Материалы

Перед началом работ необходимо выбрать и приобрести материалы для вентилируемых фасадов:

1. Каркас сооружения выполняется из профилей для гипсокартона. Необходимо приобрести расчетное количество несущего профиля СD и подвесы для его фиксации. Возможно также использование обрешетки из деревянных брусьев.

2. Пароизолирующая мембрана.

3. Утеплитель (минеральная вата).

Кронштейн для вентилируемых фасадов

4. Облицовочный материал в соответствии с выбором.

5. Крепеж (специальный кронштейн для вентилируемых фасадов). Выбор в зависимости от материала основы и облицовки.

6. Инструменты: уровень, рулетка, ножницы по металлу, клещи для заклепок, шуруповерт, дрель.

Монтаж вентилируемых фасадов

Монтаж вентилируемых фасадов выполняется строго по данной технологии. На каждом этапе стоит проводить проверку отклонения от нормативных значений (табл. приведена ниже):

1. Перед тем, как делать вентилируемый фасад своими руками необходимо сделать разметку стены.

Видео «Монтаж вентилируемых фасадов URSA»:

2. Установка кронштейнов под профили. В зависимости от материала основы кронштейны фиксируют саморезами, анкерами, пристреливают монтажным пистолетом и т.д. Все элементы должны быть устойчивыми к коррозии.

3. Монтаж профилей для вентфасада. Каркас может быть ориентирован вертикально (чаще всего) или горизонтально, в соответствии с будущим расположением отделочных панелей. Шаг между профилями различен, зависит от вида панелей.

Видео «Монтаж вентилируемых фасадов системы ОЛМА»:

Плиты утеплителя размещаются между стойками каркаса в распор, их ширину тоже нужно учитывать: расстояние между профилями (брусьями) должно быть немного меньше ширины плиты. Правильность установки профилей следует контролировать уровнем.

4. Размещение утеплителя. Плиты ставят между соседними профилями, фиксируют к основе (дюбелями, саморезами и др.).

Важно: для устройства вентиляционного зазора необходимо, чтобы толщина плит утеплителя была меньше, чем толщина брусьев каркаса или длина вступающей части профиля. Материал должен быть слегка утоплен в обрешетку.

5. Поверх утеплителя натягивают ветрозащитную пленку (не во всех системах монтажа). Полосы кладут горизонтально. Начинают снизу, продвигаются вверх, укладывая полосы с нахлестом в десять сантиметров.

Видео «Монтаж вентфасада системы Альт Фасад»:

6. Финишная отделка: устанавливают на каркас выбранные декоративные панели. Технология установки зависит от вида панелей.

Когда сделанный вентилируемый фасад своими руками готов, нужно проверить отклонения согласно таблицы:

fasadra.ru

Отделка дома вентилируемым фасадом

Сейчас постоянно появляются инновационные строительные материалы, которые помогают создать не только эффектный внешний вид строения, но и значительно увеличить срок его качественной эксплуатации. К таким новшествам может быть отнесена отделка домов вентилируемым фасадом, которая часто используется при строительстве новых сооружений и реконструкции старых.

Преимущества вентилируемых фасадов

Система вентилируемого фасада применяется все чаще в частном строительстве. Это обуславливается наличием массы преимуществ у такого варианта отделки фасада:

• Поддержание правильного уровня влажности не только стены, но и внутри помещений. Это помогает создать комфортный микроклимат в доме и значительно увеличить срок эксплуатации здания.
• Защита стен от внешних воздействий.
• Повышение уровня звукоизоляции здания.
• Отличная маскировка некоторых дефектов стен, которые возникли при строительстве или эксплуатации.
• Улучшение внешнего вида фасада здания за счет высоких декоративных качеств получающейся поверхности.

• Возможность отделывать здание данной системой в любое время года.
• Долговечность получаемого покрытия фасада за счет использования в системе только высококачественных материалов.
• Легкость вентилируемой конструкции, которая позволяет не задумываться о несущей способности стен.
• Пожаробезопасность, обеспечиваемая наличием негорючих и плохо воспламеняющих веществ в составе фасада.
• Простота проведения ремонта вентилируемой конструкции без необходимости снимать покрытие со всей площади фасада.

Стоит помнить, что эти положительные моменты в вентилировании могут присутствовать только при использовании качественных материалов с правильными характеристиками пароизоляции, морозостойкости, гидроизоляции и толщиной.

Конструкция вентилируемого фасада

Данный тип вентилируемой системы для отделки фасада здания состоит из нескольких составляющих, о которых следует поговорить подробно.

Технические узлы конструкции

Каждая система для фасада имеет свои конструктивные узлы, которые предполагают использование соответствующих крепежей. Благодаря таким элементам, вентилируемый фасад становится максимально прочным и надежным. Выбор технологии определения технических узлов зависит от конкретного варианта монтажа системы. Стандартными для такого фасада являются узлы следующих видов:

1. Узел прикрепления к несущей стене. Он выполняется при помощи кронштейна, на который система монтируется к поверхности.
2. Узел прикрепления профилей к готовым кронштейнам.
3. Узел для монтажа откосов вентилируемого фасада. Эта система подобна обрамлению дверных и оконных проемов в доме.
4. Узлы для фиксации фасада на углах здания. Для этого используются специальные метизы углового типа и стойки.
5. Узлы цокольного типа, расположение которых находится внизу и вверху стен.

Утеплитель и кронштейны подсистемы

Утеплитель является наиболее близким к стене слоем, за счет которого достигаются звукоизоляционные и теплоизоляционные качества фасадной конструкции. На данный момент в строительных магазинах предлагается огромное количество утеплителей, но для создания вентилируемого фасада подойдут не все их виды.

Главным показателем при выборе утеплителя для вентилируемого фасада становится паропроницаемость, которая способствует отведению влаги от конструкции стены. Такой показатель наблюдается у стекловаты или минеральной ваты с высокими показателями прочности, около 60 кг на 1 куб. метр. К примеру, такие материалы, как пенополистирол и пенопласт обладают ничтожно малой долей паропроницаемости, поэтому совершенно не подходят для создания вентилируемого фасада. Толщина используемого утеплителя высчитывается в зависимости от климатических условий того или иного региона и может находиться в промежутке между 4 и 20 см.

Утеплитель к стене приклеивается на специальный минеральный состав или крепится при помощи дюбелей. Для большей надежности, эти два способа часто сочетаются. В таком случаев клей наносится на поверхность плиты, а по углам она подкрепляется дюбелями. Длина дюбелей в вентилируемом фасаде используется от 70 до 250 мм с пластиковым или металлическим сердечником.

Важно! Утеплитель нанизывается на специальные кронштейны, на которые впоследствии крепится профиль системы вентилируемого фасада.

Мембрана паропроницаемого типа

Следующей составной частью вентилируемого фасада является двух- или трехслойная мембрана. Она должна обладать достаточным уровнем паропроницаемости. Лучше, если этот показатель будет такой же, как у утеплителя, использованного ранее. Такая мембрана осуществляет функцию защиты от попадания влаги на утеплитель и позволяет ей в газообразном состоянии отводиться со стороны утеплителя.

Воздушный зазор

После укрепления мембраны обязательно нужно создать воздушный зазор, так как именно он является главной идеей создания вентилируемого фасада. Благодаря ему, поток воздуха будет циркулировать снизу вверх между слоем утепления и облицовки. За счет этого, из внутреннего пространства фасада будет качественно отводиться влага. Циркуляция осуществляется путем изменения давления в естественном режиме, благодаря наличию внизу и вверху специальных щелей.

Толщину воздушного зазора высчитывают в каждом случае индивидуально по специальным формулам. Но минимальным его значением для вентилируемого фасада является показатель в 4 см. Если расстояние между утеплителем и облицовкой будет более 12 см, то возможно наличие гула при прохождении воздуха.

Каркас системы

Обрешетка системы позволяет надежно закрепить вентилируемый фасад на здании. Его выполняют из металла или дерева.  Первый материал отличается большей прочностью и надежностью, но и стоит значительно дороже. При новом строительстве с вентилируемыми фасадами обычно используются алюминиевые, оцинкованные или нержавеющие элементы. Дерево имеет небольшой вес и простоту обработки, но его главными недостатками являются подверженность к горению и гниение.

Так как металлический каркас стоит дорого, в некоторых случаях для создания вентилируемого фасада оправдано использование деревянного. К примеру, каркасно-щитовые здания лучше всего снабжать каркасом вентсистемы из древесины, следуя советам бывалых строителей и архитекторов. Стоимость такой конструкции, конечно, будет ниже, чем у металлических деталей, но относительно прочности и долговечности можно сказать, что брус значительно уступит даже алюминию. Для приближения к оптимальным характеристикам, деревянную обрешетку перед монтажом на фасад необходимо обработать специальными составами.

Подсистема крепится к стене здания разными способами: горизонтальным, вертикальным или смешанным. Более рациональным вариантом является второй, так как способствует более качественной естественной циркуляции воздуха и требует меньших затрат материала, в отличие от комбинированного способа.

Система прикрепляется к стене или в межэтажные перекрытия домов. Второй вариант выбирается в том случае, если есть сомнения в несущей способности стен. Для монтажа используются различные крепежные элементы, которые применяют в зависимости от выбранного типа крепления – закрытого или открытого. Открытый вариант подразумевает монтаж кляммерами и заклепками, а закрытый потайными кляммерами, штифтами или клипсами.

Облицовочный слой фасада

Последней деталью вентилируемого фасада является облицовка. Именно она и определяет внешний вид и стоимость конструкции. На этом элементе мы остановимся более подробно и рассмотрим все возможные варианты.

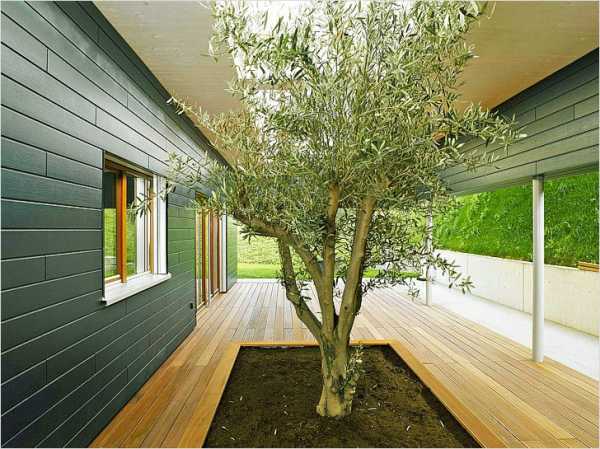

Сайдинг

Отделка фасада металлическим или пластиковым сайдингом сейчас находится на пике популярности в силу своей невысокой стоимости. Больше распространен второй вариант, так как производители предлагают огромный ассортимент этого материала и множество дополнительных элементов для декорирования.

Преимуществами этого вида отделки вентилируемого фасада являются долговечность, стойкость к возгоранию, отсутствие необходимости в постоянном уходе, простота монтажа.

Более дорогим материалом для того чтобы отделать фасад, является алюминиевый или стальной сайдинг, но он не получил широкого распространения, так как стоимость его значительно выше. Этот материал представляет собой изделия, выполняемые из оцинкованной стали со скругленными углами. Такие кассеты выпускаются в различном ассортименте цветов, среди которых можно без труда подобрать желаемый оттенок для фасада.

Во время всего срока эксплуатации, оформление из металлокассет будет оригинально смотреться на фасадах и не потеряет свой внешний вид со временем. К тому же такой материал позволяет всей грязи и пыли сходить с покрытия фасада естественным образом во время осадков.

Керамогранитная плитка

Данный вариант отделки относится к долговечным, функциональным и приятным на вид материалам. Он доступен для исполнения как частному застройщику, так и организациям. Керамогранит является искусственным материалом, который производится в виде плит и может быть обрезан до любого размера уже при строительстве фасада. Благодаря тому, что керамогранит обладает низкой пористостью, он достаточно прочен и износостоек. Выполняется материал в любой цветовой гамме, отличается фактурным древесным рисунком на лицевой поверхности.

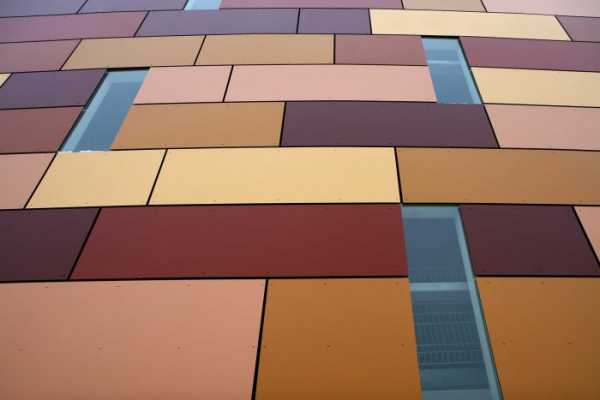

Фиброцементная плита

Изготавливаются плиты из смеси цемента, фибры, минеральных наполнителей и специальных добавок. Фибра – это волокна, получаемые из базальта или целлюлозы, благодаря которым материал приобретает армирующие свойства. Плиты отлично подходят для облицовки фасада, так как обладают высокими показателями износостойкости. Помимо этого, фиброцементные плиты отвечают требованиям по звуко- и теплоизоляции, не подвергаются гниению и биологическому воздействию, устойчивы к ультрафиолетовому излучению. Такой материал вполне может себе позволить частный застройщик для организации вентилируемых фасадов за счет невысокой стоимости.

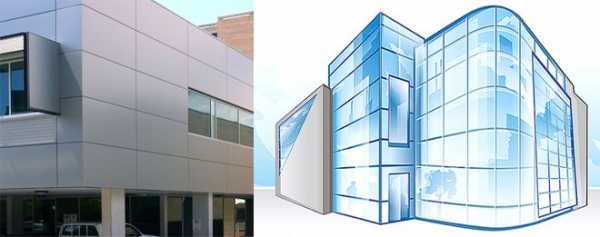

Стеклянные плиты

Данный отделочный материал, как правило, находит свое применение в строительстве современных домов или офисных зданий. В отличие от других, стекло пропускает большое количество света внутрь здания.

Такие плиты изготавливаются из закаленной разновидности стекла и отличаются высокой долей надежности. Монтировать такой материал своими руками на фасад достаточно трудно.

Вариацией на тему стеклянной отделки могут служить солнечные панели. Но их использование в качестве фасада ценно в тех климатических условиях, где количество безоблачных дней в году максимально.

Агломератно-гранитная плитка

Эта плитка по своим прочностным характеристикам в несколько раз превосходит перечисленные ранее облицовочные материалы и даже натуральный гранит. Эта новинка строительного рынка изготавливается путем прессования из гранитной и мраморной крошки с добавлением цемента. Но и стоимость такой облицовки фасада будет высока.

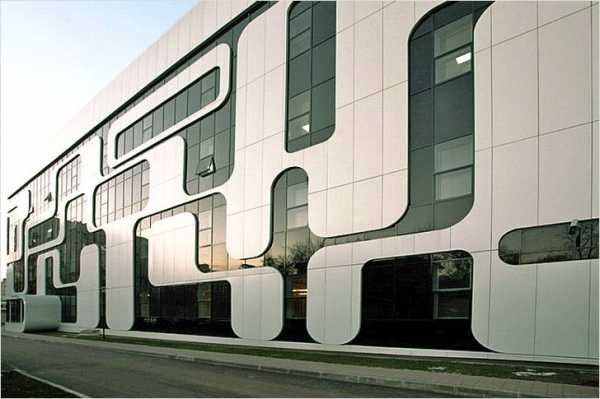

Композитные панели

Этот облицовочный материал является сейчас достаточно распространенным вариантом оформления вентилируемого фасада. Изготавливают его из нескольких разных по свойствам веществ, к примеру, алюминия в сочетании с полимерами различных видов. В результате получаются уникальные по качеству панели, обладающие легким весом, не подверженные коррозии, гибкие и способные переносить серьезные воздействия и нагрузки.

Важно! Композитные панели являются самоочищающимся материалом, благодаря чему подходят для оформления фасада многоэтажных строений.

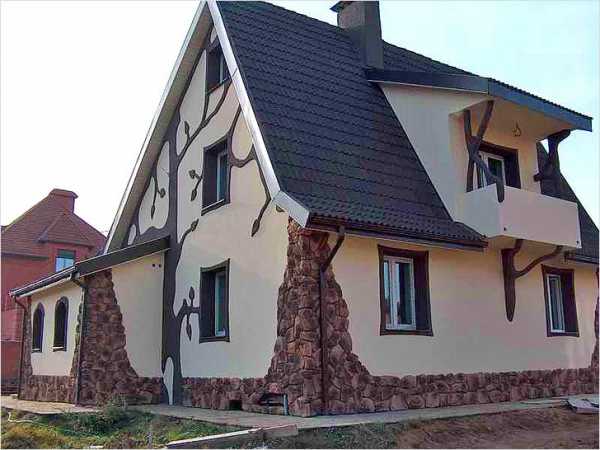

Натуральный камень

Как и любой другой материал натурального типа, камень стоит дорого, да и имеет большой вес, из-за чего его монтаж на вентилируемые фасады может быть осложнен. Но такой материал более не имеет недостатков при эксплуатации.

Монтаж вентилируемого фасада

При работе с большими зданиями все действия по созданию вентилируемого фасада производятся только квалифицированными рабочими. В случае облицовки частного дома, работы можно произвести и своими руками, но в четком соответствии с алгоритмом.

Первый этап – разметка, которую проводят согласно заранее подготовленному плану. Далее монтаж вентилируемой системы проводят в следующем порядке:

1. Выставление маяков по дому в вертикальных и горизонтальных плоскостях, которые призваны уменьшить неровность стен.
2. Установка и закрепление профилей.

3. Выполнение отверстий для закрепления кронштейнов и их монтаж анкерными дюбелями. Здесь важно использовать паронитовую прокладку, которая обеспечит надежность готового соединения.
4. Монтаж теплоизоляции шляпными дюбелями в углах плит.

   Важно! Если используется сразу 2 вида утеплителя для вентилируемой системы, то более рыхлый монтируется ближе к стене.

5. Покрытие утепляющего слоя мембраной, которая защитит его не только от влаги, но и от ветра.
6. Монтаж отделочных вариантов оформления в соответствии с инструкцией к выбранному материалу.

7. Финишная отделка вентилируемой системы, которая включает установку декоративно-защитных элементов, отливов, откосов и софитов, если в здании есть подкровельное пространство.

Заключение

Среди различных вариантов оформления фасадов зданий, вентилируемые конструкции являются лидерами. Во многом это обусловлено использованием высококачественного сочетания материалов для выполнения такой облицовки. Стоимость конструкций, как правило, отличается от аналогичных в большую сторону. Но такие качественные характеристики, которые наблюдаются у строения, трудно получить другими вариантами оформления. Вентилируемые фасады выходят вперед не только по декоративным и прочностным показателям, но и в плане удобства обслуживания, что позволяет снизить расходы на эксплуатацию.

bouw.ru

Вентилируемый фасад своими руками: советы мастеров

Содержание статьи:

Вентилируемый фасад своими руками – не такая сложная задача, как может показаться сначала. Организация качественной облицовки для здания позволит значительно продлить срок эксплуатации любого дома, защитить его от негативного влияния окружающей среды, придать ему привлекательный внешний вид, закрыв облицовкой любые проблемы поверхности.

Чтобы лучше представлять себе весь процесс работ, необходимых для установки отделки, следует хорошо разбираться в видах вентилируемых фасадов, материалах, из которых такую отделку изготавливают и в других важных вопросах.

Особенности современного вентилируемого фасада

Качественный вентилируемый фасад представляет собой сложную навесную конструкцию, необходимую для установки с внешней стороны стены.

Панели вентфасадов – многослойные конструкции, которые можно разделить на две основные части: каркас и облицовка, между которыми размещают утеплительный слой и оставляют зазор для воздуха и вентиляции.

Важнейшей задачей такой облицовки является организация надежной теплоизоляции для здания, обеспечивающей сохранение тепла зимой и препятствующей проникновению горячего воздуха летом, без ущерба строительным конструкциям дома.

Монтаж вентилируемого фасада.

В качестве облицовочного слоя, защищающего поверхности здания от негативных внешних эффектов, могут использоваться панели из различных натуральных и синтетических материалов – керамогранит, сайдинг, композит, искусственный камень, стекло и многое другое.

В некоторых случаях, при производстве отделочного слоя, производители комбинируют несколько материалов, перечисленных выше, за этот счет достигаются лучшие технические характеристики вентилируемого фасада.

Процесс монтажа вентилируемого фасада

Монтаж вентилируемого фасада сложно назвать достаточно сложной задачей, с такой работой сможет справиться любой человек, который хотя бы раз в жизни занимался строительством или отделкой зданий и умеет пользоваться простейшими ручными инструментами.

Перед началом монтажа, следует приготовить ряд необходимых ручных инструментов, без которых установить вентилируемый фасад качественно невозможно.

Для монтажа понадобится: маркер, заклепочные клещи, рулетка, нивелир, отвес, шуруповерт и ножницы для работы по металлу.

Облицовочный слой должен закрепляться на качественную каркасную систему, организовать которую нужно в первую очередь. Для гипсокартона в качестве основной подсистемы выступает металлической профиль, а также различные подвесы и минеральные плиты. При необходимости отделки цоколя строения керамической плиткой, использовать затирочную смесь лучше только после окончания основных работ.

Под крепежными элементами вентилируемого фасада размещается специальный слой утепления, закрепляемый сеткой. Между слоем утепления и внешним слоем фасадных панелей должен быть зазор с воздухом, обеспечивающий вентиляцию. Такая система вентиляции позволяет влаге с поверхности стен испаряться, а потому она не будет наносить ущерба конструкции.

Установка крепежей

Если вентилируемый фасад устанавливается на новое здание или дом, стены которого находятся в приличном состоянии, никакой предварительной подготовки поверхности не требуется. В этом случае монтажные работы начинаются с разметки размещения крепежей.

После нанесения разметки на стенах закрепляют кронштейны с помощью анкеров. В этой работе следует использовать материалы и изделия, отличающиеся стойкостью к коррозии. Анкеры должны проходить через специальные терморазрывные элементы, изготовленные из паронита.

Чтобы крепление было максимально надежным и прослужило как можно дольше, оно может осуществляться через шайбу. Чтобы защитить крепежи от влияния влаги, которая может скапливаться на внешних стенах дома, шляпки анкеров покрывают лакокрасочными составами.

Размещение утеплителя и установка плит

После установки первоначальных крепежей на стенах дома, производится установка утеплительного слоя с помощью пластиковых анкеров, сердечники которых выполнены из полиамида или стали.

После этого на стене формируются остальные элементы крепежа, необходимые для установки внешнего облицовочного слоя. Для монтажа металлических кассет направляющие следует крепить с помощью контрольных винтов, после чего производится установка нижних направляющих в соответствии с требованиями подготовленного проекта. Далее следует размещение кассет и заведение направляющих до упора и вставка их в отверстия.

Если в качестве внешнего отделочного слоя используются керамогранитные плиты, то в процесс монтажа будет входить также сборка концевых кляммеров и их надежное крепление к металлическому профилю, где также размещаются уплотнители из резины.

В концевой кляммер после монтируется плита и закрепляется поворотными кляммерами через поворотные пазы. К поворотным кляммерам прикрепляются дистанционные кляммеры.

Далее производится монтаж нижних кляммеров для следующего ряда облицовочных плит. В соответствии с требованиями проекта, в пазах профиля следует помещать специальные уплотнители. В последнем ряду плиты должны крепится с помощью концевых кляммеров.

fasadoved.ru
