Как сделать вентиляцию своими руками

Перед тем как сделать вентиляцию в квартире своими руками, требуется изучить ряд моментов, связанных с установкой вентиляционных систем. Это позволит сделать жизнь в доме более комфортной.

Разновидности систем вентиляции

Классификация вентиляционных систем основана на различных критериях:

• предназначение;
• функции;
• способ перемещения воздуха.

По предназначению вентиляционные системы подразделяются по:

• методу передвижения воздуха;
• типу побудителя движения воздуха.

Разновидности вентиляционных систем бывают приточными и вытяжными. В зависимости от их функций различаются также рециркуляционные, обеспечивающие подачу потока чистого воздуха и подмешивающие к нему вытяжной воздух в огромном количестве.

По способу перемещения воздуха системы делятся на:

• канальные;
• безканальные.

В первом случае происходит перемещение потока воздуха через сеть вентиляционных каналов с воздуховодами, а во втором он проникает через двери и окна. Другое различие вентиляционных систем состоит в побудительной силе, оказывающей воздействие на воздух, поэтому они бывают механическими и естественными.

Движение воздуха происходит только после подключения вентилятора, что характерно для систем с механической циркуляцией воздуха. Фото хорошей вентиляции в доме позволит выбрать тип наиболее подходящей системы.

Достаточно остановить свое внимание на следующих вариантах:

• естественная вентиляция;
• приточно-вытяжная или принудительная;

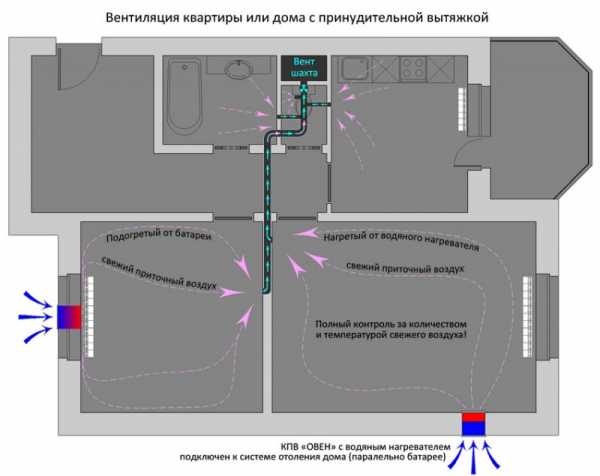

• смешанная естественная, предусматривающая принудительную вытяжку.

Все перечисленные варианты обладают своими достоинствами и недостатками. Вентиляция естественного типа является наиболее подходящей для небольших по размерам строений. Они обычно располагаются в местах, где окружающая атмосфера является довольно чистой. В этом случае, принудительная вентиляция не устанавливается.

Минимальным набором условий, позволяющих определить оптимальный тип системы и сделать вентиляцию в подвале частного дома, являются чистота воздуха и строительный материал, который применялся для постройки.

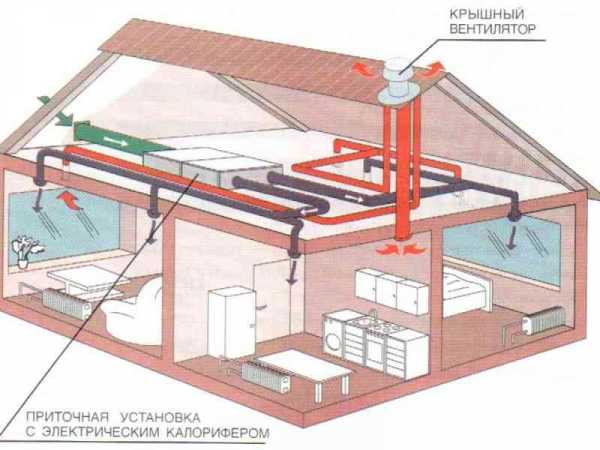

В коттеджах обычно обустраивают приточно-вытяжную систему вентиляции, поскольку они располагаются в зоне с загрязненной атмосферой. Она должна обеспечивать помещение потоком воздуха в необходимом количестве, а также выполнять его фильтрацию.

Чтобы сделать вентиляцию в частном доме, необходимо соблюдать следующий план действий:

• выполнить расчет объема параметра воздухообмена, рассчитав объем воздуха, соответствующий нормам;
• определить сечение воздуховода;
• выбрать тип вентиляционной системы;

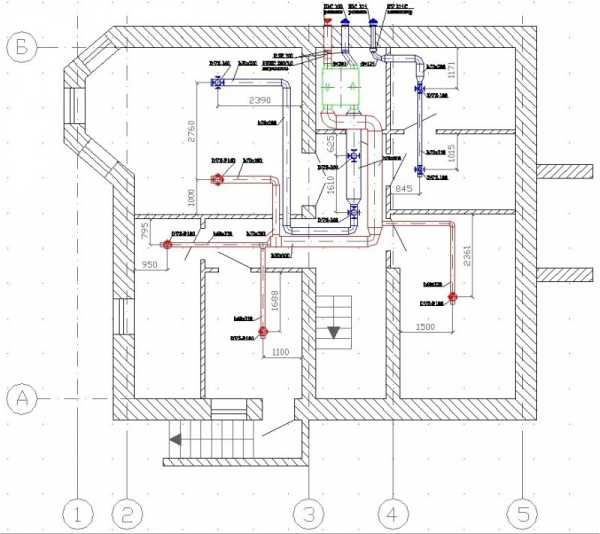

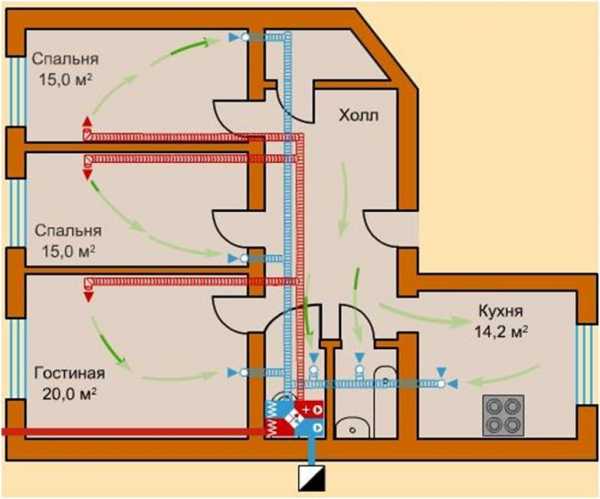

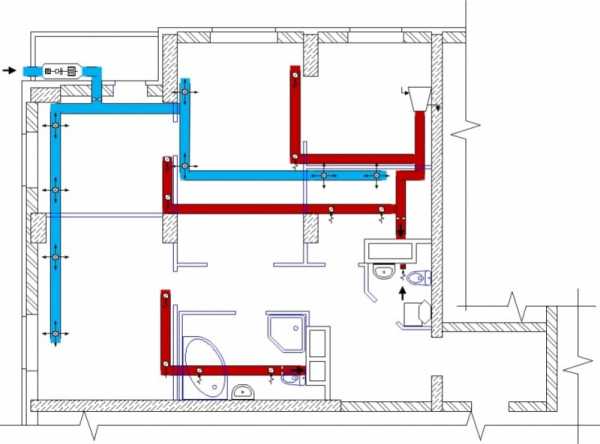

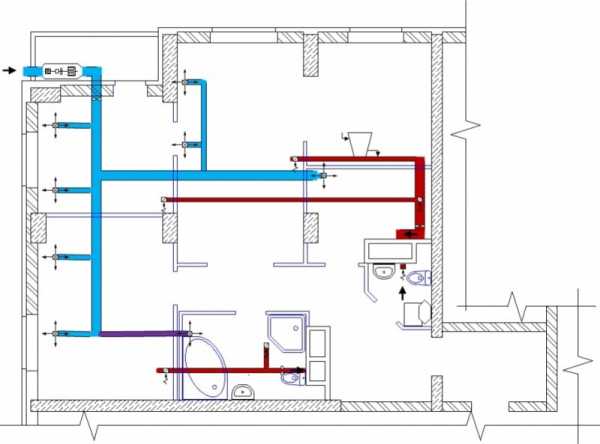

• составить план-схему вентиляционных каналов;
• выбрать место для установки оборудования;
• определить места, где будет происходить забор и вывод воздуха;
• устроить саму систему.

Как сделать расчет вентиляционной системы?

Способы вычислений могут немного отличаться один от другого, поэтому для того, чтобы сделать вентиляцию в гараже или подвале, следует выбирать наиболее подходящие из них. Рассчитывать параметры системы вентиляции необходимо на основе таких показателей, как площадь дома и объем воздуха в помещении.

Потребуется учесть наличие в помещении бытовой техники, которая способна уменьшить объем чистого воздуха. Все необходимые расчеты производятся с учетом потребности помещения, где необходима вентиляция.

Вычисления следует осуществлять, используя таблицы с диаграммами, с учетом действующих нормативов (СНиПов, САнПинов, ДБНов, ГОСТов). Наиболее легкий способ расчетов основан на вычислении воздухообмена на основе площади. В соответствии с принятыми нормами подача воздуха на 3 м3/час должна осуществляться в полном объеме на 1 м2

Расчет показателя выполняется с учетом количества жильцов. Например, если их трое, то при общей площади дома, равной 120 м2, воздухообмен в час определяется как произведение 120*3=360 куб.м/час.

Более сложным является расчет показателя воздухообмена по кратностям. Все вычисления производятся на основе нескольких показателей, поэтому точный результат может быть определен специалистом.

Вычисления, основанные на кратности показателя воздухообмена, определяют количество раз в час, когда воздух полностью заменен новым потоком.

Нормативы для помещений с различным предназначением могут быть разными, поэтому используется специальная инструкция: как правильно сделать вентиляцию, результатом вычислений которой является сумма полученных ранее показателей. Это позволяет получить общую величину воздухообмена.

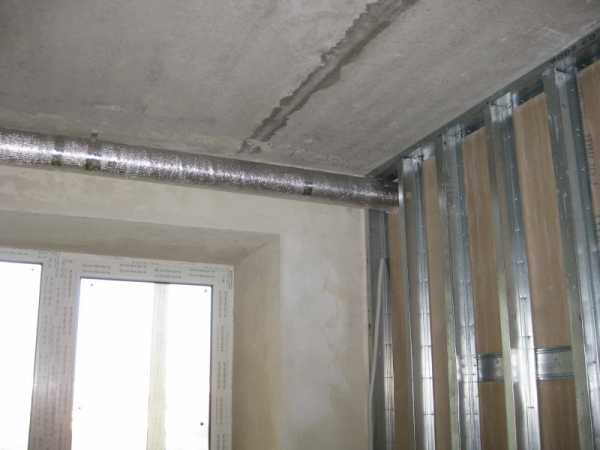

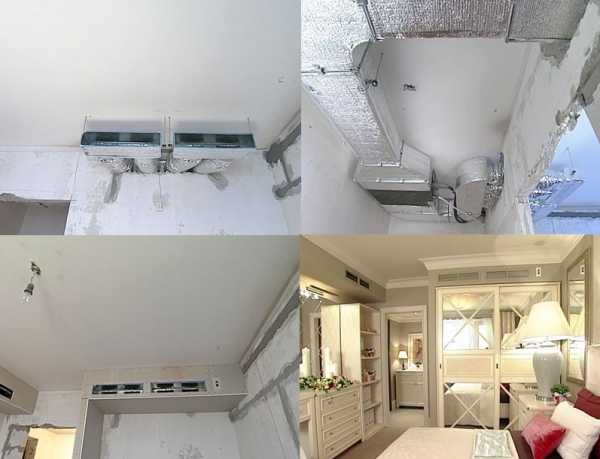

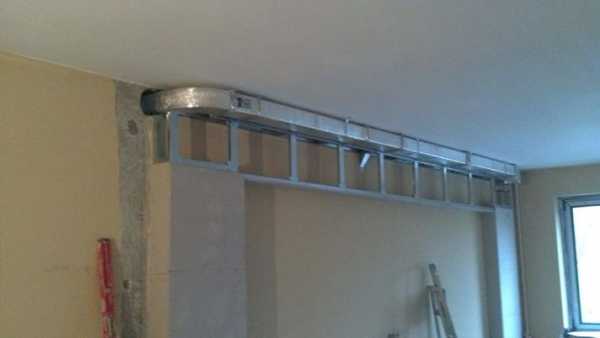

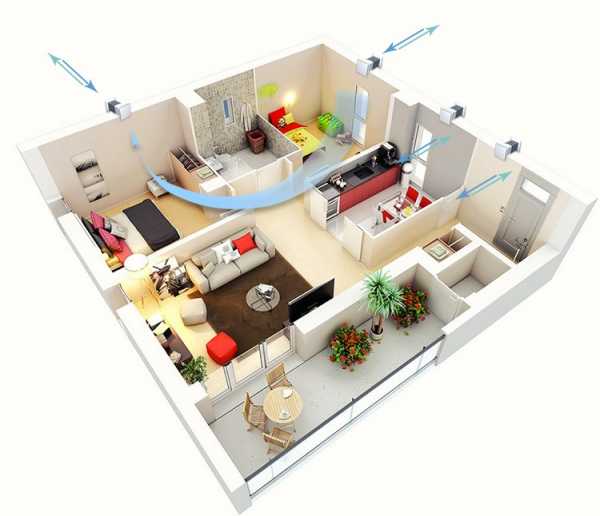

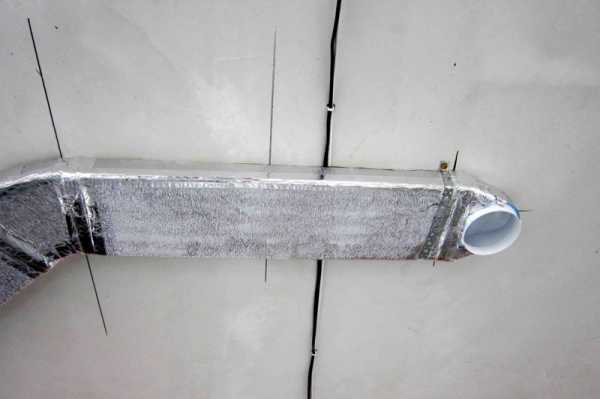

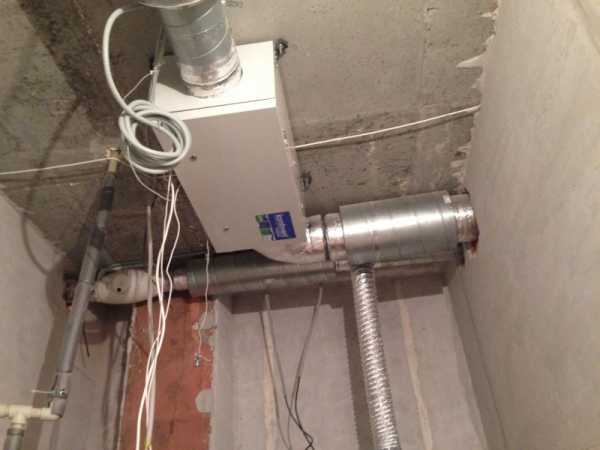

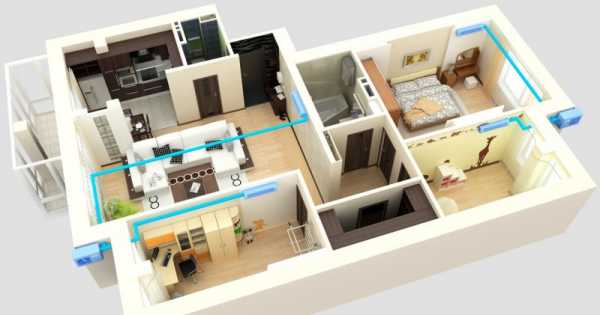

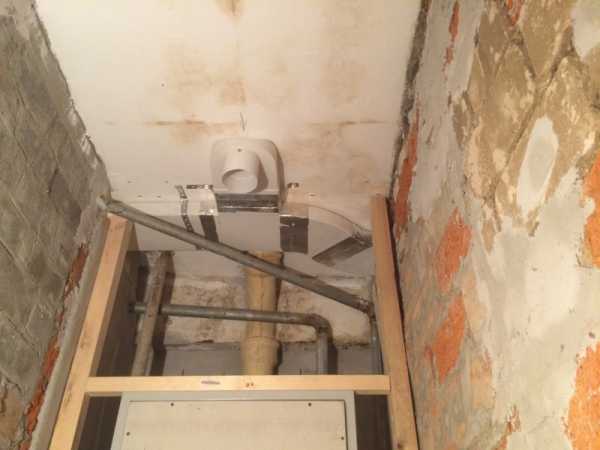

Фото советы как сделать вентиляцию своими руками

Также рекомендуем посетить:

mojdominfo.ru

Как самому сделать приточную вентиляцию в квартире: особенности монтажа своими руками

Как самому сделать приточную вентиляцию в квартире: особенности монтажа своими руками

Вся проблема квартир в старых многоэтажных домах заключается в плохой вентиляции – сечение воздухоотводящих каналов, мягко говоря, не рассчитано на современные условия эксплуатации. В частности, на присутствие в квартирах герметичных пластиковых окон. Говоря по-простому, существующая вентиляция не справляется в полном объеме с возложенными на нее обязанностями – отсутствует приток свежего воздуха. Отсюда и запотевание металлопластиковых окон, и грибок в ванной комнате, и слой жира на стенах кухни. Решить эту проблему можно двумя способами – частое и регулярное проветривание или же изготовление приточной вентиляции, что является наиболее оптимальным решением. О ней, а вернее о том, как самому сделать приточную вентиляцию в квартире, и пойдет разговор в данной статье, в которой мы подробно разберемся с ее устройством, монтажом и необходимыми для него материалами.

Правильная вентиляция в квартире фото

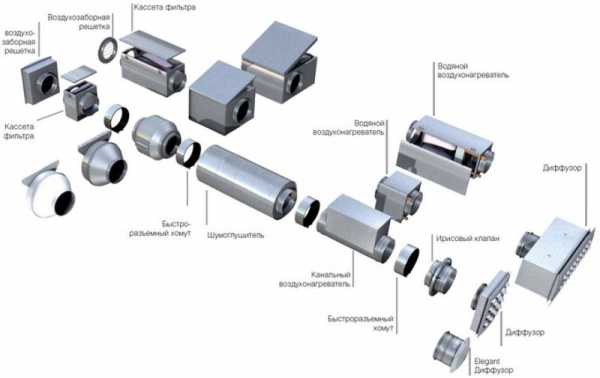

Как самому сделать приточную вентиляцию в квартире: необходимые материалы

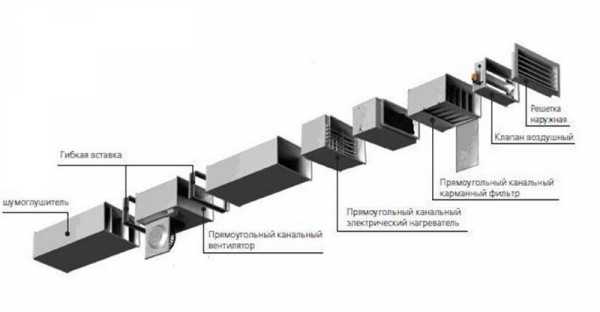

По большому счету, современные системы вентиляции для квартиры или частного дома смело можно называть конструктором, для сборки которого необходимо понимать некоторые принципы и быть знакомым с его частями. То есть хорошо знать материал – именно изучить его и нужно в первую очередь. Так из чего же состоит принудительная вентиляция в квартире? С чем придется работать?

1. Первое – это воздуховоды. Продаются длиной в 1 или 2м и могут иметь как прямоугольное, так и округлое сечение. Идеальным вариантом для квартиры являются пластиковые трубы вентиляции прямоугольного сечения с размером сторон 100 на 50мм – они аккуратно устанавливаются под потолком и при этом не занимают много места.
2. Различного рода повороты – они могут отличаться друг от друга как углом поворота, так и направлением. Существуют горизонтальные и вертикальные углы – для воздуховодов круглого сечения такого разделения нет.
3. Соединители – используются для соединения труб на прямых участках.
4. Переходные воронки – в квартирах их применяют для подключения оборудования: кухонных вытяжек,вентиляторов, диффузоров и так далее.
5. Обратный клапан. Вещь незаменимая – именно она помогает управлять потоками воздуха, направляя их по нужному вектору. В обязательном порядке монтируется на выходе вентиляции на улицу – здесь он предотвращает задувание в те моменты, когда вентиляторы отключены. Устройство вентиляции в квартире фото

Кроме того, не обойтись в работе и без специальных крепежных элементов – для каждого типа воздуховодов производители изготавливают свой вид креплений. В большинстве случаев это хомуты, которые достаточно просто заменяются более дешевыми аналогами – например, П-образными кронштейнами для гипсокартона. Также не следует забывать и об инструментах – для монтажа системы вентиляции в квартире их много не потребуется. Чем-то необходимо резать трубы и чем-то их нужно крепить – естественно, не забывайте об электрике, без которой о работе принудительной вентиляции не может быть и речи. Потребуется предусмотреть подвод электропитания к местам, где будет монтироваться вентиляторное оборудование.

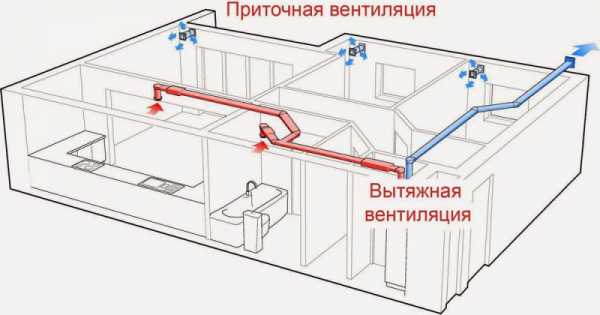

Вытяжная вентиляция в квартире: устройство и принцип работы

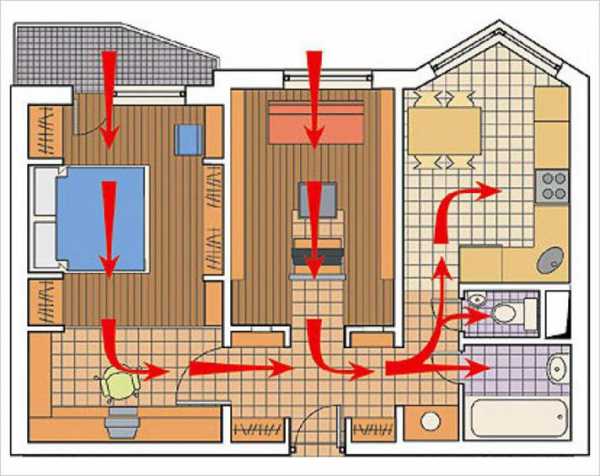

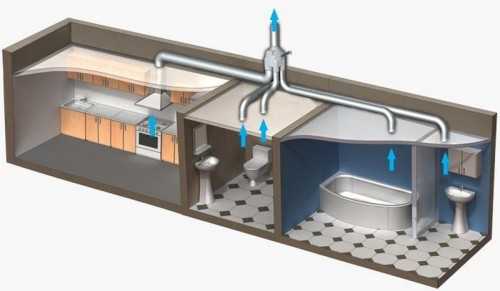

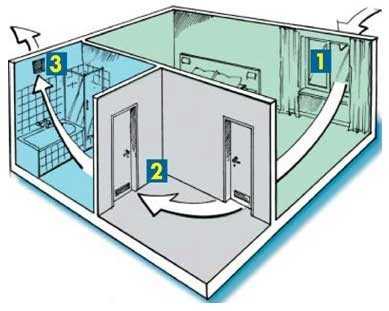

По большому счету, даже самая разветвленная вентиляционная система имеет весьма простую конструкцию и довольно понятный принцип работы. Если утрировать и упрощать модель системы до одной комнаты, то представить ее можно в виде трубы, один конец которой выведен на улицу, а второй оборудован вентилятором, в задачи которого входит выпихивать грязный воздух прочь из помещения. Если говорить об устройстве вентиляции в квартире принудительного типа действия, то таких труб должно быть две – вторая без вентилятора. Через нее осуществляется приток свежего воздуха в помещение.

Теперь несколько усложняем задачу и представляем не одно помещение, а два – например, ванную и туалет. В такой ситуации в комнате, которая находится ближе к выходу вентиляции на улицу, врезается тройник (и в одну и в другую трубу) и именно через них подключается оборудование второй комнаты. Здесь есть один нюанс – может происходить перекачка грязного воздуха из одного помещения в другое. Чтобы этого не происходило, вытяжные вентиляционные каналы нужно оборудовать обратными клапанами.

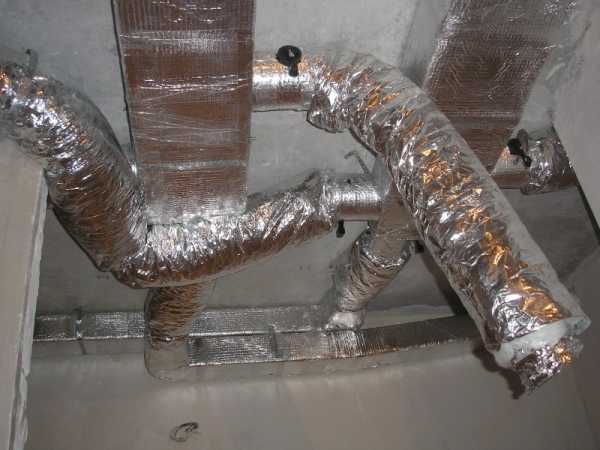

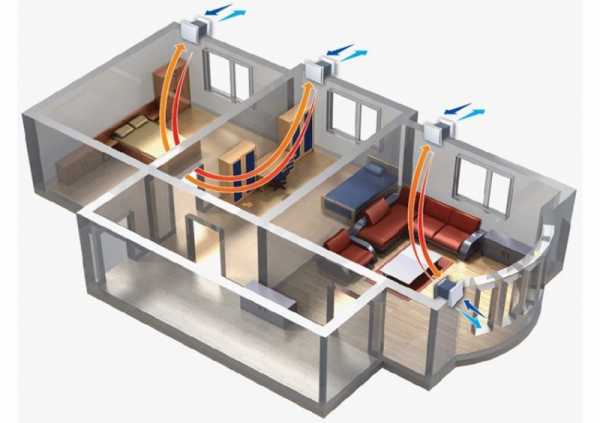

Как самому сделать приточную вентиляцию в квартире фото

Точно так же усложняется система на три и даже более комнат – обычно в квартирах в принудительном режиме вентилируются только три помещения: кухня, ванная комната и туалет. Другие комнаты идут как бы прицепом за счет естественной циркуляции воздуха. Если вести разговор о более масштабной вентиляционной системе, то здесь используются трубы разного размера – чем больше помещений подсоединяется к магистральному каналу, тем толще он должен быть. Вообще сечение воздуховодов является величиной расчетной, это по-хорошему, ну а для квартир подойдет и усредненный вариант (воздуховоды с сечением 100 на 50мм, 150 на 75мм или круглые с диаметром от 100 до 180мм).

В принципе, это и вся вентиляция в квартире в панельном доме. Как видите, сложного в ее устройстве и принципе работ ничего нет. Если вы освоили этот принцип, то можно приступать к делу, но предварительно необходимо ознакомиться с некоторыми нюансами работ, а вернее с последовательностью и тонкостями, которые в значительной мере облегчат вам жизнь.

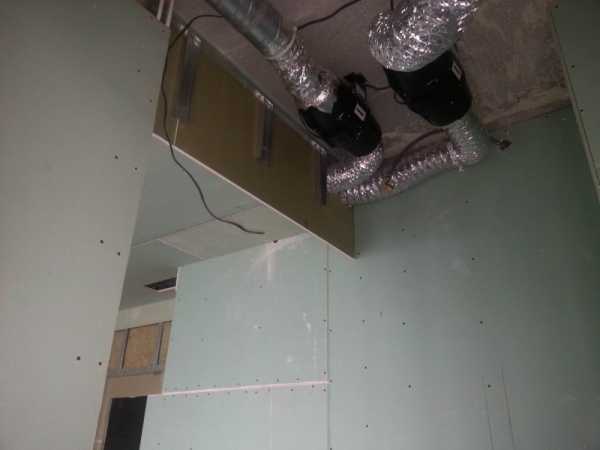

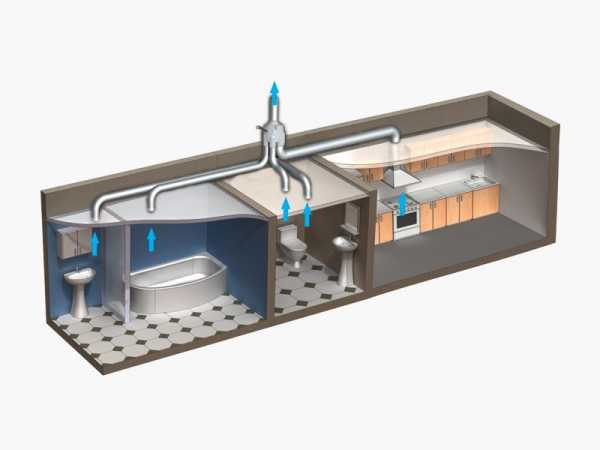

Вытяжная вентиляция в квартире фото

Как сделать вентиляцию в квартире: последовательность и тонкости работ

Тонкостей при сборке вентиляционной системы, можно сказать, что немного. Самая главная из них – это герметичность соединения. Несмотря на то, что производители создают плотные посадочные места, все же не лишним окажется использование герметиков. Также следует подумать о надежном креплении – зачастую движение воздуха по трубам и работающие двигатели вентиляторов могут создавать излишнее количество шума, который быстро распространяется по трубам, работающим как резонаторы. Крепить их часто и надежно следует только по этой причине. Ну а вообще монтаж вентиляции в квартире можно представить в виде следующей последовательности работ.

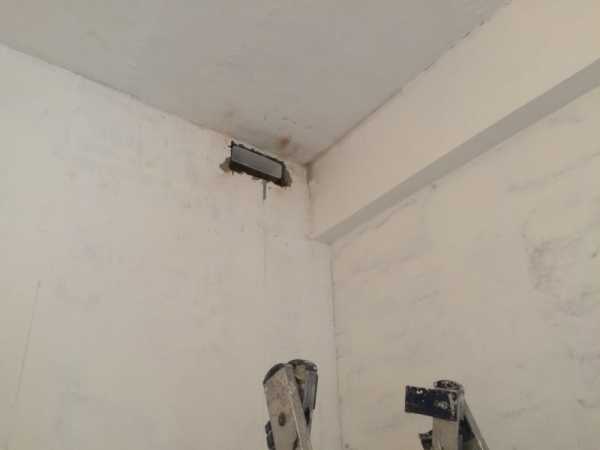

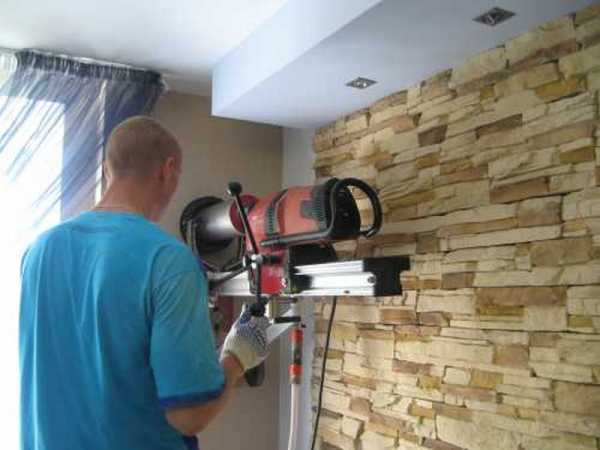

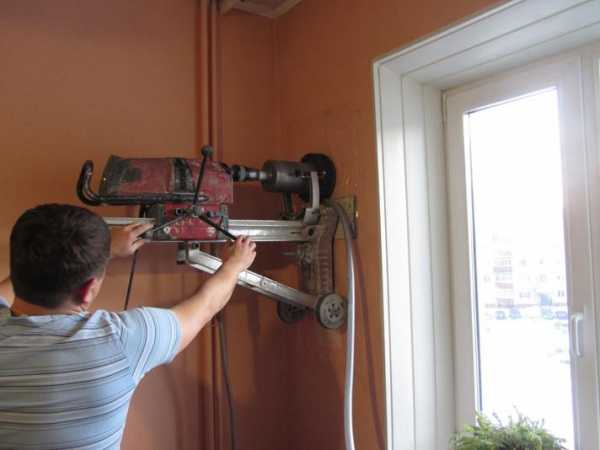

1. Проходы в стенах – говоря по-простому, дырки или отверстия. Бьются эти проходы под потолком – с простенками проблем не будет, а вот с наружной стеной, изготовленной из прочного бетона внушительной толщины, придется повозиться. Без алмазной коронки и мощного перфоратора здесь не обойтись – коронку лучше подбирать побольше. Диаметр 200мм отлично подойдет – излишек потом просто заделываетсямонтажной пеной.

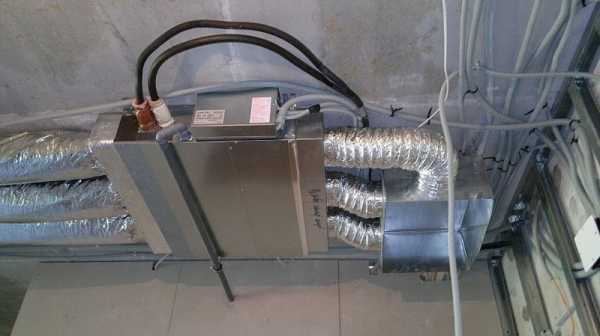

   Вентиляция в квартире в панельном доме фото

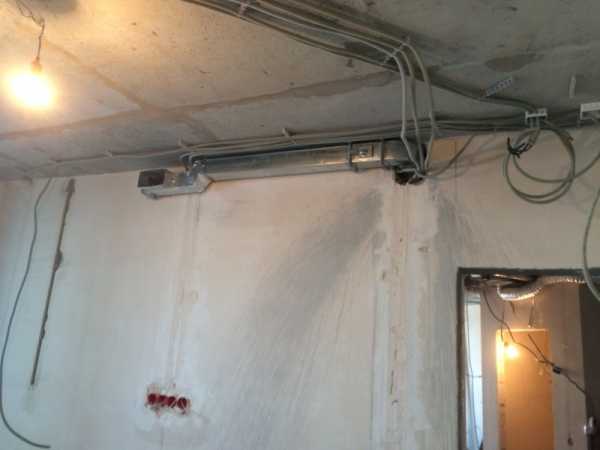

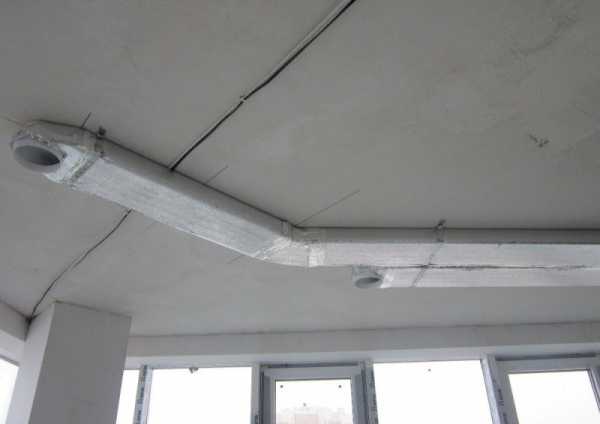

2. Дальше, когда отверстия готовы, начинается монтаж воздуховодов – начинать работы лучше от наружной стены. Вставить и хорошенько закрепить первый воздуховод, после чего сразу же запенить пространство вокруг выбитого отверстия. Дальше все по порядку согласно схеме – труба тянется до ближайшего места всасывания или притока воздуха, где устанавливается тройник. Точно таким же образом магистраль протягивается до самого тупика системы – в смысле, до последнего помещения.

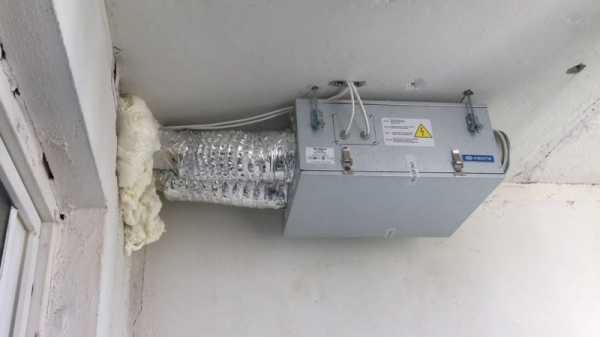

3. Пробросив магистраль, можно заниматься установкой оборудования, а вернее всего того, что нужно для его подключения. Первым делом на каждом тройнике следует смонтировать обратный клапан – дальше подвести воздуховоды к тем местам, где планируется установка вентиляторов или диффузоров или просто вентиляционных решеток.

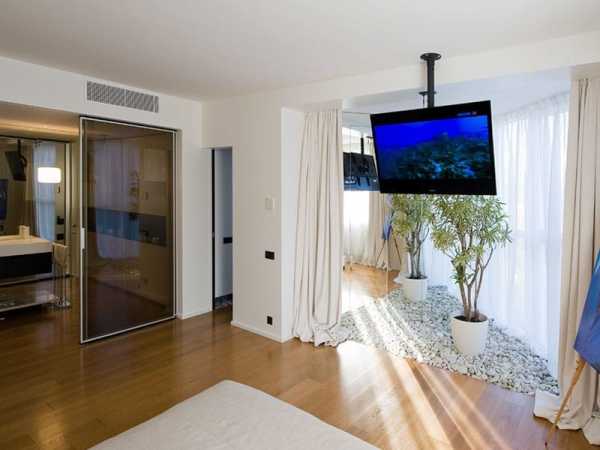

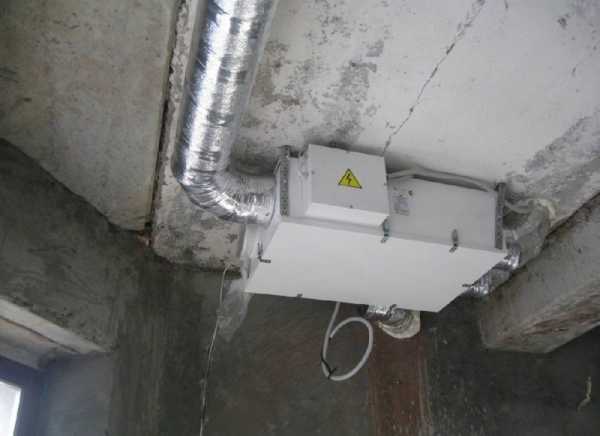

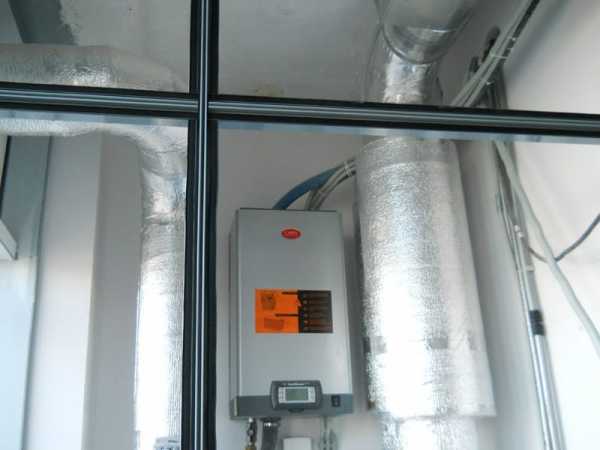

   Система вентиляции в квартире фото

В принципе, это и все работы по изготовлению принудительной вентиляции в квартире своими руками – установка оборудования, которая завершает сборку системы в целом, выполняется уже после полной отделки помещения декоративными материалами. После того, как будут смонтированы начерно подвесные потолки, возможно, понадобится произвести некоторые корректировки – в частности, обрезать излишки труб, закрепить переходные воронки и так далее. В общем, подготовить все так, чтобы потом производить подключение с наименьшими повреждениями чистовой отделки.

В завершение темы, как самому сделать приточную вентиляцию в квартире, добавлю только одно – прежде чем приступать к монтажным работам, систему нужно хорошенько продумать. Определиться с местом расположения труб, входными и выходными вентиляционными отверстиями и так далее. Скажу одно – для начала нужно определиться с точками входа и выхода воздуха из помещений, и система предстанет в вашем уме во всей свой красе. Вырисуется все вплоть до мест установки крепежных кронштейнов. Когда это произойдет, можно будет смело приступать к монтажным работам.

Источник: http://stroisovety.org/

xn—-ctbbfhrd3bdemfbfpj4j.xn--p1ai

Как сделать вытяжку на кухне в квартире

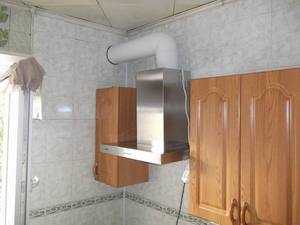

Установка вытяжки на кухне своими руками: как надежно подключить и закрепить её

При приготовлении еды воздух на кухне требует постоянной рециркуляции. Пар от плиты, подгоревшее молоко, запахи пищи или просто запотевшие окна не приносят радости, даже если вы сделали отличный ремонт. Сегодня мы расскажем, как установить вытяжку на кухне, чтобы избавиться от этих проблем. Подключить её по силам каждому, если знать правила заземления и крепления на стену. Также стоит заранее определиться, какой вид кухонной вытяжки подходит именно вам, и какой должна быть мощность устройства. С этого и начнем.

Виды кухонных вытяжек

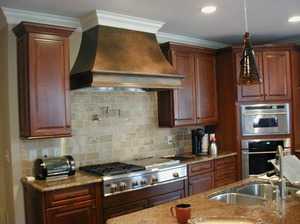

Монтаж вытяжки на кухне будет зависеть от типа выбранной модели. Различают следующие виды:

• подвесные (также их называют плоские и стандартные) – крепятся под шкаф над плитой;
• встраиваемые – устанавливаются внутрь навесного шкафа, поэтому отлично вписываются в любой дизайн;

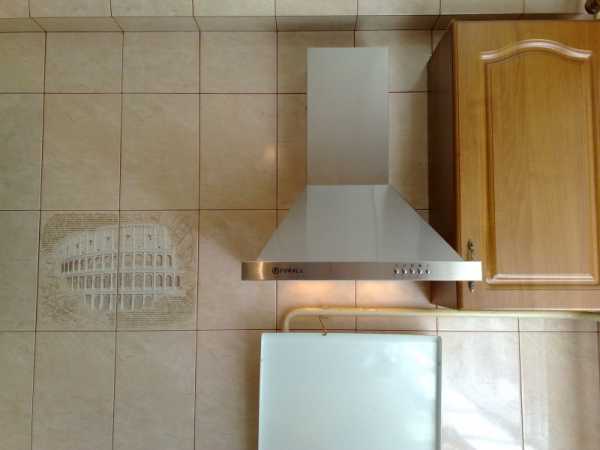

• настенные – крепятся на стену над плитой, могут иметь различный дизайн корпуса;
• угловые – устанавливаются в угол;
• островные вытяжки – предназначены для кухни с островком (можно закрепить её в любом месте, подвесив к потолку).

Совет! Вне зависимости от вида, установка кухонной вытяжки над варочной поверхностью возможна только на высоте 70 см, а над газовой плитой нужно отступать 80 см.

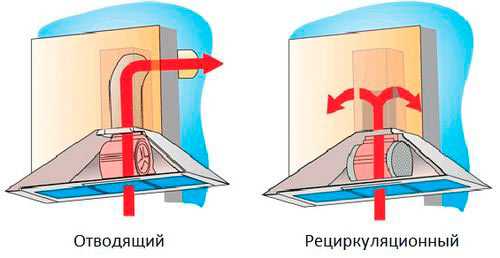

Режим работы вытяжки

Кроме вида крепления, вытяжки различаются режимами вентиляции.

• Проточные — вытягивают загрязненный воздух из кухни в вентиляционную шахту. Этот способ вентиляции называют отвод воздуха (вытяжной режим). Он наиболее эффективен и производителен.
• Циркуляционные вытяжки – пропускают воздух сквозь угольные фильтры в корпусе, на выходе получая свежий воздух. Для такой модели не требуется вентиляция на кухне в квартире, поэтому её установку можно назвать более простой, но менее эффективной в плане очистки.

Виды режимов работы вентиляции

Необходимая мощность

Важным параметром при покупке вытяжки является её производительность очистки, которая измеряется в кубических метрах в час. Как вы могли догадаться, это значение показывает, сколько кубометров воздуха вытяжка пропустит через себя за час работы.

По установленным в России нормам, воздух в кухне должен обновляться 12 раз в час. Поэтому вы можете запросто посчитать, какая мощность вам потребуется по этой простой формуле:

Площадь кухни * Высоту потолка * 12 раз

Также стоит учесть запас на потерю мощности из-за изгибов воздуховода, длину вентиляционной шахты и другие параметры. Для этого к полученному результату прибавьте 30%.

Например, если ваша кухня имеет площадь 6 кв. м. и высоту потолка 2,5 м. то расчет будет выглядеть следующим образом:

6 * 2.5 * 12 * 1.3 = 234 м3

Совет! Также при покупке следует учитывать издаваемый шум при включенной вентиляции, который производители указывают в децибелах. Не покупайте модели, которые издают шум свыше 50 Дб. Существуют практически бесшумные вытяжки с двумя вентиляторами или одним внешним. Кроме того, некоторые модели снабжены звукопоглощающим корпусом.

Заземление и зануление

Прежде чем рассказать, как сделать вытяжку на кухне, стоит упомянуть об электробезопасности. Так как внутрь корпуса попадает множество брызг жира и скапливается влага, возрастает риск удара током при неправильном подключении вытяжки к электросети.

Поэтому вытяжка для кухни, установленная своими руками, должна быть подключена к сети тремя проводами: фаза, земля и ноль. Провод заземления по стандарту имеет желтый цвет с зеленой полоской. Перед установкой обеспечьте заземление для безопасного использования электроприбора.

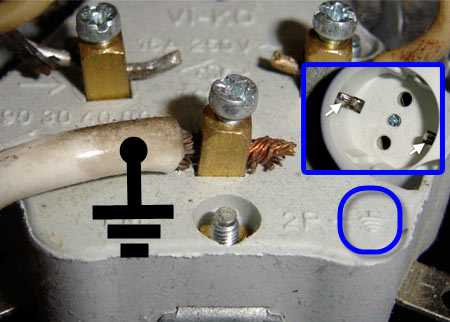

Если в доме предусмотрен контур заземления и установлены розетки евро-типа, проблем не появится: при подключении провод подсоединяется к клемме заземления, которая обозначена полосками разной длины или словом Ground (GND). Если на технике не предусмотрено разъема под заземление, то его можно сделать самому, прикрутив провод к металлической части корпуса.
Евророзетка с подключенным заземлением в России встречается только в новых квартирах
Но многие могут не обнаружить у себя евро-розетки, и зададутся вопросом: как подключить вытяжку на кухне, если нет заземления? В этом случае зануление можно сделать своими руками, но ни в коем случае не подключайте нулевой провод на трубы и батареи. Нужно подключать его к глухой нейтрали.

Для этого откройте электрический щиток со счетчиками и найдите там замурованную трубу в стене, откуда идут провода (будьте осторожны, провода под напряжением 220В!), либо специальную шину, как показано на фото. Скорее всего, вы найдете на ней готовый штырь и уже накинутые нулевые провода. Это и есть глухая нейтраль, труба отлично заземлена. Нужно провести от неё на кухню многожильный провод сечением не менее 2,5 мм2, а вытяжку подключить через автомат-разделитель на 6.3А.

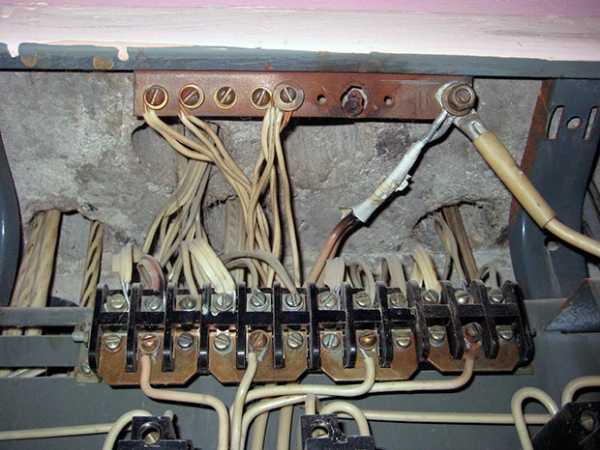

Нулевая шина на щитке в подъезде

Обратите внимание! Если уже имеются подключенные провода к занулению, то ни в коем случае не отключайте их! Это может грозить ударом тока. Накиньте свой провод поверх чужих и затяните гайку. Если проводов нет и труба гладкая, зачистите её и закрепите контакт провода на хомут. Если вы не разбираетесь в этом деле, лучше всего обратиться к профессиональному электрику.

Вентиляция в квартире

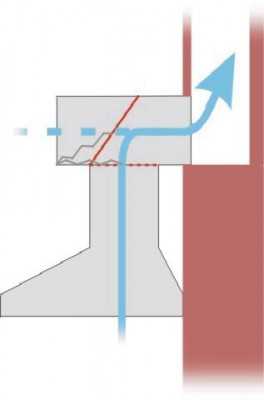

Схема самодельного антивозвратного короба с клапаном Монтаж вытяжной вентиляции на кухне практически всегда нарушает штатную вентиляцию квартиры. Зачастую для её установки рекомендуют пробить дополнительное отверстие для отвода воздуха, но это не решит все проблемы. Дело в том, что если увеличить окно вентиляционной шахты, то её сечение останется таким же, поэтому качество воздухообмена не улучшится.

Выход из этой ситуации достаточно прост: это установка дополнительного короба с клапаном-хлопушкой, устройство которого показано на фото.

Как видите, на коробе есть 2 отверстия. Клапан отмечен красным цветом. Когда он закрыт (в горизонтальном положении), воздух спокойно может выходить через окно, осуществляя естественную вентиляцию кухни.

Когда возникает давление при работе вентилятора, клапан меняет свое положение и закрывает первое окно, тем самым осуществляя вентиляцию с помощью вытяжки.

Главный плюс такой схемы подключения – отсутствие обратной тяги и сохранение естественной вентиляции при выключенной вытяжке.

Клапан регулируется с помощью слабой и тонкой пружины. На схеме она показана ломаной линией. Для крышки клапана лучше всего подойдет легкий материал, например, алюминий, или пластик.

Выбор воздуховода

Существует несколько видов кухонных воздуховодов для устройства бытовой вентиляции:
Пластиковый воздуховод более компактный и незаметный

• Пластиковые воздуховоды из ПВХ – прочные, легкие и бесшумные, так как почти не создают сопротивления воздуху из-за своей гладкой поверхности. Бывают как жесткие узкие коробы из пластика, так и эластичные трубы.
• Гофрированная труба из алюминия – достаточно простой материал для монтажа своими руками, его можно свободно согнуть под нужный размер. Еще одно качество гофры – отсутствие гула или вибрации, в отличие от жестких коробов. Однако важный недостаток такого воздуховода – некрасивый внешний вид, поэтому придумайте, куда скрывать вентиляцию, например, в потолок из гипсокартона .

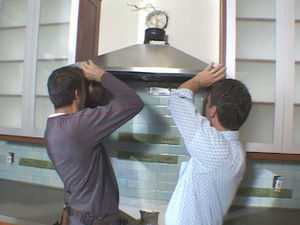

Процесс монтажа вытяжки

Конечно же, монтаж кухонной вытяжки своими руками зависит от её вида и расположения вентиляционной шахты. Вначале мы рассмотрим установку на примере встроенного устройства в шкаф.

Антивозвратный механизм

Антивозвратный клапан не даст воздуху возвращаться обратно на кухню
• Если вы решили сделать все на совесть, то начинайте с изготовления короба для хлопушки. Корпус можно изготовить из алюминия, оцинкованного листа или жести по схеме, которая была приведена выше. Либо, чтобы не мучиться, просто купите антивозвратный клапан, который открывается, как бабочка. Он ставится перед вентиляционной шахтой.
• Для удобства установите корпус на настенный шкаф над плитой. Потом закрепите его более плотно, заделав все щели монтажной пеной и приклеив к шкафу, во избежание резонанса.
• Вначале только примерьте корпус хлопушки и сделайте разметку на шкафу для отверстия. После этого можно снимать шкаф со стены и вырезать в нижней стенке электролобзиком отверстие под обрамление. Для этого просверлите отверстие внутри области разметки большим сверлом, а затем вставьте в него пилку лобзика и начинайте вырезать нужную вам форму в шкафу.
• Далее, таким же образом сделайте отверстия во внутренних полках (если они есть) под воздуховод. В верхней стенке нужно сделать квадратное отверстие с запасом 3-5 мм под хлопушку.

Читать  Планировка кухни угловой

Подключение воздуховода

• Следующий этап – подключение воздуховода. Просуньте гофру в проделанные отверстия, а в верхней стенке шкафа придайте ей нужную форму квадрата. Обрежьте гофру с небольшим запасом, надрежьте углы и загните их наружу.
• Теперь шкаф с гофрой можно вешать на стену. Не забудьте обработать все стыки воздуховода силиконовым герметиком, чтобы не терялась мощность.
• Закрепите самодельный короб на шкаф, чтобы он соединил гофру с вентиляционной шахтой. Клеим его также на силикон, а большие щели заделываем пеной.
• После этого можно закрепить вытяжку в шкафу. Прикрутите её на саморезы, или на дюбели – если крепление предназначено для стены.
• Надежно закрепите гофру на вытяжку и зафиксируйте с помощью хомута. В этом месте герметиком промазывать соединение не обязательно.
• В случае если вы подключаете вытяжку напрямую, то просто подсоедините воздуховод к вентиляционной шахте. Чтобы удобно было состыковать их, используйте специальную решетку с круглым отверстием, которая показана на фото. Крепление гофры к вентиляции
• При использовании ПВХ воздуховодов установка аналогична: просто соединяем трубы с комплектующими углами и проводим до вентиляции.

Комплектующие для пластикового воздуховода

Совет! При монтаже вентиляции старайтесь максимально снизить количество изгибов трубы, чтобы тяга воздуха оставалась достаточно хорошей. При каждом повороте мощность теряется примерно на 10%.

Крепление на стену без шкафа

• Далеко не все над плитой располагают настенные шкафы, опасаясь их быстрой порчи от пара и высокой влажности. Тем более, настенные шкафы обычно узкие, что не позволяет крепить широкие вытяжки внутрь. Если встроенного крепления нет, то для этого к стене крепится П-образная рама из уголков на дюбели. Такое крепление выступает в качестве опоры для корпуса.
• А как установить кухонную вытяжку, если обычными дюбелями к стене её закрепить не получается? Такие проблемы часто возникают у владельцев газовых плит, когда труба мешает нормальному креплению.

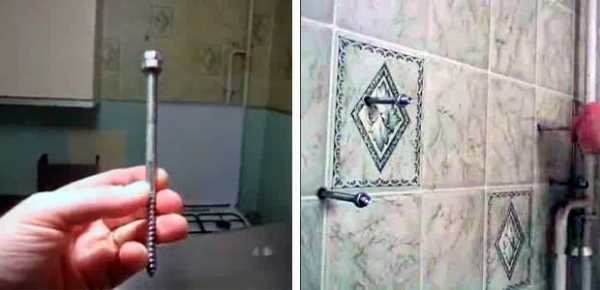

• В этом случае можно купить длинные сантехнические саморезы-шпильки, которые, с одной стороны, выглядят как саморез, а с другой, имеют резьбу с гайкой. Вы просто вкручиваете их в стену как дюбели, и к ним прикрепляете корпус вытяжки на необходимом отступе от стены.

Крепление вытяжки рядом с газовой трубой
Установка вытяжки на кухне – видео-инструкция:

И в конце остается только подключить вытяжку к сети, через розетку, либо постоянным подключением через предохраняющий автомат. Не забудьте в первую очередь подсоединить зануление, оно уведет возможное напряжение с корпуса при работе вентиляторов.

Если все работает, можно надевать декоративный колпак и радоваться свежему воздуху при приготовлении пищи!

Заключение

Примерно 2 раза в год нужно чистить вытяжку от гари, чтобы исключить возгорание. Теперь вы знаете, как производится крепление вытяжки для кухни и сможете без проблем сделать это самостоятельно. При этом не забывайте соблюдать правила безопасности при электрических работах, и если вы не сильны в них, лучше пригласите электрика.

Как правильно сделать вентиляцию кухни в квартире своими руками

Во время приготовления пищи и мытья посуды в воздух кухни выделяются жар, запахи и влага. Если кухонная вентиляция не работает, они распространяются в жилые помещения. О каком уюте может идти речь, если в доме постоянно витают ароматы борща и котлет!

И хозяева задаются вопросом «как сделать вентиляцию на кухне в квартире?».

Тонкости работы кухонной вентиляции

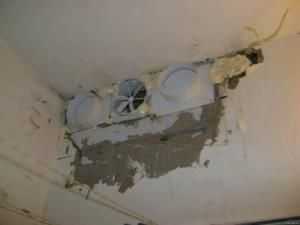

разбитая вентиляционная шахта на кухне

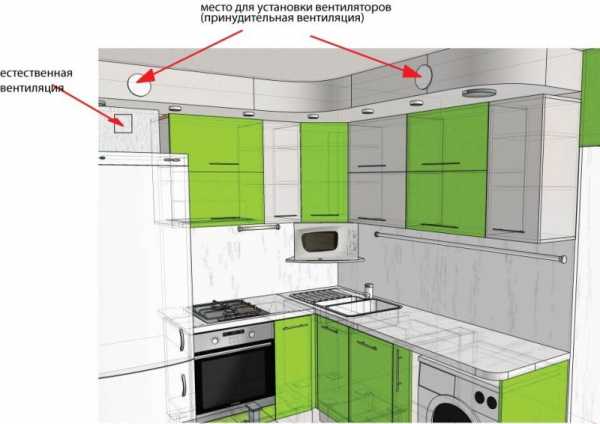

Перед тем, как сделать качественную систему вентиляцию на кухне в квартире, важно понять принцип ее работы. Большинство старых домов сдавались с выступами вентиляции на кухне – обязательными составляющими системы воздухообмена по типу магистрали и спутников. От квартир-«спутников» воздух собирается в общую магистраль и выводится наружу. При подобной схеме вентиляции кухонь невозможно проникновение воздуха из шахты в квартиру, попадание его из одних квартир в другие, в том числе и при пожаре на нижних этажах. Шахта для вентиляции кухни скрывается в выступе, показанном на фото выше.

Особенности вентиляции многоквартирных домов:

• Воздушные каналы(воздуховоды) из кухонь разных квартир взаимосвязаны;
• В час из одной квартиры должно удаляться от 60 до 90 кубометров воздуха.

Основной закон воздухообмена – это кругооборот. Чтобы отработанный воздух вытягивался на улицу, его должен замещать свежий. Но большинство владельцев многоэтажек уже заменили старые деревянные окна пластиковыми, создающими герметичную конструкцию, полностью перекрыв чистому воздуху путь в квартиру.

Хозяева полагают, что решение проблемы в более частых проветриваниях. Но это ошибка. Здоровый микроклимат может обеспечить только постоянный и регулируемый воздухообмен.

Открытые зимой форточки приводят к резким скачкам температуры в квартире, сквознякам. При этом отток воздуха через вентканалы (если они не забиты) возможен лишь при открытых форточках.

В остальное время жильцы страдают от:

• повышенной влажности;
• нехватки кислорода;
• повышенного уровня углекислоты;
• развития плесени;
• распространения запахов приготовляемой еды по всей квартире.

Значит, чтобы вентиляция на вашей кухне работала отлично, необходимо обеспечить всего два условия:

• приток свежего воздуха;
• выдув отработанного воздуха.

Теперь сделать вентиляцию на кухне своими руками для вас не составит сложностей. Работы по восстановлению кухонной вентиляции следует начинать с диагностики.

Проверка общедомовой вентиляции

Восстановить вентиляцию на кухне в некоторых случаях можно самостоятельно. Общая вентиляционная система есть в каждом доме, но зачастую она совершенно не работает.

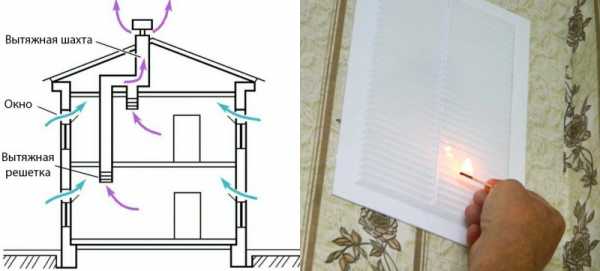

Как проверить работу вентиляции на кухне:

• Взять листочек тонкой бумаги с ладонь величиной и приложить к вентиляционной решетке. Если он удерживается и не падает – значит, вентиляция на кухне работает, и вы напрасно беспокоитесь;

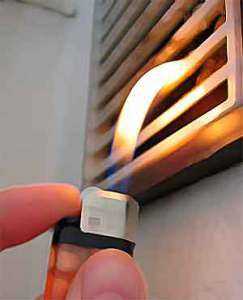

• Зажечь спичку и поднести к решетке. Если язычок пламени потянется в вентканал, значит с кухонной вентиляцией все в порядке. Проверка вентиляции на кухне на фото. Когда язычок удерживается вертикально – вентиляция кухни не работает. А если пламя наклоняется в кухню, значит в системе вентиляции обратная тяга. Этим способом никогда не пользуются профессионалы, так как в вентканалах могут скапливаться горючие газы.

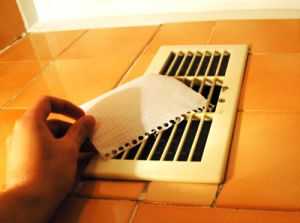

приложите к решетке листок бумаги

Безопасный метод проверки вентиляции на кухне изображен на фото.

Если вентиляция на кухне не работает, можно снять решетку, промыть ее (иногда она настолько забита пылью и жиром, что не пропускает воздух). После чего вставить в вентиляционное отверстие на кухне щетку на длинной ручке и прочистить воздуховод насколько достанете.

Прочищать из кухни всю вентиляционную шахту жильцам и самостоятельно ее восстановливать категорически запрещено. Это работа управляющей компании. Вызываются специалисты с оборудованием и навыками. Иногда достаточно снять птичье гнездо с выступа вентиляции и тяга на кухне волшебным образом появляется.

Но случается, что соседи просто разбирают свою часть выступа для вентиляции на кухне, чтобы получить дополнительное место для кладовки. Тогда придется сооружать вентиляцию на кухне своими руками.

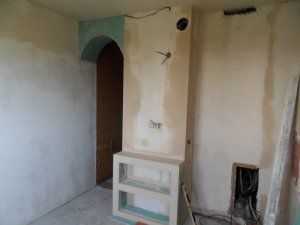

шахта задекорирована под этажерку

Разумное решение декорирования выступа для вентиляции кухни на фото.

Хорошая мебель скрывает недостатки кухни с выступом для вентиляции на фото.

Как обеспечить приток воздуха в квартиру

Подачу свежего уличного воздуха в квартиру для вентиляции кухни можно организовать двумя способами:

• оконные приточные устройства;
• стеновые приточные устройства.

Установку оконного клапана придется доверить специалистам. А монтаж стенового приточного клапана под силу любому домашнему мастеру.

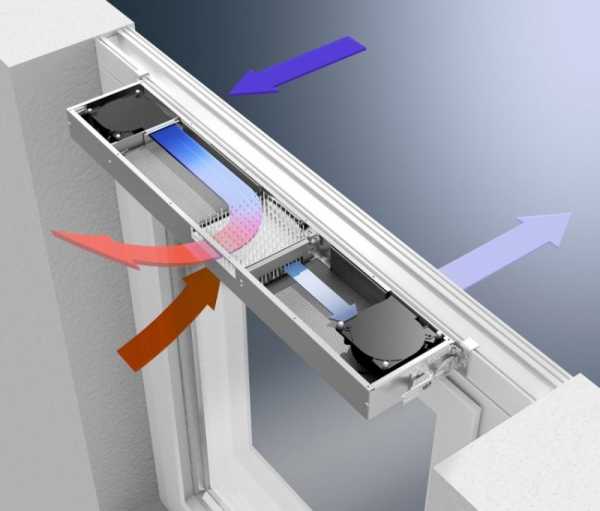

Оконный приточный клапан вентиляции

Это простые и недорогие устройства, которые сегодня являются обязательным элементом схем вентиляции кухонь современных домов. Клапан обеспечивает нормативный приток воздуха, задерживая уличный шум.

Устанавливаются приточные клапана на оконной створке или раме. Окно на кухне в квартире, снабженное вентиляционным приточным клапаном. никогда не запотеет. Аккуратный и небольшой клапан практически незаметен, не пропускает пыль и не вызывает охлаждение воздуха.

Можно не просто сделать вентиляцию на кухне, но еще и снабдить ее таким техническим «наворотом», как гидрорегулирование притока. В продаже есть приточные клапаны с этой функцией. Они открываются и начинают проветривание именно тогда, когда на кухне варится суп или пекутся пироги, то есть влажность воздуха повышена. Датчик реагирует на уровень влажности и меняет проходное сечение.

К клапану можно приобрести дополнительно акустический козырек, который поглощает уличный шум.

Широкая гамма приточных клапанов позволяет подобрать подходящий под любой оконный профиль: белый, черный, под дуб или тик.

Но чтобы приточный клапан качественно выполнял свою функцию, нужно обеспечить отток воздуха из кухни.

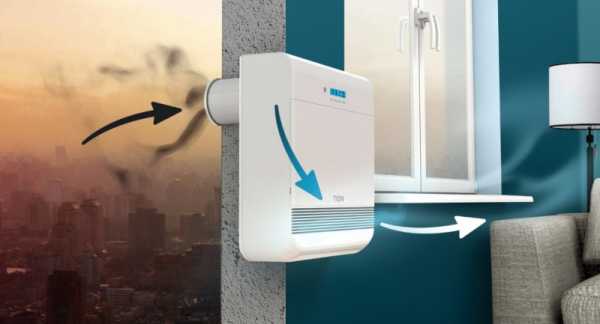

Стеновой приточный клапан вентиляции

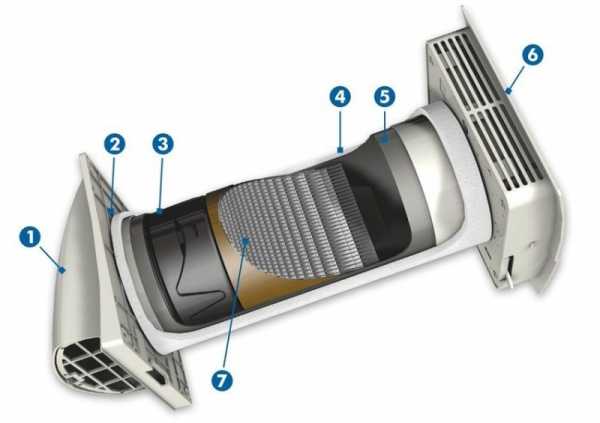

устройство приточного клапана

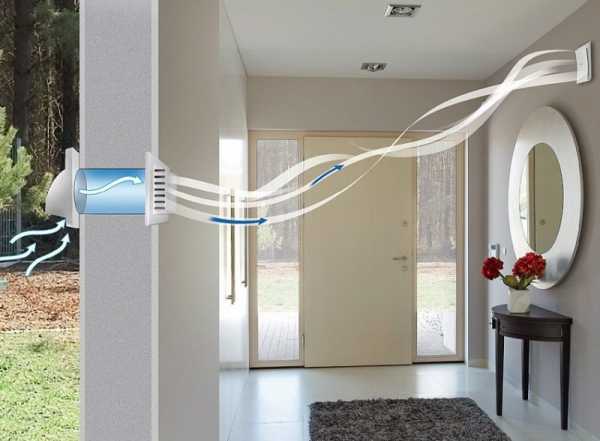

Стеновые приточные клапана называются еще «финскими форточками». Это небольшое устройство, установить которое совсем несложно, но без него невозможна правильная организация вентиляции на кухне. Стеновой клапан пропускает в помещение воздух, задерживая насекомых, пыль и сквозняки.

Преимущество стеновых клапанов в простой установке. Не нужно вызывать мастера, портить пластиковый профиль окон.

Другие плюсы стеновых клапанов:

• не использует электричества;
• поглощает шум;
• имеет небольшой размер и приятный дизайн;
• легко и быстро монтируется.

Существуют стеновые клапана с фильтрацией воздуха и автоматической подачей воздуха, основанной на гидрорегуляции. Интенсивность подачи воздуха можно регулировать и вручную, закрывая или приоткрывая шторку.

Один раз в 6 – 12 месяцев необходимо чистить фильтры, промывая их теплой водой.

Установка стенового приточного клапана

Перед тем, как устанавливать вентиляционный клапан в квартире, необходимо подобрать на кухне подходящее место. Лучше, чтобы клапан не слишком бросался в глаза. Многие выбирают место возле радиаторов отопления. Поступающий из клапана воздух будет предварительно прогреваться. Основной критерий выбора места – наличие выхода на улицу для доступа свежего воздуха:

• В стене проделывается отверстие чуть большее по диаметру, чем труба клапана. Маленький запас необходим для правильного расположения трубы;
• Труба вставляется в вентиляционное отверстие на кухне. Щели между ней и стеной запениваются;
• Отрезается лишний кусок трубы (обычно она продается стандартной длины 1 м). Снаружи труба должна быть вровень с поверхностью стены, а внутри выступать не более чем на 1 см;
• В заранее размеченных местах делаются отверстия под крепеж корпуса;
• Вставляются фильтры (если они предусмотрены конструкцией), и устанавливается наружная решетка;
• Со стороны улицы навешивается дождеотбойник, предупреждающий попадание внутрь влаги. Если пробурить отверстие с уклоном в сторону улицы, дождеотбойник не нужен.

Правильная организация пассивной приточной вентиляции на кухне возможна, если обеспечен отток воздуха.

Как обеспечить отток воздуха в квартире

Если общедомовая система вентиляции на кухне не работает, можно организовать отток воздуха своими силами при помощи механической тяги.

Вытяжной вентилятор вентиляции

Очень простое и эффективное средство, когда вытяжная система вентиляции на кухне не работает. Вентилятор можно использовать самостоятельно, а также в дополнение к кухонной вытяжке. Многие специалисты рекомендуют установить вытяжку с рециркуляцией воздуха (фильтр, очищающий воздух и подающий его обратно в помещение) и вентилятор на выход воздуховода кухни своими руками.

Обычно для правильной организации вентиляции кухни используются осевые вентиляторы.

При выборе модели для вентиляции кухни в квартире учитывают следующие параметры:

• мощность определяется по формуле: площадь кухни * высота потолков * 10. Здесь 10 – это кратность воздухообмена в час;
• издаваемый шум – от 40 до 70 децибел;
• безопасность (работа с горячим воздухом). Существуют модели, выдерживающие до 120 градусов;
• наличие жировых фильтров;
• наличие датчиков влажности. Включаются и выключаются в автоматическом режиме.

Перед тем, как правильно сделать вентиляцию на кухне с помощью вытяжного вентилятора, нужно выбрать место для его установки. Это может быть окно, вентиляционное отверстие в кухонной несущей стене или вентиляционный канал.

вентиляторы установлены непосредственно в шахту

Пример установки механизмов для вентиляции кухни на фото.

Кухонная вытяжка в вентиляцию

Большинство владельцев квартир прибегают к этому способу. Он действительно эффективен, так как вытяжное устройство располагается непосредственно над варочной панелью и сразу эвакуирует пары и запахи. От вытяжки вентканал выпускается непосредственно в общедомовую вентиляцию. И тут нужно непременно соблюсти одно правило:

В продаже есть специальные вентиляционные решетки с двумя выходами: для естественного движения воздуха и для трубы вытяжки. Такое решение самое правильное.

Пары и теплый воздух в помещении поднимаются вверх и для эвакуации парового облака необходимо оставить открытой решетку. Через нее удаляется и отработанный воздух жилых помещений.

Перекрыв решетку, вы совершенно нарушаете работу естественной вентиляции. Сотрудники газовой службы укажут на эту ошибку и предпишут исправить ее в кратчайшие сроки.

Важно правильно подобрать кухонную вытяжку. Ее габариты и мощность должны быть адекватны помещению. Так, наиболее эффективна вытяжка, зонт которой равен площади варочной панели.

Самые слабые кухонные вытяжки работают с производительностью 250 – 300 кубометров воздуха в час. Наиболее мощные — 1200 кубометров воздуха в час. Чересчур мощный прибор на кухне может нарушить циркуляцию воздуха в общедомовой схеме вентиляции, рассчитанной в среднем на 75 кубометров воздуха в час из одной квартиры. В системе кухонной вентиляции создается подпор воздуха, выталкивающий «ваши» запахи в соседские квартиры.

Поэтому производительность подсчитывают по формуле:

Площадь кухни умножить на 10.

Для эффективной и безопасной работы вытяжки в качестве элемента схемы вентиляции кухни важно правильно ее установить. Чем ближе зонт к варочной панели, тем меньше жара и ароматов кухни распространится вокруг. Но слишком низко установленная, вытяжка может мешать при приготовлении пищи и даже оплавиться от температуры.

Оптимальная высота установки вытяжки – 55 – 56 см над плитой.

Кроме описанных выше схем вентиляции кухни, существуют еще приточно-вытяжное оборудование, обеспечивающее максимальный комфорт. Но оно достаточно громоздко и дорого, поэтому при оборудовании кухонь многоквартирных домов обычно не используется.

Правильная установка вытяжки на кухне своими руками

Всем известно, что во время приготовления еды воздух на кухне должен находиться в постоянной циркуляции. Так как всякие различные запахи, например, от подгоревшего молока, от жареной курицы, просто пар от плиты или запотевшие окна не создают нужного уюта хозяйке. И находиться в такой кухне — никакого удовольствия, даже если в помещении сделан отличный ремонт. В этой статье вы узнаете, как установить вытяжку на кухне. чтобы избавиться от вышесказанных проблем.

Как установить кухонную вытяжку своими руками, знает любой мастер-ремонтник, но благодаря данной статье любой человек сможет понять, как сделать вытяжку на кухне и легко справиться с этой задачей, нужно только иметь примерное представление о правилах заземления. А также понимать, как осуществлять крепление на стену. Перед установкой вытяжки нужно определиться с типом изделия, которое подойдет именно на вашу кухню, кроме того, необходимо выбрать нужную мощность. Итак, приступим.

Виды кухонных вытяжек

От выбранного типа кухонной вытяжки будет зависеть способ монтажа изделия. Кухонные вытяжки можно разделить на несколько видов.

• Плоские или стандартные подвесные изделия, которые крепятся под полку над плитой.
• Встраиваемые кухонные вытяжки – эти изделия монтируются внутрь шкафа, висящего над плитой. Такие изделия прекрасно подойдут к любому типу дизайна.
• Настенные приборы – такие вытяжки нужно крепить на стену, где стоит плита. Настенные вытяжки могут иметь различную форму исполнения и дизайн.
• Угловые изделия – соответственно монтируются в угол.
• Островные вытяжки – предназначаются для кухонь с островом. Такое изделие можно крепить в любом месте кухни, достаточно прикрепить вытяжку к потолку.

Обратите внимание! Установку вытяжки необходимо производить на расстоянии в 70 сантиметров от варочной поверхности, а если в квартире установлена газовая плита, то расстояние должно составлять 80 сантиметров. Причем расстояние не зависит от типа изделия.

Основные режимы работы вытяжки

Помимо разделения изделий по видам, вытяжки имеют отличия в зависимости от режима их работы, т.е. режима вентиляции .

• Проточный режим вентиляции. Такой режим основан на том, что изделие вытягивает плохой и загрязненный воздух из помещения кухни в шахту вентиляции. Еще этот режим работы называют отводом воздуха или вытяжным режимом. Это самый эффективный и производительный режим вытягивания и очищения воздуха.
• Циркуляционный режим работы. В этом режиме изделия начинают пропускать грязный воздух через угольные фильтры, расположенные в корпусе на выходе вытяжки, тем самым получая уже очищенный воздух. Для таких изделий необязательно наличие вытяжной трубы на кухне. Осуществить монтаж такой вытяжки достаточно просто и легко. К сожалению, такие изделия являются малоэффективными в плане очистки воздуха.

Выбор мощности прибора

Мощность прибора является самым важным параметром, на который нужно обратить внимание при покупке. Кроме того, мощность отвечает за качество производства очистки воздуха. Измеряется такой параметр в кубических метрах в час. В принципе, становится понятно, что это значение говорит о том, сколько кубических метров грязного воздуха будет проходить через вытяжку за один час работы.

В Российской Федерации установлена норма обновления воздуха на кухне, которая составляет один раз в двенадцать часов, т.е. два раза в день. Благодаря этой простой формуле вы сможете легко рассчитать необходимую мощность нужного вам прибора очистки воздуха. Для расчета необходимо площадь кухни умножить на высоту потолка и умножить на 12.

Кроме этого, необходимо учитывать потерю мощности, которая будет происходить во время прохождения изгибов воздуховода и длины вентиляционной шахты. Чтобы рассчитать этот параметр, необходимо к полученному результату прибавить тридцать процентов.

Давайте попробуем рассчитать мощность прибора для небольшой кухни: допустим, площадь нашей кухни составляет шесть квадратных метров, а высота потолка равна два с половиной метра. Расчет будет иметь следующий вид: 6*2,5*12*1,3=234 кубических метра.

Обратите внимание! Обязательно при покупке узнайте уровень шума. который будет издавать вытяжка во время работы. Производители должны указывать этот параметр в децибелах. Не нужно приобретать модели приборов, издающих шум, который будет превышать 50 децибел. Существует огромный ассортимент выбора таких приборов, поэтому найти практически бесшумную вытяжку не составит труда. Кроме того, существуют специальные вытяжки, которые оборудованы прокладками, поглощающими звук.

Заземление прибора

Обязательно при установке вытяжки на кухню нужно учитывать нормы электробезопасности. Так как на кухне постоянно скапливается влага и там, как правило, всегда повышен уровень влажности, то в этом случае увеличивается шанс получить удар током. Это может произойти при неправильном подключении прибора к сети.

Вытяжка должна подключаться к сети электропитания при помощи трех проводов: провод, означающий фазу, провод – земля и провод – ноль. Как правило, провод заземления будет иметь желтый цвет. Обязательно нужно провести заземление перед началом работы прибора.

Осуществить заземление вытяжки не составит труда, если в вашей квартире установлены евро-розетки. Но что делать, если таковых нет?

Специально для таких случаев в многоквартирных домах в электрощитах предусмотрена специальная труба, из которой, как правило, выходят другие провода (будьте предельно внимательны, т.к. провода находятся под напряжением). Именно это труба очень хорошо заземлена. Что вам нужно сделать, это провести провод с минимальным сечением 2,5 мм от этой трубы к вашей вытяжке. А саму вытяжку нужно подключить через автомат на 6,3А, этого будет достаточно. Ни в коем случае не зануляйте прибор на какую-либо трубу или батарею, т.к. это чревато последствием получить удар током.

Вентиляция в квартире

Как правило, вытяжная вентиляция, устанавливаемая на кухне, может нарушить штатную вентиляцию. Для установки обычно приходится пробивать дополнительное отверстие, но это не решит проблемы, т.к. увеличение окна вытяжки не изменит сечения самой шахты. Но выход из этой ситуации есть – это установка дополнительного короба, который оборудован клапаном-хлопушкой.

Такой клапан действует по следующему принципу: при возникновении давления при работе вентилятора клапан закрывает одно окно, и тем самым осуществляется вентиляция при помощи вытяжки. Плюсом такой системы является то, что при работе вентилятора полностью отсутствует обратная тяга и сохраняется естественная вентиляция при выключенном приборе. Регулировка клапана осуществляется при помощи тонкой пружины. Для изготовления крышки используют легкие материалы, такие как пластик или алюминий.

Какой воздуховод выбрать

Существует два варианта воздуховодов.

• Пластиковый воздуховод из ПВХ – такие воздуховоды отличаются прочностью, легкостью и бесшумностью. Все это достигается благодаря их гладкой поверхности, которая не создает препятствий для прохождения воздуха. Существуют пластиковые жесткие короба и эластичные гибкие трубы из пластика.
• Алюминиевая гофрированная труба. Самый простой материал, который можно использовать для самостоятельного создания воздуховода. Такой материал можно свободно сгибать под необходимый размер. В отличие от жестких коробов, гофра не создает гула и вибрации. Минусом такого воздуховода является его некрасивый внешний вид, поэтому очень часто такие воздуховоды скрывают в гипсокартонные короба.

Монтаж вытяжки

Монтаж нужно начинать с изготовления короба для хлопушки. Сделать его можно из алюминия или оцинкованной стали. Если не хотите мучиться с коробом и устанавливать в него хлопушку, то стоит приобрести антивозвратный клапан, который устанавливается непосредственно перед вентиляционной шахтой.

Корпус можно установить на настенный шкаф, расположенный над плитой. Обязательно заделайте все щели монтажной пеной. Для начала просто примерьте корпус и нарисуйте разметку для проделывания будущих отверстий. После этого снимите шкаф и прорежьте отверстие электролобзиком. Если в шкафу есть полки, то в них также нужно сделать ровно такое же отверстие.

Следующий этап – это подключение воздуховода. Для этого нужно просунуть гофру в отверстия, которые вы прорезали в шкафу. После того как вы вставили гофру, шкаф можно повесить на место. Если в гофре есть стыки, их нужно заделать герметиком. Теперь нужно прикрутить саму вытяжку на шкаф при помощи саморезов.

При создании воздуховода своими руками старайтесь как можно меньше делать изгибов трубы, чтобы не терялась мощность тяги воздуха.

Вот и все. Вытяжка готова! Осталось сказать, что проводить чистку вытяжки необходимо как минимум два раза в год, чтобы обезопасить свое жилище от возгорания.

Источники: http://remboo.ru/kuhnya/ustanovka-vyityazhki-na-kuhne-svoimi-rukami.html, http://strojdvor.ru/ventilyaciya/ventilyaciya-v-kvartire/kak-pravilno-sdelat-sistemu-ventilyaciyu-na-kuxne-svoimi-rukami-sovety-professionalov-so-sxemami-i-foto/, http://nakuhne.guru/tehnika/vytyazhka/pravilnaya-ustanovka-vytyazhki-na-kuhne-svoimi-rukami.html

openfile.ru

видео-инструкция по монтажу своими руками, как исправить плохую систему схема, цена, фото

Ремонт квартир сейчас часто не мыслим без установки герметичных пластиковых окон. Стремясь к рациональности, мы выбираем стальные входные двери с надежными уплотнителями, которые почти не подвержены температурным и влажностным деформациям. Мы теплоизолируем и не проветриваем жилище зимой, сохраняя в нем тепло. При этом не думаем, как сделать вентиляцию в квартире своими руками.

Квартира должна хорошо вентилироваться.

Почему опасно забывать о циркуляции воздуха

Размножение плесени – итог плохой циркуляции воздуха в квартире.

Вроде ничего плохого в перечисленном выше нет. Однако в квартирах наиболее распространена приточная вентиляция, которая эффективно работает только при свободном передвижении воздуха во всех помещениях, с обязательным поступлением свежих уличных потоков.

В итоге всех описанных выше мер в жилище создается нездоровая атмосфера, а обычная вентиляция квартир становится не эффективной.

Обратите внимание!
Лишнее тепло в сочетании с избытком влаги и малоподвижным воздухом являются идеальными условиями для роста болезнетворных бактерий, плесени и грибков.
Воздух в квартире становится затхлым, а неприятные запахи в ней застаиваются не находя выхода.

Исходя из этого, возникает вопрос: что делать с плохой вентиляцией в квартире?

Механизм функционирования обычной квартирной вентиляции

Естественная вентиляция в квартире.

В многоквартирных домах по умолчанию работает естественная разновидность вентиляции.

1. В любой комнате квартиры должен осуществляться воздушный постоянный обмен: загрязненный воздух должен удаляться, а на смену ему течь свежий уличный.
2. На кухне, в туалете и в ванной жилищ отработанный воздух удаляется через вытяжные каналы.
3. Свежие потоки просачиваются через открытые форточки, неплотно закрытые двери и окна.

Обратите внимание!
Раньше система естественной приточно-вытяжной циркуляции себя оправдывала полностью.
Сейчас же, при малой эффективности данного способа (в силу описанных причин), нужен монтаж дополнительных вентиляционных элементов.
Иными словами – естественную систему вентиляции требуется менять на принудительный аналог.

Нормы воздухообмена

Вычислить объем нужного приточного воздуха достаточно просто.

1. Следует применить санитарные нормы воздухообмена в квартирах, исходя из площади комнат и числа жильцов.
2. По требованиям СанПиНа на каждый м² площади нужен воздухообмен 3 м³ в час. На одного взрослого человека положено 30 м³ свежего воздуха в час.
3. Исходя из этого, очень просто вычислить воздушный обмен для конкретного жилища и составить проект системы вентиляции, выбрав ее оптимальный тип и подходящее оборудование.

Естественная циркуляция воздуха

Приточное устройство в пластиковом окне.

Перед тем, как в квартире сделать вентиляцию, следует учесть, что наиболее простой ее метод — естественный.

При нем отработанный воздух удаляется природной тягой через каналы системы, а свежий поступает через форточки, окна и двери.

1. Чтобы повысить эффективность этой системы, дополнительный приток воздуха можно организовать через приточные клапаны, монтируемые в окна и стены.
2. Пример подобного приспособления – регулируемый вентиляционный клапан, которым оснащаются створки оконных блоков. Он имеет звукоотражающий козырек, поэтому почти не понижает шумоизоляционные качества окон. Установка устройства отнимает всего 15 минут.

На фото конструкция стенового приточного клапана.

3. Аналогичные клапаны можно монтировать и в стены, около отопительных радиаторов. С этой целью необходимо сделать в стене сквозное отверстие сечением 5/10 см, что зависит от модели устройства.
4. Инструкция напоминает, что эффективность приточных приспособлений зависима от работоспособности вытяжных воздуховодов.

Обратите внимание!
Естественный тип вентиляции оптимален зимой, когда разность уличной и внутренней температур, создающая натуральную тягу, наиболее ощутима.
В летний период, при разнице меньше 15°, тяга не так велика.

Принудительно-вытяжная вентиляция

1. Принудительная вентиляция в квартире предусматривает вытяжку комнатного воздуха механически.
2. С этой целью используются вентиляторы, устанавливаемые в вентиляционных трубных шахтах туалетов, ванн и электрические вытяжки на кухнях.
3. При включении вентилятора в помещении образуется воздушное разрежение, которое инициирует засасывание уличного воздуха через открытую форточку либо приточный клапан.
4. Если вами монтируется принудительная вентиляция в квартире своими руками, то зимой рекомендуется организовать отопление приточного воздуха. Для этого приточные приспособления можно оснастить электронагревателями.
5. Еще один вариант, цена которого будет меньше – размещать такие приспособления над квартирными обогревательными приборами.

Приточно-принудительный воздухообмен

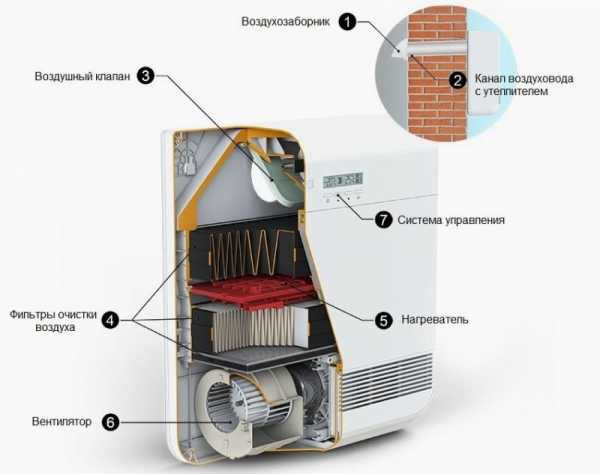

Схема принудительной системы.

Принцип работы смешанной приточно-вытяжной вентиляции — это принудительная подача уличного воздуха через приточные устройства и откачка отработанного посредством естественной тяги сквозь шахты кухни и санузла.

Реализовываться при этом схема вентиляции в квартире своими руками может по-разному, системы бывают различных конфигураций и моделей, но устройство у них одно и включает в себя:

• вентилятор;
• воздушный фильтр;
• отсечный клапан,
• нагревательное устройство;
• звукоотражатель.

Обогрев зимой уличного воздуха пресекает оседание конденсата и размножение плесени в приточном клапане.

Для монтажа системы в квартире необходимо сделать отверстие во внешней стене и подключить электропитание к приточному приспособлению. Чтобы вентиляция функционировала лучше, межкомнатные двери должны иметь внизу щели в 1.5/2 см либо небольшие решетки.

Преимущества принудительной системы

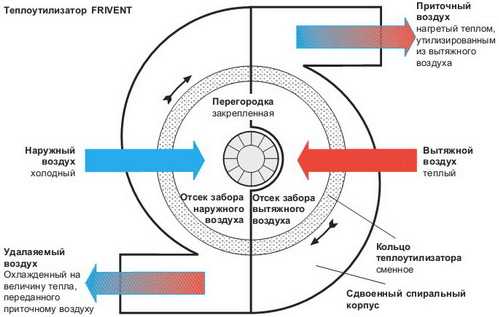

Принцип работы рекуператора.

1. Такая вентиляция полностью механизирует воздухообмен в квартире.
2. Помимо очистки и нагревания уличного воздуха, можно применить и рекуперацию тепла. Это даст возможность уменьшить тепловые потери до 70/80%. Рекуператор возвращает в комнаты тепло отработанного воздуха.
3. Данное устройство в летнее время значительно уменьшает нагрузки на кондиционер, зимой же дает возможность сберегать тепло даже при проветривании.

4. Монтировать оборудование системы можно внутри подвесных потолков либо в подсобных комнатах.

Вывод

Грамотно смонтировав вентиляционную систему в квартире, вы обеспечите себе и своей семье комфортные условия проживания при небольших энергетических затратах. Посмотрите видео в этой статье. Оно поможет вам узнать много нового.

gidroguru.com

Как сделать вентиляцию в квартире своими руками 🚩 Ремонт квартиры

Конечно же, прежде чем приступать к улучшению системы воздухообмена в городской квартире, ее владельцу следует убедиться в необходимости такой процедуры. Сделать это можно очень простым способом — с помощью обычного листка тонкой бумаги.

Для того чтобы проверить, насколько эффективно в квартире работает система вентиляции, нужно:

• открыть на кухне форточку;
• разрезать листок бумаги на несколько полосок;
• приложить полоски к решетке вентиляционной шахты.

В квартире с нормальным воздухообменом уходящий на улицу поток прижмет полоски к решетке шахты и они останутся висеть на ней. Если же бумага упадет на пол — значит, система вентиляции в жилище работает неэффективно и ее придется модернизировать.

В большинстве случаев в городских квартирах воздух в комнаты поступает через щели в конструкциях здания, а отводится по проходящей по всем этажам вентиляционной шахте. Такая вентиляция и называется естественной приточно-вытяжной.

После установки герметичного стеклопакета воздух, по вполне понятным причинам, поступать с улицы в квартиру уже не может. Соответственно, и гравитационная вентиляционная система начинает работать неэффективно. Тяга в отводящей шахте попросту пропадает.

Справиться с задачей по обеспечению в квартире с пластиковыми окнами нормального воздухообмена в большинстве случаев может только принудительная система вентиляции. Именно эта разновидность коммуникаций и обустраивается обычно владельцами городской недвижимости при наличии проблем с воздухообменом из-за монтажа герметичных стеклопакетов.

Всего в квартирах в многоэтажках может устанавливаться три типа подобных систем:

• приточные моноблочные;
• наборные приточные или приточно-вытяжные;
• вытяжные.

Все эти системы могут обеспечивать нормальный воздухообмен в жилищах достаточно эффективно. Но в квартирах в большинстве случаев монтируются все же моноблочные установки или же вытяжные. Наборные системы отличаются более сложной конструкцией и чаще устанавливаются не в городских жилищах, а в частных жилых зданиях.

Основным преимуществом подобных систем, делающим их привлекательными в глазах владельцев городской недвижимости, являются небольшие размеры. Все элементы конструкции моноблочной вентиляции собраны в одном компактном корпусе.

Монтируются подобные системы или непосредственно в самой квартире, или же за ее пределами — на балконе либо на фасаде здания. В любом случае ничего очень уж сложного собой установка моноблочной вентиляции не представляет. При необходимости подобная процедура может быть выполнена и своими руками.

Вентиляция такого типа обустраивается обычно только в квартирах значительной площади или же двухуровневых. За подачу чистого и отвод загрязненного воздуха в системах данного типа отвечает приточно-вытяжной блок, который может дополняться такими, к примеру, элементами, как фильтры, рекуператоры, калориферы и пр.

Воздух при использовании таких систем в квартиру с улицы поступает по подающему воздуховоду, а удаляется из помещений по отводящему. Сборка подобной системы, в принципе, также ничего слишком уж сложного собой не представляет. Вся сложность в монтаже такой вентиляции заключается в ее правильном проектировании.

Установить наборную систему воздухообмена владельцы городской недвижимости могут и самостоятельно. А вот разработку ее чертежей обычно все же поручают специалистам. Ошибки в проектировании наборной вентиляции, к сожалению, очень легко могут привести к значительному снижению комфортности пребывания в квартире.

Выполняется установка подобной системы в городской квартире примерно следующим образом:

• в стене проделывается отверстие диаметра, соответствующего диаметру выходного патрубка установки;
• в отверстие вставляется пластиковый воздуховод;
• установка навешивается на потолке лоджии или, к примеру, на стене, разделяющей балкон и квартиру, рядом с отверстием либо непосредственно над ним;
• производится подключение установки к воздуховоду;
• к установке подключается электрический кабель.

В квартирах без балкона моноблочные установки размещаются обычно на фасаде здания. В этом случае для монтажа вентиляции чаще всего все же вызываются специалисты. Ведь часть работ при таком размещении основного блока в большинстве случаев приходится выполнять на высоте.

Однако иногда и в этом случае монтаж моноблочной системы владельцы квартир выполняют своими руками. Дело в том, что вентиляционные блоки некоторых марок дополняются особыми конструктивным элементами, позволяющими устанавливать их на фасаде и в последующем при необходимости демонтировать не с помощью подъемника или лестницы, а просто через открытое окно квартиры.

Как уже упоминалось, проектирование подобных систем обычно поручают инженерам-профессионалам. Собственно же сама сборка наборной вентиляции может быть произведена своими руками. Выглядит сборка системы данного типа примерно таким образом:

• на потолке квартиры обычно рядом с окном навешивается приточно-вытяжной блок;
• к нему с улицы протягивается основной подающий воздуховод;
• выполняется разводка подающих воздуховодов по помещениям квартиры;
• монтируется и подключается к установке основной отводящий воздуховод;
• монтируется отводящая разводка по помещениям.

Под основную подающую и отводящую магистрали отверстия проделываются в наружных стенах. Подающие воздуховоды в помещениях квартиры выводятся ближе к полу, отводящие — к потолку. Ведь по законам физики теплый, уже загрязненный воздух в помещениях всегда поднимается кверху.

Воздуховоды в квартирах при сборке наборных систем обычно используются пластиковые с вытянуто-прямоугольным сечением. Такие магистрали в последующем замаскировать будет проще, чем, к примеру, круглые или гофрированные гибкие.

Протянутые по стенам на хомутах воздуховоды на заключительном этапе монтажа вентиляционной системы закрываются гипсокартоном или фанерой, а проделанные под них в стенах отверстия маскируются декоративными решетками.

Иногда в квартирах монтируется не приточно-вытяжная, а более простая по конструкции приточная наборная вентиляция. В этом случае по помещениям протягиваются только подающие воздух магистрали. Отток же воздуха при использовании таких систем происходит естественным путем или через пробитые в стенах каналы.

Описанные выше технологии модернизации системы вентиляции городской квартиры являются наиболее эффективными. Но обе эти методики, к сожалению, требуют довольно-таки больших финансовых вложений. При отсутствии достаточно количества средств хозяева городской недвижимости могут улучшить воздухообмен в своем жилище и более дешевым способом.

Улучшить вентиляцию в квартире ее владельцы могут также с помощью простой вытяжной установки. Представляет собой оборудование этого типа мощный вентилятор, монтируемый непосредственно в вентиляционную шахту квартиры. Приток воздуха при использовании такой системы обеспечивается путем пробивки приточных каналов в наружных стенах квартиры.

В данном случае работы обычно производятся следующим образом:

• с отверстия вентиляционной шахты на кухне снимается декоративная решетка;
• по периметру крышки с ее обратной стороны вытяжного вентилятора наносится полимерный клей;
• патрубок вентилятора вставляется в отверстие шахты, а крышка плотно прижимается к стене кухни.

Вытяжные вентиляторы, снабженные всевозможными датчиками, на заключительном этапе обычно подключаются к ближайшей распределительной коробке. Более дешевые и простые модели чаще всего устанавливаются в шахтах санузлов и подключаются к цепи выключателя света.

Приточные каналы при таком способе улучшения естественной вентиляции в квартиры делают так:

• под радиаторами отопления или под потолком в наружных стенах жилища проделывают отверстия;
• в отверстия вмуровывают клапаны специальной конструкции, приобрести которые можно практически в любом специализированном магазине.

Чаще всего приточные клапаны монтируются под батареями центрального отопления. В этом случае поступающий в квартиру с улицы воздух в последующем будет предварительно подогреваться. Также при желании можно приобрести и специальные приточные клапаны, уже изначально снабженные системой электрического подогрева воздушного потока.

www.kakprosto.ru

Как сделать вентиляцию в квартире своими руками: монтаж системы

Вентиляция в квартирах многоквартирных домов, как правило, не выполняет своего назначения. Поэтому многие жильцы задумываются над тем, как сделать вентиляцию в квартире самостоятельно. Чтобы приложенные усилия не пропали даром, необходимо определить нормы воздухообмена, правильно подобрать оборудование и грамотно его установить.

Расчет вентиляции

В расчет берется жилплощадь и количество жильцов. Согласно нормативам на 1 кв. метр необходимо 3 кубометра воздуха в час. Прибавляем к этому по 30 кубометров воздуха в час на каждого взрослого члена семьи.

Зная объем приточного воздуха, несложно подобрать подходящее оборудование.

Система вентиляции квартиры может основываться на естественной тяге или принудительной (приточной, приточно-вытяжной или вытяжной).

Тип вентиляции

Естественная вентиляция квартиры заключается в том, что в форточки или оконные щели воздух поступает, а в вентиляционные каналы (на кухне и в санузле) он вытягивается. Однако современные окна закрываются герметично, между комнатами зачастую устанавливаются плотно прилегающие двери. Чтобы восстановить тягу, можно встроить специальный вентиляционный клапан в окно или стену. Это оптимальный способ того, как сделать вентиляцию в квартире просто и недорого.

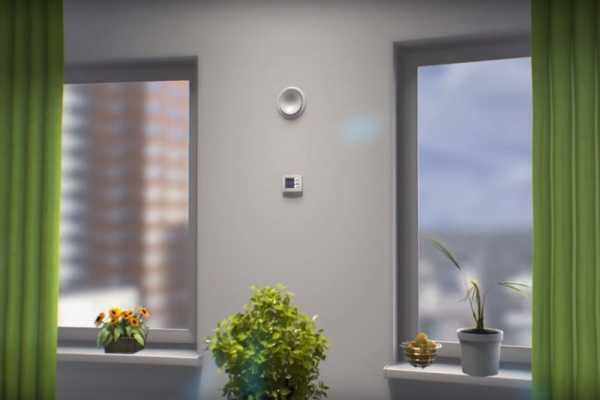

Клапан представляет собой очень аккуратное приспособление, которое обеспечивает приток воздуха с улицы. При этом он не уродует помещение, не выхолаживает его. Установка вентиляции в квартире по такой схеме занимает четверть часа.

Можно вмонтировать похожий клапан и в стену возле радиатора. Но придется сделать дыру на улицу диаметром до 10 см. устройство очень простое, работает безотказно. Однако лишь в том случае, если эффективно «тянет» канал общей вентиляции дома.

Установка вентиляции в квартире

Если вентканал засорен или разрушен, придется оборудовать комбинированную систему вентиляции квартиры. Существует два варианта:

• принудительно-вытяжная,
• принудительно-приточная.

В первом случае вытяжной вентилятор устанавливается в вентканал или на кухне монтируется дополнительная вытяжка над варочной панелью. Включаясь, вентилятор обеспечивает разряжение воздуха, которое способствует затягиванию свежего воздуха через форточки или клапана. Сделать такую вентиляцию в квартире своими руками ничего не стоит – нужно просто встроить вентилятор вместо вентиляционной решетки.

Установка в квартире вентиляции принудительно-приточного типа несколько сложнее. Необходимо обеспечить искусственный приток воздуха с улицы. Как правило, его обогревают и фильтруют. Такая система довольно шумна, поэтому необходим еще и шумовой отражатель. Тем не менее, имея определенные навыки, вполне возможно собрать и такую вентиляцию в квартире своими руками.

strojdvor.ru

Как сделать вентиляцию в квартире своими руками?

Продуманный подход позволит сделать в квартире оптимальную вентиляцию, не затрачивая лишних сил и ресурсов. Чтобы упростить работу, процесс лучше разбить на этапы:

1. Ознакомление с общими принципами вентилирования (небольшой ликбез поможет лучше ориентироваться в сложных вопросах на последующих этапах).
2. Расчет воздухообмена (достаточно использовать нормативные требования и калькулятор).
3. Выбор системы вентиляции (принудительная, естественная, комбинированная).
4. Подбор и покупка необходимых элементов (вентиляторы, решетки, воздуховоды и пр.).
5. Монтаж элементов системы.

делаем вентиляцию в квартире своими руками

Перво-наперво нужно узнать, как себя должен вести воздух в помещениях.

Основные элементы и принцип работы вентиляции в квартире

Для вентиляции пространство квартиры – это полоса препятствий. Поступающий снаружи воздух должен преодолеть ее и покинуть жилье, захватив по пути отработанные бытовые газы и влажность. Скорость и направление движения согласовывается так, чтобы обеспечить людей кислородом, не создавая сквозняков. Для этого нужны места забора/выброса воздуха и пути перехода, допускающие движение даже при закрытых дверях в отдельные комнаты.

Приток свежего воздуха

При проведении ремонта в квартире своими руками, входов для атмосферного воздуха нужно сделать несколько (по крайней мере, по одному в каждом жилом помещении). Небольшое поступление происходит через стены и щели в деревянных оконных рамах, но если дом обшит паронепроницаемой защитой, а на окнах установлены пластиковые стеклопакеты, этот канал перекрывается. В таких случаях нужно постоянно проветривать помещение, открывая окно, что не очень комфортно зимой или в ночное время.

обеспечиваем приток свежего воздуха в нескольких местах квартиры

Альтернативой открытым форточкам станут воздухозаборы. Есть несколько вариантов их исполнения:

– сквозное отверстие в стене с приточным клапаном;

– щелевой приточный клапан в окне;

– выход шахтного канала в централизованной сети воздухообмена.

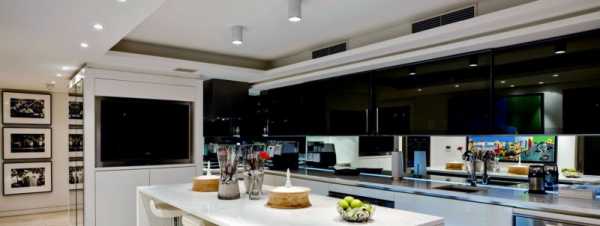

Последний вариант обычно устанавливается в больших помещениях с системой рекуперации. В маленьких и средних квартирах воздуховоды прокладывать не с руки, ведь для скрытия шахт воздуховодов нужно опускать потолок, как в офисе, или же серьезно долбить стены.

Оба решения малоприемлемы не только по бюджету, но и по последствиям: низкий потолок уменьшит объем комнаты, а шахты в стенах снижают шумоизоляцию и прочность перегородок (и вдобавок понадобятся диффузоры, анемостаты, решетки, люки доступа и другое оборудование).

Установка приточных клапанов

Пожалуй, это наиболее трудоемкий процесс установки вентиляции в квартире. Клапаны лучше ставить под подоконником или в непосредственной близости от окна, чтобы их можно было скрыть радиатором или за шторами/жалюзи. Близость батареи отопления способствует нагреву входного воздуха, но затрудняет доступ к клапану. А доступ необходим для очистки и регулировки – обычно внутренняя решетка закрывается, наподобие жалюзи, чтобы задать скорость приточного потока.

устанавливаем приточные клапаны

Установка выполняется в следующей очередности:

1. На пол под предполагаемым отверстием застилается отрез строительной пленки, чтобы ускорить уборку мусора.
2. Используя перфоратор или ударную дрель, нужно пробурить отверстие в стене для установки трубы. Диаметр отверстия зависит от размеров и пропускной способности клапана, но обычно не превышает 7 см. Бурить должно под уклоном, чтобы со стороны улицы не затекала вода во время дождя или оттаивания снега. (Чтобы пыль не разлеталась по комнате, подсобник может удерживать непосредственно под сверлом картонную обувную коробку для сбора штукатурки и битого кирпича).
3. В отверстие вставляется отрез трубы соответствующего диаметра, чтобы снаружи сечение было заподлицо со стеной, а внутри труба выступала примерно на 1 см. Трубу можно отрезать на месте или подготовить необходимый кусок загодя.
4. Пространство между стеной и трубой запенивается, чтобы закрыть щели.
5. Наружное отверстие трубы закрывается решеткой, чтобы туда не попал крупный сор или какая-то пичужка не воспользовалась им для того, чтобы свить гнездо.
6. С внутренней стороны на патрубок монтируют коробку приточного клапана.

В квартире возле улицы с интенсивным движением или в мегаполисе желательно фильтровать входящий воздух, поэтому лучше сразу выбрать соответствующий клапан. Чем плотнее фильтр, тем больше частиц пыли задерживается, но одновременно падает скорость притока, поэтому требуется установка нагнетающего вентилятора на входе или вытяжного на выходе.

Последний вариант более приемлем, поскольку исчезает шум в жилых помещениях, а наружный воздух поступает для восстановления разницы давления.

Переходы для движения воздуха

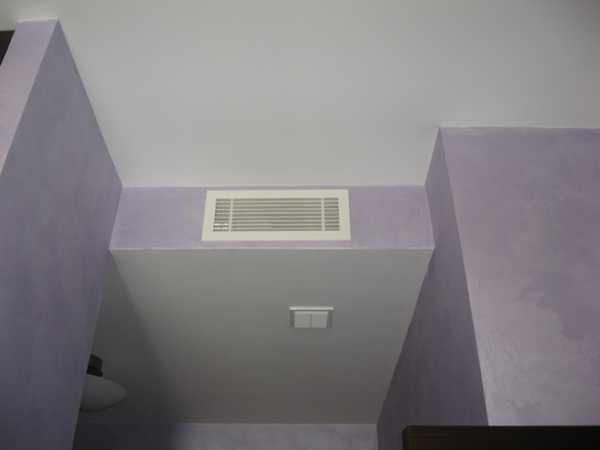

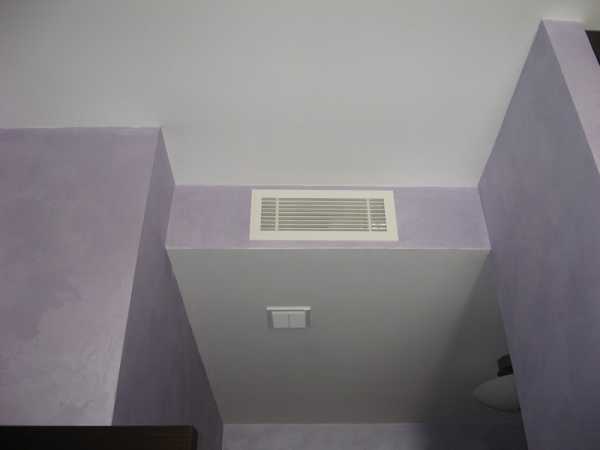

Вся система приточной вентиляции пойдет насмарку при плотно закрытых герметичных межкомнатных дверях. Чтобы работала целостная структура, воздух должен перетекать в направлении вытяжного канала. Для этого оставляют небольшой зазор между порогом и дверью или устанавливают решетку непосредственно в ее полотно.

В стандартной квартире путь воздуха от приточного клапана до вытяжки преодолевает два перехода: жилая комната – переход – коридор – переход – ванная/кухня. В хрущевках могут быть проходные комнаты, добавляющие еще один переход.

схема воздушных потоков в стандартной квартире

Обратите внимание на коридор. Если двери на лестничную площадку благие, щели нарушат целостность системы вентиляция. Если напор воздуха с лестницы будет больше, чем из комнат, избыточное давление станет стеной для перетока. Если же в щели будет выдувать воздух, в коридор затянет запахи из кухни и санузла, причем часть их может попасть в жилые помещения.

Для лучшей шумоизоляции щели под дверьми в комнаты могут быть небольшими, а зазор на входе в ванную лучше сделать побольше. Иногда при включенном вентиляторе разница давления столь высока, что плотно прилегающие двери открываются с трудом.

Особенности вытяжки

Выходной поток обычно монтируется в каждом из технических помещений (кухня, санузел), чтобы в цепочке движения воздуха оно было последним. Благодаря этому запахи и жир стряпни не распространяется по всей квартире, а выводится напором чистого воздуха, поступающего в жилые помещения.

Каналы вытяжки в многоквартирном доме есть по умолчанию, но скорость движения воздуха может быть недостаточной. Иногда проблема решается очисткой – нужно снять защитную решетку и, вооружившись веником и пылесосом, прочистить воздухозаборное отверстие от пыли. Если сечение естественной вытяжки недостаточно для отвода воздуха, в отверстие устанавливается вытяжной вентилятор.

В санузлах чаще всего устанавливают настенный вентилятор, выходящий прямо в воздуховод. Производители знают размеры шахт по ГОСТу, поэтому подобрать оборудование будет несложно. Питание такого агрегата подсоединяется к освещению, и оборудование работает, пока человек пользуется ванной/туалетом.

Для повышения комфорта может использоваться вытяжка с задержкой, продолжающая работу 30-60 секунд после выключения освещения.

Дополнительное оборудование

Перед тем, как сделать вентиляцию в квартире своими руками, подумайте, понадобится ли в будущем кондиционер или другое оборудование. Лучше сразу запланировать систему так, чтобы доустановка каких-то агрегатов не требовала замены существующих элементов.

Нужно учитывать, что кондиционер забирает часть воздуха из помещения, нарушая естественную аэродинамику системы. Для пущей эффективности такое помещение лучше изолировать вообще, или предусмотреть закрывающуюся решетку на дверях.

планируем размещение кондиционера и установку дополнительного оборудования

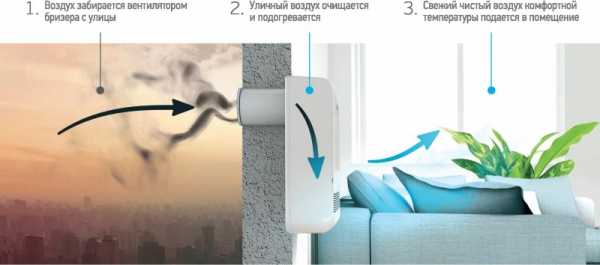

Чтобы атмосфера была более приемлемой, приточный воздух можно нагревать, используя калориферы или систему рекуперации. Последняя предусматривает теплообменный блок для отработанного и поступающего воздуха. Здесь входящий поток летом охлаждается, а зимой нагревается, значительно снижая энергозатраты на климатическое оборудование.

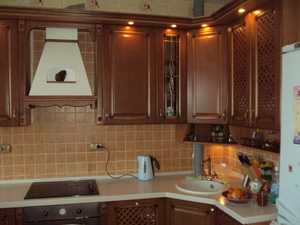

Кухонную вытяжку при планировании системы вентиляции обычно не учитывают, поскольку она работает временно и предназначена для локализированного забора воздуха во время варки/жарки.

Расчет мощности системы

Величина воздухообмена может привязываться к объему жилых помещений (кратность обмена), их площади или количеству людей. Чтобы не запутываться, можно ориентироваться на норму в 30 куб.м./час на каждого жильца или 3 куб.м на каждый квадратный метр для квартир площадью до 20 м.кв.

Однако соответствующие нормы, как и схемы разводки электропроводки, пересматриваются и даже в европейских странах используются разные стандарты. А если учесть, что в жилых помещениях в рабочее время обычно никого нет, тогда в этот период система обогревает улицу. Также не принимается во внимание характер жильцов – дети в активных играх сжигают гораздо больше кислорода, нежели спокойные пожилые люди. Еще можно добавить озонификацию воздуха каким-то оборудованием (принтер, компьютер и т.д.), количество которого может отличаться в квартирах с одинаковым населением.

В общем, нужно как можно четче представлять основные принципы будущей системы, но не акцентировать на деталях, поскольку в ходе планирования и монтажа допускается большая вариативность. Мощность вытяжных вентиляторов и диаметр приточных клапанов подбираются так, чтобы обеспечить поступление свежего воздуха близко к нормам, а тип исполнения и фирма производитель выбирается индивидуально.

abvmaster.ru
