Как сделать вентиляцию в парилке своими руками: схема и правильное устройство, как сделать, устроить и делать ее в парилке

Вентиляция в бане — 105 фото особых систем вентилирования для саун и бань

Качественная, грамотно установленная вентиляция играет огромную роль в процессе постройки парной. Неправильная или вообще отсутствующая система может быть опасна для жизни и здоровья людей.

Обратим внимание на элементарный пример. Находясь в бане человек вдыхает оксиген (кислород), а выдыхает углекислый газ. При отсутствии обмена воздухом человек задохнётся от угарного газа. Учитывая вышеизложенное делаем вывод, что вытяжку необходимо устанавливать в соответствии с технологией.

Функции грамотно установленной системы

• обеспечение парилки оксигеном;
• вывод угарного газа;
• экономия на дровах;
• защита помещения от грибка и плесени.

Схемы вентиляции бани у пользователей присутствуют разные, но то, что они должны быть применены, не стоит и сомневаться.

Виды систем

Природная промвентиляция. Предложенный комплекс работает благодаря «физике» использования разности давления в помещение и снаружи. Самый простой выбор.

Механическая система. Для этой структуры необходимо дополнительное оборудование — вентиляторы. Наиболее результативный выбор.

Комбинированные установки. Углекислый газ выводится через специальный вытяжной короб. Способ установки предусматривает, чтобы этот элемент устанавливался по диагонали к приточному отверстию, через которое в помещение будет поступать кислород.

Планирование вентиляционных систем

• Вытяжка монтируется в процессе строительства бани. Устанавливаются определенные каналы, к которым они подсоединяются. Окошки закладывают после обшивки помещения.
• Специальные воздуховодные проемы желательно делать одного размера. В некоторых случаях устанавливается 2 окошка, для лучшей эффективности и безопасности.
• Вентиляционные проемы должны иметь либо задвижки, либо дверцы.
• Расчет площади поперечного сечения отверстия рассчитывают, опираясь на объём помещения.
• Если неправильно всё рассчитать, банька будет холодной.
• Окна нельзя устанавливать на одном уровне и напротив друг друга.
• Окошки необходимо делать немного ниже потолка.

Монтаж вентиляции

Учитывая вышеизложенное, посмотрим как сделать вентиляцию в бане своими руками.

Для этого необходимо выбрать место, где будет располагаться входной и выходной канал. Хорошим месторасположением для входного канала будет пространство возле плечи. Стоит выбрать высоту 25 см. Выходной, по диагонали под потолком. Нужно, чтобы был свободный доступ к каналам.

Приобрести решётки. Снаружи каналы должны быть закрытыми. Просверлить в стенке отверстия. Внутри, застелить фольгой и минватой. Вату укладываем плотно.

В вырубку вставить трубы. Они должны плотно прилегать. По периметру задуть их пеной. После этого, обшиваем стены внутри и монтируем решетки.

Совет! Вытяжное окно должно постоянно быть затворенным или открытым.

Из этого делаем вывод, что термовентиляция в баньке своими руками, задача вполне выполнима! И вы узнали как сделать вентиляцию в бане.

Как сделать вентиляцию в парилке

Хорошую пароизоляцию можно сделать при помощи ресурсов в виде влагоизоляции, утеплительных ресурсов и подкровельной пароизоляции. Плёнка защищает утеплительный материал от водяного пара.

Необходимо хорошо изолировать потолок, ибо горячий воздух будет подниматься. Для этого нам нужны дощечки, приблизительно 7 см. Накрываем их фольгой или толстой картонкой, которую предварительно пропитываем олифой.

Далее, потолок нужно обмазать каолинитом и утеплить. Вместо каолинита, можно использовать пенополистироловые плиты.

Из опыта могу сказать, что пергамин и рубероид применяют не очень часто. При высоком нагревании они могут быть опасными для здоровья.

Иногда эксплуатируют рулонную пароизоляцию, а именно в виде стекловолокнистых плит либо фольги.

Грани заделываются специальным скотчем в виде фольги. Плиты укладываются с зазором в 20-25 мм. Это помогает уменьшить влагу.

Схемы приточной вентиляции в бане

• Необходимо 2 отверстия сделать на одной стороне.
• Сделать одно входное окошко за печью, от пола высотой 20 сантиметров.
• Выходное окно от пола монтировать на 30 сантиметров, а входное под печкой, от пола 50 сантиметров.
• Входное окошечко делаем напротив печи, а поддувалом будет выходной люк.

Если, что-то будет непонятно из данного материала, посмотрите более информативные фото вентиляции баньки в интернете.

Фото вентиляции в бане

Также рекомендуем посетить:

• Как сделать вентиляцию своими руками
• Осушитель воздуха
• Напольный кондиционер
• Сплит система
• Вытяжка 60 см
• Вентиляция в гараже
• Бесшумные вытяжки
• Как почистить вытяжку
• Вентиляция в частном доме
• Вытяжка в погребе
• Вентилятор для ванной
• Норма влажности воздуха
• Приточный клапан на окно
• Обратный клапан на вентиляцию
• Вытяжка в вентиляцию
• Труба для вытяжки
• Приточный клапан в стену
• Приточная вентиляция
• Вентилятор для вытяжки
• Вытяжка для ванной
• Рекуператор для дома
• Фильтр для вытяжки
• Пластиковые воздуховоды
• Короб для вытяжки
• Установка вытяжки
• Воздушное отопление дома
• Черная вытяжка
• Почему потеют окна
• Увлажнитель воздуха
• Встраиваемая вытяжка
• Как выбрать кондиционер
• Вытяжка для кухни

Вентиляция в бане своими руками: пошаговое руководство с фото

Автор Андрей Солодин На чтение 18 мин Просмотров 6.

9к. Опубликовано 22.08.2017

Правильная реализация соответствующего проекта улучшает эксплуатационные характеристики объекта и обеспечивает высокий уровень безопасности и комфорта. Грамотно спроектированная вентиляция поможет продлить срок службы строения. После прочтения этой статьи вы узнаете, нужна ли вентиляция в бане, сможете создать необходимую конструкцию собственными руками. Здесь вы найдете сведения о материалах и отдельных комплектующих узлах, монтажных и строительных технологиях. Профессиональные рекомендации помогут исключить ошибки и сократят расходы.

Качественная вентиляция – один из важнейших компонентов хорошей бани

Содержание

1. Нужна ли вентиляция в бане: формулировка задачи, основные определения
2. Как работает качественная вентиляция в бане: схема и устройство, особенности разных помещений
3. Устройство вентиляции пола в бане
4. Продление срока службы строения: вентиляция фундамента
5. Функционирование качественной вентиляции в бане в парилке
6. Особенности оснащения моечной
7. Конструкция вентиляции в предбаннике
8. Как сделать правильно вентиляцию в бане: различия построек из разных материалов
9. Каркасная конструкция
10. Нюансы, которые учитывают при оснащении сруба
11. Правильный монтаж вентиляции в кирпичном доме
12. Применение басту для бани: схема, эксплуатация
13. Устройство вентиляции в бане: выбор и правильное применение основных компонентов конструкции
14. Окно в бане: где расположить, какие требования предъявляют к материалам
15. Видео: технология установки окон в бане своими руками
16. Параметры подходящего вентилятора
17. Разновидности клапанов для вентиляционных каналов
18. Установка отдушины в бане
19. Конструктивные особенности вытяжки в бане
20. Вентиляция в бане своими руками: пошаговое руководство с иллюстрациями и комментариями
21. Дополнительные советы и заключение

Нужна ли вентиляция в бане: формулировка задачи, основные определения

Чтобы точно определить параметры проекта, необходимо уточнить его целевое назначение. Создание качественной вентиляции для бани позволяет решить следующие практические задачи:

• обеспечивается приток свежего воздуха;
• удаляются продукты горения, углекислый газ, иные вредные вещества;
• предотвращаются разрушительные процессы гниения, коррозии.

Разумеется, действие этой системы не должно ухудшать иные потребительские характеристики строения. Например, если поступление холодного воздуха будет чрезмерное, возрастут затраты на подержание высокой температуры.

Этот перечень действий поможет выяснить, как сделать вентиляцию в бане так, чтобы не упустить важные моменты:

• Определите путь прохождения воздуха (по каналам и внутри помещения).
• Выясните, как организовать вентиляцию в разных комнатах строения.
• Надо учесть совместное влияние вентиляции и отопления, особенности материалов стен и другие характеристики здания.
• Следует выяснить, какие узлы и готовые изделия пригодятся для создания эффективной вентиляционной системы современного уровня.

После определения с перечисленными позициями проще выбрать подходящую технологию для монтажа конструкции собственными руками

Как работает качественная вентиляция в бане: схема и устройство, особенности разных помещений Устройство вентиляционной системы

Верхние рисунки поясняют, как по-разному можно установить приточные и вытяжные отверстия. Каждый из вариантов обладает определенными преимуществами и недостатками. Их проще изучить на конкретном примере, который приведен в нижней части.

Это типовая схема вытяжки в бане. В парной установлена дровяная печь, которая заполняется топливом снаружи. Также, из другой комнаты, организовано поступление воздуха в топку через поддувало. Подобное решение упрощает выполнение технических операций, предотвращает попадание мусора в чистую зону.

Воздух в парное помещение изначально поступает через отверстие в фундаменте, подпольное пространство и перекрытие. Приток расположен непосредственно около печи. После охлаждения воздух опускается вниз, через заборную щель вытяжки выводится наружу.

Такая схема вентиляции в бане помогает решать обозначенные выше вопросы. Специальный путь поступления предварительно подогревает воздух. Деревянные напольные покрытия эффективно проветриваются, что предотвращает развитие плесени и другие биологические поражения. Ручными задвижками можно точно регулировать производительность системы с учетом актуальной погоды и других условий.

Существенное значение имеет вид бани

На этой картинке схематически изображены особенности разных технологий. На практике применяют:

• контактное и лучистое тепловое воздействие;
• определенные диапазоны температур;
• создание пара с применением раскаленных камней, ароматизацию;
• купели, отдельные кабины.

В каждом из вариантов есть особые требования к вентиляции, которые следует изучать специально.

Чтобы сузить область исследования, в этой статье рассмотрены типичные русские бани, которые только небольшими деталями отличаются от этой схемы

К сведению! В наши дни применяют естественные, принудительные и комбинированные вентиляционные системы. Но ниже приведена информация только о сравнительно простых конструкциях. В самых сложных наборах оборудования используют датчики температуры и влажности, фильтры, блоки кондиционирования. Подобные проекты сложно реализовать без больших затрат и помощи профильных специалистов.

Устройство вентиляции пола в бане

Для продления срока службы строительных конструкций необходимо изначально выбирать подходящие материалы. Однако устойчивые к влаге бетонные и керамические покрытия не пользуются популярностью. Но дерево в данном помещении нельзя защищать химическими пропитками, которые ухудшат состояние атмосферы.

Решают такую проблему с помощью вентиляции под полом в бане

В простейшем варианте устанавливают опорные лаги на высоте 20-30 см от уровня земли. На них монтируют доски со щелями (5-10 мм). Стекающая вода будет впитываться в грунт, поэтому рекомендуется сделать подходящую подсыпку из песка, или других гранулированных материалов. Это недорогое решение не нужно объяснять подробно. Его главным недостатком является накопление внизу загрязнений, которые вместе с испарениями будут проникать внутрь парной.

Такая схема вентиляции пола в бане сложнее, но она позволяет удалять стоки из двух комнат в дренажНа фотографии видно, что для доступа к сливному отверстию одна доска не фиксируется жестко. Ее можно быстро вынуть, если понадобился осмотр, или выполняется очистка

При создании утепленного пола, вентиляция этой силовой части конструкции не нужна. Ее делают герметичной.

Тщательно выбирают материалы, устойчивые к нагрузкам

Над изоляционным слоем заливают стяжку под уклоном к сливу. Сверху – монтируют настил из досок.

Его можно устанавливать по рассмотренной выше стандартной схеме, на прочных балках, с промежутками между отдельными элементамиИнтересное решение. Оно обеспечивает быстрое удаление влаги из древесины нагретым воздухом

Продление срока службы строения: вентиляция фундамента

Для этой части системы необходимо предусмотреть монтаж закладных деталей на стадии заливки строительного раствора. Подойдут соответствующие по размерам трубы, которые впоследствии удаляют.

На фото отмечены каналы вентиляции фундамента в бане. Обратите внимание на то, что они создают свободный путь для поступления воздуха под все комнаты зданияДля создания сложных трасс можно применять пластиковые трубу, которые не повреждаются коррозией. Применяют такой материал правильно, исключив воздействие на изделия чрезмерно высоких (низких) температур

Входные отверстия закрывают декоративно-защитными решетками. Они предотвращают проникновение грызунов.

Самодельная задвижка для регулировки поступления свежего воздуха. К подобным устройствам надо обеспечить свободный доступ

Функционирование качественной вентиляции в бане в парилке Такую конструкцию можно создать с минимальными затратами

Эта простейшая схема вентиляции в парилке бани хорошо поясняет ошибочные действия:

• Решетка в двери подает воздух из соседнего помещения, что не исключает возможность повышения уровня влажности, поступления посторонних запахов.
• Широкое входное отверстие не оснащено регулировками. Оно установлено далеко от печи, поэтому будет ощущаться холодный сквозняк.
• Одно из отверстий (над печкой) работает «вхолостую». Это снижает эффективность применения топливных ресурсов.
• Здесь не предусмотрено проветривание напольного покрытия. Важность этой процедуры подробно изучена в предыдущих разделах.

Правильная вентиляция в парной

Автор этого проекта (типовая финская баня с электрическими ТЭНами) установил входное отверстие (1) рядом с нагревателем. Небольшая часть свежего воздуха проходит по нижнему маршруту (2). Она не беспокоит пользователей, проветривает напольное покрытие, поверхность под полками. Нагретый воздух поднимается в «рабочую зону». После охлаждения – опускается вниз, поступает во входное отверстие (4). Вентиляционный канал (5) создает тягу, необходимую для эффективного функционирования системы без вентиляторов.

Схему вентиляции в парной русской бани можно создать на основе этих же принципов. Но надо учесть, что данная технология, в отличие от финской, сопровождается большим количеством пара. Это повышает требования к производительности системы.

Если применяется классический метод, «по-черному», устанавливают печь без дымохода. Для предотвращения отравления угарным газом после прогрева бани угли убирают, хорошо проветривают помещения

Особенности оснащения моечной

Здесь очень высокий уровень влажности, поэтому элементы конструкций подбирают с учетом данного фактора. Чтобы эффективность вентиляции в моечной бани была достаточной, можно применить вентилятор.

Приобретают модель, которая предназначена для эксплуатации при большой концентрации влаги в атмосфере комнаты

Для электрической проводки используют соответствующий кабель, который обеспечивает надежную изоляцию даже при погружении в жидкость. Выключатель устанавливают в комнате отдыха, или в другом помещении с нормальным уровнем влажности.

Для вентиляции в мойке бани можно использовать небольшое окно, либо специальный канал. В любом случае надо настроить систему таким образом, чтобы исключить сквозняки. Можно объединить приточные части тут и в парилке, чтобы повысить температуру воздуха, обеспечить вентиляцию деревянных напольных покрытий.

Конструкция вентиляции в предбаннике

В этой комнате организация доступа свежего воздуха не отличается от аналогичной системы в обычном жилом помещении. Доступно применение естественной и принудительной вентиляции в различных комбинациях. Надо помнить о том, что переохлаждение организма провоцирует возникновение простудных и других заболеваний.

Здесь пригодится тамбур, предотвращающий сквозняки

К сведению! Бревенчатые дома обладают особыми возможностями. Они создают комфортные температурные условия в комнатах без специальных технических средств за счет естественной микровентиляции стен. Для интенсивного проветривания можно открыть двери, окна.

Статья по теме:

Проекты бани с комнатой отдыха и террасой.  В отдельной публикации вы узнаете о самых удачных планировках бань с пристройкой в виде веранды или террасы.

Как сделать правильно вентиляцию в бане: различия построек из разных материалов

В этом разделе подробно изучены архитектурные особенности строения. Правильная вентиляция в бане не должна оказывать негативного воздействия на конструктивные части. Более того, она создает благоприятные условия для продления срока службы без капитального ремонта. Чтобы не ошибиться и не совершать лишних действий, соответствующую систему надо создавать на стадии проектирования. Пример с бетонным фундаментом поясняет удобство монтажа отверстий с применением закладных деталей. Их сверление в застывшем блоке будет сопровождаться значительными трудностями.

Каркасная конструкцияС внутренней стороны стены закрепляют металлическую фольгу. Она отражает инфракрасное излучение внутрь парилки

Промежутки между элементами каркаса заполняют минеральной ватой. Ее закрывают полимерной пленкой для предотвращения попадания влаги. Снаружи – устанавливают вагонку, гипсокартонные листы с окраской, иные финишные покрытия.

Подобную конструкцию создать можно быстро, с минимальными затратами. Для легкого строения не нужен мощный фундамент. Многослойная конструкция стен обладает низкой теплопроводностью, что уменьшает эксплуатационные расходы. Чтобы не нарушить их герметичность, каналы вентиляции в каркасной бане устанавливают заблаговременно, вместе с монтажом силовых элементов конструкции.

К сведению! Если применить плиты их вспененного полиуретана, стоимость проекта несколько увеличится. Но в этом случае не нужны особые меры предосторожности. Изоляционные свойства этих материалов не ухудшаются в условиях повышенной влажности.

Нюансы, которые учитывают при оснащении сруба

Для правильного определения параметров вентиляции в деревянной бане надо учитывать следующие особенности:

• Здания из этих материалов обладают естественной вентиляцией. Но ее производительности недостаточно для бани.
• Приточную и вытяжную системы создают так, чтобы обеспечить быстрое удаление влаги после завершения сеанса оздоровительных процедур.
• Если выбрана принудительная вентиляция, монтаж электропроводки выполнят с учетом близости горючих материалов. Следует в точности соблюдать правила специализированных нормативов.
• Обработку средствами от гниения и другими химическими препаратами выполняют аккуратно, чтобы исключить их попадание в атмосферу помещений. Желательно не применять потенциально опасные вещества для создания декоративных и защитных покрытий в моечной и парной.

Отверстия вентиляции в бане из сруба можно оснастить подобными сдвижными регуляторами из деревянных деталей

К сведению! Такие здания устанавливают на ленточном фундаменте. Основание пола делают из бетона. В этих элементах отверстия создают на стадии заливки раствора.

Статья по теме:

Отделка бани внутри. Фото и примеры. В отдельной публикации вы найдете интересные идеи для отделки парилок и комнат отдыха, а также узнаете основные этапа монтажа.

Правильный монтаж вентиляции в кирпичном доме

Сооружения из этих материалов отличаются высокой устойчивостью к различным вилам внешних воздействий. Они без повреждений способны выдержать сильные нагрузки. Их не разрушают перепады температур и влажности, вредные насекомые и микроорганизмы. В отсутствии горючести не нужны особые мероприятия при монтаже трасс электропитания.

Сверление крупных отверстий для вентиляции в кирпичной бане выполняют с применением специального оборудования

Чтобы не использовать подобные тяжелые операции, необходимые проходы делают в процессе кладки. Для точного выполнения работ делают отметки в конструкторской документации. На этапе подготовки проекта определяют параметры и линии монтажа электросетей.

Применение басту для бани: схема, эксплуатация

Эта технология применяется в Швеции на протяжении сотен лет. Она обеспечивает эффективное вентилирование помещений без электрических приводов. Дополнительным преимуществом является экономное потребление тепловой энергии.

Типовая схема вентиляции басту в бане

На рисунке изображена система для двух помещений. В парную воздух подают в пространство под печью. С помощью специального кожуха реализован основной принцип технологии: «перевернутый стакан». Нагретый поток воздуха под давлением поступает в комнаты. Выходные тракты – как в стандартном варианте, через короба, с забором из нижних частей комнат. Применение вентиляции басту в русской бане позволит быстро осушить полы. Обратите внимание на отдельный приток, установленный в комнате отдыха. С помощью дозированной подачи холодного/теплого воздуха можно поддерживать комфортные температурные условия в любое время года.

Устройство вентиляции в бане: выбор и правильное применение основных компонентов конструкции

Прежде чем перейти к изучению отдельных элементов, надо отметить принципы работы вентиляций разных видов:

Интенсивное «залповое» проветривание позволяет быстро удалить влагу, загрязненный воздух. В такой конструкции основные функции выполняют открытые окна и двериВ этом варианте необходимо правильно подобрать место установки отдушины, подходящие клапаны для оснащения выходных каналовРазные схемы естественных вентиляционных систем. Здесь особое значение имеет размещение приточных и вытяжных отверстий

При выборе принудительной вентиляции необходимо правильно применять соответствующую технику с электроприводом.

Окно в бане: где расположить, какие требования предъявляют к материалам

При выборе подходящих изделий учитывают климатические условия в регионе. Для северных регионов устанавливают тройные стеклопакеты, обладающие хорошими изоляционными характеристиками. Если приобретаются пластиковые рамы, надо проверить количество камер.

Чтобы исключить запотевание, можно воспользоваться данными из следующей таблицы. Значения в ней соответствуют температуре на улице, при которой на внутренней стороне стекол конденсируются капельки влаги:

Температура в помещении, °C	Влажность, %
	20	30	40	60	80	100
0	-20	-15	-12	-6,9	-3,1	0
5	-15,8	-11	-7,5	-2,2	1,8	4,8
10	-11,8	-6,8	-2,8	2,7	6,8	10,1
15	-7,6	-2,5	-1,4	7,4	11,7	15,8
20	-3,7	1,8	5,9	11,8	16,3	20,1
25	-0,4	6,1	10,4	16,6	21,2	24,8

При выборе места установки вписывают габариты блока в проеме со следующими зазорами:

• снизу: от 40 до 60 мм;
• сверху: от 15 до 25 мм;
• по сторонам: от 15 до 25 мм.

Необходимо учитывать значительное изменение размеров проема в деревянном строении. Чтобы исключить повреждение рамы, устанавливают специальные демпфирующие элементы. В кирпичных зданиях подобные предосторожности не понадобятся. Следует обеспечить свободное открывание створок. При необходимости – изнутри устанавливают шторы, другие завесы.

К сведению! Во избежание повреждения высокой температурой и для предотвращения ухудшения состава атмосферы, в парной окна не монтируют.

Если же принято подобное решение, параметры изделий проверяют особенно тщательно

Видео: технология установки окон в бане своими руками



Параметры подходящего вентилятора

Принудительную систему устанавливают при большой площади помещений. Она понадобится в строении из кирпича, или других материалов, не пропускающих воздух.

В широком ассортименте современных магазинов не трудно найти подходящую технику

При выборе вентилятора для бани проверяют следующие параметры:

• Для расчета производительности площадь комнаты умножают на 5. Запас (20-40%) добавляют с учетом особенностей конкретного помещения.
• Корпуса и крыльчатки качественной специализированной техники делают из полимеров (композитных материалов) устойчивых к высоким температурам и ультрафиолету.
• Резиновыми прокладками уменьшают шумы и негативное влияние вибраций на целостность конструкции.
• Вал закрепляют на долговечных шарикоподшипниках, которые выполняют свои функции полноценно без смазки и других регламентных процедур.
• Все электрические компоненты надежно защищены от влаги.
• При оснащении клапаном, предотвращается перемещение воздуха в обратном направлении, когда техника выключена.

Видео ниже объясняет процесс установки вентилятора своими руками. Эту инструкцию можно применять для монтажа техники в бане, ванной комнате, туалете.



Разновидности клапанов для вентиляционных каналов Чертеж типичного изделия

Обратный вентиляционный клапан для бани не пропускает холодный воздух снаружи. Подобные явления могут произойти, например, при сильном ветре. На рисунке видно, что заслонка перемещается противовесом. Тут нет никаких электрических приводов и других сложных узлов, что объясняет относительно небольшую стоимость.

Выбирают клапаны с учетом разных потребностей:

• Соответствующие модификации предназначены для вертикальной или горизонтальной установки.
• Выпускают специальные изделия для круглых и квадратных воздуховодов.
• Для повышения стойкости к процессам коррозии металлические клапаны покрывают слоем цинка.
• Некоторые модели созданы специально для совместной работы с вентилятором.

Пластиковый клапан «бабочка» с резиновыми уплотнительными элементами

Установка отдушины в бане

Оптимальный путь перемещения воздуха помогает правильно определить монтажные параметры приточного и выходного отверстия. Если продухи в баню установить на одном уровне, необходимый эффект равномерного прогрева не будет получен. Поток направится по кратчайшему пути, создавая сквозняк. Также рекомендуется учитывать при планировании следующие моменты:

• Размеры выходного отверстия делают равными, или больше сечения притока.
• Вход устанавливают на высоте не более 30-40 см от уровня напольного покрытия. Второй вариант – под печью.
• Выходов может быть несколько.

С помощью этого видео можно правильно подготовить чертежи и выяснить, как сделать отдушину в бане без ошибок:

https://www. youtube.com/watch?v=OS2JZ07J7Cw



Конструктивные особенности вытяжки в бане

В торговой сети можно найти изделия, которые упростят реализацию проекта.

Симпатичные, стойкие к высокой температуре диффузорыСпециальные наборы для создания вытяжки в бане своими рукамиКрышка вентиляционного отверстия с регулятором, который фиксируется в нескольких положенияхВентилятор канального типа. Его можно установить в техническом помещении для снижения уровня шумов

В этом видео автор рассказывает о том, как правильно сделать вытяжку в бане с применением технологии басту:



Статья по теме:

В данной статье мы рассмотрим вариации печи для бани на дровах с баком для воды, популярные модели от производителей и этапы строительства своими руками.

Вентиляция в бане своими руками: пошаговое руководство с иллюстрациями и комментариями

Фото	Действия и пояснения

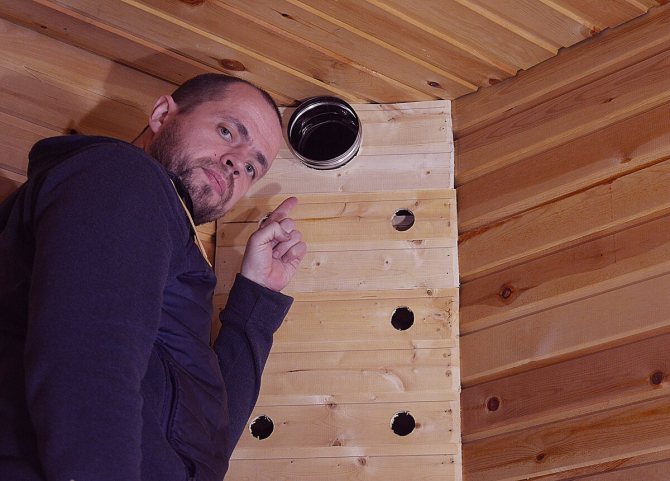

	Вентиляционный канал установлен в противоположном от печки углу. Он закрыт алюминиевой фольгой толщиной 100 микрон.
	Забор воздуха находится под нижней полкой на высоте 15 см от уровня пола.
	Первая часть канала (вертикальная) переходит в горизонтальный участок, который закрыт деревянной обшивкой. В нем установлены галогенные светильники с проводами питания.
	Приток под печь этой вентиляции бани своими руками организован из предбанника. Сдвижной дверцей регулируют интенсивность воздушного потока.
	Далее он нагревается в специальных трубках, которые проходят через каменку, окружают дымоход.
	После охлаждения воздух опускается вниз и удаляется через отверстие под нижней полкой. Канал идет в соседнее помещение, где установлен вентилятор с выключателем. Отдельный забор сделан в душевой кабине для удаления избыточного пара из этой области.

Важно! С помощью приведенных в статье данных понятно, как сделать вентиляцию в бане своими руками. Но это общие сведения. Их надо использовать для уточнения параметров собственного проекта с учетом погодных условий в регионе, конструкции здания, других важных особенностей.

Дополнительные советы и заключение

Создание вентиляции в бане своими руками состоит из следующих этапов:

• Подготовка требований к проекту. Итогом расчетов являются сведения о производительности системы для каждого помещения в объекте.
• Принимается решение о необходимости применения естественной, принудительной комплексной вентиляции. Устанавливают размеры каналов, иные технические характеристики.
• Создают пакет конструкторской документации со списком необходимых деталей, узлов.
• Оценивают возможность качественного выполнения рабочих операций собственными силами. Приобретают необходимые материалы, инструменты.
• Выполняют монтаж системы, проверяют ее работоспособность.

При сравнении альтернативных решений опытные специалисты рекомендуют рассматривать длительный (несколько лет) срок эксплуатации. Это поможет точнее оценить не только первичные, но и будущие затраты.



схемы и устройство парилки

Главная » Вентиляция » Нежилые помещения

Для обустройства бани требуется не только хорошая облицовка и установка всех необходимых элементов. Очень важным моментом является обеспечение благоприятного микроклимата, а для этого необходим своевременный умеренный воздухообмен.

Вентиляция бани – процесс, к организации которого нужно подходить с особой тщательностью. При неправильной вентиляции люди могут отравиться угарным газом или плохо себя чувствовать в парилке. Кроме того, правильно оборудованная система вентиляции способствует более экономному расходу топлива, равномерному распределению воздушных потоков, а также защите бревен, из которых сделаны стены бани, от постоянной сырости, плесени и гниения.

Содержание

1. Как правильно сделать вентиляцию в бане
2. Расположение печи
3. Печь в соседнем помещении
4. Печь в парилке

Как правильно сделать вентиляцию в бане

Варианты вентиляции Как а а правило, в банях применяется приточно-вытяжная вентиляция, при которой отработанный воздух выходит из помещения через специальную вытяжку, а свежий поступает через приточную.

Чтобы правильно сделать такую ​​систему своими руками, нужно придерживаться следующих правил:

• Для обустройства приточных отверстий следует выбирать нижнюю часть бани, возле печи. В этом случае воздух будет нагреваться быстрее.
• Рекомендуется расположить выпускные отверстия как можно выше, чтобы улучшить сцепление с дорогой. Если они слишком низкие и тяга недостаточная, то используют вентиляционную трубу.
• Приточное и вытяжное отверстия должны располагаться друг напротив друга. Чтобы воздух равномерно распределялся по помещению, нужно сделать два вытяжных отверстия – одно внизу, второе вверху.
• Подачу и вытяжку воздуха можно контролировать с помощью специальных заслонок, которые при необходимости закрываются и открываются.
• Воздухообмен в парилке должен осуществляться не реже 2-3 раз в час.

Расположение печи

Следует учитывать, что способ вентиляции может зависеть от типа бани. Например, в русской бане процесс проветривания часто осуществляется обычным методом проветривания.

Печь в соседней комнате

Обогреватель в соседней комнате. Однако не во всех случаях вентиляция дает желаемый эффект. Например, если печь находится не в парилке, а в соседнем помещении, то систему вентиляции необходимо сделать по следующей схеме:

1. Чтобы печь служила долго, печь тоннель закладывают кирпичом, оставляя зазор 0,5-1 см. Этот зазор потребуется для того, чтобы заполнить его базальтовой ватой, что предотвратит деформацию, вызванную высокой температурой, и разрушение кладки и топки.
2. Затем делаются отверстия для подачи.
3. Далее в парной устанавливается вытяжка. Его делают на противоположной стене и желательно, чтобы он располагался по диагонали от входных отверстий. На уровне 20-30 см от пола устанавливается вертикальный короб, который подводится к отверстию в потолке и выходит на улицу. Поверхность короба обшивается вагонкой или другим подходящим материалом.

Воздухозаборники могут быть выполнены одним из следующих способов:

• вентиляционный канал проводится под полом. Его ширина должна превышать диаметр дымохода на 120%. Рядом с топкой укладывается металлический лист, необходимый для защиты пола от возгорания при выпадении угля из топки. Один конец вентиляционного канала выводят на улицу, а другой — возле металлического листа. Концы канала закрыты металлическими решетками;
• отличие второго способа от первого в том, что вентиляционный канал располагается над полом. Один его конец также выводится на улицу, а другой — на предтопочный лист.

Важно! Приточные и вытяжные отверстия должны иметь одинаковую площадь! Если не придерживаться этого правила, то возможно образование сквозняка, что снижает количество свежего воздуха.

Печь в парилку

Печь в парилку

Отопительная печь в парилку. При этом устройство вентиляции в бане можно осуществить двумя способами:

• если печь в парной, то проблема организации вентиляции отпадает сама собой. Для обеспечения доступа свежего воздуха в парилку между низом двери и полом делают зазор около 5 мм. Воздух выбрасывается через поддувал, однако следует учесть, что поддувал будет работать только в том случае, если огонь в топке горит постоянно;
• в саунах, не оборудованных дымоходом, или в банях, в которых печь работает периодически, необходима более сложная схема вентиляции. Вариантов таких схем множество. Например, можно рассмотреть один из вариантов.

Порядок монтажа:

1. Для печи сооружается небольшой подиум из кирпича, чтобы к нему можно было подвести вентиляционный канал. Подиум выложен в три ряда: первый у стены, второй в центре и третий у края. Затем нужно вывести подиум на высоту 24 см от пола, и обложить его сверху кирпичом, оставив отверстие, на которое потом будет устанавливаться печь.
2. Далее нужно обложить торец кирпичом.
3. Дверца поддувала вставляется в один конец вентиляционного канала, а другой конец выводится в парилку.
4. В стене, примыкающей к парилке и комнате отдыха, сооружаются два канала, которые должны располагаться на уровне кирпичной кладки. Эти каналы закроют двери.
5. Тогда на подиум необходимо установить печь. Для создания равномерной нагрузки на коробку под плиту подкладывают металлическую пластину или уголки.
6. После этого нужно уложить кирпич на печь, оставив зазор 1-2 см между кирпичной кладкой и печью. Позже этот зазор необходимо заполнить огнеупорным материалом.
7. Последний этап – сооружение кирпичного экрана с двумя конвекционными дверцами.
8. Для обустройства вытяжной вентиляции используется та же схема, что и для сауны с печью вне парилки.

Строя баню своими руками, нужно заранее продумать, как в нее будет поступать свежий воздух и удаляться отработанный. Если баня построена из бревен, то правильно организованная вентиляция позволит не только продлить срок службы самих стен, но и предотвратить образование запаха плесени и сырости внутри парилки.

Как сделать вентиляцию в бане своими руками: несколько вариантов схем

Какая вентиляция должна быть в бане и нужна ли она там вообще? Этим вопросом задается каждый, кто взялся за строительство собственной парилки. Скажу сразу — вентиляция необходима, и не только в парилке, но и в мойке, предбаннике и других помещениях. Давайте рассмотрим схемы воздухообмена и тонкости установки вентиляции в разных банях.

Содержание

1. Назначение банной вентиляции
2. Типы систем
3. Схемы воздухообмена парилки
4. Пример компоновки системы

Назначение банной вентиляции

У вас может быть такое расхожее выражение как «паровая вентиляция» до одури», но это не идиома. Если парная плохо проветривается, то через 30–40 минут процедуры количество кислорода в помещении значительно падает.

Кислород просто выгорает при контакте с перегретым металлом и камнями, плюс углекислый газ, который выдыхают люди, тоже нельзя сбрасывать со счетов. В результате человек входит в парилку с ясной головой, а выходит с затуманенным сознанием, и в этом виноват недостаток кислорода, и какая польза для здоровья.

Второе не менее важное назначение системы воздухообмена – удаление лишней влаги, а проще говоря, осушение помещения. Чем бы вы ни пропитывали древесину, и если ее не сушить при перепадах влажности, то максимум через год дерево начнет гнить.

Не секрет, что температура пола во многом зависит от типа фундамента под баню. Фишка в том, что при разумном распределении потоков воздуха можно сделать полы в парилке теплыми вне зависимости от фундамента и без специального подогрева.

Конструкция системы вентиляции зависит от многих факторов. Итак, воздухообмен в каркасной бане, в блочной и в деревянной бане разный. Плюс немаловажную роль играет расположение и размер воздуховодов и проемов. Но сначала давайте разберемся с видами вентиляционных систем.

Типы систем

Естественный воздухообмен — в данном случае имеется в виду не отсутствие вентиляции, а ее работа без посторонней помощи. Подача воздуха регулируется вручную с помощью заслонок. Вариант хороший, но он больше подходит для отдельно стоящих построек, например, когда баню делают из сруба, стоящего на берегу реки.

Принудительная система — здесь приточно-вытяжная вентиляция оборудована электрообдувами и вытяжками (вентиляторами). Эффективность такой системы намного выше. В деревянной бане он монтируется по желанию, а в каркасных и блочных конструкциях это обязательный атрибут.

Внимание! Система принудительного воздухообмена хороша еще и тем, что здесь не обязательно устанавливать широкие воздуховоды, можно собрать из пластиковых труб для канализации, сравнительно небольшое сечение труб компенсируют вентиляторы.

Схемы воздухообмена парилки

Чаще всего приток воздуха устраивают возле или возле печи. Если печь расположена рядом с входной дверью, то вместо отдельного вентиляционного канала под дверным полотном оставляют зазор 20–30 мм, через который происходит подсос воздуха.

Иногда прямо в нижней части дверного полотна делают вентиляционное отверстие с защелкой. Но в любом случае при отсутствии отдельного вентиляционного канала гардеробная должна хорошо проветриваться, так как оттуда будет поступать воздух.

Вариант №1 … Вытяжка делается примерно на том же уровне, что и подача. Нагретый свежий воздух огибает все помещение и, постепенно остывая, выходит через вытяжку. Сауна с ее сухим паром идеально подходит под эту схему, но в русской бане она работает хуже.

Вариант №2 . Используется в помещениях, где одна из стен граничит с улицей. Проблема в том, что когда приток далеко от плиты, холодный воздух распространяется по полу и будет прохладно. Поэтому здесь целесообразно поставить на приток вентилятор и включить его ненадолго.

Вариант №3 … Больше подходит для каркасно-блочных конструкций, стоящих на бетонном фундаменте и имеющих бетонные перекрытия. Здесь поверх бетона монтируется деревянный настил с отверстиями. Если поставить на вытяжку мощный вентилятор, то горячий воздух, огибая комнату, будет уходить через пол, тем самым нагревая его.

Вытяжка через поддувал печи чаще всего используется в русской бане. Печь здесь устанавливают прямо в парилке, а приток монтируют напротив, обычно под лавками. При этом в моечной и предбаннике должна быть отдельная вытяжка, через парилку все пропускать нежелательно, там и так большая влажность.

Пример обустройства системы

Будем обустраивать вентиляцию в бане из сруба, но в данном примере можно смонтировать систему вентиляции по любому из вышеперечисленных вариантов. Нет смысла приводить пошаговую инструкцию, так как для каждой ванны она будет разной. Поэтому даем обзорную инструкцию

Внимание! Согласно СНиП 41-01-2003 сечение вентиляционных каналов выбирают из расчета 24 см на 1 м помещения, но при установке вентиляторов можно обойтись пластиковой канализационной трубой.

1. Запускаем трубу. Пластиковая канализационная труба станет оптимальным вариантом воздуховода. Материал не боится влаги, плюс цена копеечная. Специальные коронки используются для вырезания круглого отверстия в деревянной стене.
2. Тройник. Обычно приток подают в предбанник, а затем устанавливают тройник и воздуховоды, идут по разным помещениям.
3. Подогрев пола. При напольном отоплении верхний воздухозаборник может быть подведен к нижнему полу.
