Виброплита электрическая 220В своими руками: чертежи, описание, видео

Домашние мастера выполняют строительные работы максимально экономно. В таком случае помогает заранее собранный самодельный инструмент. Комплектующие для него обычно подбираются из подручных материалов. В последнее время востребованной оказывается собранная виброплита своими руками с электродвигателем. Ее применяют для укладки тротуарной плитки, утрамбовывания мелкого грунта, в процессе закладки фундамента.

Основные компоненты конструкции виброплиты

Перед тем, как сделать виброплиту своими силами в гаражных условиях, потребуется подготовить схему или даже составить чертежи в масштабе, чтобы упростить дальнейшую сборку. Основными составляющими в конструкции являются такие части:

• каркасная рама;
• базовая металлическая площадка;
• электромотор;
• система трансмиссии;
• подвеска;
• управленческий блок.

Базовую плиту подбирают из толстостенного стального листа или из ковкого чугуна, чтобы во время работы не происходило разрушений материала. Этому способствует относительная вязкость металла и минимальная хрупкость. Категорически не допускается к сборке чугун сомнительного качества с большим количеством трещин или литейных раковин. При работе с песчаными и гравийными смесями он будет разрушаться от внешнего воздействия.

Листовой металл с самой большой толщиной понадобится, чтобы сделать подошву и груз для эксцентрика

Важно иметь первоначально правильные геометрические размеры базы, так как если сделать виброплиту своими руками в соответствии с этим правилом, то площадка будет самоочищаться от налипания грунта. Площадь также подбирается оптимальной, без необоснованного увеличения. Небольшая рабочая поверхность способствует качественному уплотнению площадки.

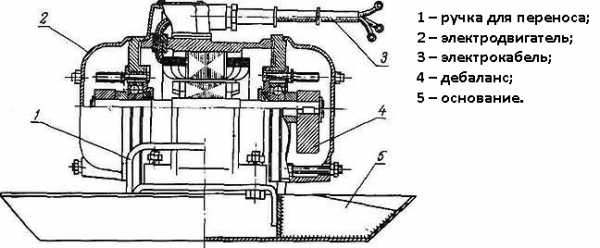

Популярные чертежи демонстрируют достаточно простое устройство самодельной виброплиты с электродвигателем. По кинематической схеме на платформе базируется вибратор, а над ним монтируется электро двигатель. Для соединения этих элементов между собой предусмотрена клиноременная передача или соединительная муфта. Фактически мотор обеспечивает вращение, передаваемое вибратору, а он далее формирует колебательный процесс.

Схема самой простой конструкции виброплиты

Получаемая энергия отдается плите, а от нее переходит к уплотняемому грунту. Во время утрамбовки под укладку тротуарной плитки или для иных целей частицы материала заполняют пустоты в насыпи. В результате получается плотное ровное покрытие.

Типы используемых виброплит

Самодельные конструкции предполагают наличие силовой установки, обеспечивающей основную работу. Используются часто три типа моторов:

• дизельный;
• бензиновый;
• электро 220В.

Двигателя на солярке уместны, когда постоянно требуется большое усилие. В бытовых условиях они малооправданы. Хотя нередко встречается виброплита из мотоблока с установленным двухтактным мотором.

Аппараты с бензиновым двигателем, как и предыдущие конструкции, являются автономными, но чрезвычайно шумными в работе. Двигатель для них подбирается экономный с мощностью в несколько Ватт.

Рекомендованная мощность двигателя — 1,5-2 кВт при 4000-5000 об/мин. Меньшая мощность не даст нужной скорости вращения вала, соответственно, виброусилие будет недостаточным

Оптимальным решением для многих оказывается виброплита электрическая своими руками собранная. Достаточно провести к месту работы на участке электричество и можно приступать к утрамбовке грунта. Позитивным фактором служит отсутствие выхлопных газов во время процесса.

По классификации принято делить изделия на несколько групп:

• легкие – масса менее 70 кг;
• универсальные – до 90 кг;
• средней тяжести – 90-140 кг;
• тяжелая группа – более 140 кг.

Первая группа уместна для обработки придомовой территории, где предполагается прессование слоя не более 15 см. Универсальная актуальная для обработки 25 см. Более тяжелые аппараты рассчитаны на 50-60 см.

Чем больше уплотняемый слой, тем тяжелее должна быть машина

Важно грамотно подбирать электродвигатель для виброплиты. Ведь слишком слабая модель на массивной плите станет тонуть в слоях грунта. Оптимальным считается соотношение, при котором на 100 кг массы используется 5 л.с. или 3,7 кВт.

Подготовка необходимого комплекта

Чтобы сделать виброплиту в домашних или гаражных условиях, не требуется искать каких-то редких либо дорогостоящих деталей. В процессе окажутся востребованными такие инструменты:

• сварочный аппарат и пачка электродов 3 мм диаметром;
• полукилограммовый молоток;
• угловая шлифмашинка с дисками по металлу;
• набор гаечных ключей и отверток.

Составляющие для аппарата будут включать такой набор:

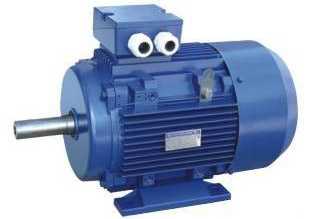

• Площадный движок с возможностью включения в бытовую электросеть 220 В. Новый вибратор для виброплиты будет стоить достаточно дорого, поэтому рекомендуется приобретать советские аппараты на разборках или радиорынках. Иногда мастера монтируют даже двигатели со старых стиральных машинок, но недостатком такого метода служит отсутствие возможности регулировки вибрации.

Устройство виброплиты

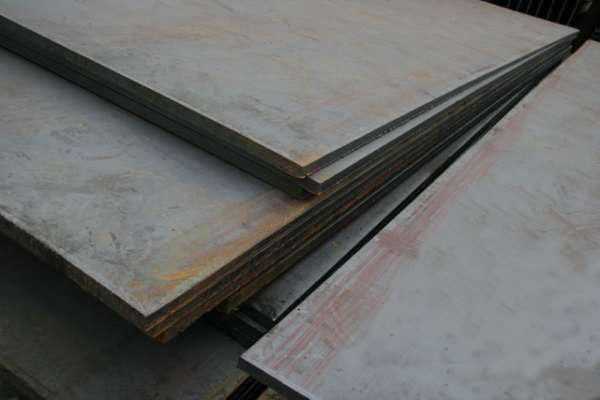

• Листовой метал толщиной 8-10 мм. Площадь подбирается с учетом того, что края будут загибаться. Оптимальный параметр для бытовых условий составляет 50х80 см плюс припуск на загиб. Найти лист можно на металлоплащадках.
• Пара швеллеров на 80 мм или куски строительного профиля, которые будут привариваться поперек конструкции. Они нужны для крепления и удержания электродвигателя.
• Металлическая труба диаметром 20 мм. Ее длина рассчитывается исходя из роста пользователя. Ручка для среднего роста будет оптимальной 120 см, поэтому понадобится около 3 м заготовки.
• Комплект метизов для крепления мотора, включающий болты М10-М12, гайки к ним, обязательно гроверные шайбы для минимизации влияния вибрации.

Снизить степень влияния вибрации на оператора удастся с помощью вмонтированных допприспособлений. Зачастую для этого используются автомобильные элементы подвески. Без них тоже все будет работать, но оператор станет быстрее утомляться.

ВИДЕО: Изготовление виброплиты своими руками, пошагово, с ошибками и их решением

Пошаговый алгоритм сборки виброплиты своими руками

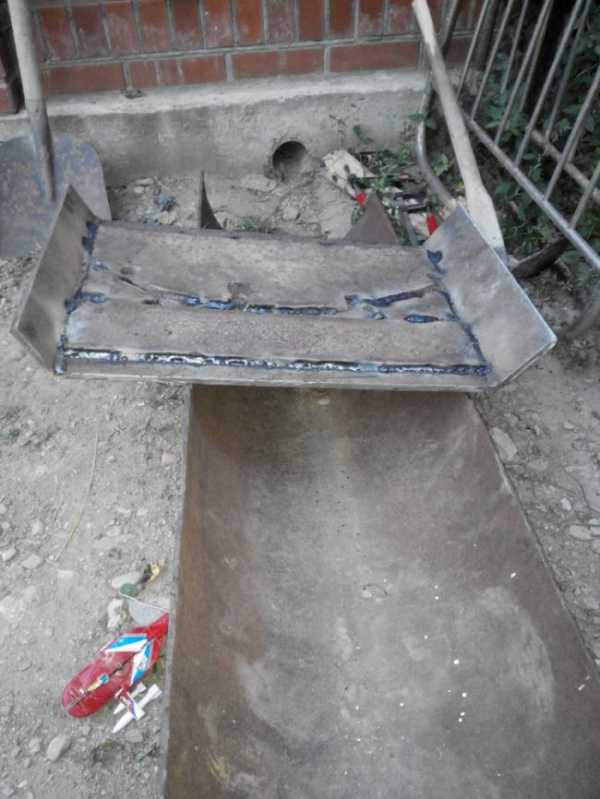

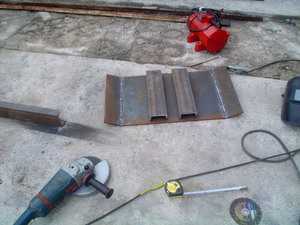

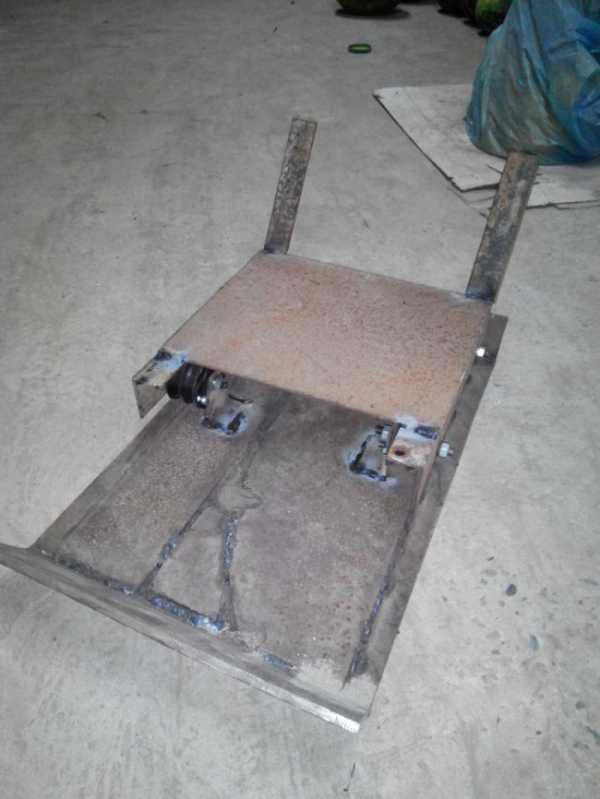

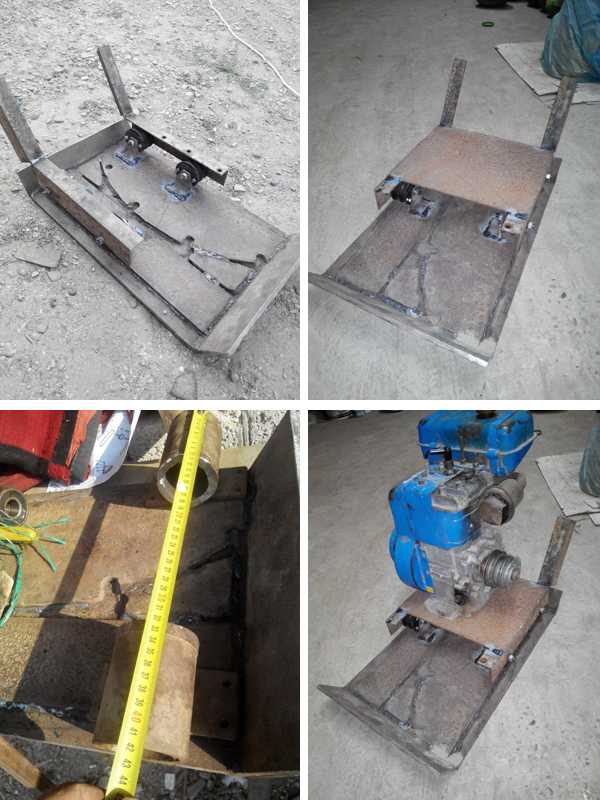

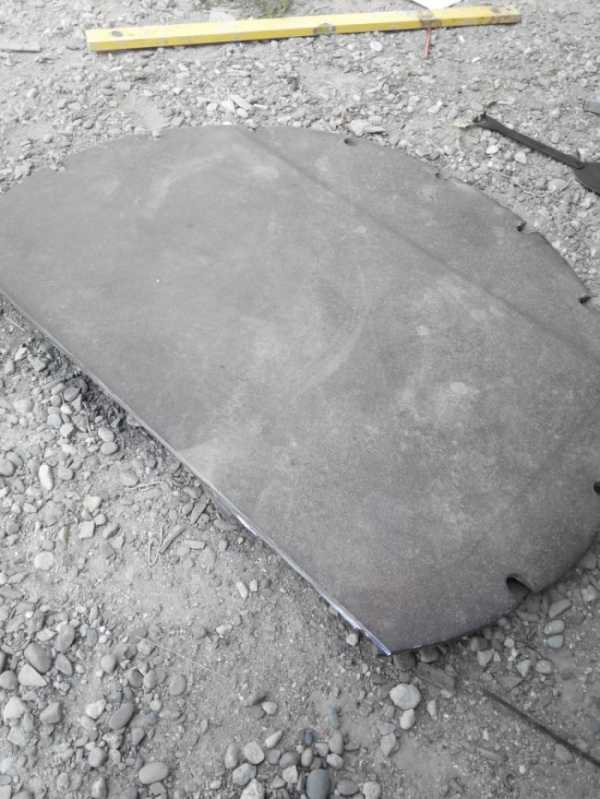

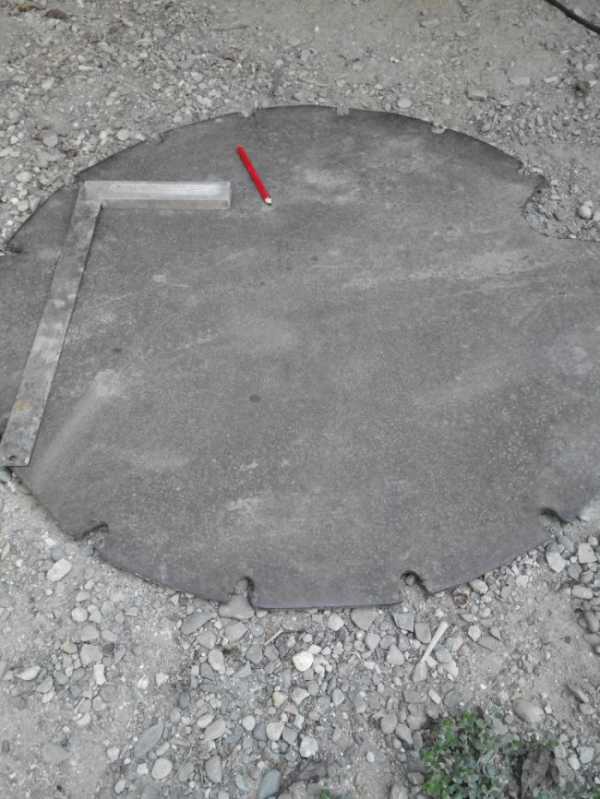

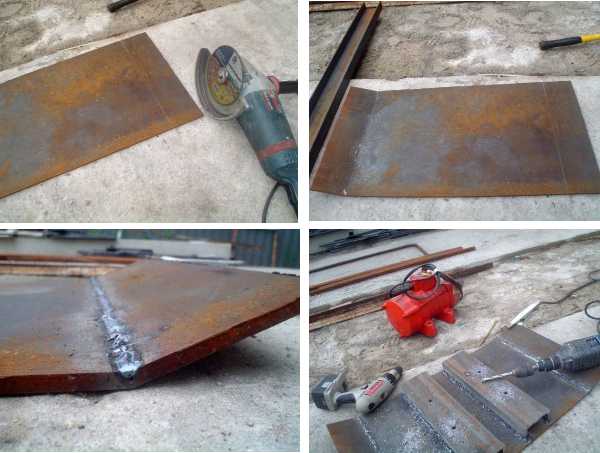

На первоначальном этапе готовится базовая площадка из металлического листа с помощью болгарки и сварочного аппарата. Отмеряем 10 см от переднего и тыльного края и делаем запил УШМ на половину толщины листа 4-5 мм. При помощи молотка или молота загибаем по этой линии заготовку примерно на 30-40 градусов. Такие салазки снизят вероятность зарывания платформы в грунт, а также позволят перемещать установку в нужном направлении.

Разрезы стоит укрепить с помощью сварки. Электродами формируем внутреннее ребро жесткости, фиксирующее сгиб в нужной позиции. Располагаем швеллеры поперек хода таким образом, чтобы примерная их ось соответствовала расстоянию крепления опор двигателя. Привариваем планки к внутренней поверхности.

Есть два способа крепления мотора. В первом случае используются просверленные отверстия в швеллере для продевания сквозь них болтов. Во втором случае болты приваривают к швеллерам и сажают движок сверху. Данный метод считается более надежным, однако, требует очень четкого соблюдения межосевых расстояний.

При установке электродвижка на площадку стоит знать, что советские модели ИВ-98 имеют внутренний эксцентрик для виброплиты. Его можно подстраивать под оптимальные параметры силы вибрации. Закручиваем гайки, предварительно накинув под них гроверы.

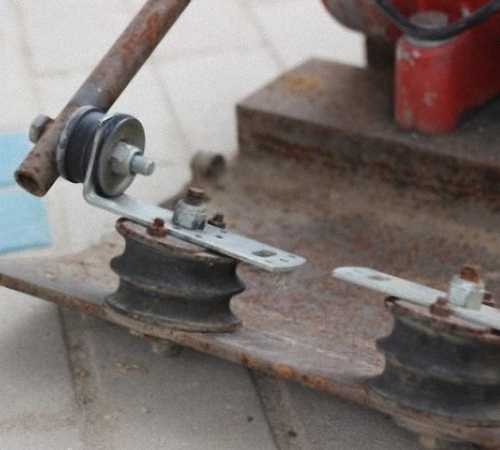

Ответственным этапом является крепление ручки. Для гашения вибрации на ней оказываются полезными сайлентблоки от отечественных или зарубежных автомобилей. Г-образные элементы привариваем к отогнутой части площадки. На них надеваем резиновые элементы, через которые соединена будет ручка.

В домашних условиях удается собрать модель массой 40-50 кг. Этого хватает для прессования 10-12 см грунта.

При длительной работе самодельной машины отдельные части электрической схемы могут перегреваться, поэтому необходимо использовать УЗО.

ВИДЕО: Как немцы подготавливают площадку для укладки тротуарной плитки, брусчатки

www.portalteplic.ru

из чего можно сделать площадочный вибротрамбовщик земли и песка

Ранней весной, когда температура поднимается выше нулевой отметки, начинают оживать дачные и приусадебные участки. Кто-то занимается садовыми работами и подготовкой к посадкам, а некоторые затеяли ремонт или строительство. Как правило, без земляных работ не обходится: то дорожку утрамбовать под плитку, то в канаве дно укрепить. Здесь на помощь придёт виброплита, изготовленная своими руками и по собственному чертежу.

Содержание материала

Назначение виброплит

Применяется подобный механизм для трамбования рассыпчатых участков земли и стройматериалов, а также незастывших поверхностей из асфальта и бетона. Особенно эффективен он на небольших территориях и тротуарах, а также там, куда недоступен въезд тяжёлой техники.

Применение этого приспособления значительно облегчит ручной труд в приусадебном или дачном ландшафтном строительстве. Произвести уплотнение грунта на садовой дорожке или небольшой автомобильной стоянке возле дома легче всего механизированным способом.

Выручит трамбовочный вибродинамик и при земляных работах по прокладке подземных коммуникаций, когда нужно утрамбовать грунт на дне траншеи.

Также рекомендуем прочитать:

Функционирует это устройство за счёт колебаний, возникающих при вращении маховика, закреплённого на эксцентриках:

• Смещённым балластом через привод создаваемая вибрация передаётся на железное основание — подошву.
• Чем она тяжелее, тем сильнее колебательный процесс и плотнее трамбовка.

Похожее устройство имеют виброплощадки на заводах по изготовлению железобетонных изделий и виброгалтовки для очистки различных предметов от заусенцев, окалины и прочих дефектов.

Критерии выбора устройства

На качество работы влияют несколько условий. Для получения отличного результата необходимо учесть все свойства модели и подбирать площадочный утрамбовщик, ориентируясь на стоящие перед агрегатом задачи.

Характеристика по массе

Это основное качество вибратора для утрамбовки любой поверхности, которое влияет на результативность выполнения поставленной задачи. На это необходимо обратить особое внимание при покупке или изготовлении самодельной виброплиты. Своими руками собранное устройство часто имеет перекос в сторону одной особенности, поэтому необходимо разобраться во всех характеристиках механизма.

По весу устройства для вибротрамбовки распределяются таким образом:

• Лёгкие модели массой до 75 килограммов подходят для работы на поверхностях с небольшой (до 15 сантиметров) толщиной слоя грунта: тропинки в саду, придомовая территория для укладки плитки или ковриков.
• Средние с толщиной осадки до 25 см достаточно универсальны. Они с одинаковой эффективностью справятся с нетяжелыми работами, помогут при укладке асфальта и тротуарной плитки. Их вес находится в диапазоне 75—90 кг.
• На стройке при заливке фундамента и укреплении низа коммуникационных канав, а также укладки нескольких слоёв асфальтового покрытия пригодятся среднетяжёлые вибромашины массой до 140 килограммов и глубиной уплотнения до 60 сантиметров.
• Тяжёлые плиты выполняют те же работы, что и предыдущие и весят более 140 кг.

Баланс между массой подошвы и мощностью силовой установки — главное, что влияет на выполнение устройством своих задач. Перекос в сторону тяжести плиты утопит установку в грунте, малый вес при излишней силе давления на основание не достигнет нужной плотности поверхности. Оптимальным считается соотношение массы плиты в 100 килограммов к мощности привода 5 лошадиных сил.

Дополнительные критерии

Кроме основных, имеются ещё характеристики, на которые необходимо обратить внимание. Они оказывают не меньшее влияние на эффективность работы и управление механизмом:

• Сила вибрации.
• Габариты подошвы.
• Мощность двигателя.
• Вид топлива.

Уровень колебательных движений, оказывающих давление на металлическую плиту, называется вибрационным усилием. Чем плотнее грунт, тем выше должен быть этот показатель.

Сила давления плиты на единицу площади, подвергаемой обработке, зависит от размера основания.

Топливо, которое потребляют вибротрамбовщики, традиционное — бензин, дизель и электроэнергия. Все профессионалы признают преимущество плиты, работающей с бензиновым двигателем. Они неприхотливы к условиям труда, стоимость их находится посередине, если сравнивать с аналогами. Дизельные агрегаты — самые дорогие и шумные из всех. Единственное преимущество — экономичный двигатель. Электрический инструмент наиболее дешёвый, по производительности он не отстаёт от бензиновых, но привязан к электросети.

Наиболее сбалансирована мощность у лёгких вибраторов. Спектр выполняемых ими работ не предполагает серьёзных характеристик для техники. Мотор с мощностью, соответствующей характеру работы и весу подошвы, поедет сам, а оператору останется только задавать направление.

Полезные функции

Все вибрационные установки имеют добавочные приспособления, облегчающие труд или дающие дополнительную защиту. Для того чтобы переместить аппарат на новое место работы, наличие колёс и складной рукоятки сделает эту задачу выполняемой без лишних усилий.

Различные кожуха защитят машину от попадания частиц утрамбовываемой поверхности. Система смачивания плиты эффективна при укатывании горячего асфальта. Без неё он будет прилипать к верхнему слою.

Работы по укреплению дна в траншеях или утрамбовка грунта в узких местах практически невозможна без обеспечения реверсивного движения.

Самодельная виброплита

Заводские установки для трамбовки стоят немало. Поэтому некоторые мастера предпочитают изготовить виброуплотнитель самостоятельно. Этот процесс потребует навыков владения сваркой и наличия небольшого набора инструментов.

Преимущества самоделки

Стоимость устройства, изготовленного самостоятельно, гораздо ниже, чем у готового оборудования. По внешнему виду оно напоминает мотоблок с вибромоторчиком. Качество и долговечность обеспечиваются простотой конструкции. Эффективность такого вибратора не ниже, чем у покупного, а бывает и выше. Достоинства самодельной виброплиты:

• Полное соответствие условиям работы, для которых она изготовлена, позволяет качественно выполнять назначенные функции.
• Хозяин выбирает сам, какую сделать виброплиту: с электродвигателем или ДВС.
• О собственной безопасности тоже каждый беспокоится самостоятельно. Поэтому все нужные системы защиты будут предусмотрены и установлены.
• Наличие собственного устройства позволит выбирать время и место работы по своим обстоятельствам.

Выбор тягового устройства

В первую очередь необходимо решить вопрос, какой вид топлива предпочесть. Это может быть изготовленная своими руками виброплита на 220 В, однако её использование будет ограничено. Дизельный мотор слишком шумный и тяжёлый, поэтому предпочтительнее остановиться на бензиновом двигателе. Такой привод позволит производить уплотнение земли, песка, насыпных строительных материалов, плитки и асфальтных покрытий.

Для обеспечения приемлемого качества уплотнения подойдёт одно — или двухцилиндровый двигатель. На рынке их немало. В более дорогой категории наибольшей популярностью пользуются модели от Honda и Kipor, а также дешёвые Lifan, DDE и Champion.

Материалы и приспособления

Все, что нужно для постройки виброплиты с бензиновым двигателем, обычно имеется рядом или недорого приобретается на рынке. Материалы, которые предполагается использовать:

• Бензиновый мотор.
• Металлический лист размером 0, 80 на 0, 45 метра и толщиной 8— 0 миллиметров.
• Два куска швеллера.
• 4 болта на 12.
• Трубка для рукоятки — подбирается по размеру ладони.
• Амортизаторы от автомобильного мотора.
• 2 колеса.

В крайнем случае имеется такая услуга, как прокат инструментов. Аренда необходимого оборудования обойдётся недорого. Приспособления, нужные для работы:

• Аппарат для сварки и электроды.
• УШМ и диски к ней.
• Сверловочное приспособление (дрель или станок).
• Молоток или небольшая кувалда.
• Линейка, мел или чертилка, рулетка.
• Защитные средства: маска сварщика, очки, перчатки.

Изготовление вибростола

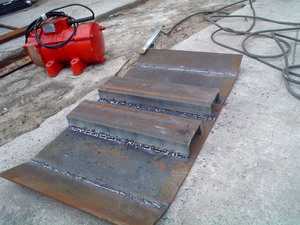

В первую очередь изготавливается рабочая площадка. Края листового металла необходимо загнуть на 30 40 градусов относительно земли. Для этого поверхность пластины нужно надпилить в 10 сантиметрах от края, глубиной не более половины её толщины. Затем согнуть по линии надреза молотком. Швы на местах сгибов необходимо обварить для жёсткой фиксации. Такая конструкция подошвы позволит будущей виброплите скользить по поверхности, а не зарываться в неё.

Наиболее ответственный момент — приваривание швеллеров к подошве. Их нужно вымерять точно по размеру плиты и приварить, ориентируясь на центр — так, чтобы между ними было 70— 00 миллиметров. Чтобы плиту не повело, перегревать свариваемый материал не следует. Для крепления необходимо разметить швеллер по крепёжу мотора. Его можно просто приложить к полозьям из швеллера и нанести точки мелом или маркером. Можно также замерить эти расстояния рулеткой. После просверливания отверстия двигатель ставится на место и крепится болтами.

На последнем этапе изготавливается ручка, которая крепится к основанию через смягчающие пружины и колёса для удобства перемещения.

Правила эксплуатации

Любому человеку хочется, чтобы его оборудование работало как можно дольше и не ломалось. В случае с вибрационным устройством для этого нужно выполнять правила, которые относятся как к самодельному устройству, так и к фирменному:

• Каждый раз перед началом работы необходимо придирчиво осмотреть аппарат. При нахождении трещин, ослабленных соединений не начинать использование техники до устранения недостатков.
• Бензиновый двигатель больше других компонентов нуждается в уходе. Осмотр и чистка свечей зажигания, контроль уровня масла необходимо осуществлять регулярно.
• Виброузел тоже требует к себе внимания. При отсутствии масла из строя выходят эксцентрики и подшипники.
• Само устройство необходимо очищать от грязи.
• Не транспортировать работающий вибратор.
• Использовать оборудование на застывшем асфальте или бетоне запрещено.

Покупка агрегата

Если всё-таки принято решение о приобретении агрегата, нужно учитывать как основные критерии, так и мелкие нюансы, которые облегчат работу или увеличат срок его службы. Однако нельзя не упомянуть о производителях устройств вибротрамбовки.

На особом счету техника европейских производителей. Немецкая техника отличается своей надёжностью и долгим сроком использования. Даже прокатные образцы показывают хорошее качество и темпы работы. Всё оборудование имеет двойной запас прочности. Wacker, Weber, Ammann, Bomag производят профессиональное оснащение.

Израильские Shatal и чешские NTC имеют меньший ресурс, чем немцы, но на стройках и в частных владениях оказываются тоже неплохими работниками.

Южнокорейская техникаach Jeonil Minery не уступает продукции из Чехии или Израиля. На азиатском рынке это лучшее предложение среди всех виброустановок.

Российские изделия от компаний «Сплитстоун», «Мотопром» и «СЗПО» уступают средним европейским образцам по удобству и функциональности. Однако модернизация продолжается, и в продаже появляются новые, более совершенные модели.

Китайцы, как обычно, берут ценой. Их продукция годится только для редкой ненапряжённой работы. Среди массы неизвестных производителей выделяются компании TEKPACK, MASALTA, DYNAMIC, CIMAR.

pochini.guru

Виброплита своими руками с электродвигателем и на бензине: чертежи и фото сборки

Высокая стоимость строительных механизмов, инструмента и инвентаря вынуждает людей искать альтернативные пути решения вопроса технического оснащения. Одним из вариантов является самостоятельное изготовление оборудования. И сегодня умельцы, при относительно небольших затратах, имея технические навыки и обладая трудолюбием, создают отличные машины самого различного назначения.

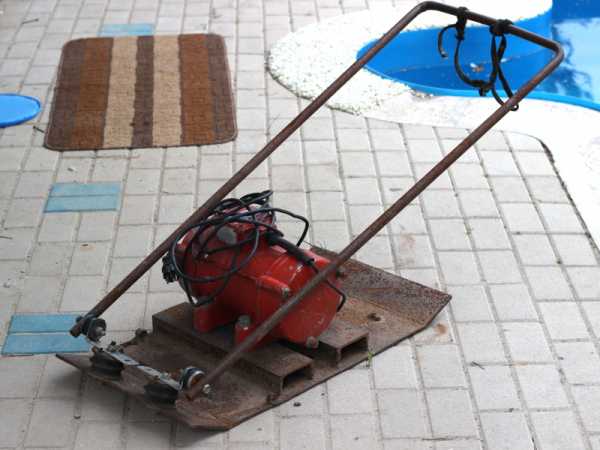

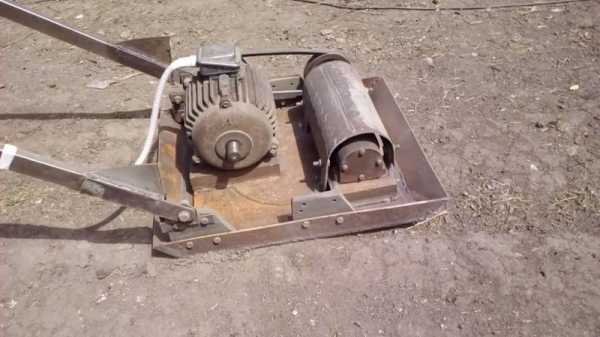

Самодельная электрическая виброплита.

Назначение виброплит

Виброплитой называют механизм, предназначенный для уплотнения рыхлых грунтов и насыпных строительных материалов. Кроме этого, такой механизм широко используют для вибрационной обработки полусухих бетонных смесей и асфальта при устройстве полов и тротуарных покрытий. Применение подобного инструмента является весьма эффективным в случае работы на небольшой площади приусадебного участка и в тесных помещениях.

Устройство тротуаров, садовых дорожек, проездов и стоянок возле частного дома с помощью виброплиты выполняется намного быстрее, обеспечивая при этом высокое качество работ. Уплотнение дна траншей при прокладке инженерных коммуникаций исключает их возможное повреждение в случае просадки рыхлого грунта. Эти и другие преимущества побуждают многих домашних мастеров самостоятельно сделать такое оборудование и использовать его при выполнении строительных работ.

Преимущества самодельной трамбовочной машины

Главное преимущество виброплиты, изготовленной своими руками, заключается в её низкой стоимости и возможности качественного и эффективного выполнения работы. Простая конструкция обеспечивает надежность и долговечность механизма. Кроме этого, самодельная виброплита позволяет:

• безопасно выполнять трамбовку любых поверхностей;
• сократить объемы ручного труда при выполнении работ;
• повысить качество оснований пешеходных дорожек и площадок;
• хорошо уплотнять сухие цементные и полусухие бетонные смеси при их укладке.

Наличие механизма для уплотнения рыхлых грунтов и насыпных материалов позволит вам выполнить любые объемы работ по благоустройству и наружному дизайну.

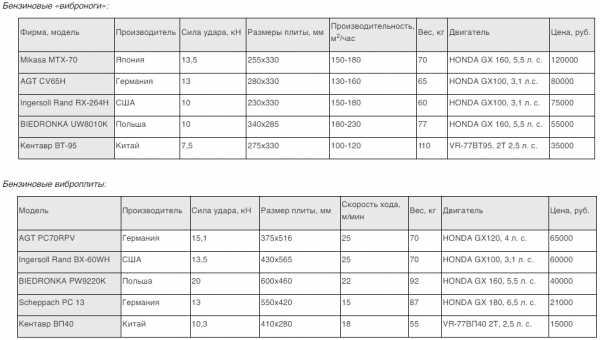

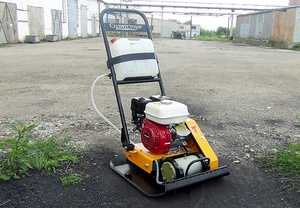

Обзор покупных вариантов.

Конструкция механизма

Главным рабочим элементом является тяжелая металлическая платформа, которая может быть изготовлена из серого ковкого чугуна или стали. Вибрационное воздействие на нее передается от механического вибратора, приводимого в движение бензиновым, дизельным или электрическим двигателем.

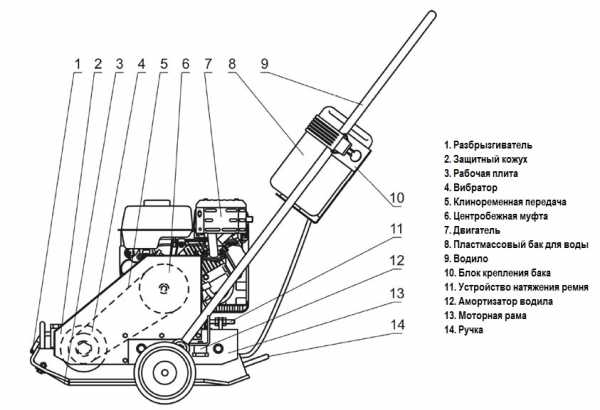

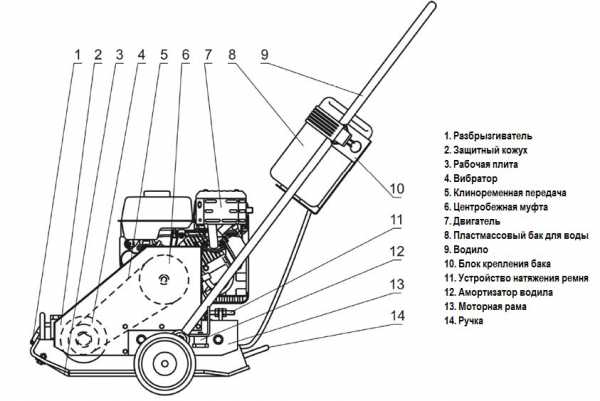

Чертеж самодельной виброплиты.

Для управления виброплитой при её перемещении по обрабатываемой площадке предусмотрена прочная ручка. Дополнительно в конструкцию может входить топливный бак или пусковое электрооборудование. Двигатель и вибрационное устройство устанавливаются на раму, которая закреплена непосредственно на трамбовочной платформе.

Изготовление трамбовочной плиты

Плита для вибрационной трамбовки может быть изготовлена на заводе или сделана своими руками из металлического листа толщиной не менее 8 мм. Самодельная виброплита должна обеспечить такой вес устройства, который даст плотное прилегание к обрабатываемой поверхности.

Её размеры не должны превышать 800 х 500 мм без учета загнутого края, что обеспечит удобную работу и возможность использования устройства без дополнительных помощников.

Ровная стальная плита при перемещении по грунту или бетонной смеси будет постоянно цепляться за неровную поверхность. Чтобы избежать этого, передний и задний край плиты немного загибают вверх, получая конструкцию, напоминающую санки. Для этого, немного отступив от края, нужно сделать надрез в металле на глубину 5-6 мм с помощью болгарки и загнуть полосу. На другом крае листа также повторите эту операцию. Линию соприкосновения после сгиба необходимо проварить электросваркой.

Изготовление трамбовочной плиты.

Для установки двигателя и вибрационного механизма на платформу нужно закрепить опорную раму. Она может быть сделана из двух установленных кусков металлического швеллера. Их необходимо установить параллельно друг другу поперечно оси трамбовочной платформы. Просверлите в них крепежные отверстия для двигателя и вибратора и приварите электросваркой.

Выбор и установка двигателя

При изготовлении виброплиты своими руками, дизельные двигатели обычно не применяют. Да, они надежны и долговечны, дизельное топливо дешевле бензина, но эти двигатели слишком дороги и громоздки для небольшого домашнего механизма. Наиболее популярны механизмы с бензиновым двигателем внутреннего сгорания и с электроприводом.

Бензиновый двигатель дает возможность выполнять работы вне зависимости от наличия поблизости источника энергии. Такая виброплита пользуется спросом в небольших строительных бригадах, выполняющих подрядные работы на объектах частной застройки.

Для выполнения работ в пределах приусадебной территории лучше использовать трамбовочную машину с электрическим двигателем 220В. Работает она намного тише, не требует заправки топлива, а подачу электроэнергии можно без особого труда обеспечить через удлинитель, который можно протянуть в любое место участка.

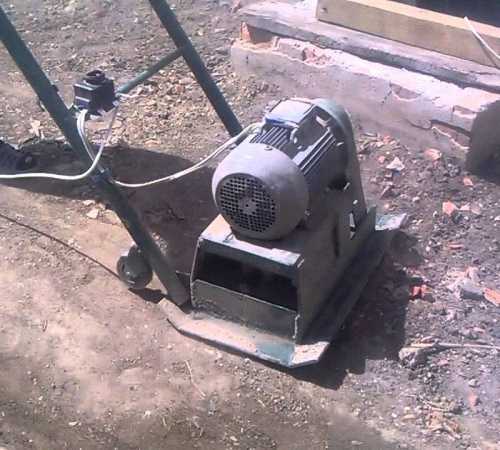

Электродвигатель закрепляется на приваренном швеллере при помощи болтов и соединяется с вибрационным механизмом при помощи ременной передачи. Если эксцентрик вибратора соединить с двигателем жестким соединением или установить на валу, то подшипники мотора будут постоянно выходить из строя из-за вибрационных воздействий.

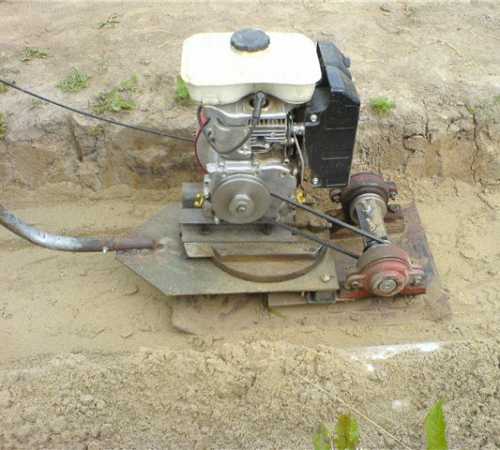

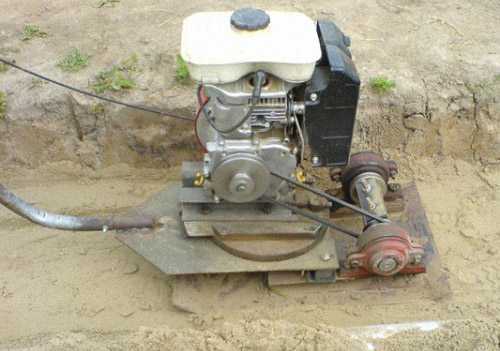

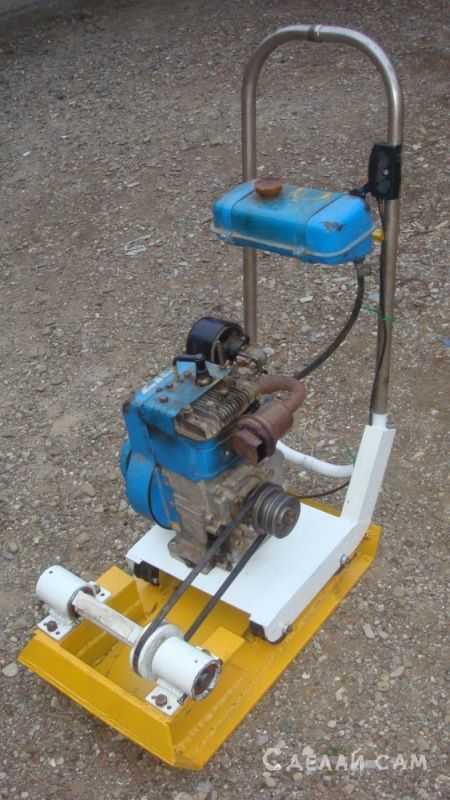

Строение модели с бензиновым двигателем.

Центр тяжести двигателя должен находиться на центральной оси виброплатформы. Если этого не сделать, то во время работы виброплита, сделанная своими руками, будет все время уходить в сторону и придется прикладывать дополнительные усилия для ее удержания в нужном направлении. Под лапы мотора необходимо подложить виброгасящие прокладки из толстой резины.

Вибрационный механизм

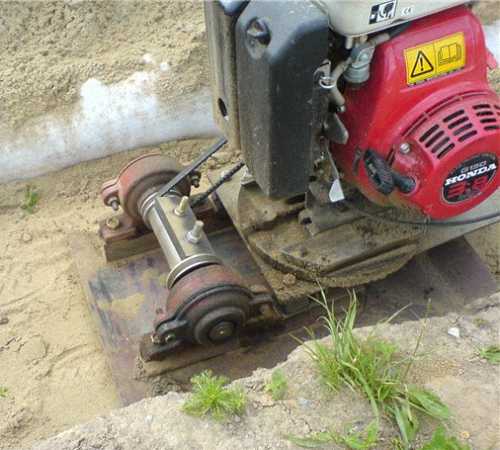

Самое простое устройство для создания вибрационных колебаний можно сделать из отрезка металлического круга диаметром 40-65 мм. Для этого параллельно его оси по всей длине просверливается отверстие диаметром 12-14 мм. Оно должно быть смещено от центра примерно на половину радиуса. В это отверстие нужно вставить металлический пруток соответствующего диаметра и жестко закрепить его с помощью гаек.

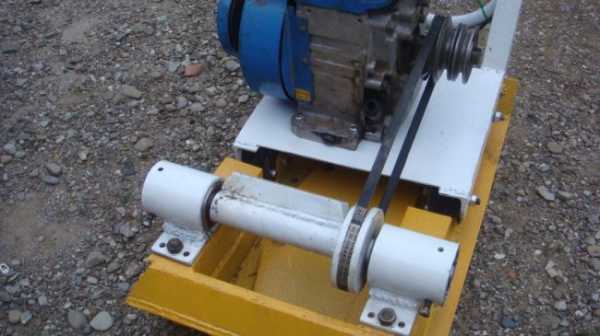

На этот же вал-пруток с обеих сторон устанавливаются подшипники или бронзовые втулки, закрепленные на приваренных к швеллеру стойках. Высота стоек зависит от диаметра вибрационного валика. Со стороны ременной передачи закрепляется шкив для передачи на вибратор вращательного движения от электродвигателя. Вращаясь с высокой скоростью, этот валик со смещенным центром тяжести будет создавать колебательные движения и передавать их через стойки на вибрационную платформу.

Схема электрической вибротрамбовки.

Можно использовать вибрационный механизм заводского изготовления. Это обеспечит более высокий уровень надежности машины, но повлечет за собой дополнительные расходы.

Передача крутящего момента

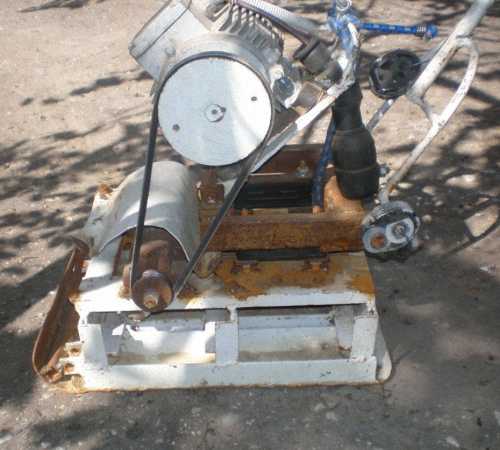

В качестве трансмиссии для передачи крутящего момента от двигателя к вибрационному механизму рекомендуется применять мягкую клиноременную передачу. Она обеспечит надежное вращение эксцентрика и защитит подшипники двигателя от влияния вибрации.

Шкивы рекомендуется использовать двухременные. Это даст большее сцепление с ремнями и обеспечит безаварийную работу в случае разрыва одного из ремней.

Для защиты от возможных травм ременную трансмиссию необходимо закрыть защитным кожухом, а если это невозможно сделать, то необходимо установить отбойный щиток.

Передаточное число и необходимые диаметры шкивов зависят от частоты вращения двигателя и должны обеспечивать вращение эксцентрика с частотой около 180 об/мин. В этом случае каждую секунду будет производиться 3 удара по грунту. Если у вас нет опыта подобных расчетов, то нужно будет обратиться к специалистам.

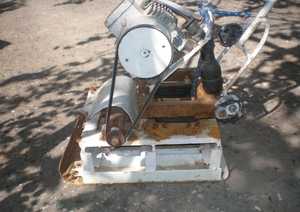

Процесс сборки.

Управляющая рукоять и система гашения вибрации

Во время работы, благодаря переднему расположению эксцентрика и возникающих вибрационных колебаний, платформа с установленным на ней двигателем начинает двигаться по поверхности самостоятельно. Но для задания правильного направления движения необходима управляющая рукоять.

По своей конструкции она может иметь одну или две наклонных стойки с поперечной ручкой-перекладиной. В верхней части рукояти рекомендуется установить виброгасящее устройство для того, чтобы во время работы не было передачи колебаний на руки. В качестве защиты можно использовать пружины, саму стойку сделать из двух труб, одна из которых будет входить внутрь другой. Фиксация пружин осуществляется установленными на трубы стальными кольцами.

Если есть финансовая возможность, то вместо самодельной пружинной конструкции можно установить сайлентблоки от легкового автомобиля. Это обеспечит достаточное гашение вибрации, а сама конструкция будет менее шумной.

Возможность реверсного движения

Движения самодельной виброплиты, изготовленной так, как было изложено выше, возможны только в одном направлении. Поэтому, пройдя некоторое расстояние, приходится разворачивать её и только потом передвигаться в обратную сторону. Это уменьшает скорость работы и требует дополнительных физических усилий со стороны оператора.

Еще один чертеж варианта с бензиновым двигателем.

Для того, чтобы обеспечить вибрационной машине возможность реверсного движения, необходимо установить устройство, изменяющее направление вращения двигателя. После его установки и подключения, виброплита сможет передвигаться в двух направлениях.

При достижении края обрабатываемой площади оператор выключает двигатель и запускает его вращение в обратную сторону. Эксцентрик вибратора также станет реверсным и обеспечит машине возвратное движение.

Обеспечение водяного полива

Если во время трамбовки грунт или насыпные материалы смачивать водой, то уплотнение получится более качественным, а сама платформа не будет прилипать к поверхности. Особенно эффективным это может быть при накатке асфальтобетонных покрытий.

Для того чтобы обеспечить такое смачивание, на платформе устанавливается емкость с водой, а на передней загнутой части — перфорированная трубка, соединенная с емкостью через шланг.

Завершающие работы

После сборки плиты все металлические части необходимо прогрунтовать и покрасить для защиты от коррозии. Подводящий кабель надежно закрепить на управляющей рукоятке, чтобы исключить вероятность наезда на него. Выключатель двигателя должен быть размещен на самой конструкции, чтобы обеспечить возможность аварийной остановки во время работы.

После этого виброплиту, сделанную своими руками, необходимо испытать. Лучше всего для этого подходит свежевскопанная земля. Проверка на насыпном материале не даст опробовать работу на полной нагрузке.

Как видим, сделать вибрационную машину самостоятельно вполне возможно. Но для этого необходимо обладать начальными знаниями и опытом слесарных и сварочных работ.

protrotuarnujuplitku.ru

Самодельные виброплиты с электродвигателем, делаем своими руками

Виброплита является многофункциональным строительным инструментом, с помощью которого эффективно утрамбовывается поверхности из крупного и мелкого грунта, песка или асфальта. Виброплита, как инструмент незаменима при укладке плитки на тротуарах и подготовки основания во время формирования фундамента.

Преимущество виброплиты в компактном исполнении, в домашних условиях, является ее размер, он позволяет производить работы в самых неудобных участках, размеры которых не дают возможности использовать промышленный каток. Удобный и компактный агрегат можно приобрести или взять в аренду. Но, если у вас большой объем работ и использовать виброплиту планируете часто, изготовление виброплиты своими руками — это очень хороший вариант.

Принцип действия виброплиты

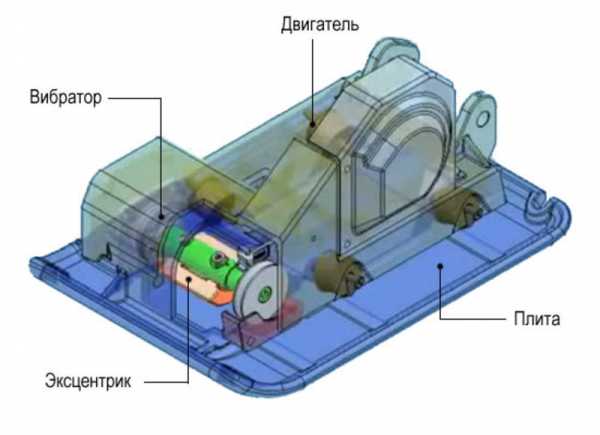

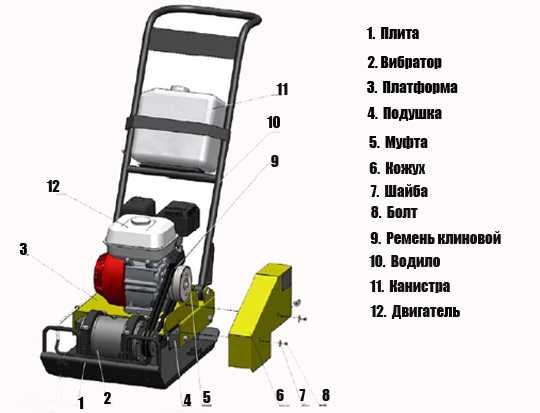

Для понимания принципа действия виброплиты, необходимо рассмотреть ее устройство. Данный инструмент состоит из четырех основных частей:

• двигатель;
• чугунная или стальная плита;
• вибратор;
• рама.

Основой агрегата является металлическая плита, которая находится в его подножии. Вибратор располагается в центральной части плиты, сверху находится двигатель. Двигатель приводит в действие вибратор через муфту и клиноременную передачу. Затем в вибраторе круговые движения преобразуются в колебательные.

От вибратора колебательные движения передаются на плиту, а от плиты непосредственно в грунт. Благодаря этой вибрации и своей массе агрегат выполняет работу – утрамбовывает грунт разной плотности и толщины.

Основа виброплит выполнена из стали или чугуна, двигатели питаются от бензина, электричества или дизельного топлива. Модели благодаря различным конфигурациям имеют разную мощность двигателя, массу, вибрационный момент.

Сфера использования виброплит

Сфера использования агрегата – ремонт и строительство, прокладка дорог и тротуаров, обустройство различных площадок и других работ. Применяют его как в промышленных масштабах, так и для дома. Уникальность этого механизма в его сравнительно малых габаритах и способности работать в тех условиях, в которых громоздкие аппараты не подойдут. К примеру, укладка садовой дорожки или тротуара в частном доме.

С помощью агрегата утрамбовывают асфальт, бетон, песок, обычную землю на газоне и гравий. Такой аппарат незаменим при прокладке тротуаров и дорог. Работа его осуществляется даже в узких котлованах и траншеях. Преимуществом комплектации механизма является движение задним ходом, это намного упрощает работу на малой территории, где необходимо часто разворачиваться или преодолевать препятствия.

Характеристика виброплит исходя из их массы

Масса плиты — это самый важный показатель при выборе необходимой модели или при покупке деталей для сборки виброплиты в домашних условиях. Масса определяет 70 процентов продуктивности агрегата и его соответствия при выполнении необходимых вам работ. Модели по массе делятся на четыре типа:

• легкий – с массой до 70 килограмм;
• универсальный – с массой от 71 до 90 килограмм;
• среднетяжелый – с массой от 91 до 140 килограмм;
• тяжелый – с массой от 141 килограмма.

Легкий тип оптимально подходит для работ по облагораживанию придомовой территории, максимальная глубина грунта при этом не должна превышать 15 сантиметров. Также этот тип применяют для работ связанных с укладкой тротуарной плитки, укладки на дорожки демпфирующих ковриков выполненных из полиуретана.

Средний тип применяют вовремя частичного ремонта дорожного полотна с использованием асфальта, укладки на тротуар плитки. Максимальная глубина грунта при этом не должна превышать 25 сантиметров.

Среднетяжелый и тяжелый тип отлично справляется и с более серьезными работами, к примеру – укладка дорожного покрытия в несколько слоев. С помощью агрегатов данного типа уплотняют траншеи после засыпки и периметр фундамента небольшого дома. Максимальный слой почвы для этого типа составляет 60 сантиметров. Ограничение по весу при работе по укладке асфальта – 100 килограмм.

При выборе оптимальной массы вибромашины необходимо обратить внимание на мощность двигателя. Слабый мотор, установленный на массивной плите, может разочаровать вас во время выполнения плана работ. Такой агрегат утонет в слое почвы и потребует применения лишних усилий от производящего работы человека. Особенно критично это несоответствие всплывет у моделей из 3 и 4 типа.

При покупке или изготовлении виброплиты необходимо просчитать данное соотношение. Пример нерационального соотношения – плита весом 140 – 175 килограмм и установленный на ней двигатель мощностью 6 л.с. Пример правильного соотношения – на 100 килограмм 5 л.с. двигателя.

Общая характеристика вибраторов

К дополнительным показателям при выборе агрегатов относятся:

1. Площадь рабочей поверхности.
2. Вибрационное усилие.
3. Мощность мотора и вид потребляемого топлива.

Данные показатели определяют плотность вибротрамбовки, а также легкость в управлении и работе.

Площадь рабочей поверхности – данная характеристика определяет давление вашей плиты на одну единицу поверхности обрабатываемого грунта. У поверхности с малой площадью эта величина будет меньше. Данный параметр не должен превышать показатель 0,3. Наиболее высокую характеристику показывают модели с чугунной основой, у основ, изготовленных из других материалов данная цифра меньше.

Вибрационное усилие – показатель мощности вибрации механизма основания. Для плотных покрытий и грунтов эта характеристика должна быть максимально высокой. Так как при слабых толчках твердый грунт не утрамбуется до необходимой плотности.

По виду применяемого топлива двигатели бывают бензиновые, электрические и дизельные. Виброплита с использованием бензинового мотора среди специалистов является самой востребованной и удобной. Агрегат с бензиновым двигателем имеет более низкую цену, если сравнивать с дизельным агрегатом, а работает он в любых погодных и производственных условиях.

Виброплита с электрическим приводом имеет меньшую стоимость, чем дизельная или бензиновая, при этом производительность и мощность у нее на том же уровне. Недостаток состоит в том, что не везде есть доступ к электрической сети.

Агрегат с дизельным приводом самый дорогой, но вот топливо для него дешевле, по сравнению с бензиновым агрегатом. Недостаток данного вида привода заключается в высоком уровне шума.

Мощность привода определяет возможность виброплиты двигаться под уклоном и по вязкой поверхности. Чем выше эта характеристика, тем легче агрегат двигается по поверхности. Мощный двигатель сам идет вперед и не требует от работника дополнительных усилий. При низком показателе мощности плита зароется в грунт, особенно это почувствуется при работе под уклоном. Исключением являются модели из первого типа по весу, в которых вес плиты и мощность двигателя соответствуют друг другу.

Полезные дополнения при выборе виброплиты

Кроме основных характеристик существуют необходимые дополнения к механизмам, которые облегчают применение виброплиты. Одно из таких дополнений – наличие складной ручки и колес для транспортировки. В применении и управлении данные функции не нужны, но при транспортировке агрегата значительно помогают.

Хорошим функциональным дополнением является система орошения, с помощью которой легко выполняется уплотнение агрегатом асфальта. Если производить уплотнение асфальта без системы орошения, то вибротрамбовка прилипнет к поверхности асфальта.

Наличие в комплекте кожуха для муфты и ремня продлит срок эксплуатации вашего агрегата. Кожух необходим для защиты механизма от попадания кусочков грунта или утрамбованной поверхности во время работы.

Возможность движения вибротрамбовкой задним ходом. Это дополнение значительно ускорит и облегчит работу агрегатом в труднодоступных и негабаритных участках.

Изготовление виброплиты своими руками

Процесс изготовления виброплиты своими руками и самостоятельного конструирования довольно прост, так как механизм по своей конструкции не сложный.

Виброплита состоит из таких элементов:

• мотор – подбирается на ваше усмотрение, к примеру, можете применить площадочный агрегат ИВ-98Е, который работает от сети 220 вольт, либо бензиновый одноцилиндровый агрегат. Предпочтительного производства фирмы Хонда;
• площадка основы – листовой металл, размером 45 на 80 и толщиной 8 миллиметров;
• швеллер – два штуки;
• эластичные мягкие подушки, которые нужны для крепления ручки на виброплиту — 2 штуки;
• болты марки М12 для крепления бензинового или М10 для электрического мотора;
• колеса из пластика для облегчения конструкции – 2 штуки;
• труба;
• труба полая длиной примерно 1,2 метра.

Закупив необходимые материалы, приступайте к сборке, при этом чертеж вам не понадобится.

• На электродвигателе снимите крышку, для регулировки силы вибрации.
• На листе металла сделайте надрез болгаркой. От края листа – 100 мм, глубиной – примерно 5 мм. Необходимо выполнить два симметричных надреза с двух сторон.
• Загните с помощью молотка края по надрезам, угол загиба – примерно 25 градусов. Это необходимо для того, чтоб агрегат не закапывался во время работы.
• Места выполненных надрезов необходимо заварить и зафиксировать положение торцов.
• Вибратор, изготовленный своими руками, крепится на плите с помощью двух швеллеров. Их необходимо подогнать таким образом, чтобы края не выходили за край рабочей поверхности. Швеллеры тщательно приваривают.
• Болтами марки М12 или М10 крепят сам вибратор к металлу. Необходимо замерить расстояние между отверстиями крепежа мотора, просверлить на этом же расстоянии отверстия в швеллерах, крепят двигатель к основанию руками с помощью подготовленных болтов.
• Труба и эластичные подушки необходимы для гашения вибрации и изготовления самой ручки агрегата.

Для удобства транспортировки самодельной виброплиты к ней нужно приварить обрезок трубы, на который затем надо установить колеса. Вес готового аппарата составит примерно 60 килограмм, поэтому колеса не будут лишними. Колеса закрепите так, чтобы их при необходимости руками можно было легко демонтировать и монтировать.

Правила эксплуатации вашей виброплиты с установленным бензиновым двигателем

Для того чтоб увеличить срок эксплуатации вашей виброплиты с установленным бензиновым мотором необходимо соблюдать ряд правил:

1. Перед тем, как приступить к работе, механизм нужно тщательно просмотреть на наличие повреждений, проверить обтяжку всех креплений.
2. Регулярно необходимо проверять уровень масла в двигателе и при необходимости, согласно регламенту завода производителя, производить замену масла и фильтров. Менять масло необходимо на разогретом двигателе.
3. Свечи в двигателе нужно периодически очищать от нагара и визуально проверять.
4. Требуется регулярная чистка воздушного фильтра двигателя.
5. Заправлять бензиновый агрегат только при заглушенном двигателе.
6. Не использовать устройство на твердых поверхностях – застывшем асфальте или бетоне.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Виброплита своими руками

Виброплита принадлежит к числу инструментов, чьё применение является необходимым при проведении строительных работ. Это ручное приспособление предназначено для уплотнения грунта или грунтового покрытия. Как правило, используют заводские виброплиты, впрочем, и самодельные также получили достаточное распространение при выравнивании поверхностей.

Конструкция виброплиты — представляет собой чугунную либо стальную площадку, оснащённую встроенным двигателем. Более качественными считаются стальные, поскольку низкосортный чугун при работе может растрескиваться. Трамбовать грунт легче всего при помощи виброплиты, обладающей небольшой площадью поверхности, поскольку давление на почву в таком случае максимально высокое.

Одним из основных критериев, учитываемых при выборе виброплиты, являются показатели виброусилия, от которых напрямую зависит плотность утрамбовки поверхности. Чем они выше, тем эффективнее инструмент выполнит свою задачу. К примеру, для укладки плитки понадобится виброплита массой от 75 до 90 кг со значением виброусилия не более 20кН. Если эта цифра будет превышена, плитка чересчур плотно вдавится в грунт или же попросту повредится. Для укладки асфальта потребуется виброплита с показателями свыше 10 кН.

Чем выше мощность двигателя (который, кстати, может работать как на бензине, так и на электричестве), тем легче будет осуществляться передвижение стальной плиты. И всё же базовым требованием, которому должна соответствовать любая виброплита (вне зависимости от того, изготовлена она в фабричных условиях или собственноручно), является её масса, обуславливающая эксплуатационные особенности инструмента. Ручные виброплиты, обладают легковесной конструкцией (65 – 75 кг), как правило, более удобны в применении.

Плита 72*40 вырезана с листа железа 8мм.

Края загнуть спереди 10см, а сзади 7см. Рабочая плоскость вышла 55*40см.Все заварить и усилить металлом.


Конструкция из подушек двигателя ВАЗ 2106, уголка и листа железа



крепление для вибратора

Чертеж вала и шкива, посадочные места под подшипник 6206

Двигатель с мотоблока НИВА



Источник Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Виброплита своими руками | Строительный портал

Виброплита – это многофункциональный строительный инструмент, который помогает эффективно утрамбовать поверхности из мелкого и крупного грунта, асфальта или песка. Также виброплита незаменима для укладки тротуарной плитки и подготовки грунта во время возведения фундамента. Преимущества компактной виброплиты в домашних условиях заключаются в ее размере, он позволяет выполнять работы даже в самых труднодоступных участках, площадь которых делает невозможным использование промышленного катка для утрамбовки покрытия. Компактный и удобныйанрегат покупают или берут в аренду. Но, если работать виброплитой планируется часто, виброплита своими руками — это идеальный вариант.

Оглавление:

1. Принцип работы виброплит
2. Сфера применения виброплит
3. Общая характеристика виброплит по массе
4. Общая характеристика виброплит по остальным критериям
5. Полезные функциональные дополнения для виброплиты
6. Инструкция: виброплита делаем сами
7. Правила эксплуатации самодельной виброплиты с бензиновым двигателем

Принцип работы виброплит

Для лучшего понимая принципа работы виброплиты, следует рассмотреть ее общее устройство. Данный агрегат состоит из 4 основных частей:

• стальная или чугунная плита;
• вибратор;
• двигатель;
• рама.

Основой механизма является массивная плита, лежащая в его подножии. В центре этой плиты располагается вибратор, сверху двигатель. Двигатель сообщается с вибратором с помощью муфты и клиноременной передачи, через которые подает на него вращательные движения. Уже непосредственно в вибраторе эти движения преобразуются в колебательные. От вибратора колебание передается на плиту, а из плиты в грунт. Благодаря своей массе и этой вибрации механизм выполняет работу – утрамбовывает насыпные материалы разной толщины и плотности.

Виброплиты комплектуются основой из чугуна или стали, двигатели питаются от электричества, бензина или дизельного топлива. Различные модели имеют разную массу, вибрационный момент, мощность двигателя. Все это рассмотрено ниже.

Сфера применения виброплит

Основная сфера применения виброплит – строительство и ремонт разного уровня сложности, прокладка тротуаров и дорог, обустройство спортивных площадок и многое другое. Используют их как в промышленных целях, так и для частных домов. Уникальность данного механизма в его сравнительно небольшом размере и способности справляться в тех условиях, в которых обычный бульдозер не сможет выполнять свое назначение. К примеру, прокладка тротуара или садовой дорожки в частном доме.

С помощью виброплиты утрамбовывают бетон, асфальт, песок, гравий и обычную землю на газоне. Такая машина незаменима для прокладки дорог и тротуаров. Работа виброплитой осуществляется даже в траншеях и узких котлованах. Так как такая комплектация механизма позволяет ему двигаться задним ходом, это значительно упрощает работу на территории небольшой площади, где есть необходимость частых разворотов или преодоления препятствий.

Общая характеристика виброплит по массе

Показатель массы плиты является самым важным при выборе подходящей модели или при подборе деталей для изготовления виброплиты своими руками. Данный показатель определяет 70% продуктивности аппарата и его соответствия выполняемым работам. Модели виброплит по этому показателю делятся на 4 класса:

• Легкие –  с массой до 75 кг;
• Универсальные –  с массой от 75 до 90 кг;
• Среднетяжелые – с массой от 90 до 140 кг;
• Тяжелые – с массой от 140 кг.

Легкие модели оптимально подходят для работ по обустройству придомовых территорий, максимальный слой грунта для этих моделей – 15 см. Также эти модели применяют для укладки тротуарной плитки, укладки демпфирующих ковриков из полиуретана на дорожки.

Средние модели используют при частичном ремонте дорожного полотна из асфальта, укладки плитки на тротуар, ремонта дорожного полотна после замены лежащих под ними коммуникаций. Максимальный слой грунта для этих моделей –  25 см.

Среднетяжелые и тяжелые модели отлично справляются и с более серьезными задачами, к примеру – укладка слоев дорожного покрытия. С помощью вибромашин данной категории уплотняют обратную засыпку траншей и периметр фундамента малоэтажного дома. Максимальный слой грунта для этих моделей – 60 см. Ограничение веса вибромашины для укладки асфальта – 100 кг.

В подборе оптимального веса вибромашины следует уделить особое внимание мощности двигателя. Слабый мотор на тяжелой плите не даст ожидаемой продуктивности в работе. Такой механизм утонет в слое грунта и потребует дополнительных усилий от выполняющего работы человека. Особенно остро это несоответствие прослеживается у моделей из 3 и 4 категории. При изготовлении или покупке виброплиты следует просчитать данное соотношение. Пример несоответствия – плита весом 150-170 кг и двигатель мощностью 5-6 л.с. Пример идеального соотношения – на 100 кг 5 л.с.

Общая характеристика виброплит по остальным критериям

К дополнительным данным показателям относятся:

• вибрационное усилие;
• размер рабочей поверхности;
• мощность двигателя и тип потребляемого им топлива.

Данные параметры определяют плотность трамбовки, которую в итоге выдаст механизм, а также легкость в работе и управлении. Теперь более подробно:

• Вибрационное усилие – уровень мощности вибрации основания механизма. Для плотных грунтов и покрытий этот показатель подбирается максимально высоким. Так как слабые толчки не утрамбуют твердый грунт до нужной плотности.
• Размер рабочей поверхности – данный показатель определяет давление плиты на одну единицу обрабатываемой поверхности. У поверхности с небольшой площадью этот показатель будет ниже. Данная цифра не должна превышать значение 0,3. Вывод – чем меньше рабочая поверхность, тем выше КПД виброплиты. Наиболее высокий показатель имеют модели с чугунным основанием, у стальных основ данная цифра ниже.

• По типу потребляемого топлива виброплиты делятся на электрические, бензиновые и дизельные. Виброплита бензиновая практикующими специалистами признана самой удобной и востребованной. Двигатель для данного механизма имеет более низкую цену, если сравнивать с дизельным, а работает такая машина в любых условиях. Виброплита электрическая  стоимость имеет ниже, чем бензиновая или дизельная, при этом мощность и производительность на том же уровне. Недостаток заключается в необходимости доступа к электрическим сетям. Что касается дизельных моторов, то данные механизмы самые дорогие, но вот топливо для них дешевле, чем для моделей с бензиновым мотором. Недостаток дизельной плиты – высокий уровень шума.
• Мощность двигателя определяет способность виброплиты двигаться по вязкой поверхности и под уклоном. Чем выше данный показатель, тем легче машина двигается по поверхности. Мощный мотор сам тянет плиту вперед и не требует дополнительных усилий от работника, контролирующего утрамбовку. При низких показателях мощности плита зарывается в грунт, особенно проблематична работа под уклон. Исключение составляют модели из первого класса по весу, в которых мощность мотора и вес плиты соответствуют друг другу.

Полезные функциональные дополнения для виброплиты

Кроме основных показателей существуют некоторые дополнения к механизмам, которые облегчают использование виброплиты. Одно из таких полезных дополнений – наличие колес для транспортировки и складная ручка. В управлении и использовании данные функции бесполезны, но при транспортировке механизма значительно облегчают задачу.

• Одно из важных дополнений, без которых сложно выполнять уплотнение виброплитой асфальта – наличие системы орошения. Без этой функции машина прилипнет к асфальту и создаст множество неудобств.
• Дополнение, которое продлит срок службы виброплиты – наличие кожуха для ремня и муфты. Он должен прикрывать данные детали механизма полностью, чтобы защитить их от попадания грунта и частей утрамбовываемой поверхности.
• Реверсные виброплиты – машины с возможностью движения задним ходом. Данное дополнение также не обязано присутствовать, но значительно облегчит работу, в особенности, если речь идет о трамбовке на узких или небольших по площади поверхностях – траншеях, котлованах, небольших двориках или узких тротуарах.

Инструкция: виброплита делаем сами

Одним из самых главных доводов для изготовления виброплиты своими руками является значительная экономия средств. Самая недорогая, но надежная китайская модель обойдется примерно в 550 EUR, а стоимость самодельной машины не превысит цифру в 250 EUR. Кроме того, всегда приятно поработать головой и своими руками, чтобы облагородить собственный дом.

Процесс самостоятельного конструирования и изготовления виброплиты достаточно прост, так как данный механизм и сам по своей конструкции не отличается большой сложностью.

Виброплита, запчасти для ее сборки:

• двигатель – выбирается на свое усмотрение, к примеру, это может быть площадочный вибратор ИВ-98Е, работающий от сети 220 В, бензиновый вариант – трехтактный с одним цилиндром. Предпочтительная модель — Хонда;
• основа для площадки – листовой металл, толщиной 8 мм и размером 45х80;
• швеллер – 2 шт.;
• мягкие эластичные подушки, необходимы для закрепления ручки на виброплите  — 2 шт.;
• болты М10 для электрического мотора или М12 для бензинового;
• пластиковые колеса – 2 шт.;
• отрезок трубы;
• полая труба длиной около 1,2 м.

Собрав все необходимое, приступают к работе, при этом чертежи виброплиты делать не нужно:

• Работа с двигателем. С него снимают крышку, чтобы иметь возможность регулировки силы вибрации – актуально только для электрического мотора.
• На металлическом листе делают надрез болгаркой. Расстояние от края – 10 см, глубина – около 5 мм. Надрезы делаются в количестве двух штук с двух сторон симметрично.
• Загибают края по надрезам с помощью молотка, угол загиба – 20-30о. Это делается для предотвращения закапывания машины во время работы.
• Места надрезов заваривают и фиксируют положение торцов. Данная работа не бессмысленна, так как без сделанных предварительно надрезов загнуть металл до нужного угла будет весьма проблематично.
• Крепят на плите вибратор при помощи двух швеллеров. Их подгоняют таким образом, чтобы края не выступали за линию рабочей поверхности. В этом месте снова необходима сварка. Швеллеры приваривают очень хорошо, оптимальное положение линии сварки – поперек. Расстояние – 7-10 см друг от друга относительно центральной точки плиты и с учетом положения крепежных отверстий на двигателе.
• Болтами М10 или М12 крепят вибратор к металлу. Замеряют расстояние между крепежными отверстиями мотора, просверливают на таком же расстоянии отверстия на швеллерах, крепят мотор к основанию болтами.
• Эластичные подушки и труба необходимы для изготовления ручки виброплиты. Ручка крепится к основанию через эти подушки, чтобы гасить вибрацию при работе машины. Это очень важно, так как если не погасить вибрацию, плита начнет рваться из рук, а колебания окажут негативное влияние на суставы верхних конечностей.
• Для облегчения транспортировки плиты к ней приваривается обрезок трубы, на который крепятся колеса. Вес готовой машины составит около 60 кг, потому данная мера не будет лишней. Колеса крепятся так, чтобы их можно было легко монтировать и демонтировать.

Полезный совет по эксплуатации: для гашения вибраций при работе обматывают ручку веревкой и делают из нее петлю. Во время выполнения трамбовочных работ держатся не за саму ручку, а за эту петлю, чтобы не ощущать колебания от механизма.

Правила эксплуатации самодельной виброплиты с бензиновым двигателем

Для продления срока службы, виброплиты с бензиновым двигателем требуют выполнения некоторых правил их использования:

• Перед выполнением работ механизм необходимо просмотреть на наличие повреждений, проверить надежность всех креплений.
• Свечи в бензиновом двигателе необходимо периодически проверять и очищать от нагара.
• Регулярно проверять уровень масла в моторе и менять его. Количество рабочих часов между первой и второй заменой масла – 25, все последующие – 80-100. Менять масло лучше на разогретом моторе.
• Регулярно чистить воздушный фильтр мотора.
• Заправлять бензиновую виброплиту только при выключенном двигателе.
• Не использовать устройство на твердых поверхностях – бетоне или застывшем асфальте

strport.ru

принцип работы и рекомендации по изготовлению самодельного устройства

Виброплита представляет собой многофункциональный инструмент, предназначенный для утрамбовки грунта, асфальта или песка.

На приусадебных участках необходимость в использовании этого оборудования возникает при ландшафтном проектировании.

Если агрегат планируется применять редко, то его можно взять в аренду. Виброплита своими руками поможет сэкономить средства.

Технические характеристики и принцип работы

Инструмент имеет весьма простую конструкцию, и изготовить его самостоятельно будет несложно. На тяжелом основании размещается вибратор для виброплиты, который соединяется с двигателем при помощи ременной передачи. Вращательное движение от силовой установки инструмента передается на вибратор, который преобразует его в колебательное, что и приводит к утрамбовке грунта.

С помощью самодельной виброплиты можно получить ровное плотное покрытие. Более сложные инструменты имеют функцию заднего хода, что позволяет их использовать в траншеях.

В качестве материала для рабочей плиты применяется чугун или сталь. Среди основных технических характеристик агрегата стоит отметить:

1. Вес конструкции (находится в пределах 50−200 кг).
2. Глубина уплотнения поверхности. На приусадебных участках чаще всего используются легкие и универсальные агрегаты, способные утрамбовать грунт на глубину от 10 до 25 см.
3. Габариты определяются шириной рабочей платформы и оказывают непосредственное влияние на производительность работ.
4. Возмущающая сила показывает силу воздействия на поверхность и измеряется в ньютонах.
5. Частота колебаний влияет на скорость проходов и гладкость утрамбованного грунта. Чем чаще наносятся удары, тем лучше разглаживается верхний слой поверхности, но скорость работы при этом снижается.

Все агрегаты можно разделить на группы в соответствии с применяемой силовой установкой. Наиболее востребованными являются бензиновые инструменты, но для приусадебного участка можно сделать виброплиту с электродвигателем своими руками. По производительности и качеству выполнения работ серьезных различий между этими видами инструмента нет. Единственный недостаток электрических виброплит — необходимость в электропитании. Также существуют дизельные агрегаты, но они отличаются высоким уровнем шума.

Преимущества самодельного инструмента

Часто владельцы приусадебных участков сомневаются в целесообразности создания виброплиты своими руками. Стоит помнить, что самодельное устройство будет работать не хуже покупных аналогов. Среди основных преимуществ собранного собственными силами агрегата можно отметить следующие:

1. Нет необходимости приобретения дорогих материалов и запчастей.
2. Простота конструкции позволяет не беспокоиться об эргономике инструмента.
3. Процесс изготовления прост, не стоит строго следить за соблюдением размеров.
4. Можно использовать любой тип силовой установки, и ее необязательно специально покупать, подойдет любой двигатель со списанного оборудования.
5. Инструмент создается с учетом конкретных задач и особенностей владельца. Зачастую сложно подобрать фирменный агрегат с необходимыми техническими характеристиками.

Рекомендации по изготовлению

Все фирменные агрегаты этого типа отличаются достаточно высокой стоимостью, и сделав его самостоятельно, можно хорошо сэкономить. Качество работ, выполненных с помощью самодельного инструмента, будет высоким. Для изготовления виброплиты потребуются следующие материалы:

1. Листовой металл толщиной 8 мм для изготовления основы рабочей платформы.
2. Два швеллера.
3. Мягкие подушки из эластичного материала (2 шт.) для установки на ручках инструмента.
4. Болты для крепления силового агрегата.
5. Труба металлическая.

Сначала предстоит решить, будет ли инструмент переносным, или лучше сделать колесный вариант. Во втором случае к числу необходимых материалов стоит добавить 2 колеса. Переносной агрегат максимально прост в изготовлении и состоит из 4 основных элементов: силовой установки, эксцентрика, платформы и рукоятки.

В качестве примера стоит рассмотреть именно такой вариант инструмента, ведь он отлично подойдет для использования на приусадебном участке.

Порядок действий

Инструмент собирается в следующей последовательности:

1. В стальном листе с помощью болгарки необходимо сделать несквозные пропилы на расстоянии 10−15 см от каждого края. В результате конструкции можно будет придать форму лыж. В противном случае инструмент не сможет передвигаться по грунту и будет в него постоянно зарываться. Края листа загибаются, а стыки тщательно провариваются.
2. В середине плиты предстоит установить площадку для силовой установки, а в качестве материала лучше всего использовать швеллеры.
3. После монтажа двигателя нужно его сбалансировать. При смещении центра тяжести во время работы инструмент будет постоянно уводить в сторону максимального веса, и для его удержания придется прикладывать значительные физические усилия.
4. Силовая установка подбирается на основе личных предпочтений. Если есть возможность, можно использовать электродвигатель от списанного оборудования, что позволит значительно сэкономить на стоимости инструмента.

Так как простые электромоторы не рассчитаны на поперечные нагрузки, в отличие от специализированных силовых установок, необходимо подумать о приобретении запасных подшипников. Кроме этого, нужно усилить корпус со стороны установки эксцентрика. Завершающим этапом работ будет установка рукояток и демпферов на них. В противном случае высок риск развития заболеваний суставов запястий из-за сильной вибрации во время работ.

Отличным материалом для демпферов могут стать любые изделия из резины или старые подушки рамы автомобиля.

sotka.guru
