Как сделать ворота на гараж деревянные – Как сделать деревянные ворота в гараж своими руками: схема сборки и чертежи

Инструкция по сборке гаражных ворот своими руками, фото и видео

Если вы приняли решение своими руками сварить ворота распашного типа для гаража, то, прежде всего, вам следует тщательно подготовиться к предстоящим работам.

Для проведения работ вам следует запастись:

• металлическими листами толщиной 2-3 мм для изготовления ворот;
• болгаркой;
• сварочным аппаратом;
• металлическим профилем;
• стальными уголками;
• воротными петлями;
• уровнем;
• угольником;
• рулеткой.

Порядок работ по сборке ворот

Все операции по сварке ворот производятся в следующей последовательности:

Производится измерение проема с учетом просвета снизу величиной в 7 см. Точность замера позволит вычислить точное количество металла, необходимого для изготовления ворот. Следует помнить, что кроме листового металла, потребуются профильные трубы с толщиной стенки 1,5-2 мм. Если ширина ворот 4 м, а их высота 2 м, то потребуется 22-23 м профиля 60×40 мм  и 15-16 м профиля 40×20 мм.

Для изготовления крепежной рамы, состоящей из внешнего и внутреннего каркасов, отрезать заготовки необходимого размера из уголков 65×65 мм. Произвести резку листов и труб в соответствии с размерами. Заготовки выложить на горизонтальной поверхности, стараясь разместить их в одной плоскости.

При сборке каркаса удостовериться в том, что все углы являются идеально прямыми. В каркасе необходимо применять трубчатый профиль 60×40 мм. Предварительно прихватить сваркой все указанные ранее детали и полностью сложить ворота на ровной поверхности с тем, чтобы проверить правильность сборки, выявить недочеты и устранить их.

Произвести окончательную сварку. Если высота ворот большая, то к ним должны быть приварены ребра жесткости. Чтобы ворота хорошо прилегали к раме, необходимо обеспечить ровность сварочных швов.

Закрепить обшивку ворот для гаража. Для этого металлическое полотно следует нарезать в соответствии с размерами будущих створок. Поскольку правая створка должна быть внахлест на левую, то правая обшивка должна быть на 2-3 см шире левой. Чтобы детали не двигались относительно друг друга, листы в середине и по углам сваркой необходимо прихватить к коробке. По окончании работ эти точки могут быть срезаны.

Во время приваривания петель их верхнюю часть следует закреплять на створке, а нижнюю – на раме. Выполнив все эти работы, необходимо установить замки и покрасить ворота.

masterim.guru

как сделать утепление и покрасить заграждения в гараж по чертежам, фото и видео

Самый простой способ получить что-то — это купить. Но куда приятнее самостоятельно, шаг за шагом создавать вещь, видеть, как она меняется, и наслаждаться результатами своей работы. Умельцы, которые строят гаражные ворота своими руками, зачастую делают это не из-за финансовых трудностей, а для удовлетворения своих амбиций. Ведь ежедневная эксплуатация конструкции будет доставлять гордость от осознания, что все это было сделано без посторонней помощи.

И если фундамент и стены защитят автомобиль от неблагоприятных погодных условий, то надежные ворота — от возможного грабежа. Злоумышленник может и не угонит машину, но вот запчасти забрать в состоянии. А если внутри хранятся инструменты и другая техника, то они в первую очередь станут предметом покушения. Если вы все еще не определились, какие заказывать ворота для гаража, своими руками или «под ключ», то мы подготовили для вас следующую информацию.

Заказ готовой конструкции

Безусловно, самый простой, а может быть и самый быстрый способ установки ворот — это покупка их у производителей, которые берут на себя все вопросы, включая доставку и монтаж. Вам остается лишь оплатить счет и насладиться готовым результатом. У такого способа множество преимуществ:

• высокая скорость изготовления;
• качественная работа специалистов;
• широчайший ассортимент продукции;
• возможность приобретения сложных автоматических конструкций.

Но не все так безоблачно. Ведь за комфорт необходимо платить. Пожалуй, единственным минусом заказа готового изделия будет его стоимость. Если, конечно, вы не один из тех людей, которые без видео знают, как сварить гаражные ворота своими руками.

Компании-производители предлагают выбрать наиболее подходящий вид ограждающих конструкций: распашные, откатные, подъемно-поворотные или секционные. Некоторые из механизмов собрать самостоятельно будет практически невозможно, поэтому их придется приобретать. Исключением является распашная конструкция.

Преимущества создания ворот в гараж своими руками

Если вы читаете эту статью, то вы действительно заинтересованы в том, чтобы попробовать собственными силами создать ограждающую конструкцию. Этот способ открывает перед вами неограниченные возможности. Ведь вы существенно экономите на работе мастеров, а значит можете потратить деньги на электропривод или дистанционное управление.

Помимо практической пользы на лицо и моральное удовлетворение. Вы просто подумайте, что изготовление гаражных ворот своими руками на сегодняшний день — настоящий подвиг, достойный уважения. Если один раз вы сделали все работы сами, то в будущем сможете осуществлять небольшой ремонт или модернизировать конструкцию. А главное, вы будете точно уверены в качестве своего творения, не будете экономить на ключевых узлах и материалах.

Самыми надежными и простыми с точки зрения сборки являются распашные ворота. Именно их выбирает большинство автолюбителей для своих гаражей. Возможность монтажа калитки, дополнительных замков и засовов, усиления рамы и углов, использования автоматики делает их действительно универсальными.

Шаг первый: чертеж

Любая конструкторская задумка должна начинаться именно с подробного описания и плана работы. При составлении своими руками чертежа для гаражных ворот необходимо учитывать все требования, предъявляемые к ним. Если необходима установка в уже имеющийся проем, то для начала снимаются его мерки, а затем создаются створки. Но если у вас есть возможность уменьшить или увеличить проем, то следует руководствоваться следующими правилами:

1. Минимальное расстояние от бока машины до стойки ворот — 30 см. Лучше сделать его больше, с запасом, если в будущем у вас появится новый автомобиль с большими габаритами.
2. Высота проема составляет минимум 2 м. Оптимальными габаритами считается: ширина — от 2,4 м до 5,4 м, высота — от 2,1 м до 2,4 м.
3. Толщина стального листа ворот на гараж, созданными своими руками, составляет 3 мм.

Это минимальные и самые простые правила, которые должен знать каждый, кто принимается за работу. Их игнорирование может привести к тому, что вы попросту будете не в состоянии ими пользоваться. Но если учитывать эти требования, то у вас больше не возникнет вопросов, как сделать чертежи для гаражных ворот своими руками.

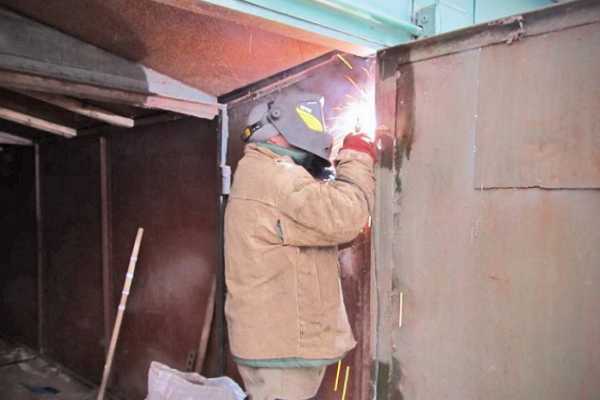

Шаг второй: сварка

Прежде чем к ней приступить, необходимо позаботиться о том, чтобы у вас хватало инструментов и материалов. Иначе в самый ответственный момент работа может остановиться. Для стандартной распашной конструкции потребуются: стальные уголки, металлический лист, задвижка, профиль, петли и замки на ваше усмотрение. Из инструментов:

• рулетка;
• болгарка и сварочный аппарат;
• уровень и угольник.

Работа начинается с создания рамы. Если вы не знаете, как сварить ворота на гараж, то не впадайте в отчаяние. Все довольно просто. Необходимо разложить на ровной поверхности заготовки уголка с квадратным сечением. После сварки все швы должны быть обработаны, чтобы поверхность была идеально ровной. Это необходимо для плотного прилегания будущих створок. Таким образом делаются внутренняя и внешняя рамы.

Следующим этапом сваривается каркас каждой створки из профиля 60х20 мм. Работа проделывается аналогично: на ровной поверхности и при помощи уровня. Необходимо лишь оставить небольшой зазор между створками и каркасом для удобного открытия дверей в будущем.

Завершающим этапом по созданию своими руками распашных гаражных ворот является облицовка каркаса металлическими листами. Помните, что полотно левой створки должно на 2 см «находить» на каркас правой, поэтому правое полотно должно быть уже на эти самые 2 см.

Петли, засовы и замки

Постарайтесь заказать петли заранее, чтобы они уже были у вас к моменту начала работ. К раме приваривают нижнюю часть петли, а верхнюю — к полотну. Для усиления крепления используют арматуру, которая придает особую прочность сварке и прикладывается с внутренней стороны.

Для закрытия створок и дополнительной безопасности целесообразно использовать засов. Его устанавливают на внутреннюю часть полотна. Осуществлять его монтаж можно в том случае, если по проекту у вас предусмотрена калитка. Сделать ее своими руками в распашных гаражных воротах тоже можно.

Замки могут быть врезными или навесными. Для навесного потребуются внешние петли, а для установки врезного замка можно использовать дополнительную металлическую пластину, чтобы уберечь имущество от кражи. Желательно делать 2 или 3 замка. Это позволить закрывать двери даже в тех случаях, когда один из замков сломается.

Покраска ворот гаража

Этот этап необходим для того, чтобы уберечь металл от коррозии. Есть несколько способов это сделать. Вы можете отдать полотно на покраску порошковым методом. Он осуществляется в заводских условиях, поэтому сделать его самостоятельно не получится. Если же покраска ворот гаража будет производиться собственными силами, то первой наносят грунтовку. После высыхания полотно покрывают несколькими слоями краски.

Помните, что любая краска имеет свойство выцветать, поэтому раз в год или несколько лет вам придется обновлять цвет.

Установка и утепление

Для монтажа внутренней и внешней частей рамы используют металлические штыри размером 15-18 см. После закрепления в откосах, концы штыря обрезают и шлифуют, чтобы он не мешал закрывать створки. Обе части рамы скрепляют металлическими пластинами толщиной в 4 см при помощи сварки каждые 60 см. Затем навешиваются уже готовые створки. Если работа выполнена правильно, то фото гаражных ворот, сделанных своими руками, невозможно отличить от заводских.

Но через полотно в отапливаемых помещениях уходит до 60% тепла, поэтому многие задумываются над тем, как утеплить ворота в гараже. Эта работа достаточно простая. Необходимо лишь сделать деревянную обрешетку с внутренней стороны, а затем наполнить пространство выбранным материалом: минеральной ватой или пенополистиролом. Затем обрешетку закрывают вагонкой или облицовочными плитами. Таким образом, вы сможете полностью самостоятельно построить и установить свои собственные ворота, а после заниматься их ремонтом без посторонней помощи.

И несколько советов по безопасности:

• установите замки с внутренним стержнем;
• используйте металлические пластины для приварки петель;
• установите внутренний замок в калитку;
• усильте раму и углы полотна.

Если у вас есть собственный опыт, и вы знаете, как сделать гаражные ворота своими руками, то мы ждем вашим комментариев.

vorotakzaboru.ru

Изготовление ворот для гаража: рассмотрим подробно

Металлические ворота для гаража своими руками

Сегодня очень многие автолюбители стараются по возможности самостоятельно строить гаражное помещение, обустраивать его и изготавливать ворота, поскольку это позволяет существенно экономить средства. В этой статье мы расскажем, как производится изготовление ворот гаража своими руками из металла и что для этого нужно.

Для создания ворот необходимо иметь опыт в проведении сварочных работ, поскольку все соединения осуществляются методом сварки.

Создание эскиза будущих ворот

Прежде, чем приступать к изготовлению распашных ворот для гаража, необходимо создать графический чертёж всей конструкции с указанием размеров и четким обозначением каждого элемента. Такой чертёж позволяет на бумаге провести сборку конструкции и сразу видеть возможные ошибки. Также чертёж позволяет составить предварительную смету на все расходные материалы.

Первое, что нужно сразу учесть при создании чертежа, это общий размер проёма ворот (см. Ширина ворот гаража в разных вариантах). Необходимо заранее знать ширину и высоту автомобиля, затем к этим габаритам прибавить минимум по 60 см и получится необходимая ширина проёма.

Производство гаражных ворот распашного типа допускает ширину ворот до 5 метров и высоту до 2,5 метров. Этих размеров достаточно для нормального прохождения малолитражки, внедорожника и даже стандартного микроавтобуса.

В целом, конструкция гаражных ворот состоит из таких основных элементов как:

• Несущая рама, которая изготавливается из металлического уголка с шириной полки от 50 до 65 мм.
• Створки ворот, изготавливаемые из металлического профиля, желательно прямоугольного сечения, с шириной 40-50 мм.
• Навесных петель усиленного типа (см. Петли для гаражных ворот: их виды и особенности выбора), которые устанавливаются в наружной части ворот и крепят створки к несущей раме.

К сведению. Для обшивки каркаса створок можно использовать обычный прокатный лист стали, с толщиной 3-4 мм, или профнастил. Однако ворота будут выглядеть намного красивее, если в качестве наружной и внутренней облицовки применить пластиковые панели, а между ними проложить минеральную вату для утепления ворот. Используя такой материал для гаражных ворот, створки будут весить значительно меньше. Но если гараж находится на неохраняемой территории, то желательно наружную обшивку сделать из металлического листа толщиной не меньше 4 мм.

Инструменты

Перед тем, как изготовить гаражные ворота своими руками, необходимо приготовить нужные инструменты и закупить весь расходный материал, согласно ранее составленной смете. Рекомендуется покупать материал с небольшим запасом, примерно 15% от общего количества, на случай порчи.

Из инструментов нам потребуется:

• Металлический уголок для сверки углов.
• Рулетка не меньше 5 метров.
• Сварочный аппарат.
• Электроды 3 — 4 мм в диаметре.
• Болгарка с набором отрезных и шлифовальных дисков.
• Мел или перманентный маркер для меток.
• Сварочная маска.

Важно. Во время резки металла или его сварки необходимо защищать глаза от попадания окалины или металлической стружки. При резке используйте защитные пластиковые очки, а при сварке специальную маску с тонированным стеклом. Защитите кожу рук специальными плотными перчатками. Настоятельно рекомендуется не оставлять открытые участки тела, поскольку во время сварки можно получить ожог от яркого света сварочной дуги.

Процесс изготовления металлических ворот

Пример соединения двух частей рамы металлической пластиной

После того, как инструменты и материалы приготовлены, можно приступать к работе.

Изготовление гаражных ворот своими руками можно условно разделить на несколько этапов:

• Изготовление несущей рамы.
• Изготовление каркаса для створок.
• Обшивка створок листовым металлом и установка петель.

Далее изучим каждый этап подробнее.

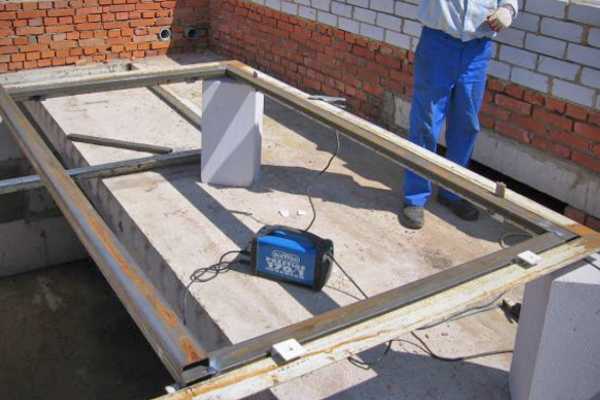

Изготовление несущей рамы

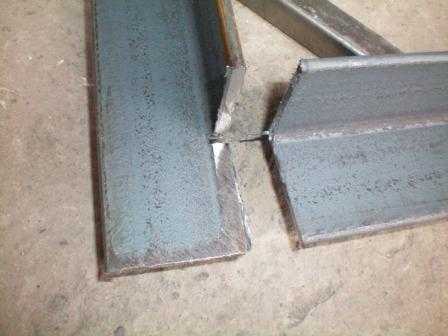

Пример стыковки углов несущей рамы

Если ворота изготавливаются под строящийся гараж, то первым делом нужно изготовить ворота с несущей рамой, установить их на нужное место и потом начинать возводить стены при установленной раме. Если гараж уже построен, то раму делаем, исходя из размеров проёма.

Важно. Несущая рама изготавливается из металлического уголка и состоит из наружной и внутренней частей. Сварка уголков производится таким образом, чтоб они плотно входили в проём, обхватывая его, как показано на фото выше. После установки наружной и внутренней частей рамы, они соединяются между собой металлической пластиной и плотно обхватывают проём гаража.

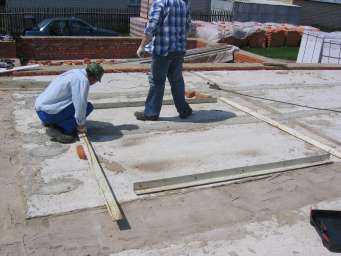

Работы по созданию ворот должны проводиться на ровной поверхности. Далее нам потребуется металлический уголок, болгарка с отрезным диском, рулетка и сварочный аппарат.

Весь процесс создания состоит из следующих шагов:

• Нарезается 8 отрезков уголка, из них четыре отрезка, равные по ширине проема гаража, а остальные четыре будут равны высоте проёма. Уголки укладываются на ровную поверхность и свариваются между собой, образуя прямоугольную раму. Для большей жесткости рамы места стыков лучше делать под углом, для того, чтобы сварить обе стороны уголка.

К сведению. Ворота гаражные изготовить нужно максимально ровно, не допуская перекосов, для соблюдения ровных углов используйте металлический уголок или замеряйте конструкцию по диагонали перед сваркой. В уже построенном гараже размер внутренней и наружной части проёма может отличаться по размерам, и нужно учесть это при изготовлении рамы.

• После того, как обе части рамы сварены, внутреннюю часть откладывают в сторону, а наружную оставляют на плоскости, так как по ней будут изготавливаться створки дверей гаража.
• Сварочные швы на внутренней и наружной части рамы зачищают шлифовальным кругом для обеспечения большей плотности прилегания рамы к проёму.

Важно. Инструкция по сварочным работам рекомендует производить предварительную сборку рамы небольшими прихватками, то есть сделать по несколько сварных точек в каждом углу, после чего заварить швы капитально. Прихватки не позволят раме искажаться при нагреве и терять диагональ.

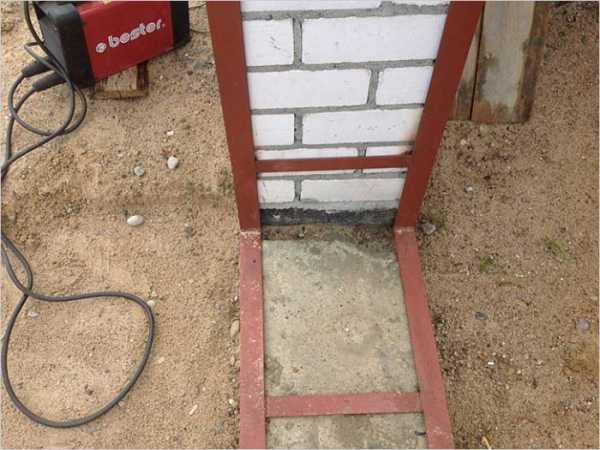

Изготовление каркаса для створок

Размер каркаса створок должен быть на 8-10 мм меньше внутреннего размера наружной части рамы для того, чтобы двери свободно открывались.

Создание створок осуществляется в несколько этапов:

• Как и в случае с рамой, делаем 8 отрезков профиля, поскольку ворота будут иметь две половины. Четыре вертикальных отрезка должны быть на 10-15 мм меньше рамы. Отрезки укладывают внутрь лежащей рамы, два по краям и два по центру с небольшим расстоянием друг от друга в 1-1,5 сантиметра.
• Затем укладывают горизонтальные отрезки так, чтоб они торцами упирались в вертикальные, как показано на фото ниже. Для соблюдения зазора по периметру между рамой и створками во время сварки можно проложить кусочки металлического уголка.

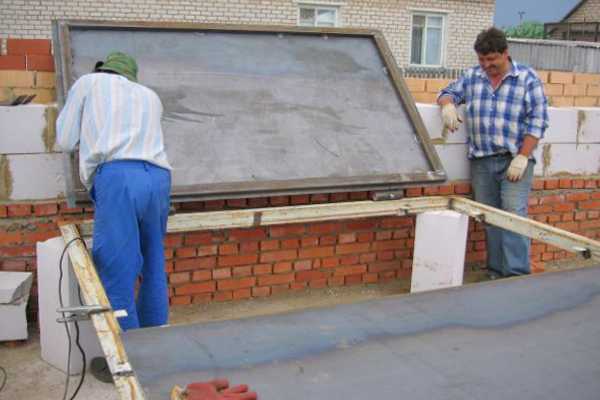

Изготовление каркаса створок для ворот

• Осуществляя изготовление ворот гаражных своими руками, не забывайте в створках проложить дополнительный поперечный отрезок, который существенно укрепит конструкцию. Усиливающий отрезок можно закрепить по горизонтали или по диагонали.
• После сварки всех профилей створок между собой сварочные швы шлифуются болгаркой.

На этом создание створок окончено, и можно приступать к обшивке листовым металлом.

Обшивка створок и установка петель

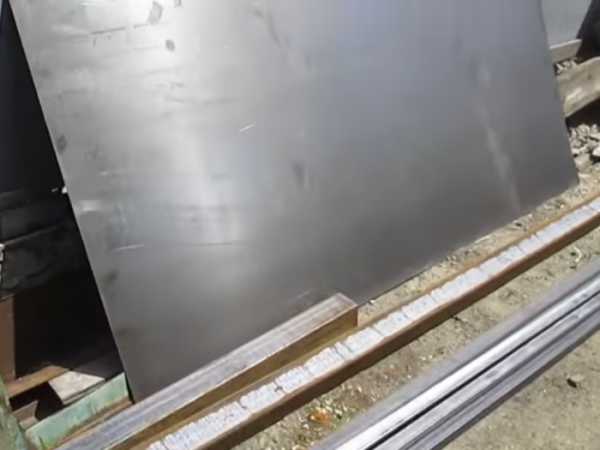

Листовой металл с толщиной 2-4 мм — это лучший материал для изготовления гаражных ворот и их обшивки, который дополнительно укрепит прочность створок.

Этапы работ следующие:

• Из листа металла вырезают два полотна для каждой створки.

Важно. По высоте оба полотна будут одинаковые и должны выходить за пределы створок на 3-4 см, чтоб полностью перекрыть зазор между створками и рамой. По ширине оба листа должны также перекрывать зазор в местах крепления петель. По центру один лист должен ложиться внахлёст на вторую сворку на 1 см. Таким образом перекрывается щель в месте установки замка, как показано на фото ниже.

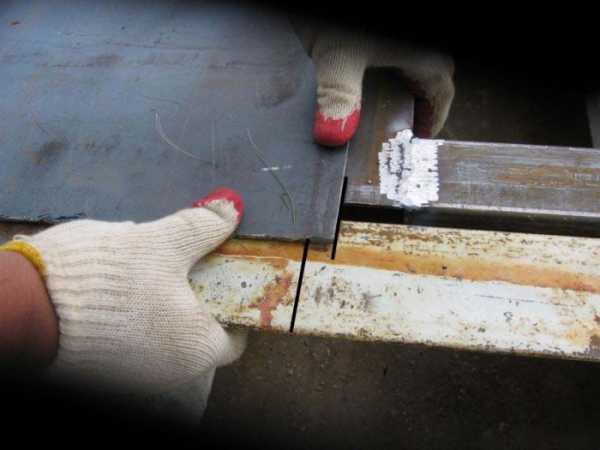

Пример нахлёста металлических листов на створках

• Металлические листы надёжно фиксируют на месте и прихватывают в нескольких местах по периметру, после чего надёжно приваривают их изнутри к металлическим профилям. Закрепляя листы, не нужно делать сплошной сварочный шов. Достаточно делать сварку пунктиром по принципу 1х5. То есть сантиметровый шов через каждые 5 сантиметров.
• Завершающим этапом производится приварка петель. Нижняя часть петли с пальцем приваривается к раме, а верхняя часть — к створке ворот. Рекомендуется для надёжности усилить крепление петель металлическими пластинами, как показано на фото ниже. В месте крепления петли к раме можно использовать металлический прут для увеличения площади сварки.

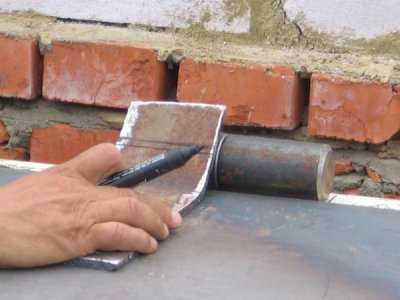

Усиление петли металлической пластиной

Установка и изготовление гаражных ворот заканчивается после крепления конструкции в проёме. При уже построенном гараже, готовые ворота вставляют в проём и прислоняют максимально плотно.

Для этого можно использовать деревянные брусья, чтобы упереть ворота снаружи. Изнутри устанавливают внутреннюю часть рамы и скрепляют обе части между собой металлическими пластинами. Пластины желательно располагать на уровне установки гаражных петель.

Если гаражная фасадная стена ещё не построена, то изготовление и установка гаражных ворот производится на ровной поверхности, собирается несущая рама и вся конструкция устанавливается на место проёма, после чего возводится фасадная стена. На этом работа окончена, а для закрепления теоретического материала рекомендуем просмотреть приложенный видео ролик.

1pogarazham.ru

Изготовление гаражных ворот

Как показывает статистика, большинство автолюбителей предпочитают строить свой гараж собственными силами. Это позволит значительно сэкономить на найме специалистов. А преимуществом перед покупным гаражом является возможность самому спланировать пространство гаража, сделать его под себя и с использованием предпочитаемых материалов. Важным элементом гаража являются ворота. Вы тоже можете сделать их своими руками, чтобы не покупать дорогостоящую конструкцию.

Из этой статьи вы сможете узнать, как выполнить изготовление гаражных ворот собственными силами с использованием подручных средств. А так как чаще всего используется распашная конструкция, то вы узнаете ее устройство из металла.

Проектирование гаражных ворот

Чтобы сделать гаражные ворота, никак не обойтись без тщательной планировки и подробных чертежей. Благодаря графическому чертежу, который имеет подробные инструкции и обозначения каждой детали, вы сможете создать правильные ворота, соответствующие всем требованиям. Вы будете иметь ориентир и быстро закончите работу.

Совет! Чертежи позволят вам собрать конструкцию сразу и посмотреть, какие ошибки могут возникнуть. Также благодаря им вы узнаете предварительное количество материала и себестоимость конструкции.

Делая чертеж, вы должны учесть размер проема ворот гаража. Вам нужно выяснить ширину и высоту проема. Обычно гаражные ворота делаются по такой схеме: их ширина и высота должна быть больше с каждой стороны по 60 см, чем размеры автомобиля.

Обратите внимание! Распашные ворота делаются с допустимой шириной ворот до 5 м, а высотой до 2,5 м. Такого размера будет вполне достаточно, чтобы въехала малолитражка, внедорожник или небольшой микроавтобус.

В общем, ворота для гаража состоят из следующих элементов:

1. Основная рама, сделанная из уголков металла, ширина полки которых 50– 65 мм.
2. Створки ворот, которые сделаны из профильного металла. В идеале это профиль с прямоугольным сечением, ширина которого от 40 до 50 мм.
3. Навесные усиленные петли, устанавливаемые снаружи. Они соединяют несущую раму со створками, позволяя им покрываться в нужную сторону.

Все эти элементы делаются из металла. В дополнение ко всему нужно позаботиться о таких мелочах, как замок и щеколда. Кроме того, обшивкой каркаса может быть выполнена из простого прокатного стального листа, толщина которого 3 мм, или же из профнастила.

Совет! Чтобы сделать ваш гараж теплее, ворота лучше сделать так, чтобы сразу утеплить. Во внутреннее пространство укладывается утеплитель, а изнутри обшивается вагонкой или пластиковыми панелями.

Инструменты и материалы для работ

Когда вы полностью составили чертежи будущих ворот, можно приступать к заготовке необходимого для работы. Исходя из сметы, закупите нужное количество материалов. Только вот есть небольшой нюанс, лучше купить на 10– 15% больше, чтобы был запас на непредвиденные обстоятельства.

Если говорить о необходимых инструментах, то вам не обойтись без:

1. Металлического угольника, чтобы проверять углы конструкции.
2. Рулетки от 5 м.
3. Сварочного аппарата и электродов к нему. Работать со сваркой нужно в защитной маске и костюме.
4. Болгарки вместе с набором дисков для обрезки и шлифовки.
5. Строительного карандаша, маркера или мела для разметки.
6. Строительного уровня.

Обратите внимание! Работая болгаркой или сварочным аппаратом, вы должны понимать, что искры могут навредить вам. Ни в коем случае не работайте без защитных очков и перчаток. Обувь тоже должна быть плотной и закрытой. Никак нельзя использовать тапочки.

Что касается материалов, то они могут быть разные. Например, раму чаще всего делают из стальных уголков 65 мм. Для изготовления каркаса потребуются профильные трубы. А чтобы соединить конструкцию используются петли. Вы можете купить цилиндрические, прямоугольные или шестиугольные. Также в работе вам могут понадобиться прутья арматуры. Когда вы заготовили все необходимое, можно приступать к выполнению работ.

Этап 1 – изготавливаем несущую раму

Здесь у вас есть несколько вариантов развития. Некоторые изготавливают ворота на этапе строительства гаража, когда проем еще не возведен. В этом случае изготавливается конструкция целиком, ворота устанавливаются на необходимое место, а после этого возводятся стены с учетом выбранного размера проема. Тогда вы можете делать ворота, нужной вам ширины. Если же ваш гараж уже готов, то сперва делается рама, с учетом размеров уже готового проема для ворот.

Обратите внимание! Рама конструкции делается из металлических уголков и делится на наружную и внутреннюю часть. Уголки свариваются так, чтобы смогли плотно входить в проем и обхватывали его. Когда внутренняя и наружная часть рамы установлена, их нужно соединить пластиной из металла, как это показано на рисунке.

Теперь приступим к процессу создания несущей рамы. Все работы нужно выполнять на идеально ровной поверхности. Для этой работы вам нужно иметь угольник, сварочный аппарат, рулетку и болгарку с диском для резки металла. Пошаговая инструкция следующая:

1. Болгаркой нарежьте 8 отрезков уголка. При этом 4 из них нужно сделать равными ширине гаражного проема, а другие 4 уголка сделайте равными его высоте. Уложите нарезанные уголки на ровную поверхность и соедините друг с другом при помощи сварочного аппарата. Конструкция должна образовать прямоугольную раму. Чтобы придать раме ворот гаража большей жесткости, места стыков делайте под углом, для сварки обеих сторон уголка.


   Совет! Изготовьте гаражные ворота идеально ровно, чтобы не образовалось перекосов и неровностей. Углы должны быть ровными, поэтому пользуйтесь угольником. Замерьте раму ворот по диагоналям, чтобы они сходились и только после этого начинайте сварочные работы.

2. Вам нужно сварить обе чести рамы. При этом часть что внутри отложите в сторону. А вот с наружной вы будете работать дальше. Положите ее на ровную поверхность. Все должно быть четко, так как рама будет ориентиром для создания створок дверей вашего гаража.

3. Что касается сварочных швов, которые будут образовываться в ходе создания рамы для ворот, то их нужно зачистить. Для этого шлак сбивается молоточком, а места со швами заделываются так, чтобы обеспечить большую плотность прилегания уголков к готовому проему. Швы заделываются как на внутренней части рамы, так и на внешней.

Совет! Если изучить инструкцию, касающуюся сварочных работ, то лучше делать сборку рамы посредством прихваток. Не стоит сразу же заваривать шов, а сделать несколько точек сварки, чтобы конструкция держалась, но при случае ее можно было выровнять. А после измерений можно заваривать шов полностью. Благодаря прихваткам рама, нагреваясь, не будет терять диагональ и деформироваться.

Этап 2 – изготавливаем каркас для створок

Теперь можно начать делать створки ворот. Чтобы конструкция функционировала правильно, створки должны быть на 0,8– 1 см меньше, чем внутренний размер наружной несущей рамы. Так, двери будут свободно открываться и закрываться. Чтобы создать створки, вы должны следовать инструкции:

1. Как и в первом случае, нарежьте металлический профиль на 8 отрезков, так как ворота будут состоять из двух половинок. Что касается размеров, то вертикальные отрезки (4 шт.) должны иметь размер, на 1– 1,5 см меньший, чем сама рама. Отрезки нужно уложить вовнутрь рамы, которая установлена на ровной поверхности. Два профиля устанавливаются по краям рамы, а два по центру. Расстояние между центральными отрезками должно быть 1 или 1,5 см.

2. Теперь можно уложить горизонтальные части. Делайте это таким образом, чтобы торцы отрезка уперлись в вертикальные части, это вы можете увидеть на фото. А чтобы по периметру у вас получился нужный зазор между частями створок и рамы, установите между ними куски металлического уголка.

3. Когда вы изготавливаете гаражные ворота, на этапе сооружения створок нужно укрепить их, чтобы сделать конструкцию прочнее. Для этого устанавливается еще один поперечный отрезок профильной трубы. Его вы можете закрепить в горизонтальном или вертикальном положении.
4. Остается только сварить все части в единую конструкцию. Работая сварочным аппаратом, не забывайте делать прихватки, чтобы конструкция не сдвинулась. Следите за ровностью створок в раме ворот для гаража. Только потом делайте сплошные швы.
5. И как всегда, финальный этап сборки конструкции – это шлифовка сварочных швов.


Вот и все, каркас ваших ворот для гаража готов. Можно сказать, что большую и трудную часть вы выполнили. Остается только обшить ворота листовым материалом и выполнить его установку. Давайте подробнее рассмотрим всю изготовление и монтаж.

Этап 3 – обшиваем створки и устанавливаем петли

В качестве обшивки можно использовать стальные листы, толщина которых от 2 до 4 мм или же профнастил. Мы рассмотрим первый вариант, так как для ворот гаража используют именно прочный лист стали. Он еще и дополнительно сделает створки прочнее. Процесс следующий:

1. Вам нужно вырезать из стального листа два одинаковых полотна на каждую створку. Обратите внимание, что высота полотен будет одинаковая. Лист должен на 3 или 4 см быть больше створок, выходя за их пределы. Так, полотна перекроют зазор, образовавшийся между рамой и створками.
2. Что касается ширины, то эти полотна тоже должны перекрывать зазор в тех местах, где будут крепиться петли. В центре лист будет ложиться на другую створку на 10 мм. Так, будет перекрываться щель в том месте, где установлен замок.

3. Полотна из стали следует прочно зафиксировать на своих местах и прихватить сваркой по периметру. Когда конструкция закреплена, остается проварить каждое полотно ворот до конца. Это делается изнутри ворот, а листы привариваются к металлическому профилю. Необязательно формировать сплошной шов. Можно сделать пунктирную сварку, принципом 1×5 (1 см шов после каждого участка в 5 см).

4. На последнем этапе нужно наварить на полотна петли. Их количество – 4 шт. Одну из частей (нижнюю) приварите к раме, а вот верхнюю часто к створкам ворот. Для обеспечения большей прочности, петли можно усилить металлической пластиной. А чтобы увеличить площадь сварки в месте крепления петли к раме, вы можете взять прут из металла. Размещение листа и смой петли вы можете увидеть на фото.

5. После того как сварочные работы выполнены, остается привести ворота в порядок. Все швы шлифуются, а сама конструкция обрабатывается антикоррозийным средством. В идеале выполнить окрашивание, чтобы защитить металл и придать ему лучший вид.

Вот и все, ваши ворота можно устанавливать на свое место. Если у вас построенный гараж с проемом, то конструкцию нужно вставить в него и максимально плотно прижать. Для фиксации в таком положении используйте брусья, служащие опорами. Внутри гаража установите внутреннюю часть рамы, которая вы сделали изначально и скрепите их друг с другом посредством металлических пластин. Лучше, если пластины будут расположены на одном уровне с петлями ворот.

В том случае, когда проем еще не построен, то несущая рама и вся конструкция собирается и устанавливается в месте проема. Когда ворота стоят, начинают возводить фасадную стену.

Подведем итоги

Если быть аккуратными, тщательно проверять правильность размеров и придерживаться всех пожеланий, то вы получите прочные и долговечные ворота для гаража, которые прослужат вам долгую службу. С такой конструкцией у вас появляется возможность утеплить ворота, уложив с внутренней части пенопласт и сделав обшивку. Осталось только установить систему безопасности (замки) и проверить функционирование созданных вашими руками гаражных ворот. Ворота гаража с калиткой делать немного сложнее, но не критично. Процесс вы увидите из этого видео:
