Схема проходных выключателей | Советы электрика

Приветствую всех читателей моего сайта! В очередной статье я расскажу по многочисленным просьбам как управлять освещением с двух, трех, четырех, пяти и т.д. мест.

Прежде я уже рассказывал и даже записывал на видео как подключить одноклавишный выключатель- на одну группу ламп, двухклавишный выключатель- на две группы ламп, так же рассказывал как управлять одной группой ламп с двух мест- на видео можно посмотреть как подключать для этих целей проходные выключатели.

Сейчас я покажу более сложную схему для того, что бы управлять освещением с трех и более мест.

Это можно сделать например с помощью перекрестных переключателей. Что это такое и как они выглядят? Но давайте обо всем по порядку.

Где может в доме понадобиться включать свет из трех мест?

Да в принципе где угодно, например в спальне у каждой прикроватной тумбочки установить выключатель плюс выключатель около двери.

Зашли в спальню, включили свет около двери, затем легли спать и выключили свет у прикроватной тумбочки- согласитесь что это удобно.

Еще вариант- освещение длинного коридора, тогда можно условно разделить его на три участка и в начале каждого участка поставить выключатель.

Или еще способ- освещение подъезда в трехэтажном доме. Зашли в подъезд- включили свет, поднялись на свой этаж- выключили. Жители подъезда могут на любом этаже включать и выключать подъездное освещение.

Важное примечание: освещение в этом случае будет включаться/отключаться одновременно на трех этажах!

Если же потребуется управлять каждой лампочкой по отдельности с любого этажа (например на первом этаже управлять лампой третьего этажа или на втором- первого этажа и т.п.) то придется на каждую лампу собирать отдельную схему управления с трех и более мест.

Да, кстати, схема для управления освещением с трех мест универсальная, ее можно легко продлить для управления с четырех, шести, десяти и более мест))) Но об этом чуть позже, а пока я хочу начать с повторения- с более простой схемы-

Управление освещением с двух мест с помощью проходных выключателей

Внешне проходные выключатели, а правильное их название проходные переключатели выглядят как обычный одноклавишный выключатель.

А почему- переключатель? Тут дело в том, что это устройство при любом положении клавиши не разрывает электрическую цепь, а только

переключает с одного контакта на другой. потому и- переключатели

Вот типовая схема управления освещением с двух мест с помощью проходных переключателей:

При нажатии на клавишу любого переключателя можно включить/выключить лампу независимо от того в каком положении находится другой переключатель.

Фазный провод у меня показан красным цветом, нулевой- синим, переключатели для удобства подписаны №1 и №2.

При нажатии на клавишу переключателя №2 лампочка погаснет, так как в нем при этом “рвется” фазный провод, в том месте где кончается красная линия (зеленая стрелка показывает в какую сторону двигается контакт):

После этого нажимаем на клавишу проходного переключателя №1 и включаем лампу- путь прохождения электрического тока по фазному проводу обозначен красной линией (так будет на всех рисунках ниже):

Нажимаем клавишу проходного выключателя №2, контакт перекидывается вверх и гасит лампу освещения:

Затем нажимаем переключатель №1, его контакт перекидывается вверх и включает лампочку:

Так работает схема проходного выключателя для управления освещением с двух мест. Запомнить ее в принципе не сложно, несмотря на ее кажущуюся сложность.

Надо главное найти на переключателе общую клемму контакта, то есть ту клемму, в которой он не переключается и где контакт зафиксирован одной стороной.

Найдя эти клеммы на обоих переключателях просто к одному переключателю подключаем на эту клемму фазный провод, а ко второму- провод от лампочки.

А две оставшиеся клеммы между переключателями соединяем в любой последовательности- без разницы. Нулевой провод как обычно в схеме выключателя идет на лампочку напрямую через распредкоробку.

Итого в распредкоробке у этой схемы проходного выключателя будет 5 соединений проводов.

Кстати проходные переключатели бывают еще и двойные- то есть в одном корпусе размещены два отдельных независимых проходных переключателя, выглядит как обычный двухклавишный выключатель и имеет шесть клемм.

С этой схемой закончил, сейчас далее-

Управление освещением с трех и более мест

Для этого понадобится как я уже упоминал перекрестный переключатель. Фотографию я его показывать не буду- так как на вид это тоже самый обычный одноклавишный выключатель.

Единственное внешнее отличие- четыре клеммы на обратной стороне для подключения проводов.

Так же как и двойные переключатели- перекрестные переключатели тоже есть двойные, для подключения проводов у них восемь клемм.

Итак, для того чтобы управлять освещением с трех мест понадобится два проходных переключателя и один перекрестный.

Проходные переключатели устанавливаются в начале и конце линии, а перекрестный- между ними, вот схема подключения проходных и перекрестного переключателей:

Почему перекрестный переключатель так назван? Дело в том, что через этот переключатель проходят две независимые электрические линии и он переключает их в крест.

Что бы это понять я сделал два рисунка. Рисунок первый- перекрестный переключатель соединяет электрические линии напрямую, в параллель:

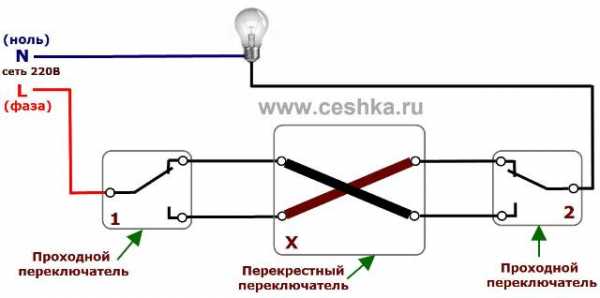

А вот на этой схеме- электрические линии перекрещиваются между собой, отсюда и название- “перекрестный”:

Ну а сейчас подробнее-

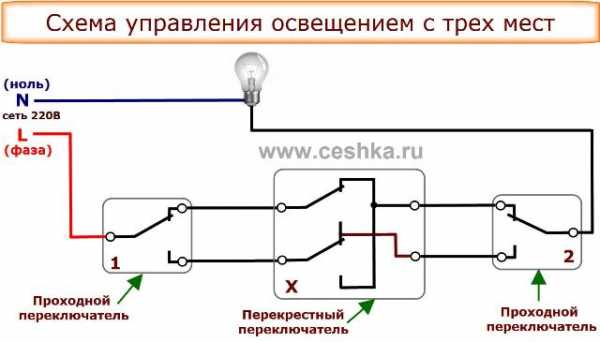

Как работает схема управления освещением с трех мест с помощью проходных и перекрестного переключателей

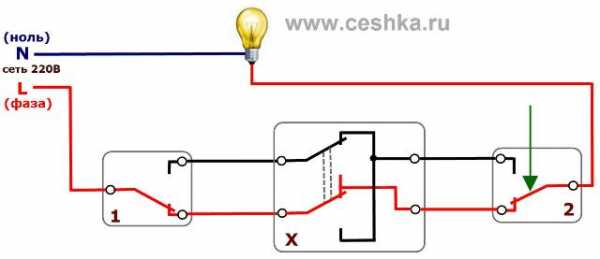

 Перекрестный переключатель обозначен буквой икс (Х). Работа схемы обозначена по аналогии с вышеописанной схемой проходных выключателей.

Представьте что это управление освещением в подъезде трехэтажки. Проходной переключатель №1 установлен на 1 этаже, перекрестный переключатель- на 2 этаже, а проходной переключатель №2- на третьем этаже.

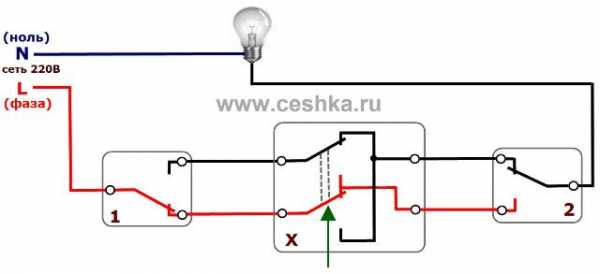

Итак, включаем свет (нажимаем клавишу переключателя №1)- лампочка горит, электрический ток по фазному проводу проходит как нарисовано красной линией:

Далее: нажимаем клавишу первого проходного переключателя- лампочка гаснет:

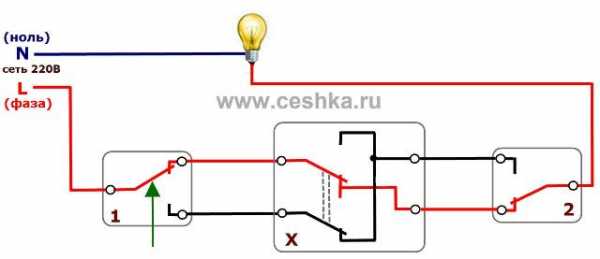

 Поднимаемся на второй этаж и проверяем перекрестный переключатель-нажимаем клавишу, включается свет:

Нажимаем клавишу обратно, выключаем свет:

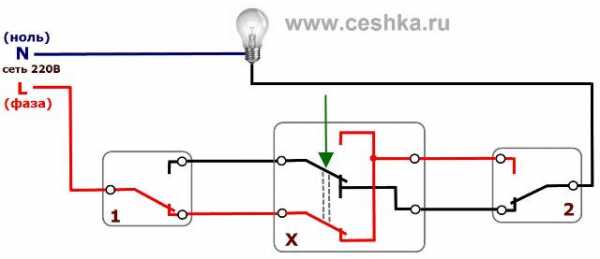

Поднимаемся на третий этаж ко второму проходному выключателю, нажимаем у него клавишу- включается свет:

Оставляем проходной переключатель №2 в этом положении, спускаемся на 2 этаж и нажимаем клавишу перекрестного переключателя- выключаем свет:

Опять же- оставляем в таком положении перекрестный переключатель и спускаемся на первый этаж, нажимаем клавишу первого проходного переключателя- свет включается:

Вот таким образом и работает схема управления освещением с трех мест с помощью проходных и перекрестного переключателей.

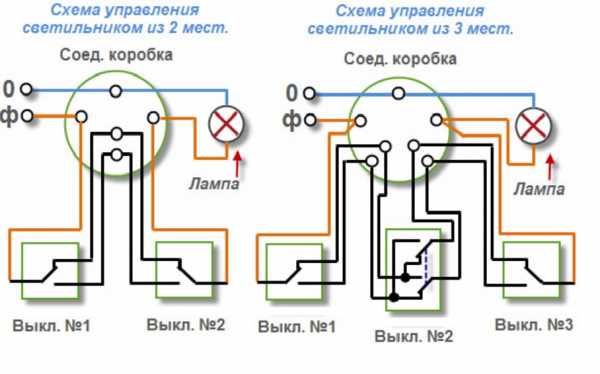

При такой схеме в распредкоробке уже будет 7 соединений.

Если необходимо управлять освещением не с трех, а с четырех, пяти и более мест, то для этого просто добавляют еще необходимое количество перекрестных переключателей между проходными, вот и все!

Например вот как на этой схеме что я нарисовал:

Если же управлять каждой лампочкой с любого этажа- то придется устанавливать по три выключателя на каждом этаже- на первом и третьем этаже по три проходных выключателя, а на втором этаже- три перекрестных выключателя.

И собирать три таких схемы- по одной схеме на каждую лампу. Можно сделать и по одному двойному, одному простому проходному выключателю на первом и третьем этаже, а на втором сделать так же один двойной перекрестный и плюс одинарный перекрестный- в этом случае на каждом этаже будет по две установочные коробки под выключатели.

Но схемы собирать все равно придется три)))

На этом у меня все, надеюсь понятно объяснил схемы проходных выключателей?

Напоследок- видео по теме

“Как найти общую клемму (зажим) у проходного выключателя”

Буду рад вашим комментариям, если есть какие то технические вопросы- то прошу задавать их на форуме, именно там я отвечаю на вопросы- ФОРУМ.

Вопрос: “Есть две прикроватные лампы с отдельными выключателями у кровати.
Есть выключатель у двери. Как сделать, чтоб при включении выключателя у двери включались обе лампы, и потом уже у кровати отключить одну из них или оба уже ближними выключателями?”

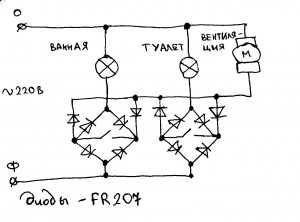

Ответ: “Вы возьмите самую первую схему из этой статьи и добавьте в неё ещё одну лампу и ещё один выключатель (продублируйте правую часть этой схемы). Нулевой провод от второй лампы подключите к нулю перед первой лампой, два провода от второго выключателя подключите к соответствующим проводам, идущим от выключателя на входе комнаты (провода между первым и вторым выключателями на схеме из этой статьи). Всё будет работать, но, если у вас горела одна лампа у кровати, то входной выключатель её погасит, но зажжёт ту, что не горела. Поясняющий рисунок ниже:”

Подписывайтесь на мой канал на ЮтубеСмотрите еще много видео по электрике для дома!

ceshka.ru

Как подключить проходной выключатель: пошаговая инструкция

Проходной выключатель – само наименование этого вида электрических устройств уже показывает истинное их предназначение. Приборы относятся к семейству стандартных бытовых выключателей, привычных для всех владельцев жилой недвижимости.

Собственно и конструкция устройств внешне напоминает традиционное исполнение. Разница лишь в том, как подключить проходной выключатель, схема контактной группы которого несколько иная.

Давайте вместе разберемся каких правил следует придерживаться подключая проходной выключатель, а от каких действий стоит отказаться.

Содержание статьи:

Выключатели проходного действия

Удобство и практичность этого вида приборов очевидны. Электрические сети, оснащенные подобными коммуникаторами, эксплуатируются более эффективно, так как в конечном итоге реально отмечается экономия энергии.

К примеру, для перехода через длинный коридор на входе освещение включается, а на выходе отключается. Эта функция реализуется всего лишь двумя приборами, смонтированными в разных концах коридора.

Вот такой он – проходной выключатель, который активно наращивает степень конкуренции по отношению к своему родственнику – обычному прибору. Эта, казалось бы, незначительно модифицированная модель даёт пользователю больше преимуществ

Если сравнивать конструкцию с обычным прибором включения/отключения, разница отмечается в количестве рабочих контактов приборов. Конструкция простого выключателя обеспечивает только замыкание/размыкание двух контактов.

Разводка подключения проходного выключателя предполагает создание трёх рабочих линий, из которых одна является общей, а две других – перекидными. Так появляется возможность управления участком электрической цепи из различных точек.

Все тонкости выбора и виды проходных выключателей описаны .

Принцип работы одноклавишной модели

Собственно, принцип функции выглядит простым и понятным. Существующие в составе конструкции перекидные контакты в первом положении замыкают один сегмент цепи и размыкают другой, а во втором положении перекидных контактов схема инвертируется.

Принцип действия устройства схематичным видом: L – линия фазы электрической бытовой сети; N – линия электрического нуля бытовой сети; C – общий коммуникационный контакт; P – перекидные коммуникационные контакты; 1 – один прибор; 2 – второй прибор

На корпусе каждого фирменного выключателя всегда имеется принципиальная схема его подключения. К примеру, в распоряжении пользователя есть одноклавишный прибор. Необходимо включить его в простую схему управления одним светильником.

Подробная инструкция по монтажу одноклавишного выключателя представлена в .

Если обратиться к схеме установки одноклавишного проходного выключателя, что содержится на его корпусе, действия пользователя сводятся к следующему:

  1. На первый (C) контакт подключается общая линия.
  2. На второй (P) и третий (P) контакты подводят перекидные сегменты.
  3. Устанавливают два прибора в ранее намеченных точках.

Одинаковые по нумерации перекидные контакты (P) двух выключателей соединяются один с другим проводниками. Первые (общие – Common) контакты двух приборов соединяются – один с фазным проводом, второй с «нулевым» через лампу светильника.

Работа схемы тестируется следующим образом:

  1. Смонтированный участок цепи обеспечивают напряжением.
  2. Переводят клавишу первого выключателя в режим «Вкл».
  3. Осветительная лампа загорается.
  4. Следуют к точке размещения второго прибора.
  5. Меняют текущее положение клавиши второго устройства.
  6. Осветительная лампа отключается.

Теперь, если проделать все операции в обратном порядке, эффект действия системы освещения получится аналогичный. Так констатируется нормальная работа схемы.

Как выполнить реальный монтаж?

Прежде чем начинать установку квартирного (или иного) проходного выключателя, рекомендуется вычертить монтажную схему, примерно такую:

Пример создания схема под монтаж системы выключателей проходного действия: N – нулевой провод сети; L – фазный провод сети; РК – распределительная коробка; ПВ1 – прибор первый; ПВ2 – прибор второй; 1,2,3 – контактные группы

Подвод тока на участок схемы с проходными выключателями, как правило, осуществляется через стандартную распределительную коробку. Таким образом, первый шаг инсталляции – подбор оптимального места под распределительную коробку, установка ее и подвод электрической проводки. Кабель в коробку выводят трёхжильный (фаза-ноль-земля).

Помимо установки распределительной коробки естественной остаётся необходимость подготовки ниш под монтаж шасси проходных выключателей. Для них также выбирают наиболее удобные места. Обычно монтируют приборы рядом с коробками проходных дверей.

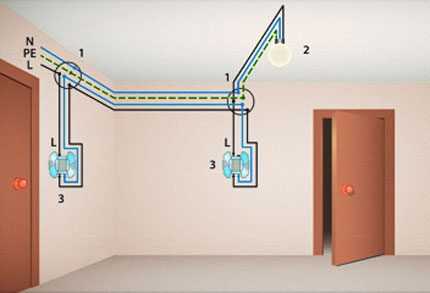

Один из возможных вариантов монтажа коммуникации с двумя устройствами – по одному у каждой из проходных дверей. Этот вариант вполне применим для классических проектов жилых и служебных зданий

Завершив подготовительные инсталляционные процедуры, переходят к подключению разведённых линий проводников. Первой подсоединяется к любому из выключателей, к его 1 выводу (фазный проводник).

Далее проводят соединение проводников между перекидными контактами. Последней соединяется линия нуля на оставшийся свободным первый контакт второго выключателя. Останется подвести напряжение к собранной цепи (включить защитный автомат) и протестировать сборку на корректную работу.

Конструкции перекрёстного исполнения

Существует модификация приборов – перекрёстные выключатели. Конструктивно представляют собой приборы с коммутацией на четыре контакта. Их главное предназначение – помощь в устройстве схем коммутации светильников и других приборов из трёх и более точек управления.

Схемотехника с моделью перекрёстного действия: 1 – обычный коммутатор; 2 – коммутатор перекрёстного действия; 3 – обычный коммутатор; 4 – распределительная коробка; 5 – лампа светильника; N – проводник сетевого нуля; L – проводник фазы

Между тем, для реализации подобных схем с участием в структуре перекрёстных моделей требуется использовать обычные проходные выключатели. Схемная реализация предполагает включение перекрёстных модификаций последовательно между парой обычных проходных коммутаторов. У перекрёстной модели имеется пара входных и пара выходных клемм.

О тонкостях монтажа перекрестных выключателей читайте .

Выпускаются изделия для внешнего (накладного) монтажа и устройства для использования в сетях скрытой проводки. Существует обширный выбор по нагрузочным способностям, а разнообразие по цветовой гамме и дизайну также не ограничивает пользовательских потребностей.

Схемные решения для практической эксплуатации

Наиболее часто применяемые схемы с подключением устройств проходного действия – это, как правило, схемы для одно-, двух-, приборов. Одноклавишный вариант рассматривался выше.

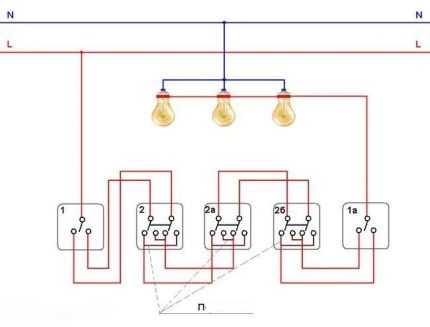

Схематичный вариант устройства системы на пять точек управления. Здесь используются три двухклавишных переключателя и два одноклавишных: N – сетевой нуль; L – сетевая фаза; 1, 2 – коммутаторы; п – перемычки

Поэтому посмотрим, как выглядит пошаговый инструктаж на подключение двухклавишного прибора.

  1. Необходимо схематично обрисовать монтаж системы.
  2. Выполнить работы по инсталляции РК и подрозетниц.
  3. Выполнить инсталляцию нужного числа световых групп.
  4. Проложить сеть с учётом подводки фазных, нулевых, заземляющих проводников.
  5. Подключить разведённые проводники согласно составленной схеме.

Следует уделить внимание не только чисто электромонтажным работам, но также работам технического плана. К примеру, рекомендуется с высоким вниманием отнестись к монтажу подрозетниц.

Эти элементы необходимо надёжно крепить в стене, чтобы в последующем они обеспечивали не менее надёжное крепление приборов.

Существует трехточечная система коммуникации, которая основана на создании системы, позволяющей управлять световой группой из трех разведённых на расстояния точек. Элементная база – три прибора, из которых два являются и один – перекрёстным.

Широко распространённый вариант схемы-трёхточки: N – электрический нуль; L – электрическая фаза; ПВ1 – первый двухклавишный переключатель; ПВ2 – второй двухклавишный переключатель; ПВ3 – перекрёстный коммутатор

Своеобразная инструкция подключения в этом случае выглядит примерно так:

  1. Создаётся схема разводки и расключений.
  2. Производятся работы по монтажу коробки распределительной и подрозетниц.
  3. Укладываются кабели электрические трёхжильные в количестве 4 шт.
  4. Производится электромонтаж – подключение по схеме.

Этот вариант создания коммуникационной электросети выглядит несколько усложнённым. Как понятно даже по укладке кабелей, придётся иметь дело, в общей сложности, с 12 проводниками. На обычные проходные выключатели следует подключить 6 проводов, тогда как к перекрёстному коммутатору нужно подключать 8 проводников.

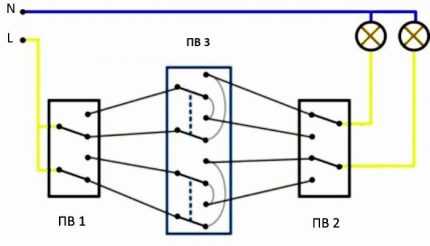

На общую клемму любого из двухклавишных коммутаторов присоединяется фазная линия. На общую линию второго двухклавишного коммутатора присоединяется линия световой группы. Оставшиеся проводники соединяются по номерам контактов согласно схемной обрисовке.

Сенсорные модели выключателей

Помимо клавишных и рычажных модификаций на рынке встречаются модели сенсорного исполнения. По сути, функции приборов однообразные, но принцип действия, а также конструкция несколько отличаются.

Современная модификация – сенсорная модель, которая отличается более удобным принципом действия. К тому же этот вид бытовых коммуникаторов имеет увеличенный срок службы, благодаря отсутствию механики в составе конструкции

Есть два вида переключателей сенсорного исполнения:

  1. Сенсорные прямого действия.
  2. Сенсорные с диммерами.

Первые работают на прямой чёткий контакт через кратковременное прикосновение подушечкой пальца к стеклянной панели прибора. То есть в этом варианте действует только функция включения/отключения. Второй конструктивный вариант (диммерный) обеспечивает включение и отключение с плавной регуляцией яркости ламп.

Для работы с этими приборами требуется такое же прикосновение пальцем с последующим удержанием подушечки пальца на стекле до момента достижения требуемой яркости свечения лампы.

Вид сенсорного прибора сзади, где расположены клеммы для подключения: COM – синхронизирующий коннектор для работы в паре с другими приборами; L – контакт под сетевую фазу; L1 – первый выходной канал; L2 – второй выходной канал

Схематика сенсорных устройств отличается от приборов иного исполнения тем, что содержит одну общую (фазную) клемму (L), две перекидных (L1, L2) и одну клемму «COM».

Контакт «COM» используется для связи между выключателями при построении сложных схем. Например, с управлением из трёх и более точек несколькими зонами освещения. При этом на одну световую зону допускается нагрузочная мощность не более 1 кВт.

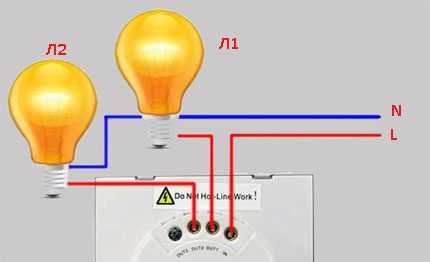

Классический вариант схемной разводки с одним сенсорным устройством: N – электрический нуль; L – электрическая фаза; Л1 – нагрузка первого канала; Л2 – нагрузка второго канала

Простая организация системы управления с одним сенсорным прибором выполняется так:

  1. Фазная линия соединяется с клеммой «L».
  2. Линия «L1» образует одну зону освещения.
  3. Линия «L2» образует вторую зону освещения.

Если же применяется группа устройств, фазные контакты приборов (L) соединяются в параллель, плюс между собой соединяются клеммы «COM». Все остальные клеммы расключаются стандартно в зависимости от числа коммутируемых зон света.

Чтобы сенсорные устройства корректно функционировали, необходимо их запрограммировать. По сути, речь идёт о синхронизации всех выключателей группы. Программирование выполняется последовательностью:

  1. Касание сенсора в течение 5 сек. до звукового сигнала (или мигания светодиода).
  2. После звукового сигнала снять касание и перейти к следующему прибору.
  3. Касание сенсора второго прибора.
  4. Если светодиод на фронтальной панели отозвался короткими вспышками, успешно.
  5. Отмена синхронизации – касание сенсора в течение 10 сек.

Для сенсорных конструкций есть некоторые ограничения по монтажу.

К примеру, максимально допустимое расстояние от выключателя до выключателя должно составлять не меньше 30 м.

Рекомендуем также прочесть другую нашу статью, где мы подробно рассказали о , их разновидностях и маркировке.

Выводы и полезное видео по теме

Теоретическая информация о том, как происходит установка в помещении проходного выключателя:

Вот такими серьёзно модифицированными электрическими компонентами выглядят привычные всем электрические выключатели. Теперь это уже не просто коммутаторы электроламп, вкрученных в патроны люстр.

Эти приборы могут успешно применяться для управления другими объектами. Например, выполнением работы на подъём и опускание штор на окнах квартиры.

Если вам приходилось самостоятельно устанавливать проходной выключатель в собственном доме, поделитесь, пожалуйста, опытом с нашими читателями. Расскажите как вы реализовали эту задачу на практике. Оставляйте свои комментарии в расположенном ниже блоке. Там же можно задать вопросы по теме статьи, а мы постараемся на них оперативно ответить.

sovet-ingenera.com

Схема проходного выключателя с двух мест

В данной статье рассматривается, какой должна быть схема проходного выключателя с двух мест, позволяющая управлять освещением помещения (включать и выключать) из разных точек. Кроме того, что разные группы ламп можно подключать к различным выключателям, иногда нужно в одном месте включить свет, а пройдя помещение, в другом выключить. Это реализуется с помощью перекрестных переключателей.

В квартире или доме можно назвать множество мест, где пригодиться возможность выключать свет из нескольких точек. Самый типичный случай, это длинный коридор или гараж, где пара выключателей избавляет от необходимости сначала выключить свет, а потом в потемках идти к противоположному выходу.

Другой пример — в спальне, было бы удобно разместить один выключатель у входа, а второй у прикроватной тумбочки. Это удобно, включать свет, когда вошли, и когда уже ложитесь спать, выключить освещение, не вставая с кровати.

Маркировка и внешний вид проходного выключателя

Также такой принцип включения/выключения света очень полезен для подъезда многоквартирного дома, когда освещение подъезда и лестницы можно выключать на своем этаже, уже дойдя до квартиры (но надо учитывать, что таким образом будет все освещение включаться или отключаться на всех этажах одновременно).

А если вы хотите каждую отдельную лампочку контролировать из нескольких мест, то это потребует монтажа отдельной схемы управления и выключателей для светильников на каждом этаже.

Управление лампочкой из двух мест (схема проходного выключателя с двух мест)

Правильное название нужного вам типа выключателя — «проходной переключатель». Хотя внешне он выглядит как типичный выключатель на одну клавишу, переключателем он называется не зря. Данный прибор, при обоих положениях клавиши не выполняет разрыв электрической цепи, а производит переключение с одного контакта на другой.

В типовой схеме с двумя переключателями, установленными в разрыве цепи между лампочкой и фазой, между переключателями проложены два провода и нажатие на клавишу любого может включить или выключить освещение, не зависимо от положения второго выключателя.

То есть, если цепь разомкнута, то нажатие на клавишу любого из переключателей, замкнет цепь, а второе переключение на том же или на втором выключателе — разомкнет.

Собрать такую схему никакой сложности не представляет, достаточно найти на каждом переключателе общую клемму, которая не переключается, у одного из переключателей к этой клемме подсоединяют провод фазы, на втором выключателе к общей клемме присоединяют провод от лампочки или светильника.

А оставшиеся на каждом переключатели по две клеммы соедините между переключателями в любом порядке. Нулевой идет прямо к лампочке, как это и должно быть. Так что, в итоге, после сборки данной схемы, у вас в распределительной коробке пройдут пять проводов. Иногда такие переключатели делают двойными, то есть, один корпус с двумя независимыми клавишами и шестью клеммами.

Управление светом из трех и более мест (схема проходного выключателя с двух мест)

Если схема проходного выключателя с двух мест уже более или менее понятна, то для реализации этой же задачи, но с тремя выключателями, вам понадобиться кроме знакомых уже проходных переключателей (2 шт.) еще и один перекрестный переключатель. Внешне его можно отличить только по четырем клеммам для проводов, а так — типичный одноклавишный выключатель. Существуют и двойные перекрестные переключатели на две клавиши и, соответственно, на восемь клемм.

В случае управлением освещением из трех точек, проходные выключатели ставят в начале переключающей цепи и в конце, а перекрестный выключатель — между ними. Это можно посмотреть на стандартной схеме, как подключают перекрестный и проходные переключатели.

Перекрестный переключатель имеет такое название потому, что через него проходят две линии электропитания. И этот прибор каждым нажатием клавиши переключает их накрест. Типичный пример использования цепи из трех выключателей — подъезд и лестничные пролеты трехэтажного дома. Проходные переключатели монтируют на первом и третьем этажах, а перекрестный — на втором.

Теперь можно при входе в подъезд или выйдя из любой квартиры на лестничную клетку включить свет, любой из переключателей замкнет цепь. А при выходе из подъезда или когда подниметесь на нужный этаж, опять-таки, любым из переключателей независимо выключить лампочку.

Надо отметить, что если точек контроля освещением четыре или больше, то в данной схеме просто увеличивается количество перекрестных переключателей в середине цепи.

Итак, поняв отличие специальные переключателей от бытовых выключателей освещения, вы точно знаете, как собирается и коммутируется схема проходного выключателя с двух мест. Как видите сделать управление из множества мест одной лампочкой совершенно не сложно. Вот если вы захотите управлять из нескольких мест каждым светильником отдельно, то тогда вам придется монтировать намного больше схем.

sdelaj-sam.com
