Как сделать вытяжку в бане своими руками – как правильно сделать вентиляцию в парилке своими руками, схема, монтаж вентиляции пола в парной, фото и видео

Схема вытяжки в бане разрабатывается еще на этапе планировки парилки. Согласно ей и устанавливается вентиляция в процессе строительства. А вот по завершении возведения здания бани монтировать вытяжку в парной своими руками будет довольно проблематично, ведь придется проделывать лишние отверстия, при этом есть риск повредить стены.

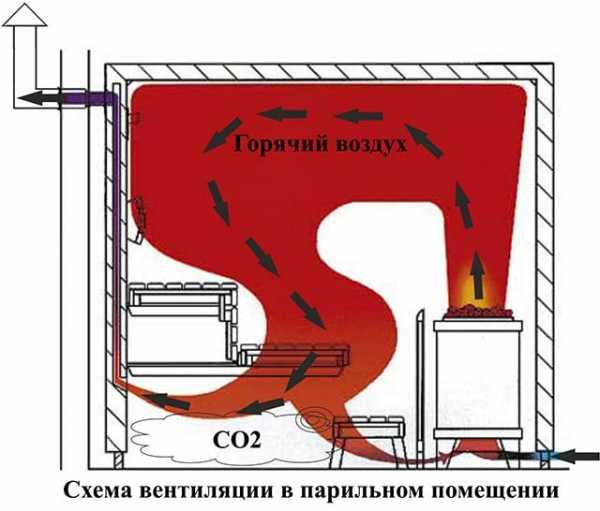

Схема вентиляции в парилке своими руками выглядит следующим образом:

1. В нижней части бани, в стене или полу, располагают отверстие для притока свежего воздуха.
2. С противоположной стороны парной в верхней части стен, там, где скапливается горячий воздух, проделывают выходное отверстие. Тем не менее, слишком близко к потолку его не следует размещать, чтобы баня не остывала слишком быстро.

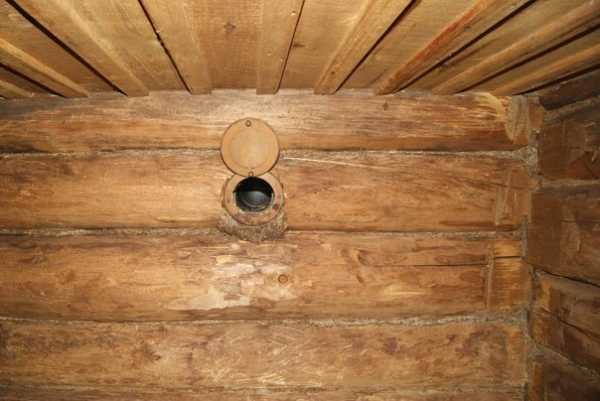

Очень часто в парной устраивают сразу два вытяжных окна, одно над другим на расстоянии в 1 м, соединяя их гофрированной трубкой. Таким образом, можно контролировать отток воздуха из бани. Например, во время протапливания печи в парилке, оставляют открытыми входное и нижнее выходное окно. А когда нужно просушить парную, то открывают заслонки и на верхнем вентиляционном окне.

Альтернативным вариантом решения проблемы, как сделать вытяжку в бане, может стать монтаж механической системы вентиляции. Она заставляет воздух циркулировать в помещении принудительно, а некоторые модернизированные модели, в случае необходимости, сами открывают вентиляционные зазоры, причем расположение их не имеет особого значения. Кроме того, механика позволяет отрегулировать несовершенства естественного вентилирования парной.

Существует несколько стандартных схем для организации вытяжки в бане своими руками. Их отличие заключается в основном в расположении вентиляционных окон.

Как сделать вентиляцию в парной

Среди способов, как сделать вытяжку в бане своими руками, предлагаем рассмотреть наиболее приемлемые для выполнения в домашних условиях варианты, как естественного, так и искусственного вентилирования.

Вариант 1

Это наиболее распространенный способ устройства вентиляции, который обеспечивает одно входное и два выходных отверстия. В 30 см от пола непосредственно за печью в стене проделывают входное отверстие. Выходные окна соединяются деревянным коробом со встроенной гофротрубкой длиной 1 м и оснащаются заглушками. Кроме того, на вентиляционные окна ставят решетки, чтобы предотвратить попадание в баню насекомых или грызунов.

Данный тип вентиляции чаще всего применяется для небольших по размеру частных бань.

Вариант 2

Вентиляционные ходы могут быть расположены на одном уровне. Данный вариант вентиляции предполагает проделывание входного отверстия в 30 см от пола за печью. А вытяжное окно обязательно оборудуют вентилятором, вытягивающим углекислый газ наружу.

Вариант 3

По данной схеме в парной прорезают два отверстия. Входное отверстие прорезают на 0,5 м выше каменки, а выходной вентиляционный ход располагают внизу, в 20 см от пола. Для принудительного выдува воздуха устанавливают вентилятор.

Вариант 4

Если конструкцией бани предусмотрена лишь одна стена, выходящая непосредственно на улицу, то схема вентиляции предполагает устройство двух ходов, расположенных на одной стене напротив печи. В нижнее окно в 30 см от пола поступает свежий прохладный воздух, который, ударяясь в печь и нагреваясь, постепенно поднимается вверх и выходит через выходное окно наружу. Вытяжное отверстие располагают в 30 см от потолка и устанавливают в нем вентилятор для хорошей циркуляции воздуха.

Вариант 5

Схема вентиляции пола в бане пригодится, если в парной устроен дощатый пол с отверстиями между досками и подпольем. В данном случае окно для притока воздуха обустраивают за печью. По мере охлаждения воздух опускается вниз и выходит через щели в подполье, а оттуда – наружу через вентиляционный ход в стене цоколя, соединенный с трубой для вывода воздуха над крышей.

Вариант 6

Наконец, вентиляционным ходом для вывода отработанного воздуха может служить поддувало в печи, если она расположена в парной. Единственное, что нужно сделать – обеспечить приток воздуха, прорезав в стене напротив печи специальный зазор.

Методика монтажа вытяжки

Правильная организация вытяжки в бане предполагает соблюдение некоторых принципов:

• в баню, пристроенную к дому, воздух должен поступать в направлении от жилых помещений к парной;
• вентиляционное окно для вывода воздуха должно соединяться с трубой, выходящей наружу над крышей бани;
• под потолком оборудовать вытяжной ход не рекомендуется, чтобы сквозняк не попадал на парящихся людей.

Итак, если рассмотреть процесс устройства вентиляции в целом, то он включает несколько этапов:

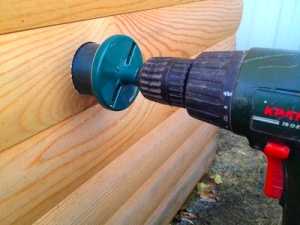

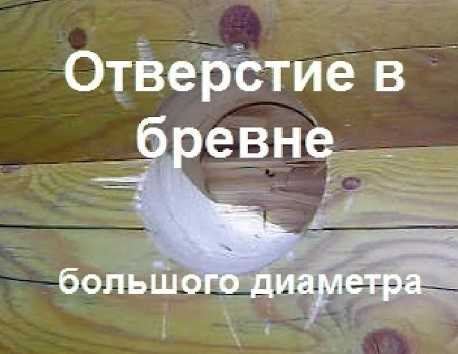

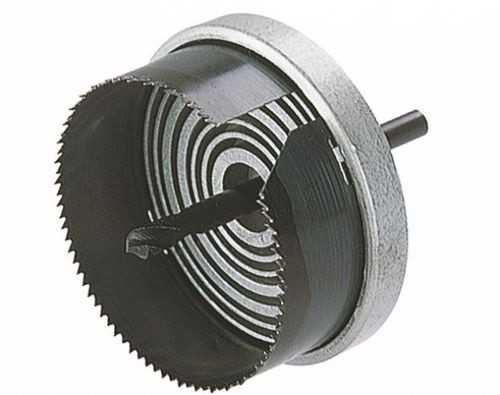

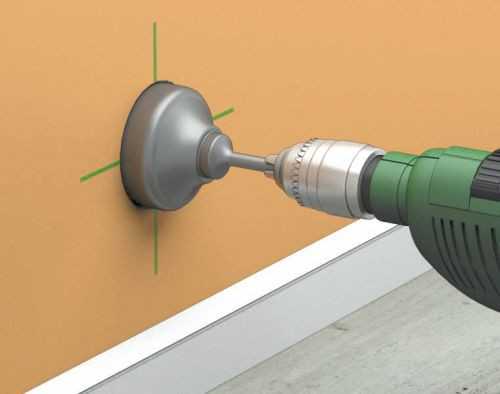

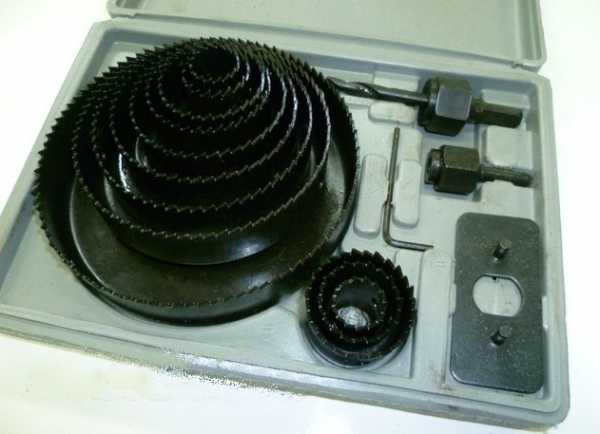

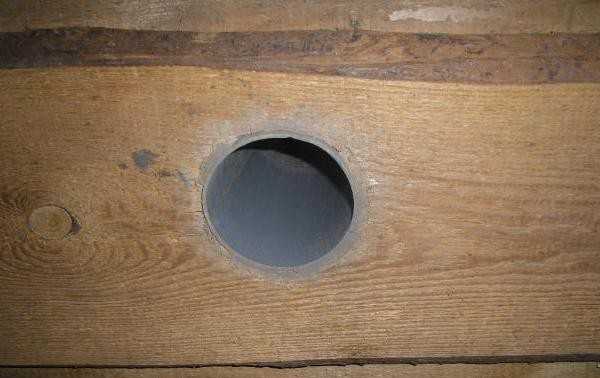

• Сначала размечают места для вентиляционных ходов и прорезают отверстия диаметром 10-20 см.
• Далее в окна вставляют металлические, деревянные или пластиковые короба.

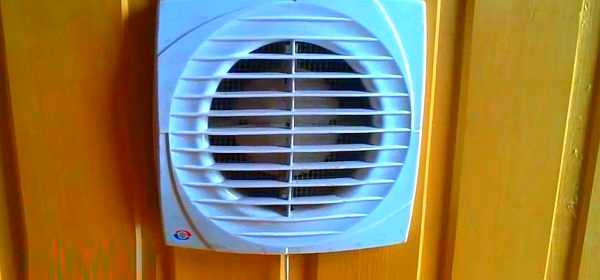

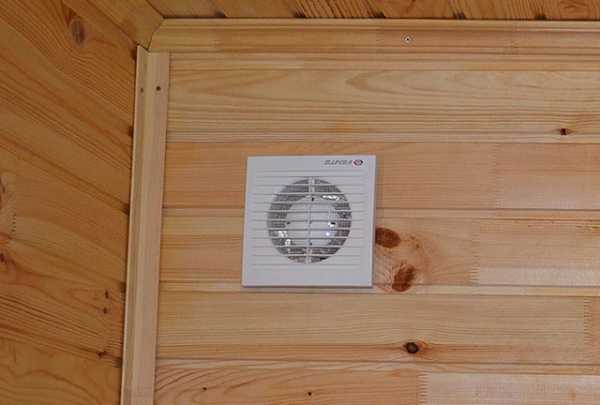

• Если нужно, на вытяжное отверстие монтируют вентилятор для принудительного выдува. Причем электрооборудование для бани должно быть термостойким и с классом безопасности от IP-44 (прочитайте также: «Какой нужен кабель для бани термостойкий и как его монтировать»).
• Закрывают вентиляционные зазоры решетками и заглушками.
• К выходному отверстию крепят трубу и выводят ее на крышу.

Стоит помнить, что воздух должен не просто обновляться, но и свободно циркулировать над полом. С этой целью в цоколе бани в противоположных стенах прорезают небольшие оконца с решетками для защиты от грызунов.

Соблюдая эти инструкции можно смело браться за обустройство вытяжки в бане, чтобы пребывание в парной приносило только удовольствие.

banyaspec.com

устройство вытяжки в парной, варианты схем

Температурный режим эксплуатации банных помещений сильно отличается от микроклимата обычных жилых комнат. Соответственно, к воздухообмену внутри парной выдвигаются более жесткие требования. В данном руководстве рассматривается традиционная методика, как правильно сделать вентиляцию в бане, построенной своими руками из любых материалов, – бруса, бревна или пеноблоков.

Зачем нужна вентиляция банных помещений

В процессе помывки воздух внутри сауны нагревается и насыщается влагой. Чем выше температура в парилке и моечной, тем большее количество водяного пара воздух способен поглотить. По окончании банных процедур здание охлаждается и содержащаяся влага начинает выпадать конденсатом на всех деревянных поверхностях, провоцируя образование плесени и грибка.

Приток и вытяжка в бане призваны решать 3 задачи:

1. Обновление воздушной среды во время помывки согласно требованиям санитарных норм.
2. Удаление лишней влаги из помещений, просушка древесины.
3. Создание круговорота влажного воздуха в парной.

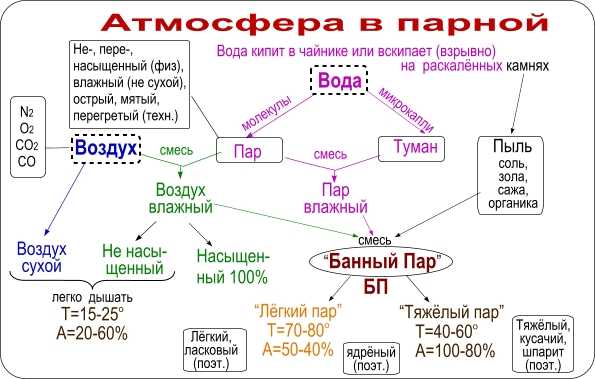

Последний пункт требует пояснения. Когда вы паритесь в протопленной русской баньке и добавляете парку, горячий увлажненный воздух поднимается под потолок. Правильно устроенная вытяжка удаляет остывающие воздушные массы, благодаря чему возникают круговые потоки, уравнивающие температуру по всей высоте помещения. Без вентиляции нижняя зона парной останется холодной.

Справка. Физические процессы, протекающие в русской и финской бане, практически одинаковы. Разница заключается в температуре и степени увлажнения воздуха. В первом случае температура достигает 70—80 градусов, влажность – до 70%, во втором 100 °С и 30% соответственно (так называемый сухой пар).

В моечной, комнате отдыха и предбаннике нужна обычная вентиляция, обновляющая воздушную среду. Для работы газовой либо дровяной печи предусматривается дополнительный приток, обеспечивающий горение.

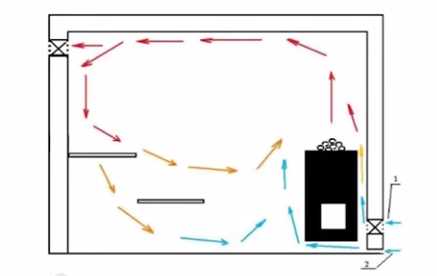

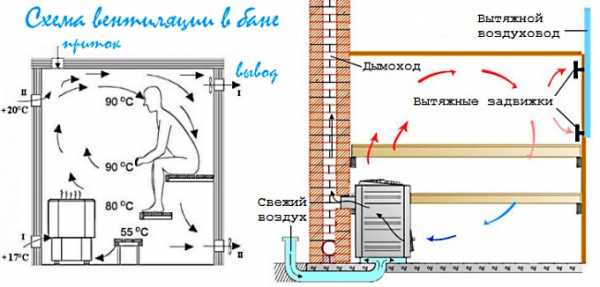

Универсальная схема воздухообмена

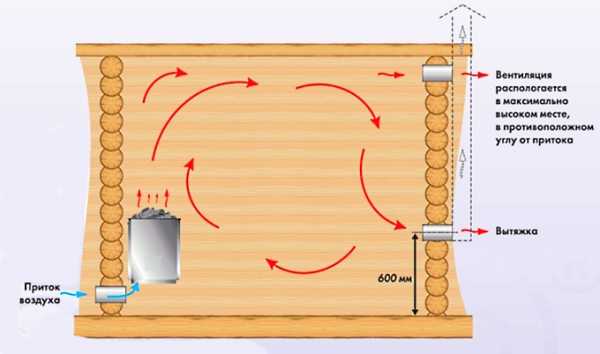

Наиболее экономным и работоспособным считается классический вариант — естественная вентиляция в парной, изображенная на схеме. Основная система, предназначенная для помывки, функционирует следующим образом:

1. Приток организован через просвет 2—3 см под входной дверью, куда проникает нагретый воздух из смежного помещения.
2. Получая дозу тепла от печки и насыщаясь паром, горячая воздушная масса поднимается к потолку.
3. Охлаждаясь от соприкосновения с поверхностями и людьми, воздух опускается в нижнюю зону, откуда удаляется посредством вытяжной решетки и отдельного канала, устроенного в противоположном углу.
4. Объем притока регулируется задвижкой, установленной на вытяжном отверстии.

Важный нюанс. Горячий влажный воздух значительно легче холодного сухого, поэтому вытяжка предусматривается из нижней части парилки. Если сделать вентиляционное отверстие у потолка, львиная доля тепла уйдет наружу, в микроклимат в районе полков будет некомфортным.

Как должна работать вентсистема бани, расскажет эксперт в своем видео:

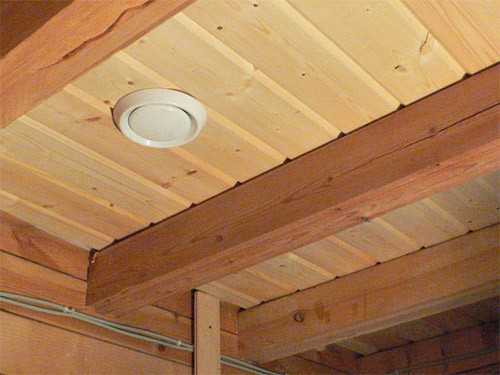

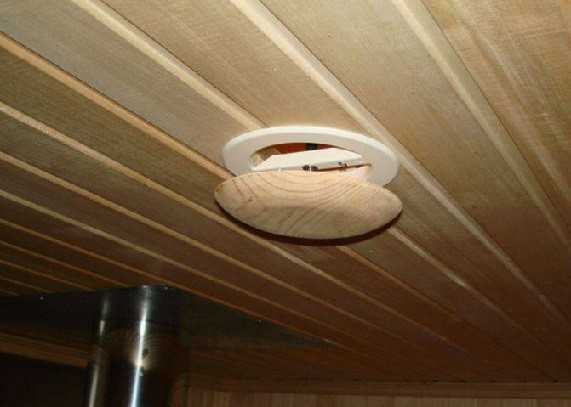

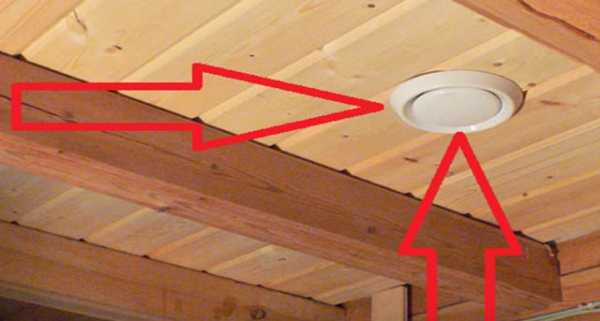

Вспомогательная вытяжка, сделанная у потолка, предназначена для проветривания и сушки парилки по окончании банных процедур. Во время помывки отверстие наглухо закрыто задвижкой. Вместо вытяжного проема допускается использование потолочных диффузоров либо обычного распахивающегося окна.

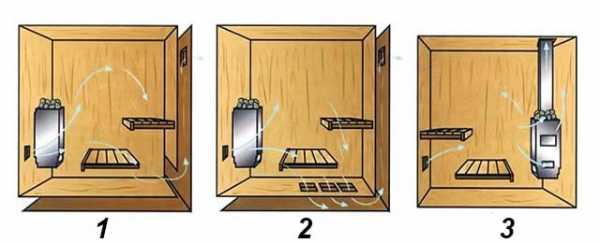

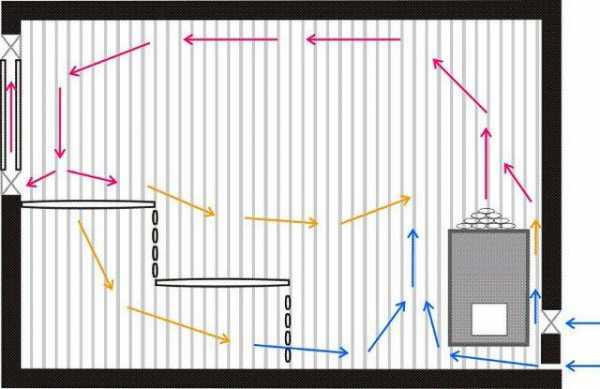

Рассмотрим несколько альтернативных схем вентилирования парной, представленных ниже на картинке:

1. Подача притока прямо с улицы через отверстие, сделанное возле печки. От контакта с раскаленной поверхностью воздух моментально прогревается, циркулирует по парилке и уходит через вертикальный короб наружу.
2. Аналогичная схема с нагревом притока у печи, вытяжка организована через скрытый канал под деревянным настилом. В парной с бетонным полом подобное решение реализовать затруднительно.

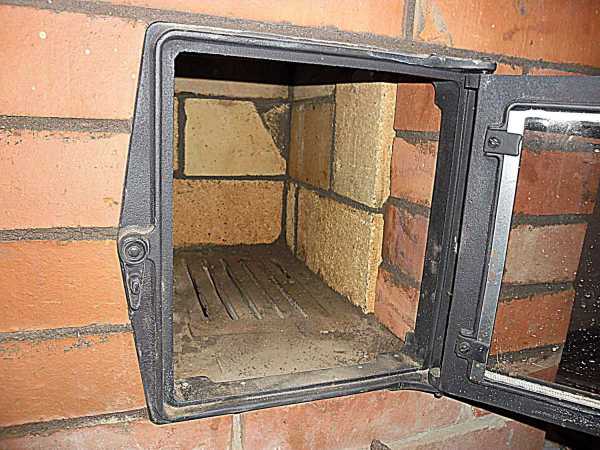

3. Роль вытяжного канала играет печной дымоход, в котором априори есть хорошая тяга.

Примечание. Указанные схемы используются в определенных условиях – при подаче воздуха с улицы, отвод через полы либо в случае размещения топки внутри парной.

В остальных помещениях устройство вентиляции проще – вытяжка предусматривается в верхней зоне, приток подается в нижнюю. Причем зимой свежий воздух необходимо подогревать либо вначале пропускать через предбанник, чтобы в парной не веяло холодом. Для очистки и нагрева уличного потока целесообразно использовать местные приточные установки с принудительным нагнетанием воздуха.

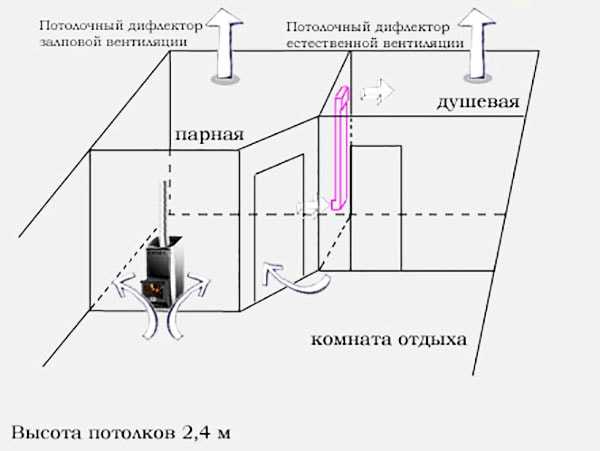

Вариант возврата воздуха в душевую через вертикальный канал и переточную решетку

Выбор подходящих материалов

Сама идея русской или финской бани предполагает использование экологически чистых материалов и соответствующего отопительного оборудования. Если вы построили традиционный сруб, применение полимерных утеплителей, стекловаты и различных пластмассовых элементов не допускается.

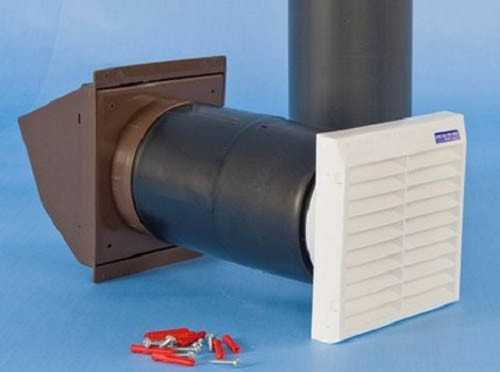

Для обустройства вентиляция в бане (особенно — в парилке) своими руками, рекомендуется закупать такие материалы:

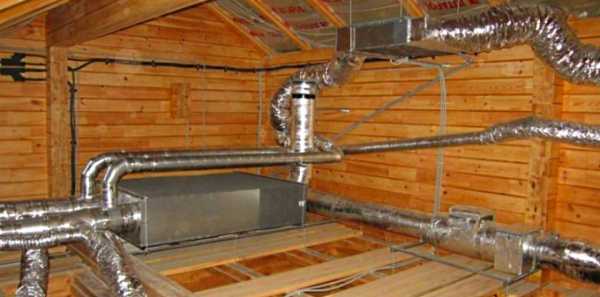

• воздуховоды из оцинкованной стали или деревянные короба;

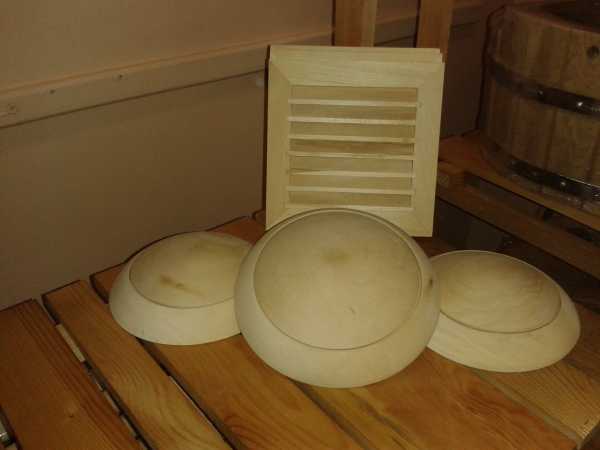

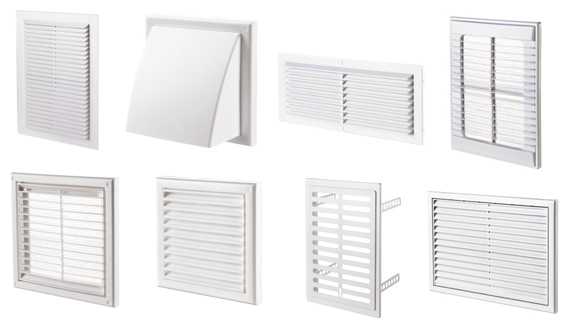

• решетки, задвижки и диффузоры — из дерева либо крашеного металла;
• уплотнение труб с выходом в стену – пакля, мох, джут;

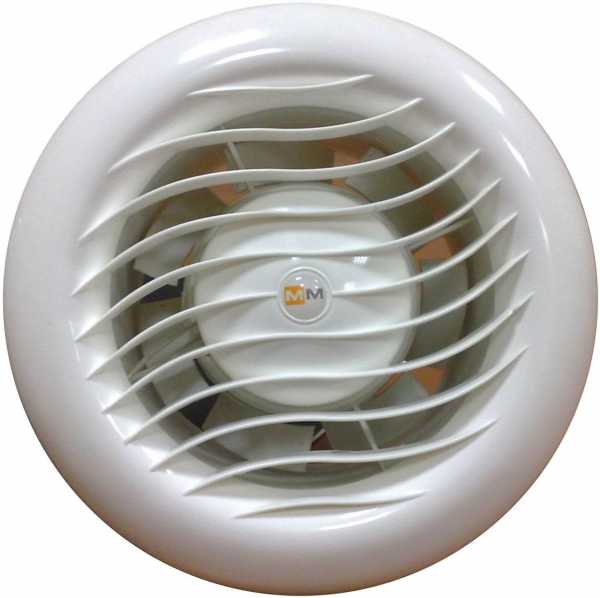

• вентиляторы – из специальной пластмассы, с повышенной степенью электрозащиты от попадания влаги.

Совет. Старайтесь в парилке использовать минимум металлических элементов. Если нагнать температуру 80—100 °С, детали сильно нагреются и могут вас обжечь при случайном прикосновении.

Внутри парной делать вентиляцию из пластиковой трубы категорически не рекомендуется. При нагреве до 100 градусов полимер начинает терять стабильность и выделяет вредные вещества. По-хорошему, вентиляторы в парной тоже ставить нельзя, да и незачем.

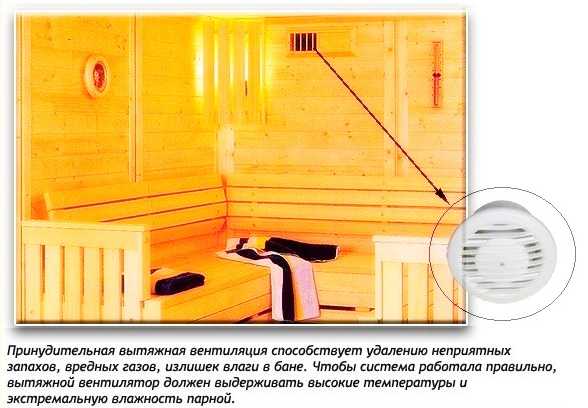

Принудительная вытяжка создает мощный поток воздуха, увлекающий большое количество теплоты, печь станет работать вхолостую. Для сушки бани вентилятор тоже не панацея – достаточно открыть окно и входную дверь, организовав сквозняк. Нагнетание уместно в одном случае – когда работает приточная установка с подогревом.

Рекомендации по обустройству

В идеале вентиляция проектируется и закладывается на этапе строительства бани. Заранее продумывается размещение воздуховодов, подбирается модель печи и схема воздухообмена. Лучший вариант основной вытяжки – через полы в боковой вертикальный канал, более экономичный – решетка или диффузор в стене.

Важный момент. Часто встречается ошибка, когда хозяин грамотно обустраивает вытяжку, забывает о притоке и получает плачевный результат – плесень по углам. Помните: без замещения приточным воздухом вытяжная вентиляция работать не будет. Установка отсасывающего вентилятора тоже не решит проблему.

При монтаже вентиляции предлагаем следовать простым рекомендациям:

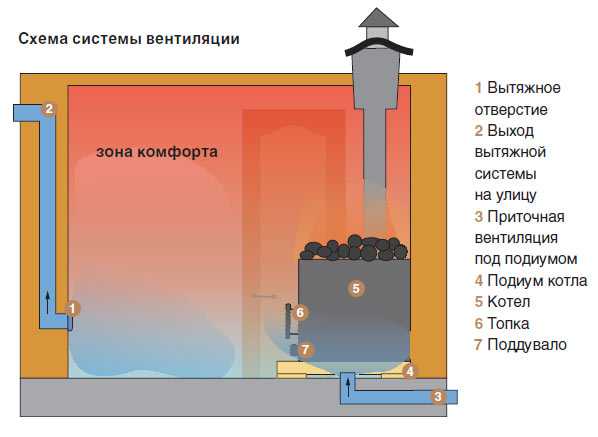

1. Отверстие подачи наружного воздуха размещайте под печью, дабы сразу нагреть входящий поток. Допускается размещение сбоку от источника тепла на высоте 15 см от полов, как изображено на фото.

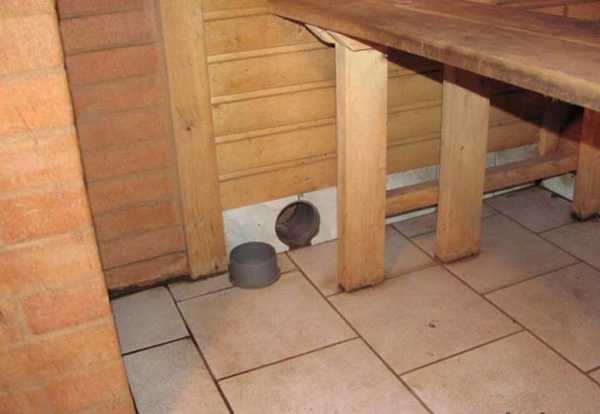

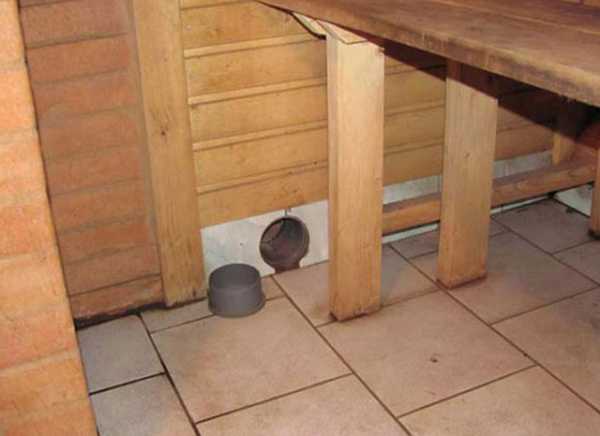

2. Вытяжной проем располагайте под полками в противоположном углу. Обязательно поставьте задвижку.
3. Чтобы стимулировать работу естественной вытяжки, предусмотрите вертикальный канал, выходящий наружу либо в соседнее помещение с более холодным воздухом. В трубе возникнет природная тяга, увлекающая воздушные массы из парной и приточного отверстия.
4. Диаметры приточки и вытяжки делайте одинаковыми. Чтобы не вдаваться в расчеты, возьмите оцинкованные трубы Ø100 мм или эквивалентного сечения.
5. Если печка топится прямо из парилки, основную вытяжку делать не обязательно, достаточно организовать приток. Роль отсоса успешно сыграет дымоход, затягивающий воздух через поддувальную дверцу.
6. В парилке с открывающимся окном потолочный клапан не понадобится. В процессе помывки он все равно закрывается, а проветривание организуется через дверь и оконный проем.

Если баня с парилкой уже построена, вентиляционный канал можно вывести наружу сквозь стену и поднять на высоту 3—4 м рядом с дымоходом. Трубу желательно утеплить, иначе придется бороться с выпадением конденсата. Как лучше организовать вентиляцию банных комнат, смотрите на видео:

Заключение

Классический вариант естественной вентиляции, придуманный древними строителями бань, не теряет актуальности до сих пор. Устройство современного принудительного воздухообмена имеет право на жизнь, но потребует финансовых вложений. Подобное решение оправдано для сауны «умного дома», но в большинстве случаев нецелесообразно.

qustu.com

Вентиляция в бане своими руками

Вентиляция в бане своими руками может быть сделана по разным схемам, но в том, что без нее в этом строении не обойтись, сомневаться не приходится.

Вентиляция в бане своими руками

От наличия в бане вентиляции зависит не только правильное распределение тепла в помещении, но и безопасность посетителей, а также долговременность службы деревянной банной постройки. В бане, особенно – в парном помещении, всегда большое количество воды и пара, а деревянные поверхности впитывают в себя влагу, и периодическая просушка помещения просто необходима. Однако, она будет недостаточно эффективна, если не организована постоянная вентиляции в помещениях, которая значительно снижает эффект поглощения древесиной влаги, так как воздух находится в непрерывном движении.

Содержание статьи

Принцип работы вентиляции в бане

Работа вентиляционной системы основана на известных законах физики, а принцип ее обустройства достаточно прост и понятен.

• В помещении бани устраиваются два вентиляционных окна, одно из которых обеспечивает приток свежего воздуха , а второе дает возможность выхода нагретому и переувлажненному.
• От точного расположения вентиляционных окошек будет зависеть, в какую область помещения более интенсивно будет поступать нагретый от печи воздух, который двигается под давлением более тяжелого холодного, поступающего извне. Поэтому, иногда вместо одного выходного отверстия устраивается два — это делается для того, чтобы иметь возможность направить поток в нужном направлении, открыв на определенную величину одно из них или оба одновременно.

Таким образом, весьма немаловажным фактором является и размер окошек, а также возможность регулировки открываемого ими просвета. Для этого на них устанавливают дверцы-задвижки, которые можно прикрыть полностью или же оставить открытой небольшую щель.

• Еще одной важной задачей является правильный расчёт общего размера вентиляционного окошка с учетом площади конкретного помещения.

— Если установить слишком большие проемы, парная или никогда не сможет нагреться до нужной температуры, или это приведет к перерасходу топлива или энергоносителя, или же чтобы добиться требуемой температуры, придется долго регулировать расстояние, на которое нужно открыть каждое из вентиляционных окошек.

— При недостаточно больших размерах вентиляционных окошек, интенсивность движения воздуха будет заметно понижена, а значит, может произойти перегревание помещения или перенасыщение воздуха влагой.

Итак, от размера вентиляционных проемов, их расположения и от оснащенности системы дополнительными элементами регулировки будут зависеть мягкое поступление, равномерное смешивание и удаление воздуха из помещения. То есть, необходимо предусмотреть все эти параметры для того, чтобы в комнате не возникало резких термических перепадов для отдельных частей тела моющегося в бане человека, например, когда по ногам дует холодный воздух с улицы, а голова в это же время находится под воздействием очень высоких температур.

Разница в температурах воздушных потоков будет в любом случае, и это нормально, но посетители не должны ощущать от этого какой бы то ни было дискомфорт. Поэтому воздух должен смешиваться максимально равномерно — это и зависит от правильной схемы вентиляционной системы.

Важные нюансы планирования вентиляционной системы в бане

Прежде чем приступать к выбору системы вентиляции и наиболее подходящей конструкции, нужно разобраться в некоторых нюансах, которые применяются при монтаже любой из них:

• Вентиляционная система закладывается в процессе постройки бани — прокладываются необходимые каналы и устраиваются проемы, в которые они вмуровываются или к кторым подсоединяются. Непосредственно сами регулируемые окошки устанавливаются после декоративной обшивки помещения.

Для того, чтобы провести эти работы беспроблемно, нужно обязательно включить вентиляцию в проект бани, чтобы проводить все дальнейшие строительные работы с опорой на него.

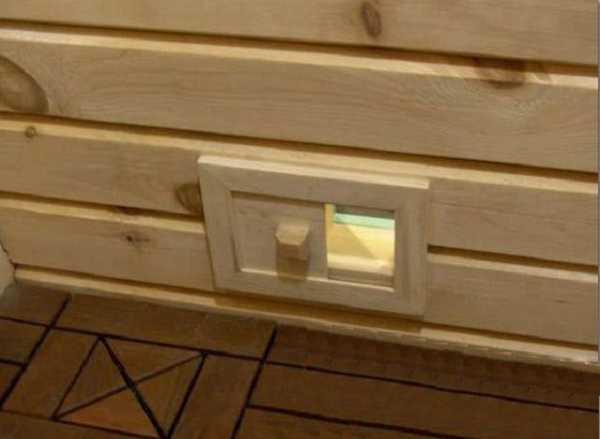

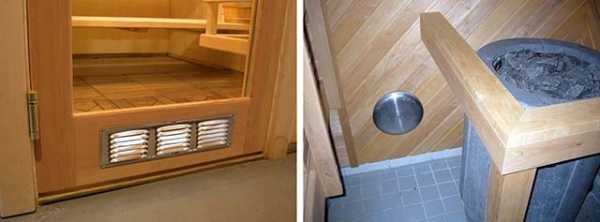

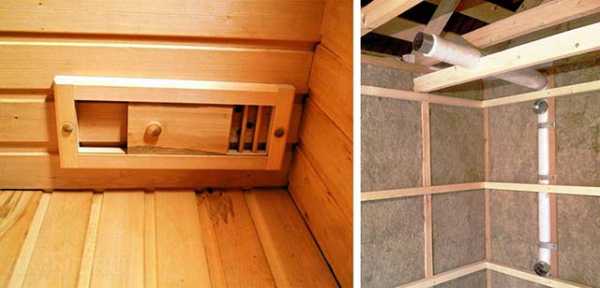

Вентиляционное приточное окно у входа в баню

• Вентиляционные проемы, в идеале, должны иметь одинаковый размер. Если необходимо ускорить отток отработанного воздуха, то вытяжное отверстие делают немного больше приточного, но в целях безопасности, его в любом случае запрещено делать меньше последнего. Иногда, как уже говорилось выше, вместо одного устраивают два вытяжных окошка, не только для регулировки распределения потоков, но и в целях обеспечения безопасности.

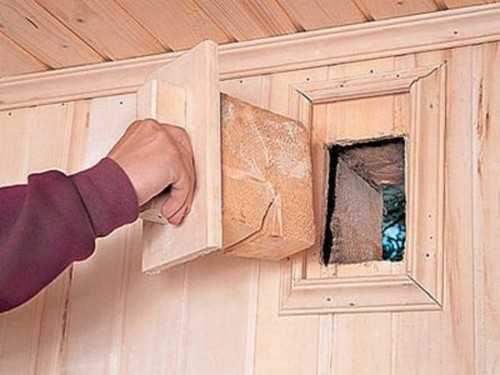

• Вентиляционные окна должны обязательно иметь дверцы или задвижки. Предпочтительнее устанавливать последние, так как они закрываются более герметично, не оставляя щелей.

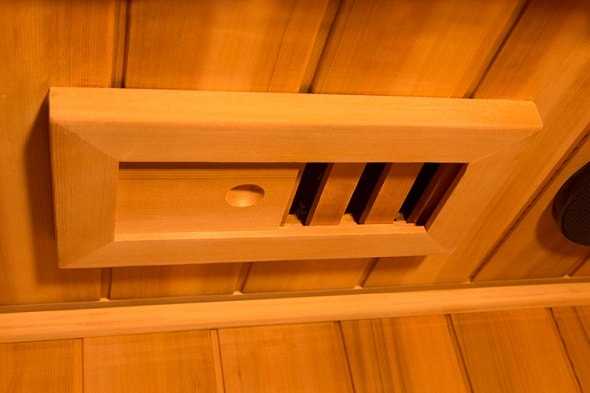

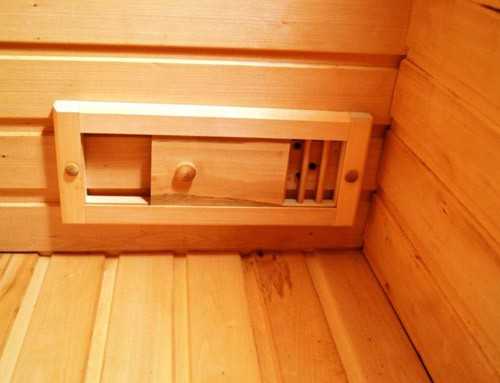

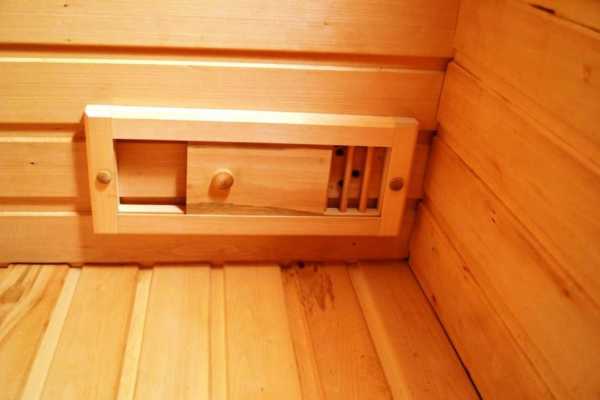

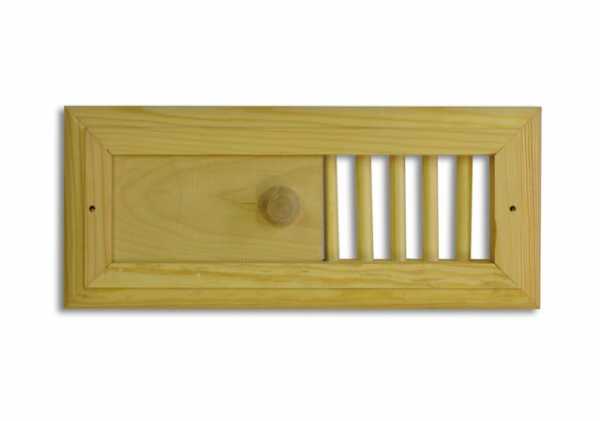

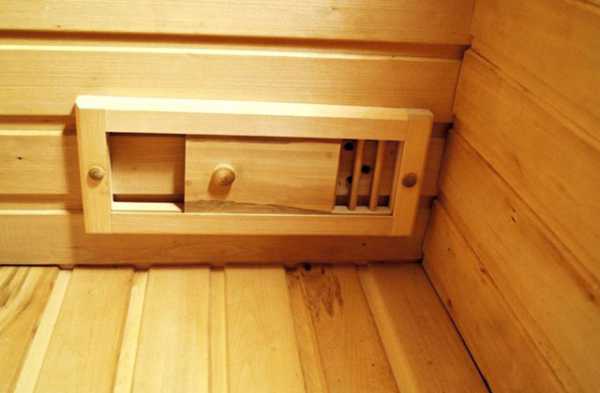

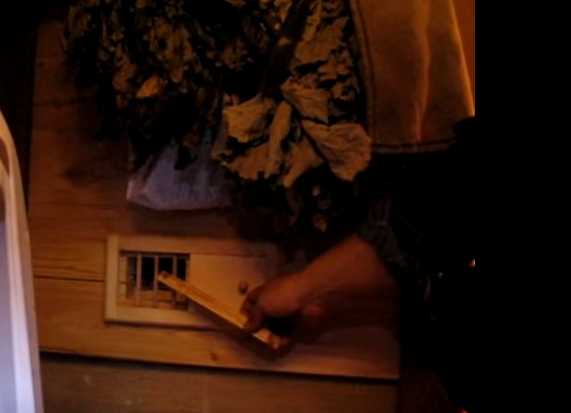

Регулируемая задвижка на вентиляционном окошке

• Дверцы-задвижки при первичном прогревании парной закрывают полностью до момента достижения необходимой температуры.
• Регулируемые задвижки необходимы и потому, что приток холодного воздуха зависит от времени года. Так, при отрицательной зимней температуре холод более интенсивно поступает в теплое помещение. Поэтому в этот период окна вентиляции не открываются полностью, сдерживая поток холода.
• Расчет площади поперечного сечения вентиляционного окошка производят, опираясь на объем банной комнаты. Существует норма, что на ее один кубометр необходимо площадь окна в 24 кв. см.

Размер вентиляционного окна должен соответствовать объему банного помещения

• При неправильных расчетах, с отклонениями в одну или другую сторону, помещение не будет достаточно проветриваться или наоборот, будет слишком холодным.
• Окошки вентиляции никогда не располагают напротив друг друга и на одном уровне, так как горячий воздух не будет иметь нормальной циркуляции и не охватит все необходимые области прогрева. Не будет происходить и его равномерного смешивания, поэтому нужно тщательно высчитать правильность размещения элементов вентиляции.

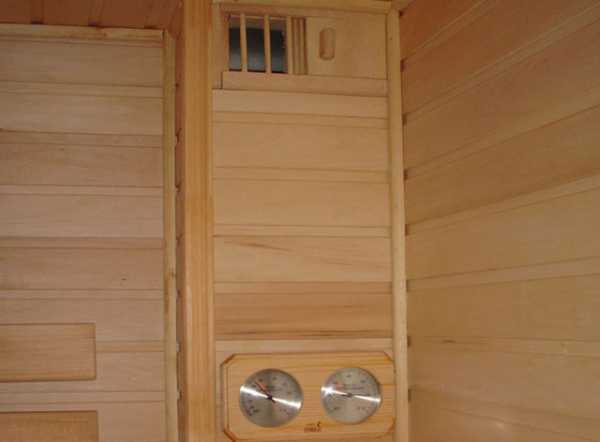

• Окошки для вытяжки всегда располагают на высоте немного ниже потолка, потому, что перегретая воздушная масса поднимается вверх. Если для нее предусмотрен выход, она устремляется в вытяжное отверстие, что способствует своевременной очистке воздуха в помещении. Только при этих условиях помещение бани будет приносить пользу, и в ней сможет создаться благоприятная и оздоровительная атмосфера.

Виды вентиляции

В разных случаях, в зависимости от конструкции здания и общего объема банного помещения устраивается один из видов вентиляции.

Естественная вентиляция

Этот вид системы проветривания основан на разнице температуры и давления на улице и в помещении. Эффективность такой вентиляции достигается правильным размещением приточного и выходного окошек. Так, вход для внешнего воздуха располагают рядом с печью, на высоте 250 ÷ 350 мм от пола, а вытяжные окошки – обычно на противоположной стенке помещения, ниже потолка на 150 ÷ 250 мм.

Считается, что этот вариант не особенно подходит для помещения парной, так как самое нагретое место в этой комнате — это верхняя ее область, а холодная — это пол. Настроить естественную вентиляцию в таких условиях достаточно сложно, но если расположить ее элементы правильно, то и при этом распределении воздушных потоков можно достичь желаемого эффекта.

Принудительная вентиляция

Существуют специальные электронные системы для саун и парных русских бань, которым и доверяется контроль за температурой и поступлением воздуха.

На панели управления выставляется нужная температура и уровень влажности, которые должны поддерживаться в помещении, создавая комфортную атмосферу в бане. Такие системы проводятся и подключаются специалистами, и стоят подобные услуги достаточно дорого.

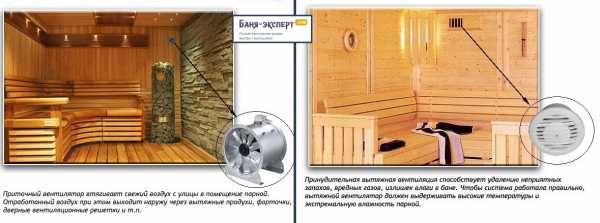

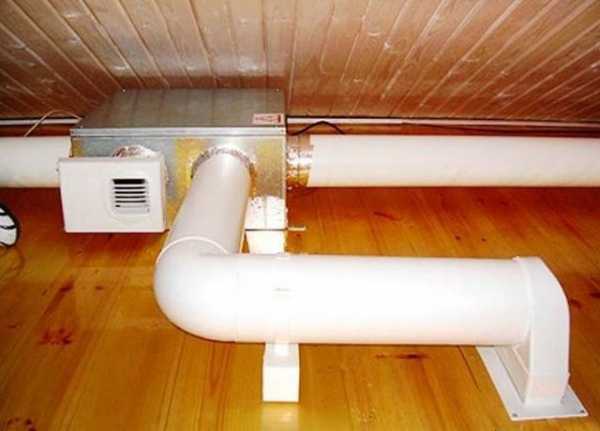

Другой вариант принудительной вентиляции — проще в устройстве и доступнее по цене. Этот способ вентилирования бани можно назвать самым распространенным, так как создаст нужную атмосферу вне зависимости от погодных условий «за бортом».

В этой системе, кроме правильно расположенных вентиляционных окошек, будет необходимо такое устройство, как вентилятор, работающий на вытяжку. Комбинированный вариант особенно хорош для бань, расположенных внутри дома, где окошки вентиляции не встроены во внешнюю стену, а к ним от нее проложен длинный вентиляционный короб. В этом случае вентилятор в нужной мере обеспечивает поступление и отток воздуха.

Канальный вытяжной вентилятор должен соответствовать особым условиям «банной» эксплуатации

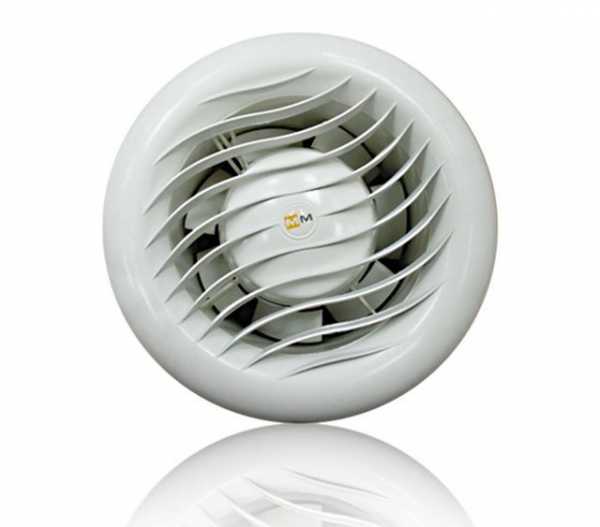

Нужно отметить, что для бани приобретаются специальные вентиляторы, которые имеют усиленную гидроизоляцию элементов электрической схемы и механической части. Кроме этого, такие приборы должны выдерживать высокие температуры, не теряя при этом работоспособности. Рабочий диаметр и мощность прибора выбираются в зависимости от объема помещения.

Требуемая разновидность вентиляции подбирается индивидуально для разных помещений и типов бань, поэтому выбирая схему, нужно тщательно все продумать и высчитать. Очень часто есть смысл предусмотреть и комбинированную схему, сочетающую и естественную циркуляцию воздушных потоков, и возможность, при необходимости, прибегнуть к принудительной.

 Видео: основные принципы и схемы банной вентиляции

Распространенные схемы банной вентиляции

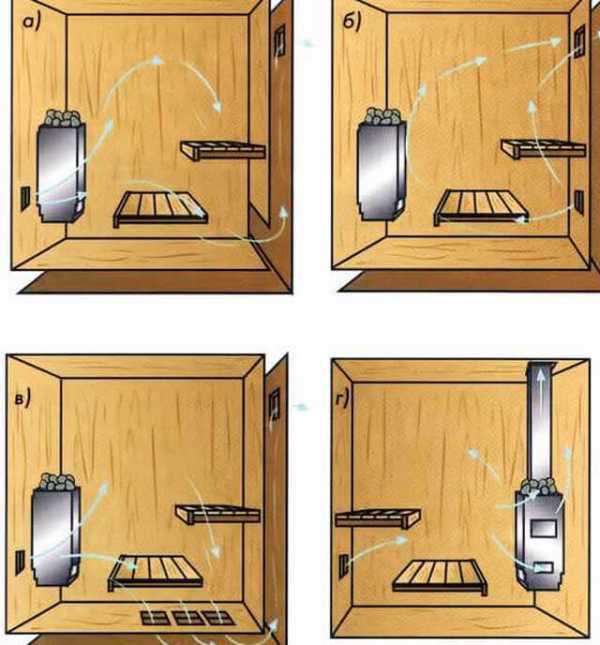

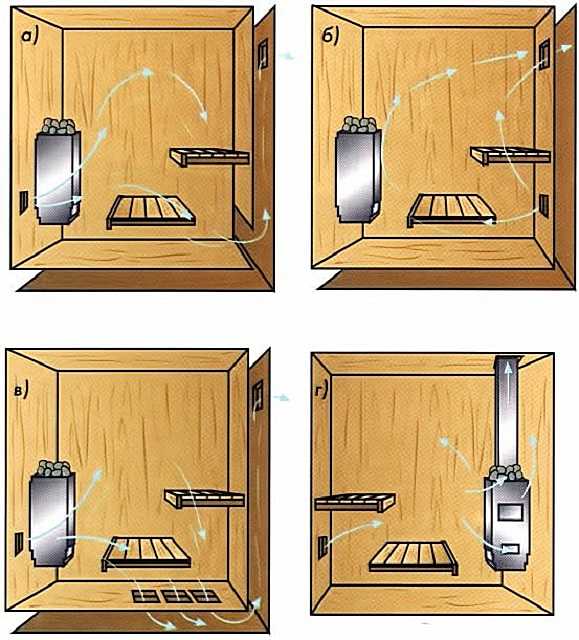

На представленных схемах показаны разные варианты взаимного расположения каменки и полок в парной, и советующее им распределение потоков приточного, горячего и смешанного воздуха.

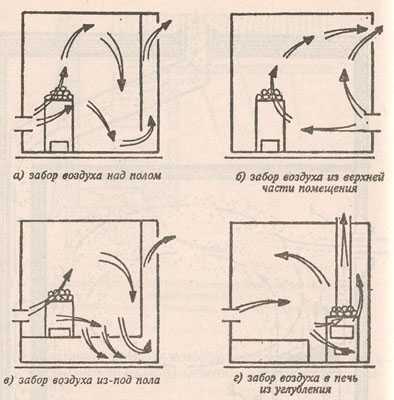

Наиболее распространенные схемы организации банной вентиляции

Первая схема (а)

Самая применяемая схема вентиляции в бане, когда окошко для входящего воздуха находится рядом с печью, на высоте от пола в 250 ÷ 350 мм.

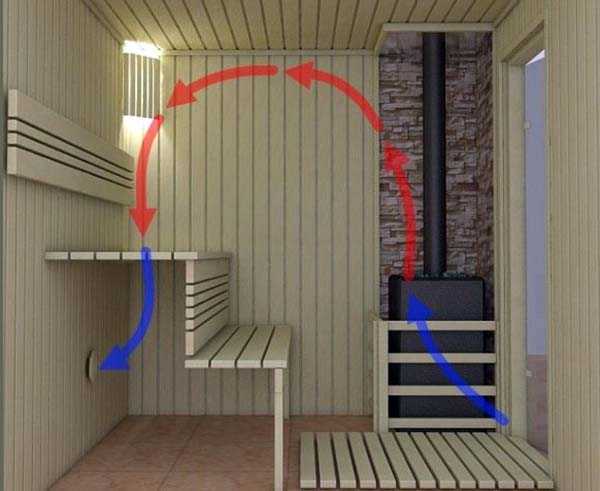

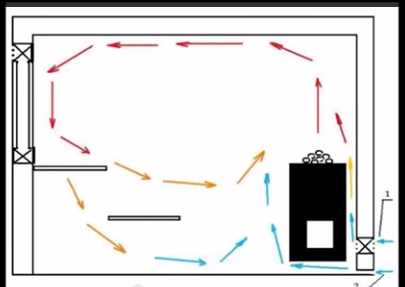

Схема перемещения воздушных потоков

Во время нагрева печи-каменки холодный тяжелый воздух, поступающий из вентиляционного окошка, перемещает легкий горячий поток к противоположной стене, поднимая его вверх, к вытяжному отверстию, которое находится на расстоянии от потолка в 150 ÷ 250 см.

Пройдя весь путь, от нижнего окна до верхнего, горячий и смешанный потоки охватывают всю комнату, максимально согревая область верхней полки, расположенной под вытяжным окошком. При недостаточном движении воздуха в верхнее вентиляционное отверстие устанавливают вентилятор.

Во входное отверстие может быть встроен регулятор в виде подвижных жалюзи, который поможет и регулировать интенсивность поступления приточного воздуха, и задавать в определенной мере направление потоку в нужную сторону.

Вторая схема (б)

Хотя и не рекомендовано устраивать оба отверстия на одной стене, но и такая схема может существовать, при условии установки в вытяжное отверстие вентилятора.

Естественный интенсивный поддув осуществляется через нижнее окошко, устроенное на противоположной стене от печи. Движение воздуха в этом случае направлено в сторону обогревательного прибора, где подхватывается горячий исходящий от него поток, поднимается и по широкой дуге, охватывающей весь объем помещения, устремляется к вытяжному отверстию.

Эта схема хорошо подойдет для помещения бани, устроенной в доме, и имеющей одну внешнюю стену. Чтобы не протягивать вентиляционный короб на противоположную сторону бани, оба окошка устанавливают в стене, выходящей на улицу.

Третья схема (в)

Эта схема подходит для бани с протекающим полом. Окно для поступления воздуха расположено точно на таком же месте, как и в первой схеме, около печки-каменки. Выход же организован несколько иначе.

Воздух, после прогрева верхней области парилки, опускается вниз, проходит через щели настила, тем самым помогая испарению собравшейся там влаги, что существенно продлевает срок службы деревянного пола.

Вытяжное же вентиляционное отверстие расположено в соседнем помещении либо в изолированном канале, не имеющем больше выхода в помещение парилки. Обычно оно снабжено вентилятором, чтобы обеспечить устойчивую циркуляцию воздуха по столь сложной траектории.

Схема нельзя назвать очень популярной – применяется она нечасто из-за своей сложности в точных расчетах расположения вентиляционных окошек, достаточно трудоемкого устройства протекающего многослойного пола с обеспечением перемещения в его полости воздушных потоков. Однако, следует учитывать то, что она очень эффективна, и способствует максимально равномерному прогреванию парилки и, в то же время, помогает быстрому испарению влаги с деревянных конструкций пола и их просыханию.

Четвертая схема (г)

Четвертый вариант рассчитан на постоянно работающую печь — только в этом случае ее поддувальное отверстие будет выполнять функции вытяжки. Приточное же окно расположено под полкой, установленной на противоположной стене от печи, на уровне ее поддувала.

Холодный воздух направляется в сторону печи и поднимает нагретый ей воздух к потолку. Остывая, воздушные массы вытесняются вниз и уходят в поддувальное отверстие.

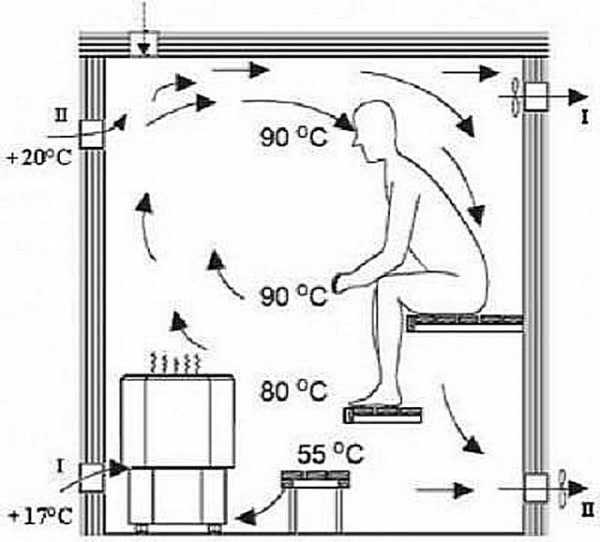

Расположение температурных зон в парной и перемещение воздушных потоков

Существуют и более сложные схемы, в которых имеется два приточных и два выпускных окна вентиляции с принудительной циркуляцией воздуха. Подобная схема требует тщательной регулировки, по позволяет максимально точно выставлять требуемую температуру в помещении парилки.

Монтаж всех элементов системы вентиляции лучше всего производить параллельно со строительством бани

Как говорилось выше, идеальным вариантом будет проведение монтажа вентиляционной системы одновременно с возведением бани. В случае, если под баню переоборудуется уже готовое помещение, или же производится ее обустройство в подвале частного дома, лучше всего выбрать комнату или отделить угол, имеющий две внешних стены. В этом случае проблем с устройством вентиляционной системы не возникнет.

Выход вентиляционной трубы на улице должен быть прикрыт от попадания снега, дождевой воды и мусора.

Если такой возможности нет и баню располагают в середине частного дома, то существует два варианта устроить проветривание помещения — провести вентиляционный короб, который соединит помещение с улицей, или вывести трубу вентиляции через перекрытие и кровлю. В этом случае трубу необходимо закрыть сверху защитным зонтиком, во избежание попадания в вентиляционные каналы осадков и опавшей листвы.

 Видео: пример самостоятельно обустройства банной вентиляции

stroyday.ru

Вытяжка в бане своими руками

Как правильно сделать банную вытяжку? Это действительно актуальный и весьма непростой вопрос. Естественно, специалисты знают правильный ответ, но обращаться к ним многие не могут по финансовым или иным соображениям. А ведь такую работу при некотором рвении способен сделать обычный обыватель, причем денежных вложений особых и не потребуется.

В чем необходимость воздухообмена

Большинство владельцев жилищ относятся к монтажу вытяжки своими руками достаточно беспечно, так как не совсем понимают цель, которой добиваются ее использованием. Перед тем, как приступить к решительным действиям по установке такой системы, нужно внимательно разобраться и понять, зачем она нужна в бане.

Правильно выполненная вентиляция дает возможность воздуху двигаться по определенному контуру, что позволяет обеспечить:

• равномерное распределение температуры в помещении;
• комфортные условия водных процедур;
• гармоничное использование сочетания пара и нагретого воздуха;
• экономию на распаривании;
• защиту от гниения, неприятного запаха, возможного отравления угарным газом.

Монтаж вентиляции согласно всем техническим требования обеспечит полным комплексом оздоровляющих процедур, делая пребывание в бане приятным, комфортным и безопасным.

Правильное функционирование

Чтобы убедиться в том, что все условия выполнены правильно и вытяжка функционирует согласно предписанным ей задачам, необходимо проанализировать определенные факторы. Если вентиляция выполнена с нарушениями, то в моечной и парилке может наблюдаться следующее:

1. Появится неприятный запах. Подобная ситуация объясняется тем, что нет движения воздуха в системе. Древесина усиленно начинает гнить, что и провоцирует возникновение неприятного запаха в помещениях.
2. Начнут разрушаться все конструкции – как основные, так и побочные, хоть и незначительно. Стоит понимать, что застоявшийся воздух при наличии постоянных резких температурных перепадов способен нанести вред здоровью, одновременно разрушая строительные материалы.
3. Появятся на стенах строения пятна плесени из-за того, что на них будет накапливаться влага, служащая отменным местом для размножения разнообразных грибков и вирусов.

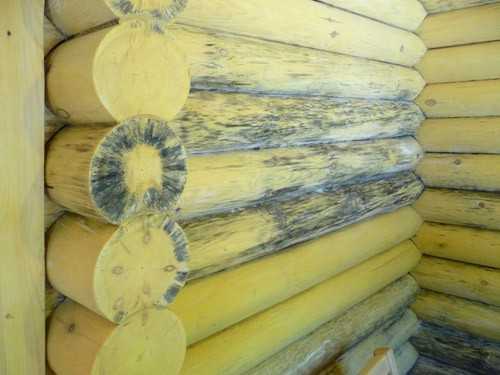

На стенах бани могут появиться пятна плесени из-за того, что на них будет накапливаться влага

Проверка качества работы

Чтобы убедиться в качестве установленной вентиляции в бане, не обязательно нужно быть специалистом. Главное в этом вопросе, учитывать следующие условия:

• вытяжка обязана регулироваться;
• обязательно поток воздуха должен направляться от жилища к парилке, но не наоборот;
• схема вентиляции должна предусматривать монтаж ее выше кровли, каким бы не был ее вид.

Варианты вентиляции

Сегодня есть три формы вентиляции:

1. Естественная схема, представляющая собой самый простой и дешевый вариант. Выбирая эту конструкцию, чтобы воплотить ее в жизнь, следует вначале строительства предусмотреть отверстие в фундаменте, которое в последующем будет обеспечивать приток свежего воздуха в баню. Под потолком с противоположной стороны нужно сделать правильно отверстие для выхода наружу нагретого воздуха, имеющего свойство устремляться вверх. Так раньше всегда строили бани, желая обеспечить их вентиляцией. Однако главная проблема подобного варианта состоит в трудностях, появляющихся при попытке прогреть качественно воздух в парилке.
2. Механическая схема относиться к более дорогому типу вентиляции. Ее главным преимуществом является высокая эффективность и продуктивность конструкции. При такой форме, выполненной правильно, имеется множество специальных механизмов, обеспечивающих регулировку температуры и процесса подачи воздуха. Основным при таком варианте становится монтаж этих элементов. В дальнейшем ни о чем не придется больше беспокоиться.

3. Смешанная схема предусматривает циркуляцию атмосферы в бане, обеспечиваемую с помощью смеси механизмов нагрева воздуха и естественного движения теплого и холодного воздушных потоков. К достоинствам такой формы установки следует отнести то, что нет нужды устанавливать специальные отдушины и отверстия. Они уместны тогда, когда при сооружении банной конструкции имелись нарушения в проектировании, то есть вопрос вентиляции остался без внимания, и необходимо своими руками сделать реконструкцию.

Самостоятельная установка вытяжки

Процесс установки в бане вентиляции своими руками представлен в виде поэтапного руководства:

1. За печкой на высоте полметра, можно чуть меньше (40 см), от пола в стене делается отверстие, площадь которого не меньше 30 сантиметров квадратных. Оно должно закрываться решеткой. С внутренней части следует поставить дверцу либо заглушку, позволяющую закрывать эту отдушину в случае необходимости, когда происходит чрезмерное выхолаживание помещения.
2. Под потолком противоположной стены необходимо сделать правильно отверстие, снабдив его задвижкой и решеткой изнутри для регулировки воздушного потока. Площадь вытяжной отдушины должна вдвое превышать размер отверстия возле пола, поскольку у холодного воздуха вязкость ниже, чем у нагретого.
3. Если в бане предусмотрена туалетная комната, то следует расположить вентиляцию и в ней. Это нужно сделать для того, чтобы направить в туалет поток воздуха оттуда, где отдыхают люди, а не наоборот.

4. Кроме того отдушину следует располагать и в моечной комнате, причем если баня среднего или большого размера, то эти два помещения (моечная и туалет) еще следует оборудовать вентиляторами, гарантирующими тягу и направление свежего потоки в нужном направлении.
5. Нежелательно отдушину делать прямо над полками в парилке, поскольку человек в распаренном состоянии окажется в потоке сквозняка, что негативно скажется на его здоровье.
6. С внешней стороны вытяжное отверстие завершается трубой. Ее нужно поднять выше кровли, чтобы обеспечить хорошую тягу и эффективную вентиляцию.

Самые распространенные ошибки

Когда вытяжная схема бани выполняется своими руками, без ошибок не обойтись. Вот почему важно ознакомиться с тремя главными погрешностями, которые сопровождают начинающих мастеров:

1. Домашние умельцы часто пытаются сделать вентиляционные отверстия внизу, располагая их на одном уровне. В результате по ногам гуляет сквозняк, а в вверху становится невыносимо жарко.
2. Приточное отверстие выполняется выше вытяжного. Если получилось так – не обойтись без вентилятора, поскольку иначе будет отсутствовать поступление свежего воздуха и появится вероятность отравления накопившимся угарным газом
3. Приток воздуха выполнен правильно, а вытяжка смонтирована в потолке. В такой ситуации достаточно долго требуется времени для прогрева бани. Если именно такая конструкция выбрана, необходимо иметь на вытяжном отверстии задвижку, чтобы применять ее в случае сильного нагрева для проветривания.

Баня всегда остается источником долголетия и отменного здоровья. Грамотно выполненная вентиляция принесет пользу, гарантируя владельцам такого помещения много приятных часов.

Вентиляция – один из важнейших элементов конструкции эффективного и комфортного банного помещения. Свежий воздух необходим при экстремальных влажностных и температурных условиях, его наличие обеспечивают незамысловатая конструкция, монтаж которой рассмотрен выше.

klivent.biz

Вентиляция в бане: схема и устройство

Вентиляционная система в парной – одна из важнейших составляющих комфортного приема водных процедур и приятного времяпровождения. Если в жилом пространстве ее главная задача сводится к обеспечению пространства свежим воздухом, то в бане она не только отводит избытки влаги, но и регулирует температурный режим. В ряде случаев может возникнуть необходимость в быстром охлаждении парной (если процедуры принимаю люди с избыточным весом или дети). Как сделать вентиляцию в бане таким образом, чтобы она устанавливала необходимую температуру за несколько минут?

Столь важному вопросу и посвящена сегодняшняя статья.

Устройство воздухообмена для бани: правила и рекомендации

Устройство вентиляции в бане зависит от конструкционных особенностей и архитектуры постройки. Никакого специального отверстия не требуется в тех случаях, когда в полу присутствуют небольшие щели под слив жидкости. Очевидно, что их будет достаточно для подачи приточного воздуха.

Большинство парных оснащаются небольшими окошками. В открытом состоянии им делегируется роль простейшего устройства по воздухообмену. Эффективный способ смены воздуха – корректировать положение шибера. Но это правило справедливо лишь в тех случаях, когда печная топка находится в парной.

Специалисты констатируют, что перечисленные варианты являются самыми доступными и эффективными по организации системы вентиляции в бане. Но как поступить в тех случаях, когда с подпола воздух не проникает, ввиду отсутствия щелей, а топка находится в соседней комнате? На таких парных и хотелось бы остановиться подробнее. Итак, нужна ли вентиляция в парилке и для чего именно?

1. Для качественного соединения потоков воздуха. Природная конвекция не способна сбалансировать температурный режим по всей площади. У стен – значения одни, у потолка – другие, а у пола – третьи. Разница может достигать 10-20 °С. В таких условиях не слишком приятно принимать какие-либо водные процедуры.
2. Для обеспечения притока масс из вне. Для сауны, где находится всего 1 человек, при этом не дольше 25 минут, принудительная вентиляция не требуется. Запаса кислорода вполне достаточно. В остальных случаях свежий воздух – важная составляющая.

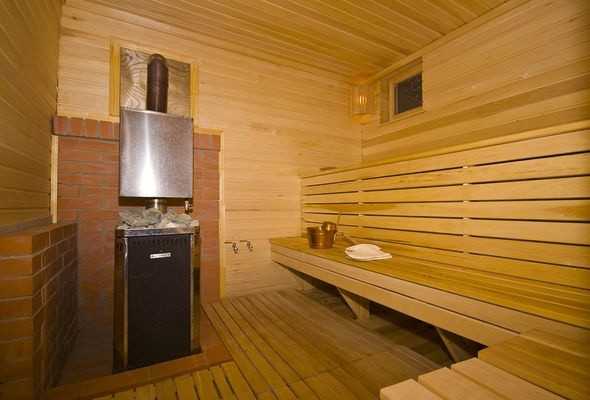

Движение воздушных масс в парной

Самые сложные случаи возникают при непреодолимом желании нерадивых застройщиков реализовать невозможное. У одних вентиляция парилки настолько мощная, что помещение просто не прогревается. У других же соответствующей системы не предусмотрено вообще. Совет здесь может быть всего один – не впадайте в крайности!

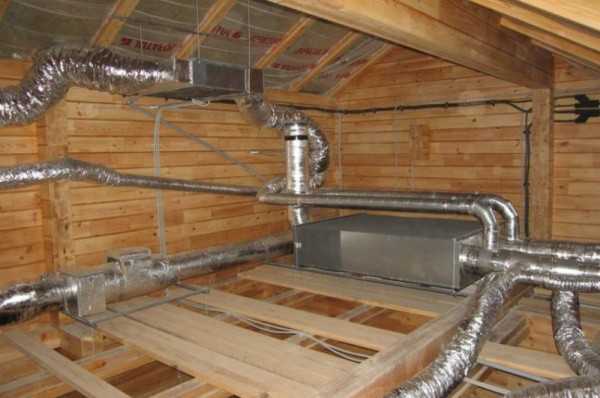

Сложная система вентиляционных каналов в бане

Грамотно реализованная вентиляция в русской бане, в которой учтены нормативные предписания и особенности каждой комнаты, стоит недорого, а польза от нее огромная. Главная задача заключается в том, чтобы учесть все нюансы: толщину стен, материал, обшивку и т.п.

Если воздухообмен не предусмотрен в принципе, существует высокая опасность кислородного голодания. В сочетании с высокой влажностью и температурой, люди и вовсе могут отравиться газами. Чрезмерно производительная вентиляция сауны может способствовать более продолжительному протапливанию помещения. Свежий воздух направляется внутрь очень быстро, пол остается постоянно холодным.

Вентиляция бани

Где монтируют систему воздухообмена?

Специалисты утверждают, что приточные решения устраивают в 2-х зонах: под деревянными лежаками или за основанием печки. Рассмотрим эти варианты подробнее.

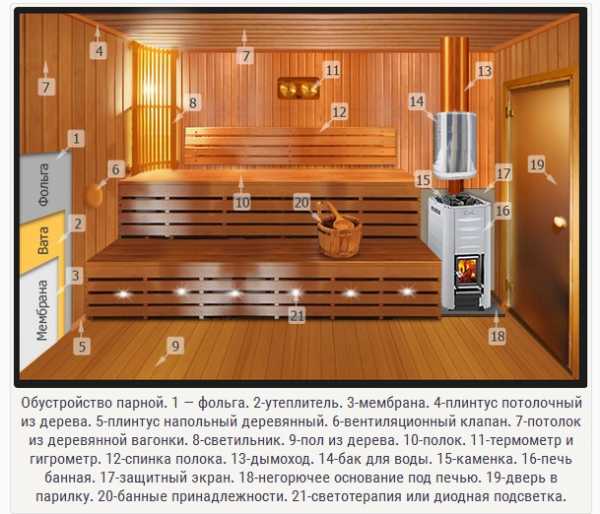

Расположение вентиляционных отверстий в парной

1. Решения по забору воздуха располагающиеся под лежаками. Их главное достоинство – незаметность. А вот недостатков больше – такая естественная схема вентиляции в бане не позволяет регулировать объём воздуха, а полы под лежаками на порядок холоднее.
2. Конструкция за печкой. Температурные отличия между потолочной зоной и полом нивелируются за счёт прогревания воздуха у печи. Данный подход гораздо эффективнее первого. В такой парной можно находится гораздо дольше.

Во Всемирной паутине представлено огромное количество схем движения воздушных масс, но в большинстве случаев они реализованы дилетантами и не заслуживают какого-либо внимания. Профессионалы рекомендуют выполнять всего пару условий:

• вытяжка делается исключительно вверху;
• отверстия забора воздуха – в нижней части стен;
• вентиляционные каналы располагаются по диагонали.

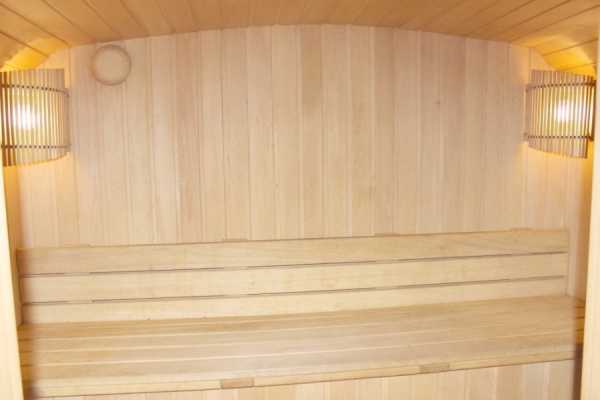

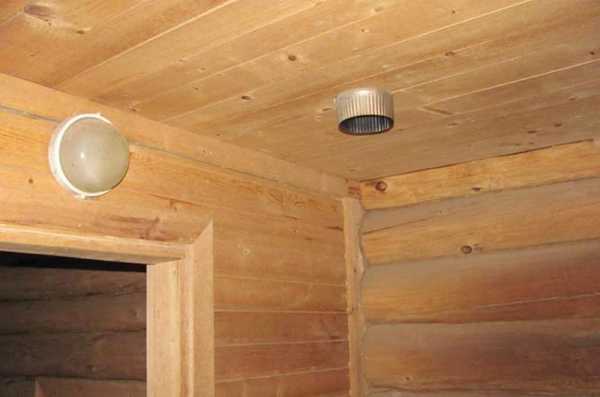

Вентиляционное отверстие у потолка

Подобных решений будет достаточно для хорошей циркуляции кислорода. Какие-либо другие рассуждения по этому поводу – плод больной фантазии, не более. Соответствующие клапаны могут располагаться на разных уровнях, собственно, как и отверстия для отвода воздушных масс.

Вентиляция бани в виде небольшого отверстия под потолком применяется исключительно по факту завершения водных процедур, когда необходимо полностью проветрить помещение. Что касается второго проема, то его желательно устроить на 40 см ниже. Оптимальный период использования – в процессе мытья.

Совет! Некоторые начинающие строители, отвечая на вопрос как сделать вентиляцию в парилке, советуют соединять соседние отверстия системы в отдельные внутренние воздуховоды. Затем монтируют 2-3 задвижки. Такое усложнение никак не повышает комфортность при приеме водных процедур. Не экспериментируйте – простота наше всё!

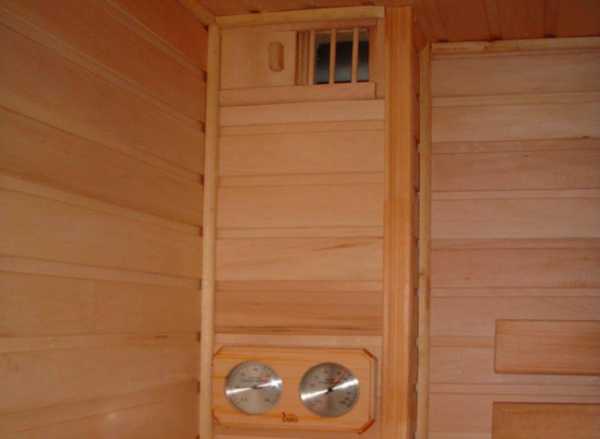

Заслонка вентиляционной системы

Грамотно организованная система воздухообмена для бани – самая простая, в которой нет общих каналов под обшивкой. Оптимальное решение вопроса – проделать для каждой из стен, находящихся в разных комнатах по несколько отверстий и разместить в них небольшие трубчатые элементы. В качестве заглушки можно использовать решетчатые клапаны. Это вариант успешно применяется как в случае традиционной русской бани, так и эксклюзивных парных.

Естественный воздухообмен

Один из самых доступных вариантов по организации вентиляции в рубленных банях. Главные преимущества – эффективность, безопасность, простота и минимальная стоимость. Соответствующие отверстия размещают с учётом расположения печки, материала, из которого изготовлена постройка, количества полок.

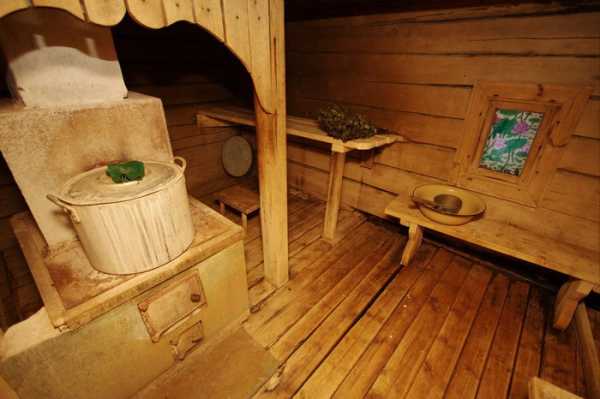

Природная вентиляция в бане

Правильно сделать вентиляцию поможет общая рекомендация – выемки следует располагать на разной высоте – приточное отверстие достаточно поднять от пола всего на 0.2 м, а выходное – на 0.25 м ниже потолка. При выборе необходимо учитывать их положение не только внутри строения, но и у внешних стен. Не рекомендуем нарушать фасадную композицию объекта.

Что касается размера отверстий для естественной вентиляции в бане, то их выбирают в диапазоне от 300 до 400 см2. Если сомневаетесь в конкретном значении, лучше остановиться на большем варианте. Неправильная система может привести к чрезмерно быстрому воздухообмену, и как следствие охлаждению в парной. В таком случае без заслонок не обойтись.

Совет! Вентиляция в парилке или бане будет выглядеть эстетично, если отверстия системы прикрыть декоративными решетками.

Рекомендуем к просмотру видео об естественной вентиляции бани.

схемы вентиляции бань устройство

Принудительная вентиляция

Принудительная вентиляция в бане более сложная с точки зрения самостоятельной реализации, поскольку предполагает установку специального электрического оборудования. Нередко для грамотной реализации требуются чертежи, индивидуальные расчёты мощности выводного вентилятора, заборника и т.п. В процессе монтажа придется решить и проблему, связанную с особым микроклиматом парной.

Электрическое оборудование несовместимо с высокой влажностью воздуха, жёстким температурным режимом. Для этих целей лучше воспользоваться вентиляторами, установленными в защищенный корпус. Чтобы сделать вентиляцию в бане своими руками максимально качественной и безопасной рекомендуем изучить соответствующие инструкции, предписания и рекомендации ПУЭ. Предварительная теоретическая подготовка – залог успешных начинаний.

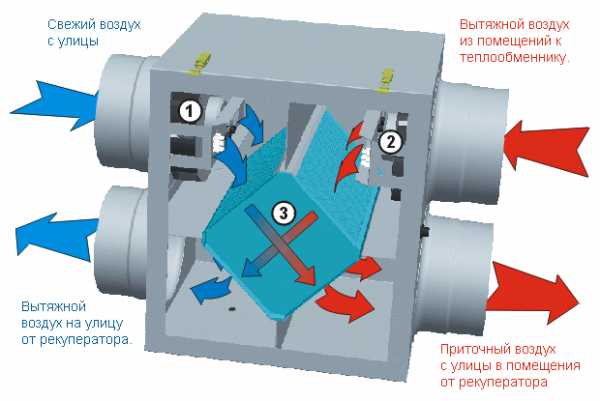

Вентилятор в устройстве принудительной системы

Принудительная вентиляция парной позволяет гибко регулировать входные параметры скорости обновления воздушных масс в помещении. Она не зависит от окружающей среды, погоды. Великолепно себя зарекомендовала и вентиляция пола в бане по принудительному принципу. Она остается эффективной вне зависимости от силы и направления ветра.

Вариант принудительной вентиляции в бане (видео)

Вентиляция в бане

Мастерим систему собственноручно

Итак, главный вопрос – вентиляция в бане своими руками – как ее реализовать, какой она должна быть? В первую очередь не стоит торопиться и рубить с плеча. Во вторую – внимательно изучите исходные данные. В большинстве построек отверстий и щелей в полу, дверях и окнах просто не предусмотрено. Для современной русской бани это типичная ситуация.

Соответствующие отверстия необходимо проделывать собственноручно. Вентиляция в сауне своими руками должна включать в себя выемки для забора и отвода воздушных масс. Сделанная по традиционным стандартам постройка не включает в себя внешнюю и внутреннюю обшивку, поскольку основным строительным материалом выступает пиленый брус.

Этап 1. Определите зоны, где будут находиться входные и выходные каналы

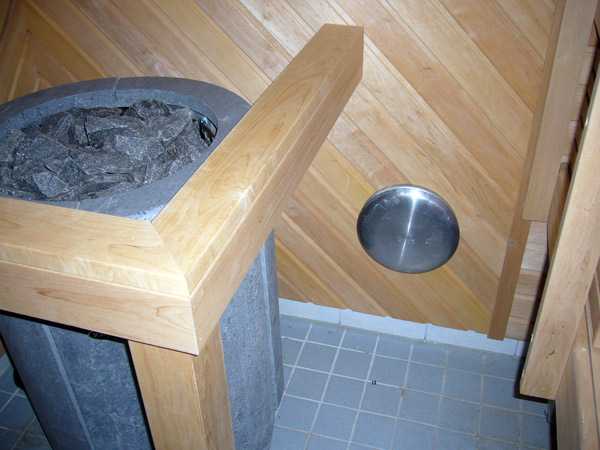

Входной канал вентиляционной системы

Ранее уже говорилось о том, как сделать вентиляцию в сауне. Если вы забыли, напоминаем: от пола на высоте 0.2 м – входной, под потолком по диагонали – выходной. Это эффективный способ распределения воздушных масс внутри русской бани. Особое внимание следует обратить на доступность каналов.



Совет! Некоторые мастера (мастера ли?) советуют проводить монтажные работы таким образом, чтобы вентиляция в предбаннике была проделана в потолке. Ни в коем случае не реализовывайте такую конструкцию! Стропильная система через пару лет просто сгниёт.

Этап 2. Подготовьте защитные клапаны и декоративные решетки

Элементы могут отличаться не только размерами, но и формой: прямоугольные, квадратные, круглые. Перед тем как сделать вентиляцию в предбаннике, на этапе проектирования, запланируйте материал обшивки стен, способ крепления решеток. Отверстия должны закрывать максимально герметично, дабы исключить вероятность проникновения внутрь влаги, осадков.

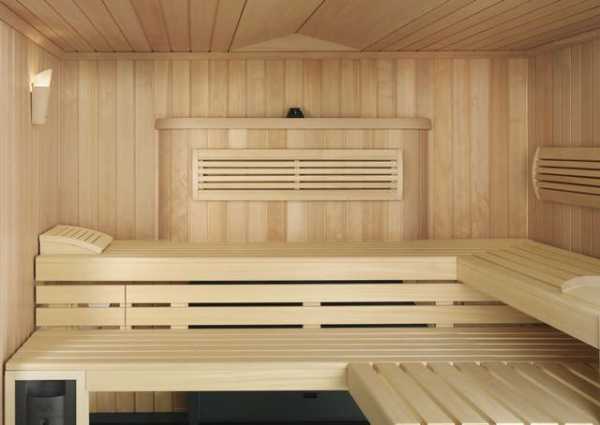

Вентиляционные решетки

Обратите внимание! Вентиляция бани – гибкая система, поэтому настоятельно рекомендуем монтировать защитные решетки, просвет которых можно регулировать. Это лучший способ регулировать интенсивность смены воздушных масс.

Этап 3. Проделывание отверстий в стенах

Отверстие под трубу вентиляционной системы

Вентиляция в парилке своими руками невозможна без формирования небольших выемок. Соответствующие места необходимо определить на этапе планирования. Обратите внимание на то, что отверстия должны быть больше на 2 см, чем диаметр трубы. Профессионалам известно, как правильно сделать отводящую и приточную трубы. Они изолируются в обязательном порядке и такой запас просто необходим.

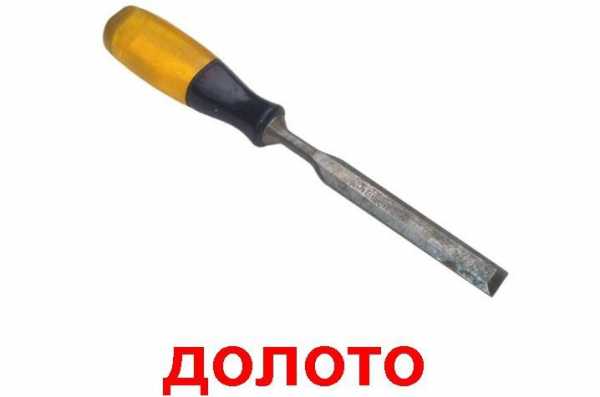

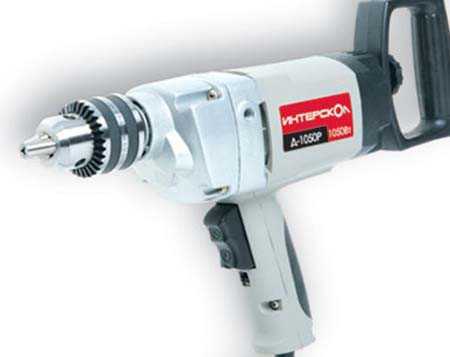

Для работы лучше пользоваться острозаточенным инструментом. Стыковочные участки и колена необходимо тщательно герметизировать при помощи силикона. Вентиляция в парилке бани будет гораздо надёжнее и эффективнее. По внутреннему объёму отверстий укладывают слой полиэтиленовой плёнки, минеральной ваты или фольги.

Этап 4. Монтаж труб

Труба зафиксированная в стене

В стеновые отверстия вставляются трубы. О том, что вентиляция в бане правильная свидетельствует тот факт, что отводящие элементы входят с определенным усилием, прилегают плотно. Для повышения герметичности участки обрабатывают монтажной пеной. Она обеспечит дополнительную фиксацию трубы, нивелирует мелкие пропуски.

К обшивке стен приступают по факту завершения подготовки отверстий. После чего монтируются декоративные решетки.  Профессионалы рекомендуют предусмотреть также небольшое пространство между слоем фольги и обшивочным материалом стен. В последнем стоит проделать отверстие для отвода конденсата.

Устройство вентиляции в бане

Более подробно о том, как реализовать вентиляцию в бане смотрите на видео ниже.

Баня своими руками. Глава 5. Вентиляция

Итоги

Как видите, вентиляция в бане своими руками – простая и доступная каждому работа. С ней справятся даже новички без опыта в деревянном зодчестве. Главное правильно – соблюдать последовательность действий и не усложнять конструкцию там, где этого делать не нужно вообще. С лёгким паром!

oventilyacii.ru
