Как снимать показания счетчика электроэнергии

У каждого потребителя электрической энергии и прочих ресурсов должен быть установлен индивидуальный счетчик учета. Сегодня для этого используются ПУ различных типов. Но именно на основании показаний ИПУ происходит оплата услуг за поставленное электричество. При этом важно корректно снимать показания с установленного ПУ, поскольку от этого зависит сумма платежей и отсутствие осложнений с ресурсоснабжающей организацией.

В этом материале мы расскажем, как снимать показания счетчика электроэнергии в зависимости от его разновидности, какие цифры нужно списывать и сообщать поставщику услуги.

Виды электросчетчиков

На текущий момент производителями приборов учета предлагаются не просто разнообразные модели устройств, но и их различные типы. И потребители вправе выбрать и установить любой из доступных для них ИПУ. Это и привычный для большинства потребителей индукционный ПУ, и электронный счетчик электроэнергии. И, прежде чем рассматривать то, как правильно снять показания счетчика электроэнергии определенного вида, следует немного подробнее рассказать о разновидностях устанавливаемых сегодня приборов учета.

В настоящее время для учета полученной электроэнергии используются приборы различных типов

Заводами-изготовителями ИПУ предлагается две разновидности устройств по учету электрической энергии:

  1. Модификации индукционного типа с электромеханической конструкцией.
  2. Устройства статического типа, в основе которых предусмотрены электронные комплектующие и микропроцессорные схемы.

Несмотря на то, что индукционные устройства называют «старыми» поскольку их используют на протяжение многих десятилетий, их актуальность со временем не снижается – они надежны, просты в эксплуатации и обеспечивают высокую точность показаний. Сегодня производители ИПУ используют при их создании современные технологии и качественные материалы, а современный дизайн отлично вписывается в интерьер современного дома.

Принцип работы обеих разновидностей ИПУ одинаков. Прибор непрерывно находится в рабочем состоянии, подсчитывая проходящие через него мощности и выдавая эти сведения на цифровое или индикационное табло в зависимости от вида. Значения на ИПУ непрерывно изменяются в сторону увеличения.

Путем простых арифметический действий пользователь при необходимости может подсчитать количество израсходованной электроэнергии за тот или иной промежуток времени. Эти сведения передаются потребителями услуг в ресурсоснабжающую организацию. Она, в свою очередь, производит соответствующие начисления за поставленное электричество.

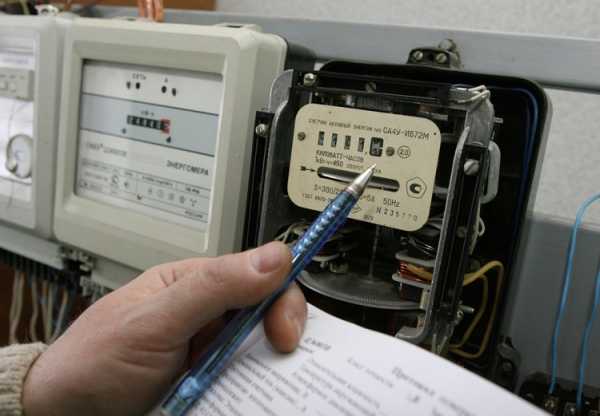

Снимаем показания с индукционного счетчика

Начнем с того, как выполняется снятие показаний счетчика индукционного вида. Такие приборы установлены у огромного количества потребителей.

Во всех устройствах этого типа имеется вращающееся колесико. В зависимости от модификации количество цифровых знаков может быть различным (5 или 7). Каждая цифра расположена в «собственном» окошке. Причем цифра, расположенная крайней справа во всех ПУ учета отличается от остальных. Это может быть ее цветовое выделение, например, красным цветом, отделение от остальных знаком препинания (обычно, запятой) либо размерами «своего» окошка. Этим показателем обозначаются десятые доли кВт/ч, которые не фиксируются при снятии показаний.

Важно! У некоторых моделей индукционных ПУ последнее цифровое значение не выделено, а потому, снимая показания, следует записывать все цифры.

В реальности, снять показания с ИПУ сможет каждый – это простая процедура, которую нужно выполнять периодически, как правило, каждый месяц. Для потребителя важно корректно фиксировать показания, поскольку от этого зависит правильность начисления оплаты поставленного электричества. Многие потребители ежемесячно записывают эти показания в отдельную тетрадку, но можно и ориентироваться по записям в своих платежных квитанциях.

При снятии показаний с индукционного устройства учитывается только целое значение

В случае необходимости, замена индукционного ПУ осуществляется в присутствии сотрудника ресурсоснабжающей организации с составлением соответствующего акта.

И еще один важный момент, который необходимо учитывать при эксплуатации счетчиков данного типа. Понятно, что максимальное число, которое может быть показано на табло данного устройства ограничено. При достижении значения до 999999,9 (9999,9) отсчет вновь начинается с нуля, но тогда потребитель должен помнить, что при записи показаний первой цифрой значения будет единица + остальные данные, т.е. количество цифр увеличится на одну.

Где смотреть

Итак, мы выяснили, что индукционные ПУ оборудованы вращающимся колесиком, расположенным под основным цифровым табло. Благодаря постоянному вращению колесика цифры на табло изменяются, выдавая поставленную электроэнергию.

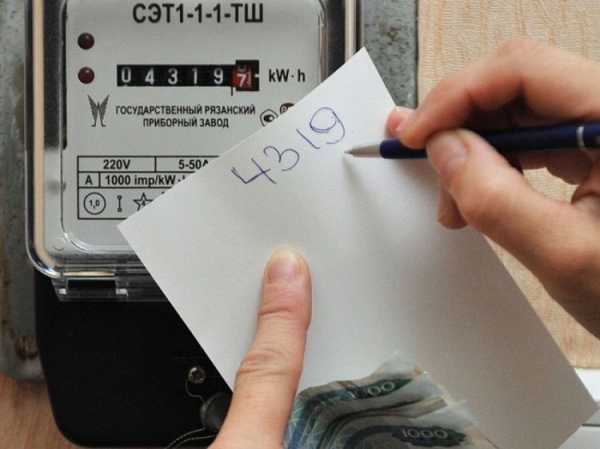

Для фиксации показаний с ПУ необходимо выписать цифры с табло, актуальные на конкретную дату. Чтобы узнать, какое количество энергии было израсходовано за интересующий потребителя расчетный период, надо из зафиксированного значения отминусовать показатель, записанный месяцем ранее. Далее полученная разницу надо умножить на тариф, установленный за данный вид услуги в определенном регионе. В итоге потребитель получает размер оплаты за услугу.

Сколько цифр записать

Кто-то может спросить, а какие показания счетчика электроэнергии нужно передавать в ресурсоснабжающую организацию. Как правило, передается показатель предыдущего расчетного периода и актуальное значение. Далее производится простой арифметический расчет итоговой суммы.

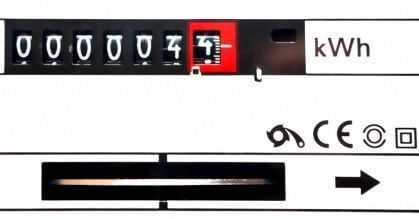

При этом потребитель должен записать не все видимые цифры – выделенная цифра в расчет не принимается. Если внимательно посмотреть на ПУ, то можно понять, что изменение выделенной цифры происходит практически одновременно с полным оборотом диска. Из-за постоянного изменения значения в расчет берутся цифры, которые отражают целое число фактически полученных киловатт/часов

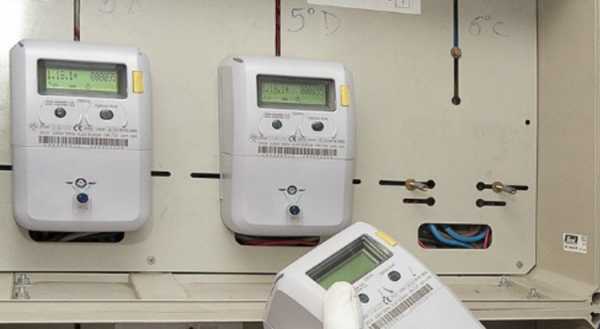

Снимаем показания с электронного счетчика

Показания электросчетчика электронного типа, по большому счету, снимаются практически по тому же принципу, что и с индукционного ПУ. На электронном табло высвечиваются числовые данные. Эти показатели обновляются с установленной техническими характеристиками ПУ периодичностью. Расчеты выполняются по аналогичному алгоритму. Однако, существует один важный нюанс – это относится исключительно к ПУ, имеющим однотарифную схему отображения показателей.

Снятие показаний с электронного устройства зависит от разновидности прибора

В еще более современных электронных ПУ предусмотрен замер потребляемой электроэнергии в зависимости от времени. Так дневной тариф будет несколько выше ночного. И многотарифные счетчики фиксируют точное количество энергии, которое потребителем было израсходовано отдельно в дневное и ночное время суток.

Здесь мы не станем углубляться в выгоде установки таких счетчиков и их индивидуальных характеристиках. С каждым ПУ производителем предоставляется инструкция и, скорее всего, у потребителя не должно возникнуть сложностей с вычислениями. Но о некоторых моделях, вернее о том, как снять с них показания расскажем немного подробнее.

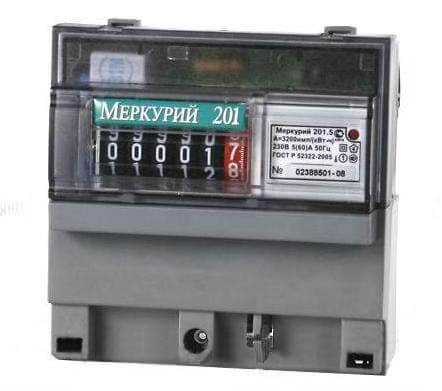

Меркурий 200

ИПУ Меркурий-200 поставляются в различном исполнении — это одно- и многотарифные модели. Многотарифные приборы учета отличаются маркировкой, к примеру, 200.01, 200.02 и 200.03. Однако, независимо от типа показания снимаются с помощью кнопки «Ввод», вернее ее нажатия. Она располагается на лицевой стороне прибора. Снятие необходимых показаний зависит от того, сколько раз нажимать кнопку.

Когда потребителем производится расчет по одному тарифу (без разделения на день-ночь), то показания следует снимать, нажав «Ввод» 1 раз. На электронном табло высвечивается значение Т1. Когда учет производится по разным тарифам, то кнопку «Ввод» нужно нажимать дважды:

  1. Т1 – электроэнергия, израсходованная днем. Записывается высвеченное значение.
  2. После второго нажатия «Ввод» отображается значение Т2 (кол-во электричества, использованного в ночное время).

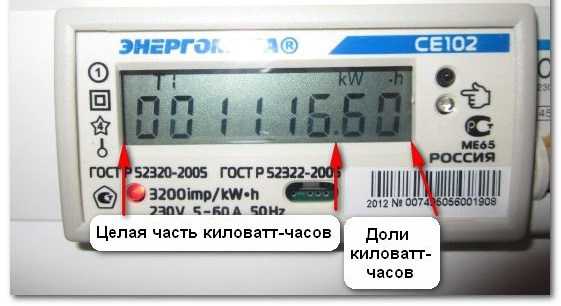

Энергомера

ИПУ Энергомера — это одно или многотарифное устройство. При снятии показаний с такого счетчика следует использовать тот же алгоритм. Сведения высвечиваются на электронном табло устройства. Ключевое различие – название используемой кнопки. У приборов Энергомера она называется «Просмотр» (ПРCM). При записи показаний следует помнить, что в расчет берутся только цифры, стоящие до точки (запятой).

Счетчики Энергомера выпуска как для снятия показаний по одному тарифу, так и по тарифу день-ночь

В счетчиках этого изготовителя предусмотрена индикация в автоматическом и ручном режимах:

  • в первом случае значения на дисплее высвечиваются в установленной последовательности и цикличности с незначительным интервалом;
  • для получения показаний в ручном режиме потребуется использовать специальную кнопку («Кадр» либо «ПРCM» в зависимости от модификации).

Обычно, ознакомившись с подробной инструкцией производителя к конкретной модели, потребители легко справляются со снятием показаний с данных ПУ.

Микрон

Многотарифные электронные ПУ Микрон имеют на корпусе одну-единственную кнопку. Посредством нажатия на нее на табло выводятся соответствующие показания.

Но в таком варианте потребуется подождать, когда на табло высветится «галочка» над обозначениями «Т1» и «R+». Это будет показанием первого тарифа. Их и нужно зафиксировать для расчета.

Далее нужно повторить нажатие на эту же кнопку. Галочки высветится над Т2 и R+. Записываем значение. Когда имеются зоны Т3 иТ4, снова нажимаем и ждем вывода соответствующих значений.

Saiman

На сегодняшний день многие поставщики электроэнергии заменяют устаревшие индукционные модели на новые электронные счетчики. Делают это совершенно бесплатно для потребителя услуги и устанавливая ПУ Saivan.

Это простейшее устройство, у него вообще отсутствуют кнопки, которые применяются для принудительного «перелистывания» значений. Здесь нужно элементарно дождаться, когда на табло отобразится соответствующий показатель.

Данные на электронном дисплее такого устройства высвечиваются в некоторой последовательности:

  • актуальное число;
  • время;
  • № ПУ;
  • передаваемый показатель;
  • показания при использовании одного тарифа (Total), если ПУ многотарифный последовательно отображаются T1, T2 и Total.

В платежку вносятся показания Total (или Т1 + Т2 + Total). Здесь также не нужно записывать цифру, стоящую после точки (запятой) — берется лишь целое число.

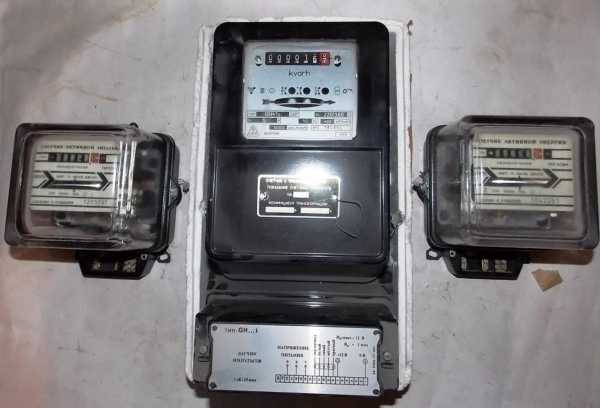

Особенности трехфазных счетчиков

Отдельно нужно рассказать, как снять показания трехфазного счетчика электроэнергии. ПУ этого вида сегодня встречаются в двух исполнениях:

  • старого образца, где обязательно наличие трансформаторов;
  • современные электронные модификации с прямым включением.

При снятии показаний с трехфазного счетчика требуется точно знать коэффициент трансформации

При эксплуатации электронного устройства, владелец сможет получить требуемые показания по описанному выше алгоритму. Потребуется выписать значения, дождавшись, когда требуемые данные отобразятся на табло либо «листать» значения до соответствующей страницы.

При выделении больших мощностей либо эксплуатации «старого» устройства на все фазы устанавливается по трансформатору. Чтобы записать корректные показания с подобного прибора нужно точно знать индивидуальный коэффициент трансформации. Записанные с устройства данные потребуется умножить на означенный коэффициент. Результат умножения является фактически полученным объемом электроэнергии.

Но лучше все-таки внимательно почитать договор с ресурсоснабжающей организацией. В нем подробно описывается порядок расчетов — некоторые поставщики просят записывать показания, под ними проставлять сведения трансформатора и (или) коэффициент. А непосредственный расчет производится самим поставщиком. Поэтому при эксплуатации трехфазного ИПУ, уточните регламент расчетов при подключении и опломбировании счетчика.

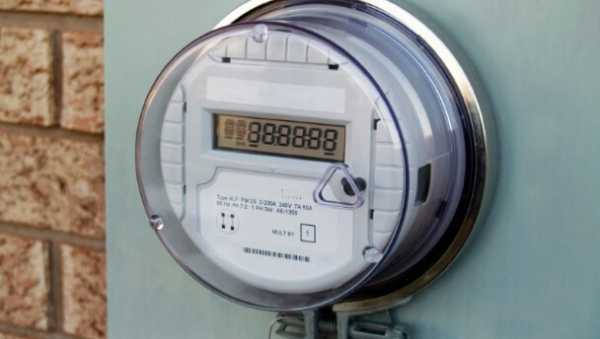

Приборы с автоматической передачей показаний

Такая проблема, как смотреть, записывать и передавать данные с ИПУ в ресурсоснабжающую организацию практически не затрагивает тех потребителей, которые устанавливают суперсовременные устройства.

Эти устройства самостоятельно отправляют все необходимые сведения поставщику электрической энергии. Для этого настраивается специальный канал, данные по которому передаются в автоматическом режиме. Монтаж и настройка подобного устройства достаточно сложная процедура, которую должны выполнять квалифицированные сотрудники ресурсоснабжающей организации. Однако после установки такого прибора потребителю не надо переживать по поводу отправки данных.

Как вести подсчеты для оплаты

Мы подробно рассказали, как смотреть на приборах учета различных видов. А теперь расскажем, как считать (вводить) показания для получения конечной суммы платежа за полученную электроэнергию.

Здесь потребителю услуги надо выполнить несколько простейших арифметических действий. Основная формула, используемая для расчета в ПУ всех типов, выглядит так:

Сумма к оплате = (П1 — П2) * Т, где

П1 — показания настоящего расчетного периода;

П2 – показания предыдущего расчетного периода;

Т – тариф, установленный за электроэнергию в конкретном регионе.

Эта формула применяется и к индукционным устройствам, и к электронным приборам, настроенных на выдачу данных по одному тарифу.

Когда эксплуатируется двухтарифный ПУ, то такие вычисления необходимо провести для дневного и ночного тарифа, а потом сложить полученные цифры. Это и будет окончательная сумма к оплате.

Опломбирование счетчиков

Опломбировка ИПУ – это доказательство механической целостности и корректной работы устройства. Эта процедура защищает от несанкционированного отбора электроэнергии у ресурсоснабжающей организации. Пломбировка ИПУ – это обязательная процедура, у каждого работающего электросчетчика должна иметься пломба от ресурсоснабжающей организации.

Опломбирование счетчиков производится на заводе-изготовителе и при вводе прибора в эксплуатацию сотрудником поставляющей компании

На текущий момент применяется две разновидности пломб:

  • от завода-изготовителя устройства;
  • от поставщика электроэнергии.

Опломбирование ПУ от изготовителя подтверждает то, что прибор прошел необходимую сертификацию и работает в соответствии с установленными нормативами. Заявленные характеристики удовлетворяют требованиям, а сам прибор имеет должную точность измерений. Помимо это заводская пломба паспорт ПУ, который должен прилагаться к каждому изделию, являются доказательством того, что прибор прошел все испытания.

Вторая пломба ставится при монтаже и вводе ИПУ в эксплуатацию. Это говорит о том, что ресурсоснабжающая организация приняла на баланс конкретный ПУ. Опломбирование выполняется исключительно представителями организации, которой осуществляется подача электроэнергии до конкретного потребителя и контроль ее своевременной оплаты.

Противомагнитные пломбы

К сожалению, не все потребители электроэнергии добросовестно оплачивают поставленную услугу. Кроме того, многими потребителями электричества устанавливаются магниты и счетчик с таким магнитом показывает значение гораздо меньше реального.

Чтобы этого не происходило поставщики услуг сегодня снабжают счетчики своих потребителей специальной противомагнитной пломбой. В данном случае это не пломба, как таковая, а особая наклейка на корпусе устройства. Она является своеобразным индикатором – если на приборе с такой наклейкой будет использоваться магнит, то полоска с магнитным полем изменяет цвет. Сотрудники ресурсоснабжающей организации при проведении регулярных проверок, обнаружив подобные изменения вправе оштрафовать потребителя.

Испытания, которые проводились с противомагнитными индикаторами, показали, что цвет изменяется при расстоянии магнита не более 5 см от прибора. А это исключает какие-либо случайные намагничивания магнитной полосы индикатора.

Заключение

Сегодня мы рассказали, как снять и как правильно передавать показания со счетчиков различных типов. Надеемся, что это поможет потребителям услуг своевременно, но главное правильно выполнять все необходимые мероприятия и не уклоняться от обязанности оплачивать израсходованную электроэнергию поставщику услуги.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Facebook

Twitter

Вконтакте

Google+

yurispros.ru

«Умный» счетчик. Как разобраться в его показаниях?



Установила электронный электросчетчик за свой счет. Электромонтер показал, как снимать показания потребления электроэнергии. Но на экране дисплея прибора учета отображаются и другие данные. Что они означают и какие из них могут быть полезными для потребителя?

Рано С.



– В отличие от старых громоздких индукционных электро­счетчиков, современные электронные приборы учета очень компактны и многофункциональны. Они, скорее, напоминают небольшой калькулятор, который помогает абоненту разобраться в структуре потребления электроэнергии, а работникам ПТЭС – осуществлять эффективный контроль ее использования. Старые индукционные электросчетчики выдавали один показатель – сколько «нагорело». Современные электронные – целый комплекс параметров для точного учета потребляемой электроэнергии. Эти «вундеркинды» в исправном рабочем состоянии имеют 2 вида воспроизведения данных: автоматическое и ручное. На его дисплее с интервалом в несколько секунд отображаются различные позиции: номер счетчика, его мощность, текущее время, дата, общее количество потребляемой электроэнергии и т.д. Электроника создает архив данных, обладает хорошей памятью: например хранит данные потребления прошлого и позапрошлого месяцев. При отключении электроэнергии в памяти сохраняется вся основная информация. Необходимые параметры можно получить и вручную, нажав кнопку, после чего счетчик переходит в автоматический режим.

Перехитрить «умный» счетчик практически невозможно. Вмешательство потребителей в современный электросчетчик для уменьшения показаний исключено. А при обрыве проводов и соединении посторонних, хищениях по фазному и нулевому проводам электронное «всевидящее око» тут же выявляет и предотвращает эти нарушения. Счетчик записывает общее время хищений, начало последних 5 событий воровства электроэнергии.

При нормальной его работе потребителю вполне достаточна одна позиция – текущее потребление электроэнергии. При возникновении проблем разобраться помогут показания за предыдущие месяцы. А вот остальные параметры – красноречивая и исчерпывающая информация для работников ПТЭС, контролирующих потребление электроэнергии и состояние счетчика.



Тематический выпуск ведет Ирина ГРЕБЕНЮК.

gazeta.norma.uz

Как снять показания счетчика электроэнергии

В каждом жилом доме или квартире есть специально предназначенный прибор для учета расхода электроэнергии. Согласно законодательству, необходимо вносить ежемесячные платежи за используемое электричество. Работники электроснабжающей организации ведут контроль и могут систематически проверять состояние приборов. Однако каждый жилец должен знать, как снять показания счетчика электроэнергии, чтобы самостоятельно проводить оплату.

Индукционный счетчик

Наиболее часто встречаются индукционные модели счетчиков, которые отличаются крутящимся колесом, расположенным ниже табло. От вида и производителя прибора зависит количество цифр в рамке. Зачастую на табло их насчитывается 5, 6 или 7. Как правило, 1 или 2 последние цифры отделены запятой и могут отличаться цветом или размером. Не зависимо от способа выделения при списывании показателей указывается только целое число до запятой.

Некоторые модели не имеют цифр, показывающих десятые и сотые доли киловатта. В этом случае нужно списывать все число сразу. Если вы не можете определить, как снять показания счетчика электроэнергии, обратитесь в абонентскую службу. Для этого нужно позвонить на горячую линию и указать номер модели вашего прибора. Также вам может помочь контролер или работник службы электроснабжения.

После установки счетчика хозяину дома выдают акт с указанными начальными цифрами. Спустя месяц вам нужно списать показания на текущий момент. Не нужно переписывать первые нули и последние отделенные цифры.

Некоторые абонентские службы предоставляют услуги автоматизированного расчета. При условии свободного доступа к счетчику записываются показания, оператор или компьютерная программа проводит расчет, выставляет сумму к оплате в виде квитанции. В любом случае жилец может вести контроль собственного лицевого счета.

Электронный счетчик

Такие приборы оснащены электронным табло, на котором помимо цифр могут отображаться дата и время работы счетчика. Данные сменяются каждые 5–10 секунд. Снять показания электронного счетчика электроэнергии можно несколькими способами. Первый: дождитесь, когда на табло появиться нужная зона с информацией относительно потраченных киловатт, и спишите ее. Второй метод: переключите зону с помощью кнопки «ввод».

Преимущество электронного счетчика в том, что он может вести раздельный учет расходуемого электричества по промежуткам времени суток. В зависимости от вида такого устройства показания могут отображаться по каждой зоне. Как правило, на дисплее высвечивается буква «Т». При использовании двухтарифного счетчика под обозначением «Т1» вы видите расход электроэнергии с 07:00 до 23:00. За этот временной отрезок изымается самая дорогая оплата. Т2 – ночное время суток.

Двух- и трехтарифные счетчики электроэнергии позволяют существенно сэкономить на оплате.

Для трехтарифного прибора Т2 – льготный показатель, который считает электроэнергию с 23:00 до 07:00. Т1 – время с 07:00 до 10:00 и с 17:00 до 21:00. В это время взымается наиболее высокая оплата за потребляемое электричество. Как правило, на табло высвечивается контрольная сумма всех тарифов, после чего цикл снова повторяется.

Рассчитать сумму к оплате при использовании двух- и трехтарифного прибора немного сложнее. Нужно учесть расход киловатт электроэнергии по каждой зоне. Однако такое неудобство перекрывается экономией на оплате расходуемого электричества.

Другие приборы

Можно выделить несколько производителей счетчиков. Как правило, различные модели работают по одному принципу. Один из наиболее распространенных приборов – счетчик компании «Энергомер». Устройства бывают одно- или многотарифного типа. Снять показания с такого устройства очень просто. Для этого нужно воспользоваться кнопкой «просмотр». Спишите цифры и проведите соответствующий расчет.

Широко распространен счетчик «Микрон». На корпусе расположена только одна кнопка, с помощью которой можно вывести на экран нужную информацию. Над показателями «Т1» и «R+» должны появиться галочки. После перепишите число, это и есть текущие показания по первому тарифу. Подобным образом дождитесь соответствующего обозначения над буквами «Т2» и «R+» и перенесите на бумагу цифры.

Сегодня старые модели индукционных счетчиков заменяют электронными приборами. Как правило, предоставляется такая услуга бесплатно. Зачастую устанавливают счетчики производства Saivan. Такие приборы не оснащены никакими кнопками. Чтобы списать показания, необходимо подождать, пока на экране появится нужная информация. Количество расходуемой электроэнергии высвечивается под обозначением TOTAL. На мониторе показана информация в такой последовательности: дата, время, номер прибора, передаточное число и сведения о потраченных киловаттах. Данные сменяются каждые несколько секунд.

Все большую популярность набирают устройства с автоматической передачей показаний счетчиков. Для этого существует специально разработанный канал. Чтобы такой прибор правильно функционировал, специалист настраивает его при монтаже. Благодаря этому устройству жильцу не нужно беспокоиться о том, как снять и передать показания счетчика в абонентскую службу.

Как считать и сколько платить

Рассчитать сумму к оплате просто. Для этого вам нужно определить количество расходуемой электроэнергии в течение месяца. От текущих показаний необходимо отнять предыдущие. Рассмотрим на примере: предыдущие показатели – 4756 кВт, текущие – 5032 кВт. Проводим расчет: 5032 – 4756 = 276 кВт. Полученная разница – это расходуемая вами электроэнергия за определенный промежуток времени.

Некоторые сталкиваются с вопросом, как снять показания счетчика электроэнергии после его обнуления. Такое происходит, если прибор установлен достаточно давно. В данном случае нужно переписывать все цифры, включая первые нули до запятой. Перед первым нулем ставим «1». Считаем аналогичным образом. К примеру, предыдущие показания – 99756 кВт, а текущие 00006, ставим вначале числа «1» и получаем «100006». Итого 100006 – 99756 = 250 кВт расходуемой электроэнергии. После расчет проводится обычным способом. Такой метод используем только единожды.

Затем количество расходуемых киловатт нужно умножить на цену, согласно действующему тарифу. Полученную сумму необходимо оплатить по вашему лицевому счету. Помните, что стоимость 1 киловатта отличается в зависимости от территории проживания.

Как сэкономить

Благодаря современным двух- и трехтарифным приборам можно значительно сэкономить средства, затрачиваемые на оплату электроэнергии. Многие пользуются льготным тарифом Т2, который действует с 23:00 до 07:00. Он в 1,5 раза дешевле. На это время суток можно перенести стирку в машинке-автомате, зарядку ноутбуков, планшетов и телефонов.

Конечно, вы не сможете использовать только ночной тариф. Некоторые электроприборы должны быть постоянно подключены к сети, к примеру, холодильник. Но все же можно максимально рационально тратить электроэнергию.

Рекомендуется снимать показания счетчика в один и тот же день, например, 25 числа каждого месяца. Так вы сможете самостоятельно контролировать расход электроэнергии. Чтобы избежать внезапных переплат, своевременно погашайте счета согласно действующему тарифу.

Оцените статью:

4.56 из 5 (Оценок: 9)

Похожие статьи

domskotom.net

Как снимать показания электросчетчика – Всё о электрике в доме

Снятие показаний счетчика электроэнергии: особенности отображения на различных приборах и практические советы

Каждый потребитель электроэнергии имеет прибор, назначение которого учитывать используемую электроэнергию.

Действующее законодательство обязывает любого домовладельца ежемесячно оплачивать потребленную электроэнергию.

Представители энергослужбы периодически контролируют снятие показаний. К счетчику, установленному в квартире или частном домовладении, жилец должен предоставить контролеру беспрепятственный доступ.

Краткие сведения

Индукционный счетчик старого образца Индукционный счетчик – представитель старой модели с крутящимся диском на передней панели.

По скорости вращения диска определяется активность потребляемой электроэнергии: чем больше включено приборов, тем быстрее вращается диск.

При выключенных электроприборах диск неподвижен. Однако, если он продолжает вращение, то счетчик следует сдать в поверку или заменить. Иначе придется рассчитываться за непотребляемую электроэнергию.

Сегодня индукционные приборы заменяют более совершенными электронными счетчиками, в которых отсутствует механика. Новые модели счетчиков электроэнергии имеют электронный дисплей, на котором отображается необходимая информация. Наиболее популярные модели Меркурий, Энергомера и Микрон.

Как снять данные

Месячное потребление электроэнергии, фиксируемое индукционным счетчиком, следует записывать цифрами до запятой в один и тот же день, например, 1 числа каждого месяца.

В электронном счетчике на дисплее вместо запятой имеется точка. В показаниях учитываются цифры до точки. Грамотная эксплуатация электронных приборов позволяет существенно уменьшить величину потребляемой электроэнергии. Показания списывают с электронного дисплея, на котором высвечиваются цифры.

Для определения количества используемых киловатт/часов следует:

  • нажать кнопку «ввод»;
  • списать цифровые показания, соответствующие Т1 на однотарифном счетчике, Т1 и Т2 на двухтарифном, Т1, Т2, Т3 на трехтарифном;
  • отнять полученные данные от значений предыдущего месяца.

При самостоятельном вычислении суммы, предназначенной для оплаты, необходимо каждое значение тарифа умножить на коэффициент, указанный в квитанции.

При работе в автоматическом режиме, счетчик через определенное интервал времени покажет значения всех имеющихся тарифов. Электронные типы приборов показывают текущую нагрузку и позволяют учитывать потребляемую электроэнергию по суточному времени.

Полезно знать: для двухтарифного счетчика основное время Т1 — с семи до двадцати трех часов, Т2 – другие временные отрезки.

Тариф Т1 для установленного трехтарифного счетчика самый дорогой, Т2 с двадцати трех до семи утра льготный, Т3 с десяти до семнадцати и с двадцати одного часа до двадцати трех полульготный.

Варьируя тарифами, можно значительно уменьшить затраты на оплату счетов.

Примите к сведению: поскольку в ночное время электроэнергия дешевле дневной в полтора раза, на это время имеет смысл перенести работу стиральной машины, включение обогревателя, зарядку ноутбука.

Разумное использование прибора и грамотная запись показаний позволяет рационально распорядиться средствами.

Возможно, Вас заинтересует статья об однофазных счетчиках Меркурий.

Статью о выгоде использования многотарифного электросчетчика по сравнению с однотарифным читайте здесь .

Трехфазные модели

Трехфазный многотарифный счетчик В отличие от однофазного, трехфазный прибор имеет фазы, которые можно использовать для разделения зон потребления:

  • одна для освещения;
  • другая для розеток;
  • третья для других целей.

Однако в жилых строениях трехфазное подключение – редкость, поскольку требуется установка отдельного трансформатора.

Стоит отметить: установка трехфазного счетчика практикуется на территории коттеджей или в промышленную сеть с напряжением 380 В, по такой схеме подключают станки, двигатели, сварочное оборудование и т. п.

Промышленное производство использует разные модели и типы трехфазного счетчика, но в основном индукционные. Следует заметить, что доля электронных приборов в общем объеме невелика, поскольку до настоящего времени не истек эксплуатационный срок индукционных приборов.

Полный оборот механизма с трехзначным показателем счетчика соответствует потреблению 1тыс. кВт/час, с четырехзначным – 10 тыс. кВт/час.

После появления цифр 999 и 9999 показания обнуляются для нового отсчета.

Как и для всех типов счетчиков, для оплаты использованной электроэнергии необходимо списывать показания и определять разницу между последними и предыдущими данными. прибора.

Возможно, Вам будет также интересна статья о двухтарифных счетчиках электроэнергии Меркурий.

Статью о том, как снять показания с трехтарифного электросчетчика, читайте здесь .

Потребитель может полученные данные донести до энергослужбы следующим образом:

  • передать показания счетчика в обслуживающую организацию;
  • самостоятельно оплатить за электроэнергию, подсчитав предварительно по тарифу сумму платежа;
  • передать показания и произвести оплату, используя личный счет собственника на сайте компании.

Смотрите видео, в котором специалист подробно разъясняет, как правильно снять показания счетчика электроэнергии:

Как можно заплатить за электроэнергию по счетчику: особенности записи показаний и внесения средств

Передача показаний счетчиков электроэнергии через интернет в личном кабинете: преимущества и порядок действий

Схемы для подключения счетчика электроэнергии своими руками: инструкция по выполнению работ и практические советы

Снимаем показания со счетчиков Меркурий, Микрон, Энергомера

20.03.2015 21 комментарий 151 301 просмотров

Очень часто возникает ситуация, когда непонятно, как правильно снять показания счетчика электроэнергии. Сложности, как правило, возникают на новых моделях электросчетчиков: с электронным дисплеем, непонятными на первый взгляд кнопками и наличием тарифов для дня и ночи. Чтобы Вы смогли правильно считать данные и передать их на оплату, далее мы расскажем, как самостоятельно выполнить снятие показаний с наиболее популярных моделей электрических счетчиков: Меркурий, Энергомера и Микрон.

Модели старого образца

Если у Вас в квартире либо на столбе дома установлен индукционный счетчик электроэнергии – на передней панели крутится диск, снятие данных не представляет ничего сложного. Вы должны в один и тот же день каждого месяца выписывать показания на листик. Далее все очень просто – от имеющегося значения необходимо вычесть число, которые Вы выписали в прошлом месяце. В результате у Вас должен получиться месячный расход электроэнергии. Однако на этом процедура снятия данных не заканчивается.

Очень важный момент, который немного упростит процесс снятия – Вы должны снимать показания на счетчике только до запятой. Последняя цифра, которая выделена другим цветом (чаще всего красным, как показано на фото), не учитывается. Если рассмотреть на наглядном примере, как снять месячный расход, то согласно фото Вы должны выписать 000004 кВт/час (без учета последней четверки).

Далее все зависит от того, как производиться оплата электроэнергии по отношению к Вашей обслуживающей организации. Либо Вы просто передаете считанные показания в организацию, либо Вы самостоятельно подсчитываете сумму оплаты и оплачиваете ее по квитанции. В последнем случае нужно Ваше снятое значение умножить на тариф, которым Вы пользуетесь.

Кратко об устройствах считывания электричества

Модели нового образца

В современных электронных счетчиках уже не используются вращающиеся диски и механические циферблаты. В таких моделях электросчетчиков уже установлен электронный дисплей, который помимо общего показания кВт/час может отображать время работы, учет расхода по определенному времени суток и т.д. Все эти новшества на самом деле позволяют быстрее снять расход электроэнергии за месяц и в то же время просмотреть остальные, не менее важные показания.

На первый взгляд может показаться, что с такого мини-компьютера будет сложно снять показания электроэнергии за месяц, но это не так. Все намного проще, чем Вы думаете. Итак, для снятия данных Вы должны выполнить несколько простых действий:

  1. Нажать на кнопку «Ввод» (возможно придется нажать несколько раз, чтобы найти подходящий параметр).
  2. Если у Вас однотарифный электросчетчик, выписать значение Т1, двухтарифный – Т1 и Т2, трехтарифный – Т1, Т2 и Т3.
  3. Отнять имеющиеся значения от этих же в предыдущем месяце.
  4. Снятые показания передать в обслуживающую организацию либо самостоятельно высчитать сумму к оплате. Тут нужно учитывать, что если у Вас электросчетчик на два либо три тарифа, каждое значение (Т1, Т2, Т3) необходимо умножать на свой коэффициент, который указывается в квитанции.

Как снимать данные с электросчетчика Меркурий 230?

По аналогии с данным видео примером можно снимать данные с устройства Меркурий 200, Микрон, Каскад, Энергомера, Нева и Лейне Электро. О преимуществах и недостатках двухтарифных счетчиков мы разговаривали в соответствующей статье. При грамотном использовании бытовой техники такие электросчетчики на порядок выгоднее обычных моделей!

Вы должны знать!

  1. Если электросчетчик пошел считать по второму кругу, то есть если он обнулился, снять показания электроэнергии нужно следующим образом: добавить к существующему числу единицу впереди и отнять значение за прошлый месяц. К примеру, если у Вас пятизначное табло (без учета цифры после запятой) на котором после обнуления отображается 00033 (как на фото ниже), необходимо добавить «1» слева. В итоге от числа 100033 нужно отнять старое показание за месяц, к примеру, 99916 кВт/час. Заканчивая этот же пример у Вас должно получиться 117 кВт/час (100033-99916). По аналогии можно снять показания четырехзначного либо шестизначного счетчика электроэнергии.
  2. Если на механическом табло нет запятой, как на фото ниже (модель Энергомера цэ6803в ), и Вы затрудняетесь со снятием данных за месяц, тут два выхода из ситуации. Лучше, конечно же, сразу уточнить у организации, которая устанавливала электросчетчик, как правильно снимать месячные показания электричества. Но, если Вы и сам мастер забыли уточнить данный момент, то визуально посмотрите на переднюю панель. Десятая доля расхода электроэнергии должна быть выделена другим цветом – красным, если нет запятой. В том случае, если визуального отделения нет, значит нужно снять все 4 либо 5 цифр и записать в квитанцию.
  3. Снятие показаний с трехфазного счетчика электроэнергии не отличается от однофазной модели. Необходимо всего лишь выписать все числа после запятой и отнять от значений прошлого месяца.
  4. Если у Вас в доме либо квартире установлен современный счетчик нового образца – электронный, показания в обслуживающую организацию можно передавать автоматически – в дистанционном режиме. В этом случае Вам не нужно каждый месяц снимать данные электросчетчика, т.к. квитанция сама будет приходить на адрес. Автоматизированная система контроля и считывания показаний, которая называется АСКУЭ очень удобная, особенно если у Вас установлен многотарифный счетчик электричества.

Как Вы видите, самому считать месячный расход электричества совсем не сложно и даже не важно, однотарифный у Вас электросчетчик, или многотарифный, однофазный или трехфазный, электронный либо индукционный. Надеемся, что материал был для Вас понятным и теперь Вы знаете, как снять показания счетчика электроэнергии. Рекомендуем просмотреть предоставленные видео примеры, на которых показывается инструкция по снятию данных своими руками!

Как снимать данные с электросчетчика Меркурий 230?

Кратко об устройствах считывания электричества

Как правильно снять показания счетчика электроэнергии

Определение потребленного количества электроэнергии зависит от типа электросчетчика. Сегодня некоторые люди предпочитают современные счетчики старым моделям для учета потраченной электроэнергии за определенный период времени. Такие счетчики, как и их старые аналоги, могут вызвать некоторые затруднения в правильном подсчете расходов. Данная статья расскажет вам, как снять показания счетчика электроэнергии правильно с наиболее популярных моделей, таких как Меркурий (200, 201, 230, 234), Нева и т.д.

Снимаем показание с моделей старого образца

Электросчетчики старого образца представляют собой индукционные приборы. Для них характерен механический диск, который крутится на передней модели прибора.

К достоинствам данных аппаратов можно отнести следующие параметры их работы:

  • надежность;
  • отсутствие зависимости от скачков напряжения;
  • долговечность;
  • низкая стоимость по сравнению с современными моделями электронных счетчиков.

Кроме плюсов здесь имеются следующие минусы:

  • возможна ситуация хищения энергии;
  • достаточно большие габариты;
  • низкий класс точности.

Но, несмотря на наличие таких минусов, не все люди стремятся заменить такие электросчетчики на более современные модели. Информация о количестве использованной электроэнергии снимается с такого счетчика каждый месяц в один и тот же день. Процесс снятия данных с этого прибора достаточно прост и не вызывает затруднений. Снятие данных на старых приборах проводится по следующему алгоритму:

  • смотрим на переднее табло прибора, где находятся цифры;
  • записываем на листик первые пять или шесть цифр до запятой. На многих приборах важные цифры для подсчета находятся на белом фоне. Красные цифры не учитываются;
  • записанные цифры составят ваш расход электроэнергии на данный момент времени;
  • далее, чтобы вычислить расход за конкретный месяц, необходимо из этих цифр вычесть показания, которые вы сняли за прошлый месяц;
  • чтобы получить конечную сумму потраченной электроэнергии, нужно вычисленные цифры растрат за один месяц умножить на стоимость одного киловатта. Стоимость одного киловатта определяется государством и зависит от условий проживания человека, а также от определенных социальных норм.

Данная процедура должна осуществляться в один и тот же день. Далее существуют два варианта оплаты этой коммунальной услуги:

  • передача данных обслуживающей ваш дом организации и оплата счета при получении соответствующей квитанции. Обратите внимание, что в такой ситуации нужно передавать только данные, касательно расхода электроэнергии, без умножения месячных показателей на стоимость одного киловатта. Все остальные расчеты обслуживающая компания проведет самостоятельно;
  • самостоятельное вписывание данные счетчика и конечной суммы оплаты в присланную квитанцию. В данной ситуации важно умножить показания счетчика на стоимость одного киловатта.

Как видим, определить расход электроэнергии со старого образца электросчетчика достаточно просто.

Снимаем показание с моделей нового образца

Но вот при наличии современного электросчетчика (Меркурий 200, 201, 230, 234 или Нева, а также счетчиков с параметрами день-ночь) могут возникнуть определенные трудности со снятием показаний.

Современные счетчики электроэнергии (Нева, Меркурий 200, 201, 230, 234, счетчики с параметрами день-ночь) представляют собой приборы, оснащенные жидкокристаллическими экранами (электронными дисплеями). Здесь уже нет крутящегося механического диска и циферблата.

Некоторые аппараты могут на электронном дисплее содержат, кроме общего расхода потребленной электроэнергии, расход за конкретный период времени (день, ночь). Все эти новшества позволяют сделать процесс снятия показания более удобным, быстрым и эффективным, а также оплачивать по конкретному тарифу расход электроэнергии в определенные часы суток (день, ночь).

Это полностью автоматизированные изделия, которые обладают следующими положительными моментами:

  • небольшие габариты;
  • более эффективная работа;
  • длительный период службы;
  • более четкие данные;
  • возможность минимально понизить оплату потребленного электричества за счет разности тарифов в дневные и ночные часы.

Но к минусам таких приборов следует отнести высокую стоимость по сравнению со счетчиками старого образца.

Современные модели этой измерительной аппаратуры для подсчета электроэнергии бывают следующих видов:

Кроме этого такие приборы могут быть однотарифными, двухтарифными, трехтарифными и многотарифными. При этом принцип подсчета как для старых моделей счетчиков сохраняется только для однотарифных приборов. Обратите внимание, что Меркурий (200, 201, 230, 234) и другие виды приборов могут быть представлены различными моделями. Но помните, что чем больше у электронного счетчика будет возможностей, тем дороже он обойдется.

Для того, чтобы снять показания с современного электросчетчика (Нева, Меркурий 200, 201, 230, 234 и т.д.), необходимо проделать следующие манипуляции:

  • вначале следует нажать на кнопку «ввод». Иногда это необходимо сделать несколько раз, чтобы отыскать подходящий параметр;
  • при наличии однотарифного электросчетчика следует выписать данные значения Т1, для двухтарифных моделей – Т1 и Т2, а для трехтарифных приборов – Т1, Т2 и Т3;
  • после этого из полученных значений (для каждого параметра) следует отнять показания за предыдущий месяц.

После этого, как и в ситуации со старыми моделями электросчетчиков, имеются два способа оплаты:

  • передача показаний в обслуживающую организацию;
  • самостоятельный подсчет суммы путем умножения полученных данных на стоимость одного киловатта в зависимости от существующего тарифного плана (например, при наличии возможности снимать показания за ночь и день). При этом стоит помнить, что каждый показатель многотарифного прибора следует умножать только на свой тариф. Он указывается в квитанции.

Вышеприведенный алгоритм поможет снять показания с таких приборов, как Меркурий (200, 201, 230, 234), Энергомера, Нева, Каскад, Микрон и Лейне Электро и т.д..

Обратите внимание, что современные электросчетчики обладают возможностью учитывать различные показатели. Например, Меркурий 200 является четырехтарифным приборов, который проводит свои измерения в 8-ми временных зонах, а также для 8-ми типов дней. Конечно, не всегда нужна такая детализация, поэтому перед выбором современного электрического счетчика для учета расхода электричества стоит опираться не только на возможности самого прибора, но и на существующий тарифный план, а также особенности вашего потребления данной коммунальной услуги.

На сегодняшний день чаще всего встречаются одноставочные и двухставочные модели. Для первых учет потребленной электроэнергии происходит за общий объем расходов путем умножения цифр на установленную стоимость одного киловатта. Вторые приборы ведут раздельный учет расхода потребленной электроэнергии для разного времени суток (день, ночь). При этом каждый период имеет свой тариф, на который и умножаются данный параметр за конкретный временной промежуток.

Как видим, снятие показаний с современных электрических приборов не сильно отличается от старых образцов. Здесь всего лишь нужно нажать на специальную кнопку и правильно записать цифры при многотарифных изделиях.

Алгоритм снятия данных с различных видов счетчиков (старых и новых моделей) не сложен. Здесь главное правильно сделать математические расчеты, особенно при учете прибором нескольких показаний, и внести их в квитанцию.

Видео «Снимаем показания с электросчетчика самостоятельно»

На видео показано, как правильно определять показания счетчика электроэнергии.

Источники: http://teplo.guru/elektrichestvo/schetchiki/kak-snyat-pokazaniya.html, http://samelectrik.ru/snimaem-pokazaniya-s-elektroschetchikov-merkurij-energomera-mikron.html, http://otoke.ru/elektrooborudovanie/kak-snyat-pokazaniya-schetchika-elektroenergii-1524/

electricremont.ru

Снять показания счетчика электроэнергии

Еще в 19 веке люди начали использовать электроэнергию. За все это время были использованы самые разные способы расчетов между потребителем и электроснабжающими организациями, но выяснилось, что оптимальный вариант – ведение автоматического учета с помощью специальных приборов. Для того чтобы правильно произвести оплату, нужно уметь правильно снять показания счетчика электроэнергии. Об этом и пойдет речь в этой статье.

к содержанию ↑

Типы электросчетчиков и принцип их работы

Сейчас большое распространение получили два типа счетчиков: индукционные и электронные. Затраченная потребителями электроэнергия учитывается в них разными способами.

Индукционные (механические) электросчетчики

Такие счетчики, внутри которых вращается диск, видели, наверное, все. Чем быстрее вращение диска, тем больше расходуется энергии. А показания можно увидеть на специальных барабанах.

В состав такого прибора входят две катушки — напряжения и токовая. Ими создаются магнитные потоки, проникающие сквозь диск из алюминия. Потоки, создаваемые токовой катушкой, пронизывают диск несколько раз, в итоге — образуются электромеханические силы, вращающие диск. Далее происходит взаимодействие со счетным механизмом, который исполнен в виде червячной передачи. С ее помощью происходит передача необходимых сигналов и информации на барабаны с цифрами.

Важно! При более высоком крутящем моменте диска выше мощность подаваемого сигнала, а значит — электроэнергии расходуется больше.

При снижении мощности электромагнитного сигнала начинает действовать постоянный магнит торможения. Он взаимодействует с вихревыми потоками, что приводит к выравниванию колебаний частоты вращения диска. Магнитом создается электромеханическая сила, обратная кручению диска, благодаря чему диск снижает скорость или вообще останавливается.

Важно! Такие счетчики – наиболее дешевые и простые. Раньше они использовались повсеместно, но сейчас их постепенно заменяют электронными.

1da710427db9f49a84da537533004fb6

Электронные электросчетчики

Такие приборы отличаются более высоким классом точности и позволяют вести учет многотарифности. В таких устройствах входной аналоговый сигнал с датчика тока преобразуется в цифровой код, равный потребляемой мощности. После этого происходит расшифровка этого кода с помощью специального микроконтроллера, а потом на дисплее отображается количество электроэнергии.

В состав прибора входит:

  • Корпус;
  • Трансформатор тока;
  • Преобразователь сигнала;
  • Тарификационный модуль.

к содержанию ↑

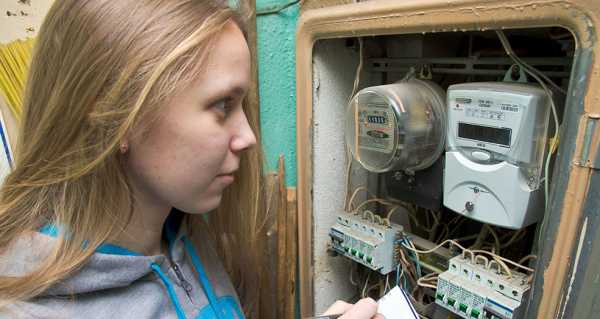

Как снимать показания?

Если установлен электронный счетчик электроэнергии, как снять показания – знать очень важно для того, чтобы вовремя производить оплату.

Снимаем показания с механического счетчика

Работа подобных конструкций не прекращается десятилетиями, при этом точность расчетов в классе 2,0 и 2,5 – вполне допустимая. Всю информацию, необходимую пользователю, можно увидеть на переднем табло.

Счетный механизм представлен в виде вращающихся колесиков с цифрами, которые обозначают разряд. Чаще всего отображается целое четырехразрядное число и один десятичный знак после запятой.

Первоначально механизм поставляется с обнуленными значениями: 0000,0. Когда показания достигают отметки 9999,9, — счетным механизмом пройден полный счет отсчета электроэнергии. Если устройство продолжит работу, цифры вновь обнулятся и начнется новый отсчет.

Важно! Следует обращать внимание на положение запятой, которой разделяются целые значения разрядов и десятичной доли. Чтобы упростить расчет, последние показатели можно не учитывать. Однако если не писать запятые в десятичной дроби, то в итоге расчеты окажутся неправильными.

dvuhtarifnye-elektroschetchiki

Снимаем показания с электронного счетчика

А если дома установлен электронный счетчик электроэнергии? Как снять показания с него правильно? Электронные приборы выпускаются с разным алгоритмом управления для снятия показаний, обычно данные указаны в технической документации. Современные электронные счетчики работают по общему принципу, благодаря которому можно учитывать потребление электрической энергии во времени.

Для того чтобы это стало возможным, практически все современные устройства, использующие микропроцессорные технологии, оснащены встроенными внутренними часами. Благодаря им можно не только просматривать текущие значения времени, но и осуществлять временное управление технологическими процессами учета. С помощью часов контролируются расчеты, выполняются в разный период суток отдельными группами, разбиваются на периоды или группы.

Важно! Благодаря микропроцессорной базе приборов возможно значительное расширение спектра пользовательских настроек. С помощью отдельных моделей учета можно подключиться к слаботочным линиям или компьютерным сетям для того, чтобы автоматически считывать и управлять информацией.

к содержанию ↑

Видеоматериал

Сейчас наша жизнь значительно облегчена благодаря глобальной компьютеризации. Даже показания с электросчетчика можно передать в энергообслуживающую организацию посредством сети интернет. Самое главное – научиться правильно снимать показания!

Поделиться в соц. сетях:

serviceyard.net
