Как снять показания счетчик меркурий 201 – схема подключения, характеристики и показания
Как снять показания электросчетчика меркурий 201
Потребление электроэнергии – это повседневная часть нашей жизни. Сегодня ни один прибор не работает без электричества. И ежемесячно нам приходят счета или же мы сами высчитываем, сколько необходимо платить за свет. Для учета электроэнергии есть специальные счетчики.
Разновидности моделей электросчетчиков
Все мы платим за электроэнергию, руководствуясь точными данными, снятыми с установленных счетчиков. Разумеется, способ учета потребленной энергии с помощью электротехнического оборудования является самым оптимальным. Проводя расчеты, мы самостоятельно можем следить за количеством энергии потраченной за месяц, а энергокомпаниям удобно получать своевременную плату и при необходимости проверять работу прибора.
Существуют определенные стандарты, которым должен соответствовать прибор учета энергии.

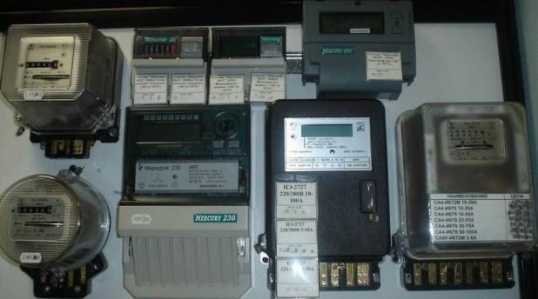

Поэтому на сегодняшний день их выпускают несколько типов:
- Индукционные счетчики, устаревшая модель. В ее основе электромеханика.
- Статистические приборы, уже более современная модель, в ее конструкции электронные микропроцессоры.
Любой из этих электросчетчиков имеет свои преимущества. Принципы работы у них одинаковы. Они фиксируют любую энергетическую мощность, отображая полученную информацию в цифровом эквиваленте, на специальном табло. Числа на приборе постоянно обновляются, тем самым увеличивая цифру на табло.
Бесперебойность работы электроприбора, позволяет фиксировать потребление, как в дневное, так и в ночное время суток. Сравнивая показания предыдущей оплаты на счетчике с новыми данными и проведя несложные расчеты, потребитель оплачивает электроэнергию.
Снимать точную информацию с индукционных приборов легко. Мы привыкли к ним с детства. Чаще всего они однофазные и рассчитаны на пару десятилетий бесперебойной работы. Вся необходимая информация указана на передней части счетчика. Счетчик, рассчитанный на четырехзначное число, пятая цифра в расчет не берется.
Чтобы провести расчеты, достаточно снять текущие цифры и отнять от них предыдущие. Разницу необходимо умножить на стоимость кВт в вашем регионе. Например, 9970,2 – текущее показание счетчика, предыдущее – 9870,1. Теперь рассчитаем: 9970,2 – 9870,1 = 100,1 кВт теперь умножьте на фиксированную стоимость.
Счетчик со встроенным компьютером
Электронные счетчики выпускаются без вращающегося колеса, с установленными цифровыми дисплеями. Благодаря многофункциональности имеют стандартное меню, где находятся дополнительные настройки.
Последние модели электросчетчиков гораздо лучше оснащены. К ним можно подвести несколько фаз. Это очень удобно, если учесть, что многие потребители переходят на два или три тарифных плана:
- дневной;
- ночной;
- вечерний.
Все дополнительные настройки позволяют более подробно узнать информацию о расходе в определенное время суток, время работы счетчика и данные о показаниях Т 1 и Т 2 .
Первое впечатление у потребителя, что будет сложно снимать информацию с электронного счетчика. Для этого надо изучить руководство к электроприбору или проконсультироваться у электрика.
К тому же есть модели, у которых нет необходимости регулярно снимать показания. Они подключены к общей центральной сети и отправляют данные показания на сервер в энергокомпанию. А вы просто ежемесячно получаете счет за электроэнергию.
Постепенное введение двухтарифного учета энергии позволяет экономить на электричестве, особенно в многоквартирных домах, а также оптимально распределять энергию. Но тут тоже стоит учесть, в какие часы ваше потребление больше, в какие – меньше. Если дневное потребление небольшое, а основная нагрузка идет на ночные часы, то модель Меркурий 230 отлично подойдет.
Всем доброго времени суток, сегодня у нас на повестке дня счетчик Меркурий 203.2.
Сегодня рассмотрим как правильно и быстро снять показания с этого счетчика, что следует знать и как посчитать сумму необходимую к оплате всего и за текущий месяц.
Меркурий 203.2Т LBO — это однофазный многотарифный счетчик, который позволяет считать показания до 4 тарифов, как правило это двухтарифное использование — тарифы день и ночь.
Вся нужная для пользователя информация выводится на электронное табло счетчика в автоматическом режиме, в циклической последовательности со сменой информации через 5-10 сек.
Так же можно просмотреть нужные показания по счетчику и в ручном режиме, для этого справа от табло есть две кнопки [↓].
Вся информация поделена на группы. Кнопочка позволяет листать группы, в каждой из групп собраны различные показания. Просматривать значения внутри группы можно короткими нажатиями кнопочки [↓].
Для снятия показаний со счетчика нам нужно переписать значения потребленной активной энергии по тарифу 1 (день) и по тарифу 2 (ночь).
Чтобы увидеть эти значения ждем пока на счетчике появится числовое значение с указанием тарифа, к примеру [Т1] и единицы измерения [кВт ч]. Либо ищем значение вручную с помощью кнопок [↓].
[Т1] — это указание тарифа 1
Число до запятой это количество потребленных киловатт по тарифу 1, это число и записываем.
2 знака после запятой — это доли киловатт, при съеме показаний их учитывать не нужно.
Далее в автоматическом или ручном режиме с помощью кнопок находим расход электроэнергии по Тарифу 2. С числом должны стоять значок [Т2] слева и [кВт ч] справа от числа. Переписываем все цифры слева на право до запятой.
Для того чтобы увидеть общую сумму киловатт по всем тарифам, находим число со значком [сумма] внизу и [кВт ч] справа от числа.
Выше были рассмотрены примеры снятия общих показаний со счетчика за весь период пользования, но обычно требуется снятие показания за текущий месяц, для этого нам потребуются данные месячной давности, поэтому рекомендуется снимать показания со счетчика ежемесячно и желательно в одно и тоже число к примеру 28 числа каждого месяца.
В счетчике Меркурий 203.2 предусмотрено сохранение данных по расходам электроэнергии по каждому из тарифов и суммарно на начало каждого из 12 месяцев, это значительно упрощает снятие показаний за текущий месяц.
Для снятия показаний за текущий месяц делаем следующее
Находим данные по тарифу 1 (там должны стоять [Т1] и единицы измерения [кВт ч]) и нажимаем 1 раз кнопку [↓] это выведет показания счетчика по тарифу 1 на начало первого (текущего) месяца.
Последовательное нажатие кнопки [↓] в группе каждого из тарифов или суммы расходов электроэнергии выведет последовательно данные на начало текущего месяца, на начало прошлого месяца, позапрошлого и тд.
Т1 — индикатор тарифа по которому просматриваются данные за предыдущие месяцы.
12 — индикатор месяца. (может стоять 1,2,3…12)
Например сегодня 28 августа, нужно узнать сколько киловатт по каждому из тарифов. берем общие показатели счетчика за весь период пользования по каждому из тарифов, далее нах
техническая характеристика однофазных электрических счётчиков, преимущества и недостатки
Электронные и индуктивные приборы, ведущие фиксацию показаний в электрических сетях, установлены у каждого потребителя энергоресурсов. Одним из крупнейших изготовителей счётчиков является фирма Инкотекс. Её приборы выделяются на фоне конкурентов низкой стоимостью, скромными размерами, безошибочным учётом показаний. В продуктовой линейке этого производителя выделяется счётчик электрический однофазный Меркурий 201.
Как выбрать прибор учёта
Аппаратов, ведущих подсчёт данных о расходе электрической энергии, немало. Чтобы приобрести и установить устройство с необходимыми характеристиками, нужно разобраться с общими для всех электросчётчиков параметрами:
- Переменный или постоянный ток.
- Однотарифные или многотарифные.
- Электронные или механические.
- Однофазные или трёхфазные.

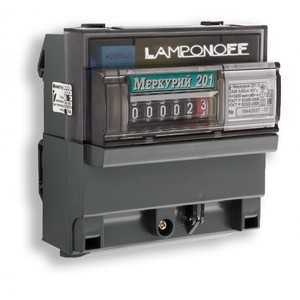

Линейка счётчиков Меркурий 201
В продаже встречаются несколько видов приборов под таким названием. Все они подразделяются на отдельные модификации. В серии Меркурий 201 эл. счётчики можно отличить по внешнему виду — он един для всех устройств.
Требования к приборам серии
При покупке прибора учёта этой серии необходимо удостовериться в совпадении характеристик, помещённых в технический паспорт устройства, с нанесёнными на корпус:
- Класс точности. Он должен быть первым или вторым, что обеспечивает снятие показаний с одно — двухпроцентной погрешностью.
- Дата изготовления и поверки — одинакова и в документах, и на счётчике.
- Гарантийная пломба — без повреждений.
- Серийный номер прибора присутствует в Государственном реестре измерительных средств.
- Клеймо госповерителя и голографическая наклейка должны быть на месте.
Конструктивные особенности
У всей линейки Меркурий 201 счётчики электроэнергии заключаются в пластмассовый прямоугольный корпус. Половинки его соединяются при помощи специальных замков вместо винтов, что обеспечивает герметичность и предотвращает несанкционированный доступ к схеме устройства. Спереди расположена жидкокристаллическая или механическая панель отображения данных. Справа находится шильдик с основными техническими параметрами.
Корпус невелик:
- Ширина 10, 5 см.
- Длина — 10, 5 см.
- Глубина — 0, 65 см.
Масса счётчика зависит от номера серии и изменяется в диапазоне от 250 до 250 граммов. Из-за небольшого веса монтаж устройства ведётся без дополнительного крепежа, посредством DIN — рейки.
Нижняя панель съёмная, закрывает электрический клеммник с винтовыми зажимами для проводов. Подобные устройства используются для фиксации показателей в сети однофазного переменного тока как самостоятельно, так и с помощью АИИС КУЭ.
По электрическим параметрам во все приборы серии включены:
- Шунт — токовый датчик.
- Импульсный телеметрический выход, используемый для поверки аппарата и связи с автоматизированной системой через телеметрические системы.
- Для счётчика Меркурий 201. 22 М имеется PLC модем, размещённый внутри корпуса.
Технические характеристики
За счёт безвинтового крепления корпуса все приборы серии исключают кражу электричества способом смены фазировки. Кроме того, все аппараты отвечают таким требованиям:
- Широкий диапазон температуры окружающей среды, при которой возможно корректное функционирование прибора.
- Разнообразные варианты считывания данных позволяют подключать устройства к Автоматизированной системе коммерческого учёта электроэнергии.
- Показания можно снимать как под запись вручную, так и с помощью электронных считывающих устройств.
Паспортные данные
Все приборы этой линейки создавались с учётом последних разработок в области приборостроения и адаптированы для эксплуатации в любой сфере жизни. Отдельные варианты приборов могут различаться по таким характеристикам:
- Наибольшая токовая нагрузка может быть 60 или 80 ампер.

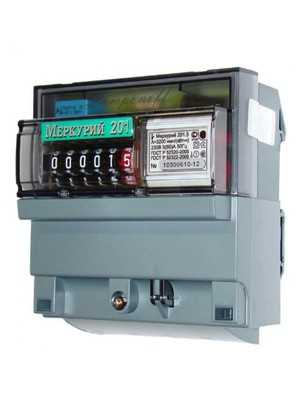

- Модели Меркурий 201.5, 201.6, 201.7 оснащены механическим табло.

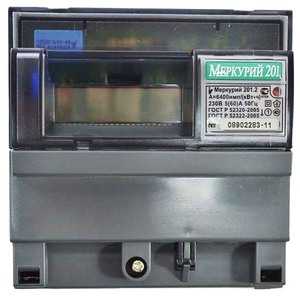

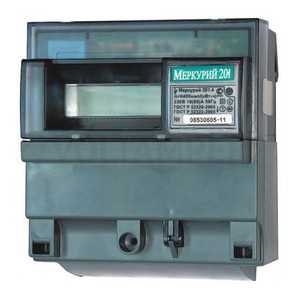

- Счётчики 201.2, 201.4, 201.8 имеют жидкокристаллический монитор.
- Импульсная передача для разных модификаций отличается.
- Отдельные устройства могут комплектоваться модемом.
Все характеристики находятся в свободном доступе на сайте производителя.

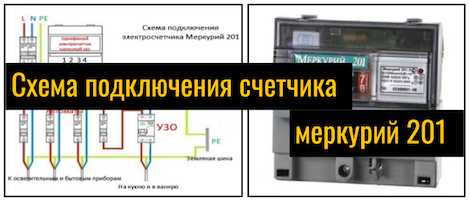

Монтаж и подключение
До начала работ по монтажу и подключению счётчика Меркурий 201 необходимо досконально ознакомиться с прилагаемыми к прибору инструкциями, техническим паспортом и вариантом подсоединения кабеля. Счётчик электрический однофазный Меркурий 201 в клеммном отделении имеет пронумерованные винтовые зажимные присоединения:
Под номером один присоединяется фазный контакт входного кабеля.- Второе присоединение предназначено для выхода фазы кабеля, питающего потребителей.
- В клемму под третьим номером вставляется нулевая жила вводной сети.
- Четвёртый контакт подаёт ноль на кабель выхода.
- К пятому зажиму нужно подключить собственный ноль прибора.
Последовательность действий и маркировка должны строго соблюдаться.
Перед подключением необходимо обесточить вводной кабель. Для этого нужно отключить соответствующую коммутационную аппаратуру: автоматический выключатель, пробки, рубильник или пакетник. В идеальном случае отсоединить питающий кабель. Это предотвратит подачу напряжения в случае самопроизвольного или ошибочного включения оборудования.
После подключения провода укладываются в клеммную коробку. В крышке вырезаются отверстия для пофазного вывода кабеля и закрывается клеммник на винт с отверстием под пломбу. Её устанавливает специалист службы энергоучёта и контроля. Если всё подсоединено верно, можно подать напряжение. При включении в работу рядом с дисплеем зажжётся светодиод красного цвета.
Правила снятия показаний
Текущие данные на однофазных счётчиках Меркурий 201 с электромеханическим устройством отображения снять легко. Цифровые барабаны окрашены в два цвета. Чёрные, справа, в количестве четырёх, отражают целые киловатт-часы, а красные, слева, десятые доли. В энергоснабжающее предприятие передаются только целые числа.
Достоинства и отрицательные моменты
Перед началом выпуска на рынок счётчиков Меркурий производитель проанализировал опыт конкурентов. В техническом задании на разработку значилось создание точного, надёжного и простого прибора с меньшей, чем у остальных изготовителей, ценой. После испытаний прибор подвергся доработке и в конце появился счётчик с максимальной эффективностью и простыми инженерными решениями. В конструкции счётчика были использованы новейшие комплектующие от ведущих производителей.
Возможность учёта электрической энергии по нескольким тарифам побуждает потребителей подстраивать свои потребности под наиболее выгодную стоимость. В свою очередь, это разгружает энергосистема в часы максимума за счёт перераспределения мощностей. Из этого вытекает экономия средств личного бюджета и возможность применения освободившейся энергии в промышленных нуждах.
Но, как показывает практика, число перешедших на двух — или трёх тарифную систему учёта электроэнергии недостаточно для разговора о повсеместной экономии энергоресурсов. Среди тех, кто решительно против перехода или колеблется, актуальны такие причины:
- Дешевизна электроэнергии увеличивает срок окупаемости устройства.
- Не каждый согласится изменить режим для ночных постирушек или приготовления пищи.
- Многие путаются при записи показаний многотарифных приборов учёта.
Но несмотря на эти недостатки, экономическая эффективность двухтарифных приборов сомнению не подлежит.
220v.guru
Содержание:
В самом начале практического использования электроэнергии, учет ее потребления определялся по количеству приборов и оборудования, установленных на конкретном объекте. Если быть более точным, то для расчетов принималась во внимание их суммарная мощность. Постепенно стали появляться приборы учета в виде счётчиков, без которых подключение электричества потребителям стало невозможным. Они способны очень точно определять объем потребленной электроэнергии и выполнять расчеты по ее оплате. В статье рассмотрим схему подключения счетчика Меркурий 201. При наличие опыта подключение по представленной ниже схеме возможно выполнить своими руками или воспользоваться услугами квалифицированных специалистов. Технические характеристикиПриборы учета электроэнергии Меркурий 201 устанавливается в сетях, рассчитанных на 220 вольт. Подобные однотарифные устройства применяются в жилых помещениях, офисах, общественных зданиях, объектах коммерческого назначения. В современных частных домах чаще всего устанавливается трехфазный счетчик.
Счетчик Меркурий 201 завоевал широкую популярность у потребителей, благодаря своим качествам и техническим характеристикам:
Основным условием нормальной эксплуатации приборов учета электроэнергии является их надежное крепление в местах с надежной защитой от механических повреждений, атмосферных и других агрессивных воздействий. Прибор может эксплуатироваться в температурном диапазоне от минус 55 до плюс 40 градусов Цельсия. При высоких напряжения приборы учета подключаются с помощью трансформаторов тока.
Перед установкой необходимо проверить класс точности, указанный в паспорте. У счетчиков Меркурий 201 он равен 1. Сам прибор должен быть обязательно опломбирован заводом-изготовителей. На пломбу наносится дата изготовления, а на корпус устройства наносится клеймо госповерки, подтверждающее соответствие всем нормативным требованиям. Правила подключенияПеред тем как устанавливать и подключать прибор учета электрической энергии, следует внимательно изучить его технический паспорт, руководство по эксплуатации, определиться со схемой подключения. Это поможет в решении задачи, как подключить счетчик Меркурий 201.
Клеммник однофазного счетчика состоит из 4 контактов различного назначения:
Все перечисленные провода рекомендуется подключать в той же последовательности. Предварительно следует изучить их маркировку и расцветку. Перед началом подключения система подачи питания должна быть обесточена. С этой целью отключаются автоматы, пробки или рубильники, установленные между главной линией и прибором учета электроэнергии. В случае отсутствия отключающих устройств, необходимо отключить саму магистральную линию в щитке на лестничной площадке. Если напряжение превышает нормативное, выполняется подключение счетчика Меркурий через трансформаторы тока. После подключения все провода нужно аккуратно сложить под клеммной крышкой в ячейки. После этого крышка плотно прикручивается к корпусу счетчика. После этого представитель электроснабжающей организации проверяет и опломбирует устройство. Подключенное состояние подтверждается горящей красной лампочкой-индикатором. Монтаж и подключениеЭлектросчётчики Меркурий 201 устанавливаются в щиток и подключаются по стандартной схеме, размещенной под крышкой, закрывающей клеммы. Более точный порядок подсоединения может быть указан в приложенной технической документации. Он может существенно отличаться, например, подключение трехфазного счетчика Меркурий 230 осуществляется совершенно по другой схеме.
Процесс подключения счетчика Меркурий достаточно простой и выполняется в несколько этапов:

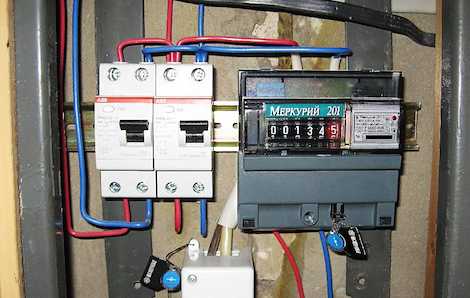

Кроме подключения электросчетчика в общую цепь обязательно включаются автоматические выключатели, защищающие прибор учета электроэнергии от сетевых перенапряжений. Защитные устройства устанавливаются перед вводом линии, подающей напряжение к счетчику. Если же защиту в виде автомата установить после прибора учета, то при больших перепадах напряжения он быстро выйдет из строя. При высоких напряжениях выполняется подключение счетчика Меркурий 230 через трансформаторы тока.
Нормативная документация предусматривает установку лишь одного автомата на проводник фазы. Однако модель защитного устройства лучше использовать двухполюсную, чтобы отключался не только подающий проводник, но и нейтральный. Таким образом, все подключение вначале осуществляется к вводному автомату, а уже потом подводятся для подключения к электросчетчику. Самое главное правило, которое должно соблюдаться при соединениях, это правильное расположение проводов, особенно, когда используется схема подключения трехфазного счетчика. Сверху автомата и счетчика подключаются входные кабели, а в нижней части – проводники, идущие к нагрузке. В будущем при ремонте или замене приборов это позволит избежать путаницы при новых подключениях. |
electric-220.ru
Замена электросчетчика Меркурий.Фотоотчет.Электрощиты.Сборка.Проектирование.Схемы.
Замена электросчетчика в квартире или доме у людей далеких от электричества, может вызвать определенные сложности. Поэтому в данной статье я расскажу, как самостоятельно заменить электросчетчик в квартире или доме, не прибегая к услугам электриков. Замена электросчетчика, как правило происходит, после выхода из строя старого электросчетчика, окончания срока поверки, перехода с однотарифного на многотарифный, либо по иным известным только вам причинам.
Чтобы не ошибиться и приобрести электросчетчик, подходящий вам по параметрам, функциям и габаритам, прочитайте статью «Как правильно выбрать электросчетчик». Иначе, вы можете создать себе проблемы. Например, купите электросчетчик, который крепиться на дин-рейку, а у вас для него не хватает места в электрощите, купите электросчетчик у которого дата выпуска (поверки) была несколько лет назад, и его не примут в эксплуатацию и заставят заново поверять или покупать новый электросчетчик.
В нашем случае нужна замена электросчетчика СО-505 (индукционнный, однофазный) на счетчик Меркурий 201. Необходима модернизация квартирного щитка, в части замены счетчика СО-505 на счетчик Меркурий 201 и замена автоматических выключателей по следующим причинам:

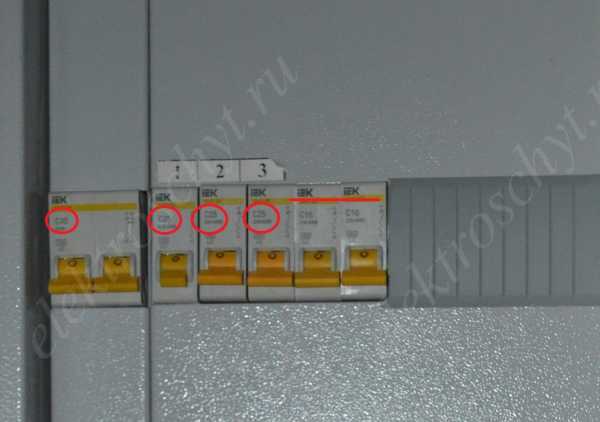

- нельзя ставить для защиты розеточных линий автомат на 25 А, т.к. бытовые розетки рассчитаны на ток не более 16 А;
- нельзя защищать провод сечением 4 кв.мм автоматом 40А, должен быть установлен автомат на 25 А, это можно сверить с таблицами по выбору сечений проводов;
- производитель китайских автоматов IEK не заслуживает доверия, поменяем на надежные ABB.
- необходима замена электросчетчика СО-505 с классом точности 2, на электросчетчик Меркурий 201 с классом точности 1.
Прежде, чем приступить к замене электросчетчика, необходимо позвонить в сетевую организацию и сообщить им о своем желании установить новый электросчетчик. В нашем случае — это многоквартирный дом, который обслуживает управляющая компания. Сделать это нужно обязательно, т.к. электросчетчик опломбирован, и самовольно сорванная пломба, может привести к большому штрафу (забыл сделать хорошее фото счетчика СО-505 с нетронутой пломбой).
Делаем звонок в УК, и получаем разрешение на удаление пломбы, также из УК могут прислать представителя, чтобы он сам сорвал пломбу с электросчетчика, правда такое бывает очень редко, в основном разрешают сорвать пломбу самому. После замены старого электросчетчика, его обязательно надо сохранить, чтобы потом показать контроллеру управляющей компании, который придет пломбировать новый электросчетчик. Он запишет конечные показания старого электросчетчика и начальные показания нового электросчетчика.

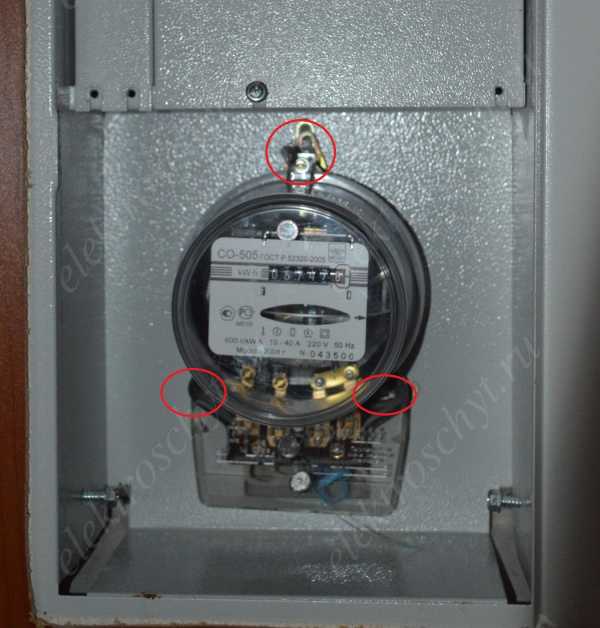

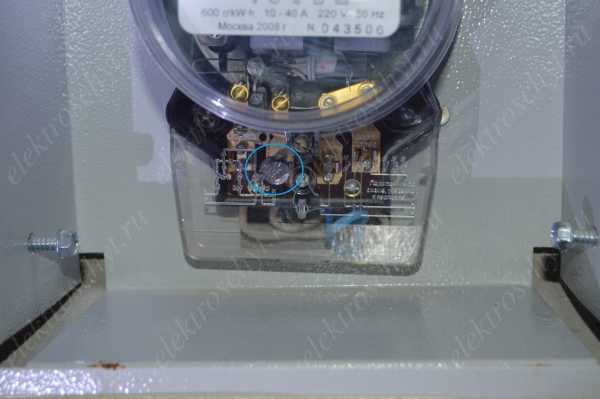

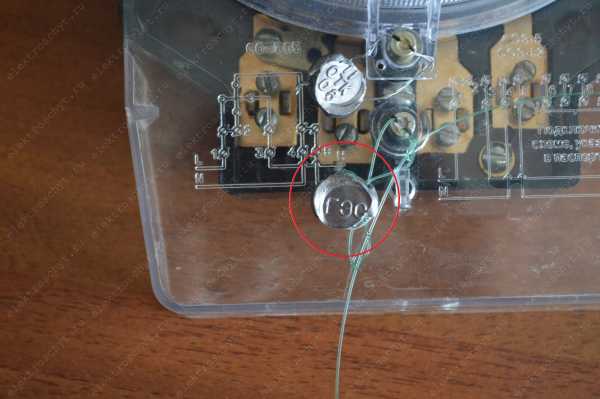

Удаляем пломбу сетевой (управляющей) компании с винта, которым прикручена клеммная крышка счетчика СО-505.
Только не перепутайте, на корпусах электросчетчиков, также есть заводские пломбы, которые указывают, что корпус электросчетчика не вскрывался и его измерительные элементы не подвергались каким-либо манипуляциям. Вам нужно будет показать старый счетчик сетевой организации.

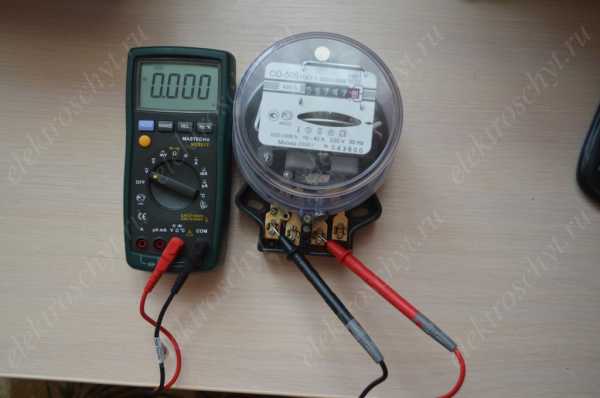

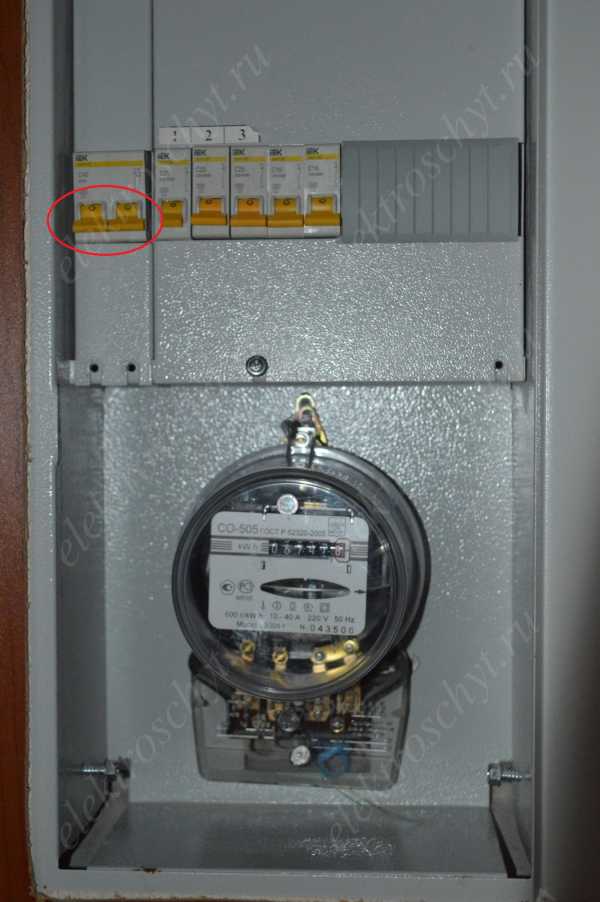

В целях электробезопасности, чтобы не ударило током при замене электросчетчика, отключаем вводной автомат, и мультиметром проверяем отсутствие напряжения между фазным и нулевым проводами на электросчетчике (одновременно проверять напряжение на электросчетчике и фотографировать было неудобно, поэтому как это делать показал на столе,в электрощите все делать также).
Если мультиметра под рукой нет, по дисковому счетчику убеждаемся, что его диск перестал крутиться (отсутствует нагрузка), либо если немного забежать вперед, погас световой индикатор, как у Меркурия 201.
Откручиваем винт, снимаем клеммную крышку счетчика СО-505, чтобы получить доступ к винтам, которыми прикручены фазные и нулевые провода к клеммам счетчика СО-505.
Далее для замены электросчетчика, откручиваем винты, которыми прикручены фазные и нулевые провода. Их по 2 штуки на каждую клемму, на вид они мелковатые, но должен отметить, что провода зажимают хорошо.
Вытаскиваем из клемм электросчетчика фазные и нулевые провода, затем откручиваем винты крепления корпуса электросчетчика к стенке электрощита. Делать это лучше именно в такой последовательности, сначала откручиваем провода, а затем сам корпус электросчетчика. Это удобнее, чем если делать наоборот, т.к. винты клемм электросчетчика без хорошего усилия не открутить, а на болтающемся электросчетчике, делать это неудобно.

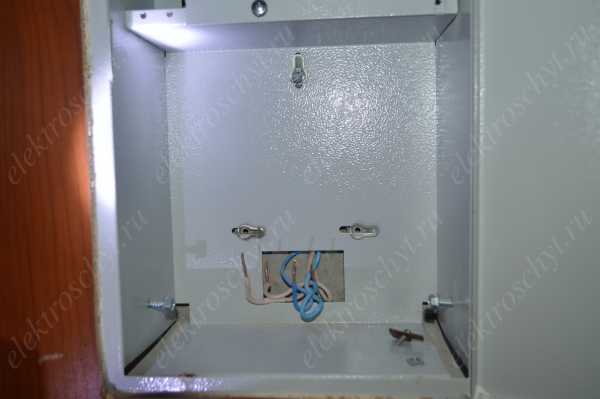

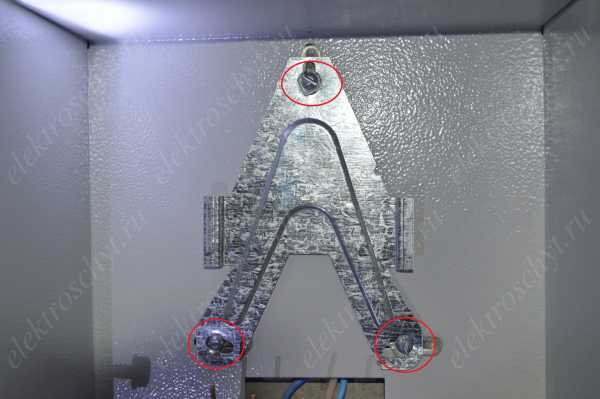

Затем берем переходную пластину (под размеры индукционного электросчетка) счетчика Меркурий 201, и прикручиваем ее на задней стенке электрощита (Внимание! С 2015 года пластина в комплектацию не входит!). На удивление, размеры совпали, не пришлось ничего расстачивать, как это часто бывает. Крепим электросчетчик Меркурий 201 на переходную пластину.

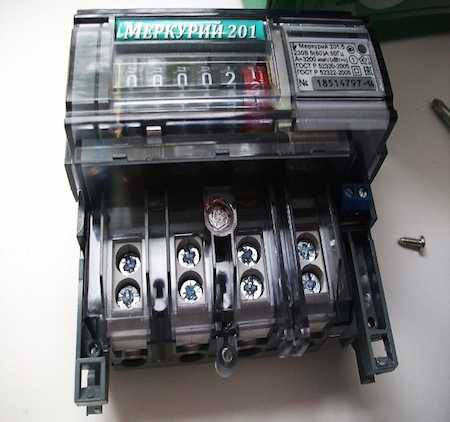

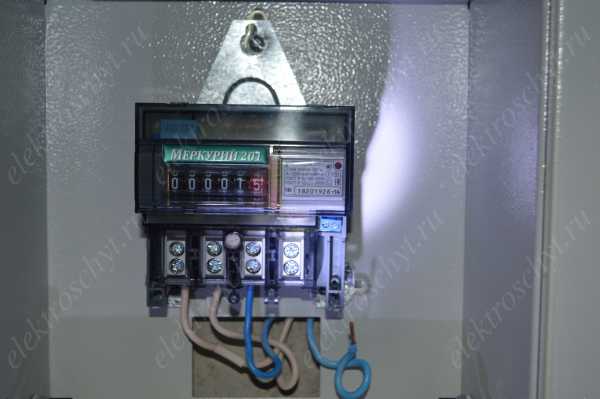

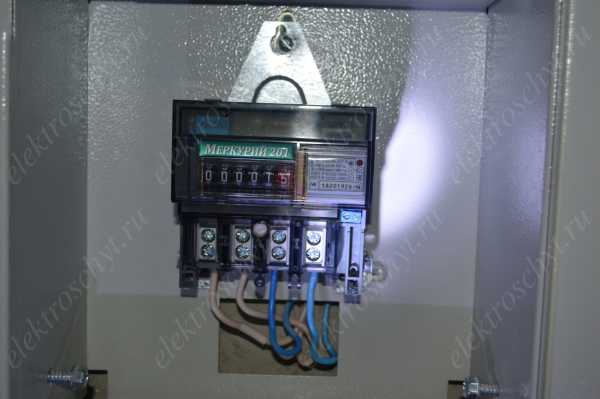

Согласно схемы подключения однофазного счетчика подсоединяем фазные провода. Как правильно подключить однофазный счетчик можно прочитать более подробно в отдельной статье «Схема подключения однофазного счетчика».

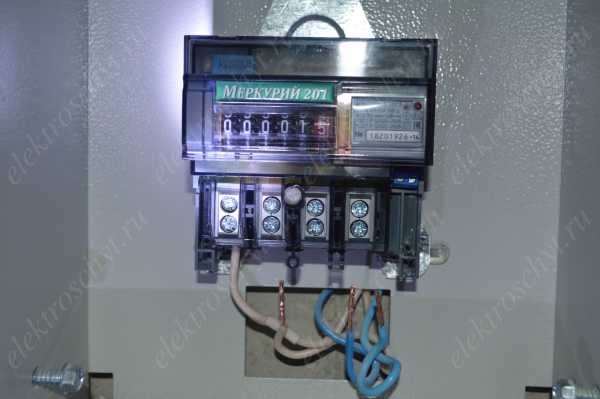

Подключаем нулевые провода к клеммам электросчетчика Меркурий 201. Винты обязательно закручиваем с большим усилием, чтобы был хороший контакт. Если их не дотянуть, это грозит нагревом провода, разрушением изоляции и замыканием.

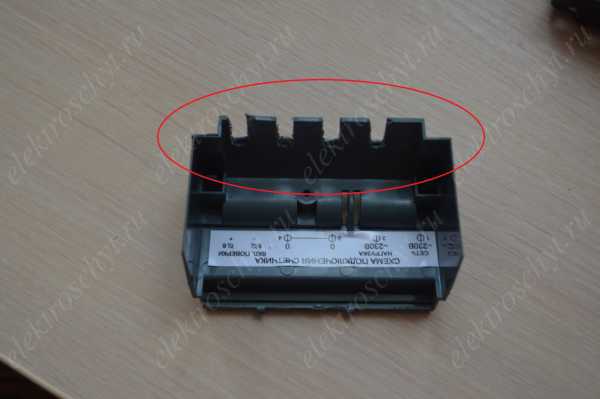

Выкусываем перфорацию в клеммной крышке электросчетчика, чтобы крышка плотно прилегала к электросчетчику и прикручиваем ее к корпусу электросчетчика.

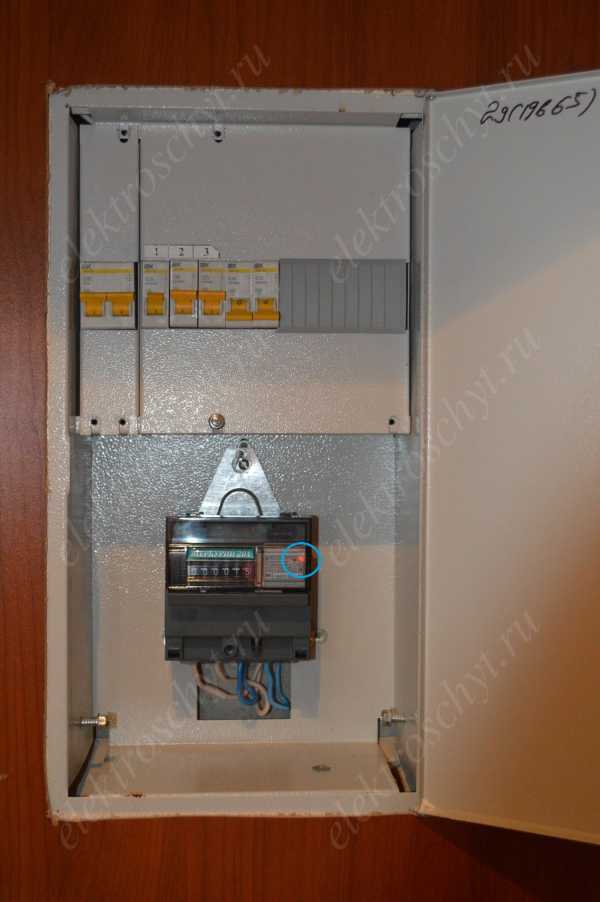

Замена электросчетчика закончена, осталось включить автоматы и убедиться по световому индикатору, что счетчик работает. Вызвать контроллера управляющей компании, чтобы опломбировать электросчетчик.
После того, как закончили замену электросчетчика, нужно будет также заменить и китайские автоматы на автоматы и УЗО ABB. Об этом написал отдельную статью «Квартирный щиток. Замена автоматов и установка УЗО.»
Конечно, не совсем аккуратно подключены провода электросчетчика, но если вы обратили внимание, электрощит установлен за шкафом и работать было очень неудобно.
Спасибо за внимание.
elektroschyt.ru
Как подключить счетчик меркурий 201 8 самому — Город мастеров
Видео: Как подключить счетчик меркурий 201 8 самому
Дело несложное, если вы хоть немного разбираетесь в электричестве. Однофазный электросчетчик «Меркурий 201» на сегодняшний день в России считается наиболее распространенным приборов для учета энергии. Счетчики этой марки заменили более устаревшие модели, оснащенные крутящимися дисками.
Установка электросчетчика Меркурий 201.8 может быть произведена на дин-рейку, заднюю стенку электрического щита с помощью переходной пластины, которая крепится на дин-рейку. Следует так же учитывать, что с 2015 года переходная пластина не входит в штатную комплектацию электросчетчика Меркурий 201.
Контактные винты необходимо закручивать с достаточным усилием – необходимо обеспечить хороший контакт. Если провод в клемме будет плохо закреплен, это грозит его нагревом, разрушением изоляционного слоя и замыканием. В клеммной крышке электросчетчика предусмотрена перфорация – ее нужно убрать (с помощью кусачек или аккуратно выломать), чтобы крышка плотно прилегала к счетчику. Крышка прикручивается к корпусу. Электросчетчик Меркурий 201 подходит для установки в квартирах, частных домах, гаражных боксах и садоводствах. Гарантия на прибор – 3 года, срок службы электросчетчика Меркурий 201 рассчитан на 30 лет. При замене электросчетчика нужно уведомить энергосбытовую компанию, а после установки нового счетчика – опломбировать его совместно с их представителем. Как правило, это занимает время, кроме того – вам необходимо ждать человека и тратить свое время.
Паспорт и инструкция на электросчетчик Меркурий 201.8
Счетчики предназначены для много-тарифного учета активной и реактивной электрической энергии и мощности, а также измерения параметров электрической сети в двухпроводных сетях переменного тока с последующим хранением накопленной информации, формированием событий и передачей информации в центры сбора данных систем АСКУЭ.
100uslug.com
Как снять показания с электросчетчика Меркурий 200, 201

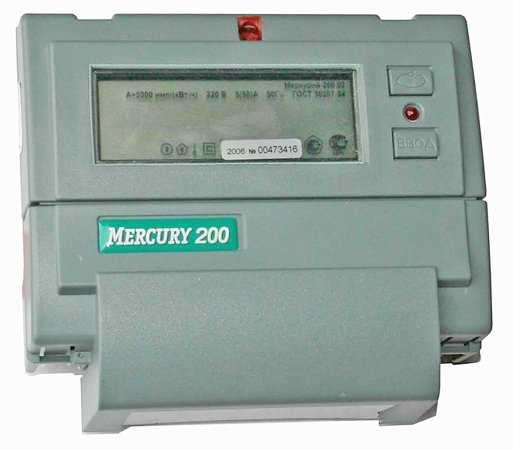

С помощью счётчика «Меркурий-200» можно вести учёт электрической энергии по четырём тарифам в восьми временных зонах суток для восьми типов дней. Правда стоит отметить, что зачастую такого рода детализация совершенно не нужна. Она работает чаще всего в автоматической системе учёта электрической энергии. Но если у Вас нет такой системы, нужно снимать все показания вручную. Cчетчик меркурий 201 удобен в использовании.
Для начала необходимо вспомнить какой тариф Вы используете, чаще всего можно встретить одноставочные и двухставочные. Одноставочный тариф в течение суток не изменяется, а для того рассчитать всё потребляемую энергию умножают на стоимость киловатта в час. В случае же с двумя тарифами электроэнергия учитывается раздельно, в ночное и дневное время. У каждого периода своя стоимость энергии.
Нужно снять показания с индикатора, при этом, не нажимая не на какие кнопки. Теперь перед вами вся энергия, которую Вы употребили, если ваш счётчик одноставочный то Вам не нужно будет снимать разные показания, а вот если двухтарифный то, нужно смотреть объём энергии и за ночь и за день.
Из полученных показаний необходимо вычесть показания, которые были в прошлом месяце, и умножить их на стоимость киловатта, полученная цифра и будет расчёт оплаты за электрическую энергию на данный период времени.
Если Вы хотите на счётчике «Меркурий» узнать объём потреблённой энергии необходимо нажать кнопку «ввод», если нажать ещё раз на дисплее должен высветиться весь объём энергии. С таким счётчиком Вам не нужно будет записывать все показания, просто нужно нажать определённое количество раз на кнопку ввода.
А для того чтобы узнать мощность нагрузки надо нажать на кнопку «О», справа появляется единица измерения а слева ваш тариф, которым Вы пользуетесь. Чтобы внести какие то изменения выбирайте кнопку «ввод» и при каждом вашем нажатии время будет увеличиваться на одну минуту, но не получится сделать поправку больше чем на половину часа. Для уточнения показаний счётчика нужно третий раз нажать на кнопку «О».
Такие счётчики укомплектовываются индивидуально по заказу потребителя.
