Подключение Меркурий 234 к ПК при помощи адаптера Меркурий 221

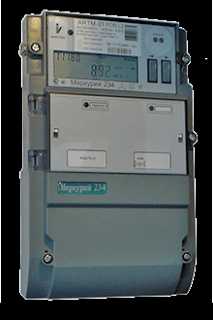

Счетчик  Меркурий 234 оснащается следующими интерфейсами:
  • RS-485
  • Оптопорт
  • GSM
  • PLC I и PLC II
Для подключения счетчика к ПК, с целью параметрирзации или снятия показаний наиболее удобны первые два интерфейса. GSM и тем более PLC технологии предназначены для интеграции счетчика в автоматизированные системы учета электроэнергии и относительно неудобны для параметризации, хотя и могут использоваться.

Рассмотри вариант с использованием интерфейса RS-485 и преобразователя Меркурий 221. Статья во многом аналогична ранее опубликованной, но доработана именно под счетчик Меркурий 234

Меркурий 221

Меркурий 221» представляет собой преобразователь интерфейса USB в CAN/RS-232/RS485 и обратно (т.е. для подключения к ПК может использоваться только интерфейс USB ), и предназначен для подключения к персональному компьютеру одного или нескольких электросчетчиков “Меркурий ”со встроенными интерфейсами CAN/RS-485



Рис 1. Назначение клемм преобразователя.


В преобразователе интерфейсов имеется перемычка X4 (Рис. 2), которая предназначена для аппаратного отключения «Эхо» ( Эхо – сигнал запроса который может быть принят за сигнал ответа, т.е. передатчик и приемник, разнесенные в преобразователе, могут работать таким образом, что приемник получив сигнал отправленный передатчиком для счетчика посчитает этот сигнал за ответ)

Наличие перемычки ни как не зависит от типа интерфейса в счетчике, она лишь влияет  на выбор интерфейса в программе опроса «Конфигуратор счетчиков Меркурий 230» и на необходимость установки галочки "Эхо" в программе «Конфигуратор Универсальный»

Если перемычка в преобразователе установлена (или просто преобразователь после покупки не открывался и перемычка не удалялась), то в программе Универсальный конфигуратор"

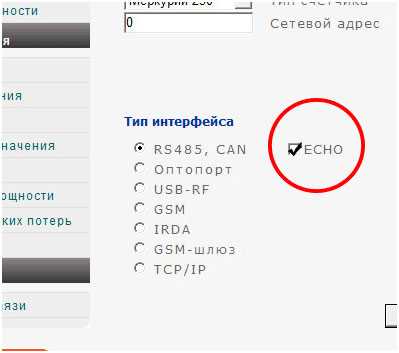

необходимо установить галочку "Эхо".
А в программе Конфигуратор счетчиков Меркурий 230" выбрать интерфейс CAN, даже если используется счетчик с интерфейсом RS-485.

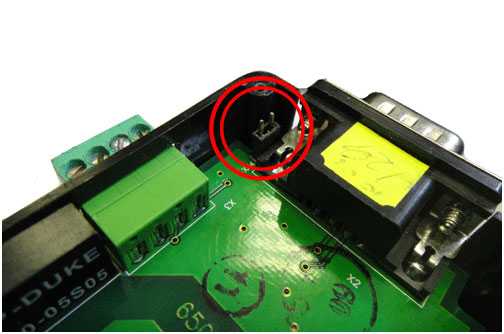

Рис. 2  Перемычка Х4 преобразователя интерфейсов




Шаг 1.

Подключить преобразователь Меркурий 221 к Компьютеру.

Для подключения к ПК, преобразователь интерфейсов оснащен интерфейсом USB.  После подключения преобразователя к порту USB компьютера операционная система попытается найти и  установить драйвер.



Рис. 3 Сообщение Windows 7, об установке драйвера.



Если автоматически Windows не удастся  найти драйвер то скачать его  можно здесь:

http://incotexcom.ru/plc-system/can/FTDI_w98ME_2000_XP.zip для  WinXP.
Можно также использовать самойстанавливающийся драйвер, который, на сколько известно, производитель разработал для борьбы с поддельными чипами. Либо можно найти драйвер самостоятельно, например так или так  (микросхема ft232bm)
После подключения на преобразователе должен загореться красный индикатор и будет гореть до установки драйвера и эмуляции COM порта. Проверить успешность установки драйвера можно  при помощи диспетчера устройств. Диспетчер устройств запускается одним из следующих способов:
  1. В командной строке, поле Выполнить или поле Найти программы и файлы (меню Пуск  для Win 7) ввести следующую команду: mmc devmgmt.msc
  2. Открыв панель управления, далеекликнуть по иконке "Система" и выбрать из списка слева пункт "Диспетчер устройств"
  3. Кликнуть по кнопке "Пуск" в Windows 10 или в Windows 8/1 правой кнопкой мыши и выбрать пункт "Диспетчер устройств"
  4. Другие способы можно посмотреть здесь: https://technet.microsoft.com/ru-ru/library/cc754081.aspx

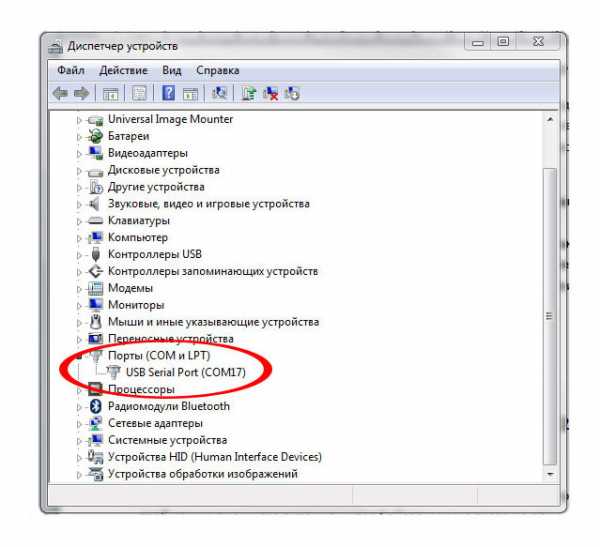

Рис. 4 Окно «Диспетчера устройств».

Диспетчер устройств нам потребуется также для уточнения номера порта.  Порт ищем в разделе "Порты (COM и LPT)". Если этого раздела нет, или в нем нет записи "USB Serial Potr", то значит драйвер не установился. Если запись есть, то запоминаем номер в скобочках. в нашем случае, см рис. 4, это порт номер 17.


Шаг 2.

Подключить преобразователь Меркурий 221 к счетчику.

Подключение линии RS-485 к счетчику Меркурий 234 производится к клеммам 14 и 15.

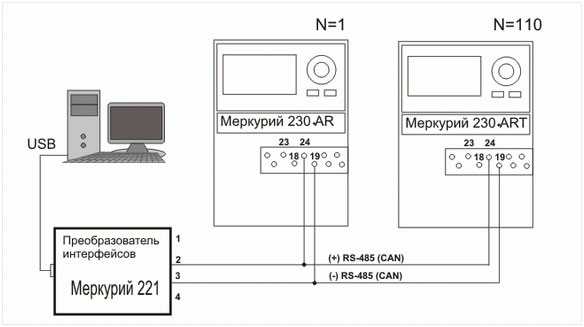

 Схема подключения нескольких счетчиков к ПК будет выглядеть так:

Как указано на схеме использован может быть и второй интерфейс счетчика. На наличие второго интерфейса указывает литера "R" в маркировке счетчика, например Меркурий 234 ART-03 PB. R. Последняя буква и указывает на наличие второго интерфейса.  Второй интерфейс выведен на разъем XS1.

XS1    - выход интерфейса RS485

XS2    - выход +5В 100 мА для питания внешних устройств
XP1    - вход подключения питания 230 В или 110В  переменного напряжения

Шаг 3.

Включить счетчик.

Питание интерфейса счетчика Меркурий 234 производится от встроенного источника питания, поэтому достаточно счетчик подключить на три фазы, что бы интерфейс заработал.
Модуль питания в самом счетчике подключен на фазу С, соответственно если есть необходимость связаться со счетчиком по цифровому интерфейсу, при наличии лишь однофазной сети, то запитать интерфейс можно подав 220 Вольт на фазу С и ноль (клеммы 8 и  10)
Если использовать резервное питание, которое для счетчика Меркурий 234 составляет 12 В, то необходимо учитывать тот факт, что резервное питание не обеспечивает работоспособность интерфейса, т.е. при использовании резервного питания необходимо подать так же и питание на интерфейс на клеммы 17и 16  (5-12 В)
В сумме (резервное питание + питание интерфейса) счетчик потребляет не более 200 мА.

Шаг 4.

Запустить программное обеспечение «Конфигуратор Универсальный»

Скачать  и запустить программное обеспечение «Конфигуратор счетчиков Меркурий - Универсальный». Скачать его можно по ссылке: http://baza-kip.narod.ru/files/Pub/konfigurator.rar

Шаг 5.

Откройте канал связи со счетчиком.

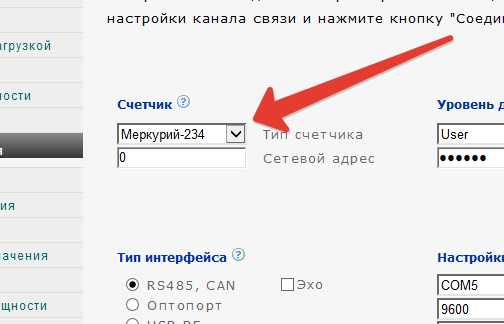

Для настройки соединения в программе Конфигуратор необходимо:

1.  Выбрать тип счетчика.

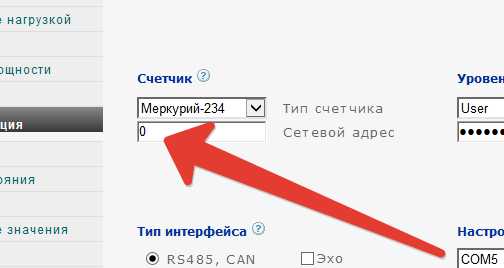

2.  Указать его сетевой адрес

три последние цифры заводского номера или две последние цифры, в случае если три последние образуют число более 240. Если Последние цифры получаются нули, то сетевой адрес «1». Универсальный адрес: «0» - для всех счетчиков, но пользоваться им можно если к преобразователю подключен только один трехфазный счетчик Меркурий.

3. Выбрать тип интерфейса.

В нашем случае, при использовании преобразователя Меркурий 221 , это  RS-485, CAN, галочка "Эхо" ставится в зависимости от наличия перемычки в преобразователе. (см. выше)

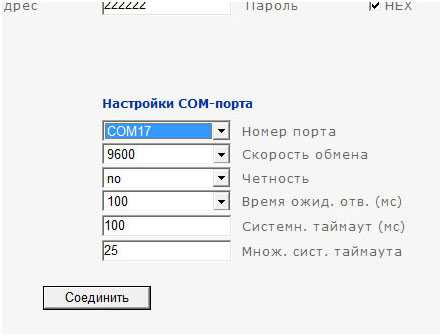

4.  Указываем настройки COM порта, которые включают в себя следующие параметры:

Номер порта устанавливается в соответствии с тем, какой номер указан в Диспетчере устройств. (см шаг 1)

Скорость обмена – с завода на всех счетчиках скорость обмена программируется равной 9600 бод. Значение может быть иным если производилось соответствующее программирование данного параметра после покупки.

Системный тайм аут и его множитель могут быть увеличены пользователем, в случае если связь осуществляется нестабильно.

5. Указываем пароль уровня доступа

С завода  пароль устанавливается  "по умолчанию"? для User : 111111, для Admin: 222222

Галочка "HEX" по умолчанию ставится.

 6. Открываем канал связи, кликнув по кнопке "Соединить"

В случае успешного завершения обмена со счетчиком откроется вкладка "Служебная информация

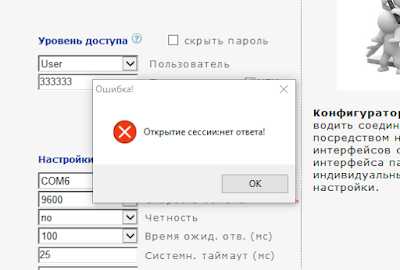

Если же выводится сообщение об ошибке, то канал связи не открыт. В данном случае, как указано на картинке ниже, не прошла команда "тест связи", т.е. счетчик не ответил ничего.

А вот в случае такой ошибки:



скорее всего используется  не правильный пароль или не правильная кодировка пароля (снята галочка "HEX")

Про подключение счетчика Меркурий 234 через оптопорт напишем в следующей статье.

incotex-support.blogspot.com

Империя — Поисковый онлайн видео сервис

Надоело пропускать премьеры в кинотеатре из-за бешеного ритма жизни? Устали от того, что по телеканалам стоящие фильмы транслируются в неудобное для Вас время? В Вашей семье часто родные делят пульт от телевизора? Ребенок просит посмотреть мультфильмы для детей, когда Вы заняты, а на каналах нет хороших мультфильмов? И, в конце концов, Вы просто хотите расслабиться после трудового дня на диване в домашней одежде за просмотром интересного фильма или сериала?

Для этого лучше всего иметь всегда в закладках любимый сайт, который станет для Вас лучшим другом и помощником. «А как же выбрать такой сайт, когда их так много?» - спросите Вы. Лучшим выбором для Вас будет именно imperiya.by

Почему именно наш ресурс? Потому что он объединяет в себе множество положительных особенностей, которые делают его универсальным, удобным и простым. Вот список основных преимуществ ресурса.

  1. Бесплатный доступ. Многие сайты просят клиентов покупать подписку, чем наш портал не занимается, так как считает, что у людей должен быть свободный доступ в сети интернет ко всему. Мы не берем с наших зрителей плату за просмотр!

  2. Не нужно никакой регистрации и СМС на сомнительные номера телефонов. Мы не собираем конфиденциальную информацию о наших пользователях. Каждый имеет право на анонимность в интернете, что мы и поддерживаем.

  3. Отличное качество видео. Мы загружаем материалы исключительно в HD формате, что, безусловно, способно порадовать любимых пользователей. Ведь гораздо приятнее смотреть хороший фильм с качественной картинкой, чем с изображением низкого качества.

  4. Огромный выбор. Здесь Вы найдете видео на любой вкус. Даже самому заядлому киноману всегда найдется, что посмотреть у нас. Для детей есть мультфильмы в хорошем качестве, познавательные программы о животных и природе. Мужчины найдут для себя интересными каналы о новостях, спорте, автомобилях, а также о науке и технике. А для наших любимых женщин мы подобрали канала о моде и стиле, о знаменитостях, ну и конечно музыкальные клипы. Устроив вечер в кругу семьи, или с друзьями Вы сможете подобрать веселую семейную комедию. Влюбленная пара понежиться за просмотром любовной мелодрамы. После рабочего дня расслабиться помогает захватывающий сериал или детектив. Фильмы в HD формате нового времени и прошлых лет представлены на абсолютно любой вкус и могут удовлетворить потребности любого зрителя.

  5. Возможность скачивать видео. Абсолютно любой материал на сайте можно скачать к себе на компьютер или флешку. Если вдруг Вы соберетесь на дачу с ноутбуком, где нет интернета, или захотите посмотреть фильм на большом экране телевизора, то Вы всегда можете заранее скачать, а после посмотреть в нужный момент. При этом Вам не придется ждать своей очереди, чтобы скачать видео, как это бывает на торрентах или других похожих сайтах.

  6. Безопасность. Мы следим за чистотой контента, каждый файл перед закачкой проверяется. Поэтому на нашем сайте нет никаких вирусов и шпионских программ, и мы тщательно следим за этим.

  7. Новинки. Регулярно мы обновляем и добавляем на портал новые мультфильмы, сериалы, ТВ-шоу, музыкальные клипы, новости, обзоры, мультсериалы и т.д. и всё это Вы можете посмотреть совершенно бесплатно, без регистрации и смс. Мы стараемся для Вас, для наших любимых посетителей.

  8. Онлайн-просмотр. На нашем сайте не обязательно предварительно скачивать фильм, чтобы его посмотреть, достаточно просто включить и наслаждаться просмотром. Благодаря профессиональной настройке не будет никаких торможений, и ничто не сможет Вам помешать посмотреть интересный фильм.

  9. Закладка. На сайте можно нажатием одной кнопки со звездочкой отравить видео в закладки и вернуться к нему позже. У каждого, наверняка бывало, что увидел на сайте интересное видео, которое хочешь посмотреть, но прямо сейчас нет возможности. Данная кнопка поможет Вам в этом и, освободившись, Вы с легкостью сможете посмотреть, то что хотели.

  10. Удобный интерфейс. Поиск нужного видео не займет у Вас много времени, так как сайт лучшим образом адаптирован для пользователей, и всё интуитивно понятно. Даже ребенок сможет разобраться и включить для себя мультфильм или какую-нибудь программу о животных, природе.

Кино как искусство появилось сравнительно недавно, но уже успело тесно переплестись с нашей жизнью. Множество людей из-за спешки нашего времени уже годами не ходили в театр, в галерею или музеи. Однако трудно себе представить человека, который не смотрел сериал или фильм хотя бы месяц. Киноискусство является синтезом театра, музыки, изобразительного искусства и литературы. Таким образом, оно дает даже самому занятому человеку, у которого нет времени ходить по театрам и галереям, быть ближе к искусству и духовно совершенствоваться.

Также кино заняло сферу и общедоступного развлечения. Просмотр комедий, боевиков, вестернов и т.д. отлично вписывается в какой-нибудь вечер в кругу семьи. Ужастики отлично щекочут нервы даже самого бесстрашного человека. Мультфильмы обожают дети, а некоторые можно смотреть и всей семьей. Познавательные видео помогают расширить знания, посмотреть на мир шире и удовлетворить собственное природное любопытство.

Человек в двадцать первом веке уже не может представить свою жизнь без технологий будущего, кажется, в будущем машины, роботы и техника смогуд заменить человека, а точнее выполнение многих автоматических работ, по этому каждый хочет смотреть какие технологии будут в будущем. На imperiya.by Вам и не нужно откладывать просмотр, просто добавьте видео в закладки и в любой момент можете к нему вернутся и отлично провести время за просмотром качественного видео.

Не отказывайте себе в удовольствии, начните смотреть уже прямо сейчас! Знакомьтесь с обновлениями, с новинками, выбирайте то, что хотели бы посмотреть позже. Порадуйте себя и близких интересными фильмами в хорошем качестве!

imperiya.by

Подключение счетчиков Меркурий к ПК. Меркурий 221

Сегодня мы постараемся рассмотреть вопрос подключения счетчиков Меркурий к персональному компьютеру используя последовательный интерфейс и преобразователь интерфейсов Меркурий 221.


Меркурий 221» представляет собой преобразователь интерфейса USB в CAN/RS-232/RS485 и обратно (т.е. для подключения к ПК может использоваться только интерфейс USB ), и предназначен для подключения к персональному компьютеру одного или нескольких электросчетчиков “Меркурий ”со встроенными интерфейсами CAN/RS-485



Рис 1. Назначение клемм преобразователя.


В преобразователе интерфейсов имеется перемычка X4 (Рис. 2), которая предназначена для аппаратного отключения «Эхо» ( Эхо – сигнал запроса который может быть принят за сигнал ответа, т.е. передатчик и приемник, разнесенные в преобразователе, могут работать таким образом, что приемник получив сигнал отправленный передатчиком для счетчика посчитает этот сигнал за ответ)

Наличие перемычки ни как не зависит от типа интерфейса в счетчике, она лишь влияет  на выбор интерфейса в программе опроса «Конфигуратор счетчиков Меркурий 230» и на необходимость установки галочки ECHO в программе «Конфигуратор Универсальный»

Если перемычка в преобразователе установлена (или просто преобразователь после покупки не открывался и перемычка не удалялась), то в программе Универсальный конфигуратор" необходимо установить галочку ECHO. А в программе Конфигуратор счетчиков Меркурий 230" выбрать интерфейс CAN, даже если используется счетчик с интерфейсом RS-485.


Рис. 2  Перемычка Х4 преобразователя интерфейсов




Шаг 1.

Подключить преобразователь Меркурий 221 к Компьютеру.

Для подключения к ПК преобразователь интерфейсов оснащен интерфейсом USB.  После подключения преобразователя к порту USB компьютера операционная система попытается найти и  установить драйвер.



Рис. 3 Сообщение Windows 7, об установке драйвера.



Если автоматически Windows не удастся  найти драйвер то скачать его  можно здесь:

После подключения на преобразователе должен загореться красный индикатор и будет гореть до установки драйвера и эмуляции COM порта. Проверить успешность установки драйвера можно также при помощи диспетчера устройств. Диспетчер устройств запускается одним из следующих способов:

  1. 1.      В командной строке, поле Выполнить или поле Найти программы и файлы (меню Пуск  для Win 7) ввести следующую команду: mmcdevmgmt.msc

  2. 2.      Кликнув правой кнопкой мыши по значку  или кнопке Мой компьютер и выбрав в открывшемся контекстном меню пункт Свойства, далее выбрать пункт Диспетчер устройств ( для WindowsXP после открытия окна свойств выбирается вкладка Оборудование и даллее кнопка Диспетчер устройств)


Рис. 4 Окно «Диспетчера устройств».


Шаг 2.

Подключить преобразователь Меркурий 221 к счетчику.

1.      Схема подключения с внешним источником питания. Эта схема применяется для счетчиков требующих внешнего питания интерфейсов и чаще всего не одного, а группы таких счетчиков.  Выбор источника питания при этом должен быть обусловлен диапазоном допустимого напряжения 5 – 9В  и потребляемым одним счетчиком током в 30 мА.

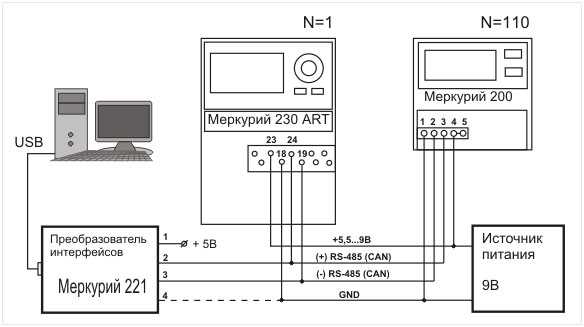

Рис. 5 Схема подключения с внешним источником питания 5 В постоянного напряжения.

2.      Схема подключения счетчиков с внешним питанием интерфейсов от  преобразователя Меркурий 221.

Сам преобразователь может выступать источником питания для интерфейса счетчиков. Внешнее питание интерфейса требуется для следующих счетчиков: Трехфазные счетчики Меркурий 230, которые не имеют в своей маркировке литеры “S”, Однофазных счетчиков Меркурий 200,  Однофазных счетчиков Меркурий 206, которые не имеют в своей маркировке литеры “S, остальные модели счетчиков оснащенные последовательным интерфейсом CAN или RS-485 имеют встроенный источник питания и дополнительное питание требуется только в случае выхода из строя внутреннего источника.

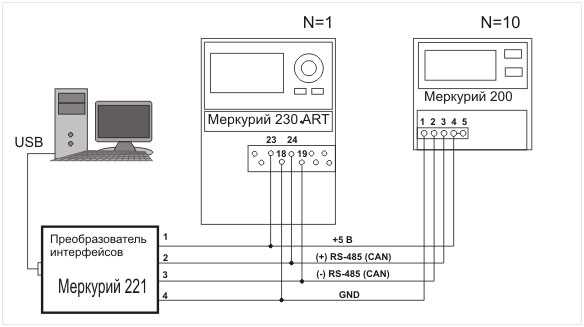

Рис. 6 Схема подключения с питанием интерфейса от преобразователя Меркурий 221

3.     Схема подключения для счетчиков оснащенных внутренним источником питания.


Рис. 7 Схема подключения для счетчиков со встроенным источником питания.

Шаг 3.

Включить счетчик.

Большинство счетчиков для программирования требуют подачи на них номинального  напряжения 220 или 220*380 В. Не требуется обязательной подача основного напряжения только на счетчики Меркурий 230 с литерой “D”в маркировке. Для таких счетчиков можно использовать резервное питание – 5,5 – 9В поданное на клеммы 23(+)  и 18(-), этого достаточно, чтобы включить счетчик без подачи основного напряжения. Для счетчиков Меркурий 233 желательно подавать трехфазное питание, т.к. интерфейсные модули этих счетчиков питаются от линейного напряжения, (в частности GSM модем питается от клеммы 5 и 8, при условии что он установлен в правом слоте, а RS-485 от 2 и 5, при условии что он установлен в левом слоте). Если подать трехфазное питание на счетчик нет возможности, то можно выйти из положения подачей фазного напряжения на клеммы от которых питается требуемый модуль. Меркурий 233 модификации 00 и 03 оснащаются резервным питанием величина которого составляет 230В. Для включения Меркурий 230 в однофазную сеть достаточно подать фазное напряжение на клеммы 10 и 7

Шаг 4.

Запустить программное обеспечение «Конфигуратор Универсальный»

Скачать  и запустить программное обеспечение «Конфигуратор счетчиков Меркурий - Универсальный» можно сделать по ссылке: http://www.incotexcom.ru/download/konfigurator1_7_78.zip
Рис. 8 Окно программы «Конфигуратор Универсальный»

Шаг 5.

Откройте канал связи со счетчиком.

Для настройки соединения в программе Конфигуратор необходимо:

1.  Выбрать тип счетчика.


Рис. 9Выпадающий список доступных к выбору моделей счетчиков.


2.      Указать сетевой адрес


Рис. 10 Поле ввода сетевого адреса.

Сетевой адрес определяется как:

Для счетчиков Меркурий 200– шесть последних цифр заводского серийного номера

Для счетчиков Меркурий 230, Меркурий 231 и Меркурий 233 – три последние цифры заводского номера или две последние цифры в случае если три последние образуют число более 240. Если Последние цифры получаются нули, то сетевой адрес «1». Универсальный адрес: «0» - для всех счетчиков, но пользоваться им можно если к преобразователю подключен только один трехфазный счетчик Меркурий.

Для счетчиков Меркурий 203.2Т и Меркурий 206 – все восемь цифрсерийного номера.Нулевой адрес, как у трехфазных, они не поддерживают.

3.   3. Выбрать тип интерфейса


Рис. 11  Радиокнопка выбора типа интерфейса

В данном случае, используя преобразователь интерфейсов Меркурий 221 мы указываем последовательный интерфейс (CAN или RS-485), галочка ECHO устанавливается в зависимости от наличия перемычки в преобразователе (см выше).

4.      4. Указываем настройки COMпорта, которые включают в себя следующие параметры:


Рис. 12 Настройки порта

Номер порта – указывается в соответствии с номером указанным в диспетчере устройств.

Скорость обмена – с завода на всех счетчиках скорость обмена программируется равной 9600 бод. Значение может быть иным если производилось соответствующее программирование данного параметра после покупки.

Остальные значения: Контроль четности, Время ожидания ответа, Системный таймаут и множитель системного таймаута рекомендуется оставить по умолчанию.

5. Для трехфазных счетчиков также требуется указать  пароль уровня доступа, с здесь

6. Кликнуть по кнопке «Соединить»


Рис. 13 Кнопка для открытия канала связи со счетчиком.

В случае успешного открытий канала связи программа перейдет на вкладку «Служебная» и отобразит параметры и установки опрашиваемого счетчика

В случае успешного соединения откроется вкладка со служебной информацией, на которой отображаются все характеристики и параметры счетчика


incotex-support.blogspot.com

Счетчики электроэнергии Меркурий: Ошибки трехфазных счетчиков Меркурий

Одним из самых частых обращений в службу технической поддержки НПК Инкотекс является обращение по поводу индикации  ошибок на ЖКИ трехфазного счетчика (Меркурий 230, 231, 233) . Ошибки предстают перед пользователем в виде сообщений "Е-(код ошибки)".
Индикация этих ошибок есть результат работы функции самодиагнстики счетчика, и является соответственно, сообщением о наличии какого -либо сбоя в работе прибора. Есть ошибки временные, но основная же часть имеет постоянный характер и требуют каких-либо действий по их устранению.

Для удобства имеется перечень возможных ошибок с указанием причин их возникнвения, а также в этот перечень нами добавлено рекомендованное действие, при наличии той или иной неполадки. Вот этот перечень:

Код ошибки

Описание

Рекомендации

Примечание

Е-01

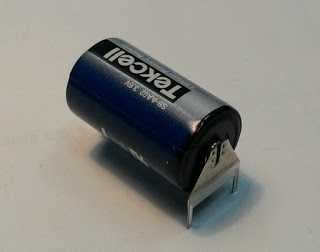

Напряжение батареи менее 2,2 В

Заменить батарею

Е-02

Нарушено функ-е памяти №2

Уточнить наличие сопутствующих кодов ошибок

Е-03

Нарушено функ-е

UART1

Отправить прибор на завод изготовитель

Е-04

Нарушено функ-е

ADS

Отправить прибор на завод изготовитель

Е-05

Ошибка обмена         с

памятью №1

Уточнить наличие сопутствующих кодов ошибок

Е-06

Нарушено функ-е

RTC

Переустановить время прибора

Е-07

Нарушено функ-е памяти №3

Уточнить наличие сопутствующих кодов ошибок

Е-08

Резерв

Е-09

Ошибка КС программы

Отправить прибор на завод изготовитель

Е-10

Ошибка КС массива калибровочных коэфф. в Flash

MSP430

Перезаписать массив или заново выполнить калибровку прибора

3 уровень доступа

Е-11

Ошибка КС массива регистров накопленной энергии

Выполнить сброс регистров энергии

3 уровень доступа

Е-12

Ошибка КС адреса прибора

Выполнить запись адреса прибора

Е-13

Ошибка КС серийного номера

Отправить прибор на завод изготовитель

Е-14

Ошибка КС пароля

Отправить прибор на завод изготовитель

Е-15

Ошибка КС массива варианта исполнения счетчика

Отправить прибор на завод изготовитель

Е-16

Ошибка КС

байта тарификатора

Перезапустить прибор

Е-17

Ошибка КС

байта управления нагрузкой

Выполнить запись параметров управления нагрузкой

Е-18

Ошибка КС

лимита мощности

Выполнить запись лимита мощности

Е-19

Ошибка КС

лимита энергии

Выполнить запись лимита энергии

Е-20

Ошибка КС

байта параметров UARTа

Выполнить запись параметров связи

Е-21

Ошибка КС

параметров индикации(по тарифам)

Выполнить запись параметров индикации

Е-22

Ошибка КС

параметров индикации(по периодам)

Выполнить запись параметров индикации

Е-23

Ошибка КС

множителя тайм-аута

Выполнить запись значения множителя тайм-аута

Е-24

Ошибка КС

байта программируемых флагов

Перезапустить прибор

Е-25

Ошибка КС

массива праздничных дней

Выполнить запись расписания праздничных дней

Е-26

Ошибка КС

массива тарифного расписания

Выполнить запись годового тарифного расписания

Е-27

Ошибка КС

массива таймера

Перезапустить прибор

Е-28

Ошибка КС

массива сезонных переходов

Выполнить запись параметров сезонных переходов

Е-29

Ошибка   КС

массива местоположения прибора

Выполнить запись местоположения прибора

Е-30

Ошибка   КС

массива

коэффициентов трансформации

Выполнить запись к-тов трансформации

Е-31

Ошибка КС массива регистров накопления по периодам времени

Выполнить инициализацию регистров энергии

Е-32

Ошибка КС

параметров среза

Выполнить инициализацию профиля мощности

Е-33

Ошибка КС регистров среза

Выполнить инициализацию профиля мощности

Е-34

Ошибка КС указателей журнала событий

Отправить на завод изготовитель

Е-35

Ошибка КС записи журнала событий

Перезапустить прибор

Е-36

Ошибка КС регистра учета технических потерь

Выполнить запись параметров учета тех. потерь

Е-37

Ошибка КС мощностей технических потерь

Выполнить запись параметров учета тех. потерь

Е-38

Ошибка КС массива регистров накопленной энергии

потерь

Выполнить сброс регистров энергии

3 уровень доступа

Е-39

Ошибка КС регистров энергии пофазного учета

Выполнить сброс регистров энергии

3 уровень доступа

Е-40

Флаг поступления широковещательного сообщения

Считать словосостояние прибора

Е-41

Ошибка КС указателей журнала ПКЭ

Выполнить инициализацию ПКЭ

3 уровень доступа

Е-42

Ошибка КС записи журнала ПКЭ

Выполнить инициализацию ПКЭ

3 уровень доступа

Е-43

Резерв

Е-44

Резерв

Е-45

Резерв

Е-46

Резерв

Е-47

Флаг выполнения процедуры коррекции времени

Дождаться завершения процедуры коррекции времени

Е-48

Напряжение батареи менее 2,65 В

Перезапустить прибор. В случае устойчивого возникновения ошибки заменить батарею


Скачать перечень ошибок >>

Разберем немного поподробнее. Во-первых сокращения принятые в этой таблице:

КС - контрольная сумма - значение, которое служит для контроля целостности передаваемых данных, т.е. счетчик не уверен в целостности, а значит в достоверности тех или иных данных, хранящихся во внутренней памяти счетчика;

ПКЭ - журнал контроля качества электроэнергии;

RTS - часы реального времени;

ADS - аналого-цифровой преобразователь.

Во-вторых об уровне доступа. В некоторых случаях для устранения неполадки требуется 3-ий уровень доступа. Подробнее об уровнях доступ в следующем посте здесь же отметим, что третий уровень доступа требует вскрытие счетчика, а значит дальнейшую поверку, поэтому в данных случаях целесообразно воспользоваться услугами ремонтных организаций или отправить счетчик в заводской сервисный центр.

Ну и в-третьих непосредственно операции по устранению ошибок:

Здесь подробно рассмотрим ошибку Е-01, действия по другим ошибкам будут расматриваться при описании процедур настройки и программирования счетчика.

Ошибка Е-01 возникает при низком напряжении на встроенном в счетчик элементе питания, ниже 2,2 В. Встроенный элемент питания используется для обоспечения хода внутренниз часов счетчика и регистрации факта вскрытия счетчика при отсутствии основного питающего напряжения, т.е. если обесточена линия учета или счетчик вообще не установлен на объект.  Точность хода часов влияет при многотарифном учете, когда важно своевременное переключене тарифов.
При возникновении ошибки Е-01 первое что приходит на ум это заменить  вышедший из строя элемент, но тут необходимо  знать что элемент питания находится под крышкой счетчика и без вскрытия счетчика заменить его нет возможности.

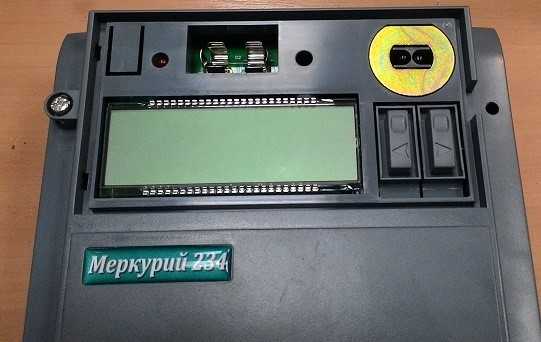

Исключением являются счётчики Меркурий 234 начиная с 2014 года выпуска. Под защитной  крышкой ЖКИ, у счётчика Меркурий 234, располагается место установки дополнительной батареи питания. Для снятия крышки необходимо удалить пластиковую пломбу завода изготовителя, расположенную справа от ЖКИ и выкрутить правый винт.

Установив  батарею типа 1/2АА и напряжением 3,6 В можно восстановить работоспособность счётчика  и устранить  ошибку Е-01

Но  замена элемента питания не гарантирует исчезновение ошибки с дисплея счетчика. Ошибка Е-01 может сохраниться, и указывать на то, что неисправность кроется в другом месте, а не в батарее. В таких случаях пользователю остаётся только воспользоваться услугами сервисного центра и отдать счётчик в ремонт.

В заключении используемые в счетчиках элементы питания:

Меркурий 230 - CR14250BL SIZE 1/2AA 3,0Volts

Меркурий 233 - ER14250 SIZE 1/2AA 3,6Volts

Меркурий 234 -  Tekcell SB-AA02



incotex-support.blogspot.com
