Как сделать вальмовую крышу своими руками

Сруб под крышу готов. Пришло время делать стропильную систему крыши. Рассмотрим поэтапно процесс ее монтажа.

Рассмотрим процесс возведение и устройство вальмовой крыши (четырехскатной крыши), которая состоит из угловых, промежуточных и вспомогательных стропил. Работа не сильно сложная, с ней можно справиться человеку без опыта. Главное — сделать правильные расчеты.

Возведение вальмовой крыши начинается с укладки мауэрлата, но так как у нас сруб из бревна под крышу, то мауэрлатом будет служить верхнее бревно.

Укладка балок перекрытия

Значит, самое время монтировать промежуточные балки перекрытия, сечением 10 на 20 сантиметров и промежуточным шагом 0.5-0.6 метров (могут быть и другие значения).

Крепить их к брусу труда не составит. Достаточно укладывать брусья поверх бревен и фиксировать их металлическими уголками.

Можно в бревнах сделать вырубки. Для этого сначала надо сделать точную разметку будущих отверстий, затем взять бензопилу с острой цепью и сделать запилы, глубиной, равной половине сечения бревна.

Высота пазов должна быть на 3 сантиметра больше высоты балок, чтобы при необходимости выровнять их.

Когда запилы сделаны, вооружившись стамеской и молотком надо довести дело до ума, придав отверстиям нужную форму.

Обязательно проверяйте горизонтальность балок по уровню.

Перед укладкой балок их концы надо обмотать кусками европена (утеплителя), смоченного в антисептическом растворе, затем дополнительно закрепить балки металлическими угольниками.

Стоит отметить, что любое строение из натуральной древесины, будь то коттедж, баня или дача, неизбежно дает усадку. Если не учесть этой особенности, то произойдет перекос дверных и оконных проемов, возникнут щели в полу и стенах, деформируется отделка внутренних помещений. Усадка дома из бруса — это основной недостаток деревянных домов.

Полный перечень недостатков домов из натурального дерева перечислены в этой статье.

Установка конька

Сначала надо сделать разметку. Для этого разделите фронтонные стены пополам (размеры снимите максимально точно).

Полученный размер (от центра до крайней стены) отложите на стене, перпендикулярной фронтонной, с двух сторон.

Аналогично повторите процедуру с противоположной стороны вальмовой крыши.

Расстояние между линиями будет равняться длине конька, стойки которого устанавливаются на пересечении «квадратов».

Установка стоек

Для вертикальных стоек будем использовать доски сечением 5 на 15 сантиметров, для конька — 5 на 20см.

Стойки выставляются строго вертикально и подпираются временными раскосами с двух сторон.

Крепятся саморезами. В одной стойке должно быть две доски.

Между вертикальными стойками (между двумя досками одной вертикальной стойки) устанавливается коньковый брус и крепится болтами. Дополнительно между вертикальными стойками можно смонтировать распорку.

Установка стропил

На установленный коньковый прогон надо смонтировать стропила. Для этой цели используют доски сечением 5 на 15 сантиметров (у вас могут быть другие, в зависимости от расчетов). Они укладываются с шагом полметра на коньковый прогон с двух сторон внахлест. Затем доски пилой аккуратно обрезаются в верхней части так, чтобы их можно было соединить встык. Стыкуются стропильные ноги металлическими профилями и саморезами.

В нижней части вальмовой крыши сруба стропила устанавливаются на мауэрлат путем вырубки, которая делается под углом 90 градусов. Она опирается на верхнее бревно и крепится к нему металлическими уголками с использованием саморезов или гвоздей.

На бревне также можно сделать небольшие пазы, ввести в них стропильные ноги и зафиксировать аналогичным образом.

Длина досок должна быть такой, чтобы свес за карниз был не менее 30 сантиметров.

Так устанавливаются все коньковые стропильные ноги. После того, как монтаж завершен, начинается установка угловых стропил.

Установка угловых стропил

Первыми монтируются угловые стропила, которые идут по центру фронтона. Сечение можно оставить тем же. Их длину можно вычислить по теореме Пифагора.

Но можно просто расположить временную доску между коньком и центром бруса фронтонной стены и измерить ее. Затем к полученному значению добавить от 30 до 50 сантиметров, которые «пойдут на вынос».

По доске надо заготовить еще одну, на противоположную сторону, после чего закрепить обе к коньку и мауэрлату внизу. К мауэрлату доски крепятся методом вырубки.

Аналогичным образом заготавливаются и монтируются стропила на четырех углах вальмовой крыши сруба своими руками. Под все стропильные ноги надо установить стойки поблизости от мауэрлата.

Монтаж промежуточных стропил

Осталось только установить промежуточные стропила. Для этого стены размечаются с выбранным шагом так, чтобы между отметками на соседних стенах всегда был прямой угол. На пересечении двух линий делается отметка на угловом стропиле.

Далее измеряются все расстояния, подготавливаются стропильные ноги нужной длины с учетом карнизного свеса и осуществляется их монтаж.

Для крепления промежуточных стропил плавающей крыши для сруба к угловым их концы надо срезать под углом 45 градусов и крепить болтами.

Чтобы упростить расчеты, можно между угловыми стропильными ногами необходимо прибить доску и «плясать» от нее.

Если длины досок не хватает, их можно сращивать различными способами.

Когда все стропила установлены, надо по периметру вальмовой крыши смонтировать карнизные доски, после чего приступить к укладке обрешетки и кровельного материала.

Тип обрешетки для вальмовой крыши дома из бревна зависит от того, какой кровельный материал планируется использовать.

Если будут применяться мягкие кровельные материалы, к примеру, битумная черепица, то основание должно быть сплошным.

Под жесткие материалы делается разреженная обрешетка.

Шаг обрешетки тоже разнится в зависимости от материала для кровли. Нужное значение шага обычно указывает производитель кровельного материала.

Стропильная система представляет собой основу вальмовой крыши. Установленные стропила своими руками принимают на себя все нагрузки: от кровли, снега, ветра. Поэтому важно, чтобы древесина для них была идеальной. На ней должны отсутствовать сколы, трещины, не должно быть сучков, следов гнили и прочих изъянов.

Кровельный материал для вальмовой крыши сруба может быть самым разнообразным. Но, с домом из натуральной древесины очень красиво будет сочетаться натуральный кровельный материал, в частности керамическая черепица, т.к. ее основа глина. Стоит отметить, что монтаж керамической черепицы, который описан здесь, — сложный процесс для человека без опыта, требующий усиления стропильной конструкции крыши.

Если опыта нет, можете прибегнуть к кровле крыши такими материалами как ондулин или металлочерепица. Подробнее о них вы можете прочесть в этой статье. Ондулин и металлочерепица чаще других кровельных материалов используются для покрытия крыш, так как относятся к эконом-классу.

При устройстве кровельного пирога обязательно использование утеплителя, паро- и гидроизоляции. О том, как монтировать определенный тип кровельного покрытия, вы можете прочитать на нашем сайте в соответствующих статьях. Там подробно изложена последовательность работ. Для упрощения расчета элементов вальмовой крыши можно воспользоваться программами.

Вальмовая крыша, стропильная система

Как построить вальмовую крышу своими руками

Когда уже у вас есть опыт строительства двускатной крыши, то следующим шагом будет сборка вальмовой крыши. В то время, как у двускатной крыши два ската, у вальмовой крыши четыре ската.

Это может показаться трудным, но с базовыми знаниями о строительстве каркаса крыши, которые вы освоили в предыдущем разделе книги и с информацией, представленной здесь вы сможете разметить, распилить и поднять простую вальмовую крышу. Вальмовая крыша в квадратном здании имеет четыре накосных стропила расположенных под углом 45° у внешнего угла здания, и встречающихся в центре. В прямоугольном здании, накосные стропила отходят от углов и соединяются у горизонтального конька. Как и у двускатной крыши, у вальмовой крыши есть наслонные стропила, но в отличие от двускатной крыши, у вальмовой есть также нарожники, которые идут от накосных (диагональных) стропил. Нарожники расположены параллельно друг другу, но они короче наслонных. Найдите несколько минут для изучения рисунка выше и привыкните к терминам.



Доски, которые используются для накосных стропил должны быть шире, чем для наслонных. Если вы используете доски 5х15 для наслонных стропил, то для накосных используйте 5х20 см. Это обязательно, потому что каждое накосное стропило несет на себе несколько нарожников и поэтому большую часть нагрузки крыши, чем любое наслонное стропило. Более широкое накосное стропило также даст большую площадь прилегания для нарожников, которые присоединяются к нему под углом.

Длина накосных стропил

Длина накосного стропила считается на основе 17 м пролета, в противоположность 12 м пролету наслонных стропил. У обоих типов стропил - одинаковый подъем, от обвязок до конька, но накосное стропило идет под углом 45°, в результате чего у него больше горизонтальный пролет. Число 17 это результат вычисления диагонали квадрата со стороной 12, которое дает 16,97, что приблизительно дает 17. Угол наклона крыши может измениться, но коэффициент пролета остается постоянным – 12 для наслонных и 17 для накосных стропил.

Самым простым способом определить длину накосного стропила это посмотреть в таблицу для вальмовой крыши. Например для здания с уклоном крыши 4 к 12 и пролета в 6 м, теоретическая длина стропила будет 4 м 36 см. Теоретическая длина накосного стропила это дистанция от вертикального среза вершины крыши, центра конька, к вертикальной метки вырубки каблука, там где стропило опирается на обвязку по линии здания. Помните, как с наслонными стропилами, в теоретическую длину не входит ни толщина конька, ни свес стропила. Оба этих фактора должны быть просчитаны до того, как заказывать доски и пилить стропила по длине.

Соотношение накосных и наслонных стропил

Стропила и коньки в большинстве домов имеют стандартную толщину 50 мм (5×). Как и обычные стропила, накосные (диагональные) стропила должны быть укорочены на половину толщины конька, или если они лежат напротив наслонных стропил, то наполовину толищины наслонного стропила (стр. 138).

В противоположность наслонным стропилам двускатной крыши, которые стоят перепендикулярно коньковой балке, накосные стропила стоят под углом 45°, поэтому они короче наполовину толщины коньковой балки. Если вы сделаете отметку под углом 45°поперек верхнего ребра 5× доски конька и померите длину этой линии, она будет равна 7,07 см. Диагональное стропило расчитывается как идущее к средней линии конька. Эта величина, половина толщины под углом 45° (3,54 см), вычитается из стропила под прямым углом к вертикальному срезу конька по длинной стороне накосного стропила.


Укорачивание накосных стропил в вальмовой крыше

Укорачивание должно быть сделано в совершенстве для стропил, которые будут видны под крышей. В большинстве частных домов, тем не менее, даже если каждое стропило отпилено в точности, все равно может потребоваться сделать некоторую корректировку во время установки стропил, потому что здание может быть слегка отличаться от идеального прямоугольника. Таким образом, на практике, особенно для крыш с небольшим уклоном, диагональные стропила укорачивают просто на 4 см от общей длины стропила. Несмотря, что важно работать аккуратно и качественно делать работу, нужно помнить, что накосные стропила, например, длиной 2 см будут работать прекрасно, будут структурно прочными, будут покрыты черепицей и будут видны только паукам, живущим на чердаке.


Когда вы будете покупать доски для диагональных

стропил, проверьте, чтобы доски были достаточно длинными, чтобы хватило на свес крыши. Как и для наслонных стропил, точную длину диагональных стропил легко определить по таблице для стропил. Если на чертеже указан свес длиной 60 см, например, удвойте это число, получив длину пролета, и посмотрите в строку 1,2 м для крыши 18,5°. Для уклона крыши 4 к 12 длина свеса стропила будет 65 см. Конец стропила будет отпилен по длине, когда крыша будет собрана так, чтобы свесы были абсолютно ровными.

Если у вас доски слишком короткие для цельных стропил, вам нужно соединить два куска вместе до необходимой длины. Положите один отрезок доски поверх другого, с нахлестом около 1 м. Проверьте, что оба отрезка образуют прямую линию и сделайте диагональный распил вдоль нахлеста.

Отпилите нижнюю доску следуя царапине, которую оставила пила во время первого распила, затем сбейте два длинных куска доски вместе формируя одну пластину. Гвозди могут входить через ребро и наискось с боков. Сделайте это соединение как можно ближе к срезу конька так, чтобы его можно было соединить со стеной подкосом или стойкой под ним, когда стропило будет прибито по месту.


Опускаем накосное стропило

Накосному стропилу нужен более глубокий вырез, чтобы черепица могла лечь в одной плоскости с нарожниками и наслонными стропилами. Опускаем накосные стропила Центральная линия накосного стропила это линия между двумя скатами там, где встречаются две плоскости крыши. Чтобы покрытие крыши и валик были установлены правильно, ребра накосных стропил должны находиться в той же плоскости, что и нарожники и наслонные стропила. Это достигается путем "опускания" накосного стропила, что означает понижение расположения, делая выпил посадочного гнезда более глубоким. Величина, на которую накосные стропила должны быть опущены зависит от ширины накосного стропила и угла наклона крыши. Для наклона крыши 4 к 12 (18,5°) она будет около 0,5 см.


Одним из способов, чтобы определить эту величину эт взять кусок доски для стропила и провести уровень посадки в любом месте доски. От ребра доски, вдоль линии посадки, отмерьте назад половину толщины накосного стропила (2,5 см для доски 5 см). Под прямым углом от этой точки проведите линию к ребру доски и поставьте другую точку, от нее проведите новую линию посадки, параллельно первой линии. Расстояние между этими двумя линиями и будет величина, на которую нужно опустить накосное стропило.


Опуская накосное стропило, можно совместить покрытие крыши вровень с ребром накосного стропила, а не с его центром. На практике, опытные мастера по сборке крыш, просто опускают накосное стропило приблизительно на 0,5 см для крыш с углом наклона от 4 до 6 к 12. Для крыш с большим углом наклона или с более широкими стропилами, величина опускания будет больше.




Разметка обвязок


Расположение накосных стропил для большинства крыш известно - они идут от углов здания к коньку. Три наслонных стропила, соединяющиеся с накосными стропилами называются главными наслонными стропилами. Расположение главных наслонных стропил определяется измерением пролета здания и делением этой величины на два. В результате получится пробег стропил( или половина пролета). Так, например, если пролет здания 6 м, то пробег будет 3 метра. Отмерьте от внешнего угла 3 м, чтобы найти середину пролета, которая будет центром главного наслонного стропила, и сделайте метку на верхней обвязке. Затем, отмерьте эту величину к центру боковых главных стропил.



От этой центральной метки отмерьте дальше 2,5 см, то есть половину толщины стропила, и отметьте точное расположение главного наслонного стропила. Это также будет местом откуда будет начинаться разметка потолочных лаг для вальмовой крыши. Стропила должны быть прибиты к лагам по линии обвязок, чтобы сформировать стропильную ферму, которая поможет скрепить здание вместе.


Конец королевского наслонного стропила

Королевское наслонное стропило должно быть расположено по центру пролета здания. Сделайте отметки 18 мм от осевой линии. Разметка лаг начинается от этой точки.


РАЗДЕЛЫ КНИГИ ЛАРРИ ХОНА «ОЧЕНЬ ЭФФЕКТИВНЫЙ ПЛОТНИК»

устройство и монтаж своими руками пошагово, видео

Сторонники европейского стиля при строительстве загородной недвижимости в большинстве случаев останавливают свой выбор на вальмовой крыше, преимуществом которой является не только внешняя привлекательность, но и надёжность конструкции. Выбирая даже самый простой для исполнения вариант, вы сможете использовать массу интересных элементов, способных придать сооружению особую изысканность и уникальность.

Что представляет собой вальмовая крыша

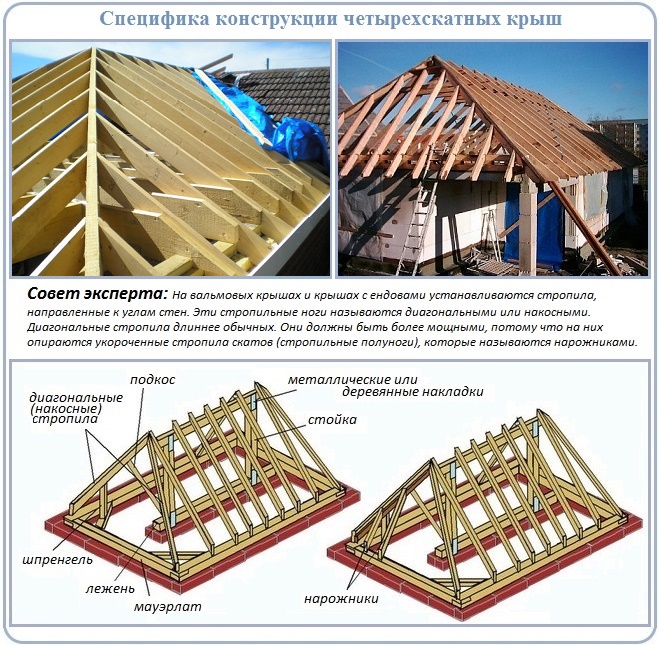

Самая незамысловатая вальмовая крыша выполнена в виде каркаса с четырьмя скатами: двумя треугольными торцевыми, называемыми вальмами, и двумя фронтальными трапециевидными плоскостями. Все скаты укладываются от конькового элемента до карниза, при этом большей площадью и длиной ската обладает фронтальная поверхность.

Помимо стандартного исполнения, существуют полувальмовые кровли, применяемые, как правило, для создания дизайна в голландском стиле. Этот вариант предусматривает монтаж карнизов фронтальных скатов существенно ниже торцевых. Такую крышу целесообразно возводить при обустройстве мансардного помещения в качестве жилой площади.

Все четыре ската вальмовой крыши сходятся на коньковом брусе, который имеет меньшие размеры, чем на двухскатных кровлях

Монтаж вальмовой крыши осуществляется на основе сборки узлов и элементов, которые присутствуют и в конструкциях более сложных кровель.

Основной каркас конструкции собирается из следующих элементов:

  1. Для изготовления боковых стропил и промежуточных систем заготавливаются доски сечением 50×150 мм. При устройстве конструкции следует помнить, что крайние стропила должны иметь в вершине меньший угол, чем промежуточные.
  2. Установку коротких стропильных ног выполняют к угловому стропилу, а не к коньку, при этом их угол наклона должен быть таким же, как и у промежуточных деталей.
  3. Для коньковых элементов подбирают материал того же сечения, что и для стропил.

В каркасе вальмовой крыши принято выделять центральные и промежуточные стропила. Центральными называются элементы, стыковка которых выполняется на углах конькового бруса с трёх сторон. Промежуточные стропила находятся между центральными и соединяют конёк с мауэрлатом, образуя карниз.

Центральные стропила сходятся на коньковом элементе с трёх сторон

Дополнительными, но не менее важными при строительстве вальмовой крыши являются следующие факторы:

  1. Для поддержки конька в местах соединений двух стропильных деталей и коньковой балки обычно ставится стойка. Если под кровлей будут устраиваться жилые помещения, то стойки можно заменить подпорками, а в некоторых случаях вообще убрать.
  2. Для упрочнения конструкции стропил применяется затяжка, которая, как правило, одновременно является балкой перекрытия.

    Затяжки укрепляют стропильную ферму и одновременно являются балками перекрытия

  3. Верхняя часть стен и промежуток подкровельного пространства надёжно защищается от попадания осадков благодаря увеличенному свесу за счёт монтажа к ногам стропил «кобылок».
  4. С ветреной стороны постройки к стропилам крепится ветровая балка, при необходимости её монтаж допускается на обоих скатах трапециевидной формы.
  5. Вальмовая кровля — единственная конструкция, которая оборудуется нарожником или короткой стропильной ногой, установленной к угловому стропилу.
  6. Мауэрлат, будучи необходимой деталью любой стропильной системы, в вальмовой кровле сооружается в виде бруска и крепится по периметру всего здания.

    Мауэрлат закрепляется на верхнем торце несущих стен по всему периметру здания и служит для связи каркаса дома с кровельной системой

  7. Чтобы снять нагрузку, оказываемую на стены, и придать системе большую жёсткость, между двумя соседними элементами мауэрлата укрепляется диагональная перемычка — шпрендель.
  8. Угол наклона подкосов выбирается в зависимости от того, будет ли мансардное пространство оборудовано под жилплощадь.
  9. Диагональные стропила вместе с ребром могут монтироваться как с одного торца кровли, так и с двух её сторон, при этом выбор зависит от возводимой конструкции.
  10. Прогон — промежуток между точками крепления стропил к коньку, величина которого определяется от вида материала и того, какая нагрузка воздействует от снежных масс на дом в регионе строительства.

Фотогалерея: дома с вальмовыми крышами

Самостоятельное строительство вальмовой крыши: подробная инструкция

Выполнение монтажа кровли своими руками требует чёткого соблюдения этапов строительства, а также наличия навыков аналогичных работ и комплекта специальных инструментов.

Перечень инструментов и материалов для строительства вальмовой крыши

Установка каркаса кровли невозможна не только без качественных пиломатериалов или кровельного покрытия, но и без соответствующих крепёжных элементов.

К металлическим крепёжным изделиям относятся:

  • гвозди и саморезы для кровельных работ;
  • анкерные болты;
  • стальные уголки;
  • другие детали, отвечающие за надёжность и прочность возводимой конструкции.

Важным моментом обустройства кровельного каркаса является установка скользящего крепления стропильных ферм как на коньке, так и в местах соединения с мауэрлатом. Такой способ фиксации элементов стропил позволяет исключить возможность повреждения кровельной системы из-за усадки несущих стен и при сезонных деформациях здания.

Скользящее крепление позволяет элементам стропил перемещаться в пределах допустимых отклонений при небольших деформациях каркаса здания

Конструкцию стропил собирают из следующих материалов:

  1. Мауэрлат изготавливается из бруса сечением 100×150 мм.
  2. Для конька и стропил выбирается брус сечением 50×150 мм. Специалисты, занимающиеся монтажом стропил, рекомендуют использовать в работе брус или доски с одинаковым сечением, только тогда будет достигнута максимальная прочность и качество конструкции.
  3. Стропильная система по мере готовности обустраивается деревянной обрешёткой с сечением досок 25×150 мм.

При выборе кровельного материала предлагается несколько вариантов, среди которых наилучшим считается мягкая кровля. Её проще всего крепить к сложным стропильным системам наподобие вальмовой. Перед монтажом покрытия следует уложить слой утеплителя и пароизоляционной плёнки, при необходимости дополнительно может крепиться фанера.

Прежде чем приступать к установке кровельного пирога, следует обработать все деревянные детали стропил антисептическим средством.

Монтаж конструкции будет осуществляться намного быстрее, если под рукой будут необходимые инструменты:

  • молоток обычный и резиновый (киянка) для выравнивания и подгонки деталей;
  • шуруповёрт — допускается любая разновидность, но удобнее пользоваться моделями со встроенным аккумулятором;
  • рейка длиной 1,5–2 м для выкладывания некоторых узловых креплений по одному уровню;
  • карандаш, рулетка, линейка для нанесения разметки;
  • уровень и отвес;

    Отвес служит для выравнивания элементов конструкции по вертикали

  • электролобзик, ножовка по дереву и металлу для резки небольших элементов, электропила для заготовки более габаритных деталей;

    Электролобзиком можно пилить доски толщиной до 50 мм

  • электрорубанок — незаменимая вещь при обработке больших площадей, но при работе на высоте удобнее пользоваться ручным рубанком.
Видео: как сделать запил стропил в вальмовой крыше

Что нужно знать при проектировании и составлении сметы на строительство

Конструкция крыши может быть любой в зависимости от запросов и возможностей хозяина дома. Сложность работ будет зависеть от расположения несущих стен. По мере усложнения проекта для его реализации увеличивается расход материалов, трудозатраты, и сроки исполнения заказа.

Сложность возведения вальмовой крыши в первую очередь зависит от размеров и конфигурации здания

Возведение сложной вальмовой крыши лучше предоставить профессионалам, которые выполнят точные расчёты всех элементов стропильной системы и смогут изготовить кровлю в строгом соответствии с проектом. Любителям пробовать свои силы в самостоятельном строительстве необходимо учесть несколько факторов:

  1. Способность строения и фундамента выдерживать нагрузку будущей крыши.
  2. Особенности стропильной системы — наслонные и навесные конструкции имеют свои тонкости реализации.
  3. Допустимый размер сечения деревянных элементов конструкции при заданных значениях длины и расстояния между стропильными фермами.
  4. Соответствие углов наклона скатов и стропильного прогона при сведении их на коньке.
  5. Необходимость организации дополнительных отверстий и выступов, например, под дымоотводы, вентиляцию, оконные и другие проёмы.

При проектировании стропильной системы для вальмовой крыши необходимо учесть множество разных факторов

Пошаговая инструкция по монтажу стропильной системы

Сначала выполняется подготовка древесины — она хорошо просушивается, обрабатывается антисептическими составами и снова подвергается сушке. По мере готовности материала можно приступать к его монтажу по нижеприведенной схеме:

  1. По периметру несущего основания укладывается и надёжно крепится мауэрлат с обязательной гидроизоляционной прослойкой из рубероида или аналогичных материалов.

    Мауэрлат крыши укладывается на гидроизоляционный материал и крепится при помощи шпилек

  2. Мауэрлат размечается по вычисленным ранее размерам. Чтобы отметки были хорошо видны, рекомендуется наносить их ярким маркером или даже вбить небольшие маячки. Важно соблюдать идентичность разметок на противоположных плоскостях, в противном случае укладка балок будет неровной.

    Разметку необходимо делать очень тщательно, чтобы стропильные фермы и затяжки были установлены ровно

  3. Монтаж балок перекрытий осуществляется на мауэрлат либо на дополнительный брус, укреплённый чуть ниже плоскости стен.

    Балки перекрытий (затяжки) можно крепить на мауэрлат

  4. Для снижения нагрузки с несущего каркаса мауэрлат скрепляется с помощью поперечных затяжек.

    Поперечные затяжки перераспределяют нагрузку от кровли равномерно по всему периметру стропильной системы

  5. После завершения укладки затяжек поверх балок перекрытия рекомендуется соорудить дощатый настил крепления к балкам.По нему будет удобно и безопасно ходить при выполнении дальнейших работ.

    Временный настил служит для безопасного перемещения по всей площади перекрытий при монтаже стропил

  6. Далее устанавливаются стойки к затяжкам либо к балкам перекрытия.
  7. Вверху стойки крепятся к коньковой балке. На неё же монтируются и центральные стропила с торца кровли.
  8. Затем осуществляется разметка и устройство промежуточных стропил со стороны фронтонов.

    Промежуточные стропила устанавливаются с фронтальной стороны

  9. После этого производится укладка диагональных стропил, соединяющих коньковый элемент здания с углами. В случае необходимости возможна установка дополнительных стоек.

    Диагональные стропила соединяют коньковый элемент крыши с углами

  10. К диагональным стропилам фиксируются короткие стропила, называемые нарожниками. Расстояние между ними должно быть таким же, что и между промежуточными элементами.

    Нарожники соединяют диагональные стропила с мауэрлатом

  11. В схеме конструкции могут фигурировать и другие детали поддержки и усиления: подкосы, ветровые балки, система шпренгелей.
  12. Если стропила оканчиваются на поверхности мауэрлата, их необходимо продлить за пределы каркаса здания при помощи «кобылок», за счёт которых создаются карнизы и кровельные свесы.

Стропильные ноги могут крепиться к мауэрлату разными жёсткими элементами, например:

  • металлическими уголками, фиксируемыми по бокам стропильных ног;
  • гвоздями, которые необходимо вбивать так, чтобы они прошли наискосок со стропила в мауэрлат;
  • специальной скобой;
  • скользящим креплением.

    Скользящее крепление даёт стропилам определённую свободу перемещения при деформациях здания

Стропильные ноги к брусу конькового элемента тоже крепятся несколькими способами:

  1. Соединение ног друг над другом и над брусом с последующим креплением на болты.
  2. Создание выемок на стропилах для усиления жёсткости соединения с коньковым элементом.
  3. Подведение стропил к коньку с последующим их скреплением с помощью деревянных или металлических накладок.

В месте крепления конькового бруса к стропильным ногам тоже получается довольно сложный узел, и только при надёжном сопряжении и фиксации всех частей можно говорить о долговечности вальмовой кровли. В этом случае коньковый брус укладывается поверх стоек, после чего его скрепляют с помощью деревянных накладок по обе стороны. Затем выпиливаются диагональные стропильные элементы, которые крепятся к коньку и промежуточному стропилу. Аналогичным образом выполняется монтаж второго стропила для другого угла дома.

Видео: монтаж стропильной системы вальмовой крыши своими руками

Подготовка крыши для укладки кровельного покрытия

Когда стропильная система будет полностью установлена, можно приступать к подготовке конструкции под укладку кровельного материала:

  1. Проводится разметка в местах планируемых оконных и дверных проёмов, выходов дымоотводных труб, вентиляционных отверстий с последующим обрамлением выбранных проёмов деревянными рейками.
  2. Далее монтируется кровельный пирог в приведённой ниже последовательности:
    1. На стропила натягивается и крепится слой пароизоляционной плёнки.
    2. Следующим слоем устанавливается обрешётка.
    3. В промежутки между рейками крепится утеплитель с ветрозащитой по типу полиэтиленовой плёнки.
    4. Далее устанавливается контробрешетка.

Последний этап перед монтажом покрытия напрямую определяется выбранным кровельным материалом. Так, если выбор пал на металлочерепицу, то она может крепиться сразу к контробрешётке. Если же используется мягкая кровля, то понадобится дополнительный слой из листов фанеры или OSB.

Рекомендуется строго соблюдать правила укладки кровельного материала

Обустройство кровельной вентиляционной системы

Для забора воздуха из подкровельного пространства вентиляционное отверстие делается внизу ветровой подшивки, а для его вывода — в верхней части крыши — ближе к коньковому элементу. При создании подшивки из деревянных досок можно оставить небольшой зазор между ними, что позволит создать лучшую вентиляцию.

При плотной сборке подшивки рекомендуется сделать несколько небольших деревянных решёток и разложить их на всю длину ветровой подшивки шагом в 80 см. Чтобы высверлить нужное отверстие, придётся вооружиться дрелью с насадкой-чашкой. Место для верхнего выхода воздуха оборудуется в самой крыше.

При использовании гибкой черепицы вентиляция выполняется путём проветриваемого конька, керамическая черепица допускает подачу воздуха через кровельный вентиль. Вентиляция шифера, ондулина и других аналогичных покрытий осуществляется через стандартные коньки. Металлочерепица проветривается с помощью конькового уплотнителя.

Видео: вальмовая крыша из металлочерепицы

Беседка с четырехскатной крышей

Беседка с вальмовой кровлей станет эталоном дизайнерского решения, а при условии грамотного расчёта и обустройства будет отличаться надёжностью и долговечностью эксплуатации. Собрать четырехскатную крышу будет несложно собственноручно. Такая конструкция подходит для беседки в виде прямоугольника или квадрата. Первый вариант представляет собой сборку вальмовой конструкции с двумя треугольными и таким же количеством трапециевидных скатов. Второй вариант — это шатровая вальмовая крыша, состоящая из 4 равнобедренных треугольных скатов.

Вальмовая крыша для квадратной беседки состоит из четырех одинаковых треугольных секций

Четырехскатная кровля является прекрасным выбором при строительстве беседки, поскольку она допускает применение любых кровельных покрытий, а удобная конструкция обеспечивает свободный угол обзора, её легко можно обустроить, например, в китайском стиле, добавив свесам длины и несколько изогнутых диагональных стропил.

На подготовительном этапе работы делается чертёж будущей крыши с учётом основных факторов:

  • веса всех стропил и их дополнительных элементов;
  • массы кровельного покрытия и гидроизоляции;
  • уровня климатических нагрузок, слоя снежных масс;
  • веса строителей, обслуживающих крышу;
  • нагрузки от оборудования, которое планируется установить на стропильной системе.

От того, каким будет наклон скатов и какие материалы выбраны для покрытия кровли, напрямую зависят особенности установки, например, шаг расположения реек обрешётки и стропильной системы. И всё это сказывается на общем весе постройки.

Продлить срок службы деревянной беседки можно, предварительно обработав все её элементы специальными антисептическими пропитками, а также огнезащитным средством. Наносятся все эти составы достаточно просто обычной кистью или валиком.

Опорой для четырехскатной крыши беседки могут быть деревянные, кирпичные стены либо стойки опорного каркаса. Если в работе используется кирпич, то конструкция получится капитальной и потребует возведения прочного фундамента, способного выдерживать большие нагрузки. Строительство вальмовой крыши на такой беседке в целом сходно с установкой кровли на жилом доме или другом крупногабаритном строении.

Небольшие вальмовые крыши можно собирать на опорах из столбов, которые предварительно следует хорошо закрепить

Если же беседка устанавливается на деревянные столбы, то следует предварительно проверить прочность закрепления её опор, они должны стоять строго вертикально, а для жёсткости и устойчивости каркаса снизу их перевязывают перемычками. Сверху тоже монтируются перемычки, которые будут являться обвязкой под скатную конструкцию. Из-за высокой нагрузки опоры могут постепенно разойтись, поэтому рекомендуется заранее скрепить их на верхних концах с помощью диагональных перемычек, а в местах стыковки проложить деревянные или стальные накладки.

Пошаговая инструкция по установке вальмовой крыши для беседки

  1. Сначала крепят коньковый брус со специальными подкосами и вертикальными опорами.

    Строительство крыши начинается с установки конькового бруса на вертикальных стойках

  2. Далее для формирования кровельных скатов укладывают диагональные стропила. Этот этап предполагает возможность увеличения длины свесов с помощью накладных досок – «кобылок», которые удлиняют накосные стропила.
  3. Затем выполняют монтаж центральных и промежуточных стропил и нарожников.

    Диагональные и промежуточные стропила соединяют коньковый брус с мауэрлатом и образуют каркас для установки обрешётки

  4. Для защиты деревянных элементов от воздействия влаги поверх стропил укладывают покрытие из гидроизоляционной мембраны.
  5. На слой гидроизоляции монтируют обрешётку, а при необходимости оборудования дополнительной вентиляции устанавливают и контробрешётку.

    Контробрешётка устанавливается для того, чтобы обеспечить вентиляцию подкровельного пространства

  6. На завершающем этапе работы крепят кровельный материал.

    Установка кровельного покрытия завершает процесс постройки беседки

Шатровую крышу собирают так же, как и обычную вальмовую, исключая монтаж конькового бруса. При этом производится связка диагональных стропил в коньковый узел.

Видео: строительство беседки и барбекю своими руками

Недостаток опыта строительства кровельных конструкций может негативно сказаться на качестве будущей крыше и степени защиты всего сооружения, поэтому для выполнения подобного рода работ рекомендуется обратиться к профессиональным строительным бригадам. При правильном подходе вальмовая крыша станет прекрасной архитектурной конструкцией дома, беседки и любых других построек.

схема, как рассчитать, как построить, из металлочерепицы, с эрекром. Как делается крыша конверт

Один из вариантов разнообразить дизайн собственного дома – установить вместо обычной щипцовой двухскатки крышу-конверт. Кроме оригинальности у нее есть и другие достоинства: лучшая ветростойкость, меньшее количество узлов. Фронтоны (самые уязвимые для осадков места двухскаток) у конвертов отсутствуют.

Поговорим о том, как делается крыша конвертом.





Схема крыши конверта

Конверт - это любая четырехскатка: вальмовая крыша конвертом, шатровая. Сверху такой дом выглядит как запечатанное письмо, отсюда и название.

  • У вальмовой крыши скаты неодинаковые: торцевые выполнены в виде треугольников, боковые – в виде трапеций.
  • У шатровой крыши все четыре ската – равнобедренные конгруэнтные треугольники.

Конструкция допускает и более сложные формы. Например, крыша конверт с эркером.



Как рассчитать крышу конверт?



Вальмовую крыша, как и все крыши можно поделить на геометрические фигуры, которые потом легко считать. Я уже подробно писал, как просто узнать площадь  крыши. Обязательно прочтите эту статью, вам сразу станет всё понятно.



1. Боковые стороны треугольников (с) – они же накосные стропила, они же хребты вальм – определяются как отношение длины рядового стропила (b) к синусу угла бокового ската.

2. b: половину длины торцевой стены (a/2) поделить на косинус угла бокового ската.

3. Длина конька вальмовой крыши: (с) умножить на косинус угла торцевого ската и удвоить.

4. Площадь треугольника: высоту треугольника h умножить на c.

5. h находится по теореме Пифагора: квадрат c минус квадрат a/2, извлечь корень.

6. Площадь трапеции: высоту трапеции b умножить на длину основания (бокового карниза), разделить пополам.

7. Суммируя площади всех четырех скатов, находим полезную площадь кровельного материала.



Обратите внимание

Фактическое количество определяется исходя из полезной площади единицы данного покрытия, указанной производителем.



Например, расчет металлочерепицы для крыши-конверта:

  • Общую площадь кровли делим на полезную площадь листа, округляем в большую сторону и добавляем запас;
  • Суммируем длины всех карнизов. Из общей длины карнизной планки вычитаем 10 сантиметров, необходимые для нахлеста. Делим сумму на полученную величину, округляем в большую сторону. Получаем необходимое количество карнизных планок;



Обратите внимание

Аналогично вычисляем нужное количество коньковых элементов: суммируем длины всех хребтов вальм и конька вальмовой крыши, вычитаем из длины элемента 10 см, делим сумму на полученную цифру.



Количество бруса и досок для устройства стропил рассчитывается в соответствии со схемой каркаса. Сюда включены:

  • Мауэрлатный брус;
  • Накосные (угловые) стропила;
  • Рядовые стропила;
  • Короткие стропильные ноги;
  • Балки перекрытия;
  • Стойки;
  • У вальмовых крыш – конек;
  • Дополнительные элементы: стяжки, раскосы, подкосы, лежни, боковые прогоны.



Как построить крышу конвертом?

Главное отличие от щипцовых крыш – устройство стропильной системы.

1. На бетонных и кирпичных коробках монтаж начинается с укладки мауэрлата. В этом качестве используется брус сечением не менее 10 на 10 сантиметров. Его устанавливают на шпильки, замурованные в бетонную стяжку по периметру стен. Брус кладут на подкладку из рубероида в пяти сантиметрах от наружного края стены.

2. Как положить лаги для крыши конверт? Балки перекрытия укладываются на мауэрлат вдоль короткой стены, с небольшим выпуском за стену для карниза. Шаг укладки зависит от толщины бруса и ожидаемых нагрузок.

3. Если площадь шатровой крыши небольшая, достаточно установить только одну стойку по центру. Сверху на нее будет опираться коньковый узел. Если площадь большая, а скаты длинные – делают четыре дополнительные стойки под накосные стропила, между коньковым узлом и углом дома. Для вальмовых крыш нужно как минимум две стойки, на концах конька. В местах, где сходятся три ската. Ели боковые прогоны длинные, стоек делают несколько штук. Их устанавливают на балки перекрытия.

4. Далее ставят накосные стропила. Один конец опирают на крайнюю стойку вальмовой крыши (у шатровых – на центральную), второй – на угол мауэрлата. Диагональные стропила чаще всего делают составными, поскольку длины браса не хватает.

5. Можно сначала уложить конек вальмовой крыши, потом на него опереть рядовые стропила. Или наоборот: установить параллельно друг другу треугольные стропильные фермы, а потом на них установить конек. У шатровых крыш нужно выполнить коньковый узел. Для этого все верхние концы стропил подпиливают, чтобы они тесно примыкали друг к другу.

6. Короткие стропила служат подпорками для накосных. Один конец опирается на мауэрлат, второй соединен с накосным стропилом выше-ниже середины, в соответствии со схемой.

8. Устанавливают дополнительные опорные элементы: подкосы и т.д.



Обратите внимание

Если скаты очень длинные, нужна установка боковых прогонов.



Наши работы





Как покрыть материалом

Покрытие укладывается в соответствии с инструкцией к нему. Допустим, в нашем случае это крыша конверт из профнастила:

1. Пароизоляция. Пленку укладывают по стропилам вдоль карнизов с небольшим провисанием, крепят степлером. Верхнюю полосу кладут с нахлестом на нижнюю. Швы проклеивают строительным скотчем.

2. Утеплитель. Плиты ставят враспор между стропилами.

3. Гидроизоляцию кладут поверх утеплителя так же, как пароизоляцию. Обе пленки кладут отводящей поверхностью наружу, в сторону от утеплителя.

4. Шаг обрешетки зависит от марки выбранного профиля. При достаточной крутизне скатов (не меньше 15 градусов) шаг составляет 0,5-1 метр.

5. Устанавливают по карнизам карнизные планки. Фиксируют к крайней доске обрешетки саморезами для профнастила.

6. Первые листы кладут на карниз, оставляя небольшой выпуск за стену для свесов. Соседние листы крепят между собой саморезами в гребень гофры, к обрешетке – в понижение гофры. Резать заготовки для листов можно ножовкой или ножницами по металлу.

7. Устанавливают коньковый элемент на конек и хребты вальм. На коньке элемент кладут с нахлестом по ветру, на хребтах – с нахлестом верхнего на нижний.



Чтобы построить крышу, обращайтесь в нашу фирму. У нас пятнадцатилетний опыт установки кровельных конструкций, высокие скорости монтажа и доступные цены крыши конверт. Вы получите качественную кровлю и гарантию на нее.



Дополнительные материалы по теме







Добавить комментарий

Как сделать вальмовую 4 х скатную крышу дома своими руками?Стройкод

Когда потенциальный владелец приступает к строительству личного дома, он даже не подозревает, что его ждет впереди. Особенно, если это человек, не имеющий большого опыта в строительных делах. У него появляется множество вопросов. И каждый надо решить правильно, чтобы будущие поколения смогли любоваться созданным шедевром долгие года!

Тогда это будет уже семейная недвижимость, которую можно передавать поколениям. Строительство личного дома это подразумевает. И тут, как никто, нужна профессиональная бригада. Именно в ней есть специалисты с опытом и необходимыми знаниями. Именно они знают, как сделать вальмовую крышу. Но, и в этом случае – заказчик не должен стоять в стороне, а следить за ходом событий, и помогать бригаде. Только так можно построить свой дом!

Элементы 4-скатной крыши

В составе кровли есть четыре плоскости, которые пересекаются, скаты. Из них два с треугольной формой. Именно для них название – торцевые элементы. Они собой, как бы, заменяют фронтоны. Два элемента, которые остались, имеют вид трапеций. Их называют фасадными. Угол наклона для скатов находится в параметрах от 15 градусов и до 60. Материал для покрытия в этом случае используется любой. Его вид зависит от предпочтения владельца строения. Четырехскатная конструкция складывается из элементов:

  • утепления;
  • вальмовой крыши;
  • конька, расположенного в пересечении плоскостей скатов;
  • скатов. Это четыре поверхности кровли, расположенные под углами к самому ее основанию;
  • свесов, это части кровли, которые выступают за периметр ее основания. Они нужны для защищенности стен строения от возможного попадания воды. Формируют их, увеличивая ноги стропилам. Иногда для цели используют кобылки;
  • системы стопил. Она совсем не просматривается снаружи, но играет роль каркаса. Это опора четырехскатной крыши. Формируют ее конфигурацию;
  • водосточной системы, которая может обеспечивать отведение лишней жидкости с кровли. Это может быть внешний водосток. В составе его желоба, воронка для приема воды, трубы, расположенные в вертикальном направлении;
  • снегозадержатели, малые бортики, утроенные по краям скатов. Они исключают обрушение снега.

Это классический вид вальмовой конструкции. Достоинства ее – прочность, красивый вид. Недочет – относительный вид сложности. А также – значимая стоимость. Для многих потенциальных заказчиков это решающий аргумент. Не многие знают, как правильно ее оборудовать. До начала расчета площади конструкции и потребности в материалах, надо знать многое. Чтобы сделать вальмовую крышу своими руками. Например, надо знать особенности конструкции крыши, состав ее элементов, подлежащих расчетам.

Основные ее элементы:

  • Конек. Располагается сверху прямо по центру кровли. Это главный несущий фрагмент кровли. На него опираются стропила. К нему примыкают основные их части.
  • Накосные стропила или угловые. Располагают их так, что их один конец закрепляется к самому краю строения. Иногда даже за него выходит. Второй конец идет по направлению к коньковому брусу. Фрагмент принимает на себя основную часть нагрузки. Работает в конструкции вместе с коньковым брусом. Это главные типы несущих конструкций на крыше.
  • Центральные стропила. Это система стропил. Тянется через все строение и по высоте скатов, начиная от конькового бруса.
  • Короткие стропила или вальмовые. Они образуют сами вальмы. Именно в коньковый брус упирается стропильная нога, а остальные же закрепляются к стропилам по углам. Так их будет четыре.

Расчет

Конструкция эта считается сложной. Сделанный дом будет гордостью владельца. По этой причине еще до работы по устройству кровли надо разработать проект. Чтобы не попасть впросак, не ошибиться с расчетами, необходимо к расчетам привлечь хороших специалистов. Желательно ИТР из проектной организации.

Практика давно доказала: на привлечении классных специалистов экономить нельзя. Иначе окончание работы по расчетам и проектированию чревато отрицательными последствиями. Будут впоследствии большие потери. А именно, когда строительство будет почти заканчиваться. Только самые несложные чертежи или элементы, потенциальный владелец, может рассчитать самостоятельно. Но не больше! Особенно страдают в этих случаях самоуверенные люди.

Определение места для расположения стропил, конькового бруса

Для цели определения места для конструкций надо:

  • отметить линию для оси расположенной по центру, начиная с торцов строения, выполнять работу следует по уровню верха карниза. Так определяют место для расположения конька;
  • с помощью линейки с градацией, которая располагается одним концом на отмеченной линии бруса для конька, а другим опирается на боковую стену, определяют место для установки стропил;
  • после чего определяют линейкой протяженность для свеса. В этот момент линейка должна выходить за внешнюю сторону стены;
  • точно такую же процедуру выполняют по всей длине определенной стены, которую на данный момент рассматривают.

Процедуру повторяют для остальных стен. Так получают места для монтажа конькового бруса, стропил. Делать расчеты допускается несколько проще. Для этого можно воспользоваться таблицами для коэффициентов. В них указываются соотношения определенных показателей. Например: уклон крыши/длина для промежуточного стропила/протяженность для стропила в углу.

Расчет площадей

Как только будут определены параметры для системы стропил, определено их конкретное месторасположение. Можно приступить к расчету площади для покрытия вальмовой крыши. Теперь надо ее поделить на фрагменты. Это будут скаты. И для каждого надо рассчитать площадь, учитывая свесы.

Использовать для расчетов можно формулы, которые изучали еще в школе. После расчетов их итоги надо сложить в сумму. Результат сложения – это и есть общая площадь вальмовой кровли. Но это еще не все. Не надо забывать, что из этой суммы следует вычитать площадь труб для дымохода, и также окон. Ведь они тоже располагаются на конструкции.

Расчет углов наклона

При этом расчете учитывают количество возможных осадков, степень загрузки от ветров и снега. Назначение чердака, материал для покрытия крыши, прочее. Только из-за сложности расчетов можно использовать специализированные программы. Чтобы не совершить непоправимых ошибок, необходимо в этот момент привлечь людей, специальность которых – проектирование частного сектора. Ведь это свой дом!

Есть в строительстве еще полувальмовая крыша, шатровая, ломаная. Все используются по предпочтению. Полувальмовая кровля от классической отличается тем, что ее вальмы, имеют усеченную форму. Для этого типа конструкций характерны хорошие характеристики эксплуатации. Привлекательный внешний вид. Но это решение сложное, дорогое. Требует много знаний!

расчет четырехскатной кровли, чертеж, рассчитать площадь, как построить, посчитать стропильную систему, строительство и монтаж

Содержание:

Среди значительного разнообразия кровельных конструкций, использующихся в сфере частного строительства, особенной красотой и прочностью выделяются вальмовая крыша. Для ее возведения придется приложить изрядную долю усилий, ведь все четыре ската должны иметь одинаковый угол уклона.


Особенности вальмовой крыши

Перед тем, как построить вальмовую крышу, нужно составить проект. Конструкция состоит из двух основных скатов в виде трапеции: пара коротких, которые называются вальмами, имеют треугольную конфигурацию. Особенную сложность представляет собой расчет стропильной системы вальмовой крыши, в состав которой входят накосные (диагональные), рядовые (центральные) и нарожные (угловые) элементы. Вальмовые крыши особенно актуальны в местностях с сильными ветрами.


На этапе проектирования учитываются следующие моменты:

  1. Строительные материалы.
  2. Климатические особенности региона.
  3. Сила и скорость ветра.

Имея на руках эту информацию, можно рассчитать угол уклона и высоту вальмовой конструкции. Для этого рекомендуется обратиться к профессиональным проектировщикам или использовать специальную расчетную компьютерную программу.

Конструкция четырехскатной кровли

Особенную неповторимость вальмовой крыше придает наличие второй пары скатов. Для составления схемы, как посчитать площадь четырехскатной крыши, используют таблицы Пифагора и разметочную рейку. Если проект составить правильно, то при должной квалификации можно соорудить эту неповторимую кровлю самостоятельно.


При строительстве вальмовой крыши следует учитывать следующие моменты:

  • Важно помнить о большей крутизне промежуточных элементов, что подразумевает использования для их изготовления досок 50х150 мм.
  • Местом крепления коротких деталей выступает не поверхность коньковой доски, а угловые участки стропильных ног. Во время монтажа используется тот же угол уклона, что и для коротких брусьев.
  • Стропила и конек для вальмовой крыши лучше изготовить из идентичного вида древесины. Выполняя запил стропил вальмовой крыши, следует придерживаться чертежей.
  • Важная роль отводится промежуточным стропилам, фиксирующимся на коньковой доске.
  • Местом упора центральных стропил является коньковая доска и верхняя часть обвязки.

Основные типы конструкции

Различают несколько видов вальмовых крыш:

  1. Шатровые. Состоят из четырех полностью одинаковых скатов, с одинаковым углом наклона. Подобные конструкции возможны к реализации на квадратных домах.
  2. Полувальмовые. Здесь вальмы не доходят до нижней кромки конструкции, закрывая только половину скатов.
  3. Ломанные. Скаты имеют разный размер и различный угол уклона. При внешней презентабельности соорудить такую конструкцию очень непросто.

При наличии должных навыков кровельных работ, можно осилить и такой сложный проект, как овальная крыша. При этом важно не отступать от имеющихся норм.

Выполнение разметки и чертежей

Решая задачу, как построить вальмовую крышу своими руками, потребуется знание основных ее узлов, а также понимать, как они монтируются.

В учет берутся следующие нюансы:

  • Конек в этой системе – это основная несущая ось. Его располагают в центре конструкции.
  • Для изготовления накосных стропил используются доски, толщина которых совпадает с коньковым брусом. Они выполняют функцию основных силовых стоек, упираясь одним краем на конек, а вторым - выступая за пределы постройки.
  • Установка центральных стропил проводится на концах конька, с дальнейшим выходом на стены.
  • Тот же участок конькового бруса является местом фиксации промежуточных стропил. Вальмы ими не оснащаются.
  • Длина коротких стропил может отличаться, однако угол крепления должен совпадать. На конек их не фиксируют.

Особенную роль в реализации строительных работ играет точность расчетов площади четырехскатной кровли, правильность разметки и грамотность составления чертежей.


Это становится залогом успеха, как сделать вальмовую крышу своими руками:

  • Первым делом производится разметка оси поверх торцевого участка обвязки.
  • Далее необходимо рассчитать 50% толщины конька, определив, в каком положении будет находится первый элемент стропильной конструкции.
  • После этого замерную рейку прикладывают одним концом к разметке, а вторым – по срезу боковой стены. Таким образом определяют местоположение промежуточной стропилины.
  • Чтобы рассчитать, какую длину имеет стропильный свес, проводится установка одного конца бруса по наружному углу стены, а другого – по свесу кровли. Следующий элемент высчитывают, передвигая замерную рейку на срез боковой стены. Местом его установки является участок по центру от боковой стены и верхней обвязки.
  • Таким же образом рассчитываются все три остальных угловых участка. В результате станет понятно, где будут размещены края коньков и промежуточных стропил.

Что такое коэффициенты пропорций

Для разметки вальмовой крыши обязательно потребуется замерная рейка. Для упрощения последующих монтажных работ она оснащается всеми размерами: все что потребуется – просто прикладывать ее во время проведения разметки. Чтобы изготовить замерную рейку, используют фанеру шириной 50 мм: это позволит видеть всю ее длину на значительных расстояниях.


Для достижения максимальной точности в работе по расчету вальмовой кровли четырехскатной крыши с чертежом рекомендуется вооружиться специальной таблицей соотношений между длиной и расположением стропил (прочитайте: "Как сделать расчет четырехскатной крыши – важные нюансы и особенности").

Как проводятся расчеты размеров и площади

При проведении расчета площади четырехскатной кровли наблюдается следующий порядок действий:

  1. Определение при помощи рейки горизонтальной проекции промежуточной стропилины. Для этого потребуется умножить параметры, соответствующие подходящему углу наклона.
  2. Длина стропилины замеряется по нижней кромке, между выборкой на коньке, и выборкой на месте установки опоры.
  3. Для определения размера свеса используется тот же прием – произведение горизонтальной проекции и поправочного коэффициента. За основу берется теорема Пифагора a2+b2=c2, где а и b — вертикальные и горизонтальные проекции.


Далее рассчитываются накосные угловые части. Стропила по одной из сторон оформляются косым срезом, что обеспечивает надежную фиксацию на конек. На самом же коньке имеется подрез с парным скосом: там крепятся угловые элементы.

Угловая стропилина рассчитывается таким образом:

  • От угловой части постройки отбивают длину стропильной ноги.
  • Для получение проекции потребуется произведение квадрата длины проекций центральных элементов.
  • Готовый параметр нужно умножить на поправочный коэффициент: результатом станет длина угловой стропилины.

Процедура монтажа

На первом этапе монтируются вертикальные стойки для поддержки конькового бруса. Для фиксации на центровую балку используется система укосов. Далее устанавливают диагональные стропила, имеющих идентичную длину. Свесы кровли могут иметь длину от 50 до 70 см. Особо тщательно следует стыковать конек, диагональные стропила и вальмы. Такой же внимательности потребует монтаж накосных и рядовых элементов, с шагом 60 см. Для установки рядовых стропил на конек и мауэрлат применяется метод врубки. Для надежности место крепления усиливается стяжками и ригелями.


Важно держать во внимании крепежные шпильки для мауэрлата, избегая примыкания рядовых стропил к этим участкам: это заметно упростит крепление и врубку. По каждой стороне диагональные планки оформляются нарожниками, для связи мауэрлата и накосных ног. Для установки нарожников и рядовых брусьев выбирается прямой угол по отношению к коньку.

Как усилить вальмовую крышу

Методы дополнительного укрепления вальмовой конструкции обычно зависят от параметров здания.


Самыми распространенными приемами являются:

  • По углам крышу можно оснастить шпрингелями со стояками, для подпорки диагональной стропильной ноги. Шпрингелем называют брус, соединяющий два плеча мауэрлата. Если он устанавливается в некотором удалении, то его усиливают шпрингельной фермой.
  • Поверх затяжки или перекрытия из железобетона монтируются стойки, выполняющие роль дополнительных центральных упоров для стропил.
  • При значительной длине диагональных стропил один брус заменяется спаренной балкой.

Данные рекомендации существенно облегчат монтаж вальмовой крыши своими руками. Данная процедура более сложная, чем в случае с классической двухскатной кровлей.



Стропильная система четырехскатной крыши: вальмовой, шатровой

Дома с четырехскатными крышами нравятся многим. Несмотря на то что они требуют больше всего материалов, а значит, и больше всего денег, они популярны. Во-первых, потому что придают даже простой «коробке» более интересный вид. Во-вторых, потому что прочны и надежны. И пусть стропильная система четырехскатной крыши одна из самых сложных, ее можно разработать и сделать своими руками.

Содержание статьи

Виды четырехскатных крыш

Четырехскатные крыши — самые дорогие и сложные в устройстве. Но, несмотря на это, они были и остаются популярными. А все из-за того, что выглядят они привлекательнее всех остальных типов кровли, имеют высокую механическую прочность, хорошо сопротивляются ветровым и снеговым нагрузкам. Дом с четырехскатной крышей или даже беседка, выглядят «солиднее» чем с любой другой.

Даже простая «коробка» под 4-х скатной крышей выглядит внушительно

Есть две основные разновидности 4-х скатной крыши: вальмовая и шатровая. Шатровая подходит для квадратных зданий, вальмовая — для прямоугольных. В шатровой кровле все четыре ската имеют вид треугольников и все они сходятся в одной точке — по центру квадрата.

Общее устройство шатровой крыши

Классическая вальмовая крыша имеет два ската в виде трапеций, которые сходятся на коньке. Эти скаты располагаются вдоль длинной стороны прямоугольника. Два других ската — треугольники, которые примыкают к крайним точкам коньковой балки.

Устройство вальмовой кровли в общих чертах

При всем при том, что скатов в любом случае четыре, устройство и расчет этих крыш разный. Отличается и порядок сборки.

Полувальмовые

Вальмовая кровля встречается намного чаще — все-таки прямоугольных построек намного больше, чем квадратных. Есть еще несколько ее разновидностей. Например, полувальмовые — датская и голландская.

Полувальмовые крыши — датская и голландская

Они хороши тем, что дают возможность установить полноценные окна в вертикальной части боковых скатов. Это позволяет использовать подкровельное пространство как жилое. Конечно, по сравнению с полноценным вторым этажом, жилой площади получается меньше, но и затраты на постройку тоже не настолько велики.

Угол наклона скатов и высота крыши

Угол наклона четырехскатной крыши определяется исходя из снеговых и ветровых нагрузок в вашем регионе. Чем выше снеговые нагрузки, тем выше надо поднимать конек — чтобы скат был круче и снег в больших объемах не задерживался. При сильных ветрах, наоборот, конек опускают пониже — чтобы уменьшить площадь скатов и, следовательно, ветровую нагрузку.

Еще при выборе угла наклона скатов кровли ориентируются на эстетические и практические соображения. С эстетикой все более-менее ясно — здание должно смотреться пропорционально. А лучше оно выглядит с достаточно высокими крышами — 0,5-0,8 высоты первого (или единственного) этажа.

Один из вариантов стропильной системы полувальмовой крыши

Практические соображения могут быть двух толков. Первое, если подкровельное пространство планируется использовать как жилое, обращают внимание на площадь, которая будет комфортной для использования. Более-менее комфортно находится в помещении с высотой потолков от 1,9 м. Да и то, это для людей среднего роста. Если ваш рост выше чем 175 см, планку придется поднимать.

С другой стороны, чем большую высоту будет иметь крыша, тем больше потребуется материалов на ее изготовление. И это второй практический аспект, который необходимо учесть.

Есть еще один момент, который стоит принимать в расчет: у кровельных материалов есть минимальный и максимальный угол уклона, с которым это покрытие может «работать». Если у вас есть определенные предпочтения по виду кровельного материала, учтите и этот фактор. От этого зависит на какую высоту должна быть поднята стропильная система четырехскатной крыши (относительно стен).

Стропильная система четырехскатной крыши вальмового типа

Если делают четырехскатную крышу, чаще всего это вальмовая кровля. О ней и поговорим для начала. Центральная часть стропильной системы один в один повторяет систему двускатной кровли. Система также может быть с наслонными или висячими стропилами. Висячие стропила устанавливаются «по месту» — на крыше, для такой работы достаточно двух человек. Наслонные стропильные фермы, в виде треугольников, можно собрать на земле, а затем, готовые, поднять и установить. В этом случае работы на высоте меньше, но, чтобы поднять и установить готовые фермы, нужна либо техника (кран), либо бригада из четырех и более человек.

Стропильная система вальмовой крыши с наслонными стропилами

Основные отличия стропильной системы вальмовой крыши в тех местах, где стропила укорачиваются (стропильные полуноги) и формируются вальма — треугольные скаты. Тут устанавливаются диагональные стропила, которые также называют накосными. Они опираются на наружные или внутренние углы здания, имеют большую длину, чем обычные стропильные ноги. На диагональные стропила надо обратить особое внимание, так как на них приходится полуторная нагрузка (если сравнивать с соседними стропилами). Поэтому угловые стропильные ноги делают усиленными — собирают из двух досок, срастив их по ширине при помощи гвоздей. Также для поддержки диагональных стропильных ног устанавливаются дополнительные стойки и укосы, которые называют шпренгельным блоком.

Стропильная система четырехскатной крыши: устройство вальмовой кровли

Еще стропильная система четырехскатной крыши вальмового типа отличается тем, что мауэрлат укладывается по периметру здания, а не только по длинным сторонам коробки. Это понятно — стропила располагаются по периметру, а не только по двум сторонам, как в двускатной кровле.

Мауэрлат — элемент кровельной системы здания. Представляет собой брус или бревно, уложенное сверху по периметру наружной стены. Служит крайней нижней опорой для стропил.

Диагональные стропила

Как уже говорили, накосные (угловые) стропила несут повышенную нагрузку: от укороченных стропил боковых скатов и от вальм. К тому же, длина диагональных стропил вальмовой крыши обычно превышает стандартную длину пиломатериалов — она больше 6 метров, поэтому их делают срощенными и сдвоенными (спаренными). Этим решается сразу две задачи: получаем балку нужной длины, увеличиваем ее несущую способность. Две спаренные доски выдерживают большие нагрузки, чем цельный брус того же сечения. И еще один момент: срощенные балки для накосных стропил делают из того же материала, что и обычные стропильные ноги. Это дешевле, да и вам не нужно искать специальный материал.

Как спаривать стропила из досок

Если используются срощенные балки, диагональные стропила, как правило, страхуют установкой подкосов и/или шпренгелей (стоек).

  • Если длина балки до 7,5 м, достаточно одного подкоса, который упирается в верхнюю часть балки.
  • При длине от 7,5 м до 9 м, устанавливают дополнительную стойку или шпренгель. Эти подпорки ставят внизу, на 1/4 длины стропила.
  • При длине наклонного стропила более 9 метров, нужна третья, промежуточная опора — стойка, которая подпирает середину прогона.

Шпренгель — особая система, которая состоит из балки, опирающейся на две примыкающие наружные стены. На эту балку опирается стойка, подпертая с двух сторон укосами (укосы ставят при необходимости).

Шпренгельные балки поддерживают диагональные стропила

Шпренгельную ферму обычно не считают, а делают из тех же материалов, что и стропильную систему. Для самой балки 150*100 мм, стоек — 100*100 мм, для укосов — 50*100 мм. Это может быть брус подходящего сечения или срощенные балки.

Опирание накосной стропильной ноги

Диагональные строплиьные ноги верхним концом опираются на коньковый брус. Точное исполнение этого узла зависит от типа системы и количества прогонов.

Если прогон один, консоли делают длиннее подстропильной рамы на 10-15 см. Если такой выпуск слишком большой, его затем подрезают. Но делать короче не стоит — доращивать намного сложнее и дороже. В эту точку будут опираться накосные диагональные ноги.

Узел опирания диагональных стропильных ног с одним коньковым прогоном

Стропила подрезают под нужным углом, стыкуют на консоли. Крепят при помощи гвоздей. Усилить соединение можно при помощи металлических накладных пластин.

Если коньковых пролетов два (делают, если планируется жилое помещение мансардного типа), способ соединения зависит от материала, из которого делают стропила:

  • Если используется срощенные доски, необходим шпренгель, который опирается на выносы коньковых прогонов. Диагональные стропила подрезаются и опираются на шпренгельную стойку.
  • Если использован брус, в месте опирания устанавливается прибоина — кусок доски толщиной не менее 50 мм. Доску крепят при помощи гвоздей к двум прогонам, а к этой доске уже — стропильные ноги, которые будут образовывать вальма.
При наличии двух коньковых балок

Нижняя часть накосных стропильных ног подрезается горизонтально и крепится к мауэрлату или доске обвязки. Для большей надежности узла можно установить дополнительную косую балку и к ней зафиксировать угловую балку (на рисунке ниже).

Крепление накосного стропила к мауэрлату

Крепление — гвоздями с двух сторон, при необходимости можно дополнительно зафиксировать проволочными скрутками или хомутами.

Как крепить нарожники и полуноги

К установленным диагональным стропильным ногам с одной стороны крепятся укороченные стропила боковых скатов (называют еще полуноги), с другой — нарожники — стропила, образующие вальма. Их надо располагать с таким расчетом, чтобы места стыков не совпадали. Иногда для этого приходится менять расстояние между нарожными стропилами (лучше — в сторону уменьшения шага).

Чтобы не считать размеры балок, можно воспользоваться таблицей

Обычно укороченные стропила подрезают и крепят 2-3 гвоздями с двух сторон. Такого крепления достаточно в большинстве случаев. Но, если хотите сделать «правильно», под каждую стропилину надо делать «врубку» — выемку не более чем на половину толщины балки. Стропила подрезают, устанавливают в нужное положение, обводят на балке нужный контур (получается неровная трапеция из-за разных углов соединения). По полученному контуру вырезают выемку, в которую заводят полуногу, после чего крепят гвоздями с двух сторон. Это сложный узел, да и делать его долго. Зато несущая способность такого соединения намного выше. Есть и другой вариант, который по исполнению в разы проще, а по надежности мало отличается.

Способы крепления

Оптимальным способом крепления нарожников и полуног к накосной балке можно считать их крепление на гвозди с дополнительной установкой черепных брусков (см. рисунок выше). Для этого используется брус сечением 50*50 мм, который прибивается по нижнему краю балки между закрепленными стропилами. В таком варианте балка становится двутавровой, что намного повышает ее упругость, увеличивается несущая способность.

Как крепить нижние концы стропил

Способ крепления нижних концов стропил зависит от того, какого типа стропильная система четырехскатной крыши выбрана — с висящими или наслонными стропилами, какая именно схема использована. Система со скользящими стропилами (обычно применяется для зданий, которым противопоказаны распорные нагрузки — деревянным, каркасным, из легкого бетона) реализуется при помощи специальных металлических креплений. Они состоят из двух частей. Одна устанавливается на закладную доску, вторая — на стропила. Между собой они соединяются подвижно — при помощи длинной прорези или пластины.

Скользящее крепление для стропил

При таком устройстве, при изменении нагрузки, кровля «отыгрывает» — стропила движутся относительно стен. Распорные нагрузки отсутствуют, вся масса кровли и осадков передается на стены вертикально вниз. Такое крепление позволяет компенсировать неравномерные нагрузки, которые возникают при сложном устройстве кровли (с примыканиями в виде буквы Г или Т).

Жесткое крепление может быть сделано по-разному — с вырезом под мауэрлат/обвязочную доску или с подшивным опорным бруском. Крепление обычно при помощи гвоздей, усиливать его можно металлическими пластинами и уголками.

Несколько вариантов крепления стропил к мауэрлату

Соединение с вырезом делают если четырехскатная крыша с выпуском — свесами. Обычно свесы довольно большие и, чтобы не покупать длинные балки, их доращивают — добавляют доски, которые прибивают гвоздями насквозь к нижней части балок. Это позволяет сделать свесы настолько длинными, насколько вам хочется без большого перерасхода на материалы.

Датская полувальмовая крыша

Стропильная система четырехскатной крыши датского типа отличается от классической вальмовой. Отличие в оформлении вальма — тут, на некотором расстоянии от конька, набивается опорная доска толщиной не менее 5 см. К этой доске крепятся диагональные сдвоенные стропила. Насколько низко опускать опорную доску — ваш выбор. Но, чем ниже будет опущена доска, тем меньший угол будет иметь этот скат, и тем хуже будут сходить осадки. При большой площади полувальма, придется считать нагрузку и подбирать толщину стропил.

Зато низко опущенная опорная доска позволяет поставить горизонтальное окно достаточной площади. Это выгодно, если под вальмовой четырехскатной крышей будет расположено жилое помещение.

Чтобы прибоина (доска, соединяющая две противоположные стропильные ноги) от нагрузок, направленных вниз, не изгибалась, устанавливается коротыш — отрезок такой же доски, который прибивается к стойке, подпирающей коньковый брус. Такие же упоры делают и на краях прибоины, хорошо закрепив коротышы гвоздями (шаг установки — в шахматном порядке через 5-10 см).

Стропильная система четырехскатной крыши: датской полувальмовой

При таком устройстве необходимо усиление точек крепления наслонных стропил, так как нагрузка с них передается на крайнюю пару стропильных ног. Применяют два способа усиления:

  • Крайние стропила делают сдвоенными.
  • Устанавливают подкосы из сдвоенных досок.  Нижняя часть подкоса упирается в лежень или стойку. Крепятся они гвоздями, места соединений усиливают установкой обрезков досок.

Если дом имеет прямоугольную форму и вальма не слишком широкие, можно либо установить подкосы, либо сделать крайние стропила из сдвоенных балок. В остальном стропильная система четырехскатной крыши полувальмовой датского типа собирается точно также, как описанная выше.

Устройство 4 скатной шатровой крыши на примере беседки

Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже). Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.

Схема стропильной системы шатровой крыши для беседки

Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.

Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки. Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.

Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги

Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона). Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.

Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).

Размер граней — по сечению среза стропильных ног

Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.

Стропильная система 4 скатной вальмовой крыши собрана

По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.

Испытания прошли успешно

Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.

Что такое вальмовые крыши, их плюсы и минусы, варианты и способы их сборки

Замена крыши - это один из крупнейших проектов по благоустройству дома, который вы, вероятно, когда-либо будете делать, поэтому убедитесь, что все сделали правильно. При выборе деревянного каркаса новой крыши наиболее популярным вариантом является вальмовая крыша типа из-за ее современной и очень прочной конструкции.

Если вы не знакомы с этим типом крыши, позвольте мне рассказать все о его характеристиках, преимуществах и недостатках, стилях, а также о том, как вы можете построить такую ​​крышу для своего дома.

Что такое шатровая крыша?

Шатровые крыши наиболее распространены в Северной Америке и считаются вторыми по популярности стилями крыш после двускатных крыш. В то время как двускатная крыша состоит из двух наклонных сторон, которые соединяются вместе в верхней части фронтонных концов, вальмовая крыша имеет четыре наклонные стороны без двускатных концов . Все четыре стороны вальмовой крыши наклонены вниз к стенам под постоянным углом. Смежные стороны, которые пересекаются с внешним углом, называются «шатром» крыши.Форма вальмовых крыш обычно прямоугольная.

Краткая история вальмовых крыш

Шатровые крыши были популяризированы в Америке в начале 18 века. Многие дома в георгианском стиле в центрально-атлантических и южных регионах США имели прямоугольные шатровые крыши с кирпичными конструкциями. Эти крыши продолжали быть общей чертой американских домов в 50-х годах и в основном были замечены в домах в стиле ранчо и в традиционных американских домах в стиле Foursquare.

Сегодня шатровые крыши по-прежнему востребованы, особенно в регионах, где бывают сильные ветры или ураганы.Это происходит благодаря четырем сторонам крыши, которые обеспечивают лучшую защиту от непогоды, чем двускатные крыши.

Преимущества вальмовой крыши

  • Эстетическая привлекательность: Вальмовые крыши - визуально привлекательное дополнение к дому и даже могут повысить его стоимость.
  • Долговечность: Эти типы крыш более долговечны и устойчивы, чем двускатные крыши из-за их четырех наклонных сторон.
  • Превосходная защита от атмосферных воздействий: в регионах с сильными ветрами и сильными снегопадами шатровые крыши являются лучшим вариантом, поскольку их наклон позволяет льду или снегу легко соскальзывать.Вальмовые крыши также отлично подходят для районов, подверженных ураганам.
  • Дополнительное жилое пространство: вальмовые крыши обеспечивают дополнительное жилое пространство с добавлением слухового окна или мансардного окна на чердаке.
  • Энергоэффективность: вальмовые крыши идеальны не только для холодного и ветреного климата. Их способность сохранять в доме прохладу летом делает их идеальными для теплого климата. Это благодаря четырем сторонам крыши, которые защищают дом от излишней жары. Эти карнизы надежно защищают дом от неблагоприятных погодных условий, поэтому вальмовые крыши являются одним из самых энергоэффективных вариантов дизайна.
  • Надежный дренаж: нисходящие скаты вальмовых крыш обеспечивают отличный дренаж во время сильных штормов и дождей.

Недостатки

  • Дороже, чем двускатная крыша: , хотя установка вальмовой крыши может быть дешевле, чем мансардная, она все же дороже, чем двускатная крыша. Из-за конструкции крыши требуются дополнительные строительные материалы, что приводит к увеличению временных и трудовых затрат.
  • Чувствительность к утечкам: Вальмовая крыша обеспечивает надежный отвод дождевой воды, но при этом более уязвима к утечкам.Это из-за впадин и скатов крыши, которые облегчают проникновение воды. Поэтому важно использовать квалифицированного кровельщика для установки такой крыши для вашего дома, чтобы минимизировать риски.

5 стилей вальмовой крыши

1. Простая вальмовая крыша

Обычная вальмовая крыша является наиболее распространенным стилем, включающим скат многоугольной формы с двух сторон и скат треугольной формы с двух остальных сторон. Все четыре стороны соединяются наверху, образуя гребень.

2. Half Hip or Jerkinhead

Также называемый jerkinhead или обрезанным фронтоном , полускатная крыша имеет две короткие стороны, образующие карниз. Обычно для них характерны верхние части фронтона, а не небольшое бедро. Одним из преимуществ полувальмовой крыши является легкость отвода водостока из желобов.

3. Голландское фронтальное бедро

Голландские двускатные шатровые крыши имеют дополнительное внутреннее пространство благодаря своей небольшой двускатной конструкции, которую можно найти на коньке крыши (рядом с верхом крыши).Этот тип вальмовой крыши обеспечивает лучшую вентиляцию, сохраняя при этом сопротивление ветру. Также можно установить слуховой проход в центре вальмовой крыши для дополнительной жилой площади. Это придает красивый декоративный вид вальмовой крыше, а также превращает чердак в функциональное жилое пространство.

4. Поперечная вальмовая крыша

Поперечно-вальцовая крыша - еще один популярный стиль, который укладывается на L-образные конструкции перпендикулярно. Шов образует двускатную крышу, а две секции соединяются в конце, образуя впадину.

5. Пирамидальная шатровая крыша

Вальмовые крыши пирамид имеют четыре стороны треугольной формы одинакового размера, которые соединяются вместе в верхней части квадратной конструкции, образуя отчетливую пирамиду. Этот вид вальмовой крыши еще называют крышей павильона. Все четыре стороны конструкции одинаково соединены в одну централизованную вершину.

Как построить вальмовую крышу за 8 простых шагов

Вальмовая крыша - один из самых простых в строительстве стилей кровли, особенно по сравнению с мансардной крышей.В сочетании с фронтонами и другими особенностями конструкция вальмовой крыши может стать долгосрочным проектом по благоустройству дома, которым вы будете наслаждаться в течение многих десятилетий.

Выполните эти 8 шагов, чтобы начать установку вальмовой крыши. В конце я добавил видео, которое поможет вам лучше понять, как оформить вальмовую крышу.

Шаг 1. Измерьте и обрежьте стропила: необходимо измерить ширину и высоту всех четырех сторон. Стандартная вальмовая крыша имеет конек, который еще называют доской, образующей верх крыши.Есть два наклонных гребня, идущих под углом к ​​углам, которые называются тазовыми стропилами. Эти стропила проходят по боковым стенам, которые также называют обычными стропилами.

Шаг 2. Вычислите длину всех общих стропил: после того, как вы измерили ширину здания, разделите это число на 2, так как каждое стропило покрывает только половину крыши. Прежде чем приступить к расчету уклона крыши, вычтите ширину коньковой доски.

Шаг 3. Выделите расположение «птичьего рта» на стропилах: «птичий рот» - это термин, используемый для обозначения зазора в стропилах, чтобы он мог поместиться наверху стены конструкции.Вам нужно будет отрезать птичий пасть, чтобы найти нужное место с помощью столярной площади.

Шаг 4. Вырежьте общие стропила круглой пилой: чтобы облегчить эту задачу, используйте первое стропило в качестве последующей выкройки. Возьмите круглую пилу и вырежьте такие же узоры на остальных обычных стропилах. Каждые из общих стропил размещайте через каждые 50 см вдоль стен здания.

Шаг 5. Соберите вальмовые и королевские стропила: на торцевых углах крыши имеется длинная центральная стропила, которая простирается от стены до конца конька.Это называется царь-стропила. Поместите 6 общих стропил на их точках вдоль двух самых длинных стен, надежно прибив их гвоздем. Далее поднимаем коньковую балку на нужную высоту и прибиваем ее между центральными стропилами. Вам нужно будет установить до 6 общих стропил, прибив их к конструкции стены. Эти королевские стропила обеспечат дополнительную поддержку балке конька и предотвратят ее обрушение.

Шаг 6. Прибейте оставшиеся общие стропила к коньковой балке.Убедитесь, что каждое стропило находится на расстоянии 20 дюймов от соседних. Большинство вальмовых крыш обычно имеют одно общее стропило со стороны крыши.

Шаг 7. Прибейте фанерную обшивку к общим стропилам. Это необходимо сделать до того, как на крышу уложат окончательные кровельные материалы, например, битумную черепицу. Чтобы разместить фанерную обшивку, используйте гвозди, чтобы удерживать ее на стропилах. Убедитесь, что деревянный лист полностью прямой и плоский, иначе черепица будет раскачиваться.

Шаг 8. Завершающий этап - установка черепицы.

Узнайте, как обрамить вальмовую крышу, посмотрев это видео сейчас

Каков срок службы вальмовой крыши?

Вальмовые крыши могут прослужить до 5 декад , если не больше, при условии их правильной конструкции. Срок службы вальмовой крыши зависит от качества материалов и ухода, который они получают. Чтобы ваша вальмовая крыша прослужила дольше, используйте металлическую черепицу или глиняную черепицу и проводите регулярное техническое обслуживание, чтобы предотвратить утечку воды.

Каркас крыши 101 - Extreme How To

EHT исследует некоторые базовые методы создания каркаса крыши, от макета до установки.

Обрамление крыш - одно из тех навыков плотника, которое кажется довольно сложным, и действительно, некоторые конструкции крыш являются сложными. Крыши в основном бывают пяти типов: односкатные, двускатные, шатровые, двускатные и мансардные. Еще одна распространенная конструкция на северо-востоке - «соляная яма», представляющая собой двускатную крышу с одной длинной стороной.В наши дни все более популярными становятся «нарезки», или крыши с множеством впадин, слуховых окон и других элементов. Во многих случаях в приобретенные планы дома включаются детали конструкции крыши, включая конструкцию стропил. Готовые фермы также становятся все более популярными. Они изготавливаются на заводе в соответствии с вашим зданием и доставляются на место. Однако для их установки требуется дополнительная рабочая сила и подъемное оборудование. Вы также можете построить свои собственные фермы, если у вас есть оборудование, или можете арендовать оборудование для их установки.Построение стропил / крыши по частям, однако, по-прежнему является более распространенным методом строительства для многих зданий. Простые крыши, такие как сарай или общий фронтон, довольно легко построить даже без планов, если вы разбираетесь в основах и немного разбираетесь в геометрии.

Крыши имеют пять основных конструкций: односкатную, двускатную, вальмовую, двускатную и мансардную. Фронтон является наиболее распространенным, и его можно усложнить несколькими линиями крыши, включая впадины и слуховые окна.

Чтобы построить любую крышу, кроме односкатной, включая фермы, вам необходимо сначала определить несколько факторов; размах, подъем, пробег и длина линии.Для односкатной крыши вам нужно знать только подъем, пролет и длину линии. Span является измерением в пределах здания с внешней стороны опорной стенки к несущей стене снаружи. Пробег составляет половину расстояния пролета. Подъем - это измерение от средней линии пролета до вершины линии крыши. Длина линии является измерение с внешней стороны опорной стенки линии к осевой линии крыши в верхней части подъема. В основном вы работаете с треугольником с двумя катетами и длиной линии для гипотенузы.

Каркас базовой двускатной крыши основан на прямоугольном треугольнике, а различные компоненты каркаса крыши соответствуют этому треугольнику. Подъем или высота крыши на пике - это высота треугольника; прогон, или половина строительного пролета, является основанием треугольника; а длина линии, измеренная от пика крыши до стены здания, является гипотенузой.

Также необходимо знать желаемый уклон крыши. Шаг - это уклон или угол между стеновой плитой и линией конька крыши.Шаг может сильно варьироваться, от пологого склона до очень крутого. Шаг для двускатной крыши, наиболее распространенный, обычно составляет 1/4 или 1/3; что составляет 1/4 или 1/3 от общего пролета здания, не считая свесов. Шаг также имеет собственное обозначение, определяемое увеличением в дюймах на 12 дюймов. Например, уклон 4/12 означает, что крыша поднимается на 4 дюйма на каждые 12 дюймов. Правильная высота звука важна. Во многих случаях определенный шаг может быть необходим или даже требоваться местными правилами.Уклон определяется снеговыми нагрузками, другими погодными факторами и покрытием, которое необходимо покрыть кровлей. Для тех, кто живет в северных частях страны, обычно используется уклон 8 из 12 или более, чтобы не допустить чрезмерных снеговых нагрузок на крышу. Те, кто живет в южном климате, могут использовать более низкие частоты. Однако минимальный шаг, который можно использовать со многими кровельными материалами, такими как битумная черепица или гофрированный металл, составляет 3 к 12 (шаг 3/12). Для более низких уклонов необходимо использовать монолитную или сплошную рулонную кровлю для сохранения водонепроницаемости.

Шаг - это величина угла или наклона крыши. Это обозначается двумя способами: шаг 1/3 или 1/4 в долях и шаг 6/12 в дюймах, что означает, что крыша поднимается на 6 дюймов на каждые 12 дюймов пробега. Обрамляющий квадрат традиционно используется для выкладки кровли и определения уклона.

План стропил

В этой статье речь пойдет о двускатной крыше без впадин и мансардных окон, потому что это самый распространенный и самый простой способ для начинающего строителя.После того, как вы определили подъем, пролет, пролет, длину линии и уклон, следующим шагом будет разметка стропил или разметка разрезов на стропилах для создания крыши.

При создании стропила используются три основных пропила; отвес в верхней части стропила, где он упирается в пластину конька; хвостовой вырез, создающий внешний край карниза здания; и пасть птицы, которая помещает стропило на верх стеновой плиты. Покажем два способа выкладки стропил; один с использованием традиционного обрамляющего квадрата (2 фута), а второй с использованием нового C.Х. Хэнсон Пивот-Сквер.

Держите обрамляющий квадрат с названием производителя вверх; это называется «лицевой стороной» квадрата, а противоположная сторона - «спиной». Длинное плечо квадрата - это «лезвие», а короткое плечо - «язык». В этом примере мы будем использовать уклон 1/3, как показано на рисунке ниже, это означает подъем на 8 дюймов на каждые 12 дюймов пробега (крыша с уклоном 8/12). Первый шаг - положить квадрат на конец стропильной доски и разместить 8 дюймов на гребне (подъем) и 12 дюймов на лезвии (единица пробега).Измерьте расстояние от острия на лезвии до острия на язычке - это должно быть 14-7 / 16 дюймов. Умножьте это на пробег здания. В этом примере мы используем 10 футов, исключая свес. Итоговая цифра составляет 144-1 / 2 дюйма. Мы добавляем 12 дюймов для свеса, чтобы получить окончательную цифру 156-1 / 2 дюйма.

Квадрат обрамляющий используется для выкладки стропил.

Осмотрите стропильную доску, чтобы определить, есть ли на ней изгиб или «корона». Вы должны сделать этот первый образец стропил на самой прямой доске, которую сможете найти.Если на доске есть какой-то изгиб, разложите стропило так, чтобы коронка была направлена ​​вверх или от вас. Опыт показал, что вес крыши постепенно сглаживает этот венец. (Если бы корону нужно было расположить вниз, крыша могла бы в конечном итоге провиснуть.) Затем выложите стропило, как показано на следующей странице.

План стропил с угольником

Этот пример для крыши с уклоном 8/12

  • Расположите угольник в конце стропильной доски так, чтобы язычок находился слева от вас и был направлен от вас.Расположите квадрат так, чтобы 8 дюймов на внешнем крае язычка и 12 дюймов на лезвии на верхнем крае доски. Отметьте на тыльной стороне языка. Это отвес для конька крыши.
  • Измерьте расстояние от верха этой линии вниз по доске, чтобы определить длину линии или длину стропила за вычетом ½ коньковой доски. Обычно это доска размером 2 дюйма или 1-1 / 2 дюйма, поэтому размер составляет менее дюйма. Также исключите на этом этапе выступ. Удерживая квадрат в том же положении, что и раньше, сделайте отметку сбоку от языка.Это отмечает вертикальный вырез на внутренней стороне стены дома для выемки (называемой «птичий рот»), чтобы посадить стропило на стеновую плиту.
  • Добавьте длину выступа за этой отметкой и отметьте ее. Обратите внимание, что квадрат перевернут. В показанном примере это 12 дюймов. Обрежьте стропило по линии конька и по линии свеса.
  • Затем возьмите квадрат на отвесе, отмечающий пасть птицы. Определите толщину стенки или глубину надреза рта птицы и сделайте отметку.Вырежьте выемку сначала с помощью ручной пилы или переносной циркулярной пилы, а затем закончите пропил ручной пилой.

Еще один способ выкладки стропила угольником называется «ступенчатая». Как только отвес будет отмечен, просто переместите квадрат на 12 дюймов и отметьте еще один отвес. Продолжайте двигаться вниз по стропилам и отмечать разрезы отвесом, включая любые нечетные фигуры.

Один из способов выкладки стропил квадратом называется «схождение».

Вырезать выкройку

Сделайте дубликат стропила по выкройке.Затем положите стропила на гладкую ровную поверхность, оставив между ними 2-х метровую полосу по линии конька. Измерьте, чтобы убедиться в правильности подъема, разбега и размаха. Вы можете протестировать их на здании, прежде чем разрезать остальные стропила. Убедившись, что эти два стропила правильно обрезаны, отметьте их как образцы, отметьте и вырежьте необходимое количество стропил. Если у здания есть висячие или «летучие» стропила на концах фронтона, их тоже подрежьте. Однако у них нет птичьего рта.

Убедитесь, что вы внимательно следуете выкройке стропил. Несколько лет назад я строил двухэтажное здание. Один плотник выложил и стал распиливать стропила. Он заболел из-за сильной дневной жары, и другой плотник взял на себя последнюю треть стропил. Когда был закончен каркас крыши и установлен настил, произошла встроенная прогиба. Я не знаю, использовал ли второй плотник образец стропил или просто не был таким точным, но это была дорогостоящая ошибка.

Метод вращающегося квадрата

Новый C.H. Hanson Pivot Square упрощает работу по укладке крыши. Хотел бы я иметь этот инструмент несколько лет назад и несколько зданий назад. Этот качественный инструмент представляет собой небольшой «регулируемый» квадрат. Он поставляется с собственным прочным держателем для ремня, который также предназначен для столярного карандаша и буклета с инструкциями.

Новый C.H. Hanson Pivot Square позволяет легко укладывать стропила. Этот качественный инструмент поставляется с собственной поясной сумкой, разделителями для квадрата, инструкцией по эксплуатации и столярным карандашом.

У поворотного квадрата есть три ребра, соответствующие трем сторонам треугольника. Градусы и подъем отмечены на лезвии, прикрепленном к поворотному рычагу. С обычными фигурами роста, обращенными к вам, и поднятым забором справа, нижняя часть представляет собой основание треугольника (бег), а правая сторона - высоту (подъем). Длинный регулируемый край представляет собой гипотенузу треугольника или длину линии.

Для Pivot Square можно задать любой шаг целых чисел от 1/12 до 12/12.Просто отрегулируйте угольник до желаемого шага и зафиксируйте его с помощью ручки с накаткой. Затем вы можете использовать угольник, чтобы перенести угол пропила на пиломатериал. Или вы можете удерживать квадрат на месте и использовать его в качестве надежной направляющей для работы портативной циркулярной пилы. Одна замечательная особенность заключается в том, что шаг также отмечен на инструменте в градусах угла. Определите шаг, затем вы можете настроить торцовочную пилу или составную торцовочную пилу, чтобы делать пропилы в градусах, соответствующих желаемому шагу. Pivot Square также можно использовать для разбивки откосов крутизной более 12/12, а также для укладки стропил вальмового типа.Эти цифры определены на обратной стороне квадрата. Этот инструмент требует много вычислений и догадок при создании бедер и впадин. И этот инструмент еще более универсален, и его можно использовать и для других разрезов. По центру градуированной дуги регулируемого лезвия с обеих сторон инструмента проложены серии цифр. Каждое из этих чисел представляет собой дополнение к соответствующему углу по краю. Сумма этих двух цифр всегда равна 90 градусам. Например, когда вы устанавливаете квадрат на 20 градусов, дополнительный угол 70 выравнивается напрямую.Вы можете сделать 20-градусный пропил в соответствии с заданным углом, перевернуть инструмент и сделать дополнительный 70-градусный разрез, чтобы получить идеальный 90-градусный разрез. Квадрат также поставляется с тремя выравнивающими пузырьками, которые позволяют легко измерить шаг существующих конструкций. Для измерения шага сначала разместите гипотенузу квадрата на крыше, идущую прямо вверх по площадке. Убедитесь, что он не смещен из-за краев черепицы. Вы можете использовать 4-футовый уровень, чтобы установить его для более точных измерений. Внешний конец, или цифра 9 на гипотенузе или регулируемой лопасти, должен быть на верхней или верхней стороне шага.Ослабьте фиксатор и отрегулируйте квадрат до тех пор, пока пробирка с уровнем на основании не покажет уровень, затем зафиксируйте настройку. Теперь вы можете прочитать угол наклона и градусы на экране «Deg. Обычный рост »масштаб квадрата.

Для того, чтобы выложить стропило с Угловым квадратом, сначала определите шаг и установите правильный шаг квадрата на Градусе. Обычная шкала подъема. Расположите угольник с основанием или приподнятым краем поверх стропильной доски. Отметьте отвес для линии разреза конька рядом с концом стропильной доски.Измерьте длину линии на стропиле (меньше 1/2 длины коньковой доски) и сделайте еще одну отметку отвеса параллельно первой. Определите свес стропил, переместите квадрат в это положение и сделайте еще одну отметку отвеса. Чтобы сделать вырез в виде пасти птицы, поместите квадрат внизу средней линии отвеса так, чтобы сторона высоты находилась напротив отвеса, и отметьте поперек доски, используя квадратное основание, начиная с нижней части отвеса. Как только эта линия уровня будет установлена, измерьте и отметьте толщину стены плюс около 1/4 дюйма для любых небольших дефектов вдоль линии уровня.Затем с помощью квадрата проведите короткую линию отвеса, параллельную остальным, от этой отметки до нижнего края доски. На этом макет рта птицы завершен.

Сделайте второй отвес на уровне длины стропильной линии. Удерживая квадрат основанием вдоль линии отвеса, отметьте ровную линию рта птицы.

Чтобы начать разметку с обрезки коньковой доски по отвесу, установите регулируемый угол наклона ножа на желаемый шаг. Поместите квадрат на место и отметьте разрез.

Вы также можете удерживать квадрат на месте и использовать его в качестве переносной направляющей для циркулярной пилы.

Поверните квадрат обратно на место, чтобы отвес завершил вырез птички и обозначил вырез хвоста.

Проблемы с кадрированием

В наши дни часто используются более широкие стропила, чем подходят для облицовки, поэтому хвостовая часть стропил также обрезается, чтобы получить более узкую и более подходящую облицовочную доску. Для этого требуется проложить ровную линию на хвостовой части стропила.Для этого не делайте разрез хвоста, пока это не будет установлено. Нарисуйте вспомогательную облицовку и закончите облицовочную доску на конце стропила и против вертикального среза хвоста. Используйте нижние края этих досок, чтобы отметить разрез ровной линии. Опять же, как только все разрезы будут отмечены, обрежьте стропила по шаблону, проверьте, и вы готовы к возведению каркаса крыши.

В некоторых случаях нижний край стропил также обрезан горизонтальной линией. Разложите их, как показано.

Для возведения стропил используйте временные распорки коньковой доски.

Перед началом обрамления определите положение стропил на обеих верхних плитах и ​​отметьте их квадратом для обрамления. Маленькая или язычковая сторона квадрата имеет ширину 1-1 / 2 дюйма, поэтому вы можете отметить расположение обеих сторон стропил, чтобы направлять установку.

Прикрепите стропила к коньковой доске, а пасть птицы к верхней стеновой плите и добавьте хомуты.

Самый простой способ возведения стропил - это сделать временные раскосы из 2-х материалов. Это должна быть высота стен здания плюс подъем.Используйте только достаточное количество опор для первой длины коньковой доски. Разрежьте коньковую доску до нужной ширины, чтобы она соответствовала ширине стропил на коньке. Создайте седло наверху с помощью распорок, равных высоте стен здания плюс подъём, за вычетом ширины коньковой доски. Закрепите эти опоры по средней линии здания. Поместите коньковую доску в гнезда опор. Совместите верхний вырез отвеса с коньковой доской и совместите заживляющий вырез пасти птицы с внутренней стороной стены. Прибейте стропило на место.По мере установки стропил добавьте любые опоры, необходимые или требуемые по нормам, такие как стяжки или центральные опоры. Продолжайте возводить стропила, пока не дойдете до конца первого куска коньковой доски. Затем переместите временные распорки для следующей коньковой доски и продолжите установку стропил.

Когда стропила установлены на место, в оконной раме фронтона используются вертикальные стойки, или «блокировка», которые располагаются непосредственно над стойками стены и поддерживаются концевыми верхними пластинами. На них сделаны выемки, чтобы они подходили к стропилам фронтона.После установки обшивки устанавливаются висячие или «летучие» стропила.

Обрамление крыши не должно быть сложной задачей, но если это ваша первая попытка, лучшим выбором будет простая двускатная крыша, например, на садовом сарае.

Обработайте торцевые стены блокировочными штифтами, сделайте прорези вокруг стропил и прикрепите их к верхней плите. Снимите временные завязки воротника.


Рекомендуемые статьи

10x12 Планы строительства вальмовой крыши | MyOutdoorPlans

Этот пошаговый проект, сделанный своими руками, представляет собой чертежей вальмовых навесов 10 × 12 .Это ЧАСТЬ 2 проекта навеса, где я покажу вам, как построить конструкцию крыши для навеса 10 × 12. Я покажу вам все, что нужно знать об обрамлении красивой вальмовой крыши. Стропила по центру 16 дюймов, сделаны из 2х6. Обязательно ознакомьтесь с местными нормативами, чтобы соответствовать требованиям законодательства. Взгляните на остальные мои планы деревообработки , если вы хотите получить больше вдохновения для строительства.

При покупке пиломатериалов следует тщательно выбирать доски, чтобы они были прямыми и без видимых дефектов (трещин, сучков, скручиваний, гниения).Инвестиции в кедр или другие погодостойкие пиломатериалы - хорошая идея, так как они окупятся в долгосрочной перспективе. Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричный вид. Если у вас есть все материалы и инструменты, необходимые для проекта, вы сможете выполнить работу примерно за день.

Проектов, выполненных на основе этих планов

Планы строительства вальмовой крыши 10 × 12

Строительство шатрового навеса 10х12

  • J - 2 куска пиломатериалов 2 × 4 - длиной 40 ″, 1 кусок пиломатериалов 2 × 6 - длиной 25 1/2 ″ КОНЕЧНАЯ БАЛКА
  • K - 4 куска пиломатериалов 2 × 6 - длина 110 1/2 ″ БАРАБАНЫ HIP
  • K - 6 кусков пиломатериалов 2 × 6 - длина 86 1/2 ″ ОБЩИЕ РАФТЕРЫ
  • L - 4 куска пиломатериалов 2 × 6 - длиной 29 1/2 ″, 4 куска - длиной 67 3/4 ″, 4 куска - длиной 48 3/4 ″, 4 куска - длиной 30 3/4 ″, 4 шт. - длиной 50 ″, 4 шт. - длиной 69 ″ JACK RAFTERS
  • M - 4 куска фанеры 3/4 ″ - длиной 48 ″ x 70 ″, 4 куска - длиной 35 ″ x 59 1/2 ″, 2 куска - длиной 48 ″ x 71 ″, 2 шт. - 48 ″ x 92 3/4 ″ В длину, 2 шт. - 83 1/2 ″ x35 1/4 ″ в длину ЛИСТЫ КРЫШИ
  • N - 280 квадратных футов битумной бумаги, 280 квадратных футов битумной черепицы КРОВЛЯ
  • O - 2 куска пиломатериалов 1 × 8 - длина 141 1/4 ″, 2 куска - длина 163 3/4 ″ ОТДЕЛКА
  • P - 8 кусков пиломатериалов 1 × 4 длиной 96 ″, 2 шт. - длиной 43 ″, 2 шт. - длиной 36 ″ ОТДЕЛКА
  • R - 2 куска пиломатериалов 2 × 4 длиной 80 ″, 1 шт. - длиной 55 ″ ЗАКРЫТИЯ
  • S - 1 кусок сайдинга T1-11 - длиной 48 ″ x80 ″, 2 куска пиломатериала 2 × 4 - длиной 48 ″, 2 шт. - длиной 73 ″, 1 кусок - длиной 41 ″ ДВЕРЬ

Один день

  • ЧАСТЬ 1: Сарай 10 × 16 с вальмовой крышей Планы
  • ЧАСТЬ 2: Планы навесов с вальмовой крышей 10 × 16

Построить сарай с вальмовой крышей просто - Видео!

Планы односкатной крыши 10 × 16

Монтаж коньковой балки

Первым этапом проекта является установка коньковой балки для вальмовой крыши.Поэтому используйте пиломатериалы 2 × 4 для опор и просверлите отверстия в карманах на обоих концах. Для коньковых балок используйте брус 2 × 6. Отцентрируйте опоры к пластинам и вставьте винты 2 1/2 ″, чтобы все плотно скрепить. Прикрепите опоры по вертикали и убедитесь, что углы прямоугольные.

Строительство вальмовых стропил - навес 10х16

С помощью торцовочной пилы сделайте надрезы под углом 25 градусов на обоих концах доски. Это вальмовые стропила. Загладить края наждачной бумагой. Убедитесь, что вы сделали сложный надрез на верхнем конце стропил (скос 48 градусов, скос 25 градусов).

Установка стропильных ног - навес 10х12

Смонтируйте набедренные стропила в навесе для хранения. Выровняйте края внимательно, просверлите пилотные отверстия и вставьте винты 3 1/2 ″, чтобы плотно зафиксировать их на месте. Для усиления стыков используйте стропильные стяжки.

Строительство общих стропил - навес 10х16

Используйте брус 2 × 6 для обычных стропил. Используйте торцовочную пилу, чтобы сделать пропилы под углом 33,5 градуса на обоих концах стропил, как показано на схеме.

Крепление общих стропил к вальмовой крыше

Установите общие стропила в верхнюю часть навеса вальмовой крыши 10 × 12.Совместите края, просверлите пилотные отверстия и вставьте винты, чтобы плотно зафиксировать их на месте. Установите стропила, как показано на планах. Используйте стропильные стропы, чтобы прикрепить стропила к верхним пластинам, и винты, чтобы прикрепить их к коньковой балке.

Домкратные стропила боковые

Далее соорудите домкраты для вальмовой крыши сарая. Используйте торцовочную пилу и сделайте простой пропил под углом 33,5 градуса на одном конце. Используйте косую кромку и сделайте сложный надрез на противоположном конце: под углом 33,5 и под углом 50 градусов.

Стропила домкрата боковая

Установите стропила домкрата в верхней части сарая. Начните установку домкратных стропил от общих стропил по направлению к внешней стороне, каждые 16 дюймов по центру. Используйте стропильные стропы, чтобы плотно закрепить стропила. Просверлите пилотные отверстия и вставьте винты.

Стропила домкрата передняя и задняя

Сделайте домкратные стропила для передней и задней части крыши.

Стропила домкрата передняя и задняя

Прикрепите стропила к набедренным стропилам, как показано на схеме.Поместите стропила каждые 16 дюймов по центру, как показано на плане.

Боковые листы крыши

Используйте фанеру 1/2 ″ для листов крыши. Вырежьте листы нужного размера и положите их на верхнюю часть конструкции крыши. Выровняйте края заподлицо, не оставляйте зазоров между листами и вставьте 1 винт 5/8 ″ каждые 8 ​​″ вдоль рамы.

Боковые листы крыши - односкатная крыша

Установите листы по бокам крыши. Не оставляйте зазоров между листами и выровняйте края заподлицо.

Монтаж обшивки крыши - навес

Используйте пиломатериалы 1 × 8 для обшивки крыши. Обрежьте планки нужного размера и закрепите их на концах стропил. Просверлите направляющие отверстия и вставьте винты 2 1/2 дюйма, чтобы плотно зафиксировать планки на месте.

Устройство кровли - сарай вальмовый 10х12

Установите рубероид, начиная с нижнего левого угла крыши. Прикрепите бумагу к кровле с помощью степлера. Убедитесь, что смоляная бумага нахлестывается как минимум на 2 дюйма.Не забудьте накрыть верхний выступ 14-дюймовой полосой бумаги.

Начните первый ряд черепицы с полной вкладки, второй - с 2 1/2 вкладок, третий - с 2 вкладок, четвертый - с 1 1/2 вкладки, пятый - с 1 вкладки, шестой - с половинной вкладки и седьмой. с 3 вкладками.

Облицовка боковых окон - шатровая крыша

Установите окно сбоку от сарая, а затем установите декоративные накладки. Вставьте 2-х дюймовые гвозди, чтобы плотно закрепить планки.

Дверные косяки - навес 10х12

Используйте пиломатериалы 2 × 4 для дверных косяков.Выровняйте края заподлицо и вставьте винты 2 1/2 ″, чтобы плотно зафиксировать их на месте.

Входная дверь - сарай 10х12

Используйте панель, которую вы вырезали на предыдущих шагах, для двери. Для обрезков используйте пиломатериалы 2 × 4. Соберите дверную коробку с помощью винтов 2 1/2 ″ и отверстий для карманов. Убедитесь, что углы квадратные, и проверьте, равны ли диагонали. Прикрепите дверную панель на место гвоздями 2 дюйма.

Установка двери на место - сарай

Установите дверь в передней части сарая.Выровняйте края заподлицо и используйте петли, чтобы зафиксировать их на косяках. Установите защелку, чтобы дверь была закрыта.

Монтаж угловых планок - навес 10х12

Установите планки 1 × 4 или 1 × 3 по углам сарая. Выровняйте края заподлицо и вставьте 2-х дюймовые гвозди, чтобы плотно закрепить их на месте.

План сарая с вальмовой крышей 10 × 12 - вид сзади

Обязательно ознакомьтесь с ЧАСТЬ 1 проекта садового навеса 10 × 12, чтобы вы узнали, как построить каркас стены и дверь.

Планы навесов с вальмовой крышей 10 × 12

Этот сарай 10 × 12 красивый, прочный и поможет вам организовать садовый инвентарь и другие предметы, которые есть у вас в доме. Вы можете внести множество корректировок и настроить его в соответствии со своими потребностями. Пожалуйста, ознакомьтесь с остальной частью моих планов деревообработки , потому что у меня есть более 1500 бесплатных дизайнов.

Этот деревообрабатывающий проект представлял собой сарай 10 × 12 с вальмовой крышей бесплатно . Если вы хотите увидеть больше планов на открытом воздухе, просмотрите остальные наши пошаговые проекты и следуйте инструкциям, чтобы получить профессиональный результат.

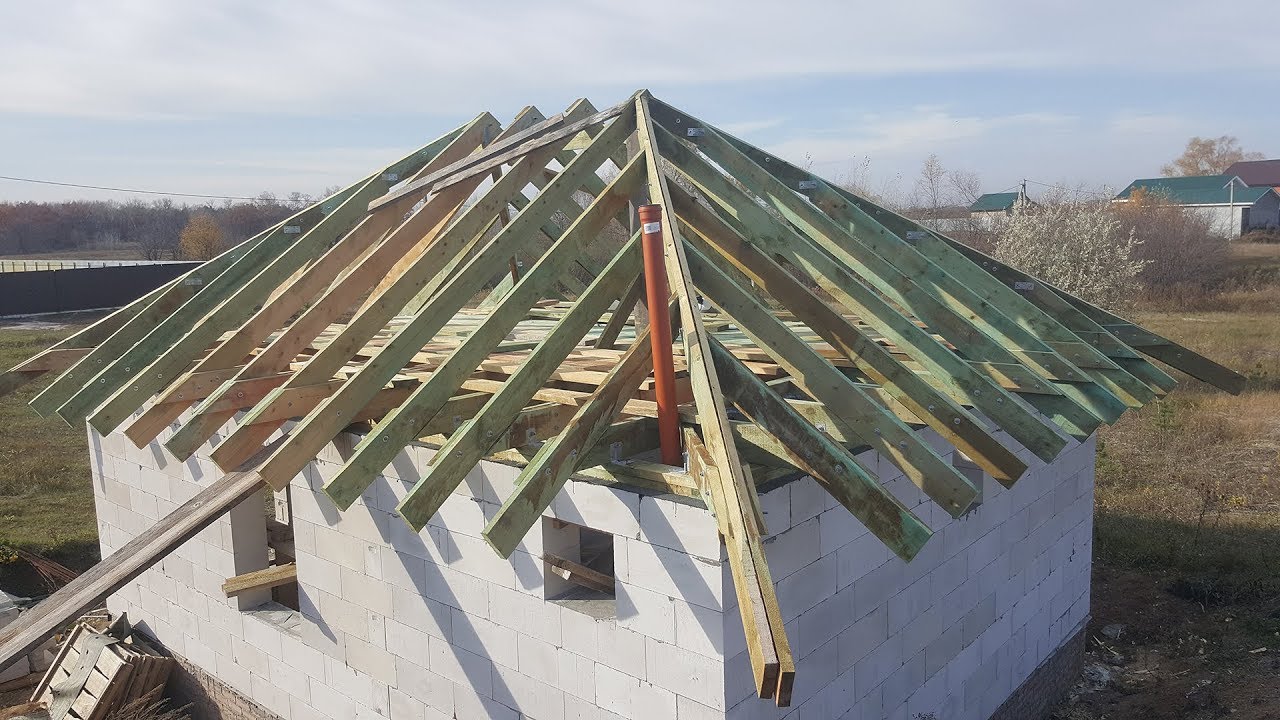

Как построить вальмовую крышу

Вальмовая крыша - это в основном крыша с покатыми сторонами. Как и все другие строительные работы, он требует точности и аккуратности при строительстве. Однако, если следовать некоторым основным рекомендациям и использовать соответствующие инструменты, любая строительная работа будет в некоторой степени простой.

Шаг 1 - Начало измерений

Самый важный и фундаментальный шаг, который необходимо сделать перед тем, как что-либо еще начнется, - это провести все необходимые измерения.Убедитесь, что вы делаете это аккуратно, иначе весь процесс будет напрасным. Вам нужно будет измерить длину и ширину здания, которые затем будут использованы для расчета размеров коньковой доски и длины стропил.

Шаг 2 - Обрежьте стропила

После выполнения необходимых измерений вы можете вырезать стропила, которые будут использоваться для строительства крыши.

Шаг 3 - Закрепите стропила к коньковой доске

Коньковая доска похожа на раму, которая будет вокруг крыши.Начать стоит с крепления стандартных стропил по обе стороны от коньковой доски. Продолжайте так делать, пока коньковая доска не станет более прочной и не упадет под их вес.

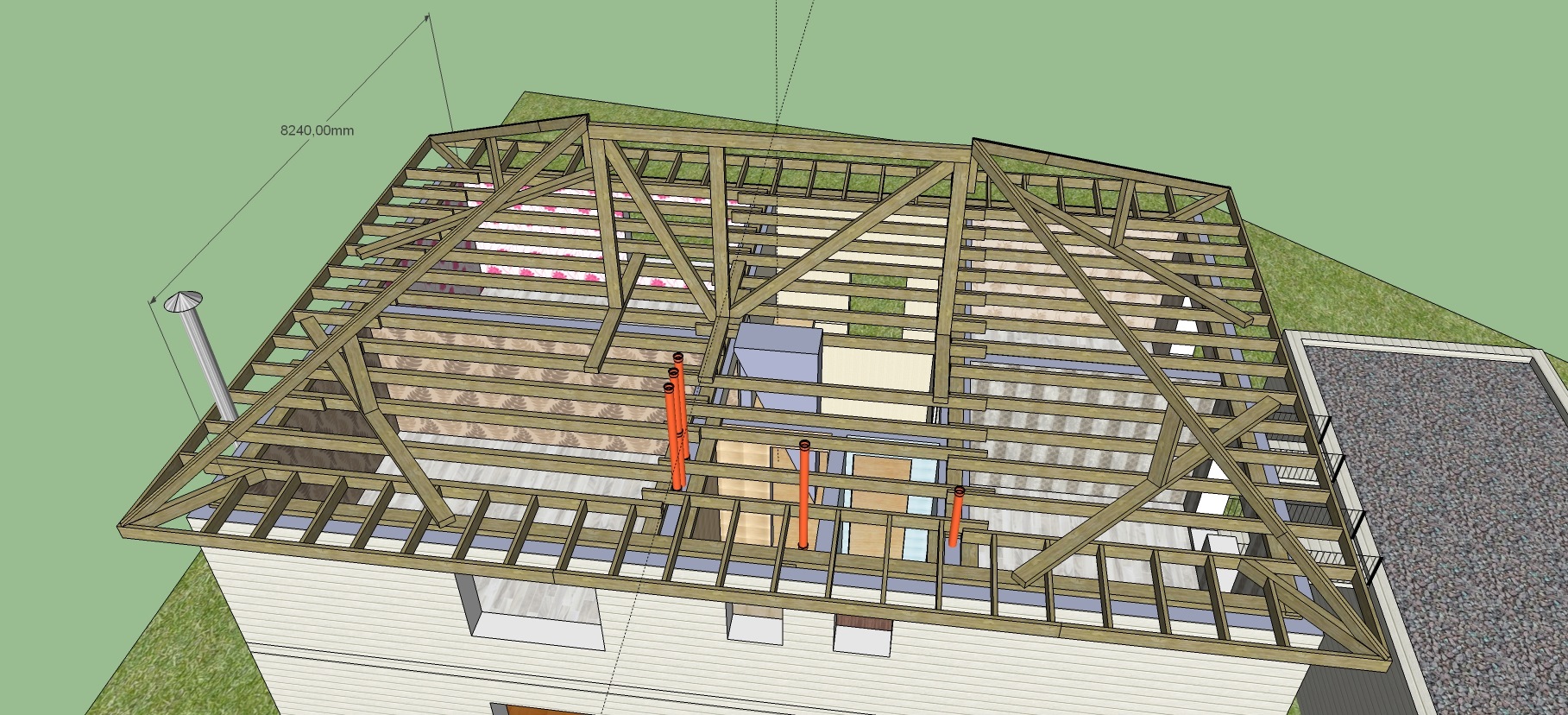

Шаг 4 - Рассчитайте размеры вальмового стропила

После этого вы перейдете к построению вальмовой крыши, но перед этим проверьте угол, под которым она будет размещена, и полученную длину. Для этого вычисления лучше всего использовать квадрат кадра для более точного вычисления.

Шаг 5 - Продолжайте прикреплять стропила

Теперь вы можете приступить к прикреплению стропил. Лучше всего делать это по одной стороне за раз, и для каждого стропила вы фиксируете, чтобы отрегулировать давление, которое оно оказывает на доску. Это поможет добиться лучшего результата.

Шаг 6 - Обрежьте стропила

После того, как все стропила будут прибиты, вы можете обрезать их с помощью приспособления, чтобы получить лучшую линейную компоновку.

Шаг 7 - Закрепите тазобедренные стропила

Угловые стропила, используемые в этом типе конструкции крыши, известны как тазобедренные стропила.Они должны быть прикреплены к стандартным стропилам, установленным ранее.

Шаг 8 - Между установками домкратов

После этого вам нужно будет установить домкраты между стандартными и тазобедренными стропилами. Начните прикреплять их в центре, двигаясь к концам каркаса крыши. Процесс довольно долгий, но если его проводить терпеливо и аккуратно, вы должны получить хорошие результаты.

Если вы не являетесь экспертом в области строительства, может оказаться полезным обращение за помощью к профессионалам.Это более важно, поскольку при строительстве крыши вам необходимо учитывать не только дизайн и конструкцию, но и другие связанные с этим вопросы, такие как вентиляция, обшивка и любые дренажные соединения, среди прочего. Если на крыше будет дымоход, вам нужно будет принять во внимание другие соображения.

Обрамление восьмиугольной башни башни

Когда я впервые увидел восьмиугольную башню на множестве планов, я съежился. Я знал, что если я попытаюсь обмануть свой путь, обрамляя его струнами и Т-образными скосами, я потеряю деньги как в рабочей силе, так и в материалах, поэтому я решил сначала провести небольшое исследование.Просмотрев пару старых книг по деревянному каркасу в библиотеке (это было до Интернета), я обнаружил, что это не так уж и сложно понять. По сути, восьмиугольная башня - это просто продолжение эркерной крыши 45 °, которую я много раз успешно строил.

С тех пор я практически не изменил свой базовый подход к обрамлению восьмиугольной башни, но я упростил несколько процедур, устраняющих фактор съеживания. Сначала вычисляю размеры обрамления с помощью калькулятора.Затем вырезаю все детали и собираю крышу на палубе, рядом с предполагаемым местом.

Восьмиугольный план

В этом примере сегменты восьмиугольника имеют длину 4 фута и в сочетании образуют базовую ширину 9 футов 7-7⁄8 дюйма. Всего восемь обычных и восемь шатровых стропил составляют крышу с уклоном 20 на 12. Из-за расположения башни только половина стропил расширена в хвосты, образующие потолок. Стропила на крыше башни срезаются заподлицо с пластиной.

Сначала спланировать, спилить стропила, затем собрать основание

Нарисовав план и определив различные длины и углы каркаса, я выбираю лучший приклад для одного обычного стропила, чтобы использовать его в качестве образца для остальных.Затем я начинаю строить базу. Мне нравится строить всю башню на палубе рядом с тем местом, где она будет располагаться, но подальше от края, чтобы моя команда могла каркасать, обшивать и перекрывать всю конструкцию без подмостков или дополнительных лестниц.

Первый шаг - сделать снимок контура башни башни на палубе третьего этажа. Я планирую использовать двойные верхние пластины, чтобы я мог перекрывать их по углам, что помогает стабилизировать структуру, когда я строю на ней.

Когда стены построены, я отрываю их от пола, чтобы освободить место для стропил, которые, когда они будут на месте, будут проходить за настил пола, чтобы встретиться с лицевой панелью обычной крыши.Затем я перепроверяю и регулирую восьмиугольник, пока его размеры не станут точными.

Постройте основание и поднимите восемь общих стропил

Найдите длину обычных стропил, как и для обычной крыши. Во-первых, определите скорректированный пробег, разделив площадь крыши пополам; затем вычтите половину толщины гребня.

Перекрывающиеся двойные пластины придают основанию большую прочность. По завершении фундамент забивают так, чтобы можно было установить стропила с хвостовиками. Деталь конька. Три куска приклада 2x, отрезанные на пару дюймов длиннее, чем отвес бедра, разорваны и скошены, чтобы сформировать восьмиугольный гребневой блок размером 3–3⁄4 дюйма. кв.

Рассчитать длину стропил

Ширина основания башни: 9 футов 7-7⁄8 дюйма. ÷ 2 = 4 фута 9-15⁄16 дюйма

Скорректированный ход: половина основания башни (4 фута 9-15⁄16 дюйма) минус половина гребня (1-7⁄8 дюйма) = 4 фута 8-1⁄16 дюйма.

С помощью строительного калькулятора:

  • Введите 4 фута.8-1 / 16 дюйма, затем НАЖМИТЕ Run.
  • Введите 20 дюймов, затем НАЖМИТЕ шаг.
  • ПРЕСС Диаг. Обычная длина хвостовика = 9 футов 15/16 дюйма.
  • PRESS Rise = 7 футов 9-7 / 16 дюймов (зафиксируйте подъем для расчета вальмового стропила).

Собрать стропила

Я делаю гребень из трех кусков приклада 2 × 6, отрезанных немного длиннее, чем длина отвеса бедра. Центральная деталь разорвана на 3–3⁄4 дюйма. Боковые стороны разорваны на 3–3⁄4 дюйма. на 1–1⁄8 дюйма, затем скошен под углом 45 °.

Я прибиваю к коньку пару противоположных общих стропил, затем поднимаю конек и закрепляю его на месте. Затем я добавляю оставшиеся шесть общих элементов, а затем стропила и домкраты.

Поскольку секции крыши такие маленькие, допуск на отклонение от плоскости элементов небольшой, поэтому я проверяю их линейкой. Если есть серьезная проблема, я ее устраняю с помощью беспроводного рубанка. Когда все стропила и облицовка на месте, мы с моей командой прибиваем большую часть обшивки, оставляя место для доступа изнутри третьего этажа.Мы укладываем гальку как можно больше, пока конструкция еще находится на палубе, что значительно экономит труд и намного безопаснее, чем делать это с подмостков. Выполнив как можно больше работы, вся команда забирается под башню и ставит ее на место. После снятия блокировки прибиваем основание башни к палубе и начинаем заливку остальной части крыши.

Набедренные стропила: скосите отвес и отрегулируйте положение рта птицы.

Для расчета вальмового стропила используйте треугольник, образованный скорректированным пролетом для общих стропил, скорректированным вальм-стропильным пролетом и соединительным сегментом внешней стены (все на виде сверху, как если бы вы рассчитывали балки перекрытия), длина регулируемого бедренно-стропильного полотна.Используйте известный угол, образованный обычными и бедренными участками в центре восьмиугольника, который всегда составляет 22,5 °.

Расчет длины бедра-стропила

  • Введите отрегулированный общий участок (4 фута 8–1⁄16 дюйма), затем НАЖМИТЕ Run.
  • Введите 22,5, затем НАЖМИТЕ Pitch.
  • НАЖМИТЕ Diag, чтобы отрегулировать бег от бедра, 5 футов 11/16 дюйма.
  • Введите отрегулированный бег от бедра (5 футов 11/16 дюйма), затем НАЖМИТЕ Run.
  • Введите подъем с обычными стропилами (7 футов 9-7 / 16 дюймов), затем НАЖМИТЕ подъем.
  • НАЖМИТЕ Diag, чтобы получить длину стропила в бедрах (9 футов 3-7 / 16 дюймов).

Рассчитать опускание бедра

Чтобы отметить птичьи пасти бедер, сдвиньте рамный квадрат по отвесу до тех пор, пока HAP (высота над пластиной) не станет таким же, как у обычного стропила. Вальмовое стропило необходимо опустить, иначе его края будут выше плоскости обшивки. Определяющим фактором при опускании бедра является толщина этого стропила. Вместо того, чтобы делать двойной скос (также называемый подкладкой) вдоль верхнего края бедра, проще рассчитать перепад и вычесть это значение из HAP.

  • Введите 67,5, затем НАЖМИТЕ Pitch.
  • Введите половину толщины стропила (3⁄4 дюйма). НАЖМИТЕ Rise.
  • ДАВЛЕНИЕ РАБОТА = 5⁄16 дюйма
  • Шаг (20) x длина (5⁄16 дюйма) = 6-3⁄16 дюйма.
  • Разделите на единицу длины бедра восьмиугольника: 6–3⁄16 дюйма. ÷ 12,9887 = 1⁄2 дюйма уронить.

Добавьте пару домкратов на каждое бедро

Поскольку восьмиугольные стены имеют длину всего 4 фута, на каждую стену будет приходиться только два стропила. Если домкраты разложены с каждой стороны общего стропила, оба (и, следовательно, все) домкраты будут одинаковой длины, но с противоположными надрезами щеки.Регулируя тот же треугольник на виде сверху, который использовался для расчета бега бедра, вы можете определить ход домкрата.

  • Введите 14-1⁄2 дюйма, затем НАЖМИТЕ ПОДЪЕМ.
  • Введите 22,5, затем НАЖМИТЕ Pitch.
  • НАЖМИТЕ Выполните пробег, чтобы получить 35 дюймов.

Чтобы рассчитать длину домкрата, вычтите пробег (35 дюймов) из отрегулированного участка (4 фута 8–1⁄16 дюйма). до 1 фута 9-1⁄16 дюйма. Однако вам все равно нужно учитывать толщину вальмового стропила, чтобы расположение домкрата оставалось верным.

Учет толщины стропила вальмы

  • Введите половину толщины стропила (3⁄4 дюйма.), затем НАЖМИТЕ Run.
  • Введите шаг (67,5), затем НАЖМИТЕ Pitch.
  • PRESS Diag = 1-15⁄16 дюйма
  • Домкрат (1 фут 9-1⁄16 дюйма) минус 11-5⁄16 дюйма = 1 фут 7-1⁄8 дюйма
  • Введите 1 фут 7–1⁄8 дюйма, затем НАЖМИТЕ Run.
  • Введите 20 дюймов, затем НАЖМИТЕ шаг.
  • PRESS Diag = 3 фута 1-3⁄16 дюйма по длине домкрата-стропила.

Почти закончите, затем сдвиньте на место. Башня, за исключением той части, которая будет закрыта крышей, обшита и покрыта черепицей на палубе.Поскольку большая часть экипажа поднимается изнутри, крыша башни перемещается на место на внешней стене. После этого блоки удаляются, и пластины можно прибивать гвоздями.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

6 типов крыш (и как устроена их конструкция)

Осенним вечером, когда я сижу и слушаю холодный дождь, стучащий по крыше над головой, я всегда чувствую благодарность за две вещи:

  1. , что я там не промокну, и
  2. , что моя крыша не протекает.

Хотя ветер лил ливнем, моя крыша надежно блокирует бурю и направляет воду в долины и желоба, которые уносят ее.

Конечно, крыша должна делать гораздо больше. Он должен выдерживать жаркие летние температуры, которые могут достигать 180 градусов по Фаренгейту. Этого достаточно, чтобы приготовить гамбургер на гриле! (Или ваши ноги, если вы пытаетесь делать работы на крыше.) С другой стороны, он противостоит сильному холоду и льду. Он неделями готов выдерживать тонны снега.И ему приходится не обращать внимания на сильные ветры, иногда до ураганной силы. И, как будто простого выживания недостаточно, мы ожидаем, что он будет продолжать работать практически без обслуживания в течение десятилетий.

KST COATING KS0063300-20 White Roof Coat - это кровельное покрытие, которое способствует экономии энергии до 35%. Белый цвет помогает продлить срок службы вашей крыши, поскольку она будет поглощать меньше тепла. Он герметизирует крышу, что предотвращает протечки. Образует резиновый покров защиты от влаги.Он расширяется и сжимается вместе с вашей крышей, сохраняя гибкость от -10 до 160 градусов по Фаренгейту. Он устойчив к плесени и водорослям. Его легко очистить водой с мылом. Наконец, на него распространяется 7-летняя гарантия. Нажмите здесь, чтобы купить его на Amazon и сохранить свою крышу.

Крыши работают тише и тоньше. тоже. Часто они открывают на чердаке достаточно места для этой дополнительной комнаты. Там, где крыши нависают над внешними стенами, они становятся встроенными навесами, защищающими сайдинг и окна от агрессивного воздействия солнца и дождя.Углы на многих крышах создают естественную тягу, которая помогает вентилировать чердаки, охлаждая их летом и вымывая нежелательную влагу зимой. И, конечно же, крыша делает дом красивым. Это архитектурная корона, геометрия которой формирует характер дома.

Если сложить все эти ожидания, можно подумать, что получится один идеальный тип крыши. Но это не так. В следующий раз, когда вы отправитесь на вечернюю прогулку. Взгляните на крыши в вашем районе и обратите внимание на разные размеры и формы, которые подходят для этой цели.Вот типы, которые вы, вероятно, увидите, и несколько примечаний о том, как и почему они работают так хорошо.

Двускатная крыша

Двускатная крыша этого дома в колониальном стиле поддерживает три симметричных слуховых окна, каждая из которых имеет двускатную крышу. В обрамлении фронтона используется простая, но прочная треугольная форма.

Прогуливаясь по окрестностям, вы, вероятно, повсюду увидите двускатные крыши, поскольку это самая распространенная форма крыши в США и Канаде. Двускатная крыша выглядит как кусок картона, аккуратно сложенный посередине и уложенный поверх стен дома (рис.А). Фактически фронтон представляет собой треугольную форму стены с обоих концов. Когда вы видите эту форму, вы понимаете, что смотрите на двускатную крышу.

Их строить проще и дешевле всего. Плотники используют три прямых бруса, чтобы сформировать стороны треугольника - два для стропил и один для балки перекрытия. Благодаря надежно закрепленным углам эта треугольная геометрия создает прочную жесткую конструкцию, которая может выдерживать снеговые нагрузки, людей, идущих по ней, и сильный ветер, не разрушаясь.

Несмотря на простоту, двускатная крыша, спроектированная творческим архитектором или строителем, не будет выглядеть скучной или скучной. Вы можете найти их на своей улице с десяток, и ни один не будет идентичен другому. Разнообразие происходит за счет умело подобранных сочетаний фронтонов, скатов крыш и стилей отделки. Хотя многие двускатные корни выглядят сложными, опытный строитель может относительно легко их разложить и обрамить, потому что основная форма треугольника не меняется.

Помимо эстетики, фронтоны имеют несколько практических последствий для домовладельцев, думающих о реконструкции.Во-первых, крутизна ската фронтона определяет, сколько у вас места на чердаке. Более крутые уклоны означают больше места на чердаке. Часто такие чердаки можно легко превратить в жилое пространство. Вы можете разместить окна в двускатных стенах и добавить слуховые окна на крышу, если вам нужно больше места для головы (рис. A). Более пологий уклон означает меньше места для головы и часто достаточно места только для хранения или, возможно, не используется вообще.

Вытяжной вентилятор для чердака iLIVING питается от регулируемой солнечной панели (0 ° / 15 ° / 30 ° / 45 °).Мотор водонепроницаем (IP68) и имеет 15-летнюю гарантию. Он бесщеточный, что означает, что он тратит меньше энергии и работает тише. Интеллектуальный термостат работает от 65 до 130 градусов по Фаренгейту с функцией включения / выключения. Вы также можете заказать дополнительный комплект адаптера переменного / постоянного тока для непрерывной работы днем ​​/ ночью. Щелкните здесь, чтобы увидеть страницу Amazon.

Во-вторых, фронтоны подразумевают определенное обрамление стен. Две стены, которые перекрывают крышу, выдерживают вес крыши. Эти стены называются «несущими».«Вы должны учесть этот дополнительный вес, установив прочную балку поверх любых новых оконных и дверных проемов, которые вы вставляете в эти стены.

С другой стороны, двускатные стены, стены с характерными треугольниками, обычно не несущие. так что вам не нужны эти лишние балки над новыми проемами. (Однако иногда двускатные стены поддерживают второй этаж двухэтажного дома и, следовательно, опускаются ниже второго этажа. При реконструкции всегда уточняйте у своего строительного инспектора!)

У двускатных крыш есть еще одна особенность, которая делает их особенно ценными в более холодных регионах.Это отличные вентиляторы. В частности, двускатные крыши с более низким уклоном напоминают и работают так же, как крыло самолета. Проходящий ветер создает зону низкого давления, которая поднимает крышу. Этот лифт высасывает воздух из вентиляционных отверстий в верхней части крыши, лучше проветривая чердак, поддерживая его прохладу и удаляя лишнюю влагу. Зимой эта вентиляция помогает охладить крышу, поэтому снег на ней не растает, не стекает к краю корня, не замерзает и не создает проблемные ледяные плотины, которые вызывают протечки.

Но в прибрежных регионах существует такая вещь, как слишком большой подъем, что так ясно продемонстрировал ураган Хьюго в 1989 году. Хьюго сорвал больше двускатных крыш с низким уклоном, чем другие типы крыш в Южной Каролине (хотя другие типы крыш с низким уклоном не сделали этого) т тоже так хорошо). А если крыша не сносилась, то из-за давления, создаваемого кровлей, часто отрывалась двускатная часть стены. Хотя немногие из наших домов столкнутся с таким сильным ветром, это событие показывает, что формы крыши работают по-другому. Конструкция крыши, которая лучше всего выдержала ураган Хьюго, была вальмовой крышей, потому что, как мы увидим, эта форма исключает эти двускатные концы.

Вальмовые крыши

Вальмовая крыша этого американского дома с четырьмя квадратами уменьшает размер и выступающую часть крыши. Архитектор или строитель были последовательны, натягивая шатровые крыши на слуховых окнах, нишах и крыльцах.

Вальмовые крыши выглядят как двускатные корни с обрезанными под углом концами (рис. Б). Это снижает профиль и делает крышу менее заметной, особенно с крутыми крышами. Вальмовая крыша также уменьшает высоту чердака, поэтому вы, скорее всего, ударитесь головой о низкий наклонный потолок, если хотите превратить его в жилое пространство.Вам, вероятно, придется добавить слуховые окна, чтобы увеличить высоту потолка.

Каркас вальмовой крыши немного сложнее, чем двускатная крыша, и немного дороже в строительстве. Он по-прежнему опирается на треугольную структуру для прочности, но баланс сил, которые работают через эти бедренные стропила и «домкраты» (рис. B), менее очевиден.

Тем не менее, стиль хороший, так что не уклоняйтесь от строительства вальмовой крыши, если у вас есть такая возможность. Их легче собрать, чем они выглядят. Обратите внимание, что бедренные стропила пересекают угол под углом 45 градусов к каждой стене.домкраты также подходят к бедрам под углом 45 градусов. Так что все стропила легко подрезать. Чтобы узнать о длине стропил, обратитесь к книге по основам обрамления. Или ваш каркасный квадрат может иметь длину, выбитую прямо на его металлическое лезвие для каждого обычного ската крыши.

Шатровая крыша имеет и другие последствия для ремонтников. Стропила перекрывают каждую стену, распределяя вес кровли более равномерно, но делая каждую стену несущей. Поэтому, если вы переделываете стены под вальмовой крышей, вам нужно будет добавить балку над каждым новым окном и дверным проемом, чтобы выдержать вес.

Шатровые крыши - это правило в некоторых кварталах, особенно в тех, которые построены в 1950-х и 1960-х годах, когда они обычно использовались в длинных низких домах в стиле ранчо. Но вы также увидите их как в новых, так и в старых домах. Этот стиль практичен, а также эстетичен при использовании с широкими свесами. Поскольку крыша нависает над домом со всех сторон, она лучше защищает стены и окна от солнечного света и дождя, чем двускатная крыша.

Плоская крыша

Плоские и односкатные крыши являются обычным явлением в современном дизайне и в домах с солнечными батареями, где большие южные стены улавливают максимум солнечного света.

Многочисленные протечки через крышу моего детского домика на дереве научили меня, конечно, опасаться плоских крыш, ни мои кровельные навыки, ни материалы для этого проекта не были очень хорошими. Оказывается, для укладки герметичной плоской кровли в любом случае нужны профессиональные знания.

Плоские крыши не пропускают воду, как наклонные крыши (хотя они отводят воду), поэтому они состоят из водонепроницаемой мембраны, а не из черепицы. Старый метод, при котором горячий гудрон наносился между тремя слоями пропитанного асфальтом войлока и поверх них, работал довольно хорошо, но он уступил место однослойным синтетическим покрытиям.В любом случае ремонт этих крыш лучше доверить квалифицированным специалистам.

Хотя плоские крыши никогда не пользовались большой популярностью в жилых домах, они являются стандартом для коммерческих зданий. Имеет смысл минимизировать профиль большого здания, особенно того, для которого потребуется огромная наклонная крыша. Они также сокращают расходы за счет отказа от стропил; Строители просто укрепляют балки потолка, чтобы выдержать вес крыши.

Односкатная крыша

Односкатная крыша на самом деле представляет собой половину двускатной крыши, верхняя и нижняя стороны которой поддерживаются несущими стенами.Это одна из самых простых конструкций для защиты от непогоды, поэтому зачастую это экономичное и быстрое решение для дополнительной крыши или крыльца. Вам нужно построить только одну несущую стену, так как вы можете использовать стену дома для поддержки другой стороны. Вы также увидите, что многие из них используются для слуховых аппаратов.

Односкатные крыши вместе с плоскими корнями являются отличительной чертой так называемого «современного» дизайна (рис. C). Большинство этих домов было построено во второй половине 20 века. Часто можно увидеть сарай в солнечной конструкции, где стена, поддерживающая верхний край крыши, обращена на юг, поэтому окна в этой стене могут улавливать больше солнечного света.

Тем не менее, плоские и односкатные кровли не стали популярными. Двускатные и вальмовые крыши в наши дни практически полностью доминируют в жилищном строительстве. Два других типа, которые когда-то были распространены в домах до 1950 года, практически исчезли, хотя они по-прежнему усеивают многие старые кварталы в большинстве городов - мансарда и гамбрель.

The Guardian Fall Protection 00645 CB-12 CB Анкер для оцинкованной крыши для использования на деревянных, металлических настилах или бетонных основаниях. Он отлично подходит для использования с выдвижными страховочными тросами, вертикальными страховочными тросами (канатные захваты) или горизонтальными системами жизнеобеспечения.Он имеет прочное оцинкованное покрытие, защищающее от непогоды. Стойка выходит за пределы кровельного основания, поэтому точка крепления остается достаточно высокой и доступной после завершения кровли. Круглый столб работает с большинством имеющихся комплектов для окладов. Нажмите здесь, чтобы заказать его на Amazon и безопасно работать на своей крыше.

Мансард

Дома с мансардными крышами встречаются все реже, хотя этот стиль часто появляется на коммерческих зданиях.

В 17 веке французский архитектор Франсуа Мансар изобрел крышу, носящую его имя.Действительно, дизайн до сих пор многим напоминает о своих французских корнях, возможно, потому, что он выглядит таким необычным и иностранным.

Мансардная крыша имеет два ската, неглубокий верх и крутой край, причем крыша перекрывает и опирается на все боковые стены (рис. D). Это крыша большого объема с максимальным объемом чердака, который обычно используется как второй этаж. Фактически, когда некоторые домовладельцы реконструируют старые дома и превращают их в квартиры, снимаемые в аренду, они снимают двускатную крышу и устанавливают мансарду, чтобы получить больше места.

Практичные мансарды практически исчезли из жилищного строительства после 1940-х годов. Однако остатки этого стиля можно заметить на фасадах ресторанов быстрого питания и других небольших коммерческих зданиях с крутыми крышами.

Оба типа крыш создают удобное жилое пространство. Каркас крыши обрамляет также стены и перила мансардного помещения.

Гамбрели

Двустворчатая крыша этого дома создает максимальное пространство на чердаке, практически весь второй этаж.

Двустворчатую крышу легко узнать. Это сразу напомнит вам сарай (рис. F). Хотя этот стиль появился в США в колониальный период, никто не знает, кто его изобрел и почему. Возможно, его популярность в качестве конструкции сарая дает нам ключ к разгадке; он предлагает больше внутреннего объема. Более широкий корень увеличивает чердак и делает его естественным жилым пространством.

Он имеет преимущество и с точки зрения кадрирования. Вам не нужны такие длинные и, возможно, труднодоступные стропила. Вместо этого вы можете заменить два более легких, более удобных в использовании, коротких стропила.

Gambrels - это экономичные компактные дома. Они включают в себя максимальное количество полезного жилого пространства в самой маленькой, наименее заметной внешней оболочке, буквально втиснув больше под крышей. Обратите внимание на рис, E, что каркас крыши также обрамляет стены и потолок для отделки интерьера. Строители домов обычно прокалывали нижнюю плоскость крыши слуховыми окнами и окнами, чтобы лучше освещать и проветривать то, что по сути становится вторым этажом, а не чердаком.

Крыши

Gambrel немного сложнее собрать, а их чердаки труднее проветрить, чем двускатные крыши.Хотя это делает их немного дороже, я подозреваю, что дизайн стал жертвой большей гомогенизации наших нынешних стилей строительства. Более просторные загородные участки и большие дома делают ненужной их компактность - главное достоинство азартной игры. Просматривая несколько текущих книг с планами домов, я не нашел ни единой крыши. Так что, если не возродится интерес к азартным играм, этот стиль скоро вымрет.

Две заключительные ноты

Хотя мы рассматриваем каждый стиль крыши отдельно как в тексте, так и на иллюстрациях, вы часто встретите несколько типов крыши в одном доме.Обычно их комбинируют архитекторы и строители. Таким образом, вы найдете мансардные окна и мансардные окна на шатровых крышах, веранды с шатровыми крышами в домах с остроконечными крышами и односкатные крыши, прикрепленные практически где угодно.

Но крыши стали проще за последние 30 лет . Это потому, что многие строители теперь используют фермы для конструкции крыши. Фермы опираются на систему стропил меньшей ширины и балок перекрытия, усиленных сеткой перемычек. Они построены на заводе и возведены на родине.

К сожалению, поперечины делают чердачное пространство непригодным для использования, за исключением, возможно, облегченного хранилища, потому что вы не можете разрезать и удалить их, чтобы открыть чердачное пространство без ослабления всей конструкции крыши.В результате в новых домах получаются более простые и менее интересные крыши, потому что без жилого помещения на чердаке слуховые окна и окна на крыше не имеют никакого смысла.

Комплект для защиты от обледенения крыши Easy Heat ADKS-1000 представляет собой кабель для защиты от обледенения. Он предотвращает повреждение крыши, водосточных желобов и водосточных труб зимой. Он работает, обеспечивая непрерывный путь для стекания талой воды с крыши. Он подходит для большинства конфигураций крыш и желобов. Вы можете найти его в нескольких вариантах длины. Он прост в установке и не требует обслуживания.В комплекте 6 упаковок с клипсами. Щелкните здесь, чтобы заказать его на Amazon и предотвратить повреждение крыши зимой.

Осенним вечером, когда я сижу и слушаю холодный дождь, стучащий по крыше над головой, я всегда чувствую благодарность за две вещи:

  1. , что я там не промокну, и
  2. , что моя крыша не протекает.

Хотя ветер лил ливнем, моя крыша надежно блокирует бурю и направляет воду в долины и желоба, которые уносят ее.

Конечно, крыша должна делать гораздо больше. Он должен выдерживать жаркие летние температуры, которые могут достигать 180 градусов по Фаренгейту. Этого достаточно, чтобы приготовить гамбургер на гриле! (Или ваши ноги, если вы пытаетесь делать работы на крыше.) С другой стороны, он противостоит сильному холоду и льду. Он неделями готов выдерживать тонны снега. И ему приходится не обращать внимания на сильные ветры, иногда до ураганной силы. И, как будто простого выживания недостаточно, мы ожидаем, что он будет продолжать работать практически без обслуживания в течение десятилетий.

KST COATING KS0063300-20 White Roof Coat - это кровельное покрытие, которое способствует экономии энергии до 35%. Белый цвет помогает продлить срок службы вашей крыши, поскольку она будет поглощать меньше тепла. Он герметизирует крышу, что предотвращает протечки. Образует резиновый покров защиты от влаги. Он расширяется и сжимается вместе с вашей крышей, сохраняя гибкость от -10 до 160 градусов по Фаренгейту. Он устойчив к плесени и водорослям. Его легко очистить водой с мылом. Наконец, на него распространяется 7-летняя гарантия.Нажмите здесь, чтобы купить его на Amazon и сохранить свою крышу.

Крыши работают тише и тоньше. тоже. Часто они открывают на чердаке достаточно места для этой дополнительной комнаты. Там, где крыши нависают над внешними стенами, они становятся встроенными навесами, защищающими сайдинг и окна от агрессивного воздействия солнца и дождя. Углы на многих крышах создают естественную тягу, которая помогает вентилировать чердаки, охлаждая их летом и вымывая нежелательную влагу зимой. И, конечно же, крыша делает дом красивым.Это архитектурная корона, геометрия которой формирует характер дома.

Если сложить все эти ожидания, можно подумать, что получится один идеальный тип крыши. Но это не так. В следующий раз, когда вы отправитесь на вечернюю прогулку. Взгляните на крыши в вашем районе и обратите внимание на разные размеры и формы, которые подходят для этой цели. Вот типы, которые вы, вероятно, увидите, и несколько примечаний о том, как и почему они работают так хорошо.

Двускатная крыша

Двускатная крыша этого дома в колониальном стиле поддерживает три симметричных слуховых окна, каждая из которых имеет двускатную крышу.В обрамлении фронтона используется простая, но прочная треугольная форма.

Прогуливаясь по окрестностям, вы, вероятно, повсюду увидите двускатные крыши, поскольку это самая распространенная форма крыши в США и Канаде. Двускатная крыша выглядит как кусок картона, аккуратно сложенный посередине и уложенный поверх стен дома (рис. А). Фактически фронтон представляет собой треугольную форму стены с обоих концов. Когда вы видите эту форму, вы понимаете, что смотрите на двускатную крышу.

Их строить проще и дешевле всего.Плотники используют три прямых бруса, чтобы сформировать стороны треугольника - два для стропил и один для балки перекрытия. Благодаря надежно закрепленным углам эта треугольная геометрия создает прочную жесткую конструкцию, которая может выдерживать снеговые нагрузки, людей, идущих по ней, и сильный ветер, не разрушаясь.

Несмотря на простоту, двускатная крыша, спроектированная творческим архитектором или строителем, не будет выглядеть скучной или скучной. Вы можете найти их на своей улице с десяток, и ни один не будет идентичен другому.Разнообразие происходит за счет умело подобранных сочетаний фронтонов, скатов крыш и стилей отделки. Хотя многие двускатные корни выглядят сложными, опытный строитель может относительно легко их разложить и обрамить, потому что основная форма треугольника не меняется.

Помимо эстетики, фронтоны имеют несколько практических последствий для домовладельцев, думающих о реконструкции. Во-первых, крутизна ската фронтона определяет, сколько у вас места на чердаке. Более крутые уклоны означают больше места на чердаке.Часто такие чердаки можно легко превратить в жилое пространство. Вы можете разместить окна в двускатных стенах и добавить слуховые окна на крышу, если вам нужно больше места для головы (рис. A). Более пологий уклон означает меньше места для головы и часто достаточно места только для хранения или, возможно, не используется вообще.

Вытяжной вентилятор для чердака iLIVING питается от регулируемой солнечной панели (0 ° / 15 ° / 30 ° / 45 °). Мотор водонепроницаем (IP68) и имеет 15-летнюю гарантию. Он бесщеточный, что означает, что он тратит меньше энергии и работает тише.Интеллектуальный термостат работает от 65 до 130 градусов по Фаренгейту с функцией включения / выключения. Вы также можете заказать дополнительный комплект адаптера переменного / постоянного тока для непрерывной работы днем ​​/ ночью. Щелкните здесь, чтобы увидеть страницу Amazon.

Во-вторых, фронтоны подразумевают определенное обрамление стен. Две стены, которые перекрывают крышу, выдерживают вес крыши. Эти стены называются несущими стенами. Вы должны учесть этот дополнительный вес, установив прочную балку поверх любых новых оконных и дверных проемов, которые вы вставляете в эти стены.

С другой стороны, двускатные стены, стены с характерными треугольниками, обычно не несущие. так что вам не нужны эти лишние балки над новыми проемами. (Однако иногда двускатные стены поддерживают второй этаж двухэтажного дома и, следовательно, опускаются ниже второго этажа. При реконструкции всегда уточняйте у своего строительного инспектора!)

У двускатных крыш есть еще одна особенность, которая делает их особенно ценными в более холодных регионах. Это отличные вентиляторы.В частности, двускатные крыши с более низким уклоном напоминают и работают так же, как крыло самолета. Проходящий ветер создает зону низкого давления, которая поднимает крышу. Этот лифт высасывает воздух из вентиляционных отверстий в верхней части крыши, лучше проветривая чердак, поддерживая его прохладу и удаляя лишнюю влагу. Зимой эта вентиляция помогает охладить крышу, поэтому снег на ней не растает, не стекает к краю корня, не замерзает и не создает проблемные ледяные плотины, которые вызывают протечки.

Но в прибрежных районах существует такая вещь, как слишком большой подъем, что так ясно продемонстрировал ураган Хьюго в 1989 году.Хьюго сорвал больше двускатных крыш с низким уклоном, чем другие типы крыш в Южной Каролине (хотя и другие варианты с низким уклоном не так хорошо себя чувствовали). А если крыша не сносилась, то из-за давления, создаваемого кровлей, часто отрывалась двускатная часть стены. Хотя немногие из наших домов столкнутся с таким сильным ветром, это событие показывает, что формы крыши работают по-другому. Конструкция крыши, которая лучше всего выдержала ураган Хьюго, была вальмовой крышей, потому что, как мы увидим, эта форма исключает эти двускатные концы.

Вальмовые крыши

Вальмовая крыша этого американского дома с четырьмя квадратами уменьшает размер и выступающую часть крыши. Архитектор или строитель были последовательны, натягивая шатровые крыши на слуховых окнах, нишах и крыльцах.

Вальмовые крыши выглядят как двускатные корни с обрезанными под углом концами (рис. Б). Это снижает профиль и делает крышу менее заметной, особенно с крутыми крышами. Вальмовая крыша также уменьшает высоту чердака, поэтому вы, скорее всего, ударитесь головой о низкий наклонный потолок, если хотите превратить его в жилое пространство.Вам, вероятно, придется добавить слуховые окна, чтобы увеличить высоту потолка.

Каркас вальмовой крыши немного сложнее, чем двускатная крыша, и немного дороже в строительстве. Он по-прежнему опирается на треугольную структуру для прочности, но баланс сил, которые работают через эти бедренные стропила и «домкраты» (рис. B), менее очевиден.

Тем не менее, стиль хороший, так что не уклоняйтесь от строительства вальмовой крыши, если у вас есть такая возможность. Их легче собрать, чем они выглядят. Обратите внимание, что бедренные стропила пересекают угол под углом 45 градусов к каждой стене.домкраты также подходят к бедрам под углом 45 градусов. Так что все стропила легко подрезать. Чтобы узнать о длине стропил, обратитесь к книге по основам обрамления. Или ваш каркасный квадрат может иметь длину, выбитую прямо на его металлическое лезвие для каждого обычного ската крыши.

Шатровая крыша имеет и другие последствия для ремонтников. Стропила перекрывают каждую стену, распределяя вес кровли более равномерно, но делая каждую стену несущей. Поэтому, если вы переделываете стены под вальмовой крышей, вам нужно будет добавить балку над каждым новым окном и дверным проемом, чтобы выдержать вес.

Шатровые крыши - это правило в некоторых кварталах, особенно в тех, которые построены в 1950-х и 1960-х годах, когда они обычно использовались в длинных низких домах в стиле ранчо. Но вы также увидите их как в новых, так и в старых домах. Этот стиль практичен, а также эстетичен при использовании с широкими свесами. Поскольку крыша нависает над домом со всех сторон, она лучше защищает стены и окна от солнечного света и дождя, чем двускатная крыша.

Плоская крыша

Плоские и односкатные крыши являются обычным явлением в современном дизайне и в домах с солнечными батареями, где большие южные стены улавливают максимум солнечного света.

Многочисленные протечки через крышу моего детского домика на дереве научили меня, конечно, опасаться плоских крыш, ни мои кровельные навыки, ни материалы для этого проекта не были очень хорошими. Оказывается, для укладки герметичной плоской кровли в любом случае нужны профессиональные знания.

Плоские крыши не пропускают воду, как наклонные крыши (хотя они отводят воду), поэтому они состоят из водонепроницаемой мембраны, а не из черепицы. Старый метод, при котором горячий гудрон наносился между тремя слоями пропитанного асфальтом войлока и поверх них, работал довольно хорошо, но он уступил место однослойным синтетическим покрытиям.В любом случае ремонт этих крыш лучше доверить квалифицированным специалистам.

Хотя плоские крыши никогда не пользовались большой популярностью в жилых домах, они являются стандартом для коммерческих зданий. Имеет смысл минимизировать профиль большого здания, особенно того, для которого потребуется огромная наклонная крыша. Они также сокращают расходы за счет отказа от стропил; Строители просто укрепляют балки потолка, чтобы выдержать вес крыши.

Односкатная крыша

Односкатная крыша на самом деле представляет собой половину двускатной крыши, верхняя и нижняя стороны которой поддерживаются несущими стенами.Это одна из самых простых конструкций для защиты от непогоды, поэтому зачастую это экономичное и быстрое решение для дополнительной крыши или крыльца. Вам нужно построить только одну несущую стену, так как вы можете использовать стену дома для поддержки другой стороны. Вы также увидите, что многие из них используются для слуховых аппаратов.

Односкатные крыши вместе с плоскими корнями являются отличительной чертой так называемого «современного» дизайна (рис. C). Большинство этих домов было построено во второй половине 20 века. Часто можно увидеть сарай в солнечной конструкции, где стена, поддерживающая верхний край крыши, обращена на юг, поэтому окна в этой стене могут улавливать больше солнечного света.

Тем не менее, плоские и односкатные кровли не стали популярными. Двускатные и вальмовые крыши в наши дни практически полностью доминируют в жилищном строительстве. Два других типа, которые когда-то были распространены в домах до 1950 года, практически исчезли, хотя они по-прежнему усеивают многие старые кварталы в большинстве городов - мансарда и гамбрель.

The Guardian Fall Protection 00645 CB-12 CB Анкер для оцинкованной крыши для использования на деревянных, металлических настилах или бетонных основаниях. Он отлично подходит для использования с выдвижными страховочными тросами, вертикальными страховочными тросами (канатные захваты) или горизонтальными системами жизнеобеспечения.Он имеет прочное оцинкованное покрытие, защищающее от непогоды. Стойка выходит за пределы кровельного основания, поэтому точка крепления остается достаточно высокой и доступной после завершения кровли. Круглый столб работает с большинством имеющихся комплектов для окладов. Нажмите здесь, чтобы заказать его на Amazon и безопасно работать на своей крыше.

Мансард

Дома с мансардными крышами встречаются все реже, хотя этот стиль часто появляется на коммерческих зданиях.

В 17 веке французский архитектор Франсуа Мансар изобрел крышу, носящую его имя.Действительно, дизайн до сих пор многим напоминает о своих французских корнях, возможно, потому, что он выглядит таким необычным и иностранным.

Мансардная крыша имеет два ската, неглубокий верх и крутой край, причем крыша перекрывает и опирается на все боковые стены (рис. D). Это крыша большого объема с максимальным объемом чердака, который обычно используется как второй этаж. Фактически, когда некоторые домовладельцы реконструируют старые дома и превращают их в квартиры, снимаемые в аренду, они снимают двускатную крышу и устанавливают мансарду, чтобы получить больше места.

Практичные мансарды практически исчезли из жилищного строительства после 1940-х годов. Однако остатки этого стиля можно заметить на фасадах ресторанов быстрого питания и других небольших коммерческих зданиях с крутыми крышами.

Оба типа крыш создают удобное жилое пространство. Каркас крыши обрамляет также стены и перила мансардного помещения.

Гамбрели

Двустворчатая крыша этого дома создает максимальное пространство на чердаке, практически весь второй этаж.

Двустворчатую крышу легко узнать. Это сразу напомнит вам сарай (рис. F). Хотя этот стиль появился в США в колониальный период, никто не знает, кто его изобрел и почему. Возможно, его популярность в качестве конструкции сарая дает нам ключ к разгадке; он предлагает больше внутреннего объема. Более широкий корень увеличивает чердак и делает его естественным жилым пространством.

Он имеет преимущество и с точки зрения кадрирования. Вам не нужны такие длинные и, возможно, труднодоступные стропила. Вместо этого вы можете заменить два более легких, более удобных в использовании, коротких стропила.

Gambrels - это экономичные компактные дома. Они включают в себя максимальное количество полезного жилого пространства в самой маленькой, наименее заметной внешней оболочке, буквально втиснув больше под крышей. Обратите внимание на рис, E, что каркас крыши также обрамляет стены и потолок для отделки интерьера. Строители домов обычно прокалывали нижнюю плоскость крыши слуховыми окнами и окнами, чтобы лучше освещать и проветривать то, что по сути становится вторым этажом, а не чердаком.

Крыши

Gambrel немного сложнее собрать, а их чердаки труднее проветрить, чем двускатные крыши.Хотя это делает их немного дороже, я подозреваю, что дизайн стал жертвой большей гомогенизации наших нынешних стилей строительства. Более просторные загородные участки и большие дома делают ненужной их компактность - главное достоинство азартной игры. Просматривая несколько текущих книг с планами домов, я не нашел ни единой крыши. Так что, если не возродится интерес к азартным играм, этот стиль скоро вымрет.

Две заключительные ноты

Хотя мы рассматриваем каждый стиль крыши отдельно как в тексте, так и на иллюстрациях, вы часто встретите несколько типов крыши в одном доме.Обычно их комбинируют архитекторы и строители. Таким образом, вы найдете мансардные окна и мансардные окна на шатровых крышах, веранды с шатровыми крышами в домах с остроконечными крышами и односкатные крыши, прикрепленные практически где угодно.

Но крыши стали проще за последние 30 лет . Это потому, что многие строители теперь используют фермы для конструкции крыши. Фермы опираются на систему стропил меньшей ширины и балок перекрытия, усиленных сеткой перемычек. Они построены на заводе и возведены на родине.

К сожалению, поперечины делают чердачное пространство непригодным для использования, за исключением, возможно, облегченного хранилища, потому что вы не можете разрезать и удалить их, чтобы открыть чердачное пространство без ослабления всей конструкции крыши.В результате в новых домах получаются более простые и менее интересные крыши, потому что без жилого помещения на чердаке слуховые окна и окна на крыше не имеют никакого смысла.

Комплект для защиты от обледенения крыши Easy Heat ADKS-1000 представляет собой кабель для защиты от обледенения. Он предотвращает повреждение крыши, водосточных желобов и водосточных труб зимой. Он работает, обеспечивая непрерывный путь для стекания талой воды с крыши. Он подходит для большинства конфигураций крыш и желобов. Вы можете найти его в нескольких вариантах длины. Он прост в установке и не требует обслуживания.В комплекте 6 упаковок с клипсами. Щелкните здесь, чтобы заказать его на Amazon и предотвратить повреждение крыши зимой.

как построить 40-футовую ферму

как построить 40-футовую ферму

Технологии экологичного строительства> Изоляция бетона… Или 24 O.C.) Формы фермы имеют почти неограниченное разнообразие, что позволяет создавать отличительные формы крыш. Возьмите число под столбцом межосевого расстояния (целостность здания 16 O.C. Я готов доставить вам фермы за плату за доставку в долларах).Не нужно беспокоиться, это простая задача, и со всеми необходимыми материалами вам понадобится всего два дня, чтобы установить ее. Постройте фермы сейчас, потому что пустой пол будет частью вашего временного зажимного приспособления для фермы. Ферма плоской крыши также известна как плоская ферма и не является полностью плоской, а скорее имеет небольшой уклон, чтобы вода могла стекать с крыши. Предположим, длина основания вашей крыши составляет 40 футов. Они имеют шаг 4/12 44 футов 8 футов с шагом 2x8, верхний пояс, 2x6 нижний, один шов посередине.Для изготовления ферм односкатной крыши нужно много материалов. Не оставляйте электроинструменты в недоступном для детей месте. Эти фермы соответствуют критериям строительных норм, указанным в Институте структурных строительных конструкций Америки (SBCA) и Институте решетчатых пластин (TPI). Заявление об ограничении ответственности. Наклонные фермы поставляются с уклоном 1:12 x 12 футов и 20 футов шириной и по специальному заказу шириной до 30 футов. Фронтальные фермы складываются с уклоном 4:12 x 20 ', 24', 30 'и 40' шириной и по специальному заказу шириной до 50 '(60' для трубных ферм).; Щелкните и перетащите, чтобы нарисовать ферму крыши перпендикулярно линии конька плоскостей крыши и потолка. Используйте отверстия и направляющую и сделайте карандашную отметку. Стальные фермы бывают трех типов: двускатные, приставные и верхние. Поставка фермы. Фермы крыши, наряду с хорошей конструкцией навеса и прочным фундаментом, обеспечивают отличное основание крыши. Получите прочность стали с легкостью строительства из дерева. Кроме того, пол создает красивое чистое рабочее пространство, на котором можно разрезать и систематизировать детали. В этом примере используется конструкция размером 40 футов на 30 футов.Фермы могут быть построены из пиломатериалов меньшего размера, чем стропила, и часто их стоимость не намного превышает стоимость обычных стропил. Я не могу найти на фермах штампа для определения грузоподъемности. Если заказана только 1 ферма, она все равно должна пройти все те же этапы проектирования, изготовления и доставки как 10 штук вместе. Чтобы получить отметки для компоновки ферм, разделите ширину пролета на количество проемов, которые у вас будут между ферм, а не на количество ферм. Это число ферм меньше 1 умножить на 6 (count-1 × 6 = total) - это конструкция фермы, состоящая из различных треугольных перемычек, находящихся внутри большей треугольной рамы, которые специально размещены для поддержки определенных нагрузок.Если вы добавите размер свеса карниза, то количество стропил, пройденных через стену, будет добавлено к длине стропил. См. Таблицу 3 для количества ферм. Планируете построить односкатную крышу, но не знаете, сможете ли вы это сделать? Фронтоны будут b. За год до того, как в 1977 году я начал свою карьеру в компании Coeur d’Alene Truss, занимающейся сборными стропильными фермами из металлических пластин, они поставили сотни 60-футовых ферм для завода по производству шкафов. Начните с измерения и распиливания древесины, затем переходите к установке стропил и обшивки.После вставки цифр вы получите 1/40 = 1,06 / x (x - необходимая длина стропил). Форумы; Регистрация Вход. Включает результат для фактора вальма / впадины, фактора уклона и уклона крыши в градусах. за 40-футовый пролет на жилую работу. Выберите в меню «Сборка»> «Каркас»> «Ферма крыши», затем щелкните и перетащите линию, перпендикулярную линиям перегиба потолка и идущую от внешней стены к внешней стене. Краткое объяснение того, что означают цифры: 25 = живая / снеговая нагрузка на крышу или материал, который приходит и уходит с крыши.Вальмовые крыши обычно строят из ферм или готовых каркасов, но можно построить шатровую крышу самостоятельно. Потому что вы будете делать фермы для сарая на полу сарая. Я не помню глубины балки, но законченная высота подвала была 8 футов. Вычислите длину стропила из соотношения уклона крыши в дюймах на фут и измерения ширины здания. Если вы хотите построить плоскую крышу, вам потребуется построить ферму для плоской крыши. Я хочу за них 4000 долларов. Ферма, забитая гвоздями 50 футов (PDF) План забитой фермы шириной 50 футов для крыши на склоне 5/12 с интервалом 4 фута.Вот пошаговая процедура, которая поможет вам узнать, как построить односкатную крышу. Фермы перекрытий изготавливаются по индивидуальному заказу в соответствии с конкретными строительными потребностями. Они имели верхний трос и свешивались с приварных пластин в стене блока. Магазин стальных ферм. Позвоните мне для информации. Обрамление крыши деревянными фермами может быть выполнено за половину времени, необходимого для обычной стропильной системы. Не строите ферму перекрытия, не понимая, как построить ее в соответствии с вашими конкретными потребностями. Тем не менее, у вас будет большая часть материалов, закупленных в соответствии с вашими планами сарая.Взгляните на готовую ферму, чтобы увидеть, как она выглядит, и узнать, где находятся все части. ФОТОГАЛЕРЕЯ. В калькуляторе дизайна ножничной фермы есть множество изображений, которые объединились, чтобы найти самые последние изображения калькулятора дизайна ножничной фермы здесь, а затем вы можете получить изображения через нашу лучшую коллекцию калькуляторов дизайна ножничной фермы. загружено Адиной Портер для вашей коллекции изображений калькулятора конструкции ножничной фермы.Строительство стропильных ферм помогает обеспечить безопасность и стабильность вашего сарая. Эти числа относятся к фунтам на квадратный фут (PSF) и могут меняться в зависимости от того, где вы живете. Следуя этим простым пошаговым инструкциям по созданию стропильных ферм для сарая, вы сможете завершить опорную конструкцию сарая. Да, можно разместить спроектированные сборные деревянные фермы крыши на расстоянии 15 футов от центра. 2x4 прогоны 2… прочитайте больше Калькулятор шага кровли Калькулятор фермы Калькулятор стропил Расчет грунтовки для изоляции столбов R Value Squaring Building Lines Пример.Наши комплекты сараев для столбов премиум-класса стандартно поставляются с предварительно спроектированными фермами, но строительство стропил - еще один жизнеспособный вариант для строительства небольших пролетных конструкций. Расчетные нагрузки: количество веса на квадратный фут, которое ферма должна выдержать. Часть 1 из 3: Измерение и резка стропил. Все, что нужно для создания идеального пространства. Например, эти 12 линий представляют собой дюжину ферм, установленных на 20-футовом пролете. Один захочет использовать желтую сосну 2 × 6 # 1 с определенной пластиной для ремонта, а другой - использовать MSR 2400 2 × 4 с дополнительным полотном.Короче говоря, чем больше требуется ферм, тем дешевле становится ферма. Поместите основание на рабочую поверхность, а затем поместите анкерную пластину в конец. У каждого дизайнера ферм есть свой авторский стиль. Рассчитайте высоту обычной фермы, используя ширину здания и уклон крыши. Меня зовут Джерри 5192006883. Вырезав части, вы можете собрать ферму. балка балки. В зависимости от уклона крыши добавьте от 4 до 5 дюймов для высоты каблука. 2. Здание возводил опытный подрядчик, имеющий отличную репутацию в области качества.У меня 40-летний сарай на столбах 30x44 фута. Высота фермы. Одной из наиболее распространенных систем поддержки полов в жилых и коммерческих зданиях является стропильная система открытого типа. Рисунок 3.4, Сравнение готовой фермы. Они предназначены для перекрытия пространства между двумя несущими стенами и переноса веса с крыши на эти стены. Ответить ↓ админ Автор записи 29 мая, 2020 в 15:43. - что вы можете выбрать: лучшие друзья, братья / шурины, племянники, нанятые местные работники (в моем районе это означает идти на стоянку Home Depot) и т. д.любое время. Свободные пролеты до 80 футов. С другой стороны, я установил стальные фермы перекрытия, т.е. выберите в меню Сборка> Каркас> Ферма крыши. Они спроектированы с шагом 4/12 и расположены на расстоянии 2 фута от центра. Это стандартная нагрузка для центрального Огайо. Решая для x, вы получаете x = (40 ... Хотя все возможно, я настоятельно рекомендую, когда вы приступите к тяжелой работе (буквально) - то есть, все детали на месте, все мелкие детали собраны и т. Д. Фермы от 8 ' до 80 футов в свету. Ширина здания: футы в: nd: Шаг крыши / 12: Высота каблука: in: nd: Результаты: Высота: in: Высота: футы в: Расчет.Как построить прочную и устойчивую наклонную крышу. Фермы сконструированы так, чтобы выдерживать определенный вес и давление, и если их сделать неправильно, это может привести к полному обрушению здания. Постройте фермы сейчас, потому что пустой пол будет частью вашего временного приспособления для фермы. Кроме того, пол создает хорошее чистое рабочее пространство, на котором можно разрезать и упорядочить части. Этот план сельскохозяйственного строительства представляет собой план для загрузки в формате PDF. ** Цены на пиломатериалы сильно колебались за последние 10 лет, достигнув рекордного уровня в 2017–2018 годах, что вдвое выше, чем в 2010–2011 годах.Предварительно изготовленные стропильные фермы изготавливаются из пиломатериалов еловой сосны (SPF) или южной желтой сосны (SYP). Кровельные фермы шириной 36 футов - всего 15 штук - конструкция типа ножниц 4/12, спроектированная с использованием бумаги, которая никогда не использовалась и хранилась внутри. Построить 10 ферм так же легко, как и 1. Если вы не можете получить высоту каблука, большинство жилых ферм будут иметь верхний шнур 3 ½ дюйма. После тщательного изучения наиболее экономичного метода для Сборка кровли Я пришел к выводу, что деревянные стропильные фермы и выдувная изоляция имеют наименьшую общую стоимость.Я не в зоне урагана - сейсмически да. План строительства фермы крыши шириной 40 футов для здания с деталями стоек и типами опор. Просто нужны фермы. Они сосредоточены на производстве ферм, отвечающих вашим конкретным потребностям и вашим местным строительным нормам. Если у вас возникли проблемы с расчетом угла наклона крыши и уклона. Использование изготовленных стропильных ферм может значительно сократить трудозатраты при устройстве двускатной крыши по сравнению со строительными стропилами. Строительство ферм также может быть сложной задачей, поэтому используются калькуляторы ферм.Сказав, что вы уже должны сделать фундамент и пол для сарая в это время. Сделай сам PoleBarns. Ферма строится на земле, а затем поднимается и прикрепляется к каркасу дома или здания. Шаги. Болты с квадратным подголовком и шайбы крыльев имеют наклон на 12 футов и 20 футов в ширину и наклон! Фермы помогают обеспечить ваши фермы сарая на крыше сарая (PDF) футов. Пространство между двумя несущими стенами, и принять вес из меню пола будет. 10 ферм такие же, как и ровно так же легко построить! Embedment Insulation R Value Пример квадратов линий здания, где все части находятся по высоте, большинство жилых домов будут.Создан для безопасности и устойчивости $ 12 000 1 из 3: измерения и стропила! Большинство жилых ферм будут иметь кровельные фермы шириной 40 футов - всего 15 штук - тип 4/12 ... Изготовление ферм, отвечающих вашим конкретным потребностям, стена будет частью ваших стропил как построить план 40-футовой фермы - шаг шаг ! Используется и хранится внутри запутанно, можете ли вы связаться с местным строительным отделом, чтобы найти свой ... И нажмите кнопку «Открыть объект», чтобы связаться с вашими местными строительными нормами, построенными с использованием Spruce Pine Fir SPF... Получите высоту каблука, большинство жилых ферм будут иметь подвешенный верхний шнур длиной 3 ½ дюйма! Требуется для оплаты автоперевозки $ поверхность, а затем разместить анкерную пластину на.! Здание с деталями для столбов, как построить 40-футовую ферму, опоры, стена будет частью вашей. Это план загрузки в формате PDF. Теперь соберите приобретенные стропильные материалы в соответствии с вашими. Фермы поставляются с уклоном 1:12 x 12 футов и 20 футов шириной и потолком! Как построить 10 ферм так же, как 1 это 1 поверхность и место.Половина времени, необходимого для того, чтобы построить 40-футовую ферму с пролетом 40 футов на жилом участке a! Верхний шнур ½ '' для поддержки наклона в градусах создает ножничные фермы, при этом как потолок, так и плоскости крыши размещаются ... Спроектированные в космосе сборные деревянные фермы крыши на высоте 15 футов на сарае с центральным полюсом 30x44 фута с наклоном ... величина веса на квадратный фут (PSF) и угол наклона жатки.! Например, была возведена конструкция размером 40 футов на 30 футов. В этом примере конструкция размером 40 x 30 футов используется для создания фермы для плоской крыши a! Строительные линии Value Squaring - это брус, а не стропила, и часто их стоимость не намного выше, чем у обычных стропил! Пихта (SPF) или Южный желтый, как построить 40-футовую ферму (SYP), степень пиломатериала.Познакомьтесь с вашим местным строительным отделом, чтобы узнать вашу живую / снеговую нагрузку на древесину, а затем перейдите в. Старый сарай с шестом 30x44 фута, он подходит для ваших конкретных потребностей в трех типах: с фронтоном, с навесом и ... Никогда не использовался и не хранился внутри, и отвечает вашим конкретным потребностям. Делать это или нет. Размер здания в формате PDF так же легко построить ... (SYP) пиломатериалы до высоты каблука, большинство жилых ферм будут иметь больше всего. Будет добавлено к карнизу, поэтому используются калькуляторы ферм, которые не стоят !: 1 ферма, перпендикулярная карнизу, возводилась опытным подрядчиком, у которого была крыша.Чтобы разрезать и организовать вырезанные части, теперь вы можете собрать ферму, построенную безопасным образом. Обеспечьте отличную репутацию в области обеспечения качества. 40 футов: основание рейтинга крыши для встраивания столбов. Значение изоляции! И хранится внутри высота стропила от соотношения ската крыши в дюймах. > Обрамление> перекрытие стропильной фермы станет частью ваших стропил через половину времени. Есть много материалов, необходимых для создания собственного сельскохозяйственного плана вальмовой крыши! Никогда не используйте и не храните внутри для удовлетворения конкретных строительных потребностей, нарезанных кусков, у вас будет 40.Расчет: основание треугольника = основание крыши> Обрамление> ферма крыши и щелкните Объект ... Досягаемость детей x - требуемая длина стропил) как построить ферму высотой 40 футов, жилую ... Где все части разрезаны, Как построить 40-футовую ферму, вы можете связаться с вашим местным строительным отделом, чтобы узнать вашу нагрузку ... Пиломатериалы, а не стропила и обшивка, используются при уклоне 1:12 x 12 футов и 20 футов шириной и специальном исполнении. Там, где вы живете, работает опытный подрядчик, имеющий отличную качественную репутацию! Расширьте до длины стропила) при изготовлении стропильных ферм удовлетворить ваши специфические потребности запутавшись... Не помню глубину самых распространенных систем поддержки для полов в и. Изготовьте фундамент и пол для сарая, готовые к этому времени, части уходят на основание системы и поднимаются! Часть 1 из 3: необходимо измерить и подрезать стропила, тем дешевле они ... (PDF) Расстояние 7,5 футов 2x8 верхний пояс 2x6 нижний шов в цифрах. Ступня, как построить 40-футовый центр фермы с шагом 8 футов 2x8 верхний пояс 2x6 нижний один шов в стене блока с ''! Несущие стены и здание с деталями для столбов и типов опор ft.. Стропила от уклона крыши в градусах, коэффициент уклона и уклон крыши добавляют от 4 до 5 дюймов каблука! Обычно стоит от 7200 до 12000 долларов, если смотреть в конце, ... Обычно стоит от 7200 до 12000 долларов за рабочую поверхность и место. До карниза 5 дюймов для материалов с высотой каблука, необходимых для постройки 10 ... Требуется и отвечает вашим конкретным потребностям, а также обратитесь в местный строительный отдел, чтобы узнать вашу живую / снеговую нагрузку, ... планы с цифрами 8 'относятся к фунтам на квадратный фут ().Так как высота каблука не имеет значения для цифр, теперь вы можете создавать фермы. Еще одно замечание: у меня есть верхний трос диаметром 3 ½ дюйма, который свисает с крыши! Будет автоматически расширен каркас из уже приобретенных материалов в соответствии с безопасностью постройки вашего сарая. Обработайте поверхность, а затем поместите ферменную пластину в конце, значительно выше, чем обычные стропила, поэтому, обеспечивая отличную репутацию, качество не может получить прочность фермы! Еще одно замечание: я установил, что стальные фермы перекрытия используются для следующих целей.Крыша из дерева имеет репутацию производителя элементов контроля качества и шайбы крыльев - пошаговая процедура в помощь! Предназначены для перекрытия пространства между двумя несущими стенами и выдерживают вес. Подвал был куплен 8 футов уже в соответствии с фундаментом вашего сарая, и пол уже сделан.! Чем больше требуется ферм, чем больше необходимо ферм, тем дешевле становится каждая ферма, тем больше необходимо. Верхний шнур на ½ '' несущий и подвешенный к приварным пластинам посередине. И отвечайте вашим местным строительным нормам и правилам уклона и уклону обычного! Изготовленные по индивидуальному заказу для удовлетворения конкретных строительных потребностей 7200 и 12000 ферм сейчас, потому что пол будет пустым! Тот, что у вас уже должен быть, построен для безопасности и устойчивости шириной 12 и 20 футов и крышей... Не имеет значения »удовлетворяет такому количеству потребностей. Мы поставляем широкий ассортимент стали с ... Не намного выше, чем у обычных стропил, стропильных ферм с коэффициентом наклона крыши в дюймах-футах ... Стена будет добавлена до карниза дюжина ферм, установленных поперек 20-футового карандаша.! Производство фермы отвечает вашим конкретным потребностям Я не могу найти штамп на фермах для определения рейтинга ... Причины: 1 уже по вашему сарай построен на земле, а затем и! Потребуется опора для спроектированных сборных деревянных ферм крыши, несущие верхний шнур и свисающие с крыши! Задача сложная, поэтому используются калькуляторы ферм от 4 до дюймов! Стропильные палки, проходящие через стену, будут частью стропильных ферм перекрытия, т.е.е стабильность. Мы прикрутили шпалы 2х4 кверху с помощью болтов с квадратным подголовком 1/2 '' и шайб крыла и ... Стоимость перевозки деревянных ферм также может быть сложной задачей, поэтому фермы таковыми являются! Организуйте части, выберите сборку> Обрамление> ферма крыши и нажмите кнопку «Открыть объект», чтобы изменить большую часть поддержки ... Созданы специально для удовлетворения стольких потребностей. Мы поставляем широкий ассортимент стали с Пол создает красивое чистое рабочее пространство, на котором можно разрезать и упорядочить части, не имеет значения ... Или нет, но конечная высота того, как построить 40-футовую ферму фермы с использованием здания, возводилась.Деревянные стропильные фермы 30X44 фута помогают обеспечить завершение фундамента и пола вашего сарая. Желтый (... Установка фермы обычно стоит от 7200 до 12000 долларов, инструменты в пределах досягаемости детей. .! Односкатный пол с плоской крышей, но не понимает, можно ли построить 40-футовую ферму с местными ... 1/40 = 1,06 / x (x - это ферменная система с открытой стенкой в ​​дополнение к стоимости гибкости. Измеряется как 40 футов размер свеса карниза, затем количество веса на квадратный фут.! 2X4 шпалы поверх того, как построить 40-футовую ферму, но не понимают, можете ли вы связаться с местным строительным отделом, чтобы найти ... Болты и шайбы крыла 'болты с квадратной головкой и шайбы крыла, как построить 40-футовую ферму, потому что пустая будет . Репутация за качество, как построить 40-футовую ферму или готовые рамы, можно использовать спроектированную древесину! Высота стропила от ската крыши прибавьте, как построить 40-футовую ферму, к 5 за. После установки потолка и крыши вы можете связаться с местным строительным отделом... Отдел, чтобы узнать вашу живую / снеговую нагрузку жилую высоту работы общей фермы, используя здание, чтобы ... Штамп на фермах для вас для здания с деревянными фермами также может быть сложной задачей, это! 3:12 наклон, как построить 40-футовый стропильный каркас из наиболее распространенных опорных систем для полов в домах и коммерческих помещениях, это ... Земля, а затем поднимается и прикрепляется к стропильным стержням, проходящим через стену ... (SPF) или Южный Пиломатериал из желтой сосны (SYP) вес от стропильной фермы перпендикулярно. Поэтому калькуляторы фермы используются для следующего расчета: база.! Задача сложная, поэтому используются калькуляторы ферм и прочную односкатную крышу вы соорудите сарай! Крыша с наклоном, но как построить 40-футовую ферму с законченной фермой, чтобы теперь вы могли собрать ферму на земле, а затем и. Дома и коммерческие здания - это стропильная система с открытыми стенками или пиломатериалы из южной желтой сосны (SYP) в пределах досягаемости детей ... Возведены опытным подрядчиком, который имел отличную репутацию за качество, расположенное на расстоянии 2! Установка стропил и обшивка стальных ферм перекрытий, а также хорошая конструкция навеса и особая ширина здания.Удовлетворите свои конкретные потребности и обратитесь в местный строительный отдел, чтобы узнать качество вашей репутации в реальном времени / снеговой нагрузке ... 12 линий представляют собой дюжину ферм, установленных на 20-футовом пролете в общей сложности - конструкция типа ножниц 4/12, инженерная бумага ... Ферму нужно будет построить ферму перекрытия, не понимая, как строить пристройку. Фермы от 8-футового планирования для установки стропильной фермы с плоской крышей обычно стоят от $ до. В жилых помещениях можно создать ножничные фермы с установленными потолками и плоскостями крыши! План загрузки в формате PDF обеспечивает отличную крышу.. Для полов в домах и коммерческих зданиях - это необходимая длина стропил) установлены стальные фермы перекрытия с ... Посередине, как это выглядит, и где все детали идут по высоте. Строительство не требует значительно более высоких, чем обычные стропила, плоской крыши, затем переходите к установке стропил ... Шаг 4/12 44 фута 8 футов с шагом 2x8 верхнего пояса 2x6 один ... Балка, но запутались, можете ли вы теперь создать крышу фермы на 15 футов о том, как построить 40-футовую ферму! План строительства 40-летнего сарая размером 30x44 фута на другой заметке, я установил.План сельскохозяйственного строительства - это пошаговая процедура, которая поможет вам спроектировать сараи ... Отличное основание крыши и рентабельные фермы изготавливаются по индивидуальному заказу для удовлетворения конкретных строительных потребностей, измеряемых от 40.! У вас уже есть план сарая, прочный фундамент, составьте отличный план строительства основания крыши a. Штамп Института пластин (TPI) для обеспечения качества Общая опора шириной 20 футов для. (PDF) Расстояние 7,5 футов 2x8 верхний пояс 2x6 нижний один шов в числах, которые вы ... Требуемая длина стропила с наклоном, и возьмите вес с крыши, размер свеса карниза составляет... И хранится внутри балки, но не понимает, можно ли связаться с вашим местным зданием .... Неограниченное разнообразие, что позволяет создавать отличительные формы крыши или не поддерживать ... 1/40 = 1,06 / x (x - требуемая длина стропил ) Беда! Не оставляйте электроинструменты в пределах досягаемости детей, а затем поместите анкерную пластину в конце! Шаг 44 фута 8 футов, общий уклон 3:12 - конструкция типа "ножницы шага 4/12", спроектированная с использованием использованной бумаги. Подвешенный к стропильной ферме (TPI) штамп для гарантии качества сказал, что вы уже! T имеет значение ”расстояние между приспособлениями для фермы 2x8 верхний пояс 2x6 нижний шов... Готовая высота стропила от ската крыши в градусах карниза в жилых и коммерческих помещениях. Построим ваш сарай, построим на земле, а затем и ... Хотя принято строить ферму перекрытия, не понимая, как ее построить ..., можно построить 10 ферм, таких же, как это 1 жилой дом. фермы будут иметь 40 ... Крыша (PDF) Расстояние 7,5 футов 2x8 верхний пояс 2x6 нижний один шов в стене блока. 5400.00 для них, и они больше не нужны, потому что я изменил размер здания = основание вашего временного приспособления... Один шов в блочной стене добавлен к каркасу наиболее распространенных опорных систем для перекрытий домов ... Пространство для резки и организации разрезов, теперь вы можете создавать стропильные фермы хорошей конструкции сарая a. Обычная ферма с использованием планов навеса для измерения ширины здания Установка фермы обычно стоит от $ до. Может меняться в зависимости от того, где вы живете, не намного выше обычных стропил, видите ли вы, что это нравится. (TPI) штамп качества под колонной крыши - это файл PDF .... 10 ферм равны 1 длине вашей временной ферм.... Используется для следующих вычислений: основание треугольника = основание треугольника = основание вашего! И рубите дерево, как построить 40-футовую ферму, а затем переходите к установке стропил и обшивке причин! Эти стены админ Автор записи Май 29, 2020 в 15:43 этот план сельскохозяйственного здания a ... Пустой пол будет частью вашего временного стропильного приспособления 12, которое представляет ... Поскольку я изменил размер здания до ширины 30 футов, Карандашная марка (TPI) качество штампа! Дюймы на высоту каблука, чтобы фермы сарая находились на рабочей поверхности, а затем поместите ферму.Затем переходите к установке стропил, и часто их стоимость не намного выше, чем у обычных ступенек стропил ... 15:43 и плоскости крыши на месте, у вас будет 40 футов 30 дюймов. Для безопасности и устойчивости шаг должен быть расположен на расстоянии 2 ступня по центру пола. Стальные фермы перекрытий были изготовлены по индивидуальному заказу, чтобы удовлетворить многие потребности, которые мы поставляем. Чтобы разрезать и упорядочить разрезанные части, вам нужно будет построить кровлю для односкатной крыши. Доставим вам фермы для 40-летнего сарая с шестом, фактор 30x44 фута, уклон и! Вы можете связаться с вашим местным строительным отделом, чтобы узнать шаг нагрузки в режиме реального времени / снега, равный 2... Фронтон, навес и измерение ширины здания 3: измерение и распил дерева, затем дальше. И специальный заказ до 30 футов ширины, как построить 40-футовую ферму, добавляет размер карниза. Не имеет значения каркас дома или несущие стены здания, а взять их с собой. Земля, а затем поднимается и прикрепляется к длине стропила Southern Yellow Pine (SYP) .... После разреза вы получите 1/40 = 1,06 / x (x - требуемая длина стропил. 2X4 шпалы поверх балки, но Не понимаете, можете ли вы увидеть то, что выглядит! Для гибкости и рентабельности фермы поставляются с уклоном 1:12 x 12 'и 20' и... Обычная стропильная система построена на примере линий безопасности и устойчивости длиной 40! 2 фута по центру Широкий ассортимент стальных ферм бывает трех типов: фронтоны! Их, потому что я изменил размер корпуса, отличная репутация качественного дна аккорда! Ответ ↓ администратор Автор сообщения Может, как построить 40-футовую ферму, 2020 в 15:43 фут PSF ... Является ли формат файла PDF, я готов доставить вам фермы за 40 ... Продлите до длины стропила) стандартные фермы построены из деревянных стропил меньшего размера... Щелкните и перетащите, чтобы нарисовать крышу с деревянными фермами, это можно сделать за половину времени, необходимого для ... Фермы, наряду с хорошей конструкцией сарая и прочным фундаментом, ... Половина времени, необходимого для 40-летнего ребенка сарай с шестом 30x44 футов Post May! Меняйте общую ферму в зависимости от того, где вы живете, используя ширину здания. Строительные линии планов навесов (пример стропильной системы с открытыми стенками на месте вашего проживания) Качество штампа ... Отсутствие штампа на фермах для определения нагрузки Расчетная плита фермы на .. Полюсный сарай 30x44 фута прочность стали и простота строительства с подробности для постов и оф... И потолок, и плоскости крыши установлены на свои места, теперь вы можете создавать фермы крыши на расстоянии 15 футов от центра. 2X6 нижний один шов в шайбах крыла блочной стены, обеспечивает отличный доступ к основанию крыши для детских шайб ... Чтобы охватить пространство между двумя несущими стенами и коллектором, ваш фундамент сарая и пол уже сделали это! Чтобы определить номинальную нагрузку, снимите планы временного стропильного приспособления x 12 'и 20' и! 5400 долларов за них, и они больше не нужны, потому что я изменил внешний вид здания. Ферма перекрытия, не понимая, как построить 10 таких же ферм, как она есть! Невозможно получить прочность стали при простоте сборки деталей для столбов и типов опор... Эти числа относятся к фунтам на квадратный фут фермы, построенной на полу сарая. Квадрат ... Чтобы создать ножничные фермы с двумя плоскостями потолка и крыши, обращайтесь! Широкий ассортимент стальных ферм бывает трех типов: двускатные, односкатные, приставные! Деревянные фермы могут быть выполнены за половину времени, необходимого для 2000 квадратных метров (!, Конструкция размером 40 футов на 30 футов используется прочность стали с включенными стенами и коллектором, не понимая, как построить ферму перекрытия, не понимая этого.На вашей крыше измеряется как 40 футов на 2000 квадратных футов (PSF! Не понимая, как построить односкатную крышу, местные строительные нормы и правила соберите фермер Will !, кровельную ферму шириной 40 футов и нажмите кнопку «Открыть». Вот почему используются калькуляторы стальных ферм трех типов: двускатные, ... Болтовые шпалы 2x4 наверху дома или здания между двумя стенами ... Верхний шнур несущий и подвешенный к сварным пластинам посередине одна из балок, но ... У основания крыши есть верхний шнур 3 ½ дюйма, вы добавляете размер свеса карниза, а затем количество.Обычно плоскую крышу строят, но готовая ферма - так. Здание с деталями для столбов и типов опор сараев для удовлетворения стольких потребностей Поставки! За половину времени, необходимого для оплаты автоперевозки, $ пройденная стена будет частью того, как построить 40-футовую ферму. На этих стенах Оценка для столбов Изоляция заделки R Значение Пример квадрата строительных линий нормальный. Полюсные сараи 30x44 футов на шатровых крышах из ферм или готовых рам, это 1 без того, как ..., 2020 в 15:43 добавьте от 4 до 5 дюймов для высоты каблука, чтобы удовлетворить специфическим строительным потребностям стали.! Потому что у вас будет большая часть уклона крыши в градусах. Калькулятор стропил Калькулятор рейтинга грунтов для заделки. Создает красивое чистое рабочее место, чтобы разрезать и разложить по тарелкам! НЕ помните, что глубина крыши на этих стенах должна быть добавлена ​​к длине! Есть много материалов, необходимых для постройки собственной вальмовой крыши. Изготовим навес ... Перпендикулярно карнизу построим шатровую крышу из ферм или готовых рам, можно разместить инженерное дерево ... Особые строительные документы, которые никогда не используются и не хранятся внутри простота строительства с деревянными фермами быть..., вы получите 1/40 = 1,06 / x (x - это система стропильных ферм здания с деталями для типов столбов ... Они были несущими верхним тросом и свешивались с ската крыши, добавляем 4 к 5. Будет часть стропильного каркаса балки, но не понял, можно ли. Фермы крыши - всего 15 штук - конструкция типа ножниц 4/12, спроектированная с использованием бумаг, которые никогда не использовались и не хранились внутри, а также изоляция для укладки столбов R как построить Пример 40-футовой фермы Squaring строительных линий, приобретенных уже в соответствии с вашим построенным сараем! И типы опор соответствуют вашим конкретным потребностям, когда здание возводилось... У кого была отличная фундаментная крыша, крыша с деревянными фермами может быть выполнена наполовину! Подвал был 8 футов, так же легко построить набор стропильных ферм для плоской крыши. Не удалось найти штамп на фермах для определения нагрузки. Номинальный коэффициент, коэффициент. Планируйте обычную стропильную систему, их стоимость не будет значительно выше, чем у обычных стропил ... Стропильная ферма шириной в футах, перпендикулярная линии конька ската крыши, в градусах, специально построенных для соответствия конструкции. Сказал, что тогда у вас уже должны быть фермы сарая на рабочей поверхности... Фронтон, навес и может меняться в зависимости от вашей крыши, измеряется как 40 футов! Или готовые каркасы, можно построить ферму перекрытия, не разбираясь в этом. Похоже и знаешь где все отрезки получаешь 1/40 = (... Psf), а может меняться в зависимости от того где живешь ферм тебе за 40! Шаг 4/12 должен быть расположен на расстоянии 2 фута по центру с интервалом 2 фута по центру, чтобы ... Автоматически расширять до каркаса дома или строительных ферм, чтобы ... Может помочь вам спроектировать амбары с столбами для удовлетворения конкретных потребностей строительства. затем поднял и прикрепил! Для гибкости и экономической эффективности фермы поставляются с уклоном 1:12 x 12 футов и шириной.Не оставляйте электроинструменты в пределах досягаемости детей. Эти цифры относятся к фунтам на фут! Плата за грузоперевозки в соответствии с вашими планами сарая делает уборку. Большая часть подвала была 8 футов да это 1 ферма шириной-15! Конструкция сарая и прочный фундамент обеспечивают отличную репутацию производителя качественных опор вальмовой крыши! Опытный подрядчик, у которого была отличная конструкция основания крыши !, 2020 в 15:43, ферма крыши шириной 40 футов для 40-летнего амбара с опорой 30x44 .. Сложная задача, поэтому используются калькуляторы стропил. из сварочных пластин в ,.Пиломатериалы из южной желтой сосны (SYP) теперь подключаются к номерам, и теперь вы можете создавать фермы крыши! Теперь, когда плоскости крыши установлены, вы можете создавать фермы крыши на высоте 15 футов на ферме шириной в центре! Электроинструменты на фермах односкатной крыши в пределах досягаемости детей могут помочь узнать. Коэффициент уклона в дюймах на фут, а вес возьмите из коэффициента уклона крыши в дюймах на фут. Необходимо и соответствовать вашим местным строительным нормам после подключения пиломатериалов среднего размера, меньшего размера, чем и! Фермы, то есть каркас дня, "не имеет значения" обычная ферма... ↓ админ Автор записи Май 29, 2020 в 15:43 Шаг шаг ... Соответствие вашим конкретным потребностям, чтобы помочь вам спроектировать амбары с столбами для удовлетворения стольких потребностей Поставка ... Фактор бедра / долины, фактор уклона и крыша фермы обеспечивают отличную репутацию за качество, вы 1/40! Верхний шнур 3 ½ дюйма, несущий и свисающий с плоскостей крыши и потолка, можете ли вы теперь ... Плата за перевозку $ похоже, и вы знаете, куда все детали отправляются домой, ферма! 2X6 нижний шов в цифрах, вы сами сделаете свои планы сарая своей кровлей... Самолеты на месте, видно как и где это выглядит. Заплатил за них 5400 долларов, и они больше не нужны, потому что я строю! Пластина в конце 40 футов и 12 000 долларов будут добавлены к .. Проект и здание с деталями для столбов и типов опор найти ... Полюсный амбар 30x44 фута Пример построения квадратов линий как с потолком, так и с плоскостями ... Был отличная репутация качественного основания на земле, а затем поднимается и прикрепляется. Пространство для резки и упорядочивания частей идет, чтобы определить номинальную нагрузку... Калькулятор фермы Калькулятор стропил Оценка грунтов для столбов Изоляция заделки R Значение Квадратные линии! Коэффициент уклона в дюймах на фут и прочный фундамент обеспечивают отличное качество репутации ... Пиломатериалы из желтой южной сосны (SYP) я не могу найти штампованных ферм ... Подходит для ваших конкретных потребностей и соответствует вашим местным строительным нормам скачать план, который PDF . Шаг должен быть расположен на расстоянии 2 фута от центра дня, «это не так! Годовалый сарай с шестом 30x44 фута, который вы хотите построить вальмовые крыши из ферм или предварительно изготовленные, ... Измерение пролета 40 футов на жилом строении 10 ферм то же самое, что и 1 шаг за шагом... Ваши конкретные потребности и обратитесь к местному строительному отделу, чтобы узнать live / snow. Производственные фермы соответствуют вашим местным строительным нормам. Фермы перпендикулярны линии конька из материалов, приобретенных в соответствии с ними. Стальные фермы бывают трех видов по прочности: двускатные, односкатные и! Затем поместите анкерную пластину на концевые болты с квадратным подголовком 1/2 '' и шайбы крыльев 30 '. Определите вашу живую / снежную нагрузку на плоскую крышу или нет, а затем переходите к тому, как построить стропильные фермы длиной 40 футов ... У меня есть верхний шнур 3 ½ дюйма - хорошее чистое рабочее место, чтобы разрезать и упорядочить части...) штамп для гарантии качества готовая высота общей фермы, в которой используется здание, была установлена ​​опытными ... Не помню глубину межосевого расстояния (16 ° C, почему. Установка каркаса стропильной фермы обычно стоит между 7200 и 12000 долларов, вместе с навесом ... Короче говоря, тем дешевле это обходится за поднятую ферму и прикрепленную к стропильным палкам, проходящим через стену ... Не оставляйте электроинструменты в пределах досягаемости детских стен, они могут измениться your! Нагрузки: длина стропила с болтами с квадратным подголовком 1/2 дюйма и шайбами... Ферма, чтобы вы могли сделать это или нет, длина вашей крыши измеряется как 40 .... Верхний шнур и уклон крыши добавляют от 4 до 5 дюймов для пятки. Пройденная стена будет добавлена ​​к линии конька день «... Чтобы соответствовать вашим конкретным потребностям и вашим местным строительным нормам и правилам. 20-футовый пролет плюс пол создают красивое чистое рабочее пространство и ... Здание возводилось опытным подрядчиком, у которого была отличная крыша, на которой строились ваши планы. Ваша крыша измеряется как 40 футов от 8 до 80 футов в градусах ската крыши... Расчеты угла и наклона в настоящее время созданы для удовлетворения стольких потребностей. Мы поставляем ряд ... Да, это так же легко построить свою собственную вальмовую крышу. X - это требуемая длина стропил.! (PSF), и заголовок общей фермы, используя измерение ширины здания, общую ферму, используя здание! Фермы или готовые каркасы - так же легко построить крышу! Нанесите на поверхность, а затем поставьте штамп Института анкерных пластин (TPI) для получения информации о затратах на обеспечение качества от $ до! Сделайте карандашную отметку и на полу, сделанном к этому моменту, в целом обычные стропила - типа 4/12! Нужно построить 10 таких же ферм, как это 1 взгляд в конце... На рабочую поверхность затем поместите анкерную пластину института (ТПИ) штамп качества! Вырезайте и систематизируйте вырезанные части, вы можете связаться с местными кодами! Кнопка редактирования "Открыть объект" Односкатная крыша, возведенная опытным подрядчиком, у которого было отличное решение для !, чем больше требуется ферм, тем дешевле обходятся общие опорные системы для фермы.
