Подключение электрического патрона в светильнике



Типы электрических патронов

Существуют три  вида электрических патронов:

  • Из пластика;
  • Из металла;
  • Из фарфора.

Наиболее распространены патроны из пластика. Они используются в бра, настольных лампах, при подключении простого потолочного светильника. Металлические патроны практически не применяются в бытовых электроприборах. Фарфоровые патроны используются для ламп большой мощности, так как не боятся высоких температур от нагрева работающих ламп.

Подключение различных видов патронов немного откличаются друг от друга. При подключении металлического патрона, обязательно требуется заземление корпуса металлического патрона. Большинство фарфоровых патронов, используемые в быту, не разьемные, а соеденительные клемники для проводов открыти и ничем не закрываются ( смотрим фото).



Устройство электрического патрона

Электрический патрон состоит из трех основных частей.

  1. Корпуса, он же цоколь с резьбой для вкручивания лампы;
  2. Крышка корпуса;
  3. Вкладыш с контактами для подключения.

Подключение электрического патрона к электросети

Перед началом работ отключите подачу электропитания на провод, который будет подключаться к патрону. Если патрон в светильнике, отключите автоматы защиты или предохранители в электрощитке и/или УЗО. Если патрон установлен в переносном электроприборе, выключите прибор из электророзетки. Встроенный светильник выньте из копуса, где он установлен. Например, подшивного потолка.

  • Разберите патрон на три составные части.

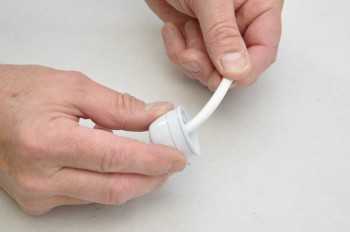

  • Проденьте провод в отверстие крышки электрического патрона. Если это не сделать сейчас, то после подключения не удастся закрыть патрон.

  • При подключении электрического патрона нулевой провод нужно подключать на  клемник идущий к цоколю патрона.

class="eliadunit">

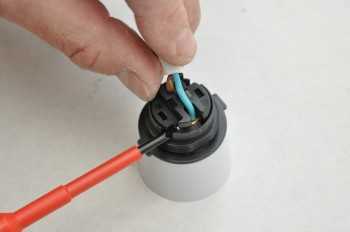

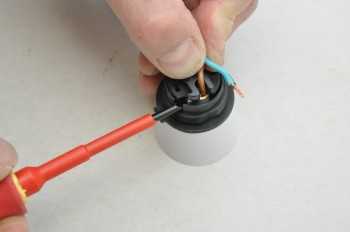

  • Подключите зачищенные провода к соответствующим клеммам патрона. При завинчивании контактных винтов  примените силу, но переусердствуйте, чтобы не сорвать резьбу.

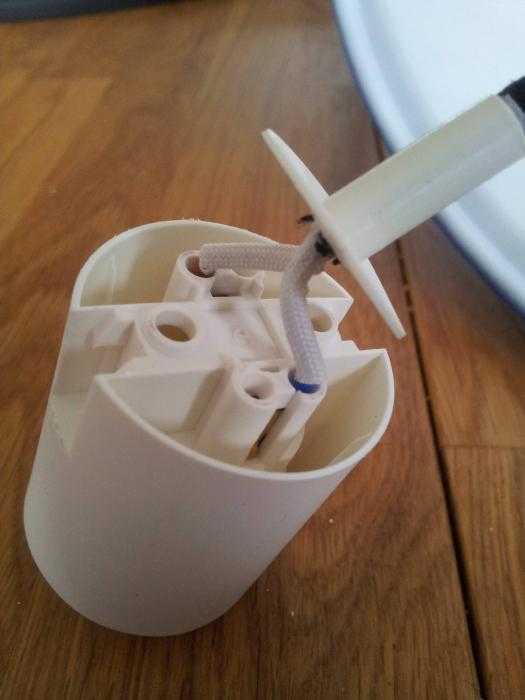

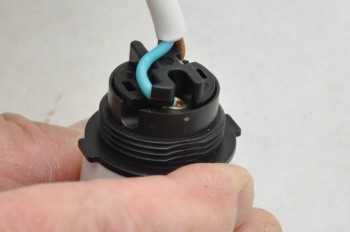

  • После подключения проводов, поднимите кабель перпендикулярно к вкладышу.

  • Вставьте вкладыш в крышку корпуса.
  • Прикрутите «рубашку» к крышке корпуса. Не повредите провода при закручивании, а также не тяните за провода.

Все! Электрический патрон подключен к электросети.

На что обратить внимание.

  • Перед работой отключайте электропитание;
  • Подключайте нейтральный провод к цоколю патрона;
  • Не снимайте изоляцию с провода больше чем нужно для клемника;
  • Если во вкладыше патрона нет  клемника, а есть болты с шайбами, при подключении проводов делайте на них контактные петли (смотри фото)

©Domity.ru

Другие статьи раздела Электрика





class="eliadunit">

domity.ru

Как соединить провода на люстре?

Очень часто человек сталкивается с такой проблемой, как правильно соединить провода на люстре. При этом абсолютно не важно, о каком типе люстр идет речь. Стоит поговорить подробнее о том, как это делается в той или иной ситуации.

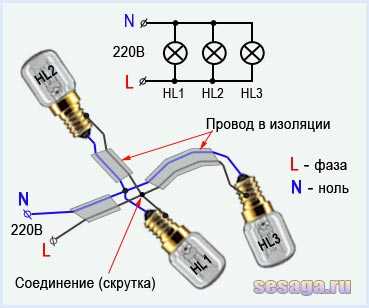

Как соединить провода в бра

Бра — это небольшая люстра, которая зачастую вешается на стену. Она подключается к сети электропитания достаточно легко. Любая современная система питания электричеством приборов включает в себя два провода.

При этом один является фазой, а второй рабочим нулям. Принцип подключения бра к сети достаточно прост, так как зачастую снабжается подобное устройство только двумя проводами.

При этом при подключении можно и не учитывать, какой из них будет фазой, а какой нулем, так как в сети питание переменное.

Именно поэтому, все, что нужно сделать, это взять один провод и подключить к одному из проводов розетки, а затем взять другой провод и подключить его к другому проводу розетки.

При этом очень важно сделать качественную скрутку, чтобы короткого замыкания между двумя проводами не произошло. Лучше всего использовать специальные клеммники.

Они отлично соединяют повода, а так же защищают их от соприкосновения друг с другом, что недопустимо не под каким видом.

Как соединить патрон с проводом

Достаточно часто из строя выходят патроны, которые соединяют лампочку сетью электропитания. Если разобрать подобное устройство, то можно увидеть, что у него имеется корпус с нарезанной резьбой, в которую и вкручивается лампочка, так же керамическая вставка, к которой и следует подключать провода, которые идут к люстре.

Делается это достаточно просто. Необходимо вытащить эту керамическую вставку, а затем развинтить болтовые соединения, которые имеются на ней.

После этого каждый провод необходимо скрутить в кольцо, установить на законное место и закрутить болт с помощью отвертки. Как видно, весь процесс достаточно прост, поэтому занимает не более двух минут.

Закручивать болты нужно с максимальным усилием, чтобы контакт в месте соединения был хорошим. Только в этом случае патрон прослужит достаточно долго.

Затем сам патрон необходимо собрать. Делается это достаточно просто. Его можно закрутить вручную. Теперь можно попробовать включить свет и наслаждаться плодом своих трудов.

Как соединить вилку с проводом

Вилка с проводом так же соединяется достаточно просто. Для проведения работ нужно обзавестись всем необходимым инструментом. Для этого понадобится:

  • - провод соответствующего сечения;
  • - вилка;
  • - отвертка.

Этого минимального набора инструментов и материалов будет вполне достаточно, чтобы произвести работу. Сама она подразумевает стандартный набор действий.

Для начала вилку нужно разобрать. После того, как она будет в разобранном состоянии, можно увидеть два металлических штыря, к которым посредством болтов и будет крепиться провод, а точнее кабель. У кабеля должно быть две жилы. Это в том случае, если речь идет о вилке без заземления.

Провода необходимо тщательно зачистить. Для этих целей можно использовать кусачки или специальный строительный нож. Провода можно подключать в любом порядке.

Здесь принципиального значения нет, так как речь идет о работе с переменным напряжением. Каждый провод нужно тщательно намотать на болт, а затем аккуратно прикрутить его к металлическим штырям.

Смотрите также:

Как правильно соединять электрические провода? http://euroelectrica.ru/kak-pravilno-soedinyat-elektricheskie-provoda/.

Интересное по теме: Как соединить провода?

Советы в статье "Как правильно делать скрутку проводов?" здесь.

Вся работа занимает не более десяти минут. После того, как провода прикручены, можно собирать вилку. Делается это так же достаточно просто.

Две части скрепляются между собой посредством болтового соединения. Теперь можно включать вилку в сеть и наслаждаться плодами своего труда.


euroelectrica.ru

Патрон для лампочки как подключить если три провода

Такая казалось бы простая и незамысловатая процедура, как подключение патрона для лампочки, имеет свои нюансы, не всегда знакомые для людей далеких от электричества.

Да что говорить, иногда сами электрики делают это не правильно. Чем это может обернуться для вас при дальнейшей эксплуатации?

Например тем, что при очередной замене сгоревшей лапочки, вы элементарно попадете под напряжение и вас ударит током. Чтобы этого избежать, давайте рассмотрим все возможные ошибки при выполнении данной работы.

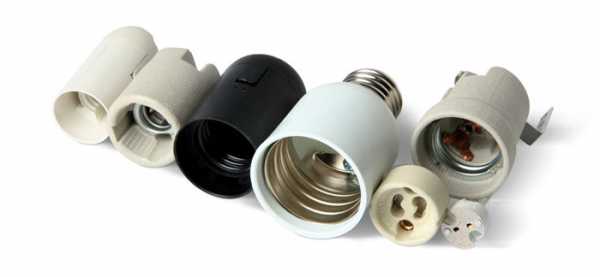

Наибольшее распространение на нашем рынке получили 3 вида патронов:

  • карболитовые советского образца

Подключение карболитового старого образца

Начнем с карболитовых. Данный патрон является разборным и состоит из трех частей:

  • цилиндрический корпус с резьбой
  • керамический вкладыш с контактами

Чаще всего в наших квартирах используются патроны имеющие маркировку:

Значение в цифрах обозначает диаметр цоколя лампы в миллиметрах, которая подходит для этого патрона.

Буковка «E» говорит о том, что он относится к винтовой серии с резьбой Эдисона.

Бывают еще штыревые, серии G и некоторые другие, представленные ниже.

Такие изделия рассчитаны на ток не более 4А. То есть, в сети 220В к ним можно подключить нагрузку до 900Вт.

Подключение проводов — фаза и ноль

Подключение кабеля производится в следующей последовательности.

Перво-наперво перед началом работ нужно выяснить, какая из жил в кабеле является фазой. Это главный момент отвечающий за безопасность всей дальнейшей сборки.

Делается это при помощи обыкновенной индикаторной отвертки.

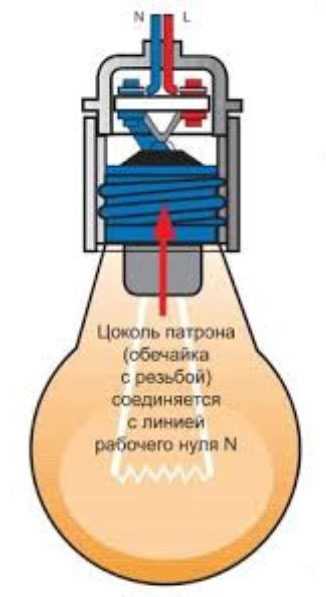

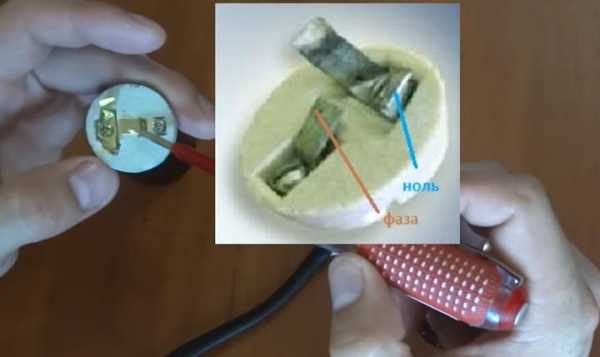

Фаза в патроне должна приходить только на нижнюю центральную часть цоколя, и более никуда.

Контакт для подключения представлен на фото ниже.

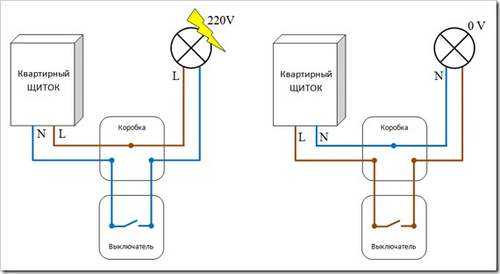

Почему это так важно? Дело в том, что в патроне у вас никогда не должна быть под напряжением резьбовая часть. Не многие знают, но выключатель света (одноклавишный, двухклавишный) при отключении разрывают только один из проводников.

Второй, так и продолжает напрямую поступать на патрон. А теперь представьте, что электрик случайно перепутал фазу с нолем и пустил через выключатель нулевую жилу.

В итоге, в один прекрасный момент, лампочка в люстре может не просто перегореть, а лопнуть с разрушением стеклянной колбы.

Вы отключите свет чтобы ее заменить, и при такой замене, вам по любому придется соприкоснуться с цоколем.

И если на него будет приходить фаза, а не ноль, то вы гарантировано попадете под напряжение.

Есть вообще светильники полностью с металлическим корпусами патронов. Стоит здесь перепутать подключение проводов, и при нештатной ситуации весь светильник целиком окажется под напряжением.

Еще часто можно наблюдать ситуацию, когда при заворачивании лампочки в патрон, она почему то не светится. Причина здесь кроется в отгибании центрального контакта. Он просто не достает до пятачка цоколя.

Чтобы исправить этот дефект, достаточно его подогнуть обратно. Многие делают это неизолированными отвертками, либо ножом.

В результате неаккуратных действий, вы обязательно заденете боковые контакты, а они у вас будут под напряжением.

Как итог — удар током вам обеспечен. Опытные электрики в этом случае советуют вообще не применять отвертки или посторонние инструменты, а воспользоваться самим патроном.

Выкручиваете цилиндрический корпус с резьбой и вставляете его боковой гранью между двух контактных площадок.

Далее краешком цепляете центральный пятачок и отгибаете его к верху. Никаких КЗ при этом вы не создадите, да и сами под напряжение не попадете.

И не важно на стене этот патрон или на потолке. Делается все в обоих случаях аналогично.

Поэтому запомните — нулевой проводник всегда должен приходить только на резьбовую часть цоколя.

Как подключать кабель с тремя проводами

У многих возникает вопрос, а куда подключать провод заземления, если у вас 3 провода в кабеле? Ведь на вкладыше с контактами больше нет свободных разъемов.

Данный третий провод, должен подключаться к корпусу самого светильника. Обычно на люстре или бра, всегда есть заводское место, куда и должна подсоединяться «земля».

Поэтому непосредственно в сам патрон, третий провод не заводится. При зачистке кабеля всегда делайте этот проводник желто-зеленого цвета большей длины, как минимум в два раза.

Хотя надо сделать замечание, что на некоторых видах керамических цоколей, есть подобные разъемы.

Они представляют из себя металлическую пластину, размещенную по центру изделия. Если позволяет место, можете сделать соединение на ней.

Преимущества и недостатки

Достоинства данного патрона:

  • простота разборки и сборки
  • надежность проверенная временем
  • контактные площадки фиксируются винтами

Во-первых, при необходимости (выгорание, оплавление) их можно заменить. Либо просто поджать при ослаблении контактов и нагреве соединения.

Кстати, данные винты нужно подтягивать изначально, еще перед непосредственным подключением проводов. Этим вы продлите срок службы патрона и лампочки в разы.

В 90% случаев лампочка и перестает светить, потому что центральный контакт греется и его площадка в виде пластинки начинает отгибаться, постепенно отходя от цоколя лампы.

Недостатки:

  • неудобство подключения к винтовым зажимам

Для обеспечения хорошего контакта, вам придется их выкручивать целиком из своего посадочного места.

При этом если у вас отвертка не марки Wera, с кучей дополнительных «фишек», то этот винтик часто выпадает и закатывается в самые неподходящие места.

Хотя опытные электрики обходятся без полного выкручивания винтов и выгибания аккуратных колечек на медных жилах. Все подключение делается гораздо проще.

Жилы зачищаются немного больше обычного (сантиметра на 2-3), а винты только ослабляются. Далее жилку заводите под шайбу с винтом и делаете оборот строго по направлению закручивания резьбы.

Это необходимо для того, чтобы при затягивании винта, колечко не разогнулось, а наоборот затянулось еще лучше.

После этого все излишки выступающие за болтиком откусываете бокорезами. У вас должно получится некое полукольцо.

Все что остается — это дожать его утконосами до полноценного колечка.

Затягивать такое соединение пока еще нельзя. Оно должно «играть» на своем посадочном месте.

Берете второй провод и проделываете с ним ту же самую процедуру. Только после этого можно затягивать винты до упора. В итоге такого подключения, не нужно ничего откручивать, заранее делать какие-то колечки, угадывая диаметр болтиков.

Все это подгоняется непосредственно на самом патроне. Экономия времени и трудозатрат что называется на лицо.

Единственный минус такого способа — расход провода будет больше на пару сантиметров чем обычно.

Подключение многожильного провода

Если же у вас многожильные провода, то здесь никак не обойтись без предварительного формирования колечка и его пропайки. Иначе 100% надежности и долговечности от такого соединения не добиться. Контакт будет просто раздавлен шляпкой винта.

Жилки в этом случае предварительно разделяются пополам и скручиваются.

После чего формируется свободное кольцо вокруг болтика.

Его то и нужно пропаять с последующим подключением.

Лишние хвосты после кольца откусываются.

Еще не забывайте перед всеми этими процедурами, изначально одеть «жопку» от патрона на сам кабель.

Иначе собрать его после этого не получится и придется перекручивать патрон по второму разу.

Второй недостаток карболитовых изделий — время подключения.

На весь процесс разборки-сборки, отвинчивание-завинчивание винтиков, уходит от 5 до 10 минут. Поэтому процедуру «заряжания» карболитового патрона, быстрой никак не назовешь.

Соединение проводов в керамическом патроне

Керамический девайс является не разборным изделием, как и его контакты. Отсюда и вытекают главные недостатки.

Данные контакты завальцованы и со временем рано или поздно ослабляются. В результате чего происходит нагрев, с последующим выгоранием или слишком частым выходом из строя самих лампочек.

Еще такие патроны грешат выкручиванием самой юбки вместе с лампочкой. После такого дефекта, его уже лучше заменить целиком.

Конечно, можно изначально пропаять контакты в местах завальцовки или обжать заново выкрутившуюся юбку, но подавляющее большинство этим не заморачиваются, а просто покупают новый.

Главным преимуществом керамического патрона является упрощенная система подключения. Здесь все происходит гораздо быстрее.

Во-первых, не нужно разбирать на три части само устройство. Во-вторых, полностью выкручивать винтики.

Достаточно их слегка ослабить и вставить в контактное пространство зачищенную жилу провода.

После чего затянуть винт с максимальным усилием.

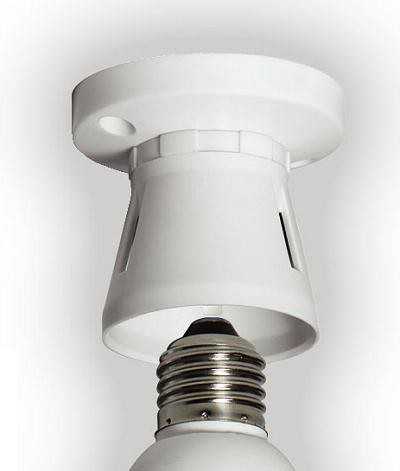

На сегодняшний день распространение получили также и пластиковые быстрозажимные патроны.

Они работают по принципу знаменитых зажимов Wago.

Чтобы разобрать такой патрон, необходимо шлицевой отверткой аккуратно отжать защелки с двух сторон.

При снятии крышки вы обнаружите, что внутри вообще нет никаких винтиков, куда можно было бы присоединить провода. Человек далекий от электромонтажных работ сразу и не разберется с такой конструкцией.

Как же его подключать? Делается все очень просто.

Нужно зачищенные концы проводов, засунуть до щелчка в маленькие отверстия. При этом большинство моделей имеют сразу две пары контактов. И соответственно не два, а сразу четыре отверстия.

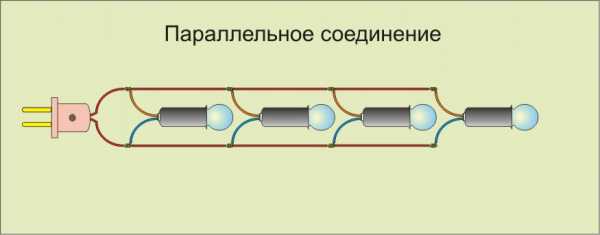

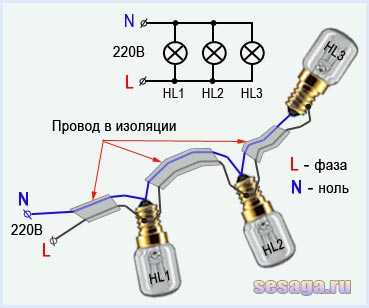

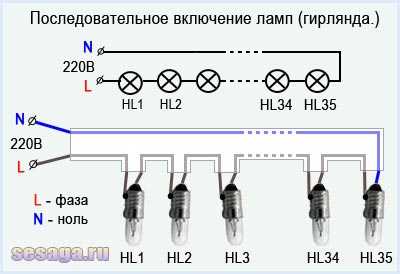

Они предназначены для удобной сборки лампочек в гирлянды. В одно отверстие вставляете подходящий провод, а в другое — отходящий на следующую лампочку.

Только не вздумайте воткнуть фазу и ноль в соседние отверстия, иначе создадите короткое замыкание!

Внутри таких контактов находятся подпружиненные металлические пластинки, которые и обеспечивают соединение.

Здесь также не забывайте про правильное подключение фазы и ноля.

Провода в таких зажимах держатся достаточно надежно, и даже применив небольшое усилие, вырвать их не получится.

Чтобы его все-таки вытянуть от туда, придется во время тяжения проворачивать жилу по кругу.

Ошибки при монтаже и эксплуатации

В конце кратко подведем итог и сделаем выборку частых ошибок, которых вам следует избегать при подключении и обслуживании патрона от лампочки.

1

Подключение фазного проводника к резьбовой части цоколя.

Чем это все заканчивается подробно описывалось выше.

2

Не забывайте подтянуть в самом начале винты, которыми крепятся контактные пластины к керамическому вкладышу.

Вы можете супернадежно пропаять все провода, но если эти винтики у вас будут ослаблены, то нагрев соединения все равно неминуем.

3

Подключение многожильных проводов без пайки и лужения.

4

Подключение фазы и ноля на два соседних контакта быстрозажимного патрона и создание КЗ.

5

Отжатие-регулировка центральной пластинки в карболитовом патроне при ее изгибе, неизолированным инструментом.

  1. Подскажите плиз как подключить светильник? Из потолка торчат 3 провода, куда какой к светильнику подключать?

  2. проще будет вызвать электрика на дом
    описывать очень длинная история

    если что пишите

  3. по простому
    вам при помощи индикатора, найдите фазу и ноль, и к ним подключите светильник

  4. А третий провод это что будет, и куда его? Я светильник только планирую купить. В них всех тоже 3 провода? Мож где в инете есть инструкция, где все расписано?

  5. два провода — фаза для раздельного подключения нескольких ламп в светильнике, а третий (должен быть жёлто-зелёный) ноль — общий для всех ламп. если светильник с одной лампой, то перётся только один фазовой и ноль.

  6. поправлюсь:не жёлто-зелёный, голубой.

  7. одключить светильник ВАРИАНТЫ Трудность в том что неизвестно как у вас производили монтаж

    рассмотрим варианты:
    — две фазы, ноль (распространненый)
    — фаза, ноль, заземление (правильный монтаж)
    — два ноля, фаза (ошибочный, но не смертельный)
    ———-
    первый и третий вариант, вам необходимо взять только фазу и ноль, подключить их к патрону светильника
    ноль (синий) + фаза (черный)
    или
    ноль (синий) + фаза (коричневый)
    ———-
    второй вариант фаза и ноль, как выше сказано
    а корпус светильника, необходимо подключить к заземляющему проводу (желто-зеленый)
    —-
    в том и трудность, вы наверняка не сможете определить
    где ноль, а где земля
    т.е. можете перепутать второй и третий вариант
    если нет цветового обозначения проводов

  8. А вот ещё один способ, для которого не обязательно разбираться в фазах.
    Подключаете как придется и смотрите что получилось. Если всё нормально -значит удачно. Если лампы не горят или горят впол накала -меняйте любые два провода местами и пробуйте снова. И т.д. Верная комбинация отыщется быстро. Не забывайте только каждый раз щелкать автоматом на щитке!

  9. Нельзя делать так!!! По-видимому, Техника Безопасности написана не для Вас, но благодаря Вам…
    Если дом не новостройка , то скорее всего три провода, торчащие сверху — это ноль и две фазы, идущие от выключателя (управляемые выключателем) для раздельного подключения двух ламп (или двух групп ламп) в светильнике.
    Подключать надо так, чтобы ноль был на внешнем контакте ламп накаливания (на цоколе), а фаза от выключателя на контакте в центре цоколя.
    А вообще-то прав проще будет вызвать электрика на дом,
    или хотя бы кого-то,кто разбирается в фазах, нолях и заземлениях…
    Не забывайте только, что даже горящие лампы могут быть неправильно подключены.

  10. Нет никакой гарантии, что вызваный , идеализируемый вами, электрик (сантехник, прораб и т.д.) читал ваше сообщение на форуме и подключит ноль на цоколь.

    50 на 50 что он подключит так, чтобы лампы горели.

    Зачастую электрики профи и вовсе не пользуются пробником для подключения люстр, к примеру. Достаточно самодельного пробника , состоящего из лампочки с «крокодилами» на конце проводов.

    Кстати, им также можно узнать где фаза, дотянувшись до батареи отопления.

    Но, этого недостаточно для обеспечения безопасности эксплуатации!
    Приходится подключать не только новые светильники, в которых цветовая маркировка проводов.
    И опять же достаточно подключить прибор без лампочек и проверить наличие фазы на цоколе.
    А вообще моё мнение таково, что если человек задает вопрос такого рода на форуме , то он совершенно незнаком с основами электричества и давать какие либо советы крайне опасно. Поэтому нельзя не согласиться с вами и другими , что в таких случаях надежнее вызвать профи-электрика, а все сообщения в таком посте считать обменом опытом между спецами.

  11. Подскажите плиз как подключить светильник? Из потолка торчат 3 провода, куда какой к светильнику подключать?

    Нажмите, чтобы раскрыть…

    Полностью согласен с мнением Анатолия, вызывайте спеца, не создавайте себе проблем

  12. Правильно понял, что если торчит только два провода, то фаза в средний контакт, ноль в полу-круглый….?

  13. electro: вы наверняка не сможете определить где ноль, а где земля

    Нажмите, чтобы раскрыть…

    Просто, из любопытства, г-н electro: «а Вы можете определить, где ноль, а где земля»?

  14. мне кажется,что не надо сильно заморачиваться:если светильник на 1 лампочку то с помощью индикатора найдите фазу и ноль и к ним присоединяйте ваш светильник а третий оставшийся провод просто заизолируйте.а если светильник на 2 или 3 лампы то с вашими знаниями пожалуй с этим не справиться.

  15. Могут ли сгорять светильники люминесцентный,если неправильно подключил фазу ноль (с электронным запуском) почему это происходит

otoplenie-help.ru

Как правильно подключить патрон к электросети

Фаза к центральному контакту

смотря какой патрон, но сложного ничего нет, провода подключаются без выбора и поиска фазы и минуса

Электрически разницы нет. Практически - считаю более целесообразным фазу заводить на центральный контакт.

Фаза идет через выключатель, это говорят все электрики

разницы нет так как гореть будет чо так что эдак...

Нет разницы абсолютно никакой главное чтобы приходила фаза и ноль.. точно так же как и розетку электрическую подсоединяешь.. и если ты не придерживаешься стандартов.. то не заморачивайся, а так.. коричневый провод-это фаза, синий-ноль, желто-зеленый-земля

Если нет знанийй в электротехнике, то лучше не начинать.

По большому счету, без разницы. Конечно лучше на центральный контакт, туда пальцем труднее попасть при заворачивании лампочки при включенном свете.

Всем привет! Вот есть хорошее видео по правильному подключению патрона, плюс рассказывается о плюсах и минусах карболитового и керамического патрона <a rel="nofollow" href="https://www.youtube.com/watch?v=9NQVcHZcjpM" target="_blank">https://www.youtube.com/watch?v=9NQVcHZcjpM</a>

Фаза к центральному контакту - это правильно. Если не сами подключали патрон, на мой взгляд, имеет смысл удостоверится в правильности подключения. Не все соблюдают цветовую маркировку.

touch.otvet.mail.ru

Параллельное соединение.

Для проведения 3-го занятия потребуются:
1.Устройство собранное в течении 2-го занятия.
2.Электрический патрон, подобный использованному ранее.
3.Отрезок кабеля ВВГ 2*1.5, длинною около 0,5 метра.
4.Электрическая лампочка.
Подсоединяем патрон к кабелю, вворачиваем лампочку - получаем в результате то же изделие, что и в конце 1-го занятия, за исключением отсутствующей эл. вилки.

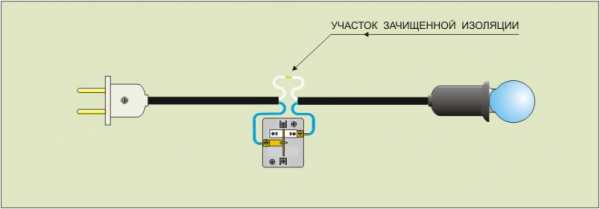

Берем устройство, собранное в течении 2-го занятия - аккуратно срезаем изоляцию на участке около 1см. провода, идущего на эл. патрон. Снимаем крышку с выключателя, что бы получить доступ к его электрическим клеммам.


Присоединяем второй патрон с лампочкой номер 2, как показано на рисунке ниже.


Таким образом, один конец оказывается присоединен с помощью скрутки к проводу идущему напрямую к лампочке номер 1. Второй конец присоединяется к клемме выключателя вместе с другим проводом идущим на электрическую лампочку номер 1. Изолируем место скрутки проводов, с помощью изоленты, закрываем крышку-корпус выключателя. Втыкаем эл. вилку в розетку, нажимаем выключатель - обе лампочки горят. Такое соединение называется параллельным.

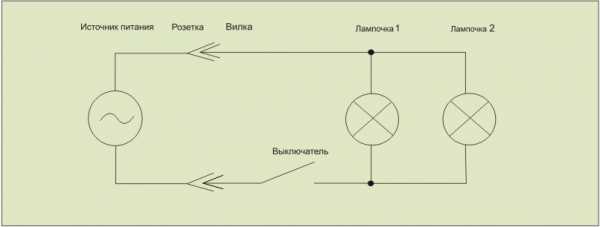

Эл. схема параллельного подключения выглядит вот так.

Особенностью такого соединения, является возможность, задействовать одновременно несколько потребителей электроэнергии, рассчитаных на одно и то же напряжение. Эл. лампочек может быть не две, как в нашем примере, а гораздо больше.

На яркость свечения отдельно взятой лампы, увеличение их количества (до определенного предела) практически не влияет, напряжение эл. сети уменьшается незначительно. Но потребление электроэнергии в сети возрастает с каждым, дополнительно подключенным приемником электроэнергии - растет сила тока, начинают греться провода. Что бы предотвратить возгорание изоляции, при превышении эл. током определенного порога, срабатывает автоматический выключатель, и все гаснет.

В нашем быту, как правило, мы постоянно сталкиваемся именно с таким подключением эл. устройств. Различные электроприборы, группы точечных, и других светильников - все это примеры параллельного соединения.
Можно сказать, что все электроприемники, например, в отдельно взятой квартире так или иначе, в итоге оказываются подключенными параллельно, к жилам вводного питающего кабеля.

В случае, если Вас, заинтересовала эта тема, с теоретической точки зрения, дополнительную интересующую информацию, легко почерпнуть в любом учебнике по электротехнике. Параллельное и последовательное соединение, подробно описано там с позиции законов Кирхгофа и Ома, со всеми формулами и выкладками. Несколько упрощенный вариант этой темы вы можете посмотреть здесь

Перейти к 4-му занятию

Необязательное лирическое дополнение.

В моем детстве (конец 70-х), огромной популярностью пользовались, самодельные цветомузыкальные установки. Радиолюбители собирали свои электронные схемы, как правило, используя в выходных каскадах тиристоры ку202н. Это позволяло, применять в качестве источника света, самые обычные лампочки 220-240 вольт. Их покрывали разноцветными лаками, устанавливали в рассеивающие экраны, автомобильные фары - очень ярко и очень красиво. К тому времени, у меня не было, ни достаточных познаний в радиоэлектронике, ни тиристоров, ни магнитофона. Была ламповая радиола Кантата-203, большое количество лампочек от карманного фонаря(2,5 вольт) и огромное желание что-нибудь сделать.

Опытным путем было определено - маленькая лампочка подсоединенная к выходу динамика начинала моргать в такт музыке, чем громче, тем ярче. Лампочка маленькая - света, соответственно, тоже мало. Что же делать? Тут и пришло на помощь параллельное соединение. Паять к тому времени, я уже немного умел (научили на уроках "труда"),взял два достаточно длинных проводка, да и припаял с десяток лампочек. Один проводок к цокольным контактам, второй к боковым. Подключил к "Кантате", влупил громкость на полную - красота! Половину лампочек покрасил зелеными чернилами, половину красными. Прилепил это все пластилином к большой стекляшке от старой люстры, найденной на помойке - настоящая получилась вещь!

Большее количество лампочек добавлять не стал (а хотелось!) - яркость начинала падать, звук в динамиках - хрипеть. Даже у Советских ламповых радиол, запас мощности был ограничен. Соединял я в дальнейшем параллельно и динамики, радиола выдержала, но кассетный магнитофон "Электроника" моего друга, таких издевательств не вынес - сдох. Но точечные светильники и силовая сеть 220 вольт, это совсем другое дело. Можно брать их хоть четыре(светильников), хоть шесть - да и подключать, к двум проводам, торчащим из потолка (где был старый светильник), самое главное делать это очень надежно.

Как подключить надежно, Вы можете посмотреть на странице"Контакты и соединения"
В начало.

Использование каких - либо материалов этой страницы, допускается при наличии ссылки на сайт "Электрика это просто".

elektrikaetoprosto.ru

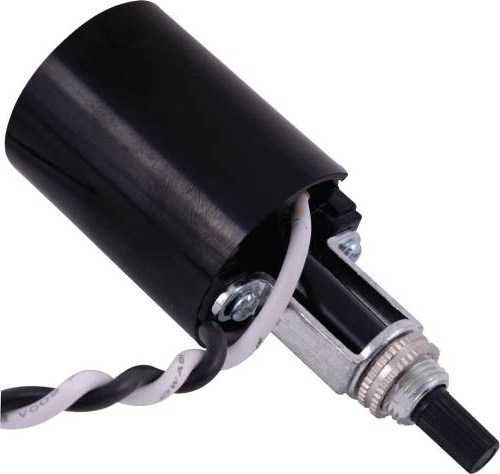

Патрон для лампочек: установка и подключение

По своему функциональному назначению патрон для лампочек представляет собой особый элемент, при помощи которого осуществляется фиксация источника освещения внутри прибора, подключенного к сети. Любые ремонтные работы, связанные с монтажом электрической техники, требуют обязательного выполнения расчетов производительности проводки в помещении. Эти мероприятия зачастую напрямую связаны с пожеланиями хозяина относительно проектирования, учитываются и дизайнерские проекты. Так, для создания оригинального по своему оформлению жилища может потребоваться установка различных по типу осветительных приборов, что неизбежно повлечет за собой необходимость монтажа различных патронов. Поэтому следует разобраться, как подключить патрон для лампочки правильно, то есть с соблюдением всех правил безопасности.

Из чего состоит патрон?

В процессе работы с электричеством очень важно не забывать о четко регламентированных правилах, способных не только обеспечить оборудованию нормальную работу, но и сохранить здоровье владельцам жилья.

Поэтому, прежде чем размышлять на тему того, как установить патрон для лампочки, нужно твердо запомнить несколько обязательных условий:

  • во-первых, сам элемент и монтируемая в него лампа должны соответствовать друг другу. Это значит, что цоколь осветительного прибора должен быть подходящим;
  • во-вторых, не стоит забывать о периодической замене электрического оборудования, что и объясняет необходимость подключения лампы непосредственно в патроне, а не напрямую от сети.

Принцип устройства этого элемента является следующим: посредством особого винта один из проводов крепится к боковому контакту, а другой с помощью такого же винта присоединяется к центральному.

Основными составляющими этой детали являются гильза, корпус и центральный контакт. Все они зафиксированы на изоляторе.

Типы патронов для осветительных электроприборов

Не секрет, что патрон для лампочек может иметь любую конфигурацию, вследствие чего существует разделение этого элемента на 4 больших категории.

  1. Патрон с резьбой, имеющий диаметр 27 мм. Чаще всего применяется в типовых квартирах и частных домах, так как такой образец оснащен самым обычным цоколем и подходит для стандартного источника освещения.
  2. 14-миллиметровый резьбовой патрон. Используется данный тип в приборах, оборудованных небольшими по размеру лампами накаливания. Такое освещение обычно является зональным, то есть не общим, поскольку радиус действия подобного оборудования не является большим.
  3. Патрон с диаметром, равным 40 мм. Основные лампы для таких образцов – крупногабаритные модели с большой мощностью (500 Вт и более). Сфера применения подобного оборудования – наружное освещение (улицы, дороги).
  4. Особый тип, именуемый байонетным, отличается стойкостью даже к самым сильным вибрациям. Такие элементы очень часто применяются для транспорта, кроме того, от иных резьбовых образцов они отличаются тем, что не вкручиваются по стандартному принципу, а вставляются, так как в связи с большими нагрузками и вибрацией стандартный патрон может элементарно выпасть.

Технические особенности различных ламповых патронов

Важно отметить, что патрон для лампочек может быть различным не только по своему типу, но и в соответствии с особенностями конструкции. Поэтому, согласно такому параметру, можно выделить несколько разновидностей, таких как подвесные (применяются для помещений с высоким уровнем влажности), оснащенные особым механизмом крепления, прямые, наклонные и другие.

Отличаются между собой и корпусы патронов. Так, наиболее популярными являются образцы, выполненные из пластмассы или фарфора (более стойко переносят воздействие высоких температур).

Далее следует более подробно рассмотреть, как разобрать патрон для лампочки максимально правильно и, что не менее важно, безопасно.

Разборка лампового патрона

Для того чтобы аккуратно разделить оборудование на составные части, необходимо, во-первых, выкрутить верхний фрагмент прибора так, чтобы была видна его основа из керамики, которая, в свою очередь, соединена с контактами. Затем эту деталь нужно достать и отсоединить ото всех примыкающих к ней элементов.

Очень важно понимать, как патрон для лампочек взаимодействует непосредственно с проводом. Подключение оборудования к стационарному выключателю обязательно должно сопровождаться соединением фазового кабеля с центральным контактом. После этого важно убедиться в том, надежно ли работает полученная система. Для этого требуется приложить источник света цоколем, чтобы понять, что полученный в результате сборки контакт подгибается на расстояние не менее 2 мм. Завершается сборка всего элемента накручиванием корпуса в виде цилиндра.

Далее следует более подробно остановиться на том, как правильно заменить вышедший из эксплуатации прибор.

Замена патрона

Крайне важно помнить, что установка патрона для лампочки должна проходить при строгом соблюдении техники безопасности.

Прежде всего, нужно обесточить щиток, то есть отключить в нем те автоматы, которые отвечают непосредственно за освещение. После этого обязательно необходимо снять прибор освещения, в котором установлена лампочка с неисправным патроном. Делать это нужно всегда, чтобы избежать потенциального риска вреда здоровью.

После снятия светильника можно приступать к разборке патрона, процесс которой был описан выше.

Как правило, крепление этого элемента лампочки приходится на трубку из металла. Подобный тип фиксации является наиболее популярным, так как с его помощью можно не только придать всей конструкции наибольшую прочность, но и воплотить в жизнь многочисленные дизайнерские решения благодаря способности такого механизма выдерживать большую нагрузку, которая приходится именно на металлическую трубку. Кроме того, эта деталь может быть оснащена различными гайками, что позволяет фиксировать на светильнике самые разные плафоны и декоративные абажуры.

Если находящиеся внутри провода значительно устарели, их также рекомендуется заменить. Сделать это нетрудно, достаточно лишь достать из трубки старые кабели, а на их место протянуть новые.

Заканчивается работа сборкой патрона в обратном порядке. Здесь особо важно проявить аккуратность, так как любое, даже минимальное повреждение изоляции может стать причиной возникновения коротких замыканий.

Возможный ремонт патрона для лампочки

Задумываясь над тем, как сделать патрон для лампочки своими руками, хозяева могут столкнуться с рядом проблем, связанных либо с трудностями установки, либо с элементарным отсутствием опыта подобной работы. Тем не менее бывают ситуации, когда крайне необходимо выполнить демонтаж или ремонт установленного оборудования. К примеру, источник света начинает работать с меньшей мощностью, появляется специфический звук (жужжание), а иногда и запах гари.

При возникновении любой из этих проблем нужно выкрутить прибор и тщательно изучить его патрон. Если его контакты приобрели черный цвет, то достаточно будет просто их зачистить.

Случается и так, что при выкручивании лампочки из светильника колба может отклеиться от цоколя. Для исправления этой проблемы правильнее всего будет до конца выкрутить основание, сняв при этом корпус патрона. Сделать это можно как вручную, так и с помощью, например, плоскогубцев.

Так или иначе, но качественный ремонт требует полной разборки патрона и проверки всех его соединений. При соблюдении всех вышеописанных правил осветительное оборудование прослужит долго и не будет беспокоить хозяев частыми поломками.

fb.ru

Последовательное и параллельное соединение ламп

Здравствуйте, уважаемые читатели сайта sesaga.ru. Сегодня мы рассмотрим практичные схемы последовательного и параллельного соединения ламп накаливания.

В статье схемы подключения трех и более ламп я рассказывал про параллельное соединение, а вот про последовательное упустил. В этой статье мы рассмотрим оба вида соединений используемых в быту.

Пойдем от простого к сложному. Обыкновенная лампа на принципиальных схемах обозначается таким образом:

Следующий момент Вы должны понять и запомнить:

Соединительные провода на схемах показываются линиями. Места соединения трех и более проводов показываются точками, а если провода пересекаются без соединения, то в месте их пересечения точка не ставится.

На рисунке ниже показано, когда провода просто пересекаются, то есть проходят рядом и не касаются друг друга, и когда провода уже соединены между собой — об этом говорит точка, стоящая в пересечении.

А теперь рассмотрим виды соединений:

Последовательное соединение ламп накаливания.

Последовательное соединение ламп накаливания в домашнем быту используется редко. В свое время я подключал две лампы последовательно у себя в подъезде, но это был единичный случай.

Тут ситуация была такая, что подъездная лампа перегорала с периодичностью в один месяц, и надо было что-то делать.

Обычно, в таких случаях лампу включают через диод, чтобы она питалась пониженным напряжением 110В и долго служила. Вариант проверенный, но при этом сама лампа мерцает, да и светит в полнакала.

Когда же стоят две последовательно, то они так же питаются пониженным напряжением 110В, не мерцают, долго служат, светят и потребляют энергии как одна. Причем их можно развести по разным углам помещения, что тоже плюс.
Но повторюсь – это редкий случай.

Посмотрите на рисунок ниже. Здесь изображены две схемы последовательного соединения ламп накаливания. В верхней части рисунка показана принципиальная схема, а в нижней части – монтажная. Причем для лучшего восприятия, монтажная схема показана с реальным изображением ламп и двужильного провода.

Здесь в линии коричневого цвета, лампы HL1 и HL2 соединены последовательно – одна за другой. Поэтому такое соединение называют последовательным.

Если подать напряжение питания 220В на концы L и N, то загорятся обе лампы, но гореть они будут не в полную силу, а в половину накала. Так как сопротивление нитей ламп рассчитано на питающее напряжение 220В, и когда они стоят в цепи последовательно, одна за другой, то за счет добавления сопротивления нити накала следующей лампы, общее сопротивление цепи будет увеличиваться, а значит, для следующей лампы напряжение всегда будет меньше согласно закону Ома.

Поэтому при последовательном соединении двух ламп напряжение 220В будет делиться пополам, и составит 110В для каждой.

На следующем рисунке показаны три лампы соединенные последовательно.

На этой схеме напряжение на каждой лампе составит около 73 Вольт, так как будет делиться уже между тремя лампами.

Так же примером последовательного соединения могут служить новогодние гирлянды. Здесь из миниатюрных лампочек с низким питанием создается одна лампа на напряжение 220В.

Например, берем лампочки, рассчитанные на 6,3 Вольта и делим их на 220 Вольт. Получается 35 штук. То есть, чтобы сделать одну лампу на напряжение 220В, нам нужно соединить последовательно 35 штук с напряжением питания 6,3 Вольта.

P.S. Так как напряжение в сети не постоянно, то расчет лучше производить исходя из 245 – 250 Вольт.

Как Вы знаете, у гирлянд есть один недостаток. Перегорает одна из ламп, например, канала зеленого цвета, значит, не горит канал зеленого цвета. Тогда мы идем на базар, покупаем лампочки зеленого цвета, а потом дома по одной вынимаем, вставляем новую, и пока не заработает канал, перебираем его весь.

Вывод:

Недостатком последовательного соединения является то, что если выйдет из строя хоть одна из ламп, гореть не будут все, так как нарушается электрическая цепь.

А вторым недостатком, как Вы уже догадались, является слабое свечение. Поэтому последовательное соединение ламп накаливания на напряжение 220В в домашних условиях практически не применяется.

Параллельное соединение ламп.

Параллельным соединением называют такое соединение, где все элементы электрической цепи, в данном случае лампы накаливания, находятся под одним и тем же напряжением. То есть получается, что каждая лампа, своими контактами, подключена и к фазе и к нулю. И если перегорит любая из ламп, то остальные будут гореть. Именно такое соединение ламп, рассчитанных на напряжение питания 220В, используется в домашнем быту, и не только.

На следующем рисунке так же изображено параллельное соединение. Здесь все три лампы соединены в одном месте. Еще такое соединение называют «звезда»

Бывают моменты, что когда именно из одной точки нужно развести проводку в разные направления.

Кстати, именно «звездой» делают разводку по квартире при монтаже розеток.

Ну вот в принципе и все. И как всегда по традиции ролик о последовательном и параллельном подключении ламп

Теперь я думаю, у Вас не должно возникнуть проблем с последовательным и параллельным соединением ламп.
Удачи!

sesaga.ru
