3 простых способа соединить провода

В первую очередь вы должны понимать, что в разных условиях могут применяться различные типы соединений. И их выбор зависит от конкретно поставленной задачи.

Например, соединять провода малых сечений до 2,5мм2 в компактной распредкоробке, гораздо удобнее клеммниками или зажимами. А вот если речь идет о штробе или кабельном канале, то здесь уже на первое место выходят гильзы.

Рассмотрим три наиболее простых и одновременно надежных вида соединений.

Начнем с соединения типа СИЗ. Расшифровывается он как:
Соединительный
По виду напоминает простой колпачок. Бывает разных цветов.
Причем каждый цвет означает принадлежность к конкретным сечениям жил.
В этот колпачок вставляются жилы и скручиваются между собой.

Как делать правильно, сначала скрутить жилы и после этого одеть колпачок или закручивать их непосредственно самим СИЗом, подробно рассматривается в статье “Колпачок СИЗ для скрутки проводов.”
В итоге, благодаря СИЗу у вас получается старая добрая скрутка, только сразу же защищенная и изолированная.
Вдобавок ко всему, с подпружиненным контактом, который не дает ей ослабнуть.

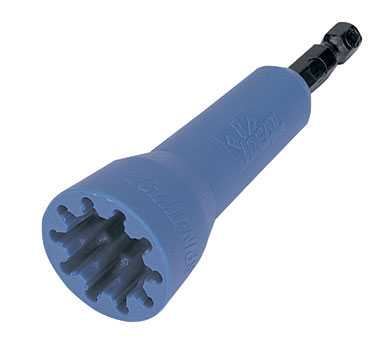

Кроме того, этот процесс можно слегка автоматизировать, применив насадку под СИЗы для шуруповерта. Об этом также рассказывается в вышеприведенной статье.

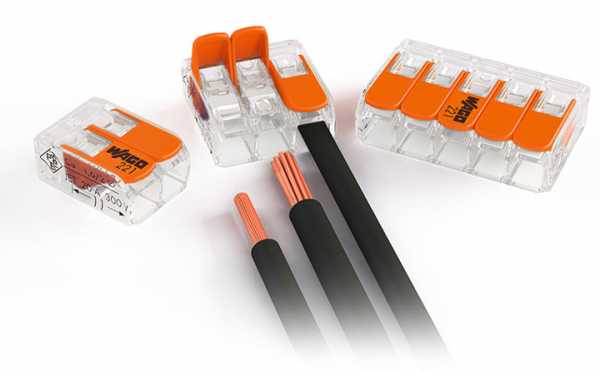

Следующий вид – это клеммники Wago. Они также бывают разных размеров, и под разное количество соединяемых проводов – два, три, пять, восемь.
Ими можно стыковать между собой как моножилы, так и многопроволочные провода.

Причем это можно реализовать как в разных типах Ваго, так и в одном единственном.
Для многопроволочных, у зажима должна быть защелка-флажок, которая в открытом состоянии без труда позволяет вставить провод и зажать его внутри после защелкивания.
Эти клеммники в домашней проводке по заявлению производителя спокойно выдерживают нагрузку до 24А (свет, розетки).
Попадаются отдельные компактные экземпляры и на 32А-41А.

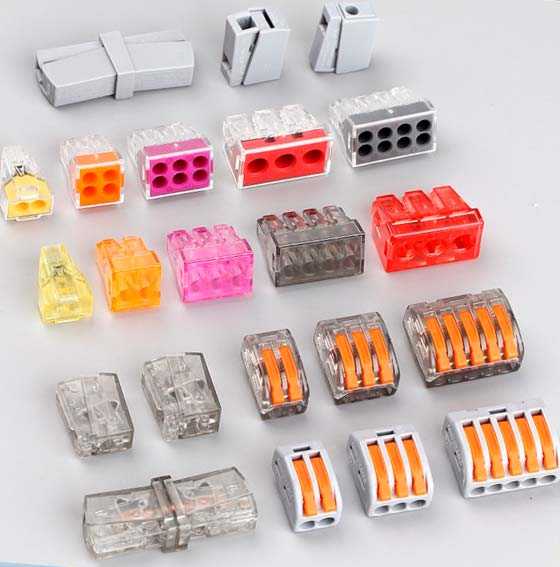

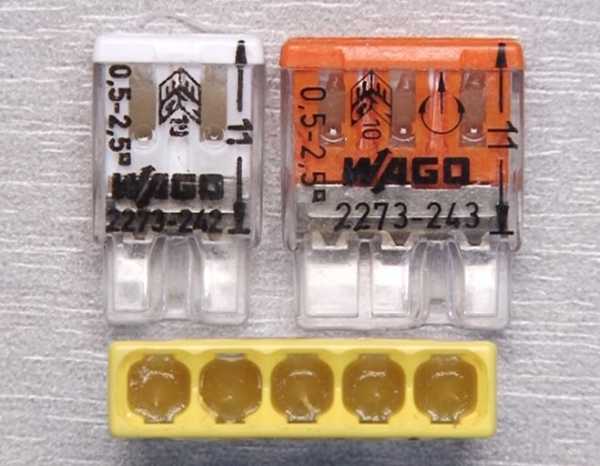

Вот наиболее популярные типы зажимов Wago, их маркировка, характеристики и под какое сечение рассчитаны:
Серия 2273Серия 221-222Серия 243Серия 773Серия 224

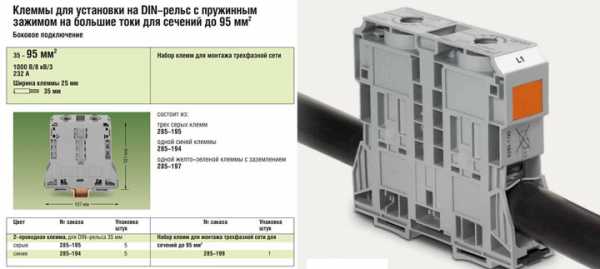

Есть еще и промышленная серия под сечения кабелей до 95мм2. Клеммы у них действительно большие, но принцип работы практически такой же, что и у маленьких.

Когда замеряешь нагрузку на таких зажимах, с величиной тока более 200А, и при этом видишь, что ничего не горит и не греется, у многих пропадают сомнения в продукции Wago.
Если у вас зажимы Ваго оригинальные, а не китайская подделка, и при этом линия защищена автоматическим выключателем с правильно подобранной уставкой, то такой вид соединения по праву можно назвать самым простым, современным и удобным в монтаже.
Нарушите какое-либо из вышеприведенных условий и результат будет вполне закономерным.
Поэтому не нужно ставить wago на 24А и при этом защищать такую проводку автоматом на 25А. Контакт в этом случае при перегрузке у вас выгорит.
Всегда правильно подбирайте именно клеммники ваго.
Автоматы, как правило, у вас уже стоят, и защищают они в первую очередь электропроводку, а не нагрузку и конечного потребителя.

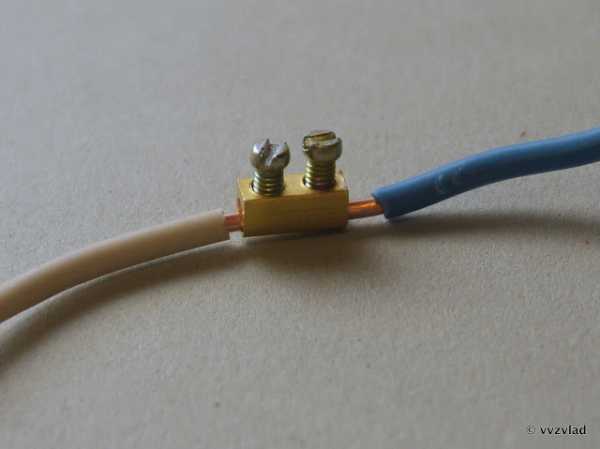

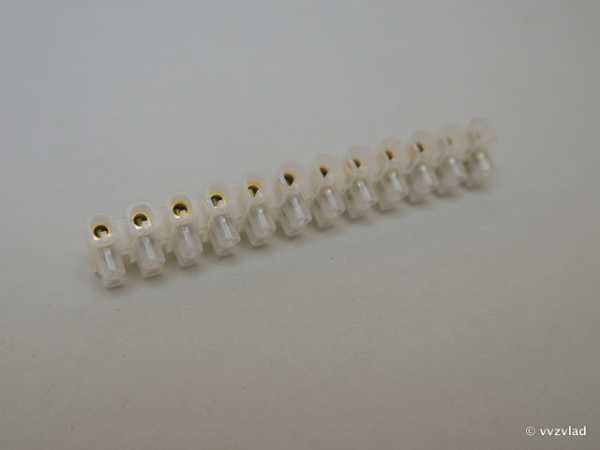

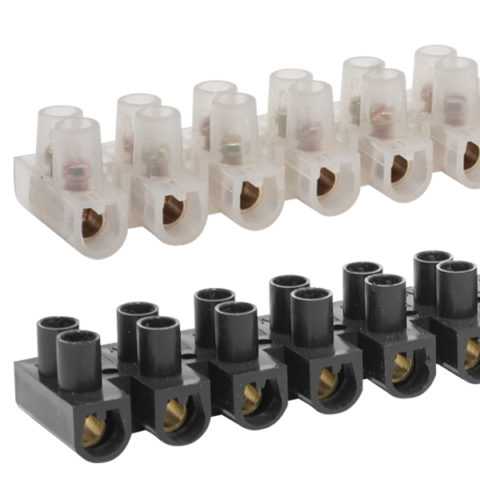

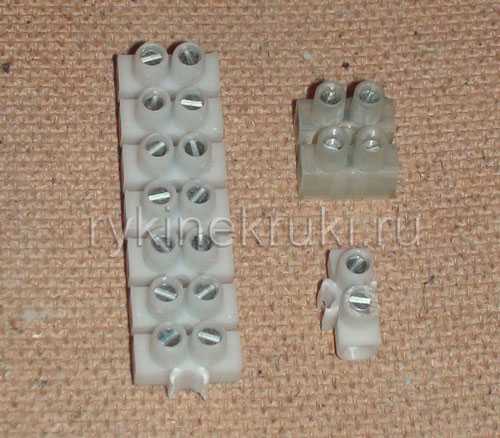

Также есть достаточно старый вид соединения, типа клеммных колодок. ЗВИ – зажим винтовой изолированный.

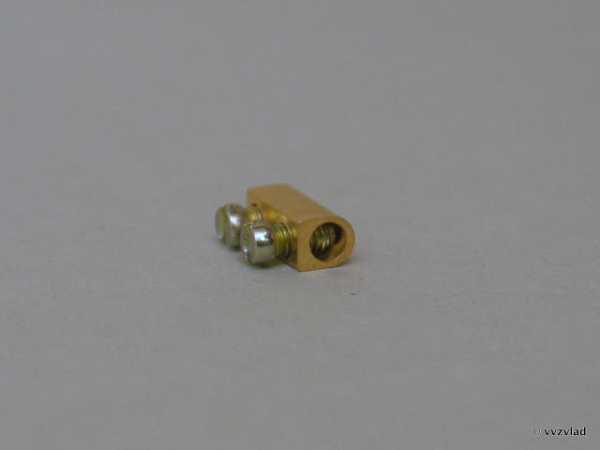

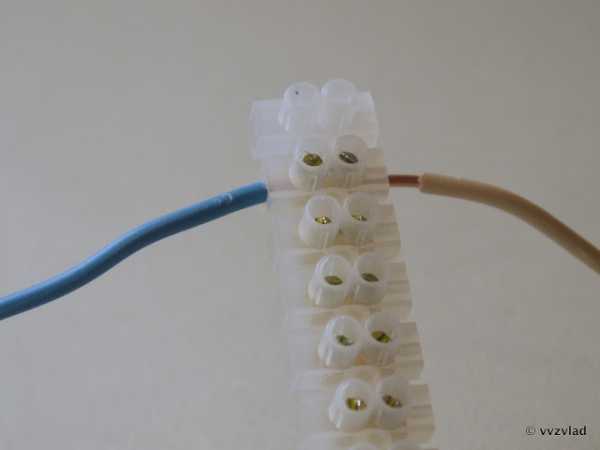

С виду это очень простое винтовое подключение проводов между собой. Опять же бывает под разные сечения и разнообразных форм.

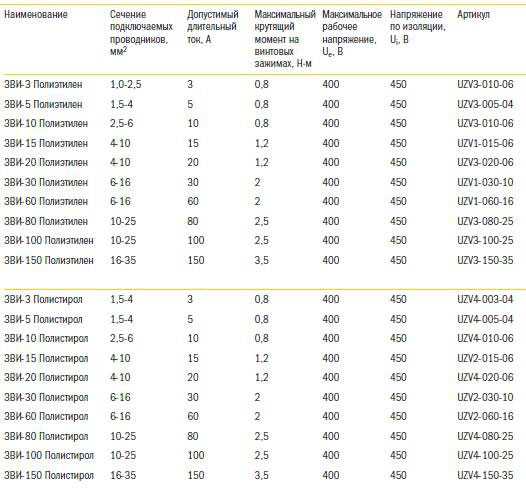

Вот их технические характеристики (ток, сечение, размеры, крутящий момент винтов):
Однако ЗВИ имеет ряд существенных недостатков, из-за которых его нельзя назвать самым удачным и надежным соединением.
В основном таким способом можно соединить только два провода друг с другом. Если конечно специально не выбирать большие колодки и не пихать туда по несколько жил. Что делать не рекомендуется.
Такое винтовое подключение хорошо подходит для моножил, а вот для многопроволочных гибких проводов – нет.
Для гибких проводов вам придется их прессовать наконечниками НШВИ и нести дополнительные затраты.

В сети можно найти видеоролики, где в качестве эксперимента микроомметром замеряются переходные сопротивления на разных типах соединений.
Удивительно, но наименьшее значение получается у винтовых зажимов.
Но не следует забывать, что этот эксперимент относится к “свежим контактам”. А попробуйте сделать такие же замеры через год или два интенсивной эксплуатации. Результаты будут совершенно другими.
Соединение меди и алюминия
Зачастую попадается ситуация, когда необходимо соединить медный проводник с алюминиевым. Так как химические свойства меди и алюминия разные, то прямой контакт между ними, при доступе кислорода приводит к окислению. Нередко даже медные контакты на автоматических выключателях подвержены такому явлению.
Образуется оксидная пленка, возрастает сопротивление, происходит нагрев. Здесь рекомендуется применять 3 варианта, чтобы этого избежать:

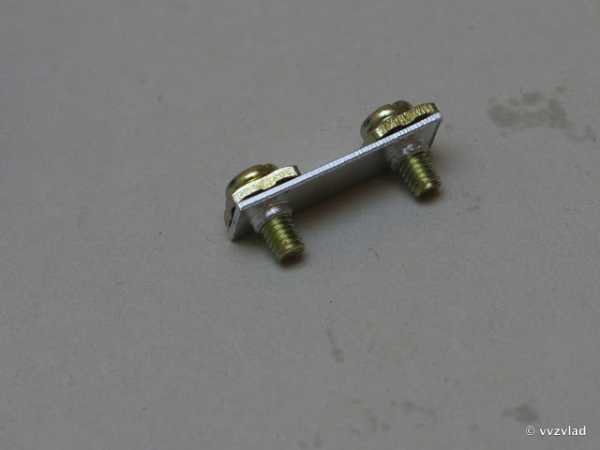

болт + гайка со стальными шайбами
Они убирают прямой контакт между алюминием и медью. Связь происходит через сталь.
специальные клеммники Wago с пастой
Контакты разведены между собой по отдельным ячейкам, плюс паста предотвращает доступ воздуха и не дает развиваться процессу окисления.
использование медно-алюминиевых переходных гильз ГМА
Третий простой способ соединения проводников это опрессовка гильзами.
Для стыковки медных проводов чаще всего применяют гильзы ГМЛ. Расшифровывается как:

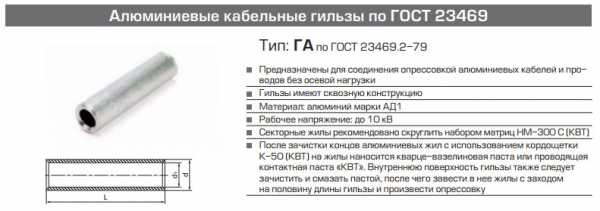

Для соединения чисто алюминиевых – ГА (гильза алюминиевая):

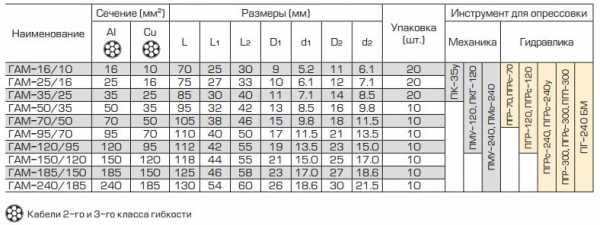

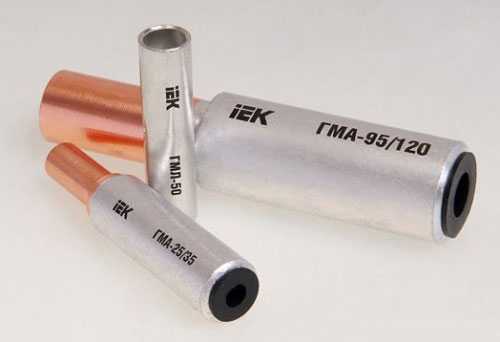

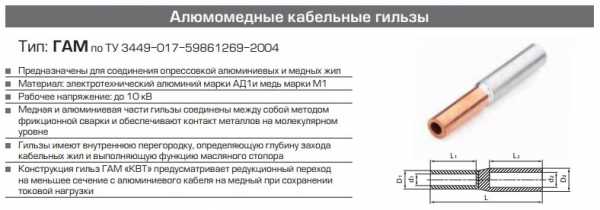

Для перехода с меди на алюминий специальные переходные ГАМ:
Что из себя представляет способ опрессовки? Все достаточно просто. Берете два проводника, зачищаете на необходимое расстояние.
После этого с каждой стороны гильзы проводники вставляются во внутрь, и все это дело обжимается пресс-клещами.
При очевидной простоте, есть в этой процедуре несколько правил и нюансов, при не соблюдении которых можно легко испортить, казалось бы, надежный контакт. Читайте об этих ошибках и правилах как их избежать в статьях ”5 правил опрессовки” и ”Обжим изолированных наконечников, гильз и клемм”.

Для работы с проводниками больших сечений 35мм2-240мм2 используется гидравлический пресс.
До сечений 35мм2 можно применять и механический с большим размахом ручек.
Гильзу нужно обжимать от двух до четырех раз, в зависимости от сечения провода и длины трубки.
Самое важное в этой работе – это правильно подобрать размер гильзы.
Например при соединении моножил, гильзу обычно берут на размер меньшего сечения.
А еще таким образом можно соединить в одной точке одновременно несколько проводников. При этом будет использована всего одна гильза.
Главное полностью заполнить ее внутренне пространство. Если вы обжимаете одновременно три проводника, и у вас внутри остались еще пустоты, то нужно это свободное пространство ”забить” дополнительными кусочками того же провода, либо проводниками меньшего сечения.

Только после этого можно прессовать.
После обжатия такое соединение требуется заизолировать. Удобнее всего это сделать термоусаживаемой трубкой ТУТ.
Есть трубки с клеевой основой. При нагреве такой клей вытекает наружу и обеспечивает герметичность соединения.
Изолирование при помощи термотрубки также довольно простой процесс. При отсутствии газовой горелки или фена, для малых сечений достаточно даже зажигалки.
Опрессовка гильзованием является одним из самых универсальных и надежных соединений, особенно при необходимости наращивания кабеля, в том числе вводного.
Изоляция при этом получается практически равноценной основной, при использовании еще и внешней трубки ТУТ в качестве кожуха.
Безусловно ни СИЗы, ни Wago, вы для этих целей использовать не будете, а вот гильзы ГМЛ – самое оно! При этом все выходит компактно и легко уменьшается хоть в штробе, хоть в кабельном канале.
Сварка и пайка
Помимо всех вышеприведенных способов соединения есть еще два вида, которые опытные электрики по праву считают самыми надежными.

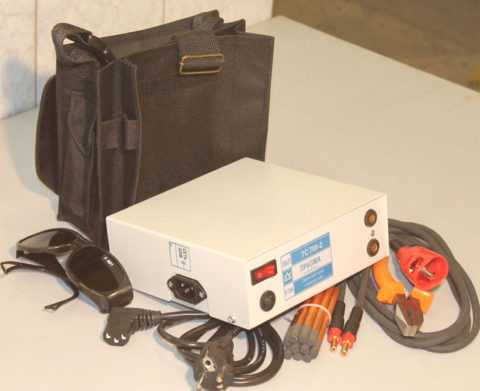

электрическая сварка
пайка проводов

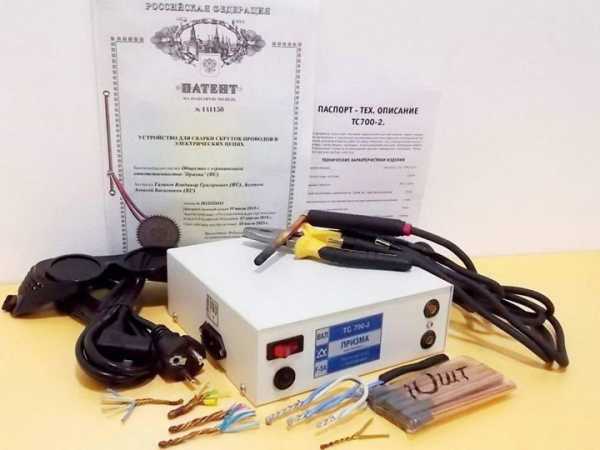

Однако такой вид стыковки никак нельзя отнести к простым. Он требует наличия специального оборудования, которого даже у 90% электриков зачастую нет в наличии.
Да и не всегда даже с его помощью можно соединить алюминиевый моножильный провод с гибким медным многопроволочным. Кроме того, вы навсегда оказываетесь привязаны к розетке или удлинителю.

А если поблизости вообще нет ни напряжения, ни генератора? Подробнее
При этом элементарные пресс-клещи наоборот, у 90% эл.монтажников как раз таки присутствуют. Не обязательно для этого приобретать самые дорогие и навороченные.
Например, аккумуляторные. Удобно конечно, ходи и только кнопочку нажимай.
Со своей задачей опрессовки хорошо справляются и китайские собратья. Причем весь процесс по времени занимает не более 1 минуты.
Статьи по теме
domikelectrica.ru
Как соединить провода не скручивая их между собой?
На сегодняшний день изобрели кучу самых разнообразных способов для соединения проводов. Но, почему-то, способ «откусить, скрутить и перемотать изолентой» не уступает свои позиции.
Но бывает еще и такое, что в корне не правильно.
Причина в том, что скручивать в спиральку два провода из разного материала, например, меди и алюминия, категорически не правильно. Дело в том, что при окислении алюминиевого провода происходит выделение гальванического пара, который со временем разорвет соединение. И чем больший ток проходит через это соединение, тем раньше оно разрушится. А, если нагрузка на провода непостоянная, то постоянное нагревание-охлаждение лишь ухудшит состояние проводки.
Такое соединение проводов может быть опасным. Так, как искры в соединении могут привести к пожару.
К счастью, есть верный выход из ситуации.
Например, вот такая штуковина, которая называется полиэтиленовый клеммник:
Приобрести эдакую незамысловатую штуковину можно в любом строительном магазине. А если вытянуть из нее латунную гильзу, можно наглядно увидеть как соединяются проводки:
В нее нужно засунуть концы проводов и закрутить винтики:
В сложенном виде, то есть в нормальном, она выглядит вот так:
И, кстати, каждый изоляционный сегмент можно отсоединить друг от друга. Итак, а первый взгляд все идеально и просто, но нет уж. И тут нашлись недостатки.
— если зажать алюминиевый провод, то нужно следить, чтобы не получилось вот так:

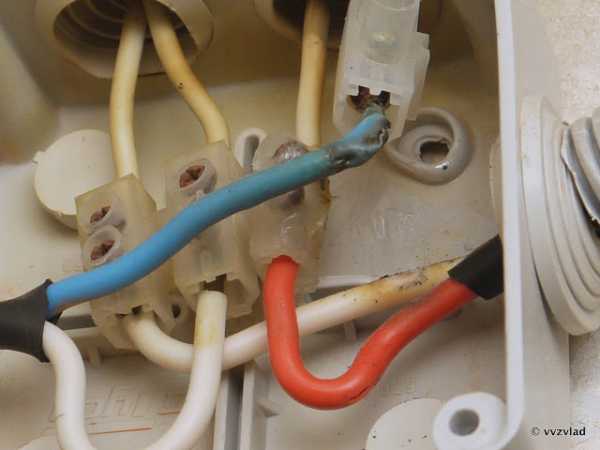

Это наглядный пример того, что алюминий зажимать нельзя, а если уж такое случилось, то раз в год клеммы нужно менять. Иначе контакт будет греться и это приведет к возгоранию.
— Нельзя зажимать в гильзе многожильные провода. Может не повезти и случится то, о чем вам уже известно.
— Важно выбрать правильный размер гильзы под диаметр провода, иначе он может выпасть или поломаться, если пережат.
— Покупая клеммник, не ведитесь на надписи на нем. Они врут. Лучше поделить ток на 2 или 3 гильзы.
И как говорит практика, такие клеммы лучше не покупать вообще. А если и использовать, то лишь для подключения чего-нибудь маленького, лампочки, например.
То же касается и безымянных китайских штуковин. Лучше перебдеть, чем недобдеть. Следовательно покупайте клеммы нормальных проверенных производителей, таких как: Тридоник, АББ, Легранд, Верит

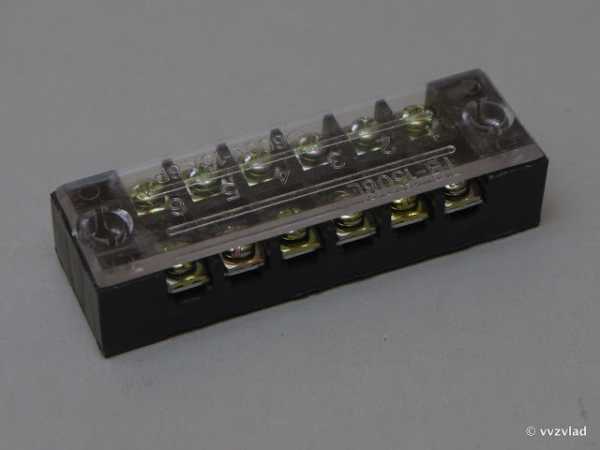

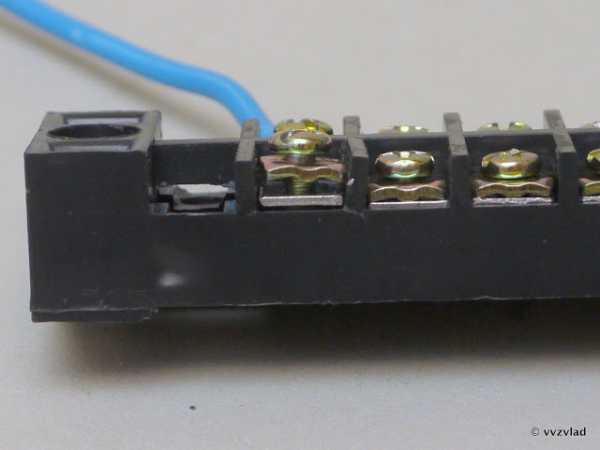

Terminal Blocks серии TB
Сделано из твердого черного пластика, имеют крышку. Эту уже куда лучше предыдущего.
Внутри состоит из двух винтиков и пластины:
Тут нужно обкрутить вокруг винтика и прижать пластиной:
Хорошая штуковина, ведь тут провода зажимает уже пластинка железная, а не сам винтик, что является, несомненно, большим плюсом.

.
Поверхность такая, что увеличивает не на много поверхность зажима, а это значит, что можно зажимать как многожильные провода, так и одножильные. Но, все же алюминиевые следует время от времени проверять. Чем плохи такие клеммы, так это тем, что они не делятся. А меньше, чем 6 штук вряд ли найдутся.

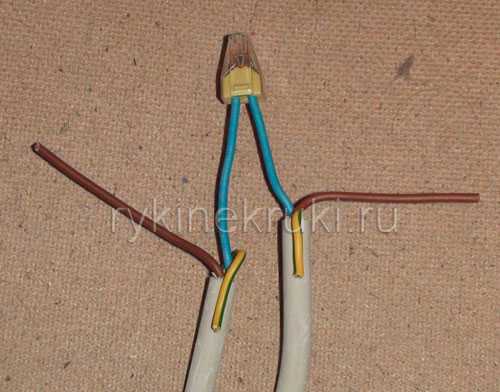

Самозажимные клеммы(WAGO, REXANT серии 773)

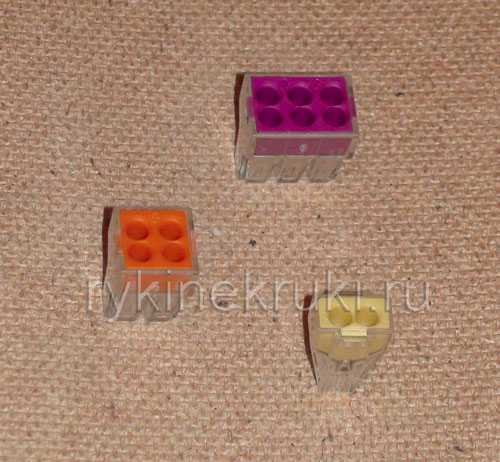

Выглядят они вот так:

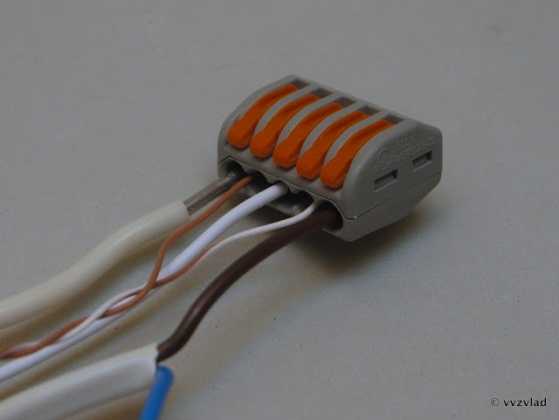

Крайне удобные клемы. Что нужно, так просто зачистить провод и засунуть до упора:

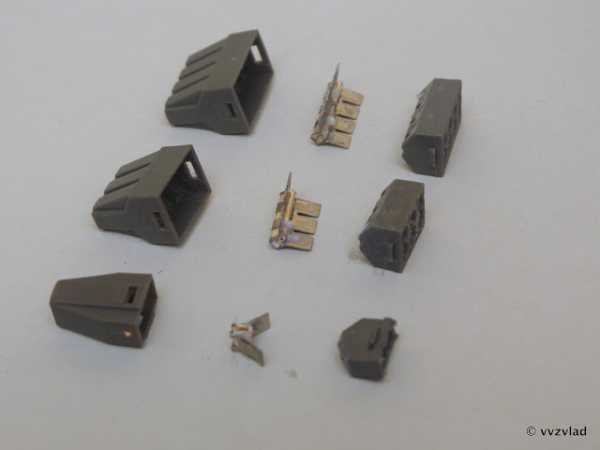

Внутри у той клеммы вот такая штука, где синей стрелкой обозначена прижимная пластинка, а оранжевой маленькая шинка из луженой меди:
Вот что происходит, когда в нее засовывают провод:
То есть провод прижимается плотно пластинкой к шинке и держит его так постоянно, не дает выпасть.

В эту клемму можно, не боясь, запихивать даже алюминиевый провод.
Вот точно такие же, но прозрачные клеммы:
Плюс их в том, что через просвещающиеся стенки видно на сколько глубоко засунут проводок. Такая клемма подходит для 4 КВт. Однако, есть одно большое НО. Это значит что такими способностями обладают только оригинальные клеммы WAGO. Для остальных же максимальный ток ограничен более низким показателем.
Клеммы WAGO серии 222
Такие клеммы будет незаменимы, если есть провода разного диаметра и из разных материалов.
У этих клемм есть рычажки:
Когда рычажок поднят — то нужно вставить провода и зафиксировать, опустив рычажок:
Можно заменить провод, подняв рычажок и вытянув его. Толковая штука, проводит ток до 32А.

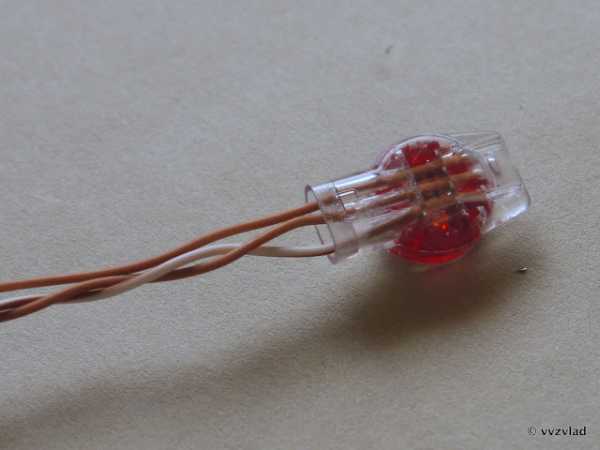

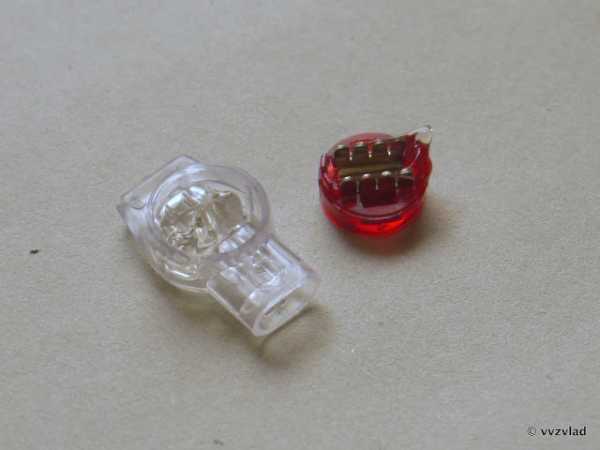

ScotchLok, электрический соединитель с врезным контактом.
Эти соединители подходят для слабых электрических приборов.
Использовать эту конструкцию можно засовывая в нее одновременно не один провод:

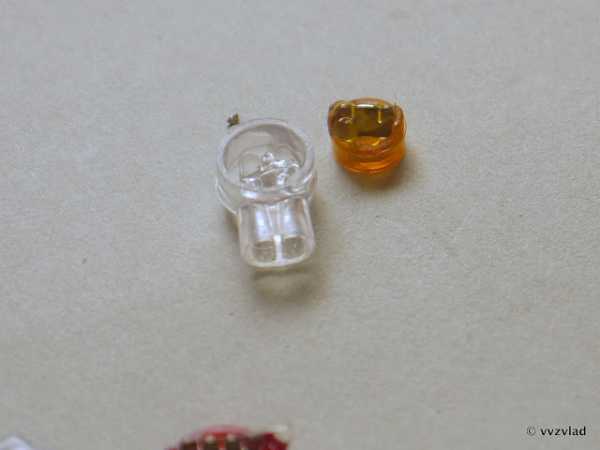

Разобрав электрический соединитель, можно увидеть пластину с зажимающей поверхностью, а также — гидрофобный гель, защищающий от коррозии:
А может быть и 2 пластины:

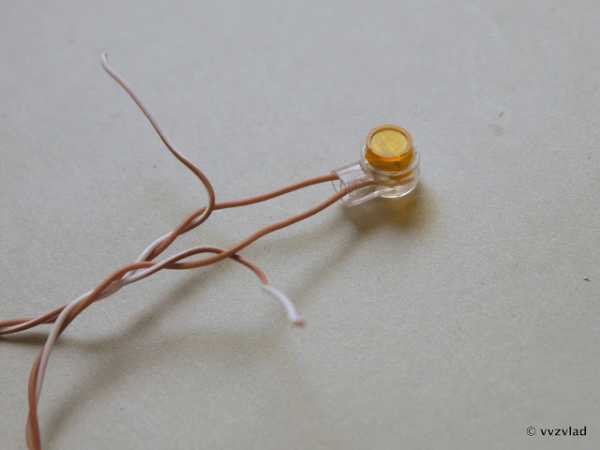

Так выглядит провод после заделки:
Для больших токов
Для таких случаев существуют вариации гильз:
Та гильза, которая вверху, соединяет алюминиевый и медный провод, а та, что ниже подходит для всех видов проводов:
В гильзу вставялется один или больше проводов и обжимается это все дело специальными клещами.
Вот эти гильзы побывали в зубах клещей:
Успехов вам и соблюдайте технику безопасности при работе с электричеством!
Автор: vvzvlad
sdelay.tv
Как соединить провода | Виды соединителей для проводов
Как соединить провода? Пайка или сварка? Долго и неудобно. Надо искать паяльник или сварочный аппарат. Но скажу по секрету, что самое лучшее соединение – это сварка, потом идет пайка. Скрутка проводов? Дело хорошее, но не эстетично. Да и по новым правилам запрещено ее применять, разве что втихаря на даче. В настоящее время изобретены специальные соединители для проводов, которые очень облегчают жизнь электрикам и электромонтажникам. О них мы как раз и поговорим в этой статье.
Как правильно и быстро соединить провода
Соединительный винтовой клеммник
Применяется очень широко на производстве, а также в домашнем хозяйстве для соединения двух проводов между собой. Продается в виде кассеты по 10 штук и более. Сколько требуется, мы отрезаем и используем по надобности. Применяется в основном для соединения медных проводов. Для алюминиевых нежелательно. Алюминиевые провода обладают свойством текучести. Это значит, что через какое-то время зажатый алюминиевый провод будет “растекаться” из под зажимного болта и соединение ослабнет.
Преимуществом соединительных клеммников является то, что они очень дешево стоят и позволяют за считанные секунды соединить без проблем два провода между собой. Главное, найти подходящую плоскую отвертку.

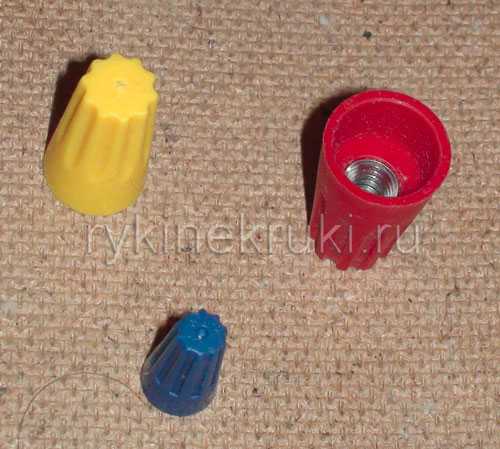

Колпачки СИЗ
СИЗ – это соединительный изолирующий зажим. Применяется для соединения однопроволочных жил проводов с последующим их завинчиванием по часовой стрелке. Колпачки СИЗ очень удобны, но все-таки не очень надежны. Поэтому, если у вас имеется ответственная часть электропроводки, то лучше отдать предпочтение более крутым конкурентам колпачков СИЗ.

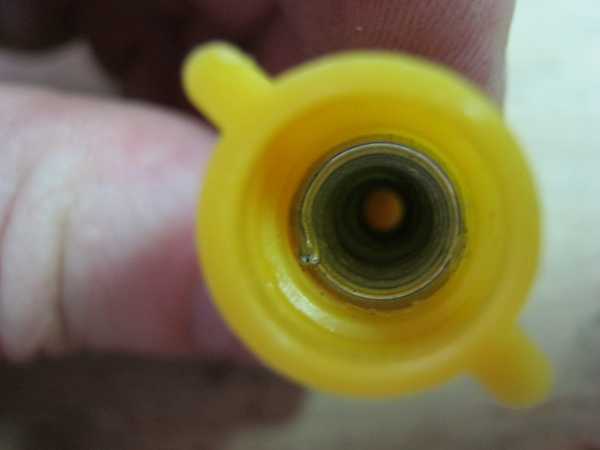

Как вы могли заметить, внутри колпачка стоит спираль, которая при завинчивании колпачка сжимает соединяемые провода.

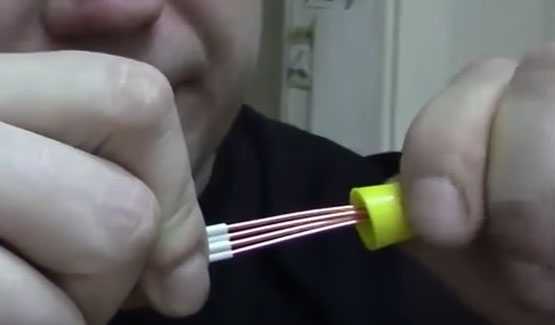

На практике все это происходит примерно так: зачищаем два провода, а потом завинчиваем на них колпачок СИЗ
Клеммники ВАГО (WAGO)
Клеммники Ваго в настоящее время являются самыми топовыми соединителями для проводов. Хотя и у них есть свои минусы – это дороговизна и слабый коммутируемый ток. Ниже на фото показан принцип работы клеммников Ваго.
Заключение
В настоящее время синюю изоленту уже можно отложить в долгий ящик. Если раньше с помощью нее построили Советский Союз, то сейчас в ней уже нет надобности. Гораздо проще все-таки сходить в ближайший магазин и купить соединители для проводов. Это не сильно ударит по вашему карману. В результате ваш электромонтаж будет намного крепче и безопаснее.
Также не забывайте и про силу тока, на которую рассчитаны данные соединители. Не стоит, например, использовать клеммники ВАГО на различные электрокотлы и мощные потребители энергии. В этом случае они могут не выдержать большой нагрузки, что приведет еще к более худшим последствиям.
www.ruselectronic.com
5 способов соединения проводов | соединение медных и алюминиевых проводов
Электрический контакт зависит от качества и надежности соединения проводов. При монтаже электропроводки не возможно обойтись без соединения проводов.
В местах соединения электрические контакты должны удовлетворять таким основным требованиям:
— надежный контакт, без дополнительного сопротивления. Сопротивление соединяющего контакта не должно быть больше сопротивления целого куска провода;

— механическая прочность, на случай растяжения. Если провод в местах соединения подвержен случайным растяжениям, то прочность контакты должна быть не меньше прочности самого проводника.

Способы соединения проводов
1. Соединения проводов скруткой. Из-за своей простоты, наиболее часто встречающийся способ. Для этого достаточно взять два провода, снять изоляцию (для надежной скрутки изоляция снимается не менее 5 см), затем оголенные жилы скручиваются между собой.
Изолируются скрученные оголенные жилы обычной изолирующей ПХВ лентой. В место изолирующей ленты можно использовать специальные «колпачки для скрутки». Колпачки для скрутки накручиваются на соединенные провода, тем самым изолируют оголенные части и дополнительно поджимают электрический контакт.
Не допустимо соединение скруткой проводов разнородных металлов, например медь и алюминий.
2. Соединение проводов пайкой. С помощью пайки монтаж соединений занимает чуть больше времени, однако этот способ белее надежный, чем обычной скруткой.
При скрутке контактов, на сколько бы она не была качественной, места соединения имеют некоторое сопротивление и при протекании тока скрученные контакты перегреваются.
Последствия не качественной скрутки это оплавление изоляции в местах соединений, короткое замыкание и пожар.
Пайка гарантирует надежный электрический контакт с малым сопротивлением и необходимой механической прочностью. Для пайки применяют обычный оловянно-свинцовый припой и канифоль.
3. Использование клеммных колодок. Сама клеммная колодка представляет собой изолирующую пластину с контактами. С помощью клеммных колодок можно соединять медные провода с алюминиевыми.
Клеммные колодки по способу закрепления в них проводов делятся на клеммники с затягивающим винтом и на клемники с прижимающими пластинами.
Клеммные колодки у которых провода прижимаются винтом имеют один недостаток. В них провод можно повредить самим витом при затягивании контакта. Особенно актуально при подсоединении алюминиевых или многожильных проводов.
Колодки с прижимающими пластинами более надежны по сравнению с винтовыми, так как при затягивании провод прижимается к клемме пластиной.
4. Пружинные клеммы. Наверное, самый быстрый и эффективный способ соединения проводов. Для этого с токопроводящей жилы снимается изоляция и вставляется в клемму. Отличаются от винтовых тем что провода фиксируются не винтом, а пружинным зажимом.
На сегодняшний день зажимов пружинного типа очень много, самые распространенные из них это клеммники фирмы «Wago».
Используются для соединения как мягких многожильных, так и одножильных проводов разного сечения.
С помощью таких клемм также можно производить соединение медных и алюминиевых проводов. Для этого используются специальные клеммники «Wago». В них используются контакты из биметаллической пластины покрытые специальной пастой, которая предотвращает окисление проводов.
5. Ответвительный сжим. Ответвительные сжимы или как их называют в народе «орешки» служат для подсоединения к магистрали линии без создания ее разрыва.
Сам сжим состоит из трех металлических пластин с винтами и изолирующей коробки в которой располагаются эти пластины. Ответвительный сжим часто применяют для соединения медных и алюминиевых проводов, например для присоединения к воздушной линии из алюминия.
Соединение медных и алюминиевых проводов в домашних условиях
Если требуется соединение медных и алюминиевых проводов, а клеммных зажимов и колодок нет под рукой, можно обойтись без них. Скрутка проводов в этом случае не является хорошим выходом из положения, потому что рано или поздно место скрутки меди и алюминия окислится и это приведет к потере контакта.
Эффективным решением данной проблемы является использование обычной гайки, болта и шайбы.
Надежность данного соединения ни чем не уступает описанным выше клеммникам. Единственный недостаток в громоздкости (например, при применении в распределительной коробке) и большого количества изолирующей ПХВ ленты для надежной изоляции.
Понравилась статья — сохрани на стену!

electricvdome.ru
Как правильно соединить электрические провода или кабеля между собой?
Требования требованиями, а самый ходовой вид соединения — это скрутка. Там, где нужен быстрый монтаж, используются клеммные колодки различных форм. Одна из разновидностей клеммных соединений – пружинные клеммы. Особое распространение получили изделия фирмы Wago.
Для выполнения отвода без разрыва линии применяются сжимы, которые среди электриков называют орешками. Он представляет собой некоторую разновидность клеммного соединения.
Использование клеммных колодок
Содержание статьи
Клеммная колодка состоит из контактов закрепленных на пластине из изоляционного материала. Контактная пластина имеет с двух сторон по винту, которым затягивается провод. Это позволяет с одной стороны пластины прижимать провод из меди, а с другой стороны провод из алюминия без опасения химического взаимодействия этих металлов.
Можно соединять разные типы проводов. С одной стороны на пластину можно закрепить одножильный провод, а с другой – многожильный. Еще одна проблема, которую легко решить с помощью клеммной колодки – это соединение проводов с разными диаметрами жил.
Клеммная колодка может состоять из одной или нескольких контактных пластин, что очень удобно в условиях монтажа. Для этого достаточно набрать необходимое количество пластин и закрепить в нужном месте.
Пружинные клеммы
Клеммы этого типа очень близки по конструкции к клеммным колодкам. Различие состоит в том, что в качестве прижима используется подпружиненная пластина. Пользоваться пружинными клеммами очень просто – надо зачистить провод на глубину клеммы.
Отводится прижимная пластина и в клемму вставляется зачищенный провод. Провод вставляется так, чтобы оголенных участков провода не было. Затем защелкивается прижимная пластина и на этом процесс является завершенным.
Пружинными клеммами можно монтировать одножильные, многожильные провода и провода разного диаметра. Допускается монтаж проводов из разных металлов. Наибольшее распространение получили контакты фирмы Wago, в которых заложены пластины из биметалла со специальной контактной пастой против окисления металлов.
Установка колпачков СИЗ
Часто при монтаже проводки используются колпачки СИЗ. По внешнему виду они очень напоминают задний пластмассовый колпачок шариковой авторучки. Внутри его закладывается пружина в виде конуса. Пружина покрыта устойчивым к окислению металлом методом анодирования.

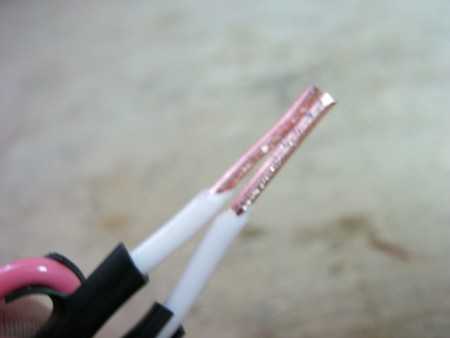

Чтобы соединить провода надо зачистить их на длину 10 – 15 мм и зачищенные участки сложить в один пучок. Концы пучка вставляются в колпа
electricity-help.ru
Как правильно соединять провода низковольтных сетей

Соединяем провода правильно
Как правильно подсоединить провода? Такой вопрос становился перед каждым из нас. Ведь именно контактные соединения являются самым слабым звеном любой электроустановки, и именно некачественные контактные соединения приводят к 90% повреждений. Это касается не только силовых электроустановок, но и низковольтных сетей, таких как телефонные, аудио-, видео- и интернет сети.
За счет обеспечения качественного соединения проводов можно существенно снизить вероятность повторной поломки, а также вероятность повреждения всего устройства в целом. Поэтому в нашей статье мы рассмотрим вопрос — как правильно и быстро соединять провода, а также вопросы касающиеся изоляции мест соединения.
Соединение силовых проводов
Согласно п.2.1.21 ПУЭ, соединение проводов должно осуществляться методом прессовки, сварки, пайки, винтовых или болтовых зажимов. Как видите скрутки в этом списке нет. Поэтому выполнять ею соединение проводов нельзя.
Знаю, каждый из вас сможет привести мне сотни примеров, когда скрутка вела себя лучше, чем один из разрешенных методов соединения. Я в ответ приведу вам сотни примеров того, когда скрутка становилась причиной пожаров.

Методы соединения силовых проводов
Причина в том, что этот метод соединения не обеспечивает стабильное качество соединения. В зависимости от материала провода, химических или атмосферных воздействий, механических воздействий и многих других факторов, одинаково качественная скрутка может вести себя по-разному. Поэтому, если вы хотите соединить провода качественно, то лучше обойтись без нее.
Соединение проводов винтовыми или болтовыми зажимами
Наибольшую популярность получил метод зажима соединяемых проводов. Он позволяет обеспечить достаточно надежное соединение в короткие сроки.

Болтовое соединение провода
Самым простым вариантом является использование обычного болта, или винта и гайки. Соединяемые провода помещают между болтом и гайкой, и зажимают. Но после изолирования место соединения получается достаточно громоздким и не эстетичным. Поэтому сейчас применяются специальные клеммники с винтовым зажимом.

Винтовые клеммы
Винтовой клеммник представляет собой латунную трубку с двумя отверстиями, имеющими резьбу. В эти отверстия устанавливаются винты, которые зажимают помещаемый в трубку провод. Обычно, такое соединение имеет оболочку-изоляцию из ПВХ.

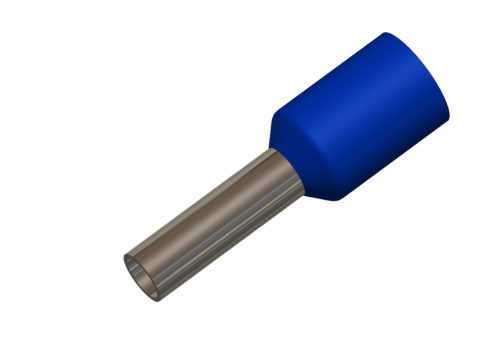

Наконечники для винтового соединения многожильных проводов
Такие клеммники отлично подойдут для соединения одножильных медных проводников. Но если используется алюминиевая или многожильная медная проволока, то при зажатии, винты могут полностью или частично передавить провод. Поэтому, в этом случае следует использовать специальные латунные наконечники, цена которых находится во вполне разумных пределах.

Винтовое соединение проводов и кабелей большого сечения
Для соединения проводников большого сечения существуют специальные болтовые клеммники. Обычно они имеют съемную или открывающуюся переднюю часть. Соединяемые проводники садятся под болт, после чего передняя часть закрывается, исключая, тем самым, попадание к контакту влаги и пыли.
Соединение проводов методом пайки
Вторым по популярности методом является пайка (см. Пайка проводов и кабелей с разъемами). Данный метод обеспечивает качественное соединение, которое в течении времени не меняет своих свойств. Но воздушные линии электропередач, нельзя соединять методом пайки, так как они могут достаточно сильно перегреваться, что приводит к разрушению соединения.

Пайка проводов
Перед тем как правильно соединять электрические провода методом пайки, их необходимо качественно зачистить, и очистить от влаги и пыли. В дальнейшем возможны два варианта. Первый — это непосредственная пайка проводов, или вариант обпайки соединения типа скрутка.

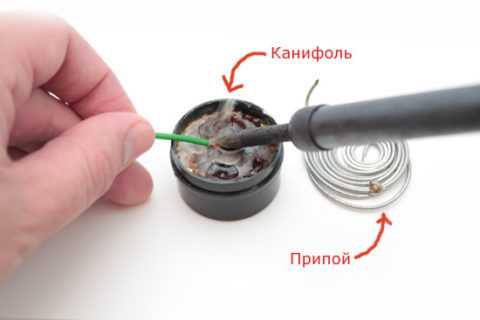

Набор для паяния проводов
Многие провода, особенно предназначенные для низковольтных сетей, специально созданы для такого типа соединения. Они имеют лужение на поверхности и соответствующую маркировку «Л».
Отдельно стоит вопрос пайки алюминия. Для него существую специальные припои, но обычно такие проводники соединяют другими видами соединений.

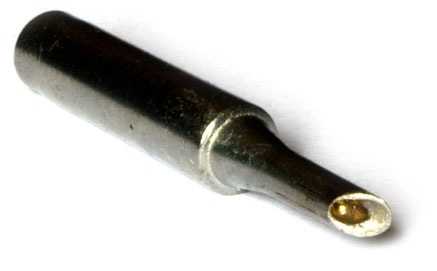

Жало паяльника для пайки проводов
Для соединения методом пайки может использоваться как паяльник с обычным жалом, так и с жалом, имеющим специальную выемку. Такое жало позволяет обпаивать соединения типа скрутка.
Для этого в жале высверливают отверстие соответствующего диаметра. После этого отверстие наполняют припоем и оловом и кратковременно вставляют в него скрутку. Это позволяет значительно ускорить процесс пайки.
Соединение методом прессовки и сварки
Но настоящие профессионалы не задаются вопросом как правильно соединить провода между собой. Ведь практически идеальным вариантом, является сварка и прессовка. При наличии необходимого оборудования, качество таких соединений с годами не изменяется и остается на самом высоком уровне.

Соединение проводов методом сварки
Сварка проводов осуществляется специальным сварочным аппаратом, хотя некоторые «самоделкины» используют для этого обычный сварочник, для которого изготовляют угольный электрод.

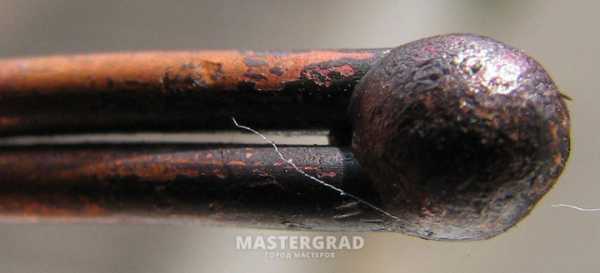

Принцип сваривания проводов достаточно прост. Выполняется обычная скрутка. Затем концы проводов сваривают за счет термического воздействия. В итоге получается скрутка со сплавленными концами.
Схема сварки проводов
Такое соединение очень надежно и не подвержено влиянию атмосферных или химических воздействий. Разрушить его механически можно только очень постаравшись, либо просто откусив место сварки своими руками.
Со сваркой алюминия все немного сложнее. Дело в том, что для этого необходимо снять слой оксида, который образуется на поверхности жилы.
Сделать это проще всего при помощи специального флюса. Кроме того, при сварке следует использовать пониженное напряжение, не более 20В. В противном случае провод может просто расплавиться, а в худшем варианте, еще и разбрызгаться с причинением ожогов.

Сварочный аппарат для сварки проводов
После сварки, проводу необходимо дать несколько секунд на остывание, и после этого на скрутку можно наносить изоляцию. Наиболее удобным вариантом является термоусадка, но в принципе, можно использовать и обычную ПВХ изоленту.
Соединение проводов метод прессовки
Последним вариантом, как соединить правильно провода, является опрессовка. Раньше в быту, подобный метод использовался достаточно редко, но в последнее время этот способ приобретает все большую популярность.
Если вариант опрессовки вам нравится меньше чем скрутка, то учтите такой момент, что все провода высоковольтных ЛЭП соединяются этим методом. И делается это не потому, что так проще, а потому, что так требует ПУЭ.

Способы соединения проводов опрессовкой
Для опрессовки проводов вам потребуется специальные пресс-клещи. Они бывают ручного и механического типа. Для домашних условий вполне достаточно ручного варианта.
Некоторые выполняют опрессовку обычными пассатижами, но надежность такого соединения оставляет желать лучшего.
Пресс-клещи для соединения проводов

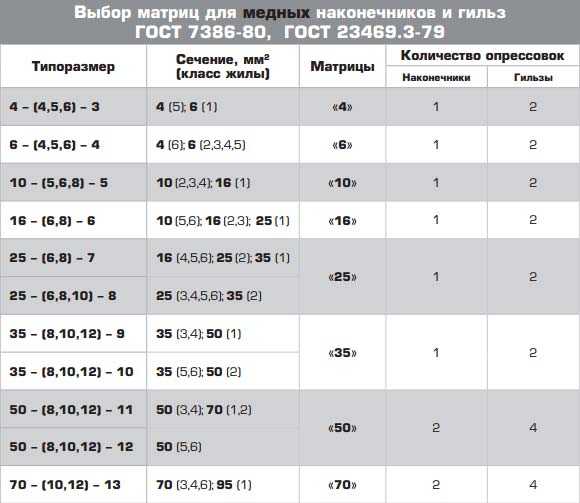

Вторым важным аспектом, необходимым для опрессовки, являются специальные гильзы. Они могут быть медными, алюминиевыми, комбинированными и в изоляции. Как говорит инструкция, последний вариант позволяет после соединения проводов, даже не наносить на соединение дополнительной изоляции.
Гильзы для опрессовки проводов
Если же использовались обычные гильзы, то после соединения проводов их следует заизолировать. Для этого можно использовать термоусадку или изоленту.
Соединение проводов низковольтных сетей
Но в современном мире существуют не только силовые провода. Повредится могут акустические, сетевые, телевизионные и другие виды проводов, и их починка, так же не является такой уж проблемой. Но здесь нужен отдельный подход. Поэтому давайте рассмотрим наиболее распространенные случаи отдельно.
Соединяем провода наушников
Начнем с вопроса как правильно соединить провода в наушниках? Для ответа мы должны знать, какая схема у нас используется. Для этого, достаточно посмотреть сколько проводов у нас уходят к гарнитуре, и какая гарнитура применяется.
Для обычных наушников, зачастую используется схема с тремя проводами, лишь изредка можно встретить четырехпроводное подключение, а вот если ваша гарнитура кроме наушников имеет еще и микрофон, то практически наверняка у вас используется четырехпроводная схема.

Чиним провод наушников
Прежде чем приступать к ремонту, нам следует определиться с местом повреждения. В большинстве случаев определить его можно визуально, или путем изгибания провода. Если такой метод не принес результатов, тогда следует позванивать цепь при помощи мультиметра. Для этого потребуется делать надрезы на кабеле.
Определившись с местом обрыва провода, разрезаем его, и соединяем все провода заново. Цветовая палитра проводов позволит вам не перепутать жилы. Соединение выполняется при помощи скрутки, которую затем для надежности, следует пропаять. Изолирование выполняем при помощи изоленты или термоусадки.
Но повреждения могут быть не только в проводе. Достаточно часто обрыв провода происходит в месте его крепления к штекеру. В этом случае вам потребуется купить новый, обрезать старый и выполнить новое подключение.
В этом нет нечего сложного. Если у вас обычные наушники, то из трех проводов один является плюсом для правого наушника, другой плюсом для левого наушника, а третий общим минусом. При четырехпроводной схеме для каждого наушника прокладывается отдельный минусовый провод.

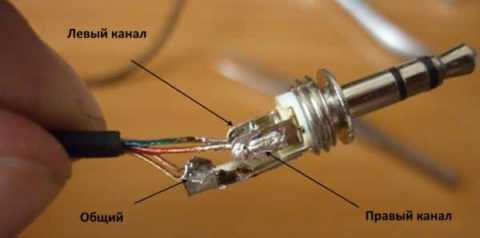

Подключение проводов к штекеру наушников
Для подключения к штекеру нам достаточно посадить плюсовые жилы к контактам, как на фото, а нулевую жилу — к расположенному ниже, более широкому контакту. Если у нас две минусовые жилы, то обе их подключаем туда.
Схема подключения наушников
Если обрыв произошел в наушнике, то здесь все еще проще. У вас имеется два провода — один из них плюс, а второй минус. Определить какой из них является каким, можно, либо используя мультиметр, либо прослеживанием. Контакты же самих наушников, обычно имеют соответствующее обозначение.
Соединение акустических проводов
Теперь давайте разберем вопрос, как правильно соединить провода колонок? Акустические провода очень плохо воспринимают скрутку, теряя при этом качество передачи сигнала. Поэтому, для достижения качественного соединения вам придётся весьма постараться.

Акустический кабель
Чтобы у вас было понимание, почему так важно обеспечить качественное соединение, для начала давайте немного погрузимся в теорию. Дело в том, что согласно правил, общее сопротивление провода не должно превышать 5% от сопротивления всей акустической системы. Для этого провод должен быть достаточно большого сечения, выполнен из меди и иметь минимально необходимую длину.
Любое соединение — это не только повышение сопротивления, но и создание помех. Поэтому, в идеальном случае, для замены поврежденного провода лучше приобрести новый, соответствующей длины.
Соединители аудио провода
Если же вы приняли решение соединить акустические провода самостоятельно, то рекомендуем вам придержаться . Прежде всего выполняем соединение типа скрутка. Только используем не обычную скрутку, а соединение типа косичка.
Скрутка косичкой
Затем это соединение следует обжать. Для этого можно использовать обжимные гильзы. Они обязательно должны быть медными.
Использовать винтовые клеммы для соединения не следует. Ведь в процессе закручивания часть жил может обломаться, что приведет к увеличению сопротивления.
Изолирование проводов лучше выполнить при помощи термоусадки, которая обладает одинаковым сопротивлением по всей длине. Использовать изоленту так же возможно, но так как акустические провода монтируют открытым способом, это может быть не очень красиво.
Соединение сетевых проводов
Существует два варианта правильных ответов на вопрос, как правильно соединить провода интернета. Первым, и наиболее верным вариантом является использование специальных соединительных конекторов. Второй вариант — это обычная скрутка.
Рассмотрим оба типа:
Начнем с более простого варианта – скрутки. Независимо от количества жил сетевого кабеля, нам достаточно их скрутить по цветам. Для каждой отдельной жилы выполняем изоляцию соединенияа затем все соединение изолируем общей оболочкой. Для этого можно использовать как термоусадку, так и изоленту.
Соединение сетевого кабеля скруткой
Для уменьшения количества необходимой термоусадки, можно соединение одной пары выполнять на разных уровнях, а затем заизолировать их одной термоусадкой как на картинке.
К сожалению, такое соединение не обеспечивает должной надежности, и может привести к сбоям в работе сети. Поэтому более правильным решением, является использование второго варианта.

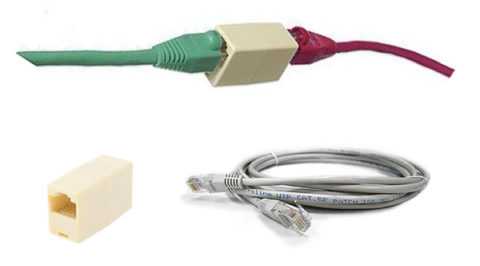

Джойнер разъема RJ-45
Для этого нам потребуется два разъема RJ-45 и один джойнер разъема RJ-45. Обрезаем кабель в месте повреждения, и на оба его конца устанавливаем разъемы RJ-45. Затем вставляем их в джойнер, и соединение готово.
Правильное соединение сетевого провода
Все кажется достаточно простым, но есть одно но. Дело в том, что разъемы RJ-45 следует подключить правильно. Всего существует два типа подключения: прямое и перекрестное. Какое необходимо вам, зависит от целей сетевого подключения и от вашего провайдера.
Прямое и обратное соединение сетевых кабелей
Вопрос подключения разъемов RJ-45 мы уже не раз рассматривали в наших статьях, поэтому не будем к нему возвращаться вновь. Видео на страницах нашего сайта поможет вам разобраться в этом, значительно лучше любых слов. Мы только акцентируем ваше внимание на том, что подключение должно быть соосным.
Вывод
Очень надеемся, что наша статья помогла вам разобраться, как правильно соединить провода на колонки, наушники, сетевые и силовые проводники. Как вы можете видеть, в этом нет ничего сложного. Главное следить за соответствием проводов, и соблюдать элементарные правила безопасности. И любой порванный провод не станет для вас проблемой.
elektrik-a.su
Как правильно соединять провода | Руки не Крюки
В этой статье мы расскажем о том, как соединять провода между собой в квартире. Вопрос электропроводки очень актуален особенно для тех, кто решил самостоятельно делать ремонт. В основном людей интересует возможность и технология соединения проводов различных материалов и сечений между собой. Поговорим обо всем по-порядку.
СОДЕРЖАНИЕ:
Можно ли соединять провода скруткой?
Соединение одинаковых проводов
Соединение проводов одного материала, но разного сечения
Соединение алюминиевых и медных проводов разных сечений
Соединительные колодки-защелки
Как подсоединить люстру
Важные замечания
Можно ли соединять провода скруткой
Очень часто, особенно в старых домах, мы начинаем снимать старые обои, откручивать старые розетки, разбирать полуразвалившиеся соединительные коробки и что же мы видим: много скрученных между собой и обмотанных в изоляцию проводов:
Знаю, что много электриков до сих пор делают скрутку проводов именно таким образом и считают ее самой надежной. Однако, с точки зрения пожарной безопасности, ни один пожарник не одобрит электрические соединения в квартире, выполненные только методом скрутки.
Дело в том, что иногда приходится соединять между собой провода различных сечений и различных материалов, например, медные и алюминиевые провода. И вот именно для таких случаев скрутка неприемлема. Например, при одной и той же нагрузке в сети она будет по разному действовать на скрученные вместе толстый и тонкий провода, один из которых будет чувствовать себя хорошо, а другой будет нагреваться.
Как соединить провода одного материала и сечения

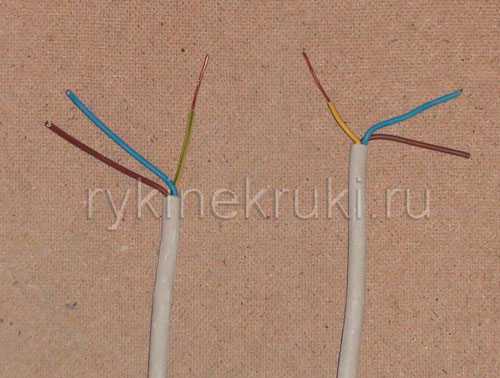

Как соединить провода одного материала и сечения между собой, например, медный с медным на 2,5 квадрата? Это самый простой случай, и здесь вполне может подойти скрутка:
Только вместо обычной изоляционной ленты в магазине продаются колпачки для скрутки:
Нужно взять колпачок и навинтить на скрутку:
Можно ли соединять провода разного сечения одного материала
Если, к примеру, Вам нужно соединить провода разного сечения (для одинакового сечения также годятся) и одного материала (медь или алюминий), то в этом случае хорошо подойдут специальные соединительные колодки, представленные ниже.
Они имеют разное число входов: на рисунке, соответственно: 2, 4, 6.
Т. е. это «как-бы» скрутка для 2, 3, 4, 5 или 6 проводов.
Причем, если Вам нужно соединить между собой 3 провода, то для этого можно воспользоваться колодкой, имеющей 4 или 6 входов:

Читая мой блог, Вы наверняка делаете ремонт. Добавьте к себе в закладки вот эту страницу. Здесь находятся все полезные магазины по благоустройству дома.
Колодка просто плотно насаживается на провода:
Нужно понимать, что после соединения проводов таким способом, обратно из колодки их уже не вынуть. Поэтому, если Вы ни разу не пробовали работать с подобными приспособлениями, купите их несколько штук в магазине с запасом и потренируйтесь дома. Они стоят копейки.
Как соединить провода медь и алюминий
Когда у Вас наступает необходимость в соединении проводов из разных материалов (медь и алюминий), да еще и разных сечений, в этом случае Вам помогут колодки, у которых входы заполнены специальной пастой, препятствующей окислению:

Эти же колодки, конечно, подойдут и для проводов одинакового сечения и одинакового материала. Как и в предыдущем случае, если Вы уже насадили на них провода, то их будет уже не вынуть из колодок. Поэтому заранее продумывайте все Ваши соединения.
Соединительные колодки — защелки
Есть также соединительные колодки, которые позволят Вам соединить провода между собой, но, в случае Вашей ошибки, Вы можете отсоединить любой из присоединенных проводов. Это так называемые защелки:
У продавца в магазине для защелок нужно обязательно уточнять возможность соединения проводов разного материала и сечения.
Один из вариантов подключения проводов в люстре
Если Вам нужно подключать люстру, то одним из вариантов соединения проводов, выходящих из потолка с проводами, идущими от люстры, будет использование колодок, в которых фиксация соединения проводов происходит за счет винтов:
Для люстры вариант использования клемм типа wago, особенно если идущие из потолка провода короткие, будет не очень хорошим, поскольку, как уже было сказано, в этом случае провода уже не вынуть (например, понадобится поменять люстру или ее помыть) и придется их отрезать. В случае же клемм с винтовым соединением достаточно будет просто открутить крепящие винты и освободить провода.
Важные замечания по соединению проводов
Отметим важные моменты, касающиеся электрических проводов.
Все скручиваемые между собой провода не должны болтаться где-то в воздухе! Они обязательно должны быть помещены в соединительную (распределительную коробку).
Во всех соединениях проводов следите за тем, чтобы оголенные концы проводов были полностью спрятаны в соединительной колодке. Т. е. старайтесь сделать соединение так, чтобы после этого соединения невозможно было бы рукой добраться до оголенного конца провода.
Не старайтесь достать провод из тех колодок, которые для этого не предназначены. Например, есть умельцы, которые и из клемм wago умудряются вынуть провода. Но я этого не рекомендую делать, поскольку такое изъятие всегда связано с деформацией провода. А это недопустимо, т. к. нагрузку в сети должны испытывать целые провода, а не полусломанные, которые могут привести к замыканиям.
На этом статья заканчивается. Мы с Вами подробно изучили вопрос того, как соединять провода в квартире. Теперь, при перемещении розетки с одного места на другое Вы без проблем сможете удлинить провода, проложив их в стене и сделав верное соединение.

rykinekruki.ru

РубрикаРазное
