Как установить стропила на крышу

Монтаж и установка крыши дело сложное и ответственное. Главным элементом крыши являются стропила. Образно выражаясь, это скелет будущей крыши или каркас. Его можно изготовить самостоятельно, соблюдая при этом строгие правила. Плохо сделанная стропильная основа повлечет за собой много проблем.

Разновидности крыш

Формы скатных крыш

В идеальном варианте крыша – это ровная, плоская поверхность с определенным уклоном или скатом. Для того чтобы по установленной крыше стекали атмосферные осадки, применяется строительный элемент – стропила. Они служат основой для крепления основной кровельной поверхности. В зависимости от угла наклона скатов крыши подразделяются на:

  • скатные, если уклон составляет более десяти процентов;
  • плоские, с углом наклона от 2,5 до 10 %.

В свою очередь плоские кровли делятся на односкатные, двускатные, шатровые.

Односкатные самые простые. Они укладываются на две стены строения, высота которых разная. При двускатных крышах высота стен должна быть одинаковой, а торцевые части стропил выполняются в форме треугольника. При сооружении шатровой кровли применяется конструкция, у которой четыре ската. Это довольно редкий вид, и в самостоятельном исполнении довольно сложен.

Что нужно знать при установке стропил

Стропила – это несущая конструкция. Она должна надежно удерживать всю тяжесть кровельного материала, оказывать сопротивление порывам ветра и выдерживать снеговую нагрузку. В связи с этим, при выборе материала для изготовления стропил нужно учитывать вышеперечисленные факторы, а также особенности климата в районе, где производится строительство. Основными элементами стропильной системы являются балки, собственно, стропила и мауэрлат.

Виды

Стропила по способу крепления подразделяются на висячие и наслонные.

Существуют некоторые специальные термины. Треугольник из стропил, называется фермой, которая состоит из верхнего и нижнего пояса, и раскоса. Раскос – это наклонный брус, вертикальные брусы внутри фермы – стойки. Основой называются стропильные ноги. Ноги служат для поддержания обрешетки.

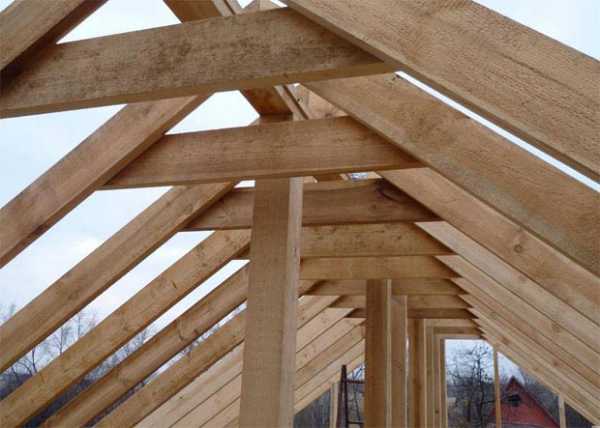

У наслонной стропильной системы стропильные ноги не создают распирающего давления на стену дома. Такие стропила используются при монтаже крыши с небольшими пролетами или там, где применяются промежуточные опорные крепления, в том случае, где есть промежуточная стена.

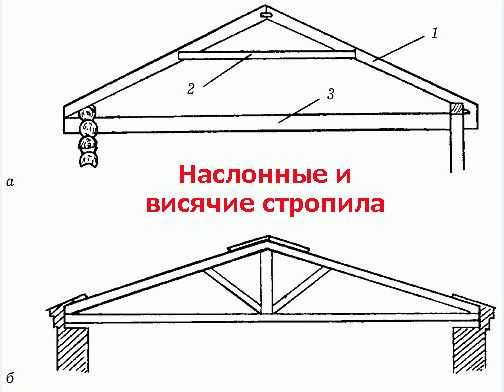

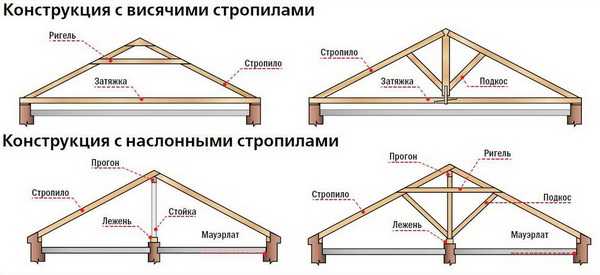

Наслонные и висячие стропила

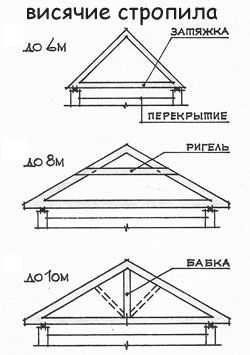

Во все остальных случаях применяются висячие варианты стропильной системы. В каждом отдельном случае, хозяин сам определяет какой из видов использовать.

У висячего варианта стропильные ноги работают, с точки зрения сопротивления материалов, на сжатие и изгиб. Для того чтобы снизить нагрузку на стену используют специальные затяжки. Они могут быть деревянными или железными. Ими закрепляют ноги стропил.

Мощность возводимой системы напрямую зависит от высоты стяжки, и ее надежности. Система монтируется для больших зданий, когда стропильный шаг достаточно велик и отсутствуют дополнительные опоры. В этом случае давление на мауэрлат наличествует только в вертикальной плоскости.

Обратите внимание! Для кровли наклонного типа важно, чтобы присутствовала промежуточная стена здания или дополнительные опоры. Концы откосов упираются при этом в боковые стены, а стойки – в промежуточную стену или дополнительные несущие опорные конструкции. Последние испытывают напряжение только на изгиб.

При планировании системы покрытия кровли пролетами в несколько рядов, применяется смешанное сочетание наслонных и висячих стропил, с последовательным их чередованием.

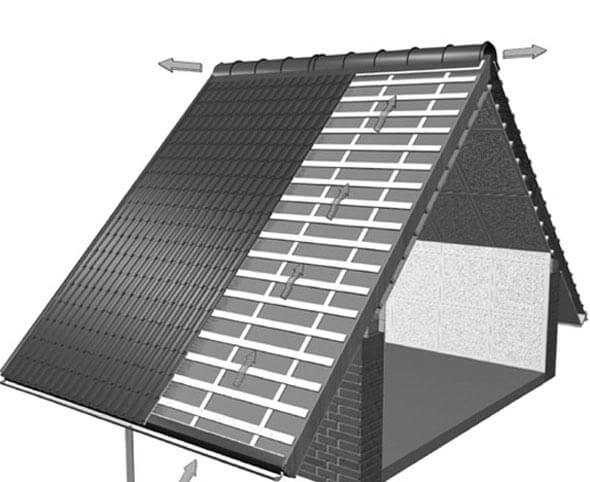

Для обрешетки, как правило, применяются деревянные доски, с помощью которых создается разряженная основа. Можно в этом качестве использовать брусья, настелив их в два ряда. Гвоздями конструкция крепится. Если в качестве кровельного материала используется мягкий материал – рубероид или толь – обрешетка выполняется в виде сплошного покрытия, без прореживания. Ее делают для большей надежности в два ряда. Один ряд (нижний) играет роль рабочей основы, а верхний служит для дополнительной защиты.

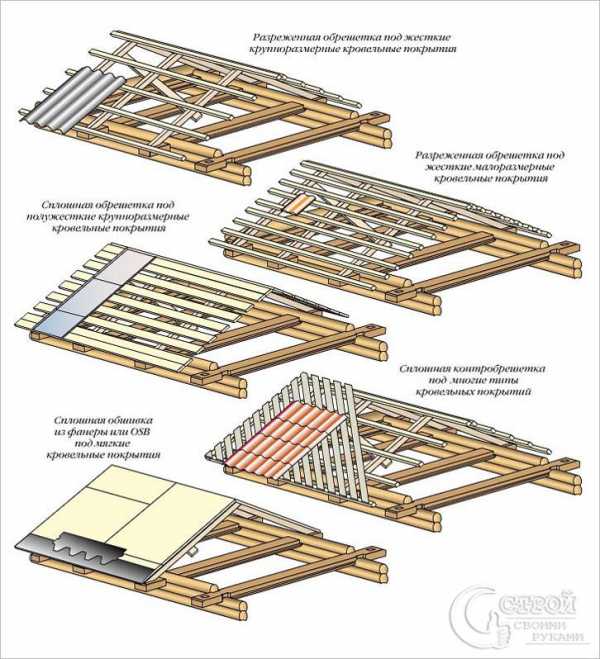

Виды обрешетки

Обрешетка с зазорами применяется для покрытия крыши с применением асбестоцементных плит. При использовании шифера, черепицы или стеклопластика, обрешетка делается из брусьев, которые имеют в поперечном сечении размеры 50×50 мм.

Технология установки

Она заключается в следующем:

  1. Применяется для изготовления стропил только высококачественная древесина, без внешних дефектов и повреждений. Это, как правило, пиломатериалы первого или, реже, второго сорта.
  2. Стропила производятся с использованием круглопильного станка, на котором выполняется поперечный раскрой. По специальным шаблонам выполняется оторцовка. На таком же станке выполняется и продольный раскрой.
  3. Чтобы цельная конструкция была собрана в правильном порядке, нужно ее производить по ранее намеченной схеме.
  4. После того как предварительные работы выполнены, стропила нужно пронумеровать, чтобы избежать ошибок при проведении последующего цикла работ.
  5. Затем подбираются гнезда для установки болтов и нагелей.
Схема монтажа стропила

Стропила можно купить уже в готовом виде. Этими работами занимаются некоторые строительные организации. Если позволяют материальные средства, лучше использовать заводскую конструкцию.

Самый популярный и устойчивый вариант стропильной конструкции предполагает выполнение следующих требований:

  • основу конструкции составляет балка, которая состоит из нескольких брусьев, соединенных между собой при помощи пластинчатых нагелей.
  • нагели выполняются только из дуба или березы;
  • крепятся нагели только на крайние части, ни в коем случае не на середину;
  • древесина должна быть сухой, с допустимой влажностью не более двадцати процентов.

Установка

Для начала следует произвести расчет веса кровли. Если планируется возвести крышу легкой конструкции, то можно не использовать мауэрлат. Он предназначен для равномерного распределения сосредоточенной нагрузки, которая передается точками опор стропил на внешнюю площадь наружной стены. Но они выполняют еще одну немаловажную функцию – привязывают кровлю к стенам дома. Особенно это актуально в районах, где постоянно дуют ветра. Они представляют собой квадратные балки, размерами 15×15 см в поперечном сечении. Они непосредственно укладываются на поверхность стен.

Стропила тоже представляют собой деревянные балки, но другого сечения. Толщина их 5 или 7, а ширина 15 см. Если планируется кровля из тяжелого материала, то стропила надо выбирать большего размера: 8×20 см. Расстояние между соседними стропилами называется шагом. В зависимости от выбранной системы шаг может составлять от полуметра до одного метра.

Способы крепления стропил

Перед началом работы по монтажу стропил надо изготовить леса. Применение лестницы для этих целей не эффективно и не очень удобно. Самый удобный вариант стыковки стропил, когда этот процесс проводится на земле. Потом готовая конструкция поднимается наверх. Существует всего три способа крепления:

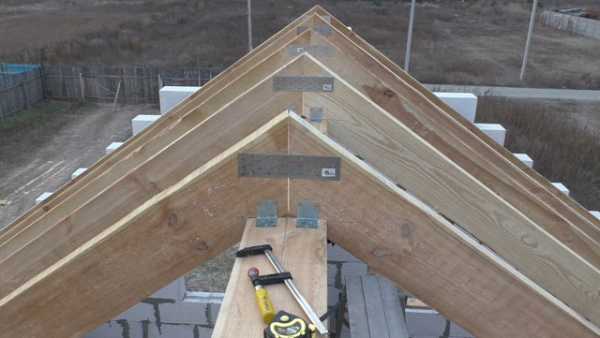

  1. Соединение производится встык, стропила крепятся двумя гвоздями на 200. Для дополнительного усиления соединения можно использовать деревянную накладку или пластину из металла. Крепление их осуществляется саморезами или болтовым креплением.
  2. Использование конькового бруса. Каждое из стропил в этом случае крепится отдельно, без применения шаблонов.
  3. Стыковка производится внахлест. Для этого применяются специальные шпильки с широкими шайбами и железные болты. Последний способ самый распространенный.

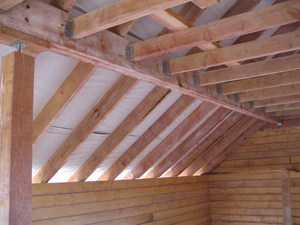

Коньковый прогон

Первым делом монтируются крайние стропила. Между ними натягивается мерная веревка, которая позволит сделать крышу ровной. Затем с определенным шагом устанавливаются промежуточные треугольники стропил.

Итак, стропила установлены. Теперь предстоит соединить их с балками и мауэрлатом. Стропила с мауэрлатом соединяются с помощью гвоздей.

Обратите внимание! Есть несколько вариантов крепления стропил, которые могут применяться в зависимости от конструкции здания и особенностей крыши. Если дом каменнный, то крепление стропил можно выполнить проволокой к арматуре, забитой в стену.

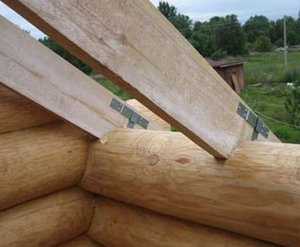

Крепление стропил к мауэрлату скобами

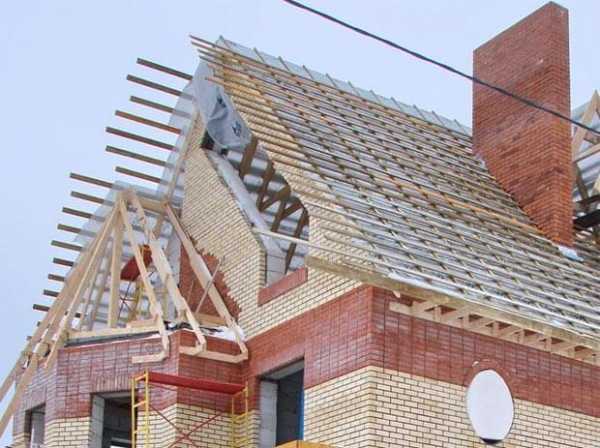

Далее устанавливается и укрепляется обрешетка, стелется основной кровельный материал. Как видно, своими руками такую работу можно одному произвести только для небольшого помещения: бани, гаража, дачи, сруба. Для более серьезных сооружений нужны опытные специалисты, а лучше всего комплексная бригада.

Видео

Это видео поможет освежить в памяти забытые тригонометрические функции, который просто незаменимы при расчете стропильной системы — угла соединения стропил и их длины:

Практические вопросы монтажа стропил рассмотрены здесь:

stroysvoimirukami.ru

Правила установки стропил: конструкция, виды, порядок монтажа

Срок службы кровельных конструкций определяется характеристиками стропил, поэтому к их установке нужно подойти со всей серьезностью. Работа по изготовлению и монтажу каркаса будущей крыши не настолько сложная, чтобы требовалось приглашать специалистов. Всё это можно выполнить самостоятельно, главное — в точности соблюдать технологические особенности кровель различных конфигураций.

И чтобы вам было проще справиться с этой задачей, вам не помешает вначале ознакомиться с правилами по разработке, расчету и выбору стропильной конструкции. Также вы должны соблюдать последовательность этапов монтажа «скелета» крыши.

Элементы стропильной конструкции

Строительные нормы требуют использования в конструкции стропильной системы определенных элементов, каждый из которых выполняет свою функцию:

  • Мауэрлат. Главный элемент кровли. Он выполняет функцию фундамента крыши, устанавливается по периметру стен и равномерно распределяет нагрузку, не позволяя строению опрокинуться. Чаще всего для создания мауэрлата используется брус. Если стропила изготавливают в деревянном доме, то в качестве него используют верхнюю обвязку стены.
  • Стропильные ноги. Важный элемент конструкции, который помогает поддерживать вес кровельного пирога. Пространство между стропилами должно быть заполнено теплоизолятором, а сверху на него устанавливается обрешетка.
  • Прогоны. Это обычные брусья, которые укладывают горизонтально вдоль кровли. Они выполняют функцию опоры для стропильных ног. В строительстве используют несколько типов прогонов: коньковый, который располагается на самом верху кровли и помогает стропилам сохранять устойчивость, и боковые, которые располагаются в самом центре стропильных ног.
  • Стойки. Выглядят как дополнительные упоры для конька и стропил. Их главная задача — взять на себя часть веса конструкции.
  • Подкосы. Представляют собой наклонные брусья, которые служат подпорками для стропильных ног. Они помогают повысить жесткость и прочность сооружения.

Материалы для изготовления стропил

Обычно для создания стропил используют древесину хвойных пород — сосны, ели, лиственницы. Но это должен быть материал, обладающий определенными характеристиками. Особенно это касается влажности, уровень которой не должен быть выше 25%.

Работая с деревянной конструкцией, нужно помнить о ее серьезном недостатке — с годами стропила начинают терять свою форму, поэтому во избежание этого обязательно на несущую систему устанавливают металлические элементы.

Благодаря металлу конструкция стропил приобретает повышенную жесткость, но в то же время это уменьшает период эксплуатации деревянных деталей. Площадки и опоры из металла дают накапливаться конденсату, а это вызывает гниение и порчу древесины.

В процессе монтажа стропильной системы из металла и дерева необходимо сделать все возможное, чтобы избежать прямого контакта материалов друг с другом. Для этого часто применяют влагозащитные составы или же пленочную изоляцию.

При возведении промышленных объектов часто строители используют металлические стропила, изготовленные из стального проката. Эта конструкция, которую поставляют в готовом виде, отличается от деревянной более компактными размерами, хотя она и не так хорошо держит тепло, но эту проблему легко решить при помощи дополнительной теплоизоляции.

Как выбирать стропильную систему?

При изготовлении каркаса крыши можно использовать несколько видов стропильных конструкций: висячие и наслонные. Чтобы понять, какой из вариантов будет наиболее оптимальным, нужно учесть тип кровли, материал перекрытия и природные условия региона.

Из особенностей висячих стропил стоит отметить то, что поддержку им обеспечивают внешние стены дома, промежуточные опоры здесь не используют. Стропильные ноги подобного типа в процессе эксплуатации подвергаются деформации на сжатие и изгиб. Благодаря этой конструкции возникает горизонтальное распирающее усилие, которое распространяется на стены. Для уменьшения этой нагрузки используют деревянные и металлические затяжки. Эти элементы устанавливаются непосредственно у основания стропильной конструкции.

Часто сооружать висячую стропильную систему приходится при возведении мансард, а также тогда, когда пролеты на крыше имеют размер 8-12 м, а проектом дополнительные опоры не предусмотрены.

Установка наслонных стропил чаще всего производится в домах с промежуточной столбчатой опорой или дополнительной несущей стеной. Нижними краями конструкция крепится к внешним стенам, а их средние элементы — к внутреннему простенку или несущему столбу.

В случае монтажа единой кровельной системы, которая будет захватывать несколько пролетов, обязательно нужно использовать распорные и наслонные стропильные фермы. Наслонные стропила выбирают для тех участков, где имеются промежуточные опоры, а висячие применяют там, где отсутствуют эти поддерживающие элементы.

Правила изготовления стропил в зависимости от типа крыши

Двускатная крыша

По действующим в строительстве правилам, угол наклона двускатной крыши не должен быть больше 90 градусов. При определении оптимального наклона необходимо учитывать погодные условия местности. В регионах, где выпадают сильные осадки, рекомендуется устанавливать крутые скаты. Для регионов с преобладанием сильных ветров больше подходят пологие кровли, которые помогут свести к минимуму давление на постройку.

Чаще всего для объектов выбирают конструкцию двускатной крыши, имеющей угол наклона 35-45 градусов. Это оптимальный вариант с точки зрения расхода стройматериалов и распределения нагрузки по периметру строения. Но нужно учесть, что в чердачном помещении воздух будет оставаться холодным, поэтому при всем желании не получится превратить его в жилую комнату.

При изготовлении двускатной крыши используют наклонную и висячую стропильную систему.

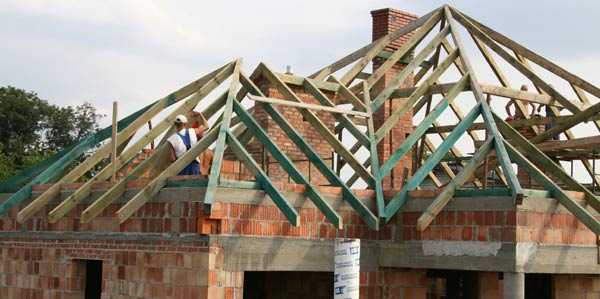

Шатровая крыша

У этой конструкции крыши площадь каждого ската одинакова, как и угол наклона. Одна из особенностей конструкции состоит в том, что здесь не предусмотрен коньковый прогон, крепление стропил осуществляется в одной точке. Из-за этого изготовить такую кровлю под силу только опытным строителям.

Решение о создании шатровой крыши будет правильным, если соблюдаются два условия:

  • Объект имеет форму квадрата;
  • В центре постройки находится несущая опора или стена, которую можно использовать в качестве опоры для стойки, выполняющей роль поддержки для стыков стропильных ног.

В принципе при изготовлении шатровой крышей можно обойтись и без стойки. Однако в этом случае придется укрепить ее при помощи дополнительных модулей, функцию которых возлагают на стойки затяжки.

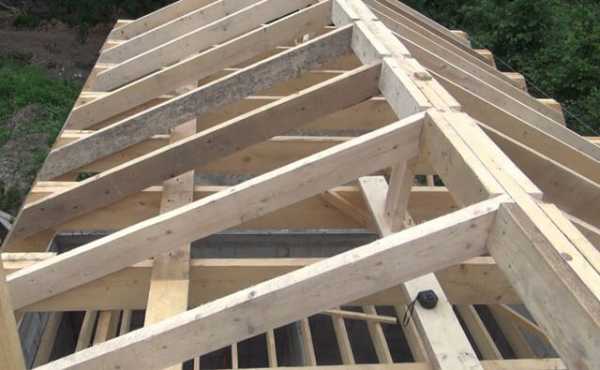

Вальмовая крыша

Стандартный вариант кровель этого типа включает в себя накосные стропила, которые монтируют к углам постройки. У этой крыши скаты должны иметь угол наклона не более 40 градусов. При изготовлении прогонов они должны устанавливаться с усилением, поскольку им приходится подвергаться серьезным нагрузкам. Для создания подобных элементов чаще всего используют сдвоенные доски и прочный брус.

В тех местах, где будут стыковаться детали, необходимо установить опору в виде стойки, которая поможет повысить надежность сооружения. Перед установкой опоры необходимо сделать отступ, равный 1/4 длины больших стропил от конька. Там, где располагаются фронтоны двускатной крыши, монтируют укороченные стропила.

При изготовлении стропил для четырехскатной кровли могут использоваться длинные и диагональные элементы. Тогда под стропила придется установить вертикальную стойку, которая будет выполнять роль опоры для балки перекрытия. Это может быть и шпренгель — балка, которую устанавливают в углу крыши и закрепляют на смежных стенах. При изготовлении шпренгельной фермы ее обязательно нужно укрепить при помощи подкосов.

Ломаная крыша

Подобный тип кровли выбирается в тех случаях, когда изготавливается просторная мансарда. В этом случае процесс монтажа стропил можно провести в три этапа:

  1. Установка П-образной конструкции. Ее делают из опор для прогонов, которые будут служить поддержкой для стропильных ног. В качестве основания конструкции используют балки перекрытия.
  2. Монтаж прогонов в количестве не менее 3 штук. Из них 2 элемента нужно закрепить по углам П-образного каркаса, а оставшийся прогон фиксируют по центру мансардного перекрытия.
  3. Заключительным этапом является установка стропильных ног.

Монтаж стропил своими руками

Расчёт угла наклона нагрузок

В принципе любой владелец может сам рассчитать необходимые параметры двускатной крыши, однако желательно поручить эту работу профессионалам. Тогда вы будете уверены в точности результатов, а это даст гарантию, что конструкция получится надежной.

Когда вы будете определять угол наклона, вам необходимо обратить внимание на следующие моменты:

  • Для некоторых кровельных материалов угол 15 градусов может оказаться неподходящим. Поэтому прежде чем приступать к расчету стропильной системы, вы должны решить, какой тип покрытия будете использовать.
  • Если вы выбрали угол наклона более 45 градусов, то имейте в виду, что это приведет к увеличению затрат на приобретение элементов кровельного пирога.

Рассчитывая конструкцию, необходимо закладывать максимальную нагрузку от воздействия снега на уровне 80-320 кг/м2. Если для крыши был выбран угол наклона до 25 градусов, то расчётный коэффициент будет равен 1, а для конструкции с уклоном от 25 до 60 градусов — 0,7. На практике это будет означать, что, если 1 квадратный метр покрытия рассчитан на нагрузку 140 кг снежного покрова, то для крыши, у которой угол наклона ската составляет 40 градусов, нагрузка будет равна 140*0,7=98 кг/м2.

Определить ветровую нагрузку можно при помощи коэффициента аэродинамического влияния и колебания ветрового давления. Расчёт показателя постоянной нагрузки производится путем сложения веса всех элементов кровельного пирога, который в среднем не превышает 40-50 кг/м2.

Основываясь на полученных результатах, можно определить показатель общей нагрузки на кровлю, а уже по этим данным можно рассчитать число стропильных ног, их размеры и сечение.

Монтаж мауэрлата и стропил

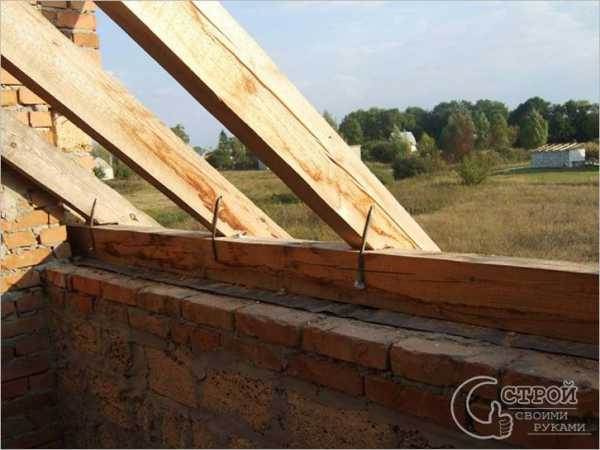

Первым этапом установки стропил своими руками является монтаж мауэрлата. Он в обязательном порядке должен быть закреплен анкерными болтами к продольным стенам.

После этого переходят к следующим этапам, которые должны быть выполнены в определенной последовательности:

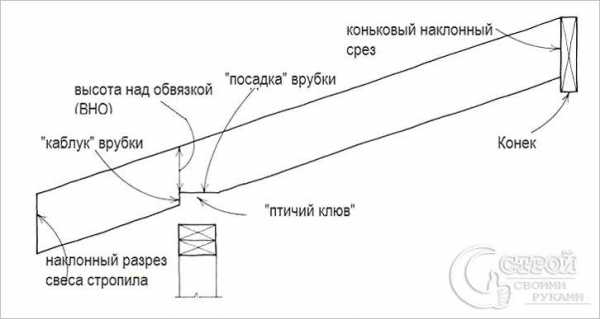

Вначале нужно изготовить шаблон, который потребуется для изготовления стропильной системы. Просто берем две доски и скрепляем их друг с другом гвоздями.

Эти ножницы нужно установить двумя краями там, где вы будете крепить стропильные ноги. Для фиксации угла между балками устанавливают поперечную перекладину.

Теперь нужно изготовить другой шаблон: на этот раз для него нам потребуется фанера, с его помощью мы сможем сделать монтажные запилы на стропилах.

Используя шаблон, нужно вырезать на стропилах монтажные запилы, после чего их скрепляют друг с другом под заранее рассчитанным углом наклона ската. По завершении этих действий у нас должна получиться стропильная ферма.

Готовые фермы переносят на крышу и фиксируют к мауэрлату:

  • Сначала нужно закрепить фронтальные фермы;
  • Между верхними точками фронтальных ферм придётся натянуть шпагат. По нему мы будем знать место, где должен проходить конек, также он послужит нам подсказкой, когда мы начнем устанавливать остальные стропильные ноги.

Теперь можно установить оставшиеся фермы, помня о том, что стропильные элементы нужно размещать на расстоянии не менее 0,6 м друг от друга.

В некоторых случаях может понадобиться усилить конструкцию ферм. Для этого используют подпоры, ригели или подкосы.

Заключительным этапом является монтаж конькового прогона. Его устанавливают на специальные опоры, после чего к нему крепят короткие, диагональные и промежуточные стропила.

Заключение

Монтаж стропил является не менее важным этапом, чем остальные операции, которые приходится выполнять в процессе строительства объекта. Учитывая роль этого элемента, работу необходимо начинать с выполнения необходимых расчетов, чтобы подобрать наиболее оптимальную конструкцию. Поскольку здесь приходится учитывать тип используемого кровельного материала, а также характеристики будущей кровли, лучше всего, если вы поручите эту работу профессионалам. Так у вас не будет сомнений, что по завершении установки стропил крыша будет надежно защищать здание от внешних воздействий на протяжении многих лет.

bane.guru

Стропила для крыши — ставим грамотно, выбираем правильный размер

При строительстве любого здания окончанием основных работ считается возведение такого элемента, как крыша. Её важность исключительна в целом для всего строения, ведь основой служит специальная стропильная система. Именно стропила для крыши в будущем должны будут выдерживать любые нагрузки со стороны внешних неблагоприятных факторов.

Начало работ

Строительство кровли любого здания проводится с использованием деревянных или металлических стропил. Она представляет собой специально разработанную систему последовательно соединённых элементов, обеспечивающих несущую способность всей крыши в целом.

При подготовке к сборке стропил для крыши обязательно надо составить чертёж с указанием всех размеров. Это понадобится при расчёте нужного количества строительных материалов.



Для деревянных стропил стоит использовать просушенную древесину, которая не имеет поражения грибком и гнилью. А также нельзя использовать дерево при наличии на нём крупных трещин и расколов.

Металлические стропила для крыши не должны иметь видимых и скрытых деформаций. Не допускается наличие участков коррозии. А главное, ни в коем случае нельзя устанавливать стропила для крыши без обработки антикоррозийными составами.

Деревянные стропила

Деревянные стропила для крыши своими руками возвести не представляет особых проблем даже для людей, не имеющих специального архитектурного образования.

Но надо помнить, что существуют определённые основы, от которых не стоит отходить. В первую очередь — это существующие виды стропильных систем.

  1. Висячие стропила. В этом случае основными являются такие элементы, как затяжка, стропило, ригель или подкос. Основная нагрузка при этом ложится на наружные несущие стены здания. Оптимально подходят для домов с небольшой площадью при относительно скромных размерах длины и ширины. Расстояние между стенами должно быть не более 5 метров.
  2. Наклонные стропила. Дополнительно включают в себя лежень и стойку, расположенные строго посередине относительно оси симметрии всей конструкции. Отлично подходят для зданий, расположенных в местах, где повышенная нагрузка от выпадающих осадков. А также используются для домов, где площадь кровли значительна и требуются дополнительные упорные элементы для обеспечения жёсткости. Расстояние между стенами в этом случае может составлять до 15 метров.
  3. Комбинированный вариант. Представляет собой гибрид наклонной и висячей системы стропил. Он нужен для тех, кто, например, хочет возвести свой дом и подкровельное пространство сделать жилым. В этом случае перед тем, как поставить стропила, нужно будет тщательно рассмотреть все варианты размеров будущей мансарды для обеспечения максимальной прочности конструкции.

Размеры стропильных элементов

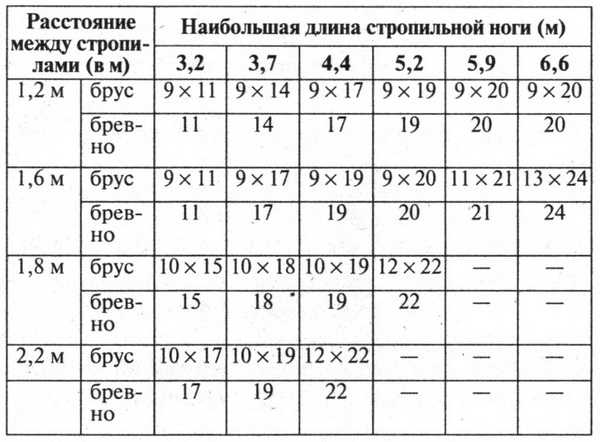

Для деревянных стропил наиболее распространённым является использование бруса и доски.

Для опорных элементов берут сечение бруса 100*100 мм. Если же используется доска, то минимум — 100*50 мм. Допускается также и размер доски 200*50, но не более. Если же в целях экономии денежных средств было решено использовать бревна, их минимальный диаметр должен составлять от 100 мм. И при этом они должны быть обязательно обработаны и очищены.

Перед тем как ставить стропила на крышу, можно воспользоваться специальным интернет-сервисом для точного определения требуемых размеров всех элементов, где понадобится внести основные параметры кровли. Или же можно произвести все расчёты вручную, взяв данные с учётом снеговой и ветровой нагрузки в требуемом регионе страны.

Надо помнить, что минимальное расстояние между стропилами должно быть от 60 до 100 см. В противном случае крыша может оказаться ненадёжной и не выдержать последующей эксплуатационной нагрузки.

Порядок очередности монтажа элементов деревянной стропильной системы

Чтобы возвести надёжную крышу своими руками, надо следовать определённой последовательности действий.

  1. Производится укладка на опорные несущие стены мауэрлатного бруса. В случае если система наклонная, надо не забывать о потребности в лежне. Если стены здания выполнены из капитальных материалов (кирпич, пеноблок), обязательно укладывается гидроизоляция в виде обычного рубероида.
  2. Для крепления используются специальные метизные изделия, которые обеспечат дополнительную неподвижность несущим элементам кровли. Надо помнить, что каждый стропильный элемент должен надёжно фиксироваться.
  3. Определяется будущая высота кровли. От нее в дальнейшем будут зависеть как возможность размещения мансардного этажа, так и угол ската кровельного материала. И тут надо не забывать, что чем больше угол наклона, тем больше будет ветровая нагрузка на кровлю, но при этом, естественно, меньше будут задерживаться осадки.
  4. Укладывается затяжка для висячей стропильной системы. В наклонном случае на лежень накладывается вертикальная стойка. С помощью этих элементов придаётся дополнительная жёсткость всей конструкции и распределяется будущая нагрузка, в том числе и на стены здания.
  5. Крепятся подкосы и ригельные элементы. С их помощью крыша получает дополнительную стяжку. А значит, крыша уже не будет, как карточный домик, обладать подвижностью при различных условиях эксплуатации.
  6. Прокладывается обрешеточная структура поверх стропильной системы. В зависимости от типа кровельного материала обрешётка может быть как сплошная, так и с определённым расстоянием между досками.
  7. Не стоит брать для обрешётки доски толщиной более 50 мм. Иначе кровля создаст ненужные значительные перегрузки на опорные стены через мауэрлатный брус. И в будущем это может отразиться на продолжительности срока службы всей крыши в целом.
  8. Проводится обязательная обработка всех стропильных элементов противопожарным и антипаразитным составом. При невыполнении этого условия в деревянных элементах системы стропил могут в будущем завестись нежелательные живые существа в виде насекомых, поедающих древесину.

Противопожарный состав повышает степень огнестойкости деревянных материалов при возникновении очага возгорания в случае чрезвычайной ситуации.

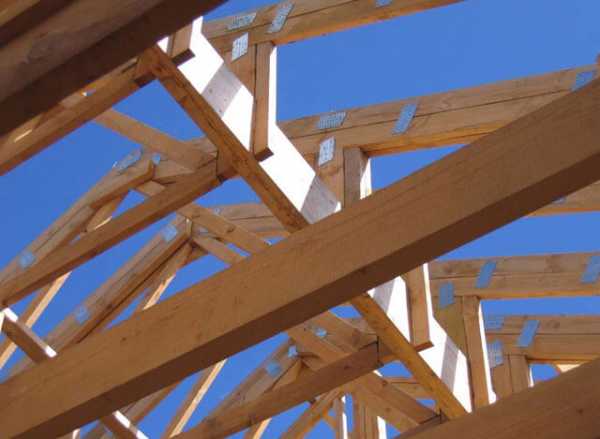

Крепление стропильных элементов

Для крепления всех элементов деревянных стропил должны использоваться саморезы длиной более 70 мм. Они обязательно должны быть из нержавеющего металла или с антикоррозийной обработкой. Это способствует недопущению возникновения точечной гнили, которая может в последующем распространиться на все элементы.

Специальные монтажные пластины, держатели балок и соединители бруса с крепёжными уголками также должны быть из противокоррозионных материалов.

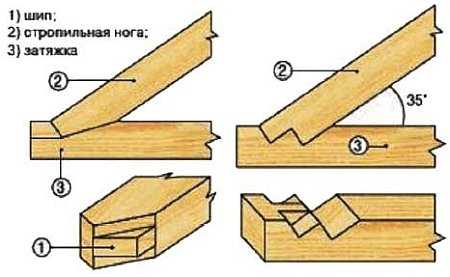

Для стыковки каждого элемента стоит обязательно делать геометрические запилы. С их помощью будет обеспечиваться дополнительное сцепление между элементами конструкции.

Чтобы установить металлические стропила, может потребоваться использование специального сварочного оборудования, так как, помимо болтового гаечного соединения, некоторые элементы требуют именно сваривания между собой.

Что в итоге?

Следуя таким несложным правилам и условиям, можно будет самостоятельно возвести стропильную систему практически любой сложности и необходимого типа, в зависимости от потребностей владельца дома.

Стоит помнить, что ни в коем случае нельзя допускать экономии на качестве строительных материалов. А при сомнениях в правильности выполняемых действий и неуверенности в собственных силах стоит обязательно обратиться за помощью к профессионалам.

stroicod.ru

как поставить, установить, как ставить и делать, как крепить на крыше из бревна, досок, стропильная система своими руками

Содержание:

Наличие бани на загородном участке уже давно перестало восприниматься, как что-то необычное: причиной является не только ее выдающиеся оздоровительные свойства, но и современные строительные технологии, позволяющие возвести это деревянное сооружение своими руками. При этом особое внимание следует уделить крыше, через которую происходит большинство теплопотерь.


Выбираем форму крыши для бани

Баней обычно является небольшая деревянная постройка из бревен или бруса. Лучше всего для этого использовать древесину хвойных деревьев – сосновую, кедровую или из лиственницы: для нее характерна высокая степень влагостойкости и наличие целебных свойств. На крышу приходится довольно большой процент от общей площади помещения, поэтому именно она является наиболее вероятным участком для утечек тепла из бани. Этому способствует также склонность теплого воздуху подниматься вверх. Для того, чтобы избежать значительных теплопотерь, важно знать, как сделать стропила на баню, и максимально правильно обустроить стропильную конструкцию.


Чаще всего на банях используются следующие виды крыши:

  • Односкатные. В состав каркаса здесь входит только мауэрлат и стропила, формирующие поверхность единственного ската. В центральных регионах нашей страны наиболее оптимальным показателем для уклона односкатной крыши является 10-25 градусов. Достоинствами подобной конструкции является ее простота, экономичность и скорость процесса, как поставить стропила на баню. К недостаткам обычно относят проблемы с организацией удобного чердака.
  • Двухскатные. В данном случае две плоскости образуют треугольную конфигурацию крыши, являющейся традиционной. Именно стропильная система двухскатной крыши для бани считается наиболее устойчивой по отношению к внешним природным воздействиям. Для того, чтобы организовать естественный отвод талой и дождевой воды с поверхности крыши, для уклона скатов рекомендуется показатель 45-50 градусов. Однако следует приготовиться к большим затратам, так как сделать стропила на баню своими руками в этом случае на порядок сложнее.

Определяемся с кровельной конструкцией

Баня должна иметь крышу, надежно сохраняющую внутри помещения тепло. Это достигается уменьшением площади сруба, тогда его прогрев уходит на порядок меньше времени и топлива. Помещение дополнительно утепляют, что также снижает утечки тепла наружу.


Место размещения термоизоляции является критерием классификации кровельной конструкции:

  • Холодная. Этот тип кровли предполагает проведение утепление не скатов, а пола на чердаке. Это помещение получается холодным, поэтому его в основном используют под кладовку. Чтобы утеплить пол, обычно применяется засыпная термоизоляция, способная не выпускать тепло изнутри нагретой бани.
  • Теплая. Здесь утеплитель укладывается между стропильных скатов. Стоимость теплой крыши для бани из бревна на порядок дороже, да и времени на ее обустройство уходит больше, по сравнению с односкатной. Однако чердачное помещение получается теплым, что дает возможность разместить там комнату отдыха. Межстропильное пространство обычно оснащается минеральным утеплителем в форме плит или матов.

По мнению опытных строителей, на банях лучше использовать холодные кровли, из-за их способности хорошо сохранять тепло внутри банного помещения. В результат на прогрев бани уходит гораздо меньше времени.

Монтируем мауэрлат

Из-за значительного веса кровельной конструкции не рекомендуется монтировать стропила непосредственно на несущие стены. Для равномерного распределения нагрузки и предотвращения деформации опор перед тем, как поставить стропила на баню, верхняя часть коробки оснащается мауэрлатом. Данное название применяется к прочному ровному брусу, имеющему сечение 100х100 мм или 150х150 мм. Его устанавливают поверх сруба, чтобы смягчить нагрузку на стены со стороны стропил.


Монтаж мауэрлата включает в себя следующие шаги:

  1. Распиловка опорного бруса на небольшие участки, по числу скатов кровли. За длину мауэрлата берется длина бани.
  2. Для пропитки мауэрлата используется антисептическая жидкость глубокого проникновения. Для достижения позитивного эффекта пропитку желательно нанести в два слоя.
  3. Местом укладки мауэрлата выступает верхний ряд несущих стен. Для фиксации используются металлические шпильки или анкерные болты. Точки крепления необходимо расположить так, чтобы они попали в межстропильное пространство, так как крепить стропила на баню в таком случае будет намного удобнее.
  4. После установки мауэрлата начинается сборка стропильной кровельной конструкции.

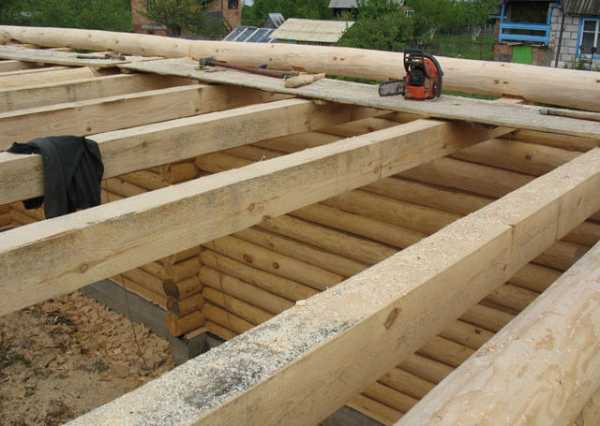

В тех случаях, когда баня выполняется в виде сруба, то роль мауэрлата выполняют верхние венцы, для фиксации которых используются металлические скобы. На сложных и тяжелых кровлях без мауэрлата обойтись не получается.

Строение каркаса — что нужно установить на баню

Основа конструкции крыши – это стропильный каркас. Именно на него монтируется кровельное покрытие, вес которого равномерно распределяется между несущими элементами постройки. Кроме того, стропильный каркас является местом установки гидроизоляционной защиты.


В состав каркаса входят следующие элементы:

  • Мауэрлат. С помощью этого опорного бруса достигается распределение веса и смягчение нагрузки на стены стропильных ног. Для его изготовления используется сосновый брус с квадратным сечением, поверх которого устанавливаются стропилины.
  • Стойки. Речь идет о вертикальных опорных элементах, выполняющих поддерживающую функцию для конькового прогона или центра стропильной ноги. Данными деталями оснащаются только стропильные системы наслонного типа.
  • Стропила. Перед тем, как сделать стропила на баню из досок, предварительно заготовляют доску 50х150 мм или 100х150 мм. Один конец ребром ставиться на мауэрлат, а другой упирается в поверхность второй парной ноги или конькового прогона.
  • Подкосы. Речь идет о поддерживающих каркасных элементах, занимающих угловое положение по отношению к стропилинам. Это защищает ноги от прогибов из-за собственной массы.
  • Затяжки. Применяются для попарного стягивания между собой стропильных ног, для компенсации распирающей нагрузки, направленной на несущие стены.

Как сделать и поставить стропила

Если проект бани предполагает наличие внутренней несущей перегородки, то применяется наслонная стропильная конструкция. В ее состав входит мауэрлат, вертикальные стойки, коньковый прогон и стропила. На стандартных постройках с несущими внешними стенами применяется более сложная висячая система, как делать стропила на баню.


Как правильно поставить стропила на баню своими руками:

  1. Несущие стены по верхнему торцу оформляются опорным брусом и лежнем. Для их фиксации потребуются длинные металлические шпильки или анкерные болты.
  2. Установка стоек поверх лежня. Для придания им вертикального положения во время установки используются специальные подпорки.
  3. Укладка на стойках конькового прогона. По ходу этой процедуры нужно постоянно сверяться со строительным уровнем.
  4. Установка стропил. Шаг установки – 60-120 см, что делает укладку утеплителя более удобной. Для фиксации стропил применяются гвозди, скобы, металлические накладки или ползуны.

Перед тем, как ставить стропила на баню, удобнее провести сборку ферм на земле. После этого готовая конструкция поднимается и устанавливается на мауэрлат.



kryshadoma.com

Какое расстояние между стропилами, методика вычисления

Содержание статьи:

Каркас крыши должен быть надежным и прочным. Но без грамотно проведенных расчетов этого достигнуть сложно. В процессе проведения вычислений определяют, на каком расстоянии ставить стропила на крыше.

К чему может привести неверный или неточный расчет нагрузок, которым подвергнется стропильная конструкция? К самым негативным последствиям, начиная от деформации стропильных ног и порчи покрытия кровли и заканчивая обрушением основания каркаса крыши. Поэтому при проектировании зданий в перечне обязательных расчетов имеются данные, какое должно быть расстояние между стропилами крыши. Существует определенная методика, позволяющая рассчитать эту величину.

Методика вычисления расстояния между стропилами

Расстояние между стропилами на крыше получило название шаг стропил. Как правило, шаг стропильных ног в конструкции крыши обычно превышает один метр, а минимальный промежуток колеблется в пределах 60 сантиметров.

Расчет необходимого количества стропил для кровли определенной длины и шаг стропил производят следующим образом:

  • до того, как рассчитать длину стропил, по карнизу крыши измеряют длину ската;
  • полученную величину делят на выбранное расстояние между стропилами. Например, шаг составляет один метр, значит разделить надо на единицу, а если это 60 сантиметров, тогда делитель будет равен 0,6;
  • затем к результату прибавляют единицу, и итог округляют в большую сторону.

Таким образом, путем несложных вычислений определяется количество стропил, которое нужно установить для обустройства одного ската крыши. После этого длину ската делят на полученное количество стропил, в результате чего получают значение межосевого промежутка между стропилами, называемое шагом.

Например, при протяженности кровельного ската, равного 25, 5 метра и шаге длиной 0,6 метра вычисление выполняется следующим образом:

25,5: 0,6 = 42,5 + 1= 43,5, после округления до ближайшего целого числа результат составит 44 – столько стропил потребуется для ската крыши.

Далее для определения расстояния между осями стропил надо 25,5: 44 = 0,58 (метра).

Данная несложная методика позволяющая определить, через какое расстояние ставятся стропила для крыши, не учитывает особенности используемого кровельного материала. Существуют профессиональные рекомендации относительно шага стропильной системы для наиболее популярных покрытий.

Стропильная конструкция под профнастил

Шаг стропильной системы при создании кровли из этого материала должен составлять не менее 600 миллиметров, а максимальный шаг стропил под профнастил – не более 900 миллиметров. Когда промежуток больше, тогда необходимо установить поперечные доски, имеющие большое сечение. При этом сечение самих стропил подбирают размером

Для укладки профнастила требуется обрешетка из досок 30х100 миллиметров, ее монтируют с 500-миллиметровым шагом и более — в зависимости от толщины кровельного материала и высоты трапеции. Когда создается обрешетка для профнастила, выходящая на карниз доска должна быть на 10-15 миллиметров толще остальных. Конструкция обрешетки должна обеспечивать возможность прохода для крепления таких вертикальных элементов как вентиляционные трубы, дымоход и т.д.

Стропильная конструкция под керамическую черепицу

Особенности конструкции стропил под укладку керамической черепицы связаны с тем, что сырьем для ее изготовления является глина – материал достаточно тяжелый, ее вес больше, чем у металлочерепицы раз в 10. Таким образом, нагрузка на несущую систему кровли из расчета на один квадратный метр площади равна от 40 до 60 килограммов.

Стропила под такую каркасную систему необходимо изготавливать из хорошо высушенной древесины, влажность которой не превышает 15%. Для их производства используется брус сечением 50х150 миллиметров или 60х180 миллиметров (для надежности). При этом шаг стропильной системы составляет 80 – 130 сантиметров в зависимости от крутизны уклона кровли. Так при угле наклона, равном 15 градусам, расстояние между стропилами равно 80 сантиметрам, а при 75 градусах – 130 сантиметров.



Когда вычисляется шаг между стропилами, специалисты учитывают их длину. При максимальном значении длины элементов при выполнении работ соблюдают минимальное расстояние между ними. При коротких стропилах оно должно быть максимально большим. Безопасное передвижение по крыше с уклоном меньше 45 градусов можно совершать, если стропильный шаг не превышает 80-85 сантиметров.

При обустройстве керамической кровли имеется еще одна особенность – это определенный размер шага обрешетки, с которым ее набивают на стропила. Он зависит от типа приобретенной черепицы. Наиболее простым способом произвести расчет шага обрешетки можно, если учесть, что в большинстве своем черепица имеет длину 400 миллиметров, а нахлест при укладке составляет от 55 до 90 миллиметров. Поэтому в данном случае шаг обрешетки равен длине черепицы минус величина нахлеста, а это 310-345 миллиметров (читайте: «Обрешетка крыши под металлочерепицу: монтаж и крепление»).


Когда крыша имеет несколько скатов как на фото, шаг обрешетки и количество рядов черепицы рассчитывают для каждого шага стропил в отдельности. Разметку рядов выполняют при помощи шнура, закрепляемого на контробрешетке, которая находится на противоположных сторонах ската крыши (читайте ещё статью: «Шаг обрешетки под профнастил»).

Стропильная конструкция под металлочерепицу

При строительстве загородной частной недвижимости металлочерепичную кровлю можно встретить чаще всего. Этот кровельный материал похож на настил, выполненный из глиняной черепицы, но по сравнению с ним имеет ряд достоинств. Листовую металлическую черепицу легко монтировать, поэтому возвести крышу можно в более короткие сроки, стропильная система под металлочерепицу также не отличается сложностью.

Металлочерепица легче, чем керамическая продукция, различие в весе иногда достигает 35 килограммов из расчета на квадратный метр в зависимости от толщины изделий (прочитайте также: «Устройство стропильной системы под металлочерепицу – варианты конструкции, шаг стропил»). Благодаря значительному снижению веса настила кровли появляется возможность уменьшить толщину элементов стропильной конструкции и размеры сечения брусков обрешетки, увеличить шаг установки стропил.



Под металлочерепичное покрытие стропильные ноги монтируют с расстоянием от 600 до 950 миллиметров, при этом сечение материала изготовления конструкции составляет 150 на 50 миллиметров. По мнению специалистов, в данном случае, если разместить между стропилами утеплитель толщиной в 150 миллиметров, то такая теплоизоляция позволит создать комфортные условия для пребывания в помещении мансарды. В то же самое для большей надежности желательно выбрать 200-миллиметровый утеплитель.

При монтаже стропил для обеспечения вентиляции пространства, которое заполнено утеплителем, в стропилах около верхней кровли сверлят отверстия, имеющие диаметр 10-12 миллиметров.

Технология создания стропильной системы под металлочерепицу не имеет существенных отличий от конструкций для других видов кровельных материалов. Единственная особенность заключается в том, что у стропил верхняя опора монтируется на коньковый прогон сверху, а не сбоку на коньковый брус. Наличие свободной зоны между стропилами обеспечивает циркуляцию воздуха под настилом кровли, а это в силу использования материала из металла понижает риск появления конденсата.

При выполнении монтажа кровли в деревянном доме, когда предусмотрена замена мауэрлата на верхний венец, если неверно рассчитать, на каком расстоянии ставят стропила, исправить ошибку будет сложно (читайте ещё: «Как рассчитать стропила на крышу»).



  Стропильная конструкция под ондулин

При создании кровли из ондулина шаг стропильной системы должен составлять не менее 600 миллиметров, а максимальное расстояние между стропилами — не более 900 миллиметров. Для стропильной системы подбирают доски 50х200 миллиметров и тем самым обеспечивают незначительный запас прочности с учетом стропильных прогонов.

Стропильная конструкция под покрытие из шифера

Шифер относится к одному из наиболее популярных кровельных материалов. Для его монтажа выбирают стропила сечением 50х100 или 50х150 миллиметров. При решении вопроса, через какое расстояние ставить стропила, надо исходить из того, что минимальное значение не может быть менее 600 миллиметров, а максимальное – 800 миллиметров (подробнее: «Как ставить стропила на дом»).

Для изготовления обрешетки используют деревянный брус сечением 50х50 миллиметров или доску 25х100 миллиметров. Шаг обрешетки подбирается в зависимости от угла уклона ската кровли. Если он незначителен, тогда достаточно, чтобы лист материала опирался на 4 бруска с шагом 45 сантиметров, а при большом уклоне хватит 3-х брусков с шагом от 630 до 650 миллиметров.

Как сделать монтаж кровли из профнастила своими руками, подробная видеоинструкция:

Стропила для односкатной и двухскатной кровли

При создании стропильной конструкции следует помнить о необходимости обеспечивать системе дополнительный запас прочности, учитывая при этом шаг стропил.

Расстояние между стропилами двускатной крыши делают с учетом размера теплоизолятора, который укладывают между ними. Примерный шаг между стропильными ногами 1-1,2 метра (читайте: «Стропильная система двускатной крыши и ее составляющие»). Стропилами регулируют величину свеса кровли.

kryshadoma.com

Как ставить стропила, как правильно поставить и выставить на дом, через какое расстояние: видео, своими руками

Понравилась статья? Следите за новыми идеями из мира дизайна интерьеров, а так же полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Крыша придает любой постройке архитектурную завершенность, выполняя свою основную функцию – защита от непогоды.  В зависимости от климатических условий, в которых строится дом, выбирают устройство крыши. Так, в тех местах, где систематически выпадают осадки, лучше всего строить дома с высокой крышей. В тех   местах, где постоянны сильные ветры, лучше ставить крыши с пологим скатом. В нашей статье мы расскажем о том, как ставить стропила на разные типы крыш.

Конструктивные особенности крыш разных типов

Конструкция бывает: односкатной, двускатной, шатровой, шпилеобразной, плоской крышей.

Однако независимо от конструкции крыш и кровельных материалов, кровельные кровли имеют одинаковые элементы: фронтон, ребра, конек, слуховое окно, свес кровли и фронтона, вальма и ендова.

Конструктивной особенностью крыши с одним скатом является то, что ее основой для ската выступают несущие стены, причем их высота разная. Такая конструкция для жилых домов практически не применяется.

Она нашла свое применение для  хозяйственных построек, дачных домиков, бань. При строительстве загородного дома зачастую возводят двускатную крышу.

Ее конструктивная особенность заключается в том, что крыша опирается на несущие стены с одинаковой высотой.

Таким образом, внутри скатов формируется пространство называемое фронтоном. Крышу с такой конструкцией несложно построить и самостоятельно, без привлечения специалистов.

Более сложной в строительстве являются крыши мансардного типа и вальмовые. Еще сложнее конструкция у шатровых крыш (они имеют четыре ската).

Многощипцовые кровли обычно применяют на домах с более сложной планировкой.  Их обустройство потребует  возведение ендовы, что еще более усложнит кровельные работы.

Общая конструкция крыши

Конструктивные элементы стропильной системы

Ни один вышеперечисленный вид крыши не обходится без такого элемента, как стропила. Их еще называют фермами. Это деревянные балки, которые и являются несущими элементами кровельной конструкции.

Между поясами стропил (нижним и верхним) располагаются обрешетки, их основа – скосы и подкосы.

Составными частями кровли также являются:

  • кровля;
  • кровельное основание;
  • слой тепло- и гидроизоляции.

От того, как поставить стропила, зависит дальнейшее обустройство всех несущих элементов кровли: мауэрлата и обрешетки. Такие детали выполняют только из дерева (брусьев, досок, бревен).

В зависимости от материала, выбирается и способ соединения всех несущих элементов. Применяются такие детали крепежа, как:

  • распорки;
  • стойки;
  • подкосы;
  • ригели.

Основное предназначение деталей крепежа – обеспечить всей системе жесткость.

Важно знать: чем больше пролет, тем больше потребуется крепежных элементов.

Стропильная ферма – соединенные между собой с помощью крепежа детали крыши. Ее основой является один или несколько треугольников.

По внешнему обрезу стен укладывают мауэрлат – деревянный брус. Его основное предназначение: опора для несущих стропил.

Разновидности стропил

Конструкция наслонных стропил

В зависимости от того, как правильно поставить стропила, зависит надежность несущей конструкции крыши.

Важно знать: для стропил нужно использовать древесину высокого качества, без трещин, сучков и червоточин.

Существует два типа стропил:

  1. Стропила висячие.
  2. Стропила наслонные.

Совет: наслонные стропила лучше установить в доме, где имеются опорные средние стены. В том случае, если пролет будет более 5 метров, то ставим стропила на откосы. Наслонные стропила упираются в мауэрлат, поэтому нагрузка на стены возрастает в несколько раз. Поэтому стены должны быть достаточно массивными.

Как правильно ставить стропила наслонные? В данном типе стропил каждая стропильная нога снабжена двумя опорами.

Одна опора упирается на мауэрлат, а вторая – прогон, что идет вдоль конька. На стойки, которые устанавливают на внутренней стене, укладывается прогон.

Более тщательной подготовки и практических навыков требуют висячие стропила. Их нужно устанавливать в домах с тонкими стенами.

Так как они опираются только на стены дома и не имеют промежуточной опоры.

Очень часто, перед тем как поставить стропила на дом стропильные ноги соединяют специальной затяжкой. Ее можно использовать и как балку для перекрытия.

Висячие стропила с простой конструкцией – это пара стропил, их наверху нужно соединить в конек. Для этого нужно прорезать стропила в полдерева, а внизу они будут упираться в брус, расположенный горизонтально.

Небольшой совет: для того чтобы стропила не прогибались, скрепите их скобами, для этого предварительно врубите ригель. В том случае, когда ширина пролетов 7 метров и более, рекомендуем применять балку, ее нужно закрепить в затяжке и в коньке. Скрепите балку со стропилами, подкосами и ригелем с помощью врубки (она должна напоминать прямой зуб). Такая конструкция стропильной системы подойдет для пролетов, шаг которых не больше 10 метров.

При установке висячих стропил с простой конструкцией на каменной постройке важно знать,  как выставить стропила. Здесь понадобится специальный крепеж – металлический ерш.

Такой крепеж нужно вбить в кладку из кирпича, в ее каждый четвертый ряд. От ерша отходят две петли, с помощью которых и можно прикрепить балки.

Учтите еще одну не менее важную особенность: крепкий брус нужно разместить по всей длине строения. На него будут опираться концы стропил, таким образом, распределится нагрузка на стены.

Предлагаем просмотреть  практическое руководство: видео как поставить стропила.


Рассмотрим не менее важные моменты при возведении стропильной системы. Так, в том месте, где выходит дымовая труба, не забудьте сделать противопожарный разрыв.

Здесь важно знать, что между конструктивными элементами расстояние не должно превышать 130 мм.

Для того чтобы правильно установить свес крыши рекомендуем еще раз просмотреть наш видео-урок:  как поставить стропила видео. Вы поймете, что потребуются специальные кобылки. Их можно смастерить и самостоятельно из доски с сечением 5х10 см.

Длина доски должна быть на полметра больше чем свес, так как при соединении со стропильной ногой нужно будет выполнить стык. К доске прибейте кобылки так, чтобы за пределы крыши стропильная нога не выходила.

Стропильная конструкция мансардных крыш

Мансардная стропильная конструкция

Мансардная конструкция более сложная, но ее тоже реально выполнить самостоятельно. Желательно выбрать более простой вариант такого типа крыши  с треугольными четкими прямыми склонами.

От того как правильно выставить стропила, зависит и дальнейшее оборудование помещения мансарды, так как полом будет выступать нижняя часть стропильной фермы.

Рекомендуем конструкцию мансардного типа выстроить из параллельных балок, у которых должно быть достаточно большое сечение, чтобы выдерживать последующие эксплуатационные нагрузки. Другие конструктивные детали можно изготовить из брусков с меньшей толщиной или даже из досок.

Стропильная конструкция вальмовых крыш

Вальмовая стропильная конструкция

Конструктивной особенностью вальмовых крыш являются дополнительные скаты. Их нужно сформировать вальмовыми стропилами, которые должны образовать стык с коньком крыши двускатной.

Со стороны это должно выглядеть как две отдельные части. Первая часть – двускатная крыша, ее длины не хватает на площадь всего дома. Получаются открытые участки – их и нужно перекрыть двумя вальмами.

Очень важно знать через какое расстояние ставить стропила, так как основная нагрузка будет на крайние стропильные балки, их нужно обязательно дополнительно усилить.

Но нельзя забывать о четком соотношении размеров двускатной и вальмовой части крыши. Если чуть-чуть нарушить пропорции – испортим навечно облик всего дома.

На самом деле это сложная единая конструкция, установку которой  лучше всего доверить профессионалам.

krovlyakryshi.ru

Как правильно установить стропила: руководство для новичков

Во многом качество любой крыши зависит от того, какие материалы были использованы при строительстве, а также от соблюдения всех технологических особенностей. Современные здания могут иметь крыши различной конфигурации: плоские, шатровые, двух- или односкатные. Выбор формы крыши во многом обусловлен погодными условиями и предполагаемой эстетической нагрузкой здания. При этом основой крыши любой формы всегда были и остаются стропила или как еще принято их называть — фермы. Долгий и эффективный срок службы во многом будет зависеть от того, насколько грамотно будет установлена стропильная система. Прежде чем приступить к возведению этого элемента здания, необходимо четко знать, как правильно установить стропила, чтобы избежать каких либо технологических ошибок.

Стропильная система является основой крыши, поэтому от того как установлены стропила и будет зависеть форма возводимой крыши. Стропильная система представляет собой деревянный скелет крыши, на которую потом крепят кровельный материал. Для изготовления стропил и обрешетки, возможно, использовать только брусья, выполненные из сухой древесины.

Виды стропильной системы

В современном строительстве распространены два вида стропил:

  • наслонные;
  • висячие.

Установка наслонных стропил рекомендована для домов, обладающих достаточно мощными стенами, имеющих толщину выше средней, так как эта разновидность стропильной системы требует установку мауэрлата, который значительно повышает нагрузку на несущие стены.

Для зданий с тонкими стенами необходимо использовать висячую стропильную систему, которая требует большего профессионализма строителей и строгого соблюдения всей технологии установки.

Подготовительный этап установки стропил

Мауэрлат в наслонной стропильной системе выполняет роль основы крыши, позволяя равномерно распределить нагрузку несущих балок кровли на стены покрываемого здания. Чисто внешне мауэрлат представляет собой деревянный брус, закрепленный по всему периметру здания, к которому происходит непосредственное крепление стропил. Прежде чем произвести крепеж мауэрлата, необходимо провести тщательную гидроизоляцию верхнего края стен, при помощи двойного слоя рубероида.

Мауэрлат чаще всего выполняют из деревянного бруса различных лиственных пород, сечением 10х15 см, обработанных антигрибковыми препаратами. При выполнении этого подготовительного этапа необходимо обязательно соблюдать уровень, обеспечивая равное расстояние между устанавливаемыми брусьями. Крепление бруса к стене происходит при помощи анкерных болтов, установленных строго вертикально еще в процессе заливки армированного пояса стен. После установки мауэрлата можно приступать к монтированию непосредственно стропильной системы.

Стропильная система обычно состоит из:

  • несущих стропил, которые выполняют основную поддерживающую функцию;
  • наклонных балок, которые называют стропильными;
  • ногами, образующие скат крыши;
  • затяжек-брусов, которые связывают стропильные ноги между собой.

Технология установки стропил

Для стропил лучше всего подходит брус срезом 5х20см. Перед монтажом стропильной системы необходимо обязательно провести четкий расчет установки висячих стропил, учитывая предполагаемую нагрузку, которую должна будет выдерживать крыша. После этого можно приступать к монтажу крыши.

Поднимают 2 бруса на крышу. Обрабатывают концы стропильных ног таким образом, что бы они плотно крепились к мауэрлату, обеспечивая особую прочность креплению. В местах верхнего стыка производится нарезка стропил под нужным углом, чтобы обеспечить соединение внахлест, образуя вертикаль. Стропила между собой скрепляют гвоздями. Выбрав необходимый угол пропила, все остальные стропила обрабатываются по изготовленным опытным путем шаблонам. Затем закрепляют приготовленные стропила с обеих сторон фронтона к мауэрлату при помощи гвоздей. Между двумя установленными коньками крыши натягивают нить, и, ориентируясь на нее, продолжают установку всех последующих пар стропил. Оптимальное расстояние между стропилами равно примерно 70 см. Соблюдать расстояния между стропилами позволяют внизу анкерные болты в мауэрлате, а вверху при помощи временно установленной доски, на которой нанесена необходимая разметка.

При необходимости стропила могут быть укреплены с помощью затяжек, чью роль с успехом выполняет горизонтальный брус. Следует строго соблюдать расстояния между затяжками, следя за тем, чтоб оно соответствовало шагу анкерных болтов.

Конек и затяжку обязательно соединяют доской, чтобы ни допустить деформации затяжки. После того как все стропила будут установлены на гвоздь, необходимо произвести дополнительное крепление кровельной системы к мауэрлату при помощи специальной металлической полоски, называемой шинкой, которую крепят с двух сторон стропил. Это дополнительное крепление обеспечит прочность крыши и устойчивость к сильным порывам ветра.

Вышеописанный процесс дает четкое представление о том, как правильно установить стропила, и позволяет избежать каких-либо технологических ошибок, добиваясь надежности и долгого безупречного срока службы.

semidelov.ru

РубрикаРазное

Добавить комментарий
