Как сварить мангал своими руками: чертежи и размеры, видео

Сложно представить кулинарные процессы на открытом воздухе без мангалов. Эти аппараты позволяют создавать на своём дачном участке невероятно вкусные блюда. На рынке представлено множество моделей мангалов. Однако нередко хозяева самостоятельно сооружают такие аппараты. Как сварить мангал? Часто просто получаются разные конструкции. Их форматы определяются хозяйскими целями, финансовыми возможностями, параметрами площадки и рабочими навыками создателей.

Критерии выбора конструкции

Очень часто в вопросе выбора материала для мангала отдаётся предпочтение металлу. Ему свойственна долговечность, стойкость к серьёзным температурным режимам и прочим факторам. Некоторые составляющие конструкции скрепляются различными способами. Но метод сварки является самым надёжным и оптимальным в этом деле.

Сегодня правильно сварить мангал — дело начальное. Многие хозяева желают создавать не какие-то заурядные конструкции. И поэтому оснащают их дополнительными элементами. К таковым относятся:

Топка, в которой можно разогревать блюда.
Специальные отсеки для сушки дров.
Полки для разных кулинарных добавок и специй.

Если вы задались целью сварить мангал своими руками, то перед самим творческим процессом изучить фотографии и схемы разных модификаций. Их несложно найти в сети. Так вы подберёте себе определённую модель. Полезно просматривать и видео-инструктажи. В них мастера детально и практически излагают сварку конструкции. Это помогает предварительно быть в курсе потенциальных сложностей предстоящего дела.

На практике создание металлического мангала не такое уж и сложное.

Только заранее решите следующие вопросы:

Конструкция будет разбираться или будет монолитной?
Размеры. На сколько персон предназначается аппарат? Этот аспект влияет на его параметры и количество шампуров, которые могут в один момент в нём применяться.
Каким эксплуатационным периодом будет характеризоваться изделие? Эти критерии определяет выбор того или иного металла.
Какой внешний облик будет у конструкции? Для этого следует изучить множество фотографий и вариантов с разными дизайнами. Вы сможете подобрать себе подходящий по стилю и расцветке. Оптимально, если найдёте видеоматериал по сооружению именно этой модели.

Вычисление габаритов

Параметры задуманного мангала – критерии ключевые. От них определяется удобство применения агрегата по целевому назначению.

Если его задействовать будет семья со стандартным количеством человек (3-4), то сгодится модель 60 х 35 см.

Для коллектива с большим числом людей необходимо использовать более крупную конструкцию.

Фотоснимки стандартных и нестандартных версий легко находятся в сети. Могут попадаться такие снимки, на которых традиционная версия дополняется многими составляющими и устройствами. Они расширяют её функциональный спектр и украшают её облик. Сотворить любую металлическую модификацию нетрудно. И сварочный процесс можно проводить своими усилиями.

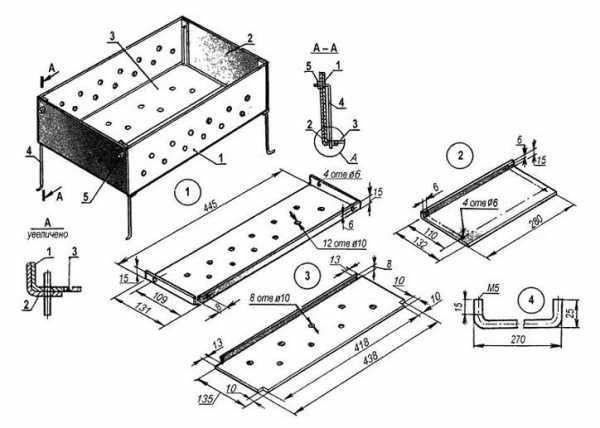

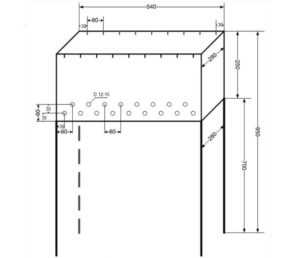

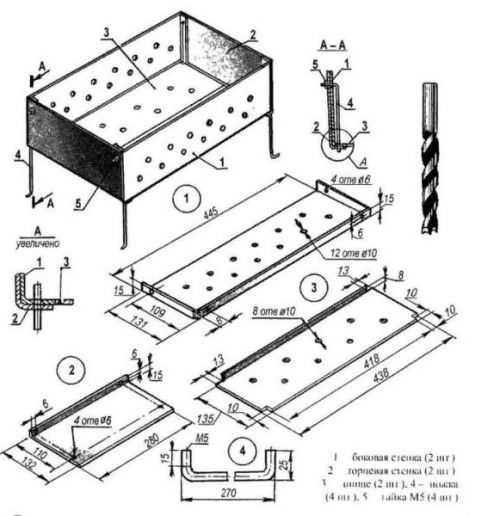

Например, можно действовать по такому чертежу:

Подобных и прочих чертежей в интернете предостаточно. Вполне можете строить свою работу на их основе. Важно решить дилемму с числом шампуров, одновременно находящихся на сварном мангале.

Не менее важный аспект – это глубина аппарата. Её ориентировочное значение – 15 см. При таком раскладе между продуктом и углями останется нужный просвет для готовки. Высота мангала должна быть максимально удобной для кулинара.

Подборка материалов

Самостоятельное создание металлической конструкции возможно с использованием разных материалов. Здесь главное не ошибиться с металлом. Выбранный вариант должен гарантировать максимальный эксплуатационный период будущей конструкции. В основном, здесь работает одно правило: чем меньше толщина металла, тем меньше срок работы агрегата. По этой причине следует применять материал с хорошей плотностью. Ни в коем случае не задействуйте листы, максимальная плотность которых составляет 1 мм. Из них получится довольно слабая конструкция.

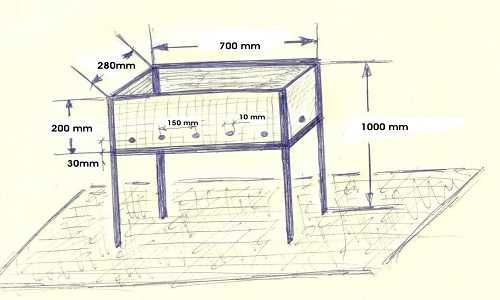

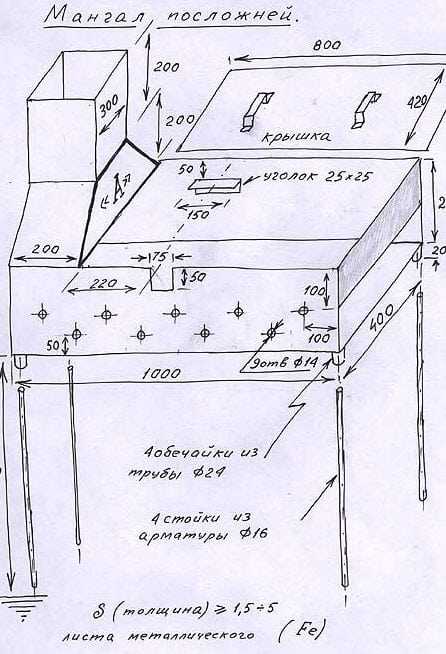

Ещё один пример чертежа:

Чтобы получился материал высокого качества с долгим рабочим периодом, требуется подготовка таких материалов и инструментов:

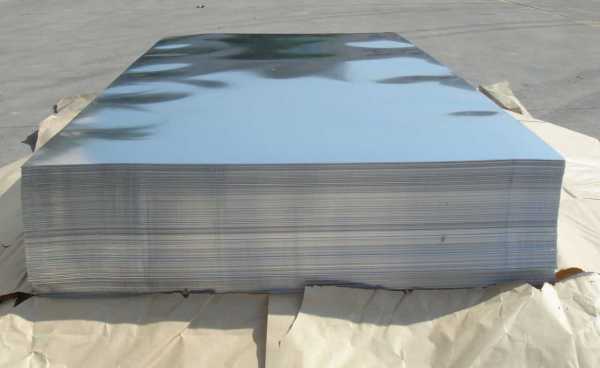

Металлических листов. Их параметры и толщина оптимальны.
Металлических уголков. Из них образуются ножки для аппарата.
Сварочной техники для соединения компонентов из металла.
Электродрели.
Болгарки. У неё должны быть диски, режущие металлы.
Комплекта электродов.
Измерительных инструментов: рулетки, уровня, обычной линейки.

Дополнительно проводится подготовка чертежей. Их можно позаимствовать из интернета, можно сделать самостоятельно.

Технологический процесс создания мангала методом сварки

Здесь важно определиться, какую вы планируете конструкцию – стационарную или переносную. Первую можно установить в определённом месте и на долгое время. Вторую – можно без проблем перевозить.

Обычно применение сварочной техники необходимо при производстве стационарной версии. Перед самим рабочим процессом обязательно просмотрите видеоуроки и решите, как будете декорировать будущий аппарат.

Алгоритм работ здесь следующий:

Стадия 1. Первоначально создайте раскройки. На металлических листах требуется обозначить линии. Ориентиром в этом процессе служит заранее сделанный или скопированный чертёж.

Стадия 2. Из рабочего материала нужно вырезать все основные составляющие задуманной конструкции. Работа идёт в соответствии с имеющейся разметкой на листах. Должно образоваться дно. Это самая крупная составляющая. Её образуют четыре боковые части. Две из них – короткие, а другие две – длинные.

Стадия 3. В длинных боковых составляющих обязательно сделайте отверстия. Их можно просто высверлить в одну линию. Они гарантируют проникновение кислорода в топку к углям. И тогда в вашем аппарате будет сохраняться жар, требующийся для нормального рабочего процесса. Дистанцированы отверстия друг от друга должны быть примерно на 5.5 см. Смотрите, чтобы до кромки оставалось минимум 2,5 см.

Стадия 4. Все боковые компоненты (и длинные, и короткие) соединяются друг с другом сварочным способом. Должна образоваться прямоугольная конструкция без днища и крышки. На верхних крайних сторонах длинных стенок устраиваются надрезы. В этой работе следует применять болгарку. У этого инструмента должна быть специальная насадка для резки и обработки металлических изделий. В одно время рекомендуется делать надрезы на двух боковых частях. Они должны превосходно сочетаться. Последует совмещение надрезов. Если всё сделаете грамотно, в будущем без сложностей будете располагать здесь шампура.

Стадия 5. Все боковые составляющие, уже сваренные, нужно приварить к днищу планируемой конструкции. Здесь крайне важны хорошие навыки сварщика и умение работать со сварочной техникой. Задача такова: все сварочные соединения должны получиться максимально качественно. Так у вас получится короб. Если у вас материал толщиной 2-3 мм, лучше работать с инверторной сварочной техникой. Для создания короба достаточно четырёх швов с каждой стороны. Если плотность материала 1,5 – 2 мм, днище и стенки выгибаются определённым образом. Этого нужно не допустить. Поэтому эти компоненты усиливаются с помощью профильной трубы или уголка.

Стадия 6. К данному коробу привариваются ножки. Их приготовить к работе нетрудно. В этой задаче помогут металлические уголки. Ножки можно монтировать вдоль углов созданной конструкции, можно в торец днища.

Нижние окончания незначительно заостряются. Эта гарантирует мангалу надёжную устойчивость.

Исход проведённых рабочих стадий – создание качественного и долговечного агрегата

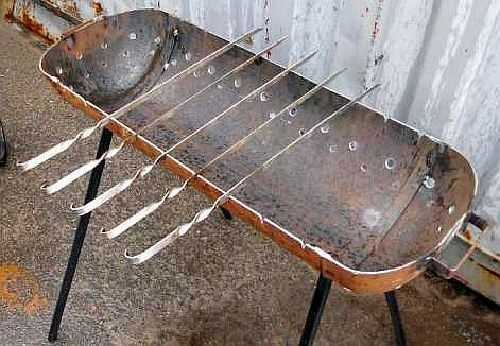

Если у вас накопилось много металла, но он представлен маленькими кусками, тогда вам необходимо нарезать правильные заготовки. После чего их сваривать. При таком раскладе сваривать нужно более аккуратно и качественно. И протяжённость швов получается больше.

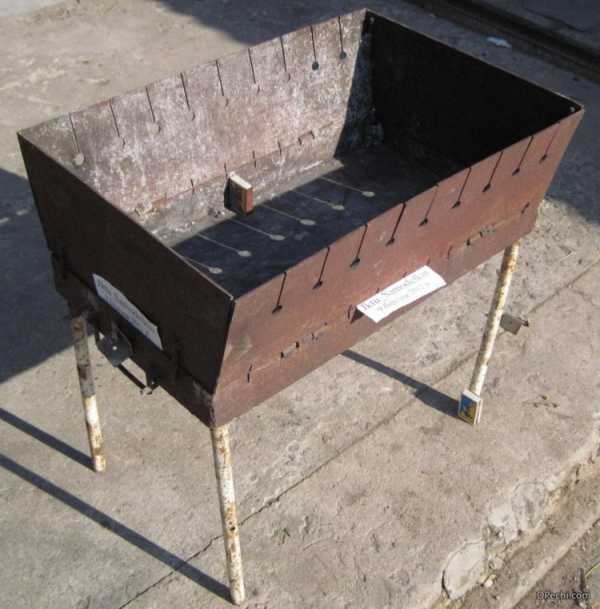

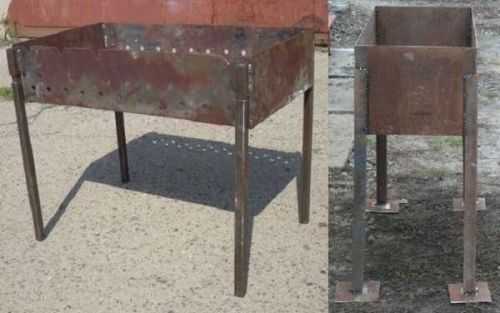

Пример самодельного барбекю:

Каркас из уголков

Такой вариант каркаса считается более прочным. Здесь исключено выгибание металла. Алгоритм работ следующий:

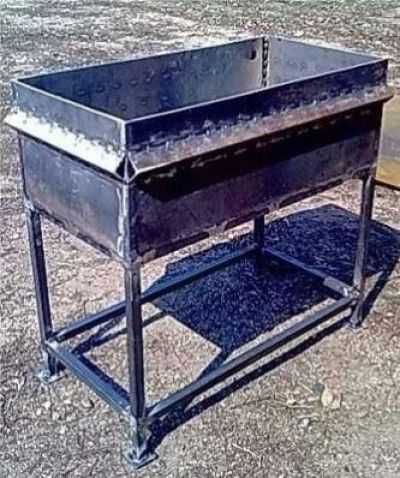

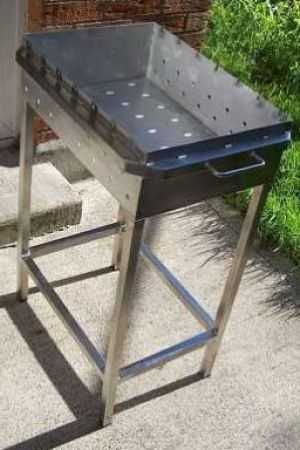

1. Берутся уголки. Их них варится каркас. Пример:

Можно сварку провести из профильных труб:

2. К этому каркасу присоединяется дно.

3. Привариваются стенки.

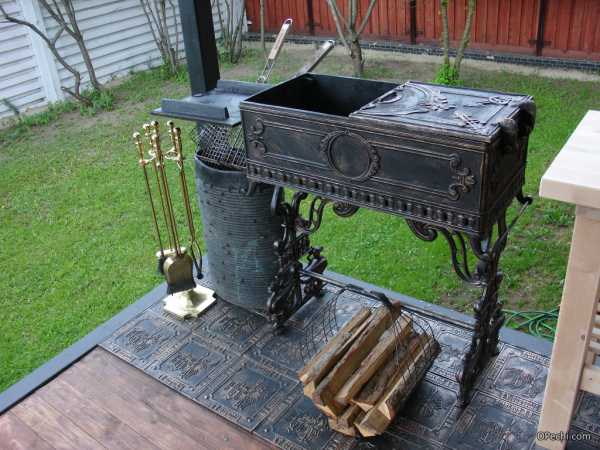

Продвинутая версия

Металлический мангал, созданный самостоятельно, всегда можно совершенствовать и дополнять полезными компонентами. Одним из таковых является навес. Пример:

Не помешает в данной конструкции и столешница, и рамка для помещения шампуров. Сверху жаровню можно укрепить профильной трубой. Сварить нужно так, чтобы было место для возможных дополнений.

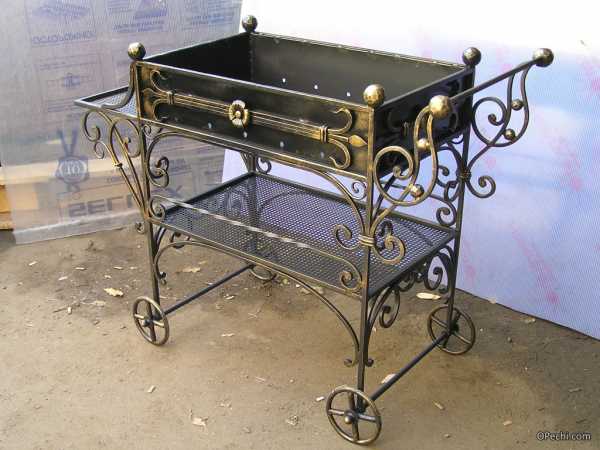

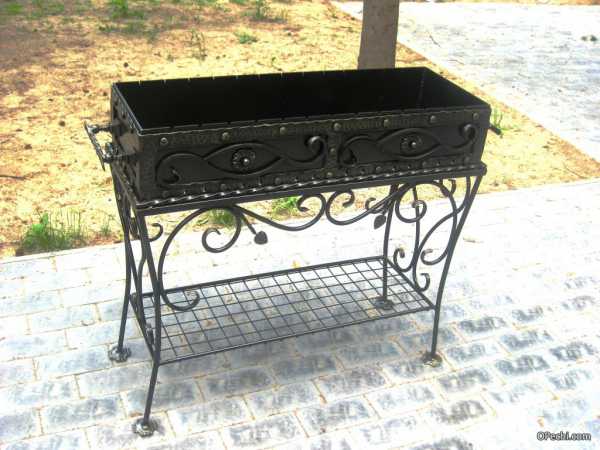

Пример:

Сварить можно необязательно мангал такого формата. Есть и другие конструктивные вариации.

Прочие вариации конструкции

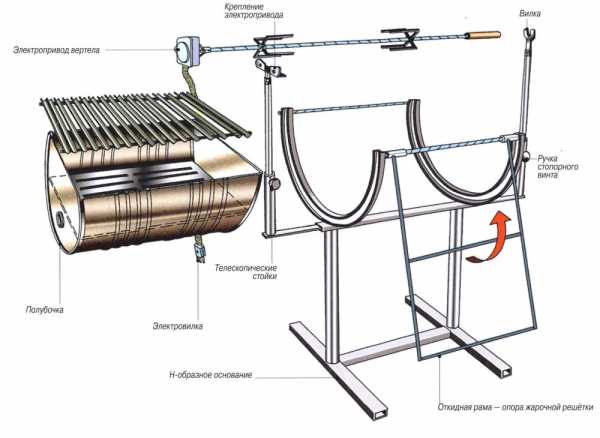

На основе бочки

Для создания необходимой конструкции сгодится и металлическая бочка. При её применении работа выполняется довольно динамично и просто. Так как бочки обычно имеют внушительные параметры, то мангалы из них создаются крупными и массивными. Они предусматривают готовку блюд на многочисленный коллектив.

Если вы задействуете подобную бочку, то обязательно сделайте крышку для задуманного аппарата. Во время его работы он должен закрываться крышкой. Так гарантируется равномерная и отменная прожарка готовящейся пищи.

На основе баллона

Здесь работать можно двумя способами. По одному создаётся более сложная конструкция. По второму – более простая.

В любом случае нужно сначала обезопасить баллон. У него отвинчивается кран. Подводится шланг с водой. Под несильным напором следует вода. Баллон заполняется полностью. После чего позволяется резка метала.

Обычно применяют баллон на 50 л., внешний диаметр – 96 см. Это оптимальные данные для создания шести больших порций шашлыка.

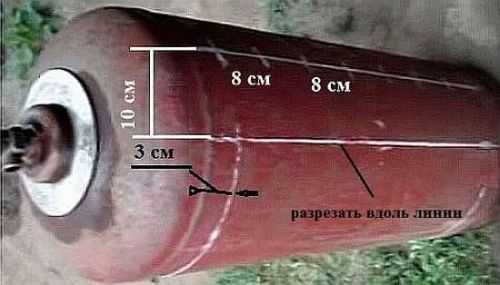

По продольному шву делается разметка. По ней рассчитываются все дистанции.

От шва по обеим сторонам рассчитывается расстояние 24 см. Проводятся черты. Баллон в горизонтальной позиции. На одной черте создаётся разметка под шампуры. От круговых швов по правой и левой стороне отступ – 3 см. Затем отметки ставятся постоянно через 8 см. Итого – 6 обозначений. В них просверливаются отверстия. Примерный диаметр каждого – 1 см.

От черты разметки нужно вверх отложить 10 см. Здесь окончание крышки аппарата. Потом она сама размечается. Это дистанция между начальной чертой и последней. Между ними при отступе от круговых швов – 3 см – обозначаются линии.

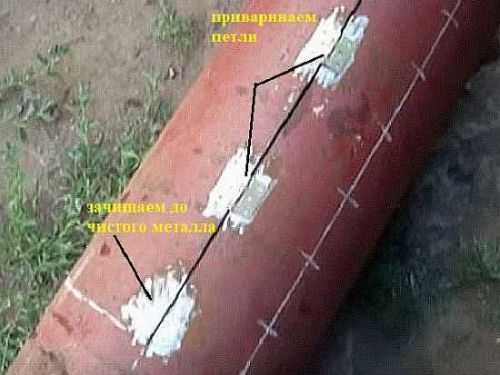

Затем сразу привариваются петли. Здесь нужен ассистент.

Болгаркой отрезается дверка. Из баллона выливается вода.

Крышка не должна заваливаться назад. Поэтому между петлями по черте разреза привариваются два уголка шириной 3-4 см. Они должны быть с правой и с левой стороны крышки.

Степень разгиба уголков определяет дистанцию открытия крышки.

Нижний обод удаляется. К крышке монтируется деревянная ручка.

Чтобы исключить проваливание крышки внутрь, нужно приварить металлическую полосу к вырезу. Её плотность: 1-3 мм, ширина – 3 см.

По обозначениям делаются дырочки для шампуров. Используется дрель. На противоположной стороне на тех же позициях тоже устраиваются такие же дырочки.

Баллон поворачивается днищем вверх. От шва по обеим сторона отступ 10 см. От таких линий следует ещё отступ на 10-12 см, проводятся линии. От шва посередине образовались две полосы. Их ширина – 10 см. В них на дистанции 5 см делаются прорези для воздуха. Вместо прорезей можно просверлить много дырочек.

Кран устраняется. Отверстие заваривается.

Монтируются ножки.

Более простая версия создаётся так: баллон распиливается вдоль на две равные части. По краям сверлится множество дырочек для воздуха. Прикрепляются ножки.

Создание переносных версий

Они отлично спасают на природе. Их можно купить или сделать своими усилиями.

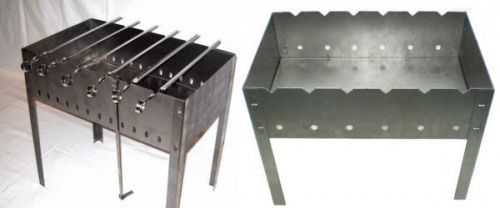

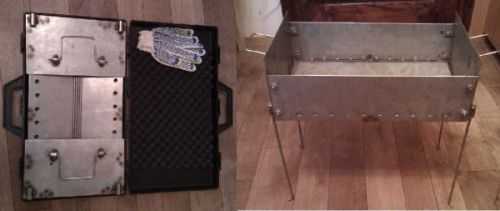

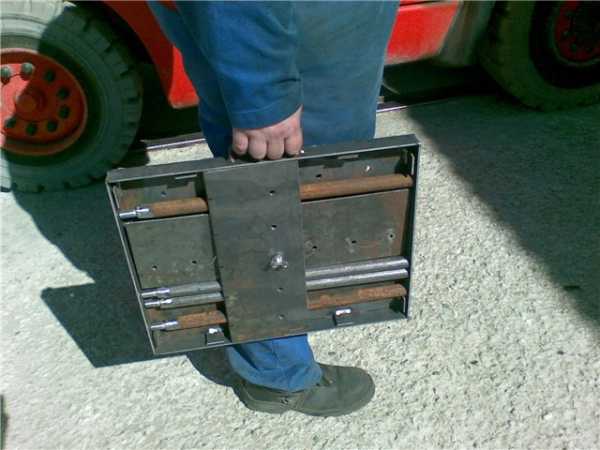

Их виды: сборные и раскладные. Формат вторых – чемоданчик. Пример:

Здесь крепления – дверные петли. Ножки тонкие.

Ещё версия:

Здесь у днища складываются ножки. Прочие компоненты укладываются поочерёдно. Боковые части соединяются пропилами.

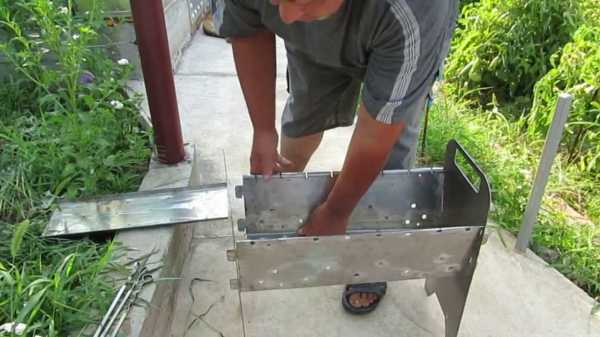

Разборные версии образуются компонентами, не имеющими скреплений. Сборка проходит на месте. Она может быть болтовой. Может — с пазами и пропилами. Делаются такие изделия без сварки. Работа идёт с болгаркой (у неё алмазный диск) либо пилой по металлу.

Создание:

Заранее делается картонный макет. Он подгоняется идеально под размеры изделия.
Выкройки переносятся на металл.

Ещё версии:

Здесь ножки из уголков. В ножках – немного отогнутые пропилы. Под них в боковинах есть отверстия. При сборке боковые части нанизываются на пропилы.

У дна нет фиксации. Нижняя сторона боковин загибается внутрь на 4 мм. Боковины крепятся на ножки. По периметру образуется бортик. На него укладывается дно.

Вопросы с покраской и итог

Для металлического аппарата лучше использовать термо- и жароустойчивые краски.

Примеры:

CERTA (Церта). Осиливает нагрузку до +900°С,
Rust-oleum. Потенциал – до +1093°С, Варианты цветов: матовый, белый, серый, чёрный.
«КО-8101». Потенциал — +650°C, предусматривается 12 цветовых вариантов по умолчанию.
КО-8111 Термика обладает антикоррозийными характеристиками. Осиливает воздействие +600°C.

Сколько стоит такое изделие по расходному материалу и сварным работам? Конечно, дешевле, чем готовые мангалы в частном цехе или от производителя.

edaturistu.ru

Как сделать мангал из металла своими руками: чертежи, фото, видео

Отдых на природе трудно представить без шашлыка, а значит и мангала. Незатейливая заводская конструкция стоит неоправданно дорого. Поэтому лучше узнать, как сделать мангал своими руками и изготовить его самостоятельно. Если есть оборудование и навыки можно сварить мангал дома. Если нет — сделать мангал без сварки тоже несложно. Несмотря на простоту такие конструкции достаточно долговечны.

Каким должен быть мангал

Чтобы приготовление шашлыка было не в тягость нужно знать, как правильно сваривается мангал. Оптимальная высота определяется по расстоянию от земли до ладони согнутой в локте руки. Длина зависит от количества одновременно размещаемых шампуров. Чтобы гостям не пришлось долго ждать деликатеса, нужное количество порций необходимо приготовить за три захода. Для хорошей прожарки мяса расстояние между шампурами должно быть 8 — 10 см. Однако не следует делать длину более 1 м, так как это создаст проблемы с поддержанием равномерного жара.

Правильная готовка шашлыка

Ширина определяется длиной имеющихся шампуров, стандарт 40 см. Высота стенок не должна превышать 20 см. С учётом толщины слоя углей это позволит размещать мясо на высоте 10 см от их поверхности. При меньшем расстоянии шашлык подгорит, при большем — не дожарится. Чем толще выбранный для изготовления металл — тем дольше срок службы. Обычно выбирают в пределах от 3 до 7 мм.

Стационарные модели

Это массивные металлические мангалы, установленные на кирпичное основание. Но возможно использование труб или уголков, вкопанных в землю. Кроме прямоугольных, бывают круглыми, овальными и другой формы. Стационарные модели, как правило, устанавливаются под навесом или изготовляются с навесом. Во втором случае придётся сделать дополнительные чертежи и расчёты, подтверждающие способность основания выдержать дополнительный вес. Если стойки для навеса сделать из уголков, а кровлю из профнастила, то сварку мангала своими руками осуществляют с помощником.

Стационарный мангал

Простейший вариант

Для быстрого изготовления обычного мангала потребуется лист металла толщиной 2 мм. Также нужно подготовить необходимые инструменты и материалы:

уголок с полкой 40 мм;
обрезки трубы для ножек;
болгарку с набором насадок;
электродрель;
сварочный аппарат;
линейку;
чертилку;
строительный угольник.

Для последовательного выполнения операций используется пошаговая инструкция:

на лист наносится развёртка чертежа;
с помощью болгарки вырезается заготовка;
боковые лепестки сгибаются под прямым углом к днищу;
провариваются стыки;
в нижней части длинных стенок просверливаются отверстия диаметром не меньше 12 мм, для притока воздуха;
поверху делаются прорези под шампуры;
швы зачищаются абразивным кругом.

К готовому мангалу привариваются ножки. Их можно сделать съёмными, если планируются выезды на природу. Для этого по углам приваривают короткие патрубки диаметром 25 мм, в которые будут вставляться трубки на 20 мм.

Каркасный с применением уголков

Такой вариант выбирается, когда необходимо из тонкого железа сделать прочную конструкцию. Каркас из уголков не позволит стенкам прогибаться. Его угловые стойки используются в качестве ножек. Дно и стенки вырезаются по отдельности и привариваются к подготовленному каркасу. Если отверстия просверлить в днище снизу следует приварить полку, чтобы ставить на неё ёмкость для сбора золы.

Каркасные мангалы

С местом под казан

Такой мангал имеет удлинённую конструкцию, часть которой закрыта металлическим листом с местом под казан в виде круглого отверстия. Его диаметр делается таким, чтобы 2/3 бака находились в топке, иначе плов или иное блюдо не прогреется равномерно. При изготовлении следует учитывать, что высокое расположение казана чревато ожогами, а при низком повару придётся работать наклонившись.

Мангал с местом под казан

Разборный мангал из металла без сварки

Разборный мангал

Такие конструкции изготовляются, когда перевозка цельнометаллического короба затруднительна. Разборный мангал, сделанный своими руками из металла, собирается по прибытии на место за несколько минут. Основой конструкции служит рама, изготовленная из уголков. Для крепления дна просверливаются отверстия под болты. На длинные боковины снизу и сверху привариваются или крепятся подковообразными болтами прутки с резьбой на концах, которые при сборке вставляются в отверстия на торцевых стенках. Для съёмных ножек по углам рамы устанавливаются патрубки.

Раскладной мангал своими руками

Раскладной мангал

Его изготовляют в виде чемодана с ручками или используют чехол для переноски. Стенки крепятся ко дну с помощью петель. Если придётся такой мангал делать самому, можно использовать дверные шарниры от шкафов. В другом варианте на дно со складывающимися ножками, устанавливается короб, стенки которого соединяются с помощью прорезей на них, направленных в разные стороны. В разобранном виде все части складываются в чехол или в чемодан. Варианты на пазах более прочные, но сложны в изготовлении.

Мангал из газового баллона или бочки своими руками

Варианты изготовления мангала их этих емкостей разнообразны, в том числе с крышкой и ручками. Из баллона выпупускается весь газ. Для проверки отверстие открытого вентиля смачивается мыльным раствором. Если он не пузырится — газа нет. После этого баллон, после снятия вентиля, нужно перевернуть и удалить конденсат. Для надёжности не помешает залить его водой и подержать пару дней.

Мангал из бочки

Изготовление начинается с того, что баллон или бочку разрезают по высоте на две половинки или выпиливается только часть, оставляя торцы нетронутыми. Из неё потом делается крышка. Подставка изготавливается из согнутой дугой трубы с приваренными к ней ножками. Или из уголков собираются две стойки в виде буквы М и соединяются прутками. Получившуюся полку используют для хранения дров и аксессуаров.

Мангал из газового баллона

После установки ёмкости на стойки места среза прикрываются уголками, на которых разместятся шампуры. Если будущий мангал предполагается использовать как гриль, то по бокам под него крепятся стойки. Чтобы готовить барбекю, внутри привариваются кронштейны под решётку.

Крышка из вырезанного сектора крепится на петлях. Её наличие позволяет использовать мангал в качестве коптильни, если с торца установить дымовую трубу. Если бочку разрезать правильно, можно её подсоединить к заливной горловине. У баллона используется отверстие, где был установлен вентиль. Чтобы все угли не скатывались в центральную часть, рекомендуется на дно, по длине, приварить два уголка.

Покраска мангала и обработка от коррозии

Изготовление мангала своими руками завершается его отделкой. Используемые для покраски составы должны быть жаростойкими, не трескаться при перепадах температуры, без выделения при нагреве вредных веществ. Такими качествами обладают эмали на кремнийорганической основе, составы с двуокисью титана, порошковые краски. Последний вариант самый лучший, но осуществить его в домашних условиях нереально, так как для полимеризации нанесённого покрытия требуется нагрев до 650⁰C. Однако при желании можно обратиться в автомастерскую, где для окраски кузовов используется эта технология. Поскольку эксплуатация мангала связана с сажей и копотью рекомендуется выбирать чёрный цвет, на котором налёт незаметен.

Внутри красить не имеет смысла, так как любое покрытие быстро облезет под воздействием высокой температуры.

Чтобы краска держалась прочно, наружная поверхность очищается от грязи и ржавчины металлической щёткой и наждачной бумагой. Операция ускорится если использовать шлифовальную машинку или дрель с абразивной насадкой. Затем произвести обезжиривание уайт-спиритом, ацетоном или бензином.

Жидкие составы наносятся кистью или валиком в 2 слоя. Краска из баллончиков распыляется с расстояния не менее 20 см от поверхности в 3 слоя. Нанесение последующего осуществляется после полного высыхания предыдущего покрытия.

Для защиты от коррозии часто применяют оксидирование, оно же воронение, образующее на поверхности жаропрочную плёнку чёрного цвета. Она защитит мангал внутри и снаружи от коррозии на весь срок использования. Для воронения нужно приготовить:

каустическую соду;
серную кислоту, разведённую до 5% концентрации;
хозяйственное мыло.

Ёмкость подходящего размера наполняется кислотой, в неё погружаются детали мангала. Не разборные изделия большого размера обработать дома этим способом будет затруднительно. После пятиминутной выдержки они перекладываются в ёмкость с мыльным раствором (50 г/1 л) и кипятятся 10 минут. На завершающей стадии детали помещаются в раствор каустической соды (50 г/1 л воды) нагретой до температуры 140⁰C. Через 1,5 часа достают и промывают водой.

Используемые для покраски составы должны быть жаростойкими

Полезные советы

От выбора вида металла зависит долговечность мангала. Поэтому эксперты рекомендуют использовать жаропрочную сталь. Чугун по долговечности, надёжности, способности удерживать тепло соответствует всем требованиям, но для работы с ним необходимы профессиональные навыки. По поводу оцинкованной стали однозначного мнения нет. Одни считают, что она опасна, так как при высокой температуре возможно выделение вредных веществ. Другие полагают, что нагреть жаровню дровами до такой степени невозможно. С тем, что нержавеющая сталь самый лучший материал согласны все. Мангал, сделанный из неё, прослужит несколько десятков лет.

С места, где установлен мангал, нужно убрать сухую траву, ветки и прочий легковоспламеняющийся мусор, а рядом поставить ящик с песком. Если в конструкции использованы деревянные детали, они должны располагаться на расстоянии не менее 20 см от корпуса. Чтобы дым не мешал отдыхать, рекомендуется установить вытяжку с короткой трубой. Она по площади равна мангалу и крепится к его корпусу.

При уходе за мангалом необходимо соблюдать следующие правила:

нельзя заливать угли водой, так как это приведёт к деформации металла;
потёки жира удаляются тряпкой с песком;
для защиты от неблагоприятных погодных воздействий нужно мангал регулярно смазывать растительным маслом.

Для изготовления металлического мангала не требуется высочайшая квалификация и дефицитные материалы. Возможно, что первый экземпляр получится кривобоким, но не надо опускать руки. Следующий мангал получится не хуже заводского.

Чертежи мангалов

Чертеж стандартного стационарного мангала

Чертеж раскладного мангала

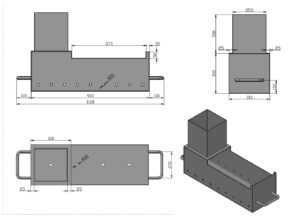

Размеры мангала с казаном

svarkaprosto.ru

Как правильно сварить мангал — размеры и чертежи

Любой загородный отдых невозможно представить без мангала, с помощью углей в нём можно приготовить рыбу, сардельки и мясо, имеющие неповторимый вкус и аромат. Жаровню можно укомплектовать решётками для гриля, а само приспособление сделать стационарным или компактным разборным, в зависимости от условий эксплуатации.

Некоторые любители снабжают это устройство приспособлением для установки казана, поэтому перед тем, как сварить свой мангал, нужно определить условия его использования. От этого зависят размеры, конструкция и толщина листов конечного изделия и мы расскажем, как правильно изготовить мангал.

Выбор конструкции и материалов

От места использования мангала зависит выбор конструкции жаровни, толщина металла, а также размер листов. Только учитывая все эти параметры, можно правильно сварить мангал, который будет полностью вас устраивать. Разборная и лёгкая конструкция хороша для перевозки в машине или переноски вручную, но тонкие листы, особенно на дне, будут быстро прогорать, и их придётся часто менять.

Частично разборный дачный мангал обычно убирается на зиму и его можно снабдить съёмным и лёгким навесом, а металл при изготовлении можно использовать более толстый. Кроме того, такие изделия часто снабжаются решётками для жарки.

Наибольший простор для фантазии открывается при изготовлении стационарных мангалов, которые свариваются из толстых листов во избежание быстрого прогара, поскольку их обкладывают кирпичом и располагают под постоянным навесом. Такие изделия служат не только для поджаривания шашлыка, барбекю или гриля, а их часто совмещают с устройством крепления казана или объединяют с коптильней.

Таким образом, мангалы бывают следующих основных видов:

мангал стационарный, для него выкладывают кирпичное основание, стенки и делают большой навес с вытяжной трубой, он изготавливается из металла толщиной 4 мм и более;
отдельно стоящий мангал с сервировочными столиками, вертелом, съёмной жарочной решёткой и небольшим навесом;
частично разборное изделие со съёмными ножками, сервировочными столиками и крышкой, конструкция удобная для хранения;
полно разборный мангал, пригодный для перевозки и ручной транспортировки, изготавливается из металла толщиной не более 2 мм.

Важно осуществлять подбор толщины металла под конкретную задачу, поскольку для разборной конструкции нужен минимальный вес, а для стационарного изделия важнее долговечность.
Расположение ножек и материал должны обеспечивать максимальную устойчивость, поэтому их лучше изготавливать из труб или уголков, а внизу приваривать пятачки из металлической пластины. Съёмный навес делается на максимально лёгком каркасе и перекрывается оцинкованным листом или профнастилом, крепёж которого подразумевает простую фиксацию и лёгкий демонтаж конструкции.
Чертёж и оптимальные габариты мангала
Перед работой необходимо подготовить материал и определить размеры конструкции, исходя из места будущей установки и условий эксплуатации. Чтобы не ошибиться с количеством необходимого материала и осуществить точный раскрой заготовок, нужно сделать подробные чертежи с точными размерами и местами соединения деталей.
Имея схему и чёткий план действий, можно безупречно и качественно разметить металл и произвести подгонку элементов изделия. После раскроя необходимо проверить углы, размеры и произвести зачистку стыков от загрязнений, ведь с тщательной подготовкой сварить такой мангал будет значительно быстрее и проще.
Определить оптимальные размеры изделия необходимо в зависимости от ваших потребностей, но высоту стенок обычно выбирают от 17 до 25 см. Если делать высоту меньше, то мясо будет подгорать, а более высокие стенки потребуют большое количество углей. Кроме того, по длинным стенкам делаются сантиметровые полукруглые, треугольные или щелевые прорези для лучшей фиксации шампуров в определённом положении.
Ширину мангала определяет длина шампуров и решёток заводского изготовления, но обычно её выбирают не более 35−40 см, а длину вычисляют в зависимости от количества одновременно используемых шампуров плюс по 5 см от левой и правой стенки.
Длина ножек должна обеспечивать комфортную высоту мангала вместе со стенками, и соотносится с ростом хозяина, как правило, оптимальной является высота около 1 м. Все эти обстоятельства, от которых зависит заготовка и раскрой металла, должны отражаться в подробном и точном чертеже, а именно:
длина, ширина и высота листов жаровни;
высота и способ крепления ножек, придающих устойчивость конструкции;
расположение ручек, отверстий в стенках, рёбер жёсткости и съёмных элементов;
конструкция сервировочных столиков и иных сервисных приспособлений и их крепление;
вид навеса и его конструктивные особенности, не нарушающие устойчивости изделия;
местоположение прерывистого или сплошного шва.
Важно изготавливать шампуры, решётки и вертела из пищевого нержавеющего материла во избежание отравления и для сохранения эстетичного вида блюд.
Различные конструкции мангалов
Широкий диапазон различных конструкторских решений ставит перед нелёгким выбором любого человека. Прежде чем приступить к изготовлению мангала своими руками, нужно постараться учесть все обстоятельства его использования. Переносная жаровня должна быть весьма компактной и лёгкой и для её перемещения используют брезентовые сумки и даже кейсы, а сборка происходит с помощью пазов, выступов и небольшого количества крепёжных устройств различного вида. Всё это делает сборку и разборку достаточно быстрой и удобной. При перевозке на автомобиле количество разборных элементов можно сократить, а конструкцию сделать более тяжёлой за счет толщины металла мангала.
Стационарные установки делают для постоянного круглогодичного использования в виде неразъёмной конструкции и часто комбинируют с коптильнями и узлами крепления для варочных котлов и казанов. Такие мангалы расположены под постоянным навесом со стенами и оборудованы местом для приёма приготовленной пищи. Частично разборные конструкции располагают под постоянным или временным навесом и, как правило, убирают на зиму.
Такого рода мангалы состоят из следующих частей:
сваренного из металла не менее 3 мм толщиной короба жаровни с ориентировочными размерами 25Х40Х90 см с отверстиями для свободного доступа воздуха;
узлов крепления, регулируемых по высоте ножек с гайками для фиксации;
самих ножек длиной около 70−80 см, обеспечивающих устойчивое положение мангала и исключающих риск опрокидывания конструкции;
съёмные сервировочные столики с крепежом;
приваренные ручки для переноски и крышка в размер короба;
съёмный навес.
Важно отметить, что конструкция навеса должна обеспечивать устойчивость мангала даже под порывами ветра, поскольку опрокидывание может привести к пожару или серьёзным ожогам.
Соединение разборных конструкций подразумевает наличие пазов, в которые вставляются фиксирующие выступы ответных частей и фиксацию их с помощью болтов или шпилек с гайками. Сварочные работы при этом ограничиваются привариванием петель и узлов крепления ножек изделия и необходимо предусмотреть в конструкции минимальное наличие щелей в целях обеспечения пожаробезопасности.
Необходимые инструменты и порядок изготовления мангала
Ответственную работу по изготовлению жаровни начинают с разметки и раскроя материала согласно чертежам, которые должны быть готовы. При раскрое необходимо учитывать потери металла и соответственно уход от габаритов конечного изделия, поэтому необходимо учесть припуски, чтобы заготовки были абсолютно одинаковы по размерам. Кроме того, нужно подготовить рабочее место для фиксации раскраиваемых листов и сборки элементов конструкции. Также понадобится определённый набор инструментов и оборудования, а именно:
сварочный аппарат с электродами или сварочной проволокой;
защитная маска, краги и специальная одежда;
углошлифовальная машина (болгарка) с набором отрезных и шлифовальных дисков;
наждачная бумага, металлическая щётка и молоток;
дрель с набором свёрл и удлинителем;
сварочные магниты с углом 90^о для фиксации заготовок;
металлический угольник, линейка и рулетка для разметки;
гаечные ключи, крепёж.
Необходимо работать исправным инструментом и соблюдать правила техники безопасности при сварочных работах, а раскрой материала выполнять в защитных очках.
После раскроя нужно выровнять стыки, очистить от заусениц и загрязнений, а также обработать растворителем, чтобы ликвидировать возможные следы масла. После этого выполняем сборку в следующей последовательности:
до сварки просверливаем длинные листы двумя рядами отверстий в шахматном порядке для доступа воздуха в зону горения;
если толщина металла менее 4 мм на листы длиной более 50 см необходимо приварить рёбра жёсткости из уголка, чтобы избежать коробления металла от температурных колебаний;
листы фиксируют специальными магнитами и сваривают прихваточными швами;
привариваются ручки для переноски и узлы крепления ножек, съёмных столиков и лёгкого навеса;
в узлах крепления просверливаются отверстия и привариваются гайки для фиксации съёмных частей конструкции с помощью болтов, которые обеспечат регулировку элементов по высоте;
внешняя сторона изделия обрабатывается шлифовальным кругом, растворителем и покрывается термостойкой краской.
Заключение
Мы описали примерную схему правильной сварки мангала своими руками, а этот вид творчества открывает крайне широкие горизонты для изобретательного ума. Мангал — это не только способ приготовления вкуснейшей пищи, это изделие воплощённое отражение характера хозяина, выраженное в металле.То есть является, в некотором роде, предметом особой гордости и эстетического совершенства.
electrod.biz
размеры, материалы и технология работы
Мангалы позволяют на открытом воздухе осуществлять процесс приготовления вкусных и необычных блюд. Их можно приобрести в магазинах или сделать своими руками.
Правила создания мангала
Лучшим материалом для формирования данной конструкции является металл, который долговечен и устойчив перед высокими температурами и другими факторами. Отдельные части конструкции могут соединяться разными способами, но сварка считается самым лучшим выбором для этих целей.
Мангал может оснащаться:
топкой для разогрева блюд;
особыми полостями, предназначенными для сушки дров;
полками для кетчупа и всевозможных специй.
Перед формированием мангала, нужно решить:
будет ли мангал разборный или неразборный;
на какое количество людей будет предназначаться изделие, поскольку от этого фактора зависят его размеры и число шампуров, которые могут одновременно использоваться в нем;
на какой срок эксплуатации рассчитывают будущие владельцы изделия, причем этот фактор влияет на выбор металла;
каким внешним видом будет обладать конструкция.
Определение размеров изделия
Размеры будущего мангала – очень важный параметр, поскольку от правильно выбранных размеров зависит комфорт и удобство использования элемента. Если пользоваться им будет семья, в составе которой 4 человека, то может применяться стандартный мангал 60×35 см, однако для большего количества людей желательно делать более вместительную конструкцию.
Сделать любой вариант из металла достаточно просто, поэтому заниматься сваркой можно своими руками.
Важно решить, сколько шампуров должно быть одновременно на мангале. Другим важным параметром является глубина конструкции, которая должна быть равна примерно 150 мм, поскольку тогда остается идеальный для готовки просвет между мясом и углями, находящихся в мангале.
Высота конструкции должна подходить для того человека, который будет заниматься готовкой.
Выбор материалов для создания мангала
Важно выбрать такой металл, который обеспечит самый долгий срок эксплуатации конечной конструкции. Чем тоньше металл, тем меньше срок службы изделия. Нельзя пользоваться листами, толщина которых меньше 1 мм, поскольку из них невозможно получить надежный мангал.
Чтобы сделать мангал, нужно подготовить следующие материалы и инструменты:
листы из металла подходящей толщины и размера;
уголки из металла, из которых будут созданы ножки для мангала;
аппарат для сварки металлических элементов;
электрическая дрель;
болгарка, которая должна быть оснащена специальными дисками, предназначенными для резки металла;
набор электродов;
инструменты для измерения, к которым относится рулета, уровень и стандартная линейка.
Дополнительно нужно подготовить чертежи, которые могут быть взяты из интернета или могут быть созданы своими руками.
Технология создания мангала с помощью сварки
Важно решить, будет ли конструкция:
стационарной, которая будет установлена в конкретном месте участка и не будет переноситься;
переносной, которая может легко транспортироваться и переноситься с одного места на другое.
Сварка используется в том случае, когда необходимо сделать стационарную конструкцию.
Процесс создания мангала:
Первоначально нужно сделать раскройки, после чего линии наносятся на металлические листы, при этом важно ориентироваться на заранее подготовленный чертеж.
Далее из металла вырезаются все основные части будущей конструкции в соответствии с разметкой, которая нанесена на листы. В результате получается дно, которое является самым большим элементом из 4 боковых частей, 2 из которых длинные, а 2 короткие.
В двух длинных боковых элементах своими руками необходимо сделать специальные отверстия, которые высверливаются в один ряд. Они будут обеспечивать поступление кислорода к углям, тогда будет поддерживаться необходимый жар в конструкции. Расстояние между отдельными отверстиями должно быть примерно 55 мм, а до кромки должно быть не меньше 25 мм.
Далее все боковые детали свариваются друг с другом, чтобы в результате получилась прямоугольная конструкция, у которой нет крышки и дна.
На верхних краях длинных стенок нужно сделать специальные надрезы, для чего используется болгарка с насадкой, предназначенной для работы с металлическими изделиями. Желательно одновременно выполнять надрезы сразу на двух боковинах, чтобы они сочетались. В этом случае надрезы будут совмещаться, поэтому никаких проблем в будущем при укладке шампуров не будет возникать.
Следующий этап считается достаточно сложным, поскольку соединенные вместе боковины привариваются ко дну будущего мангала. Здесь необходимо уметь пользоваться сварочным аппаратом.
К полученному коробу будущего мангала необходимо приварить ножки, которые создаются с помощью металлических уголков. Приваривать эти элементы можно вдоль углов полученной конструкции или в торец дна. Нижние концы следует немного заострить, тогда мангал будет стоять устойчиво и надежно.
В результате выполненных работ можно получить качественное и долговечное изделие.
Другие варианты конструкции
Сделать металлический мангал можно даже из металлической бочки. Они обычно являются достаточно большими, поэтому из них получаются массивные, крупные и большие мангалы. Желательно при использовании металлической бочки предусматривать крышку, поскольку при использовании конструкции она будет закрываться, что будет обеспечивать равномерную и идеальную прожарку готовящихся продуктов.
Дополнительно для любого вида мангала можно предусмотреть решетку, полки, сушилку или другие элементы, которые упростят процесс готовки, сделают его более комфортным и приятным.

poluchi-teplo.ru
Как сделать мангал своими руками: чертеж, размеры, фото
Как же приятно, находясь летом на даче, полакомиться овощами на углях и шашлыком. Но возникает вопрос, можно ли сделать полноценный гриль своими руками и какие материалы будут наиболее подходящими. Изготовление мангала – дело кропотливое, но при аккуратном подходе вполне выполнимое.
Виды
Прежде чем перейти к тому, как сделать мангал своими руками, рассмотрим, какими вообще бывают виды устройств и в чем заключается особенности каждого.
Стационарный
Это всевозможные конструкции, под которые подбирается специальное место на даче. В таком случае может изготавливаться целый комплекс, в который входит платформа, стационарный мангал, навес. Такой вариант можно сварить самому. Но для этого необходимо правильно составить чертежи. И тематические фото будут как раз кстати.
Стационарный мангал на участке
Стационарный самодельный мангал станет хорошим решением на просторной даче – там, где есть достаточно места, чтобы установленная немалая печь была безопасной в использовании. Для изготовления мангала своими руками понадобятся чертежи всех составных элементов стационарной конструкции. Важно сделать платформу и навес из негорючих материалов. Все-таки безопасность приготовления шашлыка на даче никто не отменял, ведь мангал своими руками работает с открытым огнем. Это обуславливает подборку специальных материалов.
Примечание: Стационарная конструкция отличается тем, что в дальнейшем ее перестановка будет проблематичной. Потому на даче надо изначально выбрать правильное место, после чего уже сделать мангал своими руками.
Важно при выборе площади руководствоваться такими параметрами:
Достаточная удаленность от инженерных коммуникаций. Мангал категорически запрещается устанавливать вблизи газовой трубы или баллонов. Не стоит также монтировать стационарное устройство там, где находятся электропровода.
Относительная близость к материалам тушения. Например, мангал можно устанавливать своими руками рядом с песком или водой при удобной доступности.
Удаленность от дома. На этот момент также надо обращать внимание. Размеры мангала не должны превышать габаритов дома и находиться вблизи открытых окон. Лучше всего сделать устройство на заднем дворе или со стороны глухой стены, если такая имеется.
Стационарный мангал можно смело оборудовать дополнительными элементами. Например, удобным кованым столиком, местом для укладки готового шашлыка и овощей, а также местом для хранения подручного инвентаря.
Мобильный
Его также называют портативный или складной мангал, чертеж его значительно проще. Ведь конструкция отличается простейшими составляющими, среди которых:
Жаровня или камера для углей.
Боковые защитные стенки с вентиляционными отверстиями.
Ноги и ручки, которые используются для переноски и установки. Также особую мобильность прибудут разборные колеса. С их помощью гораздо проще перемещать устройство по участку, подбирая оптимальное место для жарки шашлыка.
Дополнительно разборное изделие своими руками можно комплектовать держателями для шампуров или небольшими поставками под блюдо.
Мобильный мангал
Примечание: Каждая из частей портативного мангала обычно складывается отдельно. Разборная конструкция помогает хранить и удобно ее перемещать. Изготовление мангала своими руками хорошо сделать в случаях с маленькими приусадебными участками либо для выезда на природу.
Простой переносной мангал
В принципе, разборную «барбекюшницу», гриль или мангал можно сделать самому, даже имея стационарную жаровню, как хорошую альтернативу для «выездного шашлыка».
Расходный материал
После того как появилось четкое видение будущего изделия, нужно подобрать материалы для изготовления мангала. Здесь рассмотрим несколько оригинальных конструкций из абсолютно ненужных и обыденных вещей. Каждый пример на фото – образец того, насколько может быть полезным покопаться на чердаке или разобрать кладовую.
Итак, оригинальные конструкции самому будет проще делать из заготовок, которыми могут служить:
1. Старый газовый баллон. Но, перед тем как его вскрыть, нужно убедиться, что он пуст и давление в нем минимально.
Мангал из газового баллона
2. Бочка. Если используется специальная краска и декодирование, мангал из бочки будет смотреться не хуже покупного аналога.
Мангал, изготовленный из бочки

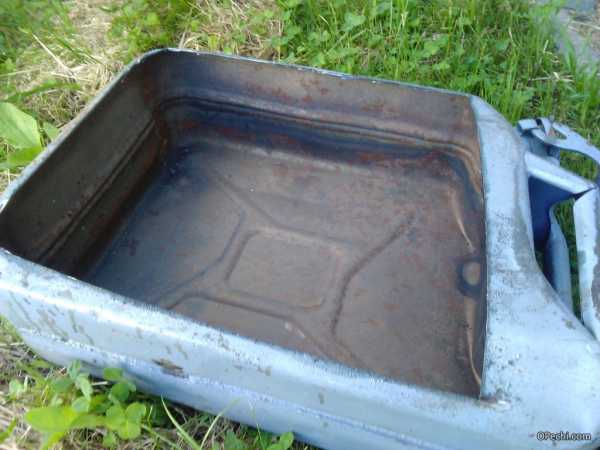

3. Канистра. Для небольшой жаровни, которую просто сделать самому своими руками, старая пустая автомобильная канистра вполне подойдет. Только важно обратить внимание на то, что канистра должна быть тщательно вымыта и высушена.
Мангал из старой канистры
4. Кованый метал. Это невероятно красивый элемент для приготовления шашлыка. Однако сделать его своими руками не так просто. Для этого требуется не только мастерство, но и подручный инвентарь. Кованую жаровню можно изготовить своими руками, если все элементы готовы и остается только собрать их. Тогда процесс не будет сложным. Тем более что закрепить металл можно двумя способами. Первый – с использованием сварочного аппарата, но это оборудование далеко не у каждого под рукой, второй – с использованием закрепляющих деталей. Некоторые модели кованых изделий собираются очень просто – достаточно своими руками просто сложить все детали, как говорит инструкция.
Мангал с коваными элементами
5. Форматные стальные листы. Это вариант простейшего портативного мангала. Форматные листы свариваются по определенным швам. К получившейся конструкции привариваются специальные ножки, для удобства установки. Для их изготовления подойдут обычные трубы с квадратным или круглым сечением. Для самого простого варианта подойдет 3 трубы одинаковой длины.
Мангал, выполненный из стали
6. Шамотный кирпич. Этот материал можно использовать как для стационарного мангала своими руками, так и для переносного. Однако важно учитывать то, что если стенки могут быть из такого кирпича, то для днища понадобится металлическая неокрашенная пластина.
Мангал из шамотного кирпича
Каждый из приведенных примеров можно декодировать, получая не только функциональный предмет, но и оригинальное украшение приусадебного участка.
Советы по самостоятельному созданию кирпичного мангала
Изготовление
Рассмотрим более подробно, как изготовить некоторые примеры своими руками, разделив каждый вид на сопутствующий инструмент, материалы и пошаговые рекомендации.
Простой мангал из стали
Начнем с наиболее легкого варианта в изготовлении – изделие из стальных заготовок. Рассмотрим, что для этого понадобится.
Стальной мангал, изготовленный своими руками
Инструмент и материал
Чтобы изготовить простейшую жаровню, необходимо иметь под руками такие средства:
Два листа толстой стали до 7–10 мм толщиной. Размеры листов должны быть одинаковыми, например, 40х40 см. Это будут малые стороны изделия.
Два прямоугольных листа такой же стали по плотности с размерами 80х40 см. Это будут длинные стороны изделия.
Один лист плотного металла для днища. Его размер должен быть равен габаритам сложенных сторон с зазором в 5 см.
Профилированные трубы небольшого сечения – до 5 см.
Перфоратор или ударная дрель со сверлом по металлу.
Сварочный аппарат либо набор болтов и гаек.
Сопутствующие крепежные стальные пластины, если не будет использоваться сварка. Например, Г-образные пластины для установки ножек. Также держатели для решетки.
Металлическая неокрашенная решетка по всей плоскости днища, меньше его площади на 0,5 см.
Профессиональный мангал
Собрав все элементы, можно переходить к пошаговым рекомендациям:
Подготовить место для проведения работ.
Схематически на бумаге отобразить все составные части, места креплений и т. д. Важно правильно указать полученные измерения, зазоры, выступы и пропуски.
В боковых пластинках просверлить несколько отверстий. Это необходимо для циркуляции воздуха внутри камеры, быстрого розжига углей и поддержания жара.
К днищу проверить трубы по четырем или трем сторонам, в зависимости от их количества. Если все-таки будет использоваться иной метод крепления, необходимо будет просверлить отверстия и прикрепить дополнительную пластину.
Закрепить изнутри по каждой стороне держатели для решетки. На чертеже мангала должны быть отмечены и места установки этих элементов. Держателями могут служить как тонкие стальные трубки, приваренные к боковым сторонам мангала, так и стальные изогнутые пластины. Лучше всего прикреплять их до основной сборки камеры, иначе потом будет трудно выполнить задачу своими руками без посторонней помощи.
Собрать основную камеру. Для этого необходимо прикрепить все 4 части камеры к основанию с ножками.
Последними штрихами в работе будут: установка решетки, проделывание углублений для шампуров.
В итоге простой и компактный мангал готов. Его можно установить как на открытой площадке, так и в беседке, если она изготовлена из металлической трубы с бетонным полом.
Стационарный мангал
Изготовление такого типа потребует большего количества материалов, места и времени для работы. Итак, для производства мангала потребуются:
Шамотный кирпич. Из него будет сделано прочное нерушимое основание и стенки.
Металлическая толстая пластина. Необходима для организации днища.
Фундамент или бетонная площадка. Обязательно необходимо заделать место нахождения мангала огнеупорным материалом.
Дополнительные стальные листы. К примеру, для организации места для хранения дополнительного инвентаря. Также можно взять несколько профилированных труб для стойки.
Специальная термоустойчивая смесь. Дело в том, что шамотный кирпич является огнеупорным. Потому важно, чтобы и смесь была термоустойчивой. Обычно для нее используется портландцемент или глина.
Инструмент: дрель либо перфоратор, мастерок, кость для раствора, насадка-миксер для замешивания.
Гнутые стальные трубки – рогачи. Они вкручиваются в кирпич и являются держателями для шампуров.
Стальная решетка. Это необходимый атрибут для полноценности жаровни.
Стационарный мангал из кирпича
Также понадобятся дополнительные материалы, например, навес. Можно расположить площадку в беседке, но в случае если она состоит из металла, с не полимерным и неорганическим навесом. Что касается порядка изготовления, то он будет отличаться от портативного мангала, способом и дополнительными работами с площадкой. Основными рекомендациями станут:
Правильный выбор места. Ведь мангал статичен и переместить его потом будет невозможно.
Насчитать количество кирпича и раствора при заданных размерах мангала.
Составить схематический план работы для упрощения выполнения задач.
Выдержать время высыхания фундамента и конструкции, чтобы при нагревании не пошли трещины.
Одним словом, изготовление мангала своими руками требует только внимательности и четкости в работе.
В заключение стоит напомнить о технике безопасности, которая должна стать во главе и при изготовлении мангала, и при его использовании.
Рекомендации по изготовлению мангала из газового баллона
opechi.com
Разборный мангал своими руками
Приготовление шашлыка – любимое кулинарное развлечение россиян, зимой и летом. Зимний вариант, ароматного, сочной мясного блюда, из баранины или свинины, больше подходит для приготовления на стационарном или неразборном мангале. Его устанавливают на расчищенной от снега площадке, возле теплого загородного дома. Другое дело лето – пора отпусков и путешествий. Нет ничего лучше, после купания в речке или на привале в автомобильном путешествии, организовать пахнущий дымком шашлычок. Для любителей летнего отдыха на природе полезно иметь свой собственный переносной, удобный мангал.
Сделаем разборный мангал своими руками. Все, что изготовлено для себя и с душой, становится предметом гордости. С другой стороны, если выезжать за город случается редко лучше не заморачиваться. На одну-две, за лето, вылазки на природу вполне подойдет магазинный, одноразовый мангал. Как вариант, можно приобрести добротный разборный мангал, заводского изготовления, как на рисунке 1. В магазинах имеется большой выбор. Но если вам нужен недорогой и оригинальный мангал, тогда приступим к работе.

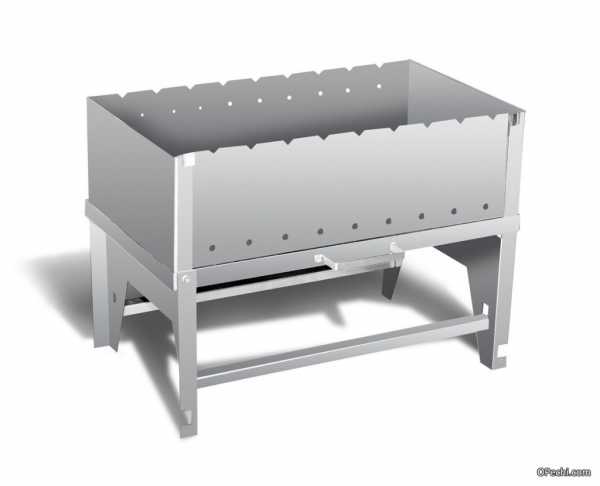

Рисунок 1. Мангал в собранном виде
Вернуться к содержанию
Каким должен быть разборный мангал?
Хороший разборный мангал, сделанный своими руками, должен соответствовать следующим требованиям. Он должен быть:
компактным, оптимально подходить под габариты багажника Вашего автомобиля;
простым в изготовлении, без использования дорогого листогибного оборудования и гильотины;
долговечным, изготовленным из стойких к воздействию высоких температур материалов;
легко собираться и разбираться в походных условиях с минимальным использованием инструментов;
надежным в плане пожарной безопасности и эксплуатации.
Вернуться к содержанию
Инструменты для изготовления разборного мангала своими руками
Для мангала потребуется стандартный набор инструментов, имеющийся в домашней или гаражной мастерской любого мастера. Не беда, если каких-то инструментов нет, их можно взять напрокат. Для работы потребуется:
электролобзик с полотнами по металлу марки HSS;
болгарка и отрезные круги по металлу к нему;
усиленные ножницы по металлу;
сверлильный станок с набором сверл по металлу;
рулетка, иной измерительный инструмент;
линейка и угольник металлические;
стилет, для разметки по металлическому листу;
набор плашек для нарезки резьбы;
сварочный аппарат;
Вернуться к содержанию
Размеры разборного мангала своими руками
Размеры необходимо рассчитать индивидуально. За основу расчетов берется:
количество порций шашлыка, которое предполагается готовить одномоментно;
габариты багажника автомобиля, которые должны совпадать с габаритами мангала в разобранном виде.
Однако рекомендуется не экспериментировать с размерами. Например, ширина рассчитана исходя из размеров шампура. Высота борта 130 мм оптимальна для экономии угля и создания тепла, достаточного для прожарки.
Предлагаемый нами мангал имеет следующие размеры:
300 мм в ширину, длина шампура обычно – 400 мм;
600 мм в длину (рассчитано на 6 шампуров) расстояние между шампурами 100 мм;
150 мм – высота бортов мангала (с учетом колосников 20 мм), оптимальная высота борта 130 мм (для переносного мангала), при меньшей высоте мясо может подгореть, при более высоком бортике потребуется больше угля;
600 мм – высота ножек (в нашем случае совпадает с длиной мангала) не забывайте о габаритах багажника.
Вернуться к содержанию
Чертежи разборного мангала
Простейшая конструкция мангала представлена на рисунке ниже.
Приведем несколько вариантов чертежей разборного мангала с разными размерами. Вы сможете выбрать себе один наиболее подходящий Вам по размерам.
Вернуться к содержанию
Комплектация разборного мангала
Разборный мангал своими руками состоит из шести основных элементов.
Подставка (рама) из уголков с четырьмя фиксирующими трубками диаметром 17 мм – 1 шт.
Ножки, диаметр 20 мм – 4 штуки.
Основание (дно) мангала из стального листа – 1 шт.
Борт продольный с тремя выступами – 2 штуки.
Борт боковой с двумя выступами – 2 штуки.
Колосник – 1 штука.
Элементы крепления барашковые гайки, шайбы простые и гравера по – 8 штук.
Болты с гайками и простыми шайбами – 10 штука.
Компактно сложить такой мангал не представляет сложности. Его габариты в сложенном состоянии составят в ширину – 300 мм, в длину не выше 600 мм, в высоту не более 60 мм.
Рисунок 2. Пример компактной укладки разборного мангала
Вернуться к содержанию
Изготовление элементов конструкции разборного мангала
Ниже приведем поэтапное описание изготовление элементов конструкции разборного мангала своими руками.
I. Делаем подставку (раму) для мангала
Предлагаю для разборного мангала своими руками сделать подставку. Делается она в виде рамы. Рама необходима для придания устойчивости конструкции мангала и крепления ножек. Кроме того, подставка на ножках, может использоваться отдельно, для других утилитарных нужд, например для сушки обуви и одежды и так далее.
Рама – это обычный прямоугольник, сваренный из уголков. Для изготовления рамы потребуются стальные уголки. Использовать можно некондиционные изделия. Такие всегда имеются на металлобазах, стоят они значительно дешевле сортового металлопроката.
Обратите внимание. Размер рамы должен быть чуть меньше размера основания. Это необходимо для того, чтобы при сварке ширина её не вышла за габариты основания мангала. Отмеренные и распиленные уголки необходимо сварить в прямоугольник с габаритами:
ширина – 230 мм;
длина 570 мм.
С внутренней стороны уголка, по краям рамы приварить четыре отрезка водопроводной трубы длиной 50 мм, с внутренним диаметром 10 мм, наружный диаметр – 17 мм. Эти четыре трубки будут служить основой для опоры ножек мангала.
II. Делаем ножки мангала
В качестве ножек для мангала использовать водопроводные трубы с внутренним диаметром (20 мм). Водопроводные трубы, можно использовать некондиционные или бывшие в употреблении. Такие ножки легко войдут в опорные трубки, закрепленные на раме мангала. Длина ножек, в данном проекте, не более 600 мм. На конец, который будет упираться в почву, можно приварить заглушку и площадку для устойчивости. Для того чтобы ножка не выпадала можно сделать сквозное отверстие и в собранном состоянии закреплять ножку к опоре с помощью шпильки. Ножки можно сделать выше.
III. Делаем основание (дно) мангала
Рисунок 3. Стальной лист – основа для изготовления разборного мангала своими руками
Дно мангала в готовом виде представляет собой прямоугольный стальной лист с отверстиями для циркуляции воздуха, пазами для фиксации бортов, отверстиями для крепления к каркасу.
Для изготовления основания разборного мангала своими руками подойдет стальной лист толщиной не более 3,0 мм. Для повышения долговечности ,подверженного сильным температурным нагрузкам, дна мангала использовать лист нержавеющей или жаростойкой стали.
Если возможность использования такого материала отсутствует, лучший выход:
сделать колосники из металлических прутков сваренных между собой в решетку под размеры основания или;
подобрать под размеры основания мангала чугунные колосники, которые используют в домашних печах. Последний вариант сильно утяжеляет конструкцию.
Собственно изготовление основания делается в четыре этапа.
Болгаркой, электролобзиком, иным инструментов вырезаем прямоугольник размером 300 мм на 600 мм.
Для циркуляции воздуха, на равном расстоянии друг от друга, высверливаем сквозные отверстия, диаметром 20 мм. Они необходимы для доступа воздуха при горении древесного угля. Количество высверленных отверстий регулируйте, слишком много отверстий – снизит прочность конструкции, слишком мало отверстий – не обеспечит хорошее горение древесного угля. Отверстия не должны быть закрыты колосниками.
Делаем сквозные пазы в дне мангала. Пазы необходимы для фиксации нижних краев бортов мангала. Для этого по периметру основания отмеряем расстояние 7,0 мм от наружного края. Вычерчиваем линию по всему периметру. На равных расстояниях от краев и в центре намечаем будущие пазы. Высверливаем близко друг к другу отверстия диаметром 2,0 мм. Электролобзиком соединяем их, круглым напильником выравниваем внутренние края. Получаем по три паза, с продольной и по два с боковой стороны. Размеры пазов в длину 20,0 мм и в ширину 2,0 мм.
Делаем отверстия для фиксации листа дна мангала к раме. Укладываем раму на днище мангала. Высверливаем по три отверстия с продольной и по 2 отверстия с боковой стороны. Скрепляем дно и раму болтами. Гайка обязательно должна быть снизу, под днищем мангала. Это сбережет резьбу от спекания при высокой температуре.
IV. Делаем бортики мангала
Для изготовления бортов потребуется листовой металл. Толщина стенок от 1,5 до 2 мм. Потребуются два продольных и два боковых бортика. Размер боковых, длина 286,0 мм, продольных – 586,0 мм, по две детали на каждую сторону. Размер, по отношению к основанию, уменьшили на 14,0 мм. Высота бортов – 170,0 мм, предусматриваем 20,0 мм для фиксирующих выступов.
Делаем разметку бортов по нижнему краю. Прикладываем борт к соответствующему краю основания. Делаем метки напротив пазов. Таким образом получаем по три выступа с продольной и по два с боковой стороны.
Электролобзиком с пилками по металлу марки HSS (пилки предназначенные резать металл до 2 мм) вырезаем контуры бортов. Снизу не забываем вырезать фиксирующие выступы, отмеренные в п. 2.
На равном друг от друга расстоянии, делаем сквозные отверстия в бортиках для доступа воздуха.
Как закрепить бортики?
От прочности соединения бортиков зависит устойчивость и безопасность конструкции мангала. Из множества вариантов крепления выбираем, на наш взгляд, самый надежный. Суть, предложенного крепления, заключается в фиксации бортов на продольные спицы и стягивание их между собой барашковыми гайками.
Прутки (спицы) круглого сечения желательно сделать из жаростойкого металла. Всего необходимо четыре спицы, длиной 300 мм. Диаметр их выбираем произвольно. На обоих концах спицы делаем резьбу. Подбираем под диаметр спицы барашковые гайки.
Спицы намертво крепим на боковых бортах. Так проще впоследствии собирать конструкцию мангала. Для этого вымеряем нужные расстояния для крепления спиц. Если толщина металла их которого сделаны бортики позволяет сварку, то лучше приварить спицы к боковине. Если сварить невозможно, то с двух сторон прутка делаем парные отверстия. Всего будет четыре отверстия для крепления спицы. В парные отверстия вставляют подковообразный болт с резьбой на обоих концах. Выступающие концы подковы затягиваем прочно гайками.
В продольном борте делаем по два отверстия совпадающие с выступающими частями спиц. Они необходимы для соединения и фиксации бортов. Все конструкция изготовлена.
V. Делаем колосники для разборного мангала своими руками
Не сложно сделать колосники просто, имея сварочный аппарат. Для изготовления потребуются арматурные прутья или иной материал. Болгаркой нарезаем отрезки прутков 584 мм и поперечины 284 мм. Количество прутков для колосников подбираем индивидуально. Далее свариваем в виде решетки. Предусматриваем ножки 15 мм.
Вернуться к содержанию
Сборка мангала разборного мангала своими руками
Приступаем к финальной части работы. Этот этап работы необходимо провести особенно тщательно с целью подгонки деталей мангала.
Каркас мангала соединяем с основанием. Болты, продеть сквозь отверстия в основании и уголке каркаса. Для надежности фиксации болтов использовать шайбы обычные и гравера. Окончательную фиксацию осуществить гайкой и контргайкой. В принципе это соединение лучше сделать неразборным.
Присоединяем ножки. На опоры ножек наружным диаметром 17 мм надеваем ножки внутренним диаметром 20 мм. Если люфт 3 мм между опорой и ножкой будет мешать устойчивости мангала ножки можно углубить в грунт. Как вариант, для крепления ножек, можно предусмотреть резьбовое крепление.
Присоединяем борта. Выступы нижней части бортиков вставляем в пазы основания мангала. Нижняя часть бортиков предварительно зафиксирована. В отверстия, высверленные в нижней части выступов, вставляем металлические шпильки, препятствующие выпадению бортиков. Возможно вам такой способ крепления покажется слишком громоздким. Попробуйте свой вариант крепления, например шарнирное соединение основания и бортиков.
Рисунок 4. Шарнирное крепление бортиков мангала
Стягиваем боковые и продольные борта с помощью спиц. Спицы, на боковых бортах вставляем в отверстия на продольных бортах. Важно, чтобы торцы боковых бортиков прижимались к продольному борту. Надеваем шайбы, барашками стягиваем продольный борт к боковому. Возможно крепление спицами изнутри мангала не рационально, спицы могут деформироваться, под действием жара от горящих углей. Сделайте их снаружи бортика. Тем самым получите дополнительные ручки
На дно мангала укладываем колосник.
Итак мы осуществили задуманное и самостоятельно сделали разборный мангал своими руками. Если вы найдете конструктивные недостатки в схеме мангала, давайте свои предложения в комментариях.
Стоит добавить, что после изготовления всех частей разборного мангала необходимо произвести их обработку специальными средствами, которые будут защищать металл от коррозии и придавать влагоустойчивые свойства. Самым простым способом обработки поверхности деталей мангала является покраска балончиком специальной краски, который можно приобрести в любом автомобильном магазине.
Вернуться к содержанию
Видео
На представленном ниже видеоролике Вы увидете процесс изготовления мангала своими руками, а также его покраску.
Полезно? Сохраните себе на стену! Спасибо за лайк!
vse-postroim-sami.ru
Сварить мангал своими руками
Чтобы сварить мангал своими руками, чертежи очень даже могут пригодиться, особенно человеку, совсем недавно ставшему обладателем сварочного аппарата. Скорее всего, жаровня для мяса будет стоять в списке проектов новоявленного сварщика на одном из первых мест.

Чертеж неразборного мангала.
Самый простой мангал
Конечно же, начинать изготовление мангалов следует с наиболее простой конструкции, которая представляет собой обычный стальной короб на ножках. Для использования на мероприятиях с участием большой компании он будет маловат, но для приготовления шашлыка для коллектива из 5-6 человек его размеров вполне будет достаточно.
Для его создания вам понадобится:
Схема изготовления металлического мангала.
листовая сталь толщиной 2-3 мм;
уголки 25 х 25 мм;
сварочный аппарат и электроды сечением 2-3 мм;
шлифмашинка с отрезным и зачистным кругами;
дрель со сверлом по металлу 10-15 мм.
На схеме только не показано, как должны выглядеть ножки жаровни. Их можно сделать из уголка и приварить по углам конструкции. В этом случае получится стационарное изделие. Еще вариант — соорудить опоры под мангал из круглых (с наружным диаметром ¾’’ и 1’’) или профильных труб (50 х 30 мм и 40 х 20 мм). Более широкие трубы привариваются к днищу мангала вблизи его углов. Длина их отрезков должна составлять 4-5 см. Трубки с меньшим сечением и длиной в 0,7 м вставляются в гнезда. Мангал получается разборным, и его даже можно будет вывозить в машине на пикник. Трубчатые ножки жаровни с нижних торцов лучше заглушить, приварив к ним «пятаки» из стали, которая может остаться после сборки короба.
Что касается изготовления самого корпуса, то его нужно начинать с разметки на стальном листе. Его следует раскроить на 5 фрагментов:
2 торцевые стенки со сторонами 28 х 25 см;
2 боковины по 25 х 54 см;
днище 28 х 54 см.
Чертеж складного мини-мангала.
Еще до сваривания всех элементов конструкции в боковых стенках нужно высверлить отверстия в 2 ряда. Расстояние от нижней кромки боковины до центров отверстий первого ряда — 3 см, до второго ряда — 6 см. Шаг отверстий в ряду — 6 см. Рассверливание нижнего ряда начинается в 3 см от боковой кромки, верхнего — в 6 см. На верхних кромках боковин делаются щели или вырезы треугольной формы для шампуров. Их глубину не нужно делать более 1 см.
Сборку мангала нужно проводить на плоской поверхности (верстаке, сварочном столе).
Сначала соедините 2-3-мя прихватками одну из торцевых сторон с днищем.
Убедитесь, что между обеими заготовками выдержан прямой угол.
При необходимости поправьте положение стенки.
Прихватите к ней и днищу в 4-6-ти точках длинную боковину. Теперь можно окончательно сварить заготовки.
Далее прихватывается и приваривается второй торец. Сборка короба завершается установкой второй боковины.
Только после этого к мангалу привариваются ножки. Уголки можно соединить с жаровней внахлест. Тогда длина каждого из них должна составлять 95 см.
Все кромки изделия после резки и сварки необходимо очищать от заусенцев и окалины. Используйте зачистной круг, стальную щетку, напильник и сварочный молоток.
Некоторые предпочитают, чтобы при жарке мясо находилось ближе к углям, считая, что в этом случае сокращается и время приготовления шашлыка, и расход древесного угля или деревянных бревнышек. Если есть желание, можете изменить высоту бортиков мангала, но она не должна быть менее 15 см.
Читайте также:
Как использовать припой для пайки меди.
Как применяют проволоку для полуавтомата.
Как выбрать держак для сварочного аппарата читайте здесь.
Вернуться к оглавлению
Стационарный стальной мангал
Схема зонта для мангала с подключением к электросети.
Возможно, у вас уже есть опыт изготовления мангалов. В таком случае вы сможете самостоятельно сварить мангал более сложной конструкции. В этом изделии метровой длины устроен ящик, в котором из бревнышек можно готовить угли для жарки. По торцам короба расположены площадки для размещения разнообразной посуды.
Высота стенок жаровни — 0,25 м.
Высота ножек — 0,56 м.
Габариты ящика — 0,28 х 0,28 х 0,55 м.
Длина короба — 1 м.
Его ширина — 0,28 м.
Длина каждого сервировочного стола — 0,3 м.
Устойчивость конструкции придают стальные пластины, приваренные к нижним торцам ножек. Его изготовление ведется в таком же порядке, как и описанная выше сборка. Чтобы обеспечить лучшее поступление кислорода к углям, в днище мангала высверливаются отверстия. Ящик можно сделать съемным, приварив в его нижней части с 3-х сторон ограничительные пластины. Кроме того, на него можно установить дефлектор (2-скатный, конусообразный или в виде пирамиды). Сервировочные столики необходимо приваривать к укосинам, чтобы они могли выдерживать большую массу.
Недостаток конструкции с просверленным днищем заключается в том, что через отверстия в нем могут выпадать раскаленные угли. Исправить недочет можно, сделав дно мангала двойным. Вторая пластина должна быть съемной и располагаться над основной на высоте в 5-7 см. Именно в съемной высверливаются отверстия. Сама пластина может опираться на уголки, приваренные вдоль бортиков жаровни. Ее размеры должны быть несколько меньше, чем габариты основного днища. Чтобы улучшить воздухообмен, в боковинах нужно сделать 2 ряда отверстий. Один из них будет расположен под пластиной, другой — над ней. В одном из торцов можно сделать прямоугольный вырез, чтобы облегчить удаление из короба золы.
Вернуться к оглавлению
Жаровня под крышей
Схема изготовления мангала из металлической бочки.
Конечно, лучше всего жарить шашлык под крышей, тогда можно не опасаться, что начнется дождь. Необязательно строить для мангала беседку, но соорудить кровлю для него довольно просто. Ее можно сделать как разборной, так и несъемной. Необходимо учитывать, что мангал с крышей станет менее устойчивым, поэтому стационарное сооружение необходимо надежно зафиксировать в месте его установки. У переносной жаровни нужно увеличить площадь опоры, расставив стойки как можно шире. Каркас для кровли можно изготовить из профильных труб, описание которых было приведено выше. Лучший материал для перекрытия — лист профнастила. Он легок и не боится высоких температур.
Крыша должна возвышаться над жаровней не менее чем на 1 метр. С учетом этого рассчитывается длина стоек ее каркаса. Их можно сварить с коробом, но можно и установить в гнезда, которые привариваются к углам жаровни или к ее ножкам. «Карманы» заглушаются снизу, чтобы стойки съемного каркаса в них не проваливались. Кроме того, разборный каркас в гнездах можно зафиксировать. Для этого в их стенках сверлятся отверстия. Снаружи к ним подвариваются гайки, в которые будут вкручиваться прижимные болты.
Для профлиста следует сварить раму из профильной трубы 20 х 20 или 20 х 40 мм. Короткие стороны каркаса будут дугообразными. Если нет трубогиба, то согнуть трубу можно, пропуская ее между 2-х надежно зафиксированных стальных штырей. Чтобы при сгибании не помять стенки трубки, ее следует заполнить сухим песком. Перед заполнением заваривается один из ее торцов. После засыпки заглушается другой. Потом заглушки срезаются и песок высыпается. Вы можете сделать и 2-скатную крышу, тогда накрыть ее единым листом не получится. Перекрытие прикручивается к каркасу саморезами с прорезиненными шайбами. Над 2-скатным устраивается конек.
Сплошная кровля хорошо защищает от дождя, но мешает свободно подниматься дыму, поэтому в ней следует сделать дымоход.
В центральной части крыши из профнастила вырезается отверстие со сторонами 20 х 20 см, но чтобы в него не попадали осадки, необходимо над прорехой соорудить дефлектор. Он монтируется на центральной перемычке рамы. Каркас дефлектора представляет собой ее уменьшенную копию. Он приваривается к 2-м стойкам из профильной трубы длиной 20 см.
Для устройства навеса лучше всего использовать профилированный лист марки НС с высотой ребер в 20-21 мм. Такой профнастил обладает оптимальными характеристиками по цене, прочности и удобству монтажа. При определении размеров профлиста для навеса учитывайте, что он должен свешиваться за края обеих рам не менее чем на 10 см с каждой стороны.
Вернуться к оглавлению
Прислушайтесь к советам
При изготовлении мангала не используйте электроды толще 3 мм. Для сваривания деталей каркаса кровли пользуйтесь электродными стержнями диаметром 2-2,5 мм. Более толстыми электродами вы прожжете металл. Сваривая короб, не кладите длинные швы, чтобы не перегреть сталь.
Короб жаровни не нужно окрашивать. В крайнем случае можете покрыть его краской для выхлопных труб автомобилей. Она выдерживает нагревание до 600^°С. Другие элементы конструкции следует обработать антикоррозийным составом, грунтовкой и краской.
expertsvarki.ru
