Как сварить в баню котел – Котел для бани своими руками

Котел для бани своими руками

Котел для бани своими руками – осуществимая задача. Именно от него будет зависеть уровень тепла и комфорта в бане. Никто не сможет ответить на вопрос, что лучше: печь или котел, ведь каждая из этих конструкций отапливает помещение, нагревает воду и обогревает камни.

Сегодня каждый может приобрести котел в магазине, но такая покупка обойдется в приличную сумму денег. Гораздо интереснее самостоятельно заняться его возведением. Стоит запомнить, что изготовленный самостоятельно котел практически не будет отличаться от тех конструкций, которые производят на специализированных заводах.

Разновидности

Перед тем, как сварить котел для бани, нужно определиться с тем, какие его разновидности существуют. Во-первых, выделяют агрегаты, используемые только для отопления парилки, и кроме того различают устройства, которые используются для отопления всей бани.

Современные котлы для бани в зависимости от топлива, которое используется для отопления, делятся:

1. На жидкотопливные, при этом для отопления применяется керосин, мазут и другие дистиллированные смеси;
2. На твердотопливные, для этого используется уголь, дрова, сланец;
3. Устройства, работающие на газообразном топливе. При этом используется природный или сжиженный газ;
4. Электрические.

В этой статье будет рассмотрен самодельный котел в баню, обложенный кирпичом.

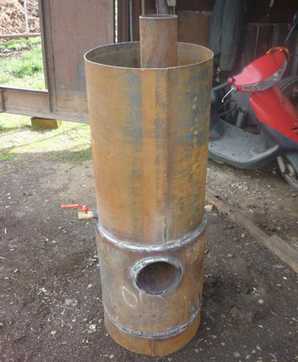

Сварка опор

Корпус котла будет состоять из отрезков трубы с толстыми стенками, диаметр которой составляет не менее 50 см, а длина варьирует от 70 см до 100 см. Эта конструкция сможет обогреть помещение, площадь которого составляет 3х3 кв.м.

Из инструментов для работы потребуется подготовить простой сварочный аппарат, работающий на электрической энергии и болгарку.

Основная задача строителя будет состоять в том, чтобы сварить внутри корпуса, состоящего из трубы, три опоры, параллельно расположенные к земле. Для этого нужно подготовить три арматурных отрезка, длиной 3 см и толщиной 15 мм.

1. Один из  них необходим для монтирования будущего котла;
2. Другой отрезок требуется для встраивания поддувальной дверцы. Именно от этого будет зависеть его размер;
3. Третья опора должна располагаться на расстоянии 18 см от верхней части трубы.

Котел-печь для бани будет обладать дном из сплошного металлического круга, толщина которого будет составлять более 4 мм. Если конструкция будет работать на дровах, то необходимо продумать колосник. Это решетка из чугуна, которая требуется для прохода воздуха под топливо. Таким образом, зола будет выходить из топки.

Для установки решеток нужно заранее позаботиться о металлическом круге с прорезями. Материал, используемый в качестве крышки для котла, будет служить и опорой для размещения камней. Его изготовление требуется начать из круга металла с толщиной более 5 мм и отверстием, которое требуется для крепления кольца дымовой трубы. Опоры для перегородок обязательно должны быть размещены в строгом порядке.

Глубина короба будет напрямую зависеть от толщины стенок. Внутри него нужно устроить перегородку, которая будет отделять два отсека друг от друга: топочный и зольный. По высоте она должна быть такой же, как и колосниковая перегородка, расположенная внутри котла.

Принцип работы

Перед тем, как изготовить котел для бани, необходимо понять, по какому принципу он совершает деятельность. Механизм прост: устройство, подающее воздух в камеру сгорания начинает перемещаться сверху вниз по мере тления дров или другого твердого  топлива. Из этого следует, что котел постоянно поддерживает заданный показатель температуры во время работы. Регулятор воздушной тяги позволяет изменять количество воздуха, подаваемого в котел. Благодаря этому не нужна аккумулирующая емкость.

Фундамент

Котел для бани из трубы также предусматривает наличие фундаментальной основы для расположения устройства. Несмотря на небольшой вес изделия, фундамент все равно является обязательным элементом. Это обусловлено тем, что даже минимальный и, казалось бы, незначительный перекос может привести к износу котла. И только прочный и надежный фундамент способен обеспечить долгосрочную эксплуатацию агрегата.

Самостоятельно сделать фундамент, чтобы установить котел в баню из трубы, несложно. Для начала требуется выкопать котлован необходимого размера. Стоит учитывать, что его длина и ширина должна быть на 10 см больше боковых сторон будущего котла. Глубина котлована будет зависеть от типа грунта и уровня его промерзания. На его дно требуется насыпать щебень, после тщательно его утрамбовать. Размер слоя не должен быть меньше 30 см. Сверху его требуется залить цементным раствором. После окончательного высыхания, которое завершится через двое суток после заливки, необходимо укрыть все гидроизоляционным слоем и еще одним слоем бетона. Здесь требуется проявить большую внимательность и тщательно выровнять уровень. Проверить горизонтальность можно с использованием строительного уровня.

Такой бетонный фундамент во время своего изготовления требует больших усилий. Чтобы выполнить поставленную задачу по его заливке, потребуется бетономешалка. Однако это основание имеет неоспоримые преимущества, в числе которых прочность и надежность.

Подготовка бетона

Котел для бани из трубы предусматривает обязательную подготовку основания для размещения. Чтобы оно было крепким, требуется правильно подготовить бетон для заливки. Для приготовления раствора необходимо использовать цемент, песок и щебень. Пропорции 1:3:4,5. Важно помнить, что в сыром песке также содержится влага, поэтому перед началом приготовления раствора его нужно высушить или отнять после несколько литров воды от общего количества.

Обязательно нужно проверить песок на чистоту. Всем известно, что чем он чище, тем лучше будет схватываться с поверхностью. Щебень рекомендуется использовать мелкий, фракции которого составляет не более 2 см. Цемент быстро впитывает в себя влагу и начинает портиться, поэтому не рекомендуется покупать его заранее. Заливку фундамента рекомендуется осуществлять в летнее время.

Монтаж

Как установить котел в баню? Для этого необходимо вварить короб. В помещении все нужно обустроить так, чтобы короб, проходящий через поверхность стены, выходил или на улицу или в помещение для топки. Следующим шагом требуется установить дымовую трубу. На верхнюю крышку нужно положить камни.

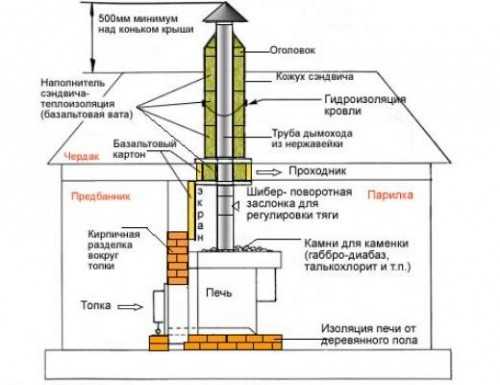

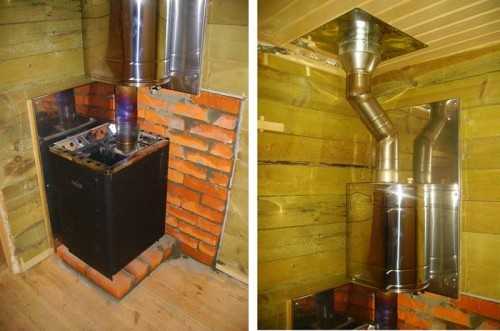

Устройство дымохода

Монтаж котла в баню на этом не заканчивается. Требуется продумать дымоход. Его можно изготовить из нескольких элементов. Нижняя часть будет выполнена из жестяного материала, параметры которого составляют 1,5*150. Верхнюю часть требуется изготавливать из асбеста. Чтобы объединить обе детали нужно использовать заслонку.

Такой вариант создания дымохода пользуется большой популярностью. Это обусловлено высокими показателями пожароустойчивости, так как часть трубы, изготовленная из асбеста, обладает прочной защитой от повышенных температур.

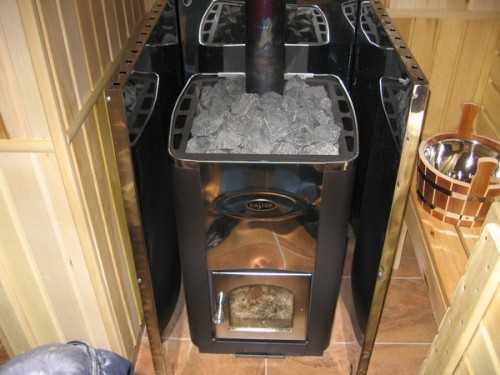

Создание экрана

Для установки котла обязательно потребуется создание котла. В качестве основного материала при этом будет использоваться кирпич. Укладывать  экран можно с применением нескольких методик. Например, полностью обложить котел или оформить по его боковым сторонам стену. Однако стоит учитывать, что в нижней части конструкции должны быть вентиляционные отверстия, позволяющие циркулировать воздуху.

Облегчить задачу постройки котла можно, если использовать уже готовые ручки и заслонки. Тогда конструкция будет не только удобной, но и эстетичной. Водонагревательный бак можно создать самостоятельно. Для этого потребуется использовать отрезок трубы, к торцевой части которой необходимо приварить дно. В нем требуется прорезать отверстие, через которое будет проведена дымовая труба. Её необходимо зафиксировать ко дну бака сваркой. Обязательно стоит обратить внимание на качество шва, иначе вода будет протекать в топку.

Теперь вы знаете, как сделать котел для бани. Чтобы он работал, остается только найти хорошие камни. Для возведения котла не потребуется особых знаний или навыков. Схема построения простая, поэтому будет понятна каждому человеку, который не обладает познаниями в области инженерии. Котел для бани своими руками – осуществимая задача. Именно от него будет зависеть уровень тепла и комфорта в бане. Никто не сможет ответить на вопрос, что лучше: печь или котел, ведь каждая из этих конструкций отапливает помещение, нагревает воду и обогревает камни.



postroimdoma.com

Как сделать котел для бани — Строительство бани своими руками (видео и фото)

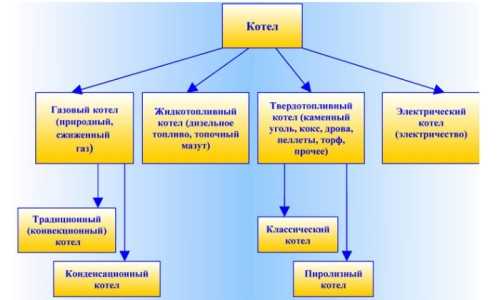

Классификация котлов

Сварные котлы для бани выполняют на разных видах топлива. Сначала необходимо выбрать вид топлива, а потом подумать, как сварить самодельный котел для бани, поскольку для различных конструкций понадобятся различные комплектующие.

Классификация котлов.

Сварные банные печи классифицируют по следующим признакам:

1. Печи, которые работают на твердом топливе, могут применять для прогрева брикеты или дрова. Этот вариант привлекает большинство ценителей русской бани. Если для обогрева использовать березовые дрова, то искриться они не будут и дадут нужное тепло для хорошего прогрева помещения.
2. Есть модели, работающие с использованием жидкого топлива. Но в этой ситуации необходимо подумать о пожаробезопасности и запахе. Это довольно существенные недостатки.
3. Существует большое количество разных видов электрокаменок. Это довольно неплохой вариант. Такая конструкция идеально подойдет для маленькой бани, но содержание этой модели может обойтись довольно дорого.
4. Установка модели, которая работает на газу, требует подвода системы подачи топлива, но возможно использование и заправленного баллона. Но в данном случае о пожаробезопасности и взрывоопасности необходимо очень хорошо подумать.

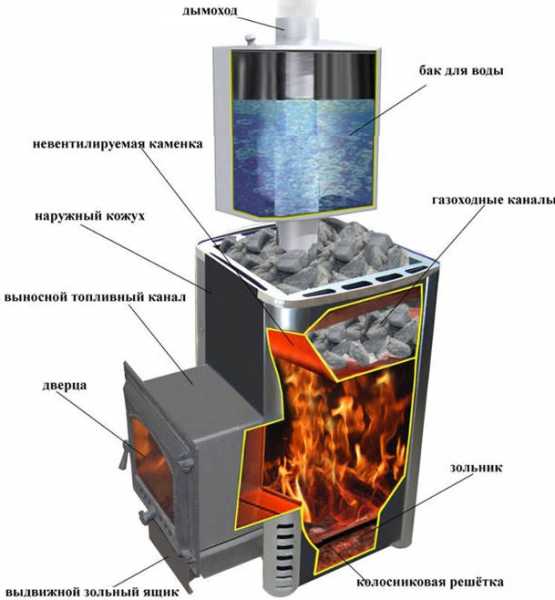

Пример устройства сварной печи для бани.

Сварные печи для бани, которые сделаны из металла, выступают лидерами изготовления.

Существуют преимущества, которые трудно оспорить:

• сварная печь достаточно пожаробезопасна;
• доступность и дешевизна материалов;
• быстрый нагрев оборудования;
• небольшая потребность в площади для установки;
• быстрая установка конструкции;
• надежность и безопасность строения.

Условия монтажа

Сварные банные печи необходимо устанавливать, придерживаясь таких правил:

Монтаж печи необходимо сделать на твердом и надежном основании, которое должно быть выполнено из негорючих материалов. Для конструкции этого типа отдельный фундамент можно не делать.

Схема подсоединения газовой печи к дымоходу.

Перед топочным отделением нужно положить теплоизоляционный материал, а сверху его накрыть листом металла.

Не нужно устанавливать тепловой агрегат возле стен, которые сделаны из дерева или других легковоспламеняющихся материалов. При монтаже следует использовать теплоизоляционные экраны, предотвращающие перегрев поверхностей бани.

Размещение котла желательно проводить в отдельном помещении.

Список инструментов и материалов:

• листовая сталь толщиной не меньше 8 мм;
• толстостенная труба с диаметром не меньше 50 мм;
• арматура с диаметром не меньше 10 мм;
• чугунный колосник;
• дверца для каменки, топки и поддувала;
• труба не меньше 100 мм;
• болгарка;
• сварочный аппарат;
• емкость для воды объемом 1м³.

Как сварить самодельный котел

При резке и сварке металла желательно использовать защитные очки.

Из трубы большого диаметра вырезают будущие элементы котла. Отрезают 1 м трубы, которая необходима, чтобы изготавливать каменки, и 0,7 трубы обрезают, чтобы изготовить бак для воды. Внизу большой части трубы нужно сделать вырез для поддувала шириной 20 см и высотой 6 см. При помощи сварки по верхнему краю выреза крепят толстую пластину металла. Затем нужно сделать отверстия в металле, чтобы разместить колосники в поддувале. Для жесткости крепежа необходимо сделать ушки в конструкции из тонкого металла. Закреплять нужно при помощи сварки. Вырезают отверстие размером 25-30 см для топки. Для крепежа применяют крючки, но для плотности закрытия желательно использовать завесы и не забыть сразу прикрепить защелку.

Сверху сделанного топочного отделения размещают обрезок трубы, это станет каменкой. Крепление производят при помощи сварки. Каменку располагают на расстоянии 10 см от дна. Заднюю часть стенки тщательно заваривают и в приваренном корпусе делают дверку размером 30 см. Далее заполняют каменку необходимыми камнями, для лучшей устойчивости приваривают стальной прут из обрезка арматуры по верхнему краю каменки, он не позволит выпасть камням. Вверху печи крепят муфту, которую нужно сделать из стальной шины шириной 5 см. Одну ее часть крепят к корпусу с помощью сварки, к выступающей верхней части нужно будет крепить бак.

Теперь необходимо начинать крепеж бака для воды. В стальном листе вырезают круг соответствующего диаметра. В круге проделывают отверстие для установки дымоходной трубы, имеющее диаметр не менее 10 см. Меньший диаметр дымохода не обеспечит нужной тяги в системе. Наглухо приваривают вырезанный круг к трубе. Такой шов необходимо выполнить с особой тщательностью, залитая вода не должна проникать в топочное отделение.

В полукруге из стали с помощью болгарки делают отверстие для дымовой трубы. Приваривают к сделанному отверстию трубу и закрывают верхнюю часть бака. На остальной части открытой трубы устанавливается крышка с прикрепленной ручкой. Такая конструкция подразумевает продление дымохода в необходимом направлении. С помощью болгарки и зачистного круга убирают потеки сварки и металла.

Как правильно разместить самодельный котел в помещении:

1. Установка печи в помещении должна соответствовать определенным нормам и стандартам, чтобы в дальнейшем не было проблем с контролирующими органами.
2. Котел нужно установить лицевой частью к выходу.
3. Установка делается на твердой и негорючей поверхности высотой не меньше 20 см.
4. Запрещается размещать каменку вплотную к стене.
5. Полки в парилке нужно размещать у стены, возле которой располагается печь.

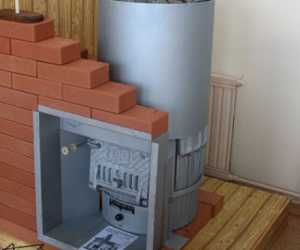

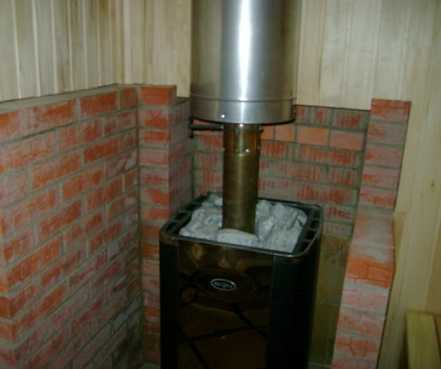

Как увеличить теплоемкость котла

Чтобы увеличить качество обогрева, печь необходимо обложить кирпичом. Это добавит эстетичности конструкции и увеличит теплоотдачу. Кладку необходимо выполнять на глиняный раствор. В него добавляют шамотный порошок в соотношении 2:2:1

При полной обкладке печи необходимо на стенки из кирпича положить уголок, это делается для качественного изготовления перекрытия. Еще необходимо установить дверцы в верхней и нижней частях кирпичной кладки, это позволит свободное прохождение воздуха и обеспечит его качественный прогрев.

Перед началом использования котел необходимо прогреть несколько раз, но сильно не разогревать. Такая мера разрешит усадку материала и полностью просушит конструкцию.

vasha-banya.com

Котел в баню своими руками

В процессе обустройства собственной бани владельцу придется принять нелегкое решение: оборудовать ли свою парилку печкой либо же отдать выбор в пользу котла. В этом моменте каждый хозяин принимает решение самостоятельно. Но нужно понимать, что кладка печи – это крайне ответственное и очень тяжелое для неподготовленного мастера мероприятие.

Котел в баню своими руками

Котел же можно сделать своими руками, потратив на это гораздо меньше денег, чем на строительство печи. Перед началом работы следует рассмотреть основные особенности всех существующих агрегатов и уже на основании полученной информации отдавать предпочтение какому-либо конкретному варианту.

Как сварить котел для бани

Содержание пошаговой инструкции:

Основные типы банных котлов

При выборе котла нужно, прежде всего, ориентироваться на доступность и удобство использования различных энергоносителей в месте размещения вашей бани. К примеру, газ является очень выгодным вариантом, однако возможность подключения к газопроводу есть далеко не везде.

Среди универсальных и доступных практически каждому энергоносителей можно выделить твердое топливо. При этом собрать простой твердотопливный котел легче всего. В остальном же ориентируйтесь на особенности конкретно своей ситуации и учитывайте представленную далее информацию.

Газовый обогрев бани

Газовый обогрев бани

Газовый котел прекрасно подходит для обогрева парной, если есть возможность подключения к газопроводу. Такое оборудование компактно и экономично, оно не дает неприятного запаха и гари при условии правильной установки и грамотного обращения.

Существуют одноконтурные (только для обогрева), двухконтурные (обогрев плюс нагрев воды) и трехконтурные (обогрев, нагрев воды и дополнительный подогрев полов и воды в банном бассейне) газовые котлы. На современном рынке представлен огромный выбор такого оборудования, так что проблем с выбором подходящего агрегата у вас не возникнет.

Делать газовый котел своими руками без наличия соответствующих навыков и опыта настоятельно не рекомендуется – газ является взрывоопасным веществом, и любая ошибка может стать фатальной.

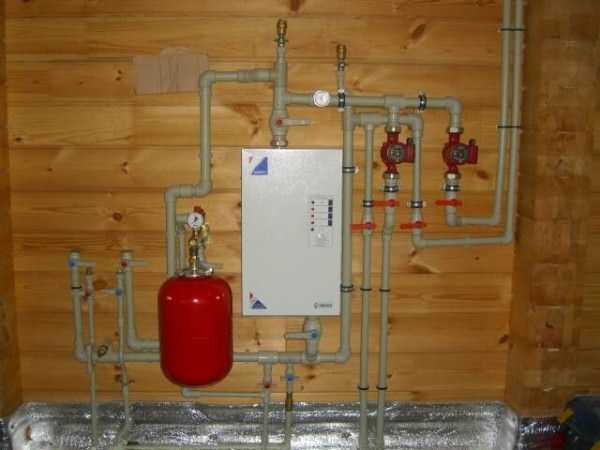

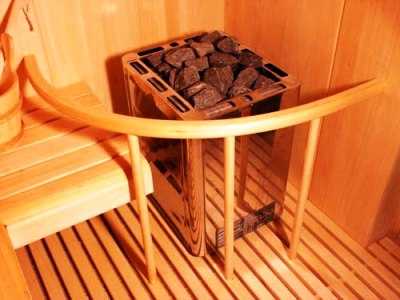

Электрический обогрев бани

Электрический обогрев бани

Электрокотлы являются наиболее экологичными. Такое оборудование предельно просто в установке и эксплуатации. Дополнительным преимуществом электрокотла является отсутствие необходимости устройства дымохода.

Такое оборудование избавит вас от необходимости запасаться топливом. Однако электрокотлом будет удобно пользоваться лишь, если в месте расположения вашей бани нет перебоев с электроснабжением. Помимо этого, стоимость электроэнергии для многих владельцев является неприемлемой. Да и собрать хороший электрокотел своими руками достаточно сложно.

Обогрев бани с применением жидкого топлива

Котел на отработанном масле

Котлы на отработке или дизельном топливе являются очень удобными и эффективными, однако для установки подобного агрегата придется выделить отдельное помещение, т.к. в процессе работы жидкотопливного котла создается неприятный резкий запах.

Дополнительно придется решить вопросы доставки и хранения жидкого топлива. Особых условий для хранения дизель и отработка не требуют, но помещение для емкостей выделить придется.

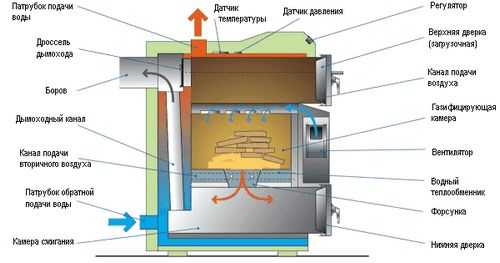

Пиролизный обогрев бани

Пиролизный обогрев бани

Главной особенностью пиролизных котлов является специфическое строение топки. Этот элемент состоит из 2 камер. В одну камеру загружается топливо. Здесь оно начинает гореть. В процессе горения выделяется газ. Образовавшийся газ переходит во вторую камеру и догорает там с образованием дополнительного тепла. В результате топливо расходуется максимально эффективно и экономично. Отходы практически отсутствуют.

Для работы пиролизного котла можно использовать как простые сухие дрова, так и различные продукты переработки древесины: гранулы, прессованные бруски и т.п. Главное, чтобы материал был хорошо высушенным, иначе процесс пиролиза не запустится.

Твердотопливный обогрев бани

Котел для бани своими руками

Твердотопливные котлы – надежное, универсальное и проверенное множеством поколений банщиков решение. Единственный недостаток простого твердотопливного котла в том, что за его работой нужно постоянно следить и контролировать интенсивность горения топлива вручную.

Для изготовления твердотопливных банных котлов чаще всего используют сталь и чугун. Сталь в большей мере подвержена коррозионному воздействию, но характеризуется отличными теплообменными свойствами. Главным же преимуществом чугуна является фантастический срок службы.

Для более удобного использования твердотопливного котла, его конструкцию можно дополнить вентилятором либо температурным регулятором. Простой твердотопливный котел для бани можно с легкостью сделать своими руками.

Изготовление твердотопливного котла для бани

Вашему вниманию предлагается инструкция по изготовлению простейшего твердотопливного котла. Агрегата таких размеров будет достаточно для качественного обогрева парилки площадью до 9-12 м2. При необходимости вносите свои изменения в габаритные размеры конструктивных элементов.

Изготовление твердотопливного котла для бани

Первый шаг. Подготовьте все необходимые приспособления для сборки твердотопливного банного котла. Корпус агрегата лучше всего изготавливать из 200-литровой металлической бочки. Дополнительно подготовьте трубу для дымохода.

Бочка

Минимально допустимая толщина материала изготовления корпуса печи – 0,4 см, крышки – 0,5 см. Подготовьте металлический лист для дна котла.

Также подготовьте сварочный агрегат, болгарку и простые слесарные инструменты.

Второй шаг. Вырежьте дно бочки и закрепите вместо него новое дно из листового металла толщиной от 0,5 см. Предварительно к листу металла приварите ножки из кусков швеллера.

На этом же этапе вырежьте в верхней крышке бочки отверстие для дымоотводящей трубы (ближе к краю) и приварите к нему патрубок для соединения с упомянутой трубой.

Третий шаг. Отступите примерно 40-50 мм от дна емкости и с помощью болгарки пропилите отверстие размером 150-100 мм для входа в зольник. Изготовьте металлическую дверцу по размерам отверстия. Прикрепите дверцу к корпусу с помощью петель.

Четвертый шаг. Подготовьте колосник. Для этого вырежьте из листового металла кусок по форме бочки и сделайте в нем некоторое количество продольных отверстий ближе к центру заготовки. Установите колосник внутрь корпуса, примерно на 60-70 мм выше отверстия из предыдущего шага. Колосник можно зафиксировать с помощью сварки либо же уложить на предварительно приваренные к внутренней поверхности бочки опоры из кусков арматуры.

Пятый шаг. На 50-70 мм выше колосника вырежьте отверстие топочной камеры. Оптимальные размеры отверстия – 250х400 мм. Установите на отверстие дверцу соответствующих размеров.

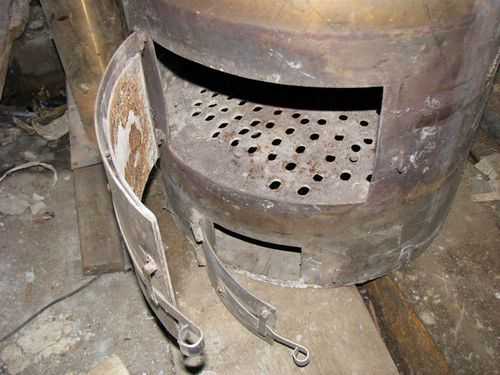

Колосник и дверцы

Шестой шаг. Установите над топкой каменку.

На этом этапе учитывайте, что по высоте топка должна равняться примерно третьей части высоты бочки без учета зольника (для него вы готовили отверстие внизу бочки).

Предварительно между топочной камерой и каменкой следует разместить перегородку из кусков швеллера либо арматуры. Шаг размещения обрезков подбирайте так, чтобы в дальнейшем в промежутки не проваливались камни.

Топка и каменка должны иметь приблизительно одинаковую высоту. Ближе к середине каменки подготовьте еще одно окно для загрузки камней. На это окно также нужно установить дверцу.

Седьмой шаг. Зачистите котел от ржавчины и прочих загрязнений, если они присутствуют.

Котел для бани

При желании можете дополнительно укомплектовать свой самодельный котел баком для нагрева воды. Для бака можно использовать любую емкость подходящего вам объема. Бак размещайте над каменкой с небольшим смещением от места сопряжения котла с дымоотводящей трубой.

В завершении вам останется лишь установить котел в парилке и подключить его к дымоходу.

Котел

Правила установки котла

Чтобы эксплуатация котла была максимально успешной и безопасной, соблюдайте несколько простых правил его установки.

Установка котла

1. Прежде всего, выберите подходящее место для установки отопительного агрегата. Обычно котлы и печи размещают напротив лавок в парилке. Если стена, возле которой будет установлен котел, отделана вагонкой или другим горючим материалом, отделайте часть такой стены металлическими либо асбестовыми листами – это элементарное требование пожарной безопасности.
2. Если сделать подобную листовую защиту невозможно, соблюдайте требования по минимально допустимым расстояниям между котлами и стенами. Котел нельзя размещать к стене ближе, чем на 30-35 см.
3. На пол под котлом предварительно уложите лист толстого металла.
4. Дымоход подключайте к патрубку, приваренному к верху бочки на предыдущих этапах. Места прохождения дымохода через материалы строения изолируйте асбестовым утеплителем или другим негорючим материалом.

Удачной работы!

Видео – Котел в баню своими руками

Похожие статьи

www.sibear.ru

Как сделать самодельный котел для бани

Если вы решили построить у себя на участке баню, то особое внимание следует обратить на то, какой котел вы там установите. Изготовить такую конструкцию своими руками – это вполне реальная возможность. Ничего сложного в этом нет. Главное иметь под руками грамотно выполненный чертеж, по которому вы будете производить работы.

Когда вы делаете самостоятельно котел для бани: чертеж – это первый шаг, с которого нужно начинать все свои действия. Известно, что вещь, сделанная своими руками прослужит вам долго и исправно, а это весомый аргумент! Да и стоить такой котел будет намного дешевле.

Где найти чертеж котла для бани

Чертеж котла для бани проще всего заказать специалисту, который знает, каким образом сделать так, что бы аппарат работал без поломки на протяжении долгих лет. Если вы не имеете знакомого, который мог бы сделать соответствующие расчеты, то интересующие вас схемы можно найти на нашем сайте. Там же имеются подробные описания моделей котлов. Среди изобилия предложений можно найти для себя именно то, что вы так долго искали.

Самодельный котел для бани лучше решение вопроса, главное реально рассчитайте свои силы и возможности и только тогда приступайте к работе. Может случится так, что вы переоцениваете свои силы, и тогда время, потраченное на самодельный котел для бани может быть потраченным в пустую.

Котел на дровах для бани должен быть построен по всем правилам, иначе парилка может получиться или слишком жаркой, или совсем наоборот. В последнее время пользователи все чаще стараются устанавливать в банях не печки, а именно котлы. Это намного легче, а эффективность от этого не теряется. Котел на дровах для бани способен выполнять то же предназначение, что и печка, а именно – нагревать воде, согревать помещение и даже накалить камни.

Что из себя представляет самодельный котел для бани:

Самодельные котлы в баню можно сделать своими руками, это конечно не очень просто, но вполне реально и к тому вам придется не очень потратиться финансово. Самодельные котлы в баню представляют собой довольно легкую конструкцию, для этого необходимо запастись трубой определенного диаметра и минимальным набором инструментов. Если вы собираетесь сконструировать колет для бани, который будет работать на дровах, не забудьте, что нужен будет колосник. Что он собой представляет? Это очень толстая решетка из чугуна, без которой подача воздуха в котел будет невозможна, с ее помощью так же обеспечивается беспрепятственное удаление золы. Камни, для нагревания помещения можно будет располагать на верхней крышке котла.

Теперь мы с вами рассмотрим, как сварить котел для бани. Перед началом работы купите очки для сварочных работ! Из выбранной трубы вырежьте нужные элементы. Берется большая часть и внизу делается отверстие для поддувала, в котором будет находиться колосник. Что бы крепеж был достаточно жестким, в конструкции делаются специальные «ушки» из металла, которые крепятся с помощью сварки. Для закладки дров вырезают отверстие, диаметром около 30 см. Что бы топка закрывалась плотно, нужно сделать завесы и защелку. Над топкой, из обрезка все той же трубы прикрепляют каменку, которая заваривается плотно с торцевой стороны, устанавливается она за 10 см от дна. Котел устанавливается на муфту. Снизу плотно приделывается круг из стали, в котором вырезается отверстие для дымовой трубы. Верх бака накрывается листом стали с таким же отверстием под трубу. Снизу котла устанавливается кран.

Как сварить котел для бани и не слишком умаяться? Для этого и существуют не сложные варианты котлов, и именно такие вам и стоит рассматривать!

otoplenie-vdome.ru

Котел для бани своими руками

Котел в бане – это ключевая «фигура». От его обустройства зависит, будет ли тепло в бане и комфортно в парном помещении. Сказать однозначно, что лучше печь-каменка лучше, чем котел, нельзя. Если человек имеет хоть какой-то минимальный опыт строителя, то вполне возможно соорудить котел для бани своими руками. Считается, что самый ответственный этап обустройства – это установка котла. Нынешний рынок владельцам бань предлагает широкий выбор котлов для обогрева. Но лучшим вариантом считается котел, сделанный собственными силами.

Отличие между банной печью и котлом

Для расширения кругозора хозяину бани нужно знать особенности всех видов котлов. На данный момент в глобальной сети не сложно найти любую информацию по данной тематике, также фотографии любых видов котлов. Поиски в глобальной сети ответа на вопрос, как изготавливаются котлы для бани, обычно заканчиваются информацией об устройстве печки. Эту информацию также нужно изучать, потому что большой разницы между котлом и печью для бани, нет.

И вот вы нашли чертежи, фото котлов в баню и подробную информацию, как строится печка своими руками. Но стоит отчетливо понимать, что кирпичная печь, которая выложена в русской бане, это совсем не чугунный котел. А вот металлическую конструкцию, сваренную из трубы или бочки, нельзя назвать печкой, потому что она является не чем иным, как котлом для бани.

При этом чугунные котлы, как и печи для русской бани, предназначены для одного: отопления банных помещений, нагрева камней и воды, а также поддержания определенной температуры в бане. Поэтому под словом «печь» стоит понимать кирпичные сооружения, а термин «самодельные котлы для бань» включает в себя другие отопительные устройства.

Причины строительства котла для бани

Сегодня на рынке представлены различные котлы на твердом горючем. Можно при желании выложить кирпичную печь в бане. Если вы хотите построить кирпичную печь, то помните, что процесс этот – довольно сложен, если вы не имеете навыков каменщика. И цена такой постройки будет намного больше цены котла для бани, потому что требует закупки кирпича и глины, а также изучения технологии производства. Это повлечет за собой немалые расходы.

Какой вариант выбрать – решать каждому хозяину парной самому. Помните, что для небольшой парилки на вашей даче вполне сгодится котел, который вы смастерите из простейших подручных материалов. К тому же котел в баню своими руками обойдется намного дешевле. К тому же интересно его изготавливать самому. Конечно, строительство – это очень ответственный процесс, но если вы уже решились на возведение бани, то не должны бояться таких трудностей. Значит, мы смело должны приступать к работе.

Выбор котла для бани

Прежде всего стоит знать, что выбор котельного оборудования зависит от источника горючего, которое планируется использоваться. В некоторых случаях к бане можно провести газ, выбор будет понятным. А вот о твердом и дизельном топливе можно узнать подробнее: как часто происходит его доставка, какая стоимость. После этого вы анализируете все и принимаете грамотное решение.

Тарифы на дизельное горючее не стоят на месте, а постоянно возрастают. На сегодняшний момент наиболее эффективно использовать твердое топливо, например, уголь, торф или дрова. Значит, стоит приготовиться к тому, что постоянно нужно будет избавляться от сажи и запаха дыма. Например – регулярно чистить котел. Также необходимо знать, что самодельный котел в баню на дизельном топливе работает целую неделю, твердотопливные же – постоянно нуждаются в «подкормке».

В наше время существуют комбинированные котлы, однако даже они максимального КПД не могут достичь. Поэтому изначально лучшем выбором будет котел, который настроен на один вид топлива. Желательно хотя бы, на последний случай, купить котел, который может использовать и газ, и жидкое горючее.  А вообще существуют котлы для бани 5 видов: на жидком горючем, на газу, комбинированные, твердотопливные, электрические.

Газовые котлы для бани

Оптимальным решением для бани на сегодня считается газовый котел. Если к участку вы уже подвели газ, то такой котел станет самым экономичным для парилки. Еще он хорош тем, что во время топки не выделяет ни запаха, ни гари. Если вдруг вы почувствуете запах газа, то немедленно нужно обратиться к специалисту. Это значит, что возникли неполадки с котлом. Еще одно из преимуществ газовых котлов – не нужно запасаться горючим на целый год.

Из всех видов современных котлов газовый – самый компактный. Вес данных котлов достигает 50 килограмм, при этом его мощность – до 40 кВт. Подобный агрегат может обогреть площадь в 300 квадратных метров, не говоря о маленькой частной бане.

В зависимости от теплообменника, газовые котлы делятся на 3 категории: одноконтурные, предназначенные только для отопления баньки; двухконтурные для отопления бани и подогрева воды; трехконтурные для подогрева мини-бассейна и пола. Газ сам по себе взрывоопасен, поэтому собственноручно изготавливать котел для бани не стоит.

Электрические котлы для бани

На сегодня электрические котлы – экологически самые чистые. Один из самых важных факторов, который присущ электрическим котлам, – им не нужна вентиляция. Это подходит для парилок, к которым не подведен газ.

Котлы, работающие на электричестве, очень хороши в эксплуатации, их очень легко настраивать на определенную температуру, и нет необходимости заботиться о запасах топлива и периодической его подаче. Однако затраты электричества на подобное отопление являются очень накладными.

Твердотопливные котлы для бани

Твердотопливные котлы в бане очень четко поддерживают заданную температуру при достаточно долгом горении топлива. Но, все же, они не могут функционировать в автоматическом режиме, соответственно они требуют загрузки очередной партии топлива и экологически чисты.

На сегодня производители котлов, которые действуют на твердом топливе, постоянно стараются усовершенствовать устройство котлов для бани, разрабатывают технологии, которые помогают добиться более высокой надежности и эффективности. В котлах, которые сделаны в наше время, грелки сделаны по принципу извлекания максимума энергии из сырья и равномерного распределения процесса горения дров.

Улучшенная термоизоляция котла максимально уменьшает теплопотери, а грамотно придуманная  конструкция передает теплоносителю максимально возможную часть теплоты. Сегодня практически во всех твердотопливных котлах вмонтирована специальная защита от перегрева, то есть охлаждающий контур.

Твердотопливные аппараты существуют во многих вариантах, которые объединяются в две основные группы: чугунные и стальные котлы. У каждого из этих котлов свои преимущества и недостатки. Чугунные котлы очень чувствительны к перепадам температур, зато они выгодно отличаются от других долгим сроком эксплуатации. Стальные котлы больше подвергаются коррозии из-за постоянного образования конденсата внутри, но отличаются большей инертностью теплообменника, если сравненить с чугунными.

В наше время подобные котлы для бани могут быть оснащены механическими регуляторами температуры или дополнительными вентиляторами. Также твердотопливные котлы способны работать в автономном режиме до трех дней, так как они могут быть оснащены специальным бункером, предназначенным для загрузки топлива мелкой фракции, и специальным устройством  для подачи его в камеру горения.

Котлы на жидком топливе для бани

Агрегаты, которые работают на дизельном топливе, считаются по удобству вторыми после газовых. Ведь в этом случае нет проблемы с хранением топлива, достаточно найти вместительную металлическую или пластиковую емкость, желательно с двойным дном, так как при хранении дизельного топлива более года ухудшаются его физические свойства.

Обязательно для такого котла требуется отдельное помещение в бане, потому что неприятными запахами пропитаются все остальные комнаты. Некоторые народные умельцы покупают сразу несколько тонн и закапывают цистерны в землю, при этом заправляя раз в год. Все это нужно делать исключительно под руководством опытных людей. На сегодня имеются в продаже аппараты, которые также могут работать на жидком топливе. Перед тем, как установить котел в бане подобного типа, его нужно обязательно показать специалисту.

Пиролизные котлы для бани

Принцип функционирования таких котлов состоит в работе камеры сгорания топлива. Начальный процесс горения осуществляется в первой камере с выделением газа, а во второй камере совершается непосредственно синтез газа, то есть догорание. Для того чтобы растопить подобное оборудование согласно схеме котла для бани, нужно пользоваться системой электрического розжига.

Преимущество пиролизных котлов заключается в том, что топливо практически полностью сгорает, также почти не остается сажи и золы. Один из недостатков таких колов – высокая цена. Нужно помнить, что пиролизные котлы требует только на хорошо высушенных дров.

Строительство котла для бани своими руками

В конструкции котла для бани нет нечего сложного или особенного. До начала работы нужно запастись материалами и специальными инструментами, а также изучить все чертежи котлов для бани. Сам процесс изготовления подобного аппарата включает в себя выбор материала, приваривание опор котла и монтаж экрана.

Выбор материала

Перед тем, как сделать котел в баню, стоит обязательно подготовить материал, который будет использоваться в процессе работы. Опытные мастера при изготовлении котельного оборудования обычно выбирают для его основания металлические бочки, что имеют объем порядка 200 литров. Для этого стоит воспользоваться небольшим отрезком толстостенной трубы, диаметр которой составляет 51 сантиметр, а длина должна быть 70-100 сантиметров.

Такие котлы обычно обогревают помещения объемом 12-15 метров кубических, что соответствует площади 3 на 3 квадратных метра. Для этого нужно запастись домашним сварочным аппаратом и подготовить «болгарку» со специальными кругами по металлу. Не забудьте посмотреть фото котлов для бани и видео о процессе строительства.

Приваривание опор для котла

В качестве корпуса для банного котла будет использоваться труба. Вашей задачей будет приварить параллельно земле 3 опоры, на 3-х уровнях, другими словами – 3 отрезка арматуры длиной 3 сантиметра и толщиной 14 миллиметров:

1. Самый нижний уровень необходим для выполнения установки дна печи;
2. Обычно высоту второго уровня рассчитывают зависимо от габаритов поддувальной дверцы, которую вы будете монтировать в печку;
3. Высоту третьей опоры согласно чертежам котла в баню рассчитывают так: она примерно всегда должна находиться на расстоянии хотя бы 20 см от верха трубы.

Также понадобится металлический круг для дна печи, толщина которой будет не меньше 4 миллиметров. Крышка делается из металлического круга с минимальной толщиной от 5 миллиметров и также вырезанным отверстием для укрепления переходного кольца дымовой трубы.

Разместите опоры под перегородки строго друг под другом. Вырежьте отверстие для короба, в котором будете монтировать поддувальные и печные дверки, в боковой части трубы, а начинать стоит от самого дна. Толщина стены определяет глубину короба, который производит топку печи. Также внутри короба делается перегородка, которая нужна для разделения зольного и топочного отсеков самодельного котла для бани.

Экран котла для бани

Для начала вваривается короб, затем вставляется в корпус дно, верхняя крышка и колосник. Далее производя монтаж в помещении, делают таким способом, чтобы корпус, который проходит сквозь стену, вышел аккуратно в топочное помещение или на улицу. Далее установите дымовую трубу и на верхнюю крышку уложите камни. Весь котел обычно монтируют на фундамент, что изготовлен под печь.

После этого сделайте экран для банного котла. Экран делают по-разному и для этого используют кирпич. Можно сделать одну кирпичную стену или обложить котел кирпичом полностью. Также нужно знать, что в нижней части кирпичной конструкции должно оставаться отверстие, предназначенное для конвекции воздуха.

Ознакомившись с нашим материалом, вы узнали, как сделать котел для бани собственными руками. Такой вариант имеет много преимуществ перед строительством кирпичной печи в парную или покупкой готового котла. Первый способ вам гарантировано обеспечит хорошую экономию денежных средств и увлекательное время провождение. Соорудив самодельный котел, нужно подумать, что для качественного обогрева парилки понадобятся ещё и хорошие камни.

saunaljux.ru

Установка котла в бане своими руками

Как установить котел в баню правильно

Один из самых главных факторов, которые влияют на удобство и комфорт в парильном помещении – это, как правильно установить котел в баню. Человек, обладающий небольшим опытом строителя, вполне сможет своими руками построить котел для бани.

Владельцам бань нынешний рынок предлагает большой выбор котлов. Но котел, сделанный собственными руками, считается лучшим вариантом.

Котел в разрезе

Разница между котлом и печкой

И вот когда вы нашли детальную информацию, фото и чертежи котлов в баню, как своими руками строится печка — надо хорошо понимать, что печь кирпичная, которая установлена в традиционной русской бане, это вовсе не котел из чугуна. А конструкцию из металла, сваренную из бочки или трубы, печкой назвать нельзя, это не что иное, как котел для бани.

При этом котлы, как и печи необходимы для одного:

• отопления парных помещений;
• нагрева воды и камней
• а также поддержания нужной температуры в парилке.

Поэтому печь — это сооружение из кирпича, а котел для бани самодельный, означает другое устройство отопления.

Котел для бани: причины строительства

Сегодня в продаже представлены самые разнообразные котлы на твердом топливе. Можно, конечно, выложить в бане кирпичную печь. Но помните, это довольно сложный процесс тем, более не имея опыта каменщика.

А цена такого строительства будет намного выше суммы котла для парилки, так как влечет расходы на закупку глины и кирпича, а также тщательного изучения производственной технологии. В результате немалые дополнительные расходы.

Примечание!
Что выбрать — это решать вам как хозяину.
Главное помните, что для малогабаритной парной где-нибудь на даче котел вполне сгодится, его можно смастерить из простых подручных средств.
К тому же такая установка котла в бане выйдет дешево.

Плюс ко всему изготавливать самому интересно. Строительство — это конечно ответственный и важный процесс, то не стоит боятся трудностей, нужно с готовностью приступать к работе.

Модели котлов

• Газовые.
• Электрические.
• Твердотопливные.
• На жидком топливе.
• Пиролизные.

Установка котла в баню газового, считается самым оптимальным решением. Это будет самый экономичный вариант для парилки, если к вашему участку подведен газ. Еще одно его достоинство, это то, что во время топки он не выделяет неприятного запаха гари.

Котел газовый

Из всех видов самый компактный – газовый:

• Вес таких котлов око

superbany.ru

3 вида котлов для бани [+МАСТЕР-КЛАСС]

Отопление парной комнаты в бане – это ключ ко всему процессу. Именно достижение высокой температуры за счёт работы котла создаёт условия, при которых возможны в достаточной мере очищение и оздоровление. Следовательно, к такому оборудованию и подходить стоит ответственно. Важны ответы на вопросы, как сварить котел для бани и как установить покупную модель.

В этой статье мы рассмотрим виды таких отопительных систем и особенности их установки.

Фото котла в бане

Виды

Начнём с понимания того, чем, собственно говоря, котёл отличается от печи? Всё очень просто: технически конструкция для бани из кирпича называется печкой, а агрегат из железа – котлом.

О том, что из них лучше можно спорить долго, так как обе системы обладают своими достоинствами и недостатками. Но, если баня у вас имеет небольшие размеры, а обустроить её необходимо в скорейшие сроки и более экономно, то лучше остановиться на установке котла.

Перед монтажом следует ознакомиться с возможными видами оборудования, чтобы понимать, какой его тип вам больше подходит. Отличаются же они в основном по виду потребляемого топлива.

Газовые

Банный котел, работающий на газу

В случае проводки газовой магистрали на участке – это самый выгодный и надёжный способ благодаря своим преимуществам:

• Отсутствие необходимости запасаться впрок горючими материалами.
• Простота эксплуатации. Достаточно только включить.
• Возможность регулировки температуры.
• Наличие системы защиты. Если фитиль гаснет, то подача газа немедленно перекрывается.
• Отсутствие гари и копоти.
• Большая скорость обогрева помещения.

Но, если газа нет, как это часто бывает на загородных участках, то реализация такой системы попросту невозможна.

Совет: если при работе газового оборудования почувствуете запах газа, то немедленно вызывайте мастера.
Баня является пожароопасным местом, и беспечность здесь может привести к трагедии.

Электрические

Электрокотел для бани с каменкой

Электричество провести гораздо проще на дачном участке, чем газ. Достаточно кинуть проводку от столба или договориться с соседом.

Так что это достаточно удобный заменитель газового котла, обладающий своими преимуществами:

• Экологическая чистота рабочего процесса. Такое оборудование даже не нуждается в вентиляции. Его простейшее устройство из тэнов и утеплителей не выделяет ничего, кроме тепла.
• Полная автоматизация. Присутствует возможность устанавливать необходимый температурный предел, выставлять таймер включения и выключения, задавать периодичность работы.
• Простота установки своими руками. Вам потребуется лишь подключить агрегат к источнику питания.

Единственным недостатком является достаточно высокая цена эксплуатации такой системы обогрева, потому что энергопотребление у них весьма значительное.

Совет: особо большое внимание при монтаже электрического котла в парилке уделите полной изоляции электрических узлов.
Так как из-за повышенной влажности значительно возрастает опасность поражения электрическим током.

Твердотопливные

Котёл-каменка, работающий на угле и дровах

Создание тепла путём сжигания дров – это наидревнейший способ отопления. Такая классика пользуется успехом и по сегодняшний день.

Ведь это:

• Экологическая чистота. И дрова, и уголь являются полностью природными материалами.
• Использование даже в самых удалённых, не имеющих газа и электричества местах.
• Возможность создания такого оборудования собственноручно.

Конечно же, такие недостатки как потребность в постоянном контролировании процесса, более длительное время разогрева, наличие отходов производства делает их менее удобными, чем более технологичные аналоги, но желание сэкономить и невозможность использования других систем часто приводит именно к установке твердотопливного котла.

Комбинированный котёл

Следует также упомянуть и о комбинированных моделях. В них присутствует возможность использования различных видов топлива. Но очень высокая цена делает более выгодным их использование в жилых домах для осуществления подстраховки, например, на случай поломки газовой магистрали. Для бани же это окажется весьма дорогое и не оправдывающее себя удовольствие.

Установка

Как сделать котел в баню самостоятельно? На самом деле процесс не заключает в себе ничего сложного. Он гораздо проще установки кирпичной печи и состоит в основном из приваривания опор и монтажа экрана.

Поможет во всём разобраться следующая инструкция:

1. Запасаемся всеми необходимыми инструментами и изучаем подробно чертежи котла для бани.

Схема структуры котла

2. Подготавливаем материалы. Для этого подойдут железная бочка объёмом 200 л или отрезок металлической трубы диаметром полметра и высотой от 70 см до 100 см.

Фото самодельного банного котла

3. Привариваем три опоры в виде кусков арматуры, длиной примерно 3 см и толщиной около 0,24 см:

   • 1-ая располагается в нижней части для последующего крепления дна агрегата.
   • 2-ая – на уровне дверцы поддувала.
   • 3-я должна оказаться четверть метра выше верхнего края бочки.
4. Монтируем печное днище из железного круга толщиной не менее четырёх миллиметров.
5. Для крышки берём пятимиллиметровую пластину и предварительно вырезаем отверстие для дымоходной трубы бани.

Чертёж изготовления самодельного котла

6. Вырезаем отверстие для короба, в котором будем устанавливать поддувальные и печные дверцы бани.
7. Внутри короба монтируем перегородку для раздела зольника и топливной камеры.
8. Устанавливаем экран в виде кирпичной перегородки с одной стороны или по всему периметру котла.

Заключение

Котёл в бане – это быстрое и экономное решение способа её отопления. Установка такого оборудования не является сложным процессом. А модели, работающие на твёрдом топливе можно соорудить своими руками. Тем более, что эстетические изъяны всё равно будут скрыты кирпичным экраном.

Котёл, обложенный кирпичной кладкой

Видео в этой статье предоставит дополнительные материалы по данной теме.

Выбрать твердотопливный, газовый или электрический котел для бани – всё зависит от возможностей участка и ваших личных предпочтений!

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

9ban.ru
