Как проверить светодиод мультиметром - все возможные способы

В современной осветительной технике достаточно часто применяются светодиоды (led). Как известно, они гораздо надежнее обычных лампочек, но все же иногда могут выходить из строя. Для того, чтобы проверить светодиод на работоспособность применяется несколько методов. Рассмотрим подробнее каждый из них.

[contents]

Способы проверки

Светодиод, имеет свои электрические параметры, это максимальный рабочий ток, а так же  прямое падение напряжения. Значение первого параметра производители указывают для каждого изделия индивидуально, а второго составляет 1.8 – 2.2 вольта для оранжевых, желтых и красных диодов. Для белых, зеленых и синих 3 – 3.6 вольта.  Проверить эти значения параметров при наличии мультиметра, не составит труда.

Еще один способ проверить led диод на работоспособность, это подать на него питание от нескольких параллельно подключенных пальчиковых батареек или одной батарейки крона. На основе этого способа можно самостоятельно изготовить универсальный тестер для светодиодов, при помощи подручных элементов. Подробный процесс определения работоспособности показан в видео.

Определить неисправный светодиод, можно используя в качестве источника тока для проверки, старые зарядные устройства от мобильных телефонов. Для этого необходимо отрезать штекер подключения к телефону, и зачистить провода. Красный провод, это плюс, его нужно прижать к аноду, черный — минус, его подключают на катод. Если напряжения источника питания достаточно, то он должен загореться.

Для проверки некоторых диодов, напряжения от зарядки телефона может быть недостаточно, тогда можно попробовать проверить с помощью более мощного устройства, например зарядки от фонарика. Таким способом вполне можно проверить на работоспособность диоды в led лампе. Как это сделать, смотрите видео.

Проверка мультиметром

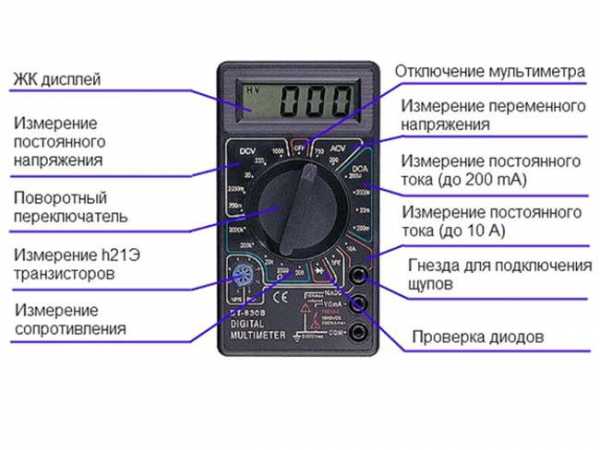

Мультиметр — это универсальный измерительный прибор. С его помощью можно измерить основные параметры практически любого электронного изделия и не только. Для проверки светодиода, потребуется мультиметр в котором есть режим «прозвонки», или его еще называют режимом проверки диодов. Обозначение режима проверки диодов на мультиметре показано на изображении ниже.

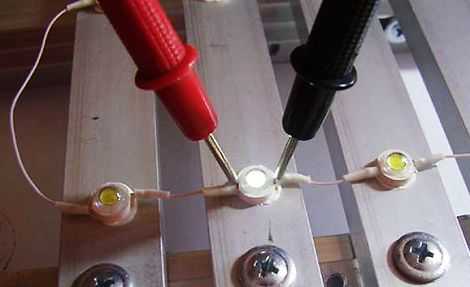

Для того чтобы проверить светодиод при помощи мультиметра, нужно установить переключатель прибора в положение соответствующее режиму «прозвонки» и подключить его контакты к щупам тестера.

В процессе подключения необходимо учитывать полярность диода. Анод, следует подключить к красному щупу, а катод к черному. В случаях, когда нет информации какой электрод анод, а какой катод, можно перепутать полярность – это ничего страшного, со светодиодом ничего не произойдет. При неправильном подключении, мультиметр не изменит своих изначальных показаний. При правильном подключении, светодиод должен загореться.

Есть один нюанс, ток «прозвонки» достаточно низкий для нормальной работы светодиода, и стоит приглушить освещение, для того чтобы увидеть как он светится. Если нет возможности этого сделать, можно ориентироваться на показания измерительного прибора. Как правило, если светодиод рабочий, то мультиметр покажет значение отличное от единицы.

Второй вариант — проверить светодиод тестером, это воспользоваться блоком PNP. Данный разъем предназначенный для проверки диодов, позволяет включить светодиод на мощность, достаточную для визуального определения его работоспособности. Анод подключается в разъем, обозначенный буквой Е (эмиттер), а катод диода в разъем колодки, обозначенный буквой С (коллектор).

Светодиод должен гореть при включении мультиметра в не зависимости от режима выбранного регулятором.

Данный способ позволяет проверить даже достаточно мощные светодиоды. Его неудобство в том, что, диоды обязательно нужно выпаивать. Для проверки мультиметром не выпаивая, необходимо изготовить переходники для щупов.

Существует вариант проверки светодиода методом измерения сопротивления, но для этого необходимо знать его характеристики, что достаточно не практично.

Как проверить не выпаивая

Для того чтобы подключить щупы мультиметра к разъемам в колодке PNP, нужно припаять на них небольшие фрагменты, обычной канцелярской скрепки. Между проводами, на которые припаяны скрепки, для изоляции можно установить небольшую текстолитовую прокладку и замотать изолентой. Таким образом, получим простой по конструкции и надежный переходник, для подключения щупов.

Далее необходимо подключить щупы к ножкам светодиода, не выпаивая его из схемы изделия. Вместо тестера, для проверки led диода можно использовать одну батарейку крона, или несколько пальчиковых батареек. Подключение проводится аналогично, просто вместо переходника, для подключения к выходам батарейки щупов, можно использовать небольшие зажимы «крокодильчики».

Рассмотрим на конкретном примере, как проверить led, не выпаивая из схемы.

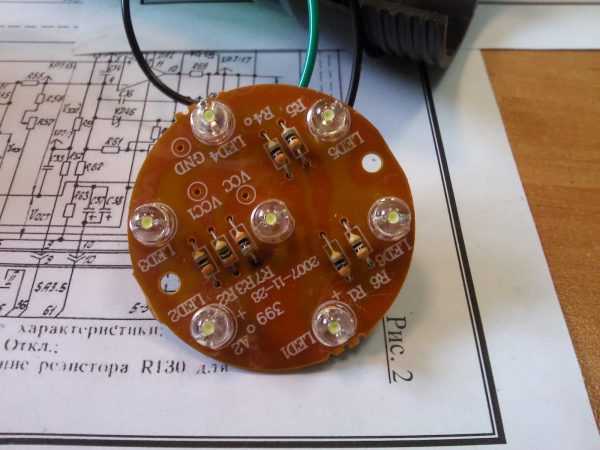

Как проверить светодиоды в фонарике

Для проверки необходимо разобрать фонарик и вынуть плату, на которой они установлены. Проверка происходит с помощью тестера со щупами, подключенными на PNP разъем. Светодиоды можно не выпаивать, а подключать контакты щупа на них прямо на плате, при этом необходимо помнить о соблюдении полярности.

Определить пробитый светодиод, можно и при помощи измерения сопротивления в схеме подключения. Например, если светодиоды в фонарике подключены параллельно, измерив сопротивление и получив результат близкий к нулю на любом из них, можно быть уверенным, что, по крайней мере, один из них точно неисправен. После этого можно приступать к проверке каждого из светодиодов методами описанными выше.

Проверка светодиодов не сложный процесс, и любой, кто имеет несколько рабочих батареек и пару проводов, может проверить и определить его неисправность в том или ином приборе.



ledno.ru

Как проверить светодиод мультиметром

Чтобы проверить светодиод и узнать его параметры, нужно иметь в своем арсенале мультиметр, «Цэшку» или универсальный тестер. Давайте научимся ими пользоваться.

Прозвонка отдельных светодиодов

Начнем с простого, как прозвонить светодиод мультиметром. Переведите тестер в режим проверки транзисторов – Hfe и вставьте светодиод в разъём, как на картинке ниже.

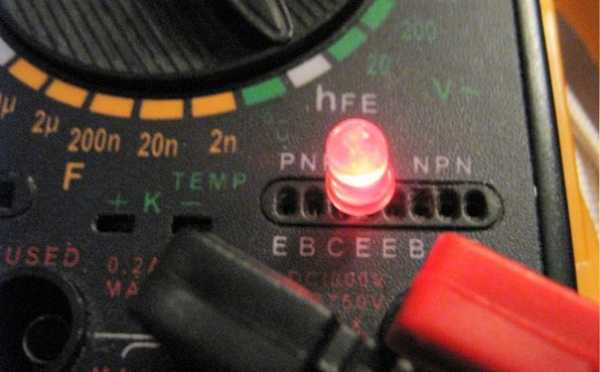

Как проверить светодиод на работоспособность? Вставьте анод светодиода в разъём C зоны обозначенной PNP, а катод в E. В PNP разъёмах C – это плюс, а E в NPN – минусовой вывод. Вы видите свечение? Значит проверка светодиода выполнена, если нет – ошибись полярностью или диод не исправен.

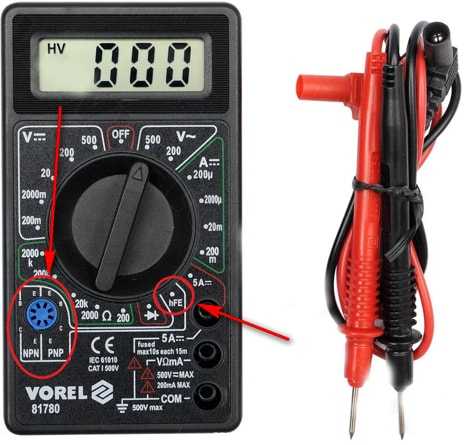

Разъём для проверки транзисторов выглядит по-разному, часто это синий круг с отверстиями, так будет если проверить светодиод мультиметром DT830, как на фото ниже.

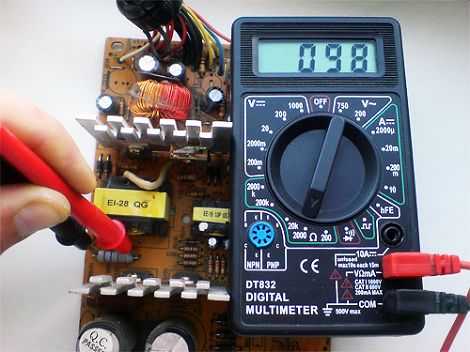

Теперь о том, как проверить светодиод мультиметром в режиме проверки диодов. Для начала взгляните на схему проверки.

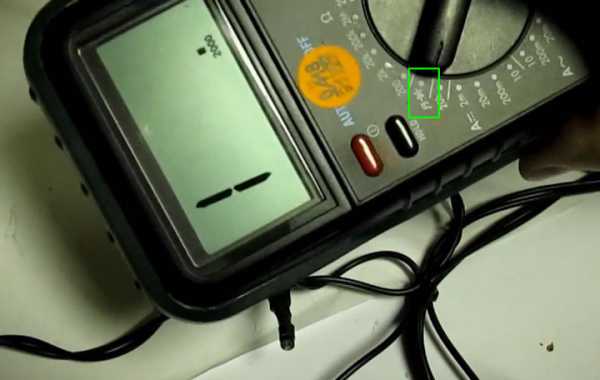

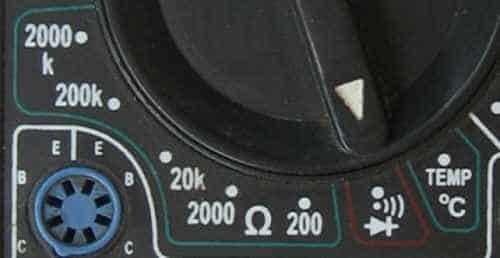

Режим проверки диода так и обозначен – графическим изображением диода, подробнее об обозначениях в статье. Этот способ подойдёт не только для светодиодов с ножками, но и для проверки smd светодиода.

Проверка светодиодов тестером в режиме прозвонкипоказана на рисунке ниже, а еще можете увидеть один из видов разъёма для проверки транзисторов, описанного в предыдущем способе. Пишите в комментариях о том какой у вас тестер и задавайте вопросы!

Этот способ хуже, от тестера возникает яркое свечение диода, а в данном случае — едва заметно красное свечение.

Теперь обратите внимание как проверить светодиод тестером с функцией определения анода. Принцип тот же, при правильной полярности светодиод загорится.

Проверка инфракрасного диода

Действительно, почти в каждом доме есть такой LED. В пультах дистанционного управления они нашли широчайшее применение. Представим ситуацию, что пульт перестал переключать каналы, вы уже почистили все контакты клавиатуры и заменили батареи, но он все равно не работает. Значит нужно смотреть диод. Как проверить ИК-светодиод?

Человеческий глаз не видит инфракрасного излучения, в котором пульт передаёт информацию телевизору, но его видит камера вашего телефона. Такие светодиоды используются в ночной подсветке камер видео наблюдения. Включите камеру телефона и нажмите на любую кнопку пульта – если он исправен вы должны увидеть мерцания.

Методы проверки мультиметром ИК светодиода и обычного — одинаковы. Еще один способ как проверить инфракрасный светодиод на исправность – подпаять параллельно ему LED красного свечения. Он будет служить наглядным показателем работы ИК диода. Если он мерцает, значит сигналы на диод поступают и нужно менять ИК диод. Если красный не мерцает, значит сигнал не поступает и дело в самом пульте, а не в диоде.

В схеме управления с пульта есть еще один важный элемент, принимающий излучение — фотоэлемент. Как проверить фотоэлемент мультиметром? Включите режим измерения сопротивления. Когда на фотоэлемент попадает свет – состояние его проводимости изменяется, тогда изменяется и его сопротивление в меньшую сторону. Понаблюдайте этот эффект и убедитесь в исправности или поломке.

Проверка диода на плате

Как проверить светодиод мультиметром не выпаивая? В принципах его проверки всё остаётся также, а способы изменяются. Удобно проверять светодиоды, не выпаивая с помощью щупов.

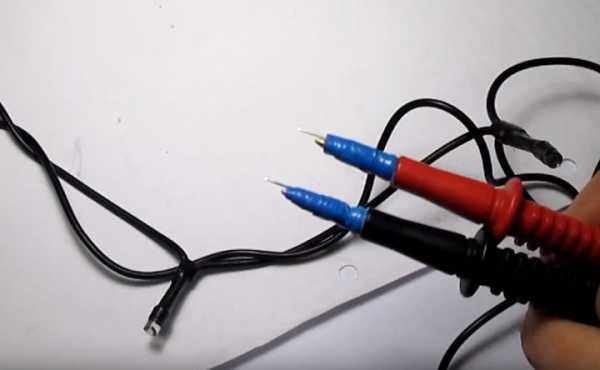

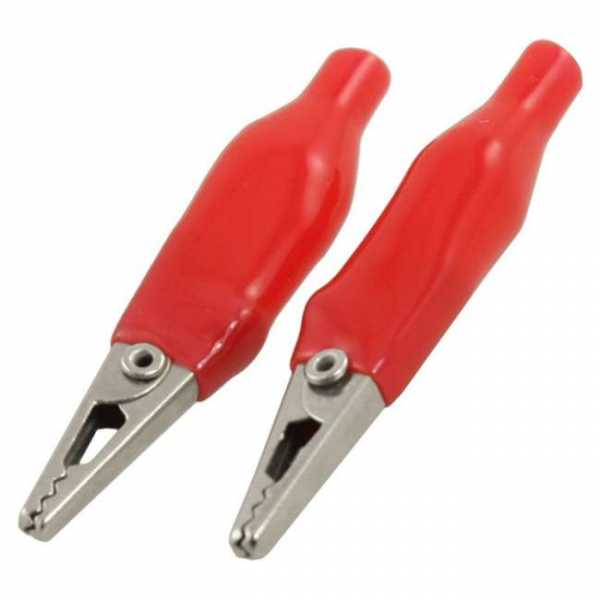

Стандартные щупы не влезут в разъём для транзисторов, режима Hfe. Но в него влезут швейные иглы, кусочек кабеля (витая пара) или отдельные жилки из многожильного кабеля. В общем любой тонкий проводник. Если его припаять к щупу или фольгированному текстолиту и присоединить щупы без штекеров, то получится такой переходник.

Теперь вы можете прозвонить светодиоды мультиметром на плате.

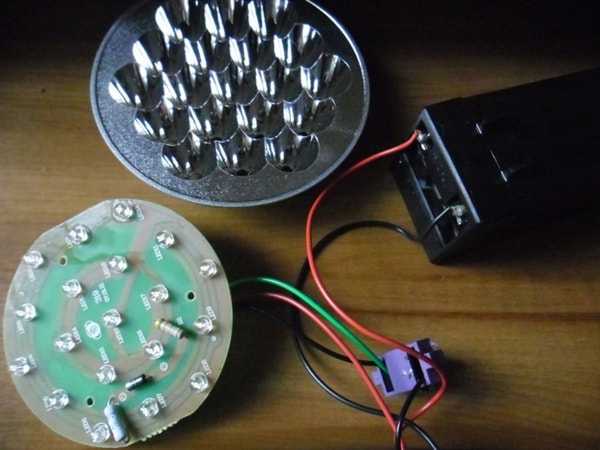

Как проверить светодиоды в фонарике? Открутите блок линз или переднее стекло на фонаре, аккуратно отпаяйте плату от батарейного блока, если длина проводников не позволяет её свободно рассмотреть и изучить.

В таком положении вы легко проверите исправность каждого светодиода на плате описанным выше методом. Подробнее о светодиодах в фонариках.

Как прозвонить светодиодную лампу?

Любой электрик много раз «звонил» лампу накаливания, но как проверить ЛЕД-лампу тестером?

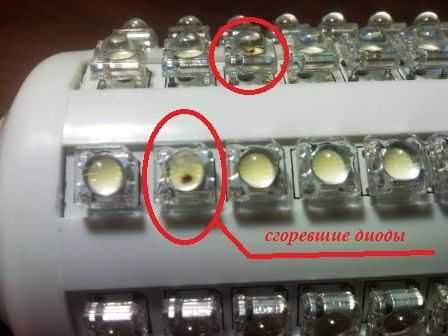

Для этого нужно снять рассеиватель, обычно он приклеен. Чтобы отделить его от корпуса вам нужен медиатор, или пластиковая карта, её нужно засунуть между корпусом и рассеивателем.

Если не удаётся этого сделать попробуйте немного погреть феном место склейки.

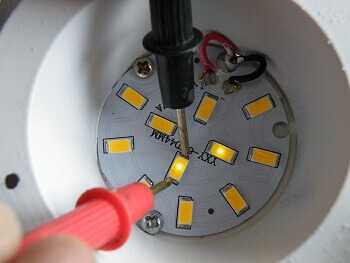

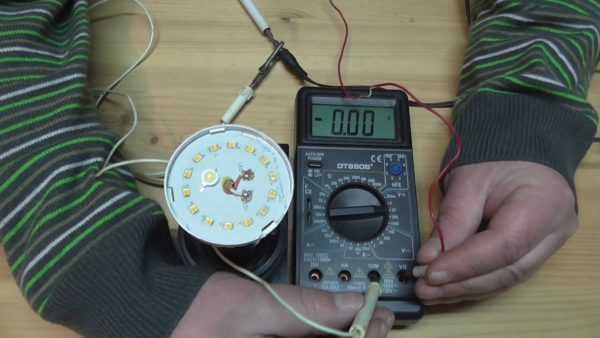

Как теперь проверить светодиодную лампочку мультиметром? Перед вами окажется плата со светодиодами, нужно прикоснуться щупами тестера к их выводам. Такие SMD в режиме проверки диодов загораются тусклым светом (но не всегда). Еще один способ проверки исправности  — прозвонка от батареи типа «крона».

Крона выдает напряжение 9-12В, потому проверяйте диоды кратковременными скользящими прикосновениями к их полюсам. Если LED не загорается при правильно подобранной полярности — требуется его замена.

Проверка LED прожектора

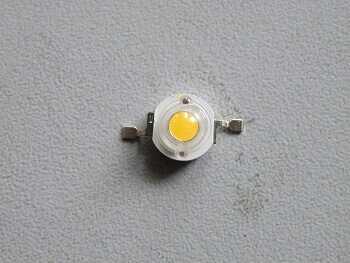

Для начала взгляните какой светодиод установлен в прожекторе, если вы видите один желтый квадрат, как на фотографии ниже, то тестером его проверить не получится, напряжение таких источников света велико – 10-30 Вольт и более.

Проверить работоспособность светодиода такого типа можно, используя заведомо исправный драйвер на соответствующий ток и напряжение.

Если установлено много мелких SMD – проверка такого прожектора мультиметром возможна. Для начала его нужно разобрать. В корпусе вы обнаружите драйвер, влагозащитные прокладки и плату с LED. Конструкция и процесс проверки аналогичен LED лампе, который описан выше.

Как проверить светодиодную ленту на работоспособность

На нашем сайте есть целая статья о том, как проверить светодиодную ленту, тут рассмотрим экспресс-методы проверки.

Сразу скажу, что засветить ее целиком мультиметром не удастся, в некоторых ситуациях возможно лишь лёгкое свечение в режиме Hfe. Во-первых можно проверять каждый диод по отдельности, в режиме проверки диодов.

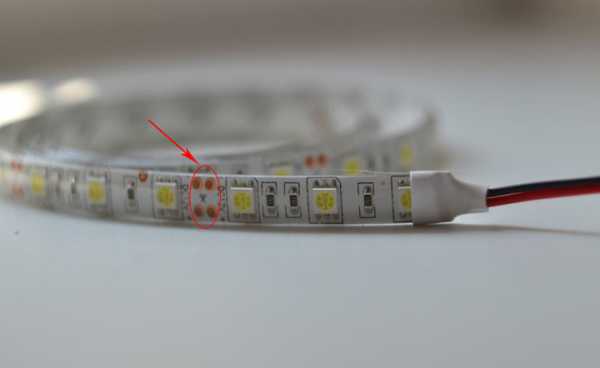

Во-вторых иногда происходит перегорание не диодов, а токоведущих частей. Для проверки этого нужно перевести тестер в режим прозвонки и прикоснуться к каждому выводу питания на разных концах проверяемого участка. Так вы определите целую часть ленты и поврежденную.

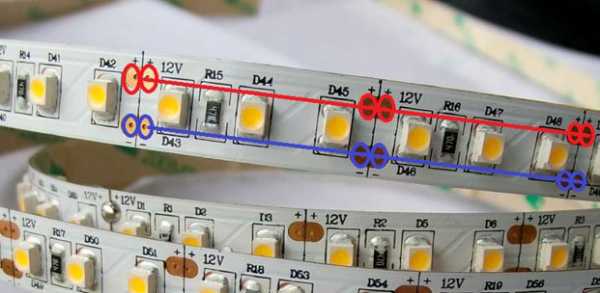

Красной и синей линией выделены полосы, которые должны звонится от самого начала до конца светодиодной ленты.

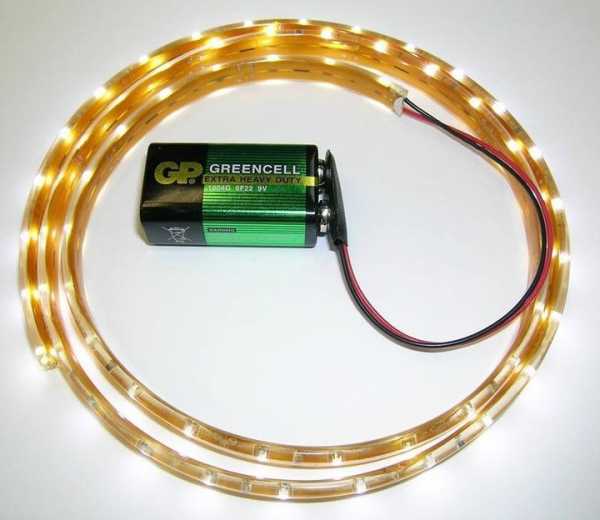

Как проверить светодиодную ленту батарейкой? Питание ленты – 12 Вольт. Можно использовать автомобильный аккумулятор, однако он большой и не всегда есть под рукой. Поэтому на помощь придет батарейка на 12В. Используется в дверных радиозвонках и пультах управления. Ее можно использовать как источник питания при прозвонке проблемных участков LED ленты.

Другие способы проверки

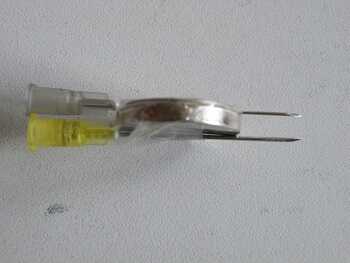

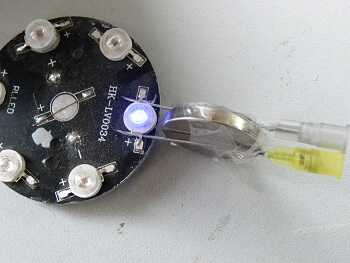

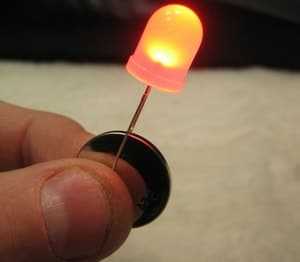

Разберем как проверить светодиод батарейкой. Нам понадобится батарейка от материнской платы — типоразмера CR2032. Напряжение на ней порядка 3-х вольт, достаточное для проверки большинства светодиодов.

Другой вариант — это использовать 4,5 или 9В батарейку, тогда нужно использовать сопротивление 75Ом в первом случае и 150-200Ом во втором. Хотя от 4,5 вольт проверка светодиода возможна без резистора кратковременным касанием. Запас прочности LED вам это простит.

Определяем характеристики диодов

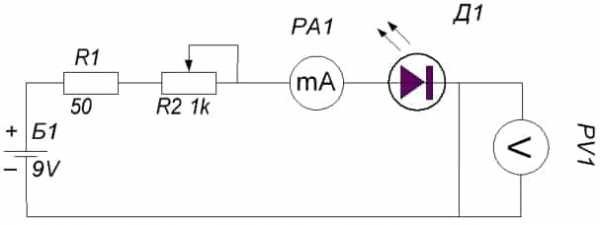

Соберите простейшую схему для снятия характеристик светодиода. Она на столько проста, что можно это сделать, не используя паяльник.

Давайте сначала рассмотрим, как узнать мультиметром на сколько вольт наш светодиод, с помощью такого пробника. Для этого внимательно следуйте инструкции:

  1. Соберите схему. В разрыв цепи (на схеме «mA») установите мультиметр в режиме измерения тока.
  2. Переведите потенциометр в положение максимального сопротивления. Плавно убавляйте его, следите за свечением диода и ростом тока.
  3. Узнаём номинальный ток: как только увеличение яркости прекратится, обратите внимание на показания амперметра. Обычно это порядка 20мА для 3-х, 5-ти и 10-ти мм светодиодов. После выхода диода на номинальный ток яркость свечения почти не изменяется.
  4. Узнаём напряжение светодиода: подключите вольтметр к выводам LED. Если у вас один измерительный прибор, тогда исключите из неё амперметр и в цепь подключите тестер в режиме измерения напряжения параллельно диоду.
  5. Подключите питание, снимите показания напряжения (см. подключение «V» на схеме). Теперь вы знаете на сколько вольт ваш светодиод.
  6. Как узнать мощность светодиода мультиметром с помощью этой схемы? Вы уже сняли все показания для определения мощности, нужно всего лишь умножить миллиамперы на Вольты, и вы получите мощность, выраженную в милливаттах.

Однако на глаз определить изменение яркости и вывести светодиод на номинальный режим крайне сложно, нужно иметь большой опыт. Упростим процесс.

Таблицы в помощь

Чтобы уменьшить вероятность сжигания диода определите по внешнему виду на какой из типов светодиодов он похож. Для этого есть справочники и сравнительные таблицы, ориентируйтесь на справочный номинальный ток, когда проводите процесс снятия характеристик.

Если вы видите, что на номинальном значении он явно не выдает полного светового потока, попробуйте кратковременно превысить ток и посмотрите продолжает ли также быстро как ток нарастать и яркость. Следите за нагревом LED’а. Если вы подали слишком большую мощность – диод начнет усиленно греться. Условно нормальной будет температура при которой держать руку на диоде нельзя, но при касании ожога он не оставляет (70-75°C).

Чтобы понять причины и следствия проделывания данной процедуры ознакомьтесь со статьёй о ВАХ диода.

После всей проделанной работы проверьте себя еще раз – сравните показания приборов с табличными значениями светодиодов, подберите ближайшие подходящие по параметрам и откорректируйте сопротивление цепи. Так вы гарантированно определите напряжение, ток и мощность LED.

В качестве питания схемы подойдет батарейка крона 9В или аккумулятор 12В, кроме этого вы определите общее сопротивление для подключения светодиода к такому источнику питания – измерьте сопротивления резистора и потенциометра в этом положении.

Проверить диод очень просто, однако на практике бывают разные ситуации, поэтому возникает много вопросов, особенно у новичков. Опытный электронщик по внешнему виду определит параметры большинства светодиодов, а в ряде случае и их исправность.

Понравилась статья? Расскажите о ней! Вы нам очень поможете:)

svetodiodinfo.ru

Способы проверки светодиодов на исправность

Как проверить светодиодную лампу, ленту и другие приборы для освещения на исправность LED-элементов. Несмотря на более высокий срок эксплуатации по сравнению с лампами накаливания, осветительные светодиоды быстрее выходят из строя, чем индикаторные.

Светодиоды — полупроводниковые приборы, создающие оптическое излучение при прохождении электрического тока в прямом направлении. Делятся на две разновидности — индикаторные и осветительные. Первые характеризуются меньшей мощностью, поэтому используются в подсветке электронных устройств, выполняя функцию индикаторов. Вторые применяются в осветительных приборах, включая лампы, ленты, фонари и прожектора.

к содержанию ↑

Проверка светодиодных ламп

Важны четыре основные характеристики светодиодов (СД) — рабочий ток, прямое падение напряжения, мощность и световой поток. Рабочий ток индивидуален для каждого изделия и указывается на корпусе. С падением напряжения все гораздо проще — его значение зависит от цвета и материала, из которого изготовлено устройство.

Обычно зависимость напряжения от цвета СД следующая:

  • красные — 1,5-2 В;
  • оранжевые и желтые — 1,8-2,2 В;
  • зеленые — 1,9-4 В;
  • синие и белые — 3-3,5 В;
  • белые, синие и зеленые — 3-3,6 В.

Важно! Все параметры измеряются мультиметром. И для этого не нужно быть квалифицированным электриком!

Другой способ проверить светодиод (LED) — подключить его к источнику питания, состоящему из батареек. Из подручных средств, используемых при определении неисправностей, выделим зарядные устройства для мобильных телефонов (или более мощные – для фонарей).

к содержанию ↑

Проверка мультиметром

При использовании мультиметра выполните следующие действия:

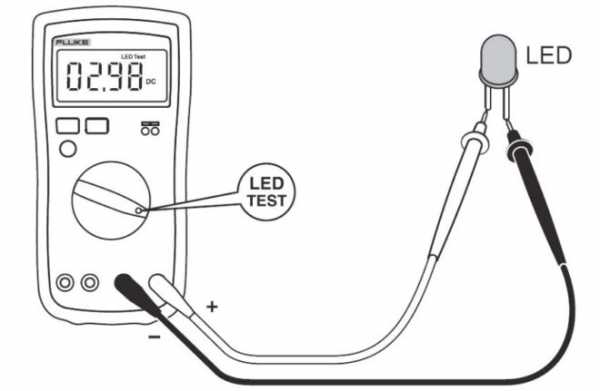

  1. Поверните тумблер, установив его на режим проверки LED-диодов.
  2. Подключите провода мультиметра к светодиоду.
  3. Убедитесь, что соблюдаете полярность СД: красные питаются от анода, черные — от катода.

При правильном подключении прибор засветится, в противном случае показания на мультиметре не изменятся.

Определяйте неисправности при минимальном освещении, чтобы повысить вероятность фиксирования свечения СД. При его отсутствии ориентируйтесь на показатели мультиметра — на работающем элементе значение должно быть отличным от показаний по умолчанию.

Есть более простой метод — прозванивание LED-диодов. Мультиметр используется для проверки транзисторов. В секции PNP катод подключите к отверстию C, а анод — к E.

к содержанию ↑

Проверка подручными материалами

Для обнаружения неисправностей светодиодов используют LED-тестер, изготавливаемый из подручных средств, — нескольких пальчиковых батареек, соединенных параллельно, или мощной «Кроны».

Также тестер собирается из ненужной зарядки для телефона или другого электрического прибора. Отрежьте разъем на конце шнура, зачистите провода. Красный (плюс) присоедините к аноду, а черный (минус) — к катоду. Если будет достаточно напряжения, то СД загорится.

Зарядные устройства от фонариков пригодятся в том случае, если неисправны лампочка или лента с более мощными светодиодами.

к содержанию ↑

Проверка светодиодов без выпаивания

Для подключения щупов мультиметра соедините их при помощи пайки с небольшим металлическим предметом — канцелярской скрепкой. Между ними установите текстолитовую пластину, заизолировав ее клейкой лентой. Эта простая конструкция — безопасный проводник для фиксации щупов. Подключитесь к светодиоду, не выпаивая его из схемы.

Проверка исправности светодиодов в фонаре

Перед определением неисправностей удалите из фонарика батарейку, разберите его и выньте текстолитовую плату, к которой прикреплен нужный СД. Воспользуйтесь тестером, подключив к нему щупы через PNP-разъем. Выпаивать диод необязательно — замеры производятся на плате. Устройство засветится только при прямом включении!

При параллельном подключении светодиодов замерьте сопротивление всей схемы. Если оно будет близко к нулю, то один из полупроводников работает некорректно. Чтобы определить, какой именно, воспользуйтесь методом, указанным выше, изучая каждый СД отдельно.

к содержанию ↑

Проверка LED-прожектора

Осмотрите светодиоды визуально. Если видите большой квадрат желтого цвета, то не пытайтесь проверить работоспособность тестером, — напряжение такого элемента свыше 20 В.

Если в прожекторе используется несколько мелких SMD, то есть смысл применить мультиметр. Разберите устройство и отыщите драйвер подсветки, влагозащитную прокладку и плату с установленными LED-диодами. Процедура аналогична проверке светодиодной лампы (читайте выше).

к содержанию ↑

Проверка инфракрасного диода

Инфракрасные диоды используются во многих электронных приборах, особенно популярны в пультах дистанционного управления. Их основная функция — передача сигнала на фотоприемник телевизора, музыкального центра или светодиодной лампы. Если батарейки исправны, то вышел из строя СД.

Разглядеть свечение инфракрасного светодиода без подручных средств нереально, но его проверка проста. Наведите фотоаппарат (или фотокамеру любого девайса) на СД, расположенный в пульте ДУ. Если полупроводник работает, то вы увидите непродолжительное свечение с фиолетовым оттенком.

В качестве тестера такого СД используют и осциллограф. Если на его фотоэлемент попадает ИК-излучение, то создается напряжение.

к содержанию ↑

Проверка светодиодной ленты

Светодиодная лента — источник света из нескольких LED-элементов. СД группируются по три штуки на участок. Тогда ленту можно разделить на отрезки любой длины без ухудшения эксплуатационных характеристик.

Чтобы убедиться в ее работоспособности, подайте электрический ток на контакты. Исправная будет светиться вся. Если горит лишь часть, проблемы в токопроводящем кабеле. Его необходимо проверить мультиметром.

Если не будет светиться целый участок из трех светодиодов, проблема в этих элементах. Осмотрите каждый из них и измерьте сопротивление резистора всей группы.

Рассмотренные методы проверки LED-диодов в осветительных приборах просты — вооружитесь мультиметром или проводами с парой пальчиковых батареек. В случае обнаружения неисправного элемента замените его или отнесите в мастерскую.

220.guru

Как проверить светодиод мультиметром

Содержание:
  1. Почему светодиоды выходят из строя
  2. Использование мультиметра для проверки светодиодов
  3. Видео

В современных осветительных приборах широко применяются наиболее прогрессивные источники света, известные как светодиоды. Они входят в состав сигнальных, индикаторных и других устройств. Однако, несмотря на множество положительных качеств, светодиоды все-таки периодически выходят из строя и тогда нередко возникает проблема, как проверить светодиод мультиметром.


Почему светодиоды выходят из строя

Продолжительная и корректная работа светодиода в идеальных условиях обеспечивается строго нормированным током, показатели которого ни в коем случае не должны превышать номинал самого элемента. Обеспечить эти параметры можно лишь с помощью диодов и собственного стабилизатора напряжения, известного как драйвер. Однако данные стабилизирующие устройства применяются совместно с лампами повышенной мощности.

Большинство маломощных светодиодных ламп, не имеют драйвера в цепочке подключения. Для ограничения тока используется обычный резистор, выполняющий функции стабилизатора. На практике эта функция выполняется далеко не в полном объеме, что и является основной причиной перегораний и поломок светодиодов. Защита резистором обеспечивается лишь в идеальных условиях, при корректных расчетах номинального тока и стабильном питающем напряжении. Однако на самом деле эти условия соблюдаются не полностью или не соблюдаются вовсе.

Таким образом, перегорание светодиодов происходит из-за низкого предела обратного напряжения, характерного для всех элементов данного типа. Достаточно любого электростатического разряда или неправильного подключения, чтобы светодиодный источник света вышел из строя. После этого остается лишь проверить его работоспособность и при необходимости заменить. Рекомендуется проверять светодиоды еще до их монтажа на печатную плату. Это связано с тем, что определенная доля изделий оказывается изначально бракованной по вине производителя.


Использование мультиметра для проверки светодиодов

Все мультиметры относятся к категории универсальных измерительных приборов. С помощью мультиметра можно выполнить измерения основных параметров у любых электронных изделий. Для того чтобы проверить работоспособность светодиода, необходим мультиметр с режимом прозвонки, который как раз и используется для проверки диодов.

Перед началом проверки переключатель мультиметра устанавливается в режим прозвонки, а контакты прибора соединяются со щупами тестера. Данный способ проверки позволяет заодно решить вопрос, как проверить мощность светодиода мультиметром, на основе полученных данных, вычислить этот параметр будет уже несложно.

Подключение мультиметра должно выполняться с учетом полярности светодиода. Анод элемента соединяется с красным щупом, а катод – с черным. Если же полярность электродов неизвестна, не стоит бояться каких-либо последствий в результате путаницы. В случае неправильного подключения, начальные показатели мультиметра останутся без изменений. Если же полярность соблюдается как положено, то светодиод должен начать светиться.

Существует одна особенность, которую следует учитывать при проверке. Ток мультиметра в режиме прозвонки имеет достаточно низкое значение и диод на него может не отреагировать. Поэтому для того чтобы хорошо разглядеть свечение, рекомендуется уменьшить внешний свет. Если же это невозможно сделать, следует пользоваться показаниями измерительного прибора. При нормальной работоспособности светодиода, значение, отображенное на дисплее мультиметра, будет отличаться от единицы.

Существует еще один вариант проверки с помощью тестера. Для этого на панели управления имеется блок PNP с помощью которого проверяются диоды. Его мощность обеспечивает свечение элемента, достаточное для того, чтобы определить его работоспособность. Анод включается в разъем эмиттера (Е), а катод – в разъем колодки или коллектора (С). При включении измерительного прибора светодиод должен гореть независимо от того, в каком режиме установлен регулятор.

Основным неудобством этого способа является необходимость выпаивания элементов. Для решения проблемы, как проверить светодиод мультиметром не выпаивая, для щупов потребуются специальные переходники. Обычные щупы не войдут в разъемы колодки PNP, поэтому к проводкам припаиваются более тонкие детали, изготовленные из канцелярских скрепок. Между ними в качестве изоляции устанавливается небольшая текстолитовая прокладка, после чего вся конструкция заматывается изолентой. В результате, получился переходник, к которому можно подключать щупы.

После этого щупы подключаются к электродам светодиода, без выпаивания его из общей схемы. При отсутствии мультиметра, проверку можно выполнить по такой же схеме с помощью батареек. Используется тот же переходник, только его проводки соединяются не со щупами, а с выходами батареек при помощи небольших зажимов-крокодильчиков. Потребуется один источник питания на 3 вольта или два источника на 1,5 вольта.

Если батарейки новые с полным зарядом, то проверять светодиоды желтого и красного цвета рекомендуется с помощью резистора. Его расчетное сопротивление должно составлять 60-70 Ом, что вполне достаточно для ограничения тока. При выполнении проверки светодиодов белого, синего и зеленого цвета, токоограничивающий резистор можно не использовать. Кроме того, резистор не требуется, когда батарейка сильно разряжена. Для выполнения своих прямых функций она уже не годится, а для проверки светодиодов ее будет вполне достаточно.


electric-220.ru

Как проверить светодиодную ленту - простой способ с мультиметром и батарейкой.

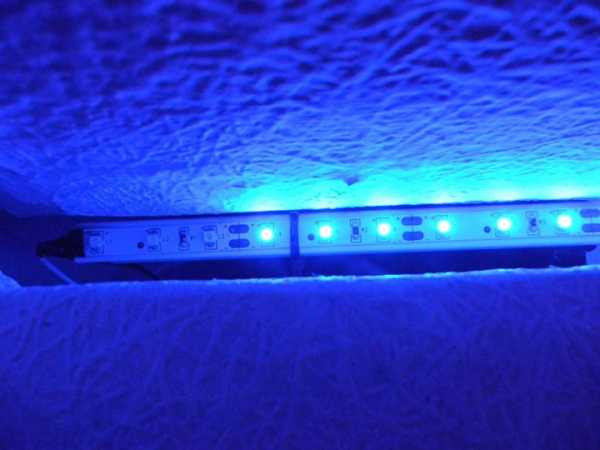

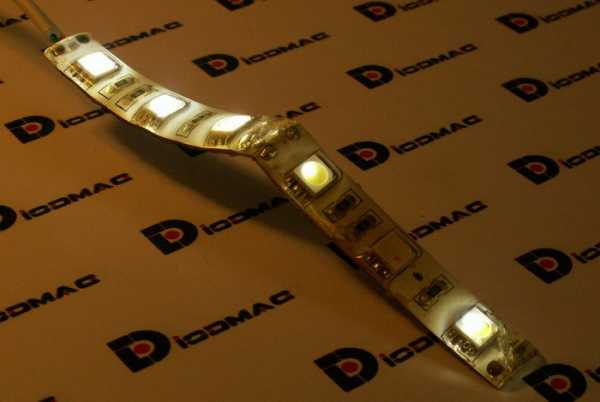

Светодиодная лента в последние годы получила самое широкое распространение и по праву является наиболее популярным видом подсветки.

Поэтому каждый обладатель такого освещения рано или поздно сталкивается с ситуациями, когда необходимо оперативно проверить работоспособность ленты в домашних условиях, либо найти причину — почему же она не горит.

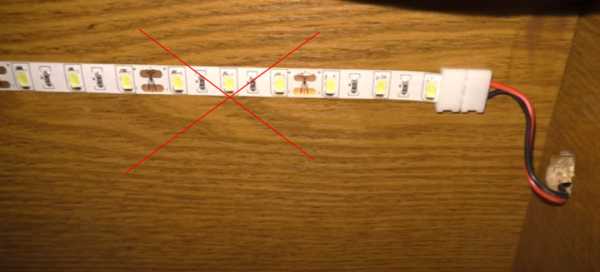

Если она у вас при включении моргает или мигает, но по крайней мере загорается, причин может быть несколько. Подробно об этом читайте в отдельной статье.

Здесь же поговорим о тех моментах, когда она вообще «не запускается», либо вам элементарно нужно проверить рабочая она или нет. Сделать это можно даже если поблизости нет напряжения и блока питания.

Проверка светодиодной ленты без блока питания

Если поблизости нет переменного напряжения 220В или источника питания, лента проверяется проще всего, с помощью обыкновенной батарейки. Многие применяют для этого дела крону.

Однако из-за недостаточного выходного напряжения, проверить фактическую яркость светодиодов у вас не получится. Поэтому лучше воспользоваться пальчиковыми элементами А23, которые сразу выдают необходимые в большинстве случаев 12В.

Их можно вытащить из пульта дистанционного управления сигнализации автомобиля или из радиозвонков.

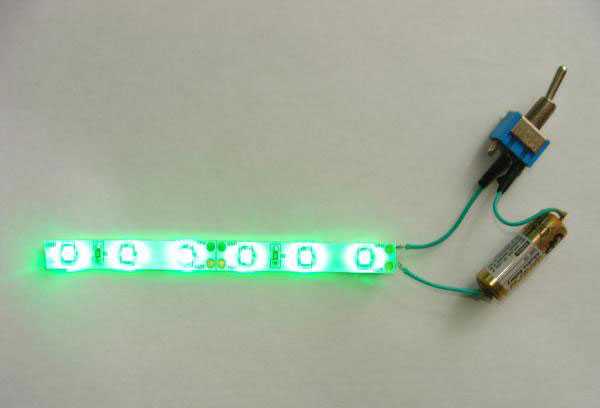

Двумя тонкими проводами соединяете плюс и минус батарейки с соответствующими контактными пятачками на ленте.

При небольшой протяженности подсветки (до 5м) и ее маломощности, этого вполне будет достаточно, чтобы все светодиоды загорелись. Правда с условием, что изделие рассчитано на рабочее напряжение 12 вольт.

Если лента мощная и более протяженная, то здесь может понадобиться уже аккумуляторная сборка на основе так называемых магазинов или контейнеров.

С их помощью можно собирать полноценную светодиодную подсветку, которая ничем не будет уступать обычной. При этом иметь кучу преимуществ и применений.

Не можете найти нужных батареек, но при этом являетесь автолюбителем? Прекрасно.

Автомобильный аккумулятор отлично справится с проверкой лент практически любой мощности и протяженности (в условиях организации домашней подсветки).

Единственная проблема может возникнуть в его демонтаже из под капота машины.

В крайнем случае, если лента у вас еще не смонтирована, то ее всегда можно принести в гараж к автомобилю и проверить непосредственно там, не снимая аккумулятора.

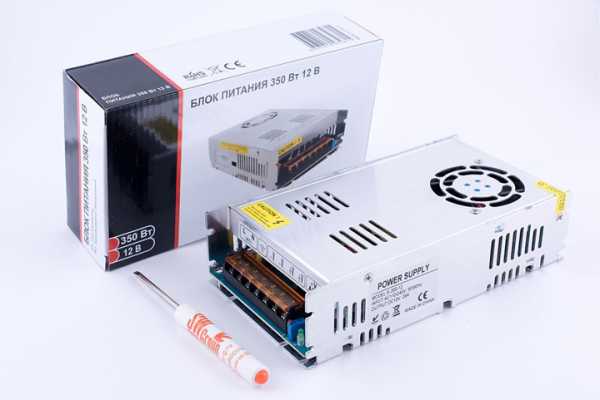

Проверка блока питания

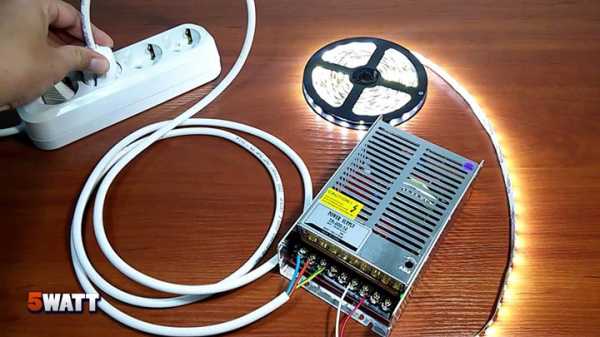

Проверка значительно облегчается, если рядом есть источник соответствующего напряжения.

Чтобы понять рабочая светодиодная лента или нет, достаточно подать на нее требуемые 12-24-36В. Даже паять провода при этом не надо.

Два проводника подсоединяете к выходным клеммам блока, а их кончиками просто прикасаетесь к крайним медными площадками в начале ленты. Если свечение равномерное и не тусклое, то все исправно.

А вот когда ничего не загорается, то нужно искать причину. Самый главный помощник в этом – мультиметр.

В первую очередь проверьте, а выходит ли с блока питания необходимое напряжение? Может быть все дело именно в нем.

Проверять нужно между контактами «+V» и «-V».

Либо «+V» и «COM».

Если напряжение в норме (+ — 10%), то ищите по цепочке дальше.

Если нет мультиметра, можно провести проверку по косвенным признакам. Однако полагаться на них все же не стоит:

  • после подачи напряжения 220В на блоке должен загореться зеленый светодиод
  • если прислушаться, то любой источник питания в рабочем состоянии должен издавать слабый характерный шум

Когда этого нет, то можно предположить, что блок не исправен. После чего, все равно придется искать прибор для замера выходного напряжения и подтверждения своих догадок.

Проверка проводов и мест соединения

После блока, проверьте сами провода которыми подключается светодиодная лента.

Иногда они могут быть достаточно протяженными и где-нибудь переломиться. Целостность проводов вызванивается мультиметром в режиме прозвонки.

Если они полностью закрыты термоусадкой и щупами к ним не подлезть, то можно поступить иначе.

Достаточно щупами тестера замерить напряжение на ближайших медных контактах от места подключения проводов.

Здесь также должно быть напряжение в пределах 12В-24В или того значения, на которое рассчитана подсветка.

Если и питающие провода не причем, далее смотрите все места соединения – коннекторы и точки пайки проводников.

Только после этого можно проверить саму светодиодную ленту и ее отдельные элементы.

Прозвонка отдельного светодиода в ленте

Даже перегорание одного светодиода может вызвать неработоспособность целого участка ленты, либо всей подсветки.

Например, такое часто происходит в светодиодных гирляндах.

В ней все светодиоды подключены последовательно, и замыкание одной лампочки приводит к поломке всего изделия, либо отдельной ветви.

Проверяются светодиоды мультиметром, в режиме ”проверка диодов”. Ищите на корпусе специальный значок.

Если соблюдая полярность, щупами мультиметра коснуться контактных ножек, рабочий светодиод должен слегка подсветиться.

Даже если свечения не видно, можно проверить исправность элемента по показаниям на табло. На нем должна отобразиться цифра фиксирующая величину падения напряжения.

При этом вам вовсе не обязательно знать справочные данные ленты. Просто запоминаете цифры и проделайте такие же измерения на соседних светодиодах.

Если показания одинаковые, значит все элементы рабочие. Там, где есть существенные отклонения, там и пробой.

А можно ли проверить SMD диод на герметичных лентах с силиконовой защитой IP65, при этом не снимая слоя изоляции? Да, можно. Для этого несколько модернизируйте измерительные щупы, применив обыкновенные иголки.

Как это сделать, говорится в статье про ремонт гирлянды.

Кстати пробой, чаще всего происходит из-за перегрева. Причины его разные:


  • чересчур плотный монтаж, когда отдельные участки подсветки располагаются близко друг к другу
  • монтаж в местах с повышенной температурой (возле нагревательных приборов или непосредственно над кухонной плитой)

Если же вы перепутаете и подключите щупы с обратной полярностью, то экран мультиметра должен показать ”бесконечность” или единицу ”1” в левом углу табло.

Когда при обратной полярности появляется не “единица”, а какие-то другие цифры – это также свидетельствует о наличии неисправности. Такой светодиод необходимо менять.

Помните, чтобы убедиться в работоспособности светодиодов на ленте, проверять их нужно в обе стороны!

Когда нашли неисправный элемент, заменить его для непрофессионала будет делом не простым. Но можно поступить иначе.

Просто вырезаете с двух сторон неисправный участок светодиодной ленты в специальных местах для реза.

И вместо него, через коннекторы или пайку, подсоединяете другой такой же.



Обрыв дорожки

Довольно редко, но встречается такая неисправность, как повреждение токоведущих дорожек. SMD элементы будут при этом целыми, а вот весь участок подсветки, начиная с места обрыва дорожки не будет светиться.

Такое может произойти если выгибать led-ленту под произвольными углами без коннекторов или проводов.

Проверка делается тестером в режиме прозвонки. На целостность или обрыв вызванивается каждый участок от одной точки (плюс и минус) до другой.

Как видите, найти причину неисправности или наоборот, убедиться в работоспособности светодиодной ленты, имея дома под руками всего лишь тестер или батарейку, не такая уж и сложная задача.

svetosmotr.ru

Как проверить светодиод мультиметром

Светоизлучающие диоды нашли широкое применение в современных осветительных приборах. Это обусловлено их экономичностью и высокой надежностью по сравнению с обычными электролампами. Тем не менее, LED-элементы не застрахованы от неисправностей. Проверить их работоспособность можно различными способами, но наиболее точным и простым методом является проверка с помощью тестера. В этой статье мы поговорим о том, как проверить светодиод мультиметром, и каковы особенности этой процедуры.

Тестирование светодиодов в режиме прозвонки

Мультиметр представляет собой универсальный измеритель, который позволяет проверить исправность практически любого электрического устройства или элемента. Чтобы проверить с помощью тестера светоизлучающий диод, необходимо, чтобы прибор мог переключаться в режим проверки диодов, который чаще всего называют прозвонкой.

Проверка исправности светодиода мультиметром производится в следующем порядке:

  • Установить переключатель тестера в режим проверки диодов.
  • Подключить щупы мультиметра к контактам проверяемого элемента.

  • При подключении LED следует учитывать полярность его выводов (черный щуп измерительного прибора подключается к катоду, а красный – к аноду). Впрочем, если точное расположение полюсов неизвестно, то ничего страшного в неправильном подсоединении нет, и светодиод в этом случае из строя не выйдет.

Если щупы подключены к контактам неправильно, то начальные показания на табло тестера не изменятся. Если полярность не перепутана, рабочий диод начнет светиться.

  • Ток прозвонки имеет небольшое значение, и его недостаточно для того, чтобы светодиод работал в полную силу. Поэтому увидеть свечение элемента можно, слегка затемнив помещение.
  • Если возможности приглушить освещение нет, нужно посмотреть на показания мультиметра. При проверке рабочего диода значения на табло прибора будут отличаться от единицы.

Наглядно проверка светодиодов на видео:

С помощью этого метода можно проверить на работоспособность даже мощный диод. Минус такого способа заключается в том, что провести диагностику элементов, не выпаивая их из схемы, не получится. Чтобы протестировать LED в схеме, к щупам необходимо подсоединить переходники.

Иногда исправность детали проверяется путем измерения сопротивления, но этот способ не получил широкого распространения, поскольку чтобы воспользоваться им, нужно знать технические параметры диода.

Проверка светодиодов без выпаивания

Для подсоединения щупов измерительного прибора к колодке PNP к ним следует припаять маленькие металлические наконечники, для чего можно использовать простые канцелярские скрепки.

Чтобы надежнее изолировать кабели с припаянными наконечниками, следует вставить между ними прокладку из текстолита и обмотать конструкцию изолентой.

Путем этих несложных манипуляций мы получим надежный и одновременно простой переходник, с помощью которого сможем подсоединить щупы мультиметра к контактам светоизлучающего диода.

Затем щупы подключаются к контактам LED-элемента, при этом выпаивать последний из общей схемы не требуется. Дальнейшая проверка производится в том же порядке, который описан выше.

Приведем наглядный пример проверки исправности светодиода без выпаивания его из схемы.

Проверка светоизлучающих диодов в фонариках

При тестировании элементов светодиодных фонариков прибор нужно разобрать и достать из него плату со смонтированными LED. Затем наконечники, припаянные к щупам мультиметра, подключаются с соблюдением полярности к ножкам светодиода прямо на плате.

Переключатель тестера устанавливается в режим прозвонки, после чего можно определить, исправен ли элемент, по отразившимся показаниям на табло и по наличию (или отсутствию) свечения.

Проверка светодиодов без выпаивания удобна и тем, что позволяет определить неисправность путем замера величины сопротивления в схеме. Так, при параллельном подключении LED приближающееся к нулю сопротивление говорит о неисправности как минимум одного из элементов. Получив такие результаты, нужно проверить каждый светодиод по отдельности вышеизложенными способами.

На видео проверка светодиодов лампочки без выпаивания:

Заключение

Из этого материала вы узнали, как проверить светодиод на исправность мультиметром. Процедура эта совсем несложна, и, имея под рукой обычный тестер, каждый сможет проверить работоспособность светодиодов в бытовых приборах.

yaelectrik.ru

Как проверить светодиод?

Сфера применения светодиодов всё больше растёт: если раньше светодиоды применялись в основном в электронных приборах и средствах индикации, то сейчас сфера их применения значительно расширилась, и осветительные приборы на основе мощных ярких светодиодов прочно вошли в нашу жизнь.

Светодиодные лампы, светодиодная лента, различные светильники, в которых в качестве источника света используются мощные светодиоды, и уж светодиодный фонарик есть у многих.


Сфера применения светодиодов всё больше растёт: если раньше светодиоды применялись в основном в электронных приборах и средствах индикации, то сейчас сфера их применения значительно расширилась, и осветительные приборы на основе мощных ярких светодиодов прочно вошли в нашу жизнь.

Светодиодные лампы, светодиодная лента, различные светильники, в которых в качестве источника света используются мощные светодиоды, и уж светодиодный фонарик есть у многих.

Срок службы светодиодов зависит от качества кристалла и качества корпусировки и может составлять от 30 000 до 100 000 часов, а вот срок жизни осветительного прибора на основе сверхъярких светодиодов зависит от более многих факторов и поэтому всякого рода изделия на основе светодиодов время от времени выходят из строя.

Здесь я покажу два простых способа, как проверить светодиод. Светодиод - это полупроводниковый прибор и имеет два основных электрических параметра, это:

  1. Прямое падение напряжения, которое составляет 1.8 - 2.2 вольта для красных, жёлтых, оранжевых светодиодов и 3 - 3.6 вольта для белых, синих, зелёных светодиодов.
  2. Максимальный рабочий ток. Указывается производителем для конкретного типа светодиода.

Проверить светодиод не составит труда, если у Вас есть в хозяйстве мультиметр. Например такой


Ставим переключатель мультиметра в режим проверки диодов (режим прозвонки цепей). Вот так -


Возьмём светодиоды: один маломощный 10 мм., второй мощный типа эммиттер.



 Как и обычный диод светодиоды имеют плюс (Анод) и минус (Катод), у маломощных диодов положительный вывод немного длинее отрицательного, у мощных светодиодов знак плюса и минуса может быть отштампован на выводах. Если знака нет, то можно определить по длине полок контактов рядом с корпусом: минусовая полка всегда длинее, а у светодиодов SMD, таких как 2835 или 5730, минус обозначается срезом уголка корпуса.

И так, включаем мультиметр, берём светодиоды, подключаем плюсовой щуп мультиметра к плюсу светодиода,  минусовой к минусу и смотрим, если кристалл светится, то всё нормально, светодиод работает.





Как Вы заметили, светодиоды можно проверять как по-отдельности, так и распаянные на монтажной плате. На последней фотографии показана проверка светодиодов в точечном светильнике, а так как в нём применены светодиоды 0.5 ватта, включение светодиодов на монтажной плате последовательно-параллельное, то и светятся сразу два светодиода.

Для проверки светодиодов вторым способом нам потребуется любая трёхвольтовая батарейка или две полуторавольтовых. Если батарейки свежие, то для проверки красных и жёлтых светодиодов необходимо рассчитать резистор (60 - 70 Ом.), чтобы ограничить ток. Резистор включаем последовательно со светодиодом. Белые, синии, зелёные можно проверять и без токоограничивающего резистора. Я взял старую батарейку от брелока сигнализации. Брелок от неё уже не работает, а вот для проверки светодиодов она пойдёт. Причём, так как она разряжена, можно проверять светодиоды любого цвета свечения без токоограничивающего резистора. Вот такая батарейка -



Подключаем светодиод, соблюдая полярность и убеждаемся, что он работает (или не работает, как повезёт).

Для проверки мощных светодиодов сделаем щуп из нашей батарейки. Для этого возьмём две иглы от щприцов и скотчем примотаем их к нашей батарейке. Вот так -


Вот такой простой щуп. Начинаем проверять, работают ли наши светодиоды.



Всё работает: и щуп, и светодиоды. Вот таких два простых и доступных способа проверки ярких мощных светодиодов.

chip-led27.ru
