Как своими руками сделать котел для бани – Котел для бани своими руками

Самодельный котел для бани

Делаем котел для бани своими руками: 3 варианта конструкций с подробным описанием технологии

Хорошо, когда запланированного бюджета на строительство бани достаточно и на красивую отделку интерьера, и на эффектную обшивку заграничным сайдингом, и на умную автоматизированную систему отопления. Но что делать, если котельная готова, а на дорогой импортный котел средств не хватило? В таком случае можно изготовить хороший котел для бани своими руками: из металлической бочки, листов или трубы. Конечно, до автоматизации ему будет далеко, зато получится дешево и сердито. По-русски, так сказать.

Как сварить котел в баню из металлической трубы

Самый простой самодельный котел для бани – из трубы, железной или металлической. Вот только расположить ее можно как вертикально, так и горизонтально – у первого, и у второго способа есть свои плюсы и минусы.

В общем же для работы понадобится сварочный аппарат, угловая шлифовальная машинка с дисками по металлу и дизельный или бензиновый генератор.

Технология сборки горизонтальной конструкции

Трубу нужно положить и заглушить с одной стороны – с другой устанавливается дверка. Все это и есть топка, в которую можно будет потом вварить колено для воды. Сверху ставится бак из металла, и каждая свежая порция воды, во время нагревания в колене, будет поступать в бак, а холодная – займет ее место. Все нагревание будет происходить достаточно равномерно.

Сбоку трубы следует установить каменку – самую обычную полку с камням.

Вертикальная конструкция и ее особенности

А вот если такую трубу поставить на заглушенную сторону и в ее середину вварить еще одну заглушку – низ станет топкой, а вверх послужит баком для воды. Саму полку для камней можно приварить сбоку.

Если толщина металла трубы значительна, то верхнюю и нижнюю часть такого котла рациональнее изготавливать отдельно — ввиду общей массивности конструкции. Причем для бака достаточно и тонкостенной бочки, тогда когда низ нужно изготавливать только из толстостенной трубы. Причем, чем она будет толще, тем дольше прослужит сам котел.

И, наконец, между топкой и баком можно сделать каменку, вырезать для нее дополнительну

superbany.ru

Котел в баню своими руками

В процессе обустройства собственной бани владельцу придется принять нелегкое решение: оборудовать ли свою парилку печкой либо же отдать выбор в пользу котла. В этом моменте каждый хозяин принимает решение самостоятельно. Но нужно понимать, что кладка печи – это крайне ответственное и очень тяжелое для неподготовленного мастера мероприятие.

Котел в баню своими руками

Котел же можно сделать своими руками, потратив на это гораздо меньше денег, чем на строительство печи. Перед началом работы следует рассмотреть основные особенности всех существующих агрегатов и уже на основании полученной информации отдавать предпочтение какому-либо конкретному варианту.

Как сварить котел для бани

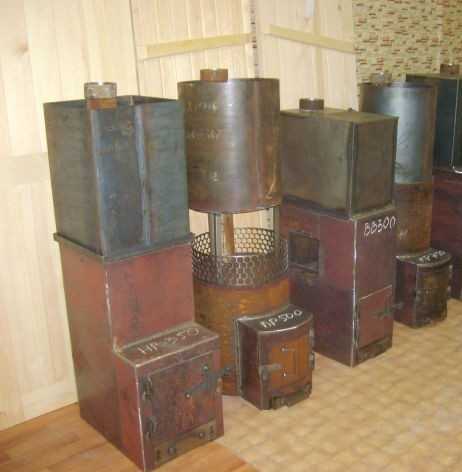

Основные типы банных котлов

При выборе котла нужно, прежде всего, ориентироваться на доступность и удобство использования различных энергоносителей в месте размещения вашей бани. К примеру, газ является очень выгодным вариантом, однако возможность подключения к газопроводу есть далеко не везде.

Среди универсальных и доступных практически каждому энергоносителей можно выделить твердое топливо. При этом собрать простой твердотопливный котел легче всего. В остальном же ориентируйтесь на особенности конкретно своей ситуации и учитывайте представленную далее информацию.

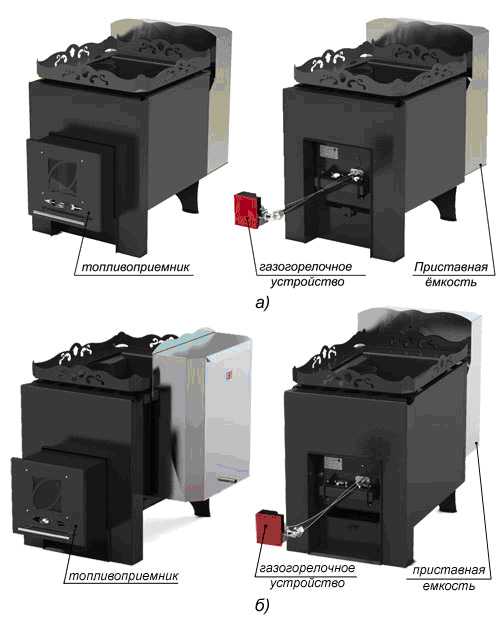

Газовый обогрев бани

Газовый обогрев бани

Газовый котел прекрасно подходит для обогрева парной, если есть возможность подключения к газопроводу. Такое оборудование компактно и экономично, оно не дает неприятного запаха и гари при условии правильной установки и грамотного обращения.

Существуют одноконтурные (только для обогрева), двухконтурные (обогрев плюс нагрев воды) и трехконтурные (обогрев, нагрев воды и дополнительный подогрев полов и воды в банном бассейне) газовые котлы. На современном рынке представлен огромный выбор такого оборудования, так что проблем с выбором подходящего агрегата у вас не возникнет.

Делать газовый котел своими руками без наличия соответствующих навыков и опыта настоятельно не рекомендуется – газ является взрывоопасным веществом, и любая ошибка может стать фатальной.

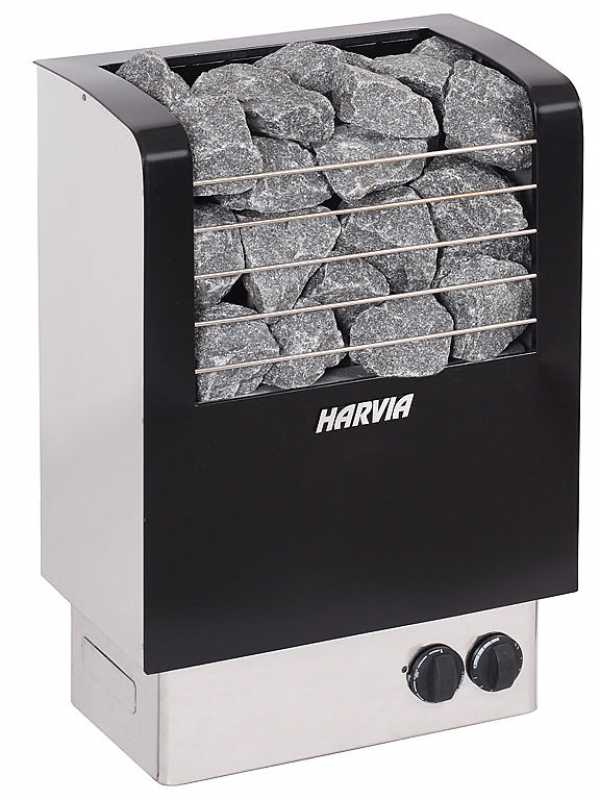

Электрический обогрев бани

Электрический обогрев бани

Электрокотлы являются наиболее экологичными. Такое оборудование предельно просто в установке и эксплуатации. Дополнительным преимуществом электрокотла является отсутствие необходимости устройства дымохода.

Такое оборудование избавит вас от необходимости запасаться топливом. Однако электрокотлом будет удобно пользоваться лишь, если в месте расположения вашей бани нет перебоев с электроснабжением. Помимо этого, стоимость электроэнергии для многих владельцев является неприемлемой. Да и собрать хороший электрокотел своими руками достаточно сложно.

Обогрев бани с применением жидкого топлива

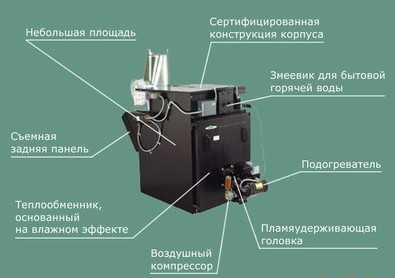

Котел на отработанном масле

Котлы на отработке или дизельном топливе являются очень удобными и эффективными, однако для установки подобного агрегата придется выделить отдельное помещение, т.к. в процессе работы жидкотопливного котла создается неприятный резкий запах.

Дополнительно придется решить вопросы доставки и хранения жидкого топлива. Особых условий для хранения дизель и отработка не требуют, но помещение для емкостей выделить придется.

Пиролизный обогрев бани

Пиролизный обогрев бани

Главной особенностью пиролизных котлов является специфическое строение топки. Этот элемент состоит из 2 камер. В одну камеру загружается топливо. Здесь оно начинает гореть. В процессе горения выделяется газ. Образовавшийся газ переходит во вторую камеру и догорает там с образованием дополнительного тепла. В результате топливо расходуется максимально эффективно и экономично. Отходы практически отсутствуют.

Для работы пиролизного котла можно использовать как простые сухие дрова, так и различные продукты переработки древесины: гранулы, прессованные бруски и т.п. Главное, чтобы материал был хорошо высушенным, иначе процесс пиролиза не запустится.

Твердотопливный обогрев бани

Котел для бани своими руками

Твердотопливные котлы – надежное, универсальное и проверенное множеством поколений банщиков решение. Единственный недостаток простого твердотопливного котла в том, что за его работой нужно постоянно следить и контролировать интенсивность горения топлива вручную.

Для изготовления твердотопливных банных котлов чаще всего используют сталь и чугун. Сталь в большей мере подвержена коррозионному воздействию, но характеризуется отличными теплообменными свойствами. Главным же преимуществом чугуна является фантастический срок службы.

Для более удобного использования твердотопливного котла, его конструкцию можно дополнить вентилятором либо температурным регулятором. Простой твердотопливный котел для бани можно с легкостью сделать своими руками.

Изготовление твердотопливного котла для бани

Вашему вниманию предлагается инструкция по изготовлению простейшего твердотопливного котла. Агрегата таких размеров будет достаточно для качественного обогрева парилки площадью до 9-12 м2. При необходимости вносите свои изменения в габаритные размеры конструктивных элементов.

Изготовление твердотопливного котла для бани

Первый шаг. Подготовьте все необходимые приспособления для сборки твердотопливного банного котла. Корпус агрегата лучше всего изготавливать из 200-литровой металлической бочки. Дополнительно подготовьте трубу для дымохода.

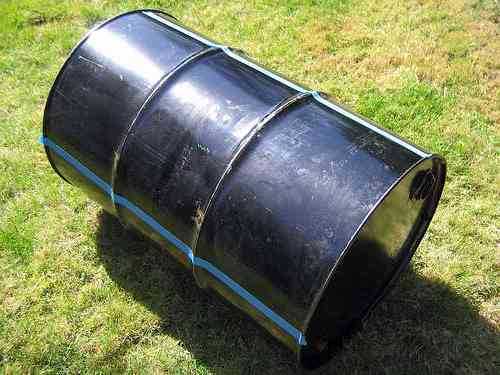

Бочка

Минимально допустимая толщина материала изготовления корпуса печи – 0,4 см, крышки – 0,5 см. Подготовьте металлический лист для дна котла.

Также подготовьте сварочный агрегат, болгарку и простые слесарные инструменты.

Второй шаг. Вырежьте дно бочки и закрепите вместо него новое дно из листового металла толщиной от 0,5 см. Предварительно к листу металла приварите ножки из кусков швеллера.

На этом же этапе вырежьте в верхней крышке бочки отверстие для дымоотводящей трубы (ближе к краю) и приварите к нему патрубок для соединения с упомянутой трубой.

Третий шаг. Отступите примерно 40-50 мм от дна емкости и с помощью болгарки пропилите отверстие размером 150-100 мм для входа в зольник. Изготовьте металлическую дверцу по размерам отверстия. Прикрепите дверцу к корпусу с помощью петель.

Четвертый шаг. Подготовьте колосник. Для этого вырежьте из листового металла кусок по форме бочки и сделайте в нем некоторое количество продольных отверстий ближе к центру заготовки. Установите колосник внутрь корпуса, примерно на 60-70 мм выше отверстия из предыдущего шага. Колосник можно зафиксировать с помощью сварки либо же уложить на предварительно приваренные к внутренней поверхности бочки опоры из кусков арматуры.

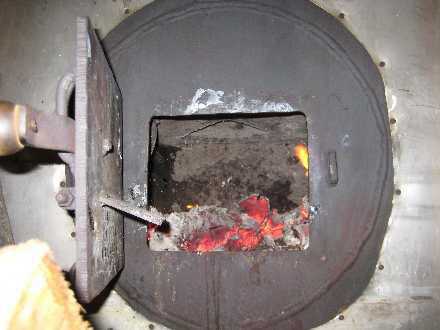

Пятый шаг. На 50-70 мм выше колосника вырежьте отверстие топочной камеры. Оптимальные размеры отверстия – 250х400 мм. Установите на отверстие дверцу соответствующих размеров.

Колосник и дверцы

Шестой шаг. Установите над топкой каменку.

На этом этапе учитывайте, что по высоте топка должна равняться примерно третьей части высоты бочки без учета зольника (для него вы готовили отверстие внизу бочки).

Предварительно между топочной камерой и каменкой следует разместить перегородку из кусков швеллера либо арматуры. Шаг размещения обрезков подбирайте так, чтобы в дальнейшем в промежутки не проваливались камни.

Топка и каменка должны иметь приблизительно одинаковую высоту. Ближе к середине каменки подготовьте еще одно окно для загрузки камней. На это окно также нужно установить дверцу.

Седьмой шаг. Зачистите котел от ржавчины и прочих загрязнений, если они присутствуют.

Котел для бани

При желании можете дополнительно укомплектовать свой самодельный котел баком для нагрева воды. Для бака можно использовать любую емкость подходящего вам объема. Бак размещайте над каменкой с небольшим смещением от места сопряжения котла с дымоотводящей трубой.

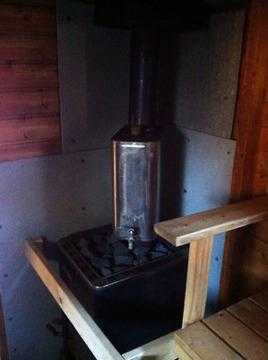

В завершении вам останется лишь установить котел в парилке и подключить его к дымоходу.

Котел

Правила установки котла

Чтобы эксплуатация котла была максимально успешной и безопасной, соблюдайте несколько простых правил его установки.

Установка котла

1. Прежде всего, выберите подходящее место для установки отопительного агрегата. Обычно котлы и печи размещают напротив лавок в парилке. Если стена, возле которой будет установлен котел, отделана вагонкой или другим горючим материалом, отделайте часть такой стены металлическими либо асбестовыми листами – это элементарное требование пожарной безопасности.
2. Если сделать подобную листовую защиту невозможно, соблюдайте требования по минимально допустимым расстояниям между котлами и стенами. Котел нельзя размещать к стене ближе, чем на 30-35 см.
3. На пол под котлом предварительно уложите лист толстого металла.
4. Дымоход подключайте к патрубку, приваренному к верху бочки на предыдущих этапах. Места прохождения дымохода через материалы строения изолируйте асбестовым утеплителем или другим негорючим материалом.

Удачной работы!

Видео – Котел в баню своими руками

tolkostroyka.ru

Сварить котел в баню своими руками

Как сделать котел для бани своими руками

Вначале следует рассмотреть вопрос, нужно ли в принципе отопление бани? Если ваша баня имеет только парную и предбанник, то делать отопление нет смысла. Раздеваться можно в предбаннике, если очень холодно, то и в парной. Для небольших бань сооружать отдельное отопление нецелесообразно, деньги и время израсходуются, а отдачи будет мало.

Как сделать котел для бани своими руками

Ситуация меняется если баня большая, существует отдельная душевая и комната отдыха. Нагреть эти помещения за счет банной печки довольно сложно, а иногда невозможно. Принимать душ или отдыхать после парной в холодных помещениях удовольствия мало. Для таких вариантов бань целесообразно делать отдельное отопление этих помещений.

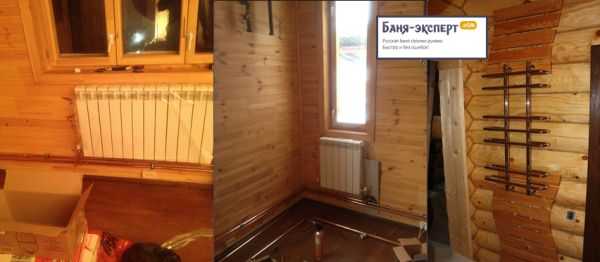

В габаритной бане стоит установить котел и подключить радиаторы, а также полотенцесушитель

Устанавливать автономный отопительный котел заводского производства нет смысла, намного выгоднее немного переоборудовать банную печь и получить возможность одновременно с протопкой парной отапливать другие помещения. Это не только намного дешевле, но и позволяет сэкономить дрова. Длительное время обогревать дополнительные помещения нет надобности, того времени, которое нужно для прогрева парной, вполне достаточно для создания комфортной температуры в душевой и комнате отдыха. У вас баня большая? Значит, нужно решать вопрос с отоплением дополнительных помещений.

Важно. Если баней пользуются нечасто, то в систему отопления нужно заливать антифриз. Некоторые предлагают использовать солярку, она дешевле. Но мы ка

superbany.ru

Котел для бани своими руками

Кто не мечтал хоть раз о собственной сауне, где можно попариться в компании друзей, оздоровить свое тело и закалить дух? Однако не у всех есть возможность обзавестись личной парилкой. Но если у вас есть дача или загородный дом, то грех отказывать себе в таком удовольствии. Неотъемлемым атрибутом любой сауны является печь или котел, именно это устройство нагревает воду и поддерживает должную температуру в парилке. Нагреватель можно приобрести, но ни для кого не секрет, что это удовольствие стоит определенных финансовых затрат. Однако вполне реально сделать котел для бани своими руками.

В чем различия между печью и котлом?

Выбирая отопительный прибор для сауны, в первую очередь следует отметить, что печи, котлы для бань выполняют одинаковую функцию, а именно обеспечивают поддержание нормального температурного баланса. Благодаря чему водные процедуры становятся максимально эффективными.

Различия же состоят в том, что печь возводят из кирпича, а вот котел для бани своими руками строят из железной бочки или же из части металлического твердого широкого шланга. Многие отдают предпочтение железному нагревателю, так как для того, чтобы изготовить каменный отопительный прибор, требуется много времени и сил.

Какие бывают виды нагревателей?

Все отопительные устройства для парилки разделяются в соответствии с типом используемого топлива для их работы. Так, различают водонагреватели, в которых можно применять уголь, газ, электроэнергию, жидкое топливо, а также котлы для бань на дровах.

Если рассматривать газовые агрегаты, то на сегодняшний день они являются самыми экономичными, но только в том случае, если к вашему участку подведен газ. Такие нагреватели не нуждаются в запасе топлива. Газовые нагревательные устройства компактны и не выделяют неприятных запахов. Что касается электрических вариантов, то их использование влечет немалые затраты, но при этом, установив такой прибор, вы не должны будете организовывать вентиляционную систему. Нагреватели для саун, которые работают на жидком топливе, довольно непривередливы в эксплуатации.

Что касается формы и размеров, то котел из металла может быть как большой, так и маленький. В зависимости от индивидуальных предпочтений отопительный прибор можно разместить в углу комнаты или закрепить на стене. Допускается вариант изготовления разборного нагревателя воды. Раскладной агрегат дает возможность организовать парилку даже в помещении, которое не может похвастаться своими размерами. Перед тем как начать делать котел для бани своими руками, рекомендуется определиться не только с материалом, но и со способом устройства отопительной конструкции.

Особенности железных нагревателей

Рассматривая преимущества приборов для парилок из металла, нельзя не отметить, что они довольно быстро накаляются, имеют компактные размеры и не требовательны в уходе. Железные устройства максимально равномерно прогревают всю площадь помещения. Немаловажным преимуществом отопительного прибора из металла является то, что его легко может сделать самостоятельно даже человек, который не обладает специальными навыками, главное — иметь желание и следовать нехитрым советам.

Подбирая нагреватель, лучше не останавливать свой выбор на газовых или электрических конструкциях, так как они могут стать причиной возникновения пожара. Дать толчок этому может как утечка газа, так и короткое замыкание, которое не исключено в помещении парилки, где постоянно есть контакт с водой и повышена влажность воздуха. Поэтому самым распространенным и безопасным прибором для нагрева воды остается котел для бани на дровах. Для его работы используется природное сырье, которое постепенно перегорает и не представляет никакой скрытой угрозы.

Необходимые инструменты

Для того чтобы создать своими руками отопительный прибор для парилки, в первую очередь необходимо подготовить все нужные чертежи, инструменты и материалы. Самодельные котлы для бани не предполагают наличия каких-то сложных специальных знаний и умений.

Из инструментов вам понадобятся:

• сварочный аппарат;
• топор;
• болгарка;
• бензиновый генератор;
• шлифовальная машинка;
• диски по металлу.

Расходные материалы

В качестве сырья подойдет бочка из железа. Помимо нее, можно использовать, для того чтобы изготовить своими руками котел для бани, самодельный обрезок железного шланга больших размеров. Диаметр его должен быть не менее 50 сантиметров, а длина в среднем варьироваться от 70 см до 1 м.

Естественно, размеры нагревателя следует выбирать исходя из габаритов самой комнаты для банных процедур. Такой прибор подойдет для обогрева помещения не более 9 квадратных метров.

Банный нагреватель из металлической бочки

Изготовление нагревателя из бочки — самой простой способ. Вам понадобятся две емкости, одна из которых будет иметь объем около 200 литров. В первую очередь при помощи топора удаляется верхняя часть бочки. Далее в емкости проделывается отверстие для шланга, который будет выполнять функцию дымохода.

В той бочке, которая имеет объем 200 литров, вырезается дно, и в нем делается отверстие, диаметр которого составляет 10 сантиметров. Учитывайте, что высота шланга должна быть немного больше бочки. Предварительно приготовленный швеллер следует разделить поровну на четыре части, которые привариваются к вырезанной из двухсотлитровой бочки крышке. Эти устройства незаменимы, в первую очередь если используются отапливаемые дровами котлы для бани. Дровяные продукты горения по мере переработки трамбуются швеллерами. К обратной стороне крышки приваривается шланг, диаметр которого составляет 10 см.

Чтобы сделать верхнюю крышку для котла, используют металлический лист. В поверхности проделываются отверстия под шланг аналогичного размера. Следует помнить, что труба должна прилегать к крышке плотно. Используя хомут, банный котел присоединяют к дымоходу.

В завершение проделываются отверстия, в которые закладываются дрова. Они необходимы также, чтобы очищать нагреватель от золы. Для этого вырезается достаточных размеров люк, а затем приваривается дверца. Что касается поддувала, то оно делается аналогичным способом, однако данное отверстие должно располагаться немного ниже предыдущего. Некоторые устанавливают внутрь ящичек, который облегчает процесс очистки нагревательного прибора от отходов.

Банный котел из металлической трубы

Изготовить отопительный прибор для парилки из трубы очень просто, и это не влечет за собой большие траты. Очень часто такие нагреватели применяют в качестве временного варианта. Котел для бани, своими руками выполненный из стальной трубы, может исправно прослужить несколько лет, но для этого важно правильно установить его и регулярно производить очистку.

Горизонтальное и вертикальное расположение

Само по себе название говорит о том, что данный способ установки предполагает, что труба должна располагаться горизонтально. Для того чтобы создать топку, необходимо одну сторону будущего нагревателя закрыть наглухо, а ко второй прикрепить дверцу. Далее следует зафиксировать стальной бак. Вода, которая поступает в колено, греется и переходит в бак, а на ее место поступает холодная вода. Такой процесс происходит приблизительно за двадцать минут.

Если вы решили расположить трубу вертикально, то в первую очередь необходимо сделать с одной стороны заглушку. После следует поставить агрегат на сторону с заглушкой и приварить к ее середине еще одну. Таким образом, нижняя часть нагревателя играет роль топки, а верхняя часть служит баком для воды. Для того чтобы самодельный отопительный прибор для парилки прослужил не один год, используйте только трубы с толстыми стенками.

Затем между топкой и баком необходимо сделать каменку. Для этого проделывают в трубе дополнительное отверстие. Далее привариваются колосники, и устанавливается дверца. Трубу следует ставить в центре, а бочку необходимо надевать поверх нее. Все стыки должны быть хорошо сварены, для того чтобы устройство было полностью герметичным.

fb.ru

Котел для бани своими руками — инструкция для дачников

---

Содержание:
1. Разновидности котлов по типу топлива
2. Самодельное изготовление

Главное место в любой бане занимает котел (или же печка). Разницы между ними немного – печка выкладывается из кирпича, а котел делается из металла.

А задача у обоих одна и та же – нагрев воздуха в бане и воды для омовения.

Качественную и правильно функционирующую печку-каменку сможет сложить только специалист, имеющий познания и навыки в печном деле. Котел же можно без проблем купить, но если охота немного сэкономить можно и сделать котел для бани своими руками.

Разновидности котлов по типу топлива

В специализированных магазинах представлены котлы для бань:

• на газу;
• на твердом топливе;
• и электрокотлы.

Это три основных наиболее ходовых разновидности банных котлов. Есть еще пиролизные (двухкамерные – в первой топливо выделяет газ, а во второй он горит с выделением тепла) и комбинированные (с использованием двух видов топлива). Но оба последних достаточно дороги и пользуются малым спросом. А использование жидкого топлива мало востребовано из-за неприятных запахов нефтепродуктов. Поэтому далее рассмотрим различия и преимущества первых трех, а также варианты самодельных банных котлов.

Газ

При наличии подключения к газовым магистралям – идеальное решение. Баллонный газ опасен из-за высоких банных температур и не рекомендован к использованию для обустройства собственных бань и саун.

Не привносит в баню запахов горения и при его использовании нет необходимости делать запасы топлива. Имеет компактные габариты и небольшой вес. При этом его мощности в 30-40 кВт будет достаточно для обогрева небольшого дома в 250 квадратов, не говоря уж небольшой площади бани.

В магазинах найдутся газовые модели имеющие теплообменники:

• с одним контуром, только для нагрева бани;
• с двумя контурами, один для отопления, второй для нагревания воды;
• с тремя контурами, третий для теплого пола или обогрева небольшой купальни.

Газ – взрывоопасное топливо, поэтому изготавливать газовый котел в баню своими руками все же не стоит. Если вы остановились на природном газе в качестве топлива, лучше всего установить в баню в заводском исполнении. Помните, если появился запах газа, необходимо незамедлительно обратиться к специалисту для проверки оборудования на исправность.

Электричество

Так же как и газовые, электрические котлы своими руками для бани делать не всем рекомендуется. Для этого нужны достаточно специализированные познания, дабы в условиях парной с ее высокой влажностью не было проблем с замыканиями в электропроводке.

Среди преимуществ этого варианта – несомненная экологичность (никаких запахов и выбросов горючих газов), эксплуатационная простота оборудования (достаточно установить требуемую температуру и включить его в сеть, автоматика нагреет баню и воду без вашего участия) и легкость монтажа (нет необходимости в обустройстве вентиляции). Один существенный минус – счета за электроэнергию.

Твердое топливо

Торф, уголь, паллеты, но чаще всего для топок в бане используются обычные дрова. Производители твердотопливных котлов постоянно совершенствуют их конструкцию с целью повышения теплоотдачи. Выпускаются чугунными и стальными. Чугун хотя и чувствителен к перепадам температур, но более долговечен в сравнении со сталью. Стальные же котлы более подвержены коррозийным процессам, но имеет более лучшие показатели по отдаче тепла.

Современные твердотопливные котлы оснащаются разнообразными регуляторами температуры и дополняются вентиляторами, а также на них устанавливается топливный бункер для автоматической подачи топлива в топку.

Среди минусов – необходимость в регулярном удалении золы. Тем не менее, доступность различного твердого топлива давно уже привела к широкой применяемости таких котлов для использования в банях. И именно твердотопливный котел в баню своими руками чаще всего делают собственники частных усадеб, возводя личную баньку для себя и гостей.



Самодельное изготовление

Самый простой вариант создания котла в баню своими руками – использование бочек или ненужных газовых баллонов. В любом случае понадобятся навыки работы со сваркой и болгаркой.

Для самодельной печки понадобятся две бочки. Первая, нижняя будет служить топкой. А вторая, верхняя послужит баком для нагрева воды. У верхней удаляется днище, а с другой стороны проделывается отверстие под дымоходную трубу, которая по длине должна выступать с обеих сторон этой бочки.

Трубу необходимо вставить в отверстие, приварить там сваркой, и для устойчивости укрепить ее с другой стороны при помощи швеллеров или толстых прутов. Водяной бак с трубой, которая будет греть воду готов.

Для топки у нижней бочки сбоку вырезается прямоугольное отверстие, которое потом после приделывания навесов и ручки будет закреплено в качестве дверцы. А сверху проделывается круглое отверстие, чтобы при установке сверху второй бочки дымоходная труба без зазоров ровно встала в нее. По существу банный котел своими руками сделан.

Можно проделать в нижней части дополнительное отверстие в качестве поддувала. Осталось только установить котел на место в бане, обустроить вытяжную трубу и экран из огнеупорного материала между котлом и деревянными стенами. Недостаток такой вертикальной конструкции – ограничение по длине поленьев, связанное с шириной используемой бочки.

Альтернативой вертикальному самодельному банному котлу будет горизонтальная конструкция из ненужного газового баллона. Положив его на бок, для устойчивости к нему нужно поперек приварить две пластины в качестве ножек.

Верхушка с вентилем срезается и на этом месте делается дверка в топку. С другого конца врезается дымоходная труба и вокруг нее к баллону привариваются вертикальные железные листы в виде бака. Вода внутри бака нагреваться будет теплом и от топки-баллона, и от дымоходной трубы.

Приведенные варианты самодельных котлов для бани потребуют определенных навыков при работе со сварочным аппаратом и другими инструментами, но являются экономичной альтернативой кирпичной печи, и тем более приобретению готового заводского котла для собственной бани.

В продолжение темы: также вам возможно будет интересно посмотреть готовые проекты бани 6х9 с мансардой. Прекрасные решения для любого участка. Удачи!

---

otopleniedomov.com

Как сделать котел для бани своими руками — Все о печи в доме

Своя баня — это мечта многих людей. Построить собственную парную может практически любой человек, имеющий минимальные строительные навыки. Одним из наиболее ответственных этапов обустройства такого помещения является монтаж котла. Готовые котлы для бани стоят достаточно дорого. Именно поэтому многие хозяева предпочитают не тратить деньги на покупку готового оборудования, а делать котел для бани своими руками.

Схема работы пиролизного котла.

Как сделать котел в баню из металлической трубы

Проще всего изготовить котел в баню своими руками из железной трубы. Такой агрегат можно расположить как горизонтально, так и вертикально — и первый, и второй способ имеют свои преимущества и недостатки.

Чтобы сделать такой котел для бани своими руками, вам понадобятся следующие инструменты и материалы:

1. Болгарка с дисками по металлу.
2. Бензиновый или дизельный генератор.
3. Сварочный аппарат.
4. Отрезок трубы длиной порядка 100 см и диаметром около 80 см или бочка емкостью 200 л с толстыми стенками.
5. Металлический круг толщиной от 50 мм для дна трубы.
6. Отрезки арматуры длиной 30 мм и диаметром 14 мм.
7. Круг металла толщиной до 50 мм для колосника.
8. Круг металла толщиной 5-10 мм для крышки котла.
9. Лист металла для короба и перегородки.
10. Бак из оцинкованной стали для воды (подойдет и нержавеющий).
11. Дверца для топки.
12. Отрезок трубы для дымохода.

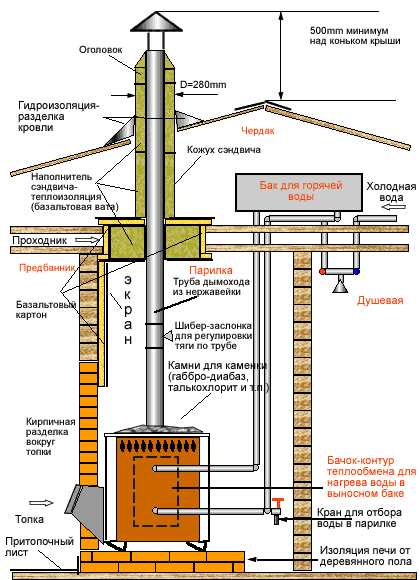

Схема котла в маленькой семейной бане.

Трубу необходимо положить и заглушить с одного края. С другой стороны монтируется дверка. Полученная в результате конструкция является топкой, в которую в дальнейшем можно будет вварить колено для воды. Сверху устанавливается металлический бак. Каждая новая порция воды в процессе нагревания в колене, будет поступать в данный бак, а холодная — перейдет на место ранее подогретой жидкости. Процесс нагревания будет достаточно равномерным.

Сбоку трубы устанавливается каменка — самая обыкновенная полка с камнями. Разобраться, из каких элементов состоит данный самодельный котел, поможет.

Если вы установите эту трубу на заглушенную сторону и вварите в ее середину еще одну заглушку, то верх послужит баком для воды, а низ будет выполнять функции топки. Каменку можно приварить сбоку.

В случае если котел для бани своими руками создается из трубы с достаточно толстыми стенками, то нижнюю и верхнюю часть такого агрегата удобнее изготовить отдельно — по причине общей массивности конструкции.

Для бака подойдет и тонкостенная бочка, в то время как низ можно изготавливать исключительно из трубы с толстыми стенками. Чем толще будут стенки, тем больше будет срок службы такого котла для бани.

Схема устройства твердотопливного котла.

Между баком и топкой можно устроить каменку, вырезав для нее дополнительную дверцу и вварив внутрь чугунные колосники. Труба от подобного котла устанавливается строго по центру конструкции, а сама бочка — надевается уже на нее. Место соединения обваривается до абсолютной герметичности. Желательно сделать заслонку для трубы, которая обычно закрывается после прогорания дров. Из котла необходимо выпустить металлическую трубу, а надеть на нее можно и асбестовую. Такой вариант — с металлическим низом и асбестовым верхом — наиболее безопасный. Верхняя труба должна свободно надеваться на нижнюю, т.к. данные материалы имеют разные коэффициенты температурного расширения.

Такие котлы для бани своими руками — замечательная временная альтернатива готовому фабричному изделию, которое можно приобрести через несколько лет — тогда, когда на это будут деньги.

Вернуться к оглавлению

Как сделать котел для бани из бочки?

Отличный отопительный агрегат в баню своими руками изготавливается из бочки. Технология предельно проста и понятна. Для этого нужно раздобыть или купить прочную бочку с толстыми стенками.

Схема металлической печи для бани.

Разобраться в том, как сделать котел на основе бочки поможет. А на следующем вы можете ознакомиться с фотографиями каждого этапа работы.

Сначала нужно вырубить верхнюю часть бочки при помощи топора или зубила. Далее для выхода дыма нужно отдельно отрезать кусок трубы — на 15 см. Затем в бочке вырезается отверстие, к которому приваривается подготовленная труба.

Теперь уже из другой бочки на 200 л (подойдет даже тонкостенная) необходимо вырезать нижнюю крышку, а в ее центре сделать отверстие под 100 мм трубу. Высота трубы должна быть немного больше, чем высота бочки.

После этого следует отрезать 4 куска швеллера, а затем приварить их к крышке бочки. С другой стороны крышки приваривается десятисантиметровая труба.

Далее из обыкновенного металлического листа изготавливается верхняя крышка для самодельного котла. При помощи зубила подготавливается специальное отверстие для трубы диаметром 10 см. Затем котел подсоединяется к дымоходной трубе через хомут. Перед этим обязательно выполняется утепление стеклотканью или асбестом.

После этого в котел можно класть дрова примерно на 1/3 объема — такого количества вполне достаточно для первой проверки. Сверху устанавливается труба с надежно приваренной крышкой, сразу на дрова — ее необходимо выровнять по центру агрегата таким образом, чтобы при движении вниз ничего не цепляло стенки котла. Сверху на трубу надевается верхняя крышка.

Остается лишь плеснуть в трубу небольшое количество керосина и бросить зажженную спичку. Ни запаха, ни дыма не будет — все вытягивается через трубу. Чтобы дрова не сгорели слишком быстро, необходимо прикрыть поддувало.

Вернуться к оглавлению

Как сделать котел длительного горения?

В простом дровяном котле топливо сгорает достаточно быстро — примерно за 2-3 часа. Но банные процедуры, как правило, затягиваются на более продолжительное время. Поэтому гораздо удобнее и рациональнее установить котел длительного горения. Такой же объем дров благодаря ограничению поступления воздуха будет расходоваться за 20-30 часов.

Котел работает по следующему принципу: через загрузочное отверстие, расположенное выше середины корпуса агрегата, поступают дрова и поджигаются в ее верхней части. Над топливом расположен ограничитель, который опирается на него коническим хвостовиком. В процессе горения дров данный ограничитель подачи воздуха опускается в нижнюю часть печи и выполняет функции своего рода сигнализатора необходимости дозагрузки следующей партии дров. Ознакомиться со строением такого агрегата можно.

Для изготовления котла длительного горения вам понадобится толстостенная стальная труба. Подойдет изделие длиной 85 см и диаметром 30 см. В верхней части трубы вваривается отводок, в качестве которого используется другая труба — длиной до 40 см и диаметром 10 см.

Верхняя часть котла закрывается круглой съемной крышкой с отверстием по центру. Диаметр отверстия должен немного превышать наружный диаметр штока ограничителя. В нижней части корпуса нужно подготовить прямоугольное отверстие и установить дверцу — для периодического удаления продуктов сгорания. В ходе эксплуатации такого котла образуется гораздо меньше копоти и золы. Тепло, образующееся в результате сгорания дров, сразу же используется для обогрева теплоносителя с жидкостью. Для этого в баке устанавливается труба и приваривается к дымоходу печи. Также к баку присоединяются трубопроводы, по которым будет осуществляться подача и отвод воды.

1popechi.ru

Котел для бани из металла своими руками: чертежи

Издавна посещение бани считается целебной процедурой, которая не только повышает иммунитет, очищает кожу от загрязнений, но также способствует оздоровлению всего организма. Те, кто любит париться в бане, редко страдают нарушениями обмена веществ и не болеют простудой. Хорошо влияет парная на сухожилия и мышцы, приводя их в тонус.

Опытные доктора утверждают, что любителям бани не знакомы такие недуги, как болезнь почек, печени, мочевого пузыря. Регулярное посещение парной способствует удалению лишних складок в районе талии.

Итак, без чего невозможно представить баню? Конечно, без волшебного пара, который как раз оказывает нужное лечебное воздействие. Нагрев воды и воздуха в помещении осуществляется котлом, который можно сделать своими руками. Самодельная печь не имеет большой численности конструктивных «наворотов», ее дизайн прост и лаконичен, но от этого котел не становится менее продуктивным и функциональным.

Преимущества металлических котлов для бани

Для обустройства бани печью чаще всего используется металл или кирпичная кладка. Первый вариант считается более надежным и удобным в применении, соорудить металлический котел гораздо легче и быстрее, ведь основные работы состоят в правильной нарезке и состыковке деталей при помощи сварочного аппарата, а металл, с которым необходимо работать, доступен для покупки каждому. Порой в ход идут завалявшиеся в гараже кусок крепкого проката, пластина из металла или бочка.

Самодельный металлический котел имеет такие достоинства:

• металл не разваливается, не растворяется и не трескается под влиянием жара;
• прослужит долгие годы;
• для того чтобы нагреть парную, необходимо подождать всего 45-90 минут, все зависит от погоды и первичной температуры воздуха в помещении;
• владелец бани может сам выбрать конструкцию обогревательного приспособления, рассчитанного на мини-баню или большое строение;
• допускается использование твердого топлива и топка печи в момент принятия банных процедур.

Что касается веса, металлический котел не слишком громоздок, собрать и монтировать его тоже не представляет особого труда, нет необходимости делать специальное крепкое опорное основание. Единственный минус – котел из металла, сделанный своими руками, быстро охлаждается, а жар чаще всего скапливается на одном участке квадратных метров. Но, к счастью, это неудобство не придется прочувствовать на себе собственникам небольших парных.

Составляющие «каменки» для бани

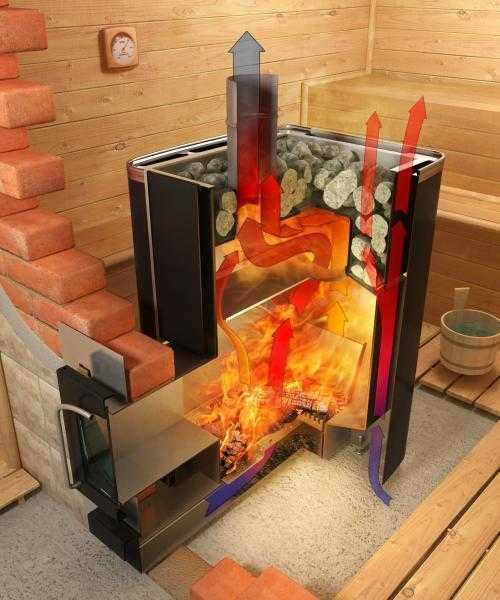

Металлический котел представляет собой корпус, основными элементами которого являются:

• топка;
• размещенная на внутренней поверхности печи или в раскрытом состоянии емкость для наполнения банными камнями;
• зольник–поддувало;
• решетки–колосники, фиксирующиеся между перечисленными компонентами.

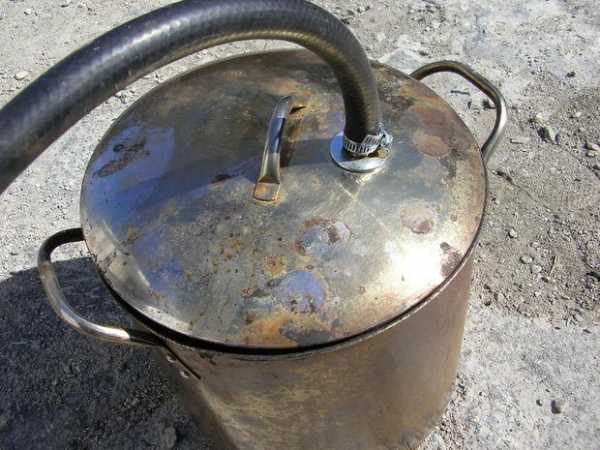

Водонагревательный бак может выступать в качестве составляющей корпуса или размещаться на обустроенных опорах уже над емкостью, в которой находятся банные камни. Как вариант – можно своими руками разработать проект и чертежи, в которых предусматривается расположение корпуса в предбаннике, где устройство соединяется с теплообменником при помощи труб из нержавейки или шлангов из резины.

Читайте также: Как сделать котел для бани с баком для воды

Не забудьте оснастить котел для бани дымоходной трубой, позволяющей выводить продукты сгорания топлива на улицу. Если есть желание предотвратить быстрое остывания устройства из металла, дополнительно обложите топку кирпичом.

Пошаговое руководство по обустройству котла для бани

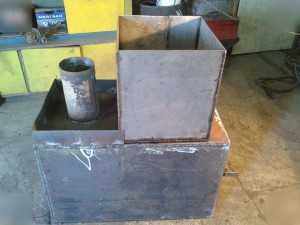

Для производства печи, выполненной своими руками, первым делом необходимо подготовить все детали. Возьмите трубу, длина которой не менее 1,5 м, а диаметр составляет 0,5 м, причем толщина стенки не должна быть меньше 1 см. Разрежьте трубу на 2 части, одна из которой достигает 0,6 м, а другая – 0,9 м. Топка и каменка изготавливается из большей части, меньший отрезок понадобится для водонагревательного бака.

Непосредственная сборка металлического котла своими руками состоит из последовательно выстроенных этапов:

1. В нижней части большого отрезка трубы следует сделать отверстие для поддувала, вширь 20 см, в высоту 6 см. Над отверстием, используя сварочный аппарат, зафиксируйте круглую форму из стали толщиной от 1,2 см. Вырежьте углубление для колосника, для лучшей фиксации приварите 4 ушка.
2. Вырежьте место для топки, где обустройте дверцу величиной 25 × 30см.
3. Сделайте каменку из трубы размером 30 × 35 см, разместите над топкой.
4. Своими руками зафиксируйте вверху котла стальную муфту, предназначенную для крепежа бака.

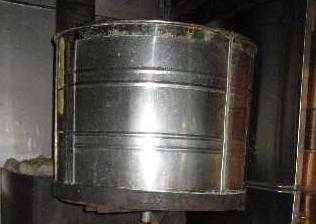

5. Бак изготавливается из меньшего отрезка трубы. Приварите к торцу дно, прорежьте в нем углубление диаметром 15 см, присоедините дымовую трубу.
6. Закройте листом металла, оснащенным дырами для воды и трубы.

Котел для бани фиксируется на крепкой бетонной стяжке с применением огнеупорного кирпича, высота фундамента должна достигать 20-30 см. Там, где располагается вывод печной трубы, нужно произвести утолщение кладки.

На этом обустройство котла для бани можно считать завершенным.

banyaprofi.ru
