Георешетка. Применение и укладка георешетки.

Укладка и монтаж объемной георешетки на склоне выполняется следующим образом.

1. Основным и самым трудоемким этапом  производства работ по укреплению склона является, по сути, само создание склона, т.е. придание ему нужной формы.

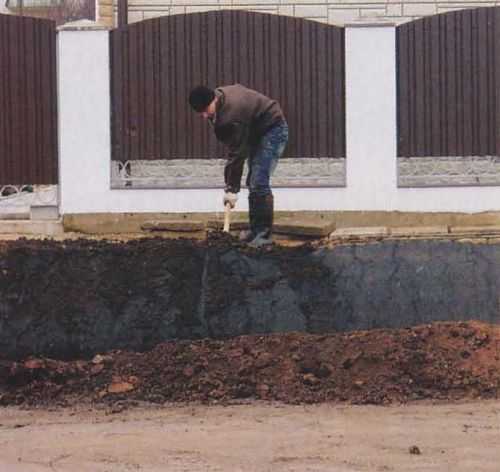

Именно здесь требуется перемещать большие объемы грунта по наклонной плоскости, производить срезку материнской породы в труднодоступных для спецтехники местах, уплотнять значительные объемы насыпных материалов.

Зачастую, при создании склона, перед строителями стоят две равнозначные  по важности задачи:
а) надежность и долговечность конструкции,
б) эстетическая привлекательность объекта.

Обе эти задачи необходимо решать именно на этапе  подготовки основания под георешетку. Недостаточно уплотненный грунт склона со временем будет проседать под георешеткой, увлекая за собой и верхние слои. Объемная георешетка – это пластичный материал, который повторит  рельеф склона, что очень важно при ландшафтных работах.


Нередко из склонов сочится вода, воздействие которой негативно сказывается на надежности конструкции. Чтобы избежать последствий разрушения изнутри верхних слоев склона, необходимо использовать нетканые материалы (геотекстиль). Особенностью геосинтетических материалов, используемых в дренажных работах, является то, что вода легко проходит не только через геотекстиль (дорнит), но и потелу геотекстиля. Таким образом, вода, встретив на своем пути слой геотекстиля, не будет размывать вышележащие слои грунта, но распределится по телу геоткани, и по нему же уйдет вниз склона, не увлекая при этом за собой твердые частицы породы.

Геотекстиль (дорнит) также следует применять для предотвращения перемешивания сыпучих материалов из разных слоев конструкции склона. Например, если на песчаный склон, без использования геотекстиля, закрепить объемную георешетку, и заполнить ячейки черноземом или щебнем, то песок буквально «съест» слой чернозема или произойдет вымывание и выветривание песка из под щебня соответственно. Использование же геотекстиля в данных ситуациях избавит нас от указанных выше проблем.

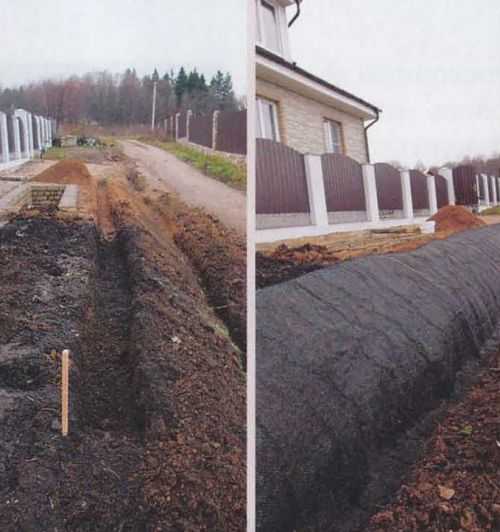

2. После окончания работ по формированию рельефа, в верхней и нижней части склона выкапываются  анкерные траншеи, шириной 0,5м и глубиной 0,4м. В верхней части склона траншея должна располагаться на расстоянии 1м от края откоса, в нижней части – непосредственно внизу склона. Впоследствии, в эти анкерные  траншеи нужно будет заводить и геотекстиль, и георешетку.

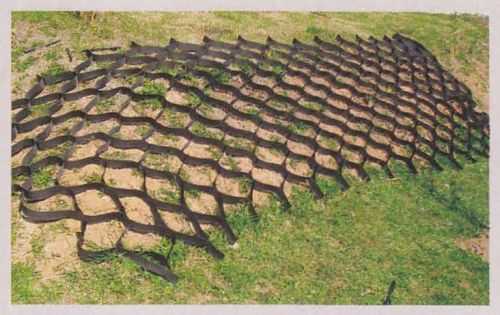

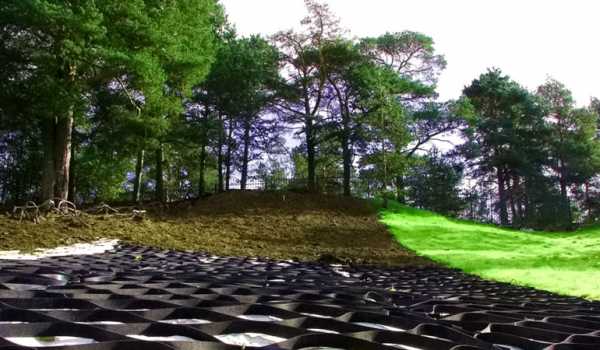

3. Укладка георешетки. Модуль георешетки следует растянуть до состояния прямоугольника и занести край решетки в анкерную траншею.  Если сначала закрепить модуль пластиковыми или металлическими анкерами только по углам прямоугольника, будет проще сохранитьправильную форму раскрытого модуля. В верхней части склона, край георешетки следует крепить анкерами в каждую ячейку. Оставшуюся часть анкеров (из расчета 2,4 анкера на 1м2 георешетки) распределить равномерно по площади модуля. Крепеж соседних модулей между собой можно выполнить с помощью этих же пластиковых или металлических анкеров, кроме того, хорошо зарекомендовали себя алюминиевые клепки с шайбами и короткие кровельные саморезы с полосками оцинкованного железа. При этом самым надежным способом крепления георешетки, пожалуй, являются анкера Г-образной формы из  стальной арматуры, диаметром 10мм и более. В нижнюю анкерную траншею также укладывается полимерная георешетка и закрепляется анкерами.

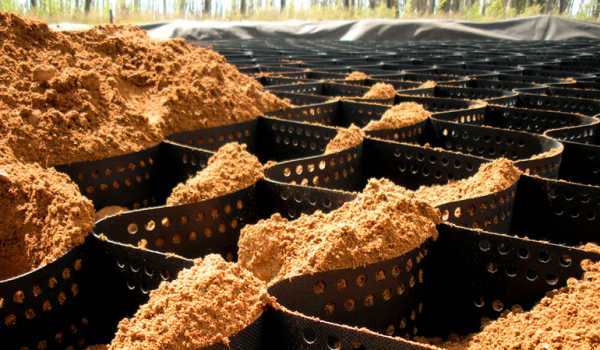

4. Заполнение ячеек. В первую очередь нужно произвести обратную засыпку анкерных траншей. В зависимости от величины и крутизны склона анкерные траншеи могут быть заполнены монолитным бетоном, щебнем  или грунтом. Заполнять ячейки объемной георешетки на склоне удобнее сверху вниз. Эту работу можно выполнять вручную, или с использованием спецтехники (экскаваторы, погрузчики). Материал, используемый для заполнения ячеек объемной георешетки, может быть различным:
чернозем, щебень или монолитный бетон. При заполнении ячеек, заполнитель должен быть насыпан  выше пластин георешетки на 20мм и более, в зависимости от материала заполнения. Уплотнение заполнителя нужно проводить обязательно, и чем равномернее оно будет, тем надежнее будет вся конструкция.


5.  Если ячейки георешетки заполнялись растительным грунтом, то после его уплотнения следует постелить на склон рулонный газон, или посеять семена газонных трав. Каждый рулон готового газона следует крепить к склону деревянными колышками 25*25*250мм (6шт. на 1 рулон 0,8м2). Семена газона перед посевом удобнее будет перемешать с однородным рассыпчатым черноземом в соотношении 1/5 – 1/10 по объему, и уже эту смесь распределить по склону толщиной 20-30мм (40гр чистых семян на 1м2 склона).

www.stp-nn.ru

Инструкция по укладке георешетки — технология укладки георешетки, инструкции по монтажу геосинтетических материалов от компании «ГеоНовации»

Объемная георешетка — превосходный геосинтетический материал, образующий при растяжении в рабочей плоскости устойчивый к деформациям каркас, способный надёжно зафиксировать заполнитель (грунт, бетон, кварцевый песок). Сегменты георешетки обладают малым весом. Их легко транспортировать, а небольшие участки возможно даже передвигать вручную.

Эффективность георешетки подтверждалась неоднократно, однако для того чтобы этот геосинтетический материал показал себя на все 100%, его необходимо правильно смонтировать.

Прежде чем приступить непосредственно к самому монтажу георешетки, необходимо тщательно подготовить объект. Комплекс работ по подготовке предусмотрен технологией монтажа и напрямую зависит от задач, возлагаемых на материал, а также условий, в которых этот материал будет применяться.

Рассмотрим особенности монтажа георешетки в зависимости от сферы её применения.

Укрепление склонов при помощи объемной георешетки

Комплекс предварительных работ

Вначале производится проверка чертежа на предмет соответствия геометрическим особенностям и характеристикам местности. После этого происходит планировка откоса и его уплотнение. Затем в соответствии с проектом готовится подошва откоса и траншеи.

Дренаж и защита насыпи

Нетканым геотекстилем покрывается вся поверхность откоса, после чего материал должным образом закрепляется. После этого производится монтаж дренажной системы, а также тщательная проверка правильности её монтажа в соответствии с проектом. Следующий этап — проверка функциональности дренажа.

Монтаж модулей георешетки

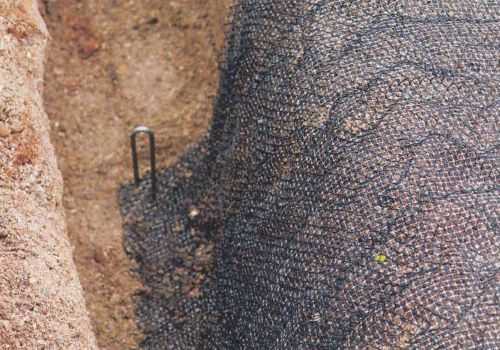

  1. Монтаж Г-образных штифтов арматуры или крепёжных анкеров вдоль траншеи или же вдоль верхней кромки. Монтаж производится не на полную глубину. Расстояние между центрами зависит от типа георешетки:
    — для георешетки с размером ячеек 210х210 расстояние составляет 210 мм;
    — для георешетки с размером ячеек 400х400 расстояние составляет 400 мм.
  2. Растяжка объемной георешетки и монтаж её крайних ячеек на соответствующие штифты или анкеры.
  3. Крепёж полностью забивается в грунт заподлицо с поверхностью ячеек модуля.
  4. Растяжка объемной георешетки вниз по склону на полную длину.
  5. После того как материал полностью растянут, крайние его секции фиксируются при помощи штифтов, анкеров или посредством засыпки заполнителем.
  6. Проверка каждой секции георешетки на предмет полного растяжения.
  7. Все кромки смежных секций георешетки должны быть выровнены и соединены.
  8. Закрепление всех модулей объемной георешетки между собой посредством технологии, описанной проектной документацией.
  9. Монтаж дополнительных штифтов или анкеров внутри ячеек развёрнутой и растянутой объемной георешетки с полным соблюдением указанных в документации интервалов.
  10. Материал рекомендуется фиксировать тремя-четырьмя анкерами на один квадратный метр георешетки. Распределять их лучше в шахматном порядке, забивая через одну ячейку в вертикальные края и в каждую ячейку горизонтального края, расположенного сверху.
  11. Если откос столь глубок, что один модуль решетки не достаёт до его основания, к нему необходимо прикрепить ещё одну секцию. Геосинтетический материал при этом должен быть полностью растянут, а все работы по монтажу второго модуля должны быть произведены согласно приведённой выше документации, начиная с первого пункта.

Высота ячейки

Высота ячейки выбирается в зависимости от угла наклона откоса.

При угле от 0° до 10° высота ребра георешетки составляет 50 мм.
При угле от 10° до 30° — 100 мм.
При угле от 30° до 45° — 150 мм.
При угле от 40° до 45° — 200 мм.

Заполнение секций георешетки

К заполнению ячеек георешетки следует приступать лишь тогда, когда она будет полностью закреплена на откосе согласно проекту. Заполнение может быть произведено с помощью экскаватора, транспортёра, фронтального погрузчика или крана с ковшом. Высота, с которой заполнитель будет падать в ячейки объемной георешетки стандартного размера, не должна превышать 1 метр. В случае использования георешетки с размером ячейки 400х400 мм высота не должна превышать 0,6 метра.

Заполнение следует производить от бровки, постепенно двигаясь в сторону подошвы откоса. Таким образом риск смещения материала сводится к минимуму.

В зависимости от выбранного сыпучего материала заполнение ячеек происходит с той или иной плотностью. Как правило, заполнение производится с избытком, после чего происходит уплотнение, осуществляемое в соответствии с материалом заполнителя, который был использован.

  • Бетон заполняет ячейки до самого верха, после чего утрамбовывается до верхней кромки. Затем процедура повторяется снова.
  • Растительный грунт (просеянный) должен наполнять ячейки объемной георешетки на 25-45 мм выше её поверхности, после чего он подвергается утрамбовыванию и поверхностной обработке.
  • Минеральный материал зернистого типа должен выступать на 25 мм выше уровня поверхности, после чего он проходит тщательное уплотнение трамбующей плитой или ковшом. По итогу заполнитель должен быть на одном уровне с георешеткой, а его излишки удалены.

Укладка георешетки с целью защиты трубопровода

Подготовительные работы

На начальном этапе происходит предварительная планировка. Грунтовая насыпь в случае необходимости доуплотняется. По её поверхности расстилается нетканый геосинтетический материал с перекрытием геотекстиля. Их полотна впоследствии будут сварены между собой при помощи паяльной лампы.

Укладка георешетки

  1. Разметка основания.
  2. Монтаж крепёжных элементов с обеих сторон основания насыпи.
  3. Обваловка сложенных модулей георешетки.
  4. Соединение модулей георешетки между собой в верхней части обваловки. Процедура осуществляется посредством термостеплера. Соединение происходит через каждые 2,5 см по длине и каждые 3 секции по ширине.
  5. Георешетка закрепляется на анкерах с обеих сторон обваловки, притом стороны необходимо предварительно выровнять между собой. Ячейки по обе стороны обваловки должны совпасть.
  6. Монтаж дополнительных крепежных элементов с целью укрепления конструкции.

Заполнение модулей георешетки

При работе с заполнителем следует соблюдать крайнюю осторожность, так как существует риск повредить изоляцию трубопровода. Защитить его можно геотекстилем.

Заполнение ячеек обычно выполняется специальной техникой, однако может происходить и вручную. Высота падения заполнителя не должна превышать 0,6 метров для ячеек размером 210х210 мм и 1 метр для георешетки с размером ячеек 400х400 мм.

Ячеистая структура геосинтетического материала наполняется с избытком порядка 50 мм, после чего уплотняется и выравнивается вручную.

Заключительная планировка, как правило, производится вручную граблями или гладилками. Толщина остаточного слоя над георешеткой не должна быть меньше, чем 20-30 мм.

Защита водотока и организация дренажа при помощи геосинтетических материалов

Укрепление склонов водотока, а также его дна происходит при помощи георешетки и геотекстиля, используемого в качестве разделительной прослойки. Геотекстиль защищает георешетку от контакта с грунтом, что предотвращает заторы и положительно сказывается на надёжности всей конструкции в целом.

Монтаж георешетки

  • Вдоль верхней кромки водотока забиваются крепёжные элементы на неполную глубину. Расстояние между элементами (меряется от центра) определяется величиной ячейки. Оно составляет 210 мм для георешетки с ячейками 210х210 мм и 400 мм для ячеек 400х400 мм.
  • Производится растяжка полотна с последующим закреплением его крайних секций на стойках.
  • Все крепёжные элементы вбиваются в грунт до одного уровня с поверхностью кромок георешетки.
  • Полотно георешетки растягивается на всю длину по дну водостока и его откосу.
  • Ячейки георешетки удерживаются полностью раскрытыми при помощи крепежа или за счёт заполнения крайних ячеек.
  • Внимательно проверяется каждая ячейка на предмет полного растяжения.
  • Соседние кромки материала выравниваются и соединяются.
  • Модули геосинтетического материала скрепляются согласно проекту.
  • Внутрь растянутых ячеек вбивается дополнительный крепёж с соблюдением изложенных в проекте интервалов.
  • Если одного модуля георешетки не хватает, чтобы полностью покрыть береговой откос по всей его высоте, к его краю необходимо присоединить ещё один модуль, после чего повторить работу по монтажу описанным выше методом, начиная с первого пункта.

Заполнение ячеек объемной георешетки

После того как все секции материала тщательно закреплены, можно начинать процедуру укладки заполнителя. Она может быть осуществлена при помощи экскаватора с обратной лопатой, фронтального погрузчика, ковша на кране или обыкновенного транспортёра.

Высота падения заполнителя не должна превышать 0,6 метра для геосинтетического материала с размером ячеек 400х400 мм и 1 метра для стандартных ячеек.

Заполнение рекомендуется производить от бровки, постепенно перемещаясь к подошве откоса. Таким образом риск смещения закреплённых секций сводится к минимуму.

Заполнитель накладывается в секции с избытком, после чего производится его уплотнение согласно проекту. По завершении уплотнения происходит поверхностная обработка. Она может быть осуществлена как спецтехникой, так и вручную.

Укладка георешетки для несущих конструкций

Подготовительные работы

Перед началом монтажа все земляные работы должны быть полностью завершены. Предварительно необходимо проверить соответствие данных, изложенных в проекте, реальным условиям работы и параметрам основания. При необходимости может быть проведено дополнительное профилирование и уплотнение.

Дренаж участка

Если того требует документация проекта, на основание укладывают и закрепляют дорнит. После организации дренажа его функциональность должна быть подвергнута тщательной проверке.

Монтаж георешетки

Объемная георешетка растягивается по всему основанию, закрепляется арматурными штифтами Г-образного типа, натяжной рамой, анкерами или же посредством заполнения крайних ячеек. После закрепления все модули объемной георешетки проверяются на предмет полного растяжения. Происходит проверка расположения смежных секций. Все они должны размещаться на одном уровне.

Лишь после того как все вышеописанные процедуры завершены, производится скрепление модулей между собой способом, рекомендованным проектной документацией.

Заполнение георешетки

Засыпку заполнителя можно начинать лишь после того, как закрепление всех модулей георешетки тщательно проверено. Сама процедура может осуществляться обратной лопатой экскаватора либо фронтальным погрузчиком. Высота падения заполнителя не должна превышать 1 метр.

Ячейки георешетки засыпаются с избытком: заполнитель должен выступать от кромки ячеек георешетки в среднем на 50 мм. Далее заполнитель утрамбовывается до требуемой проектом плотности, после чего производится укладывание поверхностного слоя, на который возлагаются защитные функции.

www.geonovation.ru

Георешетка или как укрепить грунт на склоне

Георешетка

Порой, участок под строительство дома располагается на сложном рельефе. Склоны разной крутизны, овраги, берега водоемов могут доставить ощутимые неудобства. Чтобы привести их в нормальный вид, благоустроить и укрепить грунт на склоне необходимо использовать специальные строительные материалы.

Укрепляем грунт на склоне загородного участка

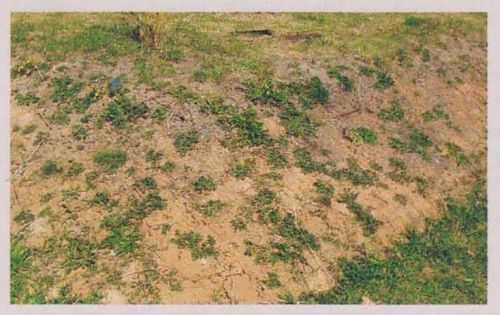

Вопрос укрепления грунта особенно актуален для песчаных участков, а также для откосов, образовавшихся при естественном или искусственном изменении ландшафта.

В таких случаях, чтобы укрепить грунт, обычно высаживают растения. Однако газонная трава не в состоянии жестко армировать почву, а растения и кустарники с глубокой и разветвленной корневой системой эффективны только на поверхностях с углом наклона не более 30°. На более крутых склонах необходимо применять более надежные средства, чтобы надежно укрепить грунт.

С увеличением загородного коттеджного и дачного строительства все больше построек возводится на берегах крупных водоемов. Своевременно укрепить берег — значит обезопасить себя от последствий размывания грунта.

Георешетка

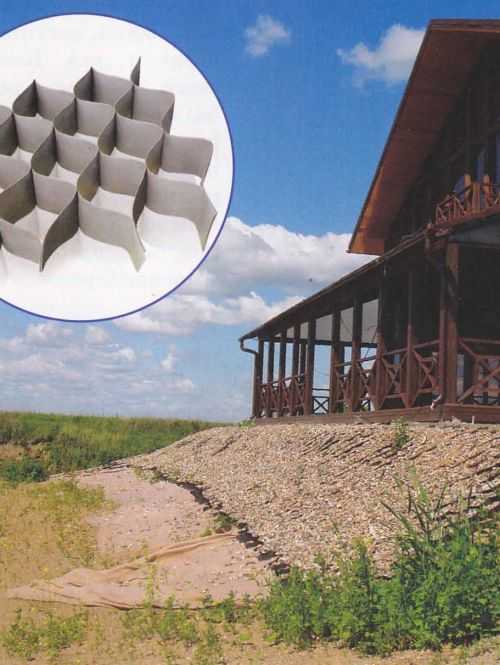

Объемная георешетка

Для эффективного укрепления грунта и склонов повышенной крутизны используются объемные георешетки — конструкции из полимерных лент, сваренных между собой в шахматном порядке. В растянутом состоянии георешетка образует устойчивое горизонтальное и вертикальное основание, предназначенное для фиксации наполнителя (песок, щебень, бетон, растительный грунт и пр.). Благодаря своей гибкости решетка без труда повторяет форму рельефа. Армирование с помощью объемной георешетки склонов озер, рек и каналов позволит надолго забыть о проблемах подмывания берегов.

Армирование с помощью объемной георешетки склонов озер, рек и каналов позволит надолго забыть о проблемах подмывания берегов

Этапы укладки объемной георешетки

1. Участок выравнивают, придавая ему нужную форму, грунт уплотняют. На грунт стелют дренирующую прослойку из геотекстиля (возможны варианты укладки без геотекстиля)

2. На склоне решетку укладывают сверху вниз. Чем круче склон, тем выше высота ребра решетки. Модуль решетки растягивают и фиксируют Г-образными анкерами (или колышками)

3. Заполнение ячеек решетки производят грунтовым материалом вручную или с помощью погрузчика. Для образования дернового слоя высевают траву



Противоэрозионный мат

Еще одним врагом оползней считается противоэрозионный мат, впрочем, как и некоторые другие материалы для дорожного строительства и формирования ландшафта — трехмерное изделие из нескольких слоев тонкой пластиковой мелкоячеистой сетки, который позволяет предотвратить эрозионные процессы, вызываемые ветром или водой. Противоэрозионный мат не только предохраняет от размывания и выветривания незащищенные растительностью склоны, но также обеспечивает возможность их быстрого и качественного озеленения.

Трехмерная структура противоэрозионного мата защищает верхний слой грунта и семена растений от выветривания и гидроэрозии, закрепляет корни прорастающих побегов, образуя монолитный ковер, обладающий великолепной сопротивляемостью водяным потокам при обильных дождях, паводках и движению почвы на склонах, подверженных эрозии. Благодаря своей пластичности материал легко укладывается и приспосабливается ко всем неровностям склонов. Он химически и биологически стоек, безопасен для окружающей среды и питьевой воды.

Противоэрозионный мат не только предохраняет от размывания и выветривания незащищенные растительностью склоны, но также обеспечивает возможность их быстрого и качественного озеленения



Этапы укладки противоэрозионного мата

1. Поверхность склона по возможности выравнивают, очищают от мусора, камней, палок и прочего

2. У основания и наверху склона выкапывают анкерные траншеи глубиной 30 см. Мат укладывают гладкой стороной вниз. Верхний и нижний края мата закрепляют в траншее анкерами с шагом 1 м. Важно, чтобы материал лежал ровно, без складок и волн! Анкерные траншеи засыпают грунтом и уплотняют. Для дополнительной фиксации анкеры устанавливают по всей поверхности склона

3. Посев семян производят из расчета 50 г на 1 м склона в два этапа: 2/3 засевается на маты и 1/3 — после засыпки матов растительным грунтом. При этом возможно использование гидропосева — операции по внесению различных эмульсий одновременно с посевом семян. Этот метод применяется для озеленения больших территорий, а также для работы в труднодоступных, неудобных местах — на крутых склонах, откосах дорог и пустырях

4. Мат засыпают слоем растительного грунта толщиной 2-5 см. При высокой скорости поверхностных вод рекомендуется производить засыпку щебнем с размером фракций 2-6 мм

В заключении небольшое видео, которое наглядно демонстрирует процесс укладки георешки:









Что бы еще почитать?

  Поделитесь ссылкой на статью в социальных сетях

  Вы можете оставить свой комментарий
Поделитесь своим мнением, что Вы думаете о прочитанном?
Если Вам не понравилась статья, напишите в комментариях причину.
Возможно, Вы заметили ошибку или у Вас появились вопросы, напишите об этом.
Только зная Ваше мнение, можно будет улучшить и дополнить статью.

remstd.ru

Укладка объемной георешетки. Подробная инструкция

Для предотвращения разрешения откосов и склонов часто используется объемная георешетка или как ее еще называют ОР. Как укладывать этот геосинтетик, чтобы он прослужил долго, и качественно вы узнаете из этой статьи.

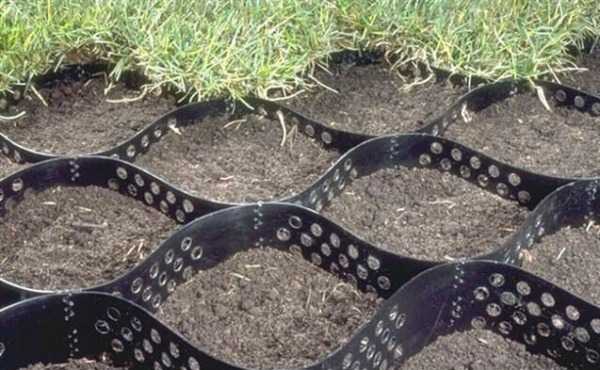

Как выглядит армирующая объемная георешетка.

ОР – это геосинтетический высокопрочный материал не подверженный гниению. Изготавливается из сырьевого полипропилена и полиэфиров. Выглядит как соты, соединенные между собой в ячеистое полотно. Высота геосот может быть разной, в зависимости от сложности клона или откоса и поставленной задачи.

Крепление для объемной георешетки.

Укладка объемной георешетки производится с ее закреплением на склоне. Эту процедуру можно производить как металлическими анкерами, так и пластиковыми. Вторые могут быть более хрупкими и не рекомендуются к использованию, если монтаж производится в минусовую температуру. Самым распространенным материалом, подходящим для закрепления, являются анкеры из арматуры, имеющие Г-образную форму.

Чем заполнять ОР?

Как и в случае выбора марки объемной георешетки, выбор наполнителя зависит от поставленных задач. После того как будет произведена укладка георешетки ОР, ее следует заполнить. Это можно сделать следующими материалами: грунтом, песком, щебнем, гравием, керамзитом и другими сыпучими материалами. В тех случаях, когда наполнитель будет плотным, как, например, грунт, следует продумать дренажную систему.

Монтаж объемной георешетки.

Самым важным этапом является выбор объемной георешетки. Толщина ребра решетки варьируется от 50 мм до 200 мм (50 мм-100 мм-150 мм-200 мм). Так же важно ориентироваться на градус склона и грунт, на который будет укладываться материал.

На стабильном и слабом грунте
Градус склона (откоса) Высота ребра, мм
40-45 200
30-40 150
10-20 100
0-10 50

Прежде чем начать монтаж, необходимо подготовить место монтажа. После того замер участка для монтажа будет произведен, основание желательно укрепить. Особенно это касается искусственно созданных насыпей. Укладка георешетки ОР начинается раскладки полотна на вершине. Начальный уровень ОР фиксируется нагелями. Не допускается монтаж на кромке склона. Объемная георешетка должна заходить на ровную часть верхнего края склона примерно на 50-60 см. Важно следить за тем, чтобы георешетка не была сильно натянута, но и слабое растяжение допускать нежелательно. Для того чтобы проверить себя на верность выбранного растяжения георешетки, сравните свой показатель со стандартами. В нормальном растянутом состоянии, одна секция георешетки составляет 2,40 на 7,80 или же 2,45 на 5,90. В зависимости от выбранного вами типа объемной георешетки. Для того, чтобы ОР «не играла» на склоне, ее необходимо фиксировать металлическими нагелями в шахматном порядке. Как только одна секция установлена и закреплена на склоне, можно приступать ко второй. Укладка объемной георешетки рядом. должна производиться по тем же правилам. Между собой секции фиксируются анкерами. Когда ваш склон будет покрывать ровный слой объемной георешетки, можно переходить к заполнению ячеек. Этот процесс может производиться как вручную, так и с помощью техники. Главное условие – заполнять осторожно. Нельзя использовать для заполнения георешетки крупноковшовую технику. В тех случаях, когда ОР заполняется грунтом, можно высаживать семена растений. Зачастую выбираются многолетние растения с крепкой корневой системой для формирования надежного и прочного дерна. Если вы выполните все необходимые и описанные условия, то после того как будет произведен монтаж объемной георешетки, вы сохраните склон, откос или береговую линию от последующего разрушения.

Обращаем внимание, что инструкция носит информативный характер, и если есть проектное решение, то надо следовать ему.

komitexgeo.ru

Правильная укладка и установка георешетки

Георешетка – стройматериал из линейки геосинтетиков – стала практически незаменимой в современной строительной отрасли. Сочетая в себе такие характеристики, как прочность, универсальность и легкость конструкции, она стала практически незаменимой составляющей технологии строительства дорог, укрепления трубопроводов и теплотрасс, насыпей и укрепления грунта под несущими конструкциями.

Материал представляет собой ультралегкий, компактный и одновременно устойчивый к деформациям каркас, который используют для фиксации того или иного наполнителя – асфальта, гравия, песка и прочего. Благодаря своему малому весу, модули георешетки мобильны и их легко перемещать. При этом не требуется помощь специальной техники.

Между тем, чтобы использовать свойства этого материала в полной мере, важно правильно его смонтировать. Укладка георешетки будет производиться в зависимости от возлагаемых на нее функций и предполагаемой нагрузки. Рассмотрим подробней технологию монтажа, в зависимости от сферы применения.

Подготовка основания

Это первый и крайне ответственный этап строительных работ. Прежде чем раскатать материал, необходимо тщательно выровнять поверхность – срезать возвышения, убрать камни и глыбы (можно оставить те, размер которых не превышает 12 сантиметров), засыпать ямы и прочее. В противном случае есть риск повреждения каркасного материала.

Когда установка георешетки производится на неустойчивом грунте, комплекс подготовительных работ включает в себя оптимальное сохранение растительного слоя как дополнительной фиксации. Вместе с тем, всю растительность необходимо срезать до уровня почвы, оставляя только корневую систему.

Алгоритм работ по подготовке основы под георешетку варьируется в зависимости от специфики объекта:

  1. Для укрепления склонов. После проверки чертежей на соответствие геометрии и характеристикам местности, сооружается подошва откоса. Предварительно его необходимо уплотнить. Далее раскатывают слой георешетки.
  2. Для защиты трубопроводов. Насыпь почвы под трубопроводом, если есть в этом необходимость, дополнительно утрамбовывают. Поверх нее расстилают геополотно (нетканый геосинтетический материал) и геотекстиль, которые сплавляют между собой при помощи паяльной лампы.
  3. Для несущих конструкций. После завершения земляных работ почву на стройплощадке дополнительно уплотняют или профилируют. Если предусмотрено в проекте, делают дренаж. Для этого уже готовое основание выстилают дорнитом и только поверх него растягивают георешетку.

Установка анкеров

Георешетка – рулонный материал, состоящий из отдельных отрезков. Чтобы получить цельное полотно, модули георешетки скрепляют между собой. Для этого используют пневмостеплер или крепежные анкера.

В зависимости от типа материала, технология монтажа заключается в следующем:

  • Для георешетки с мелкими ячейками (210 на 210) крепежи монтируют с шагом в 21 сантиметр
  • Материал с крупными ячейками (400 на 400) требует установки крепежных анкеров через каждые 40 сантиметров.

На закрепленные анкера натягивают решетку и выравнивают ее по периметру. После фиксации центральных отсеков каркаса, анкера забивают в основание до упора. У правильно натянутого и закрепленного материала ячейки должны быть прямоугольной формы. При необходимости, для большей прочности межмодульных соединений допустимо использование дополнительного анкерного крепления.

Модули геокаркаса размещают в шахматном порядке. Особенно если ее применяют для укрепления склонов, берегов и насыпей. Таким образом, основание получает дополнительную прочность.

Технология укладки и монтажа георешетки

В зависимости от сферы применения геосинтетического каркаса, технология его укладки может отличаться.

Для укрепления скосов и склонов

  • Подготовка основания.
  • Монтаж анкеров.
  • Растяжка георешетки и ее выравнивание по краям.
  • Укладка модулей. Если длины одного модуля не хватает, чтобы покрыть необходимый участок полностью, к нему прикрепляют другой модуль, фиксируя с помощью пневмостеплера. Далее укладка модулей осуществляется в том же шахматном порядке.
  • Заполнение георешетки насыпным материалом.

Важно! В зависимости от градуса угла склона, варьируется высота ячеек георешетки.

 Градус угла наклона

 Высота ячейки в см.

 до 10

 0,5

 10-30

 1

 30-40

 1,5

 45

 2

Для защиты обваловки трубомагистралей

  • Разметка насыпи.
  • Монтаж крепежных анкеров.
  • Растяжка модулей георешетки и выравнивание по краям.
  • Скрепление частей материала по верхнему краю насыпи с помощью термостеплера. Крепежи необходимо размещать с шагом 2,5 сантиметра вдоль, и через каждые 3 сантиметра по ширине.

Для дренажа

  • По верхнему краю водотока вбивают анкера. Для материала с размером ячеек 210 на 210 – с шагом 21 сантиметр, с ячейками 400 на 400 – 40 сантиметров.
  • Георешетка растягивается на крепежи по всей площади скоса.
  • Скрепление модулей материала между собой.

Для укрепления несущих конструкций

Материал растягивают по основанию и закрепляют штифтами из арматуры или анкерами. Смежные отсеки материала должны быть на одном уровне. После тщательной проверки растяжения и уровня модули соединяют в единую систему.

Заполнение георешетки

Уже уложенную и смонтированную георешетку наполняют насыпным материалом, согласно проекту. Наполняют ячейки при помощи спецтехники, реже – вручную.

Наполнитель насыпают с высоты примерно 1 метра, он должен покрыть ячейки с верхом. Грунт насыпают в среднем на 4 сантиметра поверх кромки, минеральный насыпной материал – до 3 сантиметров, бетон – до краев ячеек, после чего утрамбовывают при помощи виброкатка.

При использовании геокаркаса для укрепления насыпи трубопровода технология заполнения отличается тем, что на основание под него кладут иглопробивной геосинтетический материал.

www.polyline.ru

Читайте про укрепление склонов с помощью георешетки

Ровный грунт без уклонов и ям – это мечта каждого строителя и ландшафтного дизайнера. Здесь можно смело воплощать в жизнь любые смелые идеи, не особо заботясь о сохранности архитектуры ландшафта. Однако на наклонных склонах такой фокус не пройдёт: грунт будет оседать и сползать после осадков, что может привести к обрушению стен, фундамента и прочих конструкций.

Чтобы избежать таких проблем, склоны укрепляют, используя специальные технологии и приспособления.

Что такое георешётка?

Это модульная конструкция, состоящая из множества ячеек одинакового размера. Ячейки расположены в шахматном порядке и выполняют функцию армирования почвы.

Благодаря равномерной конструкции, раскладывать решётку можно в горизонтальной либо вертикальной плоскости, получая устойчивый каркас, предотвращающий осыпание подвижных грунтов любой сложности.

Если говорить про область применения:

  • Укрепление железнодорожных насыпей.

  • Армирование откосов и склонов.

  • Ландшафтный дизайн.

  • Дорожное строительство.

  • Формирование искусственных водоёмов.

  • Обустройство прибрежной зоны.

  • Частная застройка (благоустройство приусадебных участков).

Целевое применение: защита склонов от эрозии почвы, укрепление неоднородных и подвижных грунтов.

Разновидности сотовых конструкций для армирования грунта

Нужно уточнить, что в области строительства и ландшафтного дизайна встречается несколько видов георешёток. Изделия можно квалифицировать по технологии производства, типу сырья, внешнему виду и размеру ячеек. Однако все эти разновидности можно условно разделить на две основные категории:

  1. Объёмные – модульные конструкции, собранные из трёхмерных сот. Такие решётки крепятся стальными скобами или анкерами. После монтажа, глубокие ячейки засыпаются наполнителем: щебень, песок, гравий. Допускается заполнение ячеек плодородным грунтом.

    Срок службы таких изделий превышает 50 лет.

  2. Плоские – это решётки с прямоугольными либо квадратными ячейками, часто изготавливаются из композитных материалов. Такие изделия используются при строительстве магистралей, являясь неплохой альтернативой дорожным плитам.

    Помимо этого, такие конструкции нашли применение в многоэтажном и частном строительстве, выполняя армирующую функцию при заливке полов.

Вне зависимости от вида и сферы использования, георешётка образует надёжный каркас, предотвращающий разрушение склонов и конструкций.

Из каких материалов изготавливается геосетка

Выше упоминалось, что георешётки различаются по типу сырья. В частности, на рынке можно встретить изделия из таких материалов:

  • Полимерные. Это наиболее распространённый вариант, применяемый в частном строительстве и обустройстве садовых территорий. Решётка выпускается в виде пластиковой ленты, толщина которой варьируется в пределах 1.3-1.5 мм.

    Существует два вида полимерных георешёток: перфорированные и не перфорированные. Ключевое различие между изделиями заключается в наполнителе: щебень/гравий или песок/почва соответственно.

  • Из текстильного полотна. Такие изделия предназначены для разделения слоёв почвы, укрепления склонов, предотвращения морозного вспучивания грунта. Изготавливают такие решётки из отходов текстильного производства или целлюлозных волокон. Несмотря на название, такой материал является нетканым.

  • Бетонные. По сути, это декоративные конструкции, представляющие собой штампованные бетонные блоки с ячейками ромбовидной либо квадратной формы. Монтаж такой решётки – это сложное и ресурсоёмкое занятие, поэтому изделия не встречаются в частном секторе. Основная область применения: ландшафтный дизайн, благоустройство городских парков и зон отдыха.

Справедливости ради отметим, что наиболее бюджетными являются георешётки из текстильного полотна, однако, они считаются самыми ненадёжными.

Достоинства и недостатки ячеистой конструкции для усиления склонов

Георешётка является весьма практичной и надёжной конструкцией, однако, здесь также имеются свои преимущества и недостатки. Начнём с приятного.

Для материала характерны такие преимущества:

  1. Удобство транспортировки и компактные габариты (за исключением изделий из бетона).

  2. Ячеистая структура, что способствует естественному дренажу почвы.

  3. Гарантия высокой устойчивости грунта.

  4. Устойчивость к любым внешним воздействиям и механическим повреждениям.

  5. Длительный срок эксплуатации.

  6. Простота монтажа.

  7. Экологическая безопасность.

К недостаткам относятся такие моменты:

  1. Невозможно использовать на крутых склонах.

  2. Применяется только на мягких грунтах.

  3. Отсутствие гибкости: обычно все неровности приходится сглаживать, чтобы каркас лёг равномерно.

  4. Монтаж занимает довольно много времени.

Кроме этого, георешётки из тяжёлых материалов имеют свойство проседать с течением времени, соответственно требуют регулярного профилактического ремонта.

Особенности монтажа

Укладку георешёток должны выполнять квалифицированные специалисты: нарушение технологии монтажа сведёт к нулю все преимущества каркаса. Работы выполняются в такой последовательности:

  1. Составляется проект, на сложных участках проводится дополнительное уплотнение грунта.

  2. Выполняется монтаж дренажной системы, чтобы исключить вымывание грунта. Проводится проверка функциональности.

  3. Укладывается защитная прослойка из геотекстиля.

  4. Монтаж георешётки начинают с верхней части склона, где заранее устанавливают анкера или скобы.

  5. Растягивают первый ряд, заглубляют крепёж на 30-50 см в грунт.

  6. По аналогичной схеме раскатывают и фиксируют остальную решётку.

Затем проверяют качество растяжения, равномерность распределения крепёжных элементов. Ячейки заполняются материалом, предусмотренным проектом.

Какие растения можно высаживать на укреплённые склоны?

В принципе, если ячейки решётки заполнены плодородной почвой, здесь можно высаживать любые растения, по собственному усмотрению. Ячеистая структура позволяет вносить удобрения, защитный слой геотекстиля предотвратит появление вредителей.

Помимо садовых цветов, на укреплённых склонах можно высаживать такие растения:

  • Сирень.

  • Можжевельник.

  • Японская айва.

  • Ползучий шиповник.

  • Древовидный пион.

Всё зависит от проекта ландшафтного дизайна или желания заказчика.

Производители к которым нет нареканий по качеству продукции

Материал выпускается отечественными и иностранными компаниями, имеется много моделей от китайских производителей. Рекомендуем обратить внимание на продукцию следующих компаний:

  1. «Геопродукт». Один из ведущих российских производителей, выпускающий качественную и экологически безопасную продукцию. Весь товар проходит многоступенчатый контроль качества, имеет сертификаты соответствия.

  2. ООО «Астра 11». Компания ведёт деятельность с 2011 года, изначальная специализация: производство инновационных товаров и услуг для широкого круга потребителей. Одно из перспективных направлений – производство георешёток.

  3. «РосГео». Компания занимается производством противоэрозийных конструкций, георешёток, геотекстиля. Вся продукция сертифицирована, является оптимальным соотношением цены и качества.

Среди европейских производителей, можно выделить продукцию компаний GSE LINING TEHNOLODGI и HAUS GMBH & Co.







Распродажа (-55%):

bydom.ru

Монтаж объёмной георешетки на откосы – инструкция и советы специалиста

Оптимальным материалом для предотвращения деформации откосов под воздействием внешних факторов является георешетка, которая армирует грунт и позволяет избежать его смещения и размывания. Синтетик также используется для армирования насыпей водоотвода, гидротехнических сооружений, дорожного пирога, склонов дорог и ж/д путей.

Что такое георешетка

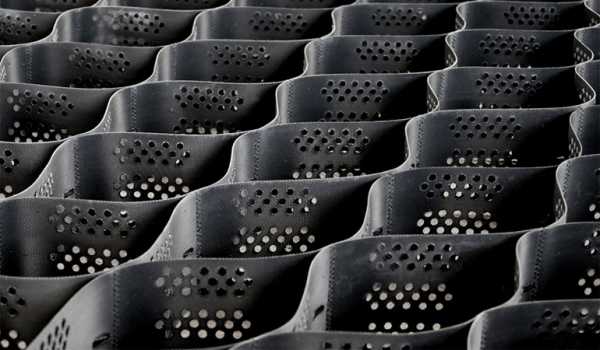

Геосинтетическая решетка представляет собой двух- или трёхмерную структуру сот, которая изготовлена из прочных полос полиэфира или лент полиэтилена и полипропилена. Полосы скрепляются сварным швом, что позволяет геоматериалу обладать высокими физическими и механическими свойствами. Материал обладает:

  1. Прочностью на разрыв,
  2. Износостойкостью,
  3. Высоким сопротивлением на растяжение,
  4. Устойчивостью к вертикальному и горизонтальному внешнему воздействию,
  5. Стойкостью к грибкам и перепадам температуры.

Также решетка отвечает экологическим стандартам, поэтому использовать её для армирования можно в любом месте, в том числе, вблизи водоёмов. Применение синтетика несёт экономический эффект, так как после укрепления склоны или другие основания не нуждаются в эксплуатационном обслуживании.

Со временем на месте монтажа георешетки образуется дерновый слой, который еще более усиливает эффект армирования и гарантированно предотвращает эрозию почвы на откосах.

Геосинтетик отличается по:

  1. Размеру сторон и диагонали ячейки,
  2. Материалу изготовления,
  3. Высоте ребра ленты.

Материал подбирается по характеристикам в зависимости от целей и особенностей дальнейшего применения.

Характеристики решетки

При выборе материала необходимо обратить внимание на следующие его характеристики:

  1. Размер диагонали ячейки,
  2. Высоту ребра,
  3. Прочность шва на разрыв,
  4. Максимальную нагрузку с перфорацией и без неё,
  5. Относительное удлинение при max нагрузке.

На примере объёмной решётки 160×160 (170×170) мы видим следующие характеристики:

  1. Диагональ — 200 мм,
  2. Нагрузка max с перфорацией и без — 700/1200 H/5 см,
  3. Относительное удлинение — 50%,
  4. Прочность шва — 600 H/5 см,
  5. Высота ленты от 50 до 200 мм.

Эти характеристики позволяют использовать геосинтетик для большинства армирующих работ, необходимо только грамотно подобрать решетку по высоте ребра с учётом особенностей грунта и градуса уклона основания.

Подготовка склона

Для качественной укладки объёмной георешетки склон должен пройти предварительную подготовку. Для этого основание под монтаж синтетика выравнивается, а в его высшей и низшей точках прокапываются траншеи глубиной 15−20 см. Именно в этих местах производится основное крепление геоматериала.

Уплотнение верхнего слоя на откосах необходимо в случаях, если основание отсыпное. Для предварительной трамбовки применяется ручной каток.

Также рекомендуем под решётку уложить геотекстильное полотно с плотностью 150 г/м2, например, Лавсан 150. Геотекстиль придаст конструкции эксплуатационной надёжности и создаст барьер для наполнителя ячеек, который без этой прослойки может перемешаться с грунтом. По сути, геополотно выполняет в конструкции роль фильтра.

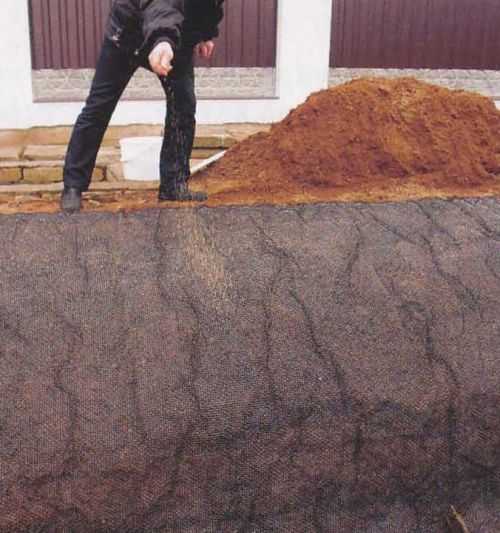

Геоткань раскатывается по склону сверху вниз и временно фиксируется для предотвращения задувания и смещения до укладки решетки.

В нижней части откоса обязательно делается водоотводной лоток, который заполняется щебнем средней фракции. В лоток с откосов будет стекать вода при обильных осадках.

Укладка синтетика

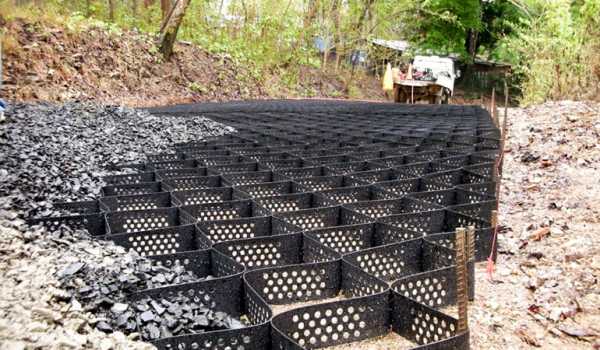

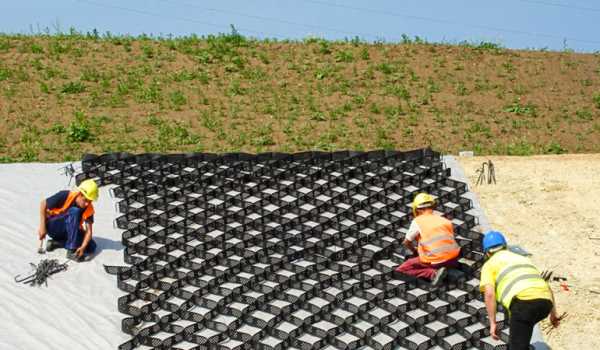

Георешётка укладывается поверх геотекстиля по всей площади укрепляемого склона и фиксируется пластиковым анкерами, имеющими П-образную форму. Отметим, что в месте соединения решеток анкер должен захватывать ребра соседних сот.

На 1 м² решетки уходит по нормативу 2−3 анкера, фиксация идёт в шахматном порядке. Если склон крутой, то рекомендуем использовать специальные г-образные анкера, который имеют длину 70−110 см. Они гарантировано закрепят геоматериал и предотвратят его эксплуатационное смещение.

Также длина анкера (нагеля) зависит от плотности грунта в месте проведения работ. Полные данные представлены в таблице ниже.

Расчёт для суглинка при заполнении ячеек решетки плодоносным грунтом:

Угол откоса (градусы) 25 30 35
Длина анкера (см) 80 90 100

Расчёт для песчаного основания при заполнении сот плодоносным грунтом:

Угол откоса (гр) 25 30 35 40 45
Длина нагеля (см) 70 80 90 100 110

Засыпка наполнителя

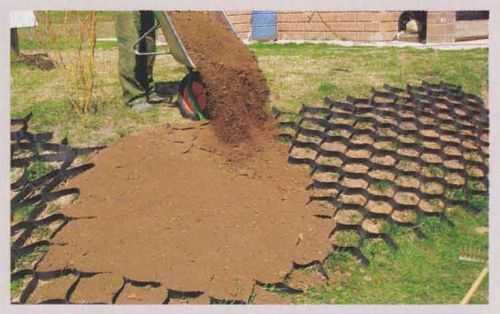

На финальном этапе ячейки решетки засыпаются плодоносным грунтом или песчано-торфяной смесью. Засыпка производится на откосах вручную, заполнение сот идёт с запасом, так как сверху необходимо провести трамбовку и ребра синтетика не должны выступать за край насыпки.

Если предполагается заполнение сот плодоносным грунтом, то рекомендуем его заранее перемешать с семенами многолетних трав. Это позволит сэкономить время на посев растений для образования на склоне дернового слоя и дополнительного армирования основания за счёт корневой системы.

Внимание! Заполнение ячеек грунтом идёт сверху вниз!

После засыпки сот и трамбовки подсыпного грунта производится орошение склона для более быстрого прорастания семян.

Лучшими материалами для укрепления склона считаются георешётки 210×210 с высотой ребра 200 мм и объёмный синтетик с ячейкой 320×320 мм и высотой ленты 200 мм. Эти геоматериалы при правильном монтаже гарантировано предотвратят деформацию и эрозию грунта на откосах, а также поставят барьер на пути вымывания плодоносного слоя.

Поделитесь информацией:

www.geotx.ru

РубрикаРазное

Добавить комментарий
