Когда ставится вопрос, чем оборудовать автономную отопительную систему, лучшим ответом станет установка алюминиевых радиаторов.

Как показал многолетний опыт их использования, они подходят по всем основным параметрам для этого: цене, качеству и эффективности работы в условиях индивидуальных систем обогрева.

Где можно устанавливать?

Прежде чем размышлять на тему, можно ли устанавливать алюминиевые радиаторы в квартире, следует провести «исследование» отопительной системы. Хотя почти все производители утверждают, что батареи из алюминия способны выдерживать гидроудары централизованной системы обогрева, на самом деле это не так.

Эти конструкции слишком тонкие, поэтому их рекомендуется использовать при автономном отоплении, где перепады давления отсутствуют. В том случае, если монтаж алюминиевых радиаторов производится в квартире высотного дома, то следует очень тщательно подойти к выбору модели и производителя. Как правило, самое высокое качество у дорогих изделий итальянского производства.

Немаловажное значение имеет местоположение батарей в помещении, так как от этого зависит эффективность их работы. Например, теплоотдача снижается до 4%, если была произведена установка алюминиевых радиаторов отопления под подоконником, и на 7%, если в нише. Не стоит так же закрывать их полностью экраном, так как в этом случае эффективность нагрева воздуха снижается до 25%.

Типы батарей из алюминия

Выбирая радиатор, потребитель ориентируется на его мощность, устойчивость к гидроударам и максимальную температуру нагрева носителя.

Таким образом, алюминиевые батареи можно разделить на 2 типа:

1. В стандартных моделях предусмотрено рабочее давление от 7 до 10 атмосфер. Монтаж алюминиевых радиаторов отопления этого типа годится исключительно для частных домов и двухэтажных коттеджей при условии, что секции будут собраны не в слишком длинные конструкции.
2. Усиленные модели способны выдерживать давление до 20 атмосфер и применяться в домах, подключенных к централизованной системе отопления. Их можно собирать до 12 секций в одной конструкции.

Расчет количества элементов в батарее должен быть произведен до ее покупки с учетом, что на 10 м2 помещения при высоте потолков 3 м требуется 1 кВт энергии.

Совместимость с трубами

Как монтировать алюминиевые радиаторы? Комплектующие для алюминиевых радиаторов отопления так же не менее важны.

Начинать следует с совместимости алюминия с другими металлами:

1. Если трубы чугунные или стальные, то чтобы «совпасть» с алюминием, они должны быть обработаны специальным антикоррозийным составом, иначе их соприкосновение значительно сократит срок эксплуатации батарей.
2. Медь вообще несовместима с алюминием, поэтому не только трубы, но и другие комплектующие элементы не должны содержать ее.
3. Если схема отопления с алюминиевыми радиаторами предусматривает их установку в централизованной системе, то трубы должны быть металлические, чтобы выдерживать ее гидроудары. Полипропиленовые трубы допустимы исключительно в автономных системах обогрева.

Очень важно, чтобы при монтаже были установлены клапана для спуска воздуха. Это убережет алюминий от коррозии.

Основные аксессуары для монтажа поставляются производителем вместе с изделием.

Среди них:

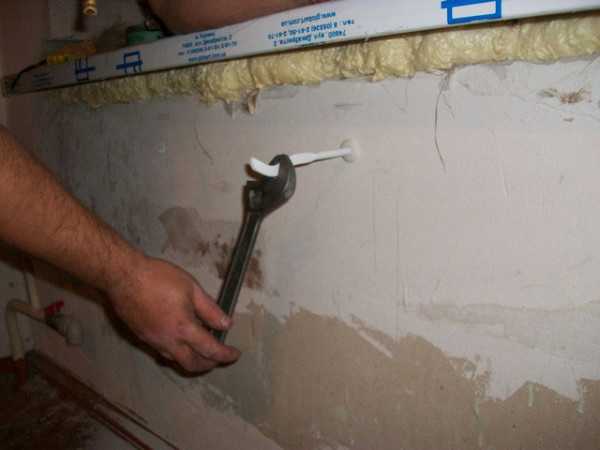

1. Крепления алюминиевых радиаторов для установки на стене. Как правило, для них заранее отмечают место, вставляют в стену дюбеля, крепят к ним кронштейны и навешивают на них радиатор. Количество креплений зависит от длины конструкции.
2. Уплотнители и клапаны Маевского так же входят в комплект.
3. Специальные заглушки для «запирания» крайних секций.

Следует знать, что напольное крепление для алюминиевых радиаторов придется покупать отдельно, так как их не выпускают с установкой на ножках.

Как установить алюминиевый радиатор читайте ниже.

Установка алюминиевых радиаторов

Методы подключения

Чтобы знать, как правильно установить алюминиевый радиатор отопления, вначале изучается отопительная система. Метод подключения зависит от того, какая она: однотрубная или двухтрубная, горизонтальная или вертикальная, с естественной подачей носителя или циркулирующей.

Как соединить алюминиевый радиатор?

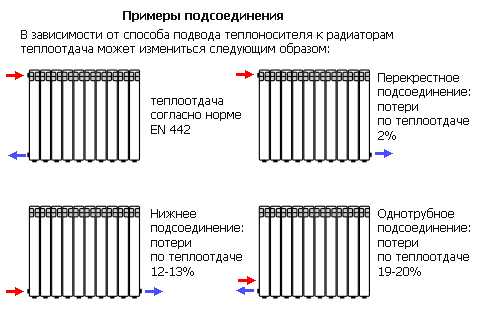

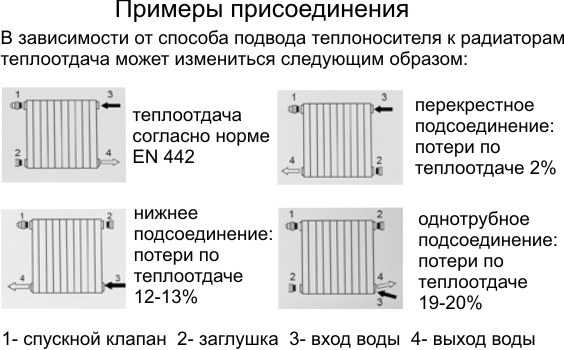

Обычно подсоединение проводится одним из трех способов:

1. Для алюминиевых типов батарей лучшим считается диагональное подключение, при котором носитель подается сверху, а выводится снизу. Его можно применять как в двухтрубных, так и однотрубных системах отопления.
2. При боковом способе подача и отвод подключаются с одной стороны.
3. Менее эффективной принято считать нижнее подсоединение, но это устаревший стереотип. При этом способе все трубы убираются в пол или стену, придавая помещению привлекательный вид, а для повышения КПД радиатора просто нужно купить устройство с чуть большей, чем по расчетам, мощностью.

Правильным считается, когда алюминиевые радиаторы (установка своими руками имеется в виду) оснащены на подаче и обратке кранами, позволяющими в случае аварии его отключать, не останавливая работу всей системы.

Способы крепления

Существует всего 2 варианта крепления обогревателей: к стене и полу. Как правило, алюминиевые радиаторы не выпускаются на ножках, только если они не сделаны под заказ. Чтобы установить их, потребуются специальные напольные устройства.

Чтобы радиатор был закреплен надежно, специалисты рекомендуют использовать зажимные кольца на небольших ножках для установки конструкции на пол и настенные кронштейны.

Последние аксессуары фиксируются к стене дюбелями. Применяются для навешивания радиатора на стену, при котором он просто держится на них специальными скобами с обратной стороны.

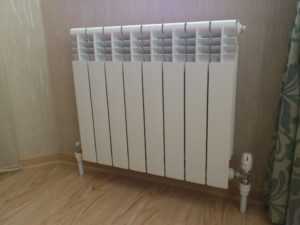

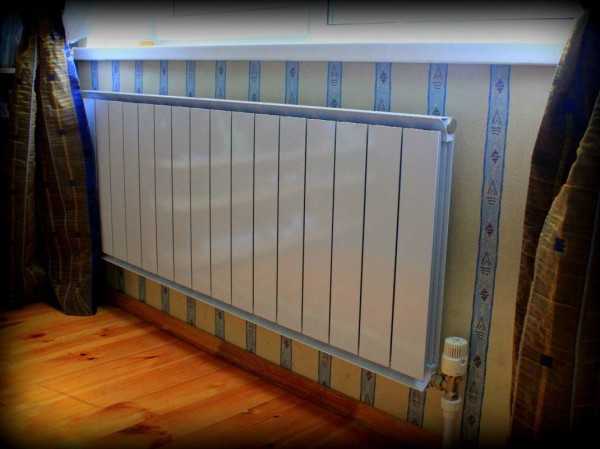

Когда радиатору определяется место в помещении, то нужно учитывать, что расстояние между ним и полом не должно быть меньше 10 см, а под подоконником зазор составляет от 5см. Между стенкой и задней панелью обогревателя расстояние не может быть меньше 5 см.

Это важно учесть, чтобы теплоотдача от конструкции была полноценной. Еще больше увеличить КПД алюминиевого радиатора сможет экран на стене за ним. Для этого можно купить уже готовую конструкцию, либо закрепить позади него фольгу. Отраженное тепло будет идти вовнутрь помещения, а не греть наружную стену.

Советы от профессионалов

Алюминиевые радиаторы требуют учета некоторых нюансов при подключении их к отопительной системе:

1. Выбор модели должен исходить из таких параметров, как уровень теплоотдачи и устойчивость к гидроударам. Если в техпаспорте указано рабочее давление 10 атмосфер, то изделие пригодно для работы исключительно в автономных отопительных системах. Если заявленное давление равно 20 атмосфер, то даже тогда применять их при централизованном обогреве можно с осторожностью. Как правило, для последнего варианта нужно подбирать более дорогие конструкции от проверенных производителей.
2. Качество теплоносителя – это основная «слабость» алюминия. Этот металл подвержен коррозии, и чтобы радиатор из него действительно эксплуатировался гарантированные производителем 10 лет, нужно придерживаться указанным в техпаспорте критериям. Если батарее нужен бытовой антифриз, то это должен он, а не вода.

   Существуют модели алюминиевых радиаторов нового поколения, которые способны выдерживать носители с повышенным до 12 уровнем Ph. Если установка предполагает в доме с централизованным обогревом, следует отдать предпочтение таким моделям, несмотря на их достаточно высокую стоимость.

3. Установка экрана за радиатором увеличит его КПД, а перед ним – снизит. Если для украшения интерьера экран необходим, то следует рассчитывать мощность устройства с учетом его монтажа. То же касается, когда предполагается нижнее подключение радиатора.

Подводя итоги, можно сказать, что алюминиевые радиаторы при всей своей кажущейся легкости монтажа, требуют некоторых навыков, поэтому лучше доверить как расчеты, так и все работы профессионалам. Не лишним будет так же посоветоваться с ними о моделях и производителях, представленных на отечественном рынке.

netholodu.com

алюминиевые, биметаллические, чугунные, видео и фото

Необходимость сборки-разборки отопительной конструкции возникает, когда одна из секций дала течь, еще при желании сэкономить на сборке всего комплекса, при необходимости наращивать секции, так как изначально вы «промахнулись» с их подсчетом. Как видите, причин множество, они менее важны, чем процесс, которому посвящается наша инструкция.

Конечная цель – теплые батареи.

Батарей много, а метод сборки один

Хотим вам напомнить, что батареи могут быть нескольких видов по материалам:

• Чугунные;
• Биметаллические;
• Алюминиевые;
• Стальные.

И нескольких видов по конструкциям:

• Панельные;
• Секционные.

К сведению!
Секрет прост: методика сборки различных радиаторов одна + методика обвязки радиаторов тоже одна.
Поэтому сегодняшний материал является универсальным для всех видов батарей.

Начнем с секций

Проведем сборку на примере секционных батарей. Чтобы как-то дополнить сведения, разберем моменты обвязки радиаторов, тем более что они однотипны и для секционных и для панельных обогревателей.

Расставляем все по местам.

Обвязка начинается с распределения ролей:

1. На каждом радиаторе, независимо от вида, имеется четыре резьбовых входа. Наша задача — определиться со схемой входа-выхода теплоносителя для правильной расстановки заглушек и грамотного подключения элемента в сеть;

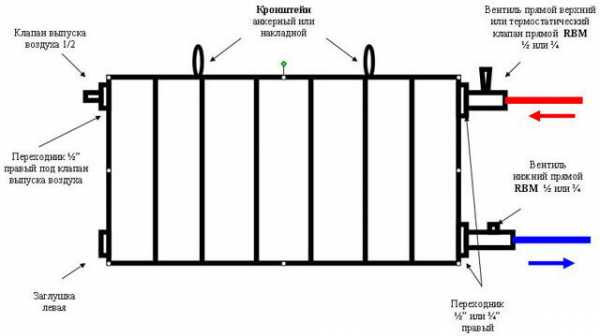

Схема сборки.

Совет!
Если вы производите обычную замену радиатора, то придумывать вам уже ничего не надо.
Вы делаете все по подобию предыдущего радиатора.
Верхний вход, нижний выход.
Противоположное верхнее резьбовое отверстие – проходная заглушка с краном Маевского.
Противоположный нижний резьбовой выход – глухая заглушка.

2. Роли распределены.
   Производим сборку:

• Начало – соединение крана Маевского и глухой заглушки. Для этих целей подойдет льняное волокно и специальная паста для герметизации резьбовых соединений;
• Волокно наматывается ровными прядями без комков и гребней в направлении противоположном направлению резьбы заглушек;

Для дополнительной герметизации деталей используем волокно.

• Затем паста фиксирует это волокно на своем месте;
• С помощью гаечного ключа заглушки устанавливаются на свои места.

Разводной гаечный ключ — прекрасный помощник.

Совет!
В продаже имеются специальные ключи с фигурными выемками под основные параметры монтажного комплекта.
Для обвязки радиатора вполне хватит и разводного ключа, хотя его возможностей будет маловато для заглушек для чугунных радиаторов.
Тогда вам все равно понадобится газовый ключ.

• Чуть сложнее с входом воды и водоотведения. Сегодня в батареях устанавливаются краны, названные американками, это соединения с накидной гайкой обеспечивают максимально надежное соединение. Их установка происходит следующим образом:
• Резьбовая часть, входящая в радиатор, оформляется так же, как уже было описано – волокном и пастой;

Рекомендации!
Лен и пасту можно заменить ФУМ лентой, так советуют многие.
Действительно можно, но делать это надо грамотно.
Такая замена возможна в домах и квартирах, где стоит автономная система отопления, где давление теплоносителя в сети достаточно низкое – контур замкнут.
ФУМ лента в таких условиях чувствует себя очень комфортно.
При скачках давления, нередких гостях общей системы подачи тепла лента может разрушаться.
Итог понятен – течь.

• Закручивается американка не обычным газовым ключом, а шестигранником.

Замена возможна?

Совет!

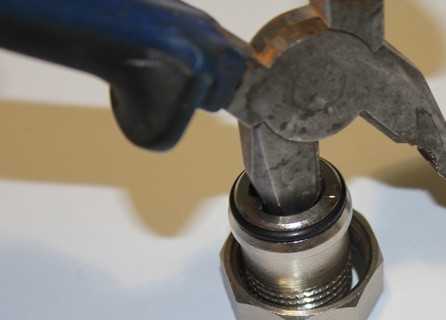

Во многих видео материалах вы можете увидеть, как американку закручивают стамеской, квадратным штырем и даже одним захватом от плоскогубцев.
Насколько это оправданно — судить не беремся, но родной ключ все же – лучше.

Соединение секций

Для этого нам понадобятся ниппеля – специальные соединители секций с уплотнительным резиновым кольцом, а также ключи для затягивания ниппелей.

Наша справка!
Ниппель – вид соединения, представленный отрезком трубы с центральной поперечной бороздой для резинового уплотнителя.
От борозды отходят гребни с резьбой под правую и левую сторону.
Такая конструкция позволяет закрутить соединитель в резьбовые гнезда с одновременным сводом ребер радиатора друг к другу.

Как собрать секции радиатора отопления?

Алгоритм сборки несложен:

• Сборка секций алюминиевых радиаторов, как и сборка биметаллических радиаторов отопления своими руками начинается с «наживления» ниппелей в резьбовых отверстиях;

Фото ниппеля с уплотнителем.

Совет!
Если вы соединяете две секции, то стыковочные окна должны иметь: одно — правую резьбу, другое — левую.

• Сборка алюминиевых радиаторов отопления, как и сборка чугунных радиаторов отопления своими руками происходит равномерным затягиванием резьбовых соединений ниппеля и секций с помощью специальных ключей;

Ключи для сборки ребер.

Наблюдение!
Работы по монтажу батарей лучше проводить вдвоем.
Это и легче и соединение проще контролировать.

• После стыковки необходимого количества секций сборка аллюминиевого радиатора, как любого другого, осуществляется по схеме обвязки, которая уже описана.

Несколько слов о креплении

Как собирать биметаллические радиаторы, как собрать алюминиевый радиатор мы уже описали. Неважен тип конструктора, сборка ребер происходит по аналогичному принципу своими руками. И здесь также лучше работать вдвоем.

Совет!
Если вы меняете, к примеру, чугунный радиатор на стальной панельный, то типы креплений чугунных конструкций вам не подойдут.
Их надо снимать, а новые устанавливать.
Благо в комплектах панельных обогревателей они есть.
И пока один человек будет проводить черновую стыковку, второй может отметить места будущих креплений.

Все что хорошо для секций — не подойдет для панелей.

В копилку. Если вы стыкуете батареи не к стояку, а подключаете к автономке, то мастера советуют сделать небольшой наклон батареи около 5 градусов так, чтобы кран Маевского находился несколько выше входного соединения с подачей теплоносителя.
Результатом такого соединения, есть то, что если воздух и будет скапливаться в системе, то именно у крана, а не располагаться над водным потоком по всему периметру трубы.

В заключение

Установка и сборка обогревателя — процесс несложный, тем более цена всех работ достаточно приемлемая, ведь собрать вам его поможет наш материал и видео в этой статье.
