Как установить антенну на даче своими руками – Телевизионная антенна для дачи: выбор, установка, производители

Содержание

Практические советы о том, как выбрать и установить телевизионную антенну на даче

> Антенна для дачи, устанавливаем лучшее решение

На даче хочется не только работать, но и отдыхать. Особенно если капитальный дачный дом предполагает зимний отдых. Летом — обустраиваем мангал и гамак, строим печь барбекю и беседку из бревна, а зимой — готовим фруктовый чай, теплый плед и смотрим хорошие фильмы по телевизору.

Только вот телевизор не будет работать сам по себе, нужна антенна для дачи. Выбирать ее нужно обдуманно, чтобы получить качественное изображение за приемлемую цену. Современные технологии предлагают большой выбор, и мы поможем вам не запутаться в нем.

Выбор и покупка — это только половина дела. Следующий важный этап — установка антенны для дачи. Установить самостоятельно? Или нанять специалиста? Нет ничего удивительного в том, что эти вопросы ставят вас в тупик. Спокойствие: мы знаем, что и как надо делать, и подробно расскажем об этом в настоящей статье.

Разновидности ТВ-антенн

Современное телевидение вещает по множеству каналов. Дачи тоже бывают разными, от деревянных домиков до двухэтажных особняков. Поэтому выбор за вами, а мы перечислим возможные варианты:

Внутренние антенны, они же — комнатные. Их преимущества: компактный размер, доступная цена, легкая установка на любой поверхности. Недостатки комнатных антенн: слабое улавливание сигнала. Это значит, что такая антенна справится со своей задачей только в черте города и/или вблизи от ретранслятора. Если ваша дача расположена далеко от телевышки, этот вариант вам не подойдет.

Внешние цифровые антенны. Пассивные. Устанавливаются на внешнюю сторону стены. Преимущества пассивных наружных антенн: не вносят в телевизионный сигнал помех. Недостатки: не способны усиливать сигнал, поэтому не подходят, если он слабоват.

Внешние цифровые антенны. Активные. Преимущество: не только принимают сигнал, но и усиливают его. Для этого используется специальный встроенный микроусилитель. Недостатки: усилитель нуждается в электропитании. Активная антенна стоит дороже пассивной.

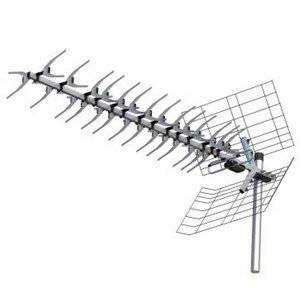

Внешние цифровые активные направленные антенны. Достаточно громоздкие за счет большого количества металлических перекладин, принимающих сигнал. Отсюда преимущества: принимает сигнал стабильно, даже на большом расстоянии от телевышки. Недостатки: большие габариты, цена.

Спутниковые антенны. Исключительно внешние антенны. Преимущества: максимальный выбор каналов. Стабильный прием сигнала не зависит от географического положения дома. Недостатки: антенна и ее монтаж стоят недешево. За спутниковые каналы тоже придется платить.

Таким образом, выбор антенны для дачи, по большому счету, зависит от двух условий. Первое, главное: удаленность от телевышки. Второе, опциональное: сколько каналов вы хотите смотреть.

к оглавлению ↑

Цифровая антенна: покупка и установка на даче

Допустим, вы решили установить цифровую антенну и считаете, что ее будет достаточно. Покупка и установка внутренней (комнатной) антенны, такой как Дельта К131, К331 и т.п., потребует минимум денег и времени. Просто установите ее на телевизор или подоконник рядом с ним и воткните штекер. Но даже при стабильном сигнале внешняя антенна — более правильное решение. Например, она обеспечит прием сигнала в плохую погоду, когда комнатная антенна “пасует”.

Внешние цифровые антенны делятся на две группы: направленные и широкоугольные. Их легко различить по внешнему виду. А различать их нужно потому, что широкоугольная антенна является лучшим “уловителем” сигнала, тогда как направленная действует только “по курсу” своей настройки. Оба типа антенн нуждаются для работы в ресивере (приставка для оцифровки аналогового сигнала).

И все равно главным критерием выбора остается удаленность дачи от вышки-передатчика. Допустим самый проблематичный вариант, когда вышка далеко, и между нею и вашим домом расположены высокие здания, холмы, лесополоса. В таком случае не поскупитесь на антенну с усилителем сигнала. Результат окупит затраты. А что касается расхода электричества, то вы убедитесь, что сам по себе телевизор все равно расходует больше.

Если же больших преград, помимо расстояния, для ТВ-сигнала нет, то можно обойтись более доступными моделями антенн: Дельта, Локус, Логос Универсал и т.п. Для установки такой антенны желательно выбрать ту стену дома, которая обращена в сторону телевышки. В стене нужно просверлить сквозное отверстие для провода.

Опорой для антенны на стене послужит любой металлический уголок, укрепленный гвоздями или анкерами. В свою очередь, антенна закрепляется на уголке. Провод пропускается через отверстие в стене и подключается к телевизору. Если длина провода позволяет, сделайте с наружной стороны небольшую петлю — чтобы дождевая вода стекала по ней и не попадала в дом.

Внешние факторы, которые оказывают влияние на качество сигнала, не ограничиваются рельефом местности и зданиями на ней. Установка антенны на крыше — это один из способов улучшить прием слабого сигнала. Но сам процесс монтажа антенны более хлопотный.

Предпочтительно выполнять его в четыре руки. Предварительно нужно установить вертикально и закрепить на крыше опору: деревянный или стальной шест. Расположите его на том скате крыши, который ближе к телевышке. Затем прикрепите нижнюю часть (“ногу”) антенны к поверхности крыши у основания шеста. Проволокой или любым тросом зафиксируйте антенну на шесте. Кабель, который спускается вниз, прикрепите скобами, чтобы он прижимался к поверхности крыши и стены, а не болтался.


О том, как вырастить календулу из семян, читайте в нашей статье.

Анютины глазки легко размножаются, если следовать этим простым правилам и советам.

Цветы арабиса украсят ваш сад. https://sad-doma.net/sadovye-rasteniya/tsvetushhie-sadovye-rasteniya/arabis/arabis-posadka-i-uhod.html Об этом подробнее.

к оглавлению ↑

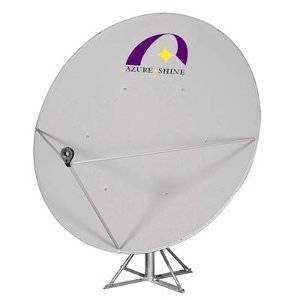

Спутниковая антенна: покупка и установка на даче

Спутниковое телевидение на даче решит любые проблемы с помехами сигнала. Если вы готовы к финансовым расходам ради качественной картинки дачного телевизора, вот основные правила выбора:

  • Цена спутниковой антенны зависит от производителя, диаметра “тарелки” и качества материалов. Если вы не проводите на даче все лето за просмотром иностранных телеканалов, то нет смысла тратить деньги на импортный локатор.
  • Перед покупкой спутниковой антенны внимательно осмотрите качество покрытия. На поверхности краски не должно быть ни малейших сколов и/или царапин. В противном случае в эти повреждения попадет вода и антенна быстро проржавеет.
  • Диаметр антенны зависит не столько от вашего желания, сколько от географического положения. Влияет регион, полушарие и то, какой спутник вы хотите смотреть.
  • Сильный ветер, а тем более падение веток деревьев, легко гнут спутниковую антенну. Перед покупкой обратите внимание на крепежи, элементы подвески и кронштейны, которыми укомплектована ваша будущая антенна для дачи.

Но оптимальный вариант — это доверить выбор советам профессионалов, и им же поручить установку. Спутниковая техника слишком сложная, чтобы без проблем разобраться с ней с первого раза. А поскольку скупой платит дважды, то лучше сразу вызвать мастера, который и посоветует, и установит, и настроит антенну.

Как видите, установка антенны на даче — задача хлопотная, но оно того стоит. Желаем вам сделать правильный выбор и наслаждаться отличной ТВ-картинкой во время дачного отдыха.

А для самых любопытных, предлагаем ознакомиться с видео о ТВ-антеннах для дачи

Загрузка...

sad-doma.net

Антенна для дачи - какую выбрать и как правильно установить?

Какую телевизионную антену выбрать?

ЕСЛИ НУЖНА ТЕЛЕВИЗИОННАЯ АНТЕННА ДЛЯ ДАЧИ, КАКУЮ ВЫБРАТЬ?

Большинство людей во всем мире регулярно смотрит телевизор. Ну и конечно, уезжая на несколько недель отпуска в загородный дом или на дачу, некоторые не хотят терять связи с остальным миром. Поэтому телевизор везется с собой. Но, кроме того, нужна и антенна телевизионная для дачи, способная принимать сигнал. Что ж, выбрать действительно хорошую модель не так сложно, как может показаться.

Ведь антенны выпускаются довольно серьезными компаниями, давно доказавшими качество своей продукции — VITEK и ряда других. Так что при покупке проблем наверняка не возникнет. И многие пользователи предпочитают покупать комнатные модели. Такая антенна телевизионная для дачи и правда является прекрасным решением. Почему же? Вопрос серьезный, требующий разъяснения.

Почему не обычная антенна для крыши?

И правда, почему если вам нужна антенна телевизионная для дачи, то рекомендуется купить именно комнатную, а не стандартную устанавливаемую на крыше?

Начать стоит с того, что комнатная антенна ничем не уступает стандартной. Она прекрасно принимает большинство каналов и качественно передает сигнал. Именно поэтому проблем наверняка не возникнет. Но, кроме того, комнатные антенны обладают и определенными плюсами, которые делают их лучшим приобретением.

Немного о достоинствах комнатных антенн.

В первую очередь стоит отметить, что комнатная антенна телевизионная для дачи достаточно компактна, чтобы можно было устанавливать её в комнате – она и правда не займет много места. Очень удобно то, что не приходится каждую весну лезть на крышу, чтобы установить туда антенну, а осенью опять повторять маршрут, теперь уже, чтобы снять антенну с крыши. А ведь это не так приятно, как кому-то может показаться. Это не только лишняя трата времени, но и лишний риск – ведь падение с крыши едва ли закончится чем-то хорошим.

Антена для дачи - рекомендации по выбору

На выбор антенны для дачи влияет множество факторов, и одним из наиболее главных факторов является расстояние от ближайшей телевизионной вышки. Качественный приём сигнала можете гарантировать лишь антенна, которая может принимать эфирный либо спутниковый сигнал. Если ваш дом располагается в пригороде, возможен вариант приёма каналов местного телевидения, то есть от эфирного сигнала. Если же вас интересует большее количество различных программ, то в таком случае вам больше подойдёт спутниковая антенна.

Выбор антенны для просмотра местных программ.

Качество эфирного сигнала очень сильно зависит от расстояния и перепад высот, как правило, антенны без усилителя обеспечивают хороший приём местных каналов на сравнительно ровной местности на расстоянии до 50 км непосредственно от самой телебашни. Если же телевизионные антенны для дачи расположены в низине либо на большем расстоянии, то в таком случае качество изображения заметно падает. Решением данной проблемы в некоторой степени является использование эфирной антенны с установленным усилителем сигнала. Естественно антенну рекомендуется устанавливать как можно выше, это заметно улучшит качество сигнала. Выбор антенны всеволнового приёма в соответствии с вашими условиями обеспечит приём всех городских передач в хорошем качестве.

Выбор спутниковой антенны.

Спутниковая антенна предполагает абсолютную независимость от местных телевизионных башен, при этом количество каналов при приёме спутникового сигнала в несколько раз больше. Кроме того качество изображения заметно выше в сравнении с эфирным сигналом. Как выбрать антенну для дачи? Для дачи отлично подойдут офсетная, плоская либо сферическая антенны ввиду отсутствия необходимости профессионального качества изображения. Так как крепёж спутниковой антенны довольно часто вызывает трудности, то рекомендуется выбрать офсетную антенну ввиду её лёгкого монтажа и простой настройки.

Закрытые спутниковые каналы.

Если вас не устраивает количество отечественных и зарубежных каналов либо их качество изображения, вы можете подключиться к платному спутниковому телевидению, но это потребует установки специальной антенны.

АНТЕННА ДЛЯ ДАЧИ СВОИМИ РУКАМИ

Антенна – она и есть антенна. Что-то откуда-то торчит и чего-то ловит. Перестает ловить – останавливается все. Ведь что такое антенна? В конце концов, это просто кусок металла, в котором эфирные колебания наводят поверхностные токи. Остается забрать информацию, которую несут эти токи и все начинает работать: телевизор показывать, телефон звонить, wifi соединять с Интернетом. Оттого, что любая железка уже сама по себе является антенной, еще не следует, что любая железка является хорошей антенной. Надо немного постараться, чтобы из железки сделать хорошую антенну. И этот процесс под силу каждому. Главное – знать как.

Такую антенну можно изготовить из старой консервной банки. Для этого нужно немногое – поместить приемо-передающий элемент в нужном месте. Сам элемент представляет собой небольшой кусок медного провода, запаянный в N-коннекторе. Для банки диаметром 96 мм надо вычислить значение одной четверти длины волны и на получившемся расстоянии от дна банки просверлить в ней небольшое отверстие для установки N-коннектора. Затем припаивается сам коннектор к банке и антенна готова. Весь процесс сборки длится минут 30, не больше.

АНТЕННА ДЛЯ МОДЕМА СВОИМИ РУКАМИ.

Самый простой способ усилить сигнал модема – это намотать несколько витков, как правило, три или четыре, медной проволоки на сам модем. Наматывать проволоку лучше в том конце модема, где встроена антенна самого модема. Толщину проволоки, количество витков надо подбирать для каждого модема, потому что для каждого вида модема параметры строго индивидуальны.

СПУТНИКОВАЯ ТВ АНТЕННА СВОИМИ РУКАМИ.

Спутниковую антенну своими руками смастерить не так уж и сложно. Причем можно делать как параболическую антенну, подобную тем, что продаются за немалое число тысяч денежных единиц, так и антенну из подручных элементов типа пивной банки. Параболическую антенну делать, конечно, труднее, но и ловит она лучше. Для этого вначале нужно сделать сферическую форму, с диаметром 910 мм и соотношением F/D равным 0,35. В фокусе устанавливают 8 Титаниумов и коммутатор. Остальное оборудование стандартное.

3G АНТЕННА СВОИМИ РУКАМИ.

Одна из конструкций самодельной 3g антенны состоит из 2-х квадратов согнутой проволоки. Сторона квадрата должна равняться 53 мм. Концы обоих квадратов надо спаять, для получения сплошной конструкции. Толщина медного провода для изготовления антенны должна быть между 1 и 4 мм. Затем берем антенный провод, можно RG6U, зачищаем и надеваем на него коннектор так, чтобы конец выглядывал из коннектора на сантиметр. Антенна готова, теперь дело за рефлектором. Рефлектор – просто фанерка размером 120*135 обернутая фольгой.

FM АНТЕННА СВОИМИ РУКАМИ

Взять доску, фанерку или любой диэлектрик и приклеить на него рамку из фольги. Рамка представляет собой квадрат сторонами 135-150 мм, а ширина полосы фольги рамки 15-18 мм. В одной из сторон полученного квадрата делается вырез, т.е. квадрат не сплошной, а с вырезом в одной из сторон. К краям этого выреза припаивают коаксиальный кабель, к одному краю центральную жилу, к другому оплетку. На этом изготовление антенны закончено, можно попробовать ее на практике.

АНТЕННА ДМВ СВОИМИ РУКАМИ.

Простую кольцевую антенну ДМВ диапазона можно сделать из 2-х отрезков коаксиального кабела РК75. Из одного отрезка длиной 530 мм формируют кольцо, из другого длиной 175 мм – петлю. Соединить кольцо и петлю соответствующими концами и сделать отвод от одного соединения на кабель, подсоединенный к телевизору. Всю конструкцию: и кольцо и петлю закрепить на фанерке и направить антенну в сторону сигнала.

GSM АНТЕННА СВОИМИ РУКАМИ

Белый телевизионный кабель RG6U необходимо зачистить с одного конца. Получается центральный проводник и оплетка кабеля. К центральному проводнику припаивается провод, желательно медный любой толщины и длиной приблизительно 8,2 см (для диапазона 900 МГц). Провод крепим вверх вертикально. Второй кусок провода такой же длины припаивается к оплетке, и крепится вертикально вниз. Другой конец кабеля подключается к телефону через переходник.

АНТЕННА ДЛЯ ТЕЛЕВИЗОРА СВОИМИ РУКАМИ.

Для изготовления антенны потребуется алюминиевое кольцо толщиной 1мм, внешним диаметром 356 и внутренним диаметром 170 мм. В кольце делают пропил, так чтобы его концы находились на расстоянии 10 мм друг от друга. В пропиле устанавливается плата с отверстиями под крепление, к которой припаивают согласующий трансформатор. Согласующий трансформатор дает возможность увеличить дальность приема, но можно обойтись и без него.

YOTA АНТЕННА СВОИМИ РУКАМИ

Yota антенна или антенна для WiMax по простоте изготовления в домашних условиях ничем не отличается от изготовления любой другой gsm антенны. Простейшая конструкция требует для своего изготовления коробку из-под конфет, кусок фольги из-под шоколадки, кусок медной проволоки длиной около 40 см и изоляционную ленту в качестве элемента крепления. На коробку наклеивается фольга, из проволоки собирается схема биквадрат. Из центра биквадрата выводятся концы коаксиала, идущего на устройство. А чтобы вся конструкция стала одним целым, используют изоленту.

CDMA АНТЕННА СВОИМИ РУКАМИ

Для изготовления cdma антенны можно воспользоваться телевизионными антеннами. Есть такая телевизионная антенна, «колечко». Она и в самом деле представляет собой кольцо с длиной дуги 666 мм, что как раз соответствует требуемому диапазону волн. Надо взять два таких колечка, соединить их между собой и не понадобится даже волновой трансформатор.

ВСЕНАПРАВЛЕННАЯ АНТЕННА WIFI СВОИМИ РУКАМИ.

Существует довольно простая конструкция, которую называют «паук». Она элементарна в изготовлении и не требует никакого обслуживания. Для изготовления нужен N-коннектор с винтовым креплением. В центральное и угловые отверстия припаиваются куски проводника длиной 32 мм. Это длина четверти волны и она должна быть одинакова, как для центрального излучателя, так и для противовесов.

КОМНАТНАЯ АНТЕННА СВОИМИ РУКАМИ.

Антенна – устройство теоретически весьма сложное. А практически – не всегда. Бывают конструкции проще некуда. Вот, например рамочный волновой канал. Берете проволоку, желательно медную, и изгибаете ее в форме рамки. Но рамка нужна не одна, а целых четыре. Поэтому сгибаем проволоку в виде рамки, а там, где концы должны сойтись, сплетаем их между собой в виде косички и через пару сантиметров крутим новую рамку, через пару сантиметров новую и т.д. пока не получим четыре рамки со стороной 10 см каждая. Рамок может быть и больше. Даже, так – чем больше, тем лучше.

ВСЕВОЛНОВАЯ АНТЕННА СВОИМИ РУКАМИ

Простую антенну для всех типов волн, логопериодическую антенну можно сделать из 3 антенн диапазона МВ и одной антенны ДМВ. Эти четыре антенны объединяются в одну, где каждый вибратор принимает волны своего диапазона. Узлы1 объединяются в прямую собирательную линию из алюминиевой проволоки. Если установить антенный малошумящий усилитель SWA-7, то можно получить еще лучшие результаты во всех диапазонах принимаемых волн.

АВТОМОБИЛЬНАЯ АНТЕННА СВОИМИ РУКАМИ.

Автомобильная антенна – это просто диполь, который нетрудно изготовить самому. Возьмите два отрезка медного провода – это и будут половины антенны, соедините их между собой антенным кабелем RG6. Ту часть диполя, к которой припаян центральный провод, установите вертикально вверх, вторую половину – вертикально вниз. Такое расположение связано с особенностями поляризации. Второй конец кабеля подключаем к устройству. Простая антенна, но работает не хуже китайских, за которые заплачены пусть не сильно большие, но реальные деньги.

Как настроить антену правильно?

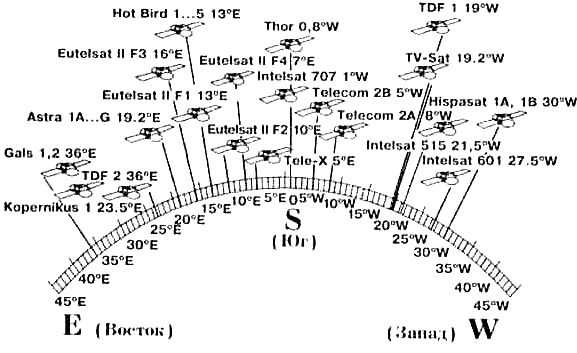

Самостоятельная настройка спутниковой антенны для приема Телекарта ТВ.
1. Сначала исходя из вашего местаположения, выберите нужный диаметр спутниковой антенны, в зависимости от того, где вы проживаете диаметр антенны может колебаться от 0,6 до 0,9 метров.
Подробная карта покрытия спутника Intelsat-15 расположена здесь.

2. Настройте антенну на спутник  Intelsat-15. Методика самостоятельной настройки спутниковой антенны достаточно подробна освещена например здесь , либо по этой ссылке.

3. Подключите к антенне Ваш спутниковый ресивер, предварительно убедившись что он поддерживает карту досупа ТЕЛЕКАРТА ТВ, для этого зайдите в меню условного доступа и считайте номер вашей смарт карты - он должен совпадать с тем, что указан на Вашей карте.

4. Убедитесь, что спутник Intelsat 15 есть в списке спутников вашего ресивера, если нет- введите данные вручную.

необходимые данные для настройки
частота конвертера - 10600 либо универсальный (9750-10600)
питание конвертера - включено.

Далее проверяем данные транспондера:
    * Частота 12640 Мгц
    * Символьная скорость 30000 Мсим/с
    * FEC 5/6
    * Поляризация вертикальная
    * Вещание в формате MPEG2, DVB-S

Более подробно о настройке спутниковых ресиверов Вы можете узнать здесь:
Видеофильм -Настройка спутниковых ресиверов GLOBO
Как  настроить спутниковый ресивер Galaxy Innovations
Обзоры новых моделей спутниковых ресиверов с фотографиями

Обратите внимание - на многих ресиверах есть индикация уровня и качества сигнала - они должны быть выше 50%.
После введения данных, запустие поиск каналов на выбранном транспондере. Рессивер должен "найти" 18 каналов.

Справедливости ради стоит сказать о том, что в пакете ТЕЛЕКАРТА ТВ каналы высокой четкости- HD каналы пока не присутствуют, но если Вы хотите подключить Ваш ресивер к современному ЖК, OLED телевизору, обратите внимание на спутниковые ресиверы HD, которые за счет аппаратных преобразований спутникового сигнала дают более четкую картинку при приеме пакета ТЕЛЕКАРТА ТВ.

Как улучшить прием телепрограмм?

В настоящее время в городах работает много телекомпаний помимо основных (центральных), которые транслируются из Москвы, Санкт-Петербурга, существуют и местные, а также кабельное телевидение. Так, к примеру, в городе Северодвинске трансляция ведется по 1-, 3-, 5-, 8-, 11- метровым и 23-дециметровому каналам  и по 7-му каналу метровых волн — кабельное телевидение. Кроме того, вещание ведется с разных направлений. Обычно сигналы имеют различную силу, это зависит от мощности транслятора и расстояния до транслятора. А исходя из этого, и приемную антенну или несколько антенн необходимо выбирать для каждого конкретного случая. Кроме всего прочего, часто приходится подавать сигнал на несколько телевизоров (расположенных в разных комнатах, например).

Изучив литературу (см.список литературы), затем собрав данные о вещательных станциях, силе сигналов, я пришел к выводу, что необходимо сделать широкополосную антенну с широкой диаграммой направленности и как можно больше усилить телевизионный сигнал 3-го канала метровых волн, так как он наиболее слаб из всех принимаемых сигналов. Антенна проста в изготовлении и наиболее подходит в данном случае по своим параметрам — веерный вибратор . Ширина характеристики направленности последнего — 110°, что позволяет перекрыть весь угол, в котором расположены трансляторы. А максимум характеристики направленности (осевую линию антенны) следует направить на самый слабый источник, в данном случае — наиболее удаленный.

Основой является оргстекло размером 200 х 300 мм, толщиной 15 мм, возможно использовать любой другой диэлектрик достаточной прочности. Мачта антенны изготовлена из металлической трубы диаметром 60 мм, верхняя часть которой в месте крепления к оргстеклу срезана ножовкой по металлу, как показано на рис.5, для большей устойчивости конструкции. Затем методом подбора определим, что согласующим устройством, наиболее широкополосным и позволяющим принимать без искажений метровые и 23-й канал дециметрового диапазона, является трансформатор на ферритовых кольцах типоразмера: 7x4 х 2; марка феррита — 50ВЧ или 100НН. Трансформатор содержит по восемь витков, намотанных в два провода на каждом ферритовом кольце; соединены обмоткой. Тип провода — ПЭВ-2, 0,23.

Согласующее устройство, выполненное таким образом, зарекомендовало себя с наилучшей стороны. Если кабель снижения имеет большую длину (более 10 м), то необходимо первый каскад усилителя (рис.4) расположить непосредственно на мачте антенны на расстоянии 10— 20 мм от согласующего трансформатора. В этом случае необходимо хорошо изолировать не только согласующий трансформатор, но и сам усилитель от попадания влаги. Для этого мной был использован нитроцеллюлозныи клей ТУ 17-06-22-77, которым в несколько слоев, давая просохнуть каждому слою, я покрыл все места пайки коаксиального кабеля, целиком согласующий трансформатор и первый каскад усилителя.

Для удобства усилитель помещается в герметичный пластмассовый корпус (например, в капсулу из-под клея для склеивания пластмассовых изделий), предварительно усилитель экранируется медной фольгой. Вторая часть усилителя расположена непосредственно перед разветвителем, выполненным на элементах С7, R8-R10.

Питание усилителя осуществляется стабилизированным напряжением 5—9 В. Ток, потребляемый усилителем, порядка 50—60 мА (рис.6). В усилителе можно применить следующие детали: транзисторы КТ399АМ; для получения лучших характеристик усилителя и расширения частотного диапазона можно использовать транзисторы КТ3101А-2, КТ3115А,

КТ372А; конденсаторы КЛС, КМ; резисторы МЛТ. Можно использовать любой высокочастотный диод, включенный в эмитерную цепь, он защищает транзистор от пробоя в момент срабатывания искрового разрядника в схеме телевизора, а также во время грозы.

Налаживание усилителя сводится к получению требуемой АЧХ, которая определяется подбором конденсаторов СЗ, Сб. Уменьшение их емкости приводит к увеличению коэффициента передачи на высоких частотах, соответственно увеличение емкостей приводит к увеличению коэффициента передачи на более низких частотах. Элементы антенны были выполнены из токоведущих жил алюминиевого сплава силового кабеля диаметром 10 мм.

Используя такую антенну и телевизионный усилитель с разветвителем, производится качественный прием перечисленных выше телевизионных программ, транслируемых в данной местности, а также за счет того, что сигнал кабельного телевидения достаточно сильный и кабельная сеть достаточно разветвленная, производится прием и этого сигнала без каких-либо подключений к сети кабельного телевидения. А с помощью разветвителя сигнал с одной антенны можно подавать на три телевизора без какого-либо влияния друг на друга.

Особенности установки эфирных антенн



Эфирные антенны – самый распространенный вариант в загородных условиях. Многие умельцы изготавливают их своими руками, прагматики покупают готовые и устанавливают по предложенным в инструкциях схемам. Главное достоинство – дешевизна и мнимая простота установочной конструкции.

Кроме того, человек, смонтировавший ТВ антенну такого типа, может быть достаточно спокоен за ее сохранность в зимний (нежилой) период времени. Условия установки телевизионных принимающих устройств этого типа (вынос над кровлей и крепление к шестам), а также их относительно невысокая цена – лучшая тому гарантия.

Но эффективность работы эфирной антенны, а значит, и качество изображения в вашем телевизоре будут зависеть от многих факторов.

В первую очередь это местоположение дачи: удаленность от источника сигнала; рельеф местности, влияющий на проходимость сигнала; наличие искусственных препятствий на отрезке «передатчик – принимающее устройство».

И конечно, конструк

kazap.ru

Как сделать антенну на даче: варианты

Оглавление:
Как сделать антенну на даче: пивные банки вам в помощь
Телевизионная антенна для дачи своими руками: проволочные варианты

Телевизор – с одной стороны вещь практически бесполезная, а с другой, современный человек без него уже жить не может. Это и новости, и развлечение, и просто фильмы для удовольствия. На даче всех этих удовольствий мы лишены – кто-то рад этому, оказавшись вдали от благ цивилизации, а кто-то лихорадочно ищет выход и уже даже привез в свое загородное имение старенький телевизор. Но вот незадача – работать он без такого простого устройства, как телевизионная антенна, не будет. Однозначно ее придется либо приобрести в магазине, либо изготовить своими руками. Именно о последнем варианте мы и поговорим в данной статье, в которой вместе с сайтом moyadacha.org разберемся с вопросом, как сделать антенну на даче самостоятельно? Мы рассмотрим различные варианты изготовления этого устройства, а вы уже выберете для себя наиболее подходящий.

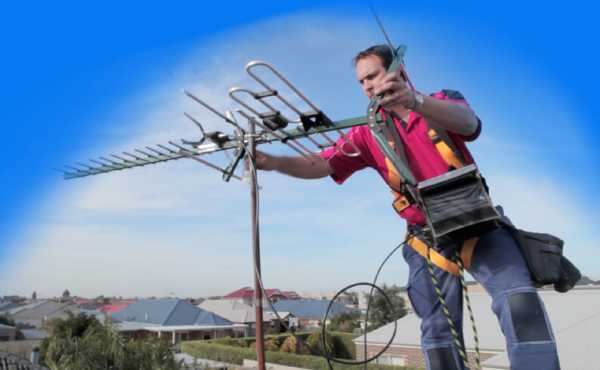

Как установить антенну на даче своими руками фото

Как сделать антенну на даче: пивные банки вам в помощь

Самодельную антенну для дачи из пивных банок можно отнести к классике – это самое простое в изготовлении устройство данного типа, собрать которое при желании сможет практически любой человек. Вариант, как говорится, дешево и сердито – для того, чтобы сделать такую антенну, понадобится немного: пара жестяных банок из-под пива или какого-либо безалкогольного напитка, антенный кабель, штекер для подключения его к телевизору, пара небольших саморезов и основание для крепления банок. Из всего вышеперечисленного приобрести нужно будет только штекер и кабель, которые обойдутся вам в сущие копейки.

Телевизионная антенна для дачи своими руками фото

Если говорить конкретно о процессе изготовления подобных антенн для дачи, то описать его можно в виде следующей последовательности.

  1. Для начала подготавливаем банки. Со стороны дна, ближе к краям банки (в этом месте металл немного толще), зачищаем наждачной бумагой небольшие участки. Чтобы контакт провода с банкой был качественный, с последней нужно снять декоративное покрытие.
  2. Теперь берем антенный провод и зачищаем один из его концов – нужно разделить внутреннюю жилу кабеля и его оплетку, после чего на двух частях кабеля сделать маленькие петельки, в которые должен пройти купленный вами саморез. Лучше приобрести так называемые тексы, которые применяются для соединения гипсокартонных профилей. В идеале концы антенного кабеля, оформленные колечками, нужно залудить оловом – понадобится паяльник, но можно обойтись и без него.
  3. Теперь берем отвертку или шуруповерт и прямиком через колечки провода загоняем саморезы в банку, в те места, которые вы подготовили наждачной бумагой.
  4. Самое время позаботиться о надежном креплении самих банок. Закрепить их можно практически на чем угодно – подойдет старая деревянная швабра, такая же деревянная вешалка для одежды. Крепление можно изготовить и просто из брусков – в общем, из всего того, что является диэлектриком. Металл здесь не подойдет.
  5. И последний этап решения вопроса, как делается антенна для дачи своими руками из пивных банок, это установка штекера для телевизора. Проще всего монтируются на кабель накручивающиеся штекеры – понадобится только правильно зачистить кабель и навинтить сам штекер.

О том, как сделать антенну для дачи своими руками из пивных банок, можно посмотреть в этом видео.

В принципе, это все. Антенну можно подключать и наслаждаться просмотром программ телевидения. Если прием вдруг окажется слабым, то параллельно к уже сделанной антенне можно подсоединить еще несколько подобных баночных антенн. В большинстве случаев на способность принимать сигналы влияет еще и место расположения антенны – с изготовленной вещью придется попутешествовать по домику, вылезти на чердак, подняться на крышу. В общем, найти для нее подходящее место, в котором она будет справляться с поставленными задачами на все сто процентов. Именно поэтому следует позаботиться о нужной длине кабеля заранее.

Телевизионная антенна для дачи своими руками: проволочные варианты

Проволочных антенн для телевизора на даче существует великое множество, и всем им даже придумали свои персональные названия, которые, по большому счету, никому не нужны. По сути, такая антенна представляет собой хитросплетение проволоки, которая и принимает радиосигнал – здесь очень важна форма этого плетения. От того, как вы изогнете проволоку, в полной мере зависит качество приема – сами понимаете, что изогнуть ее можно различными способами.

Антенна для телевизора на дачу своими руками фото

Ознакомимся подробнее с наиболее распространенными вариантами проволочных антенн для телевизора на дачу своими руками.

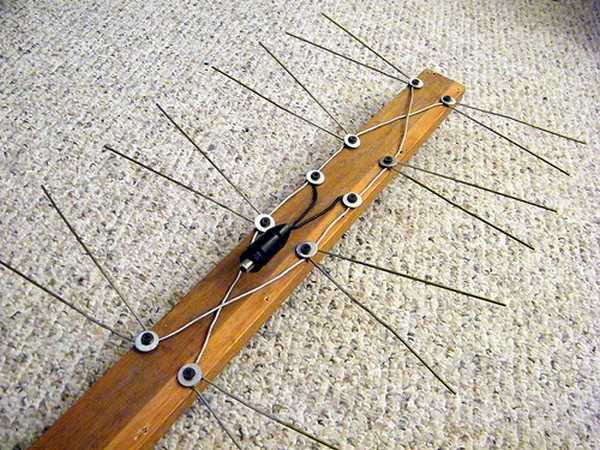

  1. Классическая проволочная антенна. Она представляет собой деревянную или пластиковую рейку, от которой во все стороны торчат проволоки. Те, что торчат влево, подсоединяются к одной жиле антенного кабеля, а те, что вправо, к другой. В большинстве случаев их даже изготавливают не в виде отдельно торчащих проволок, а в образе двух единых контуров, изогнутых зигзагом. Самый простой вариант такой антенны делается следующим образом – на обычную доску прикручивается согнутая под углом 90 градусов проволока. Концами от доски, так, чтобы место изгиба, одновременно являлось и местом крепления. Одна согнутая проволока направляется в одну сторону от доски, а другая, соответственно, в другую сторону. В местах крепления проволоки к доске подпаиваются концы кабеля и все! Таких контуров в антенне данного типа может быть много – чем их больше, тем лучше будет прием. Как правило, их делают не более четырех.
  2. Проволочные антенны с рефлектором. Единственное отличие этого варианта от предыдущего заключается в наличии у антенны рефлектора, который заменяет вторую группу проволочек, подключаемых к оплетке кабеля. Чтобы проще было понять, что такое рефлектор, скажем так, это тарелка на спутниковой антенне. Изготовить такую тарелку можно из различных вещей – это и защитная сетка от старого вентилятора, и алюминиевый тазик, и круглая нержавеющая мойка для кухни, и даже старый DVD-диск. Основным условием работоспособности антенны с рефлектором является отсутствие контакта между ним и проволокой, которую можно согнуть различными способами. Как и говорилось выше, то, как будет согнута проволока, полностью влияет на качество приема – в большинстве случаев проволоку выгибают в форме одной или двух ромбовидных рамок.

    Как сделать антенну на даче фото

  3. Спиральная антенна. Это одна из разновидностей антенн с рефлектором – тарелка, от которой вперед уходит спиральная жила, по форме напоминающая пружину. Скрутить ее лучше всего из жесткой медной трубки небольшого диаметра – вообще медь является наилучшим материалом для изготовления антенн любого типа. На одной тарелке может быть размещено до четырех спиралей – между собой они соединяются параллельно.
  4. Антенна метелка. Тоже неплохой вариант, который получил свое название благодаря схожести с одноименным изделием, предназначенным для уборки. Вопрос, как установить такую антенну на даче своими руками, а вернее изготовить ее, решается сложнее всего, и виной всему ее конструктивные особенности. Не скажу, что совсем сложно, но повозиться с нею придется – понадобится чашечный изолятор и масса медных прутков, которые спаиваются воедино в виде веника и крепятся в изоляторе. В принципе просто, но спаять кучу проволоки в один пучок не так уж и легко.

    Самодельная антенна для дачи фото

Существуют и другие варианты решения вопроса, как сделать антенну для телевизора на даче, но все они являются следствием и вытекают из описанных выше вариантов. По большому счету, в качестве антенны могут даже послужить конструкции для сушки белья, единственное условие их хорошей работы – это натянутая проволока вместо бельевых веревок.

И в заключение темы несколько слов по поводу решения вопроса, как закрепить антенну на даче? Как правило, это совсем не проблема – в большинстве случаев используется небольшая мачта, установленная на крыше. Такая мачта должна предусматривать не только крепление антенны, но и крепление самой мачты к крыше дома – это либо пятка с отверстиями для винтов или саморезов, либо хомуты, если речь идет о монтаже мачты на стену.

В принципе, все. Как видите, вопрос, как сделать антенну на даче, отнюдь не является сложным, и решить его можно массой различных способов. Здесь самое главное – понять принцип работы подобных приспособления и тогда процесс их изготовления покажется вам даже увлекательным.

moyadacha.org

Как установить антенну на крыше частного дома

В эпоху расцвета спутникового и кабельного телевидения, особенно для горожан, проживающих в многоквартирных домах, вопрос установки телевизионной антенны на крыше уже практически не возникает. Эта проблема по-прежнему актуальна для обустройства телевещания на даче или в частном доме за городом. Спутниковое ТВ – вещь дорогостоящая, не каждый человек позволит себе потратить солидные деньги на покупку спутникового телевизионного приемника в качестве дачного варианта, поэтому рациональным выходом из положения будет приобрести аналоговый приемник и закрепить его своими руками. В этой статье мы расскажем читателям https://samelectrik.ru как установить антенну на крыше частного дома.

Варианты монтажа антенны

После того, как антенна приобретена, перед установкой необходимо убедиться в наличии комплектующего крепежа и произвести предварительную обработку его резьбовой части литолом или машинным маслом, в крайнем случае, силиконовой смазкой или WD-40. Если вы решили установить активную антенну, для предотвращения окисления точек контакта, рекомендуется после завершения подключения кабеля к электронной плате произвести ее герметизацию водостойким силиконом.

В зависимости от мощности и направления телевизионного сигнала принимается решение о месте и высоте установки антенны. На практике наиболее популярны два варианта: на фасаде дома и на крыше. Рассмотрим обе технологии монтажа.

На фасаде дома

Самый простой и менее трудоемкий вариант. Установить телевизионную антенну на фасаде можно самому без чьей либо помощи, но данный способ имеет существенный недостаток. Для обеспечения уверенного приема, сигнал ближайшего ретранслятора должен быть такой мощности, при котором приемное устройство не надо поднимать высоко. Выбор этого варианта установки ограничивает материал и отделка стен дома. Нельзя производить монтаж на сайдинг и весьма проблематично на газобетонную кладку. Идеальным вариантом установки антенны на стене фасада будет тот случай, когда она выполнена из кирпича или древесины. При выполнении монтажа следует выдерживать расстояние между крепежом на расстоянии не более 1,5 метра. В качестве крепежного материала рекомендуется использовать анкерные болты или саморезы.

  1. Приемное антенное устройство.
  2. Металлическая труба или деревянный брус.
  3. Кронштейн.
  4. Анкерный болт (саморез).

Фото примеры установки приемника сигнала на фасаде:

На видео ниже наглядно демонстрируется, как установить приемное антенное устройство на фасаде дома:

Кстати, о том, как сделать антенну для телевизора своими руками, мы рассказывали в отдельной статье. Простые инструкции помогут сэкономить деньги и при этом собрать простейший вариант приемника сигнала!

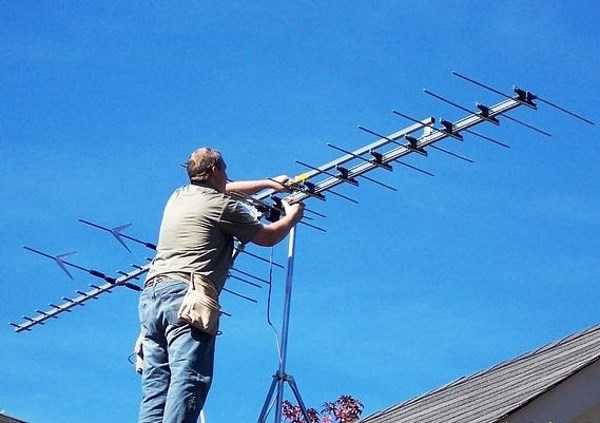

На крыше

Самый распространенный способ установки телевизионных антенн. В зоне уверенного приема, когда нет необходимости поднимать антенну на большую высоту, ее можно закрепить на деревянный брус небольшой длины. В противном случае, потребуется установить приемное антенное устройство на мачте, для этого случая в комплекте антенны предусмотрены специальные зажимы. Высота мачты может достигать нескольких метров, она может быть выполнена из цельной металлической трубы, круглого или профильного сечения, быть вариантом сборной или же телескопической конструкции. Наиболее приемлемой и удобной считается телескопическая мачта. В процессе эксплуатации для производства технического обслуживания или замены электронной платы антенну необходимо опускать, телескопическая конструкция позволит это сделать без труда. Всю работу под силу произвести самостоятельно, без привлечения дополнительно людей в помощь.

Способы крепления мачты

Существует несколько способов крепления мачты телевизионной антенны на крыше дома:

Способ 1. Крепление при помощи кронштейнов к кирпичной трубе дымохода и вентиляции. Установка производится при помощи кронштейнов с хомутами, которые крепятся к стене анкерными болтами.

Где: 1 – мачта; 2 – кронштейн с хомутом; 3 – кирпичная труба дымохода и вентиляции; 4- анкерный болт; 5 — уличная антенна.

Способ 2. Установка мачты на потолочном перекрытии с креплением к элементам конструкции крыши.

1 — приемное антенное устройство; 2 – мачта; 3 — хомут крепления мачты к конструкции кровли; 4 — стропильный брус.

В данном случае основание мачты необходимо установить на плиту потолочного перекрытия в чердачном помещении дома. Мачта крепится хомутом к деревянной конструкции кровли, для этой цели лучше всего использовать стропильный брус.

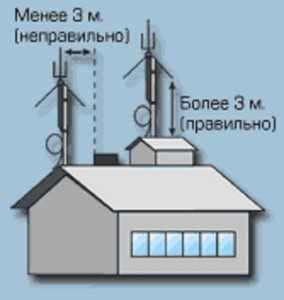

Способ 3. Установка мачты с креплением при помощи растяжек. Если нет возможности закрепить мачту к конструкциям кровли, можно использовать ее крепление при помощи растяжек из проволоки или стального тросика. Для этого необходимо обустроить мачту проушинами, расположенными в верхней части мачтовой конструкции.

Прокладка кабеля

После установки приемного антенного устройства очень важно правильно и надежно закрепить кабель. Он должен быть проложен и закреплен так, чтобы минимизировать воздействие на него ветра, сползающего с кровли снега и потоков дождевой воды. Кабель крепится равномерно по всей длине мачты при помощи хомутов с шагом 50 сантиметров, затем он укладывается по коньку кровли и в районе окна, через которое будет производиться его заводка в дом, опускается вниз. В этом месте кабель необходимо зафиксировать кронштейном. Предварительно в оконной раме необходимо просверлить отверстие диаметром, несколько превышающим размер проводника. Для того чтобы предотвратить попадание осадков через зазор в отверстии, его необходимо сверлить с соответствующим наклоном, будет лучше если есть возможность произвести его герметизацию водостойким силиконом. Обязательно пред входом в раму соблюсти легкий провис кабеля, это необходимо для компенсации температурных расширений.

Прокладку необходимо производить аккуратно, соблюдая установленные технические требования. Радиус изгибов кабеля не должен быть меньше пяти его диаметров, накладывая скобы крепления стараться избегать передавливания оболочки.

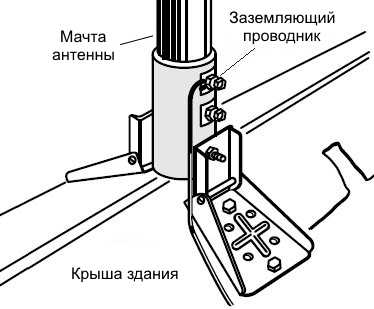

Заземление

Нужно ли заземлять уличную антенну? Теоретически, если на приусадебном участке нет громоотвода, это мера безопасности необходима. При ударе молнии заземленное антенное устройство сработает в режиме громоотвода, сохранив телевизор от возгорания. В то же время у специалистов бытует мнение, что в заземлении антенн особой необходимости нет, учитывая, что большинство людей не смотрят телевизор во время грозы, вынимая при этом штекер кабеля из антенного гнезда.

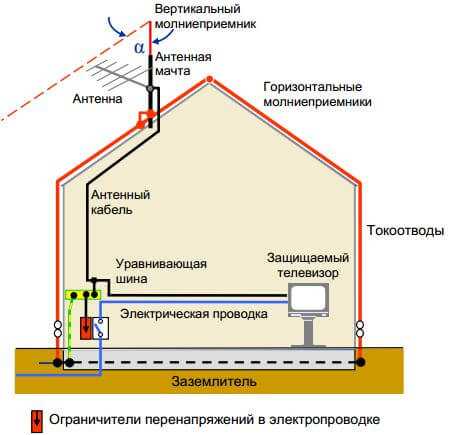

Схема заземления телевизионной антенны и мачты:

О том, как сделать громоотвод своими руками мы рассказывали в отдельной статье. Инструкция по монтажу контура заземления в доме также была нами подробно описана ранее.

Теперь вы знаете, как установить антенну на крыше частного дома. Надеемся, наша пошаговая инструкция, с фото и видео примерами была для вас полезной и интересной!

Рекомендуем также прочитать:

samelectrik.ru

Как заземлить антенну с усилителем

Заземление наружной антенны — ответственная и непростая процедура. Чтобы тв-антенна работала исправно, необходимо тщательно разобраться в процессе подключения заземления.

Зачем нужно заземлять антенну

Наружные антенны ловят сигнал лучше по сравнению с комнатными. Последние работают хорошо только в тех местах, где наблюдается достаточный уровень сигнала. Поэтому многие владельцы дач и загородных домов предпочитают устанавливать эти виды антенн. Но требуются большие умения, чтобы сначала установить тв-антенну, а затем заземлить ее.

Споры о том, обязательно ли делать заземление на даче, достаточно актуальны. Большинство специалистов утверждает, что заземление необходимо, чтобы снизить электрическое напряжение до безопасного для человека уровня.

При заземлении токоотводы соединяются с заземляющим устройством (оно состоит из заземляющего проводника и заземлителя), чтобы перенаправить разряд молнии в землю. Таким образом, вероятность возгорания от электрического разряда существенно снижается.

Делать заземление нужно для того, чтобы уберечь антенну и оборудование от атмосферных разрядов. Это необходимо, чтобы во время грозы молния не ударила в антенну, не повредила телевизор, а также не представляла опасности для жильцов дома. Кроме того, при заземленной тв-антенне улучшается качество изображения, помех становится меньше.

Что нужно знать перед началом работ

Выполнять заземление можно только на специальный заземляющий контур. На крышах многоэтажек контур заземления обнаружить легко: к нему подключают мачты коллективных телевизионных антенн. Сделать заземление на даче сложнее – для этого придется самому монтировать заземляющий контур и тщательно изучать строительные нормы и правила, касающиеся устройства электроустановок.

Вид заземления зависит от следующих факторов:

  • конструкции опоры для установки тв-антенны
  • вида кровли
  • места, где установлена антенна

Как делать заземление тв-антенны на даче

Варианты заземления могут быть следующими:

  • устройство заземленного штекерного гнезда. В штекерное гнездо необходимо включить штекер антенного снижения. Затем мастер припаивает провод к гнезду и соединяет его с заземлением
  • устройство заземленного шлейфа. Двухпроводной шнур (или двойной изолированный провод) припаивают к жиле и оболочке кабеля снижения. Мастер очищает жилы шнура от изоляции, спаивает их и присоединяет провод заземления
  • заземление петлевой антенны. Мастер выполняет заземление нулевой точки антенны. Преимущество устройства заключается в том, что оно может быть постоянно заземленным

Мастер выбирает одну из двух схем заземления:

  • пассивная (традиционная). Относительно недорогой и простой способ — установка молниеприемников, токоотводов
  • внутренняя (все работы по защите электропроводки в помещении)

Чтобы проверить заземление, необходимо выполнить следующие действия:

  • простучать участки соединений контактов между заземлителями и заземляющими устройствами молотком (чтобы понять, есть ли разрывы в каких-то местах)
  • измерить уровень сопротивления (он должен равняться 0,05 Ом)

Как сделать монтаж заземляющего контура

Заземляющий контур должен представлять собой равносторонний треугольник. Он должен находиться не меньше чем в одном метре от дома. Контур можно разделить на два сегмента:

  • вертикально вбитые в почву заземлители (стальные уголки), соединенные между собой горизонтальными заземлителями (полосовая сталь)
  • заземляющий проводник (круглая сталь), соединяющий контур с электрощитом

Нельзя использовать арматуру — она будет покрываться ржавчиной быстрее, чем вышеуказанные материалы.

Сначала необходимо разметить территорию. Затем — выкопать траншею (глубиной примерно один метр). Сюда будут уложены горизонтальные заземлители. После этого нужно вбить вертикальные заземлители (глубина — два или три метра). Заземлители вбиваются в вершинах треугольника, но не целиком — примерно двадцать сантиметров должны находиться над землей. После того, как мастер закончил вбивать заземлители, он должен соединить их с помощью горизонтальных заземлителей, используя сварочный инвертор.

Следующий этап после сборки контура заземления — соединение контура с электрощитом. С помощью сварочного инвертора необходимо приварить заземляющий проводник к заземляющему контуру, а затем проложить проволоку или стальную полосу к электрощиту в траншее.

Чтобы на проводах не появлялась ржавчина и чтобы они служили дольше, необходимо нанести на них специальные антикоррозийные вещества. Красить заземление обычными красками нельзя.

Тв-антенна Дельта

Популярной моделью тв-антенн является Дельта с усилителем. Усилитель нужен для хорошего сигнала, поэтому такую модель часто устанавливают в местах, где сигнал от телецентра очень слабый. Необходимо учесть, что эффективность устройства зависит от многих факторов:

  • место подключения
  • высота установки
  • мощность тв-передатчика
  • уровень помех
  • удаленность от источника трансляции
  • рельеф местности

Схему подключения такой тв-антенны можно легко найти в интернете. Мастера делятся не только схемами, но и фото, а также снимают видеоролики, в которых объясняют, как правильно делать заземление, предостерегают от распространенных ошибок и дают полезные советы по подключению заземления не только на дачах, но и в квартирах.

Что нельзя делать при заземлении

Специалисты запрещают выполнять следующие действия:

  • крепить мачту тв-антенны к вентиляционному каналу, дымоходу
  • крепить растяжки тв-антенны близко от электропроводки, труб водоснабжения
  • выполнять заземление на инженерные сети: водопроводные трубы, трубы газовой сети, канализации, отопления

Можно услышать заявления о том, что в землю достаточно просто закопать ведро или другой металлический предмет и сделать заземление на него, но это небезопасные и неэффективные методы, следовать им нельзя. Необходимо организовать систему уравнивания потенциалов.

Заземление тв-антенны в квартирах

Владельцы квартир устанавливают антенны на балконах и лоджиях. Обычно в этих ситуациях дополнительное заземление не нужно, так как в домах есть автономное заземление.

Если вы не знаете, как правильно выполнить заземление, если вы не работали электриком, обратитесь к профессионалам. Заземление — очень сложный и крайне опасный процесс. Вы можете получить удар током или спровоцировать возгорание.

Лучше всего обратитесь к мастерам, компетентным в области электробезопасности. Например, присвоение группы допуска специалисту говорит о его знаниях и умениях. Кроме того, мастер несет ответственность за выполненные работы. Если вы будете выполнять заземление самостоятельно и произойдет авария, ответственность за произошедшее будет лежать только на вас.

remont.youdo.com

Установка антенны. Как установить антенну своими руками? — Строим сами

Установка антенны может быть осуществлена своими руками, для этого не нужно обладать особенными знаниями и иметь сложные инструменты, как это происходит с подключением кабельного телевидения.

Как правило, сейчас тяжело представить свое существование без телевидения.

Зачастую, телевизор мы не смотрим, но он обязательно должен говорить на заднем фоне, поэтому кабельные телеканалы, желательно в большом количестве (чтобы было что пощелкать) должны быть в каждом доме.

Разрешение на установку антенны

Вопрос разрешения на установку спутниковой антенны решается просто: если вы живете в частном доме, можно устанавливать все, что угодно.

На самом деле, чтобы подключить антенну, вообще разрешение не нужно, но если вы живете в квартире, нужно согласовывать с ЖЭКом, не против ли они, чтобы вы закрепили к фасаду здания антенну.

Как правило, они будут против, поскольку в России работают специальные компании, которые уполномочены проводить такие работы по установке антенн, у них все согласовано с инстанциями.

Если установка спутниковой антенны нужна в квартире, можно закрепить ее не к стене, а к балкону. Тогда никаких претензий вам не предъявят.

Однако нужно быть осторожным: если ветра в местности вашего проживания сильные, антенна будет шататься, а сигнал окажется нестабильным.

Спутники для установки антенны

Станционные вещательные спутники имеют свои параметры и места расположения, по которым к ним можно получить доступ.

К каждой антенне прилагается руководство, где вся информация указана. Чтобы разобраться в нем, придется ознакомиться с элементарной астрономией и устройством Земли.

Чтобы понять, где находится спутник, можно воспользоваться картой мира, где указаны координаты широт.

Какой спутник выбрать для антенны

В вашей местности могут ловить сигналы от одних спутников, а вот другие окажутся недоступными. Поэтому антенну стоит покупать только в магазине, который находится в вашем регионе.

При выборе стоит учесть такие характеристики:

  • частота передатчика спутника;
  • плоскости поляризации сигналов;
  • скорость передачи данных.

Кабельные системы обогрева могут устанавливаться в комплексе к тарелкам.

Это актуально для северных регионов страны. Кстати, установка антенны для местностей, которые находятся севернее Санкт-Петербурга, выбирается в большом диаметре, который составляет 1.2 метра. Они производятся на зеркальной основе.

Для регионов, которые располагаются южнее, актуальна установка антенны с диаметров 60 см. Причем не стоит думать, что чем больше спутниковая антенна, тем лучше она ловит сигнал – все оказывается даже наоборот.

Можно во время подключения настроить антенну так, чтобы она принимала сигнал с нескольких, двух спутников. Однако придется осуществить монтаж еще одного компонента – мультифит.

Установка антенны своими руками

В первую очередь важно учесть, что монтажная часть, именуемая шеей, должна быть закреплена строго вертикально.

Лучше проверить ее положение с помощью уровня или другого строительного оборудования.

Важно, чтобы при установке своими руками антенна просматривала южную часть небосклона.

При установке следует учесть и еще то, что зеркало антенны смотрит не прямо, а под наклоном.

На схеме, указанной ниже, это наглядно показано стрелками. Угол наклона небольшой, но это только на первый взгляд, и на самом деле малейшая погрешность может вызвать проблемы с сигналом.

Для тех, кто живет в частных домах, лучше устанавливать антенну повыше.

Казалось бы, лишние 10 метров ничего не изменят, но на самом деле даже такая сравнительно небольшая высота даст преимущество – антенна меньше будет пылиться, что отразится на качестве «картинки», принимаемой со спутника.

Как и электричество своими руками, антенну устанавливать может оказаться опасно. Поэтому подготовьте для себя «страховку», а также следите за правильностью крепления кронштейнов.

Установка антенны своими руками предусматривает такие действия:

  • монтаж трубостойки;
  • собирается в помещении зеркало, его крепление, кронштейн и конвектор. Лучше сборку делать дома, так проще установить. Некоторые антенны могут отличаться по конструкции, но незначительно. Лучше действовать в соответствии с инструкцией;
  • саморезы в пластиковых дюбелях нужно отложить до лучших времен, все крепления нужно брать только прочными и металлическими (цанговые шпильки длиной 20 см).

Юстировка спутниковой антенны

Юстировка – это выравнивание конструкций антенны и ее элементов.

Юстировку антенны лучше осуществлять обычным инженерным компасом.

Делать это несложно, спокойный и грамотный человек справится с задачей и словит сигнал в первые полчаса работы.

Главное при этом – установить поближе телевизор, чтобы при постановке азимута антенны на временное положение можно было попробовать сигнал наглядно.

При каждом повороте азимута нужно снова переключать телевизор и проверять, возможно вы на правильном пути.

Получая документы на электричество, можно попробовать получить разрешение и на установку антенны на фасаде здания, поскольку на балконе надежно закрепить тарелку вряд ли удастся.

Малейшие колебания могут нарушить сигнал и создать помехи, поэтому может потребоваться перенастройка.

Впрочем, после первого раза, как вы уже полностью осуществите настройку, со второго уже будет легче делать то же самое.

dom-dacha-svoimi-rukami.ru

Установка антенны в частном доме

Сегодня существует несколько стандартов телевещания, но каковы бы они ни были, для приема ТВ сигнала требуется антенна. Простое приемное устройство сможет установить даже неопытный человек. Подключение спутникового ТВ потребует определенных знаний и навыков.

Виды антенн для приема ТВ сигнала

Устройства для приема радиоволн, дальше именуемых как антенна, производятся разных конструкций, форм и размеров. Каждое из них предназначено для принятия сигнала определенного диапазона. В частном доме прием ТВ сигнала осуществляется двумя видами антенн.

Устройства для приема аналогового ТВ сигнала

Классические антенны, постепенно уходящие в прошлое, состоят из нескольких типов широкополосных приемных устройств. Они предназначены для приема аналогового ТВ сигнала, транслируемого с телевизионной вышки. Такие устройства работают в двух диапазонах, принимая дециметровые (ДМВ) и метровые (МВ) волны. Естественно, каждая из них различается элементами конструкции.
Раньше многие радиолюбители сами изготавливали и устанавливали аналоговые антенны. Их можно было увидеть возле каждого дома на длинной трубе, закрепленной растяжками.

Наиболее продвинутой считалась всеволновая конструкция, способная принимать сигнал сразу двух диапазонов. Сейчас на рынке еще можно встретить подобные устройства отечественного и зарубежного производства.

Устройства, принимающие цифровой сигнал

С переходом на цифровой формат, востребованными стали антенны, принимающие соответствующий сигнал. Но, выбирая приемное устройство надо знать, что такое телевидение транслируется в ДМВ диапазоне. Если уже есть установленная аналоговая ДМВ антенна, ее тоже можно использовать для приема, главное, чтобы телевизор был оборудован DVB-T приемником. К старым моделям телевизоров придется покупать DVB-T2 ресивер, иначе прием цифрового ТВ будет невозможен.

Прием спутникового сигнала

Сегодня практически в каждом частном доме можно увидеть спутниковые антенны, напоминающие форму тарелки. Кроме ТВ сигнала, они способны принимать спутниковый интернет. Очень популярны такие устройства в сельской местности, где прием аналогового и цифрового ТВ затруднен.
Конструкция антенны состоит с параболического зеркала, отражающего сигнал конвертеру, который, в свою очередь, по кабелю посылает его цифровому приемнику (ресиверу). Зеркала различаются по размерам и материалу изготовления. Чем больше диаметр тарелки, тем лучше она ловит слабый сигнал. Но большой размер зеркала увеличивает парусность, что требует усиленного его крепления. Иначе, при сильном ветре будут происходить вибрации, а отклонение тарелки даже на 1 мм повлечет потерю приема сигнала. На экране телевизора это будет выражено полосами разорванной картинки.
Самыми доступными по цене являются металлические зеркала, но они подвержены коррозии. Отлично зарекомендовали себя алюминиевые аналоги. А вот пластиковые тарелки быстро деформируются и выходят из строя. Удобными, при частых переездах, являются сетчатые параболы, но они очень легкие и имеют большую парусность.

Улаживание юридических вопросов

Простая, на первый взгляд, процедура установки антенны может привести к юридическим проблемам. Если установка будет производиться в частном доме, то здесь человек сам себе хозяин. А вот, чтобы попасть на крышу дома, рассчитанного на несколько квартир, придется обращаться в ЖЭК, где можно столкнуться с определенными трудностями и получить отказ. Для этого человек должен знать свои права.

По закону каждый собственник многоквартирного дома является совладельцем крыши, чердака и подвала. Но любые производимые работы на этих участках не должны ущемлять интересы соседей.

Согласно с законом собственник имеет право использовать вспомогательное помещение дома в своих целях. Если эти доводы не убедят коммунальщиков, добиться своих прав можно через местные органы власти или суд.

Выбор места установки

Качество приема ТВ сигнала зависит от наличия свободного пространства вокруг антенны. Преградой могут служить большие деревья, горы, дома и другие сооружения. Надо знать, что помехи аналоговому сигналу могут причинить линии высоковольтных проводов. Спутниковой тарелке помешает любой объект, находящийся перед ней. Дело в том, что сигнал к конвектору идет направленным лучом, и если на пути встречается даже мелкая преграда, например, листок дерева, устойчивой картинки на экране телевизора не будет.
Установка каждого вида антенн требует соблюдения основных правил:

  • Аналоговые антенны в частном доме обычно крепятся на длинную металлическую трубу.

На крыше установка мачт производится поверх кровельного покрытия. При этом надо предусмотреть все меры прочного закрепления шеста и избежание протекания крыши в точке монтажа. На многоскатной крыше мачту крепят к скату, обращенному внутрь двора дома. Лучшим местом расположения шеста на плоской крыше является край кровли.
Выбирая месторасположения, надо учитывать, что горы и высокие дома могут отражать сигнал не хуже, чем транслируемый с телевизионной вышки. Поэтому, если нет возможности направить антенну в сторону телебашни, можно попробовать поймать отраженный сигнал;

  • Спутниковые тарелки в частном доме крепят к стене.

Причем установка ведется с той стороны постройки, где находится определенный спутник. В многоквартирных домах тоже практикуется крепление к стене, но здесь возникнут проблемы с соседями. Желаемый спутник может находиться с другой стороны дома. Чтобы направить туда тарелку ее придется крепить на стену чужой квартиры, что не разрешат сделать соседи. Оптимально ее установить также на крыше, где можно направить в любую сторону.
Если на крыше установлено много антенн, то надо следовать шахматному порядку расположения, чтобы не мешать друг другу.

Установка антенны на дымоходах и газовых вытяжках строго запрещена. Не рекомендуется монтаж под скатами крыши и водостоками.

Используя длинные шесты, надо предусмотреть вариант аварийного падения, вызванного, например, ураганом. Падающий шест не должен зацепить ЛЭП и упасть в место частого пребывания людей.

Монтаж на мачту

Установка на мачту обычно производится аналоговых и цифровых приемных устройств. Для этого используют металлическую трубу диаметром 32–50 мм.
В частном доме шест вместе с антенной лучше и проще установить с земли, особенно если крыша покрыта мягкой кровлей:

  • Трубу размещают непосредственно возле стены, но так, чтобы она не касалась выступающего кровельного покрытия.
  • В верхней части шеста возле антенны надо предусмотреть петли под растяжки. Их должно быть по кругу трубы 3 или 4 на одинаковом расстоянии друг от друга. Оптимально для петель использовать фланец с отверстиями, надетый на шест. Его не закрепляют наглухо, а фиксируют ограничителем, установленным на трубе под фланцем. Это дает возможность проворачивать мачту при настройке антенны, а сам фланец с растяжками остается на месте.
  • Оцинкованным проводом сечением 3–4 мм от петель протягивают растяжки. Их фиксируют к забетонированным в земле анкерам или другим подходящим устойчивым конструкциям.
  • Снизу под мачту устанавливают металлический пятак со штырем. Надетая на штырь труба не будет ездить по сторонам, а пятак предотвратит погружение в грунт.
  • Для надежности мачту к фронтону крепят металлическим хомутом.

Установка мачты на крыше требует изготовления прочного каркаса:

  • С металлического уголка сечением 50 мм изготавливают четырехугольную раму основания. По центру перемычками приваривают гильзу чуть большего диаметра самой мачты;
  • Готовый каркас крепят болтами сквозь кровельное покрытие к основанию крыши. Чтобы избежать течи кровли, под каркас на анкерные болты надо надеть резиновые прокладки;
  • Внутрь гильзы закрепленного основания вводят мачту с антенной, после чего приступают к монтажу растяжек. Их фиксируют анкерными болтами к прочным элементам крыши, например, стропила или конек.

На этом монтаж считается оконченным. Осталось подключить кабель к телевизору и поворотом мачты найти лучший уровень сигнала.

Установка спутниковой тарелки

Установка зеркала происходит намного проще, так как это оборудование комплектуется крепежами. Самостоятельно изготавливать основание не придется. К стене каркас крепят анкерными болтами, после чего надевают тарелку для дальнейшей настройки.
Монтаж на крыше предусматривает крепление основания на кровлю. Весь процесс аналогичен выше рассмотренному варианту. Только растяжки здесь не понадобятся, так как тарелка устанавливается низко.
Зеркалу не важна высота, ему надо задать правильное направление, чтобы поймать сигнал. Вот здесь и наступает самый трудный момент настройки. Подключив кабель к ресиверу, сначала по центральному конвертеру выставляют нужное направление параболы, добившись качественного сигнала. Далее, фидерами крепят боковые конвертеры и, не трогая зеркало, направляют их.
После установки любой из антенн, остается ровно без колец разложить кабель, зафиксировать его пластиковыми хомутами и можно смотреть любимые телепередачи.
В следующем видео — советы по установке и настройке спутниковой антенны.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru
