Как правильно установить доводчик на дверь

Как установить доводчик на пластиковую дверь самостоятельно

Установка доводчика не является редкостью. Он удобен и практичен, обеспечивает автоматическое закрывание двери, продлевая ее срок службы. Монтаж можно выполнить своими руками, изучив инструкцию и посмотрев видео, или пригласить специалиста. Схема и варианты крепления отличаются в зависимости от видов устройства. Наиболее распространен верхний наружный доводчик.

Способы установки

Есть разные варианты крепления внешнего доводчика. Его корпус можно поставить на короб. Тогда ножка будет крепиться к дверному полотну. Или, наоборот, тело устанавливается на двери, а ножка – на коробку. Большинство людей, при установке на входные двери, отдает предпочтение внутреннему монтажу. Считают, что так рычаг будет меньше подвергаться негативным воздействиям. Но его можно ставить и снаружи, например, на двери в кухню.

От того, как установлен прибор, зависит угол открытия двери. Он может составлять 180, 120 или 90 градусов. Инструкция, идущая к коробке с устройством, указывает все размеры для каждого типа установки, расстояния от верхнего края и угла полотна до тела доводчика, расстояния от края коробки до крепежной лапки рычага тяги и другие.

Монтаж устройства на металлическую дверь более трудоемкий и дорогостоящий. Это связано с тем, что помимо сверления отверстий для крепления, нужно также нарезать в них резьбу под шурупы.

Установка дверного доводчика возможна не только на входные или межкомнатные двери. На дверцы шкафчиков часто устанавливают мебельный доводчик. Он автоматизирует их работу, повышая комфорт.

Инструменты для работы

Монтаж своими руками невозможен без необходимого набора инструментов. К нему относятся:

  • карандаш, линейка;
  • уровень;
  • дрель, сверло;
  • шуруповерт, отвертка;
  • шестигранник.

Монтаж устройства своими руками не отличается сложностью процесса. Для его выполнения нужно знать основные действия, которые необходимо произвести. Как установить доводчик на дверь пошагово, описано ниже.

  1. Закрепляем шаблон.
  2. Намечаем места для сверления.
  3. Делаем отверстия под саморезы.
  4. Закрепляем корпус.
  5. Закрепляем рычаг.
  6. Крепим его ответную часть.
  7. Настраиваем и фиксируем длину ножки.
  8. .Регулируем скорость движения двери.

Установка внешнего доводчика своими руками

Первое, что нужно сделать – это правильно нанести разметку. Все фирмы производители кладут шаблон в коробку с устройством, по которому оно и крепится. Его можно приклеить к полотну скотчем, а потом наметить через него места крепления. Схема-шаблон снимается, а разметка остается.

Дрелью и сверлом делаются отверстия под саморезы. Рекомендованная глубина сверления составляет 15 мм. Корпус доводчика крепится к двери так, чтобы регулирующие винты были обращены к петлям. При этом его установка должна быть строго параллельная двери.

Ножка разбирается на две части (если он собран) и крепится лапка тяги. Далее на четырехгранный вал надевается и фиксируется винтом основной рычаг. Крепить его нужно строго под углом 90 градусов. Нанесение стопорящей жидкости на винт обязательно. При установке своими руками для этих целей можно использовать любую краску.

Ответный рычаг переводится перпендикулярно двери и настраивается его длина. После этого обе части рычага соединяются, и фиксируются с помощью болта. Крепление всех элементов должно быть надежным, поскольку доводчик постоянно испытывает нагрузку при открывании и закрывании полотна.

После регулировки устройства, монтаж можно считать законченным. Для уверенности, что он выполнен правильно, проверьте работу двери. Она должна закрываться плавно и без рывков.

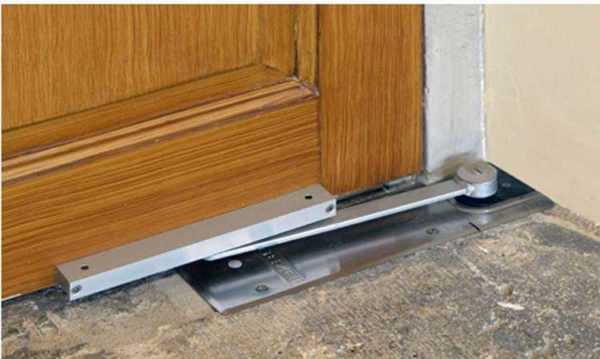

Установка напольного доводчика

Напольный прибор устанавливается внизу двери. Его монтаж производится в пол. Схема отличается более высокой сложностью установки.

Комплект напольного устройства состоит из инструкции, тела доводчика и дополнительных ключей. Фурнитура, устанавливаемая на двери, идет в комплекте не всегда. Строительными нормами предусмотрен стандарт DIN, которому соответствуют дверные устройства. Поэтому фурнитуру можно приобрести отдельно.

Толщина устройств составляет 40 мм. Установка доводчика должна быть произведена вровень с полом, т.е. его тело будет скрыто под напольным покрытием. Поэтому, монтаж таких устройств должен быть предусмотрен еще на этапе строительства здания.

Фурнитура доводчика делится на верхнюю и нижнюю. Нижняя монтируется на полотно внизу и одевается на хвостовик устройства. Верхняя состоит из двух элементов, один из которых монтируется в коробку, а второй на саму дверь. Для удобства монтажа предусмотрен регулировочный болт. При установке двери он закручивается, штифт прячется, и дверь беспрепятственно ставится на место. После чего болт откручивается, и штифт выходит полностью наружу и попадает в ответное отверстие в дверном элементе. Таким образом, полотно оказывается зажатым между верхним и нижним элементом.

Напольный доводчик часто устанавливают в офисах, бутиках, салонах и торговых центрах на стеклянные двери маятникового типа, открывающиеся в обе стороны. Кроме того, его можно крепить на металлическую, деревянную или пластиковую дверь.

Установка скрытого доводчика

Скрытый доводчик устанавливается в торце двери, что позволяет его спрятать. Для этого потребуется сделать углубления в полотне и коробке. Поэтому для монтажа своими руками потребуются дополнительные инструменты, такие как перо для дрели и стамеска или ручная фреза.

Способы монтажа могут быть разными. Крепить можно как на уже поставленную дверь, так и до ее установки. Разница заключается в удобстве крепления доводчика.

Монтаж должен производиться с точным расчетом всех размеров. Они указаны в обязательной инструкции, прилагаемой к каждому устройству.

Зная, как установить доводчик на дверь, и имея нужные инструменты, вы с легкостью справитесь с работой своими руками. Выполняя все несложные рекомендации и правила, можно быть уверенным, что устройство будет работать долго и надежно.

Установка дверного доводчика своими руками

Устройствами, гарантирующими автоматическое закрывание двери и плавность ее движения являются доводчики. При их монтаже существенно снижается нагрузка на петли и предотвращается быстрый износ фурнитуры.

За счет притяжения доводчика дверь плотно примыкает к косяку, что очень важно при установке уличных конструкций. Чаще всего такие механизмы монтируются на входных дверях квартир, гаражей, подсобных помещений, а также в местах общественного пользования. При необходимости их можно устанавливать и на межкомнатные двери.

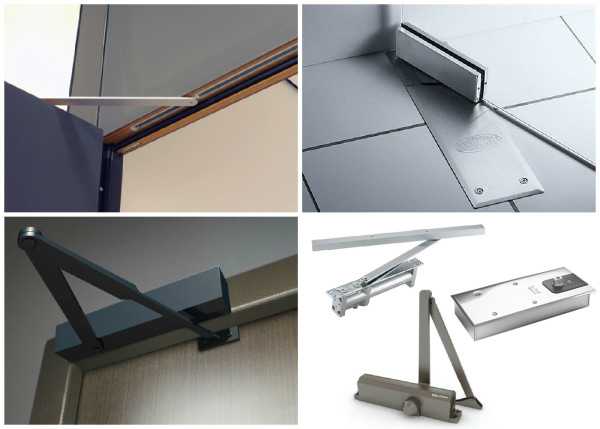

Типы доводчиков

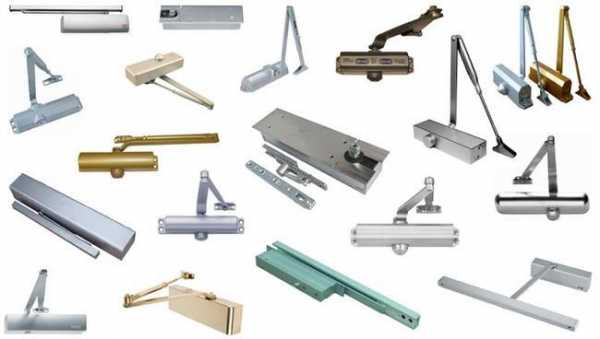

Эти устройства могут различаться по способам действия, регулировки и т.д. Но самой распространенной классификацией является их подразделение по типу монтажа на:

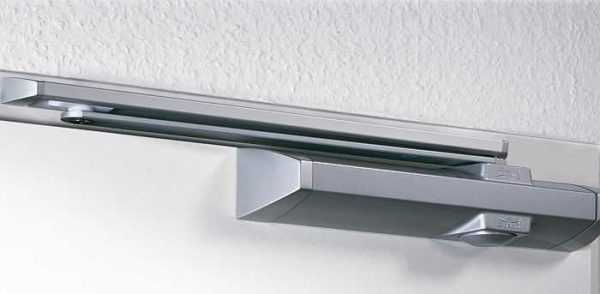

верхние. крепятся вверху дверной створки или коробки;
напольные. монтируются в пол, чаще всего устанавливаются на стеклянные конструкции;

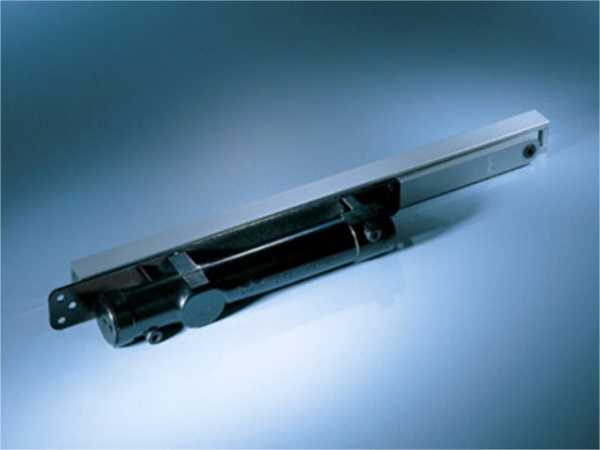

скрытые. встраиваются внутрь полотна двери.

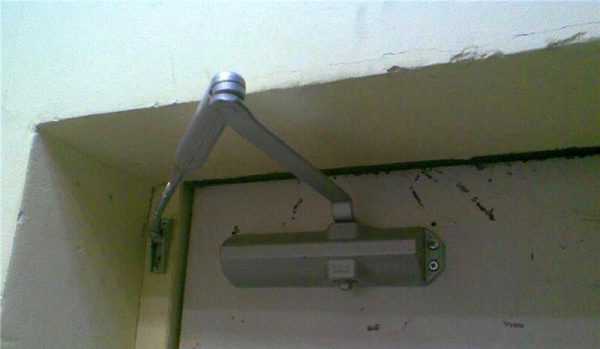

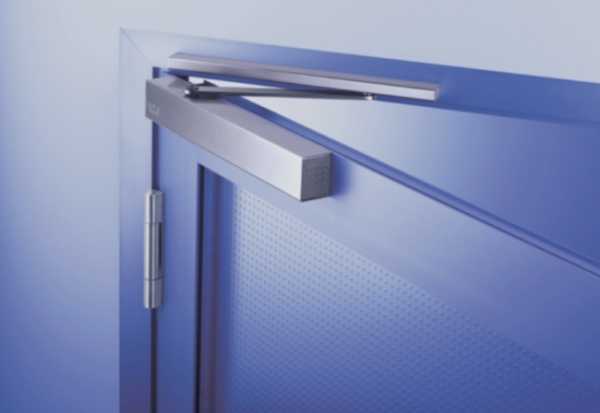

Установка вверху дверного полотна

Основными показателями для всех видов этих механизмов являются сила сжатия пружины, возможность удержания в открытом положении, скорость открывания-закрывания и задержка хода.

Принцип работы

Наиболее распространены доводчики, в которых плавность движения двери обеспечивается за счет постепенного сжимания пружины с помощью шестерни, движущейся по зубчатой рейке в масляном растворе. На таких устройствах могут устанавливаться реечные шины (обеспечивающие лучшую тягу) или скользящие каналы.

Открытие двери с кулачковым валом и скользящим каналом практически не требует усилий, поэтому такие доводчики устанавливаются в местах высокой проходимости и в специализированных учреждениях (детских садах, местах проживания людей с ограниченными возможностями, больницах и т.д.). Плавное движение двери в таких конструкциях обеспечивается за счет кулачка, толкающего поршень, который, в свою очередь, давит на пружину. При закрытии дверного полотна поршень возвращается в исходное положение, а плавное движение обеспечивается за счет второго, тормозного поршня.

Выбор доводчика

Чем массивней и тяжелее дверь, тем более высокими параметрами должен обладать доводчик. Подбор механизма производится по особой таблице в точном соответствии с шириной двери и ее массой. По европейскому стандарту изделия первого класса (EN1) монтируются на легкие двери шириной не более 0,75 м и весом до 20 кг. Доводчики седьмого класса соответственно устанавливаются на двери шириной 1,6 м и весом 160 кг.

Совет. Не следует покупать конструкции «с запасом» мощности, иначе при открывании придется прикладывать излишние усилия.


Виды верхних доводчиков

Для стандартных уличных и межкомнатных дверей рекомендуется использовать изделия 3-5 класса.

Для входных дверей лучше подбирать доводчики, рассчитанные на широкий спектр температур. В таком случае масло, находящееся внутри поршня, не застынет на морозе.

Порядок установки

1. Технология монтажа всех типов доводчиков сходна. При открывании двери вовнутрь (на себя) их корпус должен располагаться в верхней части полотна. Если она открывается наружу (от себя) доводчик, напротив, устанавливается на косяке, а его рычаг закрепляется к полотну.

2. Для нормальной работы механизма главное – максимально точно определить его местоположение на двери и обеспечить его прочное прилегание к полотну. Для упрощения монтажа к каждому доводчику прикладывается монтажная схема (шаблон) с масштабом 1:1. Ее прикладывают точно к дверному полотну, а затем размечают места расположения отверстий для крепления.

3. Для установки механизма в металлическом стальном или алюминиевом профиле используют специальные стальные цилиндры с резьбой (бонки), которые не позволяют металлу деформироваться.

4. Доводчики на деревянные двери крепятся на достаточно длинные саморезы, которые будут обеспечивать максимальную надежность соединения. На пластиковых конструкциях используются винты, проходящие сквозь полотно насквозь и закрепляемые гайками или шайбами с обратной стороны.

Совет. Чтобы защитить механизм от пыли и влаги, на уличных дверях доводчики следует закреплять только внутри помещения.

Любой из таких механизмов будет работать корректно лишь в том случае, если дверь установлена правильно и не трется о пол, а петли позволяют ей двигаться без особых усилий. Установку напольных и скрытых механизмов лучше доверить специалистам: монтаж этих устройств более сложен и требует особых расчетов.

Регулировка доводчика

Дверь, снабженная таким механизмом, должна двигаться максимально плавно, без рывков. Скорость закрывания-открывания регулируется с помощью двух винтов, находящихся в корпусе. Чаще всего они прикрыты декоративной панелью, но могут располагаться и на торце корпуса на стороне, обращенной к петлям. Выкручивать винты полностью не рекомендуется.

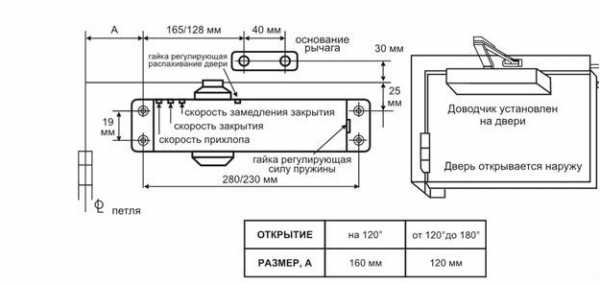

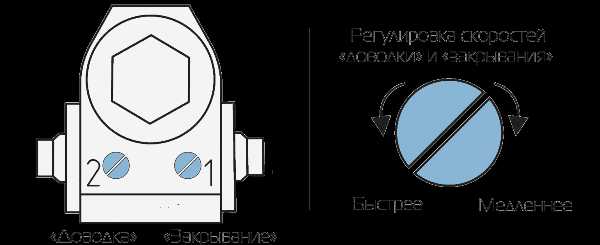

Схема расположения настроечных винтов доводчика

Мощность пружины изменить невозможно. Регулируется лишь скорость движения двери при открывании: при этом необходимо добиться, чтобы дверь и рычаг образовывали между собой угол, равный 90°. Если механизм дополнительно снабжен функцией фиксации двери. то производится также регулировка точки установки фиксации путем затягивания гайки на рычаге.


Регулировка скорости закрывания и дохлопа

Советы по эксплуатации

Чтобы увеличить срок службы этого механизма, следует придерживаться нескольких простых правил:
• так как в процессе эксплуатации винты могут ослабиться, а вязкость масла в корпусе измениться под действием колебания температур, для обеспечения бесперебойной работы регулировка этих механизмов должна проводиться в год не менее 2 раз ;
• все вращающиеся и трущиеся детали доводчика нуждаются в регулярной смазке ;
• во избежание преждевременной поломки не следует оставлять дверь открытой надолго ; исключение составляют механизмы, имеющие функцию фиксации.

При появлении подтеков масла или возникновении иных неустранимых дефектов доводчики снимаются и заменяются новыми.

Видео по теме: Установка доводчика двери

Главная » Двери » Самостоятельная установка и регулировка дверного доводчика

Самостоятельная установка и регулировка дверного доводчика

Чтобы двери не оставались открытыми, раньше использовали банальную пружину, сегодня ставят дверной доводчик. В основе его конструкции тоже лежит пружина, но она более мощная, спрятана в металлический корпус и залита маслом — для «торможения» при закрывании. Установка доводчика на дверь — задача несложная. Самостоятельная установка займет минут 20-30. Вряд ли больше. Так что берем дрель и ставим своими руками.

Самая популярная модель

Классификация

Согласно мировым стандартам EN 1154 дверные доводчики классифицируются по усилию закрывания, которое они могут создавать. Делятся они на 7 классов, которые обозначаются EN1- EN7. При выборе класса обращают внимание на инерционность двери, то есть на ширину ее полотна и массу одновременно. Если разные параметры двери отвечают различным классам, ставят устройство более высокого класса.

Класс доводчика для двери

Ширина дверного полотна, мм

Масса дверного полотна, кг

Например, ширина двери отвечает классу EN2, а масса — EN4. Ставят 4-й класс, так как более слабое усилие с нагрузкой не справится.

Есть дверные доводчики, относящиеся к одному классу. В характеристиках тогда указывается класс с одной цифрой — EN5. Они имеют небольшой диапазон регулировки усилий — в пределах одного класса. Есть устройства, усилие на закрывание которых регулируются в пределах нескольких групп. В таком случае в маркировке ставят диапазон через дефис — EN2-3, например. Последние более удобны в эксплуатации — можно настроить скорость закрывания в зависимости от погоды. Но стоимость таких моделей выше.

Конструкции и устройство тяги

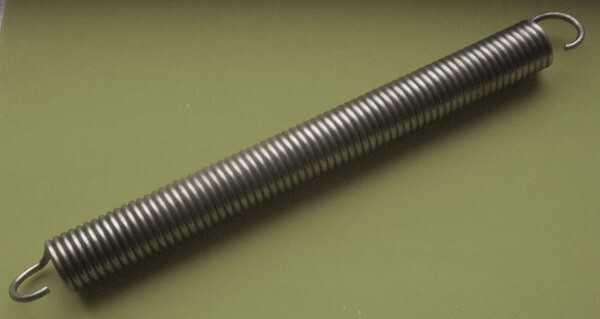

Основной элемент конструкции доводчик для двери — пружина, которая толкает рычаг. По способу передачи усилия от пружины к рычагу бывают устройства двух типов:

  • С рычажной тягой. Такие модели имеют характерный вид — перпендикулярно к поверхности дверного полотна торчат рычаги. Те же доводчики называют еще с коленной или шарнирной тягой. Конструкция работает надежно, но торчащие рычаги непривлекательны, к тому же, при желании, их легко сломать. Есть еще один недостаток: по мере открывания двери требуется прикладывать все большее усилие. Для детей и пожилых людей это может стать проблемой.

С рычажной тягой

  • Со скользящим каналом. В этих моделях рычаг располагается параллельно дверному полотну, что обеспечивает более привлекательный внешний вид. Еще один плюс: при открывании двери на 30°, усилие для дальнейшего открывания становится намного ниже. Оснащенные такими дверными доводчиками двери легко открывают и дети и пожилые люди.

    Со скользящим каналом

    Оба эти типа состоят из двух частей: корпуса, в котором спрятана пружина и передающий усилие механизм и рычаг. Монтируются они вверху двери: одна часть на полотно, вторая — на коробку. Какая-куда, зависит от направления открывания. Если двери открываются «на себя», на дверное полотно устанавливается корпус с механизмом, при открывании «от себя» — крепится рычаг. На фото изображен доводчик рычажного тип, но аналогичные правила установки и для моделей со скользящим каналом.

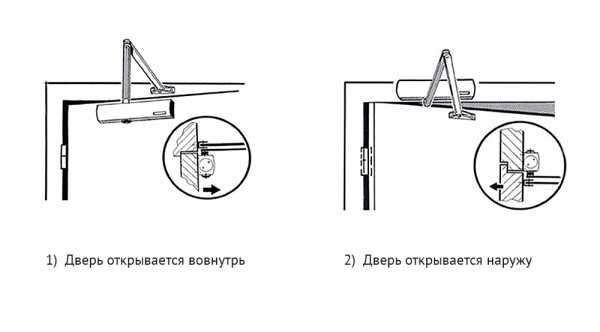

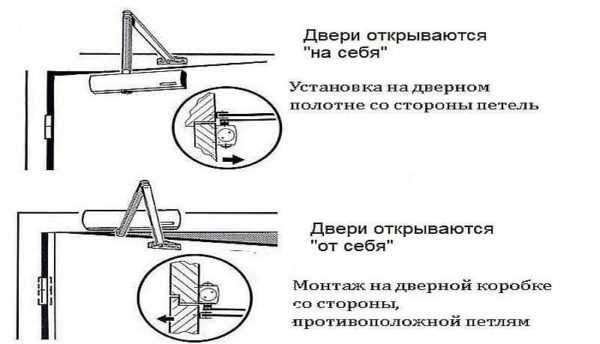

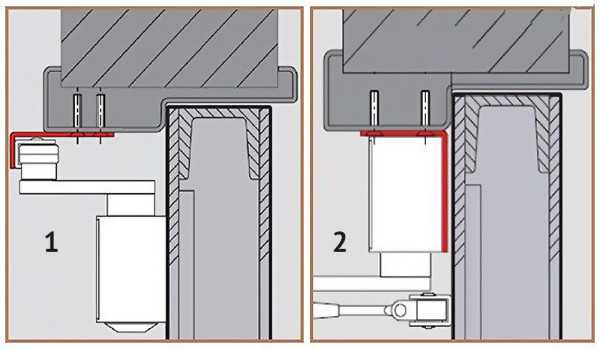

    Установка доводчика на дверь в зависимости от направления открывания

    Как понимаете, они подходят не на все типы дверей — на стеклянные поставить их проблематично. Для них есть другая конструкция — напольная. Корпус с механизмом монтируется в пол, сверху выступает лишь пластина-держатель. Аналогичный держатель устанавливается и вверху, но механизм там есть далеко не всегда, только для тяжелых дверных полотен.

    Напольный доводчик для стеклянных дверей

    Есть, кстати, напольные модели и для деревянных и металлических дверей. Они также имеют рычажную передачу или со скользящим каналом. Они меньше бросаются в глаза, но при таком расположении чаще повреждаются.

    Напольный доводчик для стеклянных дверей

    Где ставить

    В основном доводчики ставят на внешние или входные двери, могут они устанавливаться на ворота или калитку. В случае с дверьми их располагают так, чтобы корпус был в помещении. Хоть есть и морозоустойчивые модели, предназначенные для эксплуатации холода, лучше чтобы корпус был защищен от воздействия погодных условий. Также такое расположение гарантирует большую сохранность.

    Установка доводчика на дверь: инструкция с фото

    Для монтажа доводчика на двери необходимы только дрель, линейка, карандаш и отвертка. Сверло обычно требуется «3» (тройка), но надо смотреть на диаметр крепежа, который обычно идет в комплекте.

    Что необходимо для монтажа дверного доводчика

    Большая часть производителей, для облегчения самостоятельной установки доводчика на двери, комплектует изделия установочными шаблонами. На этих шаблонах схематически изображены части доводчика в полную величину. Также на них нанесены монтажные отверстия для каждого элемента. В моделях, которые могут создавать усилие на открывание разного класса, отверстия прорисовываются разными цветами, дополнительно они подписываются — рядом ставится класс доводчика.

    Пример шаблона для установки дверного доводчика

    Шаблон напечатан с обоих сторон листа. На одно стороне — для открывания дверей «на себя» — со стороны петель (на фото выше), на другой — «от себя».

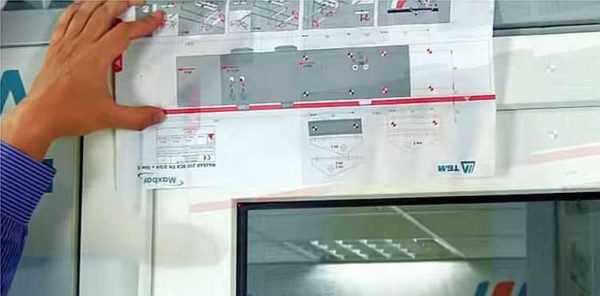

    Установка шаблона

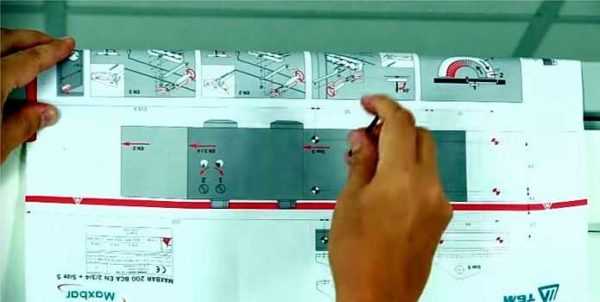

    На шаблоне имеется две перпендикулярные красные полосы. Горизонтальную совмещаем с верхним краем дверного полотна, вертикальную — с линией оси петель.

    С верхним краем дверного полотна все понятно, а вот чтобы при монтаже не ошибиться, линию оси петель необходимо прорисовать. Если устанавливается доводчик со стороны петель, проблем нет — при помощи длинной линейки и карандаша переносите линию середины петель вверх. Если монтаж будет осуществляться с другой стороны, замеряете расстояние от края полотна до середины петли. Отмечаете это расстояние с другой стороны и рисуете линию.

    Отверстия под доводчик

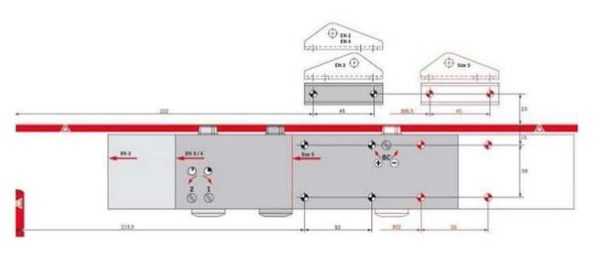

    На шаблоне находим отметки под отверстия согласно выбранному классу. При помощи сверла или шила переносим их на дверное полотно и на раму.

    Переносим отметки под отверстия на полотно и раму

    Обычно в комплекте идут два типа крепежа: для металла (металлопластика) и древесины. Выбираем сверло подходящего размера и дрелью сверлим отверстия в обозначенных местах.

    Дверные доводчики комплектуются двумя типами крепежа — для металлических и деревянных дверей

    По отметкам сверлим отверстия

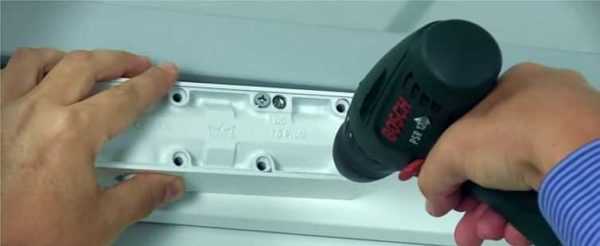

    Далее собственно и начинается установка доводчика на дверь. Обратите внимание, что для монтажа необходимо чтобы корпус и рычаги были разъединены. Если они собраны, их разделяют (откручивается шайба, вынимается винт, соединяющий рычаги и корпус).

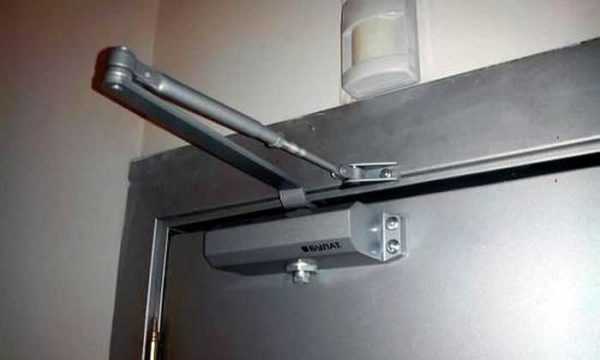

    Прикладываем части к проделанным отверстиям, устанавливаем крепеж. На схеме находим тот класс усилия на открывание, который нам необходим (в данном случае EN2) и устанавливаем части так, как показано на рисунке.

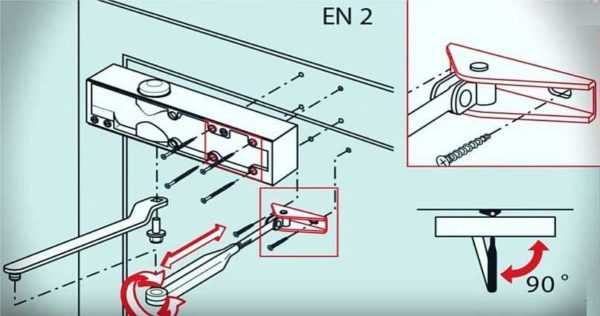

    Схема установки доводчика на двери

    Для открывания «на себя» корпус ставим на дверное полотно, на коробку устанавливаем тягу.

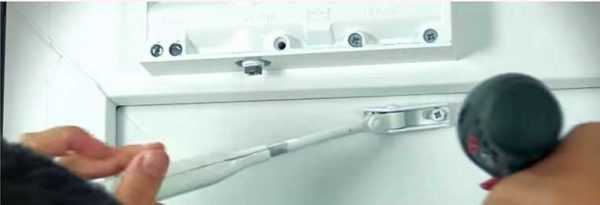

    Теперь к корпусу надо подсоединить рычаг тяги. В нижней части корпуса имеется специальный выступ. Надеваем на него рычаг, затягиваем винтом.

    Устанавливаем рычаг тяги

    Теперь осталось соединить рычаг с тягой. Есть два варианта.

    Соединить рычаг с тягой

    Само соединение рычага с тягой происходит очень просто: совмещаются две части, немного придавливаются пальцами. С легким щелчком они фиксируются. Весь фокус в том, как расположить их относительно двери. От этого зависит темп движения дверного полотна на завершающей стадии закрывания. Положение может изменяется благодаря тому, что тяга состоит из двух частей и может регулироваться по длине — одна из частей тяги — длинный штифт с резьбой. Вращением штифта и укорачивают или удлиняют ее.

    Если необходима просто плавная доводка, тягу ставят так, чтобы она была перпендикулярна дверному полотну. Для этого немного уменьшают ее размеры (на фото слева).

    Расположение рычага и тяги для выставления финишного усилия

    Если в двери установлена защелка, необходимо солидное усилие, чтобы преодолеть ее сопротивление. Для такого варианта перпендикулярно двери ставят плечо (тягу раскручивают, делая длиннее).

    Выставив части соответствующим образом, их совмещают и соединяют. Собственно все, установка доводчика на дверь закончена. И с ней можно справится своими руками, причем без особого труда. Остался финишный этап — настройка скорости закрывания. Для этого надо разобраться в регулировках дверных доводчиков.

    Как поставить на калитку

    Для установки на калитку подходят морозоустойчивые модели, которые могут эксплуатироваться снаружи. Но не все калитки имеют верхнюю перекладину. Зато боковые стойки есть у всех. В этом случае тягу крепят к боковой стойке, развернув крепежную пластину вдоль стойки.

    Установка доводчика на калитку без верхней перекладины

    Но гидравлические устройства (о них шла речь в этой статье) не очень хорошо чувствуют себя на морозе. Масло, которое заливается в корпус и служит для «торможения» дверного полотна, становится более вязким, калитка закрывается медленнее. С этой точки зрения лучше для калитки выбрать пневматическую модель (о выборе и установке читаем тут ).

    Как установить на металлическую дверь

    Монтаж доводчика на металлические двери отличается только типом используемого крепежа и размером сверла. Так как полотно обычно более тяжелое, выбираются мощные модели не ниже 5 класса (смотреть надо по таблице). Соответственно, на монтажном шаблоне понадобится разметка для другого класса.

    Доводчик на входную металлическую дверь ставиться аналогично

    Также может понадобиться более мощная дрель, но это все — детали. В остальном же, ставить доводчик на металлические двери, надо точно также, как и деревянные или металлопластиковые.

    Регулировка доводчика для двери

    Доводчики, которые устанавливают на двери имеют разную конструкцию и регулировочные винты располагаются в разных местах. Точно все указано в паспорте или инструкции по установке. Но, в общем и целом, методика одна:

    • вращая винт по часовой стрелке скорость/сила увеличивается;
    • поворачивая против часовой стрелки — тормозим/уменьшаем силу.

    При регулировке доводчика, не крутите винты сразу на несколько оборотов. Часто достаточно всего четверти оборота, может, чуть больше. Сбив баланс слишком закрутив или выкрутив винты, настроить все снова очень сложно. Можно даже сломать устройство или добиться того, что изнутри потечет масло.

    Регулировки скорости открывания двери и «прихлопывания» находятся на корпусе. Чаще всего они или на лицевой части под защитной крышкой или на боковой его поверхности.

    Отодвигаем крышку, находим винты

    В округлых или многогранных корпусах регулировки находятся сбоку на корпусе

    Источники: http://dveridoc.ru/montazh/ustanovka-dovodchikov-dverej-svoimi-rukami.html, http://svoimi-rukamy.net/32-ustanovka-dovodchika-dveri.html, http://stroychik.ru/dveri/ustanovka-dvernogo-dovodchika

  • remontonly.ru

    Как установить дверной доводчик — Всё о строительстве

    Установка дверного доводчика своими руками

    Устройствами, гарантирующими автоматическое закрывание двери и плавность ее движения являются доводчики. При их монтаже существенно снижается нагрузка на петли и предотвращается быстрый износ фурнитуры.

    За счет притяжения доводчика дверь плотно примыкает к косяку, что очень важно при установке уличных конструкций. Чаще всего такие механизмы монтируются на входных дверях квартир, гаражей, подсобных помещений, а также в местах общественного пользования. При необходимости их можно устанавливать и на межкомнатные двери.

    Типы доводчиков

    Эти устройства могут различаться по способам действия, регулировки и т.д. Но самой распространенной классификацией является их подразделение по типу монтажа на:
    верхние. крепятся вверху дверной створки или коробки;
    напольные. монтируются в пол, чаще всего устанавливаются на стеклянные конструкции;
    скрытые. встраиваются внутрь полотна двери.


    Установка вверху дверного полотна

    Основными показателями для всех видов этих механизмов являются сила сжатия пружины, возможность удержания в открытом положении, скорость открывания-закрывания и задержка хода.

    Принцип работы

    Наиболее распространены доводчики, в которых плавность движения двери обеспечивается за счет постепенного сжимания пружины с помощью шестерни, движущейся по зубчатой рейке в масляном растворе. На таких устройствах могут устанавливаться реечные шины (обеспечивающие лучшую тягу) или скользящие каналы.

    Открытие двери с кулачковым валом и скользящим каналом практически не требует усилий, поэтому такие доводчики устанавливаются в местах высокой проходимости и в специализированных учреждениях (детских садах, местах проживания людей с ограниченными возможностями, больницах и т.д.). Плавное движение двери в таких конструкциях обеспечивается за счет кулачка, толкающего поршень, который, в свою очередь, давит на пружину. При закрытии дверного полотна поршень возвращается в исходное положение, а плавное движение обеспечивается за счет второго, тормозного поршня.

    Выбор доводчика

    Чем массивней и тяжелее дверь, тем более высокими параметрами должен обладать доводчик. Подбор механизма производится по особой таблице в точном соответствии с шириной двери и ее массой. По европейскому стандарту изделия первого класса (EN1) монтируются на легкие двери шириной не более 0,75 м и весом до 20 кг. Доводчики седьмого класса соответственно устанавливаются на двери шириной 1,6 м и весом 160 кг.

    Совет. Не следует покупать конструкции «с запасом» мощности, иначе при открывании придется прикладывать излишние усилия.


    Виды верхних доводчиков

    Для стандартных уличных и межкомнатных дверей рекомендуется использовать изделия 3-5 класса. Для входных дверей лучше подбирать доводчики, рассчитанные на широкий спектр температур. В таком случае масло, находящееся внутри поршня, не застынет на морозе.

    Порядок установки

    1. Технология монтажа всех типов доводчиков сходна. При открывании двери вовнутрь (на себя) их корпус должен располагаться в верхней части полотна. Если она открывается наружу (от себя) доводчик, напротив, устанавливается на косяке, а его рычаг закрепляется к полотну.

    2. Для нормальной работы механизма главное – максимально точно определить его местоположение на двери и обеспечить его прочное прилегание к полотну. Для упрощения монтажа к каждому доводчику прикладывается монтажная схема (шаблон) с масштабом 1:1. Ее прикладывают точно к дверному полотну, а затем размечают места расположения отверстий для крепления.

    3. Для установки механизма в металлическом стальном или алюминиевом профиле используют специальные стальные цилиндры с резьбой (бонки), которые не позволяют металлу деформироваться.

    4. Доводчики на деревянные двери крепятся на достаточно длинные саморезы, которые будут обеспечивать максимальную надежность соединения. На пластиковых конструкциях используются винты, проходящие сквозь полотно насквозь и закрепляемые гайками или шайбами с обратной стороны.

    Совет. Чтобы защитить механизм от пыли и влаги, на уличных дверях доводчики следует закреплять только внутри помещения.

    Любой из таких механизмов будет работать корректно лишь в том случае, если дверь установлена правильно и не трется о пол, а петли позволяют ей двигаться без особых усилий. Установку напольных и скрытых механизмов лучше доверить специалистам: монтаж этих устройств более сложен и требует особых расчетов.

    Регулировка доводчика

    Дверь, снабженная таким механизмом, должна двигаться максимально плавно, без рывков. Скорость закрывания-открывания регулируется с помощью двух винтов, находящихся в корпусе. Чаще всего они прикрыты декоративной панелью, но могут располагаться и на торце корпуса на стороне, обращенной к петлям. Выкручивать винты полностью не рекомендуется.


    Схема расположения настроечных винтов доводчика

    Мощность пружины изменить невозможно. Регулируется лишь скорость движения двери при открывании: при этом необходимо добиться, чтобы дверь и рычаг образовывали между собой угол, равный 90°. Если механизм дополнительно снабжен функцией фиксации двери. то производится также регулировка точки установки фиксации путем затягивания гайки на рычаге.


    Регулировка скорости закрывания и дохлопа

    Советы по эксплуатации

    Чтобы увеличить срок службы этого механизма, следует придерживаться нескольких простых правил:
    • так как в процессе эксплуатации винты могут ослабиться, а вязкость масла в корпусе измениться под действием колебания температур, для обеспечения бесперебойной работы регулировка этих механизмов должна проводиться в год не менее 2 раз ;
    • все вращающиеся и трущиеся детали доводчика нуждаются в регулярной смазке ;
    • во избежание преждевременной поломки не следует оставлять дверь открытой надолго ; исключение составляют механизмы, имеющие функцию фиксации.

    При появлении подтеков масла или возникновении иных неустранимых дефектов доводчики снимаются и заменяются новыми.

    Видео по теме: Установка доводчика двери

    Доводчики дверей: способы установки и особенности регулировки

    Доводчик – специальное устройство, обеспечивающее плавное закрывание дверей. И если еще совсем недавно его роль выполняла обычная пружина – сегодня он является неотъемлемым атрибутом общественных учреждений, магазинов, офисов и подъездных дверей, оборудованных домофоном. Он делает закрытие более мягким, плавным и бесшумным. А как установить доводчик на дверь?

    Плавность хода механизма обеспечивает принцип гидродемпфирования. Так, при открытии входных ворот происходит сжимание пружины, которая использует накопленную энергию на их закрывание и возврат в исходное положение.

    Данное устройство пользуется широкой популярностью благодаря различным способам установки и многообразию входных ворот, на которые их можно устанавливать.

    Виды доводчиков дверей

    Ассортимент этого механизма на современном рынке достаточно широк. Причем данное устройство подлежит некоторой классификации:

    • доводчик верхнего расположения. Такое устройство может иметь два варианта исполнения штанги – колено и скользящую шину и устанавливаться на верхней части полотна;
    • о необходимости установки напольных устройств думают еще на этапе проектирования и строительства здания. Их устанавливают на входные ворота, в которых не планируется проделывать отверстия;
    • доводчиками скрытой установки оборудованы уже готовые входные ворота. Устройство такого типа можно встретить лишь в полотнах определенной толщины, и они являются относительной новинкой на рынке. Здесь главное – сделать правильный выбор и установить такое полотно, которое бы и открывалось достаточно легко и закрывалось без усилий.

    Способы и виды монтажа

    Говоря об установке доводчика двери, имеется в виду два типа монтажа: снаружи и внутри помещения. Если устройство планируется крепить к межкомнатному полотну, останавливаются на стандартном способе установки, при котором корпус механизма крепят на полотно со стороны открытия, а пруток с башмаком устанавливают на коробке.

    Входные ворота с улицы лучше оборудовать доводчиком с внутренней стороны, в противном случае он будет подвергаться постоянному воздействию пыли и влаги. Кроме того, в морозы механизм может промерзнуть и тогда дверь не будет закрываться вообще.

    Поэтому в большей части случаев останавливаются на внутренней установке, а далее уже действуют в соответствии с конструктивными особенностями и направлением открывания входных ворот. Согласно правилам пожарной безопасности, внешние двери следует открывать наружу, а значит корпус устройства необходимо монтировать на косяк либо на дополнительную крепежную планку.

    Установка доводчика двери по этапам своими руками

    В первую очередь нужно выбрать устройство, которое соответствовало бы ширине и массе двери. С этим не будет проблем, так как его класс указан в документации. Теперь нужно определиться с местом и типом установки.

    Оценив направление открывания полотна, сделать выбор: при открытии « на себя » установить корпус устройства на верхнюю часть полотна со стороны петель. В противном случае изделие монтируют на коробку, а к полотну прикрепляют рычаг. Механизмы верхнего расположения монтируются одинаково независимо от исполнения штанги.

    Любое подобное устройство оборудовано монтажной схемой, которая позволяет разметить места выполнения отверстий. Единственное условие – схема должна соответствовать выбранному типу установки. Теперь нужно просверлить отверстия в полотне.

    При установке доводчика на металлическую дверь необходимо вооружиться специальными крепежными приспособлениями – бонками, которые защитят металл от деформации в месте монтажа элементов. Корпус устройства и башмак рычага крепятся с помощью саморезов.

    Идущий в комплекте винт предназначен для крепления ответной части рычага к корпусу. В завершение рычаг соединяют в колене.

    Регулировка доводчика двери по этапам своими руками

    Теперь нужно отрегулировать коленный рычаг так, чтобы он встал перпендикулярно плоскости полотна. Как отре гулировать доводчик двери? Чтобы отрегулировать усилие закрывания входных ворот, их нужно открыть, оценить скорость закрывания, и, орудуя регулировочными винтами, довести ее до желаемой.

    Если требуется установить режим с « дохлопом », применяемым на дверях с кодовым замком или защелкой, необходимо произвести четкую регулировку скорости и усилия закрывания полотна в двух зонах: в начальной, где диапазон варьируется от 15 до 180 градусов и конечной – в диапазоне от 15 до 0 градусов.

    Особенности регулировки заключаются в том, чтобы установить в конечной зоне чуть большую скорость и усилие для захлопывания двери, однако скорости двух зон не должны существенно отличаться друг от друга.

    При регулировке доводчика двери своими руками важно не переусердствовать с выкручиванием винтов, так как это может привести к разгерметизации корпуса устройства и утечке масла, что приведет к выходу механизма из строя.

    Некоторые модели оборудованы дополнительными опциями, например, торможением открытия. Осуществляя регулировку, их так же требуется довести до желаемого уровня.

    Нестандартные методы установки

    Если невозможно установить устройство по стандартной схеме, монтаж осуществляют с применением дополнительных элементов – планок или уголка. Конструкция каждого такого крепежного элемента подбирается в индивидуальном порядке с учетом всех нюансов.

    Нестандартная установка предусматривает следующие действия:

    • если невозможно закрепить рычаг на коробке, прибегают к монтажу уголка, который закрепляют саморезами в горизонтальной плоскости. Рычаг монтируется к уголку изнутри;
    • корпус механизма монтируют на строительный уголок, местом крепления которого является верхний откос коробки, а рычаг крепят к самому полотну;
    • дверь оборудуют монтажной пластиной, выступающей за верхнюю часть полотна, а на нее монтируют корпус механизма. Местом крепления рычага выступает коробка;
    • монтажная подвесная пластина устанавливается на коробке, к ней крепят сам доводчик, а рычаг монтируют к полотну;
    • доводчик устанавливается на полотно стандартным способом, а рычаг монтируется к пластине, увеличивающей размер откоса.

    Вышеперечисленные способы крепления доводчика не умаляют его функциональности и надежности. Однако, чтобы продлить срок его службы, воздействовать на работу механизма из вне не рекомендуется.

    Если требуется заблокировать входные ворота, например, при переезде, лучше отсоединить рычаг от устройства, а не стопорить их различными тяжелыми элементами.

    Если механизм пришлось установить снаружи, необходимо предусмотреть его защиту от осадков и морозов.

    При соблюдении этих нехитрых правил установки, доводчик будет служить своему владельцу долгие годы.

    Главная » Двери » Самостоятельная установка и регулировка дверного доводчика

    Самостоятельная установка и регулировка дверного доводчика

    Чтобы двери не оставались открытыми, раньше использовали банальную пружину, сегодня ставят дверной доводчик. В основе его конструкции тоже лежит пружина, но она более мощная, спрятана в металлический корпус и залита маслом — для «торможения» при закрывании. Установка доводчика на дверь — задача несложная. Самостоятельная установка займет минут 20-30. Вряд ли больше. Так что берем дрель и ставим своими руками.

    Самая популярная модель

    Классификация

    Согласно мировым стандартам EN 1154 дверные доводчики классифицируются по усилию закрывания, которое они могут создавать. Делятся они на 7 классов, которые обозначаются EN1- EN7. При выборе класса обращают внимание на инерционность двери, то есть на ширину ее полотна и массу одновременно. Если разные параметры двери отвечают различным классам, ставят устройство более высокого класса.

    Класс доводчика для двери

    Ширина дверного полотна, мм

    Масса дверного полотна, кг

    Например, ширина двери отвечает классу EN2, а масса — EN4. Ставят 4-й класс, так как более слабое усилие с нагрузкой не справится.

    Есть дверные доводчики, относящиеся к одному классу. В характеристиках тогда указывается класс с одной цифрой — EN5. Они имеют небольшой диапазон регулировки усилий — в пределах одного класса. Есть устройства, усилие на закрывание которых регулируются в пределах нескольких групп. В таком случае в маркировке ставят диапазон через дефис — EN2-3, например. Последние более удобны в эксплуатации — можно настроить скорость закрывания в зависимости от погоды. Но стоимость таких моделей выше.

    Конструкции и устройство тяги

    Основной элемент конструкции доводчик для двери — пружина, которая толкает рычаг. По способу передачи усилия от пружины к рычагу бывают устройства двух типов:

    • С рычажной тягой. Такие модели имеют характерный вид — перпендикулярно к поверхности дверного полотна торчат рычаги. Те же доводчики называют еще с коленной или шарнирной тягой. Конструкция работает надежно, но торчащие рычаги непривлекательны, к тому же, при желании, их легко сломать. Есть еще один недостаток: по мере открывания двери требуется прикладывать все большее усилие. Для детей и пожилых людей это может стать проблемой.

    С рычажной тягой

  • Со скользящим каналом. В этих моделях рычаг располагается параллельно дверному полотну, что обеспечивает более привлекательный внешний вид. Еще один плюс: при открывании двери на 30°, усилие для дальнейшего открывания становится намного ниже. Оснащенные такими дверными доводчиками двери легко открывают и дети и пожилые люди.

    Со скользящим каналом

    Оба эти типа состоят из двух частей: корпуса, в котором спрятана пружина и передающий усилие механизм и рычаг. Монтируются они вверху двери: одна часть на полотно, вторая — на коробку. Какая-куда, зависит от направления открывания. Если двери открываются «на себя», на дверное полотно устанавливается корпус с механизмом, при открывании «от себя» — крепится рычаг. На фото изображен доводчик рычажного тип, но аналогичные правила установки и для моделей со скользящим каналом.

    Установка доводчика на дверь в зависимости от направления открывания

    Как понимаете, они подходят не на все типы дверей — на стеклянные поставить их проблематично. Для них есть другая конструкция — напольная. Корпус с механизмом монтируется в пол, сверху выступает лишь пластина-держатель. Аналогичный держатель устанавливается и вверху, но механизм там есть далеко не всегда, только для тяжелых дверных полотен.

    Напольный доводчик для стеклянных дверей

    Есть, кстати, напольные модели и для деревянных и металлических дверей. Они также имеют рычажную передачу или со скользящим каналом. Они меньше бросаются в глаза, но при таком расположении чаще повреждаются.

    Напольный доводчик для стеклянных дверей

    Где ставить

    В основном доводчики ставят на внешние или входные двери, могут они устанавливаться на ворота или калитку. В случае с дверьми их располагают так, чтобы корпус был в помещении. Хоть есть и морозоустойчивые модели, предназначенные для эксплуатации холода, лучше чтобы корпус был защищен от воздействия погодных условий. Также такое расположение гарантирует большую сохранность.

    Установка доводчика на дверь: инструкция с фото

    Для монтажа доводчика на двери необходимы только дрель, линейка, карандаш и отвертка. Сверло обычно требуется «3» (тройка), но надо смотреть на диаметр крепежа, который обычно идет в комплекте.

    Что необходимо для монтажа дверного доводчика

    Большая часть производителей, для облегчения самостоятельной установки доводчика на двери, комплектует изделия установочными шаблонами. На этих шаблонах схематически изображены части доводчика в полную величину. Также на них нанесены монтажные отверстия для каждого элемента. В моделях, которые могут создавать усилие на открывание разного класса, отверстия прорисовываются разными цветами, дополнительно они подписываются — рядом ставится класс доводчика.

    Пример шаблона для установки дверного доводчика

    Шаблон напечатан с обоих сторон листа. На одно стороне — для открывания дверей «на себя» — со стороны петель (на фото выше), на другой — «от себя».

    Установка шаблона

    На шаблоне имеется две перпендикулярные красные полосы. Горизонтальную совмещаем с верхним краем дверного полотна, вертикальную — с линией оси петель.

    С верхним краем дверного полотна все понятно, а вот чтобы при монтаже не ошибиться, линию оси петель необходимо прорисовать. Если устанавливается доводчик со стороны петель, проблем нет — при помощи длинной линейки и карандаша переносите линию середины петель вверх. Если монтаж будет осуществляться с другой стороны, замеряете расстояние от края полотна до середины петли. Отмечаете это расстояние с другой стороны и рисуете линию.

    Отверстия под доводчик

    На шаблоне находим отметки под отверстия согласно выбранному классу. При помощи сверла или шила переносим их на дверное полотно и на раму.

    Переносим отметки под отверстия на полотно и раму

    Обычно в комплекте идут два типа крепежа: для металла (металлопластика) и древесины. Выбираем сверло подходящего размера и дрелью сверлим отверстия в обозначенных местах.

    Дверные доводчики комплектуются двумя типами крепежа — для металлических и деревянных дверей

    По отметкам сверлим отверстия

    Далее собственно и начинается установка доводчика на дверь. Обратите внимание, что для монтажа необходимо чтобы корпус и рычаги были разъединены. Если они собраны, их разделяют (откручивается шайба, вынимается винт, соединяющий рычаги и корпус).

    Прикладываем части к проделанным отверстиям, устанавливаем крепеж. На схеме находим тот класс усилия на открывание, который нам необходим (в данном случае EN2) и устанавливаем части так, как показано на рисунке.

    Схема установки доводчика на двери

    Для открывания «на себя» корпус ставим на дверное полотно, на коробку устанавливаем тягу.

    Теперь к корпусу надо подсоединить рычаг тяги. В нижней части корпуса имеется специальный выступ. Надеваем на него рычаг, затягиваем винтом.

    Устанавливаем рычаг тяги

    Теперь осталось соединить рычаг с тягой. Есть два варианта.

    Соединить рычаг с тягой

    Само соединение рычага с тягой происходит очень просто: совмещаются две части, немного придавливаются пальцами. С легким щелчком они фиксируются. Весь фокус в том, как расположить их относительно двери. От этого зависит темп движения дверного полотна на завершающей стадии закрывания. Положение может изменяется благодаря тому, что тяга состоит из двух частей и может регулироваться по длине — одна из частей тяги — длинный штифт с резьбой. Вращением штифта и укорачивают или удлиняют ее.

    Если необходима просто плавная доводка, тягу ставят так, чтобы она была перпендикулярна дверному полотну. Для этого немного уменьшают ее размеры (на фото слева).

    Расположение рычага и тяги для выставления финишного усилия

    Если в двери установлена защелка, необходимо солидное усилие, чтобы преодолеть ее сопротивление. Для такого варианта перпендикулярно двери ставят плечо (тягу раскручивают, делая длиннее).

    Выставив части соответствующим образом, их совмещают и соединяют. Собственно все, установка доводчика на дверь закончена. И с ней можно справится своими руками, причем без особого труда. Остался финишный этап — настройка скорости закрывания. Для этого надо разобраться в регулировках дверных доводчиков.

    Как поставить на калитку

    Для установки на калитку подходят морозоустойчивые модели, которые могут эксплуатироваться снаружи. Но не все калитки имеют верхнюю перекладину. Зато боковые стойки есть у всех. В этом случае тягу крепят к боковой стойке, развернув крепежную пластину вдоль стойки.

    Установка доводчика на калитку без верхней перекладины

    Но гидравлические устройства (о них шла речь в этой статье) не очень хорошо чувствуют себя на морозе. Масло, которое заливается в корпус и служит для «торможения» дверного полотна, становится более вязким, калитка закрывается медленнее. С этой точки зрения лучше для калитки выбрать пневматическую модель (о выборе и установке читаем тут ).

    Как установить на металлическую дверь

    Монтаж доводчика на металлические двери отличается только типом используемого крепежа и размером сверла. Так как полотно обычно более тяжелое, выбираются мощные модели не ниже 5 класса (смотреть надо по таблице). Соответственно, на монтажном шаблоне понадобится разметка для другого класса.

    Доводчик на входную металлическую дверь ставиться аналогично

    Также может понадобиться более мощная дрель, но это все — детали. В остальном же, ставить доводчик на металлические двери, надо точно также, как и деревянные или металлопластиковые.

    Регулировка доводчика для двери

    Доводчики, которые устанавливают на двери имеют разную конструкцию и регулировочные винты располагаются в разных местах. Точно все указано в паспорте или инструкции по установке. Но, в общем и целом, методика одна:

    • вращая винт по часовой стрелке скорость/сила увеличивается;
    • поворачивая против часовой стрелки — тормозим/уменьшаем силу.

    При регулировке доводчика, не крутите винты сразу на несколько оборотов. Часто достаточно всего четверти оборота, может, чуть больше. Сбив баланс слишком закрутив или выкрутив винты, настроить все снова очень сложно. Можно даже сломать устройство или добиться того, что изнутри потечет масло.

    Регулировки скорости открывания двери и «прихлопывания» находятся на корпусе. Чаще всего они или на лицевой части под защитной крышкой или на боковой его поверхности.

    Отодвигаем крышку, находим винты

    В округлых или многогранных корпусах регулировки находятся сбоку на корпусе

    Источники: http://svoimi-rukamy.net/32-ustanovka-dovodchika-dveri.html, http://mjusli.ru/ujutnyj_dom/remont/dovodchiki-dverej-sposoby-ustanovki-i-osobennosti-regulirovki, http://stroychik.ru/dveri/ustanovka-dvernogo-dovodchika

  • blogforbuilder.ru

    Устанавливаем дверной доводчик правильно

    Установка дверного доводчика обеспечит плотное закрытие двери и избавит вас от сквозняков и других неприятностей, которые дает открытая дверь.

    Помимо возможности плотно закрыть дверь, дверной доводчик значительно снизит давление на фурнитуру и, таким образом, продлит работу петель, да и всей дверной конструкции.

    Дверной доводчик подходит для любого типа двери – входной, межкомнатной, гаражной, банной и двери любого другого строения.



    В статье мы осветим типы конструкций, способы и нюансы работы каждого из них, а также вы узнаете, как установить такую конструкцию своими руками и сэкономить на привлечении специалистов.

    Типы и способы работы конструкций

    Дверные доводчики отличаются в зависимости от способа монтажа и делятся на накладные – те, которые устанавливаются прямо в коробочный брус, полотно двери или петли и напольные – такие закладываются во время установки напольного покрытия.

    Монтаж второго типа устройства более сложен, а также вам понадобится схема их расположения, сделанная до того, как будет готов пол.

    Существуют также скрытые доводчики, которые располагаются в коробке или в полотне.

    Но чтобы поставить такой механизм, нужно произвести фрезерование полости, а своими руками без необходимого опыта с этим не справиться.

    Для тех, кто хочет выполнить монтаж доводчика своими руками, но не имеет никакого опыта в этом деле, лучше всего выбирать способ установки на дверь.

    Как правило, инструкция и схема этого процесса дается вместе с самим устройством, а также вам в этом поможет статья с описанием шагов и видео, где все подробно показано.

    Помимо устройства, вам нужно выбрать и подходящий монтаж, который различается в зависимости от типа механизма, а также расположения доводчика на двери: установить его можно изнутри или снаружи.

    Однако установки с наружной стороны лучше избегать, т.к. в этом случае срок службы устройства сократиться из-за перепадов температур и неблагоприятных погодных воздействий.

    Происходит это из-за того, что механизм работы оснащен машинным маслом и работает за счет того, что оно перетекает из полости в полость.

    При значительном понижении температуры, например зимой, масло приобретет вязкую и густую консистенцию, а летом, наоборот, слишком жидкую.

    Это все приведет к тому, что вам, во-первых, придется постоянно регулировать работу устройства, а, во-вторых, срок его службы уменьшиться.

    Существует несколько стандартных схем, как сделать монтаж доводчиков, все они практически одинаковы по сложности и качеству установки.

    Первая схема предполагает закрепление рычага на притолоке коробки двери. Другой вариант крепления – на верхнем брусе коробки с привинчиванием башмака рычага к полотну двери.

    Третий вариант – закрепление рычага параллельно с использованием монтажного уголка. Эта схема похожа на первую, с той только разницей, что в первой схеме расположение рычага будет перпендикулярным.

    Если дверной проем нестандартный и высота дверного просвета слишком маленькая, то для монтажа конструкции вам придется использовать уголки и пластины, но в целом установка своими руками будет не намного сложнее, чем когда дверной проем стандартного вида.

    При выборе доводчика для нестандартного проема учитывайте расстояние от верхнего края коробки до потолка, чтобы было достаточно места для установки устройства.

    Самыми популярными и качественными типами доводчиков считаются устройства фирмы Апекс.

    Они выпускают устройства разного типа и цены, а их установка своими руками такая же, как и любой другой системы.

    Как установить и отрегулировать конструкцию?

    После того, как вы выбрали, какая схема доводчика вам подойдет, а также определились с моделью, можно приступать к установке устройства своими руками.

    Монтаж доводчиков любого типа выполняется идентично.

    Первым делом нужно приложить шаблон из коробки доводчика к тому месту, куда вы будете устанавливать конструкцию, и закрепить его с помощью скотча.

    Видео:

    Вы увидите точки, где нужно проделать крепеж – они обозначены производителем. В этих местах нужно сделать 6 отверстий: два нужны для фиксации рычага, а четыре – для установки самого доводчика.

    Лучше просверлить отверстия сразу, т.к. потом это будет сделать сложнее.

    Сначала нужно закрепить рычаг устройства, а после него зафиксировать корпус доводчика.

    Когда обе части конструкции установлены, можно переходить к установке тяги – ее нужно соединить с осью доводчика с выполнением корректировки по длине.

    Если вы все сделали правильно, то рычаг доводчика должны быть зафиксирован строго перпендикулярно дверному полотну в закрытом виде, а винты для регулировки конструкции должны быть установлены по направлению к петельному брусу коробки.

    Крепежный материал для конструкции поставляется вместе с самим доводчиком, поэтому докупать что-то отдельно не нужно.

    Самое главное при установке своим руками, чтобы инструкция была полностью соблюдена, тогда доводчик будет работать верно.

    Но не ограничивайтесь только приложенной производителем схемой, посмотрите также видео, оно поможет вам в работе.

    Когда доводчик установлен, важно грамотно отрегулировать его, чтобы он работал правильно. Регулировку делают с помощью регулировочных винтов, положение которых требуется скорректировать.

    Винты задают скорость, с которой может двигаться дверное полотно.

    Она имеет два режима: первым винтом задается скорость закрытия двери с соблюдением диапазона в 180-15 градусов, а второй должен иметь скорость от 15 до 0.

    Чтобы выставить скорость правильно, поворачивайте винты по направлению вдоль и против нарезки.

    Обычно для правильной работы системы достаточно одного поворота. Не старайтесь слишком сильно давить на винты или делать много поворотов.

    Если их будет больше двух, то герметичность доводчика будет нарушена, и винты просто выпадут из конструкции, что повлечет за собой утечку масла и приведет конструкцию в полную неисправность.

    Некоторые доводчики имеют дополнительные функции помимо плотной фиксации двери — это функция BackCheck, когда в доводчике установлен демпфер, который препятствует слишком большим усилиям с диапазоном 70-110 градусов.

    Hold-Open, который позволяет зафиксировать дверь в открытом положении и Delayed Closing, который обеспечивает затяжное движение в промежутке 110-70 градусов.

    Устройства, оснащенные такими дополнениями, будут стоить дороже, но монтаж своими руками будет аналогичен, поэтому можете не волноваться, что вы не сможете установить более сложную систему.

    Видео:

    После того как вы выставили на доводчике все необходимые значения и убедились, что скорость движения такая, как вам нужно, а закрытие двери сопровождается «дохлопом» и «дожимом», можно закрывать ось доводчика специальным декоративным колпачком.

    Работа закончена. Это и есть установка доводчика своими руками. Перед установкой посмотрите видео, чтобы устройство было установлено верно.

    Если монтаж произведен правильно, то дверь будет работать исправно и закрываться и открываться так, как предусмотрено производителями устройства.

    Никакого особого ухода после того, как закончен монтаж, доводчик не требует – проследите, чтобы на двери не качались дети, а также чтобы ее ничем не подпирали – это может вывести устройство из строя.

    В остальном же дверь с доводчиком эксплуатируется так же, как и обычная дверь.

    ciscoexpo.ru

    Как установить доводчик на дверь

    Установка доводчика дверей в помещении своими руками

    • Что представляет собой дверной доводчик?
    • Варианты дверных доводчиков
    • Как установить доводчик: инструкция
    • Нестандартные решения

    Громко хлопающая дверь или полотно, которое не закрывается – что может быть хуже? Установка доводчика дверей своими руками исправит ситуацию. Подобный механизм обеспечит мягкое, прочное закрытие, при этом он будет компактным, с высоким уровнем надежности.

    Доводчик необходим для мягкого и плотного закрытия двери.

    Традиционные пружины и громоздкие противовесы уже не обеспечивают должного комфорта и удобства при закрывании/открывании двери. Монтаж доводчика выполняется быстро, с работой можно справиться самостоятельно.

    Что представляет собой дверной доводчик?

    Это специальная конструкция, применяемая для плавного хода дверного полотна. Дверь закрывается автоматически, ее не надо тянуть на себя или хлопать. Доводчик выполняет несколько задач:

    1. Фиксирует полотно в открытом положении.
    2. Обеспечивает плавное закрытие двери, при этом тянуть ее на себя не надо.
    3. Защита конструкции от повреждений при ударе о преграду.
    4. Возможность двухдиапазонной регулировки в момент захлопывания.

    Устройство дверного доводчика.

    Основным элементом механизма выступает пружина, она аккумулирует энергию, возвращая дверь в закрытое положение. Для плавного хода полотна применяется масляный амортизатор. Именно он и обеспечивает отсутствие такого неприятного момента, как громкий хлопок и слишком резкое закрытие. Масло поступает из одной камеры устройства в другую при открытии/закрытии двери. Амортизирующая жидкость вязкая, это и обеспечивает плавность хода, бесшумность работы. Сегодня выпускаются доводчики с несколькими амортизаторами вместо одного, разные типы пружин. Конструктивные особенности на монтаж не влияют, схема установки используется одна.

    Вернуться к оглавлению

    Варианты дверных доводчиков

    Установка доводчика не зависит от его типа, но чтобы выбрать надежный и долговечный вариант, необходимо обратить внимание на особенности конструкции. Сегодня производители предлагают разные модели изделий, которые отличаются по месту монтажа, внешнему виду.

    Верхние доводчики используются чаще всего. Корпус монтируется в верхней части дверного полотна. В зависимости от типа используемой пружины дверные механизмы можно классифицировать на модели:

    • с зубчатым приводом;
    • со скользящим типом стержня.

    Внутренняя конструкция зубчатого дверного доводчика.

    В первом случае конструкция имеет рычаг, который связан со специальной шестеренкой. Он приводит в движение зубчатый поршень или штифт, имеющий пружину. Схема надежная, простая и долговечная. Применяется часто, является любимым вариантом многих мастеров. Вторая модель имеет сердцеобразный кулачковый вал, который и приводит в действие пружину. Предусмотрены 2 поршня (тормозящий и открывающий). Доводчик получается громоздкий, но и уровень его надежности выше. Применяются конструкции не так часто, но именно они являются наиболее перспективными.

    Напольные дверные доводчики можно увидеть в торговых и офисных центрах, для дома они применяются редко. Это конструкция со скользящим стержнем, но рычаги в данном случае полностью отсутствуют. Во время установки дверь крепится на оси, вес полотна для доводчика может составлять до 300 кг.

    Скрытый тип дверного доводчика применяется, когда механизм надо сделать почти незаметным.

    В продаже есть несколько вариантов:

    1. Со скользящим стержнем более компактны, монтируются в самом дверном полотне.
    2. Петли-доводчики, которые сегодня являются самыми миниатюрными, монтируются в петлях двери. Дополнительные монтажные работы не требуются, так как доводчик и петля представляют собой единый механизм.

    Вернуться к оглавлению

    Как установить доводчик: инструкция

    Установка доводчика на дверь осуществляется относительно несложно. Необходимо соблюдать следующие этапы:

    Схема установки дверного доводчика.

    1. Сначала выбирается конструкция, которая максимально подходит для конкретной ситуации. Для двери с массой до 20 кг, шириной до 750 мм подходит доводчик типа EN1, а для полотна с шириной в 850 мм и весом до 40 – EN2. Если дверь будет тяжелой, усиленной либо бронированной, то лучше всего использовать сразу 2 доводчика, чтобы была возможность равномерно распределить нагрузку.
    2. Далее требуется выбрать место, где будет расположена конструкция. Обязательно учитывается направление открывания дверного полотна. Если полотно открывается «на себя», то надо ставить изделие со стороны петель в верхней части. Если дверь будет открываться «от себя», то к полотну фиксируется рычаг, а само устройство монтируется непосредственно на дверную коробку. Все доводчики монтируются одинаково.
    3. Монтажная схема прикладывается к полотну и косяку, после чего выполняется разметка отверстий для крепежа. Схема поставляется вместе с конструкцией.
    4. Самостоятельно необходимо просверлить отверстия для крепежа, диаметр должен соответствовать крепежным элементам. Если дверное полотно изготовлено из металла, то необходимо применять так называемые бонки, которые не дают конструкции деформироваться в месте установки.
    5. Саморезами укрепляют корпус изделия, реечную планку, башмак рычага. Далее к корпусу дверного доводчика фиксируется ответная часть, в колене рычаг соединяется.
    6. Рычаг надо отрегулировать, он должен находиться под углом в 90 градусов относительно двери. Если конструкция будет с дохлопом, то рычаг будет двигаться по направлению к доводчику, если без дохлопа – то в противоположном направлении.
    7. После установки надо выполнить регулировку усилия. Дверь следует открыть, оценить, с какой скоростью она закрывается. Если есть необходимость, то скорость изменяется при помощи регулировочных специальных винтов.
    8. Во время установки надо учесть, что некоторые модели могут иметь дополнительные функции. К их числу можно отнести специальное торможение для открытой двери. Указанные опции также требуют регулировки.

    Вернуться к оглавлению

    Нестандартные решения

    Во время монтажа можно использовать не только стандартную схему, но и некоторые нестандартные решения:

    Варианты установки дверных доводчиков.

    1. Если рычаг не получается смонтировать на коробке, то следует сначала поставить монтажный уголок. Он фиксируется в горизонтальной плоскости саморезами, ставится такой рычаг с внутренней стороны.
    2. Корпус устройства можно поставить на уголок, он фиксируется на откосе, рычаг при этом крепится к полотну.
    3. На дверь сначала ставится пластина, на нее уже устанавливается доводчик, рычаг монтируется к дверной коробке.
    4. Подвесная монтажная пластина может крепиться к коробке, на нее ставится доводчик, а рычаг при таком варианте ставится на дверь.
    5. Дверной доводчик крепится обычным методом, но рычаг ставится на монтажную пластину, чтобы увеличить площадь откоса.

    Есть возможность поставить доводчик для двери с нестандартными размерами и формами. Устанавливаются они для калиток, ворот, обеспечивая комфорт и надежность использования. Выбирать доводчики надо, исходя из удобства использования, монтаж от типа никак не зависит, важно точно определить точку для установки.

    Дверные доводчики предназначены для того, чтобы плавно закрывать двери, предотвращая их хлопанье, потерю тепла. Ставить конструкцию несложно, но необходимо правильно выбрать место, определить, есть ли надобность в нестандартных решениях.

    “>

    Доводчики дверей: способы установки и особенности регулировки

    Доводчик – специальное устройство, обеспечивающее плавное закрывание дверей. И если еще совсем недавно его роль выполняла обычная пружина – сегодня он является неотъемлемым атрибутом общественных учреждений, магазинов, офисов и подъездных дверей, оборудованных домофоном. Он делает закрытие более мягким, плавным и бесшумным. А как установить доводчик на дверь?

    Плавность хода механизма обеспечивает принцип гидродемпфирования. Так, при открытии входных ворот происходит сжимание пружины, которая использует накопленную энергию на их закрывание и возврат в исходное положение.

    Данное устройство пользуется широкой популярностью благодаря различным способам установки и многообразию входных ворот, на которые их можно устанавливать.

    Виды доводчиков дверей

    Ассортимент этого механизма на современном рынке достаточно широк. Причем данное устройство подлежит некоторой классификации:

    • доводчик верхнего расположения. Такое устройство может иметь два варианта исполнения штанги – колено и скользящую шину и устанавливаться на верхней части полотна;
    • о необходимости установки напольных устройств думают еще на этапе проектирования и строительства здания. Их устанавливают на входные ворота, в которых не планируется проделывать отверстия;
    • доводчиками скрытой установки оборудованы уже готовые входные ворота. Устройство такого типа можно встретить лишь в полотнах определенной толщины, и они являются относительной новинкой на рынке. Здесь главное – сделать правильный выбор и установить такое полотно, которое бы и открывалось достаточно легко и закрывалось без усилий.

    Способы и виды монтажа

    Говоря об установке доводчика двери, имеется в виду два типа монтажа: снаружи и внутри помещения. Если устройство планируется крепить к межкомнатному полотну, останавливаются на стандартном способе установки, при котором корпус механизма крепят на полотно со стороны открытия, а пруток с башмаком устанавливают на коробке.

    Входные ворота с улицы лучше оборудовать доводчиком с внутренней стороны, в противном случае он будет подвергаться постоянному воздействию пыли и влаги. Кроме того, в морозы механизм может промерзнуть и тогда дверь не будет закрываться вообще.

    Поэтому в большей части случаев останавливаются на внутренней установке, а далее уже действуют в соответствии с конструктивными особенностями и направлением открывания входных ворот. Согласно правилам пожарной безопасности, внешние двери следует открывать наружу, а значит корпус устройства необходимо монтировать на косяк либо на дополнительную крепежную планку.

    Установка доводчика двери по этапам своими руками

    В первую очередь нужно выбрать устройство, которое соответствовало бы ширине и массе двери. С этим не будет проблем, так как его класс указан в документации. Теперь нужно определиться с местом и типом установки.

    Оценив направление открывания полотна, сделать выбор: при открытии « на себя » установить корпус устройства на верхнюю часть полотна со стороны петель. В противном случае изделие монтируют на коробку, а к полотну прикрепляют рычаг. Механизмы верхнего расположения монтируются одинаково независимо от исполнения штанги.

    Любое подобное устройство оборудовано монтажной схемой, которая позволяет разметить места выполнения отверстий. Единственное условие – схема должна соответствовать выбранному типу установки. Теперь нужно просверлить отверстия в полотне.

    При установке доводчика на металлическую дверь необходимо вооружиться специальными крепежными приспособлениями – бонками, которые защитят металл от деформации в месте монтажа элементов. Корпус устройства и башмак рычага крепятся с помощью саморезов.

    Идущий в комплекте винт предназначен для крепления ответной части рычага к корпусу. В завершение рычаг соединяют в колене.

    Регулировка доводчика двери по этапам своими руками

    Теперь нужно отрегулировать коленный рычаг так, чтобы он встал перпендикулярно плоскости полотна. Как отре гулировать доводчик двери? Чтобы отрегулировать усилие закрывания входных ворот, их нужно открыть, оценить скорость закрывания, и, орудуя регулировочными винтами, довести ее до желаемой.

    Если требуется установить режим с « дохлопом », применяемым на дверях с кодовым замком или защелкой, необходимо произвести четкую регулировку скорости и усилия закрывания полотна в двух зонах: в начальной, где диапазон варьируется от 15 до 180 градусов и конечной – в диапазоне от 15 до 0 градусов.

    Особенности регулировки заключаются в том, чтобы установить в конечной зоне чуть большую скорость и усилие для захлопывания двери, однако скорости двух зон не должны существенно отличаться друг от друга.

    При регулировке доводчика двери своими руками важно не переусердствовать с выкручиванием винтов, так как это может привести к разгерметизации корпуса устройства и утечке масла, что приведет к выходу механизма из строя.

    Некоторые модели оборудованы дополнительными опциями, например, торможением открытия. Осуществляя регулировку, их так же требуется довести до желаемого уровня.

    Нестандартные методы установки

    Если невозможно установить устройство по стандартной схеме, монтаж осуществляют с применением дополнительных элементов – планок или уголка. Конструкция каждого такого крепежного элемента подбирается в индивидуальном порядке с учетом всех нюансов.

    Нестандартная установка предусматривает следующие действия:

    • если невозможно закрепить рычаг на коробке, прибегают к монтажу уголка, который закрепляют саморезами в горизонтальной плоскости. Рычаг монтируется к уголку изнутри;
    • корпус механизма монтируют на строительный уголок, местом крепления которого является верхний откос коробки, а рычаг крепят к самому полотну;
    • дверь оборудуют монтажной пластиной, выступающей за верхнюю часть полотна, а на нее монтируют корпус механизма. Местом крепления рычага выступает коробка;
    • монтажная подвесная пластина устанавливается на коробке, к ней крепят сам доводчик, а рычаг монтируют к полотну;
    • доводчик устанавливается на полотно стандартным способом, а рычаг монтируется к пластине, увеличивающей размер откоса.

    Вышеперечисленные способы крепления доводчика не умаляют его функциональности и надежности. Однако, чтобы продлить срок его службы, воздействовать на работу механизма из вне не рекомендуется.

    Если требуется заблокировать входные ворота, например, при переезде, лучше отсоединить рычаг от устройства, а не стопорить их различными тяжелыми элементами.

    Если механизм пришлось установить снаружи, необходимо предусмотреть его защиту от осадков и морозов.

    При соблюдении этих нехитрых правил установки, доводчик будет служить своему владельцу долгие годы.

    Установка дверного доводчика своими руками

    Устройствами, гарантирующими автоматическое закрывание двери и плавность ее движения являются доводчики. При их монтаже существенно снижается нагрузка на петли и предотвращается быстрый износ фурнитуры.

    За счет притяжения доводчика дверь плотно примыкает к косяку, что очень важно при установке уличных конструкций. Чаще всего такие механизмы монтируются на входных дверях квартир, гаражей, подсобных помещений, а также в местах общественного пользования. При необходимости их можно устанавливать и на межкомнатные двери.

    Типы доводчиков

    Эти устройства могут различаться по способам действия, регулировки и т.д. Но самой распространенной классификацией является их подразделение по типу монтажа на:
    верхние. крепятся вверху дверной створки или коробки;
    напольные. монтируются в пол, чаще всего устанавливаются на стеклянные конструкции;
    скрытые. встраиваются внутрь полотна двери.


    Установка вверху дверного полотна

    Основными показателями для всех видов этих механизмов являются сила сжатия пружины, возможность удержания в открытом положении, скорость открывания-закрывания и задержка хода.

    Принцип работы

    Наиболее распространены доводчики, в которых плавность движения двери обеспечивается за счет постепенного сжимания пружины с помощью шестерни, движущейся по зубчатой рейке в масляном растворе. На таких устройствах могут устанавливаться реечные шины (обеспечивающие лучшую тягу) или скользящие каналы.

    Открытие двери с кулачковым валом и скользящим каналом практически не требует усилий, поэтому такие доводчики устанавливаются в местах высокой проходимости и в специализированных учреждениях (детских садах, местах проживания людей с ограниченными возможностями, больницах и т.д.). Плавное движение двери в таких конструкциях обеспечивается за счет кулачка, толкающего поршень, который, в свою очередь, давит на пружину. При закрытии дверного полотна поршень возвращается в исходное положение, а плавное движение обеспечивается за счет второго, тормозного поршня.

    Выбор доводчика

    Чем массивней и тяжелее дверь, тем более высокими параметрами должен обладать доводчик. Подбор механизма производится по особой таблице в точном соответствии с шириной двери и ее массой. По европейскому стандарту изделия первого класса (EN1) монтируются на легкие двери шириной не более 0,75 м и весом до 20 кг. Доводчики седьмого класса соответственно устанавливаются на двери шириной 1,6 м и весом 160 кг.

    Совет. Не следует покупать конструкции «с запасом» мощности, иначе при открывании придется прикладывать излишние усилия.


    Виды верхних доводчиков

    Для стандартных уличных и межкомнатных дверей рекомендуется использовать изделия 3-5 класса. Для входных дверей лучше подбирать доводчики, рассчитанные на широкий спектр температур. В таком случае масло, находящееся внутри поршня, не застынет на морозе.

    Порядок установки

    1. Технология монтажа всех типов доводчиков сходна. При открывании двери вовнутрь (на себя) их корпус должен располагаться в верхней части полотна. Если она открывается наружу (от себя) доводчик, напротив, устанавливается на косяке, а его рычаг закрепляется к полотну.

    2. Для нормальной работы механизма главное – максимально точно определить его местоположение на двери и обеспечить его прочное прилегание к полотну. Для упрощения монтажа к каждому доводчику прикладывается монтажная схема (шаблон) с масштабом 1:1. Ее прикладывают точно к дверному полотну, а затем размечают места расположения отверстий для крепления.

    3. Для установки механизма в металлическом стальном или алюминиевом профиле используют специальные стальные цилиндры с резьбой (бонки), которые не позволяют металлу деформироваться.

    4. Доводчики на деревянные двери крепятся на достаточно длинные саморезы, которые будут обеспечивать максимальную надежность соединения. На пластиковых конструкциях используются винты, проходящие сквозь полотно насквозь и закрепляемые гайками или шайбами с обратной стороны.

    Совет. Чтобы защитить механизм от пыли и влаги, на уличных дверях доводчики следует закреплять только внутри помещения.

    Любой из таких механизмов будет работать корректно лишь в том случае, если дверь установлена правильно и не трется о пол, а петли позволяют ей двигаться без особых усилий. Установку напольных и скрытых механизмов лучше доверить специалистам: монтаж этих устройств более сложен и требует особых расчетов.

    Регулировка доводчика

    Дверь, снабженная таким механизмом, должна двигаться максимально плавно, без рывков. Скорость закрывания-открывания регулируется с помощью двух винтов, находящихся в корпусе. Чаще всего они прикрыты декоративной панелью, но могут располагаться и на торце корпуса на стороне, обращенной к петлям. Выкручивать винты полностью не рекомендуется.


    Схема расположения настроечных винтов доводчика

    Мощность пружины изменить невозможно. Регулируется лишь скорость движения двери при открывании: при этом необходимо добиться, чтобы дверь и рычаг образовывали между собой угол, равный 90°. Если механизм дополнительно снабжен функцией фиксации двери. то производится также регулировка точки установки фиксации путем затягивания гайки на рычаге.


    Регулировка скорости закрывания и дохлопа

    Советы по эксплуатации

    Чтобы увеличить срок службы этого механизма, следует придерживаться нескольких простых правил:
    • так как в процессе эксплуатации винты могут ослабиться, а вязкость масла в корпусе измениться под действием колебания температур, для обеспечения бесперебойной работы регулировка этих механизмов должна проводиться в год не менее 2 раз ;
    • все вращающиеся и трущиеся детали доводчика нуждаются в регулярной смазке ;
    • во избежание преждевременной поломки не следует оставлять дверь открытой надолго ; исключение составляют механизмы, имеющие функцию фиксации.

    При появлении подтеков масла или возникновении иных неустранимых дефектов доводчики снимаются и заменяются новыми.

    Видео по теме: Установка доводчика двери

    Источники: http://moyagostinaya.ru/dveri/ustanovka-dovodchika-dverei-svoimi-rukami.html, http://mjusli.ru/ujutnyj_dom/remont/dovodchiki-dverej-sposoby-ustanovki-i-osobennosti-regulirovki, http://svoimi-rukamy.net/32-ustanovka-dovodchika-dveri.html

    gorodverey.ru

    Установка доводчика на дверь: как установить и отрегулировать

    При установке дверей внутри и снаружи помещения, следует ставить дверной доводчик. Это механизм позволяющий полотну плавно закрываться, а также фиксироваться в определённом положении. Класс механизма зависит от параметров полотна. Чтобы выбрать тип необходимо знать виды, особенности устройства. Разобраться, как установить доводчик своими руками поможет пошаговая инструкция.

    Виды доводчиков

    Доводчик – устройство для дверей в производственных и жилых помещениях, которое обеспечивают автоматическое, плавное закрытие полотна.

    По месту расположения в помещении бывают:

    • Наружные (уличные) – более адаптированы под разные погодные условия.
    • Внутренние – конструкция рассчитана на маленький вес полотна.

    По месту расположения:

    • Накладные – монтаж на поверхности, удобны для монтажа своими руками.
    • Скрытые – расположены внутри дверной коробки и дверного полотна.

    • Напольные – этот тип устройства рассчитан на полотно из стекла, фиксирует створки под разным углом, плавный возврат полотна.

    По внутреннему устройству:

    • Пружинная – старая технология, которая уже не использует из-за малой функциональности (не реагирует на изменение момента при открытии).

    • Rack’s pinion (шестерня-рейка) – популярное устройство. В основе – гидравлический контур и механическая реечная подача момента. Полотно при такой технологии плавно передвигается, сильный прижим при сжатии уплотнителей.

    • Кулачковая. В основе – упругий элемент, сердцевинный кулачок, шпиндель. При регулировке профиля кулачка задается момент вращения. Подойдут для любого места расположения (накладные, скрытые, напольные).

    Главная характеристика

    Главная характеристика – усилие закрывания (класс EN1-EN7):

    • EN 1154 – европейский стандарт номинирования усилий доводчика.
    • EN 1 – устройства для узких и легких дверных полотен.
    • EN 7 – для тяжёлых и широких.

    Для внутреннего полотна и небольшого наружного подойдут двери класса EN3 – EN5.

    КлассМомент закрытия hm 0-4 минМаксимальная ширина полотна смВес полотна кг
    197520
    2138540
    3189560
    42611080
    537125100
    654140120
    787160160

    Класс зависит от момента инерции двери, поэтому важна и масса и параметр ширины полотна.

    Чтобы определить нужный класс доводчика, достаточно зайти на сайт производителя и в программу ввести параметры.

    Рабочая температура:

    • От -35 до +70 С.
    • До – 45 – для особо жёстких условий.

    Срок службы – это минимальное количество рабочих циклов (открывании -закрывания) без проблем в работы:

    Дизайн механизма зависит от функций: от миниатюрного механизма в любом цвете, до массивной конструкции. Установка доводчика своими руками – процесс не сложный, монтаж можно провести без участия специалиста.

    Как выбрать доводчик

    При выборе следует учесть такие моменты:

    • Вес полотна – механизм, предназначенный для установки дверей из пластика, не подойдёт на металлическую дверь.
    • Устанавливаются на двери, шириной не более 160 сантиметров.
    • Если при установке одного доводчика конструкция не срабатывает, необходим монтаж второго.
    • Некоторые модели устройств имеют функцию «фиксациия в открытом состоянии».

    Чем выше класс изделия, тем большую оно может обеспечить передачу момента вращения – тем дороже будет стоимость устройства и сложнее его монтаж.

    Параметры регулировки

    Даже если установить доводчик на дверь своими руками получилось правильно, его нужно отрегулировать. Тут нужно знать про возможности устройства.

    Стандартные параметры регулировки:

    • Сила закрытия.
    • Скорость закрытия.

    Некоторые механизмы высокого класса имеют дополнительные возможности:

    • «Black cheсk» – или ветровой тормоз, защищает полотно от резкого закрытия при внезапном порыве ветра, настройка угла срабатывания.
    • «Delay Action» – задержание закрытия.
    • «Hold open» – жёсткое фиксирование в открытом положении.

    Алгоритм установки доводчиков

    Для примера – монтаж проводится на металлическую дверь (открывание на себя). Этот пример подойдет и для других конструкций – разница в установке не большая.

    Установка доводчика своими руками происходит по следующим шагам:

    • Проверить купленный комплект. Стандартный набор должен иметь такие составляющие: доводчик, рычаг, крепеж, шаблон для монтажа. Шаблон – важная деталь, она облегчит самостоятельную установку.

    • По схеме, разместить шаблон на полотне в закрытом положении. Зафиксировать при помощи клейкой ленты, и по отмеченным местам просверлить отверстия.
    • Снять шаблон.
    • Взять рычаг и прикрутить на саморезы к дверной коробке.
    • С помощью винта, к рычагу крепится доводчик (регулировочные винты доводчика должны смотреть на навесы).
    • Отрегулировать тягу рычага: отверстия на полотне должны совпасть с отверстиями на доводчике; при закрытом положении двери рычаг должен быть перпендикулярен коробке двери.
    • После выполнения предыдущих пунктов, прикрутить рычаг и проверить его работоспособность. Он может заедать, но это не страшно, потому как после монтажа устройство необходимо отрегулировать. Установка дверного доводчика завершена.

    В случае, если производитель не побеспокоился о наличии шаблона, в комплекте должен быть паспорт устройства с соответствующей схемой – там будут указаны все необходимые размерные параметры чтобы провести монтаж правильно.

    Больше про монтаж и регулировку на следующем видео:

    Регулировка доводчика

    После того как установить доводчик на дверь своими руками получилось – все детали закреплены на своем месте и не мешают ходу дверного полотна, необходимо правильно отрегулировать механизм.

    Технология регулировки не сложная:

    • На доводчике имеются два основных винта, отвечающих за регулировку: первый отвечает за скорость открытия полотна, второй – за доводку прилегания к коробке двери. Если при закрытии полотно стучит о коробку – необходима регулировка второго винта. Крутить понемногу (смещать на пару миллиметров).

    • Замедление движения полотна – регулировка по часовой стрелке, усилить – против. То же самое со скоростью.
    • Если устройство имеет дополнительные функции – полагаются и дополнительные винты. В инструкции к устройству должно быть указано, какой винт за что отвечает. Чаще всего, это такие вспомогательные функции: регулировка тормоза, фиксация в открытом положении. Технология регулировки как и в предыдущих случаях: уменьшить – по часовой стрелке, усилить – против.

    Технология установки и настройки достаточно простая, чтобы сделать все своими руками, не тратясь на вызов специалиста.

    golddveri.ru

    схема, как правильно поставить, видео монтажа

    Разделы статьи:

    Одним из главных символов открытия, рубежа и защиты являются двери. Долговечность их функционирования зависит от различных параметров, но наиболее важной в процессе установки и монтажа является установка доводчика двери. Сделанная своими руками, она позволит двери выполнять свои основные функции: сохранять тепло внутри помещения, не пропуская воздух с улицы, герметично предохранять внутреннее пространство комнаты от шума и сквозняка.

    Двери могут быть внешними и внутренними, но в обоих случаях они не полностью функциональны, пока не произведена установка доводчика. Он предохраняет двери от сильных хлопков при закрывании, гарантируя достаточное ускорение для защелкивания замка, что необходимо, например, в двери подъезда, на которой установлен домофон или кодовый звонок. Не играет роли то, какой формы дверь, из какого она материала, является ли она массивным сооружением или небольшой калиткой в саду, без такого устройства она перестает быть предсказуемой в использовании, а, значит, безопасной и удобной.

    Разновидности устройства

    Установка доводчика на дверь гарантирует ее плавное закрытие в автоматическом режиме. Если вы плохо себе представляете принцип действия механизма, вспомните калитку на даче. Зачастую к ней приделывается обычная пружина, один конец которой прикреплен к самой двери, а другой — к опоре, к которой она крепится. Действие пружины обусловлено приложением к ней силы, чем сильнее вы ее растягивали, тем быстрее она сжималась.

    Конструкция механизма существенно усовершенствовалась, как и внешнее устройство доводчика. Тип двери влияет на его выбор, так, доводчик может быть:

    • Верхний накладной;
    • Скрытый;
    • Нижнего крепления.

    Верхний тип установки доводчика на дверь пригоден для наружных дверей, тяжелых металлических конструкций. Иногда он может применяться в общественных помещениях, разделяя офисы, холлы, использоваться для пожарных выходов, технических помещений. Такой доводчик может стать и арт-объектом, подчеркивая стиль помещения хай тек.

    Скрытый тип доводчика двери.

    Скрытый тип механизма устанавливается в межкомнатные двери, так он не портит вид, позволяя наслаждаться красотой древесного или стеклянного покрытия. Нижнее крепление используется реже, в основном, для фиксации на стеклянных дверях, установленных в торговых центрах и офисах.

    Принцип работы

    Доводчик — это пружина, спрятанная в коробе. При открытии двери пружина сжимается, за счет перемещения шестеренки по зубчатой рейке. Когда на дверь прекращается нажим, ее закрывание контролируется благодаря разжиманию пружины той же шестеренкой, продвигающейся по рейке в обратную сторону. Этот тип механизма используется в устройствах наружного крепления.

    Устройство современного доводчика.

    При установке доводчиков на двери внутрь или внутрь пола используется механизм с двумя поршнями, роликами, которые воздействуют на вал сердцевидной формы и винтом для регулировки. В устройстве есть масло, которое перетекает из одной половины в другую при воздействии на пружину, поэтому здесь задействован еще и принцип гидравлики.

    Критерии выбора

    Итак, вам необходим доводчик, может быть, у вас сломался предыдущий, или вы просто купили новую дверь, как быть? Ход установки доводчиков на двери зависит от ее габаритов. На двери большого размера и массы нужно приложение большей силы.

    Все механизмы классифицируются по европейской системе мощности, которую можно уточнить на коробке при покупке. Это буквы EN и одно из чисел от 1 до 7.

    Первый номер рассчитан на массу двери не более 20 кг и ширину около 70 см. Для двери, которая составляет по ширине около метра и весит 60-80 кг подойдет 3-4 номер. Номера с 5 по 7 рассчитаны на массивные двери весом более 100 кг. Для тех, кто собирается все делать своими руками, важно учитывать данные характеристики.

    Ассортимент механизмов весьма разнообразен.

    Эффективность работы устройства зависит от скорости закрытия и силы, которая прилагается для защелкивания. Если производитель совестливый, эти показатели будут в норме в любой модели. Стоит обратить внимание на усовершенствованные доводчики дверей. Их установка может предусматривать некоторые сложности, но зато они предохраняют от непредвиденных ситуаций. В них содержится датчик, который защитит от порывов ветра и не даст двери ударится об стену. При том, максимальный угол отклонения можно подкорректировать. Это даст возможность установить задержку закрывания на небольшой период времени, что даст возможность удобно заходить в дверь с грузом, велосипедом, коляской. Кроме того существует функция жесткой фиксации в открытом положении, которая может потребоваться при ремонте, заносе и выносе мебели, проведении мероприятий.

    Ход установки

    Чтобы знать, как правильно установить купленный доводчик на дверь, необходимо понимать, какой вид тягового устройства установлен. Он может быть стандартный, скользящий или с фиксированной тягой. Еще на этапе покупки обратите внимание на параметр прочности и долговечности, чтобы установка внешних и внутренних доводчиков дверей не пошла насмарку. Для этого также есть свои стандарты.

    Дизайн доводчика должен соответствовать общему стилю помещения.

    У хорошего доводчика должен быть европейский показатель EN1154, прочный металлический корпус, антикоррозийное покрытие. Не забывайте, что наружный доводчик будет заметен всем, поэтому его нужно подбирать исходя из стиля помещения или же стараться сделать его незаметным, выбрав минимальный размер и цвет в тон двери.

    Подготовительный этап

    Итак, перед вами лежит приобретенное устройство, но как установить доводчик на дверь? Производители позаботились об этом и вложили в коробку инструкцию. Она обычно понятна, наглядна и в ней содержится поэтапная схема установки данного доводчика двери.

    Обратите внимание на вашу дверь. Она может быть: левосторонней, правосторонней, открывающейся наружу или внутрь. Конечно, для дверей подъездов лучше устанавливать конструкцию внутрь, чтобы избежать пагубного воздействия мороза и жары. Хоть многие современные модели и рассчитаны на разброс от -35 до +70, все же, при сильных морозах устройство может выйти из строя.

    Выбор типа доводчика обусловлен конструкцией двери.

    Нужно знать, как установить доводчик на дверь в зависимости от ее ориентации. Если вы открываете ее от себя, корпус крепится на дверную коробку, а рычаг — к самой двери. Если тянуть дверь нужно на себя, корпус следует крепить к верхней части полотна двери, со стороны петель, а рычаг к коробке, чуть выше. Для того, чтобы осуществить монтаж доводчика своими руками, двери нужно закрыть и начать работу, следуя следующему алгоритму.

    Процесс крепления

    Достаньте из комплекта поставки схему, которая соответствует вашему типу дверей. Приложите ее к верхней части двери (она сделана в масштабе 1:1), там, где вы собираетесь крепить доводчик. Линия самой двери будет выделена на схеме, таким образом, вы можете приложить схему согласно этой линии и зафиксировать лист для удобства скотчем наверху, на коробке.

    Это необходимо для того, чтобы отметить места для отверстий. Возьмите острый карандаш и прорисуйте точки через бумагу. Установка доводчика, осуществляемая на деревянную дверь, будет проще, так как отверстия для крепления можно высверлить без труда. Для алюминиевых дверей потребуются бонки.

    Вам потребуются 4 отверстия для доводчика и 2 на коробке. Когда отверстия готовы, необходимо закрепить обе части саморезами, которые идут в комплекте с доводчиком. Это можно сделать отверткой с подходящим рисунком.

    Но есть и тонкости в том, как установить доводчик. Например, на пластиковую дверь сложно рассчитать силы при подготовке отверстий, так как материал мягкий и податливый.

    В этом случае точки следует лишь немного расширить, оставив работу по прорезанию материала непосредственно саморезу. Далее, обе прикрепленные части нужно скрепить общим винтом, чтобы получить рычаг. Он должен находится по отношению к дверному полотну под прямым углом.

    Финальная стадия

    После установки нужно отрегулировать устройство, с помощью подкручивания винтов. Идеальную скорость закрытия можно определить лишь на практике, несколько раз закрыв и открыв дверь и подкорректировав доводчик в зависимости от результатов.

    Не стоит применять грубую силу, если вы не можете получить желаемого, ведь так вы можете повредить сам механизм, который не выдержит нагрузки.

    Важно знать, что в конструкции есть два винта. Нижний отвечает за скорость закрытия двери в промежутке от 0 до 15 градусов отклонения от плоскости. Верхний же берет ответственность за диапазон от 15 до 180 градусов. Если вы присмотритесь к винту, можно заметить, его поворот вправо будет замедлять процесс, а влево — ускорять.

    Разметка положения доводчика в соответствии с инструкцией.

    Закрепление на двери и стене.

    Регулировка механизма устройства.

    o-dveryah.ru

    Установка доводчика на дверь своими руками: способы монтажа

    Доводчик нужен для плавного движения двери и плотного прилегания при закрытии. Сама конструкция несложная, но в зависимости от модели и условий эксплуатации, различается специфика монтажа. Рассмотрим существующие механизмы, какой выбрать и как правильно установить.

    Функции

    Перед тем как поставить доводчик, оцените его возможности. Исходя из названия, этот нехитрый механизм обеспечивает плавное и бесшумное закрывание двери. За счет плотного прилегания полотна к коробке удается сохранить в помещении тепло зимой и прохладу летом.

    Стандартные функции: автоматическое закрывание и регулировка скорости движения полотна, иногда — фиксация в открытом положении. Дорогие модели оснащены дополнительными возможностями: устанавливать контроль доступа, время на проветривание помещения и блокировать положение двери.

    Виды механизмов

    Чтобы разобраться, как правильно установить доводчик на двери, рассмотрим их модификации.

    По типу монтажа различают:

    • Накладные – такие модели крепятся сверху на полотно, коробку, стену или вспомогательные конструкции.
    • Напольные – подходят для дверей без коробки, например, стеклянных. Монтируются снизу, с одной стороны к створке, с другой – непосредственно к полу.
    • Скрытые – установить своими руками такие доводчики вряд ли получится, поскольку механизм находится внутри полотна, в этом случае лучше вызвать мастера.

    По принципу передачи вращающего момента выделяют:

    • Рычажные – простой механизм, который состоит из пружины и гидросистемы, заполненной маслом для амортизации.
    • Слайдовые – в корпусе скользит свободный элемент, сила трения тормозит движение полотна, за счет этого достигается плавное закрывание. Этот вид механизма устанавливается параллельно двери, смотрится элегантно и лаконично. Он не затрудняет открывание, а наоборот, помогает. После распахивания полотна на 30 градусов в дело включается доводчик, облегчая таким образом труд детям и пожилым людям.

    Внутренний механизм может быть двух типов: кулачковым или зубчатым. Первый вид обеспечивает плавное движение, поэтому чаще используется для слайдовой конструкции. Более грубым является зубчатый, такие доводчики устанавливают на тяжелые двери с кодовым замком, чтобы за счет шестеренок обеспечить дополнительное усилие при закрывании.

    Существуют упрощенные модели для межкомнатных дверей, они представляют собой регулируемые пружинные петли.

    Как выбрать

    Чтобы правильно подобрать доводчик, следует обратиться к установленным стандартам. Для определения размера механизма учитываются ширина и масса дверного полотна.

    Производитель обязан давать гарантию качества. Решив сэкономить, увеличивается вероятность, что в скором времени механизм сломается. К тому же дешевые изделия не способны полноценно выполнять задачи.

    Определенный тип доводчика подбирается под предъявляемые требования. Чем больше функций, тем дороже цена.

    Подробнее о правилах выбора смотрите на видео:

    Способы монтажа

    Процесс установки доводчика начинается с определения направления открывания двери, от этого будет зависеть выбор схемы монтажа.

    Чаще используют накладные модели, их можно крепить с любой стороны.

    Для межкомнатных дверей разницы нет, но входные открываются наружу, поэтому при монтаже доводчика могут потребоваться дополнительные материалы, поскольку его крепят изнутри, со стороны помещения. Это защищает механизм от пыли, осадков и замерзания. Еще доводчик снижает нагрузку с петель, что увеличивает срок эксплуатации.

    Перед установкой определите тип открывания дверей:

    • «Внутрь» – корпус монтируется сверху створки со стороны расположения петель;
    • «Наружу» – механизм крепится на короб, а рычаг привинчивается к полотну.

    Как установить дверной доводчик:

    1. В комплекте идет схема крепления в натуральном размере, с её помощью удобно делать разметку. Можно шаблон закрепить скотчем на двери.
    2. Просверлите отверстия по намеченным точкам или прямо через приклеенную схему.
    3. Привинтите корпус шурупами.
    4. То же самое выполните и для рычага.
    5. Соедините детали конструкции. В закрытом положении должен получиться угол в 90 градусов между предплечьем рычага и полотном двери.
    6. С помощью специальных винтов, расположенных на корпусе, выполняется регулировка доводчика. Выставляется желаемая скорость движения двери, режим закрытия (с дохлопом или без), торможение, усилие и т. д.

    Декоративные накладки маскируют корпус механизма.

    Нестандартные ситуации

    Если есть сложности с установкой доводчика, помогут следующие приемы:

    1. Металлический уголок. На дверную коробку горизонтально монтируется вспомогательный элемент, затем к нему крепят рычаг. Другой вариант – на уголок устанавливается корпус механизма, а рычаг привинчивается к двери.
    2. Монтажная пластина. Здесь возможно три способа. Первый: вспомогательный элемент крепят к верхней кромке двери так, чтобы она слегка выступала, затем к ней привинчивают механизм. Рычаг устанавливается на дверной короб. Второй способ: пластину вместе с корпусом доводчика устанавливают на раму, а рычаг крепят к полотну. Третий вариант: с помощью пластины увеличивают площадь откоса, на который затем монтируется рычаг. Механизм устанавливают стандартно.

    Как видите, установка дверного доводчика возможна разными способами. Если инструкция показалась сложной или в процессе возникли трудности, лучше обратиться за помощью к профессионалам.

    Рекомендуем посмотреть видео:
