Для непрерывной, качественной работы часто на дачах и в частных домах без централизованного водопровода используют гидроаккумуляторы с погружными насосами. Для распознавания гидроаккумуляторы имеют разную окрасу: красные предназначены под отопление; синие – для холодного и горячего водоснабжения.

Конструктивные особенности гидроаккумулятора

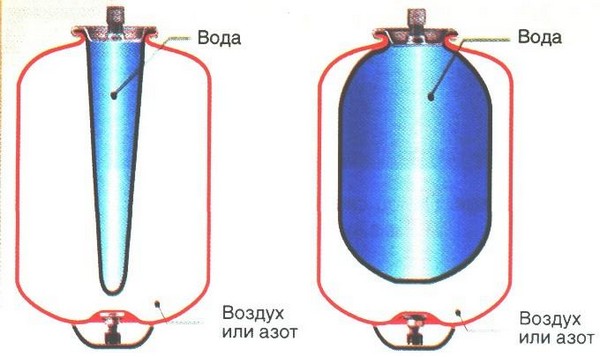

Гидроаккумулятор представляет собой металлическую емкость разделенную на две условные части мембраной: диафрагмой или баллоном.

Гидробаки с диафрагменной мембраной состоят из:

  • камеры для воды;
  • диафрагменной мембраны, которая установлена поперек бака; газовой камеры;
  • гнезда с клапаном;
  • патрубка подсоединения к системе.

Различают горизонтальные и вертикальные гидроаккумуляторы.

Чаще для загородных домов используют гидробаки вертикальные. У них имеются ножки, а также специальное крепление на корпусе для подвешивания на стену. Занимают мало место.

Нужен ли гидроаккумулятор для погружного насоса?

  • Гидроаккумулятор предназначен для защиты насоса, т.к. в нем накапливается небольшое количество воды, которое будет использоваться при открытом кране.
  • При установке гидроаккумулятора дополнительно устанавливаются следующие устройства: манометр, воздухоотводчик и реле давления.
  • Гидроаккумулятор устанавливается в доме, в специальном помещении или в приямке, защищенной от поступления осадков.

Если гидроаккумулятор не установлен, то насос будет включаться постоянно, как только будет открываться кран. В связи с этим, возрастает вероятность гидроудара. Гидроудар образуется при скачкообразном повышении давления, которое появляется из-за частых включений. Поэтому важность гидроаккумулятора очевидна.

Схема подключения гидроаккумулятора

Система водоснабжения включает в себя: насос, гидроаккумулятор, реле давления, обратный клапан, запарную арматуру, манометр, трубопровод, ну и, конечно же, электрическое питание.

Гидроаккумулятор устанавливается рядом с наружным насосом в приямке или же в помещении в доме, смотря где выделено место. Все устройства, которые необходимы для подключения всего оборудования, присоединяются с помощью 5-выводного штуцера. 5-выводной штуцер располагает выходами разного диаметра, что идеально подходит при подключении схемы для обвязки гидроаккумулятора. Поэтому данный элемент является основой в схеме обвязки как погружного, так и поверхностного насоса с гидроаккумулятором.  Сначала штуцер прикрепляется к гидробаку, потом к нему подключаются манометр, реле давления. Последними подключениями к пятивыводному штуцеру является насосная труба и разводка к водоснабжению дома. Обратный клапан позволяет накопить воду в гидробаке от погружного насоса.

Устанавливается на насос до подключения всей схемы гидроаккумулятора в следующей последовательности:

  • Опускаем насос в скважину;
  • Необходимо закрепить страховочный трос, который удерживает насос;
  • Подсоединяем все элементы схемы при помощи пятивыводного штуцера;
  • Необходимо произвести настройку реле давления.

Реле давления

Реле давления играет важную роль в работе гидроаккумулятора, а также всей домашней системы. Для эффективности и правильность работы реле необходимо настроить.

Для этого необходимо:

  • Первым дело необходимо избавиться от воды в системе водоснабжения, для этого нужно открыть кран, который расположен внизу;
  • Открывается крышка реле и включается насос для заполнения системы водой.
  • После отключения насоса необходимо запомнить показания манометра, который показывает давление в системе;
  • Опять спускается небольшое количество воды, чтобы запустить насос. Также записываются показания манометра. Дальше производится математический расчет: от наибольшего числа вычитаем наименьшее. От получившего числа происходят дальнейшие действия. Если значение меньше, чем 1,4 бар, то гайку малой пружины на реле необходимо затянуть. Если значение больше, чем 1,4 бар, то ослабить.
  • Гайкой на большой пружине в реле можно регулировать напор воды. Действия абсолютно аналогичные. Больший напор – затягивается, поменьше – ослабляется.
  • Все настройки должны проводиться при выключенном насосном оборудовании.
  • После всех пройденных этапов нужно запустить систему и проверить как она работает. Настраивать можно бесконечное количество раз, до того момента, пока все не устроит.

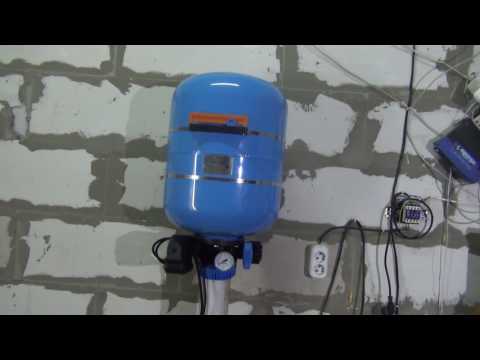

Схема водоснабжения с погружным насосом и гидроаккумулятором после подключения работает так:


  1. Погружной насос перекачивает воду из скважины в гидробак;
  2. По мере заполнения воды в гидроаккумуляторе происходит повышение давления воздуха. Когда будет достигнута точка максимума на реле, насосное оборудование отключится;
  3. Запас воды, скопившейся в гидробаке, позволит пользоваться водой определенное количество времени. Когда количество воды будет уменьшаться в мембране гидробака, давление будет снижаться до минимума на реле, контакты замкнуться и насос включиться. И так по кругу.

Как часто будет включаться Ваш насос напрямую зависит от объема гидроаккумулятора. Не забудьте учитывать это при выборе емкости.


Схема подключения реле давления PM /5 к насосу

Рассмотрим схему подключения механического реле давления PM /5 к сети и насосу. Давайте сначала посмотрим на схему. Когда вы открутите верхнюю крышку, то увидите следующее. Во-первых, большой винт с пружиной для регулировки давления. Он обозначен большой буквой «P”. Второе, это малый винт с пружиной для регулировки разницы этого параметра в режиме включения и выключения. Он имеет наименование «дельта P”. Дальше идут две клеммы для подключения электропровода, названные словом «motor”. Две — «line». Внизу — две для подсоединения заземления. Такой вид имеет PM/5 внутри.


2011 — 2021 © Компания «Первая вода».
Использование материалов сайта возможно только с письменного согласия руководства

Подключение гидроаккумулятора в систему водоснабжения своими руками

Автономная система водоснабжения — сложное техническое сооружение, требующее использования внушительного ряда технических средств. Чтобы автоматизировать работу насосного оборудования и подачу воды в краны, понадобится установка гидробака. Согласитесь, не каждый домовладелец знает, как его устанавливать, да и вообще, что это за устройство.

Мы подробно расскажем, как производится подключение гидроаккумулятора в систему водоснабжения. Детально разберем, что необходимо для его монтажа, в каких независимых водопроводных сетях он используется, с каким оборудованием и как может эксплуатироваться.

Осуществленная согласно нашим рекомендациям установка гидравлического бака предотвратит множество вероятных проблем: защитит бытовую технику, минимизирует действие гидроудара. Для оптимизации восприятия представленную информацию дополняют фото, схемы и видео.

Содержание статьи:

  • Устройство и назначение гидробака
  • Принцип работы гидроаккумулятора
  • Роль в водопроводной сети
  • Варианты мембранных замкнутых емкостей
  • Схемы подключения гидроаккумулятора
    • Стандартный вариант с поверхностным насосом
    • Использование с повысительной насосной станцией
    • Применение в схемах с погружным насосом
  • Выбор мембранного бака со знанием дела
  • Подключение гидроаккумулятора к контуру водоснабжения
  • Правильная настройка нового устройства
  • Оптимальное давление воздуха
  • Выводы и полезное видео по теме

Устройство и назначение гидробака

Гидроаккумулятор, который иначе называют гидробаком или мембранным баком, — это герметичная металлическая ёмкость, в которую помещена частично заполненная водой эластичная мембрана грушевидной формы. По сути, мембрана, помещенная в корпус гидробака и прикрепленная к его корпусу фланцем с патрубком, разделяет его ёмкость на две части: водную и воздушную.

При увеличении объема воды в гидробаке естественным образом уменьшается объем воздуха. В результате повышается давление в поставляющей воду системе. При достижении заданных пользователем параметров давления оно , которое планомерно подает команду на отключение насоса.

Галерея изображений

Фото из

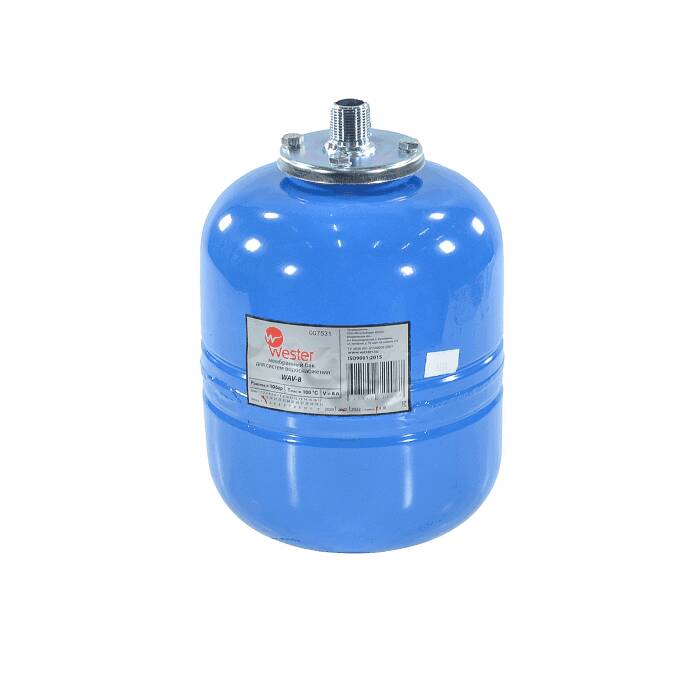

Гидроаккумулятор — металлический бак, внутрь которого помещена эластичная мембрана в форме колбы, заполняемая водой. Остаток пространства между колбой и корпусом занимает газ или воздух

Изменение объема воды в колбе и воздуха в корпусе фиксируется автоматикой, которая контролирует циклы включения/отключения насоса

Гидробаки используются как в составе систем с погружным насосом, так и в паре с поверхностным. В обоих случаях они требуются для автоматизации работы системы

Гидроаккумуляторы устанавливают либо на входе водопровода в дом, либо возле водозаборной скважины непосредственно в кессоне

На входном патрубке в гидробак устанавливается обратный клапан, предотвращающий отток воды обратно в выработку после остановки насоса

Оптимальным местом для установки манометра считается выход из гидроаккумулятора, требующийся для контроля параметров давления в системе

В обустройства дач и небольших загородных домов используются гидробаки емкостью от 12 до 24 л. Для работы в паре с погружными насосами объем берут больше, рассчитывают исходя из технических характеристик конкретного агрегата

Если для нормальной работы автономной системы требуется резерв воды в 300 — 500л, то схему с гидробаком дополняют большим гидроаккумулятором, готовым или самодельным накопителем

Компоненты системы водоснабжения с гидробаком

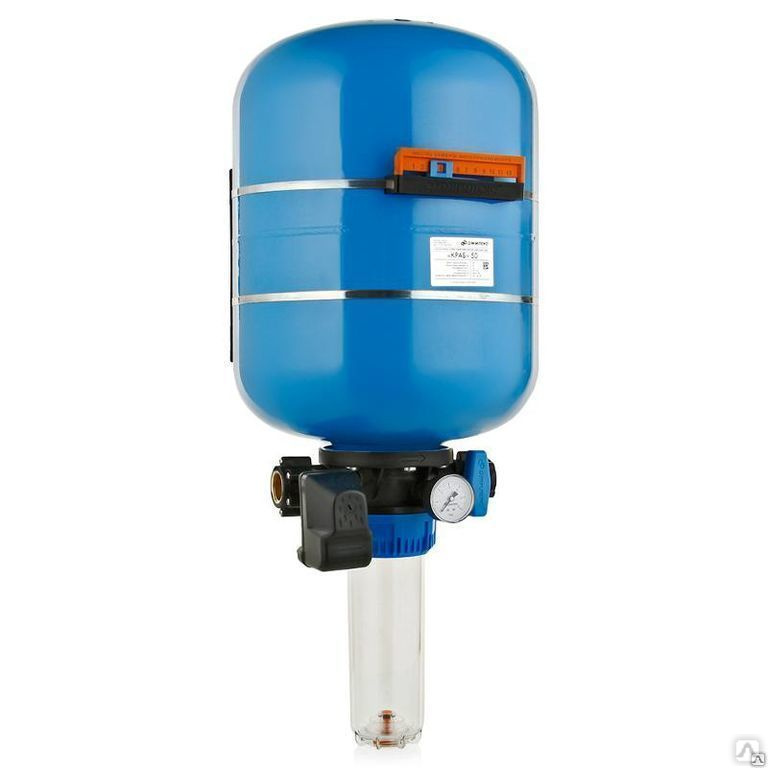

Гидоаккумулятор в составе насосной станции

Установка гидроаккумулятора в кессоне

Гидроаккумулятор на вводе водопровода в дом

Расположение обратного клапана

Место установки манометра

Стандарты объема гидроаккумулятора

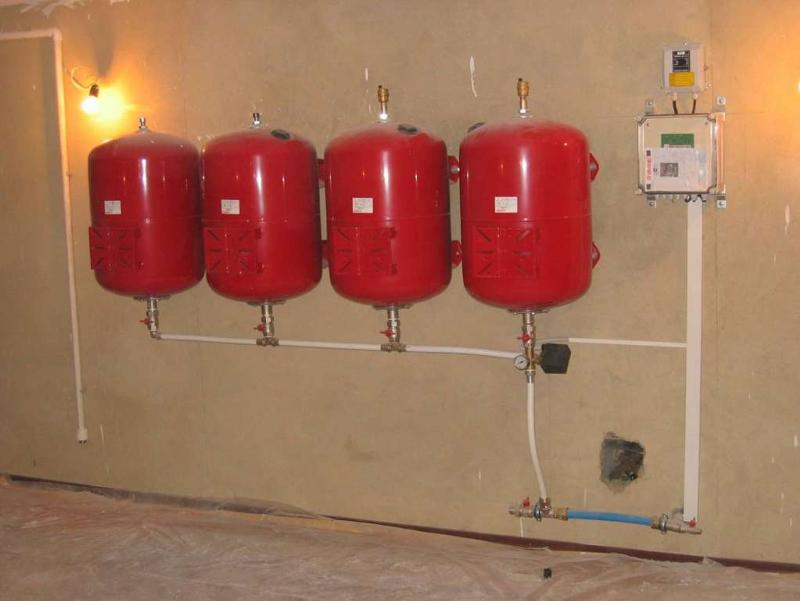

Система для резервного запаса воды

Корпус бака выполнен из металла, но вода не контактирует с ним: она заключена внутрь камеры-мембраны, которую производят из прочного резинового бутила.

Этот стойкий к воздействию бактерий материал помогает воде не терять тех качеств, которые предъявляются к ней санитарными и гигиеническими нормами. Питьевая вода при взаимодействии с резиной сохраняет все свои замечательные свойства.

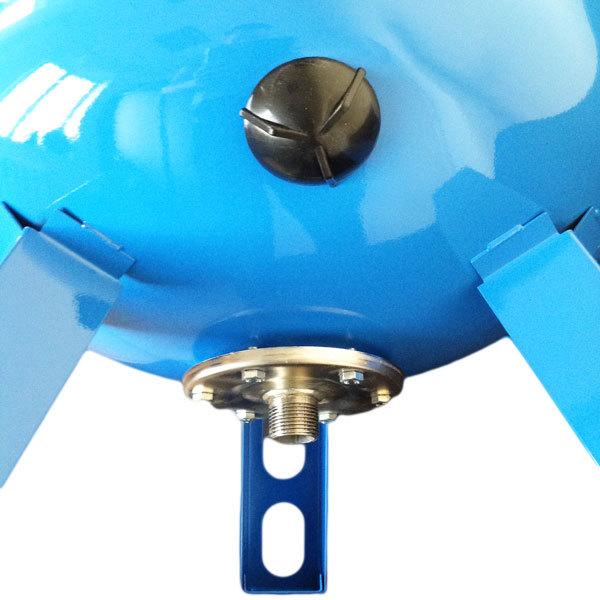

Вода в попадает через присоединительный патрубок, снабженный резьбовым соединением. Напорный патрубок и выход соединительного водопровода должны, в идеале, иметь одинаковые диаметры. Это условие позволяет избегать дополнительных гидравлических потерь внутри трубопровода системы.

В тех гидроаккумуляторах, которые входят в состав бытовых систем водоснажбения, используется воздух. Если же это устройство предназначено для производственного применения, в него закачивают газ

Чтобы регулировать давление внутри устройства, в воздушной камере предусмотрен специальный пневмоклапан. Воздух накачивается в отведенный для него отсек через обычный автомобильный ниппель. Кстати, через него можно не только докачать воздух, но, при необходимости, и стравить его излишки.

Закачивают воздух внутрь мембранного бака, используя для этой цели компактный автомобильный или простой велосипедный насос. При поступлении воды в резиновую грушу сжатый воздух оказывает её напору сопротивление, не позволяя мембране прорваться. Давление внутри гидроаккумулятора тоже регулируется с помощью сжатого воздуха.

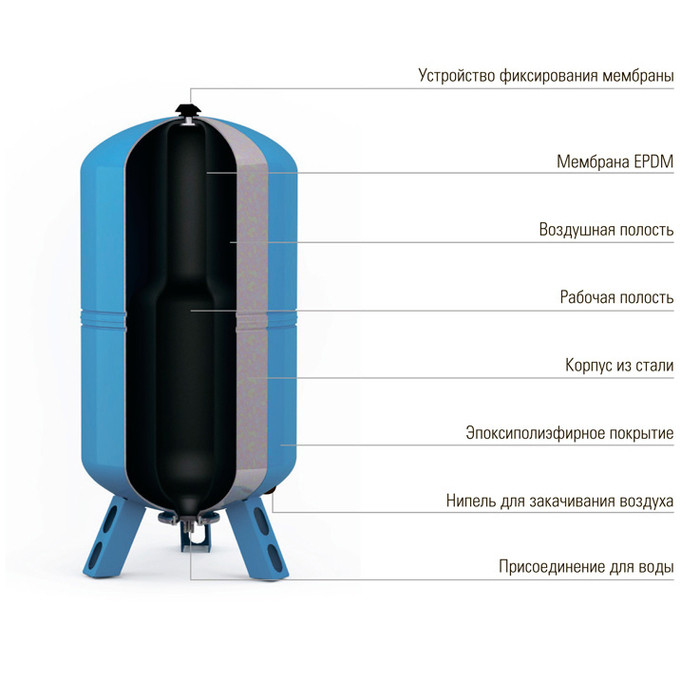

Гидроаккумулятор состоит из следующих элементов: 1 – металлический корпус, 2 — резиновая мембрана, 3 – фланец, снабженный клапаном, 4 – ниппель, через который можно закачать воздух, 5 – воздух под давлением, 6 – ножки, 7 – установочная платформа для насоса

Принцип работы гидроаккумулятора

Если система только что смонтирована, большую часть внутреннего объёма гидроаккумулятора занимает та камера, которая предназначена для воздуха.

Поступая в грушевидную мембрану через патрубок, вода сжимает воздух. Это происходит вплоть до той поры, пока не будет достигнуто предусмотренное давление. Затем реле отключает насос. Работу реле можно отрегулировать.

Когда мы открываем вентиль и используем воду для своих нужд, происходит разгерметизация системы. Воздух, надавливая на мембрану, помогает воде выйти из ёмкости. Этот процесс будет происходить, пока давление в системе не снизится до установленного минимума -1,5 атм. В этот момент должен заработать насос, нагнетающий в бак воду.

Как известно, в воде тоже есть растворенный воздух. Когда он скапливается внутри мембранного мешка, работа гидроаккумулятора ухудшается, поэтому его необходимо стравить. На некоторых моделях для этой цели имеется специальный клапан. Если клапана нет, нужно раз в 1-3 месяца устраивать мембранному баку профилактику.

Важно правильно вмонтировать . Тогда при его поломке или при проведении на нем профилактических работ, устройство можно будет легко разобрать так, чтобы не пришлось полностью сливать воду из всей системы.

При открывании любого водопроводного крана системы объем воды в баке уменьшается, как следствие падает давление. Падение давления до заданного значения фиксирует реле, которое запускает в работу насос (+)

Роль в водопроводной сети

Казалось бы, устройство просто пропускает через себя воду. Можно было бы обойтись и без него? На самом деле именно с помощью гидробака в системе водопровода сохраняется стабильное давление.

Водяной насос при его наличии включается не так часто, что позволяет экономно использовать его эксплуатационный ресурс. Кроме того, система извлечения и транспортировки воды надежно защищена от гидроударов.

Если по какой-либо причине напряжение в электросети пропадёт, небольшой «аварийный» запас воды в баке поможет решить первоочередные хозяйственные задачи.

Уточним перечень преимуществ, которые обеспечивает это довольно простое устройство:

  • Преждевременный износ насоса. В мембранном баке имеется некоторый запас воды. Она удовлетворяет первоочередные потребности владельцев коттеджа. И только тогда, когда запас иссякнет, включится насос. Следует отметить, что все насосы имеют норму включений на протяжении часа. При наличии гидроаккумулятора этот показатель не будет превышен, и агрегат прослужит дольше.
  • Стабилизация давления в системе. Если одновременно включить два крана, например, в ванной комнате и на кухне, перепады напора могут повлиять на температуру воды. Это очень неприятно, особенно для тех домочадцев, которые в этот момент принимают душ. Благодаря гидроаккумулятору таких недоразумений можно избежать.
  • Гидроудары. Эти явления, которые способны навредить трубопроводу, могут возникать в момент включения насоса. С гидробаком риск возникновения гидроудара практически исключен.
  • Запас воды. В загородном доме проблема водоснабжения стоит особенно остро. Если произошло внезапное отключение электричества, и насос не может выполнять свои функции, то для решения неотложных проблем больше не надо хранить запас воды в ведре или другом резервуаре. В ёмкости гидроаккумулятора она имеется и регулярно обновляется.

Очевидно, что наличие этого устройства в независимой от централизованных сетей системе водоснабжения не случайно. Оно необходимо и полезно.

Гидроаккумулятор в контуре водоснабжения выполняет ряд значимых функций: защищает технику от гидроударов, обеспечивает запас воды, формирует условия для автоматизации ее забора

Варианты мембранных замкнутых емкостей

Мембранные баки эксплуатируются в составе трубопроводов, смонтированных для разных целей, в числе которых:

  • Холодное водоснабжение. Бак применяется для накопления и подачи холодной воды, защищает разнообразные бытовые приборы от гидроударов при изменении давления в системе. Продлевает срок эксплуатации насосов путем сокращения количества их включений.
  • Обеспечение горячей водой. Используемое при этом устройство должно успешно работать в высокотемпературном режиме.

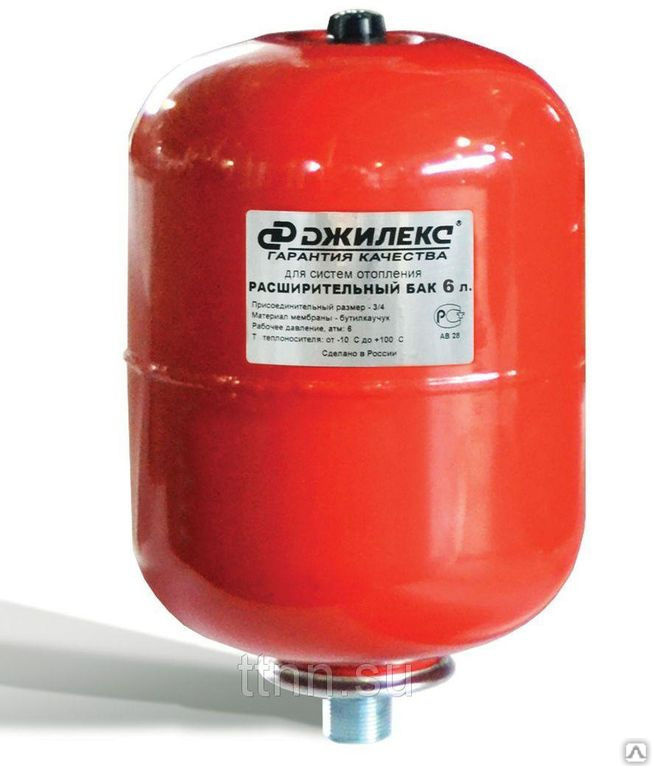

  • Отопительные системы. Такие баки называют расширительными. Они функционируют в составе закрытых отопительных систем и являются их важными составными частями.

В зависимости от конфигурации, гидробаки бывают горизонтальными и вертикальными. Впрочем, принцип их работы не зависит от конфигурации.

Гидроаккумуляторы, предназначенные для включения в систему водоснабжения, окрашивают в синий цвет, а те, которые работают в отопительной схеме, — красные. Эти два вида мембранных баков имеют и некоторые конструктивные отличительные особенности, что хорошо видно на представленной схеме (+)

Особенностью можно назвать наличие специального клапана для стравливания воздуха в верхней части вертикальных моделей, объём которых превышает 50 литров. Этот воздух, как уже говорилось выше, скапливается в верхней части камеры по мере работы устройства. Поэтому присутствие в этом месте стравливающего клапана – вполне обоснованная мера.

Если стравить воздушные массы необходимо при эксплуатации горизонтальных моделей, то для этой цели используется слив или отдельный кран, расположенный за мембранным баком. Чтобы вывести воздух из устройств небольшого размера, придется полностью слить из него воду.

Поскольку вертикальные и горизонтальные модели одинаково эффективны и функциональны, то выбирать подходящее устройство следует, исходя из габаритов помещения, в котором оно будет располагаться. Какая модель лучше впишется в помещение, ту и берут.

Кроме конструкционных особенностей и разного предназначения, баки могут отличаться ещё и своей ёмкостью: на этом фото представлены гидроаккумуляторы различных объёмов, конструкций и предназначения

Схемы подключения гидроаккумулятора

Это устройство может быть подключено к системе водопровода разными способами. Выбор схемы подключения гидроаккумулятора зависит от того, в каком качестве он будет использован, и какие функции на него предполагается возложить. Рассмотрим те схемы подключения, которые наиболее популярны.

Стандартный вариант с поверхностным насосом

Самым распространенным вариантом автономного водоснабжения с гидроаккумулятором является тандем с поверхностным насосом. В этом случае гидробак может быть частью , собранного производителем в заводских условиях, или отдельной составляющей, размещенной рядом с насосом в кессоне или в отапливаемом подсобном помещении.

Перед гидроаккумулятором ставят обратный клапан, чтобы исключить изменение направление потока, после него располагают реле давления, реагирующее на изменение напора, и манометр для отслеживания рабочих параметров.

Для нормального подключения к водопроводному контуру гидробак обычно оснащают угловым патрубком, который подсоединяется к фланцу:

Галерея изображений

Фото из

Подготовка гидробака к подключению

Установка уголка на выходной патрубок

Накрученный на патрубок фитинг

Устанавливаемые на выходе устройства

Использование с повысительной насосной станцией

Насосный агрегат повысительного типа используется для постоянного поддержания и регулирования давления в трубопроводах с активным водопотреблением. Обычно на таких станциях имеется насос, который работает в постоянном режиме.

Если возникает потребность в подключении дополнительных насосов, гидроаккумулятор помогает компенсировать возникающие при этом в системе скачки давления.

В составе системы водоснабжения повысительной насосной станции гидроаккумулятор исполняет функцию аварийного источника водоснабжения и своеобразного демпфера, предотвращающего гидроудары в случае подключения дополнительных мощностей

Такая же схема используется, если подача электроэнергии на повысительные насосы в системе нестабильна, а водоснабжение, тем не менее, должно быть бесперебойным. В период отключения электричества используется тот запас воды, который содержится внутри гидроаккумулятора. По сути, мембранный бак играет в этот период роль запасного источника водоснабжения.

Чем мощнее насосная станция, тем масштабнее задачи, которые на неё возлагаются. Она должна поддерживать , большим должен быть и объём её гидроаккумулятора.

Применение в схемах с погружным насосом

Чтобы максимально продлить срок службы погружного насосного агрегата, количество его включений в течение часа должно соответствовать заявленным техническим характеристикам прибора. Обычно этот показатель порядка 5-20 раз.

Если давление в водопроводной сети падает, при достижении им минимального значения срабатывает реле, включающее насос, подающий воду. При максимальных значениях давления реле отключается, подача воды прекращается.

Если в схеме водоснабжения присутствует погружной насос, то гидроаккумулятор продлит срок его службы, поскольку ему не придется включаться и отключаться, если затраты потребителей воды будут незначительными

Если система водоснабжения автономная и маленькая, даже небольшой объём водопотребления может запустить насос. В этом случае эксплуатация насоса будет малоэффективной. А сам прибор прослужит не так долго, как хотелось бы его владельцу.

Тот запас воды, который содержится в мембранном баке, спасет ситуацию. Кроме того, он не допустит скачка давления в тот момент, когда начнет свою работу погружной насос.

Чтобы выбрать гидробак подходящего объёма, нужно знать следующие характеристики: мощность и частоту включения насоса, предполагаемый расход воды в час и высоту установки устройства.

Если в схеме подключения фигурирует , то гидроаккумулятор выполняет в ней функции расширительного бака. Если воду нагреть, то её объём увеличиться. Она расширится. Для замкнутого пространства, каким и является система водоснабжения, такой процесс мог бы привести к разрушительным последствиям, если бы не гидробак.

В схеме с накопительным водонагревателем гидроаккумулятор используется в качестве расширительного бачка, спасающего систему от разрывов, поскольку несжимающаяся вода отлично расширяется при нагревании

Для включения в эту схему необходимо выбирать гидроаккумулятор, учитывая следующие его характеристики: предельная температура нагреваемой воды и максимально допустимое давление в водопроводной системе.

Выбор мембранного бака со знанием дела

Гидробак – ёмкость, основным рабочим органом которой является мембрана. От её качества зависит, сколько времени прослужит устройство от момента подключения до первого ремонта.

Лучшими считаются изделия из пищевой (изобутированной) резины. Металл корпуса изделия важен только для расширительных баков. Там же, где вода содержится в груше, характеристики металла не имеют решающего значения.

Если не обратить особого внимания на толщину фланца вашего приобретения, то уже через год-полтора, а не через 10-15 лет, как вы планируете, придется покупать совершенно новое устройство или, в лучшем случае, менять сам фланец

Особое внимание при выборе устройства стоит сосредоточить на фланце, который, как правило, изготавливают из оцинкованного металла. Толщина этого металла очень важна. При его толщине всего в 1 мм срок эксплуатации изделия составит не больше 1,5 года, так как в металле фланца непременно образуется прореха, которая выведет из строя всё устройство.

При этом гарантия на бак составляет всего-то год при заявленном сроке эксплуатации в 10-15 лет. Так что дыра появится как раз после истечения гарантийного срока. И запаять или заварить тонкий металл будет невозможно. Можно, конечно, попытаться отыскать новый фланец, но, скорее всего, понадобится новый бак.

Чтобы избежать подобных напастей, следует искать бак, фланец которого сделан из нержавейки или из толстой оцинковки.

Подключение гидроаккумулятора к контуру водоснабжения

Как стало понятно из всего написанного выше, мембранный бак – это не просто ёмкость с водой. Это специальное устройство, вовлеченное в непрерывный рабочий процесс. Поэтому и процедура его установки совсем не так проста, как это может показаться. Закреплять его следует очень тщательно, учитывая факторы вибрации и шума.

Необходимо закреплять гидроаккумулятор на поверхности с помощью резиновых прокладок, чтобы уменьшить уровень шума при его работе и сократить влияние вибраций на само устройство

К полу его крепят с применение резиновых прокладок, а к трубопроводу — с помощью переходников из резины. И ещё следует учесть, что диаметр подводки не может уменьшаться на выходе гидросистемы.

С новым баком следует обращаться особенно осторожно, заполняя его водой под слабым напором. Мембрана от долгого хранения могла слежаться. Резкая струя воды может её повредить и даже полностью вывести из строя. Правильнее удалить из груши мембраны весь воздух до того, как вы приступите к заполнению её водой. Место для установки гидроаккумулятора должно быть выбрано с учетом его доступности.

Процесс подключения гидроаккумулятора производится в стандартной последовательности:

Галерея изображений

Фото из

Для подключения наружной ветки водопровода к внутренней части труба вводится в дом через фундамент или цоколь

Вместе с трубой подачи в дом вводим питающий кабель насоса. К электрокабелю подсоединяем конденсаторную коробку

Завершив сборку автономного водопровода, выполняем настройку гидроаккумулятора и реле давления

К пластиковому уголку, подсоединенному заранее к расположенному в днище гидробака патрубку, прикручиваем отвод водопровода с автоматическим клапаном

Если кроме линии водопровода, поставляющей воду в дом, предполагается еще одна ветка для полива огорода автоматическим дождеванием, в кессон ставим еще один гидробак

Дополнительную водопроводную ветку с собственным гидроаккумулятором оснащаем манометром на выходе и шаровыми кранами для труб

В водопроводную линию перед гидроаккумулятором включаем обратный клапан, перекрывающий путь воде после отключения электронасоса

Обе водопроводные линии как на ввод в дом, так и на полив оборудуются сливными кранами, требующимися для проведения консервации автономной системы

Шаг 1: Ввод водопровода через цоколь или фундамент

Шаг 2: Ввод силового кабеля погружного электронасоса

Шаг 3: Настройка гидроаккумулятора после сборки линии

Шаг 4: Подсоединение гидробака к системе водоснабжения

Шаг 5: Расположение второго гидробака в кессоне

Шаг 6: Установка манометра для второго гидроаккумулятора

Шаг 7: Обратный клапан гидробака для ветки на полив

Шаг 8: Сливной кран водопроводной линии для полива

Правильная настройка нового устройства

Новый гидробак следует проверить на то, каков уровень его внутреннего давления. Предполагается, что он должен составлять 1,5 атм. Но в процессе транспортировки изделия от места производства до склада и во время хранения могла произойти утечка, снизившая на момент продажи этот важный показатель. Проверить давление можно, сняв колпачок на золотнике и выполнив замеры.

Для измерения давления можно использовать манометры разных видов:

  • Электронные. Это дорогие приборы. На результат их работы может оказать влияние температура и заряд батареи.
  • Механические. Выпускаются в корпусе из металла, называемые по-другому автомобильными. Если этот прибор успешно прошел проверку, то лучше него не найти. Чтобы получить наиболее точное значение, поскольку измерять нужно будет всего-то 1-2 атм., лучше купить прибор с большим количеством делений на измерительной шкале.

Недорогие насосные станции и насосы-автоматы чаще всего укомплектовываются манометрами в пластиковом корпусе. Погрешность в показаниях таких китайских моделей слишком велика.

Если в баке будет меньший объём воздуха, чем нужно, его место займет вода. Это повлияет на напор воды в водопроводе. При высоком давлении и напор постоянно будет высоким. Большее давление обеспечит меньший запас воды в мембранной груше, поэтому насосу придется чаще включаться. Если света не будет, запаса воды может не хватить на все нужды.

Поэтому-то иногда разумнее будет пожертвовать давлением для достижения других важных целей. Впрочем, ниже рекомендованных значений давление лучше не снижать, как и не превышать предельных характеристик. Недостаток давления может привести к контакту поверхности груши с корпусом бака, что нежелательно.

Для измерения давления можно использовать разные устройства, но оптимальным является относительно недорогой автомобильный манометр с корпусом из металла и достаточно развернутой шкалой результатов замеров

Оптимальное давление воздуха

Чтобы бытовая техника работала нормально, давление в гидробаке обязано находиться в интервале 1,4-2,8 атм. Для лучшей сохранности мембраны необходимо, чтобы давление в системе водопровода на 0,1-0,2 атм. превышало давление в баке. Например, если внутри мембранного бака давление составляет 1,5 атм., то в системе оно должно быть 1,6 атм.

Именно это значение и следует выставить на , которое работает совместно с гидроаккумулятором. Для одноэтажного загородного дома такая настройка считается оптимальной. Если же речь идёт о двухэтажном коттедже, давление придется повышать. Для расчета его оптимального значения применяют следующую формулу:

Vатм.=(Hmax+6)/10

В этой формуле V атм. – оптимальное давление, а Hmax – высота наиболее высоко расположенной точки водоразбора. Как правило, речь идёт о душе. Чтобы получить нужное значение, следует высчитать высоту нахождения лейки душа относительно гидроаккумулятора. Полученные данные вводятся в формулу. В результате расчета будет получено оптимальное значение давления, которое должно быть в баке.

Обратите внимание, что полученное значение не должно превышать максимально допустимые характеристики для прочих бытовых и сантехнических приборов, иначе они попросту выйдут из строя.

Если говорить о упрощенно, то её составными элементами являются:

  • насос,
  • гидроаккумулятор,
  • реле давления,
  • обратный клапан,
  • манометр.

Последний элемент используется для того, чтобы можно было оперативно контролировать давление. Постоянное нахождение его в системе водоснабжения не обязательно. Он может быть подключен только в тот момент, когда производятся тестовые замеры.

Как видите, именно на этой схеме манометр не отображен, но это не значит, что он вообще не нужен. Просто его включат в момент выполнения контрольных замеров

При участии в схеме поверхностного насоса, гидробак монтируют рядом с ним. Обратный клапан при этом устанавливают на всасывающем трубопроводе, а остальные элементы образуют единую связку, соединяясь между собой с помощью пятивыводного штуцера.

Пятивыводное устройство безупречно подходит для этой цели, поскольку имеет выводы различных диаметров. Входящий и исходящий трубопроводы и некоторые другие элементы связки могут соединяться со штуцером с помощью американок, чтобы облегчить профилактические и ремонтные работы на отдельных участках водопровода.

Впрочем, этот штуцер можно заменить кучей соединительных элементов. Но зачем?

На этой схеме порядок подключения хорошо виден. Когда происходит подключение штуцера к гидроаккумулятору, необходимо удостовериться в герметичности соединения

Итак, к насосу гидроаккумулятор подключается следующим образом:

  • один дюймовый вывод присоединяет сам штуцер к патрубку гидробака;
  • к выводам на четверть дюйма подключаются манометр и реле давления;
  • остались два свободных дюймовых вывода, к которым монтируются труба от насоса, а также разводка, идущая к потребителям воды.

Если в схеме работает поверхностный насос, то соединять с ним гидроаккумулятор лучше с помощью гибкого шланга, имеющего металлическую обмотку.

К тем частям, которые заканчиваются муфтами, будут присоединяться труба от насоса и разводка водопровода, которая пойдет к потребителям воды

К погружному насосу гидроаккумулятор подключается точно так же. Особенностью этой схемы является местоположение обратного клапана, не имеющее никого отношения к вопросам, которые мы сегодня рассматриваем.

Выводы и полезное видео по теме

Если после прочтения текста вам всё ещё непонятно, как именно следует подключать гидроаккумулятор, посмотрите это видео, в котором коротко, но предельно ясно отображены все нюансы этой процедуры.

Гидробак является важным составным элементом водопроводной системы. С его помощью решается целый комплекс задач. А выполнить своими руками грамотное подключение гидроаккумулятора, как оказалось, совсем не сложно. Зато преимущества от его использования бесспорны.

Появились вопросы во время ознакомления с представленной информацией? Есть полезные сведения или личный опыт, которым хотелось бы поделиться с нами и с посетителями сайта? Оставляйте, пожалуйста, комментарии в расположенном под статьей блоке.

Как установить гидроаккумулятор для системы водоснабжения

Установка гидроаккумулятора в цепочку водоснабжения является ключевым моментом устройства автономного водопровода.

Это устройство призвано решить не только вопрос создания небольшого резерва воды, но и избавить владельцев дач и частных домов от переменного давления в сети.

За счет своей конструкции гидробак позволяет также сократить работу насосной станции, тем самым продлевая её срок службы.

Содержание

  • 1 Оборудование

  • 2 Размещение

  • 3 Порядок действий

Оборудование

Как показывает практика, минимально возможные по объему гидроаккумуляторы для установки в частном доме или даче не должны иметь объем меньше 24 л.

Желательно, чтобы это значение было несколько выше необходимой потребности, для создания небольшого запаса.

Основным моментом при выборе будет являться пиковые значение потребности воды, а также мощность насосной станции. При этом, количество воды, которое будет находиться в гидравлическом аккумуляторе должно хватать, чтобы даже при максимальной нагрузке, насос включался не более 30 раз за одну минуту.

Обычно объем необходимого гидравлического аккумулятора определяется, исходя из количества потребителей (ванна, стиральная машина, и т.д.). Чем больше их будет, тем соответственно выше должно быть значение объема.

А в случае установки варианта меньшего по объему чем требуется, можно докупить еще один гидробак и установить его в дополнение к первому, их объем будет суммироваться.

Важно знать: материал мембраны должен соответствовать предполагаемой на него нагрузке.

Также во время выбора стоит учитывать, что объем воды внутри бака будет занимать не более половины от общего объема. Стоит учитывать также то, что для борьбы с гидроударами небольшие варианты гироаккумуляторов малоэффективны, а если установить чрезмерно большой, то в них возможен застой воды.

Для моделей значительных размеров должно быть надежное основание, чтобы оно смогло выдержать немалый вес устройства и воды в нем.

Чтобы более оптимально выбрать гидробак, желательно проводить расчет, обратившись к специалистам.

Размещение

Некоторые варианты можно размещать в подвале или на первом этаже, здесь все будет зависеть от мощности варианта, и на какую высоту придется подавать воду.

Лучше всего проводить установку гидроаккумулятора на самой высокой точке дома, чтобы создать максимальное давление в сети. В этом случае можно использовать как чердак, так и второй этаж (в случае двухэтажного дома).

Место установки не должно иметь повышенную влажность. Причина в том, что в таком случае на поверхности бака будет образовываться конденсат. Он со временем сначала будет разрушать лакокрасочное покрытие гидробака, а после приведет к коррозии металла. Поверхность, на которой будет происходить установка должно быть надежной и ровной.

Перед монтажом агрегата необходимо сначала проверить уровень давления воздуха, соответствует ли он нужным значениям. Потому что в дальнейшем, после его установки, чтобы сделать такой замер, придется сливать воду и отключать насос.

Порядок действий

Схема монтажа подключения данного устройства должна определяться различными конструктивными особенностями системы, к которой он подключается, а также типом насосной станции, применяемой для подачи воды.

Всего есть несколько вариантов подключения, которые зависят от типа используемого насоса:

  • погружной вариант, который необходимо разместить в воду;
  • поверхностный, крепящийся ближе к гидроаккумулятору.

За счет особенностей их конструкции разнятся схемы подключения накопительных систем.

Так, используя поверхностный насос, порядок действий будет следующим:

  1. Сначала производится измерение давления воздуха в состоянии, когда мембрана пустая.

    Показатели не должны быть выше, чем давление, при котором может включаться насос.

    Второй показатель необходимо задавать на реле управления, устанавливая его на одну атмосферу больше, чем полученное значение от уровня давления воздуха.

  2. Далее начинается сама сборка. Прежде всего монтируется коллектор, имеющий 5 разъёмов, к фланцевому штуцеру бака.
  3. Теперь последовательно подключается сначала труба, идущая от насоса, во второй включается сам водопровод. Далее реле управления, манометр и к последнему штуцер гидробака (он уже должен быть подключен).

Все резьбовые соединения садятся на ФУМ-ленту, согласно общепринятым правилам для таких соединений. После этого можно начинать эксплуатацию установленного гидроаккумулятора.

Примите во внимание: желательно устанавливать такие агрегаты ближе к насосным станциям, для большей эффективности.

Подключение с использованием погружного насоса происходит таким образом:

  1. Прежде всего сам насос необходимо погрузить в воду. После этого напорный шланг, идущий от него подключается к реле давления воды в такой же, как было описано выше, коллектор.
  2. Далее от этого же коллектора делаем отвод для гидроаккумулятора.
  3. Последний этап заключается в подключении еще одного патрубка к водопроводу, а остальные к системе управления насосом.

Но, здесь есть одна особенность в подключении.

Необходимо между коллектором и насосом разместить обратный клапан, для предотвращения сливания воды обратно в скважину после выключения подачи воды.

Желательно установить его прямо у горловины патрубка насоса. А вода от всей этой системы должна поступать в кран уже после фильтра. (Подробнее о подключении гидроаккумулятора к погружному насосу Вы можете прочитать в этой статье).

Смотрите видео, в котором специалист разъясняет, как осуществить установку гидроаккумулятора для системы водоснабжения своими руками:

  • Автор: DmitriiG
