Ветровая (торцевая) планка для профнастила: как крепить

Фронтальная, торцевая, ветровая – это все названия одной детали при устройстве скатной кровли с покрытием из профнастила. Ее установка проходит на завершающем этапе монтажа кровельного покрытия. Ветровая планка для профнастила не только декоративный элемент кровли, у нее есть масса других функциональных обязанностей.

Содержание

1 Назначение
2 Конструктивные особенности
3 Правила установки

Назначение

Торцевая планка, несомненно, придает кровле завершенный вид, но намного важнее ее защитная функция. Она оберегает крышу от многих напастей:

Попадание атмосферных осадков в подкровельное пространство, что приводит к намоканию древесины и утеплителя.
Порывы сильного ветра, загоняющие под профнастил мусор, снег. Боковой ветер изменяет температурный и влажностный режим внутри чердачного помещения.
Проникновение под покрытие птиц и мелких животных. Они портят кровельные материалы, провоцируют возникновение неприятного запаха, увеличивают вероятность заражения микробами и грибками.
Сильный ветер может и вовсе оторвать листы профнастила.

Поэтому и названий у нее много: фронтальная планка подчеркивает внешний облик, ветровая защищает от ветра, торцевая обозначает края покрытия.

Конструктивные особенности

Как правило, ветровая планка изготавливается из того же материала, что и профилированный настил. Производители профнастила предлагают при заказе материалов сразу же приобрести завершающие детали (доборные элементы). Они имеют гнутую форму и окрашены в тон кровельного покрытия. Торцевая планка изготавливается из оцинкованного металла с окрашивающим покрытием. В качестве красящего слоя применяются такие виды покрытия:

Полиэстер (на основе органических полимерных веществ).
Пурал (на полиуретановой основе с полиамидом).
Пластизол (ПВХ и пластификаторы).
Лакокрасочные.
PVDF (фторсодержащие полимеры).

У цветного покрытия существуют защитные функции, оно повышает стойкость к воздействию таких факторов, как атмосферные осадки, агрессивная экология, УФ излучение. Предлагаемые размеры фронтальной планки: длина 2–2,5 м, ширина 250, 312 мм, толщина 0,5–0,55 мм. Форма детали может быть прямой или фигурной. Для придания жесткости детали края имеют двойной подгиб. Толщина торцевой планки может иметь разные размеры — от 0,4 до 1 мм. Но толщина в 0,5–0,55 мм является наиболее подходящей, так как деталь получается достаточно прочной и при необходимости легко изгибается

Правила установки

Ветровая планка устанавливается как одна из самых последних деталей. После обрамления торцов остается только установка конька. Монтаж торцевого элемента проводится в следующем порядке:

К обрешетке, на которую укладывается профилированный настил, крепиться торцевая доска шириной 80 мм, толщиной 25 мм. Монтаж доски проводится с помощью строительных гвоздей диаметром не менее 4 мм и длиной 100–120 мм.
Поверх торцевой доски проводится монтаж ветровой планки. Крепление производится с помощью кровельных саморезов диаметром 4,8 мм. Конструкция саморезов подразумевает наличие уплотнительной шайбы (резиновой прокладки). Крепежи должны располагаться с шагом 200–300 мм. Монтаж саморезов осуществляется только с помощью шуруповерта.

Монтаж планок выполняется от нижней точки торца в сторону конька. Детали стыкуются внахлест. Глубина нахлеста не менее 50 мм. Крепление профнастила с помощью строительных гвоздей категорически запрещается, ведь ударная нагрузка нарушает целостность защитного покрытия. Кроме того, во время забивания гвоздей получается отверстие в профлисте на 1–2 мм больше диаметра крепежа. В эти щели проникают влага и незащищенная середина кровельного листа подвергается коррозии.
Конец ветровой планки загнут для направления стекания атмосферных осадков. Но нередко установка детали происходит с образованием зазора между планкой и поверхностью профилированного покрытия. В этом случае необходимо предусмотреть монтаж уплотнителя. Крепить уплотнитель следует с внутренней стороны доборного элемента.

Для заполнения зазора можно применять следующие виды уплотнителя:

универсальный самоклеящийся;
универсальный саморасширяющийся (ПСУЛ).

Благодаря своим свойствам эти материалы отлично работают в конструкции кровли. Они создают барьер для проникновения влаги, не разрушаются под воздействием ультрафиолета, хорошо переносят температурные перепады от -45оС до +85оС. Специальные пропитки защищают от заражения грибками и плесенью. Чтобы стык между профнастилом и планкой был 100% надежным от протекания, доборный элемент должен закрывать две волны покрытия. Обобщая данную информацию, можно отметить, что существует три типа узлов и видов монтажа:

Применение фронтальной детали с широкой горизонтальной частью, перекрывающей 2 волны профнастила. Крепить на гребне второй волны длинными саморезами.
Фронтальная планка шириной около 125 мм, перекрывает только одну волну, но обязательно применение уплотнителей. Монтаж с помощью коротких саморезов на торцевой доске.

Допускается монтаж фронтальной детали с устройством торцевого бруска. Однако, такой узел крепления не кажется прочным и надежным.

Можно ли совсем обойтись без торцевого элемента кровли? В строительных нормах и правилах нет строгого указания на этот счет. Только у незащищенного покрытия срок службы сокращается в 2–3 раза. Рекомендуем следующие видео для ознакомления:

<center><div class="advv"><ins class="adsbygoogle" style="display:inline-block;width:336px;height:280px" data-ad-client="ca-pub-1812626643144578" data-ad-slot="9935184599"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></div></center><center><div class="advv"><ins class="adsbygoogle" style="display:inline-block;width:336px;height:280px" data-ad-client="ca-pub-1812626643144578" data-ad-slot="9935184599"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></div></center>

Ветровая планка для профнастила: размеры, установка, крепление

Крыша считается качественной лишь в том случае, если она имеет не только привлекательный вид, но и надежно защищает дом от осадков, талых вод, ветра и прочих негативных погодных явлений. Чтобы выполнять данную функцию эффективно, в комплект кровельной системы входит множество доборных элементов. Одна из таких деталей – это ветровая планка. Используется она на кровлях из металлических листов и представляет собой планку из металла, устанавливаемую на важных узлах кровельной конструкции для их усиления. То есть монтируется ветровая планка для профнастила на карнизный свес и торцах фронтонов и предотвращает попадание талых или дождевых осадков под боковые и нижние части ската, что часто случается при ветреной погоде. Также изделие может называться торцевой или фронтонной планкой. При самостоятельном возведении частного дома либо при монтаже только кровельной системы, необходимо иметь представление о том, как закрепляется такая планка и, какие ее разновидности имеются в продаже.

Назначение ветровой планки

Основное предназначение ветровой планки заключается в том, чтобы закрывать отверстия, образующиеся на торцах скатов после укладки профнастила. Если пропустить этап установки данного элемента, то кровля останется без должной защиты от дождя. В результате чего влага начнет скапливаться в пространстве стропильной системы и в самый короткий срок выведет из строя не только крышу, но и несущую конструкцию строения. Именно поэтому торцевая планка для профнастила считается одним из важных элементов, установка которого является обязательным. При этом следует не просто установить планку, но и сделать это правильно. Так как в ином случае при сильных порывах ветра элемент будет сорван, а металлическое покрытие может деформироваться.

Можно сказать, что назначение планки заключается в следующем:

защищать помещение от ветра, который может проникнуть в дом и быстро снизить температуру воздуха в холодное время года;
не допускать попадания в подкровельное пространство влаги, то есть дождя и талых вод;
оберегать края профнастила от деформации при сильных ветровых порывах;
придавать крыше и всему экстерьеру дома эстетичный и завершенный вид;
расширять кровельную поверхность;
позволяет установить софиты для вентиляционной системы чердака дома правильно и надежно.

Это важные задачи, с которыми легко справляются торцевые планки различной конфигурации. Однако, пользователи должны знать, что не всегда ветровая планка для профнастила поставляется в комплекте с финишным кровельным покрытием и необходимо в обязательном порядке докупить данный элемент отдельно. О том, как правильно выбрать изделие и на что обратить внимание следует поговорить подробнее.

Технические характеристики и разновидности ветровых планок

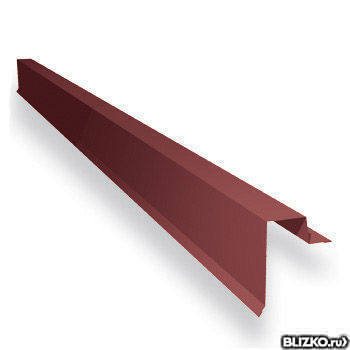

Торцевая планка представляет собой согнутый в виде угла металлический лист. При монтаже кровли из профнастила и ветровая планка также может быть выполнена из данного материала. Устанавливается она на край ската, то есть на торец, и прижимает покрытие к обрешетке, плотно закрывая стык. Для большей надежности рекомендуется приобретать специальные заглушки, которые наглухо закрывают планки с боков. Такие планки должны защищать все торцы по периметру кровли. Однако, скаты в разных местах имеют разную форму, в связи с чем и ветровые планки также изготавливаются различной конфигурации. Можно выделить следующие распространенные варианты:

фронтонная планка – необходима для защиты от осадков боковой части скатов;
коньковая – предназначена для герметичного закрытия зазора в верхней части стыковки скатов;
карнизная – монтируется перед водосточной системой, на край ската.

Кроме назначения отличаться может и конфигурация изделия. В частности, речь идет о таких параметрах, как ширина и длина. Стандартные размеры ветровой планки для профнастила следующие:

длина изделия – 2 м, важно иметь ввиду, что полезная площадь будет меньше приблизительно на 5-10 см, то есть расчет стоит ввести от полезной длины, составляющей 190-195 см;
ширина планки – 9х15 см или 4х6 см, при этом более широкое изделие используется для кровли из металлочерепицы или профнастила с высокой волной и с большим углом наклона скатов крыши из профлиста, а узкий вариант отлично подходит для плоских кровель, где используются профлисты с малой волной.

Отличаться ветровые планки могут и по материалу производства. В частности, различают 3 основных варианта.

Алюминиевые изделия – наиболее доступный и недорогой вариант. Главный недостаток материала в том, что он легко гнется и деформируется при механическом воздействии. В связи с чем сложно произвести монтаж, особенно неопытным пользователям.
Стальные – внешне практически не отличимые от алюминиевых планок. Однако, лишены большинства их недостатков. Изделия характеризуются большой прочностью и надежностью, но и цена их несколько выше алюминиевых аналогов.
Медные – считаются наиболее дорогим видом ветровых планок, но также одним из самых привлекательных. Такие изделия не боятся воздействия влаги и отлично противостоят коррозии в течение долгих лет. Кроме того, их сложно повредить при монтаже и эксплуатации. Однако, важно учесть, что изделия имеют большой вес, что подходит далеко не для всех кровельных систем.

Выбор конкретного варианта будет зависеть от конфигурации кровельного покрытия. Только после того, как сделан выбор подходящего изделия и планки приобретены в должном количестве можно переходить к установке ветровой планки.

Монтаж торцевой планки

Установка торцевой планки производится после полного завершения работ по монтажу профнастила, но до того, как будет установлена коньковая планка. Установка ветровой планки для профнастила проводится на кровельные саморезы по дереву, длина которых позволяла бы надежно закрепить планку. То есть в расчет берется толщина металла планки и профнастила, а также запас на ввинчивание в обрешетку под профнастил. Шаг крепления саморезов равен 45-55 см, минимальное расстояние составляет 30 см, более близкое крепление использовать не рекомендуется. Крепить планку стоит начинать от карниза. Для этого устанавливается на обрешетку дополнительный брусок с сечением 40х40 мм, к которому и будет производиться крепление планки. В случае необходимости стыковки изделий, нахлест должен составлять 5-10 см. Конкретное значение зависит от погодных условий в регионе, чем более суровый климат, тем надежнее должно быть соединение. При этом важно учитывать, что верхний гребень профнастила должен быть обязательно закрыт. Также не стоит забывать про боковые заглушки, они монтируются на обычные саморезы. Чтобы предотвратить попадание влаги на места соединения планки и крепежных элементов, рекомендуется обработать их герметиком и специальной краской в тон планки.

Ветровая планка – это обязательный элемент кровельный системы. Ведь именно это изделие выполняет такие полезные функции, как защита от влаги и ветра подкровельного пространства, а также позволяет придать крыши и всему дому более эстетичный и стильный вид. Поэтому даже в том случае, если в комплекте к кровельному покрытию не поставлялась торцевая планка, необходимо приобрести ее отдельно и установить согласно всем правилам и требованиям. При этом монтаж ветровой планки для профнастила вполне под силу выполнить своими руками.

виды, размеры, крепление и монтаж, фото

Содержание

Назначение ветровой планки для профнастила
Виды торцевых планок для профнастила
Размеры ветровой планки для профнастила
Монтаж торцевой планки для профнастила
Советы и рекомендации
Заключение

При возведении крыш из металлопрофиля немалую роль играет ветровая торцевая планка для профнастила. Этот готовый фасонный элемент в разы облегчает процедуру обустройства кровли, при этом делает ее надежней и продлевает срок службы. Металлические покрытия для крыш пользуются большим спросом, так как отличаются доступной ценой и простотой монтажа. Их используют для покрытия производственных помещений, хозяйственных построек, садовых, дачных домов и так далее. Перед началом работ надо узнать стандартные размеры торцевой планки для профнастила, ее разновидности и принципы установки.

Назначение ветровой планки для профнастила

Торцевую ветровую планку используют в качестве фасонного доборного элемента при обустройстве крыш из профнастила. Изделие выполнено в виде уголка, одна сторона которого крепится к обрешетке, а вторая обеспечивает защиту свеса крыши от ветровых нагрузок, снега и влаги. Для производства ветровой планки применяют высококачественную оцинкованную сталь, покрытую в защитных целях пуралом или полиэстером. Иногда в качестве покрытия для этого фасонного элемента выступает каменная крошка. Монтаж ветровой планки для профнастила обеспечивает решение следующих задач:

Защита фронтонного и кровельного свеса от попадания влаги. Верхняя сторона крыши защищена кровельным материалом, но влага способна попасть к стропильному каркасу снизу. Из-за этого мокнут стропила и обрешетка, что приводит к порче даже обработанной антисептиком древесины. Роль торцевой (ветровой) планки – препятствовать проникновению влаги, благодаря чему деревянные элементы не испытывают негативных воздействий. Таким образом обеспечивают более длительный срок службы всей кровли.

Защита от ветра. Если дом расположен в зоне со сложными климатическими условиями, то сильные боковые порывы ветра способны деформировать или попросту сорвать кровельное полотно. Незащищенные края крыши испытывают серьезные нагрузки, что может привести к их деформации. Установка ветровой планки для профнастила позволяет защитить кровельный пирог, а под обрешетку не будет попадать холодный ветер.
Кровельная конструкция получает завершенный эстетичный вид. Достаточно подобрать торцевую планку, ориентируясь на основной цвет крыши. Сам элемент скрывает неаккуратные края профнастила, создавая пространство для установки софитов или сайдинга.

Важно! В некоторых ситуациях торцевую ветровую планку способен заменить дешевый гнутый металлопрофиль. Это доступный во многих строительных магазинах материал, но он ограничен в плане разнообразия расцветок, да и для крепления подходят только стандартные по размерам доборные элементы.

Виды торцевых планок для профнастила

Планки, изготавливаемые из металла, подходят как для профнастила, так и для металлочерепицы. Изготавливают их из листов стали, толщина которых от 0,4 до 0,5 мм. Материал сперва нарезают, придают ему необходимую форму, после чего покрывают полимерами. Защитная ветровая планка на профнастил бывает нескольких разновидностей:

Лобовая ветровая планка, которую также называют капельником. Ее крепят к стропилам перед установкой обрешетки, поверх гидроизоляционного слоя. Капельник отводит конденсат и защищает кровельный пирог от температурных изменений. Именно этот элемент обеспечивает сохранность всей кровельной конструкции, предотвращая протечки.
Ендовы – разжелобки. Защищают внутренние углы кровли. Их устанавливают на стыке между двумя смежными скатными плоскостями. Сама система состоит из донной планки (поверх обрешетки) и верхней ендовы (ее крепят к профнастилу). Для кровельной конструкции ендовы играют большую роль – если их неправильно установить, на крыше будут задерживаться снег и вода, в итоге покрытие быстрее придет в негодность. Прежде чем устанавливать донную ветровую планку, стык обрабатывают особым влагоотталкивающим составом. При крутом скате крыши под нижней ендовой крепят вспомогательный гидроизоляционный слой.
Кровельная ветровая планка (примыкающая). Этот ветровой элемент перекрывает все возможные стыки на плоскостях скатов. Обводы кирпичного дымохода, выпуклые и вогнутые мансардные крыши, а также точки примыкания плоских кровель к стенам дома оформляют именно такой деталью.

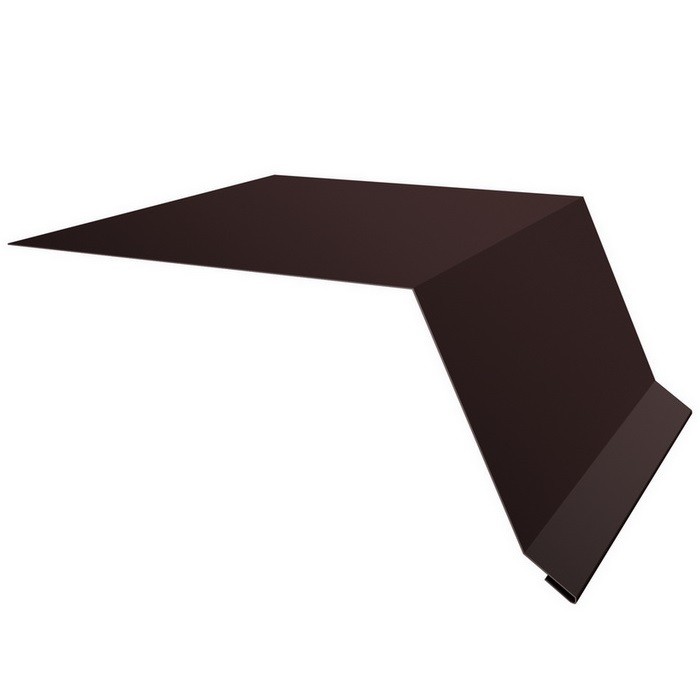

Карнизная ветровая планка. Защищает свес карниза от воды, пыли и насекомых. Крепят ее к капельнику после монтажа обрешетки. Карнизная ветровая планка бывает прямой и фигурной. Первая разновидность наиболее проста, визуально схожа с обычным уголком. Фигурная дополнительно оснащена ребрами жесткости, поэтому более надежна и выглядит солидней. Прежде чем устанавливать этот ветровой элемент, торец кровли заранее защищают путем монтажа москитной сетки.

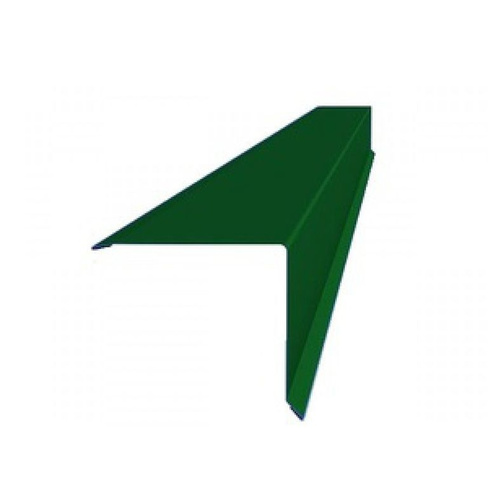

Фронтонная планка для профнастила. Это универсальное и доступное по цене ветровое изделие, продлевающее срок службы кровли. Оно не только обеспечивает защиту крыши от ветра, но и упрощает кладку и выравнивание профнастила. Выделяют несколько видов: простые ветровые, в виде уголка с широкими полками и торцевые усиленные ребром жесткости.
Коньковая ветровая планка. Этот доборный торцевой элемент защищает вентиляционный зазор в области стыка скатных плоскостей. Помимо защитных свойств, улучшает внешний вид кровельной конструкции.

Большой выбор доборных элементов позволяет подобрать подходящие изделия для полноценной защиты кровли от атмосферных влияний.

Размеры ветровой планки для профнастила

Торцевая (ветровая) планка – это дополнительный кровельный элемент, поэтому заказывают ее отдельно. Изготовкой занимаются производители металлочерепицы, профнастила и других кровельных материалов.

При расчете необходимого количества учитывают параметры кровли. Стандарт размера торцевой планки для профнастила: длина — 2 м (эффективная – 1,9 м), ширина – 90 х 150 и 40 х 60 мм.

Важно! Для плоских крыш (покрытия без волны) и домов, находящихся в районах, где ветровая нагрузка небольшая, используют узкие планки. В остальных случаях применяют широкие модели.

Монтаж торцевой планки для профнастила

Финишный штрих в кровельных работах – установка ветровой планки и подключение софитов. Если проигнорировать этот этап, то будет нарушен теплообмен в области между кровлей: в летний сезон воздух в помещении и стены начнут быстрее греться, зимой – наоборот.

Прежде чем приступать к креплению ветровой планки профнастила, делают все необходимые расчеты. Здесь учитывают тип кровли. Например, для плоских крыш складов, где покрытие листовое, лучше использовать узкую ветровую планку. Для металлочерепицы и профнастила требования другие – используют широкую рельефную торцевую отделку. Также играет роль правильный выбор и установка обрешетки. В зависимости от вида материала кровли рассчитывают шаг укладки брусков.

Начинают работы с торца – на решетчатую конструкцию пришивают струганную ветровую доску размерами 25 х 80 мм, и уже на нее ставят планку, используя болтовые саморезы с уплотнительной резинкой. Между крепежами соблюдают расстояние в 0,4 м. Монтаж начинают снизу, продвигаясь к верхней части крыши. Боковые элементы торцевых планок укладывают внахлест, с захватом не больше 0,1 м.

Совет! Если нужно сделать торцевую ветровую планку короче, используют ножницы по металлу или дисковую электропилу. Абразивные инструменты для этих работ не подходят: в ходе резки температура слишком высокая, что оказывает негативное влияние на полимерное покрытие. Для обработки места среза применяют ремонтную эмаль.

Если крышу оборудуют профнастилом с водосточными канавками, то листы укладывают перпендикулярно таким образом, чтобы каждый последующий перекрывал канавку. Соседние планки укладывают с поперечным нахлестом в 15 см. Фронтонное изделие крепят выше решетчатой конструкции кровли, опираясь на то, какова высота волн профнастила. Саму планку монтируют при помощи саморезов (с каждого бока и сверху).

Верхний крепеж обеспечивает наилучшую стыковку, так как у профилированных листов высокая парусность. Если правильно прибить ветровую планку к фронтовому срезу, это обеспечит эффективную защиту от ветра – материал кровли он не оборвет. Чтобы улучшить герметичность между ветровыми планками и профнастилом, между ними укладывают рулонный утеплитель.

Последовательность укладки ветровой планки:

Поверх торцевой рейки обрешетки прибивают брусок из дерева размерами 40 х 40 мм. В качестве крепежа используют гвозди или саморезы. Брус, впрочем, как и всю остальную обрешетку, заранее обрабатывают антисептиком и противопожарным средством.
Следующий шаг – примерка. Нужно приложить фронтальную планку таким образом, чтобы угол с торца кровли был полностью перекрыт: начиная прибитым деревянным бруском и заканчивая плоскостью профнастила. Расстояние должно быть идентично высоте профиля. Полученные размеры отмечают на панели покрытия, где расположены линии сгиба и реза.
Перед креплением ветровой планки часть панели нужно подрезать (учитывая разметку).
Верхнюю сторону торцевой панели, «смотрящую» на фронтон, отгибают при помощи специального зажима. Если подгиб выполнен качественно, то лист профнастила плотно упрется к боку прибитого бруска.
Панели кровельного материала монтируют сверху вниз. Прибивают их к обрешетке на гвозди.
Несколько советов относительно правильности прибивания торцевой планки. Крепления должны быть с боков и в верхней части. Второстепенная задача верхнего самореза — соединить профнастил с ветровой планкой. Верхнюю сторону забивают коньковыми саморезами, боковые – торцевыми.
Стыки кровли с кромками торцевых планок герметизируют посредством уплотнителей.
В нижней части торцевых полос крепят заглушки: они должны образовывать с планкой закрытый угол.
Верхушки саморезов закрашивают ремкомплектом.

Необходимо перед началом монтажа определить размеры ветровой планки для профнастила, иначе работы будут не только дольше, но и сложнее.

Советы и рекомендации

В ходе выполнения работ нужно перемещаться по крыше. Ходить можно только по уже установленным листам. Ноги ставят в «канавки» или в те места, где профнастил придерживают дополнительные опоры. При выполнении монтажных работ с поверхности кровли необходимо убирать весь строительный мусор и прочие отходы производства – в ином случае есть вероятность задеть их ногой и повредить покрытие.

Прочие рекомендации:

прикрепляя профнастил и торцевые ветровые планки, лучше использовать саморезы с широкими шляпками;
для сохранности материала продольный рез делают ножницами по металлу, поперечный – лобзиком;
в местах креплений со временем могут образоваться вздутия. Чтобы этого не случилось, не нужно закручивать саморезы слишком сильно. Выполняют крепление строго перпендикулярно в низ волны.

Если случайно повредить полотно в ходе установки, это может стать причиной его замены раньше срока.

Заключение

Торцевая планка для профнастила, как и прочие доборные элементы, легка в установке, но для этого нужно знать технологию выполнения работ. Грамотно обустроенная кровля обеспечит длительный срок службы постройки, а дополнительные элементы не только защитят, но и улучшат его внешний вид.

Виды крыш частных домов
Как правильно крыть крышу шифером
Как крыть крышу профнастилом своими руками
Устройство кровельного пирога под профнастил

ветрозащитная планка для кровли, как закрепить

Содержание:

Для чего нужна ветровая планка на кровле
Технические характеристики и разновидности элементов для профнастила
Как закрепить ветрозащитную планку на крыше

В настоящее время довольно востребованными считаются конструкции крыш из металлопрофиля. Они отлично подходят для перекрытия построек производственного, хозяйственного, садового и дачного назначения. Ниже мы поведаем о таком узле кровли из металлопрофиля, как ветровая планка для профнастила.

Для чего нужна ветровая планка на кровле

Ветровой планкой именуют доборный элемент, применяемый в процессе строительства крыши из профнастила. Это специальный уголок, в котором одну крепежную полку закрепляют к обрешетке, а вторая предназначена для защиты свеса крыши от сильных ветров, дождевых и снежных осадков. Делаются ветровые планки на крышу из оцинковки высокого качества, покрытой пуралом или полиэстером. Ряд заготовителей реализуют фасонные элементы с покрытием в виде каменной крошки.

Данный узел кровли служит для таких целей:

Защита кровельного и фронтонного свеса от попадания влаги. Внешнюю часть крыши защищает кровельное покрытие, но вода довольно часто попадает на стропильную систему снизу. В результате опорные конструкции вместе с обрешеткой намокают, происходит их порча, даже если дерево обработано антисептическим средством. Ветровая планка задерживает воду, тем самым увеличивая срок службы крыши и ее элементов из дерева.
Предохранение от порывистых ветров. Сильный боковой ветер в регионах с суровыми климатическими условиями довольно часто срывает и повреждает кровельное покрытие. Чрезмерная нагрузка на крышу в такой момент становится причиной заламывания краев профнастила без защиты. Ветровая планка помогает избежать повреждения кровельного материала, а также задувания холодного ветра под обрешетку.
Конструкция крыши приобретает завершенный и изящный вид. Выбранные в один тон с кровельным покрытием планки прячут все неровности его краев. Кроме того, позже можно будет произвести качественную и ровную подшивку свесов софитами или сайдингом.

Стоит отметить, что для изготовления ветровой планки можно взять гнутый металлопрофиль подешевле, который можно найти в любом в строительном магазине, но могут быть проблемы при выборе оттенка и размеров.

Технические характеристики и разновидности элементов для профнастила

Руководствуясь строительными нормативами во время возведения крыши из профнастила или черепицы в обязательном порядке должен быть произведен монтаж ветровых планок. Их монтируют по всему периметру кровли для недопущения попадания на стропила и обрешетку осадков и задувания сильного ветра.

Бывают такие виды планок ветровых на крышу:

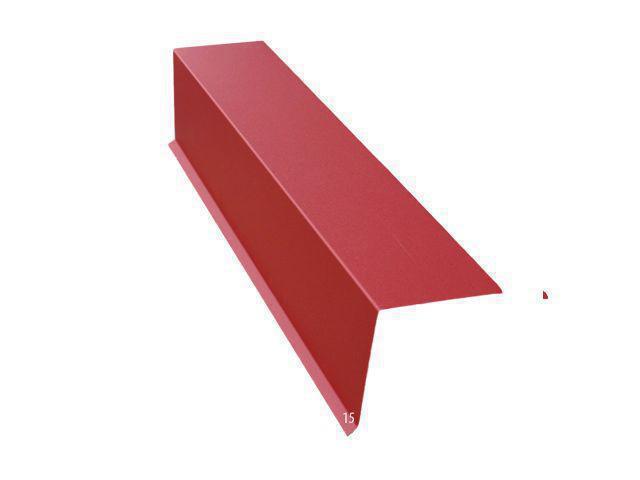

Фронтальная. Изготавливается в виде уголка, у которой одна крепежная полка выполнена прямой, а вторая – дублирует волнообразный рельеф профнастила. Такую планку закрепляют к свесам крыши, которые установлены со стороны фронтона. Этот узел перекрывает одну или две волны профнастила и все торцевую доску. У некоторых моделей присутствует капинос для отвода влаги.
Карнизная. Такую планку устанавливают на обрешетку крыши по всей длине свеса до настила кровельного покрытия и монтажа водостока. Карнизную планку делают в виде уголка из оцинковки с покрытием из полимера, с прямыми крепежными полками.
Коньковая. Для организации защиты между стыками профнастила, там, где соединяются скаты, для обеспечения гидроизоляции устанавливают коньковую планку, которая бывает овальной, прямоугольной или прямой. Кроме того, бывают модели с зазорами под вентиляцию, способствующие нормальной циркуляции воздуха в кровельной конструкции.

Ветровые фасонные приспособления для профнастила имеют длину 200 сантиметров, тем не менее, их полезная длина равняется всего 190-195 сантиметрам, так как их монтаж производят с зазором в 50-100 мм. Изготавливаются планки с размерами 40×60 и 90×150 мм.

Опытные кровельщики советуют крепить музыку ветровую планку 40-60 мм на плоских крышах, и в районах со слабыми ветрами. Широкую планку можно применять для скатных крыш с любым уклоном.

Как закрепить ветрозащитную планку на крыше

Ветрозащитная планка для кровли может быть смонтирована своими силами, так как этот этап не требует от мастера специальных навыков строительного дела или особого инструментария. Для монтажа понадобятся кровельные саморезы с резиновыми уплотнителями – по 5-6 штук на каждую планку; шуруповерт; ножовка по металлу; герметик.

Последовательность крепления узлов будет зависеть от места сборки:

Установка планки карниза. На карнизные свесы крыши ее монтируют до начала укладки кровельного материала при помощи саморезов с отступами по 40 см, при этом нахлест должен составлять 5-10 см. В процессе закрепления, гидрозащитную пленку, укрывающую обрешетку, поднимают и расстилают на планки. Чтобы конструкция получилась качественной, ветровой карниз нужно прижать к внутренней части водостока. В некоторых случаях могут понадобиться планки, сделанные по особым размерам.
Установка фронтонной планки. К ее монтажу переходят в последнюю очередь. Далее нужно будет лишь обустроить конек крыши. Размеры верхней крепежной полки определяются, исходя из профиля и высоты волн кровельного покрытия – как правило, это 13,5 или 14,5 см. Данный узел закрепляется в верхней части сквозь кровельный материал к обрешетке через каждые 30-50 см. В качестве крепежей можно взять саморезы с резиновой шайбой.

Стоит отметить, что в качестве дополнительной изоляции стыков между кровельным покрытием и ветровыми планками можно использовать уплотнители, герметики или строительный скотч. Согласно утверждениям опытных мастеров, максимально эффективным является уплотнитель, дублирующий рельеф профнастила, потому как у него неограниченный срок службы.

Надеемся, что наш материал о том, как закрепить ветровую планку на крыше, был вам полезен, и вы все кровельные работы выполните правильно.

Ветровая планка для профнастила — функции, установка

При устройстве крыш из профнастила огромную роль играют так называемые доборные элементы, занимающие в общей площади крыши мизерно малое место (до 3% в самых сложных крышах). Но от них в значительной степени зависит срок службы кровли в целом.

Содержание

1 Функции ветровой и карнизной планок, материалы
2 Монтаж карнизной планки
3 Установка ветровой планки для профнастила

Понятно, что не все из представленных на фото доборных профилей влияют на срок службы крыши, но рассматриваемые в этой статье карнизная и ветровая планки, наряду с коньковой, – основные доборные элементы любой крыши из профнастила.

Почему именно эти? Да потому что большинство кровель из профметалла имеют самую простую конфигурацию, т.к. использование его для сложных ломаных крыш, с учетом большого в этих случаях отхода, как минимум нерентабельно, а учитывая все составляющие характеристик и стоимости того или иного вида покрытий, — малооправданным. Конечно, бывают исключения, но они скорее только подтверждают правило.

Функции ветровой и карнизной планок, материалы

Все крыши, в большинстве случаев, по контуру обшиваются лобовой и торцевой досками. Это делается как для формирования единого кровельного пирога, так и для предотвращения попадания влаги под финишное покрытие крыши, задувания ветра, способного при больших порывах оторвать его от обрешетки, и даже препятствования гнездованию птиц и заселению подкровельного пространства животными типа куниц.
Ветровая и карнизная планка, в свою очередь, защищают эти доски от затекания влаги под них и отвод воды на их поверхности, чем радикально увеличивают срок службы. Иногда вместе с ветровой и карнизной ставят также так называемую лобовую планку, чтобы доска была полностью защищена металлом.

Ветровую планку для профнастила часто также называют торцевой – по месту ее крепления на крыше. Карнизная и ветровая планки имеют слегка отличную друг от друга конфигурацию, но выполняются, как правило, из того же материала, что и настил кровли. Большинство производителей изначально имеют в ассортименте своей продукции стандартные доборные элементы, во всяком случае, к основным цветам кровельных профлистов. Или, если вы выберете нестандартный цвет, они смогут изготовить их вам под заказ. То же касается и случаев с нестандартными размерами этих планок.
Также большинство крупных строительных магазинов торгуют гнутым металлическим профилем основной цветовой гаммы, который может быть использован в качестве ветровой и карнизной планок.

Большинство видов профнастила для крыш и доборных элементов для них изготавливают из оцинкованного металла и покрывают полиэстеровым или пластизолевым покрытием. Иногда с добавлением базальтовой крошки или каменной присыпки.

Монтаж карнизной планки

Монтаж карнизной планки в большинстве случаев производится после установки отливной системы, если она предусмотрена и до монтажа кровельного материала. Это делается в такой последовательности потому, что в идеале нижний край карнизной планки должен прижиматься к внутренней поверхности желоба отливной системы. Если это не так, то в ряде случаев ставят отдельный капельник, верхний край которого должен перекрываться карнизной планкой. Стандартные же размеры карнизной планки 100 х 69 х 2000 мм не всегда подходят для решения этой задачи, поэтому часто ее изготавливают по индивидуальным размерам.
Обязательная при металлической кровле пленка гидробарьера на крайней доске, к которой крепится карнизная планка, выводится из-под обрешетки и укладывается поверх планки. Таким образом, сконденсировавшаяся под поверхностью профнастила влага по карнизной планке стечет прямиком в желоб отливной системы, или сорвется с капельника при ее отсутствии и гарантированно не попадет на деревянные конструкции крыши.

Крепить карнизную планку следует либо гвоздями, либо саморезами с конусообразной головкой, притапливая их, чтобы верхний край был заподлицо с металлом планки. Нахлест при стыковке двух элементов делать не менее 50 мм.

Установка ветровой планки для профнастила

Ветровая планка монтируется на крыше одной из последних. Позже нее устанавливаются только коньковые профили. Планка должна обязательно полностью перекрывать две волны профиля покрытия крыши и либо полностью закрывать торцевую доску, либо иметь на нижней кромке капинос для отвода воды от поверхности доски. Ее стандартные размеры имеют длину 2000 мм, а размеры верхней полки могут быть 135 или 145 мм, в зависимости от профиля кровельного листа и торцевую полку от 800 до 100 мм с капиносом 15 – 20 мм. Верхняя полочка также может иметь небольшой загиб 15 – 20 мм с завальцовкой.

Элемент не сложен в изготовлении и может быть выгнут практически на любом листогибе, там же где гнут отливы, адреса вам подскажут в любой фирме, занимающейся установкой окон.
Крепление планки производится в двух плоскостях теми же саморезами с резиновой (а лучше – полиуретановой) шайбой, что использовались при монтаже всей кровли с шагом 300 – 500 мм. В плоскости крыши планка прикручивается через вторую от края волну. К торцевой доске желательно крепить по центральной линии примыкающей к ней полки, хотя последнее – чисто из эстетических соображений. Нахлест двух элементов нужно также делать не менее 50 мм, причем обязательно, чтобы находящийся выше элемент накрывал расположенный ниже. Установка крепежа в месте стыка через два металла – желательна. Верхний стык торцевых планок двускатной крыши накрывается коньковым элементом. Иногда для большей герметичности стыка используют двусторонний скотч или другие уплотнительные элементы.

Часто, если ветровая и карнизная планки сходятся на углах под разными углами, щель между ними закрывается либо за счет выреза и загиба одной из них, либо за счет вставки несложного в изготовлении углового элемента из такого же металла. О наличии его обрезков побеспокойтесь при заказе всего материала и доборных элементов на крышу.

Иногда в качестве торцевых планок используют пластиковые уголки соответствующих размеров, но лично у меня целесообразность этого вызывает сомнение.

Ветровая планка для профнастила — Кровля и крыша

Содержание

1 Зачем нужна ветровая планка для профнастила и как её правильно установить
- 1.1 Для чего нужна ветровая планка на кровле
- 1.2 Технические характеристики и разновидности элементов для профнастила
- 1.3 Как закрепить ветрозащитную планку на крыше
2 Обзор цен и характеристик ветровых планок для профнастила
- 2. 1 Виды и назначение доборных элементов
- 2.2 Назначение и место установки ветровой планки
- 2.3 Заключение
3 Ветровая планка для профнастила: предназначения и характеристики
- 3.1 Для чего нужна ветровая планка?
- 3.2 Основные разновидности
- 3.3 Ширина, высота и многое другое
- 3.4 Крепление ветровой планки профнастила
- 3.5 Цена ветровой планки для профнастила
4 Ветровая планка для профнастила: основное назначение, особенности монтажа
- 4.1 Устройство системы кровли
- 4.2 Дополнительные сведения об устройстве
- 4.3 Что необходимо знать о конструктивных особенностях
- 4.4 Дополнительно о назначении
- 4.5 Эстетическая функция
- 4.6 Размеры планки
- 4.7 Особенности монтажа
- 4.8 Методика проведения работ
5 Ветровая планка для профнастила — функции, характеристики, монтаж
- 5.1 Виды и технические характеристики

Зачем нужна ветровая планка для профнастила и как её правильно установить

Для чего нужна ветровая планка на кровле

Данный узел кровли служит для таких целей:

Защита кровельного и фронтонного свеса от попадания влаги. Внешнюю часть крыши защищает кровельное покрытие, но вода довольно часто попадает на стропильную систему снизу. В результате, опорные конструкции вместе с обрешеткой намокают, происходит их порча, даже если дерево обработано антисептическим средством. Ветровая планка задерживает воду, тем самым увеличивая срок службы крыши и ее элементов из дерева.
Предохранение от порывистых ветров. Сильный боковой ветер в регионах с суровыми климатическими условиями довольно часто срывает и повреждает кровельное покрытие. Чрезмерная нагрузка на крышу в такой момент становится причиной заламывания краев профнастила без защиты. Ветровая планка помогает избежать повреждения кровельного материала, а также задувания холодного ветра под обрешетку.
Конструкция крыши приобретает завершенный и изящный вид. Выбранные в один тон с кровельным покрытием планки прячут все неровности его краев. Кроме того, позже можно будет произвести качественную и ровную подшивку свесов софитами или сайдингом.

Стоит отметить, что для изготовления ветровой планки можно взять гнутый металлопрофиль подешевле, который можно найти в любом в строительном магазине, но могут быть проблемы при выборе оттенка и размеров.

Технические характеристики и разновидности элементов для профнастила

Бывают такие виды планок ветровых на крышу:

Фронтальная. Изготавливается в виде уголка, у которой одна крепежная полка выполнена прямой, а вторая – дублирует волнообразный рельеф профнастила. Такую планку закрепляют к свесам крыши, которые установлены со стороны фронтона. Этот узел перекрывает одну или две волны профнастила и все торцевую доску. У некоторых моделей присутствует капинос для отвода влаги.
Карнизная. Такую планку устанавливают на обрешетку крыши по всей длине свеса до настила кровельного покрытия и монтажа водостока. Карнизную планку делают в виде уголка из оцинковки с покрытием из полимера, с прямыми крепежными полками.
Коньковая. Для организации защиты между стыками профнастила, там, где соединяются скаты, для обеспечения гидроизоляции устанавливают коньковую планку, которая бывает овальной, прямоугольной или прямой. Кроме того, бывают модели с зазорами под вентиляцию, способствующие нормальной циркуляции воздуха в кровельной конструкции.

Как закрепить ветрозащитную планку на крыше

Последовательность крепления узлов будет зависеть от места сборки:

Установка планки карниза. На карнизные свесы крыши ее монтируют до начала укладки кровельного материала при помощи саморезов с отступами по 40 см, при этом нахлест должен составлять 5-10 см. В процессе закрепления, гидрозащитную пленку, укрывающую обрешетку, поднимают и расстилают на планки. Чтобы конструкция получилась качественной, ветровой карниз нужно прижать к внутренней части водостока. В некоторых случаях могут понадобиться планки, сделанные по особым размерам.
Установка фронтонной планки. К ее монтажу переходят в последнюю очередь. Далее нужно будет лишь обустроить конек крыши. Размеры верхней крепежной полки определяются, исходя из профиля и высоты волн кровельного покрытия – как правило, это 13,5 или 14,5 см. Данный узел закрепляется в верхней части сквозь кровельный материал к обрешетке через каждые 30-50 см. В качестве крепежей можно взять саморезы с резиновой шайбой.

Стоит отметить, что в качестве дополнительной изоляции стыков между кровельным покрытием и ветровыми планками можно использовать уплотнители, герметики или строительный скотч. Согласно утверждениям опытных мастеров, максимально эффективным является уплотнитель, дублирующий рельеф профнастила, потому как у него неограниченный срок службы.

Ветровая планка для профнастила на крышу: ветрозащитная планка для кровли, как закрепить

Источник: kryshadoma.com

Обзор цен и характеристик ветровых планок для профнастила

В общей массе кровельного металла доборные элементы составляют порядка 3 %. Вместе с тем, их установка является финишными операциями монтажа крыши, придавая ей законченный вид и обеспечивая функциональную готовность всего сооружения выполнять назначаемые для него задачи.

Правильная установка доборных элементов соединяет все элементы кровельного пирога в единое целое, за счет чего верхнее строение здания приобретает способность надежно защищать дом от воздействия внешних факторов. Цена на каждый элемент в отдельности зависит от сложности его конструкции, но приобретение их неизбежно ввиду важности выполняемых функций.

Виды и назначение доборных элементов

Важным фактором правильного подбора этих деталей является цветовое решение сооружения в целом, поэтому при их приобретении это свойство является одним из решающих. Как правило, доборные элементы идут в комплекте с кровлей, изготовленные из материала одного цвета.

Все финишные работы производятся установкой замыкающих деталей, придающих кровельному пирогу монолитность. Для кровли из профнастила они бывают:

Материалом для этих деталей является оцинкованный лист толщиной порядка 0,5 — 0,7 мм. Для улучшения эксплуатационных качеств и антикоррозионных свойств материала, поверхность дополнительно покрывается несколькими слоями специальных красителей или полимерных пленок. Цена представляется потребителю на каждый вид отдельно, а не за комплект. Поэтому проблем в виде покупки ненужных для конструкции кровли деталей не возникает.

Назначение и место установки ветровой планки

Ветровая планка для профнастила предназначается для защиты от ветровых воздействий боковых торцов крыши, при этом перекрывая зазор между материалом кровли и торцевой доской сформированного кровельного пирога.

Крепление уголка осуществляется к обрешетке кровли по горизонтальной поверхности и к торцевой доске, замыкающей кровельный пирог. Таким образом создается монолитность крыши. При установке ветровых планок желательно применять дополнительные уплотнения мест стыковки деталей.

Крепить ветровую планку лучше всего самонарезающими винтами соответствующего размера с обязательным применением резиновых прокладок или полиуретановых шайб под головками крепежа. Винты предпочтительно выбирать с болтовыми шестигранными головками. Для сохранения эстетичности кровли их подбирают также по цвету защитного покрытия. Расстояние между винтами должно быть не менее 400 мм. Величина перекрытия между отдельными уголками не менее 100 мм, при этом крепить через два металла обязательно.

Стандартная длина ветровой планки 2000 мм. Размеры и форма полок зависит от выбранного типа профнастила.

При необходимости резки детали, торцы отреза нужно закрасить подходящей по цвету краской. Если в месте сочленения с другими деталями возникает зазор, его необходимо перекрыть подгибом сопрягаемых деталей или дополнительной деталью нужной формы. При приобретении материала кровли желательно озаботиться о нескольких небольших кусках материала профнастила из обрези в отходах производства.

Назначение ветровой планки:

защита подкровельного пространства от воды и ветра в месте примыкания материала кровли к торцевой доске, а также от гнездования птиц и проникновения мелких зверьков типа куниц;
дополнительное укрепление профнастила по краям кровли, что особенно актуально в местностях с сильными ветрами;
крепление софитов, если таковые предусмотрены в конструкции кровли;
декоративное оформление торцевых элементов участков кровли, окаймление фронтонов.

Заключение

Современные тенденции в строительстве загородного жилья склонны к созданию надежных герметичных кровель с применением различных утепляющих материалов. В связи с этим возникла необходимость применения контробрешеток, создающих надежные и эффективные продувы. А использование утепляющих материалов, особенно волокнистых, предъявляет высокие требования к герметичности верхнего строения кровельного пирога. При попадании в него влаги возможны проявления гниения и заплесневения утеплителей, развитие различных грибковых поражений в древесине стропильной системы и обрешетки.

Герметичность кровельного пирога обеспечивается системой доборных элементов, правильная установка которых обеспечивает это требование.

Теплая кровля, даже если она устраивается в нежилом чердачном помещении, обеспечивает экономию энергоносителей примерно на 15 — 25 %, что постепенно оправдает понесенные затраты на ее устройство.

Надеемся, что приведенная информация будет полезной.

Ветровая планка для профнастила — цена и характеристики

Что собой представляет ветровая планка и зачем она нужна. Разновидности ветровых планок от разных производителей и цены на них. Правила монтажа.

Источник: proroofer.ru

Ветровая планка для профнастила: предназначения и характеристики

Устройство металлической кровли требует использовать ветровые планки для профнастила. Их основным предназначением является защита от попадания влаги в виде дождя и снега под боковые части ската. К тому же ее использование придает крыше законченный вид. Как осуществляется монтаж? Какие разновидности этой продукции используются во время монтажа профнастила своими руками?

Для чего нужна ветровая планка?

Монтаж ветровой планки придает крыше законченный и красивый вид, но монтировать ее необходимо не только по этой причине. Она помогает защитить кровлю от влаги и порывов ветра, а также дает возможность осуществить работы по установке софитов.

Защищает от ветра. Боковой ветер особенно в неблагоприятных климатических районах способен если не сорвать, то, по крайней мере, изломать края металлочерепицы. Ветровая планка снижает интенсивность воздействия. Также она защищает от проникновения ветра под обрешетку
Защищает от влаги. Время эксплуатации кровельного пирога во многом зависит от защиты его деревянных частей от попадания влаги. Планка создает препятствие для попадания под обрешетку снега и дождя
Помогает закончить отделочные работы. Именно ветровая планка обеспечивает идеальное соединение с софитами или Фаской (сайдинг)

Согласно своему назначению она делится на несколько разновидностей.

Основные разновидности

Планка должна защищать все торцы кровли по периметру. Для этого используют различные типы такой продукции. А именно:

Фронтонная, торцевая. Защищает от бокового попадания осадков под скат кровли
Карнизная. Устанавливается на краях ската крыши, перед водостоками
Коньковая. Закрывает зазор на стыке между двумя скатами кровли

Также существуют отличия, относительно используемого при производстве материала. Для металлочерепицы и профнастила применяют металлическую планку с различной высотой подъема (выбирается по высоте волны), для композитной черепицы устанавливают продукцию имеющей идентичное напыление. В качестве дополнения может использоваться и оцинковка.

Ширина, высота и многое другое

Расчет ветровой планки можно выполнить по ее стандартным размерам. Обычная продукция имеет следующие характеристики:

Изделие выпускается стандартной полной длиной 2 м. Расчет необходимо производить, учитывая полезную площадь изделия. Эффективная длина составляет 1,9 м
Ширина может варьироваться. Поэтому ее выбирают в зависимости от существующих потребностей. Стандартные размеры 90*150 мм и 40*60 мм

Узкая планка предназначается для плоской кровли (например, для кровли гаража из профнастила), у которой практически отсутствует волна. Для металлочерепицы в основном используют широкий рельефный торец.

Прежде чем начинать укладку профнастила и крепление ветровой планки, нужно уделить внимание обрешетке. Обрешетка под профнастил важна для долговечности кровли. При правильном расчете расстояния между брусьями нагрузка на лист распределится равномерно, он не деформируется во время снегопадов и других воздействий.

Шаг обрешетки зависит от вида профнастила. Например, для профнастила С20 обрешетка должна быть сплошной. Про технически характеристики профнастила С20 читайте здесь. Этот вид материала используют не только для кровли, но и для обшивки стен.

Крепление ветровой планки профнастила

Схема крепления ветровой планки

Цена ветровой планки для профнастила

В зависимости от прямого назначения и ширины цена ветровой планки для профнастила может варьироваться.

Узкая торцевая прямая 140-160 руб
Широкая торцевая 300 руб

Конечно, эта стоимость приблизительная и может меняться. Так если приобретать металлочерепицу и комплектующие материалы финских производителей такая стоимость может вырасти приблизительно на треть.

Технологический процесс обустройства кровли включает в себя устройство ветровой доски и планки. Это изделие эффективно защищает от попадания дождя и снега, легко монтируется и не имеет приемлемую цену.

Ветровая планка для профнастила

Ветровая планка для профнастила используется для защиты торцевой части ската кровли от ветровой нагрузки и попадания влаги. Ее монтаж необходим и для того чтобы

Источник: megabeaver.ru

Ветровая планка для профнастила: основное назначение, особенности монтажа

Конструкция крыши из профнастила или металлочерепицы предусматривает наличие множества элементов, одним из них выступает ветровая планка. Она требуется для защиты ската от проникновения осадков. Помимо прочего, этот доборный элемент необходим ещё и для декорирования кровли. Для того чтобы понять, как крепить этот узел, необходимо ближе познакомиться с устройством всей конструкции.

Устройство системы кровли

Устройство кровли из профнастила предполагает определение угла наклона крыши. Этот параметр рассчитывается ещё и для того, чтобы понять, каков должен быть нахлест соседних листов укрывного материала. Если наклон меньше 15 °, то нахлест листов составляет 20 см. Если уклон крыши больше 30 °C, то сократить нахлёст можно до 15 см.

Конструкция крыши обязательно предусматривает наличие слоя гидроизоляции и вентиляции. Они необходимы для того, чтобы под кровлей не собиралась лишняя влага. Гидроизоляция устанавливается перед креплением листов профнастила и располагается по обрешётке. Гидроизоляция должна немного свисать в положении перпендикулярно скату.

Дополнительные сведения об устройстве

Между кровельными листами и коньковой планкой необходимо организовать отверстия, что обеспечит эффективное перемещение потока воздушных масс. Поверх гидро- и пароизоляции устанавливаются стропильные планки или металлические прогоны. К ним продольно укрепляется обрешетка, расстояние между элементами которой будет зависеть от вида профнастила.

Для обрешётки следует использовать брус квадратного сечения со стороной в 50 мм. Понадобятся влагостойкие листы фанеры, их толщина должна составить 10 мм. Устройство кровли из профнастила может предполагать сплошную или прореженную обрешетку. Первая разновидность устанавливается на ребрах, вокруг дымоходов и на коньках. Шаг прореженной равен 50 мм. Все деревянные детали обрабатываются антисептиком.

Поверх обрешётки укладывается диффузионная прокладка, которая препятствует возникновению конденсата. На обрешетку застилается нижний ряд профнастила. При этом следует сформировать карнизный свес. Его размеры будут зависеть от высоты профильного листа. Важно позаботиться ещё и о карнизной планке, которая должна находиться ниже слоя гидрозащиты.

Что необходимо знать о конструктивных особенностях

Ветровая планка для профнастила нужна для фронтонных частей кровли. Описываемые накладки будут защищать систему от задувания и разрушения. Крепление можно осуществить саморезами, расстояние между которыми составит 200 мм. В зависимости от того, какова высота волны, подбирается длина крепежа. Для того чтобы листы профнастила не были сорваны во время сильных ветровых нагрузок, следует оборудовать фронтонный свес.

Когда припуск листов с фронтальной части достигает 70 мм, используется ветровая рейка, ее размеры равны 25х80 мм. Крепежом выступают саморезы. Если с фронтальной части здания припуск незначителен или его и вовсе нет, тогда дополнительно к рейке рекомендуется применить еще и ветровую планку для профнастил, она напоминает стальной уголок, а крепление узла следует осуществлять с шагом до 300 мм и с поперечным нахлестом в 150 мм.

Дополнительно о назначении

Описываемая планка еще называется фасонным наборным элементом. Он используется для возведения кровель из профнастила. Этот элемент имеет вид уголка с одной крепежной полкой. Планку прикрепляют к обрешётке, тем самым обеспечивая защиту свеса от попадания снега, влаги и порывов ветра.

Ветровая планка для профнастила изготавливается из высококачественной оцинкованной стали. Материал в процессе производства покрывается полиэстером или пуралом. Некоторые производители изготавливают фасонные элементы с каменной крошкой. Этот узел выполняет несколько функций.

Во-первых, защищает кровельный и фронтонный свесы от влаги. Во-вторых, обеспечивает защиту от ветра. В-третьих, придает конструкции крыши эстетичный вид. Некоторые полагают, что ветровая планка для профнастила не нужна, ведь внешняя поверхность крыши защищена укрывным материалом. Однако это не совсем так, ведь дождевая и талая вода, а также снег довольно часто проникают в стропильный каркас снизу. Такая ситуация может стать причиной намокания древесины в основе обрешётки или стропил. От этого может испортиться даже та древесина, которая была обработана антисептиком. А вот описываемая планка не пропускает воду, она продлевает срок эксплуатации кровли и сохраняет деревянные элементы.

Если вы задались вопросом о том, что такое ветровая планка, то должны знать, что она защищает ещё и от боковых порывов ветра, что особенно актуально для тех районов, где сложные климатические условия. Последние довольно часто становятся причиной деформации и срыва кровельного материала. Незащищённые края настила могут оказаться сломанными вследствие интенсивной ветровой нагрузки. А вот если установить планку, то кровельный пирог не будет испорчен, а холодный воздух не окажется под обрешеткой.

Эстетическая функция

Кровельной конструкции с помощью описываемого изделия можно придать еще и завершенный вид. Планка подбирается в тон к основному цвету укрывного материала, поэтому неаккуратные края профнастила удается скрыть. Это позволяет выполнить подшивку свесов сайдингом или софитами идеально ровно и качественно. Некоторые не осуществляют установку ветровой планки для профнастила, заменяя ее более дешевым аналогом – гнутым металлопрофилем. Его можно отыскать в строительном магазине, однако этот узел представлен в скудной цветовой гамме и обладает стандартными параметрами доборных элементов.

Размеры планки

Размеры ветровой планки для профнастила позволяют понять, какое количество доборного материала необходимо приобрести. Обычно такие изделия обладают стандартными параметрами. Их длина равна 2 м. Расчёт следует осуществлять с учетом полезной площади.

Эффективная длина обычно равна 1,9 м. А вот ширина может изменяться, поэтому ее выбирают, учитывая потребности. Таким образом, стандартные размеры могут быть равны 90х150 или 40х60 мм. Узкая планка используется для плоской кровли, последняя из которых обычно устанавливается на гаражах. У этого изделия почти отсутствует волна. А вот для металлочерепицы в ход идет широкий рельефный торец.

Особенности монтажа

Перед тем как крепить ветровую планку для профнастила, вы должны ознакомиться с особенностями технологии. Заняться работами вы можете самостоятельно, ведь монтаж доборного элемента не предусматривает наличия у мастера строительного опыта или специального инструмента.

Технология предполагает использование кровельных саморезов с уплотнителями из резины. На одну планку понадобится примерно 6 крепежей. Помимо прочего, следует подготовить:

Методика проведения работ

Алгоритм проведения работ будет зависеть от места монтажа. Установка карнизной планки осуществляется на карнизные свесы, до момента настила кровельного покрытия и монтажа водостока. Установка осуществляется саморезами, которые должны быть удалены друг от друга на 40 см. Нахлёст составляет предел от 50 до 100 мм.

Начинать следует от края. Гидроизоляционная пленка, укрывающая обрешетку, должна быть поднята и уложена поверх планки. Правильный монтаж подразумевает, что ветровой карнизный элемент должен прижиматься к внутренней поверхности водосточного желоба. При этом влага не будет проникать на стропила ската. Иногда для этого используются планки, выполненные по индивидуальным размерам.

Ветровая планка для профнастила: основное назначение, особенности монтажа

Источник: www.syl.ru

Ветровая планка для профнастила — функции, характеристики, монтаж

Крыши из металлопрофиля являются распространённым решением для конструкций простой формы или большой площади. Этим немудреным кровельным материалом часто перекрывают производственные помещения, хозяйственные постройки, садовые, дачные дома. Высокая популярность объясняется низкой доступной металлического покрытия и простотой монтажа. Производители существенно облегчают задачу самостоятельного возведения крыши из металлопрофиля, производя готовые фасонные элементы. Эти детали конструкции составляют не более 3% от общей площади скатов, но оказывают влияние на срок эксплуатации и надежность крыши. В этой статье мы расскажем, что такое ветровая планка для профнастила, как подобрать нужные размеры этого элемента, а также выполнить крепление.

Ветровой планкой называют фасонный доборный элемент, который используют для возведения кровли из профнастила. Он представляет собой уголок, одна крепёжная полка которого прикрепляется к обрешетке, а другая защищает свес крыши от порывов ветра, попадания влаги и снега. Ветровую планку производят из высококачественной оцинкованной стали с покрытием из пурала или полиэстера. Некоторые производители выпускают фасонные элементы с каменной крошкой. Этот элемент кровельного пирога выполняет следующие функции:

Защита фронтонного и кровельного свеса от проникновения влаги. Наружную поверхность крыши защищает кровельный материал, но талая и дождевая вода или снег иногда проникает к стропильному каркасу с нижней стороны. Такая ситуация приводит к намоканию стропил и обрешетки, отчего портится даже обработанное антисептиком дерево. Ветровая планка, не пропускающая воду, сохраняет деревянные элементы конструкции, продлевая срок эксплуатации крыши.
Защита от ветра. Боковые порывы ветра в районах со сложными климатическими условиями нередко становится причиной срыва и деформации кровельного материала. Интенсивная ветровая нагрузка приводит к изламыванию незащищенных краев профнастила. Крепление ветровой планки предотвращает порчу кровельного пирога и задувание холодного воздуха под обрешетку.
Придание кровельной конструкции завершенного и эстетичного вида. Планки, подобранные в тон к основному цвету кровельного материала, скрывают от глаз неаккуратные края профнастила, а также помогают идеально ровно и качественно выполнить подшивку свесов софитами или сайдингом.

Обратите внимание! В качестве ветровой планки некоторые строители используют более дешевый гнутый металлопрофиль. Он продается в каждом крупном строительном магазине, но имеет ограниченную цветовую гамму и стандартные размеры доборных элементов.

Виды и технические характеристики

Согласно строительным нормам при возведении крыши из профнастила или черепицы обязательно выполняется крепление ветровых планок. Они устанавливаются по всему периметру кровельной конструкции для предотвращения попадания на стропильный каркас и обрешетку атмосферных осадков и задувания порывов ветра. Различают следующие разновидности этих фасонных элементов:

Фронтонная (торцевая) планка. Она представляет собой уголок, одна из крепежных полок которого прямая, а другая повторяет волнистый рельеф профнастила. Фронтонная планка крепится свесы крыши, расположенные со стороны фронтонов сооружения. Этот элемент, необходимый для защиты стропил от влаги, перекрывает 1-2 волны профнастила, а также закрывает собой полностью торцевую доску. Некоторые модели снабжаются капиносом для отвода воды.
Карнизная планка. Карнизную планку монтируют на обрешетку крыши вдоль свеса перед настилом кровельного материала и установкой водостока. Она представляет собой уголок из оцинкованной стали с полимерным покрытием с прямыми, ровными крепежными полочками.
Коньковая планка. Для гидроизоляции и защиты стыка между профнастилом в месте соединения скатов используют коньковую планку. Она бывает прямая, овальная, прямоугольная. Также выпускаются модели с вентиляционным зазором, улучшающие циркуляцию воздуха в кровельном пироге.

Ветровые фасонный элементы для профнастила имеют стандартную длину 200 см, однако, полезная длина планок составляет сего 190-195 см, так как устанавливаются они с зазором 50-100 мм. Производители выпускают модели с размерами 40х60 мм и 90х150 мм.

Важно! Опытные кровельные мастера рекомендуют выполнять крепление узкой ветровой планки размером 40х60 мм на плоских кровлях, а также в регионах с низкой ветровой нагрузкой. Широкая планка подходит для скатных конструкций с любым уклоном.

Ветровую планку на крышу из профнастила можно установить своими руками, так как монтаж этого фасонного элемента не требует особого строительного опыта или специализированного инструмента. Для этого потребуются кровельные саморезы с резиновым уплотнителем из расчета 5-6 штук на одну планку, шуруповерт, герметик и ножовка по металлу для подрезки. Порядок, в котором выполняется крепление элементов, зависит от места монтажа:

Монтаж карнизной планки. На карнизные свесы крыши ветровая планка устанавливается до настила кровельного покрытия, до монтажа водостока. Она прикручивается саморезами с шагом 40 см, начиная от края, с нахлестом 50-100 мм. О время крепления гидроизоляционную пленку, которая укрывает обрешетку, поднимают и укладывают поверх планки. Качественный монтаж подразумевает, что ветровой карнизный элемент будет прижиматься к внутренней поверхности водосточного желоба, предотвращая всякое проникновение влаги со ската на стропила. Иногда для этого требуются планки, изготовленные по индивидуальным размерам.

Обратите внимание! Для дополнительной изоляции стыков между кровельным материалом и ветровыми планками пользуются специальными уплотнителями, силиконовым герметиком или строительным скотчем. По отзывам мастеров наибольшую эффективность показывает специальный уплотнитель, повторяющий рельеф профиля профлиста, так как он не имеет ограничений по сроку эксплуатации.

Ветровая планка для профнастила

Что такое ветровая планка для профнастила? Фасонные элементы, используемые для возведения крыш из профлиста. Выбор и крепление планок.

Источник: krovlyakrishi.ru

Монтаж ветровой полосы под профнастил и другие кровельные материалы

Конструкция крыши состоит из элементов, на первый взгляд не несущих значительной функциональной нагрузки.

Кажется, их установке не стоит уделять особого внимания. Но это не так.

Для крыши жилого помещения ветрозащитная планка должна быть установлена независимо от того, чем покрыта крыша.

Для нежилых помещений (гаражи, склады) с металлической стропильной системой установка ветровой стойки не требуется.

Материал, из которого изготовлены концевые элементы, может быть разным:

стальные листы. Изготавливаются толщиной от 0,4 до 0,5 мм. Подходит для профнастила крыш, металлочерепицы (часто с базальтовыми включениями), битумных покрытий. Стальные элементы могут иметь различное покрытие: полиэфирное, пластизольное, полимерное, лакокрасочное, цвет которого можно подобрать в соответствии с кровельным материалом. Широко распространены;
полоски их поливинилхлоридные. Используются крайне редко, так как материал подвержен разрушению от перепадов температур. Толщина ПВХ-элемента может быть от 0,4 до 1 мм. Широкая цветовая гамма;
алюминиевые листы. Толщина от 1 до 2 мм. Аналогично стальные листы могут иметь различное покрытие;
деревянная защита. Чаще всего изготавливается самостоятельно из доски, может иметь узорную резьбу. Такие комплектующие используются в частных домах и являются красивым декоративным дополнением кровли.

При выборе планки следует учитывать высоту волны и ширину торца , чтобы планка полностью закрывала незащищенный торец крыши.

Кроме того, торцевые панели могут быть изготовлены из акрила, ОСП, МДФ, искусственного камня. Конструктивные части кровли из этих материалов изготавливаются индивидуально по частному проекту и не имеют масштабов промышленного производства.

Перекрытие ветрового элемента

Ветровая планка: размеры

Размеры ветробаров стандартные по длине — два метра, и разные по ширине. Есть производители, которые выполняют индивидуальные заказы торцевых листов: они изготавливаются длиной до 2,5 метров. Ширина зависит от того, каким материалом покрыта конструкция крыши.

Стандарт — 90х150 мм и 40х60 мм. Широкая планка используется для крепления на скатных конструкциях, узкая – на плоской системе.

Торцевая или ветровая планка — какая разница?

Компонент ветра, в зависимости от места крепления крыши, можно классифицировать на:

конец, который крепится к краю крыши . Устанавливается поверх кровельного покрытия;
, который крепится к гребню ;
, который крепится к краю ската крыши . Устанавливается перед монтажом кровельного покрытия под укрывной материал.

ПРИМЕЧАНИЕ!

Чаще всего при упоминании ветровой планки подразумевается понятие торцевой защиты. Торцевой защитный элемент препятствует выдуванию порывами ветра, поэтому его называют ветровым. А с бар ветра прикреплен к концу, это конец. Эти понятия близки по смыслу.

Установка ветровой планки

Фронтальные защитные, а также декоративные элементы лучше приобретать вместе с материалом, которым будет покрыта кровля, чтобы подобрать наиболее подходящий цвет.

Поскольку ветрозащитный экран устанавливается на волновые покрытия, ширина накладной части элемента зависит от длины волны поперек.

Порядок и особенности работ при монтаже ветровой планки:

начинать укладку ветрозащиты необходимо с нижнего края ската;
ширина торцевой пластины должна соответствовать высоте волны (чаще всего 50 см), а высота должна превышать ширину торца;
Планка крепится поверх материала кровельного покрытия саморезами в шахматном порядке сверху и с боков на гребне волны, соблюдая расстояние 40-50 см. Саморезы должны иметь пресс-шайбу. Направление крепления должно быть в одну сторону во избежание прогиба планки и возникновения больших зазоров;
изоляция уложена под лист, стыки между покрытием и плитой загерметизированы ;
продолжая укладывать полосы вдоль, необходимо внахлест 10 см ;
завершающим этапом крепления ветрового элемента является обязательная установка торцевых заглушек.

ОСТОРОЖНО!

В верхнем углу на стыке скатов установку торцевой планки необходимо производить поверх карниза.

Идеальным вариантом конструкции планки является торцевая планка с загнутым краем. Таким образом, полностью исключается возможность проникновения воды под покрытие.

Детали кровельного покрытия;

отливы. Облегчает направление водных потоков ;

. Предотвратить падение снега ;

. Прямой слив .

Дополнительные элементы

Кроме того, имеется немало декоративных элементов, служащих для придания конструкции индивидуальной привлекательности и особого стиля (флюгеры, шпили).

В совокупности должны быть установлены все конструктивные элементы кровли, предусмотренные для ее наружного оборудования, чтобы уберечь кровлю от подтёков, ветра, снега, пыли. Это обеспечивает надежность и функциональность кровельной конструкции.

Полезное видео

В контакте

торцевые и другие виды, установка их на крышу дома. Стандартные размеры досок для кровли из профлиста

Что это?
Обзор видов
- Конец
- Карниз
- Катание на коньках
Монтаж

Основная задача крыши – надежно защитить дом от непогоды. А для его реализации крыша может состоять из ряда мелких, но очень важных элементов. Ветровая планка является одним из таких элементов. Внешне представляет собой металлическую планку, устанавливаемую на наиболее важные части конструкции крыши для ее усиления и придания большей надежности. Обычно его устанавливают либо на карниз, либо на торцы фасада, что дает защиту от дождя, капли не попадают в щели и щели. Но особенностей ветровой планки довольно много, и чтобы подобрать подходящий вариант, нужно в ней разобраться.

Что это такое?

Ветровая планка для профнастила – это специальный уголок или доска для кровли, которая устанавливается на крышу дома, точнее, на обрешетку, и обеспечивает дополнительную защиту. В зависимости от материала меняются качественные характеристики кровли, и каждый вид доски имеет свои уникальные характеристики.

Обзор видов

Если учитывать стандарт качества, то крепление ветровиков в любом случае необходимо, вне зависимости от особенностей кровли. Планка устанавливается по всему периметру кровли, поэтому очень важно правильно рассчитать размеры и подобрать необходимое количество материалов. Кроме того, нужно обратить внимание на типы ветровиков.

Торцевая

Эта планка представляет собой уголок с прямой монтажной полкой, при этом вторая полка может полностью повторять профиль профнастила с учетом всех его особенностей. Доски этого типа крепятся к свесам крыши в передней части всей конструкции. Благодаря этому часть профнастила и торцевую доску можно полностью закрыть. А также иногда обеспечивается дополнительный отвод воды с помощью капиноса.

Карниз

Карнизная планка устанавливается непосредственно перед началом кровельных работ и установкой желоба. Это стальной оцинкованный уголок. Дополнительно защищен от коррозии и прочих неприятностей полимерным покрытием, а все крепления полочек очень ровные и аккуратные.

Коньковый

Для защиты части стыка профнастила и стыков нескольких скатов крыши монтируется коньковая планка, она может быть даже чисто белой. В зависимости от потребностей выбирают овальную, прямоугольную или прямую форму. Некоторые модели оснащены вентиляцией для обеспечения надежной циркуляции воздуха.

Крепление

Чтобы правильно крепить ветровые элементы под профнастил, придется учесть множество нюансов. В частности, размеры:

стандартная длина 200 см, но с учетом зазора общие показатели 190-195 см;
большинство моделей имеют размеры 40 x 60 или 90 x 150 мм.

Интересный факт: доски 40 на 60 больше подходят для плоской кровли. Они менее устойчивы, и если ветер в регионе не очень сильный, то можно смело устанавливать их на крышу.

Самостоятельно прикрутить ветровую планку для двускатной крыши вполне возможно; для этого не требуется профессиональный опыт или специальные инструменты. Нужно всего несколько вещей.

Саморезы для крыш с резиновым уплотнителем. Для установки одной планки достаточно примерно 6 штук.
Строительный герметик.
Металлический нож.
Отвертка.

Установка крепления и порядок работ будут отличаться в зависимости от типа планки. Установка доски на скатную крышу или на ломаную крышу – большая разница. Чтобы успешно справиться с этой задачей, нужно учитывать несколько правил.

Поговорим подробнее об особенностях установки. Первое, на что нужно обратить внимание, это тип доски, которую вы собираетесь установить. Карнизная планка монтируется на свесах перед монтажом кровли или водосточных желобов. Это один из важных этапов обеспечения максимальной безопасности вашей крыши. Правил и особенностей установки такой планки не так уж и много.

Для крепления используются саморезы
. При этом шаг должен быть 40 см, а нахлест от 50 до 100 мм.
При монтаже обязательно нужно приподнять гидроизоляционную пленку, защищающую обрешетку. В дальнейшем эта пленка полностью покроет планку.
Карнизная планка крепится к внутренней поверхности желоба для предотвращения попадания влаги на стропила. Для некоторых типов крыш ламели изготавливаются индивидуально, чтобы соответствовать всем техническим параметрам.

Монтаж лобовой планки начинают только на завершающем этапе кровли, так как конек тогда монтируется в последнюю очередь. Здесь тоже не очень много параметров и возможностей.

Размер верхнего крепежного фланца варьируется от 135 до 145 мм, все будет зависеть от профиля и высоты кровли.
Брус крепится вверху непосредственно к обрешетке каркаса крыши и торцу. При этом шаг должен быть от 30 до 50 см.
Саморезы должны быть либо с резиновой шайбой, либо с полиуретановой шайбой.

Интересный факт: если требуется дополнительное утепление стыков кровли, в местах зазора используются уплотнители, силиконовый герметик или строительная лента. Но специальный уплотнитель все же намного лучше любого другого варианта, так как способен копировать рельеф кровли и служит долгие годы.

Конструктивные особенности и правила установки

Обычно брус по материалу изготовления совпадает с профнастилом. В магазинах предлагается сразу приобрести все необходимые элементы для создания крыши. Планки имеют вогнутую форму и окрашиваются так же, как и профнастил. Но типы лакокрасочного покрытия при этом могут отличаться:

краска на основе органических полимеров;
краска на основе полиуретана с полиамидами;
краска на основе ПВХ и пластификаторов;
обычные краски и лаки;
Покрытие
фторсодержащими полимерами.

Цветное покрытие также имеет ряд дополнительных свойств и характеристик. Например, он может защитить от агрессивного воздействия окружающей среды, ультрафиолета или повысить устойчивость кровли к влаге. Если брус лобовой, то его параметры обычно следующие:

длина до 2,5 метров;
ширина от 250 до 312 мм;
толщиной от 0,5 до 0,55 мм.

Форма детали может быть не только прямой, но и фигурной, если нужна дополнительная жесткость, то деталь обычно имеет не одну складку, а две.

Торцевая пластина также имеет свои конструктивные особенности:

толщиной от 0,4 до 1 мм;
ширина до 300 мм;
длина до 2 м и более.

Если штанга делается на заказ, то ее параметры также будут индивидуальными. Установка торцевой пластины, например, происходит по специальному алгоритму.

Торцевая доска шириной 80 мм и толщиной 25 крепится к обрешетке. Для этого идеально подходят строительные гвозди, диаметр которых не менее 4 мм, а длина должна быть не более 120 мм включительно.
Установка ветровой планки происходит непосредственно на торцевую планку с помощью саморезов. Их диаметр должен быть не менее 4,8 мм. В конструкции саморезов должна быть предусмотрена резиновая прокладка. Крепления располагаются с шагом от 200 до 300 мм. Для более быстрой установки можно использовать отвертку.

Монтаж производить от нижней точки торца с ориентацией на конек кровли. Стыковка всегда производится внахлест глубиной не менее 50 мм.

Важно: категорически запрещается крепить профнастил строительными гвоздями, так как это разрушает защитное покрытие.

Использование гвоздей нелогично еще и потому, что на профнастиле появляются лишние отверстия, в которые может проникнуть влага. А сам кровельный лист обычно делается из стали, и под воздействием влаги велик риск коррозии.

Концы ветровой планки обычно загибают, чтобы осадки могли свободно стекать. Если при монтаже появляется щель, лучше всего использовать специальный уплотнитель. Он крепится изнутри, тем самым защищая конструкцию от попадания влаги. Типы пломбы тоже могут быть разные:

универсальный самоклеящийся;
универсальный с возможностью самостоятельного расширения.

В конструкции кровли герметик отлично выполняет свою задачу. Кроме того, он имеет высокие технические характеристики, хорошо переносит воздействие ультрафиолетовых лучей и перепады температуры. Постоянное воздействие влаги обычно чревато появлением плесени и грибка, но в этом случае от них защищает специальное покрытие. Лучше всего защитить стык двойной волной покрытия, но здесь стоит обратить внимание на виды монтажа.

Если лицевая планка имеет широкую горизонтальную часть, лучше всего подойдет двойной нахлест. Длинные саморезы обеспечивают надежное крепление.
Если ширина лицевой планки не менее 125 мм, можно обойтись одним нахлестом, но тогда обязательно нужны уплотнители. Крепление осуществляется короткими саморезами к торцевой пластине.
Переднюю планку можно установить с помощью торцевой планки, но это не самый простой и надежный способ из перечисленных.

Можно ли обойтись без торца? В принципе, не существует строгих норм и правил, объясняющих его наличие в любом типе конструкции. Но имейте в виду, что незащищенное до конца покрытие прослужит в несколько раз меньше. Гораздо логичнее потратить немного времени и сил на установку.

Пошаговая установка торцевой пластины

Монтаж можно начинать только после полной установки профнастила. Но прежде чем устанавливать коньковую планку, если она планируется в конструкции крыши. Для этого подойдут саморезы по дереву достаточной длины для максимально надежного крепления. Вам нужно будет учесть такие нюансы как:

толщина полосы
;
толщина профнастила;
Доступная длина
для ввинчивания в обрешетку под профнастил.

Шаг должен быть от 45 до 55 см включительно, расстояние до 30 см. Ближе не рекомендуется, иначе связь будет некачественной. Крепление начинается с карниза. На обрешетку можно установить дополнительный торцевой брус 40 х 40 мм, именно к нему в дальнейшем будет крепиться брусок. Остальную стыковку проводят с нахлестом 5-10 см.

Хотя последний параметр и технология крепления в любом случае будут меняться в зависимости от погодных условий конкретного региона. Главное правило одно: чем суровее климат, тем надежнее должно быть крепление крыши. А верхний гребень должен быть закрытым. Стоит подумать о боковых заглушках, а чтобы в стыки планки и на крепления не попадала влага, их дополнительно покрывают краской.

Ни одна кровельная система не может обойтись без ветровой планки. Именно доска защищает крышу от влаги и гарантирует, что крышу не снесет даже самый сильный порыв ветра. Поэтому торцевую пластину необходимо приобретать дополнительно, если она не входит в комплект. А самое приятное то, что монтаж этой полосы можно легко осуществить даже своими силами.

Монтаж ветровой дуги на видео ниже.

Размеры ветровой планки для профнастила. Установка лобового стекла. Бар ветра стоит

Монтаж любой кровли предполагает использование дополнительных элементов. Они обеспечивают максимальную защиту стыков откосов, карнизов, торцевых частей. Торцевые планки для металлочерепицы являются одним из основных элементов, которые используются для защиты черепичной кровли. Их часто называют ветровыми, фронтальными, конечными. Однако название материала объясняет его предназначение.

Монтаж торцевой планки металлочерепицы можно выполнить самостоятельно. Предварительно необходимо подготовить инструменты и изучить все особенности крепления. Эту работу можно выполнить за один день. Такие элементы дополнительно защитят ваш дом от попадания влаги в торцевые окончания, придадут кровле привлекательный, законченный вид.

Торцевая планка под металлочерепицу изготавливается так же, как и соответствующий кровельный материал. Основой для него служит оцинкованная сталь, поверх которой наносится полимерное покрытие (пластизоль или полиэстер). Он не только придает материалу соответствующий цвет, но и защищает металл от негативного воздействия. окружающей среды(влага, ультрафиолетовые лучи и т.д.) Толщина металла не превышает 0,55 мм.

Все полосы для металлочерепицы делятся на 4 вида:

ребро;
Карниз;
ветер;
Примыкающая планка.

Катание на коньках имеет несколько форм. Выбор этого элемента зависит от предпочтений заказчика. Но помните, каждый из них имеет свои особенности в установке. Основное назначение элемента – защита подкровельного пространства на стыках скатов от дождя и снега.

Планка карниза представлена продолговатой формой. Изготавливается по тому же принципу, что и металлочерепица. Основное назначение этого материала – защита от попадания влаги на лобовую карнизную доску, а соответственно и в подкровельное пространство.

Ветровая (торцевая) планка изготавливается по тому же принципу, что и карнизная. Его устанавливают на концах скатов. Основное назначение – выравнивание ветровой нагрузки на крышу (особенно бокового направления), защита от проникновения влаги на поверхность обрешетки. Элемент также выполняет роль барьера, препятствующего проникновению на крышу мусора, насекомых и птиц.

Соединительная планка защищает от дождя, снега; придает крыше привлекательный вид.

Торцевая пластина

Торцевая планка крепится в месте стыка крыши дома и стропильных ног. Он предназначен для регулирования уровня влажности в подкровельном пространстве. Этот микроклимат влияет не только на состояние воздушной среды под крышей, но и в доме.

При выборе ветровой планки следует убедиться, что она изготовлена тем же производителем, что и металлочерепица. Материал также должен быть выполнен в той же цветовой гамме, что и кровельное покрытие.

Установка ветровой планки

Практически на последнем этапе устанавливается ветровая планка

для металлочерепицы. Когда кровельный материал уже уложен, можно приступать к отделочным работам. Помните, что этот этап такой же ответственный, как и предыдущий. Неправильное крепление торцевой пластины нарушит теплообмен в кровле. Летом воздух здесь будет очень быстро нагреваться, а зимой температура резко понизится.

Торцевая планка должна располагаться над обрешеткой на высоте 1 волны металлочерепицы. При этом торцевой стык крыши должен быть полностью закрыт. Некоторые специалисты рекомендуют немного загнуть край металлочерепицы вверх для лучшей герметизации торца.

Установка ветровой планки происходит в следующей последовательности:

Чтобы закрепить ветровую планку, нужно начинать с угла крыши. Монтаж материала необходимо осуществлять от карниза до конька крыши. Кровельный материал также укладывается по этой технологии. Это способствует правильному отводу дождевой воды.

Торцевые планки крепятся сбоку ветровой доски саморезами на расстоянии около 40 см друг от друга. В первое время шурупы необходимо вкручивать только в одной плоскости, чтобы обеспечить нормальное натяжение металла. Если крепление происходит другим способом, то могут появиться вздутия, через которые будет прорываться ветер.

Ветровой элемент устанавливается на верхний конец балки.
Для лучшей герметичности планка фронтона должна быть плотно соединена с гребнем черепицы.
Необходимо установить следующий концевой элемент внахлест на ранее закрепленную планку. Она должна быть около 50 см. Его необходимо прикрепить по той же технологии, что и нижний.
Таким образом, устанавливаем все ветровые планки на металлочерепицу до конька.
Помните, между металлочерепицей и лобовым стеклом нужно проложить слой герметика. Так торцы кровли будут более герметичными, а при сильных порывах ветра не будет слышен стук металлических элементов.

Для придания ограждению законченного вида и защиты от негативных факторов необходимо установить ограждение. Запорная планка чаще всего изготавливается из оцинкованного металла с полимерным покрытием и применяется для заборов из бетонных блоков, профнастила, кирпича, металлического штакетника.

Так выглядит планка для забора из профнастила

Незатейливые на первый взгляд планки для забора выполняют несколько полезных функций.

Продление срока службы забора

Забор, защищенный рейками, долго не потеряет своей первоначальной формы. внешний вид и прочностные характеристики. Кирпичные заборы и столбы быстро осыпаются от постоянного воздействия воды и снега, а заборы из металлического евроштакетника и профнастила начинают ржаветь.

Различные виды досок для забора из профнастила

Вода, попадая в микротрещины в древесине, бетоне или кирпичной кладке, при замерзании расширяется, разрушая материал изнутри. Заборные планки сведут к минимуму попадание влаги на забор и защитят от преждевременного разрушения и от ультрафиолетовых лучей.

Дополнительная жесткость полотна

Верхняя планка обеспечивает дополнительную прочность заборов из профнастила. Профнастил представляет собой стальной лист с ребрами разной высоты.

Чем толще сталь и выше гофр металлопрофиля, тем выше жесткость и устойчивость полотна забора.

Однако гофрированный картон имеет небольшую жесткость при изгибе в направлении волн. Чтобы компенсировать этот недостаток, рекомендуется увеличить количество горизонтальных силовых частей, то есть ригелей ограждения.
Установка дополнительных лаг — это увеличение времени монтажа и неоправданные затраты.

Схема забора из профнастила с размерами лаг

С помощью турника из того же материала, что и профнастил, можно добавить прочности забору без лишних материальных и трудозатрат. Армирующая верхняя планка может иметь разные размеры, в зависимости от высоты ребер профнастила. Изготовленная из того же материала, что и профнастил, планка обеспечивает максимальную жесткость листа и является очень важным элементом ограждения.

Дополнительная прочность необходима и заборам из евроштакетника. Верхние края штакетника довольно легко погнуть или повредить, поэтому планка под цвет забора просто необходима.

Внешняя привлекательность

Кромка верхней части перил или парапета также важна, как и подходящая рамка для картины. Без заборного профиля забор выглядит незавершенным. Планки для верхней части забора, парапеты для защиты фундамента и навершия на столбах придают общему виду забора гармоничный вид, визуально выравнивают забор, делая его красивым и аккуратным.

Цвета планок для живой изгороди представлены в большом разнообразии. Вы можете выбрать варианты в цвет забора из профнастила или под крышу здания. Полосы забора покрыты цветным полимерным слоем, который устойчив к выгоранию на солнце, коррозии и долго сохраняет презентабельный вид.

Материалы для изготовления ламелей забора

Для производства доборных элементов ограждения используется стальной лист холоднокатаный оцинкованный с полимерным покрытием.

Стальной лист с цинковым покрытием обладает превосходными антикоррозионными свойствами.

Нанесение дополнительного полимерного слоя повышает защиту готового изделия. Наиболее распространенными видами полимерного покрытия являются полиэстер и пурал. Они подходят для любых климатических условий и отличаются высокой устойчивостью к механическим и атмосферным воздействиям.

Форма классического штакетника

Полимерный слой из полиэстера и пурала эластичен и обладает хорошей цветостойкостью.

Преимущества стали с полимерным покрытием

Полосы заборные из стали с полимерным покрытием имеют следующие преимущества:

долговечность — гарантийный срок службы не менее 10 лет;
устойчивость к ржавчине;
устойчивость к перепадам температур, влаге и ультрафиолету;
декоративный;
широкая палитра цветов;
легкий вес с хорошей механической прочностью;
доступная цена.

Модели досок для забора

Виды ламелей для забора различаются по конфигурации, назначению, цвету и размеру.

Чертеж с размерами различных досок для забора из профнастила

Планки заборные для металлопрофиля

Планки заборные для профнастила изготовлены из оцинкованной листовой стали с полимерным покрытием 25 мкм. Цвет покрытия забора необходимо подбирать в соответствии с цветовой гаммой забора. Стандартная длина ламелей составляет 2 м.

Каждому виду профлиста соответствует свой вид планки определенного размера:

для профнастила С8 используется брус размерами 20х8х20 мм;
для С10, параметры бруска 20х10х20 мм;
для С20, размеры планки забора 20х20х20.

В зависимости от комплектации доборными элементами для профнастила бывают:

П-образные планки имеют наиболее элементарную конструкцию и используются для простых ограждающих листов. Они пользуются особой популярностью благодаря ряду преимуществ:

низкая стоимость;
средней прочности;
легкий вес;
простота установки.

У П-образного изделия есть и недостатки:

низкая эстетика;
плохая защита от влаги, в отличие от планок с капельными отливами.

Планки для металлического штакетника

Верх металлического штакетника нуждается в повышенной жесткости, и штакетник прекрасно справляется с этой задачей. Для евростудента наиболее популярны планки, закрученные по спирали с одной стороны и загнутые с другой.

Данная форма выполняет эстетическую функцию, придавая верху ограждения четкую форму и оригинальный вид, а также повышает механическую устойчивость ограждения за счет дополнительной горизонтальной жесткости.

Если вы решили устроить металлическую крышу, из металлочерепицы или профнастила, то в работе возникнет необходимость использовать множество элементов, среди них можно выделить ветровую планку. Он потребуется для того, чтобы защитить откос от атмосферных осадков, которые могут попасть в боковые стыки. Помимо прочего, ветровая планка для профнастила используется для отделки кровли.

Необходимость использования

Установка описываемого элемента является завершающей процедурой обустройства кровли. Подобная деталь просто необходима, если мастер планирует установить точечные светильники. Достаточно сильный боковой ветер может повредить края кровельного материала, а также сорвать его с крыши. Особенно это актуально для регионов, которые характеризуются неблагоприятным климатом. для профнастила позволяет снизить воздействие воздушных масс. Помимо прочего, он предназначен для предотвращения воздействия ветра на обрешеточную систему. Срок службы кровли зависит от того, насколько ее элементы защищены от воды. Перед совершением покупки необходимо ознакомиться с ассортиментом, представленным в магазинах, так как ветровая планка для профнастила делится на несколько видов, что зависит от особенностей использования.

Основные разновидности

Описываемый элемент должен закрывать все края крыши по периметру. Для этого вы должны использовать различные типы упомянутых элементов. Что касается фронтона, то он предназначен для защиты склона от осадков с боковых частей. Монтаж осуществляется по краям откоса. Коньковый элемент используется для защиты щели, которая находится на стыке скатов крыши. устанавливаются перед желобами по краям. Кроме всего прочего, ветровая планка для профнастила может быть изготовлена из разных материалов. Например, для металлочерепицы или профнастила используются элементы из металла. Композитная черепица подразумевает необходимость использования деталей, имеющих соответствующее покрытие.

Размеры планки

Ветровая планка для профнастила, фото которой представлено в статье, изготавливается по стандартным размерам. Они предполагают длину два метра. Учитывайте перед покупкой детали полезной площади. Этот параметр составляет 1,9 метра. Что касается ширины, то она может быть самой разной, поэтому специалисты рекомендуют выбирать ее с учетом имеющихся параметров крыши. Стандартные размеры таких досок 9 х 15, а также 4 х 6. Если предстоит работа с плоской крышей, то необходимо приобрести узкие рейки. Например, они отлично подходят для крыши гаража, не имеющей волны.

Монтаж

Монтаж ветровой полосы для профнастила предполагает крепление к обрешетке. Такие манипуляции необходимо проводить с торца. Монтажные работы должны производиться с использованием специальных болтовых шурупов. Они должны быть на расстоянии 40 см друг от друга. Работу следует начинать с нижней части крыши, укладывая строительный материал внахлест, ширина которого составляет 10 см. Это требуется для того, чтобы элемент мог выполнить задачу ребра жесткости.

После того, как вам стали известны размеры ветровой планки для профнастила, можно приступать к покупке этого элемента. Однако важно ознакомиться с теоретической частью этого вопроса. Важно подбирать доски одинакового размера. Если на одной плоскости крыши использовать элементы разного размера, то конструкция не сможет сопротивляться физическим воздействиям. Деталь необходимо закрепить сбоку крыши с помощью саморезов, о которых шла речь выше. В некоторых случаях используются винты, еще реже – традиционные заклепки. Если вы будете использовать ветровую планку для профнастила, важно еще до начала работы знать, как закрепить этот элемент. Монтаж и выравнивание производится в конце, при этом важно обеспечить перпендикулярность по отношению к кровле.

Нюансы работы

Осуществление установки планки не должно вызывать затруднений даже у мастера, не имеющего достаточного опыта проведения данных манипуляций. После того, как вы установили первый элемент, можно переходить к установке второго, находящегося внахлест. Прежде чем зафиксировать последнюю деталь, ее следует обрезать по размеру. Работы, в основе которых лежит мягкая кровля, ничем не будут отличаться от монтажа с использованием в роли кровельной металлочерепицы. Однако начинать монтаж следует только после того, как система будет дополнена сливом.

Что важно знать мастеру

По краям плоскости реек следует установить заглушки, которые необходимо приобрести заранее. Их установка осуществляется с помощью 4-х саморезов, расположенных по периметру. По окончании монтажа все стыки придется обработать с помощью специальных веществ. Это требуется для защиты готовой конструкции от коррозионных процессов. В процессе работы нельзя будет исключить образование швов, которые специалисты рекомендуют обрабатывать герметиком. После того, как крепление ветровой планки для профнастила завершено, и вы успели провести обработку герметиком, можно покрывать поверхность слоем краски.

Стоимость ветровой планки

Цена полосы для профнастила может быть разной, она будет зависеть от назначения элемента, а также его габаритов. Если речь идет об узкой модели, то она обойдется покупателю в 160 рублей, если есть необходимость купить широкий ассортимент, то придется заплатить 300 рублей. Если вы будете устанавливать ветровую планку на профнастил, то возможно вам удастся найти описываемую деталь по другой стоимости. Например, в некоторых магазинах можно найти изделия, произведенные на финских фабриках. В этом случае стоимость бруска будет на 30% больше. Если хотите сэкономить, то стоит выбирать детали отечественного производителя, в редких случаях они стоят дороже.

Заключение

Починить ветровики может любой домашний мастер, если получится выполнить работу самостоятельно, то можно сэкономить приличную сумму на дорогостоящих услугах профессиональной бригады мастеров.

На завершающем этапе кровельных работ необходимо установить дополнительные конструкции, выполняющие роль элемента декора, а также защищающие торцы кровли от атмосферных воздействий. К таким изделиям относится ветровая планка для металлочерепицы. В некоторых случаях ветровую планку называют фронтонной или торцевой, что может объяснять расположение этого элемента на крыше.

Основная задача фронтонной планки – защита обрешетки от влаги и сильных порывов ветра. Помимо защиты от атмосферного воздействия, рассматриваемое изделие позволяет защитить крышу от проникновения и заселения насекомых, а также воробьев, ласточек и других мелких птиц. Торцевая планка крепится в месте примыкания стропил к конструкции крыши, что позволяет контролировать влажность воздуха под покрытием. Обратим внимание на то, что ветровая планка должна иметь такое же цветовое оформление, что и крыша. По краям планки с обеих сторон имеется отбортовка для придания жесткости. Этот конструктивный элемент с успехом используется для укладки шифера, металлочерепицы или мягкой кровли.

Материалы для изготовления защитных элементов

Одним из самых дешевых видов сырья для изготовления фронтонов является оцинкованная сталь, хотя сейчас этот материал практически не используется. Это можно объяснить разнообразием цветов металлочерепицы. Подобрать аналогичный пигментный краситель для цинкования достаточно сложно. В идеале цвета всех элементов крыши должны сливаться или гармонировать. Торцевая планка для металлочерепицы должна быть изготовлена из такого материала, поверхность которого могла бы противостоять таким атмосферным явлениям, как град, дождь и снег, не бояться пыли и быть прочной. В результате многолетних исследований ученые придумали оригинальный строительный материал на основе оцинковки, которая использовалась в качестве основы, а в качестве покрытия использовались цветные полимеры. В этом случае продукт приобретает высокую устойчивость к солнечным лучам. Такая поверхность не разрушится в результате резких перепадов температуры. В результате слияния цветов торцевая планка останется практически незаметной на общем фоне кровли.

Как проходит установка

После завершения всех операций по монтажу покрытия наносится последний штрих. На этом этапе также крепится кровельная планка. Если пренебречь установкой данного изделия, на конструкцию крыши, может нарушиться правильная вентиляция подкровельного пространства. Перед установкой ветровых ограждений проводится предварительный расчет. При проведении таких операций необходимо учитывать эффективную длину изделия, равную 1,9метров, хотя общая длина бруса составляет 2 метра, на соединение двух листов металла приходится 10 сантиметров. Ширина полосы должна подбираться строителем в индивидуальном порядке для конкретной кровли, ее стандартные размеры 9*15 сантиметров или 4*6 сантиметров. Эта разница сторон детали определяется типом здания. В случае, когда складские помещения монтируются с плоской крышей без профнастила, торцевая планка должна быть узкой.

Качество кровли будет зависеть от надежности крепления и правильной установки досок обшивки. Шаг размещения направляющих планок будет зависеть от типа покрытия. На подготовительном этапе работ к торцевой стороне крыши крепится предварительно выструганная ветровая доска, имеющая размер 2,5*8 сантиметров. После этого переходят к монтажу планки, этот элемент фиксируется с помощью кровельных саморезов, расставленных на расстоянии сорока сантиметров друг от друга. Аналогичные работы необходимо начинать с нижней части крыши. В процессе установки мастер постепенно поднимается вверх. При стыковке планки укладывают внахлест, соблюдая нахлест элементов конструкции в 10 сантиметров. Если необходимо укоротить изделие до необходимых размеров, воспользуйтесь ножницами по металлу или специальной ножовкой. Нельзя использовать болгарку для таких работ, обработка металла таким инструментом повредит лицевую поверхность. В результате такого удара торцевая пластина начнет разрушаться. После резки ножницами по металлу срезы рекомендуется обработать эмалью, которая защитит материал от коррозии, но после резки болгаркой металлической рейки такой способ обработки не пройдет. В этом случае лист станет непригодным для дальнейшего использования. Что касается места установки ветровой планки, то такой элемент необходимо установить немного выше обрешетки на расстоянии, равном высоте волны металлопрофиля. Штангу необходимо закрепить саморезами с прокладками из EPDM в верхней части, а также по бокам. Закрепление полосы в указанных местах способствует надежной фиксации кровельного материала, так как большинство из них имеют большую парусность и могут не выдерживать сильных порывов ветра.

Укладка ветрового бруса осуществляется следующим образом:

К торцу обрешетки мастер должен прибить деревянный брус сечением 4*4 сантиметра. Для предотвращения гниения и устойчивости к огню древесину пропитывают антисептиком и антипиренами, затем устанавливают ветровую планку;
Выполняется измерение элементов конструкции. При этом торцевая планка должна перекрывать торцевой угол кровли и лист металлочерепицы;
Перед монтажом планки обрежьте ее край ножницами по металлу, согласно разметке;

С помощью специального зажима отгибается верхний край панели, который ориентируется в сторону фронтона. При качественной работе поверхность изделия должна плотно прилегать к деревянному брусу.
Как мы уже говорили, сверху и сбоку планки на расстоянии 40 сантиметров крепятся саморезы. В местах стыковки две соседние планки должны плотно прилегать друг к другу. Саморезы используются того же цвета, что и ветровая рейка.

Посмотреть видео

Являются распространенным решением для конструкций простой формы или большой площади. Этим простым кровельным материалом часто перекрывают производственные помещения, хозяйственные постройки, садовые, загородные дома. Высокая популярность обусловлена малодоступностью металлического покрытия и простотой монтажа. Производители упрощают самостоятельный монтаж крыш из металлопрофиля, изготавливая готовые фасонные элементы. Эти конструктивные детали составляют не более 3% от общей площади скатов, но влияют на срок службы и надежность кровли. В этой статье мы расскажем, что такое ветровая планка для профнастила, как правильно подобрать размеры этого элемента, а также закрепить.

Ветровая планка – фасонный доборный элемент, который используется для сооружения кровли из профнастила. Представляет собой уголок, одна монтажная полка которого крепится к обрешетке, а другая защищает свес крыши от порывов ветра, влаги и снега. Ветровая планка изготовлена из высококачественной оцинкованной стали с покрытием из пурала или полиэстера. Некоторые производители выпускают фасонные элементы с каменной крошкой. Данный элемент кровельного пирога выполняет следующие функции:

Защита фронтона и свеса крыши от проникновения влаги. Кровельный материал защищает наружную поверхность крыши, но талая и дождевая вода или снег иногда проникают на стропильный каркас с нижней стороны. Такая ситуация приводит к намоканию стропил и обрешетки, из-за чего портится даже дерево, обработанное антисептиком. Водонепроницаемая ветровая обрешетка сохраняет деревянную конструкцию, продлевая срок службы крыши.
Защита от ветра. Боковые порывы ветра в районах со сложными климатическими условиями часто вызывают обрушение и деформацию кровельного материала. Интенсивная ветровая нагрузка приводит к обламыванию незащищенных краев профнастила. Крепление ветровой планки предотвращает повреждение кровельного пирога и задувание холодного воздуха под обрешетку.
Придание конструкции крыши завершенности и эстетичного вида. Планки, подобранные под основной цвет кровельного материала, скрывают от глаз неаккуратные края профнастила, а также помогают идеально ровно и качественно выполнить обшивку или сайдинг.

Внимание! В качестве ветровой планки некоторые строители используют более дешевый гнутый металлический профиль. Он продается в каждом крупном строительном магазине, но имеет ограниченную цветовую гамму и стандартные размеры дополнительных элементов.

Типы и характеристики

Согласно строительным нормам при устройстве крыши из профнастила или черепицы необходимо крепить ветровые планки. Их устанавливают по всему периметру кровельной конструкции для предотвращения попадания на стропильный каркас и обрешётку осадков и задувания порывов ветра. Существуют следующие виды этих фасонных элементов:

Фронтонная (торцевая) планка. Представляет собой уголок, одна из монтажных полок которого прямая, а другая повторяет волнообразный рельеф профнастила. Фронтонная планка крепится к свесам крыши, расположенным со стороны фронтонов строения. Этот элемент, необходимый для защиты стропил от влаги, закрывает 1-2 волны профнастила, а также полностью закрывает торцевую доску. Некоторые модели оснащены крышкой для слива воды.
Карнизная планка. Карнизная планка монтируется на обрешетку крыши по свесу перед укладкой кровельного материала и установкой водостока. Представляет собой уголок из оцинкованной стали с полимерным покрытием с прямыми ровными монтажными полками.
Коньковая планка. Для гидроизоляции и защиты стыка профнастила на стыке скатов используется коньковый брус. Он может быть прямым, овальным, прямоугольным. Также выпускаются модели с вентиляционным зазором, которые улучшают циркуляцию воздуха в кровельном пироге.

Ветрообразные элементы для профнастила имеют стандартную длину 200 см, однако полезная длина планок составляет всего 190-195 см, так как они устанавливаются с зазором 50-100 мм. Производители выпускают модели с размерами 40х60 мм и 90х150 мм.

Крепление

Установить ветровую планку на профнастил на крышу можно своими руками, так как монтаж этого фасонного элемента не требует особого строительного опыта или специализированных инструментов. Для этого потребуются кровельные саморезы с резиновым уплотнителем из расчета 5-6 штук на брусок, отвертка, герметик и ножовка по металлу. Порядок крепления элементов зависит от места установки:

Внимание! Для дополнительной изоляции стыков между кровельным материалом и лобовыми стеклами используются специальные уплотнители, силиконовый герметик или строительный скотч. По отзывам мастеров, наибольшую эффективность показывает специальный герметик, повторяющий рельеф профиля профлиста, так как он не имеет ограничений по сроку службы.

Видеоинструкция

Плоская крыша перголы своими руками (как сделать крышу на плоской перголе)

Мне нравится беседка на заднем дворе. Мне нравится свет, который дает открытый потолок. Но мне не нравится попадание под дождь, когда я нахожусь под ним. Поэтому я нашел решение, которое позволяет мне укрыться от дождя и при этом видеть небо над головой — прозрачные кровельные панели из поликарбоната. Затем все, что мне нужно было сделать, это придумать, как поставить крышу на плоскую беседку, и все готово!

Некоторое время назад я разместил несколько идей водонепроницаемого покрытия для перголы, потому что искал вдохновение для покрытия перголы над зоной для гриля на заднем дворе.

Я редко пользуюсь этим местом, когда идет дождь, так что вам может быть интересно, зачем мне нужен водонепроницаемый чехол для него.

После каждого дождя столешница и гриль покрываются листьями и кусочками цветов, которые необходимо смыть, прежде чем снова использовать гриль. Из-за чего я не хочу так часто использовать гриль 🙂

Плюс, было бы неплохо не промокнуть, если вдруг пойдет ливень, когда я готовлю (что, кажется, происходит каждый год на моем пикнике 4 июля). ).

В общем, я наконец-то решил, какую кровлю класть, и установил ее. И я очень доволен тем, как это получилось.

В итоге я остановился на кровельных панелях из прозрачного гофрированного поликарбоната, которые можно установить прямо поверх существующей беседки… это именно то, что я хотел.

Продолжайте читать, чтобы узнать, как установить крышу на перголу.

Расходные материалы

Этот пост может содержать партнерские ссылки. Мы делаем небольшую комиссию, если вы покупаете товары по этим ссылкам (без дополнительной оплаты для вас). Как партнер Amazon, я зарабатываю на соответствующих покупках. Но мы рекомендуем только те продукты, которыми пользовались бы сами. Для получения дополнительной информации нажмите здесь, чтобы увидеть наши раскрытия информации.

Материалы

Прозрачные кровельные панели* – я использовал панели SunTuf 26″ x 8′. Они также бывают длиной 12 футов, если вам нужно покрыть большую крышу.
Горизонтальные пластиковые накладки* – крепятся к верхней части перголы для удержания кровельных панелей. Так как они должны быть установлены через каждые 2 фута, вам понадобится около 5 на каждые 8 футов длины обшивки.
Вертикальные пластиковые закрывающие планки* – проходят по внутренней стороне приподнятой части гофрированных панелей. Они понадобятся вам, если вы хотите закрыть щель по краям перголы. Или прикрепить панели к перголе, если ее концы выступают за пределы основной рамы (как у меня)
Шурупы по дереву 1″ с шайбами*
Шурупы по дереву 2″ с прорезиненными шайбами*

Инструменты

Аккумуляторный шуруповерт с регулируемой скоростью — для установки панелей вам понадобятся низкие скорости, поэтому вариант с переменной скоростью важен
Сверло 1/4″
Сверло для гаек 1/4″*

1 | Решите, в каком направлении устанавливать панели

Если ваша крыша-беседка имеет наклон или примыкает к дому, направление панелей определяется за вас. Канавки должны быть направлены вниз по склону и в сторону от дома.

Однако, если у вас отдельно стоящая беседка с плоской крышей (как у меня), вам нужно решить, в какую сторону будут идти канавки. Это также определяет, каким образом вода будет стекать.

Я решил, что канавки должны идти спереди назад, в основном потому, что я мог использовать 8-футовые кровельные панели, чтобы перекрыть все расстояние без каких-либо продольных соединений.

Другим соображением может быть направление, в котором уходят доски вашей беседки. Горизонтальные закрывающие полосы должны быть установлены поверх параллельных досок, которые находятся на расстоянии менее 3 футов друг от друга. Поэтому, если доски на верхней части перголы идут не так, вам нужно будет добавить несколько дополнительных сверху.

2 | Добавьте уклон к плоской беседке

Эти кровельные панели предназначены для установки на наклонную крышу, а не на плоскую.

Поскольку у моей беседки нет уклона, я хотел добавить что-то, что хотя бы предотвратило бы скопление воды в середине крыши.

В инструкциях производителя указано, что шаг должен составлять 1 1/2″ на каждый фут обшивки.

Ширина моей крыши-беседки около 7 футов. Таким образом, чтобы поднять крышу с одного конца, потребуется падение на 10 1/2 дюйма! Что, как мне показалось, будет выглядеть довольно странно.

Поэтому я решил поднять крышу посередине беседки, а не с одного конца.

Разрезав панели пополам и установив заглушку вдоль верха, я смог сократить длину панелей до 3 1/2 футов с каждой стороны. Что в инструкциях производителя означает наклон около 5 дюймов.

Поскольку я живу в районе, где снега не так много, я решил пойти с еще меньшим уклоном — 1 1/2″.

Для этого я установил доску 2″ x 2″ поверх перголы, идущую прямо посередине.

И я сэкономил немного денег. Поскольку панели гибкие, они изгибаются над этой средней доской, вообще не требуя каких-либо заглушек конька.

Теоретически я должен был загерметизировать кровельные панели вдоль перекрытий, чтобы вода не просачивалась. Но так как я не очень беспокоюсь о том, чтобы сделать его полностью водонепроницаемым, я не стал заморачиваться.

Если вы живете в районе с большим количеством снега, возможно, вы захотите создать больший наклон, чем я. Но я думаю, вы могли бы использовать аналогичную идею, разрезав панели пополам. Затем установите более высокую среднюю доску, дополнительные опорные доски на меньшей высоте для поддержки панели и добавьте коньковые заглушки на вершине, чтобы закрыть верхнюю часть.

3 | Как установить прозрачные пластиковые кровельные панели

Если вы хотите увидеть стандартный метод установки, это видео является хорошей отправной точкой:

Крепление горизонтальных полос закрытия

Первый шаг — прикрепление горизонтального закрытия полосы до верха перголы.

Для этого вам понадобятся шурупы. Они работают лучше всего, если на них есть шайбы, чтобы они не вытягивались через пластиковые полоски закрытия.

Совместите конец одной из горизонтальных закрывающих полос с краем перголы. Убедитесь, что он проходит прямо вдоль луча.

Прикрутите его к балке в нижних частях закрывающей планки.

Когда вы дойдете до конца первой полосы, прикрепите следующую полосу и продолжайте прикручивать ее к балке, пока не дойдете до конца каркаса перголы.

После того, как первый ряд будет готов, отрежьте все лишние застежки ножницами по металлу.

Затем перейдите к следующей строке. В идеале она должна быть на расстоянии 2 фута от первой полосы, но может быть и на расстоянии до 3 футов.

Важно убедиться, что холмы и долины расположены прямо друг напротив друга. В противном случае у вас возникнут проблемы с тем, чтобы гофрированная кровля легла ровно, как положено.

Продолжайте добавлять горизонтальные закрывающие полосы, пока не дойдете до верхней части перголы.

Прикрепите вертикальные полоски закрытия

После установки всех горизонтальных запорных планок добавьте вертикальные запорные планки.

Если ваши панели крыши будут заканчиваться на краю каркаса перголы, выровняйте вертикальные закрывающие полосы вдоль конца между последними приподнятыми частями горизонтальных полос.

Отрежьте ножницами по металлу вертикальные полоски для закрытия по длине.

Поскольку моя крыша-беседка выходит за пределы рамы, я использовал вертикальные запорные планки, чтобы прикрепить края панели к выступающим стропилам.

Если вы делаете это, убедитесь, что вы устанавливаете вертикальные накладки только на стропила, которые выровнены с поднятой частью горизонтальных накладок.

Привинчивание кровельных панелей

Теперь можно приступать к креплению панелей.

Установите первую панель так, чтобы она лежала прямо на горизонтальных опорах, а последний приподнятый паз проходил поверх вертикальной планки (если они у вас есть).

Убедитесь, что у вас правильная сторона. На панели должна быть этикетка, указывающая, какая это сторона. Удалите этикетку перед тем, как прикрепить панель.

Так как моя панель была немного больше, чем крыша беседки, я позволил ей свисать с обеих сторон. Таким образом, если моя крыша не идеально квадратная (а я почти уверен, что это не так), я могу позже обрезать панели, чтобы они заканчивались на краю линии крыши беседки.

Затем используйте четвертьдюймовое сверло, чтобы просверлить в панели отверстия, куда будут крепиться винты. Эти винты будут установлены в приподнятой части горизонтальных опор и вдоль вертикальных опор.

Вам не нужен винт в каждой приподнятой части горизонтальной запорной планки.

Для полос, идущих вдоль внешних краев вашей крыши-беседки, вставьте шурупы в каждую вторую приподнятую секцию.

Для закрывающих планок, которые находятся в середине вашей крыши-перголы, вставьте шуруп в каждую третью приподнятую секцию.

Затем вверните винты с прорезиненными шайбами с помощью насадки.

Шайба должна плотно прилегать к пластиковой кровельной панели, но не настолько плотно, чтобы на панели образовалась ямка.

Когда вы дойдете до края, где будет стыковаться следующая панель, пока не вкручивайте винты.

Установите следующую панель так, чтобы первая приподнятая часть новой панели перекрывала последнюю приподнятую часть старой панели.

Просверлите отверстия в новой панели так же, как и в первой. Затем прикрепите первую и вторую панели в местах нахлеста к каркасу перголы.

Продолжайте установку панелей, пока не дойдете до всей крыши перголы.

Обрезать края

Когда вы закончите, обрежьте любые края кровельных панелей, используя прочные ножницы или ножницы по металлу.

Если вы уверены, что ваша крыша-пергола квадратная, и вы умеете ее измерять, вы можете выполнить этот шаг перед тем, как монтировать панели. Что бы легче было резать.

Но сделать это после того, как убедитесь, что крыша подходит точно.

И все готово.

Весь этот проект установки занял у меня меньше дня. Так что это был очень быстрый и простой способ сделать крышу на моей беседке.

Мне нравится, что вы можете видеть сквозь панели.

Я немного подрезал углы, чтобы не было такого большого куска неподдерживаемой кровельной панели. Я думаю, что это может вызвать проблемы, если придет сильный ветер.

И спереди это тоже не так заметно.

Думаю, оно того стоило!

Другие наружные проекты, которые могут вам понравиться

Идеи водонепроницаемого покрытия для перголы своими руками
Идеи освещения перголы
Идеи для приватности на заднем дворе

Есть комментарии или вопросы о том, как сделать прозрачную крышу на перголе? Расскажите нам в разделе ниже.

Первоначально этот пост был опубликован 10 октября 2019 г., но был обновлен 20 ноября 2021 г. и дополнен новым содержанием.

Металлические кровельные кронштейны CorruBracket™ | Металлические кровельные кронштейны с открытым креплением

Металлические кровельные кронштейны CorruBracket™ | Металлические кронштейны для крыши с открытым креплением | С-5! Перейти к основному содержанию
Как купить
Ресурсы
Подготовка
Удержание снега
Снегоудерживающие
Фальцевые стояки
Открытая застежка
Интернет-магазин
Интернет-магазин
Инструменты
Винты, болты и другое оборудование
Кронштейны и зажимы
Кронштейны и зажимы
Кронштейны для металлической крыши с открытым креплением
Хомуты для фальцевой металлической кровли
Узнайте о типах крыш
Узнайте о типах крыш
Узнайте о постоянном шве
Узнать о выставленных напоказ
Варианты использования
Варианты использования
Снег
Солнечная
ОВКВ
Дорожки
Трубы и трубопроводы
Знаки и баннеры
Оборудование и экраны
Спутниковые тарелки
Камеры
Молниезащита
Вспомогательный монтаж
Ветер
Солнечная установка
Солнечная установка
Стоячий стык
Открытая застежка
Солнечная установка
Солнечная установка
Баланс систем
CanDuit
Стойки и рельсовые системы
Информация об устойчивом развитии и LEED
Интернет-магазин
Интернет-магазин
Инструменты
Винты, болты и другое оборудование
Кронштейны и зажимы
Кронштейны и зажимы
Кронштейны для металлической крыши с открытым креплением
Хомуты для фальцевой металлической кровли
Узнать о типах крыш
Узнайте о типах крыш
Узнайте о постоянном шве
Узнать о выставленных напоказ
Варианты использования
Варианты использования
Снег
Солнечная
ОВКВ
Дорожки
Трубы и трубопроводы
Знаки и баннеры
Оборудование и экраны
Спутниковые тарелки
Камеры
Молниезащита
Вспомогательный монтаж
Ветер
Вспомогательный монтаж
Сопротивление ветру
Защита от падения
Все продукты
Все продукты
Зажимы
Зажимы
Зажимы
С-5-Б
С-5-Э
С-5-ЭФ
С-5-ФА
С-5-Ч
С-5-Н90
Рукоятка S-5-K
S-5-K Сцепление Снег
С-5-ХД
С-5-Н
С-5-Н 1,5
С-5-НХ 1,5
S-5-Q
С-5-Р465
С-5-С
С-5-Т
С-5-У
С-5-УСФ
С-5-В
С-5-З
С-5-ЗФ
С-5-Ж
Зажим ветра
Кронштейны
Кронштейны
Кронштейны
CorruBracket
CorruBracket 100T
CorruBracket 500T
CorruBracket 100T PV
CorruBracket 500T PV
ПротеаБракет
РеброКронштейн
РеброСкоба I-V
Солнечная Нога
ВерсаКронштейн
ВерсаГард
Крепеж
Интернет-магазин
Интернет-магазин
Винты, болты и другое оборудование
Задержка снега
Защита от снега
Защита от снега
ColorGard
Двойной Гард
СноРейл
СноФенс
X-Гард 1. 0
X-Гард 2.0
ВерсаГард
Солнечная установка
Солнечная установка
Солнечная установка
CanDuit
ПротеаБракет
ПВКИТ
Солнечная Нога
ВерсаГард
ПВКОНЦЕАЛ
ГРИППЕРФИКС
ГРИППЕРФИКС
GRIPPERFIX
Ресурсы
Подготовка
Нагрузочные тесты
Конфигуратор проекта
Калькулятор снега
Солнечный калькулятор
Поддержка продукта
Авторизоваться
Как купить
Достаточно прочный для тяжелых условий эксплуатации в коммерческих целях. Можно монтировать практически все, что угодно, на крышу из гофрированного металла США с шагом ребер 7/8″ и 3/4″.
Брошюра CorruBracket 9№ 0003
CorruBracket идеально подходит для крепления снегозадержателей и других тяжелых элементов на гофрированной кровле. Совместим с PVKIT® для монтажа солнечных фотоэлектрических модулей с прямым подключением, когда имеется деревянный настил. Этот металлический кронштейн на крыше можно также использовать с креплением на перилах.
Крепится через панель крыши к конструкции, CorruBracket использует от двух до четырех крепежных элементов, специально разработанных для того, чтобы выдержать крышу.
Примечание: CorruBracket необходимо монтировать непосредственно над несущей конструкцией крыши и в нее (т. е. деревянный настил, деревянные или стальные прогоны или фермы) — НИКОГДА не в один только металлический кровельный материал.
При отсутствии грязных герметиков , наносимых в полевых условиях, вероятность утечек исключена. CorruBracket поставляется с уже нанесенным на заводе бутиловым герметиком в основании. Конструкция детали скрывает герметик, предотвращая разрушение под воздействием УФ-излучения и чрезмерное сжатие герметика при закреплении крепежных деталей.
CorruBracket был подвергнут строгим испытаниям по нормали к стыку (натяжение) и параллельно стыку (нагрузка на сопротивление) на результаты нагрузки до разрушения деревянных настилов, металлических и деревянных прогонов.
Из-за различных монтажных применений винты и болты CorruBracket предлагаются отдельно через дистрибьюцию или напрямую .
Обязательно ознакомьтесь со многими другими функциями на странице обзора кронштейна .
Таблицы нагрузочных испытаний (параллельно шву) Таблицы нагрузочных испытаний (от нормали к стыку) Выберите правильный крепеж
Рекомендуемая производителем розничная цена:
Второстепенная коробка:
6,81 $ Кол-во: 75
Основная коробка:
6,47 долл. США Кол-во: 225
*Цены указаны за скобку в долларах США. Цены варьируются в зависимости от региона и других факторов. Ценообразование улучшается с количеством заказа. За сломанные коробки может взиматься плата за обработку. Позвоните своему авторизованному S-5! Дистрибьютор по текущим ценам.
Используйте наш конфигуратор проектов
Загрузка продукта
Брошюра CorruBracket
Установка CorruBracket
CorruBracket CCD [DWG]
CorruBracket CCD [PDF]
Файлы CorruBracket DWG
CorruBracket STEP 3D
CorruBracket работает для следующих крыш:
Технические характеристики изделия:
Для 7/8″ и 3/4″ высотой x 2,67″ кровли из гофрированного металла США с шагом ребер
Крепится через панель крыши в конструкцию
Резервуар скрывает герметик от воздействия УФ-излучения, предотвращая его разрушение и чрезмерное сжатие герметика
Как установить CorruBracket на профиль крыши*
Подготовка поверхности не требуется. Просто сотрите излишки масла и мусора; очистите разделительную бумагу, выровняйте и нанесите.
CorruBracket монтируется непосредственно в несущую конструкцию крыши (например, в настил крыши, а также в деревянные или стальные прогоны). Закрепите через предварительно пробитые отверстия, используя соответствующие винты для несущей конструкции.
*Подробнее см. инструкции по установке в PDF-файле ниже.
Инструкции по установке CorruBracket
Листы продукции CorruBracket и инструкции по установке
Брошюра CorruBracket
Посмотреть
Инструкции по установке CorruBracket
Посмотреть
Найти дополнительную техническую документацию в
Ресурсный центр
Остались вопросы?
Отправьте свою информацию, нажав на форму ниже, и мы свяжемся с вами почти сразу.
Часто задаваемые вопросы
Есть ли способ использовать ColorGard на других типах крыш?
Как работает S-5! убедиться, что его кронштейны герметичны?
Как мне узнать, какой у меня субстрат, и как определить наилучший метод крепления брекетов?
Должен ли я использовать дополнительный герметик вокруг брекетов?
TO TOP
Панель управления проектами и загрузка продуктов
Конфигуратор
Загрузки продуктов
Стройка | Тяжелая атлетика .
КОМАНДА ДИЗАЙНЕРОВ ГЛОБАЛЬНАЯ
1
Вот некоторые материалы, которые вы можете использовать
картонная коробка (размер обувной коробки или больше)
скрепки
бумажный стаканчик
3 карандаша (1 заточен для протыкания отверстий в картоне)
ножницы
струна (леска или струна для воздушного змея)
3 полоски гофрированного картона (2 x 11 дюймов [5 x 28 см]) (гофрированный картон имеет канавки посередине, как картонная упаковочная коробка)
лента
гири (шарики, монетки или шайбы)
деревянная шпуля
2
Подготовьте заранее
Приготовьте бумагу и карандаш, чтобы записывать идеи и наброски по мере разработки.
Сборка подъемного крана состоит из множества шагов, поэтому вы можете попросить взрослого помочь вам с некоторыми шагами.
Подумайте о кранах. Что такое кран? Где ты их видел? Как они поднимают тяжелые грузы?
СОВЕТ: Краны — это огромные машины, используемые для перемещения тяжелых грузов. У них есть длинная рука, которая держит прочную проволоку или веревку, называемую кабелем , с крюком на конце.
3
Подумай о задаче
Почему люди используют краны? (Для перемещения тяжелых материалов или предметов, для подъема предметов на высокие места)
Как астронавты могут использовать подъемный кран на Луне? (Для добычи полезных ископаемых, подъема льда)
Кран должен преодолеть силу тяжести . Как вы спроектируете свой кран, чтобы справиться с силой тяжести?
СОВЕТ. Огромные подъемные краны используются для копания, перемещения и перемещения крупных предметов. Будь то кран на Земле, на космической станции или на Луне, он должен быть прочным, чтобы поднимать тяжелые грузы и не ломаться.
СОВЕТ. Гравитация — это сила, действующая подобно магниту, притягивая один объект к другому. Гравитация притянет объект к земле, например трос или стрелу крана.
4
Подумайте и запишите свои идеи
Какой длины вы будете делать стрелу крана?
Как предотвратить поломку стрелы крана при подъеме тяжелого груза?
Как вы не дадите тяжелому грузу тянуть руку влево или вправо?
Как прикрепить стрелу к крану?
Как повернуть стрелу крана?
СОВЕТ: Кран должен преодолевать гравитацию. Рука и любые дополнительные опоры, такие как веревка или дополнительные куски картона, помогут равномерно распределить силу. Если все силы уравновешивают друг друга, рука не будет двигаться.
СОВЕТ: Кран может работать как с кривошипной рукояткой, так и без нее. Но иметь рукоятку полезно, потому что она облегчает намотку троса.
5
Посмотрите на материалы
Какие материалы нужны для изготовления корпуса? Рука?
Какие прочные материалы вы будете использовать в качестве троса, поднимающего и опускающего груз?
Какие материалы нужны для изготовления катушки для намотки кабеля?
СОВЕТ. Первые идеи изобретателей и инженеров редко решают проблему. Они проводят мозговой штурм, пробуют разные идеи, учатся на ошибках и пробуют снова — это часть процесс проектирования .
6
Спроектируйте и изготовьте стрелу
Используйте коробку в качестве корпуса крана.
Решите, какие материалы вы будете использовать для изготовления руки.
Решите, какой длины вы будете делать руку. Сколько частей будет у руки?
Выберите материалы и соберите руку.
7
Прикрепите стрелу
Решите, под каким углом вы хотите, чтобы стрела свисала с корпуса крана.
Подумайте, как сделать так, чтобы рука располагалась под углом к телу.
Прикрепите руку к телу.
СОВЕТ: Конец рычага должен находиться достаточно далеко от тела, чтобы трос мог плавно перемещаться вверх и вниз, не касаясь края тела.
СОВЕТ: Если стрела крана недостаточно прочная, она может сломаться при подъеме тяжелого груза. Прочно закрепите руку на теле с помощью дополнительной ленты. Или прорежьте прорези в коробке, просуньте руку в прорези и надежно закрепите лентой.
СОВЕТ: Если стрела вашего крана слишком тонкая, она может погнуться от большой нагрузки. Вы можете попробовать добавить дополнительные куски картона сверху, снизу и рядом с рукой для дополнительной поддержки.
8
Спроектируйте и изготовьте приемную катушку
Решите, как сделать приемную катушку , которая позволит укорачивать и удлинять кабель.
Подумайте о том, на что будет наматываться кабель, когда вы будете наматывать его вверх и вниз.
Подумайте, как вы будете наматывать кабель.
9
Прикрепите приемную бобину
Решите, как вы будете прикреплять приемную бобину к крану.
Модифицируйте корпус крана, чтобы вместить приемную бобину.
Прикрепите приемную бобину к корпусу.
СОВЕТ. Если катушку трудно удерживать на кране, попробуйте вырезать и согнуть клапаны в верхней части коробки; затем ткните карандашом в клапаны. Или используйте кусочки картона, чтобы сделать держатель и прикрепить его к верхней части коробки.
СОВЕТ. Прикрепите приемную катушку в таком месте на корпусе, чтобы трос мог натягиваться по прямой прямой линии при подъеме груза.
10
Подготовьте кабель
Подумайте, как вы будете закреплять кабель на приемной катушке.
Закрепите кабель и намотайте его на катушку.
СОВЕТ. Закрепите конец кабеля на приемной катушке, чтобы его можно было легко намотать и чтобы он не соскочил с катушки при разматывании.
11
Подготовьте кабель (продолжение)
Решите, как рычаг будет удерживать кабель при сматывании и разматывании.
Измените руку и протяните кабель по всей длине руки.
СОВЕТ: Если кабель продолжает скользить с одной стороны на другую, попробуйте наклеить ленту на каждую сторону карандаша и оставить чистый участок посередине, чтобы кабель мог проходить, не скользя из стороны в сторону.
12
Подготовьте трос (продолжение)
Решите, как кран будет цеплять груз, чтобы он мог его поднять.
Добавьте крюковое устройство, которое будет улавливать груз.
Проверить кабель.
СОВЕТ. Вы можете тестировать проект на разных этапах процесса сборки. По мере тестирования вы найдете способы улучшить свой дизайн. Улучшение конструкции на основе испытаний является частью процесса проектирования .
13
Спроектируйте и изготовьте ковш
Решите, какие материалы вы будете использовать для ковша, чтобы удерживать груз.
Подумайте о том, как ковш будет скользить по крюку троса.
Выберите материалы и сделайте ручку на ведре.
14
Прикрепите ковш к крану
Прикрепите ковш к крюку крана.
СОВЕТ: Если ведро скользит из стороны в сторону на крюке, попробуйте обернуть тонкой лентой каждую сторону, где крюк сидит на ручке. Это удерживает ковш и вес груза посередине.
СОВЕТ. Вы только что создали прототип , который является ранней версией продукта. Прототипы помогают инженерам понять сильные и слабые стороны продукта и то, как продукт можно улучшить.
15
Проверьте свой кран
Добавьте груз к ковшу.
Завести кран.
Редизайн при необходимости. Затем повторите тестирование.
СОВЕТ: Если груз отрывает рычаг от коробки, попробуйте укрепить место его крепления, добавив картонные опоры.
СОВЕТ. Если рука сминается, попробуйте начать заново с прочного куска или нескольких кусков картона.
СОВЕТ: Если стрела раскачивается под тяжелым грузом, убедитесь, что трос находится в центре стрелы. Или попробуйте поддержать руку веревками или полосками картона. Если вы поместите картонную полосу по всей длине из стороны в сторону, большая часть картона будет сопротивляться тяге груза вниз. Это самый надежный способ позиционирования полосы.
16
Знаете ли вы?
Дороже золота?
Поверхность Луны суше, чем самая сухая пустыня на Земле. Но под поверхностью может быть другая история. НАСА отправляет несколько космических аппаратов на поиски льда на Луне.

РубрикаРазное
