Как установить счетчик электроэнергии в квартире – Установка электросчетчика в квартире: порядок, нормы и стоимость

Содержание

Установка счетчиков электроэнергии: особенности монтажа

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

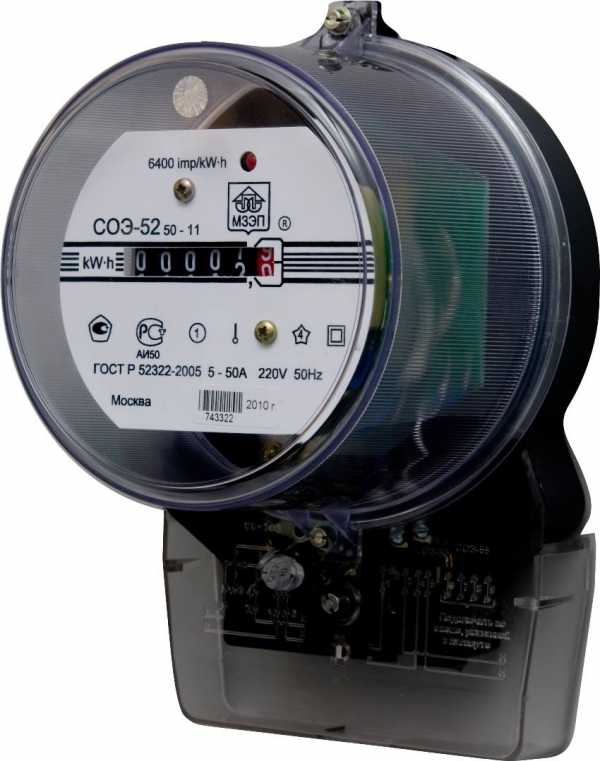

Основные устройства для снятия показателей использованной электроэнергии, воды и газа – счетчики. Установка счетчиков электроэнергии может быть выполнена своими руками, но лучше эту задачу доверить специалистам-электромонтерам, которые обладают необходимыми навыками и знаниями. При необходимости возможен монтаж учетного устройства на столбе. В данной публикации пойдет речь о видах приборов, подготовительных работах перед монтажом и о подключении прибора.

Производить установку электросчетчиков в жилых помещениях можно при наличии государственной поверки

Установка счетчиков электроэнергии: общая информация

Современный темп жизни и постоянный рост цен заставляют граждан всерьез задуматься о тотальной экономии средств. Не последнее место в вопросе экономии занимает плата за электричество и другие природные ресурсы. Поэтому в последние годы значительно увеличился спрос на установку электрических счетчиков.

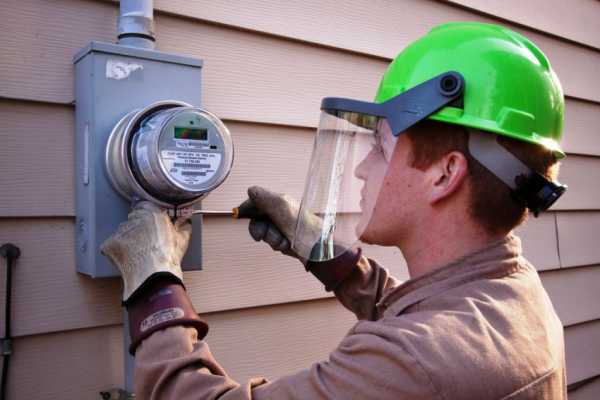

Счетчики устанавливаются по четко регламентированным правилам

Большинство жителей нашей страны, выполнив элементарные подсчеты, сделали вывод, что установка приборов учета электроэнергии – очень выгодный способ сэкономить, так как счетчик дает большие возможности (в сравнении с традиционным способом тарификации). В первую очередь оплата по показаниям данного прибора позволяет отдавать деньги лишь за реально использованное сырье, а также помогает полностью контролировать свои расходы. Даже уехав в отпуск, можно не переживать, что придет огромный счет за электроэнергию.

Полезный совет! Счетчик для фиксации потребленной электроэнергии – это крайне необходимое устройство в каждой квартире и доме. Кроме того, по закону России помещения, в которых не установлены электросчетчики, должны быть отключены от подачи электричества.

Выбор счетчика электроэнергии: классификация приборов

Технический прогресс не стоит на месте, поэтому современные технологии внедрились во все сферы жизни. Электроэнергетика в этом плане не исключение. Поэтому выбор современных счетчиков для учета использованной электроэнергии достаточно широк.

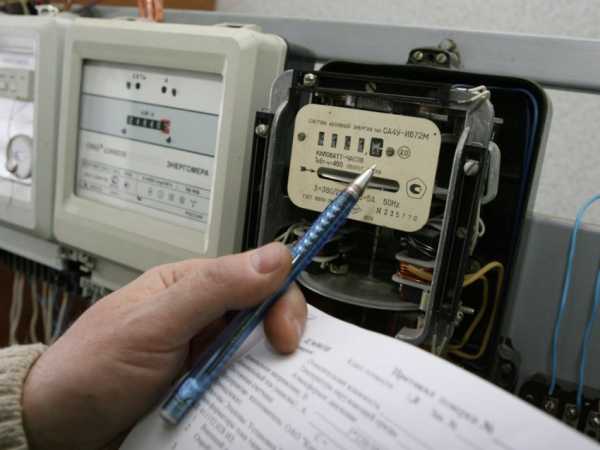

Механические счетчики дешевые, но они имеют значительные погрешности в работе

Классификация приборов осуществляется по таким параметрам, как принцип работы и количество фаз. Каждое из устройств обладает своими техническими характеристиками и особенностями.

В зависимости от принципа работы существуют такие типы электросчетчиков:

Механические устройства – наиболее распространенный вариант. Механические детали прибора движутся благодаря электрическому току, который проходит через счетчик. Количество вращений свидетельствует о потребляемой электроэнергии. Данные приборы дешевые, но они имеют значительные погрешности в работе.
Электронные конструкции – более современные устройства. Количество использованной электроэнергии фиксируется с помощью специальной микросхемы или полупроводника. Затем полученная информация передается с помощью датчиков. Данные устройства работают намного точнее, но и цена их выше.

В зависимости от количества фаз счетчики электроэнергии бывают однофазные и трехфазные. Количество фаз прибора должно соответствовать количеству фаз в сети. Однако в некоторых случаях трехфазные электросчетчики подключаются к электросети с одной фазой. При наличии трехфазной сети возможна установка лишь трехфазных устройств.

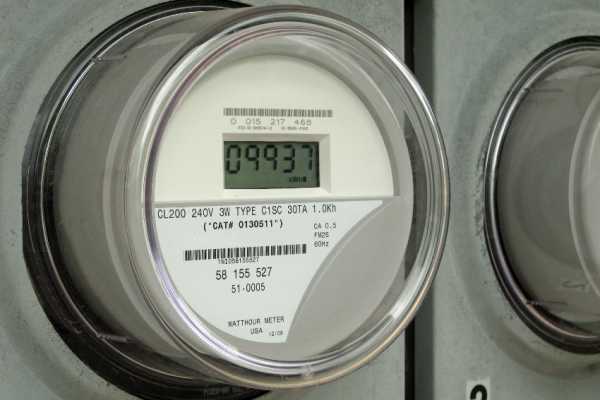

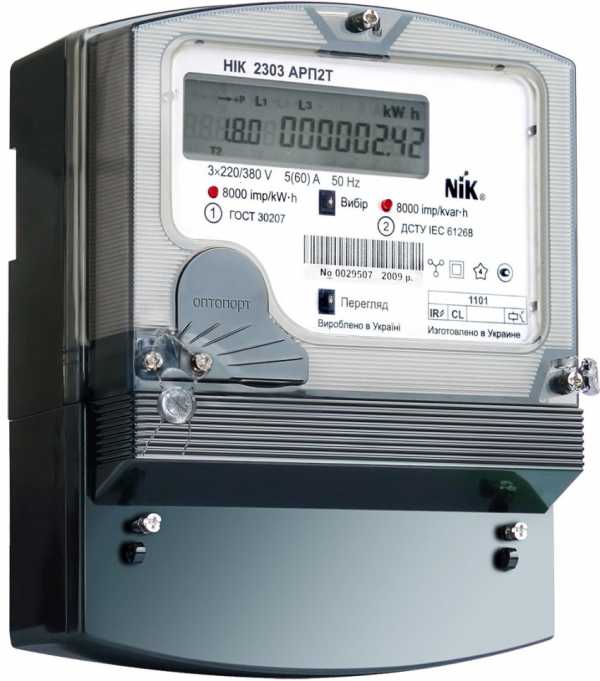

Электронные устройства работают намного точнее механических приборов

Технологии развиваются все больше, и теперь возможна установка новых счетчиков электроэнергии, которые способны выполнять учет использованного электричества по нескольким тарифам. Итак, существуют:

однотарифные приборы, которые ведут подсчет лишь по одному тарифу;
двухтарифные устройства – счетчики, которые делят сутки на две тарифные зоны: дневную и ночную;
трехтарифные счетчики, учитывающие потребление электроэнергии в зависимости от трех временных интервалов: пикового, ночного и полупикового.

Это интересно! Такое разделение суток произошло по причине неравномерных нагрузок на подстанции. Электричество вырабатывается круглые сутки, а резкие скачки потребления электроэнергии негативно сказываются на работе оборудования подстанций. Максимальные нагрузки происходят с 7 до 9 часов утра и с 18 до 23 вечера. Следовательно, стоимость электроэнергии в пиковые часы выше, чем в ночное время, когда потребление минимально.

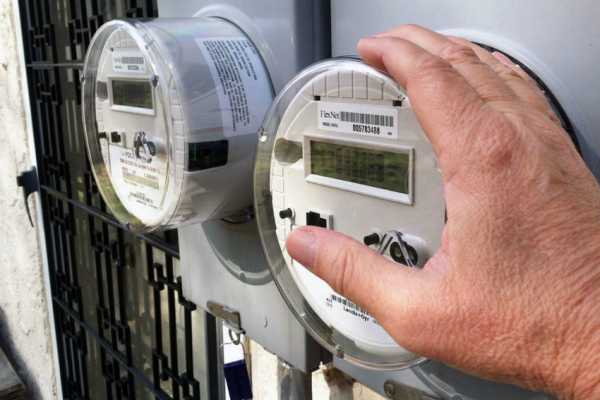

В зависимости от количества фаз счетчики электроэнергии бывают однофазные и трехфазные

Замена счетчиков электроэнергии: причины монтажа

Чаще всего замена счетчиков происходит в результате следующих причин:

механического повреждения корпуса прибора;
неисправностей технического характера;
устарелого оборудования;
повреждения пломб или их отсутствия.

В большинстве квартир установленные электрические счетчики являются старыми образцами, то есть они выпущены еще в 60-х годах ХХ столетия. Разработчики старых устройств не ожидали, что квартиры будут столь заставлены бытовой техникой. Повседневная жизнь современного населения немыслима без микроволновой печи, стиральной машины, кондиционера и прочей бытовой техники. Следовательно, возникает большая перегрузка счетчиков, последствием чего может быть их возгорание. Еще больше усугубляет ситуацию старая проводка, которая тоже является пожароопасной, что влечет за собой опасность для жильцов квартиры.

Кроме того, места, где находятся старые электросчетчики, зачастую оплетены паутиной и покрыты большим количеством пыли. Старые крепления и обвисающие провода нередко приводят в уныние жильцов квартиры. Поэтому хозяева рано или поздно принимают решение о немедленном ремонте и обновлении дома. Так как старый счетчик не вписывается в новый интерьер, возникает желание выполнить монтаж электросчетчика.

В квартирах не принято устанавливать электрические счетчики самостоятельно

Стремление сэкономить часто предполагает необходимость установки новых современных счетчиков электроэнергии. Инженерами была изучена и принята во внимание многотарифная система учета электроэнергии. Следовательно, тот, кто обладает подобным прибором, сможет сэкономить около 30% от обычного ежемесячного платежа.

Полезный совет! Замену или установку электросчетчика необходимо проводить во время ремонта или модернизации системы энергоснабжения в доме. Обычно срок службы данных приборов составляет около 16 лет, а техническая проверка должна проходить один раз в 24 месяца. По истечении указанного термина необходимо провести замену прибора.

Подключение счётчиков электроэнергии: особенности выполнения работ

Очень многих людей интересует вопрос о том, как установить электросчетчик. В большинстве случаев установкой или заменой электрических счетчиков занимаются специальные организации, которые выполняют монтаж и настройку приборов. Цена установки счетчика электроэнергии сотрудниками таких компаний слишком завышена и не всегда бывает по карману обычному потребителю. Поэтому, если есть желание, то установить прибор учета электроэнергии можно самостоятельно, без участия дипломированного специалиста.

Если нарушить правила установки электросчетчиков, это может привести к несчастному случаю

Для этого необходимо соблюдать требования безопасности при работе с электричеством и знать правила установки счетчика электроэнергии. Учитывая это, можно избежать возникновения таких проблем, как аварии, пожары в доме или на подстанции, поражения электрическим током.

Поскольку электросчетчик – это непростой и сложный прибор, следовательно, на его работу могут влиять внешние факторы, такие как повышенная влажность, температура, а также агрессивные химические вещества. Обычно все требования относительно установки выполняются при размещении устройства в квартире. В случае монтажа на лестничной клетке понадобится специальный ящик для электросчетчика.

Полезный совет! Не рекомендуют заниматься процессом монтажа без необходимой квалификации и знаний законодательства. Нарушение правил установки электросчетчиков могут привести к несчастному случаю.

Как установить счётчик электроэнергии: место для монтажа

Установка приборов учета должна выполняться в специально отведенных местах: в шкафчиках, нишах, на панелях или боксах для электросчетчиков. Чтобы выполнить монтаж устройства, необходимо деревянный или пластиковый щиток для счетчика оснастить жестким креплением.

Высота установки счетчика над полом должна составлять от 0,8 до 1,7 метра

Установка прибора выполняется на высоте от 80 см до 1,7 м, но в случае острой необходимости высота размещения может быть уменьшена до 40 см. Ниже данного показателя установка устройства запрещена.

Особое внимание необходимо уделить месту монтажа прибора в том случае, если счетчик электроэнергии нужно установить в гараже. Обычно такое помещение не отапливается, следовательно, и прибор должен быть устойчивым к низким температурам и влаге. В продаже есть счетчики, созданные для установки в неотапливаемых помещениях. Пригодятся такие приборы также для дачи или домов, которые в зимнее время отапливаются непостоянно.

Полезный совет! Очень важно, чтобы после установки прибора к шкафчику, ящику или нише был обеспечен комфортный доступ для осмотра и ремонта электрического счетчика обслуживающим персоналом.

Кто должен устанавливать счетчики на электроэнергию: разбираемся в ситуации

Все вопросы, касающиеся учета использованной электроэнергии и соответствующего оборудования, решаются согласно требованиям, указанным в разнообразных законодательных документах. В них изложен порядок и особенности выполнения работ по ремонту и замене устройств, а также правила по эксплуатации приборов.

Установив новый счетчик, нужно подать заявку на опломбирование в энергоснабжающую компанию

Контроль за правильной работой прибора, а также техническое обслуживание осуществляется электроснабжающими компаниями. Замена счетчика электроэнергии возможна только после подачи заявления на замену устройства в данную организацию. Для этого нужно при себе иметь следующие документы:

паспорт;
документ, подтверждающий право собственности.

Установку нового прибора должен выполнять квалифицированный специалист, поскольку человек без опыта может не только допустить критические ошибки при подключении, но и полностью сломать новое устройство. Только специалист знает, как правильно подключить электросчетчик.

Очень важно после установки нового аппарата подать заявку на опломбирование в энергоснабжающую компанию. Уполномоченное лицо составляет акт приема счетчика и выполняет опломбировку прибора.

Полезный совет! Стоимость установки счетчика электроэнергии, независимо от причины замены, должен оплатить владелец помещения.

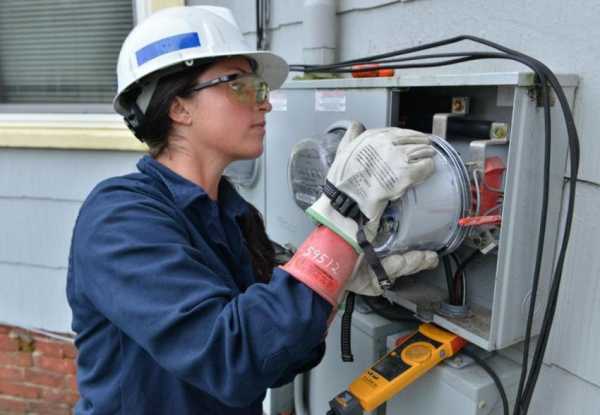

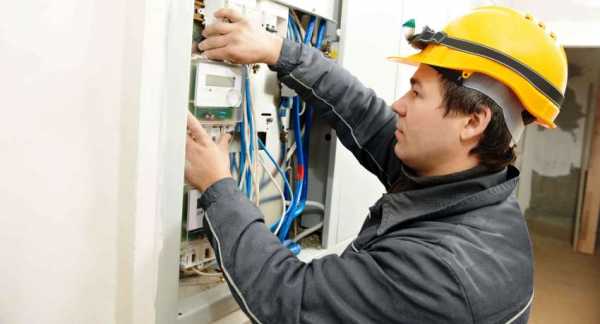

Монтаж счетчика должен выполнять квалифицированный специалист

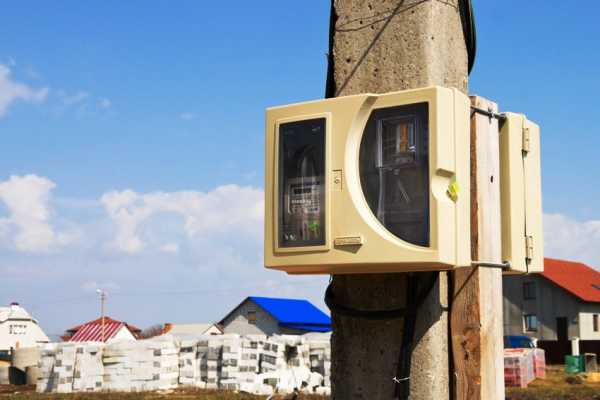

Электросчетчик на столбе: особенности размещения и подключения

В последние годы очень часто используется вариант установки электрических счетчиков на столбе на улице. Это особенно удобно для работников компании энергообеспечения при снятии показателей. В частном доме, если счетчик расположен внутри, снять показания можно только в случае присутствия его жильцов. При размещении прибора на улице дело обстоит иначе.

Статья по теме:

Умные счетчики электроэнергии: полезное и удобное приспособление
Разновидности приборов. Принцип работы. Преимущества и недостатки автоматических приспособлений. Обзор рынка.

Рассмотрим некоторые особенности расположения счетчика учета электроэнергии на столбе:

Возможность установить приборы учета электроэнергии на уличном столбе имеет каждый, у кого есть навыки в работе с электричеством. Тем не менее право подключить к устройству электричество разрешено исключительно представителям поставщика электроэнергии.
Если счетчик электричества вне помещения, а именно на уличном столбе, устанавливают представители электросетей, то к потребителю претензий появиться не должно. Еще перед началом монтажных работ готовятся документы, в которых указываются требования к установке определенного учетного прибора и граница балансовой принадлежности.
Установка счетчика электроэнергии на столбе производится исключительно в случае согласия собственника прибора учета. В частных домах граница балансовой принадлежности проходит не внутри помещений, а на улице. При этом точное место должно быть определено соответствующей техдокументацией.

Монтаж счетчика на столбе производится только в том случае, если есть согласие собственника прибора учета

Полезный совет! Очень часто электрические счетчики выходят из строя вследствие выгорания клемм в местах соединения проводов. Очень важно обращать внимание на затяжку винтов на калымных зажимах. Рекомендуется перед установкой крышки еще раз выполнить протяжку всех винтовых соединений.

Этапы установки счетчиков на столбе: особенности процесса

На первом этапе установки нужно согласовать конкретное место размещения электросчетчика на уличном столбе. Главным условием является оптимальное расположение прибора от уровня земли. Согласно норме он должен находиться на высоте от 0,8 м до 1,7 м. В некоторых случаях, например, чтобы исключить вероятность вандализма, счетчики монтируют на высоте более 2,5 м.

Такое их расположение не очень удобно для работы сотрудников электросети, так как снять показатели на предполагаемой высоте крайне неудобно и практически нереально.

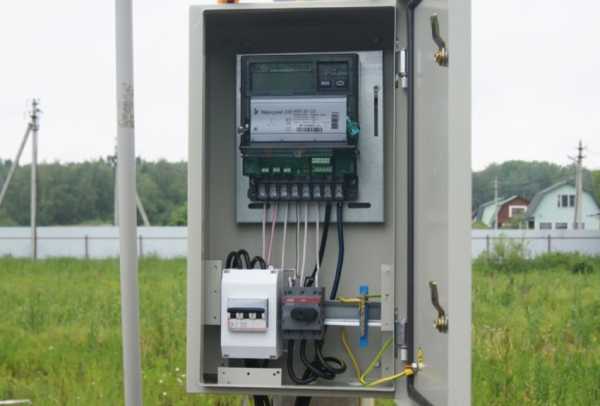

Электрический счетчик должен находиться на высоте от 0,8 м до 1,7 м

Чтобы осуществить установку счетчика на столбе, необходимо выполнить следующие действия:

Входная линия обязательно обесточивается. Организация, которая поставляет энергию, дает согласие на выполнение данного процесса.
Нужно обеспечить заземление. Это условие направлено на то, чтобы все имеющиеся в доме электроприборы безопасно продолжали работать.

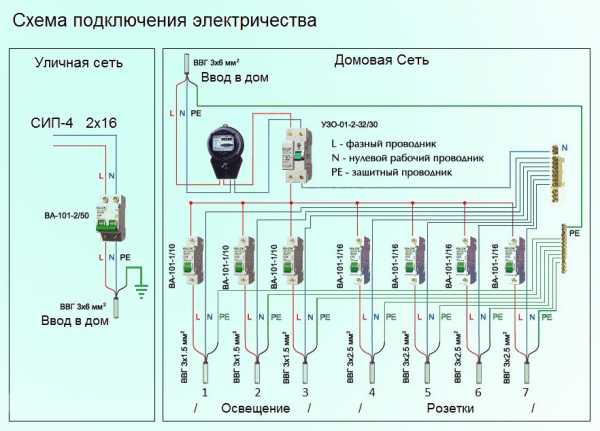

Подсоединение проводов. Электрические провода сначала подключаются к автоматическому выключателю защиты, после чего их следует подсоединить к электросчетчику.
Подключается разводка. Вся разводка в доме выполняется на последнем этапе.
Опломбирование прибора. После установки счетчика электроэнергии на столбе нужно пригласить работников энергосети для того, чтобы они опломбировали прибор и взяли его на учет.

Полезный совет! Выполнение каждого этапа должно четко соответствовать правилам и нормам, которые установлены для проведения работ с электроприборами.

Установка счетчика электроэнергии в квартире: стоимость работ

Обычно установка счетчика на электричество не вызывает особых трудностей и ее вполне можно выполнить самостоятельно. Что касается профессионального подключения, то ценовая политика довольно разнообразная. На цену установки счетчика электроэнергии в квартире влияют такие характеристики, как тип прибора и его технические параметры.

Перед тем как заменить счетчик, специалист должен выполнить подготовительные работы

Чтобы ориентироваться, сколько стоит установка электросчетчика, необходимо учитывать следующие критерии:

модификацию устройства;
тип электросети;
особенности условий подключения;
необходимость дополнительных работ;
количество подключаемых приборов.

Прежде чем заменить счетчик, мастер должен выполнить подготовительные работы.

Полезный совет! Сколько стоит установка или замена счетчика электроэнергии? Чаще всего цена равняется 50% от стоимости самого прибора. Однако финальная сумма может варьироваться в зависимости от сложности работ и квалификации мастера.

На стоимость установки счетчика влияет количество подключаемых приборов

Как подключить электрический счетчик самостоятельно: порядок действий

Механизм установки или замены электрического прибора для подсчета использованной электроэнергии отличается от других видов монтажных работ в первую очередь наличием обязательных юридических процедур. Такие же требования необходимо выполнять и в случае установки счетчика электроэнергии в частном доме.

Весь процесс можно разделить на следующие этапы:

Требуется получить разрешение от поставщика электроэнергии на установку или замену устройства.
Если нужно, то выполняется проверка аппарата.
В случае замены прибора работник компании-поставщика должен снять показания со старого счетчика и создать акт снятия пломбы.
Отключение и снятие старого прибора. Перед началом работ обязательно необходимо с помощью специальных приборов убедиться в отсутствии напряжения.
Непосредственно установка или замена аппарата.
Завершительный этап. Энергоснабжающая компания составляет акт ввода нового устройства в работу, устанавливает необходимые пломбы. В акте должны быть зафиксированы показания нового счетчика на момент монтажа, а также указан регистрационный номер пломбы.

Счетчик для учета потребленной электроэнергии необходимо устанавливать исключительно в специально предназначенных для этого местах. Не допускается монтаж прибора непосредственно на легковоспламеняющихся поверхностях, в том числе деревянных.

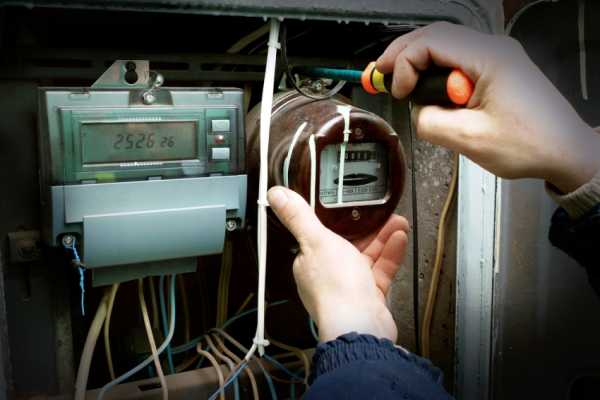

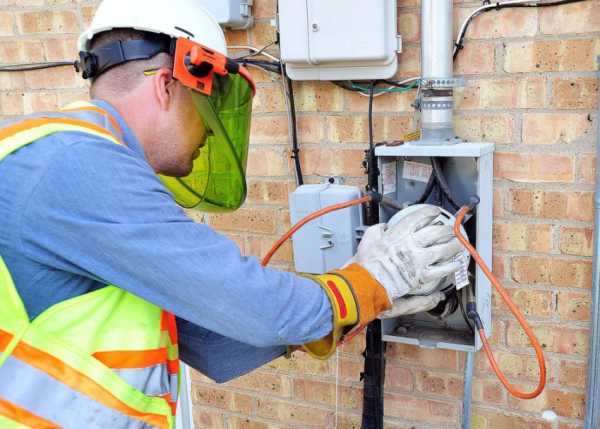

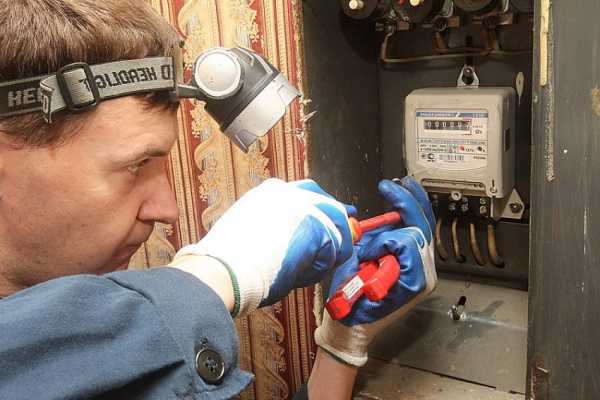

Чтобы установить новый счетчик, нужно отключить и снять старый прибор

Установка аппарата в плане подсоединения проводов значительных трудностей не представляет. Схему подключения легко найти в сети, а также она есть в паспорте нового прибора. Допустить ошибку в порядке соединения приборов сложно, но нужно быть предельно внимательными и строго следовать предоставленной схеме.

При установке прибора необходимо осторожно обращаться с пломбами на аппарате. Их обычно две: пломба, установленная на заводе-изготовителе, и пломба организации, проверяющей прибор. Повреждение любой из них приводит к очень серьезным последствиям, вплоть до выставления счета за электроэнергию по самому высокому тарифу или взыскания максимально возможного штрафа.

Это важно! Во время работ по замене или установке электрического счетчика необходимо строго-настрого соблюдать технику безопасности. В том случае, если собственной квалификации недостаточно, лучше воспользоваться услугами специалиста.

Учет потребленной электроэнергии в последнее время играет важную роль, так как позволяет значительно упростить взаимосвязь между потребителем и компанией-поставщиком. Правильным образом установленный счетчик учета – это надежный аппарат, который способен бесперебойно работать на протяжении длительного периода времени.

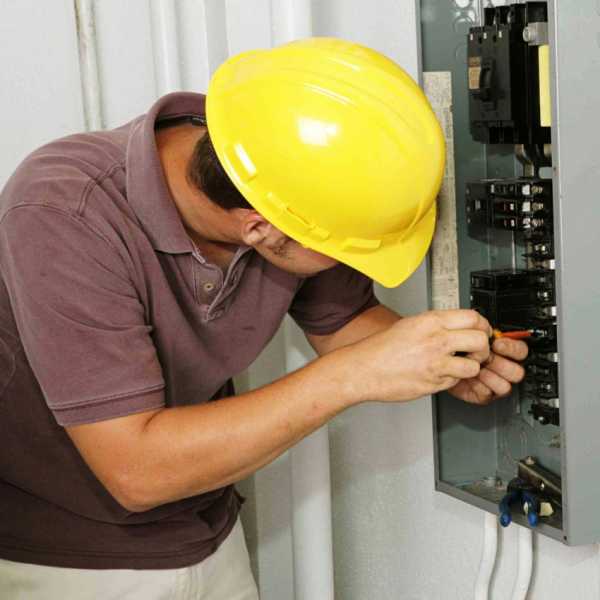

Для замены счетчика лучше воспользоваться услугами специалиста

Кроме того, установка электросчетчика на территории Российской Федерации – процедура довольно востребованная. Это связано с большим количеством объектов, которые потребляют электроэнергию. Данное мероприятие требует вызова специалиста. Однако с учетом того, сколько стоит установка счетчика электроэнергии, большое количество людей устанавливают прибор самостоятельно. В этом случае необходимо придерживаться техники безопасности и строго следовать схеме подключения прибора, а также следует детально изучить инструкцию о том, как установить электросчетчик в квартире.

remoo.ru

Как установить электросчётчик квартиры, дома

Вступление

Установить электросчётчик может любой квалифицированный электрик или человек прошедший обучение электриков и получивший соответствующие документы допуска.

Об электросчетчике

Электросчётчик – обязательный прибор в любом месте, в котором есть электросеть. Независимо от типа счётчика, его дизайна, размеров и прочих характеристик, схема подключения проводов одинакова для любого счётчика. В бытовых целях крайне редко используются подключения счётчиков через трансформатор, так как номинальный ток, протекающий через счётчик, не претерпевает резких скачков и находится в рабочих пределах прибора.

Нормативы установки счётчика

Установка счётчика регулируется Правилами устройства электроустановок. Самое первое, что необходимо проверить, прежде чем установить электросчётчик – внесён ли конкретный прибор в реестр сертифицированных и допущенных к использованию приборов. Документацию на счётчик нужно сохранять, так как электрики при проверке могут затребовать соответствующее подтверждение. Затем необходимо проверить давность ревизии нового счётчика. Давность проверки счётчика по государственному стандарту – 1 год для трёхфазного (2 для однофазного счётчика).

Выбор счётчика

Выбирая счётчик, имейте в виду, какой номинал по току должен быть у прибора. Для этого нужно определить суммарную мощность всей бытовой техники, которая будут в среднем работать одновременно в сети. Для жилья с суммарной мощностью одновременно работающих приборов 7-8 кВт счётчик необходимо брать с номиналом 5-60 А.

Какой установить электросчётчик – электронный или индукционный – вопрос, на который можно дать сразу два ответа. Если в сети предусмотрены различные режимы потребления и учёта (два разных тарифа энергии), которые еще и зависят от времени суток, то, естественно, необходимо подключать электронный счётчик. Индукционный счётчик, в свою очередь, проверяется реже и в определенном смысле надежнее. Зато электронный счётчик чаще всего имеет более высокий класс точности. В общем, этот вопрос лучше решать самостоятельно, исходя при этом из всех нюансов работы конкретной сети.

Подключение счётчика

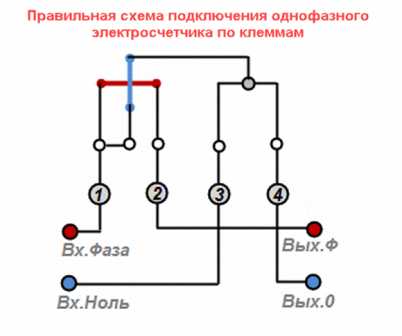

Подключение счётчика – процесс несложный. К любому счётчику идет наглядная инструкция, где изображен схематически сам счётчик, нули и фазы на нём. Для однофазного счётчика подключение – входная фаза -1-й, выходная – 2-й выход, входной нуль – 3-й, выходной нуль – 4-й выход. Для трехфазного счётчика возможны варианты расположения выводов, они связаны исключительно с размерами самого прибора.

Непосредственный монтаж осуществляется на высоте 80-170 см от пола. Ясно, что лучше ставить его на уровне глаз, для удобства контроля показаний. Устанавливаются они в доступных помещениях с невысокой влажностью и температурой от 0 до 40 градусов. Монтаж проводится на стенах, в комплектных распределительных устройствах, электрических щитах учёта. Правила устройства электроустановок оговаривают лишь доступность ниши, щитка, шкафа и т. п. и удобный доступ к прибору. Наклон счётчика – до 1°. Съем осуществляется всегда с лицевой стороны.

Как установить электросчётчик правильно

Отдельный вопрос стоит с коммутацией перед прибором. Для того чтобы его можно было самостоятельно демонтировать или установить электросчётчик для различных целей, необходимо устанавливать дополнительный коммутационный узел с предохранителями. Этот узел располагается на расстоянии до 10 метров до счётчика и должен снимать напряжение со всех фаз счётчика одновременно. Проблемы состоят в том, что очень часто контролирующая организация предъявляет претензии по поводу «хищения энергии», если КУ стоит перед счётчиком. Поэтому сразу помещайте счётчик в специальный бокс с прозрачной лицевой частью с наличием петель для пломб.

Провода вставлять в счётчик надежно. Разводку делать так, чтобы не было перехлестов и преломлений провода. Прилагаем конкретную схему подключения однофазного счётчика.

©ehto.ru

Еще статьи

правила выбора, установки, замены прибора

Законодательство обязывает собственника недвижимости оплачивать коммунальные услуги, которые он использует в процессе эксплуатации принадлежащего ему имущественного объекта. Один из наиболее важных вопросов в этой сфере – это урегулирование порядка оплаты пользователем услуги поставщику. Нормативная база регламентирует нюансы начисления денежных средств за электроэнергию. Так, оплата может начисляться по нормативу или по счетчику. Первый способ при оплате электроэнергии используется редко. В большинстве жилищ в стране установлены приборы индивидуального учета потребления электроэнергии.

Установка счетчика – это наиболее эффективный способ урегулирования денежных вопросов между поставщиком услуг и потребителем. Он позволяет практически без погрешностей отследить объем потребления услуги. Такой способ выгоден обеим сторонам: потребитель может экономить и оплачивать только за тот объем электроэнергии, который он действительно израсходовал; поставщик может не беспокоиться о том, что другая сторона использует больше ресурса, чем он получит оплаты. К примеру, если собственник квартиры отбывает в длительную командировку, ему не придется оплачивать счет за электричество, поскольку счетчик не зафиксирует потребления. При оплате по нормативу пришлось бы оплачивать и за время отсутствия.

Среди отрицательных сторон использования счетчика можно выделить необходимость его установки и замены. Эти процедуры должны в обязательном порядке производиться в соответствии с нормами действующего законодательства.

Виды счетчиков, устанавливаемых в жилых помещениях

Современные счетчики электроэнергии можно классифицировать, исходя из следующих характеристик:

по типу потребляемого тока. Он может быть постоянным и переменным;
по количеству фаз. Исходя из этого параметра, прибор индивидуального учета энергопотребления может быть однофазным или трехфазным;
по типу тарификации. По этому признаку счетчики делятся на однотарифные и многотарифные. В первом случае при расчете применяется единая стоимость киловатта, независимо от времени суток. Во втором случае счетчик может быть двухтарифным или трехтарифным. Для первых установлены разные тарифы на день и ночь. Во втором случае сутки делятся на три части, и для каждой из них применяется свой тариф;

по типу механизма. По этому признаку счетчики делятся на механические и электронные.

На сегодняшний день наиболее распространены электронные счетчики, поскольку они более современны и просты в эксплуатации. Гост на такие приборы обновляется постоянно. Приборы электронного типа можно без проблем приобрести.

Механические приборы также еще используются, но постепенно вытесняются более современными моделями.

Правила выбора прибора индивидуального учета потребления электроэнергии

Правильный выбор счетчика поможет сэкономить на оплате электроэнергии, поэтому к этому вопросу нужно подходить с особой тщательностью. Первое, на что нужно обратить внимание – это характеристики мощности изделий. Для того чтобы правильно подобрать счетчик, нужно определить мощность приборов, которые будут использоваться после его установки. Номинальные значения электропотребления техники указаны в паспорте изделия. Значения следует суммировать и накинуть еще киловатт сверху, с учетом того, что в будущем могут быть приобретены и другие приборы.

Если энергопотребление в сумме получилось не более 10 киловатт, то можно выбрать счетчик на 60 А, если больше – стоит приобрести модель на 100 А. Как правило, для квартиры прибор с 60 А наиболее оптимален и его достаточно.

Далее следует определиться с типом прибора и тарификацией. В первом случае выбор будет зависеть скорее от финансовых возможностей и предпочтений собственника. Электронные приборы дороже, но более удобны в эксплуатации. К тому же поставщики электроэнергии стремятся перевести население на второй тип, поскольку снимать показания таких приборов проще.

С точки зрения тарифа, при выборе следует отталкиваться от образа жизни. Более низкий тариф применяется в большинстве случаев с 23:00. Сэкономить можно, если собственник и жильцы ведут ночной образ жизни или готовы приспособиться и использовать приборы с большим энергопотреблением в это время суток. К примеру, можно ставить стирку на ночь. В остальных случаях установка многотарифных счетчиков не оправдает ожиданий. Такие приборы стоят дороже. Устанавливать их ради пары дней экономии в месяц нецелесообразно, учитывая то, что в остальное время придется переплачивать за дневной тариф. Также стоит учитывать, что установка многотарифных приборов доступна не во всех регионах страны.

Далее нужно определиться типом крепления. Целесообразно приобрести модель, которая монтируется на DIN-рейку. Она универсальна, и при приобретении переходной планки можно зафиксировать прибор в том числе и на стене.

Также стоит обратить внимание на производителя прибора. Стоит почитать отзывы о различных марках и выбрать наиболее качественную.

При выборе счетчика электроэнергии следует обратить внимание также на следующие нюансы:

перед покупкой нужно проверить дату проверки изделия и пломбы на приборе. Проверка должна быть проведена не ранее, чем за два года для однофазного счетчика и не ранее, чем за год для трехфазного;
поставщик, а также, возможно, и продавцы в магазине могут склонять к приобретению аппарата с автоматизированным учетом. Такой прибор более удобен для компании и для собственника, но только если счетчик установлен внутри квартиры, тогда не придется постоянно снимать показания. Но нужно учитывать, что стоят они дороже, и оценить, нужно ли в данном случае переплачивать. Поставщик электроэнергии не вправе принуждать потребителя к установке определенного типа прибора, только если компания не приобретает его сама и за собственные средства. Собственник квартиры вправе отказаться и выбрать счетчик, исходя из собственных соображений, если он приобретает его из своих средств;
модели, предлагаемые отечественными производителями, не уступают по качеству иностранным, но стоят дешевле;

немаловажным нюансом будет ознакомление с ценами на ремонт выбранной модели. Распространены ситуации, когда ремонт определенной марки стоит намного дороже остальных. При выборе такого изделия это может стать неприятным сюрпризом;
уровень шума прибора также может оттолкнуть от какой-либо модели, поскольку постоянное жужжание может доставлять неудобства.

Если собственник решит остановить выбор на приборе механического типа, перед приобретением стоит его проверить. Сделать это можно, слегка прокрутив диск рукой. Если он плавно вращается, то прибор исправен. При наличии каких-либо отклонений, стоит выбрать другую модель.

Правила установки электросчетчика

Прежде чем приобретать счетчик, необходимо обратиться к поставщику электроэнергии, чтобы он выдал справку о внесении потребителя в реестр приборов учета. Без такого документа счетчик не продадут. Также нужно согласовать выезд специалиста для пломбирования прибора. Он же может и установить счетчик. Также монтаж может быть произведен и другим специалистом или самим собственником, если у него есть соответствующая квалификация и допуск. Если прибор устанавливается сторонним электриком или самим владельцем жилья, пломбирование все равно должно производиться специалистом компании-поставщика. Так что согласовывать его выезд все равно придется.

При монтаже прибора необходимо придерживаться правил устройства электроустановок (ПУЭ). В квартирах приборы, как правило, устанавливаются в распределительных щитках на площадках. Однако он может быть монтирован и внутри помещения. В таком случае собственник должен будет обеспечивать доступ проверяющих в квартиру. Монтировать прибор при подобных обстоятельствах лучше в прихожей в закрытом щитке. В этом же щитке можно разместить автоматы на квартиру.

Процесс установки прибора индивидуального учета энергопотребления выглядит следующим образом:

подготавливается место для установки щитка;
обесточивается входная линия. Это согласовывается с монтажниками заранее;
счетчик устанавливается на высоте от 0,8 до 1,7 метра;
выполняется коммутация входной и выходной цепи прибора;
монтируется защитное заземление;
входная цепь подключается к автоматическому выключателю, а далее к самому прибору;
подключается выход прибора на вводный автомат.

После всех манипуляций выполняется пробное включение.

Основания и причины для замены счетчика электричества

Электросчетчик может устанавливаться в первый раз, если ранее он не был монтирован в квартире или домовладении. Если же ранее прибор был установлен, то он может и должен быть заменен при наличии определенных оснований. К основным причинам замены счетчика относятся следующие:

у потребителя стоит счетчик устаревшей модели. Технические характеристики устройства должны соответствовать правилам, установленным нормативной базой. Счетчик должен быть рассчитан на определенную силу тока, с учетом приборов, которые потребляют электроэнергию в квартире. Помимо этого, он должен обладать классом точности не менее 2.0;

истек шестнадцатилетний срок службы прибора;
был неоднократно просрочен срок проверки прибора;
прибор был испорчен. У него имеются серьезные дефекты, к примеру, трещины на экране, вмятины на корпусе. При этом царапины и потертости не являются причиной для замены;
на приборе есть следы вскрытия, сорвана или повреждена пломба, при проверке обнаружены какие-либо вмешательства в его работу;
прибор сломан;
было вынесено постановление о замене прибора специалистами компании-поставщика. Такое постановление тоже должнособственник квартиры желает перейти на многотарифный учет потребления коммунальной услуги;
по желанию собственника. К примеру, если владельцу не нравится шум, который издает прибор, или его вид.

Независимо от основания. Замена должна производиться строго в соответствии с требованиями действующего законодательства. Владелец квартиры, даже если счетчик приобретен за его средства, не вправе пломбировать самостоятельно новый прибор и снимать показания.

Правила замены счетчика электроэнергии

Прежде чем приобретать и устанавливать новый прибор, необходимо обратиться в компанию, которая поставляет электричество, и получить разрешение на замену счетчика. Без согласия поставщика владелец не вправе демонтировать старое устройство и устанавливать новое.

Для обращения в компанию потребуются следующие документы:

паспорт заявителя;
правоустанавливающий документ на недвижимость. Это, к примеру, договор купли-продажи, по которому гражданин получил свое право собственности на квартиру;
доверенность. Нужна, если вместо собственника за заменой прибора обращается другое лицо.

Процедура замены прибора индивидуального учета энергопотребления начинается с подачи заявления компании-поставщику. Это происходит следующим образом:

потребитель подает заявление, приложив к нему необходимые документы;

постановка на учет для замены прибора. Она реализуется в течение 10 дней после подачи заявления. Поставщик в это время вносит заявку в государственный реестр;

получение постановления о замене электросчетчика.

После этого следует обратиться к поставщику и взять справку о том, что размена разрешена. Без нее не продадут новый прибор. Далее нужно купить счетчик. Это можно сделать в компании, которая поставляет электроэнергию, или в специализированном магазине.

В установленный срок собственника посетит сотрудник поставщика. При замене старый прибор демонтируется. Работник компании-поставщика фиксирует его показания. Далее устанавливается новый прибор. Сотрудник компании его пломбирует и фиксирует показания.

Если эта страница была вам полезна, посоветуйте её своим знакомым:

Комментарии пользователей

Добавить комментарий

Ошибка! Авторизируйтесь, чтобы добавить комментарий.

dgkh.ru

подключение своими руками в частном доме или квартире

Обычно приборы учета устанавливаются организациями, предоставляющими те или иные услуги. В данном случае — это счетчик электрической энергии и электросети или ЖЭКи. Тем не менее не возбраняется и самостоятельная установка электросчетчика. Единственное, специалист должен проверить работу и опломбировать прибор учета.

Таким образом, подключение электросчетчика своими руками в квартире или частном доме — вполне реальная и выполнимая задача. Но сделать это нужно правильно и с учетом всех требований на установку. Это поможет избежать множества проблем, включая аварии на подстанции или в доме, пожар и, наконец, поражение электрическим током. Да и неправильно подключенный счетчик у вас не примут в работу.

Как работает и что он считает

Прежде всего, что он считает? Считает он, точнее, учитывает расход электроэнергии, который принято выражать в ваттах в час (Вт/ч). Ватт — это единица мощности, а час, понятное дело, — времени. Именно за израсходованные ватты мы и платим. Обратите внимание — не за амперы или вольты, а именно за ватты. Сколько «ест» та же стоваттная лампочка? «Ест» она сто ватт, на то и стоваттная.

А вот величина платы за ее использование будет зависеть от времени, в течение которого эта лампочка горела. Таким образом, в задачи счетчика электрической энергии входит вычисление мощности работающих в каждый момент времени электроприборов и подсчет времени, в течение которого эта мощность расходовалась. В результате на выходе мы получаем так называемые киловатты в час кВт/ч., за которые и платим. Киловатты — потому что ватт мы тратим настолько много, что проще добавлять приставку «кило» (по аналогии с килограммом и граммом), а не писать лишних три нуля.

Как он это делает

Теоретически рассчитать электрическую мощность несложно — достаточно знать напряжение и ток:

P = I х U

Практически все электросчетчики так и делают. Механические — при помощи достаточно сложного для понимания неспециалистом принципа вихревых токов, электронные — используя аналоговую или цифровую обработку сигналов, поступающих с датчиков тока и напряжения. Полученные данные накапливаются с течением времени и, скажем, через неделю вы можете прочитать на индикаторе (механическом или электронном — не суть важно) показания, соответствующие количеству потребленной энергии в Вт/ч. или кВт/ч.

Какие бывают виды

Все существующие на сегодня приборы учета потребленной электроэнергии можно разбить на три группы:

Механические;
Электронно-механические;
Электронные.

Еще десяток-другой лет назад все счетчики электрической энергии были механическими. Вихревые токи, создаваемые за счет протекающего через специальную шину тока, крутили металлический диск. Сам диск помещался в магнитное поле, которое было тем выше, чем выше напряжение. Отсчитывал обороты диска обычный механический счетчик. Эти счетчики были весьма капризны (их, к примеру, нужно было устанавливать строго вертикально), точность их напрямую зависела от качества и состояния механических узлов счетного механизма и была невысока. Такой счетчик можно было легко «обмануть», создав возле него сильное магнитное поле (проще говоря — поднести магнит к диску).

Механический счетчик, пожалуй, знают все — этот настоящий образец старого изделия до сих пор трудится по гаражам и дачам

Позже появились электронно-механические приборы. Первые рассчитывали мощность электронными методами, но счетчик имели механический. Вторые — полностью электронные, имеющие микроконтроллер, память и дисплей того или иного типа. Сегодня обычные механические счетчики почти повсеместно заменяются на электронные. Во-первых, электронные гораздо точнее, долговечнее и лучше защищены от саботажа (обмана). Во-вторых, современный электронный электросчетчик в состоянии самостоятельно передавать данные поставщику услуг по отдельной линии. По этой же линии можно прибором управлять — переключать тариф день/ночь, отключать потребителя, к примеру, за неуплату и пр.

Электронно-механический (слева) и электронный прибор учета электроэнергии

Что нужно знать перед установкой

Если вы решили установить электросчетчик своими руками, то вам придется обратить внимание на некоторые особенности правильного подключения. Одни условия необходимо выполнить согласно существующим требованиям, другие обеспечат безопасность эксплуатации.

Прежде чем начать установку, поинтересуйтесь у поставщика, какой электросчетчик можно поставить и где его можно разместить. В частных домах, к примеру, многие электросети требуют устанавливать приборы учета снаружи здания, а подвод со стороны поставщика должен производиться цельным кабелем и не иметь коммутационных устройств. Кое-кто разрешает ставить перед счетчиком, скажем, автомат, но требует поместить его в электрощит рядом со счетчиком, чтобы все это дело можно было опломбировать.

Если электрощит металлический, он потребует заземления, а значит, изготовления заземляющего контура. Вообще, нюансов много, так что обязательно уточнитесь, чтобы не переделывать. Что касается типа, то не стоит устанавливать старый механический счетчик — если именно в вашем регионе они еще «в моде», то скоро из нее выйдут, и придется тратиться на покупку электронно-механического или электронного.

Следующий пункт. Любой электросчетчик имеет свои сроки поверки. Новый счетчик уже поверен производителем, а срок до следующего испытания начинает «отщелкиваться» с момента покупки прибора (по штампу даты продажи в паспорте). Так что если ваш прибор пролежал в кладовке даже абсолютно новым лет пять, то перед тем, как установить, его придется отнести в соответствующую организацию на поверку. Придется поверить и прибор, определить дату предыдущей поверки невозможно — на корпусе нет соответствующих поверок, документов на устройство нет. После проверки и производитель, и испытательная организация пломбирует прибор и эту пломбу нарушать нельзя!

Для установки и подключения в счетчике имеется отдельный лючок с крышкой. Вы можете установить прибор, произвести необходимую коммутацию без повреждения основной пломбы. А вот когда работа закончена и электрики ее примут, они и этот лючок а, может быть, и весь электрощит (если прибор на улице и имеет дополнительные средства коммутации, к которым вам доступ запрещен) опломбируют. Теперь вы можете только снимать показания с устройства прямым наблюдением и не более.

Пломба справа, установленная поверяющей организацией, защищает корпус прибора от вскрытия. Левую пломбу, закрывающую клеммы подключения, установил поставщик электроэнергии — ДЭС

И последнее замечание. Если ваша сеть однофазная, то вам будет достаточно подсоединить однофазный счетчик. Если трехфазная, то придется купить трехфазный прибор. Можно ли поставить трехфазный счетчик в однофазную сеть? Теоретически можно. Устройство будет исправно считать электроэнергию по одной фазе, две остальные просто будут бездействовать. Практически — поставщик электроэнергии не разрешит просто на всякий случай. «Зачем, если он стоит в 3 раза дороже?» Для них меньше непоняток — можно крепче спать.

Установка электросчетчика

Итак, счетчик куплен, все нюансы установки в конкретном месте выяснены у поставщика электроэнергии. Предположим, вы решили поставить однофазный счетчик на улице. Здесь вам понадобится электрощит для защиты от непогоды и от вандалов. Да, вы не забыли спросить у электриков, на какой высоте разрешается подвесить прибор учета именно их организация? Вешайте на максимально разрешенной, поскольку электрощит, особенно пластиковый, — никакая не защита от вандалов и домушников.

Теперь рутина. Закрепляете счетчик в щите вместе с приборами коммутации (если они предусмотрены). Взбираетесь на лестницу и закрепляете щит на стене тем или иным образом — дюбелями, гвоздями, болтами, пристреливаете монтажным пистолетом, привариваете — не суть важно, главное — крепление прочно, надежно и долговечно.

Тут возникает дилемма: если щит пластиковый, то он защитит счетчик только от непогоды. Если железный, его нужно заземлять. Какой вариант выбрать — решать вам. Если в вашем распоряжении есть готовый контур заземления или вы в состоянии его изготовить (в частном доме это не проблема и в данной статье вопрос не рассматривается), то, конечно, лучше металлический. Сам счетчик после установки щита, должен висеть вертикально — это оговорено в соответствующих положениях и прописано в паспорте устройства.

Металлический щит (слева) прочнее, но требует заземления, в отличие от своего пластикового собрата

Если вы устанавливаете счетчик в квартире, то можно использовать открытый электрический щит. На этом же щите отлично встанут устройства коммутации и защиты — автоматы, УЗО или обычные «пробки». Вы будете иметь к ним доступ, поскольку электрики опечатают лишь счетчик.

Как правильно подключить счетчик электроэнергии

Счетчик установлен, шит, если это необходимо, заземлен. Осталось сделать разводку. Влезаете на стремянку с указателем напряжения (в быту — «индикатор-отвертка») и выясняете, какой провод ввода у вас нулевой, а какой фазный. Отправляетесь к электрикам и просите отключить подачу электроэнергии на ваш дачный или загородный домик, а заодно заручаетесь их честным словом, что они не «врубят» свет без вашего разрешения. В этом плане практически все электрики придерживаются четких правил и если сказали, что не включат, то не включат.

Если же вы самостоятельно отключаете свет, скажем, на домовом щите, обязательно поставьте наблюдателя, поскольку все эти таблички типа «Не включать, работают люди!» для большинства нашего населения — ерунда. Половина народу никогда ничего не читает, а с ходу клацает всеми подряд рубильниками. Вторая же половина, такое впечатление, читать не умеет вовсе.

Снова на стремянку. Проверяете отсутствие напряжения на вводе и можно работать. Практически все электрические счетчики подключаются одинаково. Они имеют входные и выходные клеммы. На входные клеммы подается напряжение с линии поставщика (ввод), с выходных вы берете энергию для собственных нужд. Клеммы однофазных счетчиков принято располагать в следующем порядке:

Входной фазный провод;
Выход фазы;
Входной нулевой провод;
Выход нуля.

Схема подключения однофазного счетчика, которую можно найти на обратной стороне крышки прибора и в паспорте на устройство

Если до счетчика вы ничего не ставите, то заводите входной кабель напрямую в клеммы счетчика, причем путать фазный и нулевой нельзя! Если перед электросчетчиком ставите, к примеру, автомат, то заводите кабель на него, а сам автомат соединяете отрезками одножильного провода соответствующего сечения со вводом счетчика. Теперь выполняете разводку после электросчетчика, подключив всевозможные защитные устройства, УЗО, предохранители и пр. Если ничего подобного нет, просто соединяете кабель, идущий в ваш дом, с клеммами выхода электросчетчика. Для примера ниже приведена схема подключения счетчика с системой защитой, установленной как до, так и после самого счетчика.

Пример как подключить электрический счетчик к однофазной сети

Входной автомат защищает линию от КЗ и позволяет обесточить счетчик и все, что после него вручную. Сразу за электросчетчиком стоит УЗО, защищающее домовую сеть от токов утечки, а сама домовая сеть разбита на три линии, каждая из которых защищена от КЗ своим автоматом. Обратите внимание на то, что провод заземления (зеленого цвета) нигде не разрывается и никуда не заводится — ни в счетчик, ни на автоматы. Она служит для обеспечения безопасности пользования электроприборами и не более.

Как подключить трехфазный счетчик

Все отличие трехфазного электросчетчика от однофазного состоит лишь в том, что он имеет не два, а четыре входа (три фазы и ноль) и, соответственно, четыре выхода:

1, 2 — Вход/выход фаза А;
3, 4 — —//— В;
5,6 — —//— С;
7, 8 — Вход/выход ноля.

Трехфазный электронный счетчик со стороны клемм подключения

Схема же его включения, которая, кстати, тоже есть в сопроводительной документации, выглядит так:

Как подключить электросчетчик к трехфазной сети

Ремонт электросчетчика своими руками

К сожалению, электросчетчик не тот прибор, который каждый может починить своими руками, как, скажем, утюг или настольную лампу. Прежде всего, корпус его опломбирован и после вскрытия устройства, его придется нести на поверку. Впрочем, это пришлось бы делать в любом случае. Современные электронные и электронно-механические счетчики достаточно сложны (не проще стиральной машины-автомата или даже мобильного телефона), так что для его ремонта нужно обладать специальными знаниями по электронике в объеме института. Поэтому ответить на вопрос «Как починить электросчетчик?» в объемах небольшой статьи невозможно, как невозможно набросать в трех словах инструкцию по ремонту, к примеру, ПК или спутника ГЛОНАСС.

Что касается механических приборов, то, в принципе, если вы знакомы с механикой и основами электротехники, его можно попытаться отремонтировать, собрав, скажем, из двух один или просто почистив и смазав, ведь он механический и чаще всего причиной проблемы является пыль и влага. Но, стоит повториться, если вы вскроете корпус устройства, его нужно будет перепроверить в соответствующей организации. Без вскрытия можно лишь заменить подгоревшие клеммы, при помощи которых счетчик подключается, но и тут придется пригласить представителя поставщика услуг (контролера или электрика), который снимет свою пломбу с клеммной крышки, а после окончания ремонта поставит ее на место, предварительно проверив подсоединение всех проводов.

elektro.guru

ᐉ Как установить счетчик электроэнергии в квартире. mainurist.ru

Установка счетчиков электроэнергии в квартире — процедурные вопросы

В нормативных актах РФ не говорится, можно ли заменить счетчик электроэнергии самостоятельно (нет прямого запрета). Из этого следует, что собственник жилья может сам установить прибор учета, и пригласить представителей энергоснабжающей компании для заключения договора и подключения к внешней сети.

Зачастую, муниципальными правовыми актами устанавливаются ограничения. Для лиц, проживающих на территории, эти законы являются обязательными для исполнения. Перед началом работ наведите справки в законодательном собрании вашего региона, о наличии (отсутствии) подобных запретов.

Установка счетчика электроэнергии в доме, на улице или в квартире: правила и требования

Прежде чем подключать, загрязненный вазелин нужно снять с проводника и сразу нанести вновь тонкий слой вазелина. В два приема затягиваются винты. Первый – затягивается без рывков с наибольшим допустимым усилием, потом затяжка не полностью, но сильно ослабляется, следом вторичная — с нормальным усилием. Так и выполняется установка счетчика электроэнергии. Цена, которую с вас запросят представители обслуживающей организации в случае самостоятельной установки, будет состоять только из услуги по опломбированию прибора.

Нулевой провод на расстоянии 10 сантиметров перед устройством должен иметь изоляцию или оболочку другого цвета. Если подключаются к счетчику алюминиевые провода, важно, чтобы стальной щеткой была зачищена поверхность проводника (можно напильником) и покрыта слоем специального нейтрального технического вазелина.

Какой счетчик электроэнергии лучше всего поставить в квартире

Важно! Прежде чем принять решение о покупке счетчика того или иного вида, рассчитайте свои энергозатраты в месяц в двух вариантах. Если при этом у вас получится экономия на 30-50%, то есть смысл приобрести прибор, рассчитанный на несколько тарифов. Если же разница минимальная, то и заморачиваться с покупкой дорогостоящего устройства не следует. Желательно ввести в доме режим рационального энергопотребления.

В отличие от индукционных, электронные приборы многофункциональны, могут быть рассчитанными на несколько тарифов. По размерам они более компактны, а значит — места на вводном щите занимают меньше. Стоимость их выше, а по продолжительности рабочего ресурса они уступают индукционным.

Как установить счетчик электроэнергии

После установки электросчетчика и подсоединения к сети производят ввод в эксплуатацию, который в свою очередь осуществляется составлением документов представителем энергокомпании о результатах осмотра и проверки правильности схемы подсоединения. Образец заполнения акта предоставлен на фото ниже:

Прибор учета электроэнергии может устанавливаться в электрических шкафах, на щитах и панелях, имеющих жесткую конструкцию.
Высота установки по норме варьируется от 0,8 метра до 1,7 метра.
В местах, где есть вероятность повреждения, загрязнения, доступа посторонних лиц, электросчетчик должен устанавливаться в бокс и запираться на ключ.
Расположение счетчика должно позволять легкий доступ в обслуживании, снятии показаний, замене.
Вводной кабель должен отвечать расчетным требованиям и соответствовать сечению, для безаварийного снабжения.
Не допускаются скрутки, спайки на вводном кабеле, он должен быть одним цельным куском от подъездного ввода до прибора учета.

Установка и замена счетчиков электроэнергии

* Если перед установкой нового двухтарифного счетчика требуется демонтаж старого прибора, данная услуга предоставляется бесплатно. Хотим также обратить ваше внимание, что если ранее у вас не стоял электрический счетчик (то есть монтаж будет первичный), то при установке двухтарифного счетчика электроэнергии могут потребоваться допольнительные материалы, которые повлияют на конечную цену.

Замена электросчетчика, как правило, выполняется в течение 15-20 минут.
Мастер может привезти с собой двухтарифный электросчетчик, чтобы избавить вас от похода в магазин. Как правило, в квартиры мы устанавливаем двухтарифные счетчики электроэнергии АГАТ 2-12 и АГАТ 2-42 (класс точности 1,0; межповерочный интервал 16 лет; средний срок службы не менее 32 лет).
Гарантия на работу при установке электросчетчика в Екатеринбурге составляет 42 месяца. Гарантия на сам счетчик электроэнергии предоставляется заводом-изготовителем. Для марки АГАТ 2-12 и АГАТ 2-42 (ранее известный как СОЭ 55/50) срок гарантии составляет также 42 месяца.
Установка электросчетчика в квартире обязательно должна производиться профессионалами, т.к. с электричеством шутки плохи. Мы знаем и соблюдаем все строительные нормы при установке счетчиков на электричество в квартирах.

Подключение электросчетчика в квартире

Основным измерительным прибором потребления электроэнергии в квартире является электросчетчик. Как правило, установкой данного вида приборов учета занимаются мастера узкого профиля (электромонтеры), обладающие опытом, знаниями и соответствующей квалификацией. Однако если есть желание, данное мероприятие можно провести самостоятельно. Главное – это предварительно ознакомиться с правилами установки электросчетчика и подготовить необходимые материалы.

Официальная версия энергетических компаний, по которой они вынуждают владельцев домов монтировать электросчетчики на уличных столбах – обеспечение беспрепятственного доступа сотрудников компании к прибору учета электроэнергии с целью снятия показаний и осуществления текущего ремонта.

Установка счетчиков электроэнергии в квартире: можно ли установить и требования к размещению, как экономить на оплате

Еще при покупке необходимо проверять сроки давности, так как не имеет значения, был счетчик в эксплуатации или нет. Дата поверки указывается на пломбе корпуса счетчика, римскими цифрами обозначают квартал последней проверки, а арабские цифры сообщают, в каком году проверялся. Эти сроки также регламентируются ПУЭ.

должен быть свободный доступ к клеммам электрического счетчика и к трансформатору тока;
необходимо, чтобы обеспечивалась возможность комфортной замены оборудования;
чтобы не было препятствий для установки счетчика под углом до одного градуса;
очень важно обеспечить проведение всех монтажных и ремонтных работ с внешней стороны оборудования.

Как правильно установить электросчётчик

Электросчётчик должен стоять ровно, с максимальным уклоном в сторону не более 1°. Это важно скорее для индукционного (электромеханического) счётчика, на погрешности электронного электросчётчика угол наклона никак не скажется. Но, правила – есть правила, поэтому лучше не экспериментировать и установить электросчётчик ровно, с соблюдением всех норм.

Для безопасной самостоятельной установки и замены счетчиков в сетях напряжением до 380 В должна предусматриваться возможность отключения счетчика установленными до него на расстоянии не более 10 м коммутационным аппаратом или предохранителями. Снятие напряжения должно предусматриваться со всех фаз, присоединяемых к счетчику.

Личный опыт Двухтарифный счетчик электроэнергии: как установить, сколько стоит и выгодно ли это

Обычный счетчик фиксирует всю потребленную электроэнергию и записывает её на один общий баланс. Поэтому невозможно понять, сколько вы потребили днем, а сколько ночью. Чтобы разделять потребление на два разных баланса нужно поставить 2х тарифный счетчик.

Установка двухтарифного счетчика выгодна не каждому. Экономия может быть незначительная, а из-за высоких начальных затрат вы не скоро окупите вложения. В моем случае, цена двухзонного счетчика вместе с монтажом составила 1400грн (лето 2015 год). Если подставить данные из примера выше, то окупаемость счетчика составит 28 месяцев.

Выгодно ли ставить индивидуальный счетчик тепла в квартире и как это правильно сделать

Совет. Есть простой способ убедиться в выгоде от организации индивидуального учета тепловой энергии. Проанализируйте, сколько вы платили за централизованное отопление 2—5 лет назад и проследите тенденцию роста тарифов. Заметьте, что повышение цен на энергоносители не остановится в будущем.

Что же касается квартирных счетчиков тепла, то их можно устанавливать с соблюдением процедуры, приведенной выше. Законодательные акты не запрещают подобных действий (кроме самовольных) и не устанавливают жестких условий по учету теплоты во всех помещениях здания. Хотя на практике при оформлении документации вы можете столкнуться с разными требованиями теплоснабжающих предприятий, подчас незаконными.

23 Июл 2018 glavurist 133 Поделитесь записью
mainurist.ru
Как установить эл счетчик самому в квартире. Правила установки электросчетчика в частном доме, квартире, на улице.

Электрический счётчик возможно установить самостоятельно, зная определённые правила и монтажную схему разводки . Выполняя необходимые операции по инсталляции однофазного прибора, требуется придерживаться следующих рекомендаций:
соблюдение минимального уровня влажности и температурного режима — 0…+40°C;
проведение манипуляций по дополнительному утеплению помещения, если наблюдаются отрицательные температуры;
фиксация электросчётчика осуществляется на щитках из дерева, пластика, металла;
устройство помещается в специально приспособленных местах – релейный отсек, щитки, шкафы, панели.
Необходимо закреплять оборудование на расстоянии 80 – 170 см от уровня пола, под наклоном 1°, дабы избежать погрешности в показаниях, генерируемых индукционными устройствами. Требуется установить автоматические выключатели, позволяющие беспроблемно осуществлять обслуживание и ремонт оборудования.
Устанавливаем электросчетчик сами
Состав установочного комплекта
Начинают установку однофазного электросчётчика своими руками с компоновки основных элементов:
разводка;
DIN-рейка;
контактная пластина – изготавливается из меди и способствует присоединению 10-ти кабелей;
нержавеющие самонарезающие винты;
счётчик электричества.
Дополнительно приобретаются коробки из дерева или пластика, служащие вместилищем компонентов системы и автоматические выключатели. Потребуется трёхжильный кабель, имеющий диаметр не менее 3-х миллиметров.
Установка автоматического защитного отключающего устройства
Придерживаясь, правил эксплуатации оборудования, перед монтажом счётчика проводится крепление отключающего защитного приспособления, в виде автоматической двухполюсной системы.
Функциональность и пломбировка автомата
Изделие отвечает за выполнение ряда функций:
защита основного оборудования — предотвращаются кратковременные замыкания, предупреждаются возгорания из-за избыточной нагрузки;
упрощение процедуры эксплуатации системы;
контроль над уровнем разрешённой мощности.
Оптимальным местом монтажа автоматического выключателя считается внутренний электрический щиток, но допустимо крепление компонента на внешнем боксе, находящемся за пределами жилой площади.
Внимание! Выбор места установки зависит от возможностей надзорного органа в плане пломбирования оборудования. Если операцию провести нельзя, то фиксация производится снаружи. Когда имеются свинцовые пломбы и специализированные наклейки, приклеиваемые к винтам, автомат устанавливается в помещении.

Выбираем место для счетчика
Порядок проведения монтажных работ
Подсоединение защитного отключается проводиться с использованием кабелей ВВГнгП, имеющих трёхжильную структуру и сечение 2,5 мм. Провод обладает двойным изоляционным слоем, представленным наружной общей обмоткой и внутренними разноцветными элементами. Подключение осуществляется по цветам:
заземление – зелёная, жёлтая полоса;
ноль – синий кабель;
фаза – чёрный провод.
Надо соединить ноль с фазой с клеммой, а заземление произвести отдельно на проходной элемент. Удалив первый изоляционный слой, отмеряют требуемую длину, отрезая излишний остаток. Отрезав вторую часть оболочки с нуля и фазы, выполняют откручивание контактных винтов, вставляя кабели в автоматическое устройство. Ноль подключается с левой стороны, а фаза справа. Идентично подсоединяются отходящие кабели.
Вставив проводку, надо надёжно затянуть винты, проверив по отдельности провода, раскачивая их в разные стороны и вытягивая вверх, проверяя на предмет подвижности контакта. Поскольку установка своими руками проводится с применением трёхжильных кабелей, надо помимо нуля с фазой позаботиться о заземлении.
Запрещено выполнять заземление посредством защитного отключающего устройства. Использоваться с указанной целью рекомендуется проходной контакт, соединённый со стальной шиной, обеспечивающей прохождение провода к конечной точке.
Не забываем о заземлении
Когда проходной контакт отсутствует, прибегают к стандартному скручиванию отходящих и проходящих жил, надёжно соединив их с помощью плоскогубцев. Монтаж контактов осуществляется посредством защёлкивания рейки, с предварительным устранением излишней изоляции.
Если операция выполнена правильно, то в момент срабатывания устройства напряжение останется исключительно в верхних контактах, в соответствии со схемой. Произойдёт полный разрыв с сетью контактов расположенных снизу. Отходящие кабели, идущие к электрооборудованию, эксплуатируемому в доме, подсоединяются с предварительным удалением наружной изоляции.
Установка однофазного электрического счётчика
Монтажные работы проводятся в следующей последовательности:
экспериментальное размещение компонентов системы в щитке – проверяется правильность расположения, совместимость элементов и удобство дальнейшего обслуживания;
выполняется разметка, позволяющая определить место монтажа счётчика и DIN-рейки, с последующим закреплением элементов;
автоматика щелчком закрепляется на рейке.
Проведя подготовительные мероприятия, приступают к выполнению разводки своими руками , следуя чёткой схеме.
Схема монтажа оборудования
Первоначально выводят фазу на автоматы, установленного в доме электрооборудования и приборов.
Внимание! Обеспечивается предотвращение перепадов напряжения, вызванных избыточными перегрузками в сети.
схема подключения электропроводки
Подключение фазы
Требуется найти фазу и, разрезав кабельную оболочку извлечь провода с коричневой и красной пигментацией. Надо отмерить отрезок, зачистив 20 мм и произвести соединение с клеммой, посредством фиксации специальными крепежами.
Провода протягиваются в горизонтальной или вертикальной плоскости. Запрещено прокладывать кабель в диагональном направлении.
Необходимо зачистить фидер на расстоянии 10 мм и сделать перемычки П-образной формы, подключив автоматы к системе, предварительно выполнив зачистку окончаний.
Запрещено укладывать провода внахлёст, дабы избежать перегрева в местах соприкосновения.
Подсоединение нуля
Подключив фазу, приступают к выведению нуля, используя кабели любой расцветки. Отмерив, требуемое расстояние от пластины из меди до счётчика, выполняют зачистку клеммы, выбирая 4-ю слева или первую справа. Удалив изоляцию с нулевых фидеров, выполняют двустороннее подключение.
Закрепление щитка происходит на стенке, вслед за подключением счётчика. Предварительно выбранный участок помечается, с последующим высверливанием отверстий, требуемого диаметра. Короб прикручивается с помощью самонарезающих винтов.
Установка заземления
Когда разводка проведена, начинается установка заземления. Если используются металлические щиты, то работа выполняется по стандартной схеме:
счётчик;
щитовая коробка;
контакт
advsk.ru
ᐉ Как правильно установить в квартире электросчетчик. mainurist.ru
Как правильно установить электросчетчик в квартире
Какие правила подключения электросчетчика существуют? Все современные устройства и модульные агрегаты устанавливаются в защитные боксы из негорючей пластмассы. Они могут быть наружными или встроенными. Для начала, необходимо вмонтировать бокс в стену, так как в него будет устанавливаться электросчетчик.
Однако, иногда, энергоснабжающие организации видят автомат, установленный до счётчика как способ хищения электроэнергии, поэтому, лучше заранее поместить его в специальный бокс, имеющий снаружи петельки для пломбирования. Это, наверняка избавит вас от ненужных вопросов представителей энергоснабжающей организации.
Установка электросчетчика своими руками
Установка электросчетчика в доме происходит по схеме:
1. Монтировать аппарат лучше в предбаннике или прихожей.
2. Предварительно обесточивается входная линия. Для этого можно договориться с электромонтажниками или сетевым провайдером.
3. Токовая входная цепь подключается к автоматическому предохранительному выключателю, а после — непосредственно к счетчику.
4. Обязательно побеспокойтесь о наличии заземления, которое обеспечит безопасность в случае нестабильной работы.
5. Правила установки электросчетчика в частном доме рекомендуют к выходам устройства монтировать общую разводку на дом.
6. Если пломба будет нарушена, то незамедлительно нужно вызвать представителей сетевого провайдера, который исправит неполадку.
7. В процессе установки необходимо соблюдать все нормы ПУЭ.
8. В итоге запускаем пробное включение.
Чаще всего монтажом занимаются работники сетевых компаний. Для этого владельцы квартир должны оставить заявку в соответствующей инстанции. Затем необходимо написать заявление, после которого будут произведены соответствующие работы. Все подключения проводятся по правилам ПУЭ, где описываются все основные аспекты и нюансы.
Как правильно установить электросчётчик
Конструкции и размеры шкафов, ниш, щитков и т. п. должны обеспечивать удобный доступ к зажимам счетчиков и трансформаторов тока. Кроме того, должна быть обеспечена возможность удобной замены счетчика и установки его с уклоном не более 1°. Конструкция его крепления должна обеспечивать возможность установки и съема счетчика с лицевой стороны.
Первое, на что следует обратить внимание перед установкой электросчётчика в квартире или в частном доме – это срок давности госповерки электросчётчика. Посмотреть дату госповерки можно на пломбе кожуха счётчика (не путайте с пломбой энергоснабжающей организации на клеммной крышке).
Правила установки электросчетчика в доме, на даче
Высота монтажа счетчика варьируется от 0,8 до 1,7 метра от уровня пола. Входная цепь должна подключаться к входному автомату, а уже после этого к вашему счетчику. К щитку подключается защитное заземление, которое обезопасит электронику и технику в доме в случае короткого замыкания. Общая разводка с автоматами подключается уже выходу счетчика.
При переносе счетчика электроэнергии из подъезда в квартиру следует знать, где можно установить счетчик электроэнергии в квартире. Для этого необходимо подготовить в прихожей место для монтажа электрического щитка. Высота для монтажа счетчика на стене должна быть в пределах от 0,8 до 1,7 метра от уровня пола. Допускается высота и меньше 0,8 метра от уровня пола, но не менее 0,4 м.
Подключение электросчетчика в квартире
Основным измерительным прибором потребления электроэнергии в квартире является электросчетчик. Как правило, установкой данного вида приборов учета занимаются мастера узкого профиля (электромонтеры), обладающие опытом, знаниями и соответствующей квалификацией. Однако если есть желание, данное мероприятие можно провести самостоятельно. Главное – это предварительно ознакомиться с правилами установки электросчетчика и подготовить необходимые материалы.
Общая конструкция электросчетчика предусматривает наличие специального клемника. Этот элемент представлен в виде медной планки, которая фиксируется специальными диэлектрическими зажимами. На ней имеется несколько отверстий, через которые проходит подключение кабелей с использованием зажимных винтов. Такой вариант соединения рекомендован в тех случаях, когда существует необходимость объединения всех кабелей в один целый элемент.
Правила установки электросчетчика в частном доме, квартире, на улице
Также счетчики могут быть разного класса точности и номинального тока. Соответственно, чем меньше погрешность тем точнее измерение. Для частных домов без мощного оборудования в виде дробилок, столярок и т.д. рациональней всего использовать счетчики с учетом номинального напряжения 0,4 киловольта.
Устройство лучше всего смонтировать в предбаннике или прихожей, что облегчит доступ к нему в случае проверки или технического обслуживания.
Предварительно необходимо обесточить входную линию. Это можно согласовать с сетевым провайдером или электромонтажниками компании.
Высота для навесного монтажа варьируется от 0,8 до 1,7 метра горизонтально поверхности.
Входная токовая цепь должна подключаться к автоматическому защитному выключателю, а после этого к счетчику.
Не стоит забывать про защитное заземление, которое позволяет в случае перекоса фаз или короткого замыкания обезопасить всю электронику в доме.
К выходу счетчика подключается общая разводка на дом. Как правило, это щиток с автоматами.
В случае нарушения целостности пломбы необходимо незамедлительно вызвать представителя из сетевого провайдера, который опломбирует счетчик.
В процессе монтажа следует соблюдать все требования ПУЭ.
Выполняем пробное включение.
Учимся, как правильно подключить электросчетчик
Основным назначением бытовых электросчетчиков, конечно, является учет количества размера потребленной электроэнергии. Одним из положительных качеств однофазного электросчетчика является его назначение — вести дифференцированный вид учета потребленной электроэнергии. Что это? Это учет потребленной энергии с учетом различных коэффициентов, действующих в определенный промежуток времени. Так, коммерческим временем является период суток с 7-00 до 23-00, в это время применяется тариф в полном объеме. В ночное же время, с 23-00 до 7-00 действует коэффициент 0,7 от основной ставки тарифа. Для того чтобы применять дифференцированный тариф, который действует в коммерческое время, счетчик должен быть зарегистрирован в органах контроля потребления энергии. Поэтому, если в ваши планы входит экономия, все зависит от вас и вашего желания.
Первая клемма – вход, служит для подключения фазного провода.
Вторая клемма, к ней необходимо подключить электрический провод, который идет в помещение и является выходом.
Третья клемма — вход, к ней подключают нулевой провод.
Четвертая клемма – выход, к ней подключают провод нулевой.
Как установить счетчик электроэнергии
При подключении кабеля к счетчику, знайте что цветовая маркировка жил должна быть такой, согласно принятых правил — коричневый, черный, красный, белый это проводники подключаемые к фазам, обозначается как L. Синий — провод нуля N, желто-зеленная изоляция у защитного проводника РЕ. Помня про цветовую маркировку трудно запутаться.
Прибор учета электроэнергии может устанавливаться в электрических шкафах, на щитах и панелях, имеющих жесткую конструкцию.
Высота установки по норме варьируется от 0,8 метра до 1,7 метра.
В местах, где есть вероятность повреждения, загрязнения, доступа посторонних лиц, электросчетчик должен устанавливаться в бокс и запираться на ключ.
Расположение счетчика должно позволять легкий доступ в обслуживании, снятии показаний, замене.
Вводной кабель должен отвечать расчетным требованиям и соответствовать сечению, для безаварийного снабжения.
Не допускаются скрутки, спайки на вводном кабеле, он должен быть одним цельным куском от подъездного ввода до прибора учета.
Как правильно подключить электросчетчик однофазный
После проверки отсутствия напряжения производится разметка места будущей установки щитка или бокса для счетчика . Оптимальная высота установки счетчика 1,6—1,7 метра от поверхности. Это наиболее удобная высота для снятия показаний счетчика и проведения каких-либо работ.
При помощи перфоратора в намеченных местах бурятся отверстия в строительной конструкции, вставляются дюбеля и монтируется бо кс дл я счетчика . Уровнем необходимо контролировать горизонтальность установки.
Если счетчик монтируется на место старого, то после отключения всех проводов демонтируется старый счетчик .
По схеме, которая может иметь множество вариантов, монтируется счетчик и модульное оборудование (Автоматические выключатели, УЗО, шины). При необходимости устанавливаются DIN-рейки, которые можно предварительно отрезать ножовкой до нужного размера. Модульное оборудование монтируется при помощи специальных фиксаторов либо пружинных защелок . Вводный двухполюсный автоматический выключатель лучше смонтировать в специальном мини-боксе, который затем опломбирует электроснабжающая организация. Это исключит возможность подключения нагрузки до счетчика .
Прямое подключение, когда счетчик включается непосредственно в силовую цепь. Практически все однофазные счетчики включаются именно так.
Трансформаторное подключение, когда счетчик подключается через специальные трансформаторы . Такие счетчики используются в основном в промышленности для учета в электросетях с очень большой нагрузкой.
Как правильно установить электросчетчик в частном доме
В этих документах содержится комплекс требований, выполнение которых обязательно потребителями для подключения к электрической сети частных домов. Здесь также описаны границы ответственности между поставщиком электроэнергии и домовладельцем. Именно по этой причине лучше всего устанавливать электросчетчик на территории дома в распределительном отапливаемом щитке внутри здания.
Что касается способов подсоединения устройств, схемы подключения трехфазных счетчиков. а также однофазных. мы подробно рассмотрели в соответствующих статьях, с которыми настоятельно рекомендуем ознакомиться. В остальном, надеемся, что вам понравилась наша информация о том, как производится установка электросчетчика своими руками и какие документы для этого нужны.
