Установка встраиваемой вытяжки

Наверное, нет такого человека, который бы усомнился в пользе такого прибора, как кухонная вытяжка. Несложная конструкция фильтрует воздух, избавляет от посторонних запахов, жира и гари. Давно прошли времена, когда вытяжка представляла собой огромный неуклюжий колпак, нависающий над плитой. Современные вытяжные устройства компактны, отличаются стильным дизайном, а некоторые и вовсе вмонтированы в подвесную мебель. Тема сегодняшней статьи — установка встраиваемой вытяжки своими руками.

к содержанию ↑

Специфика

Вытяжка под встраивание стоит дороже обычного прибора, но она имеет перед ним ряд преимуществ:

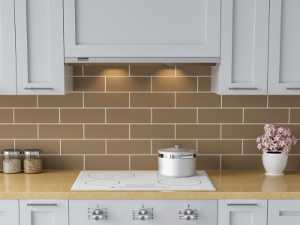

• Красивый дизайн, который не только не портит интерьер, но и придает ему стильности.
• Компактные размеры, совершенно не в ущерб функциональности и мощности.

Важно! Размер вытяжки должен в точности соответствовать габаритам короба, в который ее будут устанавливать. Короб не входит в состав комплекта, поэтому нужно заранее позаботиться о том, чтобы габариты соответствовали.

Необходимо обратить внимание и на то, чтобы габариты купола (глубина и ширина) были не меньше, чем габариты плиты. Если не учесть это, дым и гарь будут оставаться в помещении.

к содержанию ↑

Классификация

Различают 2 типа встраиваемых вытяжек:

• Бесканальные (циркуляционные).
• С воздуховодом (канальный тип).

Важно! Приборы бесканального типа функционируют с одним и тем же объемом воздушной массы. Они просто фильтруют воздух, поэтому при монтаже не нужно заботиться об обустройстве выхода наружу. Устройства канального типа более желательны для установки, которые способствуют выведению отработанного воздуха за пределы помещения и замене его свежим.

к содержанию ↑

Установка встроенной вытяжки — основные этапы работы

Перед тем, как установить встраиваемую вытяжку, необходимо спланировать работу, разделив ее на несколько этапов:

• Разметка креплений.
• Обустройство монтажных отверстий.
• Установка вытяжки.
• Крепление воздуховода.
• Подключение прибора к сети.

к содержанию ↑

Как встроить вытяжку в шкаф своими руками?

Итак, вы приобрели подходящее вытяжное устройство для кухни. Как правильно вмонтировать его в подвесную мебель? Самый ответственный этап — выбор оптимальной высоты над плитой.

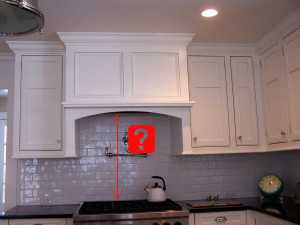

Важно! Расстояние над плитой не должно быть слишком большим (в противном случае — пострадает эффективность всасывания). В то же время, хозяйке должно быть удобно, чтобы она не задевала головой за подвесной шкафчик.

Рекомендуемые специалистами расстояния:

• Для электроплит — 600-800 мм, оптимальное расстояние — 750 мм.
• Для газовых плит — 650-800 мм, оптимальный интервал — 750 мм.

Недостаток многих всасывающих устройств — слишком короткий шнур, поэтому, скорее всего, нужна будет отдельная розетка, расположенная возле прибора. Естественно, что шнур нужно держать от рабочей поверхности плиты как можно дальше. Подключение проводов заземления производится в точности со схемой.

Важно! Продумайте расположение воздуховода так, чтобы число углов и поворотов от прибора до вытяжного отверстия было минимальным.

Процесс установки

После того, как подготовительный этап завершен, подошла очередь для обустройства монтажного отверстия в подвесной мебели. Можно отверстие и не вырезать, а просто убрать нижнюю часть.

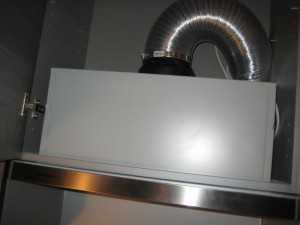

В верхней стенке шкафа прорезают отверстие для воздуховода, с учетом формы. Чтобы не “ослабить” шкафчик, укрепите его изнутри небольшими уголками.

Монтаж встраиваемой вытяжки в шкаф можно выполнить двумя способами:

• Предварительно закрепить прибор в мебели, затем повесить шкафчик на стену.
• Независимое крепление мебели и вытяжного устройства.

Вот такие учтите советы при выполнении работы:

• В качестве крепежных приспособлений используют саморезы и дюбели.
• Если трубы газоснабжения мешают плотному монтажу вытяжки на стену, используют длинные шпильки с резьбой. В этом случае прибор будет установлен от стены на некотором расстоянии.
• Если шкафчик оснащен полкой, то желательно закрепить вытяжку именно на ней. Потребуется дополнительное отверстие для воздуховода. Можно сделать вытяжной шкаф своими руками.
• Если прибор оснащен выдвижной панелью, обязательно нужно убедиться в том, что детали подвесной мебели не создают препятствий для ее свободного хода. Если препятствие есть, мебель немного подгоняют под вытяжку (к примеру, немного спиливают крайнюю часть дверцы).
• Соединять воздуховод с корпусом нужно так, чтобы можно было при необходимости демонтировать конструкцию и прочистить засоры. В то же время, герметичность является обязательным условием. Этого можно добиться, используя герметик из силикона.
• Наилучшая форма воздуховода, металлического или пластикового — прямоугольная. Но гофрированный воздуховод в монтаже более простой. Его максимально растягивают, чтобы минимизировать складки.
• Выходное отверстие оснащают клапаном, чтобы избежать обратной тяги. Чтобы не испортить интерьер, можно убрать гофрированную трубу внутрь короба. Недостаток гофрированного воздуховода — шум при работе вытяжки. Этого недостатка нет у современных пластиковых конструкций с гладкой поверхностью.

Популярные ошибки

Ошибка многих домашних мастеров — направление воздуховода в отверстие общедомовой вентиляционной шахты. Делать этого нельзя по таким причинам:

• Кухня лишена проветривания при выключенной вытяжке. Приходится либо постоянно держать устройство включенным, либо окно — открытым. И то, и другое неудобно.
• Риск обратного задувания пыли и посторонних запахов через вентиляционную шахту. Чтобы вытяжка работала хорошо, нужно, чтобы общедомовой канал вентиляции был безукоризненно чистым, а так бывает нечасто.

Важно! Оптимальный вариант — вывод отверстия на улицу.

к содержанию ↑

Видеоматериал

Теперь вы знаете, как установить встроенную вытяжку. А приведенная инструкция поможет применить теоретические знания на практике.

Поделиться в соц. сетях:

serviceyard.net

Встраиваемая вытяжка для кухни: виды, конструкция, как установить

Тем, кому приходится ежедневно проводить у кухонной плиты не один час, качественная вытяжка просто необходима. Этот вид бытовой техники быстро и эффективно справляется даже со значительными загрязнениями воздуха в виде вредоносных испарений, жиров, запахов и частиц моющих средств.

Но если сначала вытяжка представляла собой громоздкую купольную или плоскую установку, то сейчас ассортимент моделей, конечно же, намного шире. Причем, отличаются устройства не только конфигурацией корпуса, техническими характеристиками и конструкцией, но еще и типом монтажа. В зависимости от места и вида установки различают отдельностоящие и встраиваемые вытяжки. Последние сейчас особенно популярны.

В чем же их основные особенности и преимущества – то, о чем пойдет речь в текущем блоге. Затронем также вопрос относительно качественного монтажа устройства, а еще выясним, какой бренд считается одним из самых надежных в производстве высококлассной вытяжной техники.

Практические и конструктивные особенности

Встраиваемые вытяжки имеют массу плюсов, по сравнению со свободностоящими. Причем касаемо таких важных критериев, как эстетичность, многообразие дизайнерских решений и огромный функционал. И по важнейшим техническим показателям эти модели ни в чем не уступают отдельностоящим. Все благодаря разнообразным конструктивным типам, а также особенностям оформления встраиваемой вытяжки, которые мы и рассмотрим ниже.

Модели с одним или двумя двигателями

Конструкция стандартной вытяжной установки не такая сложная, ведь имеет всего один узел, который состоит из мотора, вентилятора и воздуховода. Если для небольшой кухни подойдет практически любое устройство такого типа, то как же быть обладателю просторной квартиры, где объемы воздуха для очистки в разы больше? Ради решения такой проблемы производители разработали модели с двумя двигателями.

У одно- и двухмоторных устройств есть свои как и преимущества, так и недостатки. Но для более объективной их оценки лучше исходить из ваших требований и условий. Например, если для вас в приоритете низкий уровень шума, но кухня имеет значительную площадь, то целесообразнее купить встраиваемую вытяжку с двумя двигателями послабее, чем с одним супермощным. Дело в том, что чем выше мощность мотора, тем сильнее шум будет издавать техника при втягивании.

Кстати говоря, наличие двух двигателей не всегда дает преимущество над одномоторными устройствами. Бытует ошибочное мнение, что производительность и эффективность моделей с 2-мя вентиляторами априори выше. Но на деле бывает даже наоборот. Все зависит от мощности: именно этот показатель надо учитывать при выборе встраиваемой вытяжки.

То же самое касается и стоимости – нельзя сказать однозначно, какая модель дешевле: с одним или двумя двигателями. Одномоторная, но мощная и функциональная установка может оказаться дороже, чем двухмоторная небольшой мощности. Поэтому при изучении ассортимента будьте предельно внимательны!

Не нужно искать технику с подходящим дизайном

Это преимущество характерно не только для вытяжек. Как и любое другое встраиваемое устройство, вытяжная техника скрывается от зрителя специальными мебельными фасадами или вовсе монтируется в отдельный шкаф. То есть автоматически отпадает надобность «заморачиваться» с дизайном, подбирать модель по стилю и оформлению.

Любой гость вашей кухни даже вряд ли сразу заметит приобретенную вытяжку. Монтажный шкафчик имеет тот же цвет и текстуру, что и остальной гарнитур, поэтому в интерьере никак не выделяется.

Единственное, что может «выдать» встраиваемую вытяжку – панель управления, которая видна под шкафчиком. К ней нужно сохранить мгновенный доступ в любом случае, поэтому монтируют технику только так. Но не волнуйтесь: управляющая панель в большинстве моделей компактная и не привлекает излишнего внимания. А контроль мощности и времени втягивания остается таким же удобным.

Может быть заметен и воздуховод, но чаще всего его тоже маскируют. Таким образом сохраняется возможность поддержать любой интерьер кухни без особых усилий. Необходимо лишь правильно подобрать монтажный шкаф.

Идеально подходят для кухни с небольшими размерами

Встраиваемая вытяжка – отличный вариант для тесных «хрущевок». В широком ассортименте предлагаются модели маленьких размеров, которые эффективно экономят рабочее пространство. Только учитывайте, что такая техника не может похвастаться значительной мощностью. Но для небольшой кухни этого и не требуется. Наоборот, излишне мощная установка будет крайне невыгодным приобретением. Хотя бы потому, что вы переплачиваете за высокую производительность, которая вам не нужна. Да и электроэнергия будет потребляться в избытке, за что пользователю тоже приходится доплачивать.

Помимо того, что многие встраиваемые вытяжки занимают мало места, так они еще и помогают рационально его использовать. Во-первых, большинство моделей – выдвижные, то есть имеют дополнительную поверхность всасывания загрязненного воздуха. Это повышает эффективность устройства. Во-вторых, в монтажном шкафчике можно складировать всякие бытовые мелочи. Так что имеется возможность хоть немного разгрузить рабочий стол, на котором вы готовите. Для маленькой кухни это еще какое преимущество!

Дополняются множеством функций

Помимо выдвижной рабочей панели, о которой мы упоминали выше, встраиваемые вытяжки имеют и другие функциональные преимущества. Например, опция таймера, которая позволяет задать определенное время, по истечении которого техника выключится автоматически. Очень удобно, если, пока варится обед, вам нужно ненадолго отлучиться.

Некоторые модели имеют функцию дистанционного управления. Пользователь может контролировать работу встраиваемой вытяжки, не сходя с места, пока занят другими домашними делами.

Сейчас нетрудно найти устройство и со специальной подсветкой. Она не просто украшает интерьер кухни в вечернее время, а имеет гораздо более практичное значение. За счет отдельной подсветки обладатель техники существенно экономит электроэнергию. Например, если вам нужно что-то нарезать на кухонном столе, вовсе необязательно включать общее освещение, что энергозатратнее. Просто включите подсветку и продолжайте заниматься готовкой, экономя деньги на оплату электричества!

И последняя функция, которую можно отметить, заключается в том, что специальная система оповещает хозяина о необходимости замены фильтров. Это значительно упрощает процесс ухода за техникой. Своевременная замена или чистка фильтров предотвращает налипание жиров на двигателе и прочих элементах конструкции. А значит, продолжительность эксплуатации встраиваемой вытяжки будет максимальной.

Разновидности встраиваемых моделей

Вот мы и подобрались к важнейшим критериям выбора вытяжной техники. Конструктивные и дизайнерские преимущества рассмотрены, теперь нужно выяснить, какие виды встраиваемых вытяжек бывают, и какой тип подойдет для вашей кухни лучше всего.

По системе очистки

Для начала немного теории. Система очистки вытяжной техники имеет две разновидности: проточная и рециркуляционная. Первая подразумевает выведение загрязненного воздуха за пределы помещения через жировой фильтр в вентиляционный канал. Минус проточных встраиваемых вытяжек в том, что далеко не все пользователи имеют доступ к общей системе вентиляции. Следовательно, приобрести такую модель не могут. Из-за особого принципа работы техника этого типа имеет воздуховод, который выступает в роли коммуникации между вентканалом и самой вытяжкой.

Рециркуляционная же система очистки связи с вентиляционной системой не требует. Техника работает за счет переработки загрязненного воздуха и возвращения его в кухню, то есть без отвода. Поэтому втягиваются не только жировые частицы и вредные испарения, но еще и запахи. За это отвечают дополнительные угольные фильтры. Они впитывают неприятные запахи, которые появляются в процессе готовки, но требуют регулярной замены. Встраиваемые вытяжки без отвода имеют меньшую стоимость, по сравнению с проточными.

А еще рециркуляционные модели никак не мешают естественному воздухообмену кухни, так как не занимают имеющуюся вентиляцию. Современные устройства также не влияют на температурный режим в помещении. Так что вытяжки без отвода еще и экологичны.

Встраиваемые выдвижные модели

Конструкция такой техники имеет существенное отличие от стандартной. Вытяжная установка выдвижного типа оснащена дополнительным втягивающим элементом. При необходимости пользователь может выдвигать панель, увеличивая площадь всасывающей поверхности. Например, когда на большой плите готовится несколько блюд одновременно, и вытяжной купол не покрывает варочную панель. Из-за такой конструкции встраиваемые вытяжки еще называют слайдерными или телескопическими.

Выдвижную панель в задвинутом положении сложно заметить невооруженным глазом, так что интерьер вашей кухни слайдерная модель не испортит. Телескопические устройства имеют еще один существенный плюс – высокую эргономичность. Когда вы готовите на одной конфорке, нет необходимости выдвигать дополнительную рабочую панель, поэтому пользователь имеет неограниченный доступ к варочной поверхности.

Отличаются и способом установки

Все мы привыкли видеть вытяжку, висящую над кухонной плитой. Да, это самый распространенный метод монтажа, который проверен временем. Но современные тенденции меняются, производители ищут новые решения. И находят! Приведем основные способы встраивания вытяжек:

• В мебельный шкафчик. Классический вариант монтажа, при котором устройство почти полностью устанавливается в специальный короб, оформленный под соответствующий кухонный гарнитур. В нем же или над ним может скрываться воздуховод, если таковой имеется.
• В столешницу. Этот вариант установки встречается реже и представляет собой вертикальную вытяжку, вмонтированную в кухонный стол ближе к стене. В выключенном состоянии она задвинута. А при необходимости выдвигается и в некоторых моделях даже наклоняется.
• В потолок. Такая встраиваемая вытяжка чаще всего является островной, то есть расположена не в пристеновой или угловой зоне кухни, а в центральной ее части. Но такая система имеет очевидный минус: слишком большое расстояние до варочной поверхности. Двигатель должен быть более мощный, а значит, электричества тратится много.
• Врезная. Корпус встраиваемой вытяжки также скрывается, а зона всасывания врезается в мебельный фасад.

Модели вертикального типа

Еще их называют наклонными. Вертикальные встраиваемые вытяжки, как уже понятно из названия, принципиально отличаются от стандартных горизонтальных расположением рабочей поверхности. Но только ли в этом состоит основное различие? Для того, чтобы понять, какая вытяжка лучше: горизонтальная или вертикальная, приведем плюсы и минусы последних.

• Очевидная эргономичность. Готовке и свободному доступу к плите ничто не мешает, так как корпус находится под наклоном.
• Минимальный уровень шума даже самых мощных моделей. Что обусловлено особенностями конструкции вертикальных моделей.
• Легкость монтажа.
• Модельный ряд таких устройств очень широк, так как в производстве применяется множество материалов. А значит, цветовая палитра и набор текстур максимально разнообразны.
• Эстетика и гармоничность в любом кухонном интерьере. Корпус вертикальной встраиваемой вытяжки имеет элегантный и изящный внешний вид.

Теперь перейдем к недостаткам:

• Высокое потребление электроэнергии, так как вертикальные модели работают с большей мощностью.
• Купить вертикальную вытяжку сможет не каждый, так как она имеет немалую стоимость.

Что ж, решать, какую установку выбрать, только вам. Определитесь с предполагаемой суммой, которую вы могли бы потратить на покупку, а также на требуемые показатели производительности конкретной модели: мощность и прочее.

Особенности установки

При монтаже встраиваемой, как и свободностоящей, вытяжки первым делом необходимо учитывать меры безопасности. Заключаются они в минимальном расстоянии между поверхностью втягивания и варочной панелью, на которой вы готовите. Причем для разных кухонных плит эта величина отличается. Если до электрической панели должно быть минимум 65 сантиметров, то до газовой – 75 см и не меньше! Это связано с тем, что газовые плиты работают за счет открытого пламени.

Если установить встраиваемую вытяжку на близком расстоянии к панели, это грозит самыми нежелательными последствиями как для техники, так и для вас. В лучшем случае устройство просто будет перегреваться, а в худшем возможны даже воспламенения. Ничем хорошим для пользователя это не заканчивается.

И не забывайте, что при монтаже в шкаф обязательно нужно оставлять управляющую панель вытяжки открытой, то есть под коробом. Особенно если модель имеет еще и выдвижной элемент. Иначе нормально пользоваться техникой будет невозможно.

Если вы выбрали проточную встраиваемую вытяжку с отводом, то в роли воздуховода может выступать гофрированная труба. Еще как вариант – пластиковая труба с круглым или квадратным сечением. В любом случае требование одно: воздуховод по возможности делайте как можно короче. Слишком длинная коммуникация с вентиляцией и множество изгибов лишь снижает производительность вытяжки.

Специалисты рекомендуют выбирать гладкие материалы. Гофра затрудняет продвижение воздуха, а также повышает уровень шума при работе устройства, что совершенно не в ваших интересах.

Особенности встраиваемых вытяжек Krona

Немецкая компания Крона присутствует на российском рынке более 15 лет и уж точно знает, какая техника должна быть на вашей кухне! Встраиваемые вытяжки Krona – образец высочайшего качества и долговечности. Производитель предлагает:

• Большой ассортимент встраиваемых моделей.
• Технику всех ценовых категорий.
• Надежность, высокую мощность и производительность техники.
• Длительную гарантию.

Обязательно заполняйте онлайн-заявку на нашем сайте, если хотите купить встраиваемую вытяжку Krona по низкой цене! Наш интернет-магазин имеет все официальные гарантии от производителя. Звоните нам по любому номеру, который увидите на сайте!

www.krona-russia.ru

варианты, виды, инструкция по креплению

Конечно же, с кухни ежедневно разносятся ароматные запахи, которые будят в нас аппетит. Плохо то, что эти самые запахи могут надолго задерживаться в квартире и впитываться в одежду и мебель. Спастись от этих запахов поможет вытяжка. Как установить встраиваемую вытяжку? Попробуем ответить на этот вопрос и выделить все нюансы установки вентиляционной системы.

Прежде, чем осуществлять выбор вытяжки на кухню, нужно измерить размеры плиты и места на кухне, где будет установлена вытяжка. Важно знать, что устройство вытяжки должно совпадать с размерами электрической или газовой плиты и не должно быть меньше нее.

Еще важно обратить внимание на мощность устройства. Чем больше площадь помещения кухни, тем выше мощность должна быть у вытяжки. Конечно же, она должна вписываться в интерьер помещения. Сегодня можно легко выбрать вытяжку любого оттенка и совместить ее с цветом кухонной мебели, обоев и т.д.

Посмотрим варианты установки вытяжки:

• Купольные вытяжки считаются более мощными по функциональности. С виду они напоминают зонтик с трубой;
• Встраиваемые вытяжки. Они отличаются тем, что труба, предназначенная для вытяжки воздуха, прячется в специальном шкафу, а вытяжная панель выдвигается в тот момент, когда кто-то занимается приготовлением пищи. Отлично подходит для установки в помещении небольшого размера;
• Плоская вытяжка. В системе такого типа вытяжную трубу заменяет специальный фильтр, а само устройство имеет очень компактные размеры. К сожалению, мощность такого устройства слишком низкая.

Какое расстояние должно быть между плитой и вытяжкой?

На расстояние промежуточного пространства между вытяжкой и плитой влияет модель устройства. Каждое изделие содержит инструкцию, в которой хорошо описаны параметры монтажа вытяжки.

Зачастую, при установке вытяжной системы принимают расстояние в пределах 65 – 90 сантиметров.

Вы задумали установить встраиваемую вытяжку своими руками? Вам нужно учесть, что расстояние от плиты до изделия, оставленное в количестве менее 65 сантиметров может привести к плавке вытяжного устройства, либо ее отдельных деталей.

Что касается второй цифры, можно установить вытяжку под рост хозяйки дома.

65 см – минимальное расстояние между плитой и вытяжкой для установки электрических плит, для газовой плиты это расстояние должно быть не менее 75 см. Порог для газовых плит, так же может составлять 90 см.

Установка купольной вытяжки

Купольные вытяжки в свою очередь делятся на следующие виды:

• Каминные (иначе их называют пристенными). Из второго названия вытекает подсказка, что устройство крепится на поверхности стены. Устройство немного схоже с вентиляционной системой, которую устанавливают для каминов;
• Угловые устройства. Такие изделия встречаются крайне редко, лишь в таких случаях, когда электроплита занимает угловую позицию;
• Островные изделия. Такой вид устройства приобретается для кухни большой площади. Отлично подходит в столовую, где плиты установлены в самом центе помещения кухни. Изделия закрепляются на потолке.

Для производства вытяжных изделий используется эмалированная или нержавеющая сталь. Редко, но встречаются изделия, выполненные из дерева или из пластика.

Чтобы правильно установить встраиваемую вытяжку, необходимо соединить гофру с вентиляционной системой помещения, после чего остается только подключить электроприбор к электросети.

Самостоятельная установка встраиваемой вытяжкитребует достаточного опыта. В некоторых ситуациях приходится нарастить гофру, либо удлинить проводку, а для этого необходимы знания профессионала.

Купольное устройство может работать в нескольких режимах. В случае, если установлен воздуховод, который выводит захваченный воздух за пределы помещения или к системе вентиляции, воздух будет просто выходить на улицу.

Существуют помещения, в которых по тем или иным причинам невозможно провести воздуховод, в этом случае можно установить специальную циркуляционную установку, которая пропускает воздух через определенные фильтры и выпускает его в комнату в идеальном состоянии.

Есть и устройства такого вида, что способны функционировать в двух различных вариантах.

Чтобы самому установить встраиваемую вытяжку, следует полностью оборудовать кухню мебелью. Только после того, как кухня будет обставлена, можно приступать к разметке места, где будет установлена вытяжная система. Самое основное – не забыть о минимально допустимом расстоянии между плитой и устройством.

Подготовка креплений

Для крепления устройства необходимо просверлить или продолбить в стене отверстия для забивания дюбелей. Они будут удерживать опору с основой вытяжного изделия. Затем аккуратно соединяем отвод устройства с гофрой, после чего нужно проверить работу вытяжки. Лишь после проверки можно будет надеть верхний кожух наверх вытяжного устройства.

Монтаж вытяжки в кухонный шкаф

Встроенная вытяжка помещается внутрь кухонного шкафа. Очень удобно устанавливать вытяжную систему на специальную выдвижную панель. Она позволяет сделать систему полностью скрытой от всех глаз. Ниже мы рассмотрим обычный монтаж в шкафу, так как его установка требует большего количества навыков и внимания.

Этапы установки встраиваемой вытяжки:

1. Первым дело необходимо собрать сам шкафчик, где будет находиться изделие. Можно использовать тот, что имеется в наличии, но его придется немножко изменить. Установка шкафчика должна происходить с соблюдением расстояния от плиты до вытяжки. Днище шкафчика необходимо немного приподнять, подъем должен быть равным высоте вытяжки, так как изделие будет крепиться именно к нему. Боковые стенки монтируются к крышке шкафа, а дно закрепляется с помощью евровинтов;
2. Проделываем отверстие для воздуховода. Как правило, оно находится вверху. Для его прорези используют ножовку или лобзик;
3. Закрепляем корпус вытяжки. Для этого нужно снять днище шкафчика и разметить на нем все будущие отверстия под гофру и болты крепления. Затем проделываем отверстия и закрепляем корпус к днищу. Остается лишь закрепить всю конструкцию и вмонтировать ее на свое место;
4. Протягиваем в отверстие воздуховод и надежно его закрепляем. Распрямляем кабель установки, включаем его в розетку и испытываем систему. Точно таким же образом устанавливается телескопическая вытяжка. Она представляет собой обычную встраиваемую установку, имеющую некоторые особенности.

Монтаж плоской кухонной установки

Плоская, иначе ее называют подвесной, система е включает в комплекс воздуховод. В ее комплектацию входит фильтр, предназначенный для очистки воздуха. Фильтры вытяжной установки рекомендуется менять, как минимум, два раза за год.

Монтаж такой установки не составляет большого труда. Необходимо лишь снять все замеры монтажа и перенести их на поверхность стены. По подготовленным замерам и отметкам, сверлим или долбим необходимые отверстия на дюбель. Для крепления навесов можно использовать обычную отвертку или шуруповерт. Монтируемое устройство готово к его испытанию.

Установка гофры на вытяжку

В случае если вентиляционное отверстие находится над плитой, то для соединения его с установкой понадобится лишь переходник. Часто случается, что между ними имеется довольно таки немалое расстояние. В такой ситуации потребуется специальный воздуховод, который выглядит как обычная гладкая труба, выполненная из пластика, или гофрированная трубка, выполненная из пластика или алюминия. При этом необходимо посмотреть, нужны ли будут соединительные колена, необходимые для укладки канала в углу стены. Помимо того, понадобится и переходник крепления.

Каждое стыковое и соединительное место нужно промазать с помощью герметика. Воздуховод, по возможности, можно убрать в шкаф. Это облегчит работу монтажа. Для гофры не нужно будет покупать переходники, так как она очень гибкая и самостоятельно обогнет все углы помещения.

Как установить встраиваемую вытяжку и укрепить гофру? В качестве ответа на этот вопрос, можно сказать, что при установке устройства гофру необходимо растянуть, так как это позволит снизить шум во время работы устройства. Диаметр трубы должен быть меньше диаметра отверстия, чтобы не возникло проблем с их установкой. Для фиксации гофры на патрубке можно использовать хомуток. Для фиксации отверстия вентиляции прекрасно подойдет решетка.

Воздуховод необходимо чистить, как минимум два раза за год, или заменить его новой трубой.

oventilyatsii.ru

пошаговая инструкция и полезные советы

Установка вытяжки

Если вы делаете на кухне ремонт, не забудьте про вытяжку. Она поможет удалить пар, лишнюю влагу, копоть, которые образуются в процессе приготовления пищи, негативно сказываются на кухонной мебели и отделочных материалах.

Установка вытяжки может производиться двумя способами: профессиональным мастером и своими руками. В последнем случае работу тоже можно сделать качественно, если тщательно изучить все ее особенности.

Виды вытяжек

Прежде чем изучать, как установить вытяжку на кухне своими руками, следует определить, какое именно устройство вы желаете приобрести. Все электроприборы делятся на три большие группы:

1. плоские – это конструкции, которые устанавливаются самостоятельно, не требуя обустройства специального шкафчика. Они работают в рециркуляционном режиме, хорошо подходят для тех случаев, когда на кухне нет воздуховода. Это кухонные вытяжки без подключения к вентиляции. Воздух, поступающий внутрь устройства, проходит через специальные фильтры, после очистки вновь возвращается в помещение;
2. встраиваемые вытяжки – размещаются внутри специального шкафчика, закрепленного на стене. Некоторые модели способны работать без воздуховода – в рециркуляционном режиме. Если требуется увеличить площадь забора воздуха, следует обращать внимание на электроприборы с выдвижной панелью;
3. купольные вытяжки – устанавливаются как отдельное устройство, отличаются высокой мощностью. Это кухонные вытяжки с подключением к вентиляции. Представлены они во множестве различных вариаций. По цене самые дорогие среди представленных вариантов.

Выбрав подходящую модель, можно изучать, как происходит установка вытяжки на кухню.

Набор инструмента

Первое, на что следует обратить внимание – перечень необходимого инструмента. Для работы понадобится:

• перфоратор либо дрель. Какому инструменту отдать предпочтение, следует решать в каждом случае отдельно. Если работать приходится с бетонной стеной, первый, безусловно, будет эффективнее;
• шуруповерт. Если его нет, сгодится обычная отвертка, но работать с ней будет сложнее;
• рулетка. Она необходима для выполнения замеров, без которых установка кухонной вытяжки не обойдется;
• строительный уровень. С его помощью вы сможете установить устройство идеально ровно;
• молоток.

Когда инструменты готовы, можно приступать к установке вытяжки на кухне. Он будет несколько отличаться в зависимости от того, какое устройство вы приобрели, как планируете его устанавливать.

Монтаж встраиваемой вытяжки

Установка встраиваемой вытяжки

Чаще всего электроприбор устанавливается именно в специальный шкафчик. Так оно становится практически незаметным, поэтому никоим образом не влияет на эстетичность помещения. Как установить вытяжку таким способом? Нужно соблюдать такую последовательность действий:

• заказать шкафчик для электроприбора. Его отличие будет заключаться в отсутствии дна. Устройство прикрепляется к средней полке;
• вымерять расстояние от низа шкафчика до средней полки. Оно будет соответствовать высоте электроприбора. Обычно это примерно 15 см. Но все зависит от модели устройства;
• проделать отверстия для воздуховода. Они делаются в средней полке и крышке шкафа. Диаметр равен диаметру гофры. Это примерно 10-12 см;
• закрепить прибор на средней полке шкафчика;
• закрепить шкафчик на стене.

Важно! Следует обратить внимание на высоту, на которой устанавливается устройство. Она должна быть в интервале от 60 до 80 см. Тогда работа электроприбора будет эффективной.

Установка под шкафчик

Такая установка вытяжки на кухне очень легко выполняется своими руками, даже видео с пошаговой инструкцией может не потребоваться. Все достаточно просто даже для начинающего мастера:

• в шкафчике проделываются отверстия для воздуховода;
• шкаф крепится к стене;
• прибор закрепляется под навесным шкафчиком;
• по желанию – установка фальш-панели для того, чтобы закрыть переднюю часть электроприбора.

Особых рекомендаций к работе не предусмотрено. Выполняется она очень быстро и легко.

Монтаж устройства на стену

Тут лучше все-таки взглянуть на видео, где рассказывают, как установить вытяжку на кухне своими руками. Если же общее представление о предстоящей работе имеется, достаточно будет просмотреть пошаговую инструкцию:

• определить расстояние, на котором оборудование будет располагаться по отношению к плите;
• приложить электроприбор к проведенной линии, отметить 4 точки его крепления на стене;
• просверлить отверстия для дюбелей. Делать это нужно буром 8 мм;
• закрутить два верхних крепежных элемента так, чтобы на них можно было навесить устройство;
• закрепить нижнюю часть электроприбора.

Осталось затянуть саморезы так, чтобы устройство было надежно прижато к основанию.

Немного о воздуховодах

Подключение к вентиляции

В роли воздуховода обычно используется гофра для вытяжки. Это гибкое изделие, изготовленное из специальной фольги. Один его конец закрепляется на самом электроприборе, а второй выводится в вентиляционное отверстие. Для закрепления в последнем случае используется специальный вентиляционный выход. Вот вытяжка на кухню установлена своими руками.

Иногда используют пластиковые воздуховоды. Тогда понадобится специальная насадка-переходник, а также вентиляционный выход с отверстием прямоугольной формы нужных размеров. Для обеспечения стыкам герметичности обычно используют силиконовый герметик.

Подключение вытяжки на кухне к вентиляции – это самая простая работа, для выполнения которой требуется лишь наличие необходимых материалов и инструмента.

Заземление – важный момент!

Речь идет про электроприбор, который может представлять для человека определенную опасность, особенно, если учитывать то, что в него постоянно попадает пар и влага. Для того чтобы не случилось неприятностей, обязательно нужно позаботиться про эффективное заземление, подключая устройство тремя проводами: фаза, ноль, земля.

Важно! Обычно провод заземления имеет желтый цвет. Также на нем есть зеленая полоска. Его нужно подключить обязательно!

Если в здании имеется контур заземления, установлены евро-розетки, проблем с подключением не возникнет. Провод заземления нужно присоединить к соответствующей клемме. Она обозначается полосками разной длины.

Когда на устройстве нет разъема для заземления, можно решить эту задачу другим способом – просто прикрутить к металлическому корпусу провод.

Если заземления в доме нет, можно решить задачу самостоятельно. Но при отсутствии специальных знаний все-таки лучше обратиться к мастеру. Тогда подключение вытяжного прибора будет безопасным и результативным.

Facebook

Twitter

Одноклассники

Google+

10-10-2015, 14:15

dizainkuhni.com

этапы проведения работ и соблюдение безопасности

Многие при покупке новой вытяжки не уверены, смогут ли установить ее самостоятельно, предпочитая обращаться к специалистам. Эта работа сложностей не вызывает, достаточно иметь начальные навыки по обращению с дрелью и разбираться в электричестве. Еще один важный момент – правильный выбор модели в соответствии с помещением. Производительность оборудования должна в 10 раз превышать объем кухни. Дизайн изделия может быть разным, но принцип монтажа практически одинаков. Рассмотрим пошаговый процесс монтажа вытяжки над плитой и основные особенности, которые могут возникнуть во время работы.

Вытяжку подбирают исходя из площади кухни и общего дизайна

Особенности монтажа кухонных вытяжек

Производители выпускают разные вытяжки, которые различаются по способу крепления:

• встраиваемые – устанавливаются в шкафчик в виде слайдера;
• плоские – это самостоятельный прибор, ему не нужен доступ к вентшахте. Загрязненный воздух прогоняется через систему фильтров и выпускается обратно в помещение;
• угловые – такую модель выбирают, если варочная поверхность размещается в углу. Вытяжная система может быть приточная через воздуховод или рециркуляционная;

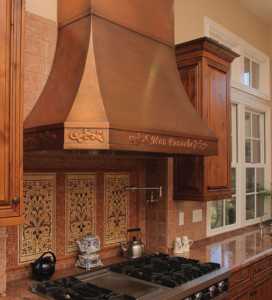

• куполообразные, наклонные, каминные – занимают все пространство над плитой, крепятся к стеновой поверхности;
• островные – устанавливается на потолке над варочной поверхностью, занимают довольно много места.

При выборе важно соблюдать нормы размещения над газовой плитой или варочной поверхностью.

Угловая вытяжка очень органично впишется в дизайн кухни

Как безопасно установить вытяжку на кухне

Вытяжка – это электрический прибор, поэтому важно позаботиться о безопасности во время ее эксплуатации.

1. В любой модели происходит накопление жира и влаги и может возникнуть пробой, в результате которого ток будет проходить через корпус. В таком случае высока вероятность поражения электротоком. Поэтому в первую очередь необходимо заземлить прибор. Современные квартиры оборудованы заземляющим контуром, дополнительно ничего делать не нужно, достаточно просто включить вытяжку.

Если заземления нет, необходимо самостоятельно провести контур. Для этого подойдет 3-х жильный провод, сечение которого 2,5 мм². Его не нужно проводить на улицу или крепить к радиаторам, достаточно просто протянуть к электрощитку, в котором подключить к глухой нейтрали. Если к ней уже подведена проводка, необходимо просто сверху закрепить свой провод.

1. Во время установки вытяжки следует придерживаться еще одного правила – расстояние от варочной поверхности до нижней границы прибора должно быть в пределах норм, определенных производителем в паспорте на изделие.
2. Еще один важный параметр безопасности – пропускная способность вентшахты должна быть выше, чем у вытяжного прибора. В противном случае загрязненные воздушные массы вернутся в кухню или к соседям через другие отверстия в вентиляционном канале.
3. Установка вытяжки должна быть надежной, крепление достаточно прочным, чтобы во время приготовления пищи она не упала на раскаленную плиту. Особенно нужно быть внимательным, если монтаж производится на гипсокартон. В таком случае необходимо дополнительно выполнить усиление места с помощью деревянных брусков.

Установка розетки с заземлением в целях безопасности

Инструменты и материалы, необходимые для работы

Перед началом работы нужно подготовить следующие инструменты и материалы:

• воздуховод, при необходимости дополнительные элементы;
• перфоратор. Подойдет и дрель с ударной функцией, это немного затруднит работу в случае, если стены бетонные;
• шруповерт;
• измерительная лента или рулетка;
• уровень;
• молоток;
• крепежные элементы;
• при необходимости лист гипсокартона, металлические направляющие;
• грунтовка, краска, кисть, шпатлевка и инструмент для ее нанесения.

Если дорогостоящего инструмента нет в наличии, приобретать его для монтажа одной вытяжки нецелесообразно. Многие магазины предлагают прокат оборудования на короткое время. Установка займет не более 2-3 часов, аренда дорого стоить не будет.

Как правильно установить наклонную или купольную вытяжку над газовой плитой: основные этапы

Монтаж наклонной и купольной вытяжки практически не отличается, сложностей он вызвать не должен и вполне под силу выполнить его своими руками, сэкономив при этом некоторую сумму семейного бюджета. Рассмотрим поэтапно весь процесс установки.

Установка рециркуляционной вытяжки

Такая очистная система не требует подключения в вентшахту, поэтому ее нужно просто закрепить на стене. Это неплохое решение для частных домов или квартир, в которых плита установлена далеко от вентиляционной системы.

Рециркуляционную вытяжку можно установить под верхней мебелью, если позволяет высота

Установка обратного клапана

В первую очередь устанавливают хлопушку в вентиляционной системе или обратный клапан. Он необходим, чтобы препятствовать возвратному проникновению воздуха в помещение. Его несложно изготовить самостоятельно, для этого можно взять кусок жести и сделать короб, диаметр которого должен составлять на 3/4 от сечения воздуховода.

Далее нужно взять небольшой лист алюминия толщиной 5 мм, вырезать заслонку и закрепить на пружину к коробу таким образом, чтобы воздушные потоки при выходе из помещения выталкивали ее. При обратном движении воздуха заслонка должна быть закрыта.

Пружинку можно изготовить из проволоки длиной 120 мм, шириной 5 мм и толщиной 0,3 мм. Натяг ее должен закрывать принудительно открытую заслонку и возвращать в исходное положение.

Принцип действия обратного клапана

Монтаж вытяжки

После установки хлопушки следует закрепить вытяжку на стене. Производители одновременно с оборудованием обеспечивают наличие крепежных элементов. Необходимо тщательно вымерять расстояние, нормы размещения указаны в паспорте на изделие, проверить горизонтальность при помощи уровня и дрелью либо перфоратором высверлить отверстие. Затем вбить дюбель и вкрутить саморезы.

Крепление вытяжки на стену при помощи саморезов

Установка воздуховода

Проще всего установить гофрированную трубу. Ее можно растянуть до необходимых параметров или обрезать ножницами. Во время работы вытяжки она не производит дополнительного шума и имеет отличную аэродинамику. Воздуховод нужно подсоединить одной стороной к патрубку, другая должна войти в вентшахту.

Предварительно в канал следует поставить обратный клапан, корпус которого должен быть прикреплен к стене. Закрепить соединения воздуховода можно при помощи хомутов. После чего всю конструкцию нужно закрыть перегородкой из гипсокартона или пластиковым коробом.

Если вентшахта находится на удалении от вытяжки, можно протянуть воздуховод и на большое расстояние. При этом нужно помнить, что с каждым поворотом гофры теряется 10% пропускной способности трубы. Кроме того, это выглядит не очень эстетично. Поэтому в данном случае стоит подумать о переносе варочной поверхности ближе к отверстию вентиляции.

При установке воздуховода должен оставаться зазор между потолком и трубой. Это необходимо выполнить в связи с тем, что во время работы вытяжки происходит небольшая вибрация всех элементов, которая может повредить потолок.

Монтаж и подключение пластикового воздуховода

Как самостоятельно подсоединить вытяжку на кухне к электричеству

Перед установкой вытяжки следует в первую очередь проверить длину шнура и расстояние до розетки. Переноской в данном случае пользоваться не желательно, лучше сразу перенести розетку, при этом нельзя размещать ее вблизи от нагревательного оборудования или воды. Самое оптимальное место – проложить скрытую проводку над шкафчиками.

Выполнить перенос розетки можно самостоятельно или пригласить специалиста. Затем место необходимо заштукатурить и задекорировать места после ремонта

Особенности монтажа встраиваемой вытяжки

Встраиваемая вытяжка по своим техническим параметрам не отличается от наклонной или купольной модели. Основное отличие – в дизайне, например, кожух в высоком изделии выполняет декоративную функцию. При правильной установке вытяжка практически незаметна на кухне, в зоне видимости остается только панель управления. Она подойдет для маленьких помещений или кухонь, оформленных в стиле кантри, классическом или деревенском дизайне.

Для монтажа такой конструкции в доме необходимы определенные профессиональные навыки. Для ее размещения нужен шкаф, который устанавливают на требуемом расстоянии над плитой. Можно отвести под вытяжное оборудование уже имеющуюся мебель или изготовить шкафчик индивидуально.

Рассмотрим пошаговый процесс установки вытяжки в уже смонтированную мебель.

1. В шкафчике следует вынуть дно и полки. Можно для жесткости установить дополнительный крепеж.
2. В верхней панели нужно вырезать отверстие для последующей установки воздуховода. Его можно выпилить лобзиком.
3. Установить вытяжку в шкаф и закрепить при помощи саморезов.
4. Далее следует повесить на место шкафчик с вытяжкой.
5. Установить и закрепить воздуховод.
6. Подключить и проверить работу системы.

Гофрированный воздуховод в зоне видимости может испортить дизайн любой кухни. Рекомендуется спрятать его внутри мебели или использовать декоративную модель. Как вариант – установить пластиковую конструкцию, которая визуально выглядит гораздо лучше.

Последовательность установки вытяжки в шкафчик

Высота установки вытяжки

Производители указывают размеры в технической аннотации на изделие, так как они напрямую зависят от мощности оборудования. Оптимальная высота установки вытяжки над варочной поверхностью или плитой должна быть в пределах от 65 до 95 см от нижнего края модели до конфорок:

• для газовой – от 75 см до 90 см;
• для электрической – от 65 см до 70 см.

Если установить вытяжку ниже, могут пострадать отдельные элементы под действием высокой температуры, пара и брызг.

Устанавливать вытяжку на высоте более 90 см можно, только если позволяет мощность оборудования.

Как выбрать воздуховод для вытяжки на кухне

Очистка воздуха на кухне зависит не только от мощности и производительности оборудования, но и от правильно подобранного воздуховода. Торговая сеть предлагает следующие элементы:

• гофрированную трубу из алюминиевой фольги круглого сечения, основное достоинство которой – низкая стоимость. Воздуховод хорошо гнется, благодаря этому монтаж сложностей не вызывает. Дополнительные элементы для организации очистки воздуха не нужны, могут понадобиться только хомуты, с помощью которых следует закрепить гофру на вытяжке и вентрешетке.

К недостаткам можно отнести неинтересный внешний вид и вибрацию во время работы прибора на повышенной мощности;

• жесткие трубы из пластика – для монтажа вентканала необходимо приобретать переходные детали: повороты, подсоединения. Элементы выпускают круглого и прямоугольного сечения. Готовая конструкция имеет презентабельный внешний вид и неплохую звукоизоляцию. Основное достоинство жестких труб – небольшая высота, благодаря чему ее можно спрятать даже в натяжной потолок.

При выборе воздушного канала следует ориентироваться на диаметр выходного отверстия – раструба, кроме того важно правильно измерить расстояние до вентшахты. Для гофрированной трубы разница при неправильных замерах не повлияет на установку, для жесткого воздуховода это чревато приобретением лишних деталей.

Разнообразие элементов пластикового воздуховода позволяет выполнить сложные обвязки

Заключение

Для установки вытяжки над газовой или электрической плитой понадобится 1-2 часа, работы сложности не вызывают. Поэтому перед тем как обращаться к профессионалам, стоит попробовать установить ее самостоятельно. Важно при этом соблюдать технику безопасности и учитывать все особенности, о которых мы рассказали. И тогда ее эксплуатация надежно защитит помещение от неприятных запахов.

Вытяжка-слайдер, установленная в шкафчик, не загромождает пространство кухни

technosova.ru
