Как подключить проходной выключатель: принцип работы

Удобство и комфорт нам доставляют на первый взгляд совершенно неприметные элементы. Освещение является одним из таких элементов. На сегодняшний день выбор светотехнических приборов позволяет нам создать неповторимый и индивидуальный стиль системы освещения. Дополнительное удобство и комфорт может создать проходной выключатель.

Для чего нужен проходной выключатель

Эта вещь очень удобна в применении. Представьте коридор, очень длинный коридор. Естественно он должен освещаться. Включив свет в одном конце коридора, и дойдя до второго конца, нам пришлось бы возвратиться для того, что бы свет выключить. Но благодаря созданию проходного выключателя, этого делать не придётся. Или ещё один пример. Если поставить его в спальне, насколько это будет удобнее? Один устанавливаем у входа в спальню, а два других по бокам кровати. Вошли в спальню свет включили. Легли, захотели спать, подниматься не надо, свет отключили с кровати. Опять же, если установить внизу лестницы и вверху. Тоже будет очень удобно. И дело даже не в лени, а просто это элементарный комфорт. Но многие не могут понять, как подключить проходной выключатель. Такой вопрос часто можно встретить как на специализированных форумах, так и в жизни.

Принцип работы проходных выключателей

В обыкновенном выключателе, мы просто разрываем фазный провод. В проходном же происходит переключение с одного контакта на другой. Мы не прерываем цепь, а перекидываем контакты с одного на другой, в результате чего его ещё называют перекидной. Было бы логичнее назвать проходным не сам выключатель, а систему из нескольких перекидных выкл.

Положение контактов расположено так, что напряжение подаётся на лампу. При переключении одного происходит разрыв цепи, вследствие чего лампа гаснет. При нажатии на второй выкл., цепь замыкается по второй линии, вследствие чего лампа вновь загорается.

Существуют ещё двухклавишные проходные выключатели. По своей сути это два одноклавишных выкл., собранных в одном корпусе. Они нашли своё применение в подключении разных групп освещения одного помещения.

Существуют и более сложные схемы проходных выключателей. В этих схемах применяют так же и, так называемые перекрёстные переключатели. Если поставить две перемычки, то из двухклавишного переключателя можно получить перекрёстный.

Схема подключения проходного выключателя

electric-220.ru

характеристики, виды и схема устройства

Проходные выключатели (переключатели) были созданы для удобного управления освещением в длинных коридорах, на лестницах, в проходных комнатах и в других местах. Их устанавливают между этажами, при спуске в подвал, около дверей помещений, у которых несколько входов. Находясь в своем доме, удобно переключать свет в гараже, подсобных помещениях. Или управлять фонарями на крыльце и приусадебном участке. Переключатель проходной дает возможность контролировать освещение из разных мест, избавляя людей от неудобств. При этом также экономится электричество.

Обычный выключатель содержит клавишу на два положения и пару контактов. К ним подведены провода. В отличие от него, встроенный переключатель проходного выключателя состоит из трех контактов: одного общего и двух перекидных. К каждому из них также подведено по проводу. Чтобы производить управление освещением из нескольких мест, например из двух, требуется переключающее устройство на 4 контакта. Кроме того, должны быть подводы к каждому по одному проводу. Так, можно управлять не только освещением, но и любыми другими электроприборами, хотя монтаж схемы усложняется.

Как работает одноклавишный переключатель?

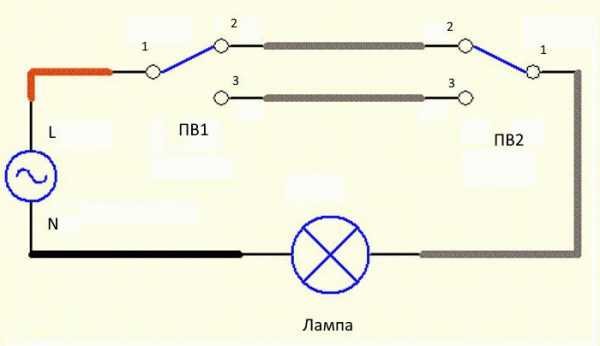

Принцип действия состоит в том, что перекидным контактом размыкается одна цепь, и при этом замыкается другая. Схема подключения проходного переключателя всегда есть на его обратной стороне. Один из контактов является общим (1), а два других — перекидными (2, 3). Из двух таких устройств, расположенных в разных местах, можно собрать простейшую и наиболее распространенную схему управления светильником с двух разных точек.

Совпадающие по номерам клеммы 2 и 3 переключателей ПВ1 и ПВ2 соединяются между собой проводкой. Входная часть 1 от ПВ1 подключается к фазе, а ПВ2 — к светильнику. Другим концом лампа соединяется с нулевым проводом питания. Как работает схема проходного переключателя, проверяется путем его включения. Для начала подается напряжение. При этом лампа последовательно загорается или гаснет при независимом переключении любого из выключателей. Если разрывается цепь одного из них, схема перестает работать. Но в то же время другая линия подготавливается к включению.

Как подключить простейший проходной выключатель?

Перед монтажом следует начертить схему всех соединений.

Сначала устанавливается распределительная коробка (РК). В ней будут собраны и соединены все провода. Питание сюда подается из щита управления. Для этого прокладывается трехжильный кабель 3 х 1,5 мм. Он наиболее распространен для всех схем подключений. Здесь две жилы являются питающими, а третья — для заземления электроприборов. Кроме того, устанавливаются 2 подрозетника, в которые будут помещены переключатели. От каждого стакана и от светильника прокладываются трехжильные кабели к РК.

После того как все провода и кабели находятся на своих местах, выполняются соединения. Сначала подключается провод фазы L между выходом автомата и входом ПВ1 (№1). Затем между собой соединяются соответствующие выходные контакты (2-2, 3-3) переключателей. Далее производится их установка в подрозетник. Две клеммы патрона светильника подключаются к входу ПВ2 (№1) и к синей жиле нейтрали из щитка управления. Если автомат двухполюсный, она подводится с его выходного контакта, если однополюсный — с нулевой шины. Конец заземляющей жилы изолируется. Или подсоединяется к корпусу светильника, если он металлический.

Когда все подключения закончены, в патрон вворачивается лампочка. Затем проверяется схема проходного переключателя включением автомата в щитке. Лампа может загореться сразу. Или после включения ПВ1 или ПВ2. Погасить ее можно, если нажать на клавишу любого из переключателей. Важно! В переключателях нет фиксированных положений «включено» и «выключено».

Перекрестный переключатель

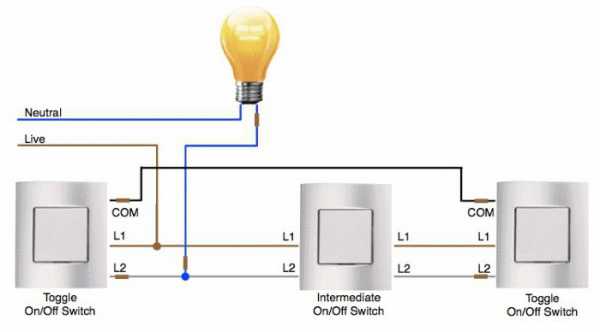

Подключение проходных переключателей в трех местах требует дополнительной установки устройства с перекрестной коммутацией контактов. Он представляет собой 2 одноклавишных устройства с внутренними перемычками, собранными в одном корпусе.

Перекрестный переключатель (ПП) устанавливается между двумя обычными. Он применяется только с ними. Его отличительной особенностью является наличие четырех клемм (2 входа и 2 выхода). Для управления из четырех точек нужно добавить в схему еще одно такое устройство. Подключать ПП к перекидным контактам проходных выключателей следует так, чтобы создавалась рабочая цепь питания светильника.

Сложные контактные группы требуют большого количества проводов и подключений. Предпочтительней собирать несколько простых схем. Они надежно работают и удобны в эксплуатации. Обратите внимание! Все основные подключения производят в распределительных коробках. Никаких скруток на подводящих проводах делать нельзя.

Какую модель выбрать?

Какой применить переключатель проходной, прежде всего зависит от типа проводки. Для открытой подбираются накладные модели. Под скрытую потребуются подрозетники. Следует выбирать подходящие размеры, чтобы их можно было соединить между собой. Важно установить обычный и перекрестный переключатели с одинаковым внешним видом. Устройства бывают поворотными, клавишными, рычажными, сенсорными. Контакты подбираются под соответствующую нагрузку. Переключения должны производиться легко. Устройства при этом обязаны надежно крепиться.

Монтаж системы переключения из трех точек

Для этого необходимо совершить следующие действия:

  1. Начертить схему соединений.
  2. Разметить и продолбить штробы и выемки под проводку и коробки.
  3. Установить распределительные части. Они выбираются больших размеров, чтобы можно было сделать внутри 12 соединений.
  4. Установить подрозетники.
  5. Проложить кабель из щитка к местам подключений.
  6. Подключить жилы к переключателям и клеммам в коробках. Провода промаркировать. Схему собирать последовательно, с проверкой правильности подключений.
  7. Установить переключатели на свои места.

Подключение проходных двухклавишных переключателей

Устройство представляет собой 2 одноклавишных независимых переключателя. Они собраны в одном корпусе. Работают по тому же принципу перекидывания контактов. Но при этом количество входов составляет 2, а выходов — 4. Отличие заключается в том, что 2 выключателя располагаются в разных точках. Их клавиши работают на разные светильники.

Монтаж двухклавишных переключателей для управления с двух мест

Последовательность действий должна быть такая:

  1. Составляется схема, без которой сложно сделать подключения.
  2. Устанавливаются распределительные коробки и подрозетники.
  3. Монтируются 2 группы освещения.
  4. Прокладываются трехжильные кабели из расчета подключения к 6 контактам каждого переключателя и к светильникам.
  5. По составленной схеме производится подключение жил кабелей в распределительной коробке, к патронам ламп и к переключателям.

Переключатель проходной двухклавишный можно заменить схемой из четырех одноклавишных. Но она будет нерациональной. Поскольку потребуется больше распределительных коробок и увеличится расход кабеля.

Управление двумя системами освещения с трех мест

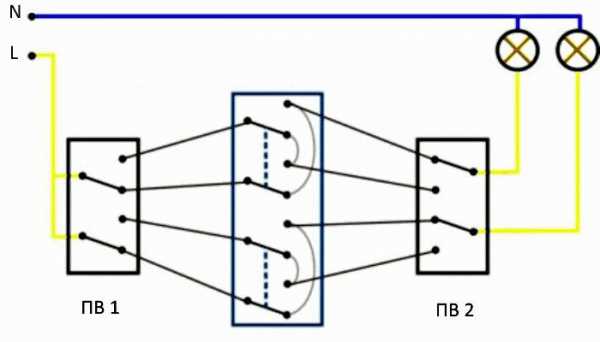

Двухклавишный переключатель проходной бывает перекрестным. Он устанавливается в комплекте. То есть в него входят еще и два двухклавишных концевых выключателя, если требуется управлять освещением с трех точек. У него будет 4 входа и 4 выхода.

Монтаж производится следующим образом:

  1. Для монтажа схемы стандартной коробки диаметром 60 мм не хватит. Поэтому ее размер должен быть больше. Или нужно последовательно установить 2-3 шт. обычных.
  2. Для подключения выполняется 12 подсоединений проводов. Для этого понадобится прокладка 4 трехжильных кабелей. Здесь следует правильно выполнять маркировку жил. К двум концевым выключателям подходит по 6 контактов, а к перекрестному — 8.
  3. К ПВ1 подключается фаза. После нужно сделать необходимые соединения. На тыльной стороне устройства изображена схема проходного переключателя двухклавишного. Она должна правильно сочетаться с внешними подключениями.
  4. ПВ2 подключается от светильников.
  5. Четыре выхода ПВ1 подключаются к входам перекрестного выключателя, а затем его выходы соединяются с 4 входами ПВ2.

Заключение

Переключатель проходной удобен. Не требуется лишняя ходьба по лестницам и длинным коридорам, чтобы включить или выключить лампочку. Иногда он просто необходим. Кроме того, экономится электроэнергия за счет быстрых переключений. Важно правильно выбрать устройства и грамотно смонтировать электрические соединения.

fb.ru

Как подключить проходной выключатель

дата публикации: 08.09.2015

Проходной выключатель был создан еще в 60-х годах и сначала стал появляться в домах радиолюбителей. Особо популярными на рынке они стали в 90-ые, когда на рынке появились иностранные выключатели, которые заточены под управление осветительными приборами из разных мест.

Устройство и принцип работы проходного выключателя

Наиболее простым проходным выключателем является его одноклавишный вариант. Внешним видом он никак не отличается от обычного выключателя, а единственным отличием является внутренняя схема, которая указывается на обратной стороне корпуса.

Принцип работы проходного выключателя заключается в перемещении клавиши выключателя, при котором внутренний подвижный контакт размыкает одну цепь и сразу же замыкает другую. Используя этот эффект, можно создать простой проходной выключатель, который позволит управлять одним светильником из разных мест.

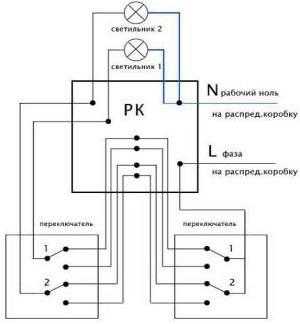

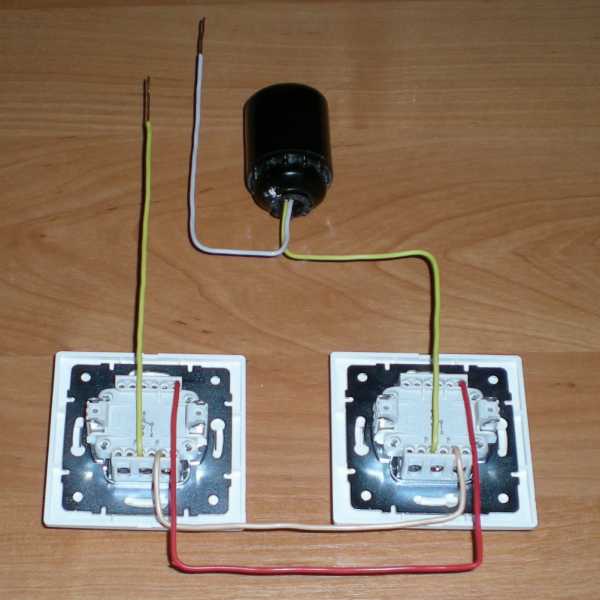

Схема подключения проходного выключателя

Подключаем проходной выключатель

Монтаж производится с помощью трехжильного кабеля. Для упрощения проведения монтажных работ, жилы должны иметь разную маркировку. Сечение провода должно выдерживать подключаемую нагрузку. Ввиду того, что мощность контактов у выключателя ограничена величиной в 10 – 16 Ампер, для монтажа используется медный кабель, который имеет сечение от 1 до 1,5 мм/кв.

Как подключить проходной выключатель:

  • Находим на проходном выключателе общую клемму.
  • На первый выключатель подводится фаза и подключается на общую клемму. Для монтажа лучше всего использовать провод яркого цвета.
  • Далее высаживаем выходные клеммы проходного переключателя и подключаем два оставшихся провода, используя жилы и маркировки на клеммнике проходного переключателя.
  • Ко второму выключателю подключаем кабель точно так же, как и к первому, соблюдая цветовую маркировку проводов.
  • В распределительной коробке подключаем фазу и провод, который приходит со второго выключателя и имеет фазу светильника.
  • Два остальных провода соединяются с аналогичными по цвету проводами, которые приходят с первого выключателя.
  • Нулевой и заземляющий провод соединяется в распределительной коробке с аналогичным кабелем, который уходит на светильник.
  • Далее подтягиваем скрутки, если нужно, лудим и делаем качественную изоляцию оголенных участков проводов.

Сборка проходного переключателя делается в такой последовательности:

  • Разбираем выключатель;
  • Подключаем к проходному выключателю провода в соответствии со схемой;
  • Далее вставляем выключатель в монтажную коробку, и потом фиксируем его в ней;
  • Закрываем выключатель с помощью защитно-декоративных накладок;

Проверяем работу схемы

Когда проверяете, убедитесь, что каждый выключатель должен включать и выключать лампу, независимо от положения другого выключателя. Каждое переключение должно отключать или включать электрические светильники, но если это не происходит, нужно найти ошибки и обязательно их устранить.
