Правильная вытяжка в подвале – одно из основных условий благоприятного микроклимата в цокольном помещении и лучшее средство от конденсата на стенах. Даже если подвальное помещение используется только как погреб или вовсе не используется, вентиляция этому элементу конструкции дома нужна все равно.

Мы расскажем, как сделать эффективную вентиляционную систему самостоятельно.

Вытяжка подвала с принудительной циркуляцией воздуха.

Вентиляционная система

Приточно-вытяжная с естественной циркуляцией

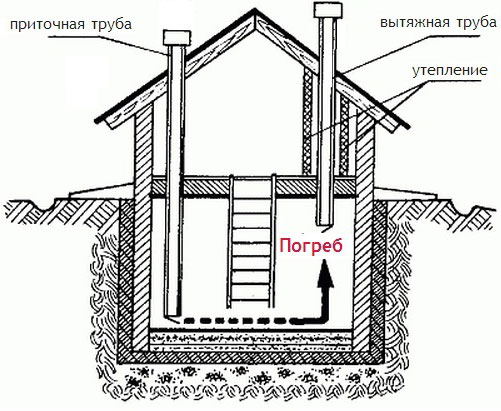

Схема классической приточно-вытяжной вентиляционной системы.

Для небольших помещений или помещений нежилого назначения чаще всего достаточно естественной приточно-вытяжной вентиляционной системы.

Эта система работает за счет разности давлений атмосферного воздуха внутри и снаружи помещений. В спокойном и теплом подвале воздух имеет большее давление, чем на уровне крыши.

В результате конвекции воздух устремляется вверх, где он создает максимальное для данного помещения давление. Там и располагают вытяжное отверстие, которое с помощью воздуховода соединяют с трубой, выведенной на уровень конька или выше. Окончание трубы снабжают навесом от дождя и дефлектором.

Трубу выводят на крышу как можно выше.

Дефлектор работает за счет эффекта Бернулли и никакой дополнительной энергии не требует.

Принцип прост:

• Движение ветра создает в месте изменения сечения канала отрицательную разницу в давлении.
• За счет чего в верхней части вытяжной трубы создается разрежение.
• В результате тяга усиливается, а эффективность системы повышается.

На фото – вентиляционный дефлектор-зонт.

На противоположной стороне комнаты монтируют входное отверстие, которое через воздуховод выводят на улицу, на высоту 0.5 метра от уровня земли.

Само отверстие располагают как можно ниже – 0. 25 – 0.5 метра от уровня пола в подвале. На отверстии ставят заслонку, которая позволяет регулировать тягу и интенсивность потока воздуха.

Забор воздуха вентиляционной трубы.

Для самостоятельного монтажа такой системы вам не помешает инструкция:

1. В цоколе дома обычно оставляют вентиляционные продухи. Такой продух необходимо расширить до размера 150х150 мм (если диаметр воздуховода будет около 14 см). Если продуха нет, тогда отверстие придется пробить перфоратором;

Цокольный продух расширяем так, чтобы в него пролез воздуховод.

2. Далее вдоль стены монтируют короб или воздуховод, по которому будет поступать свежий воздух. Если помещение жилое, то воздуховодный канал можно спрятать в штробу в стене, если сделать такую позволяет конструкция фундамента. Входное отверстие следует расположить не выше 50-ти сантиметров над уровнем пола;

Монтируем воздуховодный короб от потолочного продуха к полу.

3. Входное отверстие снабжаем задвижкой для регулировки силы тяги;

Входное отверстие снабжаем задвижкой.

4. На противоположной стороне комнаты у стены пробиваем отверстие в перегородке между подвалом и первым этажом, а над ним такое же отверстие пробиваем в потолке первого этажа. Через отверстия пропускаем трубу для вытяжки воздуха;

Схема расположения вытяжного воздуховода.

5. Сквозь чердак и кровлю выводим трубу на крышу выше уровня конька. В чердачном промежутке и на крыше трубу утепляем, а точнее используем сендвич-трубу с утеплителем. Конец трубы снабжаем дефлектором и навесом от осадков;

Вытяжку проводим сквозь перекрытие на крышу.

6. Входной продух закрываем решеткой от животных и мусора, или выводим в виде небольшой трубы с козырьком;

Входной продух закрываем решеткой.

7. Выходное отверстие снабжаем накопителем конденсата со сливным краником, так как иначе осевшая на стенах вытяжного канала вода будет стекать вниз и капать на пол;

Накопитель поможет устранять конденсат.

8. Все места прохождения воздушного канала или трубы сквозь перекрытия и кровлю тщательно герметизируем и закрываем отделкой.

Важно!
Борьба за комфорт в подвальном помещении должна быть комплексной и включать мероприятия по гидроизоляции, отоплению и вентиляции подвала.
Только так можно добиться приемлемого результата, а полумеры здесь не помогут.

Принудительная вытяжка

Вентилятор чаще всего ставят именно на вытяжку.

Если помещение подвала планируется использовать как жилое или в качестве места отдыха для человека, тогда лучше оборудовать принудительную систему проветривания. Для этого можно использовать существующую приточно-вытяжную вентиляцию.

Вся разница в том, что на выходное отверстие монтируют вентилятор, который создает необходимую тягу в трубе и разрежает воздух в подвале. Стремясь к равновесию, система втягивает воздух с улицы через входное отверстие.

Канальный вентилятор для принудительной вытяжки.

Можно использовать канальный вентилятор, который подвешивают в горизонтальном положении и подключают к нему с двух сторон патрубки воздуховода.

Канальник как бы «встраивают» в воздуховодный канал.

Цена такого агрегата выше, чем у простых моделей, зато производительность, надежность и мощность также выше, причем существенно. С помощью включения через блок регулировки мощности можно контролировать поток воздуха, изменяя скорость вращения лопастей прибора.

Вывод

Отличная статья 0

Как качественно сделать вентиляцию в погребе: устройство, схемы, установка

Вентиляция необходима везде. Доступ чистого воздуха – залог свежести, здоровья и отсутствия сырости. Особенно важно последнее для подвальных помещений. В погребе люди длительно хранят овощи и фрукты, а также консервацию. Если условия непригодны, продукты могут быстро портиться. Как сделать вентиляцию в погребе? Нужен ли специалист, или процесс выполним собственными силами?

Условия для создания погреба

Часто обустройство погреба начинается на этапе проектирования дома. Подвал – полезная площадь, где можно хранить нескоропортящиеся продукты питания. Многие семьи делают заготовки на зиму и организуют погреб так, чтобы не пришлось выходить на улицу, чтобы достать необходимые продукты.

Чтобы овощи не портились, в погребе необходимо создать соответствующие условия. Это позволит обеспечить сохранность продуктов. Важны такие факторы:

• количество света;
• температура;
• доступ воздуха;
• влажность.

Чтобы продукты хранились долго, в подвальном помещении не должно быть доступа света. Не должно быть окон или других естественных источников света. Электрическое освещение должно включаться только по необходимости на время пребывания там человека.

В подвале должно быть прохладно. В то же время в зимние морозы помещение не должно промерзать. Температура должна быть примерно постоянной. Желательно, чтобы одна из стен подвала была смежной со стенами дома.

Избежать быстрой порчи продуктов питания позволит постоянный доступ чистого воздуха извне. Поэтому устройство вентиляции в погребе – важная часть заботы о своем урожае.

Уровень влажности также следует контролировать. Грамотно установленная вентиляционная система позволит контролировать этот показатель. В норме влажность должна находиться в пределах 90%.

Если в погребе нет полноценной вентиляции, продукты не будут храниться долго. Кроме того, сырость, скапливающаяся на стенках помещения, будет способствовать распространению плесени и грибка. Такое помещение не может быть пригодным для хранения пищевых продуктов.

Как работает вентиляция в погребе

Правильная вентиляция погреба, как и других помещений, основана на неизменных законах физики. Схема воздухообмена проста, и выполнить ее можно самостоятельно без помощи специалистов.

Для качественной циркуляции воздуха в погребе требуется два вентиляционных отверстия. Одно из них – приточное, то есть через него чистый воздух проникает вовнутрь. Второе – вытяжное. Через него все отработанные газы и испарения выводятся наружу. Чтобы вытяжная система работала полноценно, к отверстиям должны быть подведены каналы. Чаще применяются трубы. Важно, чтобы их диаметр соответствовал нормам.

Система вентиляции в погребе будет работать качественно лишь при условии правильного расположения уровня вытяжных отверстий. В зависимости от расположения самого погреба, вытяжные трубы могут монтироваться по-разному. Иногда их выводят через потолок дома, а могут быть встроены в стену подвала. Эти моменты важно учитывать, когда составляется схема вентиляции погреба.

От того, на какой высоте будут расположены отверстия для поступления чистого воздуха, будет зависеть температура в подвале, особенно в зимнее время года. Должна быть оптимальной как высота их размещения, так и диаметр отверстий.

Что учесть перед выполнением вентиляции

Думая, как правильно сделать вытяжку в погребе, следует учесть некоторые моменты:

• учесть вентиляцию для погреба на момент постройки;
• выбрать правильный диаметр;
• правильно расположить вентиляционные трубы.

Определяясь, как в погребе сделать вентиляцию, важно продумать схему и отразить в ней основные моменты.

Создание вытяжки при постройке

Сама правильная вытяжка в погребе может быть создана лишь тогда, когда закладывается одновременно со строительством дома. Тогда можно учесть потребности семьи и будущее использование подвального помещения.

Когда кладутся стены погреба, за кладкой оставляется специальный проем, куда можно будет вставить вентиляционную трубу. Иногда труба устанавливается уже на этом этапе. В кладке делается небольшое отверстие, куда подводится эта труба для вытяжки воздуха.

Правильный подбор диаметра вентиляции

Вентиляционные трубы не должны быть слишком маленькими в диаметре, так как в таком случае приток и отток кислорода не будет полноценным, и затхлый воздух будет скапливаться внутри помещения.

Важное условие для качественной вентиляции – равномерность диаметров для приточной и вытяжной трубы. В редких случаях вытяжная может быть немного больше. Тогда воздухообмен будет происходить быстрее. Однако приточная никогда не должна быть шире вытяжной, иначе циркуляция воздуха будет нарушена.

Плохой доступ кислорода в подвал и отток испарений может быть опасным для человека. Опустившись в погреб, можно ощутить резкую нехватку воздуха. У некоторых это даже приводит к обморокам.

Как расположить вентиляционные трубы

Вентиляция в погребе под домом будет полноценной, если обе трубы для циркуляции воздуха расположены правильно относительно друг друга. Они не должны быть размещены рядом. Идеально, если возможно, установить их в противоположных стенах. В крайнем случае, это можно сделать по одной стене, но в разных углах.

Такое размещение позволит полноценно обновлять климат в подвале. Когда чистый воздух попадает в помещение, он, перед тем, как выйти наружу, пройдет большее расстояние. Так в подвале будет свежее.

Важен и уровень расположения приточной и вытяжной трубы. Свежий воздух всегда прохладнее. Поэтому приточный канал следует размещать внизу, недалеко от пола. Вытяжное отверстие идеально разместить прямо под потолком. Пройдя через подвальное помещение, кислород нагревается и поднимается вверх. Благодаря такому размещению воздухообмен будет проводиться качественно.

Свободный конец вытяжной вентиляционной трубы выводят наружу и поднимают примерно на 1,5 м выше конька. Когда выполняется вентиляция погреба под домом, часто применяются канализационные пластиковые трубы. Их диаметра вполне достаточно, чтобы отлично справиться с вентиляционными функциями.

Важно, чтобы в трубах для притока и оттока воздуха было как можно меньше поворотов. Следует проследить, чтобы по всей длине был один диаметр трубы. Если где-то будет сужение, качество вентиляции резко снизится. Если следовать этим рекомендациям, обмен кислородом будет более свободный.

Внешние концы вентиляционных отверстий всегда следует закрывать решетками. Без них всегда сохраняется вероятность попадания туда мелких грызунов, или мусора. В итоге, эти каналы быстро засоряются, и сырость не выводится из подвального помещения.

Однотрубные вентиляции

Вентиляция в погребе с одной трубой применяется не часто. При таком проекте подразумевается, что приток воздуха будет обеспечиваться через входные двери или люк. Для небольших погребов такой системы достаточно. Но когда там хранится много продуктов, а площадь этой комнаты немаленькая, вытяжка в погребе с одной трубой может неполноценно выводить загрязненный воздух.

Чтобы позаботиться о продуктах, хранящихся в погребе с таким типом вентиляционной системы, требуется немного изменить тип входной двери. Одну ее часть делают утепленной. Вторую оставляют «открытой». По сути, вместо створки там только каркас. На него крепят сетку, защищающую погреб от насекомых и грызунов.

В таком случае продукты смогут остаться в сохранности. В то же время в сильные морозы потребуется контролировать температуру внутри. Иногда вентиляцию открывают несколько раз в день на 30-40 минут, а затем закрывают. Когда вентиляция погреба зимой внимательно контролируется, это предотвращает промерзание продуктов внутри.

Виды вентиляции погреба

Решая, как сделать вытяжку в погребе, следует определиться с ее типом. Вентиляции бывают:

• естественными;
• принудительными.

Следует подробнее рассмотреть преимущества и недостатки каждого вида системы.

Естественные вентиляции

Вентиляция погреба с двумя трубами без применения каких-либо вентиляторов или электрических систем считается естественной. Доступ свежего воздуха обеспечивается за счет разницы атмосферного давления на улице и в помещении.

Чтобы такая вентиляция была эффективной, важно правильно расположить обе трубы. Немаловажна и погода на улице. В теплое и безветренное время системы не идеально справляются со своими функциями. В такие периоды невозможно четко регулировать температурный режим в подвальном помещении.

К преимуществам можно отнести такие нюансы:

• низкая себестоимость, так как затраты только на недорогостоящие материалы;
• простой монтаж, нет необходимости приглашать специалистов;
• возможность установить вентиляцию даже после постройки основного здания.

Немаловажно учесть, для каких целей проектируется подвал. Если там будут храниться только овощи, не требующие специальных условий, естественной вентиляции может быть вполне достаточно. Если там предполагается хранить продукты, требующие строго температурного режима и уровня влажности, лучше подойдет принудительная вентиляция погреба.

Принудительная вентиляция

Вентиляция погреба своими руками – цель осуществимая, даже в том случае, когда планируется установка принудительной системы. Для этого достаточно иметь базовые знания физики и электрики.

Вытяжка для погреба принудительного типа применяется чаще всего тогда, когда площадь подвального помещения более 40 квадратов. Этот способ вентилирования актуален и тогда, когда комнату планируется использовать не только для хранения продуктов, но, например, как бильярдную или спортзал.

Преимущества принудительной вентиляционной системы таковы:

• оптимальная температура в погребе легко достигается в любое время года, независимо от погоды;
• с помощью специального оборудования можно достичь не только замены воздуха свежим, но и его фильтрации;
• можно регулировать степень вентиляции в зависимости от изменяющихся потребностей.

Принудительная вытяжка для погреба своими руками монтируется не так просто, как естественная. Кроме того, требуется приобрести специальное оборудование, поэтому себестоимость системы заметно повышается. Чтобы такая вентиляция работала, необходима точка электропитания, а, значит, придется проводить отдельную проводку и ставить розетку. Когда электричество отключают, вентиляция перестает функционировать. Расчет вентиляции погреба необходим, чтобы не ошибиться в выборе мощности приборов, обеспечивающих отток воздуха.

Зная, как правильно сделать вентиляцию в погребе, можно обойтись без помощи специалистов в этой сфере. Грамотно созданная система позволит долго хранить продукты в подвале, а нахождение человека в таком помещении будет безопасным.

Вентиляция в погребе, гараже: как сделать вытяжку своими руками с одной или двумя трубами

Для правильного монтажа вентиляции в гараже с подвалом учитывают некоторые обязательные нормы. Обращают особое внимание на то, для чего именно используется подвал и, исходя из этого, выбирают тип вытяжки — принудительная или естественная. Но, так или иначе, без вентилирования не обойтись. Пренебрежение этим моментом приводит к плохим последствиям, вплоть до разрушения самого помещения.

Какие функции выполняет вентиляция

Зачем владельцы гаражей с подвалом делают вытяжку? Ответ прост: если отказаться от вентиляции, то внутри помещения нарушатся циркуляция воздуха и баланс влажности.

Стены подвала отсыреют, а вещи и продукты, которые в нем хранят, — заплесневеют.

В худшем случае неправильно обеспеченные воздухообмен и вентилирование приведут к разрушению стен подвала и последующей необходимости в его ремонте или даже перестройке.

Очевидный признак того, что вентиляции нет или она обустроена плохо — появление конденсата на стенах и поверхности вещей. Он обозначает нарушение температурного режима или проблемы с повышенной влажностью.

Требования к вентиляционной системы в гараже с подвалом

Решив поставить в погреб вентиляционную систему, учитывают некоторые особенности и требования. Так, основная задача подобной конструкции — вывод из погреба лишней влаги и приведение к балансу температур внешней среды и помещения. Если речь идет об организации вытяжки в подвальной яме, то именно влажности уделяют особое внимание. Подвальные помещения иного типа требуют других подходов.

Независимо от того, о какого типа подвале идет речь, выбирают между двумя типами вентиляции:

1. Естественной.
2. Принудительной.

Первый вариант — самый популярный из-за своей дешевизны и простоты. Принцип его работы заключается в установке минимум двух труб, одна из которых служит в роли приточной, а другая — вытяжной. За счет разницы температур между внешней средой и помещением, воздух циркулирует по ним в обоих направлениях.

Недостаток подобной конструкции в том, что она не обеспечивает циркуляцию воздуха во время минимальной разницы температур. Да и регулировать показатели влажности сложно.

Для избежания вышеописанных проблем прибегают ко второму варианту — принудительному вентилированию. Кроме более легкого контроля, ее плюс еще и в том, что такая система дает возможность обойтись лишь одной трубой. Хотя владельцы гаражей и подвалов предпочитают две.

Организация принудительной вытяжки

Если решено делать принудительную вентиляцию в гараже с подвалом, стандартные вытяжные каналы дополняют специальными вентиляторами, обеспечивающими принудительный воздухообмен. Самостоятельное изготовление подобной системы не составляет особого труда. Это связано с тем, что она по своей конструкции мало отличается от естественной вытяжки.

Важнейшим достоинством искусственного проветривания считают его способность поддерживать как температурный режим, так и режим влажности в любых условиях.

Для устройства принудительной вентиляции своими руками внутри гаража обустраивают ведущие к поверхности трубы. Их делают несколько: часть отвечает за приточную, а часть — за вытяжную подачу воздуха.

В трубы, отвечающие за вытяжку, и устанавливают электрический вентилятор.

Вентилятор — не единственное средство, с помощью которого организовывают принудительную вытяжку. Для этого используют и такие способы, как:

• диффуз-флюгер;
• дефлектор;
• нагревательная лампочка.

Первый способ требует действия потоков входящего воздуха на вершине приточной трубы. Второе же устройство устанавливают на вытяжную трубу, и оно создает зону разряженного воздуха. Что касается лампочки, то она нагревает входящие потоки до нужного уровня температуры.

Проектирование

Первый этап работ по самостоятельному созданию принудительной вентиляционной конструкции — ее проектирование. Составляется схема подвала и расположения вентиляционных каналов. На ней рисуют и то, как именно будут проходить каналы-трубы.

Во время проектирования решают, куда они выходят и как производится забор воздуха. Так, важно предусмотреть правильное расположение заборной поверхности на крыше или стене гаража своевременно.

Приобретение необходимых материалов

По окончанию проектирования приобретают все необходимое для создания системы и её монтажа. В частности, не обойтись без:

• вентиляционных труб;
• защитных решеток;
• козырьков для уличных концов труб;
• дефлекторов;
• вентиляторов;
• кабеля;
• крепежных хомутов;
• дюбелей и саморезов;
• молотка;
• дрели.

Этого инструментария хватит для выполнения всех стандартных монтажных работ. Главное – правильно рассчитать количество на основании созданной схемы.

Выполнение монтажных работ

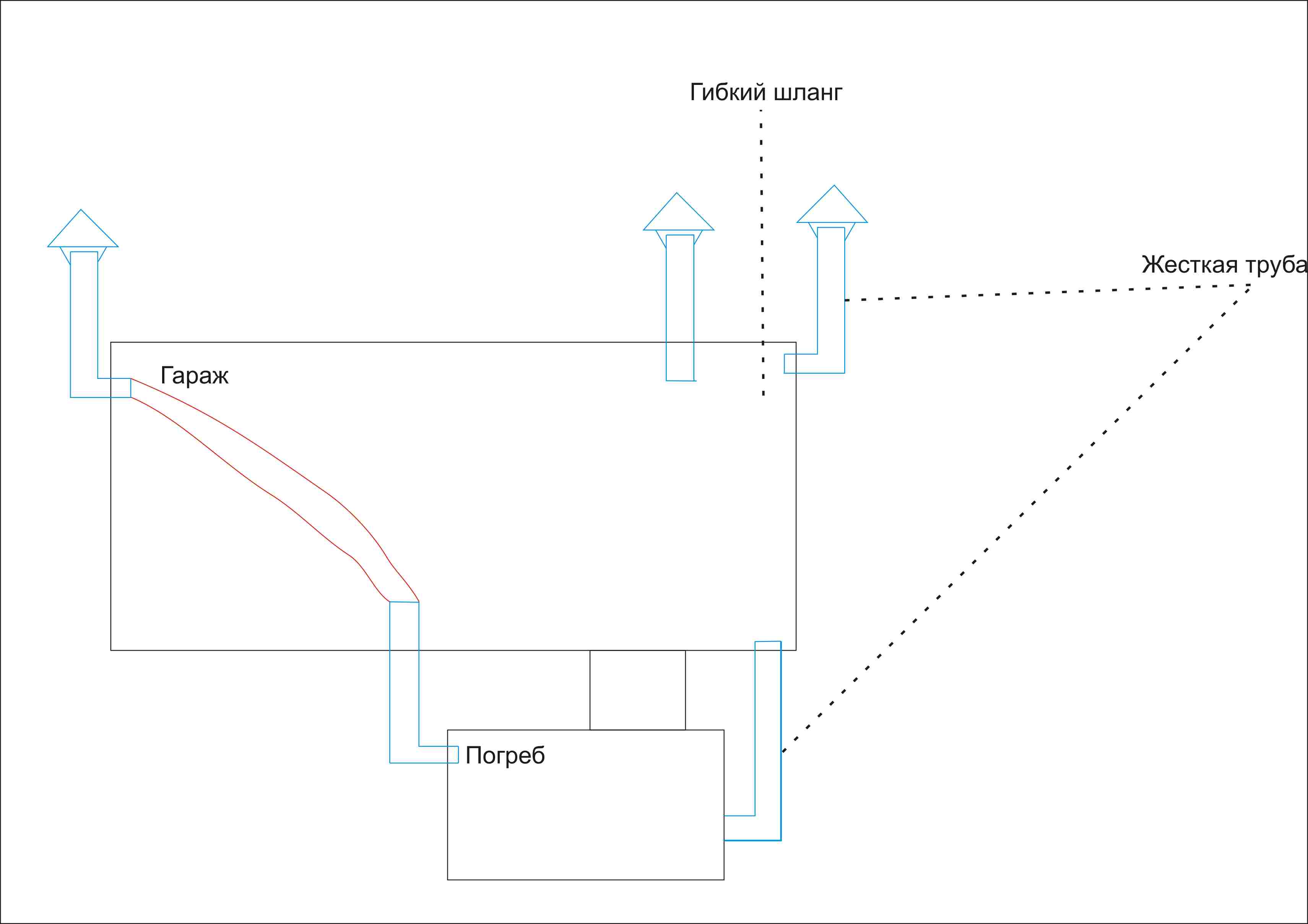

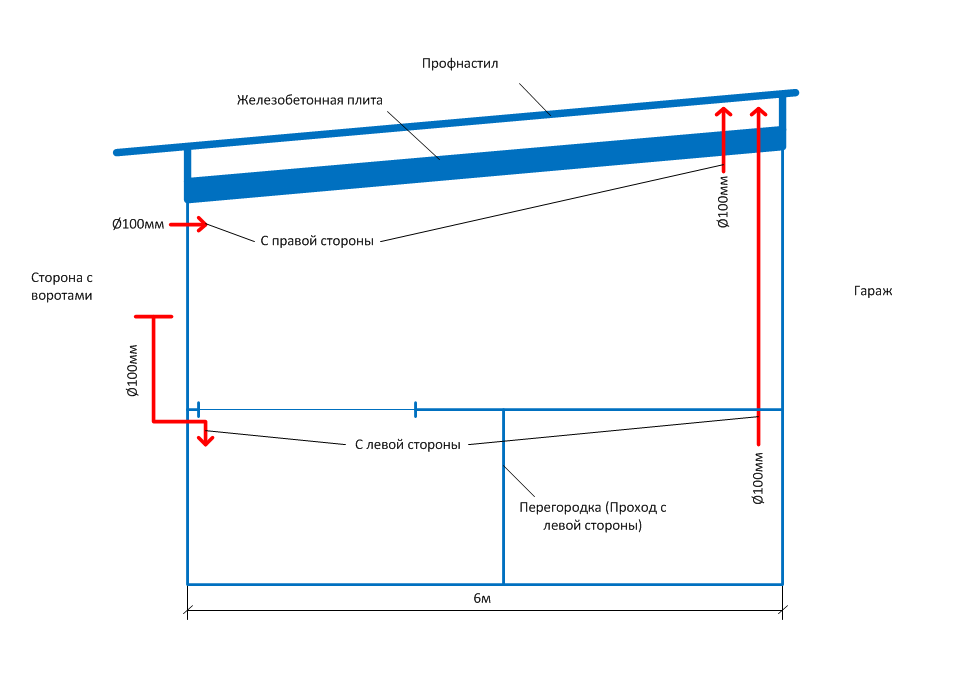

Наиболее распространенный вариант принудительной вытяжки — с двумя трубами. Первым делом пробивают в намеченных местах стен отверстия и монтируют крепежные конструкции. Далее на полу собирают сами воздуховоды. Изгибов в них избегают. В трубы помещают вентилятор, и проводят провода для их питания. Неподалеку устанавливают выключатели.

После того, как трубы установлены на свои места, с внешней стороны ставят козырьки, защищающие от осадков, и мелкозернистые решетки против птиц и грязи.

Проверка работы системы

Проверку тяги в вентиляции производят просто — с помощью зажженной свечи или спички. При наличии хорошего потока воздуха пламя отклоняется в ту или иную сторону (зависит от типа канала).

Устройство и установка естественной вытяжки

Правильного устройства естественной вентиляции добиться довольно просто. Для этого устанавливают две трубы, служащие в роли каналов.

Для создания циркуляции воздуха этих каналов должно быть не менее двух, ведь через один поступит холодный воздух, а через другой — выйдет нагретый.

Сам процесс монтажа идентичен установке принудительной вытяжки, отличается он лишь необходимостью ставить электроприборы.

Заключение

Вентиляция в подвале под гаражом — необходимость, если его владелец желает, чтобы все, что там лежит, осталось в полной сохранности, как и само помещение. Выбирают между естественным и принудительным типом конструкции, по возможности отдавая предпочтение последней.

Хотя первая несколько дешевле и проще для самостоятельного монтажа.

Источник: https://garazhyk.ru/kommunikatsii/ventilyatsiya-v-garazhe-s-podvalom

Устройство вентиляции в погребе под гаражом

У многих в гаражах имеются погреба и подвалы, в которых хранятся всевозможные продовольственные запасы. Но если погреб будет устроен неправильно, то продукты достаточно быстро придут в негодность. Именно поэтому необходима правильная вентиляция погреба в гараже.

Без хорошего воздухообмена погреб достаточно быстро отсыреет, разрушится, и его придется полностью перестраивать. Поэтому на этапе строительства не стоит экономить или же не обращать внимания на стандартные правила организации воздухообмена в подземном помещении.

Правильный воздухообмен

Устройство качественной вытяжки защищает погреб от множества негативных моментов. Если воздухообмен не предусмотреть, то в овощной яме начнет образовываться конденсат, который приведет к крайне нежелательным последствиям. Высокая влажность в овощной яме – источник заражения овощей. Они загнивают, появляется грибок и неприятная спертость воздуха.

Холодный воздух опускается вниз по одной трубе, а нагретый выходит наружу по другой.

В зимнее время тепло, поступающее от земли, становится причиной того, что в подвале становится намного теплее, чем в гараже. Поэтому воздух начинает постепенно подниматься вверх.

Влага, источником которой является овощная яма, способствует возникновению коррозии на кузове и деталях автомобиля и других металлических объектах, находящихся в гараже.

Для того чтобы избежать этих проблем, вентиляцию подвала гаража нужно сделать правильно и по всем нормам.

Если вентиляция в погребе под гаражом не предусмотрена, на хранящиеся в нем продукты будут воздействовать токсичные вещества.

Работающий двигатель авто, а также все химические жидкости, хранящиеся в гараже, выделяют ядовитые соединения.

Для минимизации их воздействия вытяжка должна не только выводить воздух из овощной ямы, но и обеспечивать его приток внутрь. Создание приточно-вытяжной вентиляции в погребе гаража решает эту задачу.

Следует отметить, что такой воздухообмен может происходить естественным образом (за счет того, что теплый воздух легче холодного) или при помощи включения дополнительных вентиляторов. Верхушка трубы должна быть выведена над подвалом и гаражом.

Какая вытяжка нужна вашему погребу?

Правильно сделанная система вентиляции подвала гаража позволит максимально быстро устранить воздействие всех негативных факторов. Монтаж приточной трубы погреба позволит обеспечить поступление чистого воздуха к овощам и продуктам. Назначение вытяжной трубы вентиляции в гараже с погребом – удалять из воздуха влагу и ядовитые вещества.

Циркуляция воздуха помогает поддерживать нормальную влажность в помещении.

Лучшая организация воздухообмена – комбинация приточной и вытяжной систем в подвале и погребе. Она может быть выполнена двумя способами:

1. Создание естественного воздухообмена в погребе – это самый популярный вариант. В этом случае хватает монтажа двух труб: приточной и вытяжной. Подобное устройство работает благодаря тому, что температура в овощной яме и снаружи различается. Но такая вытяжка перестанет работать в теплое время года, когда температура начинает выравниваться. С другой стороны, зимой вытяжка ямы закупоривается снегом и инеем, и с этим трудно что-то сделать (трубу придется дополнительно прогревать). Именно поэтому устройство естественной вентиляции рекомендовано для небольших гаражей, в которых владелец будет периодически осматривать и прочищать трубы, а также утеплять их зимой.
2. Наличие принудительной вентиляции в гараже с подвалом – наилучший вариант. В этом случае микроклимат ямы предельно приближен к уличному. Такая вентиляция в погребе обеспечивает движение воздушного потока с помощью дополнительных вентиляторов или иных агрегатов. Как правило, система состоит из двух труб или же одной двустворчатой трубы.

Естественная вентиляция имеет неоспоримое преимущество – доступность. В том случае, если у вас большой по размерам гараж, который предполагает стоянку в нем автобуса или грузовика, то вытяжку нужно делать принудительную.

Устройство естественной вытяжки

Вентиляцию в погребе под гаражом можно сделать одним очень простым способом: в кирпичной кладке необходимо сделать канал, сечение которого не должно превышать одного кирпича.

Кроме того, такой же канал можно сделать из блоков, уложенных на боковую грань. Схема очень проста, но она способна обеспечить воздухообмен в погребе.

Обязательно надо установить металлическую сетку на канал, защищающую от крупных жуков и птиц.

Правильное устройство естественной вытяжки.

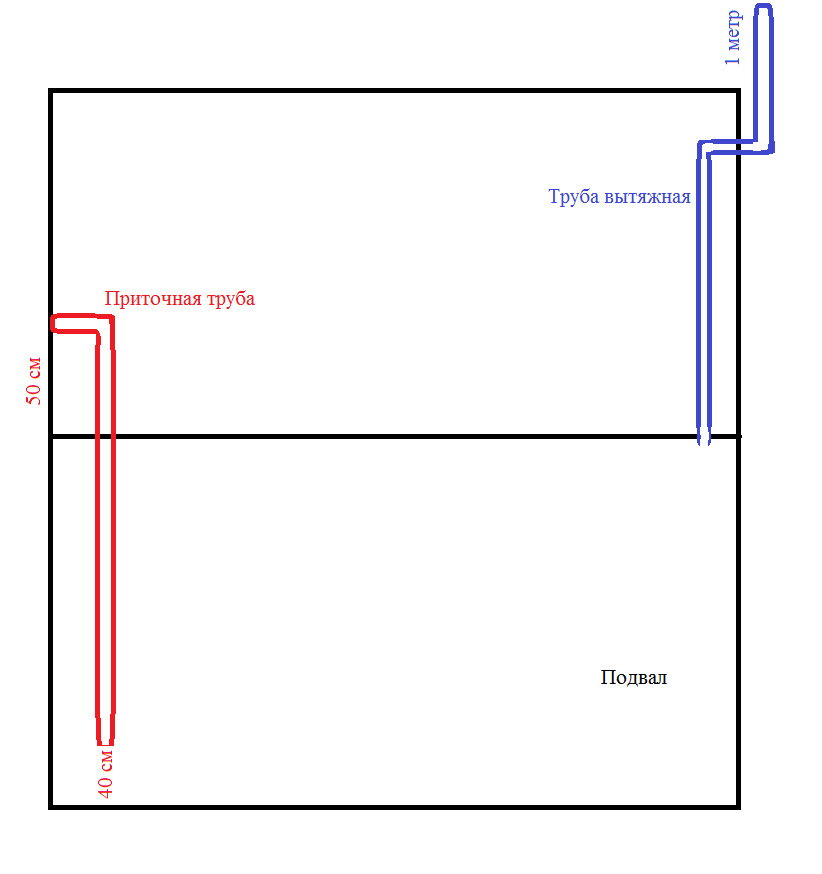

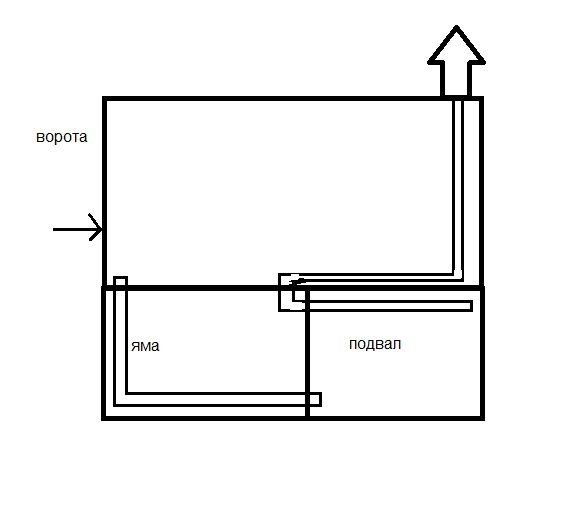

Традиционный вариант организации естественной вентиляции подразумевает наличие двух труб в разных углах ямы. Один воздуховод будет отвечать за приточную, а второй – за вытяжную вентиляцию. Такая схема работает в любых подвалах и погребах, которые располагаются не только под гаражом, но и в других местах (в том числе на открытом пространстве).

Чтобы воздухообмен происходил максимально эффективно, и воздух поднимался и опускался по трубам, конец приточной должен отстоять от пола на 40–45 см. Конец вытяжной трубы должен быть размещен прямо под потолком. Трубы можно сделать практически из чего угодно (асбестоцемент, жесть, поливинилхлорид и т. д.).

Таким образом, вентиляция гаража с подвалом может осуществляться с помощью естественной вытяжки. Этот подход, конечно, не идеален, но все же позволяет обеспечить и в гараже, и в погребе более-менее чистый воздух.

Выполнение работы происходит поэтапно:

• Вытяжной воздуховод закрепляется таким образом, чтобы один его конец располагался на уровне 150–200 см от пола. Наружный конец трубы выводится над крышей гаража на высоту 40–45 см.
• Приточный воздуховод фиксируется в противоположном углу с соответствующим отступом от пола. Наружу трубу необходимо вывести на 20–30 см.
• Вентиляционный канал должен быть защищен от грызунов и птиц металлической сеткой. Кроме того, выходные каналы рекомендуется накрыть колпачками от осадков.

Чтобы контролировать работу вентиляции погреба под гаражом, потребуется монтаж заслонок, которые позволят регулировать воздушный поток в холодное время, когда важно не выстудить помещение, чтобы продукты в яме не заморозились.

Самый дешевый и простой вариант организации вентиляции в подвале гаража – вместо приточной трубы сделать отверстие нижней части стены и закрыть его сеткой.

Организация принудительной вытяжки

Принудительная вентиляция в подвале гаража устраивается посредствам добавления в систему электрических вентиляторов. Сделать такую вентиляцию несложно. Ее основное преимущество – поддержка нормального температурного и влажностного режима независимо от сезона и капризов погоды.

Схема монтажа канального вентилятора.

Схема устройства контролируемой вентиляции практически не отличается от принципов создания естественной вентиляции погреба под гаражом: трубы крепятся по аналогичному принципу, после чего внутрь вытяжной трубы монтируется вентилятор. За счет вентилятора гарантируется наличие свежего воздуха в любой момент, когда он необходим. Следует отметить, что создать такую вытяжку можно не только с помощью вентилятора.

Вот еще способы:

• Поворотный диффузор-флюгер. Это устройство монтируется на вершину приточной трубы и работает при напоре ветра.
• Эффективную вентиляцию в погребе под гаражом также обеспечивает дефлектор, создающий зону разреженного воздуха и способствующий улучшению воздухообмена. Дефлекторы устанавливаются на верхушке вытяжной трубы.
• Традиционный вариант – монтаж нагревательной лампочки в вытяжной трубе. Это позволит улучшить вытяжку, которая будет обеспечена за счет нагрева воздуха, движущегося по трубе.

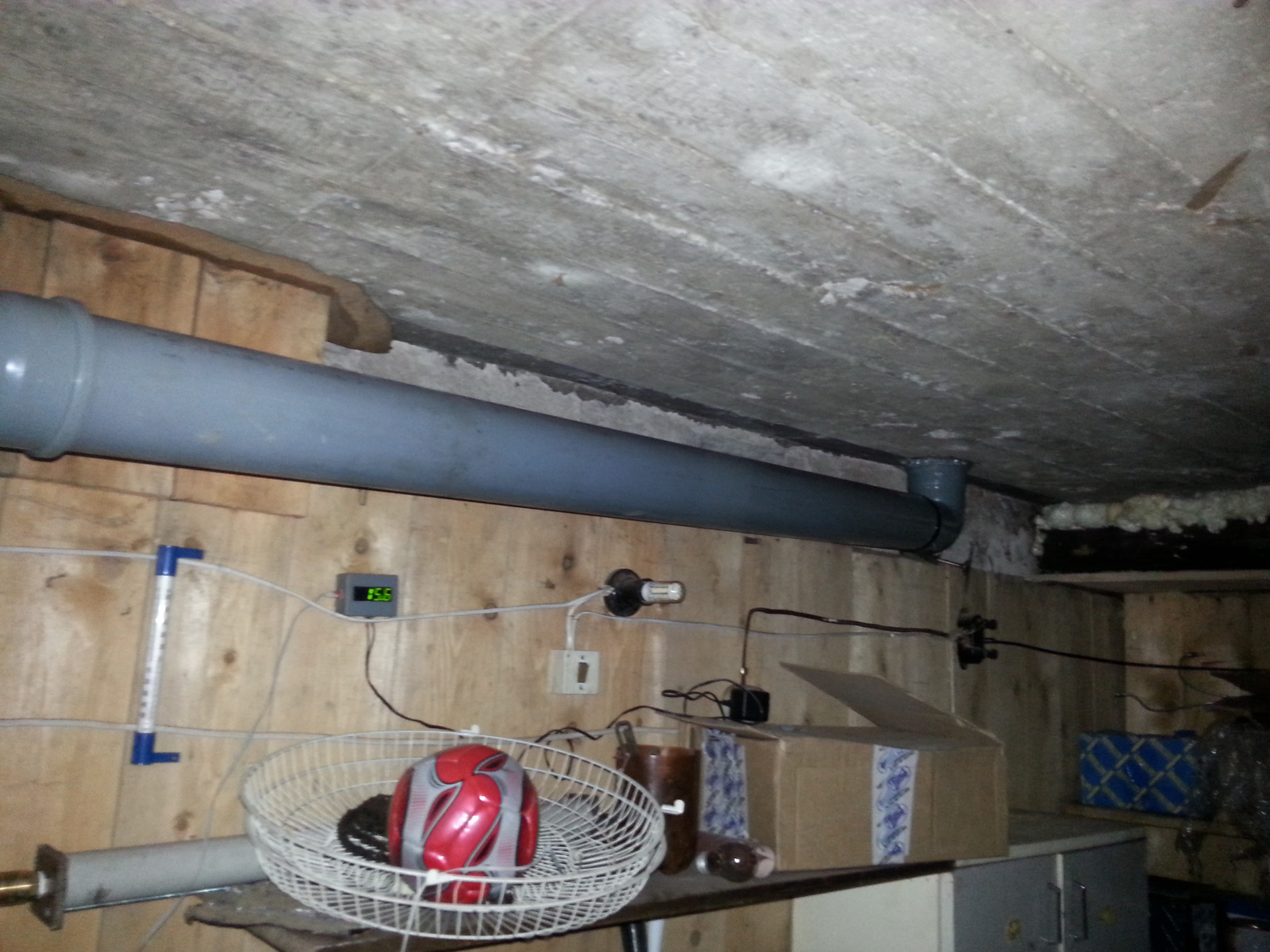

Вентилятор встроенный в вытяжную трубу.

Конечно, самым продвинутым способом организации принудительной вентиляции погреба под гаражом можно назвать механизированный тип, когда циркуляцию воздуха регулирует моноблок. Установленное в нем ПО полностью управляет модульной системой, поэтому подобная вытяжка является лучшим вариантом на сегодняшний день. Единственная проблема заключается в высокой цене системы.

Источник: https://PodvalDoma.ru/mikroklimat/ventilyaciya/pogreba-v-garazhe. html

Вентиляция в погребе с одной и двумя трубами – схемы, устройство

Проверенный временем способ хранения запасов на зиму по-прежнему имеет смысл – будь то собственный урожай, консервация или рыночные приобретения. Попутное использование – хранение вина, пива или других домашних алкогольных напитков.

Правильная вентиляция в погребе устраивается с учётом климатических условий, расположения погреба, понимания процессов, которые там происходят.

Общие требования к помещению

Полная температурная стабильность достигается на глубине около 3 м. Северо-восточное расположение входа также помогает сохранять нужные параметры. Надёжная гидроизоляция стен, пола, утепление потолка – аксиома.

Деревянные полки, контейнеры или стеллажи являются нормой, поскольку древесина проводит тепло и холод очень медленно, на ней не образуется конденсат. При использовании в подземных хранилищах её не пропитывают защитными составами, а покрывают олифой.

Циркуляция воздуха имеет решающее значение в борьбе с образованием плесени, поэтому полки, контейнеры должны находиться на расстоянии 3–8 см от стен и пола.

Для отдельно стоящих подземных погребов предпочтительный пол – утрамбованный грунт, естественный источник постоянной температуры и влажности. Бетон хорошо работает и практичен для подвала под жилыми помещениями. А также при высоком уровне грунтовых вод, в местностях, где наблюдается повышенное выделение газа радон.

Каждому погребу нужен термометр и гигрометр для измерения температуры и влажности. Крепится он посредине высоты помещения. Показания следует контролировать, если это возможно, ежедневно.

Как это работает

Теоретически погреб – это любое место, которое использует естественные охлаждающие, изолирующие и увлажняющие свойства грунтов. Для правильной работы в нём должна поддерживаться положительная температура от 1° до 4,5° C, уровень влажности от 85 до 95%. Летом в пределах 7 – 8 градусов, но и 12 – тоже не критично.

Минимальные положительные температуры замедляют выделение газообразного этилена из овощей и фруктов, останавливают рост микроорганизмов, которые вызывают гниение. Высокий уровень влажности предотвращает потерю влаги в результате испарения и, соответственно, увядание запасов.

Постоянный микроклимат формируется за счёт того, что температура на глубине изменяется – в отличие от поверхности – в значительно меньших пределах, так земля имеет небольшую теплопроводность.

Для получения требуемого микроклимата и служит вентиляция в погребе.

Системы вентиляции

Их две: естественная и принудительная. Наиболее подходящей будет естественная, приточно-вытяжная. Физический принцип работы: температурная разница атмосферы и подземного помещения вызывает движение воздушных потоков. Между ними происходит воздухообмен.

Преимущества:

• Возможность построить самостоятельно.
• Небольшая стоимость.
• Не используются энергоносители.
• После определения оптимального режима работы не требует (за исключением особо морозных дней) постоянного контроля.

Переход от естественной к принудительной достаточно прост. При возникновении нештатных ситуаций достаточно увеличить воздухообмен за счёт подключения к вытяжке канального вентилятора низкого напряжения.

Естественная вентиляция имеет два варианта: с одной или двумя трубами.

Однотрубная

Вентиляция погреба с одной трубой – это устройство только вытяжки. Роль приточки выполняет входная дверь или люк. Такая схема применяется мало, в совсем небольших (до 6 м2) или старых погребах.

Вход или лаз приходится всегда держать приоткрытым, что неудобно: приходится устраивать защиту от грызунов.

Диаметр тубы при такой схеме – не менее 200 мм. Её делят на два канала с задвижками и таким образом обеспечивают воздухообмен.

Двухтрубная

• Вентиляция погреба с двумя трубами – универсальная схема, которая может работать как естественным образом, так и принудительно.
• Основные элементы.

1. Приточная труба – обеспечивает подачу воздуха.
2. Зонтик (ещё лучше дефлектор), сетка для защиты от осадков, мусора и грызунов.
3. Входной участок трубы располагается на высоте 20 – 30 см от пола.
4. Вытяжная труба на расстоянии 0 – 10 см от потолка.
5. Аналогично п. 2.

Устраивается вентиляция одновременно со строительством. Других вариантов просто нет. На фото не видно, как будет заходить приточка. Не рекомендуется делать повороты с углом 90°. Лучше использовать два отвода по 45°.

Расчёт диаметра труб

Важная величина для организации достаточного воздухообмена. Высчитывать её можно несколькими способами.

В профессиональных овощехранилищах её рассчитывают в зависимости от количества и видов овощей. 100 кг картофеля требуют 3,5 куба воздуха в час, 100 кг моркови, лука – 7,5 кубов.

1. Расчёт идёт по формуле:
2. F = L/3600 х V, (1)
3. где
4. F – площадь трубы в м2, L – объём необходимого воздуха, V – скорость потока. Принимается за 1 м/с,
5. 3600 – количество секунд в 1 часе.
6. На хранении будет находиться 300 кг картофеля, 100 кг других овощей.

3 х 3,5 + 1 х 7,5 = 18 м3/час. F = 18/3600 х 1 = 0,005м2. R = √ S/π = √ 0,005/3,14 = 0,04 м. (2)

Необходимый диаметр = 80 мм.

Второй вариант

• На 1 метр площади подвала требуется 25 см2 сечения вентканалов.
• При площади 10 м2 это 250 см2. Вычисляем радиус по формуле (2):
• R = 89 мм, диаметр 18 см.

Третий вариант

Площадь трубы принимается как 1/400 площади погреба. При 10 м2 это 0,025 м2. Через площадь круга

1. R = 89 мм, диаметр труб 18 см.
2. Как видим, два последних варианта дают одинаковый результат.
3. Ещё один способ расчёта: воздух в погребе должен меняться минимум 2 раза в час.

При площади 10м2 и высоте 2,1 м объём воздуха будет 21 куб. Расход в час – 42 куба. Считаем по формуле (1), затем (2). Результат – 122 мм.

Неточное определение диаметра труб имеет два отрицательных результата. Затхлость и плесень при недостаточном размере, тепло летом и мороз зимой при большом. Конечно, каналы большого диаметра можно частично закрывать. А вот расширить тонкие трубы не удастся.

Поэтому специалисты советуют добавить лишних 10%. И это оправдано: неожиданно большой урожай не пропадёт.

Но заслонки (шиберы) поставить надо. Из фото понятен принцип работы. Сделать самостоятельно такую (или задвижку) не составит труда.

Выбор труб

В последнее время используют в основном канализационные трубы ПВХ диаметром 110, 160, 200, 250 мм. Самая популярная, 160 мм имеет стенку 4 мм, класс жёсткости – SN4 (выдерживают 4 кН/м2), могут закапываться на глубину более 1 м. Длина 1, 2, 3 и 6 м.

Лёгкий монтаж, наличие всевозможных фитингов, которые обеспечивают полную герметичность соединения. Гладкая внутренняя поверхность, не ржавеет. Горюча, но в погребе это не опасно. Привлекательные цены. Единственный недостаток: хрупкость при температурах ниже – 15° C. Усиление утеплителем или монтажной пеной устраняет эту проблему.

Оцинкованные воздуховоды при повреждении покрытия ржавеют, закапывать их без гидроизоляции не рекомендуется. Не герметичны, на поверхности образуется конденсат, что требует держать ёмкость или устраивать кран для слива конденсата. По цене сравнимы с пластиком.

Одна из самых надёжных труб – асбестовая. Но большой вес, сложность транспортировки, необходимость обрезки отодвинули эти воздуховоды на задний план.

Во времена отсутствие любых труб их изготавливали из обрезных досок. Для улучшения тяги внутреннюю поверхность проходили рубанком. Щели замазывались, труба окрашивалась. Часть, которая находилась в грунте, просмаливалась или оборачивалась рубероидом.

Если при расчёте диаметра труб одной недостаточно, дополнить рекомендуется увеличением их количества, но не более 2. При использовании канализационных это несложно.

Вот как это выглядит на видео:

Дефлектор

Верхний обрез вытяжки и притока обязательно защищаются от атмосферных осадков. Параллельно с приобретением труб нелишне это предусмотреть. Рациональное решение для вытяжки – вентиляционный дефлектор. Не только защищает от дождя. Усиливает естественную тягу, предотвращает обратную.

• Это особенно актуально для местностей, где дуют сильные ветры, горных районов, при наличии рядом с погребом строений или деревьев, высота которых значительна.
• Самый распространённый – дефлектор ЦАГИ.

Принцип работы: при ветре, дующем с любой стороны, на оголовке трубы создаётся разряжение. Оно и создаёт усиленное движение воздуха из вентилируемого помещения. Такое приспособление поможет и тогда, когда вентиляция недостаточна из-за неисправимых ошибок, допущенных при её первоначальном устройстве.

Расположение приточной и вытяжной труб

Диаметр труб должен быть одинаков, без внутренних сужений. Их задача – создавать тягу. Расположение труб в разных углах погреба по диагонали – обязательное условие. Только так можно избежать образования застойных зон, воздух в которых не заменяется.

Внутри вытяжной трубопровод производит забор воздуха на уровне потолка. Приточный – от 20 до 40 см от пола.

Особое внимание следует обратить на разницу в высоте приточной и вытяжной трубы. Чем он больше, тем больше будет тяга, воздухообмен за единицу времени. Минимальная разница по высоте – 1 м. Вытяжка не должна перекрываться стеной, коньком кровли или деревьями.

Следует учитывать высоту снежного покрова: приточная труба не должна оказаться под снегом. В то же время приток должен быть на минимальном расстоянии от поверхности земли. Простое решение – нарастить трубу, помня о разнице высот.

Хорошо работает естественная циркуляция воздуха только в одном помещении. Если в погребе несколько комнат, каждая должна быть со своей вентиляцией.

Управление вентиляцией

Для того, чтобы правильно сделать вентиляцию в погребе, надо вспомнить несколько терминов из физики.

Важные понятия

• Абсолютная влажность – вес водяного пара в кубе воздуха. При понижении температуры не изменяется.
• Относительная влажность – процентное отношение фактического количества воды к максимально возможному. Изменяется при охлаждении воздуха.
• Точка росы – температура, при понижении до которой водяной пар начинает конденсироваться.

Горячий воздух может вобрать очень много влаги. Освобождается при переходе через точку росы. Её можно рассчитать с помощью онлайн калькулятора.

Практическое значение: точка росы при 23° C и относительной влажности 70% равна 17,2° C. Такой воздух на улице кажется сухим. Решаем проветрить погреб. Запускаем этот воздух внутрь.

Если температура внутри ниже 17,2° C, тёплый уличный воздух будет осушаться. Сброшенная им влага повысит влажность в помещении до 100%, появится конденсат. Это главная ошибка при эксплуатации подземных хранилищ.

Для справки: максимальное содержание влаги в воздухе при 23 градусах – 23,1 г, при 0 – 5,2 г/м3.

Практические советы

Лучше всего естественная вентиляция работает в холодное время года. Собственно, для этого и существует погреб. Чтобы снизить температуру и влажность, доступ воздуха организуют в холодные осенние ночи.

Поэтому летом осушают веществами, которые поглощают влагу: вносят ящики с крупной солью, золой, опилками, негашёной известью, древесным углём. Если необходимо быстро осушить погреб, для усиления циркуляции воздуха в него заносят вёдра с раскалёнными углями.

После этого внутрь заходят с горящей свечой: если она гаснет, дальше идти нельзя, т. как концентрация СО2, углекислого газа, высока и представляет угрозу жизни. Со свечой надо заходить и тогда, когда хранилище с заложенными овощами долго не посещалось.

Видимую влагу собирают сухой ветошью. С потолка конденсат и капёж можно отводить оцинкованными металлическими зонтами, полиэтиленовой плёнкой. Устанавливаются они так, чтобы вода стекала в предусмотренную для этого ёмкость.

Регулировка воздушного потока в разное время года необходима. Летом воздухообмен в погребе прекращают.

Зимой в сильные морозы – во избежание отрицательных температур в погребе – приток перекрывают на 2/3 или прекращают совсем. Если под входом приточной трубы находятся овощи, их следует переместить.

Куржак – пробку из инея, который образуется на вытяжной трубе, периодически удаляют. Для этого в тёплое время на трубу вешают проволоку с крюком на конце. Диаметр 6 – 10 мм, длина от 1 м. Под трубу внутри ставят ёмкость для сбора снега, крюком очищают внутреннюю поверхность.

Этих забот можно избежать, сделав надземную часть вытяжки съёмной (для обстукивания инея), или хорошо её утеплить.

Погреб под жилым домом

Вентиляция погреба под частным домом или отдельно стоящего отличается тем, что помещение под ним потребует мощной теплоизоляции потолка и входной группы. Только так можно добиться минимальных положительных температур.

Вытяжную трубу заводят в общий вентканал с выходом выше конька. Тяга в таком случае значительно увеличивается: летом массы приточного тёплого влажного воздуха заполняют помещение. Отсюда потолочный капёж, плесень на овощах.

Во избежание этого заслонка на вытяжке, как и её утепление, обязательна. Улица должна быть единственным источником притока.

Вход из тёплого помещения также нежелателен – стоит устроить тамбур.

Использование электроприборов для принудительной или комбинированной вентиляции

Поддерживать оптимальный микроклимат с помощью электрических осушителей, обогревателей – логичное решение, но…

Напряжение сети не должно превышать 42 В для сырых помещений и 12 В для особо сырых. Нелишне напомнить, что пол в погребе токопроводящий.

Вот что написано в ПУЭ.

«1.1.8. Сырые помещения – относительная влажность воздуха превышает 75 %.

1.1.9. Особо сырые помещения – относительная влажность около 100 % (потолок, пол, стены, предметы покрыты влагой)».

Исходя из этого установка выключателей, розеток, любых приборов, работающих от 220 В, запрещается. Это просто опасно для жизни. Если не вашей, то пользователей, незнакомых с особенностями высокого напряжения при высокой влажности.

Понижающий трансформатор на 12, 24, 36 В, установленный за пределами хранилища – единственное разумное решение.

Заключение

Правильный выбор, монтаж и эксплуатация системы вентиляции – залог успешной работы погреба. Каждый из них индивидуален. Принципы работы одинаковы, но условия разные.

Только собственные наблюдения и записи о погоде, положении задвижек, шиберов, дверей, люков (хотя бы в течение первого года) помогут выработать правильный алгоритм.

Источник: https://stroy-okey.ru/remont/ventilation/ventilyaciya-v-pogrebe-s-odnoj-i-dvumya-trubami-shemy-ustrojstvo/

Вентиляция в гараже с подвалом: все секреты правильного выбора

23.02.2018

Наличие подвального помещения в гараже для хранения различных вещей имеет множество преимуществ, и при этом его обустройство не несет больших финансовых затрат.

Популярность такого планировочного решения обусловлена тем, что при экономии пространства дома или площади участка имеется возможность длительного хранения домашних заготовок и овощей.

Грамотно устроенная вентиляция в гараже с подвалом предотвратит воздействие неблагоприятных факторов – увеличит срок хранения продовольственных запасов, избавит от плесени и порчи промышленные предметы.

Зачем нужна вентиляция в погребе гаража

Есть несколько весомых причин, объясняющих необходимость вентиляции подвала гаража:

• Отсутствие организованного воздухообмена приводит к увеличению влажности в погребе и возникновению плесени на поверхности стен. Продукты, хранящиеся в таких условиях, начнут портиться.
• Температура в подвале зимой выше, чем в гараже, поэтому – при отсутствии вентиляции – помещение гаража наполняется поднимающимся вверх влажным воздухом. Таким образом, создаются условия для возникновения коррозии кузова, металлических деталей и предметов, находящихся во влажном помещении гаража.
• Работающий двигатель машины и различные химические автожидкости, имеющиеся в гараже, выделяют пары токсичных веществ. Предотвратить их накопление можно при помощи правильно устроенной вентиляции.


Способы устройства вентиляции в погребе гаража

Существуют два типа вентиляционных схем:

• Принудительная вентиляция.
• Система с естественным воздухообменом.

Достоинства и минусы естественной схемы вентиляции

Данная система получила широкое распространение благодаря множеству достоинств:

• Легкость и дешевизна обустройства.
• Отсутствие шума.
• Простота эксплуатации.

Естественную вентиляцию легко устроить своими руками, схема воздухообмена включает в себя всего лишь две трубы: для отвода и для притока воздушных масс.

При этом такая система имеет множество недостатков:

• Отсутствует возможность регулировки.
• Воздух нельзя нагревать и охлаждать.
• Работа системы нестабильна во времени.

Вентиляция погреба в гараже зимой может ухудшиться из-за промерзания труб и возникновения в них инея, а в теплое время года будет затруднена вследствие недостаточной разницы температур.

• Нет защитных фильтров. В помещение для хранения может попадать воздух с вредными примесями.


Преимущества и недостатки принудительной системы

Принцип работы принудительного воздухообмена основан на искусственном нагнетании воздуха. Кроме того, осуществляется фильтрация воздуха и его охлаждение или подогрев.

Главное преимущество такой схемы:

• обеспечение необходимого микроклимата помещений при любых внешних условиях.

Но у данной системы также можно выделить некоторые недостатки:

• Сложность устройства.
• Множество элементов, которые в процессе эксплуатации могут повредиться или выйти из строя.
• Дороговизна оборудования.
• Необходимость постоянного энергоснабжения для работы системы.

Как правильно сделать вентиляцию в подвале гаража

Если площадь гаража небольшая (не более 50 кв. м.) и периодический осмотр труб и их очистка не вызовут затруднений, можно ограничиться естественной вентиляцией подвала в гараже.

Устройство естественной системы

Система естественного воздухообмена состоит из следующих элементов:

• Вводная труба диаметром 10-25 см. Обеспечивает подачу воздуха извне.
• Вытяжная труба, диаметр которой соответствует диаметру входной трубы, через нее выходит наружу отработанный воздух.
• Мелкоячеистая сетка.
• Емкость для конденсата.
• Конусный козырёк.

Для защиты от грунтовых вод стены погреба покрывают проникающей гидроизоляцией. В качестве теплоизоляции можно использовать различные изоляционные материалы. Самый дешёвый вариант — укладка слоя утрамбованного песка и отделка стен геотекстилем.

Этапы выполнения работ:

1. Установка вытяжного воздуховода. На расстоянии 1,5-2 м от пола располагают нижний конец воздуховода. Вывод верхнего окончания трубы производят на 50 см выше самой высокой отметки покрытия гаража.
2. Монтаж приточной трубы. Нижний конец воздуховода подводят к углу, расположенному с противоположной от вытяжки стороны погреба, и закрепляют в 0,5 м от пола. Другим концом труба выходит наружу на высоту от 20 до 30 см над поверхностью земли.
3. Проверка тяги, монтаж защитной сетки. Выходные отверстия можно дополнительно защитить от осадков небольшими колпачками.
4. Для сбора конденсата устанавливается емкость под выходной трубой.

Вентиляция в гараже с подвалом: установка принудительной вентиляции

Для организации правильной вентиляции погреба в гараже необходимо определить место установки вентилятора. При попадании влаги он может выйти из строя, поэтому его нельзя монтировать на крыше или в погребе. Кроме того, из-за высокого уровня шума его не рекомендуется устанавливать внутри гаража.

• Таким образом, можно определить два варианта установки:
• Этапы монтажа:
• На начальном этапе установка системы принудительной циркуляции не отличается от монтажа естественной вентиляции. Когда входная и выводящая трубы готовы, дальнейшая установка производится поэтапно:

• В трубу монтируют вентилятор.
• Для запитки вентилятора укладывают электрокабель.
• Устанавливают переключатель.

Снаружи выходная труба защищается от птиц, грызунов и попадания мусора мелкозернистой решёткой. Устраивается козырёк, исключающий проникновение осадков внутрь.

Для получения наглядной информации о вентиляции в погребе в гараже видео соответствующего содержания представлено ниже.

Источник: https://ventilaciya.info/ventilyatsiya/ventilyatsiya-v-garazhe-s-podvalom.html

Вентиляция погреба в гараже своими руками

Большинство современных гаражей обустроено погребами, где принято хранить различные продукты, овощи, соленья и т.п. В том случае, если подвал устроен не верно, продукты быстро испортятся, для этого и необходима качественная система вентиляции в погребе гаража.

Когда устройство вытяжки в погребе не обеспечивает полноценный воздухообмен, стены начинают сыреть, появляется плесень и трещины. Чтобы избежать подобных проблем, то нельзя экономить на организации вентилирования погреба в процессе строительства.

Зная, какая должна быть вытяжка в погребе, можно добиться хорошего микроклимата. Кроме этого, следует придерживаться рекомендаций специалистов, а также соблюдать простые правила: добиться наиболее подходящего температурного режима (+5), соорудить хорошее затемнение, улучшить циркуляцию воздуха, не превышать уровень влажности выше 90%.

Чтобы верно сделать вытяжку в погребе своими руками, рекомендовано применить четкие чертежи и схемы, это поможет предотвратить образование конденсата, спасти урожай от порчи. Благодаря шикарному ассортименту строительных материалов, есть возможность смастерить вентиляцию погреба в гараже своими руками.

Когда под гаражом расположен погреб, но в нем отсутствует вентиляция, на продукты будут пагубно влиять различные яды и токсины, выделяемые автомобилем. Решить данную проблему поможет проточно-вытяжная вентиляция. Такой тип воздухообмена возможен даже естественным образом либо за счет вентиляторов. Что касается верхушки трубы, то она выводится над гаражом.

Точная, правильная схема вытяжки поможет устранить проблему в самые сжатые сроки. Если монтировать приточную трубу, есть возможность прохождения очищенного воздуха в подвал. Роль трубы с вытяжной функцией в гараже с погребом – ликвидация чрезмерной влажности, ядовитых веществ. Оптимальный выход – удачная комбинация вытяжной, приточной системы, что можно сделать двумя методами:

1. Естественный воздухообмен. Данный вариант является наиболее популярным и распространенным, понадобится монтаж двух труб – приточной и вытяжной. Устройство прекрасно функционирует, ведь температурный показатель в подвале и снаружи существенно отличается. Основной недостаток в том, что в теплый период вытяжка не функционирует. Что касается зимы, то ее придется прогревать дополнительно.
2. Принудительная вентиляция в погребе. Предложенная система – самый лучший вариант из всех существующих. Благодаря данной вентиляции удается добиться оптимального микроклимата, который аналогичен уличному. Помогает обеспечить идеальный воздухообмен, так как задействованы разнообразные агрегаты, вентиляторы.

Обустройство принудительной вентиляции выполняется с помощью электрических вентиляторов, которые добавляют в систему. Сделать подобную систему своими руками очень просто. Основное преимущество – стабилизация температуры и уровня влажности, несмотря на погоду и сезон.

Схема предложенного устройства почти не отличается от естественной вентиляции. Алгоритм действий прост: крепление труб, монтаж вентилятора в вытяжную трубу. Вместо вентилятора можно использовать иффузор-флюгер поворотный, его устанавливают на верхушку приточной трубы, функционирует от ветра. Обеспечить хорошую вентиляцию поможет дефлектор, который улучшает воздухообмен и разрежает воздух.

Есть еще один метод – установка в вытяжную трубу нагревательной лампочки, которая будет прогревать воздух.

Лучшим и наиболее продвинутым вариантом считается принудительная вентиляция механизированного типа с помощью специального моноблока. В нем устанавливается ПО, что и управляет модульной системой. Основная проблема и недостаток – высокая стоимость.

Схема правильной вентиляции погреба в гараже

Чтобы эффективно пользоваться погребом гаража, важно обеспечить правильную, полноценную вентиляцию. Для создания естественного вентилирования, можно самостоятельно смонтировать систему, используя пластиковые канализационные трубы. В процессе работы стоит соблюдать некоторые правила и советы:

• вентиляционная схема обязана содержать ограниченное количество изгибов, поворотов труб;
• нужно утеплить вытяжную трубу, иначе будет появляться конденсат;
• закрыть колпаком вход в трубу, чтобы предотвратить попадание осадков;
• вся длина трубы должна иметь равный диаметр.

Чтобы обустроить естественную вентиляцию, следует выполнить расчет площади всех отверстий. Начало приточной трубы на 50 см выше пола подвала, ее выводят наружу. Что касается вытяжной, то ее фиксируют под потолком, протягивают за крышу гаража. Важно, чтобы трубы находились в противоположных углах помещения.

Выполнив все расчеты, определив сечение диаметра, необходимо определиться с материалом труб для вентиляционной системы. принято использовать два основных вида, а именно асбестоцемент и полиэтилен пониженного давления. Трубы, изготовленные из асбестоцемента, структурой похожи на шифер, поэтому их принято называть шиферными. Такое сырье считается долговечным, прочным и надежным.

Полиэтиленовые трубы совершенно не уступают в прочности, но у ни намного проще способ установки, не придется пользоваться услугами профессионалов. Основное условие – их нужно спаивать.

Вентиляция в погребе с двумя трубами

Чтобы сделать вентиляцию правильно, желательно ознакомиться с нюансами, тонкостями строительства и проектных работ:

• Идеальный вариант – закладка вентиляции на стадии строительства.
• Трубы для циркуляции воздуха должны быть одинакового диаметра. Нельзя делать приток больше, нежели вытяжку, иначе вся продукция в погребе будут испорчена.
• Запрещается располагать трубы вблизи друг с другом, иначе погреб не будет проветриваться полноценно. Эксперты советуют монтировать их противоположных углах, это позволит дать застоявшемуся воздуху толчок.
• Вытяжка монтируется возле потолка, так как теплый воздух идет вверх. Это позволит выполнять постоянную чистку воздуха, избегать застоев, обеспечивая оптимальный микроклимат.
• Отверстие вытяжки обязана располагаться над крышей на полтора метра, поэтому нужно учесть длину трубы.
• Чаще всего систему делают из пластика.
• Вытяжная система будет проходить через специальный люк.
• Если вентиляция предназначена для погреба, который находится под домом, нужно качественно утеплить двери.
• Наружная приточная труба обустраивается решеткой, чтобы обезопаситься от насекомых, пыли, грызунов, грязи.

Края вентиляции с двумя трубами должны быть разноуровневыми. Верх одной трубы помещают у самого потолка, а низ следует опустить до пола. Учитывая температурные перепады, смену давления на выходе и входе из трубы, происходит активная циркуляция воздуха.

Наглядная схема вентиляции погреба

Совет! Лучше всего использовать трубы, изготовленные из асбестобетона. Выбирать сечение не менее 15 мм, что вполне надежно и прочно. Для усиления эффективности воздухообмена, трубы снабжают дефлектором, а это обеспечить разрежение воздуха и рост тяги.

Проверка вентиляции погреба должна начаться с простого эксперимента: важно спровоцировать воздушную циркуляцию, создав разные температурные показатели внутри и на поверхности.

Вытяжка в погребе с одной трубой

Чтобы подвал был вентилируемым, сухим, хватит даже одной трубы. Положительную роль сыграют любые щели.

Единственное, на что стоит обратить внимание, так это то, что диаметр трубки воздуховода обязан быть не более пятнадцати сантиметров. Если не получается наладить циркуляцию воздуха, рекомендовано организовать процесс с помощью механического пробуждения. Все предельно просто: установить вентилятор в вытяжной трубе.

Главная составляющая прекрасного микроклимата в погребе – влажность воздуха, которую можно регулировать с помощью вентилятора. Важно заметить, что слишком высокий уровень влажности ухудшает качество вентилирования.

Такое случае в том случае, если в подвал проникают грунтовые воды, что бывает весной при таянии снега. В этот период погреб сыреет, а вентиляционная система не способна справляться с такими серьезными нагрузками.

Решить вопрос можно следующим образом: взять жестянку, она должна быть больше на полтора миллиметра отверстия трубы. У дна просверлить боковушку, аккуратно вырезать отверстие, а ниже прикрепить винт, чтобы снаружи осталась гайка и резьба.

Получается балансировочная самодельная система, способная обиться ровного положения для ветроуловителя.

В боковой части банки, а именно напротив отверстия, следует монтировать хвост трапециевидный, чтобы он выполнял функцию флюгера, а именно разворачивал прибор к ветру и ловил воздушные потоки.

Ветроулавливающую систему установить на трубку: поставить ось с резьбой, закрепить кронштейном. В центре просверлить дно, изнутри протянуть болт и навернуть ось с резьбой. Завершить процесс монтажа балансированием.

С помощью подобного устройства можно существенно улучшить вентиляцию. Принцип деятельности хитрого прибора невероятно простой. Система поворачивается за счет флюгера таким образом, чтобы боковое отверстие направлялось против воздушного потока.

Благодаря такой схеме, чистый воздух может легко проникать в трубу и поступать в подвал.

Рекомендуем полезную статью для дачников и огородников: Как сделать автомат для проветривания теплицы своими руками.

Подводя итоги, можно отметить, что грамотно обустроенная вентиляция показывает собственные приоритеты в течение нескольких недель. Воздух погреба очистится, слегка увлажнится, а продукты не будут промерзать и сохнуть. Что касается показателей температурного режима, то они смогут легко стабилизироваться.

 Загрузка …

Источник: https://ventilation-conditioning.ru/montazh/ventilyaciya-pogreba-v-garazhe.html

Вентиляция в погребе своими руками: схема и особенности устройства

Правильная вентиляция – залог хорошего микроклимата помещения. Отсутствие сырости, грибка, плесени, поддержание температурно-влажного режима являются показателями корректной работы системы. Принимая решение о строительство домашнего погреба нужно предусмотреть все нюансы, чтобы в итоге получить соответствующий режим хранения фруктов, овощей, консервированной продукции.

Правильный микроклимат в помещении погреба

Лучшая вентиляция, которая оправдана по всем параметрам, для строительства погреба с естественным воздухообменом. Требования, которым должно соответствовать помещение для хранения продуктов:

• Надлежащая влажность воздуха. При повышенной влажности: продукты быстро портятся, в помещении образовывается плесень. Избежать этого поможет правильно устроенная гидроизоляция.
• Необходим приток свежего воздуха и отвод отработанного.
• Не должно быть перепадов температур, во избежание подмерзания продуктов, а также образования сырости.

Вентиляция в погребе: принцип работы

Для правильной работы вентиляционной системы, в погребе предусматриваются два отверстия, которые предполагают приток и отвод воздушных масс. В эти отверстия подводятся трубы необходимого диаметра и длины. Потому, при проектировании системы очень важен правильный расчет. Их расположение имеет значение для правильного продвижения воздуха.

Если погреб расположен под строением (домом или гаражом), то трубы располагают в стенах строения. В отдельно стоящей постройке их выводят через потолок. Нельзя допустить поступление больших объемов холодного воздуха. В то же время, застоявшийся подвальный запах должен постоянно удаляться.

Вентиляция в погребе своими руками: ключевые акценты

Какие трубы подойдут

Две трубы (подача и отвод воздуха) изготовленные из асбеста или оцинкованного железа. Какой должна быть длина трубы, рассчитывают следующим образом: вытяжная труба проходит вдоль угла погреба, начинаясь в полутора метрах от его пола (приблизительно на 20 см ниже уровня потолка) и заканчивается на крыше, выше конька не менее, чем на 0,5 м. Правильная высота влияет на уровень тяги.

Приточная труба устанавливается в противоположном углу от вытяжной, на высоте до 0,3 м от уровня пола. Диаметр труб рассчитывается исходя из утвержденных нормативами значений, так на 1 кв. м площади погреба – 26 кв. см сечения трубы.

Допустим, площадь погреба составляет 10 кв. м, тогда воспользовавшись формулой площади окружности, найдем нужное нам сечение трубы.

R= √S/π = √(26х10)/3,14= 9,1 см. Значит, сечение нужной трубы – 18 см.

При расчетах учитывайте, что если расчетный диаметр получается, например, 12,8 см, необходимо взять большее значение – 14.

Важно! Для того, чтобы получилась правильная вентиляция погреба, сечение вытяжной трубы нужно рассчитывать с коэффициентом 1,15. То есть для погреба площадью 10 кв. м – 20 см (18х1,15), а для 5 кв. м – 16 см.

Обязательная теплоизоляция

Утепление вытяжной трубы в месте, где она проходит через чердачное помещение, является обязательным при ее установке. Труба, выполняющая функции отвода теплого воздуха, в холода образует на своей внутренней поверхности конденсат. Он замерзает на морозе, уменьшая, а иногда полностью закупоривая, путь прохождения отработанного воздуха. Также защитить необходимо вытяжную и приточную трубу козырьками, которые не позволят осадкам попадать внутрь.

Внимание! Отрегулировать воздухообмен с помощью заслонок, которые встраиваются в трубы. Благодаря таким устройствам, можно изменять интенсивность входящих и выходящих воздушных масс.

Вентиляция из досок

Для небольших размеров помещения целесообразна вентиляция в погребе с одной трубой. Ее делают двухканальной. Сделать вентиляционную трубу, для отдельно стоящего погреба, можно из досок толщиной 3-4 см. Она представляет собой полую прямоугольную конструкцию со сторонами 18 см каждая. Внутри – диагональная перегородка. Для регулировки притока и отвода воздуха, каждый канал имеет задвижку.

Важно! Приточные и вытяжные трубы не должны располагаться на одном уровне. Это правило не относится к вентиляции с одной трубой.

Как сделать вентиляцию в погребе дома?

Для устройства такой вентиляции необходимо соблюсти обязательное условие – она не должна нарушить комфорт жителей дома запахами, которые присутствуют в погребе. Этот факт может свидетельствовать о том, что вентиляция погреба неправильно работает.

Устройство вентиляции в погребе, находящимся под домом, должно выполняться с соблюдением нормативных требований к установке труб и их размерам, в зависимости от высоты здания и площади погреба. В доме может быть установлена только вентиляция погреба с двумя трубами.

Правила установки вентиляции погреба в доме

• Приточная труба «входит» горизонтально в ту часть фундамента, которая расположена над уровнем грунта. Войдя в помещение, труба поворачивает на 90° вниз и входит непосредственно в погреб, не доходя до пола 0,2-0,5 м. Вентиляционная труба притока не должна иметь много изгибов и ее диаметр на всем протяжении воздуховода должен быть одинаков.
• Вход в приток, расположенный невысоко от земли, зимой может быть засыпан снегом. Для недопущения этого, нужно постоянно очищать завалы (если таковые случатся). Также, его необходимо закрыть решеткой, через которую не смогут попадать грызуны, птицы.
• Вытяжная вентиляция погреба в частном доме проходит внутри стены, вдоль кухни или в устроенный специальный канал.
• Рационально устраивать помещение погреба под кухней, так вентканалы будут объединяться.
• Если предполагается строить достаточно большое помещение, выполняющее назначение погреба, в нем можно устраивать принудительную вентиляцию. Для этого добавляют в схему вытяжной вентилятор, который не даст застаиваться спертому и затхлому воздуху.

Проверка вентиляции на эффективность

После окончания монтажа вентиляции в погребе и всех сопутствующих работ, нужно проверить насколько хорошо она работает, нет ли избыточной влажности. Эффективность работы можно проверить с помощью обычной спички. Для это нужно просто ее зажечь. Как известно, со школьного курса физики, горение поддерживается кислородом, если же воздух перенасыщен углекислым газом, то горение слабое либо совсем отсутствует. Значит, зажженная и ярко горящая спичка говорит о наличии в воздухе кислорода и хорошей работе системы, потухшая – о том, что вентиляция «не тянет».

Определить, какова влажность в погребе, можно давно известным методом – «стакан с водой». В стакан наливают холодную воду, чтобы его стенки запотели. Постояв некоторое время в погребе, влажность со стакана испарится – вентиляция справляется и с этим показателем. Если по стенкам стакана конденсат стекает струйками – микроклимат погреба не соответствует требованиям. От сырости можно избавиться изменениями в работе вентсистемы. А профилактикой послужит окрашивание стен гашеной известью. Также, можно постоянно держать в подвале ведро с известью отлично впитывающей влажность.

Чтобы вентиляция погреба в доме работала корректно и соответствовала всем требованиям, нельзя пренебрегать таким этапом, как проектирование. Ведь впоследствии неправильно работающая система, не будет способствовать сохранению продуктов, а наоборот, испортит их, заодно вырастив плесневые грибы.

Навигация по записям

Как сделать вентиляцию в погребе гаража самому

Гаражное строение нуждается в обязательном круглогодичном проветривании. Система вентилирования может быть организована естественным, механическим или комбинированным образом, что зависит от особенностей строения, месторасположения, природных условий и т.д. Как правило, гаражная вентиляция делается самостоятельно, не требует больших финансовых вложений, проста в монтаже и эксплуатации.

Часто под гаражным помещением городские жители оборудуют подвал или погреб для хранения урожая, других продуктов, который также необходимо проветривать. Рассмотрим подробнее, как сделать вентиляцию в погребе гаража.

Необходимость вентилирования гаража

Необходимость полноценного проветривания гаражного строения не вызывает сомнений у автовладельцев. Непроветриваемое помещение создает агрессивную среду для автомобиля, человека, гаражного хранилища, а негативного результата не придется долго ждать. Кратко остановимся на причинах, требующих установки вентиляции:

• Избыточная сырость. В зимнее время, межсезонье вместе с машиной внутрь помещения попадает мокрый снег, грязь. Талая вода остается на кузове машины, стекает на пол, тем самым повышая уровень влажности в строении, вызывая окислительные реакции металла. Если не организовано вентилирование, кузов со временем начинает ржаветь, гнить. Коррозией покрываются и металлические поверхности постройки, инструментов.
• Конденсат. Разница наружной и внутренней температур вызывает конденсирование испаряемой влаги из грунта. Конденсат скапливается на потолке строения, стенах, а также автомобиле.
• Токсичные пары. Образуются от технических жидкостей, которые необходимы в уходе, обслуживании машины. Сюда же относятся выхлопные газы. Ядовитые испарения не только отражаются на здоровье человека, но и в определенной концентрации могут быть взрывоопасны.
• Подвал, погреб. Если организовано подвальное помещение, а вентиляции в гараже нет, внутрь могут попадать стекающие с автомобиля грязь, талый снег, а также токсичные пары технических жидкостей. Это будет оказывать влияние на хранящиеся внутри погреба урожай, продукты питания.
• Плесень. Гаражное строение из кирпича, бетона, с деревянными конструктивными элементами подвержено образованию на нем плесени, грибковых колоний. Повышенная влажность воздуха, постоянный конденсат вызовут появление плесени, многие виды которой хорошо уживаются на кирпичной, бетонной поверхности. Деревянные конструкции буду гнить. Избавиться от этих последствий будет очень сложно.

Вентиляция горячего цеха: особенности установки >>>>>

Как сделать естественную вентиляцию в гараже без подвала

Рассматривая вариант, как сделать естественную вентиляцию в гараже самостоятельно, необходимо учитывать следующие моменты:

• обязательно должны быть приточный и вытяжной каналы, размещенные на противоположных сторонах по диагонали, чтобы воздушный поток охватил большее пространство;
• приточный воздуховод монтируется внизу строения, вход притока располагается в 10-20 см от пола. Постепенно прогреваясь, холодный приточный воздух поднимется вверх и выйдет через вытяжку;
• вход вытяжного канала размещается под самым потолком, чтобы теплый отработанный воздух удалялся естественным путем;
• расчет необходимого диаметра вытяжного канала производится исходя из объема помещения, площади сечения трубы;
• материал труб – нержавеющая сталь, асбестоцемент, пластик. Бюджетный надежный вариант – пластиковые водопроводные трубы. Они легко монтируются, не подвергаются воздействию влаги, перепадов температур;
• приточная труба выводится на расстояние 50 см от уровня грунта, на оголовок устанавливается зонт для защиты от атмосферных осадков
• выход приточного канала обязательно закрывается мелкоячеистой металлической сеткой, металлическими жалюзи, чтобы внутрь не попадал мусор, сухие листья, которые могут ухудшить приток свежего воздуха;
• оголовок вытяжного канала также монтируется сеткой, зонтом. Выход вытяжки устанавливается на высоте не менее 3м от приточного входа;
• зимой необходимо следить, чтобы вентиляционные каналы были чистыми, свободными от снега, инея.

Как сделать вентиляцию в железном гараже

Вентиляцию в металлическом гараже также вполне возможно сделать самому. Как правило, монтируются вентиляционные проемы для естественного проветривания. Принудительная система для металлического гаража устанавливается в редких случаях, когда без этого обойтись нельзя. Объем стандартной железной конструкции вполне проветривается при помощи аэрации.

Основополагающие принципы организации естественной вентиляции те же, что и при устройстве проветривания кирпичного, бетонного строения. Особенностью металлического является отсутствие напольного покрытия. Открытый грунт – источник избыточной влаги внутри строения, которая конденсатом оседает на стенах, крыше. Металлическая поверхность при взаимодействии с влагой корродирует, со временем постройка придет в негодность, а автомобиль будет испорчен ржавчиной.

Вентиляционные отверстия монтируются вверху возле гаражных ворот: сверху или по сторонам. При этом необходимо проследить, чтобы через проемы не был доступен запирающий механизм ворот. Подготовленные проемы закрываются вентиляционными решетками.

Вытяжные отверстия делаются в противоположной стене, также закрываются решетками. Металлические гаражные конструкции часто не обустроены смотровой ямой, поэтому такой схемы проветривания вполне достаточно.

Для снижения конденсата внутри постройки рекомендуется утеплить пол, забетонировав его.

Что такое производственная вентиляция?

Как сделать вентиляцию в гараже с подвалом

Подвал, организованный под гаражом, необходимо круглогодично проветривать, даже если внутри него не хранится урожай. Размещенный под землей, он также подвергается воздействию избыточной влажности. Бетонные стены накапливают воду из почвы, особенно это актуально для мест, где грунтовые воды находятся близко к поверхности земли.

Дополнительно к установленной в гараже системе проветривания, монтируется отдельная для подвала. Приток свежего воздуха можно организовать двумя способами:

• при помощи отдельной приточной трубы. Монтируется на 10-20 см выше пола, оголовок вентканала выходит за пределы гаражного строения, размещен на 50 см выше уровня земли;
• приточный канал размещен внутри строения, под вентиляционным отверстием для подачи свежего воздуха. Воздушный поток попадает внутрь постройки, приточная труба улавливает часть потока и подает свежий воздух к подвалу.

Вытяжной канал делается отдельно. Труба устанавливается вверху, под потолком. Может проходить сквозь строение через крышу или изначально монтироваться снаружи. Параметры обустройства аналогичны общим правилам организации вытяжки из гаражной постройки.

Как сделать вентиляцию в кессоне

Кессон – герметичная конструкция, предотвращающая попадание внутрь воды. Также может устанавливаться под гаражным строением. Такое размещение позволяет избежать замерзания кессона зимой. А также внутри него можно хранить продукты консервации, овощной урожай.

Главная особенность кессона – герметичность. При определенных условиях это может быть преимуществом или недостатком. Непосредственный контакт с почвой, которая зимой не промерзает, способствует образованию избытка влажности воздуха. при этом собирается большое количество жидкости, которая за недолгий срок может испортить сооружение окончательно.

Проветривание кессона обязательно. Как правило, устанавливается система естественного воздухообмена, организованная приточным и вытяжным каналами по приведенным выше параметрам. Установка механической вентиляции также возможна. Требует финансовых затрат, подведения электричества и оправдана, если эффективную естественную вентиляцию установить нет возможности, либо она не дает необходимого результата.

Как организовать вентиляцию погреба своими руками? >>>>

Как правильно сделать вентиляцию в погребе гаража

Необходимость организации постоянной циркуляции воздуха внутри погреба обусловлена специфическими условиями хранения урожая. Внутри сооружения необходимо создать такие условия, чтобы влажность не превышала нормативные показатели, а скорость движения воздухопотока способствовала выведению лишней влаги и не пересушивала овощи. Регулировка температуры также зависит от системы вентилирования.

Для естественного вентилирования достаточно установки приточного и вытяжного каналов по диагонали. Схема установки такая же, как и для подвала гаражного строения. Особенность проветривания погреба – установка внутри вентиляционных каналов заслонок. В холодное время года они помогут отрегулировать скорость, объем поступающих воздушных масс. При сильных морозах вентканалы перекрываются полностью, с потеплением открываются вновь.

Выходы вентиляционных труб закрываются мелкоячеистыми сетками, металлическими жалюзи для предотвращения проникновения внутрь грызунов. Оголовки закрываются зонтами для защиты от осадков. На вытяжную трубу можно установить диффузор, что увеличит воздушную тягу.

Кроме того, в случаях, когда естественная вентсистема не справляется со своевременным удалением отработанного воздуха, возможно организовать принудительное проветривание при помощи механических средств. Внутри вентиляционных каналов монтируются вентиляторы, которые нагнетают и отводят воздушные потоки.

Возможен также вариант, когда устанавливается только вытяжной вентилятор. Тогда внутри погреба создается зона разреженного давления, куда естественным образом затягивает уличный воздух.

Данная система требует подключения к электросети. Также можно установить дополнительные опции: таймер, датчик влажности, что позволит вентиляторам работать полностью автоматически, без участия автовладельца.

Вентиляция смотровой ямы в гараже

Обустройство смотровой ямы в гараже требует внимательного подхода. Внутри также может скапливаться конденсат, токсичные пары, оставаться влага с автомобиля, которые обязательно необходимо удалять.

Проветривание ямы можно организовать двумя способами:

1. Как правило, яма закрывается досками. Чтобы наладить там циркуляцию воздухопотока, необходимо убрать дощечку, оставив расстояние примерно 10-15 см возле гаражных приточных проемов. На противоположном конце также сделать щель для вытягивания воздухопотока, но вдвое меньше.
2. Второй вариант предусматривается, когда под гаражным строением расположены и яма, и погреб. В смотровом отсеке устанавливается приточная труба, рядом с воздухопритоком гаражных ворот, чтобы свежий воздух попадал в яму. В противоположной стороне горизонтально устанавливается труба, соединяющая яму и погреб. По этой трубе воздух попадет в погреб и выйдет из него по вытяжному каналу за пределы постройки. Таким образом воздухообмен будет налажен в смотровой яме и погребе одновременно.

Видео по теме

обустройство, советы реализации от Альтер Эйр

Как сделать вентиляцию в погребе задумывается каждый владелец частного дома. Поскольку это помещение строится под землей ниже уровня здания, то циркуляция воздуха там не возникает, а вот влажность, наоборот, их верный спутник. Чтобы там не возникало затхлого воздуха, а ваши продукты питания (овощи, консервация и другие припасы), хозяйственный инвентарь, потолок и стены были защищены от негативных последствий плохой вентиляции (плесени, грибка, коррозии, разрушения конструкций дома) нужно правильно реализовать воздухообмен. Он должен соответствовать определенным нормам и температурно-влажностным параметрам, которые рекомендовано соблюдать в данном помещении.

Типы строения домашних погребов для хранения продуктов и консервации

Существует два варианта построения погреба:

1. Погреб, который находиться отдельно от дома на улице. Это, как правило, старинные классические погреба, которые делали наши бабушки и дедушки: в земле роется яма (траншея) глубиной 3 метра, над ней перекрытие или насыпь. Стены такого погреба – это кирпичная кладка, выложенная в шахматном порядке, в промежутках которой будет земля, чтобы поддерживался стабильный уровень влажности и температуры (до +12°С) в любое время года для хранения овощей. Кладка может быть и полностью кирпичной без пропусков, бетонной или з плотных пород дерева, которые долго не гниют (например, дуба). Естественная вентиляция в таких помещениях происходит следующим образом: первый воздуховод опускается в самую нижнюю точку погреба, свежий воздух поступает в помещение через трубу и обогощает помещение кислородом и через другой воздуховод в самой верхней точке помещения происходит забор воздуха.
2. Подвал, который строится под зданием и является замкнутым пространством, где предусматривается гидроизоляция. В таких помещениях может появиться затхлость. Чтобы осуществить достаточный воздухообмен в таком помещении нужно принять целесообразные меры.

Диаметр подключения

125 мм

Страна-производитель

Испания

Тип воздуховода

Круглый

Диаметр подключения

100 мм

Страна-производитель

Испания

Тип воздуховода

Круглый

Страна-производитель

Италия

Тип воздуховода

Круглый

Как сделать вентиляцию в погребе

Для погреба как для технического помещения система вентиляции нужна более упрощенная, чем для жилых зданий.

Вентиляция в погребе реализуется следующим образом:

• приточный воздуховод подводится в нижнюю зону погреба, ось решетки устанавливается на расстоянии 300 мм от пола,
• вытяжное устройство монтируется в верхней области данного помещения (под потолком) по диагонали от приточного воздуховода для того, чтобы посредством разрежения воздуха, то есть понижения давления, воздух с приточного воздуховода заполнял весь объём помещения погреба и эффективно удалялся через патрубок вытяжной вентиляции.

Такая система вентиляции называется гравитационной, то есть природной.

Оборудование, которое вам понадобится для вентиляции погреба: канальный вытяжной вентилятор (советуем, Soler&Palau серии TD) или крышный вентилятор (к примеру, Salda VSA 3.0).

Рекомендации для правильной вентиляции погреба

Причиной возникновения проблем с качеством воздухообмена в погребе являются ошибки при его построении. Поэтому о вентиляции данного помещения нужно задумываться ещё на стадии строительства дома и заблаговременно вносить нужные параметры в проект здания.

Уровень влажности, где хранятся свежие продукты для бытового применения, должен быть высоким, при этом циркуляция воздуха также должна быть достаточная. Температура максимум до +12-15°С (летом) и +8°С (зимой), а влажность до 90% вплоть до капель на потолке.

В зависимости от объёма погреба и его назначения воздухообмен рассчитывается согласно инженерным расчетам. Исходя из полученных результатов, подбирается диаметр приточного и вытяжного патрубка.

При естественной вентиляции скорость движения воздуха по воздуховодам напрямую зависит от разницы температурных показателей внутри и снаружи помещения, а также длины канала, с помощью которого осуществляется выброс загрязненного воздуха на улицу.

Оба воздуховода (приточный и вытяжной) желательно оборудовать специальными защитными козирьками или дефлекторами, а также воздушными заслонки зимой, чтобы защитить овощи от мороза.

Для больших хранилищ реализовывается общеобменная вентиляция, возможно с применением парогенераторов.

Как видите, эффективная вентиляция погреба в частном доме, а именно ее реализация осуществляется простыми способами и без значительных затрат. Если возникнут вопросы или сложности, то смело обращайтесь к нам в Альтер Эйр, наши специалисты решат любые задачи.

Наши последние работы

Вентиляция подвала — схема, вытяжка, устройство

Нормальное использование погребов и подвалов сегодня невозможно без хороших температурных воздушных параметров. Нехватка свежего воздуха в здании может стать причиной повышенной влажности, соответственно, со временем это станет причиной образования грибка.

Труба естественной вентиляции подвала

Как правильно обустраивается вентиляция подвала своими руками, каково ее устройство и какую стоит применять схему – об этом читайте ниже.

Характеристики и устройство

Правильная и эффективная вытяжка в погребе вашего гаража является одним из обязательных условий хорошей сохранности транспортного средства. Мало того, что плохая вентиляция станет причиной разрушения металла и образования грибка, так еще концентрация паров от горюче-смазочных веществ и выхлопных газов довольно опасны для человеческого здоровья.

Поэтому вентиляция подвала частного дома, погреба или гаража должна стоять на первом месте у домовладельца. Разумеется, в данном случае следует учитывать и экономическую целесообразность данного процесса.

Существует несколько вариантов устройства вентиляции в погребе, схема такова:

• принудительная;
• естественная.

Схема вентиляции подвала и погреба

к меню ↑

Принудительная

Схема и устройство данной вентиляции в погребе применима в том случае, когда площадь дома немалая и есть необходимость в получении всегда свежего притока воздуха в помещение. Правильный монтаж и устройство данной схемы требует немалых денежных затрат, так что принудительная вентиляция подвала – вариант не для каждого домовладельца. Системы, собранная своими руками, должна состоять из следующих составляющих:

• непосредственно вытяжных каналов;
• нагнетательного устройства – блока печи или климатизера;
• воздухоотвода;
• воздухозаборника;
• устройств для подачи воздушного потока;
• тройников, при помощи которых будет суммироваться поток.

Принцип работы такой схемы вентиляции в погребе, обустроенной своими руками, заключается в следующем. Сначала воздушный поток благодаря вентилятору посредством труб попадает внутрь системы, где при необходимости проходит через фильтр. Затем воздушный поток либо нагревается, либо охлаждается, в зависимости от необходимости, и после этого попадает в погреб либо подвал по трубе.

Вытяжное устройство для принудительной вытяжки

Главным недостатком такой вентиляции в погребе, как вы уже сказали, является большая цена и сложность монтажа. Что касается преимуществ, то такая схема системы не зависит от погодных условий. Кроме того, есть возможность регулировки воздухообмена.
к меню ↑

Естественная

Естественная вентиляция погреба была актуальна еще в древние времена. Все потому, что устройство такой системы не требует финансовых затрат и сделать ее своими руками не так сложно.

Система и устройство приточной вытяжки в подвале состоит из следующих компонентов:

• элемента продухи;
• вытяжного канала;
• приточного канала.

Функционирование данной вентиляции под погреб основано на разнице температур вне дома и в подвале, что, собственно, и обуславливает движение воздуха. То есть вытяжка в подвале позволяет обеспечить постоянный отток старого и приток нового воздушного потока в погреб. Как вы могли догадаться, данная система функционирует в зависимости от погодных условий, которые могут ее усиливать, либо наоборот, ослаблять. Главным плюсом данной вытяжки в подвале является простота конструкции и легкость монтажа. Минус – это неполный воздухообмен, а также прямая зависимость от погодных условий.

Естественная вентиляция в подвале гаража своими руками (видео)

к меню ↑

Монтаж естественной вытяжки

Если вас интересует, как сделать вентиляцию в погребе своими руками, то мы поможем вам правильно осуществить эту идею. В самом начале, перед тем, как приступить к обустройству, следует разработать схему, в идеале будет сделать ее еще во время проектировки здания.

Вам необходимо основываться на пропускной способности каналов, а также площади подвала. Схема вентиляции в погребе под домом не требует особых знаний – достаточно только указать место монтажа труб (вытяжной и приточной трубе), а также учесть их диаметр. Что касается непосредственно труб, то их следует установить в разных углах подвала.

Вытяжной элемент следует установить на полметра выше конька крыши здания, а ее отверстие лучше вмонтировать под подвальным потолком. Приточный компонент следует монтировать таким образом, чтобы ее край располагался на полметра над уровнем пола, а входное отверстие – на таком же расстоянии, только от уровня земли. Нужно учитывать тот нюанс, что от диаметра труб зависит объем пропускаемого потока, а от их длины — его скорость.

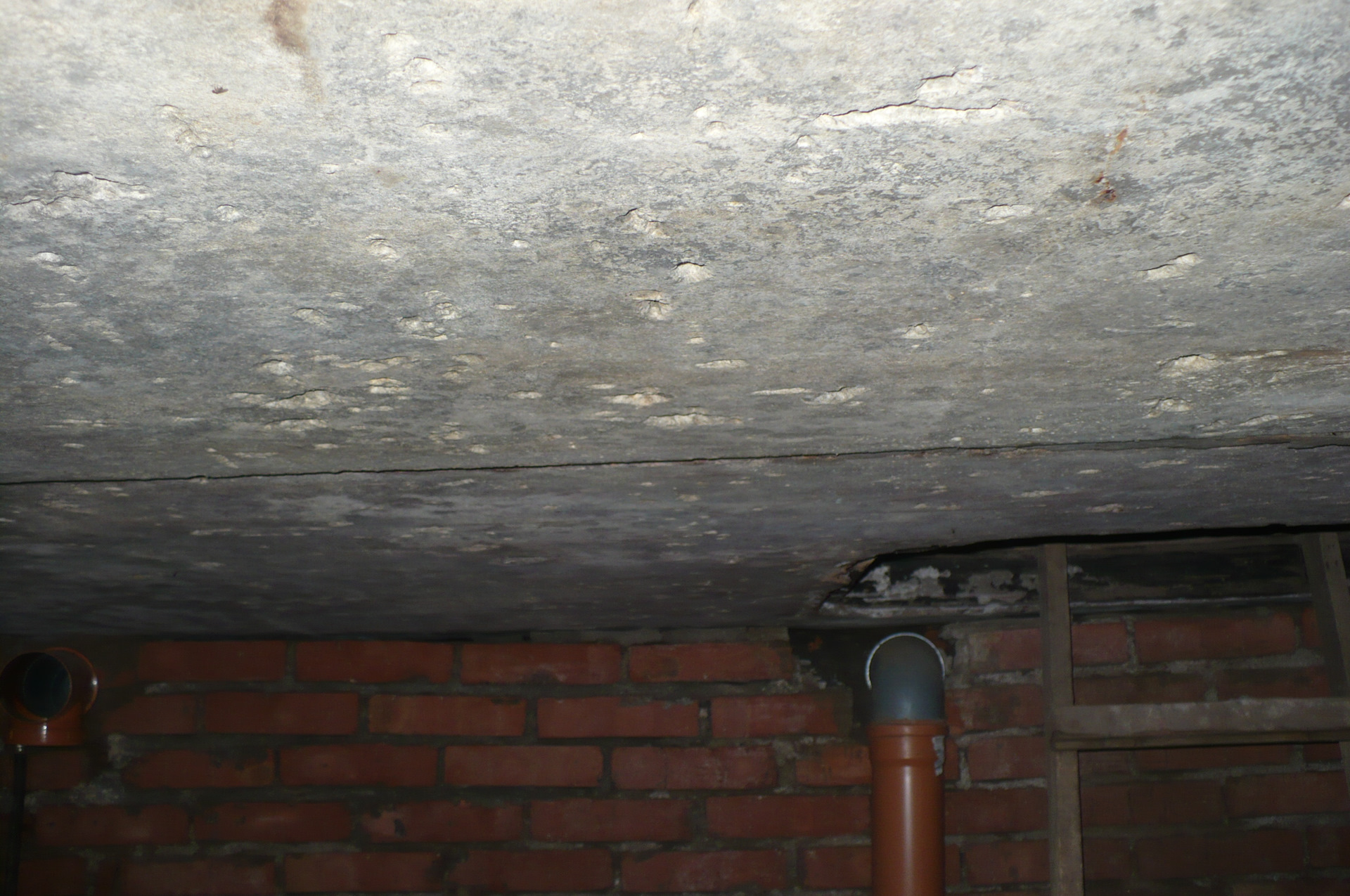

Об устройстве вытяжки для подвала следует позаботиться еще на этапе строительства здания

Если вы хотите, чтобы система функционировала хорошо, эксперты рекомендуют использовать трубы диаметром 12 см, если площадь погреба составляет 40 «квадратов». Если будет использована труба с большим объемом, то это будет еще лучше, ведь таким образом вы сможете обеспечить лучший воздухообмен в помещении.

Что касается непосредственно материала, то естественная вентиляция в гараже с подвалом не требует использования каких-либо специфических материалов. Вам потребуются только:

• железная или пластиковая труба;
• хомуты для их крепления;
• дефлекторы.

При обустройстве вытяжки своими руками на этапе строительства здания этот процесс не вызовет сложностей. Вам необходимо:

1. Сделать отверстия с нужным диаметром.
2. Правильно вмонтировать в эти отверстия трубы.
3. Закрепить их цементной смесью иди монтажной пеной.

Что касается устройства вентиляции под погреб в уже построенном доме, то в этом случае нужно сначала пробить каналы для монтажа патрубков. По словам специалистов, наиболее оптимальным вариантом будет частично откопать фундамент, сделать в нем необходимого диаметра каналы, вмонтировать в них трубы и закрепить их. Вытяжной компонент должен быть выведен выше уровня крыши и надежно закреплен в стене. Сверху эта труба закрывается дефлектором, чтобы предотвратить попадание осадков в погреб, а приточный элемент нужно будет закрыть сеткой.

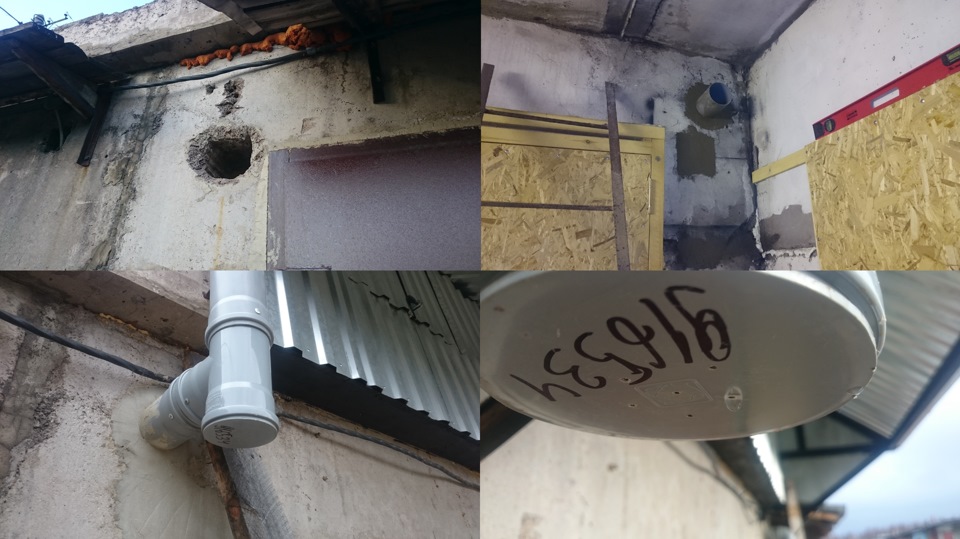

Процесс бурения стены для вытяжного канала

к меню ↑

Обустройство принудительной вытяжки

Если вы задаетесь вопросом – как сделать вентиляцию в подвале своими руками – но хотите обустроить принудительную систему, то ее проект также должен быть разработан заранее. Проект подразумевает расчет по кратности воздухообмена в комнате и объемам проходящего потока. Кратность следует рассчитывать исходя из расхода в два кубических метра на один «квадрат» помещения в час. Умножая объем помещения на кратность, вы получите показатель производительности вентилятора.

Как мы уже говорили, принудительную вентиляцию под погреб рекомендуется устанавливать в зданиях с большой площадью. Особенно, в том случае, если здание требует обустройства централизованной вытяжной системы. То есть вентиляция под погреб в этом случае будет только одной из небольших частей целой системы.

Мы можем с уверенностью заявить, что большинство домовладельцев, занимающихся разработкой проекта и проведением всех расчетов, часто сталкиваются с проблемами. Если вы никогда ранее не занимались подобным процессом, то проведение расчетов желательно доверить профессионалам, поскольку это требует наличия определенных знаний и навыков.

Разумеется, при необходимости вы можете установить вытяжную систему только в подвале, если это нужно и свежий воздух в погребе вам катастрофически нужен. Тогда с этим вполне можно справиться своими силами.

Вентилятор установлен на вытяжном канале для осуществления принудительной вентиляции помещения

Итак, как сделать вытяжку в погребе своими руками? Установка каналов и труб для данной системы производится примерно таким же образом, как и в случае с естественной вентиляцией. Но следует учесть несколько моментов, которые нужно учитывать при обустройстве системы:

1. Обе трубы, и приточная, и вытяжная, должны быть установлены на уровне в полметра над землей.
2. Непосредственно на сами трубы следует вмонтировать вентиляторы. Собственно, они будут выполнять основную роль в принудительной системе вытяжки. Для монтажа вентиляторов может понадобиться вмонтировать также нагнетательные блоки.

  Связанный:   Камбуз Переоборудование кухни

  Связанный: Эркер на кухне

  Связанные: Дизайн кухонной вытяжки
