Как выбрать стабилизатор напряжения для дома

Стабилизатор напряжения устройство поддерживающие напряжение в заданных пределах на выходе при изменении входного напряжения. Бывают стабилизаторы постоянного, переменного тока. Мы будем рассматривать стабилизаторы переменного напряжения.

Многие из нас сталкиваются с некачественным электроснабжением, но даже не подозревают это.Тусклый свет, не включаются энергосберегающие светильники, плохо греет микроволновка. Периодически перегорают блоки питания бытовой техники. Все это вызывает низкое напряжение, высоковольтные скачки. Еще опаснее обрыв нулевого проводника (обрыв нуля). 80% случаев заканчивается поломкой всей бытовой техники. Установив стабилизаторы напряжения, защитим бытовую технику. Стабилизаторы сглаживают скачки, выравнивают напряжение круглосуточно. Основное предназначение выровнять переменное напряжение до стандартных значений. Существует несколько типов: электромеханические; релейные; тиристорные (симисторные). Рассмотрим тиристорные стабилизаторы ЭЛТЕХ СН Российского производства.

Выбор стабилизатора напряжения требует серьезного подхода. Ведь установив на весь дом, мы доверяем стабилизатору защиту всей бытовой техники. Не стремитесь найти как можно дешевле. Очевидно, чем дешевле стоит продукция, тем меньше качества, надежности. Выбор должен быть рациональным. Стабилизатор должен обладать необходимыми функциями для защиты, надежностью. Экономия сегодня, может обернуться потерей всей техники завтра.

Конструкция стабилизатора напряжения

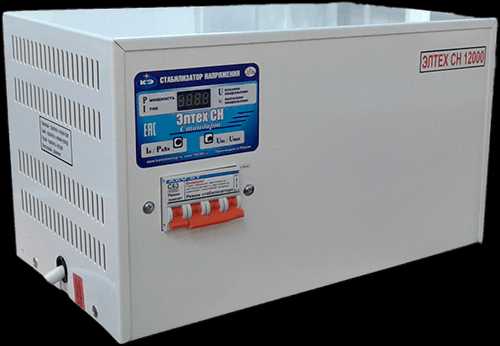

Белый металлический корпус небольших размеров универсального исполнения. Есть элементы настенного крепления. Можно использовать в классическом виде – установить на полку, подставку, пол. Лицевая панель имеет встроенную индикацию параметров работы, защитных отключений. В любое время можно посмотреть уровень входной, выходной электросети. Загруженность прибора по току, мощности. Минимальное количество кнопок управления. Любой пользователь, сможет всегда посмотреть необходимый параметр, при этом не обладая особыми навыками. Встроенный автоматический выключатель защищает от коротких замыканий. Дополнительная функция автоматического выключателя – перевод стабилизатора в режим «транзит» (байпас) или в режим стабилизации. Встроенный кабель длинной 3 метра облегчает подключение.

Очень удобно для пользователей, встроенный байпас. Не требует дополнительного места для установки. Собранный на автоматическом выключателе, прост, удобен в работе. Работает таким образом, что одновременно включить два режима не получится. При включении стабилизации, байпас отключается!

Преимущества стабилизаторов напряжения Элтех СН

• Широкий диапазон. Работают 75 — 300 вольт.
• Защита от высоких скачков напряжения (выдерживает до 1000в, оставаясь работоспособным)
• Высокое быстродействие. Скорость реакции 20мс.
• Двухуровневая токовая защита
• Температурная защита трансформатора в стабилизаторе
• Дополнительная защита выходного напряжения (работает независимо от стабилизатора)
• Кратковременно выдерживает трехкратное превышение мощности.
• Стабилизатор полностью автоматизирован, не требует участия пользователя.
• Морозостойкое исполнение. Работают от минус 30 градусов.

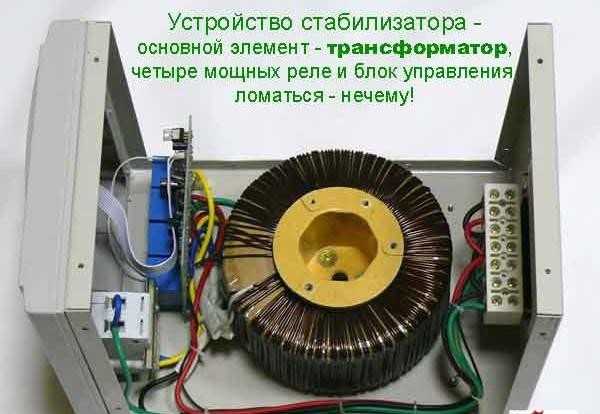

Функционально, стабилизатор напряжения состоит из автотрансформатора, вольтодобавочными обмотками. Коммутация обмоток выполнена силовыми ключами симисторами (спаренный тиристор). Именно по типу силовых ключей, называют тиристорными. Использование, такой схемы коммутации значительно повышает надежность, срок службы. Используя все последние достижения развития электроники, плата управления укомплектована микроконтроллером.

Собственное программное обеспечение позволяет быстро, точно оценивать уровень входного напряжения. Переключать вольтодобавочные обмотки, обеспечивая мягкий режим включения силовых ключей. Переключение происходит при минимальном токе (переход через ноль), за счет этого, не создавая помех при переключении. Дополнительно, использование электронных силовых ключей, обеспечивает бесшумную регулировку. Стабилизаторы работают бесшумно. При достижении нагрузки свыше 50% номинальной мощности стабилизатора включается система охлаждения. В ночное время, когда нагрузка минимальная, система охлаждения не работает. Что создает дополнительный комфорт отсутствием дополнительных шумов потребителям.

Выбирайте тиристорные стабилизаторы для защиты своей бытовой техники. Обладают большим сроком службы. Бесшумные в работе. Высокая степень надежности дает 100% защиту от любых аномалий электросетей.

Принцип регулировки напряжения

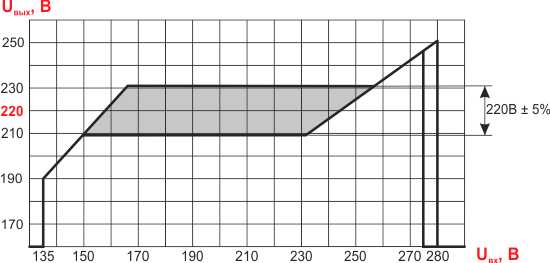

На графике отображен принцип работы серии «стандарт». При включении, идет небольшая задержка. В течении этого промежутка времени, происходит оценка входного уровня напряжения. После анализа, подключается необходимая обмотка, подается напряжение. Во время работы устройство проверяет уровень входного напряжения электросети непрерывно. Принцип описан для серии «стандарт». Если напряжение выходит за рамки обозначенных порогов 210-230 вольт (для серии «стандарт», другие серии отличаются порогами), устройство уменьшает, повышает напряжение на 15 вольт. Регулировка проходит ступенчато — 15 вольт. Время переключения ступеней — примерно 10мс. Входной диапазон работы стабилизатора колеблется 130 — 270В. В случае превышения уровня напряжения электросети значения 270В, механизм отключает потребителя от сети. Однако, даже тогда он продолжает следить за подаваемым напряжением. Как только оно вернется в допустимый диапазон, произойдёт автоматическое подключение. Точно также стабилизатор действует, если напряжение опускается ниже 130В. Имеет функцию контроля по току. Если потребитель включит нагрузку, превышающую допустимую мощность прибора, произойдет отключение. Включение последует спустя 2 минуты. Если нагрузка останется столь же высокой, последует очередное двухминутное отключение. Контроль температуры трансформатора. Когда данный показатель достигает предельных значений, происходит отключение. При достижении рабочих значений температуры, автоматически включается в работу.

Подбираем необходимые параметры стабилизаторов напряжения

Для начала надо определить тип электросети. Чаще всего жилые дома используют однофазный тип сети. Наличии больших нагрузок разрешают использование трехфазной. Трехфазные значительно дороже в монтаже, обслуживании. Опасны с точки зрения уровня напряжения. 380 вольт значительно опаснее, чем 220в однофазной. Но есть преимущества. Возможность выбора лучшей фазы для однофазной нагрузки, если нагрузка незначительна, позволяет сделать это. В большинстве случаев наши дома, квартиры смонтированы однофазной сетью с максимальной разрешенной мощностью 10 квт. Для начала определим необходимый тип. Все довольно просто. В основном щите рядом с счетчиком электроэнергии смотрим на автоматический выключатель большего номинала. Главный автомат ставят на максимальную разрешенную мощность, сечению подводящих проводов. В трехфазной сети устанавливается трехполюсный автомат. Это три фазы (А,В,С ). В однофазной сети устанавливают двухполюсный автомат (фаза, ноль). Находим максимальный по номиналу автомат и определяем тип.

Определяем входной диапазон напряжения

Выбор стабилизатора напряжения по входному диапазону не так просто. Характеристики стабилизатора напряжения имеют два диапазона: рабочий; предельный. Рабочий входной диапазон обозначает пределы электросети, когда стабилизатор обеспечивает заданные параметры выходного напряжения. Достигая предельных значений входного диапазона, отключается, переходя в режим ожидания. При возврате напряжения электросети в пределы диапазона, автоматически включается. Как избежать такие отключения? Надо знать минимальные, максимальные отклонения Вашей электросети в течении нескольких дней. Измерения можно произвести простым цифровым вольтметром. Очень прост в эксплуатации. Переключаете на значение 750в переменного напряжения. Замеряете уровень в розетке. Можно попросить знакомых специалистов, обратиться к электрику. Замеры производить в разное время суток (утром, днем, вечером). Статистика показывает максимальное падение в вечернее время (часы пик), это 6 — 10 вечера. Нет возможности замерить? Тогда выбираем максимально широкий диапазон. Модельный ряд «стандарт» или «бриз». Входной диапазон составляет 125-275в захватывая 90% всех колебаний напряжения. Если вы знаете точные пределы изменения напряжения, можно выбрать стабилизатор с меньшим диапазоном, но при этом увеличить точность выходного напряжения. Что будет если ошиблись? Будет часто отключатся, при выходе запредельный диапазон напряжения. На работоспособность, не влияет. Но удобства не доставляет точно. Обращайтесь к нам. Поменяем на другую модель с диапазоном под вашу сеть.

Не знаете диапазон колебания напряжения в вашей розетке? Нет возможности измерить напряжение? Выбирайте стабилизатор напряжения с расширенным диапазон входного напряжения. Стабилизаторы серии «Стандарт», «Бриз» способны охватить 90% всех колебаний электросети.

Выбираем стабилизатор напряжения по мощности

К расчету мощности стабилизатора напряжения, надо подойти серьезно. Грамотный расчет исключит перегрузку стабилизатора, защитного отключения. Есть несколько вариантов. Рассмотрим расчет мощности по входным автоматам. Мы уже рассматривали, как определить главный (вводной автоматический выключатель). Теперь необходимо посмотреть его номинал. Обычно указывается крупными цифрами, чуть ниже названия. Иногда указывают буквами. Пример, С50, означает номинал автоматического выключателя 50 Ампер. Делим это значение на пять. Получаем приблизительную необходимую мощность. Довольно просто. Можно пойти по другому пути. Сложить потребляемые мощности мощных бытовых приборов, которыми можете пользоваться одновременно. Заложить запас 20-30% на свет, небольшие приборы. Получили мощность. Расчет очень приближенный. Последний вариант, воспользоваться онлайн калькулятором расчета мощности стабилизатора напряжения. Сомневаетесь? Позвоните нашим специалистам по бесплатному номеру в шапке сайта, напишите в онлайн чат. Консультанты помогут с расчетом, проверят, выберут необходимый стабилизатор по мощности. Ошиблись в мощности? Не беда. Поменяем на мощный, с доплатой только разницы между моделями. Звоните на бесплатный номер. Специалисты компании бесплатно помогут рассчитать необходимую мощность стабилизатора напряжения, подберут для вашей сети оптимальный диапазон входного напряжения стабилизатора. Получите рекомендации точности выходного напряжения.

Точность показывает максимальные отклонения на выходе от номинального значения 220в. Указывается процентами. Очень сильно влияет на стоимость. Чем выше точность, тем выше стоимость. Высокой точности регулировки напряжения в быту не требуется. Достаточно 5%. Это диапазон 210-230в. Любая бытовая техника работает без сбоев. Высокая точность требуется чаще, всего для медицинского, лабораторного оборудования. Высокую точность требует высокотехнологичное промышленное оборудование. Если есть лишние денежные средства, хотите полностью сглазить скачки напряжения, моргание света, тогда устанавливайте в доме высокоточную модель стабилизатора напряжения.

Для бытовой техники вполне достаточно стабилизатора напряжения точностью выходного напряжения 3-5%. Эти значения полностью удовлетворяют требования Российского Госта по стандарту напряжения электросети.

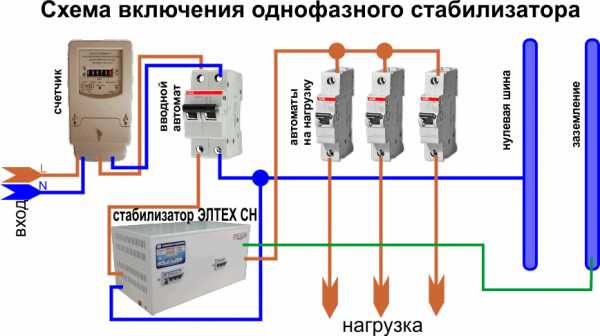

Подключение довольно простое. Рассмотрим пример подключения однофазного комплекта. Итак, у нас имеется кабель, четыре жилы. Входная фаза, выходная фаза, нулевой проводник, заземление. Включается в разрыв фазы. Нулевой проводник подключается без разрыва основного. Это необходимо для питания самого прибора. Стабилизация осуществляется по фазе. Определяем вводной автомат или устройство защитного отключения (УЗО) в электрощите. Это должен быть автоматический выключатель большего номинала, по сравнению с остальными. Перемычка, идущая от него к распределительным автоматическим выключателям, убирается. Подсоединим к нему жилу, подписанную как «фаза вход». Вторую жилу «фаза выход» подключаем к распределительным автоматам, вместо перемычки. Нулевая жила прикручивается к нулевой шине. Заземление к шине заземления. Подключение трехфазного комплекта аналогичное, только выполнить описанные выше действия для каждой фазы. Отличие будет при необходимости включения блока контроля фаз (БКФ). Необходимость его подключения встает при наличии трехфазных потребителей. Включается в линию после стабилизаторов напряжения. Для осуществления полного контроля трехфазной сети.

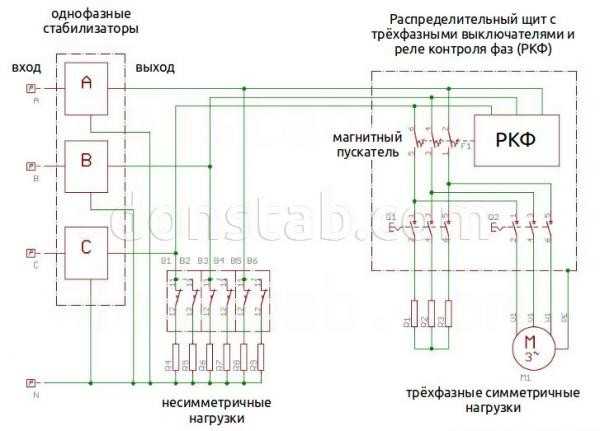

БКФ рекомендуем включать в линию, непосредственно перед трехфазным потребителем. Данный вариант обеспечивает частичное наличие электричества в доме, в местах однофазных потребителей. Если подключить сразу на выходе. В аварийной ситуации, при пропадании одной из фаз, будет обесточен весь дом.

Сотрудники компании «Электронные технологии» готовы помочь вам в выборе однофазного или трехфазного комплекта. Наши специалисты тщательно проанализируют все условия эксплуатации, подберут оптимальную модель. Опытные монтажники установят оборудование, протестируют его, обеспечат своевременное техническое обслуживание.

760396.ru

Как правильно выбрать стабилизатор напряжения?

Надо ли вообще устанавливать стабилизатор?

Определиться в этом можно так:

Сделайте замеры напряжения в сети, как фазных, так и линейных, несколько раз в течение суток на протяжении нескольких дней, например, двух будних и двух выходных (используйте прибор, измеряющий истинное действующее значение, в описании импортных цифровых приборов это обозначается как True RMS).

По результатам измерений возможны три варианта решения.

Результаты замеров	решение
Напряжение в фазах не выходило за пределы 205..235 В	Установка стабилизаторов оправдана только для питания особо ответственных электроприборов, причем стабилизаторы надо использовать высокоточные с возможностью регулировки выходного напряжения. Если в одной из фаз напряжение заметно отличается, поставьте стабилизатор только на эту фазу и выставьте на ней напряжение такое же, как в двух других.
Напряжение выходит за пределы 205…235 В, но остается в диапазоне 195…245 В	Установка стабилизаторов крайне желательна для всех электроприемников, а для источников света обязательна.
Напряжение ниже 195 или выше 245 вольт; уровень напряжения постоянно меняется	Без стабилизаторов напряжения пользоваться электроприборами нельзя!

Сколько и каких стабилизаторов покупать и куда ставить?

Здесь надо задать себе четыре вопроса:

1. Нужен трехфазный стабилизатор или можно обойтись однофазным?
2. Какой мощности необходимо выбрать стабилизатор или стабилизаторы?
3. Какая температура и влажность в помещении, где планируется их установить?
4. Стабилизаторы могут издавать заметный шум, не будет ли это мешать?

Ответы:

1. Первый вопрос может отпасть сам собой, если ввод в дом, квартиру или офис однофазный и трехфазные потребители не могут включаться в такую сеть. Если ввод трехфазный, то надо уточнить наличие нагрузки, требующей трехфазного подключения или возможность появления таковой в ближайшем будущем. Наличие трехфазной нагрузки требует установки трехфазного стабилизатора.
2. Второй вопрос важен и с технической и с финансовой точки зрения. Занижение мощности будет в дальнейшем ограничивать подключение электроприборов и вызывать перегрузку стабилизаторов, а неоправданное завышение приводит к лишним затратам. Есть два крайних варианта — стабилизатор напряжения может быть поставлен индивидуально к каждому электроприемнику, а можно установить один общий стабилизатор для всех. Первый вариант дорогостоящий и неудобный для практического применения. Второй вариант более предпочтительный, мощность стабилизатора нужна меньше чем суммарная мощность электроприемников, так как никогда не происходит их одновременного включения, но он требует правильного определения расчетной нагрузки. Это может сделать только специалист. При определении мощности стабилизатора всегда надо учитывать, что многие электроприборы, в первую очередь электродвигатели, в момент пуска и приема нагрузки потребляют ток из сети в несколько раз больше, чем в установившемся режиме работы.

Потребляемую мощность можно примерно определить по приведенной ниже таблице. Указана полная потребляемая мощность в воль-амперах (ВА).

бытовые приборы		электроинструмент
фен для волос	450-2000	дрель	400-800
утюг	500-2000	перфоратор	600-1400
электроплита	1100-6000	электроточило	300-1100
тостер	600-1500	дисковая пила	750-1600
кофеварка	800-1500	электрорубанок	400-1000
обогреватель	1000-2400	электролобзик	250-700
гриль	1200-2000	шлифовальная машина	650-2200
пылесос	400-2000	ЭЛЕКТРОПРИБОРЫ
радио	50-250
телевизор	100-400	компрессор	750-2800
холодильник	150-600	водяной насос	500-900
духовка	1000-2000	циркулярная пила	1800-2100
СВЧ — печь	1500-2000	кондиционер	1000-3000
компьютер	400-750	электромоторы	550-3000
электрочайник	1000-2000	вентиляторы	750-1700
электролампы	20-250	сенокосилка	750-2500
бойлер	1200-1500	насос выс. давления	2000-2900

3. Условия установки имеют значение, так как для стабилизаторов всегда оговариваются условия эксплуатации по температуре и влажности.
4. Шум от работы стабилизаторов, если не обеспечена защита от него, может быть раздражающим, даже если он не сильный.

Самостоятельный выбор необходимой модели стабилизатора переменного напряжения в некоторых случаях бывает достаточно затруднительной задачей. Ведь некачественное электропитание может стать причиной остановки технологического процесса, поломки оборудования на производстве, или выхода из строя аппаратуры и техники в Вашем доме.

Если Вы не сумели ответить на предложенные выше вопросы или после ответа на них у Вас остались сомнения по выбору необходимой модели стабилизатора, в этом случае мы настоятельно рекомендуем по всем неясным вопросам или за дополнительной информацией обращаться к нашим специалистам.

Учитывая наш опыт, заметим, что на практике часто приходится сталкиваться, особенно при решении вопросов обеспечения комплексного электропитания, с нестандартными требованиями, удовлетворение которых не ограничивается одной стандартной моделью стабилизатора напряжения. В этом случае мы предлагает свои возможности по изготовлению стабилизаторов напряжения с требуемыми характеристиками.

Помимо этого, наши специалисты помогут Вам определить необходимость применения другой сопутствующей стабилизаторам переменного напряжения аппаратуры (источников бесперебойного питания, устройств контроля и защиты и т.п.), позволяющей решить конкретную задачу по обеспечению качественного электропитания.

В соответствующем разделе «Стабилизаторы напряжения» Вы можете ознакомиться с продукцией нашего интернет-магазина.

www.generatortut.ru

Как стабилизатор напряжения выбрать по мощности и по фазам: советы профессионалов :: SYL.ru

Увеличение количества домашних электроприборов неизбежно оказывает и высокую нагрузку на электросеть. Эксплуатация холодильника, телевизора, осветительных приборов и стиральной машины давно стала нормой, но к этому списку регулярно добавляются новые потребители энергии. И даже стремление производителей бытовой техники вводить энергосберегающие режимы не всегда позволяет минимизировать риски перепадов напряжения. Решить данную проблему поможет только стабилизирующее устройство. Такие аппараты нужны и для предохранения эксплуатируемых приборов, и в целом как инструмент обеспечения противопожарной безопасности внутри дома. Следовательно, возникает вопрос: как стабилизатор напряжения выбрать? Эксперты рекомендуют подходить к этой задаче комплексно, при этом уделяя особое внимание главным характеристикам оборудования.

Мощность как базовая характеристика

Мощностный потенциал определяет, с какими нагрузками в электросети сможет справляться конкретный стабилизатор. Одно дело – обслуживать пару небольших кухонных приборов, а другое – контролировать нагрузки от высокопроизводительных котлов. Непосредственно на мощность стабилизатора влияет автотрансформатор. Его формирует проволочная обмотка, от размерных характеристик которой и зависит потенциал устройства. Если на нее оказываются сверхвысокие нагрузки, то прибор и подчиненная ему бытовая техника отключаются. Но в любом случае в домашнем хозяйстве должен использоваться стабилизатор напряжения 220 В. Какой выбрать по мощности? Доступные на рынке предложения охватывают диапазон 0,5-100 кВт. При этом минимальный уровень до 3 кВт обычно применяется для обслуживания одной потребительской единицы – холодильника, стиральной машины, телевизора и т. д. Чаще всего используются модели стабилизаторов мощностью 10-15 кВт. Этого достаточно для работы с несколькими единицами бытовой техники.

Для точного определения минимального уровня требуемой мощности необходимо произвести соответствующие измерения. Для этого используют токоизмерительные клещи, позволяющие фиксировать пусковой ток. Вычислить потребляемую энергию можно у любого прибора, который оснащен электродвигателем. Затем показатели нагрузки от всех целевых приборов складываются – таким образом получается оптимальная мощность стабилизатора.

Учет входного и выходного напряжения

Уже говорилось, что на мощность влияет автотрансформатор, однако разработчики стабилизаторов смотрят на эту связь с обратной стороны. Автоматический преобразователь с параметрами обмотки изготавливается исходя из требований к двум рабочим показателям – мощности и напряжению. Поэтому внимания будет заслуживать и напряжение – входное и выходное. Номинально практически все бытовые модели поддерживают возможность работы с сетью 220 В. Но это нормальная величина, которая при регулярной поддержке не требует подключения такого корректирующего оборудования, как стабилизатор напряжения. Выбрать прибор по входному напряжению позволит знание амплитуды колебаний в сети. В частности, стандартные модели стабилизаторов поддерживают интервал 140-260 В. Это значит, что автотрансформатор сможет в рамках этого диапазона напряжений предоставить на выходе те же 220 В. Это и будет выходное напряжение, которое получает бытовая техника в оптимальном режиме энергоснабжения. Встречается и менее широкий разброс – порядка 160-250 В, а также версии с возможностью регуляции крайних значений.

Что такое фазность стабилизатора?

Количество фаз можно перевести в число проводов. Существуют одно- и трехфазные стабилизаторы. Соответственно, трехфазные модели рассчитаны на эксплуатацию в сетях с большим напряжением. Что касается однофазных сетей, то в них используется не один провод, а два – фаза и ноль. В обоих случаях важно учитывать напряжение. В домашних условиях чаще применяется однофазная система питания на 220 В, а в промышленности – трехфазные мощные сети на 380 В. Как же поступить, если нужен стабилизатор напряжения 220 В для дачи? Какой выбрать прибор в данном случае – это зависит от потребителей. Бывает, что и предприятия обеспечиваются стабилизаторами на 220 В. Однако, если на даче стоит высокомощный котел, то можно подумать об оснащении его стабилизирующим устройством на 380 В.

Как выбирать однофазный стабилизатор?

Такие модели подходят в тех случаях, когда нет смысла использовать мощный стабилизирующий инструмент. Однофазные приборы к тому же отличаются низким уровнем шума, небольшими габаритами и более точной коррекцией напряжения. Но стремление к минимизации по всем параметрам вовсе не гарантирует эффективную работу устройства. Поэтому важен следующий вопрос: как стабилизатор напряжения выбрать, чтобы он был экономным и в то же время эффективно выполнял свою функцию? Однофазные модели особенно важно оценивать по мощности. Средний коридор составляет 5-30 кВт. Если речь идет о небольшом количестве малопроизводительной бытовой техники, то можно внимательнее рассмотреть модели от 0,5 до 4,5 кВт. Что касается напряжения, то верхний уровень для однофазных стабилизаторов редко превышает 275 В, а нижний – 140 В. Чем шире интервал, тем надежнее будет работать сеть, но и стоимость аппарата в данном случае немаленькая.

Нюансы выбора трехфазных моделей

Стабилизаторы такого типа изначально ориентируются на работу с мощной техникой, требующей больших энергетических ресурсов. Если требуется надежный блок для предприятия, то стоит обращаться к универсальным моделям с повышенными защитными качествами. Это может быть трехфазный аппарат с полной мощностью 3-100 кВА, дополненный системой коммутации. Для целенаправленной работы с чувствительным профессиональным оборудованием желательно также приобретать модели с широким диапазоном полной мощности, которые при этом отличаются точностью регулировки напряжения. Теперь другой вопрос: как стабилизатор напряжения выбрать для дачи с трехфазной сетью? Такое тоже бывает и ориентироваться стоит на аппараты, полная мощность которых не превышает 30 кВА. При этом важно понимать, что точность регулировки будет невысокой.

Особенности выбора стабилизатора для котла

Если других потребителей в комплексе энергоснабжения не планируется, то желательно ориентироваться на модели конкретно для котла. Соответственно, это будет стабилизатор мощностью порядка 7-10 кВт, хотя в загородных домах часто используются и высокомощные отопительные агрегаты, нуждающиеся в более солидной поддержке стабилизатора. Но просчитаться в этой характеристике очень сложно, поэтому целесообразнее задуматься над другим вопросом: как выбрать стабилизатор напряжения для котла, чтобы он обеспечил надежность и долговечность оборудования? Даже если рабочие характеристики прибора полностью укладываются в требования котла и местной электросети, он сможет гарантировать бесперебойность только при наличии защитных систем. Стабилизатор для котельной как минимум должен иметь защиту от короткого замыкания, от перегрева и перегрузок. Наиболее технологичные агрегаты также обеспечиваются системой самодиагностики.

Какой стабилизатор напряжения выбрать для дачи?

В условиях эксплуатации на даче также будут иметь значения защитные системы и оптимальные показатели мощности. Но если в домашних условиях пользователь в постоянном режиме контролирует функцию стабилизатора и обслуживаемого им оборудования, то на даче может потребоваться автоматический режим управления. Речь идет о самостоятельной работе в течение нескольких дней или месяцев. В такой ситуации может подойти программируемый стабилизатор напряжения 220 В для дачи. Выбрать подходящую модель поможет составление эксплуатационного графика и определение удобных способов дистанционного контроля оборудования. Далее по этим требованиям подбирается стабилизатор с подходящими режимами автономной работы, средствами автоматизированного управления и т.д.

Электронный или электромеханический стабилизатор?

Программируемые модели стабилизаторов входят в группу электронных устройств. Это современные аппараты, отличающиеся наличием эргономичных цифровых дисплеев. Недостатком электроники является низкая точность регулировки напряжения с погрешностью порядка 10%. Для бытовой техники это лучший вариант, поскольку отклонение от нормативного показателя особого значения иметь не будет, чего нельзя сказать об удобстве взаимодействия с системой через цифровую панель. Как выбрать стабилизатор напряжения из этой категории? Желательно опираться на модели, в которых предусмотрены режимы восстановления электронных ключей и самодиагностика. Что касается электромеханического оборудования, то оно менее долговечно, обеспечивает плавную регулировку и отличается высокой точностью. Такой стабилизатор подойдет для специализированной медицинской или музыкальной аппаратуры, чувствительной к малейшему перепаду в сети.

Дополнительные аксессуары

В комплект рабочей вспомогательной фурнитуры входят провода, переходники, крепежные муфты, соединительные хомуты и т.д. Непосредственно для монтажных работ также потребуются крепежные скобы, соответствующие проводу по размеру диаметра. Перед входом линии на стабилизатор можно предусмотреть автоматический переключатель и счетчик при необходимости. Если стоит вопрос о том, как выбрать стабилизатор напряжения для дома с возможностью самостоятельного замера показаний, то для конкретной модели нужно будет предусмотреть и мультиметр. Это измерительный аппарат, который с помощью щупов позволяет фиксировать показатели силы тока, сопротивления и др.

Каким производителям отдать предпочтение?

Лидером сегмента на отечественном рынке стабилизаторов напряжения является компания «Ресанта». Российский изготовитель выпускает модели с широкими показателями входного напряжения – от 90 до 260 В для домашней эксплуатации, и от 240 до 430 В для промышленных трехфазных сетей. Если стоит вопрос о том, как выбрать стабилизатор напряжения с экономией и относительно высоким качеством, можно довериться этой фирме. Конкурентов у «Ресанты» много, а главные из них – это зарубежные компании Sturm, Walton и Elitech. Причем второй производитель славится высококачественными стабилизаторами промышленного назначения.

Заключение

В оценке стабилизаторов немалую роль играют и характеристики, которые проявятся уже в дальнейшем при эксплуатации. В немалой степени на характер применения повлияет способ установки. Например, каким образом может быть инсталлирован стабилизатор напряжения 220 В для дома – как выбрать прибор по этому признаку? Чаще всего для бытовых нужд предлагаются компактные модели переносного типа. Такой прибор достаточно поставить в безопасное от влаги, огня и пыли место. Но в случае с трехфазными промышленными устройствами может потребоваться специальная установочная площадка – это следует учитывать изначально. Производители даже предлагают специальные платформы, позволяющие монтировать крупное оборудование на ровной поверхности с антивибрационной защитой.

www.syl.ru

Как выбрать стабилизатор напряжения: отличия по видам

Содержание:
Как выбрать стабилизатор напряжения: разновидности и их отличия
Автоматический стабилизатор напряжения: пять шагов, и за оборудование можно быть спокойным

Перепадами напряжения в электрической сети нас не удивить – многие уже привыкли к морганию лампочек и практически не замечают этого явления. Но все это, как говорится, до поры до времени. Рано или поздно считающиеся стандартными для стран СНГ скачки напряжения в пределах 10% в большую или меньшую сторону приведут к поломке того же холодильника или компьютера. Особенно, если речь идет об импортной технике, не привычной к такому качеству электроэнергии. Исправить подобное положение дел можно исключительно с помощью стабилизатора, о котором и пойдет речь в этой статье, где мы вместе с сайтом stroisovety.org ответим на вопрос, как выбрать стабилизатор напряжения? Мы разберемся с разновидностями этого оборудования и критериями, согласно которым осуществляется его выбор.

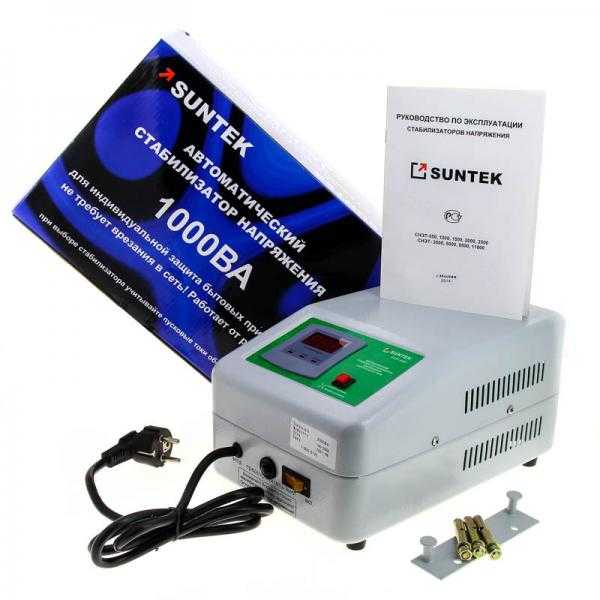

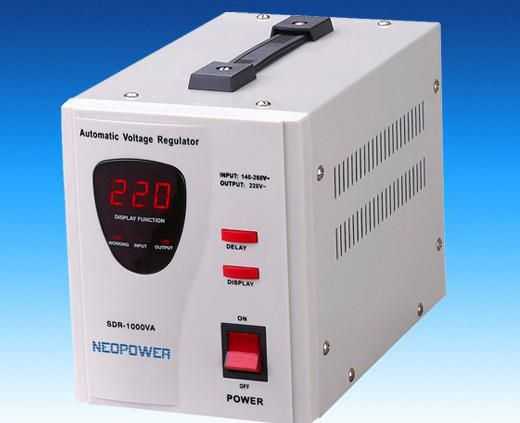

Бытовой стабилизатор напряжения фото

Как выбрать стабилизатор напряжения: разновидности и их отличия

Существуют два основных типа стабилизаторов напряжения – это накапливающие и корректирующие. Задаваясь вопросом, какой стабилизатор напряжения выбрать, следует понимать, что первый тип в основном предназначен для промышленного использования – такие устройства достаточно громоздкие и в последнее время практически не применяются. Для общего развития скажу, что все они действуют по принципу «двигатель-генератор». Некачественная энергия подается на двигатель, раскачивающий маховик или маятник, который трудно резко остановить или замедлить. Последние, в свою очередь, передают накопленную кинетическую энергию генератору, который и вырабатывает напряжение со стабильными характеристиками. К таким стабилизаторам можно отнести феррорезонансные устройства, которые широко применялись во времена СССР для подключения к сети телевизоров. Также к этому типу стабилизаторов напряжения можно отнести инверторные устройства, которые накапливают энергию в специальных емкостях (конденсаторах) и небезызвестные ИБП (источники бесперебойного питания), которые используют аккумуляторную батарею. Для тех, кто не в курсе, ИБП практически всегда являются одновременно и стабилизатором напряжения.

Как выбрать стабилизатор напряжения

О корректирующих стабилизаторах напряжения стоит поговорить немного подробнее, так как именно их предлагает в широком ассортименте современная промышленность. Если вы подыскиваете бытовой стабилизатор напряжения, то на эту группу устройств следует обратить внимание. К ней относят электронные, электромеханические и ферромагнитные стабилизаторы.

1. Электронный стабилизатор напряжения. Основным преимуществом таких устройств является их быстродействие – они практически мгновенно реагируют на изменение напряжения в сети и посредством ключей переключают обмотки специального трансформатора. Все электронные устройства по типу переключателей (ключей) разделяются на два вида: полупроводниковые и релейные. К преимуществам первых можно отнести бесшумную работу. Вторые также работают тихо, но не настолько, как полупроводниковые. Как правило, этот тип стабилизаторов используется для защиты импортного дорогостоящего оборудования. Применяют их как для бытовых целей, так и в условиях производства. Электронные стабилизаторы напряжения на сегодняшний день являются самыми дорогостоящими устройствами этого типа.

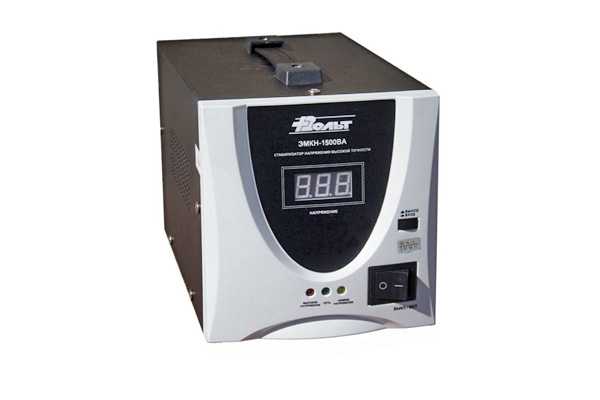

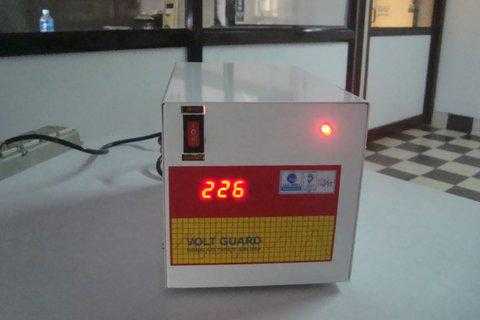

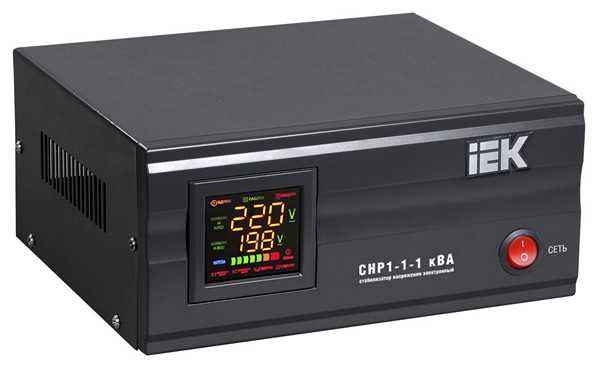

   Электронный стабилизатор напряжения фото

2. Электромеханический стабилизатор напряжения. Его принцип работы основан на передвижении ползунка по специальному трансформатору. Микропроцессор следит за напряжением сети и в зависимости от этого дает команду ползунку переместиться в то или иное место трансформатора. Основным отличием таких устройств является плавная регулировка напряжения – ни о каком быстродействии здесь не может идти речи. Скорость срабатывания таких стабилизаторов составляет 5-7 миллисекунд – с резкими, а главное большими скачками напряжения они справляются плохо. Но, тем не менее, они довольно успешно используются в быту и на производстве. Чтобы компенсировать слабое быстродействие, которое характерно релейным стабилизаторам напряжения, их оснащают прерывателем, который в случае резких перепадов напряжения просто прекращает на некоторое время подачу электроэнергии.
3. Ферромагнитный или линейный стабилизатор напряжения. Для выравнивания напряжения в подобных устройствах используется катушка с электромагнитным сердечником. При определенном напряжении сердечник такой катушки насыщается и просто не выдает в сеть более высокое напряжение – такой трансформатор тормозит рост напряжения на выходе, тем самым стабилизируя электрический ток. С сильно пониженным напряжением он практически не справляется. Такая постановка вопроса, а вернее свойства ферромагнитной катушки позволяют использовать подобные стабилизаторы для защиты бытовых приборов от резкого увеличения напряжения в сети. Это самое простое и дешевое устройство, которое в современном мире используется для защиты отдельных приборов.

   Какой стабилизатор напряжения выбрать для дома

Автоматический стабилизатор напряжения: пять шагов, и за оборудование можно быть спокойным

Все, что нужно сделать, подходя к вопросу выбора бытового стабилизатора напряжения, это определиться с пятью моментами. Их мы изложим по пунктам в виде инструкции.

1. Одно- или трехфазный стабилизатор напряжения. Бытовая электропроводка практически во всех случаях имеет однофазную разводку. Трехфазная может встречаться только в частных домах и то не всегда. Определить ее можно по вводному кабелю – число жил в нем составляет три (без учета нуля). Если не понимаете, то пригласите электрика, на этот вопрос он ответит вам в течение нескольких секунд.
2. Определитесь с назначением стабилизатора – что с его помощью вы собираетесь защищать: все домашние электроприборы или один наиболее ценный для вас? Если речь идет об одном или двух потребителях электрического тока, то стоит остановить свой выбор на линейном стабилизаторе, который включается посредством вилки в розетку. Если вопрос стоит более глобально, тогда нужно обращать внимание на мощные магистральные стабилизаторы напряжения.

   Типы стабилизаторов напряжения

3. Мощность стабилизатора. Здесь не все так однозначно, как может показаться – придется проводить расчеты. Как это делается, разберем на примере. Предположим, что одновременно в вашем доме будут работать холодильник мощностью 600Вт, телевизор (400Вт), кондиционер (1000Вт), радио (100Вт) и осветительные приборы общей мощностью (200Вт). Их суммарная мощность составляет 2,3кВт. Кроме того, дополнительно на небольшой промежуток времени могут включаться и другие потребители электроэнергии (например, пылесос (800Вт), утюг (1000Вт) и электрочайник (1000Вт)). В такой ситуации общая нагрузка может увеличиться на 0,8-2,5кВт. Ее также нужно учесть, наша задача – рассчитать максимальную суммарную нагрузку на электрическую сеть. В данной ситуации она уже составляет 5,1кВт. Остается воспользоваться специальным коэффициентом, который отражает качество электроэнергии в вашей сети – в среднем это 1,29. Умножаем на него полученную расчетным путем максимальную нагрузку и получаем мощность необходимого вам стабилизатора напряжения. В нашем примере она составит 5,1×1,29=6,579. Округляем в большую сторону и получаем 7кВт.

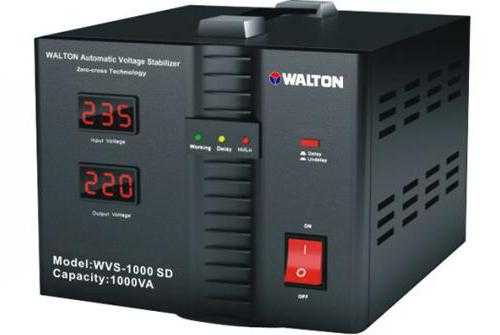

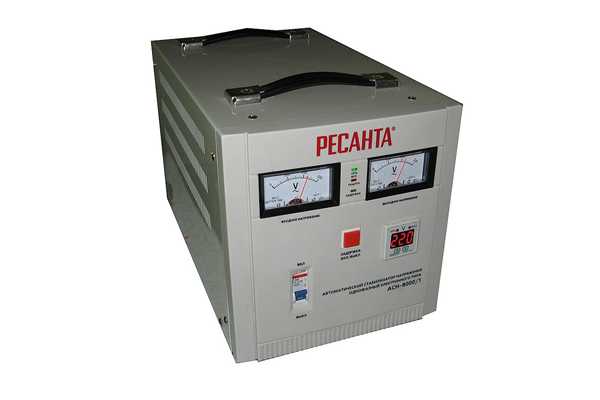

   Автоматический стабилизатор напряжения фото

4. Уровень защиты стабилизатора. Как правило, все качественные модели подобных устройств должны иметь защиту по входящему напряжению от слишком высоких скачков, защиту от короткого замыкания и перегрузки устройства, возникающей в результате использования большего количество потребителей. Приобретать стабилизатор нужно с запасом. Вместо 7кВт лучше взять 10кВт – со временем количество бытовых электроприборов, как правило, увеличивается.
5. Диапазон работы – бывает стандартный и расширенный. В течение нескольких дней нужно будет измерять напряжение в сети в моменты пиковых нагрузок (утром и вечером). Если перепады напряжения колеблются в пределах 165-255V, то подойдет стандартное устройство, если ток опускается ниже чем 165V, то лучше приобрести стабилизатор с расширенным диапазоном.

В завершение темы несколько слов о том, что существуют разделения этих устройств по типу установки – есть напольный и настенный стабилизатор напряжения. Тут уж как вам удобно.

Разновидности бытовых стабилизаторов напряжения

Вот и все, что нужно знать, подходя к вопросу, как выбрать стабилизатор напряжения? Как видите, сложного ничего нет. В принципе, нормальный продавец-консультант подскажет вам всю нужную информацию. Ваше дело – только проконтролировать его расчеты и не допустить того, чтобы вам продали стабилизатор с заведомо большим запасом мощности.

Автор статьи Александр Куликов

stroisovety.org

Как выбрать стабилизатор напряжения

Чем дальше находится населенный пункт от электростанции, тем менее устойчивым доходит ток до потребителя. Поэтому часто у жителей загородных домов появляется необходимость в покупке нормализатора тока. В противном случае качество работы и срок службы бытовой техники понижаются, а освещение становится тусклым, или моргает. Встает вопрос: а как выбрать стабилизатор напряжения для частного дома?

Критерии к выбору нормализатора тока для частного дома

Прежде чем отправиться в магазин вы должны определиться со следующими параметрами стабилизатора:

1. Количество фаз;
2. Тип устройства;
3. Мощность.

Когда вы с ними определитесь, у вас будут готовы ответы на первые три вопроса продавца. Вы не можете посоветоваться с консультантом относительно них, потому что рассматриваемые тут параметры зависят только от количества фаз в вашей сети, суммарной мощности потребителей, технических и ваших личных нужд. Остальные мелочи (восприимчивость к перегрузкам, способ установки) можно решить на месте.

Количество фаз

Если вы не знаете, сколько фаз в вашей сети, то ответьте на вопрос: куда вам нужен стабилизатор? Если в производственный цех – то сеть однозначно трехфазная, если для городской квартиры или дачного домика – сеть только однофазная. В деревнях и селах же возможны оба варианта. Чтобы определить, однофазный или трехфазный стабилизатор напряжения вам нужен, посмотрите в таблицу. С ее помощью вы узнаете, сколько фаз в вашей сети.

Способ определения количества фаз	Однофазная сеть (220В)	Трехфазная сеть (380В)
Заглянуть в условия электроснабжения дома в соответствующей документации (если есть)	Речь будет идти об однофазной сети	Речь будет идти о трехфазной сети
Посмотреть, сколько проводов подводится к дому	2 (фаза и ноль) или 3 (фаза, ноль и земля)	4 (3 фазы и ноль)
Осмотреть электросчетчик (способ подходит для современных устройств)	1 светодиод (индикатор импульсов)	3 светодиода для фаз (A, B, и C) и 1 светодиод для импульсов

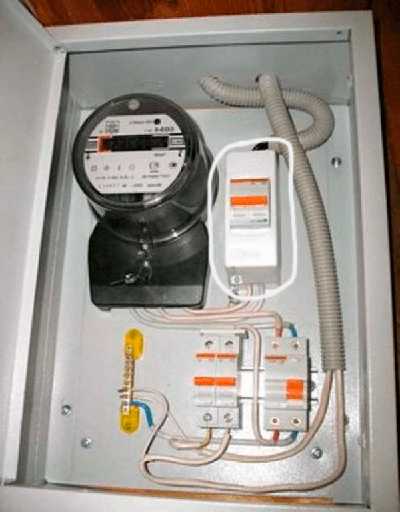

Осмотреть автовыключатель в щитке	1 или 2 полюса	3 или 4 полюса



Внимание! Если у вас одна фаза, то стабилизатор напряжения может быть только однофазным, а если у вас 3 фазы, то можно взять трехфазный преобразователь или 3 однофазных. Но их придется соединить звездой. Преимущество покупки 3 однофазных состоит в том, что появляется возможность для каждой фазы определить свою мощность. Можно обойтись и 2 стабилизаторами, тогда 1 и 2 фазы будут защищены, а 3 нет.



Тип стабилизатора

При выборе не так уж важен его принцип действия. Для потребителя важно качество работы и стоимость. Поэтому мы приведем только преимущества и недостатки каждого типа устройства, а вы определите, какой вам больше подходит. После прочтения, у вас не останется вопросов, какой стабилизатор напряжения лучше, релейный или электромеханический, потому что вы будете знать, с какими недостатками в каждом случае вам придется считаться.

Важно! Для однофазной сети подходит любой тип, а для трехфазной сети доступны только электромеханический, электродинамический и смешанный тип.

Релейные

Преимущества:

• Компактность;
• Небольшая масса;
• Доступная цена;
• Высокая скорость нормализации;
• Устойчивость к провалам и скачкам вводного вольтажа;
• Возможность использования при температуре до -15 С^о;
• Долговечность за счет отсутствия движущихся (изнашивающихся) деталей.

Недостатки:

• Ступенчатое переключение;
• Громкие щелчки при переключении диапазонов;
• Освещение при переключении обмоток мигает;
• Низкая точность выводимого напряжения (зависит от количества обмоток, а от последнего зависит стоимость).

Электромеханические

Преимущества:

• Высокая точность;
• Невосприимчивость к перегрузкам;
• Широкий диапазон вводного вольтажа;
• Относительно доступная стоимость (выше, чем у релейных, но ниже, чем у электродинамических).

Недостатки:

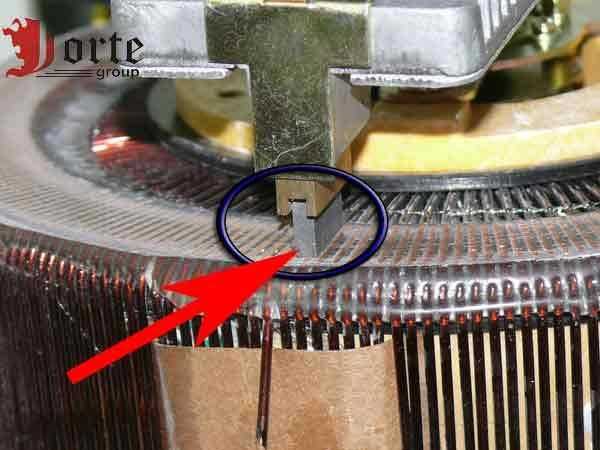

• Необходимость раз в 3-5 лет менять изношенные щетки;
• Низкая скорость нормализации;
• Нельзя использовать при температуре меньше -5 С^о;
• Шумная работа;
• Искрение и обугливание пыли.

Электродинамические

Это те же электромеханические выравниватели, но вместо щетки у них ролик. Поэтому переписывать те же характеристики нет смысла. Важно лишь то, что у электродинамических преобразователей напряжения срок службы повышается, но растет цена.

Симисторные

Преимущества:

• Высокая скорость нормализации;
• Плавное переключение;
• Тихая работа;
• Точность выводимого напряжения.

Недостатки:

• Высокая стоимость;
• Проблемы с платой управления (частая перенастройка либо смена).

Если вы еще думаете, какой стабилизатор лучше, релейный или симисторный, то имейте в виду, что из-за ступенчатого переключения обмоток первого вы будете наблюдать мигание света (резкая смена яркости). У симисторного допускаемая переключение плавное, поэтому изменение яркости останется незамеченным. Да и точность, бесшумность последнего (кроме цены) делают выбор в его пользу.

Смешанные

Смешанный выравниватель напряжения – это совмещенный электромеханический стабилизатор с релейным. При небольшом диапазоне выводимого напряжения работает электромеханическое устройство, и качество нормализации аналогичное. Если же оно не справляется (при очень низких или высоких значениях напряжения), то в работу включается релейный стабилизатор, и ее качество уже согласуется с релейным типом.

Поскольку гибрид совмещает в себе два типа преобразователя напряжения, оно имеет крупные габариты, много весит и стоит немало. Но его преимущество заключается в широком диапазоне вводного вольтажа – что очень важно при сильных провалах и скачках вольтажа в сети.

Расчет мощности

Внимание! Для стабилизаторов мощность указывается в кВА (киловольт-ампер). Это то же самое, что и привычный киловатт, потому что мощность – это произведение напряжения и силы тока (киловольтов и амперов). Поэтому пусть эта разница в единицах измерения вас не смущает.

О наименьшей и наибольшей мощности преобразователя

В инструкции, которая прилагается к стабилизатору напряжения, указывается наименьшая или наибольшая мощность, которая зависит от вводного напряжения. Дело в том, что при понижении напряжения падает мощность, а не возрастает сила тока, как многие ошибочно полагают (это утверждение противоречит закону Ома, поскольку сопротивление цепи остается постоянным). И если вы хотите не замечать падения напряжения в работе электроприборов, то ориентируйтесь на наименьшую мощность.

Пример. В инструкции указано, что наименьшая мощность равна 7 кВА, а наибольшая 10 кВА. Вам нужно сравнить мощность бытовых приборов с наименьшей, а не наибольшей мощностью. То есть, если в сумме она составляет 6,5 кВА, то такой стабилизатор подходит. А если 9 кВА, то уже нет, потому что при падении напряжении преобразователь выше 7 не выдаст.

Иногда вместо конкретных значений в инструкции прилагается график зависимости выходной мощности от вводного вольтажа.

По графику выше видно, что при напряжении меньше 100В и больше 280В мощность равна 0, потому что стабилизатор не справляется с работой и отключается. При напряжении ниже 190В, но выше 100В мощность плавно возрастает. Но как только вольтаж достигнет 190В, мощность становится наибольшей и держится вплоть до 256В. Затем она из-за перегрузки вновь спадает, пока вольтаж не превысит 280В.

Пример, как читать график. Вы знаете, что вольтаж у вас не падает ниже 170В, что приравнено к 80% мощности от максимального значения, которое в инструкции должно быть указано обязательно. Если она равна 10 кВА, то ваша наименьшая мощность будет 8 кВА. По этому значению вы и будете ориентироваться при выборе стабилизатора.

Внимание! Чтобы посчитать нижнюю границу вводного напряжения, в течение нескольких дней до покупки преобразователя в разное время суток проверяйте вольтаж в сети с помощью мультиметра.

Расчет потребляемой мощности

Чтобы стабилизатор справлялся с нагрузкой, необходимо чтобы его наименьшая мощность была равна суммарной мощности включенных в сеть потребителей. На каждом электроприборе указывается мощность. Но нужно помнить, что тут указана только та мощность, что уходит на совершение полезной работы. В действительности электроэнергии затрачивается больше. Для этого вводится коэффициент , который показывает, какая часть мощности уходит на полезную работу.

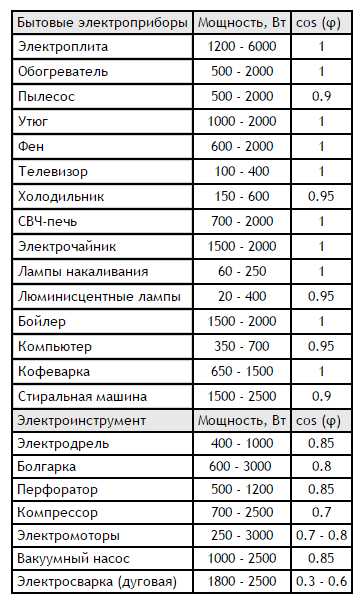

Чтобы посчитать реально затрачиваемую мощность при однофазной сети (!), нужно разделить ту, что указана на приборе на , соответствующий для него. Таблицы коэффициентов для различных потребителей приведены ниже.

Если в ней вы не нашли интересующий вас прибор, то коэффициент равен «1». К полной мощности нужно добавить еще 20% и округлить в большую сторону.



Электропотребитель
Станки и асинхронные двигатели	0,5
Электродуговые печи и электролизные выпрямители	0,6
Компрессорные установки	0,7
Насосы водяные	0,8
Сварочный аппарат	0,4
Дневное освещение с ЭмПРА	0,5-0,6
Печи индукционные	0,2=0,6

Пример расчета (потребляемая мощность выдумана, ее нужно смотреть в паспорте прибора). У вас есть микроволновая печь (1 кВт), компьютер (0,5 кВт), водяной насос (1,6 кВт), пылесос (1,2 кВт), 10 ламп дневных по 12 Вт (0,12 кВт) и 10 ламп накаливания по 100 Вт (1 кВт). Чтобы рассчитать суммарную мощность, нужно определить ее для каждого потребителя. Для насоса это 0,8, а для дневного света возьмем 0,5. Остальные приборы имеют коэффициент, равный единице. Считаем: 1+0,5/0,95+1,6/0,8+1,2/0,9+0,12/0,5+1=6,37. Если прибавить 20%, то получим 7,64. Нужно округлить значение в большую сторону. Получаем, что вам нужен стабилизатор с наименьшей мощностью в 8 кВА.

Если у вас трехфазная сеть, то формула расчета полной мощности меняется: сначала также делится мощность прибора по паспорту на cos φ, а затем умножается на √3, что приблизительно равно 1,73.

Пример расчета. Пусть у вас будут все те же потребители, что и в первом примере, но сеть уже трехфазная. Тогда суммарную мощность в 6,37 умножаем на 1,73 – получим около 11. Прибавим 20%, получим 13,22. После округления – 14 кВА. Именно такая наименьшая мощность стабилизатора вам нужна, если сеть имеет 3 фазы.

Внимание! Не обязательно считать все приборы, что у вас есть. Значение имеют только те, что могут работать одновременно. Вряд ли вы будете сразу гладить утюгом и пылесосить, готовить в микроволновой печи и на электроплите.

Сечение проводов как ограничитель мощности

Иногда покупают очень мощные выравниватели, а на практике они не могут работать в полную силу из-за небольшого сечения провода, питающего дом. Стоит ли переплачивать за такой преобразователь тока?

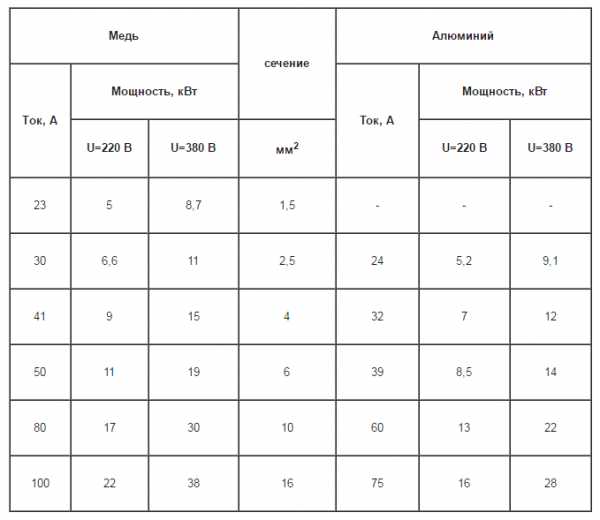

Чтобы сэкономить средства, посчитайте, на какую наибольшую нагрузку рассчитана цепь в вашем доме. Для этого узнайте сечение провода, который питает ваш дом. Затем в таблице ниже посмотрите, какая мощность соответствует для такого сечения при наличии 1 и 3 фаз. Выше этого порога покупать стабилизатор тока нет смысла. Имейте в виду, что важно знать материал, из которого изготовлен провод: из меди или из алюминия. От этого будет зависеть максимально допускаемая нагрузка на сеть.

А что делать, если вы хотите купить преобразователь тока менее мощный, чем допускает домашняя сеть? В этом нет препятствий. Можно питать от допускаемого напряжения лишь часть электроприборов, а остальные оставить отключенными от защиты. Тогда мощность рассчитывается только по тем приборам, которые будут подключены к стабилизатору.

Например, вас интересует, какой стабилизатор напряжения лучше для газового котла. Посмотрите в паспорт. Обычно мощность для газовых котлов колеблется в диапазоне 100-250 Вт. А наибольшая нагрузка в цепи близится к 15 кВт. Но вам не нужно питать другие приборы, вы хотите только котел. Поэтому его наименьшая мощность рассчитывается простым прибавлением 20%. В данном случае получаем диапазон 120-300 ВА.

Прочие мелочи

При выборе также сделайте выбор среди параметров:

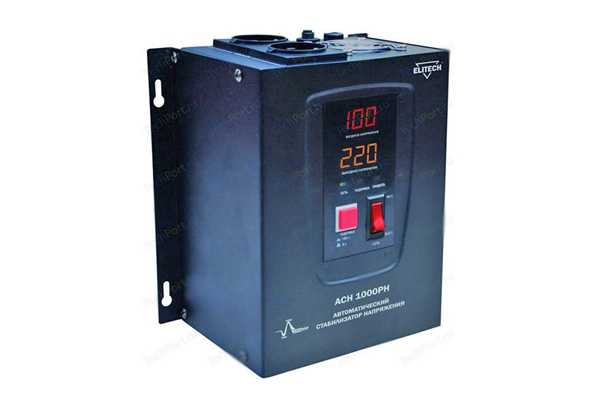

• Способ установки преобразователя (настенный, напольный, универсальный). Зависит от ваших предпочтений;
• Восприимчивость к перегрузкам (способность работать при перегрузке, обычно указывается допускаемая перегрузка и время, в течение которого стабилизатор справляется с ней). Тут вариантов масса: от доли секунды до нескольких минут и больше. Если у вас вольтаж скачет часто, но не задерживается на критических значениях, то подойдет способность в несколько секунд. Если критический вольтаж задерживается, то понадобится несколько минут, чтобы вы не заметили перебоев напряжения.

Это полное руководство по выбору нормализатора тока для частного дома. Теперь, придя в магазин, вы сможете точно назвать все параметры, которые для вас важны. Поэтому продавец сможет быстро выделить подходящие для вас варианты. Вам останется только сравнить несущественные характеристики, которые отличают их друг от друга, и сделать покупку.



electricdoma.ru

фото и видео рекомендации по выбору бытовых стабилизаторов

Нормализатор, регулятор, стабилизатор напряжения – вот, сколько названий у этого прибора. Его основное назначение – это привести скачки напряжения  в сети до стабильного и нормального, то есть, до 220 В, плюс-минус 10 В. Современный стабилизатор напряжения для дома – это небольшое компактное устройство, которое будет контролировать напряжение в сети и регулировать его в автоматическом режиме.

Обратите внимание, что существуют определенные отличия приборов, которые устанавливаются в частном доме или в квартире. И если стабилизатор для дома можно подбирать по критериям, которые соответствуют выбору промышленного образца, то офисные совместимы с квартирными. Отличия незначительные, но они есть. Так что ниже будем на них обращать внимание и отмечать. Но основная тема статьи, как выбрать стабилизатор напряжения 220В для дома?

Вопросы по выбору

Итак, есть несколько основных вопросов, на которые придется отвечать в этой статье. Вот они:

1. Лучший стабилизатор напряжения – это однофазный на 220 в или трехфазный на 380 в?
2. Можно ли заменит трехфазный тремя однофазными?
3. Какой стабилизатор напряжения, имеется в виду тип, выбрать?
4. Мощность прибора?

Ответ на вопрос №1

Все будет зависеть от того, куда сам прибор покупается. Если это квартира или маленькая дача, то внутри укладываются электрические сети на 220 в. Если это большой загородный дом, то тут могут возникнуть две ситуации. То есть, это может быть сеть или с напряжением в 220 в, или в 380 в.

Как же определить неспециалисту, сколько фаз входит в дом?

1. Если это частный дом, то обратите внимание, сколько проводов подводится к зданию. Или посмотреть в распределительном щите количество жил подводящего кабеля. То же самое и с квартирой. Так вот в доме это должно быть две жилы, в квартире четыре, здесь присутствует заземление. В большой частный дом с тремя фазами входит кабель с четырьмя жилами.
2. Если возможности посмотреть количество жил нет, тогда посмотрите на индикатор счетчика. Если в нем один световой индикатор, то это однофазная сеть, если три – трехфазная.
3. Обратите внимание на автомат, который устанавливается в распределительном щите до или после счетчика. Если он одно- или двухполюсной, значит, в вашем доме однофазная система подключения электричества. Если автомат трех- или четырехполюсной, то трехфазная.

Итак, после определения количества входящих в ваш дом фаз, можно сказать, какой стабилизатор напряжения для частного дома вам необходим.

Схема подключения к однофазной сети

Ответ на вопрос №2

Что собой представляет трехфазный стабилизатор, к примеру, на 10 кВт. По сути, это три однофазных прибора, которые объединены в один корпус с единой защитной системой. Стабилизатор устанавливается около распределительного щитка, и через него пропускаются кабели, соединяющие три фазы, разбросанные по объектам. К примеру, схема может быть такой:

• Одна фаза питает первый этаж дома.
• Вторая второй этаж.
• Третья хозяйственные постройки (гараж, баню, сарай, летнюю кухню и так далее).

Что получается на практике. Если в сети подачи электроэнергии происходит, к примеру, короткое замыкание, то срабатывает сразу защитный блок, который отключает бытовой стабилизатор напряжения. То есть, обесточивается весь дом и хозяйственные постройки. Очень неудобно.

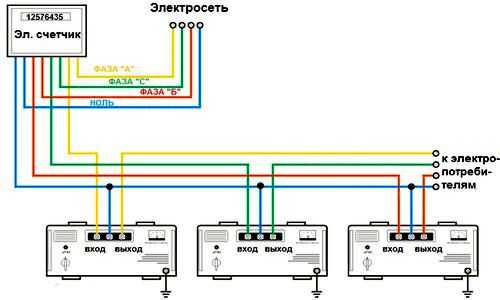

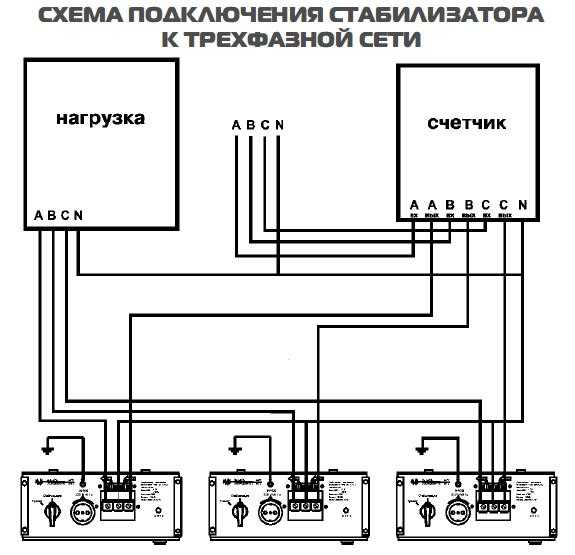

Подключение однофазных стабилизаторов в трехфазную сеть.

Поэтому лучше использовать другой вариант для дома и дачи. Это установка трех однофазных стабилизатора, которые будут подключены каждый к своей фазе. То есть, при аварии на одной из фаз произойдет отключение ее стабилизатора напряжения. Остальные фазы будут работать в штатном режиме. При проведении ремонтных работ отключать остальные работающие фазы нет необходимости.

Но тут перед потребителем встает дополнительный вопрос, какой стабилизатор, имеется в виду по мощности, надо установить на каждую фазу. Вспомните рассматриваемую выше схему по этажам. Обычно на первом этаже располагаются служебные помещения: кухня, ванная, столовая, которые оборудованы большим количеством электроприборов: посудомоечные и стиральные машины, микроволновки, утюги, электрочайники и так далее. На эту фазу лучше всего установить стабилизатор 10 кВт. На второй этаж подойдет пятикиловаттный прибор. А вот на третью фазу можно нормализатор и не ставить, потому что подсобные пристройки используются периодически и точных приборов там нет.

Но и это еще не все. К примеру, фаза второго этажа запитана на компьютеры, телевизоры и другие виды бытовой техники, которым требуется точности в напряжении. Поэтому сюда необходимо провести установку стабилизатора напряжения электромеханического действия. Он дорогой. А вот на первый этаж можно установить более дешевый аналог – релейный (электронный стабилизатор напряжения).

Ответ на вопрос №3

Что касается типов стабилизаторов напряжения, то тут не очень большой выбор. В настоящее время на российском рынке присутствует три основные категории:

1. Электромеханические.
2. Релейные.
3. Электромагнитные.

Релейный стабилизатор

Релейный вариант можно считать самым распространенным в России. И все благодаря низкой цене изделия. По сути, это ступенчатый прибор, который работает по принципу переключения нескольких реле, реагирующих на потребляемую мощность на выходе. И это является определенным недостатком.

Релейный стабилизатор напряжения Suntek

К примеру, на выходе 190 В, значит, на выходе будет 228 В. При повышении входного напряжения на 5 В, на выходе получится 233 В. Дальнейшее повышение напряжения на входе даст снижение его на выходе. То есть, входное – 200 В, на выходе 218 В. Далее, на входе 210, на выходе 210, Вот такой вот парадокс.

Вывод таков, что релейный стабилизатор не может на выходе все время выдавать напряжение в 220 В. Поэтому если вы приобрели данную модель, и она показывает все время 220 В, то стоит задуматься над тем, а правильно ли работает прибор, на самом деле ли выходное напряжение имеет этот показатель.

Технические характеристики:

• Скорость стабилизации 20 В/с.
• Точность напряжения на выходе с погрешностью 6-8%.

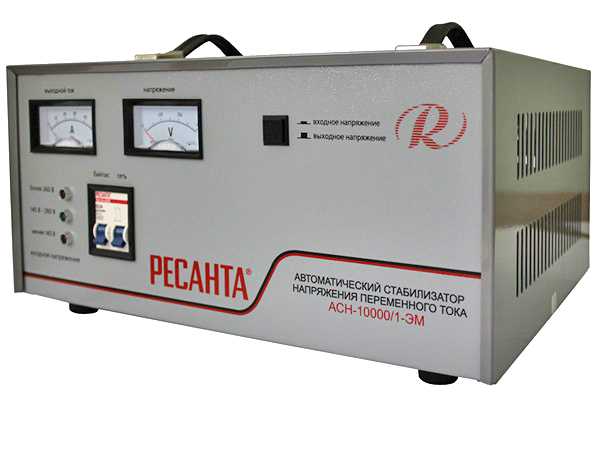

Электромеханический

Схема электромеханического стабилизатора напряжения

На российском рынке первым появился именно он. Эта модель долго держала первое место в продажах, пока не появился более дешевый релейный тип. По сути, это антипод релейному варианту. У него высокая точность стабилизации до 3%, но низкая скорость до 10 В/с.

Чисто конструктивно электромеханический аналог от релейного отличается тем, что в его конструкции присутствует вольтодобавочный трансформатор и поворотный щеточный контакт. Все работает за счет сервопривода. Чем мощнее прибор, тем больше в нем трансформаторов.

АО сравнению с релейными стабилизаторами эти лучше. Но у них есть один недостаток – это движущая часть поворотного контакта, которая со временем истирается и выходит из строя. Поменять ее, конечно, несложно, но это большое неудобство.

Электромагнитный

Этот прибор самый стабильный и является обладателем самого высокого срока эксплуатации. Скорость стабилизации у него тоже большая – 100 В/с. Точность составляет 1%. Во всем остальном он уступает двум первым.

Устройство стабилизатора

Недостатки:

• Высокая цена.
• Чувствительность к перегрузкам.
• Шум при работе.
• Внушительные габариты, а, значит, и вес.
• Перестает работать, если входное напряжение падает ниже 20% от номинала.

Ответ на вопрос №4

Что касается мощности, тот тут необходимо учитывать потребляемую мощность на каждой фазе. Выше уже был рассмотрен пример с двухэтажным строением и пристройками. Так вот подбор придется производить, складывая мощность каждого электрического прибора. Сумма и будет являться ориентировочным показателем. Специалисты рекомендуют прибавить к нему еще 15-20%.

Внимание! Есть такое мнение, что с понижением входного напряжения мощность прибора падает соответственно. И это правда. Но есть и другое мнение, что это происходит только у дешевых стабилизаторов. А вот это ошибочное мнение.

И еще один момент. Мощность стабилизатора напряжения измеряется не в кВт, а в кВА. К примеру, 10 кВт – это потребляемая мощность приборов. А 10 кВА – это полная мощность нормализатора, равная активному и реактивному ее показателю.

Почему же, к примеру, производители указывают не 10 кВт, а 10 кВА? Все дело в том, что производитель не знает нагрузку в доме, то есть, она активная или активно-реактивная (и в каком все это соотношении). И еще производитель не может знать напряжение в сети. Оно нормальное, пониженное или повышенное. В общем, на стабилизаторе указывается общая мощность.

Полезные советы

1. Корпус прибора необходимо заземлить.
2. Перед стабилизатором обязательно устанавливается УЗО.
3. На трехфазные стабилизаторы напряжения надо обязательно установить реле контроля фаз.
4. Электромеханический прибор издает шум вращающихся щеток, релейный издает звуки клацанья реле. Но все это происходит лишь при скачках напряжения.

Щетки стабилизатора напряжения

Заключение по теме

Итак, в этой статье было разобрано несколько вопросов, которые можно объединить в один, как правильно подобрать стабилизатор напряжения для дома. Вся информация была сжата до минимума. Если разбираться в этом вопросе досконально, то придется вдаваться в дебри электроники и электротехники. А это уже специальные научные разделы, в которых много терминов и непонятных названий для простого потребителя.

onlineelektrik.ru

Как правильно выбирать стабилизатор напряжения

Широтно-импульсные стабилизаторы

Такие стабилизаторы, являются новыми аппаратами, которые борются с перебоями напряжения за счёт его регулирования с помощью специальной модуляции (широтно-импульсной).

Другими словами, у входа и выхода расположены фильтры аналогового действия, они аккуратно сглаживают помехи на сети электричества.

Основным преимуществом таких стабилизаторов, является полное отсутствие габаритных трансформаторов, потому они достаточно мало весят.

Корректировка достаточно высока (не более 1%), а действуют они мгновенно. Данный вид стабилизаторов часто успешно применяют при сварочных работах (очень надёжны даже при частых перепадах тока).

Положительные стороны:

• Компактность.
• Бесшумность.
• Сравнительно лёгкие.
• Отличная быстрота действия.
• Точная корректировка.
• Высокая надёжность.

Отрицательные стороны:

• Выбор моделей ограничен.
• Маленький порог входного тока.

evrikak.ru
