Цифровой мультиметр. Какой выбрать?
Какой мультиметр выбрать новичку?
В мастерской любого радиоэлектронщика непременно должен быть цифровой мультиметр. С помощью мультиметра можно измерить напряжение, силу тока, сопротивление резистора или же проверить целостность соединений и проводников.
Современные мультиметры обладают и другими дополнительными функциями. Для электронщика мультиметр, это своего рода «глаза».
Что происходит в электронной схеме человек видеть не может. Он может только оценить, что происходит в электронной цепи посредством косвенных параметров – силы тока, напряжения, сопротивления и других параметров. Для этого и нужен мультиметр.
Если вы новичок в радиоэлектронике и мультиметра у вас нет, то его следует обязательно приобрести. Какими характеристиками должен обладать цифровой мультиметр, пригодный для применения в радиолюбительской практике?
Взгляните на фото.
Мультиметр серии MAS83x

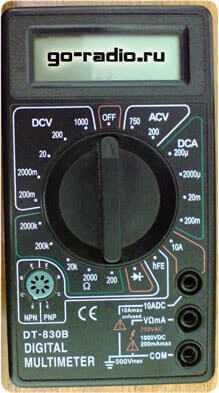

Мультиметр серии DT-83x
Это широко распространённые мультиметры серий MAS83x и DT-83x («Дэтэшка»). Приборы этих серий абсолютно одинаковы, за исключением дополнительных функций и внешнего вида.
Мультиметр MAS838 способен измерять температуру при подключении выносной термопары. В отличие от него модель MAS830L такой функции не имеет. Несмотря на это, мультиметр MAS830L оснащён дополнительным пределом измерения постоянного микротока (200µA), а также имеет подсветку дисплея. Подсветка включается на 5 секунд при нажатии на клавишу Back Light.
Итак, мы выяснили, что, несмотря на широкий ассортимент всевозможных мультиметров, которые различаются функционалом и внешним видом, практически все они обладают приблизительно одинаковыми возможностями.
Какой мультиметр выбрать новичку?
Прежде всего, следует исходить из финансовых соображений. Нет смысла покупать дорогой высокоточный мультиметр, если его суперская точность, возможно, никогда не пригодится. Поэтому для начала следует приобрести довольно дешевый мультиметр таких серий как MAS-83x, DT-83x или подобные им.
Перечислим функции мультиметра, которые непременно пригодятся в повседневной практике.
1. Измерение постоянного и переменного напряжения. На приборе секция, предназначенная для измерения постоянного напряжения маркирована значком V —.
Секция для измерения переменного напряжения маркирована значком V~.
Существуют приборы с автоматическим выбором пределов измерений, т.е. с максимально возможным измеряемым значением тока, напряжения. У приборов серий MAS-83x, DT-83x выбор пределов измерений ручной – с помощью дискового переключателя. Это плата за дешевизну.
Как видим на фото у мультиметра MAS830L – пять пределов измерения постоянного напряжения: 200mV, 2V, 20V, 200V, 600V.
Это значит, что при измерении, например, напряжения на клеммах 12V автомобильного аккумулятора следует выставить предел измерения в 20V. В этом случае результат измерения будет более точен. А можно ли измерять тоже 12 вольтовое напряжение на пределе 200V? Да! Можно, но точность результата будет хуже. Правда, это не всегда критично, ведь иногда важно лишь узнать есть ли напряжение или нет.
При измерении на пределе 2V напряжения, которое больше 2V, прибор ничего не покажет, а лишь мигнёт единичкой на дисплее, дав понять, что предел неверен.
2. Измерение постоянной силы тока. На приборе секция, предназначенная для измерения постоянной силы тока, маркирована значком А-.
Для измерения постоянной силы тока в районе близком к 10А красную клемму прибора следует переключить в другой разъём.
Обозначен он как 10ADC. Обратите внимание на предупреждающий знак и надпись 10A MAX UNFUSED. Это значит, что этот предел измерения не защищён плавким предохранителем.
Полезно знать, что аббревиатура DC соответствует постоянной величине (току, напряжению), а AC – переменной величине. Думаю теперь понятно обозначение 10ADC.
3. Измерение сопротивления. На приборе секция, предназначенная для измерения сопротивления, маркирована значком, напоминающим подкову Ω.
Кроме измерения сопротивления во многих мультиметрах есть функция прозвонки.
Если общее сопротивление проверяемой цепи меньше 1.5кОм (1500 Ом) звучит монотонный сигнал. Эта функция пригодится при проверке целостности провода, соединительных дорожек на печатных платах. Также эта функция весьма востребована установщиками охранных и пожарных сигнализаций при проверке шлейфа сигнализации.
Практически в любом бюджетном мультиметре есть колодка проверки транзисторов. Если быть точным, то она служит для измерения коэффициента усиления биполярных транзисторов – hFE. Также этот параметр называется
Востребованность в конкретных функциях мультиметра в первую очередь диктует сфера деятельности, в которой он будет применяться.
Наиболее востребованные функции для новичков в электронике это:
Измерение постоянных напряжений: до 20V, реже 200V…450V. Напряжение элементов питания, аккумуляторов, источников питания, зарядных устройств.
Измерение переменных напряжений: до 600V, как правило, электрической сети 220V.
«Прозвонка»,а также измерение сопротивлений, реже мегаомных номиналов и долей Ома.
Более дорогие мультиметры могут измерять такие параметры, как ёмкость, индуктивность, частоту, переменный ток и обладают полезными функциями автовыключения, фиксации показаний (« Hold«), большой дисплей и подсветку, расширенным диапазоном измерения основных величин. Примером такого прибора может служить мультиметр Victor VC9805A+.

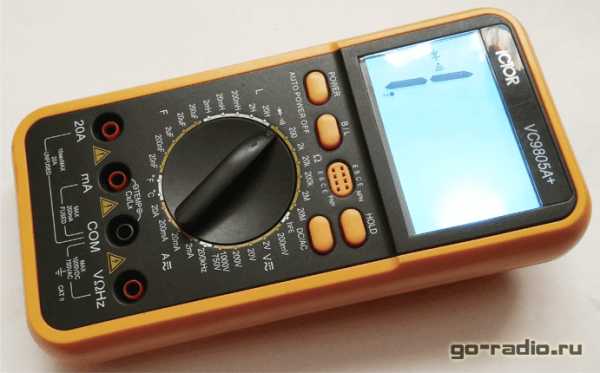

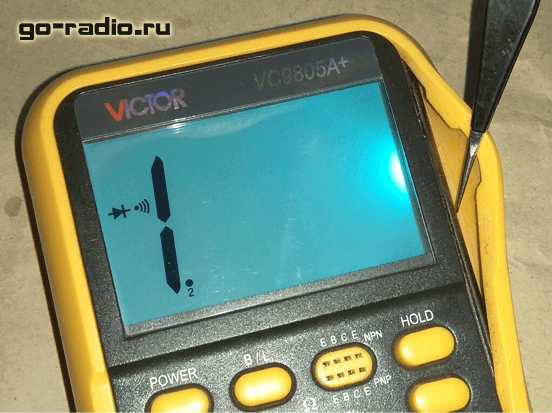

Вот его внешний вид.
Подсветка дисплея включается нажатием на кнопку B/L («Back Light») и подсвечивает показания всего на несколько секунд. Потом кнопку необходимо нажать повторно. С одной стороны это хорошо, так как экономится заряд батарейки. Если прибор не используется некоторое время, то он автоматически выключается. Это функция автовыключения (AUTO POWER OFF). Очень полезная штука, так как 9-ти вольтовые батарейки 6F22, которые используются как источник питания тестера, не отличаются большой ёмкостью и очень быстро садятся.
Хорошим тоном считается корпус, усиленный «бампером» из резины. Это защита от падений и ударов.

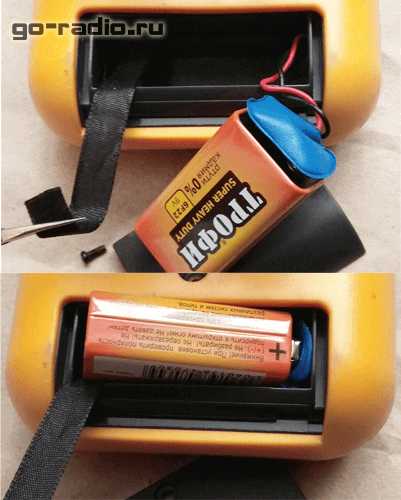

Возможно, кто-то не знает, зачем нужна непонятная лента из ткани в батарейном отсеке. Оказывается всё просто. Она нужна для того, чтобы легко доставать батарейку из отсека при замене.
На фото – мультиметр Victor VC9805A+ в работе: измерение постоянного напряжения по шине +5 V компьютерного блока питания формата ATX.
Будет неправильно обойти тему надёжности щупов.
К сожалению, при частом использовании щупы мультимера очень быстро изнашиваются. Особенно, если эксплуатировать их на морозе. Изоляция провода просто трескается. Использовать такие щупы небезопасно. Поэтому не будет лишним купить запасные.
Например, в продаже есть остроконечные щупы. Они очень удобны при ремонте электронной аппаратуры.

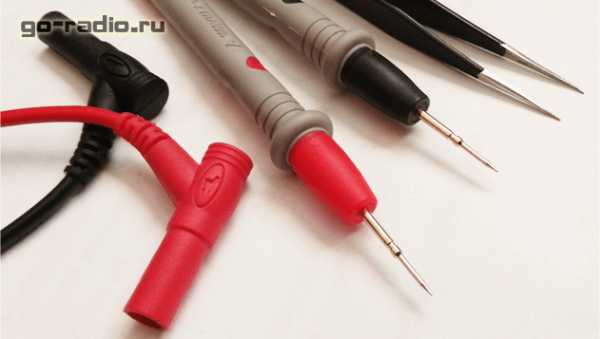

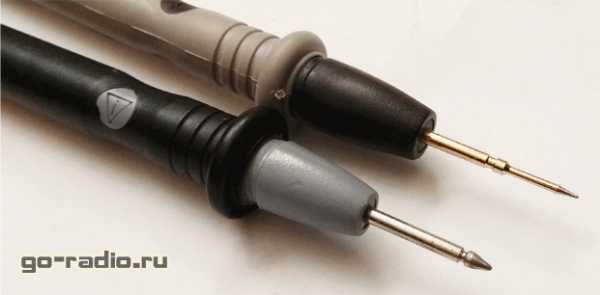

На следующем фото можно сравнить штатные щупы и остроконечные.
Раньше я пользовался штатными щупами и порой их диаметр меня не устраивал, так как плотность современного монтажа очень высокая и есть риск замкнуть что-нибудь при замерах. Приходилось даже прикручивать насадки из медицинских иголок или булавок.

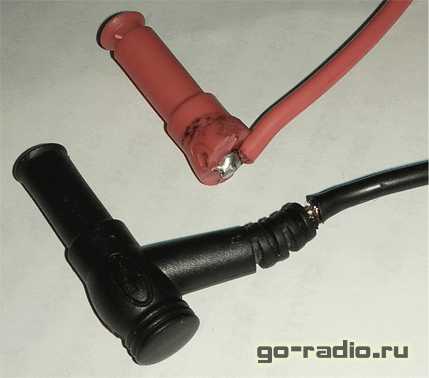

Петля провода замотанная изолентой у основания щупа сделана для того, чтобы предотвратить обрыв провода в месте его захода в ручку. Обычно провод рвётся именно у жёсткого основания и у штекера подключения.
При выборе мультиметра в первую очередь необходимо ориентироваться на сферу применения.
Не стоит переплачивать за излишние невостребованные функции. Если предполагается, что будет нужна подсветка, прозвонка и замер температуры, то выбирать прибор стоит со всеми этими функциями.
Также не стоит зацикливаться на классе точности прибора. Для рядовых нужд достаточно и дешёвого прибора. Порой, главное даже не точность, а его надёжность.
Мультиметр можно купить на AliExpress. Там просто огромный выбор мультиметров с самым разным функционалом. Есть как самые дешёвые (DT’шки), так и очень дорогие модели. О том, как покупать на Али всякие радиолюбительские принадлежности я уже рассказывал здесь.
Там же можно приобрести и остроконечные щупы. Вот ссылка. Выбирать щупы на Али следует внимательно. Это если хотите купить именно остроконечные. Ошибиться и купить обычные довольно легко. Обращаем внимание на фото товара и комментарии к нему других пользователей, что уже купили его. Если есть малейшее подозрение, что продаются обычные шупы, то ищем другое предложение. К счастью, теперь выбор очень большой и продавцы показывают в описании хорошие фото.
О том, как пользоваться цифровым мультиметром для проверки различных электронных компонентов, читайте материалы по ссылкам ниже. Вот небольшая подборка:
Если вы радиомеханик или вам часто приходится проверять всевозможные радиоэлементы, то советую обратить внимание на универсальный тестер радиокомпонентов. Это замечательный прибор для домашней лаборатории или мастерской.
Главная » Радиоэлектроника для начинающих » Текущая страница
Также Вам будет интересно узнать:
go-radio.ru
какой выбрать, для электротехнических измерений, видео обзоры
Тестер мультиметр: какой выбрать, для электротехнических измерений, видео обзоры. Из данной статьи можно узнать, что такое электрический мультиметр: тестер, которым можно измерять силу тока, постоянное и переменное напряжение и сопротивление. Рассмотрим, какие приборы имеют дополнительные функции, такие как измерение коэффициента усиления транзистора, тестирование диодов, прозвонка электрической цепи, измерение частоты электрического сигнала, температуры, параметров конденсаторов, индуктивности катушек.

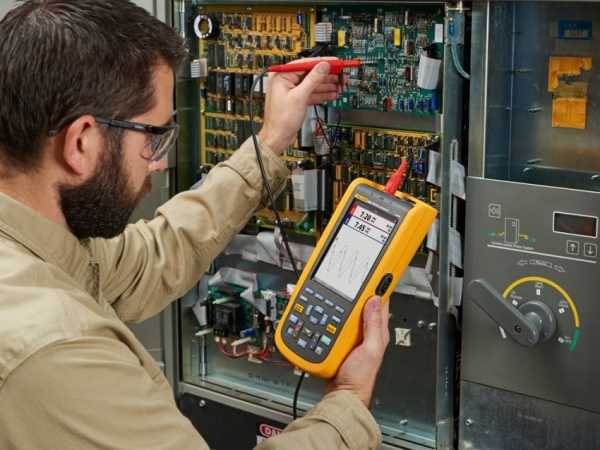

Мультиметр используется для снятия довольно широкого спектра показателей электротехнических комплексов
Электрический мультиметр: тестер для измерения электрических характеристик
Для измерения электрических показателей часто используются универсальные мультиметры (тестеры), токовые клещи DT 266, которые являются портативной компактной моделью прибора. Все мультиметры имеют схожую конструкцию за исключением некоторых отличительных особенностей. Обычный тестер состоит из:
Современные тестеры сочетают функции вольтметра, омметра, амперметра, частотомера, а также измерителя индуктивности и емкости
- поворотного переключателя режимов измерения;
- трех разъемов для подключения щупов;
- гнезда для присоединения транзистора;
- кнопки вкл/выкл.

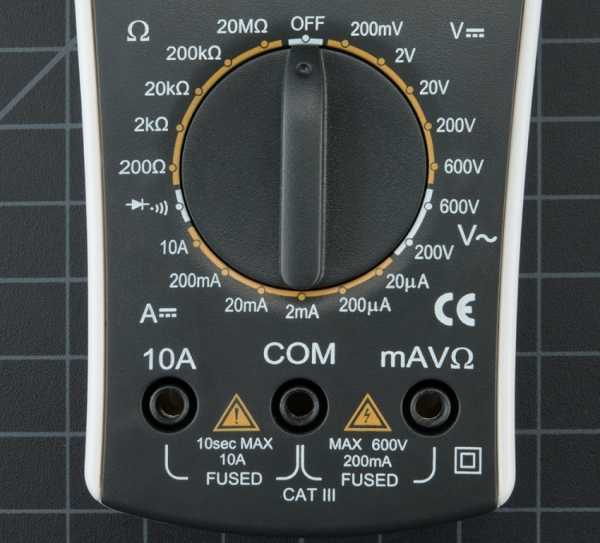

На корпусе цифрового мультиметра (тестера) расположена шкала обозначений измеряемых величин и их максимальных значений. Поворотом переключателя можно выбрать одну из них:
- DCV – измерение постоянного напряжения;
- ACV – измерение переменного напряжения;
- Ω — измерение сопротивления;
- DCA – измерение постоянного тока;
- HFE – измерение параметров транзистора;
- знак диода – проверка или прозвонка диодов

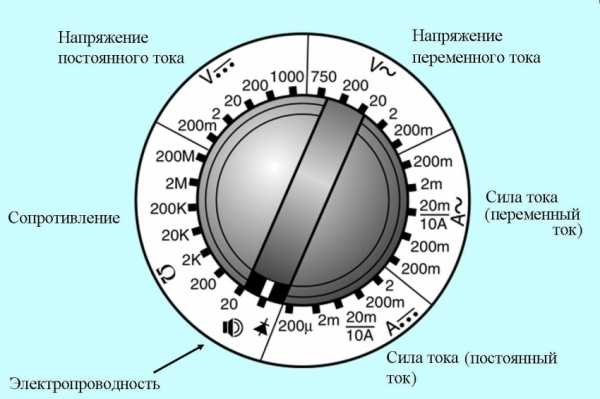

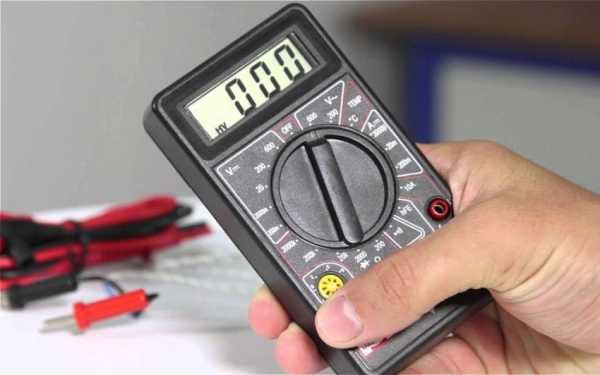

Шкала обозначений измеряемых величин и их максимальных значений
Прибор оснащен несколькими гнездами для подключения красного и черного щупов. Щупы входят в комплект, однако часто являются элементами невысокого качества. Если они выходят из строя можно изготовить щупы для мультиметра своими руками, например, из корпусов авторучки и наконечников дротика. Для измерения величин необходимо их правильно присоединить, иначе можно вывести мультиметр из строя. Черный щуп следует подключать к гнезду СОМ, а красный присоединяется к разъему 10А для измерения силы тока свыше 200 мА, и к гнезду VAΩ, когда измеряется напряжение, сопротивление, ток до 200 мА, и когда осуществляется прозвонка.
Как правильно пользоваться мультиметром
Прежде чем приступить к измерению электрических величин, следует проверить прибор. Его необходимо параллельно с другим тестером или вольтметром подключить к розетке и сверить показания. Чтобы проверить точность измерения сопротивления, следует взять прибор с нанесенной маркировкой и сравнить с показанием тестера. Чтобы убедиться в точности измерения показателя силы тока, стоит провести поочередные измерения одинаковой нагрузки данным прибором и амперметром. На примере мультиметра DT 832, инструкция по эксплуатации которого содержит подробное описание всех манипуляций с прибором, рассмотрим основные режимы работы прибора. Шкалу сопротивления можно использовать для таких целей, как прозванивать трансформатор мультиметром, определить сопротивление резистора, выявить неисправные элементы, где показано пониженное напряжение, обратное сопротивление диодов, сопротивление нагревательного элемента.

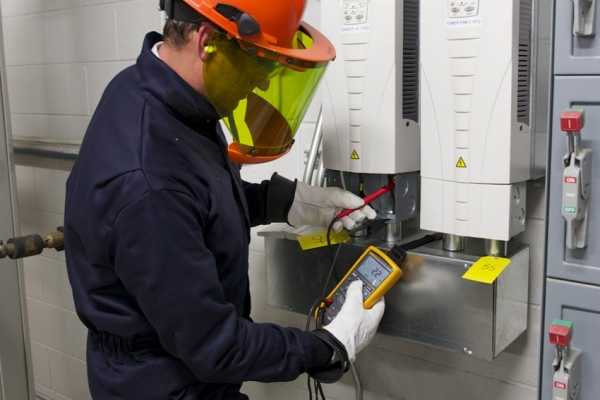

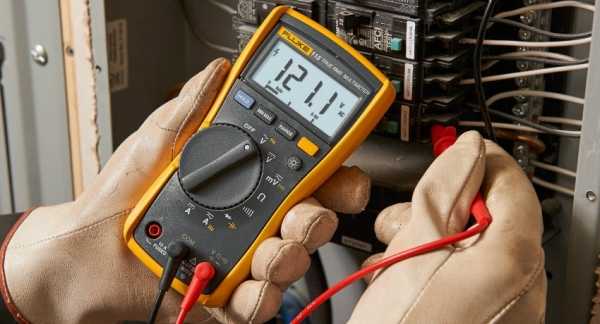

При использовании мультитестера очень важно соблюдать все правила безопасности
Чтобы измерить сопротивление необходимо установить поворотный переключатель на соответствующий сектор Ω. Если примерное значение неизвестно, переключатель устанавливается на наименьшее значение, которое соответствует 200 Ом. Если на дисплее отображается «1», это говорит о том, что сопротивление больше, поэтому необходимо перейти на следующий уровень. Производить измерения до тех пор, пока не будет получена верная информация.
Обратите внимание! Следует помнить, что перед проведением измерения сопротивления, стоит убедиться в отсутствии питания в сети. Иначе прибор буде выдавать заведомо ложные значения.
Для измерения переменного напряжения необходимо направить переключатель на сектор V~ или ACV, который состоит из двух положений 200 В и 750 В. Измерения начинаются из большего значения. Если полученный результат оказался маленьким, тогда для более точного измерения стоит перейти на низкое положение. Черный щуп подключен в разъем СОМ, а красный в VAΩ. При измерении данного показателя соблюдение полярности необязательно. Чтобы измерить постоянное напряжение переключатель мультиметра устанавливается в сектор V или DCV, где шкала разбита на 5 диапазонов. Замер следует начинать с наибольшего значения 1000 В, и постепенно понижать его до получения правильного результата. Если не следовать данному правилу, прибор может выйти из строя.
Шкала обозначений измеряемых величин имеет одинаковые значения во всех моделях мультиметров
Измерение постоянного тока следует проводить с особой осторожностью и аккуратностью. Для этого необходимо установить переключатель в нужный сектор DCA. Теперь следует правильно присоединить щупы. Черный по-прежнему вставляется в разъем СОМ, а красный следует установить в VAΩ, когда предполагаемое значение тока не превышает 200 мА. Если сила тока выше этого показателя, тогда щуп устанавливается в 10А. Если перепутать положения, можно спалить мультиметр. Начинать измерения силы тока мультиметром следует с максимального значения порога измерений, постепенно понижая его до получения необходимого значения.
Важно! Для проведения измерений силы тока мультиметр следует подключить к цепи последовательно, а для сопротивления и напряжения – параллельно.

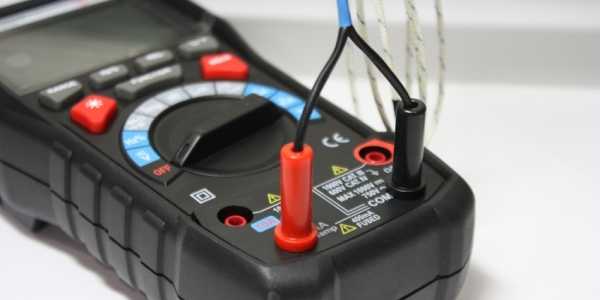

Измерение температуры мультиметром производится с помощью термопары, которая подключается к прибору вместо щупов.
Для измерения величин мультиметром, используются щупы, термопара или клещи
При работе с электротехникой иногда требуется определить индуктивность. Найти тестер с данной функцией довольно сложно. Для этого необходимо использовать специальную приставку. В качестве такого элемента для измерения индуктивности мультиметром подойдет цифровой тестер, имеющий порог точности измерения напряжения в 200 мВ.
Как прозвонить провода мультиметром
Когда необходимо определить работоспособность оборудования или исправность электропроводки, первое, что необходимо сделать, так это прозвонить кабеля и провода тестером. Он сразу выявит возможный разрыв в цепи, ее сопротивление и наличие короткого замыкания.
Полезный совет! Для прозвонки провода не обязательно использовать модель с данной функцией. Для этого подойдет не дорогой мультиметр с минимальными возможностями
Сначала необходимо установить переключатель на значок диода. Красный щуп следует установить в разъем Ω, черный – СОМ. Далее для проверки прибора необходимо сомкнуть концы измерительных щупов между собой. Должен прозвенеть характерный сигнал. Теперь можно приступать к прозвонке провода. Для этого необходимо измерительными щупами прикоснуться к оголенным участкам кабеля или провода. На целостность провода указывает звуковой сигнал. При этом на экране отобразится значение сопротивления или «0». Если звуковой сигнал отсутствует, а на дисплее отобразилось значение «1», тогда проверяемый провод оборван.
В случае, если полярность выбрана неправильно — ничего не произойдет, но перед результатом на дисплее будет отображаться «-»
Далее рассмотрим, как прозванивать мультиметром многожильный кабель. Для этого, каждый конец следует зачистить и разделить на жилы. Теперь необходимо проверить наличие короткого замыкания в каждой жиле. Здесь звуковой сигнал символизирует о наличии между жилами короткого замыкания. Это особенно важно во время работы с высоким напряжением. Теперь необходимо проверить целостность всех жил. Жилы одного конца кабеля скручиваются воедино, а на другом конце каждая проверяется прибором. Если звуковой сигнал отсутствует хотя бы один раз, целостность проводника нарушена.
Измерение емкости конденсатора мультиметром
Наиболее распространенная причина поломки радиоэлектронной техники является неисправность конденсаторов, которые входят в состав платы. Чтобы выявить слабое звено, необходимо прозвонить каждый из них с помощью мультиметра.
Поломку конденсатора легко можно определить с помощью электрического мультиметра
Перед тем, как проверить мультиметром емкость конденсатора, необходимо полностью его разрядить, иначе он может испортить измерительный прибор. Чтобы разрядить низковольтный прибор необходимо закоротить его выводы, а для высоковольтного конденсатора с большой емкостью следует использовать резистор на 5-10 кОм, который подключается к устройству. Исправный конденсатор имеет емкость не менее 0,25 мкФарада. Перед тем, как проверить мультиметром емкость конденсатора, прибор следует выставить в соответствующий режим измерений на необходимый предел. Если тестер оснащен специальными посадочными гнездами, вставить в них конденсатор. Как проверить мультиметром конденсатор, не выпаивая его из платы? Для этого необходимо присоединить их к измерительному прибору и дотронуться до выводов конденсатора. Здесь следует строго соблюдать полярность. Иначе устройство сразу выйдет из строя. На экране мультиметра отобразиться значение емкости, которое должно быть приближено к номинальному. Если это не так, конденсатор неисправен.
Проверить работоспособность конденсатора мультиметром можно даже без функции измерения емкости
Важно! Следует помнить, что производители конденсаторов всегда помечают галочкой минусовый контакт на устройстве.
Как прозвонить конденсатор мультиметром, если нет функции измерения его емкости? Для этого необходимо перевести прибор в режим измерения сопротивления и дотронуться щупами до соответствующих полярности выводов. На дисплее тестера отобразиться значение, которое будет расти. Это происходит от того, что мультиметр, контактируя с конденсатором, заряжает его. Спустя некоторое время на экране отобразиться «1», что сообщает об исправном состоянии устройства. Если вначале проверки на экране появилась цифра «1», значит, в конденсаторе произошел обрыв и он уже неисправен. Если появился «0», внутри устройства произошло короткое замыкание. Более подробный ход измерений можно посмотреть на видео – как проверить мультиметром конденсатор.
Как прозванивать мультиметром резисторы
Резистор – это электронный элемент с переменным или определенным значением электрического сопротивления. Перед тем, как прозвонить резистор мультиметром, необходимо его визуально осмотреть на наличие сколов и трещин на корпусе устройства. Если видимых повреждений нет, тогда следует приступить к проверке элемента. Для этого необходимо воспользоваться принципиальной схемой, на основании которой проводятся замеры в контрольных точках, где указаны необходимые значения величин. Самым распространенным способом, как проверить мультиметр резистором, является измерение сопротивления, которое должно быть приближено к номинальному. Для этого переключатель тестера устанавливается в соответствующее положение. Красный щуп подключается к разъему VΩmA, а черный – СОМ.

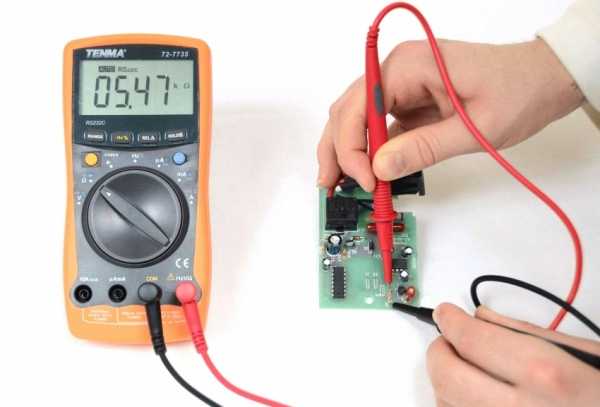

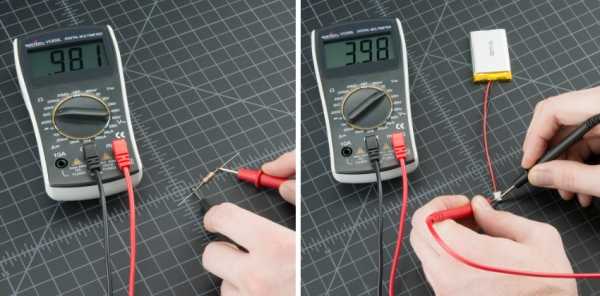

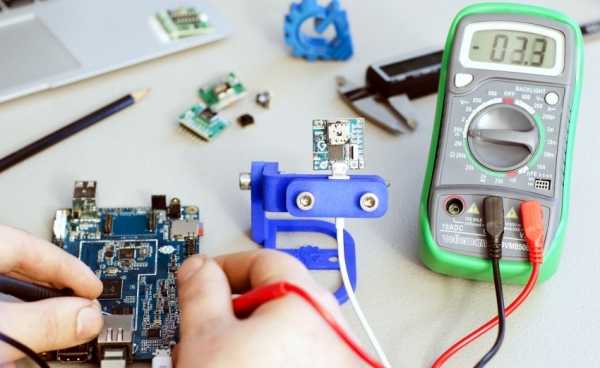

Для проверки резисторов также используется мультифункциональный тестер
Перед тем, как прозвонить резистор, стоит выявить исправное состояние его проводов. Их между собой замыкают. На приборе должен отобразиться «0». Теперь можно перейти к измерению сопротивления резистора. Если на дисплее отображается «1», резистор неисправен. Если высвечивается другая величина, ее сравнивают с номинальной, учитывая допуск. Резистор исправен, если значения совпадают. Как проверить мультеметром резистор, не выпаивая его из платы? Для этого можно использовать режим прозвона. Если элемент исправен, прозвучит характерный сигнал.
Применение мультиметра в быту
С помощью тестера можно провести диагностику многих элементов электроприборов и выявить тем самым неисправность. Перед тем, как прозвонить ТЭН мультиметром, следует узнать его сопротивление, которое будет сравниваться с показанием тестера. Для этого необходимо воспользоваться формулой R=U2/P, где U – подаваемое напряжение, Р – мощность, которая обозначается на корпусе прибора.

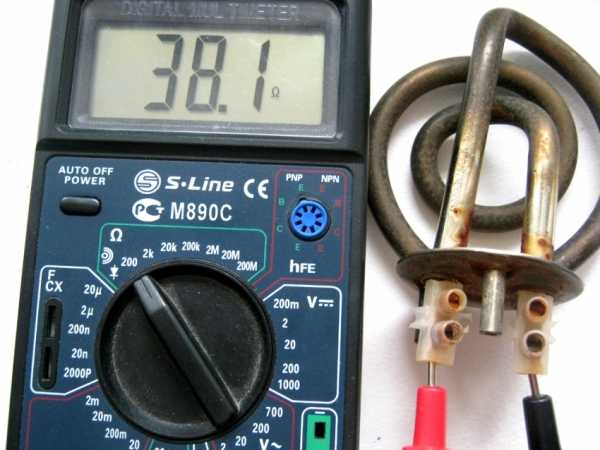

Популярной проблемой бытовой техники является выход из строя нагревательного элемента, проверить который можно с помощью мультиметра
Для измерения следует установить переключатель в необходимый диапазон для измерения сопротивления. Щупы мультиметра приложить к корпусу бытового прибора и к выходным контактам ТЭНа по очереди. Если на дисплее отобразилось значение, близкое к полученному из формулы, тогда нагреватель исправен. Значение «0» сообщает о коротком замыкании внутри спирали, а бесконечное значение или «1» свидетельствует о том, что спираль оборвана. Часто возникает вопрос: как прозвонить мультиметром электродвигатель бытового прибора? Поскольку существует несколько разновидностей двигателей, проверка работоспособности агрегата будет отличаться. Перед тем, как проверить мультиметром электродвигатель, необходимо произвести его внешний осмотр, прикоснуться руками к металлическим поверхностям. Перед проверкой необходимо полностью обесточить устройство. Тестер выставить в режим омметра, переключив на максимальный диапазон измерений. Как работать мультиметром, видео в статье наглядно отображает последовательность измерений для проверки работоспособности двигателя.
При измерении показателей, стоит учитывать погрешности работы мультиметра
Сегодня многие осветительные приборы оснащаются прогрессивными источниками света, такими как светодиоды, которые периодически могут выходить из строя. Именно тогда возникает важная задача, как проверить мультиметром светодиод. Для этого необходимо использовать тестер с режимом прозвонки, в котором проверяется работоспособность диодов. Здесь следует четко соблюдать полярность светодиода. Красный щуп прибора соединяется с анодом, а черный с катодом. Если все выполнено правильно, рабочий светодиод должен начать светиться. Однако следует учитывать, что работая в режиме прозвонки, мультиметр имеет низкий показатель тока, поэтому диод может не отреагировать. Здесь следует уменьшить освещение, чтобы наглядно увидеть свечение диода. Также об исправном состоянии элемента свидетельствует отображенное значение на дисплее тестера, которое отличается от 1.
Полезный совет! Здесь одновременно можно проверить мультиметром мощность светодиода, вычислив данный параметр на основе полученных результатов.
Цифровые приборы имеют функцию фиксации показаний, что удобно при проверке нескольких показателей
С помощью тестера можно выявить два дефекта в работе простого преобразователя напряжения и тока. Перед тем, как проверить мультиметром трансформатор, необходимо знать выводы всех его обмоток. Далее при помощи измерительного прибора прозвонить каждую обмотку устройства в режиме омметра. Если на экране тестера отобразилась 1, это свидетельствует об обрыве обмотки. Для выявления замыкания, одним щупом тестера следует коснуться к выводу обмотки, другим поочередно соединять с выводами других обмоток и корпуса. Короткого замыкания здесь быть не должно.
Как проверить мультиметром емкость аккумулятора
Аккумуляторные батареи используются для накопления и питания потребителей электрической энергией во время автономного режима работы. С помощью мультиметра можно проверить рабочее напряжение, рабочий ток, внутреннее сопротивление, ЭДС и ток утечки аккумулятора. Наиболее часто возникает вопрос, как проверить мультиметром зарядку аккумулятора.

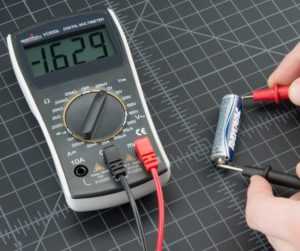

С помощью мультитестера можно проверить заряд аккумулятора
Для этого необходимо обеспечить полную зарядку батареи. Далее, при помощи мощного потребителя создается нагрузка на аккумулятор, соединив последовательно батарею, тестер и потребитель. Замеряется ток. Периодически необходимо производить замеры напряжения батареи. Как только эта величина начнет понижаться, фиксируется время начала разрядки аккумулятора. Теперь общее время, которое прошло от начала испытания умножается на ток нагрузки. Полученное значение соответствует емкости АКБ. Полученный результат после того, как проверили мультиметром аккумулятор, следует сравнить с паспортными данными. Если значение ниже номинального, устройство не пригодно для дальнейшей работы. При использовании многих бытовых приборов, некоторые пользователи заинтересованы, как проверить мультиметром емкость аккумулятора 18650. Для начала необходимо знать номинальную емкость элемента, значение которой обычно написано на корпусе.
Для прозвона и выявления неисправностей, в мультиметре встроена функция генерации тестового сигнала
Рассматривая вопрос, как измерить мультиметром емкость аккумулятора, необходимо разобраться в технологии процесса. Измерительный прибор переводится в режим измерения постоянного тока в диапазоне 10 МА. Далее, красный щуп подводится к плюсовому контакту батареи, а черный – к минусовому. На экране должно отобразиться значение, которое приближено к номинальному. Тогда элемент годен для дальнейшей работы. После того, как проверили емкость батарейки мультиметром, по полученному значению на приборе можно говорить о дальнейшей судьбе элемента. Если результат немного ниже номинального, батарейку можно использовать для более мощной техники, например для часов, фонарика. Если значение приближено к 1 А, элемент пригодится для обеспечения работоспособности дистанционного пульта. Если стоит вопрос, как мультиметром проверить емкость аккумулятора телефона, следует помнить, что тестер покажет лишь приближенное значение. Для более точной диагностики следует использовать компьютерную программу или специальное зарядное устройство.
Мультиметром нельзя замерить емкость батареи телефона, а только приблизительное значение потребления в амперах
Применение мультиметра для автомобиля
Много владельцы авто часто задаются вопросом: как проверить мультиметром аккумулятор автомобиля при работающем двигателе? Для этого тестер переводится в режим измерения напряжения. Соблюдая полярность, выполняется подключение измерительного прибора к аккумулятору. Если на дисплее отображается значение 13,5-14 В, это свидетельствует о нормальном рабочем состоянии блока питания. Если значение выше 14,2 В, это является признаком низкого заряда. Теперь перейдем к вопросу, как проверить мультиметром заряд аккумулятора на неработающем двигателе. Принцип измерения остается таким же, как и при работе двигателя. Нормальная работа аккумулятора должна соответствовать полученной величине, которая находится в пределах 12,5-13 В. Если значение ниже 12 В, это говорит о том, что блок разряжен полностью. Одной из важных деталей любого автомобиля является ДМРВ. Как проверить мультиметром расходомер, описано ниже. Для этого необходимо разобраться с конструкцией датчика и четко следовать инструкции. Чтобы проверить работоспособность датчика массового расхода воздуха необязательно пользоваться услугами автосервиса. Сэкономив деньги и время, можно выполнить проверку ДМРВ мультиметром. Для начала следует знать распиновку контактной группы. Снимать датчик с места установки не нужно.
Мультиметр — это необходимый пробор в арсенале автовладельца, который поможет сэкономить на услугах автосервиса
Тестер выставляется в режим измерения постоянного тока до 2 В. Проверка датчика ДМРВ мультиметром, выполняется в четкой последовательности. Красным щупом прикасаются к желтому проводу, который отвечает за подачу входящего с ЭБУ сигнала. Черный щуп соединяется с проводом зеленого цвета, отвечающего за заземление. Повернув ключ зажигания, не заводя автомобиль, необходимо посмотреть на показания прибора. Проверка ДМРВ ВАЗ-2114 мультиметром прошла успешно, если на дисплее прибора отображено значение не более 1.02 В. Датчик не работает, если на тестере отобразилось показание превышающее 1.05 В.
Обратите внимание! Для того, чтобы проверить мультиметром ДМРВ на ВАЗ 2110, как он работает, необходимо выполнить все вышеизложенные действия.
Перед тем, как проверить мультиметром датчик распредвала, необходимо выключить зажигание. Далее отсоединить от устройства все провода. Перевести тестер в режим измерения напряжения. Подключить к массе двигателя массу тестера. Результат измерения должен соответствовать напряжению, характерному для клемм аккумуляторной батареи. Если показания отличаются, цепь питания устройства вышла из строя. После, аналогичным способом следует измерить напряжение на массе датчика. Оно должно быть равным 0.
Проверить мультиметром аккумулятор автомобиля можно как при работающем, так и при неработающем двигателе
Теперь один провод мультиметра подключить к сильному выводу датчика, а другой присоединить к входу системы управления. Прокрутить стартером двигатель. Если на экране отобразиться 0,4-5 В, датчик рабочий. Как проверить мультиметром датчик детонации? Прибор выставляется в положение измерения напряжения на 200 МВ. Щупы присоединяются к контактам. Теперь следует бить твердым предметом по корпусу устройства. Если на приборе, в зависимости от удара, показания напряжения увеличиваются до 40 МВ, датчик неисправен. Далее рассмотрим, как прозвонить мультиметром катушку зажигания. Вначале необходимо убедиться в исправности первичной обмотки. Для этого следует выставить прибор в режим измерения сопротивление и подключить щупы к контактам «+» и «-». Если на экране отобразится значение в пределах 0,4-2 Ом, катушка исправна. Цифра 0 говорит о коротком замыкании. Если высвечивается бесконечность, произошел обрыв цепи. Вторым этапом решения вопроса, как проверить мультиметром катушку зажигания является прозвон вторичной обмотки устройства. Для этого необходимо присоединить щупы мультиметра к выводу от провода высокого напряжения и к «+» контакту. Если катушка оснащена сердечником пластинчатого типа, сопротивление будет равно 6-8 кОм, другого типа – 15 кОм.
Проверить мультиметром катушку зажигания можно с помощью прозвона первичной и вторичной обмотки устройства
Более подробный ход проведения измерений можно посмотреть на видео «Как проверить мультиметром катушку зажигания».
Проверка генератора
Работоспособность системы зажигания автомобиля обеспечивают два устройства, которые работают в паре: генератор и аккумуляторная батарея. Нарушение нормального рабочего состояния одно из них приведет к снижению работоспособности всего агрегата. Перед тем, как проверить генератор мультиметром, следует выполнить его внешний осмотр. Затем следует приступить к тестированию реле-регулятора, которое обеспечивает поддержание постоянного напряжения автомобиля. Для этого, тестер выставляется в режим постоянного напряжения в диапазоне 50 В. С помощью щупов соответственной полярности, измеряется напряжение на входных контактах генератора. Оно должно находиться в пределах 14-14,2 В.
Генератор и аккумуляторная батарея работают в паре, поэтому проверять необходимо два устройства
Если неисправность не обнаружена, следует перейти к вопросу, как проверить мультиметром диодный мост. Для этого необходимо разобрать корпус генератора и выполнить его проверку. В случае исправного состояния диодного моста следует проверить ротор генератора. Для этого необходимо перевести тестер в режим измерения сопротивления и проверить его на токосъемных кольцах обмотки возбуждения. Величина не должна быть слишком большой.
Полезный совет! Если при выполнении измерений обнаружено короткое замыкание или обрыв, следует обратиться за помощью к специалисту.

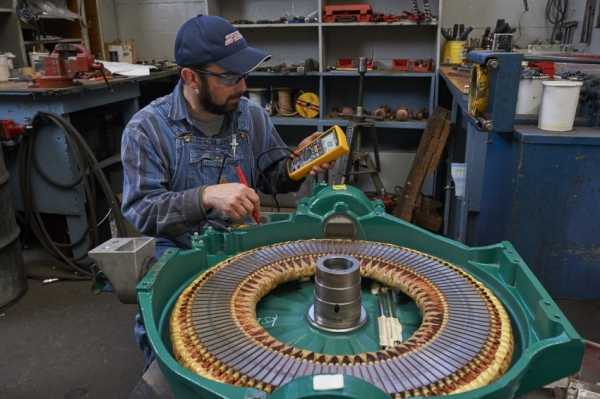

Последним этапом является выполнение прозвонки мультиметром статора на отсутствие короткого замыкания обмоток. Сопротивление на приборе должно быть приближено к 1.

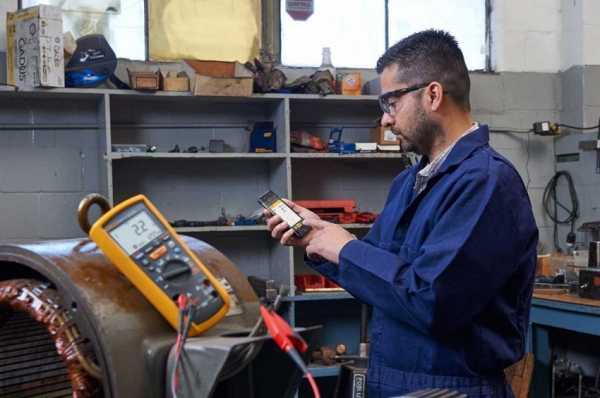

Мультметры последнего поколения оснащены функцией отправки данных на сматрфон, но стоимость такого аппарата довольно высока

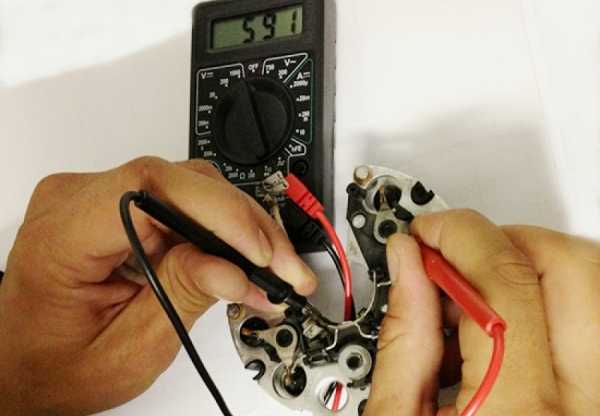

Как прозванивать диодный мост мультиметром
В электронике диодные мосты часто применяются в одном корпусе. Узнать их работоспособность или выявить повреждения можно с помощью обычного тестера. Перед тем, как прозвонить диодный мост, мультиметр выставляется в режим проверки диода или прозвонки. Проверка осуществляется в прямом включении. Красный щуп подключается к минусовому выводу, а черный к выводу с надписью АС. Так измеряется пороговое напряжение, которое для кремниевых диодов составляет 400-1000 мВ.
Полезный совет! Чтобы на 100% убедиться в исправности диодного моста проверка происходит в обратном включении. Черный щуп подключается к минусовому выводу, а красный — к плюсовому. На экране мультиметра должно отобразиться значение «1». Это говорит, что в P-N переходе присутствует большое сопротивление, и диоды ток не пропускают.
Таким способом проверяются все диоды моста. Если во время прозвонки диодов на дисплее мультиметра отобразиться нулевое сопротивление или прибор издаст сигнал, это свидетельствует о пробитом элементе внутри диодного моста. При проверке в обратном включении на экране также отобразиться «1». Однако, если и при прямом и обратном включении на дисплее прибора будет высвечиваться единица, это свидетельствует об обрыве, когда диод не проводит ток.
Применения мультиметра при проверке работоспособности или повреждений диодного моста
Прежде чем применять измерительный прибор, необходимо детально изучить инструкцию «Как пользоваться мультиметром», где подробно описаны все возможные манипуляции с тестером. Строго следуя рекомендациям, можно провести все необходимые измерения, которые не выведут прибор из строя и сделают его работу безопасной.
Проверка лямбда-зонда мультиметром: видео инструкция
openfile.ru
Как выбрать тестер.
Отказ в электрике машины или мотоцикла с электронными мозгами конечно явление редкое и найти причину отказа без специализированного и компьютезированного сервиса нереально, но вот всевозможные электромелочи можно выявить самому с помощью обычного тестера, сэкономив и время и деньги. Например, если пропала искра, то подсоеденив к катушке зажигания щупы тестера и определив, что на неё не поступает бортовое напряжение, можно кинуть на катушку отдельные провода от батареи, и благополучно доехать до дома. Да мало ли ещё, что может случится в дороге с электрикой, и поэтому тестер просто необходим и в гараже и в дороге. Но в наши благополучные времена в продаже их великое множество. Так какой же выбрать? Начнём как обычно — от простого к сложному.
Самый простейший тестер, это контрольная лампочка (прозвонка) с двумя проводами. Кому нужно всего лишь определить обрыв проводки, она подойдёт в самый раз. Для обнаружения более сложных неисправностей необходим уже более сложный тестер, который имеет переключаемые функции вольтметра, амперметра и омметра.
Но следует учесть, что электрооборудование на разных мотоциклах устроено по разному. Для мопеда оборудованного электростартером, потребуется тестер, способный измерить пусковой ток в пределах 10 — 12 А, а на более кубатурном мотоцикле или автомобиле, нужен более мощный прибор. Существуют машины с питанием электрических потребителей на постоянном токе, а есть мотоциклы с потребителями, работающими на переменном токе.
Перечислять отличия можно долго, лучше перед покупкой тестера изучите свою машину и определите заранее, какой прибор подойдет для вашего аппарата и с какими видами измерений он должен быть. Стоимость тестеров может быть от 5$ до 70.
Стрелочные тестеры.
Существуют тестеры с цифровой шкалой измерения и с стрелочной. Со стрелочной шкалой тестер раза в четыре дешевле «цифровика». Однако и неудобств с ним немало. Стрелочная шкала «читается» без затруднений только тогда, если её размер в полстраницы книги. Китайские «малютки» ( те, что стоят доллар-два) придётся рассматривать под лупой. Циферблат «стрелочников» забит множеством шкал — сразу не определишь по какой вести отсчёт. И градуировка путанная: одни шкалы поделены от 0 до 30 единиц, другие — до 100. Переключателей пределов измерения может быть несколько, выбору правильных комбинаций придётся поучиться. Такие тестеры действуют точно только в горизонтальном положении. Если наклоните, то перед началом измерений ручкой подстройки стрелку придётся возвращать к нулю. Нужно добавить, что подвеска стрелки настолько капризна, что при падении или тряске в инструментальном ящике мотоцикла, можно попрощаться со стрелочником.
Тестеры с жидкокристаллическим дисплеем , в большей части китайского производства. Но, даже самые дешёвые , вполне удовлетворяют запросы электрика. Шкала выдаёт абсолютные показания . Переключатель пределов измерений ручкой ( как у стрелочного), но зато один, что удобно. Но если не известен уровень измеряемой величины, то начинать работу придётся с наивысшего предела измерений и уменьшать его по мере надобности.
Недостаток этих тестеров — это отсутствие функций измерения переменного тока, так что они не пригодны для полноценной диагностики техники, питаемой генераторами переменного тока без последующего выпрямления . Другое неудобство: если сгорел защитный предохранитель или надо сменить батарейки питания, прибор придётся расковыривать отвёрткой. Зато, таким тестером можно проверить состояние электростартера малокубатурной техники. Он способен измерить постоянный ток до 10-16А. Это по инструкции, а на деле — до 20. Но измерение проводите быстро, иначе оплавятся провода щупов. Приборы подороже ( $20-25), как правило, снабжены защитой от неправильного подключения особым автоматом и даже сообщат «пищалкой», что вы совершили ошибку. Тот же зуммер помогает тестировать проводку: есть обрыв — молчит , исправна — звучит. Польза очевидна: не надо, удерживая щупы на контактах в глубине моторного «отсека», «сворачивать» голову, чтобы увидеть цифры на дисплее. Некоторые тестеры способны определить обороты двигателя и «воспринять» переменный ток.
Следующую ценовую ступеньку занимают автоматические приборы ( $30-40). Помимо прелестей , описанных выше, они не требуют крутить ручку переключателя — им надо лишь (нажатием на кнопки) «указать», какую величину ( ток, напряжение или иное) требуется измерить. Нужный диапазон измерений он подберёт сам. О батарейках можете не беспокоиться: по окончанию работы или при длительном перерыве прибор сам отключит питание.
Самые серьёзные- многофункциональные тестеры стоят не меньше $50-70. И именно такой прибор (но чуть дешевле) можно посмотреть, или купить, перейдя вот по этой ссылке. Там же на странице можно просмотреть, или выбрать и множество других мультиметров.
«Серьёзные» приборы совсем не значит , что они сложные, наоборот, пользователь получает массу удобств. Кроме того, что умеют более дешёвые модели, они способны запоминать измерения на экране. Это необходимо зачем? А затем, что в иных ситуациях следить за дисплеем трудно — глаза заняты поиском контактов.
Если измеряемая величина «прыгучая» ( например, напряжение пульсирует), то псевдоаналоговая шкала покажет динамику её изменения. А выносной термодатчик поможет измерить температуру деталей мотора и жидкостей. С помощью токовых клещей , надетых на провод , моментально определите протекающий ток ( не надо разрывать цепь, снимать изоляцию, как при применении дешёвых приборов).
Однако, не стоит разоряться на столь совершенный тестер, если пользуетесь им от случая к случаю,- не вечно же электрика барахлит! Он, скорее, для тех, кто постоянно ремонтирует мотоциклы. Учтите, что модификаций «цифровиков» в каждой ценовой категории — не счесть, и некоторые созданы вовсе не для мотоэлектрика, а для специалиста по микросхемам. К примеру, есть тестеры, способные измерить силу тока всего в пол-ампера: даже ток, потребляемой фарой или катушкой зажигания, не говоря о стартере, для них запределен. Чтобы не ошибиться, перед покупкой изучите инструкцию.
Неоспоримое преимущество цифровых тестеров: к тряске и вибрации они терпимее. Присущая всем слабость: при отрицательных температурах или под лучами солнца дисплей может расплыться тёмным пятном. Отогрейте или охладите прибор ( не в холодильнике, а в теньке) и экран снова оживёт. Помимо перечисленных функций большинство тестеров «умеют» и кое-что ещё: проверять транзисторы, измерять ёмкость конденсаторов, измерять температуру и т.п.
Приобретая импортный прибор, удостоверьтесь, что его сопровождает инструкция на русском языке, иначе не освоите прибор. Все обозначения на тестере на английском или китайском языках. Замена питания или сброс (замена) защиты может потребовать знания особенностей, присущих данной модели. Провода должны быть диаметром не меньше 2-4 мм, худосочные жилы при измерении больших токов расплавятся.
Лучше, если щупы будут разборными, чтобы в случае повреждения «родного» провода его можно было сменить без мучений. Прибор, не оборудованный защитой от перегрузок, рано или поздно сгорит: «опытный» электрик, бывает, измеряет Вольты омметром, то есть, устраивает тестеру короткое замыкание. Поинтересуйтесь у продавца, можно ли будет дополнить тестер опциями, расширяющими его возможности, выносными клещами, термодатчиком и т.д. Понятно, что при сопоставимых ценах предпочтительнее покупать «расширяющийся» прибор.
Выбирайте тестер с питанием от распространённых батареек или аккумуляторов. Некоторые элементы дороги и их ещё поискать придётся. Дешёвые цифровики часто — дешёвка и врут «наглым образом». До покупки оцените достоверность показаний: включите» Омы» и замкните щупы между собой. Если на шкале высвечиваются лишь нули или единица в последнем знаке после «запятой», — настройка идеальная. Если же цифры постоянно меняются в одном или нескольких разрядах — прибор халтурный, и советую поискать более дорогую модель. Успехов в ремонте.
suvorov-castom.ru
Как выбрать мультиметр?
Мультиметр — прибор для измерения электрических величин, объединяющий в себе функций нескольких измерительных приборов. Применяют также другие названия — тестер или авометр (от ампервольтомметр). Название «тестер» не вполне корректно, поскольку у специалистов оно в первую очередь ассоциируется с указателями напряжения или с иными приборами, предназначенными для индикации наличия величины и для качественной её оценки, а не для проведения измерений. Название «Авометр» — устаревшее и практически не употребляется.
Применяют также другие названия — тестер или авометр (от ампервольтомметр). Название «тестер» не вполне корректно, поскольку у специалистов оно в первую очередь ассоциируется с указателями напряжения или с иными приборами, предназначенными для индикации наличия величины и для качественной её оценки, а не для проведения измерений. Название «Авометр» — устаревшее и практически не употребляется.
Простейшие мультиметры включают функции вольтметра, амперметра и омметра. Полупрофессиональные и профессиональные модели также часто имеют функции измерения частоты, электрической емкости, индуктивности, температуры (контактное измерение с помощью термопары). Гораздо меньше распространены модели класса «все в одном», выполняющие функции измерения температуры и влажности воздуха (термогигрометр), освещенности (люксметр), шума. Иногда мультиметр выполняется в виде токоизмерительных клещей. Некоторые производители расширяют пределы измерений и функциональность мультиметров при помощи приставок. Так, например, пределы измерения тока могут быть расширены при помощи клещевой приставки, работающей как трансформатор тока (датчик тока). Существуют мультиметры, несущие полноценные функции таких узкоспециальных приборов как миллиомметр (измерение малых величин сопротивления), мегаомметр (проверка электроизоляции), LCR-метр (измеритель емкости, индуктивности, сопротивления, добротности электронных схем и компонентов), приборы с измерением электрической мощности, и т.д. Ряд изготовителей выпускает мультиметры, специально предназначенные для отдельных отраслей техники — модели для авиации, для энергетики (с измерением мощности, угла сдвига фаз, и т.п.), для телекоммуникаций (с функцией измерения длины кабеля), для нефтегазовой отрасли (имеющих класс взрывозащиты) и т.д.
Из-за своей универсальности, легкости и относительной дешевизны мультиметры используются практически всеми специалистами, которые сталкиваются с электрическими измерениями. Приборы используются энергетиками, наладчиками, связистами, метрологами, специалистами по ремонту электронной аппаратуры, и т.д.
По принципу индикации мультиметры подразделяются на цифровые и аналоговые (стрелочные).
Цифровые приборы наиболее распространены. Измеряемая величина у таких мультиметров преобразуется микросхемой АЦП в число, которое отображается на цифровом дисплее (как правило, жидкокристаллическом). При этом на профессиональных моделях может быть дублирующая аналоговая индикация (в виде так называемой шкалы-барграфа). При выборе мультиметра следует учитывать одну из важнейших характеристик АЦП и дисплея — разрядность. Разрядность — максимальное количество десятичных разрядов измеренной величины. Разрядность дает представление об уровне чувствительности прибора к измеряемой величине и косвенно указывает на точность прибора. Как правило приборы с большей разрядностью (5-6 разрядов) имеют точность, близкую к образцовой. Для некоторых моделей указывается дробное значение разрядности, например 3 1/2. Это значит, что дисплей имеет три младших разряда, отображающих цифры от 1 до 9, а в старшем разряде может отображаться только цифра 1, или иначе говоря, максимально отображаемая величина равна 1999. Часто разрядность указывают именно в виде максимально отображаемого числа.
Аналоговые мультиметры в настоящее время постепенно выходят из употребления. У таких приборов изменение измеряемой величины вызывает соответствующее отклонение стрелки на шкале прибора. Несмотря на высокую стоимость и очевидную архаичность аналоговых приборов, а также на их чувствительность к вибрации и ударам, в ряде случаев их применение оправдано. Во-первых, это связано с тем, что измеряемая величина не проходит обработку в АЦП, а воздействует через преобразователь на указатель (стрелку). Таким образом, стрелочный мультиметр позволяет наглядно наблюдать изменение величины, поскольку отсутствует фактор инерции (задержки обработки сигнала) АЦП. Кроме того, стрелочный механизм менее чувствителен к низким температурам, тогда как ЖКИ в цифровых мультиметрах замерзает при отрицательных температурах. И наконец, аналоговые приборы, также за счет отсутствия АЦП, дают меньшую ошибку при измерении несинусоидального сигнала по току или по напряжению. У цифровых мультиметров точные измерения в таких случаях возможны только при наличии функции измерения истинного среднеквадратичного значения (True RMS).
При выборе модели прибора в первую очередь следует учесть область применения. Для электромонтеров, например, как правило подходят самые простые мультиметры. Для наладчиков РЭАиП и для прочих специалистов работающих со сложным дорогостоящим оборудованием, следует подбирать профессиональные модели, насыщенные дополнительными функциями. Так например, в процессе наладки часто необходимо измерять переменные ток и напряжение при частоте до десятков и сотен килогерц. Простые модели обеспечивают достоверное измерение токов и напряжений только с частотой около 50 Гц, поэтому необходимо использовать модель с расширенным частотным откликом. При ремонте бытовой и промышленной электроники часто желательно иметь прибор с наличием диапазонов по емкости и индуктивности. При измерении переменных токов и напряжений с отклонением сигнала от синусоидального, следует подбирать мультиметр с измерением истинного среднеквадратичного значения (True RMS). Для метрологов и наладчиков КИП желательно выбирать мультиметр с повышенной разрядностью и точностью, а также с функцией измерения токового сигнала 4…20 мА от первичных преобразователей. Для лабораторных и научных целей может быть полезной функция регистрации данных и наличие интерфейса для связи с компьютером. Если мультиметр будет применяться в полевых условиях (вне помещений), то можно использовать модель с высоким классом защиты от пыли и брызг (осадков) — существуют приборы, обеспечивающие наивысший класс IP-67.
Отдельно при выборе мультиметра следует рассмотреть вопрос метрологического контроля. Для применения в сфере законодательной метрологии следует приобретать только приборы, внесенные в Государственный реестр средств измерения Республики Беларусь, обеспеченные поверкой. Принадлежность к области законодательной метрологии следует определять, сверяясь с Законом Республики Беларусь «Об обеспечении единства измерений». Для применения вне сферы законодательной метрологии часто не целесообразно применять сертифицированные приборы с поверкой. В среднем, наличие сертификата и поверки увеличивает стоимость прибора на 50-100%. Таким образом, правильное определение области применение прибора сможет обеспечить существенную экономию денежных средств. Кроме того, большинство сертифицированных в Республике Беларусь мультиметров имеют лишь базовый набор диапазонов и функций, которых не всегда достаточно для обслуживания современной техники.

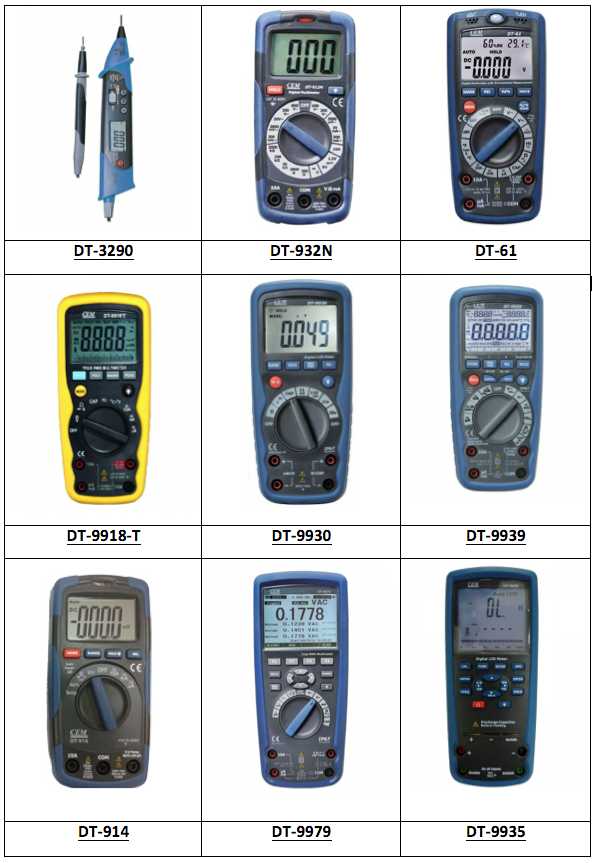

Компания «КИП-Эксперт» предлагает мультиметры в широком ассортименте. Выбор приборов, поставляемых для сфер деятельности, свободных от метрологического контроля, возможен из любых известных Вам моделей и торговых марок. В первую очередь мы рекомендуем приборы торговой марки «СЕМ» (SHENZHEN EVERBEST MASHINERY INDUSTRY CO.,LTD), лидирующие по соотношению «цена / технические параметры».
