Подключить патрон к проводам нетрудно, если знать особенности конструкции и следовать несложной инструкции. Встречается несколько основных видов изделий, поэтому крепления могут различаться.
Но разобраться в этом не составит труда, если изучить устройство патронов и понять все нюансы монтажа.
Виды и маркировка патронов
Все разновидности, используемые сейчас, можно разделить на две группы – винтовые и штырьковые. Первый вариант предполагает вкручивание лампочки по резьбе Эдисона, второй – защелкивание специальных штырьков в посадочное место. Требования к качеству и рабочим характеристикам прописаны в ГОСТ.
Винтовые патроны маркируются буквой «Е», цифра обозначает диаметр резьбовой части. Чаще всего используется одна из трех разновидностей:
- Е14, в народе ее называют «Миньон». Узкий цоколь, рассчитанный под лампы небольшой мощности, применяется в большинстве новых люстр. Идеально подходит для светодиодных источников света и ламп накала мощностью до 60 Вт. Ограничение по мощности лампы обычно составляет 440 Вт при силе тока не более 2 А.
Керамический патрон Е14.
- Е27. Самый распространенный на сегодня вариант, который ранее ставился во все виды светильников.
Рассчитан на стандартные лампы накаливания, можно ставить любые другие варианты с соответствующим размером цоколя. Максимальная мощность лампочек для этого типа составляет 880 Вт при, сила тока – не выше 4 А.Патроны Е27 распространены больше всего.
- Е40. Изготавливаются только из керамики, предназначены для уличного освещения и могут использоваться с лампами мощностью до 3500 Вт и силой тока до 16 А.
Штырьковые или штыревые патроны отличаются тем, что в них лампы не вкручиваются, а вставляются в основание и фиксируются за счет выступающих контактов. Их маркируют буквой «G», цифра обозначает расстояние между контактными элементами. Основные разновидности:
- G4, G5.3, G6.35, G8 и G10 имеют абсолютно одинаковую конструкцию и различаются только расстоянием между контактами. Подходят для компактных галогенных и светодиодных лампочек, используются в люстрах и точечных светильниках. Рассчитаны на источники света мощностью до 60 Вт и током нагрузки не выше 5 А.
Разновидности штырьковых цоколей типа G.
- G9. Рассчитан на источники света с плоскими контактами.
- GU10. Отличается тем, что после вставки контактов они немного проворачиваются и тем самым фиксируются в посадочном месте.
Патрон GU10 в светильнике.
- GX53. Плоский патрон, рассчитанный на монтаж в натяжных потолках и подвесных конструкциях. Позволяет сэкономить место, если оно ограничено.
Плоский патрон GX53 отличается от традиционных.

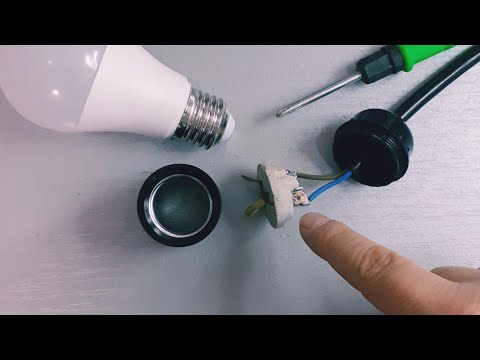

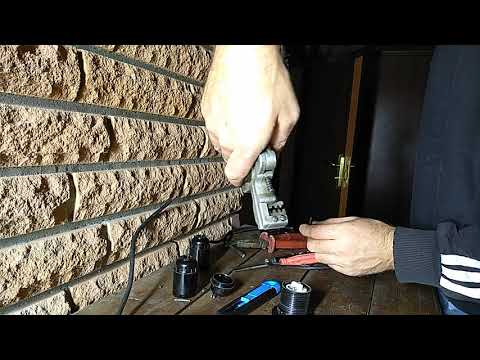

Как подключить электрический патрон
Подключение патрона для лампочки зависит от типа крепления. Есть несколько видов, у каждого есть свои особенности:

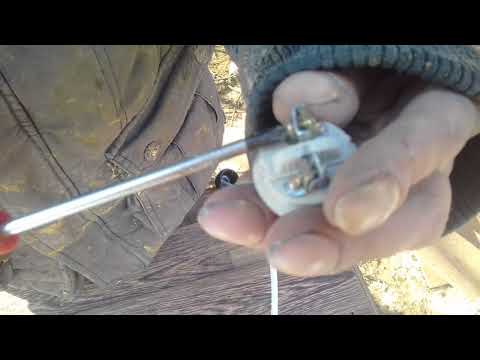

- Подключение с использованием винтов. В этом случае с одной стороны крепятся центральный и боковой контакты, с обратной присоединяется провод. Для этого его концы защищаются на несколько сантиметров и из них делаются петельки по размеру используемых винтов. Они ставятся на посадочные места и прижимаются крепежом так, чтобы обеспечить надежную фиксацию и исключить ослабление винтового зажима со временем.

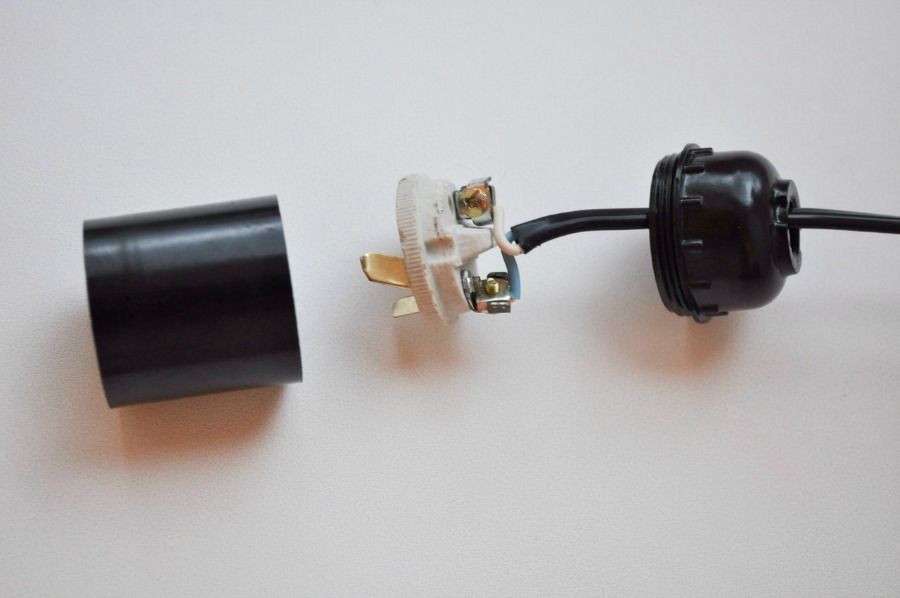

Винтовой зажим прост и надежен.
- Присоединение проводов за счет резьбовых клемм. Этот тип отличает то, что крепление уже встроено в корпус патрона. Нужно отвернуть винты, чтобы открыть отверстие. В него вставляется конец провода, который предварительно зачищается на нужное расстояние. При креплении надо следить, чтобы провод располагался точно под винтом и надежно прижался в посадочном отверстии. Зажимать следует до упора, чтобы обеспечить хороший контакт.
Вид патрона с резьбовыми клеммами.

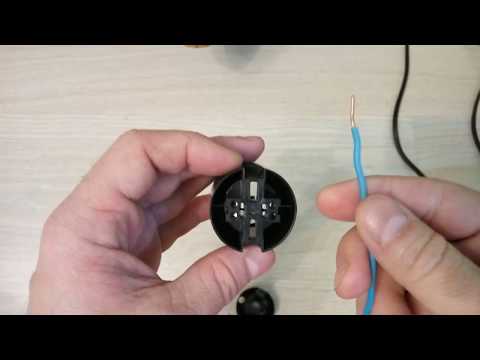

- Подключение в безвинтовом патроне отличается от предыдущих. В нем есть две пары прорезей, внутри которых расположены подпружиненные латунные зажимы. Парное расположение нужно в люстрах с несколькими патронами, так как напряжение подается в один. Остальные последовательно соединяются за счет небольших перемычек. Если провода многожильные, вставить их сложно, лучше всего зачистить конец длиной примерно 10 мм. Затем производится их облуживание паяльником, тогда вставить провод не составит труда.
Самозажимное подсоединение.
Если нужно снять старый патрон и подсоединить новый, могут возникнуть проблемы с извлечением провода из безвинтового зажима. Если есть возможность вставить отвертку или другой тонкий элемент, стоит делать именно так. Когда ничего подходящего под рукой нет, надо хорошо взяться за провод рядом с креплением и с умеренным усилием потянуть на себя, одновременно покачивая его из стороны в сторону.
Читайте также
Инструкция по замене лампочки

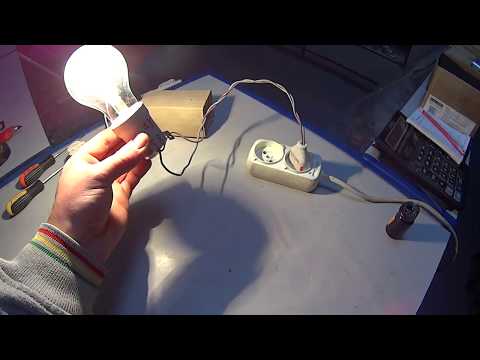

Как подключить к патрону розетку
Если по каким-то причинам нужно запитаться от светильника и поставить розетку (например, при ремонте), это важно сделать правильно. Для этого патрон разбирается и к контактам присоединяются дополнительные провода. Фаза в патроне лампы не должна соприкасаться с нулем, поэтому место подключения для надежности лучше замотать изоляционной лентой.
Это решение можно использовать только как временное.
Не стоит подключать к такой розетке оборудование, потребляющее много энергии, так как это приведет к перегреву патрона и его деформации.

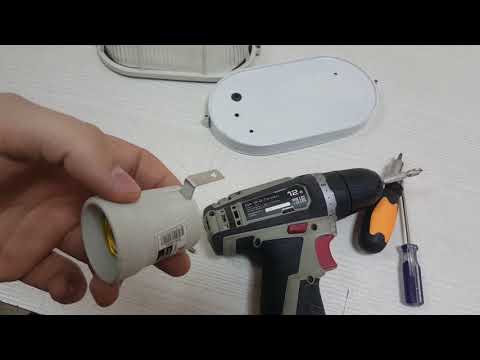

Способы крепления электрических патронов в люстрах и светильниках
Чаще всего приходится подключать узлы, которые расположены в осветительном оборудовании. Это накладывает определенные требования в зависимости от варианта крепления и конструкции осветительного прибора. Чаще всего применяют такие способы:
- Крепление патрона в светильнике за токопроводящий провод не допускается, так как нельзя, чтобы нагрузка приходилась на этот элемент. Исключение составляет использование кабеля в усиленной изоляции, рассчитанной под определенные нагрузки.
Но все равно, вешать массивные люстры таким методом не стоит. Подключение патрона для лампочки производится в стандартном порядке. Провод протягивается через отверстие в задней части и фиксируется в неподвижном положении специальным винтом, расположенным сбоку. Его нужно закручивать так, чтобы закрепить провод, но при этом не деформировать его. - Установка подключения патрона в люстрах с несущим элементом в виде трубки намного проще. Тут нагрузка приходится на трубчатый элемент, внутри которого протягивается провод, что делает конструкцию намного аккуратнее. Кабель вытаскивается с небольшим запасом и присоединяется к патрону как обычно. В верхней части он подключается к питающей сети через колодку, место соединения закрывает декоративный колпак.
- Установка патрона для лампочки за счет втулки используется как в люстрах, так и в настенных светильниках, а также настольных лампах. Для этого в верхней части есть резьбовой элемент, который вставляется в отверстие и сверху фиксируется гайкой соответствующего размера.
Лучше всего, если крепление металлическое, пластиковые со временем расшатываются и отремонтировать их не получится. Поможет только замена целиком, так как подобные детали отдельно не продаются. - Крепление вариантов с безвинтовыми зажимами еще проще. Это современное решение, появившееся недавно, оно все чаще встречается в люстрах. В этом случае вначале нужно закрутить на резьбу нижнюю часть элемента, через которую пропускается провод, обычно двухжильный. Потом он подключается к контактам и верхняя часть аккуратно совмещается с фиксаторами и защелкивается до упора. Такая система надежно держит элемент без дополнительного крепежа.
Так выглядит безвинтовое крепление плафона.
Как подключать карболитовые патроны старого образца
Это самый распространенный вариант. Патрон напоминает пластик и состоит из донышка с отверстием под кабель, корпуса с резьбой и керамического вкладыша для подключения. Чтобы правильно провести работу, надо помнить простые советы:
- Выясняется какая жила фаза, а какая ноль.
Это важно для безопасного использования ламп, проверить можно с помощью индикаторной отвертки. Важно не перепутать фазу и нулевой провод при подключении.
- Если для подключения использован трехжильный провод, важно правильно расположить заземление. Чаще всего на корпусе люстры есть место для его крепления, обозначенное соответствующим значком. Так как оно расположено в стороне, длина заземляющей жилы должна быть намного больше. Если нет никакого крепежного элемента, конец присоединяется к любому месту корпуса. В некоторых керамических патронах есть место и для третьего провода, это упрощает работу.
Желто-зеленый провод (PE) это заземление.
- Чтобы надежно закрепить многожильный провод, нужно подготовить его. Для этого снимается изоляция с концов и формируются петельки подходящего размера.
Чтобы они сохраняли целостность и не деформировались, следует обработать их паяльником и скрепить жилы. Это обеспечит хороший контакт и сохранит соединение даже при многократном снятии патрона.
По такой схеме подключаются все разборные варианты, конструкция обычно не отличается.
Распространенные ошибки
Есть несколько основных ошибок, которые допускают те, у кого мало опыта в подключении патронов:
- Монтаж люстр до установки патронов. Гораздо удобнее сделать работу на столе и только потом повесить оборудование.
- Крепление контактов многожильных проводов без их лужения. Этот вариант не отличается надежностью и со временем контакт неизбежно ухудшается.
- Подключение фазы к боковому контакту.
Это не только плохо влияет на работу лампы, но и создает опасность для человека при ее замене. - Часто из вида упускают винты, которые прижимают контактные пластины в верхней части керамического вкладыша. Если их хорошо не зажать, контакт будет плохим, что приведет к постоянному перегреву патрона при работе.
Нельзя вставлять разные провода в отверстия, расположенные рядом.
- Вставка проводов нуля и фазы в параллельные гнезда самозажимного патрона. Это приводит к короткому замыканию при включении.
- Замена узла из-за плохо прижатого центрального контакта. Часто этот элемент подгибается и не прижимается к цоколю. Но если его аккуратно выгнуть, неисправность можно устранить без установки новой детали.
Подключить патрон лампочки к проводам несложно, так как вариантов присоединения немного и все они просты. Главное – соблюдать нормы безопасности и исключить замыкание разнополярных проводов.
Оцените автора
( 1 оценка, среднее 1 из 5 )
Как подключить патрон к проводам на потолке для лампочки
Патрон – это важный элемент осветительного прибора, он соединяет цоколь с электрическим кабелем, фиксирует лампу.
А в некоторых моделях светильников на него крепится плафон или абажур.
Если вы не знаете, как подключить патрон к проводам на потолке, а вызывать электрика не хотите, то попытайтесь самостоятельно разобраться в установке. Чтобы провести качественную работу, нужно понять, как он устроен, изучить особенности установки разных видов изделий, соблюдать правила техники безопасности. После этого вы вполне сможете отремонтировать вышедший из строя прибор самостоятельно.
Содержание
- 1 Маркировка электрических патронов
- 2 Устройство
- 3 Как правильно подключить патрон
- 3.1 Обыкновенный электрический патрон
- 3.2 Патрон с клеммами
- 3.3 Безвинтовой электрический
- 4 Способы крепления
- 4.1 За токопроводящие провода
- 4.2 На трубке
- 4.3 Втулкой
- 4.4 С контактными зажимами
- 5 Возможные проблемы и пути их решения
- 6 Основные выводы
Маркировка электрических патронов
Все электрические патроны имеют схожий принцип работы.
Они отличаются конструктивным исполнением, размерами и материалами. Но независимо от вида это приспособление в светильниках играет важную роль – проводит ток к лампочке.
Довольно часто у людей далеких от электрики возникают проблемы с расшифровкой маркировки, которая нанесена на корпус устройства. Она состоит из букв и цифр, которые определяют мощность и напряжение устройства.
Расшифровка маркировки распространенных патронов:
| Маркировка | Максимальный ток нагрузки (А), мощность (Вт) | Особенности патронов |
| Е14 | 2А, 440Вт | Тип – резьбовой. Миньон применяется для маломощных источников света. |
| Е27 | 4А, 880Вт | Тип – винтовой. Резьба круглая. Устанавливается практически на все потолочные, настольные и настенные светильники. |
| Е40 | 16А, 3500Вт | Тип – винтовой. Резьба круглая. Материал – керамика. Подходит для мощных светильников. |
| G4 – G10 | 5А, 60Вт | Штыревые патроны. Применяются с маломощными лампочками. |
| G9 | 5А, 60Вт | Тип – штырьковой. Подходит для цоколей, которые имеют плоский контакт. |
| GU10 | 5А, 50Вт | Подключается к маломощным галогенным лампочкам и светодиодам. Имеет увеличенный диаметр входа для цоколя. Разъемный соединитель сначала вставляют, а потом поворачивают за часовой стрелкой, чтобы фиксация была более надежной. |
| G13 | 4А, 80Вт | Подходит для трубчатых ламп. После установки осветительного элемента в патрон его нужно повернуть под прямым углом относительно оси. |
| GX23 | 2А, 75Вт | Имеет 2 контакта. Применяется для газоразрядных ламп в форме буквы «U» или светодиодных цилиндрических устройств. |
| G24 | 2А, 75Вт | Имеет 4 контакта. Подходит для подключения U-образных люминесцентных и трубчатых светодиодных источников света. |
| 2G7 | 2А, 50Вт | Оснащен 4-мя контактами. В него устанавливают такие же лампочки, как и в GX23, 2G7. |
| GX53 | 5А, 50Вт | Конструкция схожа с патроном GU10, но GX53 тоньше. Устройство подключают к точечным светильникам. |
Патроны с обозначением Е (Эдисон) применяются с винтовыми цоколями, а G – с штырьковыми.
Цифра в маркировке определяет диаметр цоколя (мм) для устройств типа Е, или расстояние между контактами (мм) для изделий типа G.
Внимание! Ток полной нагрузки и мощность зависят от того, из какого материала изготовляют патрон. К примеру, керамические устройства рассчитаны на больший ток, поэтому к ним подключают более мощные лампочки, чем к пластмассовым.
Устройство
Конструкционные особенности патронов зависят от серии. Чаще всего применяются приспособления типа Е. Поэтому строение патронов можно рассмотреть на их примере:
- Внешний корпус с гильзой, на которой резьба.
- Донышко.
- Вкладыш, на котором размещены контакты.
Благодаря двум пластинам из латуни на вкладыше и крепежным планкам с резьбой происходит подача электрического тока на разъемный соединитель лампы.
На изображении выше заметно, как пластинки контактируют с цокольной частью.
Чтобы избежать поражения током, подсоединяйте фазную жилу к центральному контакту цоколя.
Патроны типа G функционируют так же, но их строение более простое, чем у приборов серии Е. Кроме того, штыревые устройства немножко по-другому передают ток на разъемный держатель лампочки.
Как правильно подключить патрон
Чтобы знать, как подключить патрон для лампочки, сначала изучите его конструкцию. Ведь способы установки приборов с разным устройством немного отличается.
Существует 2 метода подключения: разъемный и не разъемный. В первом случае провода нужно подсоединить к устройству винтами с резьбой, специальными фиксаторами или зажать в клеммах. Во втором варианте подключения кабеля припаивают к контактам.
Кроме того, существуют патроны, в которых провода уже запрессованы к латунным пластинкам. Такие модели встречаются среди устройств типа G. Тогда из контактов выходят 2 заизолированные жилы, которые потом соединяют с проводниками светильника клеммами.
Внимание! Электромонтажные работы проводят при отключенном электричестве.
Обыкновенный электрический патрон
Чтобы правильно произвести подключение, нужно:
- К вкладышу прижмите пластинку центрального контакта, закрутите винт. Крепежный элемент не только фиксирует эту деталь, но и передает ток. Именно поэтому закручивать винт нужно до упора.
- Потом закрепите втору пластинку таким же способом.
- Согните центральную пластинку, чтобы она находилась на одном уровне с боковыми.
- Зачистите концы проводников (на 1.5 см), сформируйте из кончиков кольца, проденьте их через донную часть, прикрутите к стальным пластинкам.
- Прижмите разъемное соединение лампы к несобранной конструкции.
Если при упоре в контакты по бокам, центральная пластина прогибается на 2 мм, то все правильно. Если нет – немного отогните ее вверх. - Прикрутите ко дну верхнюю часть патрона.
Потом вкрутите в патрон лампу из той же серии (E или G), и подключите светильник.
Патрон с клеммами
Подключение современных моделей к проводникам осуществляют винтовыми зажимами. Так как клеммы расположены снаружи конструкции, то разбирать ее не придется, что значительно упрощает работу.
Такие патроны имеют пластмассовый моноблочный корпус, то есть, не имеют подвижных или раскладных механизмов. А провода, питающие держатель лампы, закреплены внутри специальными заклепками. Поэтому при его поломке придется купить новое устройство, так как старое не получится разобрать и провести ремонт.
Самые популярные устройства с клеммами – Е14, Е27. Нередко их применяют для замены традиционных во время ремонта светильника.

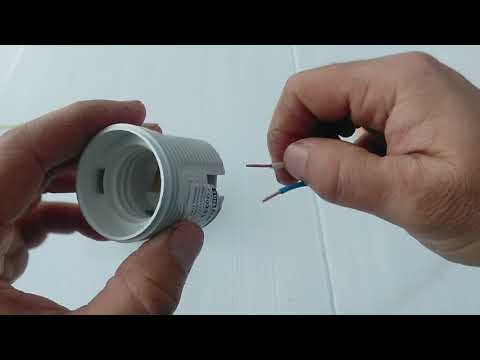

Безвинтовой электрический
Самые современные модели патронов оснащены несколькими парными отверстиями, в которые вводятся кабеля. Внутри они фиксируются латунными пластинками с пружинным механизмом. Жилы нужно вставлять с усилием.
Контакты в выходах 1-2 и 3-4 соединены парами (на фото места их соединений показаны красными линиями). Такая конструкция позволяет без проблем параллельно подключать лампы в осветительной аппаратуре. Напряжение поступает на один патрон, к которому потом подсоединяется второй с помощью перемычек.
Чтобы подключить устройство, зачистите провода от изоляции, и вставьте в нужное отверстие, где они зафиксируются.
Многие люстры имеют проводники, которые состоят из нескольких жил, они обычно тонкие, поэтому закрепить их в отверстиях такого патрона будет тяжело. Чтобы упростить задачу, используйте обслуживаемые проводники (концы многожильных проводов уже соединены) или самостоятельно спаяйте его концы.
Одножильный кабель намного легче зафиксировать в отверстии.
Существует еще один способ крепления проводника. Для этого введите в отверстие металлический стержень (часовая отвертка или гвоздь), диаметр которого немного больше окружности кабеля. Так вы отодвинете пружинящий механизм, чтобы вставить внутрь кабель. Потом нужно просто убрать отвертку, чтобы контакт зафиксировал его. Таким же методом можно извлечь извлечь провод.
После установки проводника, убедитесь в его надежной фиксации. Для этого аккуратно потяните, если крепление хорошее, то он не сдвинется с места.
При подсоединении проводов к патрону не всегда получается за них ухватится, тогда можно использовать пинцет.
Способы крепления
Если патрон вышел из строя, то его нужно заменить. Начинающих мастеров интересует, как это сделать.
Крепят устройство в осветительном устройстве за донную часть. В отверстии для введения кабеля есть резьба. Патрон Е14 изготавливаются с резьбовым вводом – М10х1, а Е27 – М10х1, М13х1 или М16х1.
Существует несколько вариантов крепления устройства: за токопроводящий кабель, на трубке, с помощью втулки или безвинтовых зажимов.
За токопроводящие провода
Соединение напрямую с проводниками запрещено. Сначала нужно надежно закрепить прибор в люстре. Для этого в его дно вкручивают нейлоновую или полиамидную втулку, которая оснащена отверстием для проводки. Потом кабель фиксируется винтом. Это необходимо, чтобы защитить проводник от перегиба или разрыва.
Разберите патрон, освободите его зажимы, вставьте провода. Затем соберите его, и зажмите кабель винтом.
Для фиксации патрона используйте кабель с высокой прочностью, например, из бронзы.
На трубке
Обычно патрон крепят к металлической трубке, это надежный способ, который подходит для тяжелых люстр.
Трубка часто оснащена гайками, которые позволяют укрепить арматуру или плафоны. То есть, нагрузка переходит из патрона на трубку. Токопроводящий кабель пропускается через отверстие этой важной детали.
В продаже есть патроны с резьбой снаружи, на которые навинчивают абажурное кольцо. На него устанавливают декоративный колпак для создания потока света, который падает под определенным углом.
Втулкой
Патрон можно установить в осветительное оборудование, используя втулку (из металла или пластмассы) цилиндрической формы. Потом конструкцию фиксируют на специальной пластине. Это простой метод, так как проделать тоннель в основании из тонкого материала легко. После этого патрон прижимают к основе и фиксируют втулкой.
Единственный минус в том, что из-за перегревания (особенно при использовании обычных ламп) втулка деформируется. Как следствие, крепление устройства нарушается, оно начинает расшатываться.

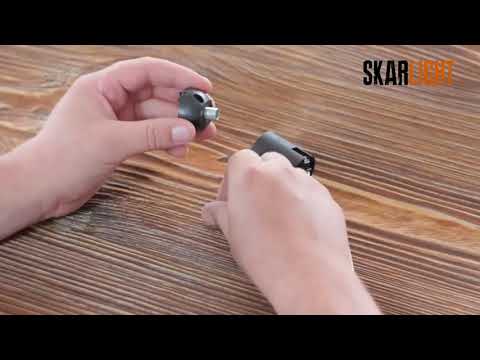

С контактными зажимами
Соединение патрона безвинтовыми контактными зажимами отличается от классического.
Разница в том, что корпус изделия соединяется с дном пластинками с пружинным механизмом, а не вкручивается.
На трубку светильника навинчивается дно патрона, внутрь прокладываются провода. Затем корпус надевается на нижнюю часть, а защелки у донышка надежно его фиксируют.
При необходимости заменить патрон, нужно слегка отогнуть защелки отверткой, чтобы снять корпус и не повредить проводники.
Возможные проблемы и пути их решения

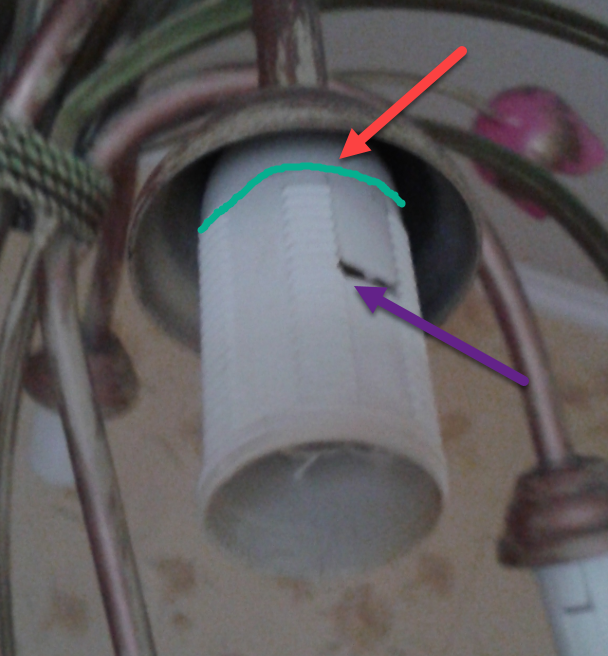

Патрон может нуждаться в ремонте, если лампочки часто выходят из строя, мигают, а при включении света слышится жжение или пахнет горелым. Снимите патрон, и проверьте соединения. Если контакты потемнели, то их нужно зачистить и заново подсоединить.
Контакты могут почернеть, если плохо соединены провода, идущие от него до осветительной аппаратуры. Тогда нужно проверить проводку и при необходимости провести зачистку.
Если лампочка излучает тусклый свет, ощущается запах гари и слышится жужжание, то лучше всего полностью разобрать устройство.
Нужно осмотреть все жилы, зачистить пластинки, если нужно подогнуть их поближе к контакту с разъемным соединителем.
Часто происходит так, что в рожковой люстре перестали гореть несколько лампочек. Это может быть связано с тем, что контакты перегреваются, а проводники ослабляются, из-за этого они окисляются и обгорают. Чтобы решить проблему, разберите патрон, проведите зачистку жил и латунных пластинок. Затем соберите устройство и установите в светильник. После этого проблема будет решена.
Если подобные проблемы случились с патроном серии G, то придется покупать новое устройство. Это связано с тем, что они неразборные и соединяются заклепками.
Если винты, которые прижимают латунные пластинки к вкладышу неплотно прикручены, то соединения будут перегреваться. Поэтому во время сборки патрона с усилием завинчивайте винты.
В любом случае, чтобы провести качественные ремонт, нужно разобрать патрон и провести диагностику соединений.
Основные выводы
Как видите подключить патрон к проводам можно и без посторонней помощи. Однако при выборе устройства учитывайте вид и строение источника света, они должны соответствовать. Для этого нужно разбираться в маркировке изделий. Подключить прибор к светильнику можно двумя способами: разъемный (винты, фиксаторы, клеммы) и неразъемный. Крепить можно к проводам, на трубку, с помощью втулки или безвинтовых зажимов. Если вы заметили неполадки в работе лампы, то обязательно осмотрите патрон. Рекомендуется его разобрать, осмотреть контакты, зачистить латунные пластинки, при необходимости подогнуть их поближе к контакту с цоколем лампы. Проводите все работы только при отключенном электричестве!
Предыдущая
Цоколи и патроныКак отремонтировать или заменить патрон в светильнике
Следующая
Цоколи и патроныСтандартный цоколь Е27: чем примечательна обычная лампочка
Часто задаваемые вопросы и установка
1.
Уход за иглами и записями, срок службы игл и типы игл. 2. Общий монтаж картриджа: подключение выводов, азимут, ВТА, выступ, антискейтинг, фонокорректор, обкатка.
3. Неисправности
4. Как заменить иглу в картридже ММ
5. Как правильно выбрать картридж для вашего конкретного проигрывателя.
6. Почему для воспроизведения виниловых монофонических пластинок следует использовать специальный монофонический картридж?
7. Зачем использовать трансформатор?
8. Принципы работы: подвижный магнит и подвижная катушка
1. Стилус
1.1. Уход за иглой и грампластинкой
Для поддержания оптимального воспроизведения звука и минимизации износа грампластинки и иглы мы рекомендуем выполнять следующую процедуру до и после каждого воспроизведения:
• Осторожно удаляйте пыль с используя антистатическую щетку Ortofon Record перед каждым использованием. Используйте волоконную щетку Ortofon Stylus несколько раз вдоль кантилевера в направлении кончика иглы всякий раз, когда вы проигрываете новую пластинку или переходите на другую сторону.
Используйте кисть в прямом направлении от задней части картриджа к кончику иглы и никогда от кончика иглы к задней части картриджа и никогда из стороны в сторону. Это уберет всю обычную пыль и большую часть скользкого разделительного агента с новых пластинок. После такой обработки, как правило, нет необходимости в дальнейшей очистке иглы.
Посмотрите это видео, в котором объясняется, как чистить иглу:
• Ortofon не рекомендует использовать какие-либо растворители для очистки поверхности грампластинки или иглы. При необходимости пластинки можно мыть в теплой деминерализованной воде с небольшим количеством сульфонового мыла. Моющие средства должны быть безопасными для аллергиков и окружающей среды, без отдушек или с минимальным количеством отдушек: несколько капель на несколько литров воды, без пены. Иногда можно рекомендовать использование стиральной машины для грампластинок.
• Использование растворителей на игле и кантилевере может повредить клей для иглы.
Кроме того, проникновение растворителей может серьезно повредить внутренние части картриджа. Гарантийное обслуживание Ortofon недействительно в случаях, когда такое обращение привело к неисправности вашего картриджа.
NB: Ortofon не рекомендует использовать средство для очистки игл Onzow Zerodust.
Цитата из обзора от Analog Planet, 25 июля 2012 г., Майкл Фремер: «… Onzow Zerodust рекомендуется только в том случае, если вы можете предотвратить движение платформы, когда опускаете иглу в горку геля, и только изредка, если только вы каждый раз не будете проявлять крайнюю осторожность…»
• Пожалуйста, устанавливайте защиту иглы на картридж, когда картридж не используется, чтобы избежать случайного повреждения иглы или кантилевера. Предусмотренный для картриджа защитный кожух иглы легко заменяется и снимается. Новый защитный кожух для стилуса можно приобрести в интернет-магазине Ortofon https://www.ortofon.com/hifi/products/styli-guards.
• Не забывайте удалять пыль с алмазного наконечника до и после воспроизведения каждой пластинки.
Чтобы содержать электрические контакты в чистоте и смазывать гайку с накаткой на тонарме, Ortofon рекомендует время от времени распылять небольшое количество очистителя контактов, такого как DeoxIT ®Gold G-Series, в гнездо тонарма.
1.2. Срок службы иглы
При надлежащем уходе мы обнаружили, что возможно до 1000 часов работы без снижения производительности.
Надлежащий уход включает в себя следующее:
- Чистка грампластинок с помощью ворсовой щетки до и после каждого использования. Очистка записи с помощью машины для чистки пластинок время от времени.
- Очистка иглы с помощью тонкой антистатической щеточки. Не забывайте удалять пыль с алмазного наконечника до и после воспроизведения каждой пластинки. Используйте кисть в прямом направлении от задней части картриджа к кончику иглы и никогда от кончика иглы к задней части картриджа и никогда из стороны в сторону.
- Правильная регулировка антискейтинга, азимута и прижимной силы.
Что касается диджейских систем, используемых для «скрэтчинга» и «обратной метки», мы обнаружили, что срок службы иглы значительно меньше из-за их уникального применения. Как следствие, ди-джеям придется рассчитывать максимум на 500 часов.
1.3. Типы щупов
Существует несколько различных форм ромба с различными свойствами, и каждый из них является решающим фактором для качества звука.
Для получения дополнительной информации о типах ромбов и стилусов, пожалуйста, здесь.
2. Общий монтаж картриджа
Посмотрите подробное видео, в котором объясняется, как настроить картридж:
2.1. Соединения проводов
Все картриджи Ortofon имеют цветовую маркировку клемм, обозначающую красный и зеленый для правого канала, соответственно клеммы горячего и заземления.
Белый и синий для левого канала, соответственно горячий и заземляющий терминалы. Зеленая клемма всегда будет использоваться для заземления корпуса картриджа или моторной системы, если она подключена внутри картриджа.
Мы рекомендуем подсоединять провода к картриджу и шеллу перед установкой картриджа на шелл.
Примечание: Пожалуйста, помните о правильной ориентации выводов, так как размеры штифтов на клеммах картриджа составляют 1,2 мм, а штифты держателя обычно составляют всего 1,0 мм. При смещении это может привести к перетягиванию узла. Зная эту деталь, вы избежите риска выпадения ПИН-кода терминала картриджа.
Подвижные магниты (серия 2M и серия OM) Контакты разъема Принципиальный чертеж:
Подвижные катушки и SPU N Series Контакты разъема Принципиальный чертеж:
2.2. Положение иглы относительно центра записи, выступа и выравнивания
Для выравнивания выступа следуйте инструкциям проигрывателя.
Там, где нет инструкций или транспортира для выравнивания картриджа, мы рекомендуем 16 мм в качестве общего положения иглы перед центром шпинделя, чтобы иметь почти нулевую ошибку отслеживания в двух положениях иглы, одно примерно на 30 мм внутрь от начальной канавки и еще одно рядом с конец игры.
2.3. Азимут, вертикальное выравнивание
Азимутальное выравнивание или вертикальное выравнивание картриджа очень важно для оптимального разделения каналов.
Проверку легко выполнить, опустив картридж на тонкое зеркало, помещенное на поверхность пластинки, и проверив, совпадает ли отражение с картриджем под прямым углом, если смотреть спереди. Во время этого теста тонарм должен быть параллелен поверхности пластинки. Если это невозможно из-за толщины зеркала, удалите пластинку и работайте непосредственно на мате. Если выравнивание по-прежнему неправильное и не регулируется из-за фиксированного шелла, единственное решение — прибегнуть к набивке с одной стороны шелла.
Посмотрите это видео, в котором объясняется, как проверить и отрегулировать азимут:
2.4. Уровень тонарма, вертикальный угол слежения (VTA)
Картриджи сконструированы таким образом, что угол кантилевера соответствует 20 град. угол среза записи, когда картридж загружен с рекомендуемой прижимной силой, а основание картриджа параллельно тонарму, а это снова параллельно поверхности пластинки.
Зазор 0,5 мм между линией основания картриджа и поверхностью пластинки является приемлемым минимумом.
2.4.1. Совместимость с Rega марки TT/TA:
Тонармы Rega устанавливаются по высоте картриджей Rega, высота этих картриджей от кончика иглы до верха поверхности крепления картриджа ниже стандартной. Поскольку очень важно, чтобы основание звукоснимателя было параллельно тонарму, а тонарм был параллелен поверхности пластинки, вам потребуются прокладки для обеспечения правильной установки звукоснимателя Ortofon.
Серия OM, серия 2M и серия Cadenza требуют поднятия тонарма на 4 мм, а серия Quintet требует поднятия тонарма на 5,2 мм.
Мы не предлагаем прокладки для тонармов Rega.
Rega предлагает следующие варианты:
https://www.rega.co.uk/accessories/2mm-three-point-arm-height-adjustment-spacer-stainless
https://www.rega.co .uk/accessories/2mm-arm-height-adjustment-spacer-universal
В обоих случаях рука поднимается на 2 мм. При использовании этого комплекта рекомендуется поднять тонарм на 4 мм при использовании серии OM, 2M и Cadenza и на 6 мм при использовании серии Quintet.
Acoustic Signature предлагает следующую опцию:
Набор проставок Rega — аксессуары Acoustic Signature (acoustic-signature.com)
Эти прокладки поднимают тонарм с шагом 0,5 мм. При использовании этого комплекта мы рекомендуем поднять тонарм на 4 мм при использовании серии OM, 2M и Cadenza и на 5 мм при использовании серии Quintet.
2.
5. Настройки фонокорректора
Для картриджей Moving Magnet важны как резистивная нагрузка (47 кОм), так и емкостная нагрузка (обычно несколько сотен пФ).
Резистивная нагрузка для подвижных магнитов такая же, как импеданс нагрузки для подвижных катушек.
Для картриджей с подвижной катушкой жизненно важна только резистивная нагрузка (если только емкостная нагрузка нереально высока), и это не более важно, чем то, что мы можем просто указать рекомендуемый интервал импеданса нагрузки. Причина того, что подвижная катушка настолько «нечувствительна», заключается в том, что она имеет низкое внутреннее сопротивление/сопротивление генератора, что делает картридж MC более «невосприимчивым» к тому, чем мы его загружаем.
Характер звука зависит от входного/нагрузочного импеданса. Чем ниже импеданс нагрузки, тем выше ток и тем динамичнее будет звук.
2.6. Регулировка компенсации скатывания, компенсация смещения
Правильная регулировка смещения или скольжения важна для достижения оптимальной способности отслеживания и, таким образом, минимального износа и деформации пластинки.
У ряда игроков есть устройство, которое, связанное с прижимной силой, будет придавать усилие против часовой стрелки, необходимое для тонарма. Правильное смещение должно компенсировать направленный внутрь крутящий момент тонарма, вызванный трением между иглой и канавкой. Но на это опять же влияет тип иглы и амплитуды в записи.
Простая рекомендация для достаточно точного смещения: если вы слышите искажение, скажем, в правом канале при использовании рекомендованной прижимной силы, увеличьте шкалу смещения и наоборот. Это для обычного использования картриджа. Но при работе, как у ди-джея, где пластинка переворачивается вперед и назад, смещение должно быть уменьшено, иначе игла будет легко прыгать в канавке.
2.7. Комбинация тонарма/картриджа
При выборе картриджей MC или MM для вашего проигрывателя необходимо учитывать общую массу тонарма, включая картридж и шелл, с точки зрения механической податливости (упругости) консольной системы картриджа. Дополнительную информацию можно найти здесь.
Это означает, что большая масса комбинации требует низкой механической податливости, иначе деформация пластинки может легко вызвать вибрации тонарма на частотах от 4 до 6 Гц, что приведет к ухудшению характеристик. Желательно не менее 8 Гц.
Чтобы правильно выбрать картридж для вашего проигрывателя/тонарма, см. раздел Сменные картриджи для проигрывателей/тонармов.
2.8. Обкатка
Должен быть разрешен период «обкатки» до 20 часов нормального воспроизведения, чтобы получить наилучшую производительность.
3. Неисправности
3.1. Проблемы с контактами
Отсутствие одного канала может возникнуть по нескольким причинам. Для картриджей, установленных в корпусах головок, проверьте кабельные наконечники на предмет короткого замыкания или отсоединения проводов внутри изоляции от кабельного наконечника.
По нашему опыту грязь является основной причиной отсутствия контакта в системах, использующих соединение тонарма типа SME.
Грязь или какое-то окисление, если контакты не позолочены или если позолоченные контакты подверглись абразивной очистке, может произойти на всех задействованных контактах, особенно когда системы часто вынимаются и вынимаются, как в случае с диджеем. с.
Для очистки контактов мы рекомендуем использовать специальный спрей для контактов.
3.2. Искажение
Правильное прижимное усилие очень важно для оптимальной работы, а также для уменьшения износа пластинки, вызванного неправильным отслеживанием. Прижимная сила должна быть скорее слишком высокой, чем слишком низкой, чтобы преодолевать высокие амплитуды в записи, и должна регулироваться вместе с антискейтингом.
4. Как заменить иглу в картридже с подвижным магнитом?
Сначала заблокируйте тонарм проигрывателя, отвинтите картридж, осторожно извлеките иглу из корпуса картриджа и вставьте новую иглу. Игла обычно заменяется путем вытягивания прямо и в противоположном направлении рычага проигрывателя.
Если игла не имеет направления, попробуйте следующее: одной рукой удерживайте картридж, чтобы зафиксировать его. Другой рукой возьмитесь за иглу с обеих сторон и потяните. Установите новый стилус. Удерживая иглу сверху, осторожно вдавите ее в то место на кончике картриджа, где раньше была старая игла. Не заставляйте это.
5. Как правильно выбрать картридж для вашего проигрывателя?
Начните с определения:
а. Система крепления тонарма на проигрывателе
— Хедшелл (или монтажный кронштейн) с двумя отверстиями под винты с шагом 2,5 мм
б. Масса тонарма
При выборе картриджей MC или MM для вашего проигрывателя необходимо учитывать общую массу тонарма (включая эффективную массу тонарма, картридж и шелл) в отношении механической податливости (эластичности) тонарма. кассетная консольная система.
Эмпирическое правило, касающееся соответствия массы тонарама и податливости картриджа, выглядит следующим образом: большая масса требует низкой податливости, а низкая масса дает возможность извлечь выгоду из высокой податливости.
| Эффективная масса тонарма | Соответствие картриджа | |||
| Очень высокий Высокий Средний Низкий Очень низкий | > 20 г | Очень низкий Низкий Умеренный Высокий Очень высокий | 5 мкм/мН 5–10 мкм/мН 10–20 мкм/мН 20–35 мкм/мН > 35 мкм/мН | |
Узнайте больше о частоте резонанса картриджей и тонармов и узнайте, как рассчитать совместимость системы здесь.
6. Почему для воспроизведения виниловых монофонических пластинок следует использовать специальный монофонический картридж?
На монофонической пластинке сигнал обрезается только в поперечном направлении, тогда как стереофоническая пластинка обрезается под углом +/- 45 градусов к противоположным стенкам канавки, см.
рисунок ниже:
Стереокартридж может воспроизводиться стерео и моно записи, потому что моно — это особая версия стерео, где правый и левый каналы идентичны. Хотя стереокартридж может воспроизводить монофонические записи, он не может обеспечить одинаковую точность сигнала между двумя каналами. Моно-картридж производит один сигнал, направленный на оба канала системы. Монокартридж, воспроизводящий монофоническую пластинку, создает более мощное и стабильное изображение с более полным и впечатляющим звуком.
Еще одним большим преимуществом использования монокартриджа для воспроизведения монопластинок является отсутствие отклика на вертикальное движение. Это означает, что монофонический картридж в основном невосприимчив к эффекту защемления, который возникает, когда игла толкается вертикально вверх в очень узких канавках. Также значительно снижается реакция на пыль, грязь и износ. Конечным результатом будет чистое и бесшумное воспроизведение монозаписи.
Качество прослушивания значительно улучшится при использовании высококачественного звукоснимателя True Mono для воспроизведения ваших монофонических записей.
Как избежать контура заземления при использовании фонокорректора с двойным монофоническим соединением:
1. Используйте только одну сторону входа фонокорректора и подсоедините Y-кабель к одному из выходов фонокорректора, чтобы моно сигнал можно разделить на 2 канала. Таким образом, есть только 1 путь к земле.
2. Если фонокорректор имеет настройку подъема земли, используйте ее.
3. Используйте фонокорректор, не являющийся топологией двойного моно.
Узнайте больше об ассортименте картриджей Ortofon Mono здесь.
7. Зачем использовать трансформатор?
Повышающие трансформаторы (SUT) — это серьезный выбор для всех, у кого есть картридж с подвижной катушкой (MC), который может значительно улучшить как качество звука, так и звуковой характер. Проще говоря, хороший трансформатор — лучший способ прослушать MC-картридж с максимально возможной производительностью.
Поскольку выходная мощность картриджей MC ниже, чем у картриджей с подвижным магнитом (MM), для их использования требуется более высокий коэффициент усиления, например, обеспечиваемый SUT или фонокорректорами MC.
Хотя оба устройства удовлетворяют этому требованию, оба принципиально различаются по функциям и звуковому характеру. Именно здесь ТРИ часто считаются лучшими; они полностью пассивны и обеспечивают исключительные шумовые характеристики и качество звука.
Это связано с тем, что структура гармонических и интермодуляционных искажений принципиально различается между МС-предусилителями и ТУС. В то время как предварительный усилитель MC имеет постоянный резистивный входной импеданс, SUT имеет входной импеданс, зависящий от частоты. Гармонические искажения, создаваемые SUT, максимальны на самых низких частотах и падают с ростом частоты, тогда как в большинстве предусилителей MC искажения увеличиваются с ростом частоты. В сочетании со значительно более низкими интермодуляционными искажениями (IMD) звук, воспроизводимый SUT, будет намного более открытым, динамичным, объемным и естественным.
Предлагая совместимость с большинством картриджей с подвижной катушкой, трансформаторы Ortofon улучшат характеристики любого картриджа MC с низким уровнем выходного сигнала и низким импедансом.
8. Принципы работы: подвижный магнит и подвижная катушка
Основной принцип работы подвижного магнита заключается в эффекте, вызываемом движением иглы в магнитном поле, генерирующем ток в близлежащих катушках. Здесь магнитное поле исходит от крошечного неподвижного магнита, прикрепленного к дальнему концу кантилевера.
Когда магнит приводится в движение, что происходит, когда игла следует модуляциям канавки записи, магнитное поле через катушки изменяется, и в этих катушках генерируются электрические напряжения.
Несмотря на то, что в картридже с подвижным магнитом на кантилевере используется крошечный мощный магнит, вес магнита по-прежнему создает нагрузку на кантилевер, увеличивая его массу и снижая его способность точно реагировать на переходные процессы в музыке.
В картриджах Moving Coil действует обратный принцип. Здесь используется мощный неподвижный магнит, а катушки установлены на самом кантилевере.
Когда катушки движутся в поле магнита, они пересекают силовые линии магнита, и в катушках генерируются напряжения. Картриджи
Moving Coil обеспечивают большую линейность и меньшие искажения.
Как заменить картридж винилового проигрывателя
Существует несколько причин, по которым может потребоваться замена картриджа фонокорректора. Возможно, вы обновляете стандартную модель, поставляемую с проигрывателем, или хотите заменить старую модель на бывшей в употреблении деке. В любом случае важно, чтобы вы тщательно и внимательно устанавливали новый картридж.
Как мы всегда говорим в Sound Matters, фоно-картридж — это ваше прямое связующее звено между грувом для записи и вашим Hi-Fi. Это первая точка в сигнальной цепочке, поэтому вы можете значительно улучшить качество звука даже самых скромных проигрывателей, установив правильный картридж.
Стандартное крепление или P-крепление?
Метод, который вы будете использовать для замены картриджа проигрывателя, во многом зависит от способа крепления вашего тонарма и звукоснимателя.
Есть два распространенных типа:
P-Mount: Картриджи P-Mount созданы для удобства работы по принципу plug-and-play. Все, что вам нужно сделать, это вставить картридж в конец тонарма и закрепить его одним винтом. У конструкции p-mount, безусловно, есть свои плюсы, поскольку она позволяет избежать кропотливого процесса выравнивания картриджей (к которому мы вернемся позже). Недостатком является то, что вы ограничены в выборе по сравнению с обилием стандартных картриджей. P-mount чаще всего встречается на более доступном конце рынка проигрывателей.
Стандартное крепление: Стандартные (или полудюймовые) картриджи имеют четыре контактных контакта сзади, соединенных четырьмя отдельными проводами на конце тонарма (или с использованием полудюймового крепления). Они крепятся к концу цельного тонарма — или тонарма с полудюймовым шеллом — с помощью двух винтов, расположенных на расстоянии 1/2 дюйма друг от друга.
Аудиофилы-пуристы предпочитают цельные тонармы из-за их жесткости, которая, как говорят, снижает резонанс.
Полудюймовые шеллы упрощают установку и замену картриджей, поскольку вы можете установить картридж вдали от проигрывателя. Вы также можете легко подключать и воспроизводить несколько картриджей для разных целей (например, используя настоящий монофонический картридж для наилучшего качества при воспроизведении монофонических пластинок).
Процесс установки цельных и полудюймовых тонармов практически одинаков; разница заключается в том, как мы правильно выравниваем картридж для оптимальной производительности отслеживания.
Пошаговые инструкции по установке картриджа проигрывателя:
Шаг 1. Открутите старый картридж
Начните с отвинчивания картриджа от шелла. (Добавьте или снимите защиту иглы, если вы сохраняете существующий картридж и хотите защитить иглу).
Шаг 2. Извлеките провода картриджа
Аккуратно удалите провода с помощью набора плоскогубцев с длинными губками. Всегда вытягивайте провода из металлического наконечника; не тяните за сам провод, так как вы почти наверняка сломаете провода.
Шаг 3. Подсоедините провода к новому картриджу
На этом шаге я хотел бы снять противовес и предпочтительно закрепить тонарм на месте с помощью кабельной стяжки. Установив защитный кожух иглы, аккуратно соедините провода нового картриджа с помощью плоскогубцев. Вы почувствуете, как они встали на место, но не нажимайте слишком сильно, чтобы ничего не повредить.
Провода имеют четкую цветовую кодировку и должны быть подключены следующим образом:
- Красный провод – R+ (красный)
- Зеленый – R- (зеленый)
- Белый – L+ (белый)
- Синий – L — (Синий)
Шаг 4. Закрепите картридж
Теперь прикрутите картридж к шеллу, вставив винты в отверстия сверху. Для крепления некоторых картриджей требуются винты и гайки, в то время как многие новые конструкции имеют две резьбовые вставки для винтов, что устраняет необходимость в каких-либо болтах. Пока оставьте винты прочными, но не затянутыми, так как нам нужно выровнять картридж для оптимальной работы.
Шаг 5. Примерно установите прижимную силу противовеса
Снова установите противовес и примерно установите прижимную силу в соответствии с оптимальной прижимной силой, заявленной производителем картриджа. Вы можете сделать это, сбалансировав тонарм так, чтобы он плавал параллельно поверхности диска; это означает, что теперь у нас нулевая прижимная сила, и мы можем отрегулировать циферблат (который вращается независимо от противовеса) так, чтобы он показывал ноль. После этого поверните фактический вес, чтобы шкала двигалась вместе с ним. В этом случае мы хотим получить 1,8 грамма, которые мы можем получить, увеличив вес до 18,9.0042 Большинство производителей проигрывателей включают подробные инструкции по этому процессу в ваше руководство.
Шаг 6. Выравнивание картриджа
С помощью транспортира для выравнивания нам необходимо убедиться, что картридж выровнен для наилучшего отслеживания по поверхности пластинки, когда он поворачивается от начала пластинки до конца канавка.
Транспортир картриджа имеет две нулевые точки, в которых игла касается канавки пластинки. Когда кантилевер вашего картриджа совмещен с обеими нулевыми точками, вы получите максимально возможную производительность отслеживания по всей поверхности пластинки. Двигайтесь вперед и назад между каждой точкой, пока не получите точное выравнивание. На это стоит потратить некоторое время, так что наберитесь терпения и проверьте с разных сторон.
Шаг 7. Установите антискейтинг и проверьте прижимную силу
Отрегулируйте прижимную силу. Вам нужно будет проверить оптимальную прижимную силу, указанную производителем картриджа, и отрегулировать ее соответствующим образом. Прежде чем мы это сделаем, вы должны настроить антискейтинг проигрывателя в соответствии с руководством вашего проигрывателя, так как это может повлиять на конечную прижимную силу.
Традиционный способ применить заявленную прижимную силу вниз — заставить рычаг плавать над диском, а затем использовать шкалу противовеса для регулировки прижимной силы, но это не на 100% точно.
Лучший способ — использовать первый метод, чтобы получить как можно более точное значение, а затем выполнить точную настройку, пока вы не получите идеальное прижимное усилие с помощью цифрового датчика прижимного усилия. Нам нравится модель Neoteck.
Выравнивание для S-образных тонармов
Вы заметите, что на прямом тонарме после выравнивания картридж наклонен. Для s-образных тонармов требования немного другие. Если у вас s-образный тонарм со съемной головкой, процесс юстировки упрощается с помощью измерителя выступа.
Выступ означает расстояние, на которое игла «нависает» над шпинделем проигрывателя. Обратитесь к руководству по вашему проигрывателю для конкретных требований. Например, для моего Technics SL1500c требуется выступ 52 мм. Вы можете измерить это с помощью штангенциркуля, но штангенциркуль облегчит этот процесс. Картридж выровнен, когда выступ установлен на правильное расстояние, а корпус картриджа параллелен шеллу. (глядя прямо в глаза). Полное видео-руководство по замене звукоснимателя на s-образном тонарме можно найти в нашем предыдущем руководстве по этой теме.
