Как залить армопояс своими руками видео – Как сделать армопояс под крышу, видео, устройство сейсмопояса

Как сделать армопояс под крышу, видео, устройство сейсмопояса

1. Назначение и конструкция армопояса
2. Устройство армопояса: этапы работы и их особенности

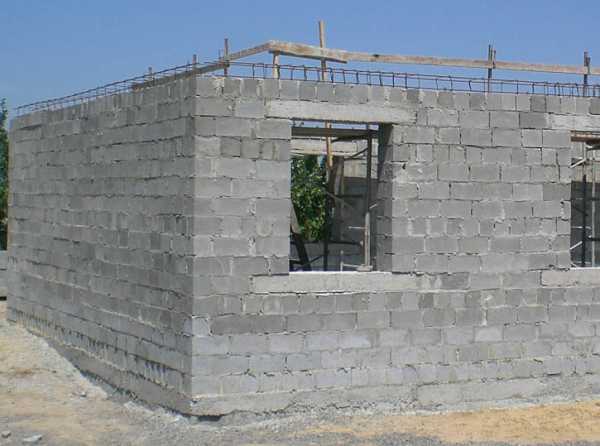

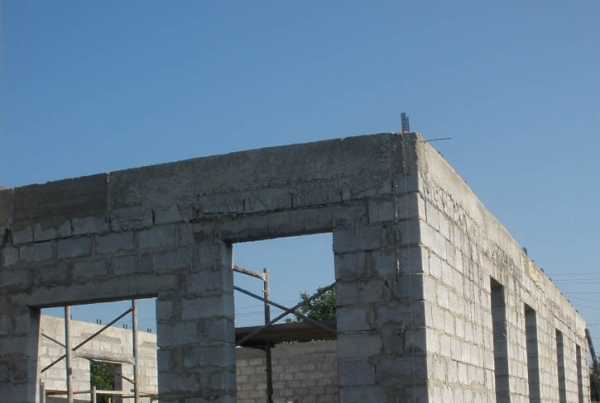

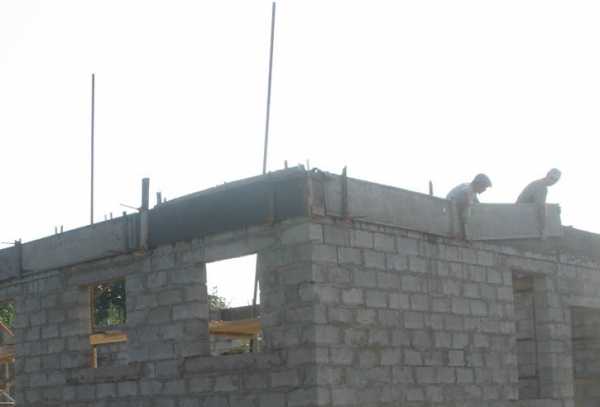

Если дом построен из блочных материалов, то он часто подвергается природным воздействиям. В частности, происходит осадка здания, вспучивание почвы вокруг него и т.д.

От профи: армопояс под крышу дома из газобетона или пеноблока

Ну а сильный ветер и долгие ливни – негативно сказываются на целостности конструкции. Для защиты от таких воздействий, поверх стен создается армопояс своими руками из бетона. В нашей статье хотелось бы поговорить о технологии изготовления армирующего пояса, а также о его назначении.

Назначение и конструкция армопояса

Например, бетонные перекрытия укладывают как раз поверх армирующего пояса. Многие ошибаются, думая, что перекрытия из дерева не нуждаются в армопоясе под мауэрлат. Это далеко не так – этот элемент нужен для замыкания стен любого дома. В данном случае, тип перекрытия – роли не играет. Ведь, как известно, дома строят на долгие века, а не на короткий срок.

Разобравшись с назначением, можно переходить к конструкции. В арсенале стандартного армопояса имеется два элемента – объемный каркас из арматуры, который подвергается жесткой сварке, и тяжелый бетон. Последний элемент является местом нахождения арматуры. Таким образом, армирующий пояс –несложная ведь. Однако, при изготовлении нужно учитывать множество особенностей и нюансов. Читайте также: «Крепление мауэрлата к газобетону без армопояса».

Устройство армопояса: этапы работы и их особенности

Для того чтобы оценить сложность работ и разобраться, как же изготавливают армированный пояс, обратимся к технологии. Она состоит из нескольких этапов. И, таким образом, дана инструкция для пользователей. Читайте также: «Как крепить мауэрлат к армопоясу».

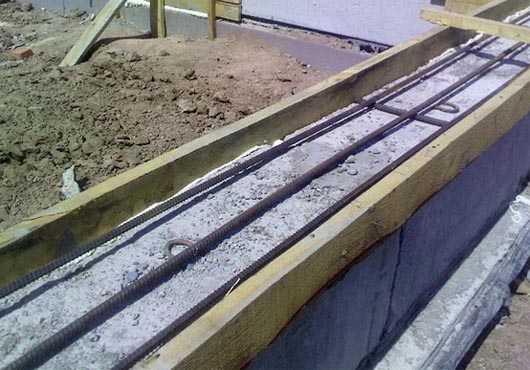

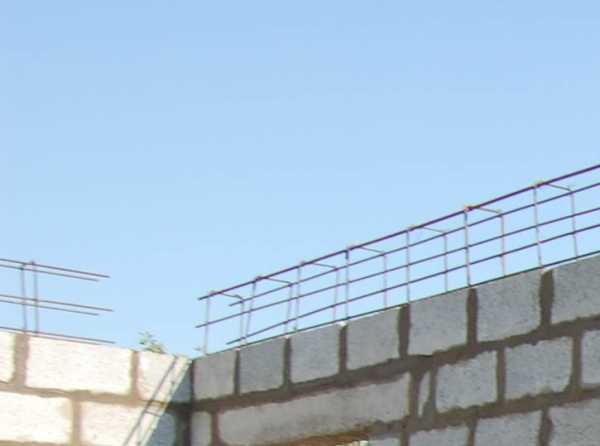

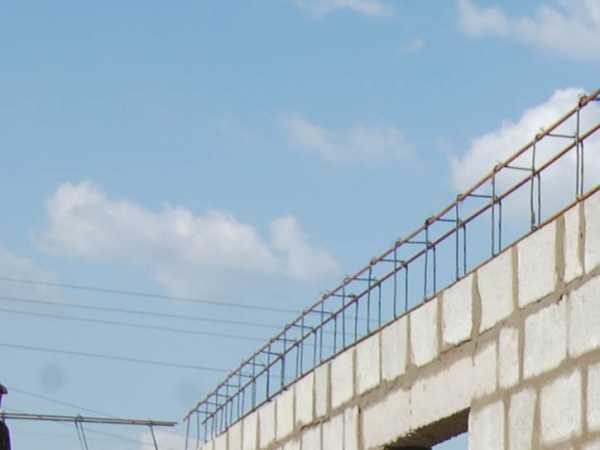

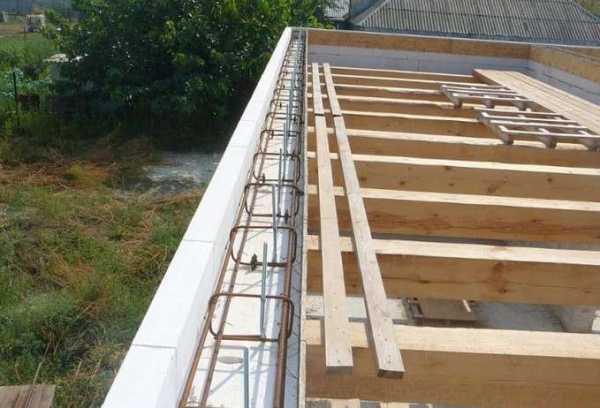

1. Каркас из арматуры – его сборка начинается с установки арматуры на верхнюю часть стены. Другими словами, нужно просверлить отверстия, а затем вбить в них отрезки арматуры. Такая процедура происходит в углах (пересечениях) стен и вдоль них. Чтобы задать габариты каркаса – рекомендуется создать квадрат из четырех штырей. Завершив эту работу, переходим к крепежу арматуры. Для этого нам понадобится мягкая вязальная проволока. С ее помощью, нижний ряд продольной арматуры крепится на высоте 4 сантиметров от края стены. После установки продольной арматуры, необходимо соединить два прута при помощи коротких перемычек. Шаг их установки – 250–300 миллиметров. Аналогичным способом проводится монтаж вертикально стоящих отрезков. На них будут устанавливаться верхние ряды арматуры. Крепление при этом не отличается от того, которое было при горизонтальном. Напомним, что длина отрезков связана с толщиной армопояса. Чаще всего толщина монолитного пояса составляет промежуток от 200 до 250 миллиметров. На основе толщины – определяется и длина вертикальной арматуры. Помните, что она должна быть немного короче. К вертикально стоящей арматуре происходит прикручивание длинных продольных прутов. После этого их нужно будет соединить. Для этого используются короткие отрезки арматуры. Этот процесс не отличается от хода работы для нижней части каркаса.

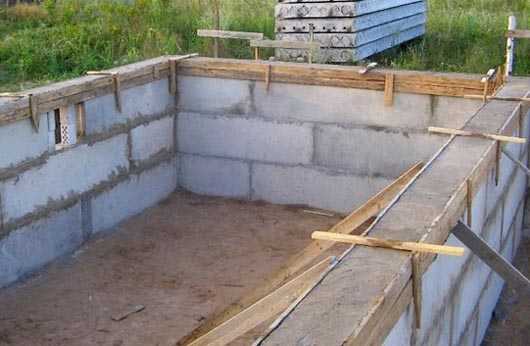

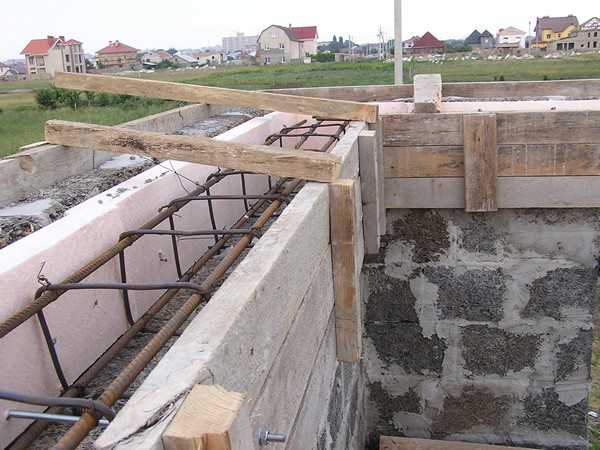

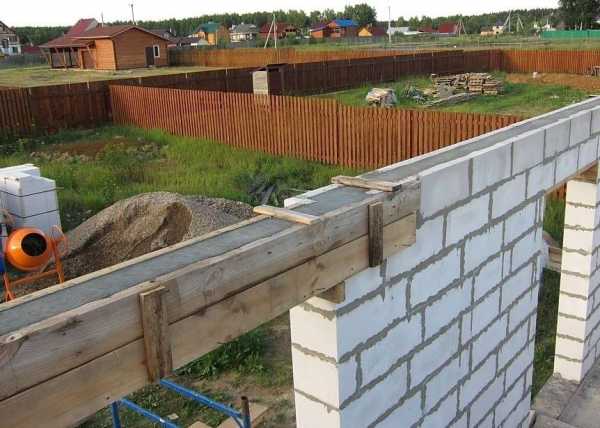

2. Переходим к опалубке. Сегодня можно встретить два распространенных способа ее обустройства: изготовление разборной конструкции из досок или возведение цельной опалубки. Рекомендуем отдать предпочтение разборной конструкции, ведь ее очень легко собрать. Например, вы можете использовать листовой материал или обыкновенные доски. Но при этом не нужно забывать контролировать уровень верхнего края опалубки – перепады не должны быть больше 1 сантиметра. Исходя из этого, идеальным вариантом станет несъемная или комбинированная опалубка. Она имеет две стороны: одну – несъемную, а вторую – исчезающую (после того, как застынет бетон). При утеплении фасада пенопластом, с лицевой стороны дома можно соорудить несъемную опалубку из полистирола. Через некоторое время она превратится в элемент утепляющего слоя. С внутренней стороны бетон обычно ограничивается доской или ОСП. Многие сталкиваются с трудностями при соединении двух частей опалубки для армопояса перекрытия. Тут необходимо проявить изобретательность, ведь в процессе заливки бетона, раствор может раздвинуть части в стороны. После установки деревянных распорок внутрь опалубки, можно начинать стягивание ее частей. При этом не забывайте продеть насквозь проволоку.

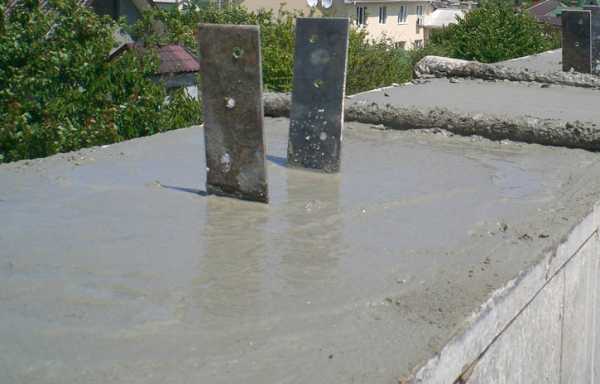

3. Заливка бетоном. В целом этот этап не вызывает сложностей. Затруднения могут возникнуть лишь с доставкой бетона на самый верх стены. – с этим вопросом вы и сами разберетесь. Устройство армопояса и заливка его бетоном связана с качеством раствора и со способами его приготовления. Стандартный бетон должен быть не ниже марки B15. При самостоятельном изготовлении раствора – ведро цемента + два ведра песка + два ведра щебня. Рекомендуется использовать густой бетон – так он не сильно давит на опалубку. Не следует забывать об одной особенности раствора. Она связана с тем, что бетон нужно как следует уплотнить. При отсутствии глубинного вибратора, рекомендуется использовать виброшлифовальную машинку. Мощности и частоты ее вибрации вполне справятся с уплотнением относительно небольшого количества бетона.
4. Наконец, завершающий этап работы – контроль застывания бетонной массы. Залив бетон, накройте его целлофаном. Таким образом, вы уменьшите испарение влаги. На полное застывание бетона, как правило, уходит около двух дней. Снимите опалубку (при условии, что она разборная), и продолжайте поддерживать влажность бетона. Он только начинает набирать прочность и его необходимо увлажнять.

Устройство армопояса, детально на видео:

Вот и все – статья подошла к концу. Напоследок, хотелось бы уточнить одну деталь, которая касается гидроизоляции сейсмопояса. При использовании деревянной или металлической кровельной конструкции, накройте кирпичный армопояс рубероидом или современным прорезиненным битумным материалом. Эти меры необходимы для проведения гидроизоляции. Таким способом, каркас кровли будет надежно защищен от попадания влаги.

Как сделать армопояс?

Категория: Разное

Дома из газобетона пользуются заслуженной популярностью – достоинств у этого строительного материала множество. Но одно из них, которое здорово упрощает строительно-монтажные работы, – большие габаритные размеры газобетонного блока – имеет и обратную сторону медали.

Здания, построенные из таких крупных блоков, очень чувствительны к просадке фундамента, при этом не просто разрушаются вертикальные швы, но могут разломаться и сами блоки, поскольку газобетон очень не любит растягивающих и изгибающих деформаций.

Бороться с этой проблемой призвана специальная железобетонная конструкция – армированный пояс (армопояс). Он усиливает стены и сглаживает нагрузки, которые возникают из-за неравномерной осадки фундамента.

Схема армирования монолитного пояса. Как правильно сделать армопояс под крышу

Если стены газобетонного дома сложены из крупных строительных элементов, которые скреплены тонкими швами из клея или раствора, то в структуру армопояса входят монолитный бетон и усиливающая арматура, уложенная поперечно и продольно. При этом бетон прекрасно выдерживает сжатие, а арматурные составляющие великолепно противостоят растяжению, поэтому такая конструкция, совершенно не деформируясь, выдерживает очень большие нагрузки. Поэтому стена, возведенная на армированном поясе, подвергается очень незначительным воздействиям и не разрушается, поскольку железобетонная конструкция принимает на себя все основные нагрузки.

Так как газобетонные блоки кладутся на очень тонкий скрепляющий слой, то в нем невозможно разместить арматуру. Поэтому в данном случае армопояс выполняется как отдельная конструктивная единица, представляющая собой монолитную часть стены. При этом возникает серьезная проблема – из-за большой разницы в теплопередаче бетона и газобетонного блока армопояс становится температурным мостом (участком, имеющим низкое термическое сопротивление), следовательно, большое значение приобретает наружная теплоизоляция армированного пояса. Чаще всего утепление производится минеральной ватой, пенополистиролом или пенополиуретаном. Для эффективной теплозащиты минимальная толщина утепляющего слоя должна быть 10 см, следовательно, армопояс должен быть уже внешней стены на эту величину.

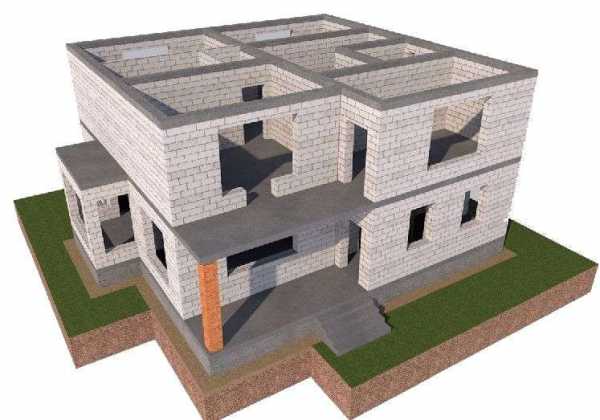

В стену газобетонного дома должно быть встроено минимум 2 армопояса – перед первым вертикальным рядом, на верхнем периметре фундамента, и над последним вертикальным рядом, на котором возводится перекрытие. Однако если в качестве фундамента дома используется монолитная железобетонная плита, то можно обойтись без нижнего армопояса. Кроме того, армированные пояса рекомендуется устраивать под каждым межэтажным перекрытием. Вертикальный габарит армопояса зависит от характеристик грунта, в котором сделан фундамент, и от конструктивных особенностей дома. На практике чаще всего используется коробчатая конструкция, т. е. ширина армопояса принимается равной его высоте, но следует учитывать, что более высокий армопояс способен выдерживать большие деформирующие нагрузки.

Армированный пояс изготавливается из качественного бетона (марка не ниже М-200) и металлических прутов с площадью поперечного сечения не менее 12 мм. Из прутов собирают каркас, который в поперечном направлении вяжется арматурой с площадью сечения 4-6 мм. Каркас формируется из 2 рядов стержней, которые разнесены по высоте на 10-15 см. Прутья расположены в одной плоскости на расстоянии порядка 10 см друг от друга. Они соединяются между собой в длину металлической проволокой и укладываются при этом с напуском порядка 15 см. Этой же проволокой прутья связываются с поперечной арматурой.

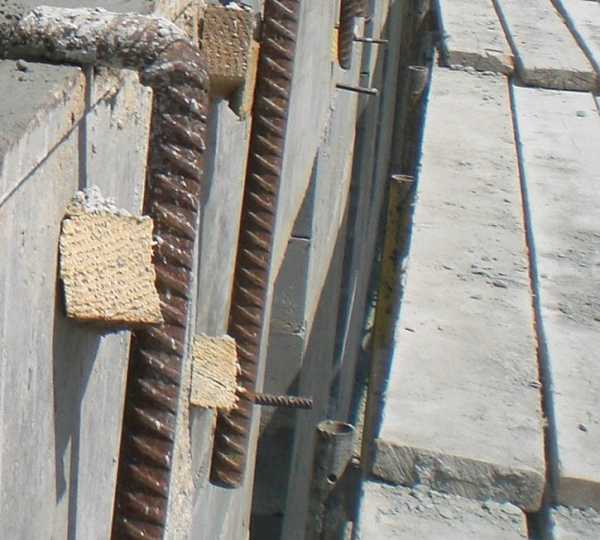

Арматурный каркас помещается в опалубку, но не вплотную, а с небольшим зазором (3-5 см) между прутьями и внутренней поверхностью опалубки. Зазор необходим, чтобы создать наружную заливку прутьев из бетона. Затем снаружи каркаса укладывается утеплительный материал, в опалубку начинают заливать бетонный раствор. В процессе заливки бетон тщательно утрамбовывают. В армопояс при необходимости могут устанавливаться дополнительные детали, например, для крепления кровли. После завершения заливки поверхность конструкции необходимо выровнять при помощи мастерка.

Бетону дают выстояться 3-4 суток, для того чтобы он обрел начальную прочность, после чего можно продолжать кладку стен. Через 7-10 дней можно разбирать опалубку. В процессе созревания бетон надо защищать от воздействия внешних климатических факторов – зимой его согревают утепляющим материалом, а в жаркую погоду поливают водой и укрывают полиэтиленом.

Грамотный монтаж армированного пояса придаст стенам дополнительную прочность и увеличит срок службы дома в несколько раз.

Фото-инструкция заливки армопояса на газобетоне

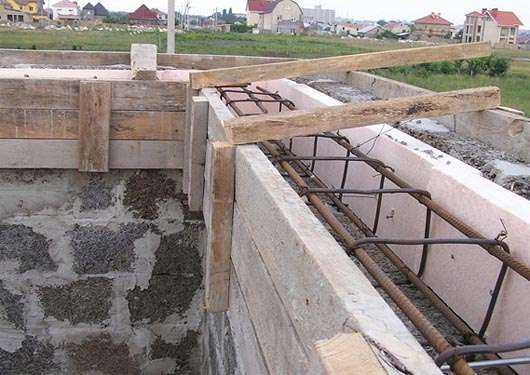

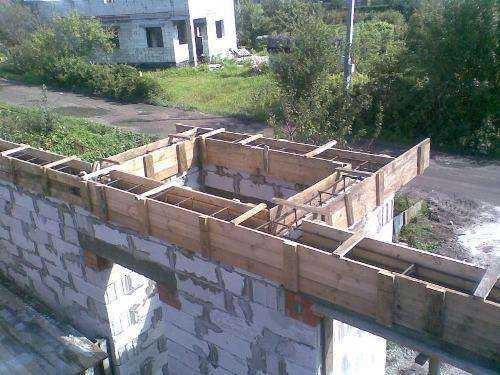

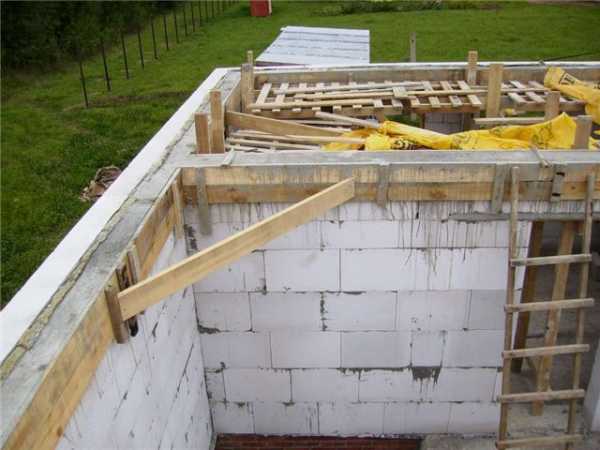

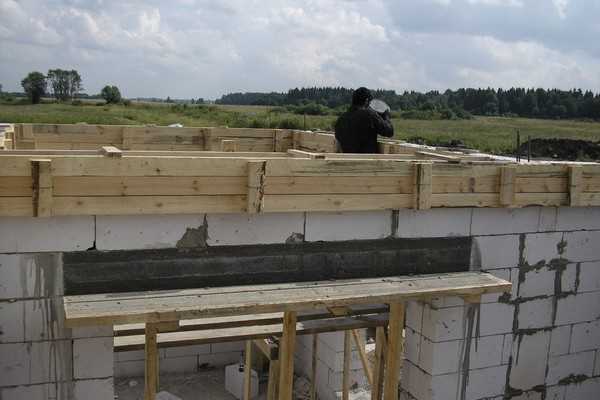

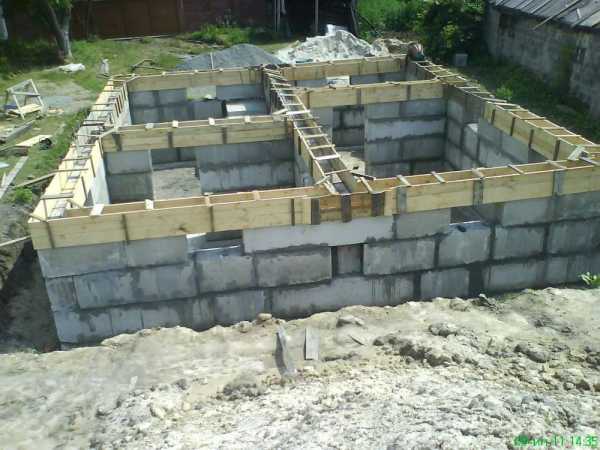

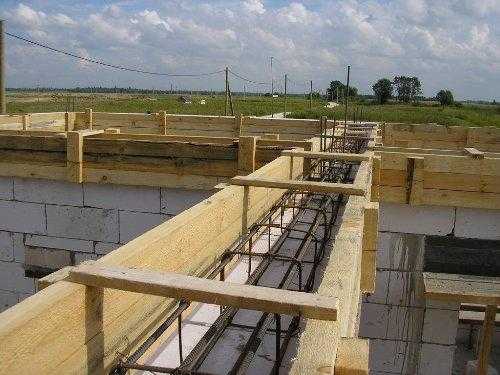

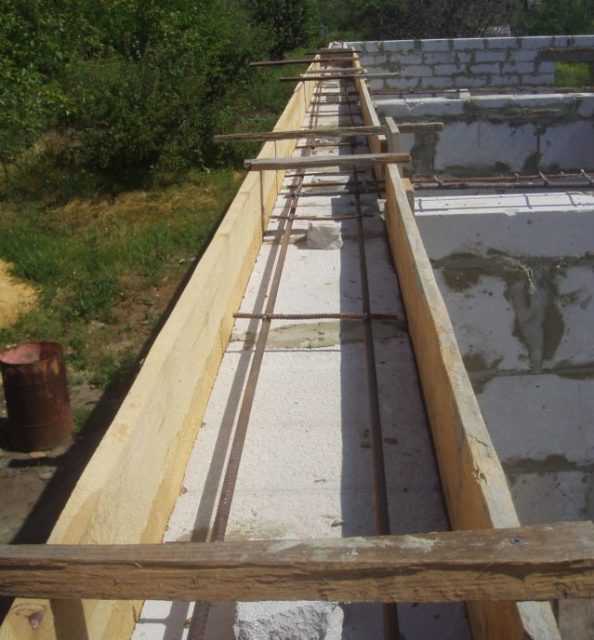

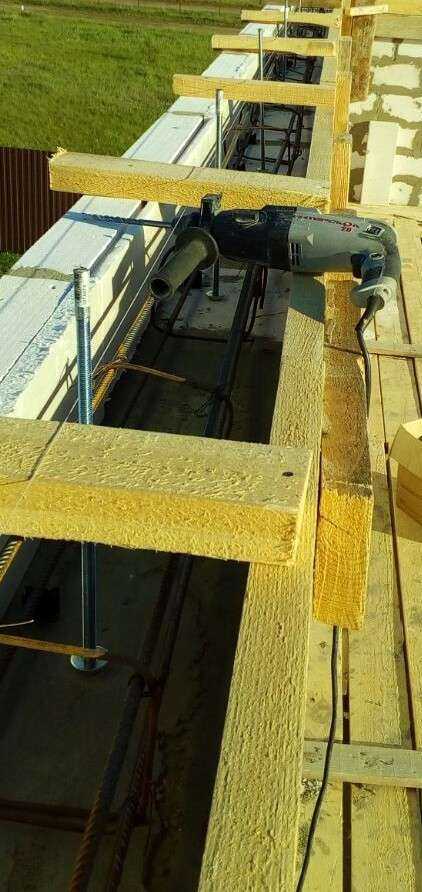

Делаем опалубку.

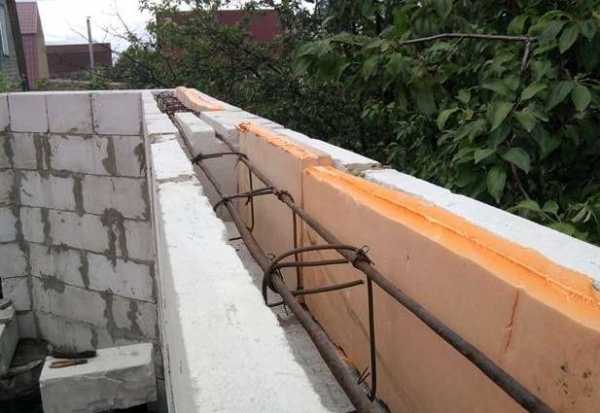

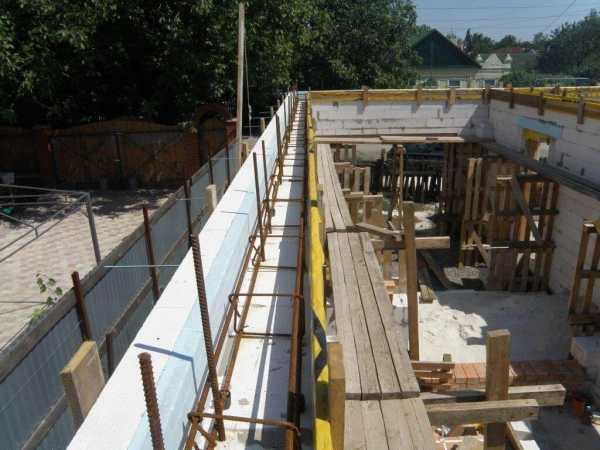

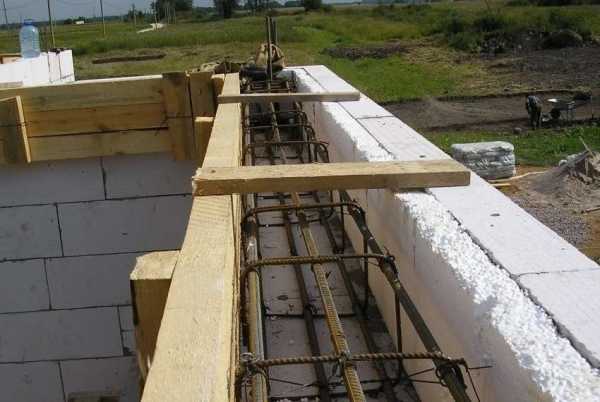

Для опалубки делаем пирог с улицы: газобетонные блоки 10 см, утеплитель 3-5 см, место для армопояса, съемная опалубка из досок или фанеры. Доски и фанеру прикручиваем длинными саморезами по дереву. Шпильки 12 диаметра расставляем с шагом каждый метр. Для каркаса используем четыре ряда арматуры диаметром 10.

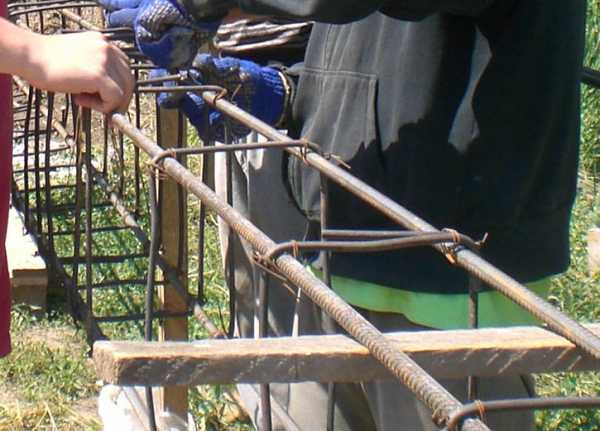

Для вязки арматуры используем вязальную проволоку, пластиковые хомуты в труднодоступных местах и квадраты из гладкой проволоки диаметром 6

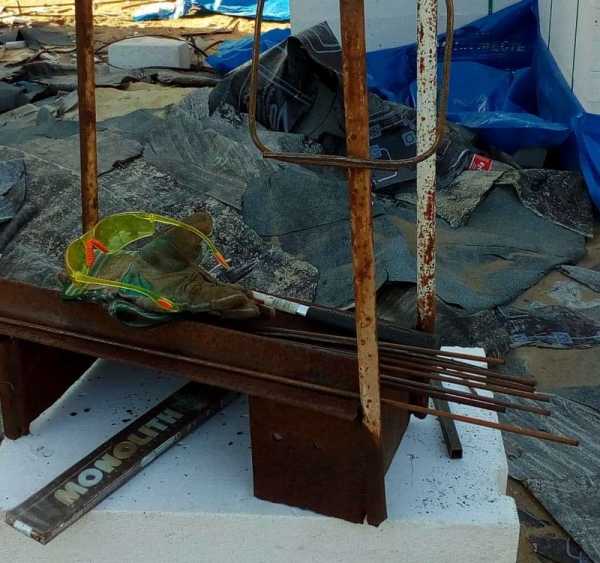

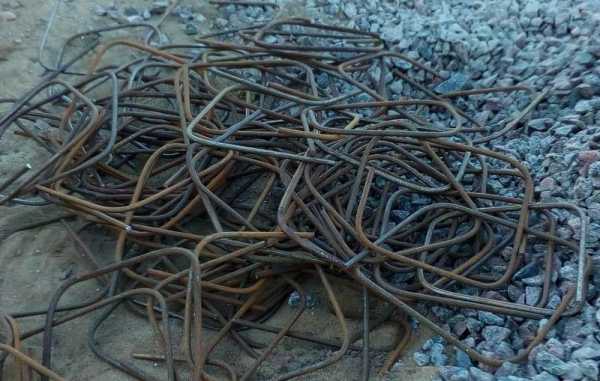

Данные элементы можно гнуть руками например на таком устройстве из уголка и трубы

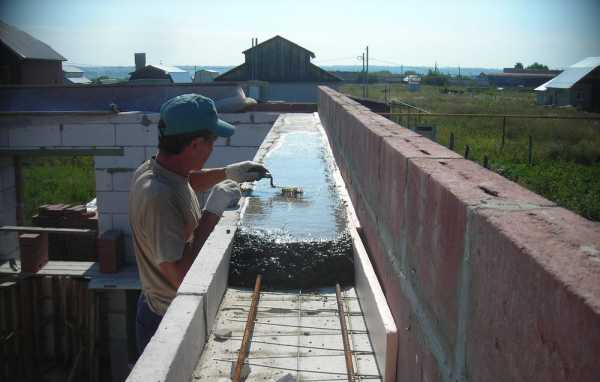

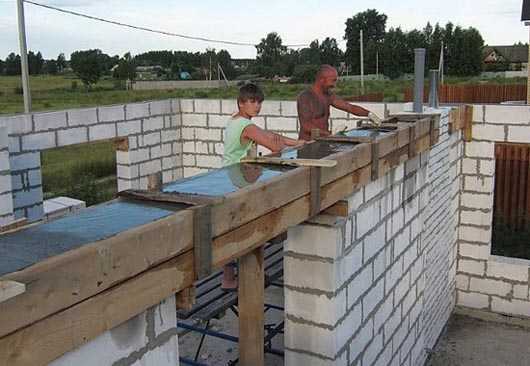

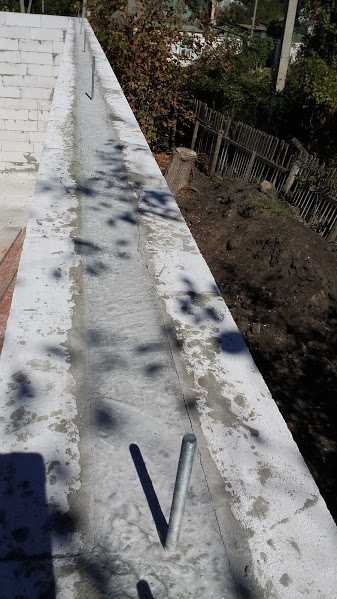

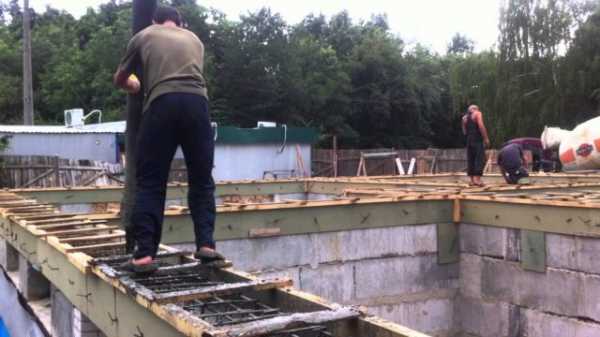

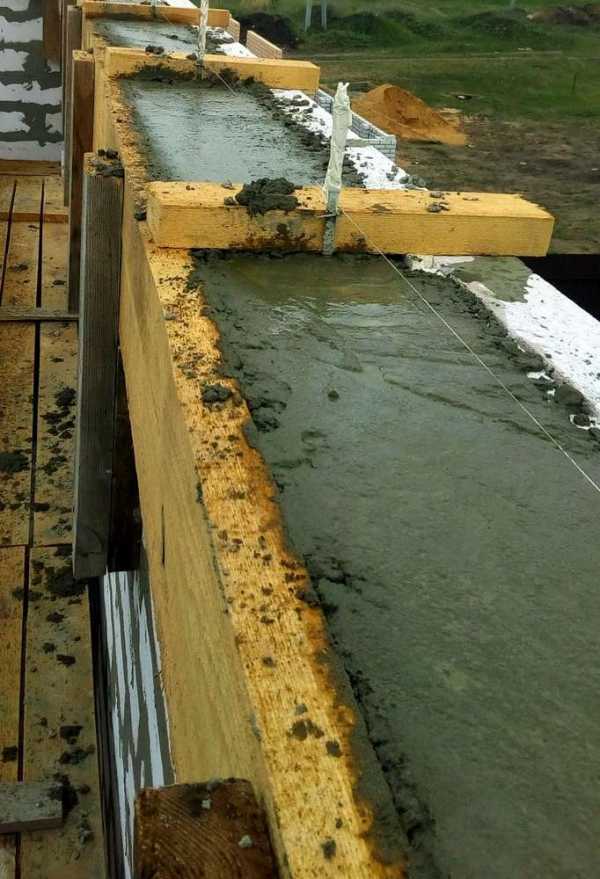

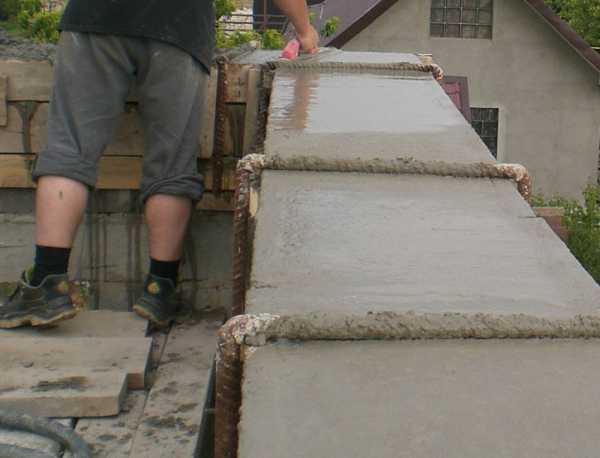

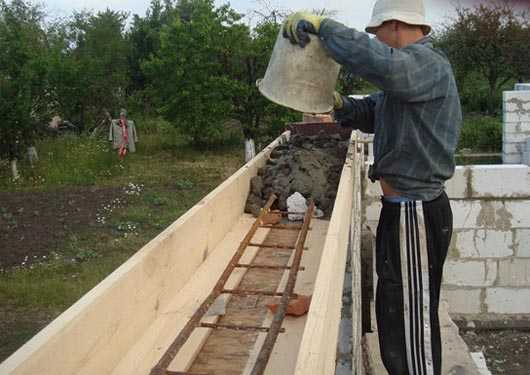

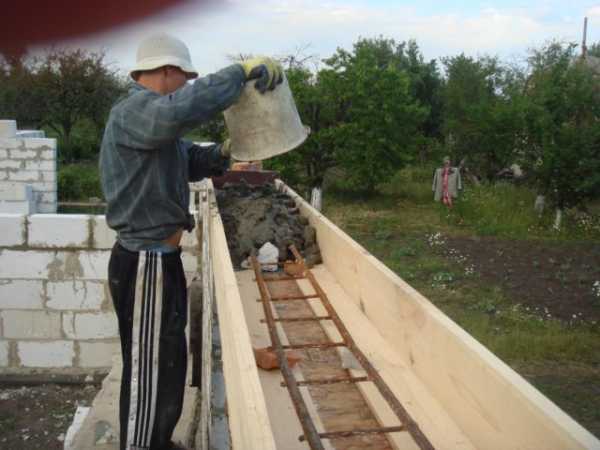

Заливаем армопояс в ручную или бетононасосом. Штыкуем арматурой или вибрируем вибратором. Шпильки оборачиваем молярным скотчем до заливки.

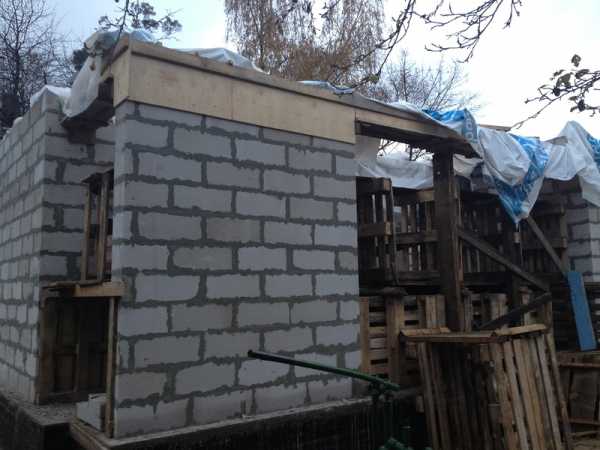

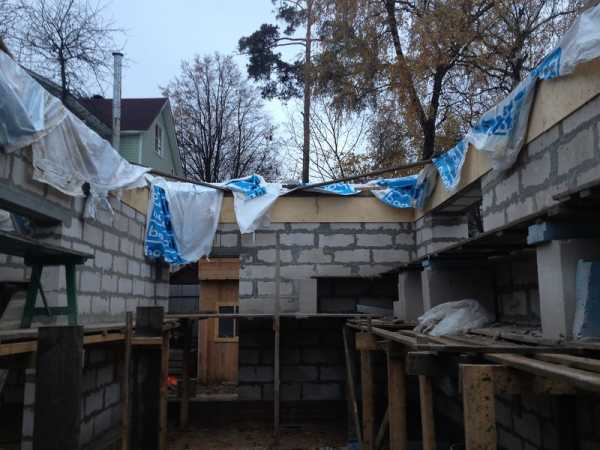

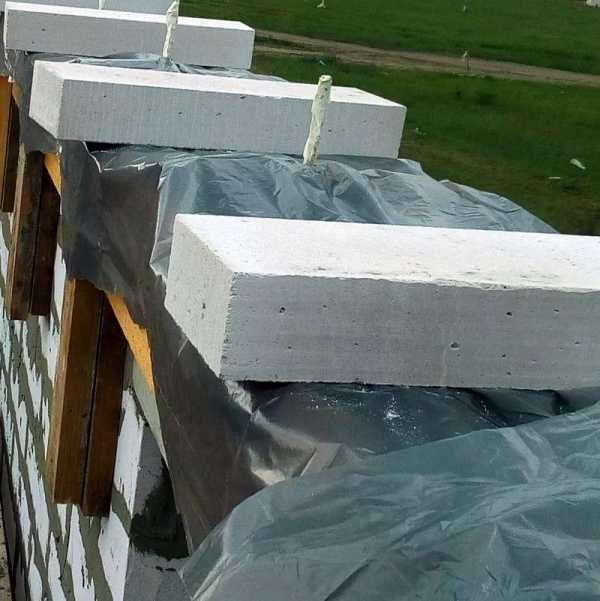

Накрываем армопояс пленкой

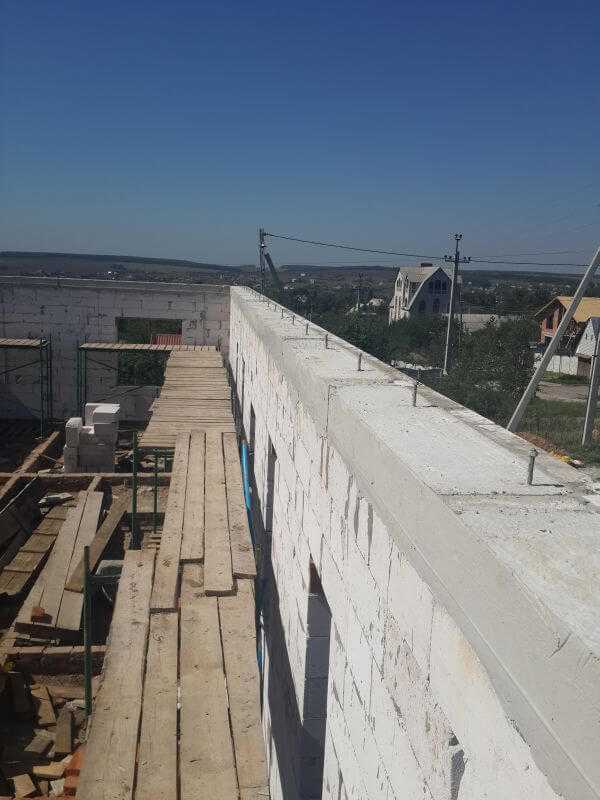

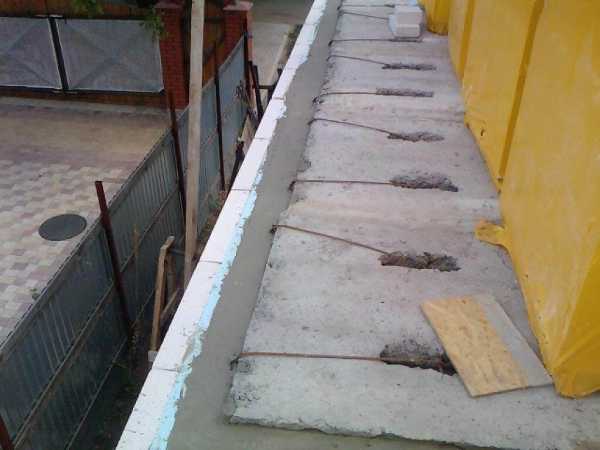

Снимаем опалубку через несколько дней

Армопояс под крышу и мауэрлат. Постройка дома своими силами

Высота и толщина армопояса для газобетона

Армопояс (армированный железобетонный пояс) он же сейсмопояс – очень прочная монолитная полоса по периметру здания и несущих стен из газобетона.

Задачи армопояса – существенное укрепление несущих стен для повышения их несущей способности, во избежание трещин и других деформаций из-за неравномерной усадки здания, кровельных, ветровых и прочих нагрузок.

Армопояс прочно скрепляет газобетонные блоки, равномерно распределяет нагрузку и создает жесткость конструкции.

Высота и ширина армопояса

В идеале, геометрию, армирование и состав бетона армопояса определяют расчетми.

Обычно ширина(толщина) армопояса равняется ширине стены, 200-400мм, а рекомендуемая высота 200-300мм.

Но разумнее будет сделать ширину армопояса чуть тоньше чем стена, чтобы был запас места под утеплитель, для уменьшения мостиков холода. Лучше всего для этого дела подойдет экструдированный пенополистирол(ЭППС), так как он отлично изолирует тепло. Есть также вариант заливки армопояса в уже готовые газобетонные U-блоки, но об этом смотрите дальше по тексту.

Для чего нужен армопояс в газобетонном доме

1. При неравномерной усадке дома, при сезонных пучениях почвы,  при землетрясениях, — армопояс удерживает геометрию здания.
2. Армопояс может выровнять стены по горизонтали.
3. Придание жесткости всему зданию из газобетона.
4. Локальные нагрузки распределяются равномерно на несущие стены.
5. Высокая прочность армпояса позволяет крепить к нему все ответственные конструкции, к примеру, мауэрлат.

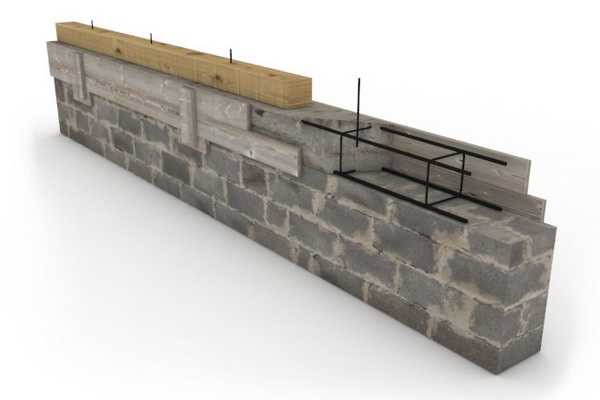

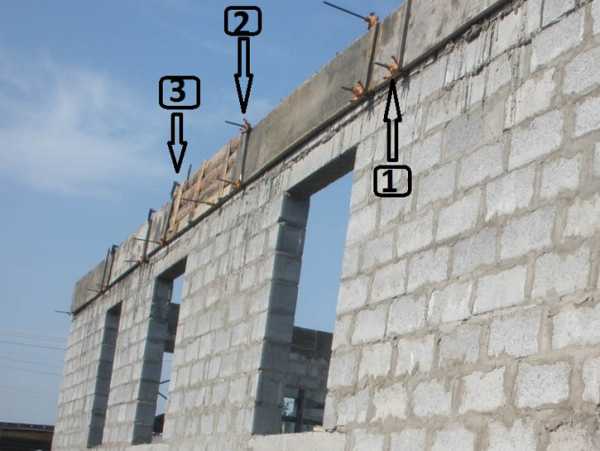

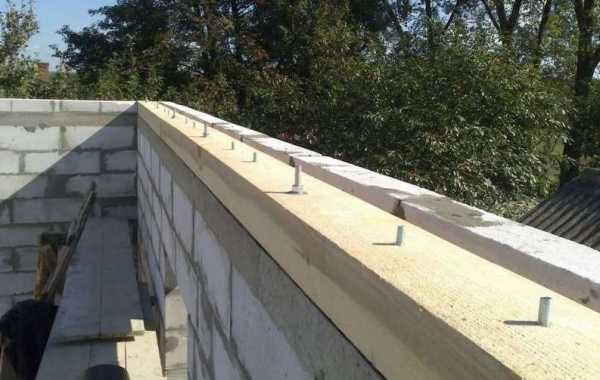

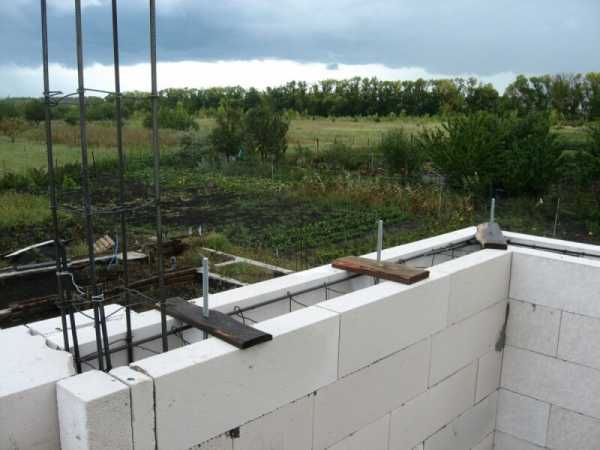

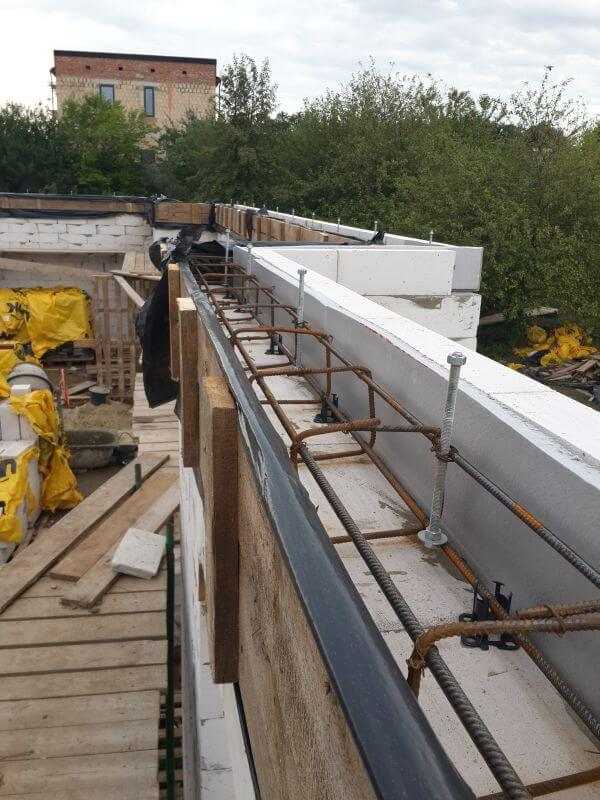

Армопояс под мауэрлат

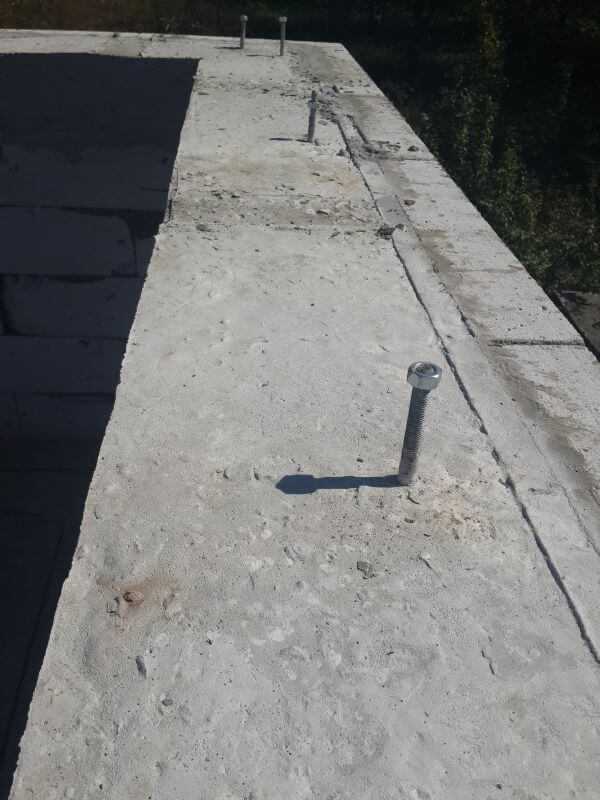

Мауэрлат должен прочно крепится к несущим стенам шпильками и анкерами. Сама стропильная система, вес всей кровли, снеговые и ветровые нагрузки создают значительную распирающую силу, которая может поломать не усиленные стены. Армопояс же под мауэрлат решает эту задачу, и выполнятся он так же, как и под перекрытие.

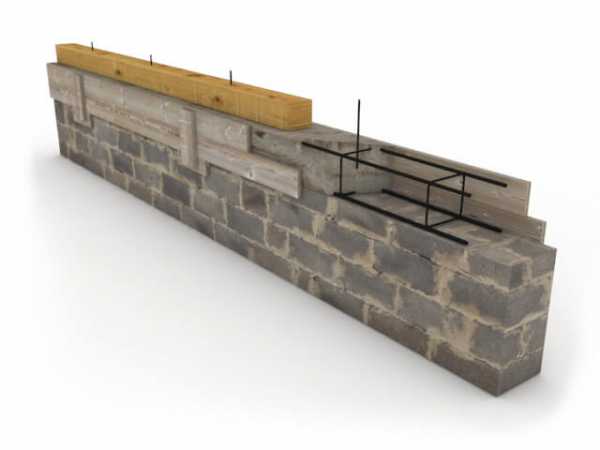

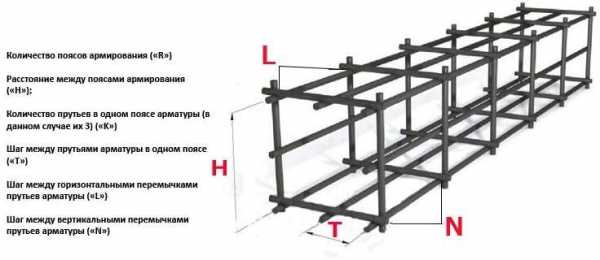

Каркас армопояса, краткая инструкция

1. Каркас арматуры пояса должен быть непрерывным.
2. Армопояс должен быть на всех несущих стенах.
3. Нахлест продольной арматуры минимум 800 мм.
4. Каркас делается из двух рядов арматуры по два прута.
5. Минимальная толщина продольной арматуры – 10 мм.
6. Желательно использовать длинные (6-8 метров) прутки арматуры.
7. Диаметр поперечной арматуры – 6-8 мм.
8. Шаг поперечной арматуры – 200-400 мм.
9. Арматура со всех сторон должна иметь защитный слой бетона минимум в 5 см.
10. Продольная и поперечная арматура связывается между собой вязальной проволокой.

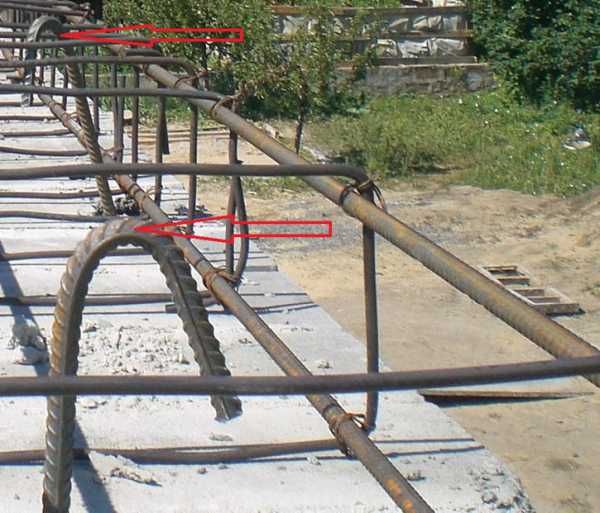

11. На углах продольную арматуру нужно загибать, а нахлест старайтесь делать дальше от угла.
12. Каркас должен находится строго горизонтально.

Расстояние между прутками арматуры высчитывайте по толщине и высоте армопояса с учетом защитного слоя бетона, минимум по 5 см с каждой стороны.

Армопояс на газобетон своими руками (видео)

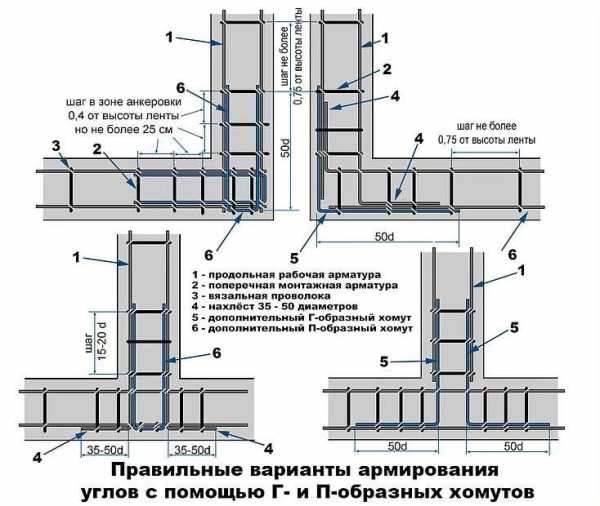

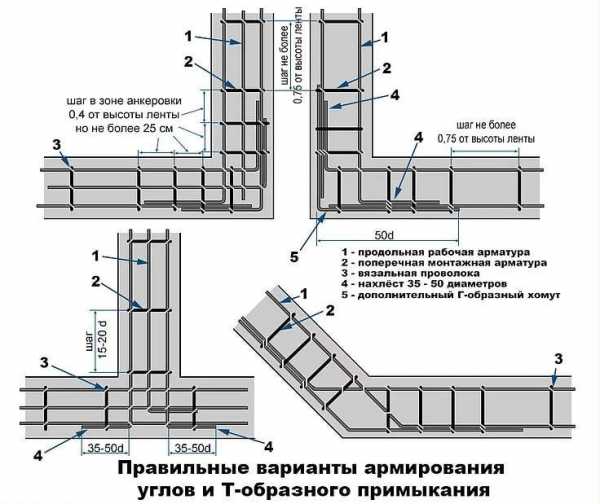

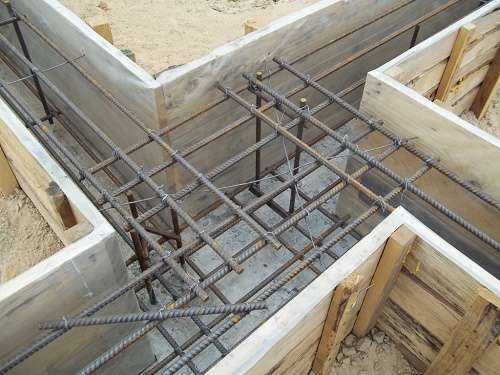

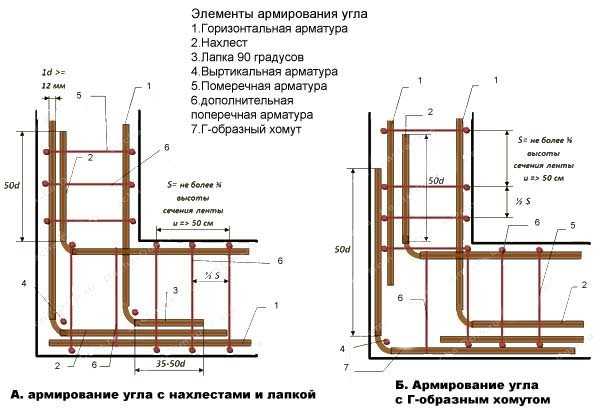

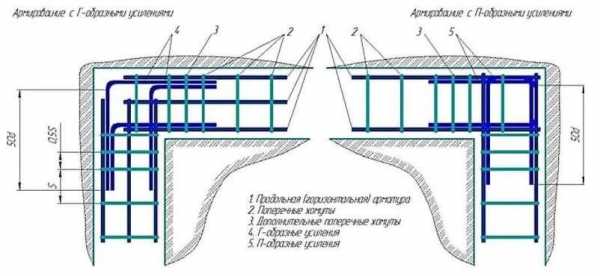

Схема армирования углов и примыканий армопояса



Утепление армопояса

Армопояс является очень серьезным «мостиком» холода, через который уходит большая часть тепла, и на котором образовывается конденсат с внутренней стороны армопояса. И чтобы избежать этого, нужно произвести утепление внешней стороны армопояса газобетоном, или пенополистролом или пенопластом. Пенополистирол более предпочтителен. Так что заранее нужно предусмотреть пространство для утеплителя, заливая армопояс с отступом от внешнего края стены.

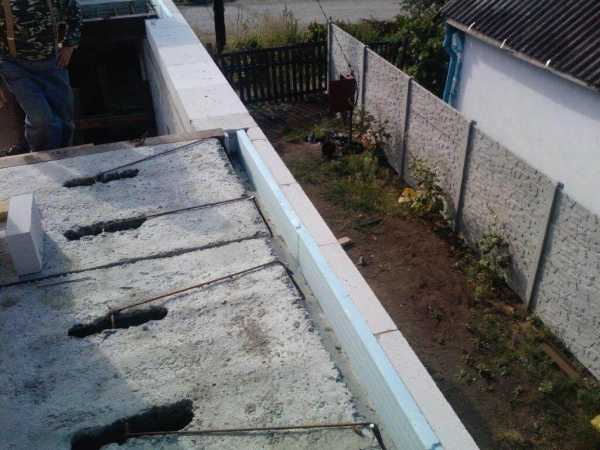

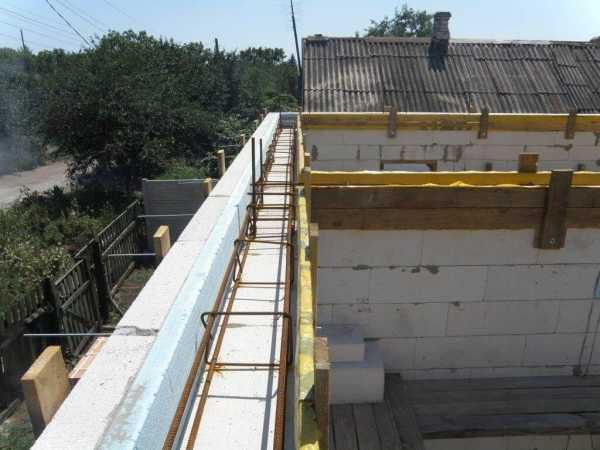

Утепленный армопояс под газобетон

Бетоном какой марки заливать армопояс

Для заливки армированного пояса по газобетону используется бетон марки М200-М250. Его можно привести в готовом виде миксером с завода, или же сделать самостоятельно.

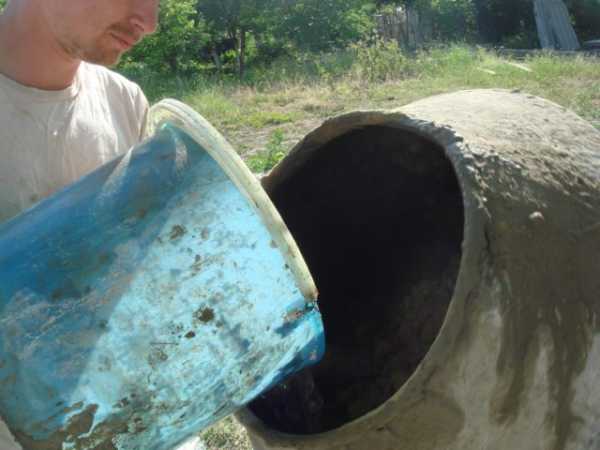

Пропорции для бетона марки М200: цемент М400, песок, щебень (1:3:5).              Пропорции для бетона марки М250: цемент М400, песок, щебень (1:2:4).

Воды в бетоне должно быть минимальное количество, а для придания пластичности используйте пластификатор.

Водоцементное соотношение должно быть в пределах от 0.5 до 0.7, то есть, на 10 частей цемента приходится от 5 до 7 частей воды.

Добавление в бетон чрезмерного количества воды делает его менее прочным.

Чтобы удалить из бетона воздушные пузырьки, его следует провибрировать специальным строительным вибратором, или же интенсивно и длительно протыкать жидкий бетон обрезком арматуры.

Бетон должен заливаться в опалубку за один раз, чтобы он был монолитным (неразрывным).

Главная / Статьи о продукции / Как правильно сделать армопояс под плиты перекрытия и какие виды армопояса бывают?

При возведении дома существует множество задач, которые необходимо решить еще на проектной стадии. Одной из таких задач является армопояс при кладке полистиролбетонных перемычек под перекрытия.

Для повышения прочности несущих внешних стен, и сохранении целостности конструкции при проседании грунта необходимо делать армопояс. Он помогает зданию сопротивляться деформирующим нагрузкам: ветру, неравномерной усадке конструкции, неравномерной осадке почвы под конструкцией, небольшим сдвигам почвы, сезонным и суточным температурным колебаниям, осадкам.

Данного рода нагрузки создают сильное давление на кладку в местах опоры перемычек и плит перекрытий.

Также для предотвращения деформации перемычку из полистиролбетона защищает прочный каркас из арматуры.

Армированный пояс представляет собой железобетонный слой, укладывающийся вдоль внешних стен возводимого дома по всему периметру.

Основным предназначением армопояса под перекрытия является не повышение несущей способности кладки, а разделение нагрузки и минимизация риска появления трещин, кроме того он также увеличивает прочность несущих внешних стен.

Монтаж армопояса

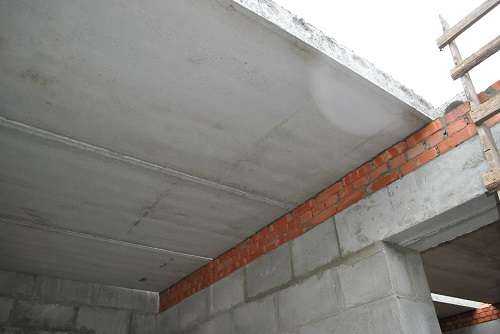

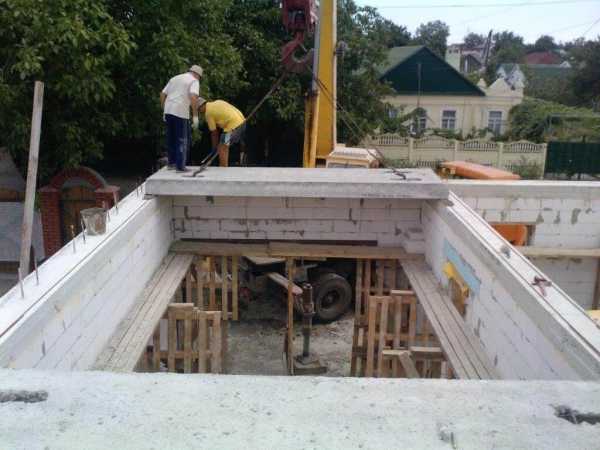

Монтаж плит перекрытия по строительным нормам не выполняется сразу на строительные блоки, поскольку создаваемая нагрузка может значительно превысить прочность материала, из которого возведены стены. Армопояс под плиты обязательно должен быть замкнутым и непрерывным по длине. Если постройка двухэтажная, то армопояс следует монтировать после кладки стен 1 этажа и перед монтажом крыши.

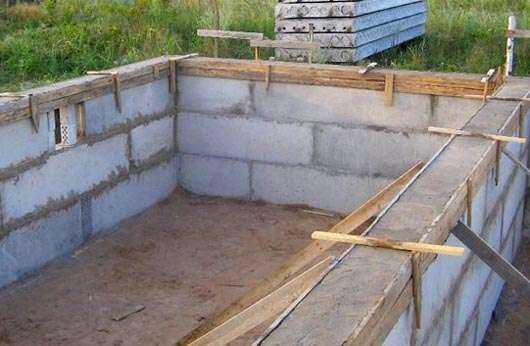

Начинать монтаж армопояса необходимо с изготовления опалубки таких габаритов: высота – 300 мм, а ширина равна толщине стен. Для изготовления опалубки лучше использовать 20 мм доску. Далее не высоте примерно 50 мм от низа доски она крепится саморезами с внутренней и внешней стороны. Для скрепления 2х сторон опалубки доски поперечно скрепляют более тонкой доской с шагом 1000 мм.

Далее приступаем к изготовлению каркаса непосредственно внутри опалубки. Из 12 миллиметровой арматуры изготавливается лесенка с шагом 500-700 мм, закрепляя поперечные скрепляющие прутья сваркой или проволокой. Места стыка и пересечения стен для надежности лучше всего скреплять сваркой.

При укладке каркаса необходимо с каждой стороны опалубки делать 50 мм отступ, чтобы каркас со всех сторон был утоплен в бетоне, а также после изготовления каркаса его нужно выставить по уровню. Если нагрузка на стены довольно большая, то лучше использовать параллелепипедную конструкцию каркаса.

Последний этап в монтаже армопояса – заливка его песчаным раствором с щебенкой. Заливать армопояс лучше в один этап, чтобы слои бетона равномерно высыхали. После заливки бетона необходимо удаление пустоты методом штыкования.

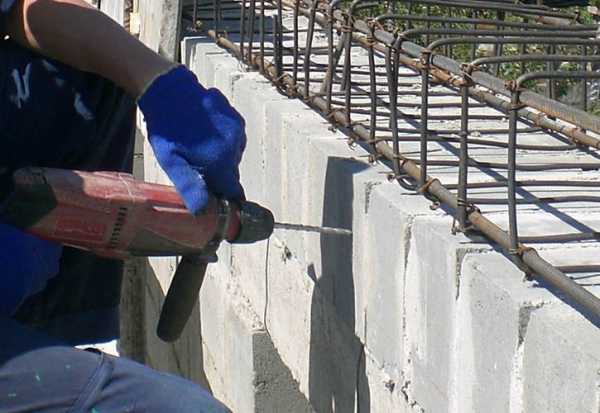

Чтобы установить ребристые металлические прутья в полистиролбетонные блоки необходимо сделать штробы штроборезом. Сделанные каналы необходимо очистить от сколов/пыли и смочить.

Для монтажа в блоки лучше всего применять арматуру сечением 8 мм. Перед монтажом прутьев каналы необходимо залить клеем или цементно-песчаным раствором (мягко замешенным). Далее необходимо уложить прутья в залитые штробы и убрать лишний клей/раствор. После этого можно приступать к последующим строительным работам.

Виды армояпосов

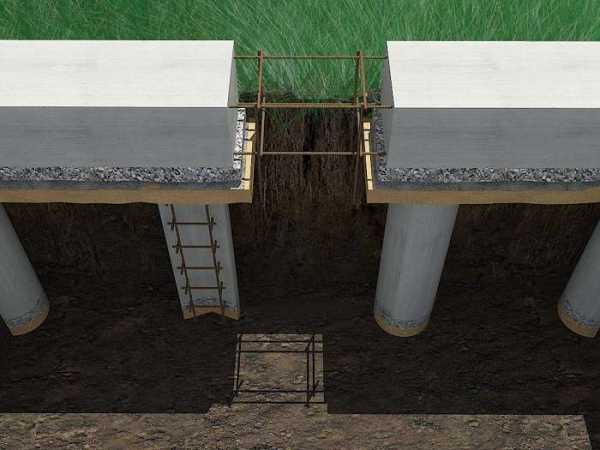

1. Ростверк.

Как правило, этот нижний армированный пояс выполняет роль опоры стен фундамента. Для его возведения роют траншею, глубина которой определяется в зависимости от типа грунта и сложности постройки (вес постройки, этажность и т.д.).

Высота пояса обычно от 300 до 500 мм, а ширина 700-1200 мм, шаг обвязки в пределах 200 мм. Зачастую для ростверка используют металлические ребристые прутья сечением 12-14 мм. В подготовленные траншеи засыпают песчано-гравийную подушку и укладывают на нее армопояс.

Чтобы не начался коррозионный процесс лучше всего армированный пояс уложить на половинку кирпича, чтобы армопояс был весь залит бетоном. Если грунт на строительной площадке не устойчивый необходимо увеличить высоту армопояса в 2 раза. Для лучшей прочности необходимо производить заливку траншеи в 2 этапа, заливая половину траншеи на 1 этапе и вторую половину на втором;

2. Цокольный.

В случае, когда в качестве перекрытий используются плиты, цокольный пояс лучше устанавливать по всем несущим стенам. Высота слоя – от 200 до 400 м., ширина определяется конечной толщиной стен.

Для данного пояса используется 12 миллиметровая арматура с шагом поперечных прутков 9-10 мм. Перед началом монтажа армопояса необходимо выложить по краям стены перегородки в половину кирпича высотой 400 мм. Между созданными перегородками монтируются прутья/армирующая сетка и заливается сверху бетоном. Также данный слой необходимо гидроизолировать, дабы уберечь дом от проникновения влаги;

3. Межэтажный.

Данного типа пояс возводится для укрепления стен и равномерного разделения нагрузки опирания плит перекрытия на всю конструкцию дома. Благодаря этому поясу стены не расходятся под воздействием осевых нагрузок. Межэтажный пояс лучше всего изготавливать с каркасом из 4-х 12 миллиметровых арматур высотой примерно 40 см. Данный слой укладывается по периметру всех несущих стен. Если толщина стен меньше 500 мм, то в качестве опалубки можно использовать кирпичную кладку, если больше, то необходима деревянная опалубка, монтируемая обычным способом;

4. Разгрузочный.

Данный пояс выполняет 3 основные функции: 1 – разделяет нагрузки от стропильной системы и крыши, 2 – дает возможность надежно закрепить мауэрлат, 3 – выравнивает горизонталь стен, что значительно упрощает процесс построения стропильной системы. Все технологические особенности возведения данного пояса аналогичны межэтажному поясу. Когда монтаж плит не намечается, то пояс устанавливают по границам внешних стен, если стропильная конструкция наклонная, то не будет лишним установить пояс на среднюю несущую стену.

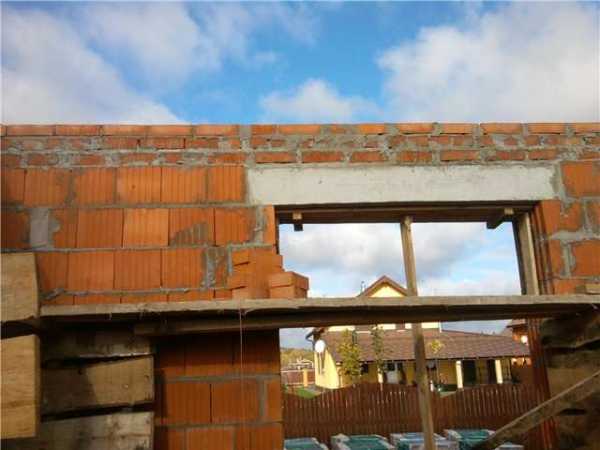

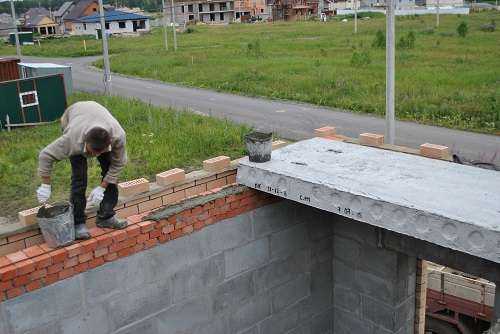

Армопояс из кирпича

Если дом строится из кирпичей, то вместо монолитного армопояса можно сделать армопояс из кирпичей.

Нет армопояса под крышей. Критично?

Его делают прямо во время кладки кирпича, и его конструкция зависит от особенностей постройки. Кирпичный пояс не требует опалубки, поскольку арматура укладывается прямо на кирпич, а если используется сетка, то ее толщина должна быть не менее 5 мм.

Распечатать страницу

Возврат к списку

astgift.ru

Как сделать армопояс своими руками

Содержание статьи:

Любое без исключения сооружение, выполненное из каких-либо блочных материалов, будет постоянно подвергаться воздействию природных явлений – вспучивание почвы, осадка здания, другое движение грунта. К тому же усиленные ветра, а также дожди тоже могут оказывать влияние на целостность всего здания. Именно для исключения различных подвижек здания поверх стен и выполняется бетонный армопояс. А как сделать армопояс своими руками и поговорим в этой статье.

Устройство армопояса

Армирующий пояс или, как еще иногда он называется сейсмопояс, дает возможность улучшать прочность всего дома, а также позволяет предотвращать растрескивание стен в результате движения грунта с фундаментом и под воздействием атмосферных явлений. Помимо этого, если правильно сделать армопояс, он позволяет равномерно распределить нагрузки от находящейся над ним кровли или бетонных перекрытий.

Обращаем внимание! Даже если в доме перекрытия обустраиваются из дерева необходимость делать армопояс не отпадает. Тип перекрытия не определяет делать ли армопояс или нет. В любом случае пояс должен замыкать все стены.

С назначением армопояса все понятно. Теперь несколько слов о его конструкции. Обычный армопояс обладает двумя стандартными элементами – жесткий объемный каркас из арматуры, а также бетон, в котором она находится. В общем-то все достаточно просто, но сделать армопояс своими руками без изучения своих особенностей, наверное, будет сложно.

Как сделать армопояс – последовательность

Для того, чтобы определить всю сложность работ, а также для более детального разбора того, как изготавливается армированный пояс, проведем разбивку технологии изготовления на несколько этапов. Можно сказать, что приведем определенную инструкцию по изготовлению армопояса.

Металлический каркас из арматуры

Начинать сборку каркаса необходимо с того, что следует установить в верху стены отрезки арматуры. Для этого нужно либо просто вбить отрезки, если это позволяет плотность материала, либо просверлить отверстия и вставить в них куски. Арматура устанавливается точках пересечения стен и по всему периметру сооружения через 1-1,5 мета. Отрезки устанавливаются квадратом по четыре штуки, они будут задавать габариты всего каркаса. После этого нужно закрепить нижний продольный ряд арматуры на высоте в 3-4 см от верхнего края стены. Для этого вязальной проволокой продольные пруты привязываются к вертикально установленным штырям. Таким образом закрепляется два параллельно идущих прута.

После того, как установлена продольная арматура, ее нужно соединить короткими перемычками через 2,5-3 см. Для перемычек нужно использовать отрезки арматуры.

Подобным способом устанавливаются и вертикальные отрезки. На них позже будет крепиться верхний продольный ряд арматуры. Верхний ряд будет крепиться таким же образом и с таким же шагом, как и горизонтальный. Длина отрезков будет зависеть от общей толщины армопояса. Рекомендованная толщина армопояса 200 – 250 мм. Из этих размеров и нужно определять длину вертикальных отрезков. К вертикальным отрезками опять закрепляются продольные пруты арматуры, которые после крепятся поперечными отрезками. В общем, все точно также, как и с нижним уровнем продольный прутов.

Опалубка

На этом этапе можно поступить двумя способами: либо устанавливать несъемную опалубку, либо делать разборную из досок. Самым оптимальным вариантом будет разборная конструкция. Она собирается почти, что из любых досок или листовых материалов. В процессе возведения опалубки необходимо следить за верхним ее краем – перепад не должен быть более 1 см.

Идеальным вариантом будет комбинированная система, в которой с одной стороны она будет несъемной, а вторая – по застыванию залитого раствора будет удалена. Если фасад будет отделываться каким-либо материалом или утепляться, то на лицевой стороне можно ставить несъемную полистирольную опалубку, которая позже станет одним из элементов утепляющего слоя. По внутренней стороне можно выставить обычную доску или OSB, фиксировать которые можно подручными метизами и крепежами. Чего не скажешь про работу с пенобетоном, у которого имеются свои варианты креплений к пеноблоку.

Самым сложным моментом здесь будет соединение двух частей опалубки армопояса. Здесь нужно подойти со всей ответственностью и продумать, как соединить две противоположные части таким образом, чтобы заливаемый бетон не раздавил их по сторонам. Для этого по верхней кромке опалубки нужно закрепить деревянные распорки с шагом 30 – 40 см, а также можно стянуть ее проволокой. Для закрепления проволокой необходимо просверлить отверстия в досках и продеть насквозь проволоку, которая и стянет две части конструкции. После застывания раствора эту проволоку просто откусите бокорезами и она останется внутри армопояса. После стяжки можно приступать к следующей стадии возведения армирующего пояса.

Заливка бетоном

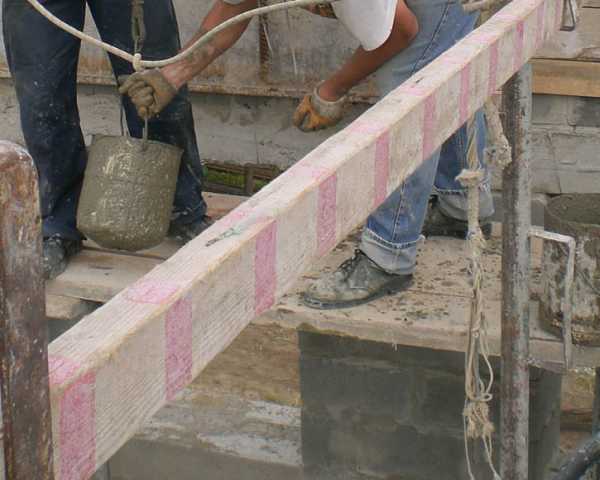

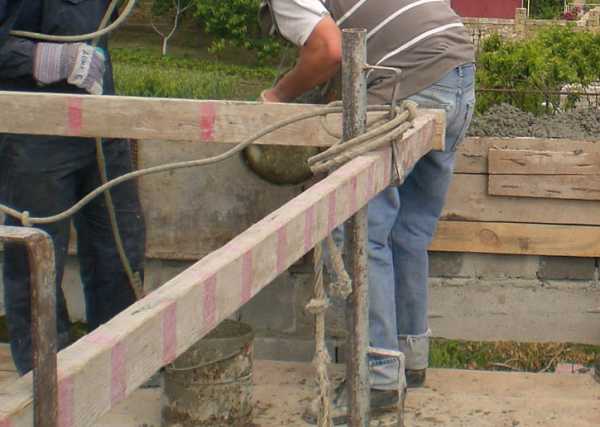

Здесь все достаточно не сложно, за исключением поднятия бетона внутрь опалубки сверху стены. Но с этим вопросом легко можно разобраться при заказе. У фирм, предоставляющих услуги доставки бетона имеется возможность заказа бетононасоса, которым и осуществляется перекачка раствора в любую точку заливаемого армопояса.

Еще скажем несколько слов о качестве бетонной смеси и о способе ее приготовления, если будете готовить ее самостоятельно. При заказе марка должна быть не ниже В15. А вот если будете готовить своими силами, то состав будет следующим: одно ведро цемента и по два ведра щебня и песка. Бетонную смесь лучше всего будет готовить погуще, т.к. она не будет сильно раздавливать опалубку. Однако у такого раствора имеется свой нюанс – смесь в опалубке необходимо тщательно утрамбовывать и уплотнять. В идеальном случае для этого используется глубинный вибратор, но он в бытовом строительстве не часто встречается. Для уплотнения можно использовать либо отрезок арматуры, либо отрезок деревянного бруска, которыми тщательно утрамбовывается весь раствор в опалубке.

Завершение

Завершающий этап изготовления армопояса своими руками – это контролирование застывания бетона. Сразу же после заливки бетонной смеси ее лучше всего накрывать целофанной пленкой. Это необходимо для уменьшения потерь влаги и появления трещин в армопоясе. Через несколько дней, когда будет набрана начальная прочность, опалубка может быть снята (съемная). Кстати, советуем вам почитать вам статью “Трещины в стенах кирпичного дома: причины и устранение“.

Обращаем внимание! Влажность застывающего бетона необходимо постоянно поддерживать увлажнением его поверхности. Здесь нужно знать, что чем медленнее будет проходить высыхание раствора, тем большей прочностью он будет обладать.

Это, в общем, и все. Уточним только одну деталь, которая касается гидроизоляции армопояса. Обычно на армопояс укладывается мауэрлат для дальнейшего монтажа крыши. Для этого на поверхность бетона нужно уложить рубероид или другой современный битумный материал для осуществления гидроизоляции. Подобным образом вы сможете защитить основу своей крыши от поступающей влаги от стен.

---

Советуем почитать:

---









stroysoveti.ru

Армопояс. Что это такое и как сделать

Что же такое армопояс?

Армированный пояс, он же монолитный пояс или сейсмопояс — это специальная конструкция, призванная решить две задачи. Во-первых, распределить нагрузку от того, что будет находиться сверху, на то, что будет находиться снизу. И, во-вторых, связать всю плоскость, на которой он находится, в единое целое. С распределением нагрузки справляется как монолитный, бетонный армопояс, так и армированный кирпичный. Оба они прекрасно справляются с распределением нагрузки, скажем, от плит перекрытия на стены. Если же стоит задача еще и связать стены в единое целое, например, от распирающей нагрузки стропил крыши на стены дома, то здесь нужен бетонный армированный пояс.

Как сделать армопояс своими руками

С тем, что из себя представляет армопояс мы разобрались, давайте узнаем, как же его сделать своими руками. С кирпичным армопоясом все просто. Обычно, делается кладка из полнотелого красного кирпича минимальной марки М100 в несколько рядов с армированием кладочной сеткой. Можно также проармировать кладку арматурой диаметром 6-8 мм. С бетонным, монолитным армопоясом дело обстоит сложнее.

Сначала необходимо выставить опалубку. Это может быть как деревянная опалубка, так и «лоточная» или несъемная опалубка, если речь идет об армопоясе на газобетонных или пенобетонных блоках. Вы можете использовать заводские U-блоки или лотки сделанные самостоятельно. Для этого не обязательно выпиливать из обычного газоблока U-блок. Достаточно сделать кладку из тонкого газоблока с наружной и внутренней стороны. Пространство между этими блоками можно утеплить экструдированным полистиролом.

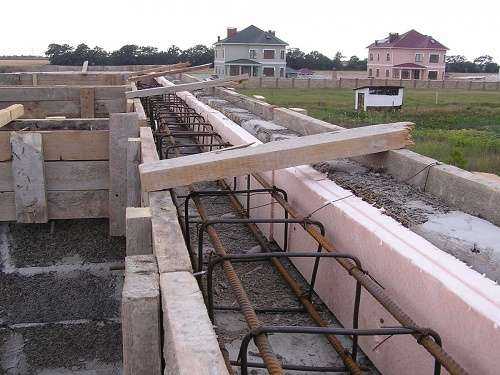

После того, как вы сделали опалубку, внутрь лотка помещается каркас из арматуры.

Достаточное армирование для армопояса размером 200 на 200 мм это каркас из 4-х ниток арматуры диаметром 12 мм (по две сверху и снизу), скрепленные поперечными хомутами диаметром 6-8 мм через каждые 30-50 см.

Стандартный перехлест арматуры должен составлять 30-40 диаметров. То есть, если вы кладете арматуру 12 мм, то наращивая ее, необходимо делать перехлест примерно в 40 см.

В углах арматуру необходимо загибать, чтобы угол связывала цельная арматура.

Каркас из арматуры желательно поставить на пластиковые фиксаторы толщины защитного слоя бетона. И надеть фиксаторы на вертикальные хомуты. Если заводских фиксаторов защитного слоя нет, можно воспользоваться кусочками камня, кирпича и т.п.

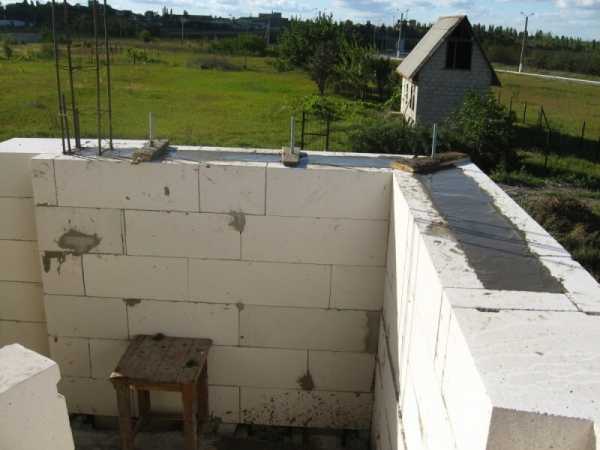

К арматурному каркасу крепятся шпильки под мауэрлат или куски арматуры для последующей фиксации плит перекрытия.

Теперь можно приступать непосредственно к заливке армопояса бетоном.

Если заливать будете покупным бетоном, выбирайте марку М200-М250. Такой марки прочности с головой хватает для частного строительства.

Если же вы планируете приготовить бетон для заливки армопояса самостоятельно, то воспользуйтесь универсальным рецептом пропорций бетона для армопояса: 1 часть цемента марки 500, 2 части песка, 4 части щебня.

Также вы можете воспользоваться одним из наших строительных калькуляторов для расчета состава бетона. Не забывайте добавлять в замес пластификатор для бетона. Это сделает заливку более удобной для вас, а получившийся армопояс более прочным.

После заливки, накройте армопояс пленкой, во избежание резкого высыхания. Для этой же цели смачивайте бетон первые 2-3 дня.

Армопояс будет готов к нагрузке через неделю. Полное же созревание бетона завершится через 28 дней после заливки.

Наиболее частые вопросы по теме армированного пояса.

В каких случаях нужен армопояс?

Монолитный железобетонный пояс необходим:

• на блочном фундаменте
• на стенах из газобетона, пеноблоков и т.п. под пустотные плиты и деревянные балки перекрытия (для исключения продавливания). Здесь армопояс может быть кирпичным
• под мауэрлат на крыше, конструкция которой предполагает распорную нагрузку на этот самый мауэрлат

Можно ли заливать армопояс зимой, в мороз?

Заливка армопояса в зимнее время занятие сомнительное. Однако, если вам уж так необходимо залить его именно в холодное время года, примите все меры по защите бетона. Добавляйте специальные противоморозные добавки в бетон. Используйте как можно меньше воды для замеса бетона. После заливки, обязательно укройте армопояс для защиты от холода. Например, опилками. В минусовую температуру, воспользуйтесь специальным согревающим кабелем. Он продается в любом строительном супермаркете.

Какова минимальная толщина, высота, ширина, размер армопояса?

Минимальный размер армопояса 150 на 150 мм. Но не менее ширины опирания плит или балок перекрытия.

Промерзает армопояс, что делать?

Если вы или ваши работники забыли утеплить армопояс перед заливкой, тогда его придется утеплять сейчас. Утепляют армопояс снаружи.

Конденсат на армопоясе. Потеет армопояс. Что делать?

Утеплить. Еще варианты: повысить температуру в помещении, уменьшить влажность помещения.

Можно ли залить армопояс частями?

Можно. Для этого в месте примыкания сделайте скос. И бетон не должен быть гладким.

Видео по теме армированного пояса

o-remonte.com

Армопояс своими руками — устройство, детально на фото и видео

Содержание статьи:

Если дом построен из блочных материалов, то он часто подвергается природным воздействиям. В частности, происходит осадка здания, вспучивание почвы вокруг него и т.д. Ну а сильный ветер и долгие ливни – негативно сказываются на целостности конструкции. Для защиты от таких воздействий, поверх стен создается армопояс своими руками из бетона. В нашей статье хотелось бы поговорить о технологии изготовления армирующего пояса, а также о его назначении.

Назначение и конструкция армопояса

Например, бетонные перекрытия укладывают как раз поверх армирующего пояса. Многие ошибаются, думая, что перекрытия из дерева не нуждаются в армопоясе под мауэрлат. Это далеко не так – этот элемент нужен для замыкания стен любого дома. В данном случае, тип перекрытия – роли не играет. Ведь, как известно, дома строят на долгие века, а не на короткий срок.

Разобравшись с назначением, можно переходить к конструкции. В арсенале стандартного армопояса имеется два элемента – объемный каркас из арматуры, который подвергается жесткой сварке, и тяжелый бетон. Последний элемент является местом нахождения арматуры. Таким образом, армирующий пояс –несложная ведь. Однако, при изготовлении нужно учитывать множество особенностей и нюансов. Читайте также: «Крепление мауэрлата к газобетону без армопояса».

Устройство армопояса: этапы работы и их особенности

Для того чтобы оценить сложность работ и разобраться, как же изготавливают армированный пояс, обратимся к технологии. Она состоит из нескольких этапов. И, таким образом, дана инструкция для пользователей. Читайте также: «Как крепить мауэрлат к армопоясу».

1. Каркас из арматуры – его сборка начинается с установки арматуры на верхнюю часть стены. Другими словами, нужно просверлить отверстия, а затем вбить в них отрезки арматуры. Такая процедура происходит в углах (пересечениях) стен и вдоль них. Чтобы задать габариты каркаса – рекомендуется создать квадрат из четырех штырей. Завершив эту работу, переходим к крепежу арматуры. Для этого нам понадобится мягкая вязальная проволока. С ее помощью, нижний ряд продольной арматуры крепится на высоте 4 сантиметров от края стены. После установки продольной арматуры, необходимо соединить два прута при помощи коротких перемычек. Шаг их установки – 250–300 миллиметров. Аналогичным способом проводится монтаж вертикально стоящих отрезков. На них будут устанавливаться верхние ряды арматуры. Крепление при этом не отличается от того, которое было при горизонтальном. Напомним, что длина отрезков связана с толщиной армопояса. Чаще всего толщина монолитного пояса составляет промежуток от 200 до 250 миллиметров. На основе толщины – определяется и длина вертикальной арматуры. Помните, что она должна быть немного короче. К вертикально стоящей арматуре происходит прикручивание длинных продольных прутов. После этого их нужно будет соединить. Для этого используются короткие отрезки арматуры. Этот процесс не отличается от хода работы для нижней части каркаса.

2. Переходим к опалубке. Сегодня можно встретить два распространенных способа ее обустройства: изготовление разборной конструкции из досок или возведение цельной опалубки. Рекомендуем отдать предпочтение разборной конструкции, ведь ее очень легко собрать. Например, вы можете использовать листовой материал или обыкновенные доски. Но при этом не нужно забывать контролировать уровень верхнего края опалубки – перепады не должны быть больше 1 сантиметра. Исходя из этого, идеальным вариантом станет несъемная или комбинированная опалубка. Она имеет две стороны: одну – несъемную, а вторую – исчезающую (после того, как застынет бетон). При утеплении фасада пенопластом, с лицевой стороны дома можно соорудить несъемную опалубку из полистирола. Через некоторое время она превратится в элемент утепляющего слоя. С внутренней стороны бетон обычно ограничивается доской или ОСП. Многие сталкиваются с трудностями при соединении двух частей опалубки для армопояса перекрытия. Тут необходимо проявить изобретательность, ведь в процессе заливки бетона, раствор может раздвинуть части в стороны. После установки деревянных распорок внутрь опалубки, можно начинать стягивание ее частей. При этом не забывайте продеть насквозь проволоку.

3. Заливка бетоном. В целом этот этап не вызывает сложностей. Затруднения могут возникнуть лишь с доставкой бетона на самый верх стены. – с этим вопросом вы и сами разберетесь. Устройство армопояса и заливка его бетоном связана с качеством раствора и со способами его приготовления. Стандартный бетон должен быть не ниже марки B15. При самостоятельном изготовлении раствора – ведро цемента + два ведра песка + два ведра щебня. Рекомендуется использовать густой бетон – так он не сильно давит на опалубку. Не следует забывать об одной особенности раствора. Она связана с тем, что бетон нужно как следует уплотнить. При отсутствии глубинного вибратора, рекомендуется использовать виброшлифовальную машинку. Мощности и частоты ее вибрации вполне справятся с уплотнением относительно небольшого количества бетона.
4. Наконец, завершающий этап работы – контроль застывания бетонной массы. Залив бетон, накройте его целлофаном. Таким образом, вы уменьшите испарение влаги. На полное застывание бетона, как правило, уходит около двух дней. Снимите опалубку (при условии, что она разборная), и продолжайте поддерживать влажность бетона. Он только начинает набирать прочность и его необходимо увлажнять.

Устройство армопояса, детально на видео:

Вот и все – статья подошла к концу. Напоследок, хотелось бы уточнить одну деталь, которая касается гидроизоляции сейсмопояса. При использовании деревянной или металлической кровельной конструкции, накройте кирпичный армопояс рубероидом или современным прорезиненным битумным материалом. Эти меры необходимы для проведения гидроизоляции. Таким способом, каркас кровли будет надежно защищен от попадания влаги.

kryshadoma.com

Заливка армопояса бетоном: советы и рекомендации

Дата: 23 сентября 2018

Просмотров: 5351

Коментариев: 0

Как залить армированный пояс?

Армопояс – специальная строительная конструкция, которая укрепляет здание, фиксируя кладку из кирпича. Сейсмопояс незаменим при строительстве архитектурных сооружений. Конфигурация монолитного пояса из железобетона соответствует очертанию дома. Заливка армопояса – строительная операция, требующая специальных навыков. Процесс актуален и ему уделяется повышенное внимание, если стоит задача построить объект, обустроить стены и кровлю.

Заливка армопояса производится после укладки заключительного ряда из шлакоблока, газоблока, пеноблока или другого строительного материала, обладающего недостаточной прочностью. К хрупким строительным материалам проблематично закрепить брусья для установки стропил. Если правильно залить армопояс, вы обеспечите надежность крепления элементов перекрытия. Пояс представляет собой расположенный между этажами объекта фундамент, повышающий устойчивость возводимого объекта строительства. Он перераспределяет усилия, создаваемые элементами строения. Сейсмопояс повышает сопротивляемость строительной конструкции к перепадам температур, ветровым нагрузкам, усадке.

Армированный пояс – специальная конструкция, которая применяется для надежной фиксации кирпичной кладки

Если объект строительства представляет собой двухэтажный дом, то заливаются два идентичных армопояса. Устройство первого выполняется, когда завершено строительство контуров нижнего этажа. На него устанавливаются элементы потолочного перекрытия. Второй уровень усиления выполняется после окончания возведения второго этажа. Он – основа для крепления стропил.

Целесообразность сооружения усиленного пояса

В каких случаях требуется усиление строения, можно ли без него обойтись? Заливают сейсмопояс в следующих ситуациях:

• недостаточно заглубленный фундамент;
• расположены в непосредственной близости овраги и водоемы;
• здание построено в условиях горного рельефа;
• возможна усадка грунта под постройкой;
• объект расположен в сейсмической зоне.

Для чего предназначен опорный каркас?

Ряд современных материалов, применяемых при строительстве, отличается комплексом преимуществ. Но из-за недостаточной жесткости они отрицательно воспринимают точечные усилия. Не допустить разрушения можно, выполнив устройство армопояса. Это мероприятие – оправданная необходимость для современных сооружений, в том числе кирпичных.

Если дом построен из блочных материалов, то он часто подвергается природным воздействиям

Перекрытие кровли воздействует на постройку двумя видами усилий:

• Вертикально действующей нагрузкой, передаваемой массой кровли и внешними факторами: ветровой нагрузкой, снежным покровом, сейсмическими составляющими. Точечное воздействие стропильной фермы преобразуется в равномерно распределенное.
• Распорным воздействием, передающимся на основание опирающимися стропилами. Кровля пытается усилием раздвинуть постройку. Этому противодействует армированный стальным прутком пояс.

Функциональное назначение

Армированный каркас выполняет ряд ответственных задач:

• сохранение контура и предотвращение деформации стен при усадке почвы и землетрясениях;
• выравнивание возводимой конструкции в горизонтальной плоскости и устранение ошибок, допущенных при кладке;
• обеспечение жесткости строящегося здания;
• распределение локальных или точечных усилий по опорной плоскости несущих поверхностей;
• фиксация замкнутой линии, являющейся основанием для крепления кровли.

Независимо от ваших планов по размещению над первым этажом дома мансарды, следующего этажа или крыши, помните, что необходимо позаботиться об усилении строения!

Доски для будущей опалубки должны располагаться снаружи стены, а не внутри, то есть опираться в стену, в накладку кладке на 2-4 сантиметра

Особенности подготовительных мероприятий

Серьезное требование при сооружении армированного стальными прутками пояса – соблюдение размеров. Ширина должна максимально соответствовать толщине стен, представляя собой конструкцию квадратного сечения с размером стороны не меньше 250 миллиметров. Если возведение постройки осуществляется из газобетона, то укладка завершающего ряда производится специальными блоками U-образной конфигурации. Эта цепь представляет собой опалубку для заполнения бетонным раствором. В ситуации, когда строительство дома осуществляется из кирпича, внешний контур формируется путем установки кирпича на половину толщины, а внутренний – выполняется из досок.

Где вы предпочли бы жить: в частном доме, или квартире?

Однозначно квартира! Комфорт, уют и тепло, вокруг люди и инфраструктура 169 ( 5.33 % )

Только частный дом! Вокруг тишина, покой, много места и мало людей! 1471 ( 46.37 % )

Зачем выбирать что-то одно? В городе квартира, а за городом — частный дом. 1427 ( 44.99 % )

Я — свободный Гражданин Планеты Земля! Мне не нужна рукотворная клетка! 105 ( 3.31 % )

Назад

Сооружая каркас, обращайте внимание на его непрерывность по всему периметру объекта. Общая система кровли дома предусматривает специальные элементы: лежни или стойки коньков, опирающиеся на другие стены здания, которые не являются капитальными. На них в данной ситуации также должен сооружаться каркас усиления. Контроль горизонтальности верхнего края проверяйте с помощью водяного уровня.

Последовательность подготовительных операций

Для армопояса своими руками можно выполнить все этапы работ, если внимательно изучить технологический процесс и своевременно приобрести все необходимое. Этапы работ по монтажу включают:

• Подготовку к установке. Как сделать опалубку прочной? Какие необходимы материалы? Для обустройства каркаса используйте обычные деревянные доски, имеющие толщину не менее 40 миллиметров. Ширина досок должна быть порядка 200 миллиметров. С помощью специальных направляющих элементов необходимо гвоздями скрепить опалубку для обеспечения жесткости. Длина гвоздей до 120 миллиметров позволяет выполнить надежную фиксацию опалубки для армопояса. Выступающие части гвоздей аккуратно загните. Для надежности конструкции следует зафиксировать направляющие к капитальным элементам здания.

  Армирующий пояс (сейсмопояс) – увеличивает надежность дома и предотвращает появление трещин

• Обеспечение неподвижности. Размеры направляющих элементов, выполненных из брусьев или досок, должны соответствовать толщине стены. Фиксация формы осуществляется к доскам с помощью гвоздей. Опалубка для армопояса должна обладать жесткостью, не расходиться при заливке бетонного раствора.
• Герметизацию стыков. Закупорку торцевых щелей производим густым раствором, который не должен стекать наружу, оставаться внутри периметра. Также можно добавить монтажную пену или пленку для уплотнения щелей.

Используя эти рекомендации, вы получите качественную опалубку для пояса, которая будет обладать необходимыми характеристиками.

Специфика армирования

Для установки арматурного каркаса потребуются рифленые прутки диаметром более 12 мм, которые укладываются по периметру постройки. При укладке арматуры ее установку необходимо выполнять с двух сторон: один ряд к внутренней стороне стены строения, а другой – к внешней. Как правильно зафиксировать армированный каркас? Для этого требуется сварка, с помощью которой тщательно проваривается весь каркас. Это касается всех металлических деталей и стыков. Углы пояса, которые выступают, следует загнуть по всему периметру.

После армирования строение будет опоясано двумя цельными стальными кольцами. Перегородки постройки, которые не несут силовую нагрузку перекрытия, армируют традиционным способом. Поверх арматуры обязательно установите сетку из проволоки диаметром 8 мм с квадратными или прямоугольными ячейками. Крепление к арматуре сетки осуществляем с применением вязальной проволоки. При фиксации по периметру постройки сетки не допускаются пропуски. Обеспечьте минимальный размер по вертикали армированного контура – 20 сантиметров. Несущие нагрузку элементы каркаса закрепляются внахлест. Это обеспечит монолитность пояса после бетонирования.

Заливка бетоном. В целом этот этап не вызывает сложностей

Подготовка бетона

Возможно использование раствора, применяемого при кладке кирпича, базирующегося на основе песчано-гравийной смеси. Для этого применяется речной песок, крупные фракции гравия, а также небольшое количество щебня. Для традиционно используемого цемента марки 400 одну часть цемента смешиваем с четырьмя частями смеси песка и гравия. Уровень залитого раствора контролируем по предварительно натянутой строительной нити.

Заливка бетонным раствором

Обеспечить требуемую прочность можно, соблюдая следующие рекомендации:

• опалубка для армопояса по технологии бетонируется в один прием;
• работы выполняйте непрерывно;
• раствор желательно подавать бетононасосом непосредственно в деревянную форму;
• заливайте бетон, пока он не покроет арматуру на глубину 5 см;
• предпочтительно использовать бетон с маркой не менее М 200;
• недопустимы воздушные полости, которые отрицательно влияют на прочность. Для устранения применяйте специальные вибраторы;
• использование пластификаторов улучшает текучесть смеси, уменьшает концентрацию воды, что сокращает срок затвердевания бетона;
• на протяжении 3-х недель бетонная масса должна выстояться;
• в жаркий период обильно смачивайте водой поверхности для недопущения трещин и крепости застывшего раствора.

Заключительные операции

Демонтировать каркас опалубки следует через неделю после отстаивания бетона. К этому времени он достигнет прочностных характеристик. После затвердевания бетонной стяжки сразу приступайте к укладке плит для будущего перекрытия или монтажу крыши. Обязательно используйте рулонные гидроизоляционные материалы перед монтажом кровли или установкой плит перекрытия. В местах крепления системы кровли, при необходимости, выполняются отверстия для анкеров.

Нецелесообразно экономить на строительных материалах. Если армированный пояс залит с учетом технологических требований, то гарантируется долговечность эксплуатации здания и прочность конструкции. Армопояс под крышу, соблюдая указанные рекомендации, сделать несложно! Вы сможете выполнить это самостоятельно!

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

pobetony.ru

Как сделать армопояс своими руками

Одним из важных этапов строительства здания из блока или кирпича того или иного вида, является создание бетонного армопояса в верхней части дома или между его этажами. Эта деталь строительной конструкции послужит укреплению стен, не позволив им разойтись в стороны, из-за чего могут появиться трещины.

Особенно необходим армопояс под плиты перекрытия при возведении многоэтажных домов, так как он поможет равномерно распределить нагрузку на стены. Также эта монолитная железобетонная конструкция, созданная по всему периметру стен, позволит снизить нагрузку на перемычки над оконными проемами.

Изготовление каркаса из арматуры

Само понятие «армопояс» подразумевает наличие внутри бетонного изделия арматурного каркаса. Именно с формирования этого элемента конструкции нужно начинать выполнение данной строительной задачи. Чтобы связать каркас, необходимо запастись арматурой сечением 8-12 мм, которая будет играть роль продольной сердцевины. В зависимости от толщины прутов, вида строительного проекта и степени сейсмоактивности региона, в котором будет возведено здание, в устройство армопояса может входить 4 и больше таких сердечников, расположенных параллельно на некотором расстоянии друг от друга.



Чтобы зафиксировать арматуру в нужном положении, ее привязывают по всей длине к прямоугольным кольцам, сделанным из стальной проволоки сечением 5-6 мм.

Пруты лучше располагать внутри колец. Расстояние же между кольцами должно быть около 30 см, если они будут находиться над сплошной стеной, а над оконными перемычками оно должно составлять 15 см. Важно правильно рассчитать габариты каркаса, чтобы он свободно помещался внутри опалубки и его части не выступали потом из бетона. Решающим фактором, позволяющим соблюсти данное условие, является соответствующий размер колец.

Установка арматурного каркаса на стену

Готовый каркас следует разложить по всему периметру здания поверх последнего ряда блоков или кирпичей, составляющих стену.

Вес каркаса в сборе довольно приличный, поэтому поднятие его на стену в одиночку может стать проблемой. Да и вообще, сделать армопояс своими руками без посторонней помощи будет очень трудно.

Если дом достаточно большой, то на каждую стену, возможно, понадобится не один каркас. Все установленные отдельно части изделия прямо на стене нужно соединить между собой, делая нахлест не менее 25 см, что должно учитываться при сооружении каркаса. А места, где сходятся его перпендикулярно расположенные части, следует соединить угловыми сегментами, изготовленными из кусков арматуры, привязав их проволокой.

Чтобы армопояс был лучше связан со стеной, можно забить или забетонировать в нее сверху через каждый метр крючки из арматуры.

Сооружение временной опалубки

Следующий шаг заключается в установке опалубки, для которой можно использовать или фабричные щиты, или самостоятельно изготовленные из досок. Чтобы опалубочные щиты имели опору, в стене с помощью перфоратора на определенном уровне пробиваются сквозные отверстия, в которые вставляется пруты.

Элементы опалубки устанавливаются с наружной и внутренней стороны стен на торчащие из них концы арматуры и прижимаются специальными гайками (1).

Как видно на фото, пруты с накручивающимися гайками можно использовать и для стягивания между собой верхних частей щитов (2), но лучше воспользоваться струбцинами (3). Если же таких приспособлений нет в наличии, то можно изготовить скобы из металлического прута сечением 24 мм и одеть их сверху на опалубочный короб.

А потом с помощью деревянных клиньев нужно прижать щиты к стене.

При этом необходимо проследить, чтобы они стояли по уровню относительно всех пространственных координат.

Порядок работ при заливке бетоном армопояса

Чтобы заливка армопояса могла осуществляться непрерывно и получившаяся железобетонная конструкция была действительно монолитной, установку опалубки нужно завершить по всему периметру дома. Кроме того, необходимо подготовить заранее средства производства и продумать порядок действий каждого участника работ. Для заливки можно использовать или привозной бетон, или изготавливаемый самостоятельно с помощью бетономешалки из цемента, песка и щебня, которые смешиваются в пропорции 1:2:4 соответственно. Второй вариант подразумевает наличие бетономешалки и большего количества работников, в то время как первый – лишь подготовку места для выгрузки бетонной массы.

Кто-нибудь должен загружать рабочую смесь в емкости и передавать на леса. Люди, находящиеся наверху, принимают ведра с бетоном и поднимают их с помощью каната.

Они же высыпают рабочую смесь в пространство, образованное опалубочными щитами.

Еще один работник уплотняет бетон глубинным вибратором, разравнивает по уровню верха опалубочного короба, затирает и заглаживает его.



Но как сделать армопояс под крышу со стропилами, если по строительному проекту в доме не будут использоваться плиты перекрытия? Если для крыши будет сооружаться конструкция из деревянных ферм, то внутрь армопояса (пока бетон еще свежий) в определенных местах на соответствующем расстоянии друг от друга нужно вставить закладные, предназначенные для крепления стропил.



Когда бетон станет твердым, можно приступать к разборке опалубки.

По завершении этого дела, лишь остается со спокойной душой любоваться видом готового изделия.

Возможно, выполнение обсуждаемой в данной статье строительной задачи является трудоемким процессом, но, тем не менее, очень важным, так как залить армопояс необходимо, чтобы обеспечить лучшую сопротивляемость строения разрушающим факторам, а это послужит долговечности здания и продлению срока его эксплуатации.

Понравился наш сайт? Присоединяйтесь или подпишитесь (на почту будут приходить уведомления о новых темах) на наш канал в МирТесен!

nashadacea.mirtesen.ru

Как сделать опалубку для армопояса: устройство, как крепить

Армопояс – это металлическое сооружение, изготавливаемое своими руками из арматуры. Его предназначение – повышение прочности несущих стен и сохранение целостности при воздействиях природных условий и во время движения грунта. При строительстве дома монтируется несколько таких поясов. Опалубка для армопояса укладывается с целью создания несущих стен или перекрытий. Она заливается бетоном до полного застывания.

Изготовление съемной конструкции своими руками

1. Чтобы сделать опалубку для фундамента своими руками, потребуется подготовить доски шириной 20 мм. Элементы собираются на высоте, сразу на месте укладки армопояса. Для этого доски крепятся с внутренней и внешней стороны стен на 3-5 см ниже верхнего края стены.
2. Для увеличения жесткости конструкции доски соединяются с наружной стороны обрезками древесины. Это повышает качество готовой опалубки, делает ее устойчивой к внешним воздействиям. Контролируется ширина короба в верхней части.
3. В опалубку помещается арматура и заливается бетоном, слой утрамбовывается и выравнивается.

Преимуществом такой опалубки является простота монтажа, минимальное количество необходимых материалов и инструментов, небольшие финансовые расходы и легкость демонтажа. Для распалубки потребуется удалить крепежи и снять доски после застывания бетона. В дальнейшем их можно снова собрать и сделать опалубку для другого строения.

Принцип создания конструкции для армопояса не  отличается от технологии устройства опалубки для фундамента или оконных проемов.

Конструкция для дома из газобетона

По описанной выше схеме можно сделать опалубку своими руками для дома любого типа. Устройство подходит для кирпича, газобетона, бетона. Армопояс способствует качественному соединению крыши к каркасу здания. В доме из газобетона он крепится при помощи доборных блоков или опалубки. Первый вариант более легкий, но затратный. Дешевле сделать своими руками деревянную конструкцию. Правильно соорудить ее помогает инструкция:

Схема разрез армопояса в опалубке для газоблока

1. Доски с высотой в 30 см присверлить к стене из газобетона.
2. Каждые 50-70 см крепить стяжки для повышения прочности конструкции и предотвращения деформации под воздействием тяжелого бетона.
3. Внутрь уложить арматуру диаметром от 8 до 12 мм. Выбор зависит от расположения дома. Если стены будут подвергаться негативным воздействиям окружающей среды, то подойдут прутья с максимальным диаметром. В регионах со спокойной сейсмической обстановкой можно сэкономить на арматуре, выбрав недорогие модели с минимальным диаметром.
4. Арматуру уложить на специальные звездочки, что создает активный нижний слой на блоках из газобетона.
5. Прутья связать проволокой.
6. Залить бетон, утрамбовать и выровнять слой.

Если опалубка устанавливается с целью крепления крыши, то перед заливкой бетона устанавливаются шпильки, предназначенные для крепления перекрытий. Они могут быть любой длины, но удобнее работать с экземплярами длиной менее 1 метра.

Правильно сделать опалубку для армопояса для дома из газобетона помогут специалисты при возникновении трудностей. Перед работой рекомендуется сделать расчеты для предотвращения ошибок и покупки нужного количества строительных материалов.

Нюансы при работе с деревянной конструкцией

Устройство опалубки из деревянных досок требует грамотного подхода. При неправильной установке конструкции появляется риск поломки и разрыва досок под воздействием бетонного раствора. Чтобы сделать работу своими руками правильно, необходимо учитывать несколько нюансов:

• устройство опалубки состоит из досок, крепить которые необходимо при тщательном контроле над вертикальностью и горизонтальностью конструкции;
• поверхность досок, соприкасаемая с бетоном, очищается и выравнивается;
• для повторного использования элементов, легкого демонтажа конструкции и предотвращения протечки бетона щиты с внутренней стороны обиваются пленкой;
• если пропитать доски отработанным маслом или гидрофобной смазкой, сделать своими руками распалубку будет значительно проще;
• не допускается многократное использование досок. Если они подвергались воздействию атмосферных осадков, то наверняка будут разрушены при повторной эксплуатации;
• несъемная конструкция изготавливается редко, чаще она собирается из пенополистирольных блоков, с уже встроенной арматурой. Такая укладывается путем нанизывания элементов на прутья;
• перед работой стоит сделать выбор между изначальным  изготовлением армопояса и опалубкой. В некоторых случаях легче уложить арматуру на блоки из газобетона, а затем уже приступать к сбору деревянной конструкции.

Опалубка для каркаса из арматуры изготавливается самостоятельно без применения дорогостоящих материалов и специальной техники. Но только грамотно организованная и проведенная работа гарантирует создание надежной и прочной конструкции. Если в процессе сборки возникли трудности, рекомендуется получить консультацию профессионалов для предотвращения серьезных ошибок, способных повлечь за собой разрушение сооружения.

---

Прочитайте еще:

Опалубка для крыльца выполняет важную функцию. Она помогает создать ровное основание для будущей лестницы или ступеней при входе в дом, снижает …

Отмостка вокруг дома необходима для отвода атмосферных осадков, в больших количествах способных разрушить фундамент. Сделать опалубку своими руками …

Несъемная опалубка собирается из пустотелых блоков, изготовленных на промышленном предприятии из пенополистирола, щепоцемента или фибролита. …

myfundament.ru
