Как зарезать стропила — Кровля и крыша
Установка стропил: специфика распиловки и правила монтажа стропильной системы
Стропильный каркас задает геометрические и эксплуатационные параметры скатной крыши. Из-за нарушений в технологии монтажа, из-за огрехов в изготовлении его элементов появляются перекосы системы, традиционные протечки, прорехи в покрытии, угрожающие аварийными ситуациями. Для того чтобы соорудить надежную и устойчивую кровельную конструкцию, нужно четко знать, как выполняется распиловка и установка стропил с последующей фиксацией к опорным элементам.

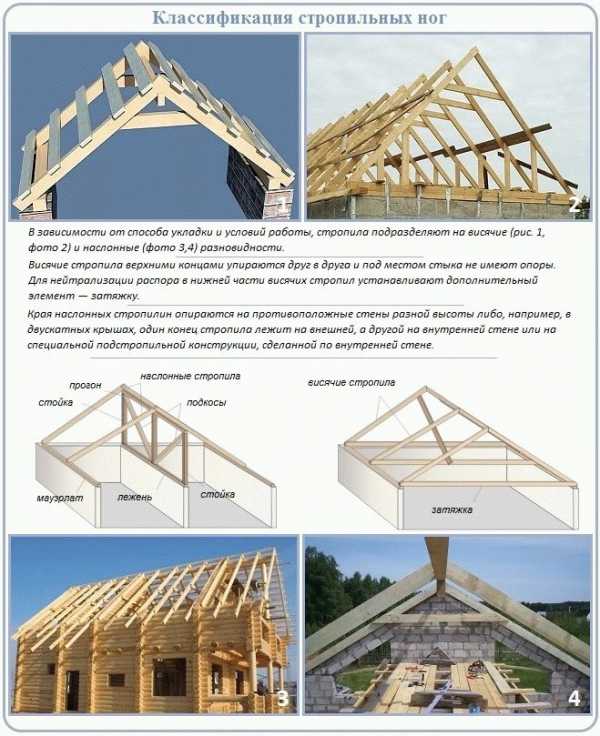

Классификация стропильных ног
Стропилами, или же стропильными ногами, называются деревянные или металлические балки, установленные на короб дома под заданным углом. Они определяют конфигурацию кровельной конструкции, принимают на себя и стойко сопротивляются сумме постоянных и временных нагрузок, действующих на верхнюю ограждающую систему постройки.
Конструктивная простота стропильных ног крайне обманчива. На самом деле это довольно сложные элементы, требующие тщательной разметки и аккуратного раскроя. Нестыковки в соединениях стропильных ног с мауэрлатом, друг с другом и прочими составляющими системы приводят к изменению формы скатов, нарушению целостности покрытия и разрушению узлов.
С другой стороны, грамотная установка стропильных ног может скорректировать некоторые ошибки в возведении коробки дома, а не усугубить положение четким повторением и усилением перепадов высоты стен. Правда в таких ситуациях элементы каркаса изготавливают в индивидуальном порядке и скрупулезно подгоняют по факту непосредственно на объекте.
Однако прежде чем разбираться со спецификой монтажа, нужно выяснить, в чем заключаются их конструктивные различия, согласно которым стропильные ноги делятся на две группы, это:

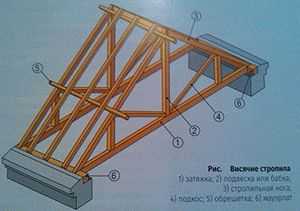

- Висячие. Вид стропилин, не имеющих верхней опоры. В вершине крыши стропильные ноги упираются торцами друг в дружку. Чтобы под весом компонентов кровельного пирога и снега, такая конструкция не распирала брус мауэрлата, висячие стропила соединяют горизонтально установленной затяжкой.
- Наслонные. Разновидность стропильных ног, укладываемая на две разные по высоте опоры. Вверху они чаще всего опираются на установленный в крест стропилинам коньковый прогон, реже упираются запиленными под углом торцами друг в дружку. Низ ложится на мауэрлатный брус или упирается в него.
От того, к какой группе относятся стропильные ноги, зависит сфера их применения и технология установки. Висячую разновидность собирают на земле, а выполненные в виде своеобразных треугольников фермы поднимают на крышу и монтируют в полностью подготовленном к установке виде.

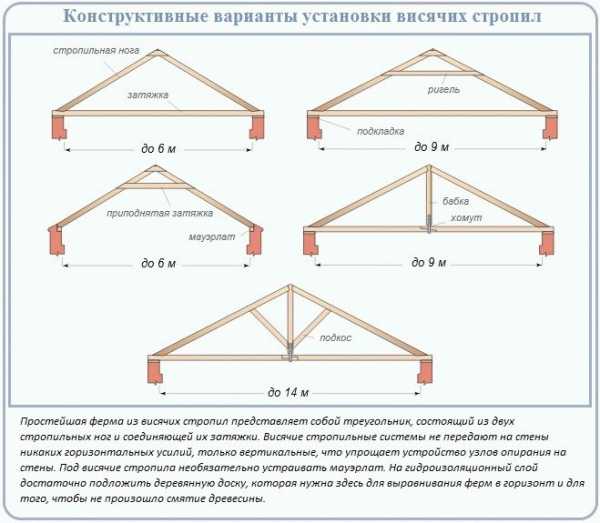

Плюс сооружения стропильного каркаса по висячей технологии заключается в безопасности работ и возможности выполнить максимально точно узловые соединения. Если в сооружении крыши используется самый простой вариант висячей фермы с затяжкой внизу, можно отказаться от устройства мауэрлата, в место которого вполне подойдет неширокая выравнивающая доска.
Минусы висячей технологии сопутствуют преимуществам. К примеру, собранную на земле ферму гораздо сложнее транспортировать к месту установки, чем доски и брус для наслонных стропилин. Есть ограничения по перекрываемым пролетам: пределом считается 14 м, свыше которого неразумно устанавливать склонные к провисанию деревянные балки без промежуточных опор.

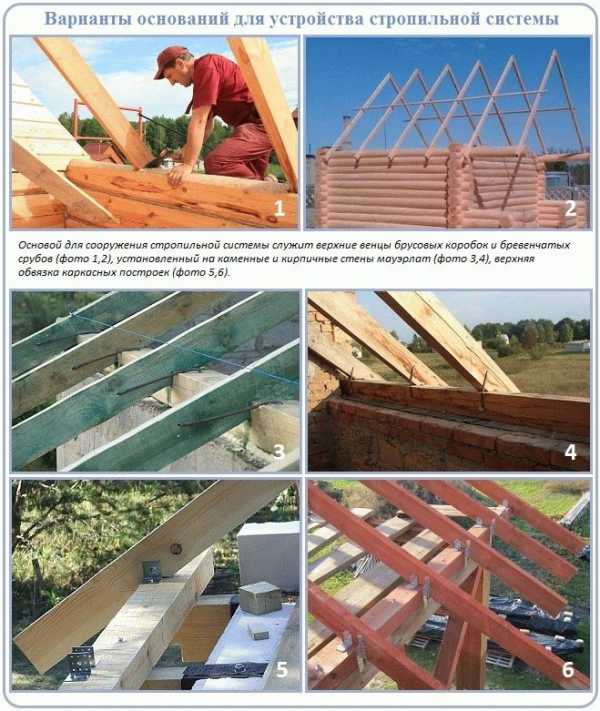

Стропильные ноги наслонной группы и верхом, и низом опираются на независимые конструкции. Верхушкой их укладывают на прогонную конструкцию, которая монтируется по балкам перекрытия или по лежню, заменяющему мауэрлат на внутренней стене. Низ либо устанавливается на мауэрлат, либо упирается в него, зацепившись за брус зубом или пришитым вместо зуба опорным бруском.
Преимуществом наслонных систем по праву признана возможность перекрытия практически любых по габаритам пролетов. Просто при увеличении перекрываемого пространства конструкция усложняется: дополняется подкосами на пару со стойками, дополнительными прогонами вкупе с лежнями, схватками.
Собирается и монтируется наслонная конструкция дольше, т.к. сооружают ее не из ферм, а из отдельных элементов. Однако как раз у этой схемы больше возможностей в корректировке недочетов короба или неравномерно осевшего сруба. Т.к. стропила наслонного типа укладываются поштучно, есть возможность слегка изменить положение и размеры узла, чтобы в итоге сформировать безукоризненно выровненную плоскость ската.
Специфика изготовления и укладки стропилин
Понятно, что для возведения стропильной системы понадобятся пиломатериалы – длинномерная продукция лесообрабатывающих предприятий с четкими геометрическими параметрами. Нужна будет доска или брус, на которых, естественно, нет монтажных запилов и врубок для установки.

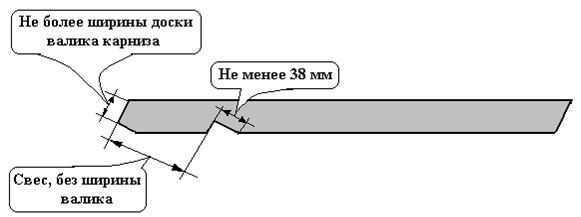

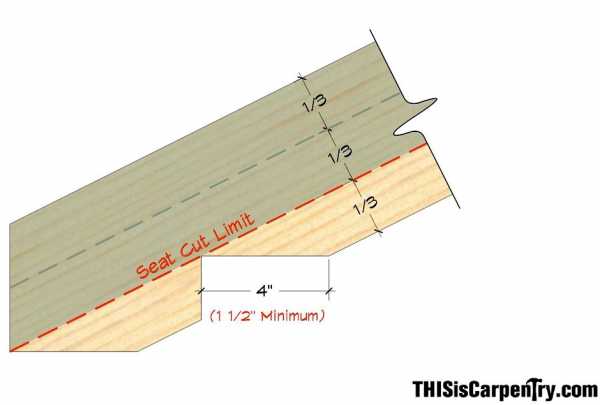

Зачем нужны запилы и врубки? Дело в том, что при постановке на ребро у досок и брусьев слишком маленькая площадь опоры. С мауэрлатом они контактируют лишь одной вестма тонкой линией, из-за чего при малейшей нагрузке сверху могут банально «съехать» с занятой позиции и потащить за собой всю конструкцию.

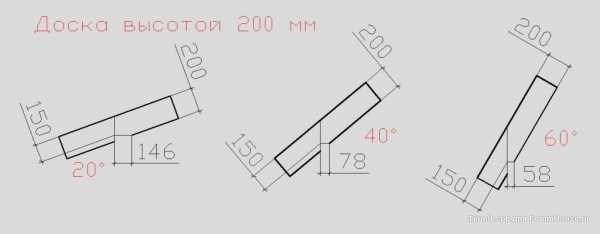

Для того чтобы увеличить площадь опоры в узле сопряжения стропилины и мауэрлата, или же ее и дополнительного прогона, в брусе или доске выбирают угловую врубку, выпиливают зуб или пришивают опорный брусок. Если верхушка стропилины сопряжена с зеркально противоположным аналогом, то для надежного упора потребуется запил, плоскость которого должна быть четко перпендикулярна горизонту.
Основное правило в сооружении стропильных каркасов заключается в том, чтобы выбранные в пиломатериалах площадки для опирания были строго горизонтальны и вертикальны. При малейших нарушениях горизонтальности с вертикальностью теряется устойчивость, детали конструкции смещаются под собственным весом и действием нагрузки вплоть до полного разрушения системы.
Отметим, что на узлы стропильных систем возложена обязанность в обеспечении возможности незначительного смещения и поворота при превышении нагрузки. Указанные перемещения необходимы для того, чтобы конструкция слегка прогнулась, чуть сдвинулась, но не разрушилась и сохранила устойчивость.
Эти тонкости следует знать и мастеру, решившему заняться изготовлением и монтажом стропил своими руками, и владельцу строящегося дома, не желающему расплачиваться за некачественные трудовые усилия бригады строителей. Разберем распространенные варианты, чтобы уяснить суть процесса.
Сооружение каркаса крыши по висячей технологии

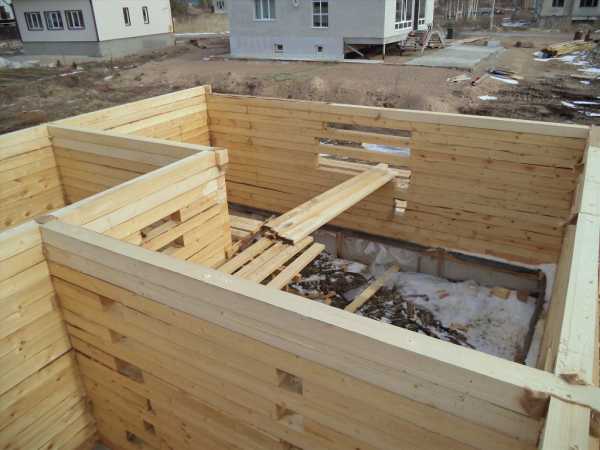

Бревенчатая основа – вариант практически идеальный для установки висячих систем, т.к. его проще всего стесать в горизонт, устранив необходимость подгонки стропилин в случае нарушения геометрии стопы. Нет никакой необходимости в устройстве мауэрлата. Однако затяжку придется передвинуть вверх, чтобы обойти верхний венец сруба и сформировать полезное чердачное пространство.
Перед выполнением монтажа стропил проводится поэтапная подготовка сруба. С обеих сторон стопы выравниваем перепуски согласно шнурку, привязанному к забитым в две крайние балки гвоздям. Сверху перепусков стесываем горбыль так, чтобы край каждой балки завершался плоской горизонтальной площадкой.
Образовавшуюся после стесывания верхней выпуклости бревна пласть по краям балок выравниваем в горизонт по уровню. Прикладываем указанный контрольный инструмент к трем и более балкам одновременно. Если уровень недостаточно длинен для проведения подобной проверки, используем вместо него длинную рейку или доску.
После стесывания всех излишков проводим разметку гнезд под стропильный зуб. Для этого вновь используем гвозди и шнурку. Заметим, что расчертить на перепусках места выборки гнезд можно как до сооружения висячих ферм, так и после. Однако гораздо удобнее сделать гнезда перед изготовлением стропилин. Они помогут с более высокой точностью провести примерку.
Чтобы облегчить себе работу, желательно найти центр сруба со стороны будущих щипцов. В этих точках рекомендуют прибивать по контрольной рейке, одно из ребер которой будет обозначать ось симметрии. Можно обойтись без реек, если в сооружении крыш уже имеется некоторый опыт.
Дальше приступаем к изготовлению шаблона стропильных ферм:
- Две доски-дюймовки длиной на 10 – 15 см больше, чем запроектированная длина стропилин, сшиваем в вершине гвоздем или болтом так, чтобы они могли поворачиваться вокруг этой соединительной точки.

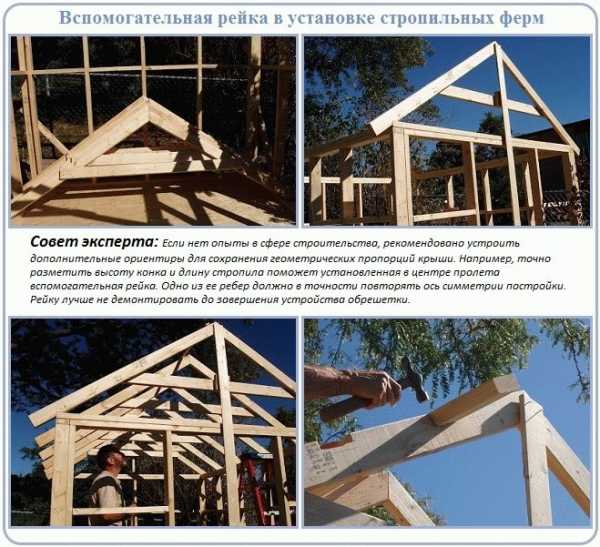

- На установленной по центру будущего щипца рейке отмечаем проектную высоту стропильной системы. Еще одну метку проставляем выше нее – это высота зуба, точнее, длина вертикали, отложенной от основания зуба до его вершины.
- Сшитые в одной точке доски выставляем на крайние перепуски так, чтобы угол каждой доски упирался в будущее гнездо под зуб.
- Совмещаем точку соединения досок с верхней отметкой на рейке, определяющей длину стропилин с зубом.
- От нижнего угла обеих стропилин откладываем высоту зуба, возвращаемся с заготовкой шаблона на землю и выпиливаем зуб по разметке.
- Возвращаем заготовку шаблона на место, устанавливаем ее, заведя зубья в предназначенные им гнезда. Может получиться так, что после установки вершина заготовки не совпадет с указаниями рейки. Тогда надо вырвать гвоздь и скорректировать положение вершины, обязательно отметив новую точку.
- После подгонки вершины прочерчиваем на обеих досках вертикальную линию их предстоящего стыка, замеряем размер ригеля и отмечаем на обрезках доски форму накладок для верхнего стыка стропилин.
Если все вышло точно и корректировок больше не требуется, шаблон готов. Возвращаемся вместе с ним на землю. Разбираем заготовку и делаем запилы по отмеченным линиям. Полученные в результате примерки и подгонки детали будут служить эталоном для практически поточного производства стропильных ферм в требующемся количестве.
Висячие фермы соберем на земле. Их установку, как и примерку должны проводить по минимуму два человека. Одному мастеру просто не справиться с подобной работой. Находящийся наверху исполнитель будет устанавливать ферму, а второй изменять ее положение согласно указаниям отвеса. Положение каждой выровненной и установленной фермы следует фиксировать временными распорками.

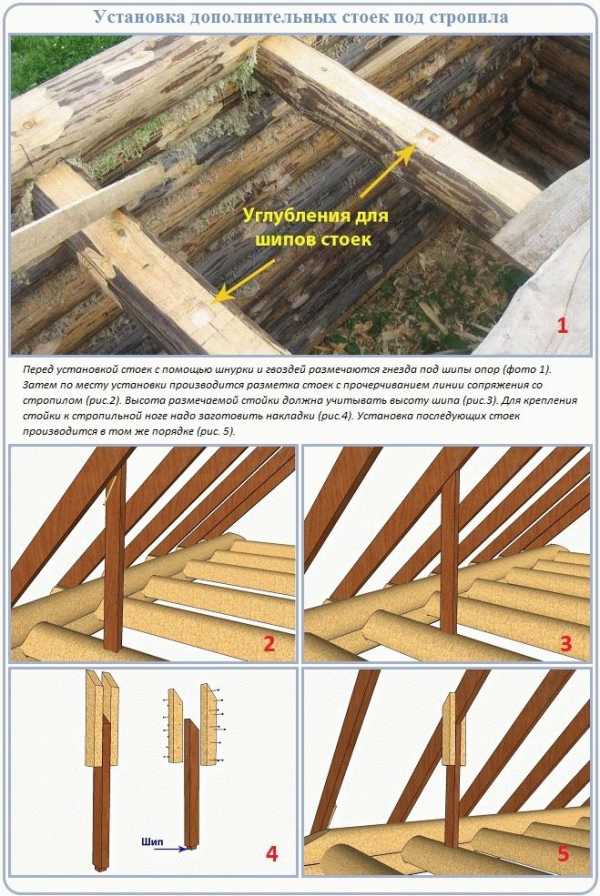

Чтобы увеличить устойчивость системы, под стропилины установим стойки:
- Разметим матицы под место установки дополнительных опор уже проверенным способом: забьем по гвоздю с противоположных сторон и натянем шнурку.
- Выдолбим в бревнах гнезда согласно разметке.
- Примерим обрезок бруска к месту установки. Отметим на нем линию запила с учетом высоты шипа.
- Изготовим стойку и две накладки для ее крепления к стропилине.
- Установим сделанную опору и аналогичным образом закрепим положение стропильной фермы с другой стороны. По выверенной схеме продолжаем работать, пока не оснастим каждую стропилину дополнительной опорой.
Для обеспечения жесткости висячей системы стропильные фермы соединяются ветровыми связями – досками, жердями или рейками, прибитыми изнутри конструкции. С внешней стороны стропильного каркаса жесткость повысится за счет сооружения обрешетки.
К матицам стропильные ноги крепятся гвоздями 200 мм или угловыми скобами. В этом плане металлические уголки и пластины с перфорацией под крепеж ощутимо проигрывают традиционным методам. К боковинам стропилин прибиваем кобылки, выполненные из доски, ширина которой вполовину меньше материала, использованного в изготовлении стропилин.

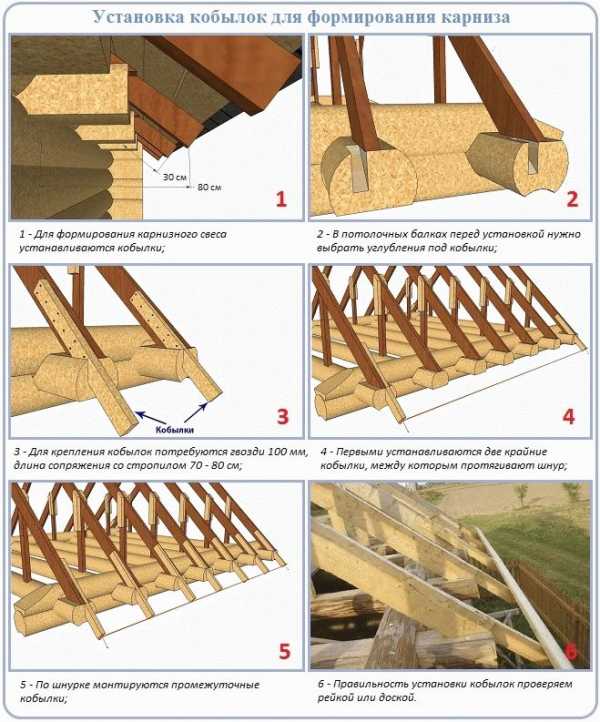

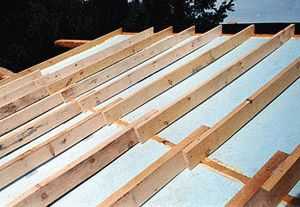

Длина кобылок должна быть на 70 – 80 см больше запроектированной ширины свеса. Это расстояние нужно для надежного соединения их со стропильными ногами. Кобылки можно раскроить заранее, а можно и без предварительных распилов прибить обрезки узкой доски к стропилам, после чего оформить линию карниза. Однако первый вариант удобнее и экономнее.
В большинстве случаев, как и в приведенном примере, кобылки необходимо частично заглублять в перепуски матиц, для этого:
- Отмечаем по факту ширину кобылки на перепуске.
- Делаем пилой два пропила согласно разметке на 2/3 толщины кобылки. Также пилой надпиливаем бревно между крайними запилами. Дорабатываем углубление стамеской в сопровождении молотка.
- Устанавливаем кобылки в сформированные выемки, сшиваем их со стропилиной гвоздями длиной по 100 мм.
По завершению монтажа всех кобылок в крайние забиваем по гвоздю. Натягиваем контрольную шнурку и отмечаем, где следует отпилить излишки.
Устройство наслонного каркаса крыши
В сооружении стропильного каркаса по наслонной технологии есть много общего с установкой висячей конструкции. Примерка проводится практически в той же последовательности, поэтому описывать действия дважды не имеет смысла. Основная разница в способах формирования верхнего узла, ведь у вершин наслонных стропил есть опора – коньковый прогон.

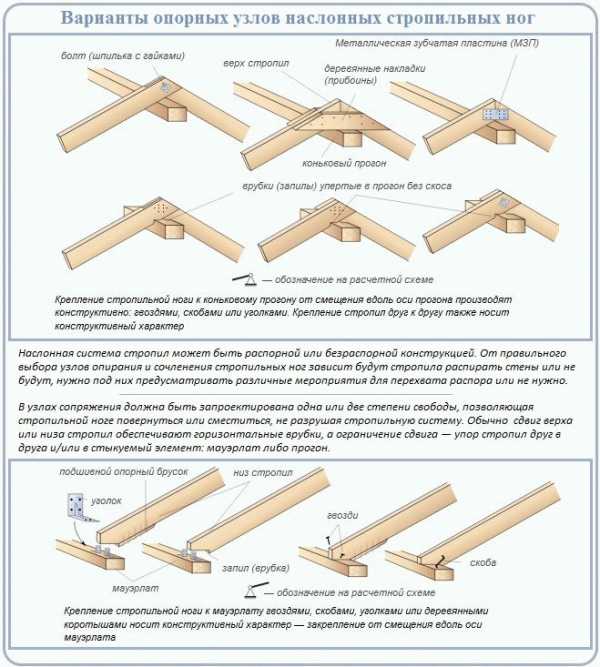

Если вверху наслонные стропила банально опираются на коньковый прогон, их укладывают либо с разбежкой, т.е. параллельно друг дружке, либо со строго вертикальным стыком, аналогичным состыковке висячих ног. Однако в большинстве случаев верхнюю часть стараются закрепить врубкой или вертикальным запилом с плотным примыканием его к коньковому брусу.
Есть схемы, согласно которым наслонные стропилины опираются не на коньковый, а на боковой прогон. В таких ситуациях верх формируется по висячему принципу, а точку опирания на прогонную балку оформляют угловой врубкой.

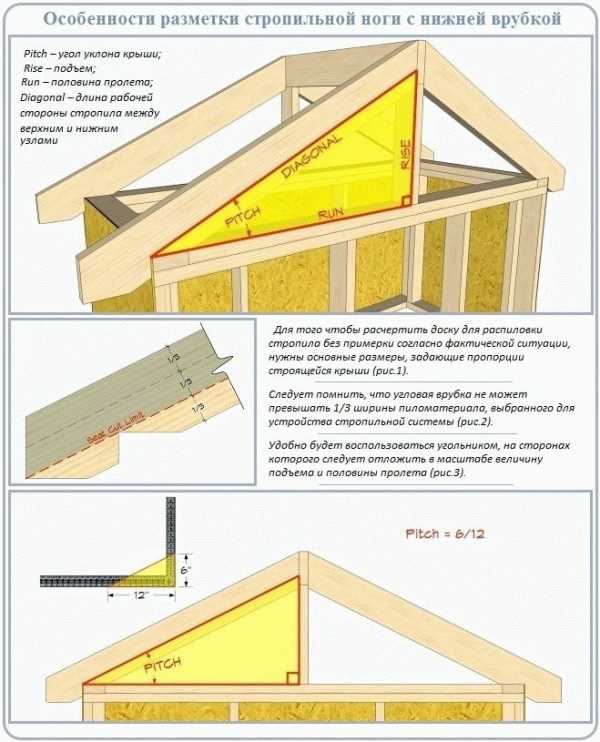

Разберем наиболее востребованный в частном строительстве вариант сооружения стропильных ног с опиранием на нижнюю угловую врубку и на коньковый прогон через вертикальный запил. Отметим, что максимальная глубина врубки не должна превышать 1/3 ширины доски.

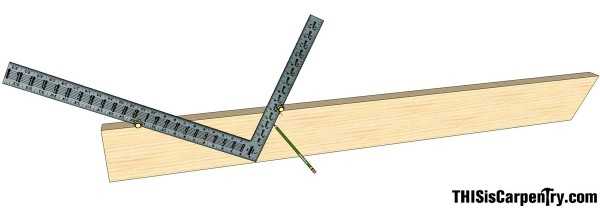

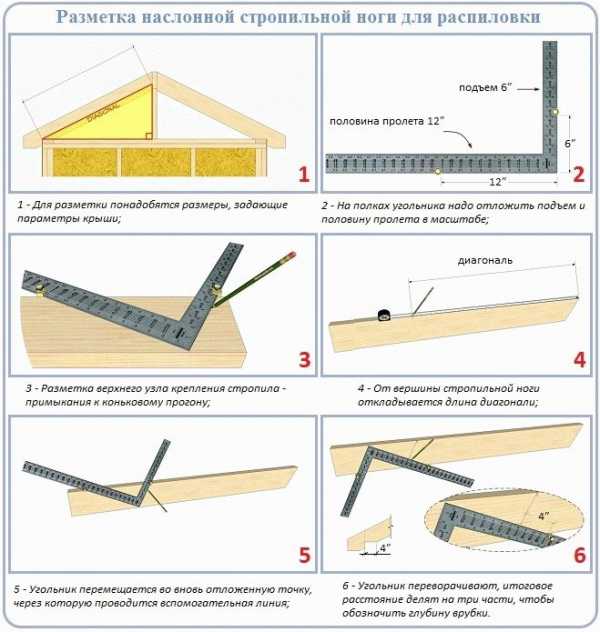

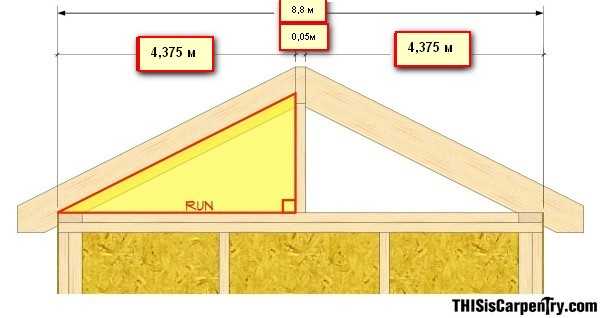

Вариант разметки строительным угольником:

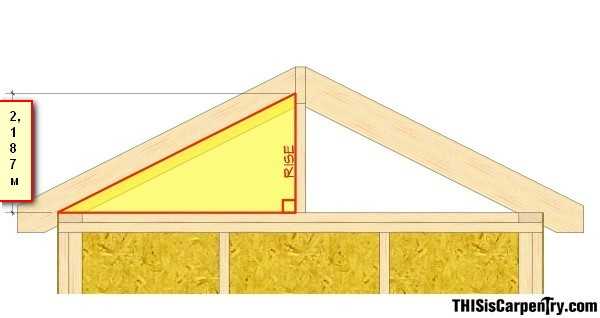

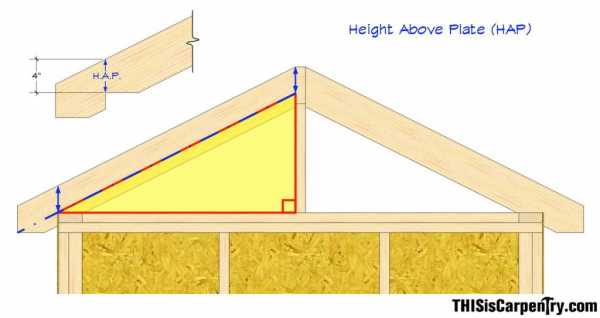

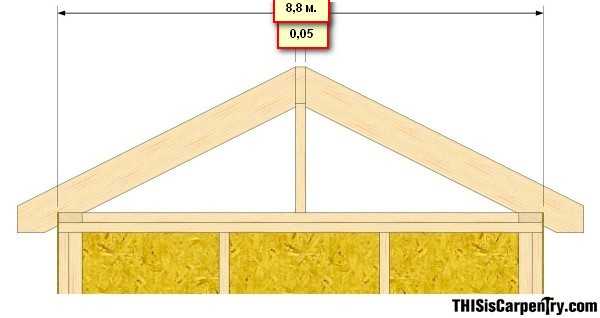

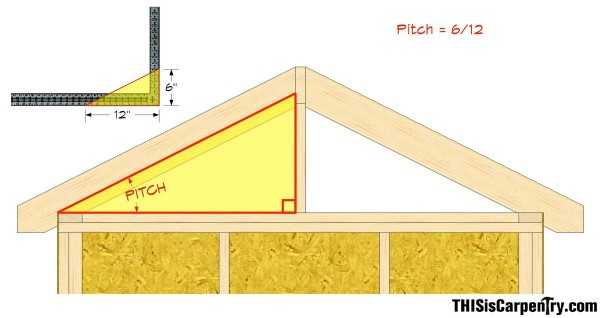

- На угольнике отмечаем в масштабе высоту крыши и половину пролета. Эти величины отображают уклон скатов и задают основные углы. Пропорции необходимо точно выдержать.
- Если дальнейшее использование угольника не планируется, то пометить отложенные точки можно прикрученными бобышками или короткими винтами с шурупами, если планируется, то лучше краской, которая снимается растворителем.

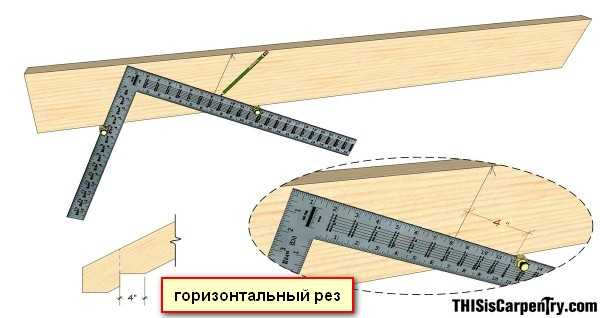

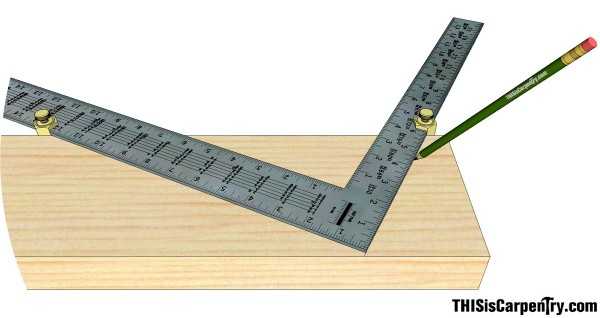

- К уложенной плашмя доске прикладываем угольник той стороной, на которой отмечена высота крыши. Проводим черту по показаниям угольника – это линия верхнего спила стропилины – участка ее сопряжения с коньковым прогоном.

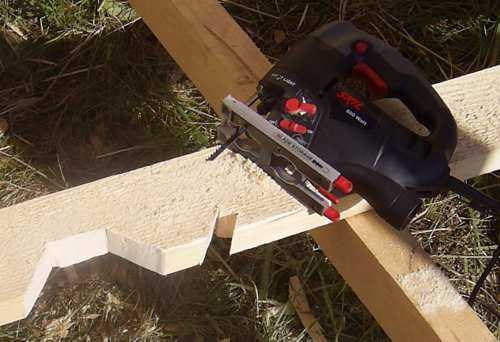

- Разрезаем по отмеченной линии циркуляционной пилой. Доску для распиловки укладываем плашмя, как положено при разрезании в ширину. Продольные распилы делают с постановкой на ребро.

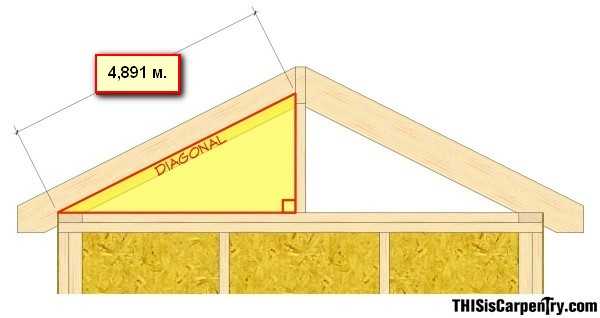

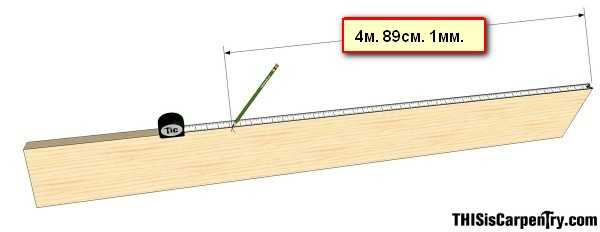

- От вершины образовавшегося угла откладываем длину так называемой диагонали. Это расстояние от точки сопряжения с прогоном до внешнего края мауэрлата или верхней обвязки, если обустраивается каркасный дом.
- Переносим угольник в эту точку. Проводим линию, параллельную первой.
- Переворачиваем угольник, двигаем им вдоль заготовки так, чтобы слева оказалось 2/3 общего расстояния, а справа 1/3. На картинке это 8ʺ и 4ʺ.
- Линия меньшего отрезка как раз и обозначит нам врубку.
В завершении вычерчиваем на доске абрис карнизного свеса, раскраиваем ее по очерченным линиям и используем сделанную своими руками заготовку стропила для распиловки остальных элементов крыши.
Применить описанный метод можно и без строительного угольника и отметки параметров крыши на нем. Достаточно представлять процесс, чтобы отложить необходимые расстояния обычным чертежным инструментом. Однако без опыта можно запутаться в вычислениях углов и отрезков.
В помощь начинающим строителям разработан шаблон с вариантами формирования угловых врубок. Он поможет сориентироваться в изготовлении стропильных ног из наиболее распространенных в этой сфере пиломатериалов.

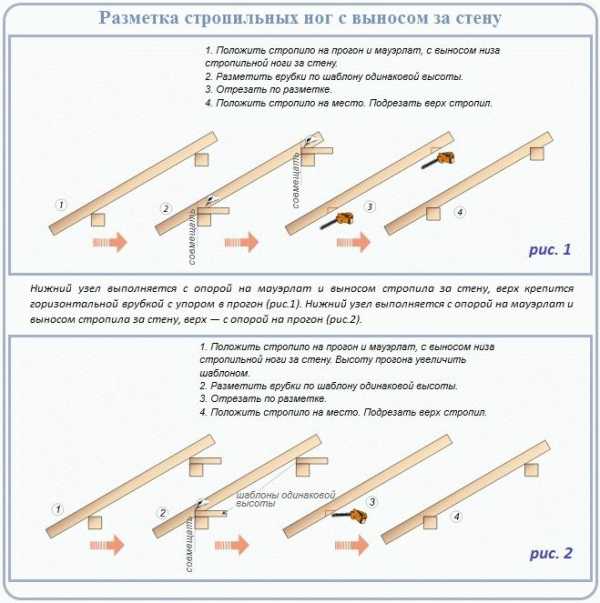

В случаях укладки стропильных ног с врубками в верхней и нижней части следует помнить, что глубина обоих выемок должна быть одинаковой, чтобы в ходе строительных работ не изменился уклон кровли. Обычно для устройства двух равных врубок используют вспомогательный брусок, толщина которого не более 1/3 толщины доски.
Заготовка стропилины тогда устанавливается ребром на мауэрлат и на прогон. Брусок прикладывают сбоку в зоне нижнего и верхнего узла, чтобы очертить врубку.
Если врубка нужна только в нижней части стропилины, а верх будет опираться на прогон запилом, доску устанавливают внизу на мауэрлат, а вверху на прогон и брусок, чтобы в результате раскроя не изменился угон наклона ската. Внизу к будущему узлу прикладывают второй брусок аналогичного размера и очерчивают с его помощью абрис будущей врубки.
Для формирования запилов зубом применяются такие же методы. Разница только в форме запила.

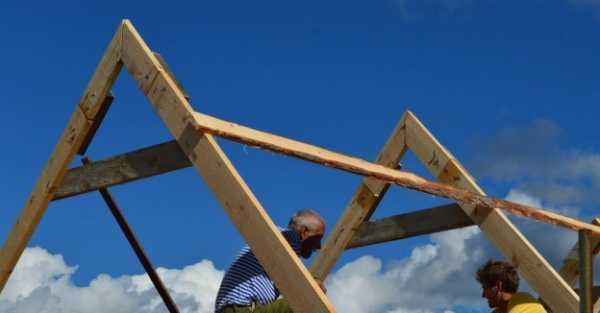

Установку наслонных стропилин начинают с монтажа двух крайних ферм. Элементы монтируют по одному, тщательно проверяют их положение с использованием уровня с отвесом. Чаще всего крайние фермы устраивают из спаренных досок, т.к. на них распределяется больше нагрузки. Их фиксируют временными распорками, затем соединяют шнуркой или рейкой, чтобы обозначить плоскость ската.
Рядовые стропилины, расположенные между крайними несущими фермами, устанавливают согласно указаниям шнурки. При необходимости корректируют положение ног в соответствии с фактической ситуацией.
Установка стропил: как сделать и укладывать стропила для крыши своими руками
Разбираемся как производится установка стропил. Обзор технологиий, которые нужно соблюдать желающим правильно сделать стропила для крыши своими руками.
Источник: krovgid.com
Cтропила своими руками и установка их на крышу
Стропильная система представляет собой основу крыши. Поэтому к установке стропил своими руками надо подходить с большой долей ответственности. От того, насколько качественно вы выполните расчет и сборку стропил, будет зависеть долговечность кровли.
Стропила принимают на себя все нагрузки: от кровли, снега, ветра. Поэтому важно, чтобы древесина для них была идеальной. На ней должны отсутствовать сколы, трещины, не должно быть сучков, следов гнили и прочих изъянов.
Типы стропильных систем
Есть висячие и наслонные стропила.

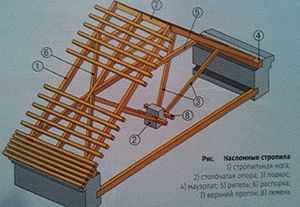

Наслонные образуют скаты крыши. Опорами для них являются внутренние и наружные стены. Стропила применяют в основном для устройства крыши с одним скатом.
Для двухскатной кровли их используют только тогда, когда в конструкции дома имеется дополнительная опорная стена.
Висячие стропила хороши тем, что их можно использовать при больших пролетах без устройства дополнительных опор. Дополнительно монтируются ригели, которые снижают нагрузку на кровлю от снега.
Висячие стропила на крышу своими руками устанавливают в том случае, если ширина пролета не более семи метров.
При больших значениях надо дополнительно монтировать вертикальную распорку (бабку). При расстоянии между пролетами более девяти метров, к стропильным ногам под углом прибивают подкосы.
Без дополнительных распорных элементов ферму крыши представить невозможно. Учитывайте это при устройстве стропильной системы своими руками. К примеру, затяжка предотвращает расползание стропильных ног, которое может произойти из-за давления, оказываемого на кровлю. Но одной затяжки мало. Брусья под нагрузкой начнут прогибаться и могут сломаться. Чтобы этого избежать, устанавливают ригели, а также «бабки».
И эти условия касаются строительства любой крыши. Даже крыша каркасного дома своими руками построенная, нуждается в различных укреплениях, несмотря на то, что конструкция такой крыши является одной из наиболее легких.
Но прежде чем перейти к строительству крыши необходимо возвести дом. О том как построить каркасный дом вы можете почитать тут. Дома по этой технологии быстро стали популярными не только в нашей стране. Они возводятся в короткие сроки, не требуют огромных денежных затрат, обладают хорошими эксплуатационными характеристиками, экологически безопасны.
Главное, чему вы должны уделять повышенное внимание при самостоятельной сборке стропил — качество соединений. Поговорим об этом подробнее.
Жесткое соединение

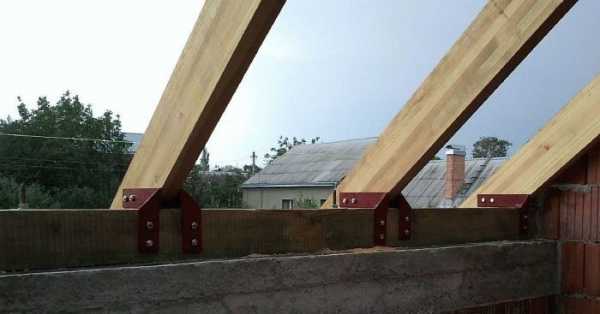

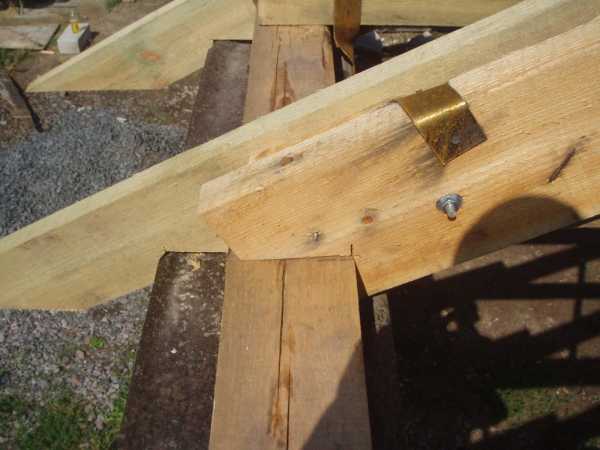

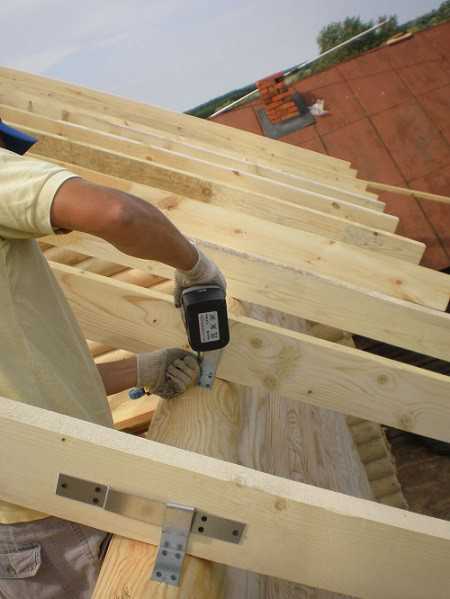

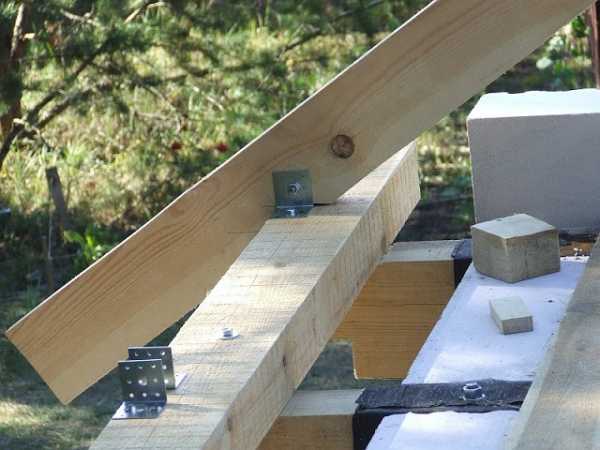

Для стыковки стропильных ног с мауэрлатом часто используют жесткое соединение. Его суть в том, что на конце стропильной ноги делается вырубка под углом 90 градусов. Этой частью нога надежно опирается на мауэрлат.

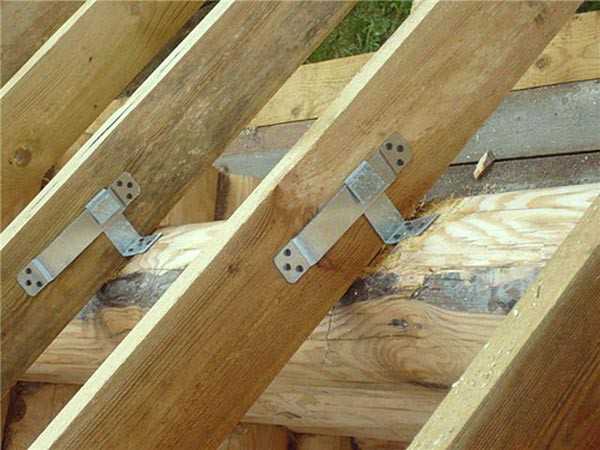

Для более прочного соединения стропило фиксируют к горизонтальному брусу металлическим уголком или тремя гвоздями: два — под углом, один — сверху.

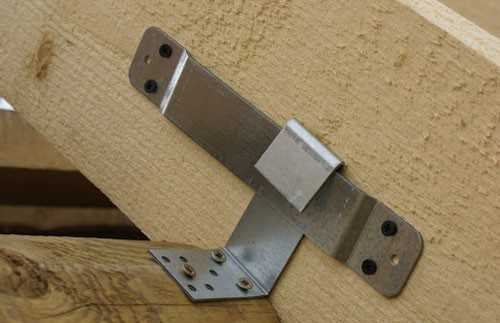

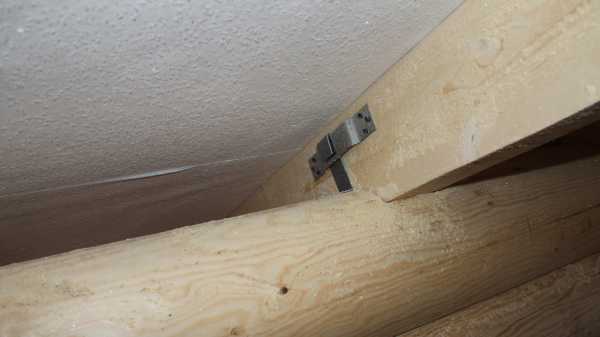

Скользящее соединение
При скользящем соединении в мауэрлате делается паз, в который вставляется стропильная нога. Крепление осуществляют при помощи «салазок» саморезами или гвоздями.
Соединение стропил между собой
Крепить стропила между собой вверху можно несколькими способами. 1 способ — крепление встык. Для этого концы стропильных ног укладываются с нахлестом друг на друга. Далее делается вертикальный срез. После этого стропила прикладываются встык друг к другу и фиксируются двумя гвоздями под углом. Дополнительно можно использовать металлическую пластину, которая монтируется между стропильными ногами вверху.
Наращивание стропил: брус
Нарастить стропила из бруса можно методом вырубки. Для этого на концах брусьев делают запилы, длиной равной удвоенной высоте сечения. Высота запилов должна равняться 1/5 высоты бруса.
После стыковки брусьев в них просверливается отверстие под болт, бруски соединяются.
Наращивание стропил: доска
Здесь больше вариантов соединений. Можно доски соединить внахлест. Длина нахлеста примерно такая же, как половина длины доски.
Надежное соединение выполняется с использованием десяти гвоздей, вбиваемых под углом 45 градусов.
Можно соединить доски встык, а с двух сторон на шов прибить по доске.
При установке стропил своими руками надо постоянно следить за тем, чтобы они были расположены точно на одном уровне. Собирать фермы лучше непосредственно на чердаке, так как они очень тяжелые, а поднимать их довольно тяжело без наличия спецтехники. Размеры и форму стропила также приобретают уже наверху.
Перед тем как приступить к строительству крыши, необходимо отделить этаж при помощи перекрытия. Перекрытия в доме из пеноблоков — это часть общей конструкции дома, которая по важности не уступает фундаменту и крыше.
Если вы уже сделали перекрытия, то подумайте, может вы хотите сделать крышу под комнату. Дома, в которых часть объёма, находящегося под крышей оборудована как жилое помещение называются дома с мансардной. О том как построить такой дом вы можете ознакомиться здесь.
Особенности возведения крыши дома из пеноблоков описаны в этой статье. При возведении крыши необходимо стремиться к снижению ее веса, чтобы нагрузка на стены была небольшой. Однако если у дома имеется железобетонный каркас, то от этой рекомендации можно отступить.

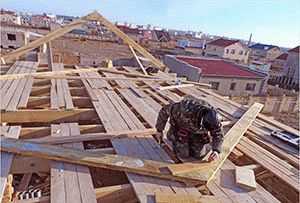

Самостоятельная установка стропильной системы

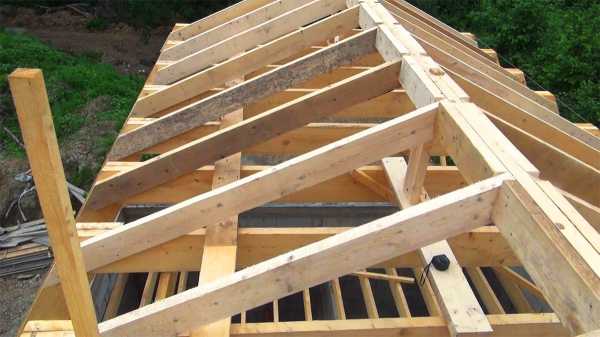

Установка стропильной системы — несложный процесс. Сначала на крыше надо собрать ферму. Делать это можно как угодно, в зависимости от ее типа.
Удобно делать ферму с затяжкой внизу.
Сначала отрезается брус или доска необходимой длины. Они будут играть роль затяжки. Для этого измеряется расстояние между стенами дома с заходом на сами стены. Далее заготавливают вертикальный брус (доску), который будет стоять между затяжкой и стропильными ногами. Его длину надо подогнать так, чтобы при соединении с ним стропильных ног в верхней точке, получился необходимый уклон скатов. Расчеты ведите с учетом того, что кровля должна минимум на полметра свисать за карниз.
Первую ферму надо использовать в качестве шаблона. По нему сразу делается вторая ферма. Все расчеты надо записать. После того, как построили стропила своими руками, нужно установить собранные конструкции по краям крыши и натянуть между ними веревку. При установке промежуточных ферм надо контролировать по ней их высоту.
Перед установкой промежуточных ферм надо сделать разметку по периметру крыши, чтобы точно выдерживать шаг между стропилами при монтаже. Когда все стропильные фермы смонтированы, можно приступать к установке обрешетки, контробрешетки, укладывать кровельный материал и утеплять крышу.
Сооружение стропил своими руками и процесс установки их на крышу своего дома
Стропильная система — скелет крыши. Чтобы он не рассыпался, надо соблюсти элементарные правила изготовления древесины для стропил и уметь правильно их собрать и
Источник: megabeaver.ru
Как правильно запилить стропила?
При строительстве стропильной системы для обеспечения надежности конструкции важно следить за каждой деталью. Особенное внимание уделяют узлу крепления стропилины к мауэрлату. Именно в этом месте передается основная часть нагрузки на несущие стены. При этом важно не только как закрепить, что использовать, но и точность запила. Ведь если доска будет не полностью опираться, тогда она может сломаться и привести к обрушению крыши. В статье рассмотрим как запилить стропила и какие способы для этого существуют.
Разновидности крепления стропил
В зависимости от конструктивного решения, наличия внутренних стен и расчетной нагрузке применяют различные виды крепления. Каждое из них подразумевает собственный вариант подготовки стропил для стыковки с мауэрлатом. Ниже перечислены три основных способа крепления:
Последний вариант рассматривать не будем, так при его применении делать запилы не потребуется. Обычно его используют при устройстве крыши на домах из бруса. Он больше всего подходит, так как стены из дерева со временем дают усадку. Из-за этого стропильная система может изменить геометрию и появятся течи.
В остальных вариантах придется делать точные запилы. Понадобятся точные измерительные приборы, строительный карандаш и электрическая или бензопила.
Общие рекомендации
Прочности крыши зависит не только от того как правильно были сделаны запилы. Примите во внимание следующие советы:
- Для стропил подбирайте качественные материалы, так как, даже если сделаете точные запилы, брусок может не выдержать нагрузки. Тут нельзя экономить, так эта деталь принимает все нагрузки на себя.
- Места крепления с мауэрлатом должны быть без дефектов древесины, например, сучков. Хотя они и прочнее древесины, но вокруг образуются завихрения, которые при малейшей нагрузке ломаются.
- При устройстве крыши не стесняйтесь обращаться за помощью, так как это опасное и ответственное дело.
Грамотно выполненный узел примыкания стропильной ноги и мауэрлата гарантирует долгий срок службы конструкции.
Вырубка посадочного места
Важно понимать, что выполнить идеальный запил на строительной площадки невозможно. Причины могут быть разными: недостаток высокоточных инструментов, неравномерное положение мауэрлата, неудобная позиция и так далее. Поэтому относительно проектного значения, может измениться угол наклона ската. Тут, главное, сохранить единую линию положения стропил.

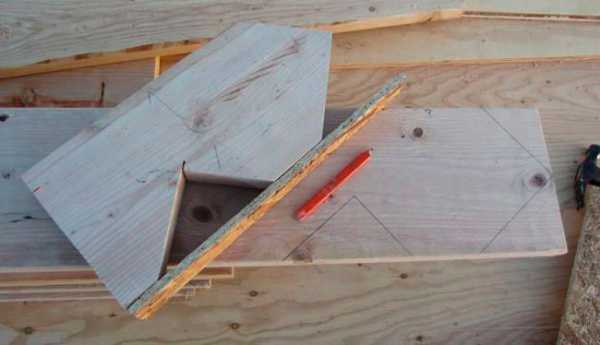

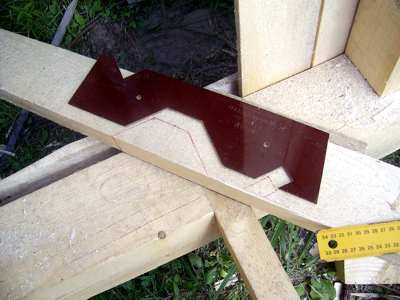

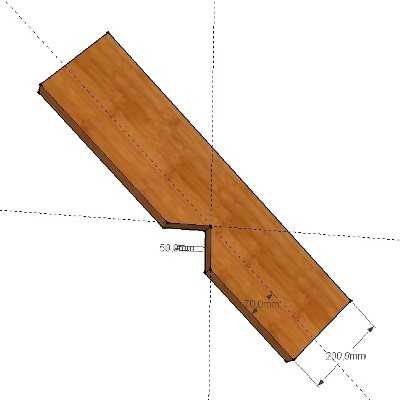

Самый простой способ сделать одинаковый запил на стропилах — использовать шаблон. Правда, не во всех случаях этот вариант подойдет, так часто крыши бывают неровными. Тогда придется рассчитывать угол и место вырубки на каждой стропиле индивидуально.
Для основы шаблона возьмите обрезок доски, кусок ДВП или фанеры, подойдет даже плотный картон. На заготовке проведите линию от нижнего края на расстоянии не больше третье часть ширины стропилины. Такую же черту необходимо провести на всех брусьях которые планируете подрезать. Дело в том, что глубже делать распил не рекомендуется из-за потери прочности. Далее, отметьте точки, в которых стропила будет прилегать к мауэрлату, сделайте перпендикулярную черту, относительно прошлой линии.
Теперь перейдем к изготовлению шаблона, определив углы вертикальной и горизонтальной части зарубки. Для этого приложите заготовку к торцу мауэрлата, сохранив уклон будущей крыши. Напротив угла должна быть точка пересечения линий, которые сделали до этого. Проведите линии треугольника и вырежьте получившийся шаблон.
Прежде чем переносить разметку на стропила проверьте точность готового изделия. Пройдитесь по крыше и проверьте степень примыкания по всей длине мауэрлата. При необходимости сделайте коррективы, но не стоит ожидать идеального варианта. Перепады в 2—3 миллиметра допустимы.
Далее, приложите шаблон к стропилам и перенесите разметку. Важно, чтобы распил был произведен на равном расстоянии от коньковой стороны. Первый пропил должен быть сделан поперек волокон.
Важна максимальная концентрация, чтобы не выйти за очерченные границы. Если не уверены в собственных силах, тогда воспользуйтесь ручным инструментом. Так вы снизите процент брака и время на переделку.
Второй срез выполняется топором, так как электропила может быть застопорена. Тут так же понадобится сноровка и сила. Важно проследить чтобы топор был довольно острым, тогда дело будет спориться лучше и можно избежать сколов.
Наконец, сверьте получившийся запил с шаблоном и при необходимости внесите поправки. После чего можно выполнить монтаж готовой стропильной ноги или сделать посадочные места на оставшихся деталях.

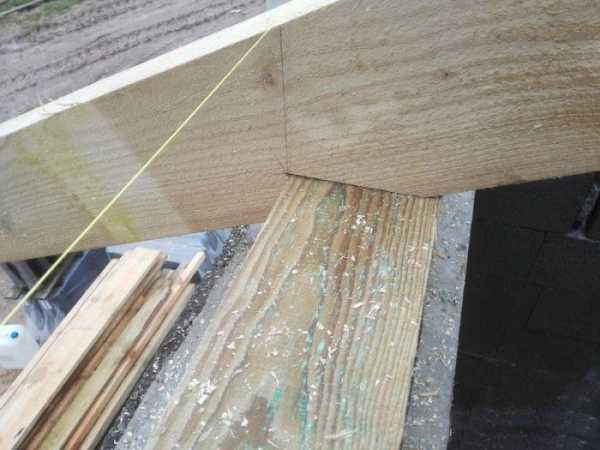

Подрезка для прямого стыка с мауэрлатом
Более простой вариант — сделать соединение встык. Для этого нужно определить место среза и угол его наклона. Для этой цели можно применить два варианта: теоретический и практический.

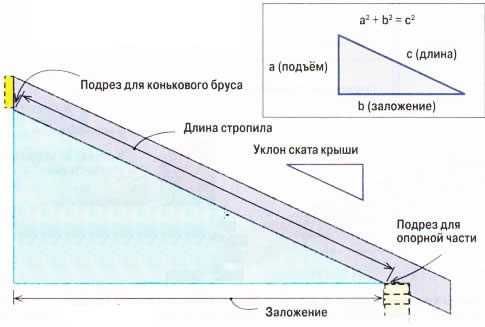

Для теоретического метода нужно хорошо разбираться в геометрии и на бумаге рассчитать нужный угол. Разделите расстояние от конька до карниза, на длину стропилы. Так, вы получите косинус требуемого угла. Для того чтобы перенести его на заготовку можно использовать либо торцовочную пилу, либо специальный угольник.

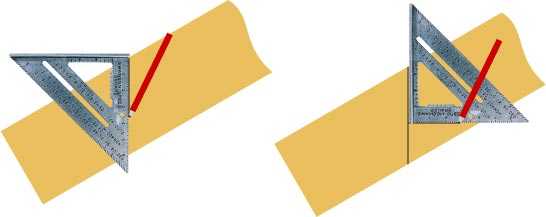

Если под рукой нет особого инструмента, изготовьте простой шаблон. Возьмите прочный материал, например, ДСП. На листе отметьте 500 мм по нижнему краю, затем определите тангенс требуемого угла и умножьте на отмеренную длину. Так, вы получите вторую сторону прямоугольного треугольника. Отметив все границы и вырезав заготовку, получите нужный угол. Запиленные детали можно сразу смонтировать или дождаться когда будет сделан весь комплект.
На практике можно легко сделать разметку отдельной стропилины, приложив ее к проектной позиции. Для этого выставьте брус так, чтобы его нижняя часть была заподлицо с мауэрлатом. Проведите горизонтальную линию от угла до нижней части стропилы, она должна быть строго параллельна стене. Теперь можно спокойно отпилить любым подручным инструментом и установить деталь. Оставшаяся часть послужит шаблоном для оставшихся стропил только в том случае, если основание ровное.
Знания геометрии помогают не только в определении угла запила стропильной ноги, но и в определение высоты крыши, длины отдельных элементов и так далее.
Запил стропил и как правильно сделать запил стропильной ноги
Разновидности крепления и запила стропил, общие рекомендации. Правила вырубки посадочного места и подрезка для прямого стыка с мауэрлатом.
Источник: build-experts.ru
krovlyaikrysha.ru
Запил стропил и как правильно сделать запил стропильной ноги
При строительстве стропильной системы для обеспечения надежности конструкции важно следить за каждой деталью. Особенное внимание уделяют узлу крепления стропилины к мауэрлату. Именно в этом месте передается основная часть нагрузки на несущие стены. При этом важно не только как закрепить, что использовать, но и точность запила. Ведь если доска будет не полностью опираться, тогда она может сломаться и привести к обрушению крыши. В статье рассмотрим как запилить стропила и какие способы для этого существуют.
Разновидности крепления стропил
В зависимости от конструктивного решения, наличия внутренних стен и расчетной нагрузке применяют различные виды крепления. Каждое из них подразумевает собственный вариант подготовки стропил для стыковки с мауэрлатом. Ниже перечислены три основных способа крепления:
- жесткий;
- наслонный;
- скользящий.
Последний вариант рассматривать не будем, так при его применении делать запилы не потребуется. Обычно его используют при устройстве крыши на домах из бруса. Он больше всего подходит, так как стены из дерева со временем дают усадку. Из-за этого стропильная система может изменить геометрию и появятся течи.
В остальных вариантах придется делать точные запилы. Понадобятся точные измерительные приборы, строительный карандаш и электрическая или бензопила.
Общие рекомендации
Прочности крыши зависит не только от того как правильно были сделаны запилы. Примите во внимание следующие советы:
- Для стропил подбирайте качественные материалы, так как, даже если сделаете точные запилы, брусок может не выдержать нагрузки. Тут нельзя экономить, так эта деталь принимает все нагрузки на себя.
- Места крепления с мауэрлатом должны быть без дефектов древесины, например, сучков. Хотя они и прочнее древесины, но вокруг образуются завихрения, которые при малейшей нагрузке ломаются.
- При устройстве крыши не стесняйтесь обращаться за помощью, так как это опасное и ответственное дело.
Грамотно выполненный узел примыкания стропильной ноги и мауэрлата гарантирует долгий срок службы конструкции.
Рекомендуем к прочтению:
Вырубка посадочного места
Важно понимать, что выполнить идеальный запил на строительной площадки невозможно. Причины могут быть разными: недостаток высокоточных инструментов, неравномерное положение мауэрлата, неудобная позиция и так далее. Поэтому относительно проектного значения, может измениться угол наклона ската. Тут, главное, сохранить единую линию положения стропил.
Самый простой способ сделать одинаковый запил на стропилах — использовать шаблон. Правда, не во всех случаях этот вариант подойдет, так часто крыши бывают неровными. Тогда придется рассчитывать угол и место вырубки на каждой стропиле индивидуально.
Для основы шаблона возьмите обрезок доски, кусок ДВП или фанеры, подойдет даже плотный картон. На заготовке проведите линию от нижнего края на расстоянии не больше третье часть ширины стропилины. Такую же черту необходимо провести на всех брусьях которые планируете подрезать. Дело в том, что глубже делать распил не рекомендуется из-за потери прочности. Далее, отметьте точки, в которых стропила будет прилегать к мауэрлату, сделайте перпендикулярную черту, относительно прошлой линии.
Теперь перейдем к изготовлению шаблона, определив углы вертикальной и горизонтальной части зарубки. Для этого приложите заготовку к торцу мауэрлата, сохранив уклон будущей крыши. Напротив угла должна быть точка пересечения линий, которые сделали до этого. Проведите линии треугольника и вырежьте получившийся шаблон.
Прежде чем переносить разметку на стропила проверьте точность готового изделия. Пройдитесь по крыше и проверьте степень примыкания по всей длине мауэрлата. При необходимости сделайте коррективы, но не стоит ожидать идеального варианта. Перепады в 2—3 миллиметра допустимы.
Далее, приложите шаблон к стропилам и перенесите разметку. Важно, чтобы распил был произведен на равном расстоянии от коньковой стороны. Первый пропил должен быть сделан поперек волокон.
Рекомендуем к прочтению:
Важна максимальная концентрация, чтобы не выйти за очерченные границы. Если не уверены в собственных силах, тогда воспользуйтесь ручным инструментом. Так вы снизите процент брака и время на переделку.
Второй срез выполняется топором, так как электропила может быть застопорена. Тут так же понадобится сноровка и сила. Важно проследить чтобы топор был довольно острым, тогда дело будет спориться лучше и можно избежать сколов.
Наконец, сверьте получившийся запил с шаблоном и при необходимости внесите поправки. После чего можно выполнить монтаж готовой стропильной ноги или сделать посадочные места на оставшихся деталях.
Подрезка для прямого стыка с мауэрлатом
Более простой вариант — сделать соединение встык. Для этого нужно определить место среза и угол его наклона. Для этой цели можно применить два варианта: теоретический и практический.
Для теоретического метода нужно хорошо разбираться в геометрии и на бумаге рассчитать нужный угол. Разделите расстояние от конька до карниза, на длину стропилы. Так, вы получите косинус требуемого угла. Для того чтобы перенести его на заготовку можно использовать либо торцовочную пилу, либо специальный угольник.
Если под рукой нет особого инструмента, изготовьте простой шаблон. Возьмите прочный материал, например, ДСП. На листе отметьте 500 мм по нижнему краю, затем определите тангенс требуемого угла и умножьте на отмеренную длину. Так, вы получите вторую сторону прямоугольного треугольника. Отметив все границы и вырезав заготовку, получите нужный угол. Запиленные детали можно сразу смонтировать или дождаться когда будет сделан весь комплект.
На практике можно легко сделать разметку отдельной стропилины, приложив ее к проектной позиции. Для этого выставьте брус так, чтобы его нижняя часть была заподлицо с мауэрлатом. Проведите горизонтальную линию от угла до нижней части стропилы, она должна быть строго параллельна стене. Теперь можно спокойно отпилить любым подручным инструментом и установить деталь. Оставшаяся часть послужит шаблоном для оставшихся стропил только в том случае, если основание ровное.
Знания геометрии помогают не только в определении угла запила стропильной ноги, но и в определение высоты крыши, длины отдельных элементов и так далее.
build-experts.ru
Как циркуляркой запилить стропила. Как правильно делать вырезы в стропилах
При строительстве стропильной системы для обеспечения надежности конструкции важно следить за каждой деталью. Особенное внимание уделяют узлу крепления стропилины к мауэрлату. Именно в этом месте передается основная часть нагрузки на несущие стены. При этом важно не только как закрепить, что использовать, но и точность запила. Ведь если доска будет не полностью опираться, тогда она может сломаться и привести к обрушению крыши. В статье рассмотрим как запилить стропила и какие способы для этого существуют.
Разновидности крепления стропил
В зависимости от конструктивного решения, наличия внутренних стен и расчетной нагрузке применяют различные виды крепления. Каждое из них подразумевает собственный вариант подготовки стропил для стыковки с мауэрлатом. Ниже перечислены три основных способа крепления:
- жесткий;
- наслонный;
- скользящий.
Последний вариант рассматривать не будем, так при его применении делать запилы не потребуется. Обычно его используют при устройстве крыши на домах из бруса. Он больше всего подходит, так как стены из дерева со временем дают усадку. Из-за этого стропильная система может изменить геометрию и появятся течи.
В остальных вариантах придется делать точные запилы. Понадобятся точные измерительные приборы, строительный карандаш и электрическая или бензопила.
Прочности крыши зависит не только от того как правильно были сделаны запилы. Примите во внимание следующие советы:
- Для стропил подбирайте качественные материалы, так как, даже если сделаете точные запилы, брусок может не выдержать нагрузки. Тут нельзя экономить, так эта деталь принимает все нагрузки на себя.
- Места крепления с мауэрлатом должны быть без дефектов древесины, например, сучков. Хотя они и прочнее древесины, но вокруг образуются завихрения, которые при малейшей нагрузке ломаются.
- При устройстве крыши не стесняйтесь обращаться за помощью, так как это опасное и ответственное дело.
Грамотно выполненный узел примыкания стропильной ноги и мауэрлата гарантирует долгий срок службы конструкции.
Вырубка посадочного места
Важно понимать, что выполнить идеальный запил на строительной площадки невозможно. Причины могут быть разными: недостаток высокоточных инструментов, неравномерное положение мауэрлата, неудобная позиция и так далее. Поэтому относительно проектного значения, может измениться угол наклона ската. Тут, главное, сохранить единую линию положения стропил.
Самый простой способ сделать одинаковый запил на стропилах — использовать шаблон. Правда, не во всех случаях этот вариант подойдет, так часто крыши бывают неровными. Тогда придется рассчитывать угол и место вырубки на каждой стропиле индивидуально.
Для основы шаблона возьмите обрезок доски, кусок ДВП или фанеры, подойдет даже плотный картон. На заготовке проведите линию от нижнего края на расстоянии не больше третье часть ширины стропилины. Такую же черту необходимо провести на всех брусьях которые планируете подрезать. Дел
kupildoma.ru
Как правильно делать вырезы в стропилах каркасного дома?
Одним из сложных моментов в строительстве каркасного дома, перед которым останавливаются некоторые начинающие строители, является вопрос о том, как правильно делать вырезы в стропилах дома. Если внимательно изучить материал, опыт бывалых строителей, то окажется, что делать их достаточно просто.
Для того, чтобы вырезы в стропилах не ставили вас в тупик, я и пишу эту статью.
При написании статьи я опирался на статью опытного американского плотника. Некоторые части статьи я просто перевел, техническую часть написал по подобию, но со своими размерами, в метрической системе и без строительного калькулятора (не у каждого есть калькулятор), плюс немного изменил схему подсчета (так как, опять же, калькулятор есть не у всех). Для российских реалий эта статья стала более адаптированной.
_______________________________________________________________________________
Стропильная система
Когда я был помощником плотника, я восхищался умениями кровельных плотников. Они без всяких усилий делали сложных вырезы на стропилах каркасного дома, зная лишь только размеры крыши. Это озадачивало меня.
В те годы я пытался повторить их действия, но меня раз за разом настигала неудача. Тогда старший плотник взял меня с собой на одну из крыш и помог мне разметить и разрезать стропильную систему с помощью плотницкого угольника и «Библии» кровельщика (есть такая очень популярная книга в Америке, купить можно на Амазоне, Ларри Хоун использовал в своем фильме именно такую – прим. переводчика).
Этот опыт вдохновил меня на овладение искусством делать правильные вырезы в стропилах каркасных домов. Не могу сказать, что стал мастером этого дела, но я проделал длинный путь и немного разобрался в том, как правильно это делать.
Для более комфортных подсчетов вам пригодится строительный калькулятор или специальное приложение для смартфона.
Переходим к измерениям
(я покажу, как все подсчитать вручную, без калькулятора – прим. переводчика).
Вот какие измерения стропильной системы нам нужны: угол наклона стропил (Pitch), подъем (Rise), пробег (Run) и диагональ (Diagonal). Если вам известные размеры любых двух измерений из этих четырех, вы можете легко найти и все остальные.
Подробнее смотрите на видео:
(для тех же, кто понимает по-английски – прим. переводчика)
Посмотрите на нашу модель крыши (картинка выше), изначально мы должны знать размеры двух ее элементов: ширина здания и толщина коньковой доски.
Ширина здания, к примеру, будет 8,8 метров. (8,75 метров и обшивка дюймовкой с каждой стороны дома 0,05м):
Каждая стропилина стоит на своей половине здания и стыкуется друг с другом на коньковой доске. Поэтому от полной ширины здания нужно вычесть толщину коньковой доски, иначе вы сделаете ошибку при подсчет длины стропила. Давайте возьмем ее толщину 50 мм.
Считаем общую ширину здания без коньковой доски: 8,8 метров – 0,05 метров (50 мм) = 8,75 м.
Теперь нужно разделить полученный результат на 2, чтобы получить «пробег» (Run) каждой стропилины.
Считаем «пробег» каждой стропилины: 8,75м/2 = 4,375м.
Теперь нам нужен еще один элемент, который нам заранее известен, это угол уклона крыши. В нашем случае пусть он будет 6 к 12 (26,5 градусов – прим. переводчика).
Раз наша крыша имеет уклон 6/12, а значит, подъем у нас в два раза меньше, чем пробег (т.к. 6 в 2 раза меньше 12).
Считаем подъем: 4,375/2 = 2,187м. (пол миллиметра округлим)
Теперь мы можем подсчитать диагональ, т.е. длину стропила от коньковой балки до обвязки стены (не всего стропила, т.к. пока не учитывается свес). Диагональ является гипотенузой, а все помним, как она считается.
Считаем диагональ:
Пробег(«2)+Подъем(«2)=Диагональ(«2) («2) — я обозначил «в квадрате».
19,1406 + 4,7851 = Диагональ(«2)
Диагональ = квадратный корень из 23,9257
Диагональ = 4,891 = 4 метра 89 см 1мм
Шаблон стропилины.
Следующий шаг после расчетов – изготовление шаблона для стропил. Для этого нужно прикрутить бобышки к вашему угольнику (так удобнее, но можно и без этого) на 6 и 12 дюймах (или 15 и 30 см в метрической системе).
Теперь я прикладываю угольник к боку доски по ее ширине и начинаю отмечать место реза на верхушке стропила (в месте примыкания к коньковой доске – прим. переводчика). Учтите, что большинство резов в каркасном домостроении делают именно так: по длине режут доску на тонкой стороне, а по ширине в горизонтальном положении.
Я делаю этот пил на верхушке стропила с помощью циркулярной пилы (на видео) до того как отметить вырез в нижней части стропила (так называемый «птичий клюв» или входящий угол или врубка – прим. переводчика). Это удобно тем, что я могу зацепить конец рулетки за пил на верхушке и один отметить расстояние на стропиле до «птичьего клюва» (см. ниже на картинке)
Теперь от верхней точки этой линии отмеряем «диагональ» 4 метра 89 см 1мм.
Затем, используя обычный столярный угольник (некоторые плотники предпочитают измерительный угольник-транспортир Swanson), я рисую параллельную линию первому пилу поперек стропила. Данная линия представляет линию отвеса (т.е. параллельна стене и перпендикулярна перекрытию каркасного дома) на стропиле на краю здания.
Как нарисовать такую линию по альтернативному угольнику Swanson, покажет следующее короткое видео:
Я лично свой угольник Swanson очень люблю, он мой верный помощник в стройке с самых первых дней.
Итак, «птичий клюв» начинается с этой линии. Если вы строите и у вас нас четких размеров стропил и резов (проекта), вы должны выбрать на этом этапе размер горизонтального выреза, плоскости стропила, которая лежит на перекрытии (см. на нижнем фото слева снизу). Канадские коды требуют, чтобы размер этого пила был как минимум 38 мм.
Горизонтальный размер должен быть такой, чтобы стропило сильно не ослаблялось, т.е. рез не заходил дальше, чем на треть доски (см. рисунок ниже).
По мнению автора, это самый быстрый способ отметить этот рез (на фото выше). Для этого нужно перевернуть угольник на 90 градусов к предыдущему пилу и прижать бобышки к доске, при этом медленно ведя угольником в сторону верха стропила, пока от начертанной линии и углом доски по направлению угольника не будет нужного расстояния (в оригинале было 4 дюйма).
Существует и другой метод (на рисунке ниже).
Прикладываем угольник к прочерченной линии и двигаем угольник по вертикальной линии до тех пор, пока нужная отметка горизонтальной шкалы (110-120 мм) не коснется края доски.
Давайте рассмотрим наш случай.
Возьмем для примера, что у нас стропила из доски 200×50мм. Для нее при угле наклона кровли 6 к 12 безопасно будет сделать горизонтальный вырез 120 мм. В таком случае от доски вертикально отнимется 60мм (т.к. с таким уклоном у нас всегда у нас вертикальный размер в 2 раза меньше, чем горизонтальный, помните?) и стропило точно не будет ослаблено.
А вот интересные прикидки по врубкам при других углах и разной ширины доски (по мнению одного авторитетного строителя каркасов с форума):
Считаем «подъем» в реальности.
Да, у нас уже есть размер «подъема» и он равен 2,1875 метров. Но давайте посмотрим на нашу схему стропильной системы. Очевидно, что наш размер – не тот что у доски, которая поддерживает конек (даже если и временно).
Сначала нужно добавить к нашему «подъему» так называемый H.A.P., который равен размеру оставшемуся вертикально над обвязкой стены под низом стропилин, где мы делали вертикальный вырез (на фото выше).
Считаем наш H.A.P: 223,6 мм (полная ширина доски, стоящей под углом 26,57 градусов) вычитаем 60 мм (наш вертикальный вырез) = 163 мм.
Теперь к нашему подъему (2,1875 метров) добавляем H.A.P (0,1635 м.), получается 2,35 м.
Мы оказались в самой верхней точки схождения стропилины у коньковой доски. Но нам нужна не она. Теперь мы наконец получим высоту нужной доски под коньковую доску.
Высота доски под конек: 2,35 м вычитаем высоту коньковой доски 200 мм = 2,15 м, т.е. 2 м 15см.
P.S. Автор текста советует делать высоту доски чуть меньше, ведь в реальном мире доски неидеальны, а подрезать доску потом куда сложнее, чем как-то под нее что-то подкладывать.
Находим полную длину стропил.
После всей этой кутерьмы хотелось бы узнать длину ВСЕГО стропила, т.е. с карнизным свесом. Тут все просто.
Например, нам нужен свес 80 см, значит, при крыше 6 к 12 вниз свес опускает на ½ от длины свеа, т.е. 0,4 метров.
Считаем диагональ свеса = 0,16 (0,4 в квадрате) + 0,64 (0,8 в квадрате)= 89,5 см
Итого полная длина каждого стропила со свесом = 4 метра 89 см 1мм + 89 см 5 мм = 5 метров 78 см 6 мм.
Маленький бонус к тексту.
Угольник Swanson заслуживает отдельного видео (ниже). А для тех, кто проникся им и решил купить, обязательно иметь под рукой перевод книги, которая идет с ним в продаже на англ. языке.
Лично мне он очень помог при постройке моего каркасника.
Итак, надеюсь, после прочтения этой статьи вам стало гораздо понятнее, как правильно делать вырезы в стропилах вашего каркасного дома. Если остались еще вопросы, обращайтесь.
Напомню, что можно не заморачиваться с расчетами стропил и просто заказать строительство у проверенной строительной бригады. Я с радостью вам помогу это сделать.
karkasgid.ru
Как крепить стропила к мауэрлату
Опытные строители отлично знают, что во время устроительства стропильной системы нет узлов, которые бы не играли важную роль в обеспечении прочности конструкции. Это, в том числе, касается и способов крепления стропильной ноги к мауэрлату. Мы не будем останавливаться на характеристиках самого мауэрлата, способах его строительства и методах его крепления. Исходные данные для всех вариантов крепления стропил к мауэрлатам стандартные – все они быть сделаны согласно требованиям существующих строительных норм и правил.
Как крепить стропила к мауэрлату
Содержание материала
Видео — Как крепятся к мауэрлату стропила
Нужно кратко выяснить еще один вопрос – не всегда крепление стропил к мауэрлатам возможно.
Когда и почему нельзя пользоваться этим методом крепления стропильной системы?
| На сложных вальмовых или двускатных крышах с различными углами наклона скатов. | Почему? Угол стропила (или кобылки, если оно имеет недостаточную длину) с каждого ската крыши будет различным. Это значит, что во время устройства карнизной части кровли возникнут проблемы. Если вы пожелаете сделать одинаковой ширину карниза по всему периметру здания, на каждой стене он будет располагаться на различной высоте. Если вы пожелаете сделать все карнизы на одинаковой высоте, то у каждой стены они будут иметь различную ширину. Нужно вспомнить школьные уроки о треугольниках. Само собой разумеется, что и первый, и второй варианты для здания неприемлемые. На таких зданиях стропильные ноги должны крепиться только на балках перекрытия, только так можно сделать карниз одинаковым по ширине вокруг всего здания. А если крыша с эркером, то вариант крепления стропильных ног на мауэрлате даже теоретически рассматривать не имеет смысла. | Сложная ломанная вальмовая крыша |
|---|---|---|
| Во время реконструкции или ремонта старых или аварийных зданий. | Опытные строители сразу определяют углы наклона скатов. Если в местах их пресечения линии кровельных покрытий образуют прямоугольный треугольник, то наклон скатов одинаковый, если волны покрытия не совпадают – крепить стропила придется на балках. | Реконструкция крыши |
| Верхние ряды несущих стен в таком плачевном состоянии, что прикрепить к ним мауэрлат с необходимыми показателями прочности очень трудно. | Приходится или разбирать несколько рядов кирпичей и класть их заново или бетонировать специальный армирующий пояс по всему периметру здания, и только после выполнения таких работ прочно фиксировать мауэрлаты. Практика показывает, что делать такие работы экономически невыгодно, да и времени уходит значительно больше, чем установить на потолке несущие балки. | Мауэрлат |
Рекомендации по креплению стропил
С этим вопросом мы разобрались, теперь следует рассмотреть несколько общих рекомендаций, касающихся крепления стропил.
| Рекомендации по креплению стропил | Описание | Иллюстрации |
|---|---|---|
| Никогда нельзя запиливать или зарубать стропила глубже, чем на одну треть ширины. | Запомните это правило раз и навсегда. В сети можно встретить примеры запила стропил чуть ли не до половины ширины, это грубейшая ошибка. Спрашиваться, зачем брать для стропила доску шириной 150 миллиметров, чтобы потом в самом нагруженном месте «откромсать» от нее половину? Какая несущая способность у нее останется? Причем, это правило касается не только узла крепления стропил к мауэрлату, а абсолютно всех узлов фиксации стропильной системы. | Зарубка стропильной ноги |
| Для каждого узла нужно одновременно применять минимум два способа фиксации. | Кроме зарубок используйте металлические скобы или уголки, не внушающие доверия зарубки дополняйте специальными упорными досками и т. д. | Скоба строительная Уголки для фиксации стропил |
| ользуйтесь шаблонами только в случае полной уверенности, что все размеры и расстояния по всему периметру строения в максимальной степени идентичны. | Нет такой уверенности – подгоняйте каждую стропильную ногу по отдельности. | Полноразмерный шаблон стропил |
И с этой темой разобрались, теперь уже можно рассмотреть наиболее часто встречающиеся способы крепления стропильных ног к мауэрлату. Мы будем говорить о трех: запиливании с упором (жестком), скользящем и наслонном методах.
Жесткое крепление стропил
Самый надежный, самый трудоемкий и самый универсальный способ, может выполняться путем врубки или за счет нашивки подпорных брусков на стропила. Вначале рассмотрим вариант врубки стропила.
Жесткое крепление стропил к мауэрлату путем врубки
Не стоит переживать, если в результате вырубливания ноги у вас немного изменится наклон ската. Главное, чтобы все стропила лежали на одной линии. Перед запилом стропильной ноги нужно снять размеры места прилегания ее к мауэрлату, а это довольно сложно. Мы не будем выполнять различные математические расчеты, это долго и бесполезно, да и никто на практике таким себе голову не забивает.
Шаг 1. Предлагаем два варианта: сделать один универсальный шаблон для всех ног сразу или делать запилы для каждой по отдельности.
Схема положения стропильной ноги
Если у вас все нормально с положением мауэрлата, то лучше делать шаблон, если есть проблемы, то придется каждое стропило подготавливать отдельно.
Этот шаблон нужен для изготовления стропил
Шаблон можно сделать из обрезка доски, куска ДВП или плотного картона. Проведите на нем линию у нижней кромки на расстоянии не более 1/3 ширины стропильной ноги. На всех стропильных ногах проведите такую же параллельную линию, отметься места прилегания стропил к мауэрлату, и проведите перпендикулярную к ней линию.
Глубина «седла» не должна превышать одной трети от ширины стропила
Теперь вам нужно проследить угол вертикальной и горизонтальной плоскостей зарубки для одного прилегания к мауэрлату по всей поверхности. Сразу скажем, что идеального варианта добиться не удастся, но неплотное прилегание плоскостей в несколько миллиметров критической роли не играет. Приложите шаблон к торцу бруса мауэрлата под углом наклона ската. Точка пересечения вертикальной и горизонтальной линии должна находиться точно напротив его угла. Начертите получающийся треугольник, вырежьте начерченную часть.
Шаг 2. Проверьте правильность шаблона в нескольких частях мауэрлата, пройдитесь по обеим сторонам строения. При необходимости немного изменяйте угол выпиленной части, нужно добиться максимально точного прилегания зарубки по всему периметру.
Шаг 3. Приложите шаблон к стропилу, точка угла верхнего упора должна находиться на всех стропилах на одинаковом удалении от их коньковой части.
Шаг 4. Электрической пилой или ручной ножовкой отпилите срез поперек волокон стропильной ноги.
Отпиливаем стропила по шаблону
Пилите очень осторожно, не уменьшайте пропилом ширину оставшейся нетронутой стропилы. При недостаточном опыте работы электрическими инструментами лучше пользоваться ручными пилами. Пусть времени и сил потребуется больше, зато вероятность брака значительно снижается. А если учесть время на переделку, то потеря производительности труда от ручного инструмента не будут столь большими.
Шаг 5. Под углом выберите второй срез.
Внимание: это самая трудная работа. Пилить такую поверхность электрической пилой нежелательно, велики риски заступления. Нужно работать топором, топор должен быть очень острым. Работа топором потребует не только умения, но и физической силы. Кстати, умение работать топором (путь и не на уровне профессионала) всегда пригодится при строительстве деревянной бани.
Шаг 6. Проверьте шаблоном сделанное посадочное место, при необходимости поправьте его. Можете готовить посадочные места сразу для всего комплекта стропильных ног, а можете выполнять работы по очереди. Все зависит от вашего умения и точности установки мауэрлата.
Пример шаблона для стропил
Пример выпиливания пазов по шаблону
Шаг 7. Поставьте стропильную ногу на место, зафиксируйте ее положение. Для фиксации можете пользоваться самодельными скобами, металлическими уголками или иными прочными приспособлениями.
Пример установленной стропильной ноги
Таким образом нужно поставить два крайних стропила, натянуть в нижней части между ними веревку и по очереди ставить следующие. Будьте готовыми, что для некоторых стропил придется несколько раз подгонять размеры пятки. Чем больше у вас будет практического опыта, тем реже придется снимать/ставить для подгонки стропильную ногу. Во время установки стропильной системы каждую пару ног следует временно фиксировать различными деревянными раскосами или подкосами. Временное крепление убирается только после набивки обрешетки под финишное покрытие крыши.
На фото пример временного крепления для стропил
Крепление стропильных ног нашивкой упорного бруска
Для небольших бань мы рекомендуем пользоваться этим способом – намного проще и быстрее. А что касается механической устойчивости конструкции, то она зависит от добросовестности выполнения всех работ. Такой метод крепления стропил могут использовать даже очень неопытные строители, он дает возможность перемещать стропильные ноги в любом положении до занятия ими правильного положения и уже на месте фиксировать узел.
Жесткое крепление стропил к мауэрлату за счет нашивки упора
Шаг 1. Установите фронтонные стропила на место, временно зафиксируйте их положение.
Шаг 2. Из широкой доски отрежьте кусок длиной не менее 40 см. Определите угол наклона упорного в мауэрлат торца. Верхней горизонтальной зарубки на доске можно не делать, она никакой нагрузки не несет. Вертикальную нагрузку будут держать стропила. Для того чтобы увеличить площадь их упора в мауэрлат, следует в них пропилить посадочные места на ширину стропил.
Не нашлось отрезков прочных досок – прибивайте две тонкие с обеих сторон стропил. Только садить их рекомендуем на один сквозной метиз (оптимально длинный болт), не стоит послаблять стропила большим количеством гвоздей или саморезов.
Пример жесткого крепления стропил
Шаг 3. Если у вас доски с обеих сторон стропила, то можете не использовать дополнительные способы фиксации элемента от боковых опрокидываний. Если доска с одной стороны, то нужно будет зафиксировать их металлическими уголками или скобами.
Следует сказать, что каждая стропильная система на любом здании мастерами выполняется с индивидуальными различиями. Все зависит от их опыта и предпочтений. И вы можете не придерживаться в точности наших рекомендаций, принимайте оригинальные решения на месте с учетом особенностей бани и наличия строительных материалов.
Работы по креплению стропил всегда нужно делать по веревке, контролировать следует конек и нижние ноги. Если есть проблемы по высоте, то подкладывайте деревянные упоры на мауэрлат, для предупреждения скольжения прибейте их небольшими гвоздиками или саморезами.
Скользящий метод крепления стропил
По такому способу строится стропильная система в деревянных срубах.
Скользящиц тип крепления стропил
Дело в том, что сруб должен выстояться под крышей, за это время он дает усадку. Усадка, как следствие, немного изменяет положение стропильной системы, в случае жесткого крепления стропильных ног непременно появится или деформация стропильной системы, или нарушится устойчивость верхнего ряда сруба. Именно этот ряд играет роль мауэрлата. Для того чтобы увеличить площадь упора стропила и мауэрлата, нужно снять острую кромку последнего. В противном случае большие нагрузки станут причиной вдавливания бруса на угле мауэрлата, и стропильная система начнет изменять свое положение. Делаться это будет неравномерно по периметру сруба – стропила могут значительно нарушить свое первоначальное положение, кровельное покрытие станет волнистым. А это может нарушить его герметичность, в результате появятся протечки со всеми очень негативными последствиями.
Скользящие стропила можно ставить только в том случае, когда стропильная система имеет упор в верхней части на коньковый брус и вертикальные упоры, для усиления устойчивости конструкции желательно дополнительно ставить раскосы или бабки. Конкретное решение следует принимать с учетом размеров бани, материала возведения и архитектурных характеристик крыши.
Стропила опираются на коньковый брус
Стропильная система
Очень важно: если вы предполагаете стропильные ноги фиксировать скользящим методом, то узел фиксации верхних коньковых частей следует делать на шарнире. В верхней части стропильные ноги должны колебаться в осевом направлении, что дает им возможность в зависимости от величины усадки бани изменять угол наклона стропильной системы. Таким образом гасятся возможные вертикальные нагрузки.
Скользящий метод крепления стропил
Шаг 1. По размерам установите коньковый брус. Он должен располагаться точно посредине бани, в противном случае угол наклонов скатов будет неодинаковым. Какие трудности вызывает неодинаковый угол наклона скатов во время строительства карнизных свесов, мы уже рассказывали в статье выше.
Схема стропил со скользящей опорой
Шаг 2. Установку начинайте с монтажа крайних фронтонных стропил.
Пример установки первой стропильной фермы
Для скользящего крепления нужно купить специальные фиксаторы, устанавливать их нужно с двух сторон каждого стропила.
-
- Скользящая опора для стропил
- Скользящая опора
-
- Скользящая опора стропил закрытая
-
- Скользящая опора для стропил — размеры
Шаг 3. Снимите размеры стропил по длине, определите конкретные места их установки.
Шаг 4. Для увеличения плоскости прикасания стропильной ноги и мауэрлата снимите угол бруса. Можно снимать угол по всему периметру (сложно и долго) или только в местах упора стропильных ног. Для этого сделайте два пропила в мауэрлате на расстоянии, немного превышающем ширину доски стропила.
Долотом аккуратно уберите древесину в пропиле, подровняйте его поверхность. Мы советуем не пренебрегать этим советом, такой нехитрый способ установки даст возможность значительно увеличить устойчивость всей стропильной системы. Кроме того, не понадобится применять иные методы для устойчивости системы к продольным ветровым нагрузкам.
Шаг 5. Осторожно кладите стропила на подготовленные посадочные места, фиксируйте плавающими металлическими механизмами. Их надо устанавливать в таком положении, чтобы большая часть выступающего узла позволяла стропилам опускаться вниз, именно в эту сторону происходит усадка.
Схема монтажа стропил
Скользящие крепления
Шаг 6. Между крайними фронтонными стропильными ногами натяните веревки на уклоне карнизных свесов, все оставшиеся стропила монтируйте по веревке. Если есть необходимость – регулируйте длину конструкций. Одновременно с ногами шарнирным соединением фиксируйте коньковые части стропильных ног.
Такое устройство стропильной системы считается наименее устойчивым. Несмотря на то, что силы, распирающие стропильные ноги намного меньше чем усилия, действующие на изгиб, скользящие ноги являются наиболее слабым узлом всей конструкции.
Практический совет. При малейших сомнениях в устойчивости построенной стропильной системы производите ее усиление. Не имеет значения, каким именно способом усилится система, главное, чтобы у нее всегда был довольно большой запас прочности и надежности. Помните, что делать усиление конструкции уже после обнаружения проблемы намного сложнее, чем выполнять все работы своевременно.
Есть еще одна разновидность скользящего метода, она более надежная по прочности, но пригодна только для бань из оцилиндрованного бурса или круглых хлыстов – скользящий способ с запилом по дуге.
Скользящий метод с запилом
Делать его немного труднее, каждое стропило в месте контакта с верхним венцом сруба нужно выпиливать по дуге. Для выпиливания лучше использовать электрический лобзик. Глубина пропила – не более 1/3 ширины стропила. Метку можно снять с торца бруса, стропила можно делать все одинаковыми. Такое соединение имеет дополнительную степень свободы, но одновременно исключает осевые подвижки – повышается надежность всей стропильной системы.
Скользящие стропила
Схема — стропила со скользящей опорой и пропилами
Наслонный метод крепления стропил
Используется в случае во время производства ремонтных работ на крышах сложной конструкции или недостаточной длины имеющихся пиломатериалов для изготовления стропил. Конечно, стропила можно соединить и таким способом увеличить длину. Но строители не советуют заниматься этими делами, при малейшей возможности избежать соединений стропильных ног нужно ними воспользоваться. Кроме того что каждое соединение требует немало времени и труда, оно всегда значительно понижает прочность стропила. Еще раз повторяем – всегда несущие характеристики соединенных стропил намного меньше, чем целых.
Наслонный метод крепления стропил
Лучше во время возведения стропил воспользоваться наслонным методом, а при помощи обыкновенных кобылок сделать подкровельную часть карниза.
Наслонный метод крепления стропил
Шаг 1. Отмерить точную длину каждого стропила до упора торцевой части в мауэрлат. Определить угол наклона упорной плоскости.
Наслонные стропила — схемы
Сделать по размеченной линии запил. Если позволяет ширина стропильной ноги, то рекомендуется делать запил с зубом. Зуб будет предупреждать скольжение стропила по мауэрлату. Если такой возможности нет, то в нижней части каждой стропильной ноги нужно прибывать упорные доски длиной примерно 40 сантиметров. Доски крепятся к стропилам гвоздями или саморезами.
Шаг 2. Для предупреждения боковых колебаний и общего усиления узла соединения, стропила дополнительно фиксируются металлическими уголками или скобами. Вбивать в торец большие гвозди не рекомендуется из-за больших рисков растрескивания древесины.
Конструкция наслонных стропил
Шаг 3. Далее нужно заняться кобылками для карнизов. Для этого подойдут обрезные доски толщиной более 30 миллиметров. Отрежьте их по длине с учетом предполагаемого вылета карниза и прочно прибейте к стропильным ногам. Все работы нужно делать только под веревку, натянутую между крайними фронтонными стропильными ногами.
Наслонные стропила концами опираются на стены здания, а средней частью (при пролёте между опорами более 4,5 м) — на промежуточные опоры
Несколько общих практических советов
Для стропильной системы выбирайте только наиболее качественные материалы, это не та конструкция, на которой можно экономить. Много обыкновенных архитектурных элементов имеет несколько дополнительных составляющих несущих конструкций, они друг друга дополняют и страхуют. Стропила работают «в одиночку», в случае нарушения устойчивости никакие другие элементы не берут на себя нагрузку.
Не используйте некачественный пиломатериал
Старайтесь делать узлы соединений стропил с мауэрлатом в тех местах, где полностью отсутствуют естественные пороки развития древесины, в том числе и здоровые сучки. Твердость самих сучков большая, но вокруг них образуются завихрения древесных волокон, а они уже не отличаются высокими показателями физической прочности.
Обратите внимание на качество древесины мауэрлата
Пороки бруса
Делайте разметку, а особенно обрезание, очень внимательно. Для исправления ошибок можно пользоваться различными подкладками, но это крайне нежелательно.
И последнее. Можно встретить рекомендации ставить стропильную систему самостоятельно без помощников. Некоторые самые простые виды стропильной системы можно сделать и одному. Вопрос только в том, зачем это нужно? Зачем рисковать своим здоровьем, если в конечном итоге не будет никакой экономии времени и денег. А качество соединения всех узлов ощутимо пострадает.
Видео — Крепление стропил к мауэрлату, скользящая опора
Видео — Монтаж стропил
Видео — Сборка стропил
Видео — Быстрый монтаж стропильной системы
banya-expert.com
Как правильно зарезать стропила | Дачные дела
В последнее время все больше и больше людей пытаются делать крыши для собственного дома собственными руками.
Конечно же, что крышу можно делать из многих разных материалов наиболее популярными из которых являются шифер, профиль из металла, бляха. Но все эти материалы едины в том, что для изготовления крыши нужно использовать стропила.
На конкретном примере хотелось бы показать, как именно делать крышу с помощью стропил и как зарезать стропила.
Для того, чтобы сделать крышу с помощью стропил нужно сделать следующий фронт работ:
1) Сначала нужно будет сделать расчетные работы. В нашем случае длина равна 4 метрам и 80 сантиметрам, и ширина 2 метрам и 40 сантиметрам. После этого делается расчет того какой именно длины будут стропила
2) Потом с помощью транспортира определяется нужный угол наклона
3) Для того, чтобы рассчитать какой длины должны быть стропила нужно ширину поделить на два и соответственно получится 2400
4) Если же надо будет сделать крышу четырехскатную то можно использовать чертежи, которые приведены ниже
5) Потом берем ширину и делим на 2 – получается 1200 с обеих сторон. После этого отмеряем от противоположной черты размер 2163см – это именно тот которое будет после измерений угла;
6) в зеркальном отражении надо будет нарисовать другое крыло нашей крыши;
7) После этого по центру от меряется 2400 см и чертится треугольник. Именно это будут так называемые скаты крыши;
8) Теперь когда уже известно какой длины должны быть стропила надо будет их изготовить и правильно зарезать стропила.
Интересно! Металлопрофильный лист для кровли, здесь!
Как правильно зарезать стропила:
— Сначала надо будет взять доски в том количестве, которое нужно;
— Доски складываются в пачку, при этом торцами обязательно вниз;
— Накладывается по краям две подходящие планки и крепятся к стропилам;
— На всей пачке со стропилами надо отмечать длину, какая подойдет для крыши;
— Потом делается зарез угла стропил.
Зарезанные угла стропил. Для того, чтобы сделать это необходимо сделать треугольник, который можно сделать самостоятельно.
Как выглядит этот треугольник можно увидеть ниже
Потом выставляется планка из алюминия такого же размера, как и сам угол. Потом сбоку стропил устанавливается треугольник и строго по планке рисуется угол.
С помощью мауэрлата нужно будет запилить этот угол.
После этого нужно будет просто сложить из стропил готовую крышу.
А также вы можете посмотреть видео монтаж стропильной системы
dachnoe-delo.ru
Крепление стропил без запила. Как правильно делать вырезы в стропилах
Одним из сложных моментов в строительстве каркасного дома, перед которым останавливаются некоторые начинающие строители, является вопрос о том, как правильно делать вырезы в стропилах дома. Если внимательно изучить материал, опыт бывалых строителей, то окажется, что делать их достаточно просто.
Для того, чтобы вырезы в стропилах не ставили вас в тупик, я и пишу эту статью.
При написании статьи я опирался на опытного американского плотника. Некоторые части статьи я просто перевел, техническую часть написал по подобию, но со своими размерами, в метрической системе и без строительного калькулятора (не у каждого есть калькулятор), плюс немного изменил схему подсчета (так как, опять же, калькулятор есть не у всех). Для российских реалий эта статья стала более адаптированной.
_______________________________________________________________________________
Стропильная система каркасного дома
Когда я был юным плотником (или я бы сказал, помощником плотника), я восхищался умениями кровельных плотников. Они без всяких усилий делали сложных вырезы на стропилах каркасного дома, зная лишь только размеры крыши. Это озадачивало меня.
В те годы я пытался повторить их действия, но меня раз за разом настигала неудача. Тогда старший плотник взял меня с собой на одну из крыш и помог мне разметить и разрезать стропильную систему с помощью плотницкого угольника и «Библии» кровельщика (есть такая очень популярная книга в Америке, купить можно на Амазоне , Ларри Хоун использовал в своем фильме именно такую – прим. переводчика). Этот опыт вдохновил меня на овладение искусством делать правильные вырезы в стропилах каркасных домов. Не могу сказать, что стал мастером этого дела, но я проделал длинный путь и немного разобрался в том, как правильно это делать.
Для более комфортных подсчетов вам пригодится строительный калькулятор или специальное приложение для смартфона.
Переходим к измерениям
(я покажу, как все подсчитать вручную, без калькулятора – прим. переводчика ).
Вот какие измерения стропильной системы нам нужны: угол наклона стропил (Pitch), подъем (Rise), пробег (Run) и диагональ (Diagonal). Если вам известные размеры любых двух измерений из этих четырех, вы можете легко найти и все остальные.
Подробнее смотрите на видео:
(для тех же, кто понимает по-английски – прим. переводчика )
Посмотрите на нашу модель крыши (картинка выше), изначально мы должны знать размеры двух ее элементов: ширина здания и толщина коньковой доски .
Ширина здания, к примеру, будет 8,8 метров . (8,75 метров и обшивка дюймовкой с каждой стороны дома 0,05м):
Каждая стропилина стоит на своей половине здания и стыкуется друг с другом на коньковой доске. Поэтому от полной ширины здания нужно вычесть толщину коньковой доски , иначе вы сделаете ошибку при подсчет длины стропила. Давайте возьмем ее толщину 50 мм.
Считаем общую ширину здания без коньковой доски : 8,8 метров – 0,05 метров (50 мм) = 8,75 м.
Теперь нужно разделить полученный результат на 2, чтобы получить «пробег » (Run) каждой стропилины.
Считаем «пробег» каждой стропилины: 8,75м/2 = 4,375м .
Теперь нам нужен еще один элемент, который нам заранее известен, это угол уклона крыши. В нашем случае пусть он будет 6 к 12 (26,5 градусов – прим. переводчика).
Раз наша крыша имеет уклон 6/12 , а значит, подъем у нас в два раза меньше , чем пробег (т.к. 6 в 2 раза меньше 12).
Считаем подъем : 4,375/2 = 2,187м. (пол миллиметра округлим)
Считаем диагональ :
Пробег(«2)+Подъем(«2)=Диагональ(«2) («2) — я обозначил «в квадрате».
19,1406 + 4,7851 = Диагональ(«2)
Диагональ = квадратный корень из 23,9257
Диагональ = 4,891 = 4 метра 89 см 1мм
Шаблон стропилины.
Следующий шаг после расчетов – изготовление шаблона для стропил . Для этого нужно прикрутить бобышки к вашему угольнику (так удобнее, но можно и без этого) на 6 и 12 дюймах (или 15 и 30 см в метрической системе).
Теперь я прикладываю угольник к боку доски по ее ширине и начинаю отмечать место реза на верхушке стропила (в месте примыкания к коньковой доске – прим. переводчика). Учтите, что большинство резов в каркасном домостроении делают именно так: по длине режут доску на тонкой стороне, а по ширине в горизонтальном положении.
Я делаю этот пил на верхушке стропила с помощью циркулярной пилы (на видео) до того как отметить вырез в нижней части стропила (так называемый «птичий клюв» или входящий угол или врубка – прим. переводчика). Это удобно тем, что я могу зацепить конец рулетки за пил на верхушке и один отметить расстояние на стропиле до «птичьего клюва» (см. ниже на картинке)
Теперь от верхней точки этой линии отмеряем «диагональ» 4 метра 89 см 1мм.
Затем, используя обычный столярный угольник (некоторые плотники предпочитают измерительный угольник-транспортир Swanson, почитать о нем можно на форуме — прим. переводчика ), я рисую параллельную линию первому пилу поперек стропила. Данная линия представляет линию отвеса (т.е. пераллельна стене и перпендикулярна перекрытию каркасного дома) на стропиле на краю здания.
Как нарисовать такую линию по альтернативному угольнику Swanson, покажет следующее короткое видео:
Я лично свой угольник Swanson очень люблю, он мой верный помощник в стройке с самых первых дней.
Итак, «птичий клюв» начинается с этой линии. Если вы строите и у вас нас четких размеров стропил и резов (проекта), вы должны выбрать на этом этапе размер горизонтального выреза, плоскости стропила, которая лежит на перекрытии (см. на нижнем фото слева снизу). Канадские коды требуют, чтобы размер этого пила был как минимум 38 мм .
Горизонтальный размер должен быть такой, чтобы стропило сильно не ослаблялось, т.е. рез не заходил дальше, чем на треть доски (см. рисунок ниже).
По мнению автора, это самый быстрый способ отметить этот рез (на фото выше). Для этого нужно перевернуть угольник на 90 градусов к предыдущему пилу и прижать бобышки к доске, при этом медленно ведя угольником в сторону верха стропила, пока от начертанной линии и углом доски по направлению угольника не будет нужного расстояния (в оригинале было 4 дюйма).
Существует и другой метод (на рисунке ниже).
Прикладываем угольник к прочерченной линии и двигаем угольник по вертикальной линии до тех пор, пока нужная отметка горизонтальной шкалы (110-120 мм) не коснется края доски.
Давайте рассмотрим наш случай.
Возьмем для примера, что у нас стропила из доски 200×50мм . Для нее при угле наклона кровли 6 к 12 безопасно будет сделать горизонтальный вырез 120 мм . В таком случае от доски вертикально отнимется 60мм (т.к. с таким уклоном у нас всегда у нас вертикальный размер в 2 раза меньше, чем горизонтальный, помните?) и стропило точно не будет ослаблено.
А вот интересные прикидки по врубкам при других углах и разной ширины доски (по мнению одного авторитетного строителя каркасов с форума):
Считаем «подъем» в реальности.
Да, у нас уже есть размер «подъема» и он равен 2,1875 метров . Но давайте посмотрим на нашу схему стропильной системы. Очевидно, что наш размер – не тот что у доски, которая поддерживает конек (даже если и временно).
Сначала нужно добавить к нашему «подъему» так называемый H.A.P. , который равен размеру оставшемуся вертикально над обвязкой стены под низом стропилин, где мы делали вертикальный вырез (на фото выше).
Считаем наш H.A.P : 223,6 мм (полная ширина доски, стоящей под углом 26,57 градусов) вычитаем 60 мм (наш вертикальный вырез) = 163 мм.
Теперь к нашему подъему (2,1875 метров) добавляем H.A.P (0,1635 м. ), получается 2,35 м .
Мы оказались в самой верхней точки схождения стропилины у коньковой доски. Но нам нужна не она. Теперь мы наконец получим высоту нужной доски под коньковую доску.
Высота доски под конек : 2,35 м вычитаем высоту коньковой доски 200 мм = 2,15 м, т.е. 2 м 15см.
Находим полную длину стропил.
После всей этой кутерьмы хотелось бы узнать длину ВСЕГО стропила, т.е. с карнизным свесом. Тут все просто.
Например, нам нужен свес 80 см, значит, при крыше 6 к 12 вниз свес опу
starer.ru
