Как запитать светодиодную ленту от 220 вольт – способ подключения LED ленты напрямую

Содержание

Как подключить светодиодную ленту от сети в 220 Вольт

Недавно мы уже вам рассказывали о том, какая лучшая светодиодная лента , там мы вкратце затронули светодиодная лента 220в подключение, теперь мы хотим более подробно рассказать о таком способе. Сразу хотим заметить, лента на 220 вольт подключается своеобразно, этот способ нельзя ни в коем случае применять к другим типам.

Светодиодная лента 220в подключение

Лента такого типа отличается от всех аналогов своим питанием в 220 Вольт. Но, здесь и скрывается первая особенность, ленту можно резать только через каждый метр, в некоторых ситуациях через полметра. На самом деле это довольно неудобно, часто остается лишняя длина, которую долгое время думаешь куда спрятать.

Если перегорает хотя бы один диод, тухнет сразу отрезок в один метр, его придется сразу заменять. Это существенный минус, однако он спокойно компенсируется низкой стоимостью. А соединить светодиодную ленту между собой, довольно просто.

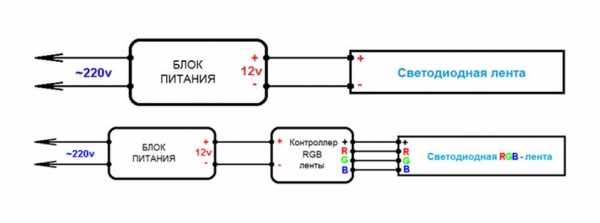

Подключение светодиодной ленты к сети 220 Вольт схема

Схема подключения невероятно простая, необходимо подключить несколько проводов между собой соблюдая обычную полярность. Это сможет сделать даже человек далекий от электричества. Если лента имеет множество цветов, соединять нужно согласно цветовой маркировке проводом контроллера RGB. Читайте о том, как выбрать ленту.

Подключение светодиодной ленты к сети 220 Вольт: пошаговая инструкция

Измеряем необходимую длину ленты. Можно приложить обычную нитку к месту, а после ее измерять. Так вы не ошибетесь в длине.

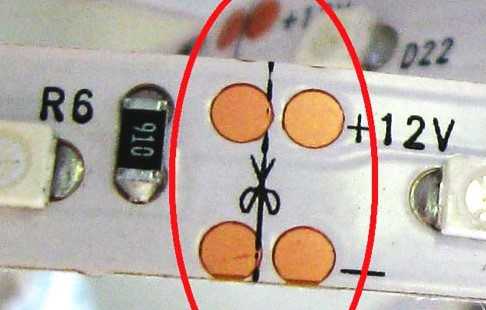

Отрезаем нужную длину, помните, резать нужно только через каждый метр, на ленте есть соответствующие обозначения. Чтобы отрезать, можно использовать обычные ножницы или канцелярский нож.
На отрезанный конец наносим герметик и надеваем коннектор.

Коннектор закрепляем на герметик.
Подключаем провод от выпрямителя, соблюдая полярность.
На завершающем этапе проверяем надежность подключения.

Светодиодная лента 220в подключение видео

Выпрямитель для подключения

Помните, всегда нужно соблюдать полярность. Больше особенностей в таком подключении нет. И после соединения всегда проверяйте, хорошо все держится между собой. Не совсем приятно снимать всю ленту, чтобы исправить маленькие недочеты в случае чего.

Статья по теме: Светодиодная лента для освещения аквариума.

dekormyhome.ru

Самостоятельное подключение светодиодной ленты на 220В (схема, видео)

Использование полупроводников для освещения дома или квартиры имеет массу преимуществ, но есть у нее и недостатки. Взять к примеру такое изделие, как светодиодная лента 220В, подключение которой к стандартному сетевому напряжению напрямую невозможно. Сам осветитель собран на плате, рассчитанной на 12В, поэтому необходимо использовать понижающее устройство – трансформатор или блок питания.

ОГЛАВЛЕНИЕ

Как устроен светодиод?
Варианты подключения через трансформатор к 220 В
Вариант подключения напрямую к 220В
Использование светодиодов с датчиком движения

Как устроен светодиод?

Прежде чем хвататься за провода и вилки, пытаясь своими руками соорудить схему освещения, включить в нее датчик движения для дома и прочие элементы, нужно понять, что собой представляют ее ключевые элементы. Какой их принцип действия и как правильно подключить светодиодную ленту. Любой светодиод – это полупроводниковый прибор (несмотря на малые размеры), который активно используется в электронике, как один из элементов микросхем различных устройств.

Если через него пропустить электрический ток в прямом направлении (положительный потенциал сохраняется на стороне анода), то будет наблюдаться оптическое излучение. Если напряжение подать из обратной стороны (потенциал на катод), то в связи со свойствами полупроводников сопротивление будет значительно выше тока, то есть можно условно принять его равным нулю. Именно поэтому любая инструкция подключения светодиодной ленты настаивает соблюдать полярность (иначе никакого света не будет).

Выше уже оговаривалось, что светодиоды широко используются в микросхемах. Следовательно, для того, чтобы организовать на их базе осветительный прибор, нужно включить их в состав определенной электрической цепи, например, с датчиком движения. Именно для этого используют ленту. Она только визуально имеет вид белой ламинированной полосы, на которой установлены лампочки (диоды). На самом деле, под защитным поверхностным слоем скрывается полноценная плата, на которой организованы точки подключения диодов, соединенные между собой токопроводящими дорожками.

Особенностью светодиодной ленты является то, что она фактически не имеет привычных проводов для подключения к сети 220 Вольт. Если внимательно присмотреться, то можно обнаружить повторение одинаковых групп элементов с постоянным шагом. В состав каждой группы входит 3 светодиода и резисторы (один или несколько). Между группами можно увидеть линию разделения, обозначенную дополнительно символом ножниц. По обе стороны линии находятся контакты, то есть, отрезав отдельный участок, его можно своими руками подключить к 220В через них. Таким образом происходит коррекция необходимой длины ленты (укорачивание или наращивание). Резать эту плату (стандартная длина составляет 5 м) в любом другом месте кроме обозначенного не допускается, так как произойдет разрыв цепи.

Количество контактов на стандартной 12В ленте может составлять 2 или 4. Первая комбинация характерна для традиционной одноцветной ленты, вторая – для RGB-ленты, которая может менять цвет свечения за счет комбинации красного, зеленого и синего диодов. Для нее выделяется по контакту на каждый цветовой канал и дополнительно на общую цепь питания.

Варианты подключения через трансформатор к 220 В

Главной причиной того, почему нельзя напрямую организовать подключение светодиодной ленты к общей сети 220V является высокий ток, который при этом проходит через них. Как результат, можно получить местный перегрев и выход из строя полупроводниковых элементов.

Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

загрузка…

Классическим способом подсоединения 12-вольтовой ленты к 220В является использование вводного трансформатора или блока питания. Его главная задача – понижение сетевого напряжения 220 В до рабочего 12/24 В. Но прежде чем подключить к нему ленту, нужно подобрать его тип и мощность. Тип блока зависит от условий эксплуатации ленты и может быть простым, либо герметичным (при повышенной влажности в зоне действия). Мощность нужно подбирать учетом удельной (погонной) мощности ленты, которая является одной из ключевых ее характеристик. Если, к примеру, погонный метр ленты потребляет 14 Вт мощности, то отрезок длиной 4 м будет нуждаться в 56 Вт. Кроме это следует учесть запас примерно 25…30%, после которого минимальная требуемая мощность трансформатора составит 70…72,8 Вт. Из каталогов подбирается блок с ближайшим большим значением мощности, учитывая рабочее напряжение светодиодов (12 или 24 Вольт).

Для дома схема подключения светодиодной ленты выбирается исходя из типа осветителя и его длины. Простая монохромная лента менее 5 м соединяется с блоком питания, а он – с сетью 220 Вольт. Со стороны осветителя необходимо соблюдать полярность: «+» к «+», а «–» к «–». Для соединения используется двухжильный провод, который в блоке зажимается на клеммах, а к ленте припаивается на соответствующих контактах. На примере с RGB осветителем между блоком и лентой придется своими руками включить 12-вольтовый контроллер, позволяющий настраивать цветовую гамму свечения. Здесь также придется соблюдать полярность, а также соответствие контактов цветовых дорожек.

Схемы, приведенные выше, являются базовыми и применимы для лент стандартных пятиметровых лент (или короче) дома, при включении в цепь датчика движения или без него. При необходимости включить в сеть 220 Вольт более 5 м осветителя переходят к параллельному соединению. Последовательное не используется по причине чрезмерного падения напряжения по длине. Здесь возможны два варианта:

Питание параллельных участков осветителя от одного блока. Разветвление цепи происходит между трансформатором и лентами. Мощность его должна быть выше, с учетом общей длины осветителя;
Питание от двух отдельных блоков 12/24 В. Здесь нужно использовать компактные трансформаторы, объединение/разветвление цепей которых перед блоками со стороны сети 220V.

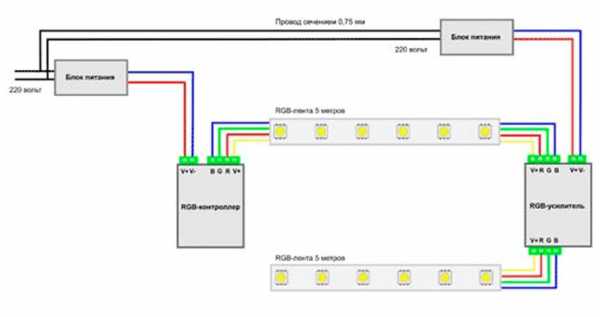

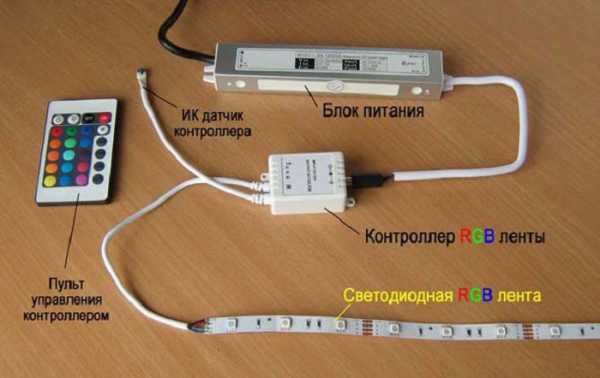

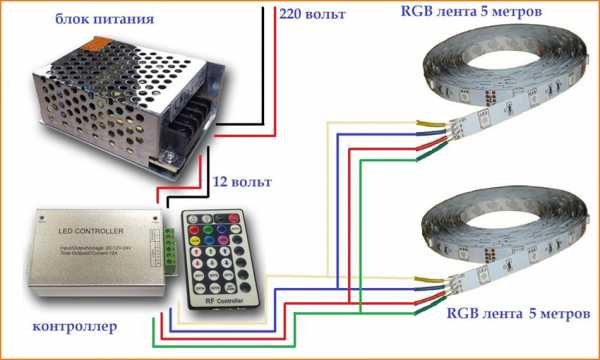

Для подключения светодиодной ленты RGB придется включить в цепь контроллер, а при двухблочной схеме – дополнительный усилитель, на который подключается параллельная лента.

Вариант подключения напрямую к 220В

Кроме каноничных вариантов включения в сеть 220V существует способ подключения светодиодной ленты без использования блоков питания. Базируется он на принципе перекрестной сборки светодиодных групп, при которой влияние сетевого тока напряжением 220 Вольт не сказывается на работоспособности пары.

Для этого нужно разделить цельную ленту на отдельные минимальные отрезки. Принимая во внимание, что один такой отрезок потребляет 12 Вольт, достигнуть значения 220В можно за счет включения как минимум 20 элементов (12 В х 20 шт = 240 Вольт). Каждый участок соединяется с соседним по принципу обратной полярности: «+» к «–».

Главными недостатками такой схемы являются возможность пробоя контактов, а также видимое мерцание диодов с частотой 50 Гц. Чтобы исключить скачки напряжения, нужно организовать включение в цепь питания диодного моста (выпрямителя) и конденсатора (устраняет мерцание). Сюда же можно включить датчик движения, который питается от стандартного сетевого напряжения.

Использование светодиодов с датчиком движения

Подобный элемент является неотъемлемым в концепции системы умного дома. Датчик движения реагирует чувствует присутствие в помещении человека или другого живого существа. Как только это происходит, контакты замыкаются и включается освещение без необходимости нажимать кнопки выключателя. Аналогично происходит отключение, только в этом случае контакты датчика размыкаются после того, как в зоне его действия не наблюдается движение в течении 10 секунд. Это прекрасный экономичный вариант для тех объектов, где не требуется постоянная подсветка.

electricvdele.ru

Подключение светодиодной ленты без блока питания

Подключение светодиодной ленты без блока питания к сети 220v

Подключение светодиодной ленты без блока питания — не так давно мы размещали статью о преимуществе той или иной светодиодной ленты, где вкратце затронули вопрос подключения ленты к сети 220v. А сейчас решили более подробно рассказать о таком методе подключения. Но прежде хотелось бы особо подчеркнуть то, что лента предназначенная для работы от сетевого напряжения 220v подсоединяется не так как все остальные, поэтому эту схему подключения ни при каких обстоятельствах нельзя применять к другим вариантам.

Светодиодная лента для подключения к сети 220v

Как уже понятно из заголовка, такая лента имеет отличие от других типов тем, что она может подключаться к сети 220v без отдельного блока питания. Однако в этом и хранится одна из ее особенностей, а именно: — ленту можно разделять только на одинаковые отрезки по 100 см, в определенных случаях возможно делать отрезки по 50 см. Исходя из практики, это создает существенные неудобства, почти всегда остается лишний кусок, который потом ищешь куда применить.

Подключение светодиодной ленты без блока питания — это положительный момент, но есть и некоторые недостатки этой ленты, а именно то, что при выходе из строя одного из светодиодов, перестает работать весь участок размером 100 см., его необходимо заменить. Но учитывая небольшую стоимость конструкции, эта замена вполне себя оправдывает. Производить замену непригодного участка и его соединение не вызывает никаких проблем и делается очень просто.

Схема подсоединения светодиодной ленты к сети с напряжением 220v

Чтобы подключить ленту к домашней электросети нужно всего навсего правильно крепить провода на диодном мосту, согласно полярности. Никакой сложности в этом нет и это может сделать любой человек, который даже незнаком с электроникой. В случае, когда вы имеете ленту с диодами различного свечения, то подключение нужно делать ориентируясь на цвета проводов контроллера RGB.

Пошаговая инструкция соединения светодиодной ленты

Прежде всего определяем нужную длину, для этого можно воспользоваться простым шпагатом либо ниткой, то есть натянуть ее в том месте где будет лента, а затем измерить уже длину нитки.
Потом отрезать по высчитанной длине, но следует помнить, что отрезать только через каждые 100 см., для этого на ленте есть специальные метки. Разрезать по нужной длине можно простыми ножницами либо острым ножом.

На отрезанный участок нанести герметик, а затем одеть на него соединительный разъем.

Здесь показан уже закрепленный разъем.

На этом этапе нужно подключить провода от диодного моста, при этом не перепутать полярность.

Ну и наконец нужно убедится в надежности и правильном подсоединении проводов.

Как подключить светодиодную ленту 220в:

Необходимый выпрямитель для подключения светодиодной ленты

Данный выпрямитель, также не представляет из себя ничего сложного. В его составе находится только один диодный мост рассчитанный на определенную мощность, в данном случае она составляет 700 Вт, которой вполне достаточно для реализации 100 метров подключения. Ну здесь понятно, если лента меньшей длины, то и мощность нужно подбирать соответствующую ей. Выпрямители такой конструкции являются стандартными и простыми, но обладают возможностью обеспечить светом большую территорию.

usilitelstabo.ru

Подключение светодиодной ленты 220В и 12В

Светодиодная лента представляет собой узкую полоску, на которой размещаются маленькие лампочки. Сегодня данный вид освещения применяется для создания декора. Кассеты с гибкими лентами доступны в размере до пяти метров. Обрезка светодиода допустима только в специально отведенных для этого местах. Данный вид элементов освещения большей частью применяется в дизайнерских проектах. О том, как осуществить монтаж и подключение светодиодной ленты, можно узнать в этой статье.

Положительные стороны светодиодного освещения

Высокая продолжительность работы устройства дает возможность использовать его, например, в качестве уличного элемента освещения на протяжении более чем 15 лет.

Светодиод может потреблять 12В или 24В электроэнергии и работать от сети 220В. Блоки питания для таких устройств разрабатываются по принципу преобразования импульса и рассчитаны на мощность от 30 до 400Вт. Наиболее распространенной является светодиодная лента 12В, подключение которой не требует особых навыков и знаний.

Пример расчёта

Сначала определяем напряжение питания и мощность. Затем подбирается блок питания. Для расчета необходимой мощности адаптера нужно умножить длину ленты на потребляемую мощность.

Как питать ленту?

Для питания устройства необходимо присоединить соответствующие контакты с соблюдением полярности. Подключение светодиодной ленты 220В разного цвета можно осуществить при помощи специального контроллера, к которому подключается минус источника питания и соответствующие контакты каждой ленты.

Простота установки

Для закрепления диодов в нужном месте можно использовать даже самый обычный двухсторонний скотч. Разрабатываются самоклеющиеся ленты.

Основные особенности

Лента чаще всего выпускается в пятиметровых катушках с кратностью резки, равной трем диодам. Этот показатель может изменяться в зависимости от плотности размещения лампочек и от того, каким способом планируется подключение светодиодной ленты. 15 метров – это максимальная допустимая длина участка с последовательным соединением. Для подсветки потолка в обыкновенном жилом помещении вполне достаточно трех катушек.

Последовательное соединение лампочек в конструкции для освещения большой площади может привести к выгоранию приближенных к источнику питания диодов. Необходимо делить подсветку посегментно на участки менее 15 м с отдельным питанием.

Подсветка потолка

Целые системы управления диодами разработаны для достижения максимального эффекта. Подсветка потолков с использованием таких устройств имеет существенные отличия в сравнении с другими приборами. Это дает возможность превращать уютное помещение в декорированный праздничный зал.

Правильный способ установки требует сокрытия от глаз осветительного прибора и проводов. Можно сконструировать потолок таким образом, чтобы нижняя его часть образовала карниз и слегка выступала. Наверху скрытой плоскости можно размещать ленту. Свет будет падать на потолок снизу вверх. Яркость ленты необходимо выбирать с учетом расстояний между уровнями. Слишком маленький промежуток может стать причиной неравномерного освещения. Будет хорошо видно каждое место расположения диодов и темные пятна между ними. Эффект ухудшится при большом расстоянии, потому что свет рассеется, не достигая верхнего уровня.

Минимальный радиус изгиба при поворотах – 2 см. Осуществляя подключение светодиодной ленты 220В, нельзя подвергать ее компоненты механическим воздействиям. Всегда нужно помнить о соблюдении полярности при монтаже. Если перепутать контакты, диоды сгорят. В первую очередь к источнику питания подключается адаптер и только потом — сама лента. Технология монтажа не представляет собой ничего сложного.

Соблюдайте правила безопасности при установке в бассейне

Монтаж подводного оборудования регламентируется государственными требованиями, которые постоянно обновляются. Всегда нужно руководствоваться последними установками СниП.

Есть различие в инструкциях по установке светодиодов в декоративных и плавательных бассейнах. Каждая цепь оснащается специальными приборами, исключающими утечку электрического тока. Все осветительное оборудование и железные элементы бассейна обязательно должны заземляться. Длина электрического провода от бассейна до розетки, соединительной колодки, выключателя или трансформатора не должна превышать допустимых размеров.

Сравнение с другими осветительными приборами

Каждая лампа накаливания требует отдельной проводки, патрона и крепления. По периметру помещения монтируется ограниченное количество точечных источников света. Лента устроена по другому принципу. Она представляет собой непрерывный источник освещения.

Безопасность

При установке на поверхности из гипсокартона проводка под напряжением 220В может касаться спрятанных токопроводящих оцинкованных профилей. Повышение температуры может привести к повреждению изоляции. Контакт с системой профилей при этом очень опасен для здоровья. Такие конструкции часто замыкаются на арматуру в железобетонной плите, к которой могут соединяться другие объекты в помещении.

Абсолютно безвредным для организма человека является низковольтный ток, которым питаются светодиоды. Выделение тепла при этом минимальное, а ниша для подсветки может проветриваться. Деформация подвесных потолков или самой проводки может быть результатом чрезмерного разогрева лампы накаливания. Светодиодами почти не выделяется тепло.

Экономичность

Все электричество преобразуется в свет. Подключение светодиодной ленты 220В, в отличие от других устройств, способствует минимизации затрат электроэнергии во время работы.

Недостатки светодиода для потолков

Высокая стоимость диодов для потолков является единственным серьезным недостатком этих приборов. Например, каждый светильник с цоколем комплектуется отдельным преобразователем питания. Цену светодиодной ленты можно сопоставить со стоимостью нескольких хороших галогенок потому, что от одного адаптера работает много маленьких лампочек.

Подключение двух светодиодных лент в одну линию

Яркость ленты всегда будет падать по мере ее удлинения. Наиболее тусклое освещение характерно для последних светодиодов. Значительное понижение яркости возникнет уже на втором сегменте линии. При подключении мощного адаптера лента будет сильнее нагреваться из-за возросшей проходимости тока. Произойдет теплопередача на светодиоды. Продолжительность работы лент при таком способе подключения будет снижена в несколько раз. Для решения данной проблемы разработаны другие технологии установки светодиодных лент.

Способ подключения от одного адаптера

Удлиняющий провод подключается на выходе блока питания и соединяется с осветительным прибором. Таким образом осуществляется параллельное подключение светодиодной ленты. Для такой схемы потребуется более мощный блок питания, превосходящий по размерам обыкновенные устройства. Это обстоятельство может вызывать некоторые неудобства.

Способ подключения с несколькими адаптерами

В такой схеме перед подключением блока питания к сети 220В присоединяется удлиняющий провод и тянется ко второму адаптеру, предназначенному для нового отрезка ленты. Такой способ допускает использование проводов с небольшим сечением.

Приходится подключать и искать место для размещения дополнительных блоков питания. Это обстоятельство немного усложняет процесс установки. Данный способ отличается от предыдущего тем, что каждый отдельный адаптер значительно меньше по своим размерам и легко может быть размещен там, где не поместился бы большой.

Заключение

Эти приборы сегодня присутствуют в качестве элементов освещения в помещениях и даже бассейнах. Особенно хорошо выглядит красивая светодиодная лента в авто. Подключение не требует особых усилий, но по стоимости такие приборы дороже традиционных источников освещения.

На сегодняшний день используются диодные ленты, потребляющие в среднем 4 Вт. Существующие несложные способы подключения дают возможность решать возникающие проблемы при проектировании и монтаже осветительных конструкций. Сегодня передовые разработчики планируют создание диодов на 8 Вт, а спустя какое-то время приступят к изготовлению устройств на 10 Вт. Прогнозы таковы, что в ближайшем будущем на рынке появятся ленты, потребляющие мощность 20 Вт со светоотдачей, равной галогенной лампе на 300 Вт.

fb.ru

Как подключать светодиодную ленту 220 Вольт?

Дата публикации: 13.05.2017 23:02

Название данной светодиодной ленты говорит само за себя. Для подключения светодиодной ленты 220 Вольт нужен небольшой выпрямитель, так называемый диодный мост. Это устройство помещается в небольшую коробочку на вилке, которая включается в розетку 220 Вольт переменного тока. Вилка, провод, диодный мост в совокупности образуют выпрямитель. Выпрямитель имеет свою мощность, значение которой начинается от 500 Вт. Расчеты показывают, что к выпрямителю мощностью 500 Вт можно подключить не более 50 метров ленты. Подача питания на ленту происходит посредством подключения самой ленты к диодному мосту через так называемое пин соединение. Количество металлических иголок в пин соединении зависит от цветности подключаемой ленты. Для подключения одноцветной светодиодной ленты на 220 Вольт используются две иголки, а для подключения ленты RGB – четыре.


Пин соединение для одноцветной ленты	Пин соединение для ленты RGB

В вышеуказанных лентах используются обычные светодиоды с напряжением питания 3,3 – 3,5 Вт. Для них нужно полярное питание, которое создает диодный мост. Если не соблюдать это условие создается мигание частотой 50 Герц. Резать ленту можно только кратно 1 метру, потому что диоды подключены последовательно. В большинстве случаев продукция продается с кратностью 60 диодов на 1 метр. Для повышения надежности работы используется подключение диодов парами. В случае выхода из строя одного из диодов, весь ток будет протекать через оставшийся, но на этот диод будет возлагаться повышенная нагрузка. Для мощных лент, например для SMD 5630, при потреблении мощности выше 10 Вт на метр, требуется радиатор или алюминиевый профиль для дополнительного охлаждения. Необходимо помнить, что для подключения RGB ленты нужно использовать контроллеры помимо диодных мостов.

Ленты на 220 Вольт представлены следующими кристаллами: 3528, 5050, 2835, 5630, 5730, 3014. Гамма цветов свечения не отличается от цветовой гаммы ленты на 12 Вольт : белая, тепло белая, синяя, зеленая, красная, желтая, розовая, фиолетовая и RGB многоцветная. Светодиодная лента на 220 Вольт находится в силиконовой трубке, которая защищает ее от внешнего воздействия. Класс защиты таких светодиодных лент чаще всего бывает IP67 и IP68, что позволяет использовать ее на улице при частичном попадании на ее поверхность влаги и пыли.

leds-top.ru

Подключение светодиодной ленты к сети 220в схема

Светодиодная лента — это не что иное, как достаточно узкая и невероятно гибкая полоска определенного материала, на поверхности которой располагаются в разном количестве светодиоды и резисторы, которые позволяют легко контролировать ток. Стоит отметить, что такое изделие может иметь самую разную длину. В то же время при подключение светодиодной ленты к сети, можно без проблем ее разрезать или же нарастить при необходимости.

Как правило, приобрести можно отрезки, которые достигают пяти метров. На сегодняшний день светодиодная лента стала очень популярной и ее часто используют для оформления интерьера или же для того, чтобы подчеркнуть какие-то яркие детали.

Если вы хотите самостоятельно установить светодиодную ленту, то подключить ее к сети 220в схема которой довольна проста, что каждый человек сможет справиться с данной задачей за считанные минуты. Если же вы все-таки не уверены в своих силах, то просмотрите видео инструкцию на нашем сайте, где наглядно показана процедура как подключить изделие такого типа.

Особенности работы светодиодной ленты от сети 220В

Совершенно все изделия, которые изготавливают на заводах, рассчитаны на то, что они будут подключены к сети постоянного тока, который имеет напряжение 12в. Для этого нужно использовать специальный блок питания. Кроме того, на сегодняшний день есть схема, которая позволяет произвести ее монтаж, но в тоже время в такой ситуации необходимо кое-что дополнительно доработать.

Если же светодиоды, которые находятся на ленте, рассчитаны на меньшее напряжение, то такой ситуации необходимо сделать следующее:

Если лента имеет рабочее напряжение в пределах 12в и длину 5 метров, то ее нужно разрезать на 20 частей;
Сеть 220В необходимо выпрямить путем использования специального диодного моста;
Затем соедините куски светодиодной ленты между собой так, чтобы выход с плюсовым значением был соединен с минусовым выходом на следующем отрезке;
Если вы заметили в дальнейшем хотя бы незначительное мерцание, то его можно устранить путем использования специального конденсатора.

Как правильно подключить светодиодную ленту: схема

Очень важно проверить величину тока протекающая по дорожкам. Если он выше нормы, то в цепочку отрезков следует включить дополнительно резистор или же еще несколько кусочков.

На что стоит обратить внимание при подключении светодиодной ленты: основные правила

Перед тем, как приступить непосредственно к выполнению работы, необходимо учесть несколько простых нюансов, которые позволят выполнить работу не только правильно, но и максимально качественно.

В первую очередь обратите внимание на длину изделия. Сначала подсчитайте общую длину того места, где вы собираетесь установить ленту. Благодаря этому вы сможете правильно подобрать и разрезать готовое изделие. Не забывайте и о соблюдении полярности, ведь светодиодная лента является устройством типа полупроводника. Если же вы что-то сделаете неправильно в этой ситуации, изделие не будет включаться и тогда можно будет исправить ошибку.

При подключение светодиодной ленты к сети 220в, ее необходимо разрезать. Помните, что сделать это можно только в специально отведенных для этого местах, ведь подключить можно не всю ленту, а только ее отдельные части. Если же вы разрежете не в том месте, где положено, то это не повредит в целом ленту, но несколько диодов, которые теперь не будут соединены друг с другом — не будут гореть.

Инструкция и схема подключения должна соблюдаться в строгом порядке, ведь это позволит избежать многие ошибки в монтаже. Чтобы быть уверенным в своих силах можно дополнительно посмотреть видео материалы на нашем сайте, где будут показаны все подробности и порядок выполнения действий.

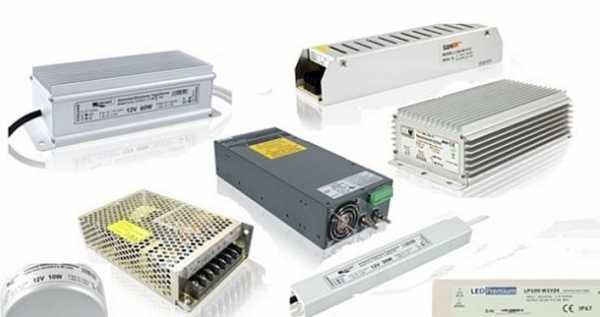

Подключение светодиодной ленты 12 вольт через блок питания

На рынке данной продукции можно найти изделия, которые рассчитаны на напряжение, которое не превышает 12 или же 24в. В такой ситуации необходимо в обязательном порядке воспользоваться специальным импульсным блоком питания. Он понизит напряжение до требуемой и позволит выйти на постоянный ток, что приведет к правильной работе светодиодной ленты.

Как и к чему подключить светодиодную ленту? видео

Очень важным моментом в данной ситуации является то, что нужно правильно подобрать блок питания, учитывая мощность. Если этого не сделать, то лента будет гореть недостаточно ярко или же блок, спустя некоторое время, перестанет работать из-за слишком большой нагрузки на него. Когда нужно рассчитать мощность, то к значению, которое было получено нужно добавить еще примерно 30%. это позволит компенсировать те потери, которые произойдут обязательно в специальных удлиняющих проводах. Как правило, мощность метра изделия будет полностью зависеть от того, сколько светодиодов находится на нем и какой они имеют тип.

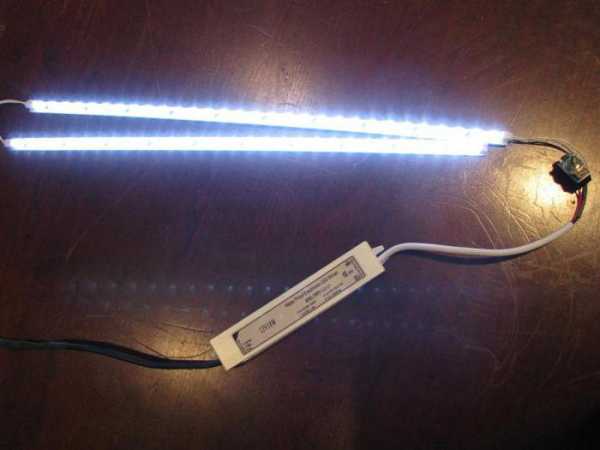

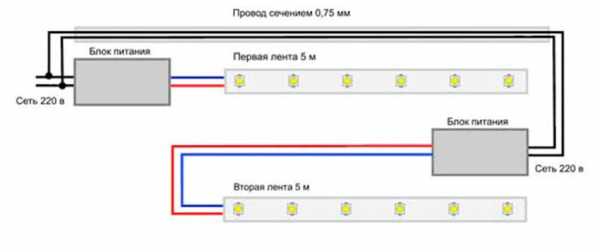

Схема подключения одной и нескольких одноцветных светодиодных лент

Ленту, которая имеет длину в пять метров, следует подключить к двум специальным отводам, которые находятся на блоке питания. К контактам припаять концы ленты. Сделать это можно паяльником, который имеет маленькую мощность. Это позволит аккуратно выполнить работу и не изменить в отрицательную сторону качество материала изделия.

Подсоединение простой одноцветной LED ленты к сети видео

Подключение двух лент происходит практически по такому же принципу, но только необходимо провести несколько дополнительных проводов непосредственно от блока питания.

Как подключить светодиодные ленты RGB к сети 220В

Чертой отличительного характера в монтаже многоцветного изделия есть то, что нужно вмонтировать еще и контроллер. С его помощью можно без проблем управлять по отдельности каждым цветом изделия.

На поверхности полосы располагаются 4 разных участка контактов, каждый из которых отвечает за тот или же иной цвет. В свою очередь контроллер имеет четыре провода, которые следует аккуратно припаять к соответствующему участку по цвету на светодиодной полосе.

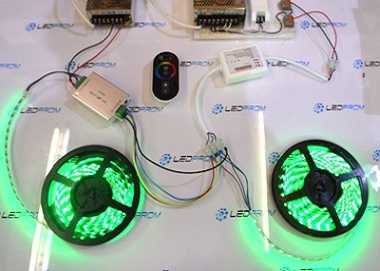

Подключение двух светодиодных цветных лент

Очень важно рассчитать правильно мощность для блока питания, а также для контроллера. Важно помнить, что изделия стандартного типа рассчитаны исключительно на отдельное присоединение к проводам, которые имеет контроллер. Как показывает практика, блок питания и сам контроллер имеет слишком большой размер и его нельзя скрыть от постороннего взгляда. Поэтому нужно следовать следующей схеме.

Одну из лент присоединить к отдельному контроллеру, а также к блоку питания.
В свою очередь, вторую цветную ленту присоедините к своему личному блоку, а затем еще и к усилителю.

Усилитель имеет специальную маркировку, а поэтому при подключение, как правило, не возникает никаких проблем. Сам усилитель затем нужно присоединить ко второму блоку питания. Это позволяет получить каждой отдельной цветной ленте личный контроллер.

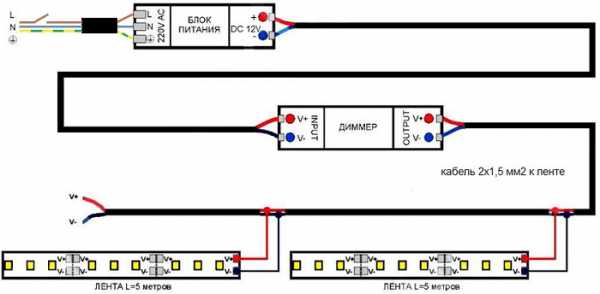

Схема монтажа светодиодной ленты с использованием диммера

Если вмонтировать диммер, то это позволит изменить яркость вмонтированного изделия. Его мощность должна подходить и быть такой же, как у самой ленты светодиодов или же общей сумме нескольких лент. Если вы подключаете только одну одноцветную ленту, то диммер стоит присоединить к блоку питания. Если же лент несколько, то установка должно иметь параллельный тип и идти после использования диммера и усилителя.

Как соединить ленту без блока питания

Схема подключения светодиодной ленты к сети 220В без использования блока питания следующая (более подробно в видео на нашем сайте):

Отрежьте нужную длину изделия, как правило, производитель указывает длину 0,5 или же 1 метр.
Если же вы купили герметичную ленту, то на тот конец, который был срезан, нанесите небольшое количество герметика, а затем одеть кольцо-коннектор из силикона.
Коннектор аккуратно прикрепите на герметик.
Учитывая полярность — подключите провода к выпрямителю.
Проверьте изделие на герметичность и проследите, чтобы вовнутрь не попало ни капли воды.

Как включить светодиоды, если нет блока питания? видео

Подключение светодиодной ленты к сети 220в схема достаточно проста и эксплуатировать их можно на протяжении многих лет, но только с одним условием, если монтаж происходит качественно и по всем правилам. Кроме того, необходимо правильно ухаживать за лентами. Таким образом, изделие будет максимально хорошо выполнять свою задачу, и радовать ярким насыщенным цветом на протяжении долгих лет.

masterok-remonta.ru

Как подключить светодиодную ленту для дома к 220

Общие правила при подключении

Покупая ленты для любого вида помещений, нужно подумать про возможность подключения к сети.
Если в комплекте со светодиодами не идет блок питания, то приобретаем его дополнительно.
При выборе блока заостряем внимание на номинальную мощность прибора и ленты. Мощность блока должна быть выше мощности ленты.
Для подключения в своем жилом помещении Вам не нужны электрики. Достаточно иметь представления о размещении ленты. Очень часто её применяют в спальных комнатах.
С выбором тона подсветки определяются заблаговременно.
Вместе с лентами определить местоположение блока.
Тыльная сторона ленты предназначена для крепления. Она имеет легкий слой клея. Однако для лучшей фиксации использовать скотч двухсторонний.

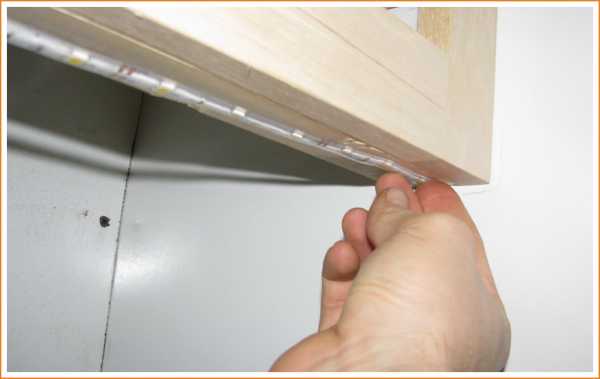

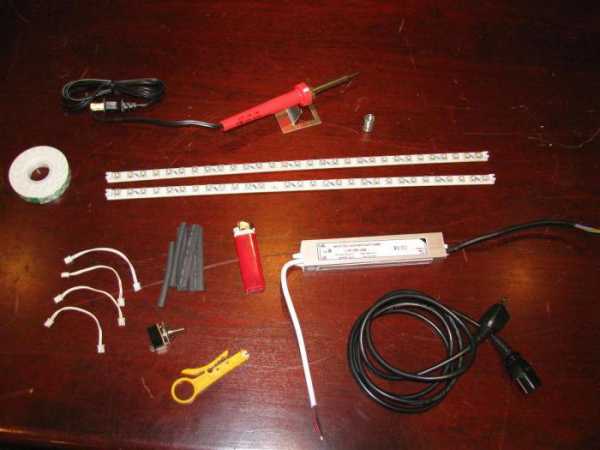

Что нужно подготовить для подключения светодиодной ленты своими руками?

Начинайте с замера длины ленты, необходимой для подключения.
Для светодиодной ленты ОБЯЗАТЕЛЬНО подберите блок питания. Если нет точных технических данных, то нужно пригласить специалиста.
Подключаете ленту к блоку питания.

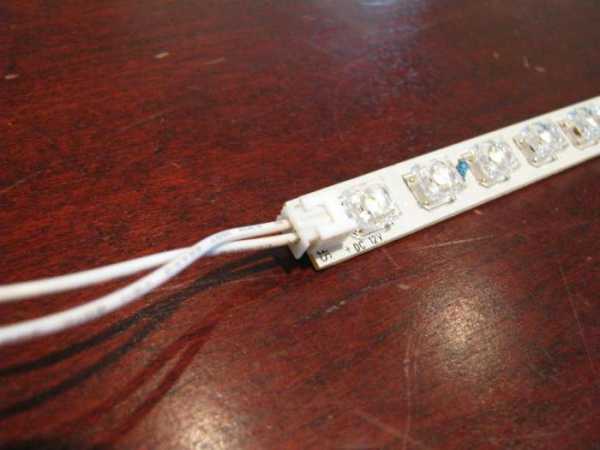

Подключение монохромной платы

Светодиодная лента работает от постоянного тока, поэтому плату подсоединяем по полярным условиям: минус на минус, плюс на плюс.
Монохромна плата всегда имеет провода. Они должны быть с маркировкой «плюс» и «минус».
Блок питания также оснащен гнездами с пометками вида: «+V» и «-V».

Подключение цветной ленты в сеть с напряжением в 220 В

Цветную светодиодную ленту чаще называют RGB. Монтаж производится аналогично с одноцветной. Однако для лучшего применения необходим контроллер яркости и изменения цветов. Его именуют RGB контроллер. На данный момент созданы десятки видов таких устройств.

По классификации, бывают двух видов:

Настенные. Встраиваемые вместе с лентой и блоком.
Дистанционные. Гораздо удобнее и функциональнее.

Все цветные ленты имеют длину более пяти метров. Если стандартным образом произвести подключение к 220В, то яркость будет не стабильная из-за разницы в силе тока. Как же поступают в таком случае? Устанавливают усилитель контроллера. Это устройства будет являться дополнительным оборудованием.

Главная его функция — передача одинакового сигнала по всей длине ленты. Выражаясь бытовым языком, усилитель «уравняет» цвет и яркость.

Побочная функция — предотвращение перегревания ленты.

Подключение длинной светодиодной ленты

Имея опыт работы с нестандартными лентами LED, мастера приходят к выводу, что любое такое соединения нельзя монтировать последовательно. Только параллельное соединение обеспечит правильную работу ленты.

Стоит учесть, что для такого монтажа мощность блока должна быть не менее суммарной мощности всех лент, а в идеале запас в 15-25 процентов. Запас мощности сохранит светодиодную ленту от перепадов напряжения.

Классификация светодиодных лент

Цвет свечения и его направление

Одноцветные и разноцветные и микс (MIX) ленты. Одноцветные могут излучать все классические цвета. Разноцветные добавляют к классике множество оттенков. В маркировке лент есть такие свойства. MIX ленты могут состоять из диодов разных оттенков свечения.

Всего три вида:

Премиум.
Стандарт.
Эконом.

Постоянное напряжение

Постоянные напряжения питания варьируются от 5В до 36В.Самая популярная лента с напряжением в 12В. Хорошо подходит для дизайнерских находок в декорировании подсветкой.

Защитные свойства

Защитный класс для ленты маркируется так: IP20,22,33,65,67,68.

Класс 20,22,33 является самым примитивным. Предназначен для чистых и проветриваемых помещений.
Класс 65,67,68 подразумевает защиту от влаги и пыли. Самый защищенный класс -68. Ленты с такой маркировкой монтируют для наружного ежедневного освещения зданий.

Устройство светодиодной ленты

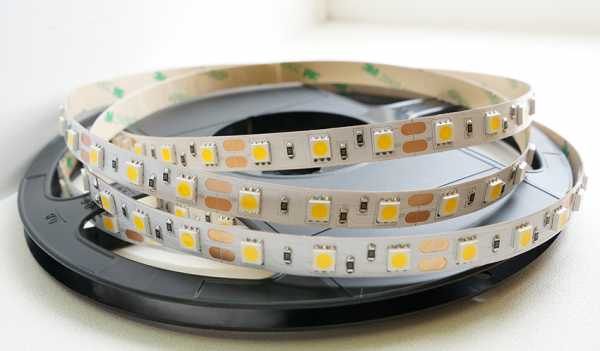

По техническому описанию, лента является источником света. Состоит из ленты монтажной, с закрепленными на ней световыми диодами транзисторами.

Разница в длине между диодами одинакова по всей плоскости ленты. Транзисторы обеспечивают работу самого диода. В зависимости от класса защиты, ленты могут иметь силиконовую защитную оболочку.

Плотность размещения светодиодов на ленте

Плотность размещения является очень важным параметром. Исчисляется в размерности — светодиод на метр. Популярный вид размещения это через каждые шесть сантиметров полотна ленты.

Мощность зависит напрямую от количества диодов в метре. Её величина в Ватах (Вт). При покупке нужного метража диодной ленты можно высчитать мощность. Если есть величина тока, то перевод в ваты будет путем умножения тока на напряжение.

Маркировка светодиодных лент

Светодиодные ленты маркируются по одному международному стандарту:

Источник света (LED).
Цвет диода (R,G,B,RGB,CW) Заглавная буква цвета на английском.
Вид чипа (SMD)
Размер ленты (5050). Данные в миллиметрах.
Светодиод на метр (60).
Класс защиты. (IP).
Подкласс защиты.(от 0 до 6). Уровень защищенности от твердых тел.
Подкласс защиты (от 0 до 8). Уровень защищенности от жидкости.

Имея данные параметры, мы можем охарактеризовать любые светодиодные ленты по маркировке на ней. Если на ленте нет маркировки IP, то значит она не имеет защитных свойств вообще.

Стойкость светодиодных лент к воздействию влаги

Стойкость ленты легко узнать по маркировке класса защиты (IP), где нулевой уровень говорит сам за себя.

Еще ленты могут разделять на:

Незащищенные. Используются только в сухих помещениях
Влагозащищенные. Устанавливаются в саунах, на торцах фасадов зданий.
Влагостойкие. Пригодны для любой водной среды. Буль то бассейн или аквариум.

Выбор светодиодной ленты по величине светоотдачи

Интенсивность потока света — это главная характеристика для светового элемента. В нашем случае для диодов. В диодных лентах эту величину можно посчитать, зная количество диодов на метр и тип диода.

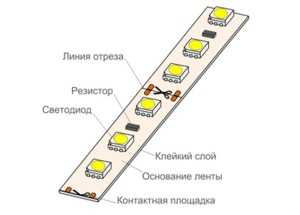

Схема сегмента светодиодной ленты (Электрическая принципиальная и монтажная)

Важно знать

Дополнительно для монтажа продаются дюралевые профили, которые укрепляются на стене или потолке, и лента приклеивается уже к ним. К профилям комплектуется пластмассовый рассеиватель, позволяющий запрятать светодиоды и создать поток света максимально равномерным.

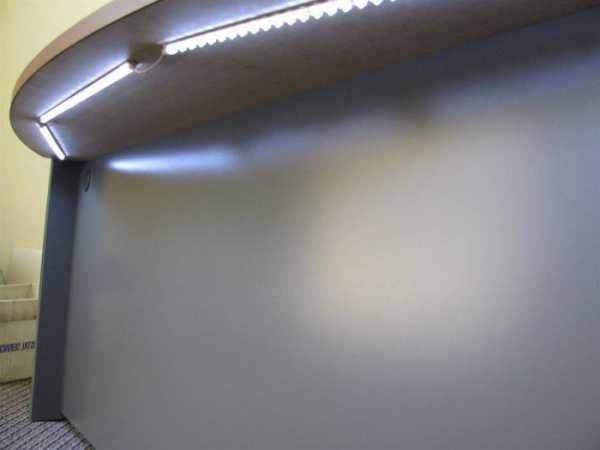

Цена на профиль очень высока и не выгодна для бюджетного ремонта. Устанавливая подсветку на потолок, лучшим решением будет спрятать ее за потолочный плинтус. Свет должен падать под углом, поэтому плинтус выполнит роль короба и поможет создать нужный эффект.

Также при монтаже обращайте внимание на то, чтобы прямой свет из диода периодически не попадал в глаза. В таком случае все труды будут напрасны. Если составить очень мощную диодную ленту, то ей потребуется блок питания с охлаждением. Такие блоки не могут работать бесшумно и их расположение следует учитывать при монтаже, чтобы в дальнейшем они не создали дискомфорта.

Светодиодные приборы вошли в нашу жизнь совсем недавно. Никто и не подозревал о том, что последней тенденцией будут пятиметровые ленты всех цветов на дистанционном управлении. Их можно наращивать и резать. Такие свойства дадут большой масштаб творчеству индустрии дизайна, архитектуры и развлечений. Уже сейчас встречаются рекламные объявления, подсветки наружные и внутренние в таких решениях.

Однако светодиодная лента не может быть очень надежной. При установке нужно думать еще и о будущем демонтаже при отсутствии ремонта. Если же ремонт возможен, то нужно найти один из потухших диодов в ленте, затем заменить его новым. Сломанные диоды легко обнаружить визуально, а с помощью измерительных приборов проще всего.

Как подключить светодиодную ленту для дома к 220В

Оценка: 3.7 3 голосов
