Диаметры и размеры пластиковых труб

Большинство изготовителей пластиковых труб гарантируют их долгую и безаварийную эксплуатацию, а металлические трубы служат в среднем около двадцати лет. Поэтому многие люди выбирают именно пластиковые изделия для разных систем трубопроводов.

При этом многие еще не знают, какие бывают типоразмеры пластиковых труб и все их остальные параметры.

Размеры пластиковых труб

Самые распространенными из всей этой категории труб считаются трубы, изготовленные из полиэтилена и поливинилхлорида.

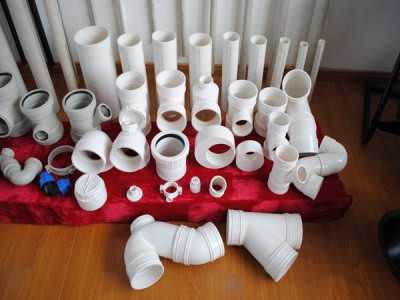

Примеры пластиковых труб для систем канализации

ПВХ трубы отличаются следующими характеристиками:

• типоразмеры – от 16 и до 630 мм;
• классы давления PN 6, PN 10 и PN 16;
• удельная теплоемкость – 1,0 Дж/г;
• минимальный радиус изгиба при 20 градусах – 300;
• монтаж труб проводится при температурах от -5 до + 90 градусов.

Полиэтиленовые трубы имеют следующие характеристики:

• типоразмеры от 16 и до 450 мм;
• классы давления — PN 6.3, PN 10 и PN 16;
• работа с трубами проводится при температуре окружающей среды от -5 до + 35 градусов;
• расчетный коэффициент запаса прочности – С= 1,25.

Диаметр пластиковых труб

Диаметр пластиковых труб

Многие интересуются, какого диаметра бывают пластиковые трубы. Пластиковые трубы маркируются по диаметру наружному и бывают таких диаметров: 16, 20,25, 32, 40, 50, 60, 70, 80, 90, 100 мм и так далее. В каждом случае применяются трубы определенного диаметра, к примеру:

• трубы с диаметром 20 и 32 мм. Они применяются чаще всего в индивидуальном строительстве, так как их можно легко изогнуть, также они отличаются высокой пропускной способностью;
• трубы с диаметром 70 и 80 мм. Такие изделия применяются при постройке больших жилых домов и при строительстве разных магазинов, офисов и тому подобное;
• трубы с диаметром 200 мм. Они предназначены для строительства крупных объектов, которые рассчитаны на большое количество людей. К примеру, больницы, спортивные комплексы, гостиницы и так далее;
• трубы с диаметром 300 мм. Их используют при строительстве очень крупных промышленных объектов.

Могут ли выдержать пластиковые трубы большую температуру?

Пластик, из которого изготовлена труба, получают методом полимеризации полипропилена, в котором участвуют металлические катализаторы. Такой материал при +140 градусах начнет размягчаться, а при температуре 175 градусов по Цельсию он уже расплавляется. Многие интересуются, какую температуру выдерживают пластиковые трубы? Производители дают гарантии нормальной эксплуатации трубы при температуре не больше +95 градусов. Не нужно забывать и о маркировке изделий. Трубы PN 20 считаются изделиями универсальными и допускают температуру теплоносителя в +60 градусов, а вот маркировка труб PN25 сможет выдержать и все 95 градусов, которые гарантирует производитель.

Существует некий запас прочности, которым «разрешено» поднятие температуры теплоносителя до +140 градусов, но это на небольшой период. Тут вода в пар не превратится из-за давления в трубопроводе. Конечно, трубопровод не расплавится, но срок его службы заметно сократится.

Рабочее давление пластиковых труб

Если говорить о том, какое давление выдерживают пластиковые трубы, то при температуре в + 95 градусов они выдерживают номинальное давление 6,6 атмосфер. При высокой температуре и небольшом давлении или же если все будет наоборот, трубы из пластика служат долго, а если эти показатели оба будут большими, то срок службы труб резко сокращается.

Нужно отметить, что испытание систем водоснабжения в новых домах или в старых зданиях после реконструкции может проводиться с давлением в 12 атмосфер. Но такое испытание кратковременное, к тому же используют холодный воздух или воду, и такой тест нанести трубам вреда не должен.

Как высчитываются пропускные способности трубы?

Эта метрическая характеристика позволяет узнать и рассчитать соотношение предельного объема жидкости, который проходит за единицу определенного количества времени через трубу. Есть некоторые таблицы в Интернете, помогающие вычислить этот параметр, хорошим примером служит таблица Ф.А. Шевелева. Но все же лучше, если пропускная способность пластиковых труб будет рассчитана специалистами в этом деле. Все дело в том, что при расчете с самого начала учитываются не только диаметр трубы и материал, из которого она изготовлена, но и уклон прокладки трубы, если водопровод будет не напорный, а также и давление, возникающее при подаче воды. При расчете этого параметра не берутся в расчет такие данные, как зарастание внутреннего пространства и коррозия трубы, ведь их у пластиковых труб просто нет.

Поэтому можно сказать уверенно, что со временем такая способность пластиковых труб не снижается, в отличие от стальных труб, у которых при эксплуатации со временем появляется коррозия и происходит зарастание разными органическими остатками.

Видео для дополнительной информации по теме «Пластиковые трубы»

truba-info.ru

Наружный диаметр пластиковых труб. Виды пластиковых труб с размерами диаметров и ценами

Последние:

• Классификация трубопроводной промышленной арматуры
• Лучшая щадящая краска для волос
• Война за теплый туалет или как провести канализацию
• Как правильно сделать канализацию в частном доме
• Схема и самостоятельный монтаж водяного теплого пола в частном доме

vvsc.ru

10, 16, 50, 70, 75, 90 мм, видео-инструкция по монтажу своими руками, большого диаметра, таблица, маркировка, фото и цена

По каким нормативным документам производятся полимерные трубы? Какие именно пластики применяются для их изготовления? Наконец, какие диаметры пластиковых труб предусмотрены действующими российскими стандартами? Попробуем ответить на эти вопросы.

Водомерный узел. Разводка выполнена полимерными трубами.

Перечень

Для начала разберемся с перечнем материалов.

• Поливинилхлорид используется для изготовления напорной и безнапорной канализации. Водопроводные трубы из этого полимера не получили большого распространения ввиду сочетания хрупкости и низкой (не более 60С) рабочей температуры.
• Полиэтилен применяется преимущественно для прокладки напорных водопроводов холодного водоснабжения. Ограничения по температуре для этого полимера еще жестче, чем для ПВХ: полиэтилен начинает размягчаться уже при 45 — 50 градусах.

Обратите внимание! Использующиеся в качестве канализационных коллекторов пластиковые трубы большого диаметра — это преимущественно тот же полиэтилен.

• Полипропилен, напротив, весьма термостоек. Диапазон рабочих температур до +95С позволяет использовать его для отопления и горячего водоснабжения. Кроме напорных трубопроводов, пластик используется для сооружения систем канализации.
• Сшитый полиэтилен тоже применяется для этих целей: образование поперечных связей между молекулами полимера радикально меняет его физические свойства . Цена материала, разумеется, заметно выше, чем у обычного полиэтилена.

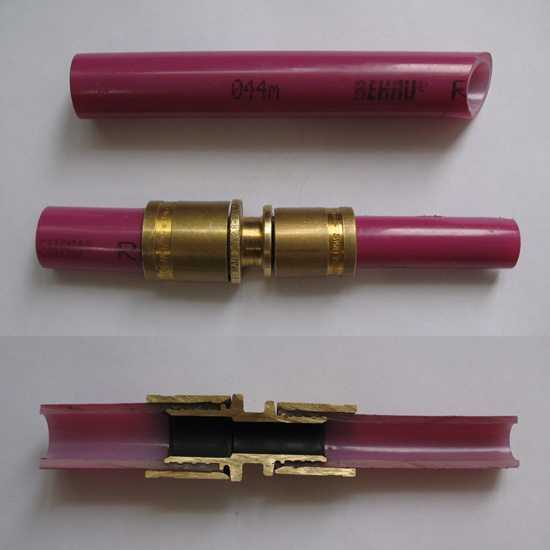

Труба из сшитого полиэтилена и устройство фитинга для нее.

Стандарты

Таблица диаметров пластиковых труб, предназначенных для водопроводов, систем отопления, напорной канализации и т.д., содержится в ГОСТ 52134-2003.

А вот с самотечной канализацией ситуация куда забавнее: российскими стандартами регламентируется сортамент лишь для полиэтилена, причем ГОСТ 22689.1-89 предусматривает… три типоразмера — 50, 90 и 110 мм. Безнапорные трубы из ПВХ и полипропилена производятся по техусловиям и на основе заключенных с заказчиками договоров.

Вернемся к ГОСТ 52134-2003. Согласно документу, маркировка пластиковых труб для напорных трубопроводов может включать:

• Максимально допустимое рабочее давление при температуре 20С. Оно обозначается буквами PN и указывается в атмосферах.
• Параметр SDR, описывающий отношение наружного диаметра к толщине стенки. Чем выше его значение, тем меньшей прочностью на разрыв обладает трубопровод.
• Сами наружный диаметр и толщину стенки.
• Указание на материал, из которого произведено изделие. Как правило, используется следующая система обозначений:

Обозначение	Расшифровка
PE (ПЭ)	Полиэтилен
PVC-U (НПВХ)	Непластифицированный поливинилхлорид
PP-R (ПП-Р, или ПП тип 3)	Полипропилен рандомсополимер
PE-X (ПЭ-С)	Сшитый полиэтилен

Пример маркировки.

Обратите внимание! Это неполный перечень описываемых стандартом материалов. Мы намеренно опускаем экзотику вроде хлорированного поливинилхлорида или полибутена — просто потому, что шансы встретить их в строительном магазине стремятся к нулю.

Итак, перейдем к размерам. Увы, нам придется лишь обозначить их границы, а не приводить полный перечень.

Поливинилхлорид

Минимальный диаметр, предусмотренный стандартом для PVC-U, равен 12 миллиметрам. Максимальный — 1000. Толщина стенок варьируется от 1,5 до 30,6 мм.

Обратите внимание! Приведенный в стандарте сортамент не означает, что вся присутствующая на российском рынке продукция будет в точности соответствовать указанным в нем размерам. Мало того, что многие специфические изделия производятся по ТУ, не стоит забывать про импорт. К примеру, пластиковая труба 70 мм документом не предусмотрена; однако китайские поставщики предлагают ее.

Полиэтилен

Как уже говорилось, этот полимер массово применяется для прокладки магистральных водопроводов.

Прокладка магистрального водопровода полиэтиленом.

Помимо диэлектрических свойств и исключительной стойкости к агрессивным средам, полиэтилен удобен тем, что сохраняет эластичность при отрицательных температурах. Подвижки грунта, образование в трубопроводе ледяной пробки и прочие неприятности, фатальные для стали и чугуна, в этом случае вызовут лишь временную деформацию с возвратом к прежним размерам и геометрии после устранения вызвавшего ее фактора.

Что с размерами?

• Минимальный диаметр — 16 мм. Максимальный — 1600.
• Толщина стенки варьируется от 2 до 61,5 мм.

Полипропилен

Минимальный наружный диаметр имеет пластиковая труба 10 мм. Максимальный размер — опять-таки 1600. Толщина стенки — от 1,3 до 61,2 мм.

Сшитый полиэтилен

Диаметр варьируется от 10 до 250 миллиметров, стенки могут иметь толщину от 1,3 до 34 мм.

Области применения

А теперь давайте вернемся в более практическую сферу. Какие размеры стоит использовать при сооружении своими руками систем водоснабжения, отопления или канализации?

Водоснабжение, отопление

• Пластиковая труба 16 мм используется для подключения одного — трех сантехнических приборов (смесителей, душевых кабин, бачков унитазов и т.д.). Ее же можно применить для укладки в теплый пол (в этом качестве обычно используется сшитый полиэтилен) или для коллекторной разводки отопления.

• 20 мм достаточно для разводки водоснабжения по коттеджу с 4-6 сантехническими приборами и для работы системы отопления с принудительной циркуляцией, обслуживающей дом с площадью до 100 м2.
• 25 мм используются в качестве стояков отопления и водоснабжения в домах этажностью не более 5.
• Диаметр 32 мм характерен для стояков в домах большой этажности и для розливов водоснабжения и отопления при небольшом количестве квартир.
• 40 мм — розлив в многоквартирном доме или в коттедже с гравитационной (самотечной) системой отопления.

Канализация

Для безнапорных сточных систем характерно следующее распределение размеров:

• Пластиковая труба 50 мм используется для подключения 2 — 3 умывальников, моек, душевых кабин и т.д. Короче говоря, любых сантехнических приборов, за исключением унитазов.

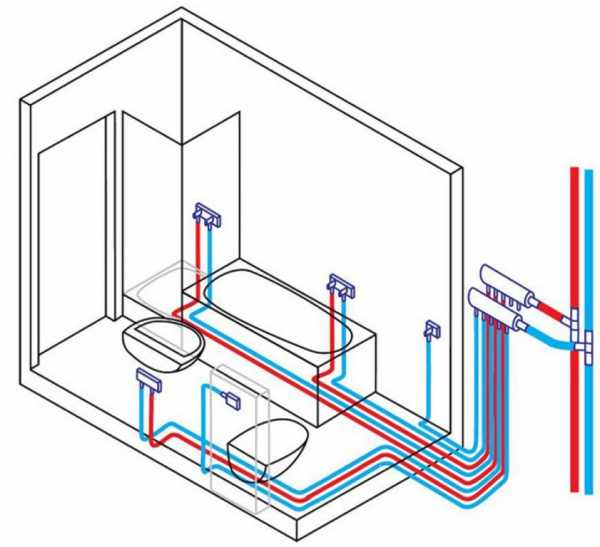

Разводка канализации под ванну, умывальник и стиральную машинку выполнена 50-миллиметровой трубой.

Важно: для подключения одновременно используемых ванны и душевой кабины используется пластиковая труба 75 мм и выше. С чем связана инструкция? С тем, что при сливе полной ванны 50-миллиметровая канализация будет заполнена; о нормальном стоке из душевой кабины речь идти не будет.

• Пластиковая труба 90 мм используется сравнительно редко, преимущественно — для подключения инсталляций подвесных унитазов. А вот 110-миллиметровая, напротив, крайне востребована: этот диаметр применяется для подключения унитаза, прокладки стояков канализации и лежневок (горизонтальных веток, объединяющих стояки).
• 150 — 600 мм используются в качестве выпуска на колодец и для транспортировки стоков между колодцами.
• Диаметр от 600 мм характерен для коллекторов, объединяющих стоки целого района города.

На фото — прокладка полиэтиленового канализационного коллектора.

Заключение

Надеемся, что наш материал поможет читателю подобрать оптимальное решение для монтажа коммуникаций в своем доме или квартире.

Как всегда, видео в этой статье предложит дополнительную информацию. Успехов!

gidroguru.com

Размеры пластиковых труб для водопровода: выбор подходящего диаметра

Если вы столкнулись с необходимостью замены водопроводной системы в квартире, то вам придется приобрести подходящие детали – трубы и фитинги. После сложного вопроса выбора материала, главное, о чем вам придется задуматься  — это размеры элементов водопровода.

Характеристики, определяющие размеры труб для водопровода



Говоря о размерах труб, обычно имеют в виду сочетание следующих параметров.

• Внешний диаметр – обычно он указывается производителем.
• Диаметр внутренний – является важной характеристикой для частей водопроводной системы, измеряется в дюймах. У соединяемых между собой труб и фитингов он не должен отличаться.
• Диаметр условного прохода (Ду) – представляет собой номинальную величину, которая используется при монтаже всех частей водопровода. Он является усредненным параметром, приближенным по значению к диаметру просвета.
• Толщина стенки изделия.
• Длина изделия.

Соответствие диаметров труб

Достаточно часто водопровод представляет собой комбинированную систему, включающую в себя элементы из разных материалов. Здесь могут возникнуть трудности, поскольку диаметр стальных конструкций указывается в дюймах, а пластиковых изделий – в миллиметрах. Для того чтобы правильно подобрать нужные размеры, можно воспользоваться специально разработанными таблицами. Если у вас возникнет необходимость в соединении стальной части водопровода с пластиковыми элементами, то вам поможет таблица соответствия диаметров стальных и пластиковых изделий.

1 дюйм соответствует 25,4 миллиметра.

Пропускная способность водопровода

Диаметр труб для водопровода имеет прямую связь с таким понятием, как пропускная способность. Она определяется прохождением некоторого объема воды за определенный промежуток времени. Например, труба, имеющая просвет, равный 25 миллиметрам, может за минуту пропустить через себя объем воды, достигающий 30 литров.

Пропускную способность учитывают при расчете размеров деталей водопроводной системы и давления жидкости. Она может определяться тремя способами:

1. С помощью формул, в которых используются измерения параметров системы. Такие расчеты достаточно сложны, поэтому ими пользуются только специалисты.
2. С использованием таблиц для конкретного вида материала.
3. С помощью программ, предназначенных для оптимизации систем водопровода.

Это нужно знать: одним из достоинств пластиковых труб, в отличие от стальных или чугунных, является сохранение неизменного значения пропускной способности на протяжении всего срока службы.

Выбор диаметра пластиковых труб

Оптимальный размер элементов водопроводной системы зависит от множества факторов:

• длины водопровода;
• количества соединений и стыков;
• количества поворотов;
• числа точек забора воды;
• напора воды в конкретной системе.

Хорошей новостью для непрофессионалов, монтирующих собственный водопровод, является возможность отказаться от сложных расчетов и воспользоваться типовыми решениями.

В качестве определяющего параметра можно взять длину водопроводной системы:

• для систем, имеющих длину, не превышающей 10 м, чаще используют трубы с просветом, равным 20 мм;
• для 10-30-метровых систем обычно берутся изделия 25-миллиметрового диаметра;
• длина более 30 метров требует использования 32-миллиметрового диаметра.

Если речь идет о внутриквартирной разводке, то тут все намного проще. Поскольку водопровод в квартире имеет небольшую протяженность, в большинстве случаев здесь подойдут изделия со следующими внутренними диаметрами:

• 15 мм или полдюйма;
• 10 мм или 3/8 дюйма.

Для стояка выбирают следующие размеры:

• 20 мм или 3/4 дюйма;
• 25 мм или 1 дюйм.

Больший диаметр может понадобиться в следующих случаях:

1. Если водопровод имеет сложную конструкцию, имеющую большое количество поворотов, стыков и характеризуется непостоянством давления;
2. Если вода постоянно используется в больших количествах.

Чем грозит неправильно выбранный размер труб?

Если установленные компоненты водопроводной системы имеют неподходящий диаметр, это может вызывать следующие проблемы:

• Повышенное давление в системе будет создавать дополнительную нагрузку, приводя к ускоренному износу и увеличению вероятности прорывов и поломок.
• Вода в трубах будет шуметь – гудение также вызывается нагнетаемым давлением.
• Существенное снижение напора при заборе воды на одной из точек – например, при включении душа в ванной вода из крана на кухне будет течь тонкой струйкой.

mr-build.ru

Труба пластиковая — диаметры (таблица), цена большого размера

Пластиковая труба обладает максимально высокими антикоррозионными свойствами и долговечностью и используется при укладке систем холодного и горячего водоснабжения, канализации и транспортировки химических сред.



Для проведения более точных расчетов, учитывается толщина стенок:



.

Основные параметры полимерных труб



При расчетах размера труб учитывается:



• Рабочее давление, позволяющие классифицировать конструкции на: вакуумные (разряженные), безнапорные с самотечной транспортировкой жидкости и напорные, эксплуатирующиеся под давлением.
• Тип монтажа — открытый или закрытый. Внутренние конструкции служат для укладки в помещениях и отличаются меньшим параметром, относительно внешних систем. Внешние трубопроводные магистрали прокладывают под землей или на ее поверхности. При подземной прокладке используются специальные каналы, желоба и туннели или монтаж производится без них.
• Назначение. Различают бытовые, промышленные и муниципальные системы с разным типом соединения: разъемным и неразъемным.
• Радиус сгиба. Гибкие магистрали подвергаются изгибу под радиусом, не превышающим 10 внешних поперечных сечений. Гибкие трубы характеризуются радиусом сгиба в 20-125 D, а жесткие имеют радиус в 300 внешних диаметров и выше.





Широко пользуется спросом напорные и самотечные конструкции из ПВХ и ПП, спиральные ПЭ трубы, гофриротрубы на основе двухслойного или многослойного состава. На параметры труб влияет наличие армирования.



Безнапорные ПВХ трубы



ПВХ трубы применяются для укладки наружных безнапорных водосточных систем с предельным давлением в 1,6 атмосфер и температурой в 0-45°С. Производят однослойные и многокомпонентные ПВХ конструкции, соответствующие классу жесткости 2 кН/м2 — 8 кН/м2.



Протяженность проката составляет 50 — 600 см. Герметичные показатели достигаются за счет монтажа в раструб с резиновым уплотнителем. Маркировка конструкций включает:



• Номинальное поперечное сечение dn;
• SDR — параметр, получаемый путем деления внешнего сечения на толщину стенок.
• Кольцевой показатель жесткости SN.
• Сечение стенок en.





Напорные системы



Напорные системы применяются при использовании водопроводных магистралей под давлением. Раструбная стыковка обеспечивается без использования сварки. Это позволяет обеспечить быстрый и экономичный монтаж. Стандартные параметры маркировки определяют:



• Номинальное поперечное сечение dn;
• SDR — параметр, получаемый путем деления внешнего сечения на толщину полимера.
• Серия S.
• Напряжение.
• Сечение материала en.

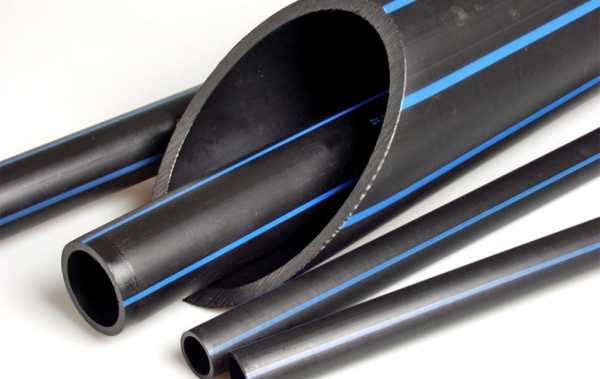

ПЭ трубы с высокими показателями плотности



Напорные ПЭ магистрали служат для внешней прокладки труб, транспортирующих жидкость и газ. Для производства конструкций служит ПЭ низкого давления с высокой плотностью (менее популярный вариант ПЭ-63, стандартный ПЭ-80 и более мощный ПЭ-100).



Каждая марка характеризуется своими особенностями:



• ПЭ 63 — линейный гомополимер, включающий молекулы этилена. Обладает высокой кратковременной прочностью, но при длительной эксплуатации приводит к растрескиванию и разрушению. Параметр MRS отображает продолжительность сохранения прочностных характеристик при давлении 6,3 МПа.
• ПЭ 80 применяются для обустройства трубы диаметром до 90 мм, способной выдержать большой уровень давления на стенки.
• При укладке масштабных водопроводных магистралей, с целью экономии сырья и материалов используется продукция ПЭ 100 большого диаметра.





Классификация систем производится по основным характеристикам:



• Номинальное поперечное сечение dn;
• SDR — параметр, получаемый путем деления внешнего сечения на толщину стенок.
• Серия S.
• Напряжение.
• Сечение стенок en.

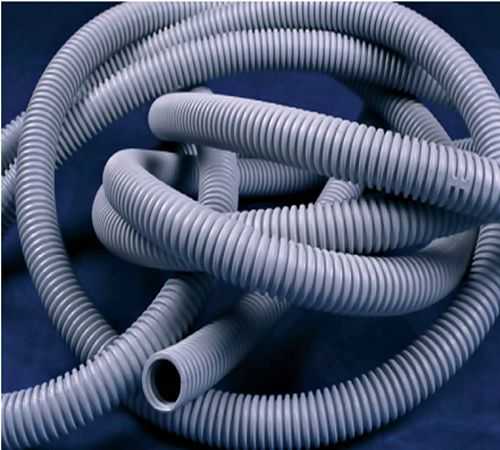

Гофротрубы с армированием и без



Гофриротрубы производятся по технологии коэкструзии, внутренняя поверхность изделий представлена гладким ПП слоем и внешняя выполняется в виде гофры. Эти конструкции служат для монтажа водосточных систем большого сечения, глубина их размещения достигает до 15 м. Полимерный состав отличается высокими показателями стойкости к агрессивным средам и рассчитан на транспортировку сред в пределах температурного режима 0 — 40ºС.



Армированные конструкции т дополняются стальными включениями для достижения заданных пределов жесткости 8 — 25 кН/мм2. Стыковка изделий обеспечивается посредством специальной муфты (усаживаемой под воздействием высокой температуры) с дальнейшей проваркой ручным экструдером. Поперечное сечение варьирует в пределах 16 -120 см при номинальной протяженности 65 и 130 см.





Маркировка изделий означает:



• Внешнее сечение dn.
• Условную проходимость di.
• Ширину профильных элементов l i.
• Сечение стенок en.



Сравнительные характеристики



Для сравнения с металлоконструкциями, ниже приведены параметры ПП труб:





Расчетные показатели



Маркировка пластиковых труб указывает только на внешние диаметры. Для подборки внутреннего сечения достаточно произвести элементарные подсчеты с исходными параметрами:



• Скорость транспортировки жидких сред по трубопроводу.
• Водопотребление.



Для расчета водоснабжения жилого помещения служит расчетная формула:





Сечение водопроводных систем на практике принимается за 2 см. В многоэтажных помещениях используются следующие параметры:



• для стояков в пятиэтажных домах Ø25 мм;
• для внутренней разводки – 20 мм;
• для стояков многоэтажных домов 32 мм.

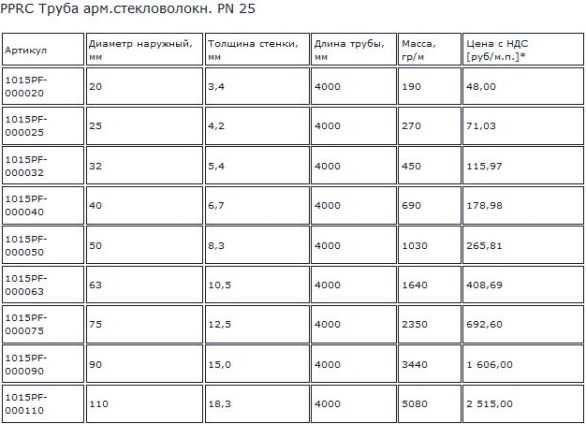

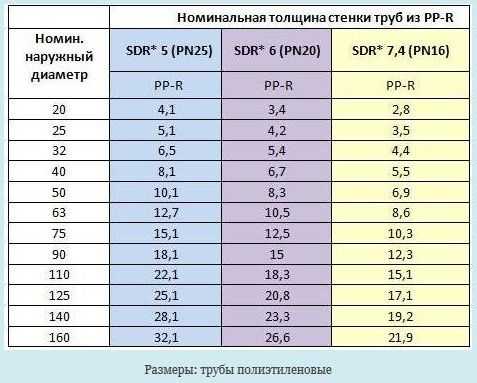

ПП трубы – размеры, таблица



ПП трубы с большим сечением применяются для подвода водоснабжения, отопительных и канализационных систем к жилым и промышленным помещениям, отдельным микрорайонам. Так, водопроводные трубы сечением от 50 см служат для подачи холодной питьевой воды от накопительных резервуаров к районам мегаполиса. ПП трубы не применяются для транспортировки теплоносителя из-за размягчения конструкций под воздействием высоких температур.

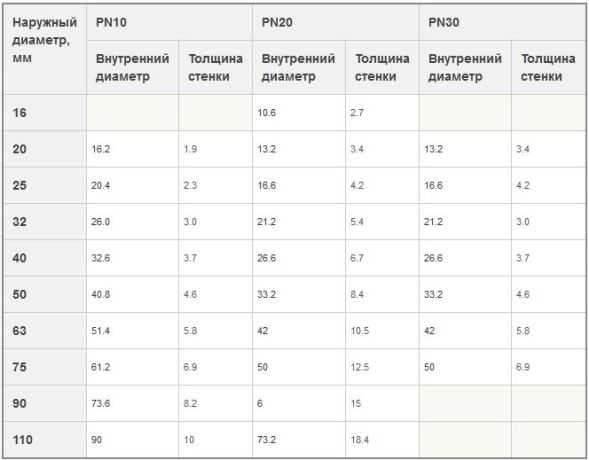

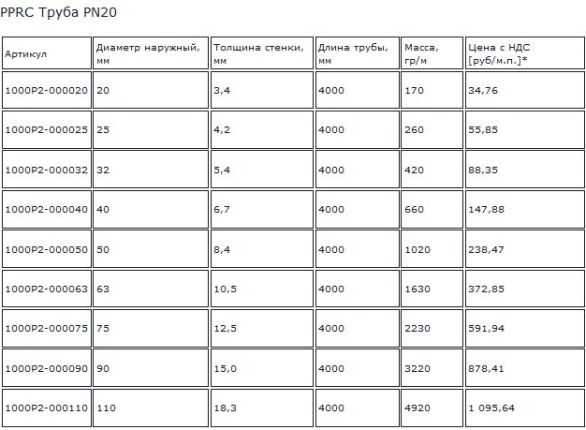

В таблице приведен обзор диаметров стандартных моделей.





В промышленности (для вентиляции и канализации) используются трубы сечением от Ø400 мм.





Давление труб



Полимерные трубы представлены обширным ассортиментом:



• N10 (РN10) – напряжение до 10 атм., сечение стенок 1,9 — 10 мм. Служат для монтажа системы «теплый пол», транспортировки холодной воды с предельной температурной границей в +45 град. Поперечное сечение варьирует в пределах: внешнее – 2…11 см, внутреннее – 1,6…9 см.
• PN16 – реже применяемый тип конструкций, характеризующийся давлением на стенку 1,6 МПа. Используется при нагреве до +60 гр.
• N20 (РN20) – выдерживают давление в 20 атм. Толщина материала 16…18,4 мм. Наиболее популярная модель для обустройства отопительной и водной магистрали с предельным нагревом жидкости до 80 гр. Внешний диаметр конструкций варьирует в диапазоне 1,6…11 см, внутренний – 10,6…73,2 мм.
• N25 (РN25) – ПП конструкции с рабочим давлением 2,5 МПа и включением алюминиевой прослойки. Успешно справляются с возложенными на них задачами при обустройстве отопительных и водопроводных систем. Предельный нагрев жидкости +95 гр. Многокомпонентная структура способствует высокой стойкости к механическому и тепловому воздействию. Внутреннее поперечное сечение заданно диапазоном 13,2…50 мм, внешнее – 21,2…77,9 мм.





Состав сырья

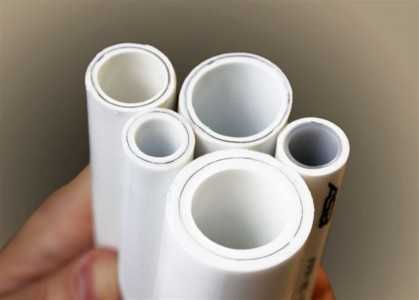

В зависимости от используемых добавок, различают следующие типы труб:

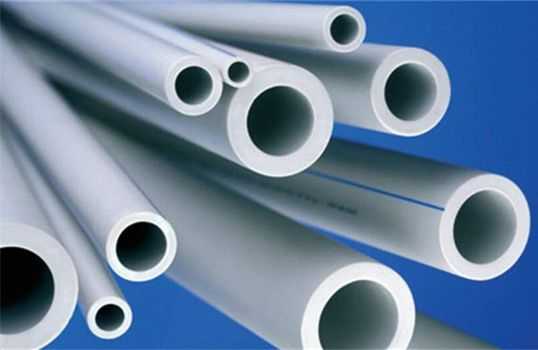

• PPR — в производстве используется рандом сополимер кристаллизированный. Выдерживают диапазон температур от 170 до +1400С. Параметры: 16…110 мм.
• PPH. Производятся на основе модификаторов (антистатиков и антипиренов), придающих высокие механические свойства. Выпуск продукции производится в больших размерах, но низкий диапазон температур позволяет проводить их эксплуатацию лишь в технических целях.
• PPB (блок-сополимер). Благодаря молекулярной структуре, материал отличается высокой ударопрочностью и используется для системы «теплый пол».
• PPs (полифенилсульфид). Характеризуется максимальными показателями стойкости к износу и нагреву, и выпускается диаметром 20…1200 мм. Хорошо используется в вентиляционной, горячей и холодной системе.





SDR пластиковых труб



Важным параметром, характеризующим ПЭ трубы, выступает стандартное соотношение внешнего диаметра (номинального) относительно номинальному сечению стенок:





При увеличенном показателе SDR толщина стенок становится меньше и наоборот. Для определения номинального сечения стенок ПЭ используется следующая формула:





SDR определяется серией ПЭ труб (S):





где S – параметры ПЭ продукции, подобранные по ГОСТ 8032 из столбца R10 и соответствующие 2.5 — 16.



В стенках труб образуется давление, преувеличивающее внешнее напряжение (MOP). Максимальное напряжение указывается производителем с учетом эксплуатации 50 лет. Для вычислений используется расчетная формула:





где MRS – прочность ПЭ;



С – коэффициент уплотнителя труб (запас прочности), определяемый условиями прокладки трубопровода и принимающий разные показатели (1,25 – для водопровода, 2 ÷ 3,15 – для газовой трубы).





Каталог с ценами





Видео



aqua-tehnik.ru
