Какие бывают типы, виды солнечных батарей и панелей

Содержание:

Кремниевые солнечные батареи
Плёночные солнечные батареи
Что такое концентрационные солнечные модули
Фотосенсибилизированные батареи

Какие бывают виды солнечных панелей?

Сегодня различные типы солнечных панелей набирают всё больше и больше популярности. И не зря, ведь помимо того, что население планеты Земля начинает задумываться об экологических источниках энергии, солнечные панели ещё и становятся всё более и более энергоэффективными. Конечно, самое основное что входит в любую солнечную систему энергообеспечения — это панели или батареи, поэтому важно разбираться что к чему. Конечно, система намного сложнее и в неё входят всякие стабилизаторы, инверторы и прочее, однако это не основной момент.

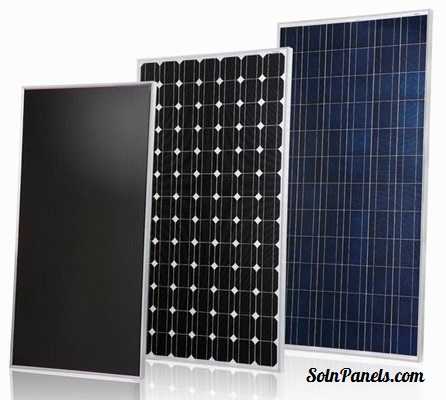

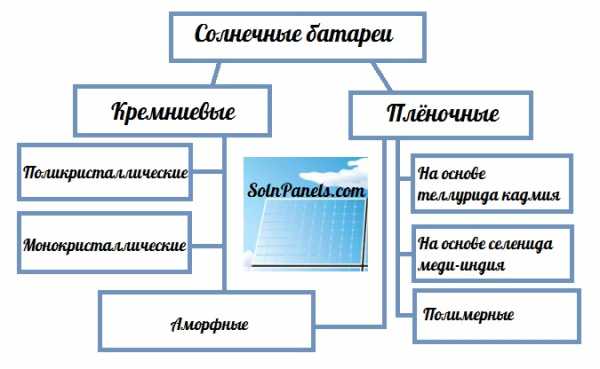

Какие бывают виды солнечных батарей или панелей?

На данный момент типы солнечных батарей составляют такое разнообразие и их такое великое множество, что каждый потребитель желающий обзавестись подобным источником энергии задаётся вопросом: “

А как выбрать солнечную батарею? Какие есть солнечные батареи?” Об этом наша статья: мы постараемся особо не влезая в дебри технологий разобраться на какие типы делятся батареи или панели, питающиеся от энергии солнца, ведь рынок пестрит выгодными предложениями и желаем продать Вам ту или иную систему. В первую очередь различаются солнечные модули материалами, принципом работы и принципом производства. Так давайте же разбираться что и почему.

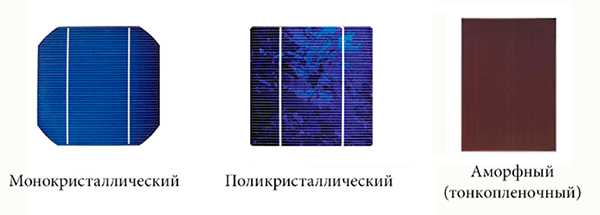

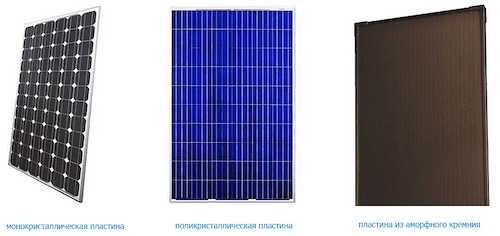

Кремниевые солнечные батареи

Такой тип солнечных панелей отличается в первую очередь своим материалом, который, как можно догадаться из названия, представлен кремнием. Сегодня это самые популярные батареи на рынке. Это связано с тем, что кремний сравнительно легкодоступный материал, он недорогой и при этом обладает хорошими показателями производительности, по сравнению с конкурентными видами солнечных модулей. Производят их не только из кремния, но и в том числе из моно, поликристаллов в также аморфного кремния. В чём разница?

Монокристаллические солнечные батареи

Для производства солнечных батарей монокристаллического типа используют очищенный, самый чистый кремний. Такой вид солнечной панели выглядит как силиконовые соты, или ячейки, которые соединены в одну структуру. После того, как очищенный монокристалл затвердевает, его разделяют на супер тонкие пластины, толщиной до 300 мкм. Такие готовые пластины соединены тонкой сеткой из электродов. В сравнении с аморфными батареями, такие стоят дороже, ведь технология их производства в разы сложнее. При этом такие батареи стоит выбрать хотя бы за их высокий коэффициент полезного действия(КПД). На уровне 20%. Да, для солнечных батарей это хороший показатель.

Поликристаллические солнечные панели

Для того чтобы получить поликристаллы, кремниевую субстанцию медленно охлаждают.

Такой подход к технологии производства значительно дешевле чем в предыдущем типе панелей, поэтому и стоит этот вид дешевле. При этом для изготовления требуется меньше энергии, а это ещё раз благотворно действует на цену. Но чем-то же нужно жертвовать? Поэтому у таких батарей КПД ниже — до 18%. Связано такое падение коэффициента с образованиями внутри поликристалла, которые снижают эффективность. Для того ещё лучше разобраться в различиях между первым и вторым типом батарей, взгляните на таблицу:

Сравнительная таблица монокристаллических и поликристаллических солнечных панелей:

Фактор	Монокристаллы	Поликристаллы
Разница в структуре	Кристаллы направлены в одну сторону, зёрна параллельны	Кристаллы направлены в разную стороны, не параллельны
Стабильность работы	Высокая	Меньше
Стоимость	Дорогостоящие батареи	Также дорогостоящие, но дешевле
Окупаемость	2 года	до 3х лет
КПД	до 22%	до 18%
Технология производства	Совершеннее, сложнее, точнее	Проще, отсюда и низкая стоимость

Аморфные солнечные панели или батареи из аморфного кремния

Данный вид солнечных батарей можно отнести как к кремниевым (потому что материал изготовления — кремний) так и к плёночным, ведь изготовлены они по принципу производства плёночных батарей. Но всё же отличия есть.

Здесь используются не кристаллы кремния, а так называемый силан (кремневодород). Его наносят на подложку, внутри батарей. КПД у такого вида солнечных батарей намного ниже — около 5%. Но всё не так плохо! Есть и преимущества, среди которых можно назвать: намного лучшее поглощение (в 20 раз лучше), лучше работает при отсутствии прямого солнца, когда пасмурно, эластичность панелей.

Также бывают сочетания моно и поликристаллических панелей с аморфными. Такое сочетание позволяет соединить преимущества двух различных типов. Например, батареи лучше работают, когда солнца недостаточно для обычных кристаллических батарей.

Плёночные солнечные батареи

Плёночные панели — это следующий шаг развития источников питания на солнечной энергии. Шаг, который продиктован в первую очередь необходимостью снижения цен на производство батарей и стремлением к повышению энергоэффективности.

Плёночные батареи на основе теллурида кадмия

Кадмий — это материал, который обладает высоким уровнем светопоглощения, открытый как материал для солнечных батарей в 70-х годах. На сегодняшний день, этот материал применяется уже не только в космосе, на околоземной орбите, но и активно используется в качестве материала для солнечных панелей обычного, домашнего пользования.

Самой главной проблемой в использовании такого материала является его ядовитость. Однако исследования говорят о том, что уровень кадмия. который уходит в атмосферу, слишком мал, чтобы наносить вред здоровью человека. Также, несмотря на низкий КПД в районе 10%, стоит единица мощности в таких батареях меньше, чем у аналогов.

Плёночные панели на основе селенида меди-индия

Тип солнечных батарей из таких материалов используют медь, индий, селен, как полупроводник. Кстати, индий — это основной, очень необходимый материал, который используется в производстве жидкокристаллических мониторов. Поэтому, оставляя такой материал для этих целей, часто используют галлий, который замещает индий по своим функциям. КПД здесь выше, чем у батарей из теллурида кадмия — около 20%.

Полимерные солнечные панели

Вид солнечных батарей, который не так давно был изобретён и начал производиться. Здесь проводниками выступают полифенилен, фуреллены, фталоцианин меди.

При этом такая плёнка очень тонкая — около 100 нм. Несмотря на низкий уровень КПД, около 5%, всё же можно выделить причины, почему стоит выбирать этот тип солнечных батарей: Доступность материалов, дешевизна, отсутствие вредных выделений в атмосферу. Так что такие батареи отлично подходят потребителям, ведь обладают отличной эластичностью и экологичностью.

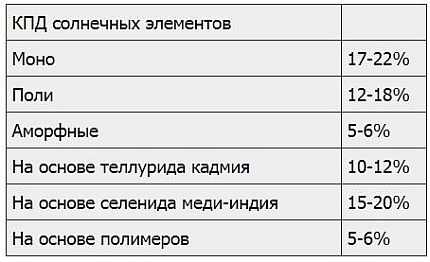

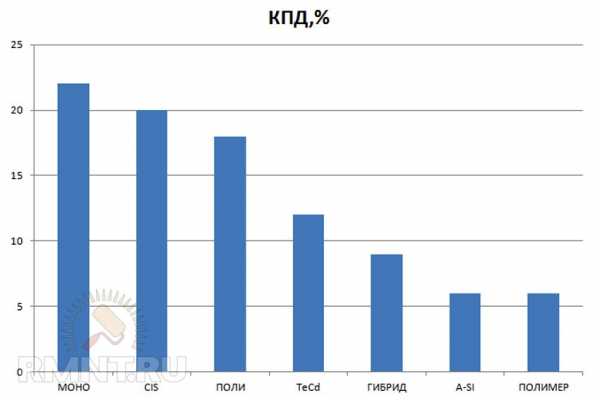

Сравнительная таблица: виды солнечных батарей и уровень КПД

Напоследок, хотелось бы сравнить коэффициенты полезного действия каждого типа солнечных батарей, но не забывайте, что помимо КПД есть много других факторов, которые могут охарактеризовать каждый тип как с хорошей, так и плохой стороны.

КПД	в процентах
Монокристаллические	17-22%
Поликристаллические	12-18%
Аморфные	5-6%
Теллурид кадмия	10-12%
Селенид меди-индия	15-20%
Полимерные	5-6%

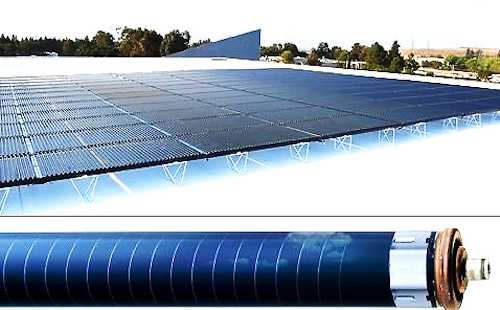

Что такое концентрационные солнечные модули?

Концентрационные модули помогают более эффективно использовать площадь солнечных панелей, получая экономию площади почти в два раза. Однако такая система осложнена необходимостью инсталляции механического модуля, который бы поворачивал линзы в сторону солнца. Особенно такие установки необходимы в местах, где прямое излучение солнца есть в достатке на протяжении всего года.

Фотосенсибилизированные батареи

Фотосенсибилизирующий краситель опять-таки помогает оптимизировать приём солнечной энергии, но при этом солнечные панели работающие по этому принципу, скорее напоминают процесс фотосинтеза в природе. Впрочем, пока что это только концептуальная идея, не имеющая воплощения. Кто знает, может пока Вы соберётесь покупать солнечные панели, она уже будут вовсю продаваться на рынке.

Ну что, разобрались какие бывают солнечные батареи? Надеемся, эта статья поможет Вам определиться, какую батарею поставить для дома, но если после прочтения у Вас возникло ещё больше вопросов — милости просим на наш сайт, где Вы найдёте всю информацию про солнечные батареи и источники питания, работающие на солнечной энергии а также про различные виды солнечных панелей.

www.solnpanels.com

Сравнительный обзор различных видов солнечных батарей

Альтернативная энергетика максимально развивается в Европе, показывая результатами свою перспективность. Появляются новые виды солнечных батарей, повышается их КПД.

При желании обеспечить работу промышленного здания или жилого помещения за счет энергии солнца, необходимо предварительно узнать об отличиях оборудования, понять, какие солнечные панели подходят под климатические условия определенного региона.

Мы поможем разобраться в этом вопросе. В статье рассмотрен принцип работы фотоэлектрических преобразователей, приведен обзор разных видов солнечных батарей с указанием их характеристик, преимуществ и недостатков. Ознакомившись с материалом, вы сможете сделать правильный выбор для обустройства эффективной гелиосистемы.

Содержание статьи:

Принцип работы солнечных панелей

Подавляющее большинство солнечных панелей являются в физическом смысле фотоэлектрическими преобразователями. Электрогенерирующий эффект возникает в месте полупроводникового p-n перехода.

Именно кремниевые пластины составляют основу себестоимости солнечных панелей, но при их использовании в качестве круглосуточного источника электроэнергии придется дополнительно купить дорогостоящие аккумуляторные батареи

Панель состоит из двух кремниевых пластин с различными свойствами. Под действием света в одной из них возникает недостаток электронов, а в другой – их избыток. Каждая пластина имеет токоотводящие полоски из меди, которые подсоединяются к преобразователям напряжения.

Промышленная солнечная панель состоит из множества ламинированных фотоэлектрических ячеек, скрепленных между собой и закрепленных на гибкой или жесткой подложке.

КПД оборудования зависит во многом от чистоты кремния и ориентации его кристаллов. Именно эти параметры пытаются улучшить инженеры последние десятилетия. Основной проблемой при этом является высокая стоимость процессов, которые лежат в основе очищения кремния и расположения кристаллов в одном направлении на всей панели.

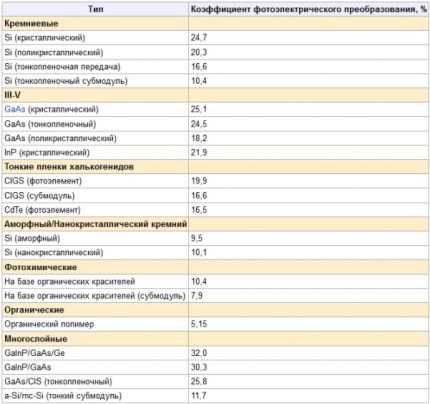

Ежегодно максимальные КПД различных солнечных панелей изменяются в большую сторону, потому что в исследования новых фотогальванических материалов вкладываются миллиарды долларов (+)

Полупроводники фотоэлектрических преобразователей могут изготавливаться не только из кремния, но и из других материалов – при этом не изменяется.

Типы фотоэлектрических преобразователей

Классифицируют промышленные солнечные панели по их конструкционным особенностям и типу рабочего фотоэлектрического слоя.

Различают такие виды батарей по типу устройства:

;
жесткие модули.

Гибкие тонкопленочные панели постепенно занимают всё большую нишу на рынке благодаря своей монтажной универсальности, ведь установить их можно на большинстве поверхностей с разнообразными архитектурными формами.

Реальные характеристики солнечных панелей обычно ниже, чем указанные в инструкции. Поэтому перед их установкой дома желательно самому увидеть похожий реализованный проект

По типу рабочего фотоэлектрического слоя солнечные батареи разделяются на такие разновидности:

Кремниевые: монокристаллические, поликристаллические, аморфные.
Теллурий-кадмиевые.
На основе селенида индия- меди-галлия.
Полимерные.
Органические.
На основе арсенида галлия.
Комбинированные и многослойные.

Интерес для широкого потребителя представляют не все типы солнечных панелей, а только лишь первые два кристаллических подвида.

Хотя некоторые другие типы панелей и имеют большие КПД, но из-за высокой стоимости они не получили широкого распространения.

Галерея изображений

Фото из

Массив монокристаллических солнечных фотоэлементов

Солнечная панель на основе поликристаллов кремния

Солнечная панель в виде пленки

Фотогальванические элементы из селенида индия-меди-галлия

Фотоэлемент на основе арсенида галлия

Солнечные панели со слоем теллурида кадмия

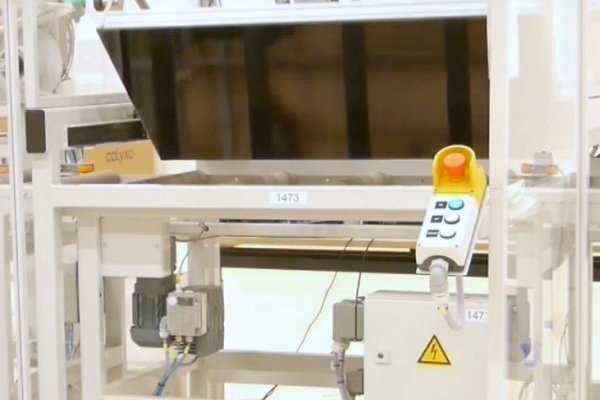

Производство органических солнечных панелей

Солнечная батарея из полиэфира

Кремниевые фотоэлектрические элементы довольно чувствительны к нагреву. Базовая температура для измерения электрогенерации составляет 25°C. При её повышении на один градус эффективность панелей снижается на 0,45-0,5%.

Далее будут подробно рассмотрены солнечные панели, которые представляют наибольший потребительский интерес.

Характеристики панелей на основе кремния

Кремний для солнечных батарей изготавливают из кварцевого порошка – размолотых кристаллов кварца. Богатейшие залежи сырья есть в Западной Сибири и Среднем Урале, поэтому перспективы данного направления солнечной энергетики практически безграничны.

Даже сейчас кристаллические и аморфные кремниевые панели занимают уже более 80% рынка. Поэтому стоит рассмотреть их более подробно.

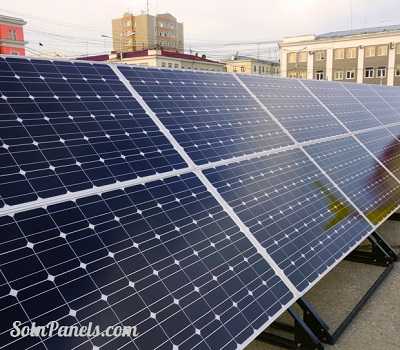

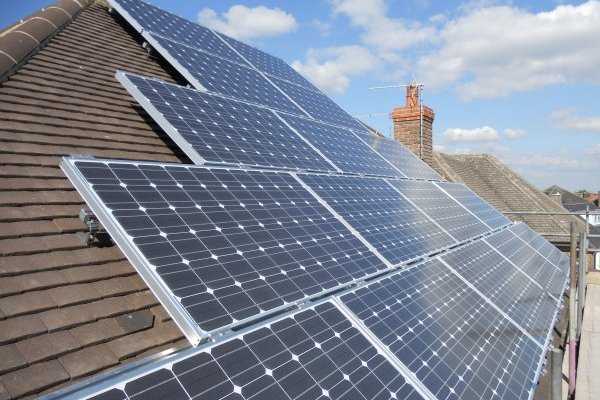

Монокристаллические кремниевые панели

Современные монокристаллические кремниевые пластины (mono-Si) имеют равномерный темно-синий цвет по всей поверхности. Для их производства используется наиболее чистый кремний. Монокристаллические фотоэлементы среди всех кремниевых пластин имеют самую высокую цену, но обеспечивают и наилучший КПД.

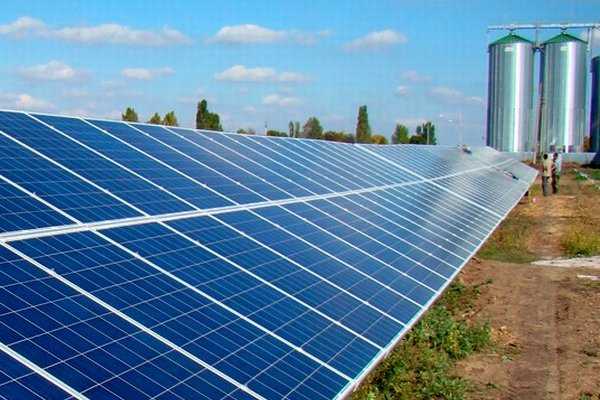

Большие монокристаллические солнечные панели с поворотными механизмами идеально вписываются в пустынные пейзажи. Там обеспечиваются условия для максимальной производительности

Высокая стоимость производства обусловлена сложностью ориентации всех кристаллов кремния в одном направлении. Из-за таких физических свойств рабочего слоя максимальный КПД обеспечивается только лишь при перпендикулярном падении солнечных лучей на поверхность пластины.

Монокристаллические батареи требуют дополнительного оборудования, которое автоматически поворачивает их в течение дня, чтобы плоскость панелей была максимально перпендикулярна солнечным лучам.

Слои кремния с односторонне ориентированными кристаллами вырезаются из цилиндрического бруска металла, поэтому готовые фотоэлектрические блоки имеют вид закруглённого по углам квадрата.

К преимуществам монокристаллических кремниевых батарей относят:

Высокий КПД со значением 17-25%.
Компактность – меньшая площадь размещения оборудования из расчета на единицу мощности, в сравнении с поликристаллическими кремниевыми панелями.
Долговечность – достаточная эффективность генерации электроэнергии обеспечивается до 25 лет.

Недостатков у таких батарей всего два:

Высокая стоимость и длительная окупаемость.
Чувствительность к загрязнению. Пыль рассеивает свет, поэтому у покрытых ею солнечных панелей резко снижается КПД.

Из-за потребности в прямых солнечных лучах монокристаллические в основном на открытых площадках или на высоте. Чем ближе местность к экватору и чем больше в ней солнечных дней, тем более предпочтительна установка именно этого типа фотоэлектрических элементов.

Поликристаллические солнечные батареи

Поликристаллические кремниевые панели (multi-Si) имеют неравномерный по интенсивности синий окрас из-за разносторонней ориентированности кристаллов. Чистота кремния, используемого при их производстве, несколько ниже, чем у монокристаллических аналогов.

Разнонаправленность кристаллов обеспечивает высокий КПД при рассеянном свете – 12-18%. Он ниже, чем в однонаправленных кристаллах, но в условиях пасмурной погоды такие панели оказываются более эффективны.

Неоднородность материала приводит и к снижению себестоимости производства кремния. Очищенный металл для поликристаллических солнечных панелей без особых ухищрений заливается в формы.

На производстве используются специальные технические приемы для формирования кристаллов, однако их направленность не контролируется. После остывания кремний нарезают слоями и обрабатывают по специальному алгоритму.

Поликристаллические панели не требуют постоянной ориентации в сторону солнца, поэтому для их размещения активно используются крыши домов и промышленных зданий.

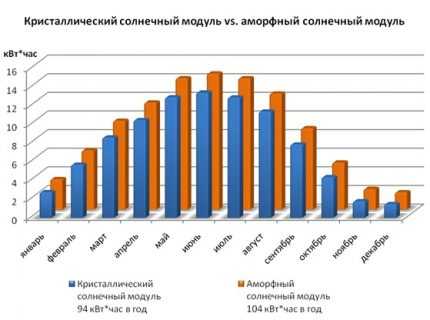

Днем при легкой облачности преимуществ солнечных панелей из аморфного кремния заметно не будет, их достоинства раскрываются только при плотных тучах или в тени (+)

К достоинствам солнечных батарей с разнонаправленными кристаллами относят:

Высокая эффективность в условиях рассеянного света.
Возможность стационарного монтажа на крышах зданий.
Меньшая стоимость по сравнению с монокристаллическими панелями.
Длительность эксплуатации – падение эффективности через 20 лет эксплуатации составляет всего 15-20%.

Недостатки у поликристаллических панелей также имеются:

Пониженный КПД со значением 12-18%.
Относительная громоздкость – требуется больше пространства для установки из расчета на единицу мощности в сравнении с монокристаллическими аналогами.

Поликристаллические солнечные панели завоевывают всё большую рыночную долю среди других кремниевых батарей. Это обеспечивается широкими потенциальными возможностями для удешевления стоимости их производства. Ежегодно увеличивается и КПД таких панелей, стремительно приближаясь к 20% у массовых продуктов.

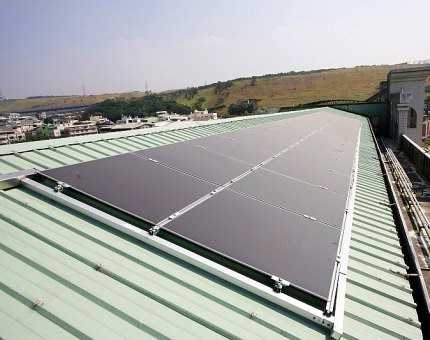

Солнечные панели из аморфного кремния

Механизм производства солнечных панелей из аморфного кремния принципиально отличается от изготовления кристаллических фотоэлектрических элементов. Здесь используется не чистый неметалл, а его гидрид, горячие пары которого осаждаются на подложку.

В результате такой технологии классические кристаллы не образуются, а затраты на производство резко снижаются.

Фотоэлементы из осажденного аморфного кремния можно закреплять как на гибкой полимерной подложке, так и на жестком стеклянном листе

На данный момент существует уже три поколения панелей из аморфного кремния, в каждом из которых заметно повышается КПД. Если первые фотоэлектрические модули имели эффективность 4-5%, то сейчас на рынке массово продаются модели второго поколения с КПД 8-9%.

Аморфные панели последней разработки имеют эффективность до 12% и уже начинают появляться в продаже, но они пока ещё достаточно дорогие.

За счет особенностей данной производственной технологии, создать слой кремния можно как на жесткой, так и на гибкой подложке. Из-за этого модули из аморфного кремния активно используются в гибких тонкоплёночных солнечных модулях. Но варианты с эластичной подложкой стоят намного дороже.

Физико-химическая структура аморфного кремния позволяет максимально поглощать фотоны слабого рассеянного света для генерации электроэнергии. Поэтому такие панели удобны для применения в северных районах с большими свободными площадями.

Не снижается эффективность батарей на основе аморфного кремния и при высокой температуре, хотя они и уступают по этому параметру панелям из арсенида галлия.

При одинаковой стоимости оборудования солнечные панели из гидрида кремния показывают большую производительность, чем их моно- и поликристаллические аналоги (+)

Подытоживая, можно указать такие преимущества аморфных солнечных панелей:

Универсальность – возможность изготовления гибких и тонких панелей, монтаж батарей на любые архитектурные формы.
Высокий КПД при рассеянном свете.
Стабильная работа при высоких температурах.
Простота и надежность конструкции. Такие панели практически не ломаются.
Сохранение работоспособности в сложных условиях – меньшее падение производительности при запыленности поверхности, чем у кристаллических аналогов

Срок службы таких фотоэлектрических элементов, начиная со второго поколения, составляет 20-25 лет при падении мощности в 15-20%. К недостаткам панелей из аморфного кремния можно отнести лишь потребность в бо́льших площадях для размещения оборудования требуемой мощности.

Обзор бескремниевых устройств

Некоторые солнечные панели, изготовленные с применением редких и дорогостоящих металлов, имеют КПД более 30%. Они в разы дороже своих кремниевых аналогов, но всё-таки заняли высокотехнологичную торговую нишу, благодаря своим особенным характеристикам.

Солнечные панели из редких металлов

Существует несколько типов солнечных панелей из редких металлов, и не все они имеют КПД выше, чем у монокристаллических кремниевых модулей.

Однако способность работать в экстремальных условиях позволяет производителям таких солнечных панелей выпускать конкурентоспособную продукцию и проводить дальнейшие исследования.

Панели из теллурида кадмия активно используются при облицовке зданий в экваториальных и аравийских странах, где их поверхность нагревается днем до 70-80 градусов

Основными сплавами, применяемыми для изготовления фотоэлектрических элементов, являются теллурид кадмия (CdTe), селенид индия- меди-галлия (CIGS) и селенид индия-меди (CIS).

Кадмий – токсический металл, а индий, галлий и теллур являются довольно редкими и дорогостоящими, поэтому массовое производство солнечных панелей на их основе даже теоретически невозможно.

КПД таких панелей находится на уровне 25-35%, хотя в исключительных случаях может доходить до 40%. Ранее их применяли в основном в космической отрасли, а сейчас появилось новое перспективное направление.

Из-за стабильной работы фотоэлементов из редких металлов при температурах 130-150°C их используют в солнечных тепловых электростанциях. При этом лучи солнца от десятков или сотен зеркал концентрируются на небольшой панели, которая одновременно генерирует электроэнергию и обеспечивает передачу тепловой энергии водяному теплообменнику.

В результате нагрева воды образуется пар, который заставляет вращаться турбину и генерировать электроэнергию. Таким образом солнечная энергия преобразуется в электрическую одновременно двумя путями с максимальной эффективностью.

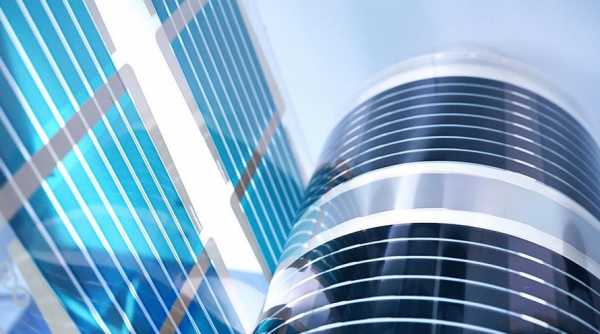

Полимерные и органические аналоги

Фотоэлектрические модули на основе органических и полимерных соединений начали разрабатывать только в последнем десятилетии, но исследователи уже добились значительных успехов. Наибольший прогресс демонстрирует европейская компания Heliatek, которая уже оснастила органическими солнечными панелями несколько высотных зданий.

Толщина её рулонной пленочной конструкции типа HeliaFilm составляет всего 1 мм.

При производстве полимерных панелей используются такие вещества, как углеродные фуллерены, фталоцианин меди, полифенилен и другие. КПД таких фотоэлементов уже достигает 14-15%, а стоимость производства в разы меньше, чем кристаллических солнечных панелей.

Остро стоит вопрос срока деградации органического рабочего слоя. Пока что достоверно подтвердить уровень его КПД через несколько лет эксплуатации не представляется возможным.

Преимуществами органических солнечных панелей являются:

возможность экологически безопасной утилизации;
дешевизна производства;
гибкая конструкция.

К недостаткам таких фотоэлементов можно отнести относительно низкий КПД и отсутствие достоверной информации о сроках стабильной работы панелей. Возможно, что через 5-10 лет все минусы органических солнечных фотоэлементов исчезнут, и они станут серьезными конкурентами для кремниевых пластин.

Какую солнечную панель выбрать?

Выбор солнечных панелей для загородных домов на широте 45-60° не труден. Здесь стоит рассматривать лишь два варианта: поликристаллические и монокристаллические кремниевые панели.

При дефиците места предпочтение лучше отдать более эффективным моделям с односторонней ориентацией кристаллов, при неограниченной площади рекомендуется приобрести поликристаллические батареи.

Ориентироваться на прогнозы аналитических компаний развития рынка солнечных панелей не стоит, ведь лучшие их образцы, возможно, ещё не изобретены

Выбирать конкретного производителя, требуемую мощность и дополнительное оборудование лучше при участии менеджеров компаний, занимающихся продажей и установкой такого оборудования. Следует знать, что качество и цена фотоэлектрических модулей у крупнейших производителей отличаются мало.

Следует учитывать, что при заказе комплекта оборудования «под ключ», стоимость самих солнечных панелей будет составлять всего лишь 30-40% от общей суммы. Сроки окупаемости таких проектов составляют 5-10 лет, и зависят от уровня энергопотребления и возможности продажи излишков электроэнергии в городскую сеть.

Некоторые мастера предпочитают собирать солнечные батареи собственноручно. На нашем сайте есть статьи с подробным описанием технологии изготовления таких панелей, их подключению и обустройству отопительных гелиосистем .

Советуем ознакомиться:

Выводы и полезное видео по теме

Представленные видеоролики показывают работу различных солнечных панелей в реальных условиях. Также они помогут разобраться в вопросах выбора сопутствующего оборудования.

Правила выбора солнечных панелей и сопутствующего оборудования:

Виды солнечных панелей:

Тестирование монокристаллической и поликристаллической панелей:

Для населения и небольших промышленных объектов реальной альтернативы кристаллическим кремниевым панелям пока что нет. Но темпы разработки новых типов солнечных батарей позволяют надеяться, что скоро энергия солнца станет главным источником электроэнергии во многих загородных домах.

Всем заинтересованным в вопросе выбора и использования солнечных батарей предлагаем оставлять комментарии, задавать вопросы и участвовать в обсуждениях. Форма для связи расположена в нижнем блоке.

sovet-ingenera.com

Виды солнечных батарей

Содержание:

Основные виды и классификация солнечных батарей
Дополнительная классификация
Солнечные панели на основе кремния
Тонкопленочные технологии для солнечных панелей
Конструктивные особенности тонкопленочных панелей
Видео

В настоящее время большое внимание уделяется технологическим разработкам в области альтернативных источников электроэнергии. Среди них все более популярными становятся системы, использующие энергию солнца для генерации электрического тока. Они включают в себя набор компонентов, в том числе и различные виды солнечных батарей, отличающихся физическими свойствами и техническими характеристиками.

Данные устройства постепенно внедряются для использования в быту и на производстве и зарекомендовали себя как достаточно эффективные и экологически чистые системы.

Основные виды и классификация солнечных батарей

Все солнечные батареи, известные в настоящее время, можно классифицировать следующим образом:

Устройства малой мощности, предназначенные для питания и зарядки небольших приборов – смартфонов, планшетов и т.д. Их можно применять вне стационарных сетей.
Универсальные батареи. Обеспечивают питание электронных устройств при отсутствии стационарной сети.
Солнечная батарея (панель). Состоят из набора фотоэлементов, закрепленных на подложке. Получили наиболее широкое распространение и в свою очередь разделяются на отдельные категории.

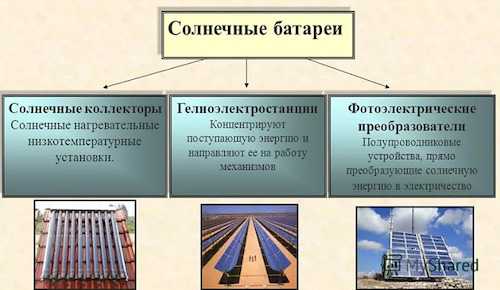

Классификация и типы солнечных батарей (модулей):

Фотоэлектрические преобразователи. Конструктивно являются полупроводниковыми устройствами для преобразования солнечной энергии напрямую в электрическую. Несколько элементов, соединенных между собой, становятся солнечной батареей, которая выглядит как панель. Принцип действия заключается в фотоэлектрическом эффекте, когда в неоднородных полупроводниковых структурах под действием солнечного света появляется электрический ток. Электрофизические характеристики полупроводников могут отличаться, что влияет и на эффективность самого преобразователя.
Гелиоэлектростанции. Представляют собой солнечные установки, работающие от концентрированной энергии солнца, приводящей в движение паровые, газотурбинные и другие агрегаты. Принцип работы основан на использовании обычных линз или вогнутых зеркал, собирающих и концентрирующих солнечные лучи. В фокусе размещается нагревательный элемент, температура которого постепенно увеличивается. Зеркала считаются более эффективными, поскольку дают возможность получить более мощное излучение.
Солнечные коллекторы. Относятся к низкотемпературным нагревательным установкам, обеспечивающим горячее водоснабжение в автономном режиме. Широко применяются и в других сферах. Мощность каждого устройства полностью зависит от его полезной площади. Они способны нагревать жидкости до температур в диапазоне 100-200⁰С.

Дополнительная классификация

Существует еще целый ряд признаков, позволяющих классифицировать солнечные батареи. Среди них большое значение имеет расположение атомов кремния в кристаллическом элементе.

В связи с этим, можно выделить следующие типы солнечных батарей:

Монокристаллические. Для их изготовления применяется кремний высокой чистоты, получаемый промышленным способом. КПД таких батарей составляет 14-17%.
Поликристаллические. Этот вид солнечных батарей изготавливается из кремниевого расплава, медленно охлаждаемого до нужного состояния. Данный способ значительно дешевле, а полученный кремний приобретает ярко синий цвет. КПД таких элементов ниже, в пределах 10-12%.
Панели на основе аморфного кремния. Они относятся к категории тонкопленочных, поскольку кремний наносится на основу как очень тонкая пленка и покрывается защитным материалом. Данный метод изготовления считается наиболее дешевым и простым, но эффективность таких изделий ниже, чем в любом кристаллическом варианте. Компоненты панелей постепенно теряют свои качества. КПД находится на уровне 5-6%.

Основные виды солнечных панелей следует рассмотреть более подробно. Зная их параметры и технические характеристики, гораздо легче сделать правильный выбор.

Солнечные панели на основе кремния

Наибольшей популярностью пользуются элементы, основой которых является моно-кристаллический кремний. Производство осуществляется методом литья, а новые технологии дают возможность получать совершенно чистые кристаллы кремния. Твердение расплава происходит во взаимодействии с кристаллической затравкой.

В процессе охлаждения и застывания образуются цилиндрические монокристаллы, диаметр которых составляет от 13 до 20 см, а длина – 2 м. Стержни разрезаются на отдельные части. Толщина каждого кружка выдерживается в пределах 0,2-0,4 мм. Из этих кружочков образуются ячейки. Для одной панели их оптимальное количество составляет 36 единиц.

Наиболее качественные кристаллы позволяют увеличить КПД до 19%. В таких монокристаллах атомы сориентированы таким образом, что подвижность электронов заметно возрастает. Весь кремний пронизан металлической сеткой, выполняющей функцию электродов. Для установки панели предусмотрена алюминиевая рамка, после чего модуль закрывается противоударным защитным стеклом. Полученная поверхность бывает черного или темно синего цвета.

Монокристаллические кремниевые солнечные батареи отличаются надежностью и долговечностью. Расчетный срок эксплуатации составляет 50 лет. Отсутствие движущихся деталей существенно упрощает монтаж. Они используются в районах с большим количеством солнечных дней, где обычное энергоснабжение работает с перебоями. Высокая эффективность панелей определяется их высокой стоимостью. В большинстве случаев их использование экономически выгодно и целесообразно.

В более дешевых батареях используется мультикристаллический кремний, в состав которого входят различные монокристаллические решетки, собранные в случайном порядке. Срок эксплуатации таких устройств планируется не более 25 лет, а их КПД и стоимость гораздо ниже, чем у классических панелей.

Существует еще один вариант солнечных батарей, в которых использовались элементы поликристаллического кремния. Он также отличается низкой стоимостью, а его кристаллы находятся в агрегатном состоянии, обладают различной формой и ориентацией. В отличие от монокристаллов, они окрашены в собственный ярко синий цвет. Производство таких компонентов постоянно совершенствуется и в настоящее время их параметры лишь незначительно отличаются от лидирующих конструкций.

Производство поликристаллов осуществляется путем медленного охлаждения кремниевой субстанции. Процесс изготовления быстрый и дешевый, однако КПД таких панелей получается достаточно низким. Причина заключается в образовании внутренних поликристаллов, снижающих эффективность батарей.

Тонкопленочные технологии для солнечных панелей

Изобретение технологии с использованием тонкой пленки дало возможность постепенно вытеснить кристаллические солнечные панели, приближаясь к ним по своим техническим характеристикам. Основные преимущества таких изделий заключаются в их невысокой себестоимости, которая становится определяющим фактором в конкурентной борьбе. Модули нового типа отличаются гибкостью, легкостью и эластичностью, что дает возможность устанавливать их практически на любые поверхности.

Основными компонентами пленочных систем являются алюминий, аморфный кремний, теллурид кадмия и другие виды полупроводников, из которых состоит вся конструкция. Все элементы закрепляются на полимерной пленке и составляют единое целое. Количество вырабатываемой электроэнергии напрямую зависит от площади изделия.

В самом начале в тонкопленочных элементах применялся аморфный кремний, наносимый на подложку. Такая конструкция, где используются эти компоненты служила совсем недолго, а КПД составлял всего лишь 4-5%. С улучшением технологии эти показатели возросли, в том числе и КПД, который достиг 8%. Тонкопленочные солнечные батареи третьего поколения увеличили этот показатель до 12% и стали вполне конкурентоспособными по отношению к кремниевым панелям. Таких показателей удалось достичь за счет селенида меди-индия и теллурида кадмия, нашедших свое применение еще в первых портативных зарядных устройствах.

Теллурид кадмия считается более перспективным для дальнейшего использования в солнечных батареях с тонкой пленкой. Некоторое время шли споры о его токсичности, но исследования показали, что вредные выбросы минимальны и не представляют опасности для окружающих. При этом, его КПД достиг 11%, а цена за 1 Вт на 30% ниже, по сравнению с кремниевыми аналогами.

Селенид меди-индия считается еще более эффективным. В настоящее время индий в большинстве случаев заменяется галлием, поскольку он практически весь используется в других производствах. Однако, даже в этом случае пленочные солнечные батареи нового поколения выдают КПД, равный 20%.

Конструкция тонкопленочных панелей

Характерной особенностью таких конструкций является их высокая производительность даже при воздействии рассеянного света. В течение года суммарная мощность этих устройств на 15% превышает кремниевые аналоги. В этом заключаются их явные преимущества.

На определенном этапе, в зависимости от площади, тонкопленочные солнечные батареи начинают преобладать над другими типами модулей. При пасмурной погоде они будут работать значительно эффективнее, так же как и при высокой температуре в жаркую погоду, как и планировал изобретатель. Благодаря физическим свойствам эти изделия часто применяются в декоративной отделке фасадов зданий и в других дизайнерских решениях. Специалисты прогнозируют, что это солнечные батареи будущего.

Важным конструктивным решением является нанесение тонкой пленки на цилиндрические поверхности. В качестве такого цилиндра используется стеклянная трубка, которая после нанесения фотоэлемента помещается внутрь другой трубки. Вторая трубка имеет больший диаметр и к ней подведены электрические контакты.

Благодаря цилиндрическому исполнению, пленочные солнечные батареи поглощают большее количество света, а 40 деталей свободно размещаются на площади 2 м². Они устойчивы к сильным порывам ветра и могут свободно устанавливаться на крышах.

В настоящее время плёночные конструкции оснащаются различными типами каскадных элементов, обладающих многослойной структурой. Вместо одного, в них имеется несколько р-п переходов, что в значительной степени увеличивает эффективность таких модулей. В результате, электрическая энергия, генерируемая панелями, снижает свою себестоимость в два раза относительно кремниевых элементов. На всей площади плёнки с тремя переходами КПД составляет 31%, а при пяти переходах это значение может достичь 43%.

Благодаря постоянному развитию технологий, тонкопленочные солнечные батареи в ближайшее время станут доступными для большинства населения. Они будут не только дешевыми, но и эффективными.

electric-220.ru

Какие бывают типы, виды солнечных батарей и панелей

20 лет назад электричество, добытое из солнечной энергии, казалось нам просто фантастикой. Но уже сегодня солнечными батареями уже никого не удивишь.

Жители стран Европы давно поняли все преимущества солнечной энергии, и теперь освещают улицы, обогревают дома, заряжают различные приборы и т.д. В этом обзоре речь пойдет солнечных батареях нового поколения, созданных для облегчения нашей жизни и сохранения окружающей среды.

Блок: 1/4 | Кол-во символов: 457
Источник: https://teplo.guru/eko/solnechnyie-batarei-novogo-pokoleniya.html

Разделы статьи

Кремниевые солнечные батареи

Блок: 2/12 | Кол-во символов: 534
Источник: https://www.solnpanels.com/vidy-solnechnyh-batarej/

Курьезы солнечной энергетики

В свете вышесказанного особенно забавными выглядят так называемые «обзоры», которые можно найти в youtube.

Автор сравнивает модули разных поколений. Моно — с 2 шинами, поли — с 3 шинами. При переходе от 2 к 3 шинам, также как и переходе к стандартным сейчас 4 токосъемным шинам, эффективность солнечных элементов растет на несколько процентов. Потому разница в мощности — не из-за типа кристалла, а из-за поколения и качества исполнения солнечных элементов. Тем более, что у торговой марки, которую «обозревает» автор, источник солнечных элементов неизвестен, и от партии к партии могут применяться элементы различных производителей.

Иногда на просторах интернета можно прочитать и такой «бред»:

Наиболее эффективны в пасмурную погоду кремниевые поликристаллические батареи, хорошо поглощающие не только прямое солнечное излучение, но и рассеянный свет, проникающий через облака. Связано это с тем, что в поликристаллических элементах кристаллы кремния ориентированы не упорядоченно, а хаотически, что, с одной стороны, снижает эффективность батареи при прямом падении солнечного излучения, а, с другой, снижает ее незначительно при характерном для пасмурной погоды рассеянном освещении.

Конечно же, никакого эффекта на преобразование рассеянного света разное направление кристаллов не имеет. Написавший эти строки не имеет представления о том, как работает солнечный элемент. Нет данных, доказывающих, что поликристаллические элементы лучше преобразуют рассеянный свет, чем монокристаллические. Больше разницы можно увидеть между работой элементов p-типа и n-типа, нежели между моно- и поликристаллом. Разница в работе солнечных элементов при разной освещённости в основном определяется качеством изготовления и технологии, а не типом кристалла. Есть конкретные поликристаллические модули, которые работают лучше конкретных монокристаллических. Которые в свою очередь могут работать лучше других поликристаллических. Как обычно, чем крупнее и известнее производитель, тем более предсказуем результат и лучше качество. Именно поэтому мы всегда рекомендуем к покупке известные и проверенные бренды солнечных панелей. Все они перечислены в нашем Интернет-магазине в разделе «Солнечные панели«, а также на нашем сайте в разделе «Солнечные батареи«.

Блок: 2/4 | Кол-во символов: 2269
Источник: http://www.solarhome.ru/solar/pv/mono-or-poly-solar-panels.htm

Новые разработки

С каждым днем технологии стремительно развиваются, и производство солнечных моделей не стоит на месте. Предлагаем ознакомиться с последними новинками на рынке солнечных систем.

Солнечная черепица

Солнечная черепицаДабы не испортить эстетику кровли дома и при этом получать бесплатную энергию солнца, можно рассмотреть вариант с покупкой солнечной черепицы. Этот отделочный материал состоит из достаточно прочного корпуса и встроенных фотоэлементов.

Кровельное покрытие вырабатывает достаточно энергии, которую можно использовать в бытовых условиях. При использовании такого материала-оборудования можно питать отдельно выделенную электросеть или сбрасывать электроэнергию в общую сеть.

В любом случае общие затраты на электроэнергию снижаются.

Лидером по производству солнечной черепицы является компания из России — «Инноватикс». Вот уже более десяти лет она продает высококачественные отделочные материалы со встроенными фотоэлементами.

Интересно, что такую черепицу тяжело отличить от обычного кровельного материала даже при близком расстоянии.

Преимущества солнечной черепицы:

Полупроводниковый материал, который используется при соединении фотоэлементов, сократили в 4 раза.
Инновационная система фокусировки солнечного света позволяет получать в 5 раз больше энергии.
Средний срок эксплуатации солнечной черепицы составляет 20 лет.
Относительно небольшой вес черепицы не имеет негативного давления на кровлю.
Прочность солнечной черепицы позволяет ее использовать при любых погодных условиях. Черепица спокойно выдерживает град и другие осадки.
Простота креплений позволяет надежно устанавливать черепицу в самые короткие сроки.

Солнечное окно

Солнечное окноБуквально три года назад на рынке солнечных технологий появилась новая разработка американских конструкторов из «Pythagorus Solar Windows». Суть инновации в том, чтобы использовать оконное стекло в качестве панели, добывающей солнечную энергию.

Подобные панели по полной используют в высотках европейских городов. Это позволяет существенно экономить электроэнергию.

Технология солнечных окон представляет собой использование фотоэлементов в виде кремниевых полос, встроенных между стеклами. Помимо того, что окна будут вырабатывать дополнительную электроэнергию, в дополнение окно будет защищать комнату от перегрева, задерживая солнечный свет. Внешне солнечные окна похожи на привычные жалюзи.

Другой производитель солнечных окон «Solaris Plus» предлагает использовать специальные стекла, обработанные специальным кремниевым напылением. Полосы будут преобразовывать солнечные лучи в электроэнергию, которая будет питать АКБ через полупрозрачные проводники.

Гибридные фотоэлементы

В 2015 году американскими конструкторами были разработаны гибридные фотоэлементы, позволяющие преобразовывать электроэнергию не только из солнечного света, но и тепла. Суть конструкции заключается в применении фотоэлементов из кремния и полимерной пленки «PEDOT».

Фотоэлемент фиксируется с пироэлектрической пленкой и соединяется с термоэлектрическим оборудованием, способным преобразовывать тепло в электрический ток.

Тестирование новой гибридной технологии показало, что новая термическая пленка способна вырабатывать в 10 раз больше электроэнергии, чем стандартная солнечная панель.

Блок: 3/4 | Кол-во символов: 3256
Источник: https://teplo.guru/eko/solnechnyie-batarei-novogo-pokoleniya.html

Заключение

Несмотря на то, что между разными типами модулей есть различия, нет однозначного ответа, какой солнечный модуль удовлетворяет всем возможным требованиям лучше всего. Тип модуля выбирается в зависимости от характеристик вашего объекта и требований к установке.

Если вы не ограничены в бюджете и хотите достичь максимального срока службы и максимальной выработки энергии за срок службы солнечной панели, и вам важна площадь, занимаемая солнечной батареей — выбирайте монокристалл. Если есть ограничения в деньгах и нет ограничений по площади установки солнечной батареи и вы не гонитесь за максимальным показателем выработки кВт*ч за срок службы солнечной панели — смело покупайте поликристаллические модули.

«Ваш Солнечный Дом» всегда поможет вам с выбором солнечных панелей. Как лидеры рынка с огромным опытом, мы всегда сможем вам подсказать, какой солнечный модуль и какая технология наиболее подходят вам для решения вашей специфической задачи.

Эта статья прочитана 7323 раз(а)!

Блок: 3/4 | Кол-во символов: 988
Источник: http://www.solarhome.ru/solar/pv/mono-or-poly-solar-panels.htm

Типы фотоэлектрических преобразователей

Классифицируют промышленные солнечные панели по их конструкционным особенностям и типу рабочего фотоэлектрического слоя. Различают такие виды батарей по типу устройства:

гибкие;
жесткие.

Гибкие тонкопленочные солнечные панели постепенно занимают всё большую нишу на рынке благодаря своей монтажной универсальности, ведь установить их можно на большинстве поверхностей с разнообразными архитектурными формами.

По типу рабочего фотоэлектрического слоя солнечные батареи разделяются на такие разновидности:

Кремниевые:
- монокристаллические;
- поликристаллические;
- аморфные.
Теллурий-кадмиевые.
На основе селенида индия- меди-галлия.
Полимерные.
Органические.
На основе арсенида галлия.
Комбинированные и многослойные.

Интерес для широкого потребителя представляют не все типы солнечных панелей, а только лишь первые два кристаллических подвида. Хотя некоторые другие типы панелей и имеют большие КПД, но из-за высокой стоимости они не получили широкого распространения.

Галерея изображений

Фото из

Монокристаллические панели легко угадать по белым квадратикам в уголках отдельных элементов

Поликристаллические панели рекомендуется ориентировать на восток и запад, а для южной стороны лучше приобрести монокристаллический модуль

Тонкопленочные солнечные панели популярны при изготовлении портативных туристических солнечных батарей

Солнечные панели с содержанием индия активно используются на космических спутниках

Мышьяк в солнечных батареях с арсенидом галлия становится токсичным только при прямом контакте с водой

Солнечные панели из редких металлов могут быть изготовлены любых размеров и формы

Органические солнечные панели пока что недоступны для массового потребителя из-за недостаточной испытанности технологии

Кремниевые фотоэлектрические элементы довольно чувствительны к нагреву. Базовая температура для измерения электрогенерации составляет 25 °C. При её повышении на один градус эффективность панелей снижается на 0,45-0,5%.

Блок: 3/7 | Кол-во символов: 2740
Источник: http://je7.ru/sravnitel-nyy-obzor-razlichnyh-vidov-solnechnyh-batarey/

КПД

Эффективность солнечных батарей определяется во многом стадией очистки кремния, который используется в производстве, и ориентацией кристаллов в нем. Эти характеристики и стремятся улучшать разработчики. Ежегодно значение КПД удается увеличивать (в разных видах на неодинаковую величину), благодаря миллиардным инвестициям, вкладываемым в исследования фотогальванических элементов. Тем не менее, эффективность остается недостаточной для массового применения солнечных батарей.

Блок: 4/13 | Кол-во символов: 481
Источник: https://motocarrello.ru/jelektrotehnologii/solnechnye-batarei/1895-solnechnyh-batarej.html

Сложности

Основной проблемой является очистка кремния, точнее стоимость этого процесса, а также ориентирование кристаллов в пределах панели в одном направлении.

Могут использоваться для изготовления преобразователей полупроводниковых помимо кремния иные элементы — индий, например. Их применение не сказывается на принципе функционирования — он не меняется.

Блок: 5/13 | Кол-во символов: 361
Источник: https://motocarrello.ru/jelektrotehnologii/solnechnye-batarei/1895-solnechnyh-batarej.html

Кремниевые монокристаллические панели

Описание

Их легко узнать при визуальном осмотре. В углах элементов хорошо различимы квадратики белого цвета.

Для самих же пластин характерна поверхность однородного синего цвета. Кремний в этом случае требует высокой очистки. Понятно, что технологический процесс по очистке его отличается дороговизной. Затратным является и процесс, результатом которого является ориентирование кристаллов в одном направлении.

Важно: Характеристики рабочего слоя наибольший КПД обеспечивают лишь в случае, когда лучи падают на панели пол прямым углом.

КПД у них достаточно высокий, но и цена тоже самая большая, в сравнении с другими видами пластин.

Солнечным панелям монокристаллическим большой площади необходимы поворотные устройства. В таком виде они считаются идеальным решением для пустынь. Там их производительность наилучшая.

Работать монокристаллические панели не смогут без дополнительного оборудования, способного поворачивать конструкцию вслед за движущимся солнцем, стараясь, чтобы на лучи падали на пластину максимально близко к прямому углу.

Из выращенного в условиях производства кристалла, имеющего вид цилиндра, вырезаются слои. Вот почему у готовых блоков углы скруглены.

Преимущества

Высокий КПД – от 17 до 25 процентов;
Небольшая площадь для установки;
Период эксплуатации достигает 25 и более лет.

Недостатки

Их немного:

достаточно высокая цена;
небыстрая окупаемость;
поверхности панелей слишком чувствительны к различным загрязнениям. Поскольку свет хуже рассеивается на покрытой пылью панели, то и эффективность ее резко падает;
необходимость в прямых лучах требует их размещения только на открытых местах и высоко от земли.

Чем область ближе расположена к экватору, тем большее там количество в году солнечных дней. И это вид панелей, использующих энергию солнца, наиболее предпочтительный.

Блок: 8/13 | Кол-во символов: 1844
Источник: https://motocarrello.ru/jelektrotehnologii/solnechnye-batarei/1895-solnechnyh-batarej.html

Плёночные солнечные батареи

Блок: 6/12 | Кол-во символов: 256
Источник: https://www.solnpanels.com/vidy-solnechnyh-batarej/

Плёночные батареи на основе теллурида кадмия

Кадмий — это материал, который обладает высоким уровнем светопоглощения, открытый как материал для солнечных батарей в 70-х годах. На сегодняшний день, этот материал применяется уже не только в космосе, на околоземной орбите, но и активно используется в качестве материала для солнечных панелей обычного, домашнего пользования.

Самой главной проблемой в использовании такого материала является его ядовитость. Однако исследования говорят о том, что уровень кадмия. который уходит в атмосферу, слишком мал, чтобы наносить вред здоровью человека. Также, несмотря на низкий КПД в районе 10%, стоит единица мощности в таких батареях меньше, чем у аналогов.

Блок: 7/12 | Кол-во символов: 698
Источник: https://www.solnpanels.com/vidy-solnechnyh-batarej/

Выводы и полезное видео по теме

Правила выбора солнечных панелей и сопутствующего оборудования:

Виды солнечных панелей:

Тестирование монокристаллической и поликристаллической панелей:

Для населения и небольших промышленных объектов реальной альтернативы кристаллическим кремниевым панелям пока что нет. Но темпы разработки новых типов солнечных батарей позволяют надеяться, что в ближайшие десятилетия энергия солнца станет главным источником электроэнергии во многих загородных домах и дачах.

Блок: 7/7 | Кол-во символов: 672
Источник: http://je7.ru/sravnitel-nyy-obzor-razlichnyh-vidov-solnechnyh-batarey/

Плёночные панели на основе селенида меди-индия

Блок: 8/12 | Кол-во символов: 445
Источник: https://www.solnpanels.com/vidy-solnechnyh-batarej/

Поликристаллические

Описание

Все кремниевые устройства слишком реагируют на перегрев. Температура, рекомендуемая для измерения электрогенерации, составляет 25 градусов. Даже при ее увеличении всего на градус производительность уменьшается на 0,5%.

Поликристаллические конструкции также легко определить визуально, поскольку окрас их неравномерный, что связано с разной ориентированностью кристаллов, обеспечивающей высокое КПД в рассеянном свете. Хотя значение его меньше, чем в панелях однонаправленных, в непогоду наибольшей эффективностью отличаются именно они.

Чистота кремния намного ниже, чем у рассмотренных выше, также допускается присутствие примесей и инородных включений. Это снижает себестоимость. Для этого вида панелей металл просто разливается в формы. Затем, используя специальные приемы, формируют кристаллы, направленность которых контролировать не нужно.

Остывший кремний режут на слои, обрабатывая их по специальному алгоритму.

Эти батареи не нуждаются в непрерывном ориентировании на солнце, следовательно, для их установки пригодны крыши зданий.

Достоинства аморфного кремния в полной мере раскрываются в тени и с наступлением облачных дней и практически незаметны в солнечную погоду.

Не нужны им и поворотные механизмы, поскольку крепятся они стационарно.

Стоит такая разновидность панелей меньше, чем ориентированные. Эффективность их падает на 20% после 20-летнего использования.

Недостатки

Они, понятно, есть:

Более низкий КПД;
Необходимо большая площадь для монтажа.

В последние годы, благодаря новым исследованиям и появляющимся технологиям, КПД неуклонно растет и у некоторых панелей достигает 20%.

Блок: 9/13 | Кол-во символов: 1634
Источник: https://motocarrello.ru/jelektrotehnologii/solnechnye-batarei/1895-solnechnyh-batarej.html

Сравнительная таблица: виды солнечных батарей и уровень КПД

КПД	в процентах
Монокристаллические	17-22%
Поликристаллические	12-18%
Аморфные	5-6%
Теллурид кадмия	10-12%
Селенид меди-индия	15-20%
Полимерные	5-6%

Блок: 10/12 | Кол-во символов: 447
Источник: https://www.solnpanels.com/vidy-solnechnyh-batarej/

Что такое концентрационные солнечные модули?

Блок: 11/12 | Кол-во символов: 422
Источник: https://www.solnpanels.com/vidy-solnechnyh-batarej/

Панели из редких металлов

Описание

КПД у них высокий. По этому показателю они впереди кремниевых. В основе устройств, способных к работе в условиях экстремальных, лежит теллурид кадмия. Применяются они для облицовки строений в экваториальных странах, где в дневное время поверхности нагреваться порой выше 80 градусов.

Также растет популярность селенид –индий – медно – галлиевых панелей и селенид- индий – медных.

Но, не забывая о токсичности кадмия, и о том, что галлий с индием достаточно редко встречающиеся металлы, невозможно даже предположить, что они будут использоваться для массового производства.

Их эффективность измеряется 35%, даже иногда 40%. Ранее применялись они в космической области, а сегодня – в тепловых электрических солнечных станциях (благодаря стабильности в диапазоне 130-150 градусов).

На панели маленькой площади концентрируются лучи сотен зеркал. Она генерирует ток и передает одновременно водяному теплообменнику тепло. Он нагревает воду до парообразного состояния. Пар приводит во вращение турбину, генерирующую энергию электрическую. То есть, с наибольшей эффективностью энергия солнца сразу двумя способами превращается в электрическую.

Блок: 11/13 | Кол-во символов: 1174
Источник: https://motocarrello.ru/jelektrotehnologii/solnechnye-batarei/1895-solnechnyh-batarej.html

Фотосенсибилизированные батареи

Блок: 12/12 | Кол-во символов: 784
Источник: https://www.solnpanels.com/vidy-solnechnyh-batarej/

Кол-во блоков: 27 | Общее кол-во символов: 24320
Количество использованных доноров: 5
Информация по каждому донору:

https://www.solnpanels.com/vidy-solnechnyh-batarej/: использовано 7 блоков из 12, кол-во символов 3586 (15%)
https://motocarrello.ru/jelektrotehnologii/solnechnye-batarei/1895-solnechnyh-batarej.html: использовано 6 блоков из 13, кол-во символов 5838 (24%)
http://je7.ru/sravnitel-nyy-obzor-razlichnyh-vidov-solnechnyh-batarey/: использовано 3 блоков из 7, кол-во символов 4948 (20%)
https://teplo.guru/eko/solnechnyie-batarei-novogo-pokoleniya.html: использовано 3 блоков из 4, кол-во символов 4737 (19%)
http://www.solarhome.ru/solar/pv/mono-or-poly-solar-panels.htm: использовано 3 блоков из 4, кол-во символов 5211 (21%)

kachestvolife.club

Сравнение всех видов солнечных батарей их отличия

В Европе активно развивают альтернативную энергетику, понимая ее безопасность и перспективность такого источника электроэнергии, как солнечные батареи. Желая организовать отопление жилых зданий ил промышленных за счет энергии земного светила, постройки оснащают именно ими. Эти устройства год от года становятся более совершенными, увеличивается их КПД, они становятся готовыми к работе в темное время и в малосолнечных областях.

Чтобы не ошибиться с выбором солнечных батарей, нужно знать достоинства каждого вида и отличия, потом что для конкретных климатических зон применяются разные виды таких устройств.

Принцип функционирования

Большая часть этих экологических солнечных устройств в действительности не что иное, как фотоэлектрический преобразователь, у которого на границе p-n перехода возникает эффект электрогенерации.

Основой себестоимости солнечных батарей является стоимость кремниевые пластины. Но, для того, чтобы они служили круглые сутки источником электрической энергии, одних пластин кремниевых недостаточно – придется приобрести оборудование дополнительное и, прежде всего, достаточно дорогие аккумуляторные батареи.

Устройство

Составляют панель солнечную два кремниевых элемента, отличающиеся по своим свойствам. В одном из них возникает под воздействием света недостаток частиц с отрицательным зарядом –электронов, в другом они присутствуют в избытке.

На каждой из пластин имеются медные полоски, проводящие ток, которые соединяют с преобразователями напряжения.

У солнечной батареи, предназначенной для промышленного применения, есть много фотоэлектрических ячеек, прошедших стадию ламинирования. Они между собой скреплены и закреплены на подложке гибкой или жесткой.

КПД

Сложности

Могут использоваться для изготовления преобразователей полупроводниковых помимо кремния иные элементы — индий, например. Их применение не сказывается на принципе функционирования — он не меняется.

Типы

Классификация промышленных панелей солнечных происходит по типу рабочего слоя и конструктивным особенностям. Различают панели жесткие и гибкие.

Последние занимают все более широкую нишу благодаря универсальной установке: он и легко устанавливаются на любые поверхности, в том числе на вертикальны – фасады зданий. При этом они совершенно не портят архитектуру, а напротив привносят в не некую изюминку.

Как правило, действительные параметры солнечных батарей несколько ниже заявленных производителем, поэтому, прежде чем выбирать, желательно увидеть воочию уже действующий проект.

По типу фотоэлектрического слоя их подразделяют на:

кремниевые. К ним относятся поли — , монокристаллические и аморфные;
теллурий-кадмиевые. Их собирают на основе индия, меди и галлия;
полимерные;
органические;
с использованием арсенида галлия;
комбинированные и многослойные.

Не все перечисленные виды интересны потребителю, а лишь кристаллические, несмотря на то, что их КПД ниже некоторых других (правда, более дорогих, отчего и менее распространенных).

Процесс изготовления кремниевых конструкций

Для получения солнечных панелей применяют кремний, получаемый при перемалывании кристаллов кварца, огромными запасами которого славится Урал и в Сибирь. Именно из-за безграничных запасов это направление считается очень перспективным. Сегодня за кристаллическими и аморфными панелями почти 80% рынка.

Кремниевые монокристаллические панели

Описание

Их легко узнать при визуальном осмотре. В углах элементов хорошо различимы квадратики белого цвета.

КПД у них достаточно высокий, но и цена тоже самая большая, в сравнении с другими видами пластин.

Работать монокристаллические панели не смогут без дополнительного оборудования, способного поворачивать конструкцию вслед за движущимся солнцем, стараясь, чтобы на лучи падали на пластину максимально близко к прямому углу.

Преимущества

Высокий КПД – от 17 до 25 процентов;
Небольшая площадь для установки;
Период эксплуатации достигает 25 и более лет.

Недостатки

Их немного:

достаточно высокая цена;
небыстрая окупаемость;
поверхности панелей слишком чувствительны к различным загрязнениям. Поскольку свет хуже рассеивается на покрытой пылью панели, то и эффективность ее резко падает;
необходимость в прямых лучах требует их размещения только на открытых местах и высоко от земли.

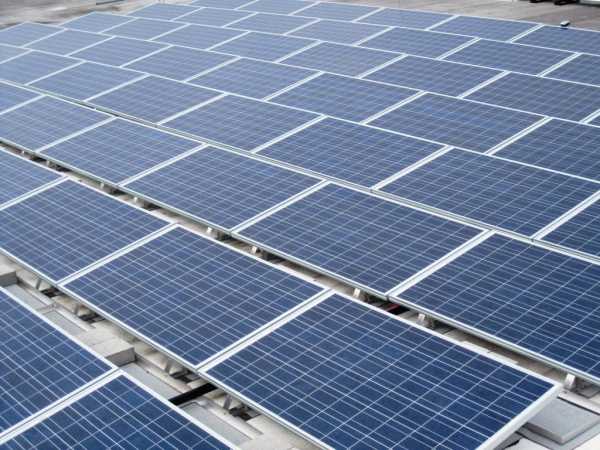

Поликристаллические

Описание

Поликристаллические конструкции также легко определить визуально, поскольку окрас их неравномерный, что связано с разной ориентированностью кристаллов, обеспечивающей высокое КПД в рассеянном свете. Хотя значение его меньше, чем в панелях однонаправленных, в непогоду наибольшей эффективностью отличаются именно они.

Остывший кремний режут на слои, обрабатывая их по специальному алгоритму.

Эти батареи не нуждаются в непрерывном ориентировании на солнце, следовательно, для их установки пригодны крыши зданий.

Не нужны им и поворотные механизмы, поскольку крепятся они стационарно.

Недостатки

Они, понятно, есть:

Более низкий КПД;
Необходимо большая площадь для монтажа.

Панели из аморфного кремния

Описание

Механизм их изготовления совершенно иной, чем у кристаллических фотоэлементов. Для них используется гидрид вместо чистого кремния. Его нагревают до парообразного состояния. Когда пары достигают подложки, они осаждаются на ней. Затраты на изготовления снижаются, а кристаллы не образуются (в понимании классическом).

Полученные фотоэлементы в основе имеют полимерную подложку гибкую либо жесткий стеклянный лист.

Разработано уже 3 поколения таких панелей, анализ характеристик которых дает право говорить о растущем КПД. Первые образцы отличались эффективностью, едва достигавшей 5%, у второго поколения это значение достигало 9, а у последних разработок это уже 12%. Их уже можно встретить в продаже, но цена на них пока остается высокой.

Благодаря особой структуре, подобные солнечные панели максимально поглощают энергию в слабом рассеянном свете, поэтому успешно применяются они в районах севера, где мало солнца и имеются огромные свободные площади.

Важно: на эффективности работы таких батарей не сказывается повышение температуры, хотя в сравнении с панелями на основе арсенида галлия, она ниже.

Преимущества

гибкая основа, упрощающая монтаж и расширяющая область использования;
в рассеянном свет высокий КПД;
стабильность при высокой температуре;
устойчивость к повреждениям механического характера;
независимость от загрязнений.

При правильной эксплуатации они служат не менее 20 лет, за которые падение мощности составляет 15-20.

Недостатки

Единственным минусом считается потребность в большой площади.

Помимо кремниевых, производятся панели, в основе которых лежат редкие, значит, дорогостоящие металлы. КПД подобных конструкций превышает 30%, а цена в разы выше стоимости кремниевых. И, несмотря на это, свою нишу на рынке они успели занять.

Панели из редких металлов

Описание

Также растет популярность селенид –индий – медно – галлиевых панелей и селенид- индий – медных.

Их эффективность измеряется 35%, даже иногда 40%. Ранее применялись они в космической области, а сегодня – в тепловых электрических солнечных станциях (благодаря стабильности в диапазоне 130-150 градусов).

Органические аналоги и полимерные

Это самые новые разработки, появившиеся в последнее время – органические панели, которые отличаются абсолютной безопасностью для экологии и недорогим производственным процессом. Успехов в этом направлении удалось достичь больших.

Среди европейских компаний, успехом наибольшим похвастаться может фирма Heliatek, оснастившая своими пленочными конструкциями, у которых толщина всего миллиметр, ряд зданий. Их КПД находится в пределах 14-15%, цена же ниже в разы, чем у аналогов кристаллических.

Какой же панели отдать предпочтение?

Для загородных коттеджей не трудно выбрать батарею, если он находится на широте 45-60. И выбирать здесь нужно из кремниевых моно- и поликристаллических видов.

При недостаточности места рекомендуется выбрать первые, при отсутствии ограничений площади – вторые.

Производителя, мощность, способную решить все проблемы, оборудование дополнительное рекомендуется выбирать с менеджерами, занимающимися продажей и монтажом данного оборудования.

Видео: ABC-Solar — Виды солнечных панелей

Видео: Поликристаллическая солнечная панель против монокристаллической.

motocarrello.ru

Какие солнечные батареи бывают

В зависимости от мощности существуют: маломощные для зарядки телефонов и другой негабаритной техники; универсальные и более мощные, объединяемые в комплекты электростанций для преобразования энергии солнца в электроэнергию.

В промышленности и дома применяют солнечные батареи и коллекторы — нагревательную установку, работающую при низких температурах.Их задача — обеспечение домов и производственных помещений горячим водоснабжением. Мощность зависит от его полезной площади. Чем больше коллектор, тем более мощной является установка.

Преимуществом является высокий коэффициент полезного действия. Также они могут нагревать воду до температуры 100-200°С.

Их можно разделить на три типа: вакуумные, плоские и коллекторы-концентраторы.

Вакуумные — набор трубок. Они чем-то похожи на привычный нам термос своим видом. У них есть наружная стеклянная колба, внутри которой находится трубка. Вода проходит по трубке и нагревается с помощью излучения, которое было поглощено абсорбером.

Плоские представляют собой конструкцию из трёх элементов: абсорбер, поглощающий лучи, прозрачное покрытие (чаще всего берётся закаленное стекло) и изолирующий слой. Такой вид может нагреть воду до 200°С.

Коллектор-концентратор. Здесь для поглощения используется зеркальная поверхность. Она фокусирует свет с большей на меньшую поверхность. Все концентраторы оборудованы особыми поворотными устройствами, которые следят за солнцем и улавливают наибольшее количество в течение дня.

Коллекторы-концентраторы нагревают до очень высоких температур. Однако у них есть и недостатки. Они работают только в ясный день. При туманной погоде их работа затруднена. Целесообразно применение в жарких странах, где преобладают безоблачные дни. Поэтому чаще всего их используют в промышленности.

Все батареи работают по принципу преобразователя.

Принцип очень прост: в качестве основного элемента здесь используется полупроводник, которые преобразует энергию в электрическую. Когда соединяют между собой несколько преобразователей, получается батарея.

Кремниевые очень распространены. В качестве полупроводника недорогой, износоустойчивый материал – кремний, обладающий хорошей производительностью. Выделяют три подвида: монокристаллические, поликристаллические и аморфные.

Монокристаллические изготавливаются из кремния, который прошёл специальную очистку. Поэтому такой модуль стоит больше, чем остальные на его основе. Внешне представляет собой подобие силиконовых сот, металл расплющен в них до состояния тончайших пластин. Она при работе показывает отличный коэффициент 20%. Кроме того, она способна хорошо улавливать, а значит, эффективна в пасмурную погоду.

Основой поликристаллической является кремниевый расплав, который формируется затем в поликристаллы. Технология производства стоит меньше, чем моно. Однако и КПД здесь несколько ниже, порядка 18%.

Аморфные относят как к типу кремниевых, так и к тонкопленочным. Ведь изготовлены они из кремниеводорода, который при испарении наносят на тонкую подложку, сверху есть защитное покрытие. У нее имеются плюсы: стоимость, простота в использовании, доступность и т.д.

В тонкопленочных полупроводником служат разнообразные элементы. Активно применяют кадмий, открытый учеными в 70-х гг. прошлого века. Также медь, теллурид кадмия, галлий, селенид и другие соединения. Технология изготовления таких панелей проста и достаточно недорога: на тонкую полимерную подложку распыляют полупроводниковые соединения. Сверху их обязательно покрывают защитным слоем. КПД тонкопленочных составляет порядка 5%, но они компенсируют это своей неприхотливостью в использовании. Такие панели можно использовать практически везде. Ими можно заряжать планшет, ноутбук, сотовый телефон. Их берут с собой в походы, в горы, в кругосветные путешествия. Выделяется особый подвид: гибкие модули. Их можно размещать практически везде, они ударопрочны и надежды в применении. Также они могут генерировать энергию, как от прямых солнечных лучей, так и от рассеянного света.

Сравнительно недавно появилась новинка — двухсторонние модули на основе монокристаллического кремния, которые способны улавливать свет, как с тыльной, так и с обратной, лицевой стороны. Их преимущества: безрамочное строение, устойчивы к деградации, зарекомендовали себя в сложных погодных условиях. Т.к. в таких панелях имеется две рабочих поверхности, то и КПД их увеличивается на 10-30%.

gws-energy.ru

Виды и особенности солнечных батарей для дома

Такие источники электрического тока, как солнечные панели, позволяют избавиться от зависимости от общих электрических сетей и пользоваться бесплатной электрической энергией со стабильным напряжением в 220 вольт. Многие решают установить солнечные батареи.

Виды

Кремниевые.
Пленочные.

Каждый из них имеет несколько разновидностей.

Кремниевые солнечные панели для дома могут быть:

Монокристаллическими.
Поликристаллическими.
Аморфными (они являются гибкими, и поэтому их также можно относить к пленочным).

Пленочные панели для дома бывают:

Полимерными.
Батареями на основе теллурий кадмия.
Радиаторами на основе селенида меди-индия.

Все эти виды различаются материалом, который используют для изготовления светочувствительных пластин. Каждый из них рассчитан для использования в бытовой сфере. Они могут вырабатывать ток с напряжением 12, 24 и 48 Вольт. Мощность бывает разной и зависит от размеров батареи. Малые панели имеют мощность, равную 10 ватт, более крупные, предназначенные для монтажа на крышу дома, обладают мощностью, равной 100, 150, 200, 220, 300 и более ватт.

Чтобы выбрать панель, нужно определить, какие устройства она должна питать и сколько кВт она должна создавать.

Монокристаллические батареи

Они представляют собой самые эффективные солнечные батареи. Так как на планете есть очень большие запасы кремния, цена его не очень большая.

Цену на монокристаллические панели, которые способны создавать ток с напряжением 12 вольт и имеют мощность в 200 или 220 Вт, большая. Причина этого – сложная производственная технология.

Монокристаллическая солнечная батарея с мощностью 10, 100, 150 или 200 ватт представляет собой набор ячеек, которые соединены между собой. Каждая ячейка состоит из очень чистого кремния. Для получения такого материала производители используют метод Чохральского.

Особенностью этого кремния является то, что все зерна его кристаллов параллельны, а кристаллы направлены в одну сторону. Благодаря этому вырезанные из кремния пластины способны продемонстрировать КПД, равный 17-22%. С такой эффективностью не работает ни одна солнечная панель.

Каждая пластина на батарее мощностью 10, 150, 200 или 100 ватт является очень тонкой. Толщина достигает 250-300 мкм. Цвет пластин из чистого кремния является черным.

Производство таких фоточувствительных элементов включает этапы:

Получение чистого кремния. После этого материал имеет жидкую форму.
Застывание материала.
Разрезание на тонкие пластины.
Пронизывание пластин сеткой, которая состоит из электродов. Эта сетка собирает и передает ток напряжением 12 и более вольт.

Поликристаллические батареи

Светочувствительные пластины этих панелей состоят из того же кремния. Однако его структуру образуют поликристаллы, которые направлены в разные стороны. В середине каждого кристалла зерна расположены не параллельно. В некоторых местах формируются области, которые имеют зернистые границы. Это приводит к тому, что производительность панели, которая выдает 150 Вт или 0,15 квт, падает. КПД панели составляет 12-18%.

Разная направленность поликристаллов дает возможность улавливать свет с разных направлений, включая и тот, который отражается от различных поверхностей. Поэтому в пасмурную погоду такие панели не сильно теряют КПД. Для сравнения, под спрятанным в тучах небом производительность монокристаллических панелей, генерирующих ток с напряжением 12 вольт, существенно падает.

Неоднородная структура кремния, применяемого в поликристаллических батареях мощностью 100, 200 ватт или 0,25 квт, обусловлена более простым методом производства.

Его особенностями являются:

Нагрев исходного кремния до температуры 800-1000 °С (для монокристаллических панелей кремний нагревают до 1400 °С).
Медленное охлаждение кремниевого расплава.

Благодаря таким нюансам энергозатраты на производство уменьшаются, и поликристаллические пластины становятся дешевле. В итоге батареи с мощностью 150, 200 Вт стоят меньше.

Поликристаллические панели, которые могут генерировать ток напряжением в 12 или 24 вольт, всегда имеют темно-синий цвет.

Батареи на основе аморфного кремния

Производители изготавливают их не из самого кристаллического кремния, а из кремневодорода или силана. Этот материал не имеет такой производительности, как пластины вышеназванных видов. Его КПД не больше 5-6%.

Процесс изготовления предусматривает нанесение тонкого слоя материала на гибкую подложку. Благодаря этому он получает такие преимущества, как:

Отличную гибкость. Сгибание не приводят к повреждению материала и падению его производительности.
Очень малую толщину. Она не является большей 1 мкм.
Высокий уровень оптического поглощения. Поли- и монокристаллические панели по этому показателю хуже в 20 раз.
Относительно малое падение производительности в пасмурную погоду.

Эти три вида являются основными представителями кремниевых солнечных панелей. Кроме них компании научились создавать гибридные солнечные батареи. Они также могут генерировать ток напряжением 12 или 24 вольт.

Один из таких вариантов изготавливают из двухфазного материала, состав которого представлен аморфным кремнием и микро- или нанокристаллами. Доля последних является очень малой. Этого достаточно, чтобы получить такой же КПД, который имеют поликристаллические солнечные батареи мощностью 150 Вт или 0,15 квт.

Пленочные батареи на основе телурия кадмия

Теллур кадмий в качестве основного материала для светочувствительных пластин начали рассматривать еще в 70-х годах. Ученые относили его к числу лучших вариантов для создания панелей, предназначенных для питания космических аппаратов.

Сегодня не все хотят покупать солнечные батареи из этого материала, ведь кадмий – это кумулятивный яд, и поэтому есть мнение, что он может быть опасным. Согласно проведенным исследованиям доля попадающего в атмосферу кадмия очень малая. По этой причине он не способен нанести вред.

Особенности такой панели, которая может иметь мощность в 150 ватт или 0,15 квт:

КПД равняется 11%.
1 квт мощности дешевле на 20-30%, чем 1 квт мощности кремниевых солнечных батарей.

Панель из селенида меди-индия

Производители для создания фоточувствительной пластины используют:

Селенид.
Медь.
Индий.

Некоторые из компаний заменяют небольшое количество элементов индия галлием. Причиной такого подхода является частая применяемость его в производстве плоских мониторов. Галлий имеет похожие свойства. Однако КПД панели с таким элементом становится меньше.

Солнечная батарея на основе селенида меди-индия способна превратить 15-20% падающего на нее солнечного излучения в электрическую энергию. По КПД этот вид мало чем отстает от монокристаллической кремниевой батареи с мощностью 100, 150 или 200 Вт.

Полимерные солнечные панели

При создании таких панелей используют возможности органических полупроводников. Солнечная батарея на 50 Вт и большей мощностью (например, 0,1 квт) способна показать КПД, равный 5-6%.

Для производства этих источников тока используют различные органические полупроводники:

полифенилен;
углеродные фуллерены;
фталоциан меди и аналогов.

Благодаря этим материалам солнечная пленка имеет толщину, равную 100 нм.

Главные преимущества такой панели:

Малая себестоимость.
Легкость и доступность.
Невозможность нанести вред окружающей среде.
Хорошая механическая эластичность.

poluchi-teplo.ru

РубрикаРазное
