Какие кольца для колодца лучше ставить – как выбрать кольца и выкопать колодец

как выбрать кольца и выкопать колодец

Колодец

Как говорят в народе: рассуждать — не мешки ворочать. Поэтому сейчас, если не копать, то хотя бы продолжить разговор о распространённых заблуждениях желающих иметь колодец — самое время. О других иллюзиях и предрассудках вы можете прочитать в публикации Некоторые заблуждения желающих иметь колодец: про глубину и количество воды.

Чем «окольцевать» колодец

Для колодца устраивается шахта, стенки которой укрепляются от осыпания. Использовать для этого можно разные материалы. В нашей стране раньше были распространены колодезные срубы — по тем же причинам, почему дерево было популярно и в качестве строительного материала для домов.



Колодезный сруб

Можно сложить стенки шахты из камня или кирпича, но этот способ потребует определённого умения. Сегодня в большинстве случаев используют железобетонные кольца. Колодец из железобетонных колец — наиболее простое решение: такие изделия можно купить практически во всех уголках нашей необъятной родины, а монтаж их не требует каких-то очень специфических знаний.

Сегодня появились в продаже и пластиковые кольца для колодцев, соединяющиеся между собой с помощью резьбы или сварки. Бывают они полиэтиленовые, ПВХ, полипропиленовые, полимерпесчаные.



Полимерпесчаные сборные кольца. Фото с сайта okanalizacii.ru

Пластиковые колодцы долговечны, стыки отдельных элементов герметичны, что снижает риск загрязнения воды извне. Хотя пункт о герметичности ствола шахты, собранного из небольшой высоты (200 мм) колец, вызывает недоверие: много стыков — больше возможность для протечки. На мой взгляд, лучше использовать сварные (высота одной секции 1500 мм) или вовсе бесшовные варианты.

Кольца из пластика используют и для ремонта старых колодцев. Правда, стоимость у них значительно выше, чем у привычных (бетонных).

Шахта колодца, укреплённая каменной кладкой

Пластиковые колодезные кольца пока ещё находятся в категории «экзотика», срубы для колодцев в последнее время не слишком популярны, а каменная кладка ствола колодца трудоёмка. Поэтому более подробно поговорим о заблуждениях, касающихся железобетонных изделий, выпускаемых по ГОСТ 8020-90 (Конструкции бетонные и железобетонные для колодцев канализационных, водопроводных и газопроводных сетей) под маркировкой

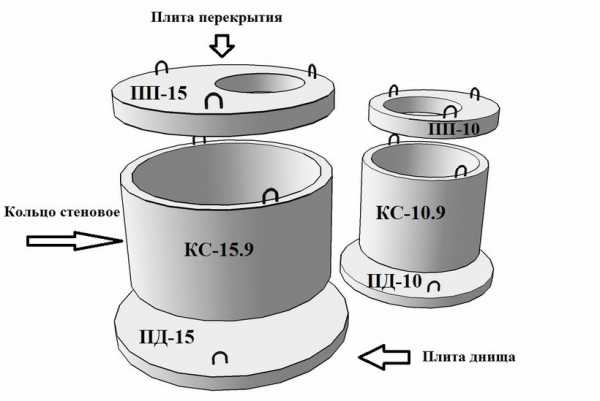

КС — кольцо стеновое рабочей камеры или горловины колодца.

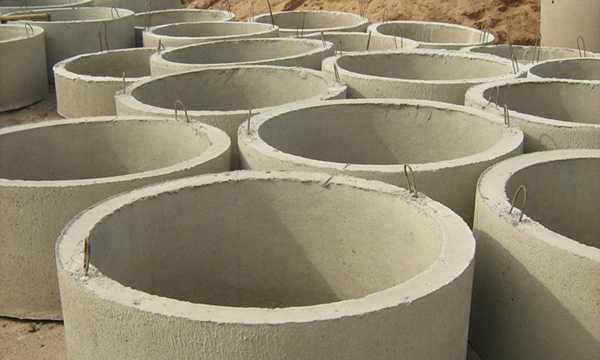

Железобетонные кольца для колодца

Использование бетонных колец для устройства колодцев с питьевой водой рекомендовано СанПиН 2.1.4.544-96 (Питьевая вода и водоснабжение населенных мест. Требования к качеству воды нецентрализованного водоснабжения. Санитарная охрана источников). В пункте 4.3.6 этого документа сказано: «Для облицовки стенок колодца в первую очередь рекомендуются бетонные или железобетонные кольца».

Колодец из бетонных колец

В продаже есть разные варианты: различного диаметра, с ровным краем или замком, позволяющим упростить монтаж отдельных элементов. Этот самый замок чаще всего и вызывает заблуждения. В последнее время распространилось мнение, что замок типа «шип-паз» на кромке колец помогает решать как минимум две проблемы:

• увеличивает герметичность стенок;
• предохраняет от возможного сдвига колец относительно друг друга.

Оба эти пункта несостоятельны. Паз глубиной 20 мм на бетонном изделии не станет преградой для воды — она дырочку найдёт. Если УГВ (уровень грунтовых вод) выше стыка колец, то создавшийся гидравлический напор стык сложной формы не удержит: в этом случае одинаково протекают и стенки из колец с ровным краем, и с фигурным. Если напора нет, то вода выбирает путь наименьшего сопротивления, то есть стекает по наружным вертикальным стенкам колодца и не проникает в горизонтальный шов.

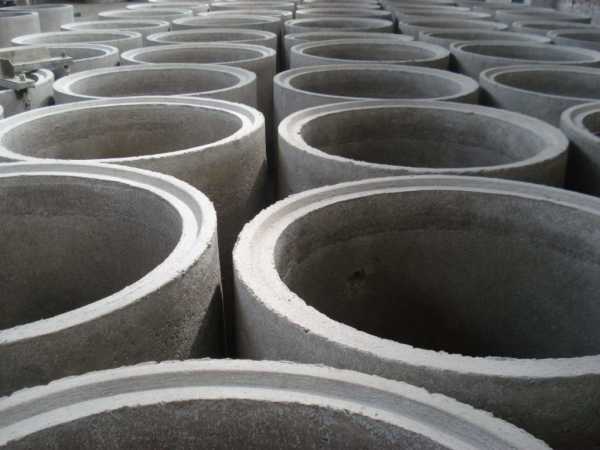

Бетонные кольца с замком. Фото с сайта kolodec.guru

Не удержит этот выступ и от горизонтального смещения колец, если таковое возникнет. Например, если колодец попал на плывун, то силы, действующие в этом случае на ствол колодца, гораздо более мощные, чем способность небольшого бетонного выступа противостоять им. Правильно устроенному колодцу (не имеющему полостей с наружной стороны ствола шахты) некуда сдвигаться в горизонтальном направлении, а силы морозного пучения действуют вертикально, то есть и тут описываемый замок бесполезен.

Также считается, что замок облегчает монтаж — кольца проще выравнивать вертикально. Однако специалисты отмечают, что это удобство на практике не слишком значительно, а в сложных случаях (при устройстве глубоких колодцев, в слабых грунтах и прочее) кольца с ровным краем даже удобнее.

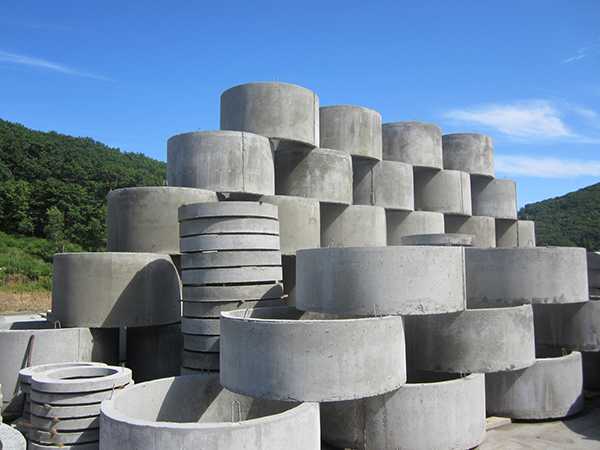

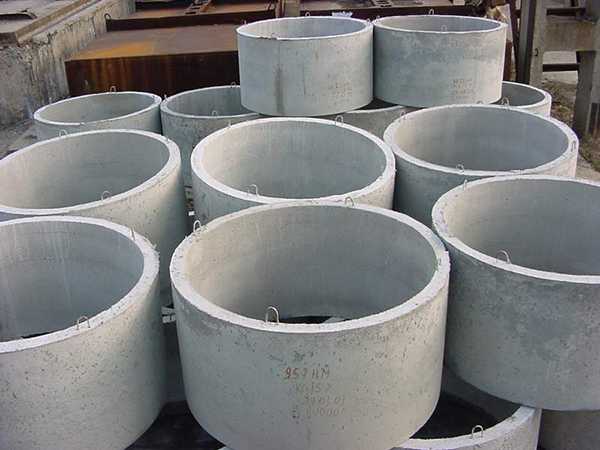

Железобетонные кольца разного диаметра. Фото с сайта 009.kharkov.ua

При покупке колец уделите основное внимание геометрии изделий: удостоверьтесь, что кольца одинаковы и имеют заявленные размеры, что они круглые, а не овальные. Проверьте прочностные характеристики (наличие арматуры). А главное, убедитесь, что приобретаемые вами изделия соответствуют гигиеническим сертификатам и предназначены для питьевой воды.

Как копать: вручную или экскаватором

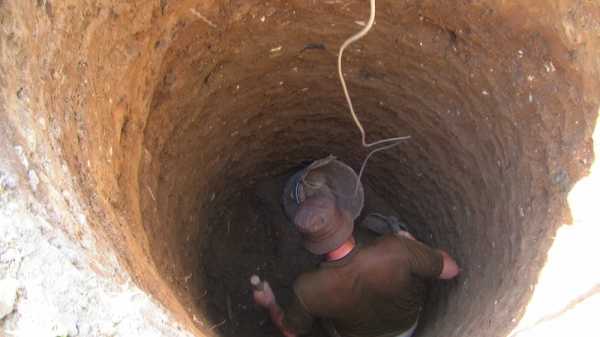

Традиционно копают колодец вручную. Способов два:

1. Сначала выкапывается шахта колодца, затем облицовываются стены. Бетонные кольца по одному опускаются внутрь.
2. Другой способ — копать изнутри кольца, вынимая наружу грунт. Постепенно кольцо опускается вниз, а сверху монтируется следующее.

Первый способ подходит только в том случае, если грунт плотный и не осыпается.

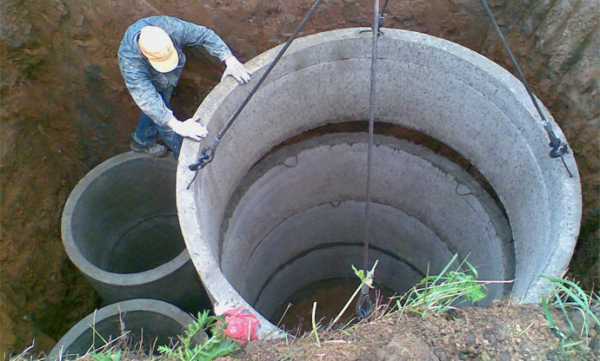

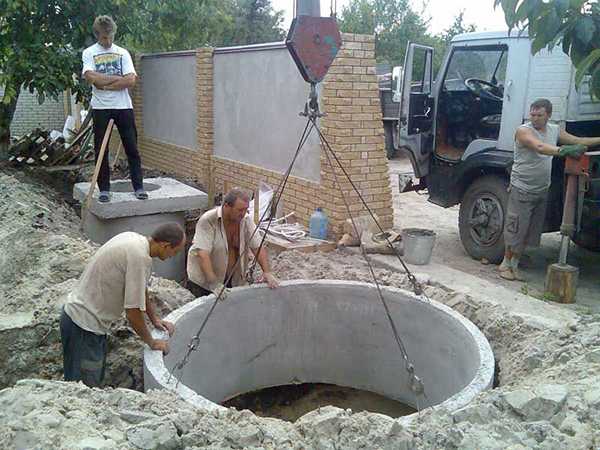

Монтаж колец. Фото с сайта moskovskaya-oblast.doski.ru

Колодец можно вырыть и при помощи техники, но глубина его будет ограничена длиной стрелы экскаватора. Кроме того, экскаватор отроет не только шахту колодца, но и сделает довольно большой котлован, нанеся вред территории вокруг выбранного места.

Сложности могут возникнуть и при обратной засыпке. Структура грунта вокруг вырытого вручную

 колодца остаётся ненарушенной, кольца шахты удерживаются в вертикальном положении уплотнённой почвой. Когда копают котлован экскаватором и устанавливают в него кольца, то засыпают яму вокруг стенок колодца землёй, вынутой из котлована. Почвенные слои перемешиваются, а грунт вокруг установленных колец становится рыхлым.

Колодец можно выкопать при помощи экскаватора

Уплотняется он спустя некоторое время (не меньше года), поэтому кольца могут сдвинуться друг относительно друга. Выходом в такой ситуации может быть использование цельной, а не сборной конструкции, например, из того же железобетона или полиэтилена. А ещё в некоторых случаях на месте колодца, выкопанного при помощи экскаватора, может понизиться уровень грунтовых вод, и в колодце не окажется воды на расчётной глубине.

Выбрав кольца и выкопав колодец, стоит подумать о его обустройстве. Например, стоит ли делать донный фильтр. Об этом вы сможете прочитать в одной из следующих публикаций.

7dach.ru

Как выбрать бетонные кольца для колодца

Главная | Статьи | Как выбрать бетонные кольца для колодца

Для обустройства шахты чаще всего используют бетонные кольца нескольких разновидностей:

• Кольца с плоским торцом, как правило, предназначены для сложных грунтов и неглубоких колодцев. Эти кольца устойчивы к коррозии и механическим повреждениям;

• Кольца с «замком», пазогребные кольца используются для строительства неглубоких колодцев. В данном случае «замок» выступает в качестве крепления между кольцами. Эти кольца характеризуются надёжным соединением между собой. Кроме этого, их можно быстро и качественно установить. В дальнейшем такие кольца предотвращают горизонтальные смещения. Кольца с «замком» удобно складируются на открытых площадках.

Зачистка и чеканка швов — процедура необходимая при использовании обоих типов колец.

Подходящий вид кольца можно подобрать только после детального анализа предполагаемой зоны строительства колодца.

Каких принципов необходимо придерживаться при покупке колодезных колец

• Кольца должны отвечать всем нормам гигиены.

• Качество армирования.

• Соответствовать необходимым размерам и формам.

• Прочность и твердость.

Проблемы, связанные с качеством колец

• Все чаще можно встретить кольца с низким качеством (прочность и твердость) железобетона.

• Минимальное армирование колец при производстве (несколько проволочных колец, вместо сетки).

• Отсутствие необходимых сертификатов качества.

• Уменьшение габаритов колец (высота и толщина стенок).

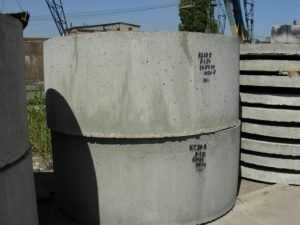

В основном используют бетонные кольца КС 10-9 или их аналогичные модели с другой маркировкой, с основными параметрами:

высота – 90 см;

внутренний диаметр – 100 см;

толщина – 8 см;

масса всего кольца – 640 кг.

Фирма «Чистый колодец» оказывает услуги по копке, обустройству и профилактической чистке колодцев. Кроме этого наши специалисты проводят работы по обеспечению автономным водопроводом от колодца к дому.

---

Также интересно почитать:

Посмотреть все статьи

well-kolodec.ru

Кольца для питьевых колодцев — какие они?

Сегодня повсеместно можно приобрести кольца с замками. С 2008г. мы строим колодцы только такими кольцами. Безопасность и качество работы повысились. Но кольцами для питьевых колодцев их назвать нельзя! Два года нам понадобилось разгадать загадку, откуда берётся в некоторых колодцах еле заметная нефтяная плёнка на поверхности воды.

Бетонные заводы, где производят ж/б кольца с замком, используют в производстве отработку машинного масла. Отработкой обильно смазывают металлические формы, в которых кольца стоят и сохнут примерно 12 часов. В результате каждое кольцо впитывает примерно 50-100 г отработки. Несложно подсчитать, что в десятиколечном колодце присутствует около 1 литра гремучей смеси отработки.

По ТУ в производстве формы нужно мазать специальной жидкостью «Эмульсол».

Но мне ни разу не приходилось встречать тех производителей, которые используют эту жидкость. Эмульсол — эмульсия, на 80% состоит из масла.

Этот чудовищный факт и заставил нас разработать новую технологию производства ж/б колец для питьевых колодцев. Мы разработали и производим восковую жидкость и поставляем её на заводы. В производстве колец для питьевых колодцев формы смазывают воском. Воск, высыхая, оставляет тонкую пленку, формы с бетонных изделий снимают без проблем. Воск с бетоном в контакт не входит и остается на металлических формах.

С 2011 года кольца будет выпускать в Сергиевом Посаде. Смоленской и Калужской области. На кольцах ставят оттески печати Школы мастеров колодезников.



1. Разновидность колодцев
2. Как найти хороших мастеров?
3. Ошибки заказчика при строительстве питьевого колодца
4. Кольца для питьевых колодцев — какие они?
5. Формирование колодца
6. Как выбрать место для колодца?
7. Поиск воды с помощью рамки и лозы
8. Камни и деревянный щит на дне колодца
9. Как определить глубину колодца?
10. Глиняный замок
11. Нужно ли делать вокруг колодца бетонную отмостку?
12. Трубопровод от колодца в дом
13. Углубление колодца
14. Какое расстояние должно быть от колодца до септика?
15. Когда нужно чистить колодец?
16. Почему вода в колодце стала мутной?
17. Колодец на две семьи. Можно ли его сделать глубже?
18. Какие гарантии, что колодец будет хороший?
19. Мы находимся далеко от Москвы за 300 км?
20. А у Вас бывают неудачные колодцы?
21. У меня участок ухожен, переживаю за последствия вашей деятельности
22. Если колодец не получился?
23. Мне нужно копать колодец до песка!
24. Сколько человек работает при строительстве колодца, нужно ли жильё?
25. Скважина или колодец?
26. Колодцы зимой
27. Вредные советы
28. Родниковые питьевые колодцы
29. Отношение бригад к колодцам
30. Чистая ли вода в колодце?
31. Плохая вода в колодце
32. Наплевательское отношение к колодцу

info-kolodec.ru

Железобетонные колодцы: советы по выбору колец

Сеть автономной или центральной канализации отводят сточные воды в канализационные накопительные колодцы. Кроме этого отметим, что существуют и другие разновидности колодцев, которые обеспечивают стабильную работу канализационной системы. Создаваться канализационные колодцы могут из пластиковых труб большого диаметра, возводится из кирпича или железобетонных колец. В данном случае рассмотрим особенности железобетонных колодцев и правила их выбора.

Содержание

Классификация колодцев по предназначению
Устанавливаемые стандарты
Преимущества и недостатки железобетонных колец
По каким критериям проводится выбор
Почему не стоит использовать самодельные кольца для колодцев
Область применения
Как определить нужный диаметр

Классификация колодцев по предназначению

Все канализационные колодцы можно разделить на следующие группы:

1. Контрольные.
2. Смотровые.
3. Промывные.
4. Дождевые.
5. Отстойные.
6. Перепадные.

Каждый тип имеет свои особенности, которые следует учитывать.

Устанавливаемые стандарты

Важным моментом назовем то, что бетонные кольца производятся согласно установленным стандартам ГОСТ 13015-2003 и ГОСТ 8020-90. Некоторые производители используют другие стандарты.

При выборе рассматриваемого строительного материала нужно уделить внимание тому, чтобы производитель соблюдал все установленные стандарты. Они определяют следующие моменты:

1. Показатель прочности.
2. Диаметр и шаг расположения армирующих прутьев.
3. Марку используемого бетона.
4. Показатель проницаемости поверхности.

Если кольца не будут соответствовать установленным стандартам, то срок эксплуатации создаваемой конструкции и ее надежность существенно снижаются.

Преимущества и недостатки железобетонных колец

Перед тем как рассмотреть правила выбора железобетонных колец, следует уделить внимание их преимуществам:

1. Применение современных технологий производства позволило получить кольца высокой прочности и надежности. С каждым годом производители совершенствую технологии производства, что не только повышает эксплуатационные качества, но снижает себестоимость изделий.
2. Сегодня при производстве железобетонных колец создаются специальные выступы, которые существенно упрощают процесс сборки конструкции.
3. При наличии подъемной техники можно существенно упростить монтажные работы. Для зацепления отдельных секций создаются специальные крепежные элементы.
4. При применении железобетонных колец можно создать конструкцию практически любой глубины и с высокими показателями прочности.
5. Многие кольца имеют специальные отверстия для скоб, которые используются в качестве лестницы.

Однако есть и несколько существенных недостатков, среди которых отметим высокую стоимость, большой вес и необходимость в проведении периодического обслуживания.

По каким критериям проводится выбор

Есть несколько рекомендаций по выбору железобетонных колец для колодцев:

1. Диаметральный размер. Довольно важным показателем можно назвать диаметральный размер колец: чем больше показатель, тем больше водоизмещение. Рекомендуется выбирать варианты исполнения с большим диаметром только в том случае, если создавать глубокие конструкции нет возможности.
2. Ширина одной секции: чем больше данный показатель, тем проще проводить строительство колодцев. С повышением ширины существенно повышается и вес одной секции. Поэтому при использовании спецтехники на момент проведения строительных работ можно выбирать секции с большим показателем ширины.
3. Толщина стенок. Прочность одной секции зависит от самых различных показателей, в том числе от толщины стенок. Чем выше показатель ширины стенок, тем больше прочность кольца, но ее вес и стоимость также увеличиваются. Толщина стенок стандартизирована.
4. Марка используемого бетона. Существуют довольно много различных марок бетонов, каждый имеет свои особенности. Высокопрочный бетон обладает повышенной прочностью, но при этом и стоимость существенно повышается.
5. Следует уделять особое внимание качеству армирования заготовки. Армирующий слой принимает на себя большую часть нагрузки, является ответственным элементом. Признак хорошего армирования – присутствие проволочной сетки. Из-за сложности производственного процесса в продаже можно встретить кольца низкого качества, армирование которых представлено всего несколькими секциями тонкой проволоки.
6. Соответствие форм каждой секции даже является важным показателем. Ели одна из секций будет иметь отклонение по форме, то создать герметичную конструкцию будет сложно.

Еще одной важной рекомендацией можно назвать то, что перед приобретением рассматриваемого материалов для канализационных колодцев следует проверить наличие у продавца сертификат качества.

Почему не стоит использовать самодельные кольца для колодцев

Сегодня можно приобрести различные инструменты и материалы для самостоятельного создания различных бетонных конструкций. Однако профессионалы не рекомендуют самостоятельно проводить работы по созданию канализационных колец по следующим причинам:

1. Если во время выполнения работы были допущены ошибки или брак, то есть вероятность перекоса конструкции. В случае перекоса со временем нагрузка, оказываемая снаружи грунтом и изнутри сточными водами, станет причиной нарушения герметичность и возникновения других проблем.
2. Даже при выдерживании правильной геометрии сложно добиться ровной поверхности. То. Насколько ровной будут соприкасающиеся поверхности, зависит герметичность создаваемой конструкции.
3. Современные варианты исполнения колец, производимых на заводах, имеют армирующие кольца. Самостоятельно провести армирование достаточно сложно.
4. Точность геометрии и плоскость поверхности определяют то, что кольца будут точно подходить друг к другу по пазам. Пазы повышают прочность конструкции, а также существенно повышают ее герметичность.
5. При использовании самодельных вариантов исполнения, как правило, монтажные работы существенно усложняются.
6. Допущенные ошибки на момент дозирования всех ингредиентов могут стать причиной быстрого износа колец, при этом в большинстве случаев провести восстановительные работы будет не возможно.

Временные и финансовые затраты, а также относительно невысокое качество получаемого изделия определяют то, что сегодня не многие берутся самостоятельно изготавливать бетонные кольца для канализационного колодца.

Область применения бетонных колец

При выборе колец также следует учитывать и предназначение канализационного колодца:

1. Подходят кольца из бетона для создания накопительных колодцев. Большой диаметр и высокая прочность определяют то, что из них можно создать конструкцию с большим показателем водоизмещения. Поэтому если пропускная способность канализационной системы высокая, то зачастую выбирают именно этот тип материала.
2. Перепадные конструкции предназначены для изменения уровня протекания сточных вод. На участках со сложным рельефом довольно часто нужно изменять уровень размещения трубопровода, и для этого довольно часто устанавливают перепадные колодцы. Для создания подобной конструкции можно использовать и бетонные кольца: они выдержат большую нагрузку, поверхность не истирается под воздействием стоков.
3. Дождевые колодцы предназначены для накопления дождевой воды. Если нужно отвести сточные воды от участка, то могут устанавливать накопительные конструкции.

В целом можно сказать, что бетонные кольца подходят в случае, когда нужно получить надежную и долговечную конструкцию.

Как определить нужный диаметр

Наиболее важным параметром можно назвать диаметральный размер колец. Для бытового исполнения подойдет конструкция, высота которой составляет примерно 2-2,5 метра. При проектировании системы первым делом рассчитывается необходимый объем для накопления нечистот в течение 1-1,5 месяца. Пример расчета следующий:

1. Показатель объема рассчитывается следующим образом: высота умножается на показатель диаметра в квадрате, а также на число Пи (V=L х 3,14 х R²).
2. Часть информации известна: объем стоков, образующихся в месяц, можно взять из среднестатистических показателей, высота конструкции около двух метров.

Если в месяц выходит около 7-ми кубов воды, а высота конструкции два метра, то проведя математически расчеты можно получить результат диаметрального размера колец в 2 метра. А вот толщина стенок определяется производителем исходя из установленных стандартов. Высота одной секции может существенно отличаться.

oborudovanie1.ru

Как отличить питьевые кольца от технических

     Обращаясь в любую фирму, которая занимается строительством колодцев с вопросом, какие они используют кольца, питьевые или технические? Ответ будет примерно такой: конечно питьевые!!! Но к сожалению, это не так…

     Так чем же отличаются кольца для питьевых колодцев от колец для технических сооружений? Этот вопрос многим даже незнаком, так как ранее даже не предполагалось, что эти два понятия могут каким-то образом отличаться друг от друга. В этой статье мы с Вами всё-таки разберёмся в отличиях.

     Кольца для колодцев изготавливают на железобетонных заводах. Так как на сегодняшний день колодезники отдают своё предпочтение кольцам с замками, из-за их более высокой безопасности и практичности, то заводы-изготовители производят именно такие кольца. Но кольцами для питьевых колодцев их назвать нельзя! При производстве колец с замками, форму замка смазывают отработкой машинного масла, поэтому эти кольца можно использовать исключительно для строительства технических сооружений. Для того, чтобы дать людям возможность приобрести питьевые кольца для строительства колодца, Школа Мастеров Колодезников обратилась с предложением к действующим жби заводам с тем, чтобы на их производстве изготавливали ж/б кольца по технологии Школы Мастеров Колодезников – смазывали формы специально разработанной жидкостью на основе воска. Некоторые заводы согласились.

На питьевых кольцах ставят печать ШМК, что означает Школа Мастеров Колодезников. Наличие печати ШМК на кольце означает, что при производстве этого кольца не использовалась отработка машинного масла, следовательно, оно не содержит в себе вредных примесей и по праву может называться питьевым. Во всём остальном питьевое кольцо абсолютно идентично техническому и даже на том же заводе Вы сможете приобрести как питьевые, так и технические кольца.

Сегодня, наличие печати ШМК, это единственное средство для того что бы визуально отличить питьевое кольцо от технического. Печать запатентована, поэтому подделать её будет крайне проблематично. Купив кольца с печатью ШМК, Вы можете быть уверенны в том, что Вам привезли именно питьевые кольца и в них нет ни капли мазута и отработки. В результате Вы получаете чистую питьевую воду на Вашем участке!

     Обращаем Ваше внимание! Питьевыми считаются только те кольца, на которых стоит печать ШМК! С уверенностью заявляем, что ни какие другие производители не изготавливают питьевые кольца. Мы не раз сталкивались с ситуациями, когда людей вводили в заблуждение или попросту обманывали — предлагая ж/б кольца, людям говорили, что это питьевые кольца, но без печати. Это не так! Будьте внимательны!



 1. Питьевые кольца

 2. Технические кольца

 3. Как отличить питьевые кольца от технических

 4. Где изготавливают питьевые кольца (адреса и телефоны)

 5. Стоимость питьевых колец

 6. Как заказать питьевые кольца

 7. Кольца с замком

 8. Из чего сделаны кольца

 9. Как изготавливают ж/б кольца

10. Почему кольца не гладкие и что в них за дырки

11. Разновидности колец

12. Доставка и разгрузка колец

13. Установка колец в колодец

14. Пластиковые кольца для колодца

info-kolodec.ru

Кольца с Замком для Колодца: Характеристики, Монтаж

Колодезные кольца ЖБИ с замком

Кольцо для колодца с замком – это железобетонное изделие, производимое в заводских условиях, и предназначенное для монтажа водозаборных и коммуникационных резервуаров. От обычного стенового кольца оно отличается наличием фальцевого соединения на торцах, которое хорошо видно на фото.
Что это даёт, и в каких случаях ствол колодца лучше монтировать именно из них? На эти, и другие вопросы, вам расскажет инструкция, а так же видео в этой статье.

Особенности и размерность колец

Замок на стыке бетонных колец представляет собой обычное пазо-гребневое соединение, присущее многим другим материалам. Смысл его таков: на одном торце изделия расположено углубление, а на другом – выступ, соответствующий ширине и глубине фальца.
При монтаже, колодезные кольца с замком стыкуют так, чтобы выступающая часть встала в паз. Образующийся при этом зазор впоследствии герметизируется с помощью пенькового жгута и цементного раствора.
Итак:

• Такое соединение надёжно фиксирует элементы ствола, предохраняя их от горизонтального смещения. Плюс, получается более качественная герметизация. Естественно, что цена такого кольца немного выше, чем стоимость аналогичного изделия с гладкими торцами.
• Производятся и те и другие кольца с помощью опалубки. Разница лишь в том, что для формирования выступа и углубления по периметру формы, по внутренней или наружной стороне, навариваются металлические сердечники. Как правило, опалубка используется универсальная, и позволяет изготовить оба вида колец.
• В их производстве обычно применяется бетон М400, с армированием стальным прутом диаметром 6-8 мм. В каком ассортименте можно приобрести железобетонные кольца для колодца с замком, размеры которых отвечают определённым стандартам?
  В зависимости от назначения, существует несколько типоразмеров. Мы о них расскажем, но сначала объясним, по какому принципу они маркируются.
• Это буквенно-цифровое обозначение, например: КС 7-9. Здесь аббревиатура КС означает: кольцо стеновое, первая цифра – это внутренний диаметр, а вторая цифра — это высота изделия.
  Размеры указаны в дециметровом выражении. Некоторые производители добавляют в конце маркировки индекс водонепроницаемости бетона, «О», «П», «Н», что, соответственно означает: особо пониженная, пониженная и нормальная.

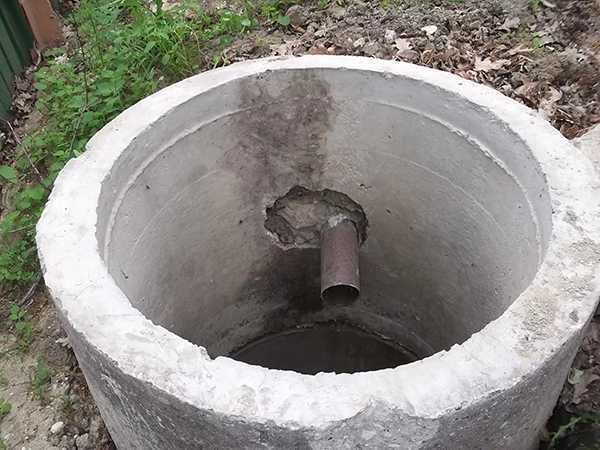

• В изделиях, имеющих отверстия под трубопроводы, в маркировке может быть дополнительно указано их количество: «а» – это два входа; «б» – это четыре. Марка изделия, дата его выпуска, вес, а так же товарный знак завода-производителя, наносятся на наружную поверхность несмываемой краской – на фото снизу это хорошо видно.

Маркировка железобетонных колец

Предлагаем вашему вниманию таблицу с характеристиками колец, наиболее часто применяемых в строительстве водопроводных и канализационных систем.

Марка полномерного кольца	Назначение	Технические характеристики
КС 7-9	Обустройство подземных резервуаров небольшого диаметра: канализационные, поворотные, смотровые и газовые колодцы, приямки для скважин, дренажные системы.	Высота: 90 см Диаметр: 70 см Толщина стенки: 9 см Вес: 380кг Объём кольца: 0,628м3 Объём бетона: 0,15м3
КС 10-9	Кольца данного размера являются основой сооружения питьевых и канализационных колодцев, кессонов для установки пожарных гидрантов и насосного оборудования. Именно их чаще всего используют в автономных системах.	Высота: 90 см Диаметр: 100 см Толщина стенки: 9 см Вес: 600кг Объём кольца: 1,198м3 Объём бетона: 0,24м3
КС 15-9	Применяют в строительстве магистральных и промышленных трубопроводов, для сооружения перепадных, смотровых и газовых колодцев.	Высота: 90 см Диаметр: 1,5м Толщина стенки: 9 см Вес: 1тн Объём кольца: 4,31м3 Объём бетона: 0,4м3
КС 20-9	Сооружение колодцев промышленного назначения, резервуары ливневых напорных канализаций, магистральные коммуникационные системы, выгребные ямы.	Высота: 90 см Диаметр: 2м Толщина стенки: 9 см Вес: 1,48тн Объём кольца: м3 Объём бетона: 0,59м3

Вообще, согласно ГОСТ 8020.90, выпускаются кольца шести диаметров: 7; 10; 13; 15; 20 и 25. Просто мы обратили ваше внимание на те, которые используются повсеместно, и производятся большинством заводов ЖБИ.
Различаются все они по высоте: полномерные и доборные, а так же по толщине применяемого для армирования металла. Есть усиленные варианты, которые используются для проходки в сложных грунтах, например – через плывун.

Нюансы монтажа бетонных колодцев

Процесс монтажа бетонных колец от их типоразмера не зависит. Выполнение тех или иных технологических операций предусматривается, в связи с назначением резервуара, его глубиной и качеством грунта в проходке.
Большинство колодцев можно построить своими руками, тем более, если есть возможность использовать грузоподъёмную технику.

Установка колец с помощью грузоподъёмной техники

 Итак:

• В зависимости от назначения колодца, основанием для установки первого кольца служит либо плита днища, либо утрамбованный и отсыпанный щебнем грунт. При монтаже глубоких колодцев опускным способом, это режущий стальной башмак, на который устанавливается колодезное кольцо с замком. В любом случае, особое внимание должно быть уделено правильности формирования ствола колодца.
• Отклонение от вертикали, как и смещение колец относительно оси конструкции, недопустимо. Поэтому пространственное положение каждого устанавливаемого элемента выверяется уровнем и отвесом. Успех выполнения этой задачи, изначально зависит от подготовки грунтового основания.
• Замковое соединение достаточно надёжно держит кольца в нужном положении. Поэтому, дополнительные крепления в виде скоб или пластин с болтами, используются только в тех случаях, когда строительство колодца ведётся в сложных грунтах, или при близком залегании напорных грунтовых вод.

Материал для герметизации стыков

• Герметизация стыков между кольцами производится так. Сначала выполняется обработка поверхности кристаллизующей грунтовкой.
  Если это питьевой колодец, то грунтуют только швы, в канализационном резервуаре следует обработать всю поверхность. Затем, в зазор пазо-гребневого соединения закладывается джутовый канат, или другой уплотнитель, и шов заделывается водостойким цементным раствором.
• Для придания ему таких свойств существуют различные добавки. Это могут быть специально предназначенные для этой цели пластификаторы, жидкое стекло, и даже клей ПВА.
  Можно купить гидрофобный цемент, в состав которого уже включены гидрофобизаторы. Кстати, с этой задачей прекрасно справляется и обычный плиточный клей. Наружная гидроизоляция обязательна для резервуара любого назначения.
• Для герметичности внутреннего пространства колодца, очень важно правильное обустройство ввода трубопровода. Металлические трубы вводятся через латунные сгоны, выполняется обжимное соединение и заделка зазоров фиброрезиной или силиконовым герметиком.
  Трубы ПНД обычно вводятся сквозь гофру большего диаметра, с применением резиновых уплотнителей.

Ввод труб через стенку колодца

Завершающим этапом строительства колодца, является обратная засыпка грунта, с устройством дренажных пазух в верхней части ствола. Делается это путём чередования утрамбованных слоёв мелкофракционного материала (песка или глины), с гравием или щебнем — это нужно для отвода от конструкции ливневых вод.
При соблюдении технологии производства работ, использование бетонных колец делает процесс обустройства колодца максимально быстрым, а саму конструкцию – прочной и долговечной.

moikolodets.ru

Строительство колодца из бетонных колец — пошаговая инструкция.

Хорошо, если к дачному участку подведено централизованное водоснабжение. При отсутствии такового стоит подумать о сооружении колодца, который сможет решить проблему.

Первым делом стоит собрать информацию о наличии живительной влаги на территории участка. Это можно выполнить двумя способами: расспросив соседей или при помощи бурения. Второй путь потребует значительных затрат, но данные будут обладать 100% надёжностью.

Лучшим временем для проведения разведки и постройки колодца считается время с конца августа. В этот период уровень подземных вод наиболее низкий.

Как найти место для колодца

Важным фактором является выбор места. Колодец должен находиться на расстоянии не менее 50 метров от различных хозяйственных построек: туалета или выгребных ям. Эта площадь считается санитарной зоной, и чистота воды напрямую зависит от её состояния. Чтобы избежать повреждения фундамента, расстояние от колодца до дома должно быть минимум 5 метров. Для удобства в процессе эксплуатации, правильно будет поместить его в центре участка.

Определяем глубину и сколько колец нужно для колодца

Следующий вопрос, который необходимо решить – это глубина. Вода из верхних слоёв проходит недостаточную очистку и не годиться для питья. Гарантировано чистый продукт находится гораздо глубже, примерно на 30 метрах. Самыми высокими качествами обладает вода, добытая из артезианской скважины.Принимая во внимание стандартную высоту кольца 90 см, для рядового дачника доступ к артезианским водам — это слишком затратное мероприятие.

Строительство колодца можно доверить профессионалам, а заручившись поддержкой соседей или друзей выкопать самостоятельно. Для этого потребуются следующие инструменты: лом, лопата, лебёдка.

Колодцы бывают разных видов, самым распространённым считается строение по типу шахты. Его стенки выполняются с помощью бетонных колец, которые скрепляются между собой по системе «шип-паз». По окончании работ швы заделываются цементным раствором.

Копка ямы для колодца

Строительство колодца начинается с рытья ямы. На этом этапе с помощью лопаты роют глиняный замок, шириной от края самой шахты около одного метра. Это необхдимо для того, чтобы исключить попадание воды из верхних слоев грунта.

Установка колец

Первое кольцо устанавливают в подготовленную яму, далее продолжается углубление шахты у стенок и по центру будущего колодца и оно опускается вниз под собственной тяжестью. На него устанавливают следующий элемент конструкции и так продолжают до нужной глубины. Выступившую воду необходимо удалить и углубить дно ещё на 20 сантиметров.

Монтаж глиняного замка

На следующем этапе выстилают поверхность речным песком, подготовленным щебнем и гравием. Внешнее пространство засыпают песком, сверху на глубине одного метра сооружается глиняный замок, который защитит от осадков .Важно помнить, что если планируется вывод проводов для насоса и других коммуникаций, то необходимо проложить их перед выполнением работ с глиняным замком.

Через некоторое время после усадки почвы можно выполнить наружное оформление. Оно не только будет радовать хозяев внешним видом, но и даст защиту от пыли, грязи, насекомых и мелких грызунов. Воду предстоит откачивать из нового колодца ещё примерно две недели. После этого необходимо проверить её качество.

jbi-kolca.ru
