База знаний: Какие бывают светодиоды?

Введение

В последние годы об энергосберегающих светодиодных технологиях говорят очень много. Говорят о важности их повсеместного внедрения, об экономии затрат на электричество, об отличных световых характеристиках светодиодов и многом другом. Однако, никто не говорит о том, какие бывают светодиоды, и как их применять.

Всё дело в том, что мир светодиодов уже настолько большой, что неподготовленный человек часто испытывает трудности, пытаясь разобраться в особенностях различных светодиодов. Для того, чтобы прояснить ситуацию, мы попытаемся подробно описать все существующие на рынке светодиоды и их функциональное отличие друг от друга.



Светодиоды можно разделить по следующим параметрам:

• по типу применения;

• по технологии изготовления;

• по размеру и форме;

• по цвету свечения;

• по мощности светодиода;

Теперь давайте остановимся на каждом параметре в отдельности.



По типу применения

Существует два основных типа применения светодиодов: для нужд индикации («индикаторные светодиоды”) и для нужд освещения («осветительные светодиоды»).

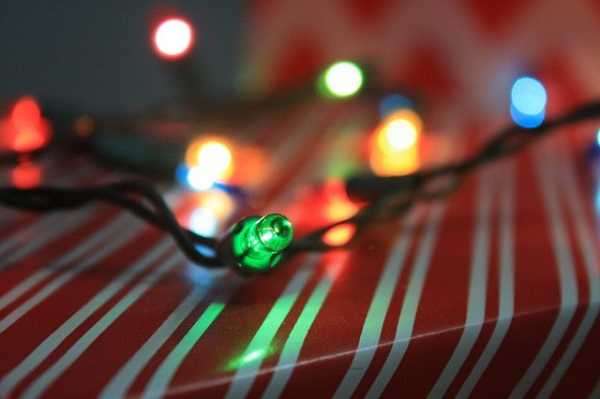

Как пример индикаторных светодиодов можно привести светодиодные ленты или гирлянды, разработанные для украшения или создания настроения в интерьере. Также индикаторные светодиоды можно увидеть в габаритных огнях автомобилей, светодиодных светофорах, индикаторном освещении и в прочих местах, где нет необходимости применять мощные, осветительные светодиоды. В целом, индикаторными светодиодами выступают маломощные светодиоды, цель которых светиться в тёмное время суток и быть заметными.

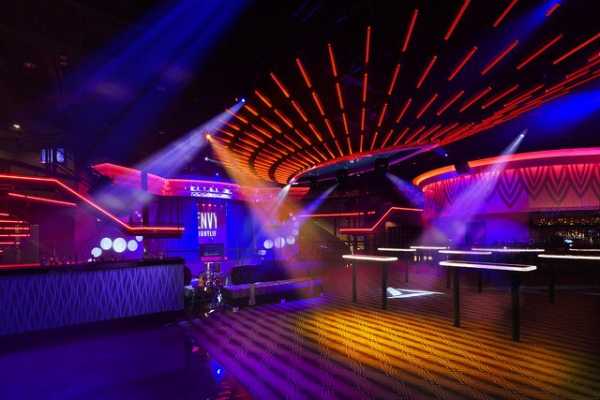

Осветительные, мощные и сверхмощные светодиоды применяются в профессиональном оборудовании для ночного освещения различных объектов: светодиодные прожекторы, светодиодные линейки, уличные светодиодные светильники, промышленные светильники и проч. Также осветительные светодиоды широко используются в интерьерном освещении квартир, офисов и помещений ЖКХ. Такие светодиоды могут различаться по мощности и по цвету свечения в зависимости от целей их использования.



По технологии изготовления

По технологии изготовления различают органические светодиоды (OLED), лазерные светодиоды и стандартные RGB светодиоды.

Органический светодиод

(от англ. Organic Light-Emitting Diode (OLED) — полупроводниковый прибор, изготовленный из органических соединений, которые эффективно излучают свет при прохождении электрического тока. Основное применение технология OLED находит при создании устройств отображения информации (дисплеев). Предполагается, что производство таких дисплеев будет гораздо дешевле, нежели производство жидкокристаллических дисплеев.

Потребность в преимущественных параметрах, демонстрируемых органическими дисплеями, с каждым годом растёт. Однако на данный момент производятся только индикаторные OLED светодиоды. Их мощность очень мала, чтобы использовать их для полноценного ночного освещения. Возможно, в скором времени человечество увидит расцвет данной технологии.

Лазерные диоды — это лазер, в котором активной средой является электронно-дырочный газ, а рабочей областью — полупроводниковый p-n переход, аналогичный p-n переходу обычного светодиода. Лазерные диоды — важные электронные компоненты. Они находят широкое применение как управляемые источники света в оптоволоконных линиях связи. Также они используются в различном измерительном оборудовании, например лазерных дальномерах. Другое распространённое применение — считывание штрих-кодов. Лазеры с видимым излучением, обычно красные и иногда зелёные — в лазерных указках. Инфракрасные и красные лазеры — в проигрывателях CD- и DVD-дисков. Синие лазеры — в выходящих в настоящее время на рынок устройствах HD DVD и Blue-Ray. Исследуются возможности применения полупроводниковых лазеров в быстрых и недорогих устройствах для спектроскопии.

RGB светодиоды (от англ. Red, Green, Blue — красный, зелёный, синий) — самые распространенные на сегодняшний день, многоцветные светодиоды. О том, как из трех цветов: красного, зелёного и синего получить 16 миллионов оттенков всех цветов радуги, и также чистого белого цвета читайте в нашей статье “Как получают цветной свет?”.

До 1990-x производители светодиодов могли выпускать только красные, жёлтые и зелёные диоды. Благодаря синим светодиодам современные светодиодные светильники светят так ярко. Однако только комбинация синего, зелёного и красного способна давать цвет, визуально воспринимаемый человеческим глазом как чистый белый, а также многие оттенки цветовой гаммы. Поэтому до изобретения синего светодиода говорить о полноцветном светодиодном светильнике не приходилось.

Первый синий светодиод был создан ещё в 1971 в компании RCA Laboratories. Его разработал Жак Панков (Яков Исаевич Панчечников), изобретатель светодиодов на нитриде галлия. Однако технология производства была чрезмерно затратной (плёнка нитрида галлия на сапфировой подложке).

Революция в наружных светодиодных экранах и электронных табло совершилась в 1990 году, когда японский изобретатель Судзи Накамура, работавший в то время на японскую корпорацию Nichia Chemical Industries, изобрёл дешёвый синий светодиод.

К 1993 году компании Nichia, первой в мире, удалось начать индустриальный выпуск синих светодиодов. К 2002 году доля производства синих светодиодов у компании возросла до 60 процентов от общего объёма производства. На сегодняшний день кроме компании Nichia крупнейшими производителями светодиодов являются фирмы CREE (США) и SAMSUNG (Южная Корея).



По размеру и форме

Светодиоды отличаются размером и геометрической формой. Наиболее популярными являются светодиоды в цилиндрическом корпусе, а также квадратной и прямоугольной формы. Размеры светодиодов не регламентируются, поэтому различные производители выпускают светодиоды различных размеров, в среднем от 2 мм до 10 мм в диаметре. Также светодиоды различаются количеством светоизлучающих кристаллов. Как правило, в корпусе светодиода находится один кристалл. Однако, иногда, в зависимости от технологии производства, производители располагают нескольких кристаллов на одной подложке. Такая конструкция называется светодиодным кластером.



По цвету излучения

Светодиоды различаются цветом излучения. Цвет зависит от длины волны излучения светодиода. Наиболее распространенные цвета это, конечно, красный, синий, зелёный и белый.



По мощности светодиода

Светодиоды отличаются яркостью и мощностью. Как правило, чем мощнее светодиод, тем ярче он светит, но и потребляет больше электроэнергии. Однако, энергопотребление даже сверхъяркого светодиода намного меньше, чем сходной по яркости энергосберегающей лампы. Таким образом, при покупке светодиодного светильника не стоит ориентироваться на его мощность. Лучше обращать внимание на отношение производимой силы света (измеряется в люменах, Лм) на 1 Ватт потребляемой электроэнергии. Хорошим показателем считается 100 лм/Вт и выше. Теоретический предел светодиода — 500 Лм/Вт, хотя на данный момент удалось добиться только 250 Лм/Вт и только в лабораторных условиях.



Заключение

В целом, выбор светодиода, как и выбор светодиодного светильника не так сложен. Однако, если после прочтения данной статьи у Вас ещё остались вопросы по поводу светодиодного оборудования, то мы с радостью поможем выбрать светильник, который подойдет именно Вам!



Звоните нам по телефону +7 (499) 705-92-12 или оставьте заявку в форме ниже, и мы Вам обязательно ответим!



www.ledbay.ru

Какие бывают светодиоды?

В последние годы об энергосберегающих светодиодных технологиях говорят очень много. Говорят о важности их повсеместного внедрения, об экономии затрат на электричество, об отличных световых характеристиках светодиодов и многом другом. Однако, никто не говорит о том, какие бывают светодиоды, и как их применять.

Всё дело в том, что мир светодиодов уже настолько большой, что неподготовленный человек часто испытывает трудности, пытаясь разобраться в особенностях различных светодиодов. Для того, чтобы прояснить ситуацию, мы попытаемся подробно описать все существующие на рынке светодиоды и их функциональное отличие друг от друга.

Светодиоды можно разделить по следующим параметрам:

• по типу применения;
• по технологии изготовления;
• по размеру и форме;
• по цвету свечения;
• по мощности светодиода;

Теперь давайте остановимся на каждом параметре в отдельности.

ПО ТИПУ ПРИМЕНЕНИЯ

Существует два основных типа применения светодиодов: для нужд индикации («индикаторные светодиоды”) и для нужд освещения («осветительные светодиоды»).

Как пример индикаторных светодиодов можно привести светодиодные ленты или гирлянды, разработанные для украшения или создания настроения в интерьере. Также индикаторные светодиоды можно увидеть в габаритных огнях автомобилей, светодиодных светофорах, индикаторном освещении и в прочих местах, где нет необходимости применять мощные, осветительные светодиоды. В целом, индикаторными светодиодами выступают маломощные светодиоды, цель которых светиться в тёмное время суток и быть заметными.

Осветительные, мощные и сверхмощные светодиоды применяются в профессиональном оборудовании для ночного освещения различных объектов: светодиодные прожекторы, светодиодные линейки, уличные светодиодные светильники, промышленные светильники и проч. Также осветительные светодиоды широко используются в интерьерном освещении квартир,офисов и помещений ЖКХ. Такие светодиоды могут различаться по мощности и по цвету свечения в зависимости от целей их использования.

ПО ТЕХНОЛОГИИ ИЗГОТОВЛЕНИЯ

По технологии изготовления различают органические светодиоды (OLED), лазерные светодиоды и стандартные RGB светодиоды.

Органический светодиод (от англ. Organic Light-Emitting Diode (OLED) — полупроводниковый прибор, изготовленный из органических соединений, которые эффективно излучают свет при прохождении электрического тока. Основное применение технология OLED находит при создании устройств отображения информации (дисплеев). Предполагается, что производство таких дисплеев будет гораздо дешевле, нежели производство жидкокристаллических дисплеев.

Потребность в преимущественных параметрах, демонстрируемых органическими дисплеями, с каждым годом растёт. Однако на данный момент производятся только индикаторные OLED светодиоды. Их мощность очень мала, чтобы использовать их для полноценного ночного освещения. Возможно, в скором времени человечество увидит расцвет данной технологии.

Лазерные диоды — это лазер, в котором активной средой является электронно-дырочный газ, а рабочей областью — полупроводниковый p-n переход, аналогичный p-n переходу обычного светодиода. Лазерные диоды — важные электронные компоненты. Они находят широкое применение как управляемые источники света в оптоволоконных линиях связи. Также они используются в различном измерительном оборудовании, например лазерных дальномерах. Другое распространённое применение — считывание штрих-кодов. Лазеры с видимым излучением, обычно красные и иногда зелёные — в лазерных указках. Инфракрасные и красные лазеры — в проигрывателях CD- и DVD-дисков. Синие лазеры — в выходящих в настоящее время на рынок устройствах HD DVD и Blue-Ray. Исследуются возможности применения полупроводниковых лазеров в быстрых и недорогих устройствах для спектроскопии.

RGB светодиоды (от англ. Red, Green, Blue — красный, зелёный, синий) — самые распространенные на сегодняшний день, многоцветные светодиоды. О том, как из трех цветов: красного, зелёного и синего получить 16 миллионов оттенков всех цветов радуги, и также чистого белого цвета читайте в нашей статье “Как получают цветной свет?”.

До 1990-x производители светодиодов могли выпускать только красные, жёлтые и зелёные диоды. Благодаря синим светодиодам современные светодиодные светильники светят так ярко. Однако только комбинация синего, зелёного и красного способна давать цвет, визуально воспринимаемый человеческим глазом как чистый белый, а также многие оттенки цветовой гаммы. Поэтому до изобретения синего светодиода говорить о полноцветном светодиодном светильнике не приходилось.

Первый синий светодиод был создан ещё в 1971 в компании RCA Laboratories. Его разработал Жак Панков (Яков Исаевич Панчечников), изобретатель светодиодов на нитриде галлия. Однако технология производства была чрезмерно затратной (плёнка нитрида галлия на сапфировой подложке).

Революция в наружных светодиодных экранах и электронных табло совершилась в 1990 году, когда японский изобретатель Судзи Накамура, работавший в то время на японскую корпорацию Nichia Chemical Industries, изобрёл дешёвый синий светодиод.

К 1993 году компании Nichia, первой в мире, удалось начать индустриальный выпуск синих светодиодов. К 2002 году доля производства синих светодиодов у компании возросла до 60 процентов от общего объёма производства. На сегодняшний день кроме компании Nichia крупнейшими производителями светодиодов являются фирмыCREE (США) и SAMSUNG (Южная Корея).

ПО РАЗМЕРУ И ФОРМЕ

Светодиоды отличаются размером и геометрической формой. Наиболее популярными являются светодиоды в цилиндрическом корпусе, а также квадратной и прямоугольной формы. Размеры светодиодов не регламентируются, поэтому различные производители выпускают светодиоды различных размеров, в среднем от 2 мм до 10 мм в диаметре. Также светодиоды различаются количеством светоизлучающих кристаллов. Как правило, в корпусе светодиода находится один кристалл. Однако, иногда, в зависимости от технологии производства, производители располагают нескольких кристаллов на одной подложке. Такая конструкция называется светодиодным кластером.

ПО ЦВЕТУ ИЗЛУЧЕНИЯ

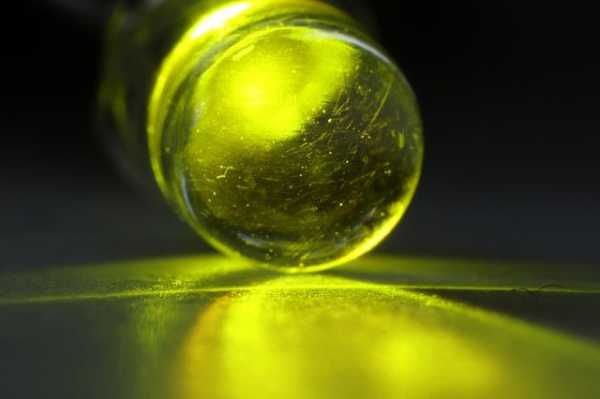

Светодиоды различаются цветом излучения. Цвет зависит от длины волны излучения светодиода. Наиболее распространенные цвета это, конечно, красный, синий, зелёный и белый.

ПО МОЩНОСТИ СВЕТОДИОДА

Светодиоды отличаются яркостью и мощностью. Как правило, чем мощнее светодиод, тем ярче он светит, но и потребляет больше электроэнергии. Однако, энергопотребление даже сверхъяркого светодиода намного меньше, чем сходной по яркости энергосберегающей лампы. Таким образом, при покупке светодиодного светильника не стоит ориентироваться на его мощность. Лучше обращать внимание на отношение производимой силы света (измеряется в люменах, Лм) на 1 Ватт потребляемой электроэнергии. Хорошим показателем считается 100 лм/Вт и выше. Теоретический предел светодиода — 500 Лм/Вт, хотя на данный момент удалось добиться только 250 Лм/Вт и только в лабораторных условиях.

ЗАКЛЮЧЕНИЕ

В целом, выбор светодиода, как и выбор светодиодного светильника не так сложен. Однако, если после прочтения данной статьи у Вас ещё остались вопросы по поводу светодиодного оборудования, то мы с радостью поможем выбрать светильник, который подойдет именно Вам!

dom-led.ru

Светодиод основные параметры. База знаний: Какие бывают светодиоды

Быстрое развитие рынка светодиодного освещения «выкинуло» на рынок различные виды и типы светодиодов. Большая часть производителей подразделяют свои чипы способом — «как Бог на душу положит». Четкая классификация отсутствует. Но все же просматривается некоторая «четкая линия» — подразделение по видам на основании общих признаков, характеристик.

По большей мере такая классификация не совсем правильная, однако обоснована. Нет точного разделения по характеристикам по одной простой причине: если брать цвет, то светодиоды можно отнести к одному виду или типу, а по второй (мощности) такие светодиоды уже с трудом можно отнести к одному виду. А так как характеристик у LEDs достаточно много, то «скомпоновать» их вместе достаточно проблематично.

На основании этого производители с легкостью сводят к одному классу COB и SMD диоды в одну группу, индикаторные и осветительные в другую. В общем и целом образовалась некоторая неразбериха по классификации светодиодов на основании характеристик.

Дабы исправить это положение стоит принять, что любые характеристики диодов условные. Только таким образом можно объединить и каким-то образом классифицировать их.

Виды и типы светодиодов индикаторных

К индикаторным типам следует относить такие виды диодов как: DIP (DIL), Superflux, Волоконные. Первые два достаточно сильно морально устарели, но все же их еще можно увидеть во многих гаджетах и устройствах. Не редки случаи, когда можно увидеть использование индикаторных диодов в качестве осветительных. Нонсенс на сегодняшний день, но это «имеет место быть». Оставим такое применение на совести производителей и будем рассматривать индикаторные светодиоды более подробно.

DIP (Dual In-line Package) или DIL (Dual In-Line – англ. двойное размещение в линию)

Интересные и устаревающие виды и типы светодиодов DIP. Дословный перевод таких светодиодов — DIP(DIL) двойное размещение в линию. По способу монтажа определяются как: PHT (Plating Through Holes – англ. через отверстие платы).

Характерными представителями этой группы в классификации являются 3мм, 5мм, 8мм и 10мм светодиоды. Мы уже говорили, что это устаревшие типы, т.к. были первопроходцами в области становления твердотельного освещения. И использование в промышленных масштабах находится под большим вопросом.

Полупроводники этого вида различаются по цвету, материалу и диаметру колбы 3мм, 5мм, 8мм,10мм и т.д. Выбор шикарен. Можно найти чипы на любой вкус и цвет от круглых до прямоугольных. Главное достоинство любых экземпляров в этой группе — малый нагрев при достаточно не плохой яркости. Основное использование в электронных табло, бегущих строках, разнообразных индикаторах (отчего и идет такое разделение).

Если смотреть со стороны конструкции, то индикаторные диоды имеют цилиндрическую форму с встроенной выпуклой линзой. Выпускают как в одном цвете, так и в многоцветном (RGB).

Обособленно в эту группу можно отнести и виды OLED диодов (Organic Light Emitting Diode)- органические светодиоды. Популярны в производстве подсветки ЖК экранов, дисплеев и телевизоров.

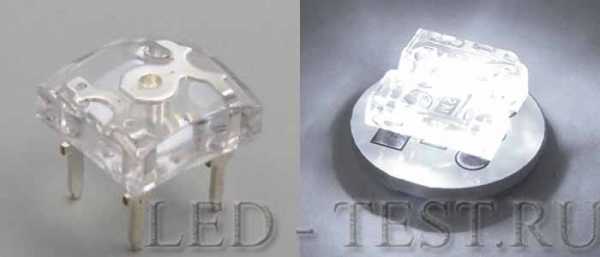

Super Flux Пиранья

Светодиоды Пиранья из данной группы обладают самыми лучшими световыми характеристиками по световому потоку. Конструктивной особенностью можно считать прямоугольную форму с четырьмя выводами (пинами). На сегодняшний день имеются 4 цвета: красный, зеленый, синий, белый. Размеры: 3мм, 5мм и Falt.

Основное применение сверхярких светодиодов Пиранья — автомобили и реклама.

Особенностью и преимуществом перед DIP диодами 3,5,10 мм — наличие четырех пинов. За счет этого обуславливается более «жесткое» присоединение к плате.

Подложка Пираней выполнена из свинца, т.к. имеет большую теплопроводность. Рабочий температурный режим достаточно широкий, что позволяет применять большие входные мощности. По поводу безопасности и экологичности остается вопрос… Свинец… Не совсем экологичный материал…Мягко говоря…

Угол рассеивания светового потока широкий — от 40 до 120 градусов.

Если проводить параллель по применяемости и востребованности, то Пираньи все-таки, держат пальму первенства.

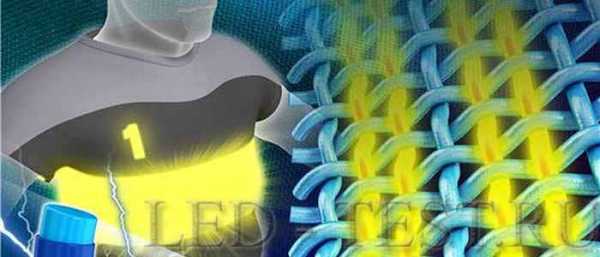

Новый вид индикаторных — волоконные светодиоды

Это одни из новых видов и типов светодиодов, которые были представлены широкой публике корейскими производителями в конце 2015 года. Пока они используются только как отдельные волокна, но не за горами тот момент, когда их можно будет использовать в текстильной промышленности. И как только этот день настанет, то их можно с

levevg.ru

Какие бывают светодиоды: напряжение, мощность, цвета

Все светодиоды можно классифицировать по определенным признакам – назначению, мощности, цветности и т.д. Предлагаем рассмотреть каждую классификацию в отдельности.

По типу применения

Все светодиоды по типу применения можно разделить на 2 большие группы – индикаторные и осветительные, а также лазерные.

1. Индикаторные. Используются в качестве индикаторов, которые встраиваются в габаритные огни автомобилей, светофоры, LED-ленты, гирлянды, электронные устройства и т.д. Эти светодиоды подразделяются на такие виды: DIP, «Пиранья», Strow Hat, SMD.
2. Осветительные. Их применяют для создания светодиодных светильников разного типа – для улиц, жилых и общественных помещений. Например, модель LeDron 9073-A создана для эксплуатации в сухих помещениях. Из осветительных диодов можно назвать: SMD LED, COB, Filament LED.
3. Лазерные. Это малая группа светодиодов, которые нельзя отнести ни к осветительным, ни к индикаторным. По конструкции это полупроводниковые элементы, обработанные особым образом так, чтобы генерировать сверхузкий луч света. Используются в устройствах для нанесения точной разметки, лазерных указках, компьютерных мышах и т.д.

Каких цветов бывают светодиоды?

Различие диодов по цветам излучения – первое, что приходит на ум. Действительно, это самая заметная разница между полупроводниковыми элементами. Цвет свечения будет зависеть от длины волны излучения.

Самый распространенный цвет свечения светодиодов – белый. В зависимости от цветовой температуры (измеряется в Кельвинах) он может быть нейтральным, теплым или холодным. Также встречаются зеленый оттенок свечения светодиодов, синий, красный, желтый, оранжевый и белый.

Это все касалось только монохромных оттенков свечения. Но есть и формат RGB, когда светодиодное устройство может воспроизводить разноцветный спектр излучения. Фактически это достигается установкой монохромных диодов вместе. Это полупроводниковые кристаллы с красным излучением (R – “red”), зеленым (G – “green”) и синим (B – “blue”).

При подключении контроллера к осветительному прибору начинается воспроизведение свечения кристаллов в заданном порядке, что и создает светодинамический эффект многоцветного излучения.

Какой мощности бывают светодиоды?

Еще одна характеристика, по которой различают полупроводниковые элементы – мощность. Мощность диода, как правило, напрямую связана с его яркостью – чем мощнее элемент, тем более яркий поток света он создает. При этом он будет и потреблять больше электроэнергии, и требовать более эффективного отвода тепла в корпусе осветительного прибора.

Светодиоды с самой малой мощностью – индикаторные, а также диоды поверхностной установки (SMD). В среднем, показатель их мощности равен 0,06-0,2 Ватт. К мощным моделям будут относиться брендовые полупроводниковые кристаллы (таких производителей, как CREE, Osram и других). Показатель их мощности будет достигать значения в 2,6 Ватт.

На какое напряжение бывают светодиоды?

Как такового понятия напряжения у светодиодов нет. Фактически определяется лишь величина напряжения на выходе диода после прохождение через него номинального тока, а через эту величину определяется напряжение на самом кристалле.

Зависит это напряжение от цвета излучения LED-элемента. К примеру, для красных и желтых диодов напряжение будет варьироваться от 1,8 до 2,4 вольт, а для белых, синих и зеленых будет доходить до 3 вольт.

Какой формы и размеров бывают диоды?

Также LED-элементы можно разделять по формам и размерам. Они могут иметь различную форму:

• Цилиндрическую;
• Квадратную;
• Прямоугольную.

Размеры будут определяться в миллиметрах. Для цилиндрических диодов указываются размеры высоты и диаметра, для квадратных и прямоугольных – размеры сторон. Например, распространенный ЧИП-светодиод SMD 3528 имеет размеры сторон 3,5 x 2,8 мм.

Все светодиоды имеют свое предназначение и могут использоваться в разных сферах – в конструкциях светильников для жилых помещений (к примеру, в модели LeDron SCOPE B), в светодиодных лентах разного назначения, в прожекторной подсветке и т.д.

Чтобы подробнее узнать про конструкцию светодиодов, их составные части и устройство, советуем прочитать статью «Как делают светодиоды».

ledron.ru

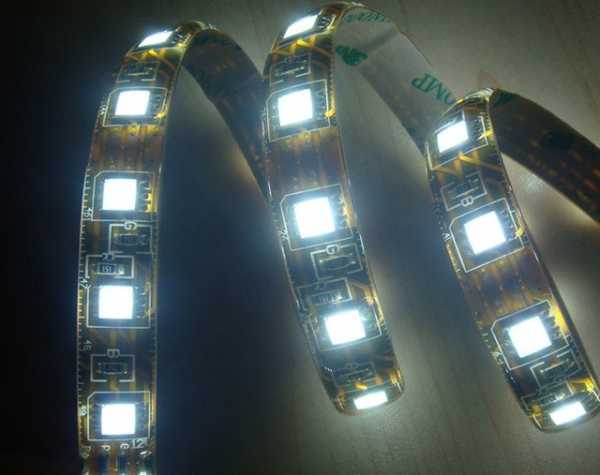

Виды светодиодных лент — обзор разновидностей, характеристики

Все большую популярность среди покупателей в магазинах электротехники завоевывают светодиодные осветительные приборы. И это естественно, ведь данный вид освещения является не только самым энергоэкономичным, но и экологически чистым в отличие от ртутных ламп. Но и в сегменте элементов и приборов освещения на кристаллах прогресс не стоит на месте. Постоянно появляются все новые типы светодиодных лент, а также модификации светильников.

Популярность светодиодных лент

В последнее время световые полосы получили довольно широкое распространение, что неудивительно. Ведь подобные осветительные приборы весьма удобны в монтаже, их подключение не требует каких-то особых навыков. В основном светодиодная лента применяется для подсветки различных поверхностей, таких как многоуровневые потолки, шторы, рабочие поверхности в кухне.

Так что же они собой представляют, какие бывают светодиодные ленты, какие есть у них различия между собой и как правильно выбрать такую полосу для той или иной цели? Попробуем разобраться.

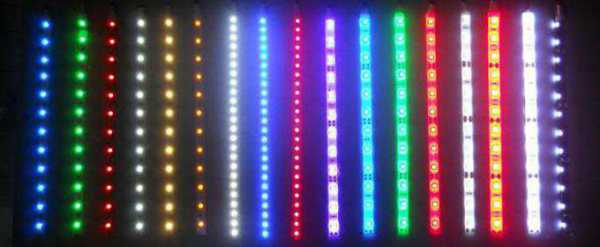

Цветовая гамма светодиодных лент

Основные различия

Технические характеристики светодиодных лент весьма разнообразны и подбираются в соответствии с областью применения. В основном их различают по следующим параметрам:

• цвет и его температура;
• вид установленных светодиодов;
• направленность светового потока;
• плотность размещения элементов;
• номинальное напряжение;
• потребляемая мощность;
• степень защиты.

На каждом упомянутом пункте классификации светодиодных лент следует остановиться поподробнее.

Цвет и температура светодиодной ленты

Подобные световые приборы могут быть как монохромными, так и многоцветными (RGB). При использовании вторых помимо стабилизирующего блока питания необходимо применение RGB-контроллера, который и будет регулировать переключение цветовой гаммы. Многоцветные светодиодные ленты в свою очередь также делятся на две подгруппы – аналоговые и цифровые.

Отличие светодиодных лент друг от друга по этому пункту состоит в том, что первые зажигаются любым из цветов, но одним, по всей длине, а вторые имеют возможность включения каждого отдельно взятого LED-элемента своим цветом. Соответственно и контроллеры для этих подгрупп световых полос будут различаться.

Также существует разделение и по температуре цвета, который может быть как теплым, так и холодным. Да и сила светового потока светодиодов в лентах отличается. В зависимости от требуемой яркости их и выбирают по данному параметру.

Вид установленных LED-элементов

Разницу светодиодов можно определить визуально

Как раз яркость или сила светового потока и зависит от того, какие LED-элементы установлены на ленте. Дело в том, что разновидности более дешевых вариантов могут иметь простейшие светодиоды, яркости которых хватит только лишь на слабую подсветку, чего, впрочем, иногда вполне достаточно.

Но при необходимости устройства не просто подсветки, а именно освещения (например, в рабочей зоне кухни), следует выбирать уже более мощные светодиоды. Самыми применяемыми являются чипы, маркированные как 5753, 2835, 3528, а так же 5050. Четырехзначный код элементов обозначает их размер, где две первых цифры – длина, а две последних – ширина SMD-компонента. К примеру, светодиод 2835 имеет размер 2.8 мм х 3.5 мм.

На сегодняшний день элементами, имеющими наиболее мощную силу светового потока, являются SMD LED-компоненты Cree.

Направленность светового потока

Этот параметр очень важен при выборе светодиодной ленты под определенные функции. К примеру, для потолочной подсветки подойдут полосы с большим углом рассеивания светового потока, а для рабочей зоны кухни, наоборот, с более направленным светом. Светодиодные ленты могут быть фронтальными либо торцевыми. У фронтальных угол рассеивания может составлять до 120 градусов. Для определенных целей можно выбрать светодиоды с меньшим углом, в результате чего свет становится более направленным.

Торцевые LED-ленты менее востребованы потребителем, а угол их свечения составляет 90 градусов.

Плотность размещения элементов

Светодиодная лента с высокой плотностью размещения элементов

Естественно, что сила светового потока, равно как и рабочая температура световой полосы, напрямую связана с численностью светодиодов, которые на ней установлены. Как раз количество элементов, размещенных на одном метре светодиодной ленты, и называется плотностью.

На сегодняшний день стандартные полосы могут иметь 30, 60, 90, 120 или 240 световых элементов на 100 см. В погоне за наращиванием силы светового потока производитель располагает светодиоды в несколько рядов. Причем каждый такой ряд может иметь свой, отличный от соседнего, цвет, что само по себе добавляет удобства в эксплуатации светодиодной ленты.

Разделить полосу на небольшие отрезки, примерно по 10 см, можно просто разрезав их по определенным промаркированным местам. Это не касается 220-вольтовых светодиодных лент, которые делить можно только через каждые 60 светодиодов, т. к. меньшее количество последовательно соединенных элементов не выдержит высокого напряжения, и они просто сгорят.

Номинальное напряжение

Светодиодные ленты чаще всего предназначены для включения в сеть через стабилизирующий блок питания и рассчитаны на рабочее напряжение в 12, 24 или 36 вольт. Хотя есть варианты исполнения подобных световых приборов и с рабочим напряжением в 220 В, но и для них требуется стабилизация питания. В противном случае будет явно заметно мерцание, что негативно отразится на состоянии организма в целом и зрения в частности. Обычно при приобретении подобных полос в комплекте идет и специальный питающий кабель со встроенными дополнительными устройствами в виде диодного моста и стабилизатора напряжения.

Потребляемая мощность

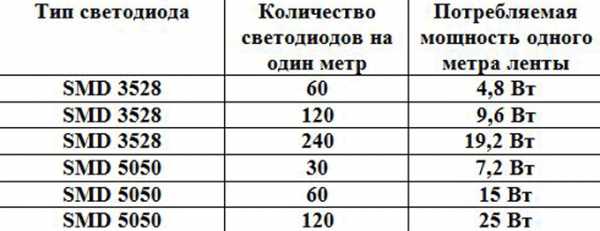

Этот параметр обычно указывается в маркировке с расчетом на погонный метр, но иногда, правда значительно реже, может быть обозначен и на всю длину ленты. Зависит он от плотности полосы, а также от установленных на ней световых элементов. Существуют стандартные данные по мощности и плотности на основе числовой маркировки светодиодов:

• SMD 3528 с плотностью 60 ед/м – 4.8 ватт;
• SMD 3528 с плотностью 12 ед/м – 9.6 ватт;
• SMD 3528 с плотностью 240 ед/м – 19.2 ватт;
• SMD 5050 с плотностью 30 ед/м – 7.2 ватт;
• SMD 5050 с плотностью 60 ед/м – 15 ватт;
• SMD 5050 с плотностью 12 ед/м – 25 ватт.

Говоря о мощности, имеет смысл сказать о вездесущих китайских производителях. Дело в том, что по этому параметру китайские ленты сильно отличаются и могут быть в два раза слабее оригинала, и, как следствие, иметь низкую силу светового потока. Еще такие светодиоды недолговечны, а потому следует быть внимательным при покупке изделия. Не стоит стесняться спросить у продавца сертификат на приобретаемый товар, да и прочитать подробное его описание не помешает. А при малейшем подозрении лучше отказаться от подобной покупки, т. к. ничего, кроме разочарования, такая светодиодная лента не принесет.

Степень защиты

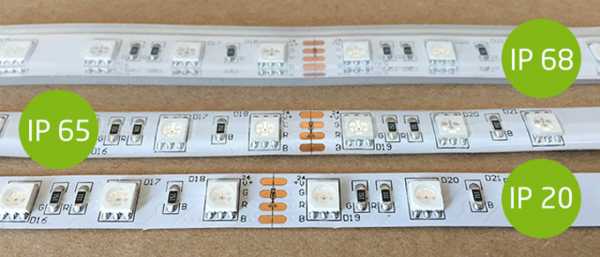

Ленты с различными степенями защиты

О степени защиты светодиодной ленты от пыли и влаги можно судить по числовой маркировке на упаковке. Нужно обратить внимание на буквы IP и числовой код, следующий за ними. Самый низкий класс – лента абсолютно не переносит влаги и пыли – это IP20, а вот лента с маркировкой IP68, наоборот, остается вполне работоспособной даже при погружении в воду.

Выбирая полосу по данному параметру, нужно основываться на том, для какой среды она требуется. Естественно, что чем выше класс защиты, тем дороже будет стоить изделие.

Само полотно различных светодиодных лент может быть разного цвета, а потому при выборе следует подбирать тот, который подойдет к интерьеру в том случае, если полоса будет расположена открыто.

lampagid.ru

Виды и типы светодиодных лент

Светодиодная лента – это уникальная конструкция, поражающая своей практичностью и легкостью монтажа. Возможность реализации с ее помощью различных декоративных и осветительных конструкция способствовало резкому росту спроса на этот вид светодиодных (LED) изделий. Сегодня LED лента – неотъемлемая часть любого дизайнера при организации подсветки, начиная с уютных интерьеров и заканчивая крупными коммерческими проектами. На современном рынке представлено огромное множество светодиодных лент, условно разделить которые можно на несколько видов, основываясь на области их применения и технических параметрах.

Классификация по цвету свечения

Цветовой оттенок свечения – это, пожалуй, первый параметр в любом светодиодном изделии. По этому параметру LED ленты делятся на две группы: одноцветные и многоцветные. Одноцветные ленты, при подаче напряжения питания, излучают только один цвет, как правило, это белый, синий, красный, желтый или зелёный. Но помимо этих основных цветов, можно встретить экземпляры малинового, бирюзового или фиолетового свечения. Ленты белого цвета дополнительно подразделяются исходя из цветовой температуры (теплой, нейтральной или холодной). Из нестандартных вариантов стоит отметить изделия ультрафиолетового и инфракрасного свечения. Многоцветные ленты конструируются с применением многокристальных светодиодов, в которых каждый кристалл излучает строго определенный цвет. Наиболее распространенными являются лены на основе RGB и RGBW светодиодов.

Аббревиатура из английских букв указывает на цвета свечения светодиодов: R – красный, G – зеленый, B – синий, W – белый.

Подключаются многоцветные ленты через специальный контроллер, который служит для регулировки тока питания цветовых каналов.

Вид применяемых светодиодов

Как правило, вид применяемого излучающего диода определяется размером чипа и маркируется четырёхзначным числом. Сегодня наиболее часто применяются светодиоды 5730, 2835, 3528 и 5050. Две первые цифры указывают на длину чипа, две вторые – на его ширину. Обозначения указываются в миллиметрах.

Направленность свечения

По направленности свечения все светодиодные ленты делятся на два вида: фронтальные и торцевые. Наибольшее распространение нашли LED ленты фронтального свечения с углом рассеивания 120°. Профильные экземпляры могут иметь меньший угол рассеивания, чтобы сфокусировать пучок света на определённом предмете.

Гибкие светодиодные полосы торцевого (бокового) свечения менее популярны, т.к. излучают свет под углом 90° относительно основания. В остальном они схожи с фронтальными аналогами.

Плотность монтажа

Световой поток и нагрев светодиодной ленты напрямую связан с количеством установленных светоизлучающих диодов в одном погонном метре. Сегодня стандартная классификация предусматривает 30, 60, 90, 120, 240 светоизлучающих диодов на метр. Погоня за увеличением светового потока, привела к появлению лент с чипами, размещенными в 2,3 и даже 4 ряда. Многорядные образцы нередко производят с применением светодиодов с разным цветом свечения. Такое сочетание предоставляет дополнительные возможности в управлении. Вдоль всей полосы, через 5-10 см, указываются линии разреза в виде значка ножниц. Исключение составляют ленты с питанием от 220В. В них, последовательную цепочку образуют светодиоды количеством 60 шт. Поэтому разрез можно производить с кратностью 50 см (при плотности 120 шт./м) или 100 см (при плотности 60 шт./м).

Напряжение питания

Напряжения имеет большое значение в питании любого электронного изделия, поэтому все виды светодиодных полос условно классифицируются и по данному параметру. Первоначально ленты выпускали только под блок питания (БП) с выходным напряжением 12В, но, с появлением мощных светодиодов, сильно выросла токовая нагрузка на печатные проводники, что стало причиной их частого перегрева. Выходом из ситуации стало введение новых стандартов питания:

• от БП постоянного тока напряжением 24В и 36В;
• от сети переменного тока напряжением 220В.

Ленты, рассчитанные на питание от переменной сети 220В, подключаются через выпрямитель. Как правило, в комплектацию входит унифицированный кабель с вмонтированным диодным мостом и соответствующим коннектором.

Классификация по мощности

Мощность указывается в Ваттах на погонный метр или на полную бобину и зависит от типа светодиодов, их плотности и напряжения питания. Существуют стандартные значения мощности для лент с SMD элементами разного типа, запитанными от БП 12В. Затрагивая такой параметр как мощность, было бы не правильно не упомянуть дешевые изделия китайского производства. Реальная мощность изделий с чипами китайских брендов иногда в 2 раза не дотягивает до фирменных образцов. Результат – низкая светоотдача. Зачастую мощность потребления соответствует заявленной, но световой поток значительно ниже указанному в характеристиках. Этот факт также объясняется монтажом элементов низкого качества.

Степень защиты

Виды светодиодных лент отличаются типом исполнения, а именно, способностью противостоять негативным воздействиям пыли и влаги. Класс защиты приводится на упаковке в виде двух цифр, расположенных после сокращения IP. Например, лента с открытым монтажом деталей относится к классу IP20 и не имеет какой-либо герметизации. И, наоборот, полностью изолированная лента имеет наивысшую степень защиты IP68 и рассчитана на нормальную работу в воде. Основание всех светодиодных лент покрыто клеевым слоем, который обеспечивает надёжный контакт с большинством типов поверхностей. Применяя ленту без декоративного профиля, нужно обратить внимание на цвет её основания, т.к. в выключенном состоянии она будет выделяться из общего интерьера. Её подложка может быть белого, серого, коричневого цвета или иметь прозрачную основу.

Кроме рассмотренных видов лент производители светодиодной продукции выпускают также экземпляры с более широкими возможностями. Сюда можно отнести светодиодные комплекты по реализации сложных динамических эффектов и с возможностью синхронизации для одновременного управления несколькими светящимися участками.

Читайте так же

ledjournal.info

Какие бывают светодиоды? | Viled

Термин

Светодиод представляет собой полупроводниковый прибор, который способен преобразовывать ток в видимый свет. До конца 20 века светодиоды применялись только для индикации, пока не были изобретены сверхяркие синие светодиоды в 1993 году японскими учеными для светодиодных светильников.

Из чего состоит:

Светодиоды могут быть разного назначения, но собраны из однотипных деталей:

• Эпоксидный прочный корпус
• Пластиковая линза, которая фокусирует и рассеивает лучи
• Кристалл на подложке, преобразующий свет
• Медная основа
• Анод и катод, которые подключаются к цепям тока

Как это работает?

После легирования диод N-типа обогащается отрицательным зарядом, материал Р-типа – положительным. Электроны движутся через P-N переход и соединяются с отверстиями Р-типа. При соприкосновении возникает энергия, которая трансформируется в свет.

Цвета:

• Окраска светодиодов различается из-за разной длины волны излучаемого потока света. Самые первые светодиоды имели красный цвет, использовались для индикации уличного led освещения, подсветки панелей управления, рекламных экранах за вполне приемлемую цену. Такие инновационные модели резко приобрели популярность, составив весомую конкуренцию лампам накаливания. Теплый спектр желтого и красного цвета возникает из-за фосфидов галлия в полупроводниках.
• Голубой спектр диодов – однажды в полупроводник включили кабрид кремния и нитриды, чтобы свет приобрел холодный оттенок. В 70-е годы такой опыт впервые произвел Ж.Панков на сапфирной подложке, но из-за стоимости материалов отказались от производства. Позже японские ученые при обработке пленки нитридов электронным пучком получили на выходе яркий слой, и так был получен голубой оттенок диодов. К 1997 году было выпущено несколько миллионов зеленых и голубых диодов.
• RGB-светодиоды – были запатентованы в конце 90-х 20 века. На люминофор наносится поочередно 3 цвета – красный, зеленый и голубой, который под воздействием ультрафиолета приобретает белый оттенок свечения. Либо на основу закрепляются 3 диода такого же цвета. Эта новая технология позволила применять эти приборы для эффективной наружной рекламы, архитектурной подсветки и промышленного освещения. Белый свет абсолютно безопасен для глаз, к тому же не искажает реальные цвета освещаемых предметов.

Типы:

Индикаторные слаботочные светодиоды DIP и волоконного типа используются редко, их характеристики давно устарели. При этом светят достаточно ярко, применяются обычно в электронных табло, светофорах, бегущих строках. Имеют круглый корпус диаметром от 3 до 8 мм.

Осветительные светодиоды для магистральных светильников и офисных повсеместно стали использоваться только с конца 80-х годов, при введении в эксплуатацию белого и голубого свечения. Делятся на несколько видов:

• SMD (Surface Mounted Device) – имеют квадратную форму, монтируются на поверхность, где на металлической подложке закреплены кристаллы, покрытые светоотражающей линзой или люминофором. Одна из наиболее популярных моделей, используется в промышленном и декоративном освещении.
• COB тип – недавняя разработка ученых, на плату монтируется от 9 кристаллов и покрывается люминофором. Это значительно увеличивает световой поток с небольшой поверхности и снижает затраты на производство. Используются для прожекторов и led уличных светильников.
• OLED – специальные светодиоды из тонкой пленки для дисплеев, а специальные излучающие диоды используются для пультов дистанционного управления.

Светодиоды Viled

Уличные светодиодные светильники производства Вилед отличаются высокими световыми показателями. В научной лаборатории завода было протестировано несколько видов диодов, и были взяты в производство именно диоды белого цвета, как универсальный вариант для уличного освещения. В светодиодном светильнике «Модуль Магистраль — 2» КМО-4, 128 Вт находятся RGB-диоды в количестве 48 штук, каждый под светоотражающей линзой. На выходе получается световой поток в 16 000 Лм, что превышает в 5 раз однотипную по мощности лампу накаливания.

Контроль качества на каждом этапе производства, проверка каждого диода и своя технология закрепления кристалла на поверхности – очевидные плюсы выбора качественного света!

Предыдущая статья: Виды и особенности светодиодных ламп

viled.org
