Какое давление должно быть в гидроаккумуляторе?

Если просмотреть переписку на тему автономного водоснабжения на различных строительных порталах и форумах, то один из часто встречающихся вопросов – почему в бак вместо обозначенной в его паспорте емкости (к примеру) 50 л заливается всего 30 – 35? Как результат – устройство работает не совсем корректно. Основная причина – неправильно выставленное давление в гидроаккумуляторе. А каким оно должно быть в гидроаккумуляторе – это и интересует многих пользователей.

О назначении и устройстве ГА подробно рассказывается здесь. Чтобы не повторяться, достаточно лишь отметить, что в баке изначально есть воздух. Он закачивается в него еще на производстве, и давление составляет (для подавляющего большинства моделей) 1,5 атмосферы. Если изделие от известной компании-изготовителя, то небольшую утечку (за предпродажный период) в расчет можно не брать – качественные гидроаккумуляторы не «травят».

Не все пользователи учитывают, что ГА функционирует в системе водоснабжения только совместно с реле давления, иначе теряется сам смысл установки бака. Именно эти два элемента автоматики и обеспечивают стабильность давления в контуре и регулируют интервал между пуском в работу и остановкой насоса.

Но есть и еще ряд нюансов, которые правильно оценить может лишь профильный специалист. Например, как рассматривать следующую рекомендацию, размещенную на одном из форумов – взять разницу высот (в м) между ГА и верхней точкой водоразбора (H) и разделить эту цифру (число) на 10. Частное – это и есть рекомендуемое давление в баке (в атм). У человека, хоть немного понимающего, как организуется схема водоснабжения, неминуемо возникнут хотя бы такие элементарные вопросы.

В любом доме есть много бытовой техники, присоединяемой к водопроводу. Для каждого изделия – свой нижний порог давления, при котором оно может нормально функционировать. Как это учесть?
Трубы в жилых строениях прокладываются по-разному. На это влияют этажность здания, внутренняя планировка и так далее. Каждый поворот «нитки», отвод от нее, фитинги – это некоторая потеря давления. Есть ли поправочные коэффициенты для всех подобных случаев?

Существует главное правило настройки гидроаккумулятора – давление в нем должно быть на 10% ниже минимального (для включения перекачивающего устройства), установленного при регулировке срабатывания реле. Но это типовая рекомендация, которой следует придерживаться. В принципе, можно взять разницу и в 12, а то и 15%. Но точно определить ее способен лишь специалист, с учетом всех нюансов системы.

Наиболее вероятные последствия неправильной настройки гидроаккумулятора

Некорректная работа бытовой техники, присоединенной к контуру водоснабжения. Например, периодические сбои в функционировании котельного оборудования, а то и аварийная остановка агрегата.
Снижение ресурса насоса по причине повышенного износа.
Проблемы с напором из кранов на последних этажах дома.

Производители прилагают к каждому гидроаккумулятору инструкцию, в которой расписан порядок его настройки. В чем сложность? Сортамент реле давлений значительный, и у каждой модели – свои характеристики.

Одна из основных – так называемая «дельта», то есть разница между Pmin (для пуска насоса) и Pmax (для его отключения). Применительно к большинству этих приборов она равна 1 (иногда 1,5). Но ни одно руководство не в состоянии учесть всех особенностей конкретной системы, самого строения, его «наполнения» техническими устройствами, способов их подключения и так далее.

Вывод

Он напрашивается сам собой. Несмотря на кажущуюся простоту настройки давления в гидроаккумуляторе, данную технологическую операцию целесообразнее доверить профессионалу. Логика достаточно проста – лучше оплатить его услуги «здесь и сейчас», чем не в такой уж далекой перспективе тратить деньги за визиты различных мастеров (по ремонту котла, посудомоечной машинки, того же насоса и так далее). Однозначно – в совокупности обойдется значительно дороже. А если учесть еще и неудобства, нервы, время, то решение более чем рациональное.

Компания «АЛЬФАТЕП» всегда окажет проживающим в Подмосковье практическую помощь в выборе оптимальной модели гидроаккумулятора и его настройке. Достаточно лишь позвонить на номер ее контактного телефона 8 (495) 308 46 48, и сотрудники подробно проконсультируют по любому вопросу, касающемуся организации водоснабжения, подберут требуемый для системы ГА, сами его установят и настроят по давлению его и реле. По желанию клиента, возьмут все оборудование на сервисное обслуживание.

alfatep.ru

принцип работы, какое давление должно быть, как выбрать и настроить агрегат

Гидроаккумулятор (гидробак) – это вместилище для воды с грушевидной мембраной. Она располагается внутри, при этом плотно присоединена к корпусу из металла, подключенному к источнику водоснабжения. Он вам понадобится, чтобы поддерживать устойчивое давление и смягчать гидравлические удары, как в домашних условиях, так и на предприятии.

Принцип работы агрегата

Ключевой задачей аппарат является обеспечение необходимого давления тогда, когда ваш насос находится в выключенном состоянии.

Давайте детально разберемся в особенностях работы, чтобы при необходимости иметь возможность самостоятельно провести мелкий ремонт или регулировку.

Когда жидкость попадает в гидробак, размеры мембраны увеличиваются. А это значит, что весь объем находившегося там воздуха планомерно сокращается, увеличивая в тоже время давление в системе.

Как только запланированный уровень давления достигнут, реле срабатывает и отключает насос.

В то же время давление в системе снижается в зависимости от того, сколько воды уже израсходовано. Только когда оно упадет до определенной заранее отметки, контакты соприкоснутся, и прибор опять приступит к работе.
Возьмите на заметку: обязательно проверяйте, как минимум раз в 10-12 месяцев, давление воздуха в гидроаккумуляторе в то время, когда в нем отсутствует вода. Если давление в системе ниже установленной нормы, его обязательно следует поднять. На помощь придет самый обычный автомобильный насос.

Виды приборов

Гидроаккумуляторы отличаются по методу их монтажа и размерам. На рынке можно встретить вертикальные и горизонтальные аппараты.

Если величина вашего частного дома или производственного цеха позволяют, то лучше всего остановить выбор в пользу максимально мощного оборудования. Это поможет бороться с растворенным воздухом, который неизбежно будет присутствовать в вашей системе. Из-за этого периодически появляются воздушные пробки.

Для их устранения в аппаратах больших объемов, начиная от ста литров, используется особое устройство водопровода, называемое фитинг. На нем монтируется клапан, который систематически стравливает избыточный воздух.

На агрегатах вертикального положения он накапливается в верхних отделах и ликвидируется специальным клапаном.

У горизонтальных стравливается за счет специального участка трубопровода. А вот если у вас прибор небольшого объема, то подобными преимуществами он обладать не будет.

Какое давление должно быть в гидроаккумуляторе: проверяем и настраиваем

Давление, которое необходимо установить в аппарате, к примеру, на 24 литра, зависит от места его расположения.

Если он находится на минус-первом этаже, то для расчета минимального значения необходимо к параметру высоты (вычисляется в метрах от максимальной точки вашей системы водоснабжения до агрегата) прибавить шесть и поделить на десять.

Для 2-этажного загородного коттеджа высота составит примерно 6 метров. Таким образом, в результате вычисления получаем 1,2 атмосферы. Если вы допустите, что давление будет ниже этой отметки, то вода не сможет стабильно циркулировать по всему зданию.

Изначальное значение, устанавливаемое на предприятии-изготовителе, как правило, составляет полторы атмосферы. Но в конкретном гидроаккумуляторе это значение может оказаться иным, поэтому его необходимо обязательно проверить. Сделать это необходимо при помощи обычного манометра.

Как правильно выбрать аппарат

При выборе аппарата уделите пристальное внимание объему. Его значения для работы оборудования в целом чрезвычайно велико.

Он служит для:

образования определенного запаса воды;
восполнения предельно высоких потерь при частом и большом потреблении воды;
минимизации слишком частого включения/отключения насоса;
сохранения в водопроводной системе стабильного давления в то время, когда аппарат выключен.

Примите к сведению: чем меньшее расстояние будет между гидроаккумулятором и насосом, тем лучше вся система будет функционировать, а также проще будет осуществлять настройку.

Если их расположить на одном уровне, то наполнение будет происходить примерно одинаково.

Иначе, объем воды во втором агрегате будет меньше из-за разницы показателей. Определяясь с окончательным объемом необходимого вам оборудования, рассчитайте, сколько воды вам потребуется в общем счете.

Вот основные параметры по среднестатистическому расходу воды в одну минуту в загородном коттедже:

на санузел у вас будет уходить чуть больше одного литра;
для полноценной работы душа потребуется от 9 до 10 литров;
в кухонной мойке при мытье посуды расходуется около 8,5 литров.

Таким образом, если у вас две туалетные комнаты, а все упомянутые точки потребляют ресурс в одно время, то, в общем, вам понадобится около 20 литров.

Делая скидку на процент заполнения гидробака и на ограниченное количество включений насоса в один час, приходим к выводу, что объем в 80 литров для вас будет достаточным.

Оцените статью: Поделитесь с друзьями!

septik.guru

Какое давление в аккумуляторном баке. Энциклопедия сантехника Гидроаккумулятор. Принцип работы, назначение и настройка

В системе автономного водоснабжения должен быть гидроаккумулятор, который выполняет сразу несколько важных функций: поддержка постоянного давления в водопроводе, снижение количества включений скважинного насоса, небольшой запас воды на случай отключения электропитания. Как подобрать оптимальную модель гидроаккумулятора именно для Вашей системы водоснабжения?

Объем гидроаккумулятора

Не покупайте гидроаккумулятор, ориентируясь на то, что установили Ваши друзья или соседи по даче. Возможно, для Вас данная модель будет неэффективна. Объем гидроаккумулятора (как и всё остальное оборудование!) должен подбираться только на основе результатов гидравлического расчета. Количество моделей, представленных на рынке, достаточно велико.

Существует ли оптимальный объем гидравлического бака? Как мы уже сказали, только гидравлический расчет может точно указать на конкретную модель гидравлического оборудования, оптимально подходящую под Ваши условия. Но количество типовых объемов у различных моделей гидробаков не столь велико. То есть если по результатам расчета Вам требуется бак объемом 51, 5 л, то именно такой бак в продаже найти не удастся. Вам порекомендуют приобрести гидравлический бак объемом 60 л. Лишние литры объема не навредят, а даже позволят немного увеличить запас воды и снизить количество включений насоса.

Опыт инженеров, подбирающих и монтирующих водоподъемное оборудование, говорит нам следующее:

в систему водоснабжения на трех потребителей при производительности скважинного насоса 2 м куб/ч можно установить гидроаккумулятор объемом 25 л.
в систему с количеством потребителей 4-8 и производительностью насоса 3,0-3,5 м куб/ч оптимален гидробак объемом 60 л.
если количество потребителей больше 10 и производительность насоса составляет 5 м куб/ч, то оптимальный объем бака будет 100 л.

Гидроаккумулятор увеличеного объема?

Большой объем бака снижает количество включений скважинного насоса, что положительно влияет на срок его службы. Однако чрезмерно увеличивать объем гидравлического бака не нужно, если нет частых отключений электричества, то есть Вы нет собираетесь брать воду из бака при неработающем насосе. Учитывайте также, что большой бак обойдется дороже и может не поместиться в предназначенное для него место в доме или в кессоне.

Можно ли увеличить объем гидроаккумулятора?

Неправильно проведенный гидравлический расчет, изменение параметров водо- или электроснабжения могут потребовать увеличения объема уже установленного гидравлического аккумулятора. Сделать это можно довольно просто — установив один или несколько гидробаков в дополнение к основному. Это возможно потому, что объемы всех стоящих в системе гидроаккумуляторов суммируются. То есть два бака объемом 50 л по эффективности приблизительно равны одному баку объемом 100 л.

Оптимальное давление в гидроаккумуляторе

Давление воздуха в гидробаке при отсутствии воды — один из основных рабочих параметров. Данный параметр для каждого гидроаккумулятора свой и указан в его техническом паспорте. Допускается небольшие колебания от номинального значения, но значительное превышение или понижение давления следует избегать, так как снижается срок службы резинового баллона (мембраны). Для работы системы водоснабжения давления включения насоса должно как минимум на 0,5 бар выше рабочего давления воздуха в гидроаккумуляторе.

На номинальное давление может влиять этажность здания. Например, если гидроаккумулятор будет стоять в подвале двухэтажного здания, то минимальное давление в системе водоснабжения должно составлять 2 бар. 1 бар давления нужен для подъема воды на высоту 10 м, еще 1 бар — для создания необходимого напора воды в кране у потребителя. В нашем случае 10 м — эта средняя разница высот между подвалом и вторым этажом. С учетом давления 0,5 бар, создаваемого скважинным насосом, рабочее давление в гидроаккумуляторе должно быть равно 1,5 бар.

Значения давления включения и выключения скважинного насоса можно устанавливать программно в блоке автоматического управления. Датчиком служит реле давления. Правильно выставленные значения давления позволят уменьшить частоту включения насоса и поддерживать необходимый напор в системе водоснабжения. Эффективная работа гидроаккумулятора происходит в том случае, если разница между давлением включения и выключения насоса составляет от 1,5 до 4,5 бар.

Баллон или мембрана?

Гидроаккумуляторы делятся на два основных типа — мембранные и баллонные. Принцип действия обоих типов схож — упругая пленка из каучука расширяется или сжимается под действием давления со стороны воды и сжатого воздуха. Главное отличие в том, что в мембранном баке вода, поступающая из скважины, контактирует с металлическими стенками бака, что потенциально может вести к появлению коррозии. В баке с резиновым баллоном вода контактирует только с сам

mirhat.ru

Гидроаккумулятор: назначение, настройка, выбор объема.

Гидроаккумулятор (расширительный мембранный бак) служит для поддержания давления в напорной системе водоснабжения, и при использовании совместно с реле давления позволяет создать автоматическую станцию на базе погружного или поверхностного насоса. Основное назначение гидроаккумулятора в системе — поддержание и плавное изменение давления жидкости в системе.

Дополнительные функции, которые выполняет гидроаккумулятор, следующие:

Защита от гидроудара (изменения давления в жидкости, вызванного мгновенным изменением её скорости)
Обеспечение минимального запаса воды
Ограничение повторно-кратковременных включений насоса

Таким образом, именно гидроаккумулятор позволяет сделать возможным использование реле давления и автоматизировать процесс подачи воды. Без гидроаккумулятора, реле не может работать корректно, поскольку мгновенное изменение давления в системе (в момент открытия крана, отключения или подключения новых потребителей, включения или выключения насоса и т.п.) вызывало бы постоянное срабатывание реле. А это, в свою очередь, ведет к нестабильности подачи, перегреву или поломке электродвигателя, поломке реле.

Так как вода практически не сжимаема, то включение насоса в системе с реле давления, но без гидроаккумулятора, вызвало бы мгновенное увеличение давления в системе и реле тут же среагировало бы на это и отключило насос. С другой стороны, при открытии крана давление тут же упало бы и реле среагировав, включило насос.

Коэффицент сжимаемости воды = 5 x 10^10 1/ Па. Т.е. увеличение давления воды (напора, создаваемого насосом) практически не вызывает изменения её объема (это сотые доли процента). Поэтому давление менялось бы в системе с большой скоростью, что вызывало бы постоянное срабатывание реле.

Надо четко уяснить, что гидроаккумулятор никакого давления не создает и потребителю воду сам не качает — все это делает насос. Он только поддерживает то давление жидкости, которое в нем создано насосом и подает воду в тот момент времени, пока открыт кран потребителя и насос не включился. Например вопрос «Какой объем гидроаккумулятора мне нужен если у меня два душа?» не совсем корректен. Потому что при пользовании душем (одним или двумя), гидроаккумулятор подает воду только до момента включения насоса, а затем все оставшееся время пользования воду подает только насос. И остановится он только после того, как все краны перекроются и давление в баке поднимется до давления выключения.

Иногда бывает так, что насос выключается даже в то время, когда потребители пользуются водой. Однако такой режим работы нежелателен (поскольку через короткое время насосу опять придется включиться) и говорит о том, что подбор насоса и/или настройки всей системы выполнены неправильно (в большинстве таких случаев надо изменить настройки реле давления).

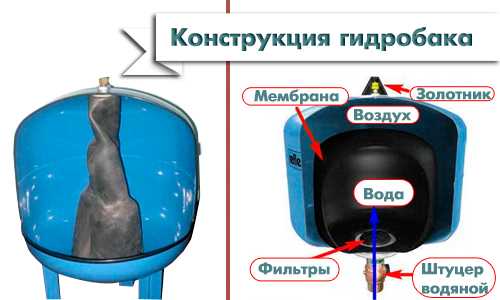

Любой гидроаккумулятор разделен мембраной на две полости: воздушную и водяную. За счет подачи воды под давлением в водяную полость бака, мембрана расширяется и сжимает воздух в воздушной полости. Тем самым мембрана уравновешена давлением с двух сторон (P1V1 = P2V2). Давление будет расти до тех пор, пока насос не отключится по уставке реле давления (давление отключения насоса). В момент начала расхода воды, воздух давит на мембрану, тем самым, выталкивая воду из гидроаккумулятора. Давление воды медленно падает и при достижении давления включения насоса, реле замкнет контакты и насос запустится. Такова принципиальная схема автоматической работы насоса совместно с гидроаккумулятором и реле давления.

Каким должно быть давление воздуха в воздушной полости гидроаккумулятора?

Давление в воздушной полости гидроаккумулятора должно быть на 10% меньше давления включения насоса.

Причем давление воздуха нужно измерять только на отключенном от системы баке (без давления воды). Давление воздуха нужно регулярно контролировать и по необходимости приводить в норму, это заметно продлит жизнь мембране. С этой же целью не рекомендуется делать перепад давления между включением и выключением насоса слишком большим. Оптимальным является перепад в 1,0-1,5 атм. Бóльшие перепады сильнее растягивают (нагружают) мембрану, тем самым уменьшая её срок службы, и более того, большие перепады давления не комфортны при пользовании водой.

Гидроаккумуляторы рекомендуется устанавливать в местах не подверженных затоплению и с невысокой влажностью. В этом случае фланец гидроаккумулятора прослужит намного дольше. Поскольку никаких нагрузок баком не воспринимается, нет необходимости в дополнительном креплении. Гидроаккумулятор можно просто устанавливать на пол на штатные опоры.

При выборе конкретной марки гидроаккумулятора следует обратить внимание на материал мембраны, наличие сертификатов и санитарно-гигиенических заключений, удостоверяющих, что гидроаккумулятор предназначен для использования в системах с питьевой водой. Также не лишним будет убедиться в наличии запасных мембран и фланцев, чтобы в случае проблем не пришлось покупать полностью новый бак.

Максимальное давление, на которое рассчитан гидроаккумулятор, не должно быть меньше максимально возможного давления в системе (например, при поломке реле давления). Именно поэтому большинство баков рассчитаны на давление в 10 бар.

Часто возникает вопрос о том, сколько воды находится в гидроаккумуляторе?

Например, если отключат электричество, сколько литров воды можно будет использовать?

Это значение зависит от установок реле давления. Как нетрудно догадаться, чем выше разница по давлению, между включением и выключением насоса, тем больше воды войдет в гидроаккумулятор, однако эту разницу необходимо лимитировать по причинам изложенным выше.

В качестве примера мы приводим таблицу заполняемости гидроаккумуляторов.

P воздуха, бар	0,8	0,8	1,8	1,3	1,3	1,8	1,8	2,3	2,3	2,8	2,8	4,0
P вкл.нас., бар	1,0	1,0	2,0	1,5	1,5	2,0	2,0	2,5	2,5	3,0	4,0	5,0
P выкл.нас., бар	2,0	2,5	3,0	2,5	3,0	2,5	4,0	4,0	5,0	5,0	8,0	10,0
Общий объем бака, л	Запас воды, л
19	5,70	7,33	4,43	4,99	6,56	2,53	7,09	5,37	7,46	6,02	8,11	8,35
24	7,20	9,26	5,60	6,31	8,28	3,20	8,96	6,79	9,43	7,60	10,24	10,55
50	15,00	19,29	11,67	13,14	17,25	6,67	18,67	14,14	19,64	15,83	21,33	21,97
60	18,00	23,14	14,00	15,77	20,70	8,00	22,40	16,97	23,57	19,00	25,60	23,36
80	24,00	30,86	18,67	21,03	27,60	10,67	29,87	22,63	31,43	25,33	34,13	35,15
100	30,00	38,57	23,33	26,29	34,50	13,33	37,33	28,29	39,29	31,67	42,67	43,94
200	60,00	77,14	46,67	52,57	69,00	26,67	74,67	56,57	78,57	63,33	85,33	87,88
300	90,00	115,71	70,00	78,86	103,50	40,00	112,00	84,86	117,86	95,00	128,00	131,82
500	150,00	192,86	116,67	131,43	172,50	66,67	186,67	141,43	196,43	158,33	213,33	219,70
750	225,00	289,29	175,00	197,14	258,75	100,00	280,00	212,14	294,64	237,50	320,00	329,55
1000	300,00	385,71	233,33	262,86	345,00	133,33	373,00	282,86	392,86	316,67	426,67	439,39

Согласно этой таблице, в 200 литровом гидроаккумуляторе при следующих установках реле давления:
Включение насоса — 1,5 бар
Выключение насоса — 3,0 бар
Давление воздуха — 1,3 бар

Запас воды составит 69 литров, что составляет примерно треть от всего объема.

В заключение несколько слов о необходимом объеме гидроаккумулятора.

Минимальный рекомендуемый объем вычисляется по следующей формуле:

V_t = K x A_max x ((P_max+1) x (P_min +1)) / (P_max — P_min) x (P_возд. + 1)

A_max — расчетный максимальный расход воды (литр/мин)
К — коэффициент, зависящий от мощности электродвигателя насоса (см. таблицу ниже)
P_max —давление выключения насоса, бар
P_min — давление включения насоса, бар
P_возд. — давление в воздушной полости гидроаккумулятора, бар

Мощность насоса, кВт					0,55-1,5		2,2-3,0		4,0-5,5		7,5-9,0
Коэффициент К					0,25		0,375		0,625		0,875

Выберем минимально необходимый объем гидроаккумулятора для системы водоснабжения на базе насоса Водолей БЦПЭ 0,5-50 У со следующими установками:

P_max = 3,0 бар
P_min = 1,8 бар
P_возд. = 1,6 бар
А_max = 2,1 м³/ч (35 л/мин)
K = 0,25 (так как мощность насоса находится в диапазоне 0,55–1,5 кВт)

V_t = 31,41 литр

Выбираем следующий ближайший объем гидроаккумулятора — 35 л.

Отметим, что объем бака на уровне 24-50 литров прекрасно согласуется с другими методиками расчета гидроаккумуляторов для бытовых систем водоснабжения и эмпирическими рекомендациями различных производителей насосного оборудования.

Бóльший объем следует выбирать в том случае, если имеют место быть частые выключения электроэнергии, однако надо помнить, что в любом случае вода заполняет примерно треть общего объема (см. выше таблицу заполняемости). И конечно, чем более мощный насос установлен в систему (актуально для насосов мощностью 1,1 кВт и выше), тем больший размер гидроаккумулятора необходимо предпочесть, это сократит число повторно-кратковременных включений и продлит срок службы электродвигателя насоса.

Покупая гидроаккумуляторы больших объемов, надо отдавать себе отчет в том, что водой надо регулярно пользоваться, поскольку при длительном простое, её качество начинает ухудшаться. Ведь использовать всю воду из гидроаккумулятора объемом 24 или 50 литров гораздо проще и быстрее, чем из 100 или 200 литрового.

С моделями и ценами на гидроаккумуляторы можно ознакомиться в разделе «Принадлежности к насосам».

vodoley-pump.ru

Настройка гидроаккумулятора: все тонкости устройства

Гидроаккумулятор представляет собой емкость, функционирующую под определенным давлением. Данный прибор накапливает гидравлическую энергию, а в случае необходимости, возвращает ее назад в систему, частью которой он, собственно, и является. Для правильного функционирования устройства необходима точная настройка гидроаккумулятора.

По сути, указанное устройство выполняет ту же работу, что и водонапорная башня, однако последняя не имеет внешнего давления, которое оказывалось бы на жидкость, поэтому гидроаккумулятор и упомянутая башня — вещи принципиально разные.

Водяные аккумуляторы накапливают энергию различными способами, что обусловливает их разделение на разные типы. А бывают они следующими:

Устройство, обладающее механическим накопителем.
Устройство, оснащенное пневматическим накопителем.

Аккумуляторы, осуществляющие свою работу при помощи механического накопительного аппарата, наделены большим количеством недостатков, в силу чего используются достаточно редко. Однако пневматические аккумуляторы также имеют не только положительные характеристики. Рассмотрим достоинства наряду с недостатками, данного рода, изделий.

Преимущества

Свойства, которыми обладают гидроаккумуляторы, зависят от типа устройства.
Грузовой:

В аппарате поддерживается постоянное давление.
Прибор имеет довольно большой рабочий объем.
Отличается невысокой ценой.

Пружинный:

Обладает сравнительно высокой энергоемкостью.
Имеет невысокую стоимость.

Пневмогидравлический:

Наделен достаточно высоким уровнем энергоемкости, имея при этом минимальные габариты.
Может быть исполнен в различных вариациях (имеется в виду конструкция прибора).
Имеет минимальную инерционность.
Максимально надежен при относительно простой конструкции.

Недостатки

Грузовой:

Обладает низким уровнем энергоемкости.
Присутствует довольно высокая инерционность.
Имеет большие размеры.
Давление в аппарате довольно низкое.
Надежность устройства очень мала и существует вероятность течи уплотнения поршня.

Пружинный:

Давление напрямую зависит от того, какая пружина установлена в данном аппарате. На сей показатель влияет также объем заполнения.
Рабочий объем сравнительно небольшой.
Имеется некоторая инерционность.
Очень низкая надежность. Велика вероятность течи уплотнения, а также неисправности пружины.

Пневмогидравлический:

Давление в аппарате изменяется нелинейно по отношению к объему заполнения и зависит от его скорости.

Настройка

Гидроаккумуляторы применяются, как в быту, так и в промышленности. Наиболее популярным среди этих устройств является пневмогидравлический аккумулятор, который представляет собой емкость со специальной эластичной мембраной, расположенной внутри аппарата. Указанный элемент предназначен для поддержания оптимального давления воды, которая находится в системе водоснабжения дома.

Гидроаккумуляторы чаща всего эксплуатируются, как составляющие автономных систем водообеспечения на дачных участках и в загородных домах.

В упомянутых случаях использования данного устройства необходимо помнить о том, что городской водопровод имеет давление, которое составляет полторы атмосферы. А значит, гидроаккумулятор должен быть отрегулирован под этот показатель, чтобы обеспечить нормальный режим работы.

Безусловно, одной атмосферы для наполнения резиновой емкости также будет достаточно. Но это спровоцирует изменение режима функционирования, которое связано с разным давлением. Во избежание подобных последствий, гидроаккумулятор, установленный на даче, должен быть подвергнут регулировке.

Перед тем, как приступить к настройке прибора, надо проверить давление воздуха. Для достижения этой цели подойдет банальный автомобильный манометр. Единственное требование — он должен иметь минимальное значение градуированной шкалы. Чтобы выполнить указанную задачу, требуется просто подключить манометр к золотнику гидроаккумулятора.

Далее, учитывая предпочтенный режим функционирования устройства, производится либо подкачка, либо спуск воздуха из бака. Во время данной операции важно внимательно следить за уровнем давления — оно должно оставаться в пределах от 1 и до 1,5 атмосферы, дабы исключить возможность повреждений.

Реле давления можно настроить таким образом, чтобы оно включало и выключало насос при строго определенных значениях указанной величины. Регулировка связана с воздействием на пружинные регуляторы. Один из них, тот, который большой, фиксирует нижний предел давления, который определяет включение насоса. Второй, который поменьше, фиксирует разницу между верхней и нижней границами данной величины.

Когда все изменения будут завершены, выполняется подключение гидроаккумулятора непосредственно к функционирующей системе, после чего осуществляется его запуск.

Основные элементы системы автономного водоснабжения

Завершается регулировка следующими манипуляциями:

Во время работы насоса необходимо определить то значение давления, которое будет наиболее приемлемым в конкретном случае.
Выключить насос и посредством маленького регулятора уменьшать разницу границ давления до тех пор, пока не сработает реле.
Открыть кран и сливать, имеющуюся в системе, воду, наблюдая, при этом, за шкалой манометра. Как только включится насос, необходимо сразу же снять показания с манометра. Это значение является нижней границей уровня давления.
Посредством большого регулятора надо выставить нижнюю границу.
Подключить насос к сети и дождаться, пока давление поднимется до нужной отметки.
После этого настроить маленький регулятор.

Наряду с этим, существует вероятность, что придется отсоединять насос от сети в ручном режиме. Такая ситуация возможна при достижении устройством рабочего давления и при образовании в насосе такого напора, который превышает предельно допустимые нормы.

Следует учитывать, что необходимо очень внимательно сверять данные, полученные при использовании манометра и показатели, опубликованные в техническом паспорте самого гидроаккумулятора. Превышение значений рабочего, а также предельного давления категорически недопустимо.

energomir.biz

Видео регулировки реле давления насосной станции Джамбо, Марина, Grundfos

Канализация и водопровод – неотъемлемая часть комфортного быта. Чтобы обеспечить себя благами цивилизации даже на даче, многие приобретают специальные насосы. Эти устройства обеспечивают должный напор воды, используемой для бытовых и хозяйственных нужд. Со временем заводские установки сбиваются, поэтому появляется необходимость в такой процедуре как регулировка реле давления насосной станции (НС).

Оглавление:

Как настроить
Видео

Реле давления представляет собой автоматизированный датчик, управляющий включением и выключением насоса. Как правило, производитель поставляет насосы с уже откалиброванным реле:

давление включения устанавливается на отметке 1,5 -1,8 атмосфер (бар)
давление отключения – 2,5-3 атмосфер.

Коррекция режима работы достигается изменением этих настроек. При этом обязательно должны учитываться объем гидроаккумулярора и требуемый напор воды. В реле давления есть две регулировки:

Прижимная гайка P– установка верхнего предела давления, по достижении которого насос отключается.
Прижимная гайка ΔP (дельта Р) – отвечает за нижний уровень давления, то есть включение оборудования (перепад давления).

Чтобы понять, как проводится регулировка и настройка реле, нужно знать принцип работы комплектной насосной станции. Итак, помпа закачивает воду в гидроаккумулятор, увеличивая тем самым уровень давления воды в главном баке. Отслеживается этот показатель по манометру. Далее, по достижении заданного уровня Р в реле размыкаются контакты и насос отключается. Жильцы, используя воду, постепенно уменьшают давление в баке, по достижении нижней отметки ΔP помпа включается, процесс повторяется.

Расчет нижнего предела давления – момент включения НС

Любая калибровка начинается с самого начала – определения минимально требуемого давления в кране, находящегося на самой высокой точке системы водоснабжения. К примеру, требуемый уровень в кранах на 2 этаже вашего дома – 2 бара. При этом помните о том, что давление в 1 бар создает столб воды, высота которого составляет 10 м.

Разумеется, на первом этаже давление будет выше. Просчитайте высоту, на которую будет подниматься вода от гидроаккумулятора до крайней точки водозабора. Если перепад, предположим, составил 8 м, то давление составит 0,8 бар. Дальше простая математика: сложить величину требуемого давления на втором этаже и высоту водяного столба, получится минимальное давление в трубах на уровне гидроаккумулятора. В нашем примере это 2,8 бар.

Далее следует определить давление воздуха в баке гидроаккумулятора. Хорошо использовать для этого шинный насос с манометром. При этом емкость должна быть пустой, а станция отключена от сети. Иначе сложно будет понять, на какое суммарное давление воздуха и воды настроено реле: в соотношение 2:1, или 1,5:1,5.

В соответствии в рекомендациями известного производителя насосного оборудования Грюндфос, подпорное давление в газовой полости должно составлять не менее 90% от расчетного минимального уровня. То есть, если брать данные примера, показатель составит 2,8х0,9=2,52 бара. Чтобы достичь нужного значения, необходимо стравить лишний воздух или наоборот, подкачать автонасосом.

Регулировка верхнего и нижнего давления осуществляется аккуратным, постепенным вращением прижимных гаек: по часовой стрелке для увеличения показателя, против часовой – для уменьшения. При этом некоторые заводы-изготовители рекомендуют уровень включения выставлять на 0,1 бар выше желаемого, то есть в примере эта величина составит 2,9 бара.

Проверить достаточно просто: когда система включена, открываем кран, сливаем воду из бака и отслеживаем по водяному манометру тот момент, когда реле включит насос. Минимальный предел давления воздуха в гидроаккумуляторе – 0,78 бар.

Расчет верхнего уровня давления – момент выключения НС

Теперь нужно определиться с верхним давлением, то есть моментом, когда реле будет отключать насос. Мастера, как правило, выставляют разницу между точками включения и выключения до 1 бара. Объясняется это тем, что вода в смесителях будет выдаваться одной температуры. Конечно, пользователям удобно. Есть одно «но»: гидроаккумулятор будет слишком часто запускаться и глохнуть, что негативно сказывается на сроке бесперебойной службы устройства.

Именно поэтому, согласно расчетам производителей, разнос между Pи ΔP должен составлять не менее 1,4 бар при любых значениях давления. Для нашего примера получается 2,9+1,4=4,3 бара.

Устанавливая значения Pи дельта-P, обязательно надо учитывать предельное давление, на которое рассчитан гидроаккумулятор и стараться не превышать его. Данные, как правило, указываются в техническом паспорте изделия. Кроме того, слишком высокое давление может негативно сказаться на смесителях и резиновых подводных шлангах, для которых также устанавливается максимально допустимый уровень.

Большинство проблем с регулировкой давления и работой реле связаны с нарушением работы мембраны гидроаккумулятора. Нарушение режима включения-отключения происходит из-за того, что мембранная камера в отсутствии воды лежит на дне бака. Поскольку в ее составе есть бутилкаучук, в неработающем механизме она слипается и перестает выполнять свои функции. Проблема устраняется путем осторожного продувания: стравливается воздух из аппарата до 0,5 бар, включается насос и постепенно накачивается до 1 бара воды. Мембрана расправится. Следом уже по схеме: слить воду, заново накачать воздух при помощи автонасоса. Дальнейшая регулировка реле будет осуществляться без проблем.

Особенности регулировки реле НС от разных производителей

Приведенная схема регулировки является классической. Однако, настройка реле насосных станций разных изготовителей немного отличается с учетом особенностей продукции.

Так, для насосов Джилекс Джамбо характерно применение механического устройства РДМ-5, в конструкции которого предусмотрена еще одна дополнительная пружина, заключенная в пластиковую рамку. Предназначена для фиксации регулировочных гаек в установленных пределах, то есть своеобразный защитный механизм, не допускающий изменение точек включения-выключения насосной станции.

Аналогично предыдущему виду, регулируются помпы от Калибр и Алко.

Насосы от «Marina» (Марина) имеют стандартные заводские установки: Р – 1,5 атм, ΔP – 3 атм., предельное давление – 3,2 атм. Со временем пружины ослабляются, поэтому их требуется раз в полгода подтягивать до нужного уровня по стандартной схеме, но не выставляя на максимум. В противном случае механизм изнашивается очень быстро.

Насосные станции от Pedrollo имеют регулируемое давление 1,4-2,8 бар. Перед настройкой реле нужно измерить давление воздуха в гидроаккумуляторной емкости. Цифра должна быть ниже уровня минимального давления на 0,2 бара. В остальном регулировка идет по общему принципу.

Компания Grundfos более ответственно подходит к регулировке реле своих насосных станций, поэтому завод обязывает дилеров проверять и настраивать продукцию при покупателе. Безусловное требование: разница между Р и ΔP должна составлять 1-1,5 бар. При этом каждому клиенту рекомендуется проверять настройки раз в год.

watersyst.goldroofas.ru

Давление в гидроаккумуляторе. Какое должно быть?

Поиск по сайту:

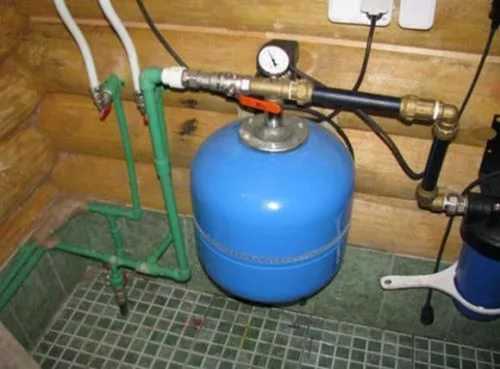

Гидроаккумулятор (расширительный мембранный бак) служит для поддержания давления в системе водоснабжения. В большинстве случаев такой бак окрашен в синий цвет. Возможно именно такая система

установлена у вас дома или на даче.

Как отрегулировать?

Основное назначение гидроаккумулятора — поддержание и плавное изменение давления воды в системе водоснабжения.

В этой статье мы поговорим именно об этом устройстве, и о том, какое давление в гидроаккумуляторе должно быть.

Дополнительные функции гидроаккумулятора

Защита от гидроударов.

Обеспечение минимального запаса воды (зависит от объема выбранного бака).

Ограничение кратковременных повторных включений насоса (что существенно продлевает срок службы насоса).

Так как вода практически не сжимается, то включение насоса в системе водоснабжения (в которой установлено реле давления), но без гидроаккумулятора, вызвало бы мгновенное увеличение давления воды в трубах. Реле тут же среагировало бы на это и отключило насос. С другой стороны, при открытии крана, давление тут же упало бы и реле среагировав, включило насос.

Другими словами. Отсутствие в системе водоснабжения гидроаккумулятора негативно скажется на сроке службы насоса и функционировании всех остальных узлов водопровода.

Как гидроаккумулятор устроен внутри

По сути гидроаккумулятор (гидробак) это металлический бак, внутри у которого находится эластичная мембрана. Между мембраной и металлическими стенками бака закачан воздух.

Так вот именно за давлением воздуха, который находится между стенками бака и мембраной важно следить. Это послужит залогом правильного функционирования всей системы водоснабжения, а также продлит срок службы самой мембраны гидроаккумулятора.

Давление в гидроаккумуляторе. Каким оно должно быть?

Давление в гидроаккумуляторе, устанавливаемое на заводе-изготовителе, как правило, составляет 1.5 атмосферы. Что является самым оптимальным. Поэтому при установке нового гидробака скорее всего регулировать ничего не потребуется.

Но со временем давление может упасть. Как минимум раз в год его нужно перепроверять. Делается это обычным манометром (например тем, что вы проверяете давление воздуха в автомобильных шинах).

Теперь самое главное правило: давление воздуха в гидроаккумуляторе должно быть меньше, чем давление включения насоса примерно на 10%. Т. е. если давление включения насоса (можно увидеть на манометре в момент включения насоса) составляет 1,6 бар, то давление воздуха должно составлять 1,4-1,5 бар.

В большинстве случаев, это и есть те заводские установки о которых говорилось выше.

Если вы обнаружили, что давление в гидроаккумуляторе нуждается в корректировке, то можно воспользоваться обычным автомобильным насосом. Просто подключите насос и накачайте давление до нужного значения.

Проверка давления в

гидроаккумуляторе

Важно:

Проверку давления в гидроаккумуляторе можно проводить только на пустом баке. То есть его нужно отключить от системы водоснабжения и слить всю воду. Подкачка воздуха также производится на пустом баке.

Надеемся эта статья была для вас полезна!

Похожие статьи, которые могут вас заинтересовать:

vodosnabjenie-klin.ru

РубрикаРазное
