Какое давление воздуха в гидроаккумуляторе насосной станции: оптимальные показатели, расчет и регулировка

Давление в насосных станциях — для расширительного бачка – 1,7 Ат

Насосная станция – это агрегат, подающий воду в дома или на дачи в автономном режиме. Несмотря на то, что устроены подобные агрегаты довольно сложно, принцип работы их является достаточно простым – насос всасывает воду из источника и закачивает в специально предназначенный резервуар. В резервуаре установлен датчик, который контролирует уровень жидкости. Если уровень уменьшается, датчик подает сигнал и станция включается. В противном случае насосная станция должна отключиться.

Как выбрать насосную станцию?

Подбирая оптимальный вариант агрегата, стоит обратить внимание на следующие критерии:

• В гидроаккумуляторе объем должен соответствовать заявленным требованиям.
• Материал, из которого изготовлен корпус, должен быть крепким и надежным.
• Мощность насоса должна обеспечить хороший напор воды в системе водоснабжения.

Из чего состоит насосная станция?

Важным элементом для нормального функционирования любой насосной станции является давление. Прежде чем узнать, какие существуют причины, влияющие на давление, стоит разобраться, из каких элементов состоит аппарат:

• Насос.
• Гидроаккумулятор.
• Реле давления.
• Манометр.

Регулировка давления насосной станции

Реле давления в агрегатах с насосами считается основной частью её нормального функционирования, то каждый владелец агрегата должен знать, как осуществляется настройка:

• Обеспечить работающее состояние насоса и накачать воды до отметки в три атмосферы.
• Выключить аппарат.
• Снять крышку, и не спеша проворачивать гайку до тех пор, пока элемент не включится. Если совершать движения по ходу стрелки часов, то можно увеличить давление воздуха, против хода – уменьшить.
• Открыть кран и уменьшить показания жидкости до отметки в 1,7 Атмосфер.
• Перекрыть кран.
• Снять крышку реле и крутить гайку до момента срабатывания контактов.

Какое давление должно быть в насосной станции в груше?

Гидроаккумулятор агрегата с насосом содержит в себе такой элемент, как резиновая емкость, которую еще принято называть груша. Между стенками бачка и самим резервуаром должен находиться воздух. Чем больше воды будет находиться груше, тем сильнее будет сжат воздух и, соответственно, больше будет его давление. И наоборот, если падает давление, значит, объем воды в резиновой емкости уменьшился. Так каким же должно быть значение оптимального давления для подобного агрегата? В большинстве случаев производители заявляют давление в 1,5 Атмосферы. Приобретая насосную станцию, необходимо проверить уровень давления манометром.

Не забывайте и о том, что разные манометры имеют разные погрешности. Поэтому лучше всего использовать поверенный автомобильный манометр с минимальными значениями градуировки шкалы на нем.

Какое давление должно быть в расширительном баке насосной станции?

Давление в ресивере не должно быть больше верхнего предела уровня давления жидкости. Иначе ресивер перестанет выполнять свою прямую обязанность, а именно, заполняться водой и смягчать гидроудары. Рекомендуемое уровень давления для расширительного бачка – 1,7 Атмосфер.

Почему падает давление в насосной станции?

Некоторые неисправности агрегата могут привести к тому, что в итоге насосная станция не включается при падении давления. Причинами того, что в водопроводе падает давление, может быть:

1. Насос недостаточно мощный или его детали изношены.
2. Происходит утечка воды через соединения или имеется разрыв трубы.
3. Падает напряжение электрической сети.
4. Всасывающая труба захватывает воздух.

Почему насосная станция не набирает давление и не отключается?

Основное предназначение подобных агрегатов – подавать жидкость из различных источников с большой глубиной, создавать и поддерживать постоянные показатели давления. Однако в процессе эксплуатации аппаратов имеют место различные неполадки. Случается и так, что агрегат не может нагнать нужное давление и выключается. Причинами этого могут стать:

• Работа насоса «всухую». Происходит это вследствие падения водяного столба ниже уровня забора воды.
• Увеличение сопротивления трубопровода, что возникает, если длина магистрали не соответствует диаметру.
• Негерметичные соединения, вследствие чего наблюдается подсос воздуха. При этой проблеме стоит проверить все соединения и в случае необходимости обеспечить каждый из них герметиком.
• Забит фильтр грубой очистки. Очистив фильтр, можно пробовать подавать давление в насосную станцию.
• Сбой в работе реле давления. Решить проблему поможет регулировка реле.

Найдя причину неисправности насосной станции, можно приступать к её устранению.

Почему не поднимается давление в насосной станции?

Когда манометр насосной станции показывает низкое давление, и оно не поднимается, такой процесс еще принято называть завоздушиванием. Причинами такой проблемы могут быть:

• Если это не погружной насос, то причина может скрываться во всасывающей трубке, через которую может всасываться нежелательный воздух. Справиться с проблемой поможет установка датчика «сухого хода».
• Подающая магистраль негерметична вовсе нет плотности на стыках. Нужно проверить все стыки и обеспечить их полной герметизацией.
• Наполняясь, в насосной установке остается воздух. Тут не обойтись без его выгонки, заполняя насос сверху под давлением.

Насосная станция не держит давление и постоянно включается

В связи с некоторыми неисправностями, давление в агрегате иногда падает, а сама станция может периодически включаться. Причиной может стать:

• Разрыв резиновой емкости в гидроаккумуляторе, в результате чего бачок полностью заполняется водой даже там, где должен быть воздух.
  Именно этот элемент и регулирует постоянство давления станции. Обнаружить проблему можно, придавив штуцер закачки жидкости. Если же жидкость станет просачиваться, то проблема в резиновой емкости. Здесь лучше сразу прибегнуть к замене мембраны.
• В гидроаккумуляторе не наблюдается давление воздуха. Решить проблему – это подкачать воздух в камеру, используя обычный прибор для закачивания воздуха.
• Поломано реле. В случае, когда штуцер без подтеков, то проблема именно с реле. Если настройки не помогают, придется прибегнуть к замене прибора.

Какое давление должно быть в гидроаккумуляторе 24 литров для отопления

Пример подбора гидроаккумулятора по объему

Для выбора более рационального устройства следует найти его назначение:

Лучше всего устанавливать бак поближе к насосу. Для обычной работы системы довольно гидроаккумулятора объемом в 24 литра.

Если подбирать приспособление с учетом частоты включения/отключения насоса, следует учесть процентное соотношение воды и воздуха в баке. В обычном баке находится 50% воды и столько же воздуха. Также при выборе размера следует учесть свойства бытовых точек, таковых как душ, кран, тип унитаза. Примерный расход на 1-комнатную квартиру либо маленькой дом составляет 30-50 л.

в минутку. Потому для более хорошей работы юзаются баки, которые в 2-2,5 раза превосходят размер используемой воды.

Особенности конструкции

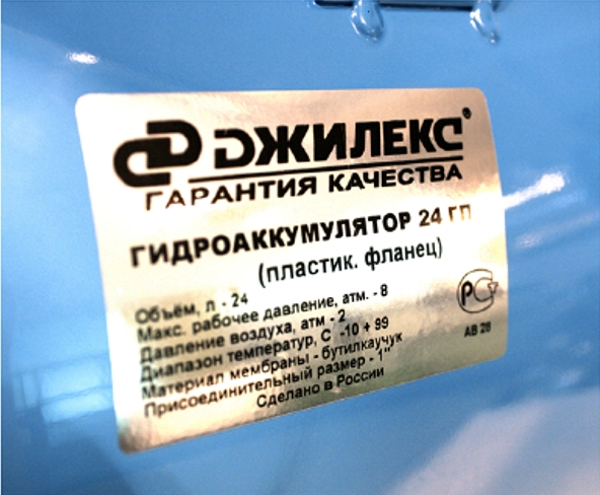

Гидроаккумуляторы «Джилекс» выгодно отличаются от аналогичных изделий других производителей. Их разработчики учли все тонкости и нюансы российского водоснабжения и добились максимальной приспособленности к существующим условиям. Резервуар имеет сравнительно простое устройство: блок из металла, внутри которого располагается грушевидная резиновая мембрана. Между этой мембраной и внешними стенками в изделиях для домашнего использования присутствует воздух, а в товарах промышленного класса – инертный газ.

Устройство разделено мембраной на две доли.

Первая часть через ниппель сообщается с внешней атмосферой, а вторая – присоединяется к сети водоснабжения. При заполнении бака водой происходит растяжение мембраны, она нажимает на газообразную среду до тех пор, пока не выровняется давление. В момент открытия крана сжатый газ вытесняет жидкость из резервуара. Как только блок автоматики зарегистрирует сокращение напора до определенного значения, он дает команду на запуск насоса.

Уже после закрытия крана насос какое-то время продолжит работу, добиваясь тем самым опять выравнивания давления. Чтобы насосы и мембраны прослужили максимально долго, на вводе обязательно монтируются очистители. Чтобы гидроаккумулятор работал успешно и решал свою задачу на 100%, обязательно продумывается схема подключения. В любом случае в нее входит реле давления и обратный клапан. Специалисты советуют устанавливать еще и манометр, чтобы надежно контролировать изменения давления в системе.

Гидроаккумуляторы в сети водоснабжения с поверхностным насосом ставят обычно рядом с качающей машиной. Обратный клапан в такой схеме располагается на всасывающем трубопроводе. Для соединения устройств в один комплекс применяется штуцер с пятью выводами. Теоретически можно заменить его произвольной комбинацией из фрагментов труб, но это слишком трудоемко и не всегда качественно. Для надежной фиксации мембран и подсоединения их к водопроводным трубам рекомендуется применять нержавеющий фланец от ведущих производителей.

В частности, модификация Belamos SS отличается такими параметрами, как:

• соединительная нарезка – 1 дюйм внешняя;
• диаметр снаружи – 160 мм;
• разрыв между прикрепляющими отверстиями через центр детали – 12,8 см;
• тот же разрыв между центрами соседних отверстий – 6,4 см.

При выборе фланца важно уточнять, совместим ли он с гидравлическими аккумуляторами и баками расширения их производителей. Сами гидроаккумуляторы делятся на вертикальные и горизонтальные

Выбор конкретного вида определяется тем, насколько компактным будет устройство, удобно ли окажется размещать его определенным образом. Но дело не только в дизайне и комфортабельности. Отличается подход к сбросу воздуха наружу.

Так, в вертикальной системе стравливать кислород можно за счет предохранительного клапана – и его достаточно. А горизонтальные аппараты требуют для этой цели формирования обособленного трубопровода с ниппелем и шаровым краном.

Вертикальные системы придется выбирать, если нужна очень большая емкость резервуара, от 750 л. Для дополнительного хранения запаса жидкости это идеальный вариант. А вот если требуются простые конструкции, которые можно применить в любом месте, где для них достаточно простора, тут уже оправдан выбор горизонтали

Важно: не стоит путать гидравлические аккумуляторы и расширительные баки, пусть они и выглядят во многом похоже. Второй вид устройств применяется лишь в отопительных системах и поэтому всегда изготовлен из материала, способного переносить высокую температуру и давление

Гидробак для водоснабжения на такие экстремальные нагрузки не рассчитывается в принципе. Цель их применения совсем иная – это сокращение количества запусков насоса, профилактика гидравлических ударов и обеспечение водой на какое-то время при отключении тока или поломке насоса, магистрали. Нельзя применять не только гидроаккумуляторы в отопительных схемах, обратная замена тоже недопустима. Ведь контакт воды с корпусом резервуара неизбежно приведет к его коррозии

Важно помнить об этом обстоятельстве, чтобы не приобрести случайно мембранный отопительный бак вместо водопроводного

Гидроаккумулятор входит в состав насосной станции «Джамбо» 60/35. Горизонтальный накопитель емкостью 24 л, на который распространяется общая гарантия, сделан из углеродистой стали. В пустом резервуаре давление равняется 1,5 атм, если производить замер внутри диафрагмы. По техническим нормативам запрещено пользоваться системой для работы с жидкостью, нагретой более чем до +50 градусов.

Подключение гидробака

Гидробак – это второе название гидроаккумулятора. Он может подключаться к системе водоснабжения различными способами. Выбор подходящей схемы подключения главным образом зависит от того, в каком качестве аппарат будет использоваться, а также какие задачи будет выполнять. Стоит рассмотреть несколько наиболее популярных способов подключения.

С использованием поверхностного насоса

Стоит разобрать пошагово, каким образом происходит подключение гидравлического аккумулятора к системе, если имеет место поверхностный подтип насоса.

• Сначала необходимо проверить воздушное давление во внутренней части бака. Оно должно быть на 0,2-1 бар меньше, чем параметр на реле.
• Потом следует подготовить технику к подключению. В этой ситуации под техникой подразумеваются: штуцер, манометр, пакля с герметизирующим составом, реле, ответственного за давление.
• Нужно подключить штуцер к бачку. Участком подключения может выступать шланг или фланец с пропускным клапаном.
• Затем следует по очереди привинтить прочие устройства.

Чтобы разобраться с отсутствием протечек, необходимо запустить оборудование в тестовом порядке

Подсоединяя реле, что отвечает за регулирование давления, важно осмотреть все метки. Под крышкой располагаются контактные соединения – «сеть» и «насос»

Следует не путать провода. Если под крышкой реле отметок нет, то лучше обратиться за подключением к профессионалу, чтобы не допустить серьезной ошибки.

С погружным насосом

Погружной или глубинный тип помпы имеет отличия от вышеуказанного варианта в том, что располагается в условиях скважины или вырытого колодца, проще говоря, в той зоне, из которой вода отправляется в жилище, а в приведенной ситуации – в гидравлический аккумулятор. Здесь очень важна одна деталь – это обратный клапан. Этот элемент призван оберегать систему от проникновения жидкости обратно в скважину или колодец. Данный клапан фиксируют на помпе рядом с трубой. С этой целью в его крышке прорезают резьбу.

Первым делом фиксируют клапан обратного типа, а затем производят подключение самого гидравлического аккумулятора к системе.

Схема является следующей:

чтобы вымерить параметр длины трубы, идущей от насоса глубинного типа к крайней точке колодца, в основном берут шнурок с грузиком;
груз опускают на днище, а на веревочке делают отметку края колодца наверху;
после изъятия веревки можно подсчитать параметр длины трубы от низшей плоскости до верха;
нужно вычесть длину колодца, а также расстояние от участка перехода трубы в почву до самой высокой отметки колодца;
кроме того, очень важно учитывать непосредственное местонахождение помпы (насоса) – она должна быть расположена в 20–30 см от днища.

Принцип работы гидроаккумулятора в системе водоснабжения и его вместимость

Снабжая систему подачи воды автоматикой, нужно предварительно проверить ее на наличие протечек и неисправностей, и если такие имеются, то установить причины их возникновения, что позволит осуществить более грамотное обслуживание. Стоит заметить, что некоторые предпочитают установить самодельный гидропневматический ресивер.

Однако, собирая его своими руками, требуется:

• Четкое соблюдение технологии;
• Соответствие рекомендациям от специалистов;
• Применение только качественных материалов.

В данном случае не стоит обращать на такие моменты, как, например, какого цвета бак, синий или красный. После сбора нужно провести полный обзор конструкции на предмет выявления неполадок, от чего напрямую зависит его срок действия. Что касается вместимости бака в гидроаккуммуляторе, то это напрямую зависит от того, на сколько точек поступает вода в доме.

Выбирая виды бака по вместительности, нужно сразу определиться с местом расположения. При монтаже вертикального вида, требуется добавить треть объема к проектному значению давления, за счет чего насос будет включаться гораздо реже. Однако стоит учитывать тот момент, что помещении, где будет установлено оборудование, должно быть теплым и без резких перепадов температуры, что может привести к поломке устройства.

Гидроаккумулятор для воды: монтаж

Как уже было отмечено, для отопления и горячего водоснабжения гидроаккуммуляторы считаются не особенно пригодными. Помимо этого, стоит учесть то, что при неправильном монтаже даже самого качественного оборудования могут возникать проблемы.

Почему и какие бак имеет проблемы:

• Невозможно слить воду, так как слив завоздушен;
• После остановки насоса, вода уходит обратно в источник;
• Бак мало заполняется;
• Ниппель начинает подтекать;
• Насос не держит давление, и оно резко, а не постепенно падает;
• Закачка осуществляется очень медленно и тому подобные.

Все это неисправности связаны с неграмотной установкой. Чтобы после сборки или покупки и последующего монтажа быть уверенным в исправности всей системы, стоит провести тестирование. Нужно проверить целостность конструкции и соединений. При помощи автомобильного манометра замеряется давление внутри емкости. Проводится присоединение к выходному отверстию в насосе и отверстию в системе водоснабжения, с дополнительной установкой предохранительного клапана.

Емкость гидроаккумулятора заполнятся водой, причем постепенно, чтобы не было разрыва мембраны. В этот момент нужно тщательное отслеживание данных на манометре и контролирование правильности установки и функционирования реле. Включается насос и отслеживается давление, которое должно при пуске снижаться не более чем на 10%. Желательно с целью профилактики проводить проверку общего состояния устройства 1 раз в месяц, что поможет отыскать проблемные участки в оборудовании как можно быстрее, и устранить их на начальной стадии поломки.

Как выбрать агрегат?

Назначение, выбор объёма и настройка гидроаккумулятора очень важны для комфортного жизнеобеспечения дома.

Части гидроаккумулятора и принцип его работы

Гидроаккумулятор состоит из:

• Металлического корпуса;
• Специальной мембраны из резины;
• Ниппеля (через него воздух проходит в бак)
• Воздухоудалительный клапан;
• Фитинг (им закреплена мембрана).
• И другие элементы конструкции.

Но сам воздух влияет на стенки бака и мембрану из резины, за которой располагается вода. Когда кран открывается вода, идет по пути меньшего сопротивления и выходит наружу под напором. Вытекающая вода, освобождает сосуд и тем самым уменьшает давление на мембрану. Вот как только давление уменьшилось до заданной величины, сразу же сработает другой датчик и реле давления и вновь включает насос. Данные манипуляции повторяются вновь и вновь.

Схема подключения гидроаккумулятора

В зависимости от возложенных функций, схема подключения гидроаккумулятора к водопроводной системе может быть разной. Самые популярные схемы подключения гидроаккумуляторов приведены ниже.

Схема обвязки повысительной насосной станции

Такие насосные станции устанавливаются там, где присутствует большое водопотребление. Как правило, один из насосов на таких станциях работает постоянно.На повысительной насосной станции гидроаккумулятор служит для уменьшения скачков давления во время включения дополнительных насосов и для возмещения небольших водоразборов.

Еще такая схема широко применяется, когда в системе водоснабжения происходит частое прерывание подачи электроэнергии на повысительные насосы, а присутствие воды жизненно необходимо. Тогда запас воды в гидроаккумуляторе спасает положение, играя роль резервного источника на этот период.

Чем больше и мощнее насосная станция, и чем большее давление она должна поддерживать, тем больше должен быть объем гидрроаккумулятора, исполняющего роль демпфера.Буферная емкость гидробака тоже зависит от объема необходимого запаса воды, и от разницы в давлении при включении и отключении насоса.

Схема для погружного насоса

Для длительной и бесперебойной работы погружной насос должен совершать от 5 до 20 включений в час, что указывается в его технических характеристиках.

При падении давления в водопроводной системе до минимального значения автоматически включается реле давления, а при максимальном значении – отключается. Даже самый минимальный расход воды, особенно в малых системах водоснабжения, может понизить давление до минимума, что моментально даст команду для включения насоса, ведь утечка воды компенсируется насосом моментально, а через несколько секунд, при пополнении запаса воды, реле отключит насос. Таким образом, при минимальном водопотреблении, насос будет работать почти вхолостую. Такой режим работы неблагоприятно сказывается на работе насоса и может быстро вывести его из строя. Положение может исправить гидроаккумулятор, который всегда имеет нужный запас воды и успешно компенсирует незначительный ее расход, а также защитит насос от частого включения.

Кроме этого, гидроаккумулятор, подключенный к схеме, сглаживает резкое повышение давления в системе при включении погружного насоса.

Объем гидробака выбирается в зависимости от частоты включений и мощности насоса, расхода воды в час и высоты его установки.

Подключение гидроаккумулятора к водонагревателю

Для накопительного водонагревателя в схеме подключения гидроаккумулятор играет роль расширительного бака. Нагреваясь, вода расширяется, увеличивая объем в системе водоснабжения, а так как она не имеет свойства сжиматься, то самый минимальный рост объема в замкнутом пространстве увеличивает давление и может привести к разрушению элементов водонагревателя. Здесь тоже придет на помощь гидробак. Его объем напрямую будет зависеть и увеличиваться от увеличения объема воды в водонагревателе, повышения температуры нагреваемой воды и роста максимально допустимого давления в системе водопровода.

Подключение гидроаккумулятора к насосной станции

Гидроаккумулятор подключается перед повысительным насосом по ходу воды. Он нужен для предохранения от резкого снижения давления в сети водоснабжения в момент включения насоса.

Вместимость гидроаккумулятора для насосной станции будет тем больше, чем больше используется воды в системе водоснабжения и чем меньше разница между верхней и нижней шкалой давления в водопроводе перед насосом.

Особенности регулировки гидроаккумулятора

Расширительные баки для водоснабжения поступают в продажу со стандартными настройками производителя — зачастую давление в воздушном отсеке уже установлено на значении 1,5 бар. Допустимое давление всегда указано на этикетке и производитель не рекомендует отклоняться от заданных параметров, особенно в сторону его увеличения.

Перед тем как приступить к регулировке, систему отключают от электросети и закрывают запорные вентили. Мембранный бак полностью опустошают, сливая воду — точный показатель давления можно измерить только при пустом отсеке для воды.

Далее снимают показатели давления с помощью точного манометра. Для этого с золотника снимают декоративный колпачок и подносят прибор. Если давление отличается от требуемого, то его приводят в соответствие, накачивая или стравливая лишний воздух.

Учитывая то, что производитель против отклонений от рекомендованных показателей давления, необходимо еще на этапе проектирования выбрать подходящее оборудование, параметры которого не будут конфликтовать между собой

При регулировке давления в газовом отсеке бака производитель заполняет его инертным газом, например, осушенным азотом. Это предотвращает коррозию внутренней поверхности. Поэтому пользователям также рекомендуется использовать для увеличения давления технический азот.

Настройка давления бака в системе водоснабжения

Давление в баке закрытого типа устанавливается всегда несколько ниже (на 10%), чем уровень давления при запуске насоса. Регулируя давление в устройстве можно корректировать напор воды. Чем меньшим будет давление газа в гидробаке (но не меньше 1 бар), тем больше он будет вмещать в себе воды.

Напор при этом станет неравномерным — сильным при наполненном резервуаре и все более слабым при его опустошении. Чтобы обеспечить сильный и ровный поток воды устанавливают давление в камере с воздухом или газом в пределах 1,5 бар.

Напор воды в водопроводе устанавливается с помощью реле. При настройке давления в расширительной камере необходимо учитывать эти значения

Регулировка гидробака в обвязке водонагревателя

Расширительный бак, который используется для горячего водоснабжения, изначально не должен содержать воды. Давление в устройстве устанавливается на показателе, который на 0,2 больше чем верхний порог отключения насоса.

Например, если реле настроено на отключение оборудования при показателях давления в 4 бар, то давление в газовом отсеке расширительного бака должно устанавливаться на значении 4,2 бар.

Установленный в обвязке водонагревателя, бак не служит для поддержания давления. Он призван компенсировать расширение тогда, когда происходит нагрев воды. Если установить давление в нем на меньшее значение, то в баке будет постоянно находиться вода.

Область применения

Для автоматического водоснабжения особняков, дач, организации системы полива, для увеличения водопроводного давления.

При отсутствии водяного потока устройство управления отключает насос (защита от «сухого хода»).

Преимущества автоматической адаптивной станции АКВАРОБОТ

1. Автоматически отключается при отсутствии воды в системе водоснабжения.
2. Автоматически отключается при заклинивании рабочего колеса насоса.
3. Стабильно работает при снижении напряжения электросети до В.

4. Автоматически отключается при отсутствии давления воздуха в гидроаккумуляторе.

5. Автоматически отключается при утечке воды из системы водоснабжения, ежели скорость потока не наиболее 2 л/мин.
6. Адаптивно поддерживает давление в системе водоснабжения, что существенно наращивает ресурс работы насоса.
7. Стабильно работает при критической глубине всасывания 8 метров.
8. Автоматически отключается при неверном подключении станции к водоснабжения (для стабильной работы при пониженном напряжении электросети либо критической глубине всасывания 8 метров, скорость потока воды обязана быть наиболее 2 л/мин).

Принцип работы станции заключается в том, что при прохождении через блок управления потока воды со скоростью выше 2 л/мин, либо при падении давления ниже Pмин (1,5±0,3 bar), насос врубается и качает воду безпрерывно, создавая в системе давление, величина которого зависит от характеристик насоса.

При прекращении потока воды, либо понижении его скорости до 2 л/мин, насос автоматом выключается с тридцатисекундной задержкой.

Устройство и принцип работы

Гидравлический аккумулятор выглядит как небольшая коробка, представленная разными формами с дополнительными элементами, отвечающими за управление – эти детали располагаются под крышкой. Аккумулятор прикрепляется к определенному выходу штуцера (или тройника) емкости. Его механизм оснащается пружинами – они отвечают за регулировку и проворачивание гаек.

Стоит подробнее рассмотреть принцип действия гидравлического аккумулятора.

• Пружины в этой детали соединяются с мембраной, которая отвечает на силу нажима. Увеличение параметров ведет к сжиманию спирали, а уменьшение – к сжатию.
• Группа контактов, призванная отвечать на упомянутые процессы, смыкая или размыкая контакты, сигнализирует об этом помпе. Схема подключения во всех случаях предусматривает подключение его электрического кабеля к агрегату.
• Пока накопитель наполняется, возрастает нажим. Пружина отдает мощность напора, техника активируется в соответствии с установленными значениями – дезактивирует помпу, отдавая ей соответствующую команду.
• Нажим слабеет по ходу расходования жидкости. В тот момент как система это фиксирует, двигатель запускается.

Гидравлический аккумулятор включает несколько основных составных частей.

• корпус обычно разделяется мембраной на две отдельные камеры: одна из них отведена под воду, а вторая – для воздуха;
• мембрана – в данной части бака находится вода; как правило, используются мембраны из такого материала, как бутил; им не страшны биологические вещества, кроме того, они являются абсолютно неопасными в эксплуатации;
• ниппель – сквозь него воздух накачивается в полость бака;
• пневматический клапан воздухоудалителя используется с целью изменения давления воздуха; в бачках с маленьким объемом вместо клапана применяется тройник или кран;
• фитинг, играющий роль закрепителя мембраны;
• другие конструктивные элементы.

По словам специалистов, устройство гидравлического аккумулятора должно быть максимально простым и незамысловатым. Соблюдение этого требования обусловлено тем, чтобы в момент разборки из мембраны не пришлось полностью сливать всю воду. Чтобы избежать столкновения с гидропотерями, нужно подбирать диаметр трубопровода и напорного патрубка с максимальной точностью. Современные гидроаккумуляторы выпускаются с объемом в 2, 5, 24, 50, 80, 100, 150, 200, 300 л.

Как правильно отрегулировать давление в гидроаккумуляторе

Для того чтобы насосная установка стабильно работала, нужно её правильно настроить. Всего есть 3 основных параметров:

1. Уровень давления, после которого насос начинает подкачку воды.
2. Порог отключения установки.
3. Напор воздуха в баке.

1 и 2 параметры регулирует реле давления. Специальный прибор устанавливается на входном штекере аккумулятора. Регулировка происходит опытным путём, для уменьшения погрешности следует повторить действия несколько раз. В конструкцию реле входят 2 пружины. Они посажены на вертикальные стержни и прикручены гайками. Пружины отличаются размерами и функциональностью: большая отвечает за регулировку включения и отключения насоса, а пружина поменьше регулирует разницу между верхним и нижним давлениями. Пружины соединены со специальной мембраной, которая замыкает и, соответственно, размыкает электрические контакты.

Регулировка производится при помощи ключа. Нужную гайку требуется поворачивать по часовой стрелке. Это приводит к сжатию пружины и увеличению порога включения насоса. Поворот против часовой стрелки, соответственно, ослабляет пружину. Существует поэтапная схема регулировки:

• Сначала нужно проверить воздушное давление в аккумуляторе, подкачать компрессором.
• Далее поворачивается гайка над большей пружиной до оптимального уровня.
• Поворачивается кран для слива жидкости. Напор, естественно, должен упасть, после этого включается гидронасос. Показатели запоминаются. Если необходимо, то ряд действий повторяется заново.
• Далее регулируется малая пружина. Следует помнить, что она очень чувствительна к подстройке, а поэтому лучше повернуть ее на 0,5 оборота.
• Показатель фиксируется при закрытых кранах и рабочем гидронасосе. На приборе будет показано значение, при котором перестанет работать оборудование. Если оно более 2 атм., то нужно немного повернуть малую пружину в обратном направлении.
• Необходимо слить жидкость и заново запустить гидронасос. Процесс должен повторяться до того момента, пока не покажутся наилучшие измерения.

Давление воздуха в гидроаккумуляторе.

Те, кто уже отлично представляют устройство гидроаккумулятора, знают, что снутри мембраны находится вода под давлением, а снаружи мембраны закачан воздух.

Давление воды снутри мембраны создается насосом и лишь насосом, а с помощью реле давления либо блоков автоматики задается спектр по давлению (Р_вкл. и Р_выкл.) в котором и работает вся система водоснабжения.

Максимальное давление воды, на которое рассчитан гидроаккумулятор, указывается на его шильде.

Как правило, это давление составляет 10 бар, что полностью довольно для хоть какой бытовой системы водоснабжения. Давление воды в гидроаккумуляторе зависит от гидравлической свойства насоса и опций системы, а вот давление воздуха меж мембраной и корпусом является чертой самого гидроаккумулятора.

Заводское давление воздуха:

Каждый гидроаккумулятор поступает с завода с подготовительной закачкой воздуха.

В качестве примера приводим значения заводской закачки воздуха для гидроаккумуляторов итальянской компании Aquasystem:

Объем гидроаккумулятора:	Давление подготовительной закачки воздуха:
л	1,5 бар
л	2 бар

Фактическое значение давления подготовительной закачки воздуха также указывается на этикетке гидроаккумулятора (pre-charge pressure).

Так какое непосредственно давление воздуха обязано быть в гидроаккумуляторе?

Для систем водоснабжения с реле давления:

Давление воздуха в гидроаккумуляторе обязано быть на 10% ниже, чем давление включения насоса.

Выполнение данного предписания гарантирует наличие малого остатка воды в гидроаккумуляторе на момент включения насоса, обеспечивая неразрывность потока.

Например, ежели насос врубается при 1,6 бар, давление воздуха в гидроаккумуляторе обязано быть около 1,4 бар.

Ежели насос врубается при 3 бар, давление воздуха обязано быть около 2,7 бар.

Для систем водоснабжения с преобразователем частоты:

Давление воздуха в гидроаккумуляторе обязано быть на 30% ниже, чем неизменное давление поддерживаемое преобразователем частоты.

Получается, что давление заводской закачки воздуха не является всепригодным для всех систем, ведь давление включения насоса может регулироваться юзером персонально и производитель баков не может его предугадать. Потому давление воздуха нужно отрегулировать в каждой определенной системе в согласовании с вышеуказанными рекомендациями.

Методика контроля и регулировки давления воздуха в гидроаккумуляторе.

Проконтролировать и подкачать давление воздуха можно обычным авто насосом либо компрессором, подсоединив его к ниппелю, который традиционно размещается под пластмассовым защитным колпачком.

Все замеры нужно создавать в системе без давления воды.

Т.е. насос нужно отключить от сети электропитания, открыть самый нижний кран и дождаться полного слива воды.

Чем больше размер бака, тем подольше приходится его накачивать.

Для гидроаккумуляторов объемом от 50 л. настоятельно советуем употреблять компрессор.

При изменении (увеличении либо уменьшении) давления включения насоса, не запамятовывайте также поменять давление воздуха в гидроаккумуляторе. И не путайте данную функцию с настройкой реле давления.

Со временем давление в воздушной полости гидроаккумулятора может снизиться, потому рекомендуется его постоянная проверка.

Интервалы контроля давления воздуха:

1. Если вы пользуетесь системой водоснабжения только в теплый период года, то контроль рекомендуется создавать перед началом каждого новейшего сезона.
2. Если вы пользуетесь системой водоснабжения ежегодно, то проверку рекомендуется создавать раза в год.

Можно относиться к данной для нас легкой процедуре как к плановому тех.

обслуживанию, которое полностью реально продлит жизнь мембране.

Если вы увидели какие-либо странности в работе системы водоснабжения, имеет смысл сделать внеплановый контроль давления воздуха в гидробаке, а также давления включения и отключения насоса (контролируется по водяному манометру).

Кстати, стабильность давления воздуха в гидроаккумуляторе с течением долгого времени является одним из принципиальных характеристик его качества.

Возврат к списку статей

Что из себя представляют гидроаккумуляторы, каково их предназначение и задачи?

Гидроаккумулятор (экспанзомат, гидрофор) – это резервуар из металла, внутри оборудованный резиновой мембраной. В бытовых изделиях пространство между корпусом и мембраной заполняется воздухом, а инертным газом – в производственных. Упругая перепонка, совершающая колебания, разделяет установку на две части, одна из которых посредством ниппеля контактирует с атмосферой, другая – подключается к водоснабжению.

Схема устройства гидроаккумулятора

При заполнении бака жидкостью, мембрана растягивается и сдавливает воздух до тех пор, пока давление не сравняется с действием сжимаемого воздуха. Затем открывается специальный клапан, воздух из емкости выдавливается в воду. При падении напора в трубах до параметра, когда срабатывает реле давления, включается в работу насос, добавляя жидкость в бак устройства.

Насос продолжает работать еще некоторое время после закрытия крана, это происходит до момента выравнивания силы к определенному уровню, приводящему к включению второго датчика. Для защиты насосного оборудования от преждевременного износа на входе системы помещают фильтры. В некоторых моделях мембраны для гидроаккумуляторов заменяют на гибкую грушу.

Основным назначением подобных резервуаров является поддержка давления воды в водопроводе. Для насоса это необходимое условие, в кране всегда должен быть нормальный напор жидкости, в противном случае он включается-выключается несколько раз в течение секунды. Поэтому неизбежна поломка. Гидроаккумуляторы призваны предотвратить подобные нежелательные ситуации. Таким образом, можно выделить следующие задачи расширительных мембранных баков:

• автоматизация процесса подачи воды;
• поддержание, обеспечение плавного изменения давления воды в системе;
• защита от гидроударов;
• ограничение повторных кратковременных включений насоса, увеличение его ресурса;
• предоставление минимального запаса жидкости.

Виды экспанзоматов

Различают следующие типы резервуаров, находящихся под гидравлической энергией:

1. Экспанзоматы с механическим накопителем. Они подразделяются на: пружинные и грузовые. Вследствие ряда недостатков на практике имеют ограниченное применение и не получили широкой распространенности.
2. Экспанзоматы с пневматическим накопителем. Показали высокую энергоемкость при минимальных размерах, малую инерционность, отличаются простотой конструкции и надежностью. В зависимости от разделительных элементов бывают поршневые устройства, мембранные и баллонные. Последние – самый распространенный тип на средний расход в гидросистемах быстрого действия. За разделительную основу взят резиновый баллон под давлением газа. Жидкостная полость соединяется с системой. Когда давление в водопроводе увеличивается, баллон сжимается, и вбирает определенное количество воды в аккумулятор, когда уменьшается – сжатый газ жидкость вытесняет обратно в систему.Поршневой работает по такому же принципу, различие в разделительной среде, в качестве которой используется поршень. Их небольшая стоимость обуславливается простотой конструкции, при этом предоставляется большой объем (до 500 литров).  Мембранные имеют преимущество в незначительных габаритах. Устанавливаются, где необходимо оперативное высвобождение энергии. Однако вместимость рабочей жидкости невелика. Разделителем выступает каучуковая мембрана.
3. В продаже также встречаются гидрофоры для горячего водоснабжения, окрашенные в синий цвет.
4. Для погружных насосов создан вертикальный резервуар. Гидроаккумулятор 24 литрами предпочтителен для насосных установок мощностью до 600 Вт, сосуды с емкостью 50 литров – для насосов, мощность которых достигает 1 кВт, гидроаккумулятор 100 литрами – для насосного оборудования до 1,5 кВт. Существуют и горизонтальные компоновки, рекомендуемые для эксплуатации с поверхностными насосами.

Список источников

• sovet-ingenera.com
• py-sm.com
• stroy-podskazka.ru
• remontir.info
• iseptick.ru
• StrojDvor.ru
• nasosovnet.ru
• inhouze.info
• homeli.ru

Поделитесь с друзьями!

Как запустить насосную станцию первый запуск и эксплуатация

Регулировка давления насосной станции

Реле давления в агрегатах с насосами считается основной частью её нормального функционирования, то каждый владелец агрегата должен знать, как осуществляется настройка:

• Обеспечить работающее состояние насоса и накачать воды до отметки в три атмосферы.
• Выключить аппарат.
• Снять крышку, и не спеша проворачивать гайку до тех пор, пока элемент не включится. Если совершать движения по ходу стрелки часов, то можно увеличить давление воздуха, против хода – уменьшить.
• Открыть кран и уменьшить показания жидкости до отметки в 1,7 Атмосфер.
• Перекрыть кран.
• Снять крышку реле и крутить гайку до момента срабатывания контактов.

Гидроаккумулятор агрегата с насосом содержит в себе такой элемент, как резиновая емкость, которую еще принято называть груша. Между стенками бачка и самим резервуаром должен находиться воздух. Чем больше воды будет находиться груше, тем сильнее будет сжат воздух и, соответственно, больше будет его давление. И наоборот, если падает давление, значит, объем воды в резиновой емкости уменьшился. Так каким же должно быть значение оптимального давления для подобного агрегата? В большинстве случаев производители заявляют давление в 1,5 Атмосферы. Приобретая насосную станцию, необходимо проверить уровень давления манометром.

Не забывайте и о том, что разные манометры имеют разные погрешности. Поэтому лучше всего использовать поверенный автомобильный манометр с минимальными значениями градуировки шкалы на нем.

Какое давление должно быть в расширительном баке насосной станции?

Давление в ресивере не должно быть больше верхнего предела уровня давления жидкости. Иначе ресивер перестанет выполнять свою прямую обязанность, а именно, заполняться водой и смягчать гидроудары. Рекомендуемое уровень давления для расширительного бачка – 1,7 Атмосфер.

1. Насос недостаточно мощный или его детали изношены.
2. Происходит утечка воды через соединения или имеется разрыв трубы.
3. Падает напряжение электрической сети.
4. Всасывающая труба захватывает воздух.

Почему насосная станция не набирает давление и не отключается?

Основное предназначение подобных агрегатов – подавать жидкость из различных источников с большой глубиной, создавать и поддерживать постоянные показатели давления. Однако в процессе эксплуатации аппаратов имеют место различные неполадки. Случается и так, что агрегат не может нагнать нужное давление и выключается. Причинами этого могут стать:

• Работа насоса «всухую». Происходит это вследствие падения водяного столба ниже уровня забора воды.
• Увеличение сопротивления трубопровода, что возникает, если длина магистрали не соответствует диаметру.
• Негерметичные соединения, вследствие чего наблюдается подсос воздуха. При этой проблеме стоит проверить все соединения и в случае необходимости обеспечить каждый из них герметиком.
• Забит фильтр грубой очистки. Очистив фильтр, можно пробовать подавать давление в насосную станцию.
• Сбой в работе реле давления. Решить проблему поможет регулировка реле.

Найдя причину неисправности насосной станции, можно приступать к её устранению.

Почему не поднимается давление в насосной станции?

Когда манометр насосной станции показывает низкое давление, и оно не поднимается, такой процесс еще принято называть завоздушиванием. Причинами такой проблемы могут быть:

• Если это не погружной насос, то причина может скрываться во всасывающей трубке, через которую может всасываться нежелательный воздух. Справиться с проблемой поможет установка датчика «сухого хода».
• Подающая магистраль негерметична вовсе нет плотности на стыках. Нужно проверить все стыки и обеспечить их полной герметизацией.
• Наполняясь, в насосной установке остается воздух. Тут не обойтись без его выгонки, заполняя насос сверху под давлением.

• Разрыв резиновой емкости в гидроаккумуляторе, в результате чего бачок полностью заполняется водой даже там, где должен быть воздух. Именно этот элемент и регулирует постоянство давления станции. Обнаружить проблему можно, придавив штуцер закачки жидкости. Если же жидкость станет просачиваться, то проблема в резиновой емкости. Здесь лучше сразу прибегнуть к замене мембраны.
• В гидроаккумуляторе не наблюдается давление воздуха. Решить проблему – это подкачать воздух в камеру, используя обычный прибор для закачивания воздуха.
• Поломано реле. В случае, когда штуцер без подтеков, то проблема именно с реле. Если настройки не помогают, придется прибегнуть к замене прибора.

Конструкция и принцип действия реле давления насосной станции

Перед тем как приступить к регулировке реле давления неплохо будет ознакомиться с его конструкцией и принципом действия.

Конструктивно реле насосной станции, чаще всего, представляет собой металлическое основание к которому снизу крепится крышка мембраны (под ней находится мембрана и металлический поршень) с быстросъемной гайкой для  крепления к переходнику насосной станции, а сверху — контактная группа, клеммная колодка  (для подключения сети, насоса и заземления) и два пружинных регулятора разных размеров. Все это сверху накрывается пластиковой крышкой, которая крепится к винту большого регулятора и которую, в зависимости от модели, можно легко снять с помощью отвертки или гаечного ключа.

В зависимости от производителя и модели реле могут отличаться размерами, формой, расположением составляющих элементов, но большинстве своем они имеют вышеописанную конструкцию. Иногда в неё включают дополнительные элементы, например, рычаг защиты от «сухого хода» или др.

Принцип действия

Принцип действия этого реле основан на том, что под действием давления воды, которая подается от насоса, мембрана давит на поршень, который приводит в движение контактную группу, смонтированную на металлической платформе, имеющей два шарнира. зависимости от её положения, контакты к которым подключены напряжение 220V и насос, могут быть замкнуты или разомкнуты, соответственно насос будет включаться или выключаться. Пружина большого регулятора действует на платформу контактной группы, уравновешивая давление поршня. Как только давление ослабевает, под действием пружины платформа опускается и контакты замыкаются (насос включается).

Пружина малого регулятора также действует против давления воды, но она расположена дальше от шарнира платформы и вступает в работу не сразу, а когда платформа с контактами поднимется на определенную высоту.

За срабатывание электрической части реле (замыкание и размыкание контактов) отвечает небольшой шарнир с пружиной. Конструктивно устроено так, что платформа и это шарнир не могут быть в одной плоскости. Как только она поднимается выше шарнира, контакты скачком опускаются вниз, а как только она опускается ниже его плоскости – они тут же перещелкиваются вверх. Плоскость этого шарнира находится немного выше основания пружины малого регулятора, что позволяет платформе подниматься до этого уровня без размыкания контактов, а как только она его достигнет – под действием пружин обеих регуляторов контакты размыкаются и насос выключается.

Таким образом, большой пружинный регулятор отвечает за момент включения насоса или так называемое «нижнее» давление (P), а меньший – за разность давлений включения и выключения (∆P).

При сжимании пружины большого регулятора (закручивании гайки по часовой стрелке) , она с большей силой действует на платформу контактной группы и «нижнее» давление возрастает. Если при этом не изменять степень сжатия пружины малого регулятора, то также возрастет и «верхнее» давление (отключения), ровно на такую же величину ( так как ∆P будет в этом случае неизменным).

При сжимании пружины меньшего регулятора, будет увеличиваться «верхнее» давление при неизменном «нижнем», то есть будет увеличиваться ∆P. При ослаблении пружин, соответственно, вышеуказанные показатели будут уменьшаться. На  этом и основана регулировка реле давления насосной станции.

Давление в гидроаккумуляторе

Понимание того, как устроен гидроаккумулятор, поможет лучше справиться с самостоятельной настройкой управляющего оборудования.

Различают два типа гидробаков: с резиновой вставкой, напоминающей грущу, или с резиновой же мембраной. Этот элемент делит емкость на две не сообщающиеся части, в одной из которых находится вода, а в другой – воздух.

Внутри гидробака находится резиновая грушевидная вставка или резиновая мембрана. Давление в гидробаке можно регулировать, подкачивая или стравливая воздух

В любом случае, работают они примерно одинаково. В бак поступает вода, а резиновая вставка давит на нее, чтобы обеспечить перемещение воды по водопроводной системе.

Поэтому в гидробаке всегда присутствует определенное давление, которое заметно изменяется в зависимости от количества воды и воздуха в баке.

Чтобы перед настройкой реле измерить давление воздуха в гидробаке, следует подключить манометр к ниппельному соединению, предусмотренному на корпусе устройства

На корпусе бака обычно имеется автомобильный ниппель. Через него можно закачать в гидробак воздух или стравить его, чтобы отрегулировать рабочее давление внутри емкости.

При выполнении подключения реле давления к насосу рекомендуется измерить текущее давление в гидробаке. Производитель по умолчанию выставляет показатель в 1,5 бар. Но на практике часть воздуха обычно уходит, и давление в емкости будет ниже.

Чтобы измерить давление в гидроаккумуляторе, используют обычный автомобильный манометр. Рекомендуется выбрать модель со шкалой, на которой проставлен самый малый шаг градации. Такой прибор позволит провести более точные измерения. Не имеет смысла замерять давление, если нет возможности учесть одну десятую часть бара.

В этом отношении имеет смысл проверить и тот манометр, которым укомплектована насосная станция промышленного производства.

Нередко изготовители экономят и устанавливают недорогие модели. Точность измерений с помощью такого прибора может вызывать сомнения. Его лучше заменить на более надежное и точное устройство.

Выбирая манометр для насосной станции или насоса с гидробаком, стоит обратить внимание на механические модели с точной шкалой градации

Механические автомобильные манометры выглядят не слишком презентабельно, однако, судя по отзывам, они значительно лучше новомодных электронных устройств. Если все же выбор сделан в пользу электронного манометра, не следует экономить. Лучше взять устройство, выпущенное надежным производителем, чем дешевую пластиковую поделку, которая точных данных не дает и может в любой момент сломаться.

Еще один важный момент – электронный манометр требует электропитания, за этим придется следить. Проверяют давление в гидробаке очень просто.

Манометр присоединяют к ниппелю и замеряют показания. Нормальным считается давление в пределах от одной до полутора атмосфер. Если давление в гидробаке слишком высокое, запас воды в нем будет меньше, но напор при этом будет просто отличным.

На этой схеме наглядно показан порядок подключения реле давления и манометра к погружному насосу и гидробаку, чтобы автоматизировать работу насосного оборудования

Следует помнить, что слишком высокое давление в системе может быть опасным. В этом случае все компоненты водопровода постоянно работают под повышенной нагрузкой, а это приводит к быстрому износу оборудования. Кроме того, чтобы поддерживать повышенное давление в системе приходится чаще подкачивать в бак воду, а значит и чаще включать насос.

Это также не слишком полезно, поскольку вероятность поломок увеличивается. При настройке системы нужна определенная уравновешенность. Например, если давление в гидроаккумуляторе слишком высокое или чрезмерно низкое, это может привести к повреждению резиновой прокладки.

Дополнение реле давления пятиходовым штуцером и манометром переводит устройство в разряд блоков автоматики Накидная гайка значительно облегчает подключение прибора в труднодоступных местах В конструкции использован пятиходовый штуцер, который подключается к реле и имеет еще 3 выхода с резьбой

Особенности устройства и принцип работы

Многочисленные разновидности реле давления, которое комплектуется практически со всеми насосными станциями, устроены примерно одинаково.

Внутри пластикового корпуса находится металлическое основание, на котором закреплены остальные элементы:

• мембрана;
• поршень;
• металлическая платформа;
• узел электрических контактов.

Сверху под пластиковой крышкой расположены две пружины – большая и малая. Когда мембрана испытывает давление, она толкает поршень.

Он, в свою очередь, поднимает платформу, которая воздействует на большую пружину, сжимая ее. Большая пружина сопротивляется этому давлению, ограничивая движение поршня.

Небольшого расстояния, которое разделяет большую и малую регулировочную пружины, достаточно для того, чтобы регулировать работу целого комплекса приборов. Платформа под давлением от мембраны постепенно поднимается до тех пор, пока ее край не дойдет до малой пружины. Давление на платформу в этот момент увеличивается, в результате ее положение изменяется.

Функциональное назначение реле давления заключается в автоматизации процессов включения/выключения электронасоса Представляет собой двухконтактный прибор коммутации электрических цепей, реагирующий на падение и повышение давления в контуре водоснабжения При использовании реле давления, дополненного манометром и пятиходовым штуцером, устройство приобретает значения автоматического комплекта Реле давления включают в схему водоснабжения только с гидроаккумулятором, конструкция которого позволяет точно фиксировать моменты изменения давления в системе В заводском исполнении реле давления рассчитано на среднестатистические значения давления в водоснабжающих системах. При необходимости внести изменения в настройки его разбирают Для выполнения бесплатного ремонта, гарантированного обязательствами изготовителя, необходимо соблюдать перечисленные в инструкции потребительские правила и корректно эксплуатировать прибор Регулировка прибора заключается в изменении уровня верхнего или нижнего предела давления, установленного при выполнении заводской настройки Для увеличения предела давления установленные на пружины гайки аккуратно подкручиваются по часовой стрелке, для уменьшения — наоборот

Это вызывает переключение контактов, что изменяет режим работы насоса, и он выключается. Для переключения контактов имеется специальный шарнир с пружинкой.

Когда платформа преодолевает уровень, на котором находится этот шарнир, электрические контакты изменяют положение, размыкая цепь электропитания. В этот момент происходит отключение насоса. После чего вода перестает поступать и давление, оказываемое на мембрану, снижается по мере расходования воды из гидроаккумулятора.

Соответственно, платформа плавно опускается. Когда ее положение оказывается ниже, чем пружинный шарнир электрических контактов, они поднимаются, снова включая электропитание.

Реле давления – это небольшое устройство, которое позволяет включать и выключать насос в зависимости от наличия или отсутствия воды в гидроаакумуляторе

Насос закачивает воду в гидробак, мембрана реле давит на платформу, она поднимается, достигает большой пружины и т.д. Цикл возобновляется и производится в автоматическом режиме.

С помощью большой пружины задается показатель давления, при котором насосный агрегат необходимо включить, а малая определяет не “потолок” допустимого давления в системе, как можно подумать, а разницу между этими двумя показателями. Это важный момент, который пригодится при изучении порядка действий при собственного насоса.

Несколько советов и рекомендаций

Для нормального функционирования насосной станции рекомендуется замерять показатели давления воздуха в гидроаакумуляторе каждые три месяца. Эта мера поможет поддерживать стабильные настройки в работе оборудования. Резкое изменение показателей может свидетельствовать о каких-то поломках, которые необходимо устранить.

Чтобы оперативно контролировать состояние системы, имеет смысл просто время от времени фиксировать показания водяного манометра при включении и отключении насоса. Если они соответствуют цифрам, установленным при настройке оборудования, можно считать работу системы нормальной.

Заметная разница свидетельствует о том, что нужно проконтролировать давление воздуха в гидробаке и, возможно, перенастроить реле давления. Иногда просто нужно подкачать немного воздуха в гидроаккумулятор, и показатели придут в норму.

Точность показателей манометра имеет определенную погрешность. Отчасти это может быть вызвано трением его подвижных частей во время измерений. Чтобы улучшить процесс показаний, рекомендуется перед началом измерений дополнительно смазать манометр.

Реле давления, как и прочие механизмы, имеет свойство со временем изнашиваться. Изначально следует выбрать прочное изделие. Важный фактор длительной работы реле давления – правильные настройки. не следует использовать этот прибор на максимально допустимых значениях верхнего давления.

Если в работе реле давления появились проблемы и неточности, возможно, его необходимо разобрать и очистить от загрязнений

Следует оставить небольшой запас, тогда элементы устройства будут изнашиваться не так быстро. Если же необходимо выставить верхнее давление в системе на достаточно высоком уровне, например, в пять атмосфер, лучше приобрести реле с предельно допустимым значением работы в шесть атмосфер. Найти такую модель сложнее, но это вполне возможно.

К серьезным поломкам реле давления может привести наличие загрязнений в . Это характерная ситуация для старых водопроводов, выполненных из металлических конструкций.

Перед установкой насосной станции водопровод рекомендуется тщательно прочистить. Не помешает и полная замена металлических труб на пластиковые конструкции, если имеется такая возможность.

При настройке реле к регулировочным пружинам следует относиться исключительно бережно. Если они будут сжаты слишком сильно, т.е. перекручены в процессе настройки, при работе устройства очень скоро станут наблюдаться погрешности. Поломка реле в ближайшем будущем почти гарантирована.

Если во время проверки работы насосной станции наблюдается постепенный рост давления выключения, это может свидетельствовать о том, что устройство засорилось. Не нужно сразу же его менять.

Нужно открутить четыре крепежных болта на корпусе реле давления, снять мембранный узел и тщательно промыть внутреннюю часть реле, где это возможно, а также все небольшие отверстия.

Иногда достаточно просто снять реле и почистить его отверстия снаружи без разборки. Не помешает также провести очистку всей насосной станции. Если же вода вдруг начинает течь прямо из корпуса реле, значит, частички загрязнений пробили мембрану. В этом случае придется устройство полностью заменить.

Работа оборудования под управлением реле

Наличие реле обеспечивает постоянные показатели давления в системе и создаёт необходимый для работы станции напор воды.

Управление насоса осуществляется автоматически.

Поэтому, правильная регулировка электромагнитного клапана для воды своими руками (прочитайте здесь) на минимальное и максимальное значение давления позволяет обеспечивать периодическое выключение и включение системы.

Управляемая реле насосная станция работает по следующему принципу:

• закачивание воды в бак при помощи насоса;
• увеличение давления, отражающееся на манометре;
• срабатывание реле при давлении, достигшем выставленного предельного уровня;
• отключение насоса.

Уменьшение количества воды в баке-накопителе сопровождается снижение давления.

После того, как давление в системе достигнет нижнего уровня, насосное оборудование вновь включается, и цикл работы повторяется.

Параметры функционирования реле:

• на этапе включения в условиях нижнего уровня давления, происходит замыкание контактов на реле, что вызывает поступление воды в бак;
• на этапе выключения в условиях верхнего давления, происходит размыкание контактов на реле, сопровождающееся выключением насоса.

Разность между показателями включения и выключения носит называние «диапазон давления».

Советы

Чтобы вода в вашей системе всегда радовала своим напором, стоит прислушаться к советам, которые касаются настройки реле давления

Особенно важно учитывать некоторые моменты, на которые многие даже не обращают внимания.

Не следует выставлять максимальное значение давления (более 5 атмосфер). А также не следует гайки, которыми осуществляется регулировка давления, закручивать до упора. Иначе реле, вообще, не будет работать.

В ходе эксплуатации насосной станции нужно смотреть за наличием и давлением воздуха в корпусе гидробака. Отдельные неполадки можно определить на слух. Например, если в емкости гидроаккумулятора сниженное давление воздуха, то будет заметно чрезмерно частое включение насоса. Причем автоматика будет включать его практически сразу при открытии крана и выключать при закрытии. В данном случае, когда кран открыт, стрелка манометра будет достигать нижнего значения.

Чтобы мембрана или груша работала как можно дольше, давление воздуха следует установить на 10 процентов ниже, чем значение давления на включение при регулировании реле.

Если при регулировании верхнего значения не происходит выключения насоса, а манометр показывает какую-то одну и ту же цифру, то это свидетельствует о малой мощности насоса. Ее просто не хватает, чтобы закачивать воду в установленных пределах.

Ремонтировать реле можно, но это не всегда уместно. Лучше приобрести новое исправное реле, так как оно защищает грушу от повреждений, а насос – от чрезмерной перегрузки. Реле нуждается в постоянном обслуживании, например, можно смазывать внутренние детали, которые трутся. Это позволит снизить сопротивление, и реле будет срабатывать более точно.

Достижение оптимального режима работы насосной станции важно, и он во многом зависит от правильно подобранного давления в гидробаке и правильной настройки реле.

Проверять давление лучше всего автомобильным насосом, в котором менее градуированная шкала. Это позволит обеспечить более точные измерения. В некоторых моделях насосных станций имеются пластиковые манометры, но они не отличаются надежностью и точными показателями. Что касается электронных манометров, то их показания зачастую зависят от окружающей температуры и уровня заряда батареи. Именно поэтому специалисты советуют остановить выбор на обычном механическом манометре в металлическом корпусе.

Некоторые виды ремонтных работ

Некоторые действия по ремонту насосной станции своими руками интуитивно понятны. Например, почистить обратный клапан или фильтр не составит труда, но вот заменить мембрану или грушу в гидроаккумуляторе может быть без подготовки сложно.

Замена «груши» гидроаккумулятора

Первый признак того, что мембрана повредилась — частые и кратковременные включения насосной станции, причем вода подается рывками: то сильный напор, то слабый. Чтобы убедиться в том, что дело в мембране, снимите заглушку на ниппеле. Если из него выходит не воздух, а вода, значит мембрана порвалась.

Устройство мембранного бака пригодится при замене груши

Чтобы начать ремонт , отключите систему от электропитания, сбросьте давление — откройте краны и подождите, пока стечет вода. После этого его можно отключать.

Далее порядок действий такой:

• Ослабляем крепление фланца в нижней части бака. Дожидаемся, пока стечет вода.
• Откручиваем все болты, снимаем фланец.
• Если бак от 100 литров и больше, в верхней части бака откручиваем гайку держателя мембраны.
• Вынимаем мембрану через отверстие в нижней части емкости.
• Бак промываем — в нем обычно много осадка ржавого цвета.
• Новая мембрана должны быть точно такой же как поврежденная. Вставляем в нее штуцер, которым верхняя часть крепится к корпусу (закручиваем).
• Устанавливаем мембрану в бак гидроаккумулятора.
• Если есть, устанавливаем гайку держателя мембраны в верхней части. При большом размере бака рукой вы не достанете. Можно привязать держатель к веревке и так установить деталь на место, навернув гайку.
• Горловину натягиваем и прижимаем фланцем, устанавливаем болты, последовательно подкручивая их на несколько оборотов.
• Подключаем в систему и проверяем работу.

Замена мембраны насосной станции закончена. Дело несложное, но нюансы знать надо.

Сфера использования устройства

Редуктор давления одновременно выполняет несколько функций. Прежде всего, он используется для защиты сантехнических приборов от высокого давления. Так, большинство сантехники и бытовых приборов рассчитано на работу, когда давление воды в трубопроводе не превышает 3 Атм. Если этот показатель несколько выше, то система водоснабжения испытывает серьезную нагрузку. Впоследствии страдают клапаны, соединения и другие элементы системы и сантехнических приборов

Также редуктор используется для борьбы с гидравлическим ударом, который может возникнуть как на промышленных предприятиях, так и в жилых домах. В результате резкого скачка давления воды в водопроводе возникает гидравлический удар, который способен повредить конструктивные элементы системы. Известны случаи, когда такой резкий скачок привел к разрыву бойлера. Поэтому специалисты рекомендуют устанавливать редуктор, так как он позволит предотвратить возникновение таких проблем

Очень важно учесть установку в системе .

Критерии выбора

При выборе регулятора обязательно обращайте внимание не только на конструктивное исполнение прибора и его технические характеристики, но и на материал, из которого он сделан. . Конструктивные особенности

Конструктивные особенности

Современные РДВ в зависимости от конструкции делятся на поршневые и мембранные. Несмотря на то, что поршень практически не изнашивается, редукторы первого типа менее надёжны. Связано это как с чувствительностью к чистоте воды (поршень может заклинить от частичек грязи или песка), так и с возможностью коррозии элементов конструкции.

РДВ мембранного типа неприхотливы в обслуживании, так как диафрагма делит их рабочее пространство на две камеры. Одна из них полностью герметизирована от контакта с водой. Как вы, наверное, уже догадались, именно в этой половине и установлено большинство деталей редуктора. При соблюдении правил эксплуатации, работа устройства не требует вмешательства, поэтому единственным недостатком можно считать необходимость регулярного контроля целостности мембраны.

Технические параметры

Бытовые редукторы, выпускаемые промышленностью, рассчитаны на разное входное и выходное давление. Например, устройство, позволяющее подключение к магистрали, рассчитанной на 15 бар, может обеспечить выходные параметры в пределах 1–4 бар. Чтобы не путаться в терминах, часто величину в 1 бар принимают равной 1 атмосфере, хоть на самом деле 1 бар = 0.987 атм. Давление на выходе бытовых регуляторов составляет от 0.5 до 4 атм или от 1 до 6 атм. Чтобы определить, какой прибор вам нужен, посмотрите требования к подключению оборудования, установленного в доме. Чаще всего производитель указывает их в техническом паспорте или специальной табличке, установленной на задней панели.

Вторым важным параметром при выборе считается рабочая температура РДВ. Устройства, рассчитанные на температурный режим 0–40 ºС, можно использовать только при использовании в системах с холодной водой. Если вам нужен прибор на «горячий» водопровод, выбирайте прибор, работающий в диапазоне до 130 ºС.

Материал и качество изготовления

Как и другая водопроводная арматура, регуляторы давления должны изготавливаться из прочных металлов и сплавов – стали, латуни, бронзы и т. д. Кроме того, сплавы, включающие железо, должны иметь в составе лигатуры с антикорродирующими свойствами. На практике в торговых сетях можно найти как очень достойные изделия, отличающиеся высоким качеством изготовления, так и откровенный хлам. «Отделить зерно от плевел» несложно благодаря двум критериям – цене и массе. Во-первых, хорошая вещь не может стоить дёшево, а во-вторых, возьмите в руки сравниваемые изделия и выберите тот, вес которого отличается в большую сторону. Кроме того, обязательно обращайте внимание на качество литья. Помните о том, что хороший производитель никогда не выпустит за территорию своих цехов изделие с раковинами или облоем на стенках.

Проблемы и решения

1. Почему насосная станция Джилекс не держит давление в гидроаккумуляторе?

Вот список возможных причин неисправности, типичный для устройств всех производителей:

• Отсутствие, загрязнение, неправильный монтаж или неисправность обратного клапана на всасывающем патрубке или на вводе водоснабжения. Стрелка на корпусе клапана должна указывать в сторону насоса, а сам он должен пропускать воду только в одном направлении;

• Отсутствие воздуха с избыточным давлением в воздушном отсеке мембранного бака. Чтобы убедиться в отсутствии или наличии этой неисправности, нажмите на шток ниппеля. Если оттуда не поступает ни воздух, ни вода — гидроаккумулятор нужно просто-напросто накачать;

• Разрыв мембраны гидроаккумулятора. В этом случае из ниппеля при нажатии на его шток начинает капать вода. Мембрана меняется на новую после отключения воды и вскрытия бака ресивера;

• Мощности насоса не хватает для создания напора, соответствующего настройкам автоматического реле. Признак наличия этой проблемы — непрерывная, без отключений, работа насоса. Проблема устраняется путем регулировки реле;
• Утечки воды (прежде всего течи напроток сливных бачков в туалетах). При утечках насос периодически включается в отсутствие разбора воды через смесители. Проблема устраняется регулировкой, ремонтом или заменой заливных или сливных клапанов в бачках.

1. Почему в систему водоснабжения с насосной станцией попадает воздух?

Вероятная причина — негерметичность всасывающей трубы (разрыв или неплотное соединение с всасывающим патрубком насоса или обратным клапаном). Проблема устраняется герметизацией соединений или заменой трубы.

Проверка автоматики

После запуска насосной станции нужно проверить, правильно ли работает автоматика. Если вы приобрели реле давления с заводскими настройками, то оно должно отключить насосное оборудование при достижении верхнего порога давления в системе, установленного на реле

После запуска насосной станции нужно проверить, правильно ли работает автоматика. Если вы приобрели реле давления с заводскими настройками, то оно должно отключить насосное оборудование при достижении верхнего порога давления в системе, установленного на реле. После открывания крана и вытекания вод из гидробака реле давления должно снова запустить насос, когда показатель давления в системе понизится до установленного минимума. При необходимости заводские настройки можно изменить, настроив реле на нужное вам давление включения и выключения. Это делается так:

1. Отключаем насосное оборудование и сливаем воду из гидробака, открутив нижний кран в системе. Открываем крышку на реле давления при помощи отвертки или гаечного ключа.
2. Запускаем насосное оборудование, которое начнёт закачивать воду в гидробак.
3. Засекаем и записываем показания манометра в момент отключения насоса. Это будет верхнее давление.
4. Теперь открываем самый удалённый от насоса кран или тот кран, который находится на самой верхней отметке. По мере вытекания из него воды давление понизится, и насос снова запуститься. Нужно зафиксировать и записать показания манометра в момент запуска насоса. Это будет нижнее давление. Находим их разницу.
5. Во время тестирования необходимо обратить внимание на напор воды, текущей из самого дальнего или высшего крана в системе. Если он вас не устраивает, то давление нужно повысить. Чтобы это сделать правильно, насос нужно отключить и туже закрутить гайку на большой пружине в реле. Для уменьшения напора, наоборот, ослабляем эту гайку.
6. Теперь настроим разность давлений. Вы уже нашли её, отняв записанные показания манометра. Если это число равно 1,4 бар, то ничего настраивать не надо. Если найденное значение ниже, то это может привести к более частому запуску насоса и неравномерному напору, что вызовет преждевременный износ оборудования. Если значение выше, то режим работы станции будет более щадящим, но станет заметна разница между максимальным и минимальным напором. Для настройки этого параметра нужно подтянуть или ослабить гайку на малой пружине в реле. Для увеличения разности давлений гайку затягивают сильнее, а для уменьшения – ослабляют.
7. Когда вы отрегулировали давление, нужно снова проверить работу системы, повторив предыдущие действия. При необходимости регулировку можно повторить.

Если ваше реле давления вообще без настроек, то есть все пружины полностью ослаблены, то регулировку делают так:

1. Запускаем насос и нагнетаем давление в трубопроводе настолько, чтобы напор воды из самого дальнего или высшего в системе крана был удовлетворительным. Засекаем показания манометра и отключаем насос. Допустим, что прибор показал в этот момент давление равное 1,3 бар.
2. Отключаем питание станции и открываем крышку на реле давления. Начинаем подтягивать гайку на большой пружине. Когда раздастся щелчок замыкания контактов, вращение прекращаем.
3. Ставим на место крышку и включаем насос. Доводим давление в системе до 2,7 бар. Это значение мы получили, сложив наш показатель 1,3 бар с рекомендуемой разницей значений равной 1,4 бар.
4. Отключаем насос от сети, снимаем крышку и подтягиваем гайку на меньшей пружине. Когда контакты разомкнуться, вы услышите щелчок. В этот момент вращение нужно прекратить.
5. После наших настроек реле давления будет производить запуск насосного оборудования, когда давление в системе понизится до 1,3 бар, и отключать насос, когда давление повысится до 2,7 бар. Теперь все настройки выполнены. Крышку реле устанавливаем на место, а насосный агрегат подключаем к сети электропитания.

Facebook

Twitter

Вконтакте

Одноклассники

Сколько должно быть давление в гидроаккумуляторе

Воздух в гидроаккумуляторе

За счёт особой конструкции ёмкости гидроаккумулятора происходит снижение нагрузок. Гидробак разделён на две части (водную и воздушную) мембранной. Давление, которое находиться в гидроаккумуляторе смягчает гидроудары, которые неизбежны при работе станции. Также гидроаккумулятор способен сохранять давление в системе насоса.

Как выбрать агрегат?

Назначение, выбор объёма и настройка гидроаккумулятора очень важны для комфортного жизнеобеспечения дома.

Части гидроаккумулятора и принцип его работы

Гидроаккумулятор состоит из:

• Металлического корпуса;
• Специальной мембраны из резины;
• Ниппеля (через него воздух проходит в бак)
• Воздухоудалительный клапан;
• Фитинг (им закреплена мембрана).
• И другие элементы конструкции.

Вода, которая, подается из скважины в сосуд, увеличивает мембрану из резины и таким образом вытесняет воздух, который находится в полости. За счёт этого давление воздуха в гидроаккумуляторе становиться больше. Воздух сжимается до нужной величины и затем включается датчик давления и реле автоматом выключает насос.

Но сам воздух влияет на стенки бака и мембрану из резины, за которой располагается вода. Когда кран открывается вода, идет по пути меньшего сопротивления и выходит наружу под напором. Вытекающая вода, освобождает сосуд и тем самым уменьшает давление на мембрану. Вот как только давление уменьшилось до заданной величины, сразу же сработает другой датчик и реле давления и вновь включает насос. Данные манипуляции повторяются вновь и вновь.

Профилактика исправной работы насосной системы

Поддержание исправного состояния насосной станции создаётся мембраной из резины, которая всё время находиться под воздействием воздуха и воды. Резина является эластичным податливым материалом, но по истечение времени она может деформироваться и давление в гидробаке может немого снизиться. Вот по этой причине чтобы насосная станция работала исправно, необходимо примерно раз в год осуществлять профилактическую проверку агрегата и наблюдать за давлением воздуха в пустом баке.

Если существующее давление немного выше нормы, то его необходимо снизить. Для снижения давления необходимо добавить воздух в емкость, автомобильным насосом через ниппель.

Удаление воздушных пробок

В системах водопровода обязательно находиться разведённый в воде воздух. Воздух, попадая в бак выделяется и скапливается. Из-за этого происходит образование воздушных пробок в разных областях системы.

Для того чтобы пробки не образовывались, в устройство больших баков встраивают фитинги с клапанами. Технология отвода газа используется для баков вертикального типа от ста литров. Для баков горизонтального типа для удаления воздуха используют еще один узел трубопровода, который включает в себя слив канализации, шаровые краны и выводной ниппель. Для емкостей до ста литров фитинги и вспомогательные узлы не используются. Вывод газа и регуляция давления в гидроаккумуляторах для систем на 24,50, 80 литров делают во время профилактического осмотра агрегата при пустой емкости.

Монтаж гидроаккумулятора

Объём бака. Расчёт

Для правильного расчёта объёма бака для гидроаккумулятора необходимо учитывать для чего он будет установлен.

Бак может быть применён для того, чтобы не было частого включения насосной системы, для поддержания давления, когда насос будет отключён, также для сохранения воды и компенсации пиковых значений при эксплуатации водопроводной системы.

В быту применяют насосы средней производительности 30 литров в минуту и для этого подойдёт гидробак ёмкость которого составляет от пятидесяти до восьмидесяти литров. Но для производственных целей используют гидроаккумуляторах большего объёма. Давление воздуха в гидроаккумуляторах будет других показателей. Чтобы была компенсация пиковых значений расхода воды необходимо учесть характер ее потребления дома или на производстве.

Давление” гидроаккумулятора для систем водоснабжения

Настройка давления в гидроаккумуляторе должна проходить по следующим правилам:

1. Для дома в один этаж подойдёт один бар, но если бак устанавливают в подвал, то добавляют ещё один бар.
2. Отметка должна быть больше, чем в высокой точке водозабора.
3. Давление внутри ёмкости рассчитывают по формуле: до самой верхней точки забора воды, к высоте труб прибавляют шесть и готовый результат разделяют на десять.
4. В том случае, если точек потребления множество или ветвей трубопровода много, то к результату предыдущих расчётов прибавляют еще немного. Количество добавлений определяют опытным путём. В том случае, если величина занижена, то вода стабильно будет доставляться до приборов. А если эта величина завышена, то гидроаккумулятор будет всё время пустой, натиск будет сильным и может возникнуть вероятность нарушения целостности мембраны.

Чтобы сделать давление в гидроаккумуляторе нормальным, воздух в нем подкачивают при помощи простого насоса, а чтобы снизить воздух немного спускают. Для этого пневмоклапан распложен под специальной накладкой. Но эту манипуляцию необходимо проводить, когда нет напора воды, для этого нужно закрыть краны. Показатели определяют таким прибором как манометр, который подключен к золотнику.

Корректируют давление после того, как насос закончит свою работу. Перепады давления обеспечиваются открыванием крана в точке, расположенной рядом.

Проверка давления в гидроаккумуляторе

Прежде чем подключить гидроаккумулятор в систему необходимо проверить в нем давление. От этого зависит настройка реле давления, а когда агрегат перевозили и хранили давление могло упасть, вот поэтому проверка давления обязательна. Контроль давления в гидроаккумуляторе можно осуществлять при помощи манометра, который подключают к специальному входу сверху бака или снизу его.

На некоторое время для контроля давления можно использовать автомобильный манометр, его погрешность небольшая и работать им комфортно. Но если данного манометра нет, то и обычный водопроводный манометр вполне подойдет. Но такие манометры не очень точны.

Если потребуется, то давление в гидроаккумуляторе можно увеличить или уменьшить. Вот для этого существует ниппель, который расположен сверху бака. Через ниппель можно подключить велосипедный или автомобильный насос и за счёт них давление в гидробаке станет больше. В том случае, если его необходимо уменьшить, то тонким предметом необходимо отогнуть клапан ниппеля, выпуская при этом воздух.

В гидроаккумуляторе со сменной мембраной между стенками корпуса и мембраной закачан воздух под давлением. Это давление воздуха должно иметь вполне определенное значение, регулярно контролироваться и при необходимости регулироваться.

В данной статье мы разберемся с заводским и рабочим давлением воздуха в гидроаккумуляторе и рассмотрим как, когда и каким образом его необходимо регулировать.

Давление воздуха в гидроаккумуляторе.

Те, кто уже хорошо представляют устройство гидроаккумулятора, знают, что внутри мембраны находится вода под давлением, а снаружи мембраны закачан воздух.

Давление воды внутри мембраны создается насосом и только насосом, а с помощью реле давления или блоков автоматики задается диапазон по давлению (Р_вкл. и Р_выкл.) в котором и функционирует вся система водоснабжения.

Максимальное давление воды, на которое рассчитан гидроаккумулятор, указывается на его шильде. Как правило, это давление составляет 10 бар, что вполне достаточно для любой бытовой системы водоснабжения. Давление воды в гидроаккумуляторе зависит от гидравлической характеристики насоса и настроек системы, а вот давление воздуха между мембраной и корпусом является характеристикой самого гидроаккумулятора.

Заводское давление воздуха:

Каждый гидроаккумулятор поступает с завода с предварительной закачкой воздуха. В качестве примера приводим значения заводской закачки воздуха для гидроаккумуляторов итальянской фирмы Aquasystem:

Объем гидроаккумулятора:	Давление предварительной закачки воздуха:
24-150 л	1,5 бар
200-500 л	2 бар
Указанные значения могут отличаться у различных производителей.

Фактическое значение давления предварительной закачки воздуха также указывается на этикетке гидроаккумулятора (pre-charge pressure).

Так какое конкретно давление воздуха должно быть в гидроаккумуляторе?

Для систем водоснабжения с реле давления:

Выполнение данного предписания гарантирует наличие минимального остатка воды в гидроаккумуляторе на момент включения насоса, обеспечивая неразрывность потока.

Например, если насос включается при 1,6 бар, давление воздуха в гидроаккумуляторе должно быть около 1,4 бар. Если насос включается при 3 бар, давление воздуха должно быть около 2,7 бар.

Для систем водоснабжения с преобразователем частоты:

Получается, что давление заводской закачки воздуха не является универсальным для всех систем, ведь давление включения насоса может регулироваться пользователем индивидуально и производитель баков не может его предугадать. Поэтому давление воздуха необходимо отрегулировать в каждой конкретной системе в соответствии с вышеуказанными рекомендациями.

Методика контроля и регулировки давления воздуха в гидроаккумуляторе.

Проконтролировать и подкачать давление воздуха можно стандартным автомобильным насосом или компрессором, подсоединив его к ниппелю, который обычно располагается под пластмассовым защитным колпачком.

Чем больше объем бака, тем дольше приходится его накачивать. Для гидроаккумуляторов объемом от 50 литров настоятельно рекомендуем использовать компрессор.

При изменении (увеличении или уменьшении) давления включения насоса, не забывайте также изменить давление воздуха в гидроаккумуляторе. И не путайте данную процедуру с настройкой реле давления.

Со временем давление в воздушной полости гидроаккумулятора может снизиться, поэтому рекомендуется его регулярная проверка.

Интервалы контроля давления воздуха:

• Если вы пользуетесь системой водоснабжения только в теплый период года, то контроль рекомендуется производить перед началом каждого нового сезона.
• Если вы пользуетесь системой водоснабжения круглогодично, то проверку рекомендуется производить 2-3 раза в год.

Можно относиться к этой несложной процедуре как к плановому тех. обслуживанию, которое вполне реально продлит жизнь мембране.

Если вы заметили какие-либо странности в работе системы водоснабжения, имеет смысл сделать внеплановый контроль давления воздуха в гидробаке, а также давления включения и отключения насоса (контролируется по водяному манометру).

Кстати, стабильность давления воздуха в гидроаккумуляторе с течением длительного времени является одним из важных показателей его качества.

Политика конфиденциальности

Интернет-магазин «Водомастер.ру» ценит доверие своих клиентов и заботится о сохранении их личных (персональных) данных в тайне от мошенников и третьих лиц. Политика конфиденциальности разработана для того, чтобы личная информация, предоставленная пользователями, были защищены от доступа третьих лиц.

Основная цель сбора личных (персональных) данных – обеспечение надлежащей защиты информации о Пользователе, в т.ч. его персональных данных от несанкционированного доступа и разглашения третьим лицам, улучшение качества обслуживания и эффективности взаимодействия с клиентом.

1. ОСНОВНЫЕ ПОНЯТИЯ

Сайт – интернет магазин «Водомастер.ру», расположенный в сети Интернет по адресу: vodomaster.ru

Пользователь – физическое или юридическое лицо, разместившее свою персональную информацию посредством любой Формы обратной связи на сайте с последующей целью передачи данных Администрации Сайта.

Форма обратной связи – специальная форма, где Пользователь размещает свою персональную информацию с целью передачи данных Администрации Сайта.

Аккаунт пользователя (Аккаунт) – учетная запись Пользователя позволяющая идентифицировать (авторизовать) Пользователя посредством уникального логина и пароля. Логин и пароль для доступа к Аккаунту определяются Пользователем самостоятельно при регистрации.

2. ОБЩИЕ ПОЛОЖЕНИЯ

2.1. Настоящая Политика в отношении обработки персональных данных (далее – «Политика») подготовлена в соответствии с п. 2 ч .1 ст. 18.1 Федерального закона Российской Федерации «О персональных данных» №152-ФЗ от 27 июля 2006 года (далее – «Закон») и описывает методы использования и хранения интернет-магазином «Водомастер.ру» конфиденциальной информации пользователей, посещающих сайт vodomaster. ru.

2.2. Предоставляя интернет-магазину «Водомастер.ру» информацию частного характера через Сайт, Пользователь свободно, своей волей дает согласие на передачу, использование и раскрытие его персональных данных согласно условиям настоящей Политики конфиденциальности.

2.3. Настоящая Политика конфиденциальности применяется только в отношении информации частного характера, полученной через Сайт. Информация частного характера – это информация, позволяющая при ее использовании отдельно или в комбинации с другой доступной интернет-магазину информацией идентифицировать персональные данные клиента.

2.4. На сайте vodomaster.ru могут иметься ссылки, позволяющие перейти на другие сайты. Интернет-магазин не несет ответственности за сведения, публикуемые на этих сайтах, и предоставляет ссылки на них только в целях обеспечения удобства пользователей. При этом действие настоящей Политики не распространяется на иные сайты. Пользователям, переходящим по ссылкам на другие сайты, рекомендуется ознакомиться с политикой конфиденциальности, размещенной на таких сайтах.

3. УСЛОВИЯ, ЦЕЛИ СБОРА И ОБРАБОТКИ ПЕРСОНАЛЬНЫХ ДАННЫХ ПОЛЬЗОВАТЕЛЕЙ

3.1. Персональные данные Пользователя такие как: имя, фамилия, отчество, e-mail, телефон, адрес доставки, skype и др., передаются Пользователем Администрации Сайта с согласия Пользователя.

3.2. Передача персональных данных Пользователем через любую размещенную на сайте Форму обратной связи, в том числе через корзину заказов, означает согласие Пользователя на передачу его персональных данных.

3.3. Предоставляя свои персональные данные, Пользователь соглашается на их обработку (вплоть до отзыва Пользователем своего согласия на обработку его персональных данных), в целях исполнения интернет-магазином своих обязательств перед клиентом, продажи товаров и предоставления услуг, предоставления справочной информации, а также в целях продвижения товаров, работ и услуг, а также соглашается на получение сообщений рекламно-информационного характера и сервисных сообщений.

3.4. Основными целями сбора информации о Пользователе являются принятие, обработка и доставка заказа, осуществление обратной связи с клиентом, предоставление технической поддержки продаж, оповещение об изменениях в работе Сайта, предоставление, с согласия клиента, предложений и информации об акциях, поступлениях новинок, рекламных рассылок; регистрация Пользователя на Сайте (создание Аккаунта).

3.5. Регистрация Пользователя на сайте vodomaster.ru не является обязательной и осуществляется Пользователем на добровольной основе.

3.6. Интернет-магазин не несет ответственности за сведения, предоставленные Клиентом на Сайте в общедоступной форме.

4. ОБРАБОТКА, ХРАНЕНИЕ И ЗАЩИТА ПЕРСОНАЛЬНОЙ ИНФОРМАЦИИ ПОЛЬЗОВАТЕЛЕЙ САЙТА

4.1. Администрация Сайта осуществляет обработку информации о Пользователе, в т.ч. его персональных данных, таких как: имя, фамилия, отчество, e-mail, телефон, skype и др., а также дополнительной информации о Пользователе, предоставляемой им по своему желанию: организация, город, должность, и др.

4.2. Интернет-магазин вправе использовать технологию “cookies”. “Cookies” не содержат конфиденциальную информацию и не передаются третьим лицам.

4.3. Интернет-магазин получает информацию об ip-адресе Пользователя сайта vodomaster.ru и сведения о том, по ссылке с какого интернет-сайта он пришел. Данная информация не используется для установления личности Пользователя.

4.4. При обработке персональных данных пользователей интернет-магазин придерживается следующих принципов:

• Обработка информации осуществляется на законной и справедливой основе;
• Информация не раскрываются третьим лицам и не распространяются без согласия субъекта Данных, за исключением случаев, требующих раскрытия информации по запросу уполномоченных государственных органов, судопроизводства;
• Определение конкретных законных целей до начала обработки (в т.ч. сбора) информации;
• Ведется сбор только той информации, которая является необходимой и достаточной для заявленной цели обработки;
• Обработка информации ограничивается достижением конкретных, заранее определенных и законных целей;

4. 5. Персональная информация о Пользователе хранятся на электронном носителе сайта бессрочно.

4.6. Персональная информация о Пользователе уничтожается при желании самого Пользователя на основании его официального обращения, либо по инициативе администратора Сайта без объяснения причин, путём удаления информации, размещённой Пользователем.

4.7. Обращение об удалении личной информации, направляемое Пользователем, должно содержать следующую информацию:

для физического лица:

• номер основного документа, удостоверяющего личность Пользователя или его представителя;
• сведения о дате выдачи указанного документа и выдавшем его органе;
• дату регистрации через Форму обратной связи;
• текст обращения в свободной форме;
• подпись Пользователя или его представителя.

для юридического лица:

• запрос в свободной форме на фирменном бланке;
• дата регистрации через Форму обратной связи;
• запрос должен быть подписан уполномоченным лицом с приложением документов, подтверждающих полномочия лица.

4.8. Интернет-магазин обязуется рассмотреть и направить ответ на поступившее обращение Пользователя в течение 30 дней с момента поступления обращения.

4.9. Интернет-магазин реализует мероприятия по защите личных (персональных) данных Пользователей в следующих направлениях:

• предотвращение утечки информации, содержащей личные (персональные) данные, по техническим каналам связи и иными способами;
• предотвращение несанкционированного доступа к информации, содержащей личные (персональные) данные, специальных воздействий на такую информацию (носителей информации) в целях ее добывания, уничтожения, искажения и блокирования доступа к ней;
• защита от вредоносных программ;
• обнаружение вторжений и компьютерных атак.

5. ПЕРЕДАЧА ПЕРСОНАЛЬНЫХ ДАННЫХ

5.1. Интернет-магазин «Водомастер.ру» не сообщает третьим лицам личную (персональную) информацию о Пользователях Сайта, кроме случаев, предписанных Федеральным законом от 27. 07.2006 г. № 152-ФЗ «О персональных данных», или когда клиент добровольно соглашается на передачу информации.

5.2. Условия, при которых интернет-магазин «Водомастер.ру» может предоставить информацию частного характера из своих баз данных сторонним третьим лицам:

• в целях удовлетворения требований, запросов или распоряжения суда;
• в целях сотрудничества с правоохранительными, следственными или другими государственными органами. При этом интернет-магазин оставляет за собой право сообщать в государственные органы о любой противоправной деятельности без уведомления Пользователя об этом;
• в целях предотвращения или расследования предполагаемого правонарушения, например, мошенничества или кражи идентификационных данных;

5.3. Интернет-магазин имеет право использовать другие компании и частных лиц для выполнения определенных видов работ, например: доставка посылок, почты и сообщений по электронной почте, удаление дублированной информации из списков клиентов, анализ данных, предоставление маркетинговых услуг, обработка платежей по кредитным картам. Эти юридические/физические лица имеют доступ к личной информации пользователей, только когда это необходимо для выполнения их функций. Данная информация не может быть использована ими в других целях.

6. БЕЗОПАСНОСТЬ БАНКОВСКИХ КАРТ

6.1 При оплате заказов в интернет-магазине «Водомастер.ру» с помощью кредитных карт все операции с ними проходят на стороне банков в специальных защищенных режимах. Никакая конфиденциальная информация о банковских картах, кроме уведомления о произведенном платеже, в интернет-магазин не передается и передана быть не может.

7. ВНЕСЕНИЕ ИЗМЕНЕНИЙ И ДОПОЛНЕНИЙ

7.1. Все изменения положений или условий политики использования личной информации будут отражены в этом документе. Интернет-магазин «Водомастер.ру» оставляет за собой право вносить изменения в те или иные разделы данного документа в любое время без предварительного уведомления, разместив обновленную версию настоящей Политики конфиденциальности на Сайте.

При сборке насосной станции важнейшим вопросом является настройка реле давления и гидроаккумулятора (Рис.1). От правильно выставленных пределов зависит не только удобство пользования системой водоснабжения, но и продолжительность эксплуатации некоторых элементов насосной станции.

Часто возникает впечатление, что все те советы, которые можно найти в сети Интернет по настройке давлений, не просто далеки от реальности, но и вредны, так как не соответствуют действительности. Вот и приходится каждому разбираться в принципах работы и настройке самостоятельно. В данной статье приводится порядок действий по настройке давлений, следуя которым удалось отрегулировать работу насосной станции, активно эксплуатируемой уже пятый год.

Рис2. Крышка золотника

Гидроаккумулятор – не только вода. Немного теории

Внутри металлического бака гидроаккумулятора (ГА) находится резиновая емкость (груша). Насос нагнетает воду именно в грушу. В пространство между стенками бака и емкостью через золотник закачивается воздух. Чем больше воды в груше, тем сильнее сжат воздух и тем выше его давление, стремящееся вытолкнуть воду обратно. Также существуют мембранные модели ГА, в которых металлический бак разделен пополам мембраной, с одной стороны которой находится воздух, а с другой вода.

Рис3. Проверка давления

Практика. Воздух

Итак, вот он – купленный гидроаккумулятор. Прежде всего, необходимо определить давление воздуха в нем. Несмотря на то, что производитель, обычно, накачивает 1,5 Атмосферы, бывают случаи, когда из-за утечки к моменту продажи это значение намного ниже. Обыкновенный автомобильный золотник закрыт декоративным колпачком (Рис.2). Откручиваем его и проверяем давление в баке (Рис.3). Чем проверять? Так как погрешность даже в 0,5 атм. существенно влияет на работу всей системы, то чем выше точность используемого для проверки манометра, тем лучше. На рынке представлены три вида таких манометров: электронные, механические автомобильные (корпус металлический) и пластиковые, идущие в комплекте с некоторыми насосами. Последние дают огромную погрешность, поэтому для ГА их лучше не использовать. Обычно они китайского происхождения, в непрочном пластиковом корпусе. На показания электронных влияют температура и заряд батареи, к тому же их стоимость довольно высока. Поэтому используем обычный автомобильный манометр, желательно прошедший поверку. Чем на меньшее значение градуирована шкала, тем лучше. Например, если шкала рассчитана на 20 атм., а измерить нужно всего 1-2, то высокой точности измерения ждать не стоит.

Рис4. Реле давления

Меньшее количество воздуха в баке означает больший запас воды, но разброс давления при закачанном и почти опустошенном баке будет довольно велик. Тут все зависит от предпочтений. Если необходимо, чтобы давление воды в водопроводе постоянно было высоким (городским), то воздуха в баке должно быть не менее 1,5 атм. Соответственно, кто-то может решить, что напор даже в одну атмосферу для бытовых нужд вполне достаточен. В первом случае ГА запасает меньше воды, что означает частое включение подкачивающего насоса и потенциальные проблемы при отсутствии электричества, так как нет запаса воды. А во втором жертвовать приходится давлением: при заполненном баке можно принять душ с массажем, а по мере уменьшения воды удобна будет только ванна.

Определившись с желаемым режимом работы, следует либо стравить лишний воздух, либо подкачать. Не рекомендуется уменьшать давление ниже 1 атм., а также слишком перекачивать. Недостаточное количество воздуха означает, что наполненная водой груша может локально тереться о стенки бака, постепенно повреждаясь. В то же время, избыток воздуха не позволит закачать много воды, так как существенная часть объема ГА будет занята им.

Реле давления

Открываем крышку реле давления (Рис.4). Здесь доступна настройка верхнего и нижнего пределов срабатывания, то есть, значений давления, при которых насос будет отключаться и включаться. Две гайки и две пружины: большая (P) и малая (дельта P). Большая пружина отвечает за нижний предел или за давление включения насоса, что одно и то же. Из конструкции видно, что ее действие словно помогает воде замкнуть контакты.

Малая позволяет выставить разницу давлений. Кстати, это говорится во всех инструкциях, однако не указывается, что является точкой отсчета. Так вот, основным является нижний предел, то есть гайка пружины «P». Пружина разницы давлений, конструктивно, сопротивляется давлению воды: она отталкивает подвижную пластину вниз, от контактов.

Практика. Вода

После выставления нужного значения давления воздуха, подключаем ГА к системе и включаем в работу, внимательно следя за водяным манометром. На каждом ГА указаны значения рабочего и предельного давлений – их превышения недопустимо. Также в техническом паспорте к насосу указывается его напор (в метрах): 10 м соответствует 1 атмосфере. Насос должен быть вручную отключен от сети при:

• достижении рабочего давления ГА;
• достижении предельного значения напора насоса. Это просто определить – рост давления прекращается.

Обычно, мощности насосов не позволяют накачать бак до предела, да и необходимости в этом нет, так как снижается ресурс, как насоса, так и груши. В большинстве случае значение давления отключения выбирается на 1-2 атм. выше, чем включения.

Например, манометр показывает 3 атм., что, по мнению владельца насосной станции, достаточно для его нужд. Отключаем насос и медленно вращаем гайку «дельта P» на уменьшение, пока механизм не сработает.

Открываем кран и сливаем воду из системы. При этом наблюдаем за манометром и значением, при котором реле включится – это давление включения насоса (нижний предел). Оно должно быть немного больше (на 0,1-0,3 атм.) давления воздуха в пустом ГА. Благодаря этому груша прослужит дольше. Вращая «P», выставляем нижний предел, снова включаем насос в сеть и ждем, пока не будет достигнуто нужное давление. Подстраиваем гайку «дельта P». Гидроаккумулятор настроен.

Раз в 1 – 3 месяца необходимо в обязательном порядке проверять давление воздуха. Вода из бака при этом должна быть слита (отключаем насос от сети и открываем краны).

>

Как измерять и контролировать давление в гидроаккумуляторе?

Как проверить давление гидроаккумулятора?

Итак, вот вы купили насосную станцию и хотите включить гидроаккумулятор. С чего же следует начинать? Во-первых, необходимо проверить давление внутри бака. Этот показатель вы можете найти в инструкции, поскольку часто производитель выставляет стандартное давление в гидроаккумуляторе. Но, если товар долго пробыл в магазине, то со временем давление в баке может изменится. Чтобы измерить давление, необходимо для начала открутить специальный колпачок на самом баке.

Проверяют давление манометром. Можно использовать как пластиковые (которые часто можно встретить в комплекте с гидроаккумулятором), так и электронные. Также можно использовать простой автомобильный манометр. Здесь очень важна точность измерения, потому как минимальные отклонения могут ухудшить работу аккумулятора. Большую точность измерения обеспечивают электронные манометры с металлическим корпусом.

Чем меньше будет воздуха в баке гидроаккумулятора, тем больше там может быть воды. Оптимальное давление в баке зависит от ваших потребностей. То есть, если нужен сильный напор воды, то показатель давления должен находиться на отметке в 1,5 атм. Но чаще всего для повседневных бытовых потребностей хватает напора в 1 атм.

Желательно следить, чтобы давление не превышало и не было меньше вышеуказанных параметров. Если давление будет слишком маленьким, то мембрана, в которой находится вода, может быстро стать непригодной. Если же давление будет превышать норму, то груша не сможет вместить достаточно воды.

Определив для себя подходящее давление, вы можете либо откачать лишний воздух из бака, либо накачать его сильнее.

Как правильно установить давление в гидроаккумуляторе?

Для начала необходимо снять крышку с бака гидроаккумулятора. Там можно увидеть две пружины разного размера, с помощью которых регулируется давление. Таким образом вы можете установить показатели максимального и минимального давления гидроаккумулятора. Контроль над давлением обеспечивает пружина большего размера, в то время, как маленькая пружина отвечает за разницу давлений.

Во время работы гидроаккумулятора необходимо время от времени проверять давление. Его показатели необходимо постоянно контролировать, подкручивая в случае необходимости до нужных цифр. Для этого необходимо отключить его от системы водоснабжения и позаботиться о том, чтобы в баке не было воды. Следует также избегать резких перепадов давления. Оптимальными считаются перепады максимум в 1,5 атм.). Если же показатели больше, это приводит к растяжению груши, независимо от ее объема (чаще всего для дома люди приобретают мембраны, объемом 24, 50 или 100 литров).

Большинство гидроаккумуляторов выдерживают давление до 10 атм. Поэтому при выборе устройства следует обратить внимание на максимально допустимое давление в вашем водопроводе.

Какое давление в гидроаккумуляторе 100 литров

При сборке насосной станции важнейшим вопросом является настройка реле давления и гидроаккумулятора (Рис.1). От правильно выставленных пределов зависит не только удобство пользования системой водоснабжения, но и продолжительность эксплуатации некоторых элементов насосной станции.

    Часто возникает впечатление, что все те советы, которые можно найти в сети Интернет по настройке давлений, не просто далеки от реальности, но и вредны, так как не соответствуют действительности. Вот и приходится каждому разбираться в принципах работы и настройке самостоятельно. В данной статье приводится порядок действий по настройке давлений, следуя которым удалось отрегулировать работу насосной станции, активно эксплуатируемой уже пятый год.

Гидроаккумулятор – не только вода. Немного теории

    Внутри металлического бака гидроаккумулятора (ГА) находится резиновая емкость (груша). Насос нагнетает воду именно в грушу. В пространство между стенками бака и емкостью через золотник закачивается воздух. Чем больше воды в груше, тем сильнее сжат воздух и тем выше его давление, стремящееся вытолкнуть воду обратно. Также существуют мембранные модели ГА, в которых металлический бак разделен пополам мембраной, с одной стороны которой находится воздух, а с другой вода.

Практика. Воздух

    Итак, вот он – купленный гидроаккумулятор. Прежде всего, необходимо определить давление воздуха в нем. Несмотря на то, что производитель, обычно, накачивает 1,5 Атмосферы, бывают случаи, когда из-за утечки к моменту продажи это значение намного ниже. Обыкновенный автомобильный золотник закрыт декоративным колпачком (Рис.2). Откручиваем его и проверяем давление в баке (Рис.3). Чем проверять? Так как погрешность даже в 0,5 атм. существенно влияет на работу всей системы, то чем выше точность используемого для проверки манометра, тем лучше. На рынке представлены три вида таких манометров: электронные, механические автомобильные (корпус металлический) и пластиковые, идущие в комплекте с некоторыми насосами. Последние дают огромную погрешность, поэтому для ГА их лучше не использовать. Обычно они китайского происхождения, в непрочном пластиковом корпусе. На показания электронных влияют температура и заряд батареи, к тому же их стоимость довольно высока. Поэтому используем обычный автомобильный манометр, желательно прошедший поверку.

Правила и поэтапная инструкция по настройке реле давления гидроаккумулятора

Чем на меньшее значение градуирована шкала, тем лучше. Например, если шкала рассчитана на 20 атм., а измерить нужно всего 1-2, то высокой точности измерения ждать не стоит.

    Меньшее количество воздуха в баке означает больший запас воды, но разброс давления при закачанном и почти опустошенном баке будет довольно велик. Тут все зависит от предпочтений. Если необходимо, чтобы давление воды в водопроводе постоянно было высоким (городским), то воздуха в баке должно быть не менее 1,5 атм. Соответственно, кто-то может решить, что напор даже в одну атмосферу для бытовых нужд вполне достаточен. В первом случае ГА запасает меньше воды, что означает частое включение подкачивающего насоса и потенциальные проблемы при отсутствии электричества, так как нет запаса воды. А во втором жертвовать приходится давлением: при заполненном баке можно принять душ с массажем, а по мере уменьшения воды удобна будет только ванна.

    Определившись с желаемым режимом работы, следует либо стравить лишний воздух, либо подкачать. Не рекомендуется уменьшать давление ниже 1 атм., а также слишком перекачивать. Недостаточное количество воздуха означает, что наполненная водой груша может локально тереться о стенки бака, постепенно повреждаясь. В то же время, избыток воздуха не позволит закачать много воды, так как существенная часть объема ГА будет занята им.

Реле давления

    Открываем крышку реле давления (Рис.4). Здесь доступна настройка верхнего и нижнего пределов срабатывания, то есть, значений давления, при которых насос будет отключаться и включаться. Две гайки и две пружины: большая (P) и малая (дельта P). Большая пружина отвечает за нижний предел или за давление включения насоса, что одно и то же. Из конструкции видно, что ее действие словно помогает воде замкнуть контакты.

    Малая позволяет выставить разницу давлений. Кстати, это говорится во всех инструкциях, однако не указывается, что является точкой отсчета. Так вот, основным является нижний предел, то есть гайка пружины «P». Пружина разницы давлений, конструктивно, сопротивляется давлению воды: она отталкивает подвижную пластину вниз, от контактов.

Практика. Вода

    После выставления нужного значения давления воздуха, подключаем ГА к системе и включаем в работу, внимательно следя за водяным манометром. На каждом ГА указаны значения рабочего и предельного давлений – их превышения недопустимо. Также в техническом паспорте к насосу указывается его напор (в метрах): 10 м соответствует 1 атмосфере. Насос должен быть вручную отключен от сети при:

• достижении рабочего давления ГА;
• достижении предельного значения напора насоса. Это просто определить – рост давления прекращается.

    Обычно, мощности насосов не позволяют накачать бак до предела, да и необходимости в этом нет, так как снижается ресурс, как насоса, так и груши. В большинстве случае значение давления отключения выбирается на 1-2 атм. выше, чем включения.

    Например, манометр показывает 3 атм., что, по мнению владельца насосной станции, достаточно для его нужд. Отключаем насос и медленно вращаем гайку «дельта P» на уменьшение, пока механизм не сработает.

    Открываем кран и сливаем воду из системы. При этом наблюдаем за манометром и значением, при котором реле включится – это давление включения насоса (нижний предел). Оно должно быть немного больше (на 0,1-0,3 атм.) давления воздуха в пустом ГА. Благодаря этому груша прослужит дольше. Вращая «P», выставляем нижний предел, снова включаем насос в сеть и ждем, пока не будет достигнуто нужное давление. Подстраиваем гайку «дельта P». Гидроаккумулятор настроен.

    Раз в 1 — 3 месяца необходимо в обязательном порядке проверять давление воздуха. Вода из бака при этом должна быть слита (отключаем насос от сети и открываем краны).

Рекомендуемая продукция нами

насосыgrundfos sq, grundfos sqe, grundfos sololift2 wc-1, grundfos sololift2 wc-3

Гидроаккумуляторы

Что такое гидроаккумулятор

Гидроаккумулятор (бустер, пневмоаккумулятор) — стальной (иногда с нержавеющей стали) бак для воды с резиновой (EPDM, бутил и т. д.) эластичной мембраной внутри. Вокруг мембраны закачан сжатый воздух. Вода через нержавеющий (оцинкованный) фланец попадает от насоса в гидроаккумулятор и через этот же фланец под воздействием сжатого воздуха попадает в водоподающую магистраль, когда насос не работает. Гидроаккумулятор не создает давление в системе водоснабжения, он предназначен для поддержания постоянного давления и смягчения гидравлических ударов воды в системе, а также является резервуаром с запасом воды, когда нет электричества и обеспечивает давление в системе водоснабжения при выключенном насосе( в меру своего объема). Давление в системе водоснабжения, может быть только то, которое создал насос или подпорная башня(централизованная система).

составные части гидроаккумулятора:

1. Корпус
2. Резиновая мембрана
3. Фланец
4. Ниппель для закачивания и спуска воздуха за мембраной
5. штуцер для крепления мембраны, воздухоспускного клапана и др.
6. воздух за мембраной

Принцип действия гидроаккумулятора.

Предварительно закачанное с завода (указано на табличке прикрепленной к баку) давление воздуха обычно составляет 1,5-2 бара(атм.). При окончании водозабора на потребление насос подает воду из скважины(колодца и т.д.) через резьбовое соединение фланца в мембрану, воздух за мембраной сжимается, а давление повышается. Давление повышается до срабатывания реле давления и отключения насоса. Поэтому в рабочем состоянии в гидроаккумуляторе всегда находится и воздух и вода, которые разделены между собой мембраной. Со временем давление воздуха за мембраной может уменьшаться. Необходимо один раз в год ( а можно и чаще) проверять давление воздуха в гидроаккумуляторе при отсутствии воды под давлением в мембране. Когда давление меньше нормы, его нужно подкачать с помощью обычного автомобильного насоса через ниппель. Гидроаккумулятор никогда полностью не заполняется водой. Реальный объем воды в гидроаккумуляторе зависит от первоначального давления воздуха в гидроаккумуляторе, верхнего и нижнего заданных порогов реле давления, типа мембраны. В гидроаккумуляторе объемов 100 литров при нормальных параметрах находится 40 — 60 литров воды.

Гидроаккумуляторы бывают вертикальные и горизонтальные. Название характеризует способ их установки. Какой из них выбрать, если габариты Вашего помещения позволяют использовать оба типа. При установке насоса на гидроаккумулятор повышается высота для всасывания насоса. Также следует обратить внимание на удаления скапливающегося воздуха внутри резиновой мембраны. Дело в том, что в системах водоснабжения в воде всегда находится растворенный воздух. Со временем при работе системы этот воздух выделяется из воды и скапливается в различных местах, образуя воздушные пробки. Одним из таких мест является полость гидроаккумулятора. Для удаления этого воздуха, а также воздушных пробок, возникающих при монтаже и ремонте системы, в конструкции больших гидроаккумуляторов (100 и более литров) предусмотрен дополнительный штуцер, на который устанавливается воздухоудалительный клапан (кран), через который периодически стравливается скопившийся в системе воздух. При использовании вертикального гидроаккумулятора емкостью более 100 литров воздух скапливается в верхней части и может быть удален с помощью этого воздухоудалительного клапана.

Подбираем гидроаккумулятор

Для правильного выбора определим его назначение:

• для поддержания давления в системе при выключенном насосе;
• для исключения очень частого включения насоса;
• для компенсаций пиковых значений потребления воды;
• для некоторого резерва воды.

Система будет нормально работать при установке даже небольшого 24-литрового гидроаккумулятора. Место подсоединения может быть практически любое, но чем ближе он находятся к насосу, тем лучше. Когда насос находится в подвале и первый гидроаккумулятор расположен рядом с ним, а второй на чердаке, то объем воды во втором гидроаккумуляторе будет меньше, чем в первом, так как давление воды на уровне чердака меньше. Если разместить второй гидроаккумулятор на первом этаже, то заполнение обоих гидроаккумуляторов будет практически одинаково.

Подбирая гидроаккумулятор с точки зрения частоты включения насоса (не рекомендуется включать насос чаще трех раз в минуту, здесь зависимость и от мощности мотора насоса — смотри ст. «Как правильно подобрать насос?») учитывая, что в гидроаккумуляторе находиться 50 % воды и 50 % воздуха, то 50 — 80 литровый гидроаккумулятор полностью решает эту задачу, когда в бытовых системах обычно используют насосы с производительностью около 30 л/мин (1,8 м3/ч).

Учитывая компенсацию пиковых нагрузок потребления воды при выборе гидроаккумулятора, нужно посчитать расходные характеристики бытовых точек потребления воды:

• кран кухни — до 8 л в минуту
• душ — 8-12 л в минуту
• туалет(в зависимости от типа унитаза) — 6-18 литров в минуту

  В среднем сумма получается около 30-50 литров. Учитывая процент заполнения воды в гидроаккумуляторе, должно хватить 60 — 80, иногда 100 литров.

Использование гидроаккумулятора как резерва некоторого количества воды при отключении электроэнергии, здесь все зависит от Вашего понимания величины такого резерва.

Расчет первоначального давления воздуха в гидроаккумуляторе.

Если гидроаккумулятор установлен в подвале, то его минимальное значение можно легко подсчитать. Надо взять высоту в метрах от подвала до верхней точки системы водоснабжения. Например, для двухэтажного дома это 6-7 метров, трехэтажного — около 10 метров. К этому значению прибавляем еще 6-8 метров. Если разделить это число на 10, получим необходимое значение в атмосферах. Например, для двухэтажного дома 7+6 (8)=13 (15)/10 =1,3 (1,5) атмосферы. Это минимальное значение давления воздуха в гидроаккумуляторе. Если ниже, вода из него не будет поступать на второй этаж дома. Однако завышать эти значения не следует, иначе в гидроаккумуляторе просто не будет воды. Завод-изготовитель сам устанавливает давление воздуха в размере 1,5-2 атм.

Настройка давления в гидроаккумуляторе системы водоснабжения

Но всегда следует самому первоначально проверить его обыкновенным манометром, подсоединив его к ниппелю гидроаккумулятора и при необходимости изменить его с помощью автомобильного насоса. Самое правильное давление, если коротко, -10% от давления включения насоса(нижнего давления). То есть, если насос включается на 2 атм. то давление в гидроаккумуляторе 1,8 атм., если насос включается на 3 атм — то 2,7 атм. Подкачку давления и его проверку обязательно производить при выключенном насосе и открытом кране водозабора!!!

И еще. Где устанавливать гидроаккумулятор.

Устанавливайте гидроаккумулятор, где удобно, где есть место под него. Естественно, если Вы начинаете стройку на участке и на участке нет другого места, как в приямке возле скважины, где Вы закопали два или три кольца. Там ему и место. Но, если у Вас есть котельная или другое хозяйственное помещение, то лучше установить его там. Поставьте перед ним кран-американку: всегда можно  отключить, снять, обслужить гидроаккумулятор. В таком помещении он прослужит гораздо дольше, чем в яме на глубине. Если у Вас, одна скважина на два дома, поставьте по бачку меньшего размера, но в каждом доме. Перед ним поставьте обратные клапана, что-бы не было такого, что Вы пришли с работы, а весь Ваш запас воды забрал сосед и при этом еще и сломался насос. Как говорится, случай не из лучших.

Гидроаккумуляторы обслуживание и ремонт | Насосы и принадлежности

Добрый день, уважаемые читатели блога nasos-pump.ru

Гидроаккумуляторы

В рубрике «Принадлежности» рассмотрим вопросы обслуживания и ремонта гидроаккумуляторов (ГА). Основное назначение ГА это уменьшить количество включений насосного оборудования в единицу времени и тем самым увеличить срок его службы, а также иметь определенный запас воды, на случай непредвиденных ситуаций (отсутствие электроэнергии или поломке насоса). Объем жидкости, которая находится в баке, значительно меньше чем объем самого бака и в некоторых случаях составляет половину его объема. Зависит от изначального давления воздуха в воздушной полости и разнице между давлением отключения и включения насоса. Чем больше разница, тем больший объем жидкости находится в баке. Гидроаккумуляторы используются также для защиты от гидравлических ударов, корректной работе датчиков давлений и реле давления. Очень широкое применение они нашли в автоматических насосных станциях (АНС). Благодаря ГА стало возможным в станциях применять реле давления и тем самым автоматически подавать воду в систему водоснабжения. Реле давления без бака не в состоянии работать корректно, из-за мгновенного изменения давления в системе происходят флотационные включения реле (реле щелкает). При таком режиме работы реле, происходит быстрый перегрев двигателя и поломка самого реле. С помощью АНС можно автоматизировать процесс подачи воды в частные дома и дачные участки, организовать полив и орошение огородов и садовых участков. В процессе эксплуатации станции необходимо проводить техническое обслуживание, а иногда и ремонт гидроаккумуляторов.

Техническое обслуживание в процессе эксплуатации

ГА как и любое оборудование требует технического обслуживания, а иногда и ремонта. Как определить тот момент, когда пришло время обслуживать бак? На это, прежде всего, указывает изменения в работе насоса. Он начал чаше включатся, и меньше времени работать после закрытия всех кранов или отключаться сразу же после закрытия крана. Данные проблемы указывают на то, что в ГА в воздушной полости уменьшилось давление или воздуха нет совсем. Для проверки давления воздуха, необходим манометр (подойдет автомобильный). Чтобы измерить давление в ГА нужно отключить насос или станцию из сети питания. Очень важно!!! сбросить давление в системе водоснабжения, открыв ближайший кран разбора воды, и только после сброса давления в системе водоснабжения можно померить давление воздуха. На (Рис.1) показан гидроаккумулятор вид сзади.

ГА вид сзади

Снимаем защитную крышку (Поз. 2) и подключаем к ниппелю (Поз. 1) манометр. Измеренное давление должно соответствовать значению, указанному на фирменной табличке, прикрепленной к баку. Если давления воздуха нет или давление меньше, чем указано на фирменной табличке, то необходимо с помощью насоса или компрессора, подкачать давление до указанного значения. Следует обратить внимание на то, что при закачивании воздуха кран разбора воды должен быть открыт или сам бак необходимо отсоединить от системы водоснабжения. Если эту процедуру не сделать, то воздух в бак закачать не получится, так как вода находящаяся внутри бака в отличии от воздуха не сжимается. В процессе закачки воздуха из резиновой груши (мембраны) ГА будет вытесняться вода. После этого давление в воздушной камере необходимо отрегулировать в зависимости от давления включения насоса. Об устройстве, регулировке давления в воздушной полости и монтаже ТА можно посмотреть здесь. Необходимо помнить, что давление воздуха в ГА всегда должно быть меньше, чем нижнее давление включения, заданное на реле. Это необходимо для того, чтобы увеличить срок службы мембраны. Если давление воздуха будет больше, то вся вода, находящаяся в мембране, вытеснится с ГА и произойдет резкое сворачивание мембраны в плоский лист. Края, мембраны сильно сгибаются. Чем больше разница давлений между воздухом и водой, тем в более тяжелых условиях находится резиновая мембрана. Постоянное резкое или даже медленное сжимание мембраны, очень губительно для резины. Чтобы такого не происходило, мембрана должна постоянно находиться с водой
Возникает резонный вопрос, а куда делся воздух, который был в ГА. Все просто, воздух закачивается в металлический корпус бака и со временем в процессе эксплуатации на соединениях (фланце и ниппеле) появляются не плотности, через которые воздух просачиваться. Давление воздуха в баке постепенно снижается. Изначально в гидроаккумуляторы на заводе изготовителе закачиваются азот. Если в бак закачать воздух, то в воздухе есть определенный процент кислорода (21%), со временем кислород начинает просачиваться через мембрану и давление в воздушной полости уменьшается. Давление воздуха в ГА необходимо контролировать раз в полгода. Если появилась тенденция к тому, что давление постоянно уменьшается, то следует проверить бак на утечки. Места соединений нужно обмылить мыльным раствором. Затем в зависимости от места утечки необходимо подтянуть болты на фланце или гайку на ниппеле.
• При эксплуатации гидроаккумулятора, для увеличения его срока службы, необходимо проводить следующие проверки: Раз в месяц проверять давление включения и выключения насоса, на соответствие заданным значениям, установленным при настройке.
• Каждые шесть месяцев эксплуатации необходимо проверять гидроаккумулятор на наличие внешних повреждений, коррозии, вмятин и подтеканий. При обнаружении внешних повреждений нужно установить и устранить причину их возникновения.
• Каждые шесть месяцев эксплуатации проверять давление в воздушной полости, на соответствие заданному значению.
• Каждые шесть месяцев эксплуатации проверять целостность мембраны и при выявлении её повреждения, произвести замену.
• При длительном хранении гидроаккумулятора, с него надо слить воду и поместить в сухое помещение.

Ремонт гидроаккумуляторов

К ремонту ГА относится замена мембраны. Многие могут задать вопрос, а как определить, что мембрана вышла из строя. Определить эту неисправность довольно просто, для этого нужно снять защитную крышку (Поз. 2) с ниппеля (Поз. 1). С помощью спички или отвертки надавить на золотник (Рис. 3) и если с ниппеля вместо воздуха полилась вода или воздух выходит вместе с водой, значит, мембрана порвалась. Причины, по которым мембрана выходит из строя:
• Отсутствие воздуха в ГА. При таком режиме эксплуатации, мембрана очень сильно растягивается и начинает касаться стенок металлического корпуса ГА. Корпус бака состоит из двух частей сваренных на средине. Внутренняя часть шва очень часто имеет шероховатости и заусеницы. Об них и происходит прокол или порыв мембраны.
• Естественный износ. В процессе эксплуатации мембрана постоянно находится в движении, то расширяется, то сжимается. Резина постепенно теряет свою эластичность и стареет.
Заменять мембрану в баке дело совсем не трудное. Для начала необходимо выключить насос, который используется совместно с баком или станцию от сети электрического питания. Сбросить давление в системе водоснабжения, открыть ближайший кран для разбора вод. Затем отсоединит гибкий шланг, при помощи которого ГА соединен с системой водоснабжения. На (Рис. 2) гидроаккумулятор в разобранном виде.

ГА в разобранном виде

При помощи гаечного ключа, откручиваем шесть болтов (Поз.4) с фланца (Поз. 2), который крепит мембрану (Поз. 4). В процессе демонтажа фланца, нужно быть готовым к тому, что из бака потечет вода. Вытащить порванную мембрану с корпуса (Поз. 1) и помыть корпус изнутри от накопившейся там ржавчины и отложений. Затем его нужно просушить. После сушки можно приступать к сборке ГА. Установить новую мембрану и при помощи болтов прикручиваем фланец. Герметик применять при сборке бака не требуется. Сама мембрана является уплотнителем для фланца, а болты центруют мембрану. Болты следует затягивать равномерно и не прикладывать больших усилий, чтобы не сорвать резьбу в корпусе ГА. Затем при помощи компрессора или насоса закачать давление воздуха до требуемого значения. Проверить соединения на утечки воздуха и ГА готов к дальнейшей эксплуатации.
В моей практике были случаи, когда подсоединительный фланец в ГА несмотря на защитное покрытие насквозь проржавел. Чаще всего это происходит из-за качества воды. Покупать новый ГА при таком дефекте не стоит. Фланцы, как и мембраны, имеются в продаже. Процедура замены фланца такая же, как и замена мембраны, с той лишь разницей, что не нужно вытаскивать мембрану и мыть корпус бака.
На этом, пожалуй, все о техническом обслуживании и ремонте ГА. Если остались вопросы, пишите в комментариях, всегда буду рад ответить.

Спасибо за внимание

P.S. Не упустите возможность сделать доброе дело: нажмите на кнопки социальных сетей расположенных на верху страницы, в которых вы зарегистрированы, чтобы и другие люди тоже получили пользу от этого поста. БОЛЬШОЕ СПАСИБО!



Еще похожие посты по данной теме:

Аккумуляторы | Гидравлика и пневматика

Загрузить эту статью в формате .PDF

Аккумуляторы обычно устанавливаются в гидравлических системах для хранения энергии и сглаживания пульсаций. Обычно в гидравлической системе с аккумулятором может использоваться насос меньшего размера, поскольку аккумулятор накапливает энергию от насоса в периоды низкой нагрузки. Эта энергия доступна для мгновенного использования и высвобождается по запросу со скоростью, во много раз превышающей ту, которая может быть подана одним насосом.

Рисунок 1. Поперечные сечения типичных баллонных и поршневых аккумуляторов. Нажмите на изображение для увеличения.

Аккумуляторы

также могут действовать как поглотители перенапряжения или пульсаций, подобно тому как воздушный купол используется в пульсирующих поршневых или ротационных насосах. Аккумуляторы амортизируют гидравлический удар, уменьшая удары, вызванные быстрым срабатыванием или внезапным запуском и остановкой силовых цилиндров в гидравлическом контуре.

Существует четыре основных типа гидроаккумуляторов: нагруженный поршневой тип, диафрагменный (или баллонный) тип, пружинный тип и гидропневматический поршневой тип.Первым использовался грузоподъемный тип, но он намного больше и тяжелее по своей вместимости, чем современные поршневые и баллонные типы. Как утяжеленные, так и пружинные типы сегодня встречаются нечасто. Гидропневматические аккумуляторы, рис. 1, являются наиболее часто используемым в промышленности типом.

Функции

Накопитель энергии — Гидропневматические аккумуляторы содержат газ вместе с гидравлической жидкостью. Жидкость обладает небольшими динамическими характеристиками накопления энергии; объем обычных гидравлических жидкостей может быть уменьшен примерно на 1.7% под давлением 5000 фунтов на квадратный дюйм. (Однако эта относительная несжимаемость делает их идеальными для передачи энергии, обеспечивая быстрое реагирование на потребность в мощности. ) Следовательно, когда высвобождается только 2% от общего содержащегося объема, давление оставшегося масла в системе падает до нуля.

С другой стороны, газ, являющийся партнером гидравлической жидкости в гидроаккумуляторе, можно сжимать до небольших объемов при высоких давлениях. В сжатом газе накапливается потенциальная энергия, которая выделяется по запросу.Такую энергию можно сравнить с энергией поднятого копра, готового передать свою огромную энергию на сваю. В гидроаккумуляторе поршневого типа энергия сжатого газа оказывает давление на поршень, разделяя газ и гидравлическую жидкость. Поршень, в свою очередь, выталкивает жидкость из цилиндра в систему и в место, где будет выполняться полезная работа.

Поглощение пульсаций — Насосы, конечно же, вырабатывают необходимую мощность для использования или хранения в гидравлической системе.Многие насосы передают эту мощность пульсирующим потоком. Поршневой насос, обычно используемый из-за его способности выдерживать высокое давление, может создавать пульсации, вредные для системы высокого давления. Аккумулятор, правильно расположенный в системе, существенно смягчит эти колебания давления.

Амортизация — Во многих гидравлических системах приводной элемент гидравлической системы внезапно останавливается, создавая волну давления, которая распространяется обратно через систему. Эта ударная волна может создавать пиковое давление, в несколько раз превышающее нормальное рабочее давление.Это может вызвать нежелательный шум или даже сбой системы. Правильно расположенная в системе газовая подушка гидроаккумулятора минимизирует этот шок.

Примером этого применения является амортизация ударов, вызванных внезапной остановкой погрузочного ковша на гидравлическом фронтальном погрузчике. Без гидроаккумулятора ковш весом более 2 тонн может полностью оторвать от земли задние колеса погрузчика. Сильные удары по раме и оси трактора, а также износ оператора преодолеваются за счет добавления в гидравлическую систему соответствующего гидроаккумулятора.

Дополнительная подача насоса — Аккумулятор, способный накапливать энергию, может дополнять гидравлический насос при подаче энергии в систему. Насос накапливает потенциальную энергию в аккумуляторе во время простоев рабочего цикла. Аккумулятор передает эту резервную мощность обратно в систему, когда цикл требует аварийной или пиковой мощности. Это позволяет системе использовать насос гораздо меньшего размера, что приводит к экономии затрат и мощности.

Поддержание давления — Изменения давления происходят в гидравлической системе, когда жидкость подвергается повышению или понижению температуры.Также может быть падение давления из-за утечки гидравлической жидкости. Гидроаккумулятор компенсирует такие изменения давления путем подачи или приема небольшого количества гидравлической жидкости. Если основной источник питания выйдет из строя или остановится, аккумулятор будет действовать как вспомогательный источник энергии, поддерживая давление в системе.

Раздача жидкости — Аккумулятор может использоваться для дозирования небольших объемов жидкостей, таких как консистентные смазки и масла, по команде.

Эксплуатация

При правильном размере и предварительной зарядке аккумуляторы обычно переключаются между ступенями (d) и (f), рисунок 2.Поршень не будет контактировать ни с одной крышкой в ​​поршневом аккумуляторе, а баллон не будет контактировать с тарельчатым клапаном или сжиматься, так что он разрушительно загибается в верхней части своего корпуса.

Производители указывают рекомендуемое давление предварительной зарядки для своих аккумуляторов. В приложениях для хранения энергии баллонный аккумулятор обычно предварительно заряжен до 80% минимального давления в гидравлической системе, а поршневой аккумулятор — до 100 фунтов на квадратный дюйм ниже минимального давления в системе. Давление предварительной зарядки определяет, сколько жидкости останется в гидроаккумуляторе при минимальном давлении в системе.

Рисунок 2. Шесть этапов работы гидроаккумуляторов: этап (а), аккумулятор пустой — газ отсутствует; стадия (б) — аккумулятор предварительно заправлен сухим азотом; стадия (c), давление в системе превышает давление предварительной зарядки, и гидравлическая жидкость течет в аккумулятор; стадия (d), пики давления в системе, максимальное количество жидкости поступило в аккумулятор, и открывается система сброса давления; стадия (e), падение давления в системе, давление предварительной зарядки выталкивает жидкость из аккумулятора в систему; и на стадии (f) давление в системе достигает минимума, необходимого для выполнения работы.

Правильная предварительная заправка включает точное заполнение газовой стороны аккумулятора сухим инертным газом, например азотом, при отсутствии гидравлической жидкости на жидкостной стороне. Зарядка аккумулятора начинается тогда, когда гидравлическая жидкость попадает в жидкостную сторону, и происходит только при давлении, превышающем давление предварительной зарядки. Во время зарядки газ сжимается для хранения энергии.

Правильное давление предварительной зарядки является наиболее важным фактором продления срока службы аккумулятора. Тщательность, с которой необходимо выполнять и поддерживать предварительную зарядку, является важным фактором при выборе типа аккумулятора для приложения, при прочих равных.Если пользователь неосторожно относится к настройкам давления газа и предохранительного клапана или регулирует давление в системе без соответствующей регулировки давления предварительной зарядки, срок службы может сократиться, даже если был выбран правильный тип гидроаккумулятора. Если был выбран неправильный аккумулятор, преждевременный выход из строя почти наверняка.

Монтажное положение

Оптимальное положение для установки любого гидроаккумулятора — вертикальное с гидравлическим отверстием вниз. Поршневые модели могут быть горизонтальными, если жидкость остается чистой.Когда твердые загрязнители присутствуют или ожидаются в значительных количествах, горизонтальный монтаж может привести к неравномерному или ускоренному износу уплотнения. Максимальный срок службы может быть достигнут в горизонтальном положении с помощью нескольких поршневых уплотнений для уравновешивания параллельной поверхности поршня.

Рис. 3. Горизонтально установленный гидроаккумулятор может вызвать неравномерный износ баллона и задержать жидкость от гидравлического клапана.

Баллонный аккумулятор также можно установить горизонтально, рис. 3, но неравномерный износ баллона, когда он трется о корпус при плавании в жидкости, может сократить срок службы.Степень повреждения зависит от чистоты жидкости, частоты цикла и степени сжатия (определяемой как максимальное давление в системе / минимальное давление в системе). В крайних случаях жидкость может попасть в ловушку вдали от гидравлического конца, что снижает производительность или может удлинить баллон, чтобы заставить тарелку закрыться преждевременно.

Размеры и мощность

Доступные размеры и емкость также влияют на выбор типа аккумулятора. Поршневые аккумуляторы определенной емкости часто поставляются с различными диаметрами и длинами, таблица 1.Кроме того, поршни могут быть изготовлены по индивидуальной длине за небольшую надбавку к цене или без нее. Баллонные гидроаккумуляторы предлагаются только одного размера на каждую емкость, с меньшим объемом доступной емкости.

Таблица 1 — Относительные выходы, аккумулятор на 10 галлонов
Степень сжатия 1/2	Давление в системе, фунт / кв. Дюйм		Рекомендуемая предварительная зарядка, фунт / кв. Дюйм		Мощность, галлон
	максимум 1	минимум 2	Мочевой пузырь 3	поршень 4	мочевой пузырь 5	поршень 6
1. 5 2,0	3 000 3 000	2 000 1 500	1,600 1,200	1 900 1,400	2,53 3,80	3,00 4,41
3,0 6,0	3 000 3 000	1 000 500	800 –	900 400	5,06 –	5,70 6,33

По своей природе более высокая мощность поршневого гидроаккумулятора может сделать его лучшей альтернативой в условиях ограниченного пространства.В таблице 1 приведены выходные данные для поршневых и баллонных аккумуляторов емкостью 10 галлонов, работающих изотермически в качестве вспомогательных источников энергии в диапазоне минимальных давлений в системе. Различия в давлении предварительной зарядки, столбцы 3 и 4 (определяемые 80% минимального давления в системе для моделей баллонов, на 100 фунтов на кв. Дюйм ниже минимального для поршня) приводят к существенной разнице в выходах, столбцы 5 и 6.

Чтобы предотвратить чрезмерную деформацию баллона и высокую температуру баллона, также обратите внимание в Таблице 1, что баллонные аккумуляторы должны иметь степень сжатия более 3: 1.

Составные части

Рис. 4. Поршневые аккумуляторы, используемые вместе с газовыми баллонами.

Хотя модели баллонов не доступны для размеров более 40 галлонов, поршневые конструкции в настоящее время поставляются на один резервуар объемом до 200 галлонов. Экономика и доступное пространство для установки побудили инженеров рассмотреть возможность установки нескольких компонентов. Два из них подходят для большинства приложений с высокой производительностью.

Установка на Рисунке 4 состоит из нескольких газовых баллонов, обслуживающих один поршневой аккумулятор через газовый коллектор. Размер аккумуляторной части должен быть таким, чтобы поршень не ударял по крышкам во время езды на велосипеде. Одним из недостатков этой конструкции является то, что отказ одного уплотнения может вызвать утечку газа из системы. Поскольку газовые баллоны часто дешевле аккумуляторов, одним из преимуществ такой установки может быть более низкая стоимость.

Рис. 5. Несколько аккумуляторов могут быть объединены в коллектор для обеспечения больших системных потоков.

Несколько гидроаккумуляторов поршневой или баллонной конструкции могут быть установлены на гидравлическом коллекторе, рис. 5.При использовании поршневых аккумуляторов поршень с наименьшим трением будет двигаться первым и иногда может опускаться на гидравлический колпачок. В медленных или редко используемых системах это несущественно.

Установки для газовых баллонов

Рис. 6. Небольшой аккумулятор может выполнять свою работу, если он удаленно подключен к дополнительному газовому баллону.

Удаленное хранение газа обеспечивает гибкость в больших и малых системах, рис. 6. Концепция газового баллона обычно описывается этой простой формулой: размер аккумулятора минус необходимый выход жидкости равен размеру газового баллона.Например, приложение, в котором требуется аккумулятор на 30 галлонов, может потребовать от 8 до 10 галлонов выходной жидкости. Таким образом, это приложение может быть удовлетворено аккумулятором на 10 галлонов и газовым баллоном на 20 галлонов.

Аккумулятор, используемый с удаленным хранением газа, обычно имеет порт того же размера на стороне газа, что и на стороне гидравлики, чтобы обеспечить беспрепятственный поток газа в газовый баллон и из него. Газовый баллон имеет эквивалентный порт на одном конце и газозаправочный клапан на другом. Эти двухкомпонентные аккумуляторы могут быть сконфигурированы или изогнуты под любым углом, чтобы соответствовать доступному пространству.

Концепция газового баллона подходит как для баллонных, так и для поршневых аккумуляторов. Обратите внимание, что для баллонных аккумуляторов требуется специальное устройство, называемое перегородкой на газовой стороне, чтобы предотвратить выдавливание баллона в трубопровод газового баллона.

Опять же, размер поршневого гидроаккумулятора должен быть таким, чтобы поршень не опускался до дна в любом конце цикла. Размеры мочевого пузыря должны быть такими, чтобы не допускать наполнения более чем на 85% или опорожнения более чем на 85%. Скорость потока между переносящим барьером баллона и его газовым баллоном будет ограничиваться горловиной трубки барьерного переноса.Из-за этих недостатков баллонные аккумуляторы / баллонные аккумуляторы следует зарезервировать для специальных применений.

Расход и время отклика

Таблица 2 предлагает максимальные значения расхода для представительных размеров и типов гидроаккумуляторов. Большие стандартные конструкции баллонов ограничены до 220 галлонов в минуту, хотя скорость может быть увеличена до 600 галлонов в минуту с использованием дорогостоящего порта с высокой пропускной способностью. Тарельчатый клапан регулирует расход; чрезмерный поток приводит к преждевременному закрытию тарелки. Несколько аккумуляторов, установленных на общем коллекторе, необходимы для достижения расхода более 600 галлонов в минуту.

Таблица 2 — Максимальный рекомендуемый расход гидроаккумулятора
Поршень , диаметр, дюйм	Емкость баллона	галлонов в минуту при 3000 фунт / кв.			1 кварт 1 галлон 2½ галлона	100 400 800	60 150 220	– – 600
		7 9 12	больше 2½ галлона	1,200 2,000 3,400	220 220 220	600 600 600

Допустимые скорости потока для поршневых аккумуляторов обычно превышают значения для баллонных конструкций. Поток ограничен скоростью поршня, которая не должна превышать 10 футов / сек, чтобы избежать повреждения уплотнения поршня. В высокоскоростных приложениях высокие температуры контакта уплотнения и быстрая декомпрессия азота, проникшего в материал уплотнения, могут вызвать пузыри, трещины и ямки в резине.

Баллонные гидроаккумуляторы

быстрее реагируют на изменения давления в системе, чем поршневые, по двум причинам:

1. Резиновые баллоны не должны преодолевать статическое трение, которое должно преодолевать поршневое уплотнение, и 2. Масса поршня не требует ускорения и замедления.
Однако на практике разница в ответах может быть не такой большой, как принято считать, и, вероятно, незначительна в большинстве приложений.

Амортизатор

Рис. 7. Испытательная схема для генерации и измерения ударных волн в системе.

Тесты, проведенные в Университете Висконсина, Мэдисон, показывают, что для контроля шока не обязательно нужен аккумулятор в мочевом пузыре. При номинальном расходе системы 30 галлонов в минуту в испытательном контуре, рис. 7, направленный регулирующий клапан с внутренним управлением, расположенный на расстоянии 118 футов от насоса, закрывается, создавая удар.Когда ударная волна проходит от клапана обратно по гидравлическим линиям, огибает углы и различные ограничения, некоторая часть ее энергии расходуется при ускорении массы жидкости в линиях.

Рисунок 8. На графике показаны результаты ударно-волновых испытаний.

С 1 дюйм. трубка, установка предохранительного клапана на 2750 фунтов на квадратный дюйм и отсутствие аккумулятора в цепи, осциллограмма A , рис. 8, показывает скачок давления на 385 фунтов на квадратный дюйм по сравнению с настройкой предохранительного клапана. Добавление поршневого гидроаккумулятора на 1 галлон к клапану снижает переходный процесс до 100 фунтов на кв. Дюйм сверх уставки предохранительного клапана, график B . Замена баллонного гидроаккумулятора на 1 галлон сокращает переходной процесс до 78 фунтов на квадратный дюйм по сравнению с настройкой предохранительного клапана, график C , всего на 22 фунта на квадратный дюйм лучше, чем защита поршневого типа.

Рис. 9. Результаты второго испытания с использованием трубки меньшего диаметра.

Второй аналогичный тест с 5/8 дюйм. Настройка трубопровода и предохранительного клапана на 2650 фунтов на квадратный дюйм приводит к скачку давления на 2011 фунтов на квадратный дюйм по сравнению с настройкой предохранительного клапана без аккумулятора, график A, , рис. 9. Поршневой аккумулятор гасит переходный процесс до 107 фунтов на квадратный дюйм по сравнению с настройкой предохранительного клапана, график B , в то время как баллонный гидроаккумулятор гасит переходный процесс до 87 фунтов на кв. Дюйм по сравнению с настройкой предохранительного клапана, кривая C .Разница между типами аккумуляторов в подавлении ударов снова была незначительной.

Сервооборудование

Другое распространенное заблуждение гласит, что для всех сервоприложений требуется баллонный аккумулятор. Опыт показывает, что лишь небольшому проценту сервоприводов требуется время отклика 25 мс или меньше, область, где разница в отклике между поршневыми и баллонными гидроаккумуляторами становится существенной. Накопители мочевого пузыря должны использоваться для приложений, требующих ответа менее 25 мс, и любого типа, когда ответ 25 мс или более является адекватным.

Настройка и обслуживание: предварительная зарядка

На недавно отремонтированных баллонных гидроаккумуляторах внутренний диаметр корпуса следует смазать системной жидкостью перед предварительной заправкой. Эта жидкость действует как подушка, смазывает и защищает мочевой пузырь, когда он раскручивается и раскручивается. Когда начинается предварительная зарядка, следует медленно вводить начальные 50 фунтов на квадратный дюйм азота.

Рис. 10. Звездообразование на конце баллона (а) может указывать на потерю эластичности материала баллона из-за охрупчивания холодным газом азота во время предварительной зарядки.Если мочевой пузырь проталкивается под тарелку (b), мочевой пузырь может выдержать С-образный разрез тарелки.

Несоблюдение этих мер предосторожности может привести к немедленному отказу мочевого пузыря. Азот под высоким давлением, быстро расширяющийся и, следовательно, холодный, может направлять длину сложенного пузыря и концентрироваться на дне. Охлажденная хрупкая резина, быстро расширяющаяся, может разорваться в виде звездообразования, рис. 10 (а). Мочевой пузырь также может быть зажат под тарелкой, в результате чего на дне мочевого пузыря получится С-образный разрез, рис. 10 (b).

Сторона жидкости поршневых аккумуляторов должна быть пустой во время предварительной зарядки, чтобы объем на стороне газа был максимальным. Во время предварительной зарядки могут возникнуть небольшие повреждения, если таковые имеются.

Слишком высокое давление предварительной зарядки или снижение минимального давления в системе без соответствующего снижения давления предварительной зарядки может вызвать проблемы в работе или повреждение аккумуляторов. При чрезмерном давлении предварительной зарядки поршневой аккумулятор будет циклически переключаться между ступенями (e) и (b), рисунок 2, и поршень будет находиться слишком близко к гидравлической торцевой крышке.Поршень может упасть при минимальном давлении в системе, что приведет к снижению производительности и, в конечном итоге, к повреждению поршня и его уплотнения. Часто слышно удары поршня; звук служит предупреждением о надвигающихся проблемах.

Слишком высокий предварительная зарядка в баллоне аккумулятора может привести баллон к тарельчатому узлу при переключении между стадиями (e) и (b), рис. 2. Это может вызвать усталостное повреждение пружины и тарельчатого клапана в сборе или защемление и отрежьте мочевой пузырь, если пакет застрял под тарелкой, когда он был принудительно закрыт.Слишком высокое давление предварительной зарядки является наиболее частой причиной отказа мочевого пузыря.

Слишком низкое давление предварительной зарядки или повышение давления в системе без компенсирующего увеличения давления предварительной зарядки также могут вызвать проблемы в работе с возможным повреждением аккумулятора. Без предварительной зарядки в поршневом гидроаккумуляторе поршень, скорее всего, попадет в крышку газового конца и, вероятно, останется там. Единичный контакт вряд ли вызовет повреждение.

Для баллонных аккумуляторов слишком низкая предварительная зарядка или ее отсутствие может иметь серьезные последствия.Баллон может быть раздавлен до верхней части оболочки, затем может выдавиться в газовый клапан и быть проколот. Одного такого цикла достаточно, чтобы разрушить мочевой пузырь. Таким образом, поршневые гидроаккумуляторы более терпимы к неправильной подзарядке.

Загрузить статью в формате .PDF

Принцип работы насосной станции с гидроаккумулятором. Как подключить дополнительный гидроаккумулятор к насосной станции

При устройстве водопровода в частных домах или коттеджах учитывается несколько факторов:

• необходимое количество потребляемой воды,
• необходимое давление для обеспечения бесперебойной работы водопровода даже при максимальном расходе воды,
• источник водоснабжения
• мощность насоса
• автоматика, обеспечивающая бесперебойную работу всех систем.

Если источник может полностью обеспечить забор жидкости, если насос уже установлен, то остается выбрать автоматическую систему регулирования и подачи воды в трубы.

Автоматика для насоса делится на три типа: базовая, расширенная и адаптивная

Базовая система

Самая простая автоматика и состоит из двух элементов:

• датчик холостого хода . Индивидуальная конструкция насосов уже включает этот элемент; он может быть поплавкового типа, а может быть встроен непосредственно в схему аппарата;
• датчик давления .Дает команду на включение или выключение двигателя при достижении определенного давления в трубопроводах.

Для снижения скачкообразного давления в трубопроводах при включении и включении насоса в таких системах требуется включение гидроаккумулятора емкостью от 50 до 150 л. Гидроаккумулятор представляет собой герметичную емкость для откачки воды перед подачей в водопроводные трубы. Работу этого устройства можно понять из схемы, представленной на рисунке.

Схема работы гидроаккумулятора с резиновой мембраной.Есть вариант с резиновой камерой.

Сложная схема

Более сложная конструкция с установкой дополнительных датчиков контроля.

В систему дополнительно входят функции:

• Датчик расхода , дает команду на выключение двигателя при понижении на определенный уровень давления в подающем трубопроводе;
• Защита от сухого хода , отключает систему при работе насосов на холостом ходу;
• Система перезапуска двигателя , запускает двигатель через определенное время в случае срабатывания реле холостого хода;
• Обратный клапан , предназначенный для удержания давления в трубопроводах при неработающем насосе;
• Предохранитель гидроудара .Этот прибор похож на небольшую емкость — емкость с резиновой мембраной, которая воспринимает резкие перепады давления;
• Встроенные манометры или цифровые индикаторы контроль параметров водоснабжения;
• Реле противоциклизма , срабатывает при достижении определенного количества включений насоса в час. Это может произойти при протечке из трубы, когда насос превысит установленный предел включения, реле переведет систему в аварийный режим;

При оснащении водопровода предохранителем гидроудара автоматика водяных насосов работает без гидроаккумулятора.Такие системы автоматики для насоса без гидроаккумулятора по цене не превосходят оснащенных баком, а место для установки намного меньше.

Схема установки АСУ ТП второго уровня представлена ​​на рисунке.

Монтаж водопровода с установкой датчиков давления и сухого хода.

Адаптивная система

Сюда входят автоматические системы для плавного регулирования скорости насоса. Другими словами, в зависимости от потребности в воде насос может плавно изменять свою скорость, обеспечивая необходимое давление, плавно запуская и останавливая двигатель.

Адаптивная автоматика динамически регулирует давление

Данное устройство называется преобразователем частоты , и хотя это одна из самых дорогих систем, но это одна из наиболее развитых областей автоматической регулировки подачи воды.

Преимущества:

• Простая установка, нет необходимости в дополнительных датчиках управления и исполнительных механизмах.
• Нет необходимости устанавливать гидробак.
• Регулируемая мощность экономит энергию.
• Увеличивается ресурс двигателя и самого насоса.
• Нет необходимости в постоянном мониторинге системы.
• Безопасность оборудования обеспечивается за счет отсутствия гидроудара.

Автоматику для водяных насосов без гидроаккумулятора можно купить в любых дилерских центрах производителей или на интернет-ресурсах, набрав необходимое название в строке поиска.

Преобразователь частоты Danfoss VLT Micro FS 51 0,37 кВт 1-F

Однофазный, 400 Вт.

Преобразователь частоты серии VLT — небольшой, многофункциональный, надежный и простой в установке и использовании. Обладая сравнительно низким энергопотреблением, микропривод может быть собран в различные конструкции из нескольких аналогичных устройств.

Для оптимизации энергопотребления потребителей у привода есть 100 различных настроек и параметров. Все печатные платы с деталями надежно защищены от пыли и влаги специальной пропиткой компаундом. Есть автоматическая принудительная вентиляция.

Благодаря имеющейся функции рекуперации, устройство преобразует кинетическую энергию остановки двигателей в электрическую. Оснащен встроенным фильтром верхних частот от радиопомех.

Технические характеристики:

• Масса 1,5 кг;
• Длина, ширина, высота, мм — 215x190x100;
• Степень защиты — IP20;
• При определенной конфигурации можно подключить стандартный трехфазный асинхронный двигатель.

Базовую работу регулятора оборотов двигателя в зависимости от давления воды в системе и схему подключения можно увидеть на видео ниже.

Автоматика для погружного насоса Pampella

Другой тип автоматизации, являющийся новинкой на рынке.

Схема подключения автоматики Pampel до глубины насоса без гидроаккумулятора. Контроллер изменяет частоту вращения мотора насоса в зависимости от давления воды в основной системе.

Все устройство автомата для глубинного насоса без аккумулятора Pampela заключено в единый цилиндрический корпус. Цилиндрический корпус подключается непосредственно к водопроводу через штуцер.Система обеспечивает бесперебойную подачу воды, автоматически включается при открытии крана и автоматически отключается при достижении определенного давления. Гарантийное количество операций 18 тысяч раз.

Одним из положительных качеств является встроенный регулятор напряжения, что очень удобно при удалении от первичных источников электроэнергии в местах, например, на даче.
Электроника прибора выдерживает повышенное и пониженное напряжение, также в этом приборе есть предохранитель от короткого замыкания.Плавный пуск увеличивает срок службы насоса.

Автоматика «Пампела» для насоса без гидроаккумулятора можно купить в специализированных дилерских центрах или в интернет-магазинах. Для этого просто введите название устройства в строке поиска.

Автоматика для насоса Пампела КИВ1 А3

Назначение: для автоматического управления и защиты скважинных и центробежных насосов с однофазным конденсаторным двигателем мощностью до 1,5 кВт. Контроллер работает в системе водоснабжения без гидроаккумулятора.Допустимая мощность устройства при подключении электродвигателей переменного тока 1,5 кВт. Вес 600 г. Бренд Pumpela, производство Россия.

Характеристика:

• Поддержание давления в водопроводных трубах в заданных пределах;
• Система плавного пуска и остановки насоса, позволяющая значительно продлить срок эксплуатации двигателя;
• Система «Сухой ход», обеспечивает отключение двигателя насоса при отсутствии воды в заборе;
• Защита от перегрева и перегрузки, останавливает насос при перегрузке по току;
• Защита от неконтролируемой работы.Отключается при длительной эксплуатации при постоянном давлении в водоводе;
• Перезапустить в аварийном режиме.

Купить автоматику для водяных насосов без гидроаккумулятора по низкой цене можно в специализированных дилерских центрах или в интернет-магазинах. В котором вы также можете получить консультацию специалиста.

Обзор и подключение автоматики к глубинному насосу без гидроаккумулятора можно увидеть на видео ниже.

Большинство скважинных насосов рассчитаны на работу с числом пусков в час до 10-25 раз.При таком варианте, как правило, в систему водоснабжения необходимо ставить гидроаккумулятор для уменьшения частоты пусков электродвигателя. Если этого не сделать, то есть 2 вероятных сценария:

1) Если погружной погружной насос бюджетного производителя, то двигатель обычно перегорает из-за частых запусков, сопровождающихся большими пусковыми токами, в 7-8 раз превышающими номинальные.

2) Если помпа солидная качественная дорогая марка, то от постоянного выключения может потрепаться кабель.Часто это происходит с центробежными насосами марок Grundfos и Pedrollo на 3-6 лет эксплуатации в скважине.

Однако есть специально разработанные модели насосов для скважин, которые без проблем могут работать без гидроаккумулятора, привода.

Для скважин такой насос — это Grundfos SBA и DAB Divertron.

Если искать колодец, то самые распространенные насосы будут:

1) Погружные электронасосы Grundfos SQE — это насос с частотной автоматизацией, который реализован посредством пульта дистанционного управления Grundfos CU 301 и датчика давления MBS 3000.Желаемое давление в системе устанавливается на пульте дистанционного управления, и в зависимости от увеличения-уменьшения расхода воды глубинный двигатель насосного оборудования увеличивает и снижает частоту оборотов двигателя, поддерживая заданное давление. Цена комплектов Grundfos SQE от 58 до 115 тысяч рублей. в зависимости от мощности насоса. Обычно насосы отдельно не берут. Сама помпа обойдется в 36-60 тысяч рублей. Однако вам нужно будет покупать дополнительную автоматику, кабель и остальное оборудование отдельно.

2) Unipam ECO Automatic — бюджетная китайская помпа стоимостью около 14-18 тысяч рублей.

Также обычные насосы часто подключаются через реле протока типа Brio 200 м или турбипресс Aquareobot, такие системы не всегда работают безотказно. Здесь лучше не экономить и купить проверенный блок автоматики Grundfos PM 2, который рассчитан на работу как по принципу реле давления (с верхним и нижним пределом отключения, здесь нужно устанавливать привод), так и в проточном режим.В проточном режиме установка мембранного бака в водопроводе не требуется. Агрегат оборудован небольшим гидробаком емкостью 100 г, что позволяет не запускать насос при минимальном расходе.

nasosspb.ru

Зачем нужен гидробак

Аккумулятор всегда ставится в индивидуальную водопроводную линию, работает постоянно и выполняет следующие функции:

• Сглаживает негативное воздействие гидроудара.При срабатывании электронасоса поток воды резко останавливается или ускоряется, а жидкость воздействует на трубопровод и его компоненты с физическим усилием. Подключение гидроаккумулятора к водопроводу позволяет плавно накапливать и отдавать воду за счет расположенной внутри пластиковой резиновой мембраны.
• Подключение гидробака сокращает количество циклов включения и выключения скважинного или скважинного электронасоса за счет накопления жидкости, которая подается в основную магистраль во время использования и поддерживает в ней давление, предотвращая включение электронасоса .
• Гидравлические аккумуляторы создают аварийный запас воды при отключении электроэнергии или выходе из строя насосного оборудования.
• Подключение гидроаккумулятора к водопроводу нормализует давление, избегая его резких перепадов при нестабильной работе электронасоса.

Рис.1 Гидроаккумуляторы для водопровода

Устройство резервуара

Устройство гидроаккумулятора несложное, состоит из металлического бака со встроенной грушевидной мембраной или плоской диафрагмы из резины.Диафрагма установлена ​​поперек корпуса между его половинками, на входе возле горловины установлен баллон грушевидной формы — этот тип используется для подачи воды на индивидуальное водоснабжение. В задней части металлической емкости установлен ниппель, с помощью которого в корпус емкости нагнетается воздух, регулируя его внутреннее давление в системе.

Гидравлические баки выпускаются для систем отопления, горячей воды (красный) и холодной воды (синий). В зависимости от объема бака и способа установки различают модели с горизонтальным расположением и объемные вертикальные агрегаты, которые монтируются на ножки.

Малогабаритные горизонтальные модели чаще используются в насосных станциях со встроенным центробежным электронасосом поверхностного типа и элементами системы автоматического управления. Вертикальные баки используются отдельно, их удобнее монтировать при работе с погружными электронасосами. Вертикальные баки конструктивно отличаются от горизонтальных моделей: мембранная оболочка смонтирована в верхней и нижней частях корпуса, кроме штуцера для откачки воздуха в них есть дополнительный штуцер для отвода его из резиновой оболочки.

Приобретая гидробак, следует знать, что его полезный объем при скоплении жидкости составляет не более 30% от общего.

Рис.2 Конструкция резервуара

Принцип работы гидробака

Обычно внутренний баллон находится в баллоне с воздухом при стандартном давлении 1,5 бар. При включении вода подается электронасосом, установленным в колодце, в емкость, наполняя резиновую грушу — она ​​увеличивается в объеме, сжимая воздушное пространство внутри.При достижении давления (стандартное 3 бара), равного порогу срабатывания автоматического реле, электронасос отключается, и подача воды в линию прекращается.

При включении вода под давлением идет к потребителю, который создает резиновую мембрану, сжатую воздухом. При достижении минимальной отметки 1,7 бар. реле замыкает силовую цепь электронасоса и линия заполняется.

Рис. 3 Пример установки гидроаккумулятора в систему водоснабжения с погружным насосом

Установка гидроаккумулятора для индивидуальных систем водоснабжения своими руками осуществляется в комплекте с автоматикой и переходниками, включающими коммутацию пятиходовой штуцер, манометр для настройки и управления, переключающее гидравлическое реле.При использовании скважинного глубинного электронасоса в водозаборе трубопровод для скважины включает реле сухого хода и обратный клапан, если его нет в насосном агрегате.

Если в водопроводе применяется поверхностный центробежный электронасос, то приобрести насосную станцию ​​в собранном виде практичнее и дешевле, чем самостоятельно устанавливать элементы системы.

Рис. 4 Расширительный бак на станции

Настройка гидроаккумулятора при подключении

Перед тем, как использовать систему водоснабжения с гидроаккумулятором в частном доме, необходимо знать, какое давление в гидроаккумуляторе должно быть для его оптимальной работы, для снятия показаний снимается переносной манометр.Типовая линия водоснабжения со стандартным реле давления имеет пороговые значения от 1,4 до 2,8 бар. Заводская установка давления в гидробаке составляет 1,5 бар. Чтобы гидроаккумулятор работал эффективно и был полностью заполнен, для данной заводской настройки нижний порог включения электронасоса составляет 0,2 бар. подробнее — на реле выставлен порог 1,7 бара.

Если в гидравлическом баке во время работы или в связи с длительным периодом хранения при измерении манометром определяется, что давление недостаточное, действуйте следующим образом:

1. Отключите электронасос от источника питания.
2. Снимите защитную крышку и прижмите вентиль гидробака в виде ниппельной головки на выходе из устройства — если оттуда идет жидкость, значит, повреждена резиновая мембрана и ее необходимо заменить. Если воздух попадает из гидробака, его давление измеряется автомобильным манометром.
3. Слейте воду из линии, открыв кран, ближайший к расширительному бачку.
4. С помощью ручного насоса или компрессора воздух закачивается в бак аккумуляторной батареи до тех пор, пока манометр не станет равным 1.Достигнуто 5 бар. Если после автоматизации вода поднимается на определенную высоту (многоэтажные дома), общее давление и диапазон системы увеличиваются исходя из того, что 1 бар. приравнивается к 10 метрам вертикальной воды.

При расчете необходимого давления в гидробаке для любого диапазона выбирайте его значение на 10% меньше нижнего порога для реле. Выбор этого значения гарантирует, что встроенная мембрана будет расширяться и сжиматься в небольшом диапазоне и, соответственно, увеличится срок службы всего расширительного бака.

Рис.5 Регулировка гидроаккумулятора

Определение параметров резервуара

В большинстве случаев вкраплений гидробаки для водоснабжения устанавливаются по принципу: чем больше объем, тем лучше. Но слишком большой объем не всегда оправдан: гидробак займет много полезного места, в нем будет застаиваться вода, а при очень небольшом отключении электроэнергии в этом просто нет необходимости. Слишком маленький гидробак тоже неэффективен — при использовании мощного насоса он будет часто включаться и выключаться и быстро выходить из строя.Если возникает ситуация, когда место для установки ограничено или финансовые средства не позволяют приобрести резервуар для хранения большой емкости, вы можете рассчитать его минимальный объем, используя формулу ниже.

Рис. 6 Как рассчитать объем гидробака в системе водоснабжения

Другой метод расчета — это расчет необходимого объема гидравлического бака на основе мощности используемого электронасоса.

В последнее время на рынке появились современные высокотехнологичные электронасосы с плавным пуском и остановом, частотным регулированием скорости вращения рабочих колес в зависимости от расхода воды.В этом случае нет необходимости в гидробаке с большим объемом — плавный пуск и регулировка не вызывают гидроудара, как в системах с обычными электронасосами. Блоки автоматического управления высокотехнологичных устройств с частотным регулированием имеют встроенный гидробак очень небольшого объема, рассчитанный на его насосную группу.

Рис.7 Таблица расчетных значений давления и объема бака в зависимости от режимов работы водопровода

Установка нескольких гидробаков

Некоторые пользователи сталкиваются с проблемой, как подключить дополнительный бак к водопроводу, если произошло увеличение расхода или объем накопительного бака слишком мал для нормальной работы.Установка двух гидроаккумуляторов не представляет особой сложности, их можно собрать, соединив параллельно, с помощью дополнительного переходника, гибкого шланга или отрезав водопроводную трубу.

Преимуществом системы с двумя резервуарами является высокая надежность в случае разрыва резиновой мембраны в одном из них.

Рис. 8 Гидравлический бак в блоке частотного регулирования насосов

Как выбрать гидроаккумулятор

При выборе гидроаккумулятора предпочтение лучше отдавать моделям с резиновым баллоном — в мембранных типах жидкость контактирует с металлическим корпусом, что может вызвать коррозию.

Основным рабочим элементом бака является мембрана грушевидной формы, от качества которой зависит срок ее службы, а материал корпуса играет менее важную роль, так как не контактирует с водой. Обычным материалом для изготовления груши является изобутичная пищевая резина, при выборе модели для наружной установки повышенное внимание следует уделить фланцу, к которому крепится резиновая мембрана. Следует отдавать предпочтение моделям, фланец которых выполнен из толстой нержавеющей стали или оцинкованной стали — такое изделие прослужит 10-15 лет без потери герметичности.

Еще одно преимущество баллона — простота замены резиновой мембраны. Для этого откручиваем несколько шестигранных болтов крепления фланца и снимаем его вместе с кожухом.

Рис.9 Вертикальные резервуары для воды в водопроводе

Приобретя подходящую модель электронасоса к колодцу или колодцу и подключив ее к трубопроводу, просчитав объем и купив нужный гидробак, необходимо его правильно установить. Если модель имеет большой объем и крепится на вертикальной ножке, стоит воспользоваться следующими рекомендациями:

• Объемный накопительный бак лучше ставить в самой высокой точке дома (чердак, второй этаж) — это создаст максимальное давление в водопроводе.
• Пол в помещении должен быть ровным, влажность не должна превышать установленных норм во избежание коррозии оцинкованного фланца и поверхности резервуара.
• Устройство лучше соединять гибким напорным шлангом в оплетке из нержавеющей стали и накидными гайками диаметром один дюйм из латуни. Избегайте использования питающих шлангов с алюминиевой оплеткой и монтажных муфт из дешевого силумина, хрупкого сплава алюминия и кремния.

Рис.10 Схема подключения гидроаккумулятора для индивидуальных систем водоснабжения

Перед подключением гидроаккумулятора для индивидуальных систем водоснабжения подготавливаются комплектующие: автоматика, фильтры и переходные муфты для подключения труб ПНД. После подключения электронасоса к водопроводу от ПНД с помощью переходных пластиковых муфт и помещения его в колодец, дальнейшие монтажные работы производятся в следующей последовательности:

1. На выходе водопровода от насоса установлен шаровой кран и фильтр грубой очистки для удаления песка из воды.
2. После фильтра устанавливается тройник с диаметром отверстий подходящим для подключения автоматики. В его верхний отвод ввинчивается закрепительная втулка для подключения реле.
3. Для подключения реле давления и манометра к электронасосу используется стандартный пятивходовой штуцер, который соединяется с тройником с помощью переходника.
4. На выходе из штуцера с наружной резьбой диаметром 1 дюйм устанавливается шаровой кран с накидной гайкой — это позволит производить ремонт и замену агрегатов без слива воды из всей водопровода.
5. Гидроаккумулятор подключается к выходу фитинга с внутренней резьбой 1 дюйм с помощью гибкого соединения.
6. Далее в пятиконтактный штуцер устанавливают манометр и реле давления, в тройник вкручивают реле сухого хода.
7. В конце подсоедините кабель электропитания к реле — установку автоматики на этом можно считать завершенной.

Многие предпочитают устанавливать всю автоматику с помощью соединительной арматуры непосредственно на выходе из гидроаккумулятора — для этого не требуется подводный шланг.

Рис.11 Как установить гидроаккумулятор в линию

Гидравлический бак — основной узел в системах автоматического управления электронасосами, необходимый для снижения нагрузки на водопровод и сокращения циклов работы насосного оборудования. Его подключение к трубопроводу и регулировка достаточно просто выполнить своими руками при использовании простейшего сантехнического инструмента. Для правильного выбора расширительного бачка можно воспользоваться не слишком сложной формулой или определить его параметры примерно в зависимости от объема подачи или мощности насосного оборудования.

montagtrub.ru

Принцип работы насосной станции

Собственная станция подъема воды с глубины и транспортирования ее по трубам к каждому санитарному пункту представляет собой комплекс оборудования, подключенного по схеме. Работа агрегата происходит по такому принципу:

• Сначала шланг, оснащенный сетчатым фильтром и обратным клапаном, с помощью прилагаемого эжекторного поверхностного насоса забирает воду из колодца или колодца и направляет ее в гидробак.
• В свою очередь, именно гидравлический бак в будущем управляет циклами включения и выключения станции, поскольку представляет собой резервуар, разделенный на две части специальной мембраной. Вода поступает в половину гидравлического бака станции до полного натяжения мембраны. С другой стороны, есть воздух под давлением. Как только водная половина станции наполняется до предела, насос получает сигнал отключения (посылает ему реле давления, контролирующее уровень бака). Как только вода покидает пространство бака станции и по трубам направляется в дом, давление в системе падает и при достижении критической точки реле давления подает сигнал насосу на включение.Заполнен гидробак станции.

Важно: емкость гидроаккумулятора (гидробака) может варьироваться от 20 литров до 500 и более (в зависимости от количества проживающих в доме и от потребностей семьи).

Преимущества и недостатки насосной станции

Если вы решили установить насос с гидроаккумулятором, то будут такие плюсы:

• Станция обеспечивает постоянное наличие воды в системе водоснабжения частного дома, за счет заполнения гидроаккумулятора.
• Именно благодаря гидроаккумулятору, подающему воду в трубы с помощью мембраны, станция может работать некоторое время даже при отсутствии электричества (но только до тех пор, пока не закончится вода в баке).
• Станция предотвращает образование гидроудара в трубах.
• Износ насосного оборудования станции, оснащенной гидроаккумулятором, не будет таким быстрым, как у станции без гидробака, поскольку каждый насос имеет определенное количество включений и выключений в резерве.Гидравлический бак в этом случае дает насосу отдых и уменьшает количество включений / выключений. Таким образом, срок службы насоса будет продлен.

Важно: чтобы насосная станция работала четко, как часы, в обязательном порядке необходимо установить реле давления в системе и отрегулировать его в необходимом порядке.

К недостаткам насосной станции с наличием гидроаккумулятора можно отнести:

• Большие габариты гидробака и необходимость выделения под него места;
• В этом случае гидроаккумулятор необходимо устанавливать выше уровня помещения, а это создает дополнительные трудности при установке станции;
• Риск затопления дома в случае выхода из строя реле давления или мембраны.
• Кроме того, мембрана каждого гидроаккумулятора подвержена скоплению в ней воздуха. В результате эффективность танка снижается. Для налаживания работы оборудования станции необходимо один раз в 2-3 месяца через специальный вентиль стравливать накопившийся в станции (резервуаре) воздух. Такая профилактика в разы продлит срок службы оборудования.

Типы аккумуляторов

Насосная станция с подключенным гидроаккумулятором может быть укомплектована баком любой формы.В современных торговых точках можно найти такие:

Вертикальный. В таких резервуарах вверху резервуара расположен клапан для отвода скопившегося воздуха.

Горизонтально. Для откачки собранного воздуха здесь предусмотрен специальный клапан с задней стороны гидроаккумулятора.

Важно: гидравлические баки емкостью до 50 литров освобождаются от скопившегося воздуха методом полного слива воды из бака.

Станции без гидробака

Если вы решили использовать насосную станцию ​​и не подключать к ней гидробак, то такая техника тоже имеет право на жизнь и функционирует неплохо.В этом случае единственным минусом будет постоянное включение / выключение помпы в момент открытия крана. Понятно, что такая работа способна вывести насос из строя в разы быстрее. Или в какой-то момент произойдет его возгорание (от этого не застрахован даже один из самых надежных насосов европейского производителя).

Кроме того, здесь станция не подает воду и поэтому при отключении электричества вероятно нехватка воды.

Важно: использование станции без гидробака актуально для семьи из двух человек.

Достоинством данной установки является ее компактность и гораздо большее давление воды в системе.

В любом случае насосная станция должна быть установлена ​​в защитном боксе для защиты от холода. Во избежание замерзания воды в системе водопроводные трубы прокладывают ниже уровня промерзания почвы. Для большей надежности их можно утеплить.

Периодически необходимо проводить профилактический осмотр оборудования во избежание возможных поломок.Причем выбирать саму помпу необходимо в соответствии с потребностями семьи в воде и с возможностями вашего источника (глубина, расход, необходимое давление и т. Д.).

vodakanazer.ru

Автоматика для водяных насосов

В этом разделе представлена ​​автоматика для насосов водоснабжения, оросительных и других инженерных систем.

Приборы контроля насосных станций

могут быть укомплектованы установками любой марки, предварительно убедившись, что технические характеристики модели соответствуют техническим требованиям управляющего компьютера.

Аккумулятор установлен таким образом, чтобы насосное оборудование имело меньшее количество пусковых циклов. Это увеличивает срок службы оборудования.

Аккумулятор регулирует давление в трубопроводе. Ежедневное количество запусков зависит от его мощности и расхода воды в системе.

Автоматика для водяных насосов в частном доме без гидроаккумулятора Espa позволяет плавно включить станцию. Если бустерная установка подключена к системе, которая работает постоянно или, наоборот, редко включается, то гидроаккумулятор не нужен.

В этом случае просто устанавливается блок автоматического управления.

Блок автоматического управления насосом

Для разных типов насосных станций нужен другой блок автоматического управления насосами. Кроме того, объем и требования технического задания проекта ( при наличии ).

Все компоненты различаются по силе тока, сетевому напряжению, типу и функциям.

Какие они и где используются:

• Простые, отвечающие за включение и выключение давления в системе однофазные.
• Блоки для трехфазных моделей, подключаемые к пульту управления водопроводом.
• Частотные шкафы автоматики и управления, позволяющие изменять скорость вращения вала.
• Дополнительные компоненты, отвечающие за холостой ход, аварийное отключение и включение по уровню воды.

Если комплектующие подбираются для частного дома, то можно приобрести обычную однофазную модель и контроллер автозапуска на 230 В.

Для частных домовладений существует огромная масса технических решений и моделей насосных станций различной мощности и производительности. Выберите подходящий в соответствующем разделе каталога на сайте.

Если планируется запитать сложную инженерную систему, например, в нескольких промышленных теплицах планируется установить автоматический капельный полив, то устанавливается сложная дожимная установка со шкафом управления, рассчитанная на трехфазное подключение.

Комплексные сети включают бытовое и промышленное водоснабжение, отопление и другие коммуникации.

Блок регулирования частоты насоса

Блок частотного регулирования для насоса обычно идет в комплекте с моделью или поставляется отдельно после выбора оборудования.

Шкафы

изготавливаются индивидуально и доставляются под заказ, так как необходимо учитывать требования проектирования инженерной системы.

Если Вам нужна помощь в выборе насосной станции и автоматики, обращайтесь к нашим инженерам.Инженеры проконсультируют вас и сделают качественный выбор. Сегодня вы узнаете, какое оборудование подходит именно вам.

avto-poliv.net

Принцип действия и существующие виды автоматики

Нет смысла покупать автоматику для поверхностных насосов, используемых только для полива сада. Вы можете включить его самостоятельно на определенное время, а затем выключить. А вот подключение скважинного насоса к водопроводу всего дома без умного устройства не обойдется.Отдавая предпочтение определенным моделям автоматики, необходимо предварительно выяснить, какая система защиты уже установлена ​​производителем в насосе. Обычно современные агрегаты уже оснащены защитой от перегрева и сухого хода. Иногда в комплект входит поплавок. Исходя из этих данных, приступаем к выбору автоматики для насоса, которая представлена ​​потребителю в 3-х вариантах.

Самая простая автоматика 1-го поколения

Эта защита чаще всего используется для автоматизированного водоснабжения.Автоматика состоит из 3-х устройств:

Установить любой насос с автоматикой 1-го поколения проще всего, так как нет сложной электрической схемы. Система работает просто. Когда начинается расход воды, давление в гидроаккумуляторе снижается. Достигнув нижнего предела, реле включает насос, чтобы закачать новую порцию воды в бак. Когда давление в гидроаккумуляторе достигает верхнего предела, реле выключает агрегат. Во время работы цикл повторяется.Отрегулируйте минимальное и максимальное давление в гидроаккумуляторе с помощью реле. Устройство устанавливает нижний и верхний предел срабатывания, а манометр помогает в этом.

Электронная автоматика 2-го поколения

Устройство автоматического управления 2-го поколения представляет собой электронный блок с набором датчиков. Последние расположены на самом насосе, а также внутри трубопровода и позволяют системе работать без гидроаккумулятора. Сигнал с датчиков принимает электронный блок, который контролирует работу системы.

Как установленный датчик может заменить гидроаккумулятор, можно понять по работе системы. Скопление воды происходит только в трубопроводе, где установлен один из датчиков. Когда давление падает, датчик посылает сигнал на блок управления, который, в свою очередь, включает насос. После восстановления давления воды в трубопроводе сигнал на отключение агрегата идет таким же образом.

Для установки такой автоматики потребуются базовые знания в области электротехники.Принцип работы защиты 1-го и 2-го поколения практически одинаковый — по напору воды. Однако электронный блок с датчиками выходит намного дороже, что не делает его популярным среди пользователей. Также автоматика позволяет отказаться от использования гидроаккумулятора, хотя часто выручает при отключении питания. В баке всегда есть запас воды.

Современная электронная автоматизация 3 поколения

Самая надежная и эффективная — автоматика 3-го поколения.Стоимость его довольно высока, но значительно экономится электричество за счет тонкой настройки двигателя. Подключение такого автоматического агрегата лучше доверить специалисту. Автоматика 3 поколения на 100% защищает двигатель от всевозможных поломок: перегрев от сухого хода, обгорание обмоток при падении напряжения и т. Д.

Как и в аналоге 2-го поколения, автоматика работает от датчиков без гидроаккумулятора. Но суть его эффективной работы заключается в доводке.Дело в том, что при включении любой мотор-насос качает воду на полную мощность, что не всегда требуется при малых расходах. Автоматика 3-го поколения включает двигатель на такой мощности, которая необходима для определенного количества всасывания и расхода воды. Это экономит энергию и продлевает срок службы устройства.

Назначение шкафа управления насосом

Подключение насоса к автоматике не обходится без установки электрического шкафа. Это особенно важно в системе водоснабжения, работающей от погружного агрегата.Внутри шкафа размещены все элементы управления, контроля и предохранители.

Установленные в шкафу автоматы производят плавный пуск двигателя. Легкий доступ к оборудованию позволяет настраивать преобразователь частоты, измерять токовые характеристики на выводах и регулировать скорость вращения вала насоса. При использовании нескольких колодцев с насосами все устройства управления можно разместить в одном шкафу. На фото представлена ​​типовая схема оборудования, которое может быть в шкафу.

Видео рассказывает об управлении насосом:

«Водолей» — лучшее решение для домашнего водоснабжения

Рынок предлагает потребителю огромный выбор насосного оборудования. Для домашнего водопровода лучший вариант — это погружной насос на колодец и колодец Водолей от отечественных производителей. Агрегаты давно зарекомендовали себя с высокой производительностью, долгим сроком службы и высококачественными характеристиками. Плюс к этим преимуществам цена продукта в несколько раз ниже импортных аналогов с аналогичными характеристиками.

Погружной насос работает под водой. Часто выносить агрегат оттуда нежелательно. «Водолей», как и все подводные аналоги, выполнен в виде удлиненной капсулы. Корпус выполнен из нержавеющей стали. Сверху 2 петли для крепления страховочного троса. По центру — патрубок для крепления подающего патрубка. Кабель питания входит в корпус через герметичное соединение. Внутри корпуса находится электродвигатель, на валу которого установлены рабочие колеса в отдельной рабочей камере.По конструкции и способу забора воды «Водолей» относится к центробежным агрегатам.

Агрегат для поверхностного монтажа превосходит скважинный погружной насос в простоте запуска. Достаточно подать питание, и лопасти сразу начнут улавливать воду, подавая ее в систему. Для запуска поверхностного насоса необходимо через заливное отверстие закачать воду во всасывающий патрубок и рабочую камеру с крыльчаткой. Производим насосы «Водолей» разной мощности и типоразмера. В быту используются модели диаметром 110-150 мм в зависимости от сечения обсадной трубы колодца.

В видео рассказывается как выбрать помпу и какие бывают модели:

Установка погружного насоса и подключение его к автоматике

Схема подключения погружного агрегата зависит от типа автоматики, используемой для насоса, и обычно отражается в инструкции по эксплуатации. Для примера рассмотрим вариант сборки схемы с автоматикой 1 класса, работающей от гидроаккумулятора.

В этих видео пошагово рассказывается об установке погружного насоса:

Работа начинается с завязывания гидроаккумулятора.По схеме к нему поочередно подключается оборудование. Все резьбовые соединения заделаны герметиком. На фото вы можете увидеть порядок сборки.

Первым заводил гидроаккумулятор американец. Это съемное соединение пригодится в будущем для обслуживания резервуара для воды, часто связанного с заменой резиновой мембраны. Американки наматывают на свободную резьбу бронзовый переходник с резьбовыми загибами. Прикручивают манометр и реле давления.Затем прикрепите один конец питающей трубы ПВХ с помощью переходника к концу бронзового переходника на гидроаккумуляторе. Другой конец трубы крепится штуцером к патрубку насоса.

Подающая труба с насосом уложена на ровной площадке. К петлям на корпусе агрегата прикрепляется предохранительный трос с запасом по длине около 3 м. Кабель с тросом крепится к трубе с шагом 1,5-2 м пластиковыми хомутами. Свободный конец кабеля закрепляют возле обсадной трубы колодца. Теперь осталось опустить насос в колодец, и натянуть страховочный трос.Кожух закрывается защитным колпачком для предотвращения засорения колодца.

Когда все готово, кабель подключается к реле и ведет к электрошкафу. После первого запуска насос сразу же начнет перекачивать воду в гидробак. На этом этапе необходимо немедленно открыть водопроводные краны, чтобы выпустить воздух.

Когда вода начинает течь равномерно без примесей воздуха, кран закрывается, и они смотрят на манометр.Обычно реле уже настроено на верхний параметр давления воды — 2,8 атм., А нижний предел — 1,5 атм. Если манометр показывает другие данные, реле необходимо отрегулировать винтами внутри корпуса.

Схема установки поверхностного насоса с автоматикой

Схема сборки поверхностной насосной системы имеет несколько отличительных нюансов. Вся цепочка автоматики набирается так же, как и для глубинного насоса. Но поскольку агрегат устанавливается возле колодца, к его входу подключают водозаборную трубу ПВХ диаметром 25-35 мм.К его второму концу с помощью штуцера прикрепляют обратный клапан, а затем опускают в колодец. Длина трубы подбирается так, чтобы обратный клапан был погружен в воду на глубину около 1 м, иначе насос будет задерживать воздух.

Перед первым запуском двигателя слейте воду через заливное отверстие, чтобы заполнить впускную трубу и камеру насоса. Если все соединения герметичны, после включения насос сразу же начнет перекачивать воду.

Колодец с автоматической системой водоснабжения создаст уют в частном доме и обеспечит своевременный полив приусадебного участка.

Что такое насосная станция? Это комплект оборудования, поддерживающий определенное давление воды в системе водоснабжения. При этом постоянно подает воду в водопровод. Например, водопроводная сеть, которая снабжает дом водой из колодца с помощью насоса. Саму помпу станцией назвать нельзя, потому что, если отключить подачу электроэнергии, в водопроводе не будет воды. И станция обеспечивает это постоянно. В последнее время такими станциями стали называть насосы, в состав которых входит гидроаккумулятор.Этот накопительный бак с мембраной внутри создает не только определенное количество воды, но и давление воды. Есть ли насосная станция без гидроаккумулятора?

Резервуары для водоснабжения

Конечно, есть. Нужно только создать необходимые условия, чтобы в водопроводной сети всегда была вода под определенным давлением. Поэтому к насосной установке крепится накопительный бак любого объема, в котором должен быть установлен поплавковый датчик уровня.Последний отвечает за отключение и включение насосного устройства, если вода в баке соответственно превышает или превышает установленный уровень.

Имеется две схемы расположения накопительного бака.

• Устанавливается где угодно, обычно в помещении, где, например, монтируется система очистки воды. Но такая схема не дает возможности перекачивать воду выше ее уровня в бак, поэтому в нее включен еще один насос, который будет перекачивать воду из накопительного бака потребителям.
• Вторая схема — это установка бака выше уровня нахождения потребителей. Таким образом решается проблема давления в водопроводной сети. Здесь сработает давно известный современной физике принцип соединения сосудов. Поэтому накопительный бак обычно устанавливают на чердаке.

Внимание! Если чердак — неотапливаемое помещение, то емкость потребуется утеплить.

Кстати, вторая схема водоснабжения без гидроаккумулятора сегодня довольно популярна.Ведь с его помощью можно организовать водопровод с большим объемом воды, во много раз большим, чем с гидроаккумулятором. Правда, рассчитывать все придется очень точно, ведь бак с наполненным баком — это огромная тяжесть, действующая на полы дома. Поэтому необходимо быть уверенным, что несущая конструкция здания выдержит такую ​​массу.

Еще один плюс такой системы — отсутствие необходимости в гидроаккумуляторе. Поскольку давление в системе достигается за счет атмосферного, реле давления просто нет.Это упрощает систему. Но это требует использования поплавкового датчика, выход из строя которого может привести к переполнению бака. Из-за этих недостатков такую ​​систему постепенно заменяют станциями с аккумуляторами. Вторая схема, предполагающая подключение дополнительного насоса широкого применения, не получила из-за дополнительных затрат на оборудование.

Установка потолочного бака

Схема насосной станции без гидроаккумулятора

В принципе схема довольно простая.Независимо от того, какой насос будет использоваться в системе водоснабжения дома (погружной или поверхностный), первый необходимо защитить от шлама и грязи источника водозабора. Поэтому в самом низу устанавливается сетчатый фильтр, который будет задерживать крупные взвешенные частицы.

Далее по схеме идет либо сам насос, если он глубокий, либо трубопровод, который будет соединять фильтр с насосом, установленным на поверхности. В первом случае такая же подача воды будет протягиваться от насоса в виде трубы или шланга.То есть маршрут начнется прямо в гидротехническом сооружении. Поэтому очень важно определить уровень промерзания почвы в районе расположения колодца или колодца. Начиная с этого уровня необходимо утеплить трубопровод.

Схема с дополнительным насосом

Теперь внутренняя разводка водопровода. Во-первых, необходимо продумать систему очистки воды. К сожалению, из колодцев и неглубоких колодцев вода в дом не будет поступать очень чистой.Поэтому самый простой вариант — установить два фильтра: грубый и тонкий. Они легко справляются со своими обязанностями по очистке воды, но требуют частой замены фильтрующих картриджей.

Следующий элемент — накопительный бак с поплавком. Он подключается к насосу через трубу и установленный фильтр. После этого труба уже отводится потребителям.

Схема с баком на чердаке

Накопительный бак

Что такое резервуар для хранения? Это простая тара, она может быть разной формы и размера.Имеет три сопла. Верхний — подающий, по нему вода поступает в емкость. Второй нижний — это слив, по которому вода отводится потребителям. Третий, он тоже ниже, и находится ниже второго, это отвод грязной воды и осадков, который используется при проведении ремонтных работ.

Бак-накопитель также снабжен крышкой, которая плотно прикручивается к корпусу бака. Он расположен сверху. Через крышку осмотрите емкость, а также проведите профилактические мероприятия.

В настоящее время многие потребители отдают предпочтение пластиковым резервуарам, а не металлическим. Они дешевле, но по техническим характеристикам вторым не уступят. К тому же их вес в несколько раз меньше, что упрощает их установку и установку. Особенно, если речь идет о монтаже на чердаке. Что касается теплоизоляции, то для этого можно использовать любые материалы, главное, чтобы в процессе эксплуатации вода в баке не замерзала.

Секционный накопительный бак

Конечно, у этой схемы есть свои недостатки.

• Пассивная подача воды, отсюда и небольшое давление в системе водоснабжения. Хотя на первом этаже будет больше, чем на втором. Ведь чем выше расположен резервуар, тем большее давление он создает в водопроводе.
• Большой размер самого накопительного бака. Отсюда иногда возникают трудности с выбором места его установки.
• К сожалению, поплавковый датчик — не лучшее устройство для контроля работы насосного агрегата.Он может просто мгновенно выйти из строя, насос будет качать воду до тех пор, пока вода не потечет из загерметизированных щелей бака. Неизбежно затопление чердака и нижних помещений.
• Очистить большой резервуар непросто. Придется залезть внутрь резервуара, где вам нужно будет руками выкопать осадок. Правда, частота очистки довольно большая, ведь в системе будет установлена ​​водоподготовка.

Заключение по теме

Итак, насосная станция для дома без гидроаккумулятора считается прошлым веком.Вероятно, это так. Ведь современный подход к реализации автономной сети водоснабжения — это не только мощность, это возможность ее установки в таком месте, где это удобно. И хотя сам гидроаккумулятор следует эксплуатировать только при положительных температурах, устанавливать его на чердаке нет необходимости. Можно использовать для этого подвал, кессон, любое помещение. Главное, чтобы в нем температура воздуха не опускалась ниже + 5С. Но система без гидроаккумулятора пока что не сдала позиции.Более того, всегда есть выбор, который по цене, к сожалению, не в пользу новой технологии.

Не забудьте поставить оценку статье.

Интернет-магазин

Kuvalda.ru предлагает насосы для скважин без гидроаккумулятора, соответствующие требованиям и стандартам качества. У нас вы можете оплатить товар по безналичному расчету или наличными, а также картой. Каталог насосов для скважин без гидроаккумулятора постоянно расширяется и дополняется новейшими моделями.В нашем интернет-магазине удобная и быстрая доставка по Москве и Московской области. Для быстрого поиска товаров используйте функцию поиска по категории, разделу и подразделу, а также в строке поиска по поисковому слову или номеру. Найти товар в представленных товарах помогут опытные менеджеры, которые подскажут технические детали и условия доставки. Благодаря широкому ассортименту насосов для скважин без гидроаккумулятора, здесь вы найдете все необходимое. Мы с радостью ответим на ваши вопросы о наших ценах и ассортименте.Мы приветствуем ваши предложения и предложения по улучшению нашего сервиса.

Для предотвращения включения насоса при каждом открытии клапана в системе установлен гидроаккумулятор. В нем содержится определенное количество воды, достаточное для небольшого потока. Это позволяет практически избавиться от кратковременных запусков помпы. Установка гидроаккумулятора — простая процедура, но вам все равно понадобится ряд устройств — как минимум реле давления, а также желательно наличие манометра и вентиляционного отверстия.

Функции, назначение, виды

Место установки — в яме или в доме

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз, когда где-то есть поток воды. Эти частые включения вызывают износ оборудования. И не только помпа, но и вся система. Ведь каждый раз происходит резкое повышение давления, и это гидроудар. Для уменьшения количества включений насоса и сглаживания гидравлического удара используйте гидроаккумулятор.Это же устройство называется расширительным или мембранным баком, гидробаком.

Назначение

Как мы выяснили, одной из функций гидроаккумуляторов является сглаживание гидроударов. Но есть и другие:

Неудивительно, что в большинстве частных систем водоснабжения присутствует данный прибор — от его использования есть масса преимуществ.

Виды

Гидроаккумулятор — это резервуар из листового металла, разделенный на две части эластичной мембраной.Мембрана бывает двух типов — диафрагменная и баллонная (груша). Поперек бака установлена ​​диафрагма, на входе вокруг входного патрубка закреплена груша в виде груши.

По назначению они бывают трех видов:

• для холодной воды;
• для горячей воды;
• для систем отопления.

Гидравлические баки для отопления окрашены в красный цвет, баки для водоснабжения — в синий цвет. Расширительные баки для отопления обычно меньше по размеру и имеют меньшую цену.Это связано с материалом мембраны — для подачи воды она должна быть нейтральной, потому что вода в трубопроводе питьевая.

По типу расположения гидроаккумуляторы бывают горизонтальными и вертикальными. Вертикаль оснащена ножками, в некоторых моделях есть пластины для подвешивания на стену. При самостоятельном создании систем водоснабжения частного дома чаще используются вытянутые кверху модели — они занимают меньше места. Подключение аккумулятора у этого типа стандартное — через выход 1 дюйм.

Горизонтальные модели обычно комплектуются насосными станциями с поверхностными насосами. Затем на резервуар ставится насос. Получается компактно.

Принцип действия

Мембраны радиальные (в виде пластины) в основном используются в гироаккумуляторах для систем отопления. Для подачи воды внутрь обычно устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, внутреннее давление будет таким, какое установлено на заводе (1.5 атм) или которые вы устанавливаете сами. Включается насос, начинает закачивать воду в емкость, груша начинает увеличиваться в размерах. Вода постепенно заполняет увеличивающийся объем, сжимая все больше и больше воздуха, который находится между стенкой резервуара и мембраной. При достижении некоторого давления (обычно для одноэтажных домов 2,8 -3 атм) насос отключается, давление в системе стабилизируется. Когда вы открываете кран или другой поток воды, она идет из гидроаккумулятора. Он течет до тех пор, пока давление в резервуаре не упадет ниже определенного значения (обычно около 1.6-1,8 атм). После включения насоса цикл повторяется снова.

Если расход большой и постоянный — например, вы собираете ванную — насос перекачивает воду в пути, не перекачивая ее в резервуар. Бак начинает наполняться после закрытия всех кранов.

Реле давления воды отвечает за включение и выключение насоса при определенном давлении. В большинстве схем привязки аккумуляторов это устройство присутствует — такая система работает в оптимальном режиме.Мы рассмотрим подключение гидроаккумулятора чуть ниже, а пока поговорим о самом резервуаре и его параметрах.

Цистерны большого объема

Внутреннее устройство гидроаккумуляторов объемом 100 литров и более немного отличается. Груша бывает разной — к туловищу крепится как сверху, так и снизу. С такой структурой становится возможным бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выходное отверстие, в которое можно подключить вентиль автоматического сброса воздуха.

Как выбрать объем бака

Произвольно выберите объем бака. Нет никаких требований или ограничений. Чем больше объем бака, тем больший запас воды у вас будет в случае отключения и тем реже будет включаться насос.

При выборе тома стоит помнить, что объем, который стоит в паспорте, равен размеру всей емкости. Воды в нем будет почти вдвое меньше. Второе, что нужно учитывать, — это габаритные размеры резервуара.Приличная такая бочка — бак на 100 литров — около 850 мм в высоту и 450 мм в диаметре. Для нее и обвязки нужно будет где-нибудь найти место. Где-то — это в комнате, откуда идет труба от насоса. Обычно там устанавливают все оборудование.

Если вам нужны хоть какие-то ориентиры для выбора объема гидроаккумулятора, рассчитайте средний расход от каждой точки просадки (есть специальные таблицы или можно посмотреть паспорт на бытовую технику).Обобщите все эти данные. Получите возможные расходы в том случае, если все потребители будут работать одновременно. Затем прикините, сколько и какие устройства могут работать одновременно, посчитайте, сколько воды будет израсходовано в минуту в этом случае. Скорее всего к этому времени вы уже примете какое-то решение.

Чтобы было немного проще, допустим, что объема гидравлического бака в 25 литров достаточно, чтобы удовлетворить потребности двух человек. Он обеспечит нормальное функционирование очень маленькой системы: крана, раковины и малогабаритной.При наличии другой бытовой техники мощность необходимо увеличить. Хорошая новость в том, что если вы решите, что танка у вас недостаточно, вы всегда можете установить дополнительный.

Какое должно быть давление в гидроаккумуляторе

В одной части гидроаккумулятора находится сжатый воздух, во второй перекачивается вода. Воздух в баллоне находится под давлением — заводские настройки — 1,5 атм. Это давление не зависит от объема — и на баке объемом 24 литра и 150 литров оно одинаковое.Более или менее может быть максимально допустимое максимальное давление, но оно зависит не от объема, а от мембраны и указывается в технических характеристиках.

Предварительная проверка и корректировка давления

Перед подключением гидроаккумулятора к системе желательно проверить давление в нем. От этого показателя зависят настройки реле давления, а при транспортировке и хранении давление может падать, поэтому контроль очень желателен.Контролировать давление в гидробаке можно с помощью манометра, подключенного к специальному входу в верхней части бака (емкость от 100 литров и более) или установленного в его нижней части в качестве одной из частей трубопровода. Временно для контроля можно подключить автомобильный манометр. Погрешность в нем обычно небольшая и им удобно работать. Если это не так, можно использовать обычный водопровод, но они обычно не отличаются точностью.

При необходимости давление в гидроаккумуляторе можно увеличить или уменьшить.Для этого в верхней части бака есть ниппель. Автомобильный или велосипедный насос подключается через ниппель и при необходимости давление увеличивается. Если необходимо сбросить воздух, клапан соски сгибают тонким предметом, выпуская воздух.

Какое давление воздуха должно быть

Так должно ли давление в гидроаккумуляторе быть таким же? Для нормальной работы бытовой техники необходимо давление 1,4-2,8 атм. Чтобы мембрана бака не порвалась, давление в системе должно быть немного выше давления бака — на 0.1-0,2 атм. Если давление в баллоне 1,5 атм, то давление в системе не должно быть ниже 1,6 атм. Это значение устанавливается на реле давления воды, которое сопряжено с гидроаккумулятором. Это оптимальные настройки для небольшого одноэтажного дома.

Если дом двухэтажный, придется повышать напор. Есть формула для расчета давления в гидробаке:

Ватм. = (Hmax + 6) / 10

Где Hmax — высота самой высокой водопропускной трубы.Чаще всего это душ. Измерьте (вычислите) на какой высоте относительно гидроаккумулятора находится его лейка, подставьте в формулу, получите давление, которое должно быть в баке.

Если в доме есть джакузи, все сложнее. Подбирать нужно будет опытным путем — изменив настройки реле и наблюдая за работой точек отвода и бытовой техники. Но при этом рабочее давление не должно превышать максимально допустимое для других бытовых приборов и сантехники (указано в технических характеристиках).

Как выбрать

Основным рабочим органом гидробака является мембрана. Срок службы зависит от качества материала. Лучшими на сегодняшний день являются мембраны из пищевой резины (пластины из вулканизированной резины). Материал корпуса актуален только в резервуарах мембранного типа. В тех, в которых установлена ​​«груша», вода контактирует только с резиной, а материал корпуса значения не имеет.

Фланец должен быть из толстой оцинкованной стали, а лучше — из нержавеющей стали

Что действительно важно в резервуарах с «грушами», так это фланец.Обычно его делают из оцинкованного металла. В этом случае важна толщина металла. Если это всего лишь 1 мм, примерно через полтора года эксплуатации в металле фланца появится дыра, бачок потеряет герметичность и система перестанет работать. Причем гарантия составляет всего год, хотя заявленный срок эксплуатации составляет 10-15 лет. Фланец гниет обычно по истечении гарантийного срока. Заваривать нет возможности — металл очень тонкий. Приходится искать новый фланец в сервисных центрах или покупать новый бак.

Итак, если хотите, чтобы гидроаккумулятор служил долго, ищите фланец из толстой оцинкованной стали или тонкий, но из нержавеющей стали.

Подключение гидроаккумулятора к системе

Обычно в систему водоснабжения частного дома входят:

В этом контуре может еще присутствовать манометр для контроля рабочего давления, но в этом устройстве нет необходимости. Его можно периодически подключать — для проведения тестовых измерений.

С пятиконтактным фитингом или без него

Если насос поверхностного типа, аккумулятор обычно ставят рядом с ним. В этом случае обратный клапан ставится на всасывающий патрубок, а все остальные устройства устанавливаются одним пучком. Обычно они соединяются с помощью пятиконтактного фитинга.

Имеет выводы разного диаметра, как раз для устройств привязки аккумулятора. Поэтому систему чаще всего собирают на ее основе. Но этот элемент совершенно необязательный и можно все соединить с помощью обычных фитингов и отрезков труб, но это более трудоемкая задача, к тому же соединений будет больше.

Как подключить гидроаккумулятор к колодцу — схема без пятиконтактного штуцера

При выходе в один дюйм фитинг навинчивается на бак — труба находится внизу. Выходы 1/4 дюйма соединяют реле давления и манометр. К оставшимся свободным дюймовым выводам подключаются патрубок от помпы и разводка до потребителей. Вот и все подключение гироаккумулятора к помпе. Если вы собираете схему водоснабжения с поверхностным насосом, можно использовать гибкий шланг в металлической обмотке (с дюймовой арматурой) — работать с ним проще.

Визуальная схема подключения насоса и гидроаккумулятора — при необходимости используйте шланги или трубы

Как обычно, вы можете выбрать один из нескольких вариантов.

Подсоедините гидроаккумулятор к погружному насосу таким же образом. Вся разница в том, где установлен насос и куда подавать питание, но это никак не связано с установкой гидроаккумулятора. Ставит на место, куда уходят трубы от помпы. Подключение — один в один (см. Схему).

Как установить два гидробака на один насос

При эксплуатации системы иногда владельцы приходят к выводу, что имеющегося объема гидроаккумулятора им не хватает. В этом случае можно параллельно установить второй (третий, четвертый и т. Д.) Гидробак любого объема.

Перенастраивать систему не нужно, реле будет контролировать давление в баке, на котором оно установлено, а жизнеспособность такой системы намного выше.Ведь при выходе из строя первого гидроаккумулятора второй заработает. Есть еще один положительный момент — два бака по 50 литров стоят меньше, чем один на 100. Дело в более сложной технологии производства больших баков. Так что это также более экономично.

Как подключить в систему второй аккумулятор? Прикрутите тройник ко входу первого, подключите вход от насоса (пятиконтактный штуцер) к одному свободному выходу, а вторую емкость — к оставшемуся свободному. Все. Вы можете проверить схему.

Как подключить аккумулятор к станции. Схема водопроводной сети с насосной станцией без гидроаккумулятора

Чисто технически водопровод может работать без гидроаккумулятора. Почему же тогда специалисты настоятельно рекомендуют не отказываться от использования этого устройства?

Допустимое давление в системе от 1,5 до 3 атмосфер. Если показания выходят за указанные пределы, реле давления сработает, и насос отключится.

Насос снова заработает только после нормализации давления. Резкие скачки давления, сопровождающие эти процессы, отрицательно сказываются как на электрических, так и на механических элементах устройства. Аккумулятор способен выравнивать давление в процессе использования насосной станции.

Схема действия довольно проста. Достигнув давления в 3 атмосферы, насос естественным образом отключается, но система продолжает расходовать воду из гидроаккумулятора до тех пор, пока давление не упадет до предела, необходимого для возобновления работы насоса.Временной интервал между включением и выключением значительно сокращается, что определяет функциональность всей системы.

Различные модели гидроаккумуляторов дают неодинаковые показатели максимального числа пусков насоса в час. Например, при эксплуатации бытового агрегата емкостью 24 л насос будет включаться примерно 20 раз в час. Чем больше емкость гидроаккумулятора, а в некоторых промышленных установках она может достигать 500 литров, тем меньше количество пусков в час.

Важно, чтобы давление предварительно накачанного воздуха в гидроаккумуляторе было на несколько десятых меньше уровня давления, необходимого для включения насоса. Отклонение от этого требования в большую сторону приведет к заметному сокращению интервала между включением и выключением насоса. Несоблюдение направления вниз чревато разрывом мембраны, что, естественно, исключает гидроаккумулятор из водопровода.

Зачем мне гидроаккумулятор? Видео

А в каких случаях оправдана сборка насосной станции из разрозненных деталей, которые можно купить в магазине.

Зачем собирать насосную станцию ​​самому.

Во-первых, мне кажется, что насосную станцию ​​нужно собирать самостоятельно, если у вас уже есть какие-то ее комплектующие, обычно самые дорогие. Это насос и гидроаккумулятор. Поскольку стоимость насоса составляет примерно половину стоимости насосной станции, соответственно гидроаккумулятор примерно на треть. То есть нет смысла покупать новую насосную станцию, если ваш гидроаккумулятор зимой раздавился или насос по какой-то причине сгорел.Вы можете купить и то, и другое по отдельности, и просто заменить сломанное, благо крепеж помпы и платформа для крепления гидроаккумулятора, как правило, стандартные и вы легко можете соединить одно с другим.

Еще одним поводом собрать насосную станцию ​​самостоятельно может быть несоответствие ваших требований характеристикам оборудования готовой насосной станции. Например, вам нужен насос с большим давлением или расходом, чем предлагаемые вам насосные станции, и то, что вам подходит по своим характеристикам, вам не подходит — с точки зрения стоимости или надежности.Или габариты насосной станции слишком велики для того места, где вы находитесь, или вас не устраивает емкость гидроаккумулятора, ну и т. Д. Только нужно учитывать, что общая стоимость насосной станции вполне может быть намного больше, чем вы планировали.

Третий, наиболее распространенный вариант, когда вы вынуждены собирать распределенную насосную станцию ​​из-за сам. Как правило, в этом случае используется мощный погружной насос, а гидроаккумулятор с блоком автоматики размещается где-то дома.

А аккумулятор действительно нужен?

Резонный вопрос: а можно ли обойтись без гидроаккумулятора? В принципе, это возможно, но с обычным блоком автоматики насос будет очень часто включаться и выключаться, реагируя даже на небольшой поток воды. В конце концов, количество воды в напорном трубопроводе является небольшим, а наименьший расход воды приведет к быстрому падению давления и тот же быстрый рост при включении насоса. Именно из-за того, что не включается помпа при каждом вашем «чихании», ставят гидроаккумулятор, даже небольшой.Поскольку вода — несжимаемое вещество, в гидроаккумулятор закачивается воздух, который, в отличие от воды, хорошо сжимается и действует как своего рода демпфер, регулирующий накопление и поток воды. Если в гидроаккумуляторе нет воздуха или его слишком мало, то сжимать будет нечего, то есть скопления воды не будет.

В идеале емкость аккумуляторов должна быть лишь немного меньше дебита вашего источника воды, а насос в этом случае будет включаться только тогда, когда будет израсходован довольно приличный запас воды, т.е.е. очень редко, но надолго. Но тогда это будет очень дорого.

В продаже имеются насосные станции с усовершенствованными блоками автоматики со встроенной защитой от сухого хода, которые плавно запускают и останавливают насос, регулируют его мощность в зависимости от установленного давления. Считается, что гидроаккумулятор в принципе им не нужен. Но все это хорошо работает только при отсутствии скачков напряжения, чем не могут похвастаться наши глубинки и дачные поселки. И, к сожалению, не всегда от этой беды спасают стабилизаторы.К тому же цена такой станции очень часто намного выше обычной, что, как мне кажется, не оправдывает себя.

Системы автоматизации готовые.

Вистан.

Из всех готовых систем автоматизации насосных станций особенно выделяется наша отечественная разработка Wistan, которая предназначена исключительно для организации насосной станции на базе вибрационного насоса. Я не сторонник использования вибрационных насосов в системах водоснабжения частных и дачных участков, но не могу не обратить внимание на это устройство из-за большой популярности «Малышей», «Ручейков» и др.на постсоветском пространстве.

В интернете много лестных отзывов об этом устройстве. В жизни, к сожалению, не все так радужно. Итак, вкратце.

Преимущества:

— Специальная конструкция для вибрационных насосов;

— Автоматически поддерживает давление в системе на уровне 1,5-2,0 бар;

— Имеет встроенную защиту от сухого хода;

— Имеет встроенный стабилизатор напряжения, может работать с напряжениями от 160 до 250 вольт;

— Может работать без гидроаккумулятора, плавно меняет мощность насоса;

— Плавный пуск и останов насоса;

— Имеет защиту от превышения электрического тока: предохранитель на 5 ампер;

— Автоматически возобновляет работу при восстановлении параметров: сетевого напряжения, появления давления воды на напоре насоса (сухой ход).

— Простота монтажа и разборки схемы: производитель рекомендует использовать гибкую проводку ½ дюйма.

Недостатки:

— Насос должен создавать давление на входе в устройство не менее 3,0 бар: не каждый вибрационный насос способен на это, учитывая разницу в высоте между водяным зеркалом в колодце (колодце) и расположением Вистана.

— Расход воды ограничен внутренним сечением гибкой подводки, либо нужно поставить гидроаккумулятор.

— Защита от работы всухую решена своеобразным образом: устройство отключает насос, если давление на входе не поднимается выше 0,8 бар за 10 секунд. Те. вода действительно есть, и помпа ее качает нормально, ей просто не хватает силы, чтобы поднять давление до необходимого уровня.

— Нет возможности регулировать давление в системе.

— Высокая цена устройства по сравнению со стоимостью вибрационных насосов. Стоимость насосного агрегата Wistan + сопоставима со стоимостью готовой насосной станции не худшего качества (а китайская, в полтора раза дешевле).

В целом такой вариант организации насосной станции подходит дачникам, привыкшим к своим вибрационным насосам и не избалованным благами цивилизации на даче. К тому же систему легко собрать весной перед использованием и разобрать осенью, забрав всю ферму с собой в город и не боясь, что ее украдут или разорвет мороз. Для более серьезной системы водоснабжения дома это устройство, однако, как и использование, вряд ли подойдет.

Блок автоматики центробежных насосов.

Для организации насосной станции на базе погружной или наземной необходим блок автоматики. Самое простое — собрать самостоятельно из купленных предметов: коллектора, реле давления, манометра. Но можно купить уже готовый агрегат, на котором все это уже будет установлено. Осталось только установить его на головку насоса в удобном для обслуживания месте.

Различные фирмы предлагают широкий выбор таких агрегатов, различающихся конфигурацией и стоимостью.Самые простые и недорогие, включают только необходимые элементы, указанные выше. Блоки, в которые добавлен датчик сухого хода, будут немного дороже. Самыми сложными считаются блоки автоматики, которые самостоятельно, регулируя мощность насоса, поддерживают заданное давление в системе, а также имеют несколько (до трех) защит от различных неприятных вещей (сухой ход, перегрузка насоса. , разрыв трубы под давлением).

Коллектор.

Собственно, каждый волен делать свой выбор. Кому-то такой блок проще собрать самому, кому-то проще купить. Мне кажется, что единственным недостатком таких блоков, кроме цены, является именно их блочность. Те. если что-то сломается в составе такого блока автоматики, то придется менять весь блок, а это иногда дорого.

Схемы насосных станций.

Самая распространенная схема насосной станции — когда все ее элементы собраны вместе, как написал один из читателей: «насос на бочке».В этом случае блок автоматики ставится на головку насоса, а вода отводится в гидроаккумулятор через отдельную трубу или гибкое соединение. Оказывается, можно поставить помпу и гидроаккумулятор (ГА) в разные места, просто заменив ответвление к ГА на более длинное.

Но оптимальным вариантом будет поставить блок автоматики на ГА, соединив коллектор блока с насосной трубкой. Тогда мы получаем распределенную насосную станцию, где насос может стоять, например, в колодце (или в колодце для погружного насоса), а насос — в теплом доме.

Продолжая совершенствовать нашу схему, вы сможете найти наиболее удобное место для блока автоматики. Думаю, распределительный коллектор — это такое место холодной воды, где блок автоматики будет поддерживать постоянное давление (ведь это именно то, что нам нужно). Гидроаккумулятор в этом случае можно разместить под ванной или в любом другом свободном месте в ванной, а напорная труба будет идти от насоса. Сам насос можно поставить ближе к источнику водоснабжения и подальше от дома, чтобы не слышать его шум, или купить погружной насос (опять же, в доме шума нет).

Здравствуйте, уважаемые читатели «Сан Самыч». Мне кажется, нет нужды повторять прописную истину о том, что помпа — «сердце» водопровода …

Технологии в области насосного оборудования Сегодня они позволяют частному домовладельцу полностью взять на себя задачу по обеспечению водой. Модели насосных станций с компактными размерами покрывают потребности в поливе, а мощные агрегаты с повышенной производительностью реализуют подъем воды на второй этаж.Для поддержания стабильного давления в контурах разработчики все чаще используют гидроаккумулятор. Это решение имеет множество очевидных преимуществ, но такое увеличение мощности не всегда целесообразно с точки зрения эксплуатационной рациональности. В свою очередь, правильно подобранная насосная станция без гидроаккумулятора может обеспечить водой объект с минимальными финансовыми и технологическими затратами.

Общие сведения о насосных станциях

Принцип работы водонасосных станций во многом аналогичен обычным насосам.Отличие заключается в использовании автоматических средств управления технологическим процессом и возможности дополнительного оборудования — прежде всего за счет того же гидроаккумулятора. Но даже модели без гидробака превосходят обычные насосы по мощности. Например, в среднем для снабжения частного дома требуется 2-5 м3 / час. В этом ассортименте есть насосная станция для частного дома без гидроаккумулятора, вводимая в колодец или колодец. Существенным отличием является прочная элементная база, заключенная в корпус из нержавеющей стали.В этом смысле больше внимания уделяется моделям без гидроаккумулятора, так как они работают при высоких нагрузках без дополнительной страховки от гидроудара.

Как работает без гидроаккумулятора?

Конструкция станции образована целым комплексом функциональных элементов. Все без исключения модели оснащены насосом, обеспечивающим откачку воды из источника. Функции агрегата контролируются реле. По крайней мере, с его помощью пользователь может регулировать достаточное давление.Для контроля давления используется манометр, который обычно входит в базовую комплектацию. Также в обязательном порядке насосная станция без гидроаккумулятора включает в себя электрический кабель, клеммы заземления и розетку для подключения к сети. Вышеуказанные компоненты не всегда поставляются в комплекте. При желании можно построить станцию ​​из разных компонентов — главное, чтобы они соответствовали друг другу по характеристикам.

Монтаж станции

Монтаж осуществляется на месте будущей эксплуатации, когда уже организован водопровод от источника — колодца или колодца.К насосу подключаются комплектные форсунки на ввод и вывод. Затем к ним подключаются шланги — соответственно от источника забора и от контура водоснабжения до места использования. Обратных линий может быть несколько, в зависимости от конструкции станции. Грамотно собрать насосную станцию ​​своими руками без гидроаккумулятора для нескольких потребителей возможно только с учетом нагрузки на электросеть. По мере увеличения каналов для отходов производительность будет расти. Поэтому рекомендуется заземление с помощью устройства защитного отключения.Такие устройства обычно присутствуют в комплекте, а также контрольные аксессуары с датчиками, измерительными приборами и пулеметами. Последние вводятся в инфраструктуру станции на завершающей стадии монтажа.

Нюансы эксплуатации

Желательно разместить собранный агрегат в хозблоке на устойчивой ровной поверхности. Обе линии подключения (к источнику водозабора и электросети) должны быть изолированы и защищены от внешних воздействий.Во время перекачивания насос не будет работать для подачи воды, как в случае с гидроаккумулятором. Забор пройдет прямо до точки потребления, что увеличивает ответственность контрольного оборудования. При этом работа насосной станции без гидроаккумулятора предполагает автоматические отключения и включение. Пороговые значения можно установить через управляющее реле, но в этом случае важно правильно оценить нагрузку на станцию, не рассчитывая на поддержку буферного блока.

Положительные отзывы о станциях без гидроаккумулятора

В основном пользователи указывают на эргономичную конструкцию, упрощенную по сравнению с насосами, дополненными гидроаккумулятором. Это небольшие и легкие агрегаты, не доставляющие особых проблем при установке и эксплуатации. Отмечена возможность удобного размещения таких моделей в ямах с каркасным основанием. Но этот аспект будет зависеть от того, в каком форм-факторе выполнена насосная станция без гидроаккумулятора.Обзоры скважинных модификаций, например, подчеркивают разнообразие вариантов крепления в вертикальной и горизонтальной плоскостях. Станции с гидроаккумулятором таких возможностей не предоставляют — как правило, допускается только однократное горизонтальное размещение.

Негативные отзывы о станциях без аккумулятора

У данной модели тоже много недостатков. На практике владельцы техники отметили скромную производительность. Более того, использование максимального ресурса для восполнения недостатка мощности не допускается.Здесь речь идет о недостатке в виде опасности гидроудара. Это менее защищенные конструкции, поэтому в процессе работы желательно установить средние параметры эксплуатации. В целом насосная станция без гидроаккумулятора воспринимается на рынке как устаревшее решение. Частично это связано с ограничениями производительности, но также идет процесс сокращения необязательного контента, поскольку производители теряют интерес к этому сегменту.

Заключение

Включение гидроаккумулятора в конструкцию насосов несомненно подняло возможность организации частного водоснабжения на новый уровень.Это касается и повышения надежности оборудования, и увеличения его мощностных показателей. Тем не менее есть задачи, с которыми лучше справляются насосные станции без гидроаккумулятора. Цена таких агрегатов, которая в среднем составляет 7-15 тысяч рублей, также выступает немаловажным фактором в пользу такого выбора. Например, за 10 тысяч можно купить качественную установку, возможностей которой хватит для полива сада и покрытия хозяйственных нужд на даче. Гидроаккумулятор для такой системы особой пользы не принесет, но обязательно станет еще одной статьей энергозатрат.В зависимости от потребностей обычные станции могут обслуживать частный дом, но в этом случае придется обратиться к наиболее производительным моделям в своем сегменте.

Регулировка реле давления насосной станции. Как отрегулировать реле давления воды насосной станции. Устройство реле давления насосной станции

Современные дома снабжаются водой через сложную насосную систему. Давление в нем может достигать колоссальных значений, а при слишком высоком давлении система может деформироваться.

Для предотвращения таких случаев есть специальное устройство — реле давления насосной станции.

1 Назначение

Реле давления — это специальное устройство, которое контролирует ряд параметров в системе. Он срабатывает при достижении верхнего уровня напора, после чего насос отключается. Основной рабочий механизм — подвижная пружинная группа.

Также прибор помогает регулировать уровень давления, понижать или повышать его. Более продвинутые и дорогие модели имеют дополнительные функции, такие как: разного рода спуск, разъемы для подключения дополнительного насоса, различные индикаторы, собственный манометр, контроль температуры.

1.1 Как это работает

На пружинную группу, основную часть, действует сила. Если давление слишком велико, пружина вытаскивается и касается электрического контакта.

Этот контакт подключен к датчику, который при срабатывании подает сигнал на остановку насоса. Натяжение пружины регулируется специальными гайками, которые помогают установить верхний и нижний пределы сжатия.

2 Сфера применения

Сейчас таких устройств несколько типов:

• реле давления воды для насосной системы;
• реле давления воздуха для компрессора;
• реле зарядного напряжения для устройств.

По принципу работы первые два устройства абсолютно идентичны.

Первое устройство также называется проточным устройством. Первый тип контролирует сжатие воды в насосной системе, тем самым защищая ее от избыточного давления. В таких системах он связан с гидроаккумулятором. Гидроаккумулятор — это специальная емкость, куда насос перекачивает воду, которая затем под давлением попадает в водную систему. Для более правильной и точной работы важно установить устройство рядом с аккумулятором.Без этой составляющей невозможна автономная работа насосной станции.

Реле воздушного насоса действует аналогичным образом, но оно подключено к компрессору. Воздушные насосы мощные, и если их не контролировать, система может взорваться изнутри. В такой системе он устанавливается ближе к насосу для лучшей производительности.

3 Установка в системе водоснабжения

Неправильно установленная машина не включает и не выключает насос. Устанавливается перед гидроаккумулятором.Это увеличивает точность его работы. Для начала устройство подключается к насосной системе, после чего приводится в действие. Подключать нужно плотно, чтобы настройка была точнее.

4 Инструкции по установке

Вам необходимо сделать следующее:

5 Регулировка расхода воды

Поскольку водные системы популярны в повседневной жизни, важно знать, как настроить реле давления воды. Это поможет эффективно использовать ресурсы насосной системы, а также надолго сохранить ее в рабочем состоянии.Ниже описано, как отрегулировать реле давления воды своими руками.

Устройство имеет 2 основных ограничения: одно для верхнего и одно для нижнего давления. Нижний — индикатор, при котором включается помпа. Верхний — при котором выключается. Эти два индикатора регулируются с помощью специальных гаек на корпусе устройства. Гайка большего размера отвечает за верх, меньшая за низ.

При покупке он имеет стандартные настройки, где верхний предел составляет около 2,5 атмосфер, а нижний — 1.5 атмосфер. Однако эти значения можно изменить, подогнав под индивидуальные характеристики насосной станции своими руками, ведь заводской переключатель не всегда подходит для нужд потребителя.

Регулируя устройство, необходимо создать давление воздуха в аккумуляторе насосной системы. Для этого можно использовать автомобильный насос. После того, как необходимые параметры созданы, можно приступать к настройке реле протока воды своими руками.

При настройке реле уровня воды своими руками нужно помнить следующие моменты:

• для увеличения давления гайки нужно вращать по часовой стрелке, для уменьшения — против;
• аккумулятор может взорваться, если давление будет слишком высоким. Не превышайте верхний предел давления. Это значение можно найти на упаковке аккумулятора;
• шланги и краны также имеют собственные пределы давления;
• настройки должны основываться на возможностях помпы.Насос может просто не справляться со своей задачей;
• Если зазор между высоким и низким уровнями сжатия большой, то в гидроаккумуляторе будет много воды, и насос будет немного включаться. Однако этот вариант создаст перепады напора воды;
• в противоположной ситуации, когда разница между высокой и низкой степенью сжатия мала, напор будет постоянным. Однако насос будет работать постоянно.

При правильной настройке устройство обеспечит всю систему постоянным и бесперебойным напором воды, сэкономит электроэнергию насоса.Правильная настройка обеспечивает долгий срок службы устройства.

5.1 Как настроить реле давления? (видео)

6 Неисправности

В процессе эксплуатации наиболее частые проблемы можно исправить вручную. Это проблемы из разряда: «насос не включается и не выключается», «не работает», «не выключается, не выключается» и т. Д. Ниже приводится описание этих проблем и способы их решения. Если устройство настроено неправильно, оно может не работать.

6.1 Проблема: при достижении верхней отметки не выключается помпа

Причин, по которым прибор не выключает помпу, может быть много. Основные из них:

1. Неправильная настройка верхнего регулятора давления.
2. Неисправность верхней регулировочной пружины.
3. Нестабильное напряжение в сети.
4. Сброс давления в гидроаккумуляторе.
5. Поломка электронной системы.

В первых двух случаях есть возможность устранить неисправность своими руками; в последнем нужно передать устройство в руки специалисту или произвести замену.

Если верхний регулятор давления настроен неправильно, при слишком высоком давлении насос будет работать постоянно. Чтобы исправить эту проблему, вам необходимо перенастроить машину.

Пружина может сломаться, и высокое давление не растянет ее, и поэтому контакты не будут замыкаться. Также может сломаться механизм, соединяющий гайку и пружину. К счастью, пружина имеет простую конструкцию, в отличие от электронной начинки устройства, и заменить ее не составит труда.Комплектующие можно приобрести в хозяйственных магазинах.

Поскольку это электронное устройство, на него влияют колебания напряжения. Они могут вызвать произвольное включение и выключение насосной системы. При подозрении на поломку проверьте стабильность напряжения.

Сброс давления в гидроаккумуляторе приводит к потере давления в системе. Аппарат не выключает насос и продолжает качать воду. Чтобы не допустить такой ситуации, внимательно следите за герметичностью насосной системы.

Наполнение реле — довольно сложное устройство, предназначенное для отключения помпы.При выходе из строя самостоятельный ремонт невозможен. В этом случае мастер должен настроить реле. Замена тоже хороший вариант, реле стоит не очень дорого. Если вы решили заменить установленное реле, обратите внимание на реле давления RDM 5, стоимость которого не превышает 1000 рублей. Более дешевый вариант — реле давления PM 5.

6.2 Проблема: реле выключает насос, даже если давление не достигло максимального уровня

Причины и решения этой проблемы такие же, как и предыдущая.

6.3 Проблема: что-то постоянно щелкает в реле протока воды

Причины этой неисправности всего две: недостаточное давление воздуха в гидробаке или порвана мембрана.

Если в гидроаккумуляторе нет давления, нужно повторно закачать туда воздух, затем настроить реле, как описано выше.

Мембрана устанавливается перед отверстием, куда поступает вода из системы. Когда он прорывается, давление воды заставляет его биться о стенки трубы, тем самым издавая щелкающий звук.Его легко заменить, разобрав устройство. После замены нужно настроить реле насосной станции своими руками. Как отрегулировать реле давления описано выше.

• внимательно следить за герметичностью водяной системы;
• грамотная настройка обеспечит постоянный напор воды и экономию энергии;
• нужно проверять компрессию в гидроаккумуляторе не реже одного раза в полгода;
• используйте точный манометр для установки давления;
• аккумулятор не перекачивайте.Максимальное давление для него написано в инструкции;
• следите за изоляцией электрических контактов, так как они находятся рядом с водой;
• Если вы не уверены, что можете настроить реле давления самостоятельно, воспользуйтесь услугами профессионала. Это сэкономит вам время и деньги.

8 Реле своими руками

Если есть необходимость сделать реле протока воды своими руками, то есть смысл использовать для этой цели реле протока от газовой колонки. Шток должен нажимать микровыключатель, который включает насос.Но чтобы система работала долго и соответствовала требованиям безопасности, все же лучше приобрести устройство в специализированном магазине.

Реле водяного насоса — это устройство, контролирующее уровень давления и обеспечивающее автономную работу в системе водоснабжения. Именно поэтому при его правильной эксплуатации срок службы значительно увеличивается.

Установка реле давления насосной станции своими руками — важная процедура. Правильная настройка обеспечивает стабильный напор воды и экономит электроэнергию, которая расходуется на питание насоса.

При неисправном контакте прибор следует заменить. Большинство распространенных неисправностей можно исправить вручную, не обращаясь к специалисту. Ремонт реле давления насосной станции несложно в домашних условиях.

Мы отправим вам материал по электронной почте.

Надлежащая инженерная система будет безупречно выполнять свои функции, если регулирование расхода воды для насоса правильное. Эту процедуру можно проводить самостоятельно, не обращаясь за помощью к специалистам. Это повысит точность работы оборудования и предотвратит преждевременный выход из строя отдельных его компонентов.

Указанное стрелкой реле устанавливается в индивидуальных системах водоснабжения

Автоматическое запоминание алгоритма определенных действий полезно только в стандартных ситуациях. На практике случаются различные неисправности, поэтому требуются глубокие знания. Также они пригодятся для того, чтобы без досадных ошибок и лишних затрат купить новое реле давления для помпы.

Для какой точной настройки реле давления насосной станции?

• При низком давлении вода из кранов течет слишком медленно.Некоторые модели посудомоечных машин не включаются или выходят из строя.
• Чрезмерно высокий напор оказывает чрезмерные нагрузки на все элементы системы водоснабжения. Увеличивается вероятность возникновения аварийных ситуаций.
• Неточная настройка реле давления воды для насоса приводит к тому, что он очень часто срабатывает. Это приведет к преждевременному износу механических частей устройства.

Функционирует следующим образом:

• Колодцы «на песке», колодцы и другие типовые источники сами по себе не создают давления в системе водоснабжения.Для решения этой проблемы на первом этапе используется насос (10).
• При включении подает жидкость в специальный бак (15). Имеет гибкую перегородку. Эта емкость одновременно является хранилищем и демпфером.
• После достижения максимального давления (3,3 атм.), Контактные группы реле (1) размыкаются, двигатель насоса отключается.
• С этого момента давление в системе поддерживает только бак.
• В процессе работы и других потребителей давление падает.При снижении до 2, 2 атм. Контакты реле замкнут электрическую цепь 220В и включат насос.

Эти циклы повторяются автоматически без вмешательства пользователя.

Примечание! Уровни давления рабочие, но приблизительные. Чтобы точно контролировать реле давления воды для помпы, необходимо использовать соответствующие данные для конкретной станции.

Параметры товаров разных производителей

В следующей таблице приведены данные специализированных реле управления для станций водоснабжения.

Таблица 1. Данные специализированных реле управления для станций водоснабжения.

Принципы работы вышеуказанных продуктов одинаковы. Механизм на рисунке обеспечивает относительно низкую информативность. Точнее и проще выставить давление с помощью специализированного прибора — манометра.

Цена электронных реле давления воды для помпы выше. Эти устройства следует рассматривать отдельно, так как они существенно отличаются от моделей, представленных в этой статье.В их оснащение входят: микротурбины для измерения расхода жидкости, специальные датчики давления и блоки передачи данных на внешние устройства отображения.

Способ регулировки реле давления воды для насоса

Этот алгоритм используется в «идеальной» ситуации, когда водопровод находится в хорошем рабочем состоянии.

Следующие шаги помогут вам настроить новый регулятор:

• Отключите насос от сети 220 В и полностью слейте воду.
• На двигатель подается питание, рост давления контролируется манометром и регистрируется уровень автоматического отключения. Откройте клапан, чтобы давление медленно падало. Регистрируются показания прибора, при котором контакты реле замыкаются.

Маленькая пружина задает не определенное давление для выключения, а разницу значений для включения и выключения насоса

Диагностика, устранение неисправностей после настройки и обновлений

Если описанная выше схема не работает, ослабьте обе гайки с предварительным увеличением давления, например, до 3.3 атм. Медленно слейте жидкость до необходимого уровня (2, 3 атм.), Закройте вентиль. Гайка на большой пружине зажимается до тех пор, пока реле не выключится. После — повторите шаги из предыдущего раздела.

Стандартные регуляторы (тип Italtecnica PM / 5) могут быть модернизированы:

• Третья пружина, выполненная в форме штифта, изогнута таким образом, что фиксация в пластиковых упорах более надежна.
• Нейтральный провод подключается непосредственно к двигателю.Фазный провод разделен на две группы, что снижает износ контактов при обгорании.

Общие выводы

При данной инструкции самонастройка реле давления воды для насосной станции не вызовет затруднений. При выборе нового изделия для замены следует обращать внимание на следующие параметры:

• соответствие резьбовых соединений;

Артикул

Реле давления — это часть насосной станции, которая отвечает за запуск и остановку насосного оборудования при достижении определенного давления в гидробаке.Как правило, при покупке насосной станции заводские настройки ставятся на датчики давления. В результате, настроенный производителем агрегат реагирует на определенные индикаторы запуска и остановки насоса. Обычно заводские настройки включения устанавливаются в пределах 1,5-1,8 атм., А настройки выключения устройства срабатывают при выходе давления из диапазона от 2,5 до 3 атм.

Но иногда для более эффективной работы станции в определенных условиях необходимо изменить настройки устройства.В этом случае настраивается реле давления насосной станции. Из нашей статьи вы узнаете, как это сделать самому, а видео в конце статьи поможет более наглядно разобраться в процессе.

Чтобы вы могли правильно настроить это реле своими руками, следует разобраться в особенностях его конструкции и понять принцип работы агрегата.

Реле давления насосной станции представляет собой металлическое основание, на верхней части которого закреплена контактная группа, два подпружиненных регулятора разных размеров и клеммная колодка.В нижней части стальной пластины крепится мембранная крышка, под которой находится стальной поршень и сама мембрана, а также быстросъемная гайка для крепления к переходнику, установленному на насосном оборудовании. Все эти части закрыты пластиковой крышкой. Он, в свою очередь, прикреплен к винтовой части большого регулятора. При необходимости эту крышку можно легко снять с помощью гаечного ключа или отвертки.

Как правило, реле в водонасосных станциях могут отличаться конфигурацией, формой и расположением отдельных элементов, но обычно они имеют такую ​​же конструкцию, как мы описали выше.Иногда реле можно оснастить дополнительными элементами для защиты агрегата от работы всухую и защиты двигателя от перегрева, для этого прибор будет измерять температуру перекачиваемой жидкости.

Принцип работы данного устройства следующий:

1. Под действием напора воды, поступающей от насосного оборудования, мембрана из-за увеличения давления воздуха во второй камере давит на поршень, который активирует контактную группу.
2. Эта группа смонтирована на стальной платформе с двумя петлями. В зависимости от того, какое положение он занимает, контакты, через которые идет напряжение 220 В на насосный агрегат, могут замыкаться или размыкаться, тем самым вызывая запуск или остановку насоса.
3. Для уравновешивания давления поршня используется регулирующая пружина, действующая на платформу для установки контактного блока. Усилие пружины регулируется с помощью соответствующей гайки.
4. По мере того, как количество воды в системе уменьшается из-за потребления потребителем, давление воздуха в резервуаре подачи воды падает.В результате пружина, преодолевая действие поршня, замыкает контактную группу, что приводит к запуску насоса.
5. Чем больше воды становится в баке, тем выше давление воздуха. Это заставляет поршень постепенно перемещать контактную площадку, несмотря на силу пружины. Однако размыкание контактов происходит не сразу, а после смещения платформы на определенное расстояние. Это значение зависит от того, насколько будет сжиматься вторая маленькая пружина.Он, как и большая пружина, расположен на штоке с гайкой. Как только контакты размыкаются, насосный агрегат перестает работать.

Из этого получается, что для регулировки давления переключения водопровода необходимо правильно отрегулировать силу сжатия большой пружины. Давление, регулируемое этим элементом, еще называют нижним. Чтобы отрегулировать верхнее давление в системе водоснабжения, необходимо отрегулировать срабатывание маленькой пружины.Сила сжатия этого элемента позволяет установить разницу между давлением отключения и давлением отключения.

Настройка реле давления насосной станции может потребоваться, если заводские настройки владельца не совпадают или они потеряны. Однако прежде чем приступить к регулировке, необходимо правильно подготовить накопительный бак.

Подготовка гидробака

Гидравлический бак, накопительный бак или гидроаккумулятор — это герметичный бак, состоящий из двух частей.В одной части в виде резиновой груши скапливается вода. А другая часть — это пространство между стенками груши и внутренней поверхностью гидробака, в которое закачивается определенное количество воздуха.

Поскольку в груше скапливается вода, ее подключают к водопроводу. Во вторую камеру можно закачать воздух с помощью обычного автомобильного насоса. Благодаря этому воздуху груша сжимается водой, что помогает поддерживать определенное давление в водопроводных трубах.Благодаря этому после открытия крана движение воды по трубопроводу происходит под давлением без включения насоса.

Внимание: при неправильном выборе давления воздуха в гидробаке не удастся добиться оптимальной работы системы.

Слишком высокое или низкое значение может привести к частым запускам и остановкам насоса, что отрицательно сказывается на сроке службы устройства. Меньшее значение может привести к чрезмерному растяжению груши и ее быстрому разрушению.

Последовательность подготовки гидробака:

1. Перед закачкой воздуха в гидробак или перед проверкой показателей необходимо слить воду из трубопровода. Для этого откройте нижний кран. В результате груша в емкости для хранения окажется пустой.
2. Теперь можно выполнять нагнетание воздуха и проверку давления. Он должен быть на 10 процентов меньше нижнего значения. Если вы еще не настроили систему и не знаете, какое должно быть нижнее значение, то настройка выполняется следующим образом:

• если объем гидробака 20-25 литров, то выставляем давление в пределах 1.4-1,7 бар;
• с емкостью накопительного бака в пределах 50-100 литров показатель необходимо установить в районе 1,7-1,9 бар.

Важно: не оставляйте грушу аккумулятора на долгое время без воды. От этого его стенки могут пересыхать или слипаться. Давление воздуха в гидробаке необходимо проверять каждый месяц.

Настройка реле

При правильном давлении воздуха в гидроаккумуляторе и чистых фильтрах можно приступать к настройке водяного реле в насосном агрегате.Наладочные работы проводим в следующей последовательности:

1. После выключения помпы сливаем воду из трубопровода. Для этого откройте в системе нижний кран. С помощью отвертки или гаечного ключа снимите крышку с реле.
2. Включаем насос, который закачивает воду в систему.
3. В момент выключения насосного агрегата необходимо записать показания манометра. Это даст вам текущее максимальное давление.
4. После этого стоит немного приоткрыть кран, который находится в самой высокой точке системы.Если у вас одноуровневая система, то откройте самый дальний от насоса кран. Когда давление упадет до определенного значения, насосный агрегат снова запустится. Вы должны записать показания манометра во время запуска и снова записать их. Это позволит найти текущее более низкое давление. Вычитая полученные результаты, вы получите перепад давления, на который настроено ваше реле. Помимо записи показаний, оцените напор от открытого крана (самого дальнего в системе).
5. Если напор недостаточен, необходимо увеличить нижнее давление.Для этого агрегат необходимо отключить от источника питания и затянуть гайку на большой пружине. Если нужно снизить давление, то пружину следует ослабить.
6. Приступаем к установке разницы давлений, которую вы уже узнали, вычитая найденные показатели. Оптимальная производительность должна быть в пределах 1,4 атм. Если ваш результат меньше, то это может дать вам более равномерный поток воды, но более частый запуск насоса. Это может привести к преждевременному износу агрегата.Если ваш результат превосходит оптимальные показатели, то работа будет проходить в более щадящем режиме, но разница между предельно высоким и низким давлением станет заметной. Чтобы отрегулировать этот параметр, нужно повернуть гайку на маленькой пружине. Чтобы увеличить перепад давления, необходимо увеличить силу сжатия. Ослабление пружины приведет к обратному действию.
7. После регулировки стоит проверить ее эффективность. Для этого из системы снова сливают воду, подключают питание к насосному оборудованию и запускают агрегат.Дальнейшие шаги повторяются до тех пор, пока настройки реле не будут вам подходить.

Внимание: вторая (малая) пружина очень чувствительна, поэтому ее регулировку следует производить очень осторожно, повернув гайку на небольшой оборот.

Начальная настройка

Если пружины на вашем реле полностью ослаблены, вам придется заново отрегулировать его. В этом случае работа ведется в следующей последовательности:

1. Они запускают насосное оборудование и нагнетают давление в системе до уровня, при котором давление воды из крана, наиболее удаленного от насоса, становится для вас более-менее приемлемым.Предположим, что измерительный прибор показал в этот момент значение 1,5 бара. Отключаем насос.
2. Теперь нужно отключить насосную станцию ​​от питания, открыть крышку на реле и начать затягивать гайку на большой пружине до характерного щелчка, свидетельствующего о том, что контакты замкнуты.
3. Крышка реле установлена ​​на место и насосное оборудование запущено. В этом случае давление необходимо довести до 2,9 бар.
4. Теперь необходимо снова отключить блок от источника питания, снова открыть крышку на реле и затянуть гайку маленькой пружины до щелчка размыкания контактов.
5. После выполнения настроек реле активируется при нижнем значении 1,5 бар и отключает насос при верхнем давлении 2,9 бар. Возвращаем крышку на реле на место, и подключаем станцию ​​к электросети.

Видеоинструкция по настройке реле давления водопровода своими руками:

Реле давления — это небольшой, но незаменимый компонент большой и маленькой насосной станции. А если все остальные его элементы просто нужно правильно подключить, то его тоже придется дополнительно настроить.Именно это устройство отвечает за автоматизацию процесса откачки. Он включает и выключает оборудование в зависимости от давления в гидробаке.

Грамотная регулировка реле давления для помпы — залог комфорта и долгого срока службы оборудования. Как это выполняется, какие действия нужно выполнить и какие данные знать для тонкой настройки, мы подробно расскажем в статье. Вы узнаете, почему и в какой ситуации он производится.

Помимо пошагового описания процедуры регулировки, мы даем ценные рекомендации инженеров-гидротехников.Для оптимизации восприятия текст дополнен фото-подборками, схемами, видеогидами.

Многочисленные разновидности, которыми комплектуются практически все насосные станции, расположены примерно в одном месте.

Внутри пластикового корпуса металлическая основа, на которой закреплены остальные элементы:

• мембрана;
поршень
• ;
• металлическая платформа;
• электрический контактный узел.

Сверху, под пластиковой крышкой, находятся две пружины — большая и малая.Когда мембрана находится под давлением, она толкает поршень.

Он, в свою очередь, поднимает платформу, которая воздействует на большую пружину, сжимая ее. Большая пружина сопротивляется этому давлению, ограничивая движение поршня.

Небольшого расстояния, разделяющего большую и малую регулировочные пружины, достаточно для регулирования работы целого набора устройств. Платформа под давлением диафрагмы постепенно поднимается, пока ее край не достигнет маленькой пружины. Давление на платформу в этот момент увеличивается, в результате чего меняется ее положение.

Галерея изображений

Все больше людей предпочитают жить в загородных коттеджах, загородных домах и новостройках. Доказано, что городской ритм истощает даже самого сильного человека, что напрямую влияет на эффективность его работы и даже отношений с близкими. Это понимает даже правительство, продвигающее программу «Одноэтажная Россия». Но это все теория. На практике оказывается, что рядовой человек, решивший обустроить постоянное или временное жилье за ​​чертой города, сталкивается с рядом нюансов, которые необходимо учитывать.Итак, живя в городе, совсем не обязательно понимать, что такое реле давления насосной станции. В сельской местности, где, как правило, отсутствует централизованная система водоснабжения, без таких знаний сложно обойтись.

Где взять воду в коттедже

Не все загородные дома находятся в зоне действия централизованных водопроводов. Напротив, «счастливчиков», которым нужно принести в комнату трубу от основного ответвления с водой, и пользоваться пользой гораздо меньше, чем остальным, гораздо меньше.Но выход есть. А их несколько. Выбор, как это часто бывает, определяется окончательной стоимостью установки и последующей эксплуатации системы.

Самыми известными являются три варианта решения проблемы:

С помощью просторной емкости на территории фермы, в которую периодически нужно откуда-то подавать / заливать водой для наполнения. На самом деле, это компактный аналог водонапорной башни. Сама бочка установлена ​​на высоте, чтобы вода из нее вытекала самотеком, достаточно лишь открыть кран.У этого решения больше недостатков, чем преимуществ.

Классическим способом — колодцем и ведром (иногда с коромыслом). Надежность 100%, но об удобстве говорить не приходится. Стоит ли напоминать, что для наполнения маленькой ванны потребуется 14 ходунков на колодец с ведром?

Собрав насосную станцию, которая автоматически забирает воду из колодца или колодца и при необходимости выдает потребителю. Это дает возможность в части водоснабжения организовать обычную городскую жизнь в деревенском доме.В этой статье мы рассмотрим именно этот случай. Мы также объясним, что такое реле давления насосной станции и укажем его роль в обеспечении работы системы водоснабжения дома.

Индивидуальное водоснабжение

Насосная станция — это устройство, предназначенное для перекачивания воды из внешнего источника и создания и поддержания необходимого давления в системе хозяйственно-питьевого водоснабжения. Конструктивно это совокупность соединенных определенным образом компонентов, каждая из которых выполняет свою функцию.Например, реле давления насосной станции контролирует величину давления, фактически полностью контролируя работу всей системы. Кроме того, если этот элемент неисправен или настроен неправильно, мембранный резервуар для хранения может выйти из строя, и это требует значительных затрат на восстановление.

Из чего состоит насосная станция?

В состав данного устройства входят:

Электронасос, перекачивающий воду из внешнего источника. В зависимости от того, как реализована схема, она может быть погружной, постоянно находящейся под водой, а также внешней, надводной.

Предотвращает выход воды под действием силы тяжести.

Реле давления насосной станции, регулирующее давление путем включения / выключения насоса.

Бак гидроаккумулятора, в котором накапливается и распределяется вода.

Система трубопроводов, состоящая из вспомогательных элементов (трубы, пятиходовой штуцер, фильтр).

Принцип работы

Прежде чем объяснять, как устроено реле давления насосной станции, стоит хотя бы в общих чертах рассказать о работе системы индивидуального домашнего водоснабжения.Внутри гидроаккумулятора находится емкость грушевидной формы из модифицированной пищевой резины, между которой и стенками емкости прокачивается воздух. Насос закачивает воду в «грушу», она расширяет и сжимает внешний воздушный зазор, который начинает оказывать давление на стенки. Регулировка реле давления насосной станции позволяет владельцу системы самому установить лимит наполнения бака и, как следствие, момент выключения насоса, контролируя значение по манометру.

Вода не уйдет обратно в колодец, так как этому препятствует подпружиненный клапан. Стоит открыть кран в любой точке водозабора — и вода с груши хлынет по системе, а начальное давление будет равно заданному значению. По мере расходования воды давление будет падать, и при достижении нижнего порога, установленного в реле, насос включится, и цикл повторится.

Правильная установка

Как мы уже указывали, важнейшим элементом такой системы водоснабжения является реле давления насосной станции.Он подключается между выходом из гидроаккумулятора и обратным клапаном на трубопроводе. Хотя в целях экономии все сплиттеры могут быть собраны независимо из отдельных компонентов, мы рекомендуем приобрести пятиходовой штуцер, который обеспечивает резьбу для всех основных частей, включая манометр. Важно не перепутать порядок обратного клапана и штуцера, иначе регулировка реле давления насосной станции будет невозможна. Эта ошибка сводится к минимуму за счет использования стандартных компонентов.

Устройство реле давления насосной станции

В конструкции станций индивидуального водоснабжения РМ-5 или его зарубежный аналог, полностью совместимый по выводам, используется в качестве регулятора предельного давления. Однако возможны изменения внутреннего устройства и, как следствие, неисправности реле давления насосной станции также разные, хотя их можно сгруппировать по схожести.

Внутри каждой модели (RD5 или PM5) находится металлическая подвижная пластина (площадка), на которую две пружины оказывают давление с противоположных сторон.Кроме того, вода, накачанная в грушу, косвенно давит на нее. Поворачивая зажимную гайку соответствующего пружинного блока, пределы срабатывания можно увеличивать или уменьшать. Пружины «помогают» (или препятствуют) давлению воды перемещать пластину. Механизм устроен таким образом, что при перемещении платформы замыкаются или размыкаются несколько групп электрических контактов.

То есть сама схема работает следующим образом:

Насос качает воду в гидроаккумулятор.Электропитание на двигатель подается через замкнутые контакты реле давления.

Давление воды в баке увеличивается, при достижении определенного значения, заданного пружинами верхнего предела в РД-5, срабатывает механизм и разрывается электрическая цепь — насос выключается. Жидкость не возвращается в колодец благодаря клапану.

По мере того, как вода сливается, груша опорожняется, давление в системе падает и в реле срабатывает нижняя ограничительная пружина, замыкая контакты насоса.Цикл повторяется.

Настраиваем реле РМ-5

Внешне это небольшая пластиковая коробочка, на обратной стороне которой размещена металлическая основа с размещенной там накидной гайкой, система которой аналогична «американке». С его помощью прибор прикручивается к выходу пятиходового фитинга. Настройка реле давления заключается в затягивании двух гаек. Более крупный находится на металлической пластине и помечен буквой «P». Он отвечает за верхнее значение давления, при котором контакты размыкаются и двигатель насоса выключается.Меньшая гайка обозначается как «ΔP» и косвенно указывает на меньшее значение, после которого включается электрическая цепь. При регулировке очень важно понимать, что «дельта P», в отличие от «P», не устанавливает нижний предел, а регулирует разницу между давлением отсечки и отсечки.

Регулируем верхний предел, при котором насос отключается

Обязательным условием для правильной регулировки является проверка давления воздуха в гидроаккумуляторе. Обычно это около 1.5 атмосфер. Чем он выше, тем меньше воды будет накапливаться в баке, но тогда среднее давление будет выше. Представим, что когда резервуар полностью пустой, там 1 атм. Это допустимо. Если меньше, то нужно использовать помпу.

После этого следует подать питание в схему (предполагается, что все собрано, а краны закрыты) — включится насос, и в емкость будет закачана вода. Далее нужно следить за перемещением стрелки на манометре.При достижении определенного значения реле сработает и двигатель выключится. После этого, слегка повернув гайку P, можно уменьшить или увеличить предел отсечки. Стрелки рядом с этикеткой на пластине указывают направление (+ или -). Не стоит слишком усердствовать, так как каждая модель гидроаккумулятора рассчитана на свой допустимый объем воды, который нельзя превышать. предварительно замеренный, позволяет рассчитать объем скопившейся жидкости: если отключение произошло при 4 атм, а в воздушном слое 1 атм, то в бак втягивается 3 атм (около 30 литров).Конечно, полного возврата не происходит, поэтому собственнику доступно меньшее.

Регулировка нижнего предела

После отключения контура на верхнем пределе откройте кран и проверьте манометр. Значение, при котором включается насос, является как раз нижним пределом. Если он большой, то вращая гайку «ΔP», вы можете увеличить или уменьшить его. В любом случае оставшееся давление не должно быть ниже 0,9 бар.

Несколько нюансов

Важным правилом, позволяющим продлить время работы резинового бака, является: давление в воздушном зазоре не должно превышать более чем на 10% нижний предел срабатывания насоса.В противном случае удастся набрать больше воды и снизить частоту запуска двигателя, однако колба будет гнуться в разные стороны, уменьшая ее ресурс.

Если при регулировке верхнего значения насос не выключается, а стрелка манометра замирает на каком-то значении, это означает, что мощности насоса недостаточно для накачки до установленных пределов. Необходимо прервать подачу питания и, немного уменьшив «Р», повторить испытание, предварительно разобрав скопившуюся воду.

Хотя реле давления насосной станции можно отремонтировать, это только временное средство. Поскольку этот элемент фактически защищает насос от перегрузки, а грушу — от повреждений, лучше приобрести новое реле. Единственное исключение — текущее обслуживание, при котором детали внутреннего трения смазываются для уменьшения сопротивления и более точной реакции.

Как подключить дополнительный гидроаккумулятор к насосной станции. Правила и пошаговая инструкция по настройке реле давления гидроаккумулятора.Смотрите установку гидроаккумулятора для водоснабжения частного дома

Это наиболее распространенное инженерное решение для загородного дома. В этом случае насос всегда находится внутри инженерного, а иногда и жилого помещения. Рядом гидроаккумулятор с автоматом управления.

Это редкое инженерное решение, позволяющее использовать один источник для забора воды.

Более практичным решением будет установка одной батареи на два дома с тройником.Для такой установки требуется более мощное насосное оборудование, но при этом нет проблем с настройкой гидроаккумуляторов (синхронизация давления не требуется).

Аналогичный принцип подключения применяется для усиления ранее установленной насосной станции. Второй гидроаккумулятор снизит нагрузку на двигатель, что позволит реже включать насос.

Подключение погружного или скважинного насоса

Первостепенное значение в такой системе водоснабжения имеет установка обратного клапана, который устанавливается сразу после насоса перед всасывающим патрубком и обеспечивает поддержание давления в системе. поддерживается (вода не вытекает произвольно).

Процедура следующая:

1. Измеряется с помощью троса, снабженного грузилом, глубина колодца или скважины.
2. Насос опускается в шахту на глубину примерно 0,5 метра от дна. Раньше на него устанавливали обратный клапан!
3. Впускной шланг или труба подключаются к реле давления. Для этого используется штуцер на пять разъемов.
4. К штуцеру подключены манометр и подача воды. А сам штуцер крепится к гидроаккумулятору.
5. Все соединения проверены на герметичность. Ленту ФУМ необходимо использовать для обеспечения целостности всей системы.

Монтаж реле давления

При подключении этого ответственного технического узла нужно обращать внимание на специальные бирки. Для этого с реле снимается защитный кожух. Под ним находятся контакты, обозначенные соответствующими указателями. «Насос» — точка подключения указанного агрегата, «сеть» — точка кабельного ввода электроэнергии.

Если метки не обнаружены (такой недостаток присутствует в некоторых моделях гидроаккумуляторов), владельцу придется обращаться к электрику, так как на глаз определить способ подключения невозможно. Для герметизации стыка реле с штуцером используется технический лен (пакля) с герметиком или лентой ФУМ.

Условия использования

При выборе гидроаккумулятора специалисты рекомендуют ориентироваться на интенсивность расхода воды и количество членов семьи.Для семьи из двух человек хватит устройства объемом 24 литра. В домах с большими семьями и высоким потреблением воды требуется аккумулятор большего размера. При установке модели на 24 литра и подключении мощной бытовой техники давление в системе будет постоянно падать, в результате чего насос часто включается и изнашивается.

В техническое обслуживание прибора входит регулярная проверка давления воздуха с помощью автомобильного манометра. Это должно предупредить помпу о слишком частом включении. Это признак разгерметизации аккумулятора или разрыва резиновой груши.Обе неисправности легко исправить. Однако промедление с ремонтом может привести к выходу насоса из строя.

Не забудьте отрегулировать заводские настройки реле давления для конкретной водяной системы и насоса. Оптимальная разница между верхним и нижним показателями давления (по встроенному манометру) — одна-две атмосферы.

Если дачный дом снабжается водой из колодца или колодца, а не из централизованной системы, то в большинстве случаев используются схемы водоснабжения с гидроаккумулятором.Это позволяет обеспечить бесперебойную подачу, хорошее давление в сети и продлить срок эксплуатации насосного оборудования.

В данной статье будут подробно описаны преимущества использования гидроаккумулятора, варианты его подключения к системе. А также варианты прокладки внутридомовых труб.

Зачем нужен гидроаккумулятор

И скважина, и скважина могут иметь недостаточную добычу (см.). Другими словами, они не всегда могут выдать за один прием столько воды, сколько вам нужно.Иногда эта проблема возникает не сразу, а после нескольких лет эксплуатации источника.

Логично, что в этом случае в доме должен быть водопровод. Но не в ведрах и банках, а в самой системе. И это действительно возможно, если включить в схему водоснабжения гидроаккумулятор или накопительный бак.

Преимущества аккумулятора

Накопитель — это, как говорится, «прошлый век». Это неудобно и непрактично.

Судите сами:

• Его необходимо устанавливать над помещениями, водопотребителями, то есть на чердаке . Это значит, что его нужно утеплить, иначе зимой вода замерзнет.
• Никто не устраняет риск протечек и перелива баков . Это редко, но бывает. Последствия легко представить.
• Вода из накопительного бака поступает в устройства под давлением собственного веса . И этого мало для нормальной работы сантехники и особенно бытовой техники — стиральной и посудомоечной машины.

Напрашивается очевидный вывод: включать в систему складские помещения имеет смысл только в небольших домах для летнего использования, не оборудованных современной техникой. Если вы все время живете в доме, вам больше подойдет схема водоснабжения от гидроаккумулятора.

И вот почему:

• Это более совершенное устройство — оно позволяет регулировать давление в системе в соответствии с вашими потребностями;
• Танк тоже должен находиться в теплом помещении, но эту задачу решить проще, так как его не нужно поднимать на самую высокую точку.Для монтажа подойдет как подвал дома, так и любое техническое помещение;
• Соответственно возможные протечки не так страшны: вода не намочит полы, не испортит ремонт и мебель.

Как он работает

Гидроаккумулятор — это герметичный контейнер, разделенный внутри на две части. В качестве разделителя может выступать резиновая диафрагма или полая «груша».

В одну секцию входит вода, а в другую — воздух, который сжимается по мере заполнения первой секции, создавая давление на диафрагму.

Когда бак опорожняется во время анализа воды, давление воздуха падает. Когда он достигает минимального предельного значения, срабатывает реле давления, которое запускает насос. Он снова закачивает воду в бак, пока давление не достигнет максимума.

В результате:

• У нас в системе постоянное давление;
• Насос не включается при каждом повороте крана, поэтому его детали меньше изнашиваются и служат дольше;
• Контур водоснабжения с гидроаккумулятором позволяет всегда иметь запас воды в случае большого анализа и неспособности источника подавать желаемый объем за один раз.

Объем бака подбирается исходя из потребностей семьи. Это может быть как 5, так и 500 литров.

Из чего состоит система

Теперь проследим весь путь воды от колодца / колодца до самого дальнего от источника.

Подводим воду к дому

Итак, у нас есть источник воды возле дома. От него в доме под землей прокладывают водопровод. Он должен лежать ниже уровня промерзания почвы или прокладываться вместе с греющим кабелем.

Это важно. Выбирая место для колодца, проследите, чтобы септик на даче, уличный туалет и другие предметы, загрязняющие грунтовые воды, находились не менее чем в 30 метрах от него.

Труба от источника подсоединена к насосной станции. Или, если стоит в колодце, к гидроаккумулятору. Перед насосом всегда устанавливается обратный клапан, чтобы вода из него не текла обратно в источник.

Если вода нужна не только в доме, но и во дворе, после гидроаккумулятора на выходящую из него трубу ставят тройник с краном.Домашняя труба ведет к системе водоподготовки, на выходе которой снова монтируется тройник, разделяющий потоки на холодную и будущую горячую воду.

Теперь подробнее о том, как правильно подключить гидроаккумулятор своими руками. Он может быть автономным или входить в состав насосной станции, в зависимости от того, какой насос вы используете — погружной или надводный.

Даже с пояснениями к рисунку довольно сложно понять, из чего состоит сборка и для чего предназначен каждый фитинг.

Поясним:

Фитинг	Последовательность подключения
	Первый — это переходник от шланга на диаметр 32 мм.
	Далее на него накручивается тройник с краном, позволяющий слить воду для ремонта системы.
	Этот элемент необходим, если нужно повернуть трубу к станции.
	Фильтр грубой очистки задерживает песок и мелкие камни, предотвращая их попадание в систему. Без него все последующие элементы могут быстро выйти из строя.
	В случае погружного насоса на всасывающей трубе устанавливается обратный клапан. Если использовать насосную станцию ​​с поверхностным насосом, то ее место сразу после фильтра.
	Этот соединительный элемент позволяет сделать блок разборным для быстрой замены любого вышедшего из строя фитинга.
	Запорный шаровой кран можно установить где угодно. Он служит для включения или отключения подачи воды.

• Если используется насосная станция, то остается только подключить к ней собранный агрегат, так как манометр и реле давления идут в комплекте.
• Если помпа в колодце, то следующим шагом будет подключение пятиконтактного фитинга через американку. На диаграмме ниже показано, для чего предназначен каждый выход.

На трубу, ведущую к гидроаккумулятору, «насаживается» фильтр тонкой очистки или станция очистки воды.

Наконечник. Прежде чем покупать оборудование и забирать его, сдайте пробы воды на исследование, чтобы понять, какая очистка требуется.

Теперь можно заняться внутренней разводкой.

Внутренняя проводка

Чтобы довести воду до всех «потребителей», нужно покупать трубы и всевозможные соединительные элементы. Сколько им понадобится? Ответить на этот вопрос поможет схема, на которой показаны все элементы системы с нанесенными на нее расстояниями.

Но сначала нужно решить, какой метод подключения использовать.

• Последовательное подключение проще и дешевле. Но при таком подключении при включении нескольких кранов давление в самом дальнем от гидроаккумулятора будет низким.

• Подключение коллектора предполагает подвод отдельной линии к каждому устройству. Все они выходят из общего коллектора, установленного на вводе. Такая схема обеспечивает равный напор во всех точках водопотребления.Но стоимость водоснабжения будет намного выше.

Первый способ подходит только для домов с небольшим количеством потребителей и небольшой протяженностью водопровода. Второй более практичен и эффективен, если речь идет о частном доме, в котором проживает большая семья и установлена ​​вся необходимая техника.

• После тройника, разделяющего общий поток на холодную и горячую ветви, на трубопроводе холодной воды устанавливается коллектор с необходимым количеством выводов.У каждого из них должен быть кран.

• Вторая труба после тройника подключается к входной трубе водонагревателя.

• Выходящий из водонагревателя патрубок также снабжен коллектором, от которого отходят линии к отдельным потребителям.

Если заранее все продумать и тщательно выполнить работы, то весь узел откачки, очистки, отопления и водораспределения можно разместить на небольшой площади — в углу комнаты, в кладовке или в нише.

Следующие иллюстрации помогут вам лучше понять, как выполняются различные этапы работы:

Наконечник. Чтобы уменьшить потерю давления, старайтесь делать меньше поворотов и углов. Например, можно проложить трубопроводы под полом по прямой от коллектора до ящика.

Заключение

Схемы систем водоснабжения с гидроаккумулятором обеспечат в частном доме не меньший комфорт, чем в квартире с централизованным водоснабжением.Если вы знаете и понимаете принцип работы системы, вы можете собрать ее самостоятельно. Если у вас есть все и необходимые инструменты, это не намного сложнее, чем построить конструктор.

Для получения дополнительной информации и возможности увидеть процесс подключения важнейших узлов своими глазами посмотрите видео в этой статье.

Автономная водопроводная система представляет собой сложное техническое сооружение, требующее одновременного использования различных технических средств. Для автоматизации насосного оборудования и подачи воды к точкам разбора необходимо установить специальный накопительный бак — гидроаккумулятор.Можно с уверенностью сказать, что большинство владельцев частных построек не знакомы с данным устройством и не знают, как установить гидроаккумулятор.

Для установки гидроаккумулятора для систем водоснабжения своими руками необходимо четко знать правила подключения его к водопроводу, особенности использования данного устройства и совместимость с другим оборудованием. К тому же советы и рекомендации специалистов помогут избежать появления многих проблем при установке гидроаккумулятора.

Наличие специального накопительного бака в системе водоснабжения снижает воздействие гидроудара на отдельные участки и защищает бытовую технику.

Как устроен гидробак и зачем он нужен в водопроводе

Гидравлический бак, мембранный бак или гидроаккумулятор — названия одного устройства, которое представляет собой герметичный металлический контейнер. Внутри встроена эластичная мембрана в форме груши с небольшим количеством воды. Мембрана крепится к корпусу резервуара с помощью фланца с трубкой и разделяет резервуар на две части.Одна из частей заполнена водой, вторая — воздухом или азотом. Если резервуар планируется установить в систему хозяйственно-питьевого водоснабжения, то приобретаются устройства, наполненные воздухом. Для промышленного использования азот перекачивается в аккумулятор.

При увеличении объема воды в баке, соответственно, уменьшается воздушная часть, что приводит к увеличению давления в системе водоснабжения. После достижения определенных параметров специально настроенное реле отправляет команду на отключение насосного оборудования.

Для изготовления резервуара используется металл, но нет причин для образования очагов коррозии. Дело в том, что металл защищен от контакта с водой мембраной, которая сделана из высокопрочной бутиловой резины. Этот материал также обладает высокой устойчивостью к микроорганизмам, что позволяет поддерживать качественные характеристики воды в соответствии с санитарно-гигиеническими требованиями. Можно с уверенностью сказать, что взаимодействие с этим типом резины не влияет на вкус воды.

Вода поступает в мембранный отсек через специальную трубу, которая снабжена резьбовым соединением вариант идеально подходит предполагает наличие одного и того же диаметра в выпускную трубу и соединительный выход трубопровода.В этом случае можно не беспокоиться о дополнительных гидравлических потерях внутри труб водопровода.

Для регулировки давления внутри гидробака воздушная камера оснащена специальным пневмоклапаном. Воздух закачивается в предназначенный отсек с помощью обычного автомобильного ниппеля. Также через это устройство отводятся лишние воздушные массы. Воздух можно перекачивать с помощью компактного автомобиля или простого велосипедного насоса.

Конструкция спроектирована таким образом, что мембрана не имеет способности разрушаться под давлением поступающей воды.Дело в том, что сжатый воздух внутри бака противостоит этому давлению и предотвращает его деформацию или разрыв. Следует отметить, что сжатый воздух позволяет регулировать давление перед подключением гидроаккумулятора.

По конструкции мембранного бака можно выделить несколько основных узлов:

• Корпус металлический.
• Мембрана из высокопрочной резины.
• Фланец с клапаном.
• Ниппель для откачки или выпуска воздуха.
• Ноги.
• Платформа для установки насоса.

Зная оборудование устройства, можно самостоятельно решить вопрос, как правильно подключить гидроаккумулятор для водоснабжения.

Принцип работы гидроаккумулятора

На первом этапе, непосредственно перед включением гидроаккумулятора, воздушная камера занимает большую часть объема устройства. При заполнении водой грушевидная мембрана увеличивается в объеме и начинает заполнять внутреннюю часть резервуара, тем самым сжимая воздух.Наполнение длится до тех пор, пока давление не достигнет определенного предела, предусмотренного настройками реле. После этого реле дает команду на выключение насоса.

При включении крана в точке анализа воды в системе разгерметизировано давление, сжатый воздух, оказывая давление на мембрану, способствует выходу воды из гидробака. Когда давление в системе упадет до установленного минимального значения, реле сработает и даст команду на включение насоса. Вода снова потечет в резервуар для хранения.Поэтому важно понимать, как правильно установить гидроаккумулятор в водопровод.

Воздух, поступающий в мембранный отсек гидроаккумулятора, постепенно накапливается, что снижает эффективность устройства. По этой причине периодически требуется стравливать воздух из мембранного мешка. Современные модели оснащены специальным клапаном для стравливания воздуха. Если в оборудовании нет такой детали, то примерно через 2-3 месяца необходимо провести профилактические мероприятия в отношении мембранного бака.

Правильное решение вопроса, как подключить гидроаккумулятор в водопровод частного дома, позволит без каких-либо затруднений провести профилактический ремонт, при необходимости разобрать и собрать прибор, не сливая воду полностью из водопровода. система.

Необходимость установки мембранного бака

Не зная схемы подключения глубинного насоса к гидроаккумулятору, можно сделать вывод, что гидробак просто пропускает через него поступающую жидкость.Однако это утверждение нельзя назвать абсолютно точным. Такое устройство выполняет функцию стабилизатора давления воды в водопроводе. Кроме того, гидробак способствует увеличению срока службы насоса и защищает всю систему от гидроудара. В случае падения напряжения в электросети подача воды в отсек для хранения позволит определенное время не испытывать проблем с чистой водой.

Более подробно выгодные моменты подключения гидроаккумулятора к скважине можно описать так:

• Защитите насос от преждевременного износа.Наличие в мембранном баке определенного количества воды позволяет на какое-то время удовлетворить потребности жителей. Насос запускается только при пустом мембранном баке. У каждого насоса есть заводские настройки, благодаря которым устройство включается и выключается определенное количество раз за один час. Если гидроаккумулятор настроен на такие же или меньшие значения, срок службы насоса может быть увеличен при условии правильного подключения скважинного насоса к гидроаккумулятору.
• Поддержание стабильных значений давления воды.При одновременном включении нескольких кранов может наблюдаться снижение давления и температуры воды в системе. Такая ситуация может причинить дискомфорт человеку, который в это время принимает душ. Наличие гидробака позволяет поддерживать стабильные значения давления воды в водопроводной системе в частном доме.
• Гидравлический удар в большинстве случаев возникает при включении насоса и наносит непоправимый вред трубам и другим элементам водопровода.Установленный мембранный бак сводит к минимуму риск гидравлического удара.
• Водоснабжение. В большинстве загородных домов имеется автономная система водоснабжения, поэтому проблема с водой может возникнуть по разным причинам. Например, перебои в подаче электроэнергии значительно снижают КПД насоса, а в некоторых случаях устройство вообще не выполняет свои функции. Такая ситуация заставляет регулярно хранить воду в дополнительном резервуаре. При использовании схемы подключения гидроаккумулятора к водопроводу такой проблемы не возникает, так как в устройстве постоянно присутствует определенное количество воды.

Типы мембранных резервуаров

Гидравлические баки могут быть установлены в водопровод различного назначения.

В частности, речь идет о следующем:

• Удовлетворение потребности в горячей и холодной воде.
• Системы отопления частных домов.

В первом случае мембранный бак позволяет продлить срок эксплуатации насосного оборудования за счет включения и выключения режима и защищает систему от разрушительного воздействия гидроудара.Второй вариант предполагает использование в качестве расширителя гидробака, который монтируется в замкнутой системе отопления и является ее неотъемлемой частью.

По конфигурации гидробаки делятся на горизонтальные и вертикальные модели. Стоит отметить, что конфигурация бака никак не влияет на принцип его работы и подключение погружного насоса к гидроаккумулятору.

Отличительной особенностью гидробаков вертикального типа является специальный клапан, через который стравливается лишний воздух.Причем в большинстве случаев модели объемом более 50 литров оснащены клапаном. Клапан устанавливается точно в верхней части резервуара, поскольку воздух, попадающий в мембранный отсек с водой, имеет тенденцию скапливаться в верхней части камеры.

Горизонтальные баки также имеют устройство для стравливания воздуха, только в этом случае сливное устройство или кран располагаются за гидроаккумулятором. Чтобы удалить воздух из небольшой емкости, воду полностью сливают.

В поисках ответа на вопрос, где установить гидроаккумулятор для систем водоснабжения, важно понимать, что устройства горизонтального и вертикального типа отличаются одинаковой эффективностью и функциональностью.Поэтому при выборе устройства в первую очередь учитываются габариты помещения, где устройство планируется установить.

Подключение аккумулятора

Крепить прибор можно разными способами, это определяется схемой подключения гидроаккумулятора к водопроводу, основным назначением и возложенными на прибор функциями.

Стандартный агрегат с поверхностным насосом

Чаще всего для автономного водоснабжения частного дома требуется гидроаккумулятор и поверхностный насос.В этом случае производитель предлагает сложное насосное оборудование заводской сборки, в которое уже входит гидробак. Однако это не исключает возможности размещения мембранного бака с насосом в кессоне или отапливаемом подсобном помещении. Поэтому важно понимать, как подключить погружной насос к гидроаккумулятору.

Схема подключения чаще всего такая же. Перед гидробаком устанавливается обратный клапан, исключающий возможность изменения расхода воды, далее идет реле давления, которое реагирует на малейшие изменения давления воды.Обязательным элементом такой системы является манометр, с помощью которого можно контролировать рабочие параметры всей системы.

Перед подключением гидроаккумулятора к водопроводу необходимо дополнительно смонтировать угловую трубу для подключения к фланцу.

Установка подкачивающего насоса

Подкачивающая насосная станция устанавливается в тех местах, где есть активное потребление воды. Устройство в этом случае постоянно поддерживает и регулирует давление воды в трубопроводе.В большинстве случаев насосы здесь работают непрерывно. Если возникает необходимость в дополнительном насосном оборудовании, рекомендуется использование мембранного бака, способного компенсировать перепады давления воды в системе.

Гидроаккумулятор, входящий в систему водоснабжения с подкачивающей насосной станцией, может выполнять роль резервного водоема. Здесь вам понадобятся знания, как подключить расширительный бак к водопроводу. Кроме того, подобная схема может использоваться для нестабильного электроснабжения подкачивающих насосов в районах, где требуется бесперебойная подача воды.В этом случае запасы воды в гидроаккумуляторе вполне могут удовлетворить потребности при отключении электроэнергии. Мембранному баку в этой схеме отведена роль резервного привода. Стоит отметить, что для мощных насосных станций требуется большая емкость.

Использование схемы погружного насоса

Для продления срока службы погружного насоса необходимо изучить вопрос, как подключить погружной насос к гидроаккумулятору, и правильно выбрать режим включения и выключения.Эти параметры должны соответствовать техническим характеристикам устройства, которые указаны производителем в сопроводительной документации. Нормальная работа насоса обеспечивается при включении от 5 до 20 раз в течение одного часа.

Очень часто давление в водопроводной системе ниже нормы. В этой ситуации срабатывает реле и отправляет команду на включение насосного оборудования. По достижении заданных параметров реле отключает насос, и вода перестает течь.

Стоит отметить еще один очень важный момент, когда небольшая автономная станция водоснабжения не в состоянии полностью удовлетворить потребность в воде. В этом случае насос будет запускаться намного чаще, что сокращает срок службы оборудования.

Использование схемы подключения воды из скважины через гидроаккумулятор в любом случае решит проблему быстрого износа насосного оборудования. В первом варианте мембранный бак будет поддерживать давление и регулировать давление воды в системе.Во втором варианте запасы воды в мембранном отсеке практически полностью удовлетворят потребности жителей.

При выборе объема мембранного бака необходимо учитывать следующие моменты:

• Мощность насоса.
• Частота включения устройства.
• Необходимый объем воды в час.
• Высота, на которой установлено устройство.

В закрытых системах водоснабжения с накопительным водонагревателем бак выполняет роль расширителя (читайте также: «Какая схема подключения водонагревателя лучше всего — особенности монтажа»).Дело в том, что при нагревании вода имеет свойство увеличиваться в объеме. Расширение воды в замкнутой системе может иметь разрушительные последствия. В этом случае в гидробак попадает лишняя вода, тем самым уберегая трубопровод от разрывов.

При выборе накопительного бака для такой системы необходимо сравнить предельную температуру нагрева воды с заявленными характеристиками установленного оборудования. Кроме того, необходимо учитывать максимальные значения давления воды в водопроводе.

Правила выбора гидробака

Основным элементом гидроаккумулятора является мембрана. От его качественных характеристик зависит, как долго прослужит весь прибор и когда потребуется первый ремонт. Лучшим качеством обладает мембрана, для изготовления которой используется изобутилированный каучук.

Что касается материала изготовления корпуса бака, то этот фактор в большинстве случаев не имеет большого значения. Исключение составляют только расширительные бачки. Дело в том, что вода попадает только в грушевидную мембрану; контакт с металлическими частями устройства полностью исключен.

Сразу стоит сказать, что щель в тонких стенках фланца не подлежит заделке или сварке. В лучшем случае придется покупать новый фланец, худший вариант предполагает полную замену гидробака. Чтобы не допустить подобной неприятности, при условии правильного выбора толщины фланца. Надежный мембранный резервуар снабжен фланцем из толстой оцинкованной стали или нержавеющей стали.

Особенности подключения гидробака к водопроводной сети

Аккумулятор — это не просто емкость с водой.Это устройство специального назначения, которое выполняет особую функцию в системе водоснабжения. По этой причине установка оборудования может показаться довольно сложной.

При решении вопроса, как подключить гидроаккумулятор к скважине, очень важно учитывать факторы вибрации и шума. Поэтому для крепления к полу используются специальные резиновые прокладки, для крепления к трубопроводу — резиновые переходники. Кроме того, важно понимать, что выходной диаметр подводки может быть намного меньше.

Заполняйте новый бак с особой осторожностью, стараясь не подавать воду под высоким давлением. Если бак не использовался долгое время после изготовления, мембрана может слеживаться. Сильное давление или резкая подача воды могут привести к повреждению мембраны или ее полному выходу из строя. Специалисты рекомендуют перед заливкой стравить из груши весь воздух, что поможет избежать неприятностей при перекачке воды в гидроаккумулятор.

Выбирая место для установки гидроаккумулятора в системе водоснабжения, необходимо обеспечить свободный доступ к любой его части.

Аккумулятор подключается к водопроводу по определенной схеме:

• Через фундамент или цоколь в дом подводят водопровод.
• Введен силовой кабель для подключения насосного оборудования.
• Соберите отдельные элементы в одну линию.
• Выполните регулировку бака.
• Подключите прибор к общей водопроводной сети.
• При необходимости использования двух гидроаккумуляторов в кессон в водопроводе устанавливается дополнительное устройство.
• Подсоедините манометр ко второму устройству.
• Если вы собираетесь использовать водопроводную ветку для орошения плантаций, установите обратный клапан и сливной клапан.

Правила установки нового мембранного бака

Первым делом нужно проверить уровень внутреннего давления. Это значение должно составлять 1,5 атмосферы. Однако следует отметить, что при транспортировке устройства и при хранении не исключена протечка. Поэтому на момент продажи параметры могут отличаться от значений, указанных производителем.

Для фиксации показаний нужно снять колпачок на катушке. Для измерения давления используются следующие типы манометров:

• Электронные устройства считаются самыми дорогими изделиями и довольно чувствительны к температуре и заряду аккумулятора. Это может существенно повлиять на точность измерений.
• Манометры механические или автомобильные. В большинстве случаев они имеют металлический корпус. На измерительной шкале может быть разное количество делений; для получения более точных результатов рекомендуется использовать приборы с большим количеством делений.

Стоит отметить, что недорогое насосное оборудование можно укомплектовать манометром в пластиковом корпусе, погрешность измерения в этом случае довольно велика.

Решая, как подключить гидроаккумулятор к глубинному насосу, настройка параметров мембранного бака имеет большое значение по нескольким причинам. Например, при недостаточном давлении вода занимает большую часть объема в гидробаке, в результате давление воды в системе снижается.Высокое давление обеспечивает хороший напор воды. Однако при повышенных значениях давление воды в гидробаке меньше, что приводит к частому включению насоса и проблемам с водой.

Выполняя настройку, необходимо учитывать, что параметры давления не должны быть меньше или больше рекомендованных значений. При низком давлении мембрана может соприкасаться со стенками металлического кожуха, чего нельзя допускать.

Выбор оптимальных параметров давления воздуха

Решая вопрос, как подключить погружной насос к гидроаккумулятору, следует учитывать, что для нормальной работы бытовой техники рекомендуется поддерживать давление в пределах 1.4-2,8 атмосферы. Мембранная безопасность обеспечивается при условии, что давление в системе водоснабжения на 0,1-0,2 атмосферы выше давления в мембранном баке.

Реле давления работает в паре с гидробаком, поэтому в процессе настройки устанавливается значение 1,6 атмосферы, если давление в системе составляет 1,5 атмосферы.

Стоит отметить, что такие расчеты можно использовать при настройке оборудования, установленного в частном одноэтажном доме. Для двухэтажного коттеджа требуются большие значения.

Оптимальный вариант предполагает использование в расчетах следующей формулы:

В = (H max + 6) / 10.

Здесь буквой V обозначено оптимальное давление, H max — уровень расположения наивысшей точки срабатывания.

При проведении расчетов необходимо учитывать характеристики подключаемой сантехники и бытовой техники. Результат не должен быть выше значений, рекомендованных производителем. В противном случае техника на кухне или в ванной может просто выйти из строя.

Жгут аккумулятора в частном доме должен включать в себя следующие элементы:

• Насосное оборудование.
• Мембранный бак.
• Реле давления.
• Обратный клапан.
• Манометр.

Последний элемент не является обязательной частью системы. Манометр можно настроить при проведении пробных измерений давления в системе.

Схема подключения гидроаккумулятора к скважине следующая:

• С помощью одинарного 1-дюймового провода прикрепляется к патрубку гидроаккумулятора.
• Манометр и реле давления подключаются к двум 0,25-дюймовым проводам.
• Еще два 1-дюймовых провода предназначены для подключения трубы от насоса и проводки к точкам отвода.

Гидравлический бак — важный элемент водопровода, выполняющий довольно много функций. Знание особенностей устройства и принципа работы мембранного бака позволит самостоятельно подключить гидроаккумулятор к глубинному насосу.

Незаменимым устройством в современных системах водоснабжения является не только насос.Очень часто его дополняют гидроаккумулятором, который может идти либо в комплекте с насосом, либо приобретаться и устанавливаться отдельно.

Установка гидроаккумулятора — очень полезное решение, повышающее качество работы. Рассмотрим подробнее, как именно устроен этот механизм, как он работает и как монтируется.

1 Устройство аккумулятора и принцип его работы

Сначала опишем устройство аккумулятора: это емкость, имеющая металлический корпус, внутри которого находится мембрана (или цилиндр, в зависимости от дизайн).Между ним и стенками корпуса создается давление — благодаря закачанному в космос сжатому воздуху.

Чаще всего установка применяется в водоснабжении, однако немаловажно также применение гидроаккумулятора для отопления — он для этого тоже подходит.

Задачи механизма следующие:

1. Накопление воды.
2. Поддержание стабильного давления в системе.
3. Подача воды в систему, когда насос не работает.

Принцип действия следующий: вода поступает на мембрану, перекачиваемую насосом. Мембрана заполняет и заполняет пространство внутри тела (конечно, до определенного объема).

С другой стороны, нагнетаемый воздух начинает давить на воду, тем самым выталкивая ее в систему водоснабжения. В этом случае насос работает до определенного момента — до тех пор, пока давление воды внутри бака не достигнет определенного предела.

После этого агрегат отключается, и воздух, воздействуя на воду, начинает «выдавливать» воду в сеть.Ну а когда жидкость выйдет из бака, и давление упадет до определенной (только сейчас минимальной) отметки, насос снова включится от блока автоматического управления.

1.1 Классификация

Ассортимент товаров на рынке достаточно обширен, поэтому покупателю будет полезно сначала узнать, что именно они из себя представляют, как они классифицируются и какую модель лучше выбрать.

Различия заключаются в ряде факторов, каждый из которых следует упомянуть.

В зависимости от расположения контейнера устройство может быть горизонтальным или вертикальным.

По типу рабочей части — тоже могут быть отличия. В связи с этим существует два варианта: мембрана или цилиндр. В первом случае пространство внутри емкости разделено мембраной на две части: в одну — поступает вода, во втором — откачивает воздух.

Во втором случае внутри емкости заключена эластичная емкость, в которую поступает жидкость, а в свободное пространство между ее стенками и стенками корпуса закачивается воздух.

Отдельно стоит упомянуть объем — это, по сути, ключевой параметр любой емкости. Самые популярные объемы — 24, 50, 100 и 200 литров. Однако в продаже можно найти и баки разного объема — 6, 12 или наоборот — 300 литров.

Есть и более крупные устройства — например, гидроаккумулятор Aquasystem, объем которого может достигать 2000 литров. Аккумулятор Reflex имеет меньшую емкость — самая большая модель имеет объем 1000 литров. Аккумулятор Вестер имеет такие же лимиты.

Также особого внимания заслуживает материал, из которого изготовлена ​​мембрана (баллон). Это может быть как бутил, так и каучук. Отличия довольно серьезные:

• бутил имеет верхний предел температуры +99 градусов;
• в резине, эта отметка ниже — всего +50 градусов.

Это очень важный нюанс для тех, кто выбирает прибор для отопления. Однако чаще всего в устройствах современных производителей (тот же аккумулятор Aquasystem) используется бутил.

И, наконец, необходимо упомянуть производителей продукции данного типа. Мы уже упоминали несколько наиболее популярных товаров. Это аккумулятор Wester и Aquasystem. Модели этих брендов входят в высокобюджетный сегмент, однако качество соответствующее.

Гидроаккумулятор Reflex уже дешевле, но при этом практически не хуже. Помимо этих наименований, можно также выделить «Джилекс», который достаточно популярен на российском рынке благодаря своим положительным качествам: дешевизне и надежности.

1.2 Как правильно рассчитать объем гидроаккумулятора?

В принципе, главный момент, заслуживающий внимания, — это объем бака. Материал мембраны (цилиндр) также упоминался выше, однако такие устройства для обогрева используются реже, поэтому остановимся на емкости.

Сразу стоит сказать, что модели на несколько сотен литров (например, гидроаккумулятор Aquasystem VAV 2000 на 2000 литров или гидроаккумулятор Wester Line WAV 1000 — на 1000) подходят для обеспечения водой больших зданий (гостиниц, больницы, например).

Для обычного жилого дома такого объема будет много, и покупка такой модели будет лишней тратой денег. Причем стоят они довольно дорого: например, упомянутый выше аккумулятор Wester Line WAV 1000 будет стоить более 10 тысяч долларов, а аккумулятор Aquasystem VAV 2000 — три десятка.

Для коттеджа, в котором постоянно проживают 3-4 человека, будет достаточно емкости до 100-200 литров (и это при огромном запасе).Часто заказчики в таких условиях ограничиваются моделями объемом 24-50 литров (например, гидроаккумулятор Aquasystem VAV 50 или гидроаккумулятор Wester Line WAV 50).

Увеличение до 100-200 литров актуально, если в доме больше жителей и / или имеется большое количество точек водозабора (например, 2 туалета и 5-10 кранов). В этом случае обратите внимание на аккумулятор Wester Line WAV 100 или аккумулятор Aquasystem VAV 100.

Для точности приводим более подробный расчет, который поможет покупателю более точно выбрать подходящий прибор.

2 Шаги и нюансы установки

С как произвести расчет и как выбрать устройство — разобрался. Теперь необходимо упомянуть, как именно выполняется подключение гидроаккумулятора к водопроводу. При желании эту работу можно выполнить своими руками — если следовать приведенным ниже советам, то трудностей возникнуть не должно.

Неважно, какая модель подключена — гидроаккумулятор Reflex на пару десятков литров или бак на 300 литров.

Подготовка выглядит следующим образом:

1. В первую очередь нужно выбрать место, где будет стоять техника: автоматическая станция водоснабжения и собственно сам резервуар. Их необязательно располагать рядом, но чаще всего это делается именно так.
2. Проверяется давление внутри бака. Необходимо, чтобы этот показатель был примерно на 0,2-1 атмосферы ниже параметра, установленного на реле автоматического пуска насоса. В противном случае его можно (и нужно) отрегулировать своими руками.

Теперь нужно позаботиться о необходимых деталях для подключения:

1. Фитинг, имеющий 5 выходов: для самого бака, для реле автоматического включения, для манометра, для насоса и, собственно, для сам водопровод.
2. Манометр (со шкалой до 10 атмосфер).
3. Лента ФУМ (для герметиков).

Теперь — рассмотрим, как можно сделать подключение своими руками:

1. Штуцер соединяется с бачком с помощью шланга.
2. Манометр, реле, насос и подключены к другим выходам штуцера. Каждое соединение предварительно заклеивается ФУМ лентой.

По окончании работ следует провести пробный пуск насоса для определения герметичности системы. Для этого требуется тщательный осмотр мест подключения: протечек быть не должно.

При подключении реле давления своими руками обязательно и очень внимательно смотрите на метки, которые нанесены под его крышкой. Их двое. «Сеть» и «Насос» , и перепутывать их ни в коем случае нельзя. Возможно, эти отметки вообще не появятся (такое бывает на некоторых моделях) — в этом случае рекомендуется не делать подключение самостоятельно, а воспользоваться помощью электрика.

2.1 Как устроен аккумулятор? (видео)

Любая система водоснабжения, даже собранная безупречно и из самого качественного оборудования, может выйти из строя.

Самая частая проблема — это снижение давления в системе, из-за которого вода не может достичь точки забора воды.

Для решения этой проблемы используется устройство, накапливающее воду и содержащее сжатый воздух.

Именно благодаря последнему и работает: вода всасывается насосом в аккумулятор, после чего за счет давления воздуха выталкивается в систему. Это позволяет напору воды в водопроводе всегда быть на одном уровне.

Чтобы все работало без сбоев, нужно правильно подключить агрегат к источнику воды — колодцу, колодцу или водопроводу.Сделай сам несколькими способами.

Установка с погружным насосом

Схема подключения гидроаккумулятора к скважинному насосу. (Для увеличения нажмите). Если вода в водопровод забирается из колодца, насос, перекачивающий воду в гидроаккумулятор, располагается под землей.

Главной особенностью такой схемы подключения является наличие в системе обратного клапана.

Благодаря этому устройству откачиваемая вода не сможет просочиться обратно в колодец.

Установка обратного клапана проводится перед подключением остальных элементов системы. Он устанавливается непосредственно на насос с одного конца, а трубопровод, соединяющий его с гидроаккумулятором, подсоединяется к другому.

происходит в следующем порядке:

1. Глубина, на которую должен быть опущен насос, измеряется таким образом, чтобы он не достиг дна колодца или колодца примерно на 30 см. Для измерения используется веревка с грузом.
2. Насос с подсоединенным клапаном опускается в колодец и фиксируется предохранительным тросом.
3. Трубка от насоса, которая выходит на поверхность, подключается через штуцер.
4. Кроме того, к арматуре подключены гидроаккумулятор, водопровод и система управления. Таким образом, вам понадобится пятикомпонентный фитинг.

Примите во внимание: очень важно сделать все соединения герметичными, для чего можно использовать ФУМ-ленту или обычную паклю, пропитанную герметиком.

Установка поверхностного насоса

Если в систему закачивается вода из водопровода и погружение насоса не требуется, его можно установить рядом с самой батареей.

По сути схема подключения не меняется, но есть некоторые нюансы, которые важно знать.

Перед подключением необходимо рассчитать рабочее и минимальное давление. Для разных систем может потребоваться другой показатель давления воды, но давление 1,5 атм является стандартным для небольших систем водоснабжения с небольшим количеством точек водозабора.

Если в системе есть оборудование, требующее высокого давления, этот показатель можно увеличить до 6 атм, но не более, так как более высокое давление будет опасно для труб и их соединительных элементов.

Критическое давление

Исходя из рабочего значения определить, каким должно быть минимальное давление, то есть такой показатель, при котором насос начинает работать.

Это значение устанавливается с помощью реле, после чего необходимо измерить давление в пустом гидроаккумуляторе.

Результат должен быть ниже критического значения на 0,5 — 1 атм. После этого система собирается.

Его центром, как и в предыдущем случае, будет пятиконтактный разъем, к которому один за другим подключаются:

сам аккумулятор
• ;
• труба от насоса, подключенного к источнику воды;
• хозяйственного водоснабжения;
Реле
• ;
• манометр.

Подключение реле давления

Для правильной работы реле его необходимо не только правильно подключить к арматуре, но и настроить.

Для работы требуется электричество.

С устройства снимается верхняя крышка, под которой находятся контакты для подключения реле к сети и к насосу.

Обычно контакты подписаны, но могут не иметь обозначений. Если вы не уверены, куда что подключено, лучше обратиться к профессиональному электрику.

Насосная станция

Насосная станция — это комплекс оборудования, включающий мощное насосное оборудование, гидроаккумулятор и контрольно-измерительные приборы.

В результате схема подключения в этом случае не отличается от подключения к обычному насосу.

Если станция рассчитана на большие объемы воды — например, в случае подачи нескольких домов из одного колодца — подключение несколько усложняется.

При этом используется несколько насосов и две форсунки — к одному подключается насосная система, а ко второму — первая форсунка и остальное оборудование.

Гидроаккумулятор можно подключать не только к колодцу или водопроводу для водопровода, но и к системе отопления. Функции агрегата в этом случае будут несколько другими, хотя принцип работы не меняется.

Посмотрите видео, в котором специалист подробно объясняет, как своими руками подключить гидроаккумулятор к водопроводу:

Насосные станции, насосные агрегаты

Принцип работы любой насосной станции довольно прост: вода закачивается в накопительный бак и пополняется по мере ее выхода.Датчик уровня, контролирующий уровень в резервуаре, включает и выключает насос.

Насосная станция водоснабжения — это моноблочная установка, в которой насос соединен с гидроаккумулятором через переключатель, который автоматически инициирует повторение цикла насосом, если давление воды упадет до определенного критического порога. Насосные станции необходимы для подачи воды из глубоких скважин или других независимых источников. Также их можно использовать для откачки воды из водопроводных сетей с недостаточным давлением и для заполнения резервуаров аварийного хранения.Система не требует погружения в воду и устанавливается на поверхности без специального контроля безопасности, так как все процессы, включая устранение гидроудара, выполняются в автоматическом или полуавтоматическом режиме. Для систем канализации выпускаются специальные канализационные насосные станции с дополнительным резервуаром для улавливания твердых частиц. Для этого применения режущие насосы не менее эффективны. Перед покупкой насосной станции рекомендуется точно знать свой расход воды, чтобы выбрать гидроаккумулятор, наиболее соответствующий вашим требованиям.Только в этом случае гарантируется длительная и надежная работа всей системы. Глубинные насосные станции оснащены специальными форсунками, подключенными к струйному центробежному насосу. Станции с забортными эжекторами оснащены насосами того же типа, но конструкция забортного двигателя позволяет погружать эжектор на дно и откачивать воду из колодцев глубиной 50 и более метров. Основной насосный агрегат остается на поверхности. Такие станции довольно удобны, когда скважина удалена от заказчика. Они имеют низкий КПД и довольно чувствительны к загрязнению воды взвешенными частицами.

Таким образом, принцип работы насосной станции, который кажется довольно простым, включает в себя довольно сложную систему водоснабжения.

Насосная станция как гидротехнический комплекс предназначена для забора воды из оросительных или дренажных источников с подъемом воды и движением к месту потребления или накопительной емкости.

Насосные станции (НПС) могут быть классифицированы по разным свойствам следующим образом:

• сфера применения
• уровень подачи, означающий расположение по отношению к источникам воды (береговые и русловые станции, стационарные и мобильные),
• конструктивных особенностей (подземный, наземный, с интегрированными и неинтегрированными водозаборниками и отводами).Насосные станции можно разделить на:
• оросительных станций, подающих воду в оросительные каналы;
• дренажные и оросительные системы насосных станций, комплексные оросительные системы,
• дренажных станций, отводящих воду с мелиорированных территорий;
• Перепускные насосные станции для подачи воды в оросительные системы замкнутого цикла.

Насосные станции могут иметь различный расход независимо от области применения и напора насоса: низкий расход — до 1 м³ / с; средний расход — 1-10 м³ / с, высокий расход — 10-100 м³ / с и уникальные станции с расходом более 100 м³ / с.

По источнику энергии насосные станции делятся на электрические и тепловые. Последние приводятся в движение двигателем внутреннего сгорания. Насосные станции могут работать как сезонно, так и круглогодично. Различают насосные станции с поверхностным и подземным водозабором. Стационарные насосные станции устанавливаются внутри помещений, в помещениях или зданиях, предназначенных для основного и вспомогательного гидромеханического, электрического и механического оборудования, трубопроводной арматуры и т. Д.По конструктивным особенностям они могут быть разделены на наземные, камерные и модульные насосные станции. Стационарные насосные станции могут иметь ручное или автоматическое управление. Выбор стационарной насосной станции определяется несколькими факторами, а также технико-экономическими расчетами.

Мобильные насосные станции по сравнению со стационарными более мобильны, маневренны и на 20-25% дешевле. Применяются для подачи воды в оросительные системы открытого или закрытого типа, оросители и системы водоснабжения.Мобильные насосные станции легко транспортируются, что делает их адаптивными для различных участков орошения в течение всего поливного сезона. Их целесообразное использование при орошении пойм, при значительных колебаниях уровня воды в источнике, не требует строительства дорогостоящих водозаборных устройств, а глубина источника воды в месте водозабора не должна быть <0,6-0,8 метра. . Если глубина меньше, следует использовать простейшую подпорную конструкцию или яму. Выбирая место для установки мобильной насосной станции, следует обратить внимание на доступ к воде и площадку для насосной станции, которая должна обеспечивать высоту всасывания макс.От 1,5 до 3 метров. Мобильные насосные станции могут быть наземными и плавучими, могут иметь собственный двигатель внутреннего сгорания и электродвигатель, приводимый в движение валом с отбором мощности от трактора, который транспортирует насосную станцию ​​ко всем точкам водозабора. Наземные насосные станции, в свою очередь, можно разделить на подвесные и прицепные. Учитывая их широкий спектр применения в мелиорации земель, мобильные насосные станции производятся серийно, легко устанавливаются и перемещаются в случае изменения уровня воды в источнике и обслуживают несколько объектов.

Передвижные насосные станции с механическим приводом классифицируются по производительности: 25 — 750 литров в секунду, напор: 5 — 100 метров, конструкции ходовой части: салазки или колеса.

Насосные станции обычно устанавливаются в короткие сроки с использованием высоких технологий, передового унифицированного оборудования и инновационных методов строительства. Насосные станции или агрегаты включают в себя бювет, системы водозабора, водозаборные камеры, отводные камеры и резервуары для воды. Любая насосная станция включает в себя электрические компоненты и трансформаторную подстанцию, которая также может быть установлена ​​в насосном отделении.Некоторое из вышеперечисленного оборудования можно не использовать или функционально интегрировать с другим оборудованием. Например, насосное отделение и водозаборная камера могут быть объединены в одно инженерное сооружение, что характерно для насосных станций первой ступени. Насосные станции водоотведения могут иметь бювет, совмещенный с приемной емкостью. Насосное оборудование насосной станции может различаться в зависимости от ее применения: бывают станции с горизонтальным и вертикальным расположением насосов, осевые и центробежные насосы, которые могут быть установлены с положительной высотой всасывания или с затопленным всасыванием.

По расположению бювета относительно уровня земли различают следующие типы насосных станций:

• наземного типа;
• станций полуутопленного типа;
• встраиваемый; и
• станций метро.

Наземные насосные станции характеризуются тем, что пол бювета заподлицо с окружающей землей. Доступ к грузовику может быть доступен.

В полуутопленных насосных станциях пол утоплен относительно поверхности земли, и между насосным отделением и первым этажом нет конструкции пола, что типично для утопленных насосных станций.Если спад будет достаточно глубоким, возможно строительство дополнительных подземных этажей для вспомогательного оборудования. Такие станции называются насосными станциями шахтного типа.

Подземные насосные станции отличаются полностью подземным расположением, компактной конструкцией и автоматическим управлением. Они могут иметь прямоугольную (упрощает установку унифицированных компонентов оборудования), круглую, эллиптическую (улучшенное восприятие гидростатического давления) или сложную форму. По типу управления насосные станции делятся на: — станции ручного управления, где операторы контролируют работу станции; — посты автоматического управления, когда станция работает в автоматическом режиме и управление осуществляется по уровню воды в баке или по давлению воды в линии и т. д.; — полуавтоматические посты управления, когда станция включается и выключается оператором, а все остальные операции выполняются автоматически; — посты дистанционного управления, управляемые с удаленной кафедры. При выборе насосной станции принято сравнивать все технические характеристики и экономические показатели нескольких типов станций, в зависимости от назначения и будущего применения оборудования проводится анализ сточных вод (на наличие или отсутствие твердых включений, вязкости , плотность, агрессивность сред и температурный режим).Также важно определиться с областью применения: бытовая ли это насосная установка или промышленная.

По типам насосных станций их также можно подразделить на:

,
• водонасосных станций,
• канализационных насосных станций.

Канализационные насосные станции предназначены для отвода сточных вод: ливневых, канализационных, промышленных сточных вод. Отличаются следующими преимуществами:

• увеличенный срок службы; часто это объясняют применением в комплектующих стеклопластика, который не ржавеет и не гниет;
• безопасная работа за счет датчиков давления и уровня, контролирующих работу системы;
• компактный дизайн;
• возможность полностью автоматического режима работы;
• экологический подход к эксплуатации: отсутствие неприятного запаха и неконтролируемого сброса сточных вод.

Канализационная насосная станция устанавливается внутри корпуса и включает в себя насосы (основные и вспомогательные), датчики, трубопровод и соединительные трубопроводы. Главной отличительной особенностью канализационной насосной станции является наличие специальной емкости для удаления крупных частиц, содержащихся в сточных водах. Емкость регулярно снимается и опорожняется, а затем очищается. Канализационные насосные станции могут работать практически при любых атмосферных условиях, что также является положительным моментом.

В сегодняшней автономной системе водоснабжения важнейшим элементом является насосный агрегат, который либо приобретается в готовом виде, либо собирается пользователем, если это компактная установка для частного дома.Во избежание проблем с работой насосного агрегата следует понимать принцип его работы. Чтобы выбрать насосную станцию ​​в соответствии с вашими потребностями, следует учитывать два фактора: технические параметры насосной станции и особенности скважины. Среди технических характеристик первостепенное значение имеет скорость доставки. Это означает, что станция должна поднимать объем воды, достаточный для покрытия всех бытовых и связанных с этим потребностей. Среди характеристик скважины важную роль играют ее мощность, глубина, статический уровень воды (насос не работает), динамический уровень воды (насос работает), тип фильтра и диаметр трубы.Стандартные насосные станции эффективно поднимают воду из колодцев глубиной до 9 метров. Они могут быть оборудованы самовсасывающим центробежным насосом или самовсасывающим вихревым насосом. Что касается расхода станции, практика показывает, что: для жилого дома, в котором размещается семья из четырех человек, может быть достаточно насосной станции с низким или средним расходом (2-4 м³ / ч) и напором 45-55 м.

Насосные станции с накопительным баком считаются устаревшими, но все еще существуют. Накопительный бак очень громоздкий, уровень и давление в нем воды контролируются поплавком, данные отображаются на датчике, который сигнализирует о подпитке.Это всегда была популярная система водоснабжения, однако у нее было много недостатков:

• всегда низкое давление, так как вода поступает в бак самотеком;
• большой размер бака;
• сложная установка, так как резервуар должен располагаться выше самой станции;
• при выходе из строя датчика перелива вода начинает перетекать в комнату.

Современные насосные станции оснащены гидроаккумулятором.По идее, на станции устанавливается реле давления. Станции, оснащенные гидроаккумулятором, считаются продвинутыми и имеют меньше недостатков. Переключатель контролирует верхний предел давления окружающего воздуха, который сжимается в гидроаккумуляторе под давлением воды. После достижения необходимого давления насос отключается и включается только после получения сигнала от реле давления о нижнем пороге давления.

Независимо от того, имеет ли насосная станция накопительный бак или гидроаккумулятор, она оборудована насосным агрегатом, мембранным напорным баком, реле давления, манометром, кабелями и разъемами.Главный насос насосной станции может быть оборудован эжектором или нет. В случае встроенного эжектора вода поднимается за счет отрицательного давления. Такие насосные станции довольно дорогостоящие, однако такая цена оправдана, так как они могут поднимать воду с глубины от 20 до 45 метров. Эти станции очень эффективны, довольно компактны, но очень шумны в работе, поэтому их лучше устанавливать в подсобных помещениях.

Также существуют насосы для насосных станций с забортным эжектором, который двумя трубами погружается в скважину или забой.Вода поступает в эжектор по одной из труб, создавая всасывающий поток. В системе не должно быть ни воздуха, ни песка, эффективность этих насосов намного ниже, чем у стандартных насосных станций. Такую станцию ​​можно установить дома, она работает бесшумно.

На самом деле в насосных станциях используется огромное количество различных насосов.

В последнее время произошли некоторые передовые разработки в отрасли пожарных машин, где качество насосного агрегата имеет решающее значение, поскольку он фактически является основным элементом пожарной машины.Насосные агрегаты, применяемые при тушении пожара, представляют собой совокупность инженерных коммуникационных систем, способных обеспечить безопасность людей в здании в момент возникновения пожара. Основное назначение таких установок — ликвидация распространения огня, быстрое и эффективное тушение пожара и удаление дыма и углекислого газа из здания.

Ранее пожарные машины оснащались штатным пожарным насосом. Пожары могут быть разными и, соответственно, их тушение также имеет ряд отличительных особенностей, обусловленных различными требованиями к работе насосных агрегатов.Для ликвидации пожара на верхних этажах потребуется насосная установка высокого давления. Для тушения масштабных лесных пожаров нужна пожарная машина с мощным насосным агрегатом (70 — 100 л / с). В этом случае будет достаточно одного грузовика вместо двух по 40 л / с каждый.

Новейшие насосные агрегаты пожаротушения производства мировых лидеров в этой области оснащены инновационными системами управления и дистанционного управления, автоматическим регулированием давления, автоматическим заполнением водой и дозированием пенообразователя, ЖК-дисплеем для вывода данных.Однако использовать такую ​​технику в наших условиях сложно, когда речь идет о глобальных пожарах, например, в сибирском климате. Как ЖК-экран может выжить в таком пожаре?

Одним из важных элементов насосной установки пожарной машины является система вакуумного наполнения водой, работающая от открытого резервуара. Вакуумный способ заполнения водой может быть ручным и автоматическим; Поршневые, диафрагменные, шиберные, водокольцевые и газоструйные насосы могут использоваться в качестве вакуумного насоса агрегата. Каждая из этих систем насосной станции для пожарных машин подходит для определенных условий эксплуатации.

Работа системы вакуумного наполнения водой, в частности, уровень и скорость откачки, напрямую связаны с работой моторного привода или частотой вращения мотора. Это влечет определенные неудобства в обслуживании пожарного оборудования, необходима ежедневная проверка на «сухой вакуум». Насосы вакуумно-насосной станции представляют собой автономную вакуумную систему и были разработаны недавно по заказу МЧС России. Они оснащены одним моторизованным приводом, питающимся от батареи пожарной машины.Электрические сигналы, управляющие насосами, позволяют автоматизировать практически все процессы пожаротушения, и такие станции на сегодняшний день являются наиболее перспективными для заполнения водой. Это уже отметили все уважаемые производители пожарных автомобилей в России.

Визуальный глоссарий по насосам

Присоединиться к форуму

Отзыв, не стесняйтесь

Абсолютное давление : давление измеряется в фунтах на квадратный дюйм в британской системе мер и в кПа. (килопаскаль или бар) в метрической системе.Большинство измерений давления производятся относительно к местному атмосферному давлению. В этом случае мы добавляем букву «g» к измеренному давлению. единицы, такие как фунты на кв. дюйм или кПа изб. Значение местного атмосферного давления меняется с высотой. (см. график зависимости давления от высоты на этой странице). Это не то же самое, если вы находитесь на уровне моря (14,7 фунтов на квадратный дюйм) или на Высота 4000 футов (12,7 фунтов / кв. Дюйм). В некоторых случаях необходимо измерить значения давления. которые меньше местного атмосферного давления, и в этих случаях мы используем абсолютную единицу давления, фунтов на квадратный дюйм или кПа абс. p a (psia) = p r (psig) + p атм (psia), patm = 14,7 psia на уровне моря. , где p a — абсолютное давление, p r относительное давление и p атм абсолютное значение давления местного атмосферного давления. и в метрической системе p a (кПа абс.) = P r (кПа изб.) + P атм (кПа абс.), Patm = 100 кПа абс. На уровне моря.

---

Аккумулятор : используется в системах бытового водоснабжения для стабилизировать давление в системе и избегать циклического включения и выключения насоса при каждом нажатии открывается где-то в доме.Гибкий баллон находится под давлением воздуха под давлением желательно для достижения правильной скорости потока в самой дальней точке дома или системы. Как вода вытягивается из резервуара, баллон расширяется, заполняя объем и поддерживая давление. Когда баллон больше не может расширяться, давление воды падает, реле давления насоса включается при низком давлении, и насос запускается и заполняет водяной объем гидроаккумулятора. Мочевой пузырь предотвращает попадание воздуха в раствор с водой, что снижает частоту повторное повышение давления в гидроаккумуляторе.

Насосы часто продаются в комплекте с аккумулятором.

---

Законы сродства : законы сродства используются для прогнозирования изменения диаметра, необходимого для увеличения расхода или общего напора насоса. Они также могут прогнозировать изменение скорости, необходимое для достижения другого расхода и общего напора. Законы сродства могут применяться только в обстоятельствах, когда система имеет высокий напор трения по сравнению со статическим напором, и это потому, что законы сродства могут применяться только между точками производительности, которые имеют одинаковую эффективность.см. законы сходства.pdf

На следующем рисунке показана система, у которой напор трения (кривая A) выше статического напора, для которого применяются законы сродства, по сравнению с кривой B, система с высоким статическим напором по сравнению с напором трения, где сродство законы не применяются.

Область применения законов сродства для осевого насоса.

Законы сродства выражаются следующими тремя соотношениями, где Q — расход, n — обороты насоса, H — общий напор, P — мощность.Вы можете предсказать условия работы для точки 2, основываясь на знании условий в точке 1 и наоборот.

Процесс получения законов сродства предполагает, что две сравниваемые рабочие точки имеют одинаковую эффективность. Соотношение между двумя рабочими точками, скажем, 1 и 2, зависит от формы кривой системы (см. Следующий рисунок). Все точки, лежащие на системной кривой A, будут иметь примерно одинаковую эффективность.В то время как точки, лежащие на системной кривой B, таковыми не являются. Законы сродства не применяются к точкам, которые принадлежат кривой системы B. Кривая системы B описывает систему с относительно высоким статическим напором по сравнению с кривой системы A, которая имеет низкий статический напор.

Уменьшение диаметра Чтобы снизить затраты, корпуса насосов предназначены для установки нескольких различных рабочих колес. Кроме того, можно удовлетворить множество эксплуатационных требований, изменив внешний диаметр заданного радиального рабочего колеса.Уравнение Эйлера показывает, что напор должен быть пропорционален (nD) ² при условии, что треугольники выходных скоростей остаются неизменными до и после резки. Это обычное предположение, которое приводит к:

, которые применяются только к данному рабочему колесу с измененным D и постоянным КПД, но не геометрически подобная серия рабочих колес. Если это так, то сродство законы могут использоваться для прогнозирования производительности насоса при различных диаметрах для одинаковая скорость или разная скорость для одного и того же диаметра.Поскольку на практике рабочие колеса разные диаметры геометрически не идентичны, автор раздела назвал Параметры производительности в Руководстве по насосу рекомендуют ограничить использование этого метода. до изменения диаметра рабочего колеса не более 10-20%. Чтобы избежать переизбытка обрезки крыльчатки рекомендуется выполнять поэтапную обрезку с осторожностью. измерение результатов. На каждом этапе сравнивайте прогнозируемую производительность с измерить один и при необходимости отрегулировать.

Захват воздуха (заглатывание) : воздух на всасывании насоса может значительно снизить производительность насоса. Следующая диаграмма от Goulds показывает, что даже 2% воздуха по объему в жидкости могут повлиять на производительность.

Снижение производительности из-за наличия воздуха в насосе

Есть много причин вовлечения воздуха, воздух может поступать во всасывающий резервуар из-за неправильного подключения трубопроводов

или из-за утечки во всасывающей линии насоса (при условии, что условия таковы, что во всасывающей линии создается низкое давление).

Утечка во всасывающей трубе под низким давлением приведет к попаданию воздуха в насос.

Центробежные насосы могут быть сконструированы для обработки большего количества воздуха, если это необходимо. Насосы с вязкостным сопротивлением могут обрабатывать большие количества воздуха.

---

ДОПУСТИМОЕ НАПРЯЖЕНИЕ ТРУБЫ : допустимое или максимальное напряжение трубы может быть рассчитано с использованием кода ASME Power Piping Code B33.1. Допустимое напряжение трубы фиксируется кодом для данного материала, конструкции и температуры, исходя из чего можно рассчитать допустимое или максимальное давление, разрешенное кодексом.

---

ANSI : Американский национальный институт стандартов. Термин, часто используемый в связи с классификацией фланцев, ANSI класс 150, 300 и т. Д. См. Этот отрывок из кода ASME B16.5 для определения номинального давления фланцев класса ANSI.

---

ANSI B73.1 : это стандарт, который применяется к конструкции насосов с односторонним всасыванием. Целью настоящего стандарта является то, что насосы всех источников питания должны быть взаимозаменяемыми по размерам в отношении монтажных размеров, размера и расположения всасывающих и нагнетательных патрубков, входных валов, опорных плит и фундаментных болтов.

На следующем изображении показаны стандартизованные размеры (источник: Руководство по насосам МакГроу-Хилла)

На следующем изображении показано поперечное сечение насоса с односторонним всасыванием, построенного по стандарту B73.1 (источник: Руководство по насосам McGraw-Hill).

На веб-странице Института МакНалли даются комментарии по поводу стандартов насосов и рекомендуются различные изменения, которые следует применить к насосам перед заказом, а также модификации, которые увеличат срок службы после получения насоса.

---

Anti Vortex Plate : Антивихревая пластина предотвращает образование вихрей и и, следовательно, вовлечение воздуха в насос, заставляя возникающий вихрь обходить пластину. а затем во всасывающую трубу. Вихревое движение не может поддерживаться, вихрь рассеивается и не может образовывать если путь слишком длинный и искаженный. Источник: NFPA 22, Стандарт для резервуаров с водой для частной противопожарной защиты. Выпуск 2008 г. . Вы можете найти здесь весь код.

---

API 610 : American Petroleum Industry, стандарт насосов, принятый в нефтяной промышленности. Цель состоит в том, чтобы сделать насосы более прочными, герметичными и надежными.

---

ASME : Американское общество инженеров-механиков. Код B31.3 для нагнетательного трубопровода котла — это код, который часто используется в сочетании с термином ASME, максимально допустимое давление можно рассчитать с помощью этого кода.

Файл справки этого апплета показывает некоторые выдержки из B31.3 Код ASME.

---

Атмосферное давление : обычно относится к давлению в окружающей среде насоса. Атмосферное давление меняется с высотой, оно составляет 14,7 фунтов на квадратный дюйм на уровне моря и уменьшается с повышением над уровнем моря. Значение местного атмосферного давления необходимо для расчета NPSHA насоса и предотвращения кавитации.

Посмотрите видео об интересном эксперименте с атмосферным давлением.

Изменение атмосферного давления с высотой.

---

Насос с осевым потоком : относится к конструкции центробежного насоса для высокого расхода и низкого напора. Форма крыльчатки похожа на пропеллер. Значение конкретного числа оборотов будет показывать, подходит ли конструкция насоса с осевым потоком для вашего применения. см. насосы с осевым потоком.

Они широко используются в штате Флорида для контроля уровня воды в каналах низинных сельскохозяйственных угодий. Вода перекачивается через низкие земляные стены, называемые бурмами, в основные водозаборные каналы Южного Флоридского округа по управлению водными ресурсами.

---

Задние лопатки : см. Насос с односторонним всасыванием.

---

Задняя пластина : см. Насос с односторонним всасыванием.

---

Барометрическое давление : такое же, как атмосферное давление, давление в окружающей среде. Атмосферное давление — это термин, используемый в метеорологии, который часто выражается в дюймах ртутного столба.

---

Опорная плита : для всех насосов требуется какое-либо стальное основание, которое удерживает насос и двигатель и крепится к бетонному основанию.

, эти опорные плиты изготовлены в соответствии со стандартом ANSI B73.1 и поэтому подходят для любого насоса, построенного по тому же стандарту.

---

Точка наилучшего КПД (B.E.P.) : точка на кривой производительности насоса, которая соответствует наивысшему КПД. В этот момент на крыльчатку действует минимальная радиальная сила, обеспечивающая плавную работу с низким уровнем вибрации и шума.

Рисунок 1 Важные точки на характеристической кривой насоса.

Зависимость радиальной силы, действующей на крыльчатку, от расхода (источник: Руководство по насосам МакГравилла).

При выборе центробежного насоса важно, чтобы расчетная рабочая точка находилась в пределах желаемой области выбора, показанной на следующем рисунке.

см. Статьи о максимальной эффективности на этой веб-странице: pumpworld.htm

---

пластик Бингема : жидкость, которая ведет себя ньютоновским образом (т.е. постоянная вязкость), но требует определенного уровня напряжения, чтобы привести его в движение.

Для получения дополнительной информации см. Неньютоновские жидкости.pdf

---

Манометр Бурдона : трубка Бурдона — это герметичная трубка, которая отклоняется в ответ на приложенное давление и является наиболее распространенным типом механизма измерения давления.

---

Чаша (вертикальный турбинный насос) : корпус одноступенчатого вертикального многоступенчатого турбинного насоса.

---

байпасной линии: линия используется для подключения выпускной стороне насоса к область низкого давления, часто всасывающий бак насоса, с целью регулирования потока в системе и / или привести рабочую точку насоса в благоприятную область кривой производительности насоса.

Чтобы узнать больше о системах управления, www.driedger.ca представляет собой превосходный обзор типов Системы управления центробежным насосом

.Благодаря Уолтеру Дридгеру из Colt Engineering a консалтинговая инжиниринговая фирма для нефтехимической промышленности в Альберте, Канада.

---

Программное обеспечение для расчетов : выполнение расчетов насосной системы и насоса выбор может быть длительным ручным процессом с возможностью для многих ошибок. Угощайтесь получать точные, последовательные и безошибочные результаты расчета общего напора с помощью программного обеспечения PIPE-FLO. Это программное обеспечение может разрешить сложные системы с несколькими ответвлениями, управлять регулирующими клапанами и другое оборудование и поможет вам сделать окончательный выбор насоса с помощью электронного оборудования производителя. кривые производительности насоса, предоставляющие настраиваемые функции поиска для получения оптимальный выбор.3 / ч (куб метр в час).

---

Корпус : Корпус насоса, в котором находится рабочее колесо, син. улитка.

---

Кавитация : схлопывание пузырьков, которые образуются в ушке крыльчатки из-за низкого давления. Взрыв пузырьков на внутренней стороне лопаток вызывает точечную коррозию и эрозию, которая повреждает рабочее колесо. Конструкция насоса, давление и температура жидкости, поступающей на всасывание насоса, определяют, будет ли жидкость кавитационной.

Рис. 2 Профиль давления внутри центробежного насоса.

, когда жидкость проходит через насос, давление падает, если оно достаточно низкое, жидкость испаряется и образует маленькие пузырьки. Эти пузырьки будут быстро сжиматься давлением, создаваемым быстро движущейся лопастью крыльчатки. Сжатие создает характерный кавитационный шум. Наряду с шумом удар лопающихся пузырей на поверхности лопасти вызывает постепенную эрозию и точечную коррозию, которые повреждают крыльчатку.

Кавитационное повреждение крыльчатки насоса Robot BW5000 (изображение предоставлено моим другом по насосу Бартом Дуйвелааром).

Вы можете присоединиться к дискуссионному форуму по центробежным насосам pumpfundamentals по адресу https://groups.yahoo.com/neo/groups/pumpfundamentals/info

---

Центробежная сила : сила, связанная с вращающимся телом. В случае насоса вращающееся рабочее колесо толкает жидкость к задней части лопасти рабочего колеса, обеспечивая круговое и радиальное движение.Тело, которое движется по круговой траектории, связано с центробежной силой.

Проведите этот эксперимент: найдите пластиковый стаканчик или другой контейнер, в дне которого можно проделать маленькую дырочку. Наполните его водой и прикрепите к нему шнурок, и теперь, когда вы угадали, начинайте его крутить.

Рис. 3 Эксперимент с центробежной силой.

Чем быстрее вы вращаете, тем больше воды выходит из небольшого отверстия, вы нагнетали воду, содержащуюся в чашке, с помощью центробежной силы, как в насосе.

---

Характеристическая кривая : такая же, как кривая рабочих характеристик.

---

Обратный клапан : устройство для предотвращения обратного потока. Насос не должен вращаться в обратном направлении, так как это может привести к повреждению и утечке. Обратные клапаны не используются в некоторых приложениях, где жидкость содержит твердые частицы, такие как суспензии пульпы или шламы, поскольку обратный клапан имеет тенденцию к заклиниванию. Обратный клапан с функцией быстрого закрытия также используется для предотвращения гидравлического удара.см. также коэффициент CV обратного клапана.

Различные обратные клапаны (источник: The Crane Technical Paper № 410)

---

Уравнение Колебрука : уравнение для расчета коэффициента трения f потока жидкости в трубе для ньютоновских жидкостей любой вязкости. также диаграмму Муди на рис.9. Затем этот коэффициент используется для расчета потерь на трение для прямой длины трубы.

Чтобы понять, как решить уравнение Коулбрука для коэффициента трения f с помощью итерационной техники Ньютона-Рафсона, загрузите этот файл в формате pdf.

Вот интересная статья об альтернативной явной и очень точной версии уравнения Коулбрука.

---

Насос измельчителя : насос с зубчатым краем рабочего колеса, который может разрезать крупные твердые частицы и предотвращать засорение.

Насос измельчителя

для получения дополнительной информации см. Specialty_pumps.pdf

---

Закрытое или открытое рабочее колесо : лопасти рабочего колеса зажаты в кожухе, который поддерживает постоянный контакт жидкости с лопастями рабочего колеса.Этот тип крыльчатки более эффективен, чем крыльчатка открытого типа. Недостатком является то, что каналы для жидкости более узкие и могут забиться, если жидкость содержит примеси или твердые частицы.

В случае открытого рабочего колеса лопатки рабочего колеса открыты, а края не закрыты. сдерживается пеленой. Этот тип крыльчатки менее эффективен, чем крыльчатка закрытого типа. Недостатком является в основном потеря эффективности по сравнению с крыльчаткой закрытого типа. и преимуществом является увеличенный доступный зазор, который поможет устранить любые примеси или твердые частицы проходят через насос и предотвращают засорение.

---

также прочитал эту статью о закрытых и открытых рабочих колесах Джона Козела, президента компании Sims Pump Valve, перепечатанную с его разрешения. Вы можете просмотреть компанию Sims.

---

Коэффициент CV : коэффициент, разработанный производителями регулирующих клапанов, который показывает, какой поток может выдержать клапан при падении давления в 1 фунт / кв. Дюйм. Например, регулирующий клапан с CV 500 сможет пропускать 500 галлонов в минуту при падении давления в 1 фунт / кв.Коэффициенты CV иногда используются для других устройств, таких как обратные клапаны.

Коэффициенты CV для обратного клапана вафельного типа.

---

Cutwater: узкое пространство между крыльчаткой и кожухом в зоне нагнетания кожуха.

— это область, в которой возникают пульсации давления, каждая лопасть, пересекающая водораздел, производит импульс. Чтобы уменьшить пульсации в критическом процессе, добавлено больше лопаток.

---

Уравнение Дарси-Вайсбаха : уравнение, используемое для расчета потерь напора на трение для жидкостей в трубах, коэффициент трения f должен быть известен и может быть рассчитан с помощью уравнений Коулбрука, Свами-Джейна или диаграммы Муди.

---

Мертвый напор : ситуация, которая возникает, когда напор насоса закрыт либо из-за засорению линии или непреднамеренно закрытому клапану. В этот момент насос будет работать на максимум. Запорный головы, жидкость будет рециркуляцию внутри насоса, что приводит к перегреву и возможному повреждению.

---

Диффузор: расположен в области нагнетания насоса, диффузор представляет собой набор неподвижных лопаток, часто являющихся неотъемлемой частью корпуса, что снижает турбулентность, способствуя более постепенному снижению скорости.

---

Мембранный насос : поршневой насос прямого вытеснения. Насосы с двойной диафрагмой обеспечивают плавный поток, надежную работу и способность перекачивать широкий спектр вязких, химически агрессивных, абразивных и нечистых жидкостей.Они используются во многих отраслях промышленности, таких как горнодобывающая, нефтехимическая, целлюлозно-бумажная и др.

Воздушный клапан направляет сжатый воздух в одну из камер, это толкает диафрагму через камеру, и жидкость с другой стороны диафрагмы вытесняется наружу. Диафрагма в противоположной камере притягивается к центру шатуном. Это создает всасывание жидкости в камере, когда тарелка диафрагмы достигает центра насоса, она толкает шток пилотного клапана, направляя импульс воздуха в воздушный клапан.Он перемещается поперек и направляет воздух на противоположную сторону насоса, реверсируя работу. Он также открывает воздушную камеру для выхлопа.

этот тип мембранного насоса приводится в действие пневматическим воздухом, поэтому он может использоваться там, где электрические приводы не являются предпочтительными, является самовсасывающим и может работать всухую в течение коротких периодов времени, работать с опасными жидкостями практически любой вязкости, может перекачивать твердые частицы до определенных размеров .

Wilden — крупный производитель таких насосов https: // www.psgdover.com/en/wilden/

---

Дилатант : Свойство жидкости, вязкость которой увеличивается с деформацией или перемещением.

Для получения дополнительной информации см. Non-newtoninan fluids.pdf

---

разряда статического напора : Разница в высоте между уровнем жидкости в резервуаре, если выпускной конец трубы погружен в воду, и осевой линии насоса. Если конец выпускной трубы открыт в атмосферу, это разница между высотой конца трубы и высотой поверхности жидкости всасывающего резервуара.Эта головка также включает в себя любую дополнительную напорную головку, которая может присутствовать на поверхности жидкости разгрузочного резервуара, например, как в резервуаре под давлением.

Рисунок 4 Нагнетание, всасывание и общий статический напор.

См. Это руководство для получения дополнительной информации о разрядке статического напора.

---

Насос двойного всасывания : жидкость направляется внутри корпуса насоса к обеим сторонам рабочего колеса. Это обеспечивает очень стабильные гидравлические характеристики, поскольку гидравлические силы уравновешены.Рабочее колесо находится посередине вала, который поддерживается с каждого конца подшипником. Также N.P.S.H.R. насоса этого типа будет меньше, чем у аналогичного насоса с односторонним всасыванием. Благодаря своей надежности они используются в самых разных отраслях промышленности. Другой важной особенностью является то, что доступ к валу рабочего колеса и подшипникам обеспечивается снятием верхней крышки, при этом все трубопроводы могут оставаться на месте. Этот тип насоса обычно имеет двойную спиральную камеру.

Следующее изображение предоставлено Flow Serve Corporation.

Этот эскиз поможет визуализировать поток внутри насоса.

---

Насос с двойной спиральной камерой : насос, в котором непосредственная спиральная часть рабочего колеса отделена перегородкой от основного корпуса корпуса. Такая конструкция снижает радиальную нагрузку на рабочее колесо, делая работу насоса более плавной и безвибрационной.

Насос с двойной улиткой (источник изображения — Руководство по насосам МакГроу-Хилла).

см. Дополнительную информацию в базе данных типов насосов

Для получения дополнительной информации см. Этот pdf-файл от Cornell Pumps

---

поникнувших кривые : по аналогии с нормальным профилем за исключением конца низкого потока, где голова поднимается, то падает, как он попадет в запорном голове точку. см. centrifugal-pump-tips.htm

---

КПД: : КПД насоса можно определить путем измерения крутящего момента на валу насоса с крутящим моментом счетчик, а затем рассчитывает эффективность на основе скорости насоса, давления или общего напора. и расход, создаваемый насосом.Стандартное уравнение крутящего момента и скорости дает мощность.

Мощность, потребляемая насосом, пропорциональна общему напору, расходу, удельному весу и эффективности.

для метрической версии этой формулы см. На этой странице.

Измеряются расход и общий напор, а затем определяется эффективность.

КПД рассчитывается для различных значений расхода и отображается на той же кривой, что и насос. производительность или характеристическая кривая. Когда построено несколько кривых производительности, одинаковая эффективность ценности связаны, чтобы обеспечить линии равной эффективности.Это полезный наглядный помощник, поскольку он указывает области различных кривых насоса, которые имеют высокий КПД, которые будут предпочтительными областями или области, в которых должен работать выбранный насос. Наивысший КПД для данной характеристики насоса составляет известный как B.E.P. (точка максимальной эффективности), больше информации доступно в этой области визуального глоссарий.

Центробежные насосы бывают разных конструкций, некоторые из них больше подходят для работы с низким расходом и высоким напором. и другие для высокого расхода с низким напором и некоторые промежуточные.Они созданы для достижения максимальной эффективность для конкретного приложения.

Конкретное число скорости указывает, какой тип насоса больше подходит для вашего применения. Влияние конкретной скорости на конструкцию насоса и способ вычисления этого числа: доступно в этой области визуального глоссария.

Эффективность можно спрогнозировать. Несколько лет назад был проведен обзор типовых промышленных насосов. Средняя эффективность была нанесена на график в зависимости от конкретной скорости, и она показывает, какова максимальная эффективность пределы указаны для насосов в различных условиях эксплуатации.Более подробная информация доступна на страница советов по центробежным насосам.

Удельная скорость всасывания — еще один параметр, который может повлиять на эффективность. Это число является мерой сколько потока можно пропустить через насос, прежде чем он начнет дросселировать (достигнет верхнего предела потока) и кавитирует (давление на всасывании становится достаточно низким, чтобы жидкость испарялась). Более информация доступна в визуальном глоссарии здесь.

---

Насос с односторонним всасыванием : типичный центробежный насос, рабочая лошадка промышленности.Также известен как спиральный насос, стандартный насос, горизонтальный всасывающий насос. Конструкция с обратным извлечением является стандартной функцией и позволяет легко снимать рабочее колесо и вал вместе с приводом и подшипником в сборе, сохраняя при этом трубопровод и двигатель на месте.

Некоторые из его компонентов:

1. Корпус, улитка 2. Рабочее колесо, лопатки, наконечники лопастей, задняя пластина, передняя пластина (кожух), задние лопатки, каналы для выравнивания давления или балансировочные отверстия 3.Задняя крышка параллельна плоскости забора рабочего колеса 4. Сальниковая коробка — корпус сальника / механического уплотнения или набивка / фонарное кольцо 5. Вал насоса 6. Корпус насоса 7. Корпус подшипника 8. Подшипники 9. Уплотнения подшипников 11. Задний выдвижной 12. Подшипники 13. Уплотнения подшипников

Балансировочные отверстия

Задние лопасти

Эквивалентная длина : метод, используемый для определения потерь на трение в фитингах (см. Следующий рисунок).Эквивалентную длину фитинга можно найти с помощью номограммы ниже. Эквивалентная длина затем добавляется к длине трубы, и с этой новой длиной трубы рассчитываются общие потери на трение в трубе. Сегодня этот метод используется редко. Текущий метод расчета потери напора на трение в фитингах см. На сайте tutotial3.htm.

---

Градиент энергии : см. Гидравлический градиент.

---

Экспеллер : гидродинамическое уплотнение, которое обеспечивает уплотнение без добавления воды в сальник, особенно полезно для жидких шламов.

(источник изображения: статья Worthington Pumpworld, см. Ниже)

см. Статью о уплотнении экспеллера на этой веб-странице: pumpworld.htm

---

Внешний Шестеренчатый насос : поршневой насос прямого вытеснения. Две прямозубые шестерни размещены в одном корпусе с небольшим зазором. Жидкость задерживается между полостями зубьев шестерен и корпусом, вращение шестерен перекачивает жидкость. Они также используются для промышленной перекачки под высоким давлением и измерения чистых, отфильтрованных смазочных жидкостей.

Viking Pumps является основным поставщиком этих насосов

---

Плоская кривая : напор очень медленно уменьшается по мере увеличения потока, см. Centrifugal-pump-tips.htm

---

Разделитель потока : см. Разделитель потока на всасывании.

---

Донный клапан : обратный клапан, который устанавливается на конце всасывающей трубы насоса, часто вместе со встроенным сетчатым фильтром.

---

Форум : pumpfundamentals Форум — это место, где вы можете задать вопросы о центробежных насосах и т. Д. типы, а также поделиться своими знаниями с другими.Ценный ресурс. Присоединиться здесь.

---

Потери на трение (насос) : на следующей диаграмме показано распределение потерь на трение и их относительный размер, возникающих в насосе.

Источник: Центробежные и осевые насосы A.J. Степанов, опубликованный John Wiley and Sons 1957.

---

Трение (труба) : Сила, возникающая как реакция на движение. Все жидкости при движении подвержены трению. Чем выше вязкость жидкости, тем выше сила трения при той же скорости потока.Трение возникает внутри, когда один слой жидкости движется относительно другого, а также на границе раздела стенок жидкости. Шероховатые трубы также вызывают сильное трение.

---

Потери напора на трение (труба) : потеря напора на трение дается уравнением Дарси-Вайсбаха и во многих таблицах, например, в сборнике данных Cameron Hydraulic. Обычно он выражается в футах жидкости на 100 футов трубы.

Таблица коэффициентов потери напора для воды из справочника Cameron Hydraulic.

Для получения дополнительной информации о фрикционной головке.

---

Коэффициент трения f (труба) : коэффициент трения f требуется для расчета потери напора на трение. Он задается диаграммой Муди, уравнением Коулбрука или уравнением Свами-Джайна. Значение коэффициента трения будет зависеть от того, является ли поток жидкости ламинарным или турбулентным. Эти режимы течения можно определить по значению числа Рейнольдса.

---

Передняя крышка : см. Насос с односторонним всасыванием.

---

Передняя панель : см. Насос с односторонним всасыванием.

---

Сальник : см. Сальник.

---

Насосы с мокрым ротором : см. Насосы без уплотнения.

---

Уравнение Хазена-Вильямса : в настоящее время это уравнение используется редко, но широко использовалось в прошлое и дает хорошие результаты, хотя имеет много ограничений, одно из которых состоит в том, что он не учитывает вязкость. Поэтому его можно применять только к жидкостям с вязкостью, аналогичной вязкости воды при 60F.Он был заменен на Дарси-Вайсбах и уравнение Коулбрука. Интересно, что NFPA (Национальная ассоциация противопожарной защиты) требует чтобы уравнение Хазена-Вильямса использовалось, например, для расчета трения в спринклерных системах.

Коэффициенты C, используемые в приведенном выше уравнении Хазена-Вильямса, приведены в таблице ниже.
Источником этого уравнения является книга Cameron Hydraulic Data book.

Коэффициенты уравнения Хазена-Вильямса C.

---

Напор: высота, на которой насос может вытеснять жидкость. Голова — это тоже форма энергии. В насосных системах существует 4 различных типа напора: вертикальный или статический, напор, скоростной напор и потеря напора на трение. Для получения дополнительной информации о голове см. Этот учебник.

Единица измерения напора, также известная как удельная энергия или энергия на единицу веса жидкости, выражается в футах или метрах. см. также учебник2

Попробуйте это веб-приложение, чтобы измерить напор.

---

Гидравлический градиент: Все параметры энергии системы (например, скоростной напор, трубопроводы и потери на трение в фитингах) преобразуются в напор и отображаются в виде графика над вертикальным чертежом установки. Это помогает визуализировать, где расположены все энергетические термины, и убедиться, что ничего не упущено.

---

Рабочее колесо: Вращающийся элемент насоса, который состоит из диска с изогнутыми лопатками. Рабочее колесо сообщает жидкости движение и давление.

См. Этот документ о рабочих колесах Института МакНалли

.

Рис. 5 Основные части насоса и терминология.

Рабочее колесо состоит из задней пластины, лопаток, а для закрытых рабочих колес — передней пластины или кожуха. Он может быть оборудован компенсационными кольцами, обратными лопатками и балансировочными отверстиями.

, подробнее о различных типах крыльчатки см. Impeller.htm.

---

Ушко рабочего колеса: та область центробежного насоса, которая направляет жидкость в область лопастей рабочего колеса.Диаметр проушины определяет, сколько жидкости может попасть в насос при заданной скорости потока, не вызывая чрезмерного падения давления и кавитации. Скорость внутри глаза будет контролировать NPSHR, см. Эту диаграмму.

см. Также centrifugal-pump-tips.htm

Для получения дополнительной информации о терминологии деталей насоса см. Эту веб-страницу.

---

Индуктор: Индуктор — это устройство, прикрепленное к проушине крыльчатки, которое обычно имеет форму винта, которое помогает увеличить давление на входе в лопасть крыльчатки и делает перекачиваемыми вязкие жидкости или жидкости с высоким содержанием твердых частиц.Его также можно использовать для уменьшения NPSHR.

(источник изображения: Teikoku).

см. Статьи о индукторах на этой странице: pumpworld.htm

---

Насос с внутренним зацеплением : поршневой насос прямого вытеснения.

Принцип перекачки с внутренним зацеплением был изобретен Йенсом Нильсеном, одним из основателей компании Viking Pump. В нем используются две вращающиеся шестерни, которые разъединяются на стороне всасывания насоса, чтобы создать пустоты, которые позволяют атмосферному давлению нагнетать жидкость в насос.Промежутки между зубьями шестерни транспортируют жидкость по обе стороны от серпа к стороне нагнетания, а затем шестерни повторно входят в зацепление для выпуска жидкости. Внутренняя шестерня Viking имеет внешнюю ведущую шестерню (ротор показан оранжевым цветом), которая вращает внутреннюю ведомую шестерню (холостой ход показан белым).

Viking Pumps является основным поставщиком этих насосов.

---

Струйный насос : струйный насос — это широко распространенный насос для бытового водоснабжения.Он имеет интересную продуманную конструкцию, которая может поднимать воду из колодца (до 25 футов) и позволяет ему работать без обратного клапана на всасывании и, кроме того, не требует заливки. Сердцем конструкции является трубка Вентури (источник воды — со стороны нагнетания крыльчатки), которая создает низкое давление, создавая вакуум на всасывании и позволяя насосу поднимать жидкости.

---

Коэффициент K : коэффициент, который обеспечивает потерю напора для фитингов.Он используется со следующим уравнением

Коэффициент К для различных фитингов можно найти во многих публикациях. В качестве примера на рис. 6 показано соотношение между коэффициентом К для отвода с резьбой на 90 ° и диаметром (D). Тип фитинга определяет соотношение между потерями на трение и размером трубы.

Примечание: этот метод предполагает, что поток является полностью турбулентным (см. Демаркационную линию на диаграмме Муди на Рисунке 9).

Рисунок 6 Коэффициент K vs.диаметр фитинга (источник: Инженерный журнал Гидравлического института)

Еще один хороший источник для подбора K-факторов — это брошюра с техническими данными крана.

Рис. 7 Значения коэффициента K по отношению к коэффициенту трения для стандартного тройника.

Технический документ Crane дает значение K для фитинга в терминах f _T , как в этом примере для стандартного тройника.

Как и в случае данных, показанных на рисунке 6, потери на трение для фитингов основаны на предположении, что поток очень турбулентный, фактически, он настолько турбулентный, что число Рейнольдса больше не является фактором, а шероховатость трубы основной параметр, влияющий на трение.Это можно увидеть на диаграмме Муди. На схеме есть линия, указывающая место начала полной турбулентности.

Термин f _T , используемый Крейном, является коэффициентом трения и аналогичен тому, который дается уравнениями Коулбрука или Свами-Джайна.

Когда число Рейнольдса становится большим, значение f _T (с использованием уравнения Свами-Джайна) становится:

, а также Технический документ по кранам №410

предполагает, что шероховатость материала будет соответствовать новой стали, значение которой составляет 0,00015 футов. Следовательно, предыдущее уравнение для f _T принимает следующий вид:

Таким образом, значение коэффициента К легко рассчитывается на основе диаметра фитинга, коэффициента трения f _T и коэффициента умножения для каждого типа фитинга.

---

Ламинар : отчетливый режим потока, возникающий при низком числе Рейнольдса (Re <2000).Он характеризуется слоями жидких частиц, движущихся друг мимо друга без перемешивания.

Рис. 8 Профиль скорости ламинарного потока.

---

Кулачковый насос : поршневой насос прямого вытеснения. В основном используются в пищевых продуктах, поскольку они обрабатывают твердые частицы, не повреждая их. Лепестки приводятся в движение внешними синхронизирующими шестернями, поэтому лопасти не контактируют. Жидкость перемещается по внутренней части корпуса в карманах между выступами и корпусом, зацепление выступов заставляет жидкость проходить через выпускное отверстие под давлением.Они также предлагают непрерывные и прерывистые обратимые потоки и могут работать всухую в течение коротких периодов времени. Типичное применение — в следующих отраслях: пищевая, фармацевтическая, целлюлозно-бумажная, безалкогольная, химическая и биотехнологическая.

Viking Pumps является основным поставщиком этих насосов https://www.vikingpump.com/.

---

Насос с низким значением NPSH : насос, предназначенный для работы с низким значением NPSH. в наличии, обычно есть индуктор.см. индуктор

для получения дополнительной информации см. Specialty_pumps.pdf

---

Торцевое уплотнение : название соединения, которое изолирует жидкость в насосе, предотвращая ее выход в стыке между корпусом и валом насоса. На следующем изображении (источник: Руководство по насосам от McGraw-Hill) показано типичное механическое уплотнение. Торцевое уплотнение — это уплотнительное устройство, которое образует подвижное уплотнение между вращающимися и неподвижными частями. Они были разработаны для преодоления недостатков компрессионного уплотнения.Утечка может быть снижена до уровня, соответствующего экологическим стандартам государственных регулирующих органов, а затраты на техническое обслуживание могут быть ниже.

---

Ртуть (Hg) : металл, который остается жидким при комнатной температуре. Это свойство делает его полезным при использовании в тонкой вертикальной стеклянной трубке, поскольку небольшие изменения давления можно измерить как изменения высоты столбика ртути. Дюйм ртутного столба часто используется как единица измерения уровня вакуума или давления ниже атмосферного.

Соотношение между единицами измерения давления в дюймах ртутного столба, фунтах на квадратный дюйм и фунтах на квадратный дюйм.

---

Минимальный расход

Большинство центробежных насосов не должны использоваться при расходе менее 50% от B.E.P. (точка максимальной эффективности) расход без рециркуляционной линии. (Что такое B.E.P.?) Если для вашей системы требуется расход 50% или меньше, используйте линию рециркуляции, чтобы увеличить поток через насос, сохраняя низкий поток в системе, или установите привод с регулируемой скоростью.

см. Также глоссарий по насосам BEP

Как устанавливается минимальный расход центробежного насоса (ответ Гидравлического института)

Факторы, определяющие минимально допустимую скорость потока, включают следующее:

* Повышение температуры жидкости — обычно устанавливается как 15 ° F и приводит к очень низкому пределу. Однако, если насос работает при отключении, он может сильно перегреться.

* Радиальная гидравлическая нагрузка на рабочие колеса — это наиболее серьезная проблема для насосов с одной спиральной камерой, и даже при расходе до 50% от BEP может привести к сокращению срока службы подшипников, чрезмерному прогибу вала, повреждению уплотнения, трению рабочего колеса и поломке вала.

* Рециркуляция потока в крыльчатке насоса — это также может происходить ниже 50% BEP, вызывая шум, вибрацию, кавитацию и механические повреждения.

* Характеристическая кривая общего напора — некоторые кривые насоса наклоняются в сторону отключения, а некоторые кривые VTP показывают наклон кривой. Следует избегать работы в таких регионах.

Не существует стандарта, который устанавливает точные пределы минимального расхода в насосах, но в документе «Центробежные и вертикальные насосы ANSI / HI 9.6.3-1997 — допустимая рабочая область» обсуждаются все вовлеченные факторы и даются рекомендации для «предпочтительного рабочего региона» .

---

Минимальный NPSHA : запас прочности или минимальный NPSHA, который должен быть доступен, частично зависит от количества энергии всасывания насоса. Уровень энергии всасывания насоса увеличивается на:

• Диаметр всасывания корпуса
• Скорость насоса
• Удельная скорость всасывания
• Удельный вес жидкости

Все, что увеличивает скорость проушины рабочего колеса насоса, скорость потока насоса или удельный вес жидкости. гравитация, увеличивает энергию всасывания насоса.

Гидравлический институт предложил эти рекомендации для минимального NPSHA в зависимости от уровня энергии всасывания.

Рекомендации по минимальному коэффициенту маржи NPSH NPSHA / NPSHR
	Уровни энергии всасывания
Заявка	Низкий	Среднее	Высокая
Нефть	1.1-а	1,3-а
Химическая промышленность	1.1-а	1,3-а
Электроэнергия	1.1-а	1,5-а	2.0-а
Атомная энергетика	1,5-б	2.-а	2,5-а
Градирни	1,3-б	1,5-а	2.0-a
Вода / сточные воды	1.1-а	1,3-а	2.0-а
Общая промышленность	1.1-а	1,2-а
Целлюлоза и бумага	1.1-а	1,3-а
Строительные службы	1.1-а	1,3-а
Жидкий раствор	1.1-а
Трубопровод	1,3-а	1,7-а	2.0-а
Вода / продукты питания	1,2-а	1,5-а	2.0-а

«a» — или 0,6 м (2 фута) в зависимости от того, что больше

«b» — или 0,9 м (3 фута) в зависимости от того, что больше

«a» — или 1,5 м (5 футов) в зависимости от того, что больше

см. Статьи о рекомендациях по NPSH на этой веб-странице: pumpworld.htm

---

Рама двигателя : NEMA (Национальная ассоциация производителей электрооборудования) устанавливает стандарты, в соответствии с которыми построены электрические асинхронные двигатели. Каждый размер рамы (например, рама 254T) соответствует определенным размерам. Объем места, необходимого для сборки насоса, будет зависеть от размера и конструкции двигателя. Нетрудно найти таблицу, в которой указаны размеры двигателя в зависимости от размера корпуса (см. Следующую таблицу).

, но я смотрел долго и трудно найти схему, которая обеспечивает VS. размер кадраобороты и л.с., и вот она:

---

Диаграмма Муди : графическое представление уравнений ламинарного и турбулентного (Коулбрука) течения.

Рисунок 9 — диаграмма Муди, графическое представление уравнения ламинарного потока и уравнения Коулбрука для коэффициента трения f.

---

Имеется положительный чистый напор на всасывании (N.P.S.H.A.) : Имеется положительный чистый напор на всасывании. Напор или удельная энергия на всасывающем фланце насоса минус напор пара жидкости.см. NPSHA.PDF

См. Этот калькулятор веб-приложения для N.PS.H.A.

Также для тех, кому нужно знать о НПША, но ненавидит это скучное слово.

---

Требуется чистый положительный напор на всасывании (N.P.S.H.R.) : Требуется положительный чистый напор на всасывании. Производители оценивают NPSH, необходимый для насоса при определенном расходе, общем напоре, скорости и диаметре рабочего колеса. Это определено моим измерением. см. также NPSHR.PDF

На следующем рисунке представлена ​​оценка NPSHR для центробежных насосов (источник: Centrifugal Pump Design & Application by Val.С.Лабанофф и Роберт Р. Росс, предоставленные другом с форума по насосам Рави Санкаром.

Вы можете присоединиться к дискуссионному форуму центробежного насоса по адресу https://groups.yahoo.com/neo/groups/pumpfundamentals/info

Для увеличения изображения скачайте npshr-predic.pdf

---

Ньютоновская жидкость : жидкость, вязкость которой постоянна и не зависит от скорости сдвига (деформации). Для ньютоновских жидкостей существует линейная зависимость между скоростью сдвига и касательным напряжением между слоями.

Для получения дополнительной информации см. Non-newtoninan fluids.pdf

Рис. 10 Отношение сдвига / деформации для ньютоновской жидкости.

Если вы хотите понять, на что похожа неньютоновская жидкость и что означает изменение вязкости со скоростью сдвига, попробуйте этот эксперимент.

В большой неглубокой миске приготовьте раствор из примерно 1 части воды и 2 частей кукурузного крахмала, попробуйте быстро перемещать эту жидкость пальцами.Когда пальцы двигаются медленно, раствор ведет себя так, как ожидалось, не оказывая сопротивления. Чем быстрее вы пытаетесь двигаться через жидкость, тем выше сопротивление. При такой скорости сдвига раствор ведет себя почти как твердое тело. Если вы двигаете пальцами достаточно быстро, они будут скользить по поверхности. Вот что подразумевается под вязкостью, зависящей от скорости сдвига. Сравните это поведение с поведением патоки; вы обнаружите, что даже несмотря на то, что меласса вязкая, ее вязкость очень мало изменяется со скоростью сдвига.Меласса течет легко, независимо от скорости движения.

Посмотрите видео-презентацию этого эксперимента.

---

Рабочая точка : точка (расход и общий напор), в которой работает насос. Он расположен на пересечении кривой системы и кривой производительности насоса. Он соответствует расходу и напору, необходимым для процесса.

Рис. 11 Рабочая точка на кривой производительности насоса.

---

Сальник : см. Сальник.

---

Насос частичного выброса : см. Радиально-пластинчатый насос.

---

Периферийный (регенеративный) насос : также известен как регенеративный или регенеративный турбинный насос. Это насосы малой производительности (150 галлонов в минуту или 34 м3 / ч) с высоким напором (5400 футов или 1645 м). Рабочее колесо имеет короткие лопатки на периферии, которые проходят через кольцевой канал. Жидкость входит между двумя лопастями рабочего колеса и приводится в круговое движение, это добавляет энергии частицам жидкости, которые движутся по спиралевидному пути от входа к выходу.Каждый набор лопаток непрерывно добавляет энергию частицам жидкости.

Периферийные насосы более эффективны в условиях низкого расхода и высокого напора, чем центробежные насосы, они также требуют гораздо меньше NPSHA, чем эквивалентный центробежный насос. Они также могут обрабатывать жидкости с содержанием до 20% увлеченные газы. Их можно запускать в ОБРАТНОМ РЕЖИМЕ, что в некоторых случаях может быть интересной способностью.

Они используются в широком диапазоне бытовых и промышленных применений.

Подробное описание принципа работы см. На этой странице веб-сайта Mepco.
, а также от Roth Pump Co.

---

Кривая производительности : График зависимости общего напора от расхода для конкретной модели насоса, диаметра рабочего колеса и скорости (синх. Характеристическая кривая, кривая производительности по воде). см. рисунок 1

Для получения дополнительной информации о производительности или характеристической кривой см. Этот учебник

---

Шероховатость трубы : Измерение средней высоты выступов, создающих шероховатость на внутренней поверхности труб.Шероховатость измеряется во многих местах, а затем усредняется, обычно она определяется в микродюймах RMS (среднеквадратичное значение). Скачать или просмотреть карту шероховатости трубы в формате pdf

---

Давление в трубопроводе (максимальное) : в некоторых случаях может потребоваться проверка максимального номинального значения ваших труб, чтобы избежать разрыва из-за чрезмерного давления. Код ASME для напорных трубопроводов B31.3 обеспечивает максимальное напряжение для труб из различных материалов. Также необходимо проверить номинал фланца трубы.

для получения дополнительной информации см. Max_piping_oper_press.pdf

Таблица допустимых напряжений трубопровода из кода ASME для трубопроводов высокого давления B31.3

---

Насос Пито : также известен как насос с вращающимся корпусом. Этот насос специализируется на расходах от низких до средних при высоком давлении. Он часто используется для подачи душа под высоким давлением на бумагоделательных машинах.

Насос Пито (роторно-струйный)

см. Дополнительную информацию в базе данных типов насосов

---

Давление : Приложение силы к телу, вызывающее большее или меньшее сжатие внутри жидкости.В статической жидкости давление меняется с высотой.

Вес жидкости является причиной гидростатического давления. Тонкий слой жидкости изолирован, чтобы можно было визуализировать окружающие его силы. Если сделать ломтик очень тонким, давление сверху и снизу будет одинаковым. Срез сжимается сверху и снизу векторами силы, противоположными друг другу. Жидкость в срезе также оказывает давление в горизонтальном направлении на стенки трубы. Эти силы уравновешиваются напряжением в стенке трубы.Давление внизу среза будет равно весу жидкости над ним, деленному на площадь.

Вес столба жидкости высотой (z) составляет:

Давление (p) равно весу жидкости (F), деленному на площадь поперечного сечения (A) в точке, где рассчитывается давление:

где F: сила от веса жидкости

В: объем

g: ускорение свободного падения (32.17 фут / с ² )

: плотность жидкости в фунтах массы на единицу объема

: плотность жидкости или удельный вес в фунтах силы на единицу объема

---

Напор : выражение энергии, в частности, энергия на единицу веса вытесненной жидкости. Более подробная информация о напорных.

Нам часто требуется рассчитать напор, соответствующий давлению. Давление может быть преобразовано в напор или высоту столба жидкости для любой жидкости.Однако не все жидкости имеют одинаковую плотность. Например, вода имеет плотность 62,34 фунта на кубический фут, тогда как плотность бензина составляет 46,75 фунта на кубический фут. Удельный вес — это отношение плотности жидкости к плотности воды при стандартных условиях. По определению вода имеет удельный вес (SG) 1. Чтобы преобразовать давление в напор, необходимо знать удельный вес SG жидкости. Удельный вес жидкости:

где — плотность жидкости, а — плотность воды при стандартных условиях.С

где — плотность жидкости в единицах веса. Постоянная gc требуется для обеспечения связи между массой в фунтах-силах и силой в фунтах-силах.

Количество (= 62,34 фунта / фут ³ для воды при 60 ° F) составляет:

После упрощения соотношение между высотой столба жидкости и давлением в нижней части столбца составляет:

---

Винтовой насос : поршневой насос.Эти насосы идеально подходят для жидкостей, с которыми не справляются другие насосы. например — пасты, смазки, шламы и т. Д. Они состоят только из одного ведомого металлического ротора, вращающегося внутри статора с эластомерным покрытием (эластичного).

Жидкость поступает во впускное отверстие всасывания под давлением или под действием силы тяжести и по мере того, как РОТОР 1 вращается внутри гибкого резинового СТАТОРА 2, образуя герметичные полости 3, которые перемещают жидкость к выпускному отверстию. Насосное действие начинается в момент поворота РОТОРА.Жидкость действует как смазка между насосными элементами.

---

Псевдопластический : свойство жидкости, вязкость которой медленно увеличивается со скоростью сдвига.

Для получения дополнительной информации см. Non-newtoninan fluids.pdf

---

Насосы в качестве турбин (PAT) : Насосы, используемые в качестве турбин.

Для получения дополнительной информации см. Насосы как турбины

---

Насос с радиальным потоком : относится к конструкции центробежного насоса для среднего напора и среднего расхода или высокого напора и низкого расхода.Значение конкретного числа оборотов покажет, подходит ли радиальная конструкция насоса для вашего применения. см. насосы с радиальным потоком.

---

Радиально-пластинчатый насос : также известен как насос частичного выброса или пластинчатый насос. Установленный на раме, торцевое всасывание, нагнетание по центральной линии, насос ANSI, разработанный специально для работы с агрессивными химикатами при малых расходах.

Пластинчатый насос

см. Дополнительную информацию в базе данных типов насосов

---

Насос с утопленным рабочим колесом : иногда называют вихревым насосом.Это установленный на раме, выдвижной насос с торцевым всасыванием, утопленным рабочим колесом и тангенциальным нагнетателем, разработанный специально для работы с определенными объемными или волокнистыми твердыми телами, жидкостями с воздухом или газом или жидкостями, чувствительными к сдвигу.

Насос с утопленным рабочим колесом

см. Дополнительную информацию в базе данных типов насосов

см. Также эту статью от компании Lawrence Pump.

---

Рециркуляция : при низком и высоком расходе по сравнению с расходом на B.E.P. жидкость начнет рециркулировать или двигаться в обратном направлении на всасывании и нагнетании.

Хорошо известно, что повреждения кавитационного типа, наблюдаемые на входных лопатках и не связанные с недостаточным NPSH, могут быть напрямую связаны с насосом, работающим в зоне рециркуляции на всасывании. Подобные повреждения, наблюдаемые на концах нагнетательных лопаток, также могут быть связаны с работой насоса в зоне рециркуляции нагнетания.

Рециркуляция всасывания и нагнетания может происходить в разных точках, как показано на характеристической кривой ниже.

---

Регенеративный насос : см. Периферийный насос, также известный как регенеративный турбинный насос.

---

Число Рейнольдса : число Рейнольдса пропорционально соотношению скорости и вязкости, чем выше число (более 4000 для турбулентного потока), тем более турбулентный поток и меньшая вязкость оказывает влияние. При высоких числах Рейнольдса (см. Линию перехода к полной турбулентности на диаграмме Муди) шероховатость трубы становится определяющим фактором потерь на трение.Чем ниже число Рейнольдса (менее 2000 для ламинарного потока), тем более актуальной является вязкость жидкости. Большинство применений находятся в режиме турбулентного потока, если только жидкость не очень вязкая (например, 300 сСт и выше), скорость должна быть очень низкой для создания режима ламинарного потока.

---

Rheopectic : Свойство жидкости, вязкость которой увеличивается со временем.

Для получения дополнительной информации см. Неньютоновские жидкости.pdf

---

Резиновая гильза насоса : см. Шламовый насос.

---

Винтовое рабочее колесо : Винтовое центробежное рабочее колесо имеет форму конического винта Архимеда. Первоначально разработанный для перекачивания живой рыбы, винтовой центробежный насос
стал популярным для многих приложений, связанных с перемещением твердых частиц.

для получения дополнительной информации см. Этот информационный бюллетень от Lawrence Pump.
см. Также эту статью насосной компании Hayward Gordon.

---

Насос без уплотнения : дополнительную информацию, изображения и ссылки на насосы без уплотнения см. В таблице типов насосов.

---

Самовсасывающий насос : насос, не требующий заливки или первоначального заполнения жидкостью. Корпус насоса имеет запас воды, который помогает создать вакуум, который поднимет жидкость из низкого источника.

Самовсасывающий насос

для получения дополнительной информации см. Specialty_pumps.pdf

---

Кожух : см. Насос с односторонним всасыванием.

---

Запорный напор : Общий напор, соответствующий нулевому расходу на кривой производительности насоса.

Рис. 12 Запорный напор и другие точки на кривой производительности центробежного насоса.

Запорный напор — это общий напор, который насос может подавать при нулевом расходе (см. Следующий рисунок). Запорная головка важна по 2 причинам.

1. В некоторых системах (что, по общему признанию, необычно), нагнетательная линия насоса может проходить на гораздо большей высоте, чем конечная точка нагнетания.Жидкость сначала должна достичь более высокого уровня в системе. Если запорный напор меньше статического напора, соответствующего верхней точке, то поток в системе не установится.

2. Во время запуска и проверки насоса быстрый способ определить, обладает ли насос потенциальной мощностью для обеспечения необходимого напора и расхода, — это измерить запорный напор. Это значение можно сравнить с запорным напором, рассчитанным по кривой производительности насоса.

---

Насос с боковым каналом : это насос, обеспечивающий высокий напор при низкие потоки с дополнительным преимуществом, заключающимся в возможности работать с газами.Принцип работы помпы хорошо объяснено на веб-сайте Sero Pump

Веб-сайт. Я включил версию Интернета в формате pdf материалы сайта (как есть) на случай, если однажды веб-страница Sero изменится или исчезнет, я благодарен Серо за то, что сделал это доступным. Принцип побочного канала аналогичен к регенеративному (периферийному) насосу.

В базе данных насосов вы найдете другие примеры и поставщиков насосов с боковым каналом. с использованием типа насоса: боковой канал.

---

Сифон : Система трубопроводов или трубок, где точка выхода ниже точки входа и где некоторая часть трубопровода находится выше свободной поверхности источника жидкости.

Рисунок 14 Сифон.

См. В этой статье описание того, как работает сифон.

---

Шламовый насос : некоторые виды шлама имеют тенденцию к очень сильному оседанию. быстро и трудно удерживать в подвешенном состоянии. Насосная компания Lawrence решила эту проблему. проблема, поставив мешалку перед всасывающим устройством насоса.

Шламовый насос

для получения дополнительной информации см. Specialty_pumps.pdf

---

Шламовый насос : прочный насос для тяжелых условий эксплуатации, предназначенный для агрессивных или абразивных шламов, которые обычно используются в горнодобывающей промышленности с частицами различных размеров. Это достигается за счет футеровки внутренней части корпуса насоса, а также рабочего колеса резиной.

Шламовый насос

см. Подробный чертеж для получения дополнительной информации

см. Специальные_насосы.pdf для получения дополнительной информации

, а также Руководство Warman Slurry Pumping Handbook

---

Удельный вес (SG) : отношение плотности жидкости к плотности воды при стандартных условиях. Если удельный вес равен 1, то плотность такая же, как у воды, если меньше 1, то жидкость менее плотна, чем вода, и тяжелее воды, если удельный вес больше 1. Удельный вес ртути равен 14, у бензина — удельный вес. SG 0,8. Полезность удельного веса заключается в том, что он не имеет единиц измерения, поскольку он является сравнительной мерой плотности или соотношением плотностей, поэтому удельный вес будет иметь одно и то же значение, независимо от того, какую систему единиц мы используем, имперскую или метрическую.

Для получения дополнительной информации см. Удельный вес.pdf

Посмотрите этот эксперимент на видео, показывающем, что общий напор не зависит от плотности или удельного веса.

приведенное выше изображение взято из сборника данных Cameron Hydraulic, который содержит большой объем информации о свойствах жидкости.

---

Удельная скорость : число, указывающее тип насоса (например, радиальный, смешанный поток или осевой) подходит для применения.Рисунок ниже известен как диаграмма Balje .

Удельная скорость рассчитывается по формуле:

Преобразование удельной скорости из метрических в британские N _Sm приведено ниже:

см. Также удельную скорость всасывания

статью по этой теме см. Specific-speed_primer.pdf

, а вот калькулятор для конкретной скорости в веб-приложении.

---

Стандартный моноблочный насос со спиральной частью : Спиральная часть — это корпус, имеющий спиралевидную форму.В Вал двигателя соединен с рабочим колесом без промежуточной муфты, что обеспечивает компактное расположение. Диапазон расхода обычно составляет менее 300 галлонов в минуту.

Изображение этого насоса любезно предоставлено Ace Pumps.

---

Стандартный насос со спиральной частью отдельно подсоединяется : Спиральная часть представляет собой корпус, имеющий спиральную форму. В Вал двигателя соединен с рабочим колесом промежуточным валом с двумя муфтами.

Изображение этого насоса любезно предоставлено Allweiler.

---

Деформация : отношение абсолютного смещения контрольной точки внутри тела к характерной длине тела. см. рисунок 10.

---

Напряжение : в данном случае относится к касательному напряжению или силе между слоями жидкости, разделенной на площадь поверхности между ними.

---

Сальник : соединение, которое изолирует жидкость в насосе, предотвращая ее выход между корпусом и валом насоса.На следующем изображении (источник: Справочник по насосам от McGraw-Hill) показан типичный сальник с сальником. Функция набивки — контролировать утечку, а не устранять ее полностью. Набивка должна быть смазана, и для надлежащей смазки должен поддерживаться поток из коробки сальника от 40 до 60 капель в минуту. Это делает этот тип уплотнения непригодным для ситуаций, когда утечка недопустима, но они очень распространены в крупных отраслях первичного сектора, таких как горнодобывающая и целлюлозно-бумажная промышленность.

---

Погружение или погружение : Под погружением здесь понимается высота между свободной поверхностью всасывающего бака и всасывающей трубой насоса.

Рис. 13 Минимальное погружение во избежание образования вихрей.

Попробуйте это веб-приложение для расчета минимальной высоты погружения.

Вот красивое изображение осевого насоса с проблемой погружения всасывающего патрубка.

смотрите это видео на погружении

Гидравлический институт издает руководство по конструкции всасывающего патрубка насоса, в котором даются подробные рекомендации.

Насосная компания Goulds бесплатно предоставляет аналогичные рекомендации по конструкции всасывающего патрубка.

---

Разделитель потока на всасывании : металлическое ребро на всасывании насоса, которое устанавливается на некоторых насосах. Его цель — удалить крупномасштабные вихри, чтобы линии потока были как можно более параллельны, когда жидкость входит в проушину рабочего колеса.

---

Всасывающий патрубок : устройство, которое помогает выпрямить поток перед насосом, имеющим изгиб на 90 градусов непосредственно перед ним.

Насколько мне известно, существует два типа присосок.

Другой тип всасывающей направляющей — лопаточная система Cheng

.

Пластина Cheng, см. Cheng Fluid Systems

Еще одним производителем стандартных компонентов всасывающей направляющей диаметром от 2 до 14 дюймов является компания Metraflex.Bell Gossett производит всасывающую направляющую, которую они называют всасывающим диффузором.

см. Брошюру Bell Gossett по всасывающим диффузорам

---

Всасывающая заслонка : см. Всасывающую направляющую.

---

Удельная скорость всасывания : число, указывающее, достаточны ли условия всасывания для предотвращения кавитации. По данным Гидравлического института, удельная скорость всасывания должна быть менее 8500. Другие эксперименты показали, что удельная скорость всасывания может достигать 11000.

Когда насос имеет высокое значение удельной скорости всасывания, это также будет означать, что входная площадь рабочего колеса должна быть большой, чтобы уменьшить скорость на входе, которая необходима для обеспечения низкого NPSHR. Однако, если вы продолжите увеличивать площадь впуска рабочего колеса (для уменьшения NPSHR), вы достигнете точки, где площадь впуска будет слишком большой, что приведет к рециркуляции на всасывании (гидравлически нестабильно, вызывая вибрацию, кавитацию, эрозию и т. Д.). Рекомендуемое значение максимальной удельной скорости всасывания — избежать достижения этой точки.(абзац предоставлен Майком Таном из группы форума по насосам).

Сохранение удельной скорости всасывания ниже 8500 также является способом определения максимальной скорости насоса и предотвращения кавитации.

Для насоса двойного всасывания половина значения Q используется для расчета удельной скорости всасывания.

Удельная скорость всасывания рассчитывается по формуле:

см. Также удельную скорость

Преобразование удельной скорости всасывания из метрических в британские S _м приведено ниже:

Термин N _SS также используется для обозначения удельной скорости всасывания.

Согласно Институту гидравлики, эффективность насоса максимальна, когда удельная скорость всасывания находится между 2000 и 4000. Когда S выходит за пределы этого диапазона, эффективность должна быть снижена в соответствии со следующим рисунком.

Источник: журнал Pump & Systems, август 2005 г.

статью по этой теме см. Specific-speed_primer.pdf

, а вот калькулятор в веб-приложении для расчета удельной скорости всасывания.

В следующей таблице приведены более точные рекомендации по желаемым рабочим диапазонам скорости всасывания.

Источник: Практика перерабатывающей промышленности RESP 001 Проектирование насосных систем, в которых используются центробежные насосы.

---

Статический напор на всасывании : разница в высоте между уровнем жидкости в источнике жидкости и осевой линией насоса (см. Рисунок 4). Эта головка также включает в себя любой дополнительный напор, который может присутствовать на поверхности жидкости всасывающего бака, например, как в случае всасывающего бака под давлением.

---

Статический подъемник на всасывании : такое же определение, как у статического напора всасывания.Этот термин используется только тогда, когда осевая линия насоса находится над поверхностью жидкости всасывающего резервуара.

---

Система : как в насосной системе. Система включает в себя все трубопроводы, включая оборудование, начиная с точки входа (часто поверхность жидкости всасывающего резервуара) и заканчивая точкой выхода (часто поверхность жидкости резервуара слива).

---

Системная кривая : графическое представление зависимости общего напора насоса от расхода. Расчеты выполняются для общего напора при различных расходах, эти точки связаны и образуют кривую, называемую системной кривой.Его можно использовать для прогнозирования работы насоса при различных расходах. Общий напор включает статический напор, который является постоянным, и напор трения и разницу скоростного напора, которая зависит от расхода (см. Рисунок 11). Пересечение системной кривой с характеристической кривой насоса определяет рабочую точку насоса.

Изменений в систему, такие как открытие или закрытие клапанов или делая выпускную трубу длиннее или короче изменят головку трения, который изменит форму кривой системы и, следовательно, рабочую точку.На следующем рисунке изображена система со статическим напором 100 футов и общим сопротивлением системы примерно 20 футов, показанной кривой A. На выходе насоса имеется клапан, который частично закрыт. Если напор трения увеличивается (т. Е. Клапан закрыт), рабочая точка сместится с A на точку B, и поток упадет. Если напор трения уменьшается (т. Е. Открывается клапан), рабочая точка переходит в точку C, и расход увеличивается.

---

Системные требования : те элементы, которые определяют общий напор: трение и условия на входе и выходе системы (например, скорость, высота и давление).

---

Уравнение Свами-Джайна : уравнение, которое может использоваться вместо уравнения Коулбрука для расчета коэффициента трения f.

---

Тиксотропный : свойство жидкости, вязкость которой уменьшается со временем.

---

Общий динамический напор : идентичен общему напору. Этот термин больше не используется и был заменен более коротким общим напором.

---

Общий напор : разница между напором на нагнетательном и всасывающем фланцах насоса (син. Общий динамический напор.напор насоса, напор системы). см. также tutorial3.htm

---

Общий статический напор : Разница между статическим напором нагнетания и всасывания, включая разницу между поверхностным давлением нагнетательного и всасывающего резервуаров, если резервуары находятся под давлением (см. Рисунок 4). См. Также tutorial3.htm

---

Турбулентный : Поведение жидких предметов в потоке, характеризующееся быстрым движением частиц во многих направлениях, а также общим направлением всего потока жидкости.

---

Вакуум : давление ниже атмосферного.

---

Лопатки (кол-во) : см. Impeller.htm.

---

Частота прохождения лопаток : при проведении анализа вибрации эта частота (количество лопаток, умноженное на скорость вала) и даже кратные ей, отображается как пик, который может указывать на повреждение или несбалансированное рабочее колесо.

Рис. 15 Спектры шумовой вибрации, показывающие частоту прохождения лопатки (источник: The Pump Handbook publ.по McGrawHill)

см. Статьи об источниках вибрации насоса на этой веб-странице: pumpworld.htm

---

Пластинчатый насос : см. Радиально-пластинчатый насос.

---

Пластинчатый насос (гидравлический) : поршневой насос прямого вытеснения. Пластинчатые насосы успешно используются в самых разных областях (см. Ниже). Благодаря прочности лопастей и отсутствию контакта металл-металл, лопастные насосы идеально подходят для маловязких, несмазывающих жидкостей до 2200 сСт / 10 000 SSU.К таким жидкостям относятся СНГ, аммиак, растворители, спирт, жидкое топливо, бензин и хладагенты.

1. Ротор с прорезями или рабочее колесо эксцентрично поддерживается в циклоидальном кулачке. Ротор расположен близко к стенке кулачка, поэтому образуется полость в форме полумесяца. Ротор уплотняется в кулачке двумя боковыми пластинами. Лопатки или лопасти входят в прорези крыльчатки. Когда рабочее колесо вращается (желтая стрелка) и жидкость входит в насос, центробежная сила, гидравлическое давление и / или толкатели толкают лопатки к стенкам корпуса.Плотное уплотнение между лопастями, ротором, кулачком и боковой пластиной является ключом к хорошим характеристикам всасывания, характерным для принципа лопастного насоса.

2. Корпус и кулачок нагнетают жидкость в насосную камеру через отверстия в кулачке (маленькая красная стрелка на дне насоса). Жидкость попадает в карманы, образованные лопатками, ротором, кулачком и боковой пластиной.

3. По мере того, как рабочее колесо продолжает вращаться, лопасти перемещают жидкость к противоположной стороне полумесяца, где она выдавливается через выпускные отверстия кулачка, когда лопасть приближается к точке серпа (маленькая красная стрелка на стороне насоса. ).Затем жидкость выходит из выпускного отверстия.

Rexroth — крупный производитель пластинчатых насосов https://www.boschrexroth.com/en/us/

---

Давление пара : давление, при котором жидкость кипит при определенной температуре.

Рис. 16 Граница между жидкой и паровой фазами жидкости. Жидкость может испаряться при повышении температуры или понижении давления.

Рисунок 17 Зависимость давления пара оттемпература для различных жидкостей.

---

Вентури (закон Бернулли) : трубка Вентури имеет постепенное сужение это открывается в постепенное расширение. Область ограничения будет иметь более низкое давление, чем область ограничения. увеличенное пространство перед ним. Если разница в диаметрах большая, вы можете даже создают очень высокий вакуум (-28 футов водяного столба). Я использую дешевую пластиковую трубку Вентури от Фишера или Коула Палмера. для эксперимента, который я провожу, чтобы продемонстрировать давление пара во время моих обучающих семинаров, и это очень легко создать очень высокий абсолютный вакуум.

В некоторых местах я не могу провести этот эксперимент, потому что в номерах отеля нет источника воды, жаль, потому что это всегда выигрыш, поэтому мне нужно вернуться к видео. Если вы хотите приобрести этот изящный пластик Вентури вы можете приобрести здесь, на сайте labsupplyoutlaws.com, это довольно недорого.

Непросто понять, почему низкое давление возникает в области малого диаметра трубки Вентури. Я придумал это объяснение, которое, кажется, помогает.

Понятно, что весь поток должен проходить от большего участка к меньшему. Или в другом Другими словами, расход останется неизменным в большой и малой частях трубки. Скорость потока то же самое, но скорость меняется. Скорость больше в небольшом участке трубки. Там есть связь между энергией давления и энергией скорости, если скорость увеличивает давление энергия должна уменьшиться. Это принцип сохранения энергии в действии, который также является законом Бернулли.Это похоже на велосипедиста на вершине холма. Вверху или в точке 1 (см. Рис. 18 ниже) значок высота велосипедиста высокая, а скорость низкая. Внизу (точка 2) высота невысока и скорость высока, энергия возвышения (потенциальная) была преобразована в энергию скорости (кинетическую). Давление и энергии скорости ведут себя точно так же. В большей части трубы давление высокое, а скорость низкая, в небольшая часть, давление низкое, а скорость высокая.

Рис. 18 Эффект Вентури.

Закон Бернулли — это отношение между двумя точками в системе, которое гласит, что сумма энергии, соответствующие давлению, скорости и высоте, должны быть сохранены.

Общая форма закона (без учета трения):

, где p 1 — давление, v 1 — скорость, а h 1 — высота. в точке 1 и те же параметры используются в точке 2.Гамма — это плотность жидкости, а г ускорение свободного падения.

В случае велосипедиста давление отсутствует, и могут изменяться только скорость и высота, так что Закон Бернулли становится:

по мере того, как велосипедист спускается с холма h 2 становится меньше, чем h 1 и сбалансируйте уравнение, тогда v 2 должно быть больше, чем v 1 .

В случае трубки Вентури нет изменения высоты, и могут изменяться только скорость и давление, так что закон Бернулли становится:

Мы ясно видим, что если v2 больше v1, то p2 должно быть меньше v1, чтобы сбалансировать уравнение.

, статью по этой и смежным темам см. В файле unknown_aspects-pump-syst.pdf

.

---

Вязкость : свойство, по которому можно оценить сопротивление жидкости движению. Сопротивление вызывается трением между жидкостью и граничной стенкой, а внутри — слоями жидкости, движущимися с разными скоростями. Чем более вязкая жидкость, тем выше потери на трение в системе. На центробежные насосы влияет вязкость, и для жидкостей с вязкостью выше 10 сСт производительность насоса должна быть скорректирована.

На следующем рисунке, который вы можете найти в каталоге насосов Goulds в техническом разделе, показано влияние вязкости на производительность насоса.

Следующий рисунок представляет собой диаграмму значений вязкости для различных жидкостей, которую вы можете найти в справочнике Cameron Hydraulic.

Базовая единица вязкости известна как Пуаз или сантипуаз (сП), названная в честь французского ученого Пуазейля, открывшего практический метод измерения вязкости.Греческая буква используется для обозначения вязкости. Существует два типа вязкости, первый из которых только что упомянут, известен как абсолютная вязкость, а другой, для которого используется греческая буква ню, называется кинематической вязкостью. Единица кинематической вязкости — сантисток (сСт), названная в честь английского ученого Стокса.

Связь между ними:

Данные о вязкости обычных жидкостей

также можно найти в каталоге насосов Goulds.

---

Коррекция вязкости : см. Вязкость.

---

Насос с вискозиметрическим сопротивлением : насос, рабочее колесо которого не имеет лопастей, но работает за счет контакта жидкости с плоской вращающейся пластиной, вращающейся с высокой скоростью для перемещения жидкости.

Вязкостной насос

для получения дополнительной информации см. Specialty_pumps.pdf

---

Улитка : кожух синхронизатора.

---

Vortex : см. Погружение.

---

Вихревой насос : см. Насос с утопленным рабочим колесом.

---

Гидравлический удар (скачок давления) : Если в системах с длинными нагнетательными линиями (например, в промышленных и муниципальных системах водоснабжения, на нефтеперерабатывающих заводах и электростанциях) перекачиваемая жидкость ускоряется или замедляется, из-за изменений возникают колебания давления. по скорости. Если эти изменения скорости происходят быстро, они вызывают скачок давления в системе трубопроводов, возникающий в точке возмущения; распространение происходит в обоих направлениях (прямые волны), и эти волны отражаются (непрямые волны) в точках разрыва, например.грамм. изменения площади поперечного сечения, ответвлений труб, регулирующих или запорных клапанов, насосов или резервуара. Граничные условия определяют, будут ли эти отражения вызывать отрицательные или положительные выбросы. Суммирование всех прямых и непрямых волн в данной точке в данный момент времени дает условия, существующие в этой точке.

Эти скачки давления, в дополнение к нормальному рабочему давлению, могут привести к чрезмерному давлению и напряжениям в компонентах установки. В тяжелых случаях такие скачки давления могут привести к выходу из строя трубопроводов, арматуры или корпусов насоса.Минимальный скачок давления может, особенно в самой высокой точке установки, достичь давления пара перекачиваемой жидкости и вызвать испарение, ведущее к отделению столба жидкости. Последующее повышение давления и столкновение разделенного столба жидкости может привести к значительному гидравлическому удару. Скачки давления, возникающие в этих условиях, также могут привести к выходу из строя или разрушению компонентов установки.

Для максимального колебания давления можно использовать формулу скачка давления JOUKOWSKY:

Δp = ρ.а. Δv

Где ρ = плотность перекачиваемой жидкости

a = скорость распространения волны

Δv = изменение скорости потока в трубе.

Полное колебание давления, соответствующее изменению скорости Δv, происходит только в том случае, если изменение скорости Δv происходит в течение периода.

t ≤ время отражения tr = 2.л / а

, где l = расстояние между ближайшей несплошностью (точкой отражения) и точкой возмущения.

Вклад Моше Шаяна с дискуссионного форума по насосам.

Эта статья под названием Val-Matic Valve, озаглавленная «Регулирование помпажа в насосной станции», появилась в журнале Pumps & Systems за март 2007 г. это очень хорошее описание того, как возникает гидравлический удар и как его можно контролировать.
