Западающий цоколь для загородного дома (фото)

Цоколь — это верхняя часть фундамента, которая огораживает подпольное пространство и возвышается над уровнем грунта на 50-70 см. Он служит для перехода от фундамента к наружным стенам, внося свой вклад в общий дизайн дома. При этом цоколь постоянно находится в неблагоприятных условиях — под постоянным воздействием осадков, грунтовых вод, росы или заморозков. Поэтому в устройстве цоколя должны использоваться прочные морозостойкие и водоустойчивые материалы, такие как бетон, бутобетон или натуральный камень. Прежде чем приступать к возведению цоколя, необходимо определиться с типом цоколя и материалами, из которых он будет изготовлен. В зависимости от формы различают западающий цоколь, выступающий цоколь и цоколь в одной плоскости со стеной. Самыми распространенными являются первые два варианта, тогда как вариант в одной плоскости со стеной практически не распространен, так как выглядит нечетко выраженным и не прикрывает гидроизоляцию здания.

Схема цокольного этажа.

Типы цоколя по форме

Западающий цоколь.

Этот тип цоколя является оптимальным для строительства загородного дома, так как он защищает слой гидроизоляции от атмосферных и механических воздействий, обеспечивает сток дождевой и талой воды со стен и крыши, не требуя наличия специальных устройств для стока влаги.

Схема устройства отделки западающего цоколя.

Следует, однако, обратить внимание, что при наличии столбчатого фундамента на пучинистом грунте необходимо оставлять пространство в 10-15 см над грунтом, чтобы обеспечить беспрепятственный подъем грунта при пучении. Это пространство изнутри закрывается экраном из досок, чтобы исключить попадание материала отмостки или засыпки в подполье.

Выступающий цоколь.

Такой тип цоколя применяется в том случае, если дизайну здания необходимо придать архитектурную выразительность. Но его применение возможно, только если в доме будут тонкие стены (рубленые или каркасные) и теплое подполье. Для того чтобы возвести такую конструкцию, необходимы качественные долговечные материалы, так как она наиболее подвержена воздействию атмосферных явлений. Для выступающего цоколя сложно сделать дополнительную отделку, потому материалы для него должны быть достаточно эстетичными: кирпич или природный камень.

Вернуться к оглавлению

Возведение цоколя

Прежде чем выбирать материал, из которого будет сложен ваш цоколь, следует обратить внимание не только на его прочность и долговечность, но и на сочетание его с наружными стенами. Например, при наличии кирпичных стен не стоит делать кирпичный же цоколь, так как с фактурой кирпичной кладки лучше смотрится бетонная гладкая поверхность. Если стены гладкие, то с ними лучше контрастирует цокольное основание, выполненное из натурального камня или кирпича.

Кирпичный цоколь.

Схема гидроизоляции цокольного этажа.

Для возведения кирпичного цоколя кроме кирпича потребуется цементный раствор для кладки и монолитной заливки верхней части цоколя.

Для приготовления раствора требуется соблюдать пропорции слагающих его материалов. Пропорция цемента к песку и воде составляет 1:5:2. Вода добавляется по мере необходимости, чтобы раствор представлял собой однородную липкую смесь. Он замешивается на ровной площадке или в какой-либо емкости и разносится порциями к месту кладки.

Кладка производится на высохший армированный фундамент. Между цоколем и фундаментом выкладывается рубероид, который будет выполнять роль гидроизоляции. На рубероид выкладывается раствор и кирпич. Кладку начинают с углов, чтобы удостовериться в их прямоугольности. После того как все углы выложены в несколько рядов (4-5) и выверены, заполняется кладка по стенам. Вертикальность кладки выверяется по отвесу или уровню. Толщину слоя раствора не стоит делать более 1 см. Когда цоколь возведен до проектной величины, его верх равняется слоем раствора или возводится небольшой пояс монолитного бетона.

Бетонный тип цоколя.

Цоколь, выполненный из монолитного бетона, считается наиболее долговечным. Для его возведения нужен цемент высоких марок (300-400), который обеспечивает необходимую прочность и долговечность. Кроме того, бетонному цоколю можно придать любую оригинальную форму, применяя внутри опалубки дизайнерские матрицы, к примеру, гофрированный стеклопластик.

Цоколь из кирпича на сборном фундаменте.

Для возведения монолитного цоколя необходима опалубка. Если толщина цоколя большая, то возможно возведение дополнительной внутренней кирпичной опалубки. При заливке монолитного бетонного цоколя желательно избегать появления вертикальных или горизонтальных швов. Бетон армируют сеткой из стальной проволоки с ячейками 15-20 см, чтобы предотвратить образование сколов и трещин и дополнительно повысить прочность конструкции.

Как и при возведении кирпичного цоколя, между бетонным цоколем и фундаментом укладывается слой гидроизоляции. Заливку цоколя лучше всего завершить в один день, что поможет избежать как швов, так и раковин и наслоений внутри конструкции. После того как бетон схватился и подсох, опалубку убирают, а внешние раковины затирают раствором.

Монолитный цоколь можно заменить бетонными блоками. Размеры блоков могут быть различными, однако лучше брать такие, высота которых равна проектной высоте цоколя. Блоки выкладываются по периметру здания и скрепляются цементным раствором. Следует иметь в виду, что блоки массой до 100 кг можно укладывать вручную, но для блоков массой 300-500 кг необходима либо строительная техника, либо система рычагов.

Вернуться к оглавлению

Защита цоколя от внешних воздействий

Чтобы возведенный вами цоколь сохранял свою надежность долгие годы, следует позаботиться о защите его от влаги, так как она является главной причиной разрушения цоколя из-за микротрещин и перепада температур.

Вернуться к оглавлению

Вентиляция цоколя

Схема видов цокольных этажей.

В первую очередь стоит запроектировать вентиляцию цоколя. Хорошая вентиляция препятствует образованию на его стенах конденсата, высушивая стены. Главное требование, предъявляемое к вентиляции, — чтобы состав воздуха, проходящего через нее, соответствовал всем санитарно-гигиеническим нормам.

Для нормального газообмена между подвалом и окружающей средой применяют либо принудительный, либо естественный приток воздуха. Первый способ требует наличия дополнительного оборудования (вытяжек), что скажется на общей стоимости цоколя.

Более простым, но не менее надежным вариантом, является естественная вентиляция. Она представляет собой несколько вертикальных каналов, нижние и которых отвечают за приток свежего воздуха, а верхние — за вытяжку воздуха наружу. Каналы представляют собой отверстия в цоколе размером не менее 14х14 см, которые отделываются деревом. В зимнее время каналы перекрываются заглушками, чтобы исключить образование сырости в подвальном помещении.

Неплохую вентиляцию можно обеспечить несколькими окнами, расположенными с каждой стороны дома на высоте 15 см от отмосток. Размер окон составляет 15х25 см.

Вернуться к оглавлению

Гидроизоляция цоколя

Гидроизоляция защищает конструкцию от внешних осадков и грунтовых вод. Изоляцию конструкции от влаги проводят в двух уровнях. Первый слой укладывается на высоте 15-20 см над уровнем грунта снаружи цоколя, а вторым защищается от влаги пол подвала.

Схема гидроизоляции цоколя.

Если грунтовые воды расположены достаточно глубоко, пол подвала можно засыпать цементно-песчаным слоем толщиной 2-3 см. При высоком расположении грунтовых вод на пол кладут 2-3 слоя рубероида или толя, которые склеивают между собой битумной мастикой. Кроме пола гидроизоляционное покрытие наносится и на внутренние стены подвала, которые предварительно выравниваются и штукатурятся. Все деформационные швы, как на полу, так и на стенах, устраняют резино-битумной смесью или битумом с волокнистым наполнением.

Современный строительный рынок предлагает специальные добавки в бетон, которые увеличивают его влагостойкость и срок службы, однако повышают и цену бетона. Для защиты от влаги готовых фундаментов можно применять современную проникающую гидроизоляцию из полимерных смесей. Такие смеси глубоко приникают во все микротрещины, обеспечивая надежную их защиту от влаги.

Вернуться к оглавлению

Теплоизоляция цоколя

Схема утепления цоколя для деревянного дома.

Теплоизоляции отмостки и цоколя уделяется особое внимание, так как она не только защищает цоколь, но и снижает теплопотери всего здания. Применяемые для этого материалы должны хорошо сопротивляться влаге, быть стойкими к морозам, осадкам и другим воздействиям.

Если в здании нет подвального помещения, то теплый подпол должен быть не менее 25 см под дощатыми полами на лагах. Меньшая высота приведет к гниению пола из-за некачественной вентиляции. При большей высоте стоит позаботиться о качественной теплоизоляции подпольного пространства.

Цокольное пространство изнутри утепляется песчаной или керамзитной отсыпкой и плитной прокладкой из минеральной ваты. Такой способ возможен для жилых домов, которые эксплуатируются круглогодично. Если обогрев дома происходит эпизодически, то такой способ теплозащиты может привести к образованию стойкой сырости и деформации и гниению полов.

Если стоит задача утеплить только цокольное перекрытие, а не подпольное пространство в целом, то можно применять специальные теплоизолирующие материалы. К примеру, для дач и коттеджей применяют перфорированные пластиковые листы, которые имитируют цокольный постамент. Они обеспечивают качественную вентиляцию подпольного пространства, легко крепятся и защищают подпол от животных. Кроме того, такие материалы имеют красивый дизайн, который подчеркнет общий вид вашего дома.

Отделка свайного фундамента цокольным сайдингом.

Для защиты отмостки и цоколя широкое распространение получил экструдированный пенополистирол. Этот материал обладает хорошей прочностью, низким влагопоглощением и стоимостью. Благодаря герметичности ячеек материала он не намокает, что позволяет сохранять защитные свойства в течение десятков лет. Качественное утепление такими плитами защищает подпольное пространство от конденсата и плесени.

Пенополистирольные плиты крепятся непосредственно на гидроизоляционный слой и присыпаются землей. Нельзя применять для крепления таких плит клеящие смеси, содержащие ацетон или сольвент, так как они растворяют полистирол. Не стоит применять горячие битумные мастики по той же причине.

Наружную сторону установленных пенополистирольных плит необходимо защитить от прямых солнечных лучей с помощью штукатурок или сетки из металла или стекловолокна. Защитный слой не должен контактировать с грунтом, потому обрабатывается внизу битумной мастикой.

Качественный цоколь — оптимальное решение для загородного дома. Он продлит долговечность вашего дома, придав ему неповторимый стиль и дизайн, выполняя защитные функции.

moifundament.ru

Что такое цоколь и как правильно его сделать

Строительство дома – процесс ответственный и многоэтапный. После закладки фундамента постройки следует переходить к планировке цоколя. О том, как правильно сделать цоколь дома, пойдет речь в статье.

Что такое цоколь

Вначале объясним, что такое цоколь. Это нижняя часть строения, возвышающаяся над фундаментом. Часто именно эту ступень оформляют таким образом, чтобы она выделялась на фоне остальных частей дома.

Цоколь здания выделяется за счет:

  • декоративной облицовки;
  • выступания относительно поверхности фасадов дома.

В ленточном фундаменте цоколь – это верхняя его часть, в столбчатом – стена между его столбами.

Цокольный этаж из кирпича

Устройство цоколя частного дома подобно устройству фундамента. Внешне он не должен нарушать общий стиль оформления стен. На характеристики цоколя могут влиять:

  • общие размеры дома;
  • особенности рельефа местности;
  • климат.

Цоколь должен гармонично вписываться в конструкцию и не нарушать внешний вид всего дома и его пропорции. Все чаще проектировщики отдают предпочтение цоколю, который западает относительно стен. Такой цоколь обеспечивает хороший отток дождевой воды и защиту стен дома от скопления влаги, не требует установки дополнительного отлива.

Если здание имеет несколько этажей, может возникнуть необходимость строительства цокольного этажа, высота которого над землей не должна превышать половину высоты обычного этажа.

Зачем нужен цоколь

Цоколь выполняет ряд важных функций:

  • Влагозащита. Обеспечивает правильное направление потоков воды, образующихся при осадках. Благодаря облицовке он защищает подлежащий материал от влаги, остающейся после дождя или поступающей из грунта.
  • Термоизоляция. Цоколь, в том числе и благодаря отделке, помогает снизить потери тепла, что очень актуально в зимнее время.
Цоколь выполняет ряд важных функций, одна из них теплоизоляция
  • Создание базиса для стен. Выполняет несущую функцию.
  • Обеспечение архитектурного единства всех частей сооружения.

Соблюдение указанных характеристик требует тщательного продумывания типа цоколя, материала для изготовления, облицовки.

Виды цоколя

Исходя из соотношения поверхности стены и цоколя, последний делится на три вида:

  • заподлицо;
  • западающий;
  • выступающий.

Цоколь заподлицо не выходит за пределы стен, западающий находится глубже плоскости фасада, выступающий строится шире уровня стен.

Выступающий цоколь используется при постройке домов в классическом стиле. В эстетическом плане он наиболее приемлем, придает строению визуальную устойчивость. Минусом является необходимость установки дополнительного стока для воды, иначе влага начинает скапливаться над цоколем.

Цоколь, находящийся на одном уровне со стенами, затрудняет качественную влагозащиту. Визуально здания с таким цоколем лишены изящества и имеют вид коробки.

Выступающий цоколь используется при постройке домов в классическом стиле

Западающий цоколь имеет много достоинств, среди которых – надежная защита от влаги. Однако в восприятии людей, привыкших к классической архитектуре, он проигрывает в оформлении. Подобное соотношение между цоколем и стенами визуально придает всей конструкции неустойчивый вид.

Как самостоятельно сделать цоколь

Перед тем как сделать цоколь самостоятельно, желательно ознакомиться с точными планами проектировки сооружений, подобных тому, которое вы собираетесь делать.

Перед началом строительства необходимо будет определиться с такими параметрами:

  • тип цоколя;
  • виды и количество необходимых материалов;
  • облицовочный материал;
  • утепление и гидроизоляция.
Цоколь дома заподлицо

Как выбрать вид цоколя

Несколько советов относительно типа цокольной части дома:

  • Из всех видов цоколя специалисты-строители рекомендуют отдавать предпочтение западающему, поскольку он обеспечивает наилучшую защиту от влаги.
  • Желательно воздержаться от планировки цоколя, находящегося вровень со стеной. В этом случае остается открытой и незащищенной граница между стеной и цоколем.
  • Выступающий цоколь предпочтителен только в том случае, если владельцы дома не готовы отказаться от традиционных архитектурных форм.

Высота цоколя может колебаться в среднем от 50 до 75 см. Если нужен цокольный этаж, размеры цоколя будут больше, соответственно, необходимо учесть тот факт, что потребуется большее количество строительных материалов.

Подбор материала для цоколя

При подборе строительного материала для цоколя следует обратить внимание на морозоустойчивые варианты с высокими прочностными характеристиками:

  • Монолитный бетонный цоколь – это оптимальный вариант. Бетон удовлетворяет всем необходимым параметрам цокольных материалов. Перед постройкой такого цоколя необходимо сделать опалубку, которая представляет собой несколько листков щиткового материала (фанера, пластик), сложенные таким образом, чтобы получилось вместилище для жидкого бетона. Раствор вливают после того, как уложена металлическая арматура. Желательно заливать бетон по всей площади цоколя, чтобы не было стыков. После того, как опалубка снимается, можно работать дальше.
Монолитный бетонный цоколь
  • Бетонные блоки. Используются реже, поскольку минусом этого материала является вероятность образования пустот за счет наличия некратных блоков. Эти пустоты можно заполнить цементом, но однородность всей конструкции будет нарушена. Следует выбрать надежный раствор для укладки.
  • Природный или искусственный камень. Используется при выкладке цоколя поверх ленточного фундамента. Камень выкладывается на скрепляющий раствор. Этот материал достаточно сложен в работе, поэтому выкладкой такого цоколя должен заниматься человек, имеющий опыт работы с натуральным камнем. Натуральный или искусственный камень смотрится весьма эффектно, здание с таким цоколем будет выделяться на фоне более простых сооружений.
  • Кирпич. Достоинством кирпича является относительная простота работы с ним. Лучше использовать полнотелый кирпич из обожженной глины. Цоколь из кирпича достаточно хорошо удерживает тепло и переносит низкие температуры. В особенности кирпич рекомендован для выкладки цоколей в той местности, где температура опускается ниже 20 градусов. Укладку хорошо проводить в 1,5–2 кирпича.

Как рассчитать количество кирпича на цоколь? Этот вопрос решается простой формулой.

Количество кирпича на 1 кв. м цоколя (при кладке в 0,5 кирпича) = 1 кв. м : высота кирпича в м : длину кирпича в м.

Гидроизоляция цоколя

Цель гидроизоляции цоколя – это его защита от грунтовых вод, а также влаги, скапливающейся после дождя или снега. Защищать поверхность от влаги следует в двух направлениях: по вертикали и по горизонтали. Горизонтальная гидроизоляция подразумевает использование изолирующих материалов между фундаментом и наружной частью цоколя. Вертикальная гидроизоляция осуществляется посредством нанесения защитного покрытия на внешнюю часть стен и цоколя.

Внешняя гидроизоляция цоколя

В качестве материала для горизонтальной гидроизоляции лучше всего использовать рубероид или толь. Рубероид надежно защищает стены и цоколь от воды, обеспечивая комфортные условия эксплуатации всего помещения.

Для вертикальной защиты о воды можно использовать следующие покрытия:

  • битумные мастики;
  • защитные лаки;
  • полимерные смолы;
  • рулонные материалы.

Тип материала определяется в зависимости от условий окружающей среды (климата) и предназначения здания (что будет находиться внутри помещений).

Теплоизоляция

Наличие подвальных неотапливаемых помещений требует надежной теплоизоляции. В противном случае цоколь и фундамент могут разрушаться под воздействием окружающей среды, влаги, которая будет скапливаться в местах с плохой теплоизоляцией.

Теплоизоляция цоколя

В укладке теплоизоляционного материала своими руками нет ничего сложного для того, кто смог самостоятельно выстроить цоколь. Самое главное – правильно подобрать материал. Не стоит выбирать сыпучие теплоизоляторы, они могут абсорбировать влагу. Насытившись влагой, они теряют свои теплоизоляционные свойства.

Наиболее влагоустойчивыми материалами являются пористые, например, экструдированный полистирол, производящийся в виде плит. После установки полистирола его необходимо по специальной сетке облицевать штукатурной массой.

Облицовка цоколя

В качестве облицовочных материалов можно использовать следующие:

  • бетон;
  • Штукатурные массы или лакокрасочные материалы;
  • плитку или искусственный камень-булыжник;
  • сайдинг. Отделка цоколя сайдингом имеет массу достоинств, поскольку он наиболее устойчив к воздействию климата.

Рекомендации

Подводя итог вышесказанному, можно выделить несколько практических советов тем, кто собирается установить цоколь самостоятельно:

  • При планировке типа цоколя лучше выбрать западающий тип.
  • Высота цоколя не должна быть ниже 50 см.

  • Самым крепким материалом для возведения цоколя является бетон, но также можно использовать полнотелый кирпич, бетонные блоки или искусственный либо натуральный камень.
  • Для домов на ленточном фундаменте лучше выбрать натуральный камень.
  • Для гидрозащиты лучше всего подходит рубероид.
  • Для теплоизоляции лучше отказаться от применения сыпучих материалов и остановиться на пористых.

Качественные материалы для обустройства цоколя и соблюдение правил при планировке и строительстве помогут создать надежную опору для стен вашего дома.

pobetony.expert

Устройство цоколя и отмостки дома

Типы цоколя

Стена, ограждающая снаружи подпольное пространство дома, называется цоколем. При ленточных фундаментах цоколем обычно является его верхняя часть, выступающая над поверхностью земли, при столбчатом — стены, устраиваемые между столбами (забирка) или над столбами (ростверк). По отношению к наружной стене цоколь может быть выступающим, западающим или находиться с ней в одной плоскости.
Самый надежный — западающий цоколь.

  1. Отмостка;
  2. Монолитный бетон;
  3. Гидроизоляция;
  4. Кирпич;
  5. Железобетонный пояс;
  6. Штукатурка.

Его форма позволяет хорошо укрыть от механических и атмосферных воздействий гидроизоляционный слой, устраиваемый для защиты стен от проникания снизу почвенной влаги, обеспечивает беспрепятственный сток воды со стен во время косых дождей. По сравнению с выступающим цоколем он экономичнее (меньше толщина, не требуется устройства слива) и, будучи сдвинут ближе к осевой линии наружных стен, имеет более четкую конструктивную схему передачи вышерасположекных нагрузок на фундамент. Эстетические качества западающего цоколя также более современны.
Устройство выступающего цоколя оправдано в какой-то мере лишь в домах с тонкими наружными стенами (каркасными, рублеными), а также при наличии теплого подполья и по своей ширине превосходит толщину наружных стен.

  1. Монолитный бетон;
  2. Слив из оцинкованной кровельной стали;
  3. Гидроизоляция;
  4. Каркасная стена;
  5. Бревенчатая стена.

Однако и в этом случае можно найти решение, позволяющее убрать его выступающую часть, сохранив при этом теплое подполье.
Иногда цоколь делают в одной плоскости со стеной, такое решение также нельзя признать целесообразным, даже если материал цоколя и стены однороден по своей структуре. Гидроизоляционный слой в этом случае остается открытым и нечетко оформленным, а его местоположение выглядит случайным.

Цоколь дома подвергается значительным атмосферным и механическим воздействиям, поэтому при его устройстве следует применять надежные и долговечные материалы, не нуждающиеся в дополнительной отделке; естественный камень, бетон, хорошо обожженный кирпич. Штукатурка цоколя или его последующая облицовка керамическими плитками выглядит эффектно лишь в первые годы после отделки; в дальнейшем в процессе эксплуатации такая отделка, как правило, требует периодического восстановления и ремонта.

Наиболее практичный и долговечный цоколь из монолитного бетона. Такой цоколь лучше возводить сразу по всему периметру, без вертикальных и горизонтальных швов. Его прочность значительно повысится, если внутри разместить арматурный каркас, собранный из проволоки, старых труб н уголков. Если цоколь имеет значительную толщину, то в качестве внутренней опалубки можно использовать кирпичную стенку. Наружной поверхности бетонного цоколя можно придать различную фактуру, закладывая соответствующую матрицу в опалубку: резиновые коврики, волнистый стеклопластик и т. д. Бетонную поверхность после распалубки следует очистить от подтеков и наплывов, заделать в ней пустоты и щели, покрыть цементным молоком или жидким цементным раствором. Можно и покрасить эту поверхность, но любая краска недолго держится на цоколе.

На ленточных фундаментах иногда устраивают цоколь из заранее изготовленных бетонных блоков. Размеры их могут быть любыми, однако лучше, если по высоте они будут не меньше высоты цоколя. Нежелательны горизонтальные швы. Габариты цокольных блоков в основном зависят от способа их монтажа. При ручной укладке масса блоков не должна превышать 80—100 кг. Если при монтаже блоков используют обычные рычаги из бревен или металлических труб (высота подъема небольшая), то при наличии монтажных петель массу блоков можно увеличить до 300—500кг.

Наружные поверхности цокольных бетонных блоков могут иметь разнообразную фактуру: гладкую и рельефную, облицованную камнем, керамическими плитками, щебнем. Облицовочный слой, полученный в процессе изготовления блока, более прочный и надежный по сравнению с последующей отделкой и облицовкой заранее изготовленного бетонного блока.

При строительстве дома на столбчатых фундаментах устройство цоколя становится более трудоемким и ответственным. На пучиннстых грунтах его целесообразно решать в виде перемычки между столбами, армированной внизу металлическими стержнями диаметром 8—12мм. Такой цоколь (и в сборном, и в монолитном варианте) не должен непосредственно опираться на пучинистый грунт. Между цоколем и грунтом (в промежутках между опорами) следует оставлять свободное пространство высотой 10—15 см, закрываемое с боков антисептированными досками или плоскими асбестоцементными листами. При неправильном решении цокольного узла может деформироваться не только цоколь, но и все вышерасположенные конструкции. Именно по этой причине не рекомендуется устраивать цоколи или забирки между столбчатыми опорами легких сооружений (сараи, крыльца, террасы, веранды). Такое решение, кроме того, экономично и вполне оправдано по эксплуатационным соображениям: интенсивное проветривание открытого подполья снижает влажность подпольного воздуха и гарантирует долговечную работу деревянных конструкций. Для защиты подполья от дождя и снега по его периметру можно сделать цоколь-экран из плоских асбестоцементных листов или тонких железобетонных плит. Такой цоколь-экран, имея небольшое поперечное сечение (толщину), оказывает незначительное сопротивление грунту в момент его пучения и не требует устройства специальных воздушных полостей, необходимых при сооружении массивных цоколей.

На сухих непучиннстых (неподвижных) грунтах заполнение пространства между столбчатыми опорами (забирку) можно выполнить по железобетонной перемычке из любых материалов: камня, бетона, кирпича, дерева. При этом следует стремиться к тому, чтобы наружная поверхность цоколя по всему периметру стен была однородной и по форме, и по фактуре. Цоколь, на котором фундаментные столбы выступают в виде пилястр, эстетически смотрится архаично.

При выборе материала для устройства цоколя следует учитывать будущее его сочетание с материалом наружных стен дома. Например, если стены кирпичные, то цоколь не следует делать из кирпича: гладкая поверхность бетонного цоколя лучше сочетается с мелкой фактурой кирпичной кладки стены и, наоборот, цоколь из кирпича или камня хорошо смотрится на фоне относительно гладкой поверхности стены.

Устройство отмостки

Для защиты фундаментов от дождевых и паводковых вод по периметру дома устраивают отмостку
При хорошем качестве она не только служит надежной защитой от проникания поверхностных вод к основанию фундаментов, но является декоративным элементом внешнего благоустройства, выполняя роль своеобразного тротуара вокруг дома. Верхнее покрытие отмостки выполняют из щебня, гравия, булыжного камня, кирпича, асфальта, бетона, бетонных плиток.

  1. Материковый грунт;
  2. Глина;
  3. Песок;
  4. Бетон;
  5. Лоток для отвода воды;
  6. Щебенка;
  7. Булыжник;

Материал для основания подбирают в зависимости от верхнего покрытия, однако во всех случаях конструктивное решение отмостки должно обеспечивать ее водонепроницаемость.

Ширина отмостки зависит от типа грунтов и выноса карнизных свесов крыши. На обычных грунтах она должна быть на 15—20см шире карниза (но не менее 60см), на просадочных на 20—30см за границей откосов траншей или котлованов, отрываемых под фундаменты (но не менее 90см).

Поперечный уклон от стен дома для щебеночных булыжных и кирпичных отмосток принимают в пределах 5—10 % (т. е. 5—10м на 1 м ширины), а для асфальтовых и бетонных — 3—5%. На сухих непросадочных грунтах при возведении стен на столбчатых фундаментах отмостку можно не делать, однако в местах стока воды с крыши для предотвращения размыва грунта следует устроить местные водозащитные покрытия.

best-stroy.ru

видео-инструкция по монтажу своими руками, особенности цокольных конструкций для дома, цена, фото

Какие типы цоколя можно выделить в строительстве? Чем они отличаются? Какие материалы предпочтительно использовать на сухих и влажных грунтах? Чем можно отделать цоколь, защитить его от дождя и снега? Давайте разбираться.

Цоколь жилого дома.

Классификация и терминология

Расположение

По расположению относительно фасада можно выделить следующие типы цоколей:

  1. Выступающий. Как и следует из названия, он выдается за линию фасада и, как следствие, требует защиты козырьком уступа в своей верхней части. В противном случае скапливающаяся дождевая и талая вода будет затекать под гидроизолирующую облицовку цоколя.

Полезно: цоколь обязательно отделяется от стен гидроизолирующим слоем, расположенным ниже уровня пола первого этажа.

  1. Цоколь, выполненный заподлицо со стеной.
  2. Западающий. Эта конструкция оптимальна с точки зрения эффективности гидроизоляции: благодаря уступу над цоколем вода не будет затекать под его облицовку даже без мер дополнительной защиты.

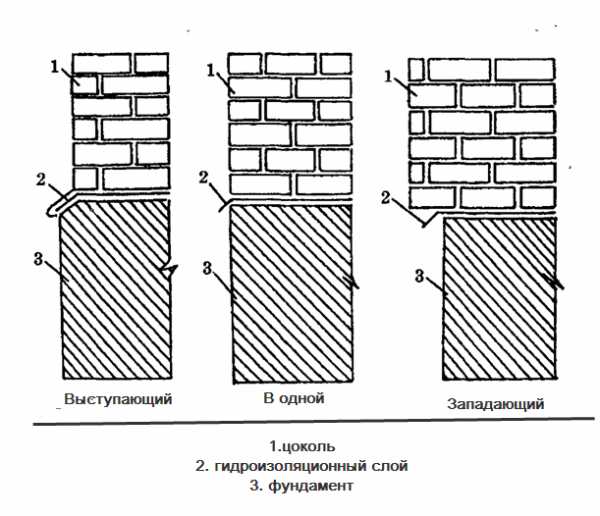

Варианты расположения плоскостей цоколя и стены.

Функциональность

  1. Несущий цоколь, как несложно догадаться, служит опорой для стен и балок перекрытия.
  2. Забирка – это заполнение между столбами или сваями соответствующего фундамента. Этот тип цоколя выполняет декоративные функции и, в некоторых случаях, обеспечивает утепление подпола.

Материалы

Из чего можно своими руками построить цоколь? Чем его отделать?

Строительство

Несущие цоколи по понятным причинам строятся из материалов с высокой прочностью на сжатие.

  • Бут (натуральный камень скальных пород) может применяться при любом уровне влажности грунта. На насыщенных водой грунтах меняется лишь состав кладочного раствора.

Бутовый цоколь.

  • Из известняка, песчаника и ракушечника можно возводить цоколь на умеренно-влажных грунтах. При высоком уровне грунтовых вод лучше предпочесть более прочные и водостойкие материалы.
  • Силикатный кирпич может использоваться лишь на сухих почвах: длительный контакт с влажной средой ему противопоказан. А вот глиняный красный кирпич можно использовать и на влажных грунтах. Впрочем, благодаря швам он не обеспечит сколь-нибудь эффективной гидроизоляции подпола.
  • Бетон марки М200 и выше может использоваться для строительства цоколя без каких-либо ограничений. Для армирования используется рифленая арматура сечением 12-15 миллиметров; арматурный каркас лучше не варить, а собрать с помощью вязальной (отожженной) стальной проволоки.

Полезно: при самостоятельном приготовлении бетона марки М200 стоит придерживаться пропорций цемента М400, песка и щебня примерно 1 : 2,8 : 4,8.
Для цемента М500 пропорции несколько иные: 1 : 3,5 : 5,6.

moypodval.ru

Цоколь дома, его назначение и устройство. – Первый строительный

Понятие «цоколь» в строительстве дома и общие моменты его обустройства.

Фундамент имеет продолжение над землёй в 50-70 см и этот переход от фундамента к стенам дома и называется цоколь. У слова «цоколь» итальянское происхождение. «Zoccolo» переводится с итальянского языка как «подножие строения, находящееся на фундаменте». Первейшее назначение этой преграды – защищать от факторов окружающей среды, поэтому цоколь  нуждается в тщательном подборе материала. Но цоколь также может поучаствовать и в оформлении внешнего облика дома, послужить в архитектурном решении, поэтому важен и внешний вид материала, из которого он сделан. Цоколь – это защитное ограждение дома с подполом. Когда пол лежит на грунте, то цоколь как подпорка принимает давление засыпки и нагрузку от стен.

Важно:

  1. Минимальная высота цоколя должна быть не менее чем 50 см. В доме с цокольным этажом высота цоколя может быть полтора-два метра;
  2. В цоколе всегда делают вентиляцию. Параметры продуха таковы: 15х25 см не ниже 15 см от уровня грунта. На 3 м фундамента полагается 1 отверстие. На время заморозков отверстия закрывают;
  3. Установка отмостки по всему периметру цоколя нужна для защиты от влаги. Ширина отмостки должна быть не меньше 600 мм, уклон: 2–3% по направлению от стены дома. Материалы для отмосток: бетон, асфальт, мощение природным или искусственным камнем.

Не всегда стоит сооружать цоколь. Например, под лёгкими сооружениями, такими как веранда, крыльцо, терасса или сарай, находятся столбчатые опоры, и совсем не обязательно устраивать цоколь между опорами в этих местах, иначе вы нарушите циркуляцию воздуха в подполе, лишите его проветриваний и начнётся скопление лишней влаги.

Выбор материала для устройства цоколя.

Выбор материала для цоколя производится не только из эстетических соображений, но и в зависимости от его долговечности, стойкости к природным факторам, а также от типа конструкции самого цоколя (подробнее о типах конструкции цоколя в статье речь пойдёт чуть ниже). Так, для выступающего цоколя нужны материалы, которым не нужна отделка, тут имеет важность лишь прочность материала (красный кирпич, природный камень, бетон). Красиво контрастирует с гладкой стеной цоколь из кирпича или цоколь, облицованный бетонными плитами, камнем. Если стены дома кирпичные, цоколь обычно из бетонных фундаментных блоков, облицованных природным камнем или же цоколь железобетонный, а облицован полнотелым кирпичом 50 МРЗ высокой морозостойкости.

Цоколь из монолитного бетона наиболее долговечен. Его делают в опалубке. Если цоколь достаточно толстый, то в качестве опалубки можно использовать кладку из природного или искусственного камня. Желательно возводить монолитный цоколь сразу по всему периметру дома без вертикальных и горизонтальных швов. Цемент следует выбирать из высокопрочных марок 300-400. С помощью каркаса из труб, проволоки и уголков можно усилить прочность монолитного цоколя. Застывшую бетонную поверхность затем нужно почистить, пустоты заделать и покрыть всё слоем жидкого цемента. Следует отметить, что обычная краска на цоколе держится не долго, для этого есть специальные фасадные краски, но об этом чуть ниже.

Цоколь из бетонных блоков представляет собой ряды этих блоков, связанных  цементным раствор. Если количество блоков не вписывается в размер цоколя (некратные блоки), то эти места заполняют монолитным бетоном.

Цоколь из бетонных блоков

Цоколь из натурального камня устраивается на ленточном фундаменте. Связывается каменный цоколь также на цементный раствор. Камни должны быть с как можно более ровной поверхностью. Технология возведения такова, что сначала на фундамент укладывается основание шириной с цоколь, а саму кладку цоколя начинают с углов, где будут находиться самые крупные камни. Между угловыми камнями натягивают шнур «причалку», по которому будут ровнять всю кладку. Камни укладываются прямо впритык к друг другу. Кладка разделяется вертикальными швами. Высота рядов кладки рассчитывается из высоты камней и толщины горизонтальных швов, которая может быть в пределах 10-15 мм. Толщина вертикальных швов может быть от 8 до 15 мм.

Кирпичный цоколь. Для этого обычно берут не силикатный кирпич, а красный полнотелый кирпич марки 50 МРЗ. Силикатный кирпич совсем не влагостоек. Толщина кирпичного цоколя зависит от минимальной зимней температуры региона, например при -30 градусах толщина будет в 1-1,5 кирпича. Кирпичная кладка цоколя нуждается в дополнительной защите. Для этого проводят железнение, обработку высоковлагостойкими составами, которые работают на молекулярном уровне, а так же нанесение специальных стойких и водоотталкивающих красок для цоколей на силан-силоксановой основе (пропускают только пар). Очень красив кирпичный цоколь, окрашенный хлорокисной краской с пигментом, при этом швы цоколя окрашены наоборот такой же краской, но без пигмента (белой).

Помимо сплошной кирпичной кладки бывают ещё такие виды кирпичного цоколя как цоколь из бута между кирпичными столбами и цоколь из кирпича между столбами из какого-то другого материала. Бутовый цоколь с кирпичными столбами дополнительно сверху покрывается одинарной кирпичной кладкой.

Виды конструкций цоколя.

Помимо цоколя, находящегося в одной плоскости со стеной, относительно наружной стены также бывают выступающий вперёд и как бы западающий под стену цоколи. Каждая из этих конструкций имеет свои достоинства и недостатки.

Западающий цоколь самый экономичный и часто применяющийся вариант. Достоинства: при установке требуется немного материалов; хорошо защищён от механических повреждений, косого дождя, не затрудняет сток воды по стенам; эстетически важен, так как скрывает гидроизолирующий слой. Недостатки: нельзя устанавливать такой цоколь, если вы задумали толстый цоколь, а также, если стены дома тонкие и т. п.

Выступающий цоколь устраивается, если стены дома тонкие, а также, если вы хотите чтобы подвал был тёплым. К самым важным достоинства такого цоколя относится его прекрасная защита от холода. Ширина выступающего цоколя толще наружных стен дома. Недостатки: наиболее подвержен механическим и природным воздействиям (в отличие от западающего цоколя) и нуждается в дополнительной гидроизолирующей защите и установке слива по всему периметру здания. Для выступающего цоколя нужны прочные материалы, которым не нужна отделка (красный кирпич, природный камень, бетон).

Цоколь в створе стены (в одной плоскости со стеной) наименее рекомендован, так как оставляет гидроизоляционное покрытие открытым внешним воздействиям и эстетически непривлекательным.

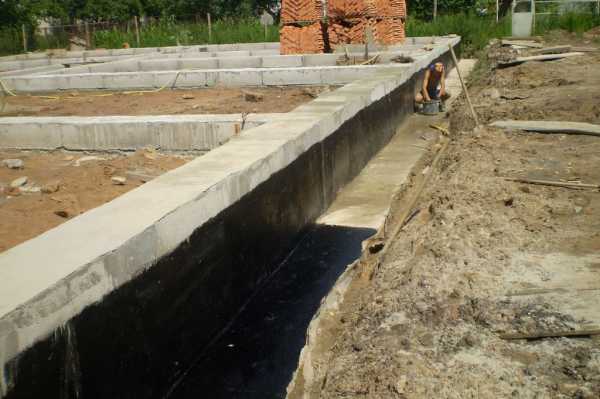

Устройство цоколя по ленточному фундаменту.

В этом случае цоколь может быть выстроен из следующих материалов:

  1. Бетонных блоков. Размеры блоков не должны превышать высоту цоколя. Горизонтальные швы не желательны. Снаружи цоколь может быть покрыт камнем, керамикой, щебнем или быть без рельефа – гладким. Нормы веса блоков: не более 100 кг, если это ручная кладка и до 500 кг, если при укладке использовались бревенчатые или стальные рычаги, а также монтажные петли. Между грунтом и фундаментом есть засыпка. Внутри цоколя есть утеплитель.
  2. Монолитный бетонный цоколь устраивается с помощью опалубки. В опалубку заливают жидкий цемент. Таким образом, получается сразу и фундамент и цоколь. В опалубку до заливания цемента можно проложить гофрированный стеклопластик, резиновые коврики и пр. – тогда снаружи поверхность цоколя приобретёт фактуру. Для армирования стенок нужна ячеистая сетка из проволоки диаметром 5–6 мм. Для продольного армирования понадобятся стержни диаметром 12 мм с хомутами диаметром 5 мм. После опалубки бетонная поверхность очищается, обрабатываются пустоты, заполняются щели. Поверхность ещё раз покрывается жидким цементом.
  3. Кирпича. Для цоколя подходит полнотелый кирпич М-50. Высота цоколя должна быть не менее 4-х кирпичных рядов. Отделка цоколя проводится с применением природного камня, плитки, сайдинга.

Устройство цоколя по плитному фундаменту.

Цоколь на плитном фундаменте

Верх ребристого плитного фундамента в этом случае служит в качестве цоколя. Или же цоколь делают из монолитного железобетона

Устройство цоколя при столбчатых (свайных) фундаментах:

Существует несколько типов устройств цоколя при свайном фундаменте. Это, пожалуй, самый трудоёмкий из всех типов. Цоколем при свайном фундаменте служит ростверк или забирка, представляющие собой балки или плиты, которые находятся между сваями. Расположение при цоколе-ростверке снизу вверх: грунт, свайный фундамент, гидроизоляция, цоколь, стена дома. В подполье имеется слой насыпного грунта и щебня.

Цоколь-ростверк из железобетонной перемычки:

Такой цоколь сооружается на пучинистом грунте или если стены дома будут выстроены из кирпича или мелких блоков. Ростверк между сваями делается для устройства опорной цок

1builder.ru

Чем отличается цоколь от засыпанного первого этажа: ru_hidden — LiveJournal

Сначала о том, что такое цоколь. Из Википедии:

Цо́коль (итал. zoccolo, букв. башмак на деревянной подошве) — подножие здания, сооружения, памятника, колонны и тому подобных сооружений, лежащее на фундаменте, зачастую выступающее по отношению к верхним частям сооружения. Может быть декоративно облицовано. В ленточных фундаментах цоколем может являться верхняя часть самого фундамента, в столбчатых цоколь — стена между столбами. Цоколи по отношению к наружным стенам классифицируются на западающие, выступающие и заподлицо (расположенные в одной плоскости со стеной).

В Российской империи постройка цоколя регулировалась законодательно

Типы цоколей:


https://ru.wikipedia.org/wiki/%D0%A6%D0%BE%D0%BA%D0%BE%D0%BB%D1%8C#/media/File:L-Sockel.png

Т.е. цоколи могут быть разной конфигурации. Но одно правило остается неизменным:

Всегда между цоколем и стеной присутствует слой гидроизоляции.

Это делается для того, чтобы влага из грунта не поднималась вверх по стене и не способствовала таким образом накоплению сырости в помещениях и более быстрому разрушению стен.

Об этом знали и раньше. Отрывки из "Полное собрание законов Российской империи с 1649 года". Издание 1825 года:

Отсюда видно, что предусматривался и другой материал для цоколей/цокольных этажей, и специальный состав для гидроизоляции швов.

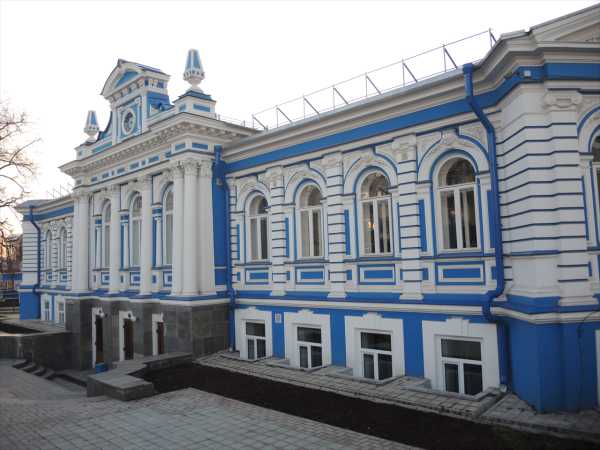

Примеры того, кок должен выглядеть цоколь или цокольный этаж:

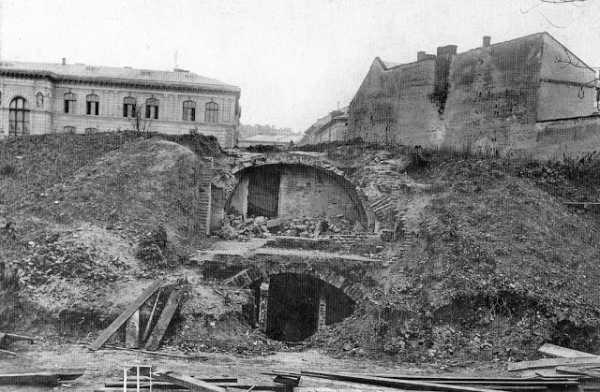

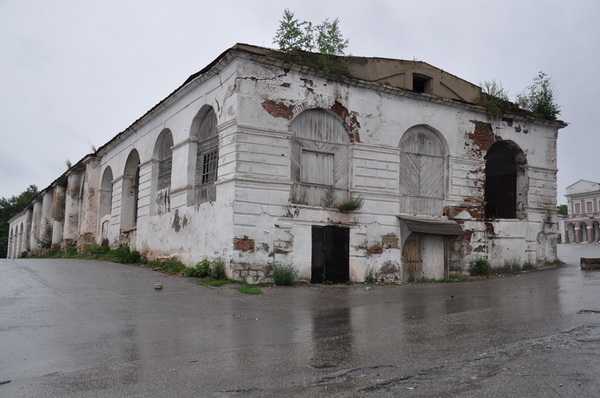

Примеры того, как выглядит предположительно засыпанный первый этаж:

Тоже самое касается и колонн. Т.е. каждая колонна имеет цоколь:

И если он отсутствует, значит засыпан.

Конечно, здания могли реставрироваться. И цоколь мог быть устроен уже во время реставрации. В таком случае определить на глаз будет сложнее - было так задумано изначально, или переделано позже. Только по чертежам. если они имеются.

Архитектурный архив России находится в Государственном научно-исследовательском музее архитектуры им. А. В. Щусева.
подробнее об этом архиве здесь

Архитектурные чертежи Санкт-Петербурга середины XVIII века

Определить засыпано ли было здание можно по его пропорциям. Раньше (да иногда и сейчас) было принято строить первый этаж самым высоким, а все последующие этажи ниже. Обычно даже каждый более верхний этаж на 20-30 см ниже более нижнего этажа.

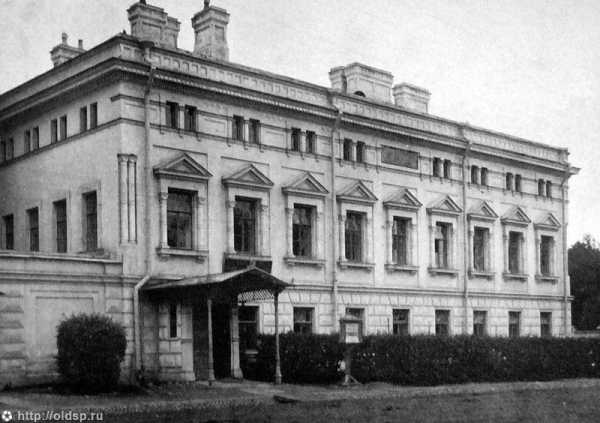

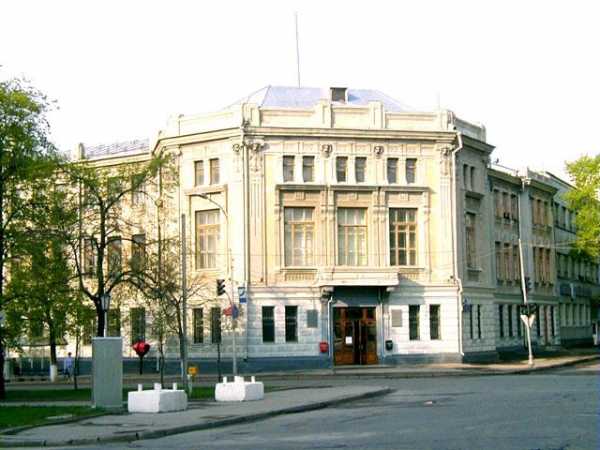

И если первый этаж здания оказывается меньше, чем второй и последующие, это вполне может означать, что здание было засыпано. Например:


нелогично низкий первый этаж и низкая входная дверь.

Меншиковский дворец

тут такое впечатление, что первый этаж практически полностью сидит в земле. Только самые верхушки окон торчат.

МЕНШИКОВСКИЙ ДВОРЕЦ. Гравюра А.Ростовцева. 1716-1717.

Тут первый этаж выглядит намного выше. Правда, и все остальные этажи тоже.


Это самый, пожалуй, наглядный пример. Заглубленного первого этажа. Ни один, даже самый не талантливый архитектор, не согласился бы построить такое осознанно, против всякой здравой логики, верхние колонны длиннее нижний.

ДВОРЦОВЫЙ ПЕРЕВОРОТ 28 ИЮНЯ 1762 ГОДА. Рисунок И.К.Кестнера. 1760-е.


Здесь колонны первого этажа выглядят более высокими, чем колонны второго этажа. И если сравнить рост людей, стоящих на балконе второго этажа, с высотой колонн... Хотя опять же, это рисунок, а не фотография.

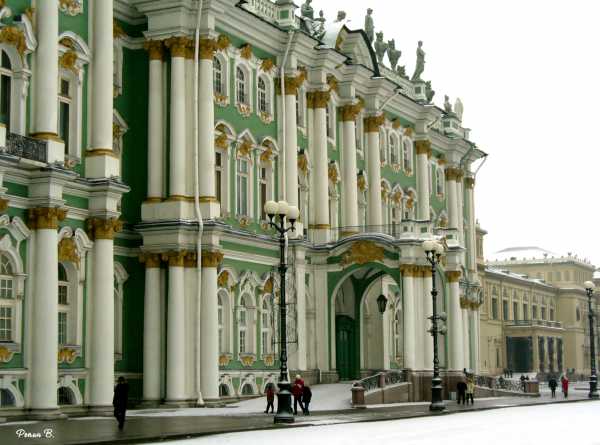

Сравниваем с нынешней ситуацией:

Вот еще один пример засыпанного первого этажа.


Это музей графических искусств им. Врубеля в Омске.

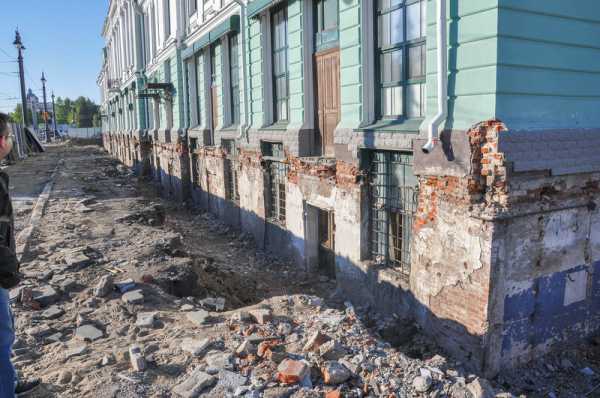

Вот как выглядит его якобы цоколь после откапывания:

Здесь очень хорошо видно, что никакой это был не цокольный и тем более не подвальный, а самый обыкновенный надземный этаж. А цокольной плиткой его уже потом, после засыпки обложили.

ru-hidden.livejournal.com

Что такое цоколь и зачем он нужен. Виды цоколя | Применения камня | Статьи

Цокольной частью дома называют фундамент, сооруженный выше уровня планировки земли, это часть фасада дома, ограждающая стены дома от атмосферной влаги.

Цоколь несет значительную функциональную и архитектурную нагрузку и передает её на фундамент дома, поэтому  к его виду и конструкции следует уделить большое внимание, а к прочности предъявляются повышенные требования.

При различных видах фундамента расширяется понятие цоколь: так при столбчатом фундаменте цоколем обычно служат стены, устраиваемые между столбами (забирка) или над ними (ростверк), а при ленточном - верхняя часть фундамента, выступающая над поверхностью земли.

Высота цокольной части фасада дома зависит от архитектурного проекта, но должна учитывать возможную посыпку вокруг дома, которая защитит фундамент от дождевых вод. Высота не должна быть меньше 40 см.

Очень важно тщательно  и грамотно подбирать материалы, из которых предполагается строить цокольную часть фасада. Материалы должны быть прочны и долговечны, так как ремонт цокольной части дома требует больших затрат и трудов.

Для сооружения цокольной части фасада часто применяют бетон, фундаментные блоки или гранитный камень. Реже используют красный кирпич, так как силикатный кирпич разрушается под воздействием влаги.

Облицовка цоколя керамическими плитками выглядят красиво лишь в первые годы после отделки, в дальнейшем же такая отделка требует периодической реставрации и ремонта.

Цоколь из натурального камня сооружают, тщательно ровняя его наружную сторону. Если в цокольной части дома предполагается размещение какого-либо помещения, например, подвал или гараж, то ровнять следует камень по обе стороны цоколя. После расшивки швов такой фундамент в принципе не требует наружной отделки и имеет достаточно красивый вид.

При выборе материала для устройства цоколя следует учитывать будущее его сочетание с материалом наружных стен дома.  Например, если стены кирпичные, то цоколь из кирпича делать не следует. Гладкая поверхность бетонного цоколя будет лучше сочетаться с мелкой фактурой кирпичной кладки стены, и, наоборот, цоколь из кирпича или камня хорошо смотрится на фоне относительно гладкой поверхности стены. Хорошо зарекомендовала себя конструкция утепленного цоколя не требует особых затрат и довольно широко распространена в индивидуальном строительстве.

По отношению к внешней стене дома цоколь фасада может быть западающим, выступающим или находиться с ней в одной плоскости.

Западающий цоколь самый надежный. Его форма обеспечивает свободный сток воды со стен дома во время косых дождей. Также позволяет укрыть гидроизоляционный слой от атмосферных и механических воздействий, который устроен для защиты стен от проникновения снизу почвенной влаги.

По сравнению с выступающим цоколем эстетические качества западающего цоколя более современны. Он имеет более четкую конструктивную схему передачи размещенных  выше нагрузок на фундамент дома. Также он более экономичен, за счет уменьшенной толщины стены, которая сдвинута ближе к осевой линии наружных стен и не требует устройство слива.

Устройство выступающего цоколя создается при устройстве теплого подполья в домах с тонкими наружными стенами. По своей ширине он превосходит толщину наружных стен и используется в качестве тепловой защиты подполья.

Иногда цокольная часть фасада выполняется в одной плоскости  с наружными стенами, но это неразумно, даже если материал цоколя и стены однороден по своей структуре. В этом случае гидроизоляционный слой открыт, а его месторасположение выглядит случайным.

kamelotstone.ru
