ТОП-7 Лучших Стабилизаторов Напряжения – Рейтинг 2019 Года

Стабилизатор напряжения – это нормализатор переменного тока в сети, который исправляет его характеристики при несоответствии нужным параметрам. В России речь чаще всего идет об уровне в 220В. Благодаря такой защите предотвращается выход электроприборов в доме из строя. Но чтобы она действительно была надежной, необходимо использовать только качественные и безопасные устройства. В этом рейтинге, составленном на основании отзывов покупателей, как раз и рассматриваются достоинства и недостатки лучших стабилизаторов напряжения.

Содержание

Стабилизаторы напряжения для дома какой фирмы лучше выбрать

В этом ТОПе описываются достоинства и недостатки продукции от 5 конкурирующих между собой фирм. Здесь имеются компании, предлагающие и недорогие, и премиальные, и средние по цене варианты, в зависимости от их характеристик. Несмотря на разрыв в стоимости, каждая из представленных в рейтинге торговых марок заработала себе громкое имя в России и относится к лидерам согласно отзывам покупателей. Вот о каких брендах пойдет речь:

Ресанта – торговая марка предлагает устройства с хорошим сочетанием цены и качества. Они поддерживают работу как мелких, так и более мощных электроприборов, не давая им выходить из строя при скачках тока в сети. В большинстве случаев тут предлагаются однофазные агрегаты. В наличии у бренда есть и релейные модели, и варианты с двойным преобразованием энергии.
Энергия – история этой компании началась в 2000 году, в то время она поставляла на рынок оборудование других фирм, но со временем переквалифицировалась в производителя электротехнических устройств. На данный момент у нее есть собственный конструкторский отдел и заводы, расположенные в России и Китае. При создании продукции она руководствуется принципом обоснованности цены, безопасности использования товаров и их высокого качества.
Rucelf – это чуть ли не главный конкурент Ресанты, предлагающий лучшие стабилизаторы напряжения по соотношению цены и качества, которое здесь оптимально. Именно поэтому его товары и пользуются на рынке высоким спросом. Они безопасны и удобны в использовании, просты в монтаже и имеют приличный дизайн. Их применяют как регулярно, так и периодически. Торговая марка заботится о защите своих устройств от перегрева, перегрузок и посторонних шумов, поэтому срок службы изделий превышает 10 лет.
Штиль – под этим брендом выпускаются как бюджетные варианты, так и модели среднего диапазона, а также премиум-класса. Среди них особенно популярны устройства с двойным преобразованием, которые почти не уступают источникам бесперебойного питания. Тут доступно две группы: «ИнСтаб» и «ИнСтаб+», разработанные с применением инверторной технологии. С их помощью процесс регулировки происходит в несколько этапов, при этом в отзывах не наблюдается жалоб на время отклика, здесь оно минимально.
Sven – продукция фирмы может использоваться как в квартирах, так и в домах или офисах. Она имеет демократичные цены и в то же время достойное качество. На это указывает быстрое время переключения между обмотками максимум в 10 мс, длинные кабеля в среднем в 1.7 м, устойчивость к низким температурам до -40 градусов и высокому уровню влаги – до 80-90%. Тут имеются как настенные, так и напольные агрегаты, защищенные от импульсных помех, перегрузки, перегрева. Поэтому нисколько не странно, что срок их службы очень большой, в среднем, 10 лет.

Рейтинг лучших стабилизаторов напряжения

Прежде всего мы изучили отзывы покупателей и оценки экспертов, как положительные, так и негативные. Также был проведен ряд тестов, что и помогло выявить победителей.

Вот на какие характеристики мы обращали внимание при отборе лучших стабилизаторов напряжения:

Тип изделия – релейное, электромеханическое, инверторное;
Способ монтажа – напольный или настенный;
Уровень КПД и процент погрешности;
Тип охлаждения – естественное или принудительное;
Температурный режим работы;
Ориентированность на количество фаз и розеток;
Время переключения между обмотками;
Степень влажности в помещении;
Мощность;
Способ подачи информации о напряжении – цифровая индикация или обыкновенная;
Надежность защиты от перегрева, помех, повышенных нагрузок;
Вес и размеры;
Дизайн и цвет.

При составлении рейтинга мы также принимали во внимание срок службы устройств и длительность действия гарантии, соотношение цены и качества изделий, их доступность на рынке.

Лучшие релейные стабилизаторы напряжения

Такое устройство состоит из трансформатора и электрической схемы, управляющей им, что и обеспечивает приборы стабильным током. В отличие от классических моделей, здесь имеется реле, которое отвечает за переключение между обмотками. Этот элемент всегда размещается в закрытом корпусе для безопасности эксплуатации изделия. В раздел лучших релейных стабилизаторов напряжения были включены 4 наиболее надежных варианта.

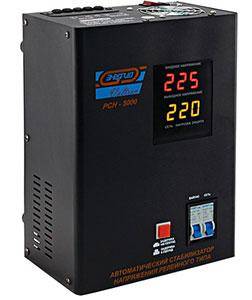

Энергия Voltron

Это оборудование применяется для защиты техники от скачков напряжения в домах со старой проводкой или там, где она испытывает повышенные нагрузки. Он помогает защитить компьютеры, телевизоры, газовые котлы отопления, бойлеры и другие приборы от выхода из строя. Его КПД является одним из самых высоких в рейтинге, составляя не менее 98%. При этом очень удобно, что стабилизатор можно легко установить как на полу, так и на стене. Он отличается простотой подключения и эксплуатации, в частности, потому, что имеет беспрерывный режим работы.

Стабилизатор напряжения для дома «Энергия Voltron» имеет лучший диапазон регулировки в разрезе 105-265В, что делает его универсальным и подходящим для применения в совершенно разных условиях. Устройство защищено от перепадов напряжения и короткого замыкания, поэтому его использование целиком безопасно. Но все-таки длительная перегрузка здесь неприемлема, это может привести к выходу его из строя.

Достоинства

Срок службы – около 10 лет;
Длительность действия гарантии – 12 месяцев;
Надежная защита от внешних воздействий;
Быстрое время переключения – ≤10 мс;
Хорошее охлаждение воздушно-конвекционного типа.

Недостатки

Одна фаза;
Немалые размеры.

Энергия Voltron практичен в применении, так как может использоваться при температуре от -30 до +40 градусов.

Ресанта ACH-500/1-Ц

Это один из самых недорогих стабилизаторов напряжения, но при этом он обеспечивает надежную защиту от скачков тока. Он достаточно легко подключается к сети с помощью довольно длинного кабеля, но использовать его можно только в однофазных сетях. Стабилизация осуществляется, по отзывам покупателей, с высокой точностью, погрешность здесь не превышает ± 8 %, что для невысокой цены просто подарок. Но больше всего тут удивляет скорость выравнивания напряжения, равная 25-35 мс. За это время с техникой вряд ли что-то может случиться.

Отдельно стоит отметить продуманность изделия, поскольку при превышении трансформатором температуры в 70 градусов срабатывает защита и подача электроэнергии прекращается. Таким образом, риск короткого замыкания и выхода техники из строя сведен практически к нулю. В отличие от предыдущей модели, стабилизатор выполнен только в напольном виде, повесить его на стену не получится. Немного не хватает здесь устойчивости к низким температурам, на которые Ресанта ACH-500/1-Ц просто не рассчитана.

Достоинства

LED дисплей с крупными и четкими цифрами;
Простота управления посредством двух кнопок;
Легкость запитки электроприборов стабильным напряжением;
Автоматический предохранитель;
Низкое энергопотребление, что выгодно в финансовом плане.

Недостатки

Одна фаза;
Светлый корпус.

Являясь одним из лучших стабилизаторов напряжения для дома, Ресанта ACH-500/1-Ц имеет КПД на отметке 97%, что чуть ниже, чем у предыдущего варианта. Вместе с тем уровень его шума невысокий, поэтому даже в ночное время работа устройства не помешает.

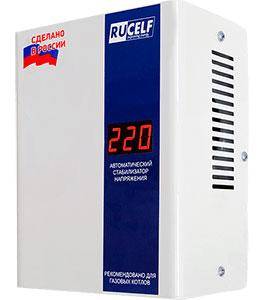

Rucelf котёл-600

Этот релейный стабилизатор напряжения заслуживает внимания прежде всего в силу гибкости в своей работе. Он имеет 4 степени регулировки, что позволяет плавно исправлять параметры выходного тока. С его помощью можно защитить как мелкую, так и крупную бытовую технику. Здесь предотвращен риск короткого замыкания и перегрева трансформатора, хотя после длительной эксплуатации корпус все-таки становится теплым. Это может немного расстроить, поскольку охлаждение здесь естественное.

Rucelf котёл-600 – это однофазный стабилизатор, и на очень большую нагрузку он не рассчитан. Из других особенностей стоит отметить средний вес в 2.4 кг, защиту от грозы и молнии, увеличивающую срок службы устройства. Несмотря на высокое качество, вместе с ним предоставляется гарантия на год. Основной же «гордостью» этой модели является наиболее информативная цифровая индикация, сообщающая данные о входном и выходном напряжении в доступном виде.

Достоинства

Выдерживает воздействие температуры до +45 градусов;
Простота крепления;
Небольшие размеры;
Быстрый отклик за 10 мс;
Точность стабилизации – до 8%;
Рассчитан на входное напряжение в пределах 150-250 В.

Недостатки

Нет ножек, вешается только на стену;
Белый цвет корпуса.

Устройство выдерживает даже негативное воздействие уровня влаги до 80%, и это хорошо, учитывая, что в большинстве помещений данный показатель не превышает 65%.

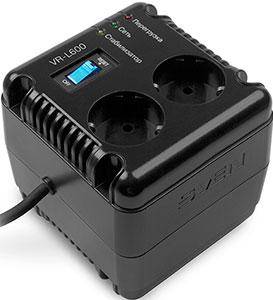

Sven VR-L600

В нашем рейтинге это самый лучший стабилизатор напряжения 220В по соотношению цены и качества. Эта релейная модель с гибкими настройками легко переключается между определенными обмотками и обеспечивает нужные параметры электроэнергии, выдерживая их в пределах 184-285В, безопасных для работы как мелкой, так и крупной бытовой техники. На фоне других вариантов его выделяет защита не только от короткого замыкания и перегрева, но и от помех.

Sven VR-L600, несмотря на свою невысокую цену, выдерживает большие нагрузки, чем его конкуренты. Это можно объяснить поддержкой двухфазных сетей. Из других его преимуществ стоит выделить возможность работы без сбоев при влажности в диапазоне 10-90%, что является рекордным для ТОПа. Другие изделия он опережает и по весу, который не превышает 1.3 кг. Но не очень удобной у него может показаться квадратная форма и отсутствие возможности крепления конструкции к стене.

Достоинства

Доступная цена;
Хорошее охлаждение;
Не очень сильно греется;
Темный цвет корпуса;
Надежная защита реле;
Срок службы не менее двух лет.

Недостатки

Информация отображается светодиодными индикаторами;
Разброс в точности стабилизации от -14 до +10%.

Лучшие стабилизаторы напряжения с двойным преобразованием

Такие устройства широко известны, как инверторы, которые эффективны, в частности, потому, что позволяют накапливать электроэнергию для более стабильной работы приборов. Перед добавлением конкретного товара в рейтинг, мы изучили 10 различных товаров.

Штиль IS1000

Это лучший стабилизатор напряжения 220В для дома по точности работы, которая здесь составляет 98%. Соответственно, погрешность в нормализации питания не превышает 2%, что позволяет гарантировать надежную работу электроприборов даже высокой мощности. Тут имеется трансформатор удобной формы, плоский, который можно легко вешать на стену, правда, он белый и быстро загрязняется. Кстати, это одна из немногих моделей в рейтинге, у которой есть принудительное охлаждение, что увеличивает срок ее службы.

Штиль IS1000 интересен и тем, что может работать с двумя розетками, и это делает его универсальным. Но тут есть некоторые ограничения по температурному режиму эксплуатации – воздух не должен охлаждаться ниже, чем до +5°C, иначе он рискует выйти из строя. Среди других вариантов в ТОПе его выгодно выделяет и широкий диапазон входного фазного напряжения, в 90-310В, благодаря чему его можно использовать в совершенно разных сетях.

Достоинства

Риск короткого замыкания почти полностью исключен;
Надежная защита от повышенного напряжения;
Не бывает помех;
Выдерживает перегрузку в течение 5-10 секунд;
Срок службы – до 20 лет;
Почти не греется.

Недостатки

Лучшие электромеханические стабилизаторы напряжения

Такие изделия относятся к устройствам сервоприводного типа, они особенно актуальны в домах со старой проводкой и городах, где электросети уже давно не обновлялись. Это лидер среди всех видов подобных агрегатов по соотношению цены и качества. Эти нормализаторы состоят из микропроцессора, отвечающего за управление, автоматического трансформатора и электродвигателя. С их помощью напряжение регулируется более эффективно, что снижает негативное влияние на электроприборы.

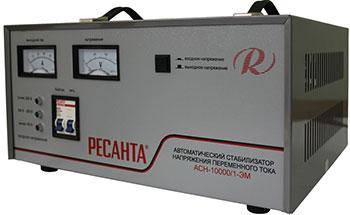

Ресанта ACH-10000/1-ЭМ

Этот стабилизатор имеет немалые размеры, что может быть не очень удобным при постоянном использовании. Дело в том, что устройство предназначено только для установки на полу. Но если помещение просторное, то проблем с этим возникнуть не должно. Изделие удобно в транспортировке за счет широких ручек.

В отзывах о стабилизаторе напряжения Ресанта ACH-10000/1-ЭМ пишут только лучшее, в частности, отмечая его практичность. Его и вправду можно использовать в разных режимах работы, одним из которых здесь является bypass. При переходе в него коррекции тока в сети не происходит, амплитуда выравнивается до нужных показателей. Это очень актуально в случае применения в условиях высокой влажности, но если ее уровень превышает 80%, могут возникнуть сбои в работе. Но это происходит крайне редко, да и процент погрешности стабилизации тут составляет всего 2%.

Достоинства

Отображение вольтметром и входного, и выходного напряжения;
Выдерживает температуру до -45 градусов;
Не требует монтажа на стене;
Выдерживает перепады нагрузок;
Откликается на изменения менее чем за 10 мс;
Поддерживает работу при напряжении 140-260 В.

Недостатки

Вес в 25.5 кг;
Не хватает принудительного охлаждения.

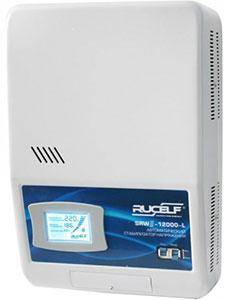

Rucelf SdwII-12000-L

…Используя этот стабилизатор, можем сказать, что он корректно показывает напряжение обоих видов – и входное, и выходное, почти не греется и имеет прочный корпус…

Мнение эксперта

Это еще один достойный вариант, работающий на мощности в 10 000 Вт. В отличие от предыдущей модели, он может быть размещен на стене и при этом не будет занимать много места из-за тонкого корпуса. Из его особенностей стоит отметить высокий КПД на отметке 98% и погрешность корректировки до 1.5%. Он рассчитан на маломощные потребители техники, поскольку предназначен для использования в однофазных электрических сетях, но все равно выдерживает приличные нагрузки.

Достоинства

Наличие bypass;
Надежная защита от негативного воздействия;
Гарантийный срок в 365 дней;
Может работать на морозе до -40°С;
Цифровая индикация;
Черный цвет корпуса.

Недостатки

Высокая цена.
Немалый вес в 27.5 кг.

Какой стабилизатор напряжения лучше купить

Тем, кто хочет установить устройство в квартире или небольшом доме, скорее всего, будет достаточно однофазного варианта, а вот в большие коттеджи и цеха понадобятся уже трехфазные модели. В любом случае, номинальная их мощность в кВт должна быть выше на 10-15% совокупной мощности всей подключаемой бытовой техники.

Лучший показатель точности стабилизаторов напряжения – от 1.5 до 5%, а скорость реакции – от 10 до 20 мс. Если в помещении мало места, и вы планируете использовать нормализатор часто, лучше выбирать вариант с настенным монтажом, в противном случае подойдут и напольные конструкции.

Если по каким-либо причинам не удается осуществить установку нормализатора в доме или квартире и приходится монтировать его в техническом помещении или даже на улице, то важно, чтобы он выдерживал воздействие низких температур. В случае использования устройства в ванных комнатах, оно должно быть приспособлено для применения при влажности до 80-90%.

Выбор конкретной модели зависит в первую очередь от собственных потребностей:

Тем, кто хочет поддерживать работу мелкой бытовой техники, например, на даче, стоит обратить внимание на Энергию Voltron.
Для подключения ноутбука достаточно будет Ресанты ACH-500/1-Ц.
С электрическим котлом отлично справляется Rucelf-600.
Со стационарным компьютером можно использовать Sven VR-L600.
Холодильники и стиральные машинки будут стабильно работать со Штилем IS1000.
Различные тренажеры, запитанные от сети, могут применяться в сочетании с Ресантой ACH-10000/1-ЭМ.
Сварочные аппараты можно попробовать подключить к Rucelf Sdwii-12000-L.

В рейтинге описаны лучшие стабилизаторы напряжения с учетом различных потребностей, а потому перед выбором стоит определиться, зачем именно нужно это устройство в каждом отдельном случае.

20 лучших стабилизаторов напряжения 220V для дома

Прибор предназначен для преобразования нестабильных параметров сетевого тока в величины, совпадающие или близкие к номинальным значениям. Основная функция стабилизатора – защита от резких перепадов и скачков в электросети бытовой, компьютерной и оргтехники, а также оборудования, чувствительного к изменениям напряжения 220 вольт. Выпускаются приборы, основанные на релейном, электромеханическом или электронном виде нивелирования. Параметры отбора: мощность потребителей, диапазон входного напряжения, точность (погрешность).

Лучшие релейные стабилизаторы 220V

Принцип действия основан на функционировании автоматического механического переключателя, – реле.

Применяется для стабилизации напряжения и подачи исправленного тока потребителям, установленным в частных загородных домах, садово-дачных домиках, строениях, расположенных в местах с нестабильной электросетью.

Критерии выбора: мощность, подключённых единовременно, потребителей, диапазон входного напряжения, скорость срабатывания, погрешность.

Штиль R 400ST– недорогой, компактный

Небольшое компактное устройство, относящееся к релейному виду стабилизаторов. Предназначено для приведения входной величины напряжения к номинальным значениям. Предусмотрена функция сетевого фильтра для исправления частотной составляющей, отсечения сторонних шумов.

Предназначен для работы в паре с маломощными потребителями: компьютером, ноутбуком, оргтехникой, музыкальным центром. Благодаря компактным размерам, удобно размещается на столе, тумбочке или полке, не занимая много места.

Плюсы:

Цена, очень небольших размеров, мало весит.
Полностью выполняет свои функции, работает в паре с компьютером и принтером.
Симпатичный «космический» дизайн.

Минусы:

На работоспособность не влияет, но резиновые накладки не помешали бы, чтобы не елозил по столу.

Рекомендации:

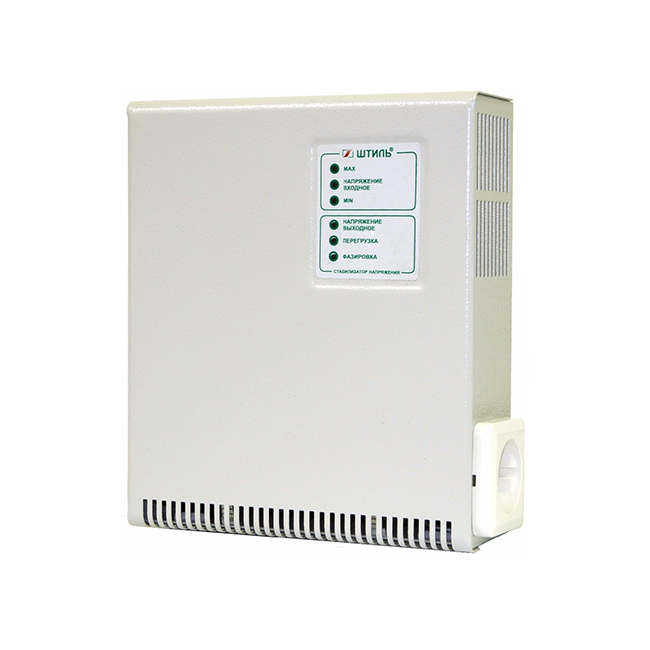

Штиль R 400ST– красив по невысокой цене

Автоматический, релейного типа, стабилизатор. Применяется для защиты компьютерной и оргтехники, телевизора, бытовых приборов от возможных перепадов и резких скачков напряжения в электросети.

Корпус выполнен в современном стильном дизайне. Оборудован информативной панелью со светодиодной индикацией. Встроен цветной дисплей с крупным шрифтом для визуального отображения входных и выходных параметров. Время реакции на нестабильность электросети не превышает 10 миллисекунд.

Плюсы:

Мощный, способен обслуживать несколько потребителей одновременно.
Красивый и стильный дизайн, отвечает современным требованиям.

Быстрое срабатывание, надёжная защита.

Минусы:

Подмигивает освещение, на компьютере и другой технике не отражается.
Только напольного исполнения.

Ресанта АСН 1000/1-Ц – цена, качество, размеры

Однофазный стабилизатор напряжения релейного типа. Используется для защиты от нестабильных параметров электросети потребителей с суммарной мощностью не более одного киловатта.

Обладает возможностью нивелировать перепады напряжения в широком диапазоне. Встроены сетевые фильтры для искажения частотных искажений и входных и выходных помех. Отличается коротким, почти мгновенным, временем срабатывания, не превышающим семи миллисекунд.

Плюсы:

Недорог, достойно выполняет свои основные функции.
Качество на должной высоте, не хуже аналогов.
Компактность, небольшой вес, ручка для переноски.

Минусы:

Почему-то, данные на дисплее не совпадают с фактическими.
В самом начале издаёт резкий и неприятный запах.

QUATTRO ELEMENTI Stabilia 1000 772-043 – плавный старт

Прибор стабилизации входного однофазного напряжения 220 вольт. Применена специальная функция Zero Cross, ‒ «плавный пуск». Встроены два дисплея для визуального контроля входных и выходных параметров. Управляется электронным микропроцессорным блоком.

Выдаётся чистая, не искажённая синусоида. Устройство неприхотливо в обслуживании. Скорость ответа на искажение характеристик не превышает 20 миллисекунд. Предусмотрена защита от пиковых перегрузок и возможного перегрева.

Плюсы:

Качественное изготовление, приемлемая цена.
Работает тихо, не шумит, не греется.
Полностью выполняет защитные функции.

Минусы:

Потребители отрицательных моментов не выявили.

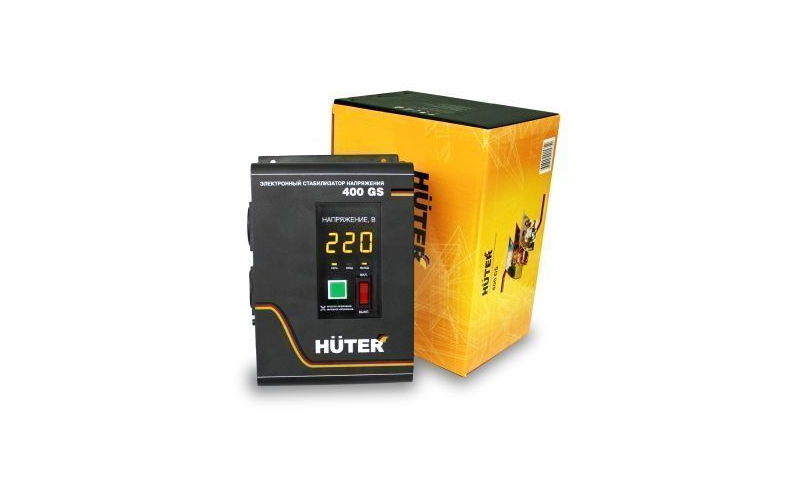

Huter 400GS – широкий диапазон регулировки

Релейный однофазный стабилизатор для исправления входных параметров напряжения. Предназначен для работы с маломощными потребителями: ноутбуком, компьютером, оргтехникой, телевизором. Возможна эксплуатация в паре с отопительным котлом.

Отличается широким входным диапазоном, малыми габаритами и весом. Удобно располагать на столе, рядом с защищаемым оборудованием. Предусмотрена возможность настенного крепления. Понятный интерфейс панели управления.

Плюсы:

Компактность, вес, широкий разброс входных параметров.
Удобство крепления, – на столе или стене.
Возможность подключения двух потребителей одновременно.

Минусы:

Трудности с ремонтом, все запчасти под заказ.

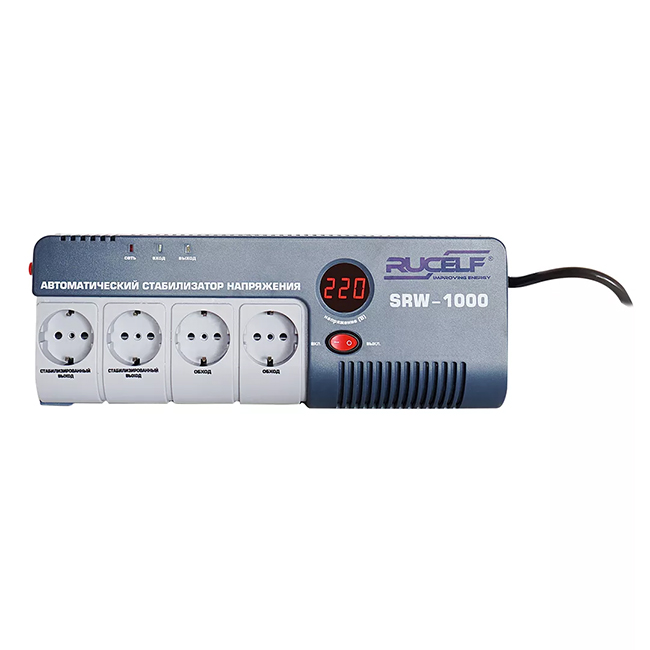

RUCELF SRW-1000VA-D – четыре потребителя одновременно

Устройство автоматического исправления входных параметров электрической сети. Оснащён двумя выходными гнёздами с выпрямленным напряжением и два гнезда по системе «байпас», – обход релейного узла стабилизации.

Обладает небольшой степенью погрешности, не превышающей 6%. Прибор выполнен в современном строгом дизайне. Корпус настенного крепления. Оснащён информативной светодиодной индикацией и жидкокристаллическим дисплеем.

Плюсы:

Небольшие размеры, вес, простота крепления.
Защищает все бытовые электроприборы.
Не гремит, работает очень тихо.

Минусы:

Некорректное описание в инструкции, неточное указание габаритных размеров.

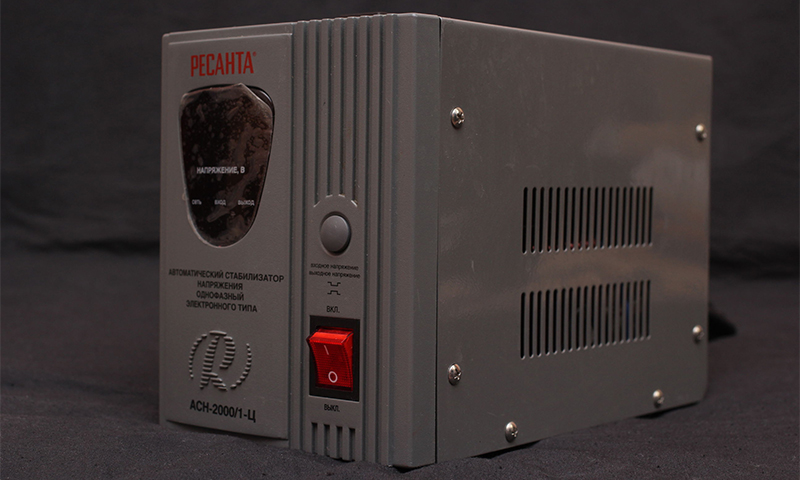

Ресанта АСН 2000/1-Ц – полноценная защита

Современный прибор стабилизации сетевого напряжения. Оснащён надёжной системой задержки включения. Предусмотрена комплексная защита от пиковых перегрузок, перегрева, исправление искажений частотной составляющей.

Может работать с большим перечнем одновременно подключённых потребителей суммарной мощностью не более двух киловатт. Обладает мгновенным срабатыванием, ‒ время реакции не превышает семи миллисекунд.

Плюсы:

Относительно недорого, применять лучше на половинной нагрузке, чтобы нивелировать скачок.
Один киловатт держит без проблем, поэтому подключил сразу всю электронику.
Прямое включение (байпас) и стабилизация.

Минусы:

Одна розетка на выпрямление, верхнее расположение.
Не хватает второго табло.

ELITECH АСН 2000РН – не требует профилактики

Простой в применении, не требующий профилактических работ и дополнительного обслуживания однофазный стабилизатор. Исправляет перепады и ненормированные пики напряжения, отсекает посторонние частотные шумы, сохраняет чистоту синусоиды.

Обладает великолепной скоростью реакции при пиковых нагрузках, ‒ время ответа не превышает пяти миллисекунд. Оснащён двумя евророзетками для прямого подключения защищаемого оборудования.

Плюсы:

Качественный прибор, выполняет все защитные функции.
Бесшумная работа, редкие щелчки не в счёт.
Работает, ‒ включил и забыл. Надёжен, не требует дополнительного обслуживания.

Минусы:

Только положительные отзывы.

Ресанта АСН 3000/1-Ц – рабочие характеристики

Однофазный стабилизатор релейного типа, управляемый электронным микропроцессорным блоком. Обслуживает нескольких потребителей суммарной мощностью, с учётом пиковых нагрузок, до трёх киловатт.

Корпус оснащён крупным информативным жидкокристаллическим дисплеем, отражающим входные и выходные параметры. Обладает быстрой реакцией для начала процесса стабилизации электросети.

Плюсы:

Стабильность, необходимо правильно подключать, чтобы получить требуемый результат.
Работает с несколькими потребителями одновременно.
Строгий симпатичный дизайн, большой информативный дисплей.

Минусы:

Алюминиевые контакты, а не из сплава серебра, как в советское время.
Тяжёленький.

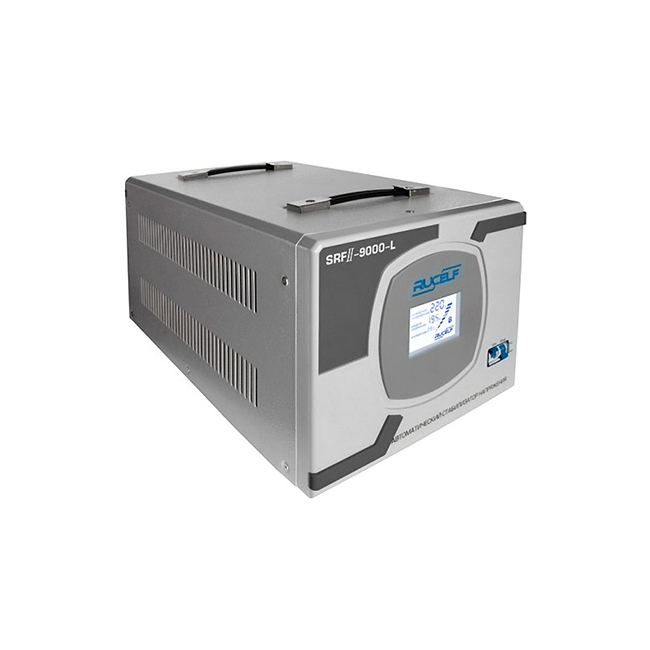

RUCELF SRF II-9000-L – сделан по нормативам ГОСТ

Мощный однофазный стабилизатор напряжения величиной 220 вольт. Спроектирован и изготовлен по нормативам ГОСТ. Применяется для исправления пиковых и частотных искажений при пиковых перегрузках.

Используется для защиты дорогостоящей и чувствительной к отклонениям параметров электросети аппаратуры и бытовой техники. Подробная информация о входных и выходных величинах отображается на экране дисплея.

Плюсы:

Мощный прибор, поднимает напряжение от 110 вольт.
Надёжность, стабильность, неприхотливость.
Оптимален для загородного дома, спасает всю бытовую технику от непредсказуемости в электросети.

Минусы:

Негативных моментов в модели не отмечено.

Лучшие электромеханические стабилизаторы 220V

Принцип действия основан на внесение изменений магнитной индукции в катушке посредством перемещения подвижного проводника. То есть, происходит регулировка количества рабочих обмоток в первичной цепи без подключения вторичной.

Отличается высокой точностью выходных параметров. Стоек к высоким перегрузочным мощностям. Параметры отбора: суммарная мощность подключаемых потребителей с учётом пусковых токов, погрешность, время срабатывания, входной диапазон исправляемого напряжения.

Ресанта АСН 1500/1-ЭМ – работа на кухне

Однофазный стабилизатор электромеханического действия. Предназначен для нивелирования скачков напряжения электросети. Обладает небольшой погрешностью, не превышающей 2%. Исправляет широкий входной диапазон тока.

Применяется для работ с потребителями, суммарной мощностью не более полутора киловатт. Прекрасно работает в паре с холодильником, микроволновой печью, мультиваркой, кофемашиной. Предусмотрено автоматическое отключение от источника питания при крайних пиковых нагрузках.

Плюсы:

Простой, надёжный, уверенно выполняет свои обязанности.
Хорошая точность, малая погрешность.
Дисплей, информативная светодиодная индикация.

Минусы:

Шумноват, но на кухне постоянно не живём, поэтому терпимо.

Калибр АСН- 7000/1 – оптимален для квартиры

Мощный стабилизатор для нивелирования отклонений однофазной сети напряжением 220 вольт. Уверенно обеспечивает исправленным током нескольких потребителей суммарной мощностью до семи киловатт.

Прибор относится к электромеханическому типу. Устройство выполнено вертикальной компоновке, что упрощает установку в любом месте помещения. Удобству перемещения способствует оснащение конструкции колёсиками.

Плюсы:

Впечатляющая мощность для квартиры.
Надёжность, экономичность, приемлемая цена для таких характеристик.
Удачная компоновка, лёгкое перемещение по квартире.

Минусы:

Не до конца продумана система подключения кабеля.

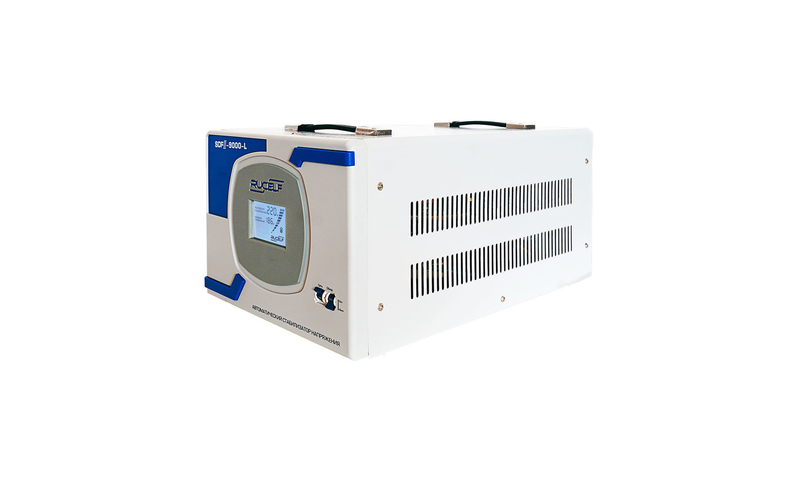

RUCELF SDF.II-9000-L – мощность и оптимальные размеры

Прибор, сочетающий мощностные характеристики и оптимальные размеры. Предназначен для стабилизации входных параметров при возникновении отклонений в однофазной электросети напряжением 220 вольт.

Применяется в жилых и нежилых помещениях с целью защиты от пиковых перегрузок дорогостоящего оборудования, предъявляющего строгие требования к входной величине тока. Нижний порог начинается со 110 вольт. Верхний – 275 вольт.

Плюсы:

Тянет всех квартирных потребителей, исправно выполняет свои функции.
Тихая работа, на нём спит кот, слабое гудение прибора не напрягает.
Информативный дисплей, качество.

Минусы:

Пользователи отрицательных черт не отмечают.

SUNTEK ЭМ 8500 ВА SK.1.3 ELM8500 – надёжная стабилизация

Прибор с универсальным креплением. Конструкция позволяет крепить к вертикальной поверхности или располагать на горизонтальной плоскости.

Предназначен обеспечивать стабилизированным напряжением 220 вольт точное оборудование, расположенное в медицинских, производственных учреждениях. Работает в научно-промышленных лабораториях.

Устанавливается в жилых помещениях. Встроена эффективная принудительная система вентиляции и охлаждения.

Плюсы:

Хороший запас мощности, установлен на даче.
Крепление на стену, смотрится и занимает мало места.
Чётко выполняет свои функции по стабилизации.

Минусы:

Вертикальное крепление требует прочных стен и кронштейнов.

ЭНЕРГИЯ Нybrid-10000 Е0101-0151 – строгий современный дизайн

Однофазный стабилизатор электромеханического типа. Корпус выполнен в строгом современном стиле. Применена универсальная компоновка для напольной установки или крепления к вертикальной поверхности.

Диапазон входного исправляемого напряжения составляет 105~280 вольт. Время срабатывания составляет всего 20 миллисекунд. Степень защищённости конструкции позволяет использовать в подвальных помещениях, ‒ условиях повышенной влажности.

Плюсы:

Мощность, стильный современный дизайн.
Широкие входные параметры для регулировки.
Наглядная информативная индикация, дисплей.

Минусы:

Начинает сильно шуметь при росте входных параметров.

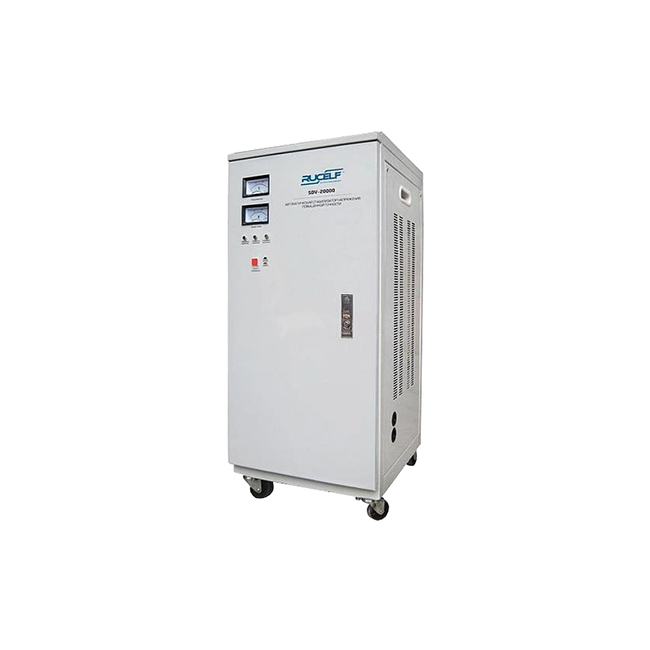

RUCELF SDV-20000 – высокая точность, плавность регулировки

Однофазный стабилизатор профессионального уровня. Используется для установки в промышленных, медицинских, общегражданских учреждениях.

Предназначен для защиты от пиковых скачков напряжения 220 вольт высокоточного оборудования, чувствительного к параметрам электрического тока.

Отличается высокой точностью выходных параметров. Предел погрешности не превышает ±1.5%. Оснащён информативной световой индикацией, установлены стрелочные вольтметры.

Плюсы:

Плавная регулировка параметров, малая погрешность.
Стабильность выходных параметров.
Мощность, вертикальная компоновка.

Минусы:

Очень хорошие характеристики, но домой взять не позволяет высокая стоимость.

Лучшие электронные стабилизаторы 220V

Цифровой стабилизатор напряжения 220 вольт основан на срабатывании электронного ключа при возникновении существенных отклонений в электросети. Отличается быстрым временем реагирования.

Обладает меньшими габаритными размерами, массой. Прибор может работать при отрицательной температуре. Критерии выбора: мощность подключённых потребителей, время срабатывания, погрешность.

Штиль R 400ST – защита электроники

Симисторный однофазный стабилизатор для исправления нестабильных параметров электросети. Предназначен для защиты электронных блоков управления отопительного оборудования, компьютера или оргтехники.

Предусмотрено устранение посторонних частотных шумов во входных и выходных токах, не искажает синусоиду. Обладает быстродействием при возникновении нештатных ситуаций подаче электроэнергии.

Плюсы:

Подымает напряжение от 150 вольт, автоматическое отключение при крайних значениях.
Хорошо защищает котёл. Второй стабилизатор купил для компьютера.
Быстрый, тихий, при пиковых нагрузках не напрягает.

Минусы:

Цена, но возможности оправдывают затраты.

Энергия 12000 ВА Classic Е0101-0099 – надёжность стабилизации

Современный электронный прибор по стабилизации однофазного напряжения 220 вольт. Отличается быстрым временем срабатывания, не превышающим 20 миллисекунд. Диапазон защиты составляет 60~265 вольт, по точности 125~254В.

Прибор уверенно выпрямляет ток при внешней температуре -30 ‒ +40°C. Процент погрешности не превышает 5 единиц. Встроен дисплей для визуализации выходных параметров. Моторесурс превышает 60000 часов непрерывной работы.

Плюсы:

Надёжность, стабильность, точность.
Мощность, морозоустойчивость, можно устанавливать во вспомогательных помещениях.
Высокий моторесурс.

Минусы:

Не продумана схема крепления к стене. Отсутствуют ручки для переноски, и это при его весе.

Штиль R 10000 – информативность

Тиристорный стабилизатор однофазного напряжения 220 вольт. Используется для надёжной защиты от нестабильности электросети оборудования медицинских учреждений, компьютерной и оргтехники, высокоточных приборов научных и исследовательских лабораторий.

Эффективно работает с различной бытовой техникой. Предусмотрена двойная защита при пиковых значениях тока в электросети. Корпус выполнен в напольном исполнении.

Плюсы:

Стабильность работы, моторесурс.
Точная регулировка, информативная индикация, дисплей.
Эффективное охлаждение.

Минусы:

Тяжёлый, а ручки или приспособления для транспортировки не предусмотрены.

Вольт engineering Ампер-Т Э 16-1/80 v2.0 – точность

Однофазный стабилизатор с высоконадёжным трансформаторным управлением тиристорными ключами. Отличается быстротой действия, высокой точностью выпрямленных параметров. Предусмотрен электронный байпас обхода системы стабилизации.

Управление процессом выпрямления осуществляется микропроцессорным блоком. На внешний корпус вынесена расширенная и подробная информация о текущем состоянии прибора.

Плюсы:

Высокая мощность, стабильная работа, точность.
Наглядная панель управления, широкая информативность.
Возможность работы в паре с генератором.

Минусы:

Трудности при навеске на стену.

Так нужен стабилизатор или нет?

Чтобы ответить на этот вопрос, достаточно померять напряжение в розетке в разное время суток. Особенно в вечернее, когда большинство жителей вашего дома приходят с работы и включают свои чайники, микроволновки и сварочные инверторы.

В соответствии с требованиями Международной электротехнической комиссии IEC 60038:2009 (ГОСТ 29322-2014), напряжение бытовой сети должно лежать в диапазоне 230В±10%. Но так как на данный момент во многих регионах до сих пор действуют устаревшие нормы (220В±10%), то фактически «разрешенным» является интервал 198…253 Вольта.

Для получения достоверной картины необходимо проводить замеры напряжения в течении длительного времени. Измерения обязательно должны попадать во все части суток — утро, день, вечер и ночь. Если есть возможность, лучше пригласить специалиста из компании, проводящей энергоаудит. Он установит специальное оборудование, которое соберет и проанализирует информацию за сутки.

В подавляющем большинстве случаев напряжение в квартире находится в допустимых пределах и в стабилизации не нуждается.

Однако, если результаты наблюдений показали наличие продолжительных периодов, когда напряжение превышает 253В или находится ниже 198В, то проблема действительно существует. Но не следует сразу же отправляться в магазин за стабилизатором.

Во-первых, имеет смысл написать жалобу в вашу местную энергоснабжающую организацию, сославшись на несоответствие напряжения стандартам (ГОСТ 29322-2014).

Во-вторых, конкретно ваша бытовая техника, возможно, совсем не критична к величине питающего напряжения.

Бытовая техника, которой все равно

Примерный перечень оборудования, которое без проблем переносит серьезные отклонения сетевого напряжения, представлен ниже.

Современные холодильники. Почему так можно узнать здесь.
Современные телевизоры. Об этом мы подробно говорили в этой статье.
Компьютеры и мониторы. Наличие собственного преобразователя напряжения (импульсного блока питания) сводит к минимуму влияние сетевого напряжения на их работоспособность. Подробнее тут.
Активная нагрузка: утюги, щипцы и фены, обогреватели, проточные водонагреватели, электроплиты, сушилки для обуви и т.п. Работать будет в любом случае, правда количество выделяемого тепла находится в квадратичной зависимости от напряжения.
Звуковоспроизводящая аппаратура: музыкальные центры, домашние кинотеатры, усилители, электрические звонки и прочее. Аудиофилы со мной, конечно же, не согласятся. На эту тему даже есть отдельная статья.
Светодиодные лампы. Благодаря встроенному в лампу драйверу тока, яркость свечения не зависит от питающего напряжения.

Приборы, чувствительные к питающему напряжению

А эта бытовая техника плохо реагирует на колебания напряжения в сети. В запущенных случаях возможен выход из строя.

Кондиционеры и пылесосы. В этих приборах стоят асинхронные двигатели, которые при пониженном напряжении* начинают жрать ток больше положенного, из-за чего обмотки двигателя сильно разогреваются. В таких случаях вся надежда ложится на тепловое реле. Если оно не обесточит схему, то из-за сильного перегрева возможна поломка. А если двигатель все-таки стартанет, то работать будет не на полную мощность.
Старые холодильники. Имеют точно такой же недостаток, как и кондиционеры. При низком напряжении в сети двигатель гудит и перегревается.
Древние телевизоры. От перепадов сетевого напряжения меняется размер растра и яркость изображения. Но таких телевизоров сейчас почти не осталось.
Люминесцентные и энергосберегающие лампы. При пониженном напряжении могут не зажжеться.
Лампы накаливания. Яркость свечения очень сильно зависит от величины напряжения в сети: снижение напряжения всего на 10% приводит к 25%-ому снижению яркости, а при 180 вольтах 60-ваттная лампочка превращается в 25-ваттную.
Микроволновые печки. При понижении напряжении питания мощность СВЧ-излучения падает настолько, что микроволновкой фактически становится невозможно пользоваться.
Стиральные машины. При понижении напряжении ниже критичного уровня, контроллер останавливает программу стирки и выводит соответствующую ошибку на индикатор. В старых стиралках «без мозгов» может сгореть двигатель.
Посудомоечные машины. При «неправильном» напряжении в розетке просто не включатся.
Навороченные бойлеры. Напичканные электроникой бойлеры просто отключаются при выходе напряжения за допустимые пределы.

*под «пониженным напряжением» понимается напряжение 180В или ниже.

Выбор стабилизатора

Если стабилизатор все-таки необходим, то прежде, чем отправляться в магазин следует хотя бы немного изучить матчасть. Не стоит полагаться на слащавых продавцов, которым, по сути, плевать, как оно потом будет работать. Гораздо надежнее будет самому во всем разобраться и сделать осознанный выбор. Ниже представлена вся необходимая информация о том, как выбрать стабилизатор напряжения для квартиры.

Итак, подбор конкретной модели квартирного стабилизатора напряжения можно разбить на три этапа — выбор типа устройства и количества фаз, а также нахождение минимально необходимой мощности. Остановимся на этих этапах подробнее.

Тип стабилизатора

Современные стабилизаторы бывают 4 типов*:

Релейные. Наиболее дешевые приборы, имеющие ступенчатую регулировку. Явный недостаток только один — щелкает во время работы (подробнее см. здесь).
Электромеханические (они же сервоприводные или «латерные»). Работают по принципу ЛАТРа, имеют плавную регулировку, но наименьшую скорость реакции. Требуют тех. обслуживания раз в год-полтора.
Электронные (они же симисторные или тиристорные). Бесшумные и быстрые, но дорогие и не слишком надежные. Регулировка выходного напряжения — ступенчатая.
Двойного преобразования. Наиболее дорогостоящие, но обладающие максимальной точностью стабилизации и фильтрации от входных помех. Подходит для лабораторного и медицинского оборудования. Применение в быту нецелесообразно.

*Раньше, в советские времена, были еще феррорезонансные стабилизаторы, но такую экзотику мы даже не будем рассматривать. Их время безвозвратно прошло.

Электромеханические стабилизаторы всем хороши: недорогие, свет не моргает во время переключения, надежные и простые как три копейки. Но я бы все равно не стал их рекомендовать, т.к. они требуют периодического обслуживания (замена токосъемных щеток), а это дополнительные временнЫе и финансовые затраты. В электродинамических стабилизаторах проблема износа графитовых щеток решена их заменой на износостойкий ролик, но и цена на устройства такого типа существенно возросла.

В стабилизаторах с двойным преобразованием выходное напряжение формируется схемой стабилизатора. Благодаря такому схемотехническому решению обеспечивается максимальная точность стабилизации — 1% и даже выше. У сетевых помех также нет шансов просочиться к защищаемой нагрузке. Отличные стабилизаторы, но цена… Покупать такой для дома — это все равно, что стрелять из пушки по воробьям.

Стабилизаторы электронного типа, в принципе, годятся для домашнего применения. Быстрые, бесшумные, не требуют никакого оперативного вмешательства. Но, на мой взгляд, пока все-таки дороговаты. Думаю, лучше подождать, пока мощные симисторы существенно подешевеют.

Исходя из своего опыта работы, могу сказать, что наиболее подходящим вариантом для квартирной техники является стабилизатор релейного типа. Качественные реле обеспечивают хорошую наработку на отказ и очень высокую скорость переключения (порядка 20 мс), что ничуть не хуже, чем у электронных стабилизаторов. Несомненный плюс стабилизаторов на реле — полное отсутствие каких-либо искажений входного синуса, что очень ценится аудиофилами и прочими эстетами.

При этом схемотехника релейных стабилизаторов проще, чем у электронных, так как исключаются дополнительные схемы защиты и теплоотвода нежных тиристоров/симисторов. В конечном итоге это положительным образом сказывается на надежности устройства в целом и его цене.

Чтобы не быть голословным, привожу сравнительную стоимость одного киловатта выходного (стабилизированного) напряжения для стабилизаторов разного типа:

Тип стабилизатора	Стоимость киловатта
Релейный	от 850 руб
Электромеханический	от 1050 руб
Электронный	от 3000 руб
Двойного преобразования	от 5000 руб

Учитывая вышесказанное, вывод очевиден — идеальным вариантом для квартиры является релейный стабилизатор.

Количество фаз

С принципом действия определились, теперь надо решить, сколько должно быть фаз у стабилизатора напряжения 220В для квартиры.

Тут вообще все просто: для бытовой техники однозначно нужен однофазный стабилизатор. В нормальных квартирах просто не бывает трехфазных потребителей.

По правде говоря, в негазифицированных домах иногда можно увидеть большую мощную 4-х конфорочную плиту, рассчитанную на 3-фазное подключение. Под нее в квартиру делают отдельный вводной кабель и монтируют специальную нестандартную розетку на кухне. Но, понятное дело, такую электроплиту нет смысла питать стабилизированным напряжением.

Какая мощность нужна?

Итак, теперь самый главный вопрос: какой мощности покупать стабилизатор в квартиру?

В целом тут все очень индивидуально и зависит от вашей бытовой техники, ее мощности и количества. Если вы хотели бы поставить стабилизатор только на освещение, то хватит каких-нибудь 500-600 Вт. А если есть необходимость запитать через стабилизатор всю квартиру, то тут уже понадобится прибор мощностью 10-15 или даже 20 кВт.

Чтобы не переплачивать за лишние киловатты, придется немного потрудиться и произвести некоторые вычисления.

Алгоритм расчета мощности стабилизатора напряжения в квартиру следующий:

Необходимо просуммировать номинальные мощности всех устройств в квартире. Точные значения мощности можно взять из паспорта к устройству или поискать на корпусе. Ориентировочные значения мощностей приведены в таблице 1 (см. ниже).
Определить прибор, обладающий наибольшей пусковой мощностью (скорее им окажется кондиционер или электромясорубка). Вычислить для этого прибора разницу между пиковой и номинальной мощностью. Прибавить полученную разницу к значению, полученную в п.1.
Полученное в предыдущем пункте значение необходимо умножить на 1.2.

Таблица 1. Приблизительные значения потребляемой мощности для современной бытовой техники.

Тип потребителя	Номинальная мощность, Вт	Пусковая мощность, Вт
Дрель электрическая	800	950
Угло-шлифовальная машина («болгарка»)	2200	2800
Перфоратор	1300	1600
Ленточно-шлифовальная машина (гриндер)	1000	1200
Пылесос	1400	1700
Холодильник	600	2000
Аппарат для приготовления мороженого (фризер)	1000	3500
Кипятильник, бойлер	500	1700
Кондиционер	1000	3500
Стиральная машина	1000	3500
Радиатор	1000	1200
Освещение	500	500
Электроплита	6000	6000
Электропечь	1500	1500
Микроволновая печь	800	1600
Теле- и аудио-техника	500	500
Электромясорубка	1000	до 7000

Если имеются взаимоисключающие устройства, которые никогда не будут включаться одновременно, то при расчете общей потребляемой мощности необходимо учитывать только один из них, — тот, у которого мощность больше.

Таким образом, чтобы рассчитать мощность стабилизатора, необходимую для любой квартиры, надо сделать всего три шага.

Пример расчета мощности

В качестве примера привожу расчеты мощности стабилизатора для моей собственной квартиры.

Вычисляю суммарную номинальную мощность всех электрических приборов:

Тип потребителя	Номинальная мощность, Вт	Пусковая мощность, Вт
Все лампочки	400	400
Телевизор Sony KDL-48W705C	92	92
Настольный компьютер	200	200
Apple MacBook Pro 13 MGX72	65	65
Пылесос	1800	2180
Болгарка Bosch GWS 13-125	1300	1690
Перфоратор Bosch GBH 2-28	880	1090
Холодильник Wirlpool ARC4020	200	1000
Стиральная машина LG F1096TD	2100	3500
Обогреватель	1500	1800
Микроволновая печь	800	1600
Утюг	2200	2600

Итак, суммарная номинальная мощность всего электрического в моей квартире равна 10657 Вт.

Как видите, перфоратор был исключен из расчетов, так как я совершенно точно уверен, что болгарка и перфоратор никогда не будут работать вместе. Так что из этих двух инструментов была оставлена только болгарка (как обладающая наибольшей мощностью).

Теперь надо найти тот прибор, который обладает самой большой пусковой мощностью. В моем случае это стиральная машинка. Разница между номинальной и пусковой мощностью равна:
3500 — 2100 = 1400 Вт
Таким образом, максимальная потребляемая мощность всей бытовой техники составляет:
10657 + 1400 = 12057 Вт
Осталось найти необходимую мощность стабилизатора с учетом 20%-ного запаса:
12057 · 1,2 = 14468 Вт (округляем до 15 кВт)

Как видите, даже для моей небольшой квартирки нужен как минимум 15-киловаттный стабилизатор напряжения. Поэтому люди, умеющие считать деньги, подключают через стабилизатор только то оборудование, для которого действительно критично питающее напряжение.

Внимание! Производители стабилизаторов, которым есть что скрывать, вместо активной мощности (Ватты, Вт) стараются на самом видном месте указать реактивную (Вольт·Амперы, ВА). Имейте в виду, что реактивная мощность всегда выше — иногда в три раза. Поэтому всегда уточняйте именно активную составляющую мощности, которую долговременно обеспечивает заинтересовавшая вас модель.

Готовые решения

Меня часто просят посоветовать какой-нибудь хороший стабилизатор напряжения в квартиру, поэтому привожу список надежных и проверенных временем моделей, которые с 90%-ной вероятностью вам подойдут.

Все стабилизаторы — релейного типа, кроме последнего (он электромеханический со щетками).

Все перечисленные стабилизаторы имеют функцию «BYPASS« — это когда вход соединяется с выходом напрямую, стабилизатор, по сути, вообще исключается из электрической цепи. Очень удобная вещь, если вам не требуется постоянная стабилизация напряжения. Или вы хотели бы временно подключить очень мощную нагрузку, которую ваш стабилизатор гарантированно не потянет (например, сварочный аппарат).

РЕСАНТА ACH-10000/1-Ц

РЕСАНТА ACH-10000/1-Ц — недорогой однофазный релейный стабилизатор на 10000 Вт. Представляет собой небольшой металлический ящик с ручками для переноски (ручки очень кстати, так как весит он под 20 кг).

Очень быстро реагирует на изменение напряжения в сети (скорость реакции всего 7 мс). Надежная модель, наблюдаю за двумя экземплярами вот уже третий год и никаких нареканий. Вся информация выводится на цифровой дисплей на передней панели. Единственное, что удручает, это громкие щелчки в момент переключения обмоток. Поэтому у изголовья кровати в спальне ставить не рекомендуется. Да и подсветка у экрана очень яркая, будет освещать спальню.

Есть точно такая же модель, только в навесном исполнении (РЕСАНТА ACH-10000Н/1-Ц), все характеристики совпадают, но стоит почти на тысячу дешевле. На фото ниже представлены сразу обе модификации.

Обе модели имеют встроенный сетевой фильтр для защиты от высокочастотных и импульсных помех. Имеется защита от короткого замыкания в нагрузке, а также от превышения мощности и перегрева.

Кстати, охлаждение сделано при помощи вмонтированного внутрь вентилятора, который включается под нагрузкой. Как и любые другие силовые приборы, эти не рекомендуется длительное время держать под 100%-ной нагрузкой, поэтому при выборе стабилизатора обязательно предусматривайте некоторый запас по мощности (процентов 20-30).

RUCELF SRWII-12000-L

RUCELF SRWII-12000-L — этот бытовой стабилизатор напряжения хорошо себя зарекомендовал из-за длительной бесперебойной работы. За время моей практики ни разу не слышал, чтобы эта модель сломалась.

В отличие от предыдущих моделей, имеет прочный корпус и приятный дизайн, поэтому хорошо вписывается в любую квартиру.

ЖК-экран, установленный спереди прибора, отображает не только входное и выходное напряжение, но и шкалу загрузки по мощности. Удобно контролировать параметры сети.

Многие предпочитают настенное крепление стабилизаторов, т.к. при этом он не занимает лишнее место в квартире, можно уложить всю проводку в кабель-каналы, дети не достают до кнопок и прочих органов управления. Крепеж этого прибора должен быть надежным, потому что весит этот ящик почти 25 кг. Вообще, большая масса релейного стабилизатора — это признак большой мощности.

REAL-EL WM-10/130-320V

REAL-EL WM-10/130-320V — настенный стабилизатор украинского производства, рассчитанный на серьезные колебания в электросети. На мой взгляд, является недооцененной моделью, и этим нужно пользоваться. Правда, сейчас уже трудно найти в продаже.

Имеет принудительное охлаждение, которое включается по мере необходимости (по умолчанию вентилятор не шумит). Легко справляется с повышенным напряжением (до 320 Вольт). Немного щелкает во время стабилизации, так что лучше всего устанавливать в коридоре.

Имеет встроенную защиту от перегрузки, повышенного напряжения, перегрева и импульсных помех. Отличный стабилизатор для бытовой техники.

Возможно, черный цвет корпуса для кого-то будет дополнительным плюсом. На рынке не так много стабилизаторов нестандартной расцветки.

ЭНЕРГИЯ АСН-15000

ЭНЕРГИЯ АСН-15000 — напольный однофазный релейный стабилизатор с широким диапазоном входных напряжений. Последние несколько лет производится на базе российского завода ЭТК Энергия.

Имеет несколько ступеней защиты: автомат от перегрузки, защита от перегрева (120°С), от повышенного напряжения (280В), от слишком низкого напряжения (120В). Есть встроенные вольтметры и амперметры.

Не искажает форму выходного напряжения. Имеет 5 ступеней регулировки. Немного шумный в моменты переключения.

Вход и выход выполнен в виде клемм, что намекает на стационарное размещение. Да его и не потаскаешь особо — масса прибора около 19 кг.

Требует надежного заземления. Конечно же, будет работать и без заземляющего проводника, но тогда необходимо обеспечить абсолютную недосягаемость стабилизатора от прикосновения (что на практике вряд ли достижимо).

SUNTEK СНЭТ 16000

SUNTEK СНЭТ 16000 — мощный релейный стабилизатор напряжения для бытовой техники. Способен работать на полную мощность уже от 140В на входе. В течении нескольких секунд выдерживает 50%-ную перегрузку, что очень важно при работе на потребителя с высокими пусковыми токами (пылесос, кондиционер, холодильник).

Имеет более высокую точность стабилизации по сравнению с вышеперечисленными моделями — порядка 5%. Встроенная система управления сама переключает способ охлаждения с естественной циркуляции на принудительный обдув.

С 25%-ным снижением мощности способен работать уже при 120 Вольтах. Дальнейшее уменьшение входного напряжения приводит к обесточиванию нагрузки, чтобы защитить ее от выхода из строя. Как и все релейные стабилизаторы совершенно не влияет на синусоидальность выходного напряжения.

Размещение возможно как напольное, так и навесное (настенное). Имеет клеммные колодки на входе и выходе. Без проблем переносит сильные броски напряжения от работающего рядом сварочного инвертора. Имеет варисторную защиту от высоковольтных импульсов (например, близкого разряда молнии).

Рассчитан на круглосуточную бесперебойную работу и показал прекрасную надежность.

SUNTEK СНЭТ 15000-ЭМ

SUNTEK СНЭТ 15000-ЭМ — напольный однофазный электромеханический стабилизатор. Обладает высоким КПД (более 97%), пониженным уровнем шума и повышенной перегрузочной способностью.

Здесь в полной мере реализуется главное достоинство всех электромеханических стабилизаторов — плавность регулировки. Так что можно забыть о скачкообразном изменении яркости светильников, которое неизбежно при использовании стабилизаторов со ступенчатой регулировкой (релейные, тиристорные).

Второе преимущество перед релейными — это высокая точность стабилизации, которая в данной модели достигает 2%.

Рабочий диапазон стабилизатора — от 140 до 270 Вольт. При эксплуатации в неполную мощность рабочий диапазон расширяется до 120-285В.

Ящик снабжен роликами, чтобы катать его с места на место. Поднять его далеко не каждому под силу (все-таки 54 кг живого веса!).

Отличная модель бытового стабилизатора напряжения 220 Вольт! Я бы всем его советовал, если бы не достаточно высокая стоимость и необходимость периодического обслуживания. Но если вас это не смущает, то берите и пользуйтесь. Не пожалеете.

Выводы

Итак, подведем краткие итоги.

В подавляющем большинстве случаев напряжение сети укладывается в допустимые рамки и стабилизатор не нужен. И с вашей розеткой, наверняка, тоже все в порядке.
Если с напряжением действительно беда, то берем однофазный релейный стабилизатор мощностью 10-15 кВт. В 90% случаев этого будет достаточно. Более точные расчеты можно сделать по приведенной выше методике.
Если вас раздражают громкие щелкающие звуки и моргающий свет в моменты переключения стабилизатора, тогда вместо релейного покупаем электромеханический, у которого плавная регулировка.

«Какой стабилизатор напряжения лучше для газового котла?» – Яндекс.Кью

Какие характеристики учитываются при выборе стабилизатора?

диапазона напряжения — Необходимо узнать, в каком диапазоне изменяется напряжение в вашей сети. Для этого лучше пригласить специалиста, который измерит напряжение
требуемой мощности — Для определения требуемой мощности стабилизатора суммируют полные мощности всех приборов в коттедже или на даче и к полученному результату прибавляют 20-30% на случай необходимости аварийного электроснабжения.
точности стабилизации — Для высокочувствительных аппаратов – лампочек накаливания, компьютеров, микроволновых печей – необходимо выбирать устройства, обеспечивающие точность стабилизации не более 2%. Для среднестатистических бытовых приборов достаточно точности стабилизации 3%.
количества фаз питающей линии: в зависимости от типа сети(однофазная или трехфазная) выбирается соответсвенно однофазный или трехфазный прибор.
длительность эксплуатации — Если вам нужен стабилизатор только на пару лет и с весьма сомнительной гарантией защиты оборудования, то вы конечно вправе выбрать китайский. Но если вы дорожите своей техникой, вам дорого ваше время, спокойствие, и вы не хотите переплачивать за покупку новой техники, к выбору стабилизатора для котельного оборудования стоит подойти более вдумчиво и выбрать проверенный качественный стабилизатор.

Как выбрать тип стабилизатора для котла?

В системах газоснабжения могут использоваться стабилизаторы разных типов:

Электромеханические (стабилизатор Сатурн торговой марки «Полигон)

Среди достоинств электромеханических стабилизаторов Сатурн нужно выделить высокую точность коррекции ±1%, которая не зависит от подключенной мощности и входного напряжения. Стабилизатор будет работать и защищать всю подключенную технику во всем диапазоне входных напряжений и нет необходимости переплачивать и брать стабилизатор с запасом по мощности. Регулировка напряжения плавная, стабилизаторы выдерживают перегрузки 200% в течение 100 секунд, 400% за 10 секунд и 1000% – 2 секунд.

Также среди плюсов присутствует минимальный износ механический частей за счет отсутствия щеточного узла трансформатора именно в цепи нагрузки и его работе с малыми токами. Низкая шумность стабилизатора достигается благодаря естественной вентиляции, отсутствию вентилятора и благодаря сервоприводу.

Электронные (стабилизатор Каскад торговой марки «Полигон)

Среди достоинств электронных стабилизаторов выделяют низкий уровень шума, так как используется естественное охлаждение, быстродействие и точность коррекции ±2,5%, небольшие габариты устройства. Регулирование выходного напряжения происходит без искажения и разрыва фазы.

В преимущества электронных стабилизаторов Каскад можно включить точность коррекции +/-2,5%, которая не зависит от подключенной мощности и входного напряжения. Такие стабилизаторы работают без потери мощности во всем диапазоне входных напряжений. Плавная отработка всплесков и просадок напряжения. Регулирование выходного напряжения без искажения и разрыва фазы. Как и электромеханические стабилизаторы работают с нулевыми нагрузками, а использование естественного охлаждения избавляет от шума вентилятора. За счет использования собственных трансформаторов не требуется учитывать запас по мощности. Качественная элементная база обеспечивает долгие годы работы.

Электроника 102 — Урок 4

На предыдущем уроке мы улучшили усилитель, смоделировали его и продемонстрировали его производительность с помощью SPICE.

В этом уроке мы собираемся разработать регулятор напряжения, сердце любого источника питания.

Потребность в регуляторах напряжения

Целью регуляторов напряжения является обеспечение постоянного напряжения питания в цепях. вы проектируете

Это наиболее распространенные схемы (каждая электронная система, независимо от ее функций, по крайней мере один), и все же они часто пренебрегают из-за их утилитарных природа.

Нам нужны регуляторы напряжения, потому что источники первичной энергии (как обычные батареи, или напряжение переменного тока, которое мы получаем от сетевой розетки), как правило, не очень стабильны или не стабильны достаточно, чтобы наши схемы работали в соответствии со своими спецификациями.

Например, напряжение, которое мы получаем от автомобильного аккумулятора, может варьироваться от 14,4 В когда двигатель работает, и генератор заряжает аккумулятор, и так низко, как 8 или 9 В, когда вы запускаете двигатель холодным утром.Потому что может быть положительным или отрицательные пики, наложенные на напряжение батареи из-за другого оборудования, большинство Автомобильное оборудование рассчитано на работу с напряжением до 16 В. Внутри некоторых цепей требуется стабильное напряжение для правильной работы, таких как Микропроцессор используется для управления радио. Большинство микропроцессоров работают от источника 3 В или 5 В, который должен регулироваться с точностью до доля вольт. Например, многие микросхемы рассчитаны на работу от номинала 5 В требуется, чтобы напряжение оставалось между 4.5 и 5,5 вольт.

опорного напряжения

Регуляторы напряжения должны иметь ссылку для работы. А Напряжение ссылка является частью или схема, которая обеспечивает стабильное напряжение, когда внешние параметры, такие как напряжение питания или температура варьируется.

Наиболее распространенным эталоном напряжения является стабилитрон ([1]). Стабилитрон — это диод, в котором лавинообразное поведение при обратном пробое оптимизированы и определены количественно, так что диод может безопасно работать в этом регионе.

Мы можем использовать SwitcherCAD, чтобы проиллюстрировать поведение стабилитрона.

Эта простая схема будет использоваться для демонстрации еще одной функции программного обеспечения SPICE. Мы попросим программу смести напряжение с источника V1 и построить график напряжения на стабилитрон в результате.

Создайте схему сейчас, вам не нужно вводить какое-либо значение в Source V1. Не беспокойся о.Заявление DC в нижней части схемы, это просто строка текста, которую я поместил туда для справки. Когда вы закончите создание схемы, нажмите Simulate-> Edit Simulation Cmd затем выберите «DC Sweep».

Введите следующие значения:

Имя 1-го источника для поиска: V1
Тип развертки: Линейный
Начальная стоимость: -4
Стоп-значение: 16
Инкремент: 0.1

Нажмите «ОК», затем «Выполнить» и выберите «V (выход)» в окне графика.

Вы должны получить сюжет так:

Мы можем наблюдать, что в диапазоне от -0,5 до примерно 6 В, выход напряжение следует за входным напряжением. Ниже этого стабилитрон становится прямым смещение и напряжение на нем уровня около -0,5 до -0,6 В, просто как обычный диод.

При напряжении источника выше примерно 6 В стабилитрон начинает проводить ток и напряжение на нем уровня около 6.2 В, что является номинальным Напряжение Зенера для этой части.

Область отрицательного напряжения интересна тем, что показывает, что Стабилитрон похож на настоящий диод при смещении в прямом направлении. Тем не менее, мы не намерены использовать стабилитрон в этом регионе

Наиболее интересной частью является область обратного смещения (когда напряжения от V1 положительны). Эффект Зенера дает напряжение около 6,2 В, что вполне стабильный по сравнению с источником напряжения.

Чтобы выяснить, насколько стабильным, давайте снова запустим симуляцию, но сметая источник между 8 и 18 В.

Изменение выходного напряжения по сравнению с изменением входного напряжения, которое вызвало оно называется Line Regulation .

Линия регулирования = Дельта (V _из) / Дельта (V _из)

В этом случае изменение выходного напряжения при входе изменение напряжения от 14 до 16 В (изменение 2 В) составляет 20 мВ, поэтому Регулировка линии между 14 и 16 В составляет 1%.

Если бы мы заменили источник V1 на автомобильный аккумулятор, мы бы ожидается, что регулируемое напряжение стабилитрона будет колебаться между 6,24 и 6,38 В, в то время как напряжение батареи изменяется от 8 до 16 В, что значительно улучшается.

Давайте посмотрим влияние температуры, добавив оператор .STEP к моделирование.

Нажмите на значок «Текст» и введите в текстовое поле следующее: «.STEP TEMP LIST 0 25 50», затем нажмите «Директива» и «ОК» и запустите симуляция снова.

Теперь общее отклонение составляет от 6,24 до 6,39 Вольт, все еще отлично.

Шунт-регуляторы

Этот тип схемы называется Shunt Regulator , потому что регулирующий Элемент параллельно (в отличие от последовательно) с нагрузкой. В то время как наш На схеме не показана нагрузка (на данный момент), нагрузка является любой цепью с питанием от регулируемого напряжения, которое поэтому будет размещено параллельно с стабилитроном.

Особенность регулятора шунта, которая может быть преимуществом или неудобством в зависимости от того, где и как используется схема, шунтирующий регулятор рисует постоянный ток от источника. Ток, взятый из источника, является ток, который течет через последовательный резистор. Так как ток, который течет через последовательный резистор зависит только от напряжения источника, Напряжение стабилитрона и значение резистора, оно постоянно, пока Напряжение источника является постоянным и не зависит от тока нагрузки.

Преимущество заключается в том, что ток источника не зависит от тока нагрузки.

Недостатком является то, что эффективность схемы очень низкая при малые токи нагрузки, поэтому схема не оптимизирована для работы от батареи.

Трудно представить более простую схему, в ней всего два основных компонента.

С другой стороны, доступный ток ограничен. Давайте посмотрим, какой ток мы можем получить от этой цепи.

Расчет максимального тока нагрузки

В этой модифицированной схеме я добавил резистор R2 для представления схемы, которая будет использовать опорное напряжение. Резистор еще не имеет значения, он есть, чтобы проиллюстрировать это. Этот резистор составляет нагрузку, и он будет потреблять определенное количество тока. Нам нужно убедиться, что регулятор может выдавать ток, необходимый для цепи представлен резистором R2.

<стабилитрон-5.PNG >>

Ток, проходящий через D1 и R2, должен поступать от резистора R1, поэтому ток через R1 будет делиться между R2 и стабилитроном.

I _R1 = I _D1 + I _R2

В нашем примере схемы, когда напряжение источника составляет 12 В, напряжение на стабилитроне 6,34 В, поэтому напряжение на резисторе R1 составляет 5,66 В, поэтому ток в резисторе будет 5,66 / 1000 или 5.66 мА.

По мере уменьшения значения R2 ток через него будет увеличиваться, а ток через D1 уменьшится на столько же.

Если ток нагрузки (ток через R2) достигает 5,66 мА, то стабилитрон будет голодать (ток через него будет очень низким или нулевым) и не будет работа по регулированию напряжения. Давайте выясним, какой ток мы можем пропустить через D1, глядя на спецификации.

Для полного документа, нажмите на картинку.

Из раздела «Максимальные рейтинги» спецификации видно, что максимальная мощность рассеивание при использовании обычного материала PWB, такого как FR-4 и при температуре окружающей среды 25 ° C составляет 225 мВт. Мы знаем напряжение Зенера, поэтому легко подсчитать, какой ток мы можем подать на деталь.

I _макс = P _макс / В _{стабилитрон}

В этом случае максимальный ток равен 0.225 / 6,2 = 0,036 А или 36 мА.

Если вы прочитаете примечания на листе данных, вы увидите, что 225 мВт абсолютный максимальный рейтинг при 25 градусах Цельсия. Паспорт также дает Вы тепловое сопротивление и рейтинг для температуры выше 25 градусов.

Не вдаваясь в детали этих расчетов прямо сейчас, хороший Практика проектирования заключается в ограничении максимального тока в нашей цепи не более чем 50% абсолютного максимального рейтинга.Это 18 мА.

Если наша схема такова, что ток нагрузки может изменяться от нуля до некоторого значения, мы должны убедиться, что через R1 протекает не более 18 мА.

При выбранном нами значении R1 (несколько условно) мы достигнем 18 мА. когда напряжение от V1 составляет 6,2 + (1000 * 0,018) = 24,2 В, где 6,2 номинальное напряжение Зенера, и (1000 * 0,018) это напряжение, которое мы должны применить через R1, чтобы через него протекал ток 18 мА.Похоже, у нас довольно мало конструктивного запаса в отношении максимального рассеивания мощности в стабилитроне.

Теперь нам нужно рассмотреть, что происходит, когда напряжение питания минимально. На примере автомобильного радиоприемника минимальное напряжение от аккумулятора может всего 8 В. При напряжении питания 8 В ток через R1 будет только:

I _R1 = (V _{источник} — V _Zener) / R1

Это вычисляется до 1.8 мА.

Таким образом, если эта схема использовалась в автомобильной рации, чтобы обеспечить регулируемое 6,2 В для некоторые чувствительные цепи, мы могли бы потреблять до 1,8 мА без потери регулирования, и не рискуя взорвать стабилитрон при максимальном напряжении батареи.

На практике, так как мы оценили максимальный ток, мы бы не хотели полностью голодать стабилитрон и убедиться, что напряжение остается в норме, мы должны держать минимальное количество тока в стабилитроне.Списки данных напряжение Зенера для 3-х токовых значений 1, 5 и 20 мА, поэтому пока оно законно интерполировать между приведенными значениями, менее рекомендуется использовать часть вне диапазона значений, поэтому мы должны сохранить минимум 1 мА хоть и стабилитрон для него хорошо работает.

Это означает, что у нас имеется до 0,8 мА доступного тока для нагрузки.

Получение большего тока с использованием регулятора Pass Pass

Что нам делать, если 0.8 мА мало?

Ну, мы могли бы либо:

Уменьшите значение R1. Мы видели, что с текущим значением 1 кОм, мы бы не достигли безопасного максимального рассеивания мощности, пока напряжение питания составляет 24,2 В. Мы могли бы уменьшить значение R1, чтобы максимальная безопасная мощность рассеивание достигается при 18 В, что является максимальным напряжением питания, которое мы нужно дизайн для.
Перепроектируйте схему с более высоким номинальным стабилитроном (и уменьшите значение резистора R1, чтобы ток протекал через него), или
Добавить усилитель тока, используя один или несколько транзисторов.

Решение 1 легко внедряется и стоит недорого, но не дает много улучшения. В этом случае максимальный ток стабилитрона составляет 18 мА, то есть также максимально возможный ток нагрузки.

В общем, решение 2 не имеет особого смысла, потому что стабилитрон большей мощности труднее получить, и схема быстро будет тратить много энергии. С тенденцией к оборудованию с батарейным питанием важно быть знакомым с решения, которые не расходуют энергию или тратят минимум, необходимый для выполнения функции.

Решение 3 немного сложнее, но предлагает большую гибкость и более эффективный.

Итак, мы попробуем решение 3.

Существует хорошо известная схема, которая выполняет нужную нам функцию, поэтому без дальнейших церемоний, вот оно:

Вы должны сразу заметить пару вещей. У нас есть новый символ SPICE I1, который является источником тока.Теперь вы знакомы с источником напряжения, такие как V1 в этой схеме. Источник напряжения запрограммирован с напряжением и доставляет это напряжение независимо от того, какой ток нам нужен. Это красота SPICE, которая не имеет ограничений реального оборудования 🙂

Точно так же источник тока будет генерировать любое напряжение, необходимое для подачи количество тока мы просили.

Вы можете выбрать текущий источник из меню Компонент, просто найдите и нажмите на «текущий».

Источники тока не так интуитивны, как источники напряжения, так что не стоит слишком беспокоиться если концепция кажется странной. Просто следуйте тому, что мы будем делать с этим и снова время это станет знакомым для вас.

Другая вещь, которую вы могли заметить, если вы действительно наблюдательны, это то, что мы есть стабилитрон с номером детали BZX84C5V6L, которого не было в библиотеке.

Я обманул. Я хотел продемонстрировать хорошо известную схему, которая представляет собой регулятор напряжения 5 В.Предыдущая схема была 6,2 В регулятор, который, хотя и достаточно для этой цели упражнения, редко используется. 5 В гораздо более распространенное напряжение, и 5,6 В стабилитрон часто используется в цепи, как я только что описал. Но библиотека SwitcherCAD не включала стабилитрон на 5,6 В.

Если вы ссылаетесь на спецификацию Motorola (полный документ в формате PDF, а не Выдержка выше), вы увидите, что некоторые номера деталей выделены жирным шрифтом. Примечание указывает что эти номера деталей предпочтительнее , то есть они гораздо более вероятны быть в наличии.Часть 5.6V выделена жирным шрифтом, поэтому разумно предположить, что она должна был в библиотеке. Учитывая, сколько мы заплатили за SwitcherCAD, мы будем простите линейную технологию за то, что не включили все возможные номера деталей.

Так как же я получил 5,6 В стабилитрон в SwitcherCAD?

Я открыл файл библиотеки диодов, C: \ Program Files \ LTC \ SwCADIII \ lib \ cmp \ standard.dio в текстовом редакторе и добавил BZX84C5V6L следующим образом:

.модель BZX84C5V6L D (Is = 1,66n Rs = .5 Cjo = 205p nbv = 3 bv = 5.6 Ibv = 1 м Vpk = 5.6 mfg = тип Mot = стабилитрон)

Вы можете вырезать и вставить всю строку. Я поместил его чуть выше части BZX84C6V2L в файле. Обратите внимание, что эта модель, вероятно, не так хороша, как другие. Это достаточно для приведенный ниже пример, но он не может быть хорошей моделью для более сложного моделирования. Поэтому, когда вы закончите курс, вы можете удалить модель из библиотеки.

Мне пришлось закрыть и снова открыть SwitcherCAD, потому что программа, по-видимому, читает библиотеки когда программа запускается и после того, как я изменил файл, он не перезагрузил его автоматически.

Хорошо, достаточно с библиотекой SwitcherCAD, транзистор, который мы добавили к шунтирующему регулятору, в конфигурации, известной как Emitter-Follower . Это означает, что напряжение на Излучатель следит за напряжением на базе (с небольшим смещением, как правило, от 0,6 до 0,7 Вольт). Усиление напряжения такой цепи немного меньше 1.

Таким образом, если базовое напряжение поддерживается на уровне 5,6 В, напряжение на эмиттере будет быть около 4,9 до 5.0 вольт.

Прежде чем идти дальше, убедитесь, что вы запрограммировали V1 как источник напряжения 12 В.

Чтобы сделать симуляцию более интересной, мы выполним проверку тока.

Нажмите Simulate-> Edit Simulation Cmd и выберите DC sweep . Введите значения следующим образом:

Имя 1-го источника для поиска: I1
Тип развертки: Линейный
Начальная стоимость: 0
Стоп-значение0.1
Инкремент: 0,001

Нажмите OK, затем нажмите кнопку «Run», чтобы начать симуляцию. Выберите V (выход). Вы должны получить что-то вроде этого:

Изменение выходного напряжения по сравнению с изменением выходного тока, которое вызвало это называется Регулирование нагрузки . Обычно измеряется, когда выходной ток изменяется в определенном заданном диапазоне, например от 50% до 100%.

Регулировка нагрузки выражается в процентах от выходного напряжения или в абсолютном значении.

Если мы выражаем это как изменение напряжения на текущее изменение, которое вызвало это, он будет называться Выходное сопротивление , так как значение сопротивления Фактически, отношение напряжения на нем к току через него.

Регулировка нагрузки = Дельта (V _из) / Среднее V _из

Выходное сопротивление = дельта (V _из) / дельта (I _из)

В этом случае изменение выходного напряжения при изменении тока нагрузки от 50 до 100 мА — это 40 мВ, поэтому выходное сопротивление равно.04 / .05 = 0,8 Ом для изменения тока нагрузки на 50%.

Регулировка нагрузки составляет 0,04 / 4,92 = 0,81%

Обратите внимание, как напряжение быстро нарастает при малых токах (ниже нескольких мА). Это связано с тем, что при очень малом токе нагрузки, базовый ток, который = ток нагрузки / Hfe, настолько мал, что базовое напряжение необходимо генерировать его становится очень маленьким, намного ниже, чем типичный От 0,6 до 0,7 В.

Я добавил резистор R2 (100 кОм), чтобы обеспечить минимальный ток нагрузки и без этого резистора напряжение нарастало бы еще больше на свету текущие значения I1.Например, вы можете попробовать изменить R2 на 1000k (1 мегом)

На практике, если цепь фактически должна была работать до такой низкой токи, было бы неплохо немного уменьшить значение R2 чтобы уменьшить рост напряжения при легких нагрузках.

С другой стороны, обратите внимание, что эта схема теперь обеспечивает 100 мА, в то время как поддерживая регулировку между 4,85 и 5,05 В для токов приблизительно 5 мА и 100 мА.

Это было бы идеально, чтобы управлять большинством 5-вольтовых микропроцессоров.

Отклонение пульсации

Пульсация отклонения является еще одной мерой способности регулятора отклонить Варианты линейного напряжения. Тем не менее, линейное регулирование, определенное выше, измеряется со статическими (медленно меняющимися) изменениями входного напряжения, где Ripple Rejection измеряется при быстро меняющемся входном напряжении, обычно на частоте линии (60 Гц) или это вторая гармоника (120 Гц).

Если бы мы использовали реальные инструменты, мы бы измерили Ripple Rejection как наложение небольшого переменного напряжения поверх входного напряжения постоянного тока, затем измерение амплитуда одного и того же сигнала на выходе регулятора и вычисления Соотношение. Например, мы могли бы применить пиковое напряжение 1 В переменного тока (2 В р-р), потому что это хорошо в пределах диапазона регулирования регулятора, и он производит расчеты Полегче.

Мы можем использовать ту же технику со Spice, хотя Spice предлагает другой метод, который мы будем изучать в следующем уроке.Для удобства измерим отклонение пульсации при 1 кГц.

Установите источник тока I1 на фиксированное значение 50 мА, установите источник напряжения V1 на быть источником SINE со смещением 12 В постоянного тока, амплитудой 1 В и частотой 1 кГц, тогда отредактируйте команду симуляции следующим образом:

Анализ переходных процессов
Время останова: 5 мс
Время начала сохранения данных: 0

Затем вернитесь к схеме, нажмите на директиву «; DC» и сделайте комментарий ( должен загореться синим цветом), запустите симуляцию и отобразите выходное напряжение.

Вот график выходной пульсации (обратите внимание на шкалу напряжения):

Это график, показывающий входное напряжение и выходное напряжение в одной шкале, легче оценить снижение пульсаций таким образом:

График показывает, что когда цепь запитана от источника, имеющего 2 В р-р пульсаций (мы устанавливаем источник 12 В пост. тока с наложенным на него пиковым сигналом 1 В, вы можете используйте курсор для проверки), он обеспечивает регулируемый выход с частотой пульсации около 30 мВ.

Упражнения

Сколько тока мы можем получить от регулятора, прежде чем регулирование станет действительно плохим? (вы можете использовать SwitcherCAD для экспериментов).
Каковы ограничивающие факторы для получения большего тока?
График напряжения на базе транзистора на том же графике, что и выходное напряжение, чтобы увидеть разницу. Объясните разницу.
Рассчитайте коэффициент подавления пульсаций в дБ.Поскольку пульсация измеряется в В вольтах, а не в ваттах, уравнение составляет 20 * log (V2 / V1).
График изменения температуры выходного напряжения на 25, 50 и 75 градусов C.

Нажмите здесь, чтобы увидеть ответы.

Выводы этого урока

Мы установили, что регуляторы напряжения являются необходимой частью большинства современные электронные схемы.
Регуляторы напряжения требуют эталонного напряжения, обычно это стабилитрон.
Регуляторы напряжения характеризуются линейным и нагрузочным регулированием, характеристики отклонения пульсации и температурной стабильности.
Мы узнали, как использовать SPICE для получения этих значений.

В следующих уроках мы будем совершенствовать регулятор напряжения со ступенью усиления отдельно от силовой сцены.

Ссылки

стабилитрон
.

Как проверить генератор на наличие проблем

Красный индикатор батареи или ALT на приборной панели, который загорается, предупреждает вас о проблемах генератора. Но фары, которые внезапно теряют яркость, тусклые огни приборной панели или аккумулятор, который теряет питание, также могут указывать на проблемы с зарядкой системы. Тем не менее, вы должны подтвердить, что генератор подал, прежде чем заменить его.

Эти следующие тесты помогут вам проверить работу системы зарядки.

1. Проверка выходного напряжения генератора

Одна из наиболее распространенных проблем старения генератора возникает из-за изношенных щеток.Но перегоревший предохранитель цепи зарядки, сломанная плавкая вставка, неисправный диод в выпрямителе генератора, даже изношенный подшипник будут влиять на работу системы зарядки.

Итак, используя цифровой мультиметр, давайте начнем с проверки того, какое напряжение подает ваша зарядная система.

1.1 Измерение базового напряжения аккумулятора

ПРИМЕЧАНИЕ: Если ваша батарея разряжена, попробуйте взять хорошую батарею для этих тестов. Таким образом, вы быстро проверите, является ли система зарядки источником проблем.В противном случае вы можете сосредоточиться на проверке батареи в первую очередь. Итак, перейдите к тестам батареи, описанным ниже.

Установите для вольтметра значение около 20 на шкале напряжения постоянного тока и подключите щупы к клеммам батареи, соблюдая правильную полярность. Если ваша батарея полностью заряжена, вы прочитаете около 12,6 вольт. Запишите ваше чтение. Вы будете использовать это напряжение в качестве ориентира для следующих двух испытаний.

1.2 Измерение напряжения системы зарядки без нагрузки

* Запустите двигатель и дайте ему поработать на холостом ходу.
* Попросите помощника поддерживать частоту вращения двигателя около 1500 об / мин.
* Выключите все автомобильные аксессуары.
* Подключите вольтметр к клеммам аккумулятора.
* Запишите значение напряжения.

Вы должны быть на 0,5-2 В выше базового напряжения. Любое напряжение выше этого будет указывать на состояние перезарядки. Проблема может исходить от генератора или электрической цепи.

Однако, если ваши показания напряжения остаются такими же или немного ниже, чем базовое напряжение, система зарядки не работает.У вас может быть плохое соединение в зарядной системе (проверьте, чтобы разъемы и провода были в хорошем состоянии и имели хороший контакт), неисправный генератор переменного тока или регулятор напряжения, который вы обычно найдете на корпусе генератора в современных автомобилях.

Осмотрите провода и разъемы и при необходимости обратитесь к разделу «Проверка регулятора напряжения» ниже.

1.3 Измерение напряжения нагрузки системы зарядки

Если система зарядки прошла предыдущий тест, вам необходимо проверить, выдает ли система зарядки достаточно энергии для вашей батареи и различных электрических систем.

* На этот раз попросите помощника запустить двигатель и увеличьте и удерживайте частоту вращения двигателя примерно до 2000 об / мин.
* Теперь включите все аксессуары, такие как радио, кондиционер, фары и дворники.
* Подключите вольтметр к клеммам аккумулятора.
* Запишите свои показания вольтметра.
* Вычтите базовое напряжение из вашего значения напряжения нагрузки — это ваше зарядное напряжение.

Ваше зарядное напряжение должно быть на 0,5 выше базового напряжения. В противном случае у вас могут быть плохие соединения в цепи (проверить провода и разъемы) или неисправный регулятор.Продолжите с разделом ниже.

Основные компоненты блока питания

Источник питания — это электронная схема, которая преобразует напряжение переменного тока в напряжение постоянного тока. В основном он состоит из следующих элементов: цепи трансформатора, выпрямителя, фильтра и регулятора. Блоки питания (PSU) используются в компьютерах, любительских радиопередатчиках и приемниках и во всем другом электронном оборудовании, которое использует напряжение постоянного тока в качестве входа. Источник бесперебойного питания является обязательным для компьютеров, которые время от времени хранят изменчивые данные.Это предотвращает повреждение данных из-за сбоя питания и низкого напряжения.

Трансформатор

Трансформатор представляет собой статическое устройство, которое передает электрическую энергию от первичной обмотки к вторичной обмотке, не влияя на частоту. Он используется для повышения или понижения уровня переменного напряжения и изолирует остальную часть электронной системы от источника переменного тока.

Первичная обмотка трансформатора подключена к источнику переменного напряжения, который вырабатывает переменный ток, а вторичная — к нагрузке.Первичная и вторичная обмотки физически не связаны друг с другом, но благодаря электромагнитной индукции, следуя закону Фарадея, во вторичной обмотке имеется наведенное напряжение. Существуют три основные функции трансформаторов, а именно: повышение напряжения, понижение напряжения и обеспечение изоляции между первичной и вторичной цепями.

Выпрямитель

Выпрямитель — это устройство, используемое для преобразования переменного тока в пульсирующий постоянный ток. Основным выпрямителем является диод.Этот диод является однонаправленным устройством, которое работает как выпрямитель в прямом направлении. Три основные выпрямительные схемы, использующие диоды, представляют собой полуволновой, двухполупериодный центральный отвод и двухполупериодный мостовой тип.

Фильтр

Фильтр источника питания используется для предотвращения появления пульсаций на выходе. Он предназначен для преобразования пульсирующего постоянного тока из цепей выпрямителя в соответствующий плавный уровень постоянного тока. Два основных типа фильтров электропитания — это емкостный фильтр (C-фильтр) и RC-фильтр.C-фильтр является самым простым и экономичным из доступных фильтров. С другой стороны, RC-фильтр используется для уменьшения количества пульсаций напряжения на конденсаторном фильтре. Его основная функция — пропускать большую часть компонента постоянного тока, одновременно ослабляя компонент переменного тока сигнала.

Коэффициент пульсации и пульсации

Ripple — это нежелательная переменная составляющая сигнала после выпрямления. Это нежелательно, поскольку может разрушить или повредить груз. Это главная причина, по которой фильтры устанавливаются в блок питания — для предотвращения сильных пульсаций.Работа фильтра состоит в том, чтобы сгладить сигнал и подавить переменный компонент или изменения. Коэффициент пульсации — это отношение среднеквадратичного значения напряжения пульсаций к значению компонента постоянного тока при выходном напряжении. Иногда это выражается в процентах или в размахе. Коэффициент пульсации определяет эффективность фильтра, используемого в цепи.

Регуляторы напряжения

Регулятор напряжения предназначен для обеспечения очень стабильного или хорошо регулируемого выхода постоянного тока. Всегда идеально иметь стабильное выходное напряжение, чтобы нагрузка работала правильно.Выходной уровень поддерживается независимо от изменения входного напряжения. Обычно используемые транзисторные регуляторы напряжения представляют собой последовательный регулятор напряжения и шунтирующий регулятор напряжения.

Регулятор напряжения серии

Последовательный элемент контролирует количество нерегулируемого входного напряжения, которое поступает на выход в качестве регулируемого выхода. Регулируемое выходное напряжение измеряется схемой, которая обеспечивает обратную связь со схемой компаратора, и сравнивается с опорным напряжением.

Шунтирующий регулятор напряжения

Шунтирующий регулятор напряжения обеспечивает регулирование путем шунтирования тока от нагрузки для регулирования выходного напряжения.

Регуляторы напряжения микросхемы

Блок интегральных микросхем регулятора содержит схему — эталонный источник, компаратор, усилитель, устройство управления и устройство защиты от перегрузки — внутри одной микросхемы. Существуют также регулируемые регуляторы напряжения, которые позволяют пользователю устанавливать желаемый выходной уровень.Другие регуляторы IC имеют фиксированные выходные значения. Говорят, что регуляторы IC превосходят транзисторные регуляторы напряжения, когда речь идет о линейности выходного напряжения.

Схема защиты от перенапряжения

Защитные цепи, такие как защита от обратной полярности, защита от короткого замыкания и защита от перенапряжения и напряжения, используются для защиты любого электронного устройства или цепи от любого непредвиденного сбоя. Обычно предохранитель или MCB используется для защиты от перенапряжения, здесь в этой схеме мы построим схему защиты от перенапряжения без использования предохранителя.

Защита от перенапряжения — это функции источника питания, которые отключают питание всякий раз, когда входное напряжение превышает заданное значение.Для защиты от перенапряжения мы всегда используем схему защиты от перенапряжения или лома. Схема защиты от лома — это тип защиты от перенапряжения, который чаще всего используется в электронных цепях.

Существует много разных способов защиты вашей цепи от перенапряжения. Самый простой способ — подключить предохранитель со стороны входного питания. Но проблема в том, что это одноразовая защита, потому что когда напряжение превышает заданное значение, провод внутри предохранителя сгорит и разорвёт цепь.Затем вы должны заменить поврежденный предохранитель на новый, чтобы снова выполнить подключение.

Здесь, в этой схеме, стабилитрон и биполярный транзистор используются для автоматической защиты от перенапряжения. Это можно сделать двумя способами,

1. Цепь стабилизатора напряжения стабилитрона: Этот метод регулирует входное напряжение и защищает цепь от перенапряжения путем подачи регулируемого напряжения, но не отключает выходную часть , когда напряжение превышает пределы безопасности .Мы всегда будем получать выходное напряжение, меньшее или равное номинальному значению стабилитрона.

2. Цепь защиты от перенапряжения с использованием стабилитрона: Во втором методе защиты от перенапряжения, когда входное напряжение превышает заданный уровень, отключает выходную часть или нагрузку от цепи.

Схема стабилизатора напряжения стабилитрона

Регулятор напряжения Зенера защищает цепь от перенапряжения, а также регулирует входное напряжение питания.Принципиальная схема защиты от перенапряжения с использованием стабилизатора напряжения Зенера приведена ниже:

Предварительно установленное значение напряжения цепи является критическим значением, при превышении которого питание либо отключается, либо не допускает превышения напряжения этим значением. Здесь предустановленное значение напряжения является рейтингом стабилитрона. Мол, мы используем стабилитрон 5.1В, тогда напряжение на выходе не будет превышать 5.1В.

Когда выходное напряжение увеличивается, напряжение базового эмиттера уменьшается, из-за этого транзистор Q1 проводит меньше.Поскольку Q1 проводит меньше, это уменьшает выходное напряжение, следовательно, поддерживает постоянное выходное напряжение.

Выходное напряжение определяется как:

  VO = VZ - VBE

Где,

VO — выходное напряжение

— напряжение пробоя стабилитрона

VBE — напряжение базы-эмиттера

Схема защиты от перенапряжения с использованием стабилитрона

Ниже приведена принципиальная схема защиты от перенапряжения с использованием стабилитрона и PNP-транзистора. Эта схема отключает выход, когда напряжение превышает заданный уровень . Предварительно установленное значение является номинальным значением стабилитрона, подключенного к цепи. Вы даже можете изменить стабилитрон в соответствии с вашим подходящим значением напряжения. Недостатком схемы является то, что вы не можете найти точное значение стабилитрона, поэтому выберите тот, который имеет ближайший рейтинг к вашему заданному значению.

Требуемый материал

FMMT718 PNP Транзистор — 2 шт.

Стабилитрон
5.1V (1N4740A) — 1nos.
резисторов (1 кОм, 2,2 кОм и 6,8 кОм) — 1nos. (каждый)
макет
Соединительные провода

Схема защиты от перенапряжения

Работа цепи защиты от перенапряжения

Когда напряжение меньше, чем предварительно установленный уровень , базовая клемма Q2 является высокой и, поскольку это транзистор PNP, она выключается.И когда Q2 находится в выключенном состоянии, базовая клемма Q1 будет НИЗКОЙ, и это позволяет току течь через него.

Теперь, когда напряжение превышает заданное значение , диод Зенера начинает проводить, который соединяет базу Q2 с землей и включает Q2. Когда Q2 включается, базовая клемма Q1 становится ВЫСОКОЙ, а Q1 включается, что означает, что Q1 ведет себя как открытый выключатель. Следовательно, Q1 не позволяет току течь через него и защищает нагрузку от превышения напряжения.

Теперь нам также необходимо учесть падение напряжения на транзисторах, оно должно быть низким для правильной точности схемы.Поэтому мы использовали PNP-транзистор FMMT718 , который демонстрирует очень низкое значение насыщения VCE, вследствие чего падение напряжения на транзисторах является низким.

Далее проверьте наши другие схемы защиты.

РубрикаРазное

Какой лучше стабилизатор напряжения: 15 лучших стабилизаторов напряжения — Рейтинг 2020

Стабилизаторы напряжения для дома какой фирмы лучше выбрать

Рейтинг лучших стабилизаторов напряжения

Лучшие релейные стабилизаторы напряжения

Энергия Voltron

Ресанта ACH-500/1-Ц

Rucelf котёл-600

Sven VR-L600

Лучшие стабилизаторы напряжения с двойным преобразованием

Штиль IS1000

Лучшие электромеханические стабилизаторы напряжения

Ресанта ACH-10000/1-ЭМ

Rucelf SdwII-12000-L

Какой стабилизатор напряжения лучше купить

20 лучших стабилизаторов напряжения 220V для дома

Лучшие релейные стабилизаторы 220V

Штиль R 400ST– недорогой, компактный

Штиль R 400ST– красив по невысокой цене

Ресанта АСН 1000/1-Ц – цена, качество, размеры

QUATTRO ELEMENTI Stabilia 1000 772-043 – плавный старт

Huter 400GS – широкий диапазон регулировки

RUCELF SRW-1000VA-D – четыре потребителя одновременно
