Какой провод использовать для заземления

Заземлением называется соединение элементов электросистемы с землей, она создается в целях безопасности на случай внезапного выхода оборудования из строя. Для соединения с заземляющим устройством нужен специальный проводник с определёнными эксплуатационными характеристиками. Заземляющий электрошнур имеет маркировку, отличительный цвет. Он не меняется при использовании любых изоляционных материалов.

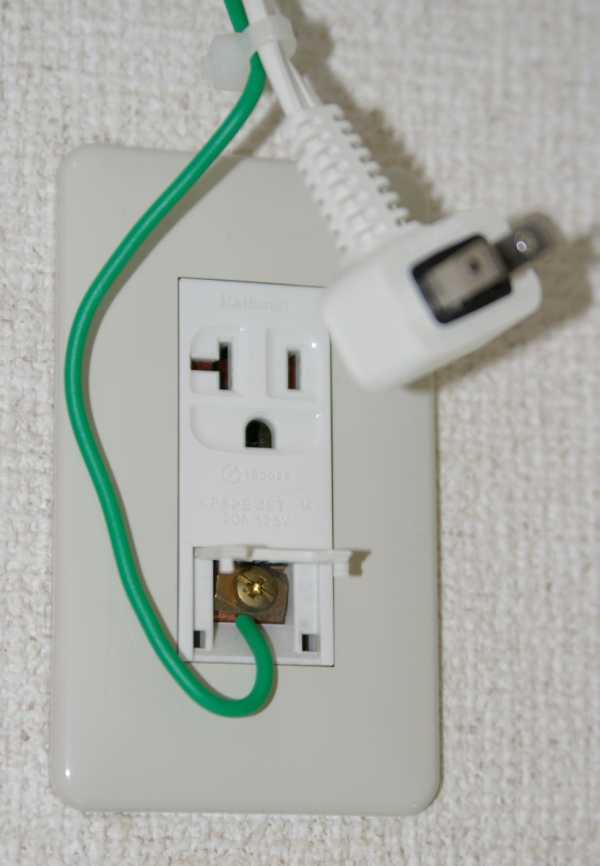

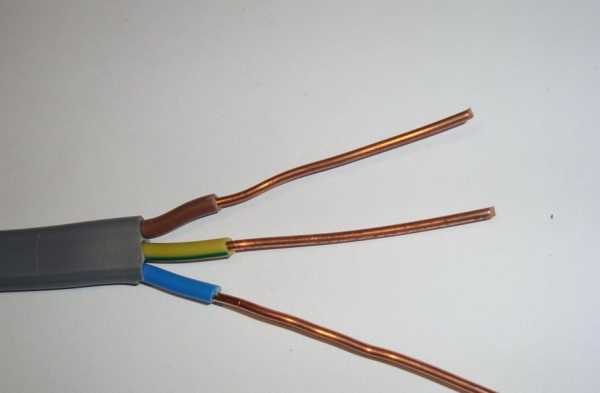

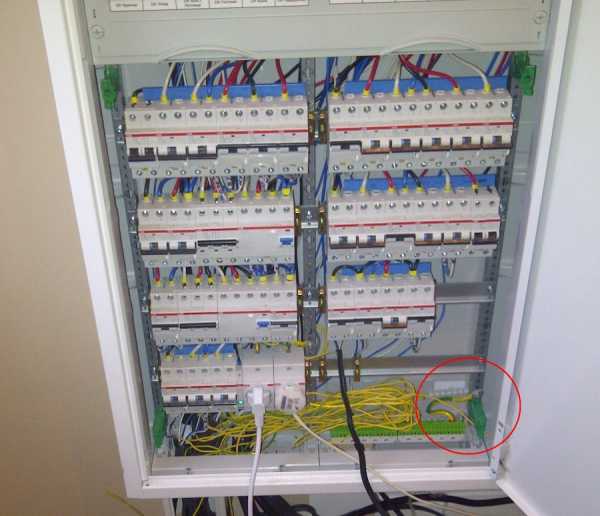

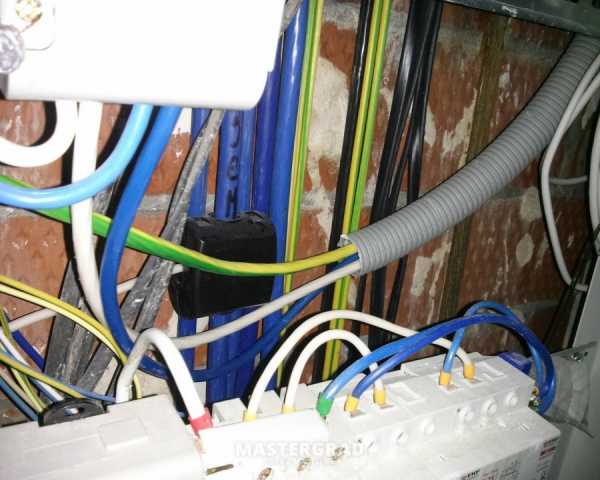

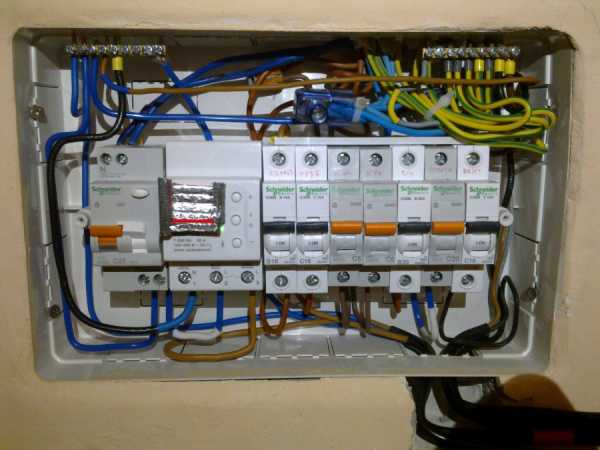

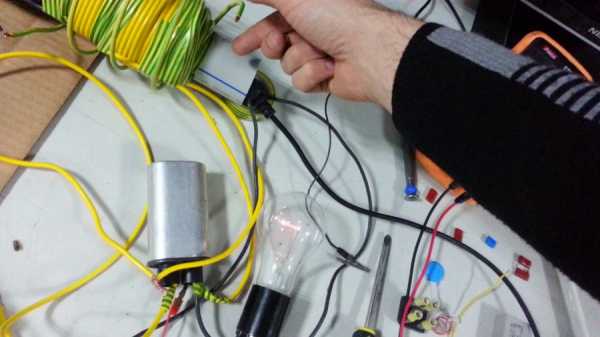

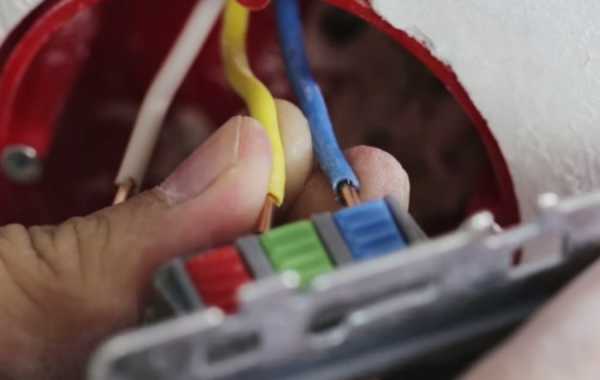

На фото провода заземления. Они всегда выпускаются двухцветными: с одной стороны окрашены в желтый цвет, с другой – в зеленый. По этим отличительным признакам они легко узнаваемы в распределительных устройствах.

Краткое содержимое статьи:

Правила выбора заземляющего кабеля

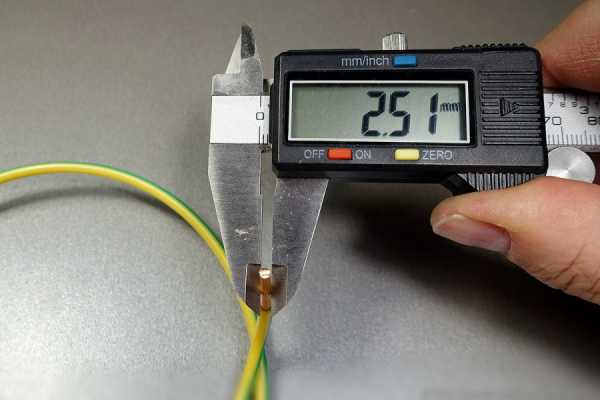

Сечение проводов заземления – это диаметр металлической начинки или жилы. Она должна обладать пропускной способностью, соответствующей напряжению тока от фазы.

При подключении к фазовому проводу с сечением до 166 мм принято выбирать заземление такой же толщины. Свыше 16 мм – не менее ½ сечения провода, идущего от фазы.

Примеры:

  • если водонагреватель подключается 4 мм проводом, толщина жилы заземления этого устройства будет такой же;
  • если проводник тока имеет сечение 16 мм, жила заземления должна быть равна 16 мм;
  • если от распределительного электрощита идет провод сечением до 35 мм, жилы заземления не должна быть меньше 16 мм.

Разновидности проводников

Для проводников чаще используют алюминиевые или медные жилы. Заземляющие жилы:

  • оставляют неизолированными;
  • покрывают защитной оболочкой;
  • включают в многожильный кабель;
  • оформляют до самостоятельного одножильного проводника.

electrikexpert.ru

Провод для заземления: сечение, марка, цвет

Заземлением называется подключение токоведущих частей электрооборудования к заземлителю. Таким образом обеспечивается наличие потенциала земли на корпусах электроприборов. Это нужно для предотвращения поражения электрическим током в результате касания корпусов и других конструктивных частей поврежденного оборудования. Подключение к заземляющей шине осуществляется с помощью провода или кабеля. В этой статье мы расскажем, каким должен быть провод для заземления, чтобы вы могли правильно выбрать марку, сечение и другие параметры.

Кратко о терминах

Чтобы статья была понятной даже для тех, кто далёк от электротехники, мы привели пояснение к терминам, которые в ней будут использоваться.

Заземлителем называют основа системы заземления. Обычно оно представляет собой металлические штыри, вогнанные в землю на равном расстоянии друг от друга, формируя фигуру наподобие треугольника.

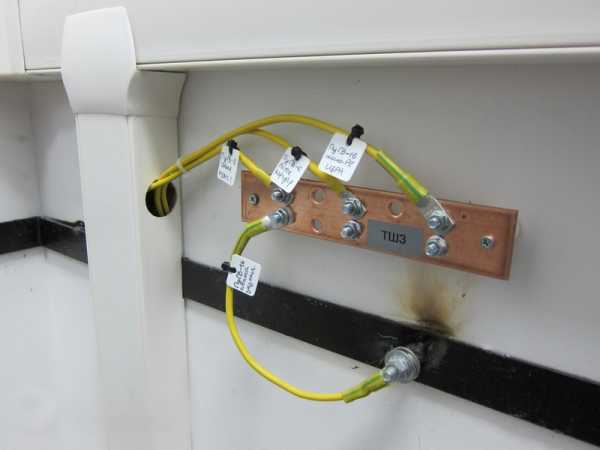

Заземляющей шиной или ГЗШ называют металлическую полосу, проложенную по периметру помещения или около защищаемых приборов, которая соединяет все заземляющие проводники электроприборов с заземлителем.

Заземляющим проводом или жилой называют тот проводник, который обеспечивает соединение заземлителя с ГЗШ.

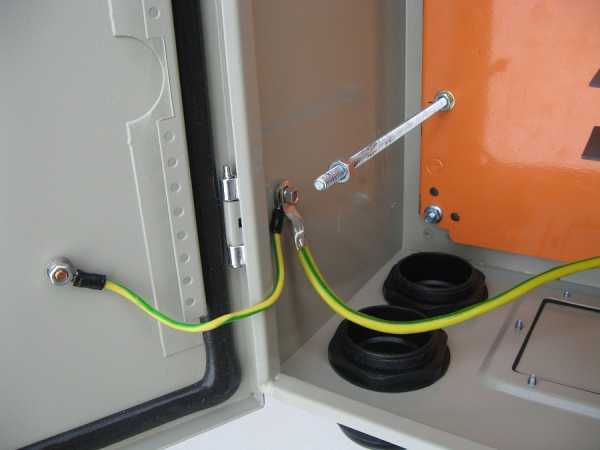

Металлосвязь – это понятие, которое характеризует контакт между металлическими частями корпусов электрооборудования, в том числе двери электрических щитов или шкафов с их корпусами.

Сечение провода заземления

Для обеспечения надежной защиты от поражения током и работы защитных коммутационных приборов заземляющий провод подбирают в зависимости от сечения фазы. Это нужно для того, чтобы в случае аварии он выдержал высокие токи и не отгорел. Если это произойдет – то защита не сработает, а опасный потенциал окажется на корпусе электроприбора.

Сечение заземляющего провода должно быть:

  • Если фаза используется сечением до 16 кв. мм – заземляющий проводник должен быть аналогичного размера.
  • Если площадь поперечного сечения фазы от 16 до 35 кв. мм, то у «земли» оно должно быть 16 кв. мм.
  • При сечении фазы больше 35 кв. мм – минимальное сечение провода заземления должно быть не менее чем половина сечения фазного.

Приведем два примера, чтобы ответить на вопрос какое сечение должно быть у заземления прибора:

  1. Вы подключаете электроплиту кабелем с сечением жил 4 кв. мм. Значит сечение защитного провода должно быть таким же.
  2. К электрическому шкафу подключен вводный кабель с жилами по 50 кв. мм. В этом случае сечение заземления должно быть не менее 25 кв. мм. Можно больше.

Марка и требования к проводникам

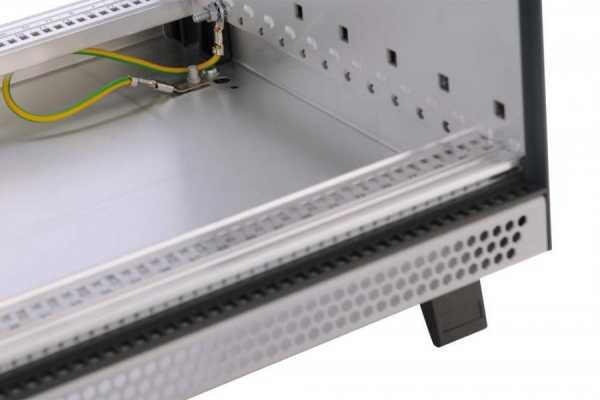

Жила заземляющего провода или кабеля может быть и одножильной и многожильной – это зависит только от того, где он будет применяться. Например, для заземления дверцы в электрощите нужно обеспечить её подвижность. Жесткая жила от постоянных открываний дверцы и её изгибаний при этом переломится. Поэтому у жилы должен быть соответствующий класс гибкости, не препятствующий открытию, например 3 и выше.

В то же время для подключения, например, корпуса электродвигателя насосной станции к ГЗШ не нужно обеспечивать подвижность, поскольку этот тип электрообрудования относится к стационарно монтируемому. Поэтому можно использовать жесткие жилы.

Жила заземления может быть:

  • изолированной;
  • неизолированной;
  • находится в составе кабеля;
  • быть отдельным одножильным проводом;
  • алюминиевой;
  • медной.

Отсюда следует вопрос: так какой провод использовать для подключения земли?

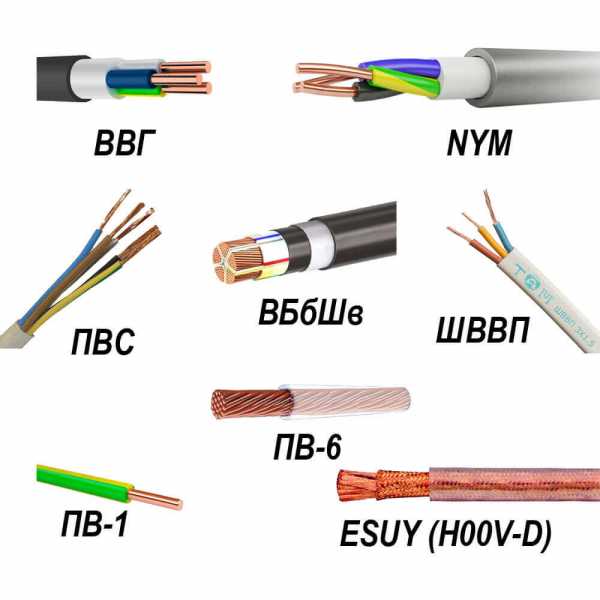

В магазинах продаётся кабельная продукция с разным количеством жил: 2, 3, 4, 5. Это нужно для сборки определенных схем включения устройств и подключения электрооборудования к сетям с разным количеством фаз.

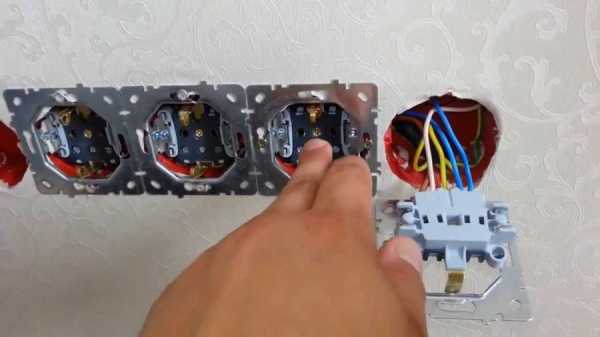

Для подключения заземления в розетках и другом электрооборудовании однофазной сети удобно использовать трёхжильные кабели, например ВВГ 3х2,5. А для подключения трёхфазного оборудования к сети и заземления предназначены четырёхжильные кабели, например АВВГ 4х32. При этом в толстых кабелях заземляющий проводник обычно имеет сечение меньшее, чем у фазных жил. Приведем примеры.

Кабели:

  • ВВГ – подходит для внутреннего применения. Для прокладки на улице его нужно помещать в гофре или трубах. Производится с различным количеством жил, есть более подробный обзор этого кабеля на сайте. Для использования в жарких помещениях лучше использовать ВВГнг-ls. Этот кабель жесткий и лучше подходит для стационарного монтажа.
  • NYM – зарубежная марка по характеристикам похожа на ВВГ. Жесткий.
  • ВБбШв – подходит для наружного применения и закапывания в траншею, часто используется для подключения частного дома к сети. Жесткий.

Провода:

  • ПВС – неплохо подходит для подключения электроинструмента и удлинителей, потому что состоит из многопроволочных гибких жил. Производится в двух и в трёхжильном варианте.
  • ШВВП – аналогично предыдущему, только он не круглый, а плоский.
  • ESUY – одножильный мягкий медный провод.

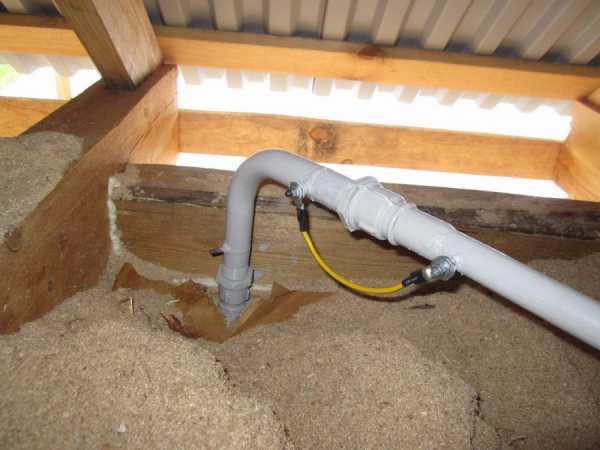

Для подключения провода заземления к сантехнике и прочему в ванне можно использовать одножильные провода с маркировкой ПВ. Цифра после этих букв говорит о классе гибкости, где ПВ-1 жесткая жила, а ПВ-4 или ПВ-6 многопроволочная гибкая жила.

Цвет провода и особенности подключения

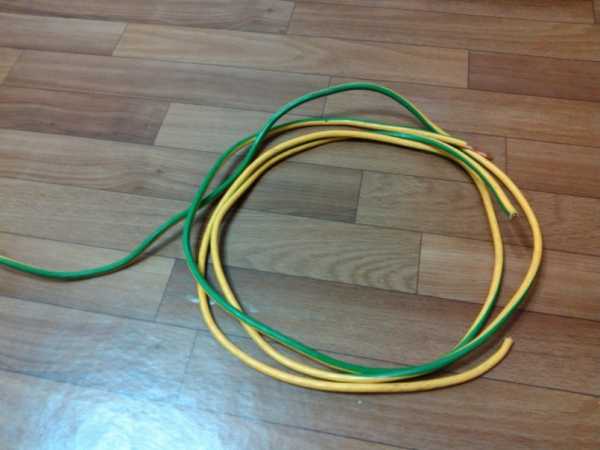

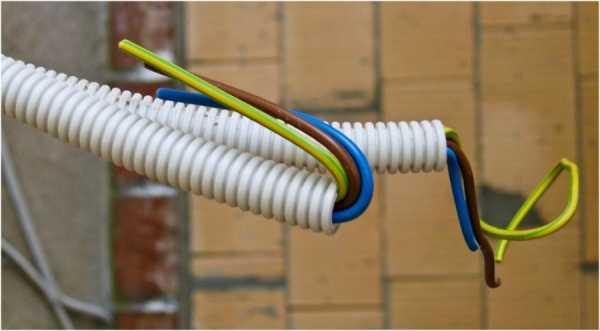

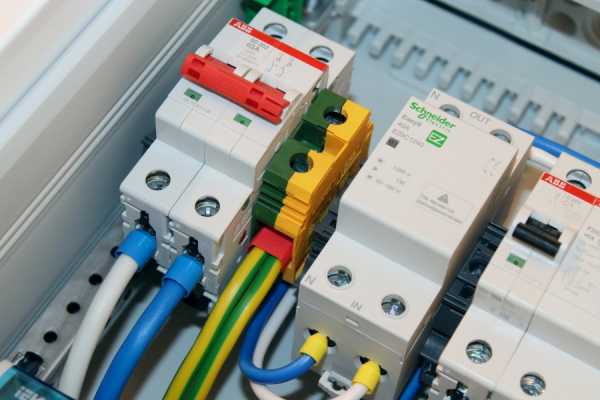

Какого цвета должна быть изоляция провода заземления? Заземляющие проводники и шины всегда имеют желто-зеленый полосатый окрас. Это позволяет безошибочно (если монтаж правильный) определять назначение проводов при ремонте проводки. Фазный проводник может иметь коричневый или другой цвет, а нулевой почти всегда синего цвета. В цепях постоянного тока часто маркируют красным плюс, а черным минус. Более подробно данный вопрос рассмотрен в статье: цветовая маркировка проводов.

Если вам достался кабель с цветовой маркировкой не соответствующей ГОСТам, вы можете обозначить землю, фазу и ноль с помощью изоленты или термоусадочной трубки. Кроме цветовой маркировки бывает и буквенная или цифровая:

  • L – Line или фаза.
  • N – Neutral или нейтраль, ноль.
  • PEN или PE – защитный проводник или земля.

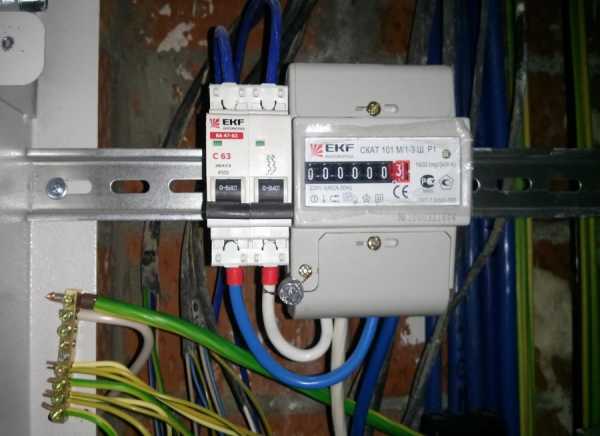

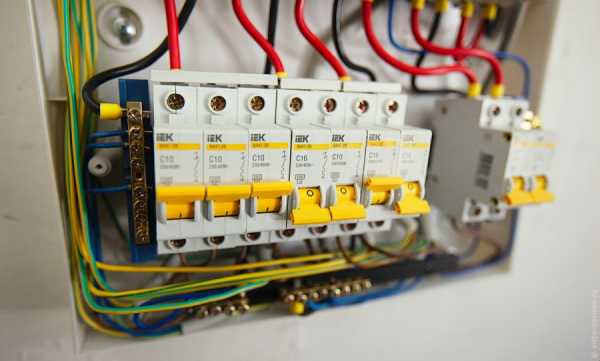

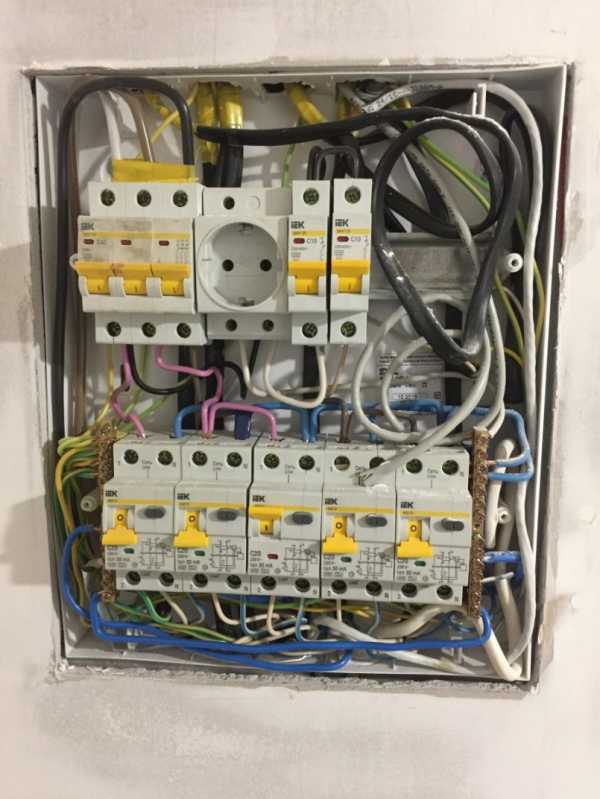

Для подключения во вводно-распределительном щитке (и других местах) часто используют земляную и нулевую шины. Это рейка с набором отверстий и винтовыми зажимами, куда подключаются провода. Для подключения провода земли с многопроволочной жилой нужно обязательно её облудить или обжать штыревым наконечником типа НШВИ и подобными. Это правило касается и подключения к клеммам автоматов и другим винтовым соединениям любых гибких проводников.

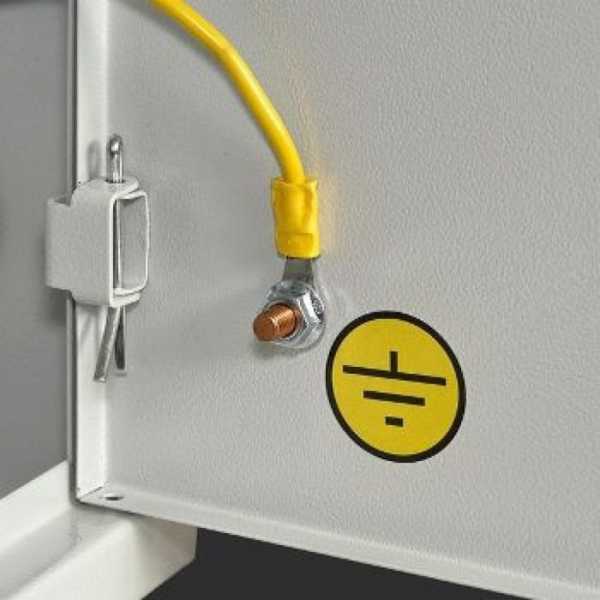

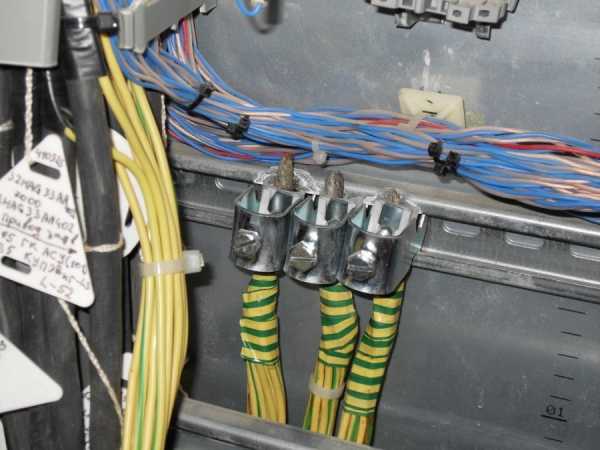

Для соединения провода с заземляющей шиной необходимо использовать круглые клеммы НКИ, НВИ или другие виды кабельных наконечников с клеммами в виде кольца.

Это может потребоваться при прокладке заземления от контура к щитку. Обычно они бывают двух типов:

  • Обжимные. Для того, чтобы закрепить на кабеле их обжимают специальным инструментом. Пассатижами этого делать не стоит, потому что вы не добьетесь надежного обжима. Наилучшее сжатие обеспечивают пресс-клещи (другое название – кримпер) с гексагональными (шестигранными) зажимами.
  • Со срывными винтами — для их затяжки просто затягивают винт до срыва его головки.

Вот и все, что мы хотели рассказать вам в данной статье. Теперь вы знаете, какого сечения и марки должен быть провод для заземления. Напоследок рекомендуем просмотреть полезное видео по теме:

Материалы по теме:

samelectrik.ru

Провод заземления: определение цветой расцветки, сечения

Заземление это соединение оборудования с заземляющим контуром. Такая конструкция предназначена для ликвидации риска поражения человека электрическим током. Также некоторые электроприборы для корректной работы необходимо подключить к защитному заземлению, такие требования прописываются в паспорте электрооборудования. Для производства эффективного в своем назначении заземления необходимо изучить все компоненты, входящие в защитную конструкцию. В том числе и провод заземления.

Какого цвета провод заземления

Цветовая окраска проводов изоляции делает проще и быстрее процесс монтажа защитного заземления. В сетях однофазного и трехфазного тока провода окрашиваются для того чтобы установить их название и принадлежность. Расцветка изоляции играет огромную роль во время производства электромонтажных работ.

В производственных электрооборудованиях соблюдают более строгую маркировку, так как неправильные цветовые обозначения могут привести к тяжким последствиям и поломке дорогостоящего электрооборудования.

Провода в электролинии имеют различные предназначения. Для правильности соединения электроприборов данные назначения необходимо принимать во внимание. Фактически ошибиться невозможно, так как каждый провод имеет свой собственный цвет. При подсоединении электроприборов необходимо пользоваться основным правилом: «при соединении проводов не менять их цвет».

В трехжильном кабеле бытовой электропроводки в соответствии с правилами ПУЭ 1.1.29:

  • L фазный провод – красного или коричневого цвета;
  • N нейтральный – синего цвета;
  • PE заземляющий проводник – желто-зеленого цвета.

Во всех электроустановках проводники заземления обладают обозначением «PE» и имеют цветовую окраску в виде продольных или поперечных полос зеленой и желтой окраски. Для правильного соединения необходимо придерживаться цветовой гамме проводов: синий присоединять к синему, красный к красному и так далее.

Согласно этим принципам желто-зеленый цвет принадлежит к заземляющему проводу и подсоединяется только на клемму заземления.

Цвет провода заземления в трехжильном проводе

В трехжильном проводе в соответствии с правилами ПУЭ, провод заземления помечается буквами PE, цвет его желто-зеленый. Подобно этому проводится маркировка в четырехжильных и более жил кабелей. В кабелях импортного производства цветовое обозначение исполняется в желтой или зеленой окраске. Также отличительной чертой является диаметр заземляющего ответвления, который может быть в меньшей мере, чем у фазного провода.

В некоторых случаях трехжильный провод содержит ограниченный промежуток в прозрачной изоляции. В этом случае дозволяется лимитированное обозначение кабеля. Минимальный промежуток от открытого электропровода до изоляции составляет 15 мм.

Как определить провод заземления

Определение проводов заземления – мероприятие, которое необходимо в любом электромонтажном процессе. Распознание необходимо, например, при установке розетки, люстры или выключателя, а также для диагностики неисправностей в электросети. Специалисты в этой области знают, что в первую очередь распознается фаза, ноль, и в последнюю очередь заземление.

Способов для определения фазы, ноля и заземления довольно много как при помощи приборов, так и с помощью подручных средств. Самыми популярными и надежными являются:

  1. цветовая маркировка. Зная, какому цвету, относится какой провод легко установить их функциональную принадлежность. В большинстве случаев этого метода вполне достаточно, если работы проводятся в новостройках с довольно новой проводкой.
  2. использование мультиметра. При использовании данного специального прибора необходимо знать показатели напряжения для каждого провода. Щуп прибора, который протянут из гнезда V, по очереди соединить с каждым проводом. На шкале мультиметра показания от 8 до 15 вольт будут принадлежать фазе, а ноль так и будет показан нолем. Соответственно третий провод будет заземляющим.
  3. при помощи индикаторной отвертки и мультиметра. Для этого необходимо провести ряд манипуляций:
  • На первом этапе необходимо найти фазу: отключить подачу тока на электрощите, отсоединить провода, при этом их нужно отодвинуть подальше друг от друга, чтобы не случилось короткого замыкания, зачистить от изоляции, опять подать напряжение и начать поиски фазы.
  • При работе с индикаторной отверткой следует строго соблюдать технику электробезопасности и держать ее только за защитный корпус. Затем поочередно притронуться к электропроводам сначала к одному, затем к другому. На котором проводе загорится индикатор, тот и является фазой.
  • Далее поиски продолжаются при помощи мультиметра. Необходимо включить прибор на показатель переменного напряжения свыше 220 вольт. Первым стержнем прибора прикоснуться к фазе, вторым притрагиваться попеременно — то к одному проводу, то к другому. Если показатель показывает 220 вольт, то такой провод принадлежит к нолю. Если показание на табло меньше 220 вольт, то такой провод является заземлением.

Сечение провода заземления

При выборе сечения проводов защитного заземления используется правило: сечение электропровода заземления должно соответствовать сечению фазного провода. Однако такое правило существует только для проводников с сечением до 16 кв. мм. Согласно ПУЭ и следуя условиям механической прочности кабель заземления должен иметь следующие сечения: для меди – не менее 10 кв.мм., для алюминия – 16 кв.мм., остальные – 75 кв.мм.

Основной задачей при выборе сечения провода является исключение его нагрева при протекании через него максимального тока выше температуры в 400 градусов. Для более мощного электрооборудования максимальное сечение для стального провода должно составлять – 120 кв. мм., для медного – 25 кв.мм., для алюминиевого – 35 кв. мм.

uzotoka.ru

сечение провода и требования, предъявляемые к нему

Заземление – это система, обеспечивающая подключение электрооборудования к элементу, называемому заземлителем. При наличии такого подключения на корпусе электрического прибора оказывается потенциал земли. А это является действенным средством для предотвращения поражения электричеством, которое может случиться вследствие касания электроприбора, где имеются неисправности электрического характера.


Содержание статьи

Я надеюсь, что прочитав данный материал, а также следующую статью по этой теме, вы сможете грамотно определять, какой именно провод следует применять для монтажа заземления, сумеете правильно подобрать его сечение, марку и другие параметры.

Подробную информацию о порядке обустройства заземления вы можете узнать вот из этой статьи.





Основные понятия, которые следует знать

Если вы собираетесь заняться обустройством заземления, но далеки от вопросов электрики, то, чтобы разобраться в теме, вам необходимо понимать основные термины, относящиеся к этой тематике.

Основным элементом системы заземления является заземлитель, зачастую представленный металлическими штырями. Штыри – при заземлении частного дома чаще всего их бывает три – вгоняются в землю так, чтобы быть равноудаленными между собой и находиться в вершинах воображаемого треугольника.

Металлическая полоса, охватывающая заземляемый объект, называется контуром заземления, который обязательно соединяется с главной заземляющей шиной (ГЗШ).

Последняя может быть установлена около или внутри устройства или прибора, тем самым соединяя все его проводники с заземлителями.



Заземление и его надежность: какого сечения должен быть проводник

Чтобы выполнить полноценное и надёжное заземление и защититься от удара электрическим током, следует внимательно подойти к вопросу выбора сечения кабельных изделий.

Для правильного выбора сечения заземляющего проводника необходимо учесть сечение каждого питающего прибор фазного провода: только в этом случае проводник не перегорит, а действительно выполнит стоящую перед ним задачу, обеспечив защиту человека от поражения электрическим током.

Определяясь с сечением провода для заземления, следует исходить из следующих установок:

  • если питающий фазный провод имеет сечение до 16 мм2, толщина заземляющего проводника должна быть аналогичной;
  • при наличии фазных проводов сечением 16÷35 мм2, сечение заземляющего проводника – 16 мм2;
  • если сечение фазного провода превышает 35 мм2, сечение заземлителя не должно быть менее половины сечения фазы.

Для пояснения сказанного приведу два конкретных примера:

  1. Если электрическая плита подключена кабелем, сечение жил которого составляет 4 мм2, следует использовать заземление 4 мм2.
  2. Если каждая из жил питающего кабеля электрического шкафа имеет сечение 50 мм2, следовательно, сечение заземления должно составлять 25 мм2 и более.


Требования к проводникам и их марки

Заземляющий кабель может быть одно- или многожильным. В этом вопросе следует исходить из назначения и сферы применения электроприбора. Зачастую приходится учитывать и гибкость этого кабеля. К примеру, если он подсоединен к крышке электрощитка, то, с одной стороны, он не должен препятствовать ее открыванию, а с другой – быть достаточно гибким, чтобы не переломиться. В подобных случаях используются провода с классом гибкости три и выше.

Если же требуется, например, произвести заземление корпуса насосной станции, то о гибкости провода здесь речи совсем не идет, поскольку это оборудование является неподвижным. В данном случае можно использовать даже очень жёсткие жилы.

Проводники, используемые для заземления, могут быть:

  1. изолированными и неизолированными;
  2. входящими в состав кабеля;
  3. одножильными;
  4. алюминиевыми и медными.

Итак, я изложил общие моменты, касающиеся проводов, используемых для того, чтобы обеспечить заземление. В следующем своем материале я намерен рассказать о применяемых  типах кабелей и об особенностях выполнения монтажных операций.

Автор: Сергей Минеев, написано статей: 743. Комментировал: 2173.

Я вкладываю в написанные мной материалы всю свою душу и все свои знания в надежде, что это будет полезно посетителям нашего сайта. Буду очень признателен всем, кто решит написать свое мнение о моей работе, свои замечания и предложения в форме для комментариев, имеющейся после каждой из опубликованных мной статей.

www.allremont59.ru

Кабель для заземления


Провод для заземления какого сечения, качества и вида выбрать для квартиры и дома. ⋆ Руководство электрика

Никто не застрахован от случайных ударов током при выходе оборудования из строя, перепадах напряжения или по некоторым менее распространенным причинам. Эффективный и недорогой способ обезопасить от удара током себя и своих близких (работников и подчиненных, если мы говорим о рабочем оборудовании) — заземление. Но сначала кратко вспомним физику его действия и назначение.

Для чего используется заземление и как работает?

Любой электрик, даже первокурсник, расскажет Вам, что заземлением называют специально созданное соединение рабочего электрического оборудования (точки или узла сети) с некоторым заземляющим устройством.

Шина заземления.

Последним могут выступать как специально смонтированные конструкции и приборы, так и грунт. И то, и другое одинаково эффективно, но используется в различных случаях.

Заземляющее устройство и рабочие кабели выбираются в зависимости от назначения заземления. Основных видов всего пара:

  • рабочее (или функциональное),
  • защитное.

Функциональным называют процесс в том случае, когда он необходим непосредственно для правильной и исправной работы оборудования.

Защитным, в свою очередь, является заземление, приводящее к безопасной для человека работе приборов. Непосредственно используется этот вид не постоянно (в отличии от предыдущего), а только в ситуациях поломок, выхода из строя или при попадании в прибор молнии.

Заметим, что нередко защитное заземление используется для уменьшения количества электромагнитных помех.

В квартирах и домах проводится именно защитное заземление. Для бытовых целей обычно используется недорогой заземляющий проводник — одножильный кабель или часть многожильного. Основной составляющей провода всегда остается медь, а вот сечение варьируется. Основной вопрос, который волнует домашних мастеров и неопытных электриков — провод для заземления какого сечения должен быть? Попробуем ответить.

Подбираем кабель для заземления.

Прежде, чем выбирать провод заземления, необходимо определиться с несколькими другими основополагающими вопросами.

Проводить заземление самостоятельно приходится владельцам частных домов или загородных коттеджей, а также старых квартир, постройки ранее 1998 года. Современные дома уже обладают готовой системой заземления, в отличии от всех старых. Для правильного подбора сечения, необходимо выяснить, какая система существует в доме.

Основных, согласно Правилам Устройства Электроустановок (далее ПУЭ), всего четыре:

  1. TN-S — осуществлено заземление с помощью отдельного провода и нейтрали, в системе переменного тока;
  2. TN-C — кабели «ноль» и «земля» объединяются в один провод, нейтраль отдельно, наиболее распространено в домах прошлого века;
  3. TT — прямое защитное заземление, установленное на электрооборудование;
  4. IT — работа с корпусом устройства через сопротивление или полной изоляцией всех токопроводящих кабелей.

Непосредственно на схеме заземления Вы должны обнаружить одну из маркировок:

  • PE — «заземление»,
  • PEN — «ноль» и «земля» в одном кабеле.

Следующим немаловажным фактором выбора, который поможет определиться с правильным сечением проводника, является тип заземления. Стационарное или переносное — в зависимости от предназначения. Для обычного бытового заземления достаточного и стационарного типа, который в свою очередь, допускает как многопролочные, так и однопроволочные многожильные кабели.

Провод должен быть выполнен в желто-зелёном цвете изоляции, согласно ПУЭ.

Когда определились с типом, материалом кабеля и видом системы, переходим к основному шагу — подбору сечения кабеля.

Как правильно выбрать сечение кабеля заземления?

Для заземления могут использоваться как естественные заземлители, так и искусственные. Правила подбора сечения для них существенно отличаются.

Искусственные строго обязательны для сетей свыше 1 кВт, в остальных случаях разрешается использование естественных.

Искусственный элемент должен быть произведен из меди, стали или оцинкованных изделий. Сечение подбирается согласно таблице все в том же ПУЭ.

Может Вас заинтересует статья  Светодиодная лента как подключить?

Материал Профиль сечения Диаметр, мм Площадь поперечного сечения, мм Толщина стенки, мм
Черная сталь Круглый для вертикальныхдля горизонтальныхПрямоугольныйУгловойТрубный

16

10

32



100

100



4

4

3,5

Оцинкованная стальКруглый

для вертикальных

для горизонтальных

Прямоугольный

Трубный



12

10

25



75



3

2

Медь Круглый

Прямоугольный

Трубный

Канат многопроволочный

12

20

1,8

50

35

2

2

Для сечения проводников заземления есть простое правило и своя таблица. Проводник должен иметь сечение, равное сечению фазного провода, если проводник менее 16 кв. мм. Для остальных случаев сечение определяется таблицей.

Сечение фазных проводников, кв. мм Наименьшее сечение защищенных проводников, кв. мм
S≤16 S
1635 S/2

Отметим еще один немаловажный факт. Для систем TN-C и TN-C-S минимальным принимается сечение в 10 кв. мм, если проводник медный, и не менее 16 кв. мм, если алюминиевый.

Наличие системы типа TN-C-S легко определить по пятижильному кабелю в щитке — это три «фазовых» провода, «ноль» и «земля». Подходит только для распределительных устройств.

В обычной квартире, оснащенной всем необходимым оборудованием, достаточно использовать заземление одножильным проводом ПуГВ с желто-зеленой изоляцией.

Теперь, когда Вы научились выбирать сечение провода для заземления, самое время поговорить о наиболее популярных кабелях и их характеристиках.

Основные марки проводов для заземления.

Кабель для заземления.

Кабель NYM

Жилы, а точнее их оболочка, окрашены в соответствии со стандартами ПУЭ, внутри медные жилы. Имеет дополнительную промежуточную оболочку, что повышает уровень безопасности даже при длительном использовании кабеля. Прост в обращении и установке, подходит для напряжения до 660 Вольт с частотой в 50 герц.

Кабель ВВг

Жилы с медной проволокой первого и второго класса скрутки имеют характерную окраску, при этом «ноль» — голубой, а «земля» — желто-зеленая. Изоляция и внешняя оболочка выполняются из поливинилхлорида, благодаря чему сам кабель препятствует горению.

Провод ПВ-6

Медный, многопроволочный в оболочке из прозрачного ПВХ. Токопроводящая жила отлично видна под такой оболочкой, благодаря чему следить за целостностью всей длины провода не составляет труда. Очень гибкий, без проблем может быть подвержен температурам в диапазоне от -40 до +55 градусов Цельсия.

Провод ESUY

Стандартное применение — при защите от короткого замыкания системы. Выдерживает огромные нагрузки, встречается в работе на железных дорогах, в распредблоках. Стойкий к температурам и сгибаниям, имеет защиту от физического и химического воздействия.

Провод ПВ-3

Множество тонких мягких нитей медной проволоки сплетены под единственным слоем поливиниллхлорида. Выпуск возможен в одиннадцати цветовых решениях, но для заземления традиционно используется желто-зеленый вариант.

Особенность оболочки — повышенная ломкость в условиях неправильного производства или хранения. Обратите внимание на свежий срез: не должно присутствовать никаких разрывов. В противном случае кабель использовать не рекомендуется.

Как все это использовать? Для заземления обычной среднестатистической квартиры одинаково подойдёт как многожильный ВВГ, так и однопроволочный NYM. Иногда, в целях экономии используется провод ППВ, без характерной окраски. Это чревато проблемами при ремонте или замене проводки в квартире. Нередко для квартир используются немецкие ESUY, гибкие одножильные провода.

www.el-cab.ru

Какой провод лучше использовать для заземления

Кроме очевидной пользы электричество несёт в себе смертельную опасность. Многие несчастные случаи происходят из-за того, что люди пользуются незаземлёнными электроприборами. В старых жилых постройках к розеткам подводили только фазу и ноль. Сегодня, согласно требованиям Правил устройства электроустановок (ПУЭ), кроме фазы и нуля, обязательно должен быть заведен провод заземления.

Содержание страницы

Действующие системы заземления

По согласованию с Международной электротехнической комиссией (МЭК), Госстандарт России установил общепринятые виды заземляющих систем, обязательных к установке в зданиях и сооружениях. Для жилых построек должны применяться разновидности системы TN. Сегодня ПУЭ определяет, что варианты TN-S и TN-C-S являются наиболее приемлемыми в плане безопасности. Раньше в жилых зданиях применяли TN-C, где роль заземляющего и нулевого выполнял один проводник по всей цепи.

Во избежание разногласий приняты единые обозначения проводников, использующихся при разводке электропитания.

L1, L2, L3 – фазовые провода
N –нейтральный, или нулевой, провод;
РЕ – нулевой защитный, или заземляющий;
PEN – нейтраль и заземление, объединённые в один провод.

Каждая из букв в названии заземляющей системы несёт определённый смысл. В буквосочетании TN буква Т даёт информацию о том, что заземляющий провод соединяется с нулевым (нейтральным) в источнике электроэнергии. То есть создаётся глухозаземлённая нейтраль. Таковым, например, служит трансформатор подстанции, от которого питаются жилые дома. Его заземляют, вбивая рядом три штыря в землю по форме вершин треугольника. Глубина их проникновения может быть значительной, так как они должны достичь водоносного слоя. Штыри заземления соединяет провод или металлическая полоса, образуя треугольный контур.

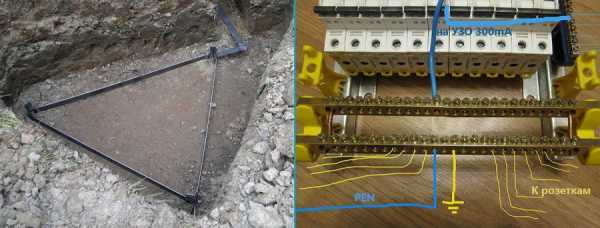

Вторая буква сочетания TN обозначает защитное зануление, то есть подсоединение открытых проводящих частей к глухозаземлённой нейтрали. Как видно из рисунка, в системе TN-C-S глухозаземлённая нейтраль расщепляется на два проводника – нейтральный и заземляющий. Это расщепление происходит на входе в жилые постройки. То есть от подстанции к постройкам трёхфазное напряжение передаётся по 4 проводам. В жилых помещениях к розеткам подключаются: провод заземления, нейтральный и один из фазных. К трёхфазным розеткам подсоединяются 5 проводников.

Чтобы сделать систему TN-S, нейтраль и заземление ведут отдельно, начиная с места, где образуется глухозаземлённая нейтраль. То есть – от трансформатора подстанции. Электричество подводится к постройкам таким образом, что заземление силового кабеля и зануление идут по разным жилам. Для этого потребуется 5-жильный силовой кабель. Разводка внутри здания производится так же, как в TN-C-S.

Выбор заземлителей и сечения заземляющих проводов

Кроме вышеописанных заземляющих контуров, ПУЭ допускают использование других естественных заземлителей. Ими могут быть:

элементы зданий, выполненные из металла или железобетона;
водопроводные трубы из металла – при условии, что они проложены в земле;
металлические оболочки проложенных под землёй кабелей.

Категорически запрещено использование в качестве заземлителей труб отопления, газовых и канализационных систем. Нельзя заземляться от алюминиевых конструкций и оболочек кабелей, а также от железобетонной арматуры, если она была предварительно напряжена.

Сечение провода для заземления выбирается, исходя из определения ПУЭ. Если поперечная площадь фазного проводника однофазной сети меньше 16 мм2 – заземляющий провод должен иметь такое же сечение. К примеру, если к блоку розеток подключается кабель сечением 2,5 мм2, то изолированный проводник заземления должен иметь такую же поперечную площадь – 2,5 мм2. При использовании провода заземления, не имеющего изоляции, его сечение должно быть не менее 4 мм2.

При поперечной площади фазных жил от 16 до 35 мм2 кабель заземления должен иметь сечение 16 мм2. При использовании схем заземления TN-C и TN-C-S проводник PEN должен иметь минимальную поперечную площадь 10 мм2 с медной проволокой. Для алюминиевых проводов эта величина составляет 16 мм2.

Цветная маркировка

Чтобы во время монтажных работ не путать проводники, их изоляцию окрашивают разным цветами. К фазным жилам не предъявляется жёстких требований, поэтому их цвета могут отличаться. Заземляющий (PE), нулевой (N), а также объединяющий два предыдущих (PEN) окрашены только такими цветами:

РЕ – жёлто-зелёным;
N –голубым или синим;
PEN – жёлто-зелёным с синими полосами.

Гамма фазных жил может быть довольно широкой.

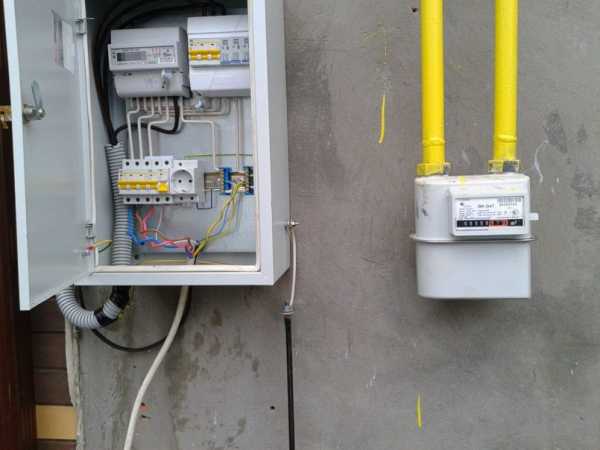

Заземление дачи, частного дома

Для частных малоэтажных построек обязательно требуется выполнять монтаж заземления. Оно позволит обезопасить проживающих там людей. В сельской местности по большей части построены линии электропередач (ЛЭП) старого образца. Поэтому о заземлении придётся позаботиться самостоятельно.

Корпусы таких бытовых приборов, как стиральная машина, электроплита, микроволновка, для безопасности лучше всего заземлить напрямую. В этом случае заземляющего провода в розетке может быть недостаточно. В дачных посёлках и сёлах заземляющие системы выполняют ещё одну важнейшую функцию – предотвращают пожары при попадании в постройку молнии. Только для этого к заземлению достаточно подключить громоотвод. Его нужно обязательно установить рядом с постройками.

Для заземления в частном доме лучше всего подходит система TN-C-S. Она предпочтительна в том случае, если ЛЭП от подстанции к дому удовлетворяет требованиям ПУЭ. Это – защита проводника PEN от механических повреждений и обрыва, а также резервное заземление через каждые 100-200 метров. К сожалению, большинство линий электропередач не соответствуют этим требованиям. Поэтому используется система ТТ (см. рис.). Вот для чего нужен заземляющий контур рядом с домом или дачей. Таким способом подключают большинство частных малоэтажных построек. Только в этом случае кроме защитных автоматов требуется устанавливать устройства защитного отключения (УЗО).

Для штырей контура заземления используются металлические штыри диаметром от 16 мм или уголок. Нельзя использовать для этой цели арматуру – её калёная поверхность будет менять распределение тока утечки. Также нельзя красить штыри и места сварки – лучше использовать для предотвращения коррозии антикоррозионные смеси.

Какие марки проводов использовать

Каким проводом делать заземление? Этот вопрос многих ставит в тупик. Самое главное – для этого годятся только медные провода, поскольку их сопротивление электрическому току минимально. Второе обязательное условие – наличие минимум 3 жил. Они обеспечат подвод нуля, фазы и заземления. По поводу сечения жил – наиболее распространены 1,5 мм2 для разводки освещения и 2,5 мм2 для подсоединения блоков розеток. Если придётся отдельно проводить питание к духовому шкафу, электроплите или стиральной машине, следует согласовать сечение с мощностью этих устройств.

Лучше всего для этих целей подойдут такие кабели, как ВВГ, NYM или ПВС. Все они имеют изолированные жилы, а также внешнюю оболочку, изготовленную из изолирующего материала. Для проводки лучше использовать жилы с одной проволокой, так как многопроволочные с тем же полезным сечением имеют больший диаметр. С другой стороны, эти провода имеют большую надёжность и гибкость, чем кабели с монолитными жилами.

Вышеуказанные марки имеют довольно широкий ассортимент, но у каждой есть свои особенности. Например, NYM более гибок, чем ВВГ. Это свойство довольно важно, если требуется вести проводку в специфических условиях. ВВГ, в свою очередь, выделяется разновидностями, которые безопасны, в пожарном отношении – это ВВГнг, ВВГнг-LS и другие. Такое преимущество немаловажно, если приходится разводить электричество и заземление в деревянных постройках.


petrem.ru

95 фото организации подключения и варианты монтажа

Механизм заземления – это возможность снизить или вовсе исключить удар током при какой-либо неисправности в электрической сети. Однако данное условие выполняется только при качественном подключении к системе специальных заземляющих проводников.

Чтобы грамотно и безопасно организовать электропроводку, необходимо знать, как определить среди прочих провод заземления, подключить или выбрать новый на замену. О каждом пункте – в подробностях ниже.

Краткое содержимое статьи:

За что отвечает заземление

Слово “заземление” в электротехники можно смело заменить “безопасностью” и “защитой”, ведь данная система подразумевает подключение находящихся под напряжением приборов к проводам, которые в свою очередь соединяются с погруженному в землю контуру из железа.

В случае утечки тока, вследствие неисправности техники или повреждения изоляционного корпуса, смертоносные вольты уйдут в недра земли, а здоровье человека будет спасено.

Как узнать заземление

Среди множества жил в проводе важно правильно опознать заземляющий, чтобы ошибка впоследствии не привела к печальным последствиям. Определить защитный проводник можно несколькими способами:

  • По порядку расположения в проводе;
  • По цвету изоляционной оболочки;
  • По буквенной маркировке;
  • По степени напряжения.

Чаще всего заземление входит в состав многожильного провода наряду с “нулевым” и фазными жилами. Обозначить именно заземление можно по порядку расположения: заземление в трехжильном проводе будет третьим, а среди пяти жил – пятым.

Буквенная маркировка проводов заземления также служит для быстрого определения его назначения и исключения путаницы при подключении. Международными и российскими стандартами предписано на защитную линию наносить сочетание букв “PE”. Если провод одновременно является и заземляющим, и нулевым, то к указанной надписи добавляется буква “N”.

Общепринятые цвета проводов заземления в России и за рубежом – желтый и зеленый, как по отдельности, так и в составе горизонтальных, вертикальных и спиральных узоров. Важно не игнорировать данный стандарт, чтобы облегчить монтаж, обезопасить свое здоровье и имущество.

Однако цветовая маркировка соблюдается не всегда как производителями, так и монтажниками, поэтому рекомендуется применять сразу все методы определения, а в качестве заключительного использовать и проверку напряжения.

Так, при помощи вольтметра измеряются показатели на каждой жиле, где самое высокое значение будет принадлежать фазе, низкое – нулю, а промежуточное между ними – защите.

Как выбрать новый провод

Замена или наладка новой сети – неважно, главное, знать, каким параметрам должен отвечать провод с функцией заземления. Основным в эксплуатационной характеристике считается сечение. Грамотный подбор диаметра исключит его нагревание свыше 400°C при коротком замыкании.

Какое сечение у проводов заземления является допустимым, определяет ряд нормативных документов российского и международного уровня. Так, максимальным диаметром называются следующие цифры:

  • Для медного – 25 мм2;
  • Для алюминиевого – 35 мм2;
  • Для стального – 120 мм2.

Однако в монтаже домашней проводке в выборе сечения лучше руководствоваться диаметром питающей жилы.

Также ориентиром могут стать и популярные марки, отличающиеся друг от друга материалом изготовления, типом жилы, номинальным напряжением, выдерживаемой температурой и другими параметрами, которые подбираются с учетом имеющейся дома проводки.

Рекомендуется выбирать из следующих вариантов:

  • “NYM” – стандартный медный провод с промежуточной изоляцией, способный выдерживать напряжение до 660 Вольт.
  • “ВВГ” – многопроволочная марка с усиленной изоляцией, не распространяющей горение и устойчивой к ультрафиолетовым лучам: поливинилхлоридная оболочка, стальная броня, обмотка из стекловолокна, обмазка битумным раствором.
  • “ПВ-3” – недорогой одножильный проводник с легко снимаемой изоляцией.
  • “ПВ-6-3П” – для переносного заземления, с прозрачной защитной оболочкой и повышенной эластичностью.
  • “ESUY” – германский продукт, имеющий повышенную защиту от короткого замыкания за счет устойчивости к высоким температурам и химикатам.

Как подключить

Грамотно подобранный провод надо уметь правильно подключить, ведь перепутав зажимы, легко вызвать короткое замыкание и даже возгорание. При этом защита присутствует практически во всех подключаемых к сети шнурах и устройствах: бытовой техники, розеток, осветительных приборах.

Чтобы не допустить ошибки, важно следовать инструкции для подключения проводов:

  • Определить провод заземления в щитке.
  • Отключить подачу тока в квартиру или дом.
  • Произвести соединение проводов: фазу с фазой, ноль с нулем.
  • Вместе подключать нулевой и заземляющий провод нельзя!
  • Защитный кабель подвести к щитку.
  • Проверить работоспособность сети, включив ток.

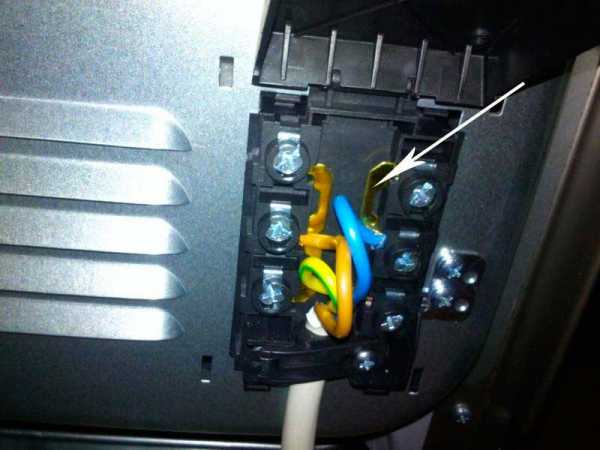

На фотографиях заземляющего провода видно, что внешне он не отличается от других жил, поэтому важно уметь определять назначение жилы при несоблюдении производителями стандартов маркировки.

Как только механизм заземления будет правильно настроен, жить станет спокойнее за счет большей безопасности от находящихся рядом под напряжением устройств и приборов.

Фото проводов заземления


electrikmaster.ru
