Какой стабилизатор напряжения лучше: релейный или электромеханический

У многих в квартире были перебои с напряжением в электрической сети. В это время могут сгореть несколько ламп освещения, может выйти из строя стиральная машина или компьютер. Выход из такой ситуации напрашивается один – приобрести и установить стабилизатор напряжения.

Основным критерием выбора домашнего стабилизатора является мощность прибора. Ее величина должна быть выше суммарной мощности всех ваших бытовых приборов. Стабилизатор напряжения – это прибор, который корректирует параметры электрической энергии до номинальных значений при значительных колебаниях питания в сети.

Виды стабилизаторов

Чтобы разобраться и сделать оптимальный выбор стабилизатора, необходимо рассмотреть наиболее популярные виды стабилизаторов и их особенности.

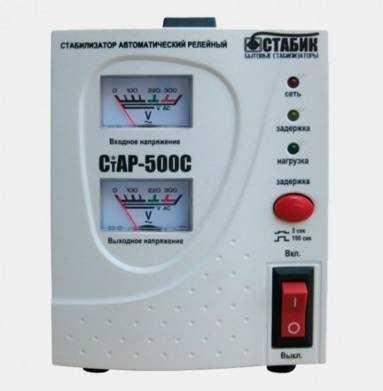

Релейный стабилизатор напряжения

Сегодня невозможно представить квартиру, в которой не было бы бытовой техники. Каждое устройство требует защиты от перепадов напряжения в бытовой сети. Одним из таких приборов защиты является релейный стабилизатор напряжения.

Благодаря такому прибору можно создать комфортные условия работы электрических устройств. Уровень напряжения в номинальном режиме должен составлять 220 В. Релейный вид стабилизатора встречается во многих областях. Это популярный вид защитного прибора, так как имеет простое устройство.

Конструктивные особенности

Перед применением прибора требуется изучить, как он устроен и работает. Релейный стабилизатор включает в себя автотрансформатор и схему электронных элементов, управляющих его действием. В корпусе кроме этого имеется реле. Стабилизатор релейного типа считается повышающим, так как при пониженном напряжении прибор осуществляет повышение напряжения.

Возрастание напряжения будет осуществляться путем подключения дополнительной обмотки. Чаще всего в трансформаторе есть 4 обмотки. При превышении напряжения в сети стабилизатор снижает излишнее напряжение. Схема стабилизатора релейного типа состоит из:

1. Повышающий трансформатор.
2. Управляющий микроконтроллер.
3. Реле.

Это основные элементы релейного стабилизатора. Также устройство может содержать вспомогательные элементы, например, дисплей.

Принцип действия

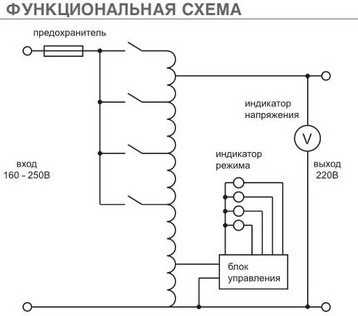

Разберемся в процессе функционирования стабилизатора релейного типа. Электронная система измеряет параметры входящей электроэнергии. После считывания данных прибор сравнивает эти параметры с величинами номинального режима.

Прибор автоматически производит подключение необходимой обмотки трансформатора для достижения нужных параметров сети. Работа релейного стабилизатора довольно простая. Прибор регулирует параметры сети по ступеням, в результате чего при очередной ступени напряжение изменяется на конкретную величину. Бывают ситуации, когда уровень напряжения не соответствует норме даже после корректировки. Такие ступенчатые регулировки могут также вызвать перепады напряжения.

Если подробно разобраться в принципе действия, то можно понять, что прибор быстро выбирает нужные обмотки. Такие ступенчатые скачки параметров считаются незначительными. Они станут заметнее, если на входе будут наблюдаться подобные скачки напряжения. При подключении к сети высокочувствительных устройств при сильных перепадах напряжения устройства выйдут из строя.

Недобросовестные производители могут запрограммировать стабилизатор таким образом, что на его дисплее всегда будет показывать значение 220 В.

Чаще всего релейный стабилизатор справляется с перепадами сети за 0,15 с. Такой прибор может отключить питание выходным током, когда на входе возникли значения тока наименьшего допустимого значения. После нормализации напряжения прибор снова подключится к работе. Напряжение восстанавливается за 0,6 с.

Достоинства

Основными преимуществами релейной модели стабилизатора можно назвать:

1. Малые габаритные размеры, так как трансформатор имеет только функцию повышения напряжения.
2. Большой интервал значений напряжения.
3. Значительный диапазон рабочих температур. Многие приборы нормально работают при температуре -40 +40 градусов.
4. Низкий уровень шума.
5. Допускается перегрузка до 110%.

Многие изготовители приборов утверждают, что их продукция способна функционировать много лет.

Недостатки

В работе релейных моделей стабилизаторов есть недостатки, которые обусловлены его методом работы, схемой прибора. Слабым звеном его конструкции считается реле. Если изготовитель установил некачественное реле, то оно может стать причиной неисправности прибора. Также при переключении режимов возникают щелчки и шумы.

Другим значимым недостатком является ступенчатое действие устройства выравнивания напряжения. При переключении с одной обмотки на другую напряжение может значительно изменяться, образуя некоторые скачки.

Недорогие модели имеют слабую мощность, которая не больше 30% от мощности бытовых устройств.

Правила пользования стабилизатором

При вашем выборе релейного типа стабилизатора, необходимо регулярно проводить его обслуживание, в том числе ежегодно тщательно его осматривать внутри корпуса. При осмотре нужно обращать внимание на:

• Надежность крепления соединений проводников.
• Уровень охлаждения и циркуляции воздуха в корпусе прибора.
• Имеются ли повреждения.
• Точность работы указателей измерения.

При обнаружении слабых соединений, пыли, необходимо выключить из сети стабилизатор и произвести его обслуживание, очистив его и затянув все крепления контактов. Помещение, в котором находится стабилизатор напряжения, должно проветриваться и быть сухим. Влажность в помещении не должна быть более 80%. При работе в корпусе стабилизатора отверстия для вентиляции должны иметь доступ воздуха.

Электромеханический стабилизатор

Ни для кого не секрет, что бытовые сети питания сегодня не могут обеспечить стабильную эксплуатацию электрических устройств в доме. Перепады и скачки напряжения вполне можно ожидать от сети питания. Для решения этих задач как нельзя лучше подходит электромеханический вид стабилизатора напряжения, так как он стал наиболее популярным на рынке бытовых приборов защиты.

Этот прибор является повышающим трансформатором, который самостоятельно осуществляет регулировку напряжения в сети, в отличие от релейного стабилизатора.

Классификация

Основным критерием деления на классы электромеханических стабилизаторов стали параметры напряжения. Приборы бывают 1-фазными и 3-фазными. Первые применяются чаще в частных постройках и офисах, а трехфазные модели в больших организациях, в промышленности. На сегодняшний день у людей есть возможность строительства больших домов, коттеджей, в которых находится множество бытовых устройств, которые требуют защиты от перепадов напряжения сети.

По конструктивному исполнению стабилизаторы бывают настенными, напольными, настольными. Крепиться могут в любых положениях.

Другим фактором является мощность прибора. Сейчас изготовители предлагают большой выбор моделей. Имеются маломощные приборы до 500 кВА, а также повышенной мощности до 20000 кВА. Нужно сказать, что устройства на 220 и 380 В имеют отличия в числе трансформаторов, расположенных в корпусе устройства.

Преимущества:

• Широкий интервал напряжения входа.
• Повышенная точность выхода.
• Не чувствителен к рабочей частоте.
• Отсутствие шума.

Недостатки:

• Присутствуют движущиеся части.
• Необходимость периодической замены щеточного блока.
• При снижении напряжения до 180 В, нет гарантии нормальной работы.
• 1-фазные модели не могут работать при пониженной температуре.
• Малая скорость работы.

Советы по выбору стабилизатора

При выборе учитывайте следующие факторы:

1. Модель стабилизатора по числу фаз сети. Если в вашей трехфазной сети работают 1-фазные устройства, то для защиты от перепадов напряжения лучше применять три отдельных однофазных стабилизатора.
2. Мощность прибора. При определении этого параметра нужно учесть, что некоторые устройства имеют асинхронные двигатели, у которых высокие пусковые токи.
3. Точность стабилизации для защиты бытовых устройств, его быстродействие.
4. Наличие вспомогательных функций.
5. Условия работы прибора.
6. При выборе прибора необходимо учесть схему разводки проводов цепи питания.

ostabilizatore.ru

Какой стабилизатор напряжения лучше релейный или электромеханический

Принцип действия стабилизатора напряжения, это тот фактор, на который стоит сразу обращать внимание. Так как каждый из них показывает, свои отличительные преимущества и недостатки.

Среди покупателей, наибольшей популярностью пользуются регуляторы однофазные релейного и электромеханического типа. И одна из главных причин большого покупательского спроса, это их относительно недорогая цена, которая значительно выше устройств, с принципом действия (тиристорный).

Но какой стабилизатор напряжения лучше релейный или электромеханический давайте разбираться.

Ступенчатый стабилизатор (релейный) обладает большой скоростью регулировки, что позволяет им вытягивать напряжение, даже при достаточно низких просадках, со 100В. Однако, такой параметр, как точность стабилизации, у них находится в пределах от 6 до 10%. Также большинство моделей имеют незначительные габариты, вес, и специальные крепежи на корпусе для монтажа на стенах. Поэтому, при использовании релейных однофазных стабилизаторов, трудности с выбором места установки редко возникают. При этом, эксплуатация их может проводиться, как в отапливаемых, так и в неотапливаемых помещениях. Температурный диапазон для работы этих приборов, в основном составляет -30-+40°С. И именно по этой причине,

релейные стабилизаторы напряжения 220В считаются идеальным вариантом для дачи и другого загородного жилья.

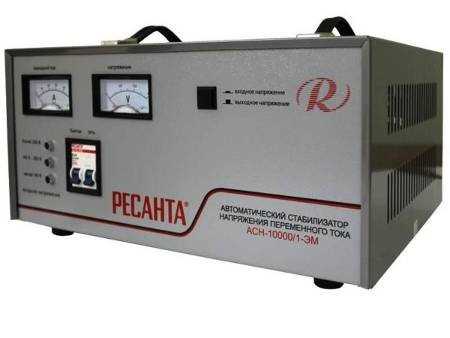

Стабилизаторы электромеханического принципа действия, осуществляют плавную регулировку напряжения без прерывания фаз, искажения синусоиды. Выравнивают выходное напряжение с высокой точностью, в пределах 3%. И в зависимости от типа механизма, роликового или щеточный узел, его надежность и цена различается. В первом случае они более надежные и дорогие, во втором все наоборот. Так как щетки постепенно изнашиваются и пригорают, из-за высоких перегрузок, резких перепадов напряжения в сети.

Стабилизаторы электромеханические напольного исполнения, область применения: отапливаемые дома, магазины, производство, офисы, медицинское электрооборудование.

Учитывая преимущества этих нормализаторов, можно сделать вывод следующий:

Для дачи, загородного дома и плохо отапливаемых производственных объектов, лучше ставить стабилизатор релейный. К примеру: Энергия АСН-8000 и Энергия Voltron 10000 (НР).

Для жилых домов, и подключения техники высокой чувствительности, надежнее будет установить электромеханический стабилизатор. Например: Энергия Hybrid 10000 (U)

Какой стабилизатор напряжения лучше релейный или электромеханический — Москва, СПБ, Россия

Читайте также:

Нужен ли стабилизатор напряжения для жк телевизора

Как выбрать стабилизатор напряжения для дома

stabilizatory-ru.ru

Электромеханический стабилизатор напряжения. Особенности конструкции

В линейке стабилизирующих устройств этой модели определено свое особое место. Это простой автотрансформатор, с той разницей, что регулирование напряжения питания выполняется не вращением ручки, а при помощи электрического двигателя. Электромеханический стабилизатор напряжения способен выдать на выходе устройства высокую точность параметра напряжения, однако его использование ограничено малым быстродействием.

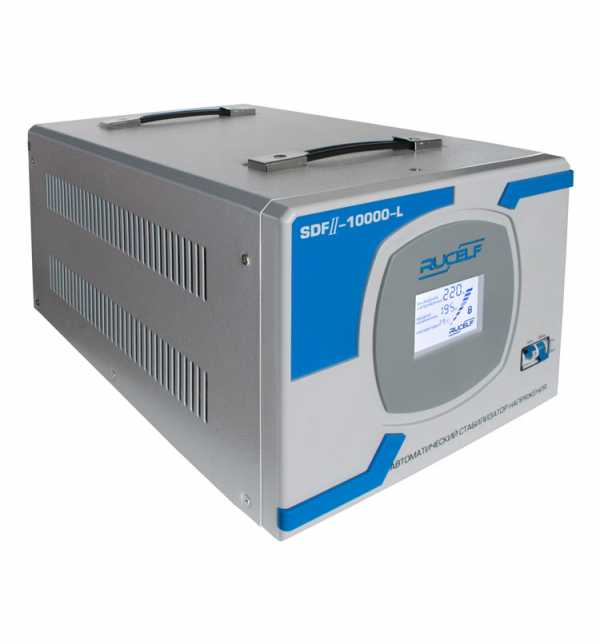

Конструктивные особенности электромеханической модели

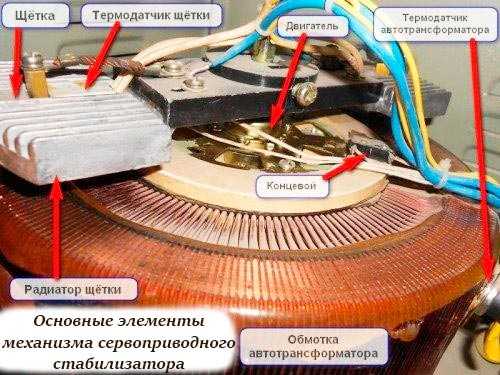

Такой стабилизатор еще называют сервоприводным. Он считается наиболее простой моделью по своему устройству. В основе конструкции простой лабораторный автотрансформатор, в котором при повороте регулировочной ручки можно менять значение напряжения вплоть до 240 В.

В новых моделях таких устройств принцип работы остался прежним, только рукоятка трансформатора вращается не рукой, а при помощи серводвигателя. Внешний вид трансформатора обладает тороидальной формой устройства. Обмотка трансформатора намотана медным проводником, а поверхность обмотки в верхней ее части очищена от изоляции для лучшего контакта с ползунком.

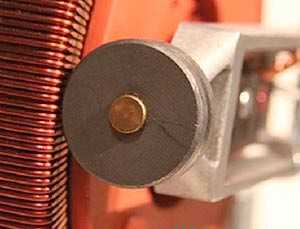

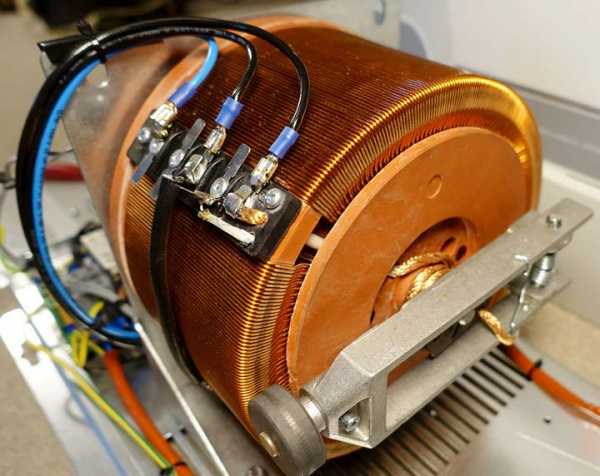

По обмотке передвигается контакт ползунка в виде щетки или ролика. Он зафиксирован на оси двигателя, который оснащен сервоприводом. Ротор двигателя не вращается, по мере поступления сигналов в виде импульсов, приходящих из управляющего блока, способен вращаться на некоторый угол. Щетка может быть сделана из графита, либо в виде ролика.

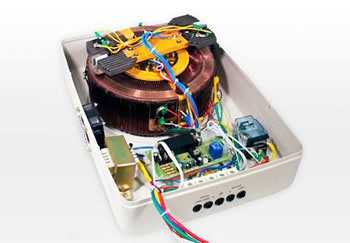

Электромеханический стабилизатор напряжения включает в себя следующие элементы:

• Блок индикации.
• Узел контактов.
• Электрический двигатель.
• Блок управления и контроля.
• Силовой трансформатор.
• Сетевой фильтр на входе.

Фильтр способен подавить электрические помехи в виде импульсов и высокочастотных гармоник. Пассивная модель фильтра выполнена по емкостно-индуктивной схеме. После фильтра питание поступает на контрольную схему, фиксирующую отклонения питания от номинальных величин и создает управляющие сигналы электрическим двигателем.

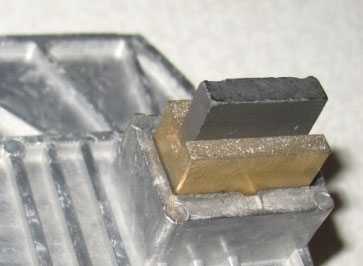

Контактный узел жестко зафиксирован на роторе вместе с графитным контактом, передвигается по обмотке автотрансформатора. На серводвигатель поступают управляющие сигналы для изменения напряжения на выходе стабилизатора, в зависимости от качества напряжения, поступающего на прибор. Для обеспечения лучшей надежности узел контактов может оснащаться двумя щетками, либо роликовым механизмом.

Индикаторный блок, находящийся на передней части панели стабилизатора, состоит из индикаторов в виде светодиодов, который показывают режимы работы. Некоторые модели оснащены цифровым дисплеем, который способен выдавать информацию о напряжении на выходе и входе стабилизатора, а также частоту и ток сети питания.

Перед аналогичными устройствами ставятся разные задачи. Одни подключаются к системе отопления, а другие работают с оргтехникой и т. д. Выбор часто зависит от бюджета и потребностей. Стоимость электромеханического стабилизатора напряжения невысокая.

Преимущества

• Малая цена.
• Повышенная точность выравнивания.
• Плавность регулирования.

Малая цена

Она возможна только для старых конструкций. Современные новые стабилизаторы оснащены серводвигателями и высокотехнологичными устройствами, которые повышают его цену. Однако он все равно дешевле электронной модели.

В отличие от релейной модели в электромеханическом стабилизаторе напряжения применяются подвижные элементы, которые с течением времени становятся непригодными, и их надо заменять. Это, например, угольные щетки. Если для этого вызывать специалиста, то придется потратить на это деньги.

Точность

Показатель в 3% является хорошими данными при выборе устройства, если необходимо защищать точное лабораторное оборудование. В этом случае электромеханическим стабилизаторам напряжения нет качественной альтернативы.

Плавность регулирования

Этот параметр необходим, если подключаются точные датчики, либо измерительные приборы. Устройства бытового назначения не нуждаются в особой точности.

Недостатки

• Подвижные элементы.
• Шумность.
• Малый КПД.
• Низкое быстродействие.

Подвижные элементы

Из-за их наличия придется раз в год проводить техническое обслуживание, так как в механизм попадает пыль, контакты начинают искрить, возникают помехи в цепи.

Шумность

Повышенный шум обусловлен конструкцией стабилизаторов, и доставляет дискомфорт человеку в ночное время. Но современные приборы не имеют такого недостатка, так как применяются современные материалы, которые изолируют корпус с помощью звукоизоляции.

Малый КПД

Незначительный параметр КПД является результатом механической конструкции. В этом плане выигрывает релейная модель прибора.

Низкое быстродействие

У такой модели стабилизатора наиболее низкая скорость работы. Это его основной недостаток. Его быстродействие равно приблизительно 10 В в секунду. Точность, плавность и малая цена не совсем уж привлекательны, так как стабилизатор придется раз в год отдавать на техобслуживание, и за это платить.

ostabilizatore.ru

плюсы и минусы каждой разновидности

На сегодняшний день низкое напряжение в сети – проблема весьма актуальная и решить ее лучше всего одним способом – приобрести стабилизатор напряжения (СН), который защитит всю технику в доме от выхода из строя. Чтобы правильно выбрать устройство, сначала нужно разобраться с его разновидностями, а также принципом работы каждого варианта исполнения. Далее мы рассмотрим плюсы и минусы основных типов стабилизаторов напряжения для дома, а именно: релейных, электронных, электромеханических, феррорезонансных и инверторных.

Релейные

Релейные или как их еще называют ступенчатые стабилизаторы, считаются самыми популярными для применения в доме и на даче. Связано это с низкой стоимостью устройств, а также высокой точностью регулирования. Принцип работы релейной модели заключается в переключении обмоток на трансформаторе при помощи силового реле, которое срабатывает в автоматическом режиме. Основными недостатками данного типа СН считается ступенчатое изменение напряжения (не плавное), искажение синусоиды и ограниченная мощность на выходе. Однако судя по отзывам в интернете, большинство покупателей довольны устройствами, т.к. цена в разы меньше более усовершенствованных моделей. Представителем стабилизаторов релейного типа для дома является Ресанта АСН-5000Н/1-Ц, который Вы можете увидеть на картинке ниже:

Электронные

Электронные СН могут быть симисторными и тиристорными. Принцип работы первых построен на переключении между обмотками автотрансформатора с помощью симистора, благодаря чему данный тип стабилизаторов напряжения имеет высокий КПД и быструю реакцию на срабатывание. Помимо этого симисторные модели бесшумно работают, что является еще одним плюсом СН данной разновидности. Что касается тиристорных, они также себя хорошо зарекомендовали и пользуются популярностью в быту. Единственный недостаток устройств электронного типа – более высокая стоимость.

Электромеханические

Электромеханические СН также принято называть сервомоторными или же сервоприводными. Работают такие стабилизаторы за счет передвижения угольного электрода по обмоткам автотрансформатора благодаря электроприводу. Электромеханические устройства также могут использоваться для защиты бытовых приборов в доме, квартире и на даче. Преимущество такого типа стабилизаторов – низкая стоимость, плавная регулировка напряжения и компактные размеры. Из минусов можно выделить повышенный шум при работе и низкое быстродействие.

Феррорезонансные

Принцип работы таких СН построен на эффекте феррорезонанса напряжения в цепи конденсатор-трансформатор. Данный тип защитных устройств не пользуется большой популярностью среди потребителей из-за шумности в работе, крупных габаритов (а, соответственно, и значительного веса), а также отсутствия возможности работать при перегрузках. Плюсами феррорезонансных стабилизаторов считаются длительный срок службы, точность регулировки и способность работать в помещениях с повышенной влажностью/температурой.

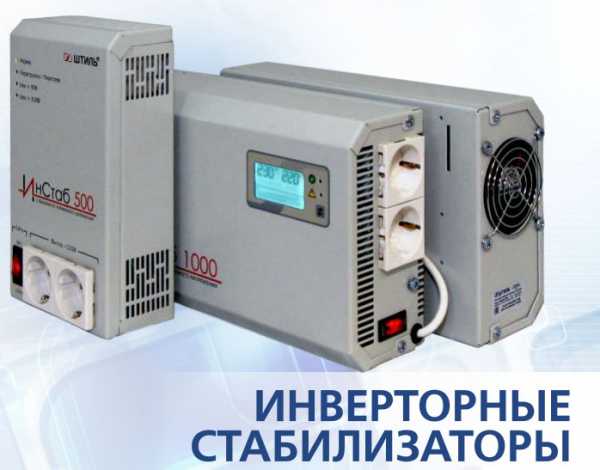

Инверторные

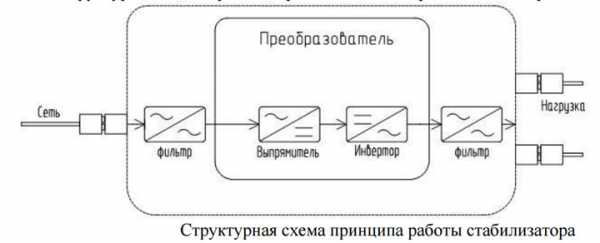

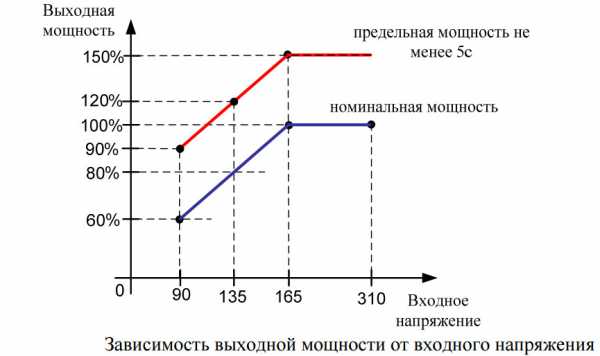

Наиболее дорогостоящий тип стабилизаторов напряжения, которые применяются не только в доме, но и на производстве. Принцип работы инверторных моделей заключается в преобразовании переменного тока в постоянный (на входе) и назад в переменный (на выходе) благодаря микроконтроллеру и кварцевому генератору. Безусловным плюсом инверторных СН с двойными преобразованием считается широкий диапазон входного напряжения (от 115 и до 290 Вольт), а также высокая скорость регулирования, бесшумность работы, компактные размеры и наличие дополнительных функций. Что касается последнего, то СН инверторного типа могут дополнительно защищать бытовые приборы от перенапряжения, а также остальных помех внешней электрической сети. Основным недостатком устройств считается самая высокая цена.

Узнать больше о разновидностях СН Вы можете на видео ниже:

Какие бывают типы стабилизаторов?

Вот мы и рассмотрели основные типы стабилизаторов напряжения. Хотелось бы также отметить, что бывают такие виды СН, как однофазные и трехфазные. В этом случае Вы должны выбрать модель, в зависимости от того, какое напряжение у Вас в сети – 220 или же 380 Вольт.

samelectrik.ru

Виды стабилизаторов напряжения — выбор, устройство, сравнение

Существует 4 основных вида стабилизаторов напряжения. Далее рассмотрим плюсы и недостатки каждого из видов.

Одно и трехфазные

Первое что вам нужно знать при выборе, они бывают однофазными и трехфазными. Выясните какая у вас сеть. Если однофазная, как правило в квартирах и частных домах именно она преобладает, значит покупайте аппарат на 220В.

Если же у вас «трехфазка», то нужно определиться, будете вы устанавливать один 3-х фазный стабилизатор, или три однофазный.  Решайте исходя из экономических соображений и условий монтажа.

Хотя целесообразнее поставить именно три однофазных. Потому что при коротком замыкании и отсутствии одной из фаз, трехфазный аппарат работать не будет, пока не восстановится питание по всем фазам. С тремя однофазными таких проблем не возникнет. Главный минус при их выборе — габаритные размеры.

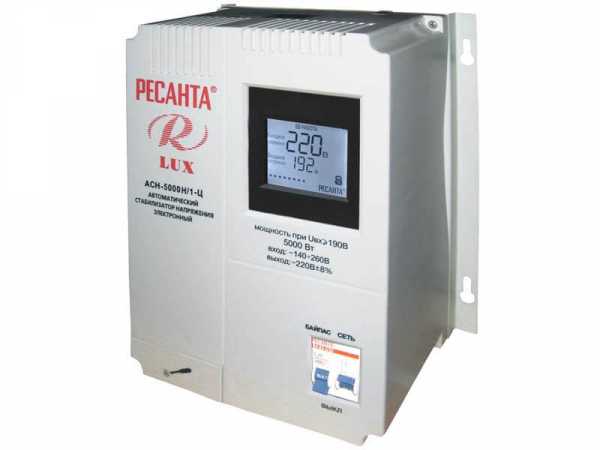

Режим транзит или байпас

При выборе стабилизатора напряжение того или иного вида, проверьте имеет ли он два режима работы:

• режим стабилизации напряжения
• режим транзита или «байпас»

Со стабилизацией все понятно — это обычный режим работы. А что такое «байпас»? Это когда входное напряжение идет мимо всей электроники и трансформатора без преобразования, то есть транзитом.

Для чего он может понадобиться:

• чтобы подключить мощную технику превышающую мощность стабилизатора, запустить большой эл.двигатель. Или при необходимости поработать сваркой.
• чтобы продлить срок службы устройства

Когда у вас в доме напряжение стабильно, например ночью, можно вручную переключиться на режим байпас. Тем самым отключается холостой ход.

Ведь стабилизатор даже не регулируя напряжение, сам потребляет энергию как простая лампочка до 40-60Вт.

Плюс не изнашиваются внутренние щетки и реле.

Режимом байпас оснащаются стабилизаторы подключаемые через клеммные колодки. При этом они имеют два автомата, которые одновременно включить невозможно или перекидной автомат-рубильник.

Важно запомнить: не переключайте автоматы из режима стабилизации в режим байпас под нагрузкой — это может повредить стабилизатор напряжения.

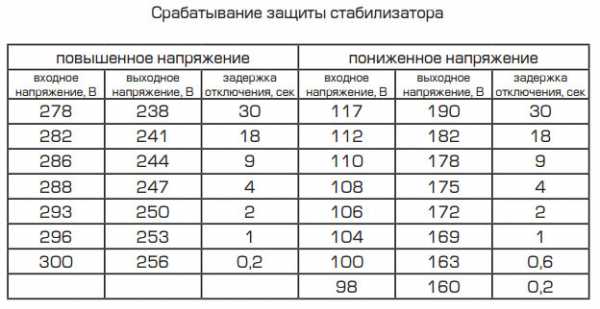

Защита стабилизаторов

Большинство современных моделей имеют защиту от перенапряжения. Они не способны бесконечно выравнивать сколь угодно большие или малые значения входного напряжения, и через определенное время отключат питание, тем самым сохранив ваше оборудование.

Более того, после нормализации входного напряжения, оно подается на выход не сразу, а с некоторой задержкой в несколько секунд. Данное время может быть установлено жестко или варьироваться и настраиваться самостоятельно, все зависит от модели и производителя.



Основные виды стабилизаторов широко представленные сегодня в магазинах можно подразделить на 4 типа:

• релейные
• электронные
• электромеханические
• инверторные

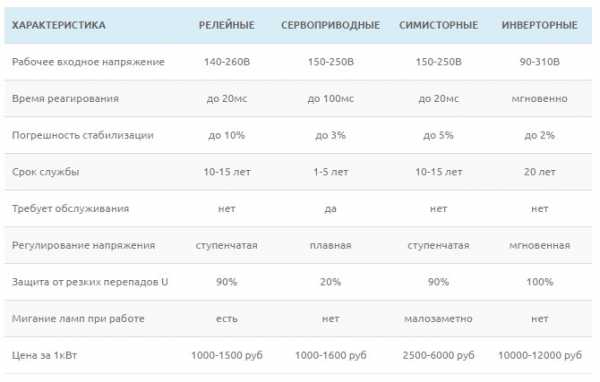

Вот сравнительная таблица по каждому из видов стабилизатора, включая примерные цены за 1квт:

Ознакомиться с текущими ценами на сегодняшний день и подобрать себе нужную модель можно здесь.

Рассмотрим каждый из них более подробно.

Релейные стабилизаторы напряжения

При работе данного устройства вы реально будете слышать как переключаются внутренние реле. Это происходит при изменении ступеней регулирования. Если прибор стоит в тихом помещении (спальне), то это может существенно раздражать.

Ну а когда кто-то из ваших соседей решил немножко попользоваться электросваркой, то стабилизатор по звуковым эффектам попросту может превратиться в «балалайку».

Кроме того, если у вас в комнате стоят простые лампочки накаливания, не только по слуху, но и визуально можно будет различить переключения ступеней, так как лампы будут немного мигать. А это в свою очередь обязательно скажется на сроках их службы.

Что внутри

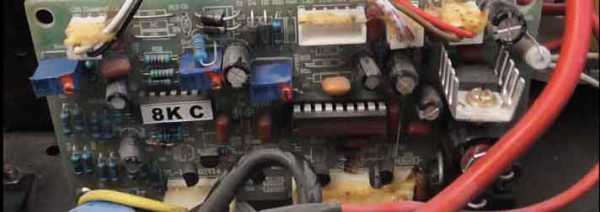

Внутренняя компоновка включает в себя:

1. Тороидальный трансформатор
2. Плата управления

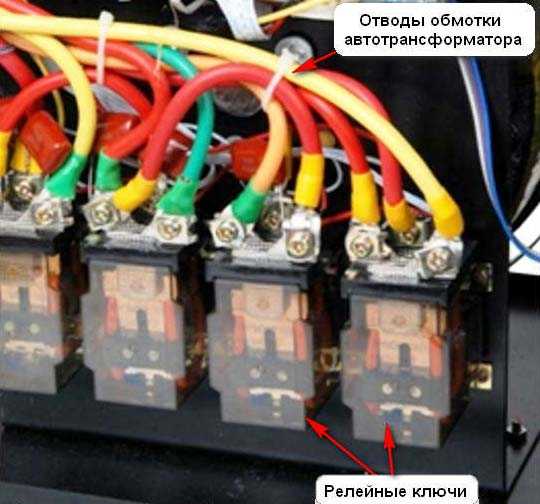

3. Силовые ключи состоящие из реле. Они коммутируют обмотки трансформатора и отвечают за подачу питания на стабилизатор. Являются самым слабым компонентом устройства.

Эти стабилизаторы не любят когда их перегружают.

Самая распространенная проблема выхода их из строя в 90% случаев — это перегруз по мощности.

Не рекомендуется для подключения аппаратуры с двигательной нагрузкой. Так как она имеет большие пусковые токи и это может сказаться на работе стабилизатора.

Скорость срабатывания регулировки у качественных моделей составляет 20мс, зато у большинства дешевых доходит до 100мс.

Плюсы:

• относительно небольшая цена
• более компактные размеры

Минусы:

• регулировка ступенчатая
• не высокое качество и точность регулирования напряжения
• используется с электроаппаратурой малой мощности
• искажает синусоиду выходного напряжения
• реле со временем могут выходить из строя (залипать, подгорать)

Как видим минусов здесь гораздо больше чем плюсов, за исключением конечно стоимости.

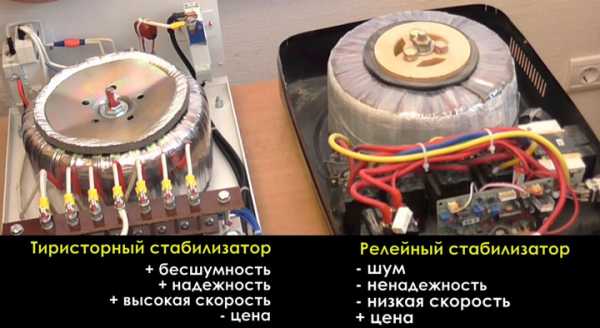

Симисторные, тиристорные стабилизаторы

Эти стабилизаторы относятся к электронным. Напряжение корректируется ступенями. В процессах переключения обмоток автотрансформатора задействованы симисторы или тиристоры.

Как видно из рисунка напряжение выравнивается, как только оно опустится ниже определенного значения.  На рисунке это значение — 208В. Только после достижения напряжения данной величины, происходит его выравнивание до 220В. Поэтому эти стабилизаторы и называют ступенчатыми.

Грубо говоря регулировка осуществляется как бы перепрыгиванием с одной ступеньки напряжения на другую. Чем больше ступеней, тем более точно осуществляется регулирование.

Работу устройства в отличии от релейных собратьев практически не слышно. Благодаря этому его можно размещать в любом помещении, никаких неудобств по созданию шума он не создаст. Также практически не будет видно и изменения в освещении. Раздражающее мигание ламп будет еле заметным.

Что внутри

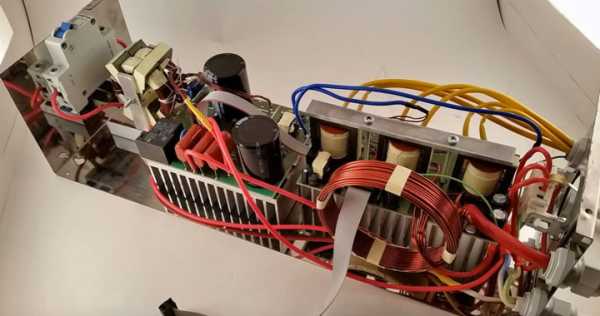

Внутреннее устройство очень похоже на схему релейного:

1. Тороидальный трансформатор
2. Плата управления
3. Силовые ключи из симисторов

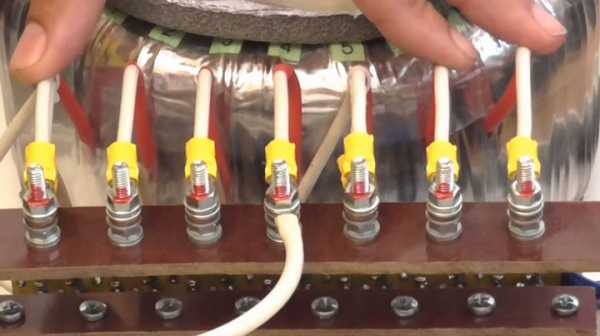

Трансформатор имеет несколько обмоток и среднюю точку, через которую подается напряжение на него. Одни ступени отвечают за понижение напряжение, другие за повышение. Благодаря плате управления и симисторам, стабилизатор может одновременно замкнуть как контакты повышающие так и понижающие выходное напряжение. Для чего это делается?

Например одна понижающая ступень изменяет напряжение в пределах 9 Вольт. А повышающая сразу на 27 Вольт. Замкнув одновременно обе ступени, мы изменим напряжение на +27-9=18 Вольт. Тем самым будем иметь очень широкий диапазон регулировок и относительно плавное изменение напряжения. Большое число ступеней почти помогает избежать различимого невооруженным глазом «мигания» лампочек.

Данный вид аппаратов менее подвержен перегрузкам. Может справиться с пусковыми токами на двигателях насосов, станков и т.д. Большинство моделей сохраняют свои качества и работоспособность при отрицательных температурах. Можете их монтировать в подсобных не отапливаемых помещениях.

За счет применения симисторов обеспечиваются следующие плюсы:

• малошумность при работе
• высокоскоростная коммутация до 20мс
• плавная регулировка
• большая надежность и долговечность из-за отсутствия механически подвижных элементов. Полупроводники по своим качествам и времени работы на отказ превосходят реле.

Минусами являются большая стоимость и низкая точность при регулировании. Еще они могут не подойти для поклонников музыки и радиолюбителей. Из-за создаваемых помех будет невозможно нормально ни послушать радио, ни включить музыкальную аппаратуру.

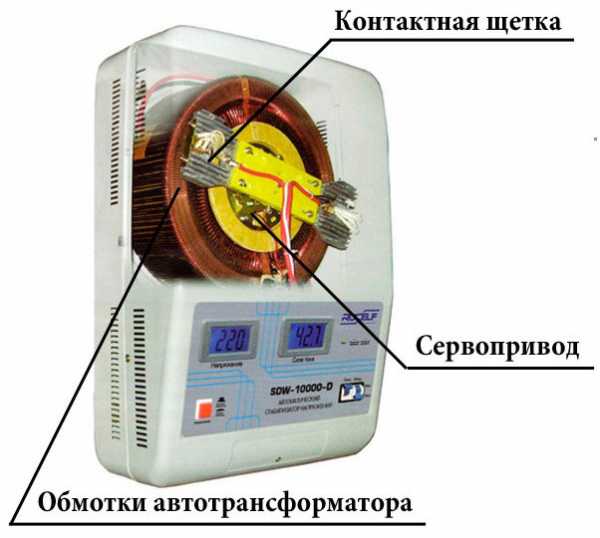

Сервоприводные или электромеханические стабилизаторы

Данный вид можно назвать золотой серединой между электронными и релейными стабилизаторами.

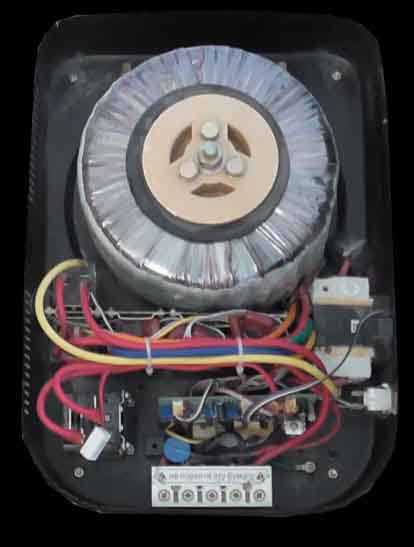

Сервопривод — это устройство из реверсивного (работающего в обе стороны) двигателя, расположенного внутри тороидального трансформатора. Двигатель получает команды от электронной платы управления и перемещая контакты, увеличивает или уменьшает количество витков на вторичной обмотке. Таким образом сервопривод, в отличии от двух других устройств рассмотренных выше, является бесступенчатым регулятором.

Это очень популярная модель, так как имеет относительно невысокую стоимость и обладает следующими плюсами:

• плавная регулировка по принципу реостата
• хорошая точность регулирования
• не искажает синусоиду
• способны выдерживать кратковременную перегрузку

Есть и минусы:

• за счет применения эл.привода, который управляет контактами создается низкая скорость регулировки
• так как применяются движущиеся механические детали, соответственно уменьшается надежность (графитовые щетки периодически требуется менять)
• применяются в основном в сетях, где не происходит резких скачков напряжения
• не рекомендуется использовать при низких температурах окружающего воздуха

Для стабильной и надежной работы хотя бы раз в три года производите его обслуживание — чистите щетки и смазывайте движущиеся механизмы.

От резких перепадов при электросварке, сервопривод с контактами будет крутиться как «белка в колесе». Что существенно снизит ресурс работы стабилизатора. Поэтому думайте при покупке об условиях его эксплуатации.

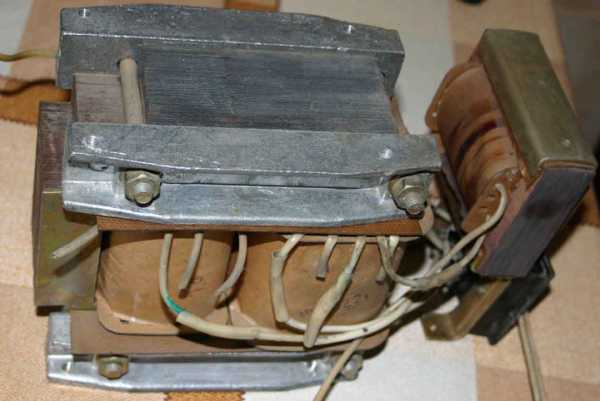

Феррорезонансные стабилизаторы

Это стабилизатор, который многие из нас использовали в советские времена для питания ламповых телевизоров. Он собирал обычно всю пыль в помещении, а гул от него из-за встроенных трансформаторов, можно было услышать в другой комнате.

Плюсы:

• быстродействие на высоком уровне
• долгий ресурс работы до отказа
• хорошая надежность
• точно стабилизирует выходное напряжение

Минусы:

• регулировка происходит только в определенных заданных диапазонах
• искажает синусоиду
• высокий шум
• невозможна работа на холостом ходу, а также перегрузка
• тяжелые, много весят

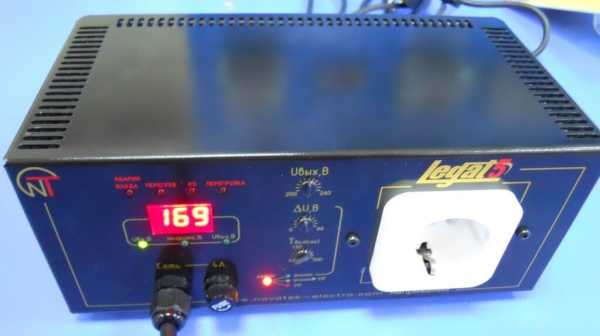

Инверторные стабилизаторы напряжения

В последние годы все более популярным становится несколько иной тип стабилизаторов, отличный от симисторных или сервоприводных. Называются они инверторными.

Он считается более эффективным в отличии от всех вышеприведенных. Если у остальных погрешность выходного напряжения может достигать 5-10% и это считается нормальной величиной, то у инверторного она не превышает 2%! Еще один плюс — более широкий диапазон входных напряжения для выравнивания.



Дело в том, что 90% всех стабилизаторов, предназначены для нормально работы и выравнивания напряжения начиная от 160В. Если у вас в розетках напряжение ниже этого значения, то инверторный вариант единственный выход из ситуации.

Стабилизатор преобразует нестабильный переменный ток пропуская его через фильтр в постоянный, после чего, проходя через инвертор, опять возвращает его в переменную величину с идеальной синусоидой.

Данное устройство уже не имеет внутри себя громоздкого тороидального трансформатора. А соответственно в разы меньше и легче.

Плюсы инвертора:

• широкий диапазон регулировки входного напряжения 90В — 310В
• малая погрешность на выходе
• малые габариты и вес
• фильтрует высокочастотные помехи
• мгновенное быстродействие на изменение входного напряжения
• работает при отрицательных температурах от -40
• заявленный срок службы при соблюдении подключаемой мощности до 20 лет

Минусы:

• большая цена
• не подходит для больших нагрузок
• в мощных моделях стоят вентиляторы охлаждения. Шумят примерно также как в компьютере. Полную бесшумность обеспечивают только маломощные экземпляры.

При увеличении нагрузки выше 50% от номинальной, для инвертора начинается снижение его входных параметров напряжения. То есть он уже не будет способен выровнять напряжение 110В, а будет нормально работать только от 160В и выше. Основной причиной выхода из строя таких устройств является именно перегрузка.

Чтобы защитить себя от перегрузки, более дорогие и качественные инверторные стабилизаторы при превышении мощности в автоматическом режиме могут переходить на байпас, то есть выдавать не преобразованное напряжение, а такое же, как и на входе.

Зато у инверторного стабилизатора нет такой болезни как у ступенчатых — мигание лампочек при переключении ступеней регулирования.

И он лучше всех справляется с характерными скачками напряжения при работе в питающей сети сварочного аппарата.

Хороший ролик наглядно показывающий разницу работы релейного и инверторного стабилизатора при резких скачках напряжения:

Статьи по теме

domikelectrica.ru

Выбор стабилизатора напряжения по типу стабилизации

Все, кто решил приобрести и установить стабилизатор напряжения, обязательно сталкиваются с необходимостью выбирать прибор не только по цене, но и по другим определяющим факторам: тип стабилизатора, мощность, эксплуатационные характеристики и тд. Цель данной статьи помочь разобраться в основных параметрах подбора необходимого Вам оборудования, сократить расходы на его приобретение, эксплуатацию и в итоге выбрать оптимальный, по соотношению цена-качество товар.
Мы не станем перегружать сознание читателя пятиэтажными формулами, физическими и электротехническими законами. Для этого существует великое множество специализированных изданий, целых разделов и сайтов, которые Вы без особого труда можете найти в интернете и других открытых источниках. Этот материал готовился как облегченное пособие в подборе электротехнического оборудования для людей, не обремененных углубленными знаниями фундаментальных наук.
Итак. Для успешного подбора оборудование нам придется ответить на несколько важных вопросов:



Вопрос 1: Какой тип стабилизатора необходим именно Вам?

Ответ: Существует несколько основных типов стабилизаторов напряжения: релейного типа, электромеханические (сервомоторные, сервоприводные), симисторные (тиристорные). Все три типа представлены множеством производителей и торговых марок. По сути, большинство из них абсолютно идентичны, отличаются лишь названием и дизайном, а иногда и практически неотличимы друг от друга даже внешне.  Следует понимать, что разделение на типы стабилизаторов напряжения явилось следствием различных требований к производимому оборудованию. Для того чтобы разобраться мы дадим краткое описание этих трех основных типов, представленных на украинском рынке электрооборудования:

Релейные стабилизаторы напряжения – обладают сравнительно высокой скоростью стабилизации (время, за которое стабилизатор приведет напряжение на выходе к допустимому значению 220V с точностью 3,5-5%, после скачка напряжения в сети), имеют изначальную самую низкую себестоимость в производстве и как следствие низкую розничную цену, дешевы в послегарантийном обслуживании. К тому же обладают незначительным весом и габаритами, что позволяет устанавливать практически на любых поверхностях. Имеют наибольшее распространение в розничных сетях продаж. Недостатками могут считаться средняя надежность и долговечность коммутационных реле, сравнительно невысокая точность стабилизации.

Электромеханические (сервомоторные, сервоприводные) – являются вторыми по распространению после релейных. Имеют сравнительно высокую точность стабилизации (1,5%), высокомощный рабочий трансформатор и достаточно надежный механизм. Одним из главных преимуществ электромеханического стабилизатора является плавность регулировки (нет скачков, как при переключении реле) и высокая надежность тороидального рабочего трансформатора. Комплектуется, как правило, более дорогостоящими комплектующими и проходит более тщательный контроль качества на производстве. Данные факторы формируют более высокую себестоимость производства и, следовательно, более высокую розничную стоимость, по сравнению с релейными. В связи с наличием массивного трансформатора и сервомотора, обладает значительным весом  по сравнению с релейным, что нужно учитывать при установке прибора. Недостатком может считаться сравнительно небольшая скорость стабилизации (14 вольт/сек., т.е. скачек напряжения, например в 30 вольт, стабилизатор отработает за 2 секунды) и наличие подвижных частей. Впрочем, данные факторы, как показывает статистика, не являются серьезным препятствием  для успешной работы стабилизатора.  Кроме всего прочего, в отличие от релейного стабилизатора, электромеханический, благодаря надежному силовому трансформатору и своей конструкции, может выдерживать высокую нагрузку (до 90 кВт и выше). Благодаря данному фактору, электромеханические стабилизаторы широко используется не только в быту, но и в промышленности.

Симисторные (тиристорные) – иногда называют электронными. Принцип стабилизации основан на коммутации обмоток трансформатора с помощью симисторов (тиристоров).  В работе данного прибора также присутствует механическая составляющая.  Использование симисторных ключей  дает возможность получит наибольшую скорость стабилизации, при этом, не сильно теряя в точности (1,5-4% в зависимости от кол-ва групп ключей). Однако высокая стоимость комплектующих  формирует и высокую розничную стоимость изделия. Данный тип стабилизатора является самым дорогостоящим из всех трех типов, хотя  при этом объединяет достоинства двух предыдущих. Данный факт, наряду с наличием механической составляющей, является основным недостатком прибора, препятствующим его широкому распространению.



Далее вернемся к непосредственно ответу на вопрос:
Для того чтобы  правильно подобрать нужный тип стабилизатора напряжения,  необходимо понимать, какого типа проблемы  возникают в Вашей сети.

Пример 1. Если у Вас происходят очень частые колебания на незначительные величины (10-30 вольт). При этом лампы накаливания постоянно помаргивают, не стабильно работает или не запускается отдельное оборудование и Вы не готовы приобретать дорогостоящий симисторный стабилизатор. Ответ прост: релейный стабилизатор — вот оптимальный выбор. Такой стабилизатор быстро стабилизирует напряжение при не прекращающихся, не стабильных просадках или подъемах напряжения в сети.  И при этом даст возможность работать электроприборам в более комфортном режиме, что повысит их срок эксплуатации.

Пример 2. У Вас в сети несколько раз в день опускается или поднимается напряжение на значительные (30-60 вольт) значения, при этом на продолжительный период времени. При этом  лампы накаливания не дают своей полной яркости, могут не запускаться отдельные электроприборы и агрегаты (стиральные машины, газовые котлы, системы кондиционирования, холодильники и т.д.). В таком случае рекомендуем приобрести электромеханический (сервоприводный) стабилизатор напряжения. Данный тип стабилизатора обеспечит Вашему оборудованию качественную подачу электропитания, с надежной защитой приборов от всякого рода скачков. Надежный силовой трансформатор позволит выдерживать стабилизатору значительные перегрузки в сети, что дает возможность подключить энергоемкое оборудование (до 90 кВт и выше).

Пример 3.  Вас преследуют все вышеописанные проблемы, и их невозможно решить с помощью релейного или электромеханического стабилизатора. Надежды на замену устаревших кабелей или трансформаторных подстанций нет. При этом Вы готовы на финансовые траты, то тогда наш совет – симисторный стабилизатор напряжения. Он обладает и сравнительно высокой точностью и быстродействием, хотя и не является панацеей от всех проблем.



Надеемся, что эта небольшая статья поможет Вам не только пополнить свои знания, но и правильно выбрать интересующее Вас оборудование. Со своей стороны обещаем продолжать  знакомить  Вас со спецификой подбора электрооборудования в целом  и в частности стабилизаторов напряжения. В следующей статье предполагаем рассмотреть подбор одно и трехфазных стабилизаторов для домов в целом и отдельного оборудования и агрегатов в частности.

Дополнительные консультации Вы можете бесплатно получить у наших специалистов.

topvolt.com.ua

Как выбрать стабилизатор напряжения?

Каждый из нас периодически сталкивался с перебоями в подаче электрической энергии. Вдруг начинает натужно гудеть стиральная машина, быстро перегорают лампы, а о внезапной потере вводимой в компьютер информации и говорить страшно.

Так что же делать? Как предохранить себя от таких неприятностей? Выход один — здесь необходим стабилизатор напряжения. Основной параметр, влияющий на выбор стабилизатора, — это его мощность. Она обязательно должна быть такой же или даже большей, чем мощность тех приборов, для защиты которых он приобретается.

Стабилизатор напряжения — это механизм, преобразовывающий электрическую энергию, в результате чего напряжение на выходе из него соответствует заданным параметрам даже при больших колебаниях сопротивления нагрузки и напряжения на входе.

 Содержание

Виды стабилизаторов напряжения

Итак, какие же виды стабилизаторов напряжения бывают?

1. Релейные стабилизаторы

Ступенчатый (релейный) стабилизатор — это один из самых надежных видов стабилизаторов напряжения. Принцип его работы заключается в коммутации выводов автотрансформатора с помощью электронных коммутаторов. В таком приборе выходное напряжение  изменяется ступенчато. При переключении прерывание напряжения у разных моделей приборов составляет 2-12 мсек. (для реле 5-7 мсек.). Агрегаты имеют большой разбег параметров напряжения на входе и высокую точность поддержания напряжения на выходе. При работе они не вносят во внешнюю сеть искажений и надежно функционируют при любых изменениях нагрузки, обеспечивая эффективную защиту электрооборудования от перегрузок, импульсных помех и КЗ (короткого замыкания). Точность стабилизации в релейных стабилизаторах зависит от имеющегося в них  количества ступеней и ключей, т. е., чем больше ступеней, тем выше точность стабилизации. Т.е. если размер ступени равен 11 В, то точность стабилизации составит 5%, а скорость отработки возмущения будет 180 В/с. При размере ступени 6,6 В — точность составит 3%, а скорость – 110 В/с.

Такие стабилизаторы идеально подходят для работы в реальных условиях и могут применяться для защиты и стабилизации напряжения питания промышленной и бытовой техники: видеотехники, компьютеров, медицинского, торгового оборудования, аппаратуры связи, а также для комплексной защиты квартир, коттеджей, офисов промышленного оборудования и т.д.

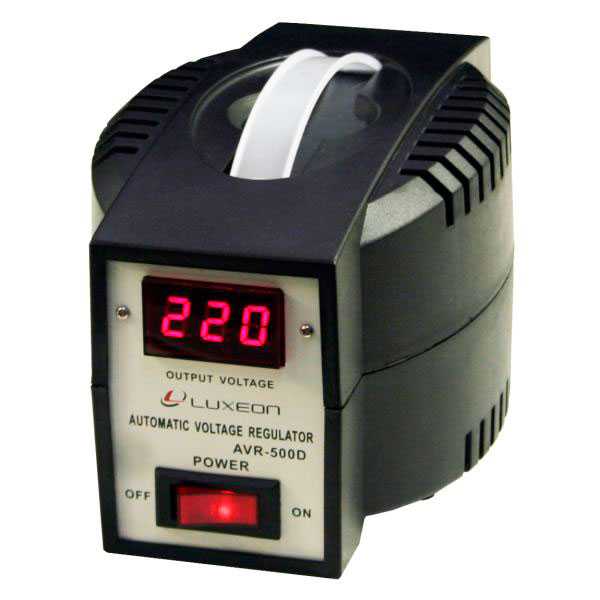

Автоматический стабилизатор релейного типа

Плюсы. Компактные размеры. Невысокая цена. Высокая надежность. Универсальность. Простота обслуживания. Быстрое (до 200мс.) переключение обмоток. Большой диапазон напряжения на входе (100-290 В).

Минусы. Постепенный механический износ реле (до 10 лет), в зависимости от интенсивности перепадов напряжения и его качества. Существует вероятность отгорания контактной группы реле. Возможны большие (до 15%) погрешности на выходе.

↑ Вернуться к содержанию

2. Электромеханические (сервомоторные) стабилизаторы напряжения

Сервомоторный или электромеханический стабилизатор работает благодаря перемещению угольной щетки по всем обмоткам трансформатора. Коррекция выходного напряжения в таких приборах осуществляется автоматически при помощи электродвигателя с редуктором. Это недорогое простое в обслуживании оборудование имеет плавную регулировку напряжения и весьма точное выходное напряжение. Недостатками таких стабилизаторов является то, что приходится периодически чистить в них трансформатор и менять угольные щетки, однако все это легко осуществить  и в домашних условиях. Соотношение цены и качества у электромеханических стабилизаторов напряжения одно из лучших среди всех типов стабилизаторов. Однако у них весьма низкая скорость реагирования на скачки сетевого напряжения, которая обусловлена его техническими возможностями: электродвигатель, который передвигает вдоль обмотки трансформатора силовые ключи, даже с применением современных систем управления не способен обеспечить высокую скорость регулирования. Поэтому данный тип приборов следует использовать на тех объектах, где напряжение в течение суток меняется эпизодически и имеет явно выраженный односторонний характер. Также эти стабилизаторы категорически неприемлемы для работы с электросварочным оборудованием (невозможность быстрого реагирования на скачкообразное сетевое напряжение приводит к очень быстрому износу  прибора). Большим достоинством сервомоторного стабилизатора является возможность плавной регулировки напряжения. Данные стабилизаторы широко используются при подключении компьютеров, оргтехники, бытовой и измерительной техники, торгового оборудования.

Плюсы. Низкая цена. Компактные размеры. Плавная регулировка напряжения. Высокая точность поддержания напряжения на выходе (2-3%). Обладает большим ресурсом.

Минусы. Повышенный уровень шума. Низкая скорость регулирования из-за инерционности электродвигателя. При резком скачке напряжения может кратковременно отключить нагрузку.

↑ Вернуться к содержанию

3.  Симисторные (тиристорные) стабилизаторы напряжения

Данные приборы имеют довольно весомые преимущества перед своими аналогами. Это самые долговечные стабилизаторы напряжения, т.к. для коммутации между обмотками в них применяются полупроводниковые тиристоры (симисторы). Ресурс таких стабилизаторов не зависит от величины нагрузки. Их реакция на скачки напряжения — 20мсек. — еще быстрее просто нельзя, если вы не хотите нарушить правильную синусоиду выходного напряжения.

Симисторные (тиристорные) стабилизаторы обладают КПД, достигающим 98%. Они отлично себя зарекомендовали при работе в диапазоне 40-50 кВт. Эти приборы еще часто называют нормализаторами напряжения, и на сегодня они являются лучшими среди всех видов подобного оборудования. Кроме того, тиристорные стабилизаторы  обладают отличной функциональностью и повышенной надежностью. Приборы исключают любые сбои в работе электрооборудования в момент его пуска или при возникновении перегрузок в сети. Ни максимальная нагрузка, ни ее кратковременное повышение никак не повлияют на нормальное функционирование электротехники. Тиристорные стабилизаторы можно использовать как в промышленности, так и в быту. Однако это самые дорогостоящие стабилизаторы напряжения, цена которых, к тому же, еще зависит и от класса точности. Некоторые модели имеют встроенную функцию корректировки выходного напряжения в ограниченном диапазоне.

Плюсы. Обеспечивают стопроцентную защиту от любых колебаний в электросети. Обладают высоким быстродействием. Компактны. Универсальны. Бесшумны при работе. Обеспечивают плавное регулирование напряжения. Высокий КПД.

Минусы. Слабый теплообмен. Очень высокая цена.

↑ Вернуться к содержанию

4.  Стабилизаторы двойного преобразования

Данный тип стабилизаторов рационально использовать для защиты сверхчувствительных приборов мощностью 1 — 30 кВт. Такие стабилизаторы характеризуются бесшумной работой, полным подавлением всевозможных помех из электросети и сверхбыстрым подключением. Такие приборы имеют малую (1%) погрешность на выходе и широкий (118-300 В) диапазон напряжения на входе. Диапазон входного напряжения стабилизаторов двойного преобразования прямо зависит от существующей нагрузки на электрооборудование. Иными словами, при нагрузке до 50% от номинальной, диапазон напряжения составит 118-300 В, при 50%-70% нагрузке —140-300 В, а с нагрузкой, превышающей 70% — 160-300 В. Стабилизаторы двойного преобразования весьма дорогостоящее оборудование, однако надежность и качество приборов вполне окупит их стоимость.

Плюсы. Небольшие размеры. Бесшумность работы. Сверхбыстрое переключение. Широкий диапазон напряжения на входе. Прибор убирает все искажения и помехи внешней электросети.

Минусы. Высокая цена.

↑ Вернуться к содержанию

5. Стабилизаторы напряжения с широтно-импульсной модуляцией (ШИМ)

Данные стабилизаторы  — это новое поколение стабилизаторов напряжения. Принцип работы прибора основан на регулировании напряжения на выходе при помощи широтно-импульсной модуляции. Т.е. на входе и на выходе устройства имеются аналоговые фильтры, которые эффективно сглаживают импульсные помехи в электросети (сравнивая входное напряжение с эталонным и корректируя форму и амплитуду синусоиды). Преимущество данного типа стабилизаторов состоит в том, что в их конструкции отсутствуют громоздкие, тяжелые трансформаторы, благодаря чему приборы имеют небольшие размеры и массу. У них очень высокая точность корректировки (до 1%), и почти мгновенное быстродействие — стабилизатор полностью надежен при частых и значительных скачках напряжения, при сварочных работах и др. Однако у них довольно низкий порог (до 245В) верхнего напряжения на входе и довольно высокая цена. Данный тип стабилизаторов универсален и подходит для применения, как в быту, так и в промышленности.

Плюсы. Небольшие габариты. Малый вес. Бесшумная работа. Высокое быстродействие. Надежность. Универсальность. Высокая точность корректировки.

Минусы. Небольшой модельный ряд. Низкий порог верхнего напряжения на входе. Высокая цена.

↑ Вернуться к содержанию

Кратко обобщим сказанное в таблице:

Типы стабилизаторов напряжения	Плюсы	Минусы	Применение
Ступенчатые (релейные) стабилизаторы	Компактные размеры. Невысокая цена. Высокая надежность. Универсальность. Простота обслуживания. Быстрое (до 200мс.) переключение обмоток. Широкий диапазон напряжения на входе (100-290 В).	Механический износ реле.Возможность отгорания контактной группы реле.Возможность больших погрешностей на выходе.	Для защиты промышленного и бытового оборудования: компьютеров, видеотехники, медицинского и торгового оборудования, аппаратуры связи, а также для комплексной защиты квартир, коттеджей, офисов промышленного оборудования и т.д.
Сервомоторные (электромеханические) стабилизаторы	Низкая цена.Компактные размеры.Плавная регулировка напряжения. Высокая точность поддержания напряжения на выходе (2-3%). Обладает большим ресурсом.	Повышенный уровень шума.Низкая скорость регулирования из-за инерционности электродвигателя.При резком скачке напряжения может кратковременно отключить нагрузку.	На объектах с редкими скачками напряжения, имеющими явно выраженный односторонний характер.При подключении компьютеров, оргтехники, бытовой и измерительной техники, торгового оборудования.Категорически недопустимо их применение при работах с электросварочным оборудованием.
Симисторные (тиристорные) стабилизаторы напряжения	Обеспечивают полную защиту от колебаний напряжения в электросети.Обладают высоким быстродействием.Компактны. Универсальны. Бесшумны при работе. Обеспечивают плавное регулирование напряжения. Высокий КПД.	Слабый теплообмен.Очень высокая цена.	Универсальны, используются в бытовых приборах и в промышленном оборудовании.
Стабилизаторы двойного преобразования	Небольшие размеры.Бесшумность работы.Сверхбыстрое переключение. Широкий диапазон напряжения на входе. Полное снятие помех внешней электросети.	Высокая цена.	Для защиты наиболее чувствительных приборов с мощностью 1-30 кВт.
Стабилизаторы напряжения с широтно-импульсной модуляцией	Небольшие габариты.Малый вес.Бесшумная работа. Высокое быстродействие. Надежность. Универсальность. Высокая точность корректировки.	Небольшой модельный ряд.Низкий порог верхнего напряжения на входе.Высокая цена.	Для всех типов потребителей.Для любых электрических сетей.

↑ Вернуться к содержанию

Другие полезные советы по выбору стабилизатора напряжения:

1. При определении мощности стабилизатора следует учитывать, что некоторые приборы (холодильники, насосы) оборудованы асинхронными двигателями, а пусковые токи таких устройств значительно превышают номинальные. Для подобного электрооборудования следует выбирать стабилизаторы с мощностью вдвое или даже втрое превышающую мощность данных приборов.
2. При выборе стабилизатора учитывайте, как на объекте выполнена разводка питающего напряжения.
3. Общая (суммарная) надежность 2-3 стабилизаторов всегда выше, чем надежность одного прибора.
4. Стабилизаторы бывают одно- и трехфазными. В случаях, когда  в трехфазной сети установлен хоть один трехфазный прибор, следует выбирать трехфазный стабилизатор.
5. Если приборы в трехфазной электросети однофазные, то для стабилизации напряжения лучше использовать три однофазных стабилизатора.

Как выбрать стабилизатор напряжения

При выборе стабилизатора напряжения следует иметь четкое представление о том:

1. Какая модель стабилизатора (однофазная или трёхфазная) необходима для работы вашего оборудования или техники.
2. Какая мощность стабилизатора вам необходима.
3. Какая величина точности стабилизации нужна для защиты вашего оборудования. Какое быстродействие требуется от прибора.
4. Какие дополнительные функции должен иметь стабилизатор.
5. Каковы условия эксплуатации стабилизатора и соответствуют ли они вашим условиям.

thedifference.ru
